Priročnik za montažo
Komplet z brezžičnim
daljinskim upravljalnikom
BRC7F532F
BRC7F533F
10
1
1 2 3 4 5 6 7 8 9 10
12345678910
1x 1x 1x 2x 2x 2x 1x 1x1x 2x
23
1
23
1
23
1
1
2
X24A
2
1
6
5
4
(BLK)
78 9
3
3
2
2
34
ON OFF
TEMP
TIME
SETTING
A
B
FAN
RESERVE
C
SWING
UP
TIMER
MODE
DOWN
CANCEL
3
A
B
2
4
C
D
SETTING
ON OFF
TEMP
TIME
UP
FAN
RESERVE
TIMER
MODE
SWING
DOWN
CANCEL
3
4
5
2
6
1
2
4
4
3
6
5
1
/TEST
5
5
43
1
/TEST
1,6
2
5 6
2
3
8
7
3
BRC7F532F
BRC7F533F
Vsebina
Varnostni ukrepi..............................................................1
Pred nameščanjem.........................................................1
Oprema ........................................................................ 1
Opozorilo za monterja .................................................. 1
Nameščanje daljinskega upravljalnika............................2
Nameščanje brezžičnega daljinskega upravljalnika ..... 2
Določanje naslova daljinskega upravljalnika
MAIN/SUB .................................................................... 2
Postopek nastavljanja .................................................. 2
Nameščanje oddajne plošče ........................................ 3
Nameščanje okrasne plošče ........................................ 4
Nameščanje sprejemnika ............................................. 4
Nastavitve sistema .........................................................4
Preizkus delovanja .........................................................5
PRED ZAGONOM NAPRAVE POZORNO
PREBERITE TA NAVODILA. NE ZAVRZITE JIH.
SPRAVITE JIH NA VARNO MESTO, KER JIH
BOSTE POTREBOVALI TUDI V PRIHODNJE.
NESTROKOVNA MONTAŽA ALI PRIKLOP
NAPRAVE IN OPREME LAHKO POVZROČI
ELEKTRIČNI UDAR, KRATEK STIK,
UHAJANJE TEKOČIN, POŽAR ALI KAKO
DRUGAČE POŠKODUJE NAPRAVO ALI
OPREMO. UPORABLJAJTE LE PRIBOR
PODJETJA DAIKIN, KI JE ZASNOVAN IN
IZDELAN POSEBEJ ZA NJIHOVE NAPRAVE,
KI NAJ JIH MONTIRA STROKOVNJAK.
ČE IMATE KAKRŠNAKOLI VPRAŠANJA
GLEDE MONTAŽE ALI UPORABE NAPRAVE,
SE VEDNO OBRNITE NA PRODAJALCA
KLIMATSKIH NAPRAV DAIKIN.
Komplet z brezžičnim
daljinskim upravljalnikom
Stran
Varnostni ukrepi
Prosimo, da pazljivo preberete "Navodila o varnostnih
ukrepih", preden začnete montažo klimatske naprave in
da se prepričate, da je pravilno nameščena. Ko dopolnite
namestitev, se pri zagonu naprave prepričajte, da enota
pravilno deluje. Prosimo, da stranke poučite, kako
upravljati enoto in kako jo vzdrževati.
Priročnik za montažo
Pomen opozorilnih simbolov
Če teh navodil ne boste pravilno
upoštevali, lahko to privede do poškodbe
lastnine ali osebne poškodbe.
Informacije, označene kot
ki zagotavljajo pravilno rabo opreme.
■
Glejte tudi priročnik za montažo, dobavljen
z notranjo enoto in priročnik za montažo,
dobavljen z okrasno ploščo.
■
Obstaja samo 1 pravilni položaj za
montažo tega kompleta v okrasno ploščo.
Zato vam priporočamo, da smer
namestitve okrasne plošče potrdite pred
namestitvijo tega kompleta.
• Prepričajte se, da ne bo nič prekinilo
• Prepričajte se, da je mogoče pre-
• Prepričajte se, da je mogoče svetlečo
• Prepričajte se, da ob sprejemniku ni
• Prepričajte se, da sprejemnik ni
OPOMBA
delovanja brezžičnega daljinskega
upravljalnika.
prosto prenašati signal z daljinskega
upravljalnika.
diodo delovanja in druge svetleče
diode preprosto videti.
vira svetlobe ali fluorescentne luči.
izpostavljen neposredni sončni
svetlobi.
, vsebujejo navodila,
Pred nameščanjem
Oprema
Glejte sliko 1. Preverite, ali so v kompletu priloženi
naslednji deli.
1
Sprejemnik
2
Brezžični daljinski
upravljalnik
3
Nosilec
daljinskega
upravljalnika
4
Vijak
za nameščanje
nosilca za daljinski
upravljalnik
Opozorilo za monterja
Stranko zagotovo natančno poučite, kako delati
s sistemom in ji pokažite priloženi priročnik za uporabo.
5
Alkalne baterije tipa
AAA.LR03
6
Samorezni vijak
za oddajno ploščo
7
Sponka
8
Oddajna plošča
9
Nalepka s št. enote
10
Priročnik za montažo
Priročnik za uporabo
BRC7F532+533F
Komplet z brezžičnim daljinskim upravljalnikom
4PW29215-2B
Priročnik za montažo
1
Nameščanje daljinskega upravljalnika
1 2 3
SM
Nameščanje brezžičnega daljinskega
upravljalnika
■
Daljinskega upravljalnika ne mečite in ga ne
izpostavljajte močnim sunkom in ne shranjujte ga
tam, kjer je lahko izpostavljen vlagi ali neposredni
sončni svetlobi.
■
Ko ga uporabljate, oddajni del daljinskega
upravljalnika usmerite v sprejemnik.
■
Neposredna oddajna razdalja daljinskega
upravljalnika je približno 7 metrov.
■
Signala ni mogoče prenašati, če kaj (na primer
zavese) blokira sprejemnik in daljinski upravljalnik.
Nameščanje na steno ali steber
1
Pritrdite nosilec daljinskega
upravljalnika s priloženimi vijaki
2
Daljinski upravljalnik zadrsajte
v nosilec daljinskega upravljalnika
z zgornje strani.
Kako vložiti baterije
1
Odprite zadnji pokrovček
daljinskega upravljalnika
tako, da ga zadrsate
v smeri puščice.
2
Vložite priložene baterije
s suhimi celicami.
Pravilno vložite baterije
tako, da se bosta oznaki
(+) in (–) ujemali. Nato
pokrovček zaprite kakor
prej.
Določanje naslova daljinskega upravljalnika
MAIN/SUB
■
Če nastavljate več brezžičnih daljinskih upravljalnikov v enem prostoru, izvedite nastavljanje naslovov
za sprejemnik in za brezžični daljinski upravljalnik.
■
Če nastavljate več brezžičnih daljinskih upravljalnikov v enem prostoru, prestavite stikalo MAIN/SUB
na sprejemniku.
(2)
(1)
Postopek nastavljanja
Nastavitev sprejemnika
Nastavite stikalo brezžičnega naslova (SS2) na plošči
oddajnika v skladu s spodnjo tabelo.
Št. enote
1 2 3
Stikalo brezzžičnega
naslova (SS2)
Ko uporabljate ožičeni in brezžični daljinski upravljalnik
za 1 notranjo enoto, mora biti ožičeni upravljalnik
nastavljen na MAIN. Zato nastavite stikalo MAIN/SUB
(SS1) na oddajni plošči na SUB.
Stikalo MAIN/SUB
(SS1)
Nastavitev naslova brezžičnega daljinskega upravljalnika
(Glejte sliko 3)
A
Način lokalne nastavitve
B
Naslov (je tovarniško nastavljen na "
C
Nastavitve zaslona
Nastavitev z daljinskega upravljalnika
1
Pritisnite in držite gumb in gumb
4 sekunde, da bi vstopili v Način lokalne nastavitve.
(Prikazana na zaslonskem delu na sliki.)
2
Pritisnite gumb
a/b
zaslona (
preklopi med "a" in "b". Glejte "Nastavitve zaslona a/
b
" na strani 3, da boste popolnoma razumeli to
funkcijo.
3
Pritisnite gumb in gumb , da bi nastavili naslov.
Naslov je mogoče nastaviti od 1 do 6, vendar jih
nastavite na 1~3 in na enak naslov kakor sprejemnik.
(Sprejemnik ne deluje z naslovi 4~6.)
4
Pritisnite gumb , da bi potrdili nastavitev.
5
Pritisnite in držite gumb
da bi zapustili Način lokalne nastavitve in se vrnili na
običajni zaslon.
). Vsakokrat, ko pritisnete gumb, zaslon
1 2 3
MAIN SUB
SM
in izberite ustrezno nastavitev
vsaj 1 sekundo,
1 2 3
1
")
vsaj
Priročnik za montažo
2
4PW29215-2B
Komplet z brezžičnim daljinskim upravljalnikom
BRC7F532+533F
Nastavitve zaslona a/
Brezžični daljinski upravljalnik ima 2 možni nastavitvi
zaslona.
Standardna nastavitev
elemente, medtem ko večsistemska nastavitev zaslona
prikazuje delujoče elemente le del časa po izvajanju
nastavitev.
Če notranjo enoto sočasno krmilijo;
■
druga enota v skupini,
■
ožičeni daljinski upravljalnik,
■
centralizirani daljinski upravljalnik.
se notranja enota včasih ne odzove na ON/OFF in
nastavljanje temperature z brezžičnega daljinskega
upravljalnika.
Da stranke ne bi zmedli z neskladji med zaslonom
daljinskega upravljalnika in dejanskim stanjem delovanja
notranje enote, vam priporočamo, da nastavite zaslon
brezžičnega daljinskega upravljalnika na
upravljanje konfigurirano na tak način. Preverite, katero
nastavitev ima stranka raje in ustrezno nastavite zaslon.
Nastavitve
zaslona
: stan-
a
dardna
: multi-
b
sistem
b
a
ves čas prikazuje vse delujoče
Rezultat nastavitve
Zaslon
daljinskega
upravljalnika
Vsi delujoči
elementi so
ves čas
prikazani.
Delujoče
funkcije
ostanejo
prikazane le
za kratek
čas po
izvajanju
ukazov.
zaslona v primeru
krmiljenja notranje enote
z več kakor 1 napravo
Pri spremembi delovnega
načina, nastavitve
temperature in podobno,
ki se izvajajo z brez-
žičnega daljinskega
upravljalnika, notranja
enota zavrne navodilo.
(Zvok sprejema signala
"pip" ali "pik, pik, pik")
Rezultat je neskladje med
delovnim stanjem
notranje enote in
prikazom na zaslonu
daljinskega upravljalnika.
Ker so oznake na
brezžičnem daljinskem
upravljalniku izključene,
do zgoraj opisanega
neskladja ne pride.
b
, ko je

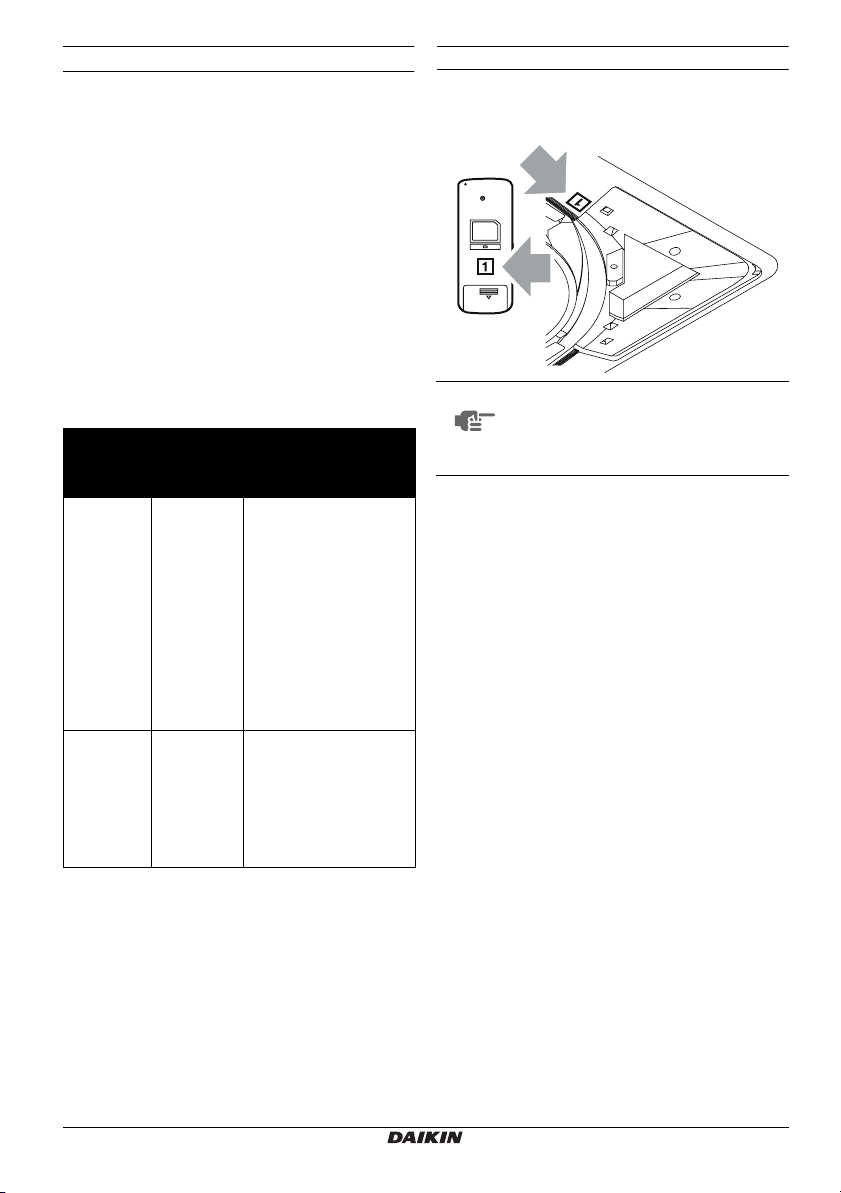

Pritrdite nalepko s številko enote
Pritrdite ustrezne nalepke s številko enote na oba zračna
izhoda na okrasni plošči in na zadnjo stran brezžičnega
daljinskega upravljalnika.
b
OPOMBA
Nastavite št. enote na sprejemniku in na
brezžičnem daljinskem upravljalniku, da
bosta enaki. Če se nastavitve razlikujejo,
signala z daljinskega upravljalnika ni
mogoče oddajati.
Nameščanje oddajne plošče
(Glejte sliko 2)
1
Pokrov nadzorne omarice
2
Oddajna plošča
3
Dvignjene luknje za vijake na zvočnem lijaku
4
Sponka
5
Krajše vodilo za vodnike
6
Jeziček
7
Lokalna pot ožičenja (nizkonapetostna)
8
Daljše vodilo za vodnike
9
Do zunanjosti notranje enote
1
Odstranite pokrov nadzorne omarice, kot je opisano
v priročniku za montažo, priloženem notranji enoti.
2
Pritrdite oddajno ploščo na dno lijaka na ohišju
notranje enote s priloženimi pritrditvenimi vijaki za
oddajno ploščo, kot je prikazano na sliki.
3
Povežite krajše vodilo za vodnike od oddajne plošče
do X24A priključka na tiskanem vezju notranje enote.
Povlecite daljše vodilo za vodnike iz oddajne plošče
na zunanjo stran enote skozi pot za zunanje ožičenje
(nizkonapetostna stran) notranje enote.
4
Pritrdite obe vodili za vodnike z oddajne plošče
s priloženo sponko.
BRC7F532+533F
Komplet z brezžičnim daljinskim upravljalnikom
4PW29215-2B
Priročnik za montažo
3
Nameščanje okrasne plošče
Namestite okrasno ploščo, kot je opisano v priročniku za
montažo, priloženem okrasni plošči.
OPOMBA
Pazite, da ne boste daljšega vodila za
vodnike ujeli med notranjo enoto in okrasno
ploščo ter med strop in okrasno ploščo.
Nameščanje sprejemnika
(Glejte sliko 5)
1
Del s cevjo za odvod kondenzata
2
Vogalni okrasni pokrov
Pazite, da boste sprejemnik namestili v ta
vogal.
1
Odstranite vogalni okrasni pokrov z okrasne plošče
(v vogalu nasproti vogala s cevjo za odvod
kondenzata).
Ta okrasni vogal ne bo več v uporabi.
(Glejte sliko 6)
1
Pritrditveni vijak
2
Zadji pokrov sprejemnika
3
Sprejemnik
4
Priključek (zadnja stran tiskanega vezja)
5
Vodilo za vodnike (daljše)
6
Pripnite vodilo za vodnike
7
Jeziček
8
Luknja na nosilcu sprejemnikove plošče
s tiskanim vezjem
2
Odstranite pritrditveni vijak (1) in zadnji pokrov
sprejemnika.
3
Priključite daljše vodilo za vodnike z oddajne plošče
na priključek (4) na sprejemnikovi plošči s tiskanim
vezjem.
4
Postavite sponko vodila za vodnike (6) v notranjost
stene z nosilcem plošče s tiskanim vezjem.
5
Pripnite zadnji pokrov sprejemnika (2. korak
postopka v obratnem vrstnem redu).
Pazite, da boste jeziček pokrova najprej zataknili
v luknjo na nosilcu sprejemnikove plošče s tiskanim
vezjem (8).
6
Namestite sprejemnik na okrasno ploščo.
Postopek
1
V običajnem načinu pritisnite in držite gumb
lokalne nastavitve.
2
S tipko " " izberite želeno številko načina
delovanja.
3
Pritisnite gumb in izberite prvo številko kode.
4
Pritisnite gumb in izberite drugo številko kode.
5
Pritisnite gumb , da bi potrdili nastavitev.
6
Pritisnite in držite gumb
da bi zapustili Način lokalne nastavitve in se vrnili na
običajni zaslon.
vsaj 4 sekunde, da bi vstopili v način
vsaj 1 sekundo,
Nastavitve sistema
Če je na zunanji enoti montiran opcijski pribor, bo morda
treba spremeniti nastavitve notranje enote. Glejte
navodila (priročnik za dodatn opremo) za ves dodatni
pribor.
(Glejte sliko 4)
A
Št. načina delovanja
B
Način lokalne nastavitve
C
Št. prve kode
D
Št. druge kode
Priročnik za montažo
4
4PW29215-2B
Komplet z brezžičnim daljinskim upravljalnikom
BRC7F532+533F
Zgled
Če je čas za čiščenje zračnega filtra nastavljen na "Močno onesnaženo", nastavite št. načina na "10", prvo št. kode na
"0", in drugo št. kode na "02".
22
000022
±
ON/OFF
(VKLOP/
IZKLOP)
H Visok
1
1.250
ur
33
000033
—
—
S Zelo
visok
Dvosmerni
pretok
Spodnji
Št. načina
delovanja
10
12
13
Št.
prve
kode
Onesnaženost filtra - močna/manjša
= Nastavitev za prkaz določanje
časa med 2 čiščenjema filtra na
zaslonu. (Ko je filter zelo onesnažen,
0
je mogoče nastavitev spremeniti za
polovični čas med 2 čiščenjema filtra
glede na tistega, ki ga kaže zaslon.)
Nastavitev zaslona za prikazovanje časa med
3
2 čiščenjema filtra.
ON/OFF vhod z zunanje strani = Nastavitev, ko
je prisiljen ON/OFF (vklop/izklop) narekovan od
1
2
1 OPOMBA Tovarniške nastavitve št. druge kode so označene na sivi podlagi.
2 Za sistem VRV.
zunaj.
Termostat diferencialnega preklopa = Nastavitev
2
pri uporabi daljinskega senzorja.
Nastavitev hitrosti izstopa zraka.
To nastavitev je treba spreminjati glede na višino
0
stropa.
Izbira smeri za pretok zraka.
To nastavitev je treba spremeniti, ko se
1
uporablja dodatni komplet z blokirno blazinico.
Obseg nastavitev za smer zračnega toka.
To nastavitev je treba spremeniti, ko je treba
4
spremeniti obseg nihajne lopute.
Ne uporabljajte nastavitev, ki niso naštete v preglednici.
Za skupinski nadzor z brezžičnim daljinskim upravljalnikom so začetne nastavitve za vse notranje enote enake.
(Za skupinski nadzor glejte priročnik za montažo, priložen notranji enoti za skupinski nadzor.)
Opis nastavitev
Filter
z dolgo
življenjsk
o dobo
Št. druge kode
11
000011
±
Manjša
2.500
Težja
ur
Prikažite Ne prikaži —
Prisilen OFF
(izklop)
1°C 0,5°C —
N
Običajen
Štirismerni
pretok
Zgornji V sredino
Trismerni pretok
Preizkus delovanja
■
Preizkus delovanja izvedite v skladu z navodili
v priročniku za montažo, priloženimi notranji enoti.
■
Ko končate nameščanje cevi za hladivo, cevovoda za
odvod kondenzata in električnih kablov, naredite za
zaščito enote naslednje:
1
Odprite zaustavitveni ventil za plin.
2
Odprite zaustavitveni ventil za tekočino.
3
Za vsaj 6 ur napajajte grelec okrova.
(Ni potrebno pri enotah samo za hlajenje.)
4
Nastavite na hlajenje z daljinskim upravljalnikom
in pritisnite gumb , da bi zagnali delovanje.
5
Dvakrat pritisnite gumb
v preizkusnem načinu delovanja za 3 minute.
6
Pritisnite gumb
7
Pritisnite gumb
8
Potrdite pravilno delovanje v skladu s postopkom
v priročniku za uporabo.
BRC7F532+533F
Komplet z brezžičnim daljinskim upravljalnikom
in normalno upravljajte.
in zaženite
in potrdite delovanje.
OPOMBA
4PW29215-2B
■ Če enota ne deluje, glejte kode okvar
v priročniku za montažo, priloženem
notranji enoti.
■ Glejte priročnik za montažo, priložen
zunanji enoti, za posamične tipe
sistemov.
Priročnik za montažo
5
4PW29215-2B
Copyright © Daikin
Loading...
