Referenčná príručka

inštalatéra

Série split R32

ARXM25N2V1B9 ARXM35N2V1B9

RXM20N2V1B9 RXM25N2V1B9 RXM35N2V1B9

Referenčná príručka inštalatéra

Série split R32

slovenčina

Obsah

1 Všeobecné bezpečnostné opatrenia 3

1.1 O dokumentácii ......................................................................... 3

1.1.1 Význam varovaní a symbolov..................................... 3

1.2 Pre inštalatéra ........................................................................... 3

1.2.1 Všeobecné.................................................................. 3

1.2.2 Miesto inštalácie ......................................................... 4

1.2.3 Chladiaca zmes .......................................................... 5

1.2.4 Soľný roztok................................................................ 6

1.2.5 Voda............................................................................ 6

1.2.6 Elektrické .................................................................... 6

2 O dokumentácii 7

2.1 Informácie o tomto dokumente.................................................. 7

2.2 Rýchly prehľad referenčnej príručky pre inštalátora.................. 7

3 Informácie o balení 7

3.1 Prehľad: informácie obalení ..................................................... 7

3.2 Vonkajšia jednotka .................................................................... 8

3.2.1 Odbalenie vonkajšej jednotky ..................................... 8

3.2.2 Vybratie príslušenstva zvonkajšej jednotky ............... 8

4 O jednotke 8

4.1 Prehľad: O jednotke .................................................................. 8

4.2 Identifikácia ............................................................................... 8

4.2.1 Výrobný štítok: vonkajšia jednotka.............................. 9

5 Príprava 9

5.1 Prehľad: príprava....................................................................... 9

5.2 Príprava miesta inštalácie ......................................................... 9

5.2.1 Požiadavky vonkajšej jednotky na miesto inštalácie... 9

5.2.2 Ďalšie požiadavky vonkajšej jednotky na miesto

inštalácie vstudenom podnebí ................................... 10

5.2.3 Dĺžka potrubia chladiva a rozdiel vo výške ................. 10

5.3 Príprava potrubia chladiva......................................................... 11

5.3.1 Požiadavky na potrubie chladiva ................................ 11

5.3.2 Izolácia potrubia chladiva............................................ 11

5.4 Príprava elektrickej inštalácie.................................................... 11

5.4.1 Informácie opríprave elektrickej inštalácie................. 11

6 Inštalácia 11

6.1 Prehľad: inštalácia..................................................................... 11

6.2 Otvorenie jednotky .................................................................... 11

6.2.1 O otvorení jednotky..................................................... 11

6.2.2 Otvorenie vonkajšej jednotky...................................... 12

6.3 Montáž vonkajšej jednotky ........................................................ 12

6.3.1 O montáži vonkajšej jednotky ..................................... 12

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky.. 12

6.3.3 Na prípravu inštalačnej konštrukcie............................ 12

6.3.4 Inštalácia vonkajšej jednotky ...................................... 12

6.3.5 Pre umožnenie vypúšťania ......................................... 12

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením... 13

6.4 Pripojenie potrubia chladiva ...................................................... 13

6.4.1 O pripojení potrubia s chladivom ................................ 13

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s

chladivom.................................................................... 13

6.4.3 Pokyny pre pripojovanie potrubia s chladivom............ 14

6.4.4 Pokyny na ohýbanie potrubia...................................... 14

6.4.5 Ohranenie konca potrubia........................................... 14

6.4.6 Použitím uzatváracieho ventilu a servisnej prípojky ... 14

6.4.7 Pripojenie potrubia chladiva kvonkajšej jednotke ...... 15

6.5 Kontrola potrubia chladiva......................................................... 15

6.5.1 Kontrola potrubia na chladivo ..................................... 15

6.5.2 Predbežné opatrenia pri kontrole potrubia s

chladivom.................................................................... 15

6.5.3 Kontrola únikov ........................................................... 16

6.5.4 Podtlakové sušenie..................................................... 16

6.6 Plnenie chladiva ........................................................................ 16

6.6.1 Plnenie chladiva........................................................... 16

6.6.2 Ochladive.................................................................... 17

6.6.3 Predbežné opatrenia pri plnení chladivom................... 17

6.6.4 Určenie množstva chladiva na doplnenie .................... 17

6.6.5 Na určenie množstva úplnej náplne............................. 17

6.6.6 Doplnenie dodatočného chladiva................................. 17

6.6.7 Pripevnenie štítka ofluorizovaných skleníkových

plynoch......................................................................... 17

6.7 Zapojenie elektroinštalácie......................................................... 18

6.7.1 Zapojenie elektroinštalácie .......................................... 18

6.7.2 Bezpečnostné opatrenia pri zapájaní

elektroinštalácie ........................................................... 18

6.7.3 Pokyny pri zapájaní elektroinštalácie........................... 18

6.7.4 Špecifikácie štandardných komponentov zapojenia .... 19

6.7.5 Pripojenie elektrického vedenia vo vnútornej

jednotke ....................................................................... 19

6.8 Dokončenie inštalácie vonkajšej jednotky .................................. 19

6.8.1 Dokončenie inštalácie vonkajšej jednotky.................... 19

6.8.2 Zatvorenie vonkajšej jednotky...................................... 20

6.9 O kompresore............................................................................. 20

7 Uvedenie do prevádzky 20

7.1 Prehľad: uvedenie do prevádzky................................................ 20

7.2 Predbežné opatrenia pri uvádzaní do prevádzky ....................... 20

7.3 Kontrolný zoznam pred uvedením do prevádzky ....................... 20

7.4 Kontrolný zoznam počas uvedenia do prevádzky ...................... 20

7.5 Skúšobná prevádzka.................................................................. 20

7.6 Spustenie vonkajšej jednotky ..................................................... 21

8 Konfigurácia 21

8.1 Nastavenie zariadenia................................................................ 21

8.1.1 Nastavenie režimu služobných priestorov ................... 21

9 Odovzdanie používateľovi 21 10 Údržba a servis 21

10.1 Prehľad: údržba a servis ............................................................ 21

10.2 Bezpečnostné opatrenia pri údržbe............................................ 21

10.3 Kontrolný zoznam ročnej údržby vnútornej jednotky .................. 22

11 Odstránenie porúch 22

11.1 Prehľad: odstraňovanie problémov ............................................ 22

11.2 Predbežné opatrenia pri odstraňovaní problémov ..................... 22

11.3 Riešenie problémov na základe symptómov .............................. 22

11.3.1 Symptóm: Jednotky spadli, vibrujú alebo robia hluk .... 22

11.3.2 Symptóm: jednotka NEOHRIEVA alebo NECHLADÍ

podľa očakávania......................................................... 22

11.3.3 Symptóm: Únik vody .................................................... 22

11.3.4 Symptóm: Zvod elektrickej energie.............................. 22

11.3.5 Symptóm: Jednotka NEFUNGUJE alebo je

poškodená spálením.................................................... 22

11.4 Diagnostika poruchy pomocou LED na doske PCB vonkajšej

jednotky ...................................................................................... 22

12 Likvidácia 23

12.1 Prehľad: Likvidácia ..................................................................... 23

12.2 Vypnutie čerpadla....................................................................... 23

12.3 Spustenie azastavenie núteného chladenia .............................. 23

12.3.1 Spustenie/zastavenie vynútenej klimatizácie

použitím vypínača ZAP./VYP. vnútornej jednotky........ 23

12.3.2 Spustenie/zastavenie vynútenej klimatizácie

použitím používateľského rozhrania vnútornej

jednotky........................................................................ 23

13 Technické údaje 24

13.1 Schéma elektrického zapojenia.................................................. 24

14 Slovník 25

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

1 Všeobecné bezpečnostné opatrenia

1 Všeobecné bezpečnostné

opatrenia

1.1 O dokumentácii

▪ Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné

jazyky sú preklady.

▪ Opatrenia opísané v tomto dokumente sa týkajúc veľmi dôležitých

tém. Dôsledne ich dodržiavajte.

▪ Inštaláciu systému a všetky činnosti popísané v návode na

inštaláciu a v referenčnej príručke inštalatéra MUSÍ vykonať autorizovaný inštalatér.

1.1.1 Význam varovaní a symbolov

NEBEZPEČENSTVO

Označuje situáciu, ktorá môže viesť k úmrtiu alebo vážnemu zraneniu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Označuje situáciu, ktorá môže viesť k usmrteniu elektrickým prúdom.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Označuje situáciu, ktorá by mohla viesť k vzniku popálenín v dôsledku extrémne vysokej alebo nízkej teploty.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Označuje situáciu, ktorá by mohla viesť k výbuchu.

VÝSTRAHA

Nesprávna inštalácia alebo zapojenie zariadenia, príp. príslušenstva môže mať za následok zásah elektrickým prúdom, skrat, úniky, požiar alebo iné škody na zariadení. Používajte len príslušenstvo, voliteľné príslušenstvo a náhradné diely vyrobené alebo schválené spoločnosťou Daikin.

VAROVANIE

Zabezpečte, aby inštalácia, testovanie a použité materiály spĺňali platné právne predpisy (navyše k pokynom opísaným v dokumentácii spoločnosti Daikin).

UPOZORNENIE

Pri inštalácii a vykonávaní údržby alebo servisu systému noste primerané ochranné pomôcky (ochranné rukavice, bezpečnostné okuliare atď.).

VAROVANIE

Roztrhajte a vyhoďte plastové obalové vrecia, aby sa s nimi nikto nemohol hrať, zvlášť deti. Možné riziko: udusenie.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

▪ Počas prevádzky a krátko po jej skončení sa

NEDOTÝKAJTE potrubia na chladiacu zmes, vodovodného potrubia ani vnútorných častí. Potrubie by mohlo byť príliš horúce alebo studené. Počkajte, kým nevychladne na bežnú teplotu. Ak sa ho musíte dotknúť, noste ochranné rukavice.

▪ NEDOTÝKAJTE sa žiadnej náhodne uniknutej

chladiacej zmesi.

VAROVANIE

Označuje situáciu, ktorá by mohla viesť k úmrtiu alebo vážnemu zraneniu.

VAROVANIE: HORĽAVÝ MATERIÁL

UPOZORNENIE

Označuje situáciu, ktorá by mohla viesť k menšiemu alebo menej vážnemu zraneniu.

VÝSTRAHA

Označuje situáciu, ktorá by mohla viesť k poškodeniu vybavenia alebo majetku.

INFORMÁCIE

Označuje užitočné tipy alebo doplňujúce informácie.

Symbol Vysvetlenie

Pred inštaláciou si prečítajte návod na inštaláciu a prevádzku a kartu s pokynmi k zapojeniu.

Pred vykonaním údržby a servisných úloh si prečítajte návod na údržbu.

Viac informácií získate u inštalatéra a vpoužívateľskej referenčnej príručke.

1.2 Pre inštalatéra

1.2.1 Všeobecné

Ak si NIE ste istí, ako jednotku nainštalovať alebo používať, obráťte sa na svojho predajcu.

VAROVANIE

Prijmite primerané opatrenia, aby jednotka nemohla slúžiť ako úkryt pre malé živočíchy. Kontakt malých živočíchov s elektrickými časťami môže spôsobiť poruchu, dymenie alebo požiar.

UPOZORNENIE

NEDOTÝKAJTE sa prívodu vzduchu ani hliníkových rebier jednotky.

VÝSTRAHA

▪ Na hornú časť jednotky NEKLAĎTE žiadne predmety

ani zariadenia.

▪ NEVYLIEZAJTE, NESADAJTE a ani NESTÚPAJTE na

jednotku.

VÝSTRAHA

Práce na vonkajšej jednotke sa najlepšie vykonávajú v suchých poveternostných podmienkach, aby sa predišlo prieniku vody.

V súlade s príslušnými právnymi predpismi bude možno potrebné zaviesť denník pre daný produkt. Denník bude obsahovať minimálne informácie o údržbe, opravách, výsledkoch testov, pohotovostných obdobiach atď.

V blízkosti produktu tiež bude POTREBNÉ mať k dispozícii prinajmenšom tieto informácie:

▪ pokyny na zastavenie systému v prípade núdze, ▪ názov a adresa požiarnej jednotky, policajného útvaru a

zdravotnej služby,

▪ názov, adresa a denné a nočné telefónne čísla servisných

oddelení.

V Európe pokyny na vedenie denníka určuje norma EN378.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

1 Všeobecné bezpečnostné opatrenia

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

1.2.2 Miesto inštalácie

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie

servisu a na zabezpečenie obehu vzduchu.

▪ Skontrolujte, či miesto inštalácie odolá hmotnosti a vibráciám

jednotky.

▪ Zabezpečte, aby bol priestor dostatočne vetraný.

NEUPCHÁVAJTE žiadne vetracie otvory.

▪ Zabezpečte, aby bola jednotka vo vodorovnej polohe.

Jednotku NEINŠTALUJTE na nasledujúce miesta: ▪ V potenciálne výbušnom prostredí. ▪ Na miestach, na ktorých sa nachádzajú zariadenia vyžarujúce

elektromagnetické vlny. Elektromagnetické vlny by mohli rušiť riadiaci systém a spôsobiť poruchu funkcie zariadenia.

▪ Na miestach, na ktorých hrozí riziko požiaru z dôvodu úniku

horľavých plynov (napríklad riedidla alebo benzínu), na miestach s uhlíkovými vláknami alebo horľavým prachom.

▪ Na miestach, kde vzniká korozívny plyn (napríklad plyn kyseliny

sírovej). Korózia medených potrubí alebo spájkovaných dielov môže spôsobiť únik chladiacej zmesi.

Návod k zariadeniu s použitím chladiva R32

Ak sa používa.

VAROVANIE

▪ NEPREPICHUJTE ani nespaľujte. ▪ NEPOUŽÍVAJTE iné prostriedky na zrýchlenie procesu

odmrazovania alebo na čistenie zariadenia než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo R32 NEMUSÍ zapáchať.

VAROVANIE

Spotrebič musí byť skladovaný tak, aby sa zabránilo mechanickému poškodeniu a v dobre vetranej miestnosti bez neustále pracujúcich zdrojov zapálenia (napríklad: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač) a miestnosť musí mať veľkosť, aká je špecifikovaná nižšie.

VAROVANIE

Ak spotrebiče obsahujú chladivo R32, potom plocha podlahy miestnosti, v ktorej sú spotrebiče nainštalované, prevádzkované a uskladnené, MUSÍ byť väčšia ako minimálna plocha podlahy definovaná v tabuľke pod A (m2). To sa týka:

▪ Vnútorné jednotky bez snímača úniku chladiva; v

prípade vnútorných jednotiek so snímačom úniku chladiva použite návod na inštaláciu

▪ Vonkajšie jednotky nainštalované alebo uskladnené vo

vnútri (napr.: zimná záhrada, garáž, dielňa)

▪ Potrubia v nevetraných priestoroch

Určenie minimálnej plochy podlahy

1 Určite celkovú náplň chladiva v systéme (= náplň chladiva z

výroby + prídavné naplnené množstvo chladiva).

2 Určite, ktorý graf alebo tabuľka sa majú použiť.

▪ Pre vnútorné jednotky: Je jednotka namontovaná na strope,

na stene alebo podlahe?

▪ Pre vonkajšie jednotky nainštalované alebo uskladnené vo

vnútri a potrubie na mieste inštalácie v nevetraných priestoroch to závisí od výšky inštalácie:

Ak je výška inštalácie… Potom použite graf alebo

tabuľku pre…

<1,8m Jednotky stojace na podlahe 1,8≤x<2,2m Jednotky s montážou na stenu ≥2,2m Jednotky namontované na strope

3 Pre určenie minimálnej plochy podlahy použite graf alebo

tabuľku.

VÝSTRAHA

▪ NEPOUŽÍVAJTE znova spoje, ktoré už boli použité

predtým.

▪ Spoje vytvorené pri inštalácii medzi dielmi systému

chladiva majú byť k dispozícii na účely údržby.

VAROVANIE

Uistite sa, že sú inštalácia, servis, údržba a opravy v súlade s návodom z Daikin a so zákonmi o spotrebičoch (napríklad národné plynárenské predpisy) a že ich vykonávajú len oprávnené osoby.

Požiadavky na priestor pre inštaláciu

VÝSTRAHA

▪ Potrubie musí byť chránené pred fyzickým

poškodením.

▪ Potrubie musí byť udržané na minime.

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

1 Všeobecné bezpečnostné opatrenia

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

1.2.3 Chladiaca zmes

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VÝSTRAHA

Zabezpečte, aby inštalácia potrubia na chladiacu zmes spĺňala platné právne predpisy. V Európe platí norma EN378.

VÝSTRAHA

Zabezpečte, aby potrubie a pripojenia na miestne inštalácie NEBOLI vystavené napätiu.

VAROVANIE

Počas testov NIKDY nenatlakujte zariadenie tlakom vyšším, ako je maximálny povolený tlak (tak, ako je uvedené na výrobnom štítku na jednotke).

VAROVANIE

V prípade úniku chladiacej zmesi prijmite dostatočné opatrenia. Ak chladiaci plyn uniká, okamžite miestnosť vyvetrajte. Možné riziká:

▪ Zvýšená koncentrácia chladiacej zmesi môže v malej

miestnosti znížiť hladinu kyslíka.

▪ Ak sa chladiaci plyn dostane do kontaktu s ohňom,

môžu vzniknúť toxické plyny.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

m Celkové množstvo chladiva v systéme

Minimálna plocha podlahy

min

(a) Ceiling-mounted unit (= Jednotka namontovaná na strope) (b) Wall-mounted unit (= Jednotka namontovaná na stene)

NEBEZPEČENSTVO: RIZIKO VÝBUCHU Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať

systém, a je netesnosť v okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania

jednotky, pri ktorej sa vo vonkajšej jednotke zhromaždí všetka chladiaca zmes zo systému. Možný výsledok: Samospaľovanie a výbuch kompresora z dôvodu vzduchu vnikajúceho do kompresora, ktorý je v činnosti.

▪ Použite samostatný systém obnovy tak, že kompresor

jednotky nemusí byť v činnosti.

VAROVANIE

VŽDY zachyťte chladivo. NEVYPÚŠŤAJTE ich priamo do okolitého prostredia. Použite vákuové čerpadlo na vyprázdnenie inštalácie.

VÝSTRAHA

Po zapojení celého potrubia skontrolujte, či nikde neuniká plyn. Na kontrolu úniku plynu použite dusík.

VÝSTRAHA

▪ Aby nedošlo k poruche kompresora, do systému

NEDOPLŇUJTE viac chladiva, ako je určené množstvo.

▪ Ak sa vyžaduje otvorenie systému chladiva, je NUTNÉ

s chladivom manipulovať v súlade s platnými predpismi.

VAROVANIE

Uistite sa, či nie je v systéme kyslík. Chladiaca zmes sa môže doplniť len po vykonaní testu únikov a po sušení vo vákuu.

▪ V prípade, že je potrebné doplnenie, pozrite si výrobný štítok na

jednotke. Udáva typ chladiacej zmesi a potrebné množstvo.

Referenčná príručka inštalatéra

1 Všeobecné bezpečnostné opatrenia

▪ Jednotka je vo výrobe naplnená chladivom a v závislosti od

veľkosti a dĺžky rúr môžu niektoré systémy vyžadovať doplnenie ďalšieho chladiva.

▪ Používajte nástroje výlučne určené pre typ chladiva v systéme,

aby sa zabezpečil požadovaný tlakový odpor a zabránilo sa vniknutiu cudzích látok do systému.

▪ Chladivo dopĺňajte nasledujúcim spôsobom:

Ak Potom

Je namontovaná sifónová trubica (t. j. valec je označený nápisom v

znení “pripojený kvapalinový plniaci sifón”)

Sifónová trubica NIE JE namontovaná

▪ Pomaly otvorte valec schladivom. ▪ Chladivo plňte v kvapalnej forme. Pridávanie v plynnej forme

môže brániť normálnej prevádzke.

UPOZORNENIE

Po ukončení doplňovania chladiva alebo počas jeho prerušenia okamžite uzavrite ventil nádrže chladiva. Ak ventil NIE je okamžite uzavretý, zvyšný tlak môže priviesť prídavné chladivo. Možný výsledok: Nesprávne množstvo chladiva.

Pri dopĺňaní chladiva by mal byť valec vo zvislej polohe.

Pri dopĺňaní chladiva valec otočte hore dnom.

1.2.4 Soľný roztok

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VAROVANIE

Výber soľného roztoku MUSÍ byť v súlade s platnými právnymi predpismi.

VAROVANIE

V prípade úniku soľného roztoku prijmite dostatočné opatrenia. V prípade úniku soľného roztoku ihneď vyvetrajte oblasť a obráťte sa na miestneho predajcu.

VAROVANIE

Okolitá teplota vnútri jednotky môže byť oveľa vyššia ako izbová teplota, napr. 70°C. V prípade úniku soľného roztoku môžu horúce súčasti v jednotke spôsobiť vznik nebezpečnej situácie.

VAROVANIE

Používanie a inštalácia zariadenia MUSIA spĺňať bezpečnostné a environmentálne opatrenia špecifikované v platných právnych predpisoch.

1.2.5 Voda

Ak sa používa. Ďalšie informácie nájdete v návode na inštaláciu alebo referenčnej príručke ku konkrétnej aplikácii pre inštalatéra.

VÝSTRAHA

Zabezpečte, aby kvalita vody spĺňala smernicu EÚ 98/83ES.

1.2.6 Elektrické

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Pred zložením krytu rozvodnej skrine, pripojením

elektrického vedenia alebo dotykom elektrických častí VYPNITE všetky zdroje napájania.

▪ Pred vykonávaním servisu odpojte zdroj napájania

minimálne na 1 minútu a zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí, napätie NESMIE presahovať 50 V jednosmerného prúdu. Poloha koncoviek je zobrazená na schéme zapojenia.

▪ Elektrických súčastí sa NEDOTÝKAJTE mokrými

rukami.

▪ Po zložení servisného krytu NENECHÁVAJTE jednotku

bez dozoru.

VAROVANIE

Ak NIE SÚ hlavný vypínač alebo iné prostriedky na odpojenie, ktoré majú oddelené kontakty na všetkých póloch a zaisťujú úplné odpojenie v prípade prepätia kategórie III, nainštalované vo výrobe, MUSIA sa nainštalovať do pevného zapojenia.

VAROVANIE

▪ Používajte LEN medené vodiče. ▪ Zabezpečte, aby zapojenie na mieste inštalácie spĺňalo

platné právne predpisy.

▪ Celá elektrická inštalácia na mieste sa MUSÍ inštalovať

v súlade so schémou zapojenia dodanou s produktom.

▪ NIKDY nestláčajte zväzky káblov a zabráňte kontaktu

káblov s potrubím a ostrými hranami. Zabezpečte, aby na prípojky svorkovnice nepôsobil žiadny vonkajší tlak.

▪ Nezabudnite nainštalovať uzemňovacie vodiče.

NEUZEMŇUJTE jednotku k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie môže spôsobiť zásah elektrickým prúdom.

▪ Zabezpečte použitie samostatného elektrického

obvodu. NIKDY nepoužívajte zdroj napájania spoločný

s iným zariadením. ▪ Zabezpečte inštaláciu potrebných poistiek alebo ističov. ▪ Ubezpečte sa, že ste nainštalovali prúdový chránič. V

opačnom prípade hrozí riziko zásahu elektrickým

prúdom alebo požiaru. ▪ Pri inštalácii skontrolujte, či je prúdový chránič

kompatibilný s invertorom (odolný proti

vysokofrekvenčnému elektrickému šumu), aby

nedochádzalo k nepotrebnému otváraniu prúdového

chrániča.

UPOZORNENIE

Pri pripájaní vedenia elektrického napájania musí byť uzemnenie prevedené pred pripojením prípojok, ktoré vedú elektrický prúd. Pri odpojení vedenia elektrického napájania musia byť prípojky, ktoré vedú elektrický prúd, oddelené pred pripojením uzemnenia. Dĺžka vodičov medzi ukotvením vedenia elektrického napájania a samotnou svorkovnicou musí byť taká, aby boli vodiče vedenia elektrického prúdu upnuté pred vodičom uzemnenia, ktorý je v prípade vedenia elektrického napájania voľne vytiahnutý zukotvenia vedenia.

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

2 O dokumentácii

VÝSTRAHA

Opatrenia týkajúce sa kladenia elektrických káblov:

▪ NEPRIPÁJAJTE k svorkovnici káble rôznej hrúbky

(pokles v kábli elektrického napájania môže spôsobiť nadmernú teplotu).

▪ Pri pripájaní káblov rovnakej hrúbky postupujte podľa

obrázka vyššie.

▪ Pri zapájaní káblov použite na to určený elektrický

kábel a pevne ho pripojte, potom zabezpečte, aby vonkajší tlak pôsobil na dosku svorkovnice.

▪ Použite vhodný skrutkovač na utiahnutie svorkových

skrutiek. Skrutkovač s malou hlavicou poškodí hlavicu a znemožní správne utiahnutie.

▪ Príliš silné uťahovanie môže poškodiť svorkové

skrutky.

VAROVANIE

▪ Po ukončení elektrickej inštalácie sa uistite, či je každá

elektrická časť a koncovka vo vnútri elektrickej skrine správne pripojená.

▪ Pred spustením jednotky skontrolujte, či sú všetky kryty

zatvorené.

VÝSTRAHA

Platí len v prípade trojfázového napájania, a ak sa kompresor spúšťa metódou ZAPNUTIE/VYPNUTIE.

Ak existuje možnosť výskytu reverznej fázy po krátkodobom výpadku prúdu a napájanie sa zapne a vypne, keď je produkt v prevádzke, pripojte lokálne okruh ochrany reverznej fázy. Chod produktu v reverznej fáze môže poškodiť kompresor a iné súčiastky.

Najnovšie zmeny dodanej dokumentácie môžu byť k dispozícii na regionálnej webovej lokalite spoločnosti Daikin alebo u predajcu.

Jazykom pôvodnej dokumentácie je angličtina. Všetky ostatné jazyky sú preklady.

Technické údaje

▪ Podmnožina najnovších technických údajov je k dispozícii na

regionálnej webovej stránke Daikin (verejne prístupnej).

▪ Všetky najnovšie technické údaje sú k dispozícii na extranete

Daikin (požadovaná autentifikácia).

2.2 Rýchly prehľad referenčnej príručky pre inštalátora

Kapitola Popis

Všeobecné bezpečnostné opatrenia

O dokumentácii Aká dokumentácia existuje pre

Informácie obalení Ako vybaliť jednotky a odstrániť ich

O jednotke Ako identifikovať jednotku Príprava Čo robiť a vedieť pred príchodom na

Inštalácia Čo robiť a vedieť o inštalácii systému Uvedenie do prevádzky Čo robiť a vedieť o uvedení systému do

Odovzdanie používateľovi Čo dať a vysvetliť používateľovi Údržba a servis Ako vykonávať údržbu a servis

Odstraňovanie problémov Čo robiť v prípade problémov Likvidácia Ako systém zlikvidovať Technické údaje Špecifikácie systému Slovník Definícia termínov

Bezpečnostné pokyny, ktoré MUSÍTE prečítať pred inštaláciou

inštalatéra

príslušenstvo

miesto inštalácie

prevádzky po jeho konfigurácii

jednotiek

2 O dokumentácii

2.1 Informácie o tomto dokumente

INFORMÁCIE

Skontrolovať, či má používateľ vytlačenú dokumentáciu apožiadať ho, aby si ich odložil pre budúcu referenciu.

Cieľoví používatelia

Oprávnení inštalátori

Dokumentácia

Tento dokument je súčasťou dokumentácie. Celá dokumentácia zahŕňa tieto dokumenty:

▪ Všeobecné bezpečnostné opatrenia:

▪ Bezpečnostné pokyny, ktoré MUSÍTE prečítať pred inštaláciou ▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Návod na inštaláciu vonkajšej jednotky:

▪ Pokyny na inštaláciu ▪ Formát: Výtlačok (v balení vonkajšej jednotky)

▪ Referenčná príručka inštalatéra:

▪ Príprava inštalácie, referenčné údaje,… ▪ Formát: Číslicové súbory na http://www.daikineurope.com/

support-and-manuals/product-information/

3 Informácie o balení

3.1 Prehľad: informácie obalení

Táto kapitola popisuje čo máte robiť po dodaní krabice s vonkajšou jednotkou na miesto inštalácie.

Majte na pamäti nasledujúce skutočnosti: ▪ Po dodaní sa MUSÍ skontrolovať, či jednotka nie je poškodená.

Každé poškodenie sa MUSÍ ihneď ohlásiť zástupcovi dopravcu pre reklamácie.

▪ Zabalenú jednotku dopravte čo najbližšie ku konečnému miestu

montáže, aby nedošlo kpoškodeniu počas prepravy.

▪ Pri manipulácii s jednotkou je nutné dodržiavať nasledovné

zásady:

Krehký tovar. Sjednotkou manipulujte opatrne.

Jednotku neprevracajte, aby nedošlo kpoškodeniu.

▪ Pripravte cestu, po ktorej chcete preniesť jednotku dovnútra

smerom dopredu.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

4 O jednotke

1×1× 1× 1× 1× 1×

b ec da f

3.2 Vonkajšia jednotka

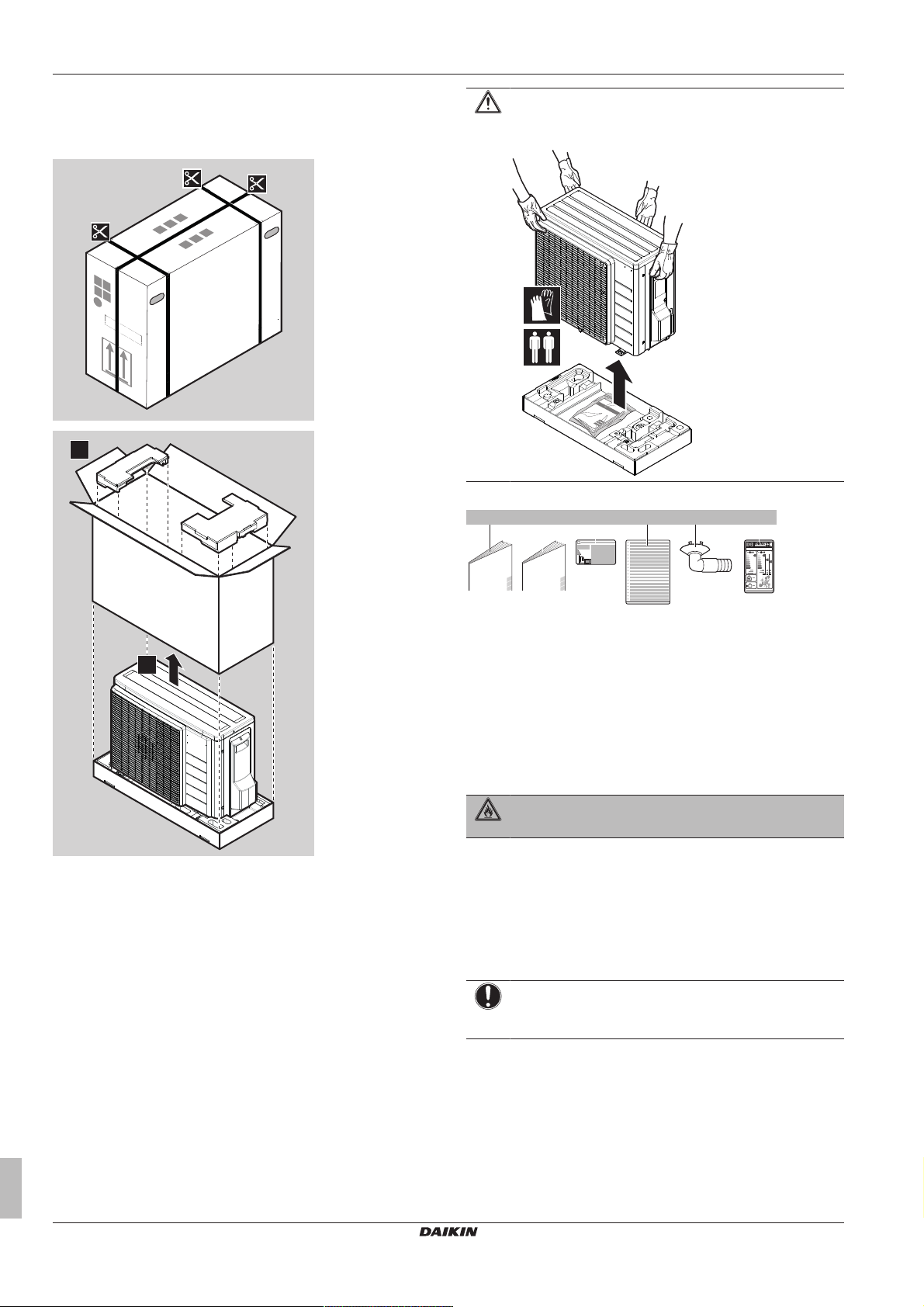

3.2.1 Odbalenie vonkajšej jednotky

UPOZORNENIE

S vonkajšou jednotkou zaobchádzajte len nasledujúcim spôsobom:

2 Vyberte príslušenstvo zo spodnej časti balenia.

3.2.2 Vybratie príslušenstva zvonkajšej

1 Zdvihnite vonkajšiu jednotku.

jednotky

a Všeobecné bezpečnostné opatrenia b Návod na inštaláciu vonkajšej jednotky c Nálepka sinformáciami o fluoračných skleníkových

plynoch

d Viacjazyčná nálepka sinformáciami o fluoračných

skleníkových plynoch

e Vypúšťacia zátka (umiestnená vspodnej časti krabice

obalu)

f Energetický štítok

4 O jednotke

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

4.1 Prehľad: O jednotke

Táto kapitola obsahuje informácie o: ▪ Identifikácia vonkajšej jednotky

4.2 Identifikácia

VÝSTRAHA

Pri súčasnom inštalovaní alebo servise viacerých jednotiek sa servisné panely rôznych modelov NESMÚ zamieňať.

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

5 Príprava

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

4.2.1 Výrobný štítok: vonkajšia jednotka

Umiestnenie

5 Príprava

5.1 Prehľad: príprava

Táto kapitola popisuje čo máte robiť a vedieť pred príchodom na miesto inštalácie.

Obsahuje informácie o: ▪ Príprava miesta inštalácie ▪ Príprava potrubia chladiva ▪ Príprava elektrického napájania

VAROVANIE

Pod vonkajšiu ani vnútornú jednotku NEUMIESTŇUJTE žiadne predmety, ktorým škodí vlhkosť. Za určitých podmienok môže kondenzácia na jednotke alebo chladiacich potrubiach, znečistený vzduchový filter alebo upchatie vypúšťania spôsobiť kvapkanie, čo má za následok zničenie alebo poruchu príslušného predmetu.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále pracujúcich zdrojov zapálenia (napr.: otvorený plameň, fungujúci plynový spotrebič alebo elektrický ohrievač).

5.2.1 Požiadavky vonkajšej jednotky na miesto inštalácie

INFORMÁCIE

Prečítajte si tiež nasledujúce požiadavky:

▪ Všeobecné požiadavky týkajúce sa miesta inštalácie.

Pozrite si kapitolu Všeobecné bezpečnostné opatrenia.

▪ Požiadavky týkajúce sa potrubia s chladivom (dĺžka,

výškový rozdiel). Pozrite si ďalšiu časť v kapitole Príprava.

Pri rozmiestnení nezabudnite na nasledujúce pokyny:

5.2 Príprava miesta inštalácie

Jednotku NEINŠTALUJTE na miesta, ktoré sa často používajú ako pracovisko. V prípade vykonávania stavebných prác (napr. brúsenie), pri ktorých sa vytvára veľké množstvo prachu, MUSÍ byť jednotka zakrytá.

Na inštaláciu vyberte miesto s dostatkom priestoru na prinesenie aodnesenie jednotky.

UPOZORNENIE

▪ Skontrolujte, či miesto pre inštaláciu dokáže udržať

hmotnosť jednotky. Chybná inštalácia je nebezpečná. Môže tiež spôsobiť vibrácie a neobvyklú prevádzkovú

hlučnosť. ▪ Poskytnite dostatočný servisný priestor. ▪ NEINŠTALUJTE jednotku tak, aby bola v kontakte so

stropom alebo stenou, keď to môže spôsobiť vibrácie.

▪ Vyberte miesto, kde horúci alebo studený vzduch vypúšťaný

zjednotky alebo hlučnosť prevádzky NEBUDE nikoho obťažovať.

▪ Okolo jednotky vytvorte dostatočný priestor na vykonávanie

servisu a na zabezpečenie obehu vzduchu.

▪ Vyhýbajte sa miestam, na ktorých môže dochádzať k úniku

horľavého plynu.

Elektrické káble inštalujte minimálne 1 meter od televízorov alebo rádií, aby ste predišli rušeniu. V závislosti od dĺžky rozhlasových vĺn môže byť vzdialenosť 3metre NEDOSTATOČNÁ.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

a Výstup vzduchu b Prívod vzduchu

VÝSTRAHA

Výška steny na výstupnej strane vonkajšej jednotky MUSÍ byť ≤1 200mm.

VÝSTRAHA

▪ NEUMIESTŇUJTE jednotky jednu na druhú. ▪ NEVEŠAJTE jednotku na strop.

Silné vetry (≥18 km/h) fúkajúce na odvod vzduchu vonkajšej jednotky spôsobia skrat (nasatie vyfukovaného vzduchu). Môže to viesť k:

▪ zhoršeniu prevádzkovej kapacity, ▪ častému vzniku náhlej námrazy vrežime ohrevu, ▪ prerušeniu prevádzky z dôvodu zníženia nízkeho tlaku alebo

zvýšenia vysokého tlaku,

▪ pokazeniu ventilátora (keď vietor fúka nepretržite na ventilátor,

môže sa začať krútiť veľmi rýchlo, kým sa nepokazí).

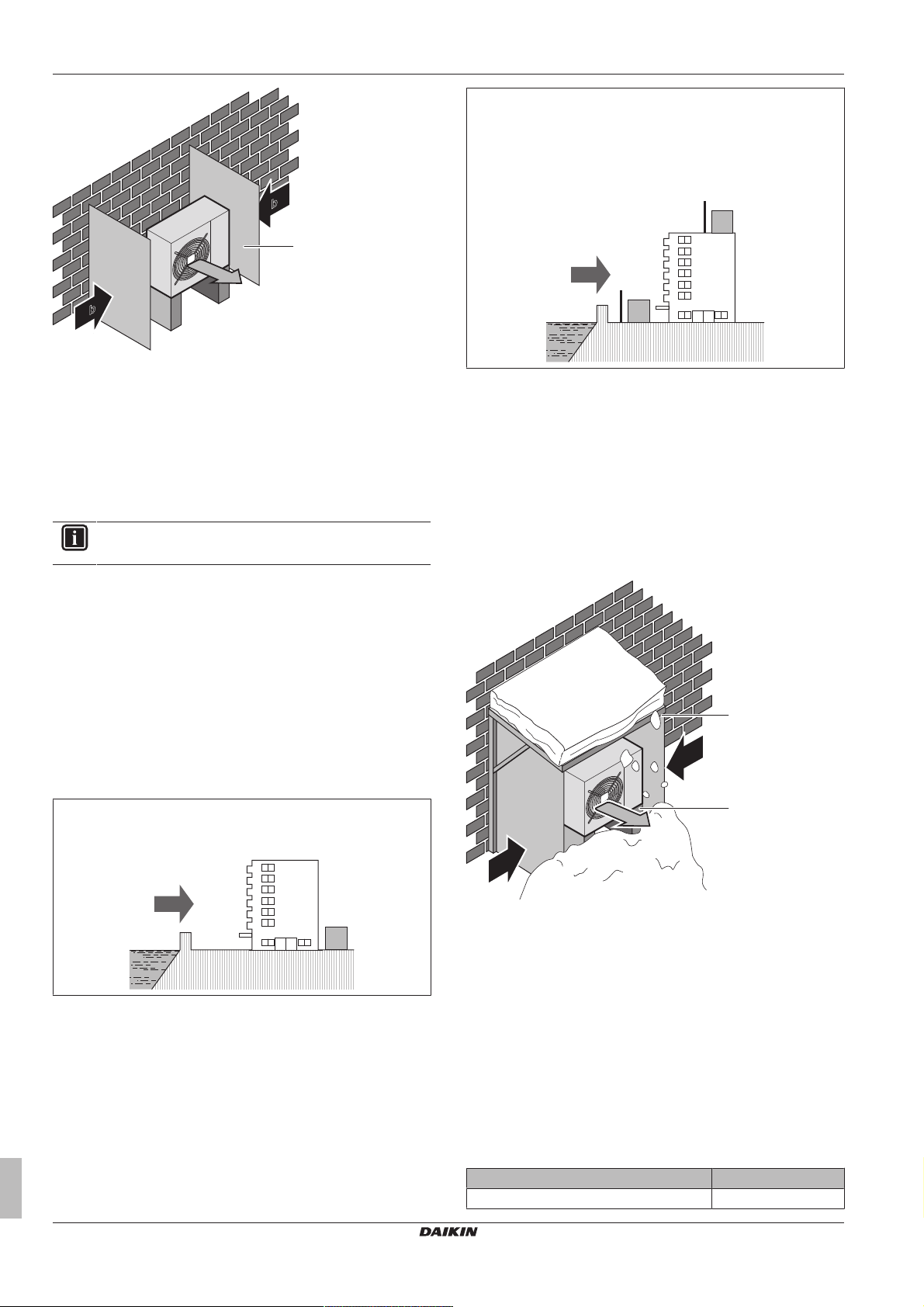

Keď je odvod vzduchu vystavený vetru, odporúča sa inštalovať ochrannú dosku.

Odporúča sa inštalovať vonkajšiu jednotku tak, aby prívod vzduchu smeroval kstene aNEBOL priamo vystavený vetru.

Referenčná príručka inštalatéra

5 Príprava

a Ochranná doska b Prevažujúci smer vetra c Vývod vzduchu

Jednotku NEINŠTALUJTE na nasledujúce miesta: ▪ Vyhýbajte sa citlivým miestam (napr. v blízkosti spálne), kde

hlučnosť prevádzky môže spôsobovať problémy. Poznámka: Ak sa v aktuálnych podmienkach inštalácie meria zvuk, nameraná hodnota bude vyššia ako hladina akustického tlaku uvedená v časti Zvukové spektrum v technickej príručke vdôsledku šumu aodrazu zvukov okolitého prostredia.

INFORMÁCIE

Hladina tlaku zvuku je menšia ako 70dBA.

▪ Miesta, kde môžu byť v atmosfére prítomné hmla alebo pary

minerálneho oleja. Plastické diely sa môžu poškodiť, vypadnúť alebo spôsobiť únik vody.

NEODPORÚČA sa inštalovať jednotku na nasledujúcich miestach, pretože by sa mohla skrátiť jej životnosť:

▪ Na miestach svýznamným kolísaním napätia ▪ Vo vozidlách alebo na lodiach ▪ Na miestach skyslými alebo zásaditými parami Inštalácia v blízkosti mora. Zabezpečte, aby vonkajšia jednotka

NEBOLA priamo vystavená vetrom od mora. Tým sa má zabrániť vzniku korózie z dôvodu vysokej úrovne obsahu solí vo vzduchu, čím sa môže skrátiť životnosť jednotky.

Ak je vonkajšia jednotka vystavená priamemu vetru od mora, nainštalujte vetrolam.

▪ Výška vetrolamu≥1,5×výška vonkajšej jednotky ▪ Pri inštalácii vetrolamu nezabudnite na požiadavky na servisný

priestor.

a Vietor od mora b Budova c Vonkajšia jednotka d Vetrolam

Vonkajšia jednotka je určená len na inštaláciu vo vonkajšom prostredí a okolité teploty v rozsahu –10 až 50°C v režime klimatizácie a–20 až 24°C vrežime vykurovania.

5.2.2 Ďalšie požiadavky vonkajšej jednotky na miesto inštalácie vstudenom podnebí

Vonkajšiu jednotku chráňte pred priamym snežením apostarajte sa, aby vonkajšiu jednotku NIKDY nezasnežilo.

Vonkajšiu jednotku nainštalujte mimo pôsobenia vetra od mora. Príklad: Za budovu.

Referenčná príručka inštalatéra

a Kryt alebo prístrešok proti snehu b Podstavec c Prevažujúci smer vetra d Odvod vzduchu

V akomkoľvek prípade vytvorte voľný priestor pod jednotkou najmenej 300mm. Okrem toho sa uistite, že je jednotka umiestnená najmenej 100 mm nad maximálnou očakávanou úrovňou snehu. Ďalšie podrobnosti nájdete v kapitole "6.3 Montáž vonkajšej

jednotky"na strane12.

Voblastiach so silným snežením zvoľte miesto inštalácie tam, kde sneh neovplyvní prevádzku jednotky. Ak môže dôjsť k sneženiu z bočného smeru, zabezpečte, aby sneh NEMAL vplyv na vinutie výmenníka tepla. V prípade potreby nainštalujte snehový kryt alebo striešku a podstavec.

5.2.3 Dĺžka potrubia chladiva a rozdiel vo výške

Čo? Vzdialenosť

Maximálna povolená dĺžka potrubia 20m

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

6 Inštalácia

ØiØ

ØpØ

Čo? Vzdialenosť

Minimálna povolená dĺžka potrubia 1,5m Maximálny dovolený výškový rozdiel 15m

5.3 Príprava potrubia chladiva

5.3.1 Požiadavky na potrubie chladiva

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné bezpečnostné opatrenia.

▪ Materiál potrubia: Bezšvové medené potrubie odkysličené

kyselinou fosforečnou.

▪ Priemer potrubia:

Kvapalinové potrubie Ø6,4mm (1/4") Plynové potrubie Ø9,5mm (3/8")

▪ Stupeň pnutia potrubia ahrúbka steny:

Vonkajší

priemer (Ø)

6,4mm (1/4palca)

9,5mm (3/8palca)

Stupeň pnutia Hrúbka (t)

Žíhaný (O) ≥0,8mm

Žíhaný (O)

(a) V závislosti od platnej legislatívy a maximálneho

pracovného tlaku jednotky (viď "PS High" na výrobnom štítku jednotky) môže byť potrebné potrubie s väčšou hrúbkou.

(a)

VAROVANIE

▪ Ak má elektrické napájanie chýbajúcu alebo chybnú

nulovú fázu, zariadenie sa môže poškodiť.

▪ Určenie vhodného uzemnenia. NEUZEMŇUJTE

jednotku k verejnému potrubiu, prepäťovej poistke ani uzemneniu telefónnej linky. Nedokonalé uzemnenie

môže spôsobiť zásah elektrickým prúdom. ▪ Inštalujte požadované poistky alebo prúdové ističe. ▪ Elektrické káble zabezpečte pomocou káblových

spojok, aby sa NEDOSTALI do kontaktu s ostrými

hranami ani potrubím, a to najmä na vysokotlakovej

strane. ▪ NEPOUŽÍVAJTE páskové vodiče, lankové splietané

vodiče, predlžovacie káble ani prepojenia

z hviezdicovej sústavy. Mohlo by to spôsobiť

prehrievanie, úraz elektrickým prúdom alebo požiar. ▪ NEINŠTALUJTE kondenzátor s fázový predstihom,

pretože táto jednotka je vybavená invertorom.

Kondenzátor s fázovým posunom znižuje výkonnosť

amôže spôsobiť nehody.

VAROVANIE

▪ Celú elektrickú inštaláciu MUSÍ inštalovať autorizovaný

elektrotechnik a MUSÍ byť v súlade s platnými

predpismi. ▪ Všetky elektrické spojenia sa musia inštalovať ako

pevné prepojenie. ▪ Všetky súčasti obstarané na mieste inštalácie a celá

elektroinštalačná konštrukcia MUSIA byť v súlade

splatnými predpismi.

5.3.2 Izolácia potrubia chladiva

▪ Ako izolačný materiál používajte polyetylénovú penu:

▪ s intenzitou prestupu tepla medzi 0,041 a 0,052W/mK (0,035

až 0,045kcal/mh°C)

▪ s ohňovzdornosťou najmenej 120°C

▪ Hrúbka izolácie

Vonkajší priemer

potrubia (Øp)

6,4mm (1/4palca) 8~10mm ≥10mm 9,5mm (3/8palca) 12~15mm

Keď je teplota vyššia ako 30°C a relatívna vlhkosť je vyššia ako 80%, hrúbka izolačného materiálu má byť najmenej 20 mm, aby sa predišlo kondenzácii na povrchu izolácie.

Vnútorný priemer

izolácie (Øi)

Hrúbka izolácie (t)

5.4 Príprava elektrickej inštalácie

5.4.1 Informácie opríprave elektrickej inštalácie

INFORMÁCIE

Prečítajte si tiež bezpečnostné opatrenia a požiadavky v kapitole Všeobecné bezpečnostné opatrenia.

INFORMÁCIE

Prečítajte si tiež časť "6.7.4 Špecifikácie štandardných

komponentov zapojenia"na strane19.

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

6 Inštalácia

6.1 Prehľad: inštalácia

Táto kapitola popisuje čo máte robiť a vedieť pri inštalácii systému na mieste inštalácie.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov: 1 Otvorenie jednotky 2 Montáž vonkajšej jednotky 3 Pripojenie potrubia chladiva 4 Kontrola potrubia chladiva 5 Plnenie chladiva 6 Pripojenie elektrického napájania 7 Dokončenie inštalácie vonkajšej jednotky

6.2 Otvorenie jednotky

6.2.1 O otvorení jednotky

V určitých okamihoch musíte jednotku otvoriť. Príklad: ▪ Pri pripojovaní potrubia s chladivom ▪ Pri zapájaní elektroinštalácie ▪ Pri vykonávaní údržby alebo servisu jednotky

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

6 Inštalácia

1×

20 mm

311

574

211

(mm)

211

>300

4× M8/M10

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Po zložení servisného krytu NENECHÁVAJTE jednotku bez dozoru.

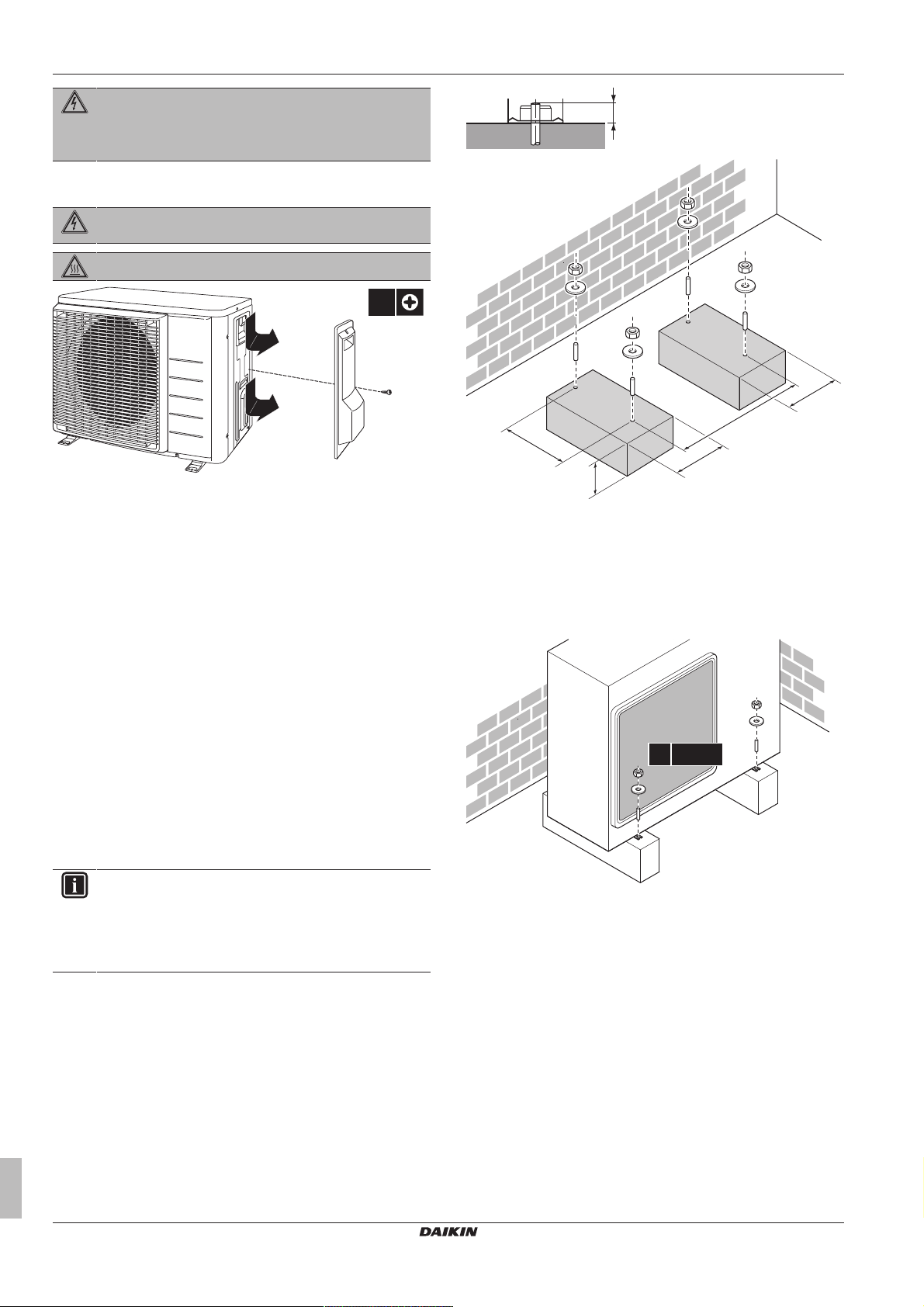

6.2.2 Otvorenie vonkajšej jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

6.3 Montáž vonkajšej jednotky

6.3.1 O montáži vonkajšej jednotky

Obdobie

Vnútorná a vonkajšia jednotka musia byť namontované pred pripojením potrubia chladiva.

Bežný pracovný postup

Montáž vonkajšej jednotky obvykle pozostáva z nasledovných krokov:

1 Poskytnutie inštalačnej konštrukcie. 2 Inštalácia vonkajšej jednotky. 3 Poskytnutie odpadového kanálu. 4 Zabezpečenie, aby sa jednotky neprevrátila. 5 Ochrana jednotky pred snehom a vetrom inštaláciou

protisnehového prístrešku a ochranného plechu. Viď "Príprava miesta pre inštaláciu" v "5Príprava"na strane9.

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

6.3.3 Na prípravu inštalačnej konštrukcie

Skontrolujte pevnosť a vodorovnosť inštalačného podložia, aby jednotka nespôsobovala prevádzkové vibrácie alebo hluk.

V prípadoch, že sa vibrácie prenášajú na budovu, použite gumu odolnú voči vibráciám (dodáva zákazník).

Bezpečne pripevnite jednotku pomocou základových skrutiek podľa výkresu základov.

Pripravte si 4 súpravy základových skrutiek M8 alebo M10, každú s maticou a podložkou (dodáva zákazník).

6.3.4 Inštalácia vonkajšej jednotky

6.3.5 Pre umožnenie vypúšťania

▪ Skontrolujte, či kondenzovaná voda môže vhodným spôsobom

odtekať.

▪ Jednotku nainštalujte na podklad, ktorý zaručí správny odtok, aby

sa zabránilo nahromadeniu ľadu.

▪ Okolo základu pripravte kanál pre vypustenie odpadovej vody

zpriestoru okolo jednotky.

▪ Zabráňte odtoku vody na chodník, pretože v prípade teplôt

prostredia pod bodom mrazu by chodník mohol byť klzký.

▪ Keď sa jednotka inštaluje na rám, vo vzdialenosti 150 mm od

spodnej časti jednotky namontujte vodotesnú dosku, aby sa zabránilo preniknutiu vody do jednotky a stekaniu odtekajúcej vody (pozrite si nasledujúci obrázok).

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

VÝSTRAHA

Ak sa jednotka inštaluje v chladnom podnebí, vykonajte vhodné opatrenia tak, aby vyvákuovaný kondenzát NEMOHOL zamrznúť.

INFORMÁCIE

Informácie o dostupných možnostiach vám poskytne predajca.

VÝSTRAHA

Nechajte pod jednotkou priestor minimálne 300 mm. Navyše ešte jednotku umiestnite minimálne 100mm nad predpokladanú úroveň napadaného snehu.

1 Kvypúšťaniu odpadovej vody používajte vypúšťaciu zátku. 2 Použite Ø16mm hadicu (dodáva zákazník).

a Vypúšťací otvor b Spodný rám c Vypúšťacia zátka d Hadica (dodáva zákazník)

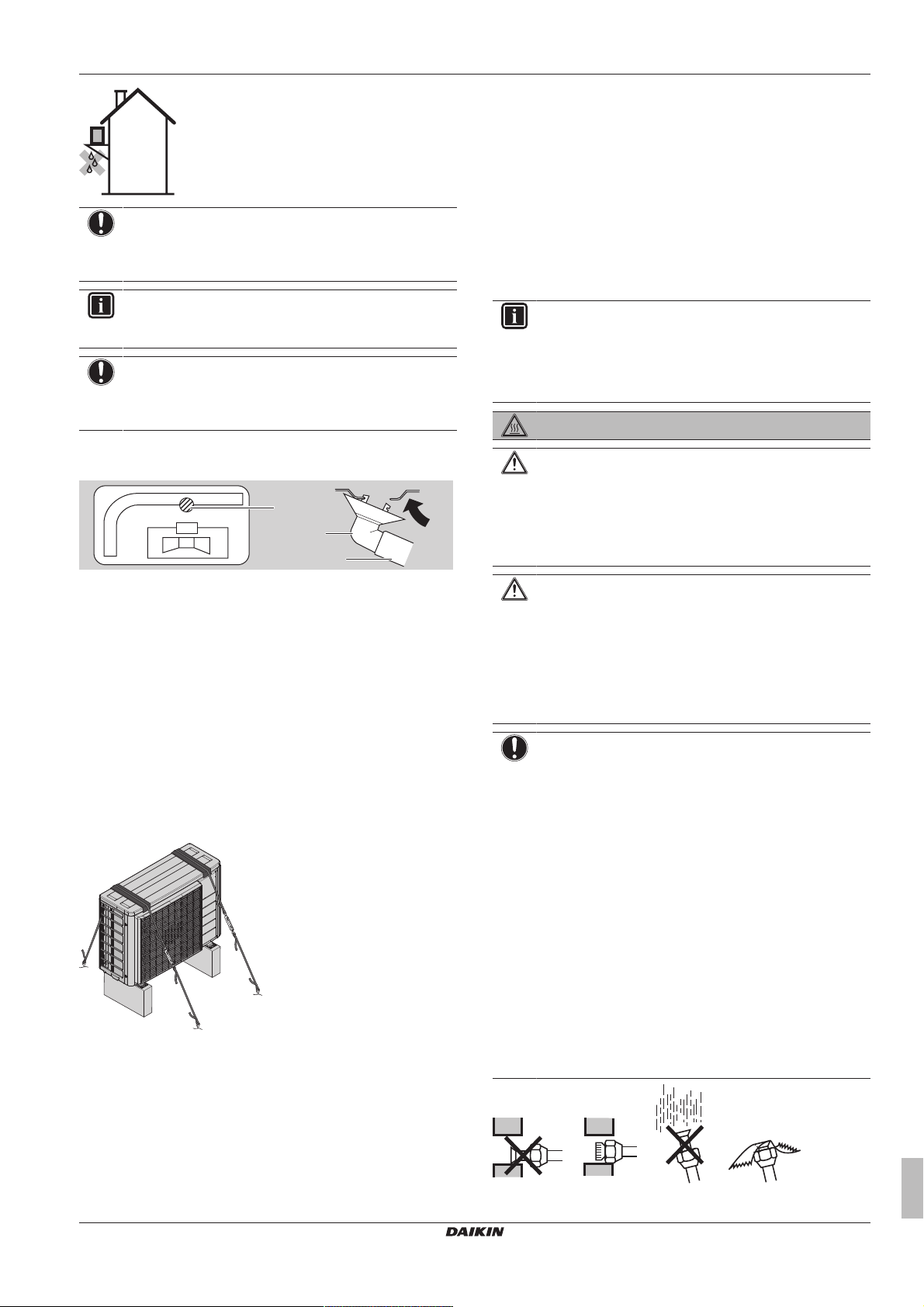

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením

Ak je jednotka inštalovaná na mieste, kde silný vietor môže jednotku nakloniť, prijmite nasledujúce opatrenie:

1 Pripravte 2 laná podľa nasledujúceho obrázka (inštalácia na

mieste).

2 2 laná umiestnite na vonkajšiu jednotku. 3 Medzi káble avonkajšiu jednotku vložte gumovú podložku, aby

sa zabránilo poškriabaniu náteru (inštalácia na mieste).

4 Pripojte konce káblov a dotiahnite ich.

6.4 Pripojenie potrubia chladiva

6 Inštalácia

▪ Pripojenie potrubia s chladivom k vnútornej jednotke ▪ Pripojenie potrubia s chladivom k vonkajšej jednotke ▪ Izolácia potrubia s chladivom ▪ Nezabudnite na pokyny pre:

▪ Ohýbanie potrubia ▪ Rozšírenie koncov potrubia ▪ Použitie uzatváracích ventilov

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

UPOZORNENIE

▪ Používajte nástrčnú maticu uloženú v jednotke. ▪ Aby nedošlo k úniku plynov, použite chladiaci olej len

na vnútorný povrch rozšírenia. Pre R32 použite chladiaci olej.

▪ Spoje opätovne NEPOUŹÍVAJTE.

UPOZORNENIE

▪ Na časti s lievikovým rozšírením NEPOUŽÍVAJTE

minerálny olej.

▪ NEPOUŽÍVAJTE potrubie z predchádzajúcich

inštalácií.

▪ Do tejto jednotky R32 NIKDY neinštalujte sušič, aby sa

zachovala jej životnosť. Vysúšaný materiál sa môže rozpustiť apoškodiť systém.

VÝSTRAHA

Dodržiavajte nasledujúce opatrenia týkajúce sa potrubia s chladivom:

▪ Zabráňte, aby do obehu chladiva prenikli iné látky

okrem určeného chladiva (napr. vzduch). ▪ Pri doplňovaní chladiva používajte len R32. ▪ Na inštaláciu R32 použite len nástroje (napr. súpravu

kalibrovanej armatúry) výhradne určené na používanie

pri inštalácii jednotky R32, ktoré znesú tlak a zabránia

preniknutiu cudzích látok (napr. minerálnych olejov

alebo vlhkosti) do systému. ▪ Potrubie sa musí inštalovať tak, aby lievikové

rozšírenie NEBOLO vystavené mechanickému

namáhaniu. ▪ Chráňte potrubie tak, ako je popísané v nasledovnej

tabuľke, aby sa zabránilo vniknutiu nečistôt, kvapaliny

alebo prachu do potrubia. ▪ Pri vedení medených rúrok cez steny postupujte

opatrne (viď obrázok nižšie).

6.4.1 O pripojení potrubia s chladivom

Pred pripojením potrubia s chladivom

Uistite sa, že sú vonkajšia avnútorná jednotka namontované.

Bežný pracovný postup

Pripojenie potrubia s chladivom zahŕňa:

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

6 Inštalácia

R=0.4~0.8

45°

±2

90°

±2

a b

Jednotka Doba inštalácie Spôsob ochrany

Vonkajšia jednotka > 1mesiac Priškrťte potrubie

< 1mesiac Priškrťte potrubie

Vnútorná jednotka Bez ohľadu na dobu

alebo ho uzatvorte pomocou pásky

INFORMÁCIE

NEOTVÁRAJTE uzatvárací ventil chladiva pred kontrolou potrubia chladiva. Ak potrebujete doplniť chladivo, odporúča sa po doplnení otvoriť uzatvárací ventil chladiva.

VAROVANIE

Bezpečne pripojte potrubie s chladivom ešte pred spustením kompresora. Keď kompresor NIE je pripojený a uzatvárací ventil je počas odčerpávania otvorený, bude po spustení kompresora nasávaný vzduch, čo môže spôsobiť vznik mimoriadneho tlaku v potrubí schladivom, čo vedie kpoškodeniu zariadenia avzniku úrazu.

6.4.3 Pokyny pre pripojovanie potrubia s chladivom

Pri spájaní potrubí nezabudnite na nasledujúce opatrenia: ▪ Pri pripájaní matice slievikovým rozšírením naneste na vnútorný

povrch éterový alebo esterový olej. Pred pevným utiahnutím maticu utiahnite 3 alebo 4 otáčkami rukou.

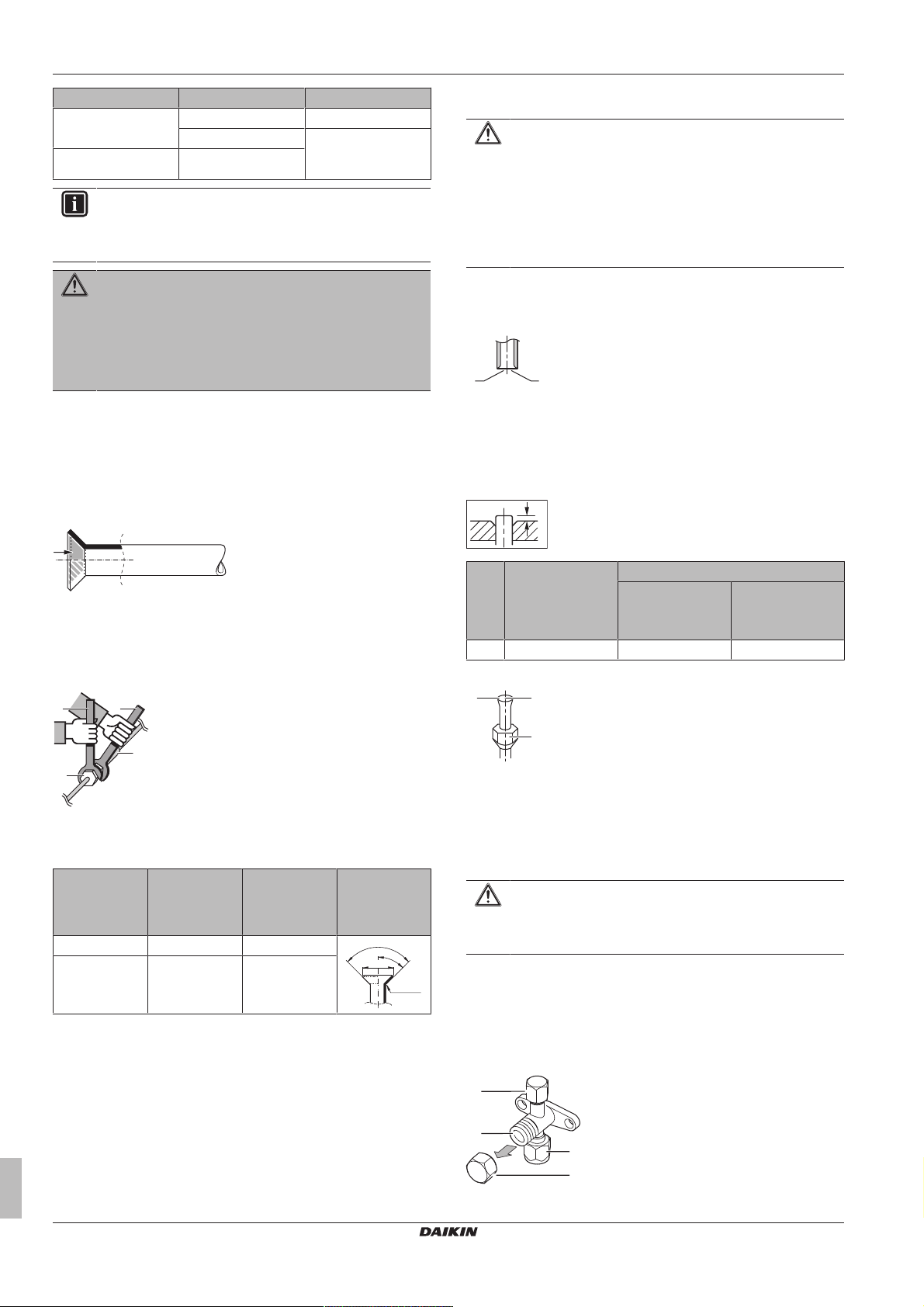

6.4.5 Ohranenie konca potrubia

UPOZORNENIE

▪ Nedokonalé spojenie môže zapríčiniť únik plynného

chladiva.

▪ Ohranenie NEPOUŽÍVAJTE opakovane. Použite nové

ohranenia, aby sa predišlo úniku chladiaceho plynu.

▪ Používajte trubicové matice dodané spolu s jednotkou.

Použitie iných nástrčných matíc môže spôsobiť únik chladiaceho plynu.

1 Pomocou rezača potrubia odrežte koniec potrubia. 2 Odstráňte piliny, pričom odrezaný povrch bude otočený

smerom nadol, aby úlomky NEVNIKLI do potrubia.

a Presne odrežte vpravom uhle. b Odstráňte nečistoty.

3 Vyberte trubicovú maticu zuzatváracieho ventilu aumiestnite ju

na potrubie.

4 Ohraňte potrubie. Umiestnite presne do polohy znázornenej na

nasledujúcom obrázku.

▪ Pri uvoľňovaní matice slievikovým rozšírením VŽDY používajte 2

kľúče.

▪ Pri pripojovaní potrubia maticu s lievikovým rozšírením VŽDY

uťahujte pomocou kľúča a momentového kľúča. Zabráni sa prasknutiu matice aunikaniu.

a Momentový kľúč b Kľúč na matice c Spojenie potrubí d Matica slievikovým rozšírením

Priemer

potrubia (mm)

Krútiaci moment

uťahovania

(N•m)

Rozmery

ohranenia (A)

(mm)

Tvar

lievikového

rozšírenia

(mm)

Ø6,4 15~17 8,7~9,1 Ø9,5 33~39 12,8~13,2

6.4.4 Pokyny na ohýbanie potrubia

Na ohýbanie použite ohýbač potrubia. Všetky ohyby potrubia majú byť čo najmiernejšie (polomer ohnutia 30 až 40mm alebo väčší).

Ohraňovačka pre

R32 (typ spojky)

Zvierací typ

(ryhovací typ)

Bežný nástroj

Typ skrídlovou

maticou

(britský typ)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Skontrolujte, či je ohranenie vykonané správne.

a Vnútorný povrch ohranenia NESMIE obsahovať trhliny. b Koniec potrubia MUSÍ byť rovnomerne rozšírený

adokonale kruhového tvaru.

c Skontrolujte správne uloženie matice.

6.4.6 Použitím uzatváracieho ventilu a servisnej prípojky

UPOZORNENIE

NEOTVÁRAJTE ventily, kým sa nedokončí spojenie. Nedokonalé spojenie môže zapríčiniť únik plynného chladiva.

Manipulácia suzatváracím ventilom

Dodržujte nasledujúce pokyny: ▪ Uzatváracie ventily sú vo výrobe uzatvorené. ▪ Na nasledujúcom obrázku sú znázornené časti uzatváracieho

ventilu potrebné pri manipulácii sventilom.

Referenčná príručka inštalatéra

a Servisná prípojka auzáver servisnej prípojky b Rúrka ventilu

ARXM25~35N2V1B9+RXM20~35N2V1B9

4P518023-5C – 2018.09

Série split R32

6 Inštalácia

c Prípojka prevádzkového potrubia d Uzáver ventilu

▪ Obidva uzatváracie ventily musia byť počas prevádzky otvorené. ▪ NEVYVÍJAJTE nadmerný tlak na rúrku ventilu. Môže sa zlomiť

telo ventilu.

▪ Uzatvárací ventil sa VŽDY musí zaistiť kľúčom, potom sa

trubicová matica uvoľní alebo utiahne momentovým kľúčom. Kľúč NEUMIESTŇUJTE na uzáver ventilu, mohlo by to spôsobiť únik chladiva.

a Kľúč na matice b Momentový kľúč

▪ Ak sa predpokladá nízky prevádzkový tlak (keď sa napríklad bude

chladiť pri nízkych teplotách vonkajšieho vzduchu), dostatočne utesnite trubicovú maticu uzatváracieho ventilu na plynovom potrubí silikónovou tesniacou hmotou, aby nedochádzalo kzamŕzaniu.

Silikónová tesniaca hmota, skontrolujte, či nezostali medzery.

Otvorenie auzatvorenie uzatváracieho ventilu

1 Odoberte kryt uzatváracieho ventilu. 2 Zasuňte šesťhranný kľúč (na strane kvapaliny: 4 mm, strana

plynu: 4mm) do stopky ventilu a stopku ventilu otáčajte:

Manipulácia suzáverom servisnej prípojky

▪ Keďže je servisná prípojka ventil typu Schrader, VŽDY použite

plniacu hadicu sventilom so stláčacím kolíkom.

▪ Po ukončení manipulácie so servisnou prípojkou dotiahnite uzáver

servisnej prípojky a skontrolujte, či chladivo neuniká.

Položka Uťahovací moment (N∙m)

Uzáver servisnej prípojky 10,8~14,7

6.4.7 Pripojenie potrubia chladiva kvonkajšej jednotke

▪ Dĺžka potrubia. Potrubie na mieste inštalácie by malo byť čo

najkratšie.

▪ Spojenie potrubí. Potrubie na mieste inštalácie chráňte proti

fyzickému poškodeniu.

1 Pripojenie chladiacej kvapaliny zvnútornej jednotky pripojte do

uzatváracieho ventilu kvapaliny vonkajšej jednotky.

a Uzatvárací ventil kvapalinového potrubia b Uzatvárací ventil plynového potrubia c Servisná prípojka

2 Pripojenie chladiaceho plynu z vnútornej jednotky pripojte do

uzatváracieho ventilu plynu vonkajšej jednotky.

VÝSTRAHA

Odporúča sa inštalovať potrubie na chladivo medzi vonkajšou a vnútornou jednotkou do potrubného kanála alebo potrubie na chladivo zabaliť do dokončovacej pásky.

6.5 Kontrola potrubia chladiva

Vsmere hodinových ručičiek pri otváraní, proti smeru hodinových ručičiek pre uzatváraní.

3 Ak sa uzatvárací ventil NEDÁ otočiť ďalej, zastavte otáčanie. 4 Nainštalujte kryt uzatváracieho ventilu.

Výsledok: Teraz je ventil otvorený alebo zatvorený.

Manipulácia suzáverom ventilu

▪ Uzáver ventilu je utesnený na mieste označenom šípkou.

NEPOŠKOĎTE ho.

▪ Po ukončení manipulácie s uzatváracím ventilom dotiahnite

uzáver ventilu a skontrolujte, či chladivo neuniká.

Položka Krútiaci moment pri

doťahovaní (N∙m)

Uzáver ventilu, strana kvapaliny 14,2~17,2 Uzáver ventilu, strana plynu 17,1~20,9

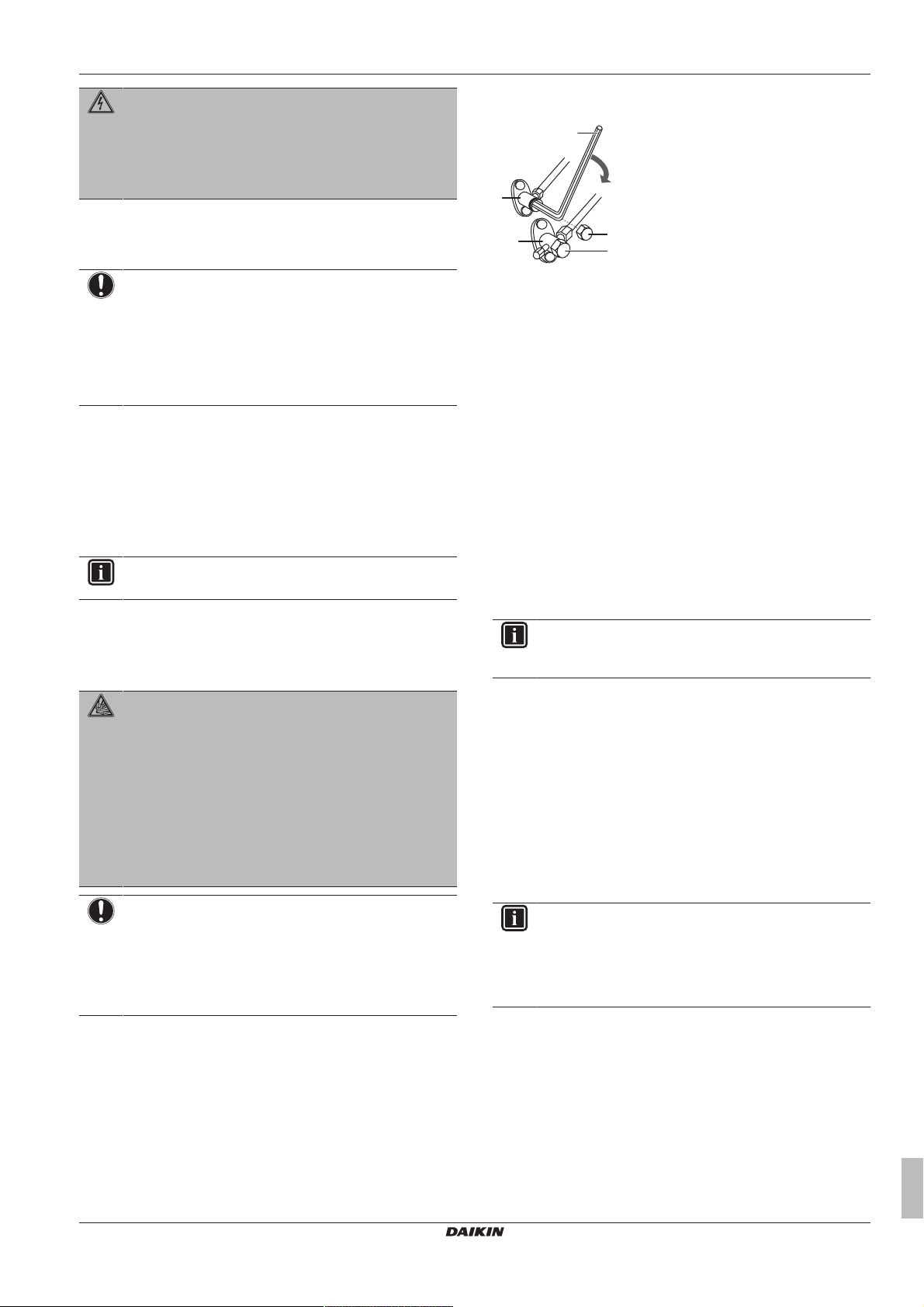

6.5.1 Kontrola potrubia na chladivo

Tesnosť potrubia s chladivom vo vnútri vonkajšej jednotky bola testovaná vo výrobe. Je nutné skontrolovať len vonkajšie potrubie vonkajšej jednotky s chladivom.

Pred kontrolou potrubia s chladivom

Uistite sa, že je potrubie s chladivom zapojené medzi vonkajšou a vnútornou jednotkou.

Bežný pracovný postup

Kontrola potrubia s chladivom obvykle pozostáva z nasledovných krokov:

1 Kontrola netesnosti v potrubí s chladivom. 2 Vysušenie vákuom, aby sa z potrubia s chladivom odstránila

vlhkosť, vzduch alebo dusík.

Ak existuje možnosť, že je vpotrubí schladivom prítomná vlhkosť (napr. do potrubia sa môže dostať dažďová voda), najprv vykonajte vysušenie vákuom, ktoré je popísané nižšie, až sa celkom odstráni všetka vlhkosť.

6.5.2 Predbežné opatrenia pri kontrole potrubia s chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

6 Inštalácia

ihj

abc

f f

VÝSTRAHA

Používajte 2 stupňové vákuové čerpadlo so spätnou klapkou, ktoré je schopné vyvinúť podtlak –⁠100,7 kPa (−⁠1,007 bar) (5 Torr absolútny tlak). Ak nie je čerpadlo včinnosti, olej čerpadla nesmie prúdiť späť do systému.

VÝSTRAHA

Toto vákuové čerpadlo používajte výhradne pre chladivo R32. Použitie rovnakého vákuového čerpadla pre iné chladivá môže poškodiť vákuové čerpadlo alebo jednotku.

VÝSTRAHA

▪ Pripojte vákuové čerpadlo k servisnej prípojke

uzatváracieho plynového ventilu.

▪ Skontrolujte, či je uzatvárací plynový ventil auzatvárací

kvapalinový ventil pevne uzatvorený ešte pred vykonaním testu únikov alebo pred podtlakovým sušením.

6.5.3 Kontrola únikov

VÝSTRAHA

NEPREKRAČUJTE maximálny prevádzkový tlak jednotky (pozrite si údaj PS High na výrobnom štítku jednotky).

VÝSTRAHA

Použite roztok pre skúšku bublinkami odporúčaný veľkoobchodníkom. Nepoužívajte mydlovú vodu, ktorá môže spôsobiť porušenie nástrčných matíc (mydlová voda môže obsahovať soľ, ktorá absorbuje vlhkosť, ktorá zamrzne, ak sa potrubie ochladí) a/alebo koróziu nástrčných spojov (mydlová voda môže obsahovať amoniak, ktorý spôsobí koróziu medzi mosadznou nástrčnou maticou a medenou rozšírenou rúrkou).

1 Naplňte systém plynným dusíkom až na manometrický tlak

najmenej 200 kPa (2bar). V snahe zistiť malé netesnosti sa odporúča natlačiť 3000kPa (30bar).

2 Pomocou roztoku na bublinkový test skontrolujte úniky na

všetkých spojeniach.

3 Vypustite všetok plyn dusík.

i Servisná prípojka j Uzatvárací ventil plynu

k Uzatvárací ventil kvapalinového potrubia

1 Evakuujte systém, kým tlak v armatúre nemá hodnotu

−0,1MPa (−1bar).

2 Počkajte 4-5minút askontrolujte tlak:

Ak tlak… Potom…

Nemení sa Vsystéme sa nenachádza

vlhkosť. Tento postup je skončený.

Zvyšuje sa Vsystéme je vlhkosť. Prejdite

na nasledujúci krok.

3 Systém vyvákuujte počas najmenej 2hodín na tlak v tlakomere

−0,1MPa (= −1bar).

4 Po VYPNUTÍ čerpadla aspoň 1hodinu kontrolujte tlak. 5 Ak sa NEDOSIAHNE cieľový podtlak alebo ak sa podtlak nedá

udržať 1hodinu, postupujte takto:

▪ Znovu skontrolujte úniky. ▪ Znovu vykonajte podtlakové sušenie.

VÝSTRAHA

Zabezpečte, aby sa po nainštalovaní potrubia chladiva a vykonaní vysušenia vákuom otvorili uzatváracie ventily. Spustenie systému s uzavretými uzatváracími ventilmi môže poškodiť kompresor.

INFORMÁCIE

Po otvorení uzatváracieho ventilu možno tlak v potrubí chladiva NEBUDE stúpať. Môže to byť spôsobené napr. zatvoreným expanzným ventilom v obvode vonkajšej jednotky. Pre správnu prevádzku jednotky to NEPREDSTAVUJE žiaden problém.

6.6 Plnenie chladiva

6.6.1 Plnenie chladiva

Vonkajšia jednotka je z výroby naplnená chladivom, ale v niektorých prípadoch môže byť potrebné nasledovné:

6.5.4 Podtlakové sušenie

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

Jednotku NESPÚŠŤAJTE, kým sa nedokončí vákuovanie.

a Nízkotlakový snímač b Kalibrovaná armatúra c Vysokotlakový snímač d Nízkotlakový ventil (Lo) e Vysokotlakový ventil (Hi)

f Plniace hadice g Vákuové čerpadlo h Kryty ventilu

Referenčná príručka inštalatéra

Naplnenie dodatočného chladiva Ak je celková dĺžka potrubia na

Úplné opätovné naplnenie chladivom

Naplnenie dodatočného chladiva

Pred doplnením chladiva sa uistite, že je vonkajšie potrubie vonkajšej jednotky s chladivom skontrolované (test netesností, vysušenie vákuom).

Obvyklý priebeh prác – Doplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie, či a koľko chladiva je nutné doplniť. 2 V prípade potreby doplniť chadivom. 3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho

do vnútra vonkajšej jednotky.

Čo Obdobie

kvapalinu väčšia ako stanovená (viď neskôr).

Príklad:

▪ Pri preložení systému. ▪ Po vzniku netesností.

INFORMÁCIE

V závislosti od podmienok jednotiek alebo inštalácie môže byť pred naplnením chladivom potrebné pripojiť elektrické vedenie.

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

6 Inštalácia

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

Úplné opätovné naplnenie chladivom

Pred úplným opätovným naplnením chladivom sa uistite, že ste vykonali nasledovné:

1 Zo systému bolo odstránené všetko chladivo. 2 Vonkajšie potrubie vonkajšej jednotky s chladivom je

skontrolované (test netesnosti, vysušenie vákuom).

3 Vnútorné potrubie vonkajšej jednotky s chladivom bolo

vysušené vákuom.

VÝSTRAHA

Pred úplným doplnením vykonajte tiež podtlakové sušenie

na internom potrubí s chladivom vonkajšej jednotky.

Obvyklý priebeh prác – Úplné opätovné naplnenie chladivom obvykle pozostáva z nasledovných krokov:

1 Určenie akým množstvom chladiva je nutné systém naplniť. 2 Plnenie chladivom. 3 Vyplniť štítok skleníkových plynov s obsahom fluóru a zavesiť ho

do vnútra vonkajšej jednotky.

6.6.2 Ochladive

Tento produkt obsahuje fluorizované skleníkové plyny. NEVYPÚŠŤAJTE plyny do ovzdušia.

Typ chladiva: R32 Hodnota potenciálu globálneho otepľovania: 675

VAROVANIE: HORĽAVÝ MATERIÁL

Chladivo vo vnútri tejto jednotky je stredne horľavé.

VAROVANIE

Spotrebič musí byť skladovaný v miestnosti bez neustále

pracujúcich zdrojov zapálenia (napr.: otvorený plameň,

fungujúci plynový spotrebič alebo elektrický ohrievač).

VAROVANIE

▪ NEPREPICHUJTE a ani nespaľujte diely cyklu

chladiva.

▪ NEPOUŽÍVAJTE iné prostriedky na čistenie alebo na

zrýchlenie procesu odmrazovania než tie, ktoré odporúča výrobca.

▪ Uvedomte si, že chladivo vo vnútri systému je bez

zápachu.

VAROVANIE

Chladivo vo vnútri jednotky je stredne horľavé, ale v

normálnom prípade NEUNIKÁ. Ak chladivo uniká vo vnútri

miestnosti a prichádza do kontaktu s plameňom horáka,

ohrievačom alebo varičom, môže to mať za následok vznik

požiaru a/alebo tvorbu škodlivého plynu.

Vypnite všetky horľavé vykurovacie zariadenia, miestnosť

vyvetrajte a skontaktujte sa s predajcom, u ktorého ste

jednotku kúpili.

Jednotku NEPOUŽÍVAJTE, kým servisná osoba nepotvrdí

ukončenie opravy časti, kde uniká chladivo.

6.6.4 Určenie množstva chladiva na doplnenie

Ak je celková dĺžka

potrubia na

kvapalinu…

≤10m NEDOPĹŇAJTE ďalšie chladivo. >10m R=(celková dĺžka (m) kvapalinového

potrubia–10m)×0,020 R=doplnenie (kg) (zaokrúhlené na 0,1kg)

INFORMÁCIE

Dĺžka potrubia je jednosmerná dĺžka kvapalinového potrubia.

Potom…

6.6.5 Na určenie množstva úplnej náplne

INFORMÁCIE

Ak je potrebné vymeniť celú náplň, celkové množstvo chladiva je: náplň chladiva z výroby (pozrite si výrobný štítok jednotky) + vypočítané dodatočné množstvo.

6.6.6 Doplnenie dodatočného chladiva

VAROVANIE

▪ Používajte len chladivo R32. Iné látky môžu spôsobiť

výbuchy anehody.

▪ R32 obsahuje fluórované skleníkové plyny. Má hodnotu

potenciálu globálneho otepľovania 675. Tieto plyny NEVYPÚŠŤAJTE do ovzdušia.

▪ Pri plnení chladiva VŽDY používajte ochranné rukavice

abezpečnostné okuliare.

UPOZORNENIE

Ak chcete predísť poruche kompresora, NEDOPĹŇAJTE viac chladiva, ako je určené množstvo.

Predpoklad: Pred doplnením chladiva sa uistite, že je potrubie chladiva pripojené a skontrolované (test netesností a vysušenie vákuom).

1 Valec schladivom pripojte kservisnej prípojke. 2 Naplňte dodatočné množstvo chladiva. 3 Otvorte plynový uzatvárací ventil.

Ak je v prípade demontáže alebo premiestnenia systému potrebné vypnúť čerpadlo, ďalšie podrobnosti nájdete v časti "12.2Vypnutie

čerpadla"na strane23.

6.6.7 Pripevnenie štítka ofluorizovaných skleníkových plynoch

1 Štítok vyplňte nasledovne:

6.6.3 Predbežné opatrenia pri plnení chladivom

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

a Ak je s jednotkou dodaný štítok viacnásobných

fluorinovaných skleníkových plynov (pozri príslušenstvo), odlepte príslušný jazyk a nalepte na vrch a.

b Náplň výrobku chladivom zvýroby: viď výrobný štítok

jednotky

c Dodatočné množstvo náplne d Celkové množstvo naplneného chladiva e Emisie skleníkových plynov celkového objemu chladiva

vyjadrené v tonách ekvivalentu CO

Referenčná príručka inštalatéra

6 Inštalácia

DC-

DC+

edcb f

b a

f GWP = Global warming potential (potenciál globálneho

oteplenia)

VÝSTRAHA

V Európe sa na určenie intervalov údržby používajú emisie skleníkových plynov celkového objemu chladiva v systéme (vyjadrené v tonách ekvivalentu CO2). Riaďte sa platnými právnymi predpismi.

Vzorec na výpočet emisií skleníkových plynov: hodnota GWP (potenciál globálneho otepľovania) chladiva × celkový objem chladiva [v kg] / 1000

2 Štítok prilepte na vnútornú stranu vonkajšej jednotky vedľa

plynového akvapalinového uzatváracieho ventilu.

6.7 Zapojenie elektroinštalácie

6.7.1 Zapojenie elektroinštalácie

Pred zapojením elektroinštalácie

Presvedčte sa, že: ▪ Potrubie s chladivom je pripojené a skontrolované ▪ Vodovodné potrubie je pripojené

Bežný pracovný postup

Pripojenie elektrickej inštalácie obvykle pozostáva z nasledovných krokov:

1 Zabezpečte, aby systém elektrického napájania spĺňal

elektrické špecifikácie jednotiek. 2 Pripojenie elektrickej inštalácie k vonkajšej jednotke. 3 Pripojenie elektrickej inštalácie k vnútornej jednotke. 4 Pripojenie hlavného elektrického napájania.

VAROVANIE

▪ Vo vnútri výrobku NEPOUŹÍVAJTE elektrické súčiastky

zakúpené vbežných obchodoch.

▪ Napájanie pre vypúšťacie čerpadlo atď.

NEVYVÁDZAJTE zo svorkovnice. Toto môže mať za následok zasiahnutie elektrickým prúdom alebo požiar.

VAROVANIE

Prepojovacie vedenie umiestnite mimo medených potrubí bez tepelnej izolácie, keďže takéto potrubia sú veľmi horúce.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Všetky elektrické diely (vrátane termistorov) sú napájané z elektrického napájania. Nedotýkajte sa ich holými rukami.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

Pred vykonávaním servisu odpojte zdroj napájania minimálne na 10 minút a zmerajte napätie na koncovkách kondenzátorov hlavného obvodu alebo v elektrických súčiastkach. Skôr ako sa budete môcť dotknúť elektrických súčastí, napätie NESMIE presahovať 50V jednosmerného prúdu. Poloha koncoviek je zobrazená na schéme zapojenia.

6.7.2 Bezpečnostné opatrenia pri zapájaní

elektroinštalácie

INFORMÁCIE

Tiež si prečítajte predbežné opatrenia a požiadavky v nasledovných kapitolách:

▪ Všeobecné bezpečnostné opatrenia ▪ Príprava

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

VŽDY používajte viacžilové elektrické napájacie káble.

VAROVANIE

Použite vypínač pre odpojenie všetkých pólov s najmenej 3 mm medzerami medzi kontaktmi, aby došlo k úplnému odpojeniu v kategórii prepätia III.

VAROVANIE

Ak je poškodený napájací kábel, výrobca, jeho servisný pracovník alebo podobné kvalifikované osoby ho MUSIA vymeniť, aby sa zabránilo vzniku nebezpečných situácií.

VAROVANIE

Elektrické napájanie NEPRIPÁJAJTE kvnútornej jednotke. Toto môže mať za následok zasiahnutie elektrickým prúdom alebo požiar.

a Multimeter (rozsah jednosmerného napätia) b S80 – vedenie reverzného elektromagnetického ventilu c S70 – vedenie motora ventilátora d LED e S90 – vedenie termistora

f S20 – vedenie elektronického expanzného ventilu g S40 – vedenie relé tepelného preťaženia h DB1 - diódový mostík

6.7.3 Pokyny pri zapájaní elektroinštalácie

Uvedomte si, že: ▪ Ak sa použijú spletané vodiče, na koniec vodiča nainštalujte

okrúhlu svorku s lemom. Okrúhlu svorku s lemom nasaďte na káble až po izolovanú časť a pripevnite pomocou vhodného nástroja.

a Spletaný vodič b Okrúhla svorka s lemovaním

▪ Pri inštalácii káblov použite nasledujúce postupy:

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

Typ kábla Spôsob inštalácie

c b

AA´

A´

c b ba c

1-3

a b

50 Hz 220-240 V

c d

a b e

3×

Elektrické vedenie s jedným vodičom

a Stočený jednožilový kábel b Skrutka c Plochá podložka

Spletaný vodič skruhovou svorkou so lemom

a Svorka b Skrutka c Plochá podložka O Dovolené X NIE je dovolené

Krútiace momenty doťahovania

Položka Krútiaci moment uťahovania

(N•m)

M4 (X1M) 1,5~1,6 M4 (uzemnenie) 1,4~1,5

6 Inštalácia

2 Odstráňte izoláciu zkáblov (20mm).

a Odstráňte izoláciu konca kábla po tento bod b Nadmerné odstránenie izolácie môže spôsobiť zasiahnutie

elektrickým prúdom alebo prieraz.

3 Otvorte káblovú svorku. 4 Nasledujúcim postupom pripojte prepojovací kábel aelektrické

napájanie:

a Prepojovací kábel b Kábel elektrického napájania c Obvodový istič d Ochranný uzemňovací istič e Elektrické napájanie

f Uzemnenie

▪ Ak sa používajú jednovodičové vedenia, nezabudnite zatočiť

koniec vodiča. Nesprávne vykonané práce môžu spôsobiť teplo alebo požiar.

▪ Uzemňovací vodič medzi upevnením vodiča a svorkou musí byť

dlhší ako ostatné vodiče.

6.7.4 Špecifikácie štandardných komponentov zapojenia

Komponent Trieda 20 Trieda

25+35

Kábel elektrického napájania

Prepojovací kábel (vnútorná↔vonkajšia)

Odporúčaný istič elektrického obvodu 10A 13A Ochranný uzemňovací istič MUSÍ spĺňať platné

Napätie 220~240V Fáza 1~ Frekvencia 50Hz Veľkosti vodičov 3 vodičové vedenie

2,5mm2~4,0mm

H05RN-F (60245 IEC 57)

4 vodičové vedenie

1,5mm2~2,5mm2 a

použiteľné pre 220~240V

H05RN-F (60245 IEC 57)

predpisy

5 Skrutky svorkovnice dôkladne dotiahnite. Odporúčame použiť

skrutkovač Phillips.

6.8 Dokončenie inštalácie vonkajšej jednotky

6.8.1 Dokončenie inštalácie vonkajšej jednotky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Zabezpečte, aby bol systém správne uzemnený. ▪ Pred vykonaním údržby vypnite elektrické napájanie. ▪ Pred zapnutím elektrického napájania nainštalujte

servisný kryt.

1 Nasledujúcim postupom izolujte a pripevnite potrubie chladiva

aprepojovací kábel:

6.7.5 Pripojenie elektrického vedenia vo

1 Demontujte servisný kryt. Pozri "6.2.2 Otvorenie vonkajšej

jednotky"na strane12.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

vnútornej jednotke

a Plynové potrubie b Izolácia plynového potrubia c Prepojovací kábel d Kvapalinové potrubie e Izolácia kvapalinového potrubia

Referenčná príručka inštalatéra

7 Uvedenie do prevádzky

1×

f Ukončovacia páska

2 Nainštalujte servisný kryt.

6.8.2 Zatvorenie vonkajšej jednotky

VÝSTRAHA

Pri zatváraní krytu vonkajšej jednotky sa NESMIE použiť uťahovací moment väčší ako 1,3N•m.

6.9 O kompresore

NEBEZPEČENSTVO: RIZIKO VÝBUCHU

▪ K demontáži kompresora použite rezačku potrubia. ▪ NEPOUŽÍVAJTE letovací plameň. ▪ Použite len schválené chladivo a mazivo.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

NEDOTÝKAJTE sa kompresora mokrými rukami.

UPOZORNENIE

Do vstupu alebo výstupu vzduchu NEVKLADAJTE prsty, tyčky alebo iné predmety. NEODSTRAŇUJTE ochranný kryt ventilátora. Keďže sa ventilátor otáča veľkou rýchlosťou, mohol by spôsobiť úraz.

Počas skúšobnej prevádzky sa spustia vonkajšia jednotka a vnútorné jednotky. Presvedčte sa, že sú ukončené prípravy všetkých vnútorných jednotiek (potrubie na mieste inštalácie, elektrické vedenie, výstup vzduchu, ...). Pozrite si návod na inštaláciu vnútorných jednotiek, kde nájdete podrobnosti.

7.3 Kontrolný zoznam pred uvedením do prevádzky

Po nainštalovaní jednotky najprv skontrolujte nasledovné body. Keď sú vykonané všetky kontroly uvedené nižšie, jednotka MUSÍ byť uzavretá aLEN potom môže byť jednotka zapnutá.

Vnútorná jednotka je správne namontovaná.

Vonkajšia jednotka je správne namontovaná.

Systém je správne uzemnený a uzemňovacie svorky sú utiahnuté.

Napájacie napätie má zodpovedať napätiu uvedenému na výrobnom štítku jednotky.

V rozvodnej skrini NIE SÚ uvoľnené pripojenia ani poškodené elektrické súčasti.

Vo vnútri vnútornej avonkajšej jednotky sa nenachádzajú poškodené súčasti ani stlačené potrubia.

NEDOCHÁDZA kúniku chladiva.

7 Uvedenie do prevádzky

7.1 Prehľad: uvedenie do prevádzky

Táto kapitola popisuje čo máte robiť a vedieť o uvedení systému do prevádzky po jeho konfigurácii.

Bežný pracovný postup

Uvedenie do prevádzky sa obyčajne skladá znasledujúcich krokov: 1 Kontrola "Kontrolný zoznam pred uvedením do prevádzky". 2 Vykonanie skúšobnej prevádzky systému.

7.2 Predbežné opatrenia pri uvádzaní do prevádzky

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

UPOZORNENIE Počas práce na vnútorných jednotkách

NEVYYKONÁVAJTE skúšobnú prevádzku.

Pri uskutočňovaní skúšobnej prevádzky bude vprevádzke NIE len vonkajšia jednotka, ale aj pripojená vnútorná jednotka. Práca na vnútornej jednotke pri vykonávaní skúšobnej prevádzky je nebezpečná.

Potrubia chladiva (plynného alebo kvapalného) sú tepelne izolované.

Inštalované potrubie má správnu veľkosť a potrubia sú správne izolované.

Uzatváracie ventily (plynu alebo kvapaliny) na vonkajšej jednotke sú úplne otvorené.

Nasledujúce elektrické zapojenia na mieste inštalácie medzi vonkajšou a vnútornou jednotkou boli vykonané podľa tohto dokumentu aplatnej legislatívy.

Vypúšťanie

Uistite sa, že je vypúšťanie plynulé. Možný výsledok: Kondenzovaná voda môže kvapkať.

Vnútorná jednotka prijíma signál z používateľského rozhrania.

Na pripojenie prepájacieho kábla sa používajú špecifikované káble.

Poistky, obvodové ističe alebo ochranné zariadenia inštalované na mieste sú v súlade s týmto dokumentom aNEBOLI premostené.

7.4 Kontrolný zoznam počas uvedenia do prevádzky

Vypustenie vzduchu.

Skúšobná prevádzka.

7.5 Skúšobná prevádzka

Predpoklad: Elektrické napájanie MUSÍ byť v stanovenom rozsahu.

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

8 Konfigurácia

J12

J11

Predpoklad: Skúšobná prevádzka sa môže vykonať v režime prevádzky Klimatizácia alebo Vykurovanie.

Predpoklad: Vykonajte skúšobnú prevádzku v súlade s návodom na obsluhu vnútornej jednotky, aby ste zabezpečili správne fungovanie všetkých funkcií a častí.

1 V režime prevádzky Klimatizácia zvoľte najnižšiu

programovateľnú teplotu. V režime prevádzky Vykurovanie zvoľte najvyššiu programovateľnú teplotu. V prípade potreby je možné skúšobnú prevádzku zablokovať.

2 Po skončení skúšobnej prevádzky nastavte teplotu na normálnu

hodnotu. V režime prevádzky Klimatizácia: 26~28°C, v režime prevádzky Vykurovanie: 20~24°C.

3 Systém zastaví činnosť 3minúty po vypnutí jednotky.

INFORMÁCIE

▪ Aj keď je jednotka vypnutá, do jednotky je privádzaný

elektrický prúd.

▪ Ak sa napájanie opäť zapne po jeho prerušení, obnoví

sa predtým zvolený režim.

7.6 Spustenie vonkajšej jednotky

Informácie o nastavení konfigurácie a spustení systému nájdete vnávode na inštaláciu vnútornej jednotky.

8 Konfigurácia

8.1 Nastavenie zariadenia

Použite túto funkciu na klimatizáciu pri nízkej vonkajšej teplote. Táto funkcia je navrhnutá pre také zariadenia, ako napr. výbava počítačových miestností. NIKDY ju nevyužívajte v bytoch ani vkanceláriách, kde sa zdržujú ľudia.

9 Odovzdanie používateľovi

Ak po dokončení skúšobnej prevádzky jednotka pracuje správne, musíte:

▪ skontrolovať, či má používateľ vytlačenú dokumentáciu apožiadať

ho, aby si ich odložil pre budúcu referenciu, informovať používateľa o tom, že kompletnú dokumentáciu nájde na adrese URL uvedenej v tejto príručke,

▪ vysvetliť používateľovi, ako sa systém správne obsluhuje ačo má

robiť vprípade problémov,

▪ ukázať používateľovi, ktoré práce sa vykonávajú v súvislosti

súdržbou jednotky.

▪ vysvetliť používateľovi tipy na úsporu energie, ktoré sú uvedené

vnávode na obsluhu,

10 Údržba a servis

VÝSTRAHA

Údržbu MUSÍ vykonať oprávnený inštalatér alebo zástupca servisu.

Odporúčame aspoň raz do roka vykonať údržbu. Napriek tomu môže príslušná legislatíva vyžadovať kratšie intervaly údržby.

VÝSTRAHA

Vzorec na výpočet emisií skleníkových plynov: hodnota GWP (potenciál globálneho otepľovania) chladiva × celkový objem chladiva [v kg] / 1000

8.1.1 Nastavenie režimu služobných priestorov

V prípade mostíka J6 na elektronickej doske rozšíri prevádzkový rozsah teploty až na –15°C. Keď však vonkajšia teplota klesne pod – 20°C, prevádzka sa preruší. Akonáhle teplota opäť vzrastie, prevádzka sa znova spustí.

INFORMÁCIE

▪ Vnútorná jednotka môže vytvoriť prerušovaný hluk v

dôsledku zapnutia a/alebo vypnutia ventilátora vonkajšej jednotky.

▪ V miestnostiach, v ktorých používate priemyselné

nastavenie, NEUMIESTŇUJTE zvlhčovače vzduchu apodobné zariadenia, ktoré by mohli zvyšovať vlhkosť vzduchu.

▪ Prerušením mostíka J6 sa nastaví ventilátor vnútornej

jednotky na najvyššie otáčky.

▪ NEPOUŽÍVAJTE toto nastavenie v obytných

priestoroch alebo kanceláriách, kde sa nachádzajú ľudia.

10.1 Prehľad: údržba a servis

Táto kapitola obsahuje informácie o: ▪ Ročná údržba vonkajšej jednotky

10.2 Bezpečnostné opatrenia pri údržbe

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

VÝSTRAHA:Riziko elektrostatického výboja

Pred vykonaním akejkoľvek práce údržby alebo servisu sa dotknite kovovej časti jednotky, aby eliminovala statická elektrina achránila sa doska PCB.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

11 Odstránenie porúch

VAROVANIE

▪ Pred začatím akejkoľvek údržby alebo opravy VŽDY

vypnite istič napájacieho panelu, vyberte poistky alebo otvorte bezpečnostné a ochranné zariadenia jednotky.

▪ V dôsledku nebezpečenstva zasiahnutia elektrickým

prúdom pri vysokom napätí sa NEDOTÝKAJTE dielcov pod elektrickým napätím aj 10 minút po vypnutí elektrického napájania.

▪ Všimnite si prosím, že niektoré časti skrine elektrických

komponentov sú mimoriadne horúce. ▪ Zabezpečte, aby ste sa NEDOTÝKALI vodivej časti. ▪ Jednotku NEVYPLACHUJTE. Taký postup by mohol

spôsobiť zásah elektrickým prúdom alebo požiar.

10.3 Kontrolný zoznam ročnej údržby vnútornej jednotky

Aspoň raz do roka skontrolujte: ▪ Výmenník tepla

Výmenník tepla vonkajšej jednotky sa môže zablokovať prachom, nečistotami, zvyškami a podobne. Odporúča sa raz ročne výmenník tepla vyčistiť. Zablokovanie výmenníka tepla môže spôsobiť veľký pokles alebo veľký nárast tlaku aviesť kzhoršeniu výkonnosti.

11.3 Riešenie problémov na základe symptómov

11.3.1 Symptóm: Jednotky spadli, vibrujú alebo robia hluk

Možné príčiny Náprava

Vnútorné jednotky nie sú bezpečne nainštalované

11.3.2 Symptóm: jednotka NEOHRIEVA alebo NECHLADÍ podľa očakávania

Možné príčiny Náprava

Chybné pripojenie elektrických vodičov

Únik plynu Skontrolujte únik plynu.

11.3.3 Symptóm: Únik vody

Možné príčiny Náprava

Neúplná tepelná izolácia (plynové a kvapalinové potrubie, vnútorné časti predĺženia vypúšťacej hadice)

Nesprávne pripojené vypúšťanie Vypúšťanie zaisťte.

Nainštalujte vnútorné jednotky bezpečne.

Pripojte elektrické vodiče správne.

Presvedčte sa o úplnosti tepelnej izolácie potrubia a vypúšťacej hadice.

11 Odstránenie porúch

11.1 Prehľad: odstraňovanie problémov

Táto kapitola opisuje, čo musíte urobiť v prípade výskytu problémov. Obsahuje informácie o riešení problémov na základe symptómov.

Pred odstraňovaním problémov

Dôkladne vykonajte vizuálnu kontrolu jednotky a hľadajte obvyklé chyby, napr. uvoľnené spojenia alebo chybné elektrické zapojenie.

11.2 Predbežné opatrenia pri odstraňovaní problémov

VAROVANIE

▪ Pri kontrole rozvodnej skrine jednotky musí byť hlavná

jednotka VŽDY odpojená od elektrickej siete. Rozpojte príslušný prerušovač obvodu.

▪ Ak je aktivované bezpečnostné zariadenie, zastavte

jednotku azistite, prečo bolo aktivované bezpečnostné zariadenie pred jej resetovaním. NIKDY neodstavujte bezpečnostné zariadenia ani nemeňte nastavené hodnoty na hodnoty iné, ako je nastavenie zvýroby. Ak nedokážete nájsť príčinu problémov, obráťte sa na predajcu.

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

VAROVANIE

Predchádzajte nebezpečným situáciám spôsobeným neúmyselným resetovaním tepelnej poistky: toto zariadenie sa NESMIE napájať prostredníctvom externého spínacieho zariadenia, ako je napríklad časovač, ani pripojené k obvodu, ktorý sa pravidelne ZAPÍNA aVYPÍNA.

11.3.4 Symptóm: Zvod elektrickej energie

Možné príčiny Náprava

Jednotka NIE je správne uzemnená

Skontrolujte a opravte pripojenie uzemňovacieho vodiča.

11.3.5 Symptóm: Jednotka NEFUNGUJE alebo je poškodená spálením

Možné príčiny Náprava

Zapojenie NIE je vykonané vsúlade so špecifikáciami

Opravte zapojenie.

11.4 Diagnostika poruchy pomocou LED na doske PCB vonkajšej jednotky

LED… Diagnostika

bliká Normálny režim.

▪ Skontrolujte prevádzku vnútornej jednotky.

ZAP ▪ Vypnite elektrické napájanie a znovu

zapnite. Do približne 3 minút skontrolujte LED. Ak sa LED opäť rozsvieti, doska PCB vonkajšej jednotky je chybná.

VYP 1 Napätie elektrického napájania (pre

úsporu energie). 2 Porucha elektrického napájania. 3 Vypnite elektrické napájanie a znovu

zapnite. Do približne 3 minút skontrolujte

LED.

Ak sa LED opäť rozsvieti, doska PCB

vonkajšej jednotky je chybná.

NEBEZPEČENSTVO: RIZIKO POPÁLENIA

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

Série split R32

4P518023-5C – 2018.09

12 Likvidácia

NEBEZPEČENSTVO: RIZIKO USMRTENIA ELEKTRICKÝM PRÚDOM

▪ Ak jednotka nie je v prevádzke, LED-ky na PCB sú

vypnuté, aby sa ušetrila energia.

▪ Aj keď sú LED-ky vypnuté, svorkovnica a PCB môže

byť pod elektrickým napätím.

12 Likvidácia

VÝSTRAHA

Systém sa NEPOKÚŠAJTE demontovať sami. Demontáž systému, likvidáciu chladiacej zmesi, oleja a ostatných častí zariadenia MUSÍ prebiehať v súlade s platnými právnymi predpismi. Jednotky je NUTNÉ likvidovať v špeciálnych zariadeniach na spracovanie odpadu, čím je možné dosiahnuť jeho opätovné využitie, recykláciu a obnovu.

12.1 Prehľad: Likvidácia

Bežný pracovný postup

Likvidácia systému obvykle pozostáva z nasledovných krokov: 1 Odčerpanie systému. 2 Systém odošlite do špeciálneho podniku určeného na jeho

likvidáciu.

INFORMÁCIE

Ďalšie podrobnosti nájdete v servisnej príručke.

12.2 Vypnutie čerpadla

Príklad: S cieľom chrániť životné prostredie vypnite čerpadlo pri

premiestňovaní alebo likvidácii jednotky.

NEBEZPEČENSTVO: RIZIKO VÝBUCHU Odčerpanie – únik chladiacej zmesi. Ak chcete odčerpať

systém, a je netesnosť v okruhu chladiacej zmesi:

▪ NEPOUŹÍVAJTE funkciu automatického odčerpania

▪ Použite samostatný systém obnovy tak, že kompresor

jednotky nemusí byť v činnosti.

VÝSTRAHA

Pri vypínaní čerpadla pred demontážou potrubia chladiva zastavte kompresor. Ak počas vypínania čerpadla zostane kompresor spustený a uzatvárací ventil otvorený, do systému sa nasaje vzduch. Abnormálny tlak v cykle chladiva môže spôsobiť poruchu kompresora alebo poškodenie systému.

Pri vypínaní čerpadla sa všetko chladivo zo systému presunie do vonkajšej jednotky.

1 Odstráňte kryt ventilu z uzatváracieho kvapalinového ventilu

auzatváracieho plynového ventilu.

2 Spusťte režim vynútenej klimatizácie. Pozri "12.3 Spustenie

azastavenie núteného chladenia"na strane23.

3 Po uplynutí 5 až 10minút (len po 1 alebo 2minútach vprípade

veľmi nízkej okolitej teploty (<−10°C)) zatvorte uzatvárací kvapalinový ventil kvapaliny pomocou šesťhranného kľúča.

4 Skontrolujte, či sa vrozvode dosiahol podtlak.

5 Po uplynutí 2-3 minút zatvorte uzatvárací plynový ventil

azastavte prevádzku vynútenej klimatizácie.

a Uzatvárací ventil plynu b Smer uzatvárania c Šesťhranný kľúč d Kryt ventilu e Uzatvárací ventil kvapalinového potrubia

12.3 Spustenie azastavenie núteného chladenia

Existujú 2metódy ako vykonať nútený režim prevádzky klimatizácie. ▪ Metóda 1. Použitím prepínača vnútornej jednotky ON/OFF (ak sa

nachádza na vnútornej jednotke).

▪ Metóda 2. Použitím používateľského rozhrania vnútornej

jednotky.

12.3.1 Spustenie/zastavenie vynútenej klimatizácie použitím vypínača ZAP./VYP. vnútornej jednotky

1 Stlačte prepínač ON/OFF najmenej na 5sekúnd.

Výsledok: Jednotka sa spustí.

INFORMÁCIE

Vynútený režim prevádzky klimatizácie sa automaticky zastaví po 15minútach.

2 Stlačením vypínača ON/OFF sa prevádzka skôr zastaví.

12.3.2 Spustenie/zastavenie vynútenej klimatizácie použitím používateľského rozhrania vnútornej jednotky

1 Nastavte režim prevádzky na klimatizácia.

Postup si pozrite v inštalačnom návode vnútornej jednotky v kapitole "Vykonanie skúšobnej prevádzky".

Poznámka: Vynútená klimatizácia sa automaticky zastaví približne po 30minútach.

2 Stlačením vypínača ON/OFF sa prevádzka skôr zastaví.

INFORMÁCIE

Ak sa používa vynútená klimatizácia a vonkajšia teplota je <−10°C, bezpečnostné zariadenie môže zabrániť prevádzke. Zohrejte vonkajší teplotný termistor na vonkajšej jednotke na ≥−10°C. Výsledok: Spustí sa prevádzka.

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

13 Technické údaje

INDOOR

OUTDOOR

Použité diely a číslovanie nájdete v schéme zapojenia jednotky. Číslovanie dielov je arabskými číslicami vo vzostupnom poradí pre každý diel

a je predstavený v nižšie uvedenom prehľade symbolom "*" v kóde dielu.

Zjednotená legenda schémy zapojenia

: OBVODOVÝ ISTIČ

: SPOJENIE

: KONEKTOR

: UZEMNENIE

: ZAPOJENIE NA MIESTE INŠTALÁCIE

: POISTKA

: VNÚTORNÁ JEDNOTKA

: VONKAJŠIA JEDNOTKA

: OCHRANNÉ UZEMNENIE

: OCHRANNÉ UZEMNENIE (SKRUTKA)

: USMERŇOVAČ

: RELÉ KONEKTOR

: SKRATOVACÍ KONEKTOR

: SVORKA

: SVORKOVNICA

: SVORKA VEDENIA

WHT : BIELA

YLW : ŽLTÁ

PNK : RUŽOVÁ

PRP, PPL : RUŽOVÁ

RED : ČERVENÁ

GRN : ZELENÁ

GRY : SIVÁ

ORG : ORANŽOVÁ

BLK : ČIERNA

BLU : MODRÁ

BRN : HNEDÁ

A*P : DOSKA S POTLAČENÝMI OBVODMI BS* : TLAČIDLO ZAP/VYP, PREPÍNAČ REŽIMOV PREVÁDZKY BZ, H*O : SIRÉNA C* : KONDENZÁTOR AC*, CN*, E*, HA*, HE*, HL*, HN*, : SPOJENIE, KONEKTOR HR*, MR*_A, MR*_B, S*, U, V, W, X*A, K*R_* D*, V*D : DIÓDA DB* : DIÓDOVÝ MOSTÍK DS* : PREPÍNAČ DIP E*H : OHRIEVAČ F*U, FU*

(PRE CHARAKTERISTIKY, : POISTKA POZRI DOSKA S TLAČENÝMI OBVODMI VO VNÚTRI VAŠEJ JEDNOTKY) FG* : KONEKTOR (UZEMNENIE RÁMU) H* : UPEVNENIE H*P, LED*, V*L : KONTROLKA, SVETELNÁ DIÓDA LED HAP : SVETELNÁ DIÓDA (SERVISNÝ MONITOR ZELENÁ) HIGH VOLTAGE : VYSOKÉ NAPÄTIE IES : SNÍMAČ INTELIGENTNÉ OKO IPM* : INTELIGENTNÝ NAPÁJACÍ MODUL K*R, KCR, KFR, KHuR, K*M : MAGNETICKÉ RELÉ L : FÁZA L* : VÝMENNÍK TEPLA L*R : TLMIVKA M* : ELEKTROMOTOR M*C : MOTOR KOMPRESORA M*F : MOTOR VENTILÁTORA M*P : MOTOR VYPÚŠŤACIEHO ČERPADLA M*S : MOTOR OTÁČANIA MR*, MRCW*, MRM*, MRN* : MAGNETICKÉ RELÉ N : NEUTRÁL n=*, N=* : POČET PRECHODOV CEZ FERITOVÉ JADRO PAM : IMPULZNÁ-AMPLITÚDOVÁ MODULÁCIA PCB* : DOSKA S POTLAČENÝMI OBVODMI PM* : NAPÁJACÍ MODUL

PS : SPÍNACIE ELEKTRICKÉ NAPÁJANIE PTC* : TERMISTOR PTC Q* : IZOLOVANÝ HRADLOVÝ BIPOLÁRNY TRANZISTOR (IGBT) Q*DI : OCHRANNÝ UZEMŇOVACÍ ISTIČ Q*L : OCHRANA PROTI PREŤAŽENIU Q*M : TEPELNÝ SPÍNAČ R* : ODPOR R*T : TERMISTOR RC : PRIJÍMAČ S*C : KONCOVÝ SPÍNAČ S*L : PLAVÁKOVÝ SPÍNAČ S*NPH : SNÍMAČ TLAKU (VYSOKÝ) S*NPL : SNÍMAČ TLAKU (NÍZKY) S*PH, HPS* : TLAKOVÝ SPÍNAČ (VYSOKÝ) S*PL : TLAKOVÝ SPÍNAČ (NÍZKY) S*T : TERMOSTAT S*RH : SNÍMAČ VLHKOSTI S*W, SW* : PREPÍNAČ REŽIMU PREVÁDZKY SA*, F1S : POISTKA PROTI PREPÄTIU SR*, WLU : PRIJÍMAČ SIGNÁLU SS* : VOLIACI PREPÍNAČ SHEET METAL : PEVNÁ DOSKA PÁSU SVORIEK T*R : TRANSFORMÁTOR TC, TRC : VYSIELAČ V*, R*V : VARISTOR V*R : DIÓDOVÝ MOSTÍK WRC : BEZDRÔTOVÝ DIAĽKOVÝ OVLÁDAČ X* : SVORKA X*M : SVORKOVNICA (BLOK) Y*E : ELEKTRONICKÁ CIEVKA EXPANZNÉHO VENTILU Y*R, Y*S : CIEVKA REVERZNÉHO ELEKTROMAGNETICKÉHO VENTILU Z*C : FERITOVÉ JADRO ZF, Z*F : FILTER ŠUMU

13 Technické údaje

Podmnožina najnovších technických údajov je k dispozícii na regionálnej webovej stránke Daikin (verejne prístupnej). Všetky najnovšie

technické údaje sú k dispozícii na extranete Daikin (požadovaná autentifikácia).

13.1 Schéma elektrického zapojenia

Referenčná príručka inštalatéra

ARXM25~35N2V1B9+RXM20~35N2V1B9

4P518023-5C – 2018.09

Série split R32

14 Slovník

Predajca

Obchodný distribútor produktu.

Autorizovaný inštalátor

Technický pracovník kvalifikovaný na inštaláciu produktu.

Používateľ

Osoba, ktorá vlastní alebo obsluhuje produkt.

Platné právne predpisy

Všetky medzinárodné, európske, národné a miestne smernice, zákony, nariadenia alebo zákonníky vzťahujúce sa a uplatniteľné na určitý produkt alebo oblasť.

Servisná spoločnosť

Spoločnosť kvalifikovaná vykonávať alebo koordinovať požadované opravy produktu.

Návod na inštaláciu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri inštalácii, konfigurácii a údržbe.

Návod na obsluhu

Návod na obsluhu určitého produktu alebo aplikácie, ktorý objasňuje, ako postupovať pri obsluhe a prevádzke.

Pokyny na údržbu

Návod s pokynmi pre určitý produkt alebo aplikáciu, ktorý objasňuje (podľa relevantnosti), ako postupovať pri inštalácii, konfigurácii, obsluhe, prevádzke a/alebo údržbe produktu alebo aplikácii.

Príslušenstvo

Štítky, návody, informačné karty a vybavenie, ktoré sa dodáva s produktom a musí sa nainštalovať podľa pokynov v príslušnej dokumentácii.

Doplnkové príslušenstvo

Príslušenstvo vyrobené alebo schválené spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

Zabezpečí sa na mieste

Príslušenstvo NEVYROBENÉ spoločnosťou Daikin, ktoré možno podľa pokynov v príslušnej dokumentácii kombinovať s produktom.

14 Slovník

ARXM25~35N2V1B9+RXM20~35N2V1B9 Série split R32 4P518023-5C – 2018.09

Referenčná príručka inštalatéra

4P518023-5C 2018.09

Daikin ARXM25N2V1B9 Installer reference guide [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

1 Všeobecné bezpečnostné opatrenia

1.1 O dokumentácii

1.1.1 Význam varovaní a symbolov

1.2 Pre inštalatéra

1.2.1 Všeobecné

1.2.2 Miesto inštalácie

Návod k zariadeniu s použitím chladiva R32

Určenie minimálnej plochy podlahy

Požiadavky na priestor pre inštaláciu

1.2.3 Chladiaca zmes

1.2.4 Soľný roztok

1.2.5 Voda

1.2.6 Elektrické

2 O dokumentácii

2.2 Rýchly prehľad referenčnej príručky pre inštalátora

2.1 Informácie o tomto dokumente

3 Informácie o balení

4 O jednotke

3.2 Vonkajšia jednotka

3.2.1 Odbalenie vonkajšej jednotky

4.1 Prehľad: O jednotke

4.2 Identifikácia

5 Príprava

4.2.1 Výrobný štítok: vonkajšia jednotka

5.1 Prehľad: príprava

5.2.1 Požiadavky vonkajšej jednotky na miesto inštalácie

5.2 Príprava miesta inštalácie

5.2.3 Dĺžka potrubia chladiva a rozdiel vo výške

6 Inštalácia

5.3 Príprava potrubia chladiva

5.3.1 Požiadavky na potrubie chladiva

5.3.2 Izolácia potrubia chladiva

5.4 Príprava elektrickej inštalácie

6.1 Prehľad: inštalácia

6.2 Otvorenie jednotky

6.2.1 O otvorení jednotky

6.2.2 Otvorenie vonkajšej jednotky

6.3 Montáž vonkajšej jednotky

6.3.1 O montáži vonkajšej jednotky

6.3.2 Predbežné opatrenia pri montáži vonkajšej jednotky

6.3.3 Na prípravu inštalačnej konštrukcie

6.3.4 Inštalácia vonkajšej jednotky

6.3.5 Pre umožnenie vypúšťania

6.3.6 Zabezpečenie vonkajšej jednotky pred prevrátením

6.4 Pripojenie potrubia chladiva

6.4.2 Predbežné opatrenia pri pripojovaní potrubia s chladivom

6.4.1 O pripojení potrubia s chladivom

6.4.3 Pokyny pre pripojovanie potrubia s chladivom

6.4.5 Ohranenie konca potrubia

6.4.4 Pokyny na ohýbanie potrubia

6.4.6 Použitím uzatváracieho ventilu a servisnej prípojky

6.5 Kontrola potrubia chladiva

6.5.1 Kontrola potrubia na chladivo

6.5.2 Predbežné opatrenia pri kontrole potrubia s chladivom

6.5.3 Kontrola únikov

6.6 Plnenie chladiva

6.6.1 Plnenie chladiva

6.5.4 Podtlakové sušenie

6.6.4 Určenie množstva chladiva na doplnenie

6.6.5 Na určenie množstva úplnej náplne

6.6.6 Doplnenie dodatočného chladiva

6.6.3 Predbežné opatrenia pri plnení chladivom

6.7 Zapojenie elektroinštalácie

6.7.1 Zapojenie elektroinštalácie

6.7.3 Pokyny pri zapájaní elektroinštalácie

6.7.4 Špecifikácie štandardných komponentov zapojenia

6.8 Dokončenie inštalácie vonkajšej jednotky

6.8.1 Dokončenie inštalácie vonkajšej jednotky

7 Uvedenie do prevádzky

6.8.2 Zatvorenie vonkajšej jednotky

6.9 O kompresore

7.3 Kontrolný zoznam pred uvedením do prevádzky

7.1 Prehľad: uvedenie do prevádzky

7.2 Predbežné opatrenia pri uvádzaní do prevádzky

7.4 Kontrolný zoznam počas uvedenia do prevádzky
