Daichi DC25W User guide

Page 1
 
Проводной пульт управления
DC21-03.06.04
:
DC25W
Page 2
 °DAICHI!
   
   !
Благодарим вас за приобретение изделия °DAICHI. Перед установкой и эксплуатаци­ей устройства внимательно прочитайте эту инструкцию, она поможет вам правильно его использовать. Примите во внимание следующие рекомендации, которые помогут вам правильно установить устройство и полнее использовать его возможности.
        
,    .
  ,        -
  .        .         -
.     - ,    
 .       
,     .  -
       -
  (.     -
).        
.   ,    , .  -
       -
  ,    . .  -
 .
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и функци­ональные возможности своей продукции без уведомления. Более подробную информацию по внесённым изменениям можно получить на сайте www.daichi.ru
Страница 2
Page 3

Символы на ЖК-дисплее __________________________________________________ 4 Кнопки _________________________________________________________________ 6 Инструкции по эксплуатации ______________________________________________ 8 Монтаж и демонтаж _____________________________________________________ 17 Отображение ошибок ___________________________________________________ 19
Страница 3
Page 4
1.   
Enter/cancel
Enter/Cancel
Fan
Mode
Function
Timer
On/Off
SHIELD
MEMORY
MASTER
SAVE
BLOW
QUIET
CO
2
AUTO TURBO
SET HOUR
F
E-HEATER
A U T O
1.1      
AUTO TURBO
SHIELD
MEMORY
MASTER
Enter/cancel
Enter/Cancel
Function

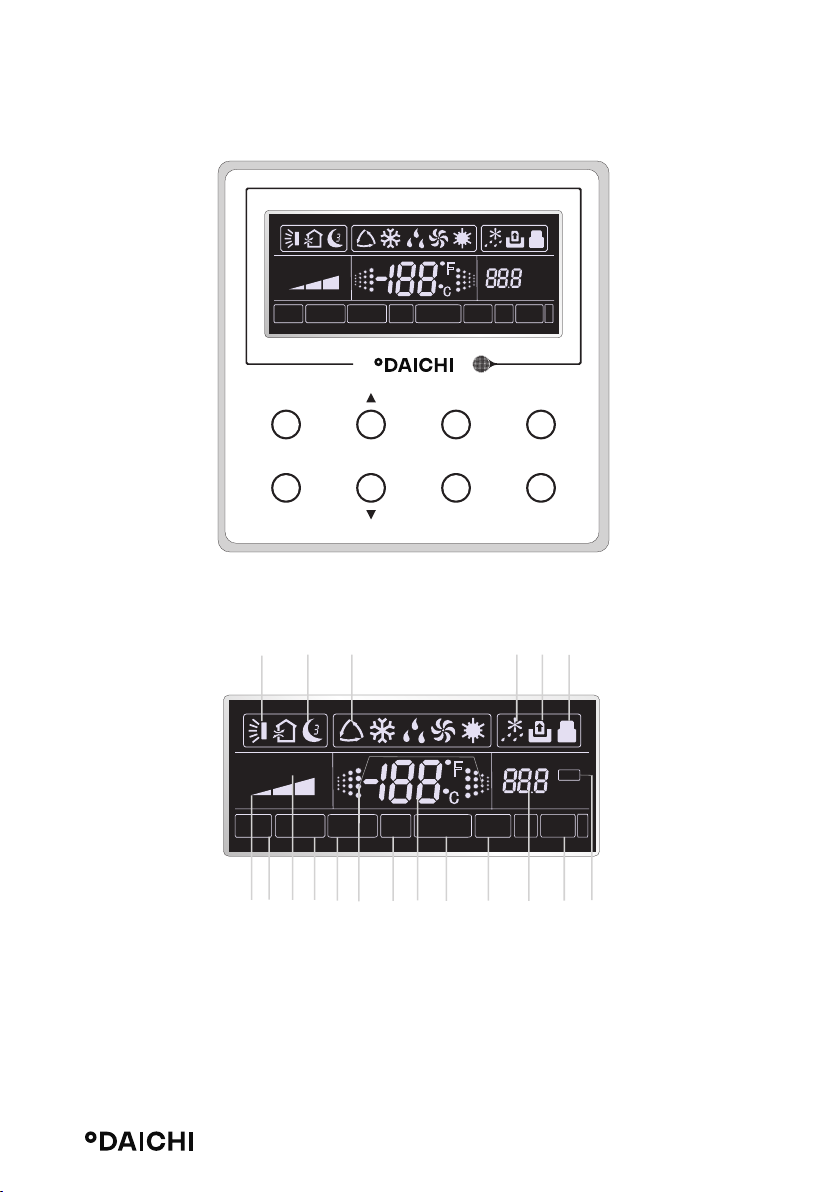

Рисунок 1 Внешний вид проводного пульта дистанционного управления
1.2 -    
12
AUTOTURBO
SHIELD
MEMORY
MASTER
3
SAVE
SAVE
F
E-HEATER
Fan
Timer
F
E-HEATER
BLOW
BLOW
SET HOUR
A U
CO
QUIET
T
2
O
Mode
On/Off
5
6
4
SET HOUR
A
QUIET
2
U T O
CO
8
10
9
7
1211
13 14
15 16
17 18 19
Рисунок 2 ЖК-дисплей проводного пульта дистанционного управления
Страница 4
Page 5

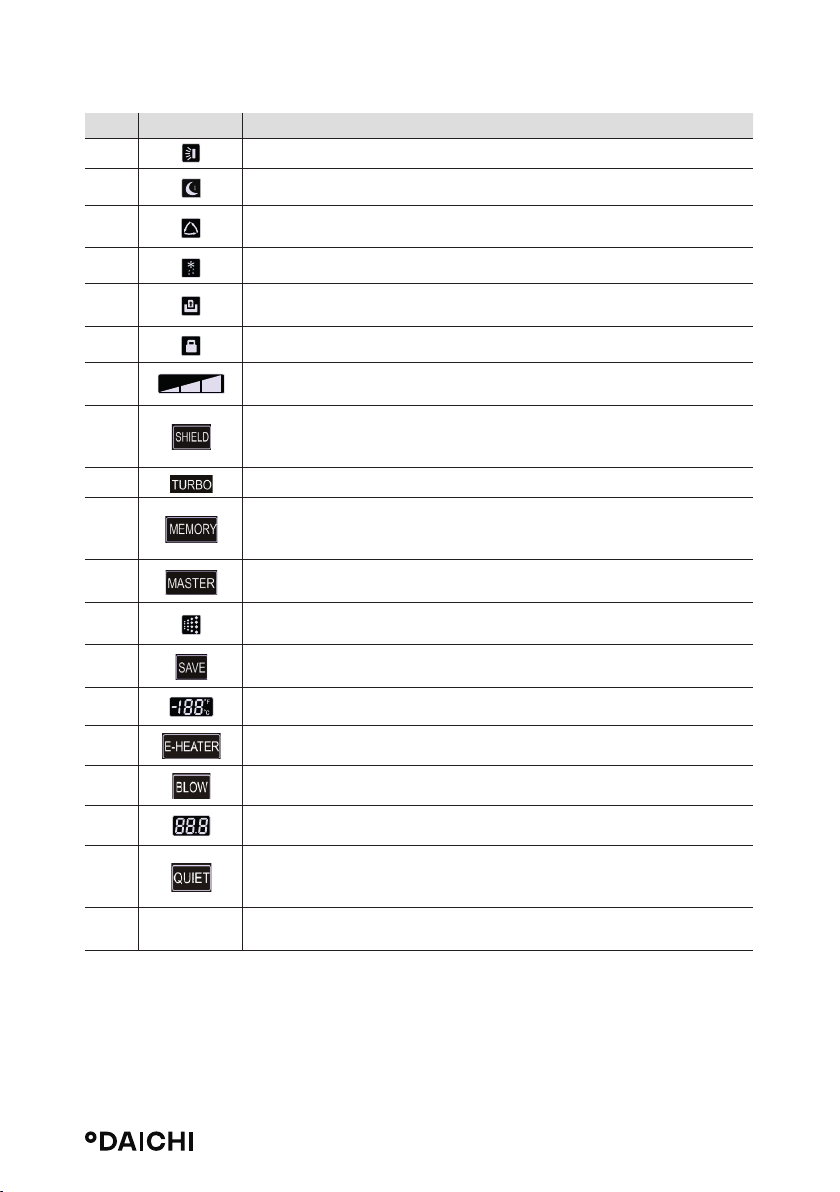

Таблица 1
 
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Функция качания заслонок.
Функция «Сон» [Sleep] (только Режим сна 1).
Рабочие режимы внутреннего блока («Охлаждение» [Cooling], «Осушение» [Dry], «Вентилятор» [Fan] и «Обогрев» [Heating]).
Функция «Размораживание» [Defrosting] для наружного блока.
Функция «Управление по карте памяти» [Gate-control] (для данного блока эта функция пока недоступна).
Функция «Блокировка» [Lock].
Высокие, умеренные, низкие или автоматически задаваемые обороты вентилятора внутреннего блока.
Функции «Защита управления» [Shield] (переключение между проводным ПУ и ПДУ управления кнопками, температурой, «Вкл/Выкл» [On/O] и «Режим» [Mode].
Функция «Турбо» [Turbo].
Функция «Память» [Memory] (При восстановлении электропитания внутренний блок возобновляет работу по тем же уставкам, которые действовали на момент прерывания электроснабжения).
Главный проводной пульт ДУ (для данного блока эта функция пока недоступна).
Этот символ мигает в случае, если не нажата ни одна кнопка управления блоком.
Функция «Энергосбережение» [Energy-saving] (для данного блока эта функция пока недоступна).
Уставка температуры/температура окружающего воздуха.
15
16
17
18
19
НАСТРОЙКА
[SET]
Функция вспомогательного электрического нагревателя.
Функция «Продувка» [Blow].
Уставка таймера.
Функция «Бесшумная работа» [Quiet] (два варианта: бесшумно и автоматически бесшумно) (для данного блока эта функция пока недо­ступна).
Этот символ будет отображаться в режиме отладки.
Страница 5
Page 6
2 
SET
2.1      
12 3
Enter/cancel
Enter/Cancel
Function
5
Fan
Timer
6
Mode
On/Off
7

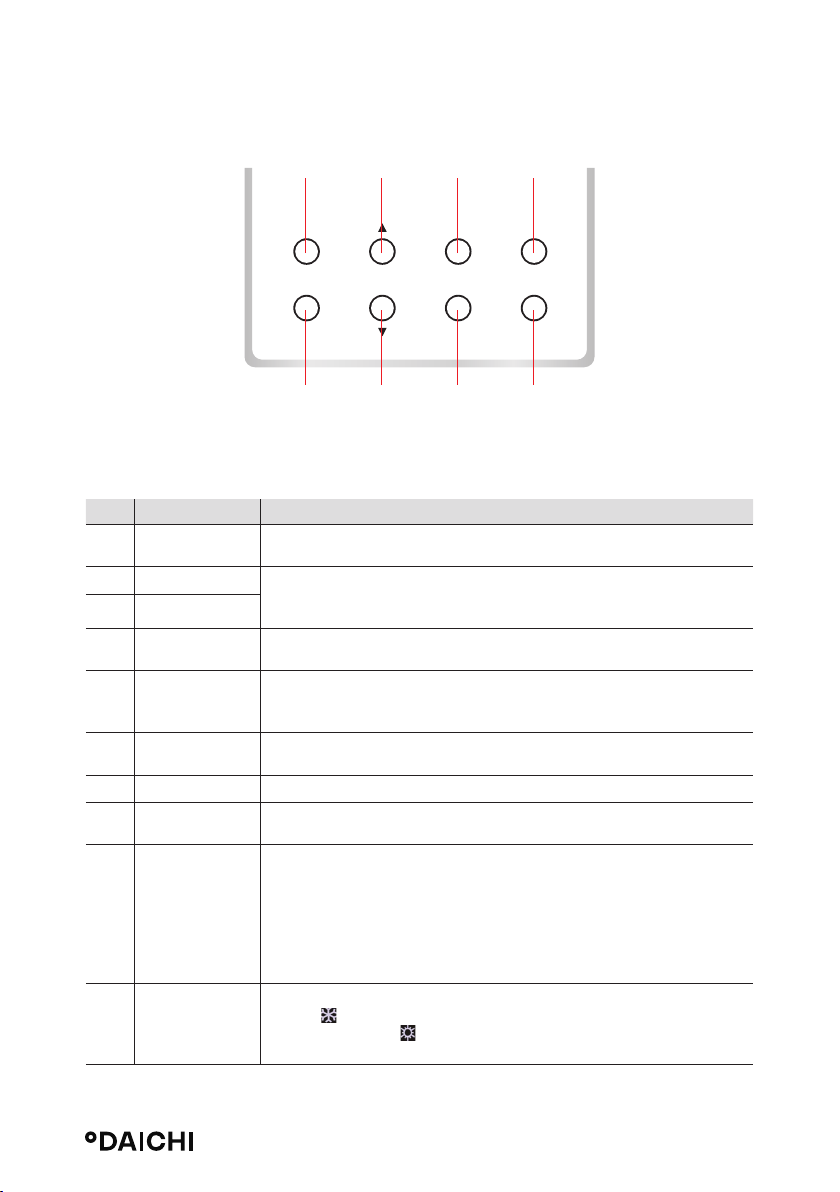

Рисунок 3 Кнопки на проводном пульте дистанционного управления
2.2  
Таблица 2
 «» [Function]
«Ввод/Отмена»
1
[Enter/Cancel]
2
6
3
pq
q
«Вентилятор»
[Fan]
4 Режим [Mode]
«Функция»
5
[Function]
7 Таймер [Timer] Настройка таймера.
Вкл./Выкл. [On/
8
4+2
3 +6
O]
p+«Режим»
[+Mode]
«Вентилятор»
+q [Fan+]
Выбор функции и ее отмена.
1. Задание рабочей температуры внутреннего блока в диапазоне 16 ~ 30 °C.
2. Уставка таймера в диапазоне 0,5 - 24 ч. Задание высоких/умеренных/низких или автоматически задаваемых
оборотов вентилятора. Задание рабочего режима внутреннего блока «Охлаждение»
[Cooling], «Обогрев» [Heating], «Вентилятор» [Fan], «Осушение» [Dry] и «Авто» [Auto].
Переключение между функциями «Турбо» [Turbo]/»Сохранить» [Save]/»Эл. нагреватель» [E-heater]/»Продувка» [Blow] и т.д.
Включение/выключение внутреннего блока.
Нажмите эти кнопки на 5 секунд при выключенном блоке, чтобы Ввести/ Отменить функцию «Память» [Memory]. (Если память настро­ена, внутренний блок после сбоя и последующего восстановления питания вернется к исходным настройкам. В противном случае, по настройке по умолчанию, после сбоя и последующего восстановле­ния питания блок выключится. Перед отгрузкой с завода функция «Память» [Memory] по умолчанию отключена).
При одновременном нажатии этих кнопок при выключенном блоке символ
отобразится на проводном пульте ДУ блока только для ох­лаждения; символ отобразится на проводном пульте ДУ блока и для охлаждения и для обогрева.
4
8
Страница 6
Page 7
2 +6
4+6
5+7
5+7
p + q
«Режим+»
[Mode+]q
«Функция+
Таймер»
[Function+
Timer]
«Функция+
Таймер»
[Function+
Timer]
После запуска блока без сбоев или при выключенном блоке нажмите эти кнопки одновременно на 5 секунд, чтобы войти в состояние бло­кировки. В этом случае любые другие кнопки не будут реагировать на нажатие. Для выхода из этого состояния снова нажмите данные кнопки на 5 с.
В выключенном состоянии, нажав кнопки «Режим» [Mode] и «q» на пять секунд, можно переключать шкалу температуры между градуса­ми Цельсия и Фаренгейта.
В выключенном состоянии можно перейти к режиму ввода в экс­плуатацию, нажав кнопки «Функция» [Function] и «Таймер» [Timer] на пять секунд. Затем нажать «Режим» [Mode], чтобы на дисплее в поле температуры отобразилось «00», и настроить поле таймера, нажимая кнопки «p» и «q». Всего имеется четыре следующих варианта:
1. Температура воздуха в помещении определяется датчиком темпе-
ратуры возвратного воздуха (в поле таймера отображается 01).
2. Температура воздуха в помещении определяется проводным пуль-
том управления (в поле таймера отображается 02).
3. Датчик температуры возвратного воздуха выбирается в режимах
охлаждения, осушения или вентилятора; датчик температуры про­водного пульта управления выбирается в режиме обогрева или в автоматическом режиме (в поле таймера отображается 03).
4. Датчик температуры проводного пульта управления выбирается
в режимах охлаждения, осушения или вентилятора; датчик темпе­ратуры возвратного воздуха выбран в режиме отопления. (в поле таймера отображается 04).
Из режима «ВЫКЛ» [OFF] есть возможность перейти в режим ввода в эксплуатацию, нажав кнопки и «Функция» [Function] и «Таймер» [Timer] на пять секунд. Нажмите кнопку «Режим» [Mode] до появле­ния значка «01» в поле отображения температуры. В поле таймера отобразится состояние настройки. Нажимайте кнопки «p» и «q» для настройки. Есть два варианта: 1. Три низких уровня (01); 2. Три высо­ких уровня (02).
Страница 7
Page 8
3.   
3.1 ./. [On/O]
Нажмите кнопку Вкл./Выкл. [On/O ] для включения блока. Снова нажмите эту кнопку для его выключения.


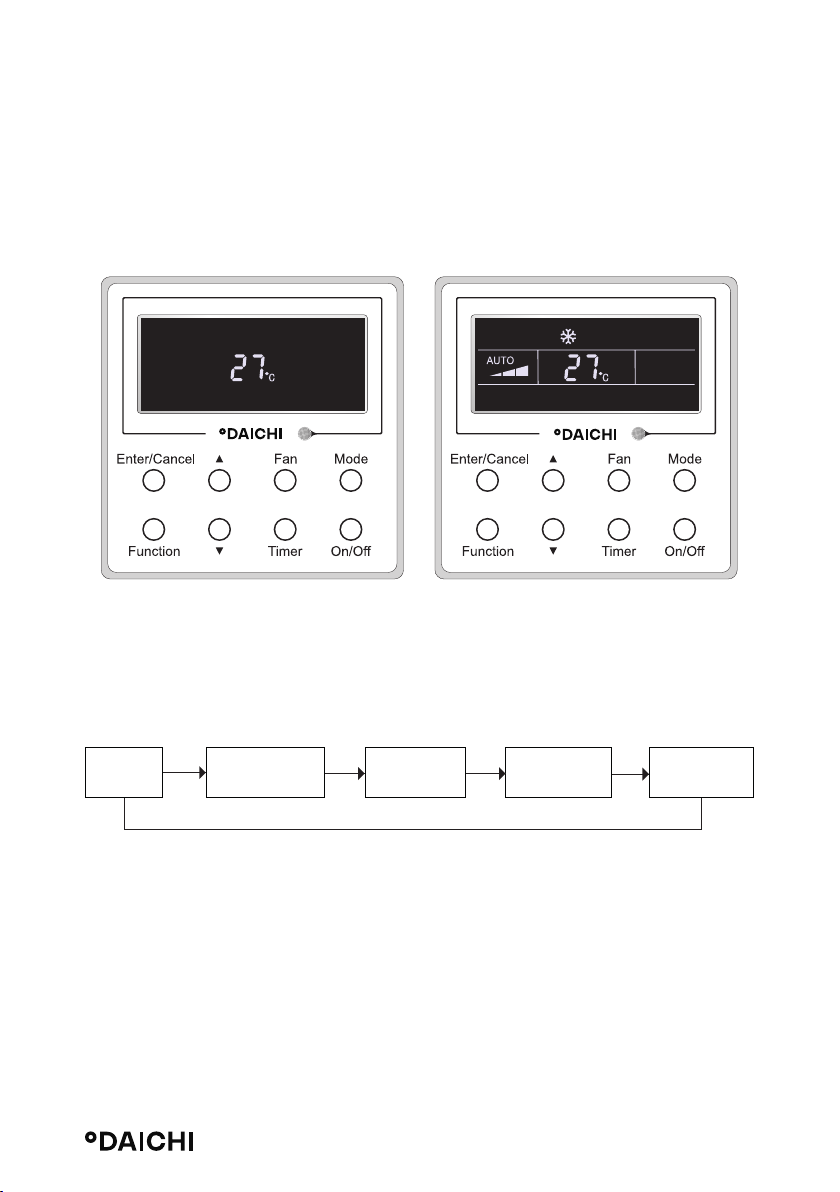

На рис. 4 показан блок в состоянии «Выкл.» после включения питания. На рис. 5 по­казан блок в состоянии «Вкл.» после включения питания.
Рисунок 4. Состояние Выкл.» Рисунок 5. Состояние Вкл.»
3.2  
При включенном блоке нажмите кнопку «Режим» [Mode] для переключения рабочих режимов в следующем порядке: «Авто» [Auto] - «Охлаждение» [Cooling] - «Осушение» [Dry] - «Вентилятор» [Fan]- «Обогрев» [Heating].
«Авто»
[Auto]
«Охлаждение»
[Cooling]
«Осушение»
[Dry]
«Вентилятор»
[Fan]
«Обогрев»
[Heating]
3.3  

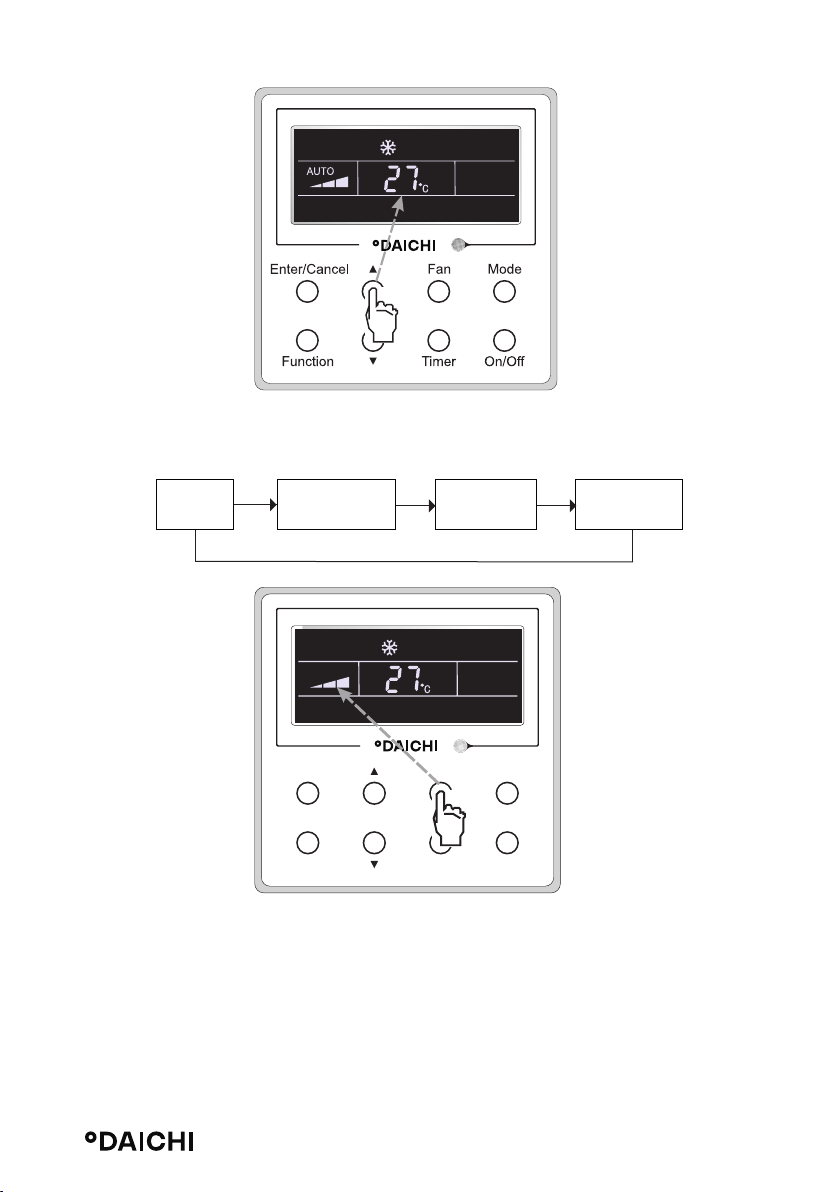

Нажимайте кнопки p или q для повышения/понижения уставки температуры. При последовательном нажатии любой из этих кнопок температура будет повышаться или понижаться на 1°С каждые 0,5 с, как показано на рис. 6. В режимах «Охлаждение» [Cooling], «Осушение» [Dry], «Вентилятор» [Fan] или «Обо­грев» [Heating] диапазон задания температуры составляет 16 ~ 30 °C. В режиме «Авто» [Auto] задание температуры невозможно.
Страница 8
Page 9
3.4  
В состоянии блока «Вкл.» или «Выкл.» нажимайте кнопку «Вентилятор» [Fan]. Обороты вентилятора внутреннего блока будут изменяться циклически, как показано на рис. 7.
«Авто»
[Auto]
«Низкие»
[Low]
«Умеренные»
[Middle]
«Высокие»
[High]
AUTO
Enter/Cancel
FanMode
Function
Timer
On/Off
3.5  
В состоянии блока «Вкл.» или «Выкл.» нажимайте кнопку «Таймер» [Timer] для задания таймера включения/выключения. Настройка таймера включения: нажмите кнопку «Таймер» [Timer]; на ЖК-дисплее ото­бразится «xx.x час» [xx.x hour]; символ «час» [hour] будет мигать. После этого нажимай­те p или q для задания уставки таймера. Для подтверждения уставки нажмите «Ввод/ Отмена» [Enter/Cancel].
Страница 9
Page 10

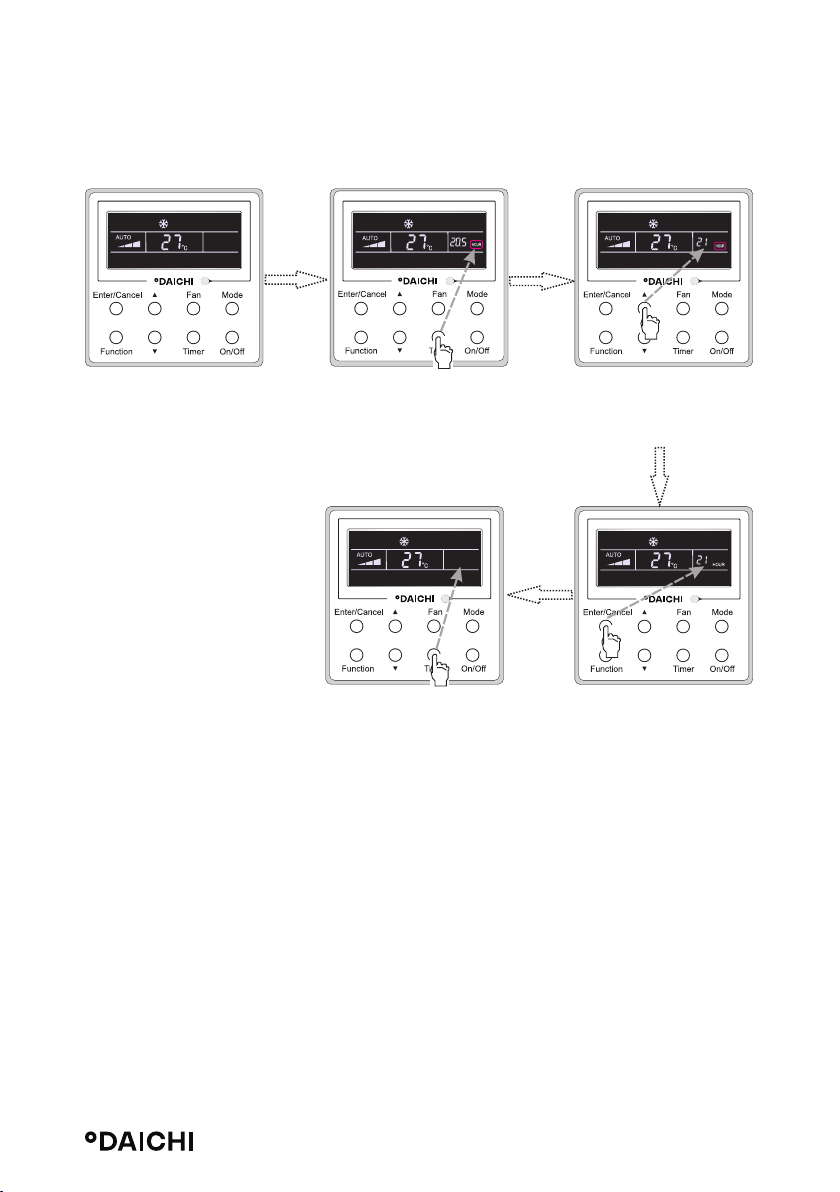

Настройка таймера выключения: нажмите кнопку «Таймер» [Timer]; если на ЖК­дисплее не отображается «xx.x час» [xx.x hour], это означает, что уставка таймера от­менена. Процедура настройки таймера выключения в состоянии блока «Вкл.» показана на рис. 8.
Включите блок без уставки
таймера
Нажмите кнопку «Таймер»
[Timer] для активирования
настройки
Нажмите кнопку «Таймер»
[Timer] для отмены уставки
таймера
Нажимайте кнопки
«Увеличить» [lncrease] или
«Уменьшить» [Decrease] для
настройки времени
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
завершения настройки
таймера
Рисунок 8 Настройка таймера выключения в режиме блока «Вкл.»
Диапазон настройки таймера: 0,5 - 24 ч. При каждом нажатии кнопок p или q уставка времени будет увеличиваться или уменьшаться на 0,5 ч. При последовательном на­жатии любой из этих кнопок уставка времени будет повышаться или понижаться на 0,5 ч каждые 0,5 с.
Страница 10
Page 11

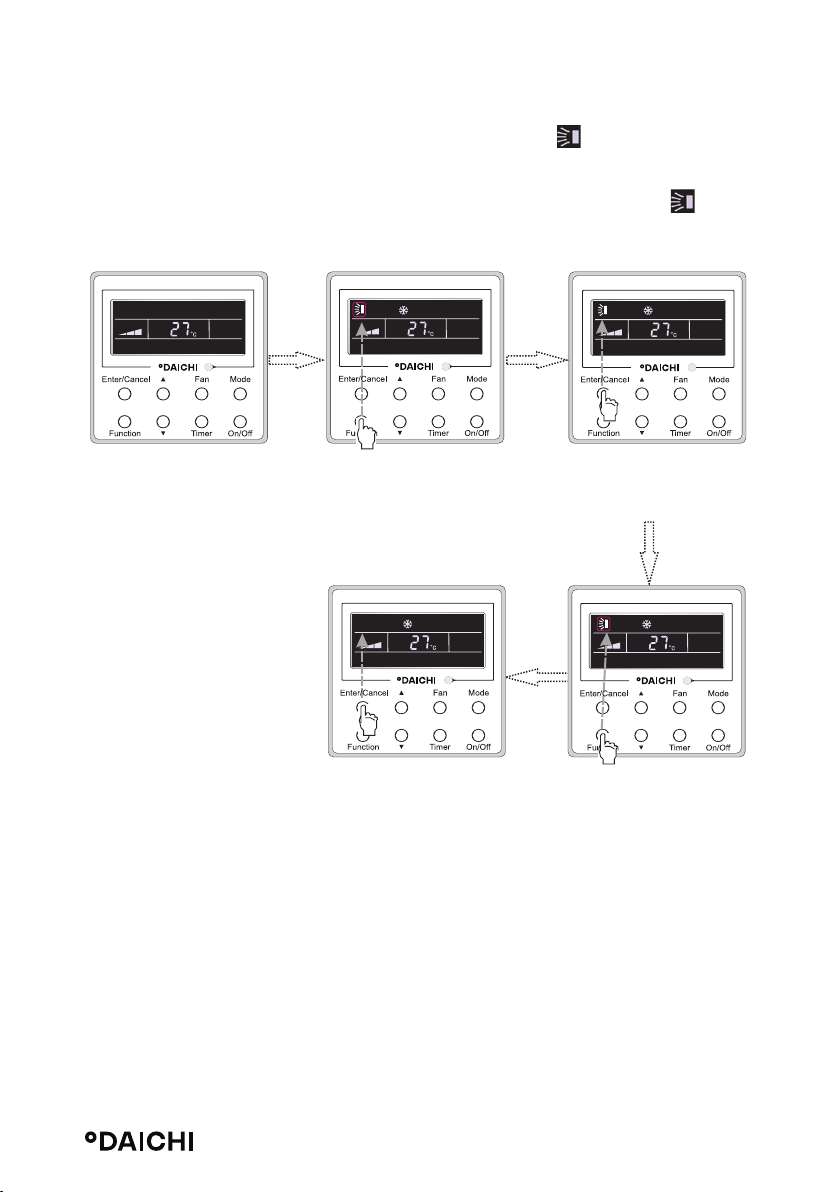

3.6   
Включение жалюзи: при включенном блоке нажмите «Функция» [Function] для вклю­чения функции движения жалюзи. Начинает мигать символ . Затем нажмите кноп­ку «Ввод/Отмена» [Enter/Cancel] для подтверждения. Выключение жалюзи: при включенной функции движения жалюзи нажмите «Функ­ция» [Function] для входа в интерфейс настроек движения жалюзи; символ мигает. Затем нажмите кнопку «Ввод/Отмена» [Enter/Cancel] для отмены данной функции. Процедура настройки движения жалюзи показана на рис. 9.
Включите блок с выключен-
ной функцией движения
жалюзи
Нажмите кнопку «Функция»
[Function] для входа в режим
движения жалюзи
Нажмите кнопку «Ввод/ Отмена» [Enter/Cancel] для отмены движения жалюзи
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
подтверждения
Нажмите кнопку «Функция»
[Function] для входа в ре-
жим движения жалюзи
Рисунок 9 Настройка движения жалюзи

• Процедура настройки режимов «Сон» [Sleep], «Турбо» [Turbo] или «Продувка» [Blow] такая же, как для настройки режима «Движение жалюзи» [Swing].
• После выполнения данной настройки следует нажать кнопку «Ввод/Отмена» [Enter/Cancel] для возврата в режим настроек, либо выход будет выполнен автома­тически через пять секунд.
Страница 11
Page 12

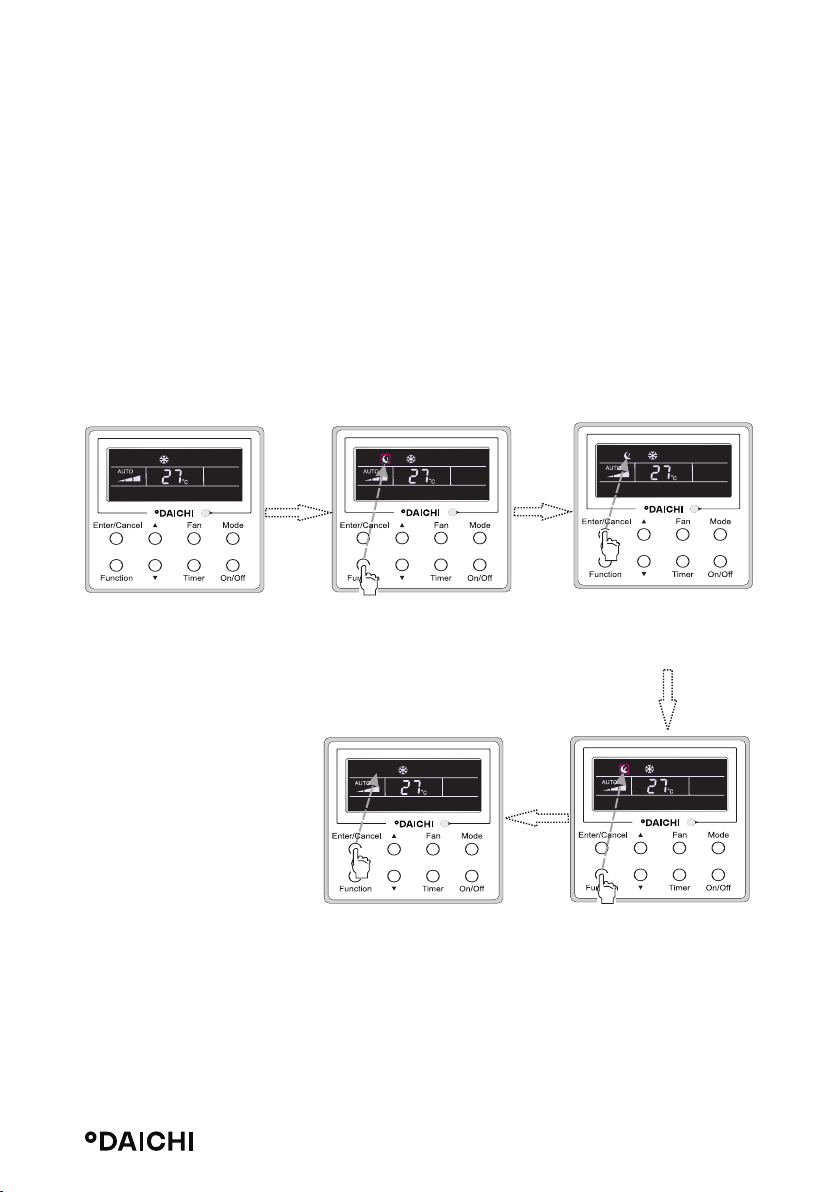

3.7   «» [Sleep]
Включение функции «Сон» [Sleep]: при включенном блоке нажмите кнопку «Функция» [Function] для входа блока в интерфейс настроек «Сон» [Sleep]. Для подтверждения настройки нажмите «Ввод/Отмена» [Enter/Cancel]. Выключение функции «Сон» [Sleep]: при выключенной функции «Сон» [Sleep] нажмите кнопку «Функция» [Function] для входа блока в интерфейс настроек «Сон» [Sleep]. За­тем нажмите кнопку «Ввод/Отмена» [Enter/Cancel] для отмены данной функции. В режиме «Охлаждение» [Cooling] или «Осушение» [Dry] температура будет повы­шаться на 1°С в течение первого часа после перевода блока в режим «Сон 1» [Sleep 1] и еще на 1°С в течение следующего часа. После этого блок продолжит работу на достигнутой температуре. В режиме «Обогрев» [Heating] температура будет понижаться на 1°С в течение перво­го часа после перевода блока в режим «Сон 1» [Sleep 1] и еще на 1°С в течение следу­ющего часа. После этого блок продолжит работу на достигнутой температуре. Процедура настройки функции «Сон» [Sleep] показана на рис. 10.
Включите блок с выключен-
ной функцией сна
Нажмите кнопку «Функция»
[Function] для входа в режим
Нажмите кнопку «Функция»
[Function] для входа в на-
стройки функции сна
сна
Отмена» [Enter/Cancel] для
Рисунок 10 Настройка функции «Сон» [Sleep]
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
включения функции сна
Нажмите кнопку «Ввод/
отмены функции сна
Страница 12
Page 13

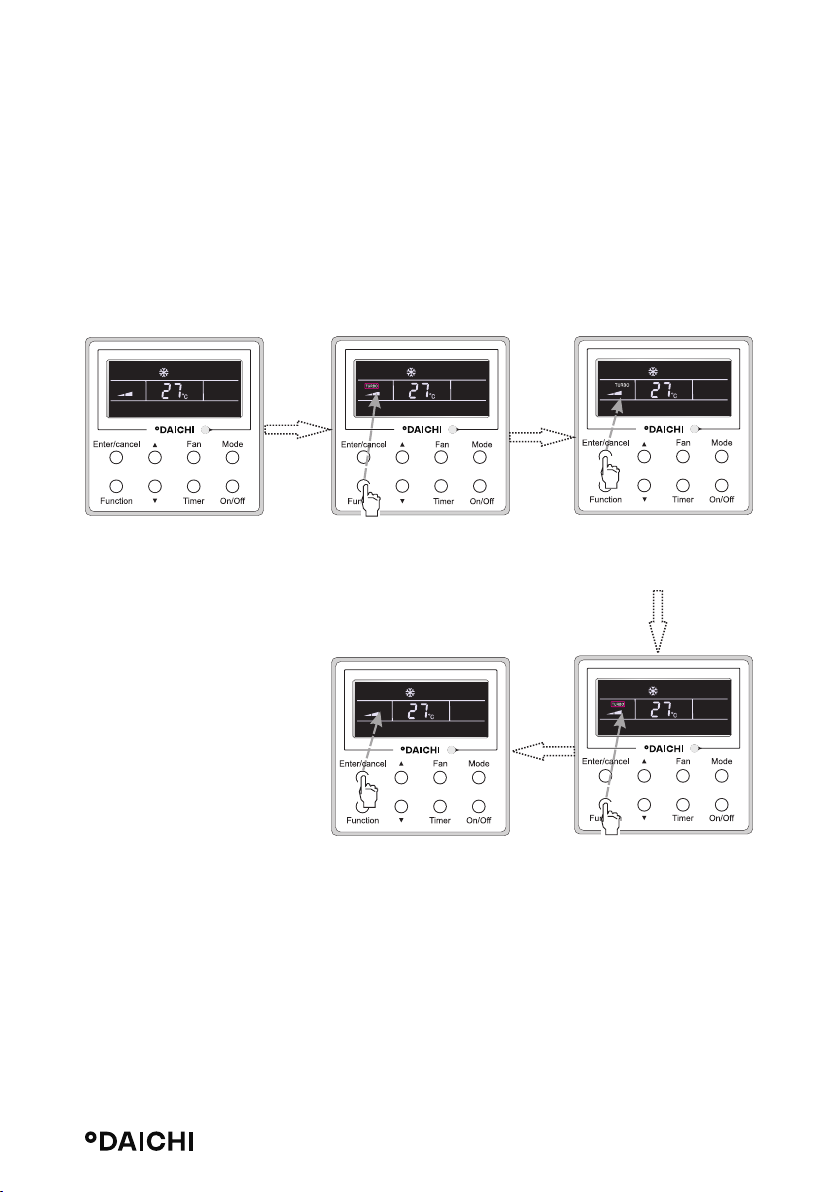

3.8   «» [Turbo]
Функция «Турбо» [Turbo]: Блок, работая на высоких оборотах вентилятора, способен реализовать быстрое охлаждение или обогрев с тем, чтобы температура в помеще­нии быстро приблизилась к уставке. В режиме «Охлаждение» или «Обогрев» нажимайте кнопку «Функция» [Function], пока блок не войдет в интерфейс настроек «Турбо» [Turbo], затем нажмите кнопку «Ввод/ Отмена» [Enter/Cancel] для подтверждения данной настройки. При включенной функции «Турбо» [Turbo] нажмите кнопку «Функция» [Function] для входа в интерфейс настроек «Турбо» [Turbo], затем нажмите кнопку «Ввод/Отмена» [Enter/Cancel] для отмены данной функции. Процедура настройки функции «Турбо» [Turbo] показана на рис. 11.
Включите блок с выклю-
ченной функцией «Турбо»
[Turbo]
Рисунок 11 Настройки функции «Турбо» [Turbo]
Нажмите кнопку «Функция»
[Function] для входа в режим
«Турбо»
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel]
для выключения функции
«Турбо»
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
включения функции «Турбо»
Нажмите кнопку «Функ-
ция» [Function] для входа в
режим «Турбо»
Страница 13
Page 14

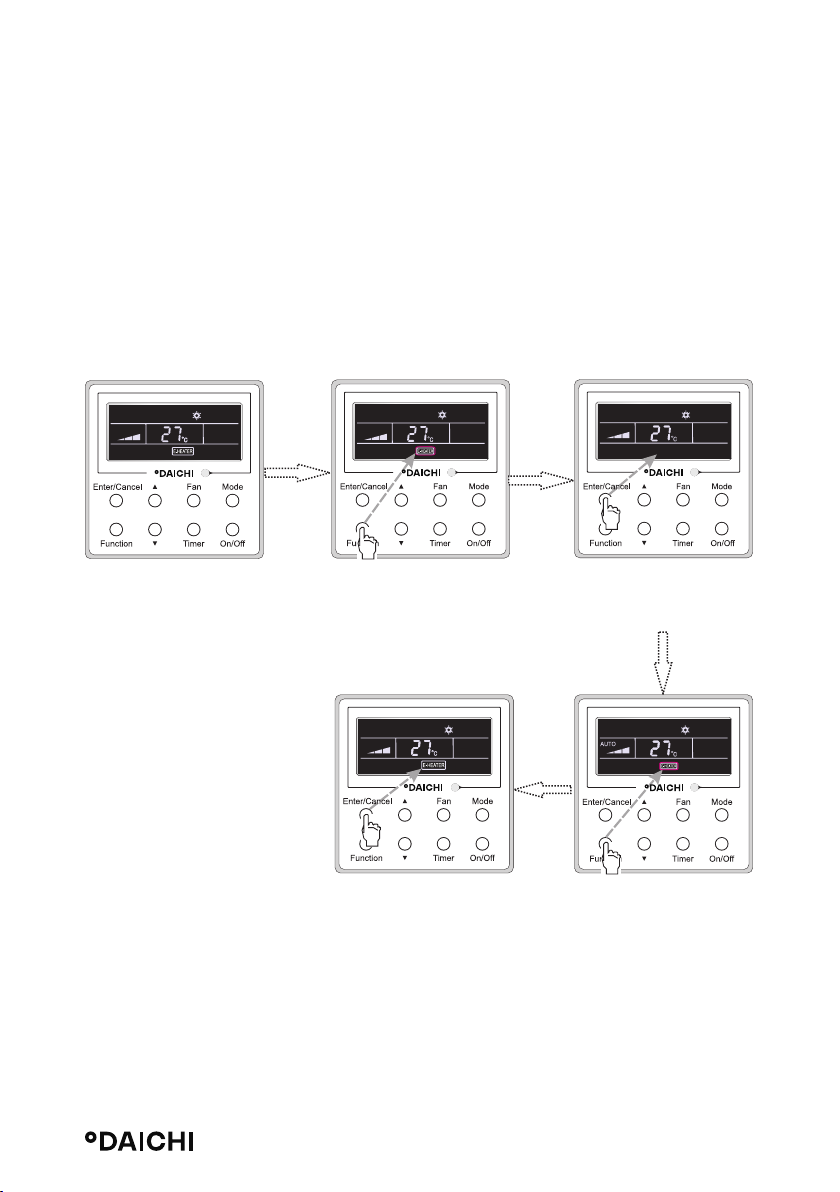

3.9   
Электрический нагреватель (функция вспомогательного электрического нагревате­ля): В режиме Обогрева предусмотрена возможность включения электрического на­гревателя для повышения эффективности. Когда проводной пульт ДУ или проводной пульт управления входит в режим Обогре­ва, данная функция будет включаться автоматически. В режиме Обогрева нажмите кнопку «Функция» [Function] для входа в интерфейс на­стройки электрического нагревателя, затем нажмите кнопку «Ввод/Отмена» [Enter/ Cancel] для отмены данной функции. Если функция электрического нагревателя не активирована, нажмите кнопку «Функ­ция» [Function] для входа в интерфейс настройки электрического нагревателя, затем нажмите «Ввод/Отмена» [Enter/Cancel] для его включения. Процедура настройки этой функции показана на рис. 12 ниже:
В режиме обогрева функция
вспомогательного электри-
ческого нагревателя будет
включаться автоматически
Рисунок 12 Настройки электрического нагревателя
Нажмите кнопку «Функция»
[Function] для входа в эту
функцию
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
включения этой функции
Нажмите кнопку «Ввод/
Отмена» [Enter/Cancel] для
выключения этой функции
Нажмите кнопку «Функ-
ция» [Function] для входа в
функцию вспомогательного
электрического нагревателя
Страница 14
Page 15
3.10   «» [Blow]
Функция «Продувка» [Blow]: После выключения блока вода в испарителе внутреннего блока бу­дет выпариваться автоматически для предотвращения образования плесени.
В режиме «Охлаждение» или «Осушение» нажимайте кнопку «Функция» [Function], пока блок не войдет в интерфейс настроек «Продувка» [Blow], затем нажмите кнопку «Ввод/Отмена» [Enter/Cancel], чтобы активировать данную функцию. При включенной функции «Продувка» [Blow] нажмите кнопку «Функция» [Function] для входа в интерфейс настроек «Продувка» [Blow], затем нажмите кнопку «Ввод/От­мена» [Enter/Cancel] для отмены данной функции. Процедура настройки функции «Продувка» [Blow] показана на рис. 13
Включите блок с выключен-
ной функцией продувки
Нажмите кнопку «Функция»
[Function] для входа в режим
продувки
Нажмите кнопку «Ввод/Отме­на» [Enter/Cancel] для выклю-
чения функции продувки
Нажмите кнопку «Ввод/Отме­на» [Enter/Cancel] для включе-
ния функции продувки
Нажмите кнопку «Функ-
ция» [Function] для входа в
режим продувки

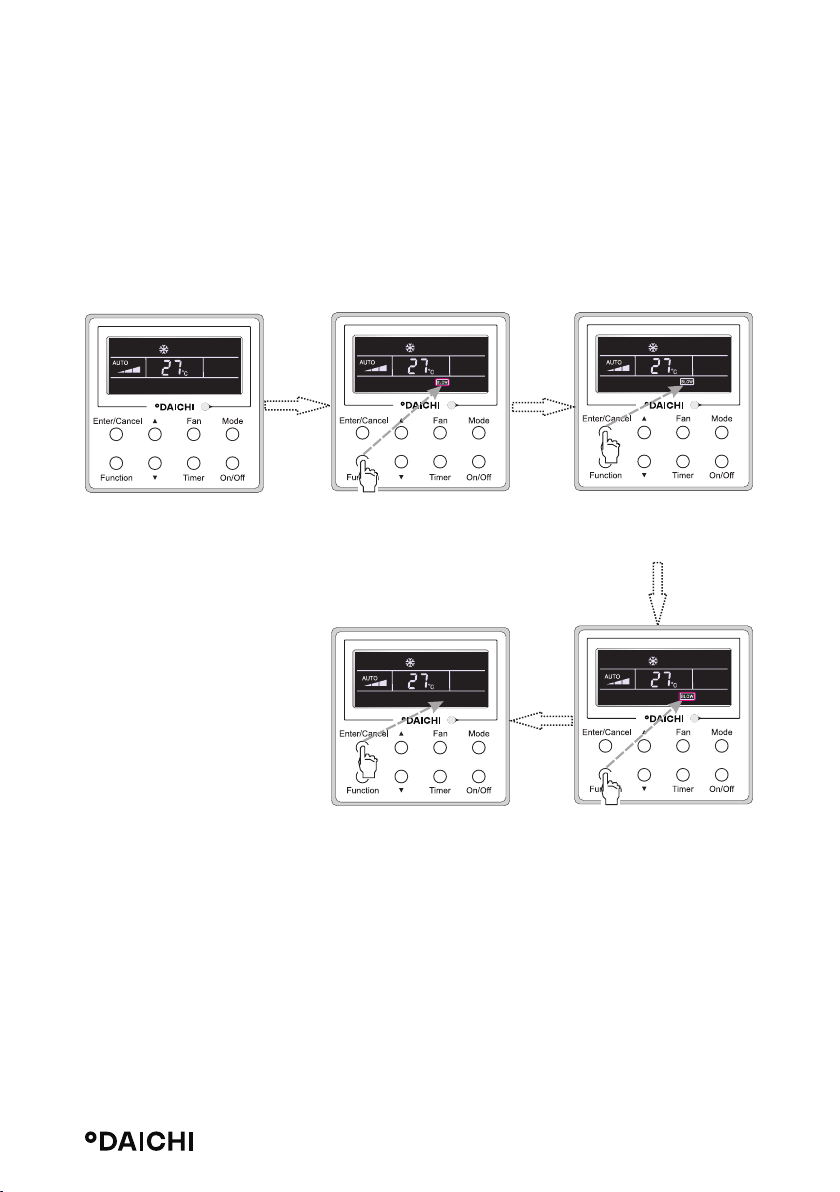

Рисунок 13 Настройки режима продувки

• Если при включенной функции «Продувка» [Blow] блок выключают нажатием кноп­ки «Вкл./Выкл.» [On/O ] или с пульта ДУ, то внутренний блок проработает на низ­ких оборотах вентилятора в течение 2 минут, при этом ЖК-дисплей будет отобра­жать «ПРОДУВКА» [BLOW]. Если же функция продувки отключена, то вентилятор внутреннего блока выключится без задержки.
• Функция продувки недоступна в режимах «Вентилятор» [Fan] или «Обогрев» [Heating].
Страница 15
Page 16
3.11  
1. «Блокировка» [Lock]
После запуска блока без сбоев, либо в состоянии блока «Выкл.» [O] одновременно
нажмите кнопки
p и q на 5 с, чтобы проводной пульт ДУ вошел в режим «Блокиров-
ка» [Lock]. В этом случае на ЖК-дисплее отображается символ . После этого снова одновременно нажмите эти две кнопки на 5 с для выхода из данной функции.
В режиме «Блокировка» [Lock] нажатие любых других кнопок не вызовет никаких
действий.
2. «Память» [Memory]
Переключатель режима запоминания: в состоянии блока «Выкл.» [O] одновре-
менно нажмите кнопки «Режим» [Mode] и
p на 5 с для переключения режима за-
поминания между «память вкл.» и «память выкл.». Когда эта функция включена, отображается символ «Память» [Memory]. Если данная функция не задана, то после перебоя в питании и его последующего восстановления блок останется в состоя­нии «Выкл.» [O ].
Восстановление памяти: Если эта функция была задана в проводном пульте ДУ, то
после перебоя в питании и его восстановления проводной пульт ДУ восстановит свои исходные настройки. Содержание памяти: параметр «Вкл./Выкл.» [On/O ], Ре­жим, уставка температуры, заданные обороты вентилятора и параметр функции «Блокировка» [Lock].
3. Выбор датчика температуры
В состоянии блока «ВЫКЛ.» [OFF] одновременно нажмите обе кнопки «Функция»
[Function] и «Таймер» [Timer] на пять секунд для перехода в режим ввода в экс­плуатацию. В этом режиме при помощи кнопки «Режим» [Mode] настройте поле температуры так, чтобы в нем отображалось «00», затем выберите вариант датчика температуры в поле отображения таймера с помощью кнопки
p или q.
• Температура воздуха в помещении определяется на впуске обратного воздуха
(на дисплее в поле таймера отображается 01).
• Температура воздуха в помещении определяется в проводном пульте управле-
ния (на дисплее в поле таймера отображается 02).
• Выберите датчик температуры на впуске обратного воздуха для режимов ох-
лаждения, осушения и вентилятора; для режимов обогрева и «авто» задайте датчик температуры в проводном пульте управления (на дисплее в поле тайме­ра отображается 03).
• Выберите датчик температуры в проводном пульте управления для режимов
охлаждения, осушения и вентилятора; для режимов обогрева и «авто» задайте датчик температуры на впуске обратного воздуха (на дисплее в поле таймера отображается 04).
Заводская настройка по умолчанию = 3. Выполнив настройки, нажмите «Ввод/Отмена» [Enter/Cancel] для подтверждения и выхода из режима настроек. Из режима ввода в эксплуатацию можно также выйти, нажав кнопку «Вкл./Выкл.» [On/ O], но введенные данные в этом случае не запомнятся.
Страница 16
Page 17
Если в режиме ввода в эксплуатацию после последнего нажатия кнопки проходит 20 секунд в отсутствии каких-либо операций, блок возвращается в предыдущее состоя­ние без запоминания текущих данных.
4. Выбор оборотов вентилятора
При блоке в режиме «ВЫКЛ.» [OFF] нажмите обе кнопки «Функция» [Function] и
«Таймер» [Timer] на пять секунд для входа в режим ввода в эксплуатацию, при по­мощи кнопки «Режим» [Mode] установите значение 01 в поле отображения темпе­ратуры на дисплее и настройте обороты вентилятора по одному их двух следую­щих вариантов.
01: Три низких уровня оборотов вентилятора; 02: Три высоких уровня оборотов
вентилятора
Выполнив настройки, нажмите «Ввод/Отмена» [Enter/Cancel] для подтверждения и
выхода из режима настроек.
Из режима ввода в эксплуатацию можно также выйти, нажав кнопку «Вкл./Выкл.»
[On/O], но введенные данные в этом случае не запомнятся.
Если в режиме ввода в эксплуатацию после последнего нажатия кнопки проходит
20 секунд в отсутствии каких-либо операций, блок возвращается в предыдущее состояние без запоминания текущих данных.
4.   
4.1      
• Снимите крышку клеммной коробки внутреннего блока.
• Пропустите сигнальную линию проводного пульта ДУ в резиновое кольцо.
• Подсоедините сигнальную линию проводного пульта ДУ к 4-контактному гнезду печатной платы внутреннего блока.
• Стяните сигнальную линию связками.
• Длина сигнальной линии между главной платой и проводным пультом ДУ может достигать до 20 метров (стандартная длина составляет 8 метров)
4.2     
Трубка из ПХВ
1 3 4 52

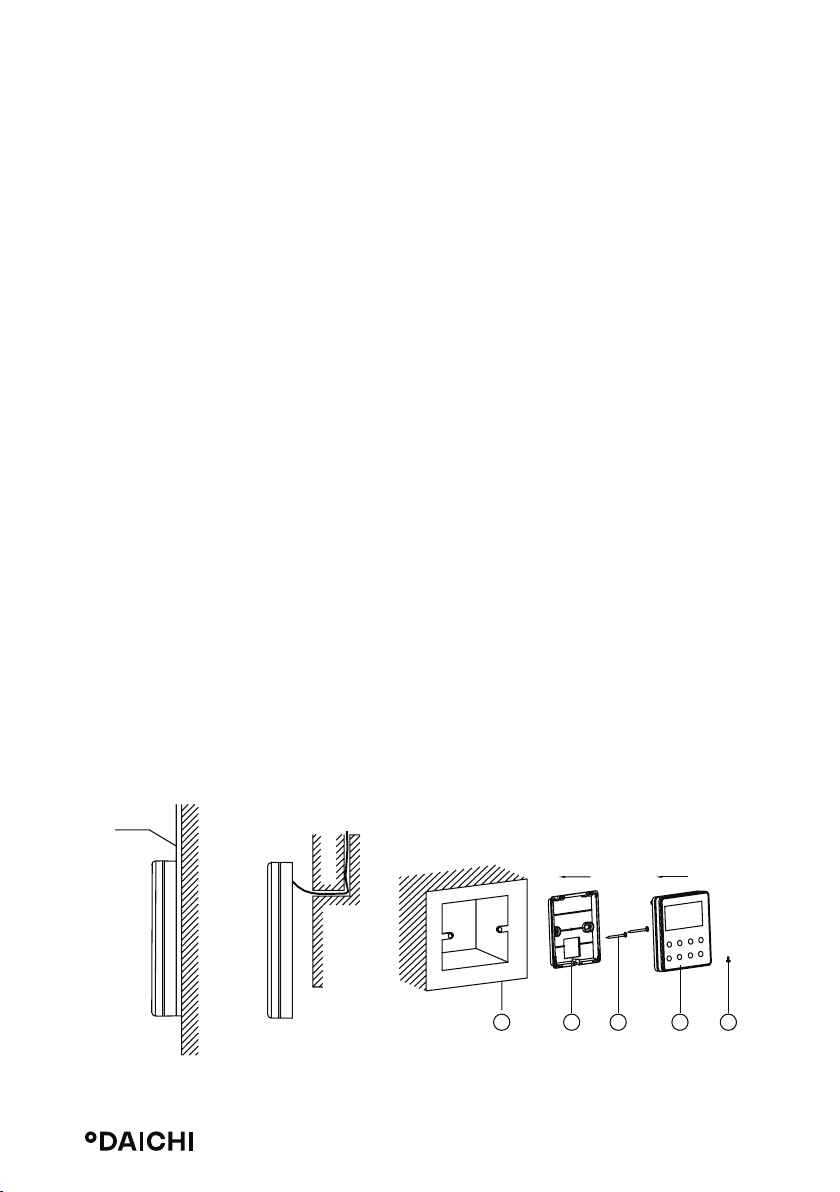

Рисунок 14 Комплектующие для монтажа проводного пульта дистанционного управления
Страница 17
Page 18
Таблица 3
1 2 3 4 5
Лицевая
панель
проводного
пульта дис-
танционного
управления
Наименование
Гнездо для встраивае­мой в стену
розетки
Цоколь
проводного
пульта дис-
танционного
управления
Винт
M4X25
Винт ST2.9X6
1
7
8 9
2
3 4
6
5
10

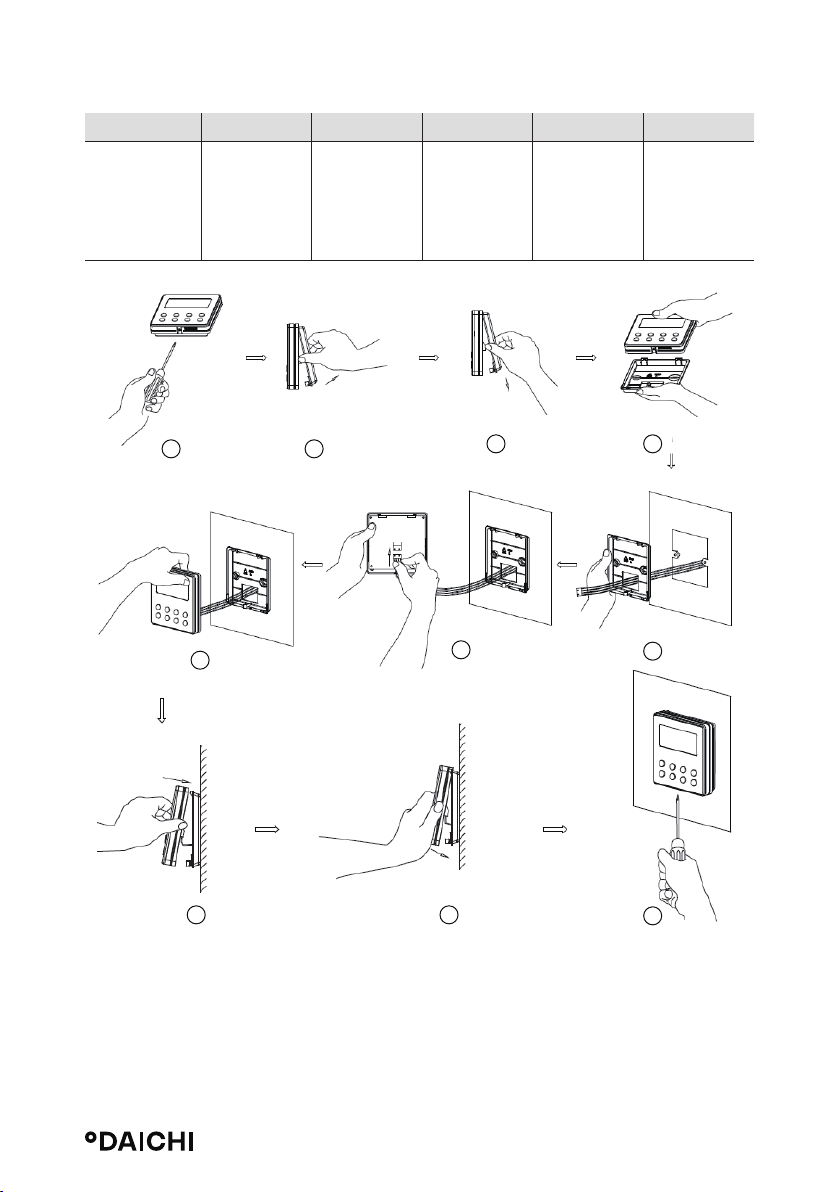

Рисунок 15
На рис. 15 показаны этапы монтажа проводного пульта дистанционного управления. Необходимо обратить внимание на следующее.
1. Перед монтажом необходимо отсоединить источник питания от заделанного в сте­ну провода; это значит, что весь монтаж должен производиться при снятом напря­жении.
Страница 18
Page 19
2. Вытяните из монтажных отверстий 4-жильную витую пару, пропустите ее в прямо­угольное отверстие за цоколем проводного пульта дистанционного управления.
3. Приклейте цоколь проводного пульта дистанционного управления к стене над монтажным отверстием и зафиксируйте винтами M4X25.
4. Вставьте 4-жильную витую пару в паз проводного пульта дистанционного управле­ния, затем защелкните лицевую панель на цоколе проводного пульта дистанцион­ного управления.
5. В конце плотно соедините винтами лицевую панель и цоколь проводного пульта дистанционного управления
!
Для предотвращения сбоев в работе кондиционера из-за электромагнитных помех, при выполнении соединений необходимо обратить особое внимание на следующее.
• При прокладке линий отведите сигнальную линию и линию связи от шнура пита­ния и проводов, соединяющих внутренний и наружный блоки, минимум на 20 см, иначе в работе линии связи могут возникнуть аномалии
• Если кондиционер установлен в месте, подверженном воздействию электромаг­нитных помех, то сигнальные линии и линии связи проводного пульта дистанци­онного управления должны быть выполнены экранированными витыми парами проводов.

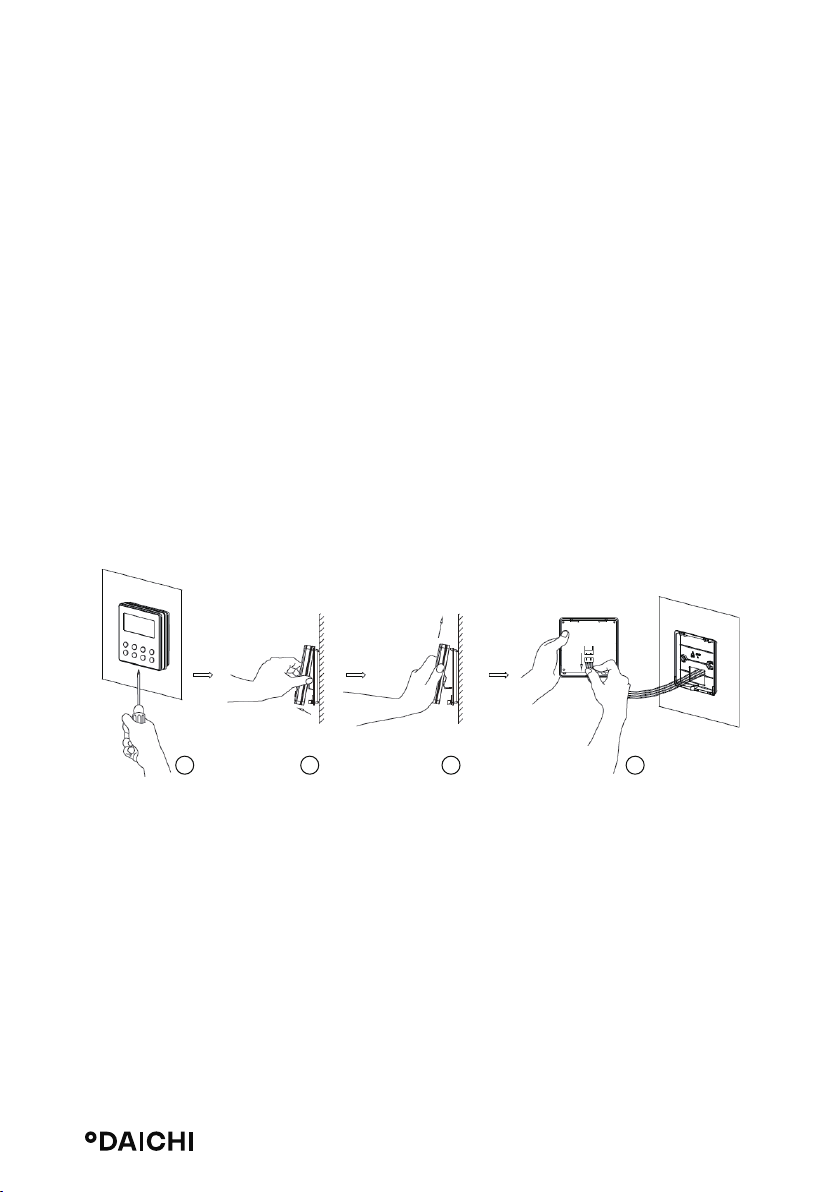

4.3     
1 3 42
5.  

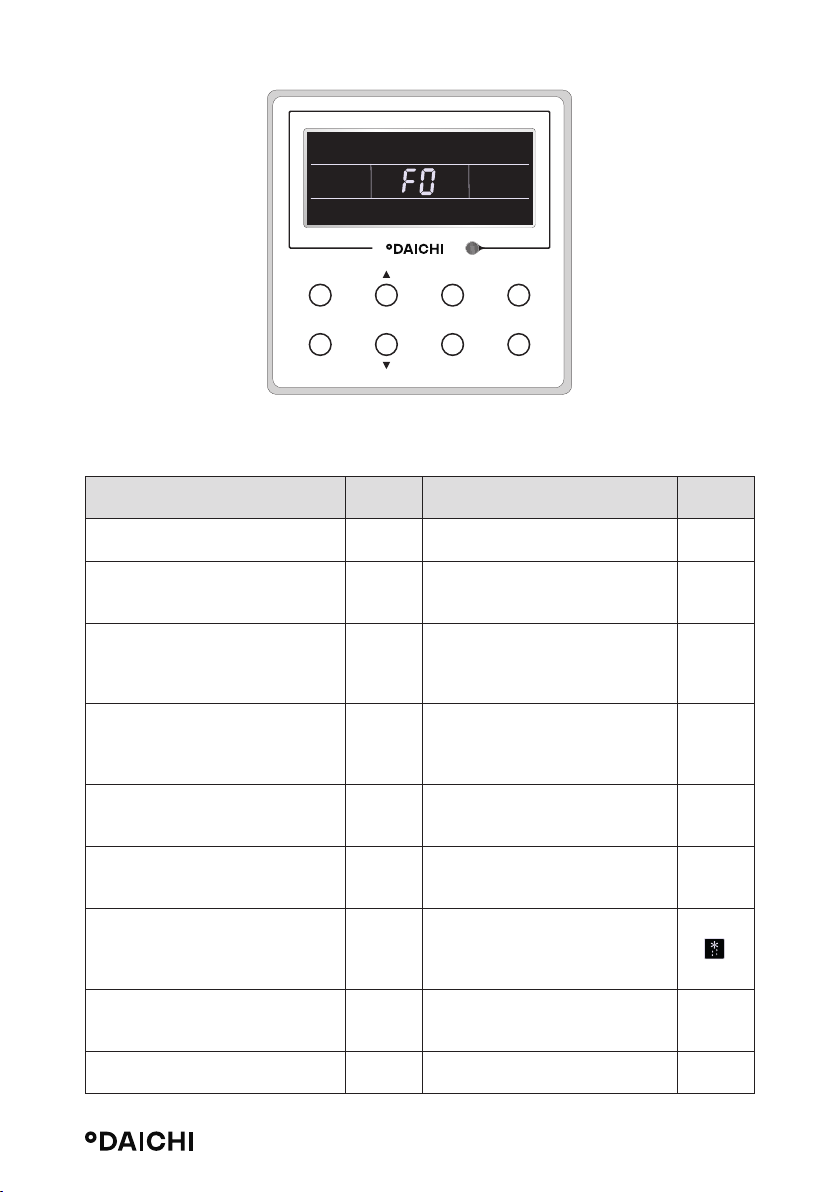

Если во время работы системы возникает ошибка, то код ошибки будет отображен на ЖК-дисплее, как показано на рис. 16. Если одновременно появляются множествен­ные ошибки, их коды будут отображаться в циклическом порядке.

При возникновении любой ошибки выключите блок и обратитесь за помощью к про­фессионально обученному персоналу.
Страница 19
Page 20
1 3 42
Enter/cancel
Enter/cancel
Fan
Mode
Function
Таблица 4 Значения кодов ошибок
 
КЗ/обрыв цепи датчика температуры возвратного воздуха
Обрыв или короткое замыкание цепи датчика температуры испарителя
Обрыв или короткое замыкание цепи датчика температуры жидкостного вентиля внутреннего блока
Обрыв или короткое замыкание цепи датчика температуры газового вентиля внутреннего блока
Обрыв или короткое замыкание цепи датчика температуры блока питания
Обрыв или короткое замыкание цепи датчика температуры наружного воздуха
Обрыв или короткое замыкание цепи датчика температуры в середине трубы конденсатора наружного блока
Обрыв или короткое замыкание цепи датчика температуры нагнетания
Ошибка связи между внутренним и наружным блоками
Timer
On/Off
Рисунок 15


F1 Ошибка связи с задающей платой P6
F2 Защита от перегрева компрессора H3
Рассогласование между
b5
внутренним и наружным блоками
Неправильное подключение
b7
линии связи или ошибка расширительного вентиля
P7 Конфликт режимов работы E7
F3 Падение давления Fo
F4 Оттаивание или возврат масла
F5 Принудительное оттаивание H1
E6 Ошибка запуска компрессора Lc
 


LP
dn
Страница 20
Page 21
 
Защита от пониженного напряжения на шине постоянного тока
Защита от повышенного напряжения на шине постоянного тока
Ошибка цепи токового считывания фазы компрессора
Защита от размагничивания компрессора
Защита компенсатора реактивной мощности
Температурная защита блока питания
Защита от превышения мощности L9
Защита системы от нехватки хладагента или блокировки
Ошибка зарядки конденсатора PU
Сработала защита от повышенного давления
Срабатывание защиты по низкому давлению
Застопоривание компрессора LE
Превышение допустимой скорости вращения
Ошибка датчика температуры задающей платы
Защита контактора переменного тока
Защита от ухода температуры PE
Защита при подключении датчика Pd
Падение напряжения на шине постоянного тока
Защита вентилятора наружного блока 1
Защита вентилятора наружного блока 2


PL
PH Защита от перегрузки Е8
U1
HE
Hc
P8 Токовая защита блока питания H5
F0
E1
E3
LF
PF
P9 Защита от обмерзания E2
U3
L3 Застопоривание электродвигателя H6
LA
 
Защита от превышения температуры нагнетания
Защита от перегрузки по току всего кондиционера
Защита от перегрузки по фазовому току
Нарушение синхронизации компрессора
Защита от пропадания/обращения фазы компрессора
Ограничение по частоте/токовая защита всего кондиционера
Ограничение по частоте/токовая защита блока питания
Ограничение по частоте/ повышенная температура нагнетания
Ограничение /снижение частоты с защитой от обмерзания
Ограничение по частоте/защита от перегрузки
Ограничение по частоте/ температурная защита блока питания
Заполнение водой внутреннего блока
Отклонение от нормы входного напряжения переменного тока
Ошибка цепи токового считывания всего кондиционера
Ошибка четырехходового реверсивного клапана
Защита PG-мотора от перехода через нуль


E4
E5
P5
H7
Ld
F8
En
F9
FH
F6
EU
E9
PP
U5
U7
U8
Страница 21
Page 22
 
    :
GREE ELECTRIC APPLIANCES,INC.OF ZHUHAI W.Jinji Rd, Qianshan Zhuhai 519070, Guangdong, China. Страна производства – Китай. Дата производства указана на упаковке/шильдике на пульт.
 
Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ «О защите прав потребитей» срок службы для данного изделия равен 5 годам с даты производства при условии, что изделие используется в строгом соответствии с инструкцией по эксплуатации и применимыми техническими стандартами».
 
Особых правил реализации не предусмотрено.
   
Проводные пульты должны транспортироваться и храниться в упакованном виде. Проводные пульты должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Состояние изделия и условия производства исключают его изменения и повреждения при правильной трансропортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (например — в результате наводнения). Проводные пульты должны храниться на стеллажах, коробки должны располагаться в соответствии с манипуляционными знаками. Срок хранения не ограничен, но не может превышать срок службы устройства.
      !     !
 
Ваше изделие помечено этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с несортированным бытовым мусором. Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством. Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования. Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей.
За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.
Страница 22
Page 23
Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам: Технический регламент Таможенного Союза ТР ТС
020/2011 «Электромагнитная совместимость технических средств».
 / ,   °DAICHI        «». :  ­, 125130, . ,  -, . 11, . 1  3,  20.
. +7 (495) 737-37-33, : +7 (495) 737-37-32 E-mail: [email protected].
  : 8 800 200-00-05
     : www.daichi.ru/service/
Page 24
www.daichi.ru
Loading...
