Page 1

Руководство по монтажу и эксплуатации

Система технологического охлаждения

DC23-03.01.17

02.2023

Внутренние блоки касетного типа четырехпоточные

МОДЕЛИ:

DATA100ALCS1 DATA120ALCS1 DATA140ALCS1 DATA160ALCS1

Page 2

БЛАГОДАРИМ ВАС ЗА ВЫБОР КОНДИЦИОНЕРА

КОМПАНИИ DAICHI!

Перед началом пользования кондиционером

прочтите внимательно данное Руководство!

Назначение кондиционера

Кондиционер охлаждает, осушает и перемешива ет воздух в помещении с использованием технологии экономии электроэнергии и встро ен ного таймера. Он также очищает воздух от пыли и автоматически поддерживает температуру, заранее установленную на пульте дистанционного управления.

Первые рекомендации, которые могут пригодиться сразу

после приобретения кондиционера

 Кондиционер является сложным электромеханическим при бором и рассчитан

на продолжительный срок службы. Для создания комфортного микроклимата в помещении на протяжении всего этого срока необходимо сначала произвести профессиональный монтаж кон диционера. Поручите это сертифицирован ному специалисту, чтобы сохранить заводскую гарантию, пра виль но выбрать место уста но вки и исключить необходимость ремонтов.

 Данное Руководство рассказывает о мультисистеме. Другие модельные ряды

этого типа несколько отличаются, но условия пользования ими остаются теми же самыми. Перед началом пользования кондиционером вни ма тельно ознакомьтесь с основными разделами Руководства, которое держите всегда под рукой для получения необходимой информации.

 К пользованию кондиционером не следует допускать малолет них детей. Следите

за тем, чтобы они не использовали кон дици онер в своих играх.

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и функциональные возможности своей продукции без уведомления. Более подробную информацию по внесённым изменениям можно получить на сайте www.daichi.ru

Страница 2

Page 3

СОДЕРЖАНИЕ

1. Инструкция по монтажу _______________________________________________ 4

2. Комплект поставки ___________________________________________________

3. Перед установкой ____________________________________________________ 9

4. Выбор места для установки ____________________________________________ 9

5. Монтаж внутреннего блока ___________________________________________ 11

6. Монтаж трубопровода хладагента _____________________________________ 20

7. Монтаж дренажного трубопровода воды _______________________________ 23

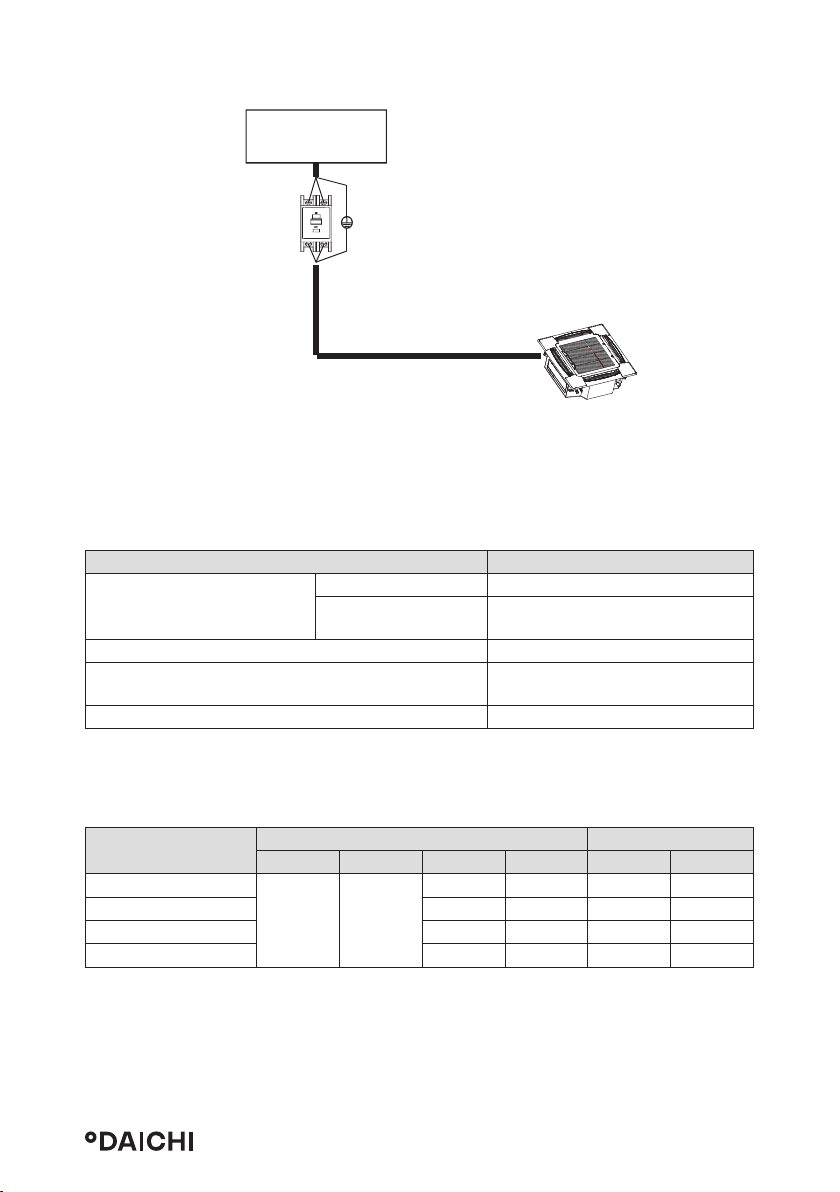

8. Электропроводка ___________________________________________________ 25

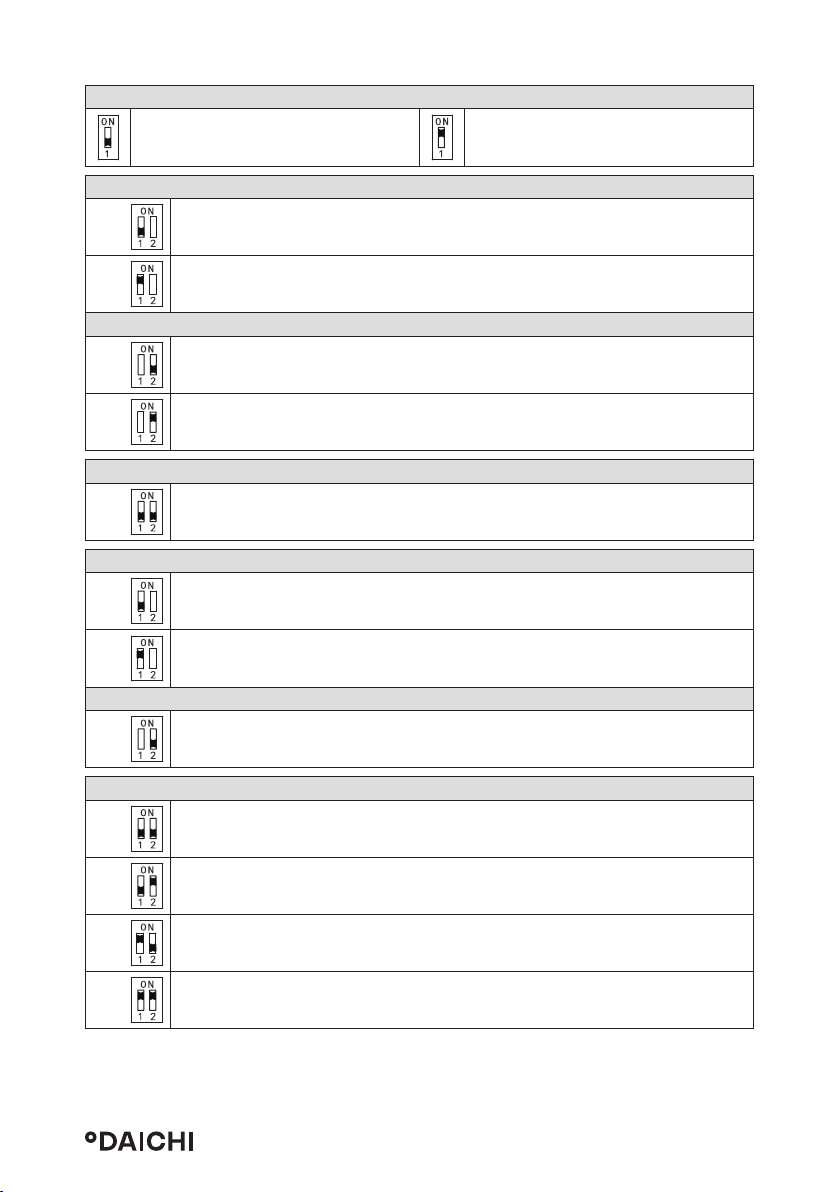

9. Настройка на месте _______________________________________________ 31

10. Тестовый запуск _____________________________________________________ 35

11. Наименования деталей ______________________________________________ 39

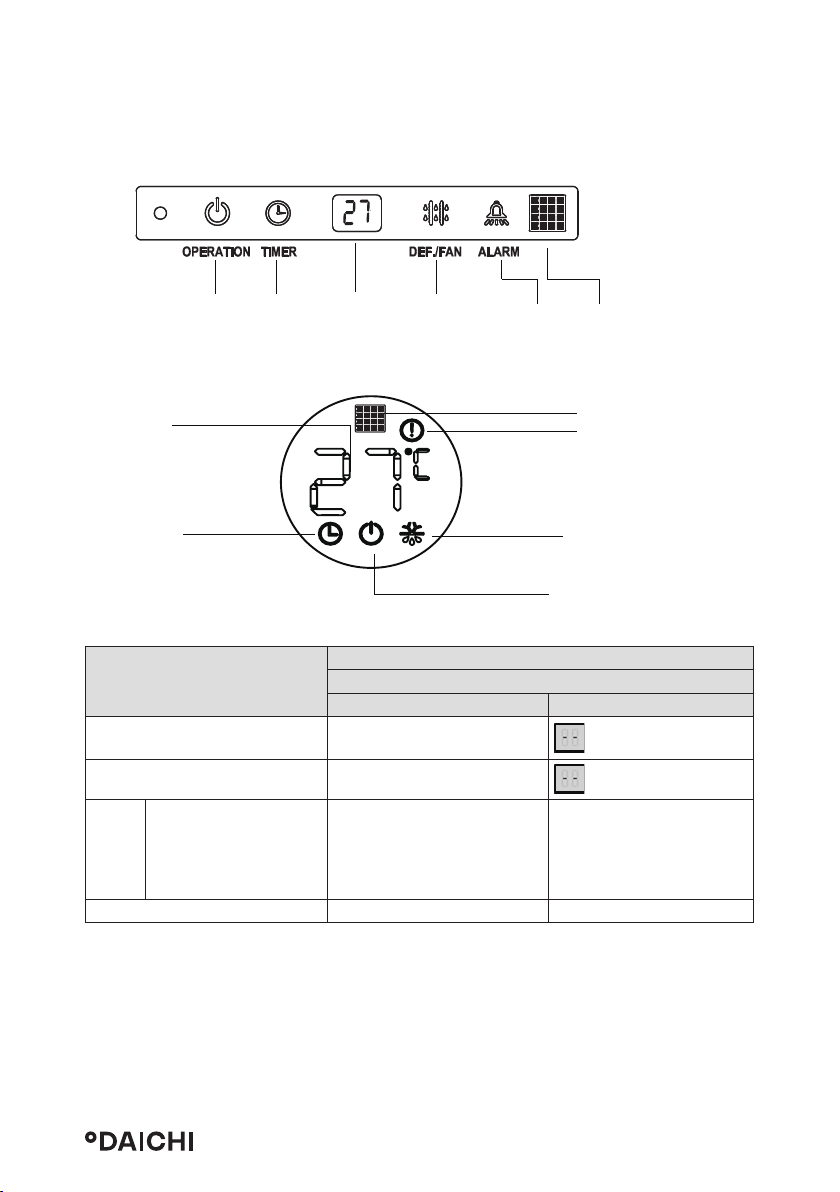

12. Панель индикации __________________________________________________ 40

13. Эксплуатация и характеристики кондиционера __________________________ 41

14. Регулировка направления потока воздуха ______________________________ 42

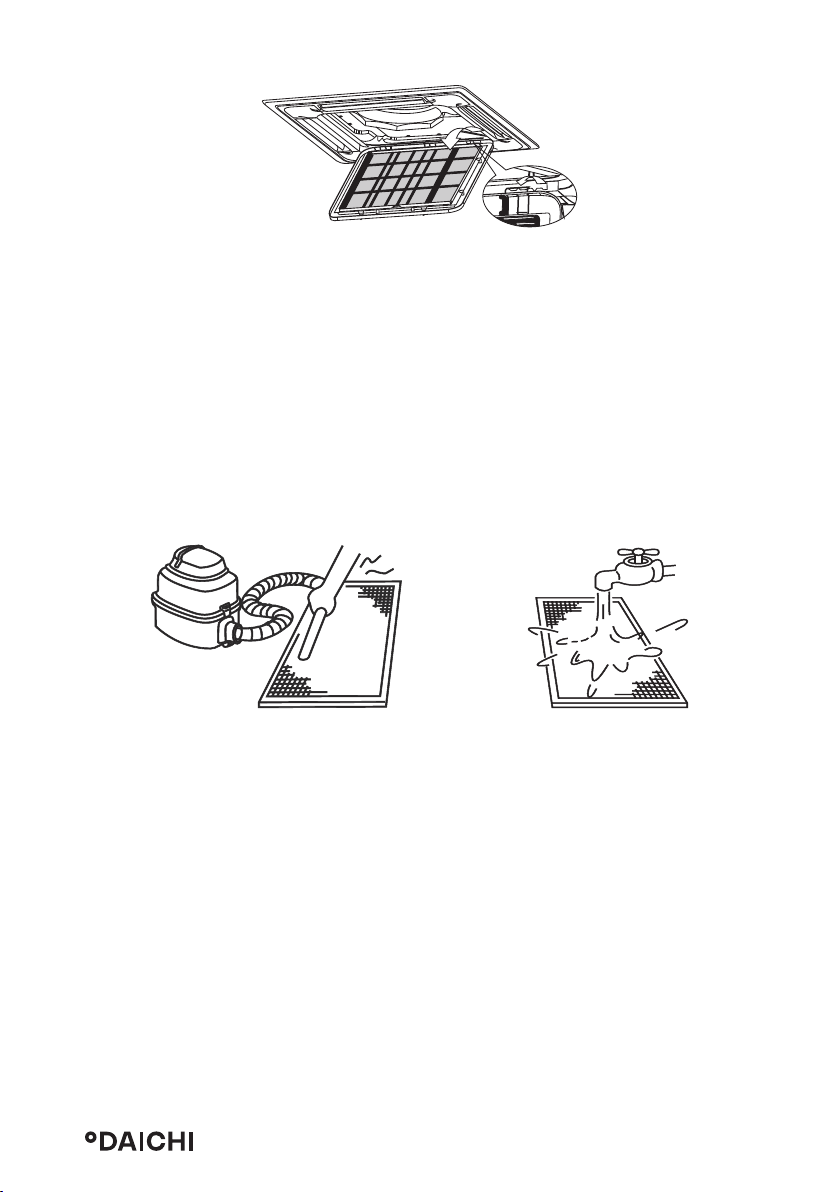

15. Техническое обслуживание ___________________________________________ 43

16. Признаки, которые не являются неисправностями _______________________

17. Поиск и устранение неисправностей ___________________________________ 46

18. Технические характеристики __________________________________________ 51

19. Классы энергоэффективности _________________________________________

20. Дополнительные сведения ___________________________________________ 53

Страница 3

Page 4

1. ИНСТРУКЦИЯ ПО МОНТАЖУ

Меры предосторожности

Перед монтажом кондиционера внимательно прочтите, чтобы правильно выполнить монтаж. Имеется два вида предостережений, описанные далее.

ОСТОРОЖНО

Несоблюдение этого указания может привести к летальному исходу или тяжелой травме.

ВНИМАНИЕ

Несоблюдение этого указания может привести к травме или повреждению блока. В зависимости от ситуации также возможно получение тяжелой травмы. После завершения монтажа, проверки блока и подтверждения его нормальной работы, объясните заказчику, как эксплуатировать и обслуживать блок в соответствии с данным руководством. Кроме того, руководство следует правильно хранить для последующего обращения за справками.

ОСТОРОЖНО Монтаж, техническое обслуживание и очистку фильтра должны выполнять

профессиональные монтажники.

Не выполняйте эти работы самостоятельно. Неправильный монтаж может привести к течи конденсата, поражению электрическим током или возгоранию.

Производите монтаж кондиционера в соответствии с инструкциями, изложенными в настоящем руководстве.

Неправильный монтаж может привести к течи конденсата, поражению электрическим током или возгоранию.

При монтаже в небольших помещениях следует принять соответствующие меры для предотвращения превышения концентрации хладагента.

Проконсультируйтесь с торговым представителем относительно необходимых мер. Высокая концентрация хладагента в замкнутом пространстве может привести к кислородной недостаточности (аноксии).

Убедитесь в том, что установлены все необходимые детали и принадлежности.

Использование деталей, отличных от рекомендованных, может привести к неисправности или падению кондиционера, а также к утечке конденсата, поражению электрическим током и возгоранию.

Устанавливайте кондиционер в месте, достаточно прочном, чтобы выдержать его вес.

Если основание не закреплено должным образом, кондиционер может упасть, это приведет к повреждениям и травмам.

Для электропитания необходимо использовать отдельную линию.

Все электрические детали должны соответствовать местным нормам и правилам, а

Страница 4

Page 5

также указаниям, приведенным в данной инструкции по монтажу. Монтажные работы должен выполнять профессиональный квалифицированный электрик. Недостаточная мощность или неправильное выполнение электромонтажных работ может привести к поражению электрическим током или возгоранию.

Используйте только электрические кабели, соответствующие техническим условиям.

Вся электропроводка на месте монтажа должна выполняться в соответствии с электрической схемой, прикрепленной к изделию. На клеммы и провода не должны действовать внешние силы. Неправильное выполнение электропроводки и монтажа может стать причиной возгорания.

При выполнении соединений кабель силового питания, электропроводка связи и пульта управления должны быть прямыми и ровными.

Крышка распределительной коробки должна быть плотно закрыта. Если распределительная коробка не закрыта должным образом, это может привести к поражению электрическим током, возгоранию или перегреву электрических компонентов.

Если во время монтажа произошла утечка хладагента, немедленно откройте двери и окна, чтобы проветрить помещение.

При контакте с пламенем хладагент может образовывать токсичные газы.

Прежде чем прикоснуться к какому-либо электрическому компоненту, отключите электропитание.

Во избежание поражения электрическим током не прикасайтесь к выключателю влажными руками.

Не допускайте непосредственного контакта с хладагентом, вытекающим из соединений трубопровода хладагента.

Это может привести к обморожению.

Кондиционер должен быть заземлен.

Не подключайте провод заземления к трубам газопровода, водопровода, молниеотводу или проводу заземления телефонной линии. Неправильное заземление может привести к поражению электрическим током или возгоранию и может стать причиной механического отказа вследствие скачков тока, вызванных молнией и т. п.

Необходимо установить устройство защитного отключения.

Если устройство защитного отключения не установлено, имеется опасность поражения электрическим током и возгорания.

Монтаж кондиционера должен выполняться с соблюдением государственных правил монтажа электропроводки.

Устройство следует устанавливать на 2,3 м выше уровня пола.

Страница 5

Page 6

Во избежание несчастных случаев замена поврежденного кабеля электропитания должна выполняться производителем оборудования, уполномоченным представителем производителя или специалистом соответствующей квалификации.

В цепь электропитания необходимо установить размыкатель, отключающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм.

При работе контур хладагента нагревается до высокой температуры.

Не допускайте соприкосновения соединительного кабеля и медных трубопроводов.

Силовой кабель должен быть марки H05RN-F или лучше/H07RN-F.

Перед монтажом проверьте электропитание.

Источник электропитания должен быть надежно заземлен в соответствии с местными, региональными и государственными стандартами. В противном случае, например, если провод заземления находится под напряжением, выполнять монтаж запрещается до устранения неполадки. В противном случае существует опасность возгорания и поражения электрическим током, это может привести к травме или смертельному исходу.

Перед монтажом проверьте расположение электрических проводов, газопровода и водопровода внутри стен, пола и потолка.

Не начинайте сверление, пока не убедитесь в безопасности с потребителем, особенно в отношении скрытой силовой электропроводки. С целью предотвращения телесных повреждений или летального исхода, вызванных нарушенной изоляцией проводов, для проверки того, что в месте сверления не проходит провод, можно использовать электрический зонд.

ОСТОРОЖНО Смонтируйте дренажный трубопровод, выполнив действия, указанные в данном руководстве, убедитесь в том, что конденсат беспрепятственно стекает.

Для предотвращения конденсации трубопровод следует тщательно теплоизолировать. Неправильный монтаж дренажного трубопровода может привести к течи конденсата и повреждению находящейся в помещении имущества.

Для предотвращения появления шумов и помех на изображении при монтаже внутренних и наружных блоков кабель силового питания должен находиться на расстоянии не менее 1 м от телевизоров и радиоприемников.

В системе используется хладагент R410A.

Перед монтажом убедитесь в том, что используется соответствующий хладагент. Несоответствующий хладагент может стать причиной неисправности блока.

Не устанавливайте кондиционер в перечисленных ниже местах.

• При наличии масла или газа, например на кухнях. В противном случае пластмассовые детали могут состариться, это может привести к падению или течи конден-

Страница 6

Page 7

сата.

• При наличии коррозионно-активных газов (например, диоксида серы). Коррозия медных труб или сварных деталей может привести к течи хладагента.

• При наличии оборудования, излучающего электромагнитные волны. Электромагнитные волны могут создавать помехи системе управления, это приведет к сбою в работе блока.

• При наличии в атмосфере высокой концентрации соли. Под воздействием атмосферы с высокой концентрацией соли механические детали будут подвергаться ускоренному старению, это может значительно сократить срок службы блока.

• При наличии больших колебаний напряжения. Эксплуатация блока с использованием системы электропитания с большими колебаниями напряжения сокращает срок службы электронных компонентов и приводит к неисправностям в работе пульта управления блока.

• При наличии опасности утечки легковоспламеняющихся газов. Например, в местах где в атмосфере имеется взвесь углеродного волокна или горючей пыли, или в местах, где имеются летучие горючие вещества (такие как растворители или бензин). Указанные газы могут привести к взрыву и возгоранию.

• Не прикасайтесь к ребрам теплообменника, это может привести к травме.

• Для некоторых изделий используется упаковочная лента из полипропилена. При транспортировке изделия не тяните и не поднимайте его за упаковочную ленту из полипропилена. В случае разрыва упаковочной ленты создается опасность.

• Обратите внимание на требования к утилизации гвоздей, дерева, картона и других упаковочных материалов. Не выбрасывайте эти материалы, так как это может привести к телесным повреждениям.

• С целью утилизации разорвите упаковочный пакет, чтобы дети не играли с ним, это может привести к удушью.

• Кондиционер не следует устанавливать в прачечных.

Когда изделие используется в коммерческих целях.

Данное устройство предназначено для эксплуатации специалистами или обученными пользователями в магазинах, на предприятиях легкой промышленности и на фермах или для коммерческого использования неспециалистами. Уровень звукового давления составляет менее 70 дБ(А).

Страница 7

Page 8

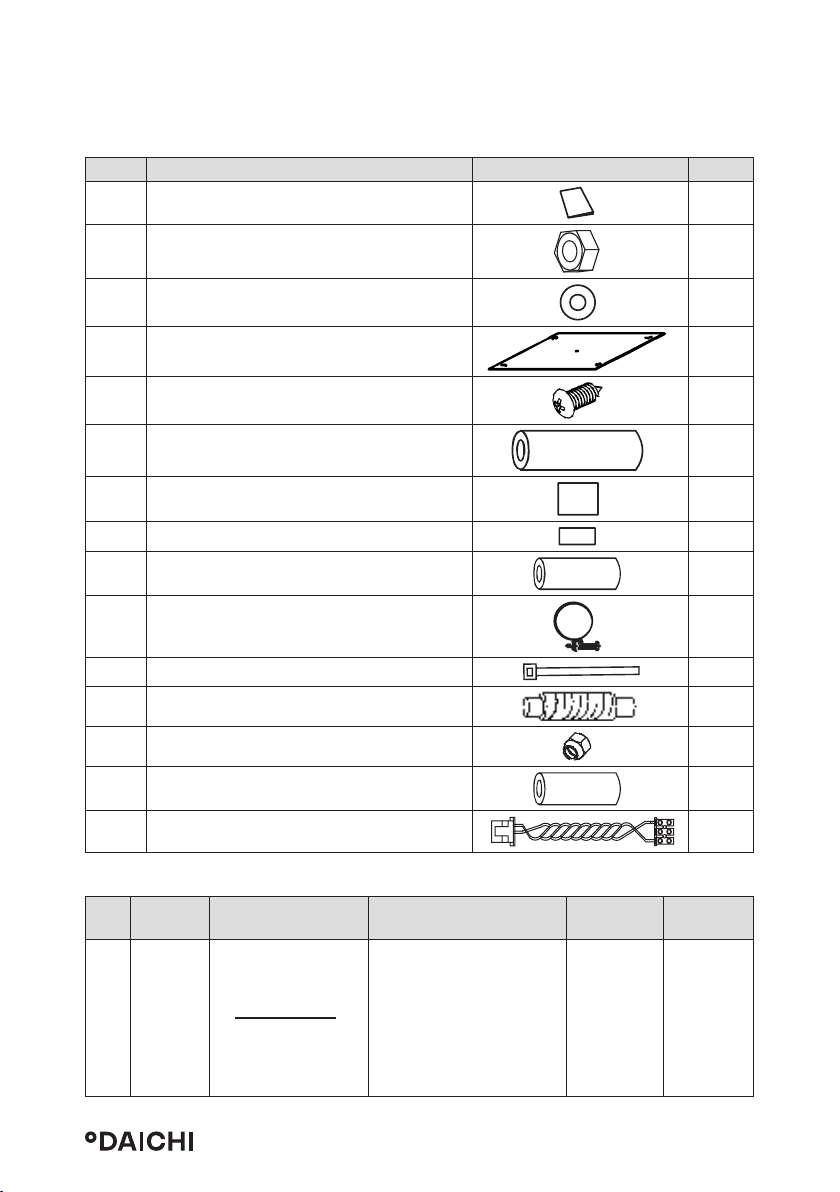

2. КОМПЛЕКТ ПОСТАВКИ

Убедитесь в том, что кондиционер укомплектован следующими дополнительными принадлежностями.

Номер Наименование Внешний вид Кол-во

1 Инструкция по монтажу

2 Гайка

3 Шайба

4 Монтажный трафарет

5 Винт М6

6 Теплоизолирующий кожух для медных труб.

7 Пеноматериал (250×250×8)

8 Пеноматериал (60×100×5)

Теплоизолирующий кожух для дренажного

трубопровода конденсата

10 Хомут для дренажной трубы конденсата

11 Стяжка

12 Мягкий гибкий шланг для слива конденсата

13 Латунные конусные гайки

14 Защитный кожух

15 Соединительный провод

Дополнительные принадлежности, приобретаемые индивидуально

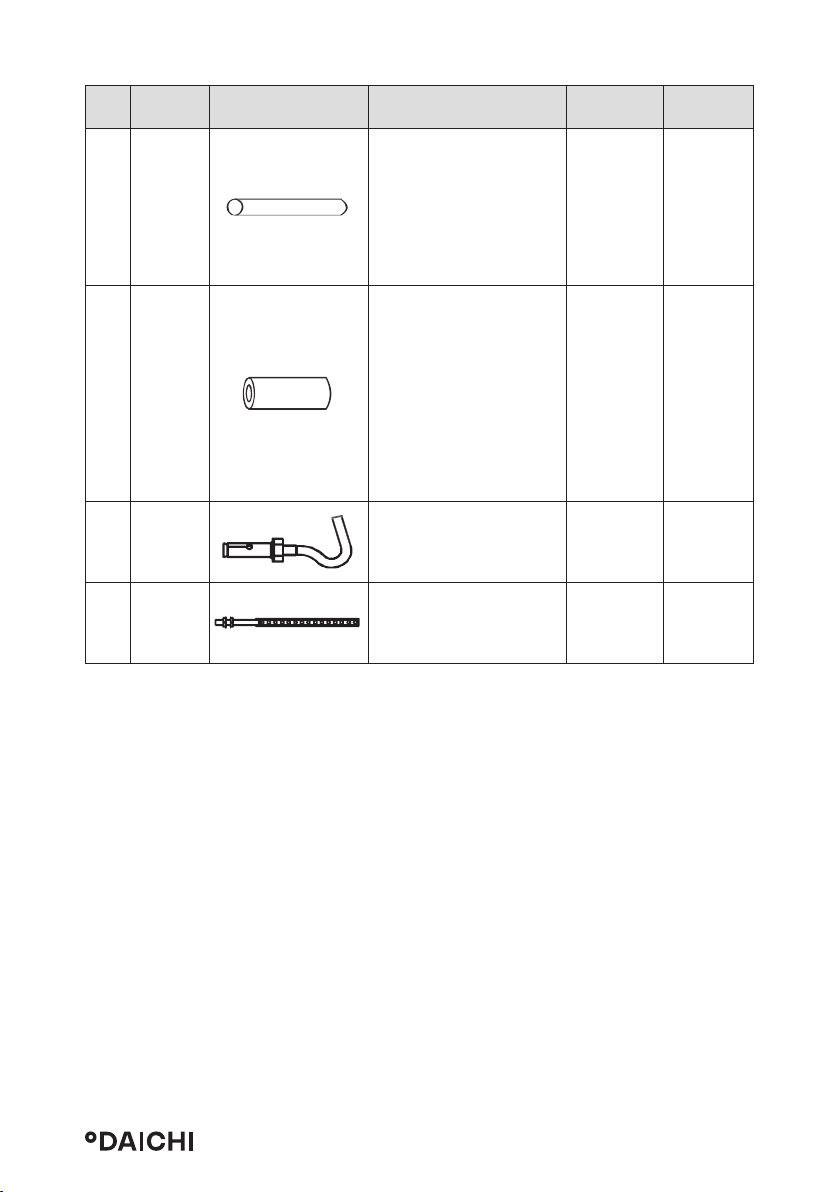

Но-

мер

Наиме-

нование

Медная

труба

Внешний вид Размеры Кол-во

Выберите и приобретите медные трубы, соответствующих расчетным длине и диаметру для выбранной в инструкции по монтажу наружного блока модели и фактическим проектным требованиям.

При покупке основывайтесь на фактических проектных требованиях.

Примеча-

ния

Используется для соединения трубопровода хладагента внутреннего блока.

Страница 8

Page 9

Но-

мер

Наиме-

нование

Труба

ПВХ для

слива

конден-

сата.

Теплоизоли-

рующий

кожух

для тру-

бопрово-

дов.

Кре-

пежный

крюк с

анкером

Монтаж-

ный крюк

Внешний вид Размеры Кол-во

При покупке

Наружный диаметр: 37–39 мм, внутренний диаметр: 32 мм

Внутренний диаметр выбирайте исходя из диаметра медной и ПВХ труб. Толщина стенки у кожуха трубы не менее 10 мм. Если температура превышает 30 °C или относительная влажность более 80%, увеличьте толщину стенок кожуха (не менее 20 мм).

M10 4

основывайтесь на фактических проектных требованиях.

При покупке основывайтесь на фактических проектных требованиях.

Примеча-

ния

Служит для слива конденсата из внутреннего блока.

Для защиты трубопроводов от конденсации.

Для монтажа внутреннего блока

3. ДЕЙСТВИЯ ПЕРЕД МОНТАЖОМ

1. Определите маршрут перемещения блока к месту установки.

2. Сначала распечатайте и распакуйте блок. Для перемещения блока возьмитесь за петли подвески. Не прилагайте усилия к другим частям блока, особенно к трубопроводам хладагента, дренажному трубопроводу конденсата и к пластмассовым деталям.

4. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ

1. Выберите место для установки кондиционера, удовлетворяющее следующим условиям и требованиям потребителя.

• Хорошо вентилируемое место.

• Беспрепятственный воздушный поток.

• Достаточно прочное, чтобы выдержать вес внутреннего блока.

• Потолок не должен иметь видимого наклона.

• Должно быть достаточно места для ремонта и технического обслуживания.

• Не должно быть утечек огнеопасных газов.

Страница 9

Page 10

• Длина трубопровода между внутренним и наружным блоками должна быть в

пределах допустимого диапазона (обратитесь к руководству по монтажу наружного блока).

2. Высота установки

• Высота установки составляет 2,5–3,5 метра (2,5–4 метра для модели 140).

3. Для установки используйте монтажные винты.

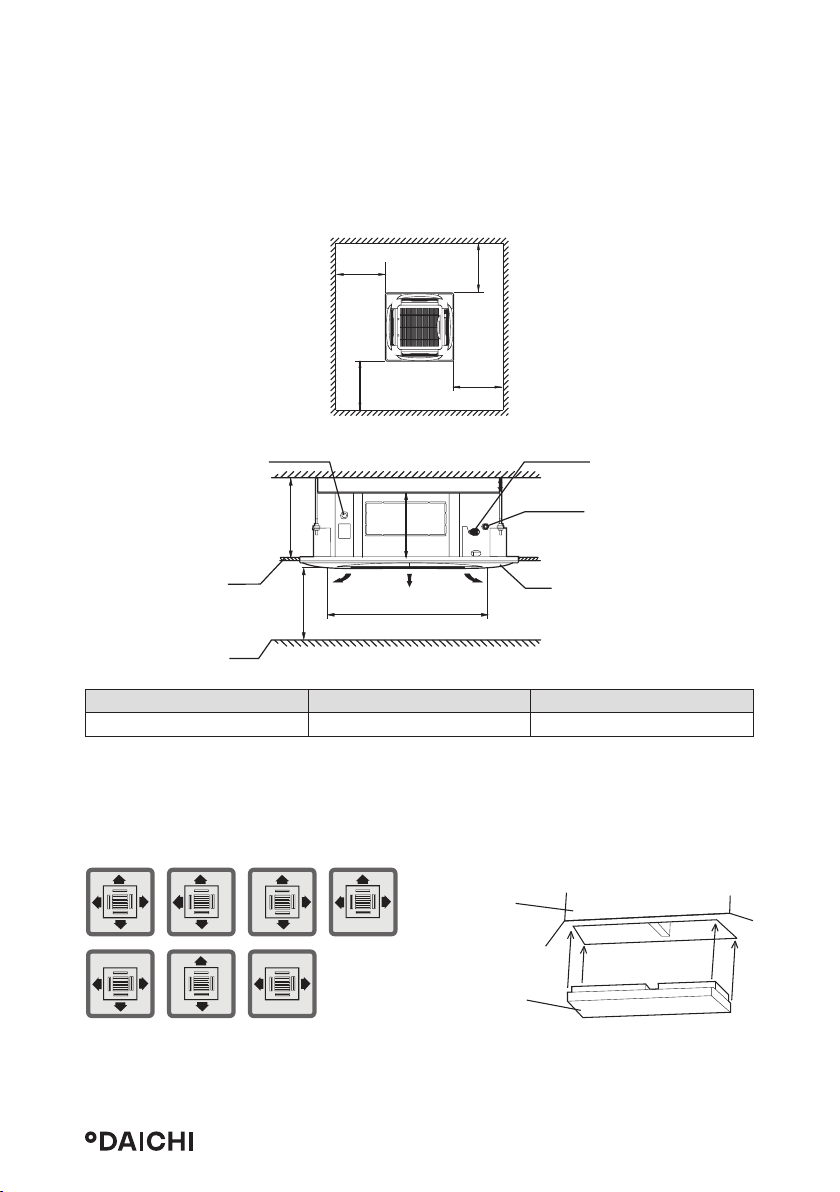

4. Необходимое для монтажа пространство (ед. изм.: мм).

Присоедините к выходу

трубопровода конденсата

Потолок

>2500 мм

Пол

>1000

Выход

воздуха

Забор

воздуха

910 мм (размер

отверстия в потолке)

>1000

Присоедините к трубопроводу

хладагента (жидкость)

≥ 30 мм

Присоедините к трубопроводу хладагента (газ)

Выход

воздуха

Панель

Модель А (мм) H (мм)

≥9,0 кВт 300 ≥330

5. Исходя из формы помещения, определите направления воздушного потока для места установки. Направления воздушного потока показаны на рисунке ниже. При необходимости закрыть часть воздуховыпускного отверстия, в корпус блока можно вставить дефлектор, чтобы перекрыть поток воздуха.

Корпус блока

Дефлектор

Страница 10

Page 11

ВНИМАНИЕ

• Дефлектор не входит в комплект поставки. Для приобретения дефлектора обратитесь к торговому представителю.

• Дефлектор следует установить перед монтажной панелью. Если панель уже установлена, перед монтажом дефлектора снимите панель.

5. МОНТАЖ ВНУТРЕННЕГО БЛОКА

Для монтажных работ следует использовать только указанные компоненты.

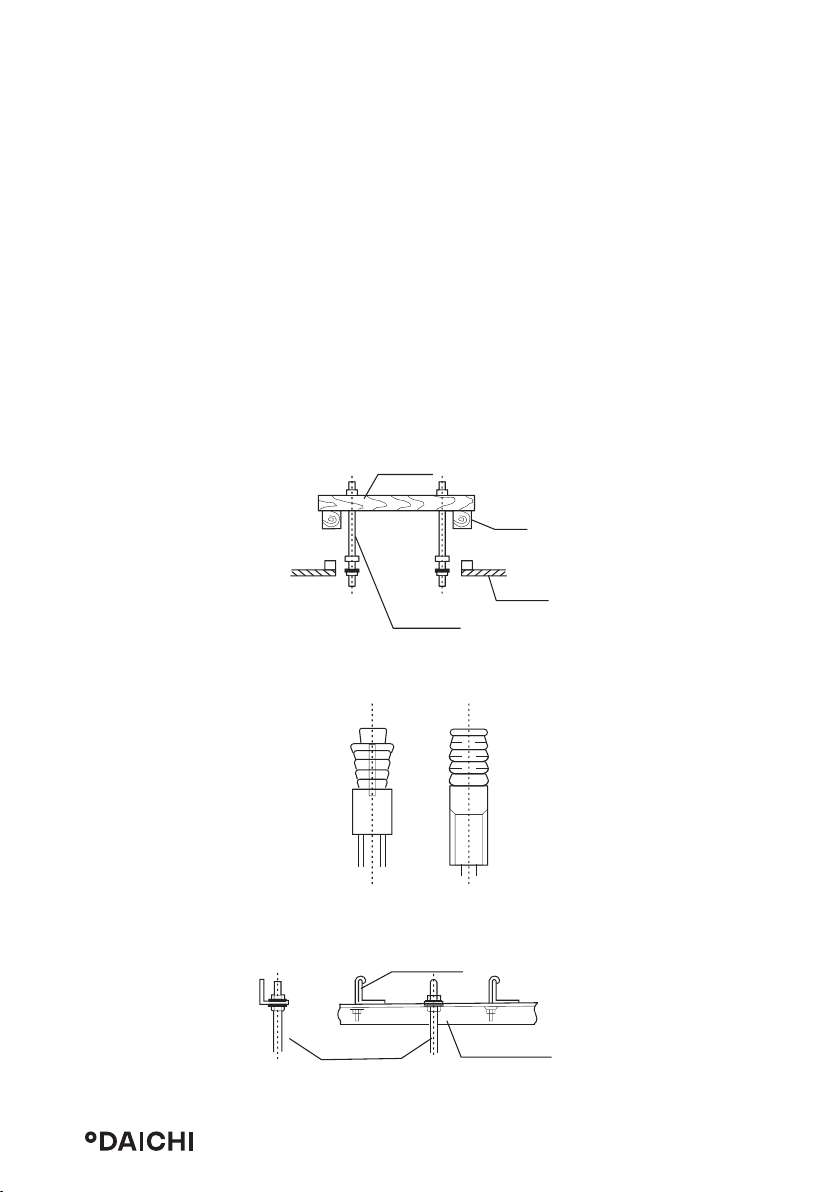

5.1 Монтаж с помощью монтажных шпилек

В зависимости от условий на месте монтажа, используйте различные шпильки.

1. Деревянная конструкция Чтобы установить монтажные шпильки, закрепите на балках брус квадратного сечения.

Брус квадратного сечения

Балка

Потолок

монтажные шпильки

2. Существующая конструкция из бетонных плит Используйте монтажные болты и отжимные анкеры.

3. Стальной каркас Для подвески блока установите стальной уголок.

Подвесной болт

монтажная шпилька

Уголок для подвески

Страница 11

Page 12

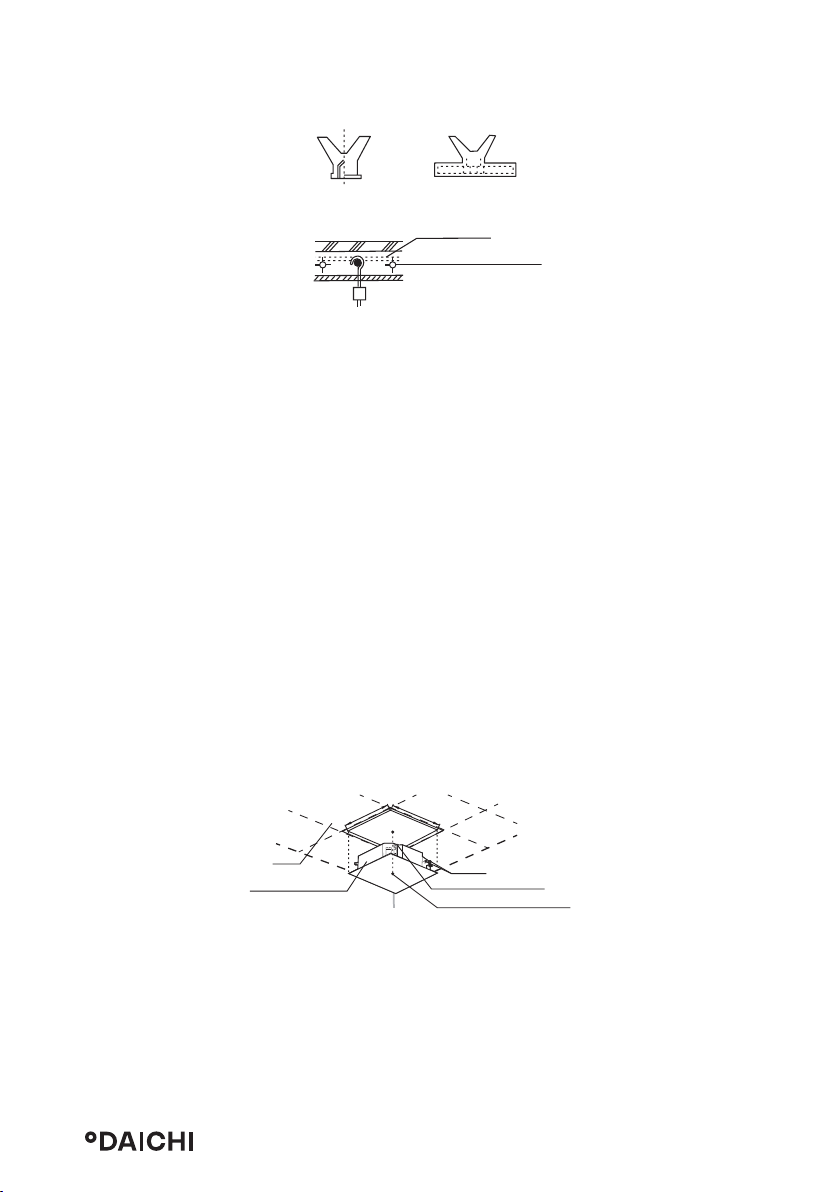

4. Вновь установленная конструкция из бетонных плит Для монтажа используйте закладные детали и монтажные шпильки.

Закладная деталь

ножевидного типа

Закладная деталь

лепесткового типа

Арматурный стержень

Встроенный болт (подвесной и встроенный болты для трубопроводов)

ВНИМАНИЕ

• Все монтажные шпильки должны быть изготовлены из высококачественной углеродной стали (с оцинкованной поверхностью или другой антикоррозионной обработкой) или нержавеющей стали.

• Способ подготовки потолка различается в зависимости от типа здания. Относительно конкретных мер проконсультируйтесь с инженерами по реконструкции и эксплуатации здания.

• Способ крепления монтажной шпильки зависит от конкретных условий, шпильки следует надежно закрепить.

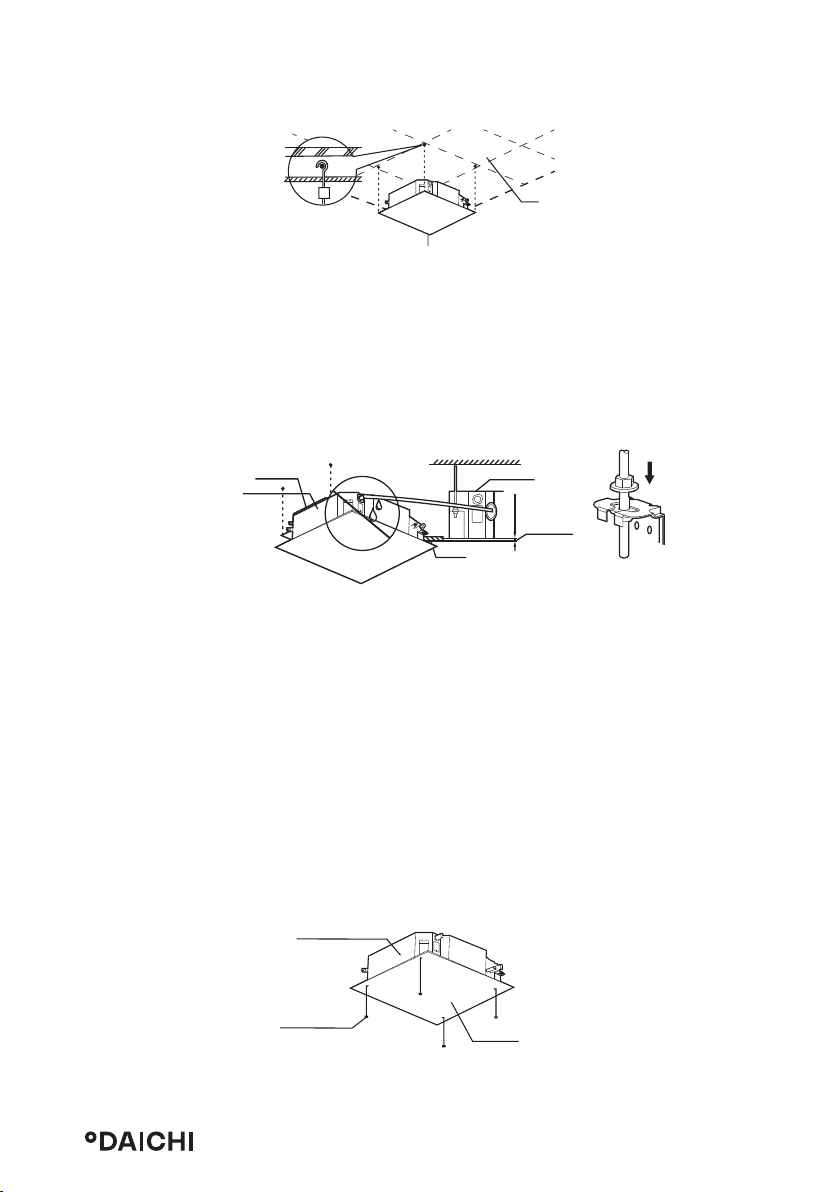

5.2 Монтаж внутреннего блока

Последовательность монтажа на существующий потолок

• Потолок должен быть в горизонтальном положении.

1. Изготовьте в потолке квадратные отверстия размером 919×910 мм, согласно габаритам монтажного трафарета (принадлежность 4).

• Центр отверстия в потолке должен соответствовать центру корпуса внутрен-

него блока.

• Определите длину и направление выхода соединительного трубопровода,

дренажного трубопровода конденсата и электропроводки.

• Чтобы сохранить потолок горизонтальным и предотвратить вибрации, при не-

обходимости укрепите потолок.

910 мм

Потолок

Корпус кондиционера

Трубопровод Дренажная труба конденсата Расположите отверстие в центре отверстия в потолке

2. Установите крюки в четырех углах, исходя из расположения крюков, указанных на монтажной панели (принадлежность 4).

• Определите на потолке помещения или на крыше здания место для монтажа,

затем просверлите четыре отверстия Ø12 мм × 50–55 мм. Вставьте в эти отверстия и закрепите в них крепежные крюки с анкерами (приобретаемая принадлежность 4).

• Во время установки крюков (приобретаемая принадлежность 5), убедитесь,

что вогнутая часть крюка соответствует вогнутой части крепежного крюка

Страница 12

Page 13

с анкерами. Исходя из высоты потолка определите соответствующую длину крюка для монтажа. Удалите излишек.

Верх

3. Отрегулируйте с помощью шестигранных гаек на четырех монтажных крюках положение корпуса блока и убедитесь в том, что блок расположен горизонтально.

• Если дренажный поддон наклонен, это может привести к неправильной рабо-

те датчика уровня конденсата и протечке..

• Отрегулируйте положение корпуса блока так, чтобы зазор между блоком и по-

толком со всех четырех сторон был равномерным, а нижняя часть блока была на 10–12 мм выше низа потолка. После завершения регулировки положения корпуса блока, закрепите блок с помощью гаек на монтажных крюках.

Корпус

Рама кондиционера

кондиционера

Корпус кондиционера

10–12 мм

Потолок

5.3 Последовательность установки на новом потолке.

1. Обратитесь к шагу 2 в разделе «Последовательность установки на существующем потолке». Заранее вмонтируйте крюки в новый потолок и убедитесь в том, что они достаточно прочны, чтобы выдержать вес внутреннего блока, и что крепление блока не ослабнет при сжатии бетона.

2. После подъема и установки блока прикрепите монтажный трафарет (принадлежность 4) к корпусу блока винтами М6×12 (принадлежность 5). Перед этим проверьте размер и расположение отверстия в потолке.

• Перед установкой устройства на потолок, убедитесь в том, что потолок гори-

зонтален.

• Остальные действия такие же, как на шаге 2 процедуры «Последовательность

установки на существующем потолке».

3. Обратитесь к шагу 3 в разделе «Последовательность установки на существующем потолке».

4. Снимите монтажный трафарет (принадлежность 4).

Корпус кондиционера

Винт М6×12

(принадлежность)

монтажный трафарет

Страница 13

Page 14

ВНИМАНИЕ

Buffers

 Перед установкой внутреннего блока снимите используемые для транспорти-

ровки буферные прокладки, находящиеся между вентилятором и диффузором. Эксплуатация блока с буферными прокладками может привести к повреждению двигателя вентилятора.

 Корпус блока должен быть расположен горизонтально, в противном случае воз-

можна течь конденсата. Проверьте горизонтальность блока с помощью спиртового уровня или заполненной водой полиэтиленовой трубки.

 Блок оснащен встроенным дренажным насосом и поплавковой выключателем.

Не наклоняйте блок в направлении дренажного патрубка, в противном случае работа поплавкового выключателя может быть нарушена, это приведет к течи конденсата

Буферные прокладки

Размеры блока

Страница 14

Page 15

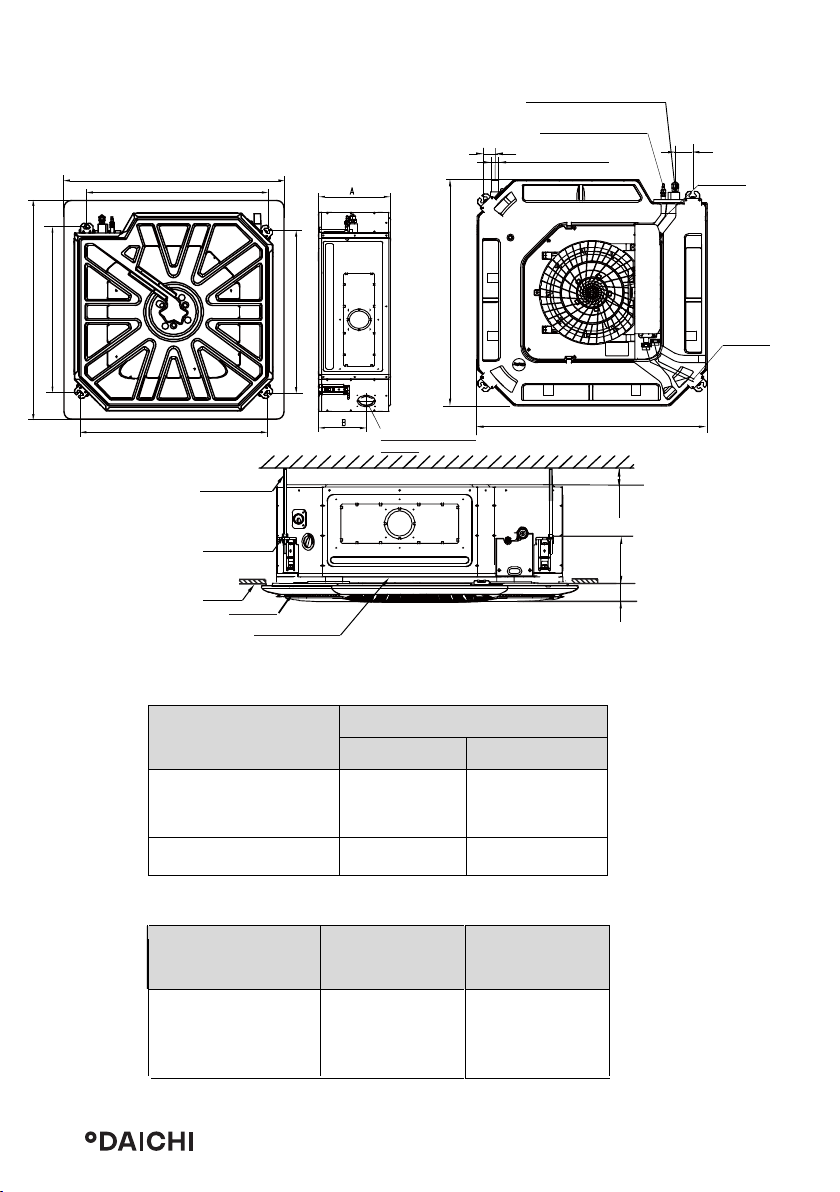

Размеры блока

16 кВт

1050

861

Штуцер фреоновой трубы (газовая D)

Штуцер фреоновой трубы

(жидкостная С) ϕ32 (Наружный диаметр

дренажной трубы

7 3

Линия питания

1050

794

892

Монтажная

шпилька

Гайка

(Регулировка

уровня)

Потолок

Панель

Корпус блока

Таблица размеров блоков

Модель

DATA100ALCS1 DATA120ALCS1 DATA140ALCS1

DATA160ALCS1

777

950

ϕ75 (Подача свежего

воздуха)

Размер (мм)

A B

300 197

300

Слаботочная линия

950

≥30

145

200

Таблица диаметров подключаемых труб

Модель

DATA100ALCS1 DATA120ALCS1 DATA140ALCS1 DATA160ALCS1

Газовая

(мм)

труба

Ф15.9

Жидкостная труба

(мм)

Ф9.53

Страница 15

Page 16

ВНИМАНИЕ

Все рисунки в этом руководстве приведены только для иллюстрации. Внешний вид и функции приобретенного Вами кондиционера могут отличаться от изображенных на этих рисунках. Смотрите описание конкретной модели изделия.

5.4 Установка панели

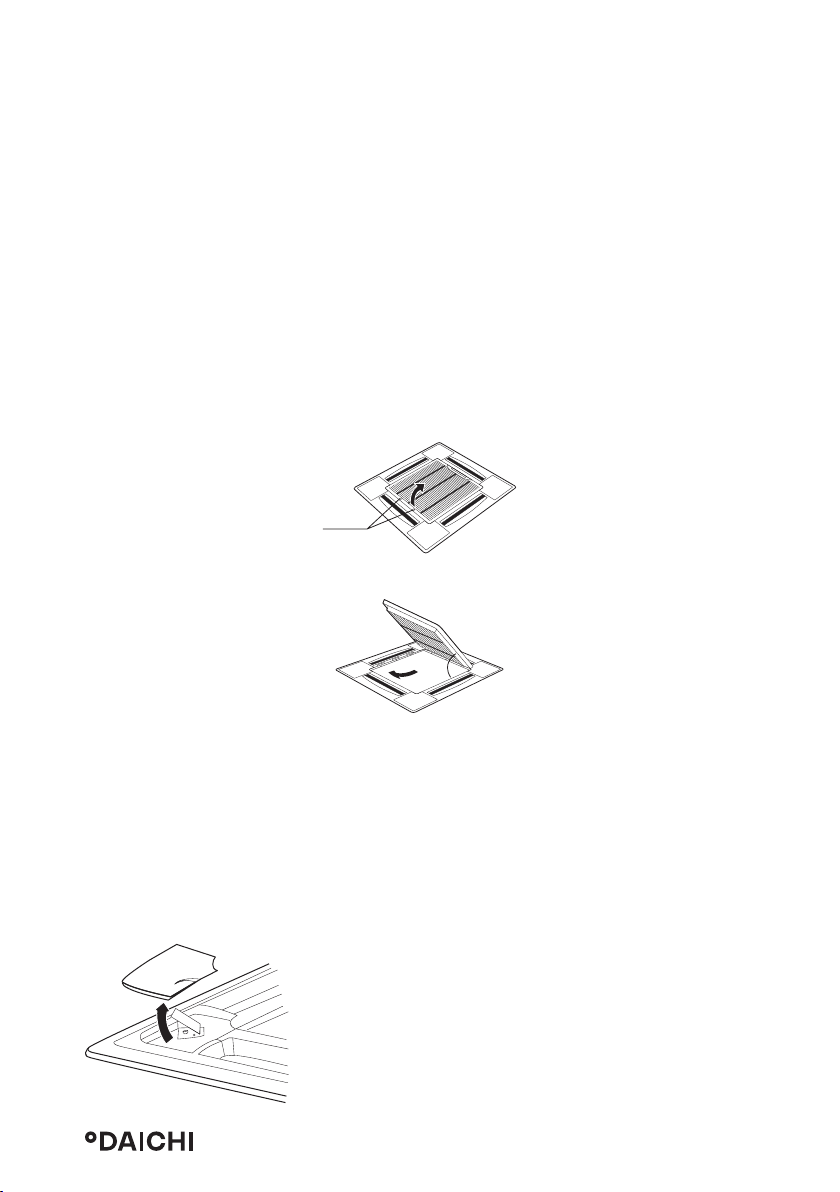

1. Снимите решетку воздухозаборного отверстия

1. Одновременно нажмите на два фиксатора решетки и поднимите ее.

Фиксаторы решетки

2. Поднимите решетку воздухозаборного отверстия приблизительно на 45° и сни-

мите ее.

45°

ВНИМАНИЕ

• Не кладите решетку лицевой стороной вниз и не прислоняйте ее к стене. Также не кла-

дите решетку на выступающие предметы.

• Не ударяйте и не сжимайте воздушный дефлектор.

• В панели имеется воздуховыпускной канал, который короче остальных трех каналов.

Этот воздуховыпускной канал должен совпадать с коротким воздуховыпускным каналом корпуса блока (см. предупреждающую наклейку на панели). В противном случае воз-

можен поток воздуха с выделением конденсата.

2. Снятие монтажной крышки

Отверните винты, расположенный в четырех углах монтажной крышки, и освободите шнур крышки, затем извлеките крышку, лицевой стороной наружу.

Страница 16

Page 17

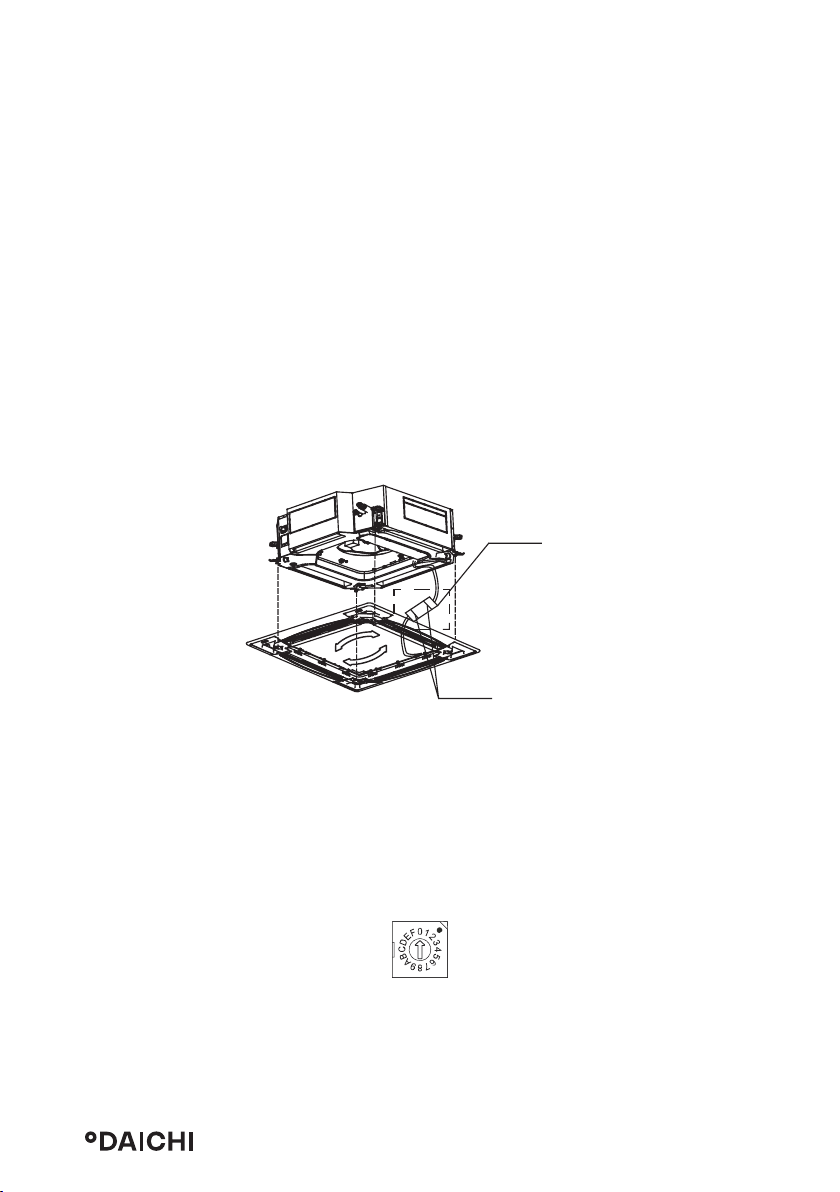

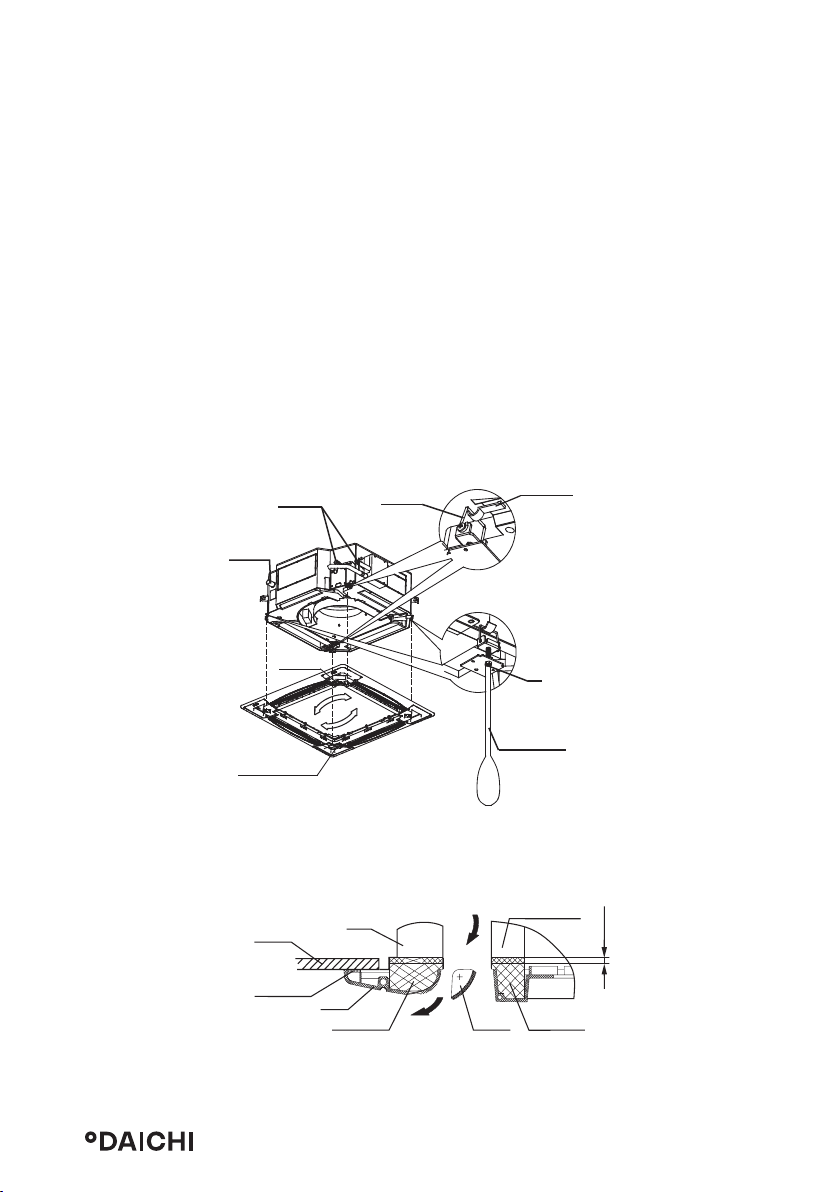

3. Установка панели

1. Совместите участки «PIPING SIDE» [Сторона трубопровода»] и «DRAIN SIDE» [Сто-

рона дренажа], отмеченные на панели, с соответствующим соединением медной трубы и соединением дренажа конденсата в корпусе блока.

2. Во время установки сначала навесьте сторону панели с двигателем жалюзи, затем

навесьте противоположную сторону панели в корпус блока, на соответствующий крюк дренажного поддона. Затем навесьте остальные два крюка панели на соответствующие скобы на корпусе внутреннего блока.

3. Вставьте провод двигателя жалюзи в гнездо на панели, присоедините прово-

да от двигателя жалюзи и корпуса дисплея от панели к соответствующим разъемам на корпусе блока, предварительно одев защитную изоляцию. Сдвиньте защитную изоляцию на клеммы разъемов и надежно закрепите защитную изоляцию на клеммах.

4. Отрегулируйте четыре винта крюков панели, чтобы панель была горизонталь-

на, и равномерно поднимите ее к потолку.

5. Отрегулируйте панель в направлении «d», чтобы центр панели совпал с цен-

тром отверстия в потолке. Убедитесь в том, что крюки в четырех углах надежно держатся на месте.

Сторона трубопровода

Крюк панели

Крюк дренажного поддона

Сторона дренажа

Двигатель жалюзи

Винт крюка

Крестообразная отвертка

Двигатель жалюзи

6. Продолжайте равномерно затягивать винты под крюками панели до тех пор,

пока толщина пеноматериала между корпусом блока и выходом воздуха на панели не уменьшится приблизительно до 4–6 мм, а поверхность панели не будет плотно прилегать к потолку.

Корпус блока

Потолок

Пеноматериал на стороне панели

Панель

Полая часть панели 1 Полая часть 2

Выход воздуха

Жалюзи

Полая часть на выходе воздуха

4–6 мм

ВНИМАНИЕ

• Пластмассовая крышка, выступающая из двигателя жалюзи, должна находиться в

Страница 17

Page 18

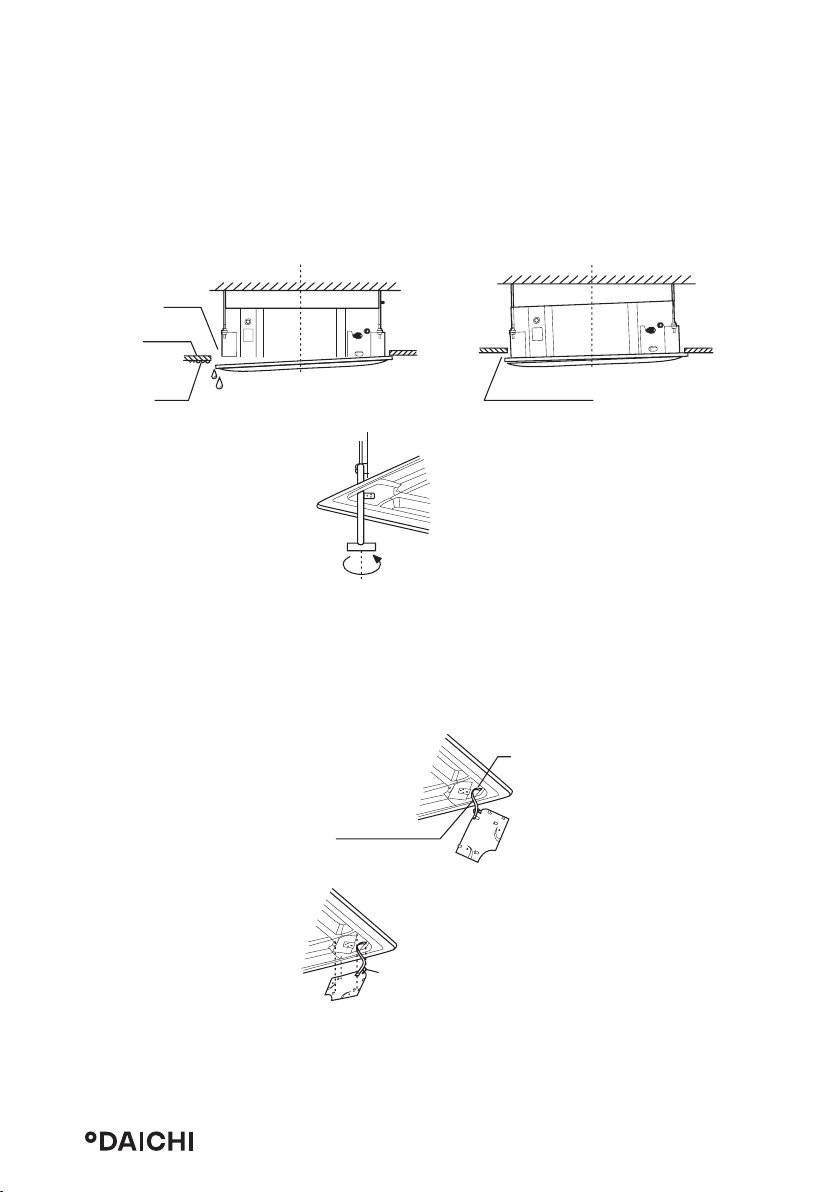

вогнутой части уплотнительной пластины.

• Следите за тем, чтобы проводка двигателя жалюзи не попала под уплотняющий пеноматерал.

• Если винты затянуты недостаточно сильно, возможны поток воздуха и конденсат.

• Между потолком и панелью не должно быть зазоров.

• Если это не влияет на подъем и опускание внутреннего блока и дренажный трубопровод, для регулировки высоты внутреннего блока можно использовать отверстия в четырех углах панели.

Течь воздуха

Потолок

Загрязнения

Конденсат

1. Сначала ослабьте гайку

2. Отрегулируйте гайку

Не должно быть зазора

4. Сначала навесьте решетку воздухозаборного отверстия на панель, затем присоедините провода двигателя жалюзи и блока дисплея к соответствующим разъемам на корпусе блока.

5. Установите на место решетку воздухозаборного отверстия, выполнив в обратном порядке действия для снятия решетки.

6. Установите на место монтажную крышку.

1. Прикрепите винтами шнур монтажной крышки к болту на монтажной крышке.

Болт

Шнур монтажной крышки

Саморез

2. Аккуратно надавите на монтажную крышку и закрепите ее в панели.

Во время установки крышки вдвиньте четыре фиксатора в соответствующие пазы панели.

Страница 18

Page 19

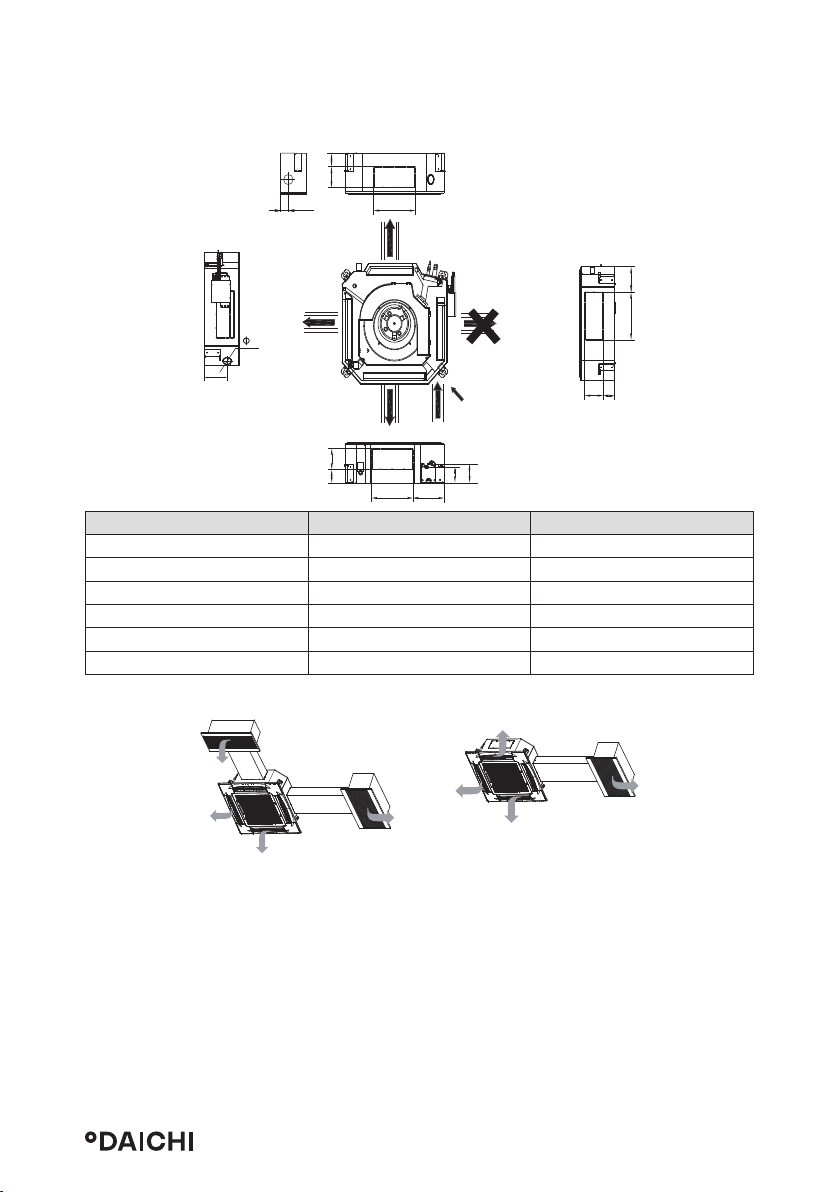

5.5 Монтаж воздуховода

Подготовленный воздух можно подавать в соседние помещения через воздуховоды. Схема и монтажные размеры воздуховодов приведены на рисунке ниже.

C B

Распределительный воздуховод

B C

Распределительный воздуховод

К стороне с электронным расширительным клапаном присоединить распределительный воздуховод нельзя.

Наружный воздух

258

Размер (мм) Модели 10,0 - 14,0 кВт Модель 16,0 кВт

А 350 390 B 155 130 C 107 110 D 197 200 E 121 121 F 145 145

Схема монтажа воздуховодов приведена на рисунке ниже.

199

• Если присоединен только один воздуховод.

Объем воздуха в воздуховоде для моделей 10.0 –14,0 кВт составляет приблизительно 400–640 м3/ч, для моделей 16,0 кВт 450 - 720 м3/ч. Длина воздуховода не должна превышать 2 м.

• Если присоединены два воздуховода. Объем воздуха в воздуховоде для моделей 10.0 –14,0 кВт составляет приблизительно 300–500 м3/ч, для моделей 16,0 кВт 350 - 650 м3/ч. Длина каждого воздуховода не должна превышать 1,5 м. Отверстие выхода воздуха панели с той стороны, с которой присоединен воздуховод, следует герметизировать.

Страница 19

Page 20

6. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА

Требования к длине и перепаду высот соединений трубопровода внутреннего и наружного блоков

Требования к длине и перепаду высот трубопровода хладагента различны для разных внутренних и наружных блоков. Обратитесь к инструкции по монтажу наружного блока.

6.1 Материал и диаметр трубопровода

1. Материал трубопровода: медные трубы для кондиционеров.

2. Размер трубопровода: выберите и приобретите медные трубы, соответствующих расчетным длине и диаметру для выбранной в инструкции по монтажу наружного блока модели и фактическим проектным требованиям.

6.2 Прокладка трубопроводов

1. Перед соединением трубопровода внутреннего и наружного трубопроводов герметично закройте оба конца трубопровода. Открыв концы, как можно скорее присоедините трубопровод внутреннего и наружного блоков, чтобы предотвратить попадание в систему трубопроводов пыли или другого мусора через открытые концы. Это может привести к неисправности системы.

2. Если трубопровод необходимо провести через стену, просверлите в стене отверстие и должным образом установите дополнительные принадлежности, такие как проходные гильзы.

3. Разместите соединительный трубопровод хладагентапредварительно надежно закрыв отверстия в трубах и сигнальную электропроводку внутреннего и наружного блоков вместе и плотно обвяжите их, чтобы не проникал воздух и не образовывался конденсат, который может течь из системы.

4. Вставьте обвязанные трубопровод с надежно заглушенными отверстиями и электропроводку снаружи помещения в отверстие в стене и проведите их в помещение. При прокладке трубопровода соблюдайте осторожность. Не повредите трубопровод.

6.3 Монтаж трубопровода

• Порядок монтажа трубопровода хладагента наружного блока изложен в инструкции по монтажу, прилагаемой к наружному блоку.

• Все трубопроводы газа и жидкости должны быть установлены надлежащим образом, в противном случае возможна течь конденсата. Для теплоизоляции труб газовой линии используйте теплоизоляционные материалы, способные выдерживать высокие температуры — свыше 120 °C Кроме того, при высокой температуре и (или) влажности окружающего воздуха (когда часть трубопровода хладагента находится при температуре выше 30 °C или когда относительная влажность превышает 80%), теплоизоляцию трубопровода хладагента следует усилить (толщина не менее 20 мм). В противном случае теплоизоляционный материал может не обеспечить достаточную защиту.

• Перед началом работ убедитесь в том, что используется хладагент R410A. Использование несоответствующего хладагента может привести к неисправности блока.

Страница 20

Page 21

• За исключением указанного хладагента, не допускайте попадания в холодильный

90°± 4

Apply refrigerant oil

контур воздуха и других газов.

• Если во время монтажа возникла течь хладагента, проветрите помещение.

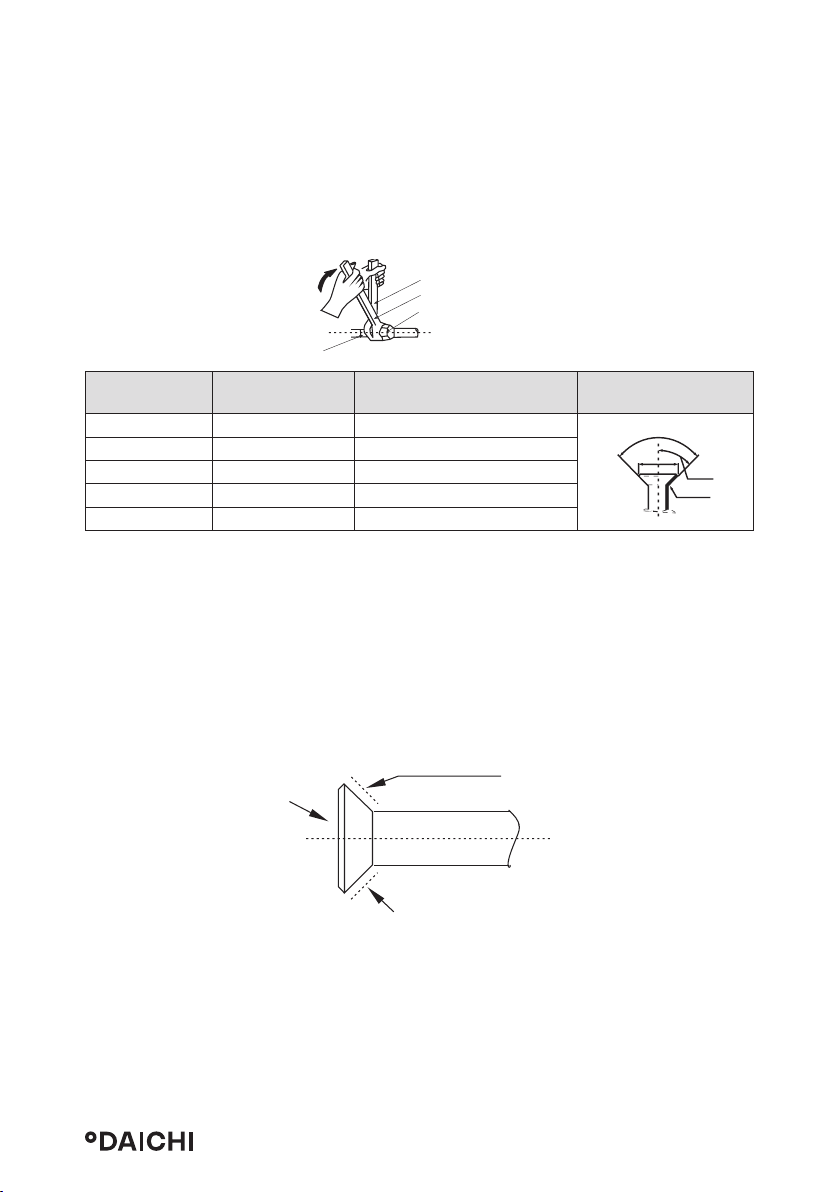

• При монтаже или демонтаже трубопровода используйте два ключа — обычный ключ и динамометрический ключ.

• Вставьте трубопровод хладагента в латунную гайку (принадлежность 13) и развальцуйте конец трубы. В следующей таблице указаны размеры конусных концов труб и соответствующие моменты затяжки.

Обычный ключ Динамометрический ключ Конусная гайка трубы

Фитинги труб

Наружный

диаметр (мм)

Момент затяжки Диаметр раструба трубы (А) Раструб трубы

Ø6,35 14,2–17,2 Н·м 8,3–8,7 мм Ø9,53 32,7–39,0 Н·м 12–12,4 мм Ø12,7 49,5–60,3 Н·м 15,4–15,8 мм Ø15,9 61,8–75,4 Н·м 18,6–19 мм

45°± 2

R0.4~0.8

Ø19,1 97,2–118,6 Н·м 22,9–23,3 мм

ВНИМАНИЕ

Прикладывайте необходимый момент затяжки в соответствии с условиями монтажа. Чрезмерный крутящий момент приведет к повреждению конусной гайки. Если будет приложен недостаточный момент затяжки, гайка не уплотнится, это приведет к утечке.

• Перед установкой конусной гайки на конус трубы нанесите на раструб трубы (внутри и снаружи) масло для холодильных установок, затем поверните ее три или четыре раза, прежде чем затянуть гайку.

Нанесите масло для холодильных установок

Страница 21

Page 22

6.4 Меры предосторожности при пайке трубопровода хладагента

• Перед пайкой трубопроводов хладагента заполните трубопроводы азотом, чтобы удалить из труб воздух. Если во время пайки трубопровод не будет заполнен азотом, внутри трубопровода образуется большое количество оксидной пленки, что может привести к неисправности системы кондиционирования.

• Пайку трубопроводов хладагента можно выполнять, когда азот равномерно с малой скоростью протекает сквозь трубу.

• Когда во время пайки трубопровод заполнен азотом, давление азота необходимо снизить до 0,02 МПа с помощью редуктора для снижения давления.

1 Медный трубопровод 2 Участок пайки 3 Соединение с баллоном с азотом 4 Ручной клапан 5 Редукционный клапан 6 Азот

6.5 Проверка на герметичность

Проведите испытание системы на герметичность в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

ВНИМАНИЕ

Перед проверкой на герметичность, убедитесь что запорные вентили (газовый и жидкостной) наружного блока закрыты.

(заводская установка).

6.6 Теплоизоляция соединений трубы газовой линии и жидкостной

трубы внутреннего блока

• Выполняется теплоизоляция трубы газовой линии и жидкостной трубы внутреннего блока. a) Для теплоизоляции трубы газовой линии следует использовать теплоизоляци-

онный материал, способный выдерживать температуру 120 °C и более.

б) Теплоизоляцию соединений трубопроводов внутреннего блока выполняйте с

помощью теплоизоляционного кожуха для медных труб (принадлежность 6), закройте все зазоры.

Лицевая сторона вверх

Корпус блока

Прилагаемая тепло изоляционная лента

Сторона трубопровода, монтируемого на месте

6.7 Вакуумирование

Создайте в системе вакуум в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

ВНИМАНИЕ

Страница 22

Page 23

Перед вакуумированием, убедитесь что запорные вентили (газовый и жидкостной) наружного блока закрыты.

(заводская установка).

6.8 Хладагент

Заправьте систему хладагентом в соответствии с указаниями, приведенными в инструкции по монтажу наружного блока.

7. МОНТАЖ ДРЕНАЖНОГО ТРУБОПРОВОДА

КОНДЕНСАТА

7.1 Монтаж дренажного трубопровода конденсата внутреннего блока

1. В качестве труб для дренажа конденсата используйте трубы ПВХ (наружный диаметр: 37-39 мм, внутренний диаметр: 32 мм). Исходя из фактических условий на месте монтажа, потребитель может приобрести трубопровод соответствующей длины у торгового представителя, в местном центре послепродажного обслуживания, или на местном рынке.

2. Вставьте трубу для дренажа конденсата в выходной патрубок дренажа конденсата на корпусе блоке, и с помощью хомута (принадлежность 10) надежно прикрепите трубы для дренажа конденсата с теплоизоляционным кожухом трубопровода выхода конденсата.

3. Используйте теплоизоляционный кожух для дренажного трубопровода конденсата (принадлежность 9), чтобы изолировать дренажный патрубок внутреннего блока (особенно участок, проходящий в помещении), и используйте стяжку для дренажного трубопровода конденсата (принадлежность 12), чтобы плотно стянуть их так, чтобы воздух не проникал и не образовывал конденсат.

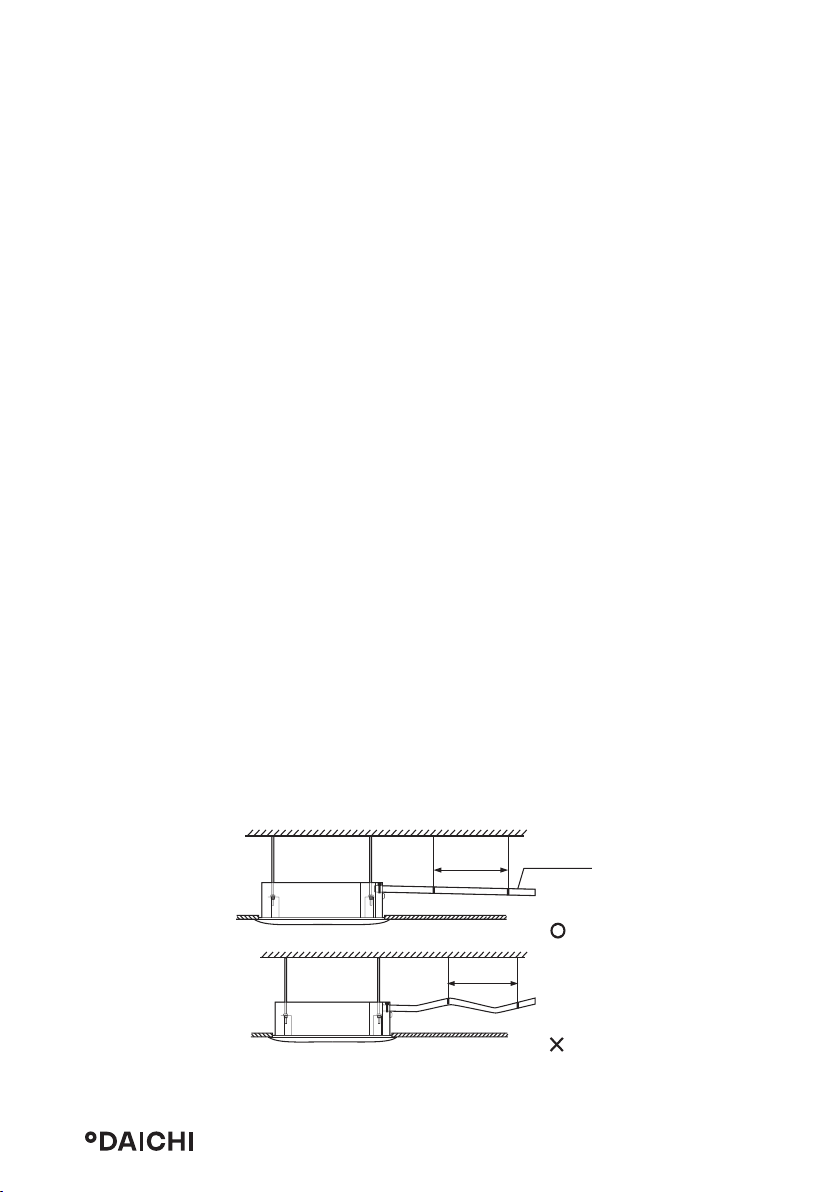

4. Чтобы предотвратить отток конденсата обратно внутрь кондиционера при выключении системы, дренажная труба конденсата должна иметь уклон наружу (к стороне слива) более 1/100. Дренажная труба конденсата не должна провисать и накапливать конденсата, в противном случае будут возникать посторонние шумы.

5. При соединении дренажного трубопровода конденсата не прикладывайте силу, чтобы протянуть трубы, в противном случае соединения трубопровода конденсата ослабнут. В то же время, чтобы предотвратить изгиб труб дренажа конденсата, предусмотрите опоры через каждые 0,8–1 м.

0,8–1,0 м

Уклон не менее 1/100

>1,0 м

6. При присоединении к длинной трубе дренажа конденсата соединения следует за-

Страница 23

Page 24

крыть теплоизоляционным кожухом, чтобы предотвратить образование конденсата.

7. Если выход трубы дренажа конденсата расположен выше, чем соединение трубы для забора конденсата, труба дренажа конденсата должна быть как можно ближе к вертикали. Изогните соединительные фитинги выхода конденсата так, чтобы высота трубы дренажа конденсата находилась в пределах 1000 мм от нижней части дренажного поддона. В противном случае при прекращении работы будет возникать чрезмерный поток конденсата.

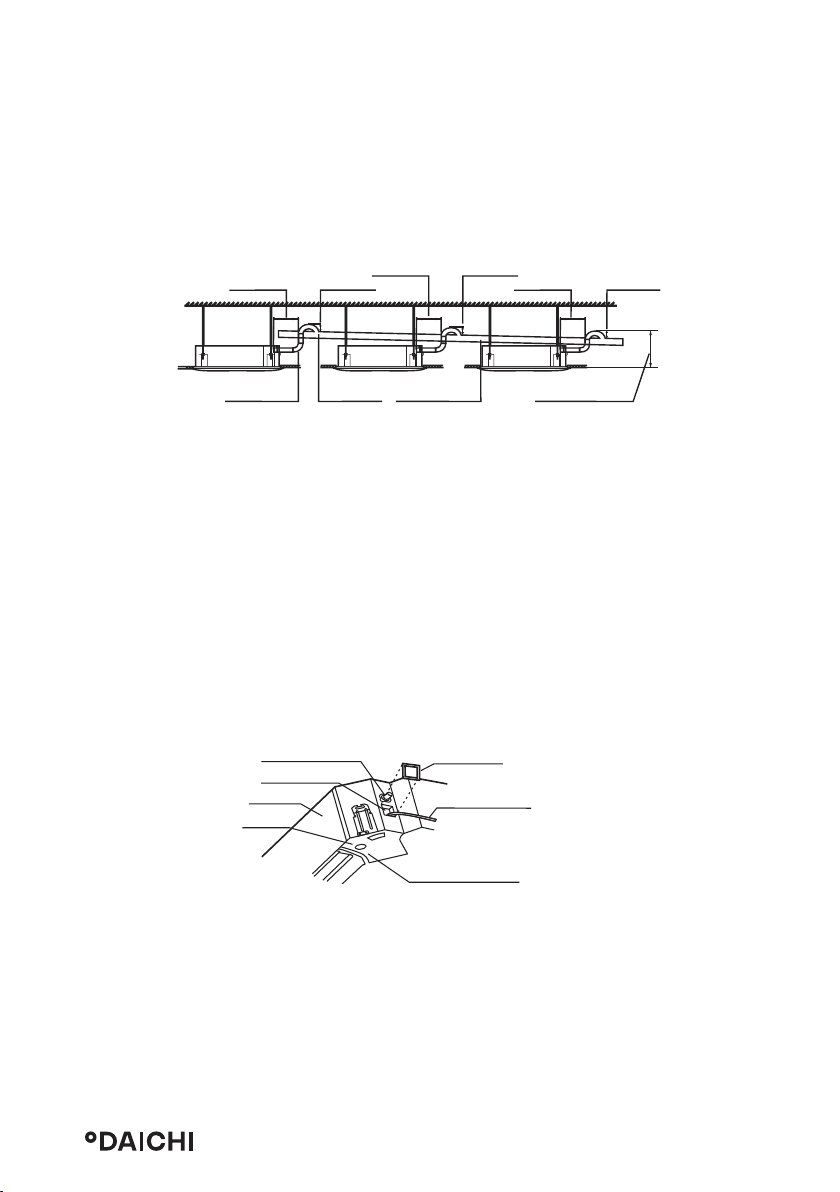

Трубы дренажа конденсата от нескольких блоков присоединены к главной

трубе дренажа конденсата из которой конденсат сливается в канализа-

Менее 200 мм

50 - 100 мм

ционную трубу.

Менее 200 мм

50 - 100 мм

Менее 200 мм

50 - 100 мм

Фитинги трубы

дренажа воды

Главная труба дренажа конденсата

Уклон

не менее 1/100

Все расстояния

менее 1000 мм

8. Выход трубы дренажа конденсата находится на высоте более 50 мм над землей или над нижней частью сливного отверстия, не погружайте его в воду.

ВНИМАНИЕ

Все соединения в трубопроводной системе должны быть надлежащим образом герметизированы, чтобы предотвратить течь конденсата.

7.2 Проверка слива конденсата

• Перед проверкой убедитесь в том, что дренажный трубопровод конденсата ровный и все соединения должным образом герметизированы.

• В новом помещении проведите испытание слива конденсата до монтажа потолка.

1. Снимите испытательную крышку, присоедините испытательный выход воды, и с помощью трубы для заливки воды залейте в дренажный поддон 2000 мл воды.

2. Присоедините электропитание и включите кондиционер в режим охлаждения. Проверьте звук работы дренажного насоса, а также убедитесь в том, что залитая вода для проверки работы дренажа, стекает из выхода для дренажа конденсата.

3. Выключите кондиционер. Подождите три минуты, затем проверьте, есть ли какиелибо необычные признаки. Если монтаж дренажного трубопровода конденсата выполнен неверно, обратный поток воды приведет к ошибке уровня конденсата и на дисплее отобразится код ошибки «EE». Кроме того, вода даже может потечь из переполненного дренажного поддона.

4. Доливайте воду до тех пор, пока не сработает аварийная сигнализация о чрезмер-

Дренажный патрубок конденсата

Испытательный вход воды

Корпус

Дренажный поддон

Крышка испытательного выхода конденсата

Труба для заливки воды

Сервисная пробка для слива конденсата

Страница 24

Page 25

ном уровне конденсата. Убедитесь в том, что дренажный насос незамедлительно сливает воду. Через три минуты, если уровень воды не упадет ниже уровня предупреждения, блок выключится. В это время необходимо выключить электропитание и слить скопившуюся воду, прежде чем блок можно будет включить штатным образом.

5. Выключите электропитание, вручную удалите воду с помощью сливной пробки и установите на место испытательную крышку.

ВНИМАНИЕ

Сливная пробка в нижней части корпуса блока служит для слива скопившейся воды из дренажного поддона при неисправности кондиционера. Когда кондиционер работает в штатном режиме, сливная пробка должна быть установлена должным образом для предотвращения течи конденсата.

8. ЭЛЕКТРОПРОВОДКА

ОСТОРОЖНО

• Все поставляемые детали, материалы и выполняемые электромонтажные работы должны соответствовать местным нормам.

• Используйте только медные провода.

• Для кондиционера следует использовать отдельную линию электропитания. Напряжение электропитания должно соответствовать номинальному.

• Электромонтажные работы должны выполняться профессиональным специалистом в соответствии с маркировкой, приведенной на электрической схеме.

• Для предотвращения травм, вызванных поражением электрическим током, перед выполнением электрических соединений выключите электропитание.

• Цепь внешнего электропитания кондиционера должна включать линию заземления. Линия заземления кабеля силового питания, присоединенного к внутреннему блоку, должна быть надежно присоединена к линии заземления внешнего электропитания.

• Должны быть установлены устройства защитного отключения в соответствии с местными техническими стандартами и требованиями к электрическим и электронным устройствам.

• Присоединенная стационарная электропроводка должна быть оснащена разъединителем, отключающим все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм.

• Для предотвращения электрических помех, сбоев или повреждения электрических компонентов расстояние между кабелем силового питания и сигнальной линией должно составлять не менее 300 мм. Кроме того, эти линии не должны соприкасаться с трубопроводами и клапанами.

• Выберите электрическую проводку, соответствующую требованиям к монтажу электрооборудования.

• Присоединяйте электропитание только после завершения всей электропроводки и соединений и тщательной проверки их правильности.

8.1 Присоединение силового кабеля

Страница 25

Page 26

• Используйте для внутреннего блока отдельную линию электропитания, отличную от линии электропитания наружного блока.

• Используйте одни и те же линию электропитания, автоматический выключатель и устройство защитного отключения для всех внутренних блоков, присоединенных к одному наружному блоку.

Электропитание

наружного блока

Линия заземления

УЗО

Линия заземления

Кабельный канал

Электропитание

внутреннего блока

Провод связи между внутренним и наружным блоками

УЗО

Внутренний блок

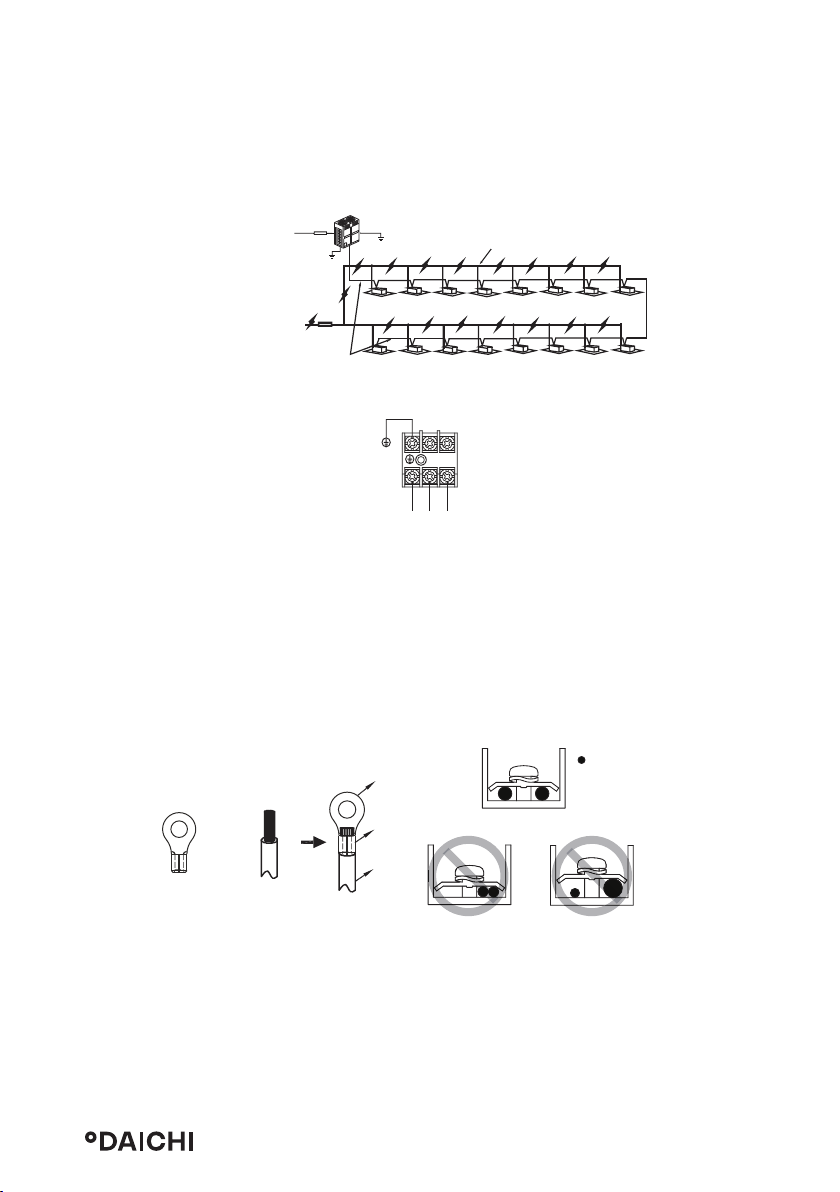

На рисунке ниже показаны клеммы электропитания внутреннего блока.

ВХОД ПИТАНИЯ

При подключении к клемме электропитания используйте кольцевой кабельный наконечник с изоляцией (см. рисунок ниже). Используйте силовой кабель, соответствующий техническим требованиям. Силовой кабель следует надежно присоединить. Чтобы предотвратить вытягивание кабеля под действием внешней силы, его следует надежно закрепить. При отсутствии кольцевого кабельного наконечника с изоляцией убедитесь в следующем:

• Не присоединяйте два силовых кабеля разного диаметра к одной и той же клемме электропитания (это может привести к перегреву проводов из-за неравномерной затяжки.

Медный провод

Кольцевой кабельный наконечник

Изолирующая трубка

Кабель питания

Правильное присоединение

силовой проводки

Страница 26

Page 27

8.2 Параметры электропроводки

220–240 В, 50 Гц 220–240 В, 50/60 Гц Электропитание

Автоматические выключатели с устройством защитного отключения

Разъединитель, отключающий все фазы питания с устройством защитного отключения

Внутренний блок

Параметры силового кабеля и провода связи приведены в таблицах ниже. Электропроводка слишком малого сечения приведет к перегреву электропроводки, это станет причиной происшествий, таких как возгорание и повреждение блока.

Модель 10.0 - 16.0 кВт

Кол-во фаз 1 фаза

Электропитание

Напряжение и частота

220–240 В, 50 Гц

220–240 В, 50/60 Гц Провод связи между внутренним и наружным блоками Экранированный 3×AWG16-AWG18 Провод связи между внутренним блоком и проводным

пультом управления*

Экранированный AWG16-AWG20

Плавкие предохранители местной поставки 15 А

* Порядок выполнения электропроводки проводного пульта управления приведен в руководстве к проводному пульту управления.

Электрические характеристики внутренних блоков

Производительность

10,0 кВт 12,0 кВт 0,7 15 0,065 0,6 14,0 кВт 0,8 15 0,065 0,6 16,0 кВт 1,26 15 0,09 1,01

Параметры электропитания IFM

Гц В MТ МТП кВт ТПН

0,7 15 0,065 0,6

50/60

20–240 В

Сокращения MCA: минимальный ток (А) kW: номинальная выходная мощность электродвигателя (кВт) MFA: максимальный ток предохранителя (А) FLA: ток полной нагрузки (А) IFM: двигатель вентилятора внутреннего блока

Страница 27

Page 28

1. По таблице ниже выберите диаметр провода (минимальное значение) отдельно для каждого блока.

2. Максимально допустимое отклонение напряжения между фазами составляет 2%.

3. Выберите автоматический выключатель, размыкающий все фазы питания, с расстоянием между разомкнутыми контактами не менее 3 мм, для выбора тока автоматических размыкателей и устройств защитного отключения используйте значение MFA.

Номинальный ток

потребления блока (А)

≤3 0,5 и 0,75 От 1 до 2,5

>3 и ≤6 0,75 и 1 От 1 до 2,5

>6 и ≤10 1 и 1,5 От 1 до 2,5 >10 и ≤16 1,5 и 2,5 От 1,5 до 4 >16 и ≤25 2,5 и 4 От 2,5 до 6

> 25 и ≤ 32 4 и 6 От 4 до 10 > 32 и ≤ 50 > 6 и 10 От 6 до 16 > 50 и ≤ 63 10 и 16 От 10 до 25

Гибкие проводники

Номинальное сечение (мм

Провода стационарной

)

электропроводки

ОСТОРОЖНО

При выборе размеров кабелей силового питания и электропроводки следуйте указаниям местных норм и правил. Для выбора и монтажа электропроводки обратитесь к профессионалу.

8.3 Электропроводка связи

• Для электропроводки связи используйте только экранированные провода. Использование любого другого типа проводов может привести к помехам сигналу, которые станут причиной неполадок в работе блока.

• Не выполняйте никаких электрических работ, таких как сварка, при включенном электропитании.

• Не связывайте вместе трубопровод хладагента, кабели силового питания и электропроводку связи. Если кабель силового питания и провода связи проходят параллельно, для предотвращения помех источнику сигнала расстояние между двумя линиями должно быть не менее 300 мм.

• Провода связи не должны образовывать замкнутый контур.

1. Провода связи между внутренним и наружным блоками.

• Внутренний и наружный блоки обмениваются данными через последователь-

ный порт RS485.

• Кабель межблочной связи должен соединять внутренний и наружный блоки.

Экранирующая оплетка должна быть правильно заземлена. Для повышения стабильности системы связи к внутреннему блоку необходимо присоединить внешний резистор между клеммами P и Q.

• В качестве электропроводки связи между внутренним и наружным блоками ис-

пользуйте трехжильный экранированный провод (сечением не менее 0,75 мм Убедитесь в том, что электропроводка присоединена правильно. Соединительный вывод для провода связи должен отходить от наружного блока.

Страница 28

Page 29

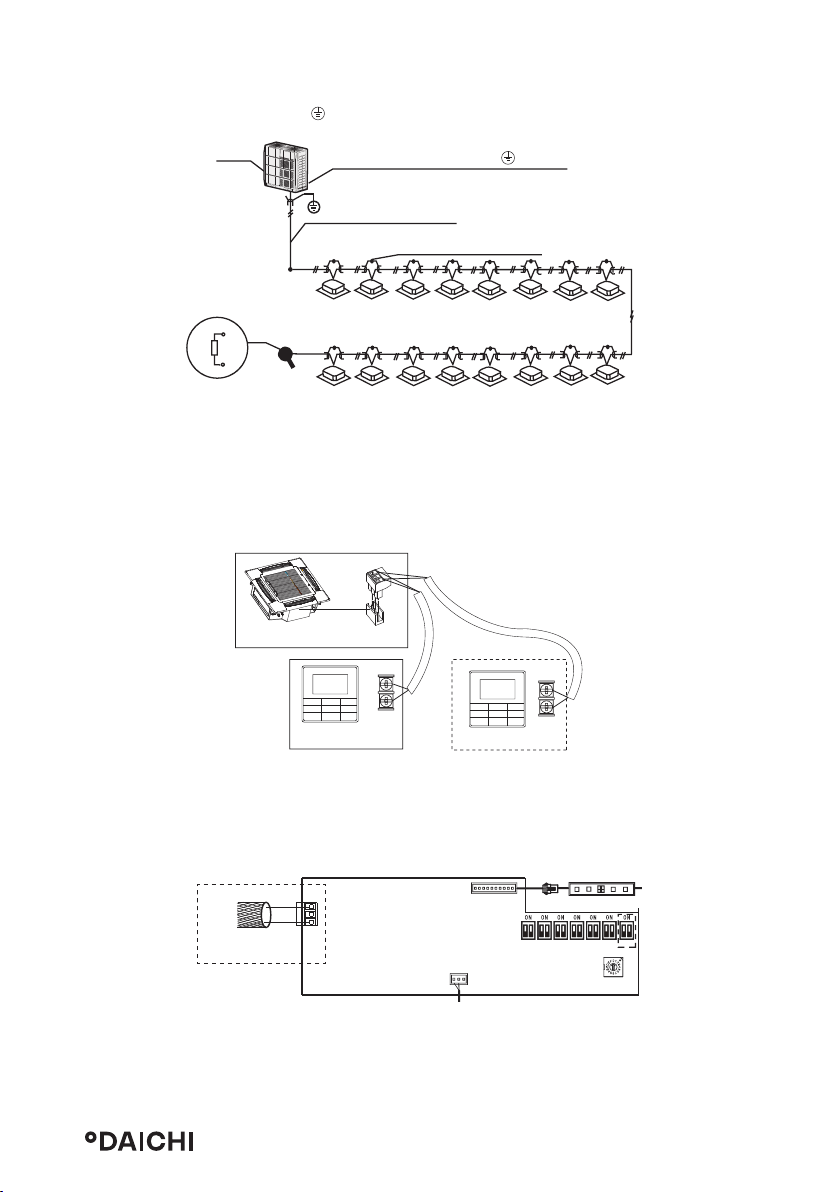

• Все экранированные провода в сети связаны и в конечном итоге соединены с

A B C D

землей в одной точке «

Наружный блок

».

(Присоедините экранированный конец провода к корпусу блока электронного управления "

" здесь)

(P, Q, E)

(P Q E)

Провод связи

между наружным

и внутренними

блоками

Внешний

резистор

(разомкнуто)

Сигнальный провод между наружным и внутренними блоками

Соединение экранирующих оплеток провода.

Внешний резистор необходимо подключить только к последнему внутреннему блоку между клеммами P и Q.

2. Электропроводка связи между внутренним блоком и проводным пультом управления Проводной пульт управления и внутренний блок могут быть соединены различным образом, в зависимости от вида связи.

1. Для режима двунаправленной связи:

• Используйте один проводной пульт управления для управления одним внутренним блоком или два проводных пульта управления (один главный и один ведомый пульт) для управления одним внутренним блоком.

X1 X2

Внутренний блок 1

X1X2

Проводной пульт

управления 1

Главный проводной

пульт управления

Проводной пульт

управления 2

Ведомый проводной

пульт управления

X1 X2

Используйте клеммы Х1 и Х2 для подключения пульта дистанционного управления.

К шине связи проводно-

го пульта управления

CN18

X1 X2

Главная плата управления

внутреннего блока

CN15(БЕЛЫЙ)

CN9

P6X

S6X

Плата индикации

SW1 SW2 SW3 SW4

SW5

SW6

POWER_S

ENC1

SW7

ВНИМАНИЕ

В случае особого способа соединения порядок выполнения электропроводки и соединений приведен в соответствующем руководстве к проводному пульту управления.

Страница 29

Page 30

8.4 Обработка точек соединения электропроводки

ENC1

POWER_S

• После выполнения электропроводки и соединений закрепите электропроводку надлежащим образом с помощью стяжек, чтобы соединение не могло разъединиться под действием внешней силы. Соединительная электропроводка должна быть прямой, чтобы крышка распределительной коробки была расположена ровно и ее можно было плотно закрыть.

• Используйте профессиональные изоляционные и уплотнительные материалы для герметизации и защиты проходящих в отверстия проводов. Некачественная герметизация может привести к конденсации влаги. Кроме того, в распределительную коробку могут проникнуть насекомые и мелкие животные, это может стать причиной короткого замыкания в деталях электрической системы и привести к ее отказу.

8.5 Электропроводка панели

Порядок подключения стыковочных разъемов платы индикации и двигателя жалюзи указан в инструкции к панели. Установите защитную оболочку (принадлежность 14), чтобы закрыть и защитить разъем. Плотно стяните оболочку стяжкой (принадлежность 11).

Защитная оболочка

Стяжка

9. НАСТРОЙКА НА МЕСТЕ

9.1 Установка производительности

Установите микропереключатель на главной плате управления электрического щитка внутреннего блока в соответствии с различными вариантами использования. После завершения настроек выключите выключатель электропитания, затем включите электропитание. В противном случае настройки не вступят в силу.

Страница 30

Page 31

Положения переключателя ENC1 для настройки производительности

Положение микропереключателя Производительность

0 2200 Вт 1 2800 Вт 2 3600 Вт 3 4500 Вт 4 5600 Вт 5 7100 Вт 6 8000 Вт 7 9000 Вт 8 10 000 Вт 9 11 200 Вт

А 12 500 Вт

B 14 000 Вт

ВНИМАНИЕ

Микропереключатель настройки производительности установлен изготовителем перед поставкой. Эти настройки должен изменять только профессиональный обслуживающий персонал.

9.2 Настройка адреса

Когда внутренний блок присоединен к наружному блоку, наружный блок автоматически назначает адрес внутреннему блоку. Или же адрес можно назначить вручную с помощью пульта управления.

• Адреса любых двух внутренних блоков, входящих в одну и ту же систему, не должны совпадать.

• Сетевой адрес и адрес внутреннего блока одинаковы, их не нужно настраивать по отдельности.

• После завершения настройки адресов, запишите адреса всех блоков, чтобы упростить послепродажное обслуживание.

• Централизованное управление внутренним блоком осуществляет наружный блок. Подробная информация приведена в руководстве к наружному блоку.

ВНИМАНИЕ

• После завершения наружным блоком функции централизованного управления внутренним блоком микропереключатель на главной панели управления наружного блока следует установить в положение автоматической адресации, в противном случае внутренний блок в системе не будет управляться центральным пультом управления.

• В одну систему может одновременно входить до 64 внутренних блоков (с адресами от 0 до 63). Каждый внутренний блок может иметь только один . Адреса любых двух внутренних блоков, входящих в одну и ту же систему, не должны совпадать. Блоки, имеющие один и тот же адрес, могут работать неправильно.

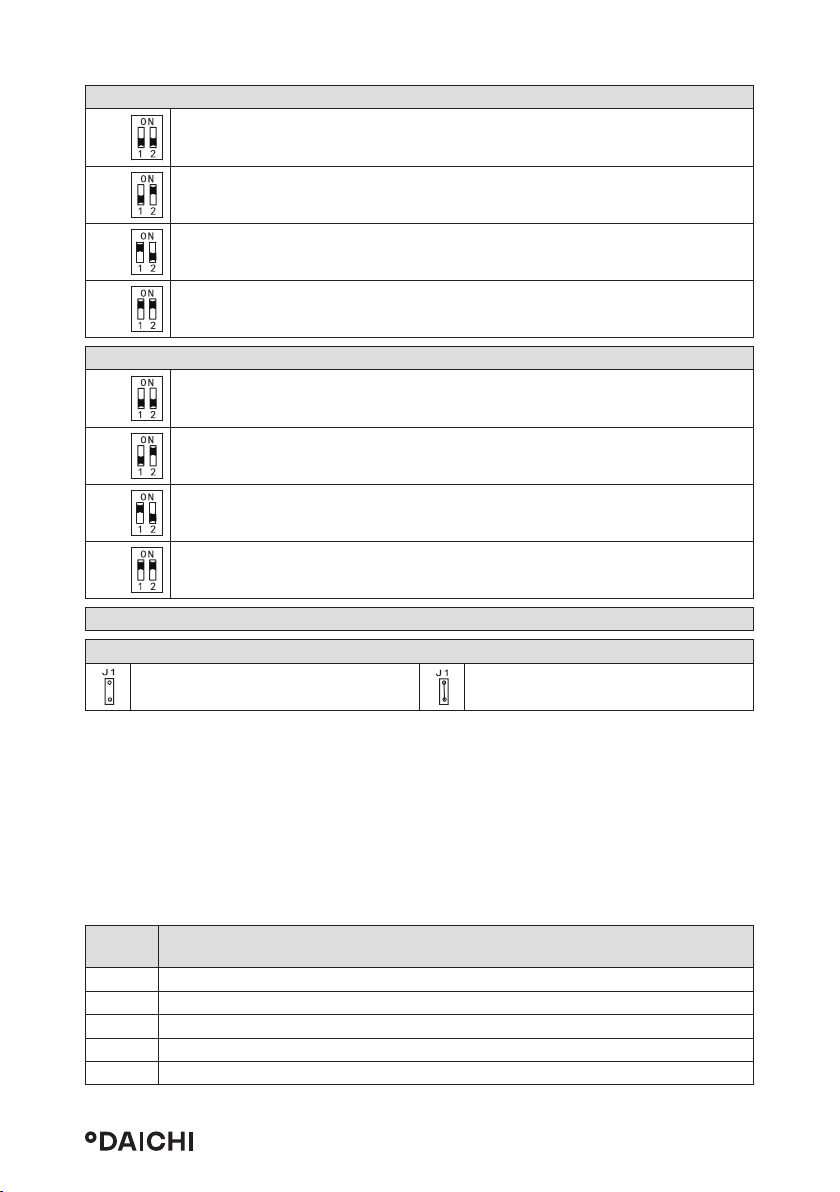

9.3 Настройки микропереключателя на главной плате

Страница 31

Page 32

Положение 0/1 каждого переключателя (вкл./выкл.)

означает «0» означает «1»

SW1_1

SW1

[ 0 ]

Температурная компенсация в режиме охлаждения составляет 0 °C

SW1 [ 1 ]

SW1

[ 0 ]

SW1

[ 1 ]

SW2

[ 00 ]

SW3

[ 0 ]

SW3

[ 1 ]

SW3

[ 0 ]

SW4

[ 00 ]

Температурная компенсация в режиме охлаждения составляет 2 °C

SW1_2

В режиме ожидания в режиме нагрева электронный расширительный вентиль находится в положении 96 (ступенчатой регулировки)

В режиме ожидания в режиме нагрева электронный расширительный вентиль находится в положении 72 (ступенчатой регулировки)

SW2

Заводская настройка

SW3_1

Зарезервировано

Сброс адреса внутреннего блока

SW3_2

Зарезервировано

SW4

0 0 заводская настройка не изменять

SW4

[ 01 ]

SW4

[ 10 ]

SW4

[ 11 ]

0 0 заводская настройка не изменять

Страница 32

Page 33

SW5

[ 00 ]

SW5

0 0 заводская настройка не изменять

SW5

[ 01 ]

SW5

[ 10 ]

SW5

[ 11 ]

SW6

[ 00 ]

SW6

[ 01 ]

SW6

[ 10 ]

SW6

[ 11 ]

В 0 0 заводская настройка не изменять

0 0 заводская настройка не изменять

SW7: зарезервировано

Функция автоматического перезапуска включена

SW6

Функция автоматического перезапуска выключена

ВНИМАНИЕ

• Все микропереключатели (включая микропереключатель производительности) установлены перед поставкой. Эти настройки должен изменять только профессиональный обслуживающий персонал.

• Неправильная установка микропереключателей может привести к конденсации, шуму при работе или непредвиденной неисправности системы.

• Настройка по умолчанию микропереключателя определяется блоком.

9.4 Коды и описания ошибок

Код

ошибки

E0 Конфликт режимов E1 Ошибка обмена данными между внутренним и наружным блоками E2 Ошибка датчика наружной температуры внутреннего блока (Т1) E3 Ошибка датчика температуры средней точки теплообменника внутреннего блока (Т2) E4 Ошибка датчика температуры на выходе теплообменника внутреннего блока (Т2В)

Описание

Страница 33

Page 34

Код

ошибки

E6 Ошибка вентилятора E7 Ошибка памяти ЭСППЗУ Eb Ошибка обмотки электронного расширительного вентиля внутреннего блока Ed Ошибка наружного блока EE Ошибка реле уровня конденсата FE Внутреннему блоку не назначен адрес

Описание

10. ТЕСТОВЫЙ ЗАПУСК

На что обратить внимание перед тестовым запуском

• Внутренний и наружный блоки установлены правильно.

• Трубопроводы и электропроводка смонтированы правильно.

• В системе трубопроводов хладагента отсутствуют течи.

• Слив конденсата осуществляется беспрепятственно.

• Полностью выполнена теплоизоляция.

• Линия заземления присоединена надлежащим образом.

• Длина трубопроводов и количество заправленного хладагента записаны.

• Напряжение электропитания соответствует номинальному напряжению питания кондиционера.

• Вблизи воздухозаборного и воздуховыпускного отверстий внутреннего и наружного блоков нет препятствий.

• Запорные вентили жидкостной трубы и трубы газовой линии наружного блока открыты.

Тестовый запуск

Если для настройки режимов охлаждения используется пульт проводного или дистанционного управления, последовательно проверьте следующее. При наличии неисправности выполните поиск и устранение неисправности в соответствии с данной инструкцией.

• Функциональные кнопки пульта проводного или дистанционного управления работают должным образом.

• Регулировка температуры воздуха в помещении осуществляется должным образом.

• Светодиодный индикатор светится.

• Слив конденсата осуществляется беспрепятственно.

• Во время работы отсутствуют вибрация и необычные звуки.

ПРИМЕЧАНИЕ

Когда электропитание подключено, при включении блока или при повторном включении сразу же после выключения компрессор пускается с задержкой, обусловленной наличием у кондиционера функции защиты.

Руководство по эксплуатации

Имеется два вида предостережений, описанные далее.

Страница 34

Page 35

ОСТОРОЖНО

Несоблюдение этого указания может привести к летальному исходу или тяжелой травме.

ВНИМАНИЕ

Несоблюдение этого указания может привести к травме или повреждению блока. В зависимости от ситуации также возможно получение тяжелой травмы. После завершения монтажа правильно храните руководство для последующего обращения за справками. При передаче кондиционера другим потребителям вместе с ним передайте данное руководство.

ОСТОРОЖНО

• Не эксплуатируйте блок в местах, где возможно скопление легковоспламеняющихся газов. Соприкосновение блока с легковоспламеняющимся газом может привести к воспламенению, это может привести к летальному исходу или тяжелой травме.

• При наличии признаков ненормальной работы блока (например, из блока выходит дым) имеется опасность тяжелой травмы. Немедленно отключить электропитание и обратитесь к поставщику или инженеру по эксплуатации.

• Содержащийся в блоке хладагент безопасен, при правильном проектировании и монтаже системы утечки хладагента быть не должно. Однако, если в результате утечки большой объем хладагента попадет в помещение, концентрация кислорода быстро уменьшится, это может привести к летальному исходу или тяжкому вреду здоровью. Используемый в блоке хладагент тяжелее воздуха, поэтому опасность возрастает в подвалах и других подземных помещениях. В случае утечки хладагента немедленно выключите все устройства, являющиеся источниками открытого пламени, и все нагревательные приборы, провентилируйте помещение и обратитесь к поставщику или инженеру по эксплуатации.

• При контакте содержащегося в данном блоке хладагента с открытым пламенем (например, имеющимся в нагревателе, газовой плите, духовке или электроприборах) возможно образование токсичных паров.

• Если блок эксплуатируется в одном помещении с плитой, духовкой, варочной камерой или печью, необходимо обеспечить вентиляцию с притоком достаточного объема свежего воздуха, в противном случае концентрация кислорода снизится, это может стать причиной вреда для здоровья.

• Соблюдайте осторожность при утилизации упаковки блока, чтобы дети не могли играть с ней. Упаковочный материал, особенно пластиковые пакеты, опасен и может стать причиной летального исхода или травмы. Для предотвращения травмы соблюдайте осторожность при утилизации острых винтов, скоб и других металлических компонентов упаковки.

• Не пытайтесь самостоятельно проверять или ремонтировать блок. Любые работы по ремонту и обслуживанию блоков должны выполняться специалистами по сервисному обслуживанию кондиционеров. Неправильно выполненные сервисное обслуживание или ремонт могут привести к поражению электрическим током, возгоранию или протечке конденсата.

• Перемещать или выполнять повторный монтаж блока должен только квалифицированный технический специалист. Неправильный монтаж может привести к поражению электрическим током, воспламенению или утечке конденсата.

Страница 35

Page 36

Монтаж и заземление электроприборов должны выполняться только аттестованными специалистами. Для получения дополнительной информации обратитесь к поставщику или инженеру по монтажу.

• Не допускайте попадания на блок или пульт ДУ воды, это может привести к поражению электрическим током или воспламенению.

• Для предотвращения поражения электрическим током выключите блок перед очисткой. В противном случае возможно поражение электрическим током или получение травмы.

• Для предотвращения поражения электрическим током и воспламенения установите устройство защитного отключения (УЗО).

• Не пользуйтесь возле блока краской, лаком для волос, другими легковоспламеняющимися аэрозолями или жидкостями, которые могут образовывать горючие пары или газы, это может привести к воспламенению.

• При замене предохранителя убедитесь в том, что новый предохранитель полностью соответствует требованиям.

• Не открывайте и не снимайте панель блока при включенном электропитании. Прикосновение к внутренним элементам блока при включенном электропитании может привести к поражению электрическим током или травмам, обусловленным движущимися частями, например, вентилятором блока.

• Перед проведением любых работ по ремонту или техническому обслуживанию отсоедините электропитание.

• Не прикасайтесь к блоку или пульту ДУ влажными руками, это может привести к поражению электрическим током.

• Не позволяйте детям играть рядом с блоком, это создает опасность травмы.

• Для предотвращения травмы или повреждения оборудования не вставляйте пальцы или другие предметы в воздухозаборное и воздуховыпускное отверстия блока.

• Не распыляйте жидкости в блок и не допускайте попадания жидкостей на блок.

• Не ставьте на блок и в места, откуда жидкость может попасть на блок, вазы и другие емкости с жидкостями. Вода или другие жидкости, попавшие на блок, могут привести к поражению электрическим током или воспламенению.

• Не снимайте переднюю или заднюю крышку пульта ДУ и не прикасайтесь к внутренним элементам пульта ДУ, это может привести к травме. Если пульт ДУ не работает, обратитесь к поставщику или инженеру по эксплуатации.

• Блок должен быть надлежащим образом заземлен, в противном случае возможно поражение электрическим током или воспламенение. Броски напряжения (например, вызванные молнией) могут повредить электрооборудование. Необходимо установить соответствующие устройства защиты от бросков напряжения или сетевые размыкатели, в противном случае возможно поражение электрическим током или воспламенение.

• Блок необходимо утилизировать должным образом, в соответствии с действующими нормами. В случае утилизации бытовых электроприборов на мусорных свалках в грунтовые воды могут проникнуть вредные вещества, способные таким образом попасть в продукты питания.

• Не эксплуатируйте блок до тех пор, пока квалифицированный технический специалист не подтвердит безопасность его эксплуатации.

• Не располагайте приборы, использование которых связано с возникновением открытого пламени, на пути воздушного потока от блока. Воздушный поток от блока

Страница 36

Page 37

может увеличить интенсивность горения, это может привести к воспламенению, тяжелой травме или смертельному исходу. Или же воздушный поток может привести к неполному сгоранию, которое может снизить концентрацию кислорода в помещении, это может привести к тяжелой травме или летальному исходу.

ВНИМАНИЕ

• Используйте кондиционер только по назначению. Блок не следует использовать для охлаждения или замораживания пищевых продуктов, растений, животных, механизмов, оборудования или предметов искусства.

• Ребра теплообменника блока имеют острые края, при прикосновении к ним возможно получение травмы. Для предотвращения травмы техническое обслуживание блока необходимо проводить в перчатках или закрыть теплообменник.

• Не помещайте под блок предметы, которые могут быть повреждены под воздействием влаги. Если влажность воздуха более 80%, дренажная труба блокирована или воздушный фильтр загрязнен, из блока может капать конденсат, это может повредить предметы, находящиеся под блоком.

• Убедитесь в том, что дренажная труба функционирует должным образом. Если дренажная труба блокирована грязью или пылью, при работе блока в режиме охлаждения возможна течь конденсата. В этом случае выключите блок и обратитесь к поставщику или инженеру по эксплуатации.

• Не вскрывайте панель управления и не прикасайтесь к ее внутренним компонентам. Не снимайте переднюю панель. Некоторые внутренние детали могут стать причиной травмы или быть повреждены.

• Убедитесь в том, что воздушный поток от блока не попадает непосредственно на детей, растения и животных

• При обработке помещения инсектицидными фумигаторами или другими химическими реагентами тщательно накройте блок и не включайте его. Несоблюдение этого правила может привести к тому, что химические реагенты осядут внутри блока и позднее будут испущены из блока при его работе, это создаст угрозу здоровью находящихся в помещении.

• Не утилизируйте данное изделие вместе с неотсортированными отходами. Данные изделия необходимо собирать и обрабатывать отдельно. Необходимо соблюдать все действующие нормы, касающиеся утилизации хладагента, масла и других материалов. Обратитесь к местным уполномоченным органам, занимающимся утилизацией отходов, для получения информации относительно порядка утилизации.

• Чтобы предотвратить повреждение пульта ДУ, соблюдайте осторожность при его эксплуатации и замене батарей. Не ставьте на него какие-либо предметы.

• Не располагайте приборы, в которых имеется открытое пламя, под блоком или рядом с ним, поскольку исходящее от прибора тепло может повредить блок.

• Не располагайте пульт ДУ в местах, подверженных действию прямого солнечного света. Прямой солнечный свет может повредить дисплей пульта ДУ,

• Не используйте для чистки блока агрессивные химические очистители, это может повредить дисплей блока и другие поверхности. Если блок загрязнен или покрыт

Страница 37

Page 38

пылью, протрите его тканью, слегка смоченной сильноразбавленным мягким чистящим средством. Затем протрите его сухой тканью.

• Не разрешайте детям играть с устройством.

• Нельзя допускать к использованию кондиционера детей, а также лиц с ограниченными физическими и умственными способностями или не обладающих необходимыми для этого опытом и знаниями, без надзора со стороны лица, ответственного за их безопасность. Следите за детьми, не позволяйте им играть с кондиционером.

• Дети (не младше 8 лет), а также лица с ограниченными физическими и умственными возможностями или не обладающие необходимым опытом и знаниями, могут пользоваться устройством только под надзором и контролем родителей или дееспособных лиц, несущих за них ответственность. Не разрешайте детям играть с устройством. Не разрешается допускать детей к очистке и обслуживанию устройства без присмотра.

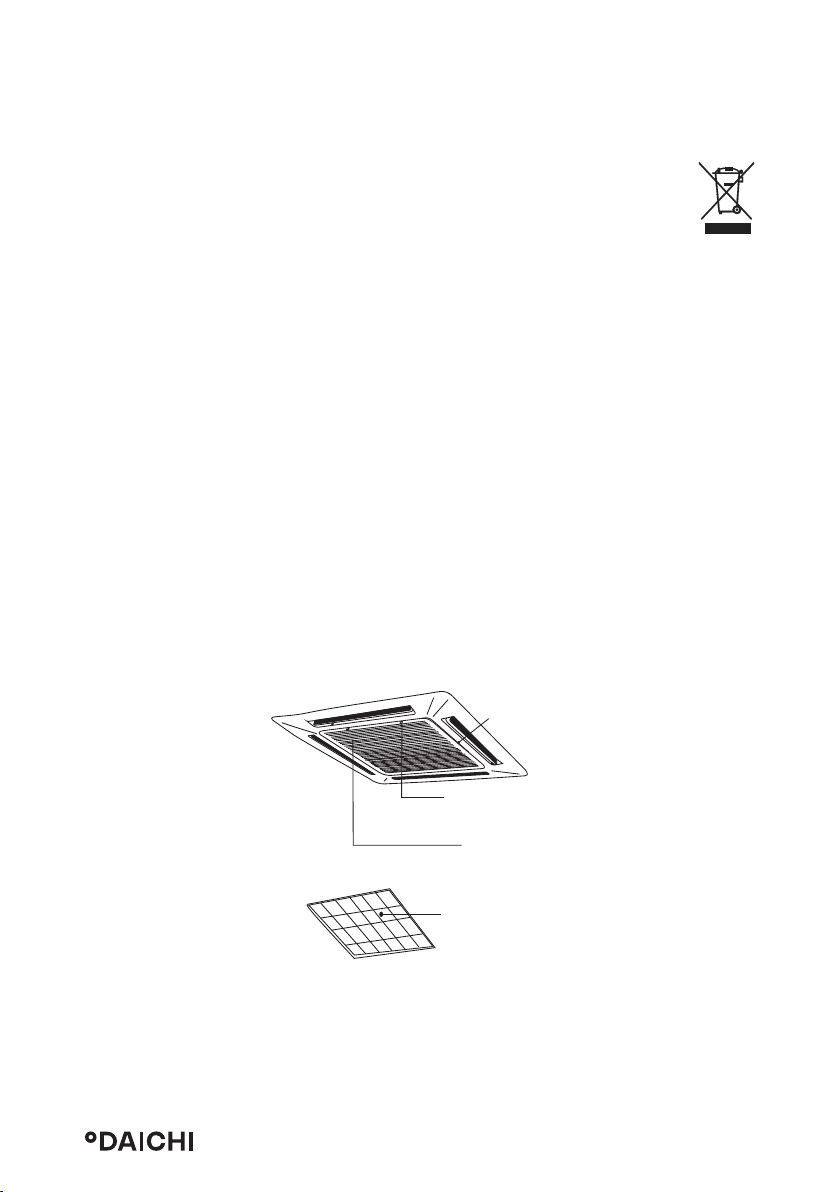

11. НАИМЕНОВАНИЯ ДЕТАЛЕЙ

Приведенные в данном руководстве рисунки служат только для справочных целей, фактическое изделие может несколько отличаться. Жалюзи на выходе воздуха (регулируемые) Для регулировки на месте с целью направления воздушного потока в трех или двух направлениях обратитесь к местному дилеру.

Винт заземления (в электрическом щитке)

Фиксатор (для закрывания решетки воздухозаборного отверстия)

Воздухозаборное отверстие

Воздушный фильтр

Страница 38

Page 39

Страница 39

Page 40

12. ПАНЕЛЬ ИНДИКАЦИИ

Имеется два типа панелей индикации, внешний вид которых показан на рисунках ниже.

Индикатор включения

Цифровой дисплей

Индикатор таймера

Цифровой дисплей

Индикатор защиты от подачи холодного воздуха / размораживания

Окно приемника ИК сигналов

Аварийная сигнализация

Индикатор защиты от подачи холодного воздуха / размораживания

Индикатор включения

сигнализация

Панель индикации в нормальных условиях работы

Отображение на дисплее

Состояние блока

Режим ожидания

Индикатор включения редко мигает

Выключен Все индикаторы выключены

Работа Нормальная работа

Светится индикатор включения

Установлен таймер Светится индикатор таймера

Цифровые панели индикации

Состояние блока Цифровой дисплей

Аварийная

Окно приемника ИК сигналов

Режимы охлаждения: заданная температура Режим «только вентиляция»: температура воздуха в помещении

Страница 40

Page 41

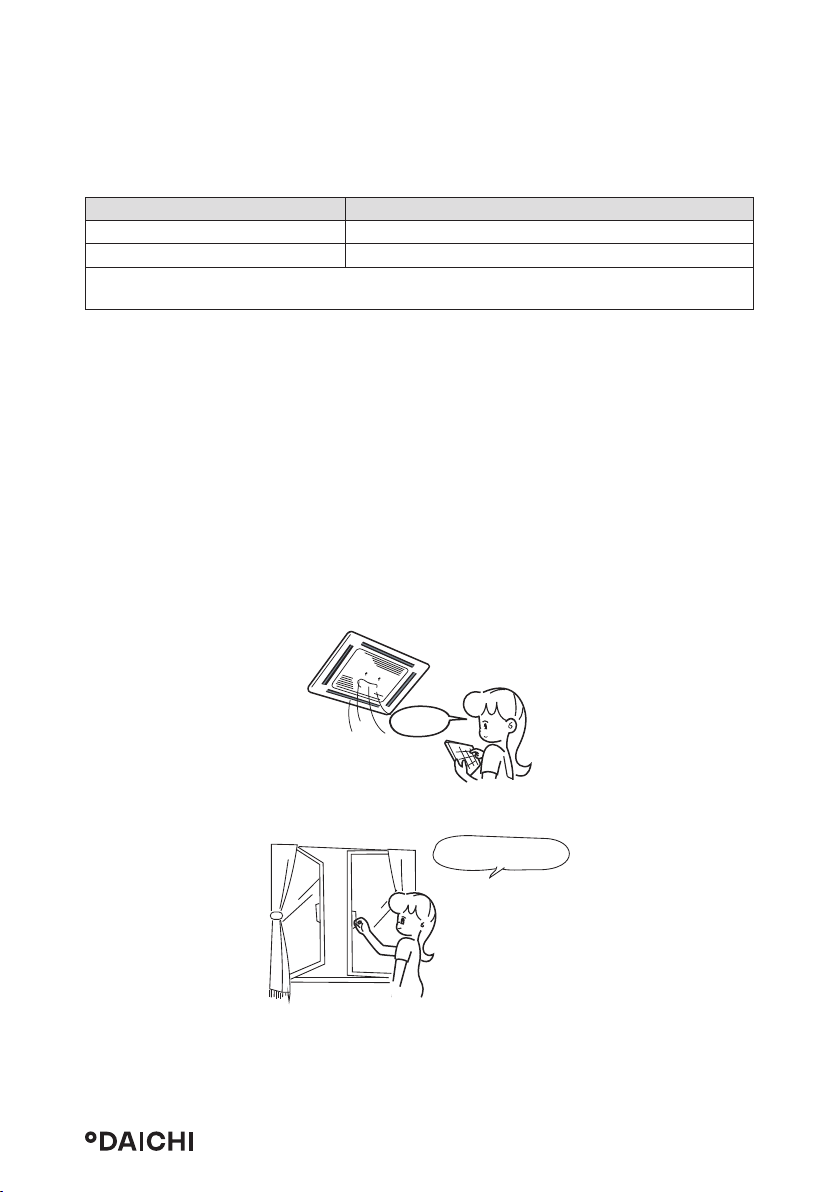

13. ЭКСПЛУАТАЦИЯ И ХАРАКТЕРИСТИКИ

КОНДИЦИОНЕРА

Диапазон температур, в котором блок работает стабильно, приведен в следующей таблице.

Режим охлаждения

Температура воздуха в помещении 17–32 °C (по сух. терм.) Влажность воздуха в помещении ≤80%(a) (а) При влажности воздуха в помещении выше 80% на поверхности блока будет образовы-

ваться конденсат.

ВНИМАНИЕ

Блок работает стабильно в диапазоне температур, указанном в приведенной выше таблице. Если температура воздуха в помещении находится вне нормального рабочего диапазона блока, он может прекратить работу и отобразить код ошибки.

Для быстрого достижения желаемой температуры убедитесь в том, что:

• все окна и двери закрыты;

• направление воздушного потока отрегулировано в соответствии с режимом работы;

• воздушный фильтр чистый.

Обратите внимание, каким образом можно сэкономить электроэнергию и добиться наилучшего охлаждения.

• Регулярно очищайте воздушные фильтры, находящиеся внутри внутренних блоков.

Регулярно

проверяйте

• Не допускайте проникновения в кондиционированные помещения слишком больших объемов наружного воздуха.

Закройте двери и окна.

• Обратите внимание, что температура выходящего воздуха выше или ниже, чем заданная температура воздуха в помещении. Не находитесь непосредственно под потоком выходящего воздуха, поскольку его температура может быть слишком низкой.

Страница 41

Page 42

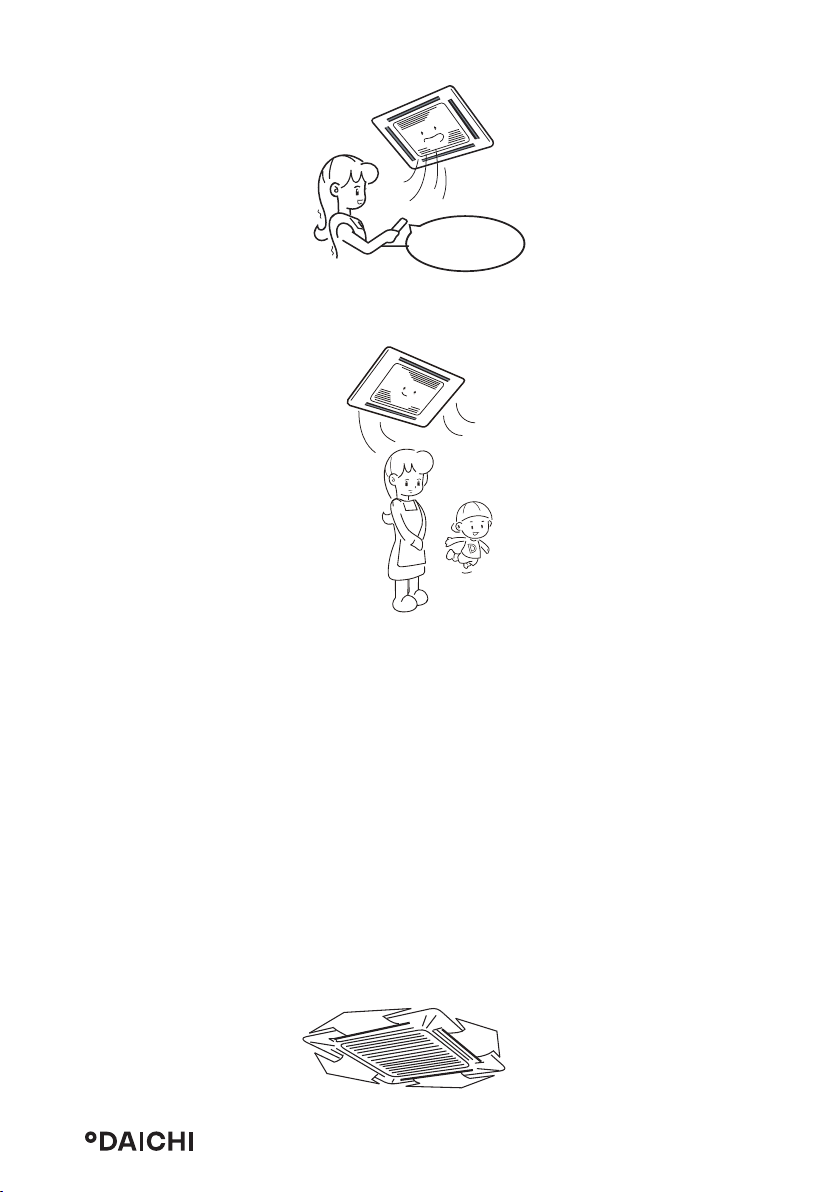

Не устанавливайте

слишком низкую

температуру

• Поддерживайте правильное распределение воздуха. Для регулировки направления потока выходящего воздуха следует использовать жалюзи воздуховыпускного отверстия, поскольку это может обеспечить более эффективную работу.

14.РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА

Поскольку теплый воздух поднимается вверх, а холодный воздух опускается, распределение теплого или холодного воздуха в комнате можно улучшить, размещая жалюзи блока. Угол установки жалюзи можно изменить, нажав на кнопку SWING на пульте ДУ.

ВНИМАНИЕ

• В режиме охлаждения рекомендуется горизонтальный воздушный поток. Обратите внимание, что направленный вниз воздушный поток создаст конденсацию влаги на поверхности воздуховыпускного отверстия и жалюзи.

Установите направление воздушного потока вверх и вниз а) Автоматическое изменение направления воздушного потока: нажмите кнопку

SWING для перемещения жалюзи вверх и вниз.

б) Ручное изменение направления воздушного потока: отрегулируйте жалюзи, чтобы

повысить эффективность охлаждения.

в) В режиме охлаждения ориентируйте жалюзи горизонтально.

Страница 42

Page 43

15. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ

• Перед разборкой стравите давление.

• Перед чисткой кондиционера убедитесь, что питание отключено.

• Убедитесь в том, что электропроводка выполнена правильно и не нарушена.

• Протирайте внутренний блок и пульт дистанционного управления сухой тканью.

• Если внутренний блок очень грязный, его можно очистить влажной тканью.

• Никогда не используйте влажную ткань для очистки пульта дистанционного управления.

• Для чистки устройства нельзя использовать ткань с химической пропиткой. Не оставляйте надолго такую ткань на блоке, это может повредить поверхность.

• Не используйте для чистки бензин, растворитель, полировальные порошки или аналогичные вещества. Они могут вызвать появление трещин или деформацию пластиковых деталей.

Порядок очистки воздушного фильтра

a) Воздушный фильтр предотвращает попадание пыли или посторонних частиц

внутрь кондиционера. Если фильтр засорен, работа блока будет нарушена. При регулярной эксплуатации блока очищайте фильтр раз в две недели.

b) Если кондиционер установлен в месте с повышенной запыленностью, очищайте

фильтр чаще.

с) Если фильтр чрезмерно запылен, чтобы его можно было очистить, замените

фильтр (сменный воздушный фильтр приобретается дополнительно).

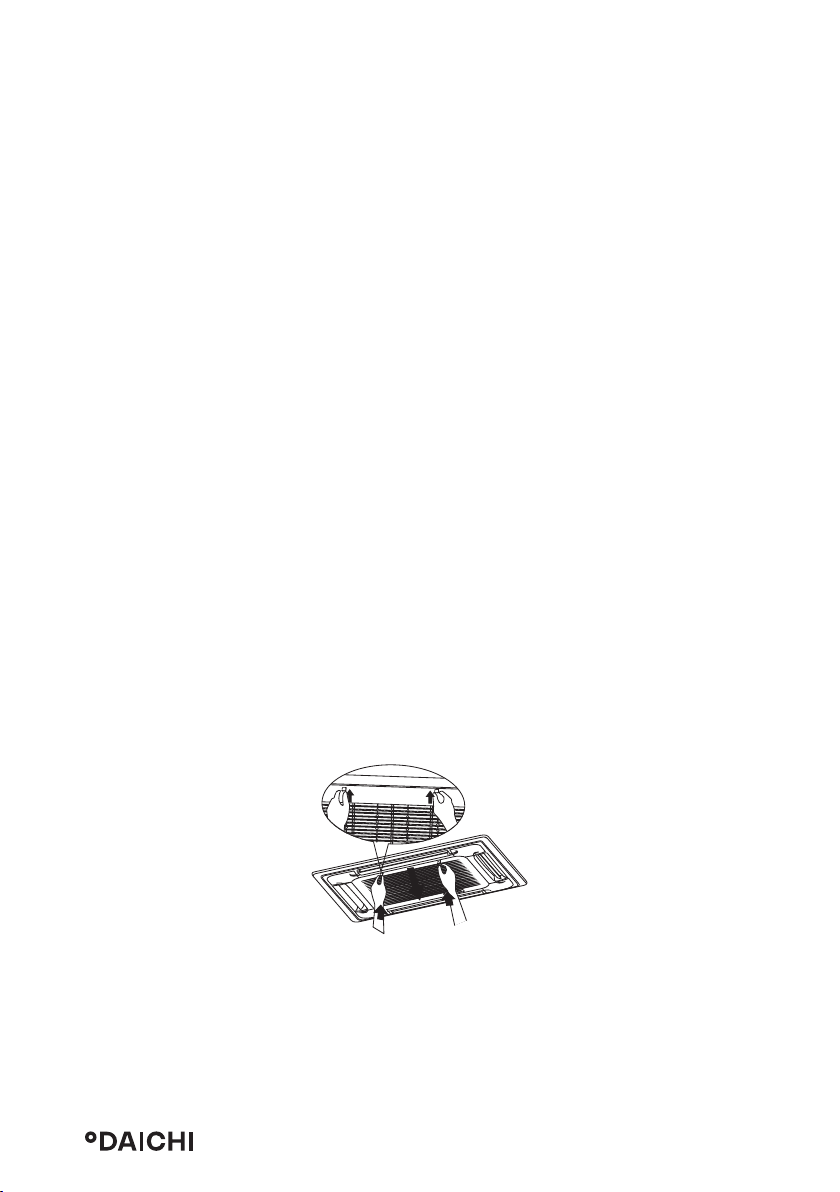

1. Извлеките решетку воздухозаборного отверстия

• Одновременно сдвиньте фиксаторы решетки, как показано на рисунке ниже. Затем потяните вниз решетку воздухозаборного отверстия (вместе с воздушным фильтром, как показано на рисунке ниже). Потяните решетку воздухозаборного отверстия вниз под углом 45° и приподнимите, чтобы снять ее.

Страница 43

Page 44

ВНИМАНИЕ:

1. Снимите воздушный фильтр.

2. Очистите воздушный фильтр.

• Во время работы блока пыль собирается на фильтре, и фильтр необходимо

очищать, в противном случае блок будет работать неэффективно.

• При регулярной эксплуатации блока очищайте фильтр раз в две недели.

• Очистите воздушный фильтр с помощью пылесоса или промойте водой.

а) Во время чистки пылесосом приточная сторона фильтра должна быть на-

правлена вверх.

b) Во время чистки водой приточная сторона фильтра должна быть направлена

вниз.

• Сильно загрязненный фильтр необходимо очистить мягкой щеткой с использо-

ванием неагрессивного моющего средства. После чистки фильтр необходимо высушить в прохладном месте.

ВНИМАНИЕ

• Запрещается сушить воздушный фильтр под прямыми солнечными лучами или

рядом с открытым пламенем.

• Воздушный фильтр следует установить перед монтажом корпуса блока.

3. Установите воздушный фильтр на место.

4. Установите и закройте решетку воздухозаборного отверстия в порядке, обратном описанному в пунктах 1 и 2.

Техническое обслуживание перед выключением блока на длительное время (например, в конце сезона)

a) Включите режим вентиляции внутренних блоков примерно на полдня, чтобы вы-

сушить внутреннюю часть блоков.

Страница 44

Page 45

b) Очистите воздушный фильтр и корпус внутреннего блока. c) Подробная информация приведена в разделе «Очистка воздушного фильтра».

Установите очищенные воздушные фильтры обратно в первоначальные положения.

d) Выключите блок кнопкой «ON/OFF» пульта дистанционного управления, затем от-

ключите электропитание.

ВНИМАНИЕ

• Когда включен сетевой выключатель, небольшое количество электроэнергии будет потребляться, даже если кондиционер не работает. Отключайте электропитание для сбережения электроэнергии.

• После использования блока несколько раз в нем скапливается некоторое количество грязи, поэтому требуется чистка.

• Извлеките элементы питания из пульта дистанционного управления.

Техническое обслуживание после длительного перерыва в эксплуатации

a) Проверьте и удалите все, что может засорять воздухозаборные и воздуховыпуск-

ные отверстия внутренних и наружных блоков.

b) Очистите корпус блока и фильтр. Указания приведены в разделе «Очистка филь-

тра». Перед включением блока установите фильтр на место.

c) Включите питание по крайней мере за 12 часов до начала эксплуатации кондици-

онера, чтобы обеспечить его нормальную работу. Сразу после включения питания загорается дисплей пульта дистанционного управления.

16. ПРИЗНАКИ, КОТОРЫЕ НЕ ЯВЛЯЮТСЯ

НЕИСПРАВНОСТЯМИ

Во время нормальной работы блока могут возникать следующие признаки, которые не считаются неисправностями. Примечание. Если вы не уверены в том, возникла ли неисправность, немедленно обратитесь к поставщику или инженеру по эксплуатации.

Признак 1: блок не работает

• Признак. При нажатии кнопки ON/OFF на пульте ДУ блок не сразу начинает работать. Причина. Для защиты некоторых элементов системы при некоторых условиях эксплуатации запуск или повторный запуск системы преднамеренно задерживается до 12 минут. Если на панели блока светится СВЕТОДИОДНЫЙ ИНДИКАТОР ВКЛЮЧЕНИЯ, значит система работает нормально и блок запустится после истечения времени преднамеренной задержки.

Страница 45

Page 46

Признак 2: из блока выходит белый туман

• Если блок начинает работу при очень высокой влажности окружающего воздуха, образуется белый туман, который выходит из блока. Это явление прекращается, когда влажность в помещении снижается до нормального уровня.

Признак 3: из блока поступает пыль

• Это может происходить при первом включении блока после длительного перерыва в работе.

Признак 4: из блока исходит странный запах.

• Если в помещении имеются запахи сильно пахнущей пищи или табака, они могут проникнуть в блок и образовать остаточные отложения на внутренних деталях блока, а затем блок будет испускать эти запахи.

17. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

17.1 Общие сведения

• В разделах 17.2 и 17.3 описаны несколько первоначальных действий по поиску и устранению неисправностей, которые можно предпринять при возникновении неполадок. Если эти действия не устранили неисправность, обратитесь к квалифицированному специалисту для выяснения проблемы. Не пытайтесь самостоятельно предпринимать дальнейшие шаги по поиску и устранению неисправностей.

• При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту, не пытайтесь самостоятельно устранять неисправность. a) Часто срабатывает защитное устройство, такое как автоматический выключа-

тель, или перегорает плавкий предохранитель. b) Внутрь попал посторонний предмет или вода. c) Из блока течет конденсат.

ВНИМАНИЕ

Не пытайтесь самостоятельно проверять или ремонтировать блок. Для проведения технического обслуживания и ремонта обратитесь к квалифицированному специалист у.

Страница 46

Page 47

17.2 Поиск и устранение неисправностей блока

Признак Возможные причины

Кондиционер не включается

Воздушный поток в норме, но воздух в помещении не охлаждается

Кондиционер часто включается и выключается

Низкая эффективность охлаждения

Перебой в электроснабжении (прекращена подача электроэнергии в здание).

Электропитание блока выключено.

Перегорел плавкий предохранитель выключателя питания.

Разряжены элементы питания пульта ДУ.

Неправильно установлена температура.

Кондиционер часто включается и выключается

• В системе слишком много или слишком мало хладагента.

• Отсутствует газ в холодильном контуре.

• Неисправны компрессоры наружного блока.

• Напряжение сети электропитания слишком высокое или слишком низкое.

• Засорена система трубопроводов.

Открыты двери или окна. Закройте двери или окна.

Солнечный свет попадает непосредственно на блок.

В помещении находится много источников тепла, таких как компьютеры или холодильники.

Загрязнен воздушный фильтр блока.

Необычно высокая температура наружного воздуха.

Дождитесь восстановления электроснабжения.

Данный внутренний блок представляет собой часть системы кондиционирования, содержащей несколько соединенных вместе внутренних блоков. Нельзя включить электропитание отдельных блоков, они все присоединены к одному выключателю электропитания. Обратитесь к квалифицированному специалисту за советом относительно того, как безопасным образом включать электропитание блоков.

Замените предохранитель

Замените элементы питания.

Установите желаемую температуру с помощью пульта ДУ,

Закройте ставни или жалюзи, чтобы защитить от попадания прямых солнечных лучей.

Выключайте часть компьютеров в течение наиболее жаркого времени дня.

Очистите фильтр.

Холодопроизводительность системы снижается при повышении температуры наружного воздуха, и система не может обеспечивать достаточное охлаждение, если местные климатические условия не были учтены при выборе наружных блоков системы.

Действия для устранения

неисправности

Страница 47

Page 48

Признак Возможные причины

Обратитесь к профессиональному инженеру по кондиционированию

Низкая эффективность охлаждения

воздуха для проверки следующего.

• Загрязнен теплообменник блока.

• Заблокировано воздухозаборное или воздуховыпускное отверстие блока;

• Возникла утечка хладагента.

Действия для устранения

неисправности

17.3 Поиск и устранение неисправностей пульта дистанционного управления

ОСТОРОЖНО

В этом руководстве по эксплуатации только для справочных целей описаны некоторые операции по поиску и устранению неисправностей, которые при выяснении проблемы может выполнять только квалифицированный специалист. При возникновении какой-либо из перечисленных далее неисправностей незамедлительно выключите блок и обратитесь к квалифицированному специалисту. . Не пытайтесь устранить самостоятельно следующие неисправности.

• Часто срабатывает защитное устройство, такое как автоматический выключатель, или перегорает плавкий предохранитель.

• Внутрь попал посторонний предмет или вода.

• Из блока вытекает конденсат.

Признак Возможные причины

Проверьте, не отображается ли на дисплее индикатор режима «AUTO».

Не регулируется скорость вращения вентилятора

Сигнал с пульта не передается даже при нажатии кнопки включения кондиционера.

Индикация на дисплее через какое-то время исчезает.

Проверьте, не отображается ли на дисплее индикатор режима «DRY».

Перебой в электроснабжении (прекращена подача электроэнергии в здание).

Разряжены элементы питания пульта ДУ.

Проверьте, не наступило ли время выключения по сигналу таймера при отображении на дисплее индикации «TIMER OFF» [Таймер выключения].

Действия для устранения неис-

правности

Если выбран автоматический режим, скорость вентилятора регулируется автоматически.

Если выбран режим осушения, скорость вентилятора регулируется автоматически. (Скорость вентилятора можно выбирать в режимах «COOL» [Охлаждение], «FAN ONLY» [Только вентиляция] )

Дождитесь восстановления электроснабжения.

Замените элементы питания.

Кондиционер прекращает работать при наступлении заданного времени срабатывания таймера выключения.

Страница 48

Page 49

Признак Возможные причины

Через какое-то время гаснет индикация «TIMER ON».

Внутренний блок не издает звуковой сигнал при нажатии кнопки включения кондиционера.

Проверьте, не наступило ли время включения по сигналу таймера при отображении на дисплее индикации «TIMER ON» [Таймер включения].

Убедитесь, что при включении питания кондиционера передатчик сигналов пульта управления направлен непосредственно на приемник инфракрасных сигналов внутреннего блока.

Действия для устранения неис-

правности

При наступлении заданного времени кондиционер автоматически включается, и соответствующий индикатор гаснет.

Направьте передатчик сигналов пульта непосредственно на приемник инфракрасных сигналов внутреннего блока и дважды нажмите кнопку ON/ OFF.

17.4 Коды ошибок

За исключением ошибки, вызванной конфликтом режимов, при отображении на дисплее блока любого из кодов ошибок, перечисленных в разделе 9.4, обратитесь к поставщику или инженеру по эксплуатации. Если код ошибки, вызванной конфликтом режимов, отображается и сохраняется, обратитесь к поставщику или инженеру по эксплуатации. Выяснять причину этих ошибок должен только квалифицированный специалист. В данном руководстве эти описания приведены только для справочных целей.

Описание

Конфликт режимов E0

Ошибка обмена данными между внутренним и наружным блоками

Ошибка датчика наружной температуры внутреннего блока (Т1)

Ошибка датчика температуры средней точки теплообменника внутреннего блока (Т2)

Ошибка датчика температуры на выходе теплообменника внутреннего блока (Т2В)

Отображение на цифровом

дисплее

Возможные причины

• Режим работы внутреннего блока конфликтует с режимом работы наружных блоков.

• Провода связи между внутренним и наружным блоками не присоединены должным образом.

• Помехи от высоковольтных проводов или других источников электромагнитного излучения.

• Слишком большая длина проводов связи.

• Повреждена главная печатная плата.

• Датчик температуры не присоединен должным образом или неисправен.

• Повреждена главная печатная плата.

Страница 49

Page 50

Описание

Ошибка вентилятора E6

Ошибка памяти ЭСППЗУ E7 • Повреждена главная печатная плата.

Ошибка обмотки электронного расширительного вентиля внутреннего блока

Ошибка наружного блока Ed • Ошибка наружного блока

Ошибка реле уровня воды EE

Внутреннему блоку не назначен адрес

Отображение на цифровом

дисплее

• Вентилятор заклинило или он забло-

• Электродвигатель вентилятора не

• Параметры электропитания не соот-

• Повреждена главная печатная плата.

• Плохой контакт или обрыв прово-

FE • Внутреннему блоку не назначен адрес

• Электронный расширительный вен-

• Повреждена главная печатная плата.

• Залип поплавок уровня конденсата.

• Реле уровня воды не присоединено

• Повреждена главная печатная плата.

• Неисправен дренажный насос.

Возможные причины

кирован.

присоединен должным образом или неисправен.

ветствуют норме.

дника..

тиль залип.

должным образом.

Страница 50

Page 51

18. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Внутренний блок

Наружный блок

Декоративная панель DPC04A DPC04A

Производительность кВт Охлаждение 10,0 11,2 Электропитание Энергоэффективность EER/класс 3.7/A 3.86/A Расход воздуха м Ток А Рабочий 28,75 35 Потребл. мощность (номинал.) Вт Охлаждение 2700 2900 Уровень шума дБА Высокий~Низкий 45~40 45~40

Габаритные размеры (ШхВхГ) мм

Масса кг

Трубопровод хладагента (R410A)

Диапазон рабочих температур °C Охлаждение -5~48 (-40 °С опция)

В, Гц, Ф

Модель

Однофазное 220~240, 50, 1

/ч Высокий~Низкий 1651~1127 1651~1127

Внутр. блок

Декор. панель 950x70x950 950x70x950

Наружный блок 910 x 712 x 426 950 x 840 x 440

Внутр. блок 28,7 28,7

Декор. панель 5,8 5,8

Наружный блок 52.5 62.5

Диаметр для жидк. 9,53 9,53

мм

Диаметр для газа 15,9 15,9

кг Заправка 2.6 3.2

Длина между бл.

Перепад между бл.

Внутренний блок

Наружный блок

Декоративная панель DPC04A DPC04B

Производительность кВт Охлаждение 14,0 15,5 Электропитание Энергоэффективность EER/класс 3.5/A 3.18/B Расход воздуха м Ток А Рабочий 40 40 Потребл. мощность (номинал.) Вт Охлаждение 176 4870 Уровень шума дБА Высокий~Низкий 46~39 46~37

Габаритные размеры (ШхВхГ) мм

Масса кг

Трубопровод хладагента (R410A)

Диапазон рабочих температур °C Охлаждение -15~55 (-40 °С опция)

В, Гц, Ф

Однофазное 220~240, 50, 1

/ч Высокий~Низкий 1658~1130 2100~1350

Внутр. блок 840x300x840 950x300x950

Декор. панель 950x70x950 1050x55x1050

Наружный блок 950 x 840 x 440 950 x 840 x 440

Внутр. блок 30.9 35.3

Декор. панель 5.8 7.4

Наружный блок 75 77.5

Диаметр для жидк. 9,53 9,53

мм

Диаметр для газа 15,9 15,9

кг Заправка 3,1 3,6

Длина между бл.

Перепад между бл.

DATA100ALCS1 DATA120ALCS1

DFTA100ALS1 DFTA120ALS1

840x300x840 840x300x840

45 60

20 / 20

DATA140ALCS1 DATA160ALCS1

DFTA140ALS1 DFTA160ALS1

70 70

30 (20м наружный блок ниже)

Страница 51

Page 52

19. КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ

Классификация энергоэффективности составляет часть Европейского проекта по обнаружению климатических изменений, согласно которому эффективность энергопользования должна быть направлена на уменьшение выбросов CO2. Европейская Комиссия установила, что более точная осведомленность позволит пользователям покупать наиболее экологически рентабельные предметы в соответствии с их потребностями. На табличке предоставлена информация о потреблении энергии кондиционера. Блоки с охлаждающей способностью до 12 кВт классифицируются по потреблению энергии на категории от ‘A’ до ‘G’, которым соответствует определенный цветовой код. Блоки с самым низким энергопотреблением категории ‘A’ обозначены темно-зеленой стрелкой, а с самым высоким энергопотреблением категории ‘G’ - красной. Таким образом, пользователи могут сравнить эффективность эквивалентных машин других производителей.

ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ

Указано приблизительное годовое потребление энергии на основании стандартной бытовой модели. Годовое потребление можно рассчитать, умножив значение общей входной мощности на среднее количество часов работы в год, принятое за 500, в режиме охлаждения при полной нагрузке. Стоимость годового потребления энергии подсчитывается, умножая это значение на тариф на электроэнергию пользователя.

ОТДАЧА ОХЛАЖДЕНИЯ

Охлаждающая способность блока в кВт в режиме охлаждения при полной нагрузке. Пользователь должен выбрать блок с номинальной производительностью, соответствующей его требованиям охлаждения/ нагрева. Блоки с завышенной производительностью могут увеличить количество циклов вкл/ выкл, сокращая тем самым срок службы, в то время как блоки с низкой производительностью не могут обеспечить соответствующего уровня охлаждения. Значения производительности узнайте у производителя или местного дилера.

КОЭФФИЦИЕНТ ЭНЕРГОЭФФЕКТИВНОСТИ (EER)

Это охлаждающая производительность блока, делимая на общую потребляемую электрическую мощность – чем выше значение EER, тем лучше эффективность энергоиспользования.

ТИП

Указывает, в каком режиме может работать блок: только охлаждение или охлаждение/нагрев. В режиме охлаждения указывается тип охлаждения блока: водный или воздушный.

ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ

Теплоотдача блока в кВт в режиме нагрева при полной нагрузке.

Страница 52

Page 53

20. ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

Данная продукция производится на заводе:

GD MIDEA HEATING & VENTILATING EQUIPMENT CO., LTD Адрес: Китай, Midea Industrial City, Shunde District, Foshan City, Guangdong Province,

528311

Страна производитель и дата производства кондиционера указана на его маркировочном шильдике или рядом с ним.

Срок службы:

Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите прав потребителей» срок службы для данного изделия равен 10 лет с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами»

Особые правила реализации не предусмотрены.

Условия транспортировки и хранения:

Кондиционеры должны транспортироваться и хранится в упакованном виде. Кондиционеры должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Не допускается к отгрузке и перевозке кондиционер, получивший повреждение в процессе предварительного хранения и транспортирования, при нарушении жесткости конструкции.

Состояние изделия и условия производства исключают его изменения и повреждения при правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется (например - в результате наводнения).

Кондиционеры должны храниться на стеллажах или на полу на деревянных поддонах (штабелирование) в соответствии с манипуляционными знаками на упаковке.

Срок хранения не ограничен, но не может превышать срок службы кондиционера. ВАЖНО! Не допускайте попадания влаги на упаковку! Не ставьте грузы на упаковку!

При складировании следите за ориентацией упаковок, указанной стрелками!

Утилизация отходов

Ваше изделие и батарейки, входящие в комплектацию пульта, помечены этим символом. Этот символ означает, что электрические и электронные изделия, а также батарейки, не следует смешивать с несортированным бытовым мусором.

На батарейках под указанным символом иногда отпечатан химический знак, который означает, что в батарейках содержится тяжелый металл выше определенной концентрации.

Встречающиеся химические знаки: РЬ:свинец (>0,004%)

Страница 53

Page 54

Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия, удаление холодильного агента, масла и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством.

Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования.

Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей.

За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.

Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам: Технический регламент Таможенного союза ТР ТС L UI 004/2011 «О безопасности низковольтного оборудования», Технический L 11L регламент Таможенного Союза ТР ТС 020/201 1 «Электромагнитная совместимость технических средств».

Импортер / Организация, уполномоченная изготовителем на принятие и удовлетворение требований потребителей на территории РФ: ООО «ДАИЧИ», 125130, РФ, г. Москва, Старопетровский проезд, д.11, корп.1, этаж 3, офис 20. Единая справочная служба: 8 800 200-00-05

E-mail: [email protected] Список сервисных центров доступен по ссылке: www.daichi.ru/service/

www.daichi.ru

Page 55

www.daichi.ru
