БЛАГОДАРИМ ВАС ЗА ВЫБОР КОНДИЦИОНЕРА
КОМПАНИИ °DAICHI!
Перед началом пользования кондиционером прочтите внимательно
данное Руководство!
Назначение кондиционера
Кондиционер охлаждает, нагревает, осушает и перемешива ет воздух в помещении с
использованием технологии экономии электроэнергии и встро ен ного таймера. Он
также очищает воздух от пыли и автоматически поддерживает температуру, заранее
установленную на пульте дистанционного управления.
Первые рекомендации, которые могут пригодиться сразу
после приобретения кондиционера
Кондиционер является сложным электромеханическим при бором и рассчитан на
продолжительный срок службы. Для создания комфортного микроклимата в помещении на протяжении всего этого срока необходимо сначала произвести профессиональный монтаж кон диционера. Поручите это сертифицирован ному специалисту, чтобы сохранить заводскую гарантию, пра виль но выбрать место уста новки и исключить необходимость ремонтов.
Данное Руководство рассказывает о конди цио не рах настенного типа. Другие
модельные ряды этого типа несколько отличаются, но условия пользования ими
остаются теми же самыми. Перед началом пользования кондиционером вни мательно ознакомьтесь с основными разделами Руководства, которое держите всегда под рукой для получения необходимой информации.
К пользованию кондиционером не следует допускать малолет них детей. Следите
за тем, чтобы они не использовали кон дици онер в своих играх.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и функциональные возможности своей продукции без уведомления. Более подробную информацию по
внесённым изменениям можно получить на сайте www.daichi.ru
Страница 2
Page 3
СОДЕРЖАНИЕ
Практические рекомендации ______________________________________________ 4
Что нужно знать об установке кондиционера ________________________________ 7
ОcoБle уc лoвия, кoтopыe нужнo учитывать пpи уcтaнoвке
Условия эксплуатации ____________________________________________________ 8
Комплект поставки _______________________________________________________ 9
Наименование частей кондиционера ______________________________________ 10
Табло индикации внутреннего блока_______________________________________ 11
О комфортном микроклимате в помещении ________________________________ 11
Управление кондиционером без пульта дистанционного управления __________ 12
Особенности работы в режиме нагрева ____________________________________ 13
Зачем нужна функция оттайки? ___________________________________________ 13
Уход за кондиционером __________________________________________________ 14
Явления, не связанные с неисправностью __________________________________ 16
Поиск и устранение неисправностей ______________________________________ 19
Когда нужно немедленно обратиться в авторизованную монтажную фирму _____ 20
Технические характеристики _____________________________________________ 22
Классы энергоэффективности ____________________________________________ 24
Дополнительные сведения _______________________________________________ 25
____________________________________________________
8
Страница 3
Page 4

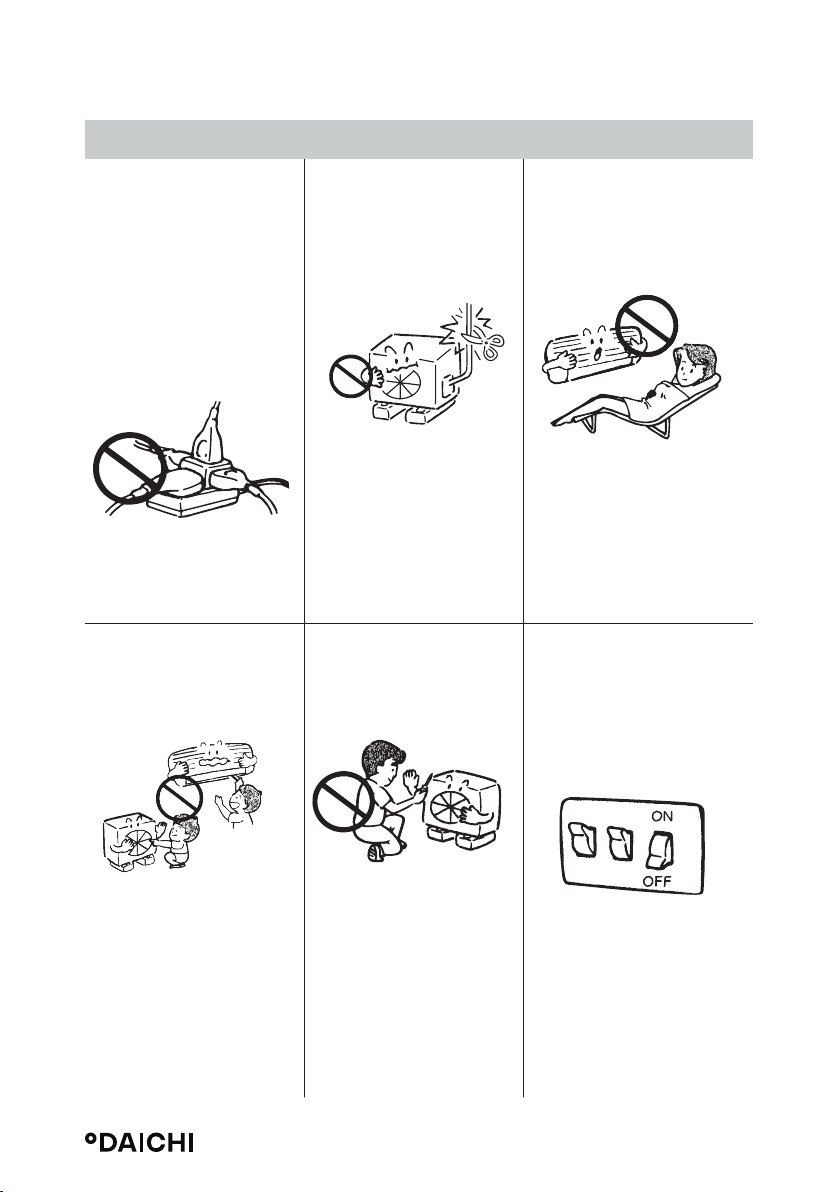

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ

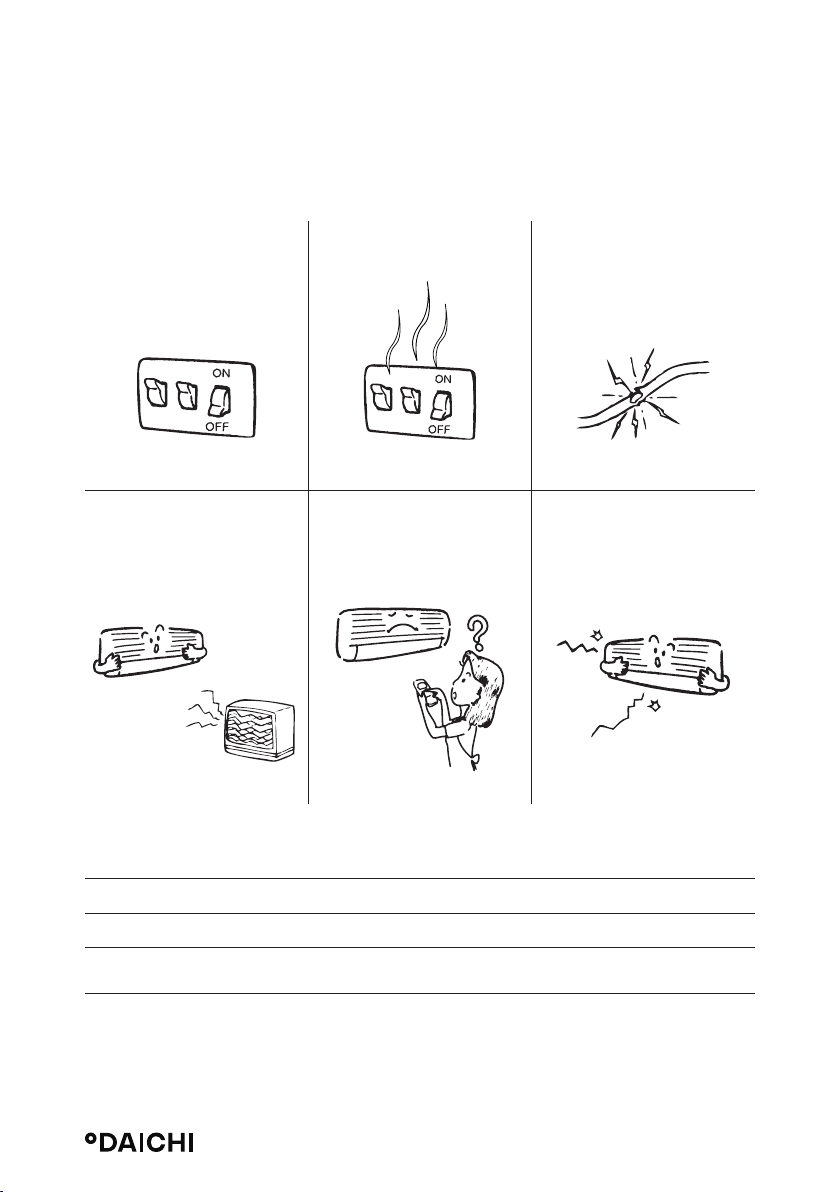

ОПАСНО!
Не включайте и не выключайте кондиционер, вынимая
штепсель из розетки. Поль
зуйтесь для этого пультом
дистанционного управления
или кнопкой на лицевой
панели. Не подключайте к ро
зетке, питающей кондиционер, другие электроприборы.
Несоблюдение этих рекомендаций ведет к поражению электротоком, перегреву проводов или к пожару.
Не вставляйте пальцы и
какие-либо предметы во
входной и выходной диффузоры.
-
Не пытайтесь удлинить
кабель элек тропитания и не
применяйте удлини тели. Не
пользуйтесь по врежденным
кабелем и не пытайтесь
ремонтировать его.
-
Повышенное натяжение
или перегрев ка беля ведут к
поражению электри чес ким
током или к пожару.
Не пытайтесь самостоятельно чинить или перемещать в
другое место кондиционер.
Не оставайтесь долгое время
под струей потока холодного
воздуха. Не переохлаждайте
помещение.
Переохлаждение ухудшает
самочув ст вие и может привести к заболеванию.
Если появились какие-либо
признаки неисправности
(например, запах гари), тотчас
отключите кондиционер от
сети электропитания.
Быстровращающийся
вентилятор мо жет нанести
серьезную травму.
При работе неисправного
кондиционе ра возможны по
ражение током, возго рание и
т.п. Для ремонта или установ ки
кондиционера в другом месте
обра титесь к специалистам
авторизованной монтажной
фирмы.
-
Эксплуатация неисправного
конди ци онера может привести
к его по лом ке, поражению
электротоком или пожару.
Проконсультируйтесь со
специалис том
монтажной
авторизованной
фирмы.
Страница 4
Page 5
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
ВНИМАНИЕ!
Не применяйте кондиционер
для охлаждения продуктов
пита ния, лучшей сохранности
предметов искусства и т.п. или
для создания комфортных
условий содержания растений
и животных.
Продукты могут испортиться, а
пред меты искусства, растения
или животные – пострадать.
Перед чисткой кондиционера
убедитесь, что он выключен и
отсоединен от электросети.

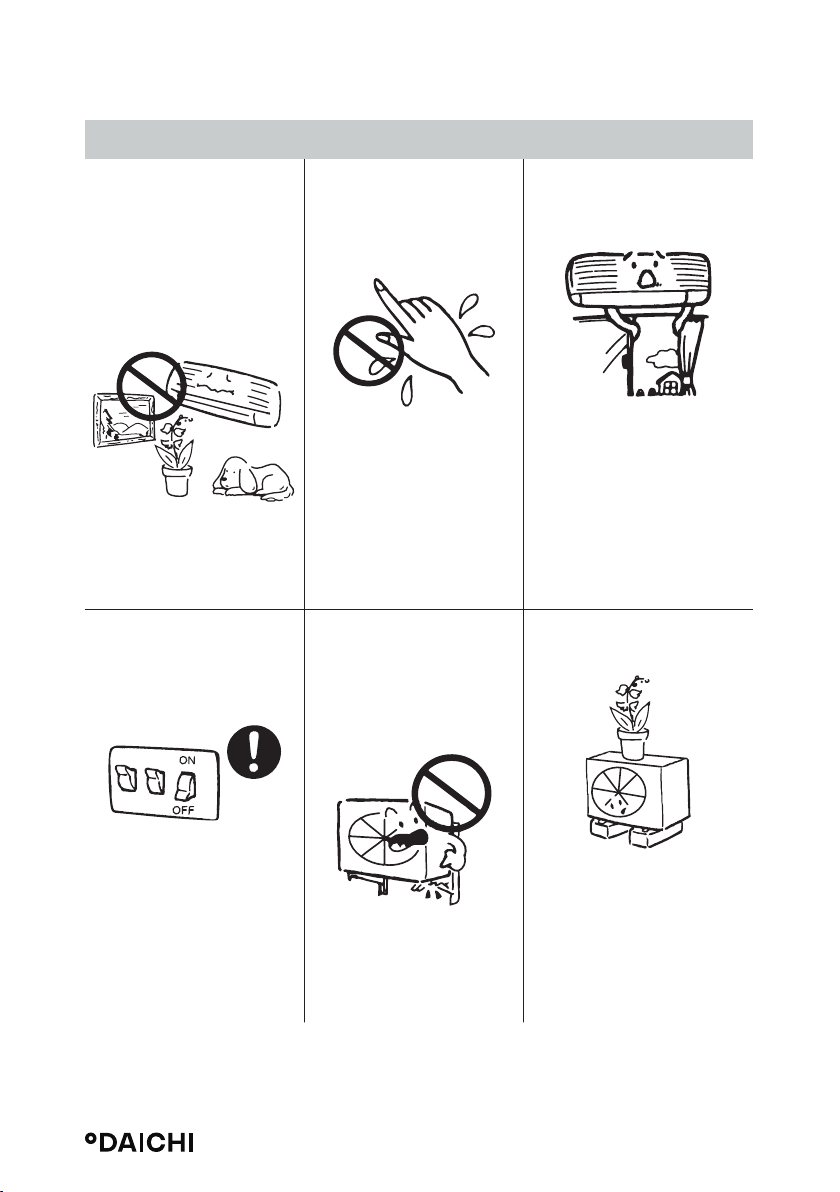

Не дотрагивайтесь до кондиционера мокрыми или влажными
рука ми.
Это ведет к поражению
электротоком.
Если кондиционер долго не исполь зовался, то перед новым
вклю чением убедитесь, что
крепле ния наружного и внутреннего блоков не нарушено.
Время от времени проветривайте помещение.
Эта рекомендация особенно
своевре менна при наличии в
помещении открытого пламени,
на пример, камина. Недостаточная венти ляция ведет к обеднению воздуха кислородом.
Не ставьте на наружный блок
какие-либо предметы.
В процессе чистки при работающем кондиционере можно
получить травму вращающимся вентилятором.
В противном случае кондиционер мо жет упасть, нанеся
кому-либо травму, или просто
выйти из строя.
Падение их с наружного блока может привести к порче имущества
или к травме.
Страница 5
Page 6
ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ
ВНИМАНИЕ!

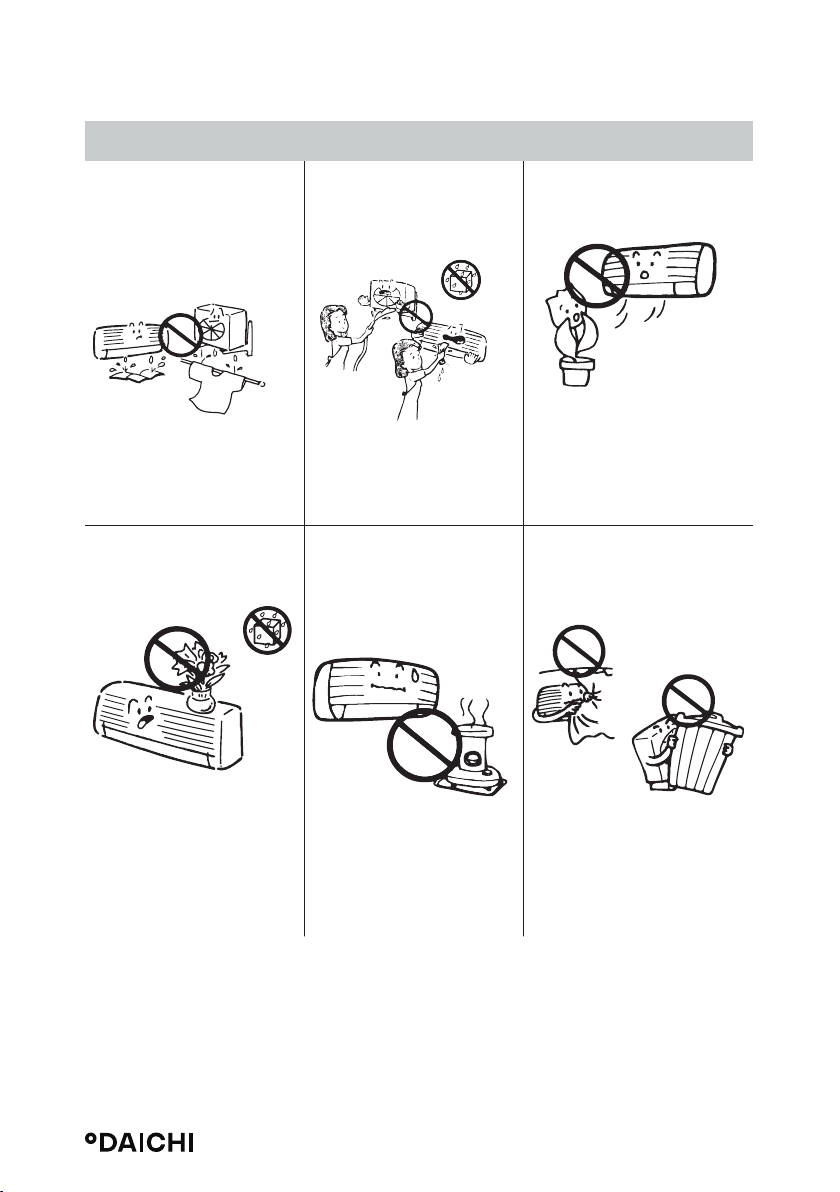

Не размещайте под внутренним или наружным блоком
ничего, что может пострадать от влаги.
При работе наружного блока
в режиме нагрева из него
может капать вода.
Не ставьте на кондиционер
сосуды с водой.
Не мойте кондиционер
водой.
Это может привести к поражению электротоком.
Не размещайте приборы с
открытым пламенем в местах,
обдуваемых потоком воздуха,
или под внутренним блоком.
Не направляйте струю воздуха на растения или животных.
Это может нанести вред
растениям или здоровью
животных.
Не загораживайте свободный
доступ к входному и выходному диффузорам.
При попадании воды внутрь
кондиционера возможно
нарушение изоляции про
водов, что чревато коротким
замыканием или поражением
электротоком.
Не подключайте кондиционер к электросети с напряжением, отличающимся от указанного в
паспорте. Это ведет к поломке кондиционера или к пожару.
Это может привести к
деформации корпуса блока
под действием тепла.
Ухудшение циркуляции
воздуха может привести к
снижению производительности кондиционера или к его
поломке.
Страница 6
Page 7

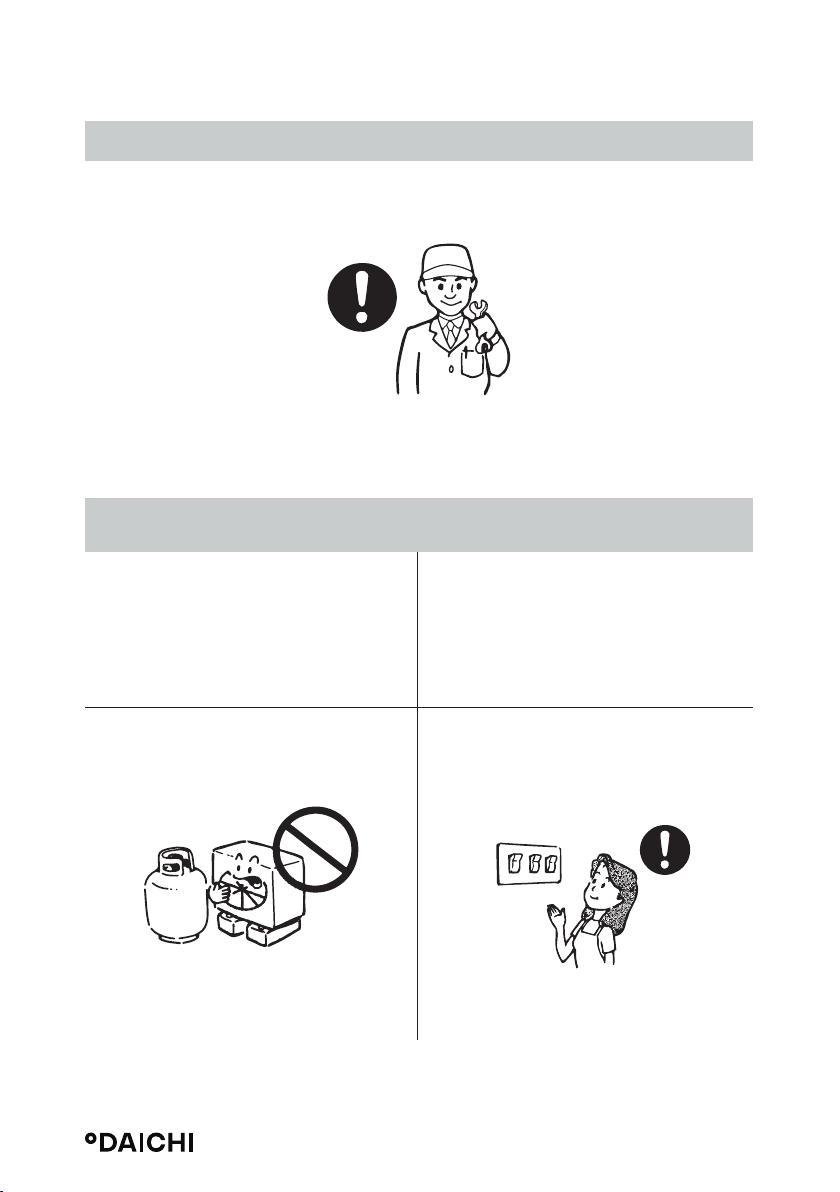

ЧТО НУЖНО ЗНАТЬ ОБ УСТАНОВКЕ КОНДИЦИОНЕРА
ОПАСНО!
Не пытайтесь устанавливать кондиционер самостоятельно. Обратитесь в авторизованную
монтажную фирму.
Неверная установка кондиционера может привести к утечке воды, поражению электротоком
или пожару. Рекомендуем поручить установку кондиционера специалистам авторизованной
монтажной фирмы, в которой Вы приобрели кондиционер.
ВНИМАНИЕ!
Кондиционер необходимо заземлить.
Ненадежное заземление ведет к поражению
электротоком. Не соединяйте провод заземления кондици онера с газовы ми трубами,
водопроводом, гр омо отводом, заземлением
телефонной линии.
Не устанавливайте кондиционер в местах, где
возможна утечка воспламеняющихся газов.
При скоплении воспламеняющегося газа
вблизи кондицио нера возможен пожар.
Снабдите кондиционер надежной системой
дренажа.
Ненадежно выполненный дренаж может
привести к порче имущества.
В некоторых случаях необходимо предусмотреть устройство защитного отключения
(УЗО), предотвращающее утечку тока на землю.
В противном случае возможно поражение
электротоком.
Страница 7
Page 8
ОСОБЫЕ УСЛОВИЯ, КОТОРЫЕ НУЖНО
УЧИТЫВАТЬ ПРИ УСТАНОВКЕ

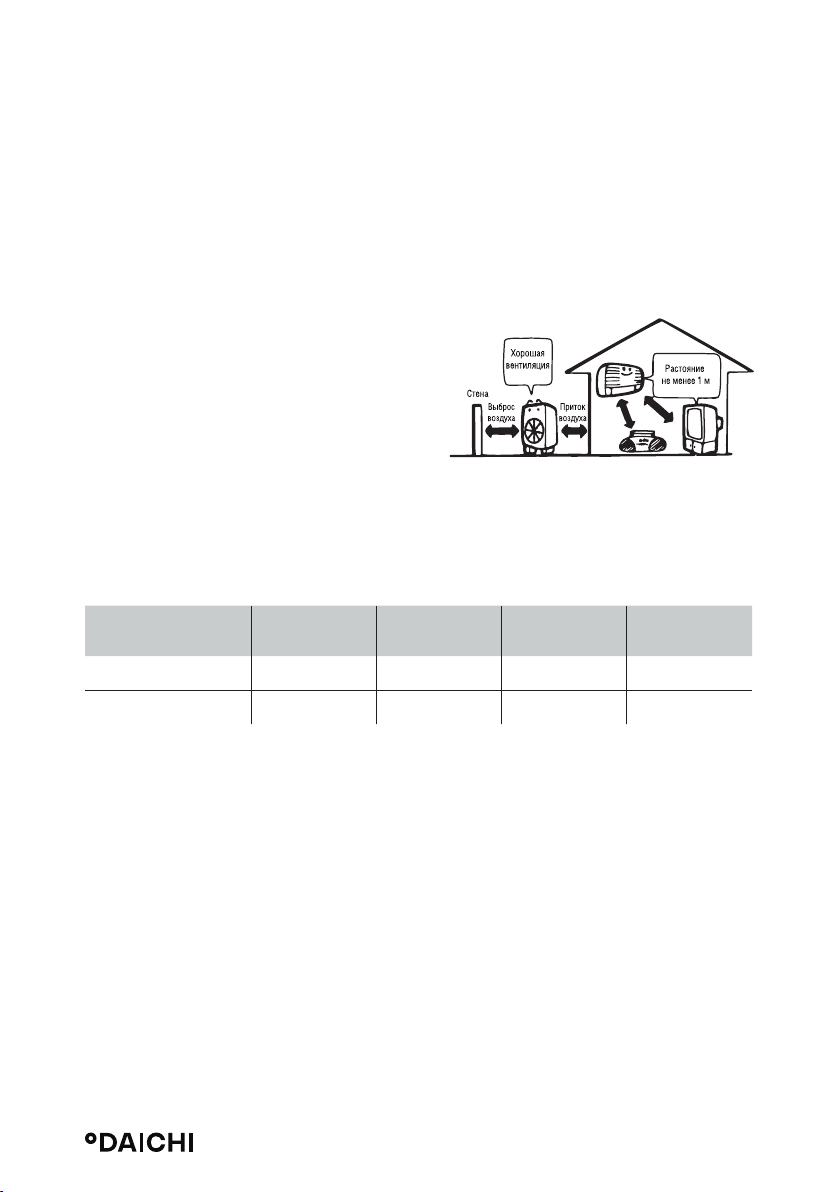

Если условия работы кондиционера совпадают с перечислен ными
ниже, то необходима консультация специалистов.
Высокая влажность воздуха или присутствие в нем паров масел.
Атмосфера с высокой концентрацией солей (например, морс кое побережье).
Местность с сернистыми испарениями (напри-
мер, вблизи термального источника).
Размещение наружного блока в таком месте,
где он может быть засыпан вы павшим снегом.
Чем больше свободного места вокруг конди-
ционера, тем эффективнее и безопаснее его
работа.
Дренажный шланг должен быть проложен та-
ким образом, чтобы конденсат беспрепятственно
отводился за пределы помещения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Режим работы Охлаждение Нагрев Осушение Влажность
Воздух в помещении не ниже 16 °С не выше 30 °С более 10 °С не выше 80 %
Воздух на улице -15~43 °С -15~24 °С 11~43 °С
ВНИМАНИЕ!
1. Оптимальная производительность кондиционера достигается только при указан-
ных условиях. Невыпол нение этих условий может привести к нарушению нормальной работы кондиционера и срабатыванию устройств защиты.
2. Относительная влажность в помещении не должна быть выше 80%. При большей
влажности на по вер хности внутреннего блока кондиционера возможно обильное
выпадение конденсата.
Страница 8
Page 9
КОМПЛЕКТ ПОСТАВКИ
№
п/п
1 Внутренний блок 1 В упаковке
2 Наружный блок 1 В упаковке
3 Монтажная пластина 1
4 Монтажные болты ST3.9x25 5-8
5 Дюбель 5-8
6 Герметик 1
7 Дренажный патрубок 1
8 Пульт управления с элементами питания и инструкцией 1 DRC01
9 Руководство пользователя 1
10 Инструкция по монтажу 1
Составляющие комплекта поставки* Кол-во Примечание
В зависимости от
модели
* Трубопровод хладагента приобретается за отдельную плату, а его длина и диаметр
подбираются в соот ветствии с производительностью кондиционера и конкретным
размещением блоков при монтаже.
Внимательно проверьте комплект поставки. Вся документация, входящая в комплект поставки, должна быть на русском языке.
Страница 9
Page 10
НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА

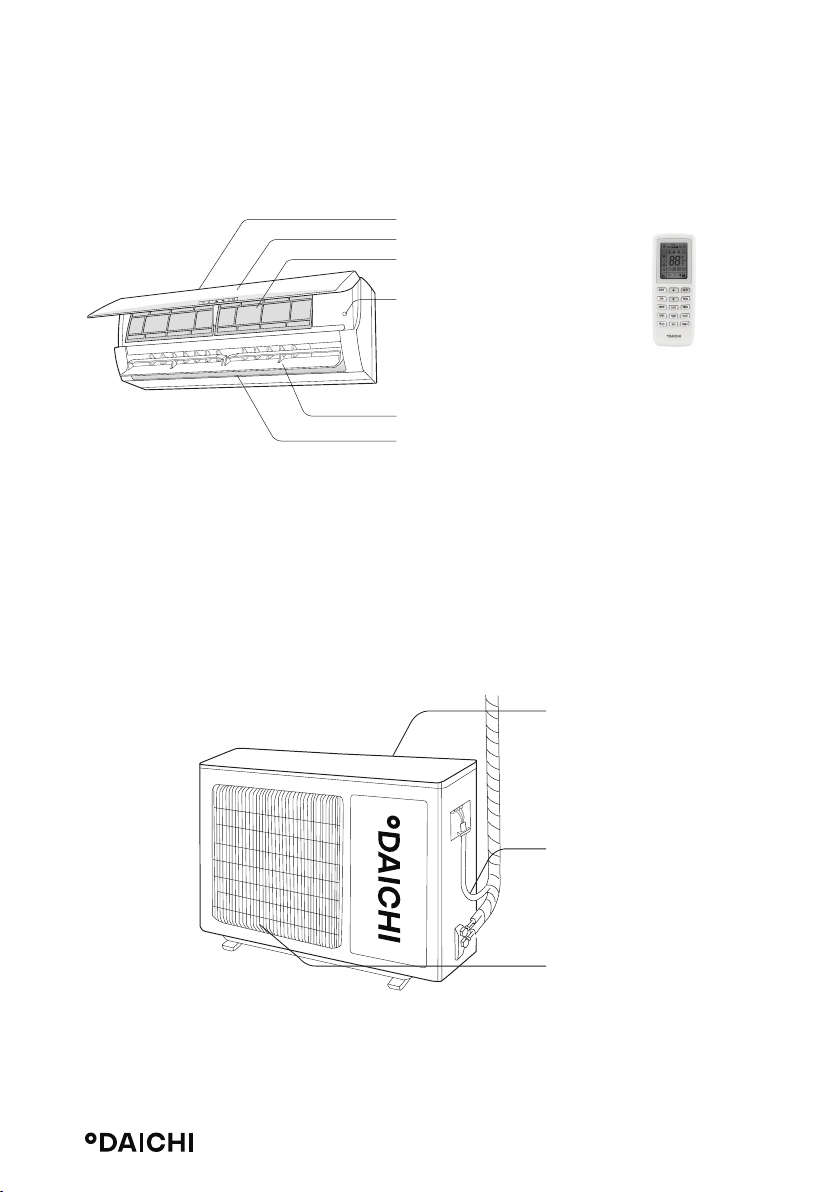

Внутренний блок
вход воздуха
панель
фильтр
вспомогательная кнопка
пульт дистанционного
управления
горизонтальные жалюзи
воздуховыпускное отверстие
(Отображаемая на дисплее информация и ее расположение на реальном изделии могут
отличаться от приведенных на иллюстрации)
ПРИМЕЧАНИЕ:
Внешний вид реального изделия может отличаться от приведенного на
иллюстрации
Наружный блок
вход воздуха
соединительная
электропроводка
воздуховыпускное
отверстие
ПРИМЕЧАНИЕ:
Внешний вид реального изделия может отличаться приведенного на иллюстра-
ции.
Страница 10
Page 11

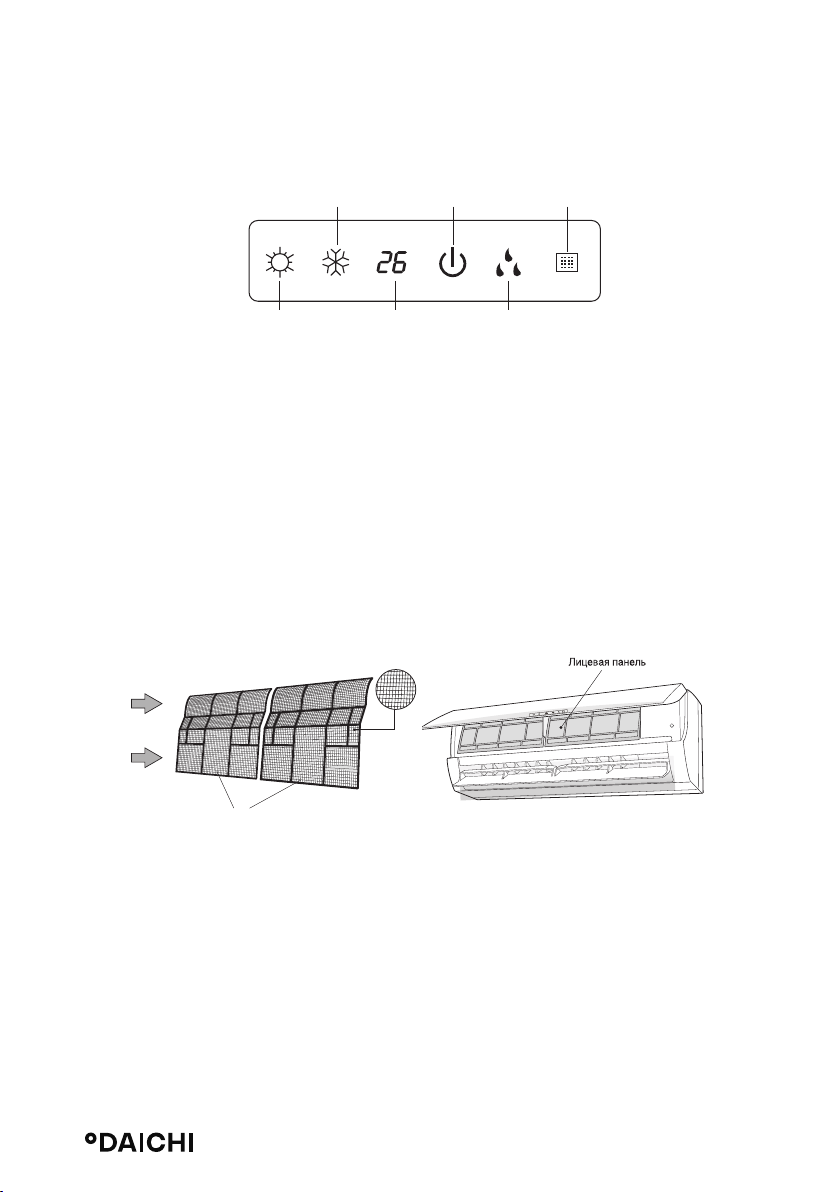

ТАБЛО ИНДИКАЦИИ ВНУТРЕННЕГО БЛОКА
Воздушный
"Холодная"
плазма
Индикатор
Режим
охлаждения
включения
питания
Приемник
ИК сигнала
Режим
нагрева
Индикатор
температуры
Режим
осушки
Примечание: Если имеется различие между схематическим представлением и реальным устройством, пожалуйста, действуйте с учетом реального устройства
О КОМФОРТНОМ МИКРОКЛИМАТЕ В ПОМЕЩЕНИИ
Очистка воздуха. Чтобы воздух в помещении соответствовал международным тре-
бованиям, в Вашем кондиционере предусмотрена его постоянная очистка от бытовых и поступающих с улицы загрязнений. Несколько ступеней очистки, каждая из
которых основана на определенном физическом принципе, отделяют от воздушного
потока частицы с помощью системы фильтров.
поток
Фильтр
предварительной
очистки
Схема многоступенчатой очистки воздуха кондиционером
В Вашем кондиционере используется фильтр предварительной очистки, задерживающий мельчайшие частицы пыли.
Страница 11
Page 12
О КОМФОРТНОМ МИКРОКЛИМАТЕ В ПОМЕЩЕНИИ
Фильтр предварительной очистки рекомендуется чистить примерно раз в месяц.
Фотокаталитический фильтр следует чистить при солнечном свете через 3 месяца, а
ионный фильтр необходимо менять приблизительно раз в полгода. Лицевую панель
следует подвергать влажной чистке раз в месяц, для чего она сделана съемной.
Регулирование влажности воздуха. На наше самочувствие существенно влияет соотношение между температурой и относительной влажностью воздуха, причем вторая величина не должна превышать 80%. Обычно относительная влажность воздуха
поддерживается кондиционером автоматически в диапазоне от 35 до 60%, что является оптимальным для человеческого организма.
Циркуляция воздуха в помещении.
Выравнивание свойств воздуха в
помещении осуществляется его
циркуляцией. Она создается с
помощью воздухораспределительных
устройств и вентилятора внутреннего
блока. Для подачи воздушного
потока в какую-либо локальную зону
достаточно вручную повернуть заслонки и створки жалюзи на определенный угол.
Для циркуляции воздуха по всему объему помещения нужно заставить заслонки
автоматически качаться вверх-вниз однократным нажатием кнопки Swing.

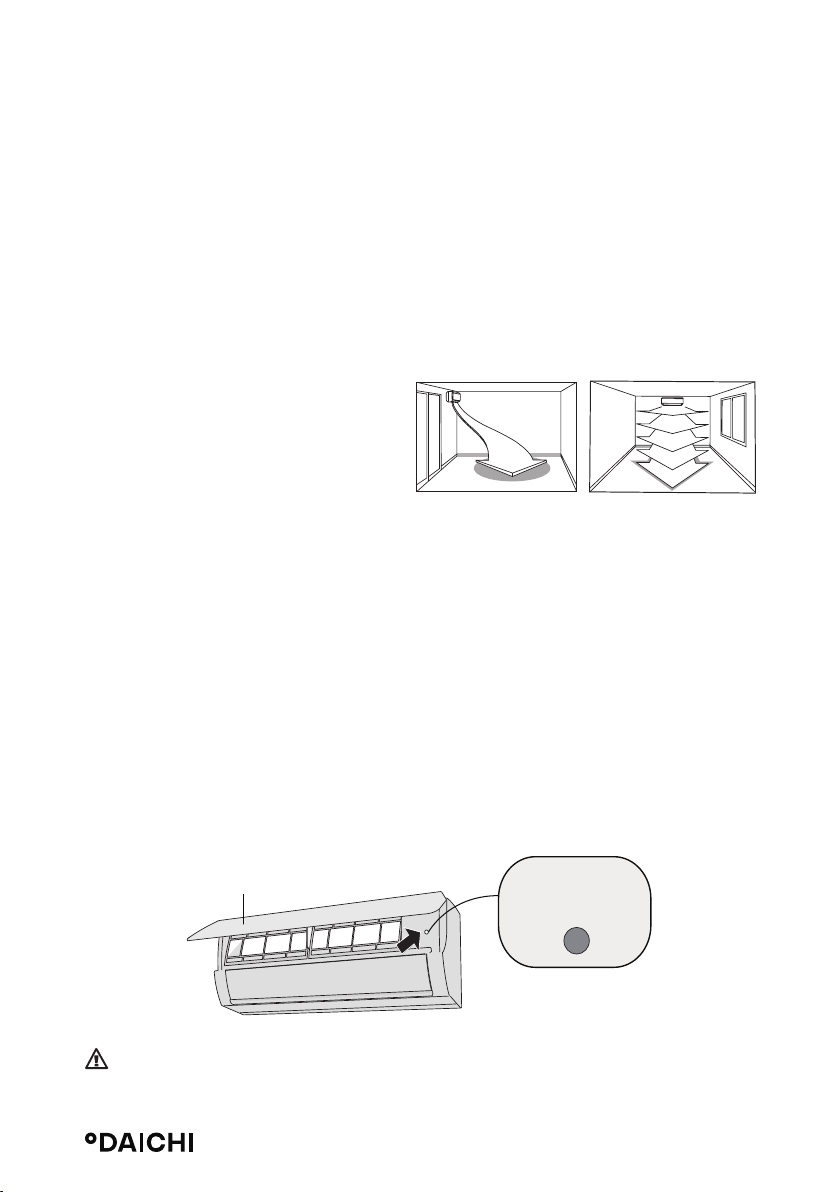

Возможные схемы циркуляции
воздуха в помещении
УПРАВЛЕНИЕ КОНДИЦИОНЕРОМ
БЕЗ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
При потере или повреждении пульта управления включать и выключать кондиционер
можно с помощью вспомогательной кнопки. Порядок действий (см. иллюстрацию).
Открыть панель и, чтобы включить или выключить кондиционер нажать вспомогательную кнопку. При включении вспомогательной кнопкой кондиционер работает в
автоматическом режиме.
Панель
ВНИМАНИЕ
Для нажатия кнопки используйте изолированный предмет
Вспомогательная
кнопка
Страница 12
Page 13
ОСОБЕННОСТИ РАБОТЫ В РЕЖИМЕ НАГРЕВА
Кондиционер с режимами охлаждения и нагрева может еще и нагревать воздух. При
опреде лен ных условиях такой нагрев более эко номичен, чем с помощью других
электронагревательных приборов – электротэнов, масляных радиаторов, электрокалориферов и пр. Вот главные осо бенности использования кондиционера для нагрева
воздуха помещения.
Наружный блок переносит тепло атмосферного воздуха и передает его внутрен-
нему блоку, который нагрева ет воздух в помещении. Такая циркуляция воздуха
позволяет довольно быстро нагреть поме щение.
Теплопроизводительность кондиционера
падает со сниже нием тем пературы атмосферного воздуха.
При низкой температуре атмосферного
воздуха процесс придется сов ме щать с
работой других на гревательных приборов.
Если на улице очень холодно, рекоменду-
ется использовать электронагревательные
приборы, указанные выше, вместо нагрева
воздуха кондиционером.
ЗАЧЕМ НУЖНА ФУНКЦИЯ ОТТАЙКИ?
При низкой температуре воздуха на улице и его высокой влажности возможно обмерзание теп лообменника наружного блока инеем. Такое обмерзание снижает производительность кондицио нера. В этом случае помогает функция автоматической
оттайки инея, которая периодически растапливает слой наросшего инея. Внешними
признаками начала действия этой функции являются:
Режим Нагрев автоматически прерывается на 5–10 мин.
Вентиляторы наружного и внутреннего блоков останавливаются.
В наружном блоке возможно появление пара, что не является призна ком неис-
правности, а свидетель ствует об интенсивном испарении влаги с теплообменника.
Режим нагрева возобновится автоматически, как только весь иней на теплообменнике растает.
Страница 13
Page 14

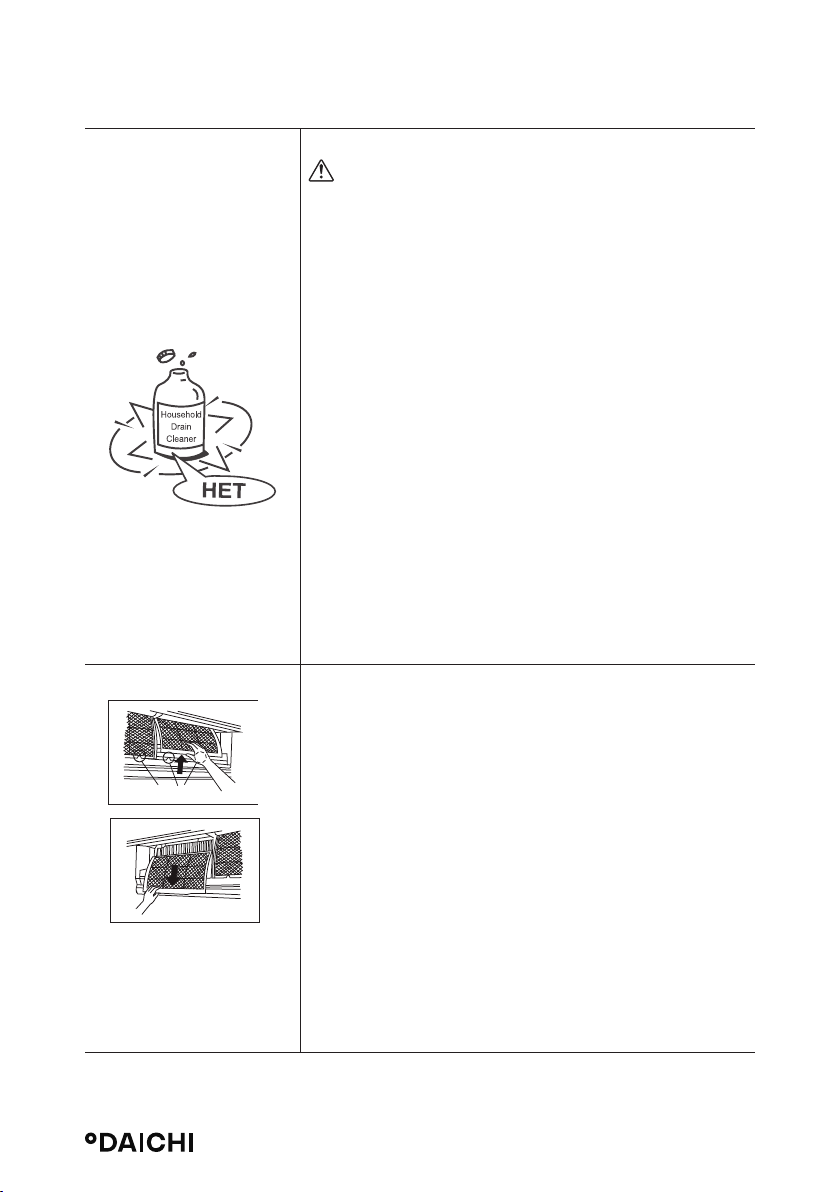

УХОД ЗА КОНДИЦИОНЕРОМ
ПРЕДОСТЕРЕЖЕНИЕ!
Прежде чем приступить к очистке, выключите кондиционер и сетевой размыкатель.
ЧИСТКА ВНУТРЕННЕГО БЛОКА И ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Чистку внутреннего блока и пульта дистанционного
управления выполняйте сухой мягкой тканью.
Если внутренний блок слишком загрязнен, смочите
ткань холодной водой.
Снимите лицевую панель внутреннего блока, про-
мойте ее водой и вытрите насухо тканью.
Не очищайте кондиционер тканью с химической
пропиткой или щеткой.
Не пользуйтесь для чистки бензином, полиро-
лем, растворителями, чистящими порошками или
другими химически активными веществами. Они
могут повредить покрытие корпуса, привести к его
деформации или изменению цвета.
Ячейки фильтра
ЧИСТКА ВОЗДУХООЧИСТИТЕЛЬНЫХ
ФИЛЬТРОВ
Загрязнение фильтров приводит к снижению производительности кондиционера.
Поэтому регулярно, каждые 3 месяца, проводите чистку
воздухо очистительных
фильтров.
1. Откройте лицевую панель, и потяните на себя-вверх.
2. Возьмите рамку каждого фильтра за крепления и приподнимите. Затем плавно потяните вниз.
3. Выньте фильтры из внутреннего блока.
Осуществляйте очистку фильтров пылесосом или
промойте водой, с последующей просушкой.
Страница 14
Page 15

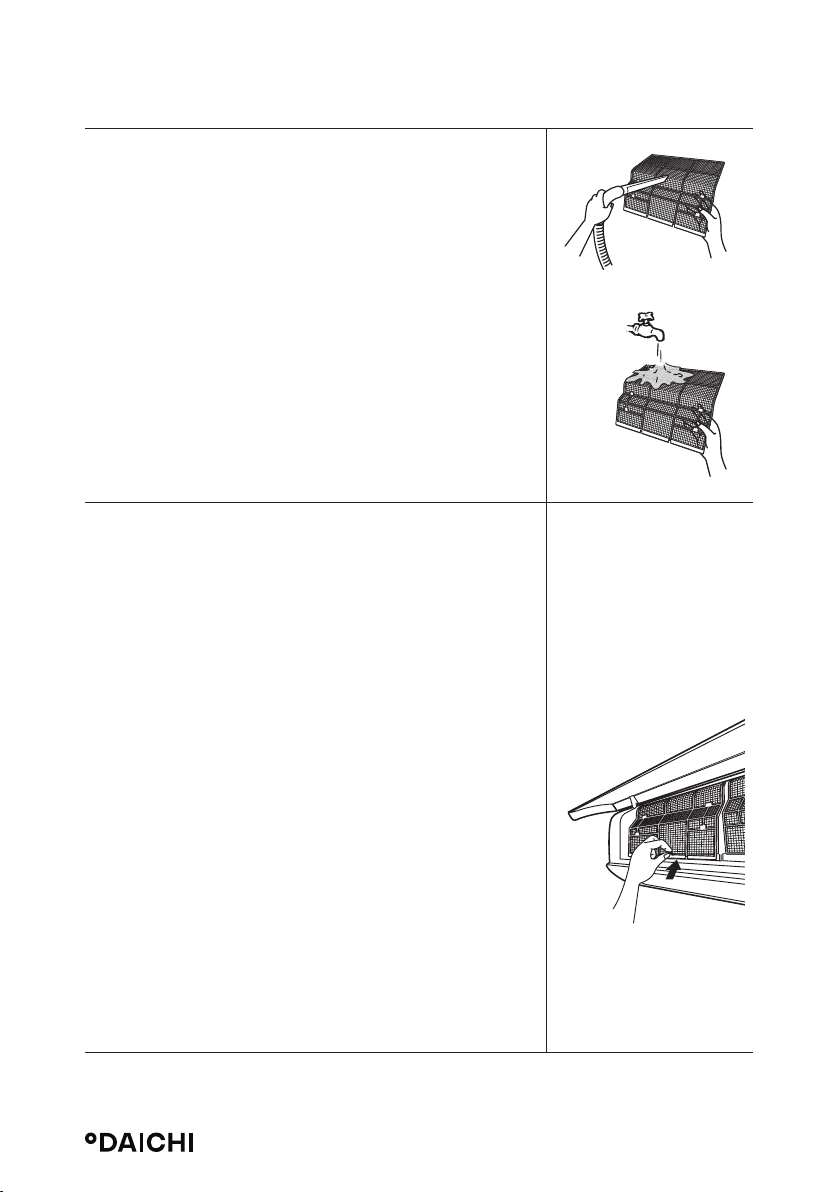

УХОД ЗА КОНДИЦИОНЕРОМ
ХРАНЕНИЕ
Если Вы не планируете использовать кондиционер в течение длительного времени (месяца и более):
1. Включите кондиционер на несколько часов в режиме
вентилятора.
2. Полностью просушите его внутренние полости.
3. Отключите кондиционер.
4. Извлеките элементы питания из пульта дистанционного управления.
Периодически очищайте и обслуживайте наружный
блок, ко торый находится на улице. Не пытайтесь делать
это самостоятельно, обращайтесь в авторизованную
монтажную фирму.
ПРОВЕРКА ПЕРЕД ВКЛЮЧЕНИЕМ
КОНДИЦИОНЕРА
Убедитесь, что электропровод не поврежден и не
выключен из электрической сети.
Убедитесь, что установлены комбинированные
фильтры.
Убедитесь, что нет препятствий входящему в конди-
ционер и выходящему из кондиционера воздушным
потокам.
ВНИМАНИЕ!
Вынимая фильтр, не касайтесь металлических частей
кондиционера. Острые металлические детали могут
нанести травму.
Не допускайте попадания воды внутрь кондиционе-
ра: она может нарушить изоляцию, привести к возгоранию или поражению электрическим током.
Страница 15
Page 16
ЯВЛЕНИЯ, НЕ СВЯЗАННЫЕ С НЕИСПРАВНОСТЬЮ
Анализ неисправностей
Устранение неисправностей общего порядка
При возникновении приведенных ниже проблем попробуйте сначала устранить их
самостоятельно, руководствуясь указанными в таблице рекомендациями. Если проблема не решается, обращайтесь к вашему местному дилеру или к квалифицированным специалистам.
Проблема Что проверить Решение
Внутренний
блок не
реагирует на
сигналы пульта
дистанционного
управления или
не работает сам
пульт
Может быть, имеются сильные
помехи (влияние статического
электричества, колебания
напряжения)?
Пульт дистанционного
управления находится в
пределах его зоны действия?
Между пультом и блоком
имеются препятствия?
Излучатель пульта
дистанционного управления
направлен на окно приема
сигналов блока?
Слабый сигнал пульта
дистанционного управления,
нечеткое изображение или
отсутствует изображение на
дисплее?
При нажатии кнопок пульта
на дисплее ничего не
отображается?
В помещении включена
люминесцентная лампа?
Извлеките вилку из розетки
и через 3 минуты вставьте
ее обратно. Снова включите
кондиционер.
Дальность действия пульта
дистанционного управления
8 м.
Удалите препятствия.
Направьте пульт
дистанционного управления
точно на окно приемника
сигналов на внутреннем блоке.
Проверьте состояние элементов
питания, если они сели –
замените.
Возможно, пульт
дистанционного управления
неисправен. Проверьте и, при
необходимости, замените пульт.
Переместите пульт ближе к
внутреннему блоку.
Выключите люминесцентную
лампу и снова проверьте работу
пульта.
Страница 16
Page 17
ЯВЛЕНИЯ, НЕ СВЯЗАННЫЕ С НЕИСПРАВНОСТЬЮ
Проблема Что проверить Решение
Нет ли препятствий у
воздухозаборного и
Отсутствует
поток воздуха
из внутреннего
блока
воздуховыпускного
отверстий внутреннего
блока?
Установленная на внутреннем
блоке для режима нагрева
температура достигнута?
Режим нагрева только что
включен?
Устраните препятствия.
После достижения заданной
температуры внутренний блок
перестает подавать подогретый
воздух.
Для предотвращения подачи в
помещение холодного воздуха
внутренний блок включается с
задержкой в несколько минут – это
нормальный порядок работы.
Кондиционер
не работает
Из воздуховыпускного
тверстия
о
внутреннего
блока выходит
туман
Сбой электропитания?
•
•
Не до конца вставлена
вилка?
Сработало реле
•
температуры воздуха
или сгорел плавкий
предохранитель?
Неисправна
•
электропроводка?
• Блок перезапускается сразу
после остановки?
• Правильно ли настроена
функция для работы с
пультом дистанционного
управления?
• Температура и влажность в
помещении высокие?
• Подождите, пока восстановится
электропитание.
• Вставьте вилку до упора.
Обратитесь к специалистам
•
для замены реле или
предохранителя.
• Обратитесь к специалистам для
замены электропроводки.
• Подождите 3 минуты, и затем снова
включите кондиционер.
• Переустановите настройки
функции.
• Туман может образовываться
при резком охлаждении воздуха
помещения. Через некоторое
время температура и влажность
воздуха в помещении уменьшатся
и туман пропадет.
Страница 17
Page 18
ЯВЛЕНИЯ, НЕ СВЯЗАННЫЕ С НЕИСПРАВНОСТЬЮ
Проблема Что проверить Решение
•
Недостаточная
эффективность
охлаждения
(нагрева)
Слишком низкое
напряжение в сети?
•
Засорен фильтр? Очистите фильтр.
•
Установленная
температура находится в
правильном диапазоне?
•
Есть открытая дверь или
окно?
• Подождите, пока восстановится
нормальное напряжение.
•
Выберите температуру из
правильного диапазона.
•
Закройте двери и окна.
Ощущается
посторонний
запах
Кондиционер
работает со
сбоями
Слышен звук
«протекающей
воды»
Слышно
потрескивание
•
Есть ли источник запаха,
например, мебель,
сигаретный дым и т.п.?
•
Есть ли источник помех,
например, грозовые
разряды, беспроводные
устройства и т.п.?
•
Кондиционер только
что включился или
выключился?
•
Кондиционер только
что включился или
выключился?
•
Возможно, это запах от мебели,
сигаретного дыма и т.п.
•
Очистите фильтр.
•
Отключите электропитание,
включите его снова и затем
опять включите кондиционер.
•
Это звук протекания жидкого
хладагента внутри блока – это
нормальное явление.
•
Это звук трущихся в результате
теплового расширения или
сокращения при изменении
температуры панелей или других
частей блока.
Страница 18
Page 19
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Код ошибки
• При отказе кондиционера индикатор температуры на внутреннем блоке начинает
мигать, и на дисплее отображается соответствующий код ошибки. Ниже в таблице
приведен перечень возможных кодов ошибок и рекомендации по устранению неис-
правностей.
Код
ошибки
E5
E8
U8
H6
E6
Неисправность можно устранить, перезапустив кондиционер. Если
таким путем проблема не решается, обратитесь к квалифицированным
специалистам.
Неисправность можно устранить, перезапустив кондиционер. Если
таким путем проблема не решается, обратитесь к квалифицированным
специалистам.
Неисправность можно устранить, перезапустив кондиционер. Если
таким путем проблема не решается, обратитесь к квалифицированным
специалистам.
Неисправность можно устранить, перезапустив кондиционер. Если
таким путем проблема не решается, обратитесь к квалифицированным
специалистам.
Неисправность можно устранить, перезапустив кондиционер. Если
таким путем проблема не решается, обратитесь к квалифицированным
специалистам.
Устранение неисправности
ПРИМЕЧАНИЕ.
Все другие коды ошибок требуют для устранения неисправности обращения к квалифицированным специалистам.
Страница 19
Page 20
КОГДА НУЖНО НЕМЕДЛЕННО ОБРАТИТЬСЯ В
АВТОРИЗОВАННУЮ МОНТАЖНУЮ ФИРМУ
При появлении перечисленных ниже признаков немедленно выключите конди-
ционер, отключите электропитание и обратитесь за помощью к вашему местному
дилеру или к квалифицированным специалистам.
Шнур питания сильно нагревается или поврежден.
Работа кондиционера сопровождается необычным звуком.
Часто срабатывает реле температуры воздуха.
Из кондиционера исходит запах горелого.
Течь из внутреннего блока.
Не ремонтируйте и не переустанавливайте кондиционер самостоятельно.
При эксплуатации в непредусмотренных для этого условиях в кондиционере
может возникнуть неисправность, а также может появиться опасность поражения
электрическим током и возгорания.
Страница 20
Page 21
КОГДА НУЖНО НЕМЕДЛЕННО ОБРАТИТЬСЯ В
АВТОРИЗОВАННУЮ МОНТАЖНУЮ ФИРМУ
В следующих ситуациях немедленно отключите кондиционер и свяжитесь с монтажной фирмой.
Часто выбивает
предохранитель или
автомат защиты.
Автомат-предохранитель
слишком сильно
нагрелся.
Изоляция кабеля питания
повреждена.
Работа кондиционера
нарушает нормальную
работу телевизоров,
радио и других
электроприборов.
При нажатии кнопки Вкл./Выкл. (Run) происходит сбой в работе кондиционера,
и этот сбой повторяется после отключения от сети и перезапуске кондиционера
вновь через 3 мин.
Если в кондиционер попала вода или другие предметы.
Индикатор RUN или другие индикаторы продолжают мигать.
Если один из кодов ошибки высветился на дисплее: E0, E1, E2, E3..... или P0, P1, P2,
P3.....
Не срабатывает кнопка
Вкл./Выкл.
Во время работы из блока
постоянно раздается
посторонний шум.
Если нормальная работа кондиционера не восстановится даже после
выполнения всех указанных выше проверок и после просмотра предыдущей
страницы сомнения еще останутся, отключите кондиционер и свяжитесь с
авторизованной монтажной фирмой.
Страница 21
Page 22
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВНУТРЕННИЙ БЛОК DA20AVQS1-S DA25AVQS1-S DA35AVQS1-S
НАРУЖНЫЙ БЛОК DF20AVS1 DF25AVS1 DF35AVS1
2.20 (0.30~2.50) 2.50 (0.60~2.80) 3.20 (0.60~3.60)Охлаждение
0.685 (0.12~1.20) 0.78 (0.12~1.30) 0.997(0.12~1.40)Охлаждение
5.10 / A 6.10 / A++ 6.10 / A++Охлаждение (SEER)
3.80 / A
3.21 / A
3.61 / A 3.61 / AНагрев (COP) 3.61 / A
500 / 390 / 300 480 / 320 / 210 560 / 410 / 290Внутренний блок
40 / 34 / 24
713x270x195 790x275x200 790x275x200Внутренний блок
720x428x310 776x540x320Наружный блок 842x596x320
8.5 9 9Внутренний блок
21.5 25.5Наружный блок 29.5
6.35 6.35 6.35
9.52 9.52 9.52
15 15
10 10
-15~43
3.21 / A 3.21 / AОхлаждение (EER)
40 / 34 / 25
-15~43 -15~43
42 / 34 / 28Внутренний блок
498.5
20
10
Потребляемая
мощность
Сезонная
энергоэффективность
/ Класс
Эффективность / Класс
Годовое
энергопотребление
Расход воздуха (макс./
сред./мин.)
Интенсивность осушки
воздуха
Уровень шума (выс./
сред./низ.)
Трубопровод
хладагента
(R410A)"
Диапазон рабочих
температур
кВтПроизводительность
В, Гц, ФЭлектропитание 220~240, 50, 1Однофазное 220~240, 50, 1 220~240, 50, 1
кВт
кВт.ч 342.5 390Среднее значение
3
/ч
м
л/ч 0.8Среднее значение 0.8 1.4
дБА
ммГабариты (ШхВхГ)
кгВес
мм
м
°C
Нагрев 2.30 (0.60~2.60) 2.80 (0.60~3.20) 3.40 (0.60~3.80)
Нагрев 0.637 (0.12~1.40) 0.78 (0.12~1.40) 0.942 (0.12~1.50)
Нагрев (SCOP) 4.00 / A+++ 4.00 / A+++
Диаметр для
жидкости
Диаметр для газа
Длина между
блоками
Перепад между
блоками
Охлаждение
Нагрев -15~24 -15~24 -22~24
Страница 22
Page 23
ВНУТРЕННИЙ БЛОК
НАРУЖНЫЙ БЛОК
Производительность кВт
Охлаждение
Нагрев
Электропитание В, Гц, Ф Однофазное
Потребляемая
мощность
кВт
Сезонная
энергоэффективность
/ Класс
Эффективность / Класс
Годовое
энергопотребление
Расход воздуха (макс./
сред./мин.)
Интенсивность осушки
воздуха
Уровень шума (выс./
сред./низ.)
кВт.ч Среднее значение
м
л/ч Среднее значение
дБА Внутренний блок
Габариты (ШхВхГ) мм
Вес кг
Охлаждение
Нагрев
Охлаждение (SEER)
Нагрев (SCOP)
Охлаждение (EER)
Нагрев (COP)
3
/ч Внутренний блок
Внутренний блок
Наружный блок
Внутренний блок
Наружный блок
Диаметр для
мм
Трубопровод
хладагента
(R410A)"
м
жидкости
Диаметр для газа
Длина между
блоками
Перепад между
блоками
Диапазон рабочих
температур
°C
Охлаждение
Нагрев
DA50AVQS1-S DA60AVQS1-S
DF50AVS1 DF60AVS1
4.60 (0.65~5.20)
6.155
(1.75~6.30)
5.00 (0.70~5.28) 6.20 (1.75~6.75)
220~240, 50, 1 220~240, 50, 1
1.43 (0.15~1.86) 2.00 (0.45~2.20)
1.38 (0.16~1.68) 1.90 (0.45~2.43)
6.10 / A++ 6.50 / A++
4.00 / A+++ 4.00 / A++
3.22 / A 3.08 / B
3.62 / A 3.26 / C
715 1000
850 / 610 / 520 850 / 610 / 520
1.8 2.0
45 / 37 / 33 47 / 39 / 34
970x300x224 970x300x224
842x596x320 955x700x396
13.5 13.5
33 46
6.35 6.35
9.52 15.9
20 25
10 10
-15~48
3 -15~43
-15~24 -15~24
Страница 23
Page 24

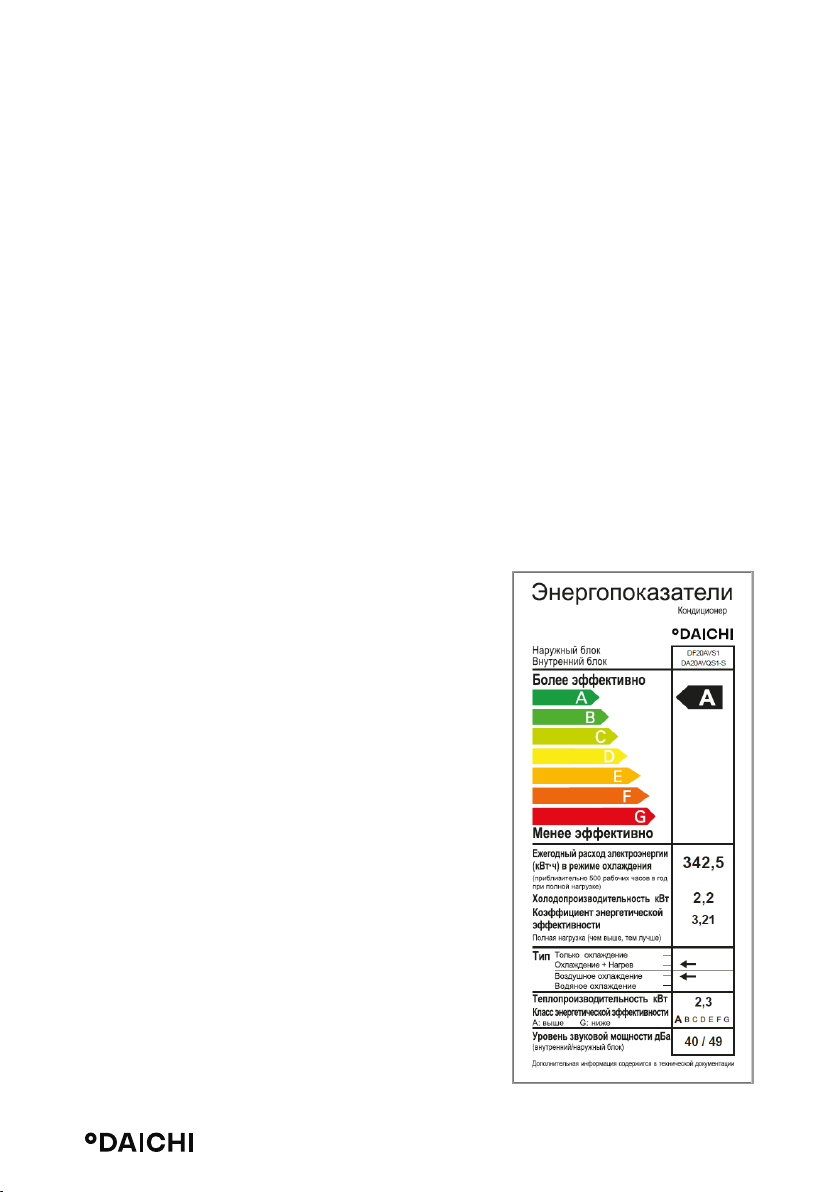

КЛАССЫ ЭНЕРГОЭФФЕКТИВНОСТИ
Классификация энергоэффективности составляет часть Европейского проекта по обнаружению климатических изменений, согласно которому эффективность энергопользования
должна быть направлена на уменьшение выбросов CO
ла, что более точная осведомленность позволит пользователям покупать наиболее экологически рентабельные предметы в соответствии с их потребностями.
На табличке предоставлена информация о потреблении энергии кондиционера. Блоки
с охлаждающей способностью до 12 кВт классифицируются по потреблению энергии на
категории от ‘A’ до ‘G’, которым соответствует определенный цветовой код. Блоки с самым
низким энергопотреблением категории ‘A’ обозначены темно-зеленой стрелкой, а с самым
высоким энергопотреблением категории ‘G’ - красной. Таким образом, пользователи могут
сравнить эффективность эквивалентных машин других производителей.
ОБОЗНАЧЕНО ГОДОВОЕ ПОТРЕБЛЕНИЕ ЭНЕРГИИ
Указано приблизительное годовое потребление энергии на основании стандартной бытовой модели. Годовое потребление можно рассчитать, умножив значение общей входной
мощности на среднее количество часов работы в год, принятое за 500, В РЕЖИМЕ ОХЛАЖДЕНИЯ ПРИ ПОЛНОЙ НАГРУЗКЕ. Стоимость годового потребления энергии подсчитывается, умножая это значение на тариф на электроэнергию пользователя.
ОТДАЧА ОХЛАЖДЕНИЯ
Охлаждающая способность блока в кВт в режиме охлаждения при полной нагрузке. Пользователь должен
выбрать блок с номинальной производительностью, соответствующей его требованиям охлаждения/ нагрева.
Крупногабаритные блоки могут увеличить количество
циклов вкл/выкл, сокращая тем самым срок службы, в то
время как малогабаритные блоки не могут обеспечить
соответствующего уровня охлаждения или нагрева. Значения отдачи можно приобрести у производителя или
местного дилера.
. Европейская Комиссия установи-
2
КОЭФФИЦИЕНТ ЭНЕРГОЭФФЕКТИВНОСТИ (EER)
Это охлаждающая производительность блока, делимая на
общую потребляемую электрическую мощность - чем выше
значение EER, тем лучше эффективность энергоиспользования.
TИП
Указывает, в каком режиме может работать блок: только охлаждение или охлаждение/нагрев. В режиме охлаждения
ук
азывается тип охлаждения блока: водный или воздушный.
ТЕПЛОПРОИЗВОДИТЕЛЬНОСТЬ
Теплоотдача блока в кВт в режиме нагрева при полной
нагрузке.
Страница 24
Page 25
ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ
Данная продукция производится на заводе:
GREE ELECTRIC APPLIANCES,INC.OF ZHUHAI
W.Jinji Rd, Qianshan Zhuhai 519070, Guangdong, China.
Страна производитель и дата производства кондиционера указана на его маркировочном шильдике или рядом с ним.
Срок службы:
Установленный производителем в порядке п.2 ст.5 Федерального Закона РФ «О защите
прав потребителей» срок службы для данного изделия равен 10 лет с даты производства
при условии, что изделие используется в строгом соответствии с настоящей инструкцией
по эксплуатации и применимыми техническими стандартами»
Особые правила реализации не предусмотрены.
Условия транспортировки и хранения:
Кондиционеры должны транспортироваться и хранится в упакованном виде.
Кондиционеры должны транспортироваться любым видом крытого транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Не допускается к отгрузке и перевозке кондиционер, получивший повреждение в процессе предварительного хранения и транспортирования, при нарушении жесткости конструкции.
Состояние изделия и условия производства исключают его изменения и повреждения при
правильной транспортировке. Природные стихийные бедствия на данное условие не распространяются, гарантия при повреждении от природных бедствий не распространяется
(например – в результате наводнения).
Кондиционеры должны храниться на стеллажах или на полу на деревянных поддонах
(штабелирование) в соответствии с манипуляционными знаками на упаковке.
Срок хранения – не ограничен, но не может превышать срок службы кондиционера.
ВАЖНО! Не допускайте попадания влаги на упаковку! Не ставьте грузы на упаковку!
При складировании следите за ориентацией упаковок, указанной стрелками!
Утилизация отходов
Ваше изделие и батарейки, входящие в комплектацию пульта, помечены этим символом. Этот символ означает, что электрические и электронные изделия, а также
батарейки, не следует смешивать с несортированным бытовым мусором.
На батарейках под указанным символом иногда отпечатан химический знак, который означает, что в батарейках содержится тяжелый металл выше определенной
концентрации.
Страница 25
Page 26
Встречающиеся химические знаки:
Pb:свинец (>0,004%)
Не пытайтесь демонтировать систему самостоятельно: демонтаж изделия, удаление холодильного агента, масла и других частей должны проводиться квалифицированным специалистом в соответствии с местным и общегосударственным законодательством.
Агрегаты и отработанные батарейки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования.
Обеспечивая надлежащую утилизацию, вы способствуете предотвращению отрицательных последствий для окружающей среды и здоровья людей.
За более подробной информацией обращайтесь к монтажнику или в местные компетентные органы.
Оборудование, к которому относится настоящая инструкция, при условии его эксплуатации согласно данной инструкции, соответствует следующим техническим регламентам:
Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», Технический регламент Таможенного Союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Уполномоченным изготовителем / импортером °DAICHI на территории
Таможенного союза является компания ООО «ДАИЧИ»
Адрес: Российская Федерация, 125130, г. Москва, Старопетровский пр-д, д. 11, корп. 1
Тел. +7(495) 737-37-33, Факс: +7(495) 737-37-32 E-mail: [email protected]
Страница 26
Page 27
Страница 27
Page 28
66129931475
www.daichi.ru
Loading...
