Page 1
2

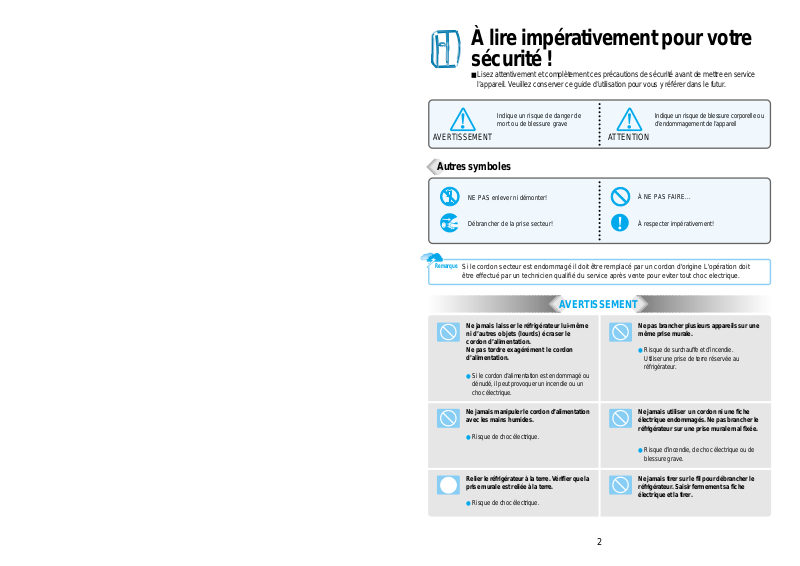

À lire impérativement pour votre
sécurité !
■ Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service
l’appareil. Veuillez conserver ce guide d’utilisation pour vous y référer dans le futur.
A VER TISSEMENT
A TTENTION
Indique un risque de danger de
mort ou de blessure grave
Indique un risque de blessure corporelle ou
d’endommagement de l’appareil
NE PAS enlever ni démonter!
Débrancher de la prise secteur!
À NE PAS FAIRE...
À respecter impérativement!
Autres symboles
AVERTISSEMENT
Ne pas brancher plusieurs appareils sur une
même prise murale.
● Risque de surchauffe et d’incendie.
Utiliser une prise de terre réservée au
réfrigérateur.
Ne jamais laisser le réfrigérateur lui-même
ni d’autres objets (lourds) écraser le
cordon d’alimentation.
Ne pas tordre exagérément le cordon
d’alimentation.
● Si le cordon d’alimentation est endommagé ou
dénudé, il peut provoquer un incendie ou un
choc électrique.
Ne jamais utiliser un cordon ni une fiche
électrique endommagés. Ne pas brancher le
réfrigérateur sur une prise murale mal fixée.
● Risque d’incendie, de choc électrique ou de
blessure grave.
Ne jamais tirer sur le fil pour débrancher le
réfrigérateur. Saisir fermement sa fiche
électrique et la tirer.
Ne jamais manipuler le cordon d’alimentation
avec les mains humides.
● Risque de choc électrique.
Relier le réfrigérateur à la terre. Vérifier que la
prise murale est reliée à la terre.
● Risque de choc électrique.
Si le cordon secteur est endommagé il doit être remplacé par un cordon d'origine L'opération doit
être effectué par un technicien qualifié du service après vente pour eviter tout choc electrique.
Remarque
Page 2
4
Ne pas placer de médicaments ni
d’échantillons d’analyse nécessitant un
contrôle de température strict dans le
réfrigérateur.
Ne pas mettre les doigts ni les mains dans la
partie inférieure du réfrigérateur, surtout à
l’arrière.
● Risque de choc électrique ou de coupure
provoquée par des éléments métalliques
tranchants.
Ne pas remplacer le fusible ni l’ampoule
d’éclairage vous-même. Faire appel à un
technicien.
Si le cordon d’alimentation est
endommagé ou dénudé, appeler
immédiatement un technicien.
Lors de la mise au rebut du réfrigérateur,
enlever le joint des portes.
● Un enfant peut rester coincé et s’étouffer
dans un réfrigérateur abandonné.
Respecter cette consigne même si le
réfrigérateur ne doit rester entreposé que
quelques jours.
Débrancher le réfrigérateur quand il ne doit
pas être utilisé pendant une période
prolongée.
Ne jamais toucher des aliments ni des
récipients, plus particulièrement en métal, avec
les mains humides dans le compartiment
congélateur.
● Risque d’engelures et de brûlures par le froid.
Ne jamais consommer d’aliments avariés ou
détériorés.
● Les aliments conservés pendant une période
prolongée peuvent être avariés ou détériorés.
Soulever les pieds réglables pour déplacer le
réfrigérateur.
● Les pieds réglables peuvent endommager ou
rayer le sol. Pour déplacer le réfrigérateur sur
une longue distance, fixer fermement les
éléments intérieurs avec du ruban adhésif.
● Sinon, ils risquent de s’entrechoquer et de se
casser.
Pour déplacer le réfrigérateur couché ou
incliné, faire appel à au moins deux
personnes pour le tenir (l’une pour tenir les
poignées arrière du haut, l’autre pour tenir
celle du bas).
Le réfrigérateur risque de glisser et de tomber
s’il est tenu par un autre endroit.
Ne jamais placer de bouteilles ni de
récipients en verre dans le compartiment
congélateur.
● Les récipients en verre et les bouteilles
peuvent se casser et provoquer des blessures
corporelles.
AVERTISSEMENT
ATTENTION
3
Éviter d’installer le réfrigérateur sur un sol
mouillé ou dans une pièce très humide.
● Il risque d’être moins bien isolé, ce qui peut
provoquer un choc électrique.
Brancher la fiche dans la prise murale de telle
sorte que le cordon soit orienté vers le bas.
● S’il est orienté vers le haut, il risque d’être tordu
exagérément ou endommagé, ce qui peut
provoquer un choc électrique ou un incendie.
Vérifier qu’il n’y a pas de jeu dans la fiche
branchée dans la prise murale.
● Elle risque d’être moins bien isolée et de
provoquer un choc électrique.
Ne jamais faire passer le cordon
d’alimentation au-dessus d’un appareil de
chauffage ni lui faire toucher un appareil de
chauffage.
● Le cordon risque d’être endommagé et de
provoquer un choc électrique.
Ne jamais placer de récipients contenant de
l’eau ni aucun autre liquide sur le dessus du
réfrigérateur.
● De l’eau risque de tomber dans le réfrigérateur
et de provoquer un choc électrique ou de
l’endommager.
Ne jamais verser ni pulvériser d’eau dans le
réfrigérateur (ni à l’intérieur, ni à l’extérieur).
● Il risque d’être moins bien isolé et de
provoquer un choc électrique.
Ne jamais déplacer ni retirer les étagères ni
les balconnets s’ils contiennent des aliments
ou des récipients.
● Des récipients lourds (en verre, en métal, etc.)
risquent de tomber et de vous blesser, ou de
casser les étagères en verre ou d’autres
éléments intérieurs.
Ne pas laisser des enfants se suspendre aux
portes du réfrigérateur.
● Il risque de tomber sur eux et de les blesser.
Ne jamais réparer, démonter ni modifier le
réfrigérateur vous-mêmes.
● Risque de blessure corporelle ou
d’endommagement de l’appareil.
Toute intervention doit être effectuée par une
personne qualifiée.
Ne stocker ni gaz ni liquides inflammables
dans le réfrigérateur.
Ne jamais utiliser de gaz inflammables, de
benzène, d’essence ni d’aérosol à proximité
du réfrigérateur.
● Risque d’incendie, d’explosion ou de blessure
corporelle.
Si une fuite de gaz est détectée près du
réfrigérateur ou dans la cuisine, ventiler
immédiatement la pièce sans toucher la fiche
électrique ni le réfrigérateur.
AVERTISSEMENT
Page 3
6
Le rétro-éclairage de l’écran LCD s’ALLUME pour vous aider à contrôler le tableau de
commande dans certains cas;
● Quand vous branchez le réfrigérateur
● Quand vous appuyez sur un bouton (le rétro-éclairage est d’abord allumé, puis le mode du bouton est activé)
● Quand vous ouvrez une porte
❈
Si vous appuyez sur un bouton alors que le rétro-éclairage est ÉTEINT, seul le rétro-éclairage s’allume, ce qui
n’affecte pas d’autre mode de bouton.
Le rétro-éclairage de l’écran LCD s’ÉTEINT pour réduire la consommation d’électricité dans
certains cas;
● 1 minute après le branchement du réfrigérateur
● 10 secondes après la fermeture d’une porte
● Quand aucun autre bouton n’est enfoncé pendant plus de 1 minute après une sélection de bouton
❈
Quand vous regardez l’écran LCD de côté ou d’en bas, et non bien en face, l’affichage (les lettres, les icônes et les
signes) peut sembler effacé ou estompé.
Tableau de commande
La cellule photo-électrique située au centre
de la partie supérieure du tableau de
commande mesure la quantité de lumière
ambiante. Quand elle détecte qu’il fait
sombre (nuit), le mode Silence s’enclenche.
Le réfrigérateur fonctionne en mode minimal
afin de faire peu ou moins de bruit.
[Note] Ne pas placer de feuille de pensebête (Post-it) ni aucun autre élément
occultant sur la cellule photo-électrique.
Montre que le système de contrôle
numérique fait fonctionner le réfrigérateur.
(L’icône est toujours allumée quand le
réfrigérateur fonctionne.)
La désodorisant est active tant que le
réfrigérateur fonctionne.
Note
● Les ampoules intérieures du réfrigérateur s’éteignent quand les portes sont ouvertes depuis plus de 10 minutes.
● Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d’une minute, l’alarme de porte sonne
pendant 5 minutes à 1 minute d’intervalle.
Les enfants risquent d’appuyer sur n’importe
quels boutons du tableau de commande et de
dérégler la température ou le fonctionnement du
réfrigérateur. Une pression sur ce bouton permet
d’empêcher ces désagréments en verrouillant la
température et le fonctionnement du
réfrigérateur. Pour désactiver le verrouillage,
appuyer une nouvelle fois sur le bouton
Verrouillage pendant plus d’une seconde.
Quand le réfrigérateur est très chargé ou quand
les portes sont ouvertes souvent, le mode
Vitesse s’enclenche automatiquement pour
maintenir un état optimal de la température.
Pour dormir au calme alors que le réfrigérateur
fait du bruit, appuyer sur le bouton Sommeil.
Ce mode fonctionne pendant un maximum de 12
heures, puis il revient au mode sélectionné
précédemment. Pour arrêter ce mode, appuyer
une nouvelle fois sur le bouton. Il revient alors là
aussi au mode sélectionné précédemment.
Rétro-éclairage de l’écran LCD
Cellule photo-électrique
5
Ne jamais placer le réfrigérateur à un emplacement où de l’eau risque de s’accumuler facilement.
Vérifier les points suivants avant de brancher le réfrigérateur.
● Utiliser impérativement une prise murale reliée à la terre pour brancher le réfrigérateur.
● Ne pas brancher le réfrigérateur avec d’autres appareils sur la même prise.
Ne pas utiliser de prise adaptateur ni de rallonge.
Ne pas laisser des appareils lourds écraser le cordon d’alimentation.
❈ Si un bruit étrange, une odeur chimique, une fumée, etc. s’échappent du réfrigérateur après son branchement, le débrancher
immédiatement et appeler un technicien.
❈ Attendre environ 5 minutes avant de rebrancher l’appareil afin de ne pas endommager le compresseur ni ses autres composants
électriques.
❈ Attendre de 2 à 3 heures que l’intérieur soit suffisamment froid après le premier branchement pour placer des aliments dans le
réfrigérateur.
(Une odeur de plastique peut apparaître lorsque le réfrigérateur fonctionne pour la première fois après avoir été branché.
Cette odeur s’estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes sont ouvertes et fermées.)
Précautions d’installation et de branchement
■
Afin de prévenir les risques d’incendie, de choc électrique ou de fuite
Précautions d’utilisation
■
Pour prévenir les risques de blessure corporelle, d’incendie, de choc électrique, etc., lisez
attentivement ce guide d’utilisation et conservez-le à proximité pour une référence future.
❈
Lisez ces précautions de sécurité avant d’utiliser l’appareil et respectez-les pour votre
Casier à œufs Porte-œufs Guide d’utilisation
■ Accessoires
Guide d’installation
Page 4
8
Utilisation des equipements
interieurs
●
Le premier casier ou tiroir du réfrigérateur peut être utilisé en tant
que compartiment produits frais ou légumes, suivant les aliments à
conserver.
La température du compartiment est plus basse en mode produits
frais qu’en mode légumes, ce qui permet de préserver davantage la
●
Si vous stockez des fruits ou des legumes frais dans le compartiment 0°c ils peuvent être gelés.
●
Si vous stockez du poisson dans le compartiment 0°c trop longtemps il peut se dégrader, il est préférable
de le stocker dans le compartiment freezer.
●
Ne placez pas les aliments trop près des bouches de ventilaltion pour ne pas gèner la circulation de l’air froid.
ŒŒ
Sortir la machine à
glaçons et la remplir
d’eau pure.
´´
Quand les glaçons
sont prêts, tourner la
poignée dans le sens
des aiguilles d’une
montre pour les
séparer.
●
Si les glaçons ne tombent pas
facilement, tourner à fond la poignée
plusieurs fois de suite.
●
Ne pas tourner la poignée de
séparation si les glaçons ne sont pas
prêts car ils risquent d’adhérer au
compartiment et au bac à glaçons.
ˇˇ
Ne pas utiliser le bac à
glaçons pour faire un
gros bloc de glace car
il risque de casser.
Sortir le bac à glaçons,
le nettoyer et le sécher
s’il ne doit pas être
utilisé (pendant une
période prolongée).
●
Ne pas verser trop d’eau car les
glaçons risquent d’être collants et
difficiles à séparer.
●
Suivre la ligne de niveau d’eau
marquée d’une flèche à l’arrière de
la machine à glaçons pour la
remplir d’eau.
■ Mode Légumes
■ Vérifier la position de la barre du
commutateur
■ Mode Produits frais
7
Contrôle de la température
❈ Quand le réfrigérateur est branché pour la première fois, le mode de température est Middle [Milieu].
Une pression sur le bouton FREEZER SET. modifie la
température comme indiqué sur le schéma ci-
dessous.
Une pression sur le bouton REFRIGERAT OR SET
modifie la température comme indiqué sur la figure
ci-dessous.
>>> Changement de température séquentiel <<<
>>> Changement de température séquentiel <<<
Les aliments conservés dans le réfrigérateur peuvent
geler si la température ambiante du réfrigérateur est
inférieure à 5°C.
Pour accélérer la congélation, appuyer sur le bouton
“SUPER FREEZER”; l’icône “QUICK “(RAPIDE)
s’allume et le mode s’enclenche. Appuyer une
nouvelle fois sur le bouton pour arrêter ce mode.
Congélation accélérée...
Pour accélérer le refroidissement ou la congélation,
appuyer sur le bouton “SUPER REFRIGERA T OR”;
l’icône “QUICK” (RAPIDE) s’allume et le mode
s’enclenche. Appuyer une nouvelle fois sur le
bouton pour arrêter ce mode.
Refroidissement et
réfrigération accélérés
●
La température intérieure peut varier en fonction du
nombre de fois où la porte est ouverte, des aliments
conservés, de la température ambiante, etc.
●
Ce mode s’arrête automatiquement et revient au
mode sélectionné précédemment.
Par exemple) le congélateur fonctionne en LOW MODE (mode
BAS)..--> Le mode SUPER FREEZER s’enclenche
et s’arrête. --> Revient au LOW MODE (mode BAS)
●
La température intérieure peut varier en fonction du
nombre de fois où la porte est ouverte, des aliments
conservés, de la température ambiante, etc.
●
Ce mode s’arrête automatiquement et revient au mode
sélectionné précédemment.
Par exemple) le réfrigérateur fonctionne en LOW MODE
(mode BAS). --> Le mode SUPER
REFRIGERATOR s’enclenche et s’arrête.
--> Revient au LOW MODE (mode BAS)
Note
Note
Compartiment congélateur Compartiment réfrigérateur
Cellule photo-électrique
Remarque
■ Compartiment produits frais/légumes
■ Comment utiliser la machine à glaçons
Page 5
109
Bien laver les aliments avant
de les conserver.
Subdiviser et séparer les
aliments en portions aussi
petites que possible.
Placer les aliments qui
contiennent de l’eau ou beaucoup
d’humidité sur le devant des
étagères (à proximité de la porte).
● S’ils sont placés à proximité de la
conduite d’air froid, ils risquent de
geler.
Attendre que les aliments
chauds ou brûlants refroidissent
suffisamment avant de les
mettre au réfrigérateur afin de
réduire la consommation
d’électricité et d’augmenter le
pouvoir de réfrigération.
Ne jamais oublier de couvrir ou
emballer les aliments afin
d’empêcher l’apparition
d’odeurs.
Faire preuve de prudence pour
stocker les fruits tropicaux tels
que les bananes, les ananas et
les tomates car ils peuvent se
détériorer facilement à basse
température.
Laisser suffisamment d’espace
autour des aliments. S’ils sont
trop tassés ou trop proches les
uns des autres, l’air froid ne peut
plus circuler et le pouvoir de
réfrigération diminue.
Conseils pour la
conservation des aliments
● Le casier à œufs peut être placé sur une étagère du réfrigérateur si nécessaire.
● Ne pas toucher ni tenir les aliments (ni les récipients) avec les mains humides
dans le compartiment congélateur.
☞ Risque d’engelures (brûlures par le froid).
● Ne pas placer de médicaments, d’échantillons d’analyse, etc. dans le réfrigérateur.
● Ne pas placer de légumes dans le compartiment produits frais. Ils risquent de geler.
∏∏
Casier à œufs amovible
Ce casier peut être placé à un autre endroit plus pratique dans le
réfrigérateur.
(Ne pas utiliser ce casier pour la conservation des cubes de glace
et ne pas le placer dans le compartiment congélateur.)
””
Compartiment produits frais/légumes
Voir page 8.
’’
Casier à fruits
Pour la conservation des fruits.
˝˝
Étagère du congélateur
(verre trempé)
Pour la conservation des surgelés (viande,
poisson, crème glacée, etc.)
ÔÔ
Machine à glaçons et bac à glaçons
Quand les glaçons sont prêts, tourner la poignée
dans le sens des aiguilles d’une montre pour les
séparer.
☞ Voir page 8.
Bac à aliments séchés du
congélateur
Pour la conservation prolongée des aliments
séchés (calmars séchés, anchois séchés, etc.)
ÒÒ
Casier à viande du congélateur
Pour la conservation de la viande, du poisson
et de la volaille emballés dans une feuille
d’aluminium ou sous film plastique.
ÚÚ
Balconnet du congélateur
Pour la conservation des surgelés.
(Ne pas placer de crème glacée ni d’aliments destinés à être
conservés longtemps dans le balconnet supérieur du congélateur.)
ÆÆ
Petit balconnet du congélateur
Pour la conservation des surgelés de petite taille.
ıı
Balconnet du réfrigérateur
Pour la conservation réfrigérée des aliments, du lait, des jus de
fruit, des bouteilles de bière, etc.
˜˜
Guide de balconnet du réfrigérateur
Pour empêcher les aliments (de grande taille) placés dans le
balconnet de tomber
¯¯
Guide pour bouteilles
Pour empêcher les bouteilles de grande taille de glisser et tomber
˘˘
Support pour bouteilles de vins
ŒŒ
Balconnet à produits laitiers
Pour la conservation des produits
laitiers tels que le beurre et le fromage
´´
Petit balconnet
Pour la conservation des aliments emballés de
petite taille
ˇˇ
Balconnet à boissons
(Models bac de rafraichissement seulement.)
Pour l’utilisation fréquente des canettes, de l’eau de
table, des boissons, etc.
¨¨
Étagère du réfrigérateur
(verre trempé)
Pour la conservation des aliments
courants
ˆˆ
Compartiment produits frais
Pour la conservation temporaire des
aliments prêts à cuire (viande,
poisson...)
ØØ
Commutateur produits frais/légumes
Remarque
Note
■ Équipement intérieur et utilisation
Page 6
1211
Comment nettoyer
Équipement intérieur
● Utiliser un chiffon doux, de l’eau et un détergent
neutre pour le nettoyage.
Joint des portes
● Utiliser un chiffon doux, de l’eau et un détergent
neutre.
Arrière (compartiment moteur)
● Éliminer la poussière de la grille à l’aide d’un
aspirateur au moins une fois par an.
Remarque
● Ne jamais utiliser d’essence, de benzène, de
diluant, etc. sous peine d’endommager des
éléments.
Entretien et nettoyage
Ne jamais utiliser d’autres appareils
électriques à l’intérieur du réfrigérateur.
Risque de choc électrique ou d’incendie.
● Nettoyer l’intérieur au moins une fois par mois pour l’hygiène des aliments conservés et la désodorisation.
● Débrancher l’appareil lors des nettoyages et quand il ne doit pas être utilisé pendant une période prolongée.
● Si une coupure de courant est prévue, ne pas placer d’autres aliments. Préparer un bloc de glace et le placer
sur l’étagère supérieure du réfrigérateur. Il peut maintenir une température intérieure basse pendant environ 2-
3 heures. (Ne pas ouvrir les portes fréquemment ; éviter de les ouvrir.)
Débrancher
l’appareil au
préalable !
Guide de
balconnet
Note
Remarque
● Voir page 8.
Machine à glaçons et bac à glaçons
● Couvercle du balconnet à produits laitiers:
ouvrir légèrement le couvercle, tenir les deux
extrémités et pousser vers la gauche pour
l’enlever.
● Balconnet à produits laitiers: tenir les deux
extrémités et soulever pour l’enlever.
Balconnet à produits laitiers
● Tenir les deux extrémités et soulever.
● 4
e
et 5ebalconnets
➀Enlever: enlever d’abord le guide de balconnet,
puis le balconnet lui-même.
➁Remettre en place: remettre en place d’abord le
balconnet, puis le guide de
balconnet.
● Ouvrir suffisamment les portes, puis
tirer les étagères vers l’avant
● Ne jamais utiliser d’essence, de
benzène, de diluant, etc. sous peine
d’endommager des éléments.
Balconnets du congélateur
et du réfrigérateur
Étagères du congélateur
et du réfrigérateur
Casier à légumes et casier
à fruits Remarque
Page 7
13
Remplacement des lampes
d’eclairage
Remplacement des lampes du congélateur
Remplacement des lampes du refrigerateur
Haut du refrigerateur
Bas du refrigerateur
Les lampes doivent être remplacées par un technicien qualifié du service après vente Toujours
débrancher l'appareil avnt l'opération.
14
A vant d’appeler un
Veuillez consulter les astuces de dépannage suivantes avant d’appeler un technicien !
Problème
Point à contrôler Action
ŒŒ
Le réfrigérateur est-il débranché ?
´´
La température est-elle réglée sur SOFT
MODE (Faible) ?
ˇˇ
Le réfrigérateur est-il exposé à la lumière
directe du soleil ou y a-t-il un appareil de
chauffage à proximité ?
¨¨
L’arrière du réfrigérateur est-il trop proche
du mur ?
ŒŒ
Brancher le réfrigérateur.
´´
Régler la température sur MIDDLE [Milieu] ou
STRONG[Fort].
ˇˇ
Déplacer le réfrigérateur à l’écart de la lumière
directe du soleil et de tout appareil de
chauffage.
¨¨
Laisser un espace suffisant (au moins 10 cm)
entre l’arrière du réfrigérateur et le mur.
Il ne fait jamais froid à l’intérieur.
La congélation et la réfrigération
ne sont pas satisfaisantes.
ŒŒ
La température est-elle réglée sur
STRONG[Fort] ?
´´
La température ambiante est-elle trop basse ?
ˇˇ
Des aliments à forte teneur en humidité sont-ils
placés à proximité de la conduite d’air froid ?
ŒŒ
Régler la température sur MIDDLE [Milieu]
ou SOFT [Faible].
´´
Les aliments peuvent geler si la température
ambiante est inférieure à 5°C. Les déplacer à un
endroit où la température est supérieure à 5°C.
ˇˇ
Placer les aliments à forte teneur en humidité
sur le devant des étagères, à proximité de la
porte.
Les aliments gèlent
dans le réfrigérateur.
ŒŒ
Le sol sur lequel repose le réfrigérateur
est-il inégal ?
´´
L’arrière du réfrigérateur est-il trop proche
du mur ?
ˇˇ
D’autres objets sont-ils en contact avec le
réfrigérateur ?
ŒŒ
Déplacer le réfrigérateur à un endroit où
le sol est nivelé.
´´
Laisser un espace suffisant.
ˇˇ
Enlever ces objets.
Le réfrigérateur fait un
bruit étrange
ŒŒ
Les aliments sont-ils conservés sans couvercle
ou sans emballage ?
´´
Les étagères et les balconnets ont-ils été salis
par des aliments ?
ˇˇ
Les aliments sont-ils conservés trop longtemps ?
ŒŒ
Couvrir les aliments ou les emballer.
´´
Les nettoyer régulièrement.
Quand les odeurs s’imprègnent, il est
difficile de les éliminer.
ˇˇ
Ne pas conserver les aliments pendant une
période prolongée.
Le réfrigérateur n’est pas un conservateur
à aliments parfait ni permanent.
Odeurs ou émanations
nauséabondes venant de
l’intérieur
Enlever les cache-vis
en dessous du boitier
d'éclairage avec un
petit tournevis
enlever les 2 vis du boitier
tirer le boitier en pressant
le bas
remplacer les
lampes effectuez les
opérations inverses pour
le remontage
ŒŒ
´´
ˇˇ
¨¨
Enlever les cache-vis en
dessous du boitier
d'éclairage avec un petit
tournevis
enlever les 2 vis du
boitier
tirer le boitier en pressant
le bas
remplacer les lampes
effectuez les opérations
inverses pour le
remontage
ŒŒ
ŒŒ
´´
´´
ˇˇ
ˇˇ
¨¨
degagez l'ergot du cache
avec un peiti tournevis
tirez le cache vers le bas
remplacez la lampe effectuez
les opérations inverses pour le
remontage
Page 8
1615
Préparation à l’installation
Dimensions (y compris les poignées)
L 928 mm x P 816 mm x H 1808 mm
L 928 mm x P 896 mm x H 1808 mm
FRS-20
*****
FRS-24
*****
❈ Laisser un espace suffisant entre l’arrière du
réfrigérateur et le mur afin que l’air circule
librement
❈ Ne pas exposer le réfrigérateur au
rayonnement direct du soleil
● Quand l’emplacement d’installation est prêt, suivez les instructions d’installation.
Si la température ambiante dans laquelle le réfrigérateur fonctionne est basse (inférieure à 5°C),
les aliments peuvent geler et le réfrigérateur peut fonctionner anormalement.
Vérifier d’abord que le réfrigérateur
passe par l’embrasure de la porte.
T rouver un emplacement d’installation adapté
Note
Une anomalie? Ne vous inquiétez
pas. Voici la réponse.
Anomalie
Chaleur
Porte
difficile
à ouvrir
Bruit
étrange
Givre et
conden
sation
Explication
La façade avant et les côtés
du réfrigérateur chauffent.
Les portes ne s’ouvrent pas
facilement.
De l’eau semble couler dans
le réfrigérateur.
Des craquements se font
entendre
Bruit de fond ou
bourdonnement
Du givre et/ou de la
condensation se forment sur
les parois et/ou à la surface
des récipients dans les
compartiments congélateur
et réfrigérateur.
Condensation sur le
couvercle de l’éclairage
intérieur
Condensation à la surface du
carénage
● Des canalisations (conduites réfrigérantes) sont
placées sous la surface afin d’empêcher la
formation d’humidité.
● Quand la porte est fermée et rouverte juste après,
elle est difficile à ouvrir. De l’air chaud entre à
cause de la différence de pression. Dans pareil cas,
attendre une minute avant de rouvrir la porte.
●
Quand le compresseur se lance ou s’arrête, le liquide
réfrigérant qui coule dans les conduites peut faire du bruit.
● Le dégivrage de l’eau peut également faire un tel bruit.
(Ce réfrigérateur est équipé d’un système de
dégivrage automatique.)
● Lorsque les éléments intérieurs se rétractent ou se
dilatent en raison des changements de température,
de tels bruits peuvent se faire entendre.
● Le compresseur ou les ventilateurs de circulation
d’air peuvent provoquer un bruit de
fonctionnement. (Si le réfrigérateur n’est pas à
niveau, ce bruit peut être plus fort.)
Du givre et/ou de la condensation peuvent se former
dans les cas suivants;
● Quand la température est élevée et/ou l’humidité
forte autour du réfrigérateur.
● Quand les portes restent ouvertes longtemps.
● Quand des aliments à forte teneur en humidité ne
sont pas couverts ni emballés.
❈ Le même phénomène se produit quand on verse
de l’eau froide dans un récipient en verre et que de
la condensation se forme à la surface.
● L’ampoule d’éclairage dégage de la chaleur quand
elle est allumée. Quand les portes restent ouvertes
trop longtemps, de la condensation peut se former sur
le couvercle de l’éclairage à cause de la différence de
température.
● Dans pareil cas, l’humidité ambiante est très élevée
autour du réfrigérateur.
MODEL
Page 9
1817
SUIVANT
SUIVANT
SUIVANT
!
!
@
!
@
1
Dévisser le cache de la charnière du haut
à l’aide d’un tournevis.
Insérer un tournevis fin dans la fente
latérale du cache pour l’enlever.
2
Dévisser le système de fixation de 3 ou 4
tours.
Déconnecter les faisceaux électriques.
3
Soulever la partie avant de la charnière
pour enlever la porte. (Attention: la porte
peut tomber quand la charnière est
enlevée.)
4
Soulever la porte pour l’enlever .
Démontage de la porte du réfrigérateur
SUIVANT
SUIVANT
SUIVANT
❈ Enlever d’abord le cache frontal du bas. (Il n’est pas fixé par des vis
mais clipsé dans le panneau du bas. Le tirer simplement vers l’avant.)
Si le réfrigérateur ne passe pas par
l’embrasure de la porte, procéder
comme suit.
!
!
!
@
!
@
1
Dévisser le cache de la charnière du haut
à l’aide d’un tournevis.
Insérer un tournevis fin dans la fente
latérale du cache pour l’enlever.
2
Dévisser le système de fixation de 3 ou 4
tours.
Déconnecter les faisceaux électriques.
3
Soulever la partie avant de la charnière
pour enlever la porte. (Attention: la porte
peut tomber quand la charnière est
enlevée.)
4
Soulever la porte pour l’enlever .
Démontage de la porte du congélateur
Page 10
2019
SUIVANT SUIVANT
!
@
!
@
!
@
!
1
Insérer verticalement le trou du bas de la
porte du réfrigérateur dans l’ergot de la
charnière du bas.
2
Refermer la porte et insérer l’ergot de la
charnière du haut dans le trou du haut de la
porte du réfrigérateur. (Insérer d’abord
l’arrière de la charnière dans la rainure de
l’élément saillant, puis la faire rentrer dans
le trou du haut de la porte.)
3
Visser le système de fixation fermement.
Connecter les faisceaux électriques et
visser le fil de terre.
Remontage de la porte du réfrigérateur
SUIVANT
SUIVANT
SUIVANT
!
@
!
@
!
@
!
1
Insérer verticalement le trou du bas de la
porte du congélateur dans l’ergot de la
charnière du bas.
2
Refermer la porte et insérer l’ergot de
la charnière du haut dans le trou du
haut de la porte du congélateur .
(Insérer d’abord l’arrière de la charnière
dans la rainure de l’élément saillant,
puis la faire rentrer dans le trou du haut
de la porte.)
3
Visser le système de fixation fermement.
Connecter les faisceaux électriques et
visser le fil de terre.
4
Clipser le cache de la charnière et le visser.
Remontage de la porte du congélateur
Page 11
21
1
Insérer un tournevis (plat) dans l’une des fentes du pied réglable de droite
(bas du réfrigérateur) et faire tourner le pied jusqu’à ce que la porte soit alignée.
(Visser pour faire remonter la porte du réfrigérateur; dévisser pour la faire descendre.)
❈ Si l’étape 1 ne suffit pas à aligner la porte du réfrigérateur, passer aux étapes suivantes.
2
Dévisser légèrement les 3 boulons (1 à gauche, 2 à droite) de la charnière. (Ne pas les
enlever complètement.)
Insérer une clé allen dans le trou de la vis d’ajustement et visser jusqu’à ce que la porte
soit à niveau.)
3
Quand la porte est alignée correctement, visser légèrement les boutons de la
charnière et remonter le cache frontal.
Si la porte du réfrigérateur est plus basse que celle du congélateur ...
➄
Boulon de charnière
Après avoir installé le réfrigérateur et/ou aligné les portes, fixer le cache frontal à l’aide des vis fournies
(situées dans le casier à œufs).
Fixation du cache frontal
Mise à niveau du réfrigérateur et
ajustement des portes (si nécessaire)
Le réfrigérateur doit être à niveau pour assurer un fonctionnement optimal et se présenter correctement.
(Quand le sol sur lequel le réfrigérateur repose est inégal, les portes du congélateur et du réfrigérateur ne
sont pas alignées.)
SUIVANT
SUIVANT
#
$
1
Insérer un tournevis (plat) dans l’une des fentes du pied réglable de gauche (bas du
congélateur) et faire tourner le pied jusqu’à ce que la porte soit alignée. (Visser pour faire
remonter la porte du congélateur ; dévisser pour la faire descendre.)
❈ Si l’étape 1 ne suffit pas à aligner la porte du congélateur, passer aux étapes suivantes.
2
Ouvrir les portes, dévisser le cache frontal et le tirer pour l’enlever. (Le cache est
juste clipsé; il n’est pas maintenu par des vis sur un appareil neuf.)
3
Dévisser légèrement les 3 boulons (1 à gauche, 2 à droite) de la charnière. (Ne pas les
enlever complètement.) Insérer une clé allen dans le trou de la vis d’ajustement et visser
jusqu’à ce que la porte soit à niveau.)
4
Quand la porte est alignée correctement, visser fermement les boutons de la charnière et
remonter le cache frontal.
Si la porte du congélateur est plus basse que celle du réfrigérateur ...
●
L’avant du réfrigérateur doit être légèrement plus haut que l’arrière pour
faciliter la fermeture des portes, mais si les pieds réglables ont été trop
surélevés pour aligner les portes, au point que l’avant du réfrigérateur est trop
haut par rapport à l’arrière, la porte peut être difficile à ouvrir.
Boulon de charnière
➄
SUIVANT
#
Remarque
Page 12
Sommaire
Précautions de sécurité
........................
2~4
Guide d’installation
...................................
5
Tableau de commande
.............................
6
Contrôle de la température
.......................
7
Équipement intérieur et utilisation
......
8~10
Guide d’entretien et de nettoyage
....
11~12
Remplacement de la lampe
....................
13
Guide de dépannage
........................
14~15
Instructions d’installation
..................
16~21
Code: S201-21
Loading...
