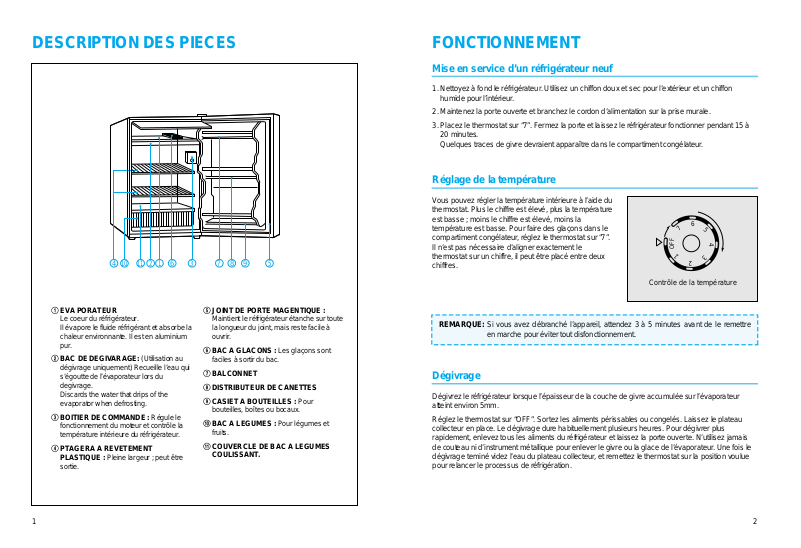

DESCRIPTION DES PIECES

4

10 11 2 1 7

35

896

FONCTIONNEMENT

Mise en service d’un réfrigérateur neuf

1. Nettoyez à fond le réfrigérateur. Utilisez un chif fon doux et sec pour l’extérieur et un chif fon
humide pour l’intérieur.

2. Maintenez la porte ouverte et branchez le cordon d’alimentation sur la prise murale.

3. Placez le thermostat sur “7”. Fermez la porte et laissez le réfrigérateur fonctionner pendant 15 à
20 minutes.
Quelques traces de givre devraient apparaître dans le compartiment congélateur .

Réglage de la température

Vous pouvez régler la température intérieure à l’aide du
thermostat. Plus le chiffre est élevé, plus la température
est basse ; moins le chiffre est élevé, moins la
température est basse. Pour faire des glaçons dans le
compartiment congélateur, réglez le thermostat sur “7”.
Il n’est pas nécessaire d’aligner exactement le
thermostat sur un chiffre, il peut être placé entre deux
chiffres.

7

OFF

1

6

5

4

3

2

! EVA PORATEUR

Le coeur du réfrigérateur.
Il évapore le fluide réfrigérant et absorbe la
chaleur environnante. Il est en aluminium
pur.

@ BAC DE DEGIVARAGE: (Utilisation au

dégivrage uniquement) Recueille l’eau qui
s’égoutte de l’évaporateur lors du
degivrage.
Discards the water that drips of the
evaporator when defrosting.

# BOITIER DE COMMANDE : Régule le

fonctionnement du moteur et contrôle la
température intérieure du réfrigérateur.

$ PTAGERA A REVETEMENT

PLASTIQUE : Pleine largeur ; peut être

sortie.

% JOINT DE PORTE MAGENTIQUE :

Maintient le réfrigérateur étanche sur toute
la longueur du joint, mais reste facile à
ouvrir.

^ BAC A GLACONS : Les glaçons sont

faciles à sortir du bac.

& BALCONNET
* DISTRIBUTEUR DE CANETTES
( CASIET A BOUTEILLES : Pour

bouteilles, boîtes ou bocaux.

) BAC A LEGUMES : Pour légumes et

fruits.

1 COUVERCLE DE BAC A LEGUMES

COULISSANT.

Contrôle de la température

REMARQUE: Si vous avez débranché l’appareil, attendez 3 à 5 minutes avant de le remettre

en marche pour éviter tout disfonctionnement.

Dégivrage

Dégivrez le réfrigérateur lorsque l’épaisseur de la couche de givre accumulée sur l’évaporateur
atteint environ 5mm.

Réglez le thermostat sur “OFF”. Sortez les aliments périssables ou congelés. Laissez le plateau
collecteur en place. Le dégivrage dure habituellement plusieurs heures. Pour dégivrer plus
rapidement, enlevez tous les aliments du réfrigérateur et laissez la porte ouverte. N’utilisez jamais
de couteau ni d’instrument métallique pour enlever le givre ou la glace de l’évaporateur . Une fois le
dégivrage teminé videz l’eau du plateau collecteur, et remettez le thermostat sur la position voulue
pour relancer le processus de réfrigération.

21

NETTOYAGE

QUE F AIRE ?

Produits de nettoyage: Les produits de nettoyage ci-dessous peuvent être utilisés. N’utilisez jamais de

produits abrasifs ou solvants, et ce quelle que soit la surface.

Extérieur: Essuyez avec un chiffon humidifié à l’eau savonneuse, rincez et séchez. Pour les taches

rebelles, et pour un cirage régulier , utilisez une cire au silicone.

Evaporateur: Lorsqu’un dégivrage est nécessaire, placez le thermostat sur “OFF”. N’utilisez pas

d’instruments tranchants.

Partie réfrigérateur: Lavez les étagères et les autres pièces amovibles dans une eau tiède

savonneuse, rincez et séchez. Lavez l’intérieur à l’eau savonneuse, rincez et
séchez.

Joints de porte magnétiques: Lavez à l’eau savonneuse.
Finition: Remettez en place toutes les pièces et remettez le thermostat sur la position voulue.

INSTALLATION

Installez le réfrigérateur loin de toute source de chaleur ou de

■

froid extriême. Prévoyez une distance suffisante entre le
réfrigérateur et le mur latéral pour que la porte s’ouvre
convenablement. Le réfrigérateur n’est pas prévu pour être
encastré.

Sélectionnez un emplacement où le sol est parfaitement

■

horizontal.

Prévoyez une distance de 15 cm entre le côté du réfrigérateur et

■

le mur.

■

La prise de courant doit rester accessible sans avoir à

déplacer l’appareil.

15 cm

1. En cas d’arrêt prolongé de l’appareil :

* Débranchez le cordon d’alimentation.
* Aérez le réfrigérateur en ouvrant la porte pendant 2-3 jours.

2. En cas de déplacement de l’appareil :

* Fixez soigneusement les pièces amovibles intérieures (ou retirez-les et emballez-les séparément)
* Ne placez pas le réfrigérateur à l’horizontale, ceci pourrait endommager le compresseur.

En cas de besoin d’assistance : Avant d’appeler un service de dépannage, assurez-vous que
vous en avez réellement besoin et vérifiez au préalable les quelques points suivants.

Si le réfrigérateur ne fonctionne pas :

* Est-ce que le cordon d’alimentation est débranché ?
* Est-ce qu’un fusible ou un disjoncteur a sauté ?

Si le réfrigérateur est plus chaud que d’habitude :

* Est-ce que la porte a été ouverte fréquemment ou longtemps ?
* Est-ce que le réfrigérateur est surchargé, gênant la bonne circulation de l’air ?
* Est-ce que des aliments chauds ont été placés dans le réfrigérateur ?
* Est-ce que l’espace entre le réfrigérateur et le mur est suffisant ?

En cas de bruits inhabituels :

* Est-ce que le réfrigérateur est à niveau ?
* Est-ce que des objets sont tombés derrière le réfrigérateur ?
* Est-ce qu’il y a des plats qui vibrent sur les étagères du réfrigérateur ? Dans ce cas, remettez

ces plats en place.

Si le câble d’alimentation de cet appareil est endommagé, il ne doit être remplacé que par un atelier
de réparations reconnu par le fabricant, car des outils spéciaux sont nécessnires.

■

Changement de l’ampoule d’eclairage

1er Debrancher le refrigerateur
2eme Devisser l’ampoule
3eme Remplacer l’ampoule defectueuse par une de meme type (15 watt) et de meme taille (E14).

43

CHANGEMENT DU SENS D’OUVERTURE DE LA PORTE

Plug button

Ce réfrigérateur est équipé d’origine avec les charnières à droite.
Pour changer le sens d’ouverture, il convient de procéder de la façon suivante.

• Débrancher le réfrigérateur .

• Vider l’appareil complètement y compris les étagères.

7. Placer la charnière sur le côté gauche. Enlever les
deux vis qui maintiennent la charniére.
Conserver les vis et les rondelles.

1. Enlever le cache charniére plastique sur le coté
supérieur droit.

2. Démonter les deux vis qui maintiennent la
charnière.
conserver les ecrous et rondelles pour les
réutiliser.

3. Soulever la charnière pour libérer l’axe de la porte.

4. Enlever la porte en la soulevant et la poser dans
un endroit protégé pour ne pas l’abimer

5. Retirer les caches trous situés au coin supérieur
gauche et les placer dans les trous à droite.
Presser fermement pour qu’ils soient bien en
place.

Charnière
supérieure

Cache charniére

Cache trou

8. Remettre l’appareil sur ses pieds.

9. Remettre la porte en place en vérifiant que l’axe
de la charnière est bien entré dans le trou de la
porte et que les rondelles sont bien en place.

10. Mettre la charnière supérieure en place en

maintenant la porte. Remettre les vis en place
sans les bloquir. N’effectuer le serrage final
qu’après avoir aligné le haut de la porte par
rapport au dessus de l’appareil.

1 1. Remettre le cache charnière en place.

6. Coucher l’appareil sur le côté gauche. Enlever les
deux vis qui maintiennent la charniére.
Conserver les vis et les rondelles.

12. Outils necessaires:

-Cle de 5mm

-Tournevis plat

Charniére inférieure

65

=

REFRIGERATEUR

FR-153/153DS/153MDS

MANUEL
D’UTILISATION

• Avant utilisation, lisez attentivement ce manuel.

• Enlevez toujours la bac de degivrage lorsque le réfrigérateur fonctionne.

• Cela améliorera la puissance de refroidissement et vous permettra de réaliser des économies d’énergie.

Gaz pour expansion CYCLO-PENTANE

■
