Installation Instructions

36 Inch Built-In Refrigerator

Models: EF36LNBSS, EF36RNBSS, IF36LNBOL, IF36RNBOL

Part No. 103677 Rev. C/W10168926

Table of Contents

Refrigerator Safety .......................................................................1

Model Identification ......................................................................2

Installation Requirements ......................................................3-12

Tools and Parts ...........................................................................3

Location Requirements ............................................................3-4

Electrical Requirements .............................................................. 4

Water Supply Requirements ....................................................... 5

Tipping Radius ............................................................................ 5

Product Dimensions ....................................................................6

Door Swing Dimensions .............................................................6

Door Panels and Cabinet Clearance .......................................7-8

Custom Panels and Handles .................................................9-10

Custom Side Panels ............................................................11-12

Customer Service Information

If you have questions or problems with installation, contact your Dacor dealer or the Dacor ® Customer Service Team. When you call, have the model and serial number of the appliance ready. The model and serial number are printed on the appliance data label. The label is located inside the refrigerator on the right.

Installation Instructions ........................................................13-20

Unpack the Refrigerator............................................................ 13

Reducing Tipping Radius ..........................................................13

Move Refrigerator into House ...................................................13

Install Anti-Tip Boards ...............................................................14

Connect Water Supply .........................................................14-15

Plug in Refrigerator ................................................................... 15

Move to Final Location .............................................................15

Level and Align Refrigerator .....................................................16

Custom Panel and Handle Installation ...............................17-18

Adjust Doors .............................................................................18

Install Side Panel(s) .................................................................. 19

Install Base Grille ...................................................................... 19

Complete Installation ................................................................20

Water System Preparation ........................................................20

Français ..................................................................................21-42

Dacor Customer Service Team

Phone: (800) 793-0093 Web site: www.Dacor.com

All specifications subject to change without notice.

Dacor assumes no liability for changes to specifications.

Refrigerator Safety

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

You

can be killed or seriously injured if you don't

Model Identification

EF36LNBSS

Refrigerator equipped with stainless steel doors.

Top door is hinged on left, handle mounts on right.

EF36RNBSS

Refrigerator equipped with stainless steel doors.

Top door is hinged on right, handle mounts on left.

IF36LNBOL

Refrigerator equipped with unfinished doors designed for

installation of custom panels and handles.

Top door is hinged on left, custom handle mounts on right.

IF36RNBOL

Refrigerator equipped with unfinished doors designed for

installation of custom panels and handles.

Top door is hinged on right, custom handle mounts on left.

Installation Requirements

(1.3 cm)

WARNING

Explosion Hazard

Keep flammable materials and vapors, such as gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

Tools and Parts

Tools needed:

Gather the required tools and parts before starting installation. Read and follow the instructions provided with any tools listed here.

Cordless drill  Drill bits  Two adjustable wrenches  Phillips screwdriver  Small level  Appliance dolly 

®†

T15 and T27 screwdrivers

Torx 

¹¹⁄  32” nut driver ³⁄  8” and ¹⁄2” open end wrenches

Allen wrench ( 

4” and

¹⁄  Tape measure  Utility knife 

PARTS NEEDED:

Six #8 x 3” (7.6 cm) wood screws (longer screws may be  needed)

One or two 2” x 4” x 32” (5 cm x 10 cm x 81 cm) wood  board(s)

For IF36 models, consult a qualified cabinetmaker or carpenter  to make the panels. See the Installation Requirements section for more information. EF36 models are equipped with stainless steel finished doors and are shipped complete.

If you are connecting the water line directly to copper tubing  and not to a shutoff valve, you need a ferrule, a union, and a

4” (6.35 mm) compression fitting.

¹⁄

⁄32”)

/16” socket drivers

Location Requirements

Your Dacor refrigerator can be recessed in an opening between cabinets or installed at the end of a cabinet run using a side panel to enclose the refrigerator.

IMPORTANT:

Observe all governing codes and ordinances.  It is recommended that you do not install the refrigerator near 

an oven, radiator, or other heat source. Do not install in a location where the temperature will fall 

below 55°F (13°C). Floor must support the refrigerator weight, more than 600 lbs 

(272 kg), door panels and contents of the refrigerator. Ceiling height must allow for side tipping radius. See  Tipping

Radius. Location should permit doors to open fully. See  Door Swing

Dimensions. Location must permit top grille removal. See  Opening

Dimensions.

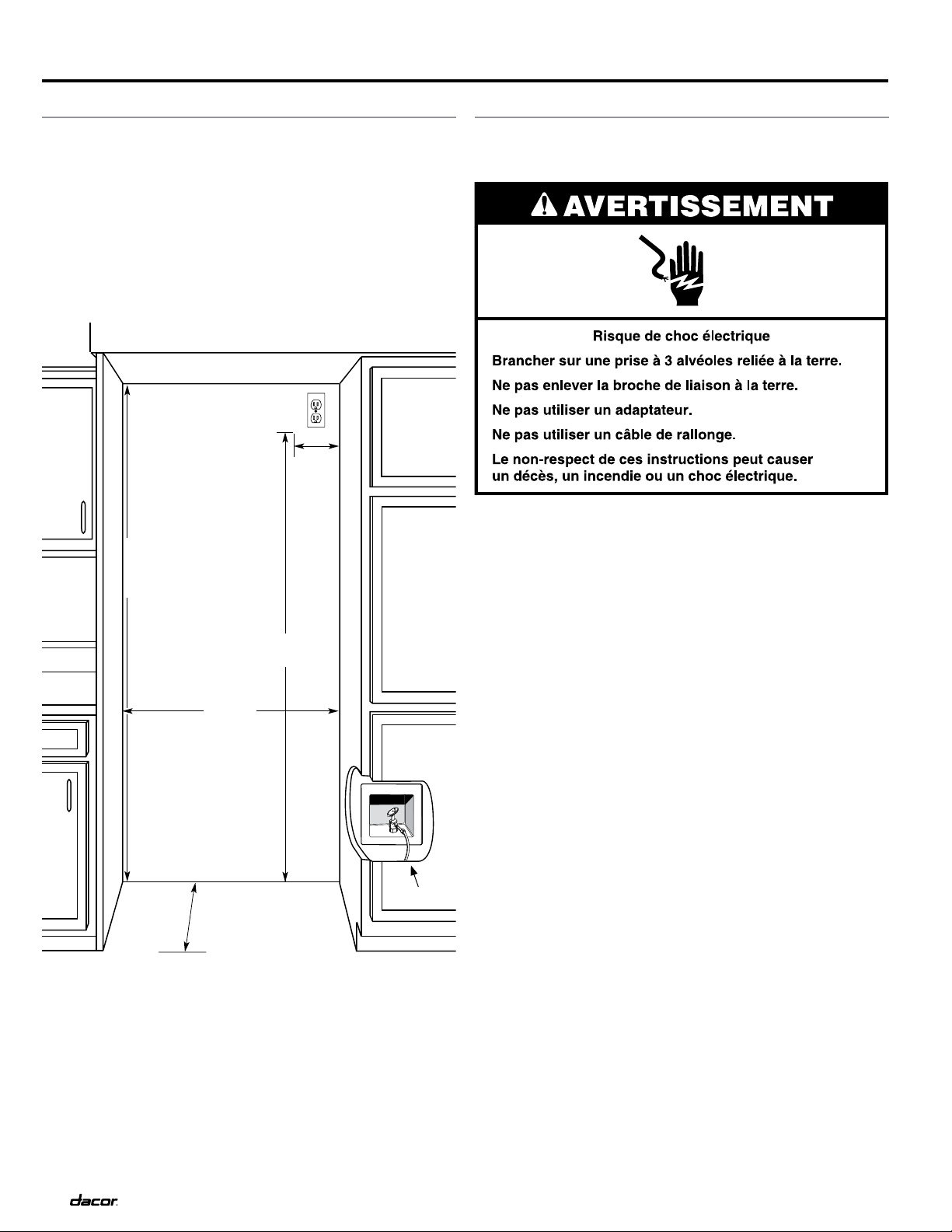

Opening Dimensions

To avoid tipping during use, the solid soffit must be within 1”  (2.5 cm) maximum above the refrigerator. If the solid soffit is higher than 1” (2.5 cm) or one is not available, then the refrigerator must be braced.

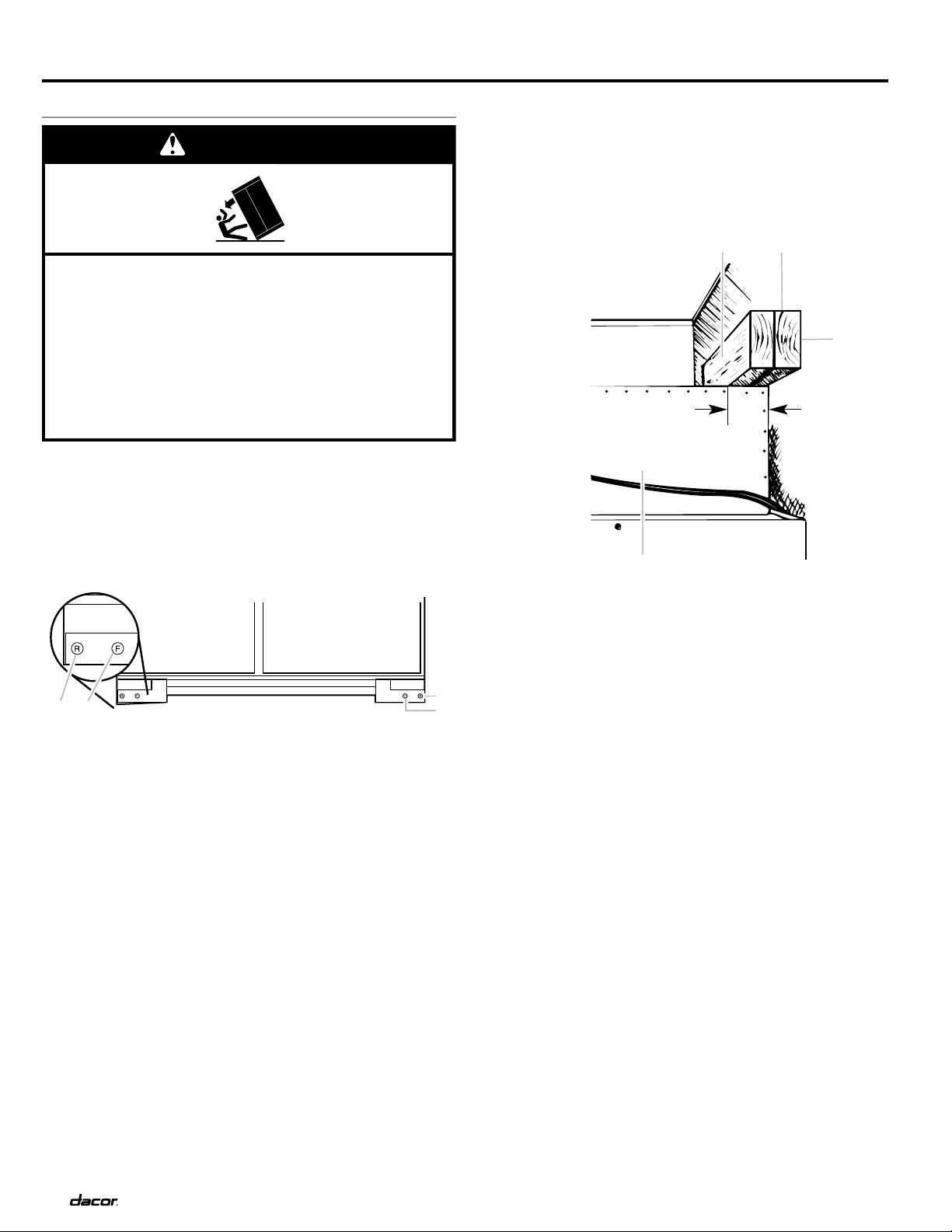

If the anti-tip boards are needed, they must be attached to the rear wall studs 80” to 90” (203 cm to 229 cm) above the floor. See Install Anti-Tip Boards for more information.

NOTE: A clearance of ¹⁄2” (1.3 cm) must be maintained above

the top grille in order for the top grille to be removed.

† TORX is a registered trademark of Textron Innovations Inc.

Installation Requirements

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

WARNING

(10.2 cm)

¹/2

" (212.1 cm) min.

³/4" (215 cm) max.

to bottom of solid soffit

24"

(60.96 cm) min.

77"

(196 cm)

35½”

(90.2 cm)

Location Requirements (continued)

A grounded 3 prong electrical outlet should be placed within  4” (10.2 cm) of the right side cabinets or end panel. See Electrical Requirements for more information.

The water shutoff should be located in the base cabinet on  either side of the refrigerator or some other easily accessible area. If the water shutoff valve is not in the cabinets, the plumbing for the water line can come through the floor or the back wall. See Water Supply Requirements for more information.

See page 5

Electrical Requirements

Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15 or 20-amp fused, grounded electrical supply is required. It is recommended that a separate circuit serving only your refrigerator be provided. Use an outlet that cannot be turned off by a switch. Do not use an extension cord.

IMPORTANT: If this product is connected to a GFCI (Ground Fault Circuit Interrupter) protected outlet, nuisance tripping of the power supply may occur, resulting in loss of cooling. Food quality and flavor may be affected. If nuisance tripping has occurred, and if the condition of the food appears poor, dispose of it.

NOTE: Before performing any type of installation, cleaning, or removing a light bulb, remove the top grille and turn the master power switch to OFF or disconnect power at the circuit breaker box.

When you are finished, turn on the master power switch or reconnect power at the circuit breaker box. Then reset the control to the desired setting.

NOTE: Flooring under refrigerator must be at same level as the room. Face of cabinet must be plumb.

Installation Requirements

Possible water line locations

Access hole within 1/2” (12.7 mm) of floor and rear wall

(2.54 cm)

(15.2 cm)

A. Tip this side only

¹⁄2

(229.9 cm)

Water Supply Requirements

All installations must meet local plumbing code requirements.  The water shutoff should be located in the base cabinet on 

either side of the refrigerator or some other easily accessible area. The right-hand side is recommended. The access hole through the cabinet must be within ½” (12.7 mm) of the rear wall.

NOTE: If the water shut off valve is in the back wall behind the refrigerator, it must be at an angle so that the tube is not kinked when the refrigerator is pushed into its final position.

If the water pressure to the reverse osmosis system is less than 40 to 60 psi (276 to 414 kPa):

Check to see whether the sediment filter in the reverse  osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill  after heavy usage.

If your refrigerator has a water filter cartridge, it may further  reduce the water pressure when used in conjunction with a reverse osmosis system. Remove the water filter cartridge.

If you have questions about your water pressure, call a licensed, qualified plumber.

Tipping Radius

Be sure there is adequate ceiling height to stand the refrigerator upright when it is moved into place.

The dolly wheel height must be added to the tipping radius  when a dolly is used.

If needed, the tipping radius can be reduced. See  Reduce Tipping Radius.

Side Tipping Radius

The side tipping radius varies depending upon the width of the model.

NOTE: Tip on side only.

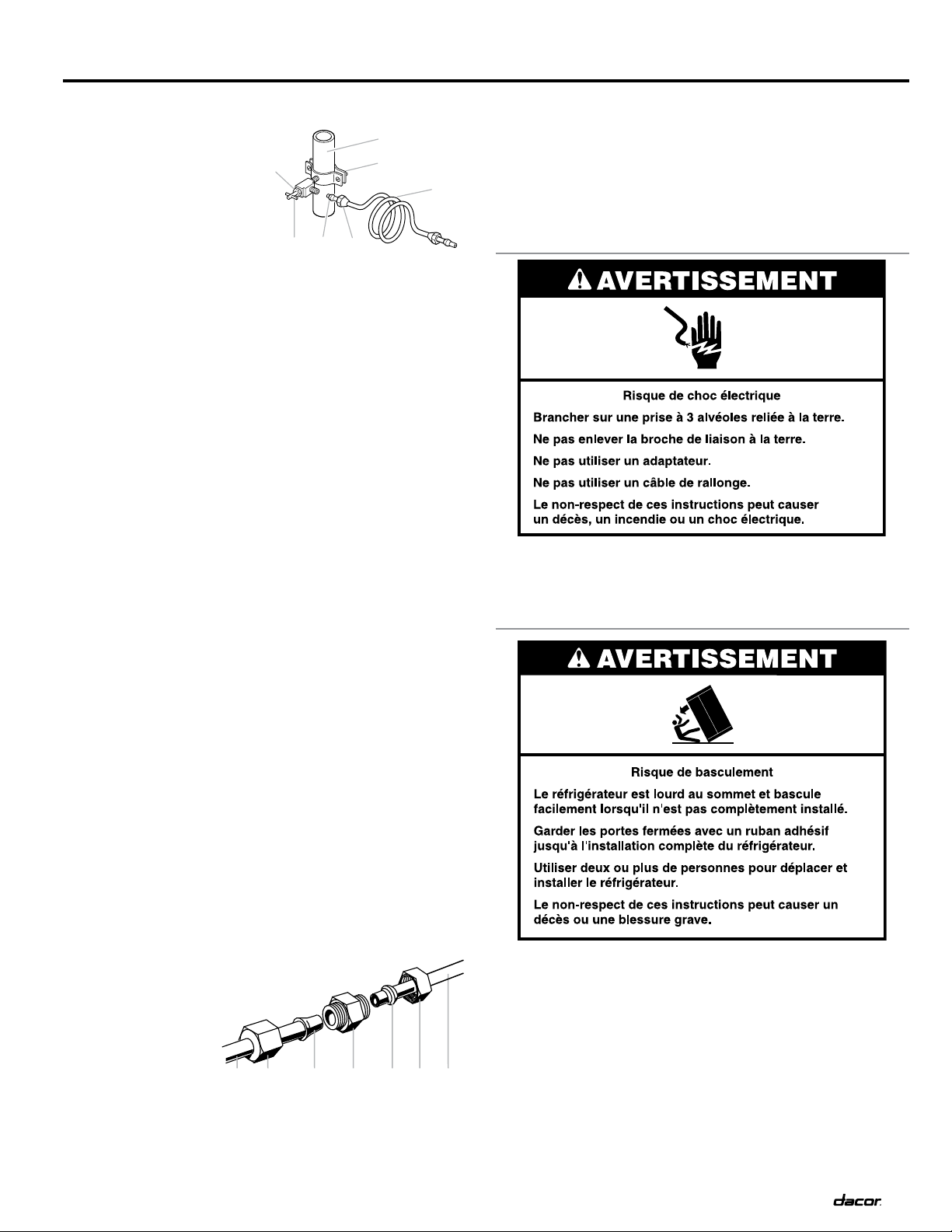

If the water shutoff valve is not in the cabinets, the plumbing  for the water line can come through the floor. A ½” (12.7 mm) hole for plumbing should be drilled at least 6” (15.2 cm) from the right or left hand side cabinet or panel. On the floor, the hole should be no more than 1” (2.54 cm) away from the back wall. See Connect the Water Supply.

If additional tubing is needed, use copper tubing and check  for leaks. Install the copper tubing only in areas where the household temperatures will remain above freezing.

Do not use a piercing-type or ³⁄  which reduces water flow and clogs more easily.

NOTE: Your refrigerator dealer has a kit available with a ¼” (6.35 mm) saddle-type shutoff valve, a union and copper tubing. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

16” (4.76 mm) saddle valve

Water Pressure

A cold water supply with water pressure between 30 and 120 psi (207 and 827 kPa) is required to operate the water dispenser and ice maker. If you have questions about your water pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of

a reverse osmosis system going to the water inlet valve of the refrigerator needs to be between 30 and 120 psi (207 and 827 kPa). If a reverse osmosis water filtration system is connected to your cold water supply, the water pressure to the reverse osmosis system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

Product Dimensions

25³⁄8"

(64.5 cm)

23¹⁄2"

(59.7 cm)

84" (213.4 cm) Power Cord

*83³⁄8"

(211.8 cm)

¹⁄2" (8.9 cm)

*83

³⁄

(211.8 cm)

36¹⁄4" (92 cm)

25³⁄8 " (64.5 cm)

35¹⁄4 "

(89.5 cm)

110˚

90˚

23"

(58 cm)

51"

(130 cm)

59"

(150 cm)

130˚

Installation Requirements

Side View:

The depth from the front of the top grille to the back of the 

refrigerator cabinet is 25³⁄8” (64.5 cm).

The power cord is 84” (213 cm) long.  The water line attached to the back of the refrigerator is 5 ft. 

(1.5 m) long. Height dimensions are shown with leveling legs extended ¹⁄ 

(3 mm) below the rollers.

Front View:

Width dimensions were measured from trim edge to trim edge.  Height dimensions are shown with leveling legs extended ¹⁄  8”

(3 mm) below the rollers.

8”

* When leveling legs are fully extended to 1¼” (3.2 cm) below

rollers, add 1¹⁄

8” (2.9 cm) to the height dimensions.

Top View:

* When leveling legs are fully extended to 1¼” (3.2 cm) below

rollers, add 1¹⁄

8” (2.9 cm) to the height dimensions.

Door Swing Dimensions

The location must permit both doors to open to a minimum of 90°. Allow 4½” (11.4 cm) minimum space between the side of the refrigerator and a corner wall.

NOTE: More clearance may be required if you are using overlay panels, custom handles or extended handles on a IF36 model.

To adjust the door swing, see Adjust Doors.

Backer Panel

Overlay Panel

Spacer Panel

/4" (6.35 mm)

/4" (1.9 cm)

1" (2.5 cm)

/2" (1.3 cm)

/4"

/2"

(2.5 cm)

1 (3.2 cm)

/4"

1 (3.8 cm)

/2"

Refrigerator Side Trim

Door

Hinge

(2.5 cm)

(3.2 cm)

(3.8 cm)

(1.3 cm)

Cabinetry

/4"

(1.9 cm)

110˚ Door

Stop Position

Installation Requirements

Door Panels and Cabinet Clearance - IF36 Series Models

The custom door panels and adjacent cabinets for models series IF36 must be designed so that there is sufficient clearance for the doors to swing open. If the refrigerator is to be installed close to the wall, see Door Swing 90° on the following page.

Door Swing 110° Actual Size

Refrigerator to Cabinet Clearance

NOTE: For IF36 series models, rout the hinge side of the custom door panels to a radius that is equal to at least half the thickness of the panel if a 130° door swing is desired. See Adjust Doors.

When the doors are closed the refrigerator will extend beyond the face of the adjacent cabinet to some degree.

/4" (6.35 mm)

/4" (1.9 cm)

1" (2.5 cm)

/2" (1.3 cm)

/4"

/2"

Refrigerator Side Trim

Hinge

90° Door Stop Position

Backer Panel

Door

Overlay Panel

Door Swing 90˚ Actual Size

Refrigerator to Cabinetry Clearance

(1.9 cm)

(2.5 cm)

(3.8 cm)

(1.3 cm)

(3.2 cm)

Spacer Panel

Cabinetry

/2"

/4"

(1.3 cm)

(1.9 cm)

(2.5 cm)

Installation Requirements

Door Panels and Cabinet Clearance - IF36 Series Models (cont.)

Door Swing 90° Actual Size

Refrigerator to Cabinet Clearance

Allow a minimum of 4½” (11.4 cm) of space between the side of the refrigerator and a corner wall. More clearance may be needed if thicker custom panels or custom handles are used. Do not overlook baseboards.

Installation Requirements

34¹⁄2"

(87.63 cm)

8¹⁄2"

(21.59 cm)

34¹⁄2"

(87.63 cm)

34¹⁄2"

(87.63 cm)

50"

(127.0 cm)

⁄

(52.23 cm)

TOP GRILLE PANEL

Maximum Weight: 10 lbs (4.5 kg)

FREEZER DOOR PANEL

Maximum Weight: 20 lbs (9.1 kg)

REFRIGERATOR DOOR PANEL

Maximum Weight: 50 lbs (23 kg)

34¹⁄2"

(87.63 cm)

7³⁄8"

(18.73 cm)

Bottom Offset 1" (2.54 cm)

49¹⁄8"

(124.78 cm)

20³⁄16"

(51.28 cm)

345⁄16"

(87.15 cm)

345⁄16"

(87.15 cm)

Bottom Offset

⁄16" (11.1 mm)

Bottom Offset

¹⁄

" (1.6 mm)

Center Backer Panel left to right

Overlay Panel

Spacer Panel

Backer Panel

/8" to 3/4"

(15.88 to

19.05 mm)

/8"

(3.18 mm)

/4"

(6.35 mm)

1" minimum (2.54 cm)

Door/Grille Trim

Spacer Panel

Offset Dimension

/8"

(3.1 8 mm)

Custom Panels and Handles - IF36 Series Models

Custom overlay panels used with the IF36 model series allow you to blend the exterior of your refrigerator into the overall kitchen décor, and to use custom handles for additional design flexibility.

The custom panels must have backer panels attached in order to mount them to the refrigerator. It is most common to work with three panels, as shown in the graphic below. A decorative overlay panel, a ¹/

8” (3.18 mm) spacer panel or spacer strips and a ¼”

(6.35 mm) backer panel.

In some cases, your cabinet manufacturer may choose to work with one panel routed for the different dimensions. Follow these panel dimension and placement instructions to be sure that the custom overlay panels will fit properly.

IMPORTANT:

Install the panels after moving the refrigerator into place (page 17) .

The weight of the overlay panels cannot exceed:

50 lbs. (23 kg) for the refrigerator door.  30 lbs. (13.5 kg) for the freezer door.  10 lbs. (4.5 kg) for the top grille. 

To minimize panel weight, you may use 2” (5.08 cm) spacer strips around the perimeter in place of full-sheet solid spacer panels. The spacer strips must be set in at least 1” (2.54 cm) from the top, bottom and sides edges of the backer panel. If you use spacer strips, it is also recommended that you use two 2” (5.08 cm) strips horizontally centered for added support.

NOTE: For the grille and the door panels to be flush, the overlay door panel should be ¼” (6.35 mm) thicker than the overlay grille panel.

Overlay Panel Dimensions*

Backer Panel Dimensions*

* See page 10 for additional panel construction information

Installation Requirements

A. Countersunk screw

Trim frame surrounding door

B. Handle C. Door panel assembly

Door

20" Typ.

(50.8 cm)

36" Max.

(91.4 cm)

weiV ediSweiV poT

A. Offset dimension

(6.25 mm) Backer panel

(3.18 mm) Spacer panel

(1.92 cm) Decorative

overlay panel

1" (2.54 cm)

D C

A. Offset dimension

/4" (6.25 mm) Backer panel

/8" (3.18 mm) Spacer panel

/4" (1.92 cm) Decorative overlay panel

(2.54 cm)

DA C

Custom Panels and Handles - IF36 Series Models (Continued)

Custom Panels Construction Information

See page 9 for overall dimensions. NOTE: Spacer panels must be at least 1” (2.54 cm) from the top,

bottom, and side edges of the backer panel.

3-Piece Grille Overlay Panel Configuration

Custom Handles

Dacor recommends handles with larger D-style pulls. If using screws with thick heads, they must be countersunk into the panel before installing the handles.

Any handle designed for use with an appliance should produce satisfactory results. Mounting screw length varies with the total thickness of the panels.

IMPORTANT: Dacor does not advise the use of single pull knobs.

3-Piece Door Overlay Panel Configuration

1-Piece Overlay Panel Configuration

In some cases, your cabinet manufacturer may choose to work with one panel routed for the different dimensions. Follow these panel dimensions and placement instructions to be sure that the custom overlay panels will fit properly.

Installation Requirements

23¹¹⁄16 "

(60.16 cm)

Overlay

³⁄16 "

(4.5 mm)

³⁄8 "

(9.7 mm)

¹⁄16 "

(1.5 mm)

³⁄32 "

(2.38 mm)

Custom Side Panels - Model IF36

Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an inset or recessed inset panel installation for model IF36.

Refrigerator and Side Trim Dimensions

The width and height of a side panel are determined by the type of installation you are planning.

NOTES:

The dimensions shown are actual product dimensions and  may not reflect the needed installation dimensions.

The side panel should be a minimum of ½” (1.27 cm) thick to  avoid warping.

If the opening depth is 25” (63.5 cm) or more, you may want to  install a support board on the rear wall.

Refrigerator

Inset Installation Dimensions

Measure the distance from point A (as shown) to the back wall. 1.

Add ¹⁄32” (0.8 mm) to this measurement to allow the side panel

to fit into the trim. If the panel is more than ³⁄2. 8” (9.5 mm) thick, rout the front edge

to allow the side panel to fit into the trim.

Back

Wall

Recessed Inset Installation Dimensions

Measure the distance from point A (as shown) to back wall. 1. Route the front edge of the support board or attach a ³⁄2.

mm) board to hold the panel in the cabinet side trim.

8” (9.5

Side Trim

Back

Wall

24¹⁄8

(61.3 cm)

(59.7 cm)

23¹¹⁄16

(60.3 cm)

¹¹⁄64

(4.5 mm)

(6.35 mm)

³⁄16

(4.7 mm)

⁄32

(5.5 mm)

¹³⁄32

" (10 mm)

⁄8 "

(15.7 mm)

Installation Requirements

Custom Side Panels - Model EF36

Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an inset, flush or recessed inset panel installation for model EF36.

Refrigerator and Side Trim Dimensions

The width and height of a side panel are determined by the type of installation you are planning.

NOTES:

The dimensions shown are actual product dimensions and  may not reflect the needed installation dimensions.

The side panel should be a minimum of ½” (1.27 cm) thick to  avoid warping.

If the opening depth is 25” (63.5 cm) or more, you may want to  install a support board on rear wall.

Refrigerator

Inset Installation Dimensions

Measure the distance from point A (as shown) to the back wall. 1. Add 7⁄32” (5.6 mm) to this measurement to allow the side panel to fit into the trim.

If the panel is more than ¼” (6.35 mm) thick, route the front 2. edge to allow the side panel to fit into the trim.

Back

Wall

Flush Installation Dimensions

Measure the distance from point A (as shown) to the back wall.1. Attach the support board with a screw or adhesive that is 2.

compatible with aluminum and wood.

Side Trim

Back

Wall

Recessed Inset Installation Dimensions

Measure the distance from point A (as shown) to the back wall.1. Route the front edge of the support board or attach a ¼” (6.35 2.

mm) board to hold the panel in the cabinet side trim.

Back

Wall

Installation Instructions

A. Top grille B. Cabinet side trim

B BA

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

Unpack the Refrigerator

IMPORTANT:

If you receive a damaged product, immediately contact your  dealer or builder. Do not install or use a damaged appliance.

Do not remove the protective film until the refrigerator is in its  operating position.

All four leveling legs must contact the floor to support and  stabilize the full weight of the refrigerator.

Keep the cardboard shipping piece or plywood under the  refrigerator until it is installed in the operating position.

Remove and save the literature package bag taped to the side 1. of the refrigerator and the parts bag behind the grille. Remove the four brackets (two on each side) that attach the shipping base to the refrigerator bottom.

NOTE: Do not remove tape and door bracing until the refrigerator is in its final position.

If necessary, reduce the tipping radius. See 2. Tipping Radius (page 5) for ceiling height requirements or Reduce Tipping Radius for step-by-step instructions. If you do not need to reduce the tipping radius, proceed to Move the Refrigerator into House.

Reduce Tipping Radius

(if required)

Before bringing the refrigerator into the home, be sure there is adequate ceiling height to stand the refrigerator upright. See Tipping Radius (page 5).

If you do not have adequate ceiling height to stand the refrigerator upright, the tipping radius can be reduced by removing the top grille and side trims. The reduced tipping radius will be 88” (223.5 cm).

Grasp both ends of the top grille.1. Push the top grille straight up, then pull straight out. Lay the 2.

grille on a soft surface.

Remove the six screws attaching each cabinet side trim to the 3. refrigerator and remove the side trims.

Move Refrigerator into House

Place an appliance dolly under the left side of the refrigerator 1. as shown. Be sure to protect the side trims and handles. Place the corner posts from the packing materials over the trims and handles as appropriate. Slowly tighten the strap.

NOTE: Pass the dolly strap under the handle for EF36 series models.

Place pieces of the shipping carton on the floor when rolling 2. the dolly and refrigerator into the house. Move the refrigerator close to the built-in opening.

Place top of cardboard carton or plywood under refrigerator.3. Stand the refrigerator up. First, place the left bottom edge of 4.

the refrigerator on the floor, stand the refrigerator upright and then lower the right-hand side of the refrigerator to the floor.

Do not remove protective film or cover. 5. Reassemble the trim and top grille after the dolly has been 6.

removed from the refrigerator.

Installation Instructions

A. Center board

¹⁄

" (6.35 mm) max. above refrigerator B. Two 2" x 4" x 32" (5 cm x 10 cm x 81 cm) boards C. Attach to studs with six #8 x 3" (7.6 cm) screws D. Compressor cover

2" (5 cm)

A B

A. Bulb B. Nut C. Water tubing

Install Anti-Tip Boards

IMPORTANT:

It is recommended that board(s) be installed before the  refrigerator is installed.

Board(s) must be long enough to fully cover the width of the  compressor cover.

Locate the board(s) so the bottom surface(s) of the board(s) is  (are) 84” (213 cm) from the floor.

During installation, raise the refrigerator up so there is ¼” (6.35  mm) maximum between the top of the refrigerator and the bottom of the anti-tip board(s). Do not crush the compressor cover when raising the rear leveling legs.

To Install Anti-tip Boards

Mark the stud locations on rear wall 80” to 90” (203 cm to 229 1. cm) above floor.

Securely attach one or two 2” x 4” x 32” (5 cm x 10 cm x 81 2. cm) boards to wall studs behind refrigerator. Use six #8 x 3” (7.6 cm) (or longer) wood screws. The wood screws must be screwed into the studs at least 1½” (3.8 cm). The board(s) must overlap the compressor cover.

Connect the Water Supply

Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker off.

Style 1 - Shutoff Valve Connection

NOTE: If your water line connection does not look like Style 1, see Style 2 - Copper Line Connection.

Unplug refrigerator or disconnect power supply.1.

IMPORTANT: Before attaching the tubing to shutoff valve, flush the main water supply line to remove particles and air in the water line. Allow enough flow so that water becomes clear. Flushing the water line may help avoid filters and/or water valves from becoming clogged.

Remove the shipping tape from the gray, coiled water tubing 2. on the rear of the refrigerator.

Thread the provided 3. nut onto the shutoff valve as shown.

Turn shutoff valve 4. on.

Check for leaks. 5. Tighten any nuts or connections (including connections at the valve) that leak.

Plug in the refrigerator or reconnect power.6. Flush the water system. See 7. Water System Preparation.

NOTE: Allow 24 hours to produce the first batch of ice. Discard the first three batches of ice produced. Allow 3 days to completely fill ice container.

Style 2 - Copper Line Connection

Connecting to Water Line

NOTE: If existing water line meets the Water System

Requirements, see Connecting to Refrigerator.

Unplug refrigerator or disconnect power.1. Turn off main water supply. Turn on nearest faucet long 2.

enough to clear line of water. Locate a ½” to 1¼” (1.25 cm to 3.18 cm) vertical cold water 3.

pipe near the refrigerator.

IMPORTANT:

Make sure it is a cold water pipe.  Horizontal pipe will work, but drill on the top side of the pipe, 

not the bottom. Doing so will help keep water away from the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure 4. from the connection on the lower left rear of refrigerator to the water pipe. Add 7 ft. (2.1 m) to allow for cleaning. Use ¼” (6.35 mm) O.D. (outside diameter) copper tubing. Be sure both ends of copper tubing are cut square.

Installation Instructions

A. Cold water pipe B. Pipe clamp C. Copper tubing D. Compression nut

E. Compression sleeve F. Shutoff valve

G. Packing nut

A B

DEF

A. Water tubing B. Nut

C. Bulb

D. Coupling (purchased)

E. Ferrule (purchased)

F. Nut (purchased)

G. Household water line (as

connected in previous section)

A B C D E F G

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

Using a cordless drill, drill a ¼” (6.35 mm) hole in the cold 5. water pipe you have selected.

Fasten the shutoff valve to the cold water pipe with the pipe 6. clamp. Be sure the outlet end is solidly in the ¼” (6.35 mm) drilled hole in the water pipe and that the washer is under the pipe clamp. Tighten the packing nut. Tighten the pipe clamp screws slowly and evenly so washer makes a watertight seal. Do not overtighten, or you may crush the copper tubing.

Slip the compression sleeve and compression nut on the 7. copper tubing as shown. Insert the end of the tubing into the outlet end squarely as far as it will go. Screw compression nut onto outlet end with adjustable wrench. Do not overtighten the clamp or the sleeve to prevent crushing of the copper tubing.

Turn off the shutoff valve on the water pipe. Coil the copper 8. tubing.

Check for leaks around the saddle valve.9.

Connecting to Refrigerator

Unplug the refrigerator or disconnect power.1. Remove the shipping tape from the gray, coiled water tubing 2.

on the rear of the refrigerator. Measure the distance from the shutoff valve to the opening in 3.

which the refrigerator will be located. Tubing must be extended from the shutoff valve into the refrigerator opening following specific guidelines. See Water Supply Requirements.

A ¼” x ¼” (6.35 mm to 6.35 mm) coupling is needed in order 4. to connect the water tubing to an existing household water line. Thread the provided nut onto the coupling on the end of the copper tubing.

Plug in the refrigerator or reconnect power.7. Flush the water system. See 8. Water System Preparation.

NOTE: Allow 24 hours to produce the first batch of ice. Discard the first three batches of ice produced. Allow 3 days to completely fill ice container.

Plug in Refrigerator

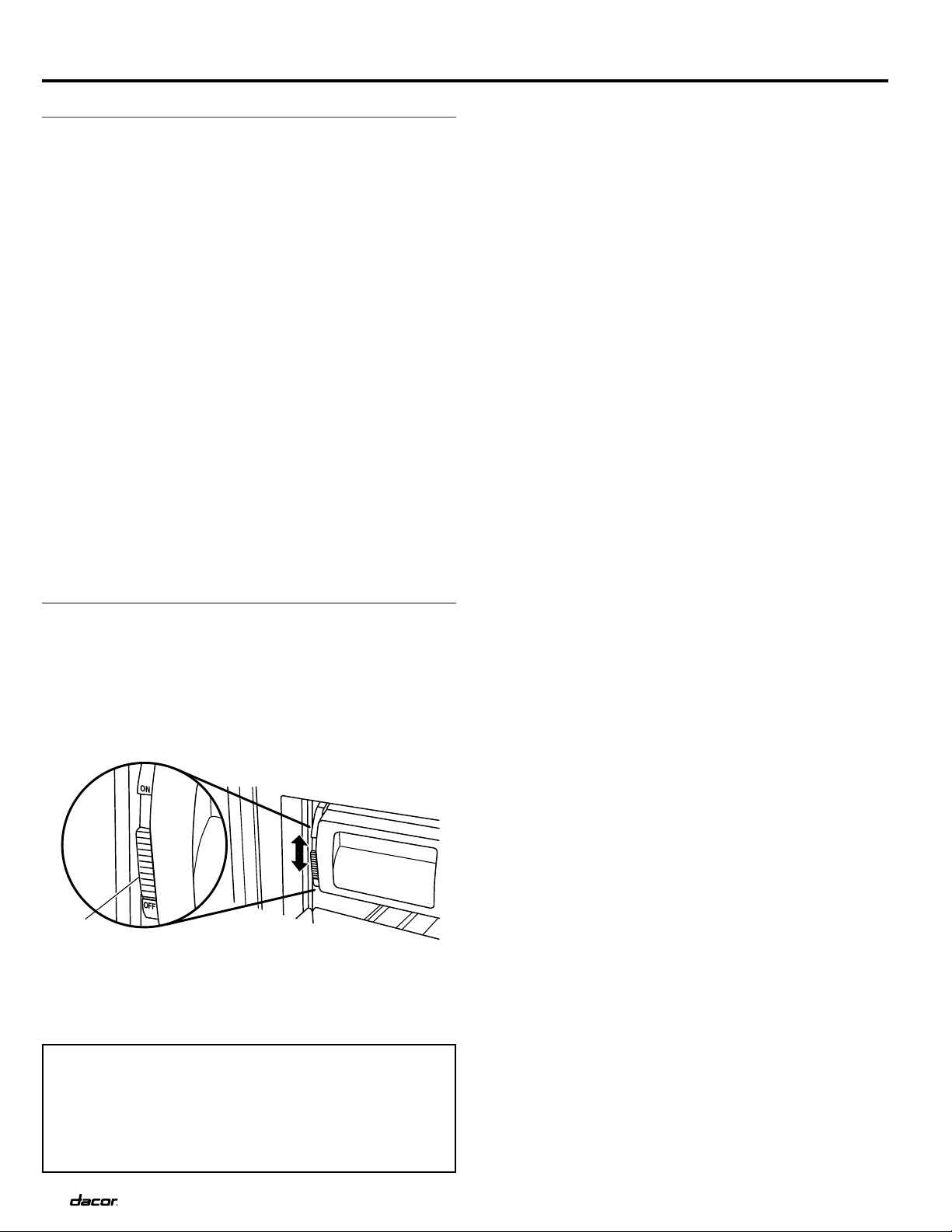

Set control switch at top of cabinet to the off position.1. Plug into a grounded 3 prong outlet.2.

Move to Final Location

Turn shutoff valve on.5. Check for leaks. Tighten any nuts or connections (including 6.

connections at the valve) that leak.

IMPORTANT: To avoid floor damage, make sure levelers are raised (not touching floor) and refrigerator is on rollers before moving.

Place top of cardboard carton or plywood under refrigerator. 1. Remove dolly.

Do not remove protective film or cover.2. Move the refrigerator straight back, evenly into the opening. 3.

Be sure that the refrigerator side trims are not interfering with the door opening. Also, be sure that the water tubing is not kinked and the power supply cord is on top of the refrigerator.

Installation Instructions

A. Rear leveling bolt B. Front leveling bolt

A B

A. Center board " (6.35 mm) max. above refrigerator B. Two 2" x 4" x 32" (5 cm x 10 cm x 81 cm) boards C. Attach to studs with six #8 x 3" (7.6 cm) screws D. Compressor cover

2" (5 cm)

WARNING

Tip Over Hazard

Refrigerator is top heavy and tips easily when not completely installed.

Keep doors taped closed until refrigerator is completely installed.

Use two or more people to move and install refrigerator.

Failure to do so can result in death or serious injury.

Level and Align Refrigerator

IMPORTANT: All four leveling legs must contact the floor to support and stabilize the full weight of refrigerator. Rollers are for moving refrigerator and not for permanent support.

After moving the refrigerator to its final location:

Use a 1. extend the legs to the floor as shown. The rollers should be off the floor.

⁄16” socket driver to turn the leveling bolts clockwise to

Continue adjusting all of the leveling legs to raise the 3. refrigerator until the top is within at least 1” (2.54 cm) of the top soffit.

NOTE: If an anti-tip board has been used, adjust the leveling legs until the top of the refrigerator is within ¼” (6.35 mm) of the bottom of the anti-tip board as shown. Do not crush the compressor cover.

Adjust the leveling legs to level and align the refrigerator from 2. left to right and front to back so that the refrigerator is level and aligned with the cabinets. The cabinet surface must be plumb for the ideal fit of the refrigerator side trim.

IMPORTANT: Adjust in small increments to keep from damaging the cabinet trim and causing problems with the door alignment or top grille fit. To avoid damage to the cabinet or leveling legs, do not apply more than 50 inch-pounds (5.65 Nm) of torque to the leveling bolts. The leveling legs can be extended to a maximum of 1¼” (3.18 cm) below the rollers.

For IF series models, additional adjustments may be needed 4. after the custom panels are installed.

Installation Instructions

A. Countersunk screw

Side View

B. Handle C. Door panel assembly

Front View

A. Corner caps B. Refrigerator door trims C. Freezer drawer trim

D. Panels

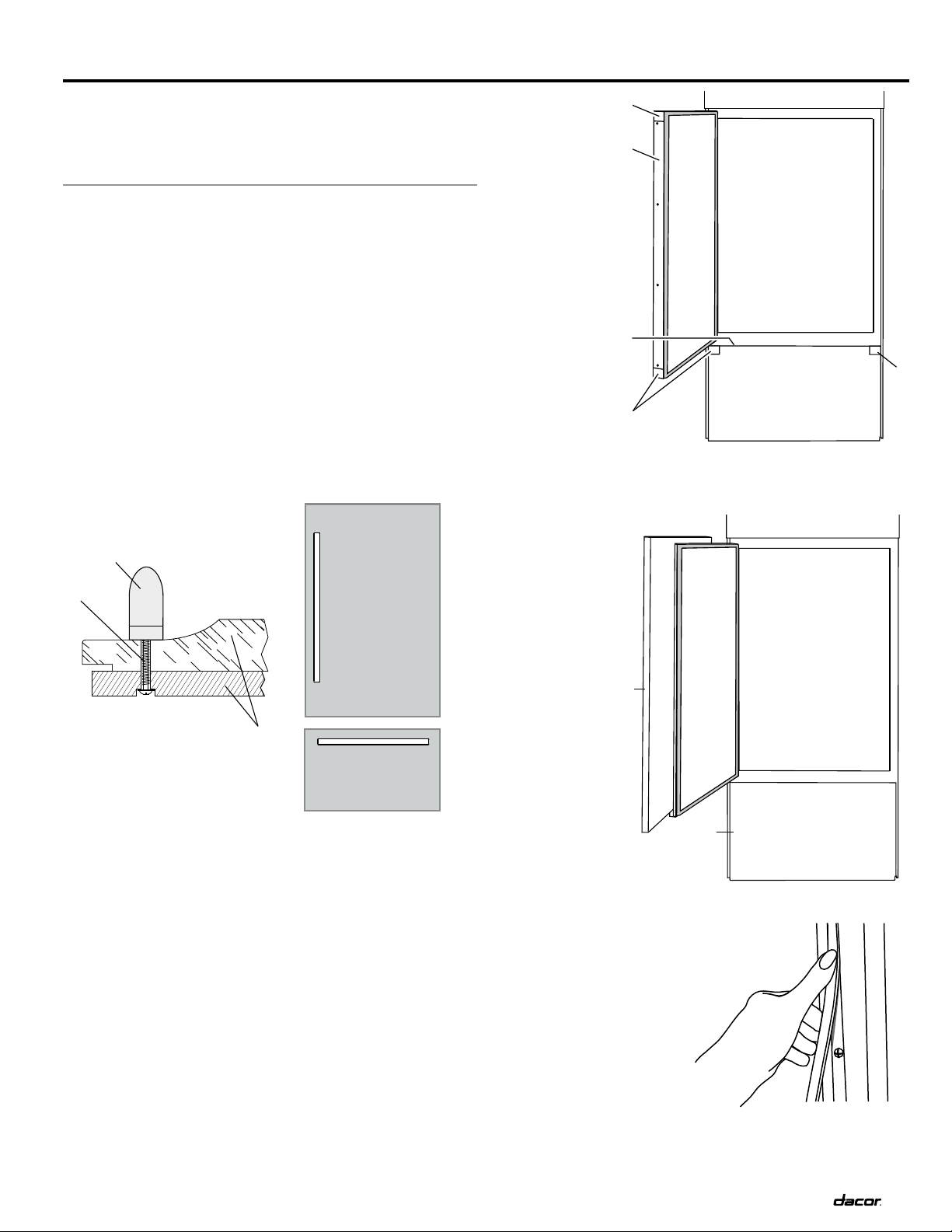

Custom Panel and Handle Installation - IF36 Series Models

IMPORTANT:

Install the custom handles prior to installing the panels on the  refrigerator.

Create custom door overlay panels according to the  specifications in the Custom Panels and Handles section.

Dacor is not responsible for customer installed molding or  decorative panels that need to be removed or replaced to service the refrigerator.

Handle Installation

Before installing a custom panel assembly, install the custom handle hardware.

Counter-sink the screw head into the back of the panel to allow the panel to slide into place smoothly and for proper fit.

Door Panel Installation

Remove all tape and door bracing from the refrigerator and 1. freezer doors.

Open the refrigerator and freezer compartment doors.2.

Remove the 3. trims and corner caps.

Slide the 4. custom panels into the bottom and hinge side trims on the refrigerator compartment and freezer compartment doors, making sure that the backer panel fits into the hinge side trims.

Reinstall the 5. trims and corner caps.

Remove the protective 6. skin from the screw covers. Slide or snap the screw covers into the handle trim section.

Check refrigerator level 7. and alignment. Adjust if needed.

Continued...

Installation Instructions

B. 130° position

A. Door stop screw

C. 110° position (IF series refrigerators) D. 90° position

BAC D

A. Top grille B. Cabinet side trim

B BA

C. Bottom rail D. Nuts

E. End cap F. Top rail

G. Custom panel

A. Torx 27 flat-head mounting screws B.

¹⁄

" hex-head mounting screws

Custom Panel Installation - IF36 Series Models (Continued)

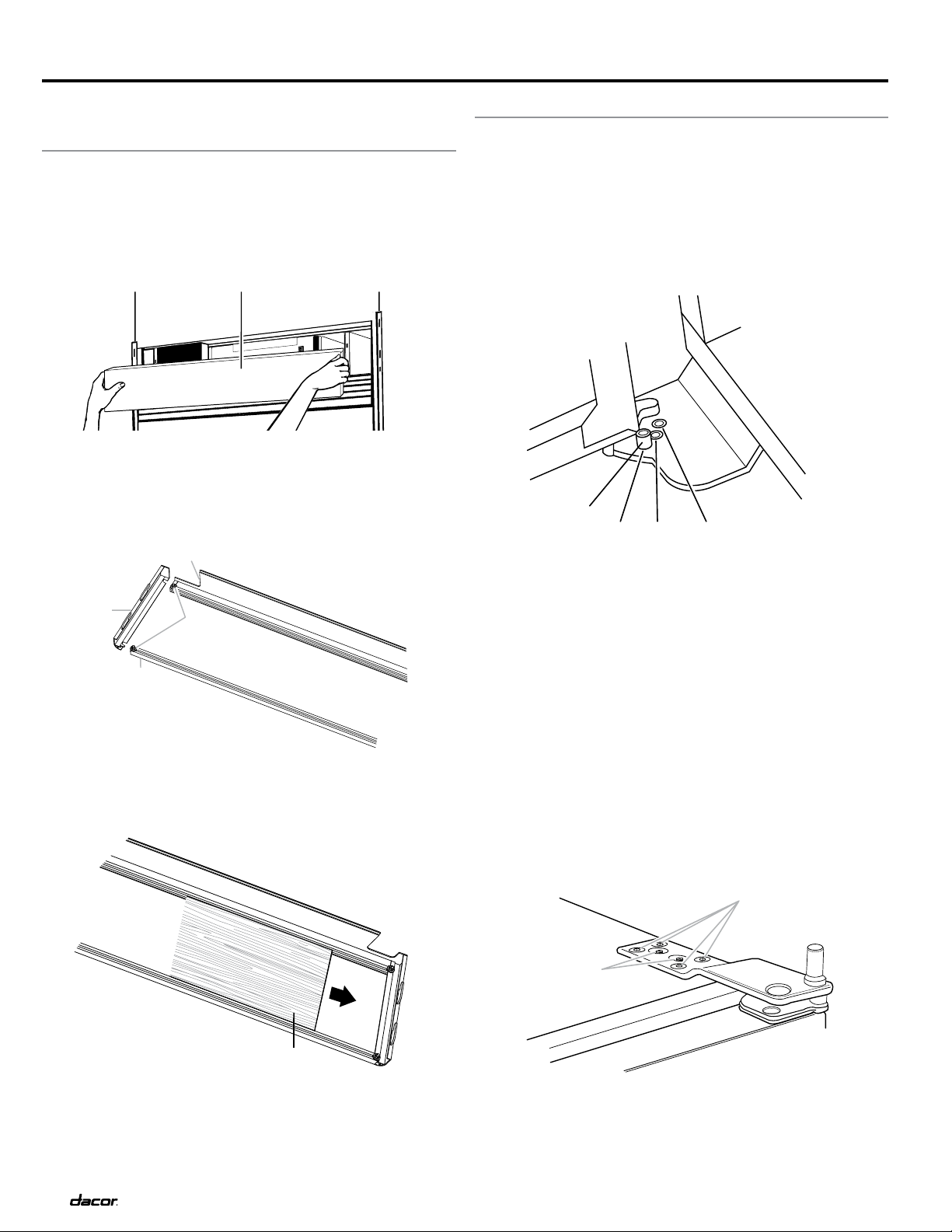

Top Grille Panel

Grasp both ends of the top grille.1. Push straight up, then pull straight out. Place the top grille 2.

panel-side down on a soft working surface.

Remove one end cap by loosening the nuts and sliding the 3. end cap off.

Adjust Doors

Door Swing Adjustment

Check that the refrigerator door can open freely. If the door 1. opens too wide, remove the door stop screw or screws (depending on your model) from the bottom hinge with a Torx T15 screwdriver.

Hold the door open to a position that is less than 90°.2. Replace the door stop screw or screws in the bottom hinge 3.

and tighten.

Slide the custom panel into the top grille channel and reattach 4. the end cap.

IMPORTANT: Do not place the door stop screw in the 130° position on IF Series models. See “Handle and Door Clearances.”

Door-to-Door or Door-to-Refrigerator Trim Adjustment

Loosen, but do not remove, the four Torx 27 flat-head 1. mounting screws and the two ¼” hex head mounting screws.

Adjust the top hinge of either door to align it with the other 2. door or the refrigerator trim.

Tighten the four Torx 27 flat-head mounting screws to a torque 3. of approximately 100 inch-pounds (11.3 Nm) and tighten the two ¼” hex head mounting screws.

Replace the top grille in the cabinet side trims and pull the 5. panel down slightly to lock it into place.

Installation Instructions

A. Support board (mounted to back wall) B. Cab side trim

A. Base grille B. Skirt

A B

A. “V” groove

Screws (2)

Install Side Panel(s)

If the built-in area depth is 25” (63.5 cm) or more, the side panels can be installed inside the side trim or attached to the outside of the side trim.

IMPORTANT: Dacor is not responsible for customer installed molding or decorative panels that need to be removed or replaced to service the refrigerator.

For the inside side trim piece, slide the front edge of the 1. routed side panel into the trim piece.

Nail the rear edge of the panel to the support board.2.

Snap the skirt onto the base grille.3.

Trim the skirt by scoring the proper “V” groove with a utility 4. knife. Break the skirt at the score line.

Install Base Grille

There are two pieces to the base grille to allow for a custom fit: the base grille itself and the skirt. The skirt can be added to the base grille in order to extend it all the way to the floor.

To see if the skirt is needed, place the base grille into position. 1. Do not attach the base grille to the refrigerator. Measure the distance between the bottom of the base grille and the floor. The gap must be a minimum of ½” (1.27 cm) in order to add the skirt.

NOTE: If the gap measures less than ½” (1.27 cm), skip steps 3 and 4 of the instructions, and install the base grille only.

Remove the protective film from the base grille.2.

Using the two screws, attach the base grille assembly to the 5. refrigerator as shown.

NOTE: Secure the right screw in place first.

Installation Instructions

A. On/Off control

Complete Installation

Turn the water supply line valve to the “Open” position.1. Turn the refrigerator switch to the on position. See 2. Power On/

Off Switch in the use and care manual for instructions. Wait a few minutes. Check the water line connections for leaks.

Remove all boxes, parts packages and packing materials from 3. the interior of the refrigerator. See the Care and Cleaning section in the use and care manual for instructions. Remove the protective film and cardboard from the grille and doors or door frame, depending on your model.

Install the shelves and bins in the refrigerator and freezer 4. compartments.

The controls are preset at the factory to the midpoint setting. 5. Check to be sure that the compressor is operating properly and that all the lights are working.

Flush the water system before use. See 6. Water System Preparation.

To get the most efficient use from your new built-in refrigerator, read your use and care manual. Keep Installation Instructions and the use and care manual near the refrigerator for easy reference.

Water System Preparation

Please read before using the water system. Immediately after installation, follow the steps below to make sure

that the water system is properly cleaned.

Turn off the ice maker. Slide the ice maker On/Off control, 1. located on the left-hand side of the ice bin, to the off (down) position as shown.

Any questions or problems with this installation should be directed to your Dacor dealer or the Dacor Customer Service Team at (800) 793-0093. You may also visit our web site at www.Dacor. com.

If you need service, be sure to have the model and serial numbers when you call. You’ll find these numbers on the serial number label, located on the right hand side of the fresh food compartment.

NOTE: If your model has a base grille filter system, make sure the base grille filter is properly installed.

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

Turn on the ice maker. Slide the ice maker On/Off control, 2. located on the left-hand side of the ice bin, to the on (up) position. Please refer to Ice Maker and Storage Bin section in the use and care manual for further instructions on the operation of the ice maker.

Allow 24 hours to produce the first batch of ice.  Discard the first three batches of ice produced. 

Instructions d’installation

RÉFRIGÉRATEUR ENCASTRÉ de 36”

Modèles : EF36LNBSS, EF36RNBSS, IF36LNBOL, IF36RNBOL

Table of Contents

Sécurité du réfrigérateur ..........................................................23

Model Identification ....................................................................24

Exigences d’installation ......................................................25-34

Outillage et pièces ....................................................................25

Exigences d’emplacement ...................................................25-26

Spécifications électriques ........................................................26

Exigences de l’alimentation en eau s .......................................27

Rayon de basculement ............................................................27

Dimensions du produit .............................................................28

Dimensions pour le pivotement des portes .............................28

Dégagements des panneaux de porte et des placards .......29-30

Panneaux et poignées personnalisés .................................31-32

Panneaux latéraux personnalisés ......................................33-34

Information pour le service à la clientèle

Pour tout problème ou question concernant l’installation, contacter le marchand Dacor ® ou l’équipe de service à la clientèle Dacor. Lors de la prise de contact, vous devrez communiquer le nom du modèle et le numéro de série de l’appareil. On trouve le nom du modèle et le numéro de série sur la plaque signalétique de l’appareil, située sur la paroi intérieure droite du réfrigérateur.

Instructions d’installation ....................................................35-42

Déballage du réfrigérateur .......................................................35

Réduction du rayon de basculement .......................................35

Faire entrer le réfrigérateur dans le domicile .......................... 35

Installation de planches anti-basculement ...............................36

Raccordement de l’alimentation en eau .............................36-37

Brancher le réfrigérateur ..........................................................37

Déplacement à son emplacement final ...................................37

Réglage de l’aplomb et alignement du réfrigérateur ...............38

Installation de panneaux et poignées personnalisés ........39-40

Ajustement des portes ..............................................................40

Installation des panneaux latéraux ..........................................41

Installation de la grille de la base ............................................41

Achever l’installation ................................................................42

Préparation du système d’eau .................................................42

Notes....................................................................................43-44

Équipe de service à la clientèle Dacor

Téléphone : (800) 793-0093 Site Web : www.Dacor.com

Toutes les spécifications sont sujettes à modification sans préavis.

Dacor n’assume aucune responsabilité en cas de modification des spécifications.

Sécurité du réfrigérateur

Identification des modèles

EF36LNBSS

Réfrigérateur équipé de portes en acier inoxydable.

Porte supérieure avec charnière à gauche, poignée montée

à droite.

EF36RNBSS

Réfrigérateur équipé de portes en acier inoxydable.

Porte supérieure avec charnière à droite, poignée montée à

gauche.

IF36LNBOL

Réfrigérateur équipé de portes sans finition conçues pour

l’installation de panneaux et poignées personnalisés.

Porte supérieure avec charnière à gauche, poignée person-

nalisée montée à droite.

IF36RNBOL

Réfrigérateur équipé de portes sans finition conçues pour

l’installation de panneaux et poignées personnalisés.

Porte supérieure avec charnière à droite, poignée person-

nalisée et montée à gauche.

Exigences d’installation

(1.3 cm)

Outillage et composants

Outillage requis :

Rassembler les outils et composants nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous :

Perceuse sans fil  Forets  Deux clés à molette  Tournevis Phillips  Petit niveau  Chariot de manutention 

®†

⁄32”)

T15 et T27

4” et

/16”

4” (6,35 mm) avec virole.

Tournevis Torx 

Tourne-écrou de ¹¹⁄  32” Clés plates de ³⁄  8” et ¹⁄2”

Clé Allen (  Clés à douille de ¹⁄  Mètre ruban  Couteau utilitaire 

PIÈCES NÉCESSAIRES :

Six vis à bois n° 8 x 3” (7,6 cm) (il peut être nécessaire  d’utiliser des vis plus longues)

Une ou deux planche(s) de bois de 2” x 4” x 32” (5 cm x 10  cm x 81 cm)

Modèles IF36 : Contacter un ébéniste qualifié pour la  fabrication des panneaux. Voir “Exigences d’installation” pour plus de renseignements. Les modèles EF 36 sont équipés de portes avec fini en acier inoxydable et sont expédiés complets.

Dans le cas d’un raccordement direct de la canalisation d’eau  au tube de cuivre et non à un robinet d’arrêt, on doit utiliser un

raccord droit à compression de ¹⁄

Exigences d’emplacement

Le réfrigérateur Dacor peut être encastré dans une ouverture entre des placards ou installé à l’extrémité d’une rangée de placards en utilisant un panneau latéral pour compléter la finition.

IMPORTANT :

Observer les dispositions de tous les codes et règlements en  vigueur.

On recommande de ne pas installer le réfrigérateur près d’un  four, d’un radiateur ou de toute autre source de chaleur.

Ne pas installer l’appareil là où la température pourrait baisser  au-dessous de 55°F (13°C).

Le plancher doit pouvoir supporter le poids du réfrigérateur,  soit plus de 600 lb (272 kg), en plus des panneaux de porte et du contenu du réfrigérateur.

La hauteur sous plafond doit être suffisante pour permettre  le basculement latéral du réfrigérateur. Voir Rayon de basculement.

L’emplacement doit permettre l’ouverture complète des portes.  Voir Dimensions pour le pivotement des portes.

L’emplacement d’installation doit permettre la dépose de la  grille supérieure. Voir Dimensions de l’ouverture.

† TORX est une marque déposée de Textron Innovations Inc.

Dimensions de l’ouverture

Pour éviter le basculement pendant l’utilisation, le soffite  massif doit se trouver à 1” (2,5 cm) maximum au-dessus du réfrigérateur. Si le soffite massif se trouve à plus de 1” (2,5 cm) ou si un soffite n’est pas disponible, le réfrigérateur doit être arrimé.

Si des planches antibasculement sont nécessaires, elles  doivent être fixées aux poteaux de colombage du mur arrière de 80” à 90” (203 cm à 229 cm) au-dessus du plancher.

Voir  Installation de planches antibasculement pour plus de renseignements.

REMARQUE : Un dégagement

2” (1,3 cm)

de ¹⁄

doit être maintenu au dessus de la grille supérieure pour que la grille supérieure puisse être enlevée.

Exigences d’installation

(10,2 cm)

¹/2

" (212,1 cm) min.

³/4" (215,0 cm) max.

jusqu'à la limite inférieure d’un soffite robuste

24"

(60,96 cm) min.

77"

(196 cm)

35½”

(90,2 cm)

Exigences d’emplacement (suite)

Une prise de courant à 3 alvéoles reliée à la terre doit être  installée à 4” (10,2 cm) du côté droit des placards ou du panneau d’extrémité. Voir Spécifications électriques pour plus d’information.

Le robinet d’arrêt doit se trouver dans le placard inférieur,  d’un côté ou de l’autre du réfrigérateur ou à un autre endroit facilement accessible. Si le robinet d’arrêt de la canalisation d’eau n’est pas installé dans un placard adjacent, la canalisation d’eau peut parvenir au réfrigérateur à travers le plancher ou le mur arrière. Voir Exigences de l’alimentation en eau pour plus de renseignements.

Voir page 27

Spécifications électriques

Avant de placer le réfrigérateur à son emplacement final, il est important de vous assurer d’avoir la connexion électrique appropriée.

Méthode recommandée de liaison à la terre

Une source de courant électrique de 115 volts, 60 Hz, type 15 ou 20 ampères CA seulement, protégée par fusible et adéquatement mise à la terre est nécessaire. Il est recommandé d’utiliser un circuit distinct pour alimenter uniquement votre réfrigérateur. Utiliser une prise murale qui ne peut pas être mise hors circuit à l’aide d’un commutateur. Ne pas utiliser de câble de rallonge.

IMPORTANT : Si ce produit est connecté à une prise protégée par un disjoncteur de fuite à la terre, un déclenchement intempestif peut se produire et causer une perte de refroidissement. La qualité et la saveur des aliments risquent d’être affectées. Si un déclenchement intempestif se produit et si les aliments semblent de piètre qualité, jeter le tout.

REMARQUE : Avant d’exécuter tout type d’installation, nettoyage ou remplacement d’une ampoule d’éclairage, enlever la grille supérieure et mettre l’interrupteur général de courant électrique à OFF (arrêt) ou déconnecter la source de courant électrique au niveau du disjoncteur.

Lorsque vous avez terminé, mettre l’interrupteur général de courant électrique à ON (marche) ou rétablir le courant au niveau du disjoncteur, puis mettre de nouveau la commande au réglage désiré.

REMARQUE : Le plancher sous le réfrigérateur doit être au même niveau (affleurement) que le plancher de la pièce. Le devant du placard doit être droit.

Exigences d’installation

Le trou d’accès à travers le placard doit se trouver en deçà de ½” (12,7 mm) du mur arrière/plancher.

(2,54 cm)

(15,2 cm)

emplacement possible canalisation d’eau

A. Basculer ce côté seulement

¹⁄2

(229,9 cm)

Exigences de l’alimentation en eau

Toutes les installations doivent être conformes aux exigences  des codes locaux de plomberie.

Le robinet d’arrêt doit se trouver dans le placard inférieur,  d’un côté ou de l’autre du réfrigérateur ou à un autre endroit facilement accessible. Le côté droit est recommandé. Le trou d’accès à travers le placard doit se trouver en deçà de ½” (12,7 mm) du mur arrière.

REMARQUE : Si le robinet d’arrêt est installé dans le mur arrière derrière le réfrigérateur, il faut qu’il soit placé à une position angulaire, afin que le tube/conduit ne soit pas déformé lors du déplacement du réfrigérateur jusqu’à sa position finale.

Pression de l’eau

Une alimentation en eau froide avec une pression entre 30 et 120 lb/po2 (207 à 827 kPa) est nécessaire pour faire fonctionner le distributeur d’eau et la machine à glaçons. Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié agréé.

Alimentation en eau par osmose inverse

IMPORTANT : La pression de l’alimentation en eau entre

le système d’osmose inverse et la valve d’arrivée d’eau du réfrigérateur doit être comprise entre 30 et 120 lb/po² (207 à 827 kPa). Si un système de purification de l’eau par osmose inverse est raccordé à votre alimentation en eau froide, la pression de l’eau au système à osomose inverse doit être d’un minimum de 40 à 60 lb/po² (276 à 414 kPa).

Si la pression de l’eau au niveau du système à osmose inverse est inférieure à 40 à 60 lb/po² (276 à 414 kPa) :

Vérifier si le filtre à sédiment dans le système à osmose  inverse est obstrué. Remplacer le filtre si nécessaire.

Laisser le réservoir du système à osmose inverse se remplir  après une utilisation intense.

Si votre réfrigérateur comporte une cartouche de filtre d’eau,  celle-ci peut réduire la pression de l’eau encore davantage lorsqu’elle est utilisée avec un système à osmose inverse. Enlever la cartouche de filtre à eau.

Si vous avez des questions au sujet de la pression de votre eau, faire appel à un plombier qualifié agréé.

Si le robinet d’arrêt de la canalisation d’eau n’est pas installé  dans un placard adjacent, la canalisation d’eau peut parvenir au réfrigérateur à travers le plancher. Un trou de ½” (12,7 mm) pour la plomberie doit être percé à 6” (15,2 cm) minimum du placard ou du panneau de gauche ou de droite. Sur le plancher, le trou ne doit pas se trouver à plus de 1” (2,54 cm) du mur arrière. Voir Raccordement de l’alimentation en eau.

Si un tube supplémentaire est nécessaire, utiliser un tube  en cuivre et vérifier s’il y a des fuites. Installer les tuyaux en cuivre seulement là où les températures du domicile resteront au-dessus du point de congélation.

Ne pas utiliser de robinet d’arrêt à étrier perforant ou de ³⁄  (4,76 mm) qui réduit le débit d’eau et qui se bouche plus facilement (4,76 mm) qui réduit le débit d’eau et qui se bouche plus facilement.

REMARQUE : Votre marchand de réfrigérateurs propose une trousse avec un robinet d’arrêt à étrier de ¼” (6,35 mm), un raccord et un tube en cuivre. Avant de faire un achat, s’assurer que le robinet d’arrêt à étrier respecte les codes locaux de plomberie.

16”

Rayon de basculement

S’assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale lorsqu’il est mis dans son emplacement.

Si le réfrigérateur est installé sur un chariot, on doit ajouter la  hauteur des roues du chariot au rayon de basculement.

Si nécessaire, on peut réduire le rayon de basculement. Voir  Réduction du rayon de basculement.

Rayon de basculement latéral

Le rayon de basculement latéral varie en fonction de la largeur du modèle.

REMARQUE : Effectuer seulement un basculement latéral.

Exigences d’installation

25³⁄8"

(64,5 cm)

23¹⁄2"

(59,7 cm)

84" (213,4 cm) Cordon d’alimentation électrique

*83³⁄8"

(211,8 cm)

¹⁄2" (8,9 cm)

*83

³⁄

(211.8 cm)

36¹⁄4" (92 cm)

25³⁄8 " (64.5 cm)

35¹⁄4 "

(89.5 cm)

110˚

90˚

23"

(58 cm)

51"

(130 cm)

59"

(150 cm)

130˚

Dimensions du produit

Vue latérale :

La profondeur de l’avant de la grille supérieure à l’arrière du 

placard du réfrigérateur est de 25³⁄8” (64,5 cm).

La longueur du cordon d’alimentation électrique est de 84”  (213 cm).

La canalisation d’eau fixée à l’arrière du réfrigérateur mesure  5 pi (1,5 m) de long.

Les hauteurs indiquées tiennent compte du déploiement des 

pieds de réglage de l’aplomb de ¹⁄

roulettes.

8” (3 mm) au-dessous des

Vue avant :

Les dimensions  de largeur ont été mesurées d’un bord à l’autre de la garniture extérieure.

Les hauteurs  indiquées tiennent compte du déploiement des

pieds de ¹⁄

mm) au-dessous des roulettes.

* Lorsque les pieds de réglage de l’aplomb sont totalement déployés de 1¼” (3,2 cm) au-dessous des roulettes, ajouter

8” (2,9 cm) aux

1¹⁄

dimensions de hauteur indiquées.

8” (3

*Lorsque les pieds de réglage de l’aplomb sont totalement déployés jusqu’à 1¼” (3,2 cm) au-dessous des roulettes, ajouter

1¹⁄

8” (2.9 cm) (2,9 cm) aux dimensions de hauteur indiquées.

Vue de dessus :

Dimensions pour le pivotement des portes

L’emplacement d’installation doit permettre l’ouverture de chaque porte jusqu’à au moins 90°. Prévoir un espace de 4½” (11,4 cm) minimum entre le côté du réfrigérateur et un mur d’angle.

REMARQUE: Un plus grand espace peut être nécessaire en cas d’utilisation de panneaux décoratifs, de poignées personnalisées ou de poignées de porte prolongées sur un modèle IF36.

Pour ajuster l’ouverture des portes, voir la section Ajustement des portes.

Exigences d’installation

Panneau d’appui

Panneau de

façade

personnalisé

Panneau d’espacement

/4" (6,35 mm)

/4" (1,9 cm)

1" (2,5 cm)

/2" (1,3 cm)

/4"

/2"

(2,5 cm)

1 (3,2 cm)

/4"

1 (3,8 cm)

/2"

Garniture latérale du réfrigérateur

Porte

Charnière

(2,5 cm)

(3,2 cm)

(3,8 cm)

(1,3 cm)

Placard

/4"

(1,9 cm)

110˚

Position de butée

Distances de dégagement pour panneaux de porte et placard – modèles de la série IF36

Pour les modèles de la série IF36, lors de la conception des panneaux de porte personnalisés et des placards adjacents, veiller à prévoir un espace suffisant pour le pivotement des portes. Si le réfrigérateur doit être installé à proximité du mur, voir Porte – ouverture à 90° (suivante).

Pivotement à 110° Dimensions réelles

Dégagement réfrigérateur/placard

REMARQUE: Pour un modèle de la série IF36, façonner (à la toupie) un arrondi sur les panneaux de porte personnalisés sur au moins la moitié de l’épaisseur du panneau si on désire pouvoir ouvrir la porte à un angle de 130°. Voir Ajustement des portes.

Lorsque les portes sont fermées, la façade du réfrigérateur sera légèrement en saillie par rapport à la façade des placards adjacents.

/4" (6,35 mm)

/4" (1,9 cm)

1" (2,5 cm)

/2" (1,3 cm)

/4"

/2"

90°

(1,9 cm)

(2,5 cm)

(3,8 cm)

(1,3 cm)

(3,2 cm)

/2"

/4"

(1,3 cm)

(1,9 cm)

(2,5 cm)

Garniture latérale du réfrigérateur

Placard

Charnière

Position de butée

Panneau d’appui

Panneau de

façade

personnalisé

Panneau d’espacement

Porte

Exigences d’installation

Distances de dégagement pour panneaux de porte et placard – modèles de la série IF36 (suite)

Pivotement à 90° Dimensions réelles

Dégagement réfrigérateur/placard

Prévoir un dégagement de 4½” (11,4 cm) ou plus entre le côté du réfrigérateur et un mur d’angle. Un espace plus important peut être nécessaire si le réfrigérateur est doté de poignées personnalisées ou panneaux personnalisés plus épais. Ne pas oublier les plinthes.

Exigences d’installation

34¹⁄2"

(87,63 cm)

8¹⁄2"

(21,59 cm)

34¹⁄2"

(87,63 cm)

34¹⁄2"

(87,63 cm)

50"

(127,0 cm)

⁄

(52,23 cm)

PAN NEA U D E LA GR ILLE SU PÉR IEUR E

PANNEAU DE LA PORTE DU CONGÉLATEUR

PANNEAU DE LA PORTE DU RÉFRIGÉRATEUR

34¹⁄2"

(87,63 cm)

7³⁄8"

(18,73 cm)

Retrait en bas 1" (2,54 cm)

49¹⁄8"

(124,78 cm)

20³⁄16"

(51,28 cm)

345⁄16"

(87,15 cm)

345⁄16"

(87,15 cm)

Retrait en bas

⁄16" (11, mm)

Retrait en bas

¹⁄

" (1,6 mm)

Centrer le panneau d’appui (entre les rives de gauche et de droite)

Panneau décoratif

Panneau d’espacement

Panneau d’appui

/8" to 3/4" (15,88 to 19,05 mm)

/8"

(3,18 mm)

/4"

(6,35 mm)

1" min. (2,54 cm)

Garniture de porte/grille

Décalage

/8"

(3,1 8 mm)

Panneaux et poignées personnalisés – modèle de la série IF36

Pour les modèles de la série IF36, l’emploi de panneaux décoratifs personnalisés permet d’agencer l’extérieur de votre réfrigérateur à l’ensemble du décor de la cuisine et d’utiliser des poignées personnalisées pour une plus grande souplesse d’agencement.

Les panneaux personnalisés doivent être munis de panneaux d’appui pour pouvoir être installés sur le réfrigérateur. La façon la plus courante est d’utiliser trois panneaux, tel qu’illustré ci-dessous : un panneau de façade décoratif, un panneau d’espacement de ¹/

8” (3,18 mm) ou des lattes d’espacement et un

panneau d’appui de ¼” (6,35 mm).

Panneau décoratifs - Dimensions*

Dans certains cas, le fabricant des placards peut préférer travailler avec un seul panneau usiné pour les différentes dimensions. Pour un bon ajustement des panneaux personnalisés, suivre les dimensions indiquées ci-dessous, et appliquer les instructions appropriées pour le placement.

IMPORTANT :

Installer les panneaux après la mise en place du réfrigérateur (page 39).

Le poids des panneaux personnalisés ne doit pas dépasser les valeurs suivantes :

50 lb (23 kg) pour la porte du réfrigérateur.  30 lb (13,5 kg) pour la porte du congélateur.  10 lb (4,5 kg) pour la grille supérieure. 

Pour minimiser le poids du panneau, vous pouvez utiliser des lattes d’espacement de 2” (5,08 cm) sur le périmètre en lieu et place d’un panneau d’espacement complet. Les lattes d’espacement devront être placées à au moins 1” (2,54 cm) des rives supérieure, inférieure et latérale du panneau d’appui. Si l’on utilise des lattes d’espacement, il est aussi recommandé d’utiliser 2 lattes de 2” (5.08 cm) (5,08 cm) centrées horizontalement pour un soutien additionnel.

REMARQUE : Pour aligner les panneaux de grille et de porte, il faut que l’épaisseur des panneaux de porte personnalisés soit supérieure de ¼” (6.35 mm)(6,35 mm) à celle du panneau décoratif de grille.

Panneau d’appui - Dimensions*

* Voir la page 32 pour des informations supplémentaires sur la construction des panneaux

Exigences d’installation

A. Vis à tête encastrée

Garniture entourant la porte

B. Poignée C. Panneau de porte

Porte

20" Typ.

(50.8 cm)

36" Max.

(91.4 cm)

Panneau d’espacement 1/8" (3,18 mm)

Vue de côtéVue de dessus

A. Dimension de retrait

Panneau d’appui

/4" (6,25 mm) C. D.

/4" (1,92 cm)

Panneau de façade décorative

1" (2,54 cm)

D C

Panneau d’espacement

/8" (3,18 mm)

Panneau d’appui

/4" (6,25 mm)

(2.54 cm)

DA C

A. Dimension de retrait B. C. D.

/4" (1,92 cm)

Panneau de façade décorative

Panneaux et poignées personnalisés – modèle de la série IF36 (suite)

Information sur la construction des panneaux personnalisés

Pour les dimensions, voir page 31. REMARQUE : Les rives du panneau d’espacement doivent être

situées à au moins 1” (2,54 cm) des rives supérieure, inférieure et latérale du panneau d’appui.

Panneau de façade de la grille supérieure (3 composants)

Poignées personnalisés

Dacor recommande l’emploi de poignées avec pièces de traction en D de taille supérieure. Si des vis à tête de taille supérieure sont utilisées, on doit les encastrer dans le lamage du panneau avant l’installation des poignées.

Toute poignée conçue pour une utilisation avec un appareil ménager doit produire un résultat satisfaisant. La longueur des vis doit être choisie en fonction de l’épaisseur totale des panneaux.

IMPORTANT : Dacor ne recommande pas l’utilisation de tirettes simples.

Panneau de façade de la porte (3 composants)

Panneau de finition personnalisée monopièce

Dans certains cas, le fabricant des placards peut préférer travailler avec un unique panneau usiné selon les différentes dimensions. Utiliser les dimensions et les instructions de placement pour garantir un ajustement parfait des panneaux de finition personnalisée.

Exigences d’installation

23¹¹⁄16 "

(60.16 cm)

Overlay

³⁄16 "

(4.5 mm)

³⁄8 "

(9.7 mm)

¹⁄16 "

(1.5 mm)

³⁄32 "

(2.38 mm)

Panneaux latéraux personnalisés – modèle IF36

Les panneaux latéraux personnalisés peuvent être nécessaires lorsqu’il n’y a pas suffisamment d’espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l’extrémité d’une enfilade de placards. Vous avez le choix d’encastrer un panneau ou de l’encastrer en retrait avec les modèles IF36.

Dimensions du réfrigérateur et des garnitures latérales

La largeur et la hauteur du panneau latéral sont déterminées en fonction du type d’installation prévu.

REMARQUES :

Les dimensions indiquées sont les dimensions réelles du  produit et ne reflètent pas nécessairement les dimensions d’installation requises.

Le panneau latéral doit avoir une épaisseur minimale d’au  moins ½” (1,27 cm) pour éviter le gauchissement.

Si la profondeur de l’ouverture est de 25” (63,5 cm) ou plus,  il est recommandé d’installer une planche d’appui sur le mur

arrière.

Réfrigérateur

Dimensions pour une installation en encastrement

Mesurer la distance du point A (tel qu’illustré) à la paroi arrière. 1.

Ajouter ¹⁄

latéral entre dans la garniture. Si l’épaisseur du panneau est supérieure à ³⁄2. 8” (9,5 mm),

usiner la rive avant du panneau latéral pour que l’insertion soit possible.

32” (0,8 mm) à cette mesure pour que le panneau

mur

arrière

Dimensions pour une installation en encastrement en retrait

Mesurer la distance du point A (tel qu’illustré) à la paroi arrière. 1. Usiner la rive avant de la planche d’appui ou installer une 2.

planchette de ³⁄

la garniture latérale de la caisse.

8” (9,5 mm) pour la rétention du panneau dans

Garniture latérale

mur

arrière

24¹⁄8

(61.3 cm)

(59.7 cm)

23¹¹⁄16

(60.3 cm)

¹¹⁄64

(4.5 mm)

(6.35 mm)

³⁄16

(4.7 mm)

⁄32

(5.5 mm)

¹³⁄32

" (10 mm)

⁄8 "

(15.7 mm)

Exigences d’installation

Panneaux latéraux personnalisés – modèle IF36

Les panneaux latéraux personnalisés peuvent être nécessaires lorsqu’il n’y a pas suffisamment d’espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l’extrémité d’une enfilade de placards. Vous avez le choix d’encastrer un panneauou de l’encastrer en retrait avec les modèles IF36.

Dimensions du réfrigérateur et des garnitures latérales

La largeur et la hauteur du panneau latéral sont déterminées en fonction du type d’installation prévu.

REMARQUES :

Les dimensions indiquées sont les dimensions réelles du  produit et ne reflètent pas nécessairement les dimensions d’installation requises.

Le panneau latéral doit avoir une épaisseur minimale d’au  moins ½” (1,27 cm) pour éviter le gauchissement.

Si la profondeur de l’ouverture est de 25” (63,5 cm) ou plus,  il est recommandé d’installer une planche d’appui sur le mur arrière.

Réfrigérateur

Dimensions pour une installation en encastrement

Mesurer la distance du point A (tel qu’illustré) à la paroi arrière. 1. Ajouter latéral entre dans la garniture.

Si le panneau a plus de ¼” (6,35 mm) d’épaisseur, usiner la 2. rive avant du panneau latéral pour que l’insertion soit possible.

⁄32” (5,6 mm) à cette mesure pour que le panneau

mur

arrière

Dimensions pour une installation en affleurement

Mesurer la distance du point A (tel qu’illustré) au mur arrière. 1. Fixer la planche d’appui avec une vis ou un adhésif compatible 2.

avec l’aluminium et le bois.

Garniture latérale

mur

arrière

Dimensions pour une installation en encastrement en retrait

Mesurer la distance du point A (tel qu’illustré) au mur arrière. 1. Usiner la rive avant de la planche d’appui ou installer une 2.

planchette de ¼” (6,35 mm) pour la rétention du panneau dans la garniture latérale de la caisse.

mur

arrière

Instructions d’installation

A. Grille supérieure B. Garniture latérale de la caisse

B BA

Déballage du réfrigérateur

IMPORTANT :

Si le produit reçu est endommagé, contactez immédiatement  votre revendeur ou votre constructeur. Ne pas installer ou utiliser un appareil ménager endommagé.

Ne pas ôter la pellicule protectrice avant que le réfrigérateur  ne soit à la position de service.

Les quatre pieds de réglage de l’aplomb doivent toucher  le plancher pour supporter et stabiliser le poids total du réfrigérateur.

Garder la pièce de carton ou de contreplaqué d’expédition  sous le réfrigérateur jusqu’à son installation à l’emplacement de service.

Retirer et conserver le sachet de documents fixé à l’aide 1. de ruban adhésif sur le côté du réfrigérateur et le sachet de pièces derrière la grille. Enlever les quatre brides (deux de chaque côté) fixant la base utilisée pour l’expédition au bas du réfrigérateur.

REMARQUE : Ne pas enlever les rubans adhésifs et articles d’arrimage des portes avant que le réfrigérateur ne soit placé à sa position finale.

Si nécessaire, réduire le rayon de basculement. Au sujet 2. des critères à respecter pour la hauteur sous plafond, voir Rayon de basculement (à la page 27) ou voir les instructions détaillées à Réduction du rayon de basculement. S’il n’est pas nécessaire de réduire le rayon de basculement, passer à Faire entrer le réfrigérateur dans le domicile.

Réduction du rayon de basculement (si nécessaire)

Avant de faire entrer le réfrigérateur dans le domicile, s’assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale. Voir Rayon de basculement (à la page 27).

Si la hauteur du plafond n’est pas suffisante pour mettre le réfrigérateur debout, le rayon de basculement peut être réduit en enlevant la grille supérieure et les garnitures latérales. Le rayon de basuclement sera réduit à 88” (223,5 cm).

Saisir les deux extrémités de la grille supérieure. 1. Pousser la grille supérieure tout droit vers le haut, puis tout 2.

droit vers l’extérieur. Placer la grille sur une surface souple.

Enlever les six vis fixant chaque garniture latérale de la caisse 3. au réfrigérateur et enlever les garnitures latérales.

Faire entrer le réfrigérateur dans le domicile

Place an appliance dolly under the left side of the refrigerator 1. aIntroduire le chariot de manutention sous le côté gauche du réfrigérateur, tel qu’illustré. Veiller à protéger les garnitures latérales et les poignées. À cette fin, placer les cornières de l’emballage par-dessus les garnitures et poignées. Serrer lentement la sangle.

REMARQUE : Pour un appareil de la série EF36, faire passer la sangle du chariot sous la poignée.

Placer des bouts de carton d’expédition sur le plancher 2. lorsqu’on utilise un chariot pour faire entrer le réfrigérateur dans le domicile. Approcher le réfrigérateur près de la cavité d’encastrement.

Placer une feuille de carton ou de contreplaqué sous le 3. réfrigérateur.

Mettre le réfrigérateur en position verticale. Placer d’abord le 4. bord inférieur gauche du réfrigérateur sur le plancher, puis mettre le réfrigérateur debout et abaisser ensuite le côté droit du réfrigérateur sur le plancher.

Ne pas ôter le film de protection. 5. Réinstaller la garniture et la grille supérieure après avoir retiré 6.

le chariot du réfrigérateur.

Instructions d’installation

A. Centrer la planche [maximum de

¹⁄

" (6,35 mm)]

au-dessus du réfrigérateur B. Deux planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) C. Fixer aux poteaux avec six vis n°8 x 3" (7,6 cm) D. Couvercle du compresseur

2" (5 cm)

A B

A. Embout B. Écrou C. Tube d’arrivée d’eau

Installation de planches antibasculement

IMPORTANT :

On recommande la mise en place d’une ou plusieurs  planche(s) avant l’installation du réfrigérateur.

Il faut que la ou les planche(s) soit (soient) assez longue(s)  pour recouvrir complètement le couvercle du compresseur sur toute la largeur.

Positionner la ou les planche(s) de telle manière que la  surface inférieure soit à 84” (213 cm) du plancher.

Durant l’installation, soulever le réfrigérateur pour que la  distance résiduelle entre le sommet du réfrigérateur et la surface intérieure de la ou les planches (s) antibasculement soit des ¼” (6,35 mm) maximum. Veiller à ne pas écraser le couvercle du compresseur lors du soulèvement des pieds arrière de réglage de l’aplomb.

Installation de planches antibasculement

Marquer la position des poteaux de colombage sur le mur 1. arrière à une distance entre 80” et 90” (203 cm et 229 cm) au-dessus du plancher.

Fixer solidement une ou deux planches de 2” x 4” x 32” (5 2. cm x 10 cm x 81 cm) sur les poteaux de colombage derrière le réfrigérateur. Utiliser 6 vis à bois n°8 x 3” (7,6 cm) ou plus longues. Les vis à bois doivent pénétrer dans les poteaux d’au moins 1½” (3,8 cm). La ou les planche(s) doit (doivent) être placée(s) en chevauchement sur le couvercle du compresseur.

Raccordement à l’alimentation en eau

Lire toutes les instructions avant de commencer. IMPORTANT : Si l’on doit utiliser le réfrigérateur avant que la

canalisation d’eau soit connectée, éteindre la machine à glaçons.

Style 1 – Connexion avec robinet d’arrêt

REMARQUE : Si le raccordement de la canalisation d’eau ne ressemble pas au Style 1, voir Style 2 – Raccordement de la canalisation en cuivre.

Débrancher le réfrigérateur ou déconnecter la source de 1. courant électrique.

IMPORTANT : Avant de raccorder le tube au robinet d’arrêt, rincer la canalisation d’eau principale pour éliminer l’air et les débris. Laisser s’écouler une quantité d’eau suffisante, jusqu’à ce qu’elle soit limpide. Le rinçage de la canalisation d’eau peut aider à éviter l’obstruction des filtres ou des robinets.

Enlever le ruban adhésif fixant le tube gris en spirale à l’arrière 2. du réfrigérateur.

Enfiler l’écrou fourni sur le robinet d’arrêt tel qu’illustré.3. Ouvrir le robinet d’arrêt.4. Vérifier s’il y a des fuites. Si 5.

des fuites sont identifiées, resserrer tous les écrous ou raccords concernés (y compris les raccords au niveau du robinet).

Brancher le réfrigérateur ou 6. reconnecter la source de courant électrique.

Rincer le circuit d’eau. Voir 7. Préparation du circuit d’eau.

REMARQUE : Prévoir un délai de 24 heures pour la production du premier lot de glaçons. Jeter les trois premiers lots de glaçons produits. Prévoir un délai de 3 jours pour le remplissage complet du bac à glaçons.

Style 2 – Raccordement de la canalisation en cuivre

Raccordement à la canalisation d’eau

REMARQUE : Si la canalisation d’eau existante satisfait

aux Critères de spécification du circuit d’arrivée d’eau, voir Raccordement au réfrigérateur.

Débrancher le réfrigérateur ou déconnecter la source de 1. courant électrique.

Fermer le robinet principal d’arrivée d’eau. Ouvrir le robinet le 2. plus proche pendant une période suffisante pour purger toute l’eau de la canalisation.

Identifier une canalisation d’eau froide verticale de ½” à 1¼” 3. (1.25 cm à 3.18 cm) à proximité du réfrigérateur.

IMPORTANT :

Vérifier qu’il s’agit d’une canalisation d’eau froide.  On peut aussi utiliser une canalisation horizontale; dans ce 

cas, on devra percer sur la face supérieure du tuyau et non pas au-dessous; ceci évitera que de l’eau coule et que les sédiments ne s’accumulent pas dans le robinet

Déterminer la longueur de tube de cuivre à utiliser. Mesurer 4. depuis le point de connexion entre l’angle inférieur arrière gauche du réfrigérateur et la canalisation d’eau. Ajouter 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser du tube en cuivre de diamètre externe de ¼” (6,35 mm). Veiller à ce que le tube de cuivre soit coupé d’équerre aux deux extrémités.

Instructions d’installation

A. Canalisation d'eau froide B. Bride de tuyau C. Tube en cuivre D. Écrou à compression E. Bague de compression

F. Robinet d'arrêt

G. Écrou de serrage

A B

DEF

A. Canalisation d'arrivée d'eau B. Écrou C. Embout D. Raccord (à acheter) E. Virole (à acheter)

F. Écrou (à acheter) G. Canalisation d'eau de la maison (pour

la connexion, voir la section précédente)

A B C D E F G

À l’aide d’une perceuse sans fil, percer un trou de ¼” (6,35 5. mm) dans la canalisation d’eau froide sélectionnée.

Fixer le robinet d’arrêt sur la canalisation d’eau froide avec 6. la bride de tuyau. Veiller à bien insérer l’extrémité de sortie dans le trou de ¼” (6,35 mm) de la canalisation d’eau; veiller à placer correctement le joint sous la bride du tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis fixant la bride de tuyau sur le tuyau afin d’assurer l’étanchéité du joint. Ne pas serrer excessivement pour ne pas déformer/ écraser le tube de cuivre.

Enfiler l’écrou et la bague de compression sur le tube en 7. cuivre tel qu’illustré. Insérer l’extrémité du tube de cuivre dans l’extrémité de sortie, aussi loin que possible. Visser l’écrou de compression sur l’extrémité de sortie du raccord – utiliser une clé à molette. Ne pas serrer excessivement la bride ou la bague. Ceci provoquera l’écrasement du tube de cuivre.

Fermer le robinet d’arrêt de la canalisation d’eau. Enrouler le 8. tube de cuivre.

Inspecter pour rechercher des fuites au niveau du robinet 9. d’arrêt à étrier.

Raccordement au réfrigérateur

Débrancher le réfrigérateur ou déconnecter la source de 1. courant électrique.

Enlever le ruban adhésif fixant le tube gris en spirale à l’arrière 2. du réfrigérateur.

Mesurer la distance entre le robinet d’arrêt et l’emplacement 3. d’installation du réfrigérateur. On doit placer le tube depuis le robinet d’arrêt jusque dans l’ouverture du réfrigérateur en respectant des directives spécifiques. Voir Exigences de l’alimentation en eau.

Pour le raccordement du tube d’admission d’eau à une 4. canalisation d’eau existante de la maison, on doit disposer d’un raccord ¼” x ¼” (6.35 mm X 6.35 mm). Enfiler l’écrou fourni sur le raccord à l’extrémité du tube de cuivre.

Ouvrir le robinet d’arrêt.5. Vérifier s’il y a des fuites. Si des fuites sont identifiées, 6.

resserrer tous les écrous ou raccords concernés (y compris les raccords au niveau du robinet.

Brancher le réfrigérateur ou reconnecter la source de courant 7. électrique.

Rincer le circuit d’eau. Voir 8. Préparation du circuit d’eau.

Brancher le réfrigérateur

Régler la commande sur la partie supérieure de la caisse à la 1. position OFF (arrêt).

Brancher sur une prise à 3 alvéoles reliée à la terre.2.

Déplacement à son emplacement final

IMPORTANT : Pour éviter d’endommager le plancher, avant de déplacer le réfrigérateur, vérifier que les pieds sont soulevés (aucun contact avec le plancher) et que le réfrigérateur repose sur ses roulettes.

Placer une feuille de carton ou de contreplaqué sous le 1. réfrigérateur. Enlever le chariot.

Ne pas ôter le film de protection. 2. Pousser le réfrigérateur tout droit dans la cavité 3.

d’encastrement. Veiller à ce que les garnitures latérales du réfrigérateur n’interfèrent pas avec l’ouverture de la porte. S’assurer également que la canalisation d’arrivée d’eau n’est pas déformée et que le cordon de courant électrique se trouve sur le dessus du réfrigérateur.

Instructions d’installation

A. Boulon de réglage de l’aplomb (arrière) B. Boulon de réglage de l’aplomb (avant)

A B

A. Centrer la planche [maximum de

¹⁄

" (6,35 mm)]

au-dessus du réfrigérateur

B. Deux planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) C. Fixer aux poteaux avec six vis n°8 x 3" (7,6 cm) D. Couvercle du compresseur

2" (5 cm)

Réglage de l’aplomb et alignement du réfrigérateur

IMPORTANT : Les quatre pieds de réglage de l’aplomb doivent toucher le plancher pour supporter et stabiliser le poids total du réfrigérateur. Les roulettes ne sont utilisées que pour le déplacement du réfrigérateur, et non pas pour un soutien permanent.

Après avoir déplacé le réfrigérateur jusqu’à sa position finale :

Utiliser une clé à douille dea 1. de réglage de l’aplomb dans le sens horaire et déployer les pieds sur le plancher (voir illustration). Les roulettes ne doivent plus être en contact avec le plancher.

⁄16” pour faire tourner les boulons

Poursuivre l’ajustement de tous les pieds de réglage de 3. l’aplomb pour soulever le réfrigérateur jusqu’à ce que la partie supérieure se situe à au moins 1” (2,54 cm) du soffite supérieur.

REMARQUE : Si une planche antibasculement a été utilisée, ajuster les pieds de réglage de l’aplomb jusqu’à ce que la partie supérieure du réfrigérateur se situe à ¼” (6,35 mm) du bas de la planche antibasculement (voir illustration). Ne pas écraser le couvercle du compresseur.

Ajuster les pieds de réglage de l’aplomb et établir l’aplomb du 2. réfrigérateur de gauche à droite et d’avant en arrière de façon à ce qu’il soit d’aplomb et aligné avec le placard. La surface du placard doit être verticale pour une insertion parfaite de la garniture latérale du réfrigérateur.

IMPORTANT : Ajuster par petits à-coups pour éviter d’endommager la garniture du placard et causer des problèmes d’alignement de la porte ou d’insertion de la grille supérieure. Pour éviter d’endommager le placard ou les pieds de réglage de l’aplomb, ne pas appliquer sur les boulons un couple supérieur à 50 lb-po (5,65 Nm). Les pieds de réglage de l’aplomb peuvent être déployés à un maximum de 1¼” (3,18 cm) au dessous des roulettes.

Pour les modèles de la série IF, des ajustements 4. supplémentaires peuvent être nécessaires après l’installation des panneaux personnalisés.

Instructions d’installation

A. Vis à tête encastrée

Vue latérale

B. Poignée C. Panneau de porte

Vue de face

A. Chaperons d’angle B. Garnitures des portes du réfrigérateur

C. Garniture du tiroir de congélateur

D. Panneaux

Installation des panneaux et poignées personnalisés – Modèles de la série IF36

IMPORTANT :

Installer les poignées personnalisées avant d’installer les  panneaux sur le réfrigérateur.

Réaliser les panneaux décoratifs personnalisés selon  les spécifications à la section Panneaux et poignées personnalisés.

Dacor n’est pas responsable des moulures ou panneaux  décoratifs installés par l’utilisateur qui doivent être ôtés ou remplacés pour réparer le réfrigérateur.

Installation de la poignée

Avant d’installer un panneau personnalisé, installer le matériel de poignée personnalisée.

Encastrer la tête de vis à l’arrière du panneau pour permettre au panneau de glisser et de se positionner bien en place.

Installation du panneau de porte

Enlever tous les rubans adhésifs et articles d’arrimage des 1. portes du réfrigérateur et du congélateur.

Ouvrir les portes de compartiment du réfrigérateur et du 2. congélateur.

Ôter les 3. garnitures et chaperons d’angle.

Faire glisser 4. les panneaux personnalisés dans les garnitures inférieure et latérales des portes des compartiments du réfrigérateur et du congélateur, en veillant à ce que le panneau d’appui s’insère bien dans les garnitures latérales à charnière.

Réinstaller les 5. garnitures et chaperons d’angle.

Enlever la pellicule de 6. protection des cachevis. Faire glisser ou enclencher les cachevis dans la section de garniture de la poignée.

Vérifier que le 7. réfrigérateur est d’aplomb et aligné avec le placard. Ajuster si nécessaire.

Continué...

Instructions d’installation

B. Position à 130°

A. Vis de butée

de porte

C. Position à 110° (série IF) D. Position à 90°

BAC D

A. Grille supérieure B. Garniture latérale de la caisse

B BA

C. Rail inférieur

D. Écrous

E. Embout des garnitures F. Rail supérieur

G. Panneau personnalisé

A. Vis de montage à tête plate Torx 27 B.

¹⁄

Vis de montage à tête hexagonale de "

Installation du panneau personnalisé – modèles de la série IF36 (suite)

Panneau de la grille supérieure

Saisir la grille supérieure par les deux extrémités.1. Pousser la grille tout droit vers le haut, puis tout droit vers 2.

l’extérieur. Placer la grille supérieure (façade vers le base) sur une surface protégée.

Ôter une garniture d’extrémité : desserrer les écrous et faire 3. glisser l’élément de garniture pour l’enlever.

Réglage des portes

Réglage de l’angle d’ouverture de la porte

Vérifier que la porte du réfrigérateur peut s’ouvrir librement. Si 1. la porte s’ouvre trop en grand, enlever la ou les vis de butée de porte (selon votre modèle) de la charnière inférieure avec un tournevis Torx T15.

Tenir la porte ouverte à une position de moins de 90°.2. Réinstaller la ou les vis de butée de porte dans la charnière 3.

inférieure et serrer.

Faire glisser le panneau personnalisé dans les rainures de la 4. tringle supérieure et réinstaller l’embout des garnitures.

IMPORTANT : Ne pas mettre la vis de butée de porte à 130° sur les modèles des séries IF, à moins que les panneaux personnalisés aient été usinés sur le côté de la charnière. Voir Dégagements de panneaux de porte et des placards.”

Réglage de la garniture porte-à-porte ou porte-à-réfrigérateur

Desserrer, sans les retirer, les quatre vis de montage à tête 1. plate Torx 27 et les deux vis de montage à tête hexagonale de ¼”.

Régler la charnière supérieure de l’une des deux portes pour 2. l’aligner avec l’autre porte ou la garniture du réfrigérateur.

Serrer les quatre vis de montage à tête plate Torx 27 à environ 3. 100 pouces-livres (11,3 Nm) et serrer les deux vis de montage à tête hexagonale de ¼”.

Réinstaller la grille supérieure dans les garnitures latérales de 5. la caisse; tirer doucement le panneau vers le bas pour la mise en place.

Instructions d’installation

A. Planche d'appui (montée sur

le mur arrière)

B. Garniture latérale de la caisse

A. Grille de la base B. Plinthe

A B

C. Rainure en “V”

Vis (2)

Installation des panneaux latéraux

Si la profondeur de la cavité d’encastrement est de 25” (63,5 cm) ou plus, on peut insérer chaque panneau latéral dans la garniture latérale ou le fixer à l’extérieur de la garniture latérale.

IMPORTANT : Dacor n’est pas responsable des moulures ou panneaux décoratifs installés par l’utilisateur qui doivent être ôtés ou remplacés pour réparer le réfrigérateur.

Pour la pièce de garniture latérale interne, insérer le bord 1. avant du panneau latéral usiné dans le profilé de garniture.

Clouer le bord arrière du panneau sur la planche d’appui.2.

Emboîter la plinthe sur la grille de la base.3.

Entailler la plinthe en marquant 4. la rainure en V appropriée avec un couteau utilitaire. Briser la plinthe sur la ligne d’entaille.

Installation de la grille de la base

La grille de la base comporte deux pièces pour permettre un ajustement personnalisé : la grille de la base elle-même et la plinthe. La plinthe peut être ajoutée à la grille de la base pour la prolonger jusqu’au plancher.

Pour voir si la plinthe est nécessaire, placer la grille de la base 1. en position. Ne pas fixer la grille de la base au réfrigérateur. Mesurer la distance entre le fond de la grille de la base et le plancher. L’espace doit mesurer au moins ½” (1,27 cm) pour pouvoir ajouter la plinthe.

REMARQUE : Si l’espace mesure moins de ½” (1,27 cm), passer les étapes 3 et 4 des instructions et installer uniquement la grille de la base.

Enlever le film de protection de la grille de la base.2.

À l’aide des deux vis, fixer la grille de la base au réfrigérateur, 5. tel qu’illustré.

REMARQUE : Serrer en place la vis de droite en premier.

Instructions d’installation

A. Commande marche/arrêt

Achever l’installation

Tourner le robinet de la canalisation d’eau à la position “Open” 1. (ouvert).

Tourner le commutateur du réfrigérateur à la position 2. ON (marche). Voir Interrupteur de courant électrique On/Off dans le Guide d’utilisation et d’entretien pour plus d’instructions. Attendre quelques minutes. Vérifier les raccords de la canalisation d’eau pour voir s’il y a des fuites.

Retirer toutes les boîtes, tous les paquets de pièces et tous 3. les matériaux d’emballage de l’intérieur du réfrigérateur. Voir la section Nettoyage et entretien dans le Guide d’utilisation et d’entretien pour les instructions. Ôter la pellicule protectrice et le carton de la grille et des portes ou du châssis de la porte, selon le modèle.

Installer les tablettes et bacs dans les compartiments de 4. réfrigération et de congélation.

Les commandes sont préréglées à l’usine au réglage moyen. 5. S’assurer que le compresseur fonctionne bien et que toutes les lampes s’allument.

Purger le système d’eau avant l’utilisation. Voir 6. Préparation du circuit d’eau.

Pour une utilisation optimale de votre nouveau réfrigérateur encastré, lire le guide d’utilisation et d’entretien. Conserver les instructions d’installation et le guide d’utilisation et d’entretien près du réfrigérateur pour pouvoir s’y référer facilement.

Mettre en marche de la machine à glaçons. Pousser la 2. commande marche/arrêt (à gauche du bac à glaçons) vers le haut à la position de marche (On). Pour d’autres instructions sur l’utilisation de la machine à glaçons, consulter la section Machine à glaçons et bac à glaçons dans le manuel d’utilisation et entretien.

Prévoir un délai de 24 heures pour la production du  premier lot de glaçons.

Jeter les trois premiers lots de glaçons produits. 

Toute question ou tout problème concernant cette installation doit être adressé à votre marchand Dacor ou à l’équipe de service à la clientèle Dacor au (800) 793-0093. Vous pouvez également visiter notre site Web à www.Dacor.com.

Si vous avez besoin d’un service, veillez à avoir les numéros de modèle et de série à disposition lors de votre appel. Vous trouverez ces numéros sur la plaque signalétique située sur le côté droit du compartiment pour les aliments frais.

Préparation du système d’eau

Veuillez lire avant d’utiliser le système d’eau. Immédiatement après l’installation, suivre les étapes ci-dessous

pour vous assurer que le système d’eau est bien nettoyé.

Commander l’arrêt de la machine à glaçons. Pousser le 1. commutateur marche/arrêt de la machine à glaçons (sur le côté gauche de la machine à glaçons) à la position d’arrêt (off) vers le bas – voir l’illustration.

REMARQUE : Si votre modèle est muni d’un système de filtre à la grille de la base, s’assurer que le filtre à la grille de la base est bien installé et que l’embout est à la position horizontale.

Ne pas utiliser pour le filtrage d’une eau microbiologiquement polluée ou de qualité inconnue en l’absence d’un dispositif de désinfection adéquat avant ou après le système. Les systèmes certifiés pour la réduction de kyste peuvent être utilisés pour l’eau désinfectée qui peut contenir des kystes filtrables.

Notes

Dacor ● 1440 Bridge Gate Drive, Diamond Bar, CA 91765 ● Tel: (800) 793-0093 ● FAX: (626) 403-3130 ● www.Dacor.com

Dacor EF36LNBSS, IF36RNBOL, EF36RNBSS, IF36LNBOL User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
