Dürkopp Adler 531 Parts List

Teileliste
Parts List

531

Inhaltsverzeichnis Tafel / Table Contents

Nadelstange 1 Needle bar

Armwelle 2 Arm shaft

Fadenwischer 3 Thread wiper

Klammerlueftung 4 Clamp lift

Greifertreiber 5 Hook driver

Fadenspannung 6 Thread tension

Fadenabschneider 7 - 9 Thread cutter

Transporteinrichtung (Klammer) 10 Feed drive (clamp)

Stielbildner 11 Button shank shaper

Knopfklammer 12 Button clamp

Oesenknopfklammer 13 Shank button clamp

Transporteinrichtung (Schrittmotore) 14 Feed drive (Step motors)

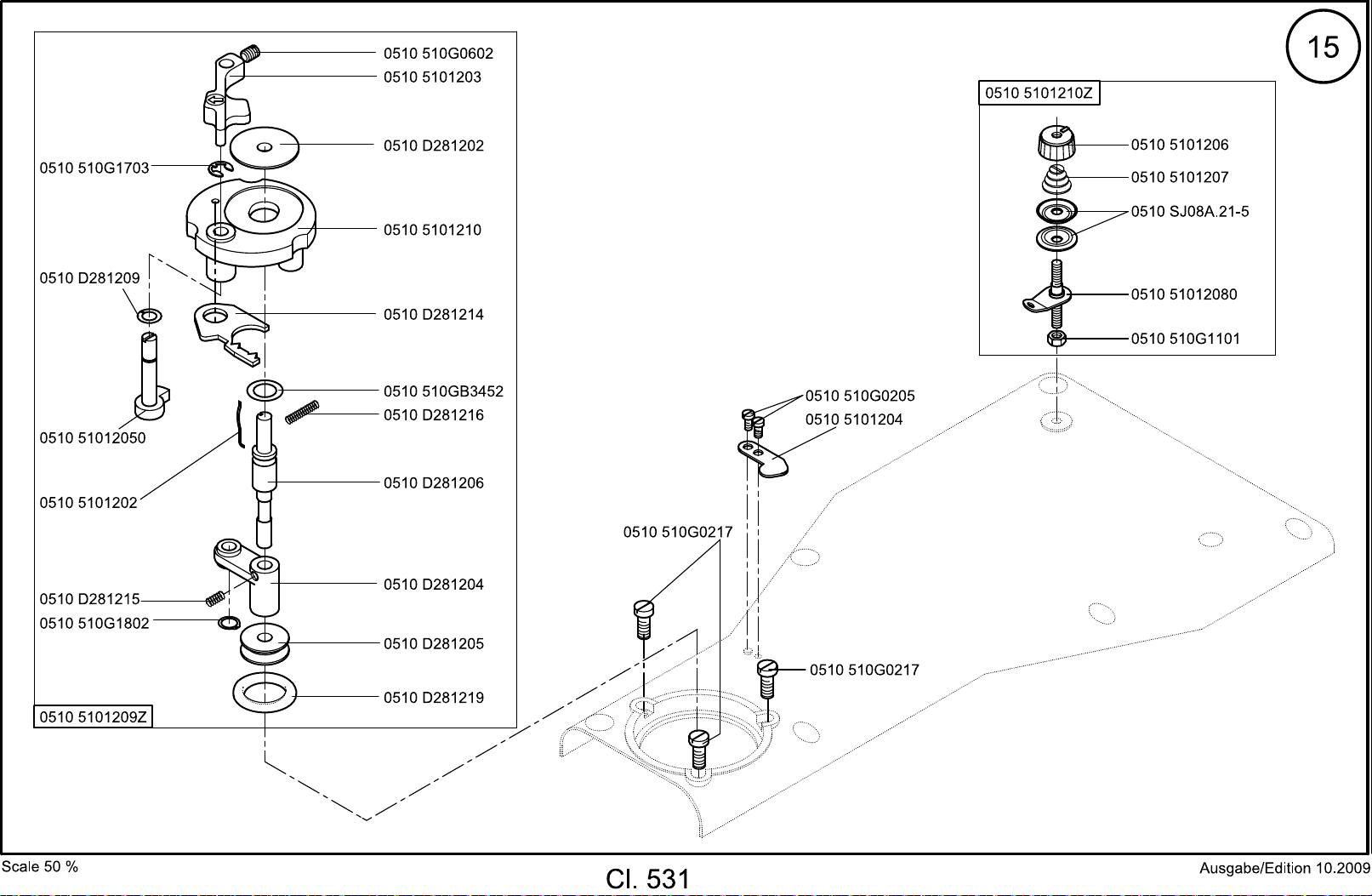

Spuler 15 Winder

Rahmen und Abdeckung 16 Frame and covering

Schmierung 16 Lubrication

Gestell 17 - 19 Stand

Elektroteile 20 Electronics

Bedienfeld 21 Control panel

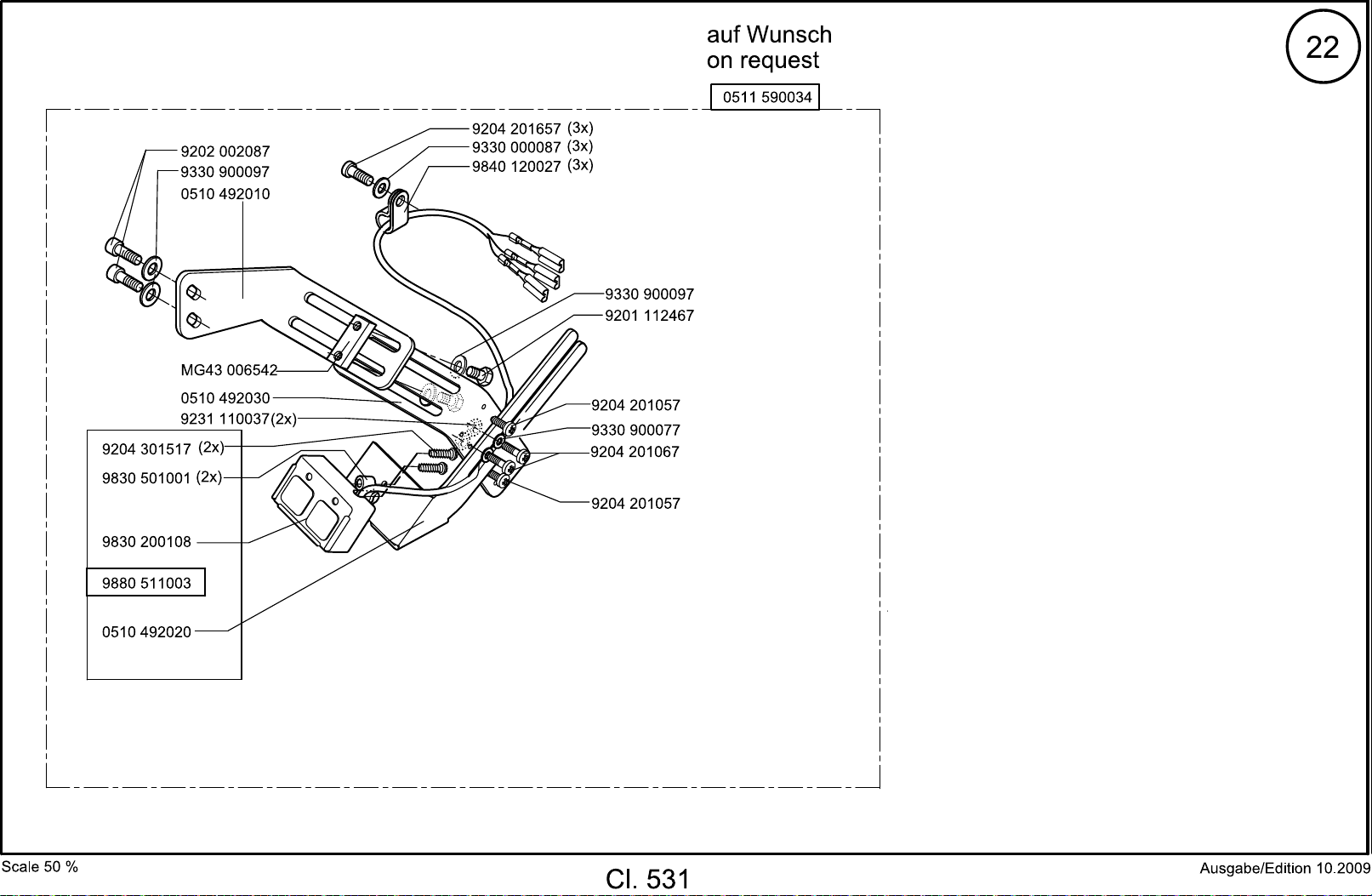

Handtaster 22 Push buttons

Lasermarkierungsleuchte 23 Laser mark lamp

Beipack / 24 Accessories /

Zusatzausstattung Optional equipment

Plaene Plans

Alle Rechte vorbehalten.

Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede, auch auszugsweise
Wiederverwendung dieser Inhalte ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG
verboten.

All rights reserved.

Property of Dürkopp Adler AG and copyrighted. Reproduction or publication of the content in any
manner, even in extracts, without prior written permission of Dürkopp Adler AG, is prohibited.

Copyright ©

Dürkopp Adler AG - 2010

Dürkopp

Part-Nr.: 0791 531800

Ed

ition: 10/2009

Seite 1 / 2

Adler AG

Verschleiß r Klasse 5

teile de 31

Wearing parts of class 531

1 2 3 4

0510 D280515 0570 001015 Ersatz /

replacement
Spule, normal

Bobbin

0510 D280511

Spulenkapsel, normal

Bobbin case

0510 150070

Greifer, normal

Hook

0510 5100517Z

Treiber, normal

Driver

5 6 7 8

0530 5300207 (∅1,6)
0530 5300208 (∅2,0)

Stichplatteneinsatz

Throat plate insert

0510 350060

Gegenmesser FA

Counter-knife

0510 350033

Hakenmesser

Hooked blade

9 10 11 12

0510 5101204

Abreißmesser

Tear off knife

0510 D281219

Gummiring

Rubber ring

0531 360240 0531 360220

Klammerfuss, links

Clamping foot, left

0531 360230 0531 360210

Klammerfuss, rechts

Clamping foot, right

Dürkopp Adler AG

Verschleißteile der Klasse 531

Wearing parts of class 531

Part-Nr.: 0791 531800

Edition: 10/2009

Seite 2 / 2

13

14

15

16

24B0510 E380207
25B0570 092974 a

Fadenführung

8BThread guide

0510 510G0204 (M3x4)
Schraube für Pos.15

9BScrew for pos. 15

9092 013500 090

Nadel

10BNeedle

0510 150080

Spannungsfeder

17BThread tension spring

17 18 19 20

26B0510 D8.05-5

0467 110220

Spannungsscheibe
Tension disc

0510 5100714 (Cl. 531-211)
0510 5100719 (Cl. 531-213)

Fadenanzugsfeder

11BThread take-up lever

0933 001544

Ölpumpe

18BOil pump

21

9822 642010

Halogenlampe 12/20W

13BHalogen bulb 12/20W

9825 810219 (F6,3A)
9825 810417 (T6,3A)

Sicherung

12BFuse
