Dürkopp Adler 523-105 Parts List
Jednojehlový šicí stroj s klikatým stehem,ponorným podáváním
a ruèním zpátkováním
Single needle lockstitch zigzag machine witch bottom feed,
manual backtacking
523-105
OBSAH : - Contents:
Dílce hlavy - Parts of head
tab.1
tab.2
tab.3
tab.4
tab.7
tab.10
tab.5
tab.8
tab.11
tab.6
tab.9
tab.12
tab.13
tab.16
tab.14
tab.17
tab.15
tab.18
tab.19
Èíslo tabulky Objednací èíslo Název objektu
Table No. Ordered No. Denomination
tab.20
tab.21
tab.22
tab. 23 S522 000235 Chapaè
Pøíbal - Enclosed accessories
tab. 24 S980 099038 Standard Zvláštní pøíslušenství /1
tab. 25 S980 099038 Standard Zvláštní pøíslušenství /2
tab. 26 S980 099038 Standard Zvláštní pøíslušenství /3
tab. 27 S980 099038 Standard Zvláštní pøíslušenství /4
tab. 28 S980 099038 Standard Zvláštní pøíslušenství /5
tab. 29 S980 092235 Standard SND
Nutné vybavení - Necessary equipment
tab. 30 S980 094051 Standard Propojovací kabel k pohonu EFKA DC 1600/DA82GA a EFKA VD 552/6F82FA
tab. 31 S791 995068 Standard Díly pro zpátkování pedálem
Šicí vybavení - Sewing equipment
Tabulka šicích vybavení - Table of sewing equipments
tab. 32 S791 124070 35 Standard Šicí vybavení
tab. 33 S791 124069 35 Šicí vybavení
Volitelné vybavení - Optional equipment
Hook
Accessories/1
Accessories/2
Accessories/3
Accessories/4
Accessories/5
Spare parts kit
Connecting cable to drive EFKA DC 1600/DA82GA a EFKA VD 552/6F82FA
Parts of backtacking (with pedal)
Sewing equipment
Sewing equipment
tab. 34 S791 149001 Vybavení pro obnitkování okrajù
tab. 35 S791 151016 Otevøená patka
tab. 36 S791 995153 Zvedání patky elektromagnetem
tab. 37 - tab. 38 S791 995154 Zpátkování elektromagnetem
tab. 37 S980 094057 Tlaèítko pro zpátkování, pro motor EFKA DA82GA
tab. 37 S980 094060 Tlaèítko pro zpátkování, pro motor EFKA 6F82FA
tab. 39 S791 947001 Ustavovací pøípravek
tab. 40 S741 610516 40 Sada rychleopotøebovatelných náhradních dílù
tab. 41 S794 222012 Návìsné osvìtlení
Attachment for serging operation
Hinged foot with front thread slit
Presser foot lift via electromagnet
Backtacking via electromagnet
Push button for backtacking, for EFKA motor DA82GA
Push button for backtacking, for EFKA motor 6F82FA
Adjustment gauges
High mortality spare parts kit
Sewing lamp
tab. 1
523 - 105
2 S080 123117
3 S321 001000
4 S080 840073
5 S080 313204
6 S080 161138
7 S080 815007
9 S080 831342
10 S080 120248
11 S080 721173
12 S080 827180
13 S080 123122
14 S080 126063
15 S080 823149
16 S080 111227
17 S080 271184
18 S080 821115
19 S080 821077
20 S080 821113
21 S080 120361
22 S080 190368
23 S080 132112
26 S080 831494
27 S080 123166
28 S080 132153
29 9840 120030
30 S080 120331
31 9840 120028
tab. 2
523 - 105
1 S080 945188
2 S080 945100
3 S080 111227
5 S080 278009
6 S080 410511
7 S980 049786
8 S080 274104
9 S980 049806
10 S080 264274
14 S080 111245
15 S080 131027
17 S080 120248
18 S080 822424
21 S315 264294
23 S080 828079
24 S080 828080
25 S080 262073
26 S080 195041
27 S080 171037
28 S080 310428
29 S080 120246
30 S980 025160
31 S080 828051
32 S080 827174
33 S080 262065
34 S081 200025
35 S080 171030
36 S980 025245
tab. 3
523 - 105
1 S080 111238
2 S080 122008
3 S080 112015
5 S080 138009
8 S080 120006
9 S080 953139
12 S080 328005
13 S980 060116
14 S080 112014
15 S080 120062
19 S080 953159
20 S080 120248
22 S080 111214
23 S080 111295
25 S080 452047
26 S080 111273
27 S080 111126
28 S080 120216
29 S980 043298
30 S980 035318
tab. 4
523 - 105
1 S080 952251
2 S080 954044
3 S080 123130
4 S080 192061
5 S080 633194
6 S080 310190
7 S080 647220
8 S080 190353
9 S080 120324
10 S273 959814
11 S311 732040
12 S080 126101
13 S080 613472
14 S311 515006
15 S080 120543
16 S080 839010
17 S080 120218
18 S080 120217
19 S080 825857
20 S080 825858
24 S080 413328
25 S080 161229
26 S080 174066
27 S080 120276
28 S080 111099
29 S080 260139
30 S321 020000
31 S080 646027
32 S080 322247
33 S980 035505
tab. 5
523 - 105
1 S283 002005
ø 3,5/ø 4,8 x 100 mm
2 S708 130002
ø 2 x 140 mm
3 S080 424051
4 S080 120233
5 S080 951327
6 S708 002105
7 S324 010000
9 S080 945326
10 S980 035430
11 S708 130002
ø 2 x 270 mm
12 S283 002005
ø 3,5/ø 4,8 x 210 mm
13 S080 335101
14 S080 131391
15 S080 152099
16 S080 334097
17 S080 112101
18 S080 612342
19 S080 163093
20 S080 422184
22 S080 646027
23 S080 322247
24 S080 190359
25 S080 335105
26 S273 007000
27 S080 120221
28 S273 001001
29 S080 190526
30 S080 161233
31 S080 120291
32 S080 141223
33 S738 002000
34 S708 1
ø 2 x 150 mm
35 S080 318210
36 S080 648132
37 S080 410595
38 S080 120589
39
S080 613519
40 S080 436000
41 S080 320289
42 S080 132203
43 S425 041000
44 S080 112013
47 S980 021353
30002
tab. 6
523 - 105
1 S080 120276
2 S080 190353
3 S080 646104
4 S708 002105
ø 1,5 x 80 mm
5 S980 021338
6 S080 113115
7 S080 111229
8 S080 111248
9 S080 391155
10 S080 124050
11 S980 035499
12 S080 135029
13 S080 627170
15 S080 413311
16 S708 002105
ø 1,5x 250 mm
17 S283 002005
ø 3,5/ø 4,8 x 190 mm
18 S080 424051
19 S080 613519
20 S080 410595
21 S080 648132
22 S080 120589
23 S080 421341
24 S080 111222
25 S708 002105
ø 1,5 x 150 mm
26 S283 002005
ø 3,5/ø 4,8 x 70 mm
29 S080 394167
30 S080 136082
tab. 7
523 - 105
1 S080 945317
2 S080 120543
3 S080 623249
4 S080 326213
5 S080 283152
6 S080 113122
7 S080 113123
8 S311 732060
9 S311 732040
10 S080 839215
12 S080 136023
13 S080 615021
14 S080 421330
15 S080 112014
17 S080 120239
18 S080 190554
19 S080 271393
20 S980 060209
21 S080 264288
22 S080 120221
23 S080 633196
24 S080 190346
25 S080 271337
26 S080 382101
27 S080 814014
28 S080 120217
29 S080 436331
30 S080 120050
31 S080 392105
32 S080 161139
33 S080 161333
tab. 8
523 - 105
3 S080 141102
4 S311 732070
5 S980 043301
6 S080 260547
7 S080 120227
8 S980 022126
10 S080 613373
11 S080 120221
12 S080 613328
13 S080 161142
14 S080 192061
15 S080 441187
16 S980 049785
17 S080 120246
18 S080 342258
19 S980 233031
20 S080 112013
22 S311 728537
25 S980 044714
tab. 9
523 - 105
1 S080 945180
2 S283 002001
ø 3 ,5 / ø 4 ,8 x 6 5 m m
3 S080 824095
4 S080 120245
5 S283 002001
ø 3 ,5 / ø 4 ,8 x 8 0 m m
6 S708 130002
ø 2 x 140 mm
7 S321 001000
8 S708 002105
ø 1,5 x 380 mm
9 S283 002005
ø 3 ,5 / ø 4,8 x 150 mm
10 S080 111245
11 S283 002005
ø 3 ,5 / ø 4,8 x 150 mm
12 S080 945316
13 S708 002105
ø 1,5 x 380 mm
15 S080 120259
16 S080 190359
17 S980 041176
18 S708 130002
ø 2 x 320 mm
19 S283 002005
ø 3,5/ø 4,8 x 250 mm
20 S283 002005
ø 3 ,5 / ø 4,8 x 210 mm
21 S708 130002
ø 2 x 270 mm
22 S283 002005
ø 3 ,5 / ø 4 ,8 x 9 0 m m
23 S708 130002
ø 2 x 130 mm
24 S283 002005
ø 3 ,5 / ø 4,8 x 100 mm
25 S708 130002
ø 2 x 140 mm
26 S080 945286
27 S708 130004
ø 4 x 1120 mm
28 S080 441313
29 S080 120216

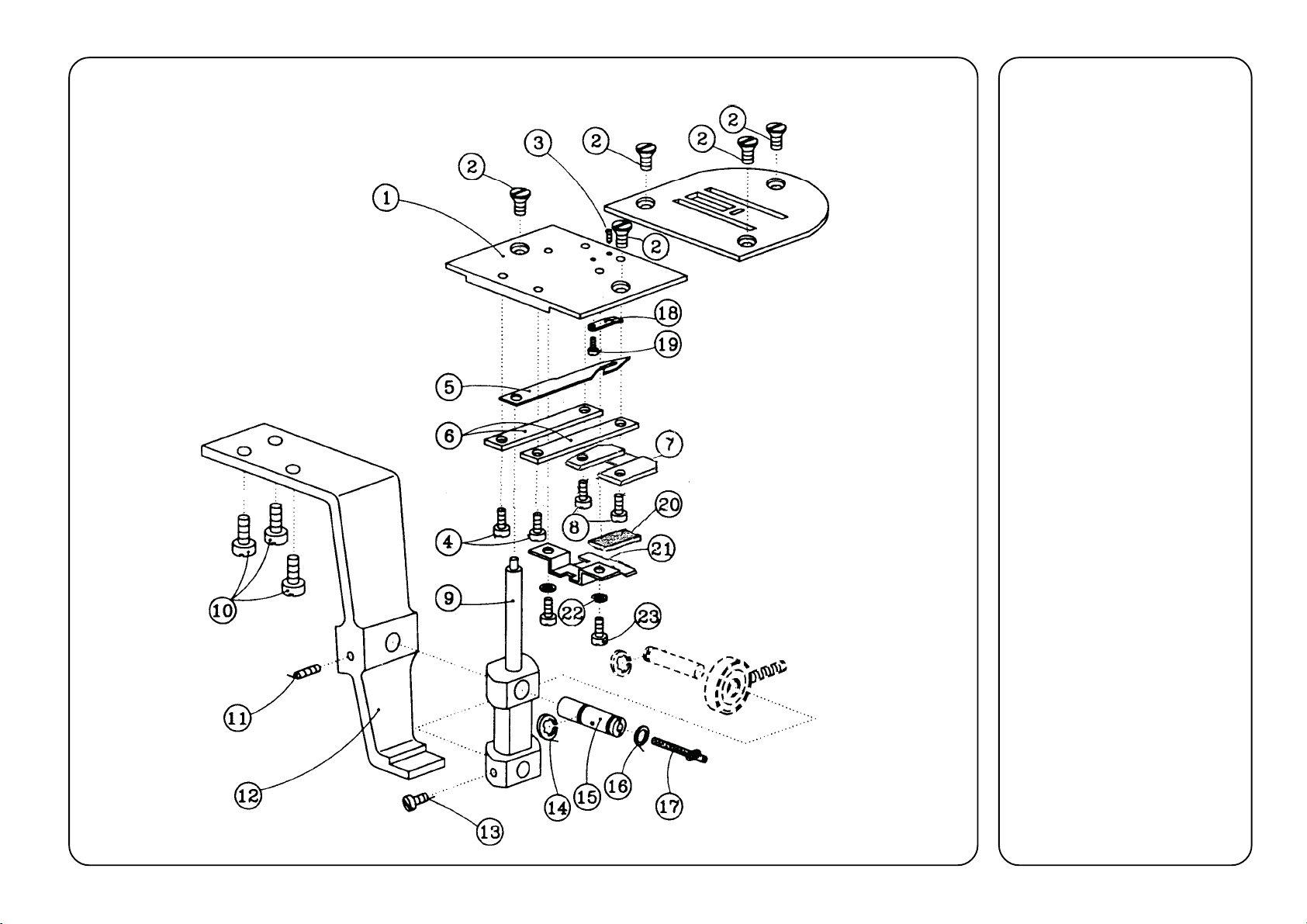

tab. 10
523 - 105
1 S980 041162
2 S080 120346
3 S273 005001
4 S080 316096
5 S080 161151
6 S080 191112
7 S311 733620
