QUICK START GUIDE
1.0 Die Drohne
Die Cytronix RD01 Drohne ist für herausragende Crash-Überlebensfähigkeit geschaffen.
Das industrielle Design ist modern und modular. Wartungen und Upgrades sind
einfach durchzuführen.
Die RD01 ist mit einem hochwertigem Flugsteuerungssystem für akrobatische Flugroutinen
wie Roll, Flip und Race Mode ausgestattet.
1. Kamera (verstellbarer Neigungswinkel)
2. Front LED
3. USB-Buchse
4. Bind LED rot
5. Status LED rot
6. Propeller(CW)
7. Propeller(CCW)
8. Motor x4
9. Li-Po Flugakku
10. Akkuanschluss
11. 5.8 GHz Antenne
12. Duale Empfängerantennen
für saubere Übertragung
* vor dem Start entfalten
13. Fixed ID Löschtaste
14. Power LED rot
15. Anschluss für externen Empfänger
16. Umschalter für Empfänger PPM/SBUS
* Um Sachschäden und Verletzungen durch falschen Betrieb zu vermeiden, lesen Sie bitte das Handbuch
sorgfältig durch
-3-
QUICK START GUIDE
2.0 Die Fernsteuerung
Die RD01 verfügt über 3 nützliche Flugmodis: STABILISIEREN / INTERMEDIATE / ADVANCED
Modis werden vom MIX-Schalter ausgewählt.
(Wählen Sie den passenden Modus nach Ihren Flugfähigkeiten aus.)
- STABILISIERTER Flugmodus: Das Hauptflug-Steuerungssystem kommt mit einer Stabilisierungsfunktion,
seine Operation ist relativ stabil, es kann nicht rollen und ist somit für Anfänger geeignet.
- INTERMEDIATE Flugmodus: Das Hauptflug-Steuerungssystem kommt mit teilweiser Stabilisierungsfunktion,
seine Bedienung ist relativ flexibel, es kann auch rollen.
- ADVANCED Flugmodus: Das Hauptflug-Steuerungssystem ohne Stabilisierungsfunktion, seine Bedienung
ist sehr flexibel, es kann rollen.
STABILIZE
Flight Mode
INTERMEDIATE
Flight Mode
ADVANCED
Flight Mode
DEVO-7
MIX Switch to “0”
1. HOLD TRN Schalter
2. GEAR Schalter
3. AUX2 Drehgeber
4. Linker Stick
5. Linke Trimmung
6. Ruder Trimmung
7. UP+ Taste
8. DN- Taste
9. EXT Taste
10. FMD Schalter
MIX Switch to “1”
11. MIX - Flug Modus Schalter
12. ELEV/AILE/RUDD D/R Schalter
13. Rechter Stick
14. Rechte Trimmung
15. Ein/Aus Schalter
16. Querruder Trimmung
17. R+ Taste
18. L- Taste
19. ENT Taste
MIX Switch to “2”
Nehmen Sie zum Beispiel "MODE 2". Der linke Stick kontrolliert die Höhe und Ausrichtung des Flugzeugs,
während der rechte Stick die Vorwärts-, Rückwärts-, Links- und Rechtsbewegungen steuert.
Rechter Stick
Vorwärts
Rückwärts
Links Rechts
Drehung
Links
Linker Stick
Hoch
Runter
Drehung
Rechts
* 1) MODE 2 (Drosselstick links): Linker Stick- THRO / RUDD; Rechter Stick - ELEV / AILE.
2) MODE 1 (Drosselstick rechts): Linker Stick- ELEV / RUDD; Rechter Stick - THRO / AILE.
-4-
QUICK START GUIDE
3.0 Spezifikationen
Aircraft
Hauptrotor Dia .:
Gesamt (L x B x H):
Gewicht:
Fernbedienung:
Empfänger / Hauptregler:
Sender:
Brushless Motor:
Brushless ESC:
Batterie:
Flugzeit:
Arbeitstemperatur:
Kamera(600TVL)
Horizontale Auflösung:
Systemaausgabe:
Video aus:
Leistungsaufnahme:
DEVO 7 Fernsteuerung
Frequenz:
Ausgangsleistung:
Stromaufnahme:
Energieversorgung:
Ausgangspuls:
70mm
101 x 117 x 55mm
101g (ohne Akku)
DEVO 7
RD01
TX5836(FCC)/TX5837(CE)
WK-WS-13-002
RD01
7.4V 850mAh 25C 2S Li-Po
7~8min
-10°~ +40°
600TVL
PAL/NTSC
1.0Vp-p/75Ω
DC 5-12V
2.4GHz DSSS
≤100mW
≤230mA(100mW)
5# Battery 8x1.5V or NiMH 8x1.2V 1600-2000mAh
1000-2000mS(1500Ms Neutral)
117mm
101mm
70mm
55mm
TX5836(FCC) / TX5837(CE) Transmitter
5.8G drahtlose Bildübertragung
TX5836 (FCC) Bind B Abschnitt: 8 Kanäle
TX5837 (CE) B Abschnitt: 8 Kanäle
TX5836 (FCC) Ausgangsleistung ≤200mW
TX5837 (CE) Ausgangsleistung ≤25mW
-5-
QUICK START GUIDE
4.0 Achtung vor dem Flug
1) Das RD01 Mini-Quad ist für Piloten, 14 Jahre oder älter, mit RC Hobby Erfahrung empfohlen.
2) Fliegen Sie das RD01 nur bei trockenem Wetter, mit wenig Wind. Bitte fliegen Sie nicht im Regen
oder schweren nebeligen Bedingungen.
3) Immer große offene Felder zum Fliegen wählen. Überprüfen Sie das lokale RECHT und die
Verordnungen für rechtliche Fluggebiete.
4) Halten Sie im Betrieb immer mindestens 10 Meter Abstand zum Flugzeug um Verletzungen von
den Hochgeschwindigkeits-Propellern auf dem Boden oder beim Fliegen zu vermeiden. Vor der
Handhabung immer Motoren abstellen
5) Fliegen Sie nicht in der Nähe von Hochspannungsleitungen, Mobilfunktürmen oder
Funktürmen, da diese Ihr Steuersignal stören können.
6) IMMER die lokalen Gesetze vor dem Fliegen überprüfen. NIEMALS über Menschenmassen,
Konzerte oder Sportstadien fliegen.

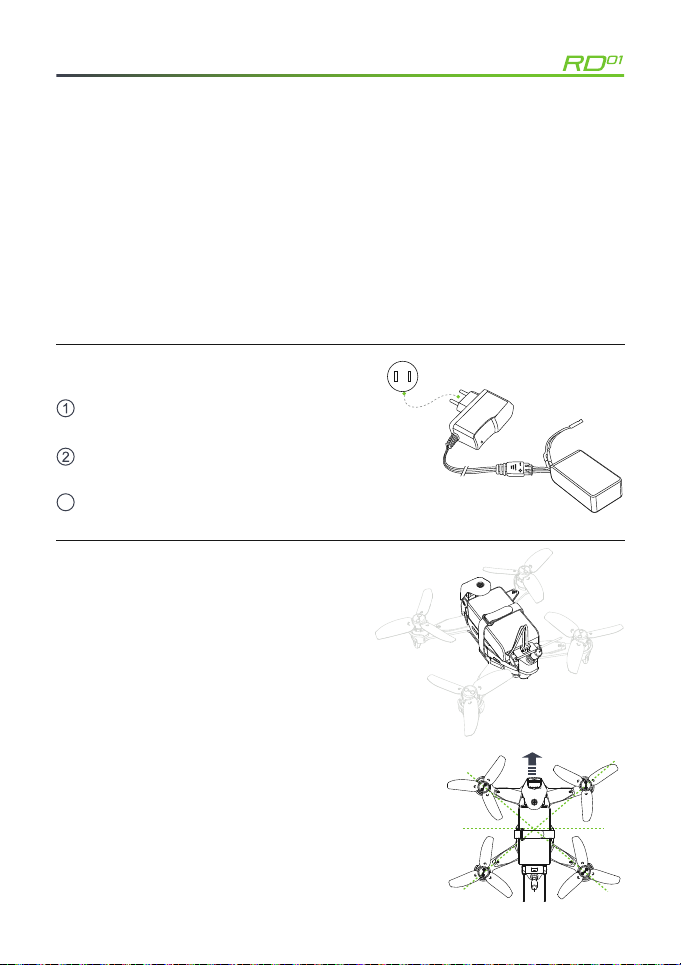

5.0 Akku laden
Schließen Sie das Ladegerät an die
Stromversorgung an (100 ~ 240v 50 / 60Hz).
Status der Ladeanzeige: Stabil rot -Aufladung;
Stabil grün -fertige Ladung.
Akkus nicht im warmen Zustand laden. Nach jedem Flug mindestens
3
10 Minuten Ruhepause einhalten bevor wieder geladen wird.
Steckdose
100~240V
6.0 Vorbereitung des Flugerätes
Akku Installation
Setzen Sie den Akku auf die Oberseite
und passen ihn zentriert ein. Dann die Batterie
mit dem Klettverschluss sicher fixieren.
Schwerpunk Einstellungen
Nehmen Sie die RD01 Mini-Quad an der
COG-Linie (Schwerpunkt). Schieben Sie den
Akku vor und zurück, bis die Drohne ihre
Balance erreicht hat.
-6-
Schwerpunkt
Front
QUICK START GUIDE
7.0 Vorbereiten der Fernsteuerung
Öffnen Sie den Batteriefachdeckel und entnehmen Sie das Batteriefach.
Setzen Sie die Batterien richtig ein und achten auf die Polarität.
Warnung: Batteriepolaritäten müssen korrekt installiert sein.
Wenn der Stecker des Batteriefachs in die Steckdose der
Batteriefach
Fernbedienung gesteckt wird, muss der Sicherheitsstecker
in den Sicherungsanschluss gesteckt werden.
8.0 Startvorbereitung
Achtung:
Legen Sie die Drohne in einen weit offenen Raum, mit der Rückseite zu Ihnen. (Diese Position wird
als "TAIL IN" bezeichnet)
Setzen Sie alle Funktionsschalter auf die 0-Position, stellen Sie alle Blenden und Zifferblätter in die
mittlere Position, bewegen Sie die Throttle-stick auf die unterste Position und schalten Sie dann
die Fernbedienung ein.
Ein Videoempfangsgerät wird benötigt um ein Bild anzuzeigen. (Einstellmethode siehe P13)
Die RD01 Drohnen haben einen Niederspannungs-Alarm-Piepser. Wenn die Spannung unter 7,0 Volt
fällt, blinkt die rote LED-Anzeige schnell und der Signalton ertönt.
WARNUNG: Bitte umgehend landen, wenn Sie den Alarm hören.
8.1 Die RD01 verbinden
Schalten Sie die Fernbedienung ein.
Spannungsversorgung (Akku) an der Drohne anschließen, dann setzen Sie die diese auf
eine horizontale Position, der Summer sendet "BB". (schauen Sie, dass alles richtig
angeschlossen ist)
Im Prozess Bindung, rote LED-Licht geht langsam aus, das bedeutet dass die Bindung
erfolgreich beendet wurde. Wenn Ihre RD01einen BB-Sound macht, bedeutet das, dass die
Bindung fehlgeschlagen ist.
status red LED light
Tips:
Bewegen Sie die RD01 während der Bindung nicht.
IMMER vor dem Fliegen die beiden Empfangsantennen zu ihrer korrekten aufrechten Position
entfalten. Fliege Sie nicht ohne ordnungsgemäße Aufrichtung der Antennen.
-7-
QUICK START GUIDE

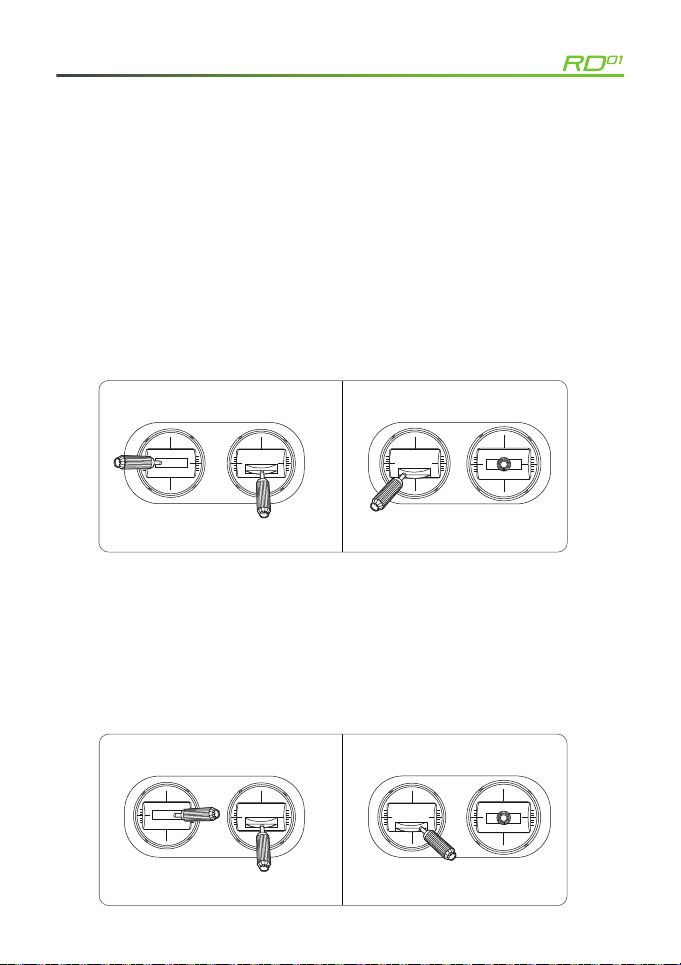

8.2 Motor Unlock / Lock
Motor Unlock
Der Gashebel muß nach dem Binden des Devo 7 Senders ganz nach unten gestellt werden.
Das Diplay zeigt "0". Bitte überprüfen Sie, ob alle Schalter in der oberen Position sind.
Zum Einschalten den Gashebel nach unten links bewegen. Das Rote-LED-Licht leuchtet und
der Summer erzeugt „B B“ Ton, was darauf hinweist, dass die Motoren entsperrt sind.
Bitte vorsichtig das Gas bewegen.
MODE 1 (Throttle stick on the right) MODE 2 (Throttle stick on the left)
ELEV/Rudder stick
Throttle stick
Throttle / Rudder stick
ELEV stick
Motor Lock
Zum Ausschalten den Gashebel nach unten rechts bewegen.
Die rote LED-Statusanzeige erlischt
TEST: LOCK: Wenn Sie vorsichtig das Gas bewegen und die Motoren aus bleiben.
HINWEIS: Die Motoren sind standardmäßig aus, bei erfolgreicher Bindung.
MODE 1 (Gashebel rechts) MODE 2 (Gashebel links)
ELEV/Rudder stick
Gashebel
Gashebel/Ruder
-8-
ELEV stick
QUICK START GUIDE
9.0 Flugmanöver
Die Flugrolle vorwärts
Das Heck zeigt
zum Piloten
Die Flugrolle rückwärts
Das Heck zeigt
zum Piloten
Die Flugrolle rechts
FLIP
Flip/Roll ist nur in im erweiterten Flugmodus möglich.
MIX Schalter auf Position 1 oder 2, um den entsprechenden
Flugmodus auszuwählen.
MIX Schalter auf “1” or
MIX Schalter auf“2”
MODE 1
MODE 2
Achtung:
1) Wählen Sie immer großen Flächen mit weichem Untergrund zum Fliegen.
2) Rolls und Flips sind nur für erfahrene Piloten geeignet.
3) Mit dem Gas können Sie die entsprechende Flughöhe einstellen.
ROLL’S
Flip/Roll ist nur in im erweiterten Flugmodus möglich.
MIX Schalter auf Position 1 oder 2, um den entsprechenden
Flugmodus auszuwählen.
MIX Schalter auf “1” or
Die Flugrolle links
MODE 1/ MODE 2
MIX Schalter auf “2”
Achtung:
1) Wählen Sie immer großen Flächen mit weichem Untergrund zum Fliegen.
2) Rolls und Flips sind nur für erfahrene Piloten geeignet.
3) Mit dem Gas können Sie die entsprechende Flughöhe einstellen.
-9-
QUICK START GUIDE
DREAM Baron AKA Annäherungs FPV Hindernis fliegen
Achtung:
1) Dream Baron ist für erfahrene Piloten geeignet, High-Speed- Flüge mit Hindernissen zum Ausweichen
erfordern erweiterte Flug-Fähigkeiten.
2) Empfohlener Bereich FPV: 300m abhängig von der Umgebung.
3) Vermeiden Sie über Menschen, Tiere, Konzerte, öffentliche Veranstaltungen oder Sportstadien zu
fliegen. Vermeiden Sie in der Nähe von Stromleitungen und Handy Türmen zu fliegen.
10.0 Landen
Landen Sie das Fluggerät und sperren Sie den Motor
Schalten Sie das Fluggerät aus in dem Sie den Akku abziehen. Dann schalten Sie die
Fernsteuerung aus
Zu guter Letzt nehmen Sie den Akku aus dem Fluggerät
-10-
QUICK START GUIDE
11.0 Zusätzliche Beschreibungen
11.1 DEVO 7 Einstellungen Fernsteuerung
Boot Screen (Hauptmenü)
Timer
MODE 1
(Höhenrudertrim)
MODE 2(Gastrim)
Ruddertrimmung
00 00
TH
0%
Sender Akkustand
MODE 1 (Gastrim)
MODE 2 (Höhenrudertrim)
Gashebelstellung
Querrudertrimmung
Model Auswahl(SELEC)
MODEL
0 1
RD01
ENT
ENT ENTENT
SELEC
Type Select(TYPE)
UP/DN
MODEL TYPE
Drücken Sie UP oder DN und wählen "AERO",
drücken Sie dann ENT um zu speichern und
EXT um zum Modell Menü zurückzukehren.
-11-
Main
interface
MODEL
UP/DN UP/DN
Drücken Sie UP oder DN und wählen "MOD 1", drücken Sie dann
ENT um zu speichern und EXT um zum Modell Menü zurückzukehren.
Model Name(NAME)
UP/DN
MODEL
Drücken Sie R oder L um den Buchstaben zu ändern,
hier RD01. Drücken Sie ENT um zu speichern und
EXT um zum Modell Menü zurückzukehren.
NAME
MODEL
MOD 1
MOD 2
ENT
MODEL
HELI
AERO
QUICK START GUIDE
Wing Type(WING)
MODEL
MODEL WING
UP/DN
ENT
Drücken Sie R oder L und wählen "NORM". Drücken Sie ENT um zu speichern und EXT um
zum Modell Menü zurückzukehren.
Device Output(OUTPU)
WING
NORM
UP/DN ENT
MODEL OUTPU
MODEL
AUX2
ACT
DN
R/L
R/L
MODEL
AUX2
GEAR
MODEL
GEAR
DN
R/L
MIX
MODEL
FLAP
FMD
DN
R/L
MODEL
GEAR
ACT
DN R/L
MODEL
FLAP
DN
R/L
Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren.
Reverse Switch(REVSW)
Drücken Sie ENT um
zu "REVSW" zu
Main
interface
ELEV
ENT
FUNCTION REVSW
UP/DN
AILE THRO RUDD GEAR FLAP AUX2
UP/DN
gelangen
zu "REVSW" zu
und wählen "NORM"
NORM NORM NORM NORM NORM NORM NORM
-12-
Drücken Sie ENT um zu
speichern und EXT um zum
Function Menü zurückzukehren.
FUNCTION
ELEV
NORM
ACT
Achtung:
Video-Senderkanal muss mit dem Empfänger-Kanal übereinstimmen
Achtung:
QUICK START GUIDE
11.2 TX5836/TX5837 Kanalauswahl Videoübertragung
Es gibt 8 Kanäle, wählen Sie den besten Kanal basierend auf der Bildqualität auf dem
Bildschirm aus. Wählen Sie den Kanal aus, indem Sie die Dip-Schalter am Video-Sender
entsprechend dem Diagramm einstellen.
Channel
Frequency
Code
position
(on/off)
1
5866MHz(CE)
5847MHz(FCC)
ON
2 3 4 5 6 7 8
5847MHz 5828MHz 5809MHz 5790MHz 5771MHz 5752MHz 5733MHz
ON
321
ON
321
ON
321
ON
321
ON
321
ON
321
3
21
ON
321
Achtung:
Video-Senderkanal muss mit dem Empfänger-Kanal übereinstimmen
11.3 Brushless ESC und Brushless Motor Verbindungsdiagramm
Brushless
motor
Brushless
motor
Brushless
ESC
V
U
W
Brushless
ESC
V
U
W
Achtung:
Die roten, blauen und schwarzen Drähte der Brushless-Motoren müssen wie in der Darstellung an
die ESC gelötet werden.
Front
Head
Brushless
ESC
W
U
V
Brushless
ESC
W
U
V
Brushless
motor
Brushless
motor
-13-
QUICK START GUIDE
12.0 In der Box / Liste der Artikel
Überprüfen Sie alle folgenden Artikel in Ihrem Paket. Wenn einer von ihnen fehlt,
wenden Sie sich bitte an Cytronix oder Ihren Händler vor Ort.
Flugzeugkörper x1 Fernsteuerung x1 Ladegerät
x1
Propeller (Paar) x2 Flugzeug Akku x1 Ausbildungskabel x1
Micro-USB Kabel x1
Anleitung
QUICK START GUIDE
Anleitung der DEVO 7(DVD)
B0
DEVO 10 DEVO 12DEVO 8S
NOT FOR SALE
WWW.WALKERA.COM
Tips:
RD01 BNF Paket: keine Fernbedienung, Schulung Kabel, Manual of DEVO 7 (DVD)
DEVO 8DEVO 7 DEVO 7EDEVO 6
-14-
Tel: 07251 93693 10
Bedienungsanleitung kann ohne vorherige Ankündigung geändert werden.
Loading...
