- 5 -
- 6 –
1
4
2
3
2A
5 5 5
M

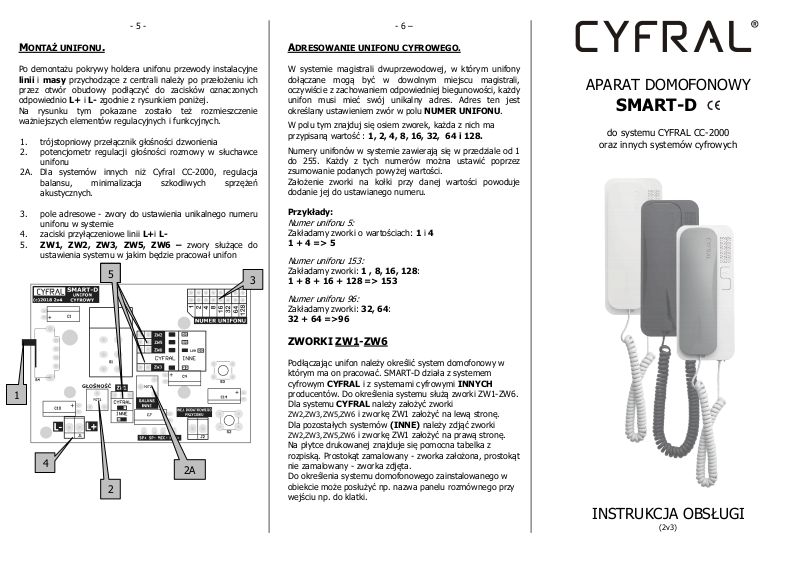

ONTAŻ UNIFONU
Po demontażu pokrywy holdera unifonu przewody instalacyjne
linii i masy przychodzące z centrali należy po przełożeniu ich
przez otwór obudowy podłączyć do zacisków oznaczonych
odpowiednio L+ i L- zgodnie z rysunkiem poniżej.
Na rysunku tym pokazane zostało też rozmieszczenie
ważniejszych elementów regulacyjnych i funkcyjnych.
1. trójstopniowy przełącznik głośności dzwonienia
2. potencjometr regulacji głośności rozmowy w słuchawce
unifonu
2A. Dla systemów innych niż Cyfral CC-2000, regulacja
balansu, minimalizacja szkodliwych sprzężeń
akustycznych.
3. pole adresowe - zwory do ustawienia unikalnego numeru
unifonu w systemie
4. zaciski przyłączeniowe linii L+i L-
5. ZW1, ZW2, ZW3, ZW5, ZW6 – zwory służące do
ustawienia systemu w jakim będzie pracował unifon
.
A
DRESOWANIE UNIFONU CYFROWEGO.
W systemie magistrali dwuprzewodowej, w którym unifony
dołączane mogą być w dowolnym miejscu magistrali,
oczywiście z zachowaniem odpowiedniej biegunowości, każdy
unifon musi mieć swój unikalny adres. Adres ten jest
określany ustawieniem zwór w polu NUMER UNIFONU.
W polu tym znajduj się osiem zworek, każda z nich ma
przypisaną wartość : 1, 2, 4, 8, 16, 32, 64 i 128.
Numery unifonów w systemie zawierają się w przedziale od 1
do 255. Każdy z tych numerów można ustawić poprzez
zsumowanie podanych powyżej wartości.
Założenie zworki na kołki przy danej wartości powoduje
dodanie jej do ustawianego numeru.
Przykłady:
Numer unifonu 5:
Zakładamy zworki o wartościach: 1 i 4
1 + 4 => 5
Numer unifonu 153:
Zakładamy zworki: 1 , 8, 16, 128:
1 + 8 + 16 + 128 => 153
Numer unifonu 96:
Zakładamy zworki: 32, 64:
32 + 64 =>96
APARAT DOMOFONOWY
SMART-D
do systemu CYFRAL CC-2000
oraz innych systemów cyfrowych
ZWORKI ZW1-ZW6
Podłączając unifon należy określić system domofonowy w
którym ma on pracować. SMART-D działa z systemem
cyfrowym CYFRAL i z systemami cyfrowymi INNYCH
producentów. Do określenia systemu służą zworki ZW1-ZW6.
Dla systemu CYFRAL należy założyć zworki
ZW2,ZW3,ZW5,ZW6
Dla pozostałych systemów (INNE) należy zdjąć zworki
ZW2,ZW3,ZW5,ZW6
Na płytce drukowanej znajduje się pomocna tabelka z
rozpiską. Prostokąt zamalowany - zworka założona, prostokąt
nie zamalowany - zworka zdjęta.
Do określenia systemu domofonowego zainstalowanego w
obiekcie może posłużyć np. nazwa panelu rozmównego przy
wejściu np. do klatki.
i zworkę ZW1 założyć na lewą stronę.
i zworkę ZW1 założyć na prawą stronę.
INSTRUKCJA OBSŁUGI
(2v3)
- 2 -
- 3 –
- 4 -
Producent
Zakaz umieszczania zużytego sprzętu
O
PCJONALNY PRZYCISK WIELOFUNKCYJNY
UWAGA – przycisk nie jest montowany seryjnie,
wersja z dodatkowym przyciskiem do zamówienia u
producenta.
Przycisk wielofunkcyjny służy do podłączenia dodatkowych
urządzeń (wyłączniki światła, sterowanie bramą, itp.)
Jest on niezależny od systemu domofonowego i jest zwykłym
przyciskiem zwiernym.
Maksymalne obciążenie: 200mA 12V AC/DC
Zapraszamy do obejrzenia filmów instruktażowych na
naszym kanale w serwisie www.youtube.pl
łącznie z innymi odpadami
:
CYFRAL Chabelska i Wspólnicy S.J.
ul. Konstantynowska 62/70
95 - 100 ZGIERZ
tel. 426399870
fax 426399877
e-mail: info@cyfral.pl internet: www.cyfral.pl
Szanowni Państwo !
Jest nam niezmiernie miło, że zdecydowaliście się Państwo
na zakup aparatu domofonowego typu SMART-D. Wierzymy,
że dobra jakość i funkcjonalność naszego produktu spełni
Państwa oczekiwania.
UWAGA:
Aparat jest dostępny w dwóch wersjach :
do systemów cyfrowych CC-2000 firmy CYFRAL oraz
systemów cyfrowych innych producentów
wyłacznie do systemów cyfrowych CC-2000 firmy
CYFRAL z możliwością współpracy równoległej do trzech
aparatów na jednym numerze abonenta
Wersja aparatu oznaczona jest na pudełku i na płytce
elektroniki unifonu.
E
LEMENTY FUNKCYJNE APARATU
Na poniższym rysunku przedstawiono rozmieszczenie
podstawowych elementów funkcyjnych aparatu.
1. przycisk otwierania zaczepu elektromagnetycznego
2. przełącznik regulacji sygnału wywołania, którego poziom
głośności można ustawić w pozycji:
HIGH – głośno (góra)
LOW – cicho (środek)
OFF – wyłączony (dół)
3. OPCJONALNY przycisk wielofunkcyjny - sterowanie
pracą innych urządzeń (uruchomienie sterowania bramy,
oświetlenia, dodatkowy dzwonek, itp.)
D
EMONTAŻ APARATU
Przed montażem i konfiguracją holder unifonu (podstawa)
musi zostać otworzony.
Aparat domofonowy SMART-D charakteryzuje się łatwym
demontażem holdera aparatu, którego dwie części pokrywy
połączone są ze sobą jednym wkrętem umieszczonym pod
głośnikiem słuchawki. Aby zdemontować pokrywę należy
odkręcić wkrętakiem wkręt oraz następnie złapać za brzeg
pokrywy holdera w górnej jej części i pociągnąć do siebie.
Następnie należy powtórzyć operację łapiąc za brzeg
pokrywy w dolnej jej części.
P
RZYGOTOWANIE APARATU DO PRACY
Aparat fabrycznie ustawiony jest do współpracy z
systemem firmy CYFRAL.
Aparat domofonowy SMART-D przystosowany jest do
współpracy z cyfrowym systemem domofonowym CC2000, ale może także współpracować w systemach
cyfrowych innych producentów.
Dlatego też przed podłączeniem należy skonfigurować
poprzez ustawienie odpowiednich zworek, w jakim
systemie będzie pracował unifon.
Ustawienie zworek opisane jest na płytce unifonu.
W niektórych systemach zwora ZW6 musi zostać zdjęta,
należy to ustalić po zamontowaniu unifonu w systemie.
UWAGA:
.
unifon nie współpracuje z systemami Urmet.
.
1
2
3
