CyClone D4 Instruction Manual

Download

Page 1

Instruction Maunal - Bauanleitung - Manuel de montage - 取扱説明書

Cyclone D4

61528-1

Page 2

Thank you

This is a high performance R/C kit, and it requires regular maintenance for best performance. If you don’t do regular maintenance the perfor

●

mance will suffer. Hotbodies has all the necessary parts and accessories available to keep your car performing at its best.

Thank you for selecting the Hotbodies Cyclone D4! This kit is designed to be fun to drive and uses top quality parts for durability and performance. The instruction manual you are reading was designed to be easy to follow yet thorough in its explanations. Hotbodies wants you to enjoy driving your new Cyclone D4. If you come across any problems or need some help getting through a step, give us a call and we will do our very best to help you. You can also contact us on the internet at www.hotbodiesonline.net.

The caution or attention symbols will warn you about steps that can be very dangerous. Please read and understand the instructions carefully before proceeding.

Cautions Warnhinweise Précautions

警告

Cautions Warnhinweise Précautions

警告

Danke

Failure to follow these instructions can damage your kit, and cause serious bodily injury or death.

Before Running

　●

Please read manual with parent or guardian (responsible adult).

Before Operating

　●

Make sure that all screws and nuts are properly tightened.

　●

Always use fresh batteries for transmitter and receiver to avoid losing control of the model.

　●

Make sure no one else is using the same radio frequency as you are using.

　●

Please conrm the range of the radio operation.

During Running

　●

Please do not run on a public street, this could cause serious accidents, personal injuries and/or property

damage.

　●

Please do not run near pedestrians or small children.

　●

Please do not run in small or conned areas.

After Running

　●

Turn OFF receiver rst, then turn OFF transmitter. This will prevent the car from losing control.

Battery safety

　●

Please be careful when handling the battery. It will be hot after running. If the wire is frayed, a short circuit

can cause a re.

Vielen Dank, dass Sie sich für den Hotbodies Cyclone D4 entschieden haben. Dieses Auto soll Spaß machen und verwendet nur hochwertige Teile für beste Leistungen und Haltbarkeit. Die Anleitung, die Sie gerade lesen, ist leicht verständlich und dennoch recht ausführlich. Hotbodies will, dass Sie mit Ihrem neuen Cyclone D4 Spaß haben. Falls dennoch Probleme auftreten sollten, melden Sie sich bei uns, und wir werden versuchen das Problem zu lösen. Sie können uns auch im Internet

unter www.hotbodiesonline.net nden.

Attention Achtung Attention

注意

Failure to follow these instructions can cause injury to yourself or others. You might also cause property damage or damage your kit.

Dies ist ein hochleistungs RC-Auto und benötigt regelmäßige Wartung. Wenn Sie diese Wartungsarbeiten nicht durchführen wird die Leistung

●

des Autos darunter leiden. Alle zur Wartung benötigten Teile sind bei Hotbodies erhältlich.

Die Warnsymbole weisen Sie auf gefährliche Bauabschnitte hin. Bitte lesen und verstehen Sie die Anweisungen bevor Sie sie durchführen.

Cautions Warnhinweise Précautions

警告

Cautions Warnhinweise Précautions

警告

Wenn Sie diesen Anweisungen nicht folgen, können Sie oder Ihr Auto Schäden davontragen.

Vor dem Fahren

　●

Bitte lesen Sie die Anleitung (zusammen mit einem Erwachsenen/Erziehungsberechtigten).

Vor dem Betrieb

　●

Stellen Sie sicher, dass alle Schrauben und Muttern korrekt sitzen.

　●

erwenden Sie immer volle Batterien für den Sender und Empfänger, um Empfangsstörungen zu vermeiden.

　●

Stellen Sie sicher, dass niemand anderes die gleiche Frequenz verwendet.

　●

Überprüfen Sie die Reichweite der RC-Anlage.

Während dem Fahren

　●

Fahren Sie nicht auf öffentlichen Straßen. Dies kann zu schweren Unfällen mit Personen- oder

Sachschäden führen.

　●

Fahren Sie nicht in der Nähe von Fußgängern oder kleinen Kindern.

　●

Fahren Sie nicht auf zu kleinen oder zu eng begrenzten Geländen.

Nach dem Fahren

　●

Schalten Sie den Empfänger aus, dann erst den Sender. Dies verhindert, dass das Auto außer Kontrolle gerät.

Hinweise zum Fahrakku

　●

Geben Sie im Umgang mit dem Fahrakku bitte Acht. Er ist nach dem Fahren sehr heiß. Falls die Kabel

beschädigt sind, kann ein Kurzschluss ein Feuer auslösen.

Attention Achtung Attention

注意

Wenn Sie diesen Anweisungen nicht folgen, können Sie oder andere verletzt werden. Es kann auch sein, dass dabei Sachschaden an anderen Dingen oder ihrem Auto entsteht.

Page 3

Merci

Merci d’avoir choisi la Hotbodies Cyclone D4 prête à rouler ! Ce kit a été conçu pour être amusant à conduire, et utilise des pièces de la plus haute qualité pour la longévité et les performances. Le manuel d’utilisation qui est entre vos mains a été conçu pour vous fournir des explications faciles à suivre mais complètes. Hotbodies espère que vous aurez plaisir à piloter votre nouvelle Cyclone D4. Si vous rencontrez des problèmes ou si vous avez besoin d’aide pour une étape, appelez-nous et nous ferons de notre mieux pour vous aider. Vous pouvez aussi nous contacter par Internet sur www.hotbodiesonline.net.

Ceci est un kit radio-commandé de hautes performances, et requiert un entretien régulier pour donner le meilleur de lui-même.

●

Si vous n’effectuez pas un entretien régulier, les performances en souffriront. Hotbodies a toutes les pièces et les accessoires nécessaires pour maintenir les performances de votre véhicule à leur meilleur niveau.

Les symboles attirant votre attention vous avertiront des étapes qui peuvent être très dangereuses. Veuillez lire soigneusement les instructions et bien les comprendre avant toute utilisation.

Cautions Warnhinweise Précautions

警告

Cautions Warnhinweise Précautions

警告

はじめに

高性能なR/Cカーの性能を充分に発揮させるためには走行後のメンテナンスが必要です。メンテナンスを行わないとR/Cカーが傷む原因となります。

●

Hotbodiesでは、メンテナンスや修理用にスペアパーツを用意してありますので、どうぞご利用ください。

En ne suivant pas ces instructions vous pourriez endommager votre kit, et provoquer de sérieux dégâts corporels ou même mortels.

Avant de mettre en marche

　●

Veuillez lire le manuel avec un parent ou un adulte responsable.

Avant de mettre en marche

　●

Vériez que toutes les vis et les boulons sont correctement serrés.

　●

Utilisez toujours des batteries nouvellement chargées pour l’émetteur et le récepteur an d’éviter de perdre

le contrôle du véhicule.

　●

Vériez que personne d’autre n’utilise la même fréquence radio que vous.

　●

Vériez le champ d’action du fonctionnement de la radio.

Pendant le fonctionnement

　●

Ne faites pas fonctionner sur une voie publique, cela pourrait provoquer des accidents graves, des bles

sures corporelles et/ou des dommages aux biens.

　●

Ne faites pas fonctionner à proximité de piétons ou d’enfants en bas âge.

　●

Ne faites pas fonctionner dans des lieux petits ou fermés.

Après l’arrêt

　●

Éteignez d’abord le récepteur, puis l’émetteur. Cela empêchera une éventuelle perte de contrôle du véhicule.

Sécurité de la batterie

　●

Faites très attention lorsque vous manipulez la batterie. Elle sera très chaude après utilisation. Si un câble était dénudé, un court-circuit pourrait provoquer un incendie.

この度は、HOTBODIES製品をお買い上げいただきまして、誠にありがとうございます。本製品は高品質の材料を使用し、ハイレベルな走行が出来るよう設計されています。また、本説明書は初心者の方でもスムーズに理解できるよう多くのイラスト、実寸表示を使用しておりますので、よくお読みいただいた上で楽しいラジコンライフをスタートさせてください。なお、HOTBODIESでは走らせる楽しみはもちろんのこと、組み立てる楽しみも知っていただきたいと願っております。製品の事で不明な点がございましたらお気軽にお問い合わせください。製品をご使用になる前に必ず本取扱説明書をお読みください。

Attention Achtung Attention

注意

En ne suivant pas ces instructions vous pourriez vous blesser vous-même ou blesser d’autres personnes. Vous pourriez également provoquer des dégâts matériels ou endommager votre kit.

本取扱説明書ではお客様への危害や損傷を未然に防止するために、危険の従う操作、お取扱いについて以下の記号で警告表示を行っています。内容をよくご理解の上で本文をお読みください。

Cautions Warnhinweise Précautions

警告

Cautions Warnhinweise Précautions

警告

この表示は誤った取り扱いをすると、貴方の生命や身体に重大な被害が発生する可能性が想定される内容を示しています。

Attention Achtung Attention

注意

この表示は誤った取り扱いをすると、貴方が障害を負う可能性、物的損害の発生が想定される内容を示しています。

走らせる前に

　●

保護者の方も必ず説明書をお読みください。

走らせる前の点検

　●

各部のネジ、ナットに緩みがないかチェックします。

　●

送信機の電池容量をチェックします。電池の容量が少ないと、車をコントロールする事が出来なくなり危険です。早めの交換を心

がけてください。

　●

自分と同じクリスタル（周波数）を使用している人が周りにいないか確認します。コントロールが出来ない場合は、すぐに走行を

中止してください。

　●

操作範囲（電波の届く距離）の確認をしてください。

走らせる時の注意

　●

道路での走行はお止めください。

　●

歩行者や小さな子供のいる場所では走行させないでください。

　●

狭い場所や部屋の中では走行させないでください。

走らせた後の注意

　●

必ず受信機のスイッチをOFFにしてから送信機のスイッチをOFFにしてください。順番を間違えると車が暴走する恐れがあります。

バッテリー取り扱いの注意

　●

バッテリーの取り扱いには十分注意してください。コード、被服の破れからのショートによる発熱で、ヤケドや火災などの恐れがあります。

Page 4

Contents Inhaltsverzeichnis Table des matières 目次

Contents

Section PageContents

Thank you

Overview

Parts Reference

Assembly Instruction

Maintenance

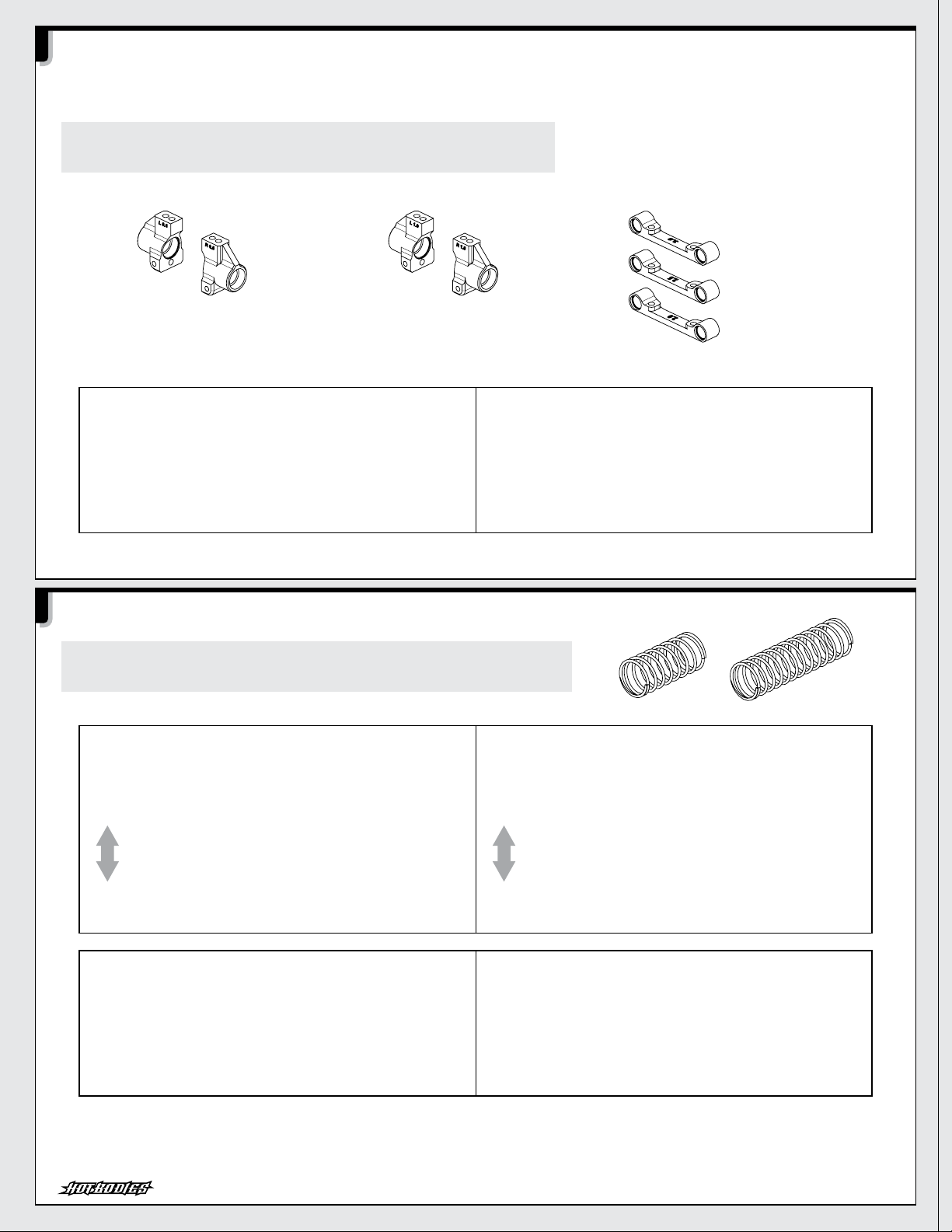

Option Guide

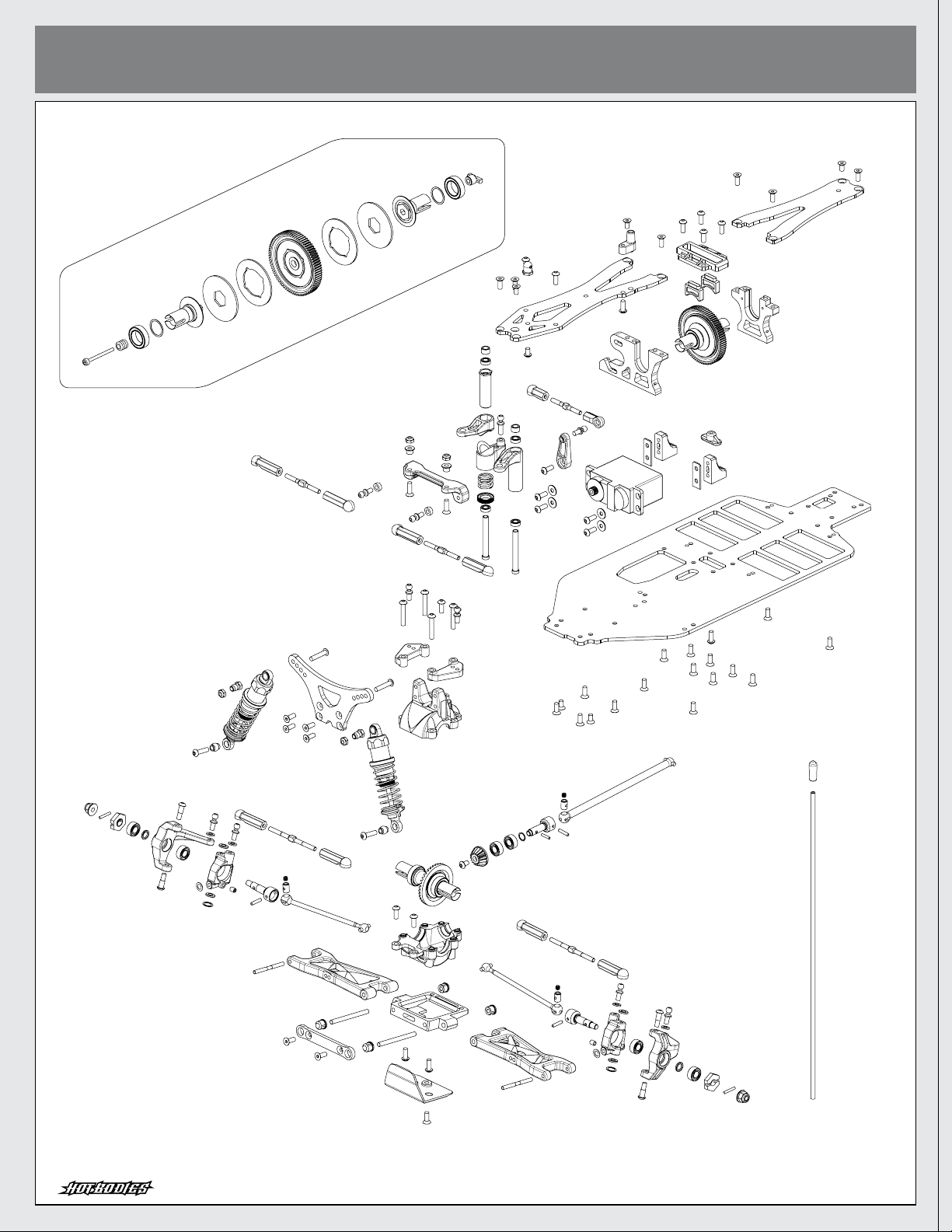

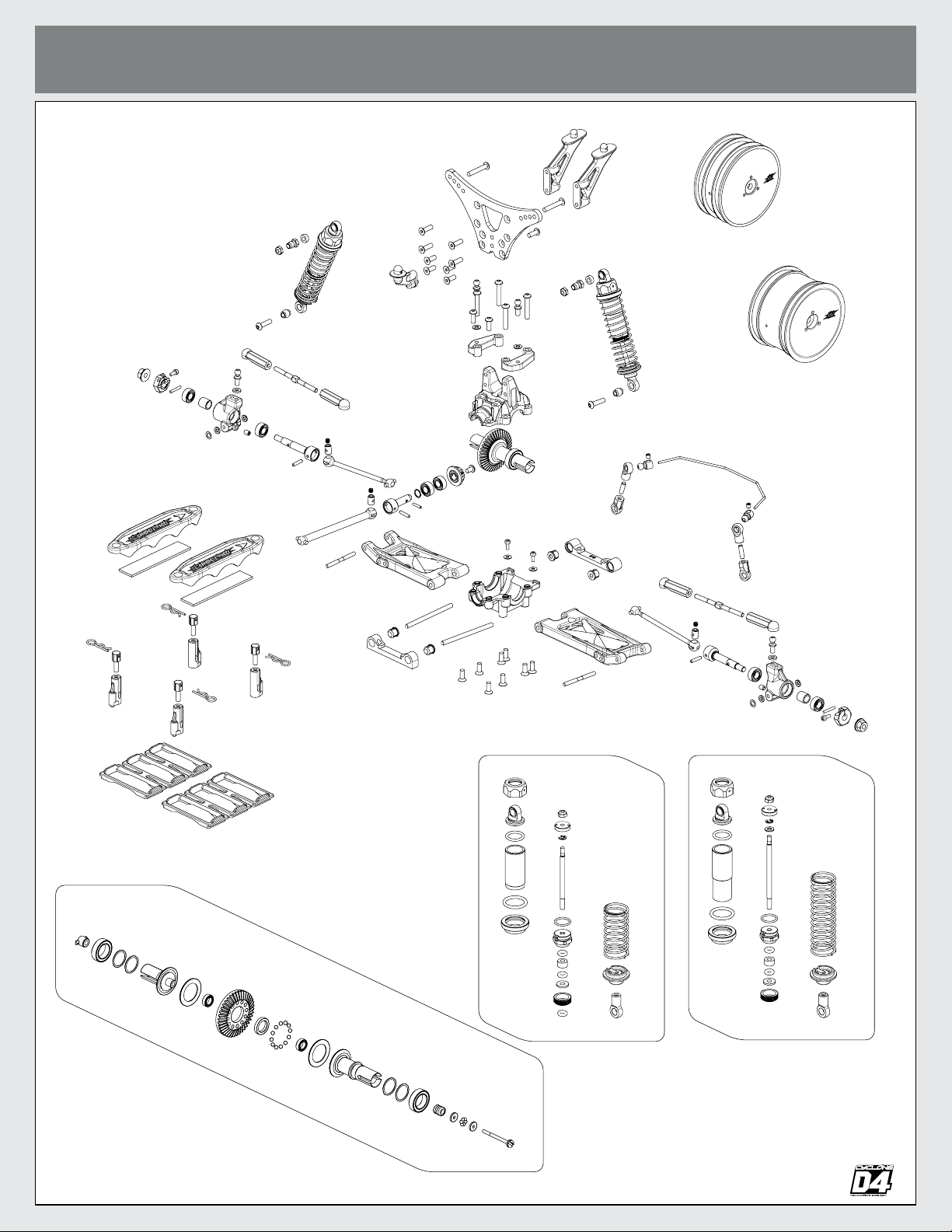

Exploded View

Parts List

Table des matières

Section PageTable des matières

Merci

Vue d’ensemble

Référence des pièces

Inhaltsverzeichnis

Abschnitt

Danke

Übersicht

Übersicht aller Teile

Montage Anleitung

Wartung

Tuningteile

Explosionsansicht

Ersatzteileliste

セクションページ目次

はじめに

製品概要

パーツ図

SeiteInhalt

le mode d’emploi pour l’assemblage

Entretien

Guide des options

Vue éclatée

Liste de pièces

シャーシの組み立て

メンテナンス

オプションガイド

展開図

パーツリスト

Page 5

49~51mm

8~11mm

28~30mm

19~21mm

40~42mm

Overview Übersicht

Vue d’ensemble

製品概要

Equipment Needed Benötigtes Zubehör

Equipement nécessaire

用意するもの

Radio Components Fernsteuer Anlage Éléments de la radio プロポコンポーネント

You will need a 2-channel radio system with servo, electronic speed control, battery pack, motor, pinion gear, battery and tires. Sie benötigen eine 2-Kanal RC-Anlage, ein Servo, einen elektronische Fahrtenregler, Fahrakkus, einen Motor, Ritzel und Reifen. Vous aurez besoin d’un système radio à 2 voies, avec un servo, un contrôleur électronique de vitesse, un pack de batteries, un moteur, un pignon, une batterie et des pneus.

2チャンネル送信機、受信機、サーボ、ＥＳＣ、走行用バッテリー、モーター、ピニオンギア、タイヤ送信機用バッテリー、走行用バッテリー充電器を準備してください。

Make sure the servo sizes are as shown.

Transmitter Sender Emetteur

送信機

Receiver Empfänger Récepteur

受信機

Steering Servo Lenkservo Servo de direction

ステアリングサーボ

Electronic Speed Control (ESC) Elektronischer Fahrtenregler (ESC) Contrôleur de vitesse (ESC)

スピードコントローラー(ESC)

Achten Sie auf die Größe Ihres Servos. Les servos doivent être des dimensions indiquées.

図の寸法のサーボを使用します。

Actual Size Originalgröße Taille réelle

原寸大

7.2V, 6cell, Sub-C Battery (Saddle Pack)

7.2V, 6-Zellen, Sub-C Akku (Saddle-Pack) Batterie 7,2V, 6 cellules, Sub-C (type à sangler)

7.2V バッテリー（セパレートタイプ）

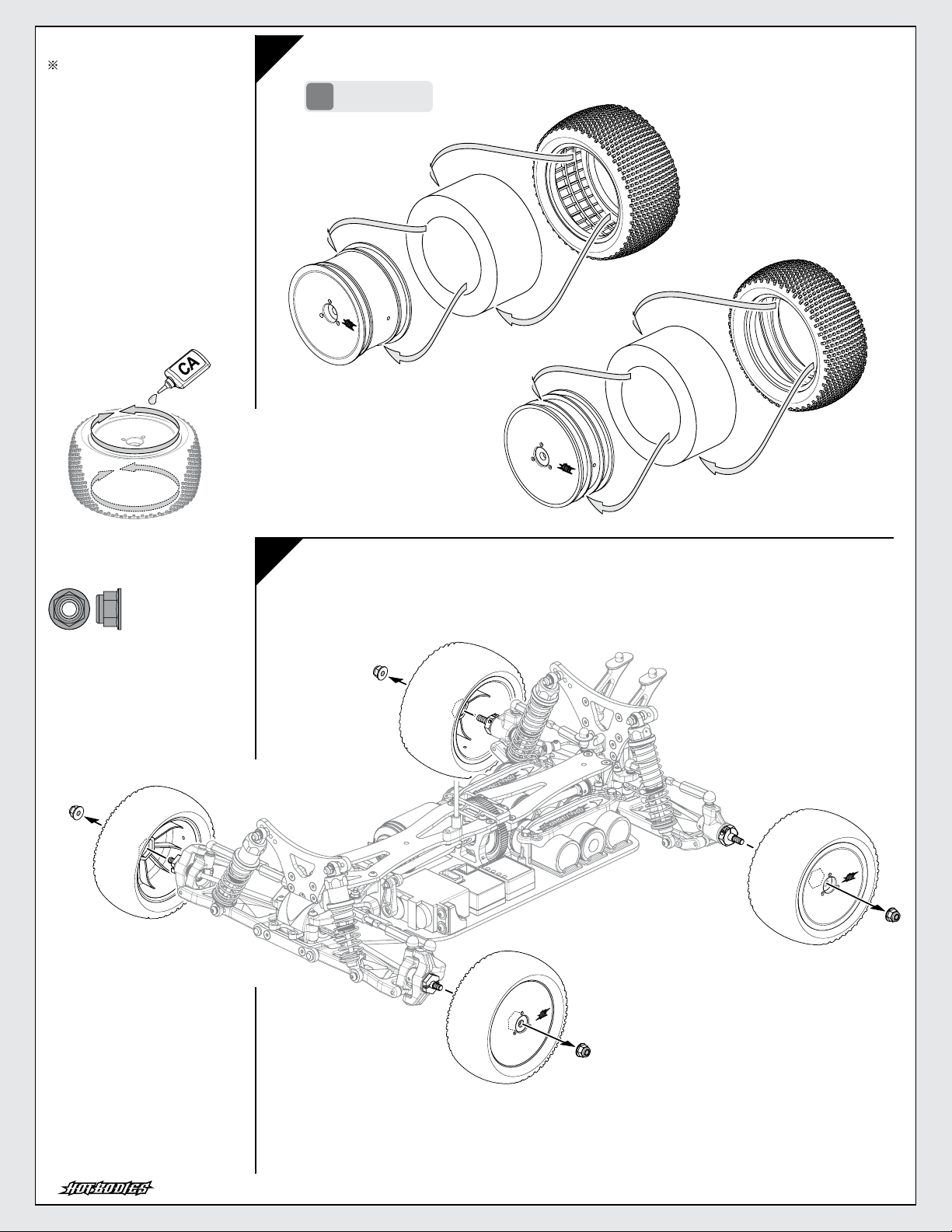

Tires (2.2in / Front / Rear) Reifen (2.2in / Vorne / Hinten) Pneus (2.2in / Avant / Arrière)

タイヤ (2.2in / フロント / リア)

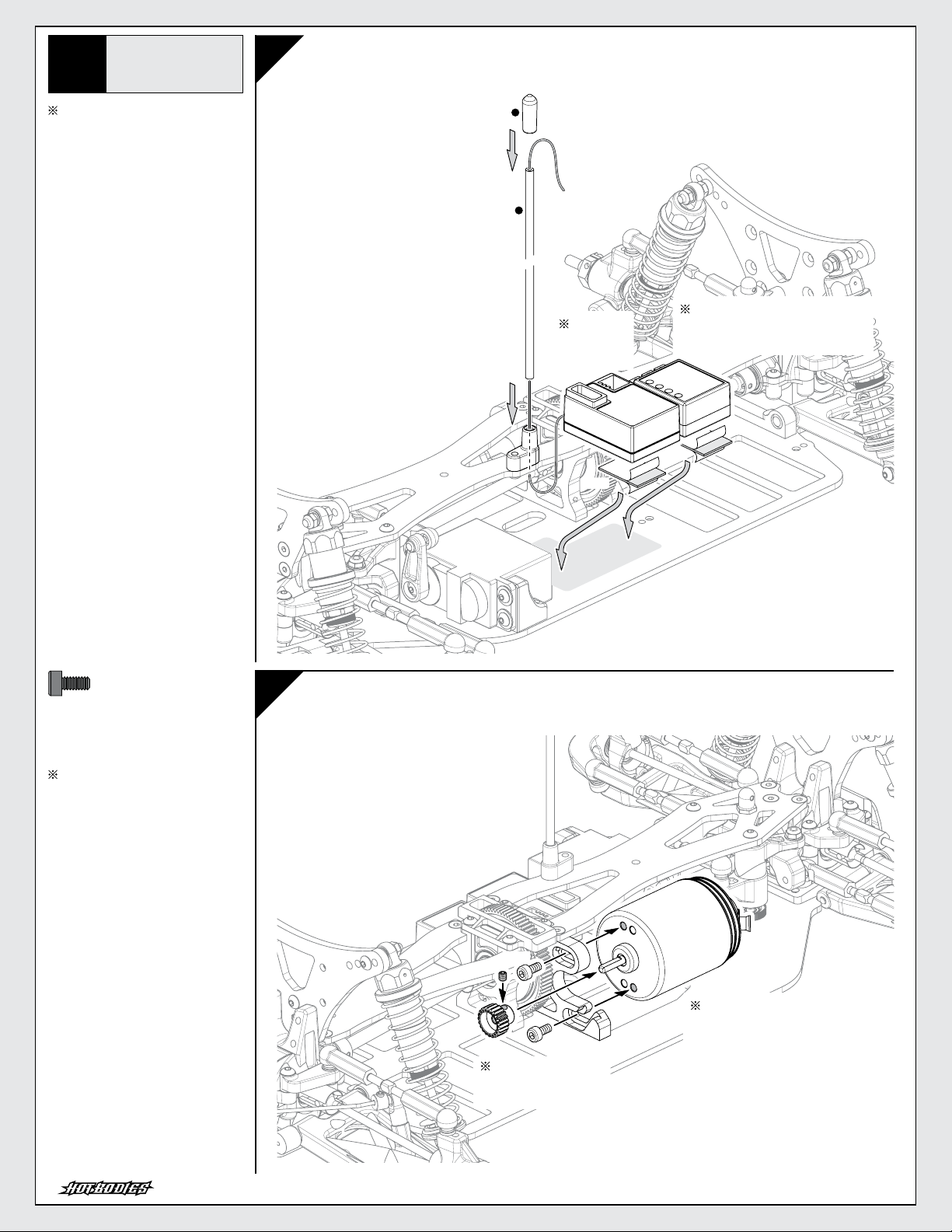

.05 (540) Type Electric Motor 540er Elektromotor Moteur électrique type .05 (540)

540サイズモーター

Pinion Gear (48 Pitch) Ritzel (48dP) Pignon (48 dp)

ピニオンギア（48ピッチ）

Foam Inserts Reifeneinlagen aus Schaumstoff Inserts mousse

インナースポンジ

Batteries for transmitter Senderbatterien Batterie pour émetteur

送信機用バッテリー

Page 6

1.5mm2.5

Tools Needed Benötigtes Werkzeug Outils nécessaires 用意する工具類

Allen Wrench 1.5mm / 2.0mm Inbusschlüssel 1.5mm / 2.0mm Clé Allen 1.5mm / 2.0mm

六角レンチ 1.5mm / 2.0mm

Needle Nosed Pliers Flachzange

Pince à bec n

ラジオペンチ

Included Items Enthaltenes Werkzeug

Ball point allen wrench 2.5mm Kugel-Inbusschlüssel 2.5mm La clé Allen à pointe bille 2.5mm

ボールポイント六角レンチ 2.5mm

Side Cutters Seitenschneider Pinces coupantes

ニッパー

Hobby Knife Modellbaumesser Couteau de modélisme

ホビーナイフ

Éléments inclus

キットに入っている工具

Screwdriver Schraubenzieher Tournevis

マイナスドライバー

Calipers Schieblehre Pied à coulisse

ノギス

9087 Reamer Reamer Alesoir

プロボディーリーマー

Z164 Grease Fett Graisse

グリス

Instant Cement Sekundenkleber Colle rapide

瞬間接着剤

Z159 Thread Lock Schraubensicherung

Frein à let

ネジロック剤

Rubber Cement Gummi Kleber Colle caoutchouc

ゴム系接着剤

30wt

(#300)

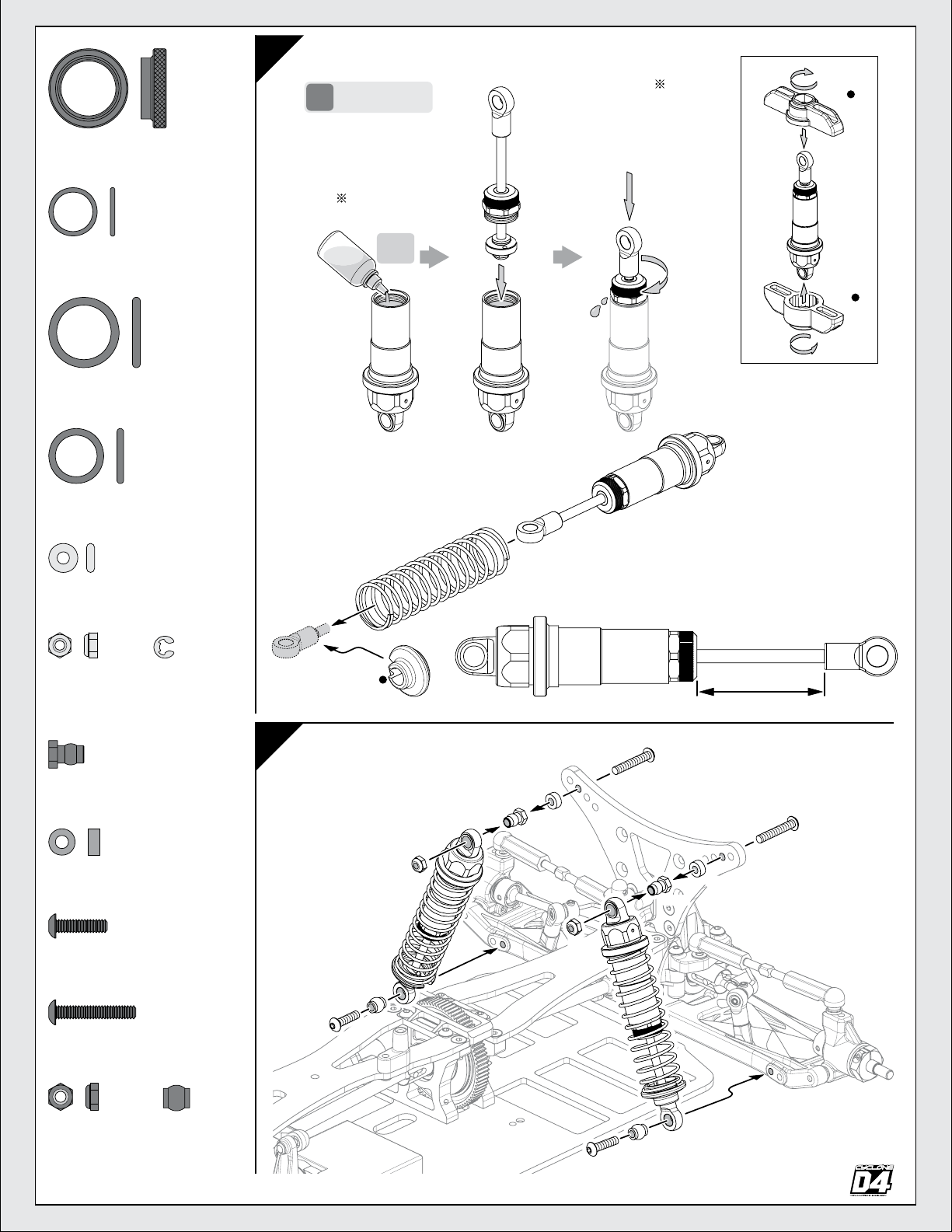

Shock Oil Dämpferöl Huile amortisseur

ショックオイル

Paint Lexanfarbe Peinture

ボディ用塗料

Z950 Cross Wrench Kreuzschlüssel Clé en croix

ミニクロスレンチ

Caution Achtung

Attention

走行上の注意

Do not run on public streets or highways. This could cause serious accidents, personal injuries, and/or property damage.

Fahren Sie niemals auf öffentlichen Straßen. Dies kann zu schweren Unfällen mit Personenund Sachschaden führen.

Ne faites pas fonctionner sur la voie publique ou la route. Cela pourrait provoquer des accidents graves, des blessures corporelles ou des dommages aux biens.

道路など、車や人が通る場所では走行させないでください。

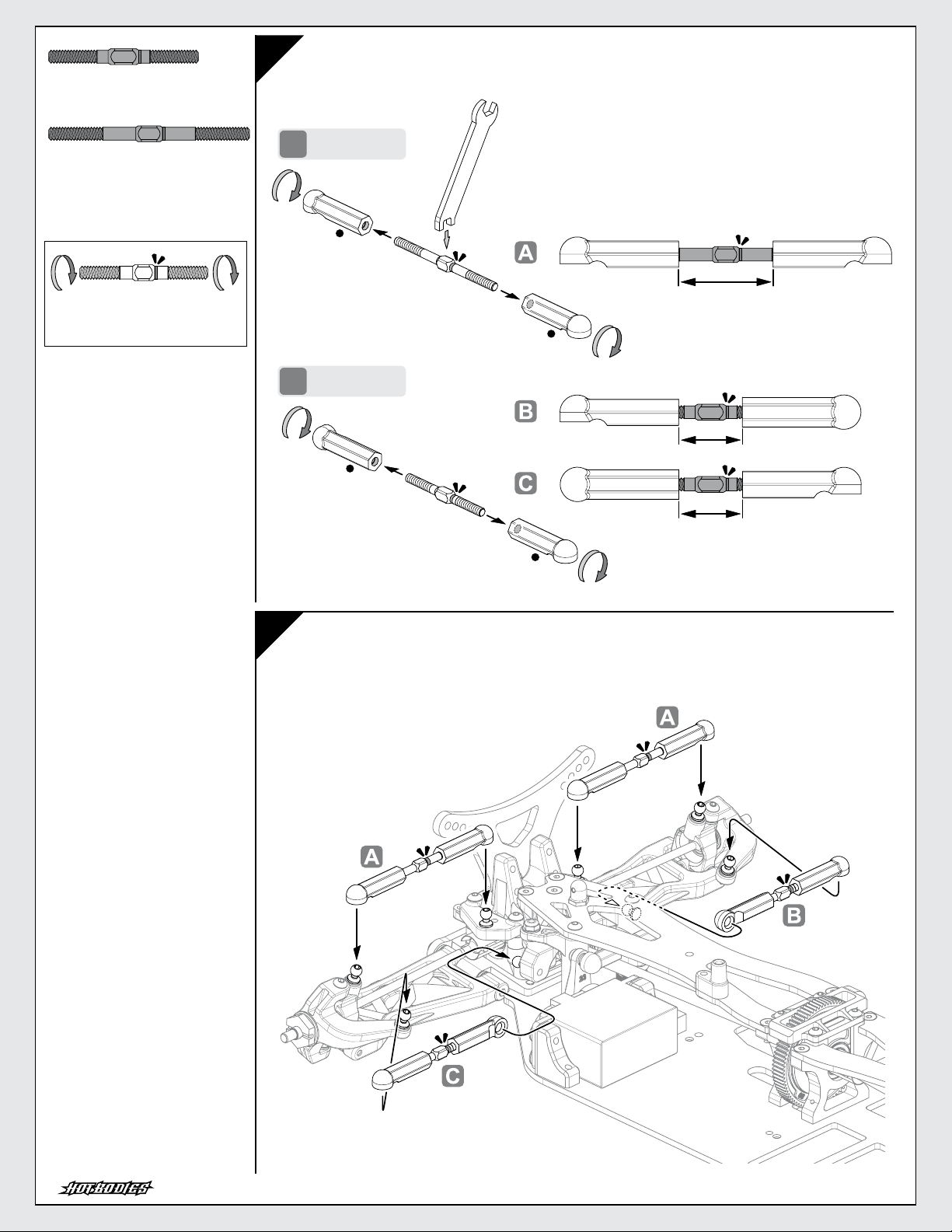

Z960 Turnbuckle Wrench Spurstangenschlüessel Clé à biellettes

ターンバックルレンチ

Do not drive the Cyclone D4 in the following places. Bitte beachten Sie folgende Hinweise, wenn Sie mit dem Cyclone D4 fahren. Ne conduisez pas le Cyclone D4 dans les endroits suivants.

次の様な場所では走行させないでください。

Do not run in water or sand. Fahren Sie nie in Wasser oder Sand. Ne faites pas fonctionner dans l’eau ou sur

le sable.

水たまり、砂地などでは走行させないでください。故障の原因になることがあります。

Z155 Differential Lube (Silicone) Differential Fett Graisse differentiel

シリコンデフルーブ

Make sure everyone is using different frequencies when driving together in the same area.

Achten Sie immer darauf, dass verschiedene Frequenzen verwendet werden, wenn Sie mit jemandem zusammen fahren.

Vériez que toutes les personnes qui pilotent dans la même zone utilisent toutes des fréquences différentes.

他の車と同じ周波数だと、車のコントロールが出来なくなります。必ず確認してから走行させましょう。

Z156 Gray Differential Lube Graues Differentialfett Graisse differentiel grise

デフグリス（ダーク）

Page 7

Z081 Flat Head Screw M3x6mm Senkkopfschraube M3x6mm Vis tete plate M3x6mm

サラネジM3x6mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z083 Flat Head Screw M3x10mm Senkkopfschraube M3x10mm Vis tete plate M3x10mm

サラネジM3x10mm

Z085 Flat Head Screw M3x15mm Senkkopfschraube M3x15mm Vis tete plate M3x15mm

サラネジM3x15mm

Z298 Step Screw M3x5x11mm STUFENSCHRAUBE M3x5x11mm VIS A EPAULEMENT M3x5x11mm

ステップスクリューM3x5x11mm

Z350 Button Head Screw M3x5mm Flachkopfschraube M3x5mm Vis tete ronde M3x5mm

ナベネジM3x5mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

Z354 Button Head Screw M3x12mm Flachkopfschraube M3x12mm Vis tete ronde M3x12mm

ナベネジM3x12mm

Z216 Button Head Screw M3x15mm Flachkopfschraube M3x15mm Vis tete ronde M3x15mm

ナベネジM3x15mm

Z356 Button Head Screw M3x18mm Flachkopfschraube M3x18mm Vis tete ronde M3x18mm

ナベネジM3x18mm

Z541 Cap Head Screw M3x6mm Inbusschraube M3x6mm Vis tete cylindrique M3x6mm

キャップネジM3x6mm

Z700 Set Screw M3x3mm Madenschraube M3x3mm Vis sans tete M3x3mm

セットスクリューM3x3mm

Z705 Set Screw M3x10mm Madenschraube M3x10mm Vis sans tete M3x10mm

セットスクリューM3x10mm

75188 Set Screw M3x2.5mm Madenschraube M3x2.5mm Vis sans tete M3x2.5mm

セットスクリューM3x2.5mm

Z224 Washer M3x8mm Unterlagscheibe M3x8 Rondelle M3x8mm

ワッシャーM3x8mm

Z234 Cap Head Screw M2x5mm Inbusschraube M2x5mm Vis tete cylindrique M2x5mm

キャップスクリューM2x5mm

Z813 Aluminum Washer 3x6x0.5mm (Purple) Aluminium Unterlagscheibe 3x6x0.5mm (Lila) Rondelle aluminium 3x6x0.5mm (Violet)

アルミカラー3x6x0.5mm

Z814 Aluminum Washer 3x6x0.75mm (Purple) Aluminium Unterlagscheibe 3x6x0.75mm (Lila) Rondelle aluminium 3x6x0.75mm (Violet)

アルミカラー3x6x0.75mm

Z815 Aluminum Washer 3x6x1mm (Purple) Aluminium Unterlagscheibe 3x6x1mm (Lila) Rondelle aluminium 3x6x1mm (Violet)

アルミカラー3x6x1mm

Z818 Aluminum Washer 3x6x2.5mm (Purple) Aluminium Unterlagscheibe 3x6x2.5mm (Lila) Rondelle aluminium 3x6x2.5mm (Violet)

アルミカラー3x6x2.5mm

61421 Washer 2.4x5.8x0.4mm Unterlagscheibe 2.4x5.8x0.4mm Rondelle 2.4x5.8x0.4mm

ワッシャー2.4x5.8x0.4mm

Z852 Washer 5x7x0.2mm Unterlagscheibe 5x7x0.2mm Rondelle 5x7x0.2mm

ワッシャー5x7x0.2mm

Z891 Washer 10x12x0.1mm Unterlagscheibe 10x12x0.1mm Rondelle 10x12x0.1mm

シム10x12x0.1mm

Z892 Washer 10x12x0.2mm Unterlagscheibe 10x12x0.2mm Rondelle 10x12x0.2mm

シム10x12x0.2mm

Z661 Lock Nut M2.6 Stoppmutter M2.6 Ecrou Nylon M2.6

ナイロンナットM2.6

Z242 E Clip E2mm E-Clip E2mm Circlips 2mm

EリングE2

Z676 Lock Nut M3 Thin Type Stoppmutter M3 Ecrou nysltop M3

ロックナットM3薄型

Z684 Flanged Lock Nut M4 Stoppmutter M4 Ecrou M4

フランジロックナットM4

Z264 Pin 2x10mm Stift 2x10mm Goupille 2x10mm

ピン2x10mm

Z273 Pin 1.6x8mm Stift 1.6x8mm Goupille 1.6x8mm

ピン1.6x8mm

B015 Ball Bearing 4x7x2.5mm Kugellager 4x7x2.5mm Roulement 4x7x2.5mm

ボールベアリング4x7x2.5mm

B020 Ball Bearing 5x8x2.5mm Kugellager 5x8x2.5mm Roulement 5x8x2.5mm

ボールベアリング5x8x2.5mm

B121 Ball Bearing 5x10x4mm (Rubber Shield) Kugellager 5x10x4mm (Gummidichtung) Roulement à Billes 5x10x4mm (Protection caoutchouc)

ボールベアリング5x10x4mm(ラバーシールド)

B130 Ball Bearing 10x15x4mm (Rubber Shield) Kugellager 10x15x4mm (Gummidichtung) Roulement à billes 10x15x4mm (Potection caoutchouc)

ボールベアリング10x15x4mm(ラバーシールド)

61497 O-Ring SS090 (1.0x9.0mm/Black) O-Ring SS090 (1.0x9.0mm/Schwarz) Joint torique SS090 (1.0x9.0mm/Noir)

OリングSS090（1.0ｘ9.0mm/ブラック)

61498 O-Ring AS568-014 (1.8x12.4mm/Black) O-Ring AS568-014 (1.8x12.4mm/Schwarz) Joint torique AS568-014 (1.8x12.4mm/Noir)

OリングAS568-014（1.8x12.4mm/ブラック)

66581 Pin 1.7x11mm Stift 1.7x11mm Goupille 1.7mmx11mm

ピン1.7x11mm

6816 Silicone O-Ring S10 Silikon O-Ring S10 Joint amortisseur

シリコンＯリングS10

6820 Silicone O-ring P-3 Silikon O-ring P-3 Joint torique silicone P-3

シリコンＯリングP-3

61490 Bearing Collar (5x7x1.0mm) Lagerhalterung (5x7x1.0mm) Collier roulement (5x7x1.0mm)

ベアリングカラー(5x7x1.0mm)

61490 Bearing Collar (5x7x7mm) Lagerhalterung (5x7x7.0mm) Collier roulement (5x7x7.0mm)

ベアリングカラー(5x7x7.0mm)

72302 Ball For Sway Bar Kugelkopfsatz Fuer Stabis Rotule pour barre anti-roulis

スタビボール

75122 Steering Block Bushing Lenkungslager Bague Bloc Direction

ステアリングブロックブッシュ

A133 Ball 5.8x6mm Tkugel 5.8x6mm Rotule 5.8x6mm

ボール5.8x6mm

61485 Shock Cap Ball 4.8x8mm (Black/Hard Anodized) Daempferbefestigung 4.8x8mm Embout spherique d'amortisseur 4.8x8mm

ショックキャップボール4.8x8mm(ハードアルマイト)

Z305 Screw Post M3x15mm Schraubenpfosten M3x15mm Montant a vis M3x15mm

スクリューポストM3x15mm

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

75116 Ball Stud 4.3x13mm Kugelkopf 4.3x13mm Rotule sur tige 4.3x13mm

ボールスタッド4.3x10.3mm

75188 Coupling Koppelung Accouplement

カップリング

75106 Body Clip (6mm/Black) Karosserieklammern (6mm/Schwarz) Clip carr. (6mm/Noir)

ボディーピン(6mm/ブラック)

A044 O-Ring P3 Black O-Ring P3 Schwarz Joint torique P-3 (S4)

ＯリングP-3ブラック

Z817 Aluminum Washer 3x6x2mm (Purple) Aluminium Unterlagscheibe 3x6x2mm (Lila) Rondelle aluminium 3x6x2mm (Violet)

アルミカラー3x6x2mm

72111 Washer M3x5x0.2mm Unterlagscheibe M3x5x0.2mm Rondelle M3x5x0.2mm

ワッシャーM3x5x0.2mm

Parts Reference Übersicht aller Teile

Référence des pièces

パーツ図

Page 8

A150 Ball 2mm Diffdrucklagerkugel 2mm Billes 2mm

スラストボール 2mm

A157 Carbide Differential Balls (3/32 In./2.4mm) Diffkugel Carbide 2.4mm Bille carbure (3/32 In./2.4mm)

デフボールカーバイト 2.4mm

73522 Differential Screw M2x25mm Differentialschraube M2x25mm Vis differentiel M2x25mm

デフスクリューM2x25mm

A164 Differential Ring 13x19mm Diffscheiben 13x19mm Joint 13x19mm

デフリング

A165 Spring 6x7x1.5mm (Differential) Black Diff-feder 6x7x1.5mm Schwarz Ressort 6x7x1.5mm (Differentiel) Noir

スプリング6x7x1.5

A166 Diff Thrust Washer 2.2x6mm Drucklagerscheibe 2.2x6mm Rondelle poussee 2.2x6mm

デフスラストワッシャー

93467 Titanium Turnbuckle M3x34mm (Purple) Titan Spurstangen M3x34mm (Lila) Biellette titane M3x34mm (Violet)

チタンターンバックルM3x34mm

93473 Titanium Turnbuckle M3x46mm (Purple) Titan Spurstangen M3x46mm (Lila) Biellette titane M3x46mm (Violet)

チタンターンバックルM3x46mm

93462 Titanium Turnbuckle M3x24mm (Purple) Titan Spurstangen M3x24mm (Lila) Biellette titane M3x24mm (Violet)

チタンターンバックルM3x24mm

73522 Heavy-duty Nut (2mm) Hd Mutter Set (2mm) Ecrou renforce (2mm) Differentiel

タイトロックデフナット(2mm)

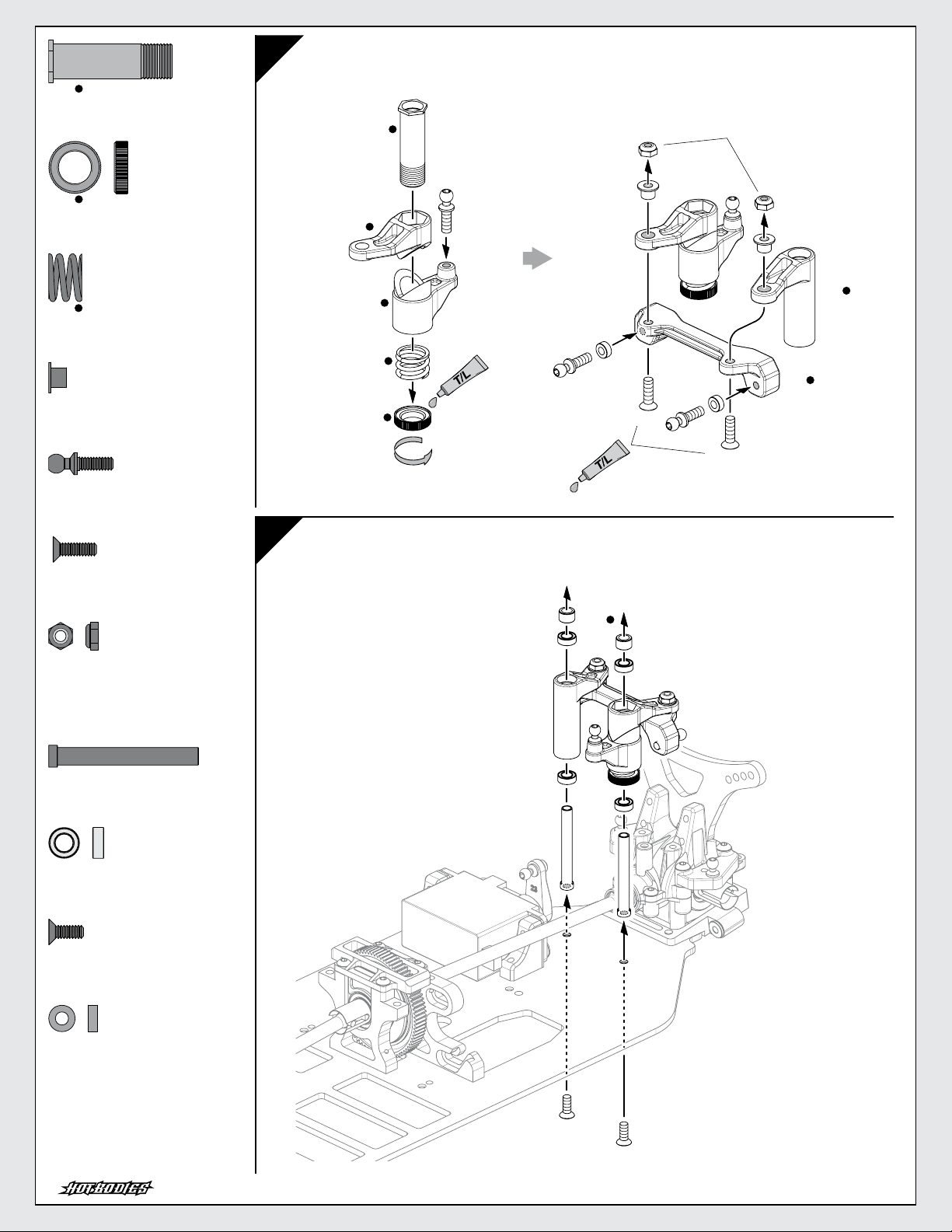

61466 Servo Saver Spring Servo Saver Feder Ressort

スプリング

61466 Servo Saver Nut Servo Saver Mutter Tube Sauve Servo

サーボセーバーナット

61466 Servo Saver Body Servo Saver Kunststoff Teile Tube d'économiseur de servo

サーボセーバーボディー

61467 Suspension Shaft 3x37mm Schwingenstift 3x37mm Axe de suspension 3x37mm

サスペンションシャフト3ｘ37ｍｍ

61468 Suspension Shaft 3x47mm Schwingenstift 3x47mm A

xe de suspension 3x47mm

サスペンションシャフト3ｘ47ｍｍ

61469 Suspension Shaft 2.5x30mm Schwingenstift 2.5x30mm Axe de suspension 2.5x30mm

サスペンションシャフト2.5x30ｍｍ

61474 Front Hex Wheel Hub (Steel/Black) Radmitnehmer Vorne (Stahl/Schwarz) Hexagonal p. Jante avant (Acier/Noir)

フロント六角ホイールハブ（スチール/ブラック)

61475 Aluminum Rear Hex Wheel Hub (Clamp Type/Black) Radmitnehmer Hinten (Aluminium/Schwarz) Hexagonal aluminium p. Jante arriere. (Type Pince/Noir)

アルミリア六角ホイールハブ（クランプタイプ/ブラック）

61465 Steering Post 4x34mm Lenkungspfosten 4x34mm Montant direction 4x34mm

ステアリングポスト4x34mm

61470 Front Axle Shaft Kardan Radachse Vorne Essieu universel avant

フロントアクスルシャフト

61471 Rear Axle Shaft Kardan Radachse Hinten Essieu universel arriere

リアアクスルシャフト

61488 Center Cup Joint Mittel Cup Joint Noix de cardan central

センターカップジョイント

61488 Center Cup Joint Mittel Cup Joint Noix de cardan central

センターカップジョイント

61450 Diff Outdrive 19x34mm Differentialausgang 19x34mm Sortie différentiel 19x34mm

デフカップジョイント19x25mm

61450 Diff Outdrive 19x25mm Differentialausgang 19x25mm Sortie différentiel 19x25mm

デフカップジョイント19x25mm

61456 Input Shaft 5x23mm Kegelradwelle 5x23mm Arbre primaire 5x23mm

インプットシャフト（5ｘ23ｍｍ）

61457 Center Drive Shaft 5x108mm (Aluminum) Mittelknochen 5x108mm (Aluminium) Cardan central 5x108mm (Aluminium)

センタードライブシャフト（5ｘ108ｍｍ）

61458 Center Drive Shaft 5x71mm (ALUMINUM) Mittelknochen 5x71mm (Aluminium) Cardan central 5x71mm (Aluminium)

センタードライブシャフト（5ｘ71ｍｍ）

61472 Hard Steel Drive Shaft 76mm Kardan Antriebsachse 76mm (Stahl) Cardan arbre moteur 76mm

ハードスチールドライブシャフト76mm

61473 Hard Steel Drive Shaft 62mm Kardan Antriebsachse 62mm (Stahl) Cardan arbre moteur 62mm

ハードスチールドライブシャフト62mm

61476 Aluminum Threaded Shock Body (78-58mm) Daempfergehaeuse (Aluminium/78-58mm) Corps amortiss. alu. Filetes (78-58mm)

アルミスレデッドショックボディー(78-58mm)

61477 Aluminum Threaded Shock Body (95-67mm) Daempfergehaeuse (Aluminium/95-67mm) Corps amortiss. alu. filetes (95-67mm)

アルミスレデッドショックボディー（95-67ｍｍ)

61478 O-Ring Adapter O-Ring Adapter Adaptateur joint torique

O-リングアダプター

61478 Buttom Shock Cap Untere Dämpferkappe Bouchon fond d'amortisseur

ボトムショックキャップ

61480 Shock Cap 15x7.5mm (Black) Daempferkappe 15x7.5mm (Schwarz) Bouchon amortisseur 15x7.5mm (Noir)

ショックキャップ15x7.5mm(ブラック)

61481 Shock Shaft 3x45mm Kolbenstange 3x45mm Axe d’amortisseur 3x45mm

ショックシャフト3ｘ45mm

61482 Shock Shaft 3x54mm Kolbenstange 3x54mm Axe d’amortisseur 3x54mm

ショックシャフト3x54mm

61483 Shock Retainer Collar Dämpferhalterungshülse Collier arrêt d'amortisseur

ショックリテーナーカラー

61484 Shock Pre-Load Collar (Black) Daempfer Vorspannmutter (Schwarz) Collier pre-charge p. amortisseur (Noir)

ショックスプリングアジャストナット（ブラック)

61483 Shock Retainer Dämpferhalterung

rrêt d'amortisseur

ショックリテーナー

61535 Cap Head Screw M2.6x25mm Inbusschraube M2.6x25mm Vis tete fraisee M2.6x25mm

キャップネジM2.6X25mm

61535 Diff Nut (2.6mm) Differentialmutter (2.6mm) Noix de différentiel (2.6mm)

デフナット(2.6mm)

Page 9

61453 Motor Mount (Aluminium/Black) Motorhalterung (Aluminium/schwartz) Support moteur (Aluminium/Noir)

モーターマウント（アルミ/ブラック)

61454 Center Bulkhead (Aluminium/Black) Bulkhead Mitte (Aluminium/Schwartz) Panneau central (Aluminium/Noir)

センターバルクヘッド(アルミ/ブラック)

61455 Center Bulkhead Upper (Aluminium/Black) Bulkhead Mitte Oben (Aluminium/Schwartz) Panneau central superieur (Aluminium/Noir)

センターバルクヘッドアッパー(アルミ/ブラック)

61459 Front Suspension Mount (Aluminum/Black) Schwingenhalter Vorne (Aluminium/Schwartz) Support suspension avant (Aluminium/Noir)

フロントサスペンションマウント（アルミ/ブラック）

61460 Front Suspension Brace (Aluminum/black) Vordere Schwinenhalterungs Strebe (Alu/Schwarz) Renfort suspension avant (Aluminium/Noir)

フロントサスペンションブレース(アルミ/ブラック)

61461 Rear Suspension Block -RF (Aluminum/Black) Schwingenhalter Hinten (-RF/aluminium/Schwartz) Bloc suspension arriere -RF(Aluminium/Noir)

リアサスペンションブロック（フロント/アルミ/ブラック）

61464 Rear Suspension Block (3 Degrees/Aluminum/Black) Schwingenhalter Hinten (3 Grad/Aluminium/Schwartz) Bloc suspension arriere (3 Degres/Aluminum/Noir)

リアサスペンションブロック（リア/３度/アルミ/ブラック）

61486 Slipper Plate Slipperplatte Plaque embrayage

スリッパープレート

61487 Slipper Pad Slipperbelag Garniture d’embrayage

スリッパーパッド

61440 Main Chassis 2.5mm (Woven Graphite) Chassis D4 2.5mm (Kohlefaser) Chassis principal 2.5mm (Graphite tisse)

メインシャーシ2.5mm(グラファイト)

61441 Front Shock Tower (Woven Graphite) Daempferbruecke Vorne (Kohlefaser) Platine de suspension av. (Graphite tisse)

フロントショックタワー（グラファイト）

61442 Rear Shock Tower (Woven Graphite) Daempferbruecke Hinten (Kohlefaser) Platine de suspension ar. (Graphite tisse)

リアショックタワー（グラファイト）

61443 Front Upper Deck (Woven Graphite) Oberdeck Vorne (Kohlefaser) Platine superieure avant (Graphite tisse)

フロントアッパーデッキ（グラファイト）

61444 Rear Upper Deck (Woven Graphite) Oberdeck Hinten (Kohlefaser) Platine superieure arriere (Graphite tisse)

リアアッパーデッキ（グラファイト）

61435 Spur Gear (80T / 48pitch) Hauptzahnrad (80Z/48dp) Couronne (80D / 48dp)

スパーギア(80T/48pitch)

61494 Sway Bar 1.4mm (Silver) STABILISATOR 1.4mm (SILBER) BARRE STABILISATRICE 1.4mm (ARGENT)

スタビライザー1.4ｍｍ（シルバー）

Page 10

61420

1 2

61421

61422

1 1

61423

1 2

61424

1 2

61425

1 1

61426

61428

3 4 5

61429

61431

10 11 12 13 14 15

2 3 4 5 6 7 8

61515 Front Wheel (White) Felge Vorne (Weiss) Jante avant (Blanche)

フロントホイール（ホワイト)

61518 Rear Wheel (White) Felge Hinten (Weiss) Jante arriere (Blanche)

リアホイール（ホワイト)

61427

1 12 2

3 8

73486

61433

61503 Shock Spring 14x40x1.1mm 8.75colis (Front/Black/63gf) Daempferfeder 14x40x1.1mm(Vorne/Schwarz/63gf) Ressort amortisseur 14x40x1.1mm 8.75spires (Avant/Noir/63gf)

ショックスプリング14x40x1.1mm8.75巻き(フロント/ブラック/63gf)

61508 Shock Spring 14x70x1.1mm 14.5colis (Rear/Black/34gf) Daempferfeder 14x70x1.1mm(Hinten/Schwarz/35gf) Ressort amortisseur 14x70x1.1mm 14.5spires (Arrière/Noir/35gf)

ショックスプリング14x70x1.1mm14.5巻き(リア/ブラック/34gf)

61432

1 1 2 6 8

1 1 3 5 7 8

Page 11

Z081 Flat Head Screw M3x6mm Senkkopfschraube M3x6mm Vis tete plate M3x6mm

サラネジM3x6mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

73486 Bushing Set Lager Set Ens. bagues

ブッシュセット

73486 Bushing Set Lager Set Ens. bagues

ブッシュセット

Assembly Instruction Montage Anleitung

le mode d’emploi pour l’assemblage

シャーシの組み立て

Open Bag A Tüte A öffnen Ouvrir le sachet A

袋詰Aを使用します

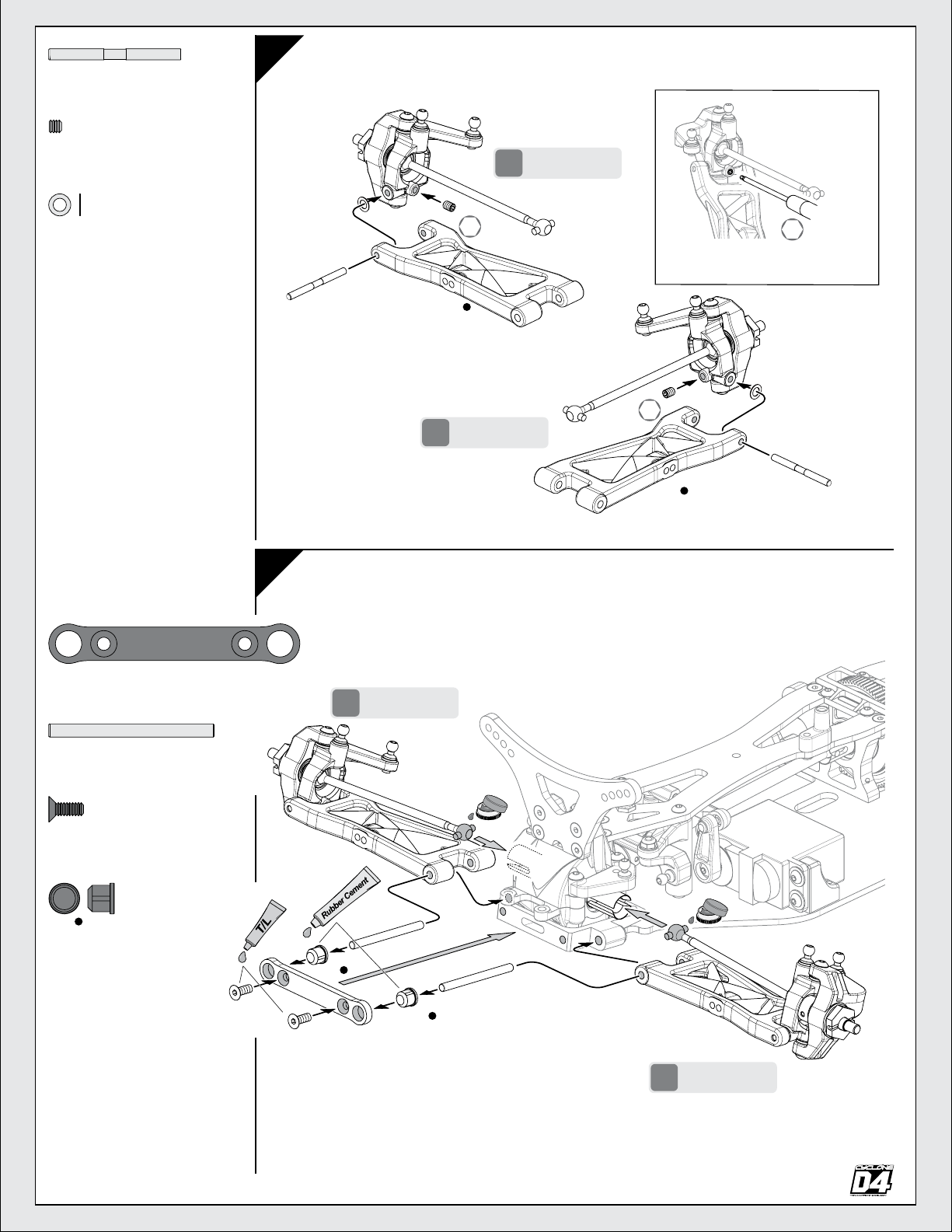

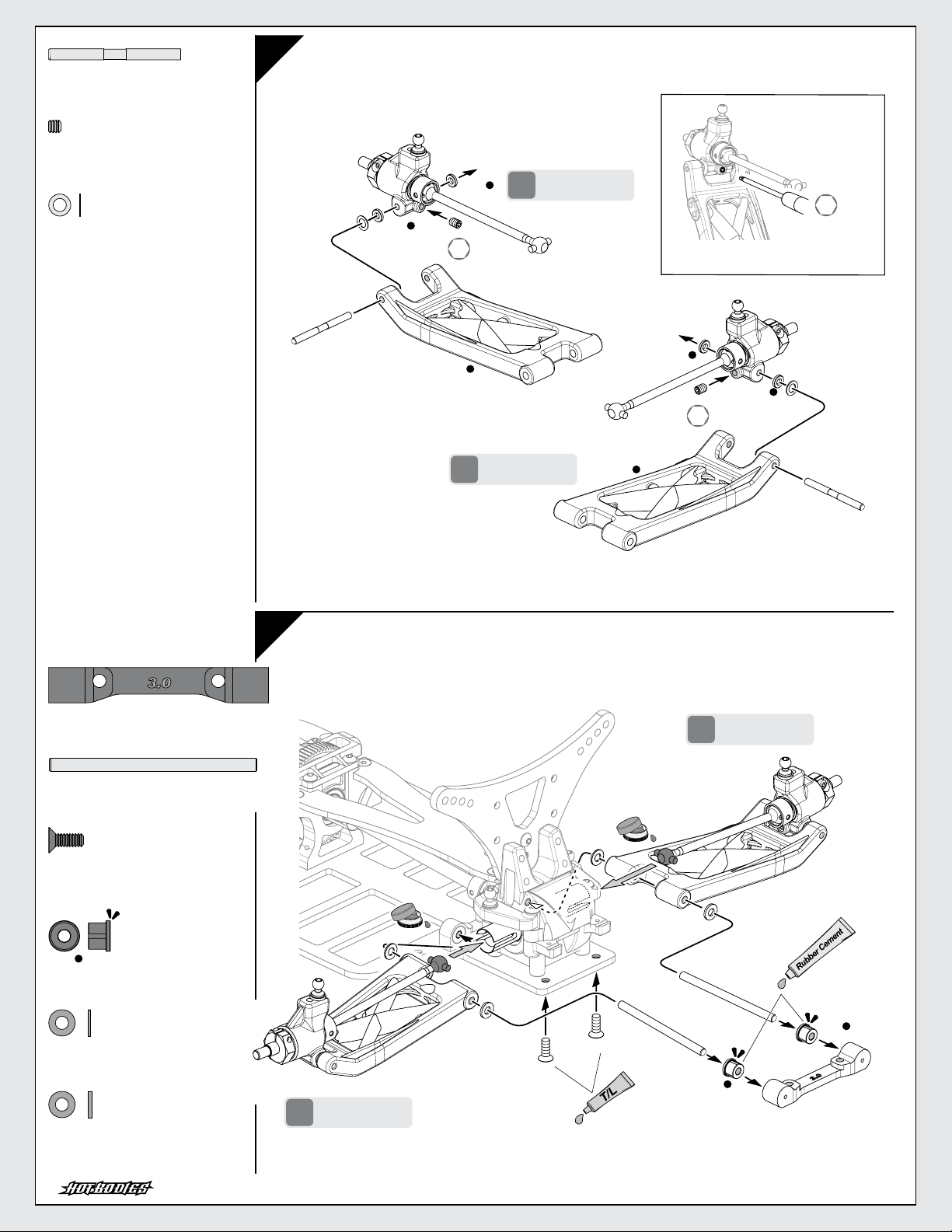

Suspension Mount Installation

Montage der Schwingenhalter

Rubber Cement Gummi Kleber Colle caoutchouc

ゴム系接着剤

61459

73486

Mise en place du support de suspension

サスペンションマウントの取付け

61461

73486

61440

Instant Cement Sekundenkleber Colle rapide

瞬間接着剤

73486

Z082

Z081

Z159 Thread Lock Schraubensicherung

Frein à let

ネジロック剤

Center Bulkhead Installation

Montage der Slipperhalterung

Mise en place de la paroi centrale

センターバルクヘッドの取付け

61453

Please apply instant cement to the edges of the chassis; this will help protect the edges of the chassis.

Bitte geben Sie etwas Sekundenklaber auf die Kanten des Chassis um ein Aufplatzen zu vermeiden. Appliquer de la colle rapide sur les bords du châssis ; cela contribuera à

protéger les bords du châssis.

シャーシ端面に瞬間接着剤を流し込んで、シャーシが剥離することを防いでください。

Note Direction

61454

Richtung beachten. Notez bien la direction.

向きに注意

Z082

Page 12

61488 Center Cup Joint Mittel Cup Joint Noix de cardan central

センターカップジョイント

61488 Center Cup Joint Mittel Cup Joint Noix de cardan central

センターカップジョイント

A165 Spring 6x7x1.5mm (Differential) Black Diff-feder 6x7x1.5mm Schwarz Ressort 6x7x1.5mm (Differentiel) Noir

スプリング6x7x1.5

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

B130 Ball Bearing 10x15x4mm (Rubber Shield) Kugellager 10x15x4mm (Gummidichtung) Roulement à billes 10x15x4mm (Potection caoutchouc)

ボールベアリング10x15x4mm(ラバーシールド)

61535 Cap Head Screw M2.6x25mm Inbusschraube M2.6x25mm Vis tete fraisee M2.6x25mm

キャップネジM2.6X25mm

61535 Diff Nut (2.6mm) Differentialmutter (2.6mm) Noix de différentiel (2.6mm)

デフナット(2.6mm)

Z892 Washer 10x12x0.2mm Unterlagscheibe 10x12x0.2mm Rondelle 10x12x0.2mm

シム10x12x0.2mm

mm2mm2mm

Open Bag B Tüte B öffnen Ouvrir le sachet B

袋詰Bを使用します

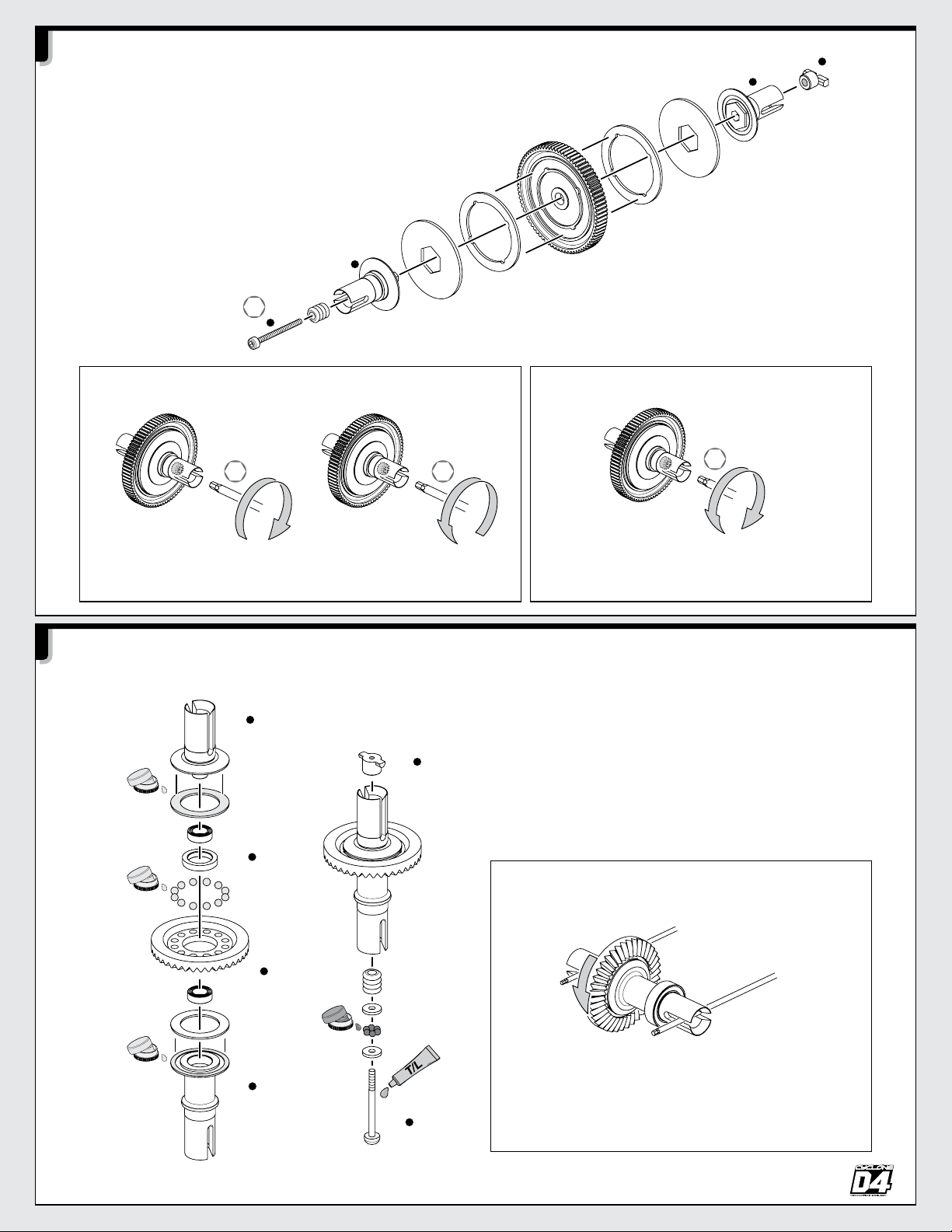

Slipper Assembly

Slippermontage

A165

Montage de l’embrayage

スリッパーの組立て

61486

61488

61535

61488

61486

61487

61435

61487

61535

Standard Slipper Setting Einstellung des Slippers

Réglages standard de l’embrayage

スリッパー調整基準位置

1 1/4

Slipper Installation

Slippereinbau

Tighten screw all the way. Ziehen Sie die Schrauben vollständig an. Serrez la vis à fond.

調整スクリューを一杯まで閉め込みます

Mise en place de l’embrayage

スリッパーの取付け

61455

Loosen 1 1/4 turn. Lösen Sie sie 1 1/4 Umdrehungen. Dévissez d’ 1 1/4 tour.

1 1/4回転緩めます。

Z352

B130

Z892

61427

B130

Z892

Page 13

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z224 Washer M3x8mm Unterlagscheibe M3x8 Rondelle M3x8mm

ワッシャーM3x8mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

Steering Servo Assembly

131215

Servomontage

Montage du servo de direction

ステアリングサーボの組立て

Steering Servo Lenkservo Servo de direction

ステアリングサーボ

61431

Servo Mount

Servohalterung Support servo

サーボマウント

Not Included Nicht enthalten Non inclus

別売り

Z224

Z352

75115

61431

Use the screw that come with the servo. Verwenden Sie die Schraube, die bei Ihrem Servo dabei ist. Utilisez la vis qui est livrée avec le servo.

サーボに付属のネジを使用してください。

61431

Airtronics / JR / KO / Sanwa

サンワ

61431

Hitec

ハイテック

61431

Futaba

フタバ

When the power is on, the servo horn should be in the neutral position as shown in the picture.

Bei eingeschalteter RC-Anlage sollte sich das Servo in der Neutralposition, wie hier gezeigt,

benden.

Quand le contact est mis, le bras de servo devrait être en position neutre comme indiqué sur le schéma.

サーボがニュートラルの時に、サーボホーンが図のようになるように調節してください。

61431

Servo Mount Spacer Servohalterung Scheibe Espaceur de support servo

サーボマウントスペーサー

Z352

Z224

Servo Mount Servohalterung Support servo

サーボマウント

Servo Mount Spacer Servohalterung Scheibe Espaceur de support servo

サーボマウントスペーサー

Airtronics / Sanwa

サンワ

Futaba (S9405)

フタバ

Futaba (S9550)

フタバ

61431 61431

Hitec

ハイテック

Use the servo mount and servo mount spacer combination for your servo. Verwenden Sie die für Ihr Servo passende Halterung und Scheibe. Utilisez le support de servo avec l’espaceur pour le montage de votre servo.

サーボに合わせたサーボマウントとサーボスペーサーを使用してください。

61431

1 mm

61431

0 mm

2 mm

61431

1 mm

61431

2 mm

61431

Steering Servo Installation

Servoeinbau

Montage du servo de direction

ステアリングサーボの取付け

Z082

Page 14

61450 Diff Outdrive 19x34mm Differentialausgang 19x34mm Sortie différentiel 19x34mm

デフカップジョイント19x25mm

61450 Diff Outdrive 19x25mm Differentialausgang 19x25mm Sortie différentiel 19x25mm

デフカップジョイント19x25mm

73522 Heavy-duty Nut (2mm) Hd Mutter Set (2mm) Ecrou renforce (2mm) Differentiel

タイトロックデフナット(2mm)

B020 Ball Bearing 5x8x2.5mm Kugellager 5x8x2.5mm Roulement 5x8x2.5mm

ボールベアリング5x8x2.5mm

73522 Differential Screw M2x25mm Differentialschraube M2x25mm Vis differentiel M2x25mm

デフスクリューM2x25mm

A164 Differential Ring 13x19mm Diffscheiben 13x19mm Joint 13x19mm

デフリング

A165 Spring 6x7x1.5mm (Differential) Black Diff-feder 6x7x1.5mm Schwarz Ressort 6x7x1.5mm (Differentiel) Noir

スプリング6x7x1.5

A166 Diff Thrust Washer 2.2x6mm Drucklagerscheibe 2.2x6mm Rondelle poussee 2.2x6mm

デフスラストワッシャー

A157 Carbide Differential Balls (3/32 In./2.4mm) Diffkugel Carbide 2.4mm Bille carbure (3/32 In./2.4mm)

デフボールカーバイト 2.4mm

A150 Ball 2mm Diffdrucklagerkugel 2mm Billes 2mm

スラストボール 2mm

B130 Ball Bearing 10x15x4mm (Rubber Shield) Kugellager 10x15x4mm (Gummidichtung) Roulement à billes 10x15x4mm (Potection caoutchouc)

ボールベアリング10x15x4mm(ラバーシールド)

Z891 Washer 10x12x0.1mm Unterlagscheibe 10x12x0.1mm Rondelle 10x12x0.1mm

シム10x12x0.1mm

Z892 Washer 10x12x0.2mm Unterlagscheibe 10x12x0.2mm Rondelle 10x12x0.2mm

シム10x12x0.2mm

Allen Wrench Inbusschlüssel Clé Allen

六角レンチ

Make 2 2 Stück

2 fois

2個作ります

Open Bag C Tüte C öffnen Ouvrir le sachet C

袋詰Cを使用します

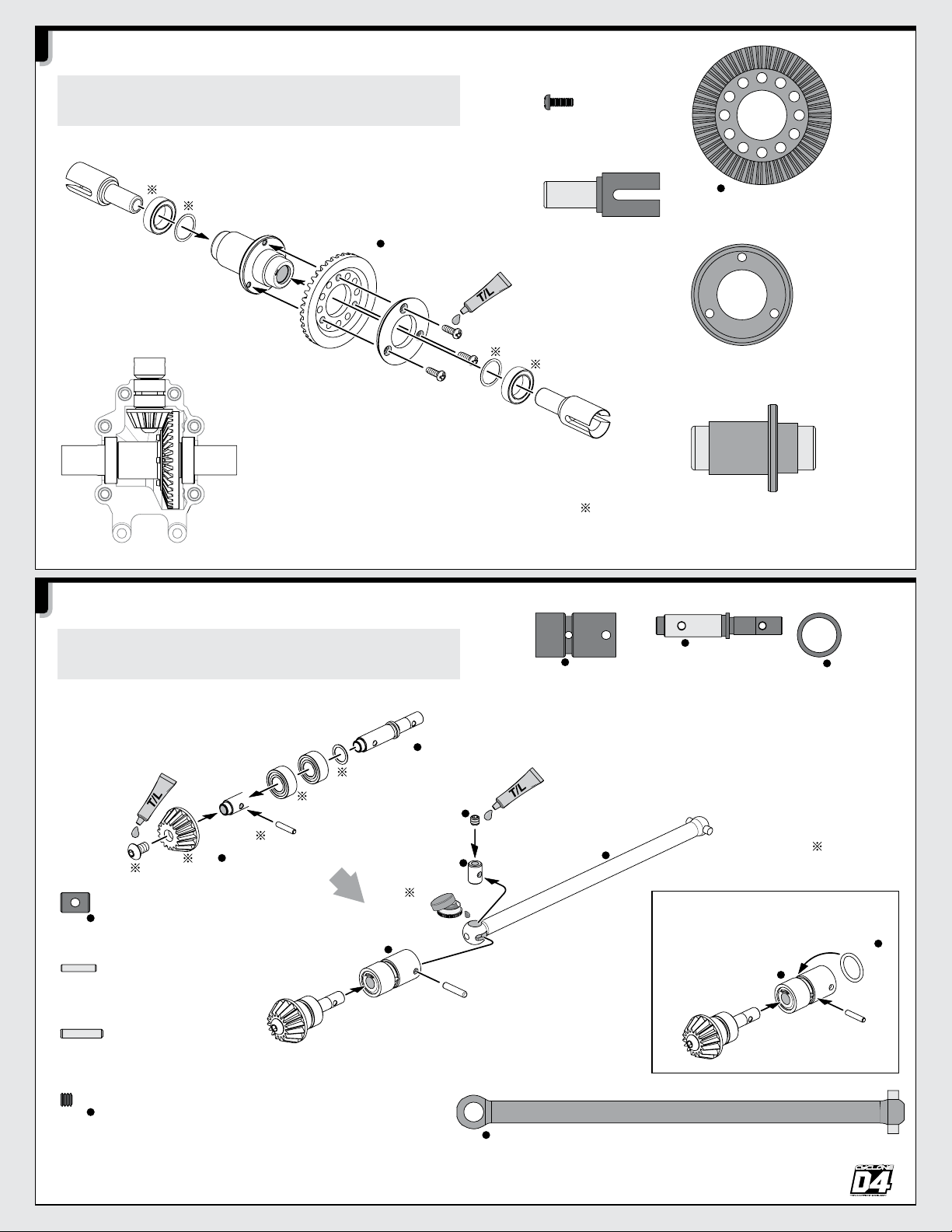

Ball Differential Assembly

Kugeldifferential-Montage

Montage du différentiel à bille

ボールデフの組立て

Z155

61450

B020

61433

B020

A164

A157

61433

A164

Z156

Z155 Differential Lube (Silicone) Differential Fett Graisse differentiel

シリコンデフルーブ

73522

A165

A166

A150 A166

Z156 Gray Differential Lube Graues Differentialfett Graisse differentiel grise

デフグリス（ダーク）

B130

Z892

Z891

Z892

x24

x12

61450

73522

Screwdriver Schraubenzieher Tournevis

マイナスドライバー

Standard Ball Diffrential Setting Einstellen des Kugeldifferentials

The differential should be tightened untill the gear cannot be roated when both of the diff hubs are held. Das Differential sollte so weit zugedreht werden, bis das Zahnrad sich nicht mehr drehen läßt, wenn man beide Differentialhälften festhält. Les différentiels doivent être serrés de telle façon que la couronne ne puisse pas tourner quand les deux moyeux sont bloqués.

図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。締め過ぎ、緩め過ぎはデフの破損につながります。

Réglage standard différentiel à bille

ボールデフ調整基準位置

B130

Page 15

75188 Coupling Koppelung Accouplement

カップリング

Z264 Pin 2x10mm Stift 2x10mm Goupille 2x10mm

ピン2x10mm

Z273 Pin 1.6x8mm Stift 1.6x8mm Goupille 1.6x8mm

ピン1.6x8mm

B121 Ball Bearing 5x10x4mm (Rubber Shield) Kugellager 5x10x4mm (Gummidichtung) Roulement à Billes 5x10x4mm (Protection caoutchouc)

ボールベアリング5x10x4mm(ラバーシールド)

Z350 Button Head Screw M3x5mm Flachkopfschraube M3x5mm Vis tete ronde M3x5mm

ナベネジM3x5mm

75188 Set Screw M3x2.5mm Madenschraube M3x2.5mm Vis sans tete M3x2.5mm

セットスクリューM3x2.5mm

Z852 Washer 5x7x0.2mm Unterlagscheibe 5x7x0.2mm Rondelle 5x7x0.2mm

ワッシャー5x7x0.2mm

61456 Input Shaft 5x23mm Kegelradwelle 5x23mm Arbre primaire 5x23mm

インプットシャフト（5ｘ23ｍｍ）

61457 Center Drive Shaft 5x108mm (Aluminum) Mittelknochen 5x108mm (Aluminium) Cardan central 5x108mm (Aluminium)

センタードライブシャフト（5ｘ108ｍｍ）

61458 Center Drive Shaft 5x71mm (ALUMINUM) Mittelknochen 5x71mm (Aluminium) Cardan central 5x71mm (Aluminium)

センタードライブシャフト（5ｘ71ｍｍ）

1.5

Center Front Drive Shaft Assembly

Montage des vorderen Mittelkardans

Z350

61433

Z273

B121

Montage de l’axe de transmission avant central

センターフロントドライブシャフトの組立て

61456

Z852

75188

Z156

Z264

61457

Center Rear Drive Shaft Assembly

Montage des hinteren Mittelkardans

61433

Z350

Z273

B121

Montage de l’axe de transmission arrière central

センターリアドライブシャフトの組立て

61456

Z852

75188

Z156

Z264

61458

Page 16

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

Z356 Button Head Screw M3x18mm Flachkopfschraube M3x18mm Vis tete ronde M3x18mm

ナベネジM3x18mm

Open Bag D Tüte D öffnen Ouvrir le sachet D

袋詰Dを使用します

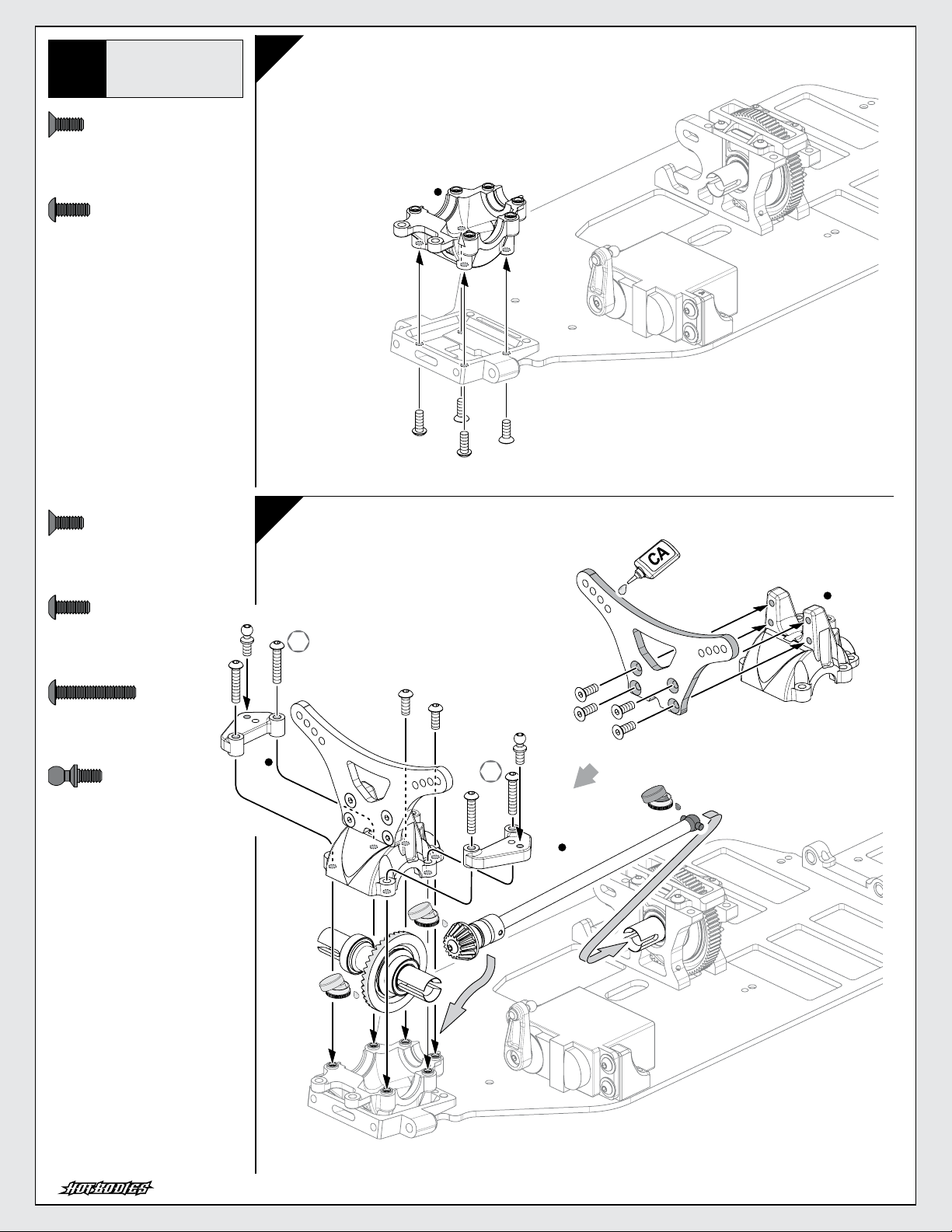

Front Lower Gear Box Installation

Montage des vorderen, unteren Differentialgehäuses

61420

Z352

Z082

Mise en place de la boîte de pignons avant basse

フロントロアギアボックスの取付け

Z356

61420

75115

Front Differential Case Assembly Montage des vorderen, oberen Differentialgehäuses

Z356

Z352

75115

Z356

Z155

Montage du boîtier de différentiel avant

フロントデフケースの組立て

61441

Z082

Z156

61420

Z155

Page 17

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

Z356 Button Head Screw M3x18mm Flachkopfschraube M3x18mm Vis tete ronde M3x18mm

ナベネジM3x18mm

Z813 Aluminum Washer 3x6x0.5mm (Purple) Aluminium Unterlagscheibe 3x6x0.5mm (Lila) Rondelle aluminium 3x6x0.5mm (Violet)

アルミカラー3x6x0.5mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

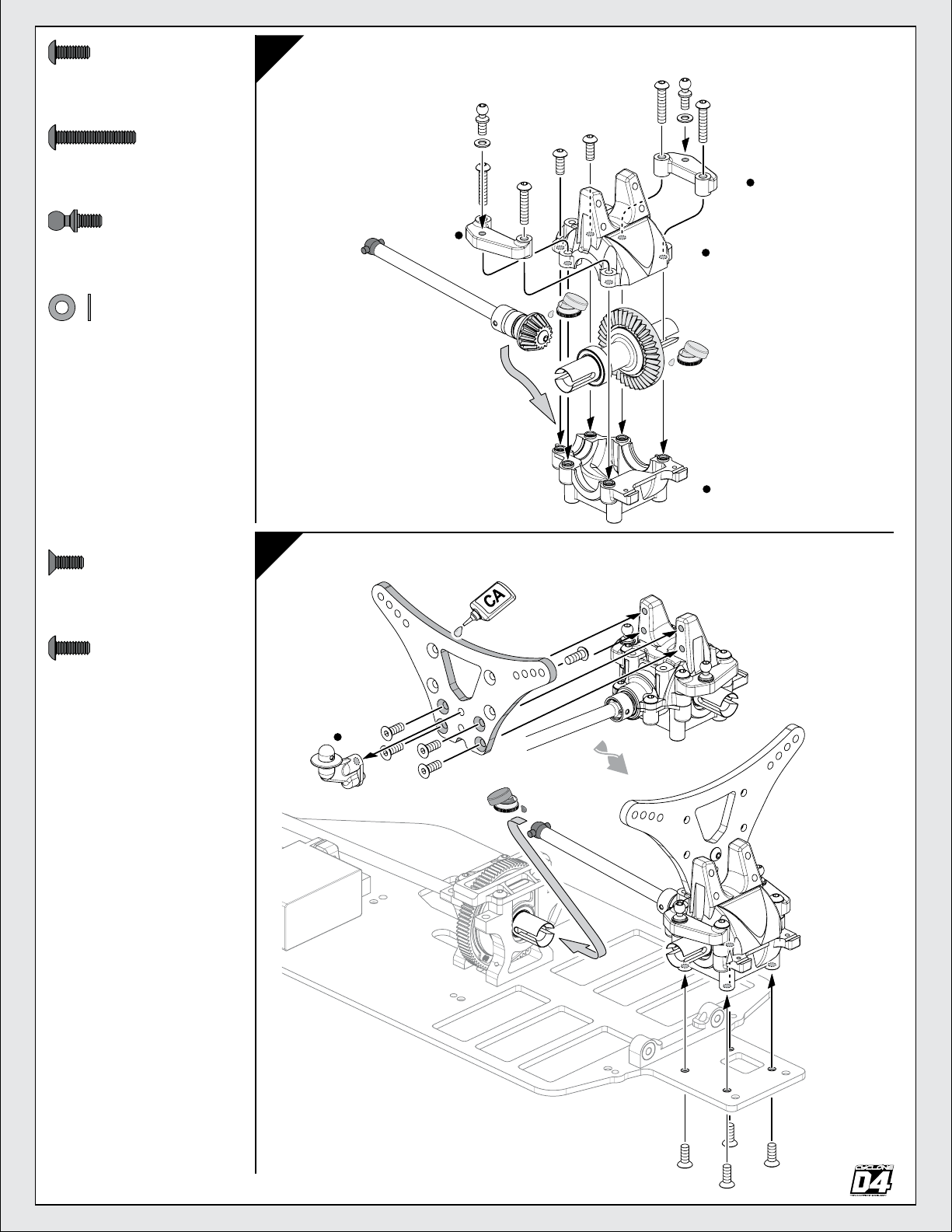

Rear Differential Case Assembly

Montage des hinteren Differentialgehäuses

75115

Z813

Z356

Montage du boîtier de différentiel arrière

リアデフケースの組立て

Z356

Z352

75115

Z356

Z813

61421

Rear Gear Box Installation

Einbau des hinteren Differentialgehäuses

61442

61421

Z155

61421

Mise en place du boîtier d’engrenages arrière

リアデフケースの取付け

Z352

61427

Z082

Z156

Z082

Page 18

61466 Servo Saver Body Servo Saver Kunststoff Teile Tube d'économiseur de servo

サーボセーバーボディー

61466 Servo Saver Nut Servo Saver Mutter Tube Sauve Servo

サーボセーバーナット

75116 Ball Stud 4.3x13mm Kugelkopf 4.3x13mm Rotule sur tige 4.3x13mm

ボールスタッド4.3x10.3mm

75122 Steering Block Bushing Lenkungslager Bague Bloc Direction

ステアリングブロックブッシュ

61466 Servo Saver Spring Servo Saver Feder Ressort

スプリング

Z676 Lock Nut M3 Thin Type Stoppmutter M3 Ecrou nysltop M3

ロックナットM3薄型

Z083 Flat Head Screw M3x10mm Senkkopfschraube M3x10mm Vis tete plate M3x10mm

サラネジM3x10mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

B015 Ball Bearing 4x7x2.5mm Kugellager 4x7x2.5mm Roulement 4x7x2.5mm

ボールベアリング4x7x2.5mm

61465 Steering Post 4x34mm Lenkungspfosten 4x34mm Montant direction 4x34mm

ステアリングポスト4x34mm

Z817 Aluminum Washer 3x6x2mm (Purple) Aluminium Unterlagscheibe 3x6x2mm (Lila) Rondelle aluminium 3x6x2mm (Violet)

アルミカラー3x6x2mm

Steering Rack Assembly

Zusammenbau des Lenkgestänges

61466

Montage de la tringlerie de direction

ステアリングラックの組立て

Z676

Do Not Overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

61431

61466

Steering Rack Installation

Montage des Lenkgestänges

75122

75116

Z817

75116

Z083

Mise en place de la tringlerie de direction

ステアリングラックの取付け

61431

B015

75116

Z817

Z083

Z676

75122

61431

B015

61465

Z082

Page 19

11mm

93462 Titanium Turnbuckle M3x24mm (Purple) Titan Spurstangen M3x24mm (Lila) Biellette titane M3x24mm (Violet)

チタンターンバックルM3x24mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

Z350 Button Head Screw M3x5mm Flachkopfschraube M3x5mm Vis tete ronde M3x5mm

ナベネジM3x5mm

Z081 Flat Head Screw M3x6mm Senkkopfschraube M3x6mm Vis tete plate M3x6mm

サラネジM3x6mm

Clockwise Im Uhrzeigersinn Sens horaire

右ネジ

Counter Clockwise Gegen den Uhrzeigersinn Sens antihoraire

左ネジ

223

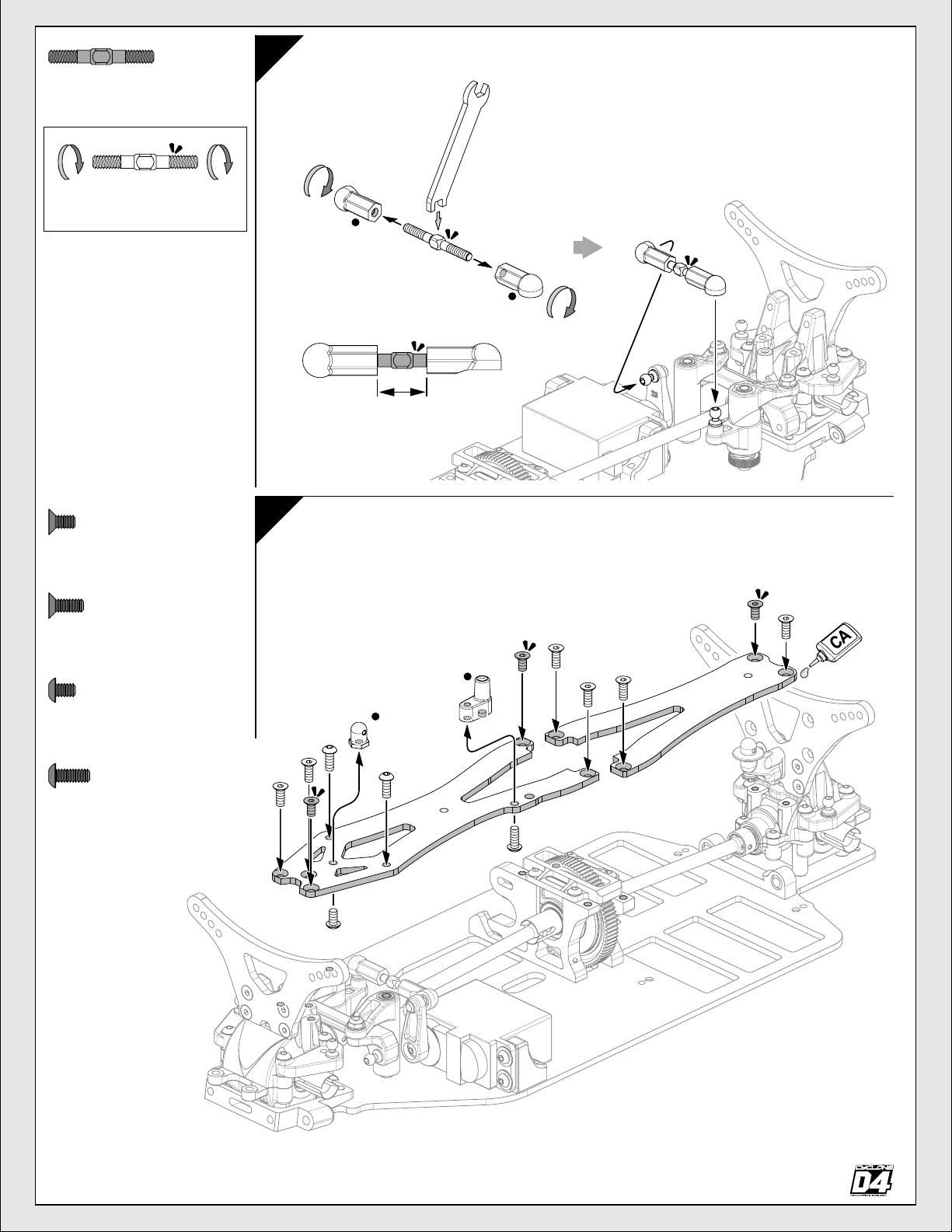

Steering Servo Linkage Installation

Einbau der Servo-Lenkstange

61432

93462

Mise en place de la tringlerie du servo

ステアリングサーボリンケージの取付け

Z960

61432

Upper Deck Installation

Montage des Topdecks

Z352

Z082

Z081

61427

Z350

Z352

Mise en place de la platine supérieure

アッパーデッキの取付け

Z081

61427

61443

Z082

Z352

Z082

Z081

Z082

61444

Page 20

61470 Front Axle Shaft Kardan Radachse Vorne Essieu universel avant

フロントアクスルシャフト

61472 Hard Steel Drive Shaft 76mm Kardan Antriebsachse 76mm (Stahl) Cardan arbre moteur 76mm

ハードスチールドライブシャフト76mm

Z264 Pin 2x10mm Stift 2x10mm Goupille 2x10mm

ピン2x10mm

75188 Set Screw M3x2.5mm Madenschraube M3x2.5mm Vis sans tete M3x2.5mm

セットスクリューM3x2.5mm

75188 Coupling Koppelung Accouplement

カップリング

61474 Front Hex Wheel Hub (Steel/Black) Radmitnehmer Vorne (Stahl/Schwarz) Hexagonal p. Jante avant (Acier/Noir)

フロント六角ホイールハブ（スチール/ブラック)

61490 Bearing Collar (5x7x1.0mm) Lagerhalterung (5x7x1.0mm) Collier roulement (5x7x1.0mm)

ベアリングカラー(5x7x1.0mm)

66581 Pin 1.7x11mm Stift 1.7x11mm Goupille 1.7mmx11mm

ピン1.7x11mm

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

B121 Ball Bearing 5x10x4mm (Rubber Shield) Kugellager 5x10x4mm (Gummidichtung) Roulement à Billes 5x10x4mm (Protection caoutchouc)

ボールベアリング5x10x4mm(ラバーシールド)

Z298 Step Screw M3x5x11mm STUFENSCHRAUBE M3x5x11mm VIS A EPAULEMENT M3x5x11mm

ステップスクリューM3x5x11mm

Z814 Aluminum Washer 3x6x0.75mm (Purple) Aluminium Unterlagscheibe 3x6x0.75mm (Lila) Rondelle aluminium 3x6x0.75mm (Violet)

アルミカラー3x6x0.75mm

Left Links

Gauche

左

Right Rechts

Droite

右

Z852 Washer 5x7x0.2mm Unterlagscheibe 5x7x0.2mm Rondelle 5x7x0.2mm

ワッシャー5x7x0.2mm

Make 2 2 Stück

2 fois

2個作ります

Open Bag E Tüte E öffnen Ouvrir le sachet E

袋詰Eを使用します

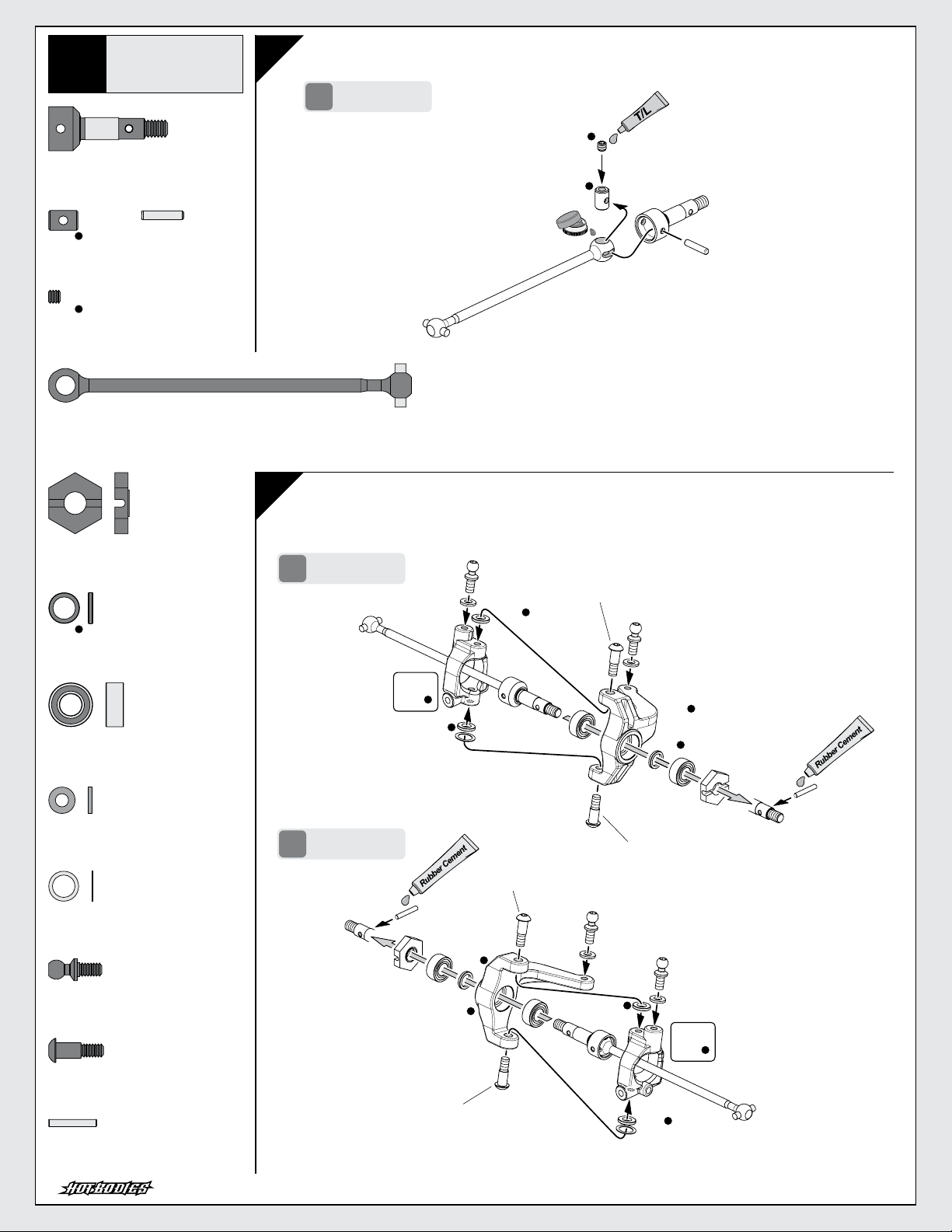

Front Drive Shaft Assembly

Montage der vorderen Kardans

Montage de l’axe de transmission avant

フロントドライブシャフトの組立て

Front Hub Carrier Assembly

Montage der vorderen Radträger

L 10°

61426

61424

Z852

75115

Z814

75188

Z156

61472

Montage du porte-moyeu avant

フロントハブキャリアの組立て

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

61424

75115

Z298

B121

Z814

61470

61424

61490

Z264

B121

61474

66581

61474

B121

61490

61424

Z298

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

Z298

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

75115

Z298

Z814

B121

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

61424

Z852

75115

Z814

R 10°

61426

66581

Page 21

61469 Suspension Shaft 2.5x30mm Schwingenstift 2.5x30mm Axe de suspension 2.5x30mm

サスペンションシャフト2.5x30ｍｍ

61460 Front Suspension Brace (Aluminum/black) Vordere Schwinenhalterungs Strebe (Alu/Schwarz) Renfort suspension avant (Aluminium/Noir)

フロントサスペンションブレース(アルミ/ブラック)

61467 Suspension Shaft 3x37mm Schwingenstift 3x37mm Axe de suspension 3x37mm

サスペンションシャフト3ｘ37ｍｍ

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

73486 Bushing Set Lager Set Ens. bagues

ブッシュセット

Left Links

Gauche

左

Right Rechts

Droite

右

Left Links

Gauche

左

Right Rechts

Droite

右

Z700 Set Screw M3x3mm Madenschraube M3x3mm Vis sans tete M3x3mm

セットスクリューM3x3mm

72111 Washer M3x5x0.2mm Unterlagscheibe M3x5x0.2mm Rondelle M3x5x0.2mm

ワッシャーM3x5x0.2mm

1.5

Front Suspension Arm Assembly

Montage der vorderen Schwingen

Montage du bras de suspension avant

フロントサスペンションアームの組立て

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

72111

61469

Front Suspension Installation

Einbau der vorderen Schwingen

61422

Z700

Montage en place de la suspension avant

フロントサスペンションの取付け

61422

Allen Wrench 1.5mm Inbusschlüssel 1.5mm Clé Allen 1.5mm

六角レンチ 1.5mm

72111

61469

Z082

Z156

61467

73486

61467

73486

61460

Page 22

93467 Titanium Turnbuckle M3x34mm (Purple) Titan Spurstangen M3x34mm (Lila) Biellette titane M3x34mm (Violet)

チタンターンバックルM3x34mm

93473 Titanium Turnbuckle M3x46mm (Purple) Titan Spurstangen M3x46mm (Lila) Biellette titane M3x46mm (Violet)

チタンターンバックルM3x46mm

21.5mm

14.5mm

Clockwise Im Uhrzeigersinn Sens horaire

右ネジ

Counter Clockwise Gegen den Uhrzeigersinn Sens antihoraire

左ネジ

Make 2 2 Stück

2 fois

2個作ります

Make 2 2 Stück

2 fois

2個作ります

Front Upper Arm and Steering Rod Assembly

Montage der vorderen,oberen Querlenker und der Lenkstangen

Montage bras supérieur avant et tige de direction

フロントアッパーアーム、ステアリングロッドの組立て

Z960

61432

93473

61432

93467

61432

Front Upper Arm and Steering Rod Installation

Einbau der vorderen,oberen Querlenker und der Lenkstangen

Mise en place du bras supérieur avant et de la tige de direction

フロントアッパーアーム、ステアリングロッドの取付け

Page 23

Z264 Pin 2x10mm Stift 2x10mm Goupille 2x10mm

ピン2x10mm

75188 Set Screw M3x2.5mm Madenschraube M3x2.5mm Vis sans tete M3x2.5mm

セットスクリューM3x2.5mm

75188 Coupling Koppelung Accouplement

カップリング

61471 Rear Axle Shaft Kardan Radachse Hinten Essieu universel arriere

リアアクスルシャフト

61473 Hard Steel Drive Shaft 62mm Kardan Antriebsachse 62mm (Stahl) Cardan arbre moteur 62mm

ハードスチールドライブシャフト62mm

B121 Ball Bearing 5x10x4mm (Rubber Shield) Kugellager 5x10x4mm (Gummidichtung) Roulement à Billes 5x10x4mm (Protection caoutchouc)

ボールベアリング5x10x4mm(ラバーシールド)

75115 Ball Stud 4.3x10.3mm Kugelkopf 4.3x10.3mm Rotule sur tige 4.3x10.3mm

ボールスタッド4.3x10.3mm

Z234 Cap Head Screw M2x5mm Inbusschraube M2x5mm Vis tete cylindrique M2x5mm

キャップスクリューM2x5mm

61490 Bearing Collar (5x7x7mm) Lagerhalterung (5x7x7.0mm) Collier roulement (5x7x7.0mm)

ベアリングカラー(5x7x7.0mm)

61475 Aluminum Rear Hex Wheel Hub (Clamp Type/Black) Radmitnehmer Hinten (Aluminium/Schwarz) Hexagonal aluminium p. Jante arriere. (Type Pince/Noir)

アルミリア六角ホイールハブ（クランプタイプ/ブラック）

Z815 Aluminum Washer 3x6x1mm (Purple) Aluminium Unterlagscheibe 3x6x1mm (Lila) Rondelle aluminium 3x6x1mm (Violet)

アルミカラー3x6x1mm

66581 Pin 1.7x11mm Stift 1.7x11mm Goupille 1.7mmx11mm

ピン1.7x11mm

Make 2 2 Stück

2 fois

2個作ります

Left Links

Gauche

左

Right Rechts

Droite

右

1.5

Open Bag F Tüte F öffnen Ouvrir le sachet C

袋詰Cを使用します

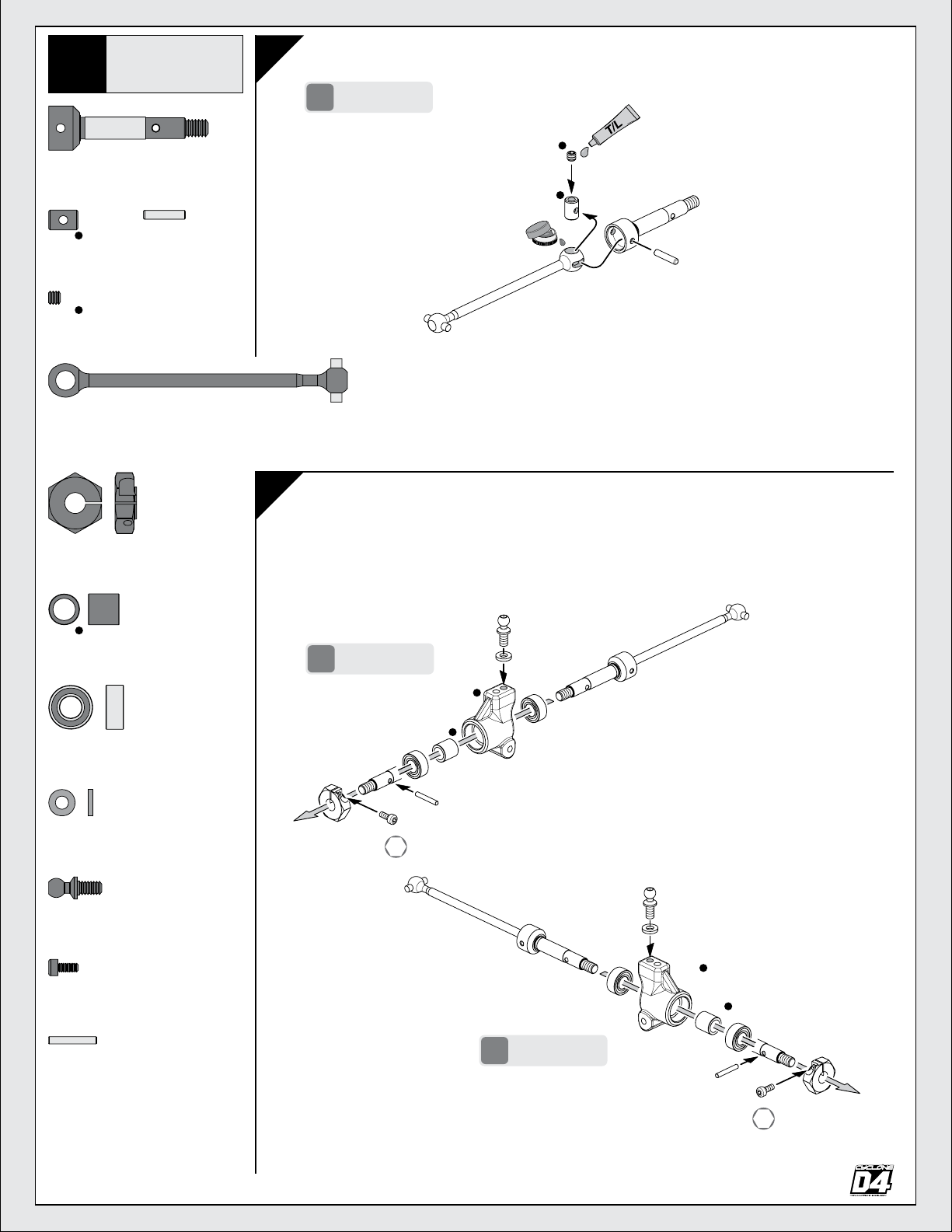

Rear Drive Shaft Assembly

Montage der hinteren Kardans

Montage de l’axe de transmission arrière

リアドライブシャフトの組立て

Rear Carrier Assembly

Montage der hinteren Radträger

75188

Z156

61473

Montage du porte-moyeu arrière

リアハブキャリアの組立て

61471

Z264

61475

Z234

B121

61490

66581

61425

75115

Z815

B121

75115

Z815

61425

61490

B121

61475

66581

Z234

Page 24

61469 Suspension Shaft 2.5x30mm Schwingenstift 2.5x30mm Axe de suspension 2.5x30mm

サスペンションシャフト2.5x30ｍｍ

61464 Rear Suspension Block (3 Degrees/Aluminum/Black) Schwingenhalter Hinten (3 Grad/Aluminium/Schwartz) Bloc suspension arriere (3 Degres/Aluminum/Noir)

リアサスペンションブロック（リア/３度/アルミ/ブラック）

61468 Suspension Shaft 3x47mm Schwingenstift 3x47mm Axe de suspension 3x47mm

サスペンションシャフト3ｘ47ｍｍ

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

73486 Bushing Set Lager Set Ens. bagues

ブッシュセット

Right Rechts

Droite

右

Left Links

Gauche

左

Left Links

Gauche

左

Right Rechts

Droite

右

Z813 Aluminum Washer 3x6x0.5mm (Purple) Aluminium Unterlagscheibe 3x6x0.5mm (Lila) Rondelle aluminium 3x6x0.5mm (Violet)

アルミカラー3x6x0.5mm

Z814 Aluminum Washer 3x6x0.75mm (Purple) Aluminium Unterlagscheibe 3x6x0.75mm (Lila) Rondelle aluminium 3x6x0.75mm (Violet)

アルミカラー3x6x0.75mm

Z700 Set Screw M3x3mm Madenschraube M3x3mm Vis sans tete M3x3mm

セットスクリューM3x3mm

1.5

72111 Washer M3x5x0.2mm Unterlagscheibe M3x5x0.2mm Rondelle M3x5x0.2mm

ワッシャーM3x5x0.2mm

221

1.5

Rear Suspension Arm Assembly

Montage der hinteren Schwingen

72111

61425

Z700

Montage de la suspension arrière

リアサスペンションアームの組立て

61425

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

Allen Wrench 1.5mm Inbusschlüssel 1.5mm Clé Allen 1.5mm

六角レンチ 1.5mm

61469

Rear Suspension Installation

Einbau der hinteren Schwingen

61423

61425

Z700

61423

Mise en place de la suspension arrière

リアサスペンションの取付け

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

61425

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

72111

61469

Z814

Z813

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

Z082

Z814

Z082

Z813

61468

73486

61468

73486

61464

Page 25

21.5mm

Clockwise Im Uhrzeigersinn Sens horaire

右ネジ

Counter Clockwise Gegen den Uhrzeigersinn Sens antihoraire

左ネジ

93473 Titanium Turnbuckle M3x46mm (Purple) Titan Spurstangen M3x46mm (Lila) Biellette titane M3x46mm (Violet)

チタンターンバックルM3x46mm

Make 2 2 Stück

2 fois

2個作ります

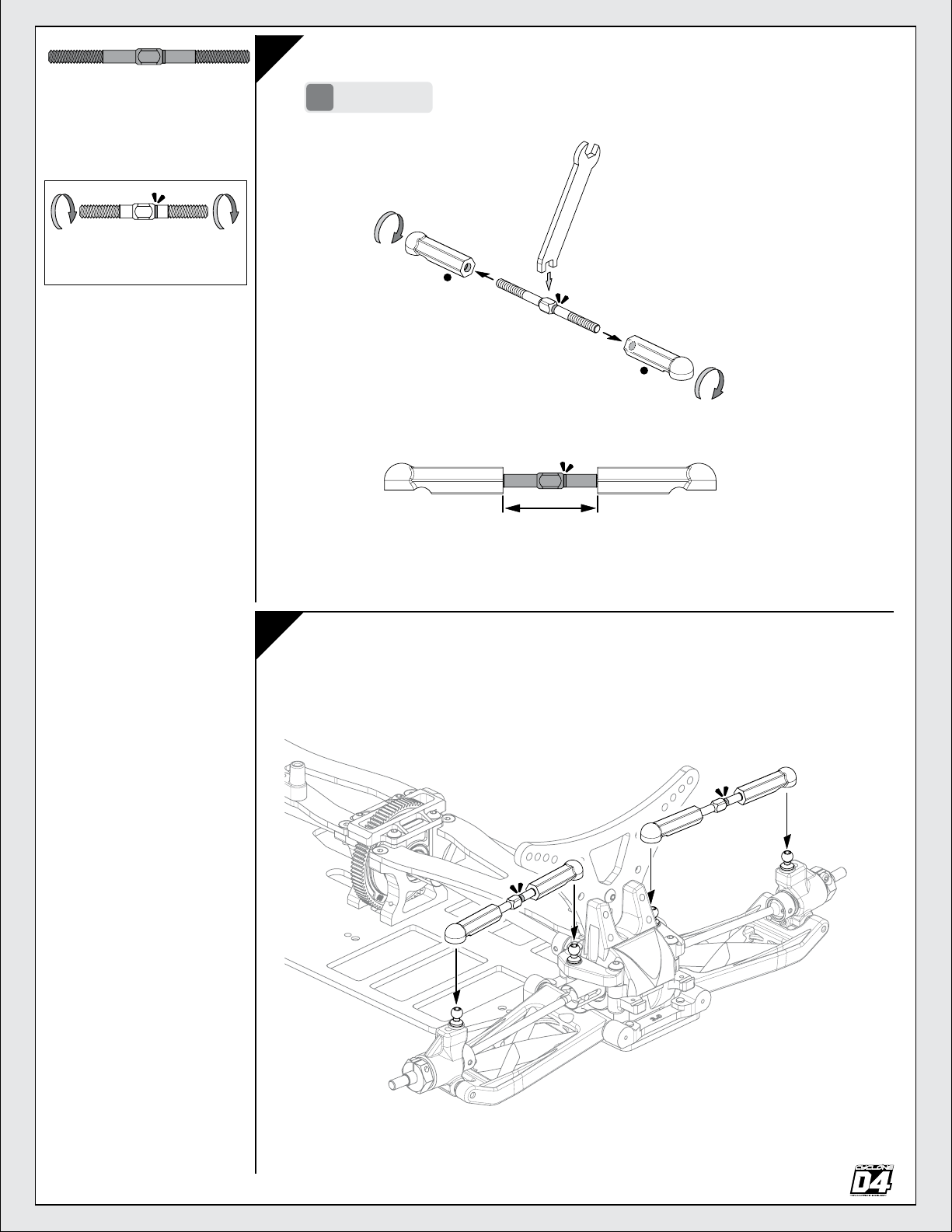

Rear Upper Arm Assembly

Montage der hinteren, oberen Querlenker

61432

Montage du bras supérieur arrière

リアアッパーアームの組立て

Z960

93473

61432

Rear Upper Arm Installation

Einbau der hinteren, oberen Querlenker

Mise en place du bras supérieur arrière

リアアッパーアームの取付け

Page 26

61494 Sway Bar 1.4mm (Silver) STABILISATOR 1.4mm (SILBER) BARRE STABILISATRICE 1.4mm (ARGENT)

スタビライザー1.4ｍｍ（シルバー）

72302 Ball For Sway Bar Kugelkopfsatz Fuer Stabis Rotule pour barre anti-roulis

スタビボール

Z700 Set Screw M3x3mm Madenschraube M3x3mm Vis sans tete M3x3mm

セットスクリューM3x3mm

Z705 Set Screw M3x10mm Madenschraube M3x10mm Vis sans tete M3x10mm

セットスクリューM3x10mm

61421 Washer 2.4x5.8x0.4mm Unterlagscheibe 2.4x5.8x0.4mm Rondelle 2.4x5.8x0.4mm

ワッシャー2.4x5.8x0.4mm

Z234 Cap Head Screw M2x5mm Inbusschraube M2x5mm Vis tete cylindrique M2x5mm

キャップスクリューM2x5mm

Make 2 2 Stück

2 fois

2個作ります

1.5

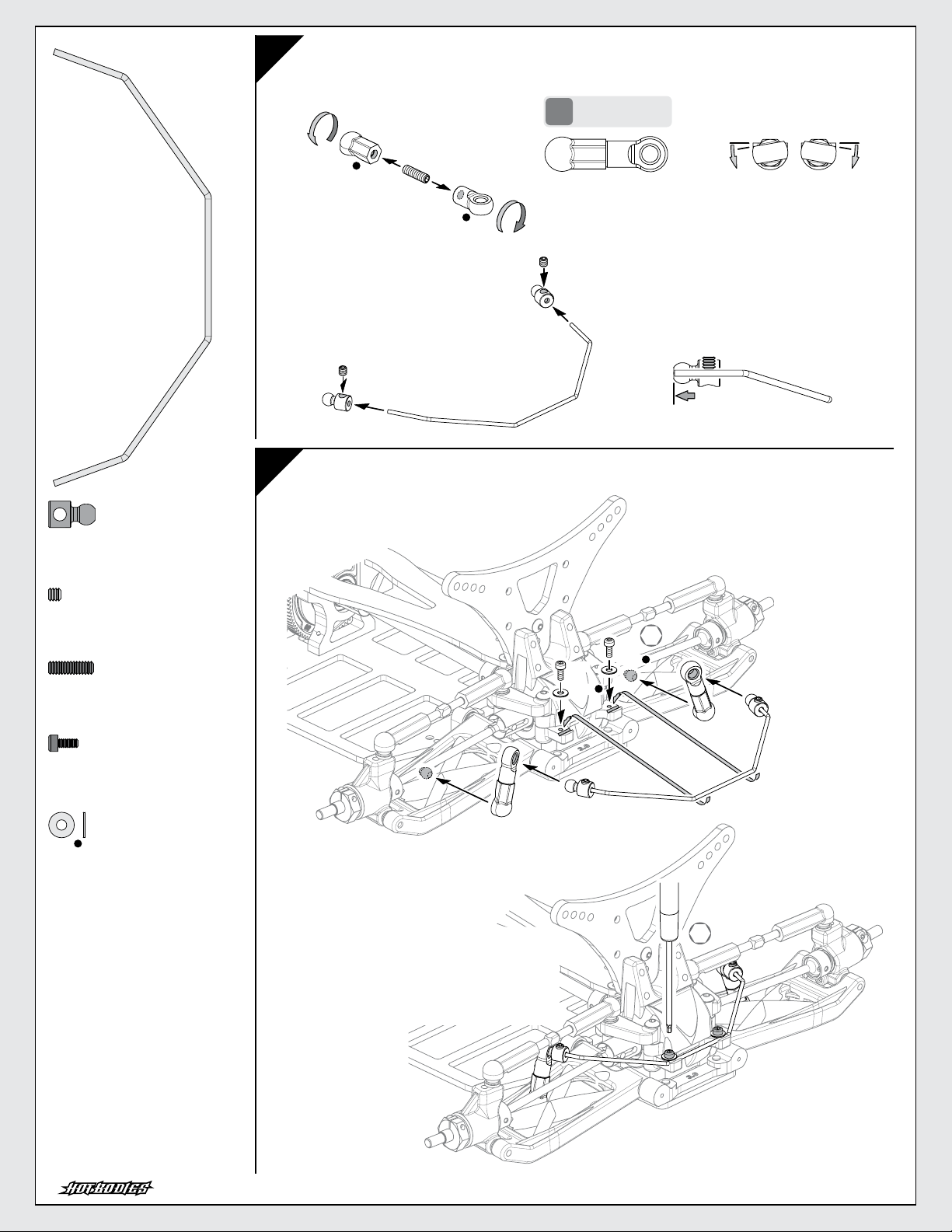

Sway Bar Linkage Assembly

Montage der Stabilisatorhalterung

61432

Z705

61432

Montage de la barre antiroulis

スタビライザーリンケージの組立て

Z700

72302

Turn Slightly Leicht drehen Tournez légèrement

少しひねります

Right Rechts Droite

右

Left Links Gauche

左

Z700

72302

Rear Sway Bar Installation

Einbau des hinteren Stabilisators

Z700

61494

Mise en place de la barre antiroulis arrière

リアスタビライザーの取付け

Z234

61421

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

Adjust screw little by little until sway bar moves freely without exessive play.

Ziehen Sie die Madenschraube nach und nach fester, so dass der Stabilisator sich noch leicht bewegen lässt.

Ajustez la vis par petits incréments jusqu’à ce que la barre antiroulis bouge librement sans jeu excessif.

スタビライザーが軽く動くようにネジの締め込みを調整します。

Allen Wrench 1.5mm Inbusschlüssel 1.5mm Clé Allen 1.5mm

六角レンチ 1.5mm

Page 27

Shock Oil Dämpferöl Huile d’amortisseur

ショックオイル

61476 Aluminum Threaded Shock Body (78-58mm) Daempfergehaeuse (Aluminium/78-58mm) Corps amortiss. alu. Filetes (78-58mm)

アルミスレデッドショックボディー(78-58mm)

61478 O-Ring Adapter O-Ring Adapter Adaptateur joint torique

O-リングアダプター

61478 Buttom Shock Cap Untere Dämpferkappe Bouchon fond d'amortisseur

ボトムショックキャップ

61480 Shock Cap 15x7.5mm (Black) Daempferkappe 15x7.5mm (Schwarz) Bouchon amortisseur 15x7.5mm (Noir)

ショックキャップ15x7.5mm(ブラック)

61481 Shock Shaft 3x45mm Kolbenstange 3x45mm Axe d’amortisseur 3x45mm

ショックシャフト3ｘ45mm

61483 Shock Retainer Collar Dämpferhalterungshülse Collier arrêt d'amortisseur

ショックリテーナーカラー

61484 Shock Pre-Load Collar (Black) Daempfer Vorspannmutter (Schwarz) Collier pre-charge p. amortisseur (Noir)

ショックスプリングアジャストナット（ブラック)

61497 O-Ring SS090 (1.0x9.0mm/Black) O-Ring SS090 (1.0x9.0mm/Schwarz) Joint torique SS090 (1.0x9.0mm/Noir)

OリングSS090（1.0ｘ9.0mm/ブラック)

61498 O-Ring AS568-014 (1.8x12.4mm/Black) O-Ring AS568-014 (1.8x12.4mm/Schwarz) Joint torique AS568-014 (1.8x12.4mm/Noir)

OリングAS568-014（1.8x12.4mm/ブラック)

6816 Silicone O-Ring S10 Silikon O-Ring S10 Joint amortisseur

シリコンＯリングS10

6820 Silicone O-ring P-3 Silikon O-ring P-3 Joint torique silicone P-3

シリコンＯリングP-3

61483 Shock Retainer Dämpferhalterung Arrêt d'amortisseur

ショックリテーナー

Z242 E Clip E2mm E-Clip E2mm Circlips 2mm

EリングE2

Z661 Lock Nut M2.6 Stoppmutter M2.6 Ecrou Nylon M2.6

ナイロンナットM2.6

Shock Oil Dämpferöl Huile d’amortisseur

ショックオイル

A044 O-Ring P3 Black O-Ring P3 Schwarz Joint torique P-3 (S4)

ＯリングP-3ブラック

23mm

Make 2 2 Stück

2 fois

2個作ります

Make 2 2 Stück

2 fois

2個作ります

Open Bag G Tüte G öffnen Ouvrir le sachet G

袋詰Gを使用します

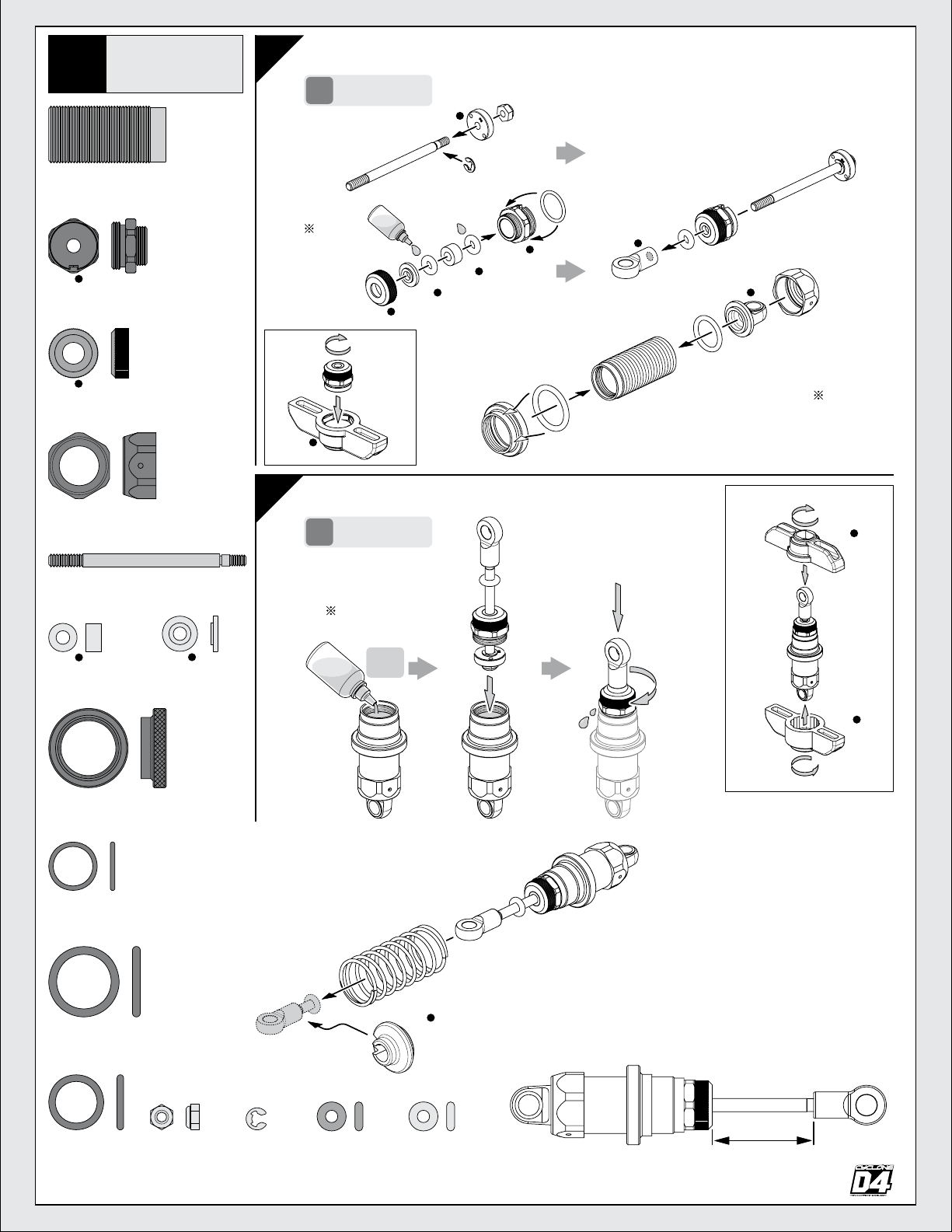

Front Shock Parts Assembly

Montage der vorderen Stoßdämpferteile

61429

Z661

Montage des pièces de l’amortisseur avant

フロントショックパーツの組立て

61481

61478

61428

Front Shock Assembly

Montage der vorderen Stoßdämpfer

61483

6820

61483

Z242

61497

61478

6820

61498

61484

Montage de l’amortisseur avant

フロントショックの組立て

61432

61476

A044

6816

61432

61480

Not Included Nicht enthalten Non inclus

別売り

61428

x2 x2

61503

30wt

(#300)

61432

61428

1. Fill with oil and install lower shock assembly. Loosen lower O-ring adapter one full turn. Push the shock shaft all the way down to bleed the oil.

2. Tighten the O-ring adapter.

3. Make sure the shock shaft is fully inserted. If you cannot push it down fully, go back to step 1.

1. Füllen Sie den Dämpfer mit Öl und montieren Sie die unteren Dämpferteile. Lösen Sie den unteren O-Ring Halter eine volle Umdrehung. Schieben Sie die Kolbenstange vollständig in den Dämpfer.

2. Ziehen Sie den O-Ring Halter wieder an.

3. Achten Sie darauf, dass die Kolbenstange vollständig eingeschoben ist. Wenn sie sich nicht komplett hereinschieben lässt, fangen Sie wieder mit Schritt 1 an.

1. Oリングアダプターをいっぱいまで締めた後、約１回転緩めショックシャフトを奥まで縮め余分なオイルを抜きます。

2. Oリングアダプターをしっかり締めこみます。

3. ショックシャフトが奥まで縮まることを確認してください。もし、ショックシャフトが縮みきらない場合には1. ～2. の作業を繰り返します。

Page 28

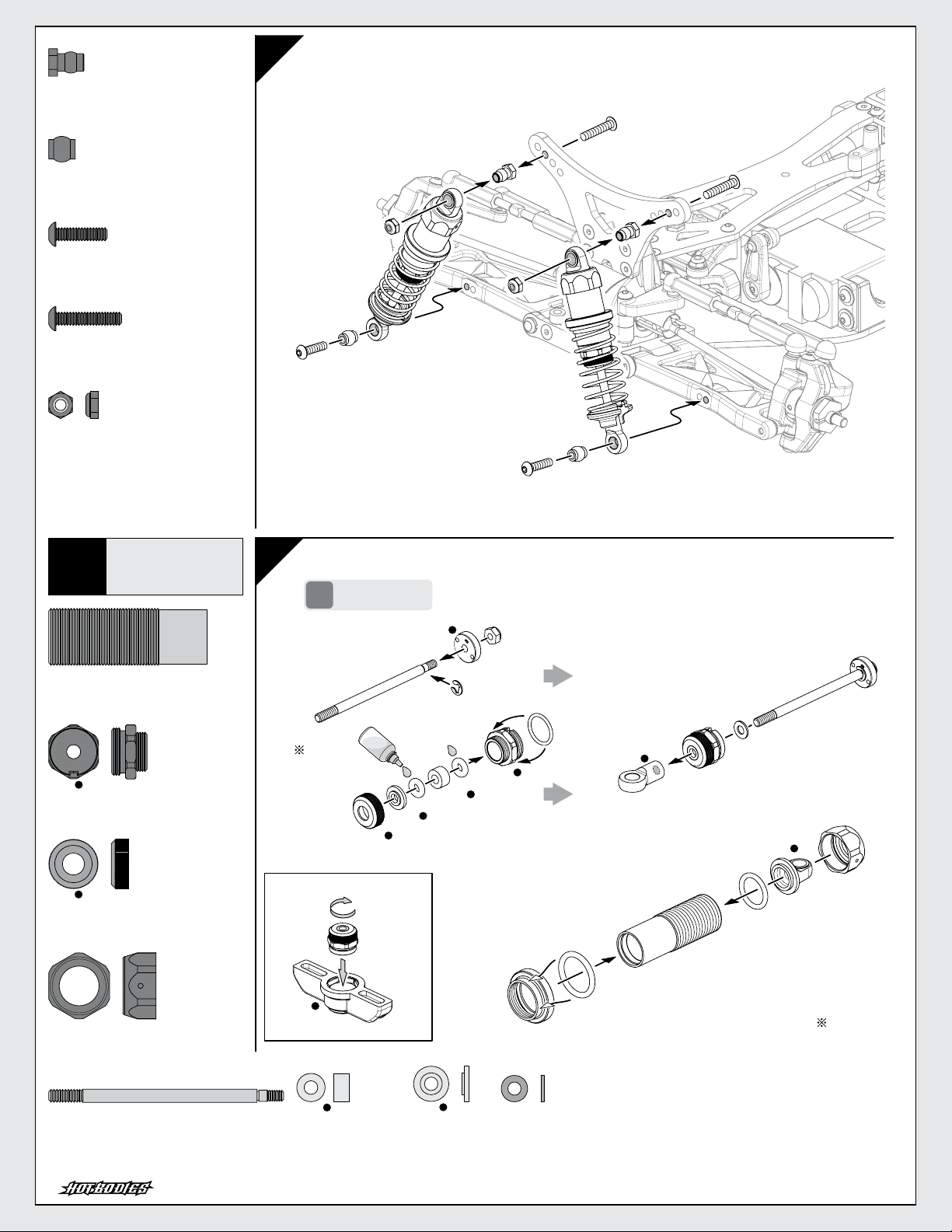

61485 Shock Cap Ball 4.8x8mm (Gray/Hard Anodized) Daempferbefestigung 4.8x8mm Embout spherique d'amortisseur 4.8x8mm

ショックキャップボール4.8x8mm(ハードアルマイト)

A133 Ball 5.8x6mm Tkugel 5.8x6mm Rotule 5.8x6mm

ボール5.8x6mm

Z354 Button Head Screw M3x12mm Flachkopfschraube M3x12mm Vis tete ronde M3x12mm

ナベネジM3x12mm

Z216 Button Head Screw M3x15mm Flachkopfschraube M3x15mm Vis tete ronde M3x15mm

ナベネジM3x15mm

Z676 Lock Nut M3 Thin Type Stoppmutter M3 Ecrou nysltop M3

ロックナットM3薄型

Shock Oil Dämpferöl Huile d’amortisseur

ショックオイル

61478 O-Ring Adapter O-Ring Adapter Adaptateur joint torique

O-リングアダプター

61478 Buttom Shock Cap Untere Dämpferkappe Bouchon fond d'amortisseur

ボトムショックキャップ

61480 Shock Cap 15x7.5mm (Black) Daempferkappe 15x7.5mm (Schwarz) Bouchon amortisseur 15x7.5mm (Noir)

ショックキャップ15x7.5mm(ブラック)

61483 Shock Retainer Collar Dämpferhalterungshülse Collier arrêt d'amortisseur

ショックリテーナーカラー

61483 Shock Retainer Dämpferhalterung Arrêt d'amortisseur

ショックリテーナー

61477 Aluminum Threaded Shock Body (95-67mm) Daempfergehaeuse (Aluminium/95-67mm) Corps amortiss. alu. filetes (95-67mm)

アルミスレデッドショックボディー（95-67ｍｍ)

61482 Shock Shaft 3x54mm Kolbenstange 3x54mm Axe d’amortisseur 3x54mm

ショックシャフト3x54mm

Z814 Aluminum Washer 3x6x0.75mm (Purple) Aluminium Unterlagscheibe 3x6x0.75mm (Lila) Rondelle aluminium 3x6x0.75mm (Violet)

アルミカラー3x6x0.75mm

Make 2 2 Stück

2 fois

2個作ります

Front Shock Instalaltion

Einbau der vorderen Stoßdämpfer

Mise en place de l’amortisseur avant

フロントショックの取付け

Z216

Open Bag H Tüte H öffnen Ouvrir le sachet H

袋詰Hを使用します

Z676

A133

Z354

Rear Shock Parts Assembly

Montage der hinteren Stoßdämpferteile

61485

Z216

61485

Z676

A133

Z354

Montage des pièces de l’amortisseur arrière

リアショックパーツの組立て

61428

61482

61478

61483

61429

6820

61483

Z242

6820

Z661

61478

61484

61497

61498

61432

61477

Z814

6816

61432

61480

Not Included Nicht enthalten Non inclus

別売り

x2 x2

Page 29

Shock Oil Dämpferöl Huile d’amortisseur

ショックオイル

61484 Shock Pre-Load Collar (Black) Daempfer Vorspannmutter (Schwarz) Collier pre-charge p. amortisseur (Noir)

ショックスプリングアジャストナット（ブラック)

61497 O-Ring SS090 (1.0x9.0mm/Black) O-Ring SS090 (1.0x9.0mm/Schwarz) Joint torique SS090 (1.0x9.0mm/Noir)

OリングSS090（1.0ｘ9.0mm/ブラック)

61498 O-Ring AS568-014 (1.8x12.4mm/Black) O-Ring AS568-014 (1.8x12.4mm/Schwarz) Joint torique AS568-014 (1.8x12.4mm/Noir)

OリングAS568-014（1.8x12.4mm/ブラック)

6816 Silicone O-Ring S10 Silikon O-Ring S10 Joint amortisseur

シリコンＯリングS10

6820 Silicone O-ring P-3 Silikon O-ring P-3 Joint torique silicone P-3

シリコンＯリングP-3

Z242 E Clip E2mm E-Clip E2mm Circlips 2mm

EリングE2

Z661 Lock Nut M2.6 Stoppmutter M2.6 Ecrou Nylon M2.6

ナイロンナットM2.6

61485 Shock Cap Ball 4.8x8mm (Gray/Hard Anodized) Daempferbefestigung 4.8x8mm Embout spherique d'amortisseur 4.8x8mm

ショックキャップボール4.8x8mm(ハードアルマイト)

A133 Ball 5.8x6mm Tkugel 5.8x6mm Rotule 5.8x6mm

ボール5.8x6mm

Z354 Button Head Screw M3x12mm Flachkopfschraube M3x12mm Vis tete ronde M3x12mm

ナベネジM3x12mm

Z676 Lock Nut M3 Thin Type Stoppmutter M3 Ecrou nysltop M3

ロックナットM3薄型

Z356 Button Head Screw M3x18mm Flachkopfschraube M3x18mm Vis tete ronde M3x18mm

ナベネジM3x18mm

Z818 Aluminum Washer 3x6x2.5mm (Purple) Aluminium Unterlagscheibe 3x6x2.5mm (Lila) Rondelle aluminium 3x6x2.5mm (Violet)

アルミカラー3x6x2.5mm

29mm

Make 2 2 Stück

2 fois

2個作ります

Rear Shock Assembly

Montage der hinteren Stoßdämpfer

Montage de l’amortisseur arrière

リアショックの組立て

Not Included Nicht enthalten Non inclus

別売り

61428

30wt

(#300)

61428

1. Fill with oil and install lower shock assembly. Loosen lower O-ring adapter one full turn. Push the shock shaft all the way down to bleed the oil.

2. Tighten the O-ring adapter.

3. Make sure the shock shaft is fully inserted. If you cannot push it down fully, go back to step 1.

1. Füllen Sie den Dämpfer mit Öl und montieren Sie die unteren Dämpferteile. Lösen Sie den unteren O-Ring Halter eine volle Umdrehung. Schieben Sie die Kolbenstange vollständig in den Dämpfer.

2. Ziehen Sie den O-Ring Halter wieder an.

3. Achten Sie darauf, dass die Kolbenstange vollständig eingeschoben ist. Wenn sie sich nicht komplett hereinschieben lässt, fangen Sie wieder mit Schritt 1 an.

1. Oリングアダプターをいっぱいまで締めた後、約１回転緩めショックシャフトを奥まで縮め余分なオイルを抜きます。

2. Oリングアダプターをしっかり締めこみます。

61508

3. ショックシャフトが奥まで縮まることを確認してください。もし、ショックシャフトが縮みきらない場合には1. ～2. の作業を繰り返します。

x2 x2

61432

Rear Shock Instalaltion

Einbau der hinteren Stoßdämpfer

A133

Z354

Z676

Mise en place de l’amortisseur

リアショックの取付け

Z818

61485

Z676

Z356

Z818

61485

A133

Z354

Page 30

Z541 Cap Head Screw M3x6mm Inbusschraube M3x6mm Vis tete cylindrique M3x6mm

キャップネジM3x6mm

Open Bag I Tüte I öffnen Ouvrir le sachet I

袋詰Iを使用します

R/C Unit Instalaltion

Einbau der RC-Anlage

Mise en place de l’unité de radio-commande

R/Cメカの取付け

Not Included Nicht enthalten Non inclus

別売り

Refer to your radio’s owners manual for details on proper setup.

Bezüglich der Einstellung Ihres Senders nehmen Sie ggf. die dazugehörige Bedienungsanleitung zur Hilfe.

Se reporter au manuel de votre radio pour des instructions détaillées.

お手持ちの送受信機の取り扱い説明書を参照に配線してください。

Z150

Receiver Antenna Empfängerantenne Antenne du récepteur

受信機アンテナ

Receiver Empfänger Récepteur

受信機

6163

Electronic Speed Control (ESC) Elektronischer Fahrtenregler (ESC) Contrôleur de vitesse (ESC)

スピードコントローラー(ESC)

6163

Not Included Nicht enthalten Non inclus

別売り

Install pinion rst before installing motor.

Montieren Sie das Ritzel bevor Sie den Motor einbauen.

Mettez le pignon en place avant le moteur.

モーターにピニオンギアを取り付けてからシャーシにモータを取り付けてください。

Motor Installation Motoreinbau

Mise en place du moteur

モーターの取付け

Z541

Pinion Gear (48 Pitch) Ritzel (48dP) Pignon (48 dp)

ピニオンギア（48ピッチ）

Z541

.05 (540) Type Electric Motor 540er Elektromotor Moteur électrique type .05 (540)

540サイズモーター

Page 31

Z305 Screw Post M3x15mm Schraubenpfosten M3x15mm Montant a vis M3x15mm

スクリューポストM3x15mm

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z083 Flat Head Screw M3x10mm Senkkopfschraube M3x10mm Vis tete plate M3x10mm

サラネジM3x10mm

75106 Body Clip (6mm/Black) Karosserieklammern (6mm/Schwarz) Clip carr. (6mm/Noir)

ボディーピン(6mm/ブラック)

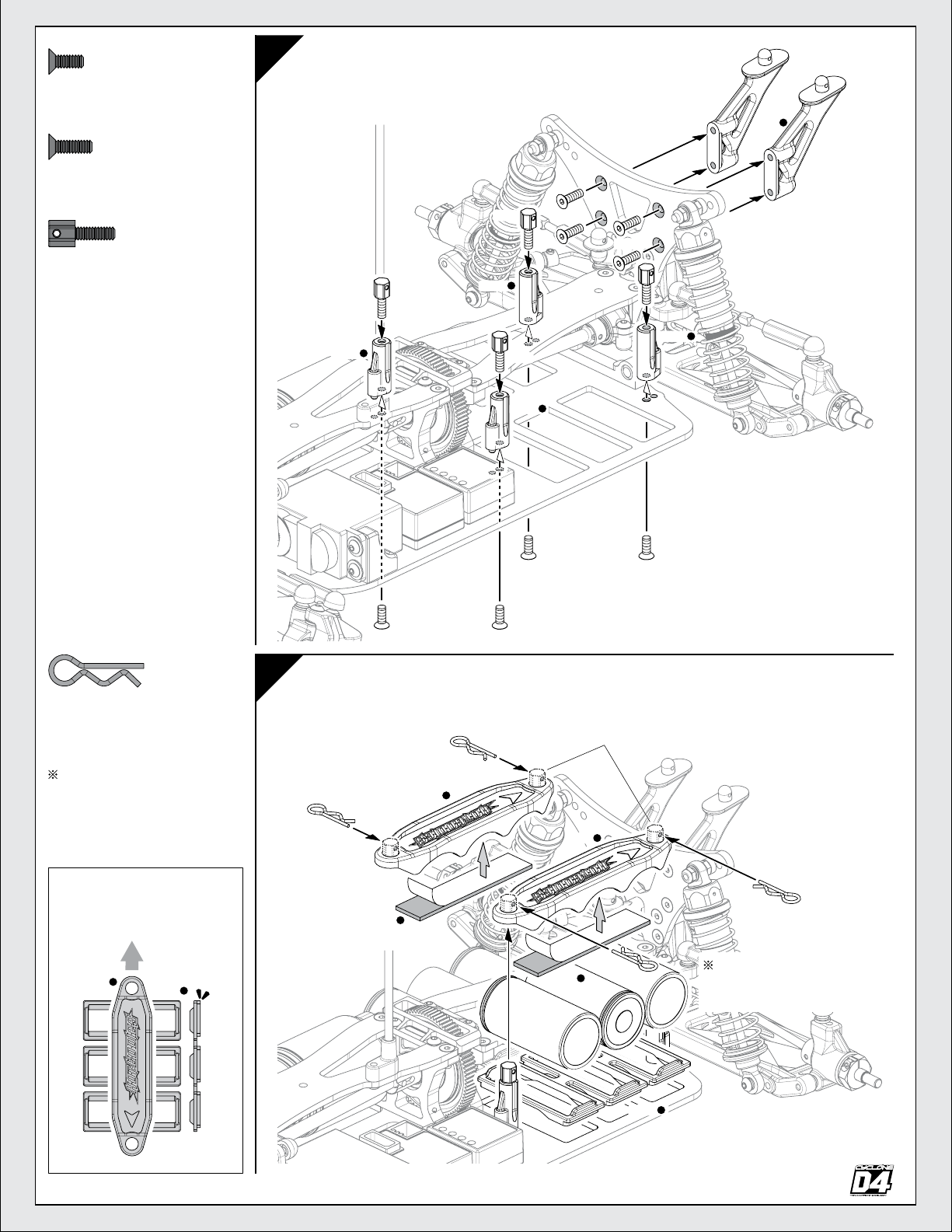

Battery Holder Installation

Montage der Akkuhalterung

Mise en place du support de batterie

バッテリーホルダーの取付け

61427

61428

Z305

Z082 Z082

61428

Z305

Z083

Z305

61428

Z082 Z082

Z083

Z305

61428

Not Included Nicht enthalten Non inclus

別売り

Note Direction Richtung beachten. Notez bien la direction.

向きに注意

Front Vorne Avant

61428

フロント

61427

Battery Installation

Einbau des Akkus

75106

61428

Mise en place de la batterie

バッテリーの取り付け

75106

61428

Adjust screw posts to suit battery size. Stellen Sie die Pfosten passend für Ihre Akkus ein. Réglez les montants des vis pour correspondre à la taille de la batterie.

バッテリーの大きさに合わせて調整します。

61428

75106

61427

7.2V, 6-cell, Sub-C Battery (Saddle Pack)

7.2V, 6-Zellen, Sub-C Akku (Saddle-Pack) Batterie 7,2V, 6 cellules, Sub-C (type à sangler)

7.2V バッテリー（セパレートタイプ）

Page 32

Z684 Flanged Lock Nut M4 Stoppmutter M4 Ecrou M4

フランジロックナットM4

Make 2 2 Stück

2 fois

2個作ります

Not Included Nicht enthalten Non inclus

別売り

Instant Cement Sekundenkleber Colle rapide

瞬間接着剤

Wheel Assembly

Montage der Felgen

Rear Hinten Arrière

リア

Foam Inserts Reifeneinlagen aus Schaumstoff Inserts mousse

インナースポンジ

61518

Glue both outside and inside. Kleben Sie sowohl die Außen- als auch die Innenseite. Collez le côté intérieur et aussi le côté extérieur

外側、内側の両面を接着します。

Ensemble de roue

タイヤの組立て

Front

61515

Vorne Avant

フロント

Tires Reifen Pneus

タイヤ

Z684

Tire Installation Reifen-Montage

Z684

Mise en place des pneus

タイヤの取付け

Z684

Page 33

Z350 Button Head Screw M3x5mm Flachkopfschraube M3x5mm Vis tete ronde M3x5mm

ナベネジM3x5mm

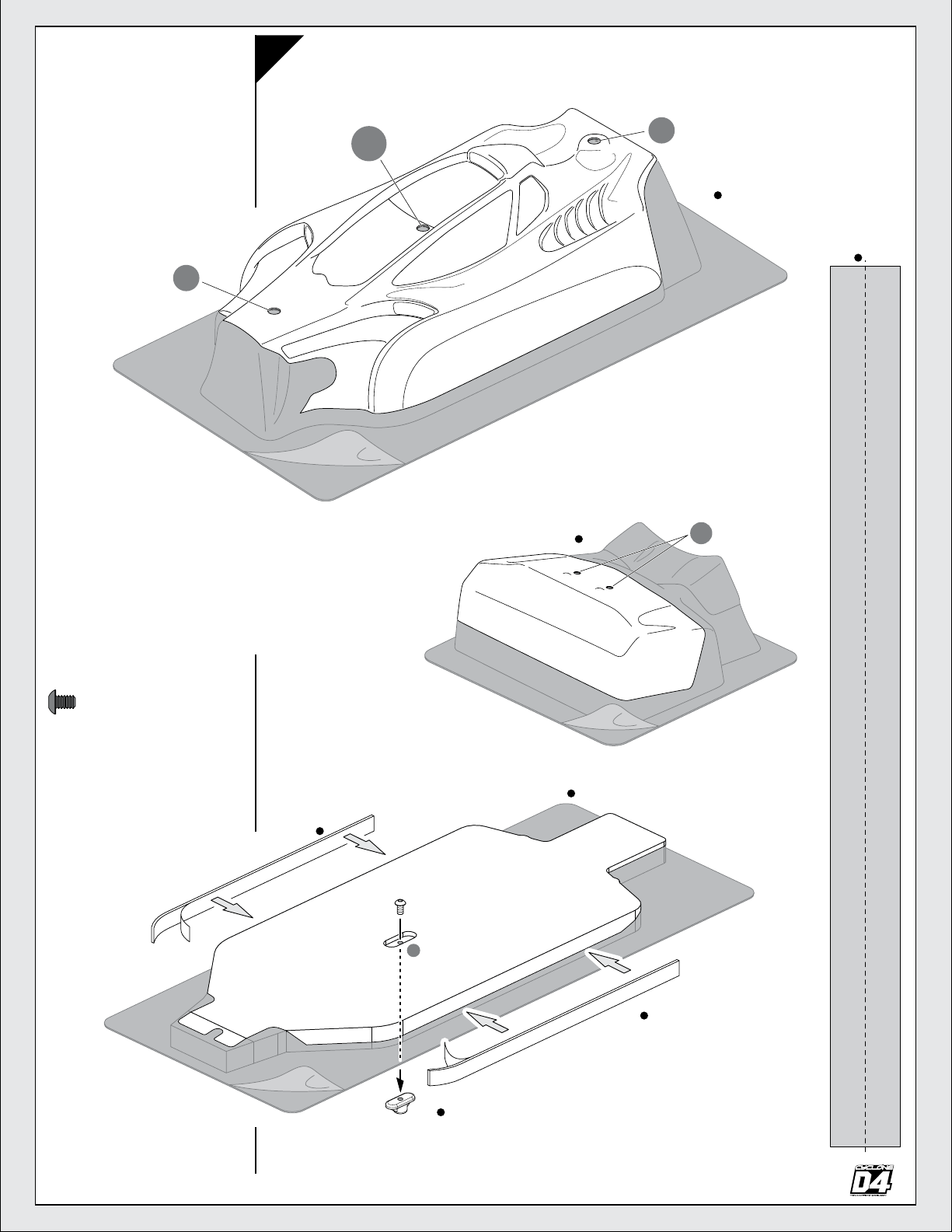

Trimming and painting body

Ausschneiden und Lackieren der Karosserie

Finition et peinture de la carrosserie

ボディの塗装

8mm

Body Karosserie Carrosserie

ボディ

Make a hole Bohren Sie ein Loch. Faites un trou

穴を開けます。

6mm

Cut off Abschneiden Découpé

切り取ります。

Polycarbonate paint sold separately. Die benötigte Lexanfarbe ist separat erhältlich. Peinture polycarbonate vendue séparément

塗装には、ポリカボーネート用塗料をご使用ください。

Apply window mask before painting body from the inside. Kleben Sie die Scheibenabklebefolie vor dem Lackieren in die Karosserie.

ウインドウマスクを貼ってからボディを内側から塗装します。

Wing Flügel L’aileron

ウイング

61521

6mm

61521

Remove protective lm before using.

Entfernen Sie vor der ersten Fahrt die Schutzfolie.

ボディ表面の保護フィルムを剥がして使用します。

Make a hole Bohren Sie ein Loch. Faites un trou

穴を開けます。

5mm

Cut off Abschneiden Découpé

半分に切ります。

61521

Under Tray Karosserie-Unterteil Plateau inférieur

アンダートレイ

61521

Z350

Make a hole Bohren Sie ein Loch. Faites un trou

3mm

穴を開けます。

61428

Do not overtigten Nicht zu fest anziehen. Ne pas serrer trop

締めすぎに注意

61521

Page 34

Z082 Flat Head Screw M3x8mm Senkkopfschraube M3x8mm Vis tete plate M3x8mm

サラネジM3x8mm

Z352 Button Head Screw M3x8mm Flachkopfschraube M3x8mm Vis tete ronde M3x8mm

ナベネジM3x8mm

75106 Body Clip (6mm/Black) Karosserieklammern (6mm/Schwarz) Clip carr. (6mm/Noir)

ボディーピン(6mm/ブラック)

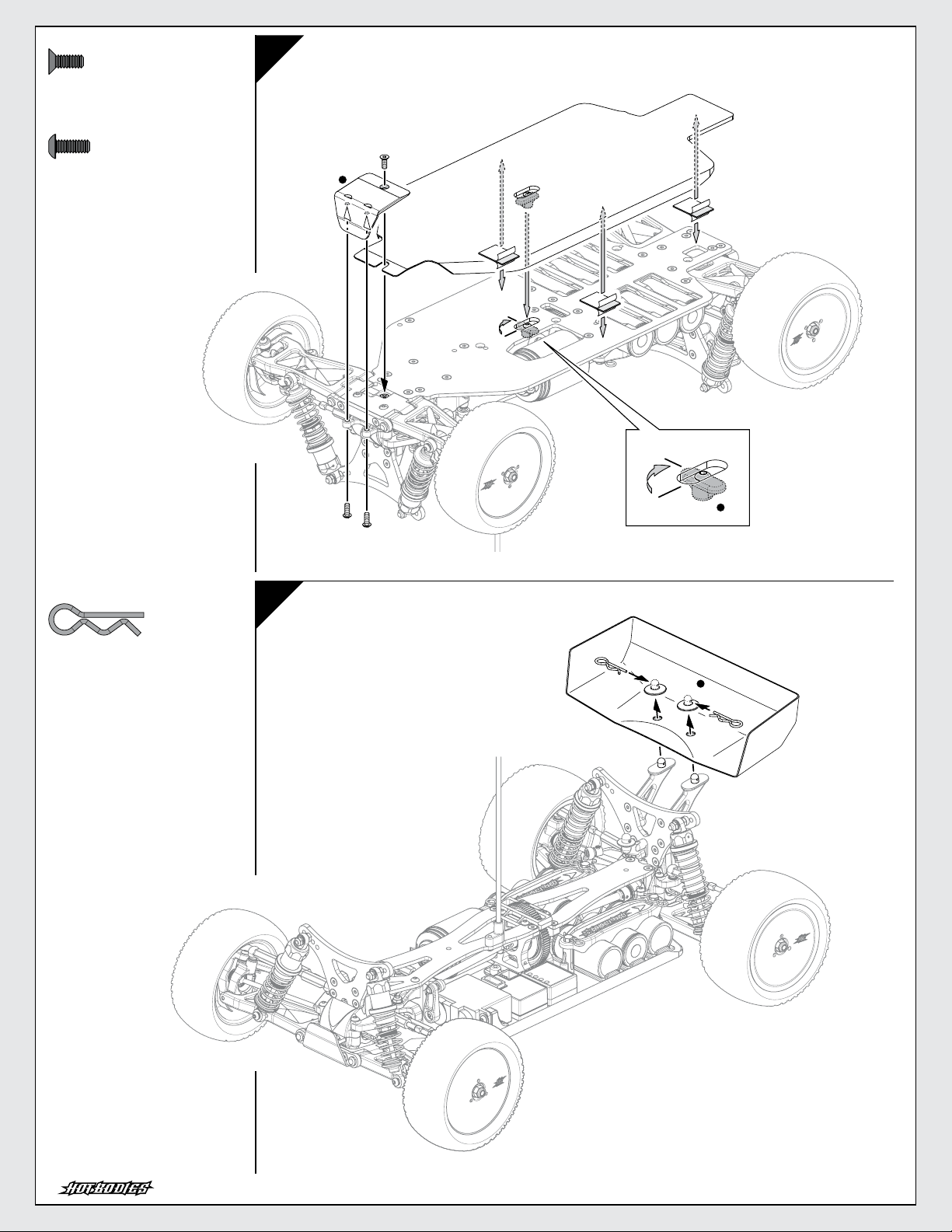

Under Tray installation

Montage des Karosserie-Unterteils

Z082

61427

Under Tray Karosserie-Unterteil Plateau inférieur

アンダートレイ

6163

Mise en place du plateau inférieur

アンダートレイの取付け

6163

Z352

Wing Installation Flügel-Montage

Mise en place de l’aileron

ウイングの取り付け

Wing Flügel L’aileron

ウイング

61428

75106

61427

75106

Page 35

75106 Body Clip (6mm/Black) Karosserieklammern (6mm/Schwarz) Clip carr. (6mm/Noir)

ボディーピン(6mm/ブラック)

Cut off

Abschneiden Découpé

半分に切ります。

61521

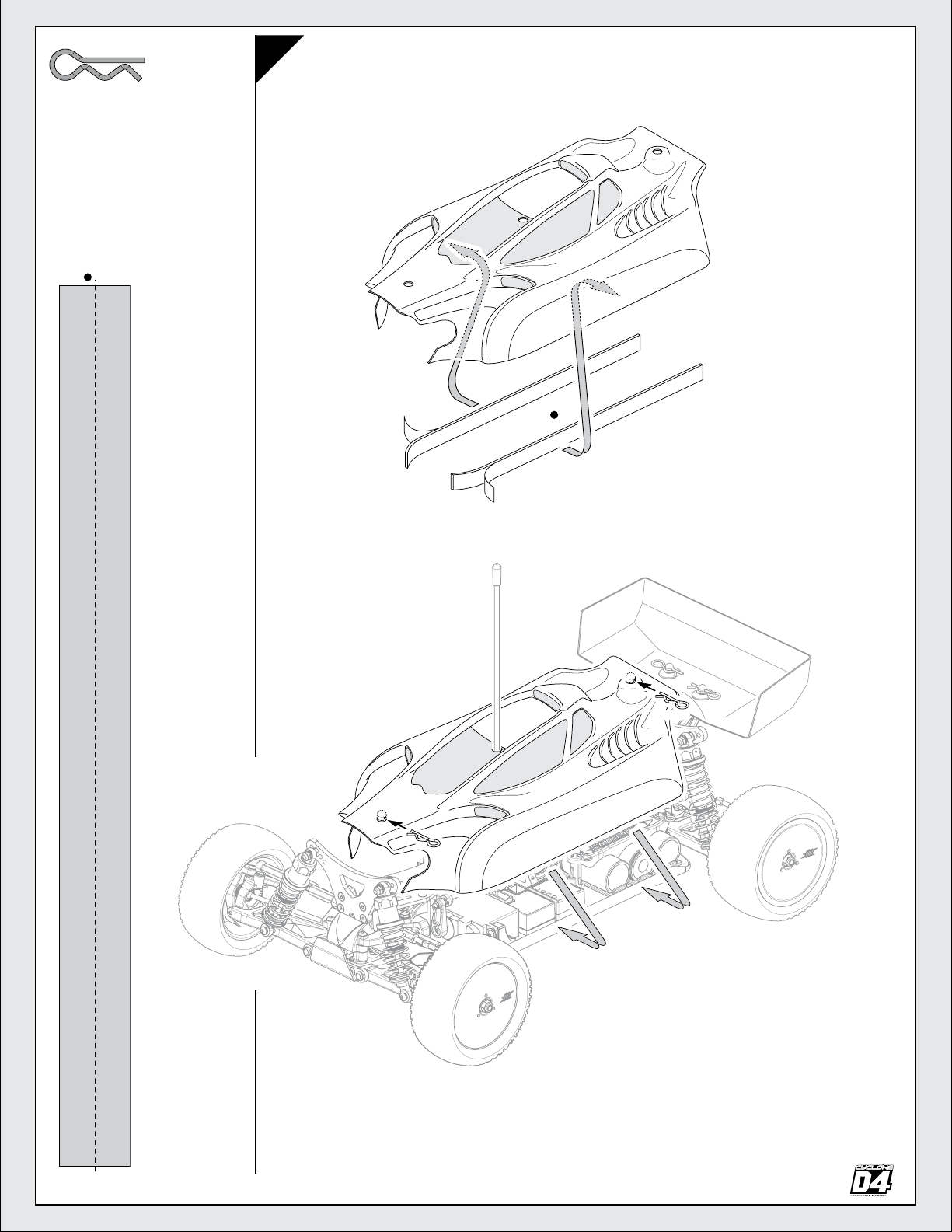

Body Installation

Karosserie-Montage

Body Karosserie Carrosserie

ボディ

Mise en place de la carrosserie

ボディの取付け

61521

75106

Use velcro tape to attach body to under tray. Verwenden Sie Klettband um die Karosserie mit dem Unterteil zu verbinden.

ベルクロテープでボディを固定します。

Page 36

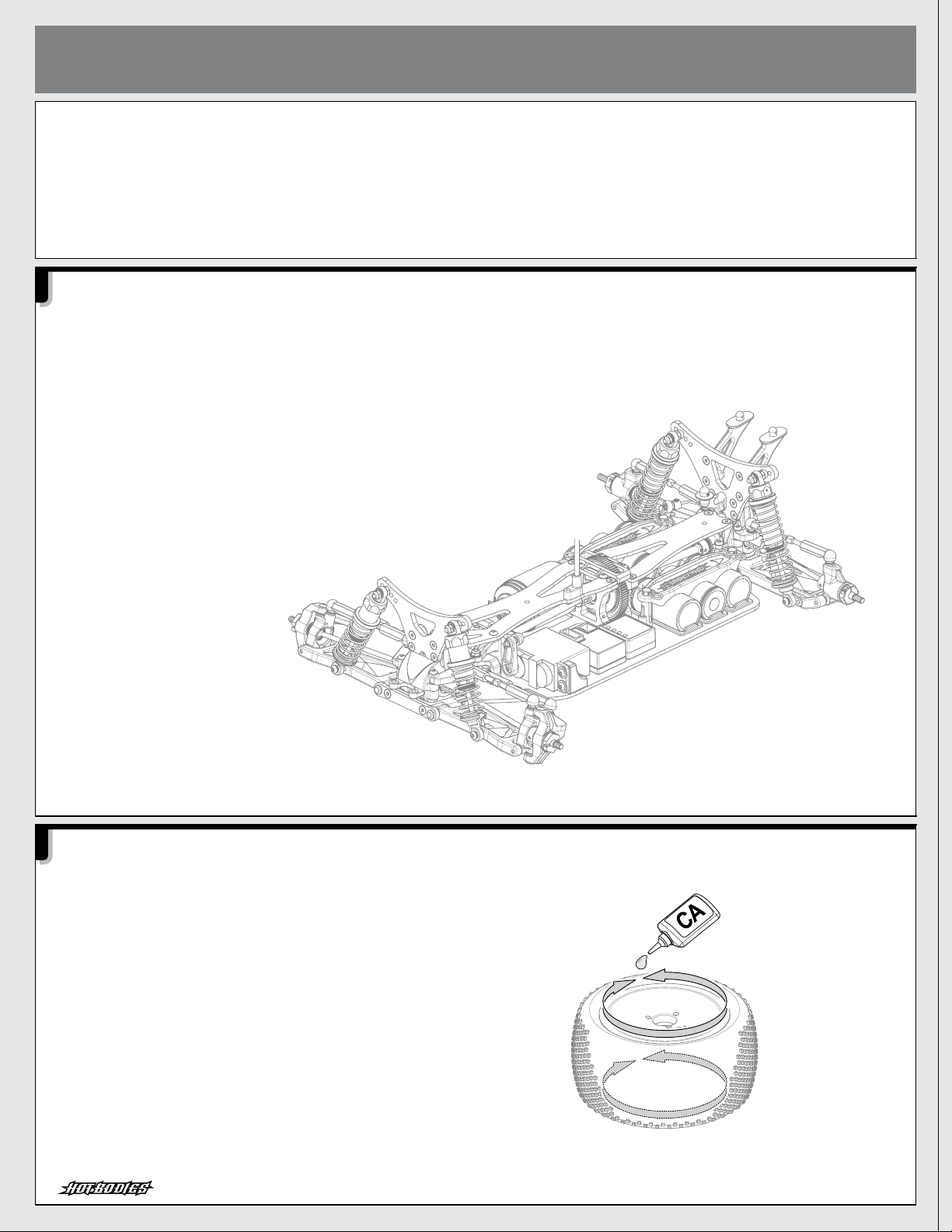

Maintenance

Wartung

After running, clean the chassis and check all moving parts for damage. If any parts are broken or damaged, repair or replace them before the next run. Regular maintenance is necessary to prevent damage to the car and maintain its performance. Überprüfen Sie nach dem Fahren das Chassis, reinigen Sie es und schauen Sie, dass keine Teile beschädigt sind. Falls doch, reparieren oder tauschen Sie diese vor der nächsten Fahrt. Regelmäßige Wartung ist nötig, um Schäden vorzubeugen und die Leistungsfähigkeit des Autos zu behalten.

Après l’utilisation, nettoyez le châssis et vériez toutes les pièces mobiles pour vérier qu’elles ne sont pas endommagées. Si des pièces sont cassées ou

endommagées, réparez-les ou remplacez-les avant la prochaine utilisation. Un entretien régulier est nécessaire pour prévenir les dommages au véhicule et préserver ses performances.

R/Cカー走行後はR/Cカーを掃除しながら各部パーツの点検と動作確認を行います。パーツが破損、磨耗しているときはパーツの交換を行うなど次回の走行に備えてメンテナンスを行います。メンテナンスを行わないとR/Cカー本来の性能が発揮されず、R/Cカーが壊れる原因ともなりますので走行後は必ずR/Cカーのメンテナンスを行って走行をお楽しみください。

Entretien

メンテナンス

Chassis Maintenance Wartung des Chassis

After running, clean the car and lubricate these points. Replace damaged parts, check that all the screws are tight.

Reinigen Sie das Chassis nach dem Fahren und schmieren Sie die markierten Stellen. Tauschen Sie beschädigte Teile aus und kontrollieren Sie alle Schrauben auf korrekten Sitz.

Après utilisation, nettoyez le véhicule et lubriez ces points. Remplacez les pièces endommagées, vériez que toutes les vis sont serrées.

走行後はR/Cカーの掃除を行いながら、R/Cカーのメンテナンスをします。シャーシの可動部分には市販のオイル潤滑スプレーを吹き付けます。

Entretien du châssis

シャーシのメンテナンス

Wheel Maintenance Wartung der Reifen

Make sure the tire is secure on the wheel. Re-glue if necessary. Achten Sie darauf, dass der Reifen fest auf der Felge sitzt. Kleben Sie ihn wenn nötig nach.

Vériez que le pneu est solidement installé sur la jante. Recollez-le si nécessaire.

表裏共にタイヤがホイールに確実に接着されているか確認し、剥がれているところは瞬間接着剤で再接着してください。

Entretien des roues

タイヤのメンテナンス

Instant Cement Sekundenkleber Colle rapide

瞬間接着剤

Page 37

Slipper Maintenance

Allen Wrench Inbusschlüssel Clé Allen

六角レンチ

Slipper-Wartung

The Slipper Clutch protects the drivetrain from shock. If the Slipper Clutch pad is shiny, sand the surface with #400 sandpaper.

Der Slipper schützt den Antrieb vor Schlägen. Wenn der Slipperbelag glänzt, sollten Sie ihn mit 400er Schleifpapier anschleifen.

L’embrayage protège la transmission des chocs. Si le patin d’embrayage brille, poncez la surface avec du papier n° 400.

スリッパークラッチは駆動系に伝わるショックから駆動系を保護し破損を防ぎます。スリッパーパッド表面に光沢が見られるとスリッパーの効きが安定しなくなますのでヤスリなどでスリッパーパッドの表面を削ってください。

Entretien de l’embrayage

スリッパーのメンテナンス

61488

A165

61535

61488

61486

61487

61435

61487

61486

Standard Slipper Setting Einstellung des Slippers

Tighten screw all the way. Ziehen Sie die Schrauben vollständig an. Serrez la vis à fond.

調整スクリューを一杯まで閉め込みます

Réglages standard de l’embrayage

スリッパー調整基準位置

Ball Differential Maintenance Kugeldifferential-Wartung

61450

Z155

A164

B020

1 1/4

Loosen 1 1/4 turn. Lösen Sie sie 1 1/4 Umdrehung. Dévissez d’ 1 1/4 tour.

1 1/4回転緩めます。

Entretien du différentiel à billes

ボールデフのメンテナンス

73522

Slipper Adjustment Slipper-Einstellung

Réglage de l’embrayage

スリッパーの調整

Adjust the Slipper Clutch to suit the running conditions. Passen Sie die Slippereinstellung dem jeweiligen Untergrund an. Réglez l’embrayage en fonction des conditions de la course.

調整ネジでスリッパーのすべり具合を走行条件に合わせて調整します。

If you notice the ball diff is worn, rebuild it immediately. Wenn Sie merken, dass das Kugeldifferential nicht mehr sauber arbeitet,

erneuern Sie es sofort. Si vous remarquez que le différentiel à bille est usé, réparez-le immédiatement.

ボールデフの動作が重いと感じたりした場合は一度ボールデフを分解、洗浄してから組み立てなおしてください。

Z155

61433

B020

61450

A157

61433

A164

Z156

A165

A166

A150 A166

73522

Standard Ball Diffrential Setting Einstellen des Kugeldifferentials

The differential should be tightened untill the gear cannot be roated when both of the diff hubs are held.

Das Differential sollte so weit zugedreht werden, bis das Zahnrad sich nicht mehr drehen läßt, wenn man beide Differentialhälften festhält.

Les différentiels doivent être serrés de telle façon que la couronne ne puisse pas tourner quand les deux moyeux sont bloqués.

図のように両方のデフハブを固定して、ボールデフがスリップしないところまで締めます。締め過ぎ、緩め過ぎはデフの破損につながります。

Réglage standard différentiel à bille

ボールデフ調整基準位置

Page 38

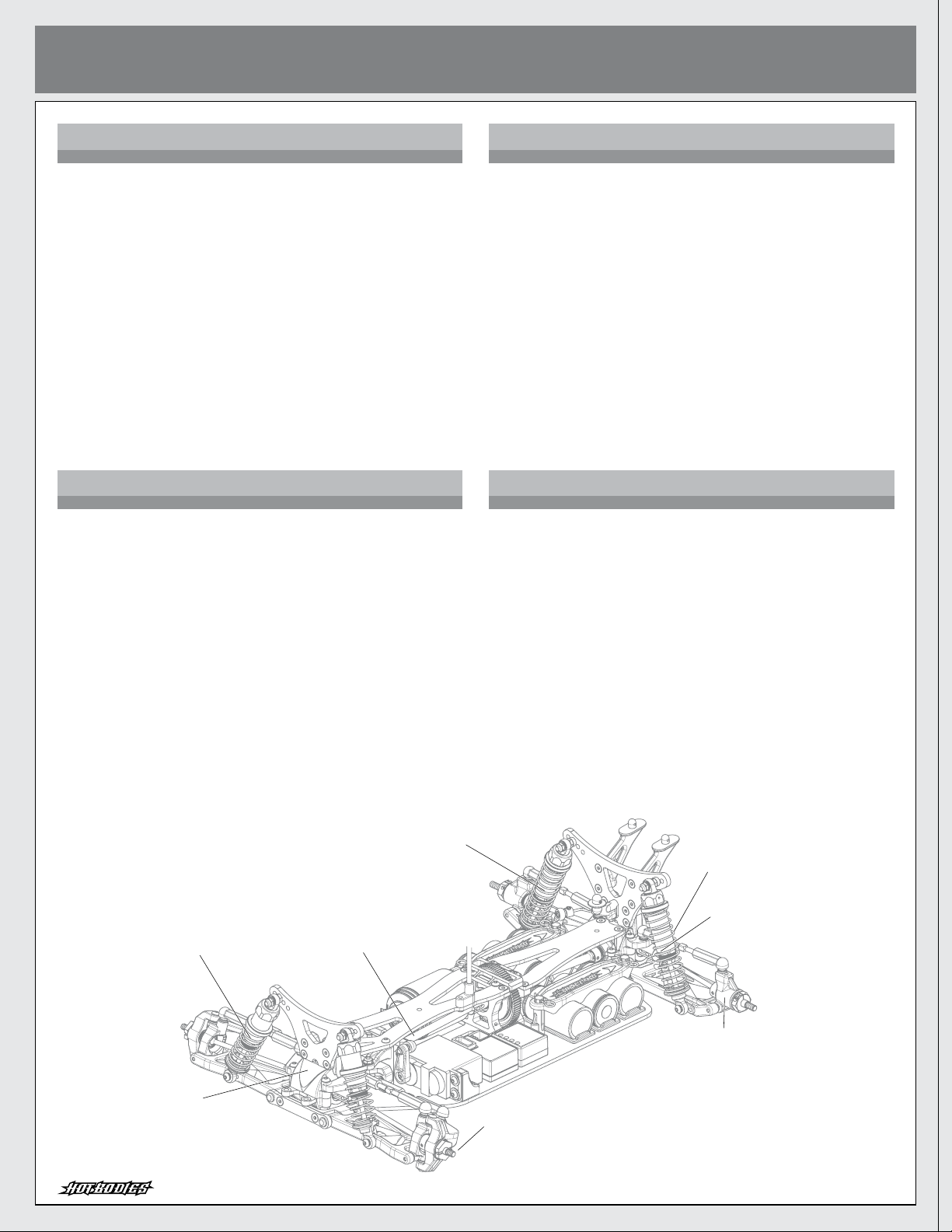

Option Guide Tuningteile

Guide des options

オプションガイド

Option Parts

Parts # Qty Description

6916 6917 6918 6919 6920 6921 6922 6923 61452 61462 61463 61493 61499 61503 61504 61505 61508 61509 61510 61512 61513 61516 61519 61525 61526 61530 61531

PINION GEAR 16 TOOTH (48 PITCH)

PINION GEAR 17 TOOTH (48 PITCH)

PINION GEAR 18 TOOTH (48 PITCH)

PINION GEAR 19 TOOTH (48 PITCH)

PINION GEAR 20 TOOTH (48 PITCH)

PINION GEAR 21 TOOTH (48 PITCH)

PINION GEAR 22 TOOTH (48 PITCH)

PINION GEAR 23 TOOTH (48 PITCH)

CUP JOINT 6mm

REAR SUSPENSION BLOCK (2 DEGREES/ALUMINUM/BLACK)

REAR SUSPENSION BLOCK (2.5 DEGREES/ALUMINUM/BLACK)

SWAY BAR 1.2mm (COPPER)

FRONT WHEEL HUB SET for LOSI WHEEL

SHOCK SPRING 14x40x1.1mm 8.75COLIS (FRONT/BLACK/63gf)

SHOCK SPRING 14x40x1.1mm 8.25COLIS (FRONT/WHITE/68gf)

SHOCK SPRING 14x40x1.1mm 7.75COLIS (FRONT/PINK/74gf)

SHOCK SPRING 14x70x1.1mm 14.5COLIS (REAR/BLACK/34gf)

SHOCK SPRING 14x70x1.1mm 14COLIS (REAR/WHITE/35gf)

SHOCK SPRING 14x70x1.1mm 13.75COLIS (REAR/PINK/36gf)

ALUMINUM REAR HUB CARRIER (0.5DEGREES/PURPLE)

ALUMINUM REAR HUB CARRIER (1DEGREES/PURPLE)

FRONT WHEEL (YELLOW)

REAR WHEEL (YELLOW)

HIGH DOWN FORCE WING SET (175mm)

CHASSIS PROTECT SHEET

FRONT ONE-WAY DIFFERENTIAL 39TOOTH

CENTER ONE-WAY SET

Pièces optionnelles

Numéro Qté. Description

6916 6917 6918 6919 6920 6921 6922 6923 61452 61462 61463 61493 61499 61503 61504 61505 61508 61509 61510 61512 61513 61516 61519 61525 61526 61530 61531

PIGNON 16 DENTS( 48 DP )

PIGNON 17 DENTS ( 48 DP )

PIGNON 18 DENTS ( 48 DP )

PIGNON 19 DENTS ( 48 DP )

PIGNON 20 DENTS ( 48 DP )

PIGNON 21 DENTS ( 48 DP )

PIGNON 22 DENTS ( 48 DP )

PIGNON 23 DENTS ( 48 DP )

NOIX CARDAN AVANT ROUE LIBRE

SUPPORT SUSPENSION ARRIERE (2 DEGRES/ALUMINUM/NOIR)

SUPPORT SUSPENSION ARRIERE (2.5 DEGRES/ALUMINUM/NOIR)

BARRE STABILISATRICE 1.2mm (CUIVRE)

MOYEU – AVANT POUR ENS. JANTE LOSI

RESSORT AMORTISSEUR 14X40X1.1mm 8.75SPIRES (AVANT/NOIR/63gf)

RESSORT AMORTISSEUR 14X40X1.1mm 8.25SPIRES (AVANT/BLANC/68gf)

RESSORT AMORTISSEUR 14X40X1.1mm 7.75SPIRES (AVANT/ROSE/74gf)

RESSORT AMORTISSEUR 14X70X1.1mm 14.5SPIRES (ARRIÈRE/NOIR/35gf)

RESSORT AMORTISSEUR 14X70X1.1mm 14SPIRES (ARRIÈRE/BLANC/35gf)

RESSORT AMORTISSEUR 14X70X1.1mm 13.75SPIRES (ARRIÈRE/ROSE/36gf)

PORTE-MOYEU ARRIERE ALUMINIUM 0.5 DEG.

PORTE-MOYEU ARRIERE ALUMINIUM 1.0 DEG.

JANTE – AVANT (JAUNE)

JANTE – ARRIERE (JAUNE)

ENSEMBLE AILERON A FORTE PORTANCE NÉGATIVE (175mm)

FEUILLE CHASSIS PROTECTION

ENS. AVANT ROUE LIBRE 39T

ENS. CENTRAL ROUE LIBRE

61503 / 61504 / 61505 Shock Spring Daempferfeder Ressort amortisseur

ショックスプリング

61508 / 61509 / 61510 Shock Spring Daempferfeder Ressort amortisseur

ショックスプリング

61531 Center One-way Set Mittelfreilauf Set Ens. central roue libre

センターワンウェイセット

Tuningteile

Nummer Anzahl Beschreibung

6916 6917 6918 6919 6920 6921 6922 6923 61452 61462 61463 61493 61499 61503 61504 61505 61508 61509 61510 61512 61513 61516 61519 61525 61526 61530 61531

RITZEL 16Z 48DP

RITZEL 17Z 48DP

RITZEL 18Z 48DP

RITZEL 19Z 48DP

RITZEL 20Z 48DP

RITZEL 21Z 48DP

RITZEL 22Z 48DP

RITZEL 23Z 48DP

FRONTFREILAUF CUP JOINT (D4)

SCHWINGENHALTER HINTEN (2 GRAD/ALUMINUM/SCHWARTZ)

SCHWINGENHALTER HINTEN (2.5 GRAD/ALUMINUM/SCHWARTZ)

STABILISATOR 1.2MM (KUPFER/D4)

RADMITNEHMER VORNE (FUER LOSI FELGEN)

DAEMPFERFEDER 14X40X1.1mm(VORNE/SCHWARZ/63gf)

DAEMPFERFEDER 14X40X1.1mm(VORNE/WEISS/68gf)

DAEMPFERFEDER 14X40X1.1mm(VORNE/PINK/74gf)

DAEMPFERFEDER 14X70X1.1mm(HINTEN/SCHWARZ/35gf)

DAEMPFERFEDER 14X70X1.1mm(HINTEN/WEISS/35gf)

DAEMPFERFEDER 14X70X1.1mm(HINTEN/PINK/36gf)

RADTRAEGER HINTEN (0.5 GRAD/D4)

RADTRAEGER HINTEN (1.0 GRAD/D4)

FELGE VORNE (GELB/D4)

FELGE HINTEN (GELB/D4)

HIGH DOWN-FORCE FLUEGEL (175mm/D4)

CHASSIS PROTECTION SHEET

FRONTFREILAUF SET 39T(D4)

MITTELFREILAUF SET (D4)

オプションパーツ

品番入数品名

ピニオンギア 16T (48P)

ピニオンギア 17T (48P)

ピニオンギア 18T (48P)

ピニオンギア 19T (48P)

ピニオンギア 20T (48P)

ピニオンギア 21T (48P)

ピニオンギア 22T (48P)

ピニオンギア 23T (48P)

カップジョイント 6mm

リアサスペンションブロック（２度/アルミ/ブラック）

リアサスペンションブロック（２.5度/アルミ/ブラック）

スタビライザー 1.2mm (カッパー）

フロントホイールハブセット（ロッシホイール用）

ショックスプリング 14x40x1.1mm 8.75巻き (フロント/ブラック/63gf)

ショックスプリング 14x40x1.1mm 8.25巻き (フロント/ホワイト/68gf)

ショックスプリング 14x40x1.1mm 7.75巻 (フロント/ピンク/74gf)

ショックスプリング 14x68x1.1mm 14.5巻き (リア/ブラック/34gf)

ショックスプリング 14x70x1.1mm 14巻き (リア/ホワイト/35gf)

ショックスプリング 14x70x1.1mm 13.75巻き (リア/ピンク/36gf)

アルミリアハブ (0.5度/パープル）

アルミリアハブ (1度/パープル）

フロントホイール (イエロー）

リアホイール (イエロー）

ハイダウンフォースウイングセット (175mm)

シャーシプロテクトシート

フロントワンウェイデフ 39T

センターワンウェイセット

61493 SWAY BAR 1.2mm Stabilisator 1.2mm Barre stabilisatrice 1.2mm

スタビライザー 1.2mm

61462 / 61463 Rear Suspension Block Schwingenhalter Hinten Support suspension arriere

リアサスペンションブロック

61530 Front One-way Differential 39Tooth Frontfreilauf Set 39T Ens. avant roue libre 39T

フロントワンウェイデフ 39T

61499 Front Wheel Hub Set For Losi Wheel Radmitnehmer Vorne (Fuer Losi Felgen) Moyeu – avant pour ens. Jante Losi

フロントホイールハブセット（ロッシホイール用）

61512 / 61513 Aluminum Rear Hub Carrier Radtraeger Hinten Porte-moyeu arriere aluminium

アルミリアハブ

Page 39

61433 Bevel Gear 39T Kegelrad 39Z Pignon conique 39D

ベベルギア39Ｔ

61530 One Way Housing 6mm Vorderes Freilaufdifferential Differentiel avant roue libre

ワンウェイユニット

75190 One-way Gear Brace (Aluminum/Purple) Freilaufversteifung (Aluminium/Lila) Armature pignon roue libre (Aluminium/Violet)

ワンウェイギヤブレース(アルミ/パープル)

94036 Button Head Screw M2x5mm Flachkopfschraube M2x5mm Vis tete ronde M2x5mm

ナベネジM2x5mm

61452 Cup Joint 6mm Frontfreilauf Cup Joint Noix cardan avant roue libre

カップジョイント6mm

61531 One Way Cup Joint 6mm Cup Joint 6mm Noix de cardan 6mm

カップジョイント6mm

61531 Input Shaft Kegelradwelle Arbre primaire

インプットシャフト

61531 Center Drive Shaft 5x95mm (ALUMINUM) Mittelknochen 5x95mm (Aluminium) Cardan central 5x95mm (Aluminium)

センタードライブシャフト（5ｘ95ｍｍ）

61531 O-Ring 8x1.0mm O-Ring 8x1.0mm Joint torique 8x1.0mm

Ｏリング8x1.0mm

75188 Coupling Koppelung Accouplement

カップリング

Z264 Pin 2x10mm Stift 2x10mm Goupille 2x10mm

ピン2x10mm

Z273 Pin 1.6x8mm Stift 1.6x8mm Goupille 1.6x8mm

ピン1.6x8mm

75188 Set Screw M3x2.5mm Madenschraube M3x2.5mm Vis sans tete M3x2.5mm

セットスクリューM3x2.5mm

61530

Recommended for high traction tracks to increase steering.

Für besonders grifge Strecken empfohlen um mehr Lenkung zu bekommen.

Conseillé pour les pistes à forte accroche pour améliorer la direction.

グリップの良い路面でのステアリング反応が向上します。

Front One-way Differential 39Tooth Frontfreilauf Set 39T

Ens. avant roue libre 39T

フロントワンウェイデフ 39T

61452

B130

Z891

61530

You may need to adjust the number of shims to uptain proper gear mesh.

Passen Sie die Anzahl der Scheiben so an, dass das Getriebe leicht und sauber läuft.

Vous pouvez devoir modier le nombre de rondelles

utilisées pour obtenir un engrènement correct.

ベベルギアがスムーズに動くようにギアの噛み合わせを調整します。

61531

Recommended for high traction tracks to increase steering.

Für besonders grifge Strecken empfohlen um mehr Lenkung zu bekommen.

Conseillé pour les pistes à forte accroche pour améliorer la direction.

グリップの良い路面でのステアリング反応が向上します。

Center One-way Set Mittelfreilauf Set

Ens. central roue libre

センターワンウェイセット

61433

75190

94036

Z891

B130

61452

Not Included Nicht enthalten Non inclus

別売り

Z350

61433

Z273

B121

Z852

61531

Z156

75188

Z264

61531

Not Included Nicht enthalten Non inclus

別売り

To lock center one way. Zum Sperren des Mittelfreilaufs. Pour verrouiller l’ensemble central de roue libre.

センターワンウェイをロックする場合

61531

Z273

Page 40

61462 / 61463

61462 / 61463 / 61464 Rear Suspension Block Schwingenhalter Hinten Support suspension arriere

リアサスペンションブロック

61512 Aluminum Rear Hub Carrier (0.5Deg/Purple) Radtraeger Hinten (0.5 Grad) Porte-moyeu arriere aluminium 0.5 Deg.

アルミリアハブ(0.5度/パープル）

61513 Aluminum Rear Hub Carrier (1.0Deg/Purple) Radtraeger Hinten (1.0 Grad) Porte-moyeu arriere aluminium 1.0 Deg.

アルミリアハブ(1度/パープル）

61512 / 61513

Adjust rear toe using optional suspension blocks and rear hub carriers. Sie können die Vorspur der Hinterachse mit anderen Schwingenhaltern und Radträgern ändern. Réglez le pincement arrière avec des blocs de suspension et des étriers arrière optionnels.

リアサスペンションブロックとアルミハブでリアタイヤのトー角を走行条件に合わせて調整できます。

Rear Suspension Block Schwingenhalter Hinten

Aluminum Rear Hub Carrier Radtraeger Hinten

Support suspension arriere

リアサスペンションブロック

Porte-moyeu arriere aluminium

アルミリアハブ

More Rear Toe-in Mehr Vorspur Plus de pincement

リアトー角を増やす

Shock Spring Daempferfeder

Replace shock springs to suit running and track conditions. Verwenden Sie Dämpferfedern, die zur Strecke und Ihrem Fahrstil passen. Remplacez les ressorts d’amortisseur pour correspondre aux conditions de la course et de la piste.

走行条件やジャンプなどに合わせてショックスプリングを変更することで安定した走行が可能になります。

Front Vorne Avant

フロント

Softer Weicher Plus souple

やわらかい

Stiffer Härter Plus rigide

硬い

61503

61504

61505

More stability under braking. More stability on power at corner exit. Less top speed

Stabiler beim Bremsen. Sanfter beim Herausbeschleunigen. Geringere Höchstgeschwindigkeit.

Plus de stabilité en freinage. Plus de stabilité en sortie de virage en traction. Vitesse maximale plus faible.

ブレーキ時の安定性向上、コーナリング時の安定性向上トップスピードの低下

Ressort Amortisseur

ショックスプリング

Shock Spring 14x40x1.1mm 8.75colis (Front/Black/63gf) Daempferfeder 14x40x1.1mm(Vorne/schwarz/63gf) Ressort amortisseur 14x40x1.1mm 8.75spires (Avant/Noir/63gf)

ショックスプリング 14x40x1.1mm 8.75巻き (フロント/ブラック/63gf)

Shock Spring 14x40x1.1mm 8.25colis (Front/White/68gf) Daempferfeder 14x40x1.1mm(Vorne/Weiss/68gf) Ressort amortisseur 14x40x1.1mm 8.25spires (Avant/Blanc/68gf)

ショックスプリング 14x40x1.1mm 8.25巻き (フロント/ホワイト/68gf)

Shock Spring 14x40x1.1mm 7.75colis (Front/Pink/74gf) Daempferfeder 14x40x1.1mm(Vorne/Pink/74gf) Ressort amortisseur 14x40x1.1mm 7.75spires (Avant/Rose/74gf)

ショックスプリング 14x40x1.1mm 7.75巻 (フロント/ピンク/74gf)

Less Rear Toe-in Weniger Vorspur Moins de pincement.

リアトー角を減らす

Rear Hinten Arrière

リア

Softer Weicher Plus souple

やわらかい

Stiffer Härter Plus rigide

硬い

More steering Less stability on power at corner exit More top speed

Mehr Lenkung. Aggressiver beim Herausbeschleunigen. Bessere Höchstgeschwindigkeit.

Plus de direction Moins de stabilité en sortie de virage en traction. Vitesse maximale plus élevée.

ステアリング反応向上、コーナリング時の安定性減少トップスピードの向上

Shock Spring 14x70x1.1mm 14.5colis (Rear/Black/34gf)

61508

Daempferfeder 14x70x1.1mm(Hinten/Schwarz/35gf) Ressort amortisseur 14x70x1.1mm 14.5spires (Arrière/Noir/35gf)

ショックスプリング 14x68x1.1mm 14.5巻き (リア/ブラック/34gf)

Shock Spring 14x70x1.1mm 14colis (Rear/White/35gf)

61509

Daempferfeder 14x70x1.1mm(Hinten/Weiss/35gf) Ressort amortisseur 14x70x1.1mm 14spires (Arrière/Blanc/35gf)

ショックスプリング 14x70x1.1mm 14巻き (リア/ホワイト/35gf)

Shock Spring 14x70x1.1mm 13.75colis (Rear/Pink/36gf)

61510

Daempferfeder 14x70x1.1mm(Hinten/Pink/36gf) Ressort amortisseur 14x70x1.1mm 13.75spires (Arrière/Rose/36gf)

ショックスプリング 14x70x1.1mm 13.75巻き (リア/ピンク/36gf)

Stiffer Härter Plus rigide

硬い

Less chassis roll. Less traction. Car reacts quicker to input. Better on smooth tracks. Less chance of bottoming out when landing.

Weniger Rollbewegung des Chassis. Weniger Griff. Auto reagiert schneller auf Steuerbefehle. Besser auf ebenen Strecken. Geringere Gefahr des Aufsetzens bei der Landung.

Moins de roulis du châssis. Moins d’adhérence. La voiture répond plus rapidement aux commandes. Convient mieux aux pistes lisses. Moins de risques de talonnage lors de l’atterrissage.

シャーシロール減少トラクション減少スムースな路面に適応

Softer Weicher Plus souple

やわらかい

More chassis roll. More traction. Better on bumpy tracks. More chance of bottoming out when landing.

Mehr Rollbewegung des Chassis. Mehr Griff. Besser auf welligen Strecken. Größere Gefahr des Aufsetzens bei der Landung.

シャーシロール増大トラクション増大粗い路面に適応

Page 41

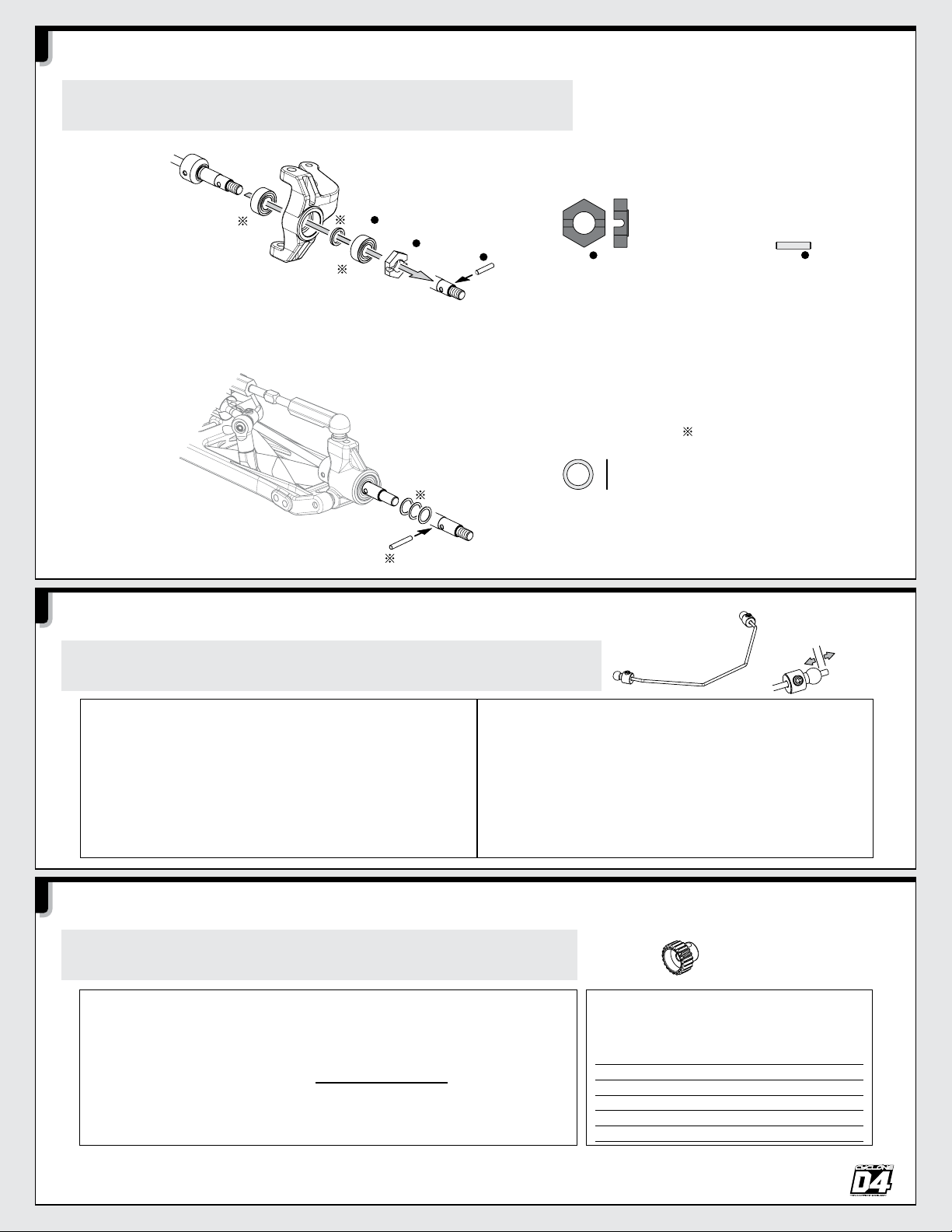

61499

61499 Front Wheel Hub Set For Losi Wheel (Steel/black) Radmitnehmer Vorne (Fuer Losi Felgen) Moyeu – avant pour ens. Jante Losi

フロントホイールハブセット（ロッシホイール用）

61499 Pin 1.6x8mm Stift 1.6x8mm Goupille 1.6x8mm

ピン1.6x8mm

Z852 Washer 5x7x0.2mm Unterlagscheibe 5x7x0.2mm Rondelle 5x7x0.2mm

ワッシャー5x7x0.2mm

Hub set allows use of Team Losi front wheels. Das Radmitnehmer Set erlaubt die Verwendung von Team Losi Felgen an der Vorderachse. Les moyeux permettent l’utilisation de roues avant Team Losi.

Team Losi社製のフロントホイールが使用することができるようになります。

Front Vorne Avant

フロント

Front Wheel Hub Set For Losi Wheel Radmitnehmer Vorne (Fuer Losi Felgen)

Moyeu – avant pour ens. jante Losi

フロントホイールハブセット（ロッシホイール用）

B121

Rear Hinten Arrière

リア

61493

Adjust the stiffness of the sway bar by using a thinner or thicker wire and by adjusting the collar position. Die Wirkung des Stabilisators kann durch Tauschen des Drahts und ändern der Befestigungsposition variiert werden. Réglez la rigidité de la barre stabilisatrice en utilisant une pièce plus ou moins épaisse et en réglant la p.osition du collier.

スタビライザーの太さとスタビボールの位置でスタビライザーの効きを調整します。

When using Team Associated or Team Losi rear wheels, remove hex hub and install washers. Wenn Sie Team Associated oder Team Losi Felgen an der Hinterachse verwenden wollen, entfernen Sie den Radmitnehmer und legen Sie Scheiben unter. Lorsque vous utilisez conjointement avec des jantes Team Associated ou Team Losi, retirez les hexagonaux et mettez des rondelles.

Team Associated, Team Losi社製のリアホイールを使用する場合はハブを取り外してワッシャーを取り付けてください。

Sway Bar 1.2mm (Copper) Stabilisator 1.2mm (Kupfer)

61490

61499

B121

66851

61499

Z852

Barre stabilisatrice 1.2mm (cuivre)

スタビライザー 1.2mm (カッパー）

These Parts Are Included With Your Car Kit. Diese Teile sind im Baukasten enthalten. Ces pièces sont incluses dans votre kit.

キットに含まれるパーツを使用してください。

Stiffer Härter Plus rigide

硬い

Softer Weicher Plus souple

やわらかい

Stiffer Härter Plus rigide

硬い

Gear Ratio Getriebeübersetzung

Adjust gear ratio to suit motor and running conditions. Wählen Sie eine zum Motor und zur Strecke passende Übersetzung. Réglez le rapport des pignons pour correspondre aux caractéristiques du moteur et de la course.

モーター、走行条件等に合わせてギアレシオを調整してください。

Formula Formel Formule de calcul

計算式

Less rear chassis roll. Less rear traction. More on-power steering.

Weniger Rollbewegung der Hinterachse. Weniger Griff der Hinterachse. Mehr Lenkung beim Gas geben.

Moins de roulis du châssis à l’arrière. Moins d’adhérence à l’arrière. Plus de direction en traction.

リアシャーシロールが減少リアトラクションが減少パワーオンステアリングが増加

Rapport des pignons

ギアレシオ

Gear Ratio Getrebeübersetyunga Rapports De Démultiplication

ギアレシオ

Spur Gear Hauptzahnrad Couronne

スパーギア

Pinion Gear Ritzel Pignon

ピニオンギア歯数

Softer Weicher Plus souple

やわらかい

2.4375

More rear chassis roll. More rear traction. Less on-power steering.

Mehr Rollbewegung der Hinterachse. Mehr Griff der Hinterachse. Weniger Griff beim Gas geben.

Plus de roulis du châssis à l’arrière. Plus d’adhérence à l’arrière. Moins de direction en traction.

リアシャーシロールが増加リアトラクションが増加パワーオンステアリングが減少

Motor Type Elektromotor Moteur

モーター

19 turn 13 turn 12 turn 11 turn 10 turn

6.5T Burushless

Pinion Gear Ritzel Pignon

ピニオンギア歯数

20T 20T 20T 19T 18T 16T

Page 42

1 2 3 4

1 2

mmmm

1 21 2

1 2 3 4

0° 0.5°1.0°

mmmm

1 21 2

2.0° 2.5°3.0°2.0° 2.5°3.0°

mmmm

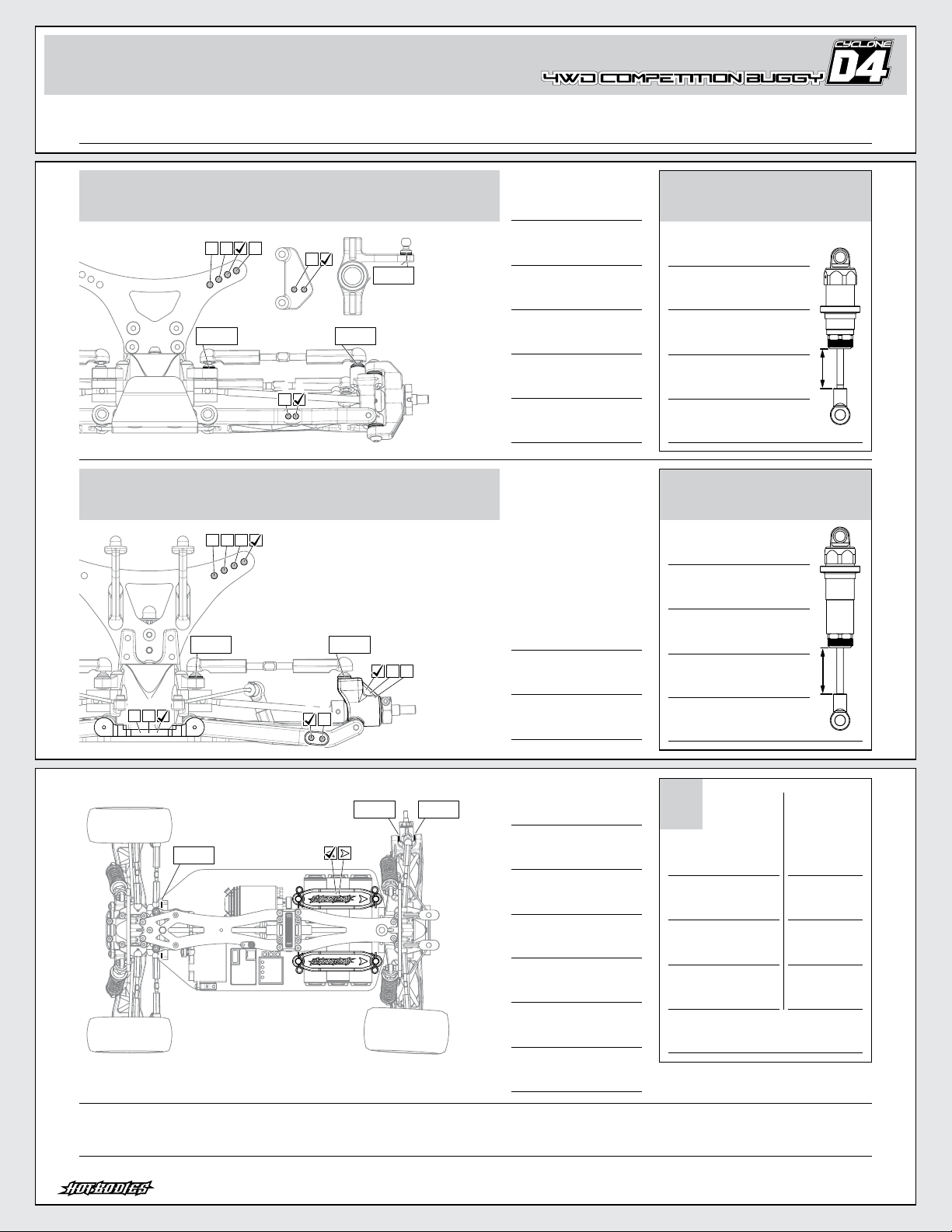

Setup Sheet Setup Blatt

Fiche de réglage

セットアップシート

Name Name Nom

氏名

Front Vorne Avant

フロント

Rear Hinten Arrière

リア

0.5

Date Datum Date

日付

0.75

1.0

Track Strecke Piste

サーキット

Ride Height Bodenfreiheit Garde au sol

車高

Camber Angle Sturz Angle de carrossage

キャンバー角

Caster Angle Nachlauf Angle de chasse

キャスター角

Toe Angle Vorspur Angle de pincement

トー角

Front Diff Vorderes Differential Diff. avant

フロントデフ

Center Drive Shaft Mittelkardan Axe transmission central

センタードライブ

Ride Height Bodenfreiheit Garde au sol

車高

Camber Angle Sturz Angle de carrossage

キャンバー角

Sway Bar Stabilisator Barre antiroulis

スタビライザー

23 mm

1°

10°

0°

Diff

Direct

24 mm

1°

1.4 mm

Track Condition Streckenzustand Conditions de piste

路面状況

Shocks Dämpfer Amortisseurs

ショック

Shock Length Dämpferlänge Longueur amortisseur

ショック長

Oil wt. Ölviskosität Grade huile

オイル番号

Piston Kolbenplatte Piston

ピストン

Spring Federn Ressorts

スプリング

Notes Notizen Notes

メモ

Shocks Dämpfer Amortisseurs

ショック

Shock Length Dämpferlänge Longueur amortisseur

ショック長

Oil wt. Ölviskosität Grade huile

オイル番号

Piston Kolbenplatte Piston

ピストン

Spring Federn Ressorts

スプリング

Notes Notizen Notes

メモ

23 mm

30 wt

61503

29 mm

30 wt

61508

Notes Notizen Notes

メモ

1.0

1.0 1.0

Motor Motor Moteur

モーター

Spur gear Hauptzahnrad Couronne

スパーギア

Pinion gear Ritzel Pignon

ピニオンギア

Slipper Slipper l’embrayage

スリッパー

Battery Akku Batterie

バッテリー

Body Karosserie Carrosserie

ボディ

Wing Flügel Type d’aileron

ウイング

165 mm

Tires Reifen Pneus

タイヤ

Brand Hersteller Marque

使用タイヤ

Compound Mischung Gomme

コンパウンド

Insert Einlagen Insert

インサート

Wheel Felge Jante

ホイール

Notes Notizen Notes

メモ

Front Vorne Avant

フロント

Rear Hinten Arrière

リア

61515 61518

Page 43

1 2 3 4

1 2

mmmm

1 21 2

1 2 3 4

0° 0.5°1.0°

mmmm

1 21 2

2.0° 2.5°3.0°2.0° 2.5°3.0°

mmmm

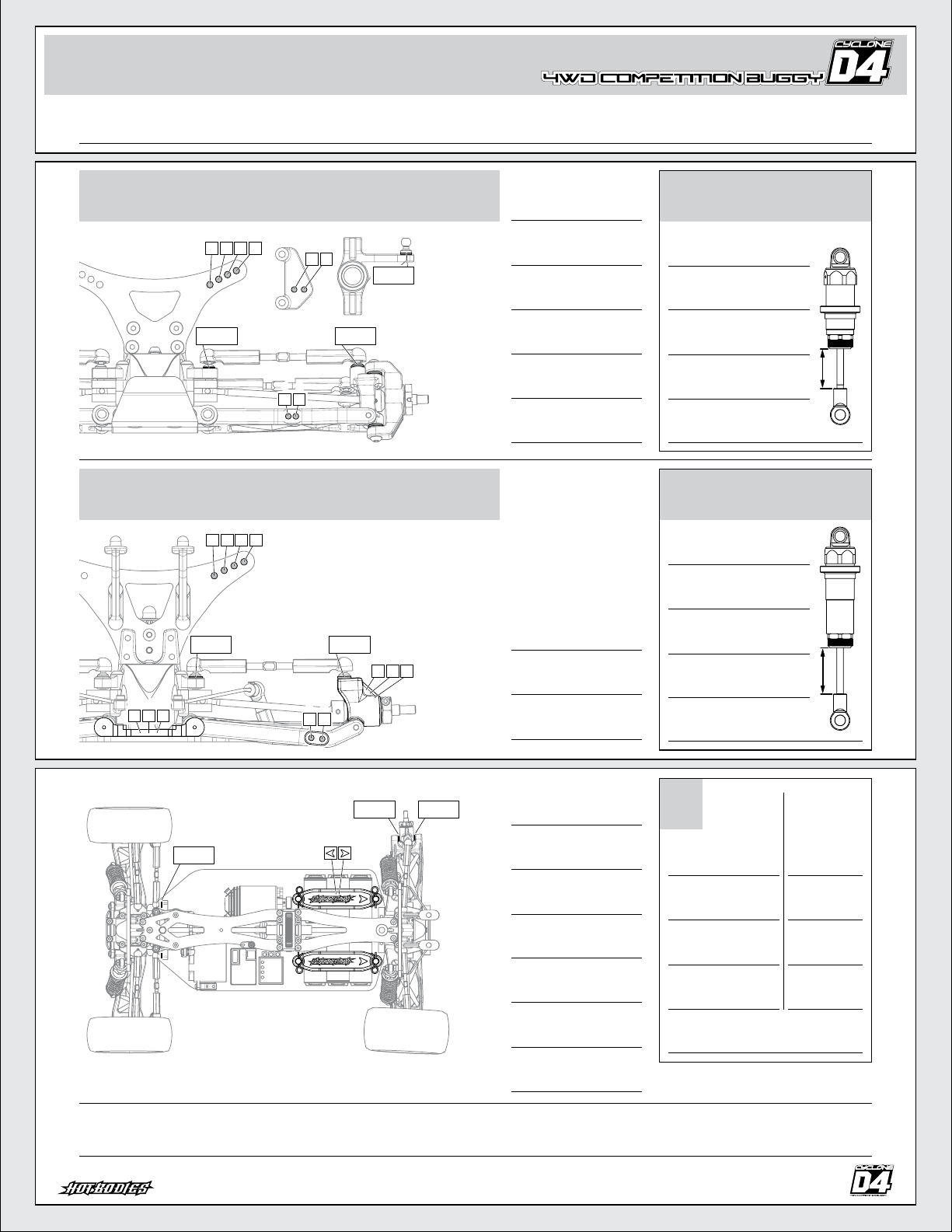

Setup Sheet Setup Blatt

Fiche de réglage

セットアップシート

Name Name Nom

氏名

Front Vorne Avant

フロント

Rear Hinten Arrière

リア

Date Datum Date

日付

Track Strecke Piste

サーキット

Ride Height Bodenfreiheit Garde au sol

車高

Camber Angle Sturz Angle de carrossage

キャンバー角

Caster Angle Nachlauf Angle de chasse

キャスター角

Toe Angle Vorspur Angle de pincement

トー角

Front Diff Vorderes Differential Diff. avant

フロントデフ

Center Drive Shaft Mittelkardan Axe transmission central

センタードライブ

Ride Height Bodenfreiheit Garde au sol

車高

Camber Angle Sturz Angle de carrossage

キャンバー角

Sway Bar Stabilisator Barre antiroulis

スタビライザー

Track Condition Streckenzustand Conditions de piste

路面状況

Shocks Dämpfer Amortisseurs

ショック

Shock Length Dämpferlänge Longueur amortisseur

ショック長

Oil wt. Ölviskosität Grade huile

オイル番号

Piston Kolbenplatte Piston

ピストン

Spring Federn Ressorts

スプリング

Notes Notizen Notes

メモ

Shocks Dämpfer Amortisseurs

ショック

Shock Length Dämpferlänge Longueur amortisseur

ショック長

Oil wt. Ölviskosität Grade huile

オイル番号

Piston Kolbenplatte Piston

ピストン

Spring Federn Ressorts

スプリング

Notes Notizen Notes

メモ

Notes Notizen Notes

メモ

Motor Motor Moteur

モーター

Spur gear Hauptzahnrad Couronne

スパーギア

Pinion gear Ritzel Pignon

ピニオンギア

Slipper Slipper l’embrayage

スリッパー

Battery Akku Batterie

バッテリー

Body Karosserie Carrosserie

ボディ

Wing Flügel Type d’aileron

ウイング

Tires Reifen Pneus

タイヤ

Brand Hersteller Marque

使用タイヤ

Compound Mischung Gomme

コンパウンド

Insert Einlagen Insert

インサート

Wheel Felge Jante

ホイール

Notes Notizen Notes

メモ

Front Vorne Avant

フロント

Rear Hinten Arrière

リア

Page 44

Exploded View Explosionsansicht

Vue éclatée

展開図

Z684

61535

66581

A165

61474

B130

B121

61490

61424

Z892

Z298

61488

Z298

Z354

B121

72111

61486

75115

Z814

61424

Z676

A133

Z852

61487

61485

61424

75115

Z814

61426

Z700

61432

61470

Z264

61435 / 80T

61469

Z082

93473

Z082

93464

75188 75188

Z082

Z355

73486

61487

61432

61472

61422

Slipper Slipper l’embrayage

スリッパー

61486

61441

61485

Z676

Z354

61432

61467

73486

61460

75116

Z355

A133

Z676

75122

61431

Z817

61432

61467

Z083

75115

61488

75116

Z356

Z352

Z892

75122

61420

Z676

Z083

Z817

93473

61459

Z352

61420

B130

Z350

61466

61431

61466

61432

73486

61535

61431

B015

75115

61433 / 16T

61420

B015

61465

B121

61422

Z082

75116

61466

73486

Z352

Z852

61469

Z081

61431 B015

61431

61472

61427

Z350

61456

61432

Z352

Z082

75188

Z273

Z352

75188

Z264

Z224

75188

93462

Z081

Z082

93467

75188

61431

Z264

61470

Z700

61443

61432

75115

Z082

Z081

72111

Z352

61457

75115

Z814

61427

61453

Z224

61432

Z852

Z081

Z082

Z352

61424

61426

B121

61424

61431

Z082

Z298

Z082

75115

Z814

61490

Z352

61431

61424

Z082

B121

Z082

Z352

61427

61428

61474

Z352

Z082

61455

Z082

66581

Z684

Z082

61454

Z082

61444

61440

Z150

Z081

Z082

Page 45

75106

Z305

61428

Z684

61475

61428

75106

61428

Z305

Z234

B121

61428

66581

61490

61425

72111

61427

Z305

61428

75106

75115

Z815

61428

Z305

61428

Z700

Z352

61425

61427

Z676

61432

61485

A133

B121

75106

Z818

61471

Z264

93473

61458

61432

75188

61469

61473

75188 75188

61456

73486

61461

61427

Z264

61423

Z852

61468

B121

Z263

Z083

Z082

Z352

Z813

Z350

61433 / 16T

61468

61421

Z082

Z356

75115

61421

Z234

61421

61442

Z082

Z356

75115

Z813

Z234

61421

Z082

Z352

61421

61480

61432

6816

61427

Z676

73486

Z356

61485

Z818

61469

Z661

61429

Z242

Z352

61432

61464

73486

A133

61432

Z705

61423

Front Vorne Avant

フロント

Z700

72302

61473

61515

61432

Z264

61494

75188 75188

72302

93473

61471

Z700

61518

Z700

72111

61480

61432

6816

61432

Z705

61432

B121

61432

61425

75115

Z815

61425

Z661

61429 Z242 Z814

61490

61425

B121

Z234

66581

Rear Hinten Arrière

リア

61475

Z684

73522

B130

Differentials Differentiale Différentiels

デフギア

Z892

Z891

61450

A164

B020

61433 / 39T

61433

A157

B020

A164

61450

Z891

Z892

B130

A165

A150

A166

73522

61476

61498

61484

61481

61497

61478

6820 61483 6820 61483

61478

A044

61503

61432

61477

61498

61484

61482

61497

61478

6820 61483 6820 61483

61478

61508

61432

Page 46

Parts List Ersatzteileliste

Liste de pièces

パーツリスト

Parts List

Parts # Qty Description

61420 61421 61422 61423 61424 61425 61426 61427 61428 61429 61431 61432 61433 61435 61440 61441 61442 61443 61444 61450 61453 61454 61455 61456 61457 61458 61459 61460 61461 61464 61465 61466 61467 61468 61469 61470 61471 61472 61473 61474 61475 61476 61477 61478 61480 61481 61482 61483 61484 61485 61486 61487 61488 61490 61494 61497 61498 61503 61508 61515 61518 61524 61535 6163 66581 6816 6820 72111 72302 73486 73522 75106 75115 75116 75122 75188 93464 93467 93473 A133 A150 A157 A162 A164 A165 A166 B015 B020 B121 B130 Z081 Z082 Z083 Z150 Z216 Z224 Z234 Z242 Z264 Z273 Z298 Z305 Z350 Z352 Z354 Z356 Z541 Z661 Z676 Z684 Z700 Z705 Z813 Z814 Z815 Z818 Z852 Z891 Z892

FRONT GEAR BOX SET

REAR GEAR BOX SET

FRONT SUSPENSION ARM SET

REAR SUSPENSION ARM SET

FRONT UPRIGHT SET

REAR HUB CARRIER SET

FRONT HUB CARRIER SET (7DEGREE/10DEGREE)

BUMPER/WING MOUNT SET

BATTERY MOUNT SET

SHOCK PISTON SET

STEERING PARTS SET

RODEND/SHOCK PARTS SET

BEVEL GEAR SET (39T/16T)

SPUR GEAR (80T/48PITCH)

MAIN CHASSIS 2.5mm (WOVEN GRAPHITE)

FRONT SHOCK TOWER (WOVEN GRAPHITE)

REAR SHOCK TOWER (WOVEN GRAPHITE)

FRONT UPPER DECK (WOVEN GRAPHITE)

REAR UPPER DECK (WOVEN GRAPHITE)

DIFFERENTIAL CUP JOINT SET

MOTOR MOUNT (ALUMINUM/BLACK)

CENTER BULKHEAD (ALUMINUM/BLACK)

CENTER BULKHEAD UPPER (ALUMINUM/BLACK)

INPUT SHAFT 5x23mm

CENTER DRIVE SHAFT 5x108mm

CENTER DRIVE SHAFT 5x71mm

FRONT SUSPENSION MOUNT (ALUMINUM/BLACK)

FRONT SUSPENSION BRACE (ALUMINUM/BLACK)

REAR SUSPENSION BLOCK (FRONT SIDE/ALUMINUM/BLACK)

REAR SUSPENSION BLOCK (REAR SIDE/3DEGREE/ALUMINUM/BLACK)

STEERING POST 4x34mm

SERVO SAVER SET

SUSPENSION SHAFT 3x37mm

SUSPENSION SHAFT 3x48.5mm

SUSPENSION SHAFT 2.5x30mm

FRONT AXLE SHAFT

REAR AXLE SHAFT

HARD STEEL DRIVE SHAFT 76mm

HARD STEEL DRIVE SHAFT 62mm

FRONT HEX WHEEL HUB (STEEL/BLACK)

ALUMINUM REAR HEX WHEEL HUB (CLAMP TYPE/BLACK)

ALUMINUM THREADED SHOCK BODY (78-58mm)

ALUMINUM THREADED SHOCK BODY (95-67mm)

O-RING ADAPTER SET

SHOCK CAP 15x7.5mm (BLACK)

SHOCK SHAFT 3x45mm

SHOCK SHAFT 3x54mm

SHOCK RETAINER SET

SHOCK PRE-LOAD COLLAR (BLACK)

SHOCK CAP BALL 4.8x8mm (BLACK/HARD ANODIZED)

SLIPPER PLATE

SLIPPER PAD

CENTER CUP JOINT

BEARING COLLAR (5x7x1.0/7.0mm)

SWAY BAR 1.4mm (SILVER)

O-RING SS090 (1.0x9.0mm/BLACK)

O-RING AS568-014 (1.8x12.4mm/BLACK)

SHOCK SPRING 14X40X1.1mm 8.75COLIS (FRONT/BLACK/63gf)

SHOCK SPRING 14X70X1.1mm 14.5COLIS (REAR/BLACK/34gf)

FRONT WHEEL (WHITE)

REAR WHEEL (WHITE)

HIGH DOWN FORCE WING SET (160mm)

SLIPPER SCREW SET

SERVO TAPE 20x100mm

PIN 1.7x11mm

SILICONE O-RING S10

SILICONE O-RING P-3 (CLEAR)

SHIM SET 3x5mm (M3x5x0.1-0.2-0.3mm/10pcs each)

BALL SET FOR SWAY BAR

BUSHING SET A

DIFFERENTIAL SCREW AND HEAVY-DUTY NUT (2mm) SET

BODY CLIP (6mm/BLACK)

BALL STUD 4.3x10.3mm (2mm SOCKET)

BALL STUD 4.3x13mm (2mm SOCKET)

STEERING BLOCK BUSHING

UNIVERSAL Rebuild KIT

TITANIUM TURNBUCKLE M3x29mm (PURPLE)

TITANIUM TURNBUCKLE M3x34mm

TITANIUM TURNBUCKLE M3x46mm

BALL 5.8x6mm

BALL 2mm

CARBIDE DIFFERENTIAL BALLS (3/32 in./2.4mm)

DIFFERENTIAL SCREW M2x25mm

DIFFERENTIAL RING 13x19mm

SPRING 6x7x1.5mm (DIFFERENTIAL) BLACK

DIFF THRUST WASHER 2.2x6mm

BALL BEARING 4x7x2.5mm

BALL BEARING 5x8x2.5mm

BALL BEARING 5x10x4mm (RUBBER SHIELD)

BALL BEARING 10x15x4mm (RUBBER SHIELD)

FLAT HEAD SCREW M3x6mm (HEX SOCKET)

FLAT HEAD SCREW M3x8mm (HEX SOCKET)

FLAT HEAD SCREW M3x10mm (HEX SOCKET)

ANTENNA PIPE SET

BUTTON HEAD HEX SOCKET SCREW M3x15mm

WASHER M3x8mm

CAP HEAD SCREW M2x5mm

E CLIP E2mm

PIN 2x10mm SILVER

PIN 1.6x8mm

STEP SCREW M3x5x11mm (HEX SOCKET)

SCREW POST M3x15mm

BUTTON HEAD SCREW M3x5mm (HEX SOCKET)

BUTTON HEAD SCREW M3x8mm (HEX SOCKET)

BUTTON HEAD SCREW M3x12mm (HEX SOCKET)

BUTTON HEAD SCREW M3x18mm (HEX SOCKET)

CAP HEAD SCREW M3x6mm

LOCK NUT M2.6

LOCK NUT M3 THIN TYPE

FLANGED LOCK NUT M4

SET SCREW M3x3mm

SET SCREW M3x10mm

ALUMINUM WASHER 3x6x0.5mm (PURPLE)

ALUMINUM WASHER 3x6x0.75mm (PURPLE)

ALUMINUM WASHER 3x6x1.0mm (PURPLE)

ALUMINUM WASHER 3x6x2.5mm (PURPLE)

WASHER 5x7x0.2mm

WASHER 10x12x0.1mm (COPPER)

WASHER 10x12x0.2mm

Ersatzteileliste

Nummer Anzahl Beschreibung

GETRIEBEBOX SET VORNE (D4)

GETRIEBEBOX SET HINTEN (D4)

SCHWINGEN SET VORNE (D4)

SCHWINGEN SET HINTEN (D4)

LENKHEBEL SET (D4)

RADTRAEGER HINTEN (D4)

LENKHEBELTRAEGER (7 & 10 GRAD/D4)

RAMMER/FLUEGELHALTER SET (D4)

AKKUHALTERUNG (D4)

KOLBENPLATTEN SET (D4)

LENKUNGSTEILE (D4)

DAEMPFERTEILE/KUGELPFANNEN SET (D4)

KEGELRAEDER SET (39Z / 16Z/D4)

HAUPTZAHNRAD (80Z/48DP/D4)

CHASSIS D4 2.5mm (KOHLEFASER)

DAEMPFERBRUECKE VORNE (KOHLEFASER/D4)

DAEMPFERBRUECKE HINTEN (KOHLEFASER/D4)

OBERDECK VORNE (KOHLEFASER/D4)

OBERDECK HINTEN (KOHLEFASER/D4)

DIFFERENTIAL CUP JOINT SET (D4)

MOTORHALTERUNG (ALUMINIUM/SCHWARTZ/D4)

BULKHEAD MITTE (ALUMINIUM/SCHWARTZ/D4)

BULKHEAD MITTE OBEN (ALUMINIUM/SCHWARTZ/D4)

INPUT SHAFT 5x23mm

MITTELKNOCHEN 5x108mm (ALUMINIUM)

MITTELKNOCHEN 5x71mm (ALUMINIUM)

SCHWINGENHALTER VORNE (ALUMINIUM/SCHWARTZ/D4)

VORDERE SCHWINENHALTERUNGS STREBE (ALU/SCHWARZ/D4)

SCHWINGENHALTER HINTEN (-RF/ALUMINIUM/LILA/D4)

SCHWINGENHALTER HINTEN (3 GRAD/ALUMINUM/SCHWARTZ)

LENKUNGSPFOSTEN 4x34mm (D4)

SERVO SAVER SET (D4)

SCHWINGENSTIFT 3x37mm (D4)

SCHWINGENSTIFT 3x47mm (D4)

SCHWINGENSTIFT 2.5x30mm (D4)

KARDAN RADACHSE VORNE (D4)

KARDAN RADACHSE HINTEN (D4)

KARDAN ANTRIEBSACHSE 76mm (STAHL/D4)

KARDAN ANTRIEBSACHSE 62mm (STAHL/D4)

RADMITNEHMER VORNE (STAHL/SCHWARZ)

RADMITNEHMER HINTEN (ALUMINIUM/SCHWARZ)

DAEMPFERGEHAEUSE (ALUMINIUM/78-58mm/D4)

DAEMPFERGEHAEUSE (ALUMINIUM/95-67mm/D4)

O-RING ADAPTER SET (D4)

DAEMPFERKAPPE 15x7.5mm (LILA/D4)

KOLBENSTANGE 3x45mm (D4)

KOLBENSTANGE 3x54mm (D4)

DAMPFERSCHEIBEN SET (D4)

DAEMPFER VORSPANNMUTTER (SCHWARZ/D4)

DAEMPFERBEFESTIGUNG 4.8x8mm (D4)

SLIPPERPLATTE (D4)

SLIPPERBELAG (D4)

MITTEL CUP JOINT (D4)

LAGERHALTERUNG (5x7x1.0/7.0mm/D4)

STABILISATOR 1.4mm (SILBER)

O-RING SS090 (1.0x9.0mm/SCHWARZ)

O-RING AS568-014 (1.8x12.4mm/SCHWARZ)

DAEMPFERFEDER 14X40X1.1mm(VORNE/SCHWARZ/63gf)

DAEMPFERFEDER 14X70X1.1mm(HINTEN/SCHWARZ/35gf)

FELGE VORNE (WEISS)

FELGE HINTEN (WEISS)

HIGH DOWN-FORCE FLUEGEL (160mm/D4)

SLIPPERSCHRAUBE (SET)

DOPPELSEITIGES KLEBEBAND 20x100mm

Stift 1.7x11mm

SILIKON O-RING S10

SILIKON O-RING P-3 (TRANSPARENT)

BEILAGSCHEIBENSET 3x5mm (0.1-0.2-0.3mm/je 10 St.)

KUGELKOPFSATZ FUER STABIS

LAGER SET A

DIFFERENTIAL SCHRAUBE UND HD MUTTER SET (2mm)

KAROSSERIEKLAMMERN (6mm/SCHWARZ)

KUGELKOPF 4.3X10.3mm (2mm INBUS/4ST)

KUGELKOPF 4.3x13mm (2mm INBUS/4ST)

LENKUNGSLAGER

KARDAN WARTUNGS SET

TITAN SPURSTANGEN M3x29mm (LILA)

TITAN-SPURSTANGE M3x34mm

TITAN-SPURSTANGE M3x46mm

KUGEL 5.8x6mm

DIFFDRUCKLAGERKUGEL 2mm

DIFFKUGEL CARBIDE 2.4mm

DIFFERENTIALSCHRAUBE M2x25mm

DIFFSCHEIBEN 13x19mm

DIFF-FEDER 6x7x1.5mm SCHWARZ

DRUCKLAGERSCHEIBE 2.2x6mm

KUGELLAGER 4x7x2.5mm

COMPETITION LOW FRICTION KUGELLAGER 5x8x2.5mm

KUGELLAGER 5x10x4mm (GUMMIDICHTUNG)

KUGELLAGER 10x15x4mm (GUMMIDICHTUNG)

SENKKOPFSCHRAUBE M3x6mm (INBUS)

SENKKOPFSCHRAUBE M3x8mm (INBUS)

SENKKOPFSCHRAUBE M3x10mm (INBUS)

ANTENNENROHRSET

INBUS-FLACHKOPFSCHRAUBE M3x15mm

UNTERLAGSCHEIBE M3x8mm

INBUSSCHRAUBE M2x5mm

E-CLIP E2mm SILBER

STIFT 2x10mm SILBER

STIFT 1.6x8mm

STUFENSCHRAUBE M3x5x11mm (INBUS)

SCHRAUBENPFOSTEN M3x15mm

FLACHKOPFSCHRAUBE M3x5mm (INBUS)

FLACHKOPFSCHRAUBE M3x8mm (INBUS)

FLACHKOPFSCHRAUBE M3x12mm (INBUS)

FLACHKOPFSCHRAUBE M3x18mm (INBUS)

INBUSSCHRAUBE M3x6mm

STOPPMUTTER M2.6

STOPPMUTTER M3 (FLACH)

STOPPMUTTER M4 MIT FLANSCH

MADENSCHRAUBE M3x3mm

MADENSCHRAUBE M3x10mm

ALUMINIUM UNTERLAGSCHEIBE 3x6x0.5mm (LILA)

ALUMINIUM UNTERLAGSCHEIBE 3x6x0.75mm (LILA)

ALUMINIUM UNTERLAGSCHEIBE 3x6x1.0mm (LILA)

ALUMINIUM UNTERLAGSCHEIBE 3x6x2.5mm (LILA)

UNTERLAGSCHEIBE 5x7x0.2mm

UNTERLAGSCHEIBE 10x12x0.1mm (KUPFER)

UNTERLAGSCHEIBE 10x12x0.2mm

Page 47

Liste de pièces

Numéro Qté. Description

ENS. BOITE VITESSES AVANT

ENS. BOITE VITESSES ARRIERE

JEU BRAS DE SUSPENSION AVANT

JEU BRAS DE SUSPENSION ARRIERE

ENS. MONTANTS AVANT

ENS. PORTE MOYEU ARRIERE

JEU PORTE MOYEU AVANT (7 ET 10 DEGRES)

PARE-CHOCS/ENS. MONTAGE AILERON

ENSEMBLE MONTAGE BATTERIE

ENSEMBLE PISTON AMORTISSEUR

ENS. PIECES DE DIRECTION

ENS. PIECES AMORTISSEUR/EMBOUT SPHERIQUE

JEU PIGNON CONIQUE (39D/16D)

COURONNE (80D / 48DP)

CHASSIS PRINCIPAL 2.5mm (GRAPHITE TISSE)

PLATINE DE SUSPENSION AV. (GRAPHITE TISSE)

PLATINE DE SUSPENSION AR. (GRAPHITE TISSE)

PLATINE SUPERIEURE AVANT (GRAPHITE TISSE)

PLATINE SUPERIEURE ARRIERE (GRAPHITE TISSE)

ENS. NOIX DE DIFFERENTIEL

SUPPORT MOTEUR (ALUMINIUM/NOIR)

PANNEAU CENTRAL (ALUMINIUM/NOIR)

PANNEAU CENTRAL SUPERIEUR (ALUMINIUM/NOIR)

ARBRE PRIMAIRE 5x23mm

CARDAN CENTRAL 5x108mm (ALUMINIUM)

CARDAN CENTRAL 5x71mm (ALUMINIUM)

SUPPORT SUSPENSION AVANT (ALUMINIUM/NOIR)

RENFORT SUSPENSION AVANT (ALUMINIUM/NOIR)

BLOC SUSPENSION ARRIERE -RF (ALUMINUM/NOIRE)

BLOC SUSPENSION ARRIERE (3 DEGRES/ALUMINUM/NOIR)

MONTANT DIRECTION 4x34mm

ENS. SAUVE SERVO

AXE DE SUSPENSION 3x37mm

AXE DE SUSPENSION 3x47mm

AXE DE SUSPENSION 2.5x30mm

ESSIEU UNIVERSEL AVANT

ESSIEU UNIVERSEL ARRIERE

CARDAN ARBRE MOTEUR 76mm

CARDAN ARBRE MOTEUR 62mm

HEXAGONAL P. JANTE AVANT (ACIER/NOIR)

HEXAGONAL ALUMINIUM P. JANTE ARRIERE. (TYPE PINCE/NOIR)

CORPS AMORTISS. ALU. FILETES (78-58mm)

CORPS AMORTISS. ALU. FILETES (95-67mm)

ENS. ADAPTATEUR JOINT TORIQUE

BOUCHON AMORTISSEUR 15x7.5mm (NOIRE)

AXE D’AMORTISSEUR 3x45mm

AXE D’AMORTISSEUR 3x54mm

ENS. ARRETS AMORT.

COLLIER PRE-CHARGE P. AMORTISSEUR (NOIR)

EMBOUT SPHERIQUE D’AMORTISSEUR 4.8x8mm

PLAQUE EMBRAYAGE

GARNITURE D’EMBRAYAGE

NOIX DE CARDAN CENTRAL

COLLIER ROULEMENT (5x7x1.0/7.0mm)

BARRE STABILISATRICE 1.4mm (ARGENT)

JOINT TORIQUE SS090 (1.0x9.0mm/NOIR)

JOINT TORIQUE AS568-014 (1.8x12.4mm/NOIR)

RESSORT AMORTISSEUR 14X40X1.1mm 8.75SPIRES (AVANT/NOIR/63gf)

RESSORT AMORTISSEUR 14X70X1.1mm 14.5SPIRES (ARRIÈRE/NOIR/35gf)

JANTE AVANT (BLANCHE)

JANTE ARRIERE (BLANCHE)

ENSEMBLE AILERON A FORTE PORTANCE NÉGATIVE (160mm)

ENSEMBLE VIS EMBRAYAGE

DOUBLE FACE 20x100mm

Goupille 1.7x11mm

JOINT AMORTISSEUR

JOINT TORIQUE SILICONE P-3 (CLAIR)

JEU DE CALES 3x5mm (M3x5x0.1-0.2-0.3mm/10pcs chacune)

ROTULE POUR BARRE ANTI-ROULIS

ENS. BAGUES A

JEU VIS ET ECROU RENFORCE (2mm) DIFFERENTIEL

CLIP CARR. (6mm/NOIR)

ROTULE SUR TIGE 4.3x10.3mm (DOUILLE 2mm)

ROTULE SUR TIGE 4.3x13mm (DOUILLE 2mm)

BAGUE BLOC DIRECTION

KIT UNIVERSEL DE REPARATION

BIELLETTE TITANE M3X29mm (VIOLET)

BIELLETTE PAS INVERSE TITANE 3x34 mm

BIELLETTE PAS INVERSE TITANE 3x46 mm

ROTULE 5.8x6mm

BILLES 2mm

BILLE CARBURE (3/32 in./2.4mm)

VIS DIFFERENTIEL M2x25mm

JOINT 13x19mm

RESSORT 6x7x1.5mm (DIFFERENTIEL) NOIR

RONDELLE POUSSEE 2.2x6mm

ROULEMENT 4x7x2.5mm

ROULEMENT 5x8x2.5mm

ROULEMENT À BILLES 5x10x4mm

ROULEMENT À BILLES 10x15x4mm

VIS TETE PLATE M3x6mm (SIX PANS CREUX)

VIS TETE PLATE M3x8mm (SIX PANS CREUX)

VIS TETE PLATE M3x10mm (SIX PANS CREUX)

ENSEMBLE ANTENNE

VIS BTR M3x15mm

RONDELLE M3x8mm NOIR

VIS TETE CYLINDRIQUE M2x5mm

CIRCLIPS 2mm

GOUPILLE 2x10mm ARGENT

AXE 1.6x8mm

VIS A EPAULEMENT M3x5x11mm (SIX PANS CREUX)

MONTANT A VIS M3x15mm

VIS TETE RONDE M3x5mm (SIX PANS CREUX)

VIS TETE RONDE M3x8mm (SIX PANS CREUX)

VIS TETE RONDE M3x12mm (SIX PANS CREU)

VIS TETE RONDE M3x18mm (SIX PANS CREUX)

VIS TETE CYLINDRIQUE M3x6mm

ECROU NYLON M2.6

ECROU NYSLTOP M3

ECROU M4

VIS SANS TETE M3x4mm

VIS HALLEN SANS TETE M3x10mm

RONDELLE ALUMINIUM 3x6x0.5mm (VIOLET)

RONDELLE ALUMINIUM 3x6x0.75mm (VIOLET)

RONDELLE ALUMINIUM 3x6x1.0mm (VIOLET)

RONDELLE ALUMINIUM 3x6x2.5mm (VIOLET)

RONDELLE 5x7x0.2 mm

RONDELLE 10x12x0.1 mm (CUIVRE)

RONDELLE 10x12x0.2 mm

パーツリスト

品番入数品名

フロントギヤボックスセット

リアギヤボックスセット

フロントサスアームセット

リアサスアームセット

フロントアップライトセット

リアハブキャリアセット

フロントハブキャリア (7度/10度)

バンパー/ウイングマウントセット

バッテリーマウントセット

ショックピストンセット

ステアリングパーツセット

ボールエンド/ショックパーツセット

べベルギアセット (39T/16T)

スパーギア(80T/48pitch)

メインシャーシ 2.5mm (グラファイト)

フロントショックタワー（グラファイト）

リアショックタワー（グラファイト）

フロントアッパーデッキ（グラファイト）

リアアッパーデッキ（グラファイト）

デフカップジョイントセット

モーターマウント（アルミ/ブラック)

センターバルクヘッド(アルミ/ブラック)

センターバルクヘッドアッパー(アルミ/ブラック)

インプットシャフト（5ｘ23ｍｍ）

センタードライブシャフト（5ｘ108ｍｍ）

センタードライブシャフト（5ｘ71ｍｍ）

フロントサスペンションマウント（アルミ/ブラック）

フロントサスペンションブレース (アルミ/ブラック)

リアサスペンションブロック（フロント/アルミ/ブラック）

リアサスペンションブロック（リア/３度/アルミ/ブラック）

ステアリングポスト 4x34mm

サーボセイバーセット

サスペンションシャフト 3ｘ37ｍｍ

サスペンションシャフト 3ｘ48.5ｍｍ

サスペンションシャフト 2.5x30ｍｍ

フロントアクスルシャフト

リアアクスルシャフト

ハードスチールドライブシャフト 76mm

ハードスチールドライブシャフト 62mm

フロント六角ホイールハブ（スチール/ブラック)

アルミリア六角ホイールハブ（クランプタイプ/ブラック）

アルミスレデッドショックボディー (78-58mm)

アルミスレデッドショックボディー（95-67ｍｍ)

O-リングアダプターセット

ショックキャップ 15x7.5mm (ブラック)

ショックシャフト 3ｘ45mm

ショックシャフト 3x54mm

ショックリテーナーセット

ショックスプリングアジャストナット（ブラック)

ショックキャップボール 4.8x8mm (ハードアルマイト)

スリッパープレート

スリッパーパッド

センターカップジョイント

ベアリングカラー (5x7x1.0/7.0mm)

スタビライザー 1.4ｍｍ（シルバー）

Oリング SS090 （1.0ｘ9.0mm/ブラック)

Oリング AS568-014 （1.8x12.4mm/ブラック)

ショックスプリング 14x40x1.1mm 8.75巻き (フロント/ブラック/63gf)

ショックスプリング 14x70x1.1mm 14.5巻き (リア/ブラック/34gf)

フロントホイール（ホワイト)

リアホイール（ホワイト)

ハイダウンフォースウイングセット (160mm)

スリッパースクリューセット

強力両面テープ 20x100mm

ピン 1.7x11mm

シリコンＯリング S10

シリコンＯリング P-3 クリア

シムセット 3x5mm

スタビボールセット

ブッシュセット A

デフスクリュー、タイトロックデフナットセット

ボディーピン (6mm/ブラック)

ボールスタッド 4.3x10.3mm (2mmソケット)

ボールスタッド 4.3x13mm (2mmソケット)

ステアリングブロックブッシュ

ユニバーサルリビルドキット

チタンターンバックル M3x29mm

チタンターンバックル M3x34mm

チタンターンバックル M3x46mm

ボール5.8x6mm

キット標準スラストボール　2mm

デフボール　カーバイト　2.4mm

デフスクリューM2x25mm

デフリング

スプリング6x7x1.5

デフスラストワッシャー

ボールベアリング 4x7x2.5mm

ベアリング5x8x2.5 ZZ

ボールベアリング 5x10x4mm (ラバーシールド)

ボールベアリング10x15x4mm (ラバーシールド)

サラネジ M3x6mm (六角ソケット)

サラネジ M3x8mm (六角ソケット)

サラネジ M3x10mm (六角ソケット)

アンテナパイプセット

ボタンヘッドネジ六角ソケットM3x15mm

ワッシャーM3x8mm

キャップスクリュー M2x5mm

EリングE2

ピン 2x10mm

ストレートピン 1.6x8mm

ステップスクリュー M3x5x11mm (六角ソケット)

スクリューポスト M3x15mm

ナベネジ M3x5mm (六角ソケット)

ナベネジ M3x8mm (六角ソケット)

ナベネジ M3x12mm (六角ソケット)

ナベネジ M3x18mm (六角ソケット)

キャップネジ M3x6mm

ナイロンナット M2.6

ロックナット　M3薄型

フランジナイロンナットM4

イモネジM3x3mm

イモネジM3x10mm

アルミカラー 3x6x0.5mm

アルミカラー 3x6x0.75mm

アルミカラー 3x6x1.0mm

アルミカラー 3x6ｘ2.5mm

ワッシャー 5x7x0.2mm

シム 10x12x0.1mm (銅色)

シム 10x12x0.2mm

Page 48

www.hotbodiesonline.net

HOT BODIES

70 Icon Street Foothill Ranch, CA 92610 USA (949) 753-1099

HOT BODIES

3-22-20 Takaoka-kita, Naka-ku, Hamamatsu, Shizuoka, 433-8119, JAPAN 053-430-0770

日本総代理店

HOT BODIES EUROPE

21 William Nadin Way, Swadlincote, Derbyshire, DE11 0BB, UK (44) 01283 229400
