VR1® Standing Calf
Guide du propriétaire et de l’entretien
Systèmes d’entraînement de la force
Numéro de pièce 13120-999-2 C
www.cybexinternational.com
VR1® Standing Calf
Guide du propriétaire et de l’entretien
Systèmes d’entraînement de la force
Numéro de pièce 13120-999-2 C
Cybex® and the Cybex logo are registered trademarks of Cybex International, Inc.
VR1® and its mark are registered trademarks of Cybex International, Inc.
DISCLAIMER: Cybex International, Inc., makes no representations or warranties regarding the contents of this manual. We reserve the right to
revise this document at any time or to make changes to the product described within it without notice or obligation to notify any person of such
revisions or changes.
© Copyright 2010, Cybex International, Inc. All rights reserved.
Printed in the United States of America.
10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183
www.cybexinternational.com • techhelp@cybexintl.com • techpubs@cybexintl.com • 13120-999-2 C • March 2010
Table des matières
1 Sécurité
Sécurité .............................. 1-1
Consignes et pratiques de sécurité ....... 1-2
Autocollants avertissement/mise en garde . . 1-3
Activités régulières de maintenance ........ 1-6
Choisir l’exercice approprié ............... 1-6
2 Exercices
Usage prévu .......................... 2-1
Instructions ............................ 2-1
3 Service clientèle
Contact. . . . . . . . . . .................... 3-1
Commande de pièces .................. 3-1
Autorisation de retour de matériel (ARM).. 3-3
Pièces endommagées .................. 3-3
4 Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . 4-1
5 Entretien
Procédures quotidiennes ................ 5-1
Procédures hebdomadaires .............. 5-4
Procédures annuelles ................... 5-6
Réglage du câble . . . . . . . . . . . . . . . . . . . . . 5-6
Environnement . . . . . . . . . . . . . . . . . . . . . . . 5-7
Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . 5-7
6 - Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1
Page i
Cybex VR1 13120 Calf Owner’s Manual
1 - Sécurité
Sécurité
Lire soigneusement le manuel d’instructions avant d’assembler, d’entretenir ou d’utiliser l’équipement.
Il incombe au propriétaire de l’installation et/ou de l’équipement la responsabilité de communiquer aux utilisateurs
l’utilisation appropriée de l’équipement et de passer en revue toutes les étiquettes.
AVERTISSEMENT:
Mesures de sécurité pour l’utilisateur
• Passer une visite médicale avant de commencer un programme d’exercice physique.
• Lire et comprendre les étiquettes d’avertissement ainsi que le manuel de l’utilisateur avant de commencer les
exercices. Se procurer les instructions avant toute utilisation.
• Tenir le corps et les vêtements à l’écart des pièces mobiles.
• Inspecter l’équipement avant toute utilisation. NE PAS utiliser si l’équipement est endommagé ou inopérable.
• NE PAS essayer de réparer un équipement cassé ou bloqué. Avertir le personnel.
• Utiliser l’équipement uniquement pour la fonction à laquelle il est destiné. NE PAS modifier l’équipement.
• Veiller à ce que la goupille du poids soit totalement insérée. Utiliser uniquement la goupille fournie par le
fabricant. En cas de doute, demander de l’assistance.
• Ne jamais placer de poids en position élevée. NE PAS utiliser l’équipement dans cet état. Consulter le
personnel pour toute assistance.
• Les enfants sont interdits près de ces équipements. Les adolescents doivent être surveillés.
Le non-respect de ces mesures de sécurité peut entraîner des blessures graves:
• NE PAS utiliser si les protections sont absentes ou endommagées.
• NE PAS utiliser d’haltères ou autres poids incrémentaux, sauf ceux fournis par le fabricant.
• Inspecter les câbles, les courroies et les connexions avant toute utilisation. NE PAS utiliser si les composants
sont usés, effilochés ou endommagés.
• NE PAS enlever les étiquettes de l’équipement. Remplacer toute étiquette endommagée.
• Arrêter de faire de l’exercice si vous vous sentez mal à l’aise, étourdi ou ressentez
des douleurs pendant l’excercice. Consulter un médecin.
Mesures de sécurité pour les installations de conditionnement physique
• Lire soigneusement le manuel d’instructions avant d’assembler, d’entretenir ou d’utiliser l’équipement.
• Fixer chaque équipement au sol à l’aide des trous d’ancrage fournies avec les équipements.
Safety
Page 1-1
Cybex VR1 13120 Calf Owner’s Manual
REMARQUE : Cybex n’est pas responsable de l’ancrage de l’équipement. Consulter un entrepreneur
professionnel.
REMARQUE : Utiliser une boulonnerie ayant un minimum de 500 lb de capacitéd’élasticité (boulons 3/8 po de
qualité 2 ou supérieure).
REMARQUE : Si les pieds/le cadre n’entrent pas en contact avec la surface, NE PAS les tirer avec la
boulonnerie. Caler les pieds ou le cadre qui ne seraient pas en contact avec la surface à l’aide de
rondelles plates.
• S’assurer que chaque machine est configurée et utilisée sur une surface solide de niveau. Ne pas installer
l’équipement sur une surface irrégulière.
• S’assurer que tous les utilisateurs sont correctement formés au bon usage de l’équipement.
• S’assurer qu’il y a suffisamment de place pour accéder à l’équipement et l’utiliser en toute sécurité.
• Effectuer régulièrement des vérifications d’entretien sur l’équipement. En outre, faire parti culièrement attention
aux zones à haut risque d’usure, y compris (mais sans en exclure d’autres) les câbles, poulies, courroies et
poignées.
• Remplacer immédiatement les composants usés ou endommagés. S’il est impossible de remplacer
immédiatement les composants usés ou endommagés, mettre l’équipement hors service tant qu’il n’est pas
réparé.
• Utiliser uniquement les composants fournis par Cybex pour effectuer l’entretien/les réparations de l’équipement.
• Consigner dans un journal toutes les activités de maintenance.
• Inspecter les câbles, les courroies et les connexions avant toute utilisation. NE PAS utiliser si les composants
sont usés, effilochés ou endommagés.
REMARQUE: Il incombe à l’utilisateur/du propriétaire ou lw technicien de l’installation de conditionnement physique
de s’assurer que la maintenance est effectuée régulièrement.
Consignes et pratiques de sécurité
Cybex recommande que tout l’équipement de conditionnement physique soit utilisé sous surveillance. L’équipement
doit se trouver dans un endroit où l’accès est contrôlé. La responsabilité de ce contrôle incombe au propriétaire. C’est
le propriétaire qui déterminera l’envergure du contrôle.
Il incombe à l’acheteur/utilisateur des produits Cybex de lire et de comprendre le contenu du guide du propriétaire,
ainsi que les étiquettes d’avertissement, et de former tant les utilisateurs fi nals que le personnel de supervision à
l’utilisation appropriée de l’équipement.
UTILISA TION APPROPRIÉE :
N’utilisez l’appareil que tel que décrit dans le guide. La non-observation des instructions appropriées pourrait entraîner
des blessures.
Safety
Page 1-2
Cybex VR1 13120 Calf Owner’s Manual
Ne appuyez pas contre l’appareil ou ou ne le tirez pas au niveau du châssis, de la pile de poids ou autre composant,
que l’appareil soit arrêté ou en marche. Les utilisateurs ou les tiers (personnes à proximité) pourraient être blessés par
suite d’une utilisation inappropriée.
N’utilisez pas l’appareil s’il ne se trouve pas sur une surface saine et de niveau ou s’il n’est pas installé correctement.
Prévoyez un périmètre de sécurité adéquat entre l’appareil, les murs et le restant de l’équipement afi n d’assurer un
espace suffi sant pour permettre aux appareils de fonctionner et aux utilisateurs de s’entraîner de façon appropriée.
FIXATION DE L’ÉQUIPEMENT :
Les pieds de l’appareil sont pourvus de trous qui facilitent son ancrage au sol. Cybex recommande vivement de fi xer
solidement l’équipement sur une surface saine et de niveau afi n d’éliminer les risques de mouvement, de basculement ou
de chute dus à une utilisation inappropriée de l’équipement.
1. Cette surface saine et de niveau ne devrait pas dévier de plus de 1/8 po (0,21 cm) à 10 pi (3,04 m) ou tel que défi ni et
requis par les codes locaux du bâtiment et de l’architecture.
2. L’ancrage de l’équipement doit être exécuté par un entrepreneur qualifi é et agréé.
3. Les trous d’ancrage se trouvent sur les pieds du châssis. Tous les trous d’ancrage doivent être utilisés lors de la
fi xation de l’équipement au sol.
4. En raison de la grande variété de type de sols sur lesquels les appareils peuvent être fi xés ou installés, déterminez la
méthode d’ancrage et les dispositifs de fi xation utilisés auprès d’un entrepreneur qualifi é et agréé.
5. Une force minimum de tirage de 220 lb/100 kg est requise à chaque position d’ancrage.
6. N’utilisez pas l’appareil tant qu’il n’a pas été correctement ancré.
MAINTENANCE:
La maintenance préventive permet à l’équipement de fonctionner correctement et réduit le risque de blessure. Exécutez
les activités de maintenance décrites dans le guide.
CONFORMITÉ AUX NORMES :
Les produits Cybex se conforment aux normes ASTM et EN applicables ou les dépassent.
Autocollants d’avertissement/mise en garde
Les autocollants d’avertissement indiquent une situation potentiellement dangereuse, qui, si elle n’est pas évitée,
pourrait entraîner des blessures graves voire la mort.
Les autocollants de mise en garde (Attention) signalent une situation potentiellement dangereuse qui, si elle n’est pas
évitée, risque d’entraîner des blessures légères ou moyennes.

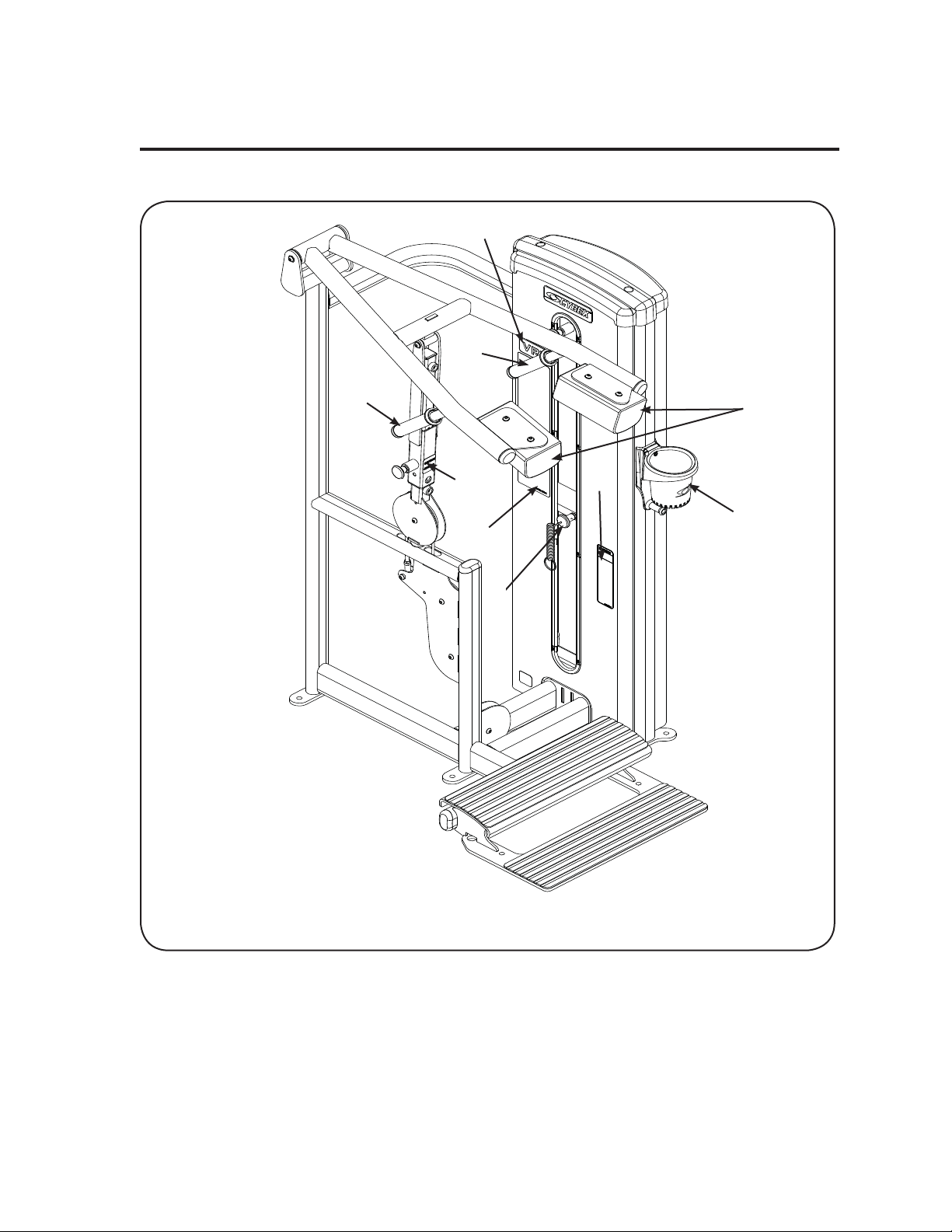

Les autocollants d’avertissement/mise en garde utilisés sur l’équipement sont illustrés ci-dessous. Les diagrammes
après les autocollants indiquent l’emplacement de chaque autocollant.
Safety
Page 1-3
AVERTISSEMENT
DES BLESSURES
SÉRIEUSES POURRAIENT
SURVENIR SI CES
PRÉCAUTIONS NE SONT
PAS SUIVIES.
1. Se soumettre à une évaluation
médicale avant d'entreprendre un
programme d'exercice.
2. Lire et prendre note des décalques
d'avertissement et du manuel
d'utilisation avant d'entreprendre
des exercices.
3. Éloignez le corps et tout vêtement
de toutes pièces mobiles.
4. Inspectez l'appareil avant d'utiliser.
NE PAS utiliser si endommagé ou
inopérable.
5. NE PAS essayer de réparer ou
de désengager un appareil coincé.
En aviser le personnel sur place.
6. Utiliser seulement l'appareil comme
prescrit. NE PAS modifier l'appareil.
7. Soyez certain que la goupille
d'empilage de poids est
complètement insérée. Utiliser la
goupille fournie par le manufacturier
seulement. Si des doutes persistent,
demandez assistance.
8. Ne jamais insérer la goupille dans
les poids s'ils sont en position
élevée. NE PAS utiliser l'appareil si
les poids sont dans cette position.
Demandez assistance auprès du
personnel sur place.
9. Les enfants ne devraient pas être
admis près de ces appareils. Les
adolescents doivent être surveillés.
10. NE PAS utiliser si les gardes de
protection sont endommagés ou
enlevées.
11. NE PAS utiliser d'haltères ou de
poids supplémentaires, à
l'exception de ceux fournis par
le manufacturier.
12. Inspectez tous les câbles, les
courroies et les raccords avant
l'utilisation. NE PAS utiliser si des
pièces sont usées, élimées ou
endommagées.
13. NE PAS ENLEVER LES
DÉCALQUES DES APPAREILS.
REMPLACEZ TOUT DÉCALQUE
ENDOMMAGÉ.
4605-381-2 A
Cybex VR1 13120 Calf Owner’s Manual
A
B
PRÉCAUTIONS
Le bras tombe si le
bouton est tiré.
Pour éviter les
blessures, soutenez
la poignée du bras
lorsque vous réglez la
position de celui-ci.
4510-321-2
Safety
Page 1-4
Cybex VR1 13120 Calf Owner’s Manual
Standing Calf - 13120
B
A

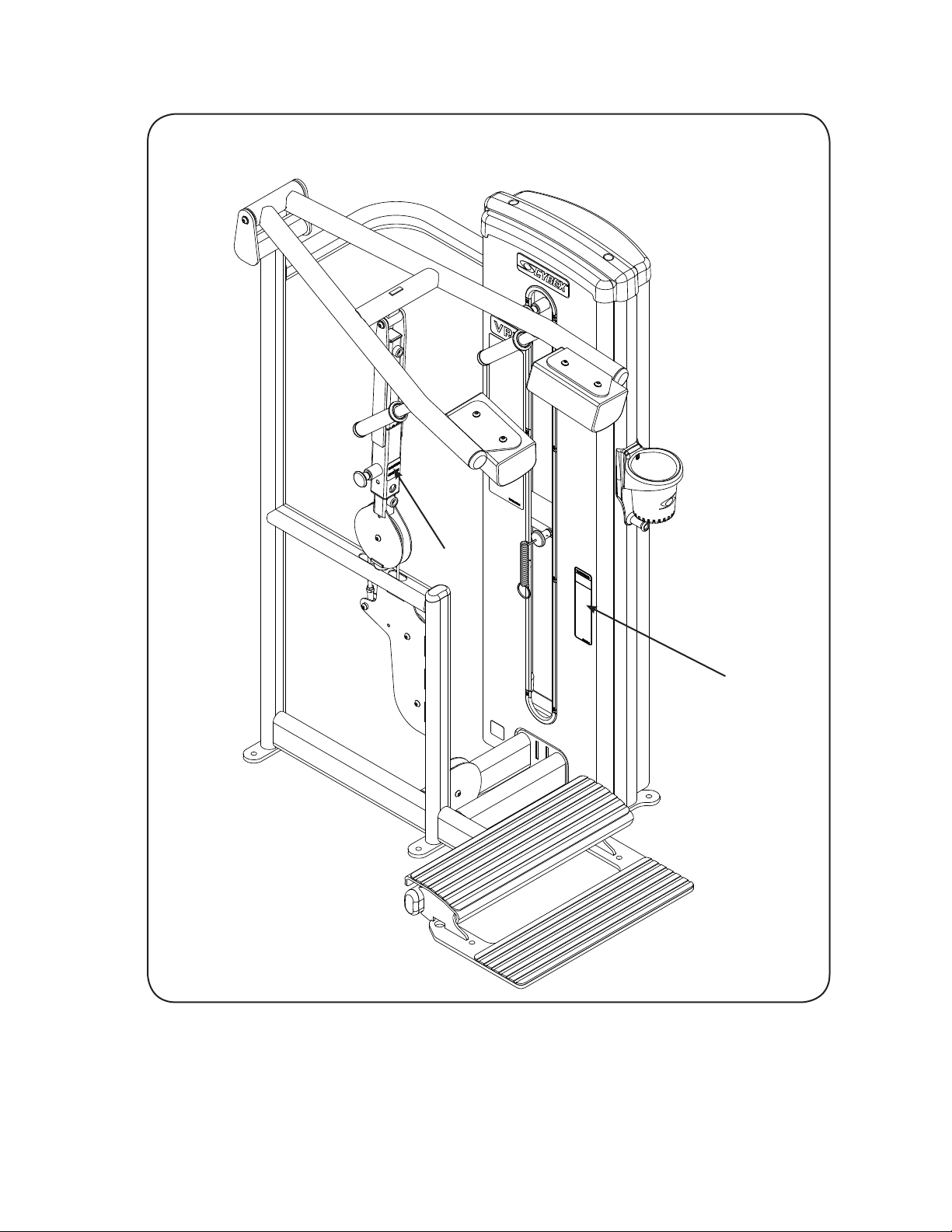

Description Réf.
A. Étiquette d’avertissement................... 4605-381-2
B. Autocollant de mise en garde............. 4510-321-2
Safety
Page 1-5
Cybex VR1 13120 Calf Owner’s Manual
Activités régulières d’entretien
Des activités d’entretien préventif doivent être exécutées pour maintenir un fonctionnement normal de votre équipement. Il
est recommandé de tenir un journal de toutes les actions d’entretien pour rester informé des activités d’entretien préventif.
Pour de plus amples informations sur l’entretien préventif, reportez-vous au Chapitre 5 qui inclut entre autres :
Quotidiennement
1. Nettoyez les revêtements.
Hebdomadairement
1. Inspectez tous les écrous et boulons. Resserrez si besoin.
2. Inspectez tous les câbles et toutes les courroies pour détecter les traces de dommage ou d’usure (voir le chapitre 5).
Si un câble ou une courroie sont usés ou endommagés, n’utilisez pas l’équipement tant que le câble ou la
courroie n’ont pas été remplacés.
3.
Effectuez un contrôle pour détecter les poignées, les maillons et les étiquettes usés. Remplacez immédiatement
toutes les pièces usées.
4. Inspectez pour déceler toutes poignées lâches ou usées. Remplacez immédiatement toutes poignées lâches ou usées.
5. Inspectez les piles de poids pour garantir un alignement et un fonctionnement appropriés. Rectifiez immédiatement
l’alignement ainsi que les problèmes de fonctionnement.
6. Lubrifiez les tiges guides uniquement à l’aide d’une huile pour moteur d’automobile.
Annuellement
1. Remplacez tous les câbles et les courroies au moins une fois par an.
Choisir l’exercice approprié
Avant de commencer les exercices, lisez et comprenez ceux présentés sur la carte et dans le chapitre 2.
Safety
Page 1-6
Cybex VR1 13120 Standing Calf Owner’s Manual
2 - Exercice
Utilisation prévue
Cet équipement a été prévu pour favoriser ou améliorer
l’aptitude physique générale et l’exercice. Il s’agit d’un
équipement à usage commercial.
Instructions
Avant d’utiliser cet appareil, assurez-vous de lire et de
bien comprendre toutes les instructions et mises en
garde. Reportez-vous au chapitre 1, Sécurité, du Guide
du propriétaire ou consultez le personnel sur place.
DEBUT FIN
MUSCLES SOLLICITES
Muscle gastrocnémien, muscle soléaire
REMARQUE : Exercice effectué : Flexion plantaire
REMARQUE : Tous les points de réglage de l’appareil comportent des poignées ou des
boutons jaunes.
REMARQUE : Pour le « réglage » et le « mouvement », reportez-vous à la page suivante.
Exercise
Page 2-1
Cybex VR1 13120 Standing Calf Owner’s Manual
Réglage
1. Placez les avant-pieds sur le repose-pieds supérieur, en les écartant dans le prolongement
de vos hanches.
2. Réglez les coussins d’épaule de façon à pouvoir confortablement étirer les mollets.
Mouvement
1. Appuyez sur le repose-pieds avec vos avant-pieds en soulevant les orteils.
Exercise
Page 2-2
Guide du propriétaire du Cybex VR1
3 - Service à la clientèle
Contact
Heures ouvrables de notre service téléphonique : de 8 h 30 à 18 h (heure normale de l’Est)
du lundi au vendredi.
Les clients de Cybex vivant aux Etats-Unis peuvent contacter le Service à la clientèle de Cybex
en composant le 888 462 9239.
Les clients de Cybex vivant hors des Etats-Unis peuvent contacter le Service à la clientèle
de Cybex par téléphone au 508 533 4300 ou par fax au 508 533 5183.
Informez-vous sur le Web à www.cybexinternational.com ou par e-mail à techhelp@cybexintl.com.
Commande de pièces
Faxez vos commandes au 1 508 533 5183. Pour parler à un représentant du service à la clientèle,
composez le 888 462 9239 (pour les clients vivant aux Etats-Unis) ou le 508 533 4300 (pour les clients
vivant hors des Etats-Unis). Vous pouvez aussi nous contacter par e-mail à techhelp@cybexintl.com
Le fait d’avoir les renseignements suivants à portée de la main aidera nos représentants Cybex
à mieux vous servir.
Numéro de série de l’unité
•
Nom du produit•
Le numéro de série de l’unité et le nom du produit fi gurent sur l’autocollant du numéro de série.
Reportez-vous au chapitre 6 pour repérer l’emplacement exact du numéro de série.
Description de la pièce
•
Numéro de la pièce•
Les descriptions et les numéros de pièce sont fournis au chapitre 6 de ce guide.
Adresse d’expédition
•
Nom de la personne-ressource•
En plus de votre adresse d’expédition et du nom de votre personne-ressource, votre numéro de
compte est également utile, bien qu’il ne soit pas obligatoire.
Service à la
clientèle
Page 3-1
Guide du propriétaire du Cybex VR1
Autorisation de retour de matériel (ARM)
Le système d’Autorisation de retour de matériel (ARM) décrit les procédures à suivre lorsque vous
renvoyez du matériel aux fi ns de remplacement, de réparation ou d’obtention de crédit. Ce système
permet de s’assurer que le matériel renvoyé est correctement traité et analysé. Suivez minutieusement
les procédures suivantes.
Pour toutes questions concernant la garantie, contactez votre distributeur Cybex autorisé. Votre
distributeur Cybex vous demandera, le cas échéant, une autorisation de retour de matériel de Cybex.
En aucun cas les pièces ou l’équipement défectueux ne seront acceptés par Cybex sans l’ARM appropriée et une étiquette de Service de retour automatisé (SRA).
1. Pour tout retour d’article défectueux, contactez l’assistance téléphonique du service
à la clientèle indiqué ci-haut.
2. Fournissez au technicien une description détaillée du problème que vous éprouvez
ou du défaut de l’article que vous souhaitez renvoyer.
3. Fournissez le numéro de modèle et de série de votre équipement VR1.
4. A la discrétion de Cybex, le technicien peut vous demander de renvoyer le(s) pièce(s)
défectueuses à Cybex afi n de les évaluer aux fi ns de réparation ou de remplacement.
Le technicien vous attribuera un numéro d’ARM et vous enverra une étiquette de SRA.
L’étiquette de SRA et le numéro d’ARM doivent visiblement fi gurer sur l’extérieur du pa-
quet contenant le(s) articles(s) renvoyés. Dans le paquet contenant le(s) pièce(s), joignez
la description du problème, le numéro de série de l’équipement VR1 et le nom et l’adresse
du propriétaire.
5. Envoyez le paquet à Cybex par UPS.
Attention : Customer Service Department
Cybex International, Inc.
1975 24th Ave SW
Owatonna MN 55060
REMARQUE : La marchandise renvoyée sans numéro d’ARM indiqué sur l’extérieur du paquet
et les envois contre remboursement ne seront pas acceptés par le service de
réception de Cybex.
Le matériel endommagé pendant le transport ne devrait pas être renvoyé aux fi ns d’obtention de crédit.
La responsabilité de ces dommages incombe au transporteur (UPS, Federal Express, entreprise de
Service à la
clientèle
Page 3-2
Guide du propriétaire du Cybex VR1
Pièces endommagées
camionnage, etc.)
Dommages apparents - Sur réception de votre colis, vérifi ez minutieusement tous les articles.
Tout dommage constaté lors d’une vérifi cation visuelle doit être noté sur la facture de fret et
signé par le préposé du transporteur. La non-observation de cette consigne entraînera le refus
des transporteurs d’honorer votre réclamation. Le transporteur doit vous fournir tous les formulaires à remplir pour ce type de réclamation.
Dommages dissimulés - Les dommages qui ne sont pas constatés lors de la vérifi cation
visuelle à la réception du colis mais plus tard doivent être signalés au transporteur dès que
possible. Dès que le dommage est constaté, une demande doit être soumise par écrit ou par
téléphone au transporteur lui demandant d’effectuer une inspection du matériel dans les dix
jours suivant la date de livraison. Conservez tous les contenants et le matériel d’emballage
car ils seront requis lors du processus d’inspection. Le transporteur vous fournira un rapport
d’inspection ainsi que les formulaires nécessaires pour déposer une réclamation pour
dommage dissimulé. La responsabilité relative à la réclamation pour dommage dissimulé
incombe au transporteur.
Service à la
clientèle
Page 3-3
Guide du propriétaire du Cybex VR1
Cette page est intentionnellement
laissée vierge
Service à la
clientèle
Page 3-4
Guide du propriétaire du Cybex VR1
4 - Assemblage
Outils requis
•
Clé Allen de 7/32 po
Clé de 3/4 po ou clé à douille•
Marteau•
Chasse-goupille de 3/16 po•
REMARQUE : Cette procédure requiert deux personnes.
REMARQUE : Il incombe au propriétaire de l’établissement ou de l’équipement de s’assurer qu’un espace
suffi sant est maintenu autour de chaque appareil afi n d’assurer la sécurité de l’utilisation et
du passage.
REMARQUE : Reportez-vous aux diagrammes de référence du chapitre 6.
1. Assurez-vous de lire attentivement et de bien comprendre toutes les instructions avant
d’assembler ce produit.
2. Vérifi ez si vous avez reçu la confi guration appropriée.
Vérifi ez si vous avez reçu l’appareil dans la couleur que vous avez commandée.A.
Vérifi ez si vous avez reçu la pile de poids voulue. Vérifi ez si vous avez reçu le guide du B.
propriétaire approprié.
Vérifi ez si vous avez reçu la feuille de garantie.C.
3. Déplacez l’appareil jusqu’à l’emplacement souhaité.
REMARQUE : Si les piles de poids doivent être enlevées avant de déplacer l’appareil jusqu’à l’emplacement
prévu, passez à l’étape 7.
REMARQUE : Si les piles de poids doivent être installées, passez à l’étape 8.
4. Enlevez les pieds d’expédition.
Avertissement : Faites preuve d’une extrême prudence lorsque vous retirez les cônes d’expédition
et les pieds d’installation. La non-observation de cette recommandation peut
entraîner des blessures.
En vous faisant aider, enlevez avec précaution chaque support d’expédition en forme de cône A.
(standard) au moyen de la clé à douille ou de la clé de 3/4 po.
Placez avec précaution les pieds en caoutchouc (fournis avec l’appareil) sur chaque pied B.
du châssis.
REMARQUE : Il est important d’exécuter régulièrement les activités d’inspection et d’entretien sur votre
équipement. Pour de plus amples renseignements sur les procédures d’inspection et
d’entretien, consultez le Guide du propriétaire CYBEX VR1. Si vous ne disposez pas du
Guide du propriétaire CYBEX ou en cas de questions ou de préoccupations, contactez le
Service à la clientèle CYBEX.
Assemblage
Page 4-1
Guide du propriétaire du Cybex VR1
5. Ancrez solidement l’appareil au sol.
Fixez solidement l’appareil au sol à l’aide des trous d’ancrage prévus sur chaque appareil.A.
REMARQUE : Cybex ne peut être tenue responsable de l’ancrage de l’équipement au sol. Consultez
un professionnel.
REMARQUE : Utilisez des dispositifs de fi xation ayant une capacité de traction minimum de 227 kg
(500 lb) (boulons de 3/8 po, calibre 2 au minimum).
REMARQUE : Si les pieds/châssis n’entrent pas en contact avec la surface, NE LES TIREZ PAS par
les pièces d’ancrage. Calez le pied ou le châssis qui n’est pas en contact avec la surface
à l’aide de rondelles plates.
6. Vérifi ez si l’appareil fonctionne correctement.
7. Enlevez les plaques de poids.
A l’aide d’une clé Allen de 7/32 po, retirez les deux vis de blocage à tête ronde fi xant le capot A.
supérieur au châssis. Reportez-vous à la fi gure 1.

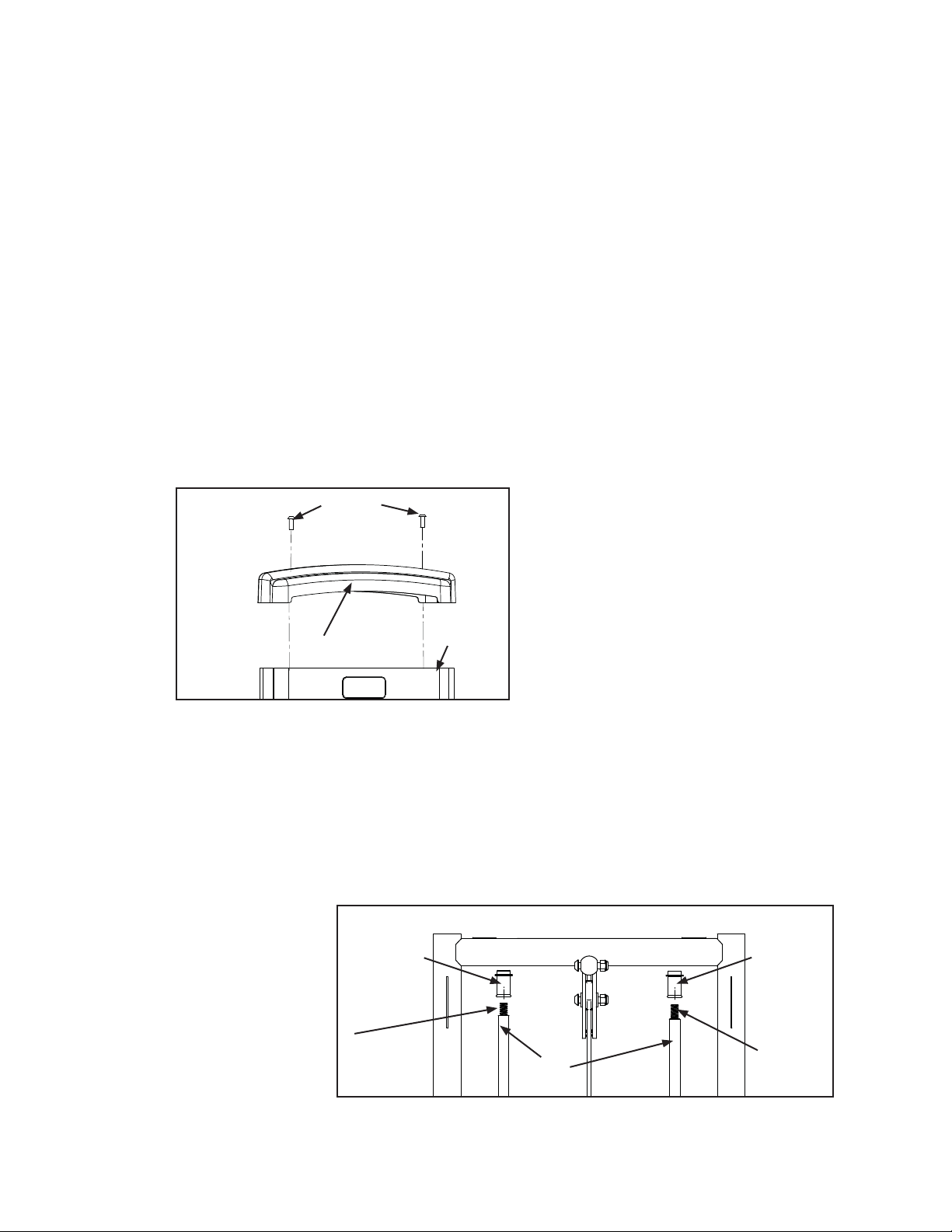

Vis de
blocage à
tête ronde
Tôle de
Capot supérieur
protection
Figure 1
Enlevez le capot supérieur et les vis de blocage à tête ronde et mettez-les de côté.B.
Soulevez le capot avec précaution et dégagez-le de l’appareil. C.
Faites glisser le capuchon de la tige guide à ressort vers le bas, en direction de la tige, jusqu’à ce D.
qu’il soit dégagé du châssis. REMARQUE : Le capuchon de la tige guide est à ressort.
Relâchez lentement E.
la prise du capuchon
de la tige guide.
Reportez-vous à la
fi gure 2. REMARQUE :
Le capuchon de la tige
guide comprend un
ressort de pression
qui s’échappe si la
prise n’est pas relâchée lentement.
Capuchon
de tige
guide
Ressort de
compression
Tiges
guides
Ressort de
compression
Capuchon
de tige
guide
Assemblage
Page 4-2
Figure 2
Guide du propriétaire du Cybex VR1
Enlevez le capuchon de la tige guide et le ressort et mettez-les de côté.F.
Répétez les étapes 4D à 4F pour l’autre tige guide.G.
A l’aide du chasse-goupille de 3/16 po, enlevez avec précaution la goupille cylindrique qui fi xe H.
l’extrémité du câble au connecteur de poids supérieur. Reportez-vous à la fi gure 3.
Penchez avec précaution les tiges guides légèrement vers l’extérieur.I. REMARQUE : Une pression
excessive sur les tiges guides peut endommager les capuchons des tiges guides inférieures.

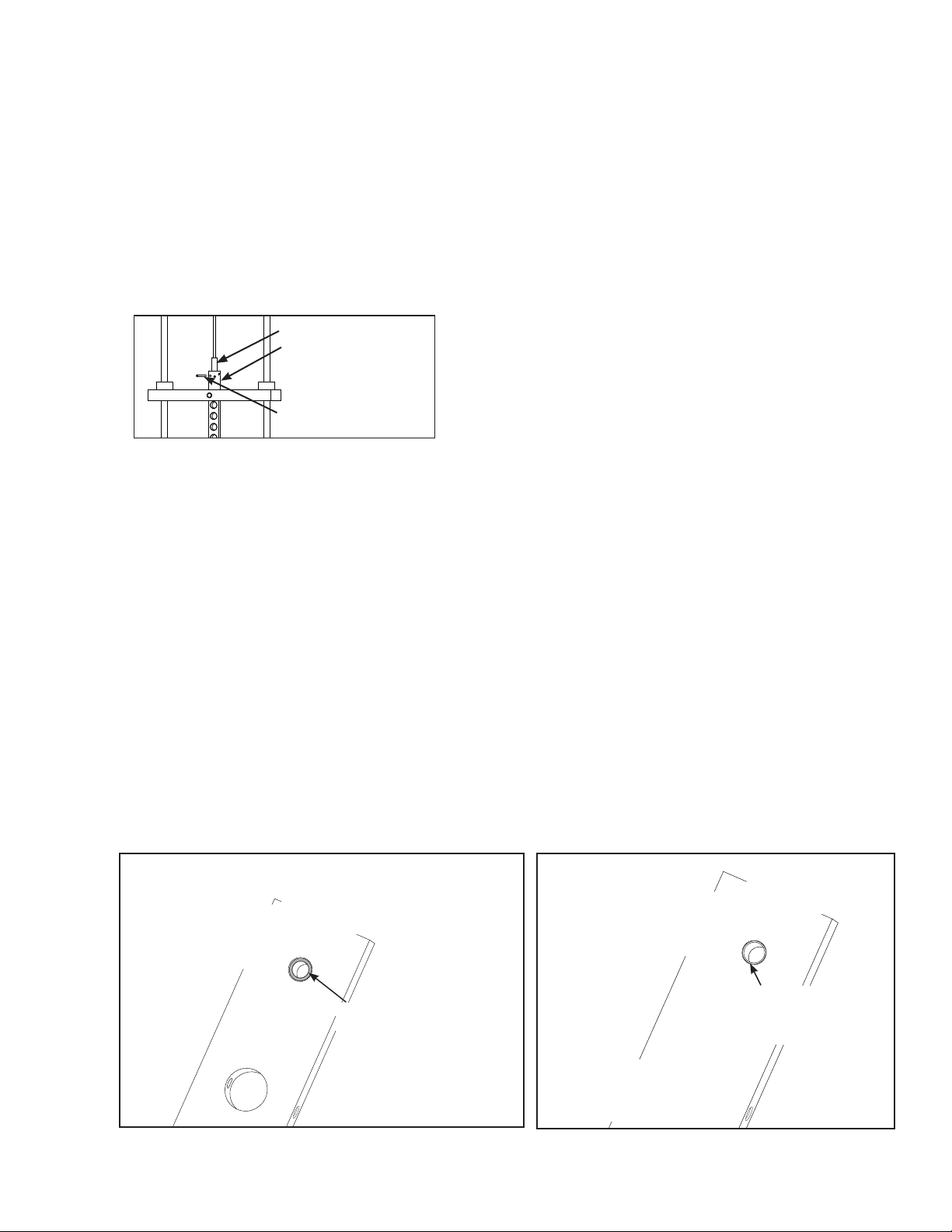

Extrémité de câble
Connecteur de
poids supérieur
Goupille cylindrique
Figure 3
Faites glisser le poids supérieur vers le haut et hors de l’appareil et mettez-le de côté avec précaution.J.
Nettoyez les tiges guides sur toute leur longueur. Graissez d’une légère couche d’huile moteur de K.
poids moyen.
Demandez à un assistant de tenir les tiges guides à la verticale.L.
Enlevez avec précaution chaque plaque de poids et mettez-les de côté.M.
8. Installation des plaques de poids.
Demandez à un assistant de tenir les tiges guides à la verticale.A.
Alignez avec précaution les plaques de poids (retirées à l’étape 7L) sur les tiges guides et abaissez B.
lentement chaque plaque. REMARQUE : Installez les plaques de poids dans l’ordre inverse de leur
retrait effectué à l’étape 7L. REMARQUE : Lorsque vous installez les plaques de poids, positionnezles de sorte que les larges bords des bagues soient orientés vers le haut et les bords étroits des
bagues soient orientés vers le bas. Reportez-vous aux fi gures 4A et 4B.
CORRECT
LARGE bord
de la bague
orienté vers
le haut
INCORRECT
Bord ÉTROIT
de la bague
REMARQUE : Le bord
étroit de la bague doit
être orienté vers le bas.
Figure 4A Figure 4B
Assemblage
Page 4-3
Guide du propriétaire du Cybex VR1
Répétez les étapes 8A et 8B pour chaque plaque de poids.C.
Faites glisser avec précaution le poids supérieur (retiré à l’étape 7J) sur les tiges guides.D.
9. Acheminement du câble.
Vérifi ez si le câble passe par le dessus du support de poulie et acheminez-le jusqu’au connecteur A.
du poids supérieur.
Tirez fermement le câble et fi xez-le en place à l’aide de la goupille cylindrique retirée à l’étape 7H.B.
Placez la goupille de la pile de poids dans chaque plaque pour vérifi er si l’installation est adéquate.C.
Sans sélectionner de résistance, déplacez le poids supérieur vers le haut et vers le bas (pour simuler D.
le fonctionnement normal).
Demandez à un assistant de vérifi er si le câble se déplace sans à-coups et s’achemine droit du E.
support de poulie au dessus du connecteur de plaque supérieur.
10. Installez la tôle de protection arrière.
Avec précaution, mettez la tôle de protection en place.A.
Fixez le capot supérieur en place à l’aide des deux vis de blocage à tête ronde retirées à l’étape 7A.B.
11. Exécutez les étapes 4 et 5.
Assemblage
Page 4-4
Guide du propriétaire du Cybex VR1
5 - Entretien
Toutes les activités d’entretien préventif doivent être exécutées régulièrement. L’entretien routinier favorise
le fonctionnement sans problème et en toute sécurité de tout le matériel Cybex Strength Systems.
REMARQUE : Cybex n’est pas responsable de l’exécution des activités régulières d’inspection et d’entretien
sur vos appareils. Formez tout le personnel à l’inspection et à l’entretien de l’équipement ainsi
qu’à la déclaration et au rapport d’accident. Des représentants Cybex se tiennent à votre
disposition pour répondre par téléphone à toutes questions ou préoccupations éventuelles.
REMARQUE : Les inspections
et les réparations ne doivent être
02³#!54)/.3
0OURLENTRETIENUTILISEZ
UNIQUEMENTLESPIÒCESDE
effectuées que par du personnel
formé.
RECHANGE#YBEX,ENONRESPECT
DECETTERECOMMANDATIONPEUT
DESBLESSURES
Cybex annulera la garantie
en cas d’utilisation de pièces
de rechange non-Cybex.
Procédures quotidiennes
1. Revêtement - Essuyez les revêtements conformément aux recommandations indiquées ci-dessous pour
enlever les taches superfi cielles ou plus persistantes.
Taches superfi cielles
Appliquez un chiffon doux imbibé d’une solution composée de 10 % de liquide à vaisselle et d’eau chaude.
•
Au besoin, appliquez une solution composée de produit nettoyant liquide et d’eau à l’aide d’une brousse à •
poils doux. Essuyez les résidus avec un chiffon imbibé d’eau.
Entretien
Page 5-1
Guide du propriétaire du Cybex VR1
Taches plus persistantes
Trempez un chiffon blanc doux dans une solution composée de 10 % d’eau de Javel (hypochlorite
•
de soude) et de 90 % d’eau. Frottez doucement. Rincez avec un chiffon imbibé d’eau pour enlever
la concentration d’eau de Javel.
Au besoin, vous pouvez utiliser de l’eau de Javel pure.
•
Laissez l’eau de Javel imprégner la partie tachée ou appliquez un chiffon imbibé pendant 30 minutes •
environ. Rincez à l’aide d’un chiffon imbibé d’eau afi n d’enlever toute concentration d’eau de Javel
restante.
Autre méthode pour les taches plus persistantes
• Trempez un chiffon doux blanc dans de l’alcool à friction et frottez doucement. Rincez avec un chiffon
imbibé d’eau afi n d’enlever toute concentration d’alcool à friction restante.
REMARQUE : Pour restaurer le lustre, vous pouvez appliquer une légère couche de cire à meubles.
Appliquez pendant 30 secondes, puis faites lustrer à l’aide d’un chiffon blanc et propre.
Veuillez observer rigoureusement les consignes suivantes
En cas d’utilisation de puissants produits de nettoyage, tel que l’alcool à friction ou l’eau de Javel, il est
recommandé de tester le produit sur un endroit dissimulé. D’autres produits de nettoyage peuvent contenir
des dissolvants puissants ou inconnus et leur formule peut être modifi ée sans préavis par le fabricant. Si
vous souhaitez utiliser d’autres produits de nettoyage, essayez-les avec précaution dans un endroit dissimulé
afi n de déterminer s’ils pourraient endommager le revêtement. N’utilisez jamais de solvants ou nettoyants
puissants destinés à l’usage industriel. Pour nettoyer les zones tachées, il est recommandé d’utiliser un chiffon
blanc doux. Évitez d’utiliser de l’essuie-tout.
Les produits de nettoyage peuvent être dangereux/irritants pour la peau, les yeux, etc. Mettez des gants et
des lunettes de protection. N’inhalez ou n’avalez aucun produit de nettoyage. N’exposez pas la zone adjacente
ou les vêtements au produit de nettoyage. Utilisez le produit de nettoyage dans un endroit bien ventilé.
Observez toutes les mises en garde du fabricant. CYBEX et ses fournisseurs ne peuvent être tenus responsables des blessures ou des dommages résultant de l’utilisation, appropriée ou non appropriée, des produits
de nettoyage.
2. Châssis - Nettoyez tous les éléments de châssis à l’aide d’une solution douce composée d’eau chaude
et de savon pour laver les véhicules. Assurez-vous de laisser sécher complètement. EVITEZ tous produits
de nettoyage à base d’acide ou de chlore ainsi que les produits à base d’abrasifs qui pourraient rayer ou
endommager l’équipement.
3. Chrome - Nettoyez les tubes chromés en commençant avec un produit à polir le chrome, puis appliquez
une couche de cire pour véhicule. Il est recommandé d’utiliser des nettoyants neutres dont la teneur en pH
est de 5,5 à 8,5. Assurez-vous de laisser sécher complètement. EVITEZ tous produits de nettoyage à base
d’acide ou de chlore ainsi que les produits à base d’abrasifs qui pourraient rayer ou endommager l’équipement.
Entretien
Page 5-2
Guide du propriétaire du Cybex VR1
4. Consignes pour le nettoyage du panneau frontal :
•
Pour appliquer les nettoyants, laver et rincer, utilisez des chiffons doux propres.
Après l’application du produit, rincez à l’eau chaude.•
N’utilisez pas d’abrasifs ou de produits à haute teneur d’alcalin.•
Ne laissez pas les nettoyants agir pendant de longues périodes, lavez immédiatement.•
N’appliquez pas les nettoyants à la lumière directe du soleil ou à des températures élevées.•
N’utilisez pas de grattoirs, racloirs ou rasoirs.•
Ne nettoyez pas avec de l’essence.•
Produits de nettoyage et détergents compatibles :
Formule 409
•
Top Job•
Joy•
Palmolive•
Windex avec ammoniac D•
Pour minimiser les rayures fi nes ou capillaires :
Pour aider à combler les rayures, appliquez un produit à polir doux pour véhicules et enlevez-le avec
un chiffon doux et propre.
Produits à polir conseillés :
Johnson Paste Wax
•
Mirror Glaze #10 Plastic Polish (de Mirror Bright Polish Co.)•
Novus Plastics Polish #1, #2 (de Novus Inc.)•
Entretien
Page 5-3
Guide du propriétaire du Cybex VR1
Procédures hebdomadaires
1. Inspectez tous les écrous et boulons pour déceler tout desserrage. Serrez au besoin.
2. Inspectez tous les câbles pour déceler toute usure et tous dommages éventuels ou problèmes de tension.
Lors de l’inspection des câbles, passez le doigt sur les câbles, et vérifi ez tout particulièrement s’ils ne plient
pas, notamment aux points de raccordement.
AVERTISSEMENT : Remplacez immédiatement tous les câbles usés. Les conditions suivantes peuvent
signaler l’usure d’un câble :
Une déchirure ou une fi ssure dans la gaine du câble, qui expose le câble. Reportez-vous à la fi gure 1.
•
Figure 1.
Une déformation du câble. Reportez-vous à la fi gure 2.
•
Figure 2.
Une gaine vrillée. Reportez-vous à la fi gure 3.
•
Figure 3.
Une gaine de câble étirée, amincie. Reportez-vous à la fi gure 4.
•
Entretien
Page 5-4
Figure 4.
Guide du propriétaire du Cybex VR1
3. Inspectez les barres et les poignées afi n de détecter toute trace d’usure, en prêtant une attention
particulière aux points de connexion.
Remplacez immédiatement toutes les poignées usées.
MISE EN GARDE : Remplacez immédiatement toutes les poignées usées. N’utilisez pas l’équipement s’il
reste moins de 3,17 mm (1/8 po) de matériau sur le bord. Reportez-vous à la fi gure 5.

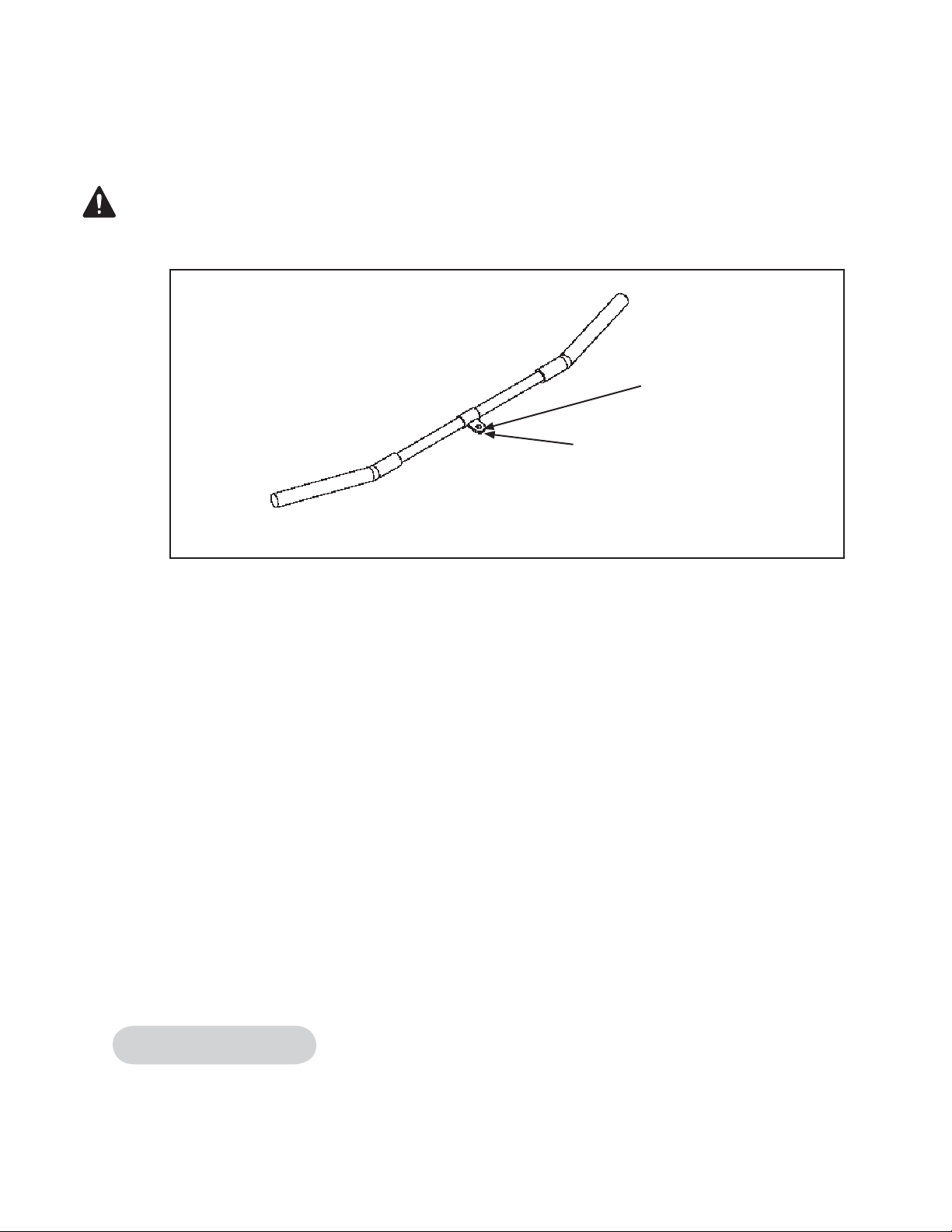

Trou de fixation
REMARQUE : Remplacez la
barre s’il reste moins de 3,17 mm
(1/8 po) de matériau sur le bord.
Figure 5
4. Inspectez les mousquetons pour vérifi er s’ils se verrouillent correctement (si ce n’est pas le cas, ils sont usés).
Remplacez immédiatement tous les mousquetons usés.
5. Inspectez les poignées pour vérifi er si elles sont lâches ou usées.
Remplacez immédiatement toutes poignées lâches ou usées.
6. Inspectez toutes les étiquettes pour vous assurer qu’elles sont lisibles, y compris les cartes d’instruction
et les autocollants d’avertissement et de mise en garde.
Remplacez immédiatement toutes les étiquettes usées.
7. Inspectez toutes les piles de poids pour vérifi er si elles sont bien alignées et si elles fonctionnent
correctement.
Corrigez immédiatement tous les problèmes d’alignement et de fonctionnement.
8. Nettoyez les tiges guides de poids sur toute leur longueur. Graissez d’une légère couche d’huile moteur
de poids moyen.
Procédures annuelles
1. Remplacez tous les câbles au moins une fois par an.
Entretien
Page 5-5
Guide du propriétaire du Cybex VR1
Réglage du câble
Trois types de réglage de la tension de câble sont effectués sur les Cybex Strength Systems :
1. Réglage à contre-écrou - Ce type de réglage utilise
un contre-écrou et un écrou de réglage de la tension à
l’extrémité du coinceur mécanique fl exible et constitue
le réglage principal. L’autre extrémité de câble comprend
généralement un réglage à goupille cylindrique. Reportezvous aux fi gures 6 et 7.
2. Réglage à embout à rotule - Ce type de réglage utilise
une vis à chapeau à tête creuse qui fi xe un palier à embout
de câble à l’appareil. Le principal réglage consiste à tourner
ce palier à embout. L’autre extrémité du câble se règle
généralement au moyen d’une goupille cylindrique.
Reportez-vous aux fi gures 7 et 8.
Contre-écrou
Figure 6
Ecrou de
réglage de
la tension
3. Réglage à goupille cylindrique - Ce type de réglage
utilise une goupille cylindrique et une série de trous
ménagés dans le connecteur de poids supérieur de
la pile de poids. Reportez-vous à la fi gure 8.
Extrémité
de câble
Châssis
Vis à chapeau
à tête creuse
Figure 7
Goupille
cylindrique
Figure 8
Contre-écrou
Palier à embout
de câble
Ecrou
auto-freiné
en nylon
Extrémité de
câble
Connecteur
de poids
supérieur
Entretien
Page 5-6
Guide du propriétaire du Cybex VR1
Environnement
Electricité statique - Selon la région, l’air sec peut générer de l’électricité statique, tout particulièrement
en hiver. Vous avez peut-être remarqué que le fait de marcher sur de la moquette puis de toucher un objet
métallique suffi t à créer de l’électricité statique. Il en va de même lorsque vous utilisez votre appareil. Vous
pourriez ressentir un choc en raison de l’électricité statique accumulée sur votre corps et du trajet de la
décharge à travers l’appareil. Le cas échéant, vous voudrez peut-être augmenter suffi samment le niveau
d’humidité à l’aide d’un humidifi cateur.
Humidité - L’équipement est conçu pour fonctionner normalement dans un environnement dont le niveau
d’humidité relative se situe entre 30 et 75 %.
REMARQUE : N’installez pas ou n’utilisez pas l’appareil dans un endroit où le niveau d’humidité est très
élevé, par exemple à proximité d’un bain de vapeur, d’un sauna, d’une piscine intérieure
ou à l’extérieur. Une exposition excessive à la vapeur, au chlore et/ou au brome peut
endommager l’électronique ainsi que d’autres pièces de l’appareil.
Température - L’appareil est conçu pour fonctionner normalement dans un environnement où la température
ambiante est de 50 °F (10 °C) à 104 °F (40 °C).
Entreposage
Humidité - L’appareil peut être expédié et entreposé dans un environnement dont le niveau d’humidité
relative se situe entre 10 % et 90 %.
REMARQUE : N’entreposez pas et n’utilisez pas l’appareil dans une zone très humide, par exemple
à proximité de bains de vapeur, d’un sauna, d’une piscine intérieure ou à l’extérieur. Une
exposition excessive à la vapeur, au chlore et/ou au brome pourrait avoir des conséquences
néfastes sur l’électronique ainsi que sur d’autres pièces de l’appareil.
Température - L’appareil peut être expédié et entreposé dans un environnement où la température ambiante
se situe entre 32 °F (0 °C) et 140 °F (60 °C).
Entretien
Page 5-7
Guide du propriétaire du Cybex VR1
Cette page est intentionnellement laissée vierge.
Entretien
Page 5-8
Guide du propriétaire du Cybex VR1
6 - Service
Se reporter aux listes de pièces détachées, aux diagrammes de vue éclatée et aux schémas d’acheminement des courroies et des câbles des pages suivantes.
02³#!54)/.3
REMARQUE : Toutes les
0OURLENTRETIENUTILISEZ
UNIQUEMENTLESPIÒCESDE
RECHANGE#YBEX,ENONRESPECT
DECETTERECOMMANDATIONPEUT
DESBLESSURES
inspections et réparations
doivent être effectuées
exclusivement par du
personnel dûment formé.
Cybex annulera la garantie si des
pièces de rechange non-Cybex
sont utilisées.
Service
à la clientèle
Page 6-1
Guide du propriétaire du Cybex VR1
Cette page est intentionnellement laissée vierge.
Service
à la clientèle
Page 6-2
Cybex VR1 13120 Standing Calf Owner’s Manual
STANDING CALF
PRODUCT NO. 13120
K
G
G
B
A
I
C
E,F
J
NOTE: See exploded-view diagram for location of D (cable) and H (serial number decal)
DESCRIPTION PART NO.
A. Placard Decal ....................... 13120-598
B. Caution Decal ...................... 4510-321
C. Warning Label ...................... 4605-381
D. Cable.................... ............... 13120-002
E. Shoulder Pad w/Wear Cover...4800-071
DESCRIPTION PART NO.
F. Wear Cover ....................... 4800-101
G. Grip ................................... 4605-507
H. Serial Number Decal
I. Weight Selector Pin............ BH030207
J. Water Bottle Holder............ 13000-400
K. VR1 Decal........................... 13000-399
Service
Page 6-3
Cybex VR1 13120 Standing Calf Owner’s Manual
ITEM QTY PART NO. DESCRIPTION
43 1 HC700428 BHSCS .375-16 X 2.25
44 2 HF449063 INSERT 3/4 X 1/4-20
45 2 HF700000 PANEL FASTNER, .375-16 , U TYPE
46 9 HN704901 LOCKNUT, .375-16 NYLON
47 1 HP286819 SPIRAL PIN .188 X 1.12
48 5 HS347600 WASHER, SAE .375
49 2 HS720004 WASH, FELT .641 1.250 .125T
50 2 HT512517 TAP SC 10-24 X 1.00 TYPE WB PN HD
PHIL BLK
51 1 HT552515 TAP SC NO. 8-16 X .75 PLASTITE PN
HD PHIL BLK
52 2 JC620422 BHSCS .250-20 x 1.50
53 5 JC700412 BHSCS .375-16 X .50
ITEM QTY PART NO. DESCRIPTION
1 6 08014 PULLEY ASSEMBLY, 4.50 IN.
2 1 11040-440 KNOB
3 2 11090-374 END CAP
4 2 11090-376 RING, HANDLE GRIP
5 2 12090-322 FOOT PAD
6 2 12120-326 NON-SLIP
7 1 12120-328 PIVOT SHAFT
8 1 13120-321 PIVOT SHAFT
9 1 12120-330 PIN, DETENT
10 2 12210-347 GUIDE ROD CAP
11 2 12210-348 GUIDE ROD CAP
12 2 13000-322 ROLLER
13 2 13000-326 WT ROD .625 DIA X 51.51
54 6 JC700424 BHSCS .375-16 X 1.75
55 1 JN714400 NUT, HEX JAM .375-24 UNF
56 4 JS347400 LOCKWASHER, INT TOOTH .375
57 2 PP080226 INSERT, DOMED PLASTIC 2.00, RIB
58 1 PP090211 INSERT, PL 1.50 SQ X 10-14 GA
59 3 PP130003 INSERT, DOMED PLASTIC
60 1 PP130002 INSERT, DOMED PLASTIC
61 1 PR060003 BUMPER, RECESS
62 2 PR060005 BUMPER, WEIGHT
63 2 PR069400 BUMPER, RECESS
64 2 4605-507 GRIP 1.38 OD X .94 ID
14 1 13000-342 MOLDED TOP CAP
15 3 13000-353 FOOT PAD
16 1 13000-354 FOOT PAD (NOT SHOWN)
17 1 13000-355 FOOT PAD
18 2 13000-364 BEARING, FLANGE .62 ID. x .92
OD. x 1.75 LG
19 1 13000-400 HOLDER, WATER BOTTLE
20 1 13000-403 MOUNT, WATER BOTTLE HOLDER
21 1 13120-002 CABLE S/A
22 1 13120-200 MAIN FRAME
23 1 13120-201 DETENT TUBE
65 2 4800-071 SHOULDER PAD W/WEAR COVER
66 2 4800-101 WEAR COVER
67 1 4510-321-X* DECAL, CAUTION
68 1 4605-381-X* DECAL, WARNING
69 1 13000-100 EDGE TRIM
70 1 13000-399 DECAL, VR1
71 1 13000-101 HALF WEIGHT OPTION 5 LB
71 1 13000-102 HALF WEIGHT OPTION 7.5 LB
72 1 13000-343 FRONT PANEL
73 1 13000-346 BACK PANEL
74 8 HT552511 16 X.38 TAP SCREW BLACK
75 1 13000-208 LATCH
76 1 13120-999-X* OWNER’S MANUAL (NOT SHOWN)
24 1 13120-202 DETENT TUBE
25 1 13120-203 INPUT ARM
26 1 3900-438 DECAL, CYBEX
27 1 4605-512 INSERT PLASTIC, 7.94
28 1 4700C066 C TOP WT 20 - 3 x 12
29 2 8630-340 SPACER
30 1 BH030207 PIN, WEIGHT SELECTOR
31 2 BR030206 RING, RETAINING
32 2 BR030220 RETAINING RING 1.250 INTERNAL
33 1 BS070201 COM SPRING .56 x .66 1.50 LG
34 2 BS070208 COMPRESSION SPRING
35 CM000211 DECAL, PATENT PENDING
(REMOVED 7/6/09)
77 1 13120-598-X* VR1 STANDING CALF PLACARD
78 19 13000-033 WEIGHT PLATE PACK (LIGHT)
79 19 13000-037 WEIGHT PLATE PACK (STANDARD)
80 1 4700-337 WEIGHT PLATE (LIGHT)
81 1 4700-338 WEIGHT PLATE (STANDARD)
82 1 4800-557 DECAL, WEIGHT PLATE (10-150)
83 1 13000-551 DECAL, WEIGHT PLATE (160-200)
84 1 13000-552 DECAL, WEIGHT PLATE (10-220)
85 1 13000-553 DECAL, WEIGHT PLATE (235-295)
86 1 13000-398 DECAL, CYBEX
87 1 11040-790 DECAL, MADE IN U.S.A.
36 1 FB030213 ROD END BEARING FEMALE
.375-24 UNF
37 2 FB030232 BEARING, RADIAL 17 mm
EXTENDED RACE
38 2 FB130207 BRG FLG 17mm X 19mm X 25mm
39 2 FC030006 TOLERANCE RING 1.575 ID
40 2 HC620414 BHSCS .250-20 X .625
41 6 HC700417 BHSCS .375-16 X 1.00
42 2 HC700426 BHSCS .375-16 X 2.00
Service
Page 6-4
*Language Key
1- German
2- French
3- Spanish
4- English
6- Japanese
7- Swedish
8- Russian
Cybex VR1 13120 Standing Calf Owner’s Manual
56
57
46
59
54
6
6
39
39
25
37
37
38
38
41
41
57
4
44
3
4
44
3
52
53
48
8
48
53
2
33
9
23
27
58
24
63
40
52
53
53
48
48
7
41
63
46
54
1
61
53
40
43
29
21
29
46
59
60
46
1
46
56
22
54
1
59
48
Serial Number
Decal
66
65
66
65
67
19
68
77
17
15
64
64
STANDING CALF MAIN ASSEMBLY DETAIL
Service
Page 6-5
Cybex VR1 13120 Standing Calf Owner’s Manual
83
85
84
82
28
15lb
81
10lb
80
78
26
73
45
12
41
54
79
46
54
19
50
1
5120
50
11
LOWER ASSEMBLY PA N EL
1
46
12
42
11
18
4949
41
45
14
46
46
46
10
STANDING CALF PANEL, PULLEY, AND WEIGHT PACK DETAIL
10
75
13
34
71
13
34
32
47
32
86
72
70
69
28
31
18
30
74
69
62
31
68
77
74
87
74
74
Service
Page 6-6
Cybex VR1 13120 Standing Calf Owner’s Manual
STANDING CALF BELT ROUTING
21
47
28
55
36
Service
Page 6-7
10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183
www.cybexinternational.com • Techhelp@cybexintl.com
Loading...
