LEVANTAMIENTO DE PESO PULLDOWN VR3

Manual de mantenimiento y del propietario

Sistemas de resistencia

Número de pieza 12020-999-3 J

www.cybexinternational.com

LEVANTAMIENTO DE PESO PULLDOWN VR3

Manual de mantenimiento y del propietario

Sistemas de resistencia

Número de pieza 12020-999-3 J

Cybex® y la insignia de Cybex® son las marcas registradas registradas de Cybex internacionales, inc. VR3® y la insignia son las marcas registradas registradas de Cybex internacionales, inc..

DECLINACIÓN DE RESPONSABILIDAD: Cybex International, Inc. no se responsabiliza del contenido de este manual. Cybex International,

Inc. se reserva el derecho de revisar este documento en el momento en que lo desee y de realizar cambios en el producto que se describe en el manual sin previo aviso y sin la obligación de informar al usuario sobre dichas revisiones y cambios.

© Copyright 2010 Cybex International, Inc. Reservados todos los derechos. Impreso en los Estados Unidos de América. 10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183 www.cybexinternational.com • techhelp@cybexintl.com • 12020-999-3 J • March 2010

Índice de contenidos

i Índice de contenidos

1 Seguridad

Seguridad .......................................... 1-1

ácticas e instrucciones de seguridad .................... 1-2

Etiquetas de advertencia/precaución ..................... 1-3

Actividades de mantenimiento habituales. . . . . ............ 1-6

Cómo utilizar la máquina de manera correcta.............. 1-6

2 Ejercicios

Uso. . . . . . .......................................... 2-1

Instrucciones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

3 Atención al cliente

Cómo ponerse en contacto con el servicio

de atención al cliente.............. .................... 3-1

Cómo solicitar piezas .................................. 3-1

Autorización de devolución del material (RMA). . . . . . . . . . . . 3-2

Piezas dañadas .......................................3-3

4 Montaje. . . . . . . . . . . ............. .. . . . . . . . . . . . . . . . . . 4-1

5 Mantenimiento

Mantenimiento diario .................................. 5-1

Tareas de mantenimiento semanales ..................... 5-4

Tareas de mantenimiento anuales ....................... 5-6

Entorno. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

Almacenamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-7

6 Mantenimiento ..................... . . . . . . . . . . . . . . . . 6-4

Página i

Cybex VR3 12020 Pulldown Owner’s Manual

1 - Seguridad

Seguridad

Lea atentamente el manual del propietario antes de montar, reparar o utilizar el equipo. Es responsabilidad del propietario de la instalación y/o propietario del equipo revisar todas las etiquetas e informar

a los usuarios sobre la utilización correcta del equipo.

ADVERTENCIA: Si no lee estas precauciones, es posible que se produzcan lesiones graves:

Precauciones de seguridad para el usuario

• Hágase un examen médico antes de iniciar cualquier programa de ejercicios.

• Lea y comprenda las etiquetas de advertencia y el manual del usuario antes de hacer ejercicio. Lea las instrucciones antes de utilizar la unidad.

• Mantenga el cuerpo y la ropa alejados de las partes móviles de la máquina.

• Inspeccione la máquina antes de utilizarla. NO la utilice si está dañada o inoperable.

• NO intente reparar una máquina que esté rota o atascada. Informe al personal de la sección.

• Utilice la máquina solamente con el propósito para el que ha sido diseñada. NO modifique la máquina.

• Asegúrese de que la clavija usada para sujetar las pesas se haya insertado correcta mente. Utilice solamente la clavija proporcionada por el fabricante. Si no está seguro de cómo utilizarla, solicite ayuda.

• No coloque la clavija de sujeción de las pesas cuando estén elevadas. NO utilice la máquina si se encuentra en esta posición. Póngase en contacto con el personal de la sección para obtener ayuda.

• Los niños no deben permanecer cerca de este tipo de aparatos. Los adolescentes deben estar supervisados.

• NO utilice la máquina si no hay protectores o están dañados.

• NO utilice mancuernas ni otros contrapesos, excepto aquellos proporcionados por el fabricante.

• Inspeccione todos los cables, las cintas y las conexiones antes de utilizar la máquina. NO utilice la máquina si alguno de los componentesestá deteriorado, desgastado o dañado.

• NO quite ninguna etiqueta del equipo. Cambie las etiquetas que estén dañadas.

• Deje de hacer ejercicio si se siente mareado o si siente dolor en algún momento mientras está haciendo ejercicio y consulte con su médico

Safety

Page 1-1

Cybex VR3 12020 Pulldown Owner’s Manual

Precauciones de seguridad de la instalación

• Lea atentamente el manual del propietario antes de montar, reparar o utilizar el equipo.

• Sujete de manera segura la máquina al suelo utilizando los agujeros de anclaje que se proporcionan con cada máquina.

NOTA: Cybex no se responsabiliza del anclaje del equipo. Póngase en contacto con un instalador profesional.

NOTA: Utilice sujetadores que tengan una capacidad de tensión mínima de 226 kg. (pernos de 3/8” de calidad 2 o superior).

NOTA: Si las patas/estructura no tocan la superficie, NO las sujete a la superficie con anclajes. Ajuste las patas o la estructura que no toque la superficie utilizando arandelas planas.

• Asegúrese de que cada máquina está configurada y funciona en una superficie nivelada sólida. No instale el equipo sobre una superficie irregular.

• Asegúrese de que todos los usuarios están preparados y saben utilizar correctamente el equipo.

• Asegúrese de que hay el suficiente espacio para poder acceder al equipo y para que éste funcione de manera segura.

• Realice las comprobaciones de mantenimiento habituales en el equipo. Revise especial mente todos los com ponentes que se puedan desgastar con mayor facilidad, incluyendo (pero sin limitarse a), cables, poleas,

cintas y manillares.

• Cambie inmediatamente los componentes que estén dañados o deteriorados. Si no puede cambiar inmediatamente los componentes dañados o deteriorados, detenga el funcionamiento de la unidad hasta que se reparen.

• Utilice solamente componentes proporcionados por Cybex para mantener y reparar el equipo.

• Mantenga un registro de reparaciones que incluya todas las actividades de mantenimiento.

• Inspeccione todos los cables, las cintas y las conexiones antes de utilizar la máquina. NO utilice la máquina si alguno de los componentes está deteriorado, desgastado o dañado.

NOTA: Es responsabilidad del usuario/propietario o del operario de la instalación asegurarse de que el mantenimiento se realiza de manera periódica.

Prácticas e instrucciones de seguridad

Cybex recomienda que todos los equipos de mantenimiento físico se usen en un área supervisada. Se recomienda que el equipo se sitúe en un área que tenga un acceso controlado. El propietario de las instalaciones es el responsable de controlar el acceso. Es el propietario el que, a su criterio, debe controlar el grado de acceso.

El comprador/usuario de los productos de Cybex es el responsable de leer y entender el manual del propietario y las etiquetas de advertencia, así como de indicar a los usuarios, independientemente de si son los usuarios ﬁ nales o el personal encargado de la supervisión, cómo usar correctamente el equipo.

Safety Page 1-2

Cybex VR3 12020 Pulldown Owner’s Manual

USO ADECUADO:

Use el aparato únicamente de acuerdo con la forma en que se describe en el manual. Si no se siguen las instrucciones adecuadas, pueden producirse lesiones.

No se apoye ni tire del equipo En la estructura principal, pila de pesas ni ningún componente, tanto si el aparato está en reposo como si está siendo usado. Un uso inapropiado o incorrecto puede ocasionar lesiones a los usuarios o a terceros (espectadores).

No utilice el aparato si no se encuentra situado sobre una superﬁ cie nivelada sólida o si está instalado de una manera incorrecta.

Proporcione un perímetro de seguridad adecuado entre la máquina, las paredes y el resto de los equipos para garantizar que haya unas distancias adecuadas para el uso y el entrenamiento.

FIJACIÓN DEL EQUIPO:

El aparato tiene unos oriﬁ cios en las patas que facilitan su anclaje en el suelo. Cybex recomienda encarecidamente que, con el ﬁ n de eliminar el balanceo, la inclinación o la caída del aparato como consecuencia de un uso incorrecto, el aparato se ﬁ je a una superﬁ cie nivelada sólida.

1. La superﬁ cie nivelada y sólida no debe desviarse más de 1/8” (31 mm) sobre una distancia de 10’ (3 m), o en cualquier caso no superar los límites que imponga la regulación local sobre ediﬁ cación y arquitectura.

2. El anclaje del equipo debe ser realizado por un contratista cualiﬁ cado que posea la licencia correspondiente.

3. Los oriﬁ cios para el anclaje se encuentran en las patas de la estructura principal. Todas las ubicaciones del anclaje

deben usarse al anclar el equipo al suelo.

4. Debido a la gran variedad de suelos sobre los que pueden anclarse o instalarse las máquinas, debe comprobar el método de anclaje y los sujetadores de anclaje con un contratista cualiﬁ cado que posea la licencia correspondiente.

5. Para cada posición de anclaje se necesita una fuerza mínima de 220 lbs/100 kgs.

6. No use el aparato hasta que esté correctamente anclado. MANTENIMIENTO:

El mantenimiento preventivo permite el funcionamiento correcto del equipo y reduce el riesgo de lesiones. Cumpla los requisitos de mantenimiento especiﬁ cados en el manual.

CUMPLIMIENTO DE NORMATIVAS:

Los productos de Cybex cumplen o superan la normativa ASTM y EN.

Etiquetas de advertencia/precaución

Las etiquetas de advertencia indican una situación potencialmente peligrosa, que si no se evita, puede provocar lesiones graves o la muerte.

Las etiquetas de precaución indican una situación potencialmente peligrosa que, si no se evita, puede provocar lesiones leves o moderadas.

Las etiquetas de advertencia y precaución se muestran en la página siguiente. Los diagramas que aparecen con las etiquetas indican el lugar en el que está colocada cada etiqueta.

Safety

Page 1-3

Cybex VR3 12020 Pulldown Owner’s Manual

ADVERTENCIA

LESIÓN SERIA PODRÍA OCURRIR SI ESTAS MEDIDAS DE SEGURIDAD NO SE OBSERVAN

1. Obtener un examen médico antes de comenzar un programa del ejercicio.

2. Leer y entender todas las instrucc iones y advertencias colocadas en el equipo y en el manual antes de ejercitar. Obtener instrucciones antes de uso.

3. Mantenga ropa y partes del cuerpo libres y alejadas de las partes moviles.

4. Examine la maquina antes de uso. No utilize si aparece danado o inoperable.

5. No intente reparar una maquina danada o averiada. Notifique la gerencia.

6. Utilizar la máquina solamente para el uso previsto. No modificar la máquina.

7. Asegurar que el perno de seleccion de peso este insertado totalmente. Utilize unicamente el perno proporcionado de facrica.Si tiene duda solicite assitencia.

8. Nunca fije las placas de peso en una posicion elevada. No utilize la maquina si la encuentra en esta condicion. Solicite assistencia de la gerencia.

9. Los niños no deben ser permitidos cerca de esta máquina. Los adolescentes deben ser supervisados.

10.No utilizar si los protectores faltan o esten danados.

11.No utilize mancuernas u otros pesos incrementales no incluidos con el equipo, excepto esos proporcionados por la fabrica.

12.Examine todos los cables, correas y conexiones antes de uso. No utilize si estan rasgados, frotan o de otra manera hacen contacto con otros componentes.

13.NO REMUEVA ESTA ETIQUETA, REMPLACE LA SI ESTA DANADA O ILEGIBLE.

4605-381-3 A

PRECAUCION

Subsistencia lejos de piezas móviles. La falta de hacer tan podía dar lugar a daños corporales.

ADVERTENCIA

El brazo caerá cuando se tire de la perilla. Sujete el asa del brazo mientras ajusta la posición del brazo para evitar que se produczcan lesiones. Asegúrese de que la clavija de bloqueo está enganchada completamente antes de usar el aparato. Si no lo hace, es posible que se produzcan lesiones físicas.

8500-026-3 A

8500-311-3 A

Safety Page 1-4

Cybex VR3 12020 Pulldown Owner’s Manual

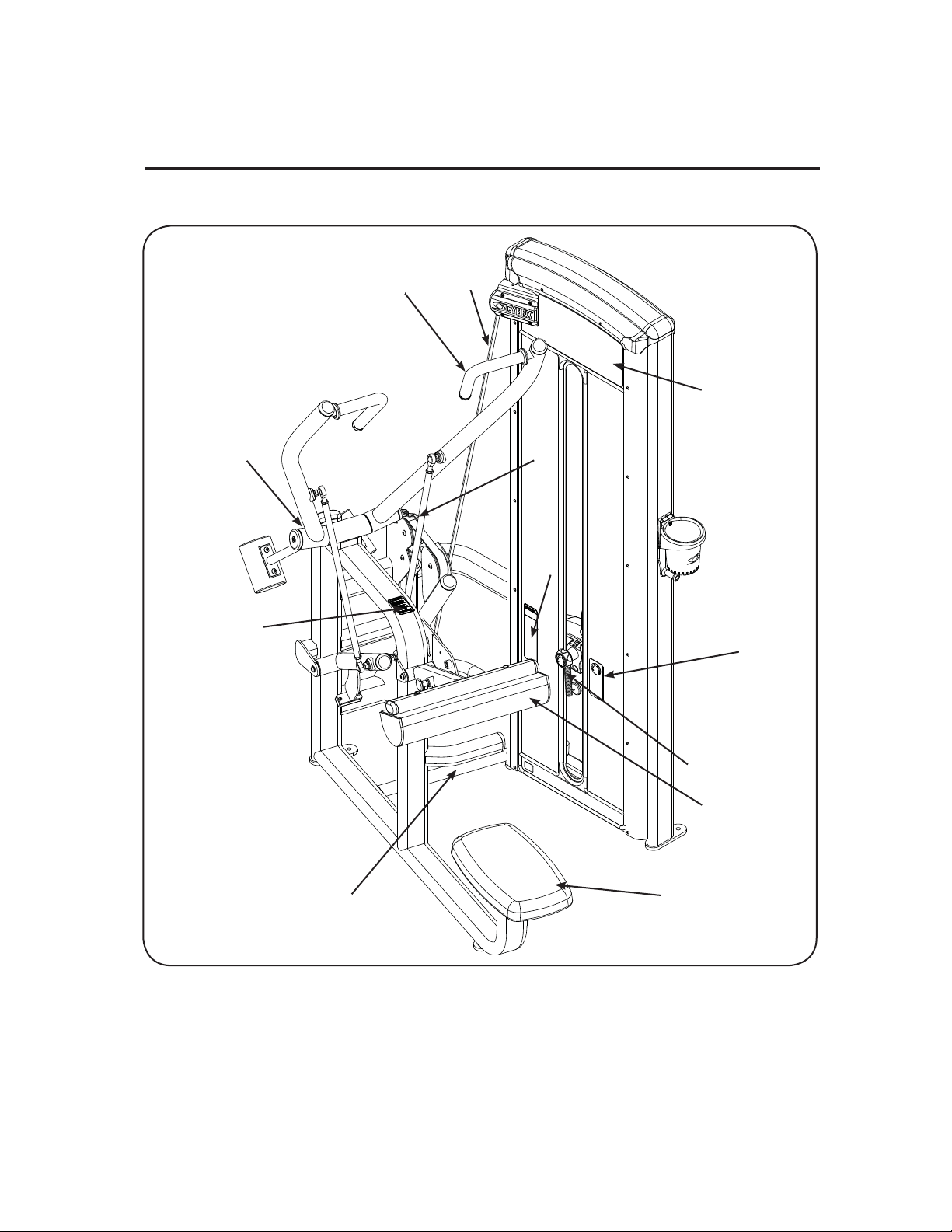

Pulldown - 12020

DESCRIPCIÓN PIEZA Nº

A. Etiqueta de advertencia ........4605-381-3

B. Etiqueta de precaución .........8500-026-3

C. Etiqueta de advertencia ....... ..8500-311-3

Safety

Page 1-5

Cybex VR3 12020 Pulldown Owner’s Manual

Actividades de mantenimiento habituales

Las actividades de mantenimiento preventivo deben realizarse para mantener el funcionamiento normal del equipo. Una hoja de registro con todas las tareas de mantenimiento le ayudará a realizar un seguimiento de todas las actividades de mantenimiento preventivo. Las actividades de mantenimiento preventivo se describen detalladamente

en el Capítulo 5. En resumen, incluyen:

Diariamente.

1. Limpie la tapicería.

Semanalmente

1. Inspeccione las tuercas y pernos para comprobar si están bien apretados. Apriételos si es n ecesario

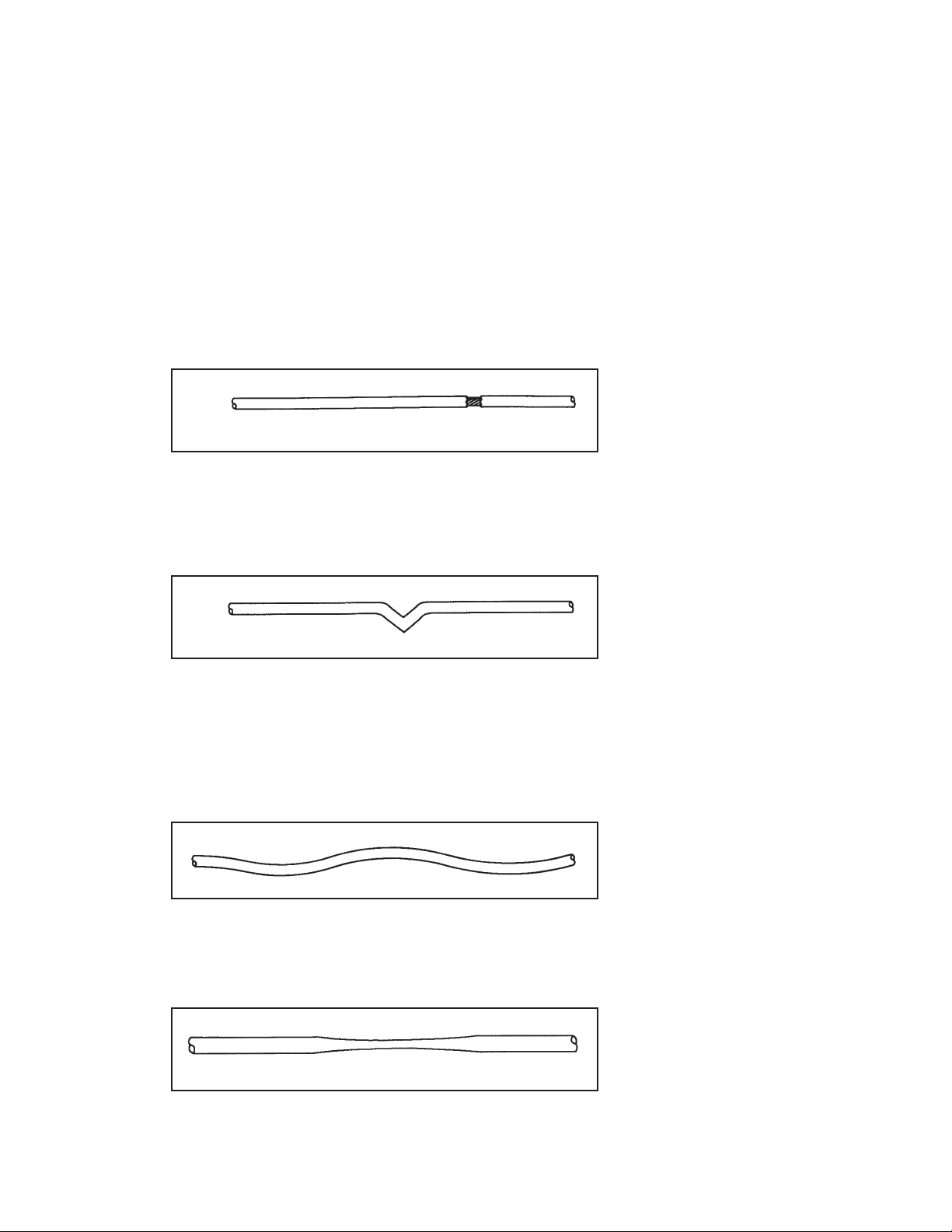

2. Inspeccione todos los cables y cintas para comprobar si están dañados o desgastados (consulte el Capítulo 5).

Si un cable o una cinta están dañados o deteriorados, detenga el funcionamiento de la máquina inmedi atamente hasta que el cable o la cinta se hayan reemplazado.

3. Compruebe si las agarraderas, las conexiones a presión y las etiquetas de advertencia están deterioradas. Cambie todas las piezas que estén deterioradas inmediatamente.

4. Compruebe si los manillares están flojos o desgastados. Reemplace inmediatamente todos los manillares que estén flojos o desgastados.

5. Inspeccione los rodillos de peso para comprobar si la alineación y el funcionamiento son correctos. Si existe algún problema de alineación incorrecta o de mal funcionamiento, corríjalo inmediatamente.

6. Lubrique las barras guía utilizando solamente aceite de motor para coches.

Anualmente

1. Cambie todos los cables y cintas al menos una vez al año.

Cómo utilizar la máquina de manera correcta

Antes de comenzar a hacer ejercicio, lea y comprenda los ejercicios que se especifican en los carteles informativos y en el Capítulo 2.

Safety Page 1-6

2 - Ejercicio

Uso

El uso previsto de este equipo es ayudar o mejorar a buen salud y a ejercicio generales. Para el uso comercial.

Haber leído anterior y entiende todas las instrucciones y advertencias a usar esta máquina. Ver el capítulo 1, seguridad en el dueño manual del águila o consultar con el personal del piso.

Instrucciones

POSICIÓN INICIAL

MÚSCULOS USADOS

Músculos dorsales anchos, músculo

mayor, bíceps, trapecio inferior,

romboide

POSICIÓN FINAL

NOTA: Movimientos Realizados: Abducción del hombro, flexión del codo

NOTA: No gire la perilla cuando la pila de pesas esté elevada. NOTA: Todos los puntos del ajuste en la máquina tienen manijas o perillas amarillas.

Ejercicio

Página 2-1

Colocación

1. Ajuste el soporte para los muslos de manera que éstos estén estabilizados durante el ejercicio.

2. Agarre las asas y siéntese con los muslos bajo el soporte.

Movimento

1. Tire de las asas hacia abajo hasta que los codos queden en los laterales y las manos estén a aproximadamente el mismo nivel que los hombros.

Ejericio Página 2-2

3 - Atención al cliente

Cómo ponerse en contacto con el servicio de atención al cliente

El horario de atención telefónica es de lunes a viernes de 8:30 a.m. a 6:00 p.m. Hora estándar del Este.

Los clientes de Cybex que residan en los Estados Unidos pueden ponerse en contacto con el servicio de atención al cliente de Cybex llamando al 888-462-9239.

Los clientes de Cybex que vivan fuera de los Estados Unidos pueden ponerse en contacto con el servicio de atención al cliente de Cybex llamando al 508-533-4300 ó enviando un fax al

508-533-5183.

Para obtener información, visite la página Web www.cybexinternational.com o envíe un mensaje por correo electrónico a techhelp@cybexintl.com.

Cómo solicitar piezas

Envíe sus pedidos por fax al 508-533-5183. Si desea hablar con un representante del servicio de atención al cliente, llame al 888-462-9239

(para clientes que residan en EE.UU.) o llame al 508-533-4300 (para clientes que residan fuera de EE.UU.). También puede ponerse en contacto con nosotros enviando un correo electrónico a la dirección techhelp@cybexintl.com

Cuando llame, tenga disponible la siguiente información para que los representantes de Cybex le atiendan con mayor facilidad:

• Número de serie de la unidad

• Nombre del producto

El número de serie de la unidad y el nombre del producto están situados en la etiqueta del número de serie. Consulte el Capítulo 6 para conocer la ubicación exacta de la etiqueta del número de serie.

• Descripción de la pieza

• Número de pieza

Puede encontrar las descripciones de las piezas y los números de pieza en el Capítulo 6 de este manual.

• Dirección de envío

• Persona de contacto

Además de la dirección de envío y del nombre de la persona de contacto, puede facilitar el número de cuenta aunque éste no es obligatorio.

Atención al cliente

Página 3-1

Autorización de devolución del material (RMA)

El sistema de Autorización de devolución del material (RMA) describe el procedimiento que se debe seguir para devolver el material para su sustitución, reparación o abono. El sistema le asegura que los materiales devueltos se manipulan y analizan correctamente. Realice el siguiente procedimiento detenidamente.

Póngase en contacto con su distribuidor autorizado de Cybex para obtener información sobre cualquier asunto relacionado con la garantía. Su distribuidor autorizado de Cybex solicitará a Cybex una Autorización de devolución del material (RMA), si es necesario. Cybex no aceptará, en ningún caso y bajo ninguna circunstancia, piezas o equipos defectuosos que no incluyan una RMA adecuada y una etiqueta del Servicio automático de devolución (ARS).

1. Llame a la línea directa del servicio de atención al cliente al número especificado anteriormente si desea devolver un artículo que sea defectuoso.

2. Proporcione al técnico información detallada del problema o del defecto que tiene el artículo que desea devolver.

3. Indique el modelo y el número de serie del equipo.

4. Si Cybex lo estima oportuno, el técnico puede solicitar que usted devuelva a Cybex las piezas que resulten defectuosas para que se evalúen y se reparen o substituyan. El técnico le asignará un número de autorización de devolución del material (RMA) y le enviará una etiqueta del Servicio automático de devolución (ARS). La etiqueta del ARS y el número de RMA deben estar claramente visibles en la parte exterior del paquete que contiene el artículo o artículos que se van a devolver. En el paquete se debe incluir, junto con las piezas, una descripción del problema, el número de serie del equipo.

5. Envíe el paquete a Cybex por UPS. Attn: Customer Service Department Cybex International, inc., 1975 24th Ave SW Owatonna, Mn 55060

NOTA: El departamento de recepción de Cybex no aceptará las mercancías que se devuelvan sin un número de RMA en la parte exterior del paquete ni los envíos que se realicen contra reembolso.

Atención al cliente Página 3-2

Piezas dañadas

Los materiales que resulten dañados en el envío no se devolverán para que sean abonados. Los daños que se produzcan durante el envío son responsabilidad del transportista (UPS, Federal Express, empresas de transportes, etc.)

Daños aparentes - Cuando reciba el envío, inspeccione todos los artículos detenidamente. Si observa algún daño en la mercancía mediante una inspección visual, deberá indicarlo en el justificante de entrega que le proporcionará el trabajador de la empresa de transportes y hacer que éste lo firme. Si no lo hace tal y como se ha indicado, el transportista puede rechazar la reclamación por daños que presente. El transportista le proporcionará el formulario que debe completar para presentar la reclamación.

Daños ocultos - Si no ha observado ningún daño a simple vista en el momento de recibir el envío pero los observa posteriormente, deberá informar de dichos daños al transportista tan pronto como le sea posible. Cuando descubra el daño, deberá solicitar al transportista, por escrito o por teléfono, que lleve a cabo una inspección de los materiales en los diez días posteriores a la fecha de recepción de la mercancía. Guarde todos los paquetes y material de envío ya que forman parte del proceso de inspección. El transportista le proporcionará un informe de la inspección y los formularios que debe completar para presentar una reclamación por daños ocultos. La reclamación por daños ocultos es responsabilidad del transportista.

Atención al cliente

Página 3-3

Esta página se ha dejado en blanco de manera intencionada

Atención al cliente Página 3-4

Manual del propietario de VR3 de Cybex

4 - Montaje

HERRAMIENTAS REQUERIDAS

Llave Allen 7/32”• Llave Allen 1/8” • Aceite de motor para automóviles de viscosidad media.• Llave de torsión • Llave de 3/4”•

NOTA: Para realizar esta operación se necesitan dos personas. NOTA: Es responsabilidad del propietario de la instalación y/o propietario del equipo asegurarse de

que existe el suﬁ ciente espacio alrededor de la máquina para poder pasar y acceder de manera segura a la misma durante su utilización.

NOTA: Consulte el capítulo 6 para ver los diagramas de referencia.

1. Lea detenidamente y comprenda todas las instrucciones antes de iniciar cualquiera de los procedimientos que se especiﬁ can en esta hoja de instrucciones.

2. Compruebe que ha recibido la conﬁ guración adecuada.

Compruebe que ha recibido el color de la máquina que solicitó.A. Compruebe que ha recibido la pila de pesas correcta.B. Compruebe que ha recibido el manual del propietario correcto. C. Compruebe que ha recibido la hoja de garantía.D.

3. Mueva la máquina a la ubicación que desee.

4. Quite las patas colocadas para el envío.

ADVERTENCIA: Extreme las precauciones cuando quite los conos de envío e instale las patas.

Si no lo hace, es posible que se produzcan lesiones.

Con la ayuda de otra persona, quite con cuida do cada uno de los soportes en forma A. de cono (estándar) utilizando una llave tubular de 3/4”.

Corte la cinta de envío que sujeta la pesa superior.B. Con cuidado, coloque las patas de goma (que se proporcionan con la máquina) C.

en cada una de las patas del csis.

5. Instalación de la pila de pesas.

Si la pila de pesas ya está instalada, continúe con el paso 9.A. Con una llave Allen de 1/8”, quite los dos tornillos de cabeza tubular del botón que sujetan B.

el soporte inferior al chasis. NOTA: No extraiga los tornillos de cabeza tubular centrales que

sujetan la cubierta al soporte inferior.

Quite los tornillos de cabeza tubul restantes que sujetan la cubierta trasera al chasis. C.

NOTA: Una vez que se hayan quitado todos los tornillos de cabeza tubular, la cubierta se deslizará hasta el suelo con el soporte inferior acoplado.

Con cuidado, separe la cubierta de la máquina.D. Deslice la tapa de la varilla guía accionada por muelle por la varilla guía hasta que la tapa de E.

la varilla guía salga del chasis. NOTA: La tapa de la varilla guía está acciona da por muelle. Lentamente, suelte el agarre de la tapa de la varilla guía.F. NOTA: La tapa de la varilla guía contiene

un muelle de compresión que saltará si el agarre no se suelta lentamente.

Montaje

Página 4-1

Manual del propietario de VR3 de Cybex

Quite la tapa de la varilla guía y el muelle y colóquelos aparte. G. Repita los pasos 5F-5H con la otra varillguía.H. Con cuidado, incline hacia afuera las varilla guía y sepárelas de la máquina para que sobresalga la polea.I.

NOTA: Si ejerce demasiada presión en las varilla guía, es posible que se puedan producir daños en las tapas de las varillas.

Levante la pesa superior, deslícela hacia afuera para sacarla de la máquina y apártela con cuidado.J. Limpie las varillas guía a lo largo de las mismas. Lubríquelas aplicando una capa ﬁ na de aceite de motor K.

para automóviles de viscosidad media. Solicite la ayuda de una persona para que le ayude a mantener las varillas en sentido vertical. L. Con cuidado, alinee las pesas en las varillas guías y baje las pesas lentamente. M. NOTA: Al instalar las pesas, colóquelas

de manera que los bordes anchos de los casquillos miren hacia arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe las Figuras 1A y 1B.

CORRECTO

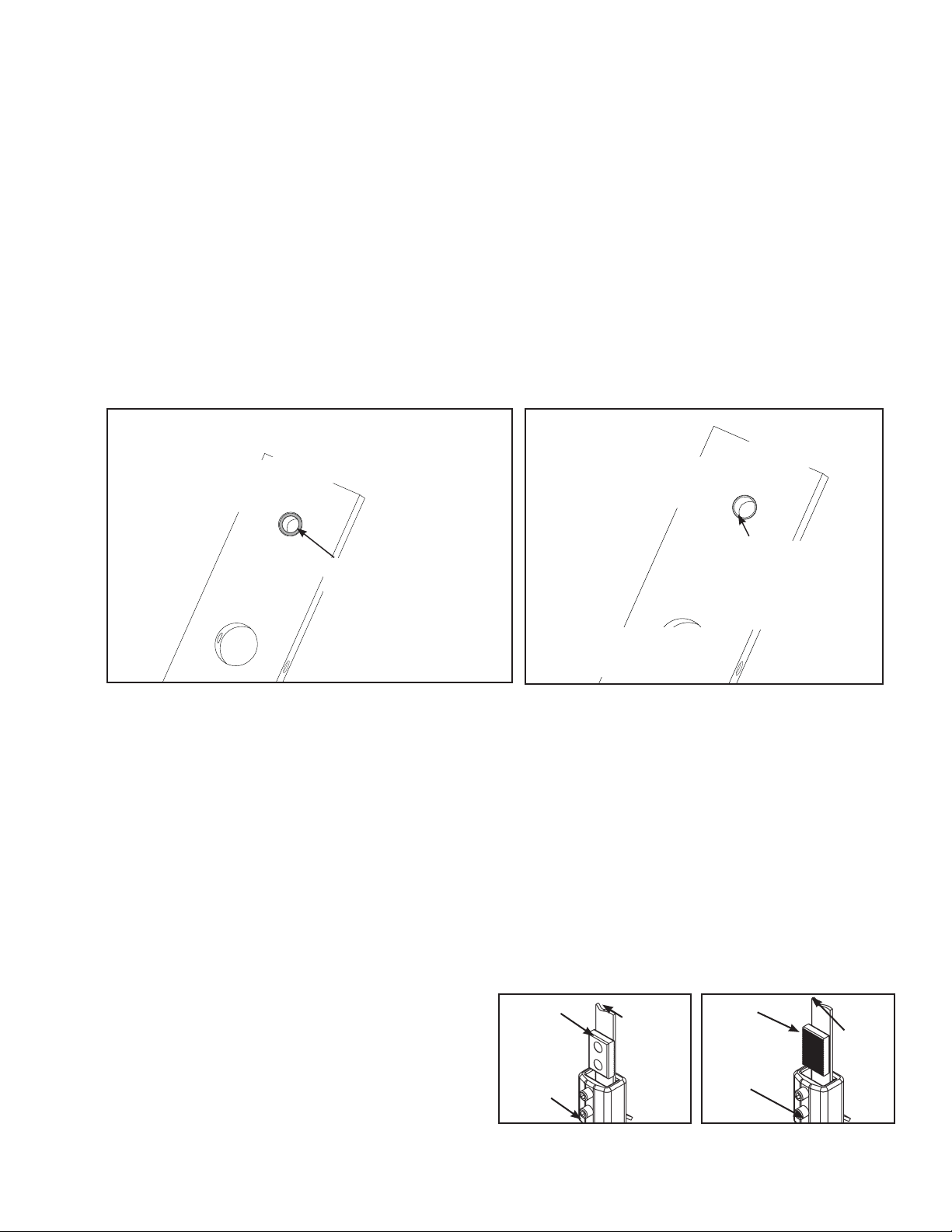

Figura 1A Figura 1B

Repita los pasos 5M-5N para instalar cada pesa.N. Deslice la pesa superior por las varillas guía. O. Coloque los muelles y las tapas de la varilla guía en las varillas guía (extraídas en el paso 5G).P. Apriete las tapas de las varillas guía y alinéelas con los agujeros del chasis de las pesas y, a continuación, Q.

fíjelas en su lugar. NOTA: Las tapas de la varillas guía deben entrar a presión o introducirse en los agujeros

del chasis de las pesas.

6. Ruta de la cinta.

Compruebe que la cinta pasa por la parte superior del soporte de la polea y, a continuación, A. pasa por el extremo de la cinta y baja hasta la pesa superior.

Con cuidado, levante la pesa superior y compruebe que la B. posición de la pinza de la cinta (en la pesa superior) está alineada co rectamente con el soporte de la polea superior.

Deslice la cinta por la ranura de la pinza de la cinta.C.

El BORDE

ancho de los

casquillos mira

hacia arriba

INCORRECTO

Borde

ESTRECHO de

los casquillos

NOTA: El borde estrecho del casquillo debe mirar hacia abajo.

Ruta correcta de la cinta Ruta incorrecta de la cinta

Enganche

Cinta

Enganche

Cinta

Montaje Página 4-2

Compruebe que la cinta y el enganche están instalados D. correctamente, tal y como se muestra en la Figura 2A.

NOTA: No instale el enganche al revés tal y como se muestra en la Figura 2B.

Pie

Figura 2A

Pie

Figura 2B

Tire de la cinta para tensarla y ﬁ je la cinta para sujetarla con los dos tornillos de ﬁ jación. E. Nota: Tornillos de

ﬁ jación por torsión de 300-350 pulg./lbs (7,6-8,9 m/kgs).

Coloque la clavija de la pila de pesas en cada placa para comprobar que la instalación se ha realizado F. de manera correcta.

Sin seleccionar ninguna resistencia, mueva la pesa superior de arriba hacia abajo (simulando el funcionamiento normal).G. Solicite la ayuda de una persona para que com pruebe que la cinta se mueve suavemente y va directamente desde el H.

soporte de la polea superior hasta la pinza de la cinta del peso superior. Gire el botón de ajuste de incremento de peso para seleccionar 0 libras ó 0 kg.I.

7. Instalación de las cubiertas traseras

Con cuidado, coloque la cubierta en su lugar.A. Comenzando por la parte inferior cambie los dos tornillos de B.

cabeza tubular (extraídos en el paso 5D) para ﬁ jar el soporte inferior a la cubierta. Instale los tornillos de cabeza tubular restantes que sujetan la cubierta sin apretarlos.

Manual del propietario de VR3 de Cybex

Apriete todos los tornillos de cabeza tubular. C.

8. Instale las etiquetas de las pesas.

Con cuidado, separe lentamente el reverso de la etiqueta. A.

NOTA: Cuando quite el reverso de la etiqueta, asegúrese de que la etiqueta sigue unida a la parte adhesiva delantera. Figura 3.

Inserte la clavija de la guía en cada uno de los agujeros B. de la plantilla. NOTA: La clavija de la guía puede ser

cualquier elemento que se adapte al agujero de la pila de pesas, por ejemplo, una clavija del selector de la pila de pesas.

Con cuidado, alinee la pegatina y péguela en las pesas. C. Con cuidado, quite el lateral delantero para que las etiquetas D.

se peguen en las pesas. Observe la Figura 4.

NOTA: Es importante que realice las tareas de inspección y

mantenimiento de manera regular en su equipo. Consulte el manual del propietario de VR3 de CYBEX para conocer cuáles son las tareas de inspección y mantenimiento. Si no tiene el manual del propietario de CYBEX o si si tiene alguna duda o pregunta, póngase en contacto con el servicio de atención al cliente de CYBEX llamando al 1-800-766-3211.

9. Compruebe que la máquina funciona de manera correcta.

10. Sujete la máquina al suelo de manera segura.

Sujete la máquina al suelo de manera segura utilizando los A. agujeros de anclaje que se proporcionan con cada una de las máquinas.

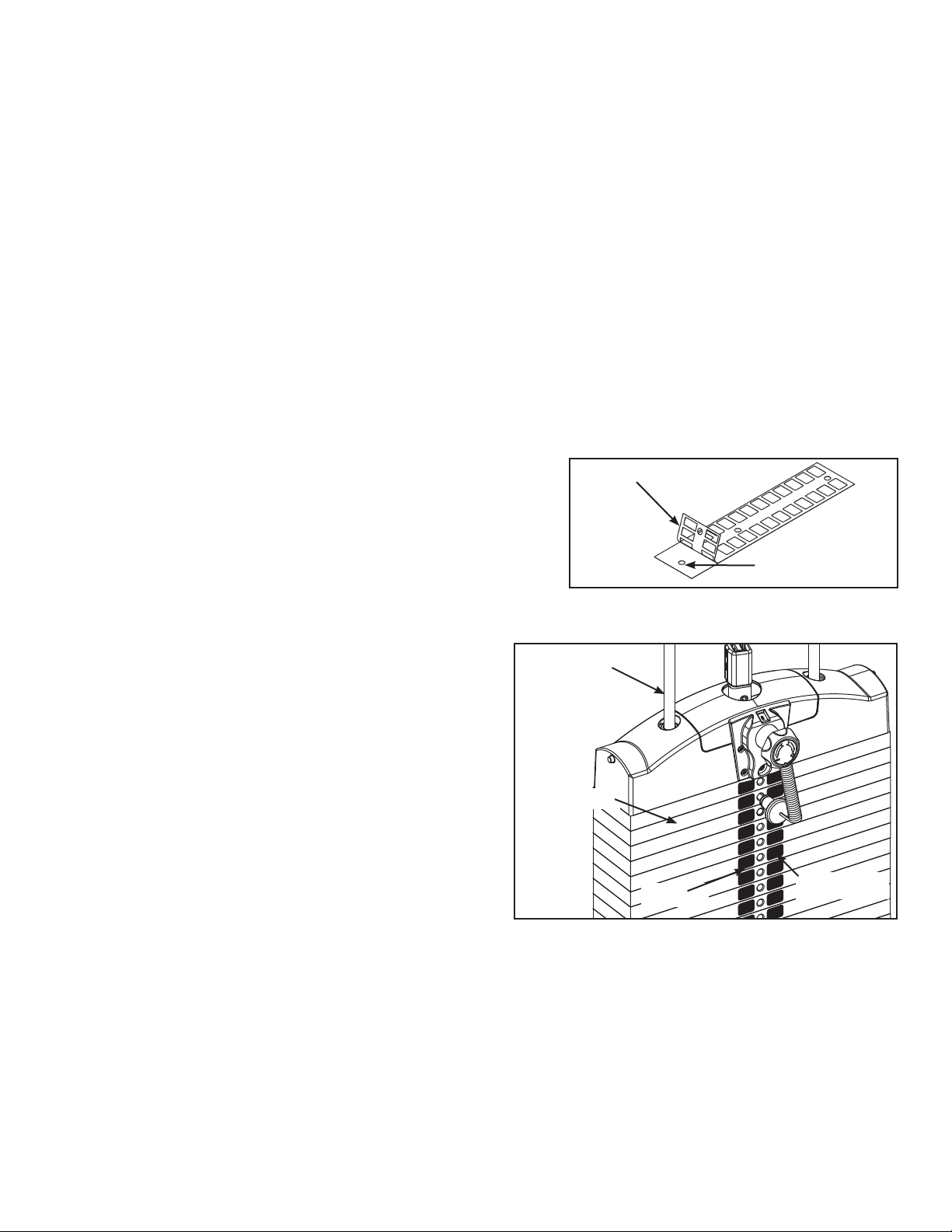

Figura 3

Varilla guía

Pila de pesas

Figura 4

Parte delantera

Libras

Parte trasera

9.0

18.0

36.0

45.0

100

54.0

120

63.0

140

160

180

Kilogramos

72.0

81.0

90.0

NOTA: Cybex no se responsabiliza del anclaje del equipo.Póngase en contacto con un instalador profesional. NOTA: Utilice sujetadores que tengan una capacidad de tensión mínima de 226 kilogramos.(pernos de 3/8” de calidad

2 ó superior).

NOTA: Si las patas/estructura no tocan la superﬁ cie, NO las sujete a la superﬁ cie con anclajes. Ajuste las patas o el

chasis que no toquen la superﬁ cie utilizand arandelas planas.

Montaje

Página 4-3

Manual del propietario de VR3 de Cybex

Esta página se ha dejado en blanco de manera intencionada.

Montaje Página 4-4

Capítulo 5 - Mantenimiento

Todas las actividades de mantenimiento preventivo deben ser realizadas de manera habitual. La realización de estas actividades rutinarias de mantenimiento preventivo puede ayudar a que el funcionamiento de todos los equipos de los sistemas de musculación de Cybex sea seguro y carente de problemas.

NOTA: Cybex no se hace responsable de las inspecciones y tareas de mantenimiento habit uales que debe llevar a cabo en las máquinas. Indique a todo el personal cuáles son las tareas de inspección y mantenimiento del equipo y cómo se debe registrar cualquier incidente que se produzca en las mismas. Los representantes del centro de atención telefónica de Cybex están disponibles para responder a cualquier pregunta o duda que pueda surgirle.

NOTA: Todas las

PRECAUCION

inspecciones y reparaciones deben ser realizadas exclusivamente por personal de mantenimiento cualificado.

Cybex anulará la garantía si se utilizan piezas de repuesto que no hayan sido proporcionadas por Cybex.

Mantenimiento diario

1. Tapicería - Limpie toda la tapicería siguiendo las recomendaciones que se especifican a continuación tanto para las manchas suaves como para las más difíciles.

Manchas suaves

• Utilice una solución de agua templada que contenga un 10% de jabón líquido para vajil la aplicado en un paño suave empapado.

• Si es necesario, utilice una solución de agua mezclada con un producto de limpieza líquido aplicado en un cepillo con cerdas suaves. Limpie los residuos con un paño empa pado en agua.

Mantenimiento

Página 5-1

Manchas más difíciles

• Humedezca un paño blanco suave en una solución de lejía doméstica (hipoclorito de sodio) que contenga un 10% de lejía y un 90% de agua. Frote la superficie con suavi dad. Aclárela con un paño empapado en agua para eliminar los restos de lejía.

• Puede realizar el mismo procedimiento utilizando lejía doméstica concentrada si es necesario.

• Deje que la lejía empape el área sucia o aplíquela utilizando un paño empapado durante 30 minutos aproximadamente. Aclare el área con un paño empapado en agua para elimi nar los restos de lejía.

Método alternativo para manchas difíciles

• Humedezca un paño blanco suave en alcohol de frotación y frote con suavidad. Aclare la superficie con un paño empapado en agua para eliminar los restos de alcohol de frotación.

NOTA: Para devolver el brillo al área afectada, puede aplicar una capa fina de cera para

muebles. Aplíquela durante 30 segundos y, a continuación, abrillántela utilizando un paño blanco limpio.

Lea con detenimiento la siguiente información

Cuando utilice agentes de limpieza abrasivos, por ejemplo, alcohol de frotación o lejía, se recomienda aplicarlos antes en un área poco visible. Otros agentes de limpieza pueden contener disolventes abrasivos o desconocidos cuya fórmula puede ser cambiada por el fabricante sin previo aviso. Si desea utilizar otros productos de limpieza, aplíquelos con cuidado en un área poco visible para determinar el daño que pueden causar en el materi al. No utilice nunca productos de limpieza ni disolventes destinados al uso industrial. Para limpiar áreas manchadas o sucias, se recomienda utilizar un paño blanco suave. Procure no utilizar toallitas de papel.

Los productos de limpieza puede dañar o irritar la piel, los ojos, etc. Utilice guantes de protección y póngase algún tipo de protección en los ojos. No respire ni trague el produc to de limpieza que utilice. Evite que el área circundante y la ropa entren en contacto con el producto. Utilice el producto en un área ventilada. Siga todas las advertencias del fabricante del producto. CYBEX y sus distribuidores no se hacen responsables de los daños o lesiones causados como resultado del uso o del uso incorrecto de los productos de limpieza.

2. Chasis - Limpie el chasis utilizando una solución suave de agua caliente y detergente para el coche. Asegúrese de secar bien la superficie. EVITE utilizar productos de limpieza que contengan ácidos o cloro así como productos de limpieza que contengan elementos abrasivos ya que éstos podrían rayar o dañar el equipo.

3. Cromado - Limpie los tubos cromados utilizando un pulidor para cromo y, a continu ación, aplicando una capa de cera para coches. Se recomienda utilizar productos de limpieza neutros cuyo pH oscile entre 5,5 y 8,5. Asegúrese de que seque bien la superficie. EVITE utilizar productos de limpieza que contengan ácidos o cloro así como productos de limpieza que contengan elementos abrasivosya que éstos podrían rayar o dañar el equipo.

Mantenimiento Página 5-2

4. Instrucciones para limpiar el panel delantero:

• Utilice esponjas o paños suaves y limpios para aplicar los productos de limpieza y tam bién para lavar y aclarar las superficies.

• Utilice agua corriente templada para realizar esta tarea de mantenimiento.

• No utilice productos de limpieza altamente abrasivos o alcalinos.

• No deje abiertos los productos de limpieza durante mucho tiempo, utilícelos inmediata mente después de abrirlos.

• No aplique productos de limpieza si la máquina está expuesta a la luz solar directa o a temperaturas elevadas.

• No utilice raspadores, utensilios para limpiar cristales ni maquinillas de afeitar.

• No limpie la máquina con gasolina.

Productos de limpieza y detergentes compatibles:

• Formula 409

• Top Job

• Joy

• Palmolive

• Windex con amoniaco D

Para tapar arañazos superficiales o poco profundos:

Para tapar los arañazos, aplique un líquido embellecedor para coches suave y retírelo con un paño limpio y suave.

Embellecedores recomendados:

• Cera en pasta Johnson

• Embellecedor para plásticos Mirror Glaze 10 (de Mirror Bright Polish Co.)

• Embellecedor para plásticos Novus 1 y 2 (de Novus Inc.)

Mantenimiento

Página 5-3

Tareas de mantenimiento semanales

1. Inspeccione las tuercas y pernos para comprobar si están sueltos. Apriételos si es nece sario.

2. Inspeccione todas las cintas (toda su extensión) para comprobar para detectar si no están uniformes o si están deterioradas.

Cambie la cinta inmediatamente si observa alguna de las siguientes condiciones:

Mantenimiento Página 5-4

3. Algunas máquinas utilizan cables además de cintas. Inspeccione todos los cables para

comprobar si están dañados o desgastados y para comprobar si están tensados correc tamente. Cuando inspeccione los cables, pase los dedos por el cable y observe si existe algún pliegue en los cables y en los puntos de unión.

Cambie los cables que estén desgastados inmediatamente. Si observa alguna de las

condiciones que se especifican a continuación, es posible que el cable esté desgastado:

• Una rasgadura o fisura en la funda de protección del cable que deja el cable al descu bierto. Observe la Figura 1

Figura 1

• El cable presenta un pliegue o doblez. Observe la Figura 2.

Figura 2

• La funda de protección está ondulada. Observe la Figura 3.

Figura 3

• “Estrechamiento”, la funda del cable está estirada. Observe la Figura 4.

Figura 4

Mantenimiento

Página 5-5

4. Inspeccione las barras y las agarraderas para comprobar si están desgastadas observan

do especialmente los puntos de conexión de las lengüetas. Cambie las agarraderas que estén desgastadas inmediatamente.

5. Inspeccione las conexiones rápidas para comprobar si los mecanismos de enganche fun cionan correctamente (indica desgaste).

Cambie las conexiones rápidas que estén desgastadas inmediatamente.

6. Compruebe que todas las etiquetas se leen correctamente. Las etiquetas incluyen los carteles informativos y las etiquetas de advertencia y precaución.

Cambie las etiquetas desgastadas inmediatamente.

7. Compruebe si los manillares están flojos o desgastados. Reemplace inmediatamente todos los manillares que estén flojos o desgastados.

8. Inspeccione todas las pilas de pesas para comprobar si la alineación y el funcionamiento son correctos.

Corrija los problemas de alineación incorrecta o de mal funcionamiento inmediata

mente.

9. Limpie las varillas guía de la pila de pesos a lo largo de las mismas. Lubrique las varillas

aplicando una capa fina de aceite de motor para automóviles de viscosidad media.

Tareas de mantenimiento anuales

1. Cambie todos los cables y cintas al menos una vez al año.

Mantenimiento Página 5-6

Entorno

Electricidad estática - Dependiendo de dónde viva, si es un lugar en el que el aire es seco, se puede producir electricidad estática. Esto puede ocurrir especialmente en invierno. Es posible que haya experimentado alguna descarga estática al caminar por una alfombra o al tocar un objeto metálico. Lo mismo puede ocurrirle al hacer ejercicio en la unidad. Puede sufrir una descarga debido a la acumulación de electricidad estática en su cuerpo y en el circuito de descarga de la unidad. Si experimenta esta situación, puede aumentar el nivel de humedad hasta alcanzar el nivel adecuado utilizando un humidificador.

Humedad - La unidad está diseñada para que funcione con normalidad en un entorno oper ativo con un rango de humedad relativa que oscila entre el 30% y el 75%.

NOTA: No instale ni utilice la unidad en un área muy húmeda, por ejemplo, cerca de una sala de vapor, una sauna, una piscina climatizada o al aire libre. La exposición de la máquina al vapor de agua, cloro y/o bromo puede afectar negativamente a los compo nentes electrónicos y también a otras piezas de la máquina.

Temperatura - La unidad está diseñada para que funcione con normalidad en un entorno operativo con una temperatura ambiente que oscile entre 50

Almacenamiento

F (10o C) y 104o F (40o C) grados.

Humedad - La unidad se puede enviar y almacenar en un entorno con una humedad relativa que oscile entre el 10% y 90%.

NOTA: No almacene la unidad en un área muy húmeda, por ejemplo, cerca de una sala de vapor, una sauna, una piscina climatizada o al aire libre. La exposición de la máquina al vapor de agua, cloro y/o bromo puede afectar negativamente a los compo nentes electrónicos y también a otras piezas de la máquina.

Temperatura - La unidad se puede enviar y almacenar en un entorno con una temperatura ambiente que oscile entre 32

F (0o C) y 140o F (60o C).

Mantenimiento

Página 5-7

Esta página se ha dejado en blanco de manera intencionada

Mantenimiento Página 5-8

6 - Mantenimiento

Consulte las siguientes páginas para ver las listas de las piezas, los diagramas de vistas de las distintas piezas y los diagramas de las rutas de las cintas y cables.

PRECAUCION

NOTA: Todas las inspecciones y reparaciones deben ser realizadas exclusivamente por personal de mantenimiento cualificado.

Cybex anulará la garantía si se utilizan piezas de repuesto que no sean de Cybex.

Mantenimiento

Página 6-1

Esta página se ha dejado en blanco de manera intencionada

Mantenimiento Página 6-2

Cybex VR3 12020 Pulldown Owner’s Manual

Pulldown

PRODUCT NO. 12020

DESCRIPTION PART NO.

A. Placard Decal .................... 12020-598

B. Caution Decal .................... 8500-026

C. Warning Decal ................... 8500-311

D. Warning Decal ................... 4605-381

E. Weight Stack Belt .............. GB000202

F. Leg Pad w/Wear Cover ..... 4800-196

F, G

DESCRIPTION PART NO.

G. Wear Cover ....................... 4800-093

H. Seat Pad ........................... 4800-188

I. Grip ................................... 4605-526

J. Serial Number Decal

K. Weight Selector Pin..............BH030207

L. Increment Weight Decal.......11000-407

Service

Page 6-3

Cybex VR3 12020 Pulldown Owner’s Manual

ITEM QTY PART NO. DESCRIPTION

1 1 11000-384 BLOCK, STOP 2 1 11040-301 CLAMP BLOCK INSERT 3 1 11040-440 KNOB 4 1 11040-560 DECAL, WEIGHT PLATE (10 - 290) 5 2 11070-332 COUNTERWEIGHT 6 2 11090-374 END CAP 7 2 11090-376 RING, HANDLE GRIP 8 1 11120-336 SHAFT, PIVOT, 15.106 9 2 12000-307 PIN, PIVOT 10 2 12000-368 END CAP 11 1 12000-391 CHANNEL, INCREMENT WEIGHT 12 1 12000-395 TOP CAP 13 2 12000-396 END CAP 14 4 12000-398 SPACER 15 1 12000-402 CHANNEL, INCREMENT WEIGHT 16 1 12000-403 PANEL INSERT 17 1 12020-200 FRAME 18 1 12020-201 ARM 19 1 12020-202 CUSHION PIVOT 20 1 12020-203 PIVOT 21 1 12020-204 ARM 22 1 12020-313 DETENT PLATE 23 2 12020-315 TIE ROD 24 1 12020-336 DETENT PIN 25 1 12020-598-X* PLACARD VR3 PULLDOWN 26 1 12020-999-X* OWNER’S MANUAL 27 2 12040-336 WT ROD .625 DIA X 68.625 28 1 12060-347 PIVOT PIN 29 4 12090-322 FOOT PAD 30 2 12100-303 BUMPER 31 2 12210-347 GUIDE ROD CAP 32 2 12210-348 GUIDE ROD CAP 33 1 4605-381-X* DECAL, WARNING 34 1 51198 WARRANTY BOOKLET (NOT SHOWN) 35 2 8500-026-X* DECAL, CAUTION 36 1 8500-311-X* DECAL, WARNING 37 1 BS070201 COM SPRING .56 x .66 1.50 LG 38 2 BS070208 COMPRESSION SPRING 39 1 CM000211 DECAL, PATENT PENDING 40 2 FB030232 BEARING, RADIAL 17 mm EXTENDED RACE 41 4 FB030247 BEARING, RADIAL 25MM EXTENDED RACE 42 2 FB030250 BRG ROD END MALE .500-20 RH 43 2 FB030251 BRG ROD END MALE .500-20 LH

ITEM QTY PART NO. DESCRIPTION

44 2 FB130212 BUSHING, FLANGE .75 ID x .875 OD x .75 LG 45 2 FC030006 TOLERANCE RING 1.575 ID 46 4 FC030007 TOLERANCE RING 2.047 ID 47 172’’ GB000202 STANDARD WEIGHT STACK BELT, .95 WIDE 48 6 GP000209 PULLEY ASSEMBLY-3.50 49 2 HC620414 BHSCS .250-20 X .625 50 4 HC700417 BHSCS .375-16 X 1.00 51 6 HC700428 BHSCS .375-16 X 2.25 52 2 HC700430 BHSCS .375-16 X 2.50 53 2 HF449063 INSERT 3/4 X 1/4-20 54 14 HF579000 PANEL FASTNER, 10-24 U TYPE 55 6 HN704901 LOCKNUT, .375-16 NYLON 56 4 HS347600 WASHER, SAE .375 57 2 HS477100 WASHER, SPRG 1.050 1.271 .100T 58 10 HT512517 TAP SC 10-24 X 1.00 TYPE WB PN HD PHIL BLK 59 14 HX570412 BHSCS, 10-24 X .50, SS 60 4 HY740000 SET SCREW 61 2 JC620412 BHSCS .250-20 X .50 62 2 JC620422 BHSCS .250-20 x 1.50 63 9 JC700412 BHSCS .375-16 X .50 64 2 JC700420 BHSCS .375-16 X 1.25 65 2 JN794400 JAM NUT .500-20 66 4 JS347400 LOCKWASHER, INT TOOTH .375 67 4 JS388300 SPLIT LOCKWASHER .500 68 4 PP080226 INSERT, DOMED PLASTIC 2.00, RIB 69 1 PP130002 INSERT, DOMED PLASTIC 70 3 PP130003 INSERT, DOMED PLASTIC 71 2 PR060005 BUMPER, WEIGHT 72 2 4605-526 GRIP 1.38 OD X .96 ID 73 1 4800-196 LEG PAD W/WEAR COVER 74 1 4800-093 WEAR COVER 75 1 4800-188 SEAT PAD 76 1 12030-353 BLOCK, STOP 77 2 JC620415 BHSCS, .250-20 X .75 78 1 12000-466 PULLEY COVER 79 3 HT50410 SCREW, PNH HD TORX 10-24 X .375 BLK 80 1 11000-407-X* DECAL, INCREMENT WEIGHT 81 1 13000-402 WATER BOTTLE HOLDER MOUNT 82 1 13000-400 WATER BOTTLE HOLDER 83 1 HT552515 TAP SCREW 8-16 X .75 84 1 11040-790 DECAL, MADE IN U.S.A. 85 2 DE-60261 PLUG

*Language Key

1-German 2-French 3-Spanish 4-English 6- Japanese 7-Swedish 8-Russian

Service Page 6-4

Cybex VR3 12020 Pulldown Owner’s Manual

SERIAL NUMBER

DECAL

TORQUE SET

SCREWS

300-350 IN./LBS

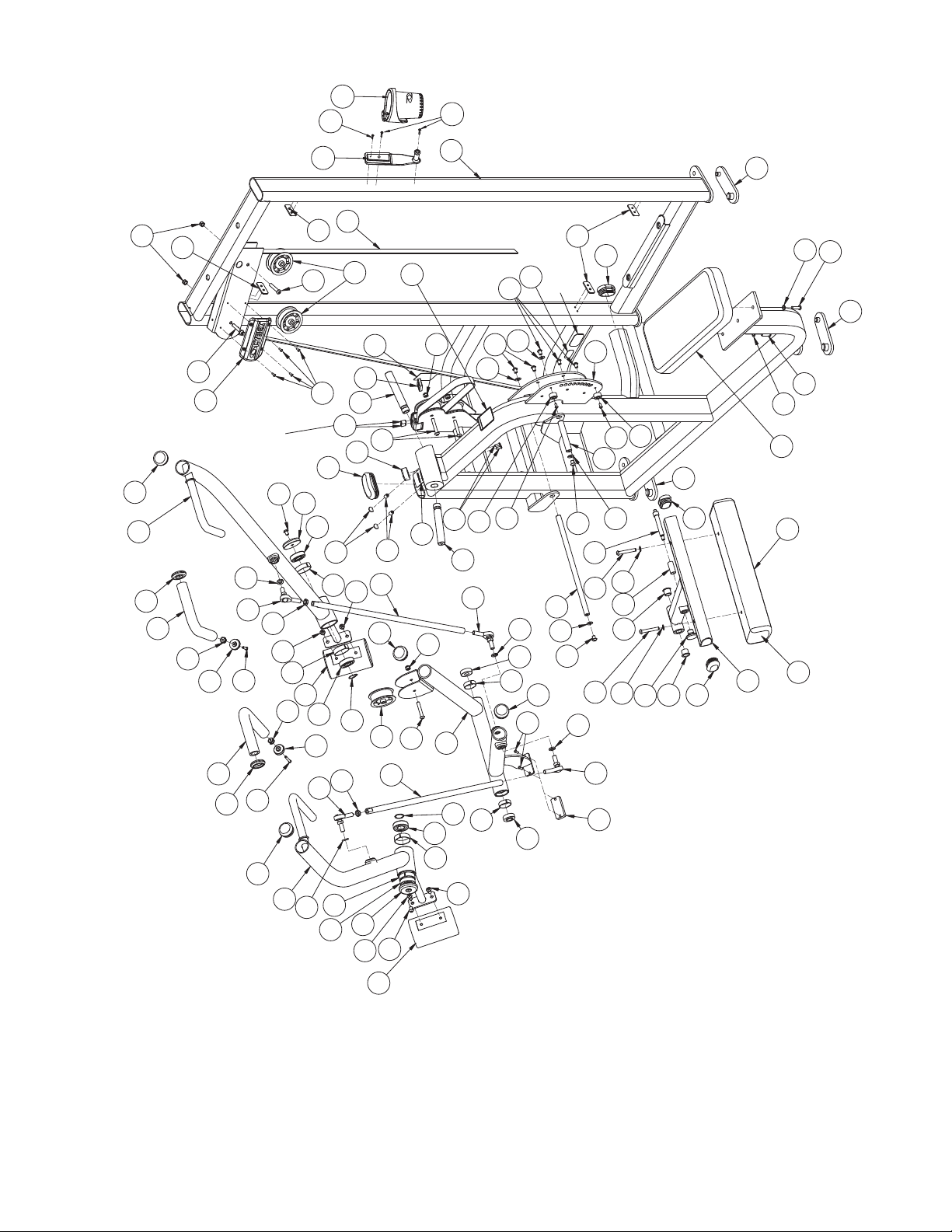

PULLDOWN MAIN ASSEMBLY DETAIL

Service

Page 6-5

Cybex VR3 12020 Pulldown Owner’s Manual

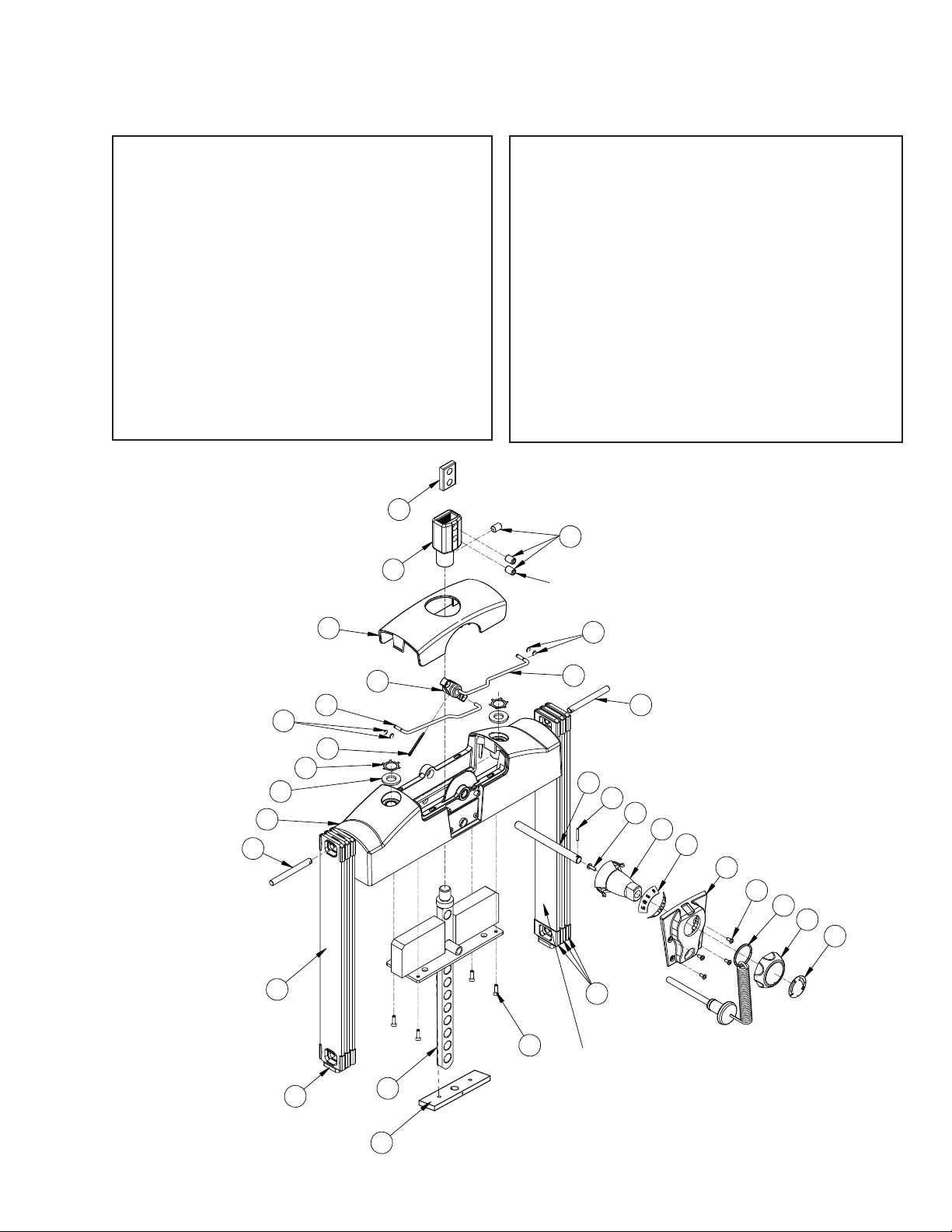

PULLDOWN SHROUD AND WEIGHT ROD ASSEMBLY DETAIL

11000-407-4

Service Page 6-6

Cybex VR3 12020 Pulldown Owner’s Manual

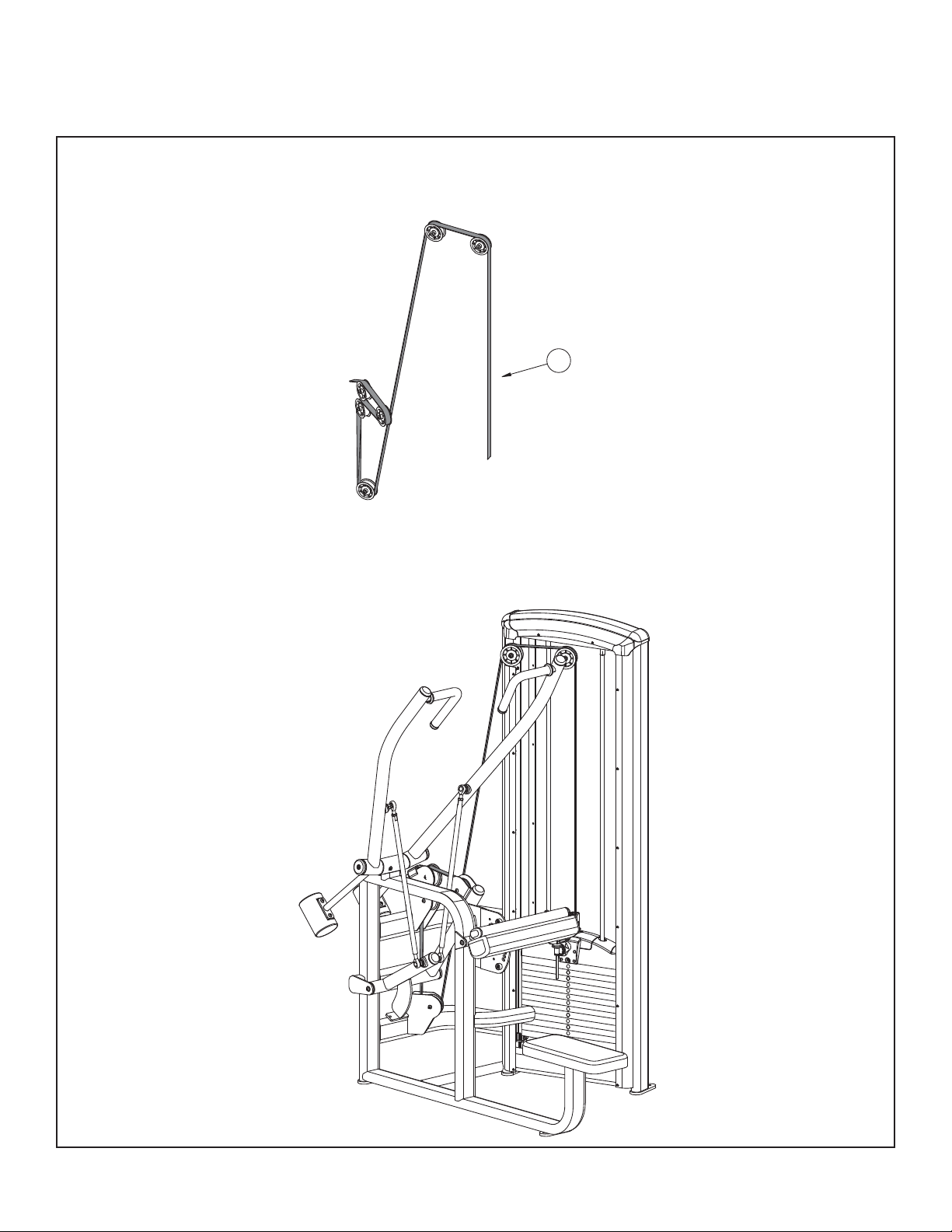

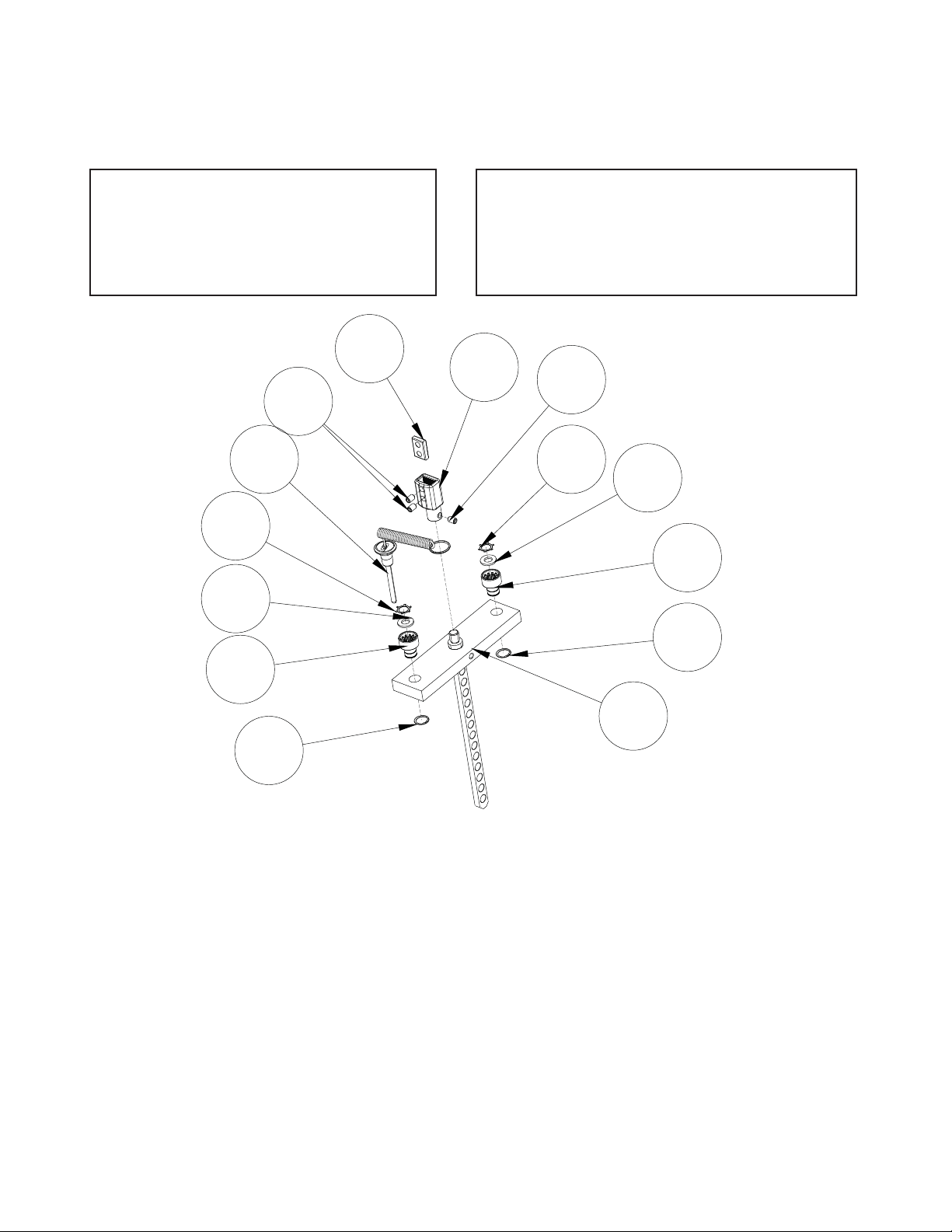

Light Stack Assembly Configuration

12020-020

ITEM QTY PART NO. DESCRIPTION

1 1 11040-007 Top Weight Assembly 15 2 1 12000-378 Support 3 1 12000-384 Panel, Insert 4 2 12000-388 Extrusion, Inc Wt Channel 5 2 12102-330 Insert, Increment Weight 6 2 12210-351 Spacer Tube 7 2 12210-352 Plastic Insert

8 1 3900-441 Decal, Cybex

9 10 HF579000 Panel Fastner, 10-24 U Type 10 2 HS760106 Washer, Flat, 1.75 X .688 X .140 T 11 15 HX570412 BHSCS, 10-24 X .50, SS

12 2 JS497600 Washer, 1.19ID X 1.75 OD X .12 THK 13 2 11040-409 Molded Bumper 14 3 HY740000 Set Screw 15 1 11040-216 Belt Clamp 16 1 11040-301 Belt Clamp insert

11 11

TOURQUE SET SCREWS 300-350 IN./LBS

Service

Page 6-7

Cybex VR3 12020 Pulldown Owner’s Manual

Heavy Stack Assembly Configuration

12020-021

ITEM QTY PART NO. DESCRIPTION

1 1 11040-007 Top Weight Assembly 15 2 1 12000-378 Support 3 1 12000-384 Panel, Insert 4 2 12000-388 Extrusion, Inc Wt Channel 5 2 12102-330 Insert, Increment Weight 6 1 3900-441 Decal, Cybex 7 12 HF579000 Panel Fastner, 10-24 U Type

8 15 HX570412 BHSCS 10-24 x 50 SS 9 2 11040-409 Molded Bumper 10 3 HY740000 Set Screw 11 1 11040-216 Belt Clamp 12 1 11040-301 Belt Clamp insert

TORQUE SET SCREWS 300-350 IN./LBS

Service Page 6-8

Cybex VR3 12020 Pulldown Owner’s Manual

12320 VR3 Pulldown

Graduated Stack Assembly Configuration

12301-007 Assembly

ITEM QTY PART NO. DESCRIPTION 1 1 11040-216 Belt Clamp

2 1 11040-301 Belt Clamp Insert 3 2 13000-364 Bearing, Flange 4 1 4700-266 Top Weight 15- 3 x 12 5 1 BH030207 Pin, Weight Selector

TORQUE SET SCREWS

300-350 IN./LBS

ITEM QTY PART NO. DESCRIPTION 6 2 BR030206 Ring, Retaining

7 2 BR030220 Retaining Ring 1.250 Internal 8 2 HS720004 Washer, Felt 9 3 HY740000 Set Screw 10 175” GB000202 Weight Stack Belt .95 Wide (Not Shown)

Service

Page 6-9

Cybex VR3 12020 Pulldown Owner’s Manual

Top Weight Assembly

(Light Stack and Heavy Stack Configurations)

ITEM QTY PART NO. DESCRIPTION

1 1 11040-366 Top Weight Assembly, Molded 2 1 11040-367 Hub, Molded 3 2 11040-369 Rod, Linkage 4 2 11040-370 Pin 5 1 11040-427 Rod 6 1 11040-426 Stem 7 1 11040-424 Cover Plate 8 1 11040-416 Cover, Top Weight 9 1 11040-425 Knob 10 1 BH030207 Pin, Weight Selector 11 1 4700-251 Lifting Post 15 12 4 BR030209 External Retaining Ring .188 13 2 BR030220 Internal Retaining Ring 1.250 14 1 HP016820 Cotter Pin .125 X 1.25 15 1 HP266765 Roll Pin, .125 X .938 16 2 HS720004 Felt Washer, .641 1.250 .125 T

ITEM QTY PART NO. DESCRIPTION

17 4 HT562715 Tap SC NO 10 x .750 F Phil 18 4 HT582510 Tap SC NO 10 x .375 PN HD Phil 19 2 11040-409 Molded Bumper Pad 20 12 11040-572 Guard, Increment Weight 21 6 11040-573 Weight Increment 22 1 11040-216 Belt Clamp 23 1 11040-301 Clamp Block Insert 24 1 11040-428 Adjustment Decal 25 1 11040-429 Rotation Decal 26 1 HT552512 Screw, Pan HD Phil HD Self Tapping 8-16 x .50, Type WB 27 3 HY740000 Set Screw 28 11 4000C101 Weight Plate Light Stack 28 14 4000C101 Weight Plate Heavy Stack 29 1 12050-007 Light Weight Pack (Not Shown) 30 1 4701-013 Heavy Weight Pack (Not Shown)

TOURQUE SET SCREWS

300-350 IN./LBS
