Cybex Bravo™ 8830/8840
Bedienungsanleitung
Kraftmaschinen
Best.-Nr. 8800-999-1
www.cybexintl.com
Inhaltsverzeichnis
Sicherheit
Sicherheitsrichtlinien und -verfahren ............ 3
Befestigung des Geräts ...................... 7
Regelmäßige Wartungsmaßnahmen ............ 8
Warnhinweise und Vorsichtsmaßnahmen ........ 9
Ersetzen der Aufkleber ...................... 10
Montage
Gerätespezikationen........................11
Erforderliches Werkzeug .....................11
Umgebung und Lagerung.....................11
Montageverfahren ......................... 12

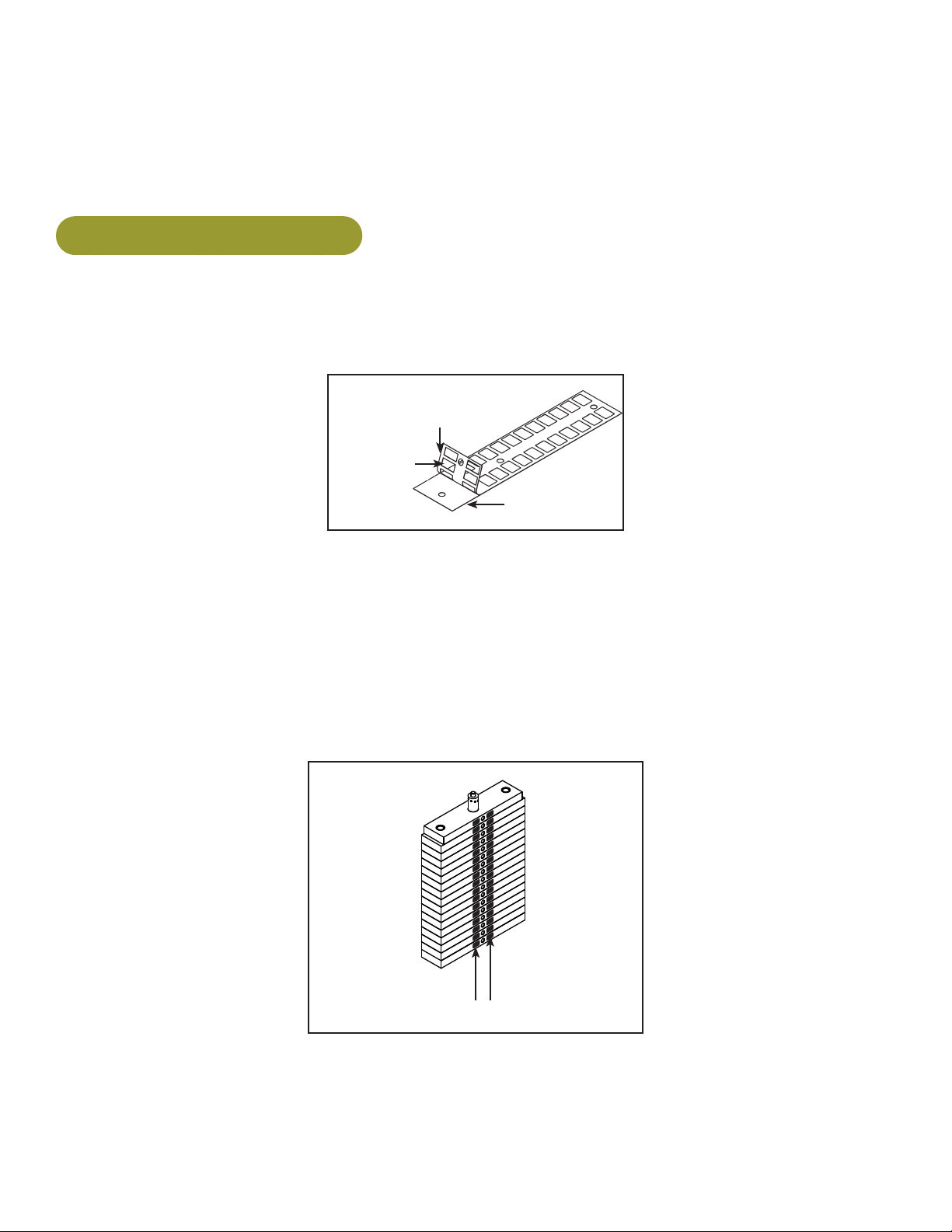

Gewichtsplatten einbauen. ................... 14
Verlegung der Seilzüge ..................... 15
Gewichtsstapel-Aufkleber.................... 16
Training
Vorgesehene Verwendung ................... 20
Anweisungen ............................. 20
Wartung
Tägliche Arbeiten .......................... 23
Wöchentliche Arbeiten ...................... 26
Jährliche Arbeiten.......................... 28

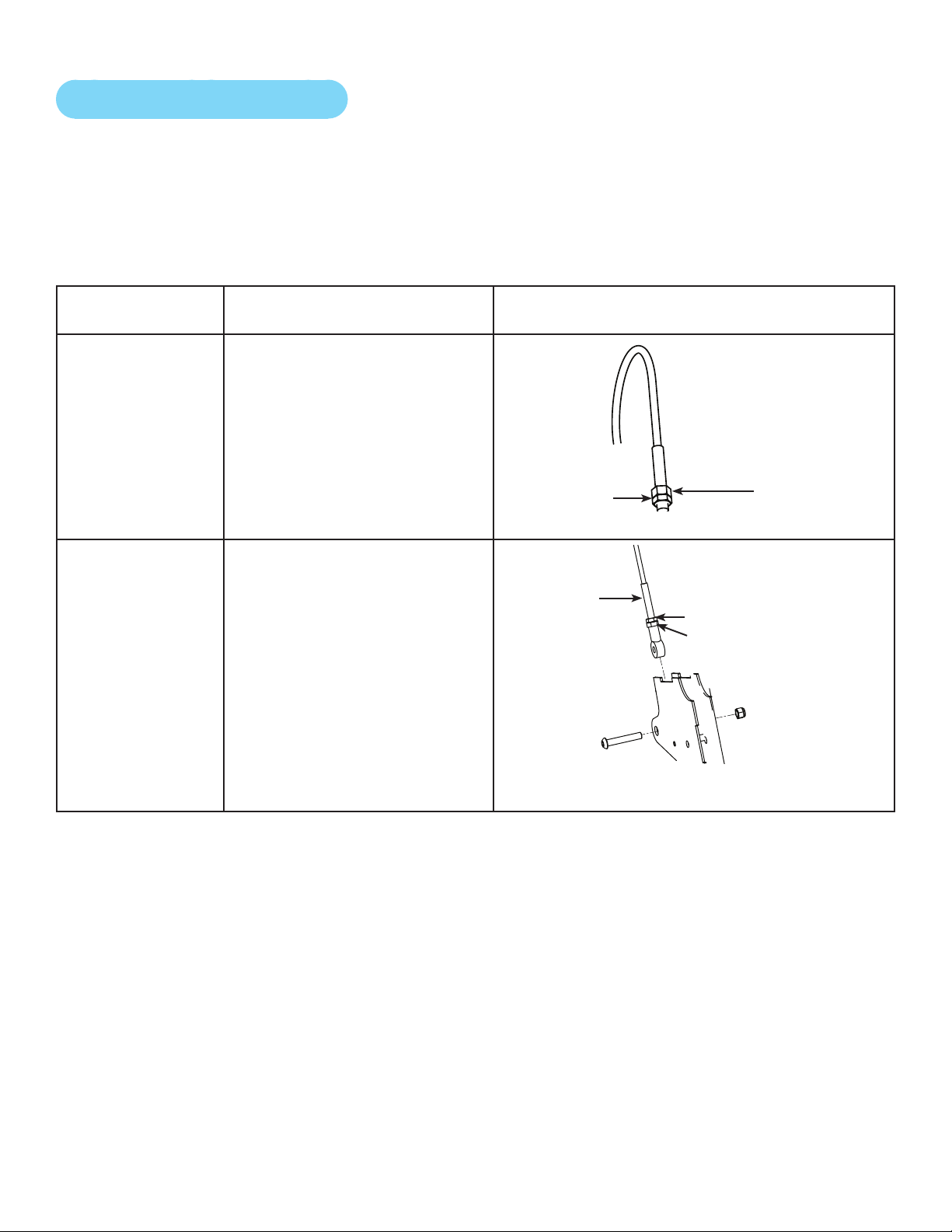

Einstellung der Seilzüge..................... 29
Einstellung der Riemen ..................... 31
Kundenservice
Produktregistrierung ........................ 32
Kontaktinformationen . . . . . . . . . . . . . . . . . . . . . . . 32
Bestellinformationen........................ 33
Rückgabegenehmigung (RMA) ............... 34
Beschädigte Teile .......................... 34
Cybex® und das Cybex-Logo sind eingetragene Marken der Cybex International, Inc.
HAFTUNGSAUSSCHLUSS: Cybex International, Inc. gewährt keine Sicherheiten oder Garantien in Bezug auf den Inhalt dieses Handbuchs.
Wir behalten uns das Recht vor, dieses Dokument bzw. das hierin beschriebene Produkt jederzeit und ohne Vorankündigung zu ändern,
ohne die Verpflichtung einzugehen, Personen von solchen Änderungen zu benachrichtigen.
© Copyright 2011, Cybex International, Inc. Alle Rechte vorbehalten. Gedruckt in den Vereinigten Staaten von Amerika.
10 Trotter Drive Medway, MA 02053 • 508-533-4300 • FAX 508-533-5183 www.cybexintl.com • 8830-999-1 September 2011
Bedienungsanleitung für Bravo 8830/8840
Sicherheit
Sicherheitsrichtlinien und -verfahren
Cybex International arbeitet mit Gerätebesitzern zusammen, um eine möglichst sichere und effektive
Einstellung der Cybex-Geräte zu ermöglichen. Cybex International empehlt allen Gerätebesitzern,
alle Sicherheitshinweise genau zu befolgen. Das Befolgen dieser Sicherheitshinweise ist der beste
Schutz gegen Verletzungen und Beschädigungen Ihres Geräts.
Die wichtigste Sicherheitsvorkehrung besteht darin, für eine maximale Stabilität jedes Geräts zu
sorgen. Das Gerät sollte sicher am Boden befestigt sein. Es ist sehr wichtig, dass der Boden eben ist.
Cybex empehlt, alle Fitnessgeräte in einem beaufsichtigten Bereich aufzustellen. Der Bereich
sollte außerdem einer Zugangskontrolle unterliegen. Für die Zugangskontrolle ist der Eigentümer
verantwortlich.
Der Umfang der Kontrolle unterliegt der Geheimhaltungspicht des Eigentümers. Der Käufer/
Benutzer von Cybex-Produkten ist dafür verantwortlich, die Bedienungsanleitung und Warnschilder
zu lesen und zu befolgen sowie alle Personen, einschließlich Endbenutzer und Aufsichtspersonal,
in die richtige Verwendung dieser Produkte einzuweisen.
Lesen Sie vor Zusammenbau, Wartung oder Verwendung des Geräts die Bedienungsanleitung
sorgfältig durch. Werden die Geräte kommerziell oder öffentlich genutzt, liegt es in der Verantwortung
des Eigentümers, die Benutzer in die ordnungsgemäße Verwendung der Geräte einzuweisen und sie
auf potenzielle Gefahren aufmerksam zu machen.
Befolgen Sie die Sicherheitshinweise für Benutzer und setzen Sie diese durch, um sowohl Benutzer
als auch Geräte zu schützen. Halten Sie Kinder von Krafttrainingsgeräten mit Auswahlvorrichtung
fern. Jugendliche oder arbeitsunfähige Benutzer müssen beaufsichtigt werden.
Gestatten Sie niemandem, auch nicht Trainern, Geräte auf andere Weise zu verwenden,
als auf den Anweisungstafeln auf jeder Maschine dargestellt.
Der Eigentümer der Einrichtung bzw. des Fitnessgeräts ist dafür verantwortlich, die Benutzer
in der richtigen Verwendung des Geräts zu unterweisen und alle Schilder zu besprechen.
WARNHINWEIS: Es kann zu schweren oder tödlichen Verletzungen kommen,
wenn diese Sicherheitshinweise nicht befolgt werden:
Sicherheitsvorkehrungen für den Benutzer
• Lesen Sie alle an der Maschine angebrachten Warnhinweise. Warnhinweise werden
an jeder Maschine angebracht, um den Benutzer auf potenzielle Probleme hinzuweisen.
Durch das Befolgen der Warnhinweise können Sie Verletzungen vermeiden und
Beschädigungen des Geräts verhindern.
• Lesen Sie vor Gebrauch der Maschine die Warnhinweise und Anweisungstafeln aufmerksam
durch. Lassen Sie sich in den Gebrauch des Geräts einweisen. Auf jeder Maschine benden
sich Hinweise zur korrekten Verwendung.
3
Bedienungsanleitung für Bravo 8830/8840
• Verwenden Sie die Maschinen mit Gewichtsauswahl und -scheiben wie auf den Hinweisschildern
gezeigt. Verändern Sie das Gerät in KEINER Weise.
• Stecken Sie das Gewicht niemals in angehobenem Zustand fest. Benutzen Sie das Gerät NICHT,
wenn Sie es in diesem Aufbau vornden. Wenden Sie sich in diesem Fall an einen Mitarbeiter
des Fitnessclubs um Hilfe. Festgesteckte Gewichte können herunterfallen, wenn der Stift
herausgezogen wird. Ein Mitarbeiter der Trainingseinrichtung sollte die Gewichte absenken,
um mögliche Gefahren zu vermeiden.
• Stellen Sie sicher, dass der Gewichtsstift vollständig eingeführt ist (bei Krafttrainingsgeräten
mit Auswahlvorrichtung und gestapelten Gewichten). Wenn der Stift nicht vollständig eingeführt
ist, könnte der Benutzer die Gewichte versehentlich fallen lassen, wenn der Stift herausfällt.
• Verwenden Sie niemals Hanteln oder andere Hilfsmittel, um den Gewichtswiderstand schrittweise
zu erhöhen. Verwenden Sie nur die vom Hersteller des Geräts bereitgestellten Hilfsmittel. Eine
Veränderung der Gerätekonstruktion durch Hinzufügen zusätzlicher Gewichte, z. B. Hanteln oder
anderer Objekte, kann zu Verletzungen des Benutzers und zur Beschädigung des Geräts führen.
Die Garantie wird dadurch ungültig.
• Der Untergrund, auf dem Sie Krafttrainingsgeräte mit Gewichtsauswahl aufstellen, befestigen und
betreiben, muss fest und eben sein. Wenn der Boden nicht eben ist, steht das Gerät nicht stabil.
• Tragen Sie KEINE weite Kleidung oder herabhängenden Schmuck, während Sie
Krafttrainingsgeräte mit Gewichtsauswahl nutzen. Berühren Sie keine beweglichen Teile.
Weite Kleidung oder herabhängender Schmuck kann sich in beweglichen Teilen verfangen
und möglicherweise schwere Verletzungen oder Beschädigungen verursachen.
• Konsultieren Sie vor Aufnahme eines Trainingsprogramms einen Arzt. Wenn zu irgendeinem
Zeitpunkt während des Trainings Schwäche, Schwindel oder Schmerzen auftreten, brechen
Sie das Training ab und konsultieren Sie Ihren Arzt. Die Benutzer sollten verantwortungsvoll
und vorsichtig mit ihrer eigenen Gesundheit umgehen. Bei einem Arztbesuch vor Aufnahme
eines Trainingsprogramms werden die Benutzer auf mögliche persönliche Gesundheitsrisiken
aufmerksam gemacht.
• Lassen Sie sich beim Heben von freien Gewichten von einer zweiten Person (Spotter)
überwachen. Ein Spotter ist eine zusätzliche Sicherheitsmaßnahme.
• Überschreiten Sie NICHT das angegebene Maximalgewicht. Durch zu schwere Gewichte
funktioniert eine Maschine eventuell nicht mehr ordnungsgemäß.
• Verwenden Sie das Gerät NICHT, wenn sich bei der Überprüfung eine mögliche Beschädigung
oder Funktionsunfähigkeit zeigt. Wenden Sie sich an die Mitarbeiter der Trainingseinrichtung,
wenn das Gerät beschädigt oder funktionsunfähig scheint.
• Versuchen Sie NICHT, defekte oder verklemmte Geräte zu befestigen. Benachrichtigen Sie
in diesem Fall einen Mitarbeiter des Fitnessclubs. Die Reparatur defekter oder verklemmter
Geräte liegt in der Verantwortung des Eigentümers.
• Benutzen Sie ein Gerät NICHT, wenn die Verkleidung fehlt oder defekt ist. Eine fehlende
oder defekte Verkleidung muss von einem qualizierten Techniker ausgetauscht werden.
Die Verkleidungen sorgen für eine ordnungsgemäße Funktion des Geräts.
4
Bedienungsanleitung für Bravo 8830/8840
• Entfernen Sie KEINE Aufkleber vom Gerät. Ersetzen Sie beschädigte Aufkleber. Auf den
Aufklebern nden die Benutzer spezische Informationen und Warnhinweise. Ersetzen
Sie beschädigte Aufkleber, damit die Benutzer sich entsprechend informieren können.
Sicherheitsvorkehrungen für den Betreiber
• Vor Zusammenbau, Wartung oder Verwendung des Geräts die Bedienungsanleitung
sorgfältig lesen.
• Die Durchführung von regelmäßigen Wartungsmaßnahmen liegt in der alleinigen Verantwortung
des Benutzers/Eigentümers oder Betreibers.
• Überprüfen Sie das Gerät vor der Verwendung auf verschlissene oder abgenutzte Teile. Ziehen
Sie lose oder abgenutzte Teile fest oder ersetzen Sie sie vor der Verwendung. Achten Sie genau
auf Riemen, Seile, Griffe oder Rollen sowie deren Verbindungen. Untersuchen Sie das Gerät
immer auf potenzielle Beschädigungen. Lose Teile müssen ordnungsgemäß festgezogen werden.
Durch den Austausch abgenutzter Teile erhalten Sie das Gerät in seinem optimalen Zustand
für die regelmäßige Nutzung.
• Verankern Sie das Gerät zur optimalen Stabilisierung mithilfe der Befestigungsbohrungen
am Boden. Jede Maschine muss auf einem festen und ebenen Untergrund aufgestellt,
befestigt und verwendet werden.
InstallierenSiekeineGeräteaufeinerunebenenOberäche!
Wenn die folgenden Anweisungen
VORSICHT!
Aufgrund der vor Ort geltenden, unterschiedlichen Bauvorschriften kann
Cybex die Geräte nicht verankern. Der Eigentümer ist für die Verankerung
der Geräte verantwortlich. Wenden Sie sich hierfür an einen Spezialisten.
Verwenden Sie Befestigungselemente mit einer Zugfestigkeit von
mindestens 226 kg – Cybex empehlt 3/8"-Schrauben der Klasse 2
oder stärker.
Wenn Füße oder Rahmen des Geräts den Boden nicht berühren, das
Gerät NICHT mit den Ankerschrauben nach unten ziehen. Vom Boden
abgehobene Füße oder Rahmen zunächst mit Beilagscheiben unterlegen.
• Stellen Sie sicher, dass alle Benutzer in die ordnungsgemäße Verwendung des Trainingsgeräts
eingewiesen werden.
nicht befolgt werden, besteht das Risiko
schwerer oder tödlicher Verletzungen:
• Stellen Sie sicher, dass ausreichend Platz für sicheren Zugang und Betrieb des Geräts
vorhanden ist. Die Platzanforderungen der verschiedenen Geräte hängen von der Platzierung ab.
Der Montageabschnitt liefert zwar Informationen zu den Geräteabmessungen, der Gerätebesitzer
muss jedoch sicherstellen, dass zwischen den Maschinen und um jede Maschine herum
ausreichend Raum verbleibt, um diese störungsfrei betreiben zu können.
5
Bedienungsanleitung für Bravo 8830/8840
• Warten Sie das Gerät regelmäßig wie im Wartungsabschnitt dieses Handbuchs beschrieben.
Überprüfen Sie alle besonders verschleißgefährdeten Bereiche, unter anderem Seile, Rollen,
Riemen und Griffe.
• Verschlissene oder beschädigte Komponenten unverzüglich austauschen. Falls abgenutzte
oder beschädigte Komponenten nicht unverzüglich ersetzt werden können, nehmen Sie das
Gerät außer Betrieb, bis es repariert wurde.
• Verwenden Sie zur Wartung/Reparatur des Geräts ausschließlich von Cybex gelieferte
Komponenten.
• Tragen Sie alle durchgeführten Wartungsmaßnahmen in ein Reparaturprotokoll ein.
• Hängen Sie die Sicherheitshinweise der Trainingseinrichtung gut sichtbar auf.
6
Bedienungsanleitung für Bravo 8830/8840
Befestigung des Geräts
Verwenden Sie die Maschine erst, nachdem sie ordnungsgemäß verankert wurde.
Die Maschine verfügt zur einfachen Verankerung mit dem Boden über Bohrungen in den Füßen.
Zur Optimierung der Stabilität müssen alle Befestigungsbohrungen genutzt werden. Die Geräte
müssen auf einem festen und ebenen Untergrund aufgestellt werden, um ein Wackeln, Kippen
oder Umfallen der Geräte bei unsachgemäßer Verwendung oder Missbrauch zu vermeiden.
Der feste, ebene Untergrund sollte auf einer Strecke von 25 cm um nicht mehr als 3 mm geneigt
sein bzw. den Bedingungen der vor Ort geltenden Bau- und Architekturvorschriften entsprechen.
Das Gerät muss von einem qualizierten Spezialisten verankert werden.
Da sich die Untergründe, auf denen die Maschinen verankert oder aufgestellt werden, stark
unterscheiden können, lassen Sie die Befestigungsmethode und -mittel von einer qualizierten
und lizenzierten Fachkraft prüfen.
Die minimale Ausreißkraft jeder Verankerungsposition muss mindestens 100 kg (220 lbs) betragen.
RICHTIGE VERWENDUNG
Verwenden Sie Geräte nur so, wie es im Handbuch oder auf den Schildern auf jeder Maschine
beschrieben wird. Die Nichteinhaltung der korrekten Anweisungen kann zu Verletzungen führen.
EINHALTUNG VON NORMEN
Cybex-Produkte entsprechen den geltenden ASTM- und EN-Normen.
7
Bedienungsanleitung für Bravo 8830/8840
Regelmäßige Wartungsmaßnahmen
Vorbeugende Wartungsmaßnahmen müssen durchgeführt werden, um das Gerät im normalen,
betriebsfähigen Zustand zu halten. Alle Wartungsarbeiten in ein Protokoll eintragen, um einen
Überblick über die durchgeführten vorbeugenden Wartungsmaßnahmen zu behalten. Die
vorbeugenden Wartungsmaßnahmen sind im Wartungsabschnitt dieses Handbuchs detailliert
beschrieben. Kurz zusammengefasst umfassen diese:
Täglich
Reinigen des Bezuges.
Wöchentlich
• Überprüfen des festen Sitzes aller Schrauben und Muttern. Festziehen, wenn nötig.

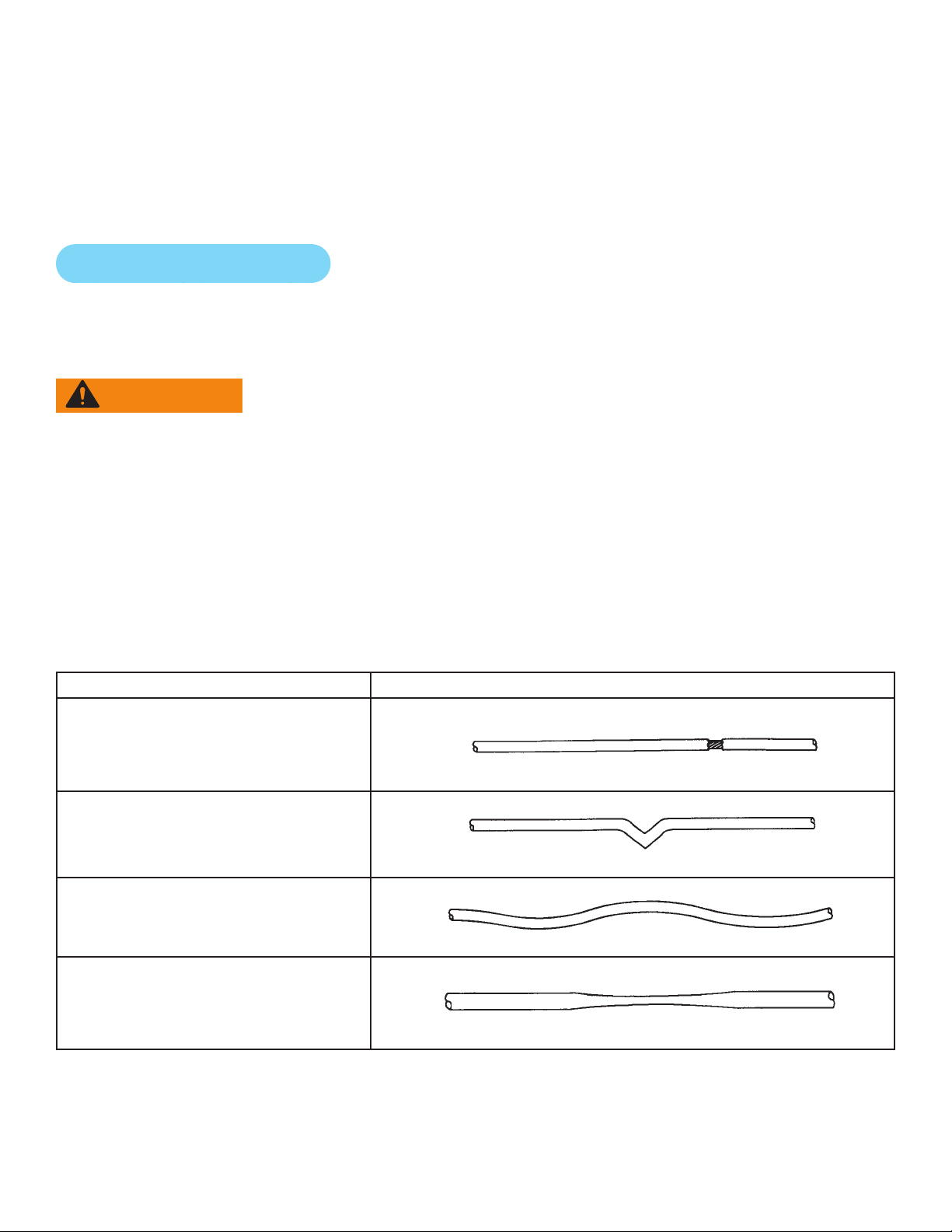

• Überprüfen aller Seile und Riemen auf Schäden und Abnutzung. Wenn ein Seil oder ein Gurt
beschädigt oder verschlissen ist, ist das Gerät sofort von der weiteren Benutzung auszuschließen
bis das Seil oder der Gurt ausgetauscht ist.
• Überprüfen auf abgenutzte Griffe, abgenutzte Verbindungsgelenke und undeutliche Warnungs-/
Sicherheitsaufkleber. Alle verschlissenen Teile sofort ersetzen.
• Überprüfen auf lose oder abgenutzte Griffe. Lose oder abgenutzte Griffe unverzüglich ersetzen.
• Überprüfen der Gewichtssätze auf einwandfreie Einstellung und Funktion. Fehlerhafter
Einstellungen und Funktionen sofort korrigieren.
• Einölen der Führungsschienen nur mit Leichtlauföl.
Jährlich
Austauschen aller Seile und Gurte in jährlichem Turnus.
8
Bedienungsanleitung für Bravo 8830/8840
MATERIAL:
EXCEPT AS NOTED
R .25
4 PLACES
SAFETY ORANGE PMS 152
BLACK TRIANGLE W/ ORANGE
EXCLAMATION POINT, BLACK
LETTERS 23 PT ARIAL BOLD FONT
WHITE BACKGROUND
BLACK LETTERS
2.25
8.00
11 PT ARIAL FONT
8.25 PT ARIAL FONT
7. Vergewissern Sie sich, dass der
Steckbolzen vollständig eingeführt ist.
6. Benutzen Sie die Geräte nur zum
dafür vorgesehenen Zweck. Modifiz-
ieren Sie die Geräte in keiner Weise.
5. Versuchen Sie nicht ein beschädigtes
oder defektes Gerät zu reparieren,
sondern benachrichtigen Sie eine
zuständige Person der Einrichtung.
4. Überprüfen Sie die Geräte vor der
Benutzung. Benutzen Sie ein Gerät
nicht, wenn es beschädigt oder
defekt ist.
3. Halten Sie Körperteile und Kleidun-
gsstücke fern vonbeweglichen Teilen.
2. Lesen Sie die Bedienungsanleitung
sorgfältig durch und beachten Sie
sämtliche Hinweise und Warnschilder,
bevor Sie die Geräte benutzen.
1. Besorgen Sie sich ein medizinisches
Gutachten, bevor Sie mit dem
Übungsprogramm beginnen.
Werden diese Vorsichtsmass-
nahmen nicht eingehalten,
können ernsthafte
Verletzungen auftreten.
WARNUNG
Warnhinweise und Vorsichtsmaßnahmen
Warnaufkleber weisen auf Situationen mit Gefahrenpotenzial hin, das zum Tode oder zu schweren
Verletzungen führen kann, wenn die Vorsichtsmaßnahmen nicht eingehalten werden.
Sicherheitsaufkleber weisen auf eine potenziell gefährliche Situation hin, die zu leichten oder
mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird.
Die den Aufklebern folgenden Abbildungen zeigen, wo sie am Gerät angebracht sind.
ACHTUNG
Fehler in der
Einstellung können zu
Verletzungen führen.
Führen Sie den
Bolzen immer ganz
ein.
8500-025-1 D
9
Ersetzen der Aufkleber
8840 Chin-Up Bar
Bedienungsanleitung für Bravo 8830/8840
8500-025-X
8800-442-X
8500-025-X
4605-381-X
8500-025-X
10
Gerätespezifikationen
Cybex Bravo 8830/8840 – Bedienungsanleitung
Montage
Abmessungen/
Gewicht
L x B x H 45” L 54” B x 77” H 45” L 54” B x 87” H
L x B x H 114 cm L x 137 cm B x 196 cm H 114 cm L x 137 cm B x 221 cm H
Gewicht des Geräts 393 kg (866 lbs) 407 kg (901 lbs)
8830 Im Einsatz und im
Ruhezustand
8840 Im Einsatz und im
Ruhezustand
Erforderliches Werkzeug
• 9/16"-Schraubenschlüssel
• 7/32”-Inbusschlüssel
• 3/4”-Steckschlüssel
• Hammer
• 3/16”-Durchtreiber
• Loctite® #242
Für dieses Verfahren sind zwei Personen erforderlich. Der Eigentümer des Fitnessclubs bzw. -geräts
ist dafür verantwortlich, um jedes Trainingsgerät herum ausreichenden Abstand zu gewährleisten, um
die sichere Verwendung des Geräts und den sicheren Personenverkehr zwischen den Geräten zu
ermöglichen.
Umgebung und Lagerung
Statische Elektrizität
Erhöhen Sie zur Reduzierung der statischen Elektrizität die Luftfeuchtigkeit.
Luftfeuchtigkeit
Das Gerät funktioniert in Umgebungen mit 30 % bis 75 % relativer Luftfeuchtigkeit normal. Das Gerät
kann in Umgebungen mit einer relativen Luftfeuchtigkeit von 10 % bis 90 % versandt und gelagert
werden.
Temperatur
Das Gerät funktioniert in Umgebungen mit einer Temperatur zwischen 10 °C und 40 °C (50 °F und
104 °F) normal.
Das Gerät nicht in Umgebungen mit hoher Luftfeuchtigkeit, wie z. B. in der Nähe von Dampfbädern,
Saunen, Außenschwimmbecken oder Hallenbädern, aufstellen, betreiben oder lagern. Das Gerät
könnte Schaden nehmen, wenn es zu großen Teilen Wasserdampf, Chlor und/oder Brom ausgesetzt
ist.
11
Loading...
