Page 1

POS

USER’S GUIDE

GUIDA OPERATIVA

GUIDE D’UTILISATION

BEDIENUNGSANLEITUNG

GUIA OPERATIVA

KUBE II-ETH

Commands manual

77200000001000

Page 2

Page 3

CUSTOM ENGINEERING S.p.A. Str. Berettine 2 43010 Fontevivo (PARMA) - Italy Tel. : +39 0521-680111 Fax : +39 0521-610701 http: www.custom.biz

Customer Service Department: Email : [email protected]

© 2013 CUSTOM ENGINEERING S.p.A. – Italy. All rights reserved. Total or partial reproduction of this manual in whatever form, whether by printed or electronic means, is forbidden. While guaranteeing that the information contained in it has been carefully checked, CUSTOM ENGINEERING S.p.A. and other entities utilized in the realization of this manual bear no responsibility for how the manual is used. Information regarding any errors found in it or suggestions on how it could be improved are appreciated. Since products are subject to continuous check and improvement, CUSTOM ENGINEERING S.p.A. reserves the right to make changes in information contained in this manual without prior notiﬁ cation.

The pre-installed multimedia contents are protected from Copyright CUSTOM ENGINEERING S.p.A. Other company and product names mentioned herein may be trademarks of their respective companies. Mention of third-party products is for informational purposes only and constitutes neither an endorsement nor a recommendation. CUSTOM ENGINEERING S.p.A. assumes no responsibility with regard to the performance or use of these products.

THE IMAGES USED IN THIS MANUAL ARE USED AS AN ILLUSTRATIVE EXAMPLES. THEY COULDN’T REPRODUCE THE DESCRIBED MODEL FAITHFULLY.

UNLESS OTHERWISE SPECIFIED, THE INFORMA TION GIVEN IN THIS MANUAL ARE REFERRED TO ALL MODELS IN PRODUCTION AT THE ISSUE DATE OF THIS DOCUMENT.

GENERAL SAFETY INFORMATION Your attention is drawn to the following actions that could compromise the characteristics of the product:

• Read and retain the instructions which follow.

• Follow all indications and instructions given on the device.

• Make sure that the surface on which the device rests is stable. If it is not, the device could fall, seriously damaging it.

• Make sure that the device rests on a hard (non-padded) surface and that there is sufﬁ cient ventilation.

• When positioning the device, make sure cables do not get damaged.

• Use the type of electrical power supply indicated on the device label. If uncertain, contact your dealer.

• Make sure the electrical system that supplies power to the device is equipped with a ground wire and is protected by a differential switch.

• Do not block the ventilation openings.

• Do not insert objects inside the device as this could cause short-circuiting or damage components that could jeopardize printer functioning.

• Do not carry out repairs on the device yourself, except for the normal maintenance operations given in the user manual.

• Make sure that there is an easily-accessible outlet with a capacity of no less than 15A in the vicinity of where the device is to be installed.

• Periodically perform scheduled maintenance on the device to avoid dirt build-up that could compromise the correct, safe operation of the unit.

• Before any type of work is done on the machine, disconnect the power supply.

• Do not touch the head heating line with bare hands or metal objects. Do not perform any operation inside the printer immediately after printing because the head and motor tend to become very hot.

GENERAL INSTRUCTIONS CUSTOM ENGINEERING S.p.A. declines all responsibility for accidents or damage to persons or property occurring as a result of tampering, structural or functional modiﬁ cations, unsuitable or incorrect in- stallations, environments not in keeping with the equipment’s protection degree or with the required temperature and humidity conditions, failure to carry out maintenance and periodical inspections and poor repair work.

THE CE MARK AFFIXED TO THE PRODUCT CERTIFY THAT THE PRODUCT SATISFIES THE BASIC SAFETY REQUIREMENTS.

The device is in conformity with the essential Electromagnetic Compatibility and Electric Safety requirements laid down in Directives 2006/95/CE and 2004/108/CE inasmuch as it was designed in conformity with the provisions laid down in the following Standards:

• EN 55022 Class B (Limits and methods

of measurements of radio disturbance characteristics of Information Technology Equipment)

• EN 55024 (Information Technology Equipment – Immunity characteristics – Limits and methods of measurement)

• EN 60950 (Safety of information equipment including electrical business equipment)

GUIDELINES FOR THE DISPOSAL OF THE PRODUCT

The crossed-out rubbish bin logo means that used electrical and electronic products shall NOT be mixed with unsorted municipal waste. For more detailed information about recycling of this product, refer to the instructions of your country for the disposal of these products.

• Do not dispose of this equipment as miscellaneous solid municipal waste, but arrange to have it collected separately.

• The re-use or correct recycling of the electronic and electrical equipment (EEE) is important in order to protect the environment and the wellbeing of humans.

• In accordance with European Directive WEEE 2002/96/EC, special collection points are available to which to deliver waste electrical and electronic equipment and the equipment can also be handed over to a distributor at the moment of purchasing a new equivalent type.

• The public administration and producers of electrical and electronic equipment are involved in facilitating the processes of the re-use and recovery of waste electrical and electronic equipment through the organisation of collection activities and the use of appropriate planning arrangements.

• Unauthorised disposal of waste electrical and electronic equipment is punishable by law with the appropriate penalties.

The format used for this manual improves use of natural resources reducing the quantity of necessary paper to print this copy.

Page 4

CUSTOM ENGINEERING S.p.A. Str. Berettine 2 43010 Fontevivo (PARMA) - Italy Tel. : +39 0521-680111 Fax : +39 0521-610701 http: www.custom.biz

Assistenza Tecnica Clienti : Email : [email protected]

© 2013 CUSTOM ENGINEERING S.p.A. – Italy. Tutti i diritti riservati. È vietata la riproduzione totale o parziale del presente manuale in qualsiasi forma, sia essa cartacea o informatica. La CUSTOM ENGINEERING S.p.A. e le risorse impiegate nella realizzazione del manuale, non si assumono nessuna responsabilità derivante dall’utilizzo dello stesso, garantendo che le informazioni contenute nel manuale sono state accuratamente veriﬁ cate. Ogni suggerimento riguardo ad eventuali errori riscontrati o a possibili miglioramenti sarà particolarmente apprezzato. I prodotti sono soggetti ad un continuo controllo e miglioramento, pertanto la CUSTOM ENGINEERING S.p.A. si riserva di modiﬁ care le informazioni contenute nel manuale senza preavviso.

I contenuti multimediali pre/installati sono coperti da Copyright CUSTOM ENGINEERING. Altre società e altri nomi di prodotti qui menzionati sono marchi delle rispettive società. La citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. CUSTOM ENGINEERING declina ogni responsabilità riguardo l’uso e le prestazioni di questi prodotti.

LE IMMAGINI UTILIZZATE NEL PRESENTE MANUALE RIVESTONO PURO SCOPO ESEMPLIFICA TIVO E POTREBBERO NON RIPRODURRE FEDELMENTE IL MODELLO DESCRITTO.

SE NON DIVERSAMENTE SPECIFICA TO, LE INFORMAZIONI FORNITE NEL PRESENTE MANUALE SONO VALIDE PER TUTTI I MODELLI IN PRODUZIONE AL MOMENTO DELL’EMISSIONE DI QUESTO DOCUMENTO.

INFORMAZIONI GENERALI SULLA SICUREZZA Si richiama l’attenzione sulle seguenti azioni che possono compromettere la conformità e le caratteristiche del prodotto:

• Leggete e conservate le istruzioni seguenti;

• Seguite tutti gli avvisi e le istruzioni indicate sul dispositivo.

• Non collocate il dispositivo su una superﬁ cie instabile perché potrebbe cadere e danneggiarsi seriamente.

• Non collocate il dispositivo su superﬁ ci morbide o in ambienti che non garantiscono la necessaria ventilazione.

• Collocate il dispositivo in modo da evitare che i cavi ad esso collegati possano essere danneggiati.

• Utilizzate il tipo di alimentazione elettrica indicato sull’etichetta del dispositivo.

• Assicuratevi che l’impianto elettrico che alimenta il dispositivo sia provvisto del conduttore di terra e che sia protetto da interruttore differenziale.

• Non ostruite le aperture per la ventilazione.

• Non introducete oggetti all’interno del dispositivo in quanto essi possono cortocircuitare o danneggiare parti che potrebbero comprometterne il funzionamento.

• Non intervenite personalmente sul dispositivo, eccetto che per le operazioni di ordinaria manutenzione, espressamente riportate nel manuale utente.

• Assicurarsi che nel luogo in cui si vuole installare il dispositivo, vi sia una presa di corrente facilmente accessibile e di capacità non inferiore ai 10A.

• Eseguire periodicamente la manutenzione ordinaria del dispositivo al ﬁ ne di evitare che accumuli di sporcizia possano compromettere il corretto e sicuro funzionamento dell’unità.

• Prima di ogni operazione di manutenzione scollegare il cavo alimentazione.

• Non toccare la linea di riscaldamento della testina a mani nude o con oggetti metallici. Non eseguire operazioni all’interno della stampante subito dopo la stampa, perché la testina ed il motore possono raggiungere temperature molto elevate.

AVVERTENZE GENERALI La CUSTOM ENGINEERING S.p.A. declina ogni responsabilità per sinistri od ogni qualsivoglia inconveniente, a persone o cose, derivanti da manomissioni, modiﬁ che strut- turali o funzionali, installazione non idonea o non correttamente eseguita, ambientazione non idonea alle protezioni o climatizzazioni richieste, carenze di manutenzione o di veriﬁ che periodiche o di riparazioni in ogni caso non correttamente eseguite.

IL MARCHIO CE APPLICATO AL PRODOTTO CERTIFICA CHE IL PRODOTTO STESSO SODDISFA I REQUISITI BASE DI SICUREZZA.

Il dispositivo soddisfa i requisiti essenziali di Compatibilità Elettromagnetica e di Sicurezza Elettrica previsti dalle direttive 2006/95/CE e 2004/108/CE in quanto progettata in conformità alle prescrizioni delle seguenti Norme:

• EN 55022 Classe B (Apparecchi per la

tecnologia dell’informazione - Caratteristiche di radiodisturbo - Limiti e metodi di misura)

• EN 55024 (Apparecchiature per la tecnologia dell’informazione Caratteristiche di immunità Limiti e metodi di misura)

• EN 60950 (Apparecchiature per la tecnologia dell’informazione Caratteristiche di immunità Limiti e metodi di misura)

INDICAZIONI PER LO SMALTIMENTO DEL PRODOTTO

Il simbolo del bidone barrato sta ad indicare che lo smaltimento del dispositivo NON deve essere eseguito attraverso il normale ciclo di smaltimento dei riﬁ uti. Per informa- zioni maggiormente dettagliate sul riciclaggio di questo prodotto, fare riferimento alle indicazioni dell’autorità del vostro Paese per lo smaltimento di questi prodotti.

• Non smaltire queste apparecchiature come riﬁ uto municipale solido misto ma effettuare una raccolta separata.

• Il reimpiego o il corretto riciclaggio delle AEE è utile a preservare l’ambiente e la salute umana stessa.

• Secondo la Direttiva europea WEEE 2002/96/EC sono disponibili speciﬁ ci centri di raccolta a cui consegnare i riﬁ uti di apparecchiature elettriche ed elettroniche, ed è altresì possibile riconsegnare l’apparecchiatura al distributore all’atto dell’acquisto di una nuova equivalente.

• La pubblica amministrazione ed i produttori di AEE sono impegnati ad agevolare i processi di reimpiego e recupero dei RAEE attraverso l’organizzazione delle attività di raccolta e attraverso l’utilizzo di opportuni accorgimenti progettuali.

• La legge punisce con opportune sanzioni chi smaltisce abusivamente i RAEE.

Il formato usato per questo manuale migliora l’uso di risorse naturali riducendola quantità di carta necessaria per stampare questa copia.

Page 5

CUSTOM ENGINEERING S.p.A. Str. Berettine 2 43010 Fontevivo (PARMA) - Italy Tel. : +39 0521-680111 Fax : +39 0521-610701 http: www.custom.biz

Service à la clientèle: Email : [email protected]

© 2013 CUSTOM ENGINEERING S.p.A. – Italy. Tous le droits réservés. C’est interdit la reproduction de tout ou partie de ce manuel sous quelque forme que ce soit papier ou informatique. CUSTOM ENGINEERING S.p.A. et les ressources utilisées dans la production du manuel, n’assument aucune responsabilité découlant de l’utilisation de la même, en assurant que les informations contenues dans ce manuel ont été soigneusement vériﬁ ées. Toutes suggestions concernant d’éventuelles erreurs trouvées ou des améliorations possibles seront particulièrement appréciées. Les produits sont soumis à une surveillance continue et à une amélioration, c’est pour ça que Custom Engineering S.p.A. se réserve le droit de modiﬁ er les informations contenues dans ce manuel sans préavis.

Le contenu multimédia pré / installés sont sous copyright de Custom Engineering S.p.A. Toutes les autres sociétés et les autres noms de produits mentionnéssont des marques des respectives societies. La mention de produits tiers est seulement à titre informatif et ne constitue ni une approbation ni une recommandation. Custom Engineering n’est pas responsable de l’utilisation et de la performance de ces produits.

LES IMAGES UTILISÉES DANS CE MANUEL SONT SEULEMENT POUR RENDRE L’IDÉE DU PRODUIT ET ELLES POURRAIENT NE PAS REPRODUIRE FIDÈLEMENT LE MODÈL DÉCRIT.

SAUF INDICATIONE CONTRAIRE LES INDICATIONS CONTENUES DANS CE MANUEL SONT VALABLES POUR TOUS LES MODÈLES EN PRODUCTION AU MOMENT DE LA DIFFUSION DU PRESENT DOCUMENT.

INFORMATIONS GÉNÉRALES CONCERNANT LA SÉCURITÉ Nous attirons l’attention sur certaines opérations qui pourraient compromettre la conformité attestée ci-dessus et le caractéristiques du produit même:

• Lire et conserver les instructions suivantes.

• Suivre tous les avertissements et les instructions indiqués sur le dispositif.

• Ne pas positionner le dispositif sur une surface instable. Il pourrait tomber et s’endommager sérieusement.

• Ne pas positionner le dispositif sur des surfaces molles ou dans des atmosphères où la ventilation nécessaire n’est pas assurée.

• Mettre en place le dispositif de manière à éviter que les câbles qui y sont raccordés puissent être endommagés.

• Utiliser le type d’alimentation électrique indiqué sur l’étiquette de le dispositif.

• Vériﬁ er que le circuit électrique qui ali- mente le dispositif est muni d’un câble de terre et qu’il est protégé par un interrupteur différentiel.

• Ne pas obstruer les ouvertures servant à la ventilation.

• Ne pas introduire d’objets à l’intérieur de le dispositif car ils peuvent court-circuiter ou endommager des pièces qui pourraient compromettre le fonctionnement de le dispositif.

• Ne pas intervenir personnellement sur le dispositif, excepté pour les opérations d’entretien ordinaire expressément indiquées dans le manuel utilisateur.

• Vériﬁ er que le lieu d’installation de le dis- positif est équipé d’une prise de courant facilement accessible et d’une capacité non inférieure à 15A.

• Procéder régulièrement à l’entretien ordinaire de le dispositif aﬁ n d’éviter qu’un excès de saleté ne compromette le bon fonctionnement et la sécurité de le dispositif.

• Avant chaque opération, déconnecter le câble d’alimentation du réseau.

• Ne touchez pas la ligne de chauffage à mains nues ou des objets métalliques. Ne pas faire un travail intérieur de l’imprimante immédiatement après l’impression, car la tête et le moteur sont des pièces qui peuvent être très chauds.

MISES EN GARDE D’ORDRE GÉNÉRAL CUSTOM ENGINEERING S.p.A. décline toute responsabilité en cas de sinistre ou de quelque incident que ce soit pouvant survenir sur des personnes ou des choses à la suite de fausses manoeuvres, de modiﬁ cations structurelles ou fonctionnelles, d’une installation non idoine ou exécutée de manière incorrecte, du nonrespect des protections et des climatisations indiquées, de l’absence d’entretien ou de vériﬁ cations périodiques ainsi que de réparations effectuées de manière incorrecte.

LE LABEL CE APPLIQUÉ SUR LE PRODUIT CERTIFIE QUE LE PRODUIT MÊME SATISFAIT LES QUALITÉS REQUISES DE SÉCURITÉ.

Le dispositif répond aux critères essentiels de Compatibilité Electromagnétique et de Sécurité électrique prévus par les Directives 2006/95/CE et 2004/108/CE dans la mesure où elle a été conçue en conformité avec les Normes suivantes:

• EN 55022 Class B (Limits and methods

of measurements of radio disturbance characteristics of Information Technology Equipment)

• EN 55024 (Information Technology Equipment – Immunity characteristics – Limits and methods of measurement)

• EN 60950 (Safety of information equipment including electrical business equipment)

DIRECTIVES POUR L’ÉLIMINATION DU PRODUIT

Le symbole de la poubelle barrée indique que l’élimination du dispositif doit être exécuté à travers le cycle normal d’élimination des déchets. Pour plus d’informations sur le recyclage de ce produit, veuillez consulter les instructions de l’autorité de votre pays pour l’élimination de ces produits.

• Ne pas jeter cet appareil comme ordure ménagère solide mixte mais procéder à son tri différencié.

• La valorisation ou le recyclage des équipements électriques et électroniques (EEE) permettent de préserver notre environnement et notre santé.

• Selon la directive européenne WEEE 2002/96/EC des centres de traitement spéciaux sont disponibles pour remettre les déchets d’équipements électriques et électroniques. Il est aussi possible de remettre le vieil appareil au distributeur au moment de l’achat d’un nouvel appareil équivalent.

• L’administration publique et les fabricants d’équipements électriques et électroniques se sont engagés à favoriser les processus de recyclage des déchets électriques et électroniques à travers l’organisation de leur collecte et des mesures opportunes en phase de projet.

• La loi punit par des sanctions opportunes tout contrevenant à la législation sur le traitement des déchets d’équipements électriques et électroniques.

Le format utilisé pour ce manuel améliore l’utilisation des ressources naturelles en réduisant la quantité de papier nécessaire pour imprimer cette copie.

Page 6

CUSTOM ENGINEERING S.p.A. Str. Berettine 2 43010 Fontevivo (PARMA) - Italy Tel. : +39 0521-680111 Fax : +39 0521-610701 http: www.custom.biz

Kundenservice: Email : [email protected]

© 2013 CUSTOM ENGINEERING S.p.A. – Italy. Alle Rechte vorbehalten. Die vollständige oder teilweise Vervielfältigung jeder Art dieser Bedienungsanleitung, ob in gedruckter oder elektronischer Form, ist untersagt. Neben der Garantie, dass die in diesem Handbuch enthaltenen Informationen sorgfältig überprüft wurden, übernehmen CUSTOM ENGINEERING S.p.A. sowie alle weiteren, an der Erstellung dieser Bedienungsanleitung beteiligten Firmen, für den Gebrauch des Handbuchs keinerlei Haftung. Anmerkungen zu etwaigen Fehlern oder Verbesserungsvorschläge nehmen wir gerne entgegen. Da unsere Produkte laufend geprüft und verbessert werden, behält sich CUSTOM ENGINEERING S.p.A. das Recht vor, Veränderungen an den Informationen dieses Handbuchs ohne Vorankündigung vornehmen zu dürfen.

Die werksseitig installierten MultimediaInhalten stehen und CUSTOM ENGINEERING Copyright. Bei weiteren, hier erwähnten Firmen- und Produktnamen handelt es sich möglicherweise um Markenzeichen ihrer jeweiligen Anbieter. Die Erwähnung von Produkten Dritter dient ausschließlich Informationszwecken, es handelt sich hierbei keinesfalls um Indorsement oder Produktempfehlungen. CUSTOM ENGINEERING übernimmt für die Leistung oder den Gebrauch dieser Produkte keinerlei Haftung.

DIE IN DIESEM HANDBUCH VERWENDETEN ABBILDUNGEN DIENEN DER VERANSCHAULICHUNG. ES HANDELT SICH NICHT UM ORIGINALGETREUE DARSTELLUNGEN.

FALLS KEINE ANDERWEITIGEN ANGABEN VORLIEGEN BEZIEHEN SICH ALLE ANGABEN IN DIESEM HANDBUCH AUF MODELLE, DIE SICH ZUM ZEITPUNKT DER HERAUSGABE IN PRODUKTION BEFINDEN.

ALLGEMEINE SICHERHEITS INFORMATIONEN Wir möchten Sie darauf hinweisen, daß folgende Aktionen die oben bescheinigte Konformität und die Eigenschaften des Produkts beeinträchtigen können:

• Lesen Sie die nachstehenden Anleitungen und bewahren Sie diese gut auf.

• Beachten Sie alle am Gerät angebrachten Hinweise und Anleitungen.

• Das Gerät nicht auf eine wenig stabile Unterlage stellen, denn er könnte herunterfallen und stark beschädigt werden.

• Das Gerät nicht auf weiche Unterlagen stellen und nicht in Räumen aufstellen, in denen die erforderliche Belüftung nicht gewährleistet ist.

• Das Gerät derart aufstellen, dass die verschiedenen Kabel desselben nicht beschädigt werden.

• Das Gerät an eine Stromleitung mit den auf dem typenschild angegebenen Eigenschaften anschließen.

• Es ist sicherzustellen, dass die das Gerät speisende Stromleitung über einen Erdleiter verfügt und durch einen Differenzialschalter abgesichert ist.

• Die Belüftungsschlitze nicht abdecken.

• Keine Gegenstände in das Gerät einführen, da diese einen Kurzschluss auslösen oder zu Beschädigungen führen können, die den einwandfreien Gerät operation beeinträchtigen.

• Keine eigenmächtigen Eingriffe am Gerät vornehmen, ausgenommen die ausdrücklich im Anwenderhandbuch aufgeführten Wartungseingriffe.

• Sicherstellen, dass am Aufstellort das Gerät eine leicht zugängliche Steckdose vorhanden ist, deren Leistung nicht unter 15 Ampere liegen darf.

• Das Gerät regelmäßig warten und reinigen, damit keine Schmutzablagerungen den einwandfreien und sicheren Betrieb der Einheit beeinträchtigen.

• Vor jeder Operation, ziehen Sie das Netzkabel aus der Steckdose.

• Berühren Sie nicht die Heizstrecke mit bloßen Händen oder mit metallischen Gegenständen. Tun Sie das nicht jede Arbeit im Inneren des Druckers sofort nach dem Druck, weil der Druckkopf und der Motor Teile sehr heiß werden können.

ALLGEMEINE HINWEISE Die Firma CUSTOM ENGINEERING S.p.A. haftet nicht für Unfälle und Störungen sowie für Personen- und Sachschäden, die auf eine falsche oder ungeeignete Installation, auf an dem Drucker vorgenommene strukturelle oder funktionelle Abänderungen sowie auf die Aufstellung in Räumen, die nicht den erforderlichen Schutz und Temperaturen gewährleisten, zurückzuführen sind. Ferner ist jegliche Haftung des Herstellers ausgeschlossen, wenn der Drucker nicht regelmäßig gewartet und Revisionen unterzogen wird, sowie wenn eventuell erforderliche Reparaturen falsch ausgeführt werden.

DIE SICHERHEIT DIESES PRODUKTS WERDEN DURCH DIE CE KENNZEICHNUNG BESCHEINIGT, DIE AM PRODUKT ANGEBRACHT IST.

Der Gerät erfüllt die grundlegenden Vorschriften bezüglich der von folgenden Richtlinien vorgeschriebenen elektromagnetischen Kompatibilität und Elektrisch Sicherheit 2006/95/CE und 2004/108/CE das Gerät entspricht ferner den Vorschriften der folgenden Normen:

• EN 55022 Class B (Limits and methods

of measurements of radio disturbance characteristics of Information T echnology Equipment)

• EN 55024 (Information Technology Equipment – Immunity characteristics – Limits and methods of measurement)

• EN 60950 (Safety of information equipment including electrical business equipment)

RICHTLINIEN FÜR DIE ENTSORGUNG DER WARE

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass elektrische und elektronische Altgeräte NICHT in den gewöhnlichen Hausmüll gegeben werden. Nähere Informationen zum Recycling dieses Produkts ﬁ nden Sie in den in Ihrem Land geltenden Entsorgungsvorschriften.

• Dieses Gerät darf nicht in den normalen Haushaltsabfall gelangen, sondern es muss als Sonderabfall entsorgt werden.

• Die Wiederverwendung oder das ordnungsgemäße Recycling der elektrische und elektronische Geräte (EEG) ist nützlich für den Schutz der Umwelt und der menschlichen Gesundheit.

• Gemäß der Europäischen Richtlinie WEEE 2002/96/EC stehen speziﬁ sche Sammel- zentren zur Verfügung, denen die Abfälle elektrischer und elektronischer Geräte zu übergeben sind und es ist ebenfalls möglich, das Gerät dem Händler beim Erwerb eines neuen, gleichwertigen Geräts zurückzugeben.

• Die öffentliche Verwaltung und die Hersteller von elektrischen und elektronischen Ausrüstungen bemühen sich, die Wiederverwendungs- und Recyclingprozesse der Abfälle elektrischer und elektronischer Ausrüstungen durch die Organisation der Sammeltätigkeit und durch entsprechende Planungsmaßnahmen zu vereinfachen.

• Das Gesetz bestraft mit entsprechenden Sanktionen, denjenigen der unerlaubterweise die Abfälle elektrischer und elektronischer Ausrüstungen entsorgt.

Das für dieses Handbuch verwendete Format leistet einen Beitrag zur besseren Nutzung von Rohstoffen und reduziert die zum Druck dieses Ausgabe erforderliche Papiermenge.

Page 7

CUSTOM ENGINEERING S.p.A. Str. Berettine 2 43010 Fontevivo (PARMA) - Italy Tel. : +39 0521-680111 Fax : +39 0521-610701 http: www.custom.biz

Atención al Cliente: Email : [email protected]

© 2013 CUSTOM ENGINEERING S.p.A. – Italy. Todos los derechos reservados. Está prohibida la reproducción total o parcial de este manual en cualquier forma, ya sea papel o en computadora. La CUSTOM ENGINEERING S.p.A. y los recursos utilizados en la producción del manual, no asumen ninguna responsabilidad resultante del uso del mismo, asegurando que la información contenida en el manual ha sido veriﬁ cada con precisión. Cualquier sugerencia acerca de errores encontrados o posibles mejoras seran apreciados. Los productos están sujetos a seguimiento y mejora continua, por lo tanto, Custom Engineering S.p.A. se reserva el derecho de modiﬁ car la información contenida en este manual sin previo aviso.

Los dispositivos multimedia instalados estan protegidos de Copyright CUSTOM ENGINEERING S.p.A. Otras compañías y nombres de productos mencionados aquí son marcas comerciales de sus respectivas compañías. La mención de productos de terceros es sólo con ﬁ nes informativos y no constituye ningún compromiso ni recomendación. Custom Engineering S.p.A. se exime de toda responsabilidad respecto al uso y rendimiento de estos productos.

LAS IMÁGENES UTILIZADAS EN ESTE MANUAL TIENEN SOLO FINALIDAD DE EJEMPLO Y PODRIÁN NO REPRODUCIR FIELMENTE EL MODELO DESCRIPTO.

SALVO INDICACIÓN EN CONTRARIO, LAS INFORMACIONES PROPORCIONADAS EN ESTE MANUAL SON VÁLIDAS PARA TODOS LOS MODELOS EN PRODUCCIÓN AL MOMENTO DE LA EMISIÓN DE ESTE DOCUMENTO.

INFORMACIONES GENERALES ACERCA DE LA SEGURIDAD Le rogamos que preste mucha atención a las siguientes acciones que pueden comprometer la conformidad arriba certiﬁ cada, y obvia- mente las características del producto:

• Lea y conserve las siguientes instrucciones.

• Respete los avisos e instrucciones indicadas en el dispositivo.

• No coloque el dispositivo sobre una superﬁ cie inestable; podría caerse o averiarse seriamente.

• No coloque el dispositivo sobre superﬁ - cies blandas o ambientes que no garanticen la ventilación necesaria.

• Coloque el dispositivo de manera tal que los cables no estén dañados.

• Utilice el tipo de alimentación eléctrica indicada en la etiqueta del dispositivo.

• Asegurarse que la instalación eléctrica que alimenta el dispositivo posea un conductor de tierra y que esté protegida por un interruptor diferencial.

• No obstruya las aberturas de ventilación.

• No introduzca objetos dentro del dispositivo, pueden causar cortocircuitos o dañar partes que podrían comprometer el buen funcionamiento del dispositivo.

• No efectúe personalmente operaciones de reparación en el dispositivo, excepto aquellas de mantenimiento ordinario indicadas expresamente en el manual del usuario.

• Asegurarse que en el sitio de trabajo en el cual se quiere instalar el dispositivo exista una toma de corriente de fácil acceso y de capacidad no inferior a los 15A.

• Efectuar periódicamente el mantenimiento ordinario del dispositivo con el propósito de evitar acumulaciones de suciedad que puedan comprometer el correcto y seguro funcionamiento.

• Antes de cada operación, desconecte el cable de alimentación de la toma de corriente.

• No toque la línea de calefacción con las manos u objetos metálicos. No realizar ningún trabajo dentro de la impresora inmediatamente después de la impresión porque la cabezal de impresión y el motor son las piezas que pueden estar muy calientes.

ADVERTENCIAS GENERALES La sociedad CUSTOM ENGINEERING S.p.A. declina cualquier responsabilidad por daños o accidentes, que puedan ocurrir a personas o cosas, debidos a alteraciones, modiﬁ caciones estructurales o funcionales, instalaciones no idóneas o no efectuadas en la forma correcta, ambientes no aptos para las protecciones o climatizaciones solicitadas, falta de mantenimiento o de controles periódicos o de reparaciones no efectuadas correctamente.

LA MARCA CE APLICADA AL PRODUCTO CERTIFICA QUE EL MISMO PRODUCTO TIENE LOS REQUISITOS DE SEGURIDAD.

El dispositivo satisface los requisitos esenciales de Compatibilidad Electromagnética y de Seguridad Eléctrico previstos por las Directivas 2006/95/CE y 2004/108/CE puesto que proyectada en conformidad con las prescripciones de las siguientes Normas:

• EN 55022 Class B (Limits and methods

of measurements of radio disturbance characteristics of Information T echnology Equipment)

• EN 55024 (Information Technology Equipment – Immunity characteristics – Limits and methods of measurement)

• EN 60950 (Safety of information equipment including electrical business equipment)

DIRECTRICES PARA LA ELIMINACIÓN DEL PRODUCTO

El símbolo del contenedor tachado indica que la eliminación del producto, no debe realizarse a través del ciclo normal de eliminación de residuos. Para obtener más información detallada sobre el reciclaje de este producto, consulte las instrucciones de la autoridad de su país para la eliminación de estos productos.

• No elimine estos aparatos como residuo municipal sólido mixto, efectúe la recogida selectiva.

• La reutilización o el reciclado correcto de los AEE es útil para preservar el medio ambiente y la salud humana.

• En conformidad con la directiva europea WEEE 2002/96/EC están a disposición centros de recogida en donde entregar los aparatos eléctricos y electrónicos desusados. Además es posible entregar el equipamiento al distribuidor al adquirir nuevo equipo.

• La administración pública y los productores de AEE se comprometen en facilitar los procedimientos de reutilización y recuperación de los RAEE estableciendo para ello la organización de la actividad de recogida y la aplicación de proyectos especiales.

• La ley condena a quienes desechan abusivamente los RAEE con las sanciones que correspondan.

El formato utilizado para este manual mejora el uso de los recursos naturales mediante la reducción de la cantidad de papel necesario para imprimir la copia.

Page 8

Page 9

TABLE OF CONTENTS

Indice Table des matières Inhaltsverzeichnis Indice

SAFETY INFORMATION

DESCRIPTION

INSTALLATION

MAINTENANCE

SETUP

DRIVERS

ADVANCED FUNCTIONS

TECHNICAL SPECIFICATIONS

CONTACTS

CONSUMABLES AND ACCESSORIES

Page 10

Page 11

SAFETY INFORMATION

GENERAL SAFETY INFORMATION

Informazioni generali sulla sicurezza Allgemeine sicherheits Informationen

FCC STATEMENT (FEDERAL COMMUNICATIONS COMMISSIONS).

This device complies with Part 15 of the FCC Rules. Operation is subject to the following conditions:

• The devices may not cause harmful interference.

• The devices must accept any interference received, including interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try and correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Modiﬁ cations to this product not authorized by CUSTOM ENGINEERING S.p.A. could void the FCC & Industry Canada regulations and negate your author- ity to operate the product.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

NORMATIVE FCC (FEDERAL COMMUNICATIONS COMMISSIONS) SULLE INTERFERENZE IN RADIOFREQUENZA.

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. Il suo utilizzo è soggetto alle seguenti condizioni:

• I dispositivi non devono causare interferenze dannose.

• Il dispositivo può subire interferenze, che possono provocare problemi di funzionamento.

NOTA: il presente dispositivo è stato collaudato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. I valori limite intendono garantire ragionevoli margini di protezione dalle interferenze nelle installazioni a carattere residenziale. Questo dispositivo genera, impiega e può emettere onde radio e può causare interferenze dannose alle comunicazioni radio se non viene installato e utilizzato secondo le istruzioni. Non viene comunque garantita l’assenza completa di interferenze in situazioni particolari. Se il dispositivo causa interferenze e disturbi alla ricezione radio o televisiva (evento che può essere accertato spegnendo e riaccendendo l’unità), l’utente può cercare di risolvere il problema applicando una o più delle seguenti misure:

• Modiﬁ cando l’orientamento o la posizione delle antenne riceventi.

• Aumentando la distanza tra il dispositivo e l’unità ricevente.

• Collegando il dispositivo a una diversa presa di corrente o a un diverso circuito elettrico rispetto a quello dell’apparecchio ricevente.

• Consultando il rivenditore o un tecnico radiotelevisivo qualiﬁ cato per assistenza.

Modiﬁ che non autorizzate da CUSTOM ENGINEERING S.p.A. possono rendere nulla la compatibilità con le normative FCC e le normative di settore cana- desi, nonché impedire all’utente di usare il prodotto.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

RÉGLEMENTATION CC (FEDERAL COMMUNICATIONS COMMISSIONS)

Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son fonctionnement est soumis aux conditions suivantes:

• L’appareil ne doit pas provoquer d’interférences préjudiciables.

• L’appareil doit accepter toute interférence reçue, même celles qui sont susceptibles d’entraîner un fonctionnement indésirable.

REMARQUE: cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé dans un environnement résidentiel. Ce matériel génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d’installation ou d’utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les communications radio. Cependant, rien ne garantit qu’aucune interférence ne se produira dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l’appareil), nous vous conseillons vivement d’y remédier en prenant l’une des mesures suivantes:

• Réorientez ou déplacez l’antenne de réception.

• Augmentez la distance séparant l’appareil du récepteur.

• Raccordez l’appareil à une prise de courant située sur un circuit différent de celui du récepteur.

• Contactez votre revendeur ou un technicien qualiﬁ é en réparation radio/télévision.

Toute modiﬁ cation de ce produit non autorisée par CUSTOM ENGINEERING S.p.A. risque d’enfreindre les règlements du FCC et d’Industry Canada, et de vous interdire d’utiliser le produit.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Page 12

FCC-ERKLÄRUNG (FEDERAL COMMUNICATIONS COMMISSIONS)

Dieses Gerät entspricht Teil 15 der FCC Vorschriften. Der Betrieb des Geräts unterliegt den folgenden Bedingungen:

• Das Gerät darf keine Störung verursachen.

• Dieses Gerät muss empfangene Störungen akzeptieren, auch Störungen, die beim Betrieb unerwünschte Folgen haben können.

HINWEIS: Das Gerät erfüllt nachweislich die Anforderungen für digitale Geräte der Klasse B gemäß Teil 15 der FCC Vorschriften. Die Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz vor schädlichen Störungen bei einer Installation im Wohnbereich bieten. Dieses Gerät erzeugt, verwendet und strahlt eventuell Funkfrequenzenergien aus. Wenn das Gerät nicht in Übereinstimmung mit den Anweisungen installiert und betrieben wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es kann jedoch nicht garantiert werden, dass bei bestimmten Installationen keine Störungen auftreten. Bei einer Störung des Radio- oder Fernsehempfangs durch dieses Gerät (dies kann durch Aus- und Einschalten des Geräts festgestellt werden) sollten Sie versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder an einem anderen Ort anbringen.

• Abstand zwischen dem Gerät und dem Empfänger vergrößern.

• Das Gerät und den Empfänger an Steckdosen unterschiedlicher Stromkreise anschließen.

• Den Händler oder einen qualiﬁ zierten Radio- und Fernsehtechniker zu Rate ziehen.

Nicht von CUSTOM ENGINEERING S.p.A. genehmigte Änderungen an diesem Produkt können die Zulassungen gemäß FCC und Industry Canada nichtig machen, so dass die Erlaubnis zum Betrieb des Produkts erlischt.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

DECLARACIÓN DE LA FCC (FEDERAL COMMUNICATIONS COMMISSIONS).

Este dispositivo cumple la Sección 15 del Reglamento de la FCC. Su utilización está sujeta a las condiciones siguientes:

• Los dispositivos no pueden causar interferencias perjudiciales.

• Que los dispositivos acepten toda interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

NOTA: Este equipo ha sido sometido a prueba y se ha determinado que satisface los límites establecidos para ser clasiﬁ cado como dispositivo digital de Clase B de acuerdo con la Sección 15 del Reglamento FCC. Dichos límites se establecieron para proporcionar una protección razonable frente a las interferencias perjudiciales causadas al instalarlo en un domicilio privado. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia. Si no se instala y se utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones de radio. Sin embargo, es posible que en algunos casos genere interferencias en una determinada instalación. Si el equipo causa interferencias perjudiciales en la recepción de la señal de radio o televisión (lo cual puede comprobarse encendiéndolo y apagándolo alternativamente), se recomienda al usuario que intente corregir la interferencia siguiendo uno o varios de estos procedimientos:

• Cambiar la orientación o la ubicación de la antena receptora.

• Aumentar la distancia entre el dispositivo y el receptor.

• Conectar el equipo a una toma de corriente de un circuito distinto de aquél al que esté conectado el receptor de radio o TV.

• Consulte al distribuidor o a un técnico experto en radio o televisión para obtener ayuda.

Las modiﬁ caciones de este producto que no estén autorizadas por CUSTOM ENGINEERING S.p.A. podrían invalidar las normativas de la Comisión Fede- ral de las Comunicaciones (FCC) y del Ministerio de Industria de Canadá (Industry Canada) y negar su derecho para utilizar el producto.

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Page 13

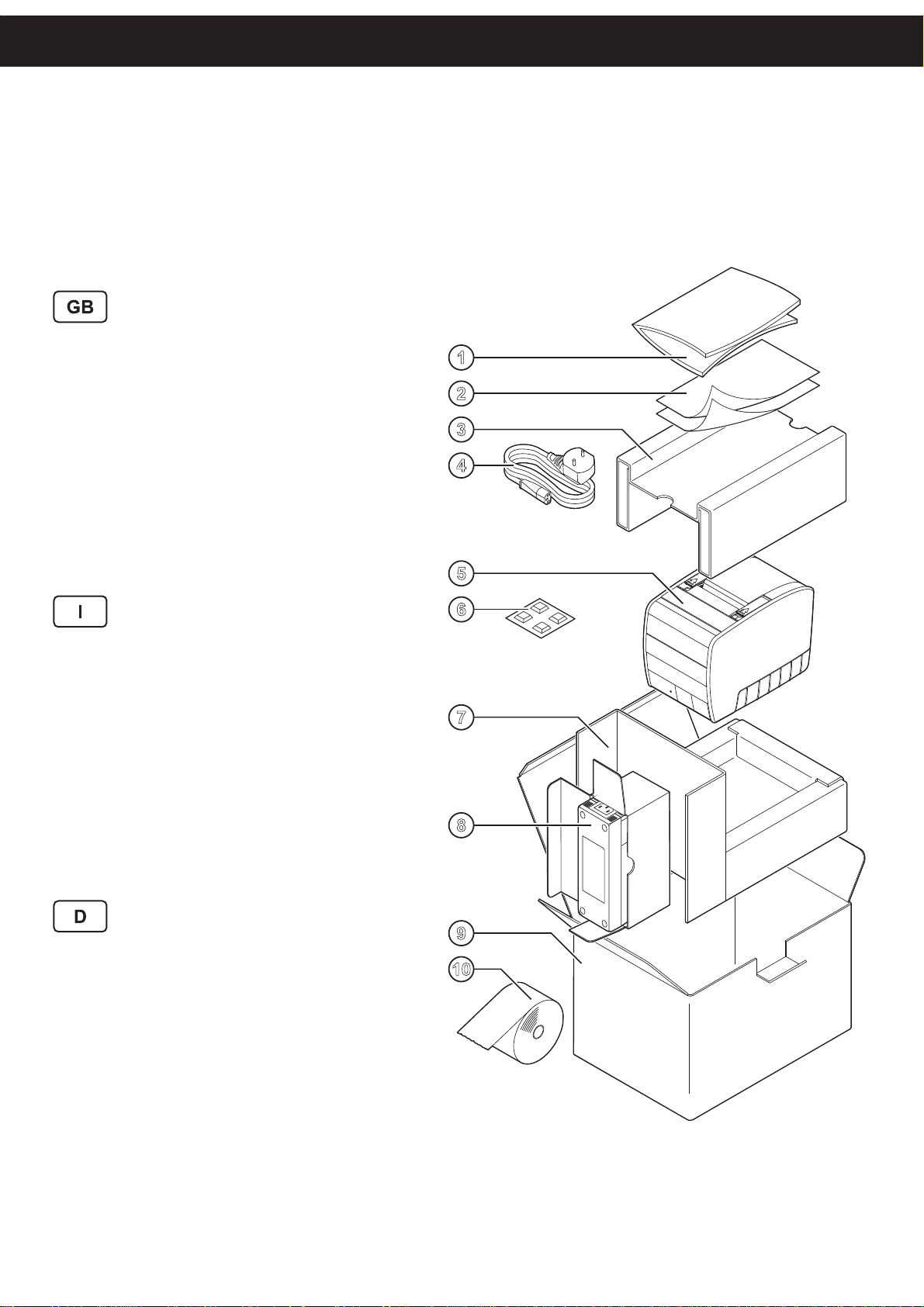

UNPACKING THE PRINTER

Disimballo stampante Drucker auspacken

1. User manual

2. Guarantee sheet

3. Upper foam packing shell

4. Power supply cable

5. Printer

6. Additional feet for vertical use

7. Lower foam packing shell

8. Power supply

9. Box

10. Paper roll

DESCRIPTIONS

1 2 3 4

1. Manuale utente

2. Foglio garanzia

3. Imballo sagomato di protezione superiore

4. Cavo di alimentazione

5. Stampante

6. Piedini aggiuntivi per utilizzo verticale

7. Imballo sagomato di protezione inferiore

8. Alimentatore

9. Scatola

10. Rotolo di carta

1. Bedienungsanleitung

2. Garantieblatt

3. Obere, formpassende Schutzverpackung

4. Netzkabel

5. Drucker

6. Zusätzliche Füße zum vertikalen Gebrauch

7. Untere, formpassende Schutzverpackung

8. Netzversorgung

9. Kiste

10. Papierrolle

5 6

Page 14

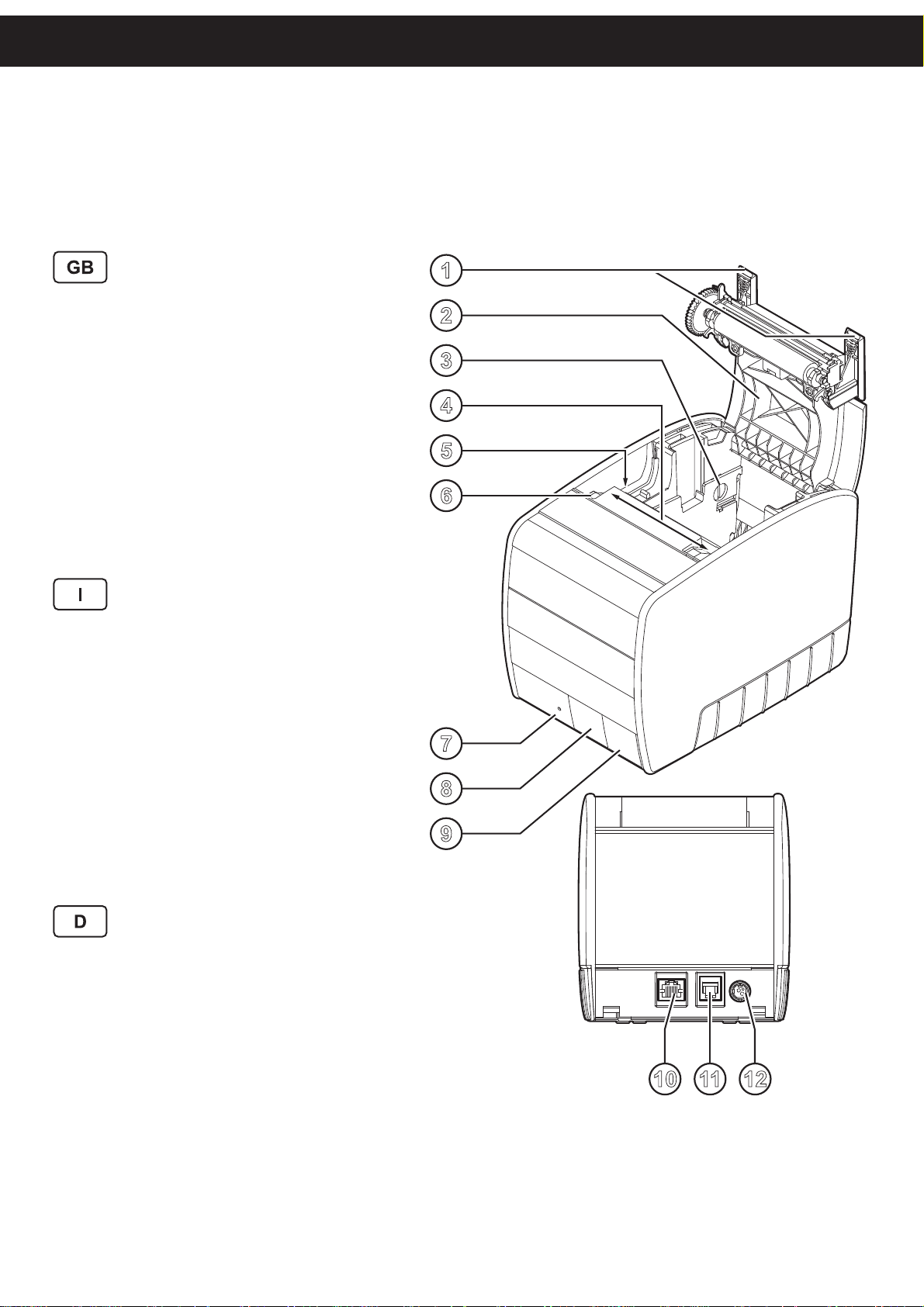

PRINTER DESCRIPTION

Descrizione stampante Drucker beschreibung

1. Opening levers of paper compartment

2. Cover for paper compartment

3. Near paper end sensor

4. Blade for manual tear-off

5. Paper presence sensor

6. Sensor of cover open

7. Status led

8. FEED key

9. ON/OFF key

10. Ethernet connector

11. Drawer connector

12. Power supply connector

1 2 3 4 5 6

1. Leve apertura vano carta

2. Coperchio vano carta

3. Sensore quasi ﬁ ne carta

4. Strapperina manuale

5. Sensore presenza carta

6. Sensore coperchio vano carta aperto

7. LED di stato

8. Tasto FEED

9. Tasto ON/OFF

10. Connettore ETHERNET

11. Connettore cassetto

12. Connettore alimentazione

1. Öffnungshebel Papierfach

2. Deckel für Papier-Fach

3. Sensor der Nähe von Papier Ende

4. Klinge für die manuelle Abreißen

5. Papiermangelsensors

6. Papier Deckelöffnungssensor

7. STATUS-LED

8. FEED Taste

9. On/Off Taste

10. Ethernet-Anschluss

11. Schublade Anschluss

12. Netzteil-Anschluss

7 8 9

10 11 12

Page 15

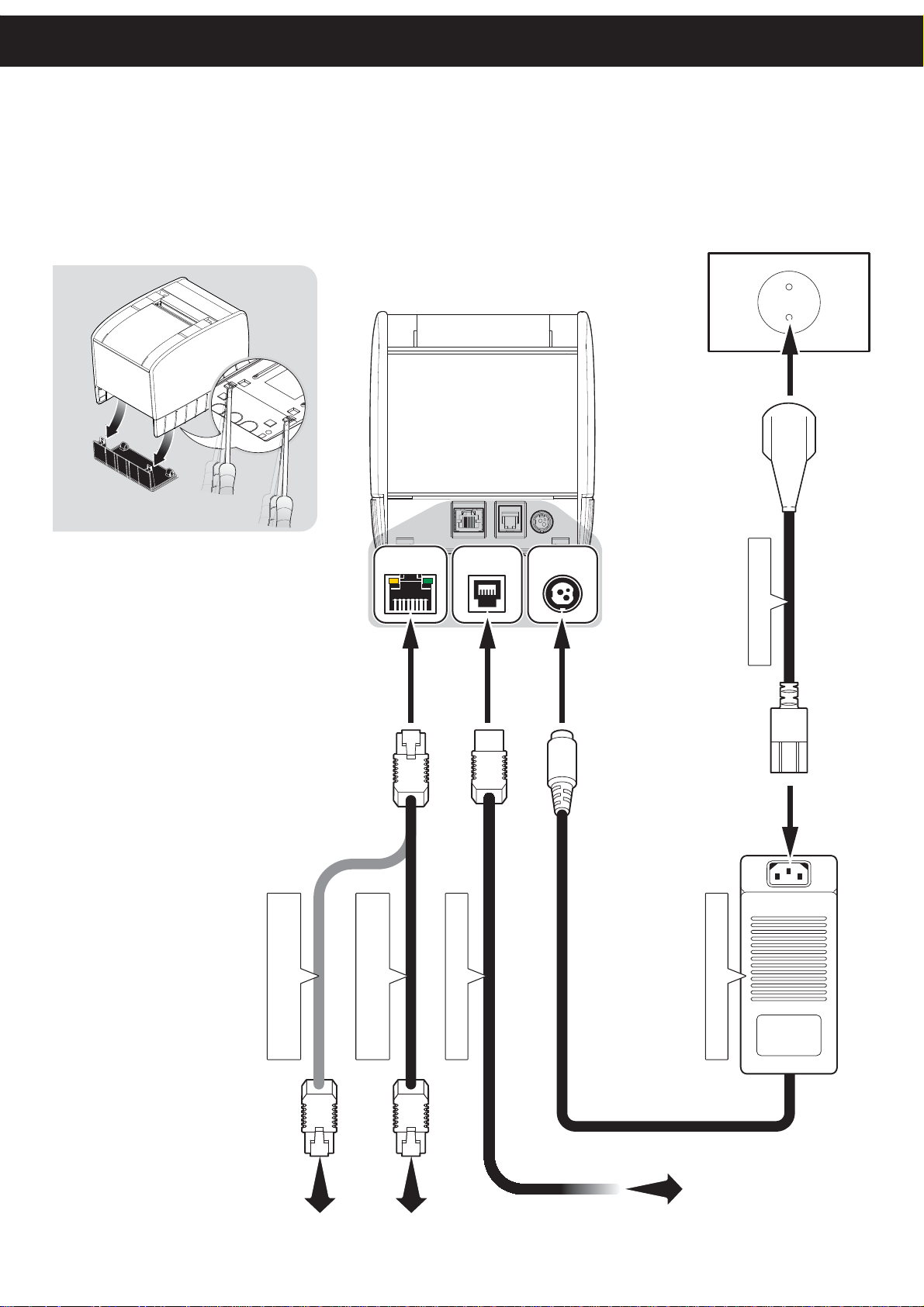

CONNECTIONS

Collegamenti Anschlüsse

INSTALLATION

RJ45

ETHERNET

ETHERNET UTP

standard cable (pin-to-pin)

CrossOver standard cable

RJ11 VIn 24Vdc

Cable supplied with drawers

Power Supply cable

KUBE II-ETH power supply

DRAWER (OPTIONAL)

PCHUB

Page 16

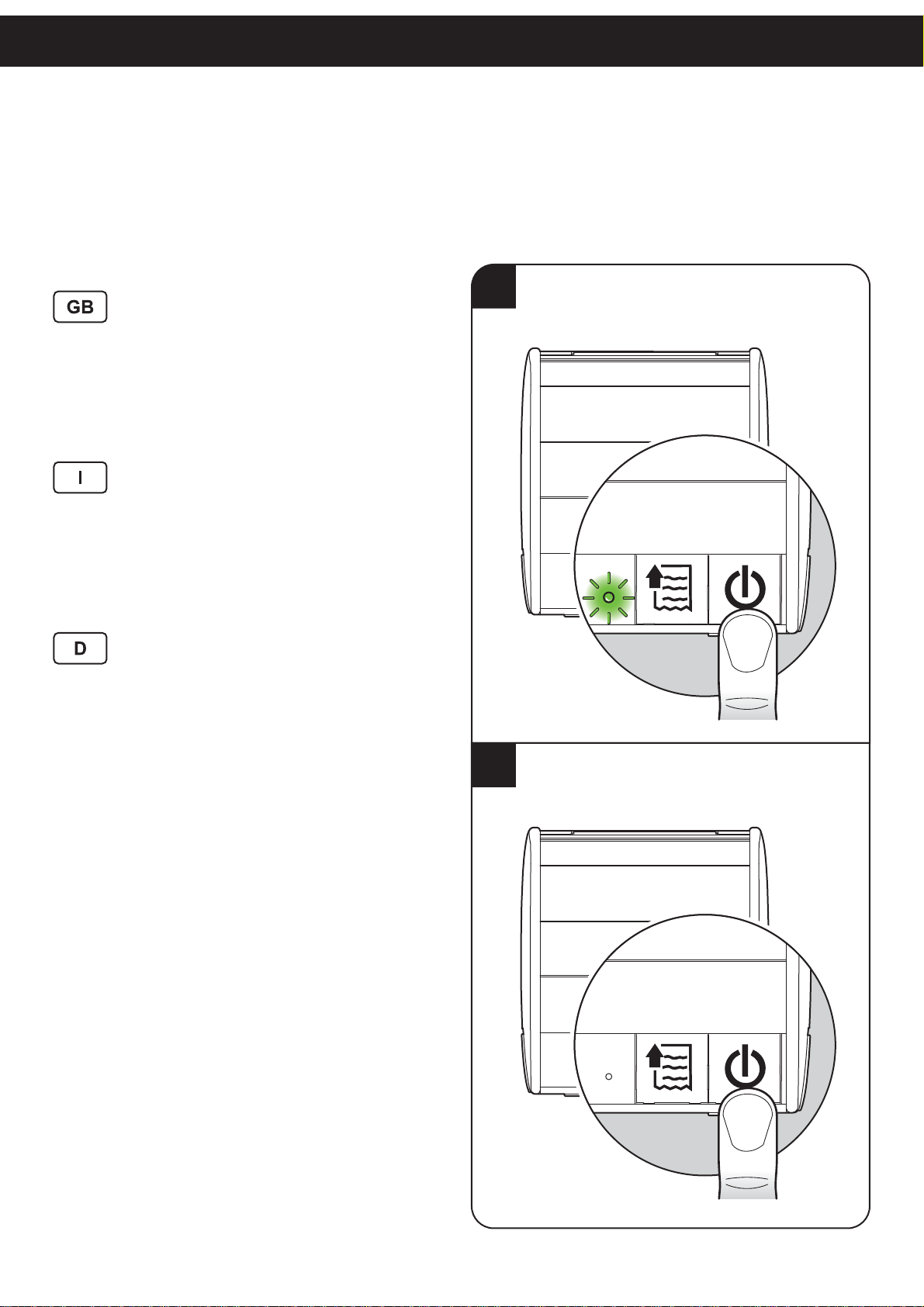

SWITCH PRINTER ON/OFF

Accendere / Spegnere la stampante Drucker ein-/ausschalten

1. Switch printer On pressing key On/Off. The status led turn on.

2. Switch printer Off pressing key On/Off. The status led turn off.

1. Accendere la stampante premendo il tasto On/Off. Il led di stato si accende.

2. Spegnere la stampante premendo il tasto On/Off. Il led di stato di spegne.

1. Drucker durch Drücken der On/Off Taste einschalten. Die Status-Led geht an.

2. Drucker durch Drücken der On/Off Taste ausschalten. Die Status-Led geht aus.

OFF

Page 17

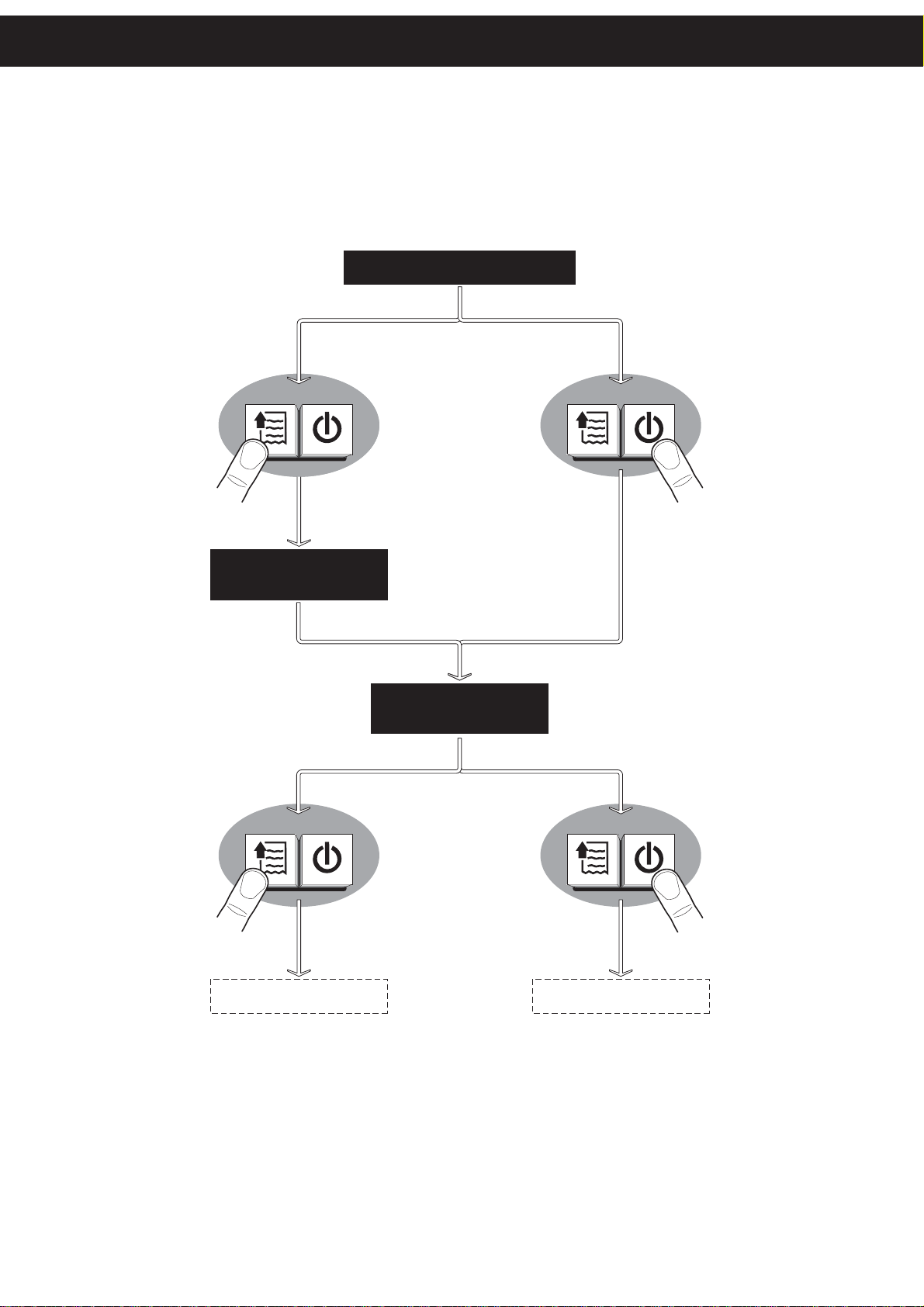

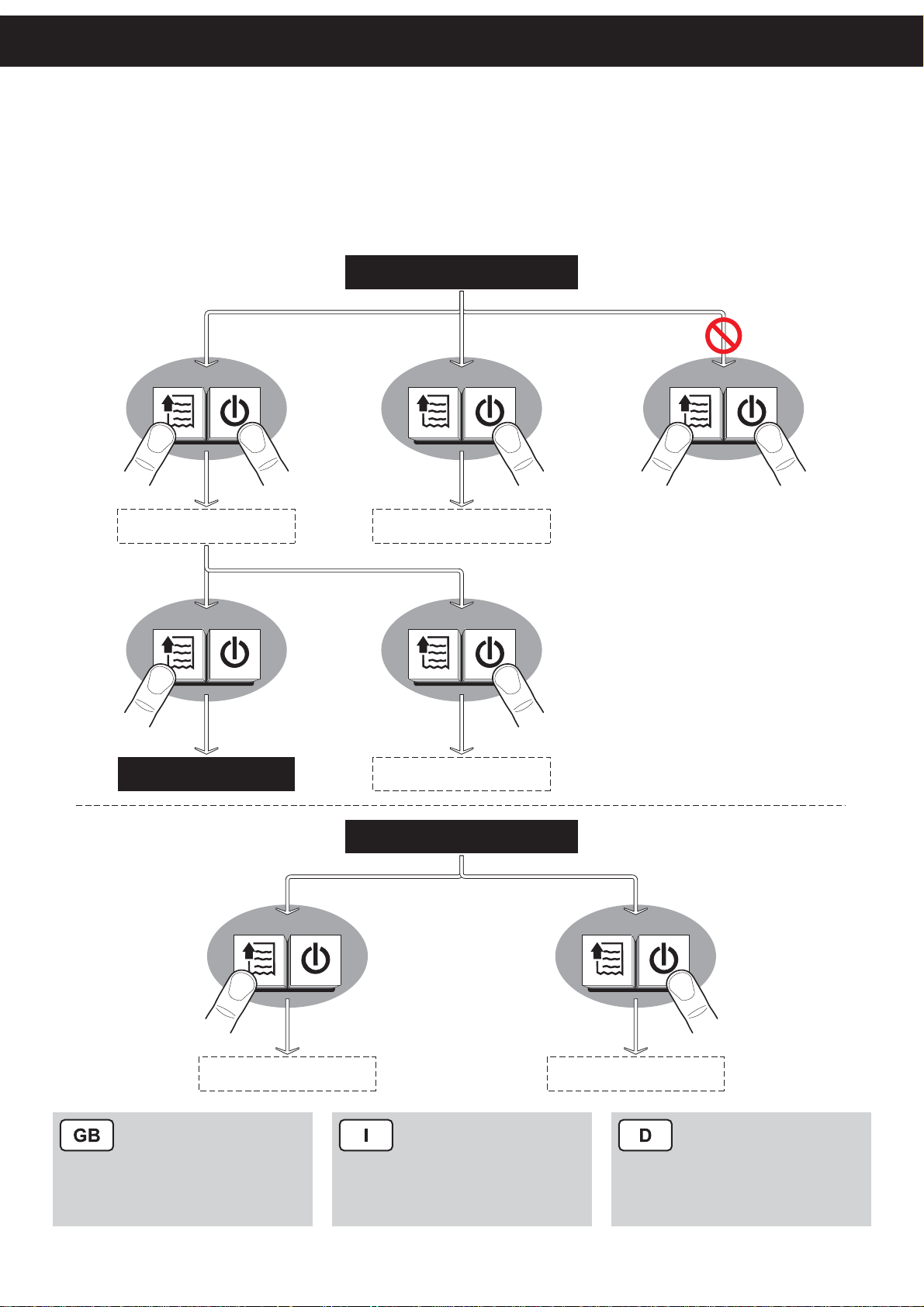

DESCRIPTION OF KEYS

Descrizione dei tasti Beschreibung der tasten

INSTALLATION

POWER UP

ON/OFFLF

Hold

down

SETUP report

push

SETUP MODE

Fast push

print the

ON/OFFLF

Fast

enter the

ON/OFFLF

Hold down

perform the

FONT TEST

ON/OFFLF

Fast push

skip the

SETUP MODE

Hold

down

ON/OFFLF

Hold down

ON/OFFLF

Fast

push

advance the paper

(manual feed)

NOTE: During power up, do not hold down the ON/ OFF key because the printer enters in a test mode and it is unusable by keys; in this case, turn the printer off and on again without pressing any key.

STANDBY

NOTA: Non tenere premuto il tasto ON/OFF perché la stampante entra in una modalità di programmazione nella quale non è più utilizzabile mediante i tasti; se per errore si entra in questa modalità spegnere e riaccendere la stampante senza premere nessun tasto.

ON/OFFLF

Fast push

turn off

the printer

HINWEIS: Halten Sie nicht den ON/OFF Taste, weil der Drucker in einem Modus, in dem Programmieren nicht mehr mit den Tasten benutzt wird, wenn Sie aus Versehen diesen Modus aus-und wieder ohne jeden Tastendruck.

Page 18

DESCRIPTION OF KEYS

Descrizione dei tasti Beschreibung der tasten

SETUP MODE

ON/OFFLF

Fast

push

enter the

SETUP MODE for the

ETHERNET parameters

ON/OFFLFON/OFFLF

Fast push

enter the

SETUP MODE for the

PRINTER parameters

ON/OFFLFON/OFFLF

Fast

push

modify

selected parameter

Fast push

parameter

Page 19

STATUS LED ON PRINTER

Led di stato della stampante Status-led am drucker

STATUS LED DESCRIPTION

INSTALLATION

GREEN

COMMUNICATION

STATUS

OFF

1 x

2 x

3 x

4 x

5 x

2 x

PRINTER OFF

PRINTER ON : NO ERROR

RECEIVING DATA

RECEIPT ERROR

(PARITY, FRAME ERROR, OVERRUN ERROR)

COMMAND NOT RECOGNISED

COMMAND RECEIPT TIME OUT

NEAR PAPER END

PRINT HEAD OVER HEAT

YELLOW

RECOVERABLE

ERROR

RED

UNRECOVERABLE

ERROR

3 x

5 x

6 x

3 x

4 x

5 x

PAPER END

POWER SUPPLY VOLTAGE INCORRECT

COVER OPEN

RAM ERROR

EEPROM ERROR

CUTTER ERROR

Page 20

LED DI STATO DESCRIZIONE

VERDE

NOTIFICA

STATO

OFF

1 x

2 x

3 x

4 x

5 x

2 x

STAMPANTE SPENTA

STAMPANTE ACCESA : NESSUN ERRORE

RICEZIONE DATI

RICEZIONE ERRORI

(PARITÀ, ERRORE FRAME, OVERRUN ERRORE)

COMANDO NON RICONOSCIUTO

ERRORE TIME OUT RICEZIONE

QUASI FINE CARTA

SURRISCALDAMENTO DELLA TESTINA

GIALLO

ERRORE

RECUPERABILE

ROSSO

ERRORE

NON

RECUPERABILE

3 x

5 x

6 x

3 x

4 x

5 x

FINE CARTA

ERRATA TENSIONE DI ALIMENTAZIONE

COPERCHIO APERTO

ERRORE RAM

ERRORE EEPROM

ERRORE TAGLIERINA

Page 21

INSTALLATION

STATUS LED BESCHREIBUNG

GREEN

GRÜN

KOMMUNIKATIONS

STATUS

OFF

1 x

2 x

3 x

4 x

5 x

2 x

DRUCKER OFF

DRUCKER ON: KEIN FEHLER

DATENEMPFANG

FEHLER BEIM EMPFANG

(PARITÄT, RAHMENFEHLER, ZEITÜBERSCHREITUNG)

NICHT ERKANNTER BEFEHL

ZEITFEHLER BEIM EMPFANG

PAPIER BEINAHE ZU ENDE

ÜBERHITZUNG

GELB

BEHEBBARER

FEHLER

ROT

NICHT

BEHEBBARER

FEHLER

3 x

5 x

6 x

3 x

4 x

5 x

PAPIERMANGEL

NICHT KORREKTE SPANNUNGSVERSORGUNG

KLAPPE OFFEN

RAM FEHLER

EEPROM FEHLER

CUTTER FEHLER

Page 22

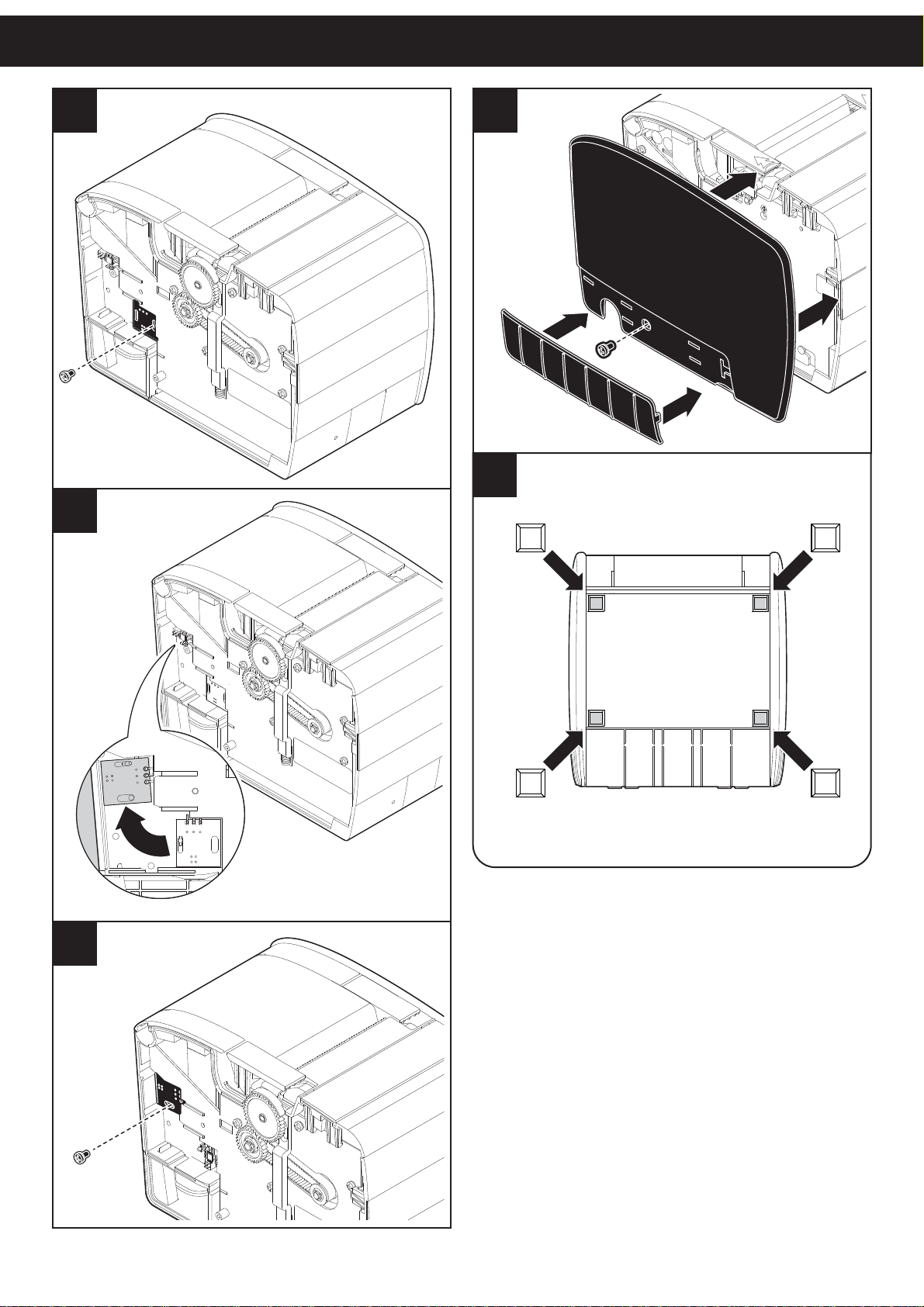

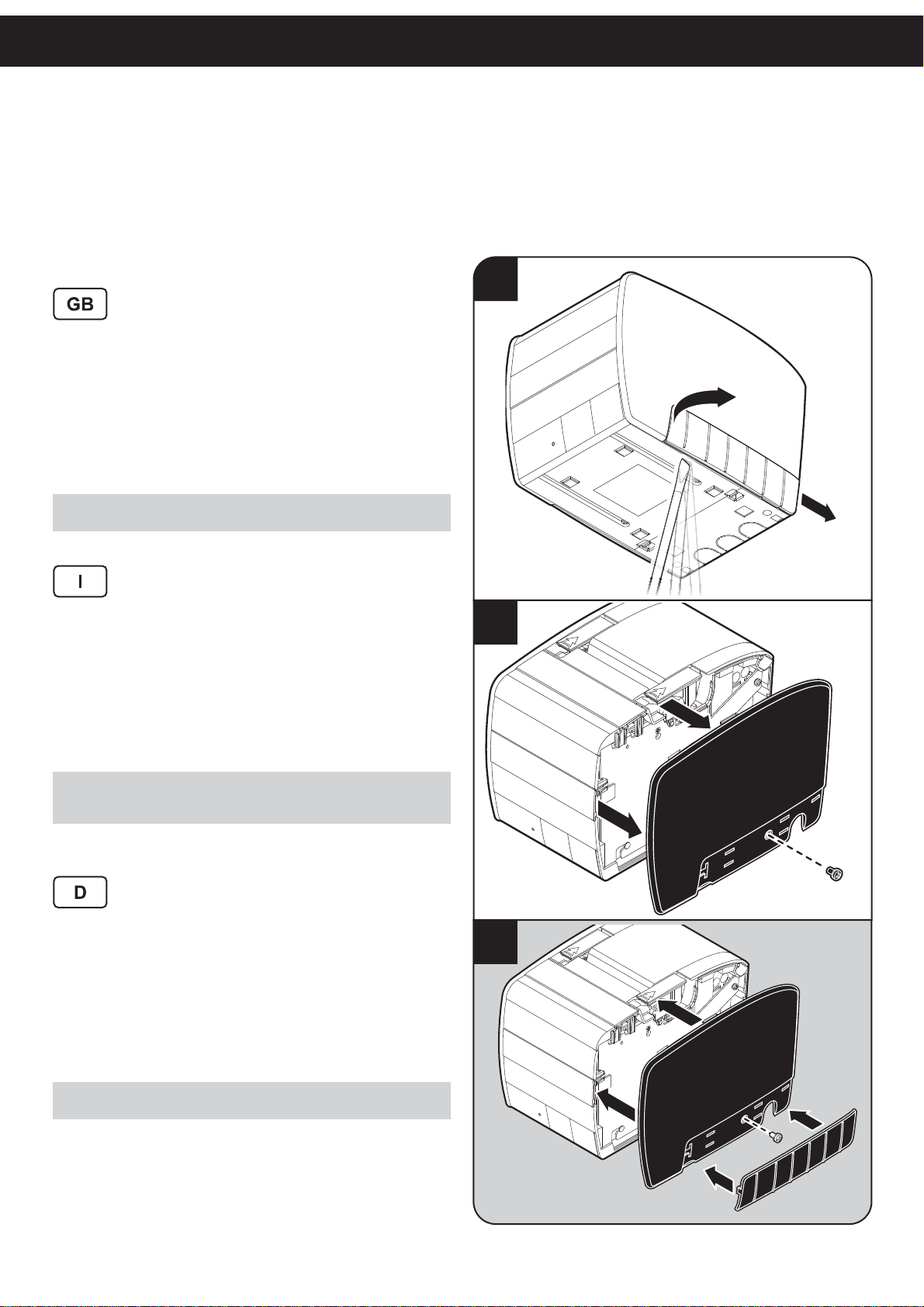

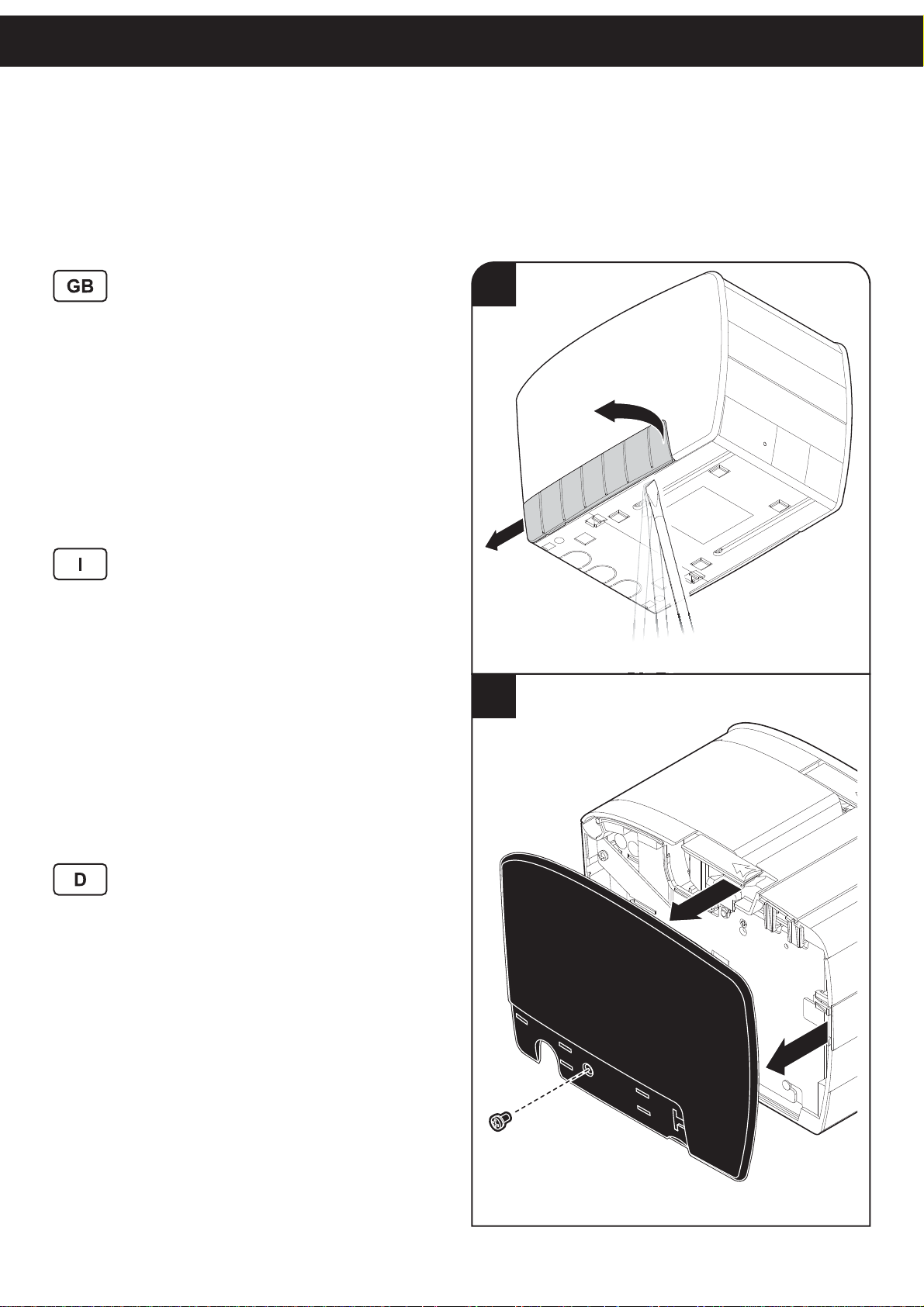

VERTICAL USE

Utilizzo in verticale Vertikaler gebrauch

To use the printer in vertical position, proceed as follows:

1. Remove the left carter.

2. Unscrew the ﬁ xing screw and remove the left side.

3. Unscrew the ﬁ xing screw and remove the paper end sensor board.

4. Place the near paper end sensor board in the new position as shown in ﬁ gure.

5. Fix the sensor board by screwing the ﬁ xing screw.

6. Assemble the left side and the carter.

7. Attach the rubber feet supplied with printer on the new bottom side.

Per utilizzare la stampante in modo verticale, procedere come segue:

1. Rimuovere il carter sinistro.

2. Svitare la vite di ﬁ ssaggio e rimuovere la ﬁ ancata si- nistra.

3. Svitare la vite di ﬁ ssaggio e rimuovere la scheda sen- sore ﬁ ne carta.

4. Posizionare la scheda sensore quasi ﬁ ne carta nella nuova posizione mostrata in ﬁ gura.

5. Fissare la scheda sensore con la vite di ﬁ ssaggio.

6. Assemblare la ﬁ ancata e il carter sinistri.

7. Incollare i piedini in gomma forniti con la stampante sul nuovo lato inferiore.

Zum Gebrauch des Druckers in vertikaler Stellung folgendermaßen vorgehen:

1. Linke Schutzverkleidung abnehmen.

2. Verriegelungsschraube abschrauben und linkes Seitenteil abnehmen.

3. Verriegelungsschraube abschrauben und die Platine des Papiermangelsensors abnehmen.

4. Platine des Papiermangelsensors in der neuen Position anbringen, siehe Abbildung.

5. Platine des Papiermangelsensors befestigen, dazu die Verriegelungsschraube festschrauben.

6. Linkes Seitenteil und die Schutzverkleidung wieder anbringen.

7. Die im Lieferumfang enthaltenen Gummifüßchen an der neuen Unterseite anbringen.

Page 23

3 6

INSTALLATION

Page 24

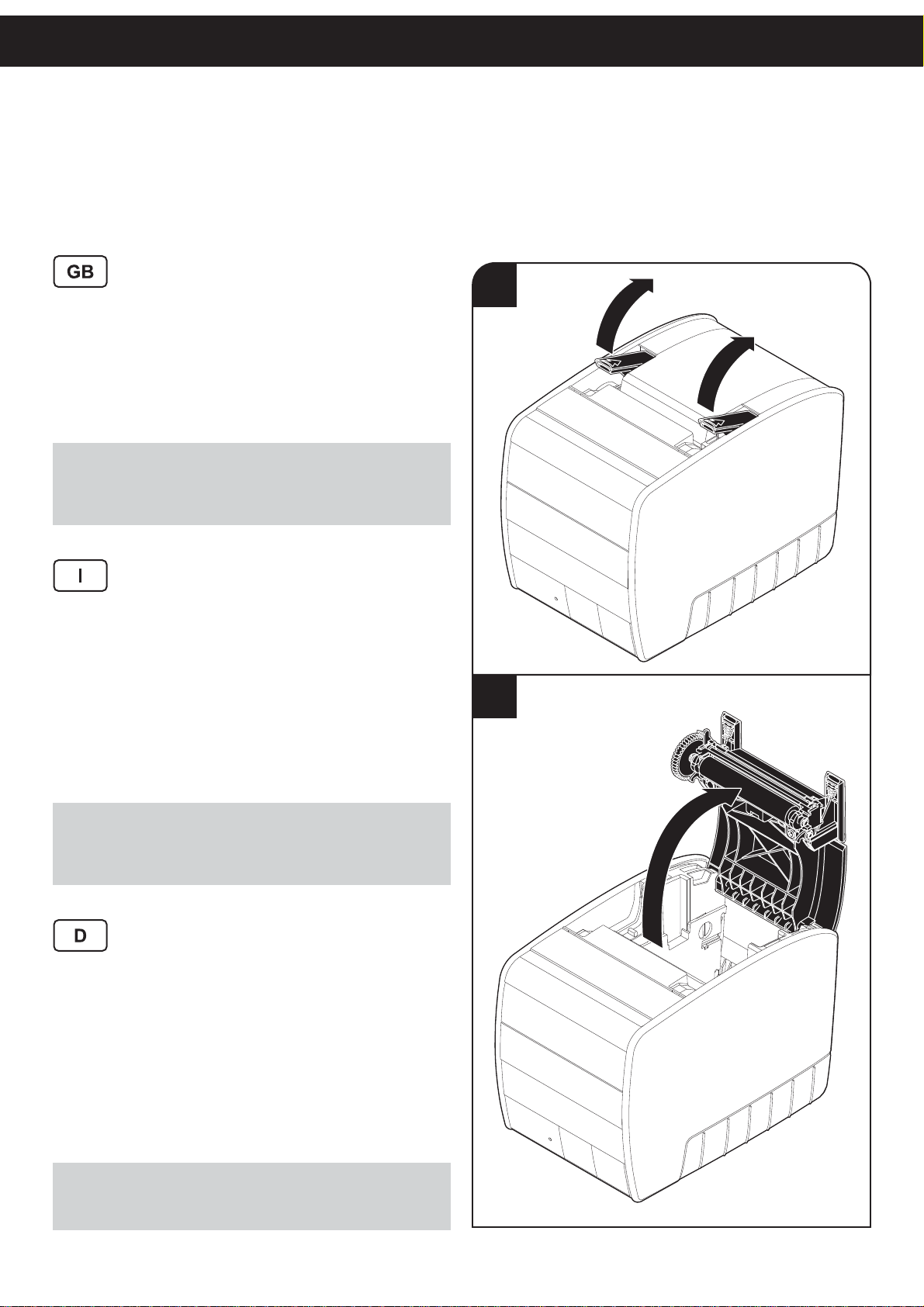

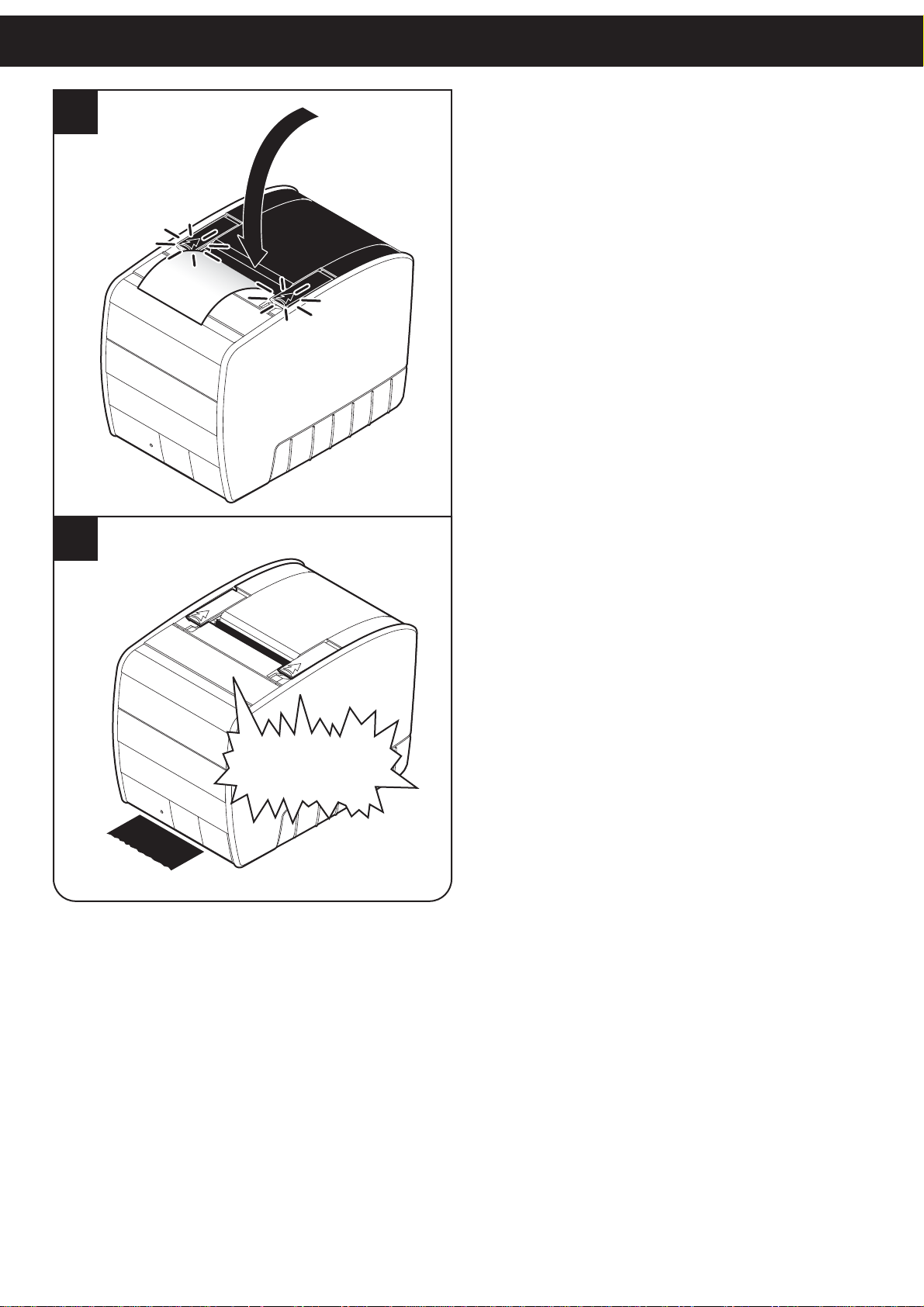

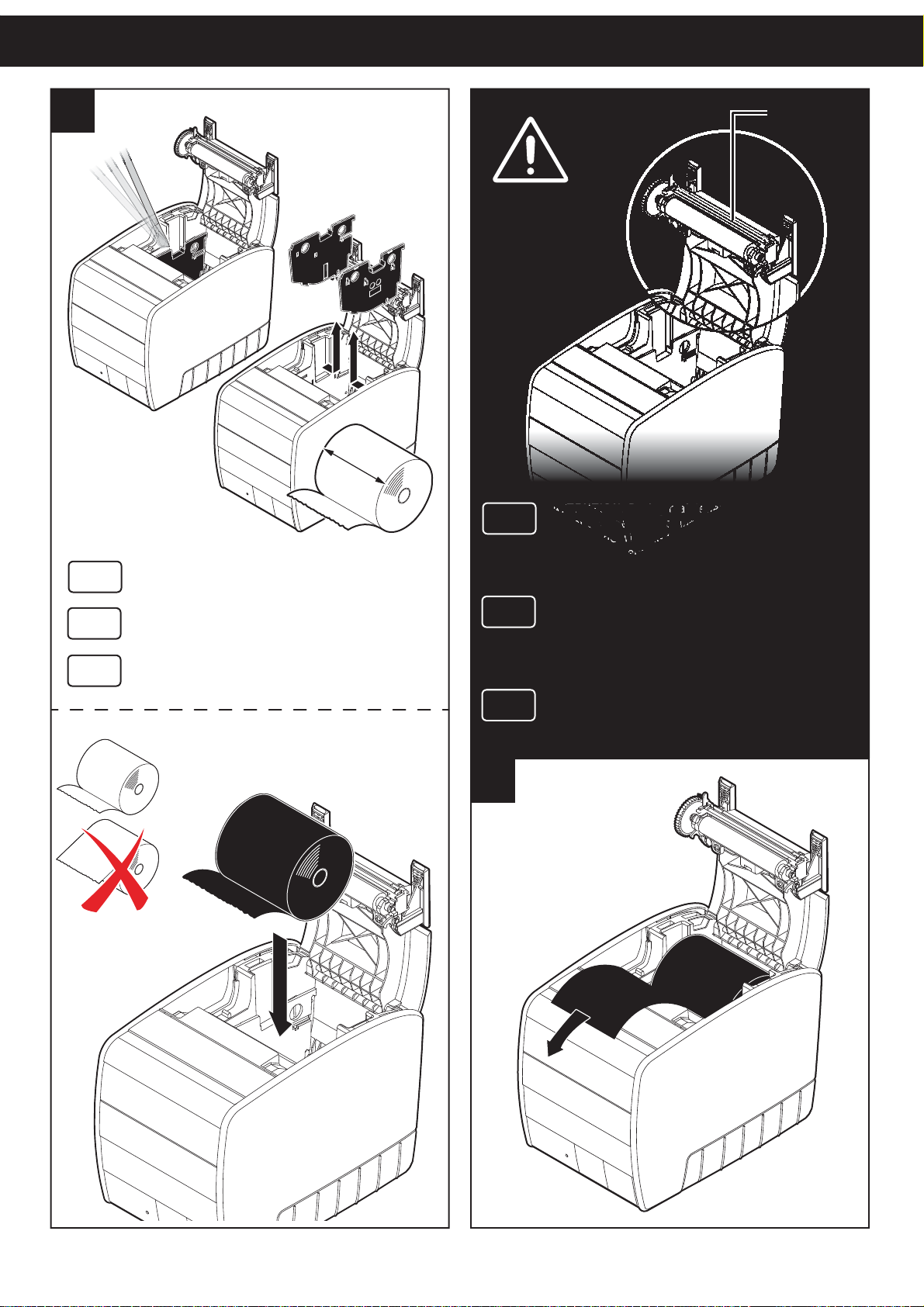

PAPER ROLL INSERTION

Inserimento rotolo carta Papierrolle einlegen

To change the paper roll, proceed as follows:

1. Lift the opening levers.

2. Open the printer cover.

3. Place the paper roll into the paper compartment.

4. Pull out a few centimetres of the paper roll edge.

5. Close the printer cover

6. Wait for the paper to load and cut automatically.

NOTE:

Inspect inside the printer every paper change, and verify that there aren’t paper off-cuts on the cutter compartment; if this event happens remove the paper off-cuts before execute any other operation with tweezers.

Per cambiare il rotolo di carta procedere nel seguente modo:

1. Sollevare le leve di apertura.

2. Aprire il coperchio della stampante.

3. Inserire il rotolo nel vano carta.

4. Far uscire l’estremo del rotolo carta per alcuni centimetri.

5. Chiudere il coperchio della stampante.

6. Attendere il caricamento automatico e il taglio della carta.

NOTA:

Ad ogni cambio carta ispezionare l’interno della stampante e veriﬁ ca- re che non vi siano ritagli di carta nel vano cutter; nel caso si veriﬁ chi questa condizione rimuoverli, utilizzando una pinzetta, prima di effettuare qualsiasi altra operazione.

Zum Wechseln der Papierrolle folgendermaßen vorgehen:

1. Öffnungshebel anheben.

2. Druckerklappe öffnen.

3. Papierrolle ins Papierfach einlegen.

4. Das Ende der Papierrolle ein paar Zentimeter weit herausziehen.

5. Druckerklappe schließen

6. Automatisches Einziehen und Schneiden des Papiers abwarten.

HINWEIS:

Das Innere des Druckers bei jedem Wechsel der Papierrolle überprüfen und etwaige Papierschnitzel mit einer Pinzette entfernen, bevor Sie mit weiteren Maßnahmen fortfahren.

Page 25

INSTALLATION

During m

pay att

ith the

ATTEeATTENTION: During maintenan

er change pay attention

ATT ith the

mtATT

er ch

ATT

82,5 mm82,5 mm

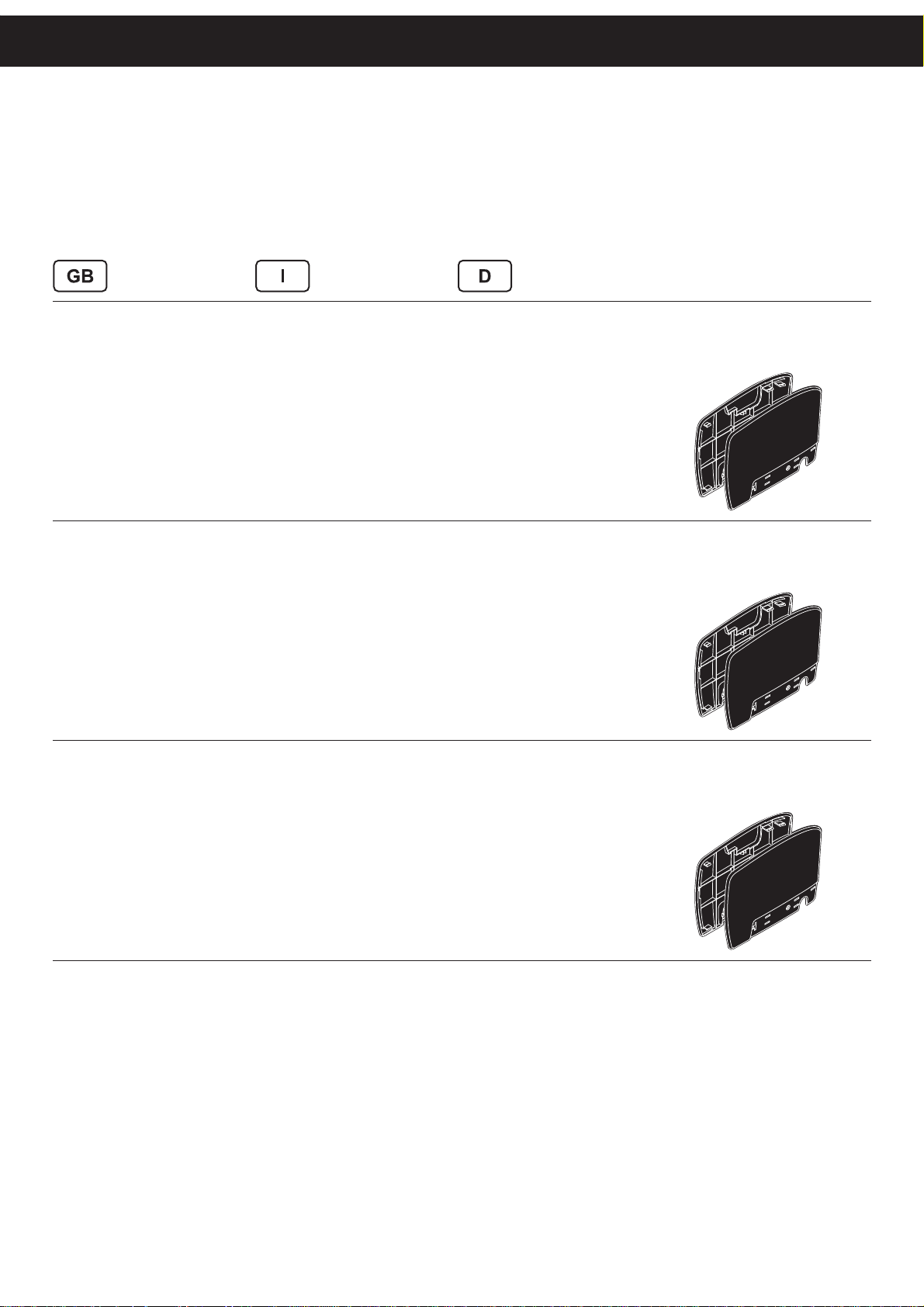

ATTENTION: Remove the adapter guides, as shown, for 82,5mm paper roll only.

ATTENZIONE: Togliere le alette di adattamento, come mostrato, solo per rotoli carta da 82,5mm.

VORSICHT: Die Ausgleichsschienen nur bei 82,5 Papierrollen herausnehmen.

Blade / Lam

ATTENTION: During maintenance operations of paper change pay attention to not work near the cutter blade with the finger, (see the enlargement view below) because the cutter blade exposes its sharp part.

ATTENZIONE: Durante l’operazione di ordinaria manutenzione del cambio carta fare attenzione a non avvicinare le dita alla lama del cutter esposta e nei pressi della lama stessa in quanto elemento affilato.

WARNUNG: Während des Betriebs der gewöhnlichen Wartung von Papier verändern, vorsichtig zu sein für Finger in der Klinge des Messers ausgesetzt und in der Nähe der Schneide Element scharf.

Page 26

CUT

Page 27

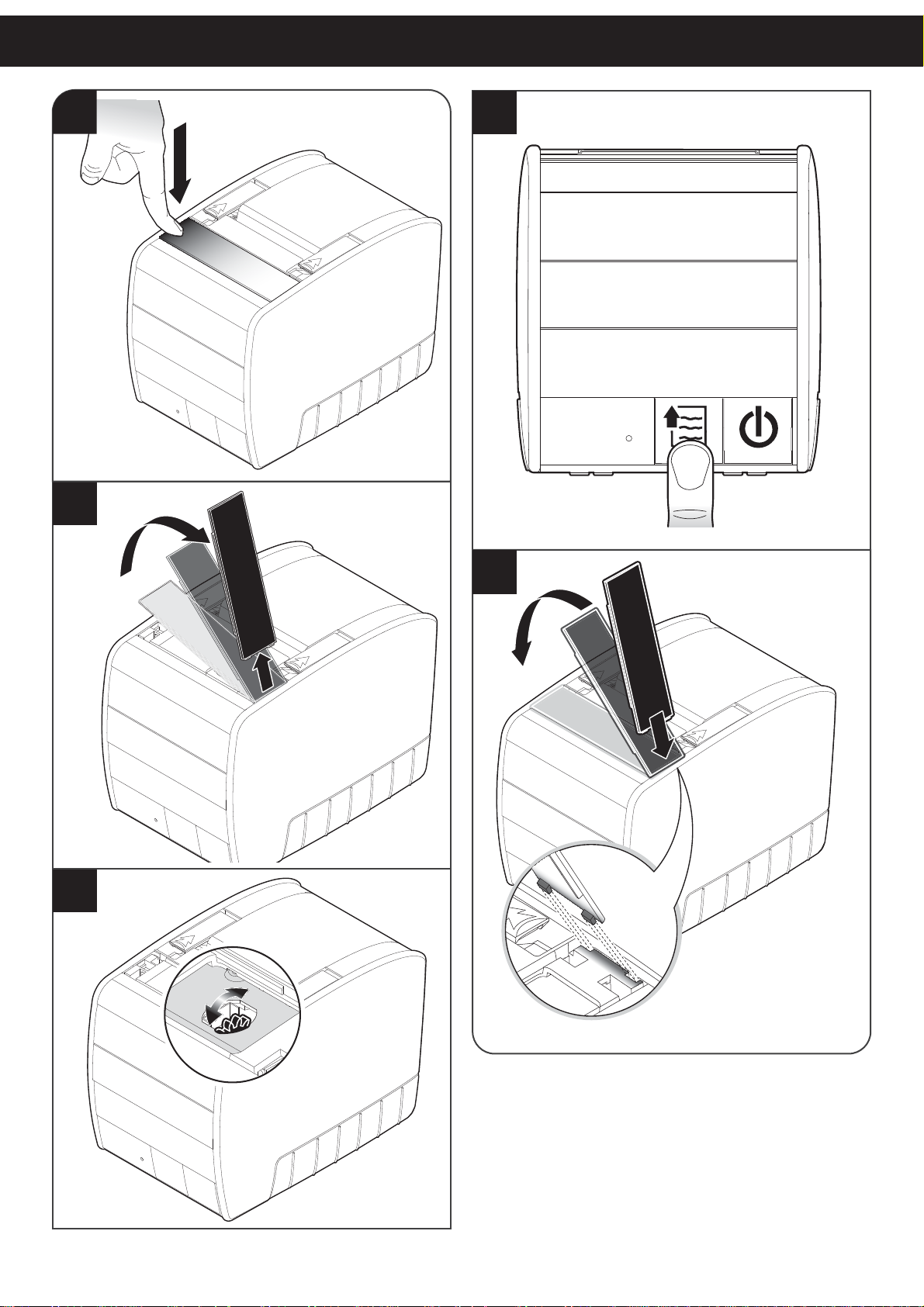

CUTTER JAM

Inceppamento della taglierina Cutter klemmt

MAINTENANCE

In case of cutter jam, proceed as follows:

1. Press slightly the left side of the cutter cover, so that it opens.

2. Lift the cover and remove it.

3. Rotate the mechanism in the direction that oppose less resistance, as shown in the label.

4. Press FEED key.

5. Reassemble the cover removed in advance.

If the cutter is unlocked, the led turns green. If the led remains blinked red, repeat the previous operation. If the problem persists, please contact the customer service.

NOTE: Inspect inside the printer every paper change, and verify that there aren’t paper off-cuts on the cutter compartment; if this event happens remove the paper off-cuts before execute any other operation with tweezers.

In caso di inceppamento della taglierina, agire come segue:

1. Premere leggermente il lato sinistro del coperchio taglierina in modo da sganciarlo.

2. Sollevare e rimuovere il coperchio.

3. Ruotare l’ingranaggio nella direzione in cui oppone meno resistenza, come mostrato nell’etichetta.

4. Premere il tasto FEED.

5. Rimontare lo sportellino precedentemente smontato.

Falls der Cutter klemmt, folgendermaßen vorgehen:

1. Leicht auf die linke Seite der Cutter-Klappe drücken, um sie zu öffnen.

2. Klappe anheben und abnehmen.

3. Mechanismus wie auf der Etikette abgebildet in die Richtung drehen, in der er weniger Widerstand leistet.

4. FEED Taste drücken.

5. Zuvor abgenommene Klappe wieder anbringen.

Wird der Cutter entriegelt, leuchtet die Led grün, Falls die Led weiterhin rot blinkt, den oben beschriebenen Vorgang wiederholen. Bei Fortbestehen des Problems wenden Sie sich bitte an den Kundendienst.

HINWEIS: Das Innere des Druckers bei jedem Wechsel der Papierrolle überprüfen und etwaige Papierschnitzel mit einer Pinzette entfernen, bevor Sie mit weiteren Maßnahmen fortfahren.

Se la taglierina si è sbloccata, il led diventa verde. Se il led rimane rosso lampeggiante, ripetere l’operazione descritta. Se il problema non si risolve contattare il servizio assistenza tecnica.

NOTA: Ad ogni cambio carta ispezionare l’interno della stampante e veriﬁ care che non vi siano ritagli di carta nel vano cutter; nel caso si veriﬁ chi questa condizione rimuoverli, utilizzando una pinzetta, prima di effettuare qualsiasi altra operazione.

Page 28

Page 29

MAINTENANCE

CLEANING SCHEDULE

Pianiﬁ cazione pulizia Reinigungsplan

Cleaning your device regularly maintains print quality and may extend the life of the printer. The recommended cleaning schedule is shown in the following table.

EVERY ROLL CHANGE

Printing head Use isopropyl alcohol

Rollers Use isopropyl alcohol

EVERY 5 ROLL CHANGES *

Cutter Use pneumatic air

Paper compartment Use pneumatic air or tweezers

Paper path Use pneumatic air or tweezers

Sensors Use pneumatic air

EVERY 6 MONTHS OR AS NEEDED *

Blade for manual tear-off Use pneumatic air

Body Use pneumatic air or soft cloth

* If you use the device in dusty, should reduce the cleaning intervals.

See the following pages for speciﬁ c procedures.

Page 30

La pulizia regolare del dispositivo mantiene la qualità di stampa e ne prolunga la durata nel tempo. La tabella seguente riporta la pianiﬁ cazione consigliata per la pulizia.

OGNI CAMBIO ROTOLO

Testina di stampa Utilizzare alcol isopropilico

Rulli Utilizzare alcol isopropilico

OGNI 5 CAMBI ROTOLO *

Taglierina Utilizzare aria compressa

Vano carta Utilizzare aria compressa o pinzette

Percorso carta Utilizzare aria compressa o pinzette

Sensori Utilizzare aria compressa

OGNI 6 MESI O QUANDO NECESSARIO *

Strapperina manuale Utilizzare aria compressa

Carrozzeria Utilizzare aria compressa o un panno morbido

* Se si utilizza il dispositivo in ambienti molto polverosi, occorre ridurre gli intervalli di pulizia.

Per le procedure speciﬁ che, vedere le pagine successive.

Durch regelmäßiges Reinigen des Vorrichtung kann die Druckqualität aufrechterhalten und die Nutzungsdauer des Vorrichtung verlängert werden. Den empfohlenen Reinigungsplan ﬁ nden Sie in der folgenden Tabelle :

JEDEM WECHSEL DER PAPIERROLLE

Druckkopf Verwenden Sie Isopropylalkoho

Auﬂ agewalze Verwenden Sie Isopropylalkoho

JEDEM FÜNF WECHSEL DER PAPIERROLLE *

Schneidevorrichtung Verwenden druckluft

Papier-Fach Verwenden druckluft oder einer Pinzette

Papierweg Verwenden druckluft oder einer Pinzette

Sensoren Verwenden druckluft

ALLE SECHS MONATE BZW NACH BEDARF *

Klinge für die manuelle Abreißen Verwenden druckluft

Körper Verwenden druckluft oder einem weichen Tuch

* Wenn sie das gerät nicht in staubigen, sollten reduzierung der reinigungsintervalle.

Auf den folgenden seiten für bestimmte verfahren.

Page 31

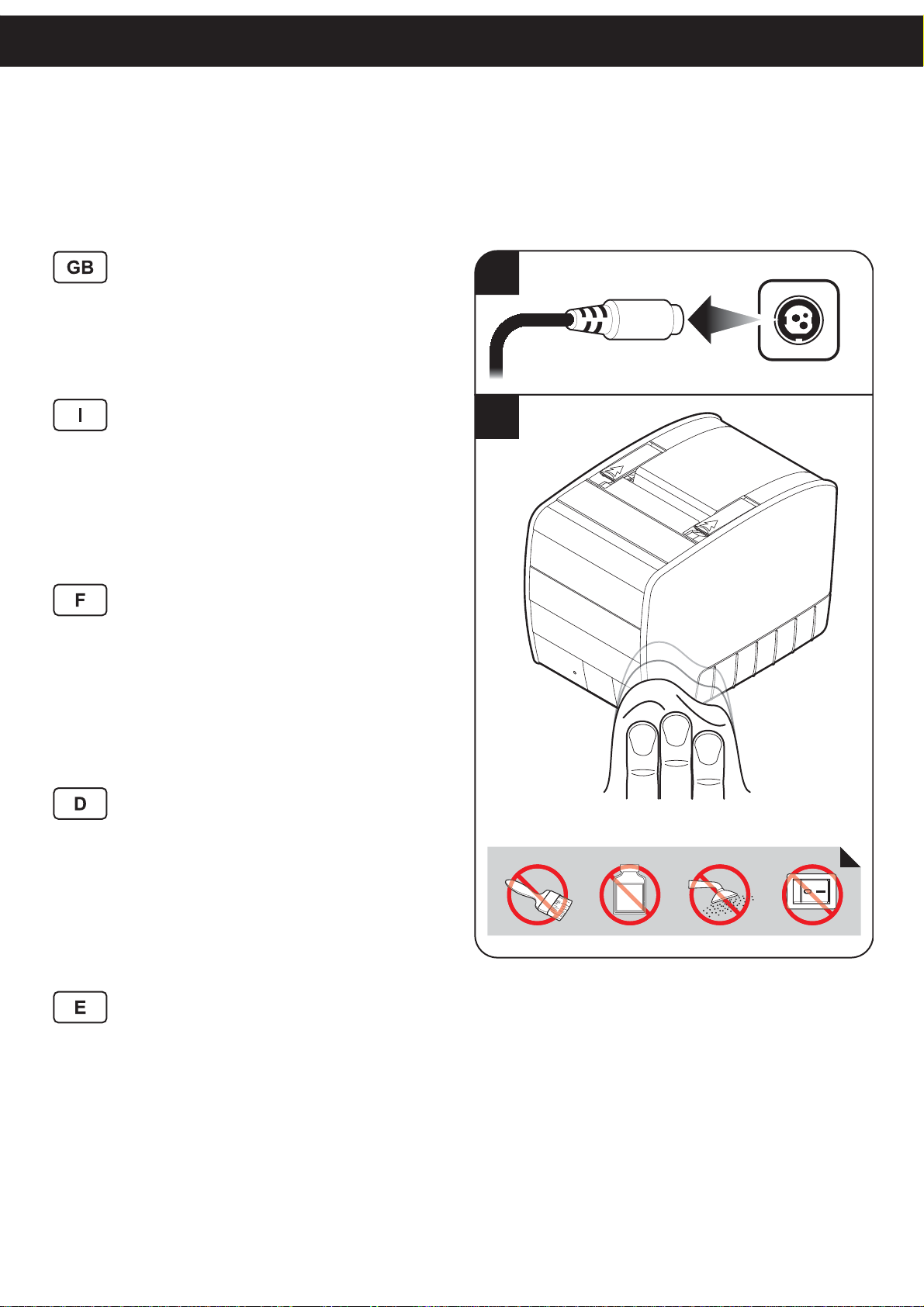

OUTSIDE CLEANING

cohol, solve

Pulizia esterna Aussenreinigung

1. First remove the mains plug from the wall socket.

2. To clean the machine, use pneumatic air or soft cloth. Do not use alcohol, solvents, or hard brushes. Do not let water or other liquids get inside the machine.

1. Prima di ogni operazione, scollegare il cavo di alimentazione elettrica dalla presa di rete.

2. Per pulire la macchina, utilizzare aria compressa o un panno morbido. Non utilizzare alcol, solventi o spazzole dure. Assicurarsi che acqua o altri liquidi non penetrino all’interno della stampante.

MAINTENANCE

1. Avant d’effectuer toute opération, débrancher la câble de l’alimentation électrique de la prise de réseau.

2. Pour nettoyer la machine, utiliser un système pneumatique ou un chiffon souple. Ne pas utiliser de l’alcool, des solvants, ni des brosses dures. Vous assurer que ni l’eau ni aucun autre liquide ne pénètrent dans l’imprimante.

1. Zuersten den Hauptstecker aus der Netzsteckdose ziehen.

2. Zum Reinigen der Maschine einen Pressluft oder einen weichen Lappen benutzen. Keinen Alkohol, Lösungsmittel oder harte Bürsten verwenden. Darauf achten, dass kein Wasser oder andere Flüssigkeiten in die Maschine eindringen.

1. Antes de cualquier operación, desconécta el cable de alimentación eléctrica de la toma de red.

2. Para limpiar la máquina, utilice una neumatica o un paño suave. No utilice alcohol, solventes o cepillos duros. Asegúrese de que agua u otros líquidos no penetren dentro de la impresora.

Alcohol, solvent

Page 32

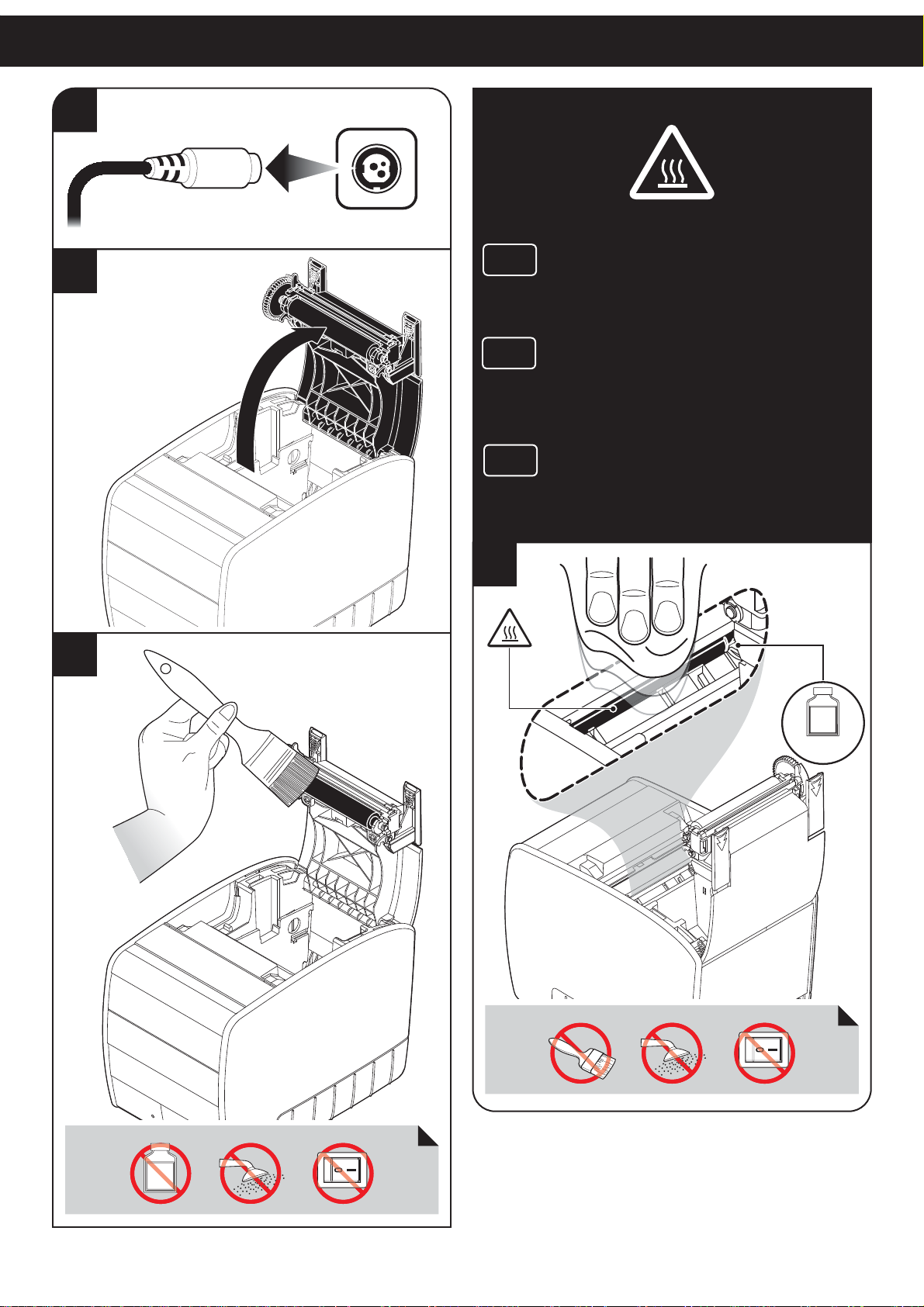

RUBBED ROLLERS AND PRINTING HEAD CLEANING

Pulizia dei rulli gommati e della testina di stampa Reinigung der andruckrolle und der druckkopfs

1. Remove the mains plug from the wall socket.

2. Open the printer cover.

3. To clean the rollers, use a medium-stiff brush to avoid them being scratched. Do not use alcohol or solvents. Do not let water or other liquids get inside the machine.

4. Clean the printing head heating line using a nonabrasive cloth moistened with isopropyl alcohol. Do not use solvents. Do not let water or other liquids get inside the machine.

1. Scollegare il cavo di alimentazione elettrica dalla presa di rete.

2. Aprire il coperchio della stampante.

3. Per pulire i rulli, utilizzare una spazzola con setole semi-rigide in modo da non segnare la loro superﬁ cie. Non utilizzare alcol o solventi. Assicurarsi che acqua o altri liquidi non penetrino all’interno della stampante.

4. Pulire la linea di riscaldamento della testina di stampa con un panno anti-grafﬁ o imbevuto di alcool isopropi- lico. Non utilizzare solventi. Assicurarsi che acqua o altri liquidi non penetrino all’interno della stampante.

1. Stecker aus der Steckdose entfernen.

2. Öffnen Sie den Druckerdeckel.

3. Zur Reinigung der Andruckrolle benutzen Sie bitte nur eine mittelharte Buerste, um ein Zerkratzen zu vermeiden. Keinen Alkohol oder Loesungsmittel verwenden. Es ist zu verhindern, dass Wasser oder andere Fluessigkeiten in die Maschine geraten.

4. Reinigung der Druckkopf-Thermozeile unter Verwendung eines nicht kratzenden mit isopropyl Alkohol befeuchteten Tuches. Keinen Loesungsmittel verwenden. Es ist zu verhindern, dass Wasser oder andere Fluessigkeiten in die Maschine geraten.

1. Desconectar la fuente de alimentación desde el enchufe en la pared.

2. Abrir la cubierta de la impresora.

3. Para limpiar los rollos utilizar un cepillo de limpieza de manera que no se dañe su superﬁ cie. No se utilize alcohol u solventes. Estar seguro que ni agua ni otros líquidos penetran dentro de la impresora.

4. Debe limpiarse la cabeza de impresion con un pañuelo anti-rasguño imbebado de alcohol isopropílico. No se utilize solventes. Estar seguro que ni agua ni otros líquidos penetran dentro de la impresora.

1. Déconnecter le cable d’alimentation du réseau. Ne pas utiliser alcool ou dissolvant.

2. Ouvrez le couvercle de l’imprimante.

3. Pour nettoyer les rouleaux, utiliser une brosse avec soie semi-rigide pour ne pas abimer la surface. S’assurer que ni de l’eau ni d’autres liquides ne s’introduisent dans l’imprimante.

4. Ne pas utiliser dissolvant. S’assurer que ni de l’eau ni d’autres liquides ne s’introduisent dans l’imprimante.

Page 33

cohol, solve

MAINTENANCE

ATTENTION: Do not touch the head heating line with bare hands or metal objects. Do not perform any operation inside the printer immediately after printing beacuse the head and motor tend to become very hot.

ATTENZIONE: Non toccare la linea di riscaldamento della testina a mani nude o con oggetti metallici. Non fare nessuna operazione all’interno della stampante subito dopo la stampa, perchè la testina ed il motore sono parti che possono raggiungere temperature molto elevate.

ACHTUNG: Die Heizlinie des Drukkopfes nicht mit bloßen Händen oder Metallgegnständen berühren. Unmittelbar nach dem Druckvorgang keine Eingriffe im Inneren des Druckers vornehmen, da Kopf und Motor stark erhitzt werden.

ISOPROPYL

ALCOHOL

Alcohol, solvent

Page 34

Page 35

SETUP REPORT

Report di Setup Setup Bericht

1. To enter the SETUP mode press the FEED key.

2. While pressing the FEED key, switch on the printer by pressing the ON/OFF key.

3. The printer prints the report with parameters for printer settings.

1. Per entrare nella modalità di SETUP, premere il tasto FEED.

2. Mantenendo premuto il tasto FEED, accendere la stampante premendo il tasto ON/OFF.

3. La stampante stampa la lista dei parametri per la conﬁ gurazione della stampante.

SETUP

1. Zugang zum SETUP Modus durch Drücken der FEED Taste.

2. Während des Drückens der FEED Taste den Drucker mit der ON/OFF Taste einschalten.

3. Der Drucker druckt daraufhin die Liste der Konﬁ gurati- onsparameter des Druckers aus.

KUBE II ETH rel.1.00

PRINTER SETUP

PRINTER TYPE .............................Kube

PRINTING HEAD TYPE.................T80

INTERFACE...................................ETHERNET

PROGRAM MEMORY TEST..........OK

DYNAMIC RAM TEST....................OK

EEPROM TEST..............................OK

CUTTER TEST...............................OK

Page 36

PRINTER SETUP

Setup stampante Drucker setup

PRINTER NAME and

FIRMWARE RELEASE

PRINTER STATUS

KUBE II ETH rel.1.00

PRINTER SETUP

PRINTER TYPE .............................Kube

PRINTING HEAD TYPE.................T80

INTERFACE...................................ETHERNET

PROGRAM MEMORY TEST..........OK

DYNAMIC RAM TEST....................OK

EEPROM TEST..............................OK

CUTTER TEST...............................OK

HEAD VOLTAGE [ V] = 24.34 HEAD TEMPERATURE [°C] = 24 POWER ON COUNTER = 256 PAPER PRINTED [cm] = 262169740 CUT COUNTER = 13965351

IP Address........................... : 192. 168. 10. 91

Subnet Mask ...................... : 255. 255. 240. 0

Default Gateway.................. : 192. 168. 0. 1

ETHERNET PARAMETERS

PRINTER PARAMETERS

KEYS FUNCTIONS

MAC Address .................... : 00-0E-E2-00-00-00

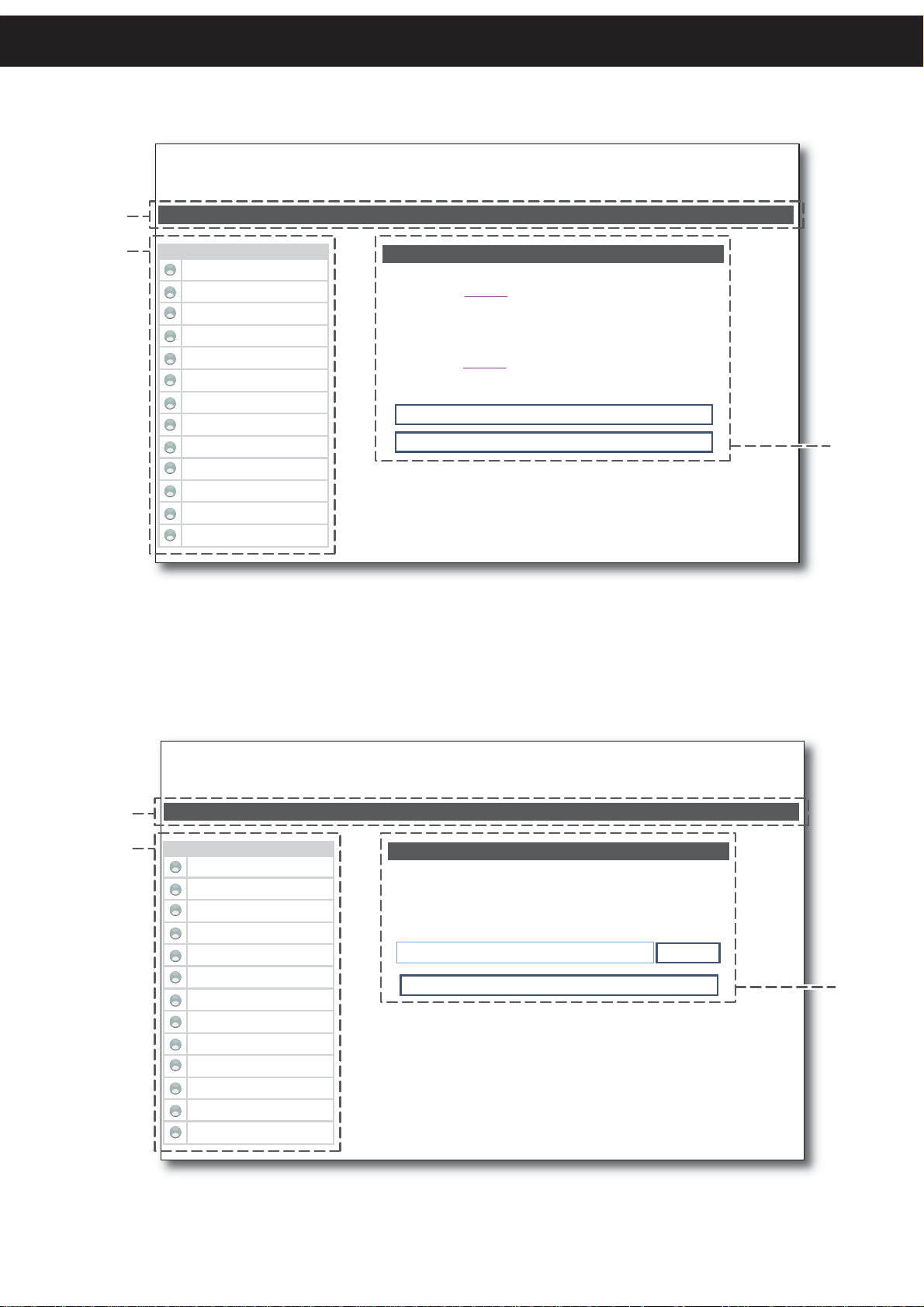

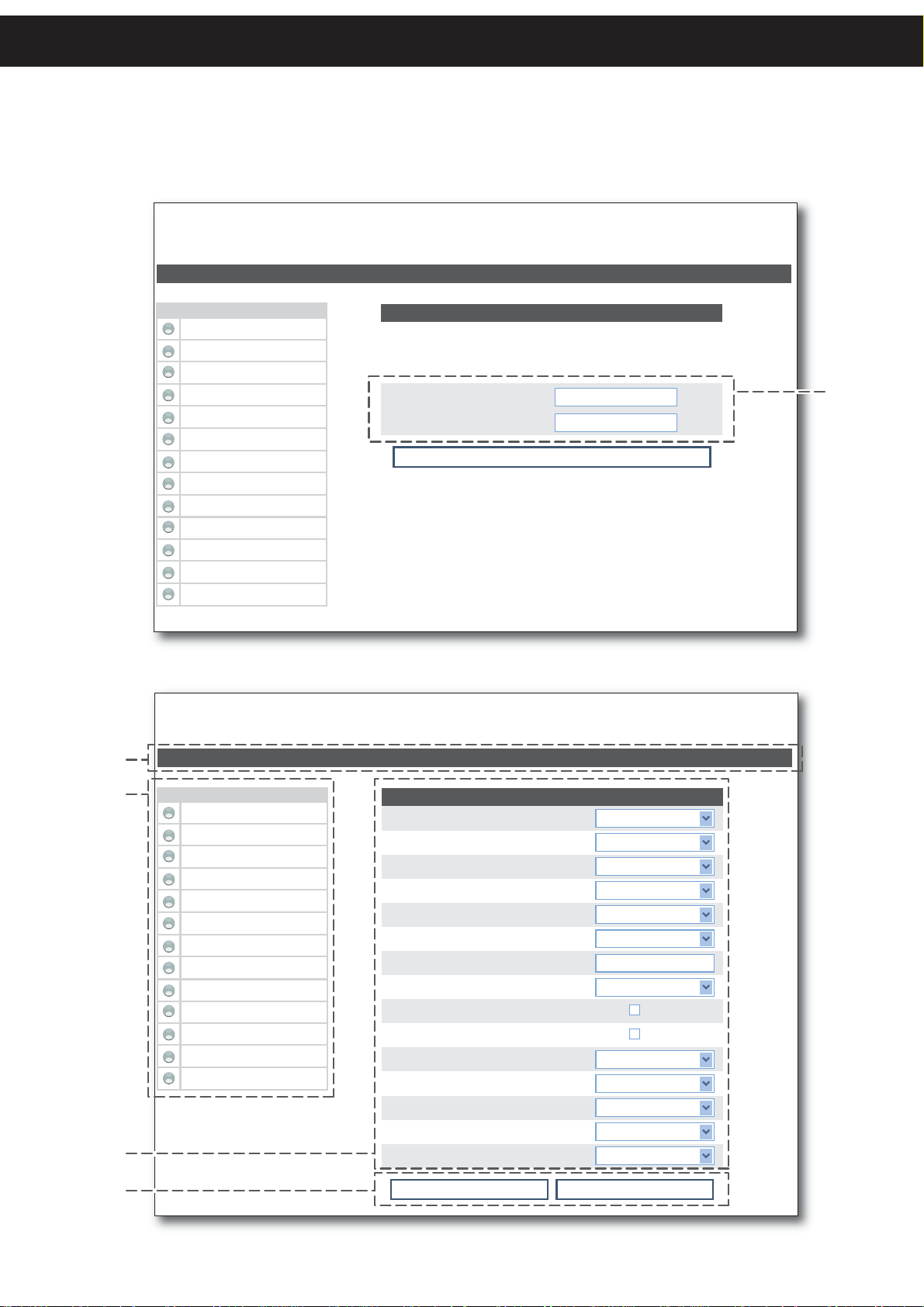

For advanced printer setup please connect to: http://192.168.10.91

Autofeed....................................: CR disabled

Print Mode.................................: Normal

Chars / inch ...............................: A=15 B=20 cpi

Speed / Quality..........................: Normal

Printing Width............................: 76mm[80 PaperW]

Notch Alignment ........................: Disabled

Notch Threshold..................... : 2.00

Notch Distance.......................: 0.00

Current ................................... : Low

Total Cut (ESC i)........................: Enabled

PaperEnd Buffer Clear..............: Disabled

PowerFail WakeUp Mode..........: LAST PWR State

Print Density..............................: 0%

[LF] key to enter setup [OnOff] key to skip setup

Page 37

SETUP

PRINTER PARAMETERS

Autofeed CR disabled D, CR enabled

Print mode Normal D,Reverse

Chars / Inch A=11 B=15cpi, A=15 B=20cpi

Speed / Quality

(1)

Normal D, High quality, High Speed

Printing width 76mm [80 PaperW] D, 80mm [82 PaperW]

Notch Alignment Disabled D, Enabled

Notch Threshold

Notch Distance [mm]

Total cut

(4)

(2)

(2) (3)

0,75, 1,00, 1,25, 1,50, 1,75, 2,00 D, 2,25, 2,50, 2,75

00,0

Disabled D, Enabled

PaperEnd Buffer Clear Disabled D, Enabled

PowerFail WakeUp mode

(5)

LAST PWR State D, Always OFF, Always ON

Print Density -50%, -37%, -25%, -12%, 0 D,+12%, +25%, +37%, +50%

GENERAL NOTES:

• The parameters marked with the symbol D are the default values.

• Settings remain active even after the printer has been turned off.

NOTES:

(1) The “Speed/Quality” parameter determines the

current consumption, as follows:

Speed/Quality Current consumption

Low Speed Low Current

Normal Speed High Current

High Speed High Current

(2) The parameter is displayed and enabled only

in case that the parameter “Notch Alignment” is enabled.

(3) The parameter “Notch Distance” is used to set

the exact distance of the notch entering the desired value in millimetre and in deci-millimeter.

(4) When this parameter is disabled, the total cut

command $1B $69 (ESC i) will be ignored and the printer always executes a partial cut; otherwise, when is enabled, the total cut command will be executed.

(5) This parameter is use to set the printer state

(ON or OFF) that will be automatically restored after a power fail:

- “LAST PWR State”: put the printer in the previous state (ON or OFF) before the power fail.

- “Always ON”: the printer always switch on automatically, after a power fail.

- “Always OFF”: the printer switch on only pressing ON/OFF key after a power fail.

NOTE GENERALI:

• I valori indicati con il simbolo D sono quelli impostati di default.

• I settaggi rimangono attivi anche dopo lo spegnimento della stampante.

NOTE:

(1) Il parametro “Speed/Quality” determina il con-

sumo di corrente nel modo seguente:

Speed/Quality Current consumption

Low Speed Low Current

Normal Speed High Current

High Speed High Current

(2) Il parametro viene visualizzato e abilitato solo

nel caso in cui il parametro “Notch Alignment” è abilitato.

(3) Il parametro “Notch Distance” serve per settare

la distanza esatta del notch immettendo il valore desiderato in millimetri e decimi di millimetro.

(4) Quando questo parametro è disabilitato, il

comando di taglio totale $1B $69 (ESC i) viene ignorato e la stampante esegue il taglio parziale; se il parametro è abilitato, viene eseguito il comando di taglio totale.

(5) Questo parametro è usato per impostare lo

stato della stampante (ON/OFF) che sarà automaticamente ripristinato dopo un power fail:

- “LAST PWR State”: riporta la stampante nello stato precedente in cui si trovava (ON o OFF) prima del power fail.

- “Always ON”: dopo un power fail, la stampante si accende automaticamente.

- “Always OFF”: dopo un power fail, per accendere la stampante è necessario premere il tasto ON/OFF.

ALLGEMEINE HINWEISE:

• Bei den mit dem Symbol D gekennzeichneten Werten handelt es sich um Default-Werte.

• Die Einstellungen bleiben auch dem Ausschalten Druckers aktiv.

HINWEISE:

(1) Der Parameter “Speed/Quality” bestimmt den

Stromverbrauch folgendermaßen:

Geschwindigkeit/

Qualität

Niedrige Drehzahl Normale Drehzahl Hoher Stromverbrauch

Hohe Drehzahl Hoher Stromverbrauch

(2) Der Parameter wird nur dann angezeigt und

freigeschaltet, wenn der Parameter “Notch Alignment” freigeschaltet ist.

(3) Der Parameter “Notch Distance” wird zur

Einstellung des genauen Abstands verwendet. Dazu den gewünschten Wert in Millimetern und Dezimal Millimetern eingeben.

(4)

Ist dieser Parameter nicht freigeschaltet, so wird der Befehl „total cut“ $1B $69 (ESC i) nicht beachtet und der Drucker führt stets nur einen partiellen Schnitt aus; Ist dieser Parameter hingegen zugeschaltet, so wird der Vollschnitt ausgeführt.

(5) Mit diesem Parameter wird der Druckerstatus

(ON oder OFF) eingestellt, der nach einem Stromausfall automatisch wiederhergestellt wird:

- “LAST PWR State”: Drucker nimmt wieder den Status ein (ON oder OFF), den er vor dem Stromausfall hatte.

- “Always ON”: Nach einem Stromausfall wird der Drucker automatisch eingeschaltet.

- “Always OFF”: Nach einem Stromausfall wird der Drucker nur mit der ON/OFF Taste eingeschaltet.

Stromverbrauch

Niedriger Stromverbrauch

Page 38

ETHERNET SETUP

Setup parametri ethernet Ethernet-Setup

ETHERNET PARAMETERS

IP Address

Subnet Mask

Default gateway

Mac address

(1)

(2)

(3)

GENERAL NOTES:

• The parameters marked with the symbol D are the default values.

• Settings remain active even after the printer has been turned off.

NOTE:

(1) Parameter without default values, fully

modiﬁ able by user.

(2) Parameter without default values, modi-

ﬁ able by user only through connecting to the embedded web server (see ADVANCED FUNCTION chapter to the “Network Setup” section).

(3) Fixed parameter, not modiﬁ able by

user.

ATTENTION: Any changes to network parameters will interrupt browser connection. If the server not responding you MUST reconnect to the new IP address set.

NOTE GENERALI:

• I valori indicati con il simbolo D sono quelli impostati di default.

• I settaggi rimangono attivi anche dopo lo spegnimento della stampante.

NOTA:

(1) Parametro senza valori predeﬁ niti, inte-

ramente modiﬁ cabile dall’utente.

(2) Parametro senza valori predeﬁ niti, mo-

diﬁ cabile dall’utente solo collegandosi al Web server interno (vedi capitolo ADVANCED FUNCTION sezione “Network Setup”).

(3) Parametro ﬁ sso, non modiﬁ cabile dall’u-

tente.

ATTENZIONE: Ogni modiﬁ ca sui parametri di conﬁ gurazione della rete interrompono la connessione. Se il server non risponde è necessario ricollegarsi al nuovo indirizzo IP.

ALLGEMEINE HINWEISE:

• Die mit dem Symbol D gekennzeichneten Parameter sind Default Werte.

• Nach dem Ausschalten des Druckers bleiben die Einstellungen aktiv.

HINWEIS:

(1) Parameter ohne Default-Werte, die der

Nutzer nach Belieben bearbeiten kann.

(2) Parameter ohne Default-Werte, ver-

änderbar durch Benutzer erst durch Verbindung mit dem integrierten WebServer (siehe ADVANCED FUNCTION Kapitel der “Network Setup”-Bereich).

(3) Feste Parameter, die vom Nutzer nicht

bearbeitet werden können.

ACHTUNG: Veränderungen der NetzwerkParameter führen zur Unterbrechung der Browser-Verbindung. Bei fehlender Browser Antwort MUSS die V erbindung zur eingestellten IP Adresse wieder hergestellt werde.

Page 39

AVAILABLE DRIVERS

Drivers disponibili Erhältliche drivers

DRIVERS

WIN

1. Download the SW from the web site: www.custom.biz

2. Use the following procedure to install the printer SW:

WINDOWS/OPOS: From the START menu, press Enter and key-in the path where the SW was saved on your PC, then click OK. Follow the instructions that appear on the screen to install the driver. LINUX/Mac OS X: For the installation of the software follows the instruction get back on the README.TXT ﬁ le you can ﬁ nd it in the software package downloaded in advance.

1. Prelevare il SW dal sito Internet:

www.custom.biz

2. Installare il software della stampante come indicato nella seguente procedura:

WINDOWS/OPOS: Nel menù Avvio selezionate Esegui e

digitate il percorso del SW, precedentemente salvato sul vostro PC, fate click su OK. Lasciatevi poi guidare dalle istruzioni che compaiono sullo schermo per installare il driver.

LINUX/Mac OS X: Per l’installazione del software seguire

le istruzioni riportate nel ﬁ le README.txt contenuto nel pacchetto software scaricato precedentemente.

WIN

VISTA

32/64 bit

WIN

32/64 bit

Mac

LINUX

1. Die SW von der Internet-Seite downloaden:

www.custom.biz

2. Die Drucker-Software wie nach dem folgenden Verfah-

WINDOWS/OPOS: Im START-Menü Ausführen anklicken und den Verlauf der SW eingeben, die zuvor in Ihrem PC gespeichert wurde. OK anklicken. Nun die auf dem Monitor angezeigten Anleitungen befolgen, um den Driver zu installieren. LINUX/Mac OS X: Folgen sie die gebravchsan wei sung für die installation software im das ﬁ le README.txt diese ﬁ le ist inhalt im softwarepaket entladen früher.

1. Descargar el SW del sito Internet: www.custom.biz

2. Instalar el software de la impresora siguiendo las indi-

WINDOWS/OPOS: En el menù Start seleccionar Enter y digitar el recorrido del SW, precedentemente almacenado en vuestro PC, hacer clic en OK. Seguir las instrucciones que aparecen en pantalla para instalar el driver. LINUX/Mac OS X: Para la instacion del software es necesario seguir las instrucciones en el ﬁ le README.txt contenuto en el paquete software descargado.

32/64 bit

ren installieren:

caciones como sigue:

OPOS

OS X

CUPS

1. Télécharger le logiciel à partir du site Internet:

www.custom.biz

2. Installer le logiciel de l’imprimante selon la procédure suivante:

WINDOWS/OPOS: Dans le menu Démarrer, sélectionner Effectuer et taper le parcours du logiciel, précédemment sauvegardé sur votre PC, puis cliquer sur OK. Laissezvous ensuite guider par les instructions qui apparaissent sur l’écran aﬁ n d’installer le driver. LINUX/Mac OS X: Pour l’installation du logiciel suivre les instructions rapporte es sur le ﬁ le README.txt contenu dans le paquet logiciel déchargé précédemment.

Page 40

Page 41

EMBEDDED WEB SERVER

Web server interno Interner webserver

ADVANCED FUNCTIONS

The printer is equipped with an Embedded Web Server that allows to execute some operations on printers, through a clear web interface, including:

• monitoring the printer status;

• setting operating parameters;

• conﬁ guring network settings;

• conﬁ guring the email service to make diagnostics and maintenance operations easier;

• download printing drivers;

• directly upgrade online the printer ﬁ rmware

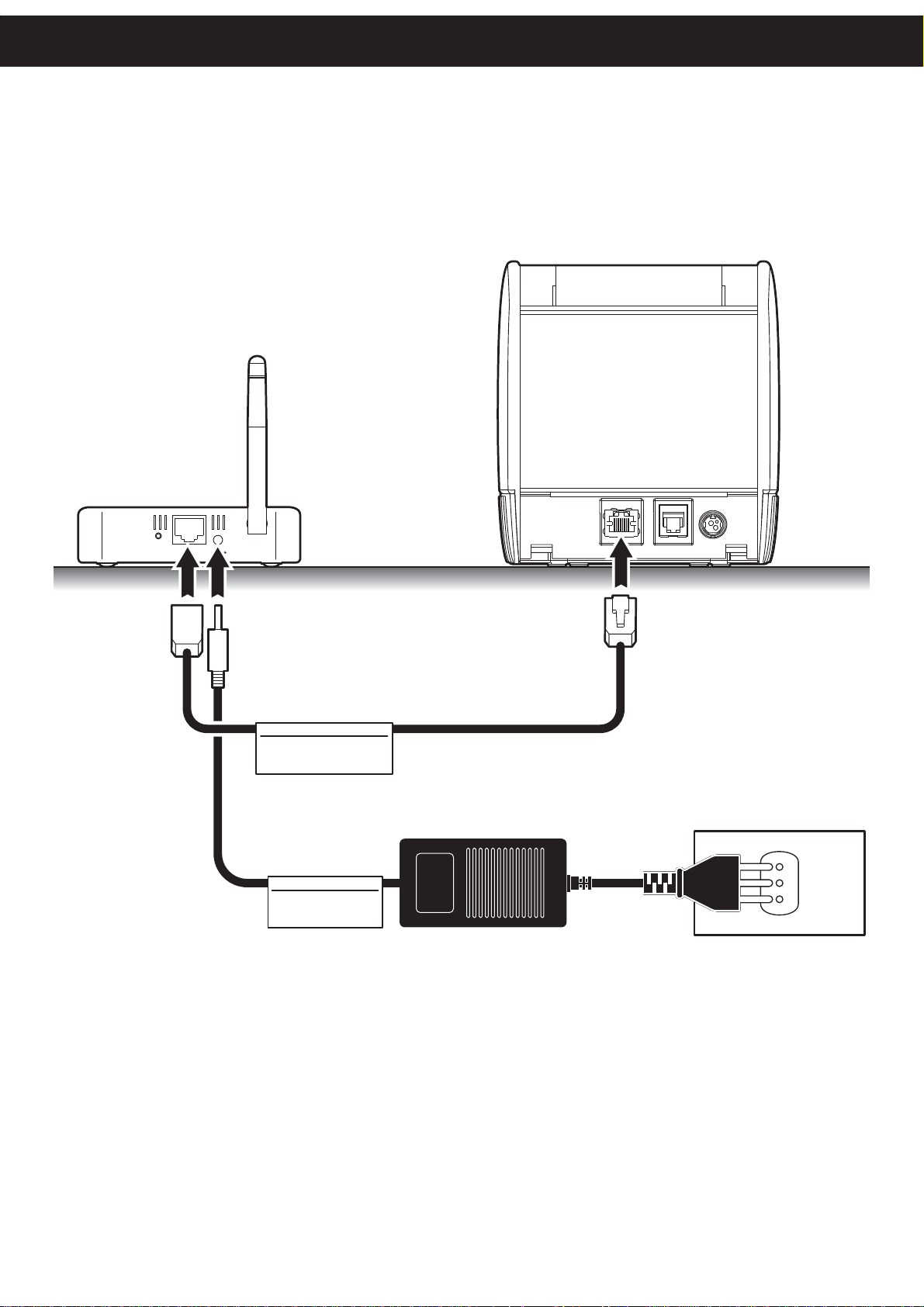

Connection check

Before entering in the Embedded Web Server, check that:

• the printer is connected and turned on;

• the printer has a network connection based on the IP protocol;

• have a Web browser on the computer;

• the printer is connected to the network and its IP address and its Subnet Mask are set up in a correct way. To check the setting of this parameters, open a new terminal window and type “ping” on the command bar followed by the IP address of the printer (example: ping 192. 168. 10. 83). The picture shows an example of a positive result after the “ping” command. Otherwise, if connection isn’t possible, to its IP address, will appear an overdue request mistake.

La stampante è dotata di un Web Server interno che permette, tramite una semplice interfaccia Web, di eseguire sulla stampante alcune attività tra cui:

• monitorare lo stato della stampante;

• impostare i parametri di funzionamento;

• conﬁ gurare i parametri di rete;

• conﬁ gurare il servizio di invio email per sempliﬁ care le operazioni di diagnostica e manutenzione;

• scaricare i drivers di stampa;

• eseguire direttamente online l’aggiornamento ﬁ rmware.

Veriﬁ ca connessione

Prima di accedere al Web Server interno accertarsi che:

• la stampante sia collegata e accesa;

• la stampante disponga di una connessione in rete basata su protocollo IP;

• disporre sul computer di un browser Web;

• la stampante sia collegata alla rete e che l’indirizzo IP e la Subnet Mask assegnati, siano impostati correttamente. Per eseguire una veriﬁ ca del settaggio di questi parametri lanciare dal sistema operativo la ﬁ nestra del termina- le testuale e sulla linea comandi digitare “ping” seguito dall’indirizzo IP della stampante (Esempio: ping

192. 168. 10. 83). Nella schermata riportata in ﬁ gura, viene mostrato un esempio di esito positivo dopo il lancio del comando “ping”. Se invece la connessione all’indirizzo IP speciﬁ cato fallisce, viene riportato un errore di richiesta scaduta.

Der Drucker ist mit einem internen Web Server ausgestattet, der über eine einfache Web-Schnittstelle folgende Druckerfunktionen ermöglicht:

• Überwachung des Druckerstatus;

• Einstellung der Betriebsparameter;

• Konﬁ guration der Netzwerkpara- meter;

• Konﬁ guration des Email Service, um Diagnose- und Wartungsarbeiten zu vereinfachen;

• Druck-Driver herunterladen;

• Online Upgrade der DruckerFirmware

Überprüfung der Anschlüsse

Vor dem Zugang zum internen Web Server Folgendes sicherstellen:

• Der Drucker ist angeschlossen und eingeschaltet;

• Netzwerkverbindung des Druckers per IP Protokoll;

• Vorhandener Computer mit Web Browser;

• Netzwerkverbindung des Druckers ist hergestellt, IP Adresse und Subnet Mask sind korrekt eingestellt. Um die Einstellung dieser Parameter zu überprüfen vom Betriebssystem aus ein Terminal-Textfeld öffnen und in die Eingabeleiste “ping”, gefolgt von der IP Adresse des Druckers eingeben (Beispiel: ping 192.

168. 10. 83). Die in der Abbildung dargestellte Displayanzeige wird ein Beispiel eines positiven Testergebnisses nach Eingabe des „ping“ Befehls dargestellt. Ist hingegen keine Verbindung zur IP Adresse möglich, wird ein Zeitfehler zur Bearbeitung der Anfrage angezeigt.

Page 42

To enter the Embedded Web Server, type the IP address assigned to the printer into Web browser. For example, if IP address of the printer is 192.168.10.83, type in the Web browser:

Per accedere al Web Server interno, digitare l’indirizzo IP assegnato alla stampante nel browser Web. Se l’indirizzo IP della stampante è, ad esempio, 192.168.10.37, immettere nel browser Web:

Zum Zugang zum internen Web Server die dem Drucker im Web Browser zugeordnete IP Adresse eintragen. Lautet die IP Adresse des Druckers beispielsweise 192.168.10.83, so geben Sie in den Web Browser ein:

http://192.168.10.83

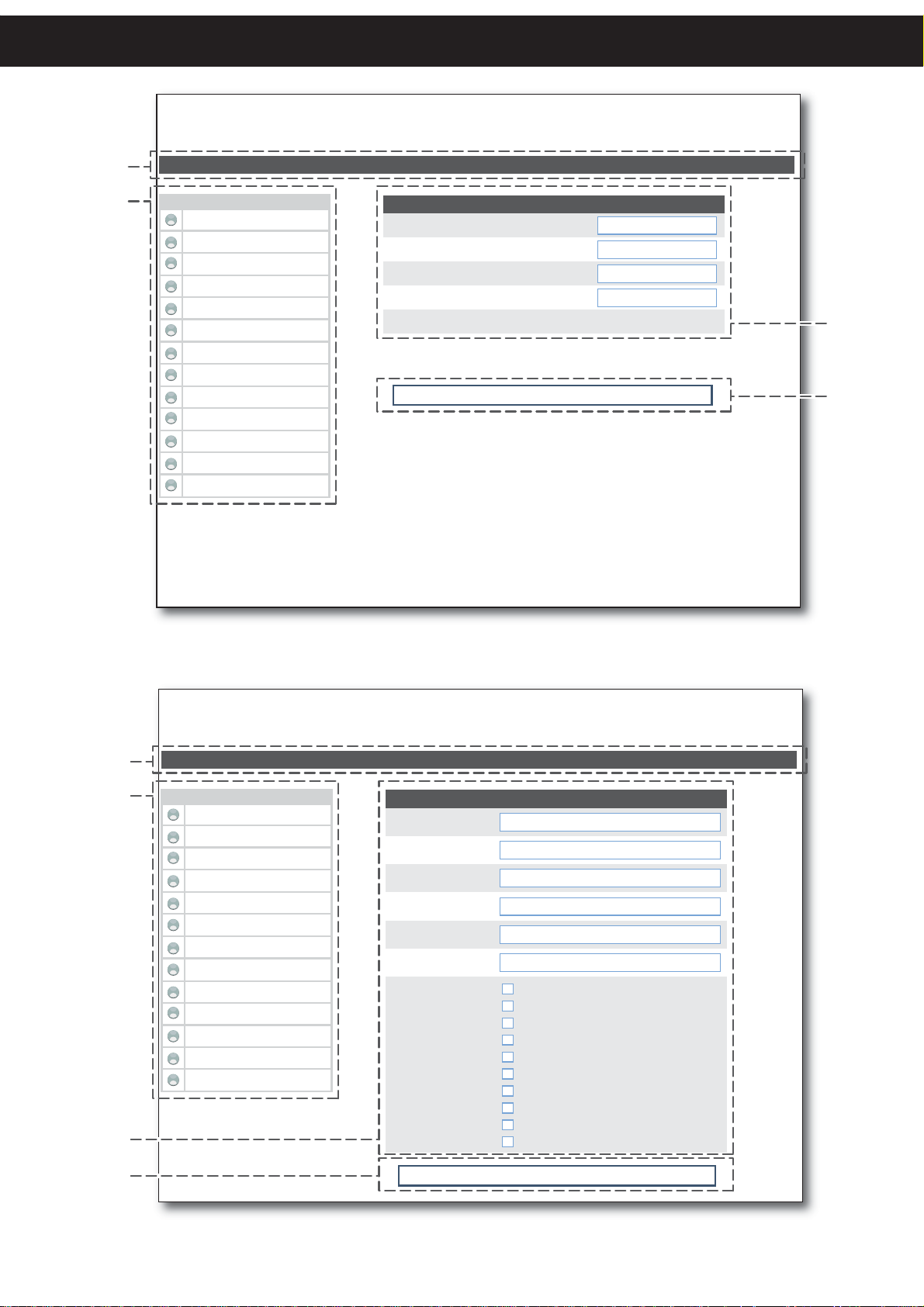

On the screen will appear the internal default page that corresponds to the section “Device Info” The home page is divided into 6 areas whose functions are described below:

1. SECTIONS:

The web server has six sections listed within each web page. These sections are: Device Info, Printer Settings, Network Setup, E-mail Setup, Printer Support and Login.

2. TOOLS

The tools available within the chosen section are displayed as buttons (the tool for the “Device Info” section is a forced refresh of the operating parameters).

http://192.168.10.83

Verrà visualizzata la pagina principale interna che corrisponde alla sezione “Device Info”. La pagina principale è divisa in 6 aree le cui funzioni sono descritte di seguito:

1. SEZIONI

Il web server dispone di 6 sezioni riportate all’interno di ciascuna pagina web. Tali sezioni sono: Device Info, Printer Settings, Network Setup, E-mail Setup, Printer Support and Login.

2. STRUMENTI

Riporta l’elenco degli strumenti disponibili all’interno della sezione scelta (lo strumento per il “Device Info “ è un aggiornamento forzato dei parametri di funzionamento).

http://192.168.10.83

Auf dem Bildschirm wird die interne Hauptseite angezeigt, die dem Abschnitt “Device Info” entspricht. Diese Hauptseite ist in 6 Bereiche gegliedert, die nachstehend aufgeführt werden:

1. BEREICHE:

Der Web Server hat sechs Bereiche, die auf jeder Webseite aufgeführt werden. Diese Bereiche sind: Device Info, Printer Settings, Network Setup, E-mail Setup, Printer Support und Login.

2. TOOLS

In diesem Bereich werden die verfügbaren Tools aufgeführt (das Tool “Device Info” ist eine forcierte Aktualisierung der Betriebsparameter).

3. REAL TIME STATUS

Report a list of operating parameters controlled and monitored in real time (with a regular refresh of 15sec).

NOTES: To know the IP address of the printer, print the Set-up report of the printer or use “Locator”.

3. REAL TIME STATUS

Riporta un’elenco di parametri di funzionamento controllati che è possibile monitorare in tempo reale (con un aggiornamento regolare di 15sec).

NOTE: Per conoscere l’indirizzo IP della stampante, stampare il rapporto di Setup della stampante o usare il software “Locator”.

3. REAL TIME STATUS

In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt (regelmäßige Aktualisierung alle 15 Sekunden).

HINWEISE: Die IP Adresse des Druckers kann durch Ausdrucken des Setup Berichts oder mithilfe der “Locator” Software abgerufen werden

Page 43

ADVANCED FUNCTIONS

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

1 2

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

Cover Open Paper End Near Paper End Paper rolling Autoload Paper LF key pressed OnOff Key Pressed Over temperature Error Supply Voltage error Cutter error Paper Jam

Notch Position OK Notch Position Error

Printer Model: Printer Type: Firmware Version: Hardware Version: Printing Head Type: Interface:

IP Address: Subnet Mask: Default Gateway: MAC Address:

Program Memory Test: Dynamc Memory Test: EEProm Memory Test: Cutter Test: Head Voltage [V]: Head Temperature [°C]: Paper Printed [cm]: Cut Counter: Power On Counter: Paper End Sensor [V]:

Model Information

< PRINTER MODEL >

< PRINTER TYPE >

1.08

1.00 T80

Ethernet

Network Settings

192.168.10.83

255.255.240.0

192.168.0.5

00-0E-E2-00-01-02

Printer Parameters

OK OK OK OK

24.09 30

262169880

13965357

266

0.79

Refresh

Page 44

EMBEDDED WEB SERVER SECTIONS

Sezioni del Web Server interno Interne Web Server Bereiche

“Login” section

To enter some sections and some conﬁ guration services, it is required the identiﬁ cation of the user and password. To make registration and to obtain the access to the restricted areas, enter the “Login” section and insert the user name and the password in the appropriate ﬁ elds as indicated in the following table:

User Name Custom Password AlwaysOn

NOTE: Respect capital and small letters as

indicated in table.

“Printer Setting” section

With the tools of this section, it is possible to set up the same parameters of the printer that are conﬁ gurable in the printer’s Set-up mode.

Sezione “Login”

Per accedere ad alcune sezioni riservate, sarà richiesta l’identiﬁ cazione a livello di utente e password. Per eseguire la registrazione ed ottenere l’accesso a queste pagine, accedere alla sezione “Login” e inserire negli appositi campi il nome utente e la password indicate nella seguente tabella:

User Name Custom Password AlwaysOn

NOTA: Rispettare le lettere minuscole e

maiuscole, così come riportate in tabella.

Sezione “Printer Settings”

Con gli strumenti di questa sezione è possibile impostare tutti i parametri della stampante , che sono conﬁ gu- rabili anche tramite la modalità Setup.

“Login” Bereich

Der Zugang zu einigen Bereichen und Konﬁ gurationsdiensten erfordert die Eingabe eines Nutzernamens und eines zugehörigen Passworts. Die Registrierung und der Zugang zu diesen Seiten erfolgt über den “Login” Bereich, in dem Nutzername und Passwort in die entsprechenden Felder wie nachstehend aufgeführt eingegeben werden müssen:

User Name Custom Password AlwaysOn

HINWEIS: Auf Groß- und Kleinschreibung

achten.

“Printer Setting” Bereich

Mit den Tools dieses Bereichs kann man alle Parameter des Druckers einstellen, die auch vom Setup Mode aus konﬁ guriert werden können.

The page is divided into 4 areas:

1. SECTIONS : The same sections shown in the home page.

2. REAL TIME STATUS :Report a list of operating parameters controlled and monitored in real time.

3. PARAMETERS : Report the list of the conﬁ gurable parameters of printer.

4. TOOLS : The modiﬁ cations are applied by pressing the button “Apply printer Settings”. To reintroduce the values previous the modify press the button “Reset Printer Settings”.

La pagina è divisa 4 aree:

1. SEZIONI : Sono le stesse riportate nella pagina principale

2. REAL TIME STATUS : Riporta un’elenco di parametri di funzionamento controllati che è possibile monitorare in tempo reale.

3. PARAMETRI : Riporta l’elenco dei parametri conﬁ gurabili della stam- pante.

4. STRUMENTI : Premendo il pulsante “Apply printer settings” le modiﬁ che effettuate vengono applicate. Premendo il pulsante “Reset printer settings” vengono ripristinati i valori prima dell’apporto delle modiﬁ che.

Die Seite ist in 4 Bereiche gegliedert:

1. BEREICHE: Dieselben Bereiche der Hauptseite.

2. REAL TIME STATUS : In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt.

3. PARAMETER : Liste der konﬁ gu- rierbaren Parameter des Druckers.

4. TOOLS : Durch Drücken der Taste “Apply printer Settings” werden die vorgenommenen Änderungen umgesetzt. Mit der Taste “Reset Printer Settings” kann man die letzten Einstellung vor der Änderung wiederherstellen.

Page 45

ADVANCED FUNCTIONS

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

Cover Open Paper End Near Paper End Paper rolling Autoload Paper LF key pressed OnOff Key Pressed Over temperature Error Supply Voltage error Cutter error Paper Jam Notch Position OK Notch Position Error

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

Once you enter the correct username and password, you will be

Username:

Password:

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Please insert Username and Password.

logged in to this printer configuration menus.

Printer Login...

3 4

RealTime Status

< PRINTER > Printer Settings

Auto Feed:

PrintMode:

Char / Inch:

Speed / Quality:

Paper Width:

Notch Alignment:

Notch Distance [mm]:

Notch Threshold:

Notch Autosetting:

Paper Characterization:

Current:

Total Cut:

Buffer Clear At Paper End:

PowerFail WakeUp Mode:

Print Density:

Apply Printer Settings Reset Printer Settings...

CR disabled Normal A=15 B=20cpi Normal 76mm [80PaperWidth Disabled

0.0 50%

Normal Enabled Disabled LASR PWR State 0 %

Enable Enable

Page 46

“Network Setup” section

With the tools of this section, it is possible to set up the same network parameters that are conﬁ gurable in the printer’s Set-up mode.

Sezione “Network Setup”

Con gli strumenti di questa sezione è possibile impostare tutti i parametri della rete , che sono conﬁ gurabili anche tramite la modalità Setup.

“Network Setup” Bereich

Mit den Tools dieses Bereichs kann man alle Parameter des Druckers einstellen, die auch vom Setup Mode aus konﬁ guriert werden können.

The page is divided into 4 areas:

1. SECTIONS : The same sections shown in the home page.

2. REAL TIME STATUS : Report a list of operating parameters controlled and monitored in real time.

3. PARAMETERS : Report the list of the conﬁ gurable parameters of network.

4. TOOLS : The modiﬁ cations are applied by pressing the button “Apply Network Settings”.

“E-mail setup” section

The page is divided into 4 areas:

La pagina è divisa 4 aree:

1. SEZIONI : Sono le stesse riportate nella pagina principale

2. REAL TIME STATUS : Riporta un’elenco di parametri di funzionamento controllati che è possibile monitorare in tempo reale.

3. PARAMETRI : Riporta l’elenco dei parametri della rete conﬁ gurabili.

4. STRUMENTI : Premendo il pulsante “Apply Network Settings” le modiﬁ che effettuate vengono appli- cate.

Sezione “E-mail setup”

La pagina relativa è divisa 4 aree:

Die Seite ist in 4 Bereiche gegliedert:

1. BEREICHE : Dieselben Bereiche der Hauptseite.

2. REAL TIME STATUS : In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt.

3. PARAMETER : Liste der konﬁ gu- rierbaren Parameter des Druckers.

4. TOOLS : Durch Drücken der Taste “Apply Network Settings” werden die vorgenommenen Änderungen umgesetzt.

“E-mail setup” Bereich

Die Seite ist in 4 Bereiche gegliedert:

1. SECTIONS : The same sections shown in the home page.

2. REAL TIME STATUS : Report a list of operating parameters controlled and monitored in real time.

3. E-MAIL SETUP : Displays the ﬁ elds available to conﬁ gure the automatic delivery of service email in order to inform the user when a change occurs to operating status of the printer. It is possible to select the events to enable the sending of the email

4. TOOLS : The modiﬁ cations are applied by pressing the button “Apply E-mail Settings”.

1. SEZIONI : Sono le stesse riportate nella pagina principale

2. REAL TIME STATUS : Riporta un’elenco di parametri di funzionamento controllati che è possibile monitorare in tempo reale.

3. E-MAIL SETUP : Visualizza i campi disponibili per la conﬁ gurazio- ne dell’invio automatico di email di servizio che comunicano all’utente il veriﬁ carsi di un nuovo evento inter- no alla stampante. In particolare, è possibile selezionare, tra una lista di eventi, quelli da abilitare all’invio dell’email.

4. STRUMENTI : Premendo il pulsante “Apply E-mail Settings” le modiﬁ che effettuate vengono applicate.

1. BEREICHE : Dieselben Bereiche der Hauptseite.

2. REAL TIME STATUS : In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt.

3. E-MAIL SETUP : Anzeige der verfügbaren Felder, um das automatischen versenden von BetriebsEmails zu konﬁ gurieren, die dem Nutzer das Auftreten eines internen Fehlers des Druckers mitteilt. Man kann aus verschiedenen Fehlern auswählen, für welche diese Funktion freigeschaltet werden soll.

4. TOOLS : Durch Drücken der Taste “Apply E-Mail Settings” werden die vorgenommenen Änderungen umgesetzt.

Page 47

ADVANCED FUNCTIONS

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

Network Setup

IP Address:

Subnet Mask:

Default Gateway:

Printer Port:

MAC Address:

Warning!: any changes to network parameters will interrupt browser

connection! If the server not responding you MUST reconnect to the

new IP address set.

Apply Network Settings

192.168.10.83

255.255.240.0

192.168.0.5 9100 00-0E-E2-00-01-02

1 2

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

SMTP Server IP:

FQDN:

E-mail To:

E-mail From:

E-mail Subject:

E-mail Message:

Send E-mail Event:

E-mail Setup

192.168.0.1

yourdomain.com

[email protected]

subject

text

When Paper End Is Detected When Near Paper End Is Detected On Printer Power On On Cover Open On Cut On LF Key Pressed On OnOff Key Pressed On cutter error On Head Over Temperature Error On Supply Voltage Error

Apply E-mail Settings

Page 48

“Printer Support” section

The page is divided into 3 areas:

Sezione “Printer Support”

La pagina è divisa 3 aree:

“Printer Support” Bereich

Die Seite ist in 3 Bereiche gegliedert:

1. SECTIONS : The same sections shown in the home page.

2. REAL TIME STATUS : Report a list of operating parameters controlled and monitored in real time.

3. TOOLS : The ﬁ rst link is for en- tering the download section of the Custom web site. With the second link will open a blank e-mail already addressed to the “Client Technical Support” service. Press the “Print Test Page” button to make the device print a test page . Press the “Printer upgrade” button to enter the speciﬁ c page for upgrade the printer.

NOTE: To download updating from this page you must have an active Internet connection.

1. SEZIONI : Sono le stesse riportate nella pagina principale

2. REAL TIME STATUS : Riporta un’elenco di parametri di funzionamento controllati che è possibile monitorare in tempo reale.

3. STRUMENTI : Il primo collegamento aprirà direttamente la sezione del sito internet Custom riservata al download. Con il secondo link si aprirà una e-mail vuota già indirizzata al

“Supporto Tecnico Clienti” di servizio. Premendo il pulsante “Print Test Page” la stampante stamperà una pagina di prova. Premendo il pulsante “Printer upgrade” si accede alla pagina dedicata all’aggiornamento della stampante.

NOTA: Per poter scaricare gli aggiornamenti presenti in questa pagina, è necessario avere un collegamento Internet attivo.

1. BEREICHE : Dieselben Bereiche der Hauptseite.

2. REAL TIME STATUS : In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt.

3. TOOLS : Über den ersten Link wird direkt die Downloadseite der Custom Webseite geöffnet. Über den zweiten Link wird eine bereits an den “Kundendienst” adressierte Email geöffnet. Durch Drücken der Taste “Print Test Page” druckt der Drucker eine Testseite. Durch Drücken der Taste “Printer upgrade” wird die Seite zur Aktualisierung des Druckers geöffnet.

HINWEIS: Um die Updates von dieser Seite herunterladen zu können, ist eine aktive Internetverbindung erforderlich.

“Printer Upgrade” section

From the “Printer upgrade” page it is possible to execute the printer ﬁ rm- ware upgrade. The page is divided into 3 areas:

1. SECTIONS : The same sections shown in the home page.

2. REAL TIME STATUS : Report a list of operating parameters controlled and monitored in real time.

3. TOOLS : Press the “Browse” button to select the path of .PSW ﬁ le previously downloaded from the “Printer Support” page. Press the “Send” button to transfer the ﬁ le to the printer and then follow the instructions of the “KUBE printer Upgrade” page to complete the upgrade procedure.

Sezione “Printer Upgrade”

Dalla pagina “Printer upgrade” è possibile eseguire la procedura di aggiornamento ﬁ rmware della stampante. La pagina è divisa 3 aree:

1. SEZIONI : Sono le stesse riportate

nella pagina principale

2. REAL TIME STATUS : Riporta

un’elenco di parametri di funziona-

mento controllati che è possibile

monitorare in tempo reale.

3. STRUMENTI : Premere il pulsante

“Sfoglia” per selezionare il percorso

del ﬁ le .PSW scaricato precedente-

mente dalla pagina “Printer Support”. Premere il pulsante “Send” per trasferire il ﬁ le alla stampante e seguire le istruzioni della pagina “KUBE printer Upgrade” per completare la procedura.

“Printer Upgrade” Bereich

Von der Seite “Printer upgrade” hat man auch Zugang zur Aktualisierung der Firmware. Die Seite ist in 3 Bereiche gegliedert:

1. BEREICHE : Dieselben Bereiche der Hauptseite.

2. REAL TIME STATUS : In diesem Bereich wird eine Liste der in Echtzeit kontrollierten und überwachten Betriebsparameter aufgeführt.

3. TOOLS : Mit der “Browse” Taste den Dateiverlauf der zuvor von der “Printer Support” Seite heruntergeladenen .PSW Datei auswählen. Mit der “Send” Taste die Datei an den Drucker weiterleiten, dann die Anweisungen auf der Seite “KUBE printer Upgrade” ausführen, um den Upgrade-Vorgang abzuschließen.

Page 49

ADVANCED FUNCTIONS

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

Printer Support

Please, click here to access web site download section.

From this page you can download < PRINTER > user manual and latest

Please, click here to contact via email technical support.

driver.

Print T est Page...

Printer Upgrade...

1 2

< PRINTER > - Ethernet Interface http://192.168.10.83 USER : <username>

Device Info Printer Settings Network Setup E-mail Setup Printer Support Login...

RealTime Status

Please select *.PSW image file for upgrading the printer, and then

click Send button fro transfer upgrade file to the printer.

Warning: This operation may take few seconds.

Printer Upgrade

Browse...

Send

Page 50

Page 51

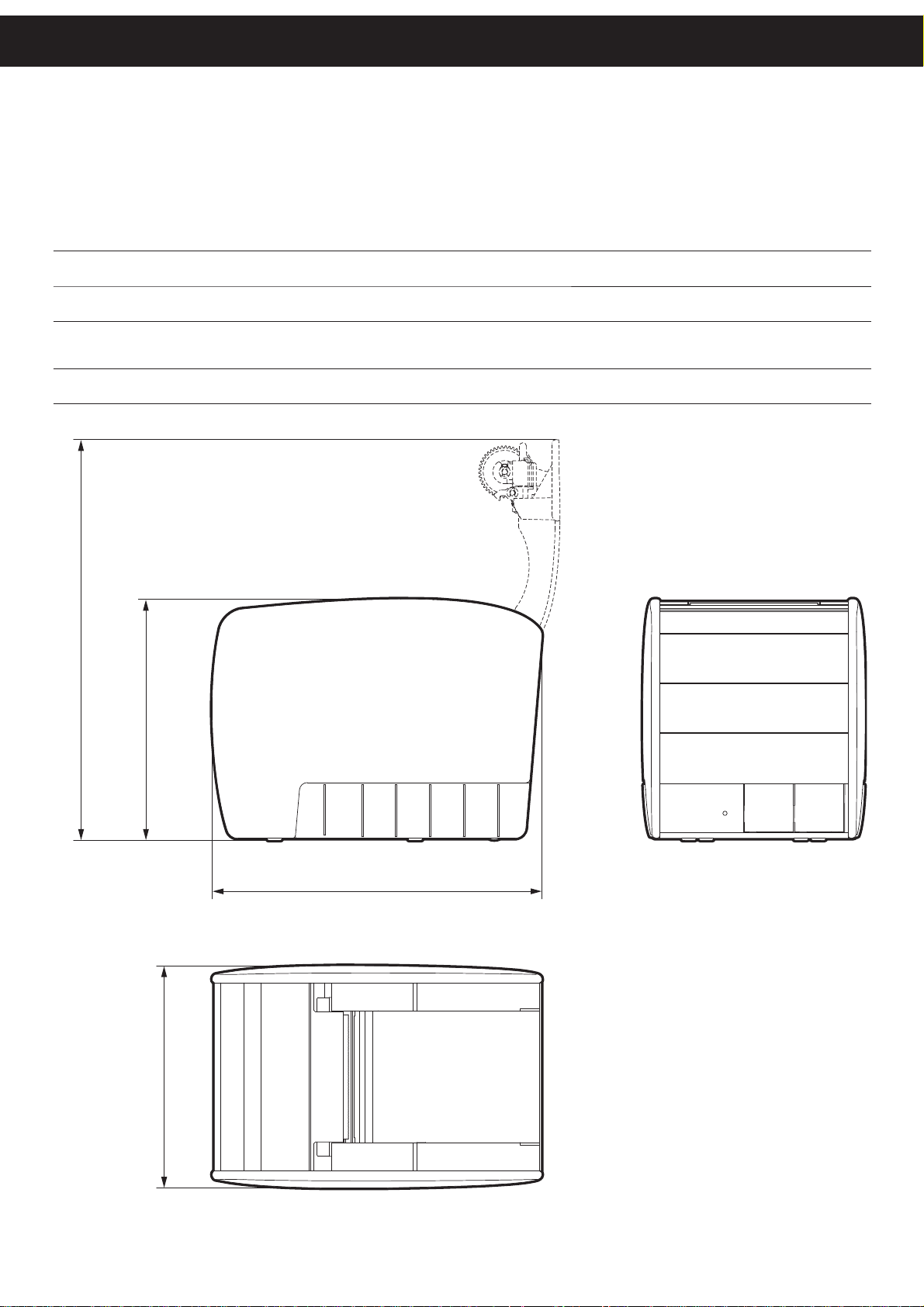

TECHNICAL SPECIFICATIONS

PRINTER SPECIFICATIONS

Caratteristiche della stampante Merkmale des druckers

GENERAL

Sensors Paper presence on output, cover open, head temperature, near paper end

Emulation ESC/POS

INTERFACES

ETHERNET connector 10Mbit/sec

Drawer connector

MEMORIES

Receive buffer 20 Kbytes

Flash memory 512 Kbytes

Graphic memory 1 logo (608 x 862 dots)

PRINTER

Resolution 203 dpi (8 dot/mm)

Printing method Thermal, ﬁ xed head

Head life

Printing mode Normal, 90°, 180°, 270°

(1)

200 Km

Printing format Height/Width from 1 to 8, bold, reverse, underlined, italic

Character fonts PC437, PC850, PC860, PC863, PC865, PC858 (euro)

Printing speed

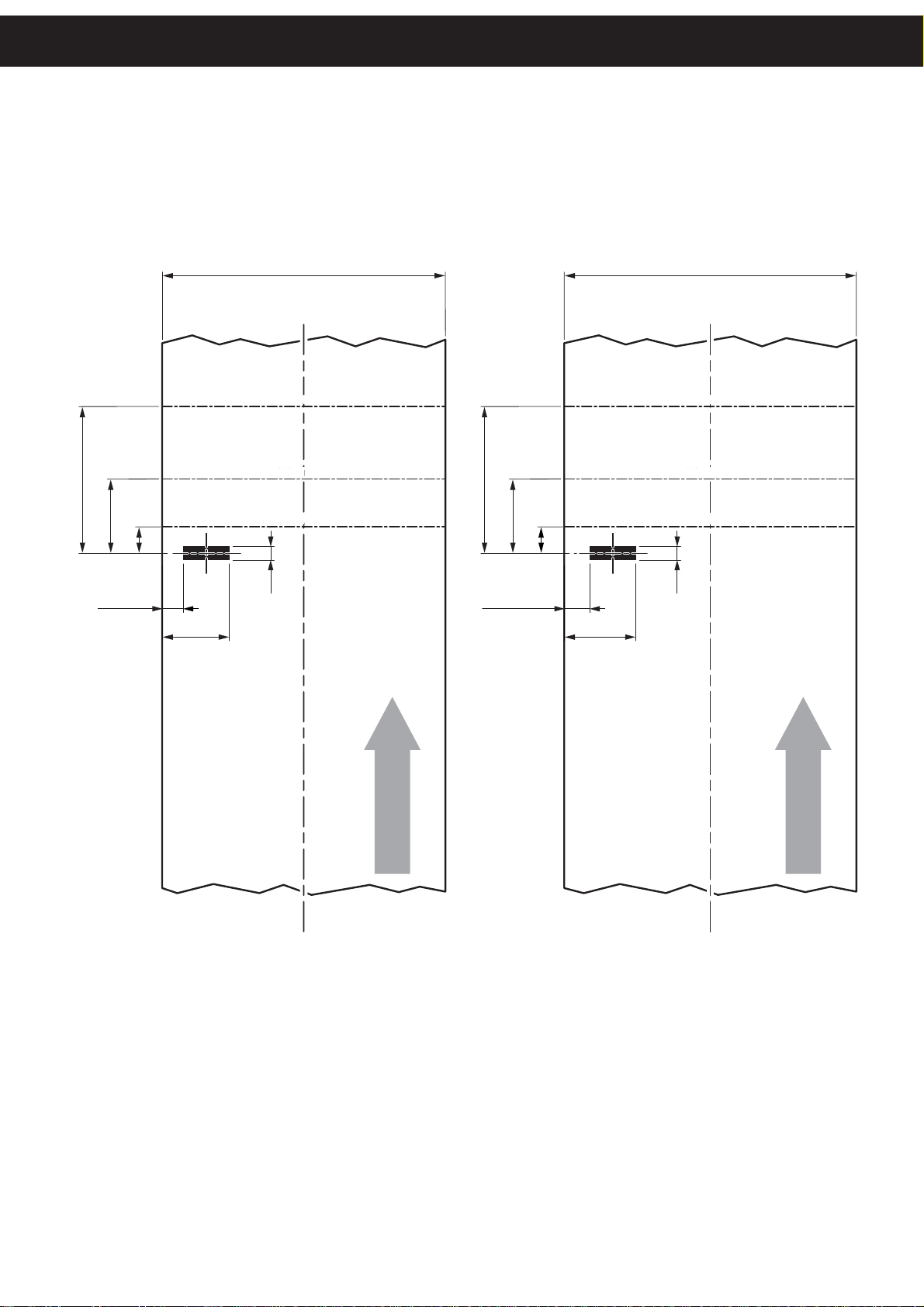

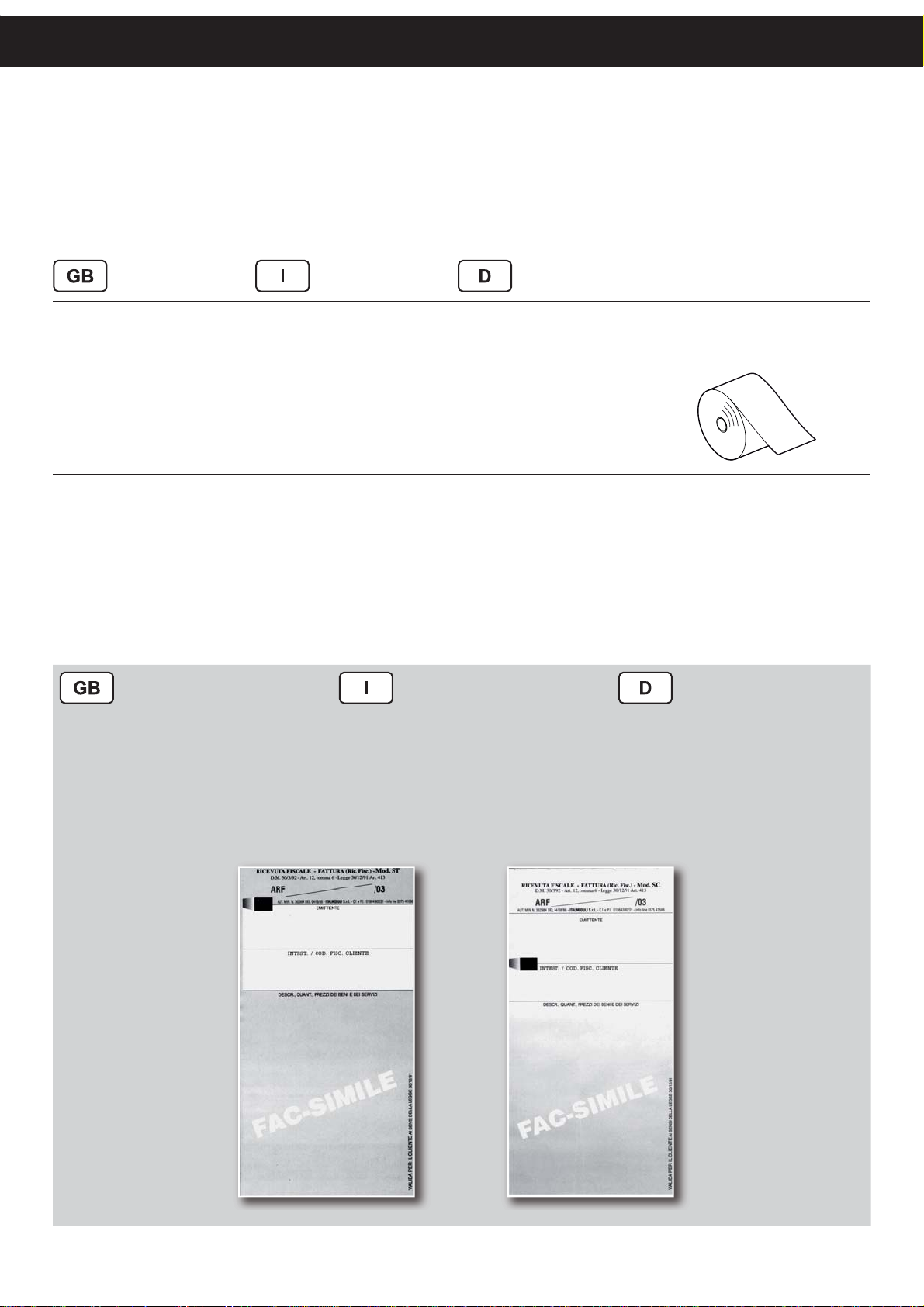

PAPER

Type of paper Thermal paper, heat-sensitive side on outside of roll

Paper width

Paper weight
