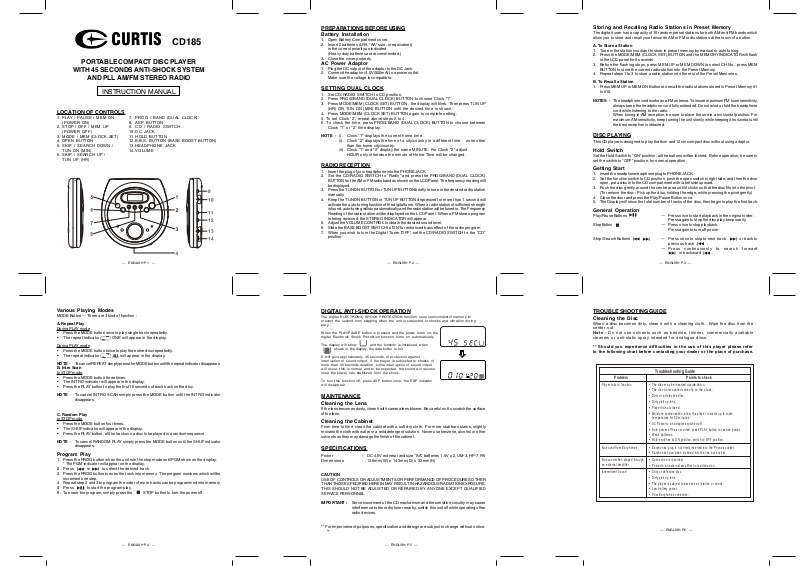

CURTIS CD185 User Manual

g

g

CD185

PORTABLE COMPACT DISC PLAYER

WITH 45 SECONDS ANTI-SHOCK SYSTEM

AND PLL AM/FM STEREO RADIO

INSTRUCTION MANUAL

LOCATION OF CONTROLS

1. PLAY / PAUSE / MEM DN 7. PROG / BAND (DUAL CLOCK)
(POWER ON) 8. ASP BUTTON

2. STOP / OFF / MEM UP 9. CD / RADIO SWITCH
(POWER OFF) 10.DC JACK

3. MODE / MEM (CLOCK SET) 11. HOLD BUTTON

4. OPEN BUTTON 12. B.B.S. BUTTON (BASS BOOST BUTTON)

5. SKIP / SEARCH DOWN / 13.HEADPHONE JACK
TUN DN (MIN) 14. VOLUME

6. SKIP / SEARCH UP /
TUN UP (HR)

PREPARATIONS BEFORE USING

Battery Installation

1. Open Battery Compartment cover.

2. Insert 2 batteries (LR6, “AA” size, or equivalent)
in the correct polarity as indicated.
(Heavy duty batteries are recommended.)

3. Close the cover properly.

AC Power Adaptor

1. Plug the DC output of the adaptor to the DC Jack.

2. Connect the adaptor (4.5V/500mA) to a power outlet.
Make sure the voltage is compatible.

SETTING DUAL CLOCK

1. Set CD/RADIO SWITCH to CD position.

2. Press PROG/BAND (DUAL CLOCK) BUTTON to choose Clock "1"

3. Press MODE/MEM (CLOCK SET) BUTTON , the display will blink. Then press TUN UP
(HR) OR TUN DN (MIN) BUTTON until the desired time is shown.

4. Press MODE/MEM (CLOCK SET) BUTTON again to complete setting.

5. To set Clock "2", repeat above steps 2 to 4.

6. To check the time, press PROG/BAND (DUAL CLOCK) BUTTON to choose between
Clock "1" or "2" time display.

NOTE - i). Clock "1" displays the current home time.

ii). Clock "2" displays the time of a city/country in a different time zone other

than the home city/country.

iii). Clock "1" and "2" display the same MINUTE. For Clock "2",adjust

HOUR only otherwise the minute of Home Time will be changed.

RADIO RECEPTION

1. Insert the plug of your headphone into the PHONE JACK.

2. Set the CD/RADIO SWITCH to “Radio” and press the PROG/BAND (DUAL CLOCK)
BUTTON for the AM or FM radio band as shown on the LCD Panel. The frequency reading will
be displayed.

3. Press the TUN DN BUTTON or TUN UP BUTTON briefly to tune in the desired radio station
manually.

4. Keep the TUN DN BUTTON or TUN UP BUTTON depressed for more than 1 second will
activate the auto-tuning function of the digital tuner. When a radio station of sufficient strength
is found, auto-tuning will stop automatically and the radio station will be tuned in. The Frequency
Reading of the radio station will be displayed on the LCD Panel . When a FM stereo program
is being received, the STEREO INDICATOR will appear.

5. Adjust the VOLUME CONTROL to obtain the desired sound level.

6. Slide the BASS BOOST SWITCH to 'ON' for enhanced bass effect of the radio program.

7. When you wish to turn the Digital Tuner 'OFF', set the CD/RADIO SWITCH to the “CD”
position.

— ENGLISH P.2 —— ENGLISH P.1 —

Storing and Recalling Radio Stations in Preset Memory

The digital tuner has a capacity of 10 random preset stations for both AM and FM bands which
allow you to store and recall your favourite AM or FM radio stations at the touch of a button.

A. To Store a Station

1. Tune in the station you want to store in preset memory by manual or auto tuning.

2. Press the MODE/MEM (CLOCK SET) BUTTON and the MEMORY INDICATOR will flash
in the LCD panel for 5 seconds.

3. Before the flashing stops, press MEM UP or MEM DOWN to select CH No., press MEM
BUTTON to store the current radio station into the Preset Memory.

4. Repeat steps 1 to 3 to store a radio station into the rest of the Preset Memories.

B. To Recall a Station

1. Press MEM UP or MEM DN Buttons to recall the radio stations stored in Preset Memory #1
to #10.

NOTES - The headphone cord works as a FM antenna. To insure maximum FM tuner sensitivity,

always keep the headphone cord fully extended. Do not wind or fold the headphone
cord while listening to the radio.

- When tuning in AM reception, be sure to place the unit in a horizontal position. For
maximum AM sensitivity, keep turning the unit slowly while keeping it horizontal until
the best reception is obtained.

DISC PLAYING

This CD player is designed to play the 8cm and 12cm compact disc without using adaptor.

Hold Switch

Set the Hold Switch to “ON” position, all the buttons will be locked. Before operation, be sure to
set the switch to “OFF” position, for normal operation.

Getting Start

1. Insert the headphone/earphone plug to PHONE JACK.

2. Set the function switch to CD position, push the open switch to right side, and then the door
open, put a disc into the CD compartment with label side upward.

3. Push the disc gently around the centre area until it clicks so that the disc fits into the pivot.
(To remove the disc : Pick up the disc, holding the edge, while pressing the pivot gently.)

4. Close the door and press the Play/Pause Button once.

5. The Display will show the total number of tracks of the disc, then begin to play the first track.

General Operation

Play/Pause Buttons — Press once to start playback in the original order.

Stop Button — Press once to stop playback.

Skip / Search Buttons — Press once to skip to next track or back to

Press again to stop the disc play temporarily.

Press again to turn off power

previous track .

— Press continuiously to search forward

or backward .

— ENGLISH P.3 —

Various Playing Modes

MODE Button — There are 3 kind of function :

A. Repeat Play

During PLAY mode

• Press the MODE button once to play single track repeatedly.

• The repeat indicator ONE will appear in the display.

During PLAY mode

• Press the MODE button twice to play the entire disc repeatedly.

• The repeat indicator will appear in the display.

NOTE - To cancel REPEAT simply press the MODE button until the repeat indicator disappears.
B. Intro Scan

In STOP mode

• Press the MODE button three times.

• The INTRO indicator will appear in the display.

• Press the PLAY button to play the first 10 seconds of each track on the disc.

NOTE - To cancel INTRO SCAN simply press the MODE button until the INTRO indicator

disappears.

C. Random Play

In STOP mode

• Press the MODE button four times.

• The SHUF indicator will appear in the display.

• Press the PLAY button, all the tracks on a disc to be played in a random sequence.

NOTE - To cancel RANDOM PLAY simply press the MODE button until the SHUF indicator

disappears.

Program Play

1. Press the PROG button when the unit is in the stop mode until PGM show on the display.
* The PGM indicator will appear on the display.

2. Press or to select the desired track.

3. Press the PROG button to enter the track into memory. The program numbers which will be
increment one step.

4. Repeat step 2 and 3 to program the order of more tracks can be programmed into memory.

5. Press to start the program play.

6. To erase the program, simply press the STOP button to turn the power off.

DIGITAL ANTI-SHOCK OPERATION

The digital ELECTRONIC SHOCK PROTECTION function uses semiconductor memory to
prevent the second from skipping when the unit is subjected to shocks and vibration during
play.

When the PLAY/PAUSE button is pressed and the power turns on, the
digital Electronic Shock Protection function turns on automatically.

The display will show and the function is initialized, when
shows in the display, the data buffer is full.

It will give approximately 45 seconds of protection against
interruption of sound output, if the player is subjected to shocks of
more than 45 seconds duration, some interruption of sound output
will occur, this is normal and to be expected, the sound will resume
once the player has stabilized from the shock.

To turn this function off, press ASP button once, the ESP indicator
will disappear.

MAINTENANCE

Cleaning the Lens

If the lens becomes dusty, clean it with camera lens blower. Be careful not to scratch the surface
of the lens.

Cleaning the Cabinet

From time to time, clean the cabinet with a soft dry cloth. For more stubborn stains, slightly
moisten the cloth with water or a mild detergent solution. Never use benzene, alcohol or other
solvents as they may damage the finish of the cabinet.

SPECIFICATIONS

Power : DC 4.5V external and size “AA” batteries 1.5V x 2, UM-3, HP-7, R6
Dimensions : 136mm(W) x 143mm(D) x 32mm(H)

CAUTION

USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER
THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.
THIS SHOULD NOT BE ADJUSTED OR REPAIRED BY ANYONE EXCEPT QUALIFIED
SERVICE PERSONNEL.

IMPORTANT : Since movement of the CD mechanism and the sensitive circuitry may cause

interference to the radio tuner nearby, switch this unit off while operating other
radio devices.

TROUBLE SHOOTING GUIDE

Cleaning the Disc

When a disc becomes dirty, clean it with a cleaning cloth. Wipe the disc from the
center out.
Note - Do not use solvents such as benzine, thinner, commercially available
cleaners or anti-static spray intended for analogue discs.

** Should you experience difficulties in the use of this player please refer
to the following chart before contacting your dealer or the place of purchase.

Problem

Player fails to fun ction • T he disc may be inserted upside do w n.

No sou nd from E arpho nes

No soun d when played thro u
an external amplifier

Intermittent So un d

Troubleshooting Guide

Points to check

• The disc not mounted correctly on the chuck.

• Dirty or a defective disc.

• D irty pick up lens.

• Player lid not closed.

• Moisture condensation, allow the player to warm up to room

temperature for 60 minutes.

• A C Pow er to an a daptor sw itche d o ff.

• Auto power off has occurred, press PLAY button to restore power.

• W eak batteries.

• H o ld s witches at O N po sitio n, sw itch to O FF p osition.

• Earphones' plu

• Earphones have been inserted into the line out socket.

• C o nn ection is inc orre ct.

h

• Power to an external am plifier not switched on.

• Dirty or defective disc.

• D irty pick up lens.

• The player is subject to excessive vibration or shock.

• Lo w ba ttery power.

• Poor Earphone connection.

is no t firmly inse rted into th e P ho n es soc ket.

** For improvement purposes, specification and design are subject to change without notice.

**

— ENGLISH P.4 —

— ENGLISH P.5 —

— ENGLISH P.6 —

CD185

MANUEL D’INSTRUCTIONS

FRENCH

TOUCHES DE COMMANDES

1. Touche de Lecture/Pause/Mem DN 8. Touche circuit antishock

2. Touche Stop/Arret/Mem UP 9. Sélecteur Radio/Cd

3. Touche Mode/Mem/Pendule 10.Prise alimentation externe

4. Ouverture/fermeture compartiment CD 11.Touche de bloccage des touches

5. Touche de recherche/saut arriere 12. Touche de BBS

6. Touche de recherche/saut avant 1 3. Prise pour casque

7. Touche de programmation/Bande/pendule 14. Volume

ALIMENTATION

Placez deux piles (AA) si vous avez l’intention d’utiliser les piles. Si non, apres avoir place le
cordon d’alimentation, les piles seront automatiquement Debranchées. Soyez certain que
l’alimentation externe est égale a 4,5V.

CASQUE ET SORTIE AUDIO

Casque Stéréo

Si vous avez l’intention d’utiliser une casque, branchez la sur la prise casque avec la fiche
de connection de 3,5mm stéréophonique.

Line-Out

Si vous avez l’intention d’utiliser votre amplificateur pour écouter vos cd’ s, utilisez cette
sortie stéréophonique

INSTEAD D’UNE CD

1. Branchez une casque stéréophonique ou votre ampli aux bornes prévu a la droite de
l’appareil

2. Enfoncez le bouton “open” pour ouvrir la compartiment CD, et placez une CD.

3. Fermez la porte CD, afin de resentir un “ clic”

4. Metez le niveau de volume au minimum.

5. Enfoncez la touche de lecture (play/pause)(1) pour démarrer la lecture.

6. Ajustez le volume.

L’affichage indique le numéro de la plage et le temps restant.

Interrrupteur Bass boost (B.B.S.)

Si vous metez l’intérrupteur en position “ON” les tonalités graves seront accentué s.

Marche/arret de votre lecteur CD

Cet apparewil ne possède un interrupteur marche arrêt.
Enfoncez une des touches suivants pour mettre le lecteur en marche. :
a) Play/pauze (Lecture)
b) Stop (arret)
c) Enfoncez 2 fois sur la touche “STOP” pour metter le lecteur en position d’arret.

POSSIBILTES DE LECTURE

Lecture répétitive (repeat)

Pendant la lecture, vous pouvez choisire d’utiliser cette touche pour a nouveau écouter une
plage ou même le CD entier.

1. Enfoncez la touche “MODE”, et un cadre rectangulair “ ” apparait dans l’affichage.
La plage actuelle sera répété. Poussez 2 fois sur la touche “MODE afin de voir
“ ” sur l’affichage, ce qui veut dire que votre disque entier sera a nouveau
répetée.

2. Pour lecture programmé e, programmez premièrement les plages selon votre choix,
ensuite a touche de répétition suivi par 4 fois sur la touche de programmation.

Instead d’une CD

- Instead une CD

- Enfoncez la touche de programmation (prog)(7) “PGM” sera affiché .

- Enfoncez la touche de recherche de plages pour faire une sélection.(5+6)

- Enfoncez la touche de programmation (prog)(7) pour mémoriser une plage.

- Faites ceci pour toutes autres plages selon votre choix. Poussez ensuite sur la touche
de lecture (play).(1)

RADIO

1) Branchez l’ Appareil et metez le sélecteur de fonction (9) en position “radio”.

2) Choissisez la longeur d’ ondes avec le sélecteur de bande (Am/Fm) (7) et cherchez
une station avec les boutons de synthonisation (5+6). Enfocez courtement pour une
recherche automatique. Pour éffectuer une recherche manuel, enfoncez cette touche
plus de deux secondes.

PENDULE

1. Metez le selecteur de fonction en position “CD”

2. Enfoncez touche (7) pour choisir le fonction pendule. (Clock-1)

3. Enfoncez touche (3) et l’affichage clignote, afin de régler l’heure actuel.

4. R églez resp. Heures et minutes avec les touches 5+6

5. Actualisez votre réglage et poussez finalement sa nouveau sur le bouton 3.

ANTI SHOCK

Votre lecteur CD et fournie d’une systeme anti-shock. Le syteme éffectue une lecture pré-
lecture, cela veut dire que le lecteur mémorise 45 secondes d’une plage en-avant. Le
systeme est activé automatiquement quant vous enfoncez la touche de lecture, en affichant
“45 seconds” Le niveau de mémoire (buffer) est affiché avec les symboles . Pour
annuler cette fonction, enfoncez la touche “ASP” (8)

SPECIFICATIONS

Alimentation : CC 4,5V, 2 piles « AA » externes de 1,5V, UM-3, HP-7, R6
Dimensions : 140 x 28,5 x 160 mm

** Pour des raisons d’amélioration, les spécifications et design sont sujets à modification sans notification
préalable.

ATTENTION

A pleine puissance, I’ècoute prolongèe

Du baladeur, peut endommager I’ oreille de I’utilisateur

— FRENCH P.1 — — FRENCH P.3 —

CONSEILS TECHNIQUES

Nettoyage du disque

Nettoyez le disque sale à l’aide d’un chiffon. Essuyez le disque du centre vers la périphérie.

Remarque – Ne pas utiliser de solvants tels que le benzène, les diluants vendus sous forme de produits
nettoyants ou des spray antistatiques prévus pour les disques analogiques.

** En cas de problèmes lors de l’utilisation de ce lecteur de CD, veuillez vous reporter au tableau ci­dessous avant de contacter votre revendeur.

CONSEILS TECHNIQUES

PROBLEMES

Le lecteur ne fonctionne pas

Aucun son dans l’écouteur

Aucun son lors de la lecture
avec un amplificateur externe

Son discontinu

POINTS A VERIFIER

• Le disque est inséré à l’envers

• Le disque n’est pas correctement enclenché sur l’ axe

• Disque sale ou défectueux

• Tête de lecture sale

• Couvercle du lecteur mal fermé

• Buée, attendre 60 minutes que le lecteur soit à température

ambiante

• Alimentation CA de l’adaptateur coupée

• Alimentation automatique coupée, appuyer sur la touche

PLAY pour remettre l’alimentation

• Piles faibles

• Touche de verrouillage sur la position ON, la mettre sur OFF

• La prise de l’écouteur n’est pas correctement inséré e

• L’écouteur a été inséré dans la prise sortie

• Mauvaise connexion

• L’alimentation de l’ amplificateur externe n’est pas mise

• Disque sale ou défectueux

• Tête de lecture sale

• Le lecteur est sujet à des chocs ou vibrations excessifs

• Piles faibles

• Ecouteur mal inséré

— FRENCH P.2 —

— FRENCH P.4 —
