El Gestor Energetico Inteligente
Manual de uso
1
Page 2
Índice de contenidos
Introducción 3
Cómo funciona 3
Componentes de la caja 3
Antes de usar este producto 4
Conguración de la pantalla de visualización EnviR 5
Acoplamiento de la pantalla EnviR al emisor 5
Ajuste de voltaje 6
Sintonización de monitores adicionales C2 al emisor 6
Instalación del trasmisor al contador 7
Interpretación de la pantalla de visualización del EnviR 8
Conguración del reloj 9
Introducción
Gracias por tomar la decisión de reducir su consumo energético (y su factura de electricidad). No es una
cuestión de dejar de consumir energía ya que todos los hogares y empresas la necesitan, sino determinar
el posible mal uso para corregirlo, y de este modo ayudar al planeta de una manera eciente a reducir
nuestras emisiones de CO2.
‘Current Cost’ es la empresa proveedora líder de gestores energéticos domésticos en tiempo real. Como
fabricante innovador hemos distribuido exitosamente más de 1.000.000 de nuestros productos en todo el
mundo. Ahora este producto llega a España de la mano de Cliensol Energy S.L.
El monitor EnviR posibilita a los usuarios a conocer su uso y consumo de energía tiempo real,
permitiéndoles un cambio de conciencia en cuanto a hábitos energéticos. No pretendemos que dejes de
utilizar energía... sino que no la malgastes y ahorres.
La virtud del gestor energético es la visualización de la cantidad de energía que se está usando en el
preciso momento. También el monitor EnviR muestra el coste de la energía cada día y cada mes. Es muy
fácil... mediante pequeños cambios puede usted ahorrar mucho dinero y energía a medio-largo plazo.
Coloque su monitor EnviR en algún lugar visible y a continuación se dará cuenta de cómo puede ahorrar
dinero. Apague sus electrodomésticos en Stand-By o apague la luz cuando abandone alguna estancia
y observe cuanto cambia la lectura de consumo de energía en el monitor. Observe el monitor antes de
abandonar su casa o vaya a dormir... es increíble cuanta energía es desperdiciada cuando ni siquiera es
necesaria.
Ajuste de su tarifa eléctrica 9
Conguración de una tarifa adicional 9
Conguración del enchufe sensor inalámbrico (ESI) 10
Conectividad con el ordenador 10
Tecnología C2 10
Resolución de problemas 11
Información técnica 12
Contacte con nosotros 12
Cómo funciona

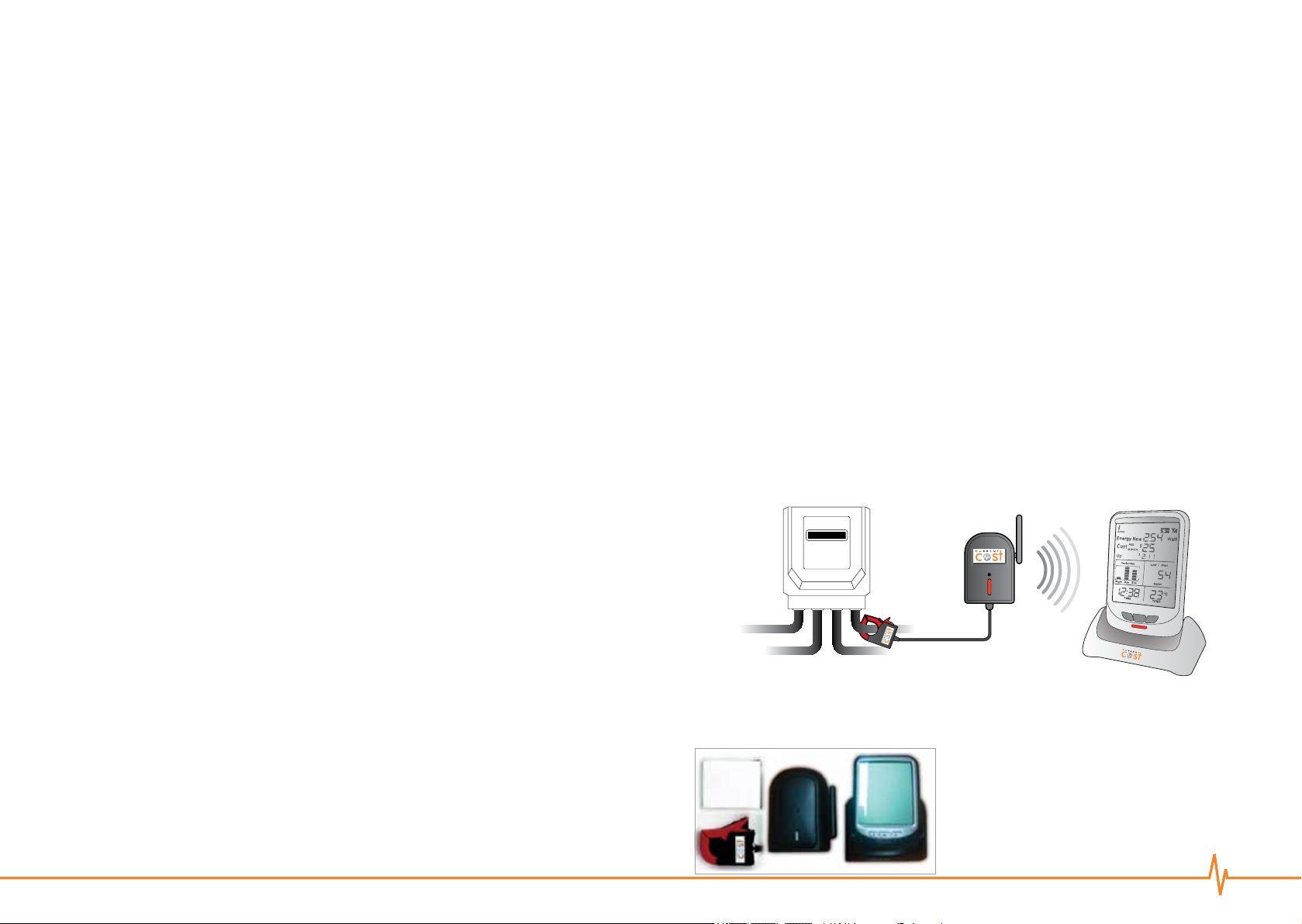

El monitor EnviR le muestra información en tiempo real; una señal inalámbrica es enviada cada
6 segundos desde el transmisor colocado en su cuadro eléctrico, a su monitor de visualización.
Esto le permitirá ver su consumo de energía a medida que se producen cambios en el consumo
de los diferentes electrodomésticos o en la iluminación de su hogar o empresa.
00 03 52 52
contador
entrada de corriente desde el exterior
Componentes del KIT EnviR
Contenido de tu caja
• Monitor EnviR
• Transmisor con pinza sensor
• Adaptador de corriente para el monitor
• Manual de instrucciones
• 1 año de garantía.
2 3
EnviR - El Gestor Energetico Inteligente
Page 3
Antes de usar este producto (manipule con cuidado y proteja su monitor
EnviR)
Es importante que tenga en cuenta ciertas precauciones antes del uso de este producto:
-El monitor ENVI no necesita cableado de instalación eléctrica, aún así el emisor deberá ser instalado en
el cuadro de distribución eléctrica de su hogar (si tiene dudas sobre su instalación, recomendamos llame a
su instalador eléctrico cualicado).
Asimismo, si usted observa anomalías en su cuadro eléctrico de distribución tales como cables sueltos,
marcas de quemadura o rotura en los aislamientos de los cables o daños en su contador de energía.
Consulte a un electricista autorizado antes de instalar la pinza sensor del gestor energético EnviR.
En caso de avería no trate de reparar su producto EnviR (por favor contacte el servicio de atención al
X
cliente, Tel. 937 567 469).
Evite el contacto de este producto con agua u otros líquidos.
X
Evite la exposición de este producto a fuentes de calor, vapor o frío extremo.
X
No trate de abrir o manipular alguna parte interna del producto EnviR.
X
Procure no golpear, agitar o dejar caer su producto – si la pantalla de visualización resultase rota
X
procure no tocar los cristales de la pantalla líquida.
No haga otro uso diferente de este producto para lo que está diseñado.
X
Conguración del monitor de visualización
1) Conectar el cable del adaptador de corriente a la clavija redonda en la parte posterior de la pantalla del
monitor.
2) Enchufar el adaptador de corriente a una toma de corriente.
3) El valor de ‘Energía Actual’ ya se muestra en la pantalla. El monitor del EnviR ya se deja continuamente
encendido para su continuo funcionamiento de lectura de energía.
4) Quitar la lengüeta de plástico de la batería situada en la parte inferior del emisor y ya estará activado.
5) Si la pantalla indica ‘0 Vatios’ la pantalla está conectada al emisor y lista para usar, si no es así deberá
conectarse al emisor.
Como conectar el monitor EnviR al trasmisor.
1) Colocar el emisor y el monitor en la misma estancia.
2) Quitar la lengüeta de la batería del emisor.

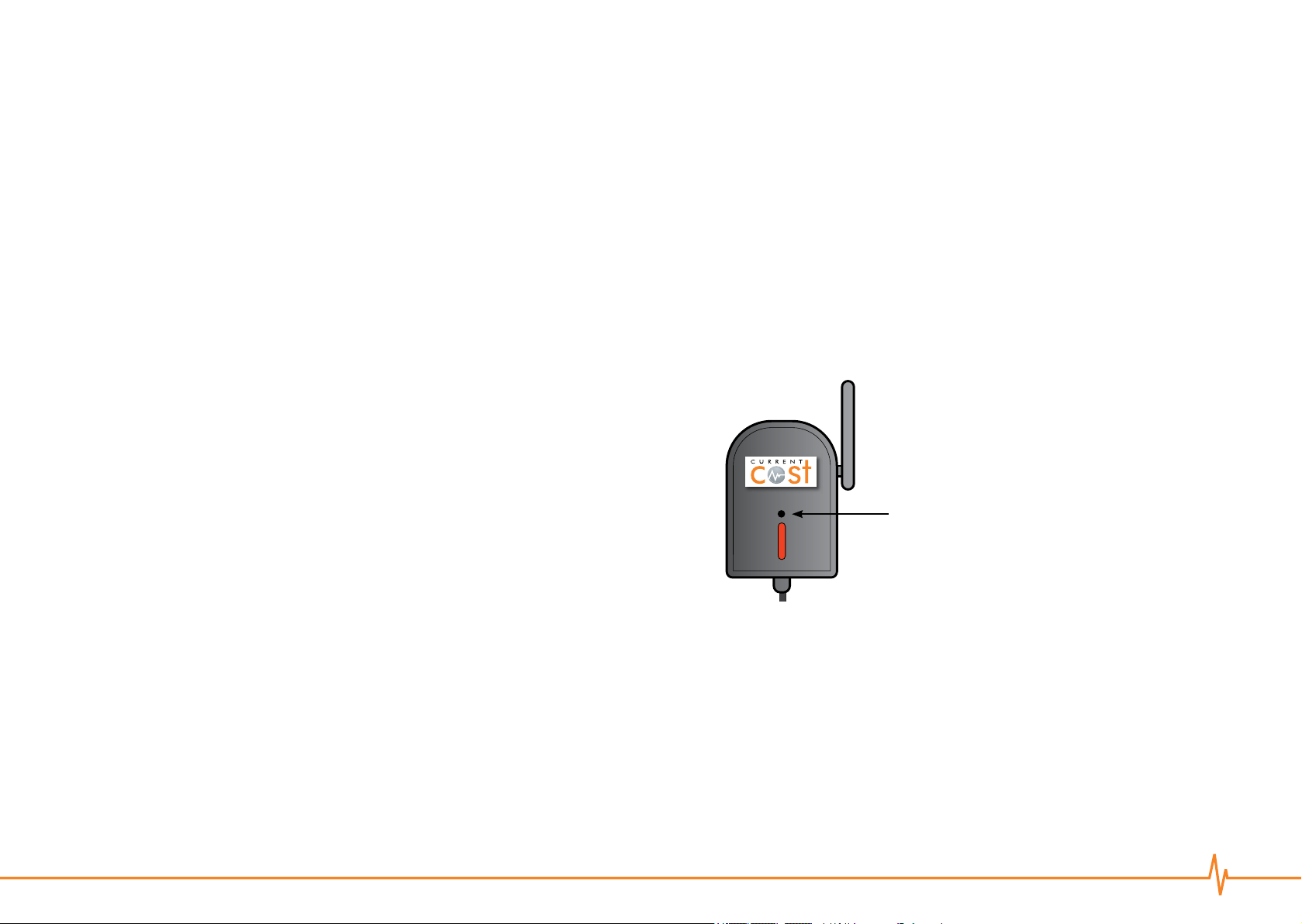

3) Localizar el botón de sintonización en el centro del emisor.
Botón
4) Usando una punta na, pulse la tecla de sintonización durante 9 segundos o hasta que el led rojo del
emisor haya parpadeado una vez.
5) Una vez acabada la pulsación, el led de color rojo del transmisor parpadeará durante un minuto, si no es
así repita la operación.
6) Mientras parpadea el led de color rojo del emisor, mantener pulsado la tecla hacia abajo del monitor,
hasta que el led parpadee.
7) Cuando suelte la tecla la pantalla le mostrará una señal de sintonización indicándole que se está
acoplando al emisor. Cuando su monitor y emisor están sintonizados, en la parte central a la derecha
mostrará “240” (indicando el voltaje doméstico).
8) Cuando la conexión se ha completado la pantalla le mostrará un icono indicándole el acoplamiento
nalizado, y la pantalla le mostrará el mensaje ‘0 Vatios’. Esta operación ocupa entre 1 y 2 minutos.
El icono aéreo aparecerá indicando que la sintonización ha sido exitosa.
4 5
EnviR - El Gestor Energetico Inteligente
Page 4
Ajuste Voltaje
El Nuevo software de ENVIR permite cambiar el voltaje de entrada para tener más exactitud en la potencia
mostrada.
Por defecto ENVIR viene con 240V, si usted necesita cambiar el voltaje de entrada, por ejemplo 220V, siga
los siguientes pasos:
1) Sigua los pasos 1 hasta 6 anteriormente mencionados.
2) Cuando usted deje de presionar el botón, la pantalla del monitor indicará, mediante el símbolo de señal
arriba a la izquierda que está sintonizando con el emisor, cuando esto ocurra, a la derecha de la pantalla
indicará 240V.
3) Ahora usted, podrá ajustar el voltaje siguiendo estos pasos:
i) Presione el botón de sintonización durante 3 segundos en el trasmisor.
ii) El monitor cambiará e indicará 250V.
iii) Presione el botón y repita el proceso y seleccione su propio voltaje el rango es de 200
a 260 V empezando 240 V.
(iv) Repita el proceso cada vez que necesite ajustar el valor del voltaje que usted quiere usar.
(v) Por ejemplo si usted desea 200V repita los pasos (i) i (ii) tres veces y el monitor mostrará
250,260 y luego 200.
4) Un vez completado, el monitor mostrará 0 vatios durante 2 minutos. Un icono aparecerá indicando que
el cambio de voltaje ha sido modicado correctamente.
Nota, el voltaje cambiado es sólo para el cálculo interno de potencia, y no tiene nada que ver con el
trasfomadorde corriente del monitor. El trasformador de corriente del monitor está congurado para 220 V.
Sintonizando monitores adicionales C2 al trasmisor.
El nuevo software del EnviR permite conectar monitores adicionales en la misma ubicación. Para
sintonizar monitores adicionales por favor siga los siguientes pasos.
1) Siga los pasos del 1 al 3 para sintonizar el monitor EnviR y el trasmisor.
2) Use una punta na o similar para presionar el botón de sintonización y mantenga durante unos
segundos hasta que el led rojo del trasmisor parpadee.
3) Una vez parpadee durante un minuto, nos Indicará que el trasmisor esta ahora preparado para
sintonizarse con cualquier monitor adicional con la tecnología C2, al mismo tiempo que está
sintonizado con el EnviR. Si no se sintoniza, inténtelo de nuevo.
4) Mientras el led parpadea en el emisor, en el monitor o en los monitores adicionales, presione y
mantenga el botón de que indica hacia abajo hasta que parpadee el monitor.
5) El monitor mostrará un icono de sintonización arriba a la derecha para indicar que se ha realizado
correctamente la sintonización con el trasmisor.
6) Una vez sintonizado completamente, todos los monitores aparecerá “ 0 watts “ durante 1 o 2
minutos. El icono de sintonización arriba a la derecha aparecerá para indicar que la sintonización
será exitosa.
Adaptación del trasmisor al contador
1) Una vez el transmisor y pantalla están conectados entre sí, llevar el transmisor con su pinza al cuadro
eléctrico de su hogar.
El cuadro eléctrico de su hogar puede estar localizado en la entrada de su vivienda o de su garaje.
La pantalla de visualización ENVI puede estar localizada en cualquier estancia de su hogar en un lugar
bien visible, por ejemplo en la entrada o en su comedor.
Consejo: Si tiene un contador eléctrico, coloque el sensor como indica la gura inferior. Si dispone de
dos contadores entonces seleccione el que contabiliza el consumo principal de su hogar, no el que
contabiliza el consumo de sus acumuladores nocturnos de energía (doble tarifa con tarifa nocturna).

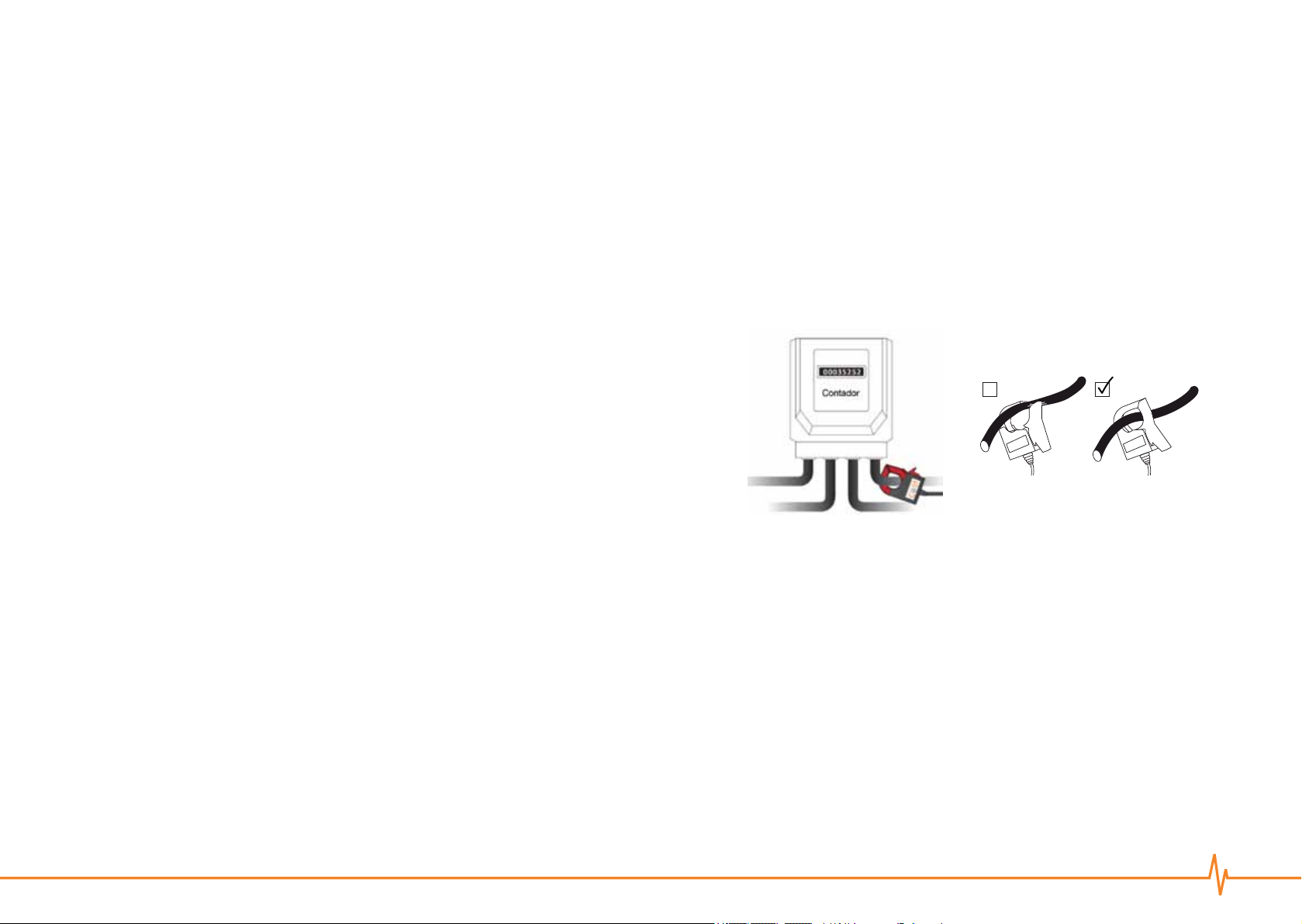

2) Localizar los cables conectados a su contador. La pinza se debe colocar alrededor del cable activo
(color marrón, L=Fase) que va desde el contador al interruptor o magneto térmico.
x
IMPORTANTE: mientras localiza los cables que parten del contador estos deben estar perfectamente
aislados y no deberían dejar descubierta la parte conductora de cobre. Si no es así evite la manipulación
y contacte con un instalador eléctrico autorizado.
3) Seleccione una parte holgada del cable y rodee el cable con la pinza del emisor. Recuerde, la pinza
no debe pinzar el cable.
4) Colocar el emisor en un lugar seco apropiado, lo más alto posible donde no pueda caer, con toda su
longitud de cable rizado. Una vez colocada la pantalla de visualización ésta comenzará a funcionar.
Si se seleccionase el cable incorrecto, no hay riesgo tanto en la instalación eléctrica como en el
trasmisor.
6 7
EnviR - El Gestor Energetico Inteligente
Page 5
Interpretación de la pantalla del EnviR

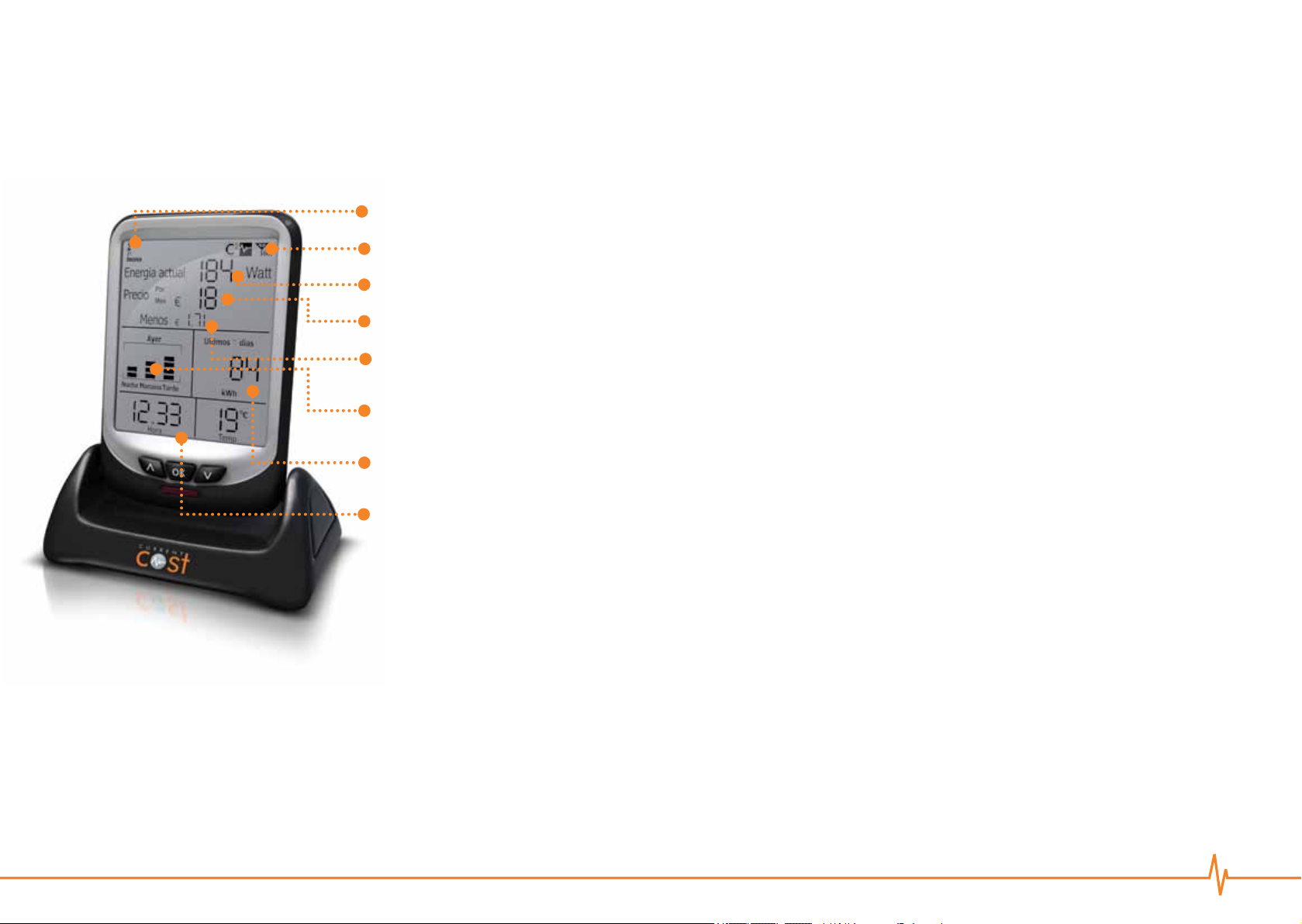

Una vez esta el monitor correctamente instalado, usted debería ver una imagen de la pantalla como la
ilustración que sigue:
➔
1. Tipo de conexión, monofásico o trifásico.
➔
2. Señal de recepción.
➔
3. Consumo energético actual
➔
4. Coste energético, por día, mes.
➔
5. Variación en el coste, cuando se
enciende o apaga un equipo
➔
6. Gráco del consumo día anterior de noche
(23-7h), día (7-15h), tarde (15-23h)
➔
7. Total del consumo en KWh del día
anterior, 7 días, 30 días anteriores.
➔
8. Hora y temperatura del lugar
Conguración del reloj
Para congurar el reloj de la pantalla de visualización en eI EnviR:
• Mantenga presionada la tecla OK hasta que el led rojo parpadee (aproximadamente 3 segundos).
• La pantalla se vaciará de contenido y la hora reloj parpadeará.
• Presione las teclas subir y bajar para jar la hora (0 a 24).
• Una vez jada la hora presione la tecla OK.
• A continuación parpadearan los minutos, presione las teclas subir o bajar para jar los minutos.
• Pulse la tecla OK y la pantalla de visualización volverá a su estado normal.
Ajuste de su tarifa eléctrica
La pantalla de su EnviR viene congurada con una tarifa precio/kWh por defecto. Si desea jar su tarifa
actual siga los siguientes pasos:
• Mantenga presionada la tecla con la echa hacia arriba en la pantalla de visualización hasta que el led
rojo parpadee.
• Pulse la echa arriba y abajo para cambiar de Libras/ Peniques a Euros/Céntimos.
• Pulse OK para conrmar.
• La tarifa comenzará entonces a parpadear (p.ej c/p/Kwh). Pulse las echas arriba y abajo para ajustar el
coste en céntimos de euros por Kwh.
• Presione OK para conrmar.
• Repita el proceso con la opción Céntimos.
• Presione OK para conrmar y la pantalla de visualización volverá a su estado normal.
Conguración de una tarifa adicional
Existen diferentes tarifas eléctricas en el mercado y en el caso que usted tenga más de una tarifa, la
pantalla del EnviR puede congurarse mediante los siguientes pasos:
• Mantenga presionadas las teclas arriba y abajo hasta que el led rojo parpadee.
• Mediante las teclas arriba y abajo seleccione su tarifa más económica.
• Pulse OK para conrmar cuando haya seleccionado la tarifa correcta (si usted no cambió la tarifa, no
podrá ver el apartado de cambio de hora).
• A continuación verá la hora parpadeando. Mediante las teclas arriba y abajo podrá seleccionar la
hora que comienza su tarifa más económica. A continuación teclee OK para conrmar la hora que ha
seleccionado.
• Mediante las teclas arriba y abajo seleccione la hora que comienza su tarifa normal y a continuación
teclee OK para conrmar la hora que ha seleccionado.
• Mediante las teclas arriba y abajo seleccione su tarifa normal.
• Pulse la tecla OK para conrmar y reanudar la operación normal.
8 9
EnviR - El Gestor Energetico Inteligente
Page 6
ESI (Enchufe Sensor Individual)
En casa o en la empresa tener un sensor individual a primera vista es una ventaja más del gestor
energético EnviR. El ESI (Enchufe Sensor Individual), transmite al monitor el número de vatios consumidos
y el coste de funcionamiento de un equipo eléctrico. El gestor energético EnviR puede detectar hasta
9 ESI, es decir consumos individuales, lo que permite descubrir los equipos d eforma individual que
consumen más energía.
Todos los accesorios del gestor energético EnviR están disponibles en www.cliensol.es
Conectividad con el PC
Mediante el cable de datos USB- RJ45, usted puede descargar en su ordenador los datos recogidos por
el monitor EnviR. La posibilidad de visualizar mediante grácos hasta 7 años de datos acumulados ayuda
al usuario a entender el comportamiento de la energía e identicar donde puede haber un despilfarro de
energía.
“Current Cost” y “Cliensol Energy” a través de sus entusiastas colaboradores continúan en el desarrollo de
nuevos programas de software, que posibilitan la oportunidad de analizar el uso de la energía ya sea para
usuarios de PC o MAC. Entender el patrón de su uso de la energía, puede ayudarle a tomar decisiones
con conocimiento sobre la eciencia de sus electrodomésticos, o ayudarle para utilizar parte de sus
consumos con horarios nocturnos cuando la energía es más económica.
Toda la gama de accesorios para EnviR los encontrará en www.cliensol.es
Tecnología C2
Cualquier producto que incorpore el logo C2, sabrá que se trata de una familia de productos que le
permitirá gestionar su consumo de energía. Compruebe la existencia de este logo en otros productos
‘Current Cost’ así como en otras empresas colaboradoras.
433MHz
Resolución de problemas
Su gestor energético debería estar en perfectas condiciones. Si usted ha seguido los pasos de instalación
pero no funciona correctamente, por favor consulte los siguientes apartados antes de requerir asistencia
técnica:
Problema Posible causa Solución
No hay lectura en la pantalla Pantalla o trasfomador de
Lectura incompleta de la
pantalla
Lectura de datos de pantalla
alternantes
Los datos no cambian,
permanecen constantes
Los costes parecen
excesivamente altos o bajos
Indicación de temperatura
excesivamente alta
Si la información de ayuda no resuelve sus dudas o problemas de instalación por favor no dude en
contactar con nuestro servicio de atención al cliente mediante el número de teléfono 93 756 74 69.
También puede visitar nuestra web: www.cliensol.es
alimentación defectuosa
Pantalla defectuosa Contacte suministrador
La pantalla detecta la señal
de un transmisor de otro
usuario
Instalación incorrecta Revise los capítulos en
Conguración de tarifas
eléctricas incorrectas
Pantalla próxima a algún
emisor de calor
Contacte suministrador
Conecte nuevamente el
emisor y compruebe otra vez
páginas 6 y 7
Revise página 9 (ajuste su
tarifa eléctrica)
Cambie la localización
enabled
Cuando compre un producto C2 usted sabrá que
serán 100% compatibles entre ellos, y cumplen los
estándares de calidad más exigentes.
10 11
EnviR - El Gestor Energetico Inteligente
Page 7
Informacón Técnica
Modelo gestor energético: EnviR (Beta)
Dimensiones: 140 mm x 170mm (base) x 105mm
Receptor: banda de 433MHz SRD
Codicación de reconocimiento del sensor: 10 canales (recepción digital y analógica)
Servicios subordinados: Reloj 24 horas / ˚C / Conectividad PC y su pertinente cumplimiento con
conformidad CE
Diseñado en el Reino Unido. Fabricado en China para Current Cost Ltd.
Conformidad CE:
ETSI EN 300 220-2 V2.1.1(2006-04), EN 50371 2002, EN 301489-3 v1.4.1 2002-08, EN
60215:1989+A1:1992+A2:1994,
IEC 60950-1:2001(1st Edition) and/or EN 60950-1:2001+A11:2004
Declaración (1) 15.105
Este equipo ha sido testado de manera que cumple con las limitaciones para un aparato de clase B y cumple
con la legalidad respetando el apartado 15 de las normas FCC. Estos límites se han establecido para su
posterior protección contra posibles interferencias perjudiciales. Este equipo genera, utiliza o puede radiar
pequeñas cantidades de energía en forma de radiofrecuencia en caso de no ser instalado según acuerdo con
las instrucciones.
Podría interferir levemente en las comunicaciones de radio. De todos modos no es seguro que pueda
ocasionar interferencia alguna en algún aparato en cuestión. Si este aparato provocara alguna interferencia
perjudicial en algún aparato de radio o televisión, lo cual se determinaría apagando y encendiendo
este equipo, el usuario podría corregir esta interferencia tomando una o más de las medidas citadas a
continuación:
• Reorientar o colocar la antena receptora en otro lugar,
• Aumentar la distancia entre el equipo y el receptor,
• Conectar el equipo fuera, en un circuito diferente de aquel que está conectado el receptor,
• Consulte a su proveedor o a un técnico de radio/TV.
Cómo contactar con nosotros:
A través de E-Mail: [email protected]
Teléfono: 93 756 7469
Dirección: CLIENSOL ENERGY S.L
Parc Tecnocampus Mataró-Maresme
TCM 2-planta 1
Av. d’Ernest Lluch, s/n
08302 Mataró (Barcelona)
Más información disponible en: www.cliensol.es
Gracias por conar en los productos Cliensol Energy SL.
Distribuidor ocial España
433MHz
enabled
Loading...
