Herzlichen Glückwunsch zum Kauf Ihres CULLMANN Blitzgerätes.

Das elektronische Blitzgerät D 4500 ist entsprechend dem hohen
Qualitätsstandard von CULLMANN Produkten unter Verwendung
modernster Technik für digitale sowie analoge Kameras her­gestellt worden.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch
und folgen Sie den Richtlinien der Anleitung, damit Sie alle
Möglichkeiten Ihres Gerätes voll nutzen können.

Als Beitrag zum Umweltschutz bitten wir Sie, verbrauchte Batterien
bzw. defekte Akkus nicht einfach in den Hausmüll zu werfen,
sondern geben Sie diese besser Ihrem Foto-Fachhändler oder
zum Sondermüll zur umweltgerechten Entsorgung.

DEU

2 3

Auto Fokus/TTL Blitzgerät für:

C – Canon Autofokus SLR- & Digitalkameras (E-TTL)
N – Nikon Autofokus SLR & Digitalkameras (TTL und i-TTL)
O/P – Olympus und Panasonic DSLR
S – Sony Alpha DSLR/ Konica Minolta Auto Focus SLR- und
Digitalkameras (ADI- und D-Linsen)
P – Pentax DSLR

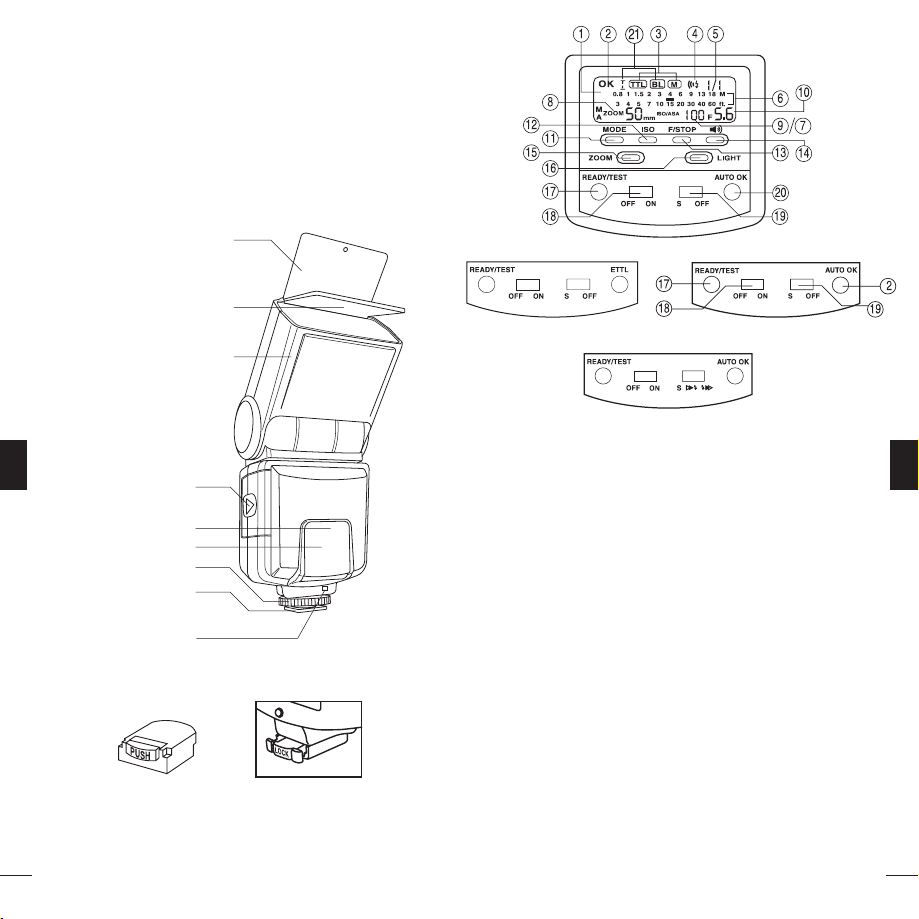

Reflektierende Platte

Diffusor

Blitzkopf

Für Typ C

Für Typ N, O/P, S

DEU

Für Typ P

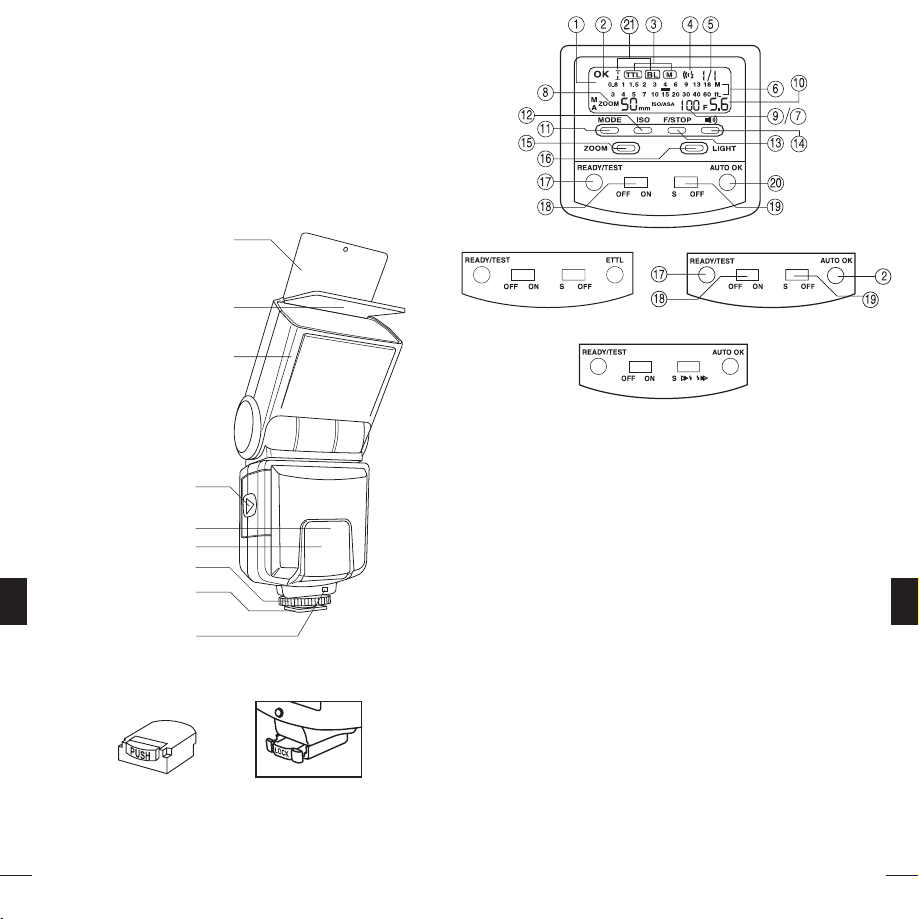

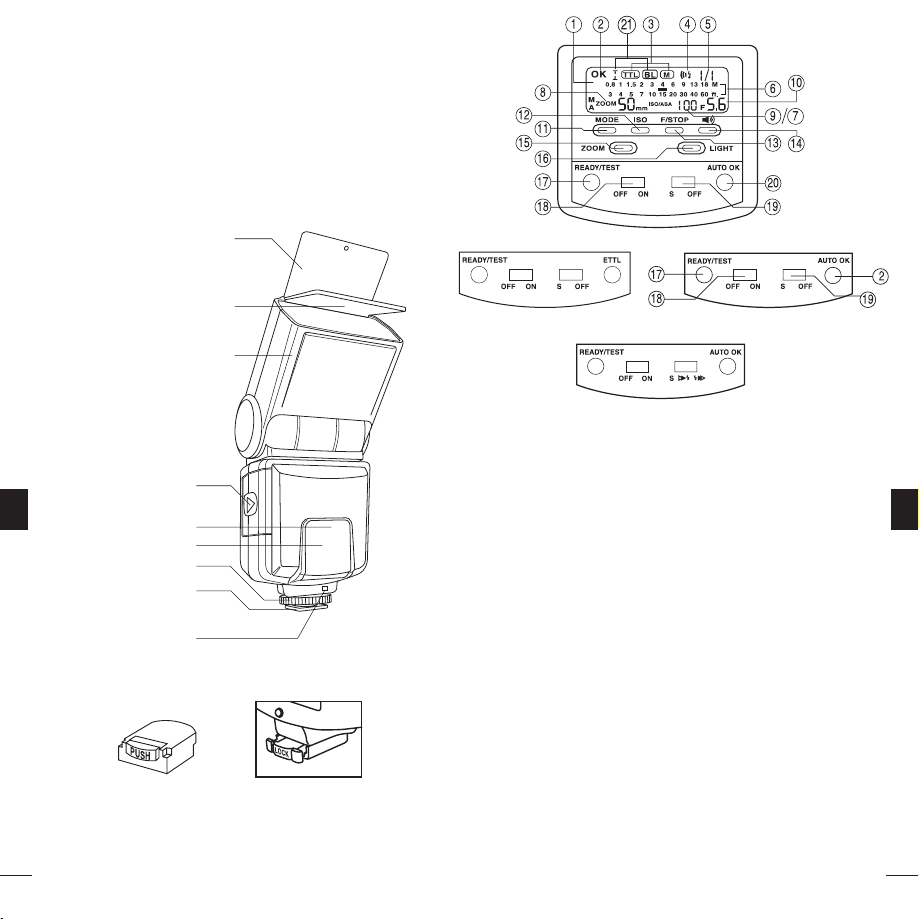

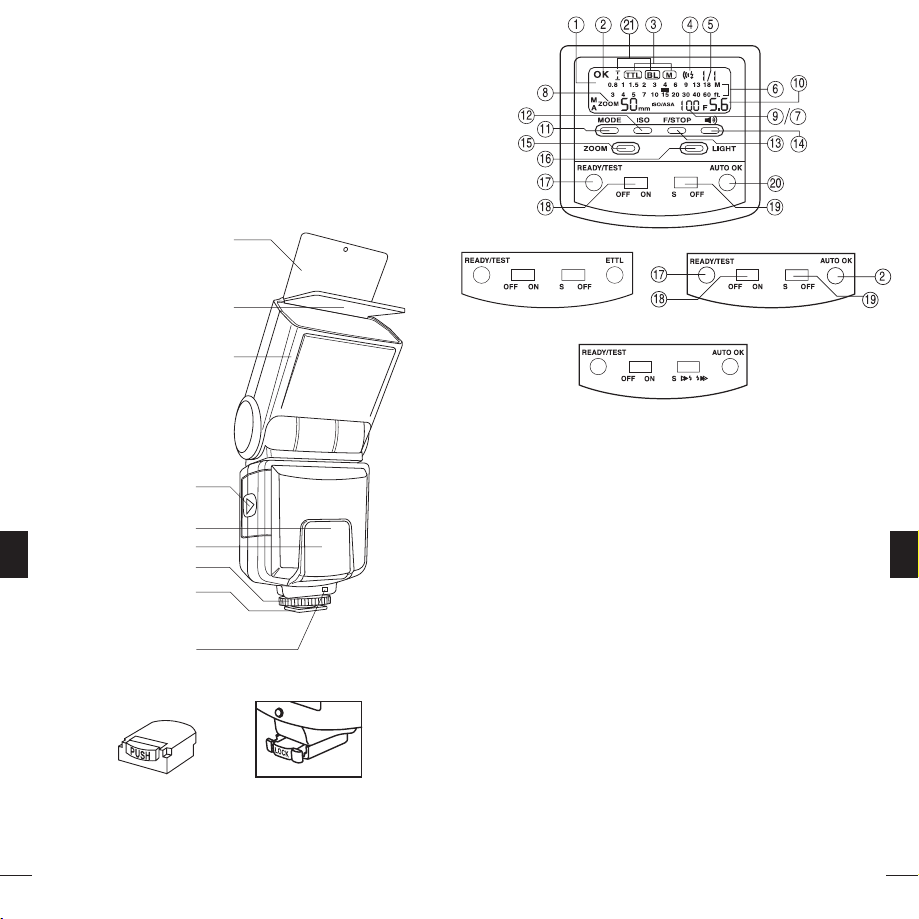

Legende:

1. LCD-Anzeige

Deckel des Batteriefachs

Empfangssensor

Rotes AF-Licht

Schließring

Montagefuß

(Typ C, N und P)

Buchse für Update

(außer Typ P)

Montagefuß Typ S Montagefuß Typ O/P

4 5

2. Selbsttestanzeige

3. Anzeige der
Moduseinstellung

4. Anzeige des Piepers

5. Einstellung des
Energieniveaus

6. Entfernungsanzeige
für den Blitzbereich

7. Strom-Aus-Anzeige

8. Zoomposition

9. Filmempfindlichkeits-
anzeige

Bei Nikon i-TTL: Im Display erscheint die Information „BL“, wenn
an der Kamera die Belichtungsart „3D- Matrix“ gewählt ist.

10. Blendenanzeige

11. Modustaste

12. Filme

13. Blendentaste

14. Pieper ein/aus

15. Zoomtaste

16. LCD Beleuchtung

17. Ready/Test-Leuchte

18. Schalter Strom
ON/OFF (Ein/Aus)

19. Slave on/off

20. Auto OK

21. Modusanzeiger (nur N)

DEU

Besondere Merkmale

• LCD-Anzeige

• Automatischer und manueller Zoom von 24-28-35-50-70-85 mm

• Roter Lichtstrahl als Fokussierhilfe für die Einstellung des AFs
bei geringem Licht

• TTL-Messung

• Automatische Geschwindigkeitseinstellung für den Verschluss

• 5 Energieniveaus, Verhältnisse 1/1, 1/2, 1/4, 1/8 und 1/16

• Bereitschaftsanzeige für den Blitz im Sucher

• Synchronisierung der Vorder- und Hintergrundausleuchtung

• Reduzierung des Rote-Augen-Effektes (für Nikon und Olympus)

• Eingebaute Slave-Funktion

• Eingebaute Reflexionsplatte und Diffusor

• Energiesparfunktion

• Updatefähig (außer Typ P)

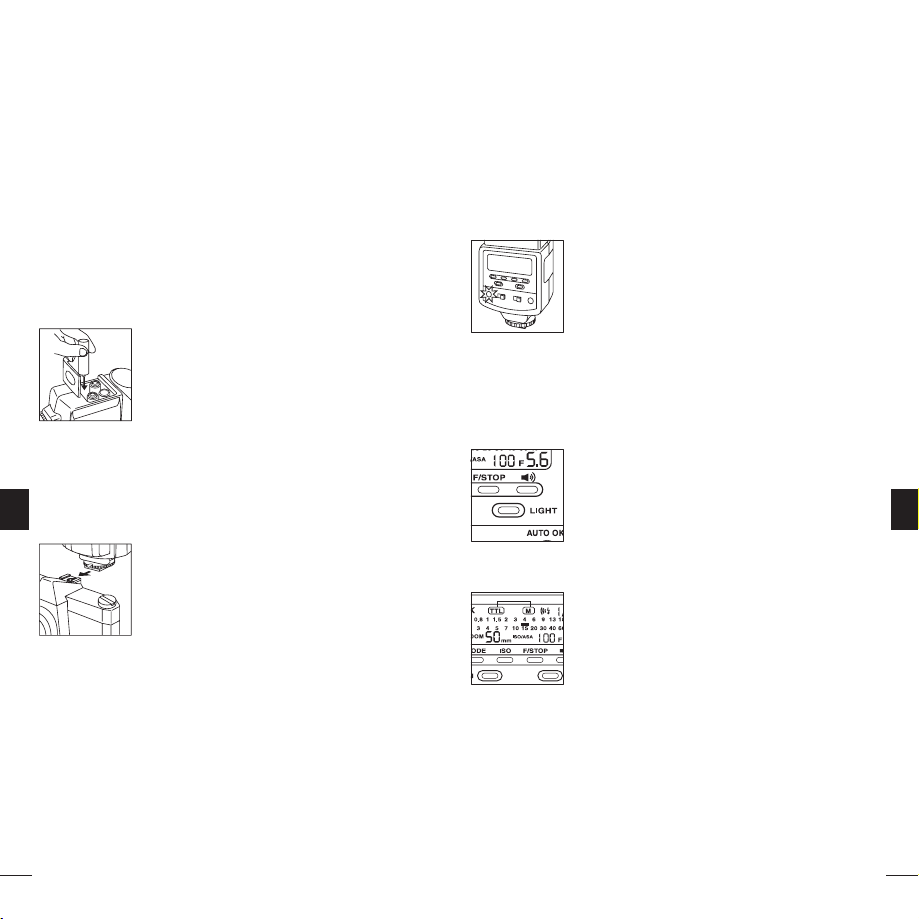

Batterien einlegen

Vergewissern Sie sich, dass der Hauptschalter

DEU

in der Position „OFF“ steht. Schieben Sie den
Deckel des Batteriefaches nach vorn und schwen­ken Sie ihn nach oben. Legen Sie die Batterien
entsprechend den angegebenen Symbolen für
„+/-“ ein.
Schließen Sie den Deckel des Batteriefachs und
schieben Sie ihn zurück an seinen Platz, bis er
einrastet. Vergewissern Sie sich, dass alle Batteri­en vom selben Typ sind und gleich stark geladen
sind, NiCd- oder NiMh-Akkus sind vorzuziehen.

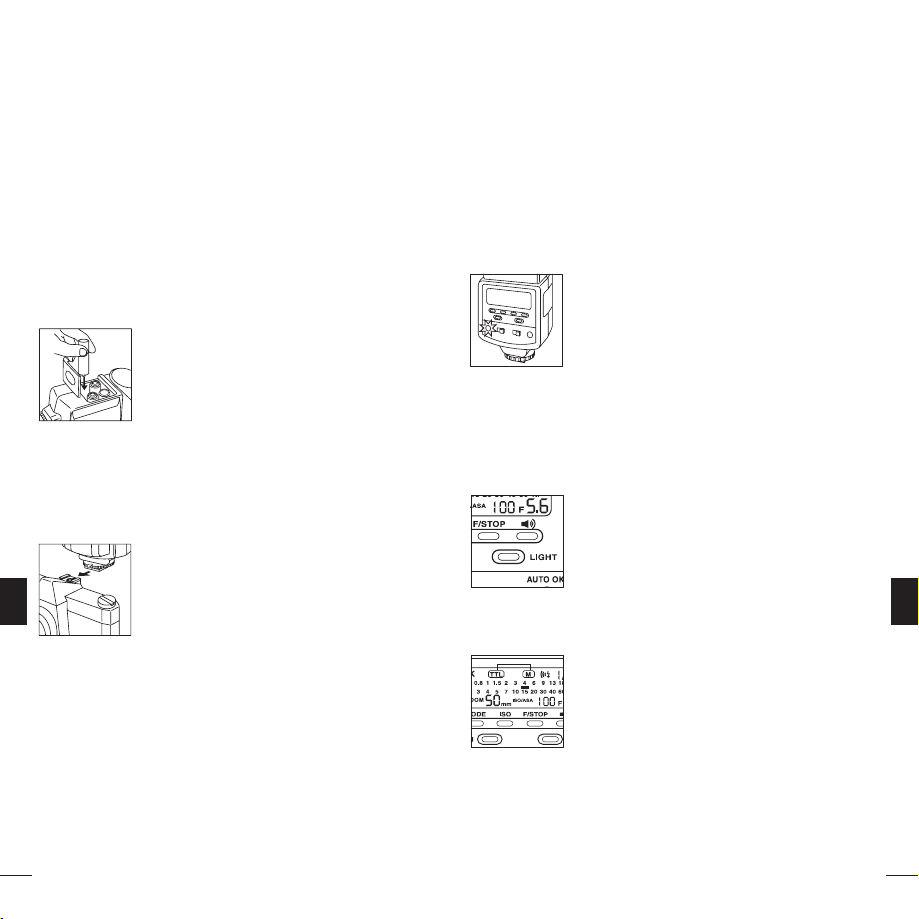

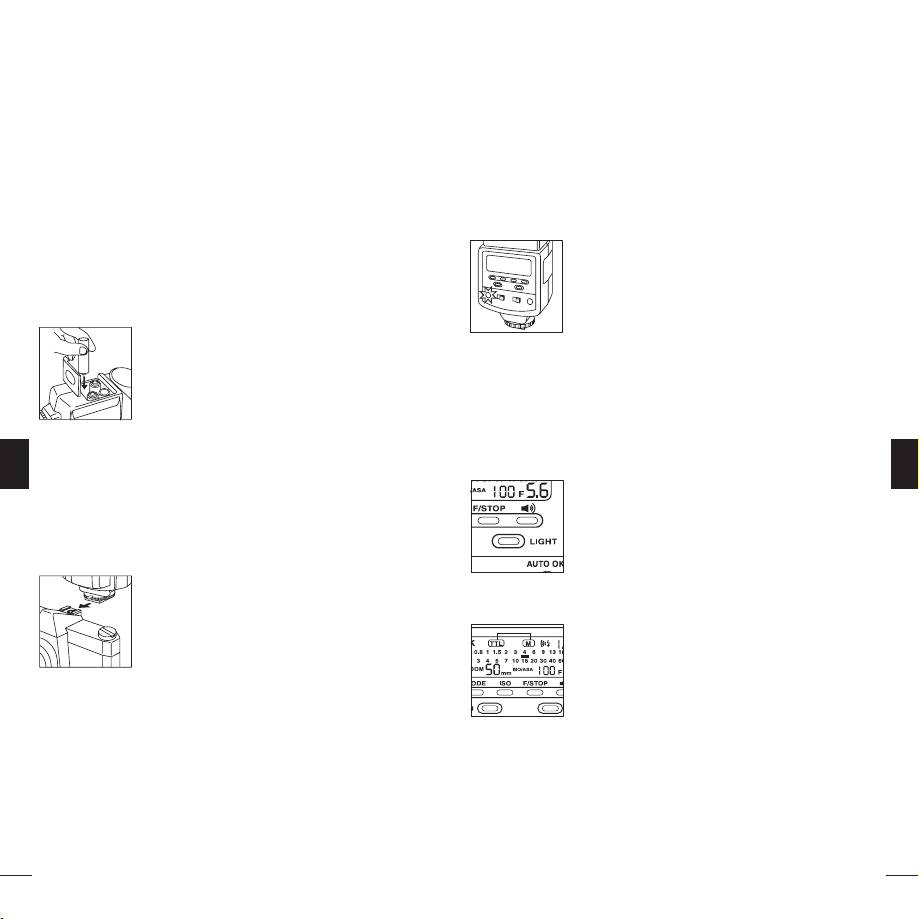

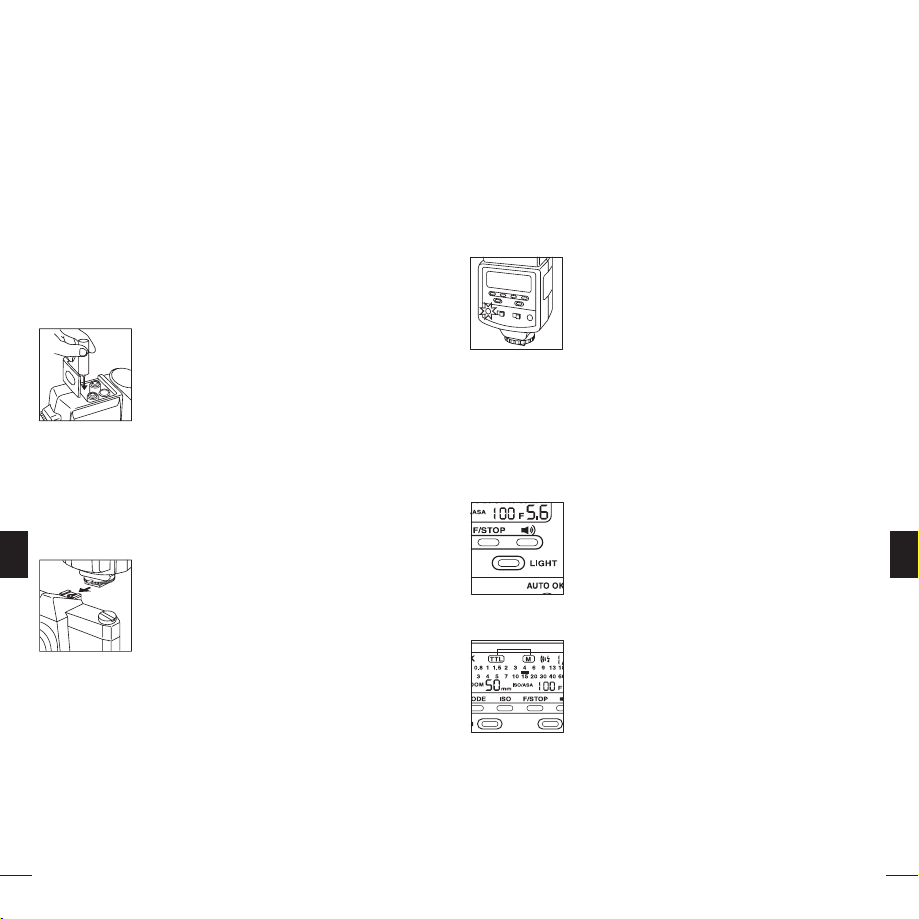

Montage des Blitzgerätes auf der Kamera

Schalten Sie Blitzgerät und Kamera aus.
Drehen Sie die Rändelschraube des Blitzgerätes
nach oben zum Blitzgerät hin. Schieben Sie das
Blitzgerät in den Geräteschuh der Kamera. Dre­hen Sie die Rändelschraube des Blitzgerätes zur
Kamera hin, dadurch wird das Blitzgerät auf der
Kamera festgeklammert.
Für Typ S: Stecken Sie den Montagefuß des Blitz­gerätes in den Geräteschuh der Kamera. Dadurch
rastet das Blitzgerät ein.
Für Typ O/P: Stecken Sie den Montagefuß des
Blitzgerätes in den Geräteschuh der Kamera
und drücken Sie auf „LOCK“, um das Blitzgerät
einrasten zu lassen.

Abnehmen des Blitzgerätes
von der Kamera

Schalten Sie Blitzgerät und Kamera aus. Drehen
Sie die Rändelschraube nach oben zum Blitzgerät
hin. Nehmen Sie das Blitzgerät aus dem Geräte­schuh der Kamera heraus.
Für Typ S: Drücken Sie den Knopf, der den Gerä­teschuh entriegelt, und ziehen Sie das Blitzgerät
nach hinten heraus.
Für Typ O/P: Schieben Sie beide Seiten des
Ver-/ Entriegelungsknopfes in die angegebenen
Richtungen und ziehen Sie das Blitzgerät nach
hinten heraus.

Betätigung des ON/OFF-Schalters und
Durchführung des Blitztests

Um das Blitzgerät einzuschalten, schieben Sie
den Hauptschalter in die Position „ON“. Die Be­reitschaftsanzeige „READY“ leuchtet auf, sobald
der Blitz einsatzbereit ist. Drücken Sie auf den
Test-Knopf, um sich zu vergewissern, dass das
Blitzgerät richtig funktioniert. Wenn sich das Blitz­gerät entladen hat, warten Sie, bis die Anzeige
„READY“ wieder aufleuchtet.
Zum Ausschalten den Hauptschalter in die Positi­on OFF schieben.

Beleuchtung der LC-Anzeige

Die LCD-Anzeige dient zur Anzeige allgemeiner
Informationen über die Kamera und des aktuellen
Zustandes des Blitzgerätes; jedesmal, wenn auf
die Taste „LIGHT“ gedrückt wird, wird die LCD­Anzeige für ungefähr 5 Sekunden beleuchtet.

Bildaufnahme, AF-/TTL-Betrieb
Automatische Steuerung der Blitz­Synchronisierungsgeschwindigkeit

Wenn das Blitzgerät bereit ist, schaltet die
Kamera es automatisch in den Programm-Modus
Blitz-Synchronisierungsgeschwindigkeit oder
in den gewählten Blendenprioritätsmodus.
Die Synchronisierungsgeschwindigkeit hängt
vom Kameramodell ab und liegt üblicherweise
zwischen 1/30 Sekunde und 1/250 Sekunde.
Wenn eine Aufnahme mit Blitz gemacht wurde,
leuchtet auf der LCD-Anzeige kurz das Symbol
„OK“ auf, um die korrekte Belichtung zu bestä­tigen.

DEU

6 7

DEU

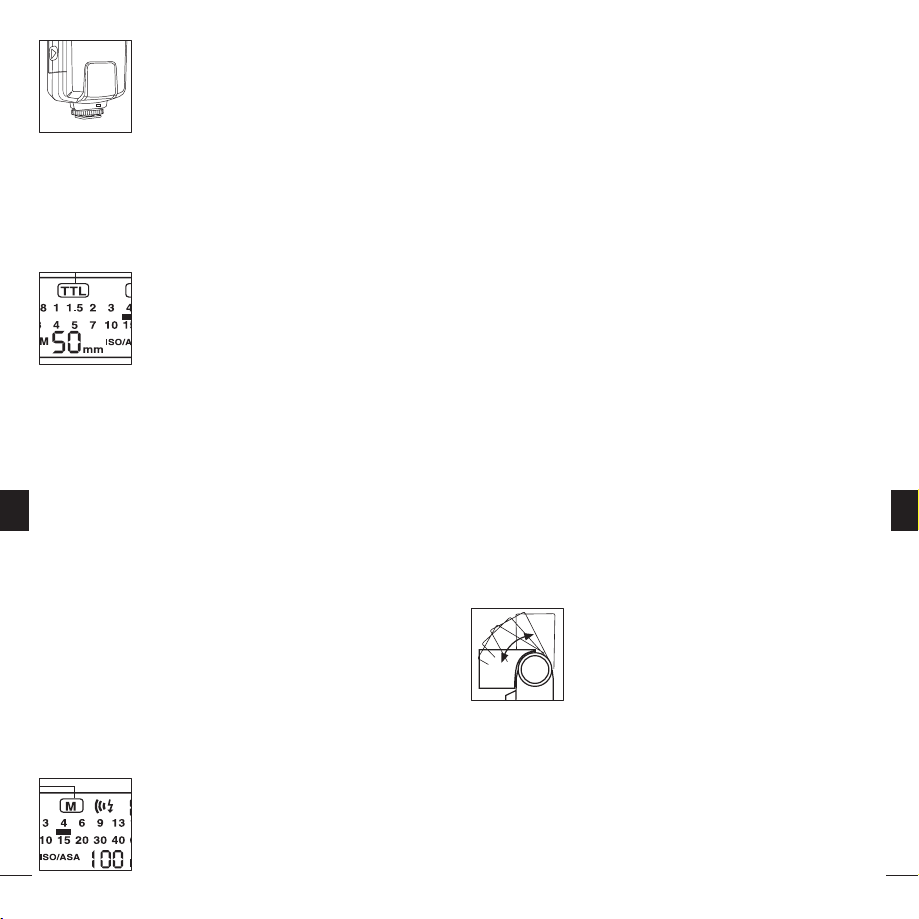

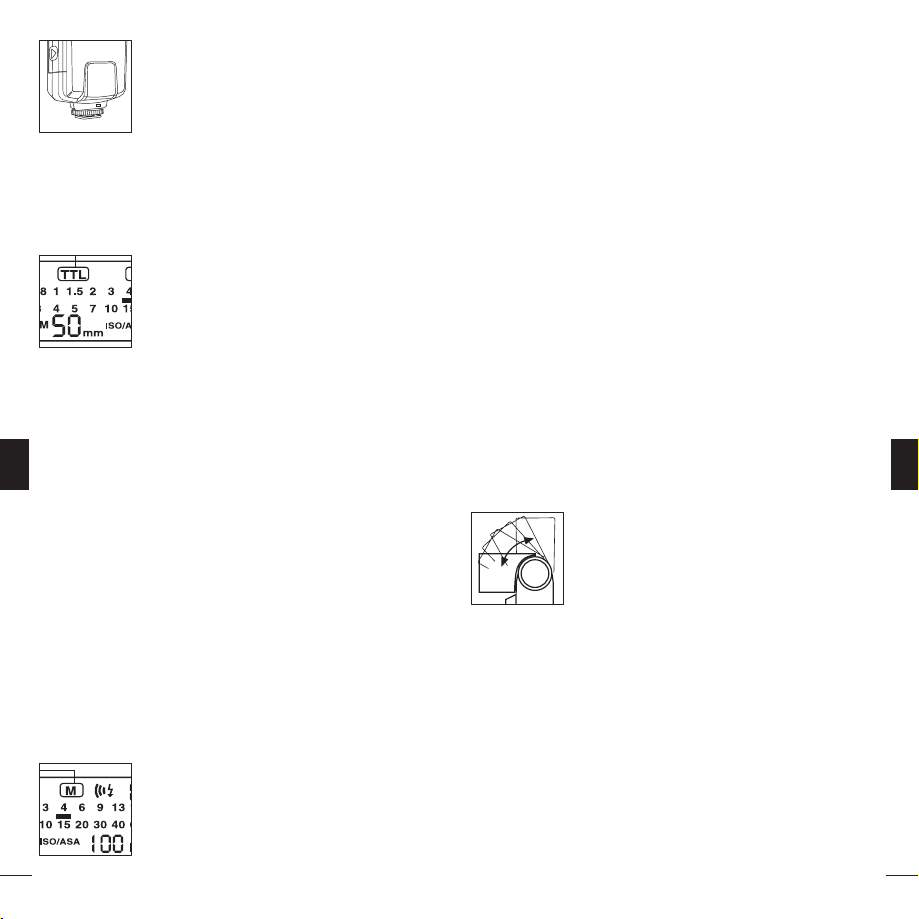

Meßblitz „AF“ für den Auto Focus

Der im Blitzgerät integrierte rote Lichtstrahl „AF“
unterstützt die automatische Scharfstellung der
Auto Focus TTL-Kameras.
Wenn die herrschenden Lichtverhältnisse für die
automatische Einstellung der Brennweite nicht
ausreichen, projiziert das Blitzgerät einen roten
Lichtstrahl auf das Objekt, sobald der Verschluss
der Kamera leicht berührt wird. Dann stellt sich
der Auto Focus der Kamera mit Hilfe des roten
Lichtstrahls auf dieses Objekt ein.

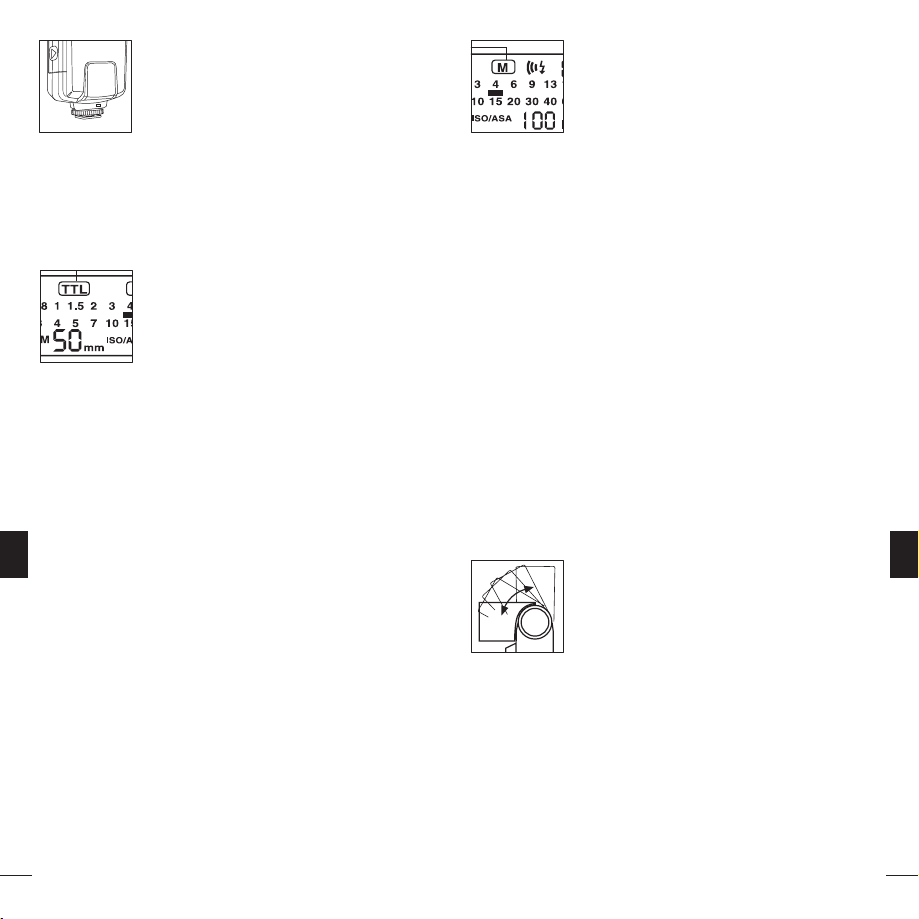

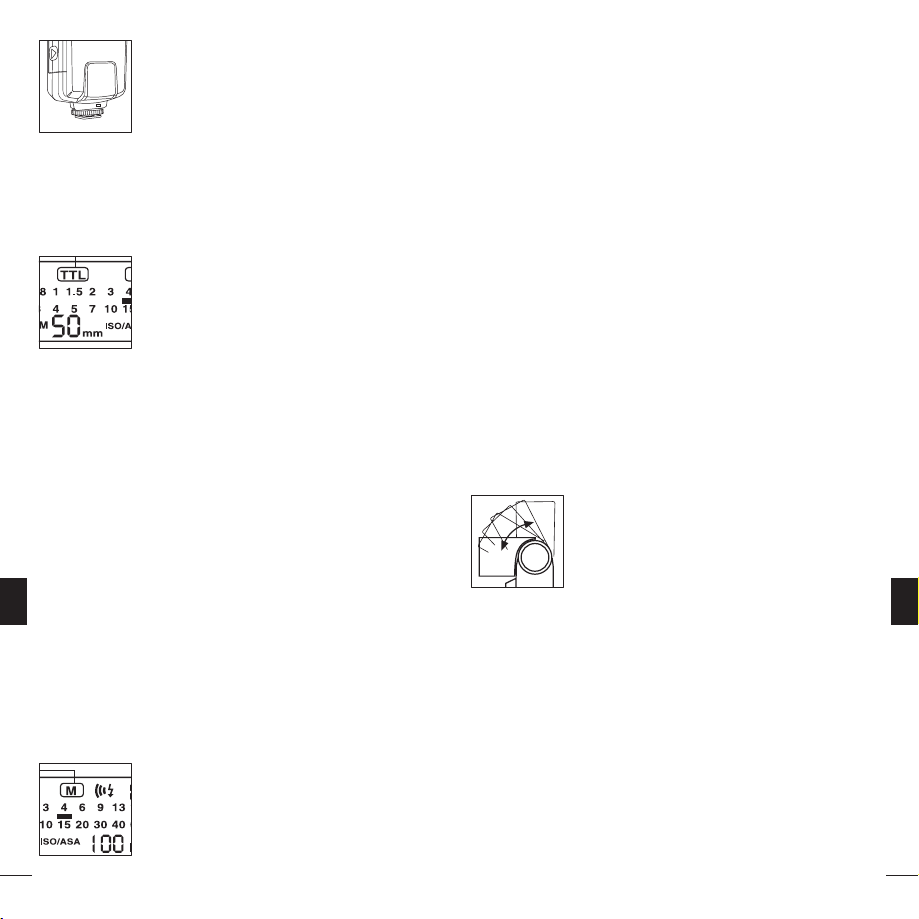

Blitzlichtregelung TTL (Through the lens)

Das Blitzgerät erhält seine Informationen
ausschließlich von der angeschlossenen TTL­gesteuerten Kamera. Die Messung der Belichtung
im TTL-Modus (TTL = through the lens, durch die
Linse) wird vom Sensor der Kamera durchge­führt.
Dieser Sensor misst das Licht, das auf die Kamera
fällt. Ein elektronischer Steuerkreis in der Kamera
sendet ein Stoppsignal an die Kamera, sobald das
Licht empfangen wurde; TTL-Modus bedeutet,
dass sämtliche Faktoren, die die Belichtung beein­flussen (wie z.B. Filter, Änderungen am Blenden­verschluss oder Zoom mit variablem Verschluss),
berücksichtigt werden. Sie müssen sich nicht um
die Einstellung des Lichtausstoßes kümmern.
Das elektronische System der Kamera steuert die
benötigte Lichtmenge automatisch. Sie können
außerdem verschiedene Messvorrichtungen
benutzen (z.B. Spot, Matrix oder zentrierte Belich­tungsmessung), die einige Kameras bereithalten.
Um den TTL-Blitzmodus einzuschalten, tippen Sie
den Moduswähler sanft in die TTL-Position. Die
LCD-Anzeige gibt dann „TTL“ an. Für Blitzlicht
des C-Typs: Die ETTL-Anzeige leuchtet auf, wenn
er an eine ETTL-Kamera angeschlossen ist.
Für Blitzlicht des N-Typs: Die LC-Anzeige zeigt
TTL, ITTL oder BL an, abhängig vom Kamera­modell. Bitte beachten Sie die Bedienungsanlei­tung der Kamera.

Manueller Blitzmodus bei vollem Licht­ausstoß

Um das Blitzgerät mit vollem Lichtausstoß zu
benutzen, muss man den Moduswähler in die

Position M (Manuell) stellen. Dann wird jedes­mal, wenn das Blitzgerät betätigt wird, ein Blitz
mit voller Energie abgefeuert. Die LCD-Anzeige
gibt automatisch die für eine richtige Belichtung
benötigte Entfernung zwischen Blitz und Gegen­stand an.

Eine Anpassung an die einzelne Aufnahmesitua­tion kann man erreichen, indem man die Blende
der Linse oder die Brennweite anders einstellt (an
der Kamera).
Beim „Energieverhältnis“ können 5 Niveaus, 1/1,
1/2, 1/4, 1/8 und 1/16, gewählt werden, indem
man sanft auf den Moduswähler tippt, wenn er
sich in der Position „M“ befindet.

Synchronisierung von Vorder- und Hinter­grundausleuchtung

Das Gerät unterstützt die Synchronisierung von
Vorder- und Hintergrundausleuchtung: einfach
den Modus Front oder Rear einschalten.
Die Kameras von Canon, Nikon, Olympus, Pana­sonic und Sony Alpha regeln die Synchronisie­rung der Vordergrund- und Hintergrundbeleuch­tung automatisch, wodurch die Notwendigkeit
entfällt, die Einstellungen am Blitzlichtaufsatz zu
modifizieren.

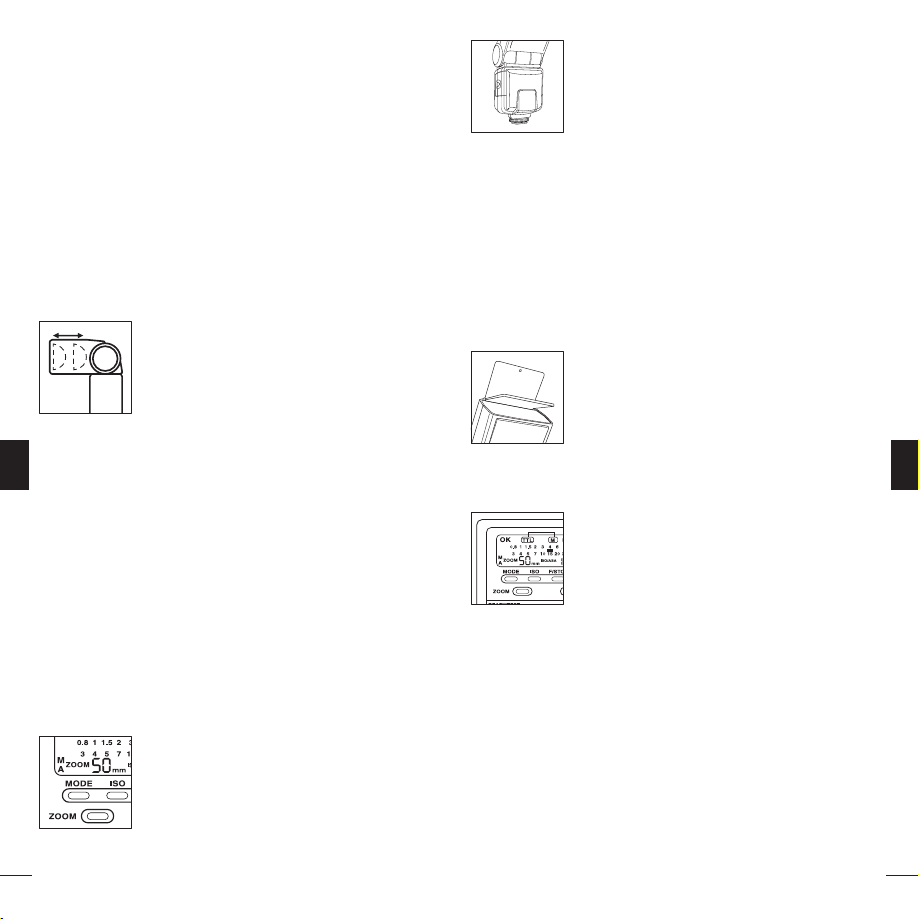

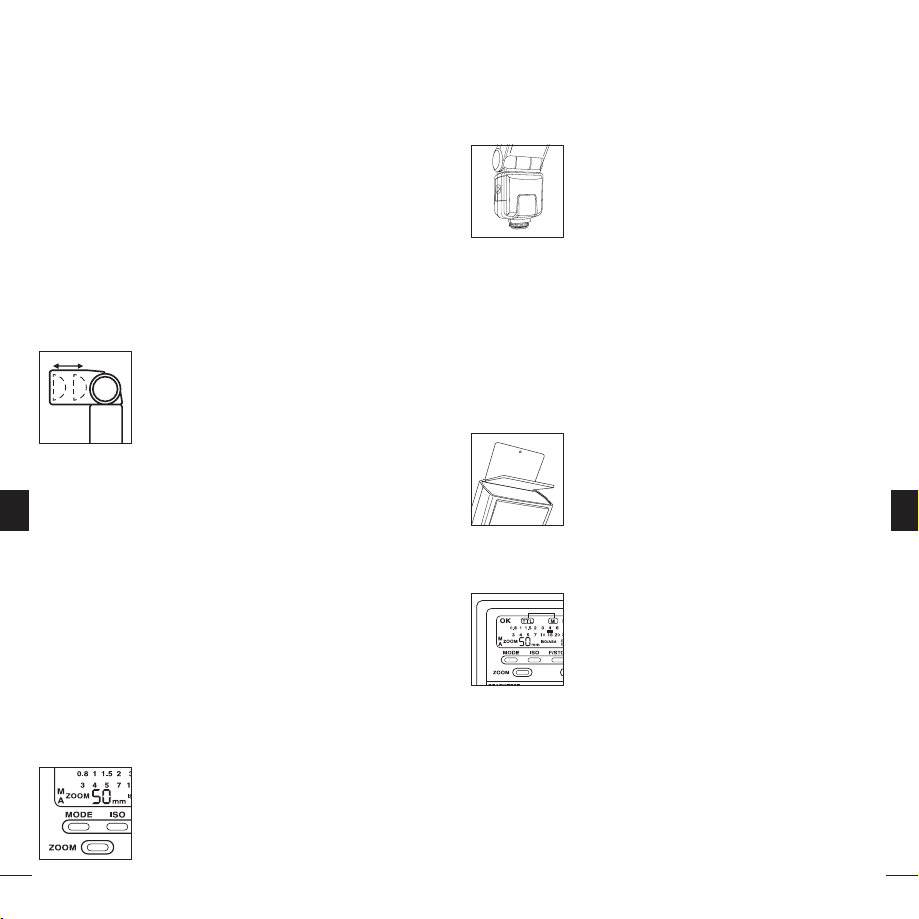

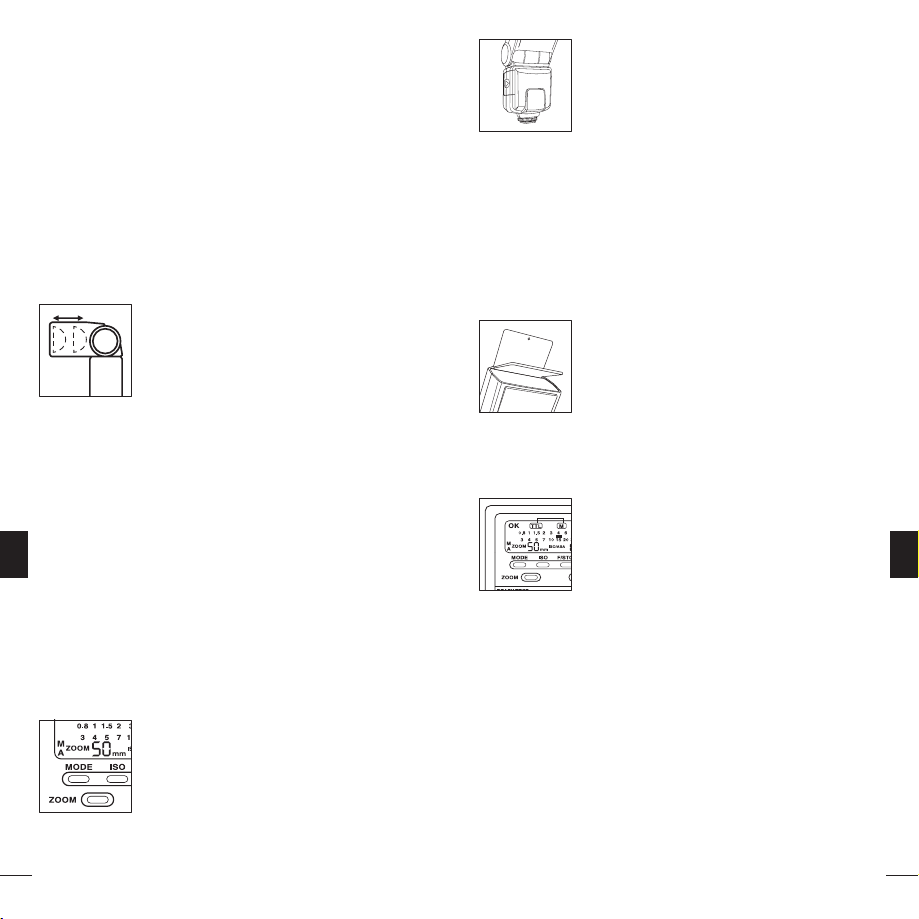

Schwenkblitz vertikal/horizontal

Fotos, die mit einem vollen Blitz von vorn auf­genommen werden, sind leicht an ihren harten,
dichten Schatten zu erkennen. Dies ist oft von
einem scharfen Abfallen des Vordergrunds in
Richtung Hintergrund begleitet.
Dieses Phänomen kann man mit einem
Schwenkblitz vermeiden. Weil das zerstreute
Licht eine sanfte, gleichmäßige Wiedergabe­schärfe erzeugt, wird der Reflektor um bis zu 90°
nach oben gedreht, so dass der Blitz von einer
geeigneten Reflektionsfläche zurückgeworfen
wird. Für Farbaufnahmen muss die Reflektions­fläche weiß sein oder eine neutrale Farbe haben
und darf nicht strukturiert sein. Beim Schwenken
des Reflektors sicherstellen, dass kein Licht
direkt vom Reflektor auf den Gegenstand fällt.
Wenn Sie den Schwenkblitz benutzen, rastet die
Zoom-Position auf 50 mm ein, ausgenommen im
manuellen Modus.

DEU

8 9

DEU

Damit Ihre Bilder unter Verwendung vom
Schwenkreflektor korrekt belichtet werden, wird
dem Benutzer empfohlen, die folgenden Punkte
zu beachten:
(1) Wählen Sie weiße oder reflektierende Ober­flächen, um das Licht zu reflektieren. Denn sonst
erhalten Ihre Bilder eine unnatürliche Farb­schattierung, die derjenigen der reflektierenden
Oberfläche ähnelt.
(2) Stellen Sie den Expositionsmodus der Kamera
auf Blendenautomatik Auto („A“) oder Manuell
(„M“).
(3) Verwenden Sie eine kleinere Blendenzahl als
gewöhnlich, da unter Verwendung vom Schwenk­reflektor 2 oder 3 Blendenstufen verloren gehen
können.

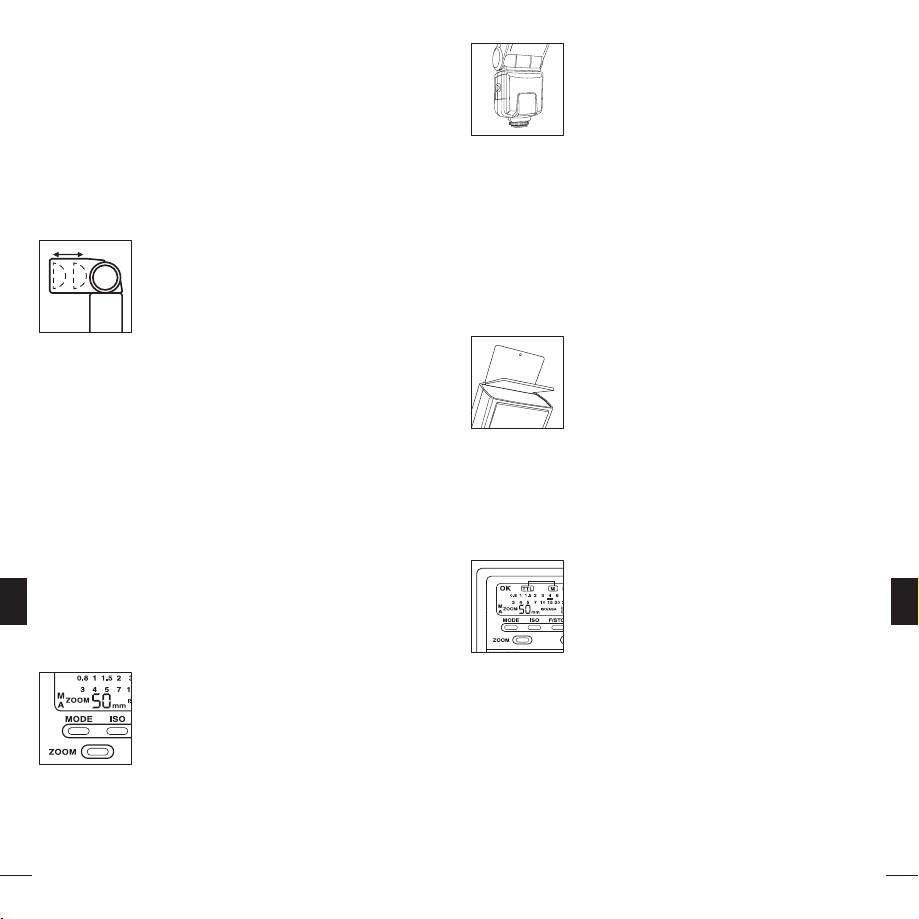

Power-Zoom
Automatische Steuerung des motorisier­ten Zoom

Wenn Sie Zoomlinsen verwenden, die ihre Brenn­weite an die Kamera senden, gibt die Kamera
diese Information an das Blitzgerät weiter. Dann
passt das Blitzgerät seine Zoomposition automa­tisch der Brennweite der Linse an. Die automati­sche Reflektorsteuerung des motorisierten Zoom
ist nur bei Kameras möglich, die eine digitale
Datenübertragung zum Blitzgerät erlauben.
Die LCD-Anzeige am Blitzgerät gibt die Zoom­positionen von 24-28-35-50-70-85 mm an. Wenn
das Blitzgerät eingeschaltet ist, wird der Zoom
aktiviert und die Position auf 35 mm eingestellt.
Sobald der Auslöser der Kamera nur leicht
berührt wird, wird die Brennweite des Blitzge­rätes automatisch an die Brennweite der Linse
angepasst.
Immer wenn der Blitzkopf nicht in der Normal­stellung ist (nach vorn zeigt), bei dem er in einer
anderen Position steht, rastet die Zoomposition
auf 50 mm ein und wird in der LCD-Anzeige durch
einen kurzen Blitz im Auto-Modus angegeben.

Manuelle Steuerung des motorisierten
Zoom

Mit der Taste „Zoom“ können Sie die Reflektorpo­sition des Zoom unabhängig von der Brennweite
der Linse ändern. Die LCD-Anzeige gibt dann „M“
und die aktuell eingestellte Zoomposition des
Reflektors an.

Durch leichtes Antippen der Taste „Zoom“ kön­nen Sie die Zoomposition in dieser Reihenfolge
ändern: 24-28-35-50-70-85 mm.

Empfangsfunktion

Dieses Blitzgerät kann als drahtloses Empfangs­gerät betrieben werden, indem man den Schalter
„Slave Mode“ auf die Position S einstellt. Das
Blitzgerät schaltet automatisch auf den Modus
M mit einem Energieverhältnis 1:1 und der
Brennweite 24 mm um. Wenn der Sensor die
Auslösung eines externen Blitzes entdeckt, wird
der Blitz synchron ausgelöst. Die Menge des
Lichtausstosses kann gewählt werden, indem das
Energieverhältnis von 1/1 bis 1/16 gewählt wird.
Wenn mehrere Blitzgeräte als Empfangsgeräte
eingesetzt werden, müssen Sie die entsprechen­de Lichtmenge berücksichtigen, um die richtige
Belichtung zu berechnen. Wenn der Empfangs­modus eingeschaltet ist, funktioniert der Energie­sparmodus nicht.

Reflektor und Diffusor

Der Blitzlichtaufsatz verfügt über einen integ­rierten Reflektor und einen Diffusor. Sie können
den Reflektor oder Diffusor an der Oberseite
herausziehen. Der Diffusor verhindert eine harte
Licht-Schattenzeichnung. Die Verwendung des
Diffusors wird empfohlen, um ideale Ergebnisse
bei kurzen Distanzen (1-3 m) zu erhalten.

Energiesparfunktion

Um Strom zu sparen, schaltet sich das Blitzgerät
etwa 3 Minuten, nachdem das Blitzgerät einge­schaltet wurde oder der letzte Blitz ausgelöst
wurde, automatisch ab.
Die LCD-Anzeige gibt das „OFF“-Signal. Um das
Blitzgerät zu reaktivieren, einfach einen beliebi­gen Tastschalter unterhalb der LCD-Anzeigentafel
drücken oder den Hauptschalter aus- und wieder­einschalten.
Das Blitzgerät ist in der Energiesparfunktion nicht
komplett ausgeschaltet, aber sein Stromver­brauch ist drastisch reduziert. Wenn Sie das
Blitzgerät nicht mehr benutzen, stellen Sie den
Hauptschalter auf „OFF“.

DEU

10 11

Update des D 4500

Technische Daten

DEU

Damit Ihr Blitzgerät stets auf dem neuesten Stand
der Technik ist, können Sie das CULLMANN D
4500 auf den jeweiligen Stand updaten (außer
Typ P).

Da das jeweilige Update nur in unserer Service­abteilung durchgeführt werden kann, senden Sie
Ihr Blitzgerät bitte an folgende Adresse:

CULLMANN GmbH
Service Blitzgeräte
Waldstraße 12
90579 Langenzenn

Das Update für das D 4500 ist kostenlos.
Sollten Sie mehr Infos über die Updatefähigkeit
des Blitzgerätes D 4500 benötigen, so schreiben
Sie bitte an: [e-mail]

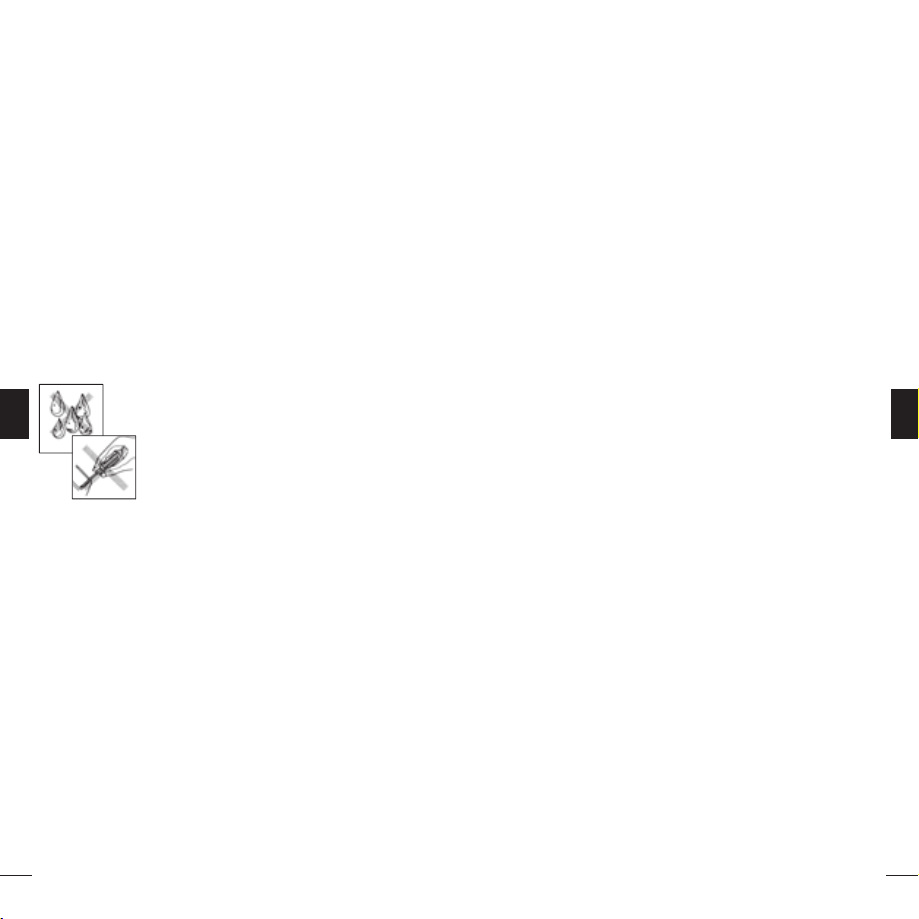

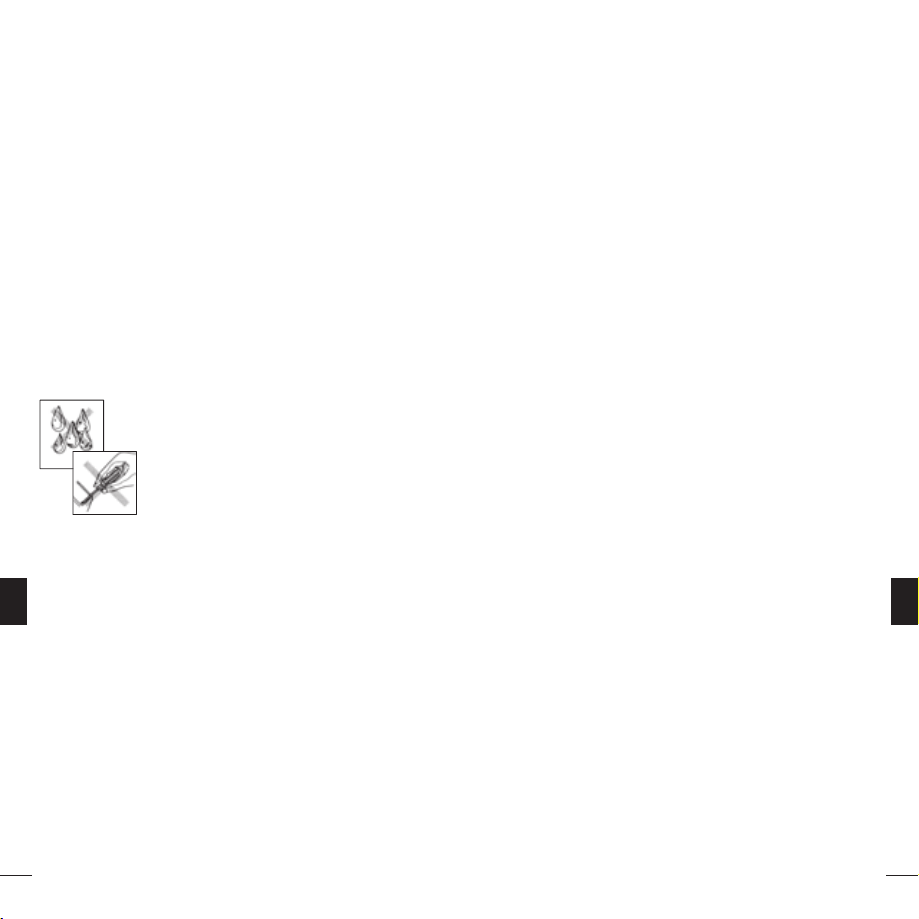

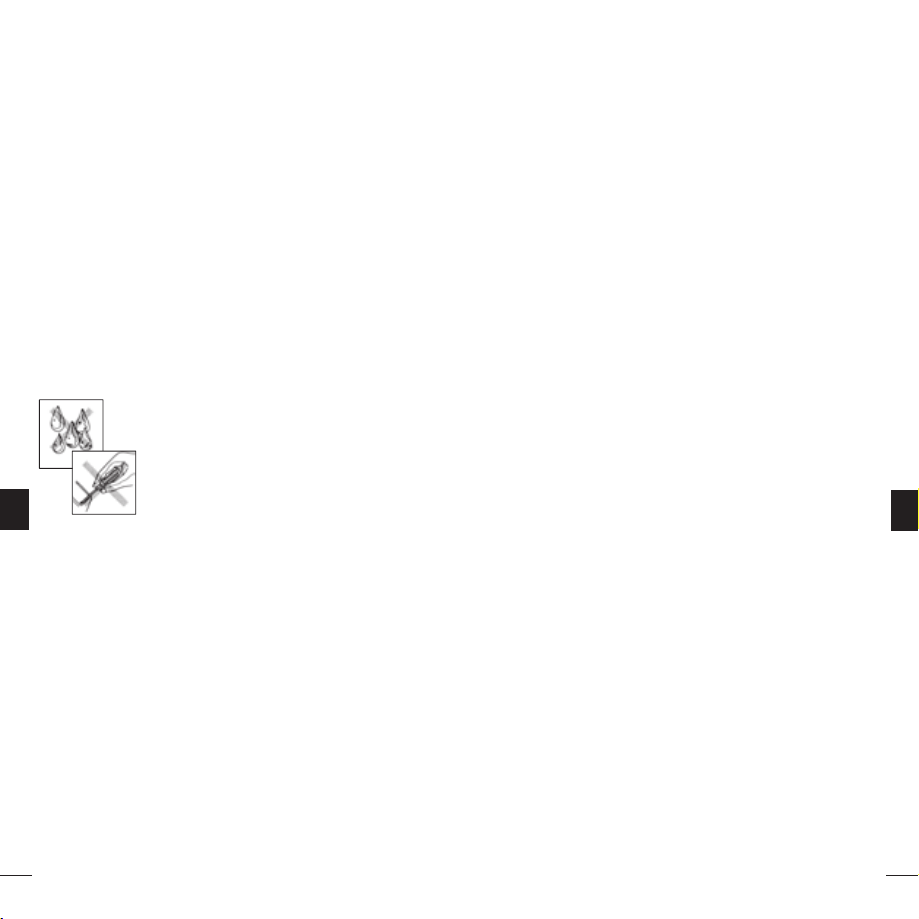

Sicherheitshinweise

• Nie einen Blitz aus kurzer Entfernung direkt in
die Augen von Menschen oder Tieren schießen.
Dies kann die Netzhaut beschädigen und sogar
zu Blindheit führen.

• Nur die in der Gebrauchsanweisung genannten
Energiequellen benutzen.

• Niemals versuchen, Batterien zu öffnen oder
kurzzuschließen.

• Batterien oder Akkus niemals erhöhten Tempe­ raturen wie intensivem Sonnenlicht oder Feuer
aussetzen.

• Das Blitzgerät immer ausschalten, bevor Sie die
Batterien wechseln.

• Nicht versuchen, das Blitzgerät zu öffnen, da
es unter Hochspannung steht. Es gibt im Innern
des Blitzgerätes keine Teile, die vom Benutzer
repariert werden könnten.

• Falls das Blitzgerät so stark beschädigt wird,
dass Teile des Innern freiliegen, darf das Blitzge­ rät erst wieder benutzt werden, wenn es
repariert worden ist. Nehmen Sie die Batterien
heraus, damit es nicht unbeabsichtigt benutzt
werden kann.

• Niemals versuchen, das Blitzgerät selbst zu
reparieren. Bei Problemen wenden Sie sich bitte
an den Kundendienst.

Leitzahl (ISO 100) 36 bei 85 mm
Reflektor mit motorisiertem Zoom 24-28-35-50-70-85 mm
Energieversorgung 4 x 1,5 V NiCd- oder NiMh-Batterien
Blitzzeiten 1/1,000-1/20.000 Sekunden
Aufladezeit 0,5 – 9 Sekunden
Anzahl der Blitze ca. 80 mal mit neuen
NiCd- oder NiMh-Batterien (je
nach Leistung der Akkus)
Farbtemperatur Tageslicht
Abmessungen Ca. 175 x 74 x 59 mm
Nettogewicht Ca. 270 Gramm (ohne Batterien)

Technische Änderungen vorbehalten.
* Bei Minolta Dynax 3 und 5 die Einstellung WL auf dem

Funktionswähler in die Position ON stellen, bevor der
D 4500 benutzt wird.

DEU

ENG

12 13

Congratulations on purchasing your CULLMANN flash unit.

This D 4500 electronic flash unit has been manufactured for
digital and analog cameras using the latest technology in
accordance with the high quality standards of CULLMANN
products.

Please read the instructions carefully and follow their guidelines
so that you can enjoy the full range of possibilities of your flash
unit.

We would like to ask you to do your part in protecting the
environment by refraining from throwing used batteries or
rechargeable batteries into normal household trash; instead
please dispose of them at your photographic equipment
dealership or in specially designated waste.

ENG

14 15

Auto Focus/TTL Flash Unit for:

C – Canon SLR & digital cameras (E-TTL)
N – Nikon auto focus SLR & digital cameras (TTL and i-TTL)
O/P – Olympus auto focus digital & digital single-lens reflex cameras
& Panasonic digital single-lens reflex cameras
S – Sony Alpha digital single-lens reflex (DSLR) cameras/
Konica Minolta auto focus SLR and digital cameras
(ADI and D lenses)
P – Pentax digital single-lens reflex (DSLR) cameras (TTL and P-TTL)

Reflection plate

Diffuser

For type N, O/P, S

ENG

Flash head

For type C

For type P

Legende:

Battery compartment lid

Reception sensor

Red AF light

Closing ring

Mounting foot
(type C, N and P)

Socket for updating

(except type P)

Mounting foot type S Mounting foot type O/P

16 17

1. LCD display

2. Auto Check Indicator

3. Mode setting display

4. Beeper display

5. Energy level setting

6. Removal display for
the flash area

7. Circuit off display

8. Zoom position

9. Film sensitivity display

Nikon i-TTL only: When you are using the option „3D-Matrix”,
the information “BL” will be displayed on the LCD screen

10. F-Stop Indicator

11. Mode button

12. Film sensitivity button

13. F-Stop Selector

14. Beeper on/off

15. Zoom button

16. LCD light

17. Ready / Test light

18. Electricity ON / OFF switch

19. Slave on/off

20. Auto OK

21. Mode indicator (N only)

ENG

Special Features

• LCD display

• Automatic and manual zoom of 24-28-35-50-70-85 mm

• Red light ray as a focusing aid for setting the AF in low light

• TTL measurement

• Automatic speed setting for the shutter

• 5 energy levels, ratios 1/1, 1/2, 1/4, 1/8 and 1/16

• Readiness display for the flash in the seeker

• Synchronization of the foreground and background light

• Reduction of the red-eye effect (for Nikon and Olympus)

• Integrated slave function

• Integrated reflection plate and diffuser

• Energy-saving function

• Can be updated (except type P)

Inserting the Batteries

Ensure that the main switch is in the “OFF”
position. Push the lid of the battery compart­ment forwards and swing it upwards. Insert the
batteries according to the corresponding symbols

ENG

for “+/-“.
Close the battery compartment lid and push it
back into its place until it clicks. Ensure that all
batteries are of the same type and are equally
charged; NiCd or NiMh rechargeable batteries are
preferable.

Mounting the Flash Unit onto the Camera

Switch off both the flash unit and the camera.
Turn the knurled screw of the flash unit upwards
toward the flash unit. Push the flash unit into
the camera’s device shoe. Turn the flash unit’s
knurled screw toward the camera, clamping the
flash unit to the camera.
For type S: Insert the mounting foot of the flash
unit into the device shoe of the camera. This
clicks the flash unit into place.
For type O/P: Insert the mounting foot of the
flash unit into the device shoe of the camera and
press onto “LOCK” in order to click the flash unit
into place.

Removing the Flash Unit from the Camera

Switch off both the flash unit and the camera.
Turn the knurled screw of the flash unit upwards
toward the flash unit. Remove the flash unit from
the device shoe of the camera.
For type S: Press the button that releases the
device shoe and remove the flash unit, pulling it
toward the rear.
For type O/P: Push both side of the lock/release
button in the directions specified and remove the
flash unit, pulling it toward the rear.

Activating the ON/OFF switch and Con­ducting a Flash Test

In order to switch on the flash unit, push the main
switch into the “ON” position. As soon as the
camera is ready to be used, “READY” illuminates
on the readiness display.
Press the test button in order to check whether
the flash unit is operating correctly. If the flash
unit has lost its charge, wait until the “READY”
display illuminates again.
Push the main switch into the “OFF” position in
order to turn off the device.

LC Display Illumination

The LCD display serves in providing general
information about the camera and the current
state of the flash unit; every time the “LIGHT”
button is pressed, the LCD display will illuminate
for around 5 seconds.

Photographing, AF / TTL Operation
Automatic control of the flash
synchronization speed

When the flash unit is ready, the camera automa­tically switches into the flash mode synchroniza­tion speed. The synchronization speed depends
upon the camera model and is generally between
1/30 seconds and 1/250 seconds. If a photo has
been taken with the flash, the LCD display briefly
illuminates the “OK” symbol to confirm the
correct lighting.

ENG

18 19

“AF” Measurement Flash for Auto Focus

The red “AF” light ray integrated into the flash
unit supports the automatic focus setting of the
auto focus TTL cameras. When the lighting con­ditions on hand are insufficient for the automatic
setting of the focal width, the flash unit projects
a red light ray onto the object as soon as the
camera shutter is touched slightly. Then the auto
focus of the camera adjusts to the object with the
help of the red light ray.

between the flash and the object. Adjustment
to the individual shooting situation can be done
by resetting the lens shutter or the focal width
(on the camera). 5 levels can be selected for
the “Energy Ratio”, 1/1, 1/2, 1/4, 1/8 and 1/16, by
lightly tapping the mode selector when it is in the
“M” position.

Synchronization of the Foreground and
Background Lighting

TTL (Through the lens) Flash Control

The flash unit receives its information solely
from the connected TTL-controlled camera. The
measurement of the lighting in TTL mode (TTL
= ‘through the lens’) is conducted by the camera
sensor.
This sensor measures the light that reaches the
camera. An electronic control circuit inside the
camera forwards a stop signal to the camera as
soon as the light is received; TTL mode means

ENG

that all factors influencing the exposure (such
as filters, changes in the shutter or zooms with a
variable shutter) are taken into consideration. You
don’t have to concern yourself with the setting
of the light emission. The camera’s electronic
system automatically guides the necessary light
quantity. Additionally, you can use measurement
devices (e.g., spot, matrix or centered lighting
measurement) that are provided in some came­ras. To activate the TTL flash mode, gently tap
the mode selector into the TTL position. The LCD
display then shows “TTL”.
For Type C flash: The ETTL indicator will light
while connected to a ETTL camera.
For Type N flash: The LC Display will show TTL,
ITTL or BL in different way while connected to
different camera models. Please refer to the
camera´s manual.

Manual Flash Mode with Full Light
Emission

In order to use the flash unit with the full light
emission, the mode selector must be placed into
the M position (Manual). Then, every time the
flash unit is activated, a flash with full energy
takes place. The LCD display automatically provi-

20 21

des the distance necessary for the correct lighting

The flash unit supports the synchronization of
foreground and background lighting: Simply
activate the Front or Rear mode.
Canon, Nikon, Olymus, Panasonic and Sony
Alpha cameras control the synchronization of the
foreground and background lighting automati­cally, making it unnecessary to adjust the settings
on the flash unit.

Swiveling Vertical/Horizontal Flash

Photos to be taken with a full flash are easily
recognizable due to their hard, dense shadows.
This is often accompanied by a sharp decline of
the foreground in the direction of the back­ground. This phenomenon can be prevented
with a swiveling flash. Because the diffused light
creates a soft, equally distributed reproduction
sharpness, the reflector is turned upwards by
up to 90° so that the flash is returned by an ap­propriate reflection surface. For color shots, the
reflection surface must be white or have a neutral
color and be unstructured. When swiveling the
reflector, ensure that no light falls directly from
the reflector onto the object. When you use the
swiveling flash, the zoom position clicks onto
50 mm, except in Manual mode.
In order to have your pictures correctly exposed
using bounce or swivel flash, the following is
recommended to users:
(1) Select white or reflective surfaces to bounce
the light off. Otherwise your pictures will come
with an unnatural color cast similar to that of the
reflecting surface.
(2) Set the camera´s exposure mod to Aperture
Priority Auto (”A”) or Manual (”M”).
(3) Use a wider aperture than normally do, as 2 or
3 stops of light can be lost when using bounce or
swivel flash.

ENG

ENG

Power-Zoom
Automatic control of the motorized zoom

When using zoom lenses that transmit their focal
widths to the camera, the camera forwards this
information to the flash unit. Then the flash unit
automatically adjusts its zoom position. The
automatic reflector control of the motorized zoom
is possible with cameras that permit the digital
transmission to the flash unit.

The LCD display on the flash unit indicates zoom
positions of 24-28-35-50-70-85 mm. When the
flash unit is switched on, the zoom is activated
and the position is set at 35 mm. As soon as the
camera’s release is touched only slightly, the focal
width of the flash unit is automatically adapted to
the focal width of the lens.

Whenever the flash head is not at the normal set­ting (pointing forwards) whereby it is in another
position, the zoom position clicks to 50 mm and
is indicated in the LCD display by a short flash in
the Auto mode.

Manual Control of the Motorized Zoom

With the “Zoom” button, you can alter the
reflector position of the zoom independently
of the focal width of the lens. The LCD display
then indicates “M” and the current setting of the
reflector’s zoom position.

Light tapping of the “Zoom” button changes the
zoom position in this order: 24-28-35-50-70-85 mm.

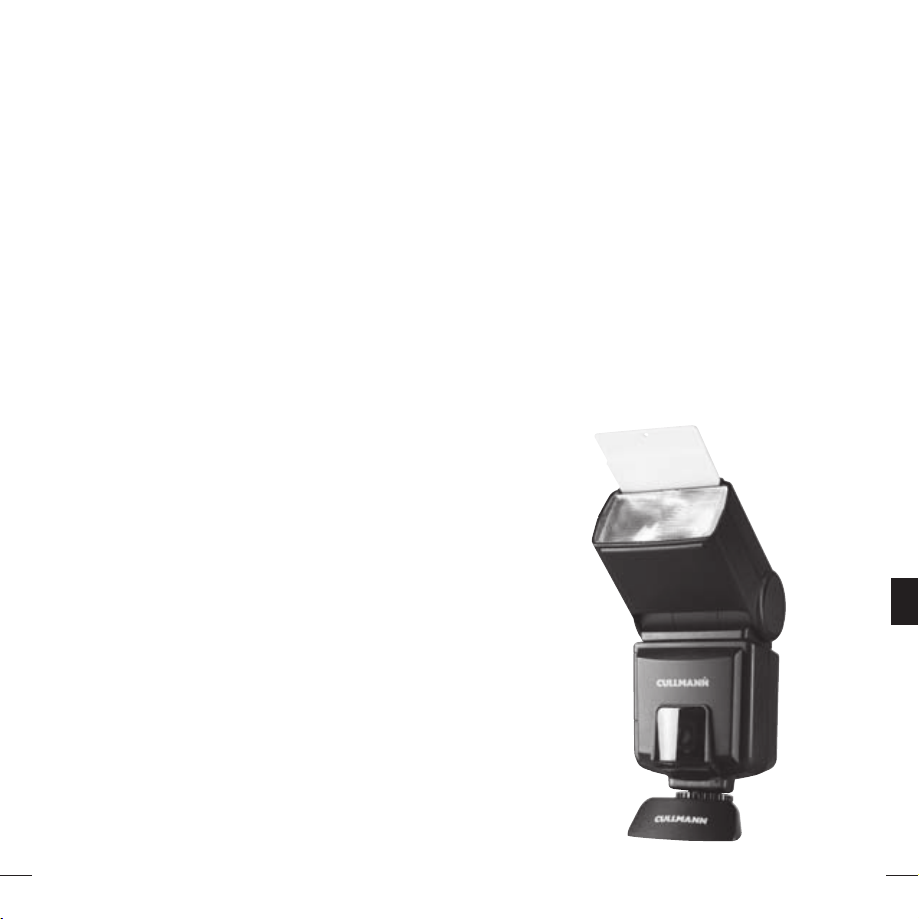

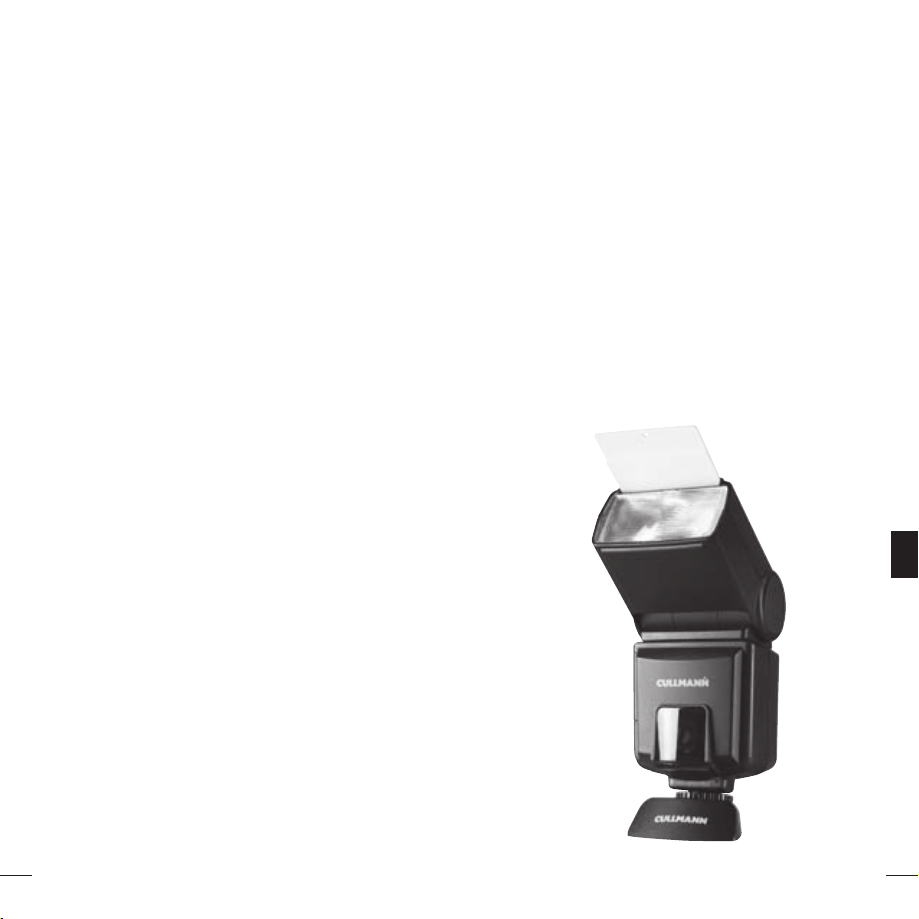

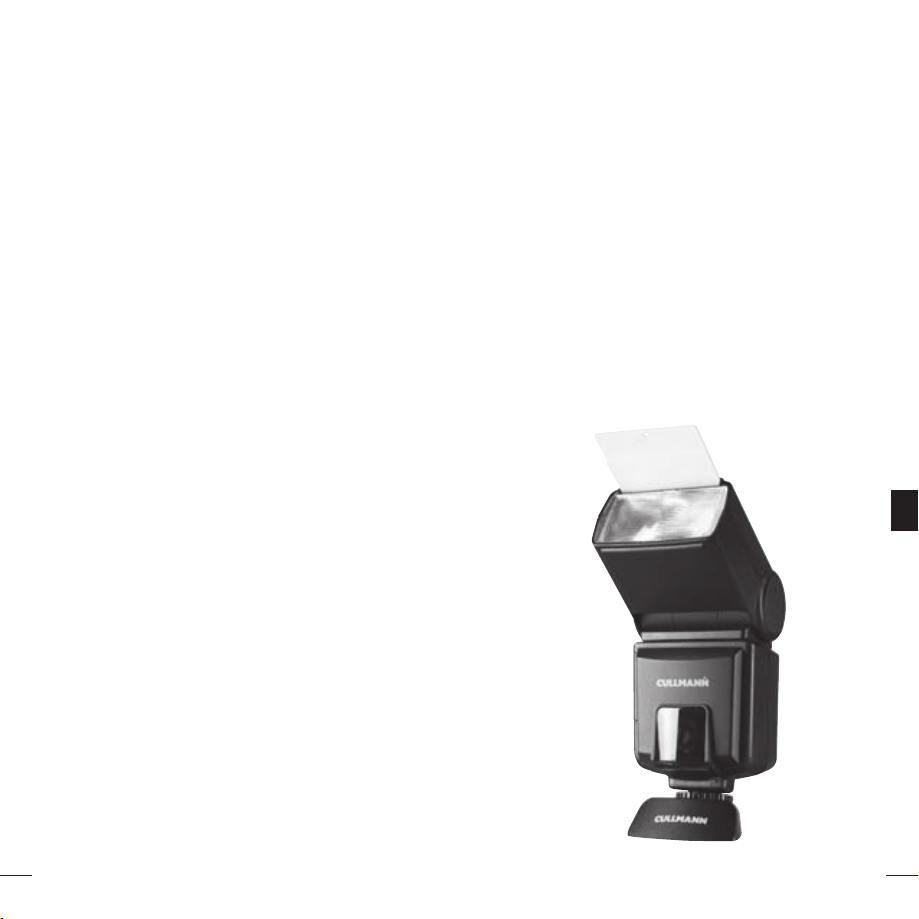

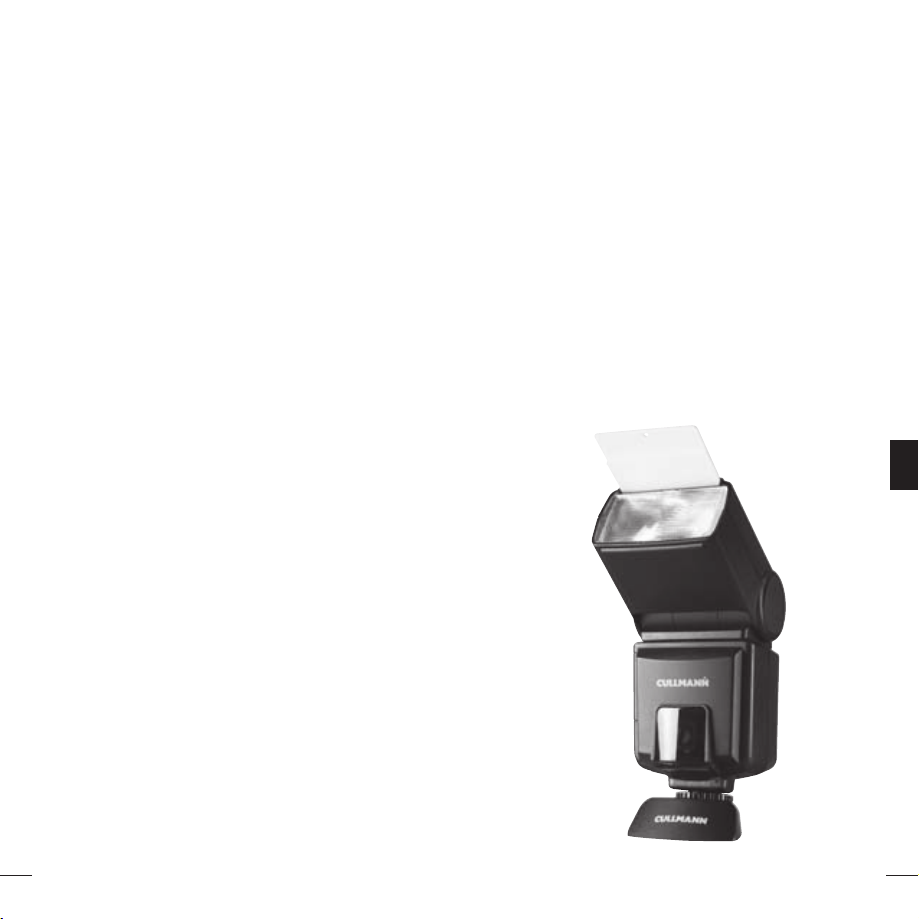

Reflection Plate and Diffuser

The flash unit has an integrated reflection plate
and a diffuser. You can slide out the reflection
plate or the diffuser on the upper side, swivel the
flash head and use the reflection plate to shoot
photos with a heavy effect. The diffuser can
reduce the strong light, creating soft effects.
Using the diffuser is recommended to achieve
ideal results at close proximity (1 – 3 yards).

Energy-Saving Function

To save electricity, the flash unit automatically
switches off approximately 3 minutes after it has
been switched on or since the most recent flash
was released. The LCD display indicates the
“OFF” signal. To reactivate the flash unit, simply
press any button switch below the LCD display
table or switch the main switch off and back on.
The flash unit is not full switched off in the
energy-saving function setting, but its energy use
is drastically reduced. When you are no longer
using the flash unit, set the main switch to “OFF”.

ENG

Receiver Function

This flash unit can be operated as a wireless re­ceiver by setting the switch “Slave Mode” to the
S position. The flash unit switches automatically
to the M mode with an energy ration of 1:1 and a
focal width of 24 mm. When the sensor discovers
the release of an extreme flash, the flash is
released simultaneously. The quantity of the light
emission can be selected by setting the energy
ration from 1/1 to 1/8. If several flash units
are used as receivers, then the corresponding
quantity of light must be taken into consideration
in order to calculate the correct lighting. If the
reception mode is activated, the energy-saving

22 23

mode does not operate.
