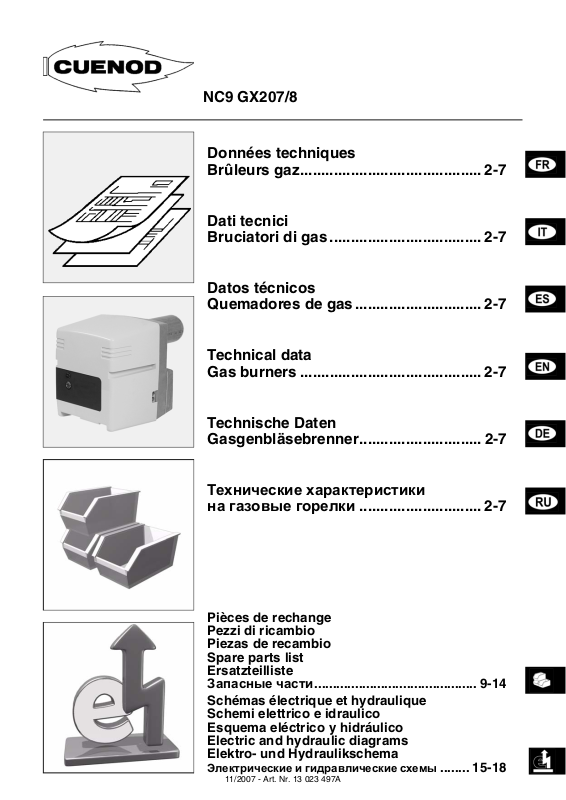

Cuenod NC9 GX207/8 TECHNICAL DATA

Page 1
11/2007 - Art. Nr. 13 023 497A
NC9 GX207/8
Données techniques
Brûleurs gaz........................................... 2-7
Datos técnicos
Quemadores de gas .............................. 2-7
Technical data
Technische Daten
Gasgenbläsebrenner............................. 2-7
Dati tecnici
Bruciatori di gas .................................... 2-7
Технические характеристики
на газовые горелки ............................. 2-7

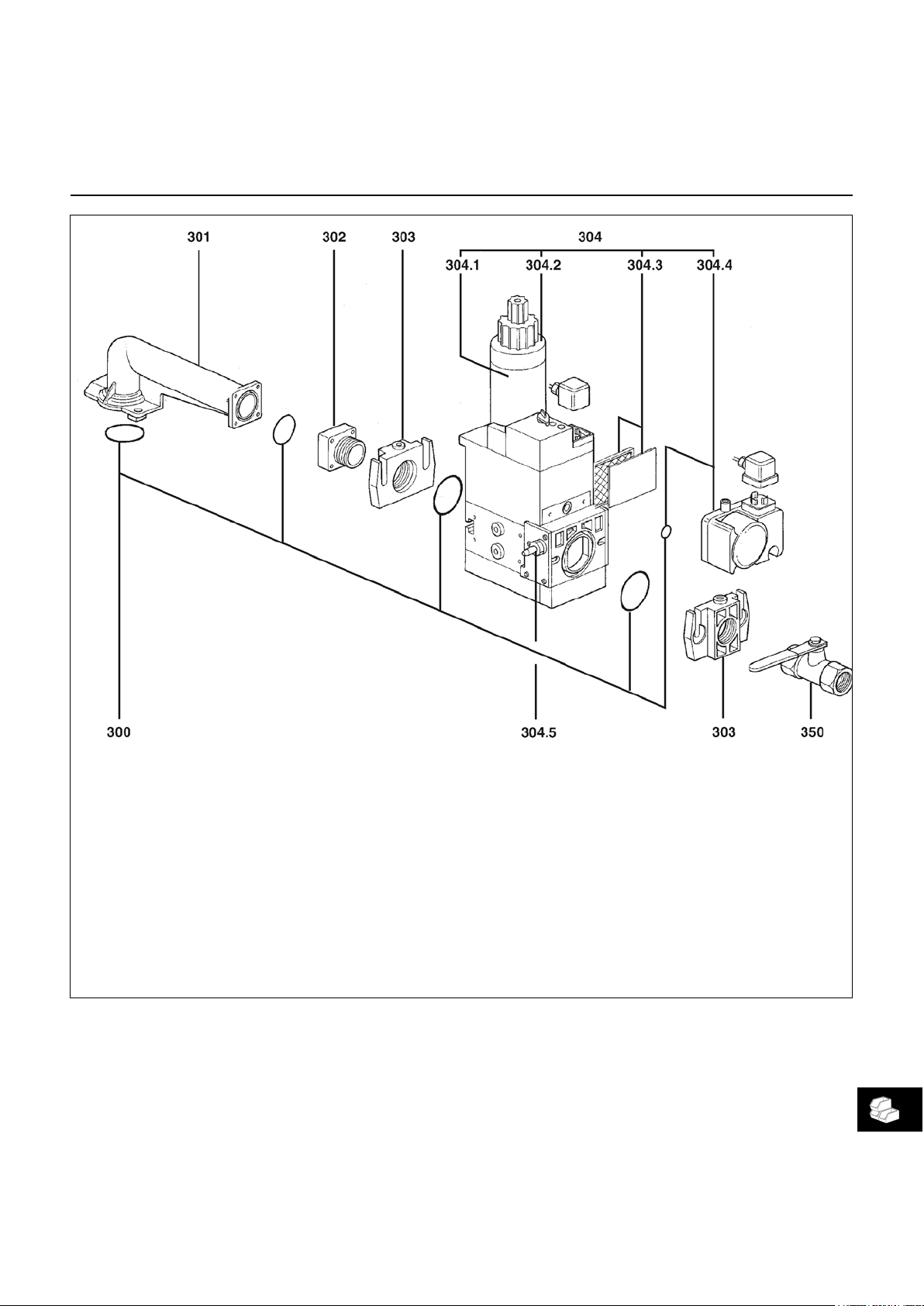

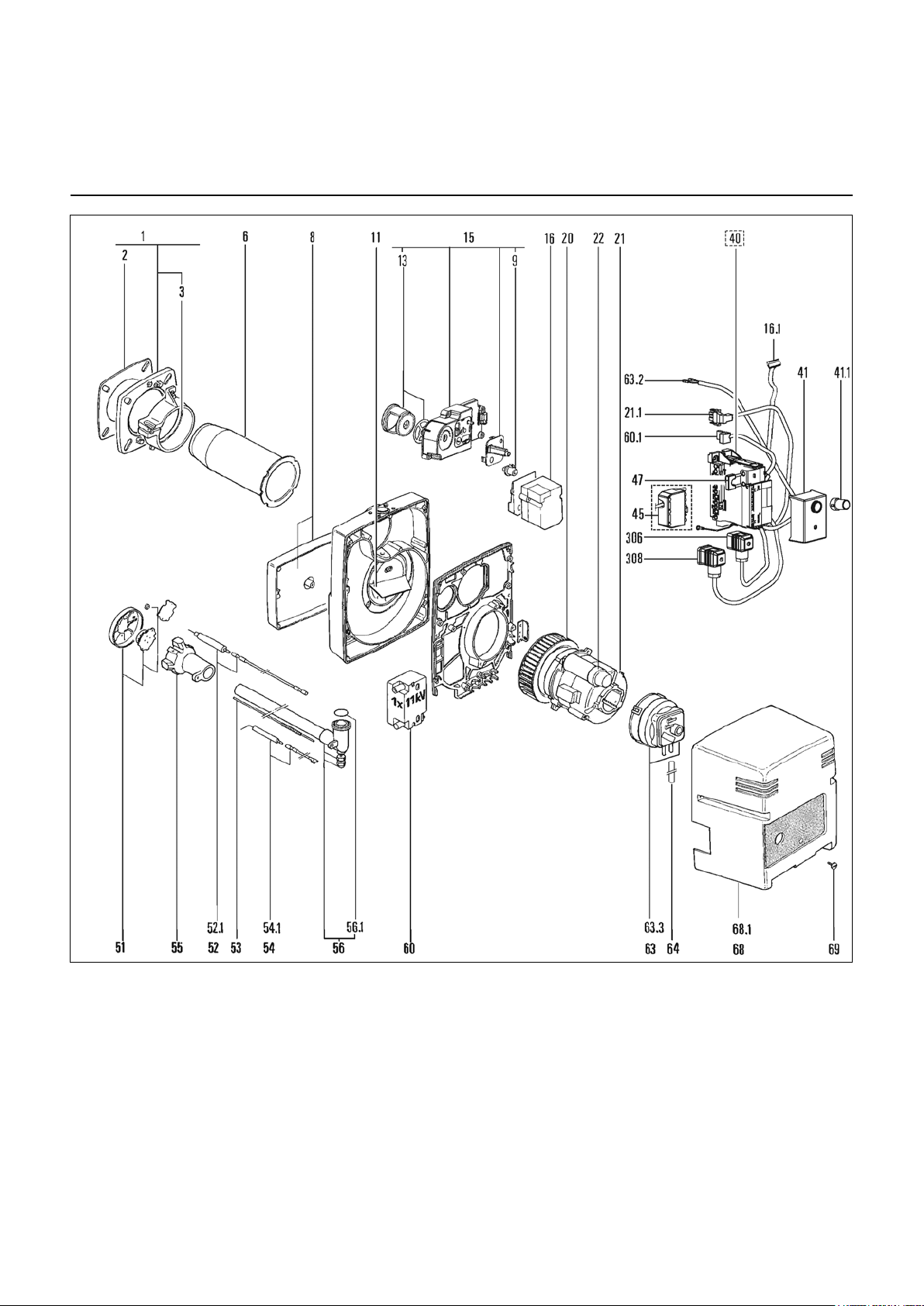

Pièces de rechange Pezzi di ricambio Piezas de recambio Spare parts list Ersatzteilliste
Запасные части............................................ 9-14

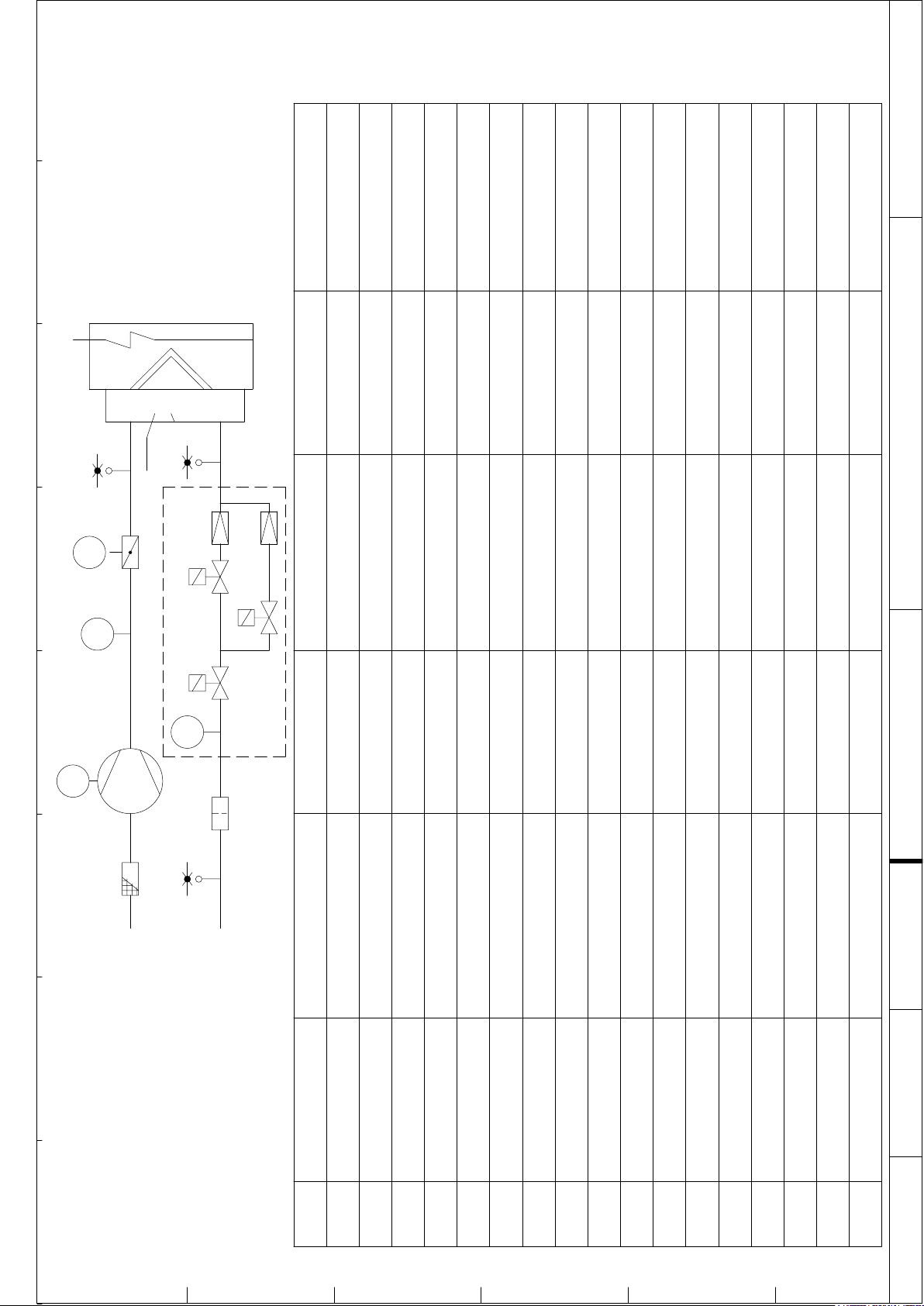

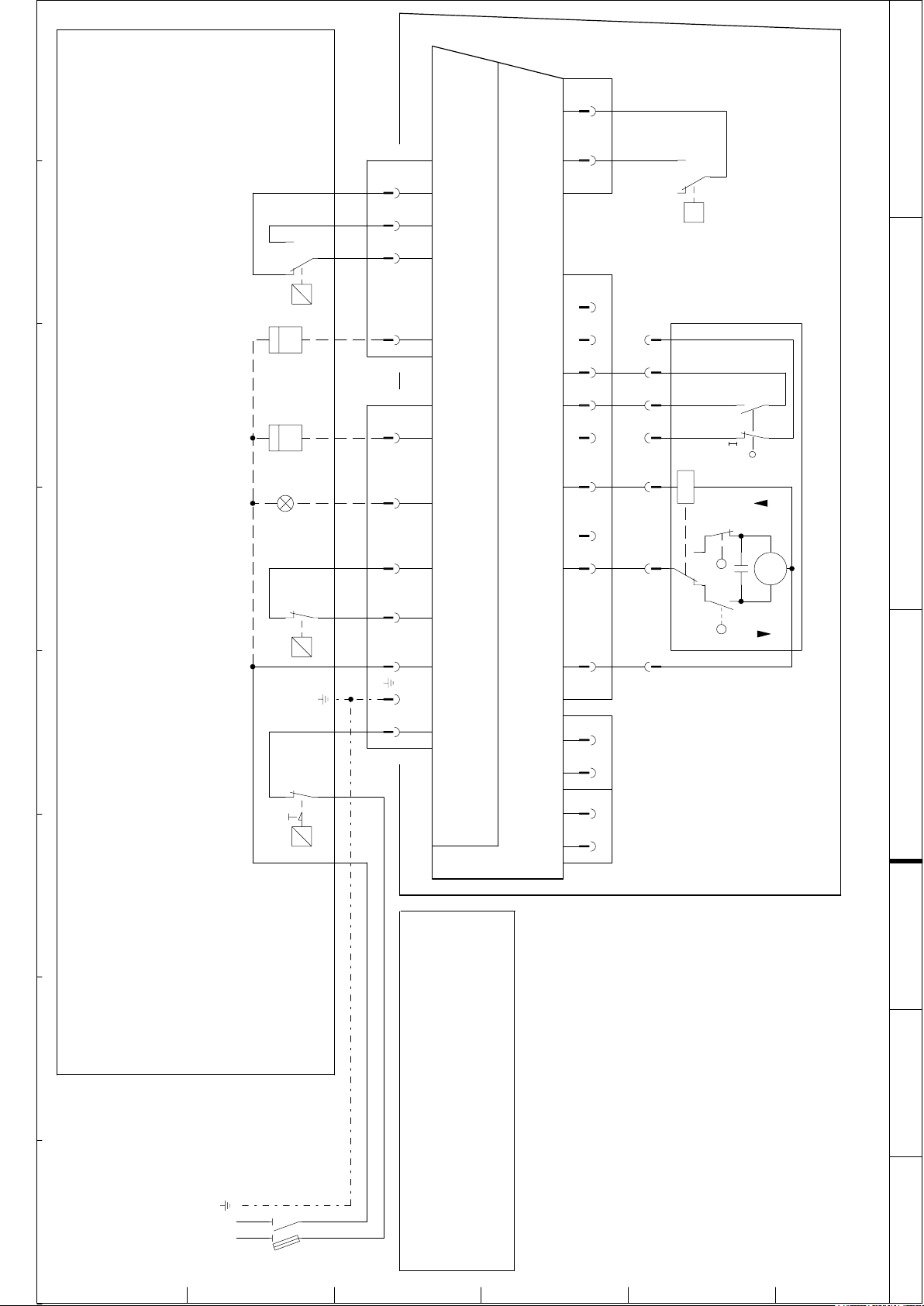

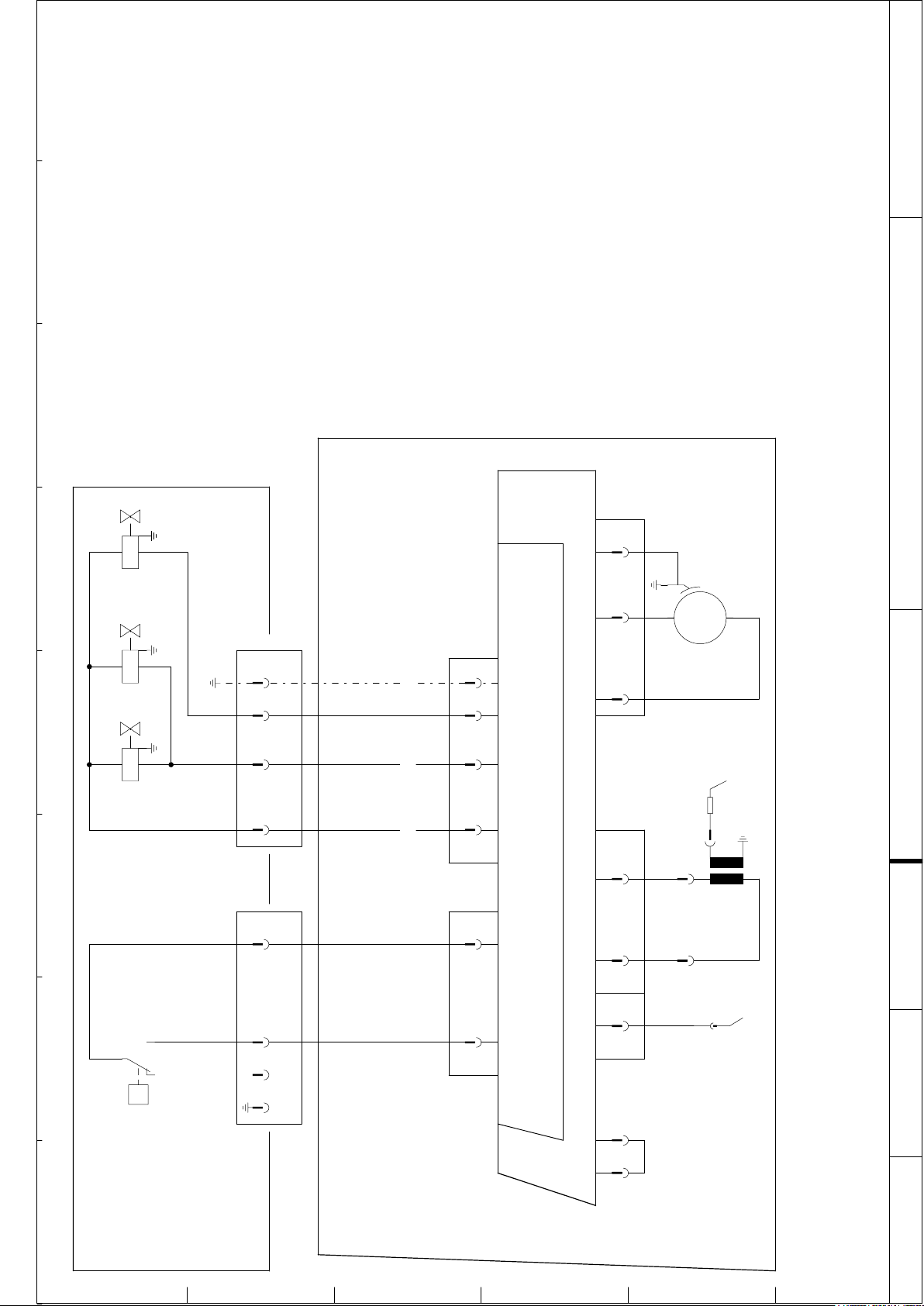

Schémas électrique et hydraulique Schemi elettrico e idraulico Esquema eléctrico y hidráulico Electric and hydraulic diagrams Elektro- und Hydraulikschema
Электрические и гидравлические схемы
........ 15-18
Page 2
11/2007 - Art. Nr. 13 023 497A2
Principaux composants / Caractéristiques d’utilisation Componenti principali / Caratteristiche d’impiego Componentes principales / Características de utilización Main components / Characteristics of use Wichtigste Komponenten / Betriebsdaten
Основные компоненты / Рабочие характеристики
Caractéristiques d’utilisation
Température ambiante :
- d’utilisation: - 5... 40°C
- de stockage: - 20... 70°C Tension / Fréquence :
- 230 VAC -15...+10% - 50Hz
±1%
monophasé
Degré de protection : IP 21
Dans le cas d’une alimentation électrique sans neutre à la terre, installer un transformateur
d’isolement de 2,0 A/400 VA.
Caratteristiche d’impiego
Temperatura ambiente:
- d’utilizzazione: - 5... 40°C
- di stoccaggio: - 20... 70°C Tensione / Frequenza:
- 230VAC -15...+10% - 50Hz
±1%
monofase
Grado di protezione: IP 21
In caso di alimentazione elettrica senza neutro collegato a terra, installare un trasformatore d’isolamento di 2,0 A/400 VA.
Características de utilización
Temperatura ambiente:
- de utilización: - 5… 40°C
- de almacenamiento: - 20... 70°C Tensión eléctrica / Frecuencia:
- 230 VAC -15...+10% - 50 H
±1%
monofásico
Grado de protección: IP 21
En caso de alimentación eléctrica sin neutro a tierra instalar un transformador de aislamiento de 2,0 A/400 VA.
Principaux composants:
• Coffret de commande et sécurité : SG 513
• Détecteur de flamme : Sonde d’ionisation
• Moteur de ventilation : monophasé 230V, 50Hz, 85W 2840 tr/min, condensateur: 3µF/440V
• Turbine de ventilation : Ø133x62
• Transformateur d’allumage : EBI 1 x 11kV
• Manostat d’air : LGW 3 C3
• Commande volet d’air : servomoteur STA 5
Componenti principali
• Programmatore di comando e di sicurezza: SG 513
• Rilevatore di fiamma: Sonda di ionizzazione
• Motore del ventilatore: monofase 230V, 50Hz, 85W 2840 giri/min, condensatore: 3µF/440V
• Turbina del ventilatore: Ø133x62
• Trasformatore d’accensione: EBI 1 x 11kV
• Manostato aria: LGW 3 C3
• Comando serranda aria: servomotore STA 5
Principales componentes
• Cajetín de control y seguridad: SG 513
• Detector de llama: Sonda de ionización
• Motor de ventilación: monofásico 230V, 50Hz, 85W 2840 t/min, condensador: 3µF/440V
• Turbina de ventilación: Ø133x62
• Transformador de encendido: EBI 1 x 11kV
• Manóstato de aire: LGW 3 C 3
• Control de la trampilla de aire: STA 5
Page 3
11/2007 - Art. Nr. 13 023 497A 3
Principaux composants / Caractéristiques d’utilisation Componenti principali / Caratteristiche d’impiego Componentes principales / Características de utilización Main components / Characteristics of use Wichtigste Komponenten / Betriebsdaten
Основные компоненты / Рабочие характеристики
Characteristics of use
Ambient temperature :
- for use : - 5... 40°C
- for storage : - 20... 70°C Voltage / Frequency:
- 230VAC -15...+10% - 50Hz
±1%
single-phase
Protection level :IP 21
With an electrical power supply without an earthed neutral, install a 2.0 A/400 VA isolation transformer
Betriebsdaten
Umgebungstemperatur:
- Betriebstemperatur:- - 5... 40°C
- Lagerungstemperatur: - 20... 70°C Spannung/Frequenz:
- 230 VAC -15...+10% - 50Hz
±1%
einphasig
Schutzart: IP 21
Bei einer Stromversorgung ohne geerdeten Nullleiter einen Isoliertrafo mit 2,0 A/400 VA installieren.
Рабочие характеристики
Температура окружающей среды:
- Рабочая температура: 5...40°C
- Температура хранения: -20...70°C
Напряжение / частота:
- 230 В переменный ток
–15...+10% - 50 Гц±
1%
однофазный
Вид защиты: IP 21
При электропитании без заземленной нейтрали смонтируйте изоляционный трансформатор с 2,0 А / 400 ВА.
Wichtigste Komponenten:
• Feuerungsautomat: SG 513
• Flammenüberwachung: Ionisationssonde
• Gebläsemotor: einphasig 230V, 50Hz, 85W 2840 min
-1
, Kondensator:
3µF/440V
• Lüfterrad: Ø133x62
• Zündtrafo: EBI 1 x 11 kV
• Luftdruckwächter: LGW 3 C3
• Luftklappensteuerung: Stellantrieb STA 5
Main components
• Control and safety unit: SG 513
• Flame detector: ionisation probe
• Fan motor: single-phase 230V, 50Hz, 8W 2840 rpm, capacitor: 3µF/440V
• Ventilation turbine Ø133x62
• Firing transformer: EBI 1 x 11kV
• Air pressure switch: LGW 3 C3
• Air flap control: servomotor STA 5
Основные компоненты
• Прибор управления:
SG 513
• Контроль факела: ионизационный зонд
• Двигатеь воздуходувки: однофазный 230 В, 50 Гц, 85 Вт 2840 мин
-1
, конденсатор:
3 мкФ / 440 В
• Колесо вентилятора: Ø133х62
• Трансформатор розжига: EBI 1 х 11 кВ
• Реле давления воздуха:
LGW 3 C3
• Управление воздушной заслонкой: серводвигатель SТА 5
Page 4
11/2007 - Art. Nr. 13 023 497A4

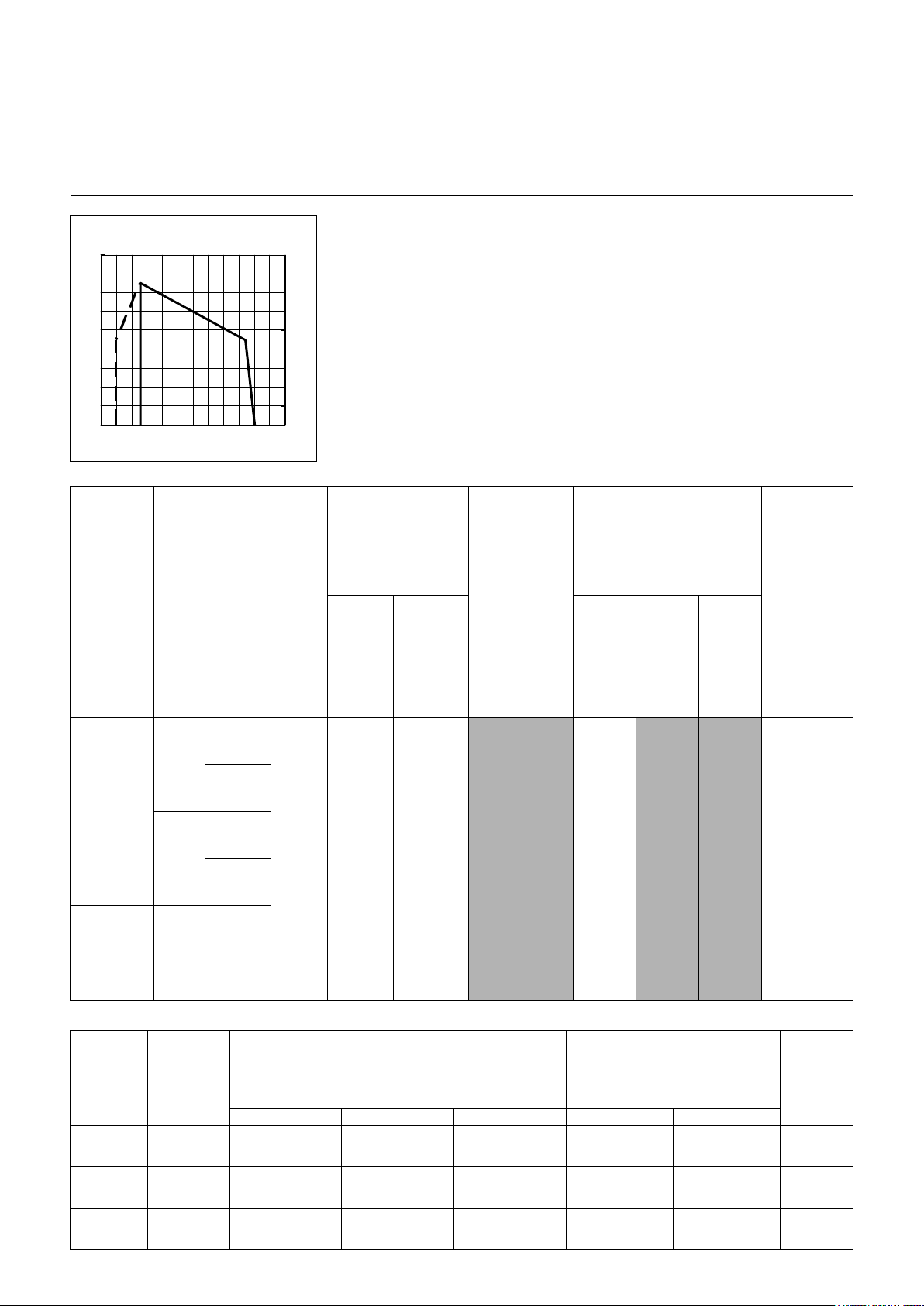

Courbes de puissance Composition de la rampe gaz Curve di potenza Composizione della rampa gas Diagramas de potencia Composición de la rampa de gas Power graphs Gas manifold composition Arbeitsfelder Zusammensetzung der Gasarmatur
Рабочие поля Составляющие газовой арматуры
daPa mbar
kW
0
5
10
15
20
25
40 80 120 160 200
0
0,5
1
1,5
2
2,5
FC12 GX107/8
daPa mba
r
kW
5345
0
2
4
6
8
10
12
14
16
18
40 50 60 70 80 90 100
0
0,2
0,4
0,6
0,8
1
1,2
1,4
1,6
1,8
NC9 GX207/8
Brûleur Bruciatore Quemador
Burner
Brenner
Горелка
Gaz Gas Gas Gas Gas
Газ
P gaz P Gas P Gas P Gas P Gas
P Plin
mbar
мбар
P max
Р макс.
kW
кВт
Vanne Valvola Válvula
Valve Ventil
Клапан
Contrôleur étanchéité
Controllore tenuta
Control.
estanqueidad Leakage test unit Dichtheitskontroll
Контроль
плотности
VPS...
Filtre Filtro Filtro Filter Filter
Фильтр
Manostat Manostato Manóstato
Press. Switch Druckwächter
Реле
давления
GW....
MB-
ZRDLE...
Ø bride
Ø flangia
Ø brida
Ø flange Ø Flansch Ø фланец
Rp
Intégré Incorp.
Integrado
Integrated
Interner
внутр.
FI
extérieur
externo exterior external
externer
наружн.
Rp
poche
tasca bolsa
pocket
Taschen
карман.
FP
NC9 GX 207
G20
20
90 407 3/4
FI 150A5
300
G25
25
300
NC9 GX 208 G31
37
148
Type
Tipo Tipo
Type
Art
Тип
Groupe Gruppo
Grupo Group
Gruppe
Группа
Pression de distribution
Pressione di distribuzione
Presión de distribución
Distribution pressure
Eingangsdruck
Давление на входе
Hi à 0°C et 1013 mbar
Hi a 0°C e 1013 mbar
Hi à 0° C y 1013 mbar
Hi at 0°C and 1013 mbar
Hi bei 0°C und 1013 mbar
Hi при 0°C и 1013 мбар
Gaz Gas Gas Gas Gas
Газ
Pn мбар Pmin мбар Pmax мбар мин. (кВтч/м
3
) макс. (кВтч/м3)
Gaz H Gas H
Газ Н
2H
20
300
17
240
25
360
9,5 11,5 G20
Gaz L Gas L
Газ Н
2L
20 25
300
17 20
240
25 30
360
8,5 9,5 G25
Gaz P Gas P
Газ P
3P
37
148
25
120
45
180
24,5 26,5 G31
Page 5
11/2007 - Art. Nr. 13 023 497A 5
Puiss ance kW Poten z a kW
Poten c ia kW
Pow e r kW
Leistung kW
Мощность кВт
Brûleur
(kW )
53 90
Min. allum age
(kW )
45 __
Générateur
(kW )
49 83
Débit nominal réel de gaz
à 15 °C e t 10 13 m b a r
Naturel groupe G20 m3/h
5,6 9,5
Hi =9,45 (kW h/m³) Naturel groupe G25 m
3
/h
6,5 11,1
Hi =8,13
(kW h/m³)
Propane groupe G31 m3/h
2,2 3,7
Hi =24,44 (kW h/m³)
M asse vo lumiq ue kg/m 3 = 1,98
Bruciatore
(kW )
53 90
Min. accensione
(kW )
45 __
G e n e ra tore
(kW )
49 83
Portata nominale eff. di gas
a 15 °C e 10 13 m b a r
Naturale gruppo G20 m3/h
5,6 9,5
Hi =9,45 (kW h/m³) Naturale gruppo G25 m
3
/h
6,5 11,1
H i =8 ,1 3 (k W h /m ³ ) Propano G31 m
3
/h
2,2 3,7
Hi =24,44 (kW h/m³)
M assa vo lumica kg/m 3 = 1,98
Quem ador
(kW )
53 90
Min. encendido
(kW )
45 __
Generador
(kW )
49 83
Caudal nominal real de gas
a 15 °C y 10 13 m b ar
Natural grupo G20 m3/h
5,6 9,5
Hi =9,45 (kW h/m³) Natural grupo G25 m
3
/h
6,5 11,1
H i =8 ,1 3 (k W h /m ³ ) Propano G31 m
3
/h
2,2 3,7
Hi =24,44
(kW h/m³)
Densidad kg/m3 = 1,98
Burner
(kW )
53 90
Min. ignition
(kW )
45 __
Generator
(kW )
49 83
A c tual gas flow rate
a t 15°C a n d 10 13 m b ar
Natural group G20 m3/h
5,6 9,5
Hi =9.45 (kW h/m³) Natural group G25 m
3
/h
6,5 11,1
Hi =8.13
(kW h/m³)
Propane G31 m3/h
2,2 3,7
Hi =24.44
(kW h/m³)
V oluminal mass kg/m3 = 1,9 8
Brenner
(kW )
53 90
Min. Zündleistung
(kW )
45 __
Kessel
(kW )
49 83
Effektiver Gasdurchsatz
b e i 15 °C u n d 10 13 m b ar
Erdgas Gruppe G20 m3/h
5,6 9,5
Hi =9,45 (kW h/m³) Erdgas Gruppe G25 m
3
/h
6,5 11,1
H i =8 ,1 3 (k W h /m ³ ) Flüssiggas Gruppe G31 m
3
/h
2,2 3,7
Hi =24,44 (kW h/m³)
D ichte kg /m3 = 1,9 8
Горелка
( кВт )
53 90
Мин. мощность розж ига
( кВт )
45 __
Котел
( кВт )
49 83
Эффект. расход га за при
15°C
и
1013мб
ар
Прир. газ группы G20 м 3/ч
5,6 9,5
Hi =9,45 (kW h/m³) Прир. газ группы G25 м 3/ч
6,5 11,1
NC9G X207/8
min max
Page 6
11/2007 - Art. Nr. 13 023 497A6

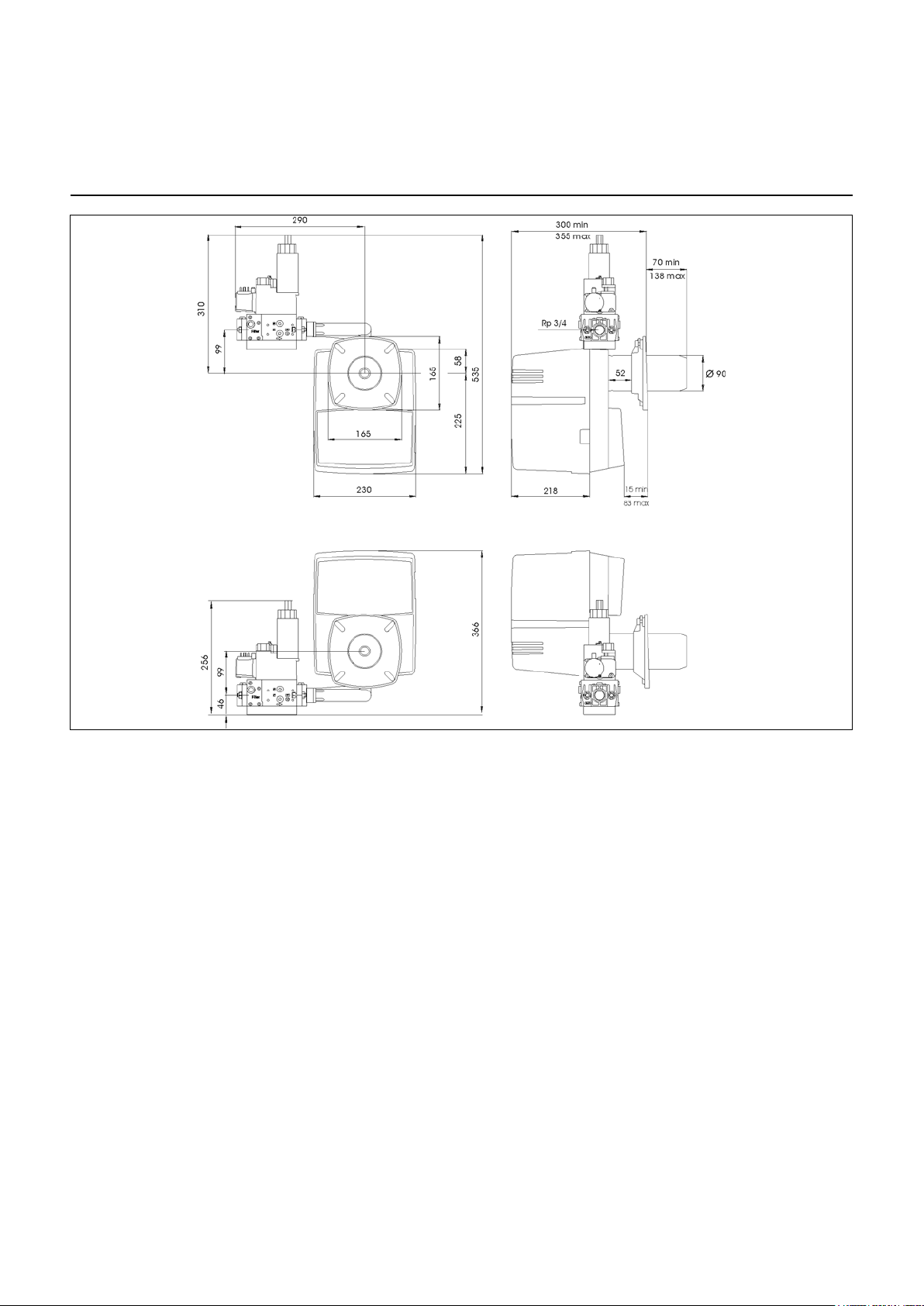

Encombrement Dimensions Dimensioni d’ingombro Dimensiones Medidas Space requirements and dimensions Maßbild und Abmessungen
Чертеж с размерами
Page 7
11/2007 - Art. Nr. 13 023 497A 7
Encombrement Dimensions Dimensioni d’ingombro Dimensiones Medidas Space requirements and dimensions Maßbild und Abmessungen
Чертеж с размерами
Encombrement et dimensions
Respecter une distance libre minimum de 0,6 mètre de chaque côté du brûleur pour permettre les opérations de maintenance.
Ventilation chaufferie
Le volume d’air neuf requis est de 1,2 m
3
/kWh produit au brûleur.
Rampe gaz
S’implante uniquement à l’horizontale à droite ou à gauche.
Dimensioni d’ingombro
Lasciare uno spazio libero minimo di 0,6 metri su ogni lato del bruciatore per consentire le operazioni di manutenzione.
Ventilazione locale caldaia
La portata dell’aria di ricambio del locale deve essere almeno di 1,2 m
3
/kWh
bruciatore.
Rampa gas
Deve essere installata unicamente in orizzontale a destra o a sinistra.
Dimensiones y medidas
Respetar una distancia libre mínima de 0,6 metros a ambos lados del quemador para permitir las operaciones de mantenimiento.
Ventilación calentador
El volumen de aire nuevo requerido es de 1,2 m
3
/kWh producido en el
quemador.
Rampa de gas
Sólo se coloca en horizontal a la
derecha o a la izquierda.
Space requirements and dimensions
Leave a space of at least 0.6 metres on each side of the burner for maintenance purposes.
Boiler-house ventilation
Volume of fresh air required is
1.2 m
3
/kWh produced at the burner.
Gas manifold
Can only be installed horizontally, on the
right or on the left.
Maßbild und Abmessungen
Für Servicearbeiten ist ein freier Abstand von min. 0,6 m auf jeder Seite des Brenners sicherzustellen.
Heizraumbelüftung
Die nötige Frischluftzufuhr beträgt 1,2 m
3
/kWh am Brenner.
Gasarmaturgruppe
Montage waagrecht rechts oder links möglich.

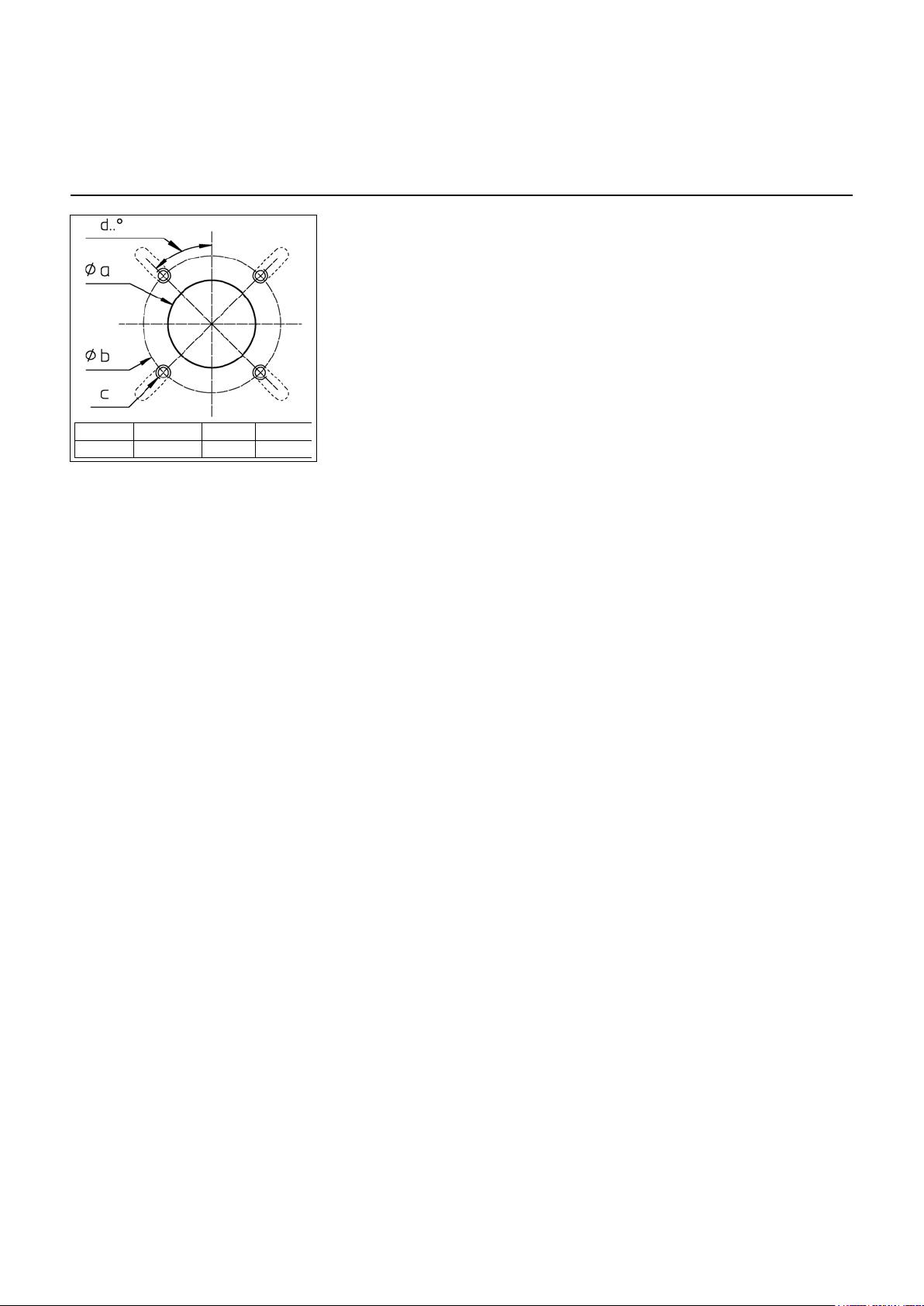

a (mm) b (mm) c d 95-104 150-170 M8 45°
Чертеж с размерами
Для техухода с каждой стороны горелки должно быть оставлено свободное место как минимум 0,6 м.
Вентиляция котельного помещения
Подача свежего воздуха должна составлять 1,2 м3/кВтч мощности горелки.
Газорегулирующая арматура
Возможен горизонтальный монтаж справа или слева.
Page 8
11/2007 - Art. Nr. 13 023 497A8
Page 9
11/2007 - Art. Nr. 13 023 497A 9
Pièces de rechange Pezzi di ricambio Piezas de recambio Spare parts list Ersatzteilliste
Запасные части
NC9 GX207/8
NC9 GX 207/8 13 013 671
Page 10
11/2007 - Art. Nr. 13 023 497A10
Page 11
11/2007 - Art. Nr. 13 023 497A 11
Pos.
Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
1 Access. Chaudière Accessori caldaia Accesorios caldera Boiler accessories Anschlußflansch BG Комплектующие котла 13 015 506
2 Joint façade Ø90 Guarnizione Junta Flange seal Isolierflansch Фланец 13 010 502
4 Eurobride monté Ø90 Flangia Abrazadera Euroflange cpl. 13 010 504
4.1 Joint tressé Ø90 Giunta Junta Braided seal 13 011 149
6 Embout Ø68/78/90 Imbuto Cañón Blast tube Brennerrohr Жаровая труба 13 007 733
8 Boîte à air Coperchio Caja de aire Air damper cover Luftkasten Крышка воздушной
заслонки
13 010 506
9
Commande manu. volet air
Com. manu. serranda aria
Mando manual valv. de aire
Manu. control air flap 13 010 509
11 Recyclage d’ air ass. Riciclaggio aria Diafragma de aire Recycling air Ansaugluftführung Рециркуляция воздуха 13 010 513
13 Volet d’air + Ressort Serranda aria + molla Valv.de aire + muelle Air flap + Spring Luftklappe Воздушная заслонка 13 016 896
15 Kit tableau de bord Set registro d'aria Set compuerta de aire Set control panel Luftleitgehäuse-Set Набор панели
управления
13 016 894
16 Servomoteur Servomotore Servomotor Air flap servomotor Stellantrieb Серводвигатель
20 Turbine Ø133x62 Turbina Ventilat Turbinaor Air fan Ventilatorrad Вентилятор 13 010 517
21 Moteur Motore Motor Motor Motor Двигатель 13 010 518
21.1 Câble moteur Cavo motore Cable/ motor Cable f. motor 13 010 519
22 Condensateur
Condensatore
Condensador Condensator Kondensator Конденсатор 13 010 520
40 Cassette raccord. Cassetta di collegamento Casete de conexión Elec. connection box Steckerbahnhof Клеммная коробка 13 010 521
41.1 Bouton rallonge Bottone/ programmatore Torta/ cajetín de control Ext. piece / control unit Verlängerung /
Entstörknopf
Кнопка 13 010 964
45 Prise Wieland mâle 7P Presa Wieland masc. 7P Toma 7P Wieland plug 7P
Wieland Stecker 7P/ Kessel.
Штекер 7 п. Wieland 13 010 523
47 Pont d’ionisation Ponte di ionizzazione Puente de ionización Ionisation bridge Verbindungsstecker Ионизационный мост 13 010 524
51 Ensemble déflecteur
Ø74,5/0-8FD
Set defflettore Set deflector Turbulator set Stauscheibe Турбулятор 13 007 727
52 Electrode allu. Elettrodo di accensione Electrodo d’encendido Ignition electrode Zündelektrode Электрод розжига 13 010 528
52.1 Câble allu. Cavo di accensione Cable de encendido Ignition cable Zündkabel Кабель розжига 13 010 525
53 Tige de réglage Asta di regolazione Vástago d’ajuste Adjust linkage Verstellspindel Регулировочны й
стержень
13 010 527
54 Sonde ionisation Sonda di ionizzazione Sonda de ionización Ionisation probe Ionisationssonde Ионизационный зонд 13 010 529
54.1 Câble ionisation Cavo ionizzazione Cable ionización Ionisation cable Ionisationskabel Кабель ионизационного 13 010 530
55 Etoile répart. gaz Ripartitore gas Estrella gas Star gas head Sterngaskopf
Звездочка
распределения газа
13 010 532
56 Coude gaz avec tube Tubo adduzione gas Gas tubo Lance gas head Gasrohr Газовое колено + труба 13 010 533
56.1 Joint O’Ring Giunto O’Ring Junta O’Ring O’Ring O’Ring Кольцевой уплотнитель 13 010 534
60 Transformateur allu.
1x11kV
Trasformatore
d’accensione
Transformador de
encendido
Ignition transformer Zündtrafo Трансформатор розжига 13 007 816
60.1 Câble transformateur Cavo trasformatore Cable transformador Cable transformer Kabel m . Stecker./
Zündtrafo
Разъем C.2-полюсный +
кабель/трансформатор.
13 010 535
63 Pressostat LGW3C3 Pressostato Presostato Press. contr. device Luftdruckwächter Регулятор 13 010 536
63.2 Câble / pressostat Cavo / pressostato Cable / presostato Cable / press. contr. Kabel Luftdruckwächter Кабель воздушного
регулятора
13 010 537
63.3 Support pressostat Supporto pressostato Soporte presostato Press. contr. device stand Halter / Luftdruckwächter Кронштейн регулятора 13 007 18
Page 12
11/2007 - Art. Nr. 13 023 497A12
64 Tuyau PVC Ø 6/8 Tubetto PVC Tubo PVC PVC tube 1 3010 538
68 Capot Coperchio Tapa Cover Haube Крышка 13 023 351
68.1
Plaquette frontale standard
Tharghetta frontale Placa frontal Standard front cover Typenplatte Передняя плитка 13 010 951
69 Vis / capot Vite / coperchio Tornillo / tapa Oval head screw Schraube / Haube Винт 13 007 853
Pos.
Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
Page 13
11/2007 - Art. Nr. 13 023 497A 13
Page 14
11/2007 - Art. Nr. 13 023 497A14
Pos.
Désignation Denominazione Designación Description Bezeichnung Название Art. Nr.
Rampe gas
MBZRDLE 407 B01 S20
Rampa gas
MBZRDLE 407 B01 S20
Rampa de gas
MBZRDLE 407 B01 S20
Gas valve assembly
MBZRDLE 407 B01 S20
Gasarmatur-BG Га зовая рампа
300 Kit joints Set O’Ring Set O’Ring O’Ring set O'Ring set Кольцо круглого
сечения / фланец
13011519
301 Collecteur Collettore Colector Flange Gasanschlussrohr Kpl. Коллектор в сборе 13010952
302 Bride intermediaire Flangia Brida Adaptatation flange Flansch Фланец 13012203
303 Bride Rp 3/4 Flangia Brida Flange Flansch Фланец 13010074
304 Vanne
MB ZRDLE 407 B01
Valvola
MB ZRDLE 407 B01
Válvula
MB ZRDLE 407 B01
Valve
MB ZRDLE 407 B01
Gasventil
MB ZRDLE 407 B01
Задвижка основного
обмена и
13010071
304.1
Bobine VS N°110
Bobina Bobina Magnetic coil Magnetspule Катушка 13010072
304.2 Temporisateur
Hydraulique
Temporisatore idrolico Temporizador hidràulico Hydr. retarder 13010081
304.3 Filtre Filtro Filtro Screen Gasfilter Сетчатый фильтр 13010076
304.4 Pressostat Pressostato Presostato Press. contr. device Druckwächter Регулято р 13009696
304.5 Prise de pression R1/8 Presa di pressione Toma de presión Pressure take off 1/8 13009722
306 Cable manostat gaz 13015642
350 Vanne manu.Rp 3/4 Rubinetto intercet. gas Válvula manual Shutting valve 13010970
Page 15
11/2007 - Art. Nr. 13 023 497A 15
Schémas électrique et hydraulique Schemi elettrico e idraulico Esquema eléctrico y hidráulico Electric and hydraulic diagrams Elektro- und Hydraulikschema
Электрические и гидравлические схемы
NC9 GX207/8
NC9 GX 207/8 13 013 671
Page 16
A
B
C
F
E
D
Am :
Visa :
Art. N°:
N° de schéma :
/
Page :
Date :
113013686.A G03.1.0237Cod9882
26.03.03
3
12345678
T1
L1 N
1
2
T
P
S6
1
2
T
P
F1
T2 B4
h
P4
T8T7
13
2
T
P
S7
T6B5
h
P5
S3
x1
x2
H6
1
2
3
4
6 A
Q1
12
P
P
F6
6537 3831 3233 343536 3943 12
X1B
X1S X2S
X2B
N L
230 V~ 50Hz
A1 SG 5xx
A5
S7
2-stufig oder PID
2 allures ou PID
2 stages or PID
bist adio o PI D
2-trap of PID
2-etapas o PID
Y10
M
67
II
IV
V
II
12435
21 20 23 10
Alimentazione elettrica
Elektrische voeding
Suministro eléctrico
Alimentation
Einspeisung
Power supply
Kessel /Chaudière / Boiler /
Caldaia
Ketel/ Caldera / Options / Opzione / Opciones / Optionen /Options / Optie
Betriebsstundenzähler
Compteur horaire
Running hours meter
Contaore
Uurteller
Contador horario
Begrenzer
Limiteur
Limiter
Limitatore
Beperkingsthermostaat
Limitador
Sicherheitsbegrenzer
Th./pr. de sécurité
Safety limiter
Termostato di sicurezza
Beveiliging thermostaat
Limitador de sobrecalentamiento
H6
Störung
Panne
Trouble
Inconveniente
Storing
Fallo
S6F1 P4 /P5
Der Sc h utz der Anlage muss
den geltenden Normen entsprechen.
La protection de l'installation doit être
confo r m e au x n o rmes en vigueur.
Prote ction of the installation
must comply with the actual norms.
La protezione dell'installazione deve essere
in co nformità alle norme in vigore.
Bescherming van de installatie moet in overeen-
stemming volgens de normen die van kracht zijn.
La protecc iòn de la instalaciòn debe ser
en conformidad con las normas en vigor.
Erdung nach örtlichen Vorschriften
Mise à la t erre c onformément au réseau local
Earth ing in accordance with local regulation
Messa a terra in conformità alla rete locale
Aarding in overeenstemming met het plaatselijk net
Puesta a t ierra en c onformidad con la red local
Brenner
Brûleur
Bruciatore
Brander
Quemador
Burner
Page 17
A
B
C
F
E
D
Am :
Visa :
Art. N°:
N° de schéma :
/
Page :
Date :
213013686.A G03.1.0237Cod9882
26.03.03
3
12345678
32
P
12
P
F4
11
PE
23
79
301521
T2
1000 Ohms
29
..
20 21
12 10 11
PE
L
N
1~
M
M1
B1
PE
2
1
Y15
2
1
Y13
18 19
2
1
25
MIN.
X4B
X4S
7
511
2
SG 5XXA1A5
X3B
X3S
Brenner
Brûleur
Bruciatore
Brander
Quemador
Burner
Gasstrasse
Rampe gaz
Gas valve unit
Rampa gas
Gasverdeelbuis
Rampa de gas
Page 18
A
B
C
F
E
D
Am :
Visa :
Art. N°:
N° de schéma :
/
Page :
Date :
313013686.A G03.1.0237Cod9882
26.03.03
3
12345678
PSA
M
M
PSA
110
T2
119
119
106
110
103
104
101
113
119
113
M1
103
F6 Y10
119
101
Y15
Y13
T2
M1
F4B1F6
A1
A5
Y10
Y14
106 F4 Y15 Y13 104
Y14 104
Luft
Air
Air
Aire
Aria
Lucht
Gas
Gaz
Gas
Prise pression
Filtre
Volet d'air
Régulateur de
pression
Ventilateur
Injecteur gaz
Grille
d'aspiration
Vanne gaz
de sécurité
Vanne gaz
principale
Moteur du
brûleur
Transformateur
d'allumage
Manostat
d'air
Manostat
gaz
Electrode d'ionisation
Cass et te de raccordement
Coff re t de contrôle
Servomoteur
Vanne gaz 2ème allure
Filtro
Serranda aria
Regolatore della
pressione
Ventilatore
Ugello gas
Scatola dell'aria
Presa pressione
Valvola sicurezza gas
Valvola principale gas
Motor e de l bruciatore
Trasformatore
d'accensione
Cass etta di collegamento
Elettrodo d'ionizzazione
Pressostato gas
Pressostato aria
comando
Programmatore di
Servomotore
Valvola gas 2° stadio
Pressure take-off
Filter
Air flap
Pressure regulator
Blower
Gas injector
Air box protection
Gas safety
valve
Gas valve
burner side
Ignition
transformer
Burner motor
Gas pressure
switch
Ionisation electrode
Connection cartridge
Air pressure
switch
unit
Control and safety
Servomotor
Gas valve 2d stage
Filtro
Trampilla de aire
Regulador de
pression
Ventilador
Inyector de gas
Toma de presion
Caja de aire
Valvu l a de s eguridad
de gas
Valvula de gas principal
Motor del quemador
Transformador de
encendido
Caset e de conexion
Electrodo de ionizacion
Preso stato de gas
Presost ato de aire
seguridad
Caja d e mando y
Servomotor
Gas valvula 2a etapa
Filter
Luchtklep
Drukregelaar
Ventilator
Gasinjector
Luchthuis
Meetnippel
Veiligheidsafsluiter
gas
Hoofdafsluiter gas
Brandermotor
Ontstekings-
transformator
Verbindingsdoos
Ionisatie-elektrode
Gaspressostaat
Luchtpressostaat
veiligheidskoffer
Bedienings en
Servomotor
Gasafsluiter 2.trap
Messnippel
Filter
Luftdosiertrommel
Druckregler
Ventilator
Gasinjektor
Ansauggitter
Sicherheitshaupt-
gasventil
Gasventil
Brennerseitig
Brennermotor
Zündtrafo.
Luftdruck-
wächter
Gasdruck-
wächter
Ionisationselektrode
AnschluBkasten
Feuerungsautomat
Stellantrieb
Gasventil 2.Stuf e
Page 19
11/2007 - Art. Nr. 13 023 497A 19
Page 20
11/2007 - Art. Nr. 13 023 497A20
CUENOD
18 rue des Buchillons F – 74100 Annemasse
Fabriqué en EU. Fabricato in EU. Fabricado en EU. Made in EU. Hergestellt in EU. Пр оизведено в ЕС. Document non contractuel. Documento non contrattuale. Documento no contractual. Non contractual document. Angaben ohne Gewähr. Данные без гарантии.
Loading...
