Page 1

CATALOGO

BRUCIATORI

www.cuenod.com

Page 2

Page 3

INDICE

L'AZIENDA

SISTEMI E TECNOLOGIE CUENOD

DENOMINAZIONE BRUCIATORI

INDICE PRODOTTI

GAMMA GAS

GAMMA BICOMBUSTIBILE

GAMMA GASOLIO

GAMMA BIOFUEL

ACCESSORI

p. 4

p. 6

p. 13

p. 14

p. 22

p. 122

p. 148

p. 172

p. 174

Page 4

L'AZIENDA

TRADIZIONE E INNOVAZIONE

Specializzata da oltre un secolo nella progettazione e nella produzione di bruciatori riscaldamento, CUENOD ha sempre mantenuto i valori fondamentali delle sue origini Svizzere in termini di precisione, qualità e rigore. Grazie alla combinazione tra l'innovazione e le proprie conoscenze e grazie al forte desiderio di sviluppare un focus continuo sull'aggiornamento della capacità produttiva, CUENOD è oggi un'azienda leader nel mercato per il calore. Guardando al futuro, CUENOD progetta e realizza soluzioni con un elevato standard di qualità e partecipa attivamente al comfort della vita di oggi anticipando le esigenze di domani.

RICERCA E SVILUPPO

I laboratori CUENOD ricercano quotidianamente le soluzioni più adatte alle esigenze pratiche degli utenti, per realizzare bruciatori efﬁcienti ed afﬁdabili e fornire servizi di assistenza allo scopo di ﬁdelizzare il cliente, sia nel segmento del riscaldamento residenziale e commerciale, che nel mercato delle applicazioni industriali. Continui studi sull’uso razionale dell’energia, ricerca e sviluppo, analisi e prove ﬁnalizzate alla riduzione dei tempi di installazione ed alla facilità di messa in servizio, insieme ad un’attenta analisi dei materiali, rendono i prodotti CUENOD una realtà adatta alla risoluzione di ogni problematica legata al calore.

I bruciatori CUENOD sono dotati di tecnologie e Sistemi brevettati studiati appositamente con l'obiettivo di:

• Sempliﬁcare il vostro lavoro: i Sistemi AGP e GEM

riducono il tempo necessario per l'installazione; i Sistemi RTC e MDE2 sempliﬁcano le operazioni di service e manutenzione.

• Migliorare il funzionamento delle vostre installazioni: i Sistemi RHP e FGV garantiscono

un'eccellente adattabilità a tutte le applicazioni; i Sistemi Variatron e Quick Start migliorano l'efﬁcienza dei vostri processi industriali.

• Proteggere l'ambiente: la gestione dell'aria e del combustibile è afﬁdata ai Sistemi AGP e GEM che offrono un'efﬁcienza alta e costante, mentre il Sistema Variatron genera costantemente risparmi energetici e garantisce il comfort acustico. Le Tecnologie IME, RGC, Testa Diamante e Fiamma Libera riducono l'impatto della combustione sull'ambiente. Inﬁne, i riﬁuti gassosi industriali possono essere facilmemte eliminati dal Sistema EDP.

RISPETTO PER L'AMBIENTE

In materia di protezione ambientale, CUENOD ha costantemente evoluto le proprie tecnologie per offrire maggiori prestazioni, sicurezza e comfort ai propri clienti, garantendo nel contempo il rispetto per l'ambiente. Le tecnologie di combustione di cui sono dotati i bruciatori CUENOD permettono di rispettare anche le più esigenti direttive sulle emissioni inquinanti, come la Direttiva ERP Ecodesign: tutti i bruciatori CUENOD ﬁno a 400 kW rispettano i requisiti della Direttiva e offrono basse emissioni NOx in grado di soddisfare anche le più stringenti normative europee.

Il continuo lavoro svolto nei nostri laboratori include anche lo sviluppo di bruciatori in grado di lavorare con combustibili alternativi, come il biofuel, dando a CUENOD una ulteriore opportunità per la fornitura di prodotti sostenibili con un ridotto impatto sull'ambiente. Il biocombustibile è una nuova energia, costituita da tradizionale gasolio domestico a cui si aggiunge una quota crescente di energia rinnovabile, come ad esempio l'estere metilico di colza: il combustibile liquido così ottenuto è immediatamente sostituibile all'olio combustibile fossile e abbatte in modo sostanziale l'impatto inquinante dei sistemi di riscaldamento. Grazie alla sua lunga esperienza nella produzione di bruciatori e alla sua profonda conoscenza nel campo delle tecnologie di combustione a basse emissioni, CUENOD si propone come un leader nella transizione energetica su cui poter fare afﬁdamento.

Page 5

L'AZIENDA

ESECUZIONI SPECIALI

CUENOD è in grado di progettare e realizzare varianti ai prodotti standard per soddisfare le esigenze di applicazioni, impianti o combustibili speciﬁci. Per impianti di processo a funzionamento continuo (più di 24 h), sono disponibili varianti con autoveriﬁca continua del dispositivo di controllo ﬁamma. I bruciatori modulanti possono essere equipaggiati di un sistema automatico di regolazione O trasmettere un segnale elettrico di misura dell’ossigeno libero nei fumi ad un sistema di registrazione o di supervisione. CUENOD realizza esecuzioni speciali costruite su commessa per forni, inceneritori, post-combustori, essiccatoi ed impianti di processo in genere e progetta e produce inoltre bruciatori per combustibili alternativi, quali biogas, biodiesel e oli vegetali (considerati "energie rinnovabili”).

ASSISTENZA TECNICA

CUENOD e i suoi partner sono esperti riconosciuti con molti anni di esperienza nel settore della combustione. Il supporto a disposizione di ogni cliente si estende dalla creazione del progetto ﬁno alla messa in servizio e all'assistenza tecnica durante tutto il ciclo di vita del prodotto:

• Messa in servizio: per il funzionamento efﬁciente e sicuro del tuo sistema è molto importante che il bruciatore sia messo in funzione da un es-

perto. La combustione verrà regolata in modo ottimale sull’intera gamma di potenza del bruciatore, e tutte le funzioni di sicurezza saranno testati.

• Manutenzione e controllo: il bruciatore è una parte cruciale

dell’installazione. Per mantenere l’installazione in perfette condizioni, è importante svolgere una periodica attività di manutenzione sul bruciatore. Fortunatamente, è possibile fare afﬁdamento sui nostri tecnici, che sono in grado di eseguire perfettamente questo servizio per voi.

• Formazione professionale: CUENOD può contare su una

estesa rete di preziosi partner composta da ingegneri locali ben preparati, in grado di svolgere le operazioni di messa in servizio e manutenzione nel migliore dei modi. Per mantenerli sempre aggiornati sui prodotti e tecnologie, CUENOD offre l'opportunità di partecipare a sessioni di formazione a carattere teorico e pratico svolte da istruttori altamente qualiﬁcati attraverso le attività organizzate dalla Burner Academy.

e CO con sonda all’ossido di zirconio e possibilità di

CONTROLLO QUALITÀ

Il controllo qualità è una caratteristica essenziale della produzione CUENOD, dove la qualità è d’obbligo. Ogni stadio della produzione è controllato da personale altamente specializzato, così come ogni componente è accuratamente scelto sulla base delle sue prestazioni e compatibilità con la qualità CUENOD. I materiali impiegati subiscono controlli e test nelle più gravose condizioni ed i componenti utilizzati sono di primarie marche mondiali. Individualmente ogni prodotto viene sottoposto a collaudi di funzionamento ﬁno alle più alte portate.

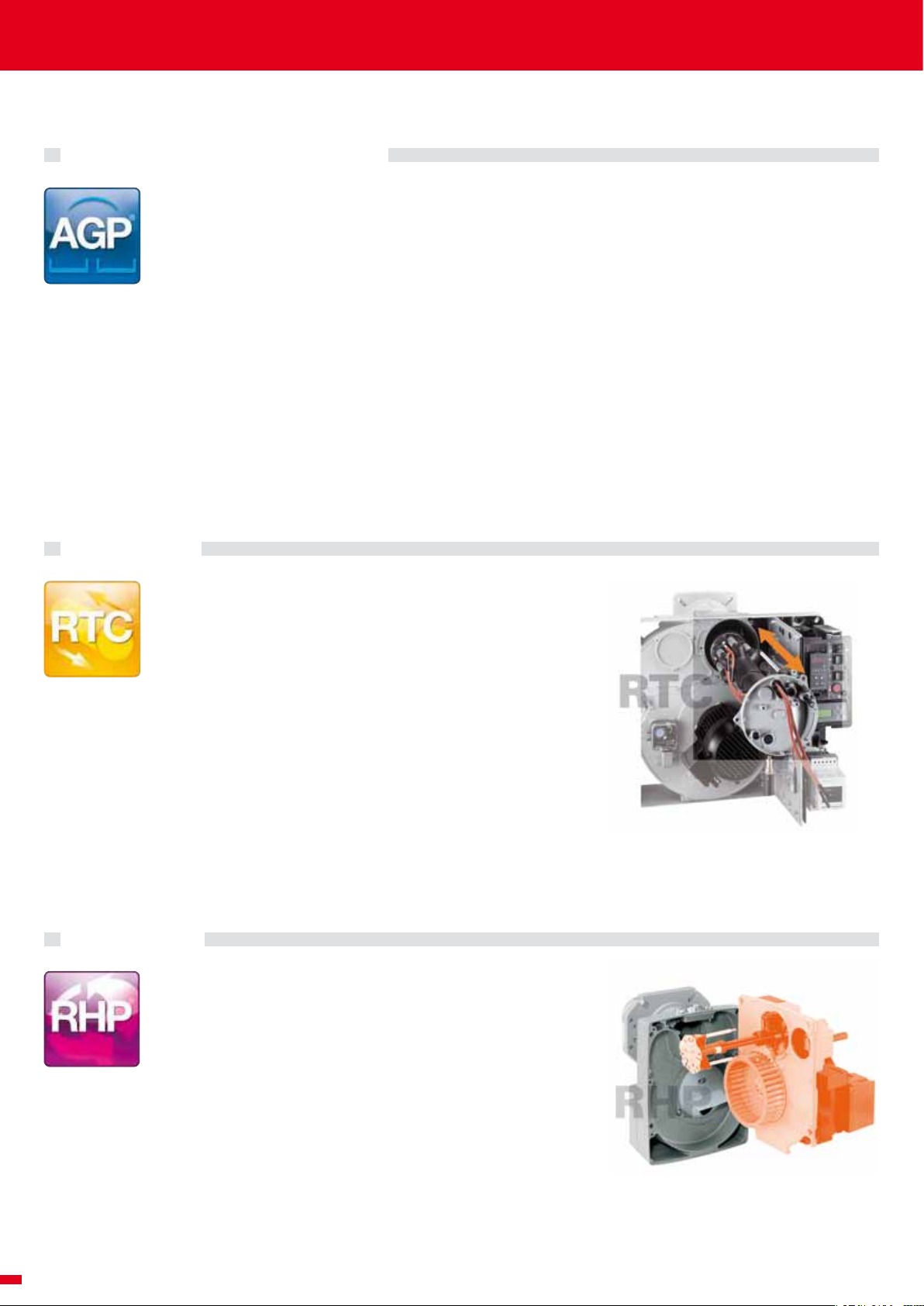

Page 6

SISTEMI E TECNOLOGIE CUENOD

IL SISTEMA AGP® (aria-gas proporzionale)

Sviluppato e messo a punto da CUENOD, il sistema AGP® permette di garantire:

• una perfetta stabilità della miscela aria-gas;

• un tenore di CO2 elevato e costante in tutto il campo di potenza del bruciatore;

• il controllo preciso dell’eccesso d’aria, importante per un funzionamento ad alto rendimento, soprattutto per i generatori a

condensazione.

Il sistema AGP®, infatti, misura:

• la pressione del gas a valle della rampa gas;

• la pressione dell’aria dietro al deettore;

• la contropressione del focolare.

Eventuali variazioni delle tre pressioni vengono istantaneamente e contemporaneamente rilevate dal sistema che provvede automaticamente a ristabilire il corretto rapporto gas/aria comburente. Il sistema AGP® mantiene costante il rapporto gas/aria comburente anche in presenza di:

• variazioni positive o negative della pressione del gas;

• variazioni della portata dell’aria dovute al variare della tensione di alimentazione elettrica o allo sporcarsi del circuito di ventilazione;

• variazioni della pressione del focolare e del tiraggio del camino al momento dell’accensione e al variare del carico.

Inﬁne, il sistema AGP®, seguendo la pressione dell’aria del bruciatore, si accorda in totale sicurezza con la regolazione di velocità del ventilatore, permettendo un’applicazione agevole e performante del sistema Variatron®.

IL SISTEMA RTC

La forma funzionale del carter e la tecnologia innovativa delle teste di combustione, dotate dello speciale sistema RTC® (Regolazione della Testa Conservata) offrono numerosi vantaggi:

• accessibilità totale a tutti gli organi dell’apparecchio, semplicemente togliendo la capot;

• manutenzione facile e rapida;

• smontaggio completo della testa di combustione ed accesso ai suoi organi

interni con una sola manovra e senza rimuovere il bruciatore dalla caldaia, né scollegare la rampa gas;

• apertura del circuito del gas per manutenzione solo a valle delle valvole e all’interno del usso dell’aria comburente, con tenuta mediante O-ring

(massima sicurezza per le fughe di gas);

• mantenimento nel tempo delle regolazioni ottimali della testa di combustione,

registrate alla messa in servizio o dopo interventi di manutenzione;

• pulizia rapida degli organi meccanici, grazie alla loro compatta disposizione;

• ridotti tempi di intervento per la standardizzazione di viteria e raccorderia,

su cui è possibile operare con pochi utensili.

IL SISTEMA RHP

Il sistema RHP® (Ricircolo con Alte Prestazioni) è un sistema di aspirazione e ventilazione potente e silenzioso, che sfrutta il principio della reiniezione dell’aria. Una parte dell’aria, in pressione, viene fatta aspirare nuovamente dalla turbina, aumentando sensibilmente la capacità del bruciatore di vincere la contropressione del generatore all’avviamento. Questo permette ai bruciatori CUENOD di adattarsi ad ogni tipo di generatore e consente inoltre di ottenere:

• stabilizzazione rapida della amma e della combustione alla accensione;

• eliminazione delle vibrazioni;

• riduzione di emissione inquinanti, in conformità alle Norme Europee;

• livello di rumorosità molto basso (circuito aeraulico isolato).

Inoltre, il particolare proﬁlo della serranda dell’aria, brevettato, consente una regolazione della portata dell’aria ottimale anche alle basse potenze.

Page 7

SISTEMI E TECNOLOGIE CUENOD

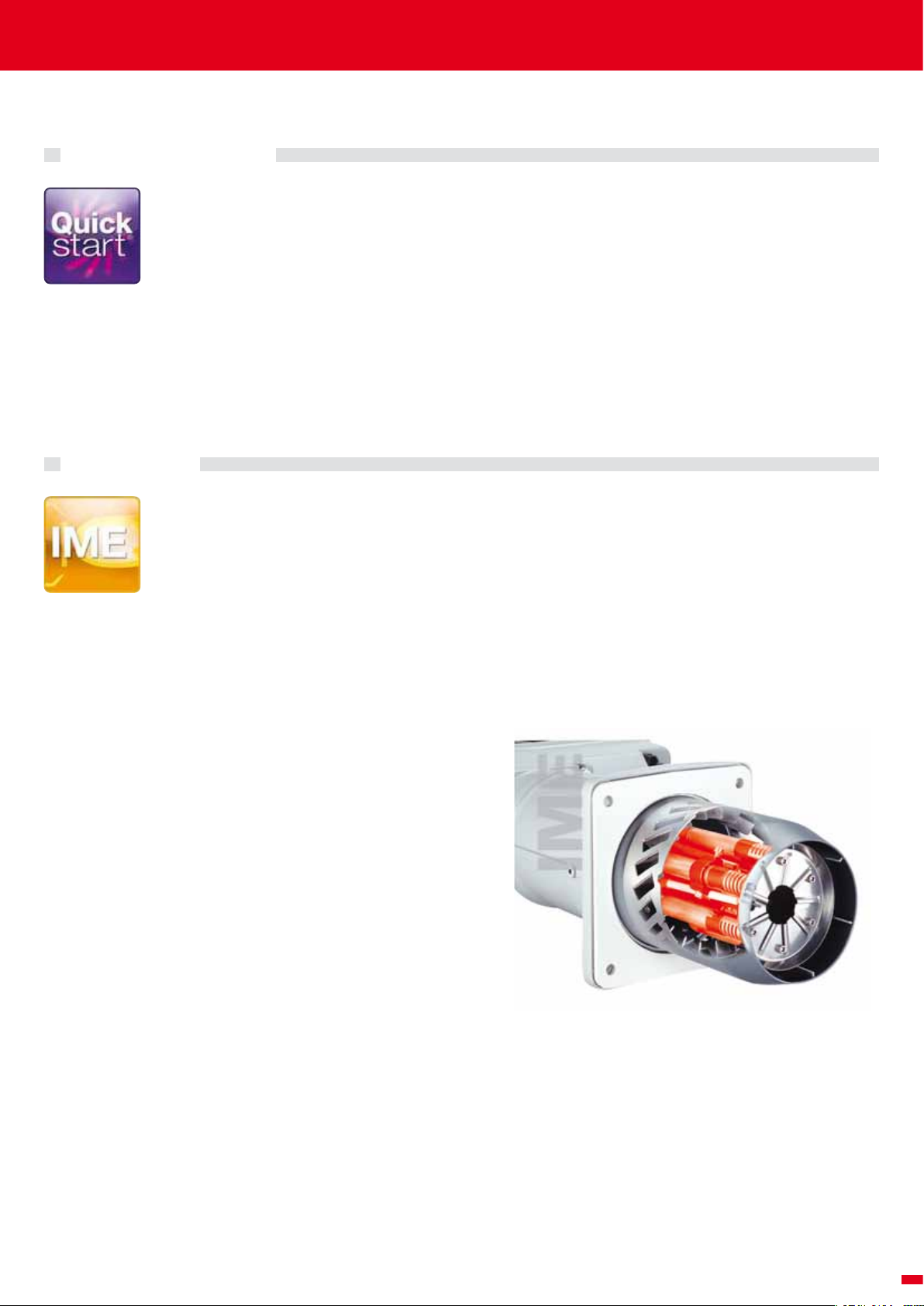

IL SISTEMA QUICK START

Quick Start® è dedicato alle applicazioni industriali che richiedono stabilità di temperatura per processi e produzioni senza interruzioni. Al primo avviamento, c’è una lunga fase di preventilazione, regolabile da 40 a 300 secondi. Dopo il primo spegnimento, a ogni avviamento successivo, la ﬁamma comparirà immediatamente alla richiesta di calore da parte del sistema. Nei bruciatori di gas, è richiesto il controllo di tenuta ogni volta che il bruciatore si arresta. Questo signiﬁca:

• aumento della produttività, che risulta dalla minima variazione di temperatura;

• risparmio di energia;

• nessuno shock termico subito dai materiali sottomessi a variazioni di temperatura importanti;

• impianto in maggiore sicurezza, grazie al dispositivo di controllo permanente.

IL SISTEMA IME

Le soluzioni Low NOx del passato, con ricircolo esterno dei fumi, risultavano costose, penalizzavano la potenza del bruciatore e rendevano la combustione più rumorosa e di complessa regolazione. Di conseguenza i bruciatori Low NOx, almeno in Italia, hanno sempre costituito una nicchia di mercato, ma con scarse applicazioni pratiche. La ricerca CUENOD si è allora concentrata sulle teste di combustione, preﬁggendosi due obiettivi prioritari:

• campo di potenza identico ai corrispondenti bruciatori a combustione standard;

• semplicità costruttiva, di messa in servizio e di manutenzione.

Il risultato è una testa di combustione a "stadi”, in cui il gas è iniettato a diversi livelli. Incrementando la velocità dell’aria in mandata, sfruttando il principio della ricircolazione interna dei fumi e con una diversa distribuzione

sul disco deettore della miscela comburente/combustibile, i bruciatori CUENOD con sistema IME® (Iniezione Multi Stadio) aumentano

la velocità di combustione, rendono più omogenea la temperatura della ﬁamma e riducono il tempo di permanenza ad alta temperatura dei gas di combustione. In una prima fase la combustione avviene in forte eccesso d’aria e quindi a bassa densità energetica. La ﬁamma ha quindi il tempo di raffreddarsi per irraggiamento e per parziale ricircolo dei fumi, prima della seconda fase, in cui viene iniettato il resto della portata di gas. CUENOD, modiﬁcando quindi alcune caratteristiche delle proprie teste standard, già a basso inquinamento, ha realizzato una gamma completa di teste di combustione in grado di bruciare con emissioni di ossidi di azoto al di sotto dei limiti imposti dalle più severe regolamentazioni europee, garantendo emissioni di ossidi di azoto inferiori a 80 mg/kWh misurate in accordo alla norma europea EN 676. Le teste di combustione Low NOx con sistema IME® sono ormai da parecchi anni adottate di serie su tutti i bruciatori CUENOD a gas ﬁno a 2 MW.

Page 8

SISTEMI E TECNOLOGIE CUENOD

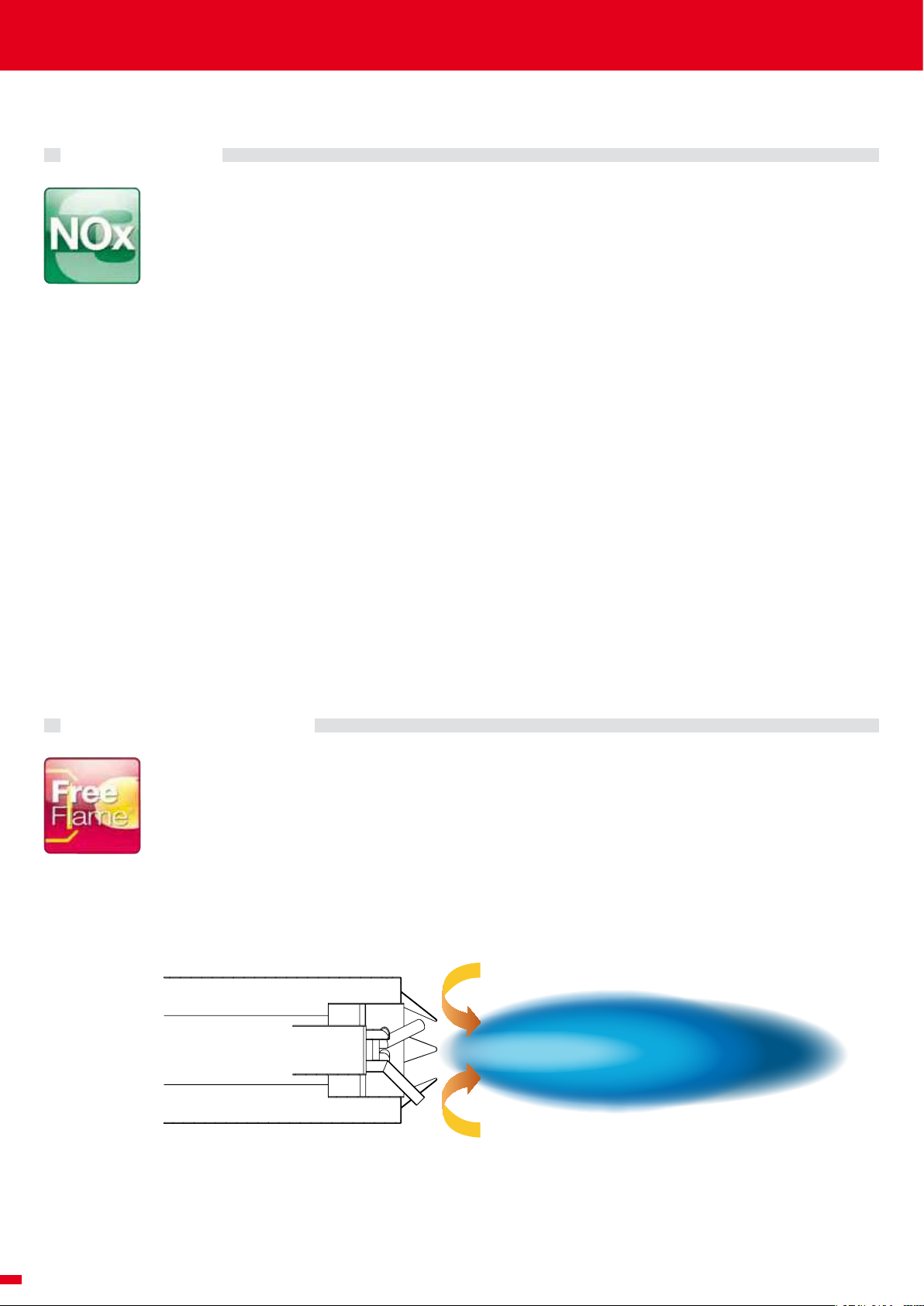

I SISTEMI LOW NOx

NOx è una sigla generica che identiﬁca collettivamente tutti gli ossidi di azoto e le loro miscele (NO, NO2, N2O, …) che si formano come inevitabili prodotti della combustione con aria. Gli ossidi di azoto si producono secondo tre diversi meccanismi: prompt, termici e da combustibile. I primi si sviluppano nella fase iniziale della combustione, ma il loro contributo è meno signiﬁcativo degli altri. Gli NOx termici si formano in presenza di elevate temperature e di ossigeno libero e sono i principali responsabili dell’inquinamento dell’atmosfera nella combustione del gas. Gli ossidi di azoto da combustibile sono presenti con i combustibili liquidi o solidi che contengono azoto sotto forma di cianuri o ammine. Per limitare quindi le emissioni di NOx è fondamentale che la combustione avvenga nel modo più uniforme possibile, riducendo la temperatura di ﬁamma o evitando comunque i picchi di temperatura, e che il combustibile abbia un ridotto contenuto di azoto legato. Gli ossidi di azoto sono considerati sostanze fortemente inquinanti dell’atmosfera sia per gli effetti prodotti sull’apparato respiratorio (si ritiene tra l’altro che aggravino le condizioni dei malati di asma) sia perché contribuiscono alla formazione di ozono (per reazione con l’ossigeno in presenza di radiazione solare). Il biossido di azoto NO2 svolge un ruolo fondamentale nella formazione dello smog fotochimico in quanto costituisce l’intermedio di base per la produzione di una serie di inquinanti secondari molto pericolosi come l’ozono, l’acido nitrico, l’acido nitroso e diversi tipi di nitrati. I composti che costituiscono lo smog fotochimico sono sostanze tossiche per gli esseri umani, per gli animali ed anche per i vegetali e sono in grado di degradare molti materiali diversi per il loro forte potere ossidante. Si stima che gli ossidi di azoto contribuiscano per il 30% alla formazione delle piogge acide. Inoltre gli NOx, essendo emessi prevalentemente da sorgenti al suolo e risultando solo parzialmente solubili in acqua, vengono facilmente trasportati nell’aria provocando effetti anche a distanza. Per queste ragioni, le emissioni di ossidi di azoto negli impianti termici sono regolamentate con limiti talvolta raggiungibili solo con le migliori e più avanzate tecnologie di combustione. CUENOD, presente come azienda leader nei principali paesi europei con severe regolamentazioni sugli NOx, ha studiato e realizzato una gamma completa di bruciatori Low NOx in grado di soddisfare tutte le regolamentazioni vigenti in materia di emissioni di ossidi di azoto, dai 70 mg/m3 a gas dell’Olanda, agli 80 e 120 mg/m3 rispettivamente a gas e a gasolio della Svizzera, ai limiti della Germania, della Francia e del Belgio.

IL SISTEMA A FIAMMA LIBERA

Il principio della combustione a bassa emissione di NOx del gasolio si basa sulla gassiﬁcazione rapida del combustibile mediante

ricircolo interno dei gas di combustione, associato ad un’elevata velocità del usso della miscela aria-combustibile.

Una volta gassiﬁcato, il gasolio si inﬁamma e si stabilizza ad una distanza di circa 30 centimetri dalla testa di combustione. La ﬁamma sembra "galleggiare” nel focolare, da cui il nome di "ﬁamma libera”. Il calore speso per la gassiﬁcazione del combustibile provoca in questa fase un notevole abbassamento della temperatura della ﬁamma e quindi della formazione degli ossidi di azoto termici. Tutta la gamma di bruciatori a gasolio Low NOx impiega la tecnologia "ﬁamma libera”, che garantisce emissioni di NOx inferiori a 120 mg/kWh a gasolio, misurate in accordo alla norma europea EN 267. Il sistema a "ﬁamma libera” è applicato anche alla gamma di bruciatori a gas metano e alla gamma mista gas/gasolio a bassa emissione NOx integrale, che soddisfano i requisiti della classe 3 di emissioni sia a gas che a gasolio.

Page 9

SISTEMI E TECNOLOGIE CUENOD

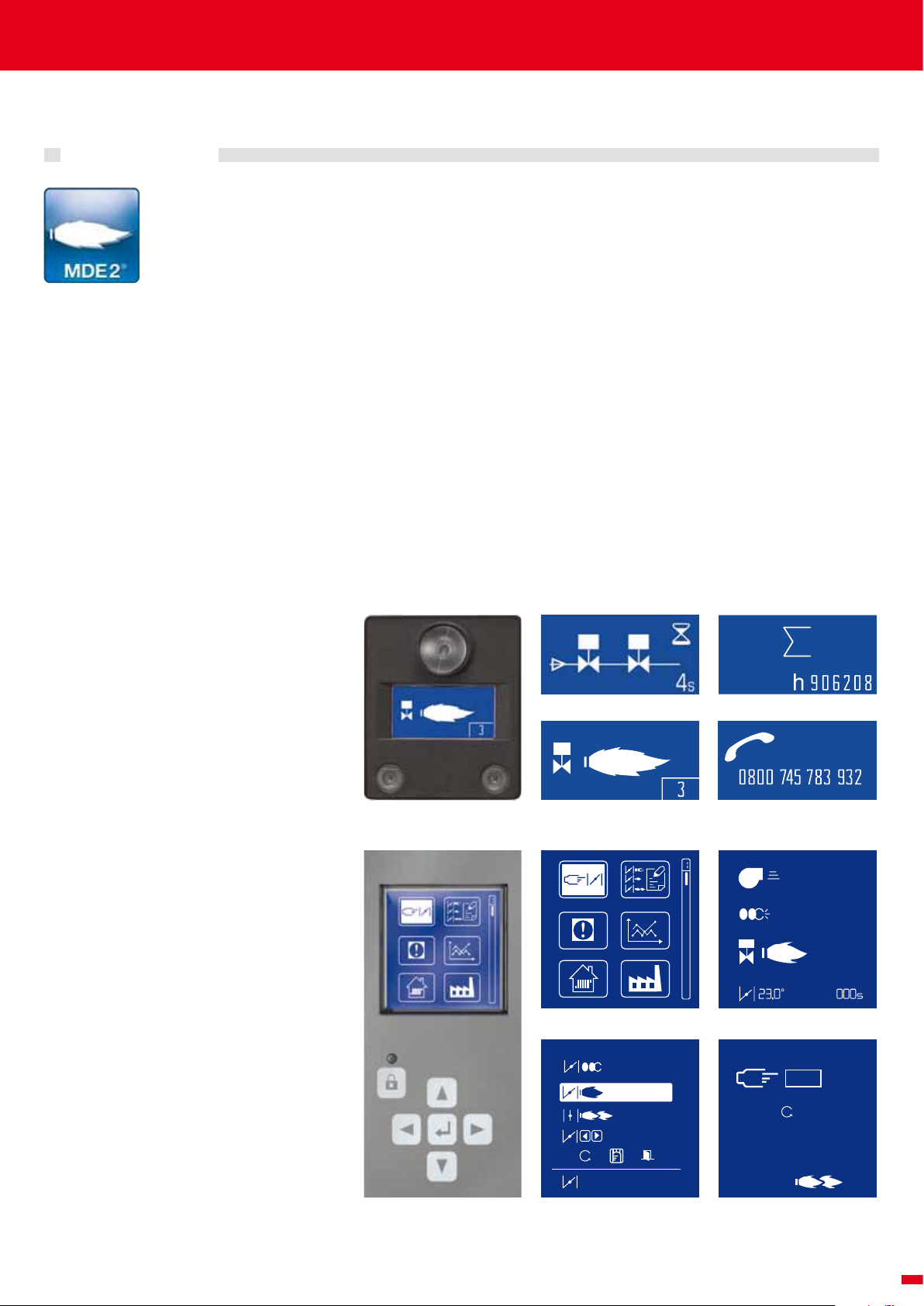

IL SISTEMA MDE2

Il nuovo sistema MDE2® con display integrato è impiegato sui nuovi modelli NC Pro View per uso civile e per impiego industriale. Oltre a comunicare e visualizzare in modo permanente tutte le informazioni già disponibili con il sistema MDE®, di cui costituisce la naturale evoluzione, vengono messe a disposizione informazioni supplementari sul consumo e la disponibilità di gasolio in cisterna e indicazioni per la manutenzione periodica. Nelle versioni monostadio a gas, il nuovo sistema effettua automaticamente il controllo di tenuta delle valvole gas ad ogni avviamento del bruciatore, migliorando il livello di sicurezza dell’impianto. Tale funzione può essere applicata, su richiesta, anche nelle versioni bistadio. Nelle versioni bistadio (a gas e a gasolio) e AGP®, la tastiera di programmazione integrata nel sistema MDE2® permette di eseguire la regolazione totale del servomotore con progranmazione digitale. L’unità di controllo MDE2® si interfaccia con uno speciale servomotore elettronico passo-passo consentendo una regolazione del servomotore della serranda aria precisa al decimo di grado. Per le applicazioni industriali, le apparecchiature del sistema MDE2® adottano lo speciﬁco sistema Quick Start®, che permette di migliorare le prestazioni del bruciatore, mantenendo praticamente costante la temperatura di esercizio e aumentando l’efﬁcienza dell’impianto: il bruciatore esegue la preventilazione solo la prima volta e poi la ﬁamma compare in pochi secondi da ogni successiva richiesta di calore, riducendo i tempi morti ed eliminando il raffreddamento del focolare dovuto alla preventilazione del bruciatore. Inoltre, per soddisfare al meglio tutte le eventuali esigenze speciﬁche degli impieghi industriali, le apparecchiature del sistema MDE2® sono conﬁgurabili nei tempi e nei modi di funzionamento:

• ventilazione permanente;

• postventilazione di durata programmabile;

• preventilazione di durata programmabile come alternativa del sistema Quick Start®.

L’Elcogram®, il linguaggio del sistema MDE2

CUENOD distribuisce i suoi prodotti in tutto il mondo. Per questo l’azienda ha progettato un linguaggio universale, composto da pittogrammi e da cifre. I pittogrammi riprendono i paesi.

la maggior parte dei simboli utilizzati negli schemi elettrici: sono riconosciuti in tutti

È la garanzia di una lettura universale e di una rapidità di comprensione impareggiabile.

Bruciatori monostadio:

Bruciatori bistadio e progressivi:

22,0°

48,0° 22,0°

22,0°

0000

002345 00003

000072 h

000028 h

Page 10

SISTEMI E TECNOLOGIE CUENOD

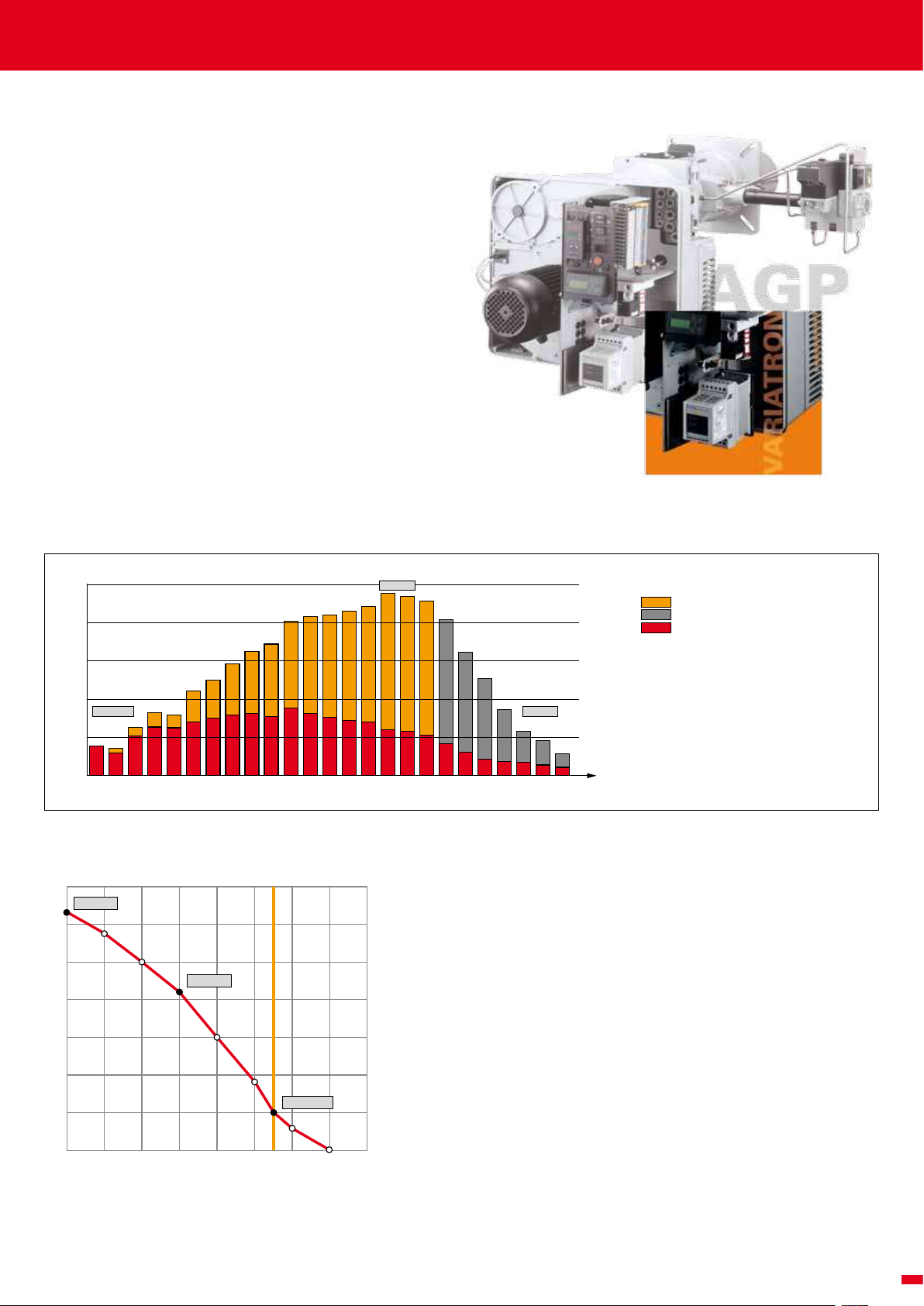

IL SISTEMA VARIATRON

Per migliorare ulteriormente le prestazioni sugli impianti, CUENOD è in grado di applicare la regolazione della velocità del ventilatore mediante inverter su tutta la gamma di bruciatori modulanti (sistema Variatron®). In combinazione con il sistema AGP®, che assicura una combustione con minimi eccessi d’aria in tutte le condizioni di funzionamento, oppure con il sistema GEM®, con controllo preciso a camma elettronica dei dispositivi di regolazione, il Variatron® permette di ottenere tre fondamentali vantaggi rispetto ai bruciatori tradizionali a velocità del ventilatore ﬁssa: aumento del campo di modulazione, riduzione dei consumi elettrici, attenuazione della rumorosità.

Il Variatron® e il campo di modulazione

Le teste di combustione CUENOD sono concepite per ottenere una ottima miscelazione tra il combustibile gassoso e l’aria comburente in un campo di modulazione di 1 a 10 (la qualità della combustione rimane elevata ﬁno ad un decimo della potenza nominale massima del bruciatore). Questo risultato viene raggiunto attraverso speciali accorgimenti che permettono di regolare la velocità e la pressione sia dell’aria

(disco deettore regolabile all’interno del cono del boccaglio), che del gas (sezione regolabile degli iniettori del gas) nella zona di

miscelazione all’interno della testa di combustione.

Questa caratteristica delle teste di combustione viene però vaniﬁcata da due limitazioni ﬁsiche che caratterizzano tutti i bruciatori tradizionali (senza inverter):

• impiego del bruciatore ad una potenza massima effettiva inferiore a quella nominale massima (se la potenza della caldaia

corrisponde al 75% della potenza nominale massima del bruciatore, il campo di modulazione si ridurrà di conseguenza del 25%);

• impossibilità di regolare adeguatamente la portata d’aria oltre un rapporto di 1 a 5 agendo semplicemente su serrande, registri

o comunque sezioni variabili che determinano una modiﬁca delle perdite di carico del circuito dell’aria.

Ciò che permette alla capacità del bruciatore tradizionale di scendere a meno del 20% della sua potenza massima è dovuto perciò soprattutto alla necessità di limitare a non più di 1 a 5 il rapporto tra la portata minima e la portata massima di aria comburente, se la regolazione del ventilatore è ottenuta esclusivamente agendo sul circuito dell’aria, senza cioè ridurre la velocità di rotazione del ventilatore. Portate di gas inferiori ad un quinto della portata massima si possono ottenere solo accettando un funzionamento del bruciatore in forte eccesso d’aria al minimo carico, penalizzando di conseguenza l’efﬁcienza della combustione. Ridurre ulteriormente la portata d’aria con una maggior perdita di carico sugli appositi organi di regolazione meccanica comporta infatti normalmente una instabilità di funzionamento del ventilatore, fenomeni di pompaggio ed un eccessivo abbassamento dell’efﬁcienza del ventilatore (ﬁg. 1).

GAS GAS

ARIA

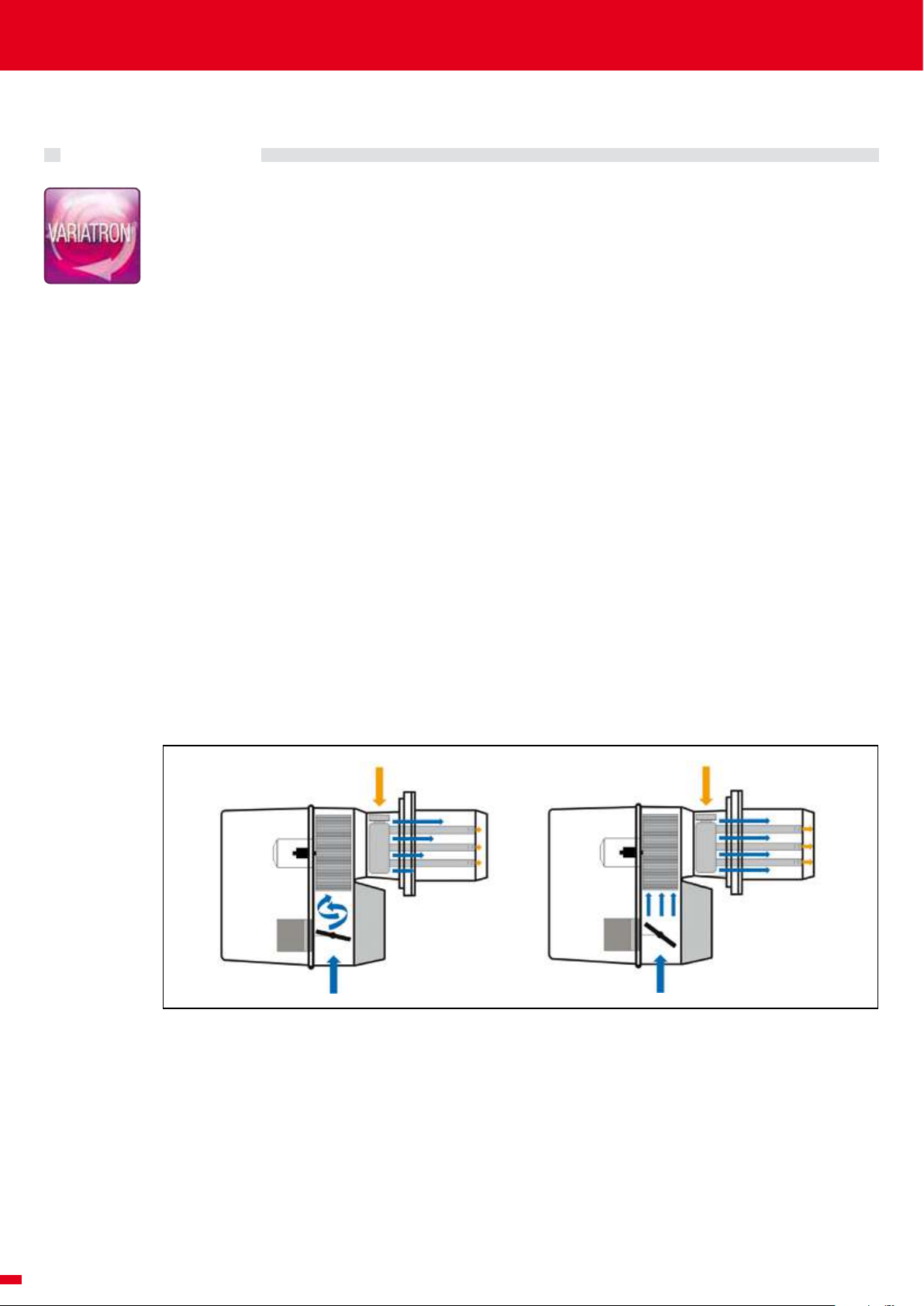

Fig. 1 - Esempio di comportamento del ventilatore di un bruciatore quando la potenza viene ridotta a meno del 20%. A sinistra, le instabilità nella portata d’aria con un normale eccesso d‘aria del 15-20%. A destra, l’eliminazione del fenomeno aumentando l’eccesso d’aria al 50% e oltre.

L’applicazione dell’inverter con il sistema Variatron

consente di dimezzare il numero dei giri del ventilatore (frequenza minima intorno

ARIA

a 25 Hz) e di raddoppiare pertanto il rapporto di modulazione del bruciatore. Un elevato rapporto di modulazione comporta un miglior adeguamento ai fabbisogni energetici dell’impianto, una riduzione dell’intermittenza di funzionamento, un conseguente miglioramento del rendimento di produzione medio stagionale, minori emissioni inquinanti e prolunga la durata di vita della caldaia.

Page 11

Il Variatron® e i consumi elettrici

Una delle ragioni per cui i motori vengono spesso controllati con inverter, oltre naturalmente alla regolazione più precisa ed efﬁciente di pompe e ventilatori, risiede nel sensibile risparmio sui consumi elettrici. La riduzione di portata dei ventilatori ottenuta con organi meccanici non comporta sostanziali riduzioni della potenza elettrica assorbita. L’aumento delle perdite di carico nel circuito dell’aria porta infatti sia a dissipare energia negli organi di regolazione stessi, che a far funzionare il ventilatore in condizioni di minore efﬁcienza. A titolo di esempio, la potenza elettrica assorbita al 40% del carico del bruciatore si mantiene intorno al 65-70% senza inverter, ma scende al 25% se l’inverter riduce il numero dei giri del ventilatore del 30%. Al carico minimo del bruciatore, in cui la frequenza di uscita dell’inverter può arrivare a 25 Hz, la potenza elettrica assorbita dal motore è 8 volte inferiore a quella che si avrebbe senza inverter.

Una simulazione condotta su un impianto di riscaldamento porta al risultato di risparmiare ben il 58% dei consumi elettrici durante l’intera stagione di riscaldamento (ﬁg. 2), con un tempo di ritorno dell’investimento di circa un anno per bruciatori di potenza superiore a 1 MW.

SISTEMI E TECNOLOGIE CUENOD

Consumo in kW/h 500

400

300

200

2000 kW

100

100 96 92 88 84 80 76 72 68 64 60 56 52 48 44 40 36 32 28 24 20 16 12 8 4 0

Fig. 2 - Distribuzione dei consumi elettrici di un bruciatore durante l’intera stagione di riscaldamento.

Guadagno in dB(A) 14

260 kW

700 kW

260 kW

Frazione di carico in %

Il Variatron® e il rumore

Il terzo vantaggio sostanziale ottenuto con l’applicazione del Variatron® consiste in una decisa riduzione della rumorosità prodotta dal bruciatore. Il livello sonoro emesso dal bruciatore è sostanzialmente legato alle emissioni acustiche del suo ventilatore, a loro volta funzione della velocità di rotazione.

700 kW

Nel funzionamento al minimo carico, a circa 1400 giri/minuto, il livello sonoro prodotto dal bruciatore si riduce mediamente di 12 dB, mentre al carico massimo, a cui solitamente non sono necessari i 50 Hz di rete, stante il generale sovradimensionamento del bruciatore rispetto alla caldaia, l’inverter permette di ottenere una attenuazione di

almeno 2 dB (ﬁg. 3).

senza Variatron fuori modulazione con Variatron

58% di risparmio su una stagione di riscaldamento senza ACS.

16001400 1800 2000 2200 2400 2600 2800 3000

Fig. 3 - Attenuazione sonora mediamente ottenibile con l’inverter nel campo di lavoro del bruciatore.

2000 kW

Giri al minuto

Page 12

SISTEMI E TECNOLOGIE CUENOD

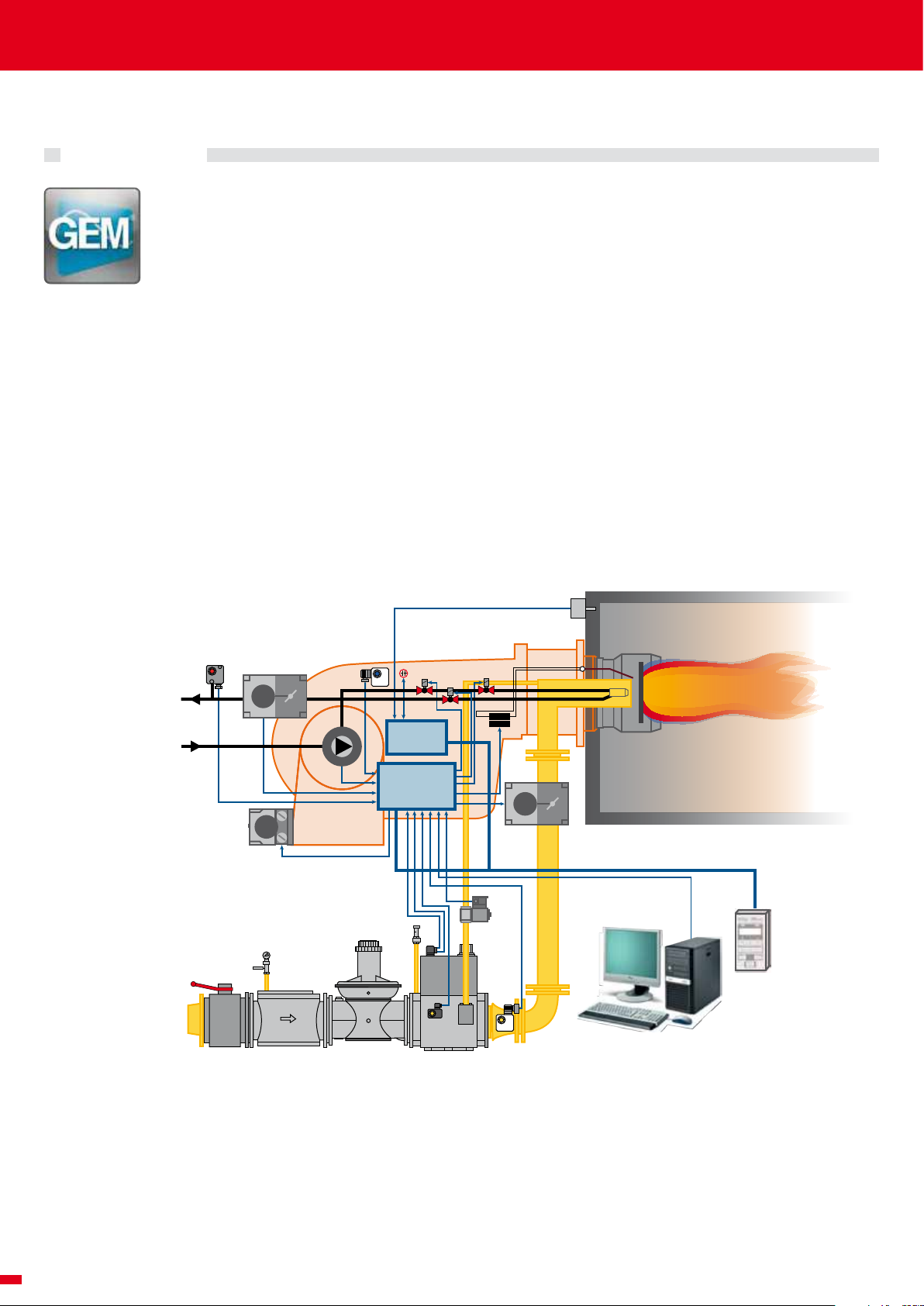

IL SISTEMA GEM

Il sistema GEM® (Gestione Elettronica della Miscela) a camma elettronica rappresenta un’evoluzione del sistema di modulazione tradizionale di tipo meccanico, in cui il comando degli organi di regolazione avviene tramite aste, leve di rinvio e snodi, introducendo quindi giochi meccanici ed isteresi che compromettono la regolazione della qualità della combustione e comportano perdite di efﬁcienza energetica. Con il nuovo sistema GEM® di tipo elettronico, i servomotori di ciascuno degli organi di regolazione modulante della portata dell’aria, del gas e del combustibile liquido seguono gli ordini di un microprocessore nel quale sono state registrate le curve di evoluzione deﬁnite per ciascuno di tali elementi, programmabili in modo digitale su tutti i punti di lavoro. La programmazione digitale avviene in un linguaggio chiaro, attraverso l’impiego sia di un modulo speciﬁco, sia di un computer, seguendo semplici istruzioni. Il vantaggio supplementare offerto dal sistema GEM® risiede nella conoscenza precisa di tutti i comandi e di tutti gli stati del sistema globale (compresa la memoria e la diagnostica degli errori, intensità del segnale di ﬁamma, numero di accensioni e durata di funzionamento, orologio,…) accessibili mediante lettura diretta o teletrasmissione alla gestione centralizzata. In aggiunta, il sistema a microprocessore svolge anche le funzioni di:

• comando e controllo delle fasi di avviamento e funzionamento del bruciatore, con modi conﬁgurabili e tempi regolabili;

• controllo ﬁamma, con differenti dispositivi di sorveglianza, per funzionamento intermittente e continuo (oltre le 24 ore);

• controllo automatico della tenuta delle valvole gas.

I livelli di accesso sono protetti con speciﬁche password per le differenti tipologie di utilizzatore (visualizzazione del cliente, programmazione del tecnico di assistenza, conﬁgurazione del costruttore o del collaudatore) e la comunicazione con i servomotori avviene con protocollo CAN Bus a doppio canale, per garantire la massima sicurezza ed afﬁdabilità. Il sistema GEM® è inﬁne espandibile con l’integrazione della regolazione automatica dell’eccesso d’aria con sonda ossigeno all’ossido di zirconio e/o della regolazione della velocità del ventilatore (sistema Variatron®), per raggiungere il massimo risparmio energetico, sia di combustibile che di energia elettrica.

ÖR

ÖV

Öw

ST-Luft

ST-Öl

GF FRS

ÖP

LGW UV

Öl-Vl Öl-Rl Öl-D

Fotocellula

Apparecchiatura

di controllo

DMV

GW min

Z-MV

max

ST-Gas

RS 232

CAN-Bus

Display remoto

DMV Gruppo valvole compatto FRS Regolatore di pressione GF Filtro gas GW min Pressostato gas min GW max Pressostato gas max KH Rubinetto a sfera LGW Pressostato aria M Motore del ventilatore

Öl-VL Elettrovalvola olio mandata Öl-RL Elettrovalvola olio ritorno Öl-D Valvola linea ugello ÖP Pompa ÖV Mandata olio ÖR Ritorno olio ÖW Pressostato olio PT Sonda di temp./press.

ST-Öl Servomotore olio ST-Gas Servomotore gas ST-Luft Servomotore aria UV Rilevatore ﬁamma Z-MV Elettrovalvola pilota ZT Trasformatore di acc.

Page 13

GAMMA NC

DENOMINAZIONE BRUCIATORI

COMBUSTIBILE

01 = Gasolio 06 = Biofuel 07 = Gas metano 08 = GPL 07/8 = Gas metano o GPL 17 = Gas metano / gasolio 17/8 = Gas metano (o GPL) / gasolio 18 = GPL / gasolio

EQUIPAGGIAMENTO

A = display integrato

LUNGHEZZA TESTA

T1 = Testa corta T2 = Testa lunga T3 = Testa media

Modello

Potenza max approssimativa in kW /10

TIPO DI COMBUSTIONE

G = Gas, classe 2 GX = Gas, Low NOx classe 3 B = Misti, classe 2 BX = Misti, Low NOx classe 3 a gas H = Gasolio, classe 2 R = Gasolio con pre-riscaldatore HX / RX = Gasolio, Low NOx

NC29 GX E 907/8A d332-D3/4"-RP3/4" /TC T1

CONFORMITÀ ErP

(solo per modelli a gas) E = Bruciatore certiﬁcato

TIPO DI FUNZIONAMENTO

1 = monostadio 2 = bistadio 3 = pneumatico 4 = elettronico

TIPO DI FUNZIONAMENTO

1 = Monostadio 2 = Bistadio 3 = Tristadio 4 = Bistadio senza servomotore 5 = Progressivo/modulante AGP 6 = Progressivo/modulante a camma meccanica 8 = Progressivo/modulante AGP® con Variatron 9 = Progressivo/modulante a camma elettronica 10 = Progressivo/modulante a camma elettronica con Variatron

Ø NOMINALE VALVOLA

1/2" ... 2" o 50 ... 100 mm

Ø CONNESSIONE RAMPA

Rp1/2" ... Rp2" (se ﬁlettata) o

DN50 ... 100 (se angiata)

d332 - D3/4"-RP3/4" /TC

PRODUTTORE VALVOLA

d = Dungs s = Siemens h = Honeywell

SERIE

xx = numero progressivo

GAMMA EK EVO

PIATTAFORMA

EK EVO 4 / 5

COMBUSTIBILE

L = Gasolio

EK EVO 4.1000 L-EOT

Modello

Potenza max approssimativa in kW

EQUIPAGGIAMENTO SUPPLEMENTARE

/TC = Controllo di tenuta /PED = equipaggiamento PED

TIPO DI COMBUSTIONE

OT = Low NOx classe 3

BT3 /PED

TIPO DI FUNZIONAMENTO

E = Progressivo/modulante a camma elettronica

EQUIPAGGIAMENTO SUPPLEMENTARE

PED = equipaggiamento PED

APPARECCHIATURA

BT3 = Lamtec BT300

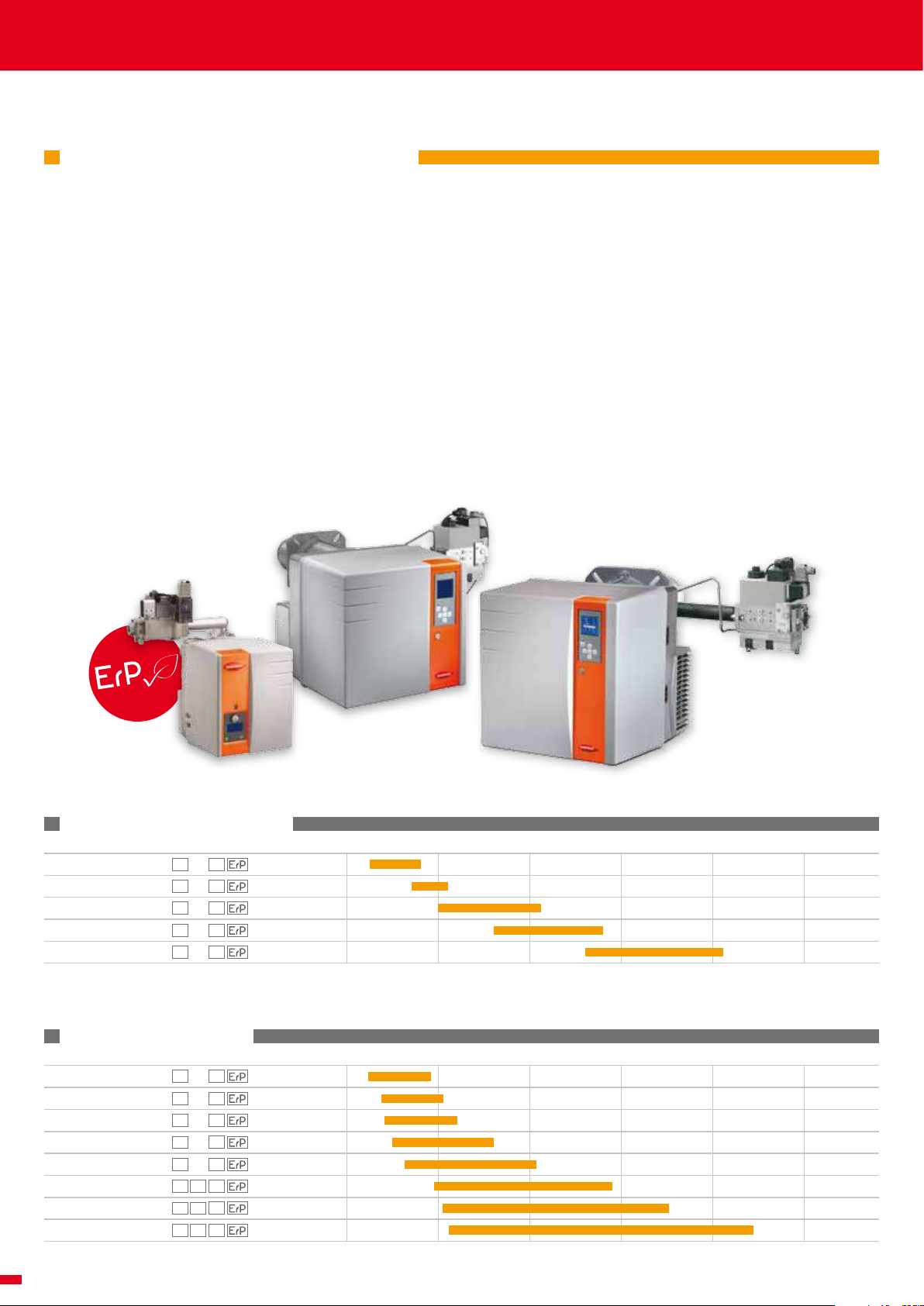

Page 14

INDICE

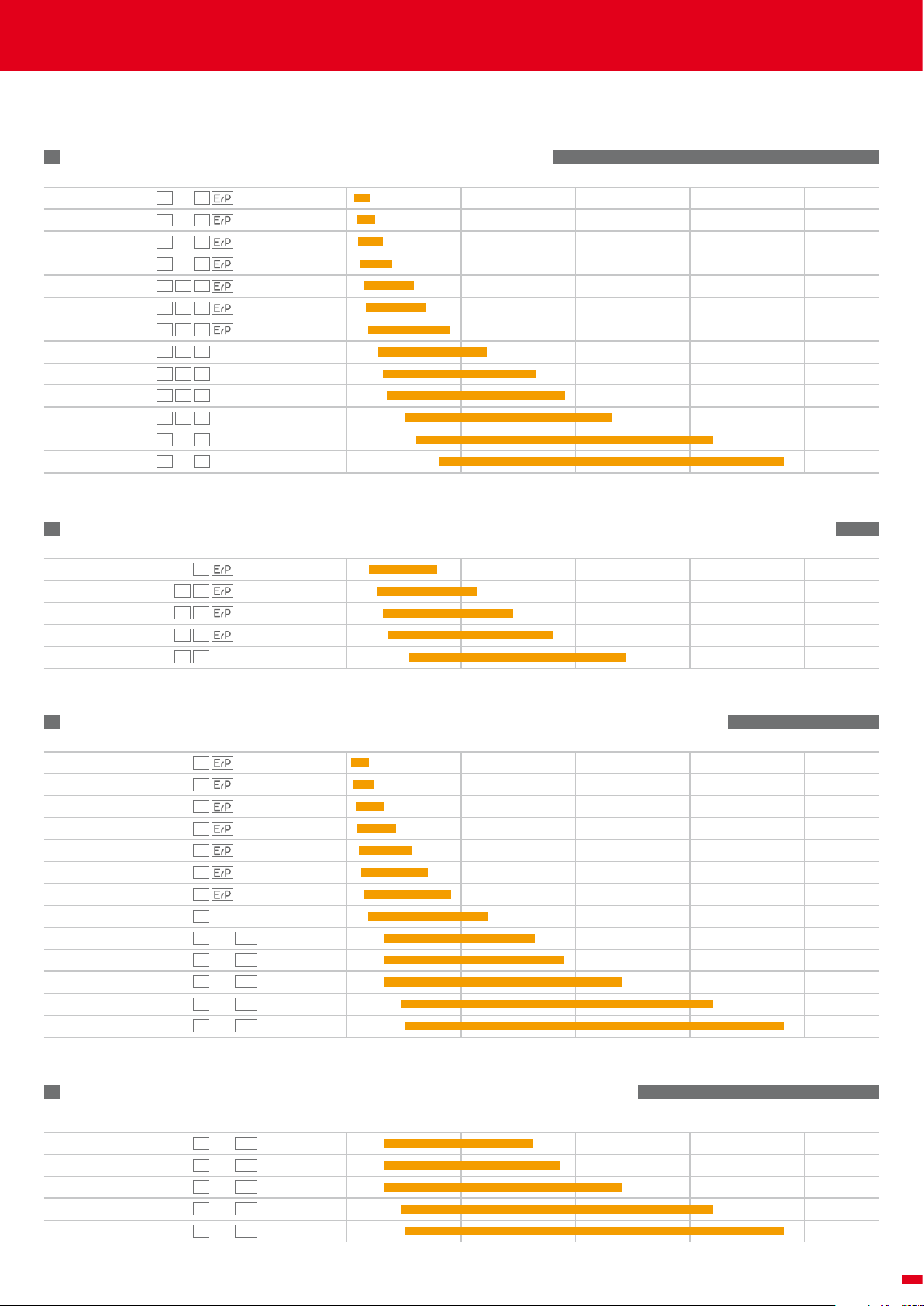

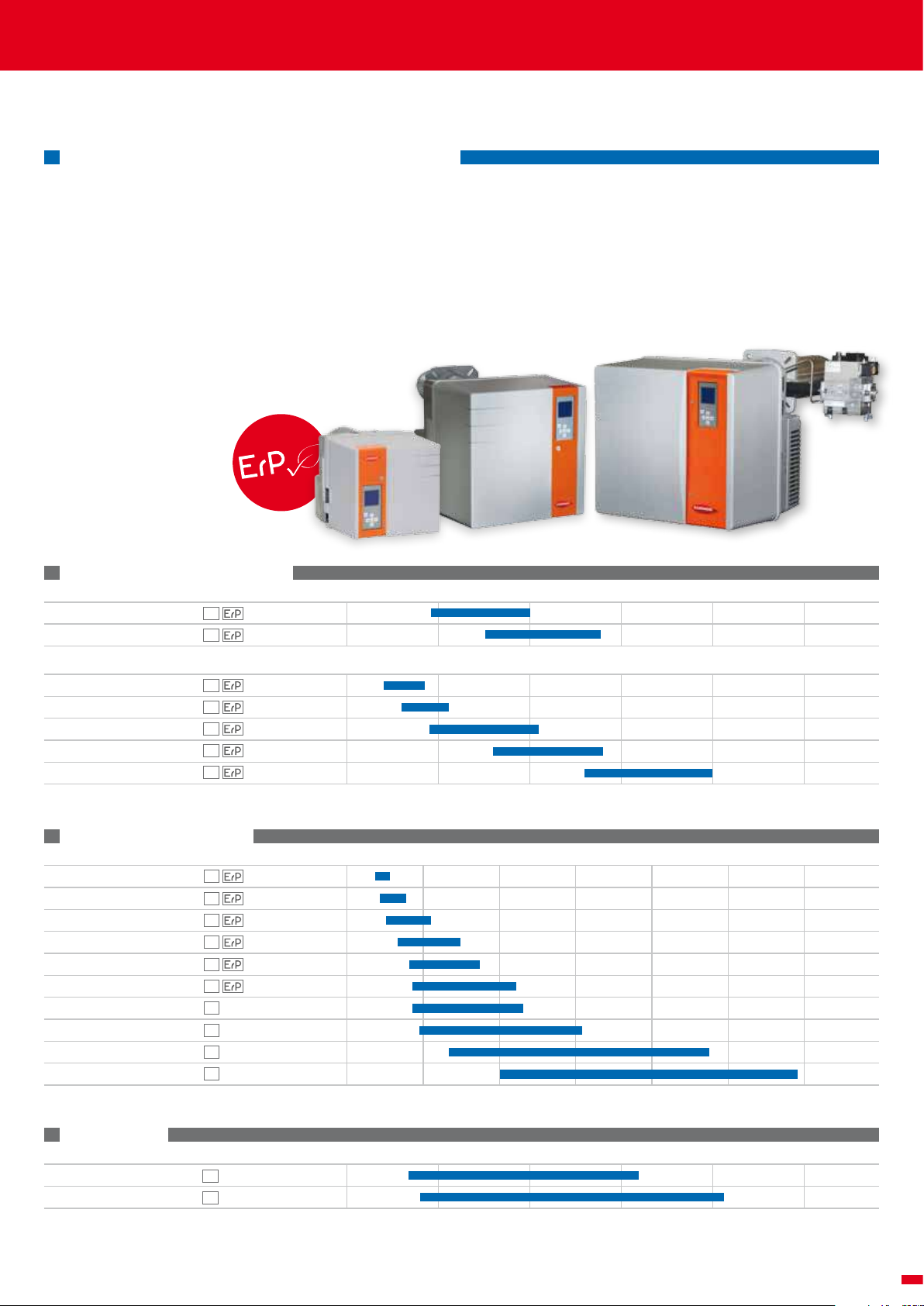

GAMMA GAS: caratteristiche principali

• Combustibili:

- gas metano (G20/G25, Hu = 8,83…10,35 kWh/m3);

- GPL (G31, Hu = 25,89 kWh/m3).

• Struttura cubica con ventilatore trasversale che garantisce accessibilità ottimale, massima compattezza e peso ridotto.

• Equipaggiamento elettrico incluso nel corpo del bruciatore con Sistema MDE2 e display: questo assicura che informazioni più facili da leggere e dati forniti in tempo

reale all'operatore durante la messa in servizio, la manutenzione e in ogni ciclo operativo.

• Ventilazione silenziosa e consumi elettrici ridotti.

• Sistema automatico di controllo tenunta delle valvole gas ad ogni accensione/spegnimento.

• Operazioni di manutenzione semplificate: i componenti di combustione possono essere rimossi rapidamente, facilmente puliti e, anche quando vengono smontati,

tornano facilmente nella loro posizione.

• Rampe gas assemblate e testate per la tenuta e la sicurezza elettrica.

• Tutti i prodotti sono forniti in conformità con gli standard EN676 e le direttive europee:

– 2014/35/EU Bassa Tensione – 2014/30/EU Compatibilità elettromagnetica (EMC) – 2016/426/EU Apparecchi a gas – 2006/42/EC Rendimento – 2011/65/EU DIrettiva RoHS2

• Tutti i prodotti fino al modello NC46 rispettano la Direttiva ErP

MONOSTADIO - Low NOx

Vent

NC4 GX E 1 /TC NC6 GX E 1 /TC NC10 GX E 1 /TC NC14 GX E 1 NC21 GX E 1

Vent

BISTADIO - Low NOx

Vent

NC9 GX E 2 NC10 GX E 2 NC12 GX E 2 NC16 GX E 2 NC21 GX E 2 NC29 GX E 2 NC36 GX E 2 NC46 GX E 2

Vent

15 ... 41 kW p. 20

35 ... 55 kW p. 20

50 ... 105 kW p. 20

80 ... 140 kW p. 22

130 ... 205 kW p. 22

0 50 150100 200 250 kW

20 ... 90 kW p. 24

37 ... 105 kW p. 28

40 ... 120 kW p. 30

50 ... 160 kW p. 30

65 ... 205 kW p. 30

95 ... 290 kW p. 32

105 ... 350 kW p. 32

110 ... 440 kW p. 36

0 100 300200 400 500 kW

Page 15

BISTADIO PROGRESSIVO/MODULANTE AGP - Low NOx

NC9 GX E 5 NC12 GX E 5 NC16 GX E 5 NC21 GX E 5 NC29 GX E 5 NC36 GX E 5 NC46 GX E 5 NC61 GX 5 NC75 GX 5 NC95 GX 5 NC120 GX 5 NC160 GX 5 /TC NC210 GX 5 /TC

Vent

20 ... 90 kW p. 40

40 ... 120 kW p. 40

50 ... 160 kW p. 40

65 ... 205 kW p. 40

95 ... 290 kW p. 44

105 ... 350 kW p. 44

110 ... 440 kW p. 48

130 ... 610 kW p. 52

160 ... 800 kW p. 56

170 ... 950 kW p. 60

250 ... 1160 kW p. 60

300 ... 1600 kW p. 64

400 ... 1900 kW p. 64

0 500 1000 1500 2000 kW

INDICE

BISTADIO PROGRESSIVO/MODULANTE con controllo velocità giri del ventilatore - Low NOx

NC21 GX E 8 NC29 GX E 8 NC36 GX E 8 NC46 GX E 8 NC61 GX 8

Vent

65 ... 205 kW p. 68

95 ... 290 kW p. 70

105 ... 350 kW p. 70

110 ... 440 kW p. 74

130 ... 610 kW p. 78

0 250 500 750 1000 kW

BISTADIO PROGRESSIVO/MODULANTE GEM a camma elettronica - Low NOx

NC9 GX E 9 /TC NC12 GX E 9 /TC NC16 GX E 9 /TC NC21 GX E 9 /TC NC29 GX E 9 /TC NC36 GX E 9 /TC NC46 GX E 9 /TC NC61 GX 9 /TC NC75 GX 9 /TC NC95 GX 9 /TC NC120 GX 9 /TC NC160 GX 9 /TC NC210 GX 9 /TC

Vent

20 ... 90 kW p. 82

40 ... 120 kW p. 82

50 ... 160 kW p. 82

65 ... 205 kW p. 82

95 ... 290 kW p. 86

105 ... 350 kW p. 86

110 ... 440 kW p. 90

90 ... 610 kW p. 94

160 ... 800 kW p. 98

PED

160 ... 950 kW p. 102

PED

160 ... 1160 kW p. 102

PED

240 ... 1600 kW p. 106

PED

260 ... 1900 kW p. 106

0 500 1000 1500 2000 kW

BISTADIO PROGRESSIVO/MODULANTE GEM a camma elettronica

con controllo velocità giri del ventilatore - Low NOx

160 ... 800 kW p. 110

PED

NC75 GX 10 /TC NC95 GX 10 /TC NC120 GX 10 /TC NC160 GX 10 /TC NC210 GX 10 /TC

Vent

PED

160 ... 950 kW p. 114

PED

160 ... 1160 kW p. 114

PED

240 ... 1600 kW p. 118

260 ... 1900 kW p. 118

PED

0 500 1000 1500 2000 kW

Page 16

INDICE

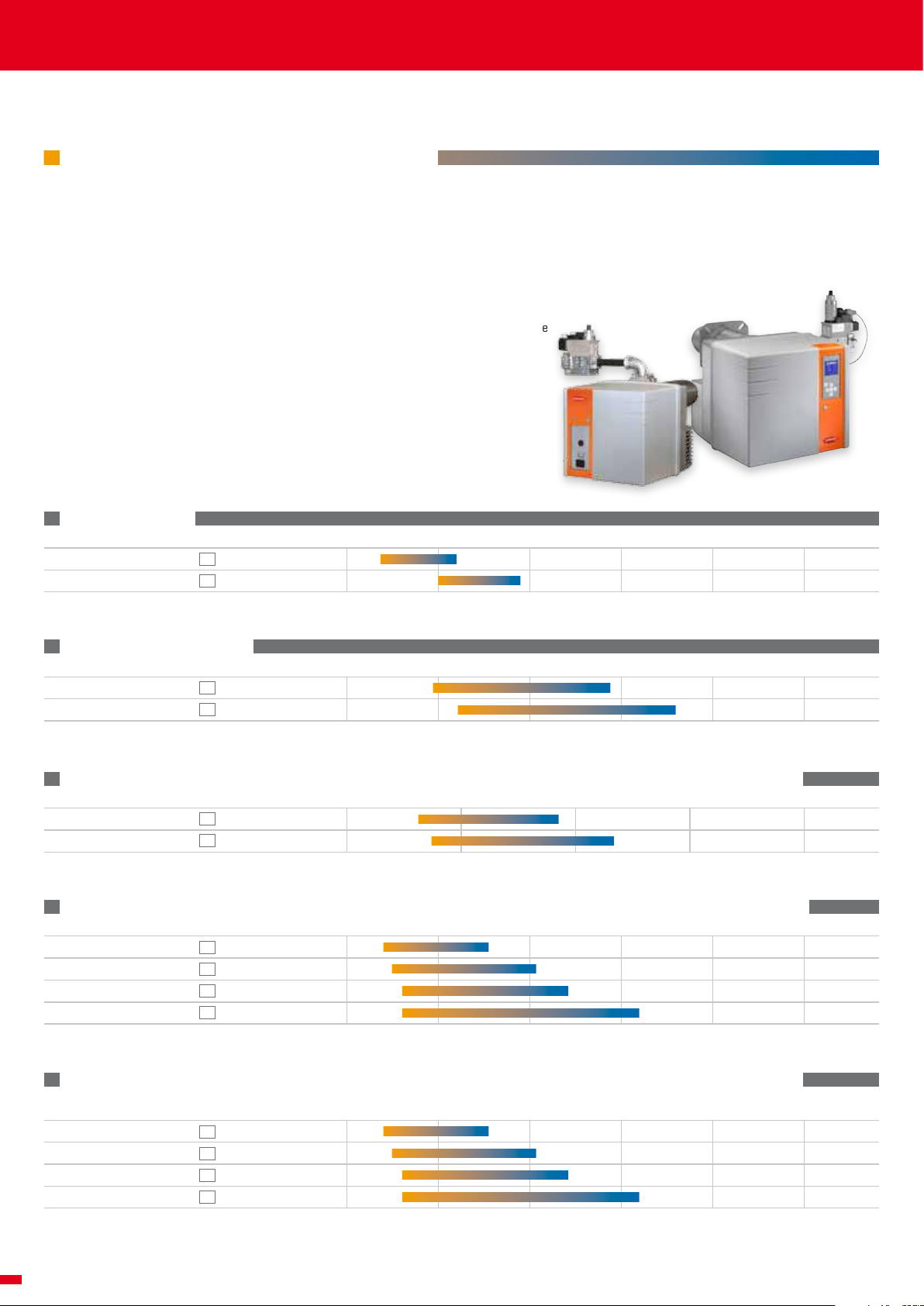

GAMMA MISTA: caratteristiche principali

• Combustibili:

- gas metano (G20/G25, Hu = 8,83…10,35 kWh/m3);

- gasolio (viscosità 6 mm2/s a 20°C, Hu = 11,86 kWh/kg).

• Struttura cubica con ventilatore trasversale che garantisce accessibilità ottimale, massima compattezza e peso ridotto.

• Equipaggiamento elettrico incluso nel corpo del bruciatore con Sistema MDE2 e display: questo assicura che informazioni più facili da leggere e dati forniti in tempo

reale all'operatore durante la messa in servizio, la manutenzione e in ogni ciclo operativo.

• Ventilazione silenziosa e consumi elettrici ridotti.

• Sistema automatico di controllo tenunta delle valvole gas ad ogni accensione/spegnimento.

• Operazioni di manutenzione semplificate: i componenti di combustione possono essere rapidamente

rimossi e puliti e, anche quando vengono smontati, tornano facilmente nella loro posizione.

• Rampe gas assemblate e testate per la tenuta e la sicurezza elettrica.

• Tutti i prodotti sono forniti in conformità con gli standard EN676 e EN267 e le direttive europee:

– 2014/35/EU Bassa Tensione – 2014/30/EU Compatibilità elettromagnetica (EMC) – 2016/426/EU Apparecchi a gas – 2006/42/EC Rendimento – 2011/65/EU DIrettiva RoHS2

MONOSTADIO

NC12 B 1 NC21 B 1

Vent

35 ... 120 kW p. 122

100 ... 190 kW p. 122

0 100 300200 400 500 kW

BISTADIO - Low NOx

NC29 BX 2 NC36 BX 2

Vent

95 ... 290 kW p. 124

120 ... 360 kW p. 124

0 100 300200 400 500 kW

BISTADIO PROGRESSIVO/MODULANTE AGP in gas/BISTADIO in gasolio - Low NOx

NC46 BX 5 NC61 BX 5

Vent

168 ... 460 kW p. 128

190 ... 610 kW p. 128

0 250 500 750 1000 kW

BISTADIO PROGRESSIVO/MODULANTE GEM Low NOx in gas/TRISTADIO in gasolio

NC75 BX 9 NC100 BX 9 NC120 BX 9 NC160 BX 9

Vent

200 ... 750 kW p. 132

240 ... 1040 kW p. 132

300 ... 1200 kW p. 136

300 ... 1600 kW p. 136

500

1000

1500

2000

2500 kW

BISTADIO PROGRESSIVO/MODULANTE GEM Low NOx in gas/TRISTADIO in gasolio

con controllo velocità giri del ventilatore

NC75 BX 10 NC100 BX 10 NC120 BX 10 NC160 BX 10

Vent

200 ... 750 kW p. 140

240 ... 1040 kW p. 140

300 ... 1200 kW p. 144

300 ... 1600 kW p. 144

500

1000

1500

2000

2500 kW

Page 17

INDICE

GAMMA GASOLIO: caratteristiche principali

• Combustibile:

- gasolio (viscosità 6 mm2/s a 20°C, Hu = 11,86 kWh/kg).

• Struttura cubica con ventilatore trasversale che garantisce accessibilità ottimale, massima compattezza e peso ridotto.

• Equipaggiamento elettrico incluso nel corpo del bruciatore con Sistema MDE2 e display: questo assicura che informazioni più facili da leggere e dati forniti in tempo

reale all'operatore durante la messa in servizio, la manutenzione e in ogni ciclo operativo.

• Ventilazione silenziosa e consumi elettrici ridotti.

• Operazioni di manutenzione semplificate: i componenti di combustione possono essere rimossi rapidamente, facilmente puliti e, anche quando vengono smontati, tor-

nano facilmente nella loro posizione.

• Tutti i prodotti sono forniti in conformità con gli standard EN267 e le direttive europee:

– 2014/35/EU Bassa Tensione – 2014/30/EU Compatibilità elettromagnetica (EMC) – 2006/42/EC Rendimento – 2011/65/EU DIrettiva RoHS2

• Tutti i prodotti fino al modello

NC44 rispettano la Direttiva ErP

MONOSTADIO - Low NOx

NC4 R 1 NC6 R 1

NC4 H 1 NC6 H 1 NC10 H 1 NC14 H 1 NC20 H 1

Vent

BISTADIO - Low NOx

NC12 H 2 NC16 H 2 NC21 H 2 NC29 H 2 NC36 H 2 NC44 H 2 NC46 H 2 NC61 H 2 NC95 H 2 NC120 H 2

Vent

18 … 40 kW p. 148

30 … 55 kW p. 148

0 20 6040 80 100 kW

20 … 42 kW p. 148

30 … 55 kW p. 148

45 … 105 kW p. 148

80 … 140 kW p. 150

130 … 200 kW p. 150

0 50 150100 200 250 kW

60 ... 120 kW p. 152

80 ... 160 kW p. 152

100 ... 210 kW p. 152

130 ... 290 kW p. 154

170 ... 360 kW p. 154

180 ... 440 kW p. 154

180 ... 460 kW p. 156

195 ... 610 kW p. 156

260 ... 950 kW p. 158

400 ... 1186 kW p. 158

0 200 600400 800 1000 1200 kW

TRISTADIO

NC160 H 3 NC210 H 3

Vent

320 ... 1600 kW p. 160

400 ... 2080 kW p. 160

0 500 15001000 2000 2500 kW

Page 18

INDICE

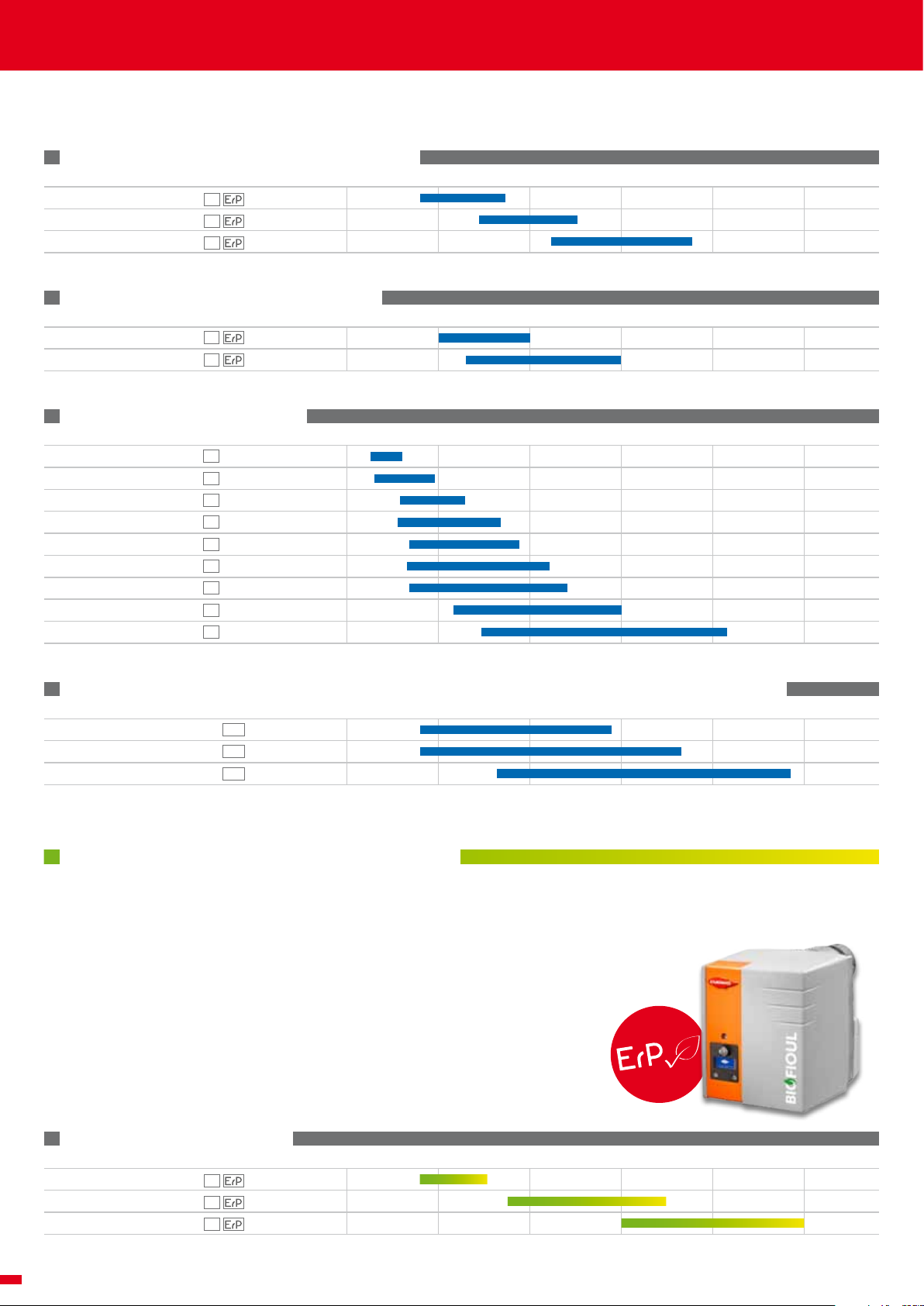

MONOSTADIO - Fiamma Gialla Low NOx

NC4 HX 1 NC6 HX 1 NC9 HX 1

Vent

16 ... 34 kW p. 162

28 ... 50 kW p. 162

44 ... 75 kW p. 162

BISTADIO - Fiamma Gialla Low NOx

NC12 HX 2 NC16 HX 2

Vent

50 ... 100 kW p. 164

65 ... 150 kW p. 164

BISTADIO - Ultra Low NOx

NC11 HX 2 NC19 HX 2 NC24 HX 2 NC33 HX 2 NC37 HX 2 NC43 HX 2 NC47 HX 2 NC60 HX 2 NC82 HX 2

Vent

50 ... 120 p. 166

68 ... 195 p. 166

125 ... 240 p. 166

120 ... 330 p. 166

140 ... 375 p. 166

135 ... 430 p. 168

140 ... 470 p. 168

230 ... 600 p. 168

290 ... 825 p. 168

0 50 150100 200 250 kW

0 200

400

600

800

100 kW

1000 kW

BISTADIO PROGRESSIVO/MODULANTE GEM a camma elettronica - Ultra Low NOx

PED

EK EVO 4.800 L-EOT EK EVO 4.1000 L-EOT EK EVO 5.1400 L-EOT

260 ... 870 kW p. 170

260 ... 1100 kW p. 170

PED

500 ... 1450 kW p. 170

PED

300

600

900

1200

1500 kW

GAMMA BIOFUEL: caratteristiche principali

• Combustibile: biofuel (miscela di gasolio e biocombustibile ottenuto da fonti rinnovabili quali oli vegetali e grassi animali.

• Struttura cubica con ventilatore trasversale che garantisce accessibilità ottimale, massima compattezza e peso ridotto.

• Equipaggiamento elettrico incluso nel corpo del bruciatore con Sistema MDE2 e display: questo assicura che informazioni più facili da leggere e dati forniti in tempo

reale all'operatore durante la messa in servizio, la manutenzione e in ogni ciclo operativo.

• Ventilazione silenziosa e consumi elettrici ridotti.

• Operazioni di manutenzione semplificate: i componenti di combustione possono essere rimossi rapidamente,

facilmente puliti e, anche quando vengono smontati, tornano facilmente nella loro posizione.

• Tutti i prodotti sono forniti in conformità con gli standard EN267 e le direttive europee:

– 2014/35/EU Bassa Tensione – 2014/30/EU Compatibilità elettromagnetica (EMC) – 2006/42/EC Rendimento – 2011/65/EU DIrettiva RoHS2

• Tutti i modelli rispettano la Direttiva ErP

MONOSTADIO - Low NOx

NC4 H 1 Bio NC7 H 1 Bio NC10 H 1 Bio

Vent

16 ... 30 kW p. 172

35 ... 70 kW p. 172

60 ... 100 kW p. 172

100 kW

Page 19

ACCESSORI

INDICE

Kit supporto regolatore di potenza per montaggio a bordo e cablaggio elettrico

Regolatore di potenza RWF50 e RWF55 + schema elettrico

Sonde per RWF50 e RWF55

Modulo LCM

Regolazione O2 e O2/CO

Modulo di comunicazione

Software remoto

Sistema MDE2

Controllo 0…10 V

Cavo+potenziometro per controllo 0…10 V

Set converter + Separazione galvanica

Cuffia afonica - riduzione rumore 15…20 dB(A)

Cuffia afonica - riduzione rumore 20…30 dB(A)

p. 174

p. 175

p. 176

Piastra per attacco caldaia

Kit raccordo presa aria dall’esterno

Pressostato di massima

Manometro con push-button

Filtro gas

Valvola a sfera

Giunto antivibrante

Kit di collegamento valvola esterna

Kit Variatron

Controllo di tenuta valvole

Prese di connessione (Wieland)

Kit reset remoto

Kit valvola sicurezza gasolio

p. 176

p. 177

p. 178

Kit contatore volumetrico di gasolio

p. 178

Page 20

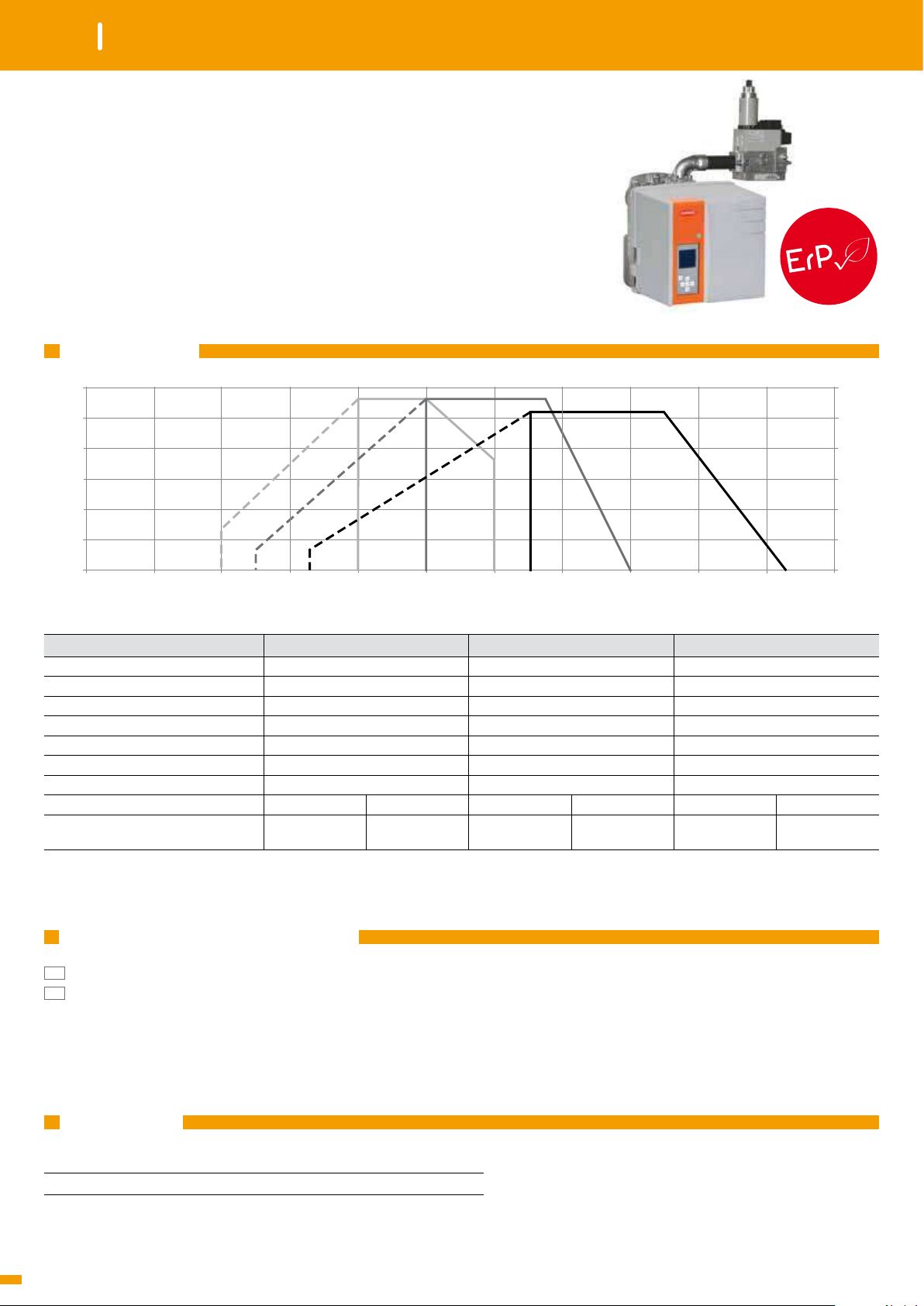

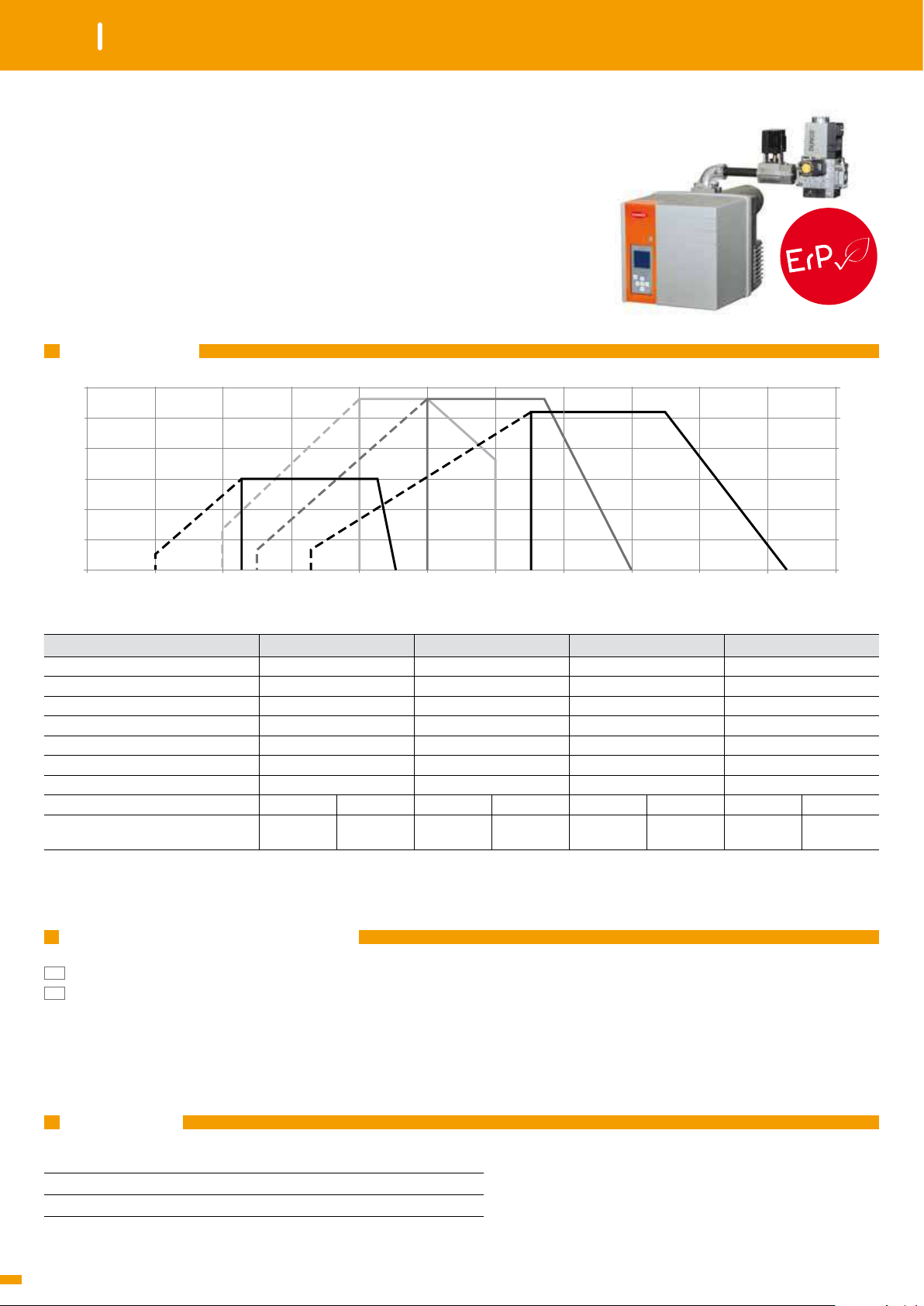

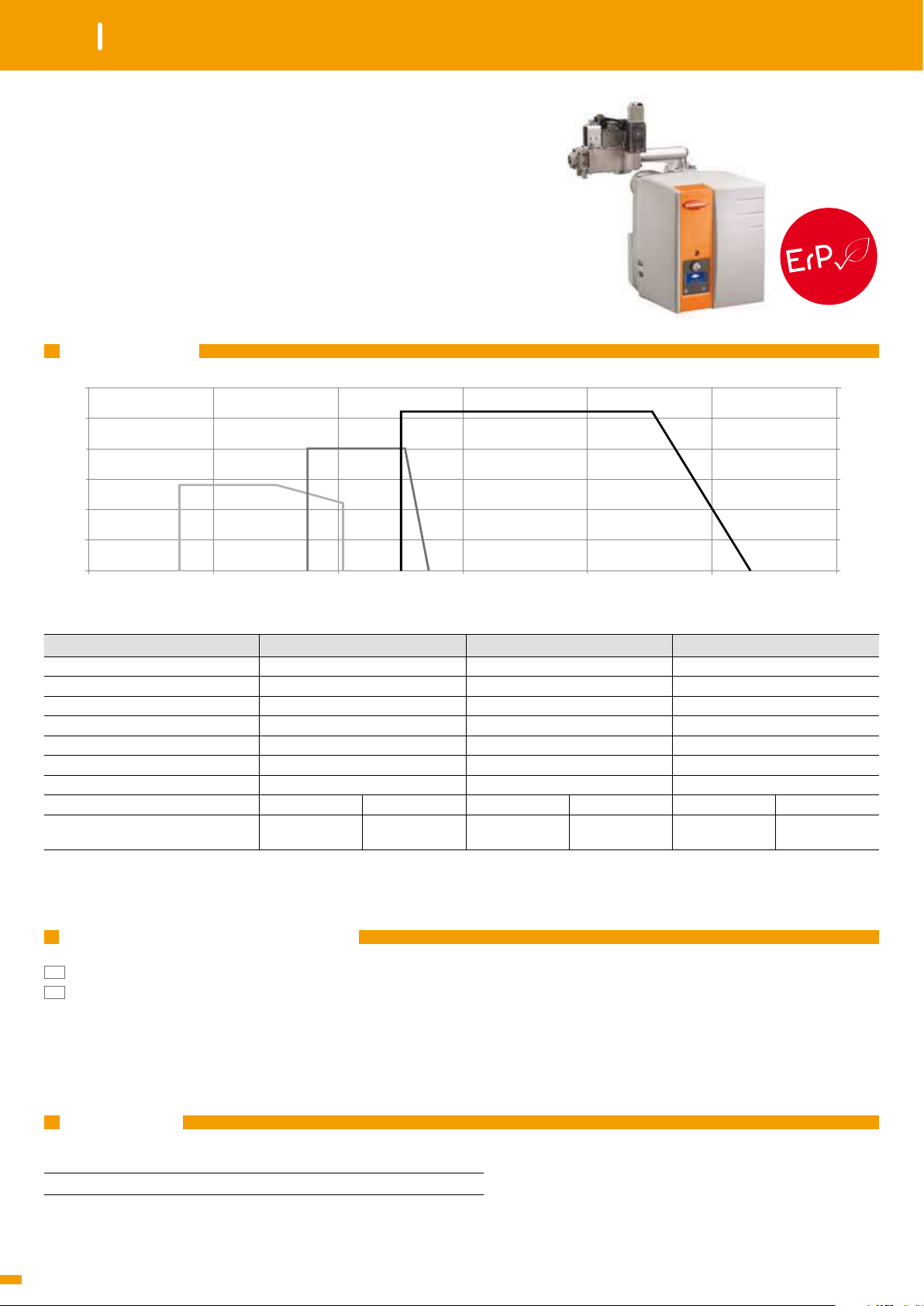

GASGAS

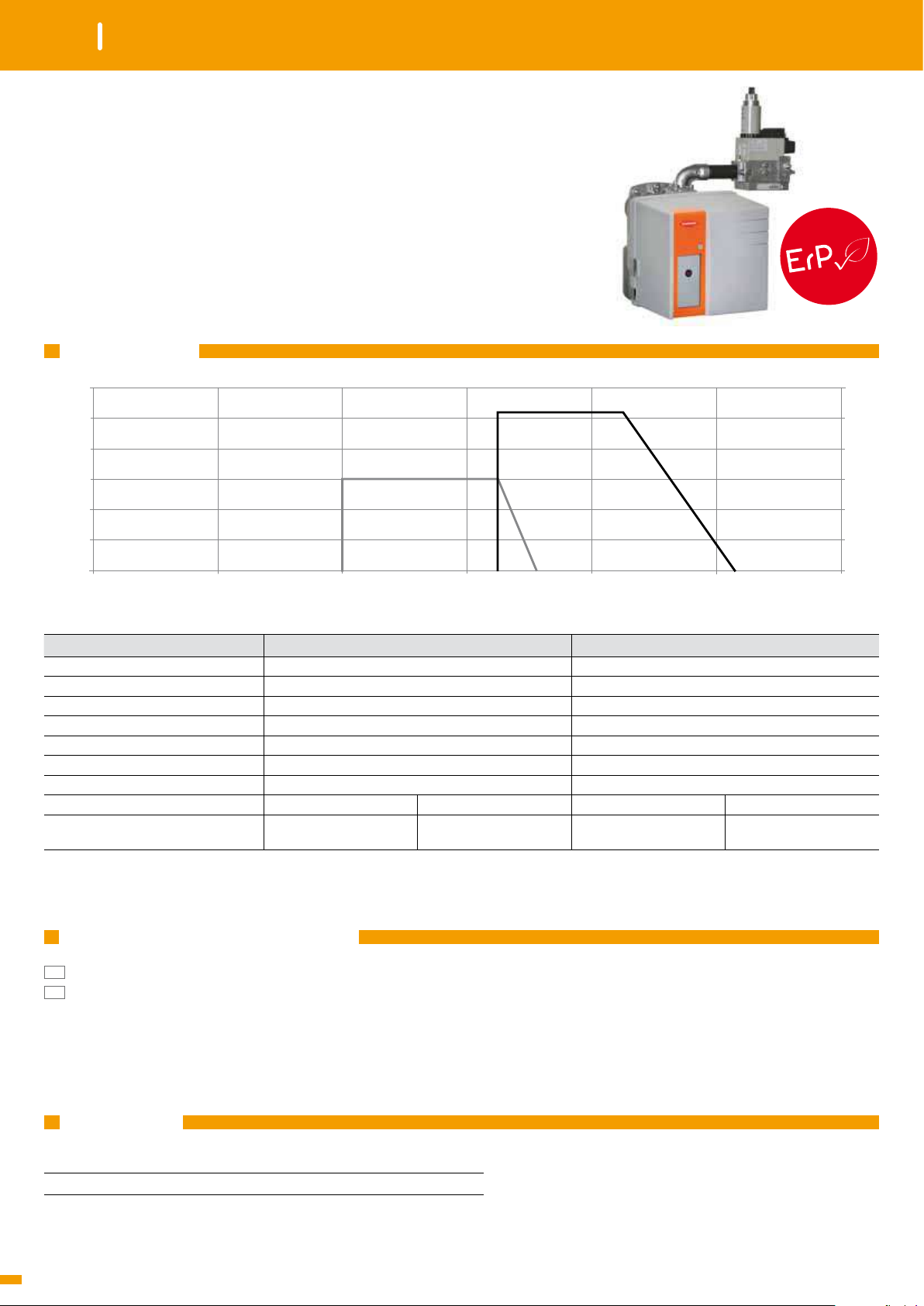

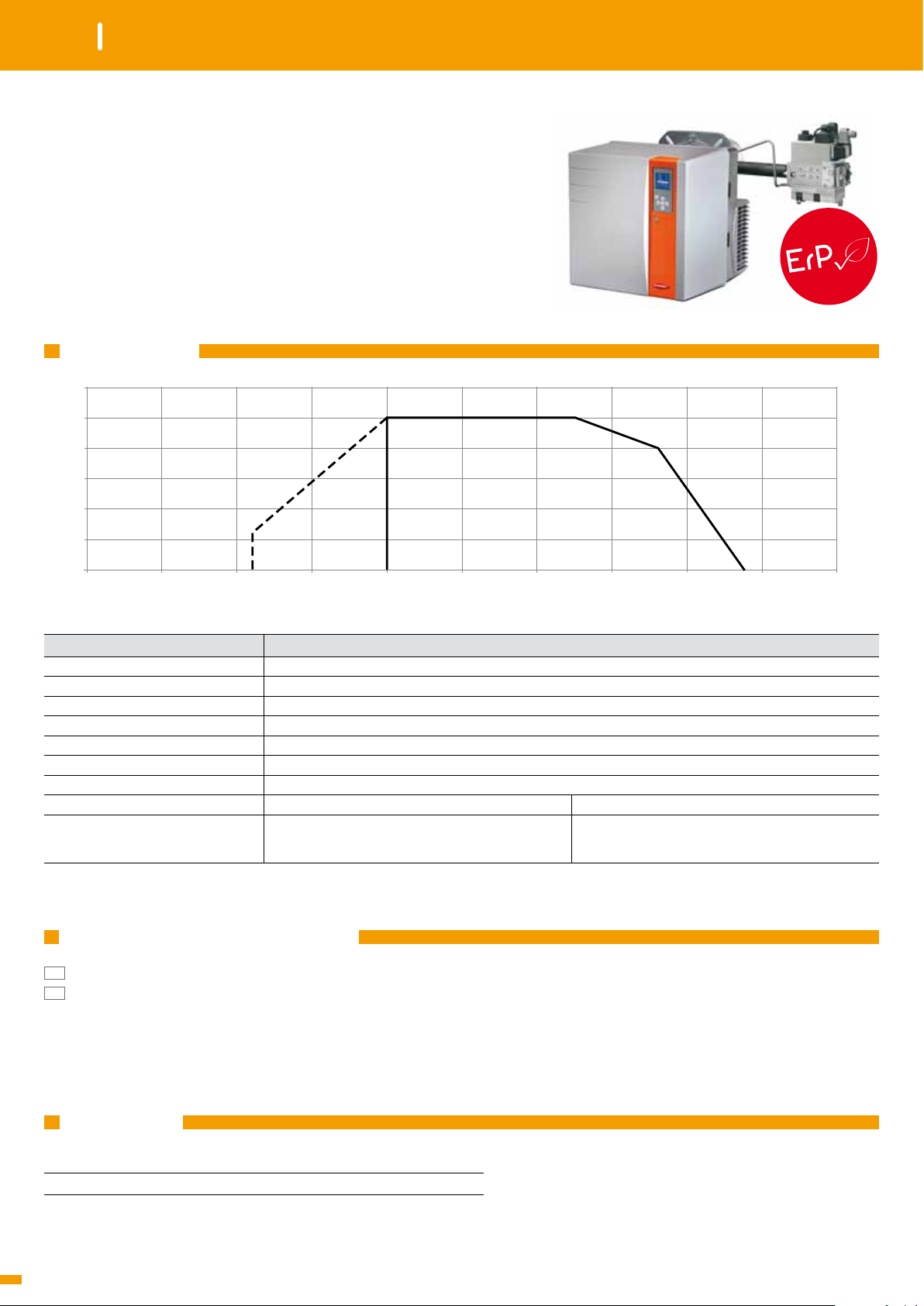

NC4/6/10 GX E 1

NC4 GX E 107/8A NC6 GX E 107/8A NC10 GX E 107/8A

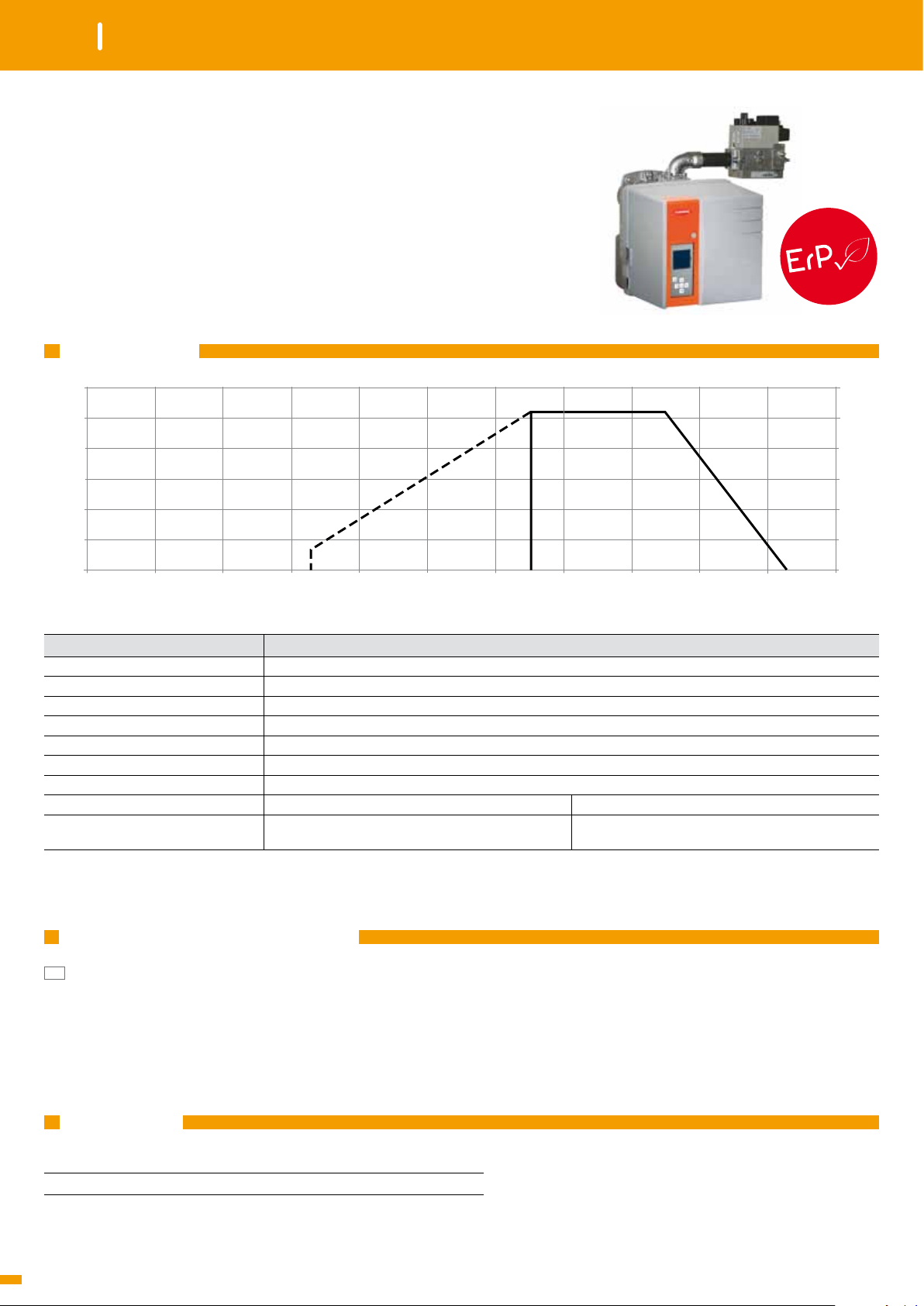

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza monostadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

VR4625

NC4

h3/8“-Rp1/2“/TC d3/4“-Rp3/4“/TC

1,5

Contropressione (mbar)

0,5

0 20 40 60 10080 120

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza 15 - 41 kW 35 - 55 kW 50 - 105 kW

Pressione gas 20 - 100 mbar 20 - 100 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG1... / ionizzazione TCG1... / ionizzazione TCG1... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 85 W 230 V - 50 Hz - 85 W 230 V - 50 Hz - 85 W

Consumo elettrico (max/min/stand-by) 119 W / 137 W / 3 W 129 W / 131 W / 3 W 196 W / 212 W / 3 W

Livello sonoro (LpA) 55 dB(A) 55 dB(A) 61 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2 T1 T2

Bruciatore completo

MB-DLE 407

NC6

NC4 GX E 107/8 /TC NC6 GX E 107/8 /TC NC10 GX E 107/8 /TC

3836248

3836249

NC10

3836250

Potenza (kW)

3836522

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG14 (Ø 84 mm) pag. 176 Piastra per attacco caldaia CP1 pag. 177

Page 21

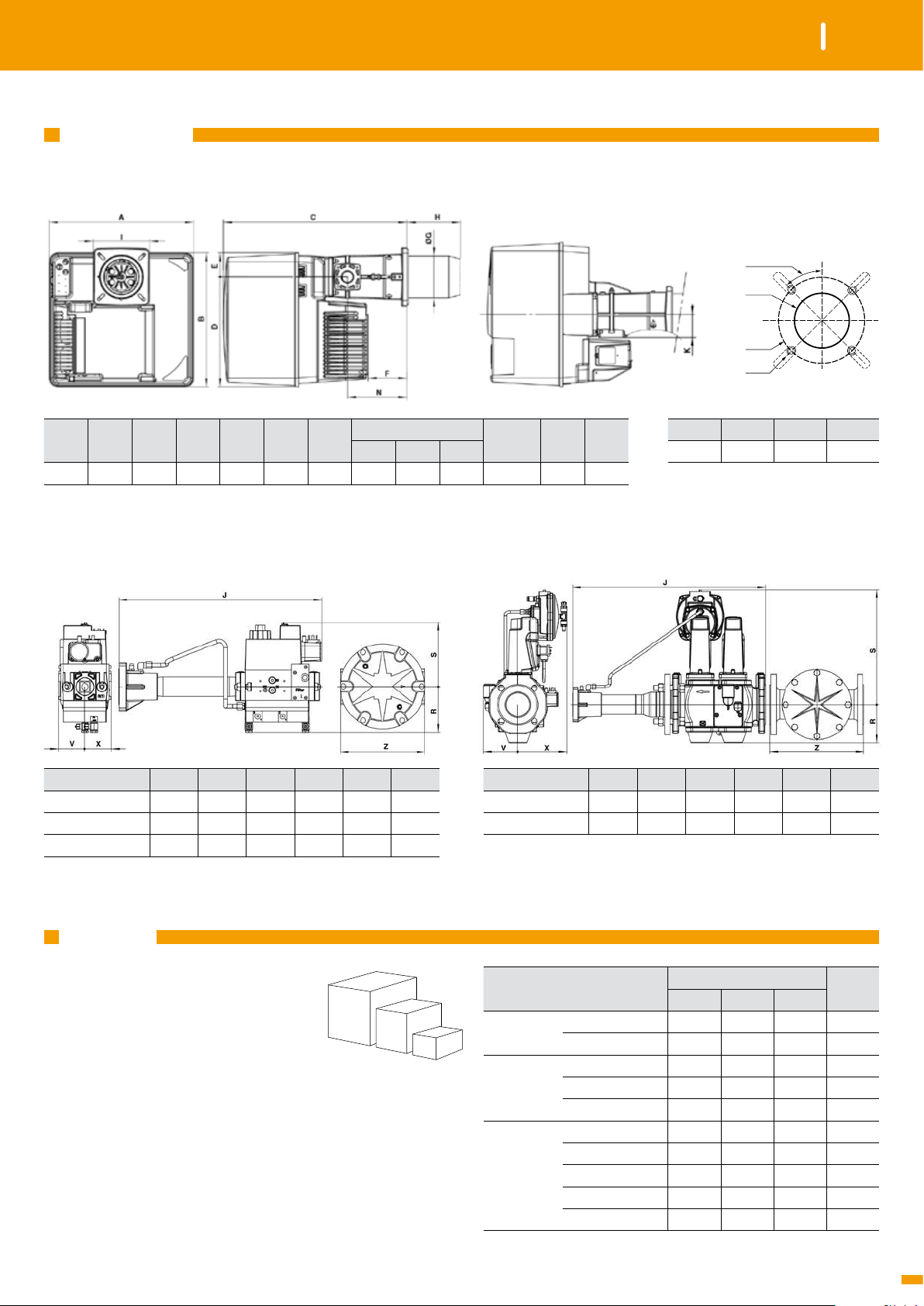

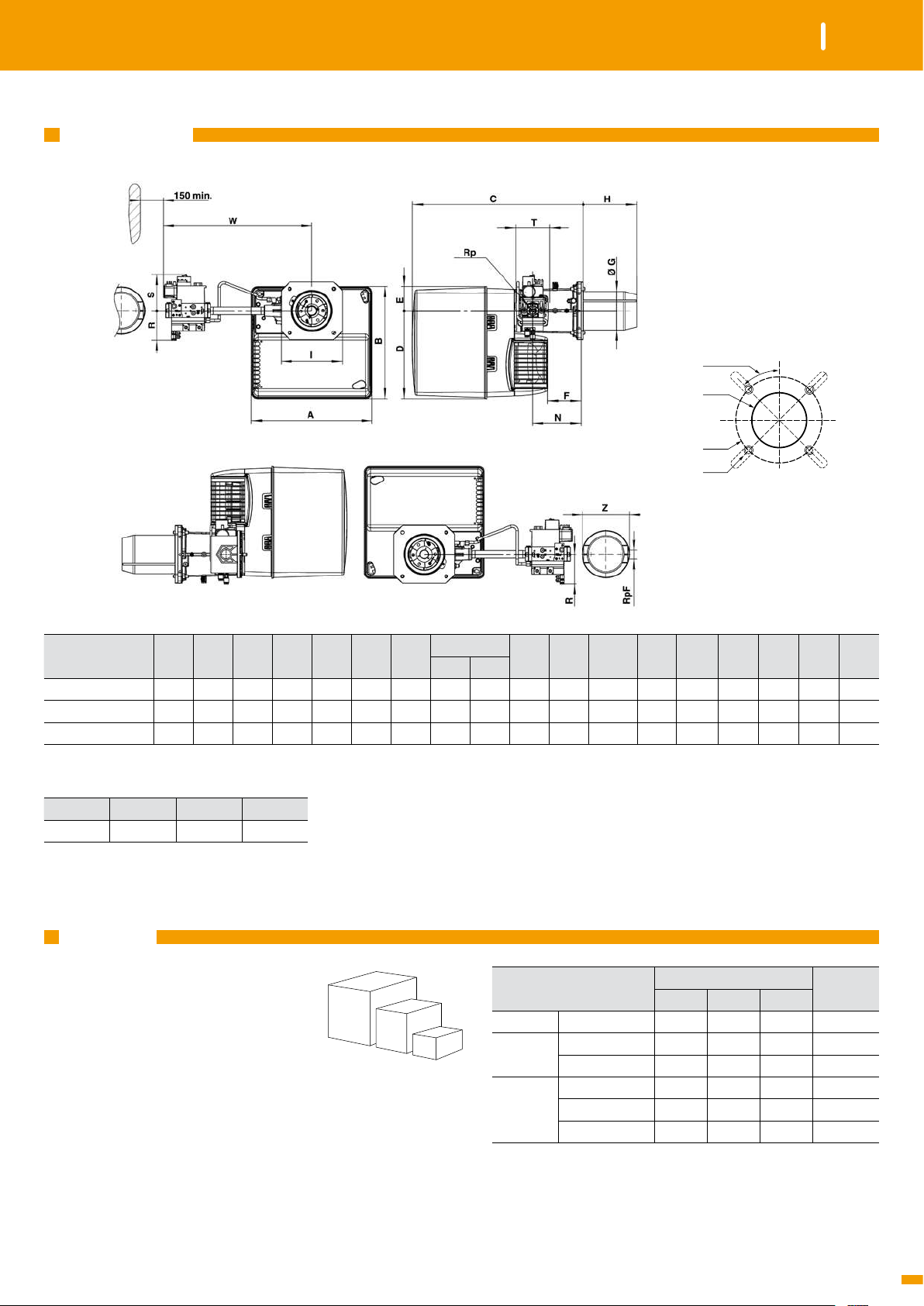

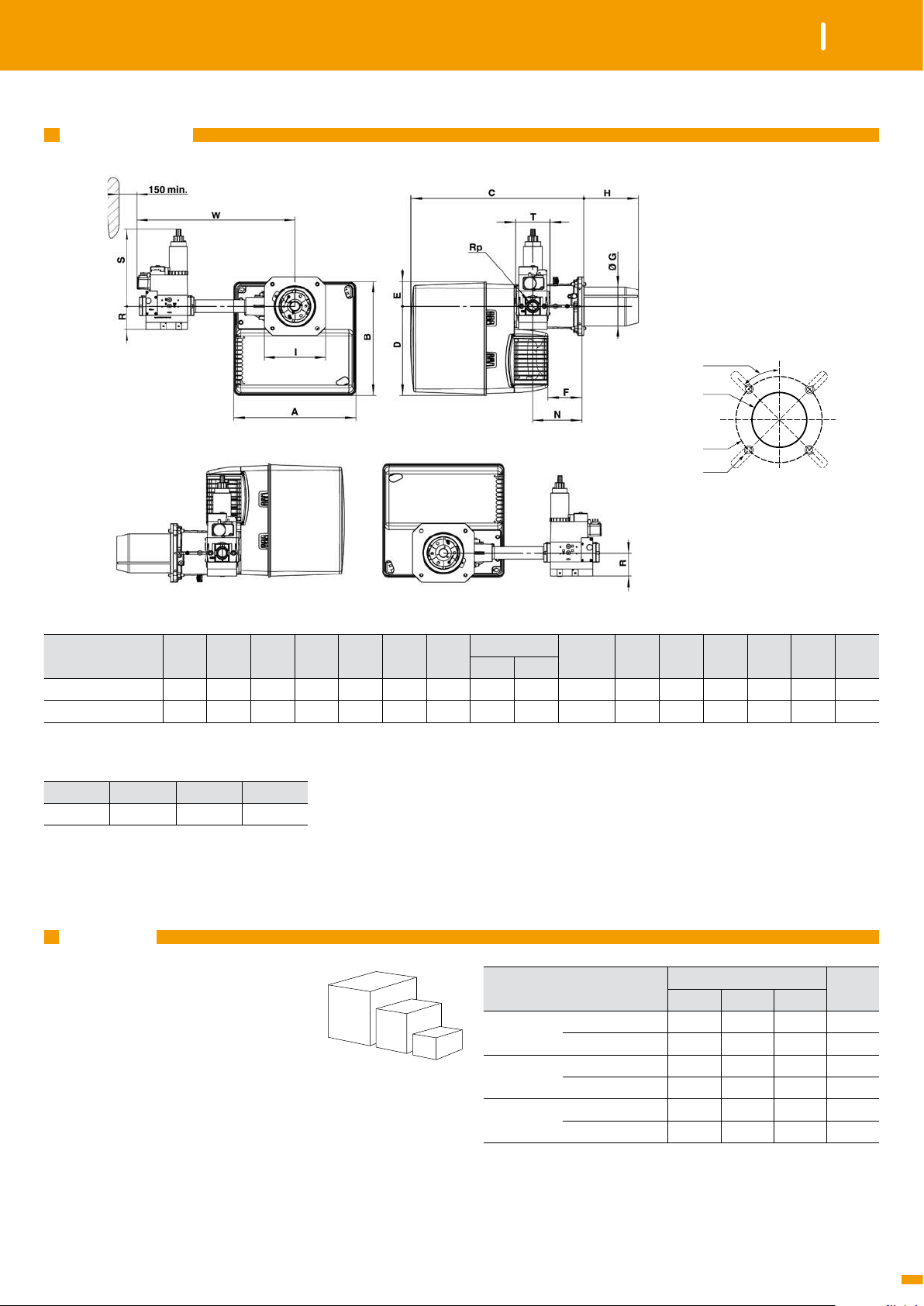

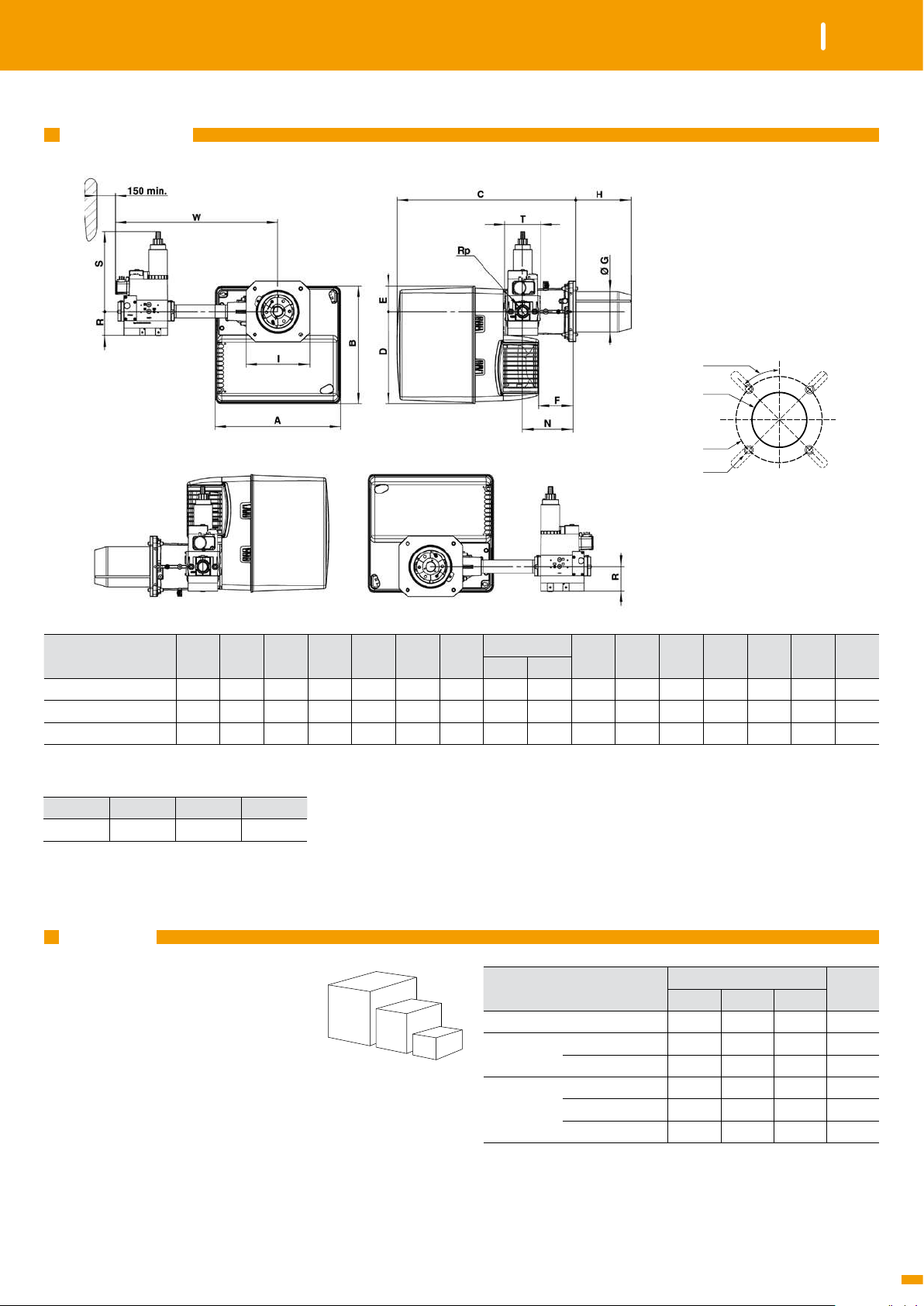

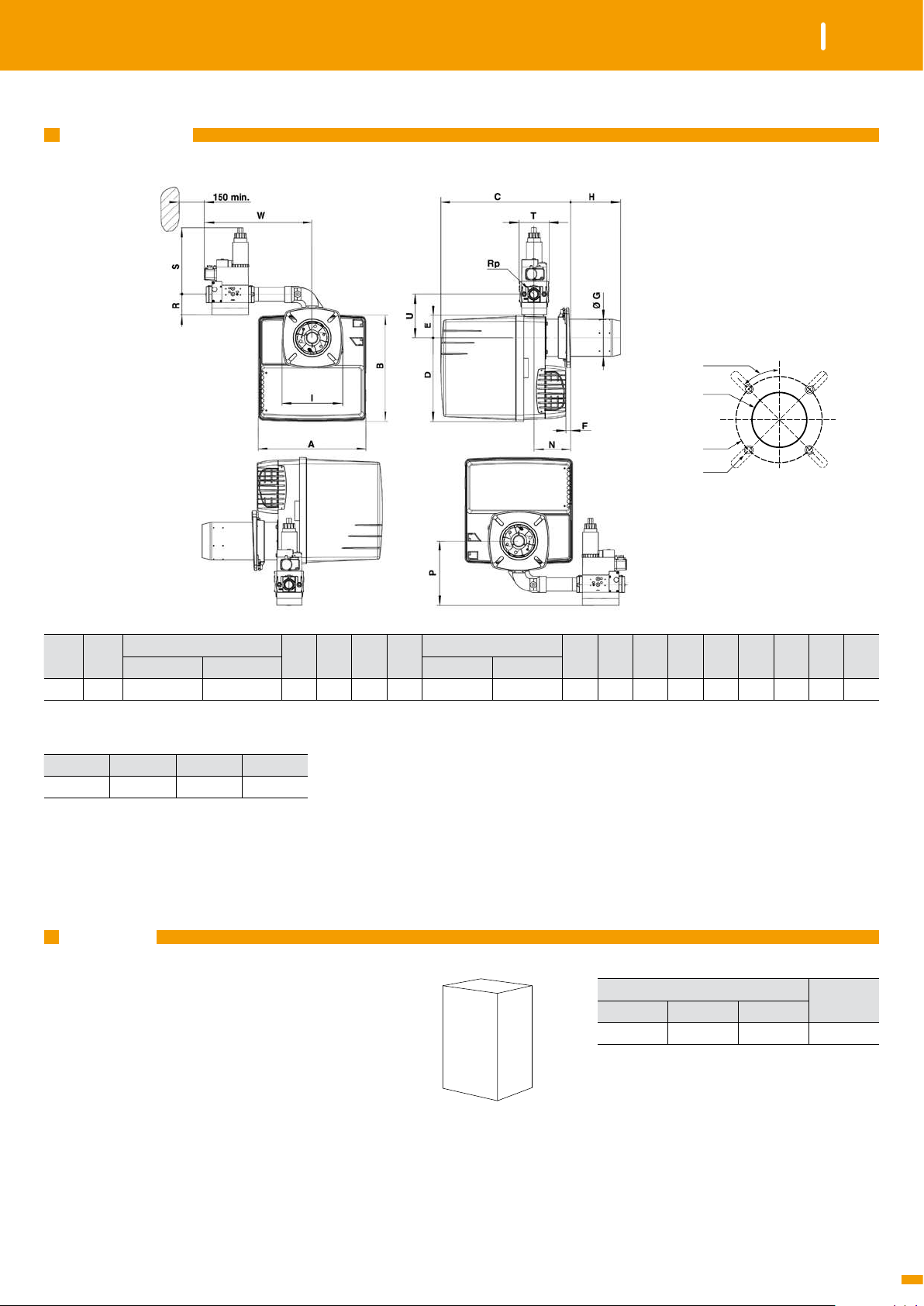

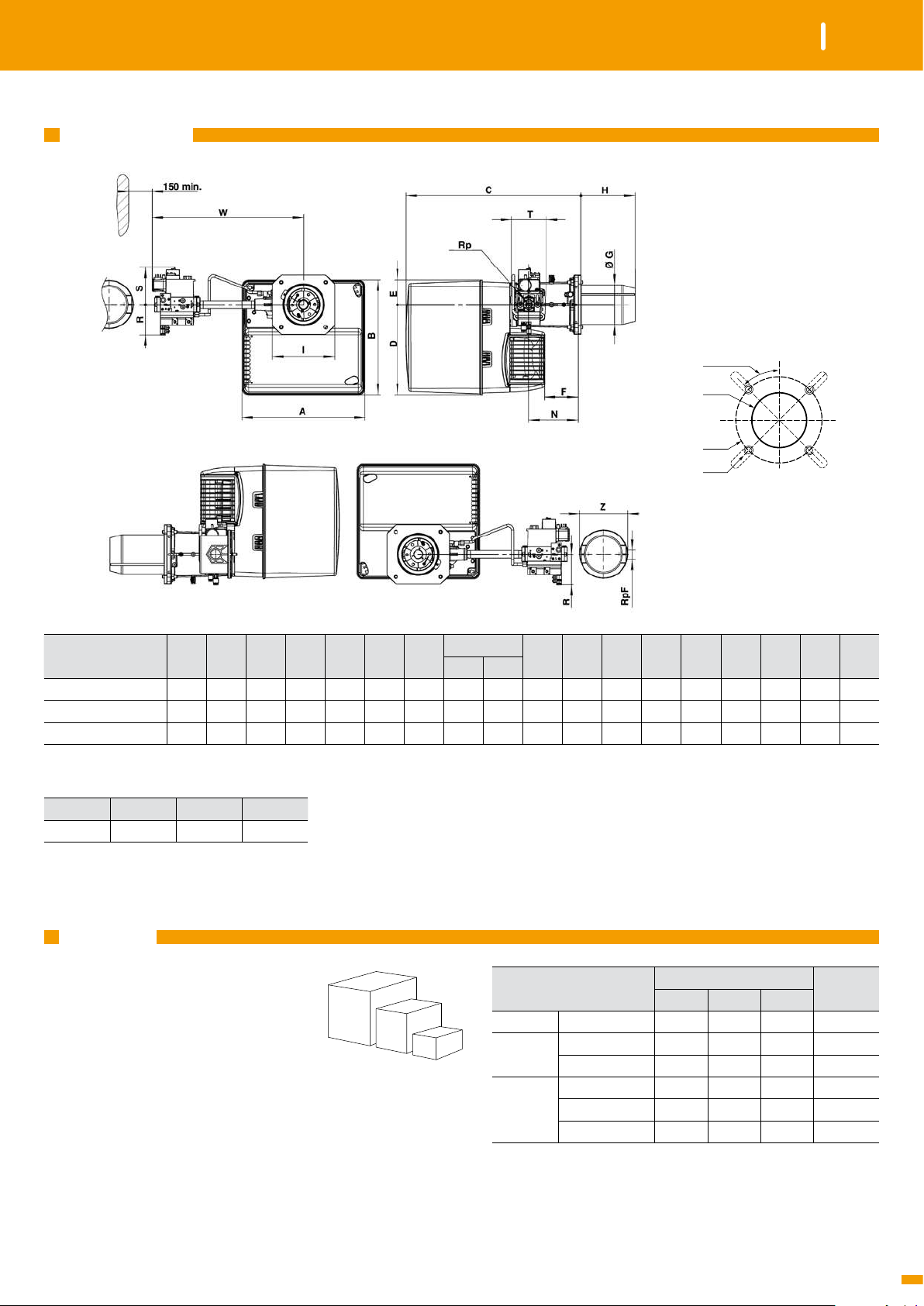

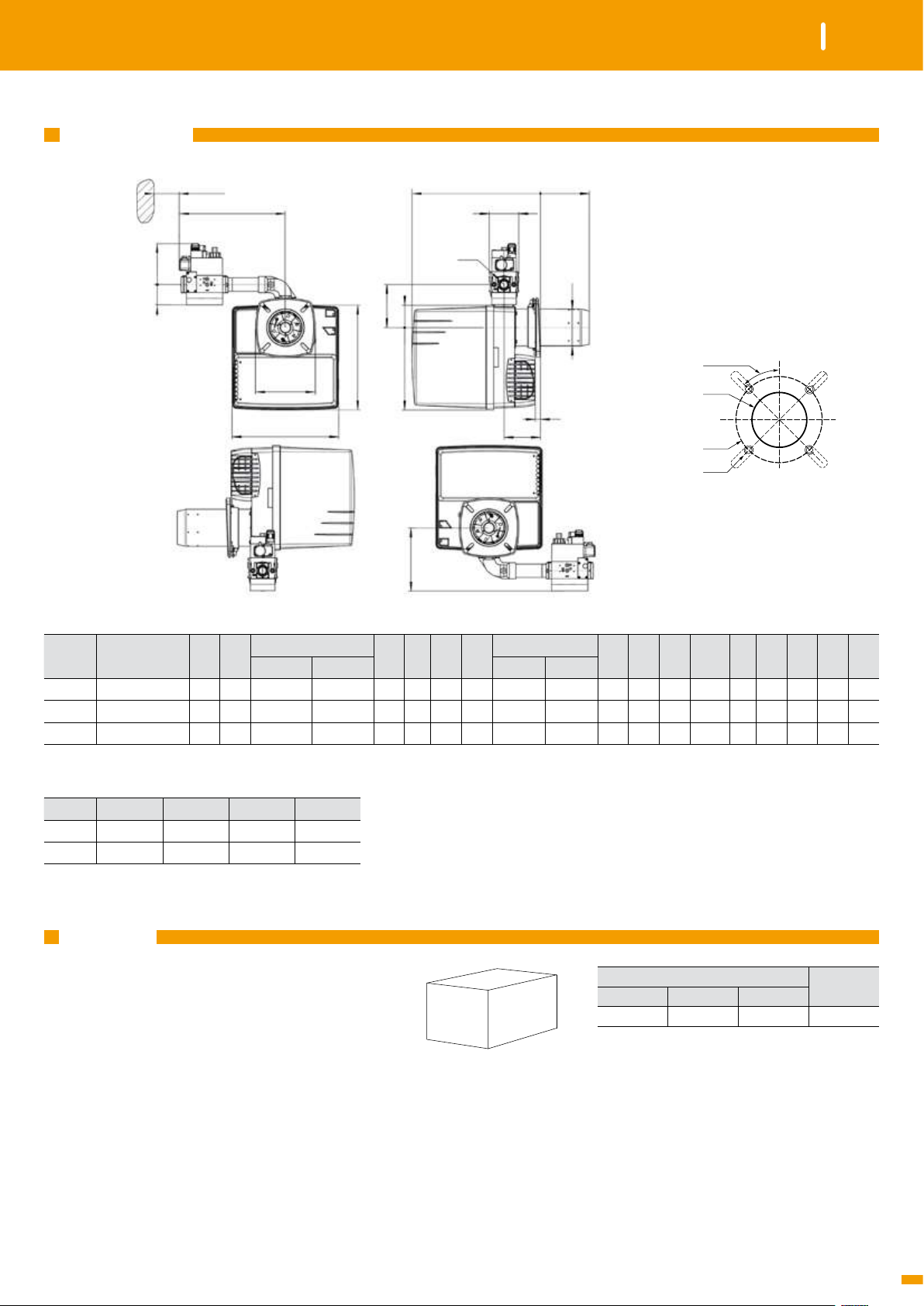

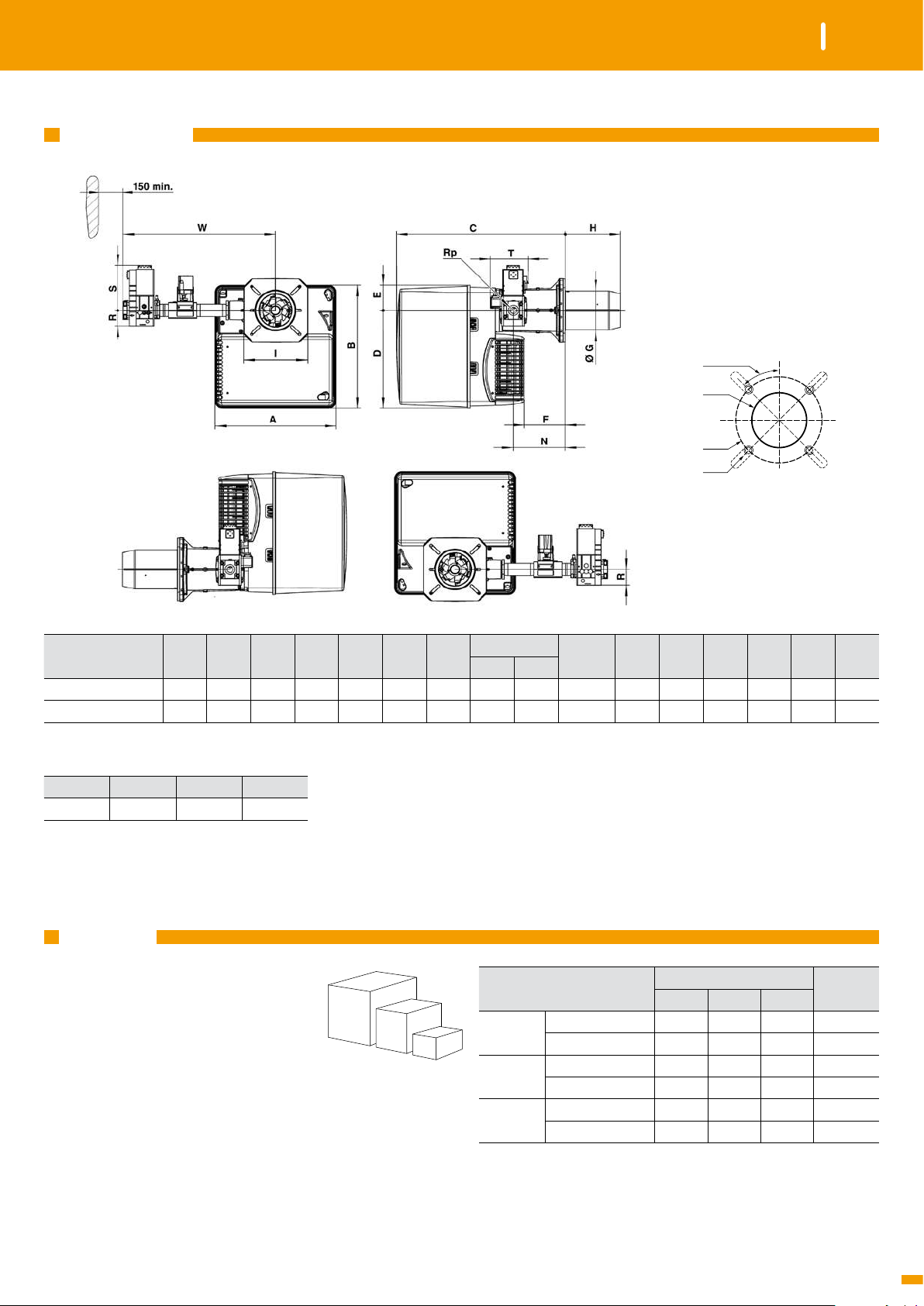

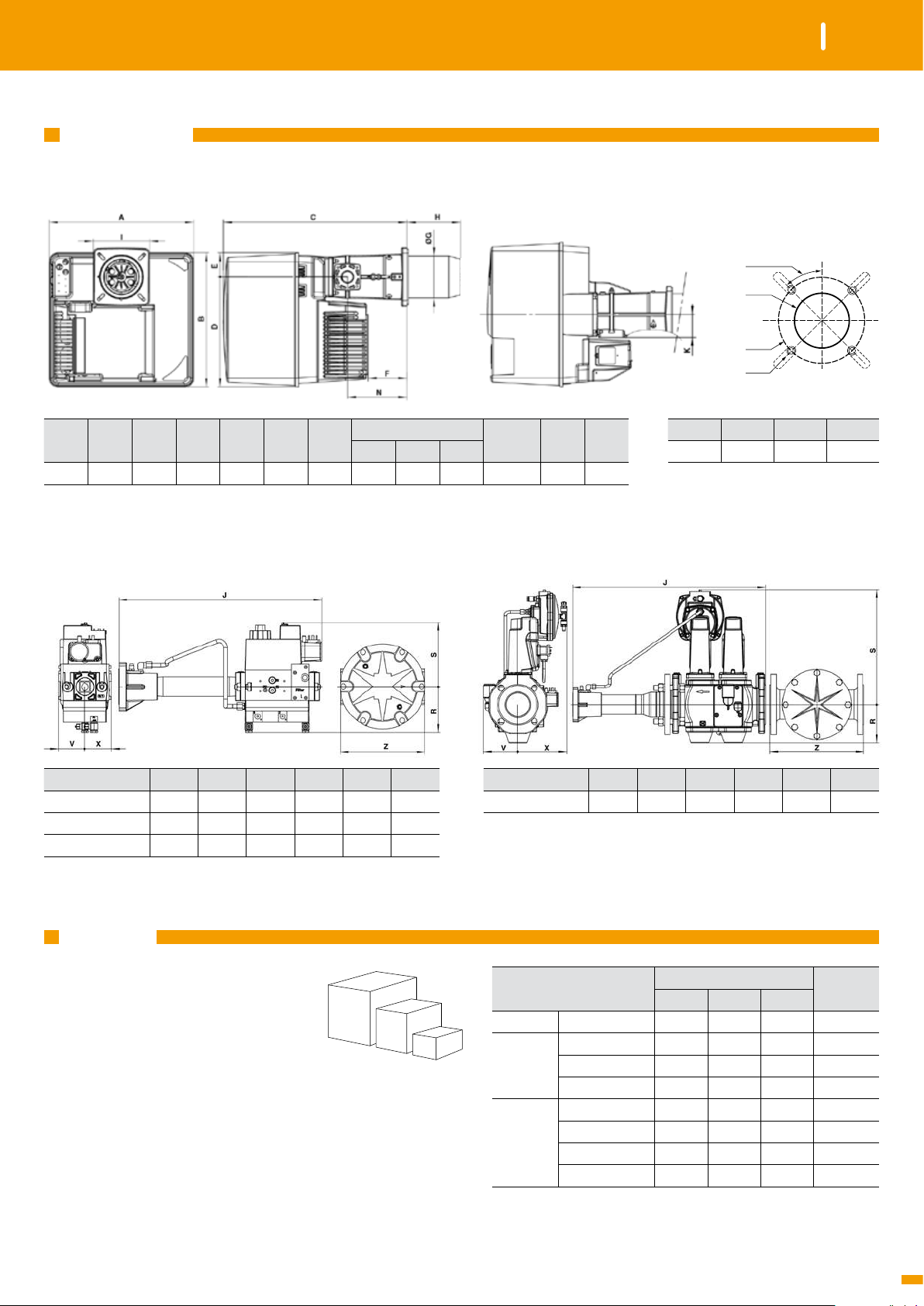

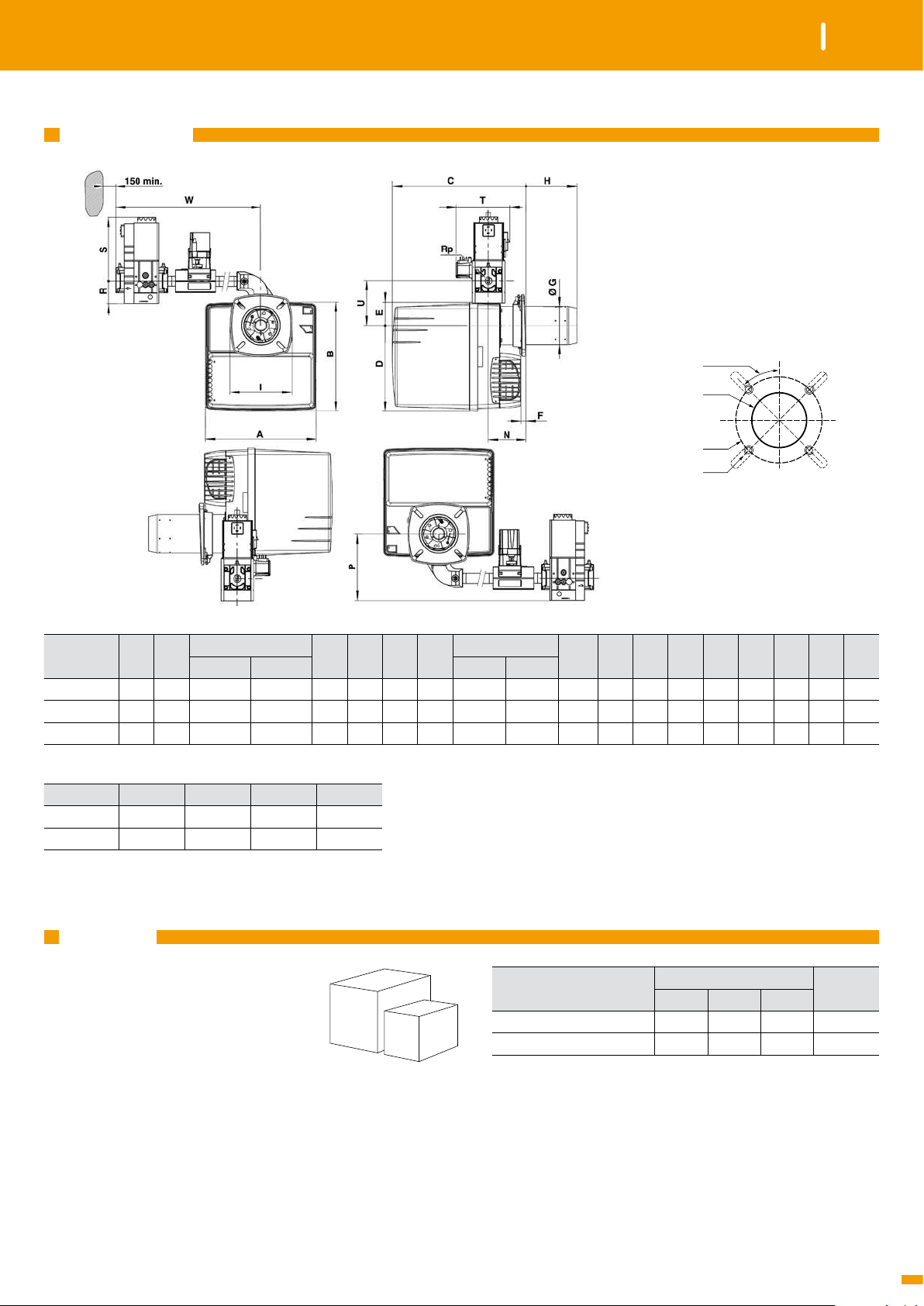

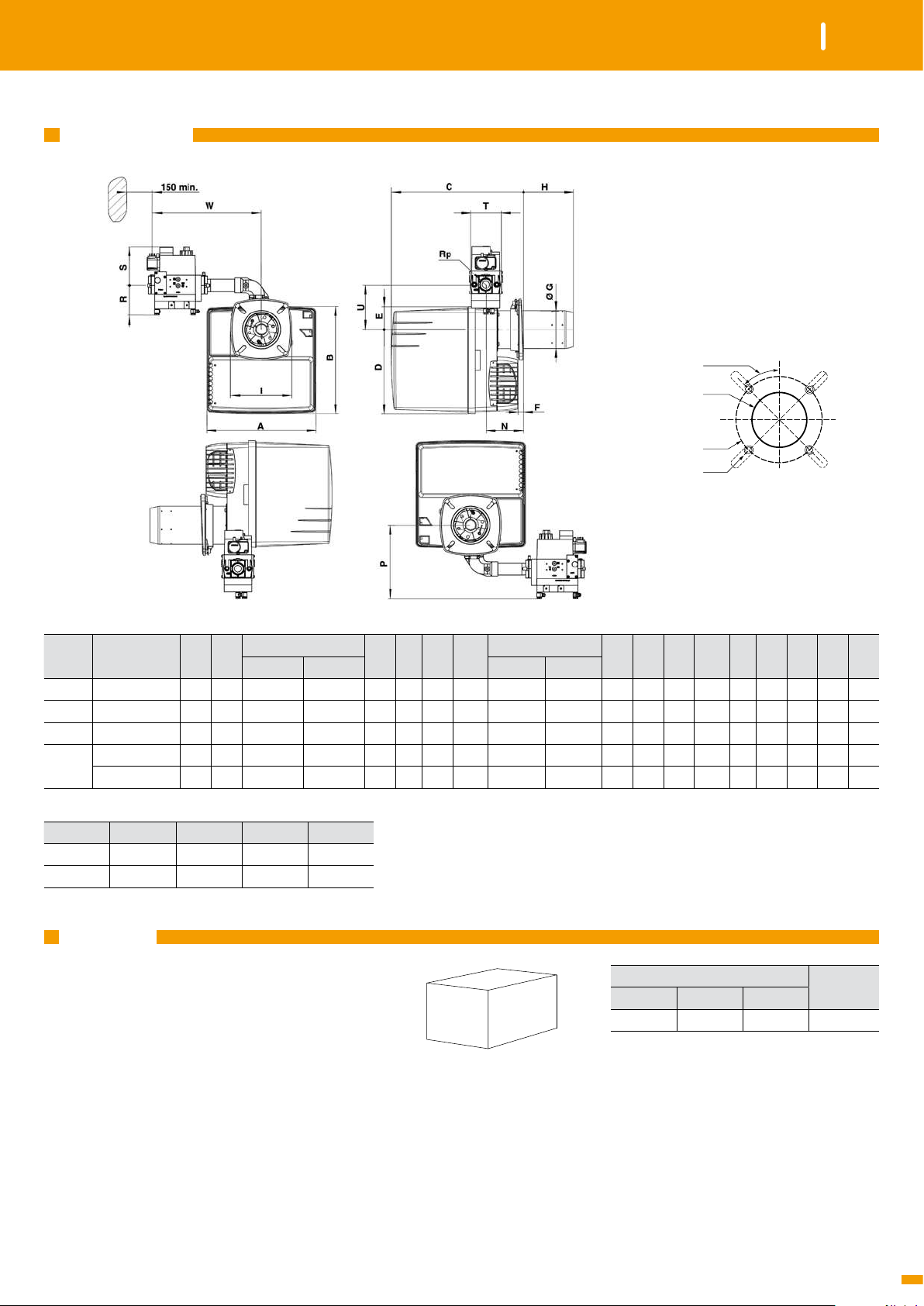

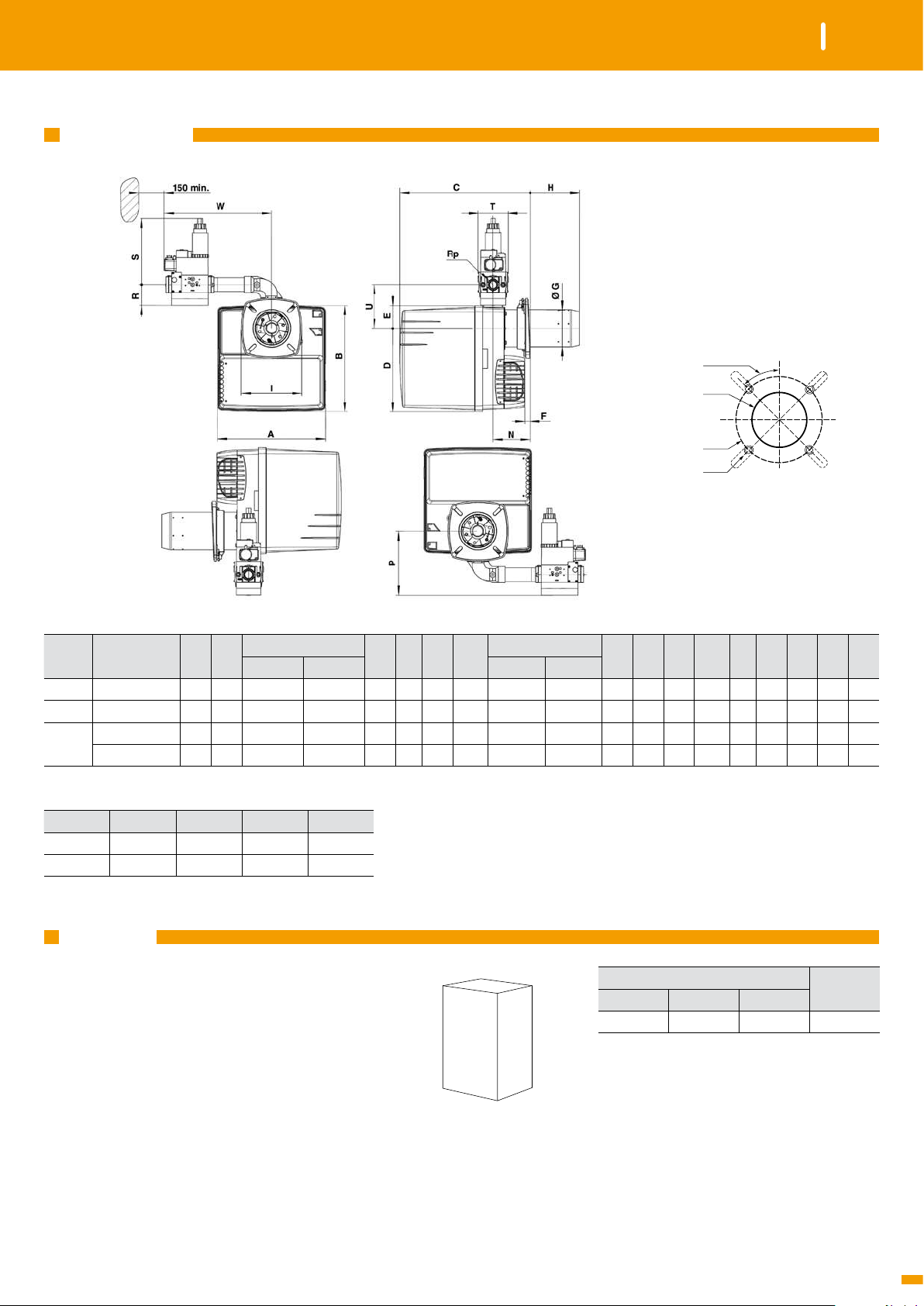

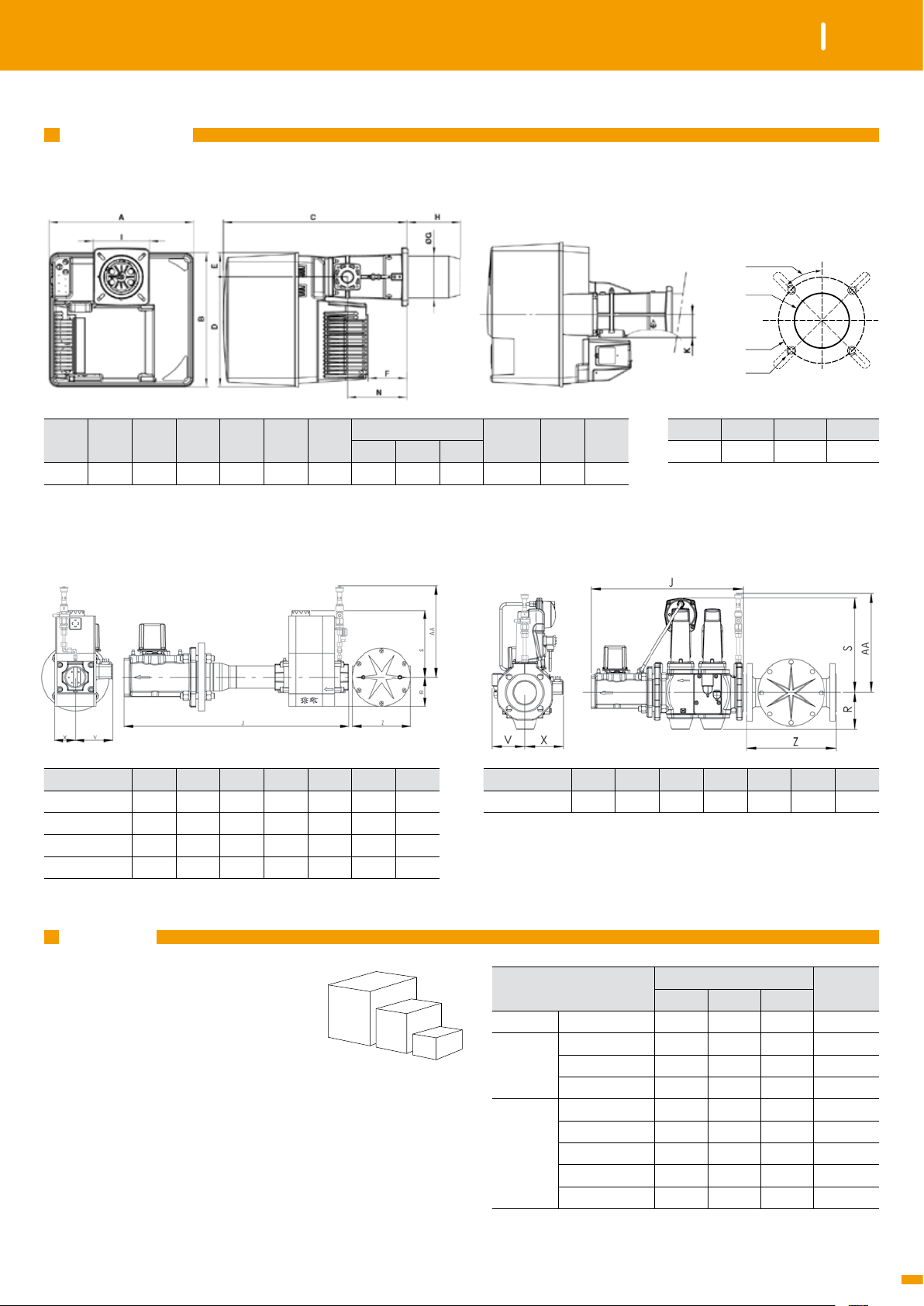

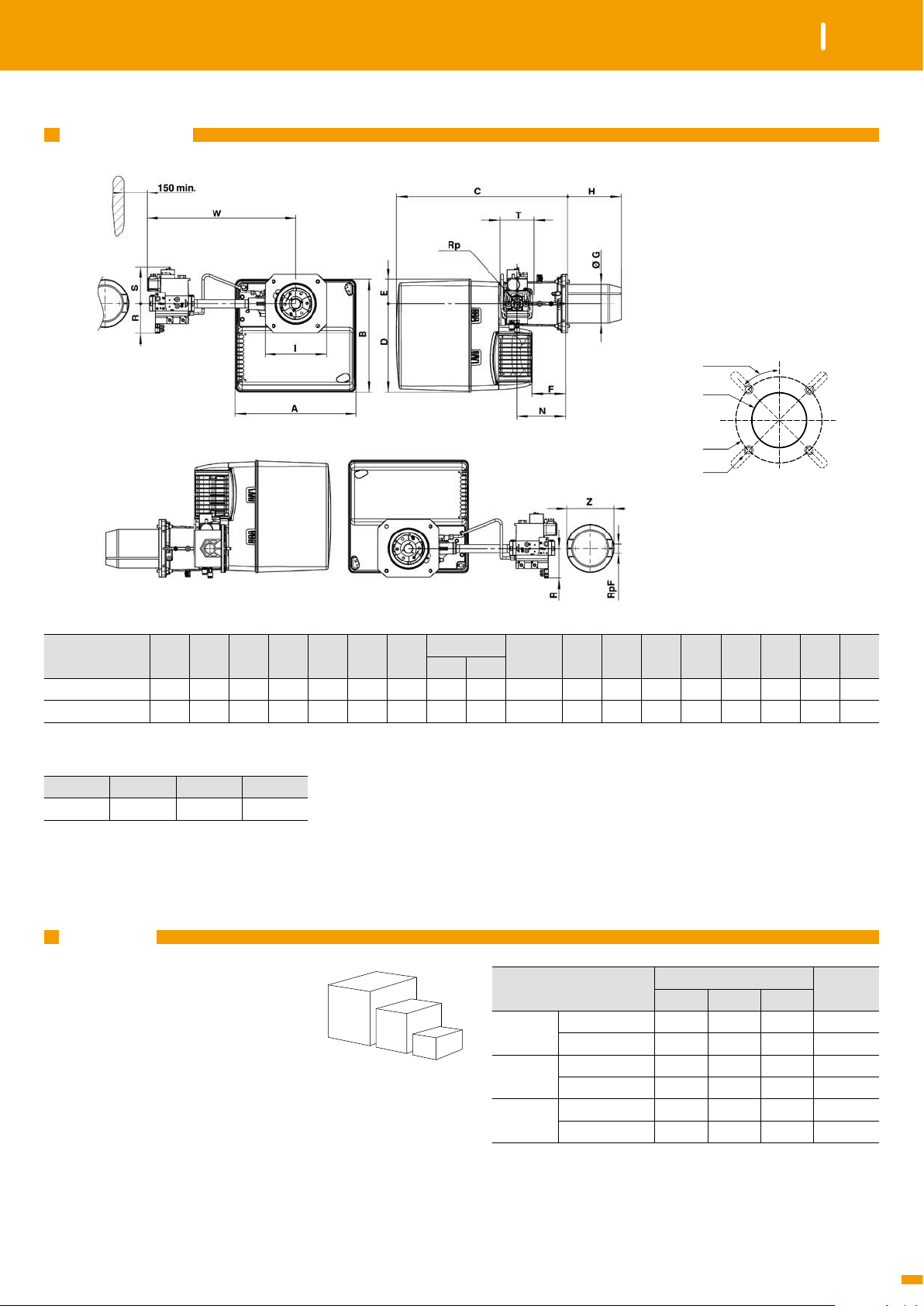

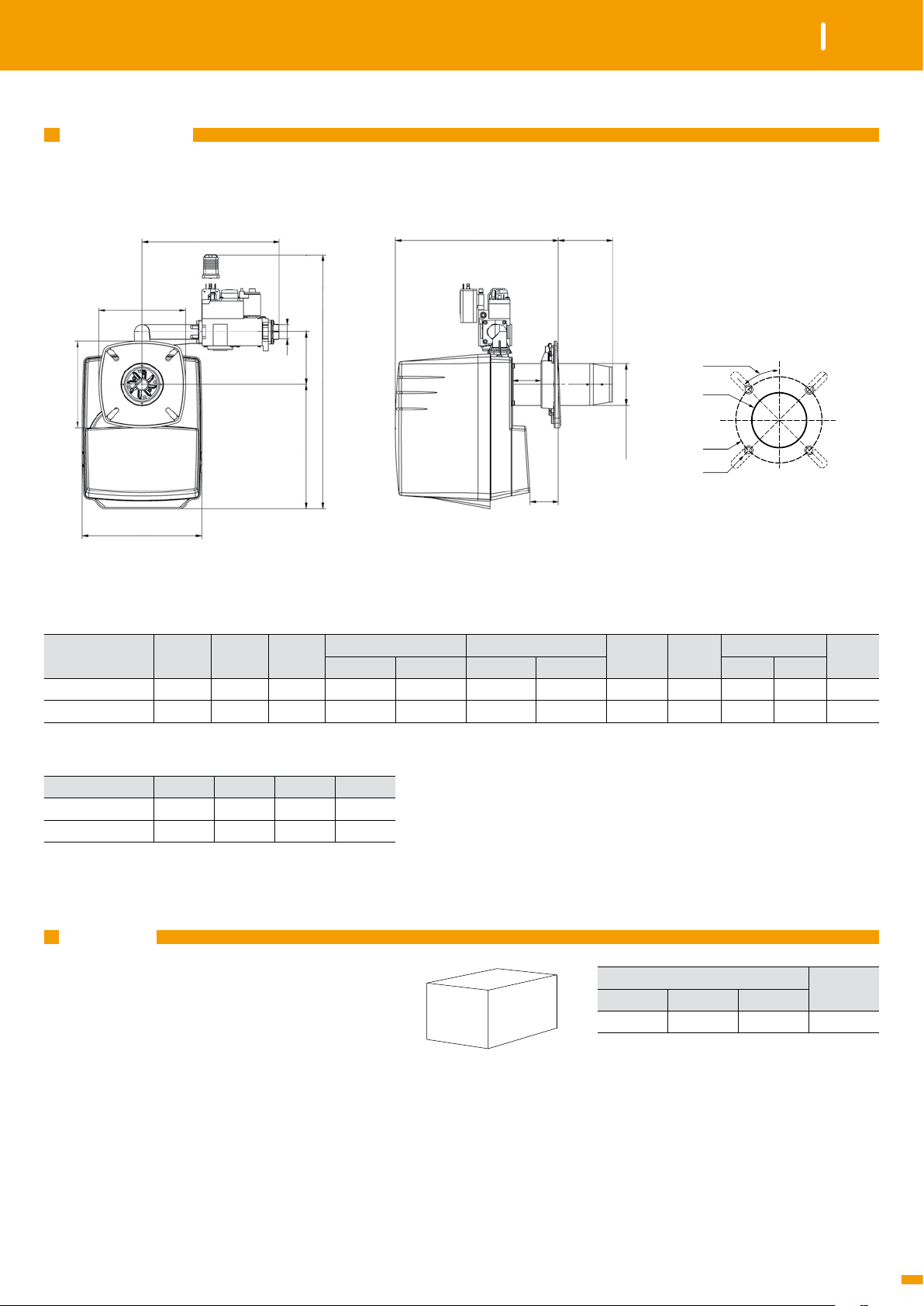

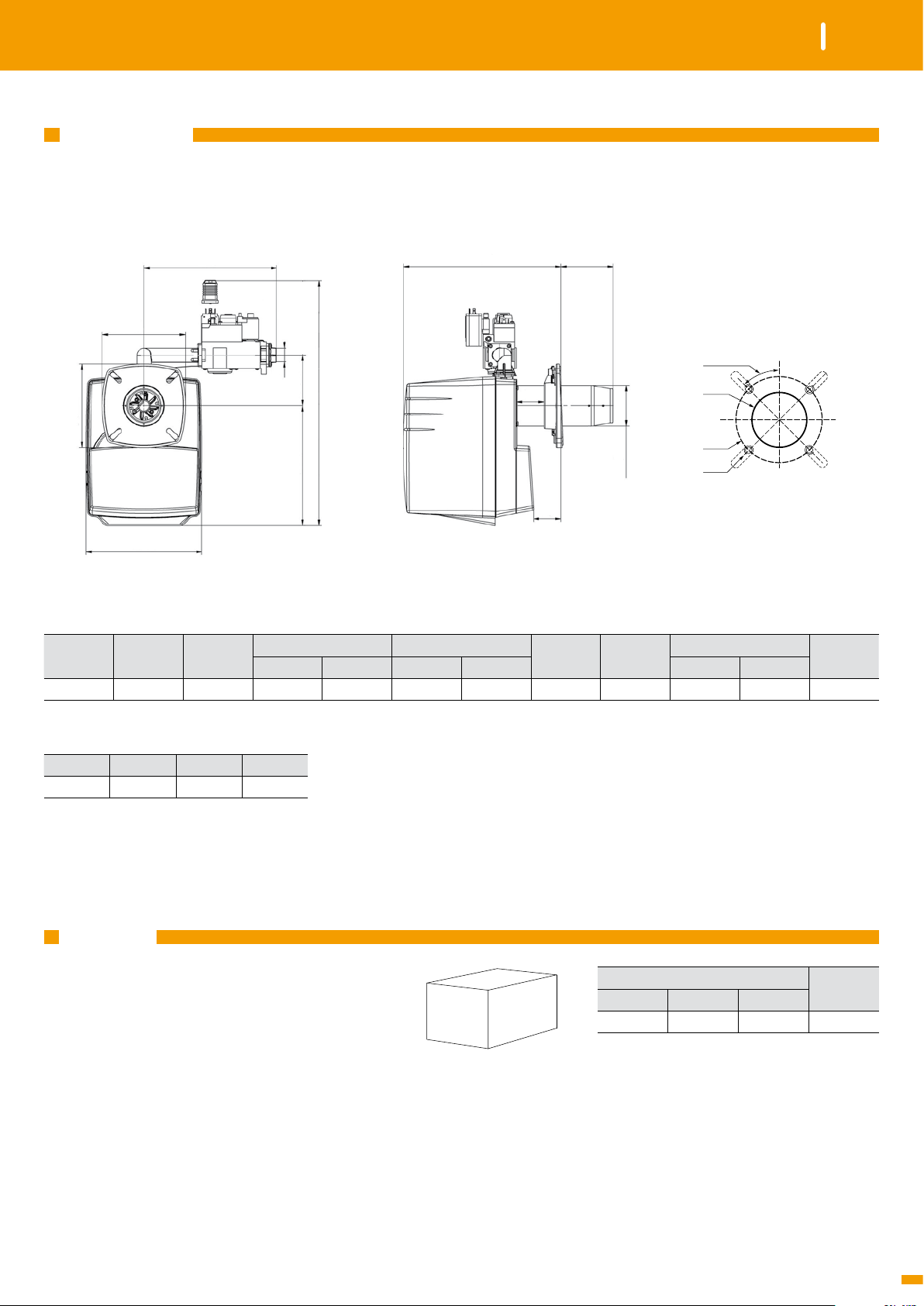

DIMENSIONI

ØK

165

NC4/6/10 GX E 1

GAS

100

165

229

A B E

NC4/6 263 147 484 297...337 297...387 70...110 70...200 Rp1/2“ 80 21 61 48

NC10 282 140 477 300...355 300...390 70...138 70...228 Rp3/4“ 90 15 83 52

Flangia di fissaggio:

Øa (mm) b (mm) c d

NC4/6 85-104 150-170 M8 45°

NC10 95-104 150-170 M8 45°

237

G H

T1 T2 T1 T2 min max

ØK

J Ø K

d...°

Ø a

Ø b

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Dimensioni (mm)

X Y Z

300 260 640 11

Peso lordo

(kg)

Page 22

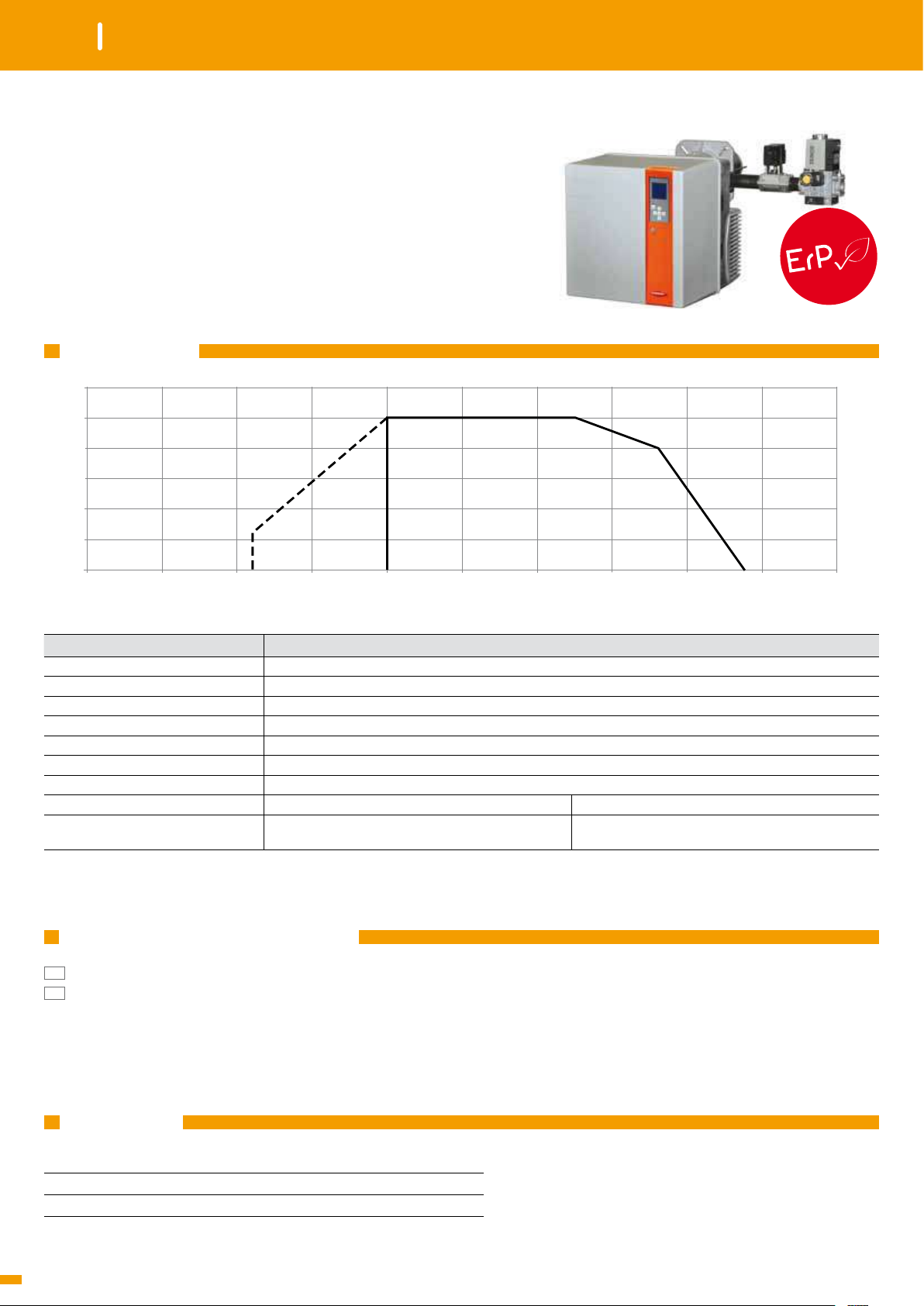

GASGAS

NC14/20 GX E 1

NC14 GX E 107/8A NC21 GX E 107/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza monostadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

0 40 80 120 200160 240

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza 80 - 140 kW 130 - 205 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG1... / ionizzazione TCG1... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 100 W 230 V - 50 Hz - 130 W

Consumo elettrico (max/min/stand-by) 270 W / 230 W / 3 W 302 W / 267 W / 3 W

Livello sonoro (LpA) 62 dB(A) 65 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2

Bruciatore completo

MB-DLE 412 MB-DLE 407

d1“1/4-Rp1“1/4

d3/4“-Rp3/4“

NC14

3836251

NC14 GX E 107/8A NC21 GX E 107/8A

3836252

NC21

3836253 3836255

Potenza (kW)

3836254 3836256

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

Page 23

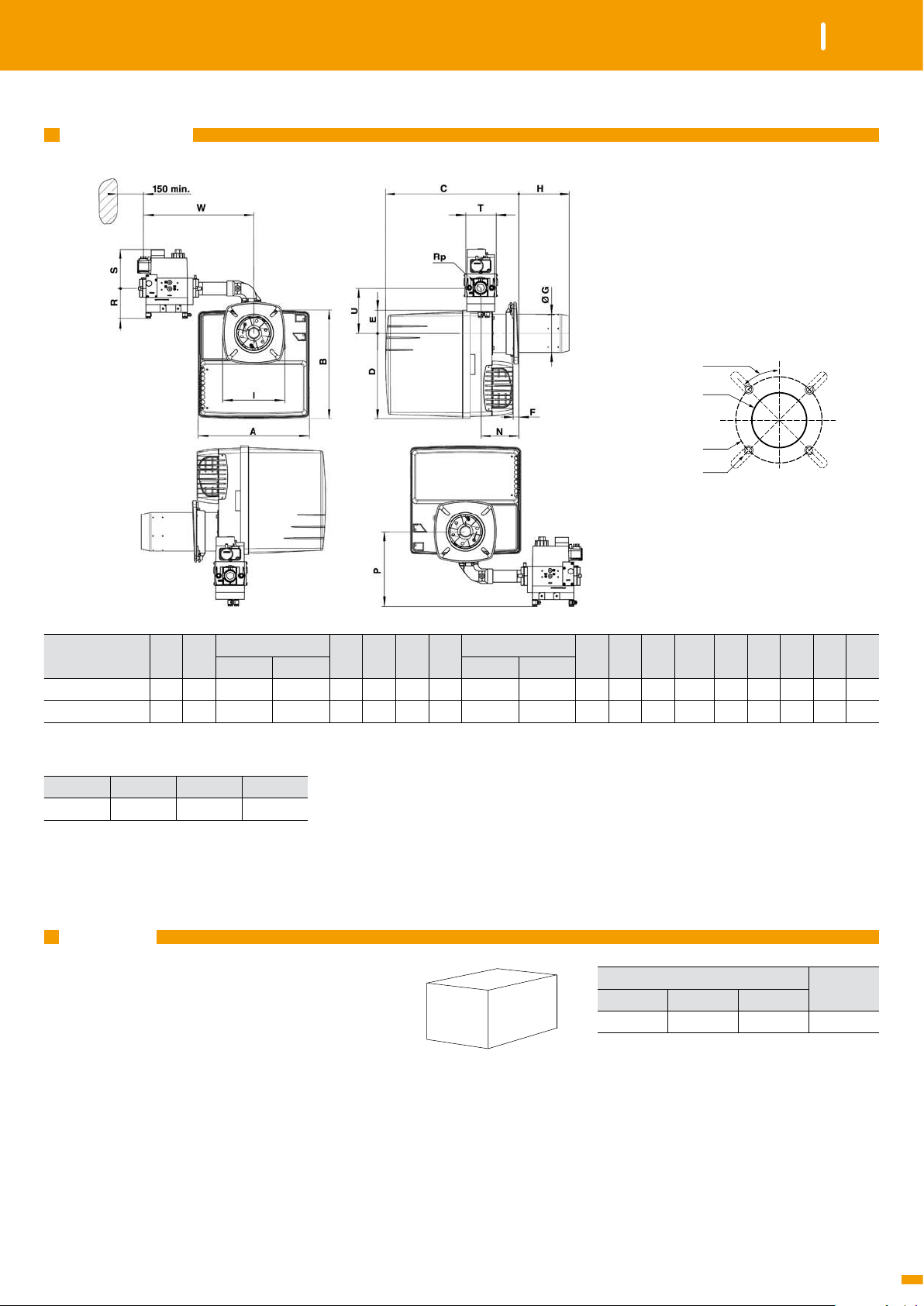

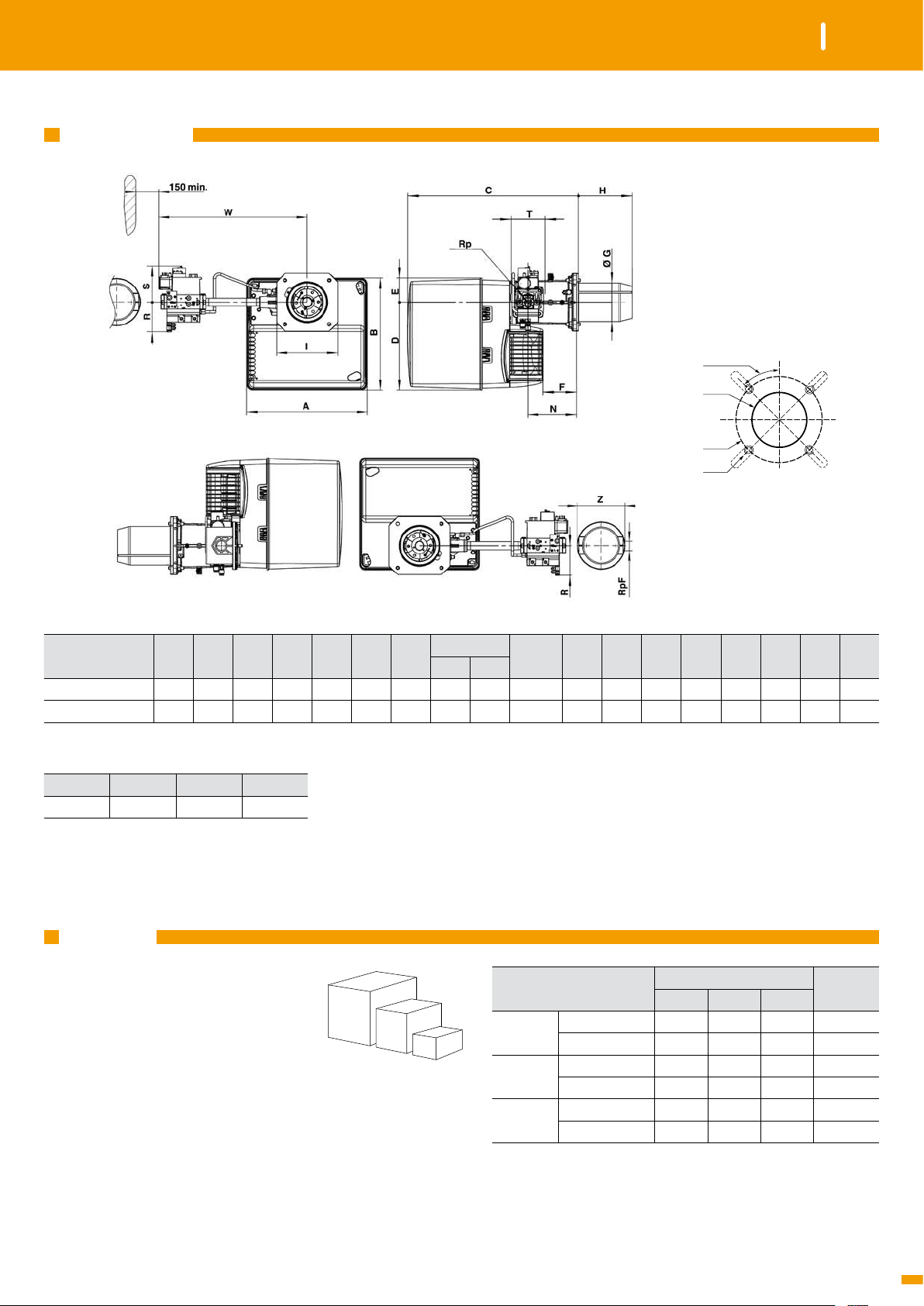

DIMENSIONI

NC14/20 GX E 1

GAS

150 min.

R S

C H

ØG

d...°

Ø a

Ø b

Modello rampa A B

NC14 d3/4“-Rp3/4“ 331 325 398...518 398...638 256 69 15 115 30...150 30...270 185 113 179 3/4“ 70 140 120 133 345

NC21 d3/4“-Rp3/4“ 331 325 398...518 398...638 256 69 15 125 30...150 30...270 185 113 179 3/4“ 70 140 120 133 345

NC21 d1“1/4-Rp1“1/4 331 325 398...518 398...638 256 69 15 125 30...150 30...270 185 113 188 1“1/4 80 160 145 133 380

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

Flangia di fissaggio:

Øa (mm) b (mm) c d

NC14 120-135 150-185 M8 45°

NC21 130-145 160-185 M8 45°

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

Dimensioni (mm)

X Y Z

400 400 760 25

Peso lordo

(kg)

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Page 24

GASGAS

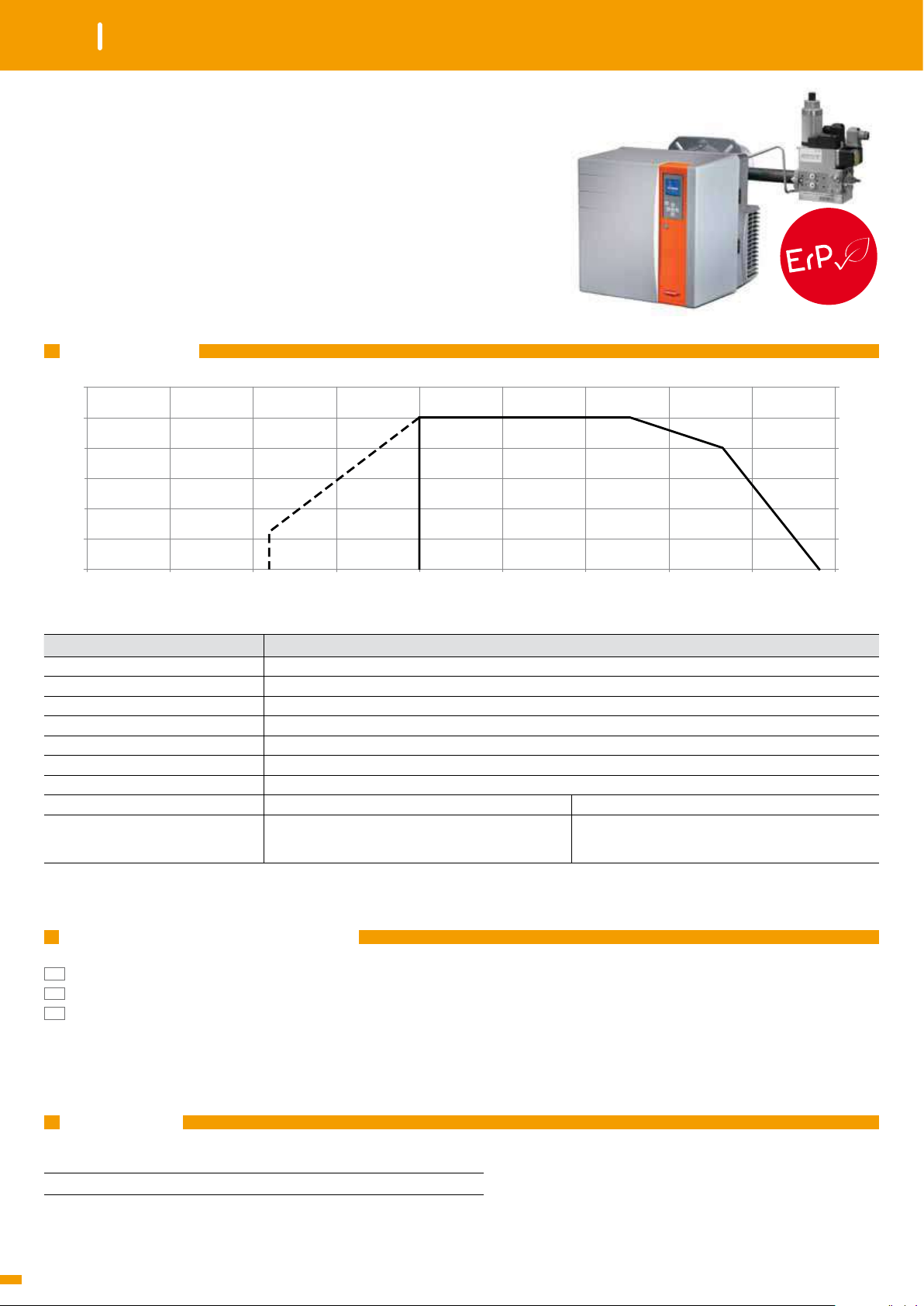

NC9 GX E 2

NC9 GX E 207/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza bistadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

1,5

NC9

Contropressione (mbar)

0,5

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (20) 45 - 90 kW

Pressione gas 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG2... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 75 W

Consumo elettrico (max/min/stand-by) 140 W / 145 W / 4 W

Livello sonoro (LpA) 64 dB(A)

Certiﬁcato CE 0476 DN 1270

Tipo testa di combustione T1 T2

Bruciatore completo

MB-ZRDLE 407 MB-ZRDLE 405

d3/4“-Rp3/4“ d3/4“-Rp3/4“

40200 60 80 903010 50 70 100

NC9 GX E 207/8A

3837362 3837361

3837364 3837363

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

Page 25

DIMENSIONI

NC9 GX E 2

d...°

Ø a

Ø b

GAS

A B

331 325 398…480 398…600 256 69 15 100 70…150 70…270 185 105 179 3/4“ 70 160 120 133 345

Flangia di fissaggio:

Øa Øb c d

120-135 150-185 M8 45°

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

Dimensioni (mm)

X Y Z

400 400 760 26

Peso lordo

(kg)

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Page 26

GASGAS

NC9 GX E 2

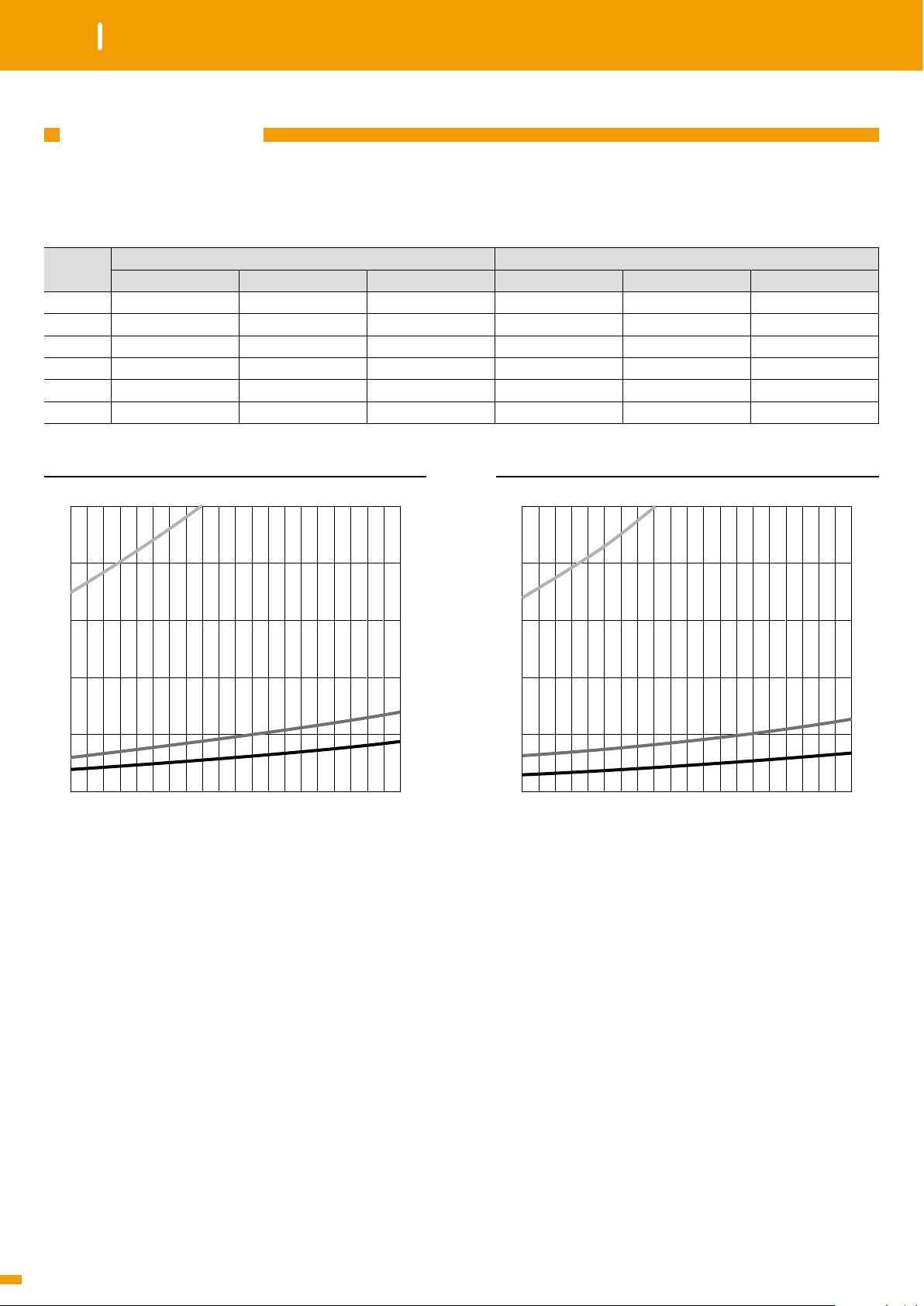

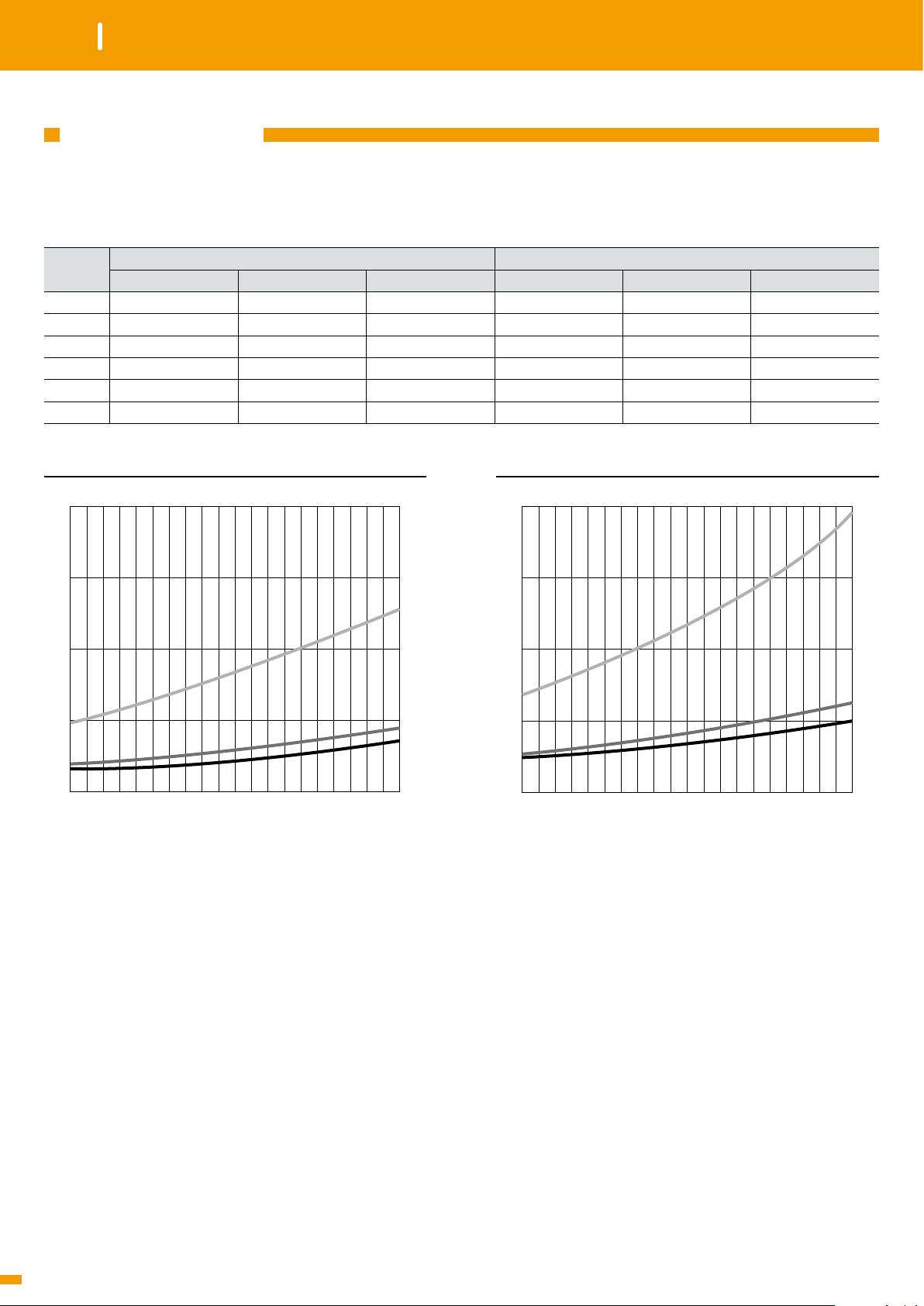

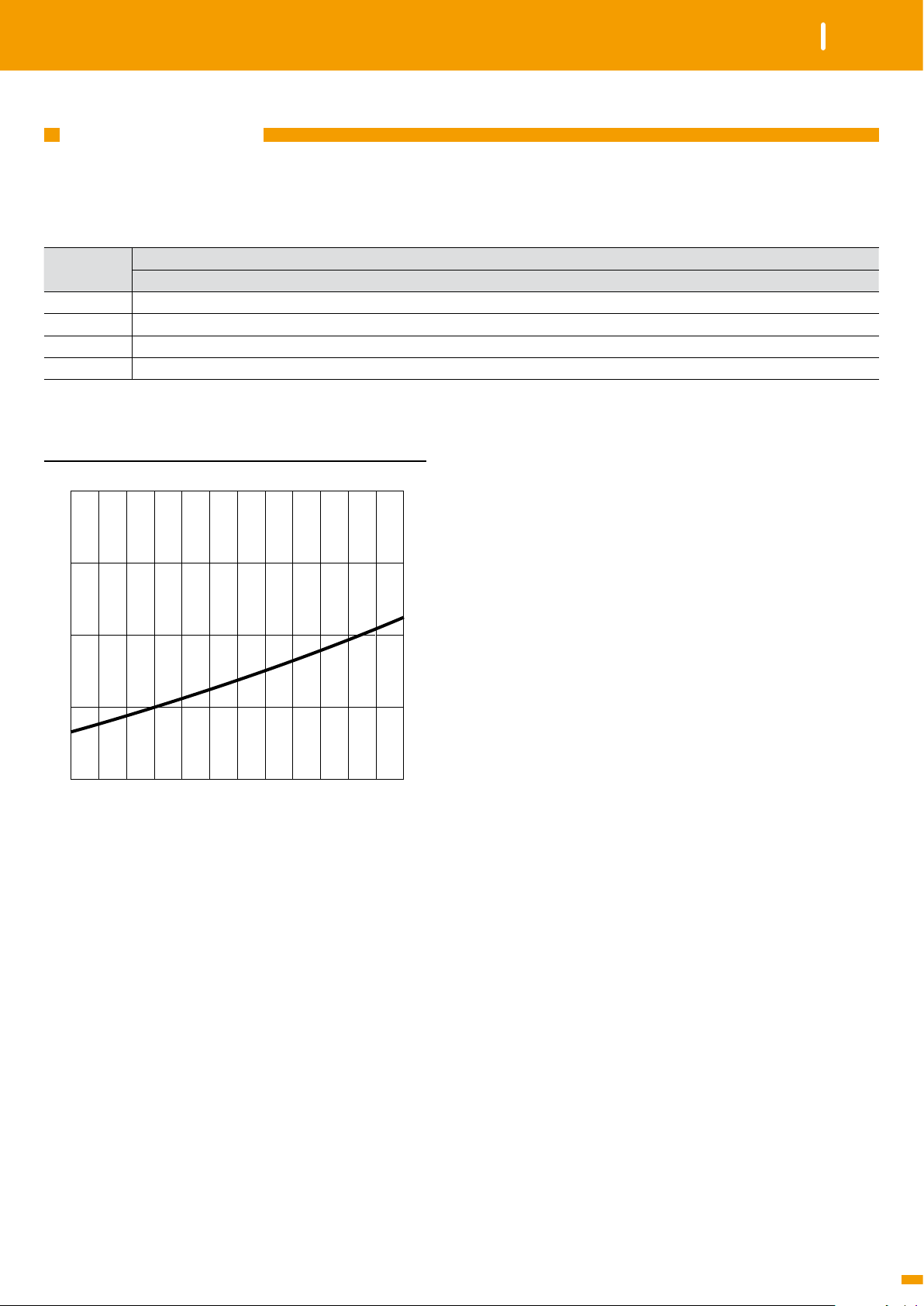

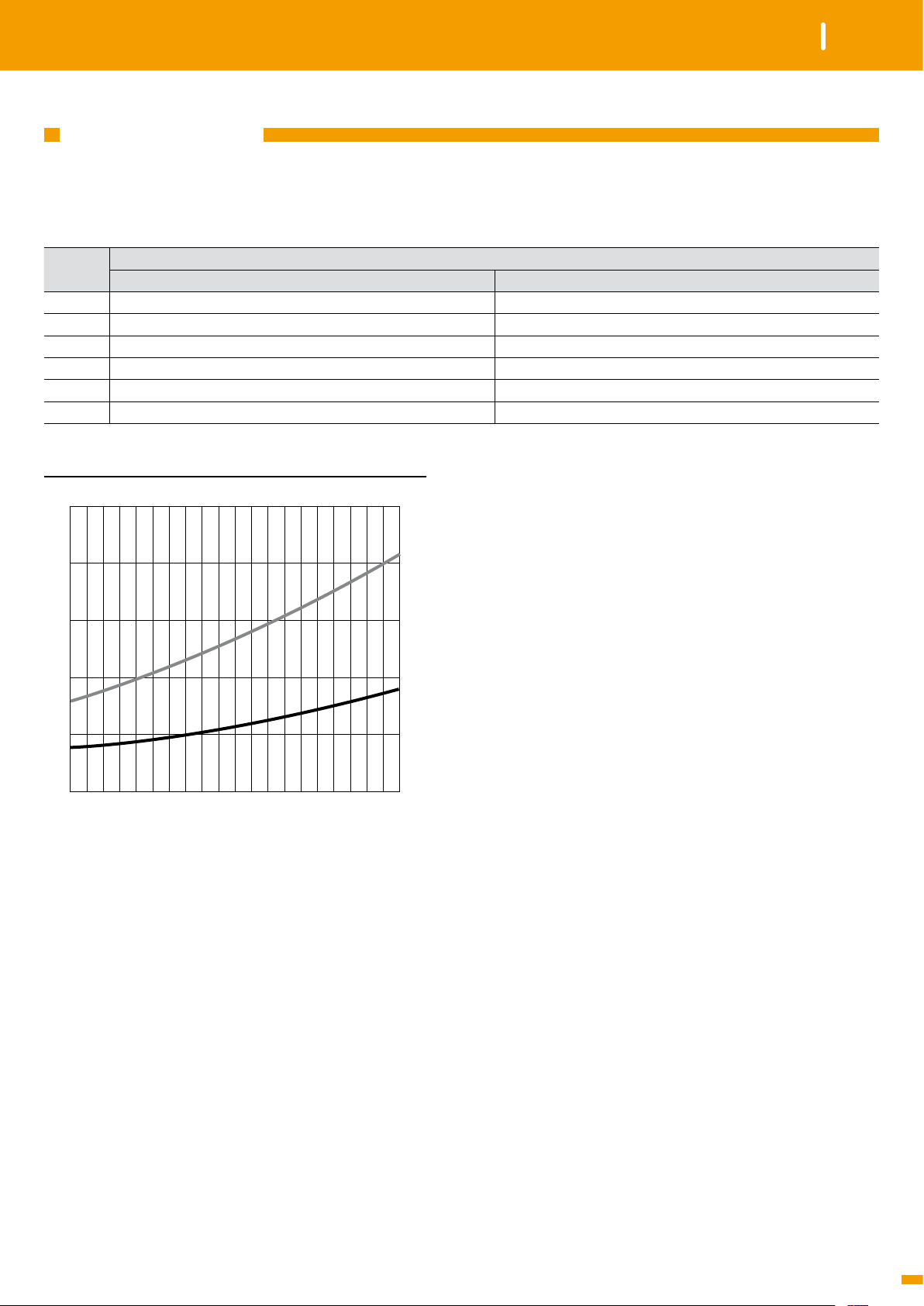

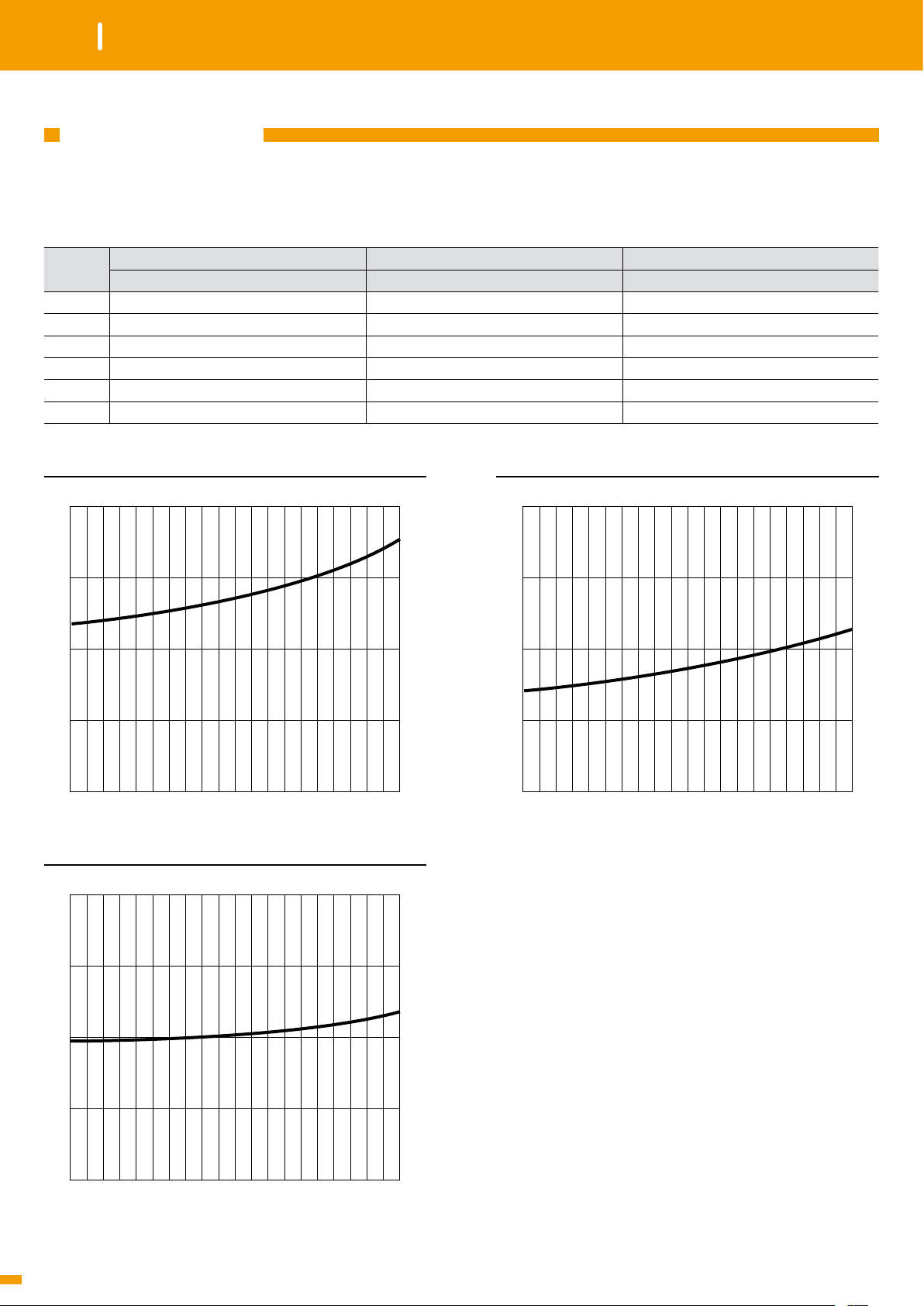

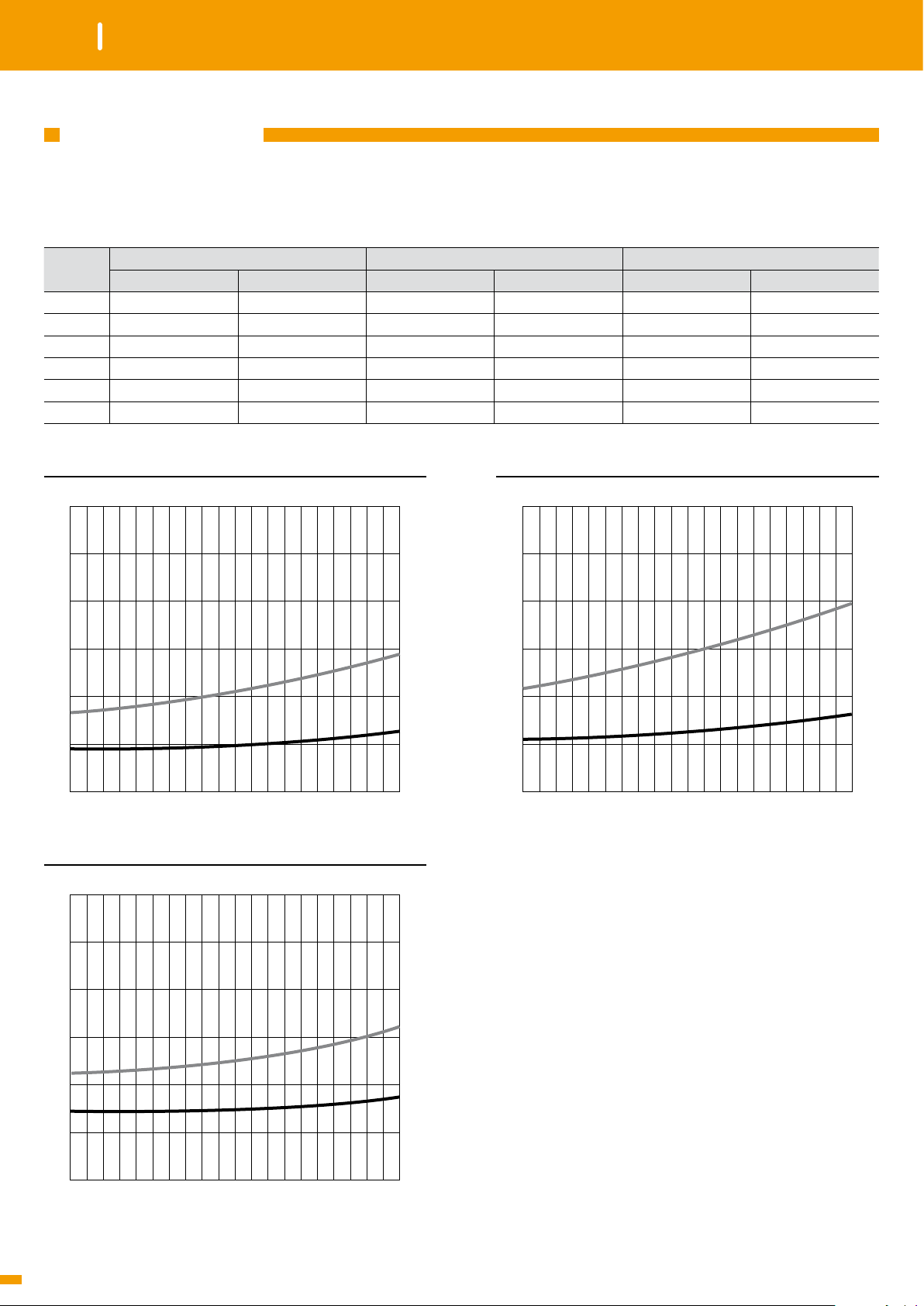

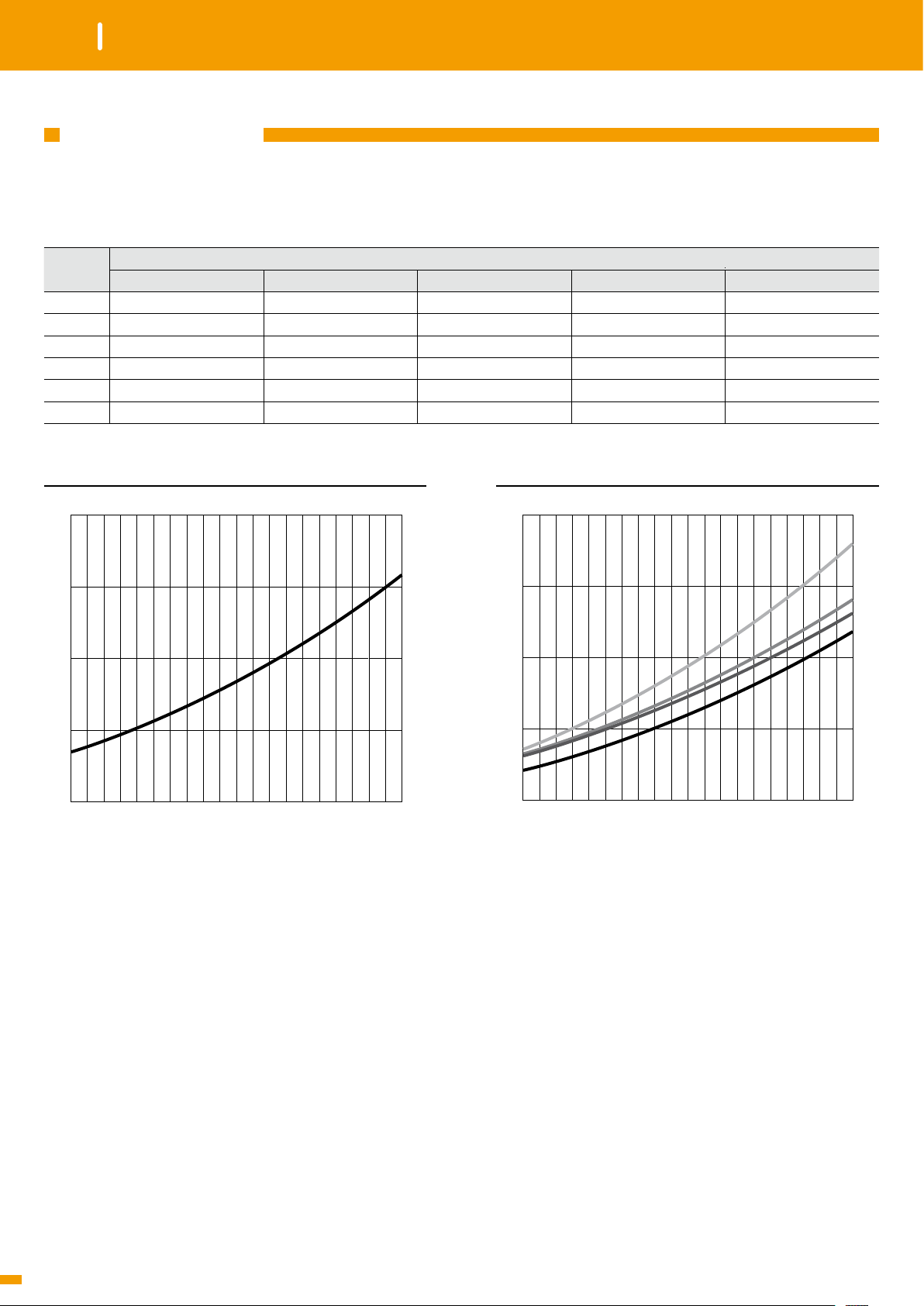

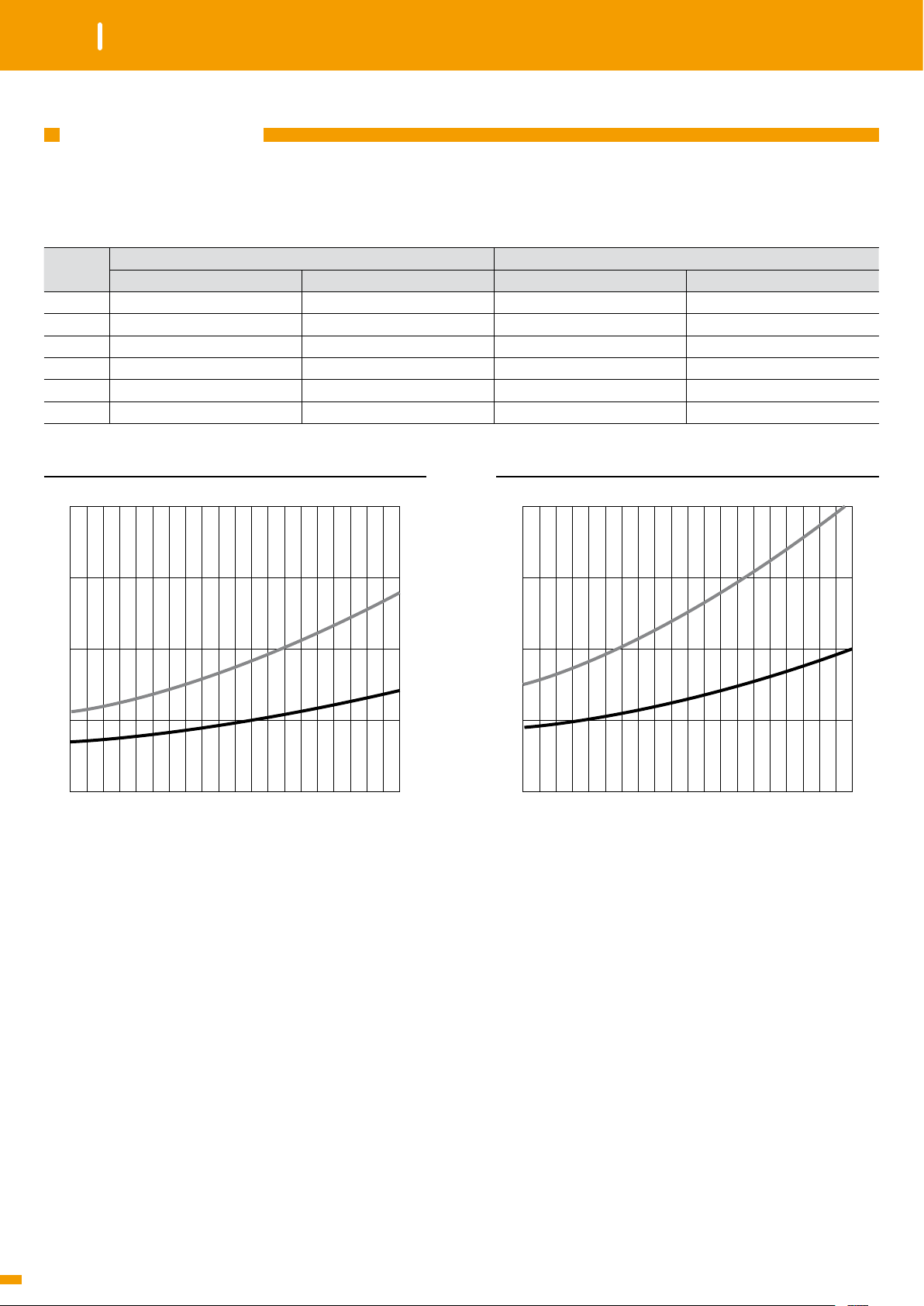

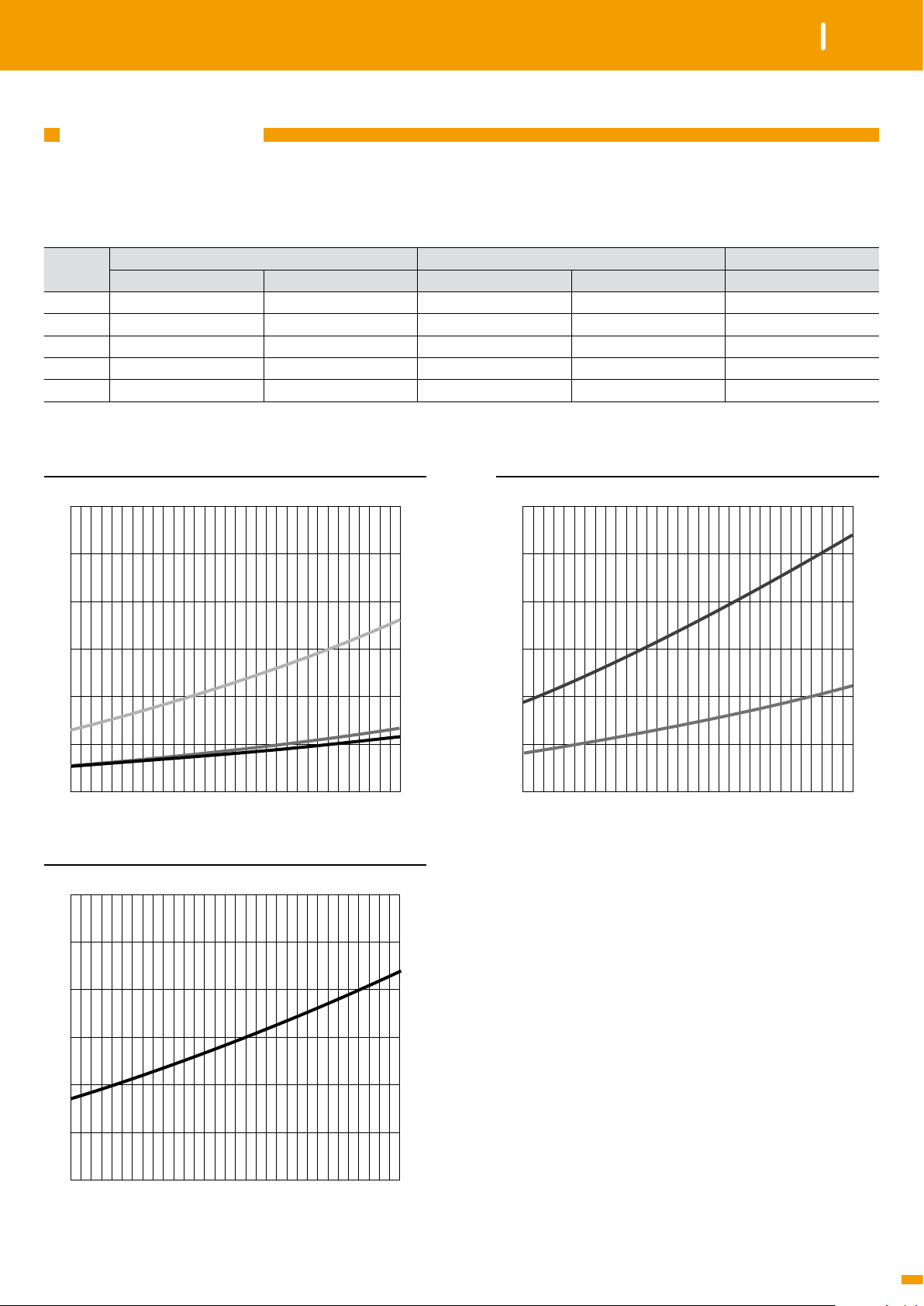

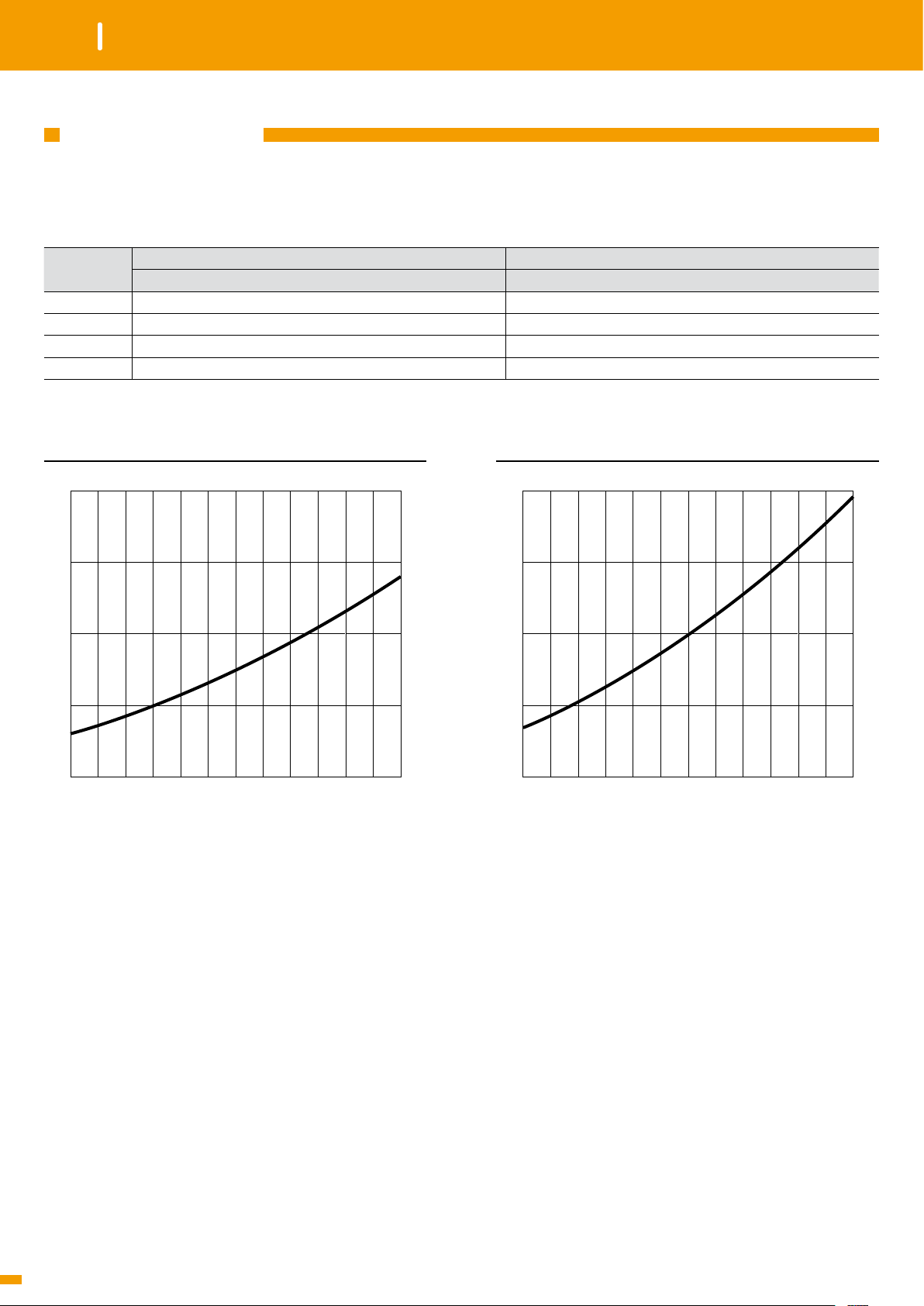

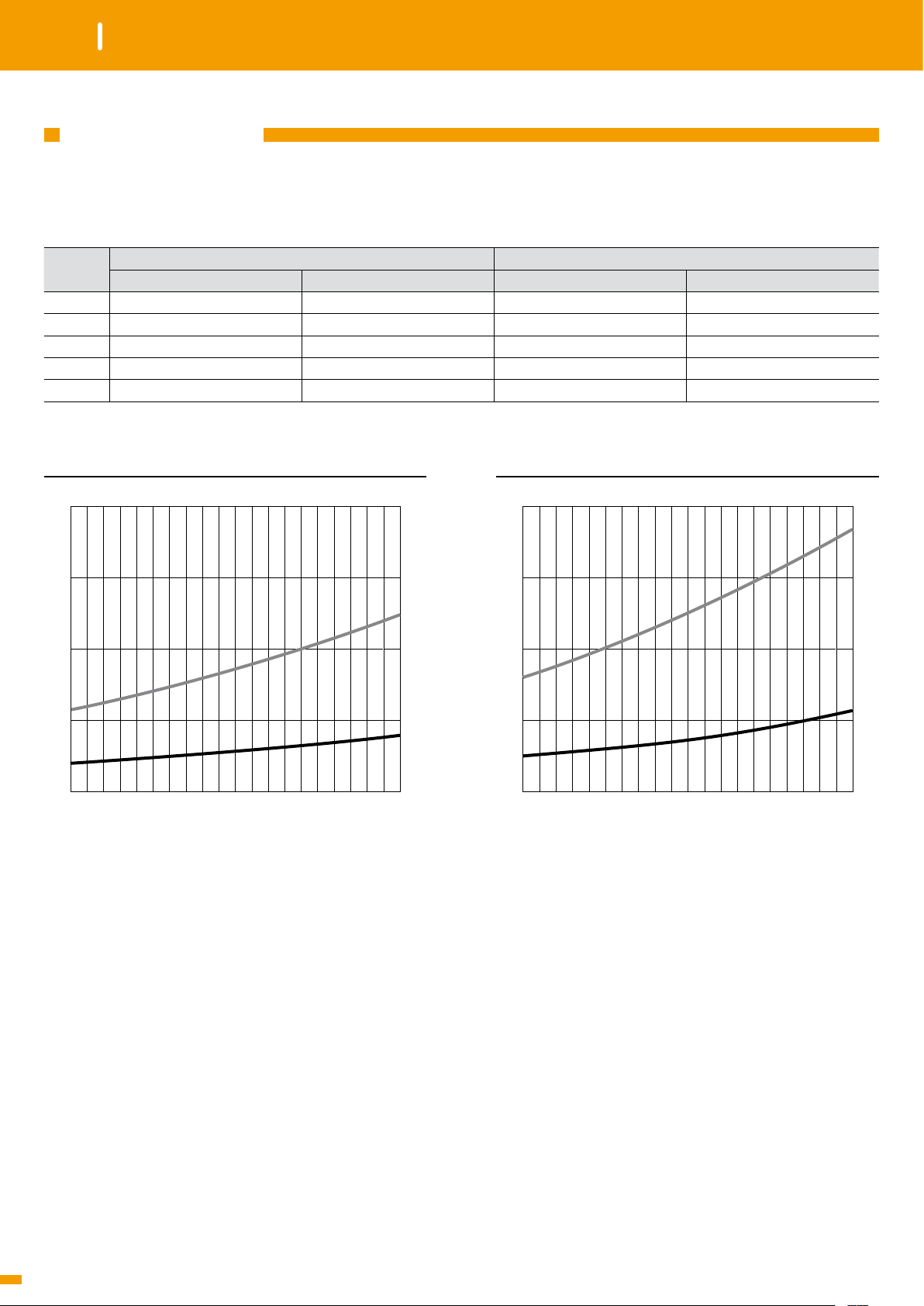

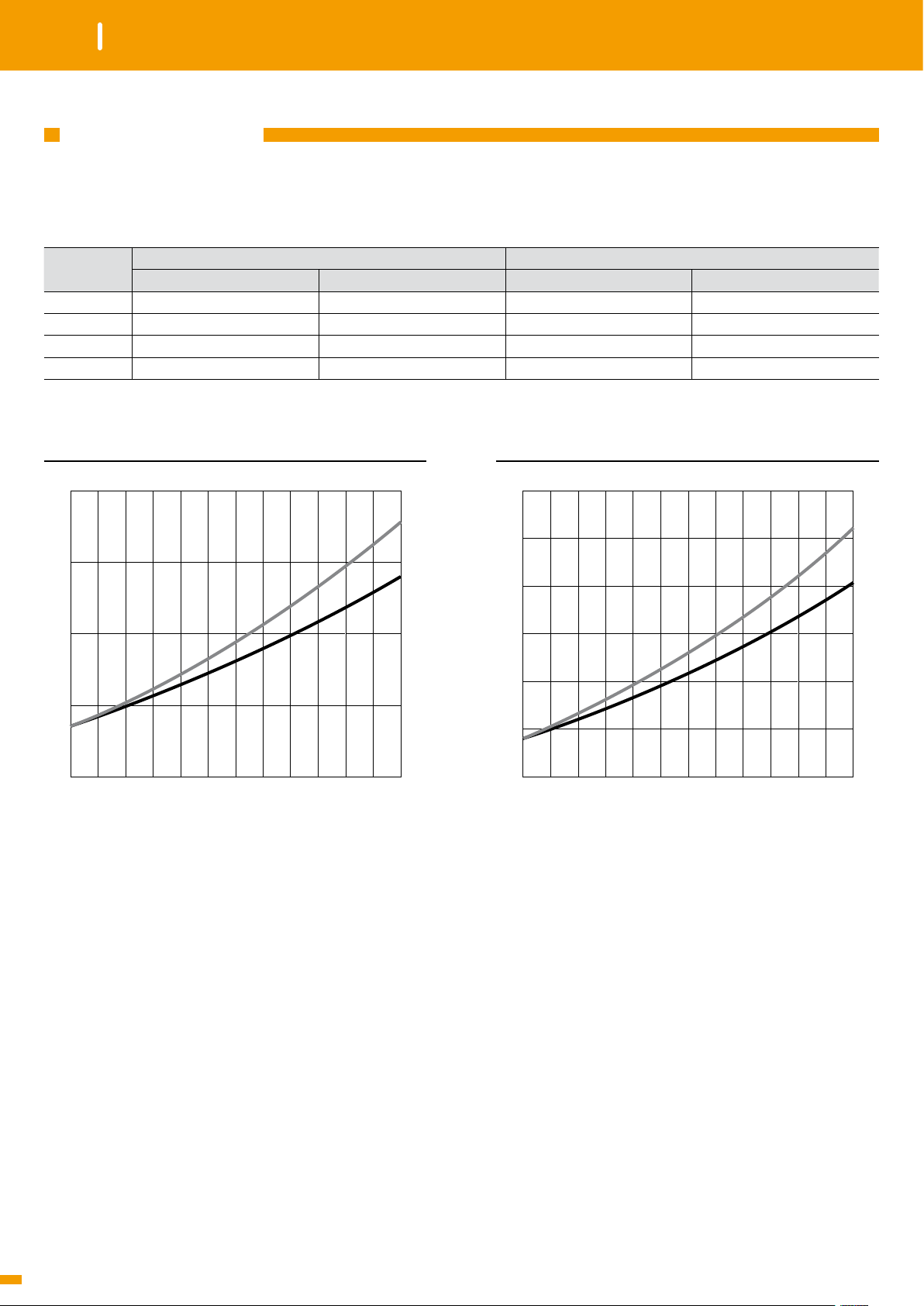

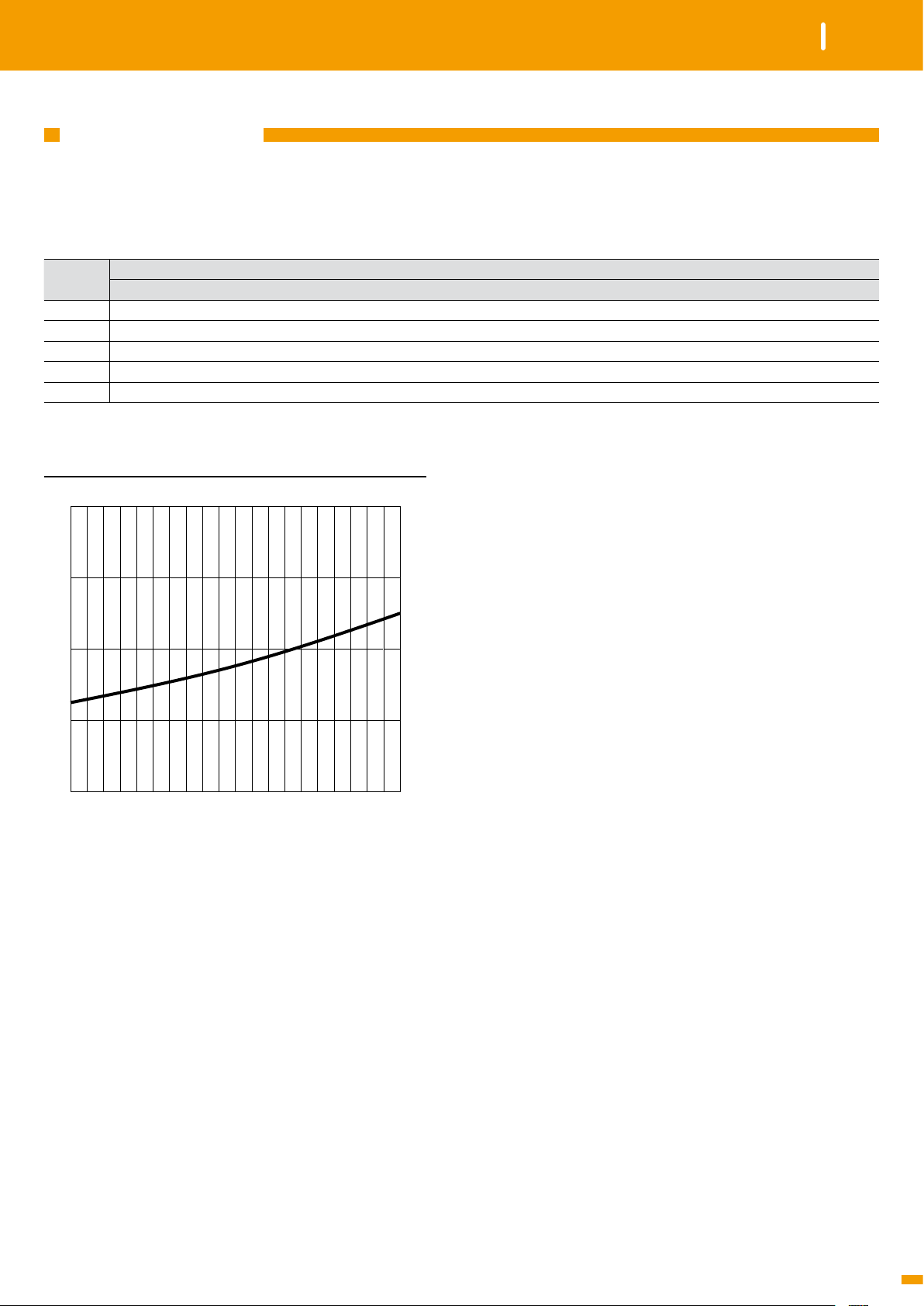

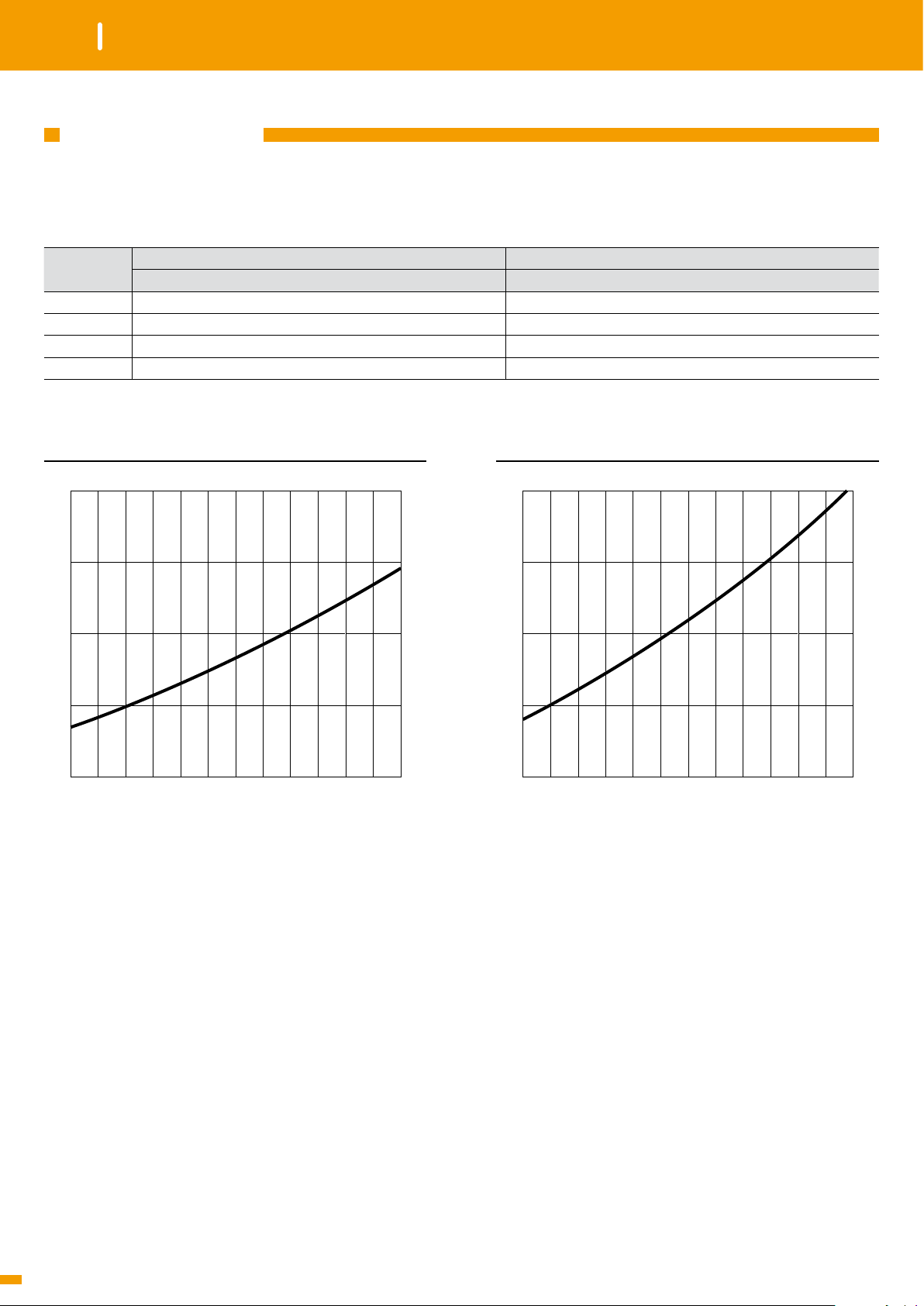

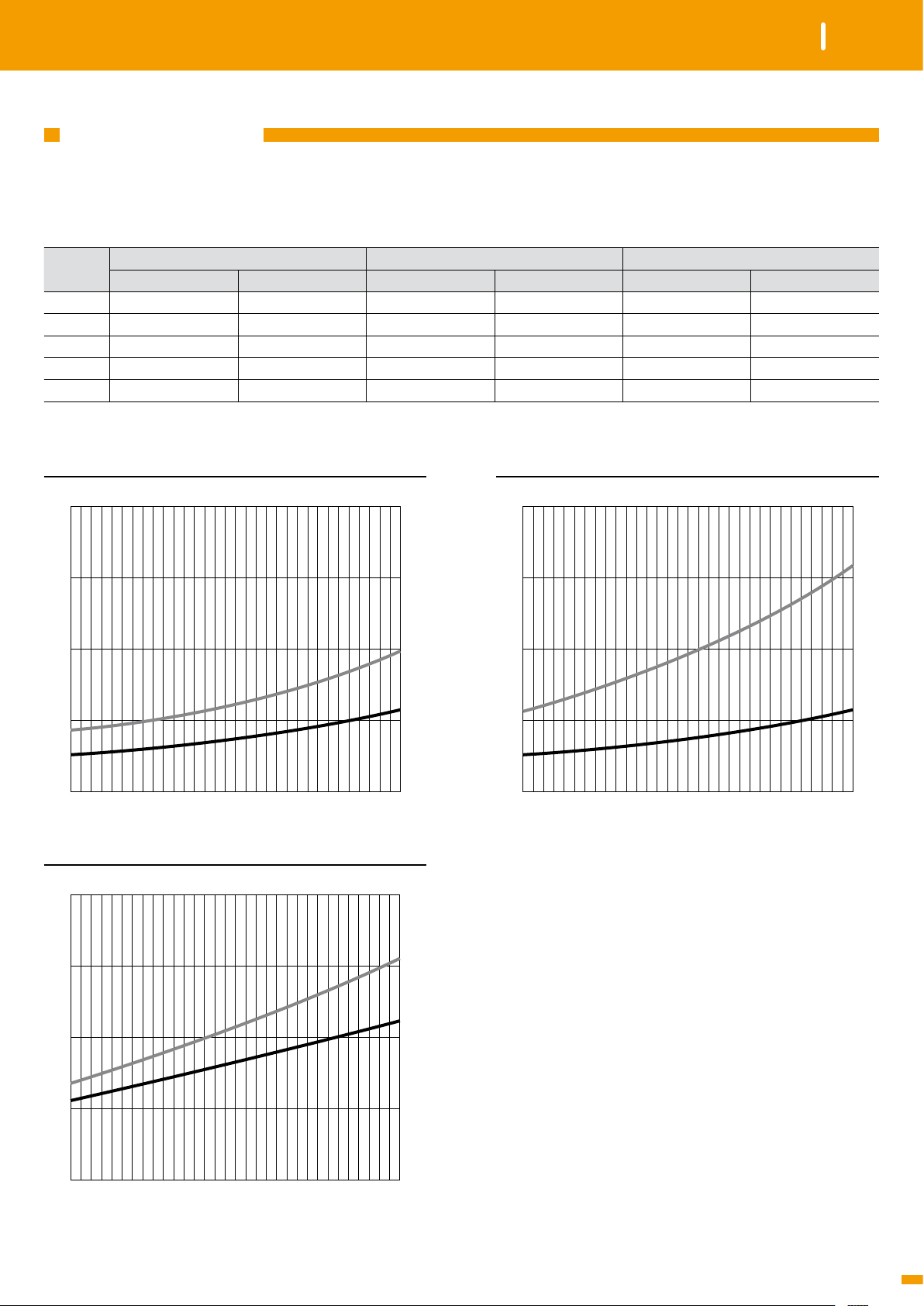

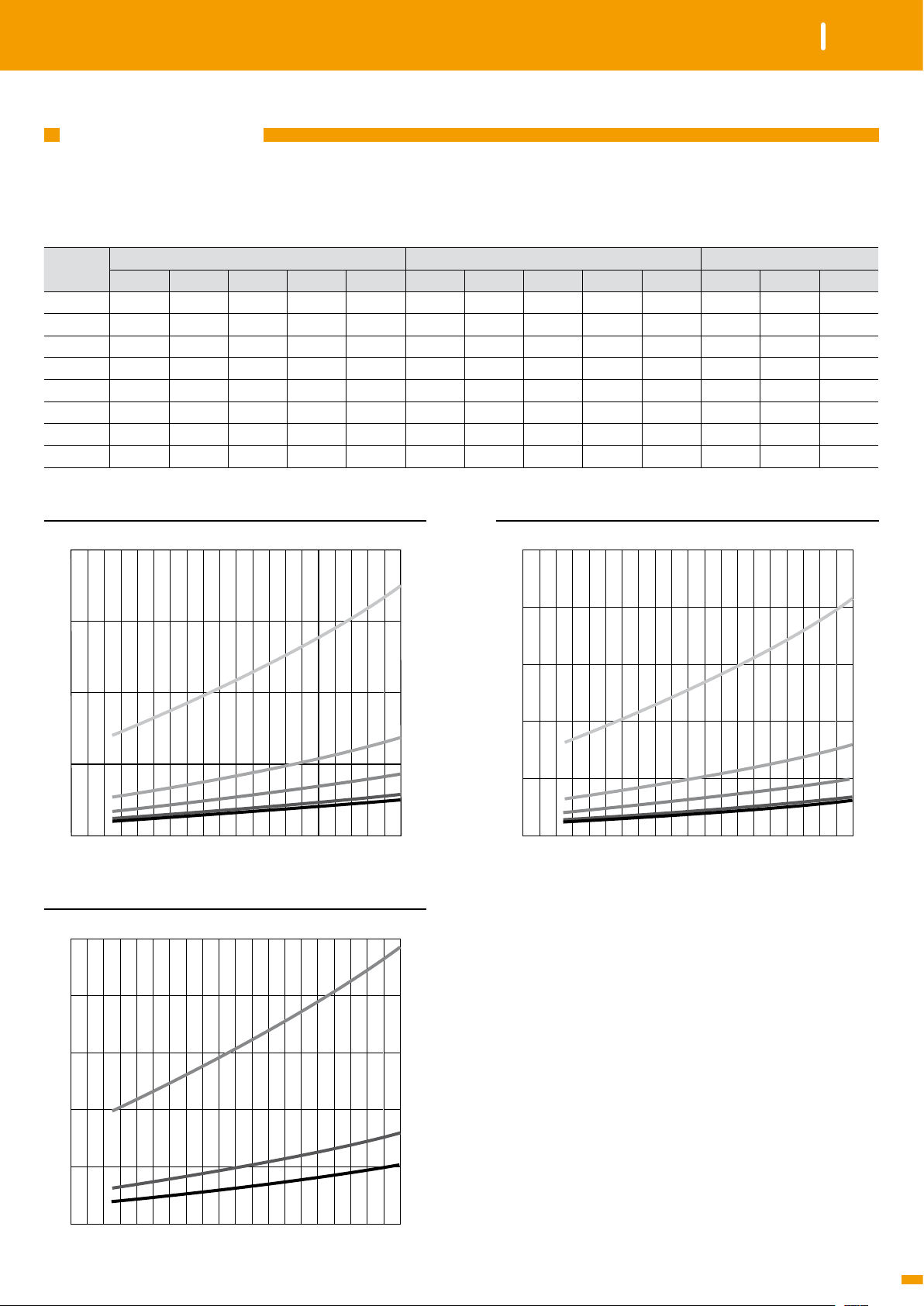

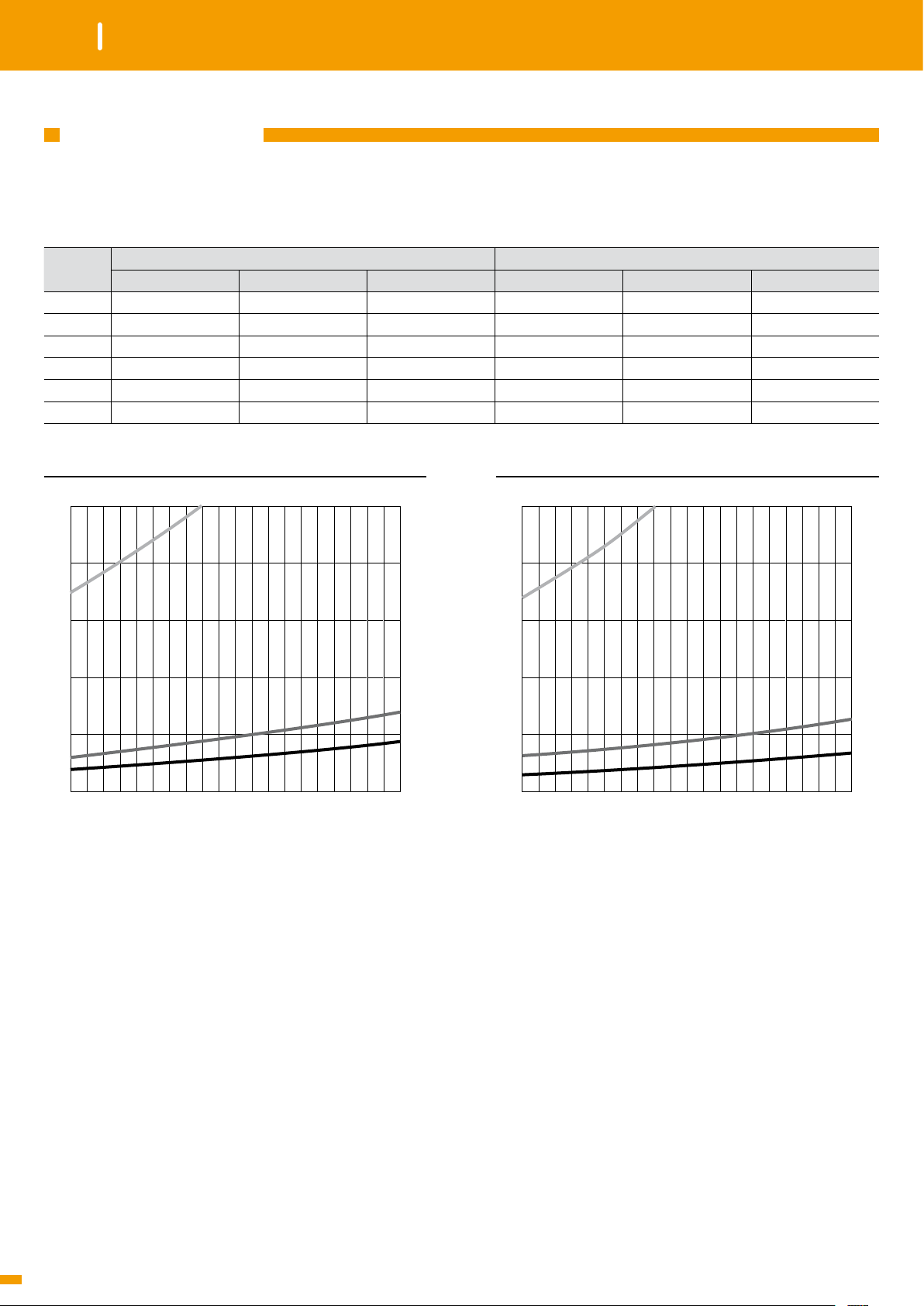

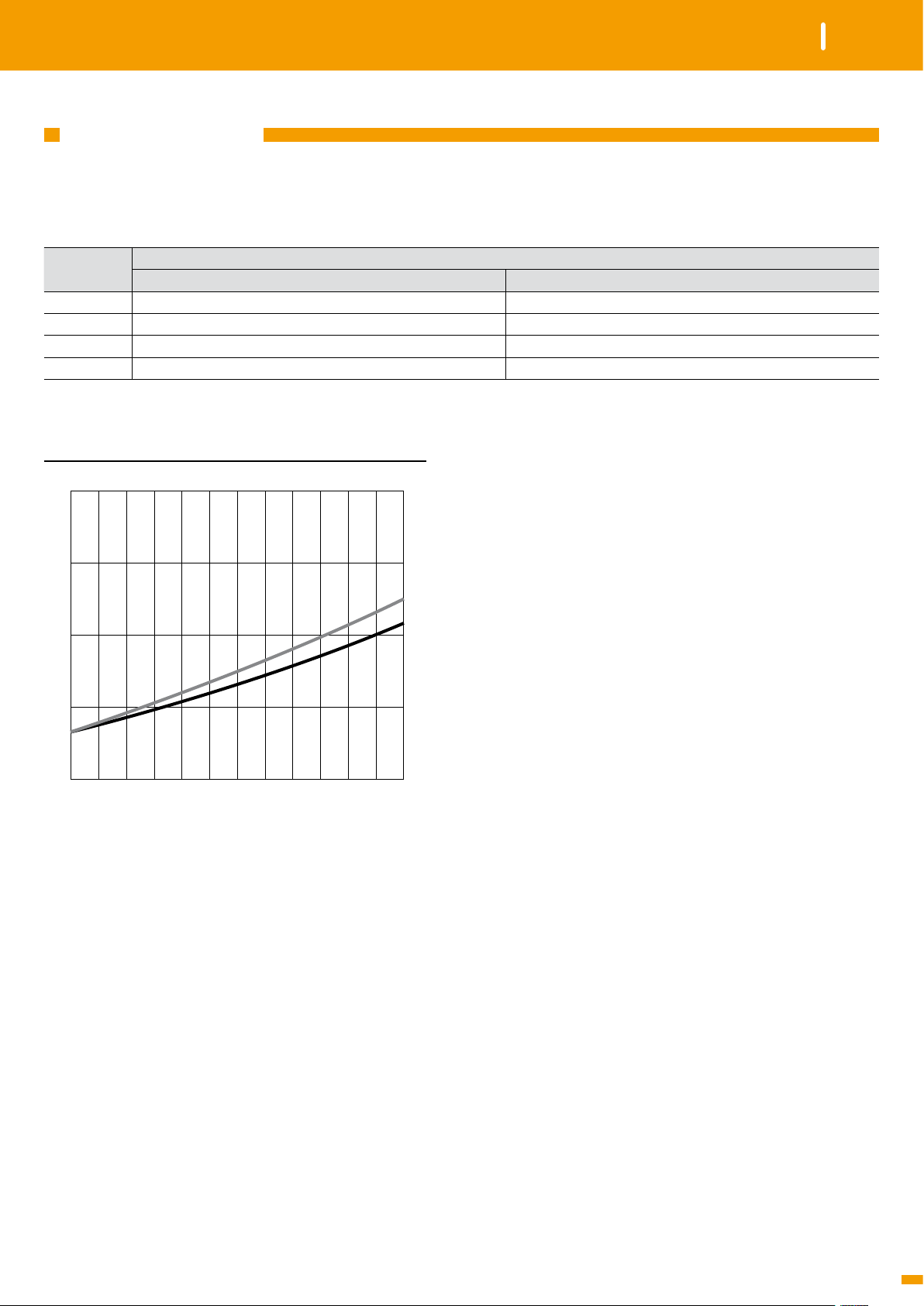

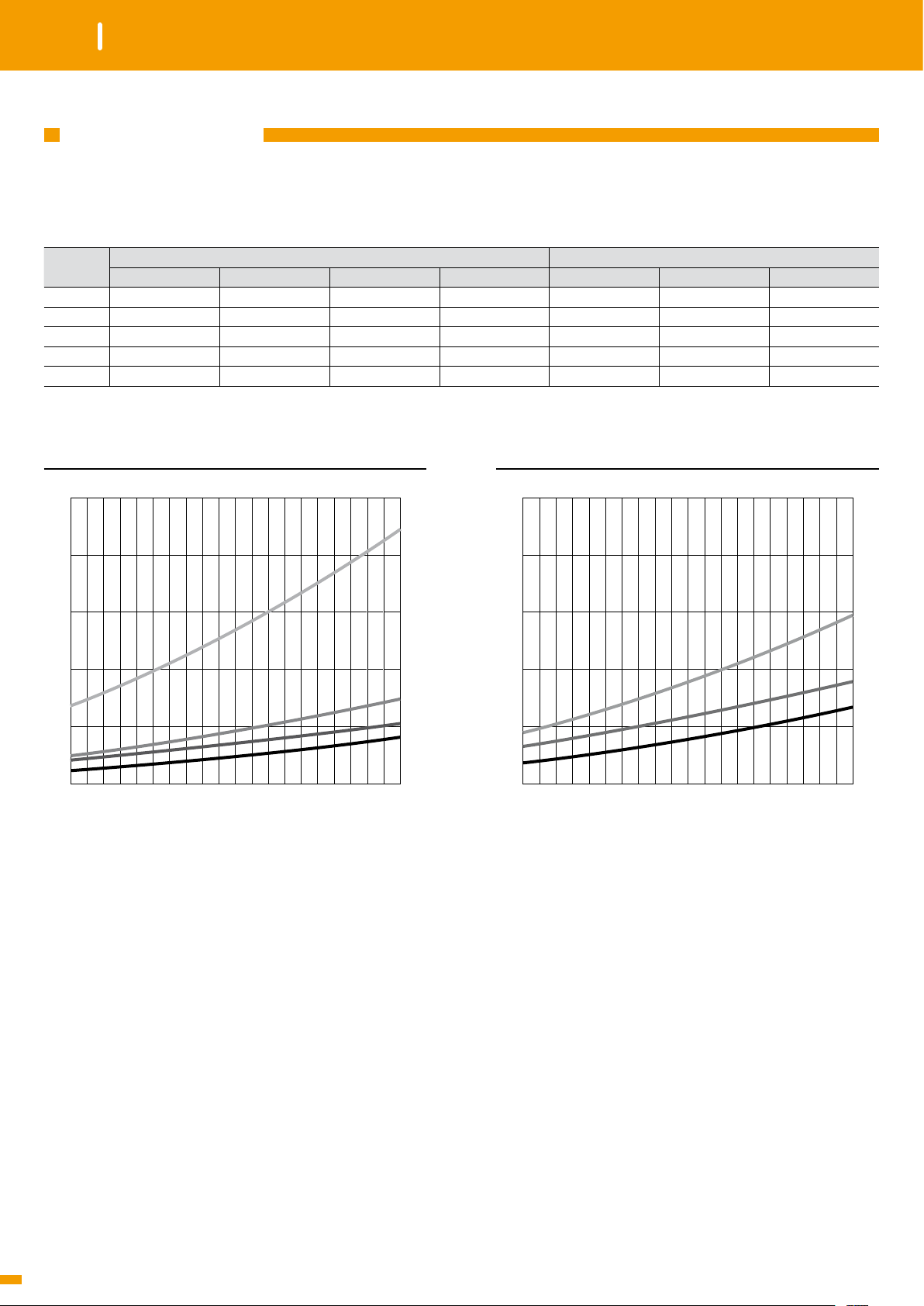

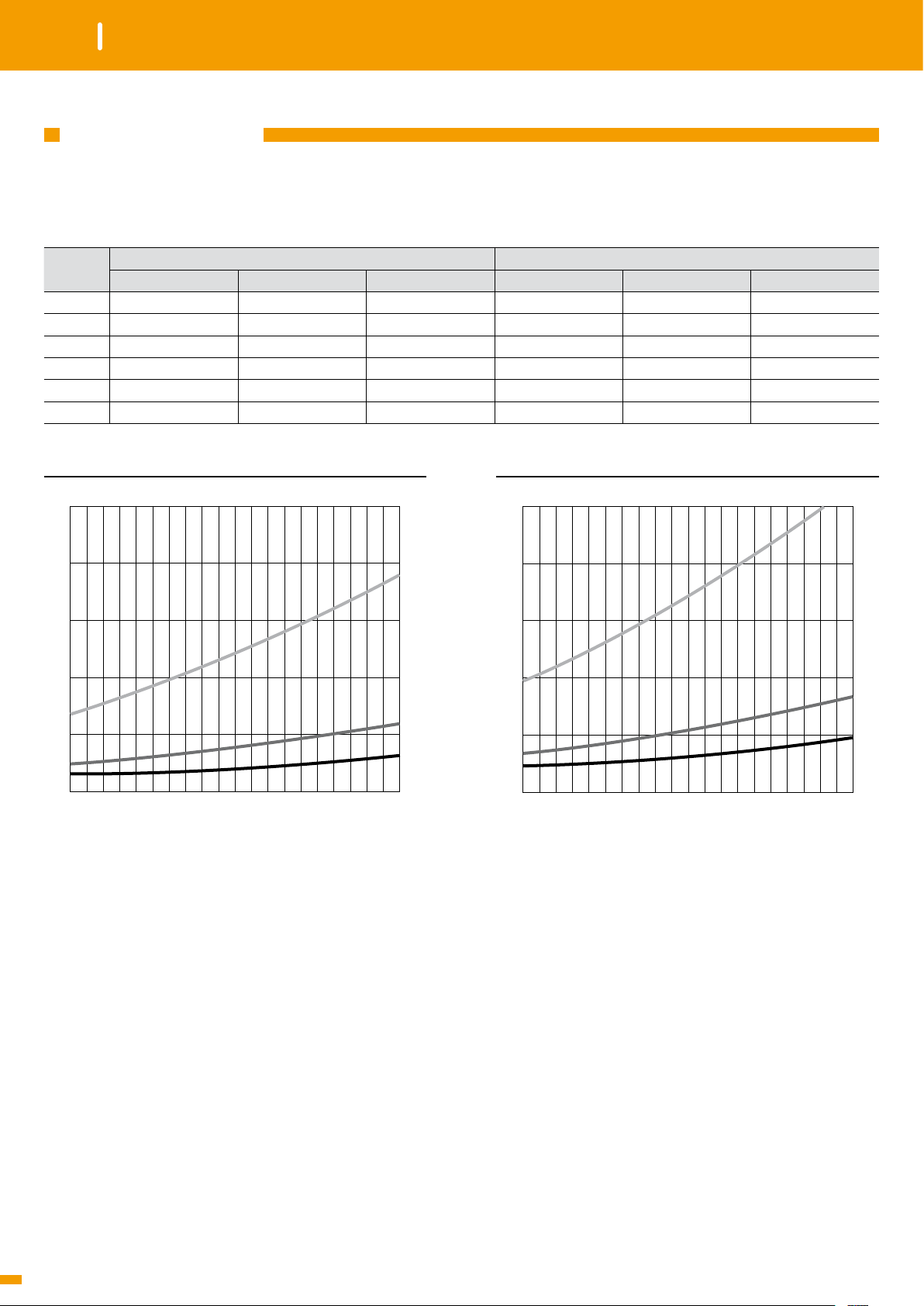

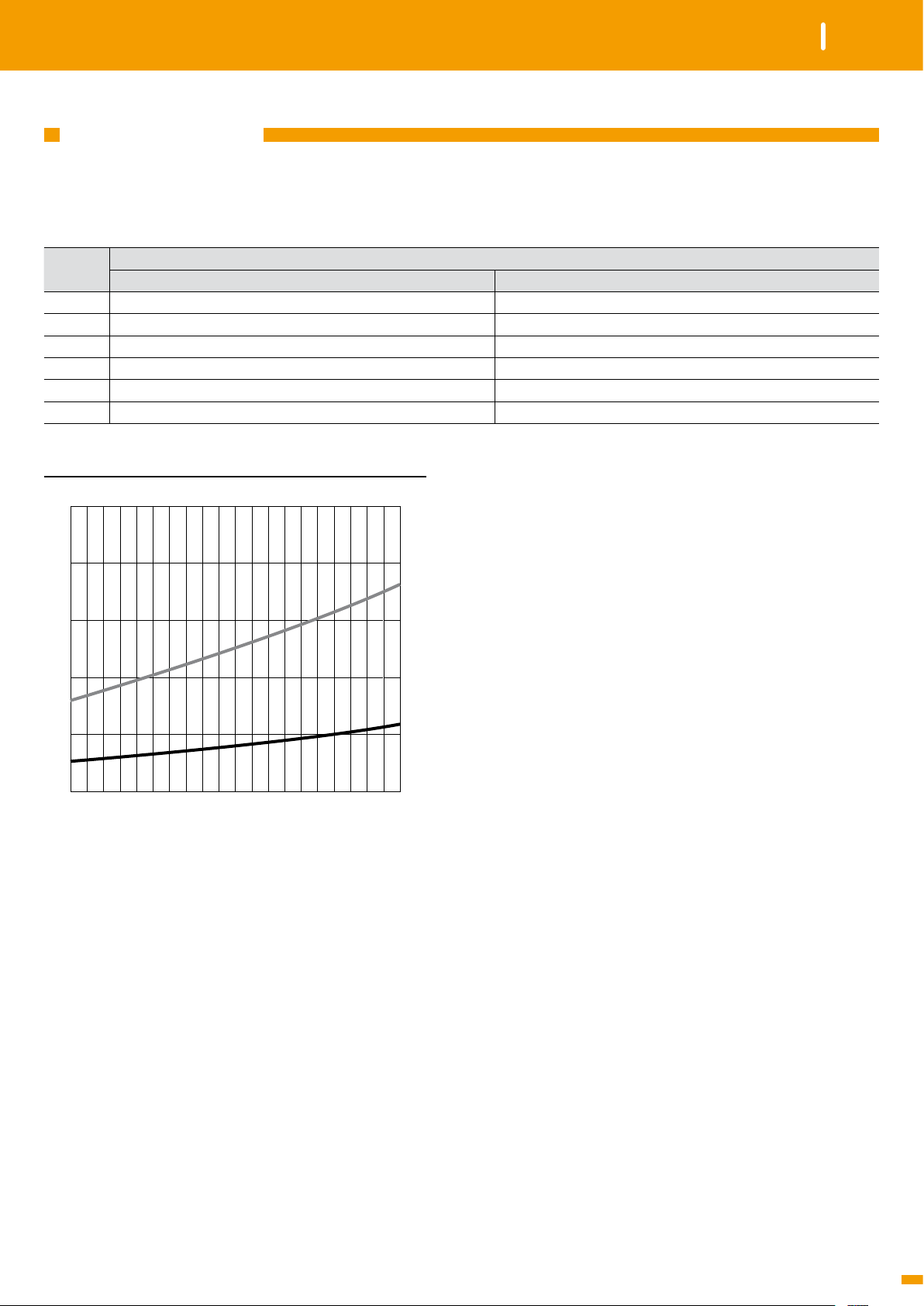

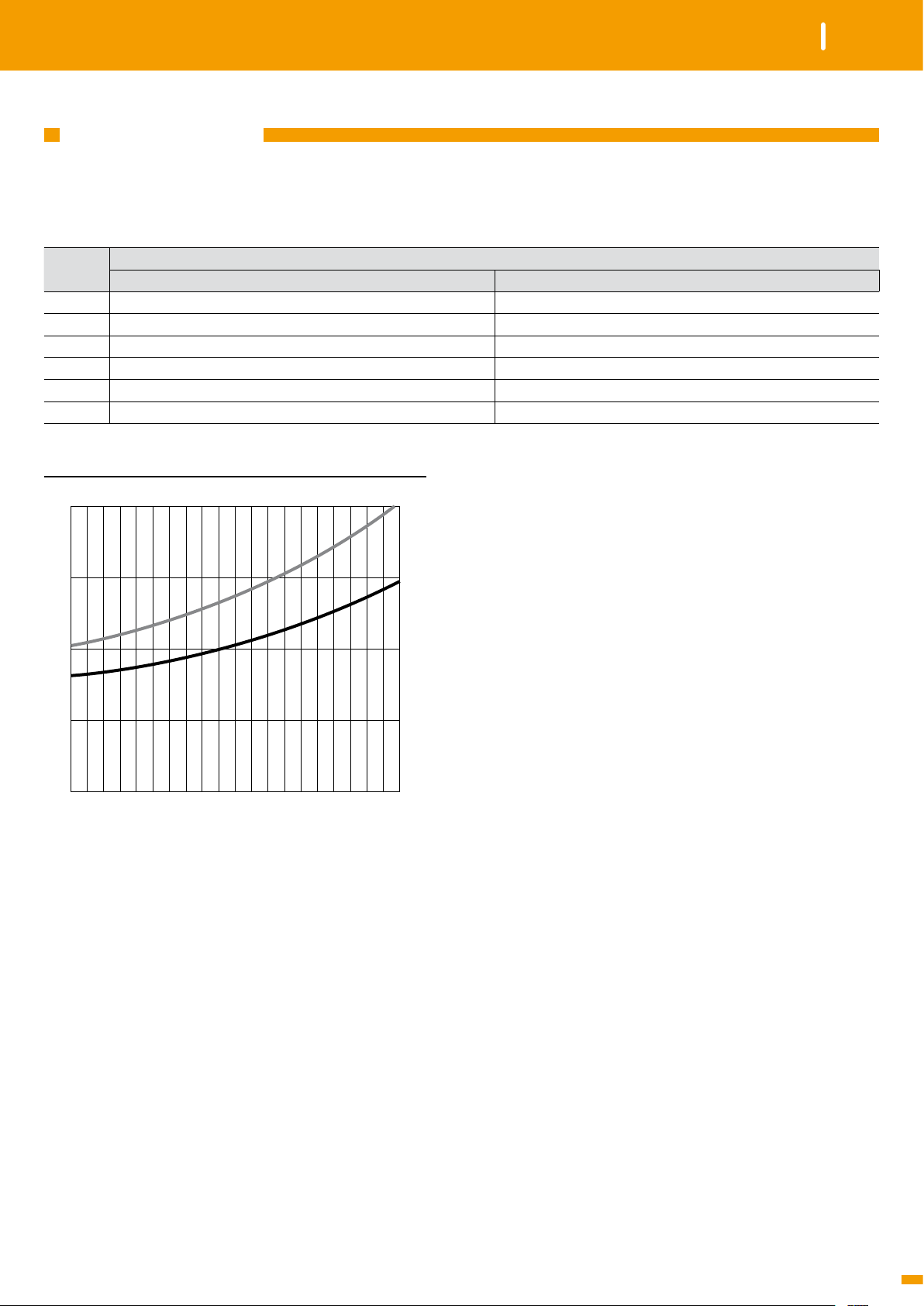

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 207/8A

Potenza bruciatore (kW)

MB-ZRDLE 405 / d3/4“-Rp3/4“ MB-ZRDLE 407 / d3/4“-Rp3/4“ MB-ZRDLE 405 / d3/4“-Rp3/4“ MB-ZRDLE 407 / d3/4“-Rp3/4“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

30 3,5 3,5 4 4

50 7,2 6,5 9,5 8,2

70 12 10 16,8 13,7

90 17,9 14 26,3 20,5

Gas metano G20 Gas metano G25

mbar

G20 - d3/4”

MB-ZRDLE 405

G20 - d3/4”

MB-ZRDLE 407

mbar

G25 - d3/4”

MB-ZRDLE 405

G25 - d3/4”

MB-ZRDLE 407

50 70 90 kW

Page 27

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 207/8A

NC9 GX E 2

GAS

Potenza bruciatore (kW)

30 3,2 3,2

50 6 5,6

70 9,1 8,2

90 12,7 10,9

GPL

mbar

MB-ZRDLE 405 / d3/4“-Rp3/4“ MB-ZRDLE 407 / d3/4“-Rp3/4“

G31 - d3/4”

MB-ZRDLE 405

G31 - d3/4”

MB-ZRDLE 407

GPL G31 Hi = 25,89 kWh/m³

50 70 90 kW

Page 28

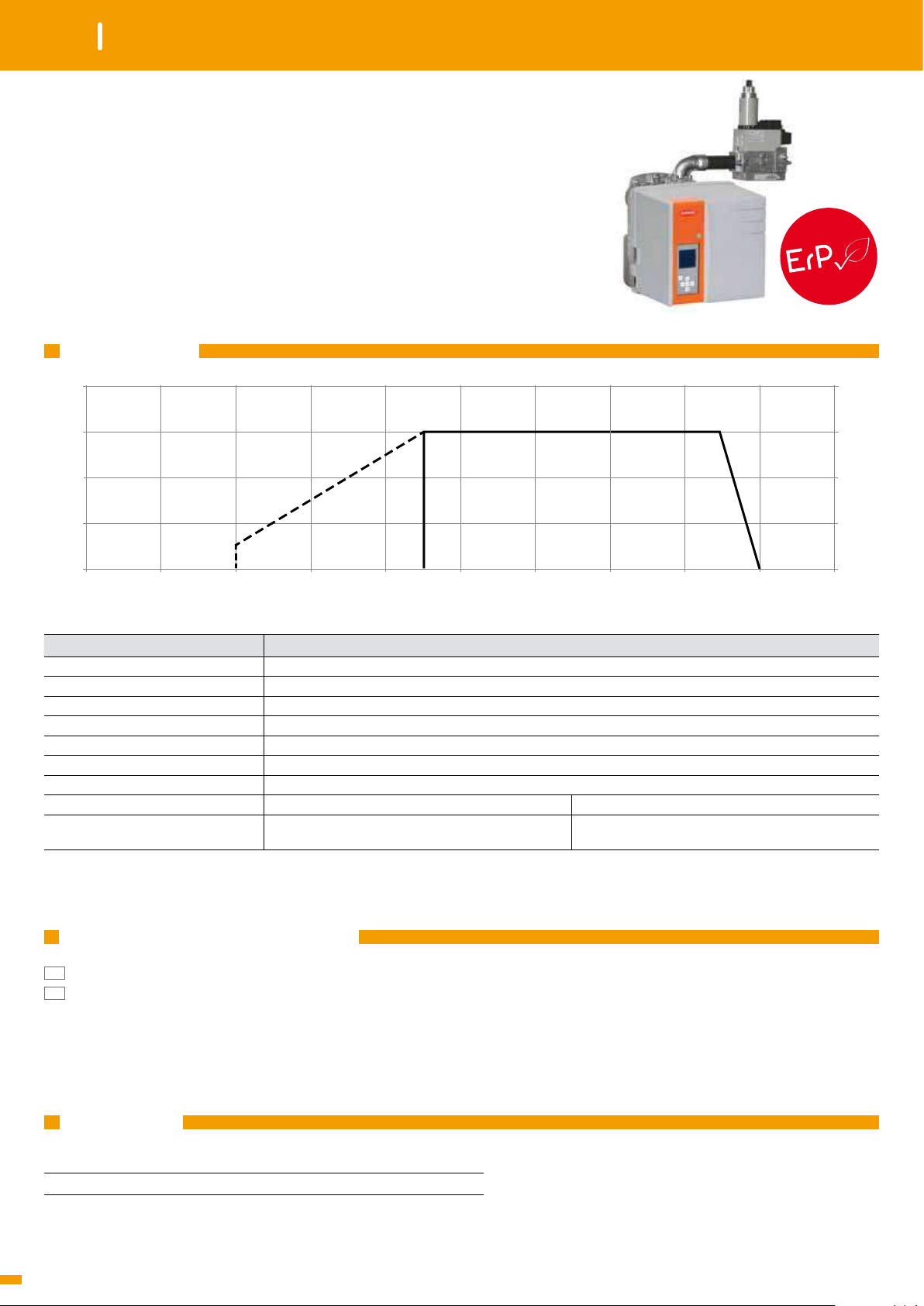

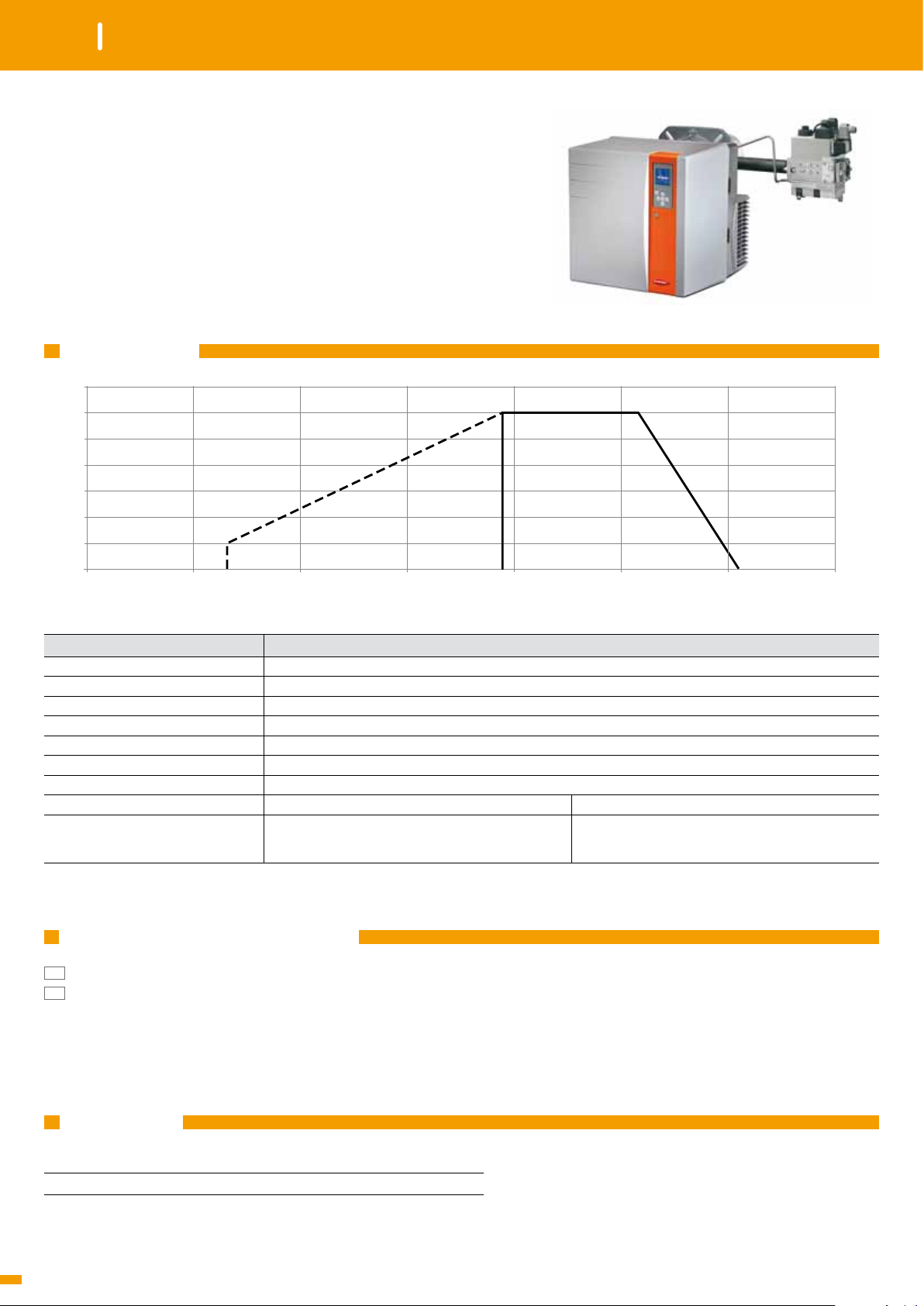

GASGAS

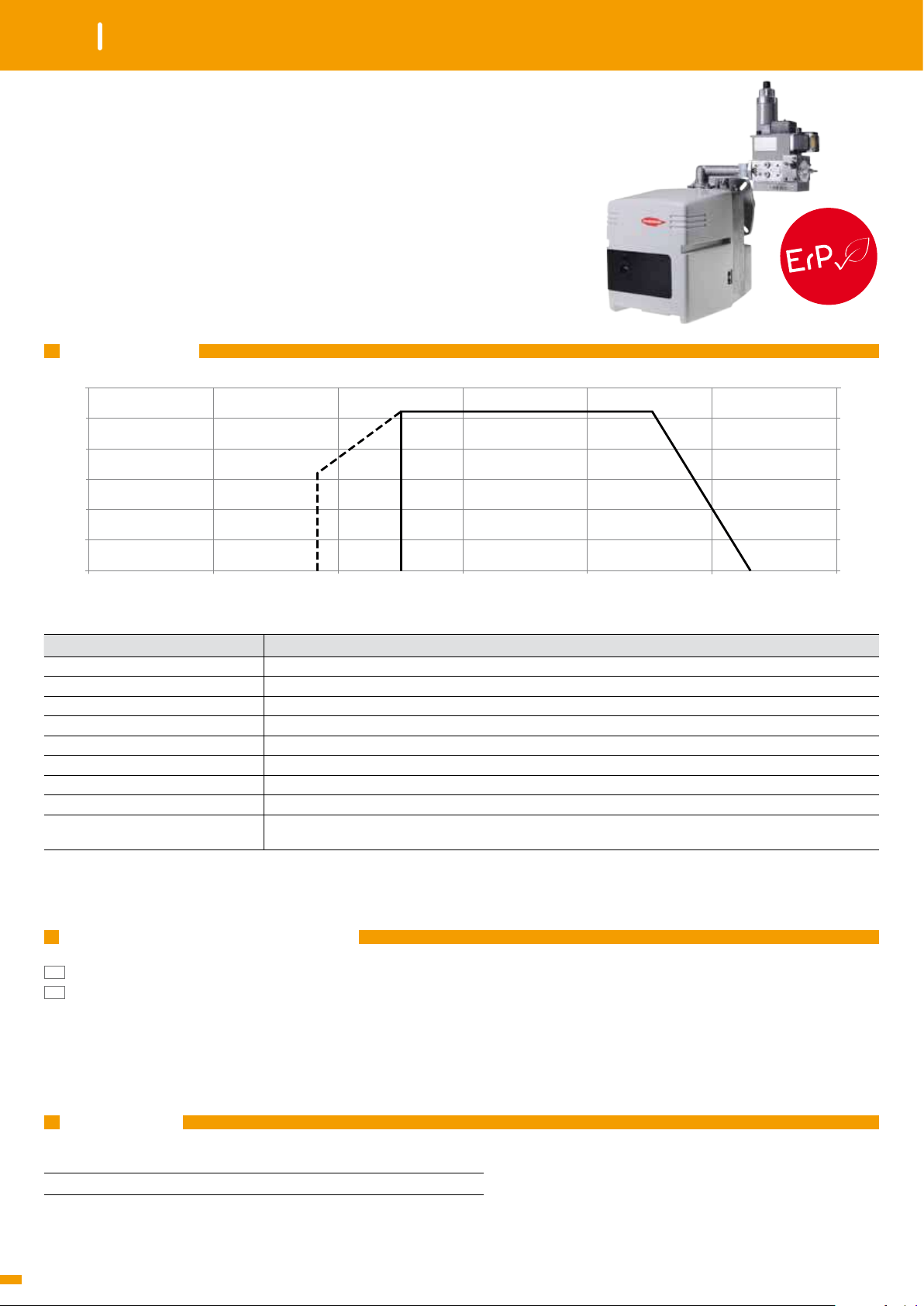

NC10 GX E 2

NC10 GX E 207/8

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza bistadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

0 20 40 60 10080 120

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

NC10 GX E 207/8

Range di potenza (37) 50 - 105 kW

Pressione gas 20 - 360 mbar

Rilevatore ﬁamma Ionizzazione

Motore ventilatore 230 V - 50 Hz - 85 W

Consumo elettrico (max/min/stand-by) 205 W / 200 W / 3 W

Livello sonoro (LpA) 60,5 dB(A)

Certiﬁcato CE 0476 CT 2423

Tipo testa di combustione T1

Bruciatore completo

MB-ZRDLE 407 d3/4“-Rp3/4“ 3836257

NC10

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG14 (Ø 84 mm) pag. 176 Piastra per attacco caldaia CP1 pag. 177

ATTENZIONE: : bruciatori sprovvisti di spina 7 e 4 poli, da ordinare a parte (vedere sezione “Accessori” a pag. 178)

Page 29

DIMENSIONI

G H

ØK

NC10 GX E 2

GAS

165

100

165

229

A B E

290 310 535 300...355 300...390 70...138 70...228 Rp3/4“ 90 15 83 52

225

G H

T1 T2 T1 T2 min max

G H

J ØK

ØK

d...°

Ø a

Ø b

Flangia di fissaggio:

Øa (mm) b (mm) c d

95-104 150-170 M8 45°

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Dimensioni (mm)

X Y Z

300 260 640 14

Peso lordo

(kg)

Page 30

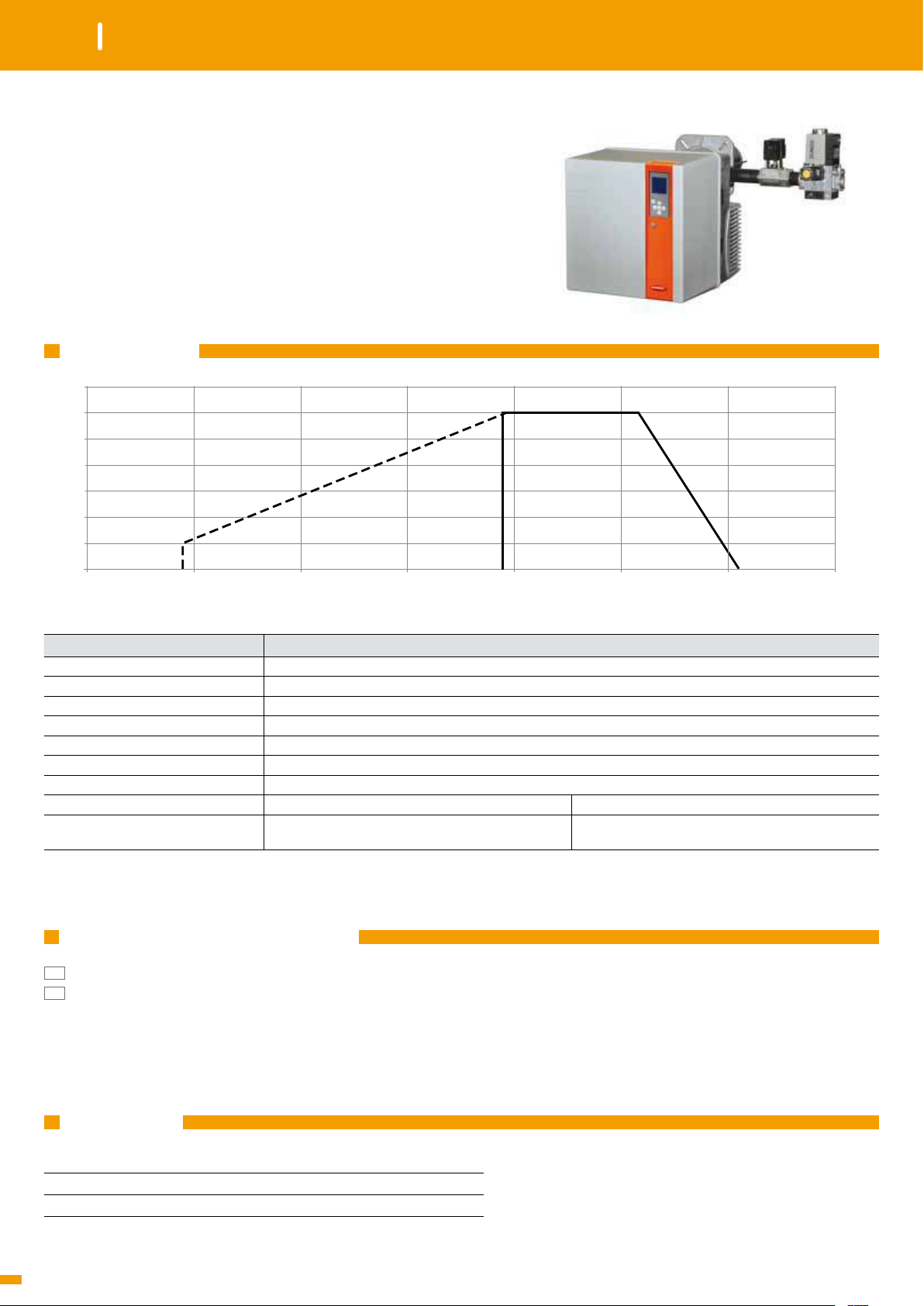

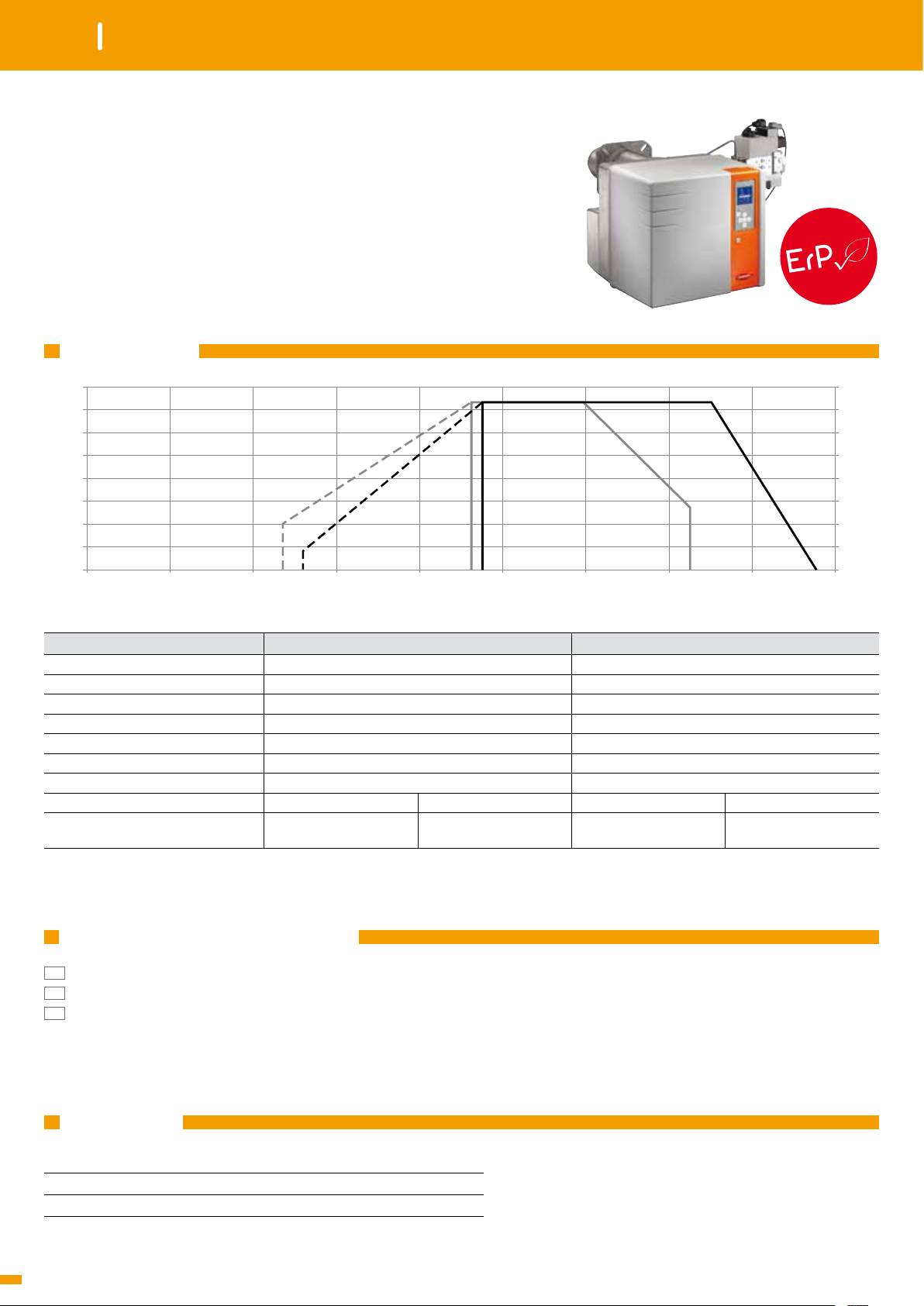

GASGAS

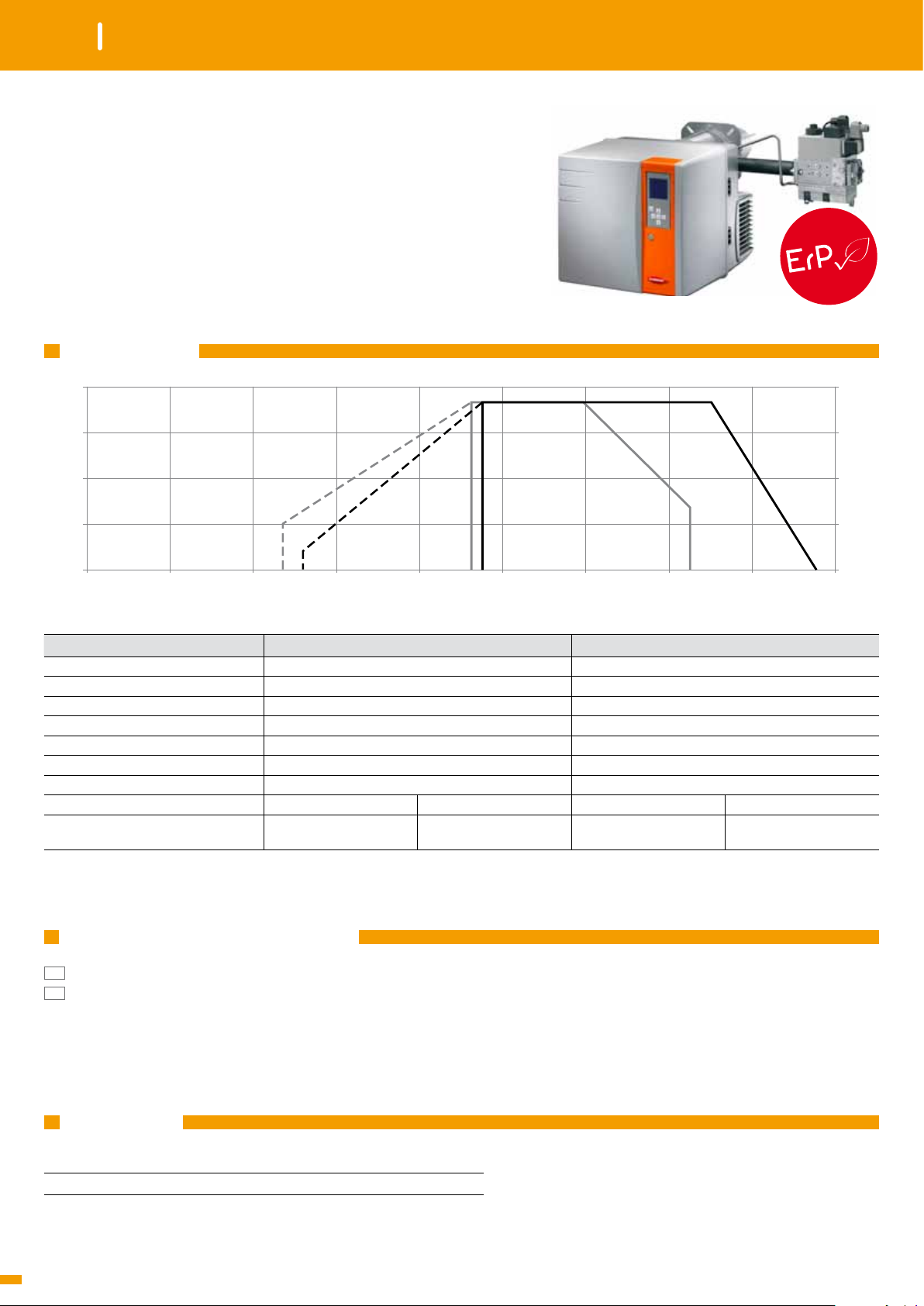

NC12/16/21 GX E 2

NC12 GX E 207/8A NC16 GX E 207/8A NC21 GX E 207/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza bistadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (40) 80 - 120 kW (50) 100 - 160 kW (60) 130 - 205 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG2... / ionizzazione TCG2... / ionizzazione TCG2... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 100 W 230 V - 50 Hz - 100 W 230 V - 50 Hz - 130 W

Consumo elettrico (max/min/stand-by) 239 W / 358 W / 4 W 285 W / 293 W / 4 W 302 W / 267 W / 4 W

Livello sonoro (LpA) 62 dB(A) 64 dB(A) 65 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2 T1 T2

Bruciatore completo

MB-ZRDLE 412 MB-ZRDLE 407

40200 60 80 100 120 140 160 180 200 220

d1“1/4-Rp1“1/4

d3/4“-Rp3/4“

NC12 NC16 NC21

NC12 GX E 207/8A NC16 GX E 207/8A NC21 GX E 207/8A

3836258

3836259

3836260

3836261

3836262 3836264

Potenza (kW)

3836263 3836265

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

Page 31

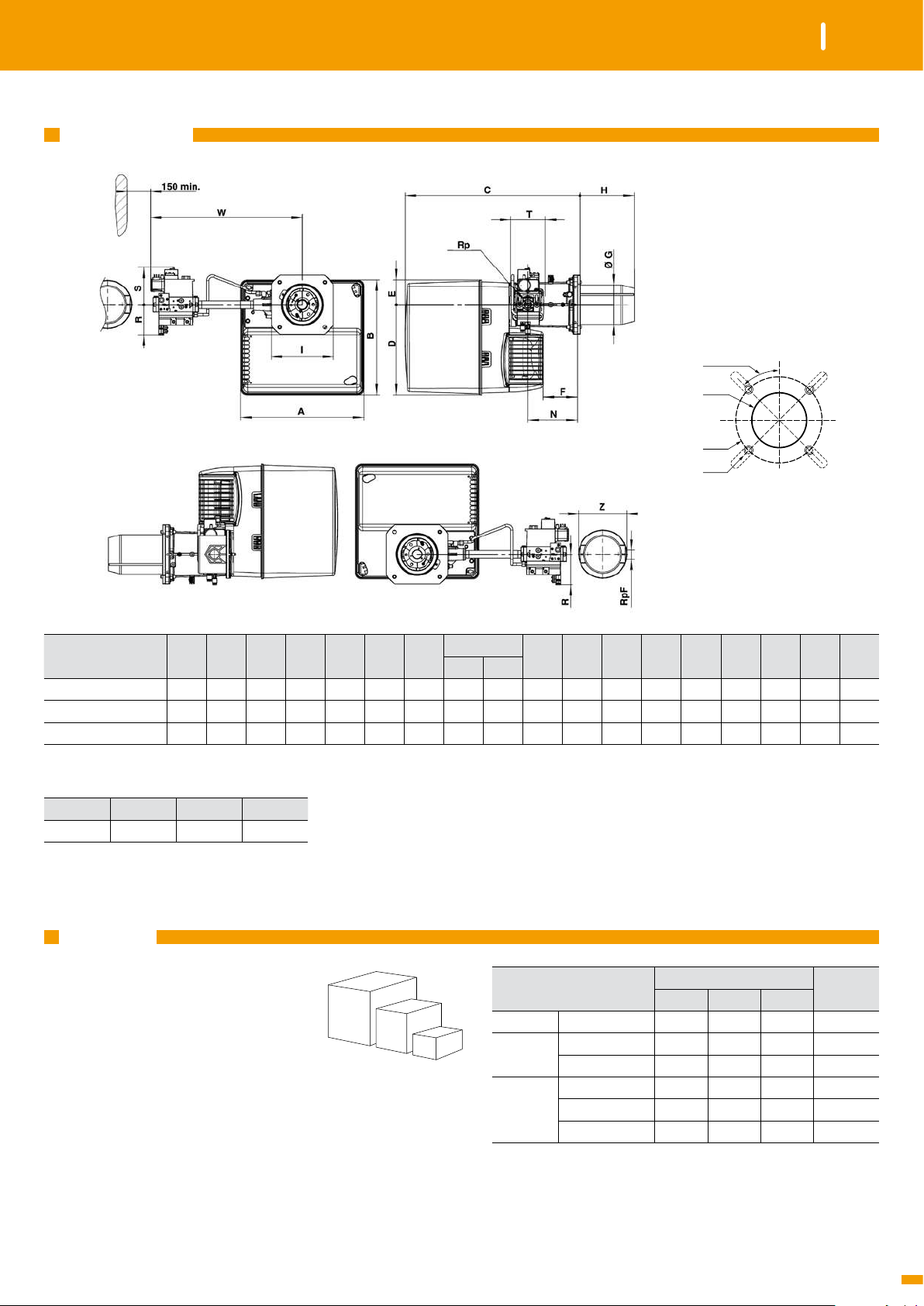

DIMENSIONI

NC12/16/21 GX E 2

d...°

Ø a

Ø b

GAS

Modello rampa A B

NC12 d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 115 30…150 30…270 185 113 179 3/4“ 46 210 120 133 330

NC16 d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 115 30…150 30…270 185 113 179 3/4“ 46 210 120 133 330

NC21

Flangia di fissaggio:

NC12/16 120-135 150-185 M8 45°

NC21 130-145 160-185 M8 45°

d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 125 30…150 30…270 185 113 179 3/4“ 46 210 120 133 330

d1“1/4-Rp1“1/4 331 325 398…518 398…638 256 69 15 125 30…150 30…270 185 113 188 1“1/4 55 260 145 133 360

Øa (mm) b (mm) c d

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

Dimensioni (mm)

X Y Z

400 400 760 26

Peso lordo

(kg)

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

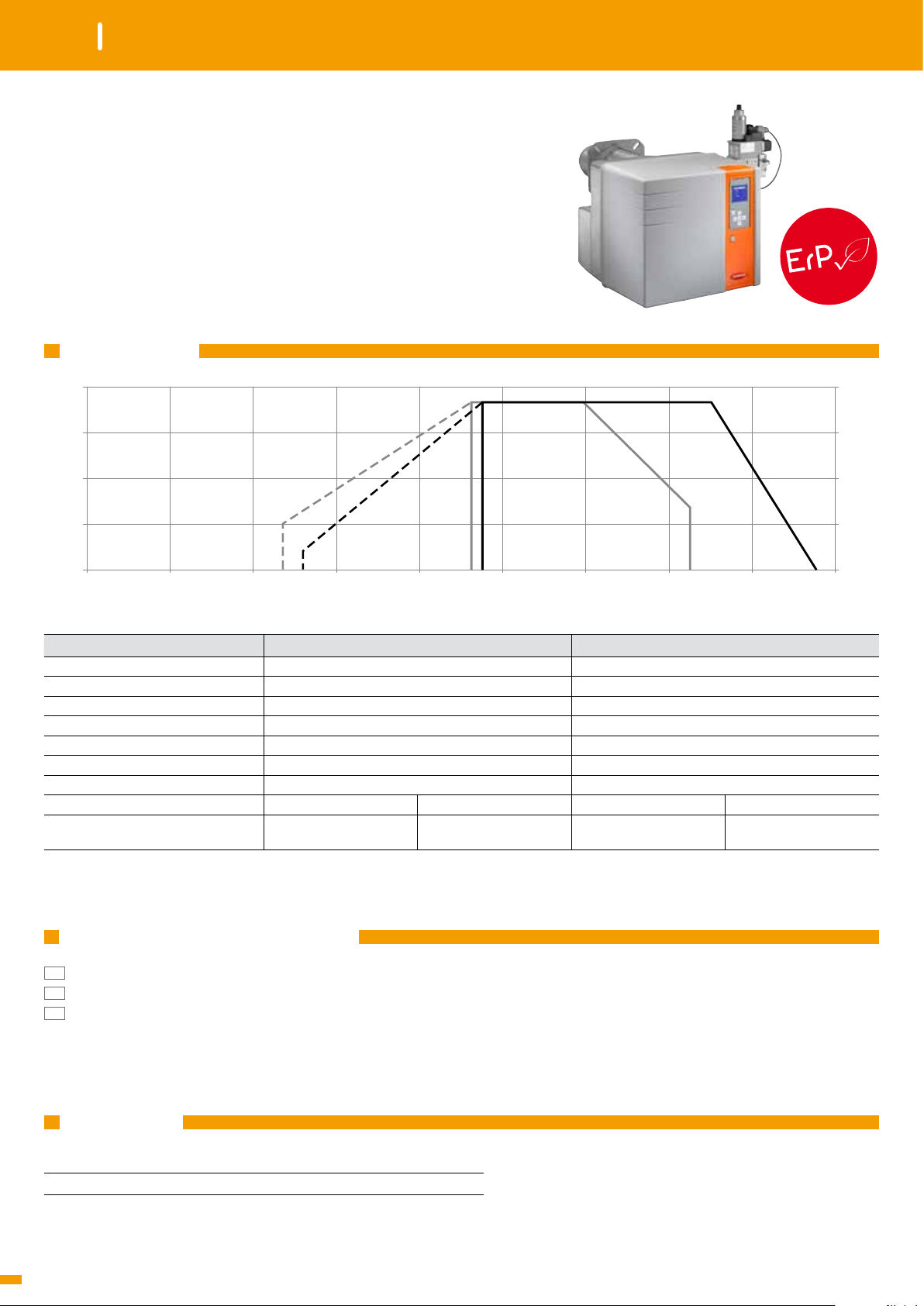

Page 32

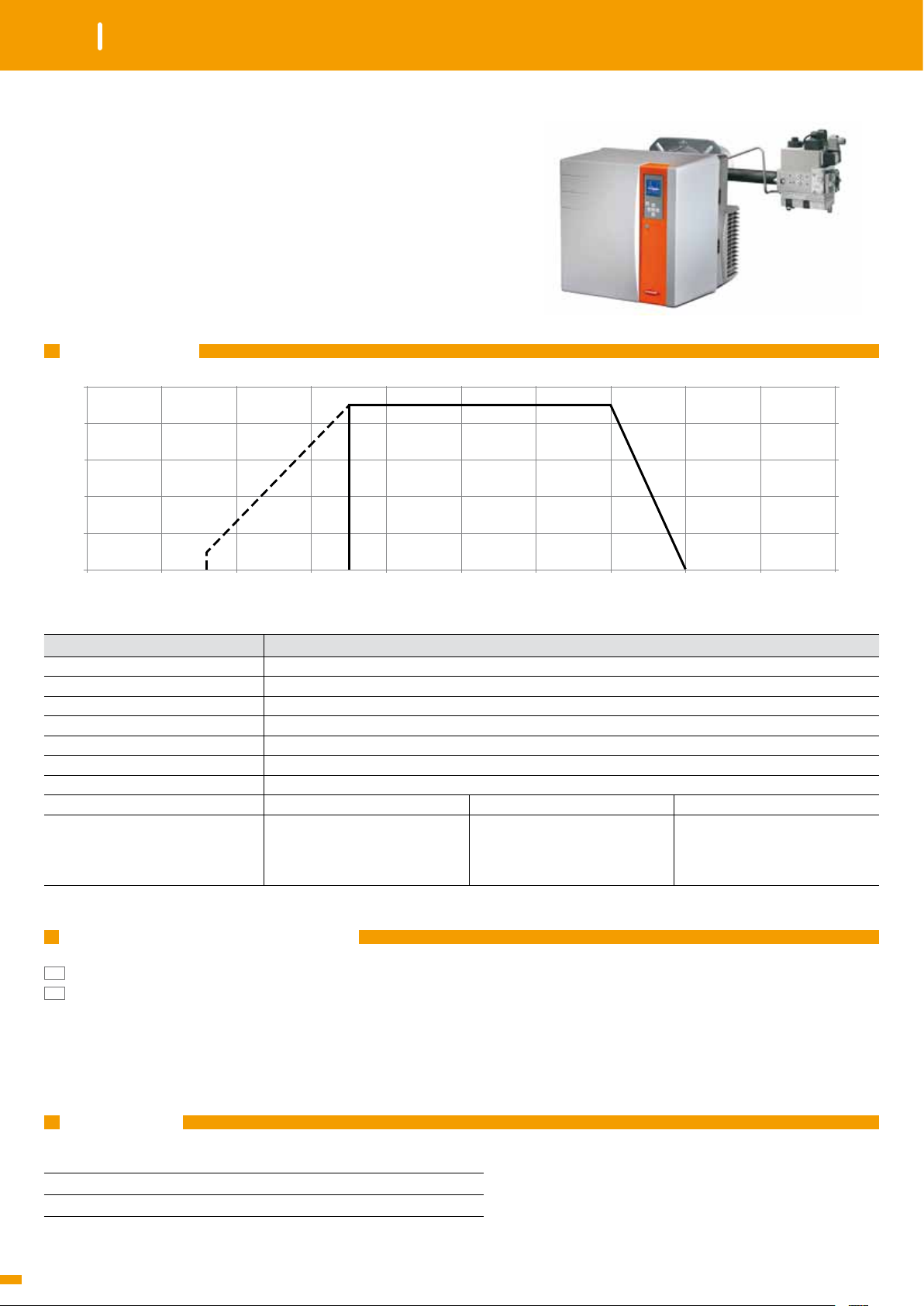

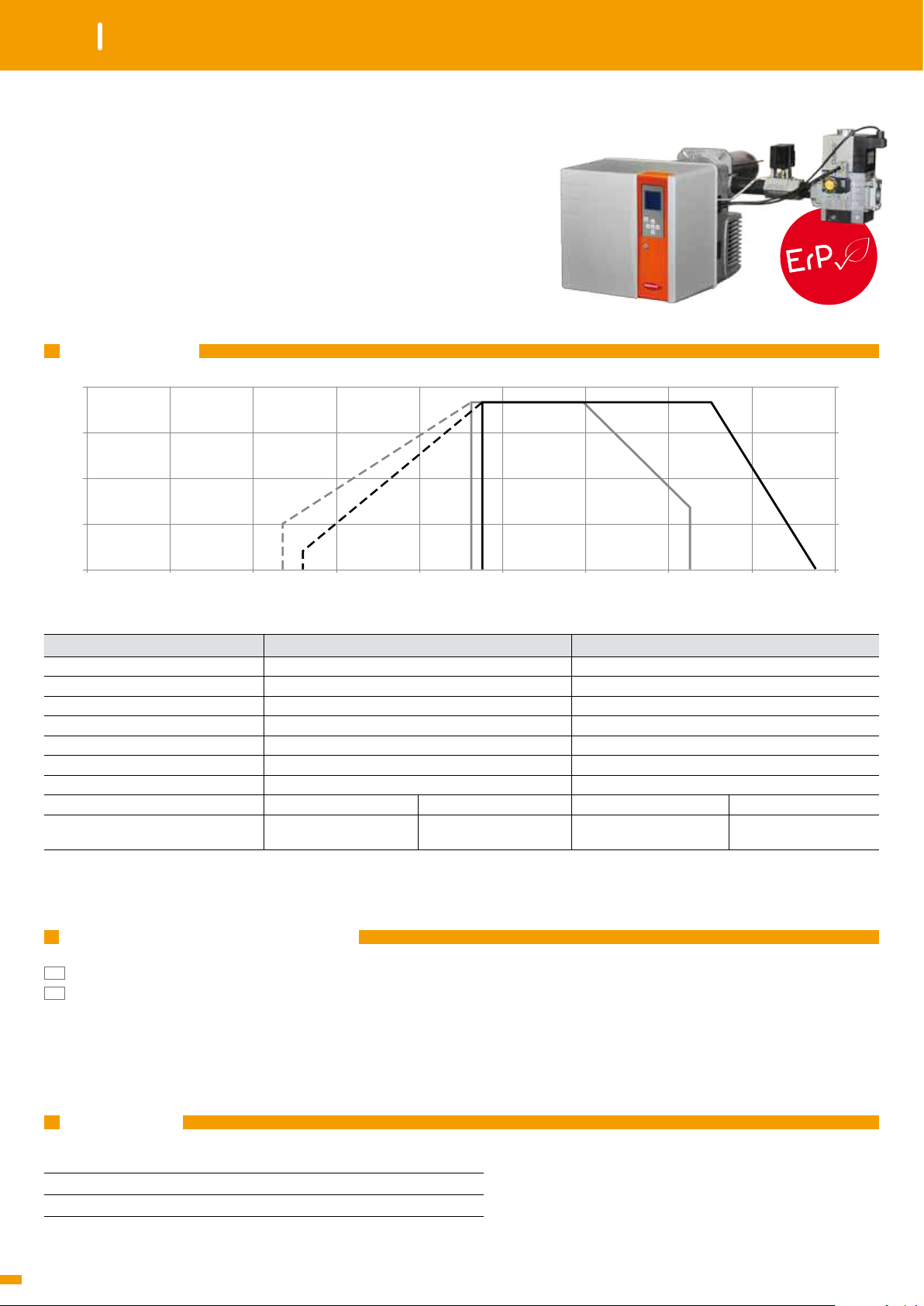

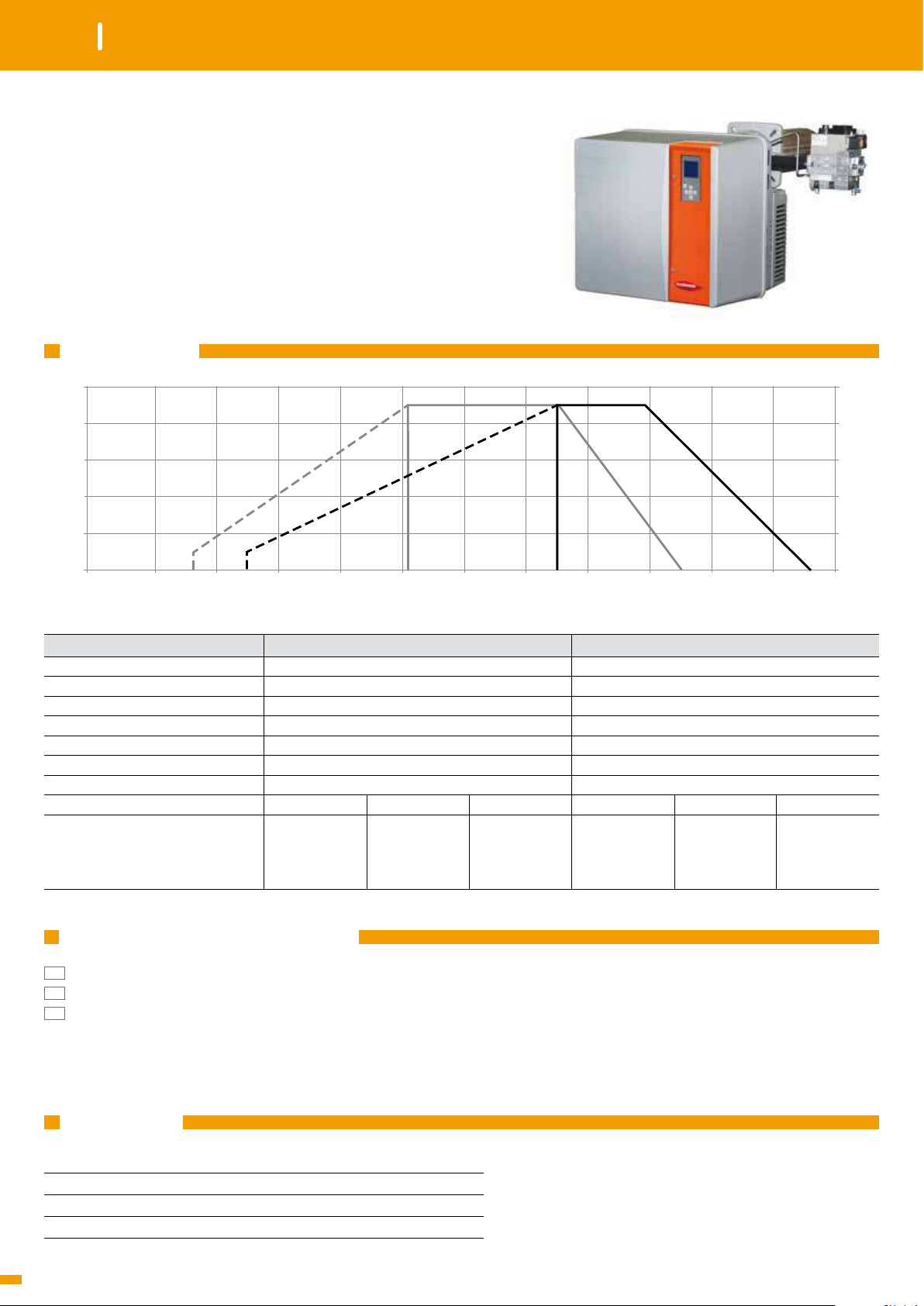

GASGAS

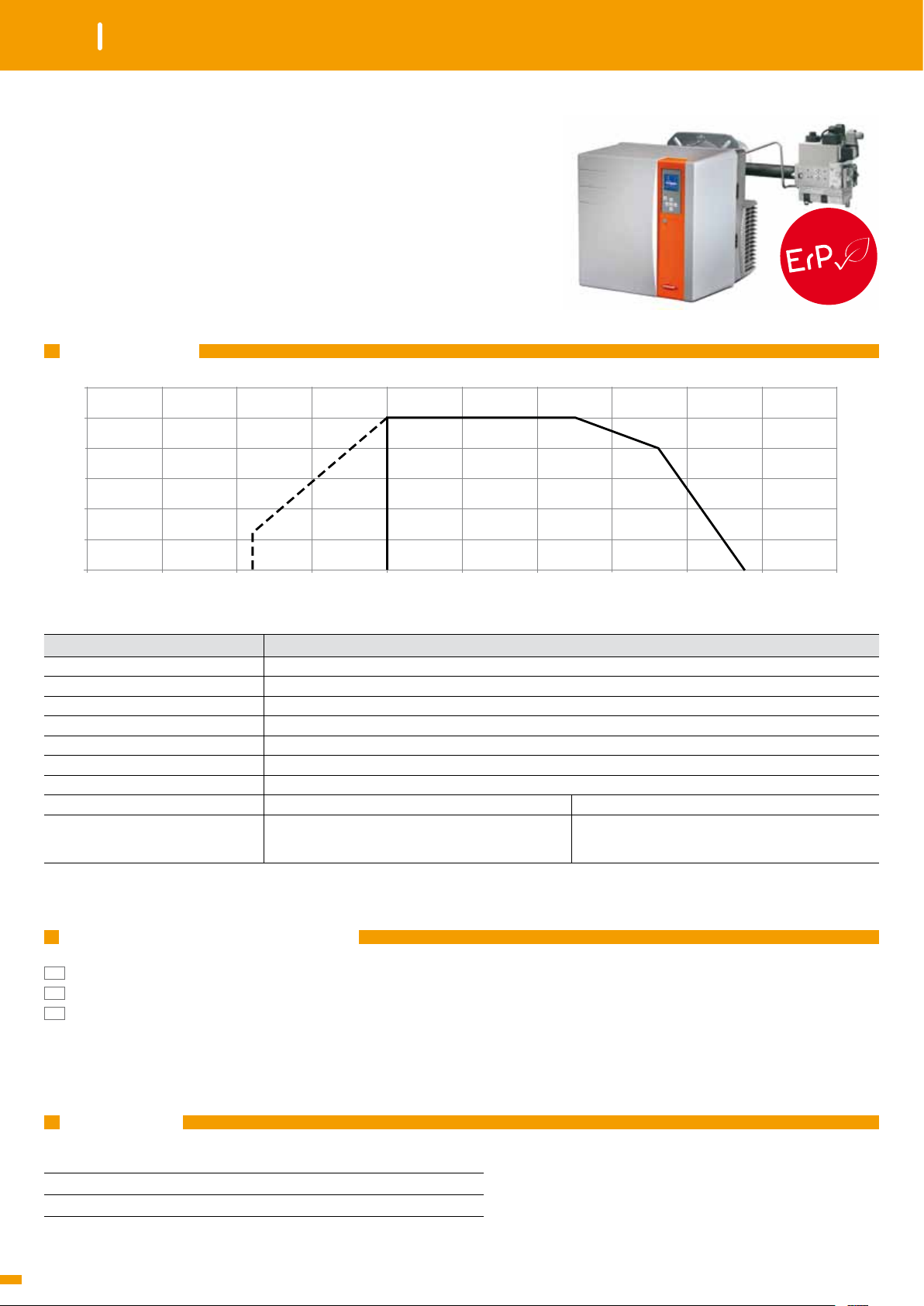

NC29/36 GX E 2

NC29 GX E 207/8A NC36 GX E 207/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza bistadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 40 80 120 160 200 240 280 320 360

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (95) 185 - 290 kW (105) 190 - 350 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG2... / ionizzazione TCG2... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 250 W 230 V - 50 Hz - 300 W

Consumo elettrico (max/min/stand-by) 465 W / 441 W / 4 W 583 W / 583 W / 4 W

Livello sonoro (LpA) 67 dB(A) 69 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2

Bruciatore completo

MB-ZRDLE 412 MB-ZRDLE 407

d1“1/4-Rp1“1/4

d3/4“-Rp3/4“

3836266 3836268

NC29 NC36

NC29 GX E 207/8A NC36 GX E 207/8A

3836267 3836269

3836270 3836272

Potenza (kW)

3836271 3836273

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG11 (Ø 160 mm) pag. 176 Piastra per attacco caldaia CP31 pag. 177

Page 33

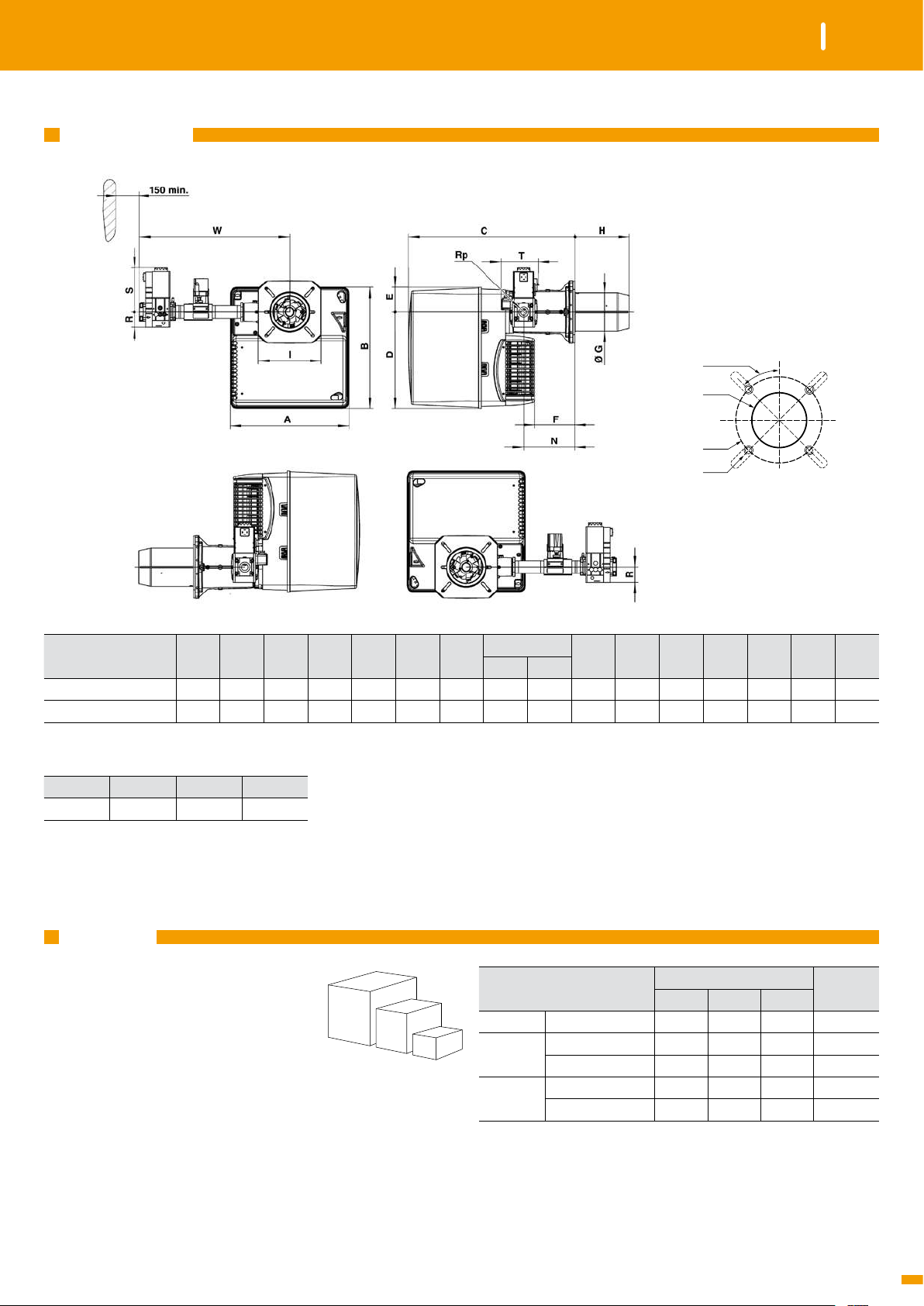

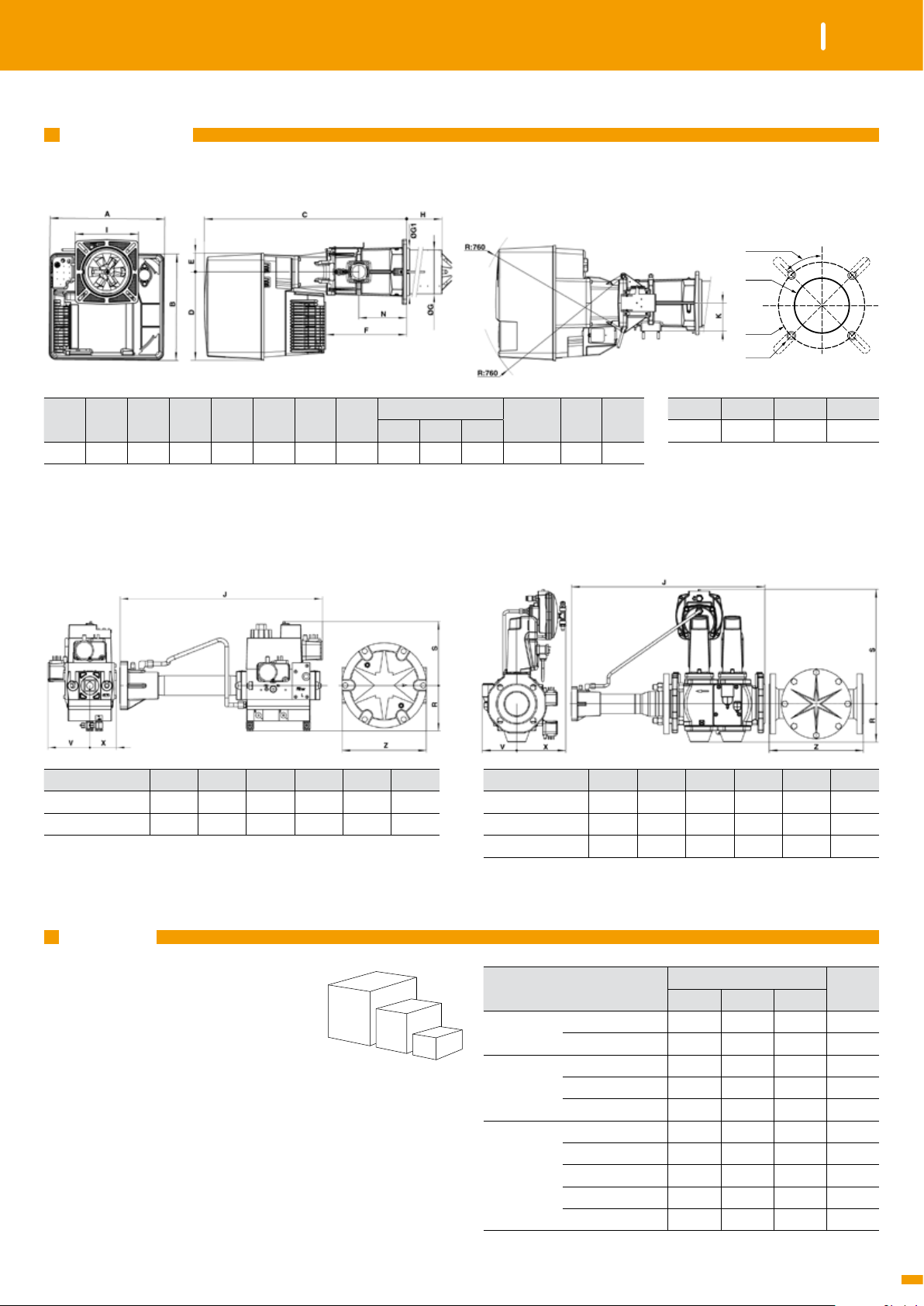

DIMENSIONI

NC29/36 GX E 2

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/4-Rp1“1/4 406 379 576 297 82 120 130 180 320 195x205 170 1“1/4 55 260 145 526

d3/4“-Rp3/4“ 406 379 576 297 82 120 130 180 320 195x205 170 3/4“ 46 210 120 479

Flangia di fissaggio:

Øa (mm) b (mm) c d

155-190 180-220 M10 45°

T1 T2

I N Rp R S T W

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Corpo bruciatore

Testa di combustione

Rampa gas

Componenti

NC29 440 400 520 21

NC36 440 400 520 22

T1 650 210 260 6

T2 780 210 260 7

d1"1/4-Rp1"1/4 440 320 240 10

d3/4"-Rp3/4" 440 320 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 34

GASGAS

NC29/36 GX E 2

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC29 GX E 207/8A

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d3/4“-Rp3/4“ d1“1/4-Rp1“1/4

190 22 10 29 12 13 7

210 24 10 33 13 14 7

230 27 11 38 15 15 7

250 31 12 43 16 16 7

270 36 14 49 18 18 8

290 41 15 56 20 21 9

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

mbar

G25 - d1"1/4

G25 - d3/4"

GPL

mbar

190

210 230 250 270 290 kW

G31 - d3/4"

G31 - d1"1/4

210 230 250 270 290 kW

190

210 230 250 270 290 kW

Page 35

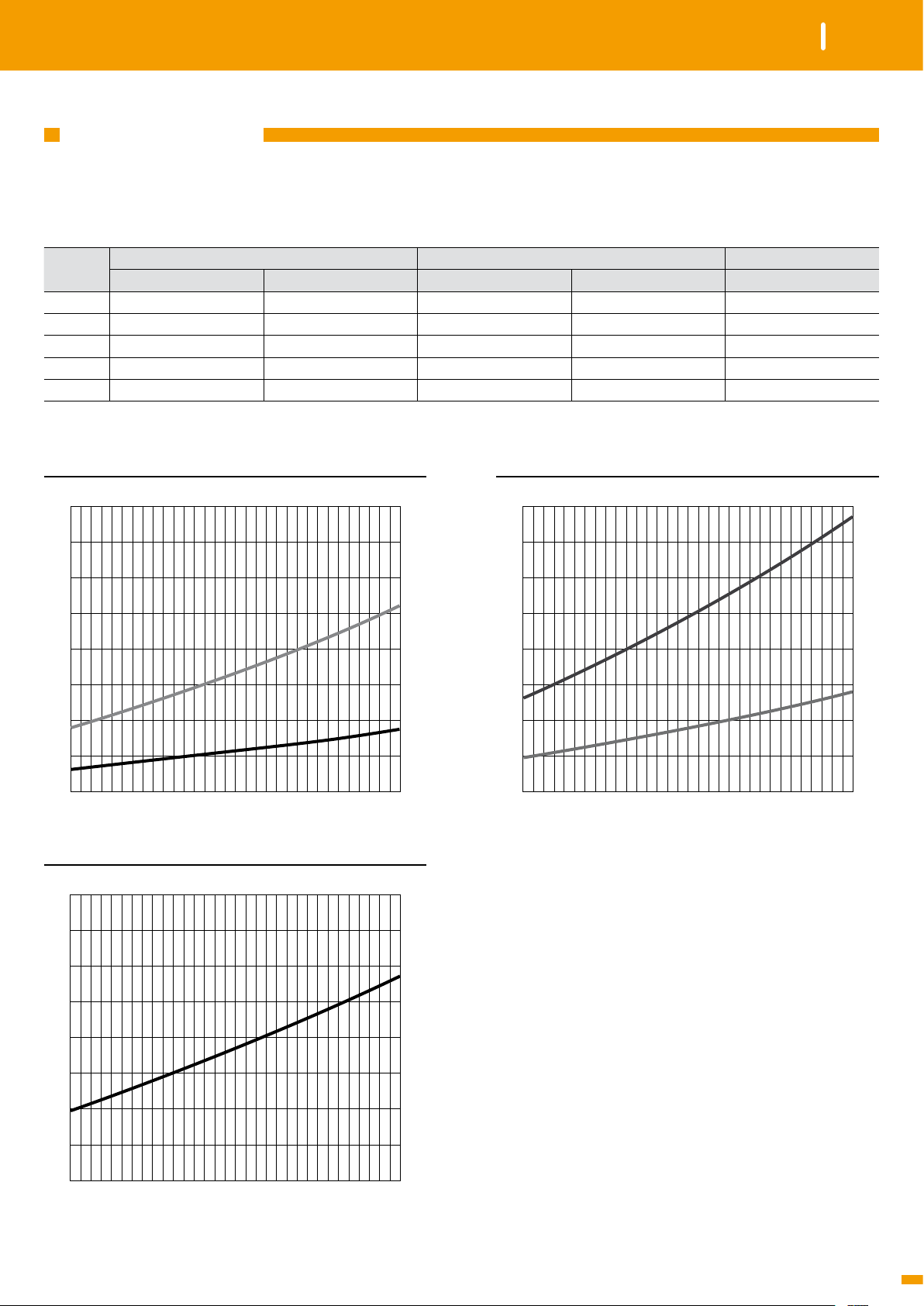

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC36 GX E 207/8A

NC29/36 GX E 2

GAS

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d3/4“-Rp3/4“

190 18 7 27 10 10

230 25 9 38 14 14

270 33 12 49 18 18

310 43 14 62 23 23

350 53 18 77 28 28

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

mbar

G25 - d3/4"

G25 - d1"1/4

GPL

mbar

190

210 230 250 270 290 310 330 350 kW

G20 - d1"1/4

G31 - d3/4"

190 210 230 250 270 290 310 330 350 kW

Page 36

GASGAS

NC46 GX E 2

NC46 GX E 207/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza bistadio, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 50 150100 200 250 300 350 400 450

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (110) 200 - 440 kW

Pressione gas 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG2... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 420 W

Consumo elettrico (max/min/stand-by) 606 W / 569 W / 4 W

Livello sonoro (LpA) 70 dB(A)

Certiﬁcato CE 0476 CT 2423

Tipo testa di combustione T1 T2

Bruciatore completo

MB-ZRDLE 420 MB-ZRDLE 412 MB-ZRDLE 407

d1“1/2-Rp2“

d1“1/4-Rp1“1/4

d3/4“-Rp3/4“

3836276 3836278 3836280

NC46

NC46 GX E 207/8A

3836277 3836279 3836281

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

Page 37

DIMENSIONI

NC46 GX E 2

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp2“ 465 475 640 377 97 149 157 212 352 245 195 2“ 80 330 100 613

d1“1/4-Rp1“1/4 465 475 640 377 97 149 157 212 352 245 195 1“1/4 55 260 145 536

d3/4“-Rp3/4“ 465 475 640 377 97 149 157 212 352 245 195 3/4“ 46 210 120 489

Flangia di ﬁssaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC46 490 490 590 28,7

Testa di combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1"1/2-Rp2" 600 400 240 14

d1"1/4-Rp1"1/4 440 320 240 10

d3/4"-Rp3/4" 440 320 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 38

GASGAS

NC46 GX E 2

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 207/8A

Potenza bruciatore (kW)

d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d1"1/2-Rp2" d3/4“-Rp3/4“ d1“1/4-Rp1“1/4 d1"1/2-Rp2"

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

240 27 9 6 39 13 9

280 35 12 6 50 16 10

320 43 14 7 62 20 11

360 53 17 9 76 24 14

400 64 20 11 91 29 17

440 76 24 13 107 34 19

Gas metano G20 Gas metano G25

mbar 100

G20 - d3/4"

mbar 100

G25 - d3/4"

G20 - d1"1/4

240

280 320 360 400 440 kW

G20 - d1"1/2

240

280 320 360 400 440 kW

G25 - d1"1/4

G25 - d1"1/2

Page 39

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 207/8A

NC46 GX E 2

GAS

Potenza bruciatore (kW)

240 16 8

280 20 9

320 24 10

360 29 12

400 35 15

440 42 18

GPL

mbar

d3/4“-Rp3/4“ d1“1/4-Rp1“1/4

G31 - d3/4"

GPL G31 Hi = 25,89 kWh/m³

240

280 320 360 400 440 kW

G31 - d1"1/4

Page 40

GAS

NC9/12/16/21 GX E 5

NC9 GX E 507/8A NC12 GX E 507/8A NC16 GX E 507/8A NC21 GX E 507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (20) 45 – 90 kW (40) 80 - 120 kW (50) 100 - 160 kW (65) 130 - 205 kW

Pressione gas

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione TCG5... / ionizzazione TCG5... / ionizzazione TCG5... / ionizzazione

Motore ventilatore 230 V – 50 Hz – 75 W 230 V - 50 Hz - 100 W 230 V - 50 Hz - 100 W 230 V - 50 Hz - 130 W

Consumo elettrico (max/min/stand-by) 140 W / 145 W / 4 W 239 W / 358 W / 4 W 285 W / 293 W / 4 W 302 W / 267 W / 4 W

Livello sonoro (LpA) 64 dB(A) 62 dB(A) 64 dB(A) 65 dB(A)

Certiﬁcato CE 0476 DN 1270 0476 CT 2423 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2 T1 T2 T1 T2

Bruciatore completo

MB-VEF 407 MB-VEF 407 MB-VEF 407 MB-VEF 412

NC9

40200 60 80 100 120 140 160 180 200 220

d332-3/4“-Rp3/4“ d333-3/4“-Rp3/4“ d345-3/4“-Rp3/4“

d348-1“1/4-Rp1“1/4

NC12 NC16 NC21

NC9 GX E 507/8A NC12 GX E 507/8A NC16 GX E 507/8A NC21 GX E 507/8A

20 – 100 mbar per rampa d332; 100 – 360 mbar per rampa d333

3837365 3837366

3837367 3837368

20 - 360 mbar 20 - 360 mbar

3836282

3836283

3836284

3836285

20 - 40 mbar per rampa d348;

40 - 300 mbar per rampa d345

3836288 3836286

Potenza (kW)

3836289 3836287

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

Page 41

DIMENSIONI

NC9/12/16/21 GX E 5

d...°

Ø a

Ø b

GAS

Modello rampa A B

NC9 d3/4“-Rp3/4“ 331 325 398…480 398…600 256 69 15 100 70…150 70…270 185 105 179 3/4“ 70 160 120 133 345

NC12 d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 115 30…150 30…270 185 113 179 3/4“ 70 160 120 133 345

NC16 d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 115 30…150 30…270 185 113 179 3/4“ 70 160 120 133 345

NC21

Flangia di ﬁssaggio:

NC9/12/16 120-135 150-185 M8 45°

NC21 130-145 160-185 M8 45°

d3/4“-Rp3/4“ 331 325 398…518 398…638 256 69 15 125 30…150 30…270 185 113 179 3/4“ 70 160 120 133 345

d1“1/4-Rp1“1/4 331 325 398…518 398…638 256 69 15 125 30…150 30…270 185 113 188 1“1/4 80 175 145 133 380

Øa (mm) b (mm) c d

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

Dimensioni (mm)

X Y Z

400 400 760 21

Peso lordo

(kg)

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Page 42

GASGAS

GAS NC9/12/16/21 GX E 5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 507/8A

Potenza bruciatore (kW)

30 2,8 3,4

50 5,7 7,5

70 9,4 12,8

90 14 19,6

Gas metano G20 Gas metano G25

mbar

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

d3/4“-Rp3/4“ d3/4“-Rp3/4“

mbar

G20 - d3/4”

G25 - d3/4”

50 70 90 kW

Page 43

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 507/8A

NC9/12/16/21 GX E 5

GAS

Potenza bruciatore (kW)

30 2,7

50 5,1

70 8

90 11,4

GPL

mbar

G31 - d3/4”

GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp3/4“

50 70 90 kW

Page 44

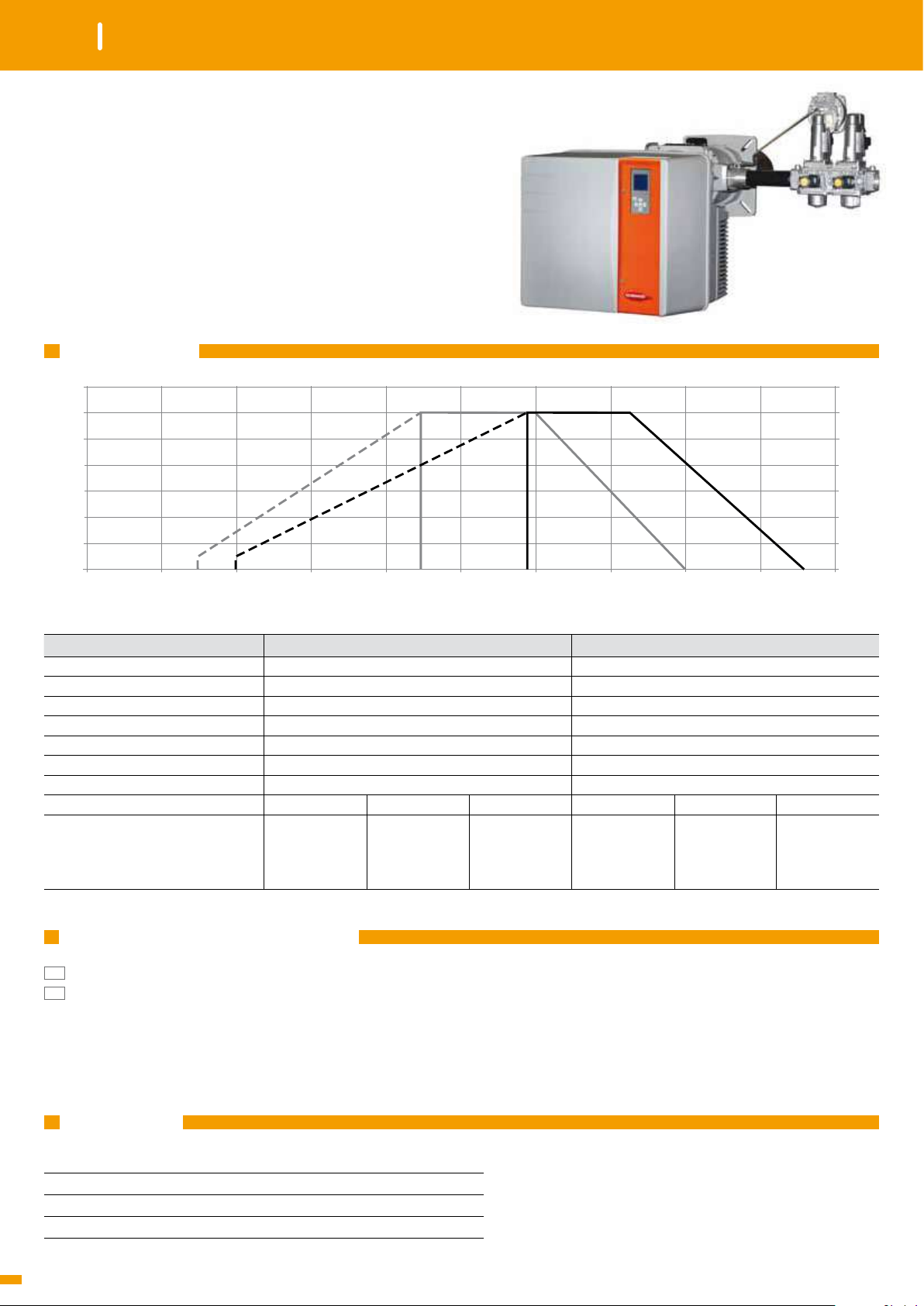

GASGAS

NC29/36 GX E 5

NC29 GX E 507/8A NC36 GX E 507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

3,5

2,5

1,5

Contropressione (mbar)

0,5

0 40 80 120 160 200 240 280 320 360

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (95) 185 - 290 kW (105) 190 - 350 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 250 W 230 V - 50 Hz - 300 W

Consumo elettrico (max/min/stand-by) 465 W / 441 W / 4 W 583 W / 583 W / 4 W

Livello sonoro (LpA) 67 dB(A) 69 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2

Bruciatore completo

MB-VEF 412 MB-VEF 407

d1“1/4-Rp1“1/4

d3/4“-Rp1“

3836292 3836290

NC29 NC36

NC29 GX E 507/8A NC36 GX E 507/8A

3836293 3836291

3836294 3836296

Potenza (kW)

3836295 3836297

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG11 (Ø 160 mm) pag. 176 Piastra per attacco caldaia CP31 pag. 177

Page 45

DIMENSIONI

NC29/36 GX E 5

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/4-Rp1“1/4 406 379 576 297 82 120 130 180 320 195x205 170 1“1/4 80 175 145 526 - -

d3/4“-Rp1“ 406 379 576 297 82 120 130 180 320 195x205 170 1“ 70 160 120 479 1“ 160

Flangia di ﬁssaggio:

Øa (mm) b (mm) c d

155-190 180-220 M10 45°

T1 T2

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo bruciatore

Testa di combustione

Rampa gas

NC29 440 400 520 21

NC36 440 400 520 22

T1 650 210 260 6

T2 780 210 260 7

d1"1/4-Rp1"1/4 600 400 240 11

d3/4"-Rp1" 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 46

GASGAS

NC29/36 GX E 5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC29 GX E 507/8A

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“ d1“1/4-Rp1“1/4

190 17 9 22 11 11 7

210 18 9 24 12 12 7

230 20 9 27 12 12 7

250 22 10 31 13 13 8

270 25 11 35 15 14 8

290 29 13 40 16 16 9

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

mbar

G25 - d3/4"

G25 - d1"1/4

GPL

mbar

190

210 230 250 270 290 kW

G31 - d3/4"

G31 - d1"1/4

210 230 250 270 290 kW

190

210 230 250 270 290 kW

Page 47

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC36 GX E 507/8A

NC29/36 GX E 5

GAS

Potenza bruciatore (kW)

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d1“1/2-Rp2“ d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31

190 13 6 6 19 8 8

230 17 7 7 26 11 12

270 23 9 8 35 15 15

310 29 11 10 44 18 18

350 36 14 12 54 22 22

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

G20 - d1"1/2

mbar

G25 - d3/4"

G25 - d1"1/4

190 210 230 250 270 290 310 330 350 kW

GPL

mbar

G31 - d3/4"

190 210 230 250 270 290 310 330 350 kW

Page 48

GASGAS

NC46 GX E 5

NC46 GX E 507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (110) 200 - 440 kW

Pressione gas 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 420 W

Consumo elettrico 68 + 522 W

Livello sonoro (LpA) 70 dB(A)

Certiﬁcato CE 1312 CL 5412

Tipo testa di combustione T1 T2

Bruciatore completo

500 100 150 200 250 300 350 400 450 500

MB-VEF 420 MB-VEF 412 MB-VEF 407

d1“1/2-Rp2“

d1“1/4-Rp1“1/4

d3/4“-Rp1“

NC46

3836302 3836304 3836300

NC46 GX E 507/8A

3836303 3836305 3836301

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

Page 49

DIMENSIONI

NC46 GX E 5

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp2“ 465 475 640 377 97 149 157 212 352 245 195 2“ 100 185 100 613 - -

d1“1/4-Rp1“1/4 465 475 640 377 97 149 157 212 352 245 195 1“1/4 80 175 145 536 - -

d3/4“-Rp1“ 465 475 640 377 97 149 157 212 352 245 195 1“ 70 160 120 489 1“ 160

Flangia di fissaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC46 490 490 590 28,6

Testa di

combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp2“ 670 550 380 12

d1”1/4-Rp1”1/4 600 400 240 11

d3/4“-Rp1“ 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 50

GASGAS

NC46 GX E 5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 507/8A

Potenza bruciatore (kW)

240 19 8 7 27 11 10

280 24 9 8 35 13 11

320 30 11 9 42 15 12

360 37 13 11 51 18 15

400 44 15 13 64 22 17

440 51 18 15 78 25 20

Gas metano G20 Gas metano G25

mbar

d3/4"-Rp1" d1“1/4-Rp1“1/4 d1“1/2-Rp2“ d3/4"-Rp1" d1“1/4-Rp1“1/4 d1“1/2-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

mbar

G20 - d3/4"

G20 - d1"1/4

G20 - d1"1/2

G25 - d3/4"

G25 - d1"1/4

G25 - d1"1/2

240

280 320 360 400 440 kW

240

280 320 360 400 440 kW

Page 51

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 507/8A

NC46 GX E 5

GAS

Potenza bruciatore (kW)

240 13 8

280 16 9

320 18 10

360 22 11

400 26 13

440 32 16

GPL

mbar

d3/4"-Rp1" d1“1/4-Rp1“1/4

G31 - d3/4"

G31 - d1"1/4

GPL G31 Hi = 25,89 kWh/m³

240

280 320 360 400 440 kW

Page 52

GASGAS

NC61 GX5

NC61 GX507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP41

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 100 200 300 400 700500 600

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Modello NC61 GX507/8A

Range di potenza (130) 390 - 610 kW

Pressione gas 20 - 300 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 750 W

Consumo elettrico 68 + 720 W

Livello sonoro (LpA) 71 dB(A)

Certiﬁcato CE 1312 CL 5412

Tipo testa di combustione T1 T2

Bruciatore completo

MB-VEF 420 MB-VEF 412 MB-VEF 407

d1“1/2-Rp2“

d1“1/4-Rp1“1/4

d3/4“-Rp1“

3833377 3833379 3832007

NC61

3833378 3833380 3833381

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

Page 53

DIMENSIONI

NC61 GX5

d...°

Ø a

Ø b

GAS

Modello rampa gas A B C D E F ØG

d1“1/2-Rp2“ 465 475 640 377 97 149 150 220 360 245 195 2“ 100 185 100 613 - -

d1“1/4-Rp1“1/4 465 475 640 377 97 149 150 220 360 245 195 1“1/4 80 175 145 536 - -

d3/4“-Rp1“ 465 475 640 377 97 149 150 220 360 245 195 1“ 70 160 120 489 1“ 160

Flangia di ﬁssaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

KN KL

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC61 490 490 590 32,7

Testa di

combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp2“ 670 550 380 12

d1”1/4-Rp1”1/4 600 400 240 11

d3/4“-Rp1“ 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 54

GASGAS

NC61 GX5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX507/8A

Potenza bruciatore (kW)

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d1“1/2-Rp2“ d3/4“-Rp1“ d1“1/4-Rp1“1/4 d1“1/2-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

350 53 9 6 78 13 7

400 70 12 8 102 17 9

450 88 16 10 129 21 11

500 109 19 12 159 26 14

550 132 23 15 192 32 17

610 162 29 18 236 39 20

Gas metano G20 Gas metano G25

mbar 100

400

G20 - d3/4”

G20 - d1”1/4

G20 - d1”1/2

450 500 550 600 kW

mbar 150

G25 - d3/4”

120

G25 - d1”1/4

G25 - d1”1/2

400 450 500 550 600 kW

Page 55

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX507/8A

NC61 GX5

GAS

Potenza bruciatore (kW)

350 25 8

400 32 10

450 41 13

500 50 16

550 61 20

610 75 24

GPL

mbar 100

d3/4“-Rp1“ d1“1/2-Rp2“

G31 - d3/4”

GPL G31 Hi = 25,89 kWh/m³

G31 - d1”1/4

400

450 500 550 600 kW

Page 56

GASGAS

NC75 GX5

NC75 GX507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP41

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Modello VG5.750 DP

Range di potenza (160) 350 – 800 kW

Pressione gas 20 – 300 mbar

Programmatore di comando / Rilevatore ﬁamma TCG 5.. / ionizzazione

Motore ventilatore 230/400 V – 50 Hz – 1,1 kW

Consumo elettrico 63 + 1800 W

Livello sonoro (LpA) 77 dB(A)

Certiﬁcato CE 0476 DN 1270

Tipo testa di combustione T1 T2 T3

Bruciatore completo

1000 200 300 400 500 600 700 1000800 900

VGD 20-5011

MB-VEF 420 MB-VEF 412 MB-VEF 407

s2“-Rp2“ d1“1/2-Rp2“ d1“1/4-Rp2“

d3/4“-Rp1“

3837374 3837375 3837376 3837377

3837378 3837379 3837380 3837381

NC75

3837382 3837383 3837384 3837385

100

Contropressione (daPa)

Potenza (kW)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50/RWF55 pag. 174 Kit raccordo presa aria dall'esterno RG3 (Ø 250 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177 Kit Variatron pag. 178

Page 57

DIMENSIONI

NC75 GX5

d...°

Ø a

Ø b

GAS

A B C D E F ØG

581 549 752 450 99 164 170 285 395 505 230x238 89 244

T1 T3 T2

I K N

Rampe gas

Rampa tipo "d": Rampa tipo "s":

Model J R S V X Z

d1“1/2-Rp2“ 540 123 190 55 55 -

d1“1/4-Rp2“ 450 100 141 58 58 186

d3/4“-Rp1“ 420 100 122 55 50 160

Model J R S V X Z

s2“-Rp2“ 612 103 330 110 150 186

Øa (mm) b (mm) c d

195 220-260 M10 45°

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC75 800 600 850 54

Testa di combustione

Rampa gas

KN 780 265 280 12,3

KL 1010 265 280 14,4

KM 1010 265 280 13,4

s2“-Rp2“ 790 600 500 17,2

d1“1/2-Rp2“ 670 550 380 12

d1”1/4-Rp2“ 600 400 240 12

d3/4“-Rp1“ 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 58

GASGAS

NC75 GX5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC75 GX507/8A

Potenza bruciatore (kW)

d3/4“-Rp1“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2"-Rp2" d1“1/4-Rp2“ d1“1/2-Rp2“ s2"-Rp2"

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

400 41 14 12 7 18 13 7

500 59 20 16 10 26 18 11

600 81 27 21 14 35 23 15

700 106 35 26 19 46 29 21

800 133 44 31 24 59 36 27

Gas metano G20 Gas metano G25

mbar 150

120

G20 - d3/4”

G20 - d1”1/4

G20 - d1”1/2

G20 - s2”

mbar 100

G20 - d1”1/4

G20 - d1”1/2

G20 - s2”

400

500 600 700 800 kW

400

500 600 700 800 kW

Page 59

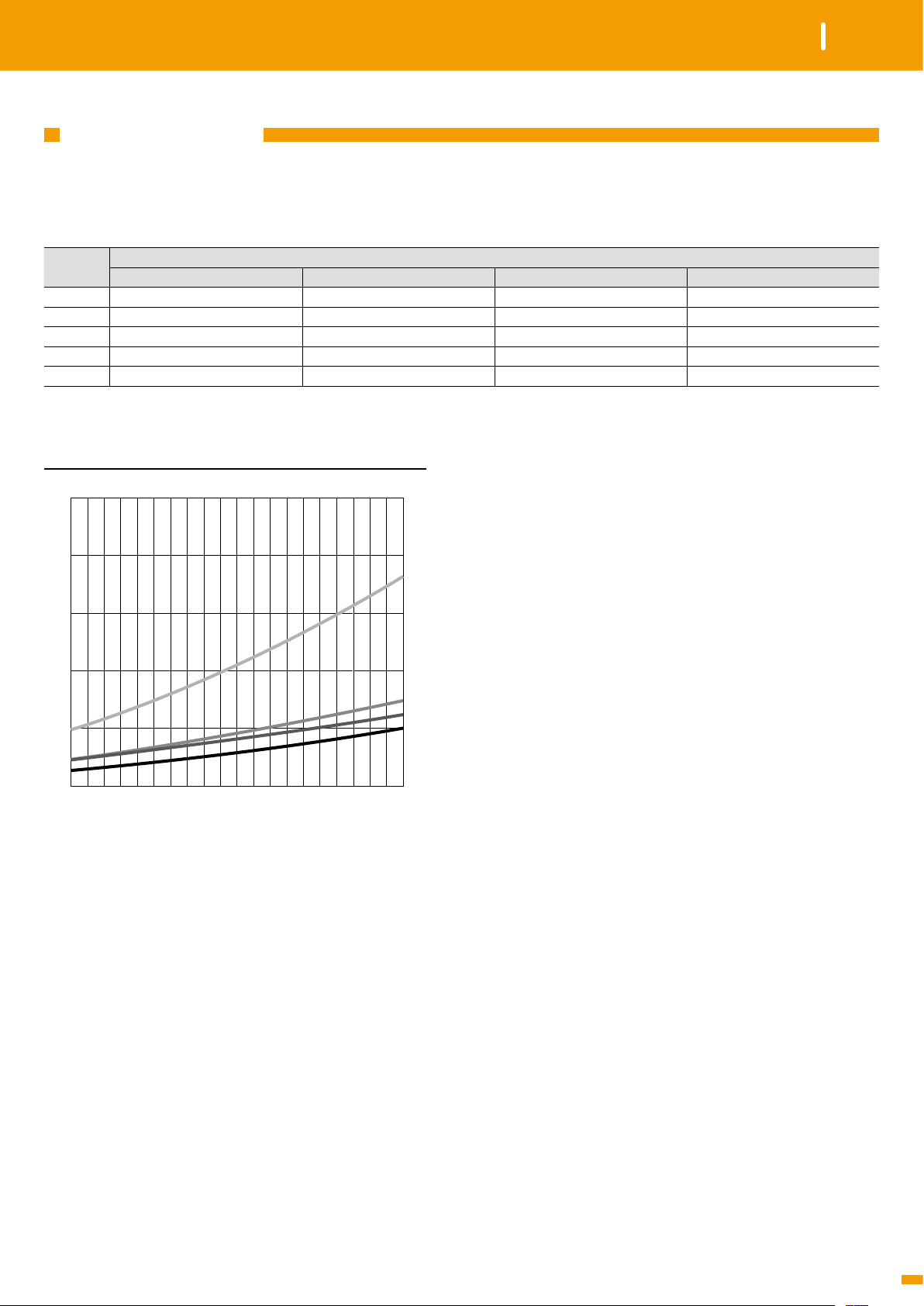

PERDITE DI CARICO

400

500 600 700 800 kW

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC75 GX5

GAS

Potenza bruciatore (kW)

400 20 9 9 5

500 30 13 12 8

600 42 18 16 12

700 56 23 20 16

800 73 30 25 20

GPL

mbar 100

d3/4“-Rp1“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“

G20 - d3/4”

G20 - d1”1/4 G20 - d1”1/2

GPL G31 Hi = 25,89 kWh/m³

G20 - s2”

Page 60

GASGAS

NC95/120 GX5

NC95 GX507/8A NC120 GX507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (170) 510 - 950 kW (250) 750 - 1160 kW

Pressione gas 20 - 300 mbar 20 - 300 mbar

Programmatore di comando / Rilevatore ﬁamma TCG 5.. / ionizzazione TCG 5.. / ionizzazione

Motore ventilatore 230/400 V - 50 Hz - 1,5 kW 230/400 V - 50 Hz - 1,5 kW

Consumo elettrico 65 + 1884 W 67 + 2052 W

Livello sonoro (LpA) 77 dB(A) 77 dB(A)

Certiﬁcato CE 1312 CN 5684 1312 CN 5684

Tipo testa di combustione T1 T2 T3 T1 T2 T3

Bruciatore completo

100 200 300 400 500 600 700 12001100800 900 1000

VGD 40-065

VGD 20-5011

MB-VEF 420 MB-VEF 412 MB-VEF 407

s65-DN65

s2"-Rp2" d1"1/2-Rp2" d1"1/4-Rp2"

d3/4"-Rp1"

3833593 3833587 3833578 3833354

NC95 NC120

NC95 GX507/8A NC120 GX507/8A

3833594 3833588 3833577 3833471

3833620 3833622 3833624 3833626

3833601 3833599 3833591 3833356

Potenza (kW)

3833602 3833600 3833592

3833472

3833628 3833630 3833632 3833634

100

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50/RWF55 pag. 174 Kit raccordo presa aria dall'esterno RG3 (Ø 250 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177 Kit Variatron pag. 178

Page 61

DIMENSIONI

NC95/120 GX5

d...°

Ø a

Ø b

GAS

A B C D E F ØG

581 549 752 450 99 164 170 215 325 435 230x238 89 244

T1 T3 T2

I K N

Rampe gas

Rampa tipo "d": Rampa tipo "s":

Modello J R S V X Z

d1“1/2-Rp2“ 540 123 190 55 55 -

d1“1/4-Rp2“ 450 100 141 58 58 186

d3/4“-Rp1“ 420 100 122 55 50 160

Modello J R S V X Z

s65-DN65 600 135 360 110 150 290

s2“-Rp2“ 612 103 330 110 150 186

Øa (mm) b (mm) c d

195 220-260 M10 45°

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Corpo bruciatore

Testa di combustione

Rampa gas

Componenti

NC95 800 600 850 53,4

NC120 800 600 850 54,6

T1 780 265 280 12,3

T2 1 010 265 280 14,4

T3 1 010 265 280 13,4

s65-DN65 790 600 500 29

s2"-Rp2" 790 600 500 17,2

d1"1/2-Rp2" 670 550 380 12

d1”1/4-Rp2" 600 400 240 12

d3/4"-Rp1" 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 62

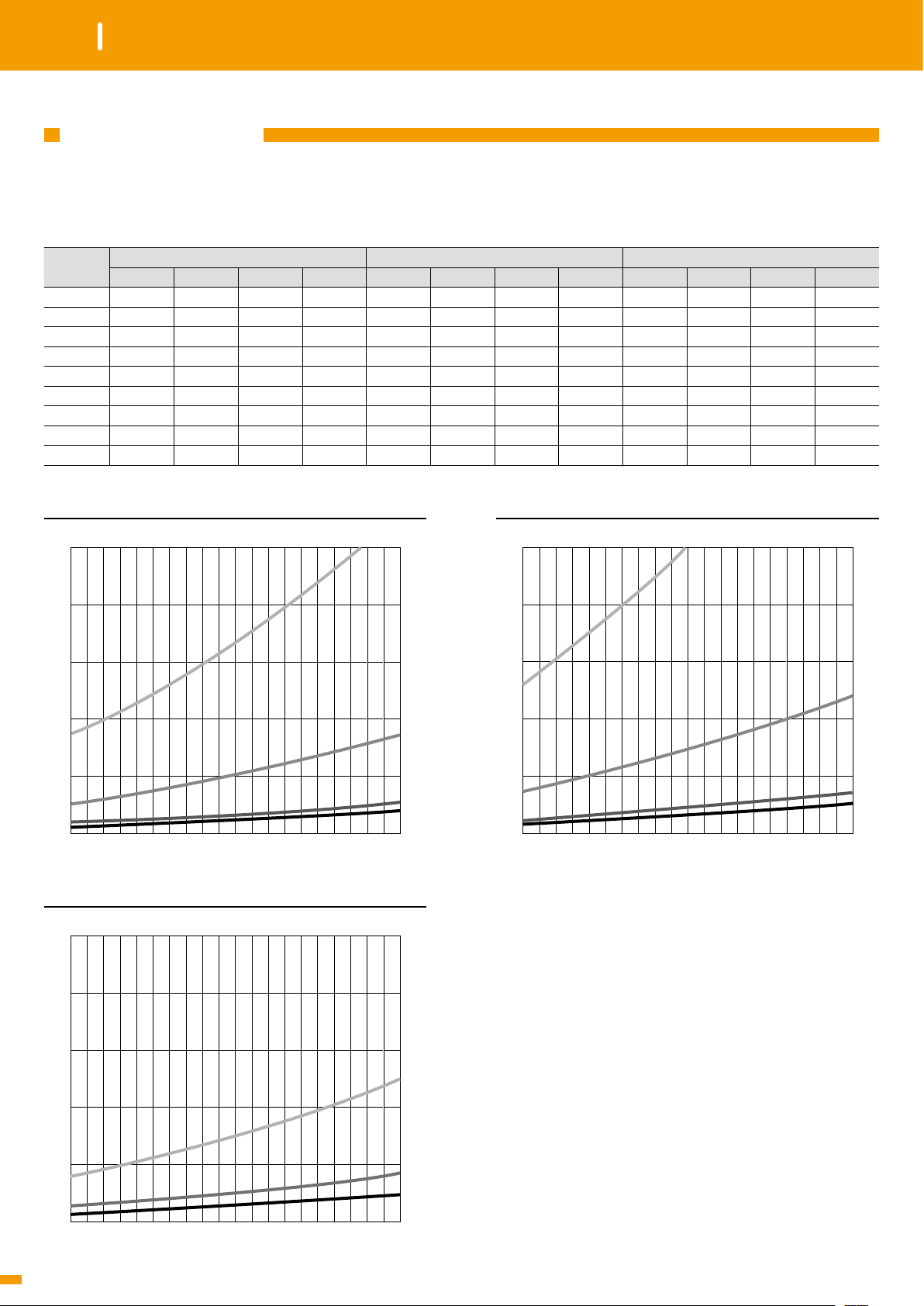

GASGAS

NC95/120 GX5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC95 GX507/8A

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi= 25,89 kWh/m³

d3/4“-Rp1“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2"-Rp2" d3/4“-Rp1“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2"-Rp2" d3/4“-Rp1“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2"-Rp2"

550 104 32 10 7 157 46 13 10 47 16 9 9

600 122 38 11 9 186 54 16 12 56 19 11 11

650 145 45 13 11 219 64 19 14 66 22 13 13

700 168 52 15 12 253 74 22 16 76 25 14 14

750 193 60 18 14 292 85 25 18 88 28 16 16

800 219 68 21 16 - 96 29 21 99 32 19 19

850 248 77 24 18 - 109 33 24 112 37 21 21

900 277 86 27 20 - 122 36 27 126 41 24 24

950 308 95 29 23 - 136 40 30 141 46 27 27

Gas metano G20 Gas metano G25

mbar 250

200

150

G20 - d3/4”

mbar 250

200

150

G25 - d3/4”

G25 - d1”1/4

100

GPL

mbar 250

200

150

100

G20 - d1”1/4

G20 - d1”1/2

500

600 700 800 900 kW

G20 - s2”

G31 - d3/4”

G31 - d1”1/4

100

500

600 700 800 900 kW

G25 - d1”1/2

G25 - s2”

500

G31 - d1”1/2 G31 - s2”

600 700 800 900 kW

Page 63

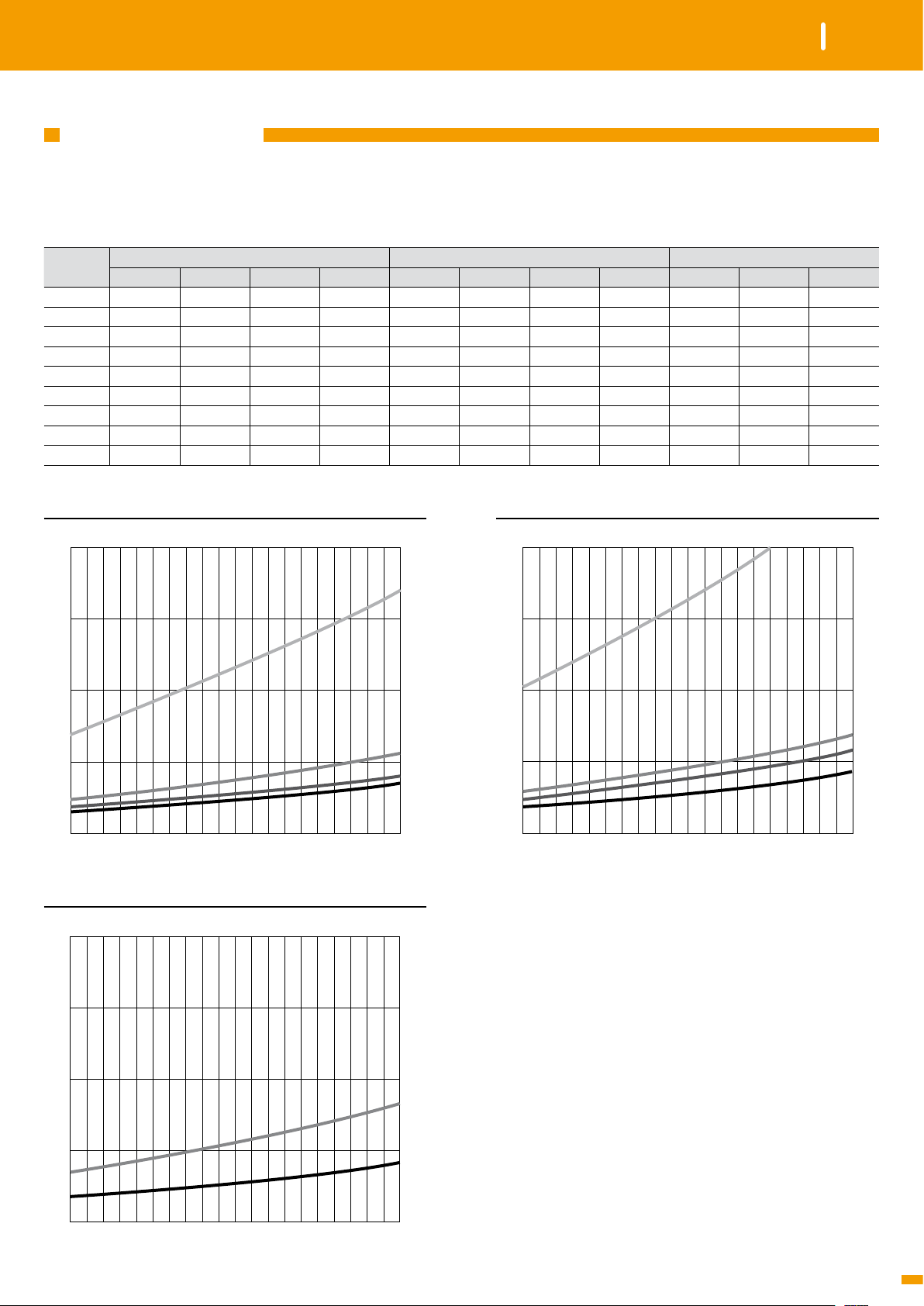

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC120 GX507/8A

NC95/120 GX5

GAS

Potenza bruciatore (kW)

d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“ s65-Rp2“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“ s65-Rp2“ d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

750 56 18 14 12 82 24 19 14 28 14 14

800 65 21 16 13 92 27 22 16 32 16 16

850 74 24 18 15 105 30 25 18 36 18 18

900 83 27 20 17 118 33 28 20 41 20 20

950 94 30 22 19 131 37 31 23 46 22 22

1000 103 33 25 21 145 42 34 26 51 24 25

1050 113 37 27 23 160 47 38 28 56 27 27

1100 124 40 30 25 175 51 42 31 61 30 30

1150 136 44 33 27 192 55 46 34 67 33 33

Gas metano G20 Gas metano G25

mbar 160

120

G20 - d1”1/4

mbar 160

120

G25 - d1”1/4

GPL

mbar 160

120

G25 - d1”1/2

G20 - d1”1/2

750

850 950 1050 1150 kW

G20 - s2”

G20 - s65

G31 - d1”1/4

750

850 950 1050 1150 kW

G25 - s2”

G25 - s65

750

G31 - d1”1/2 G31 - s2”

850 950 1050 1150 kW

Page 64

GASGAS

NC160/210 GX5

NC160 GX507/8A NC210 GX507/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (300) 890 - 1600 kW (400) 1180 - 1900 kW

Pressione gas 20 - 300 mbar 20 - 300 mbar

Programmatore di comando / Rilevatore ﬁamma TCG 5.. / IRD 1020.1 TCG 5.. / IRD 1020.1

Motore ventilatore 230/400 V - 50 Hz - 2,2 kW 230/400 V - 50 Hz - 2,5 kW

Consumo elettrico 76 + 2325 W 74 + 2622 W

Livello sonoro (LpA) 77,2 dB(A) 79 dB(A)

Certiﬁcato CE 1312 CN 5685 1312 CN 5685

Tipo testa di combustione T1 T2 T3 T1 T2 T3

Bruciatore completo

200 400 600 800 1000 1200 1400 1600 1800 2000

VGD 40-080 VGD 40-065

VGD 20-5011

MB-VEF 420 MB-VEF 412

s80-DN80/TC s65-DN65/TC

s2“-Rp2“/TC d1“1/2-Rp2“/TC d1“1/4-Rp2“/TC

3 833 722 3 833 725 3 833 728 3 833 565

NC160 NC210

NC160 GX 507/8A NC210 GX 507/8A

3 833 723 3 833 726 3 833 729 3 833 566

3 833 724 3 833 727 3 833 730 3 833 731

3 833 732 3 833 735 3 833 738 3 833 741 3 833 491

3 833 733 3 833 736 3 833 739 3 833 742 3 833 567

Potenza (kW)

3 833 734 3 833 737 3 833 740 3 833 743 3 833 744

140

120

100

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione 60 Hz

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit regolatore di potenza RWF50/RWF55 pag. 174 Kit raccordo presa aria dall'esterno RG3 (Ø 250 mm) pag. 176 Piastra per attacco caldaia CP51 pag. 177 Kit Variatron pag. 178

Page 65

DIMENSIONI

NC160/210 GX5

d...°

Ø a

Ø b

GAS

A B C D E F ØG ØG1

592 553 1050 456 97 421 227 245 310 410 510 326x335 144 247

T1 T3 T2

I K N

Rampe gas

Rampa tipo "d": Rampa tipo "s":

J R S V X Z

d1“1/2-Rp2“/TC 540 123 190 95 55 -

d1“1/4-Rp2“/TC 450 100 141 95 58 186

s80-DN80/TC 600 120 350 110 150 320

s65-DN65/TC 600 135 360 110 150 290

s2“-Rp2“/TC 612 103 330 110 150 186

Øa (mm) b (mm) c d

250 300-400 M12 45°

J R S V X Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Corpo bruciatore

Testa di combustione

Rampa gas

Componenti

NC160 800 600 850 67,8

NC210 800 600 850 69,2

T1 1000 380 420 26,7

T2 1100 380 430 29,4

T3 1100 380 430 28

s80-DN80/TC 790 600 500 39

s65-DN65/TC 790 600 500 29,4

s2"-Rp2"/TC 790 600 500 16,5

d1”1/2-Rp2"/TC 670 550 380 14,3

d1"1/4-Rp2"/TC 670 550 380 13

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 66

GASGAS

NC160/210 GX5

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC160 GX507/8A

Potenza bruciatore (kW)

d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“ s65-DN65 d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“ s65-DN65 d1“1/4-Rp2“ d1“1/2-Rp2“ s2“-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

900 53 18 9 7 77 27 14 9 20 8 6

1000 66 23 12 8 93 33 17 12 24 10 7

1100 80 28 14 10 113 40 21 14 29 12 9

1200 95 33 17 12 136 48 25 17 35 15 10

1300 112 39 20 14 158 57 29 20 41 17 12

1400 129 45 23 16 182 66 34 23 47 20 14

1500 148 51 26 19 209 76 39 27 54 23 16

1600 168 58 30 21 238 86 45 30 62 26 19

Gas metano G20 Gas metano G25

mbar 250

200

150

G20 - d1”1/4

mbar 250

200

150

G25 - d1”1/4

100

GPL

mbar 100

100

G20 - d1”1/2

G20 - s2”

800

1000 1200 1400 1600 kW

G20 - s65

G31 - d1”1/4

G31 - d1”1/2

G31 - s2”

800 1000 1200 1400 1600 kW

G25 - d1”1/2

G25 - s2”

G25 - s65

800 1000 1200 1400 1600 kW

Page 67

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC210 GX507/8A

NC160/210 GX5

GAS

Potenza bruciatore (kW)

d1“1/4-Rp2 d1“1/2-Rp2 s2“-Rp2“ s65-DN65 s80-DN80 d1“1/4-Rp2 d1“1/2-Rp2 s2“-Rp2“ s65-DN65 s80-DN80 d1“1/4-Rp2 d1“1/2-Rp2 s2“-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi= 25,89 kWh/m³

1200 70 28 17 12 10 81 32 20 14 12 39 13 8

1300 82 32 20 14 12 95 38 24 16 14 46 15 10

1400 95 37 24 16 14 110 44 28 19 16 53 17 11

1500 109 43 27 18 16 128 50 32 21 19 61 20 13

1600 124 49 31 21 18 144 57 36 24 21 69 23 15

1700 140 55 35 24 21 163 64 40 27 24 78 26 17

1800 157 61 39 26 23 183 71 45 30 27 87 29 19

1900 175 69 43 29 25 204 79 50 34 31 97 32 21

Gas metano G20 Gas metano G25

mbar 200

150

100

G20 - d1”1/4

mbar 250

200

150

G25 - d1”1/4

GPL

mbar 100

1100

G20 - d1”1/2

G20 - s2”

G20 - s65

G20 - s80

1300 1500 1700 1900 kW

G31 - d1”1/4

G31 - d1”1/2

G31 - s2”

100

G25 - d1”1/2

1100 1300 1500 1700 1900 kW

G25 - s2”

G25 - s65

G25 - s80

1100 1300 1500 1700 1900 kW

Page 68

GASGAS

NC21 GX E 8

NC21 GX E 807/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo con controllo velocità giri del ventilatore, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (65) 130 - 205 kW

Pressione gas 20 - 40 mbar per rampa MB-VEF 412; 40 - 300 mbar per rampa d345

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 250 W

Consumo elettrico (max/min/stand-by) 302 W / 267 W / 4 W

Livello sonoro (LpA) 65 dB(A)

Certiﬁcato CE 0476 CT 2423

Tipo testa di combustione T1 T2

Bruciatore completo

MB-VEF 412 MB-VEF 407

40200 60 80 100 120 140 160 180 200 220

d1“1/4-Rp1“1/4

d345-3/4“-Rp3/4“

3836306 3836308

NC21

NC21 GX E 807/8A

3836307 3836309

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

Page 69

DIMENSIONI

NC21 GX E 8

d...°

Ø a

Ø b

GAS

Modello rampa A B

d1“1/4-Rp1“1/4 331 325 398...518 398...638 256 69 15 125 30...150 30...270 185 113 188 1“1/4 80 175 145 133 380

d3/4“-Rp3/4“ 331 325 398...518 398...638 256 69 15 125 30...150 30...270 185 113 179 3/4“ 70 160 120 133 345

Flangia di fissaggio:

Øa (mm) b (mm) c d

130-145 160-185 M8 45°

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

IMBALLO

Il bruciatore viene consegnato in un singolo imballo contenente:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle valvole filettate

(fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

Dimensioni (mm)

X Y Z

400 400 760 25

Peso lordo

(kg)

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Page 70

GASGAS

NC29/36 GX E 8

NC29 GX E 807/8A NC36 GX E 807/8A

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 40 80 120 160 200 240 280 320 360

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (95) 185 - 290 kW (105) 190 - 350 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 250 W 230 V - 50 Hz - 300 W

Consumo elettrico (max/min/stand-by) 465 W / 441 W / 4 W 583 W / 583 W / 4 W

Livello sonoro (LpA) 67 dB(A) 69 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2

Bruciatore completo

MB-VEF 412 MB-VEF 407

d1“1/4-Rp1“1/4

d3/4“-Rp1“

3836314 3836312

NC29 NC36

NC29 GX E 807/8A NC36 GX E 807/8A

3836315 3836313

3836318 3836316

Potenza (kW)

3836319 3836317

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG11 (Ø 160 mm) pag. 176 Piastra per attacco caldaia CP31 pag. 177

Page 71

DIMENSIONI

NC29/36 GX E 8

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/4-Rp1“1/4 406 379 576 297 82 120 130 180 320 195x205 170 1“1/4 80 175 145 526 - -

d3/4“-Rp1“ 406 379 576 297 82 120 130 180 320 195x205 170 1“ 70 160 120 479 1“ 160

Flangia di fissaggio:

Øa (mm) b (mm) c d

155-190 180-220 M10 45°

T1 T2

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo bruciatore

Testa di combustione

Rampa gas

NC29 440 400 520 21

NC36 440 400 520 22

T1 650 210 260 6

T2 780 210 260 7

d1"1/4-Rp1"1/4 600 400 240 11

d3/4"-Rp1" 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 72

GASGAS

NC29/36 GX E 8

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC29 GX E 807/8A

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“ d1“1/4-Rp1“1/4

190 17 9 22 11 11 7

210 18 9 24 12 12 7

230 20 9 27 12 12 7

250 22 10 31 13 13 8

270 25 11 35 15 14 8

290 29 13 40 16 16 9

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

mbar

G25 - d3/4"

G25 - d1"1/4

GPL

mbar

190

210 230 250 270 290 kW

G31 - d3/4"

G31 - d1"1/4

210 230 250 270 290 kW

190

210 230 250 270 290 kW

Page 73

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC36 GX E 807/8A

NC29/36 GX E 8

GAS

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“ d1“1/4-Rp1“1/4 d3/4“-Rp1“

190 13 6 19 8 8

230 17 7 26 11 12

270 23 9 35 15 15

310 29 11 44 18 18

350 36 14 54 22 22

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

G20 - d1"1/2

mbar

G25 - d3/4"

G25 - d1"1/4

190 210 230 250 270 290 310 330 350 kW

GPL

mbar

G31 - d3/4"

190 210 230 250 270 290 310 330 350 kW

Page 74

GASGAS

NC46 GX E 8

NC46 GX E 807/8A

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (110) 200 - 440 kW

Pressione gas 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 420 W

Consumo elettrico (max/min/stand-by) 606 W / 569 W / 4 W

Livello sonoro (LpA) 70 dB(A)

Certiﬁcato CE 0476 CT 2423

Tipo testa di combustione T1 T2

Bruciatore completo

500 100 150 200 250 300 350 400 450 500

MB-VEF 420 MB-VEF 412 MB-VEF 407

d1“1/2-Rp2“

d1“1/4-Rp1“1/4

d3/4“-Rp1“

NC46

3836322 3836324 3836326

NC46 GX E 807/8A

3836323 3836325 3836327

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

Page 75

DIMENSIONI

NC46 GX E 8

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp2“ 465 475 640 377 97 149 157 212 352 245 195 2“ 100 185 150 536 - -

d1“1/4-Rp1“1/4 465 475 640 377 97 149 157 212 352 245 195 1“1/4 80 175 151 489 - -

d3/4“-Rp1“ 465 475 640 377 97 149 157 212 352 245 195 1“ 70 160 132 489 1“ 160

Flangia di fissaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC46 490 490 590 28,6

Testa di

combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp2“ 670 550 380 12

d1”1/4-Rp1”1/4 600 400 240 11

d3/4“-Rp1“ 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 76

GASGAS

NC46 GX E 8

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 807/8A

Potenza bruciatore (kW)

240 19 8 7 27 11 10

280 24 9 8 35 13 11

320 30 11 9 42 15 12

360 37 13 11 51 18 15

400 44 15 13 64 22 17

440 51 18 15 78 25 20

Gas metano G20 Gas metano G25

mbar

d3/4"-Rp1" d1“1/4-Rp1“1/4 d1“1/2-Rp2“ d3/4"-Rp1" d1“1/4-Rp1“1/4 d1“1/2-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

mbar

G20 - d3/4"

G20 - d1"1/4

G20 - d1"1/2

G25 - d3/4"

G25 - d1"1/4

G25 - d1"1/2

240

280 320 360 400 440 kW

240

280 320 360 400 440 kW

Page 77

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 807/8A

NC46 GX E 8

GAS

Potenza bruciatore (kW)

240 13 8

280 16 9

320 18 10

360 22 11

400 26 13

440 32 16

GPL

mbar

d3/4"-Rp1" d1“1/4-Rp1“1/4

G31 - d3/4"

G31 - d1"1/4

GPL G31 Hi = 25,89 kWh/m³

240

280 320 360 400 440 kW

Page 78

GASGAS

NC61 GX8

NC61 GX807/8A

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP41

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 100 200 300 400 700500 600

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (130) 390 - 610 kW

Pressione gas 20 - 300 mbar

Programmatore di comando / Rilevatore ﬁamma TCG5... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 750 W

Consumo elettrico 68 + 720 W

Livello sonoro (LpA) 71 dB(A)

Certiﬁcato CE 1312 CL 5412

Tipo testa di combustione T1 T2

Complete burner code

MB-VEF 420 MB-VEF 412 MB-VEF 407

d1“1/2-Rp2“

d1“1/4-Rp1“1/4

d3/4“-Rp1“

3833861 3833863 3833865

NC61

NC61 GX 807/8A

3833862 3833864 3833866

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Versione con controllo di tenuta

Vent

Versioni per ventilazione continua e post-ventilazione

ACCESSORI

Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

Page 79

DIMENSIONI

NC61 GX8

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp2“ 465 475 640 377 97 149 150 220 360 245 195 2“ 100 185 100 613 - -

d1“1/4-Rp1“1/4 465 475 640 377 97 149 150 220 360 245 195 1“1/4 80 175 145 536 - -

d3/4“-Rp1“ 465 475 640 377 97 149 150 220 360 245 195 1“ 70 160 120 489 1“ 160

Flangia di fissaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W RpF Z

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC61 490 490 590 32,7

Testa di

combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp2“ 670 550 380 12

d1”1/4-Rp1”1/4 600 400 240 11

d3/4“-Rp1“ 600 400 240 7

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 80

GASGAS

NC61 GX8

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX807/8A

Potenza bruciatore (kW)

d3/4“-Rp1“ d1“1/4-Rp1“1/4 d1“1/2-Rp2“ d3/4“-Rp1“ d1“1/4-Rp1“1/4 d1“1/2-Rp2“

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

350 53 9 6 78 13 7

400 70 12 8 102 17 9

450 88 16 10 129 21 11

500 109 19 12 159 26 14

550 132 23 15 192 32 17

610 162 29 18 236 39 20

Gas metano G20 Gas metano G25

mbar 100

400

G20 - d3/4”

G20 - d1”1/4

G20 - d1”1/2

450 500 550 600 kW

mbar 150

G25 - d3/4”

120

G25 - d1”1/4

G25 - d1”1/2

400 450 500 550 600 kW

Page 81

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX807/8A

NC61 GX8

GAS

Potenza bruciatore (kW)

240 25 8

280 32 10

320 41 13

360 50 16

400 61 20

440 75 24

GPL

mbar 100

d3/4“-Rp1“ d1“1/4-Rp1“1/4

G31 - d3/4”

GPL G31 Hi = 25,89 kWh/m³

G31 - d1”1/4

400

450 500 550 600 kW

Page 82

GASGAS

NC9/12/16/21 GX E 9

NC9 GX E 907/8A NC12 GX E 907/8A NC16 GX E 907/8A NC21 GX E 907/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo a camma elettronica, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

2,5

1,5

Contropressione (mbar)

0,5

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (20) 45 - 90 kW (40) 80 - 120 kW (50) 100 - 160 kW (65) 130 - 205 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma BT3... / ionizzazione BT3... / ionizzazione BT3... / ionizzazione BT3... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 75 W 230 V - 50 Hz - 100 W 230 V - 50 Hz - 100 W 230 V - 50 Hz - 130 W

Consumo elettrico (max/min/stand-by) 140 W / 145 W / 4 W 239 W / 358 W / 4 W 285 W / 293 W / 4 W 302 W / 267 W / 4 W

Livello sonoro (LpA) 64 dB(A) 62 dB(A) 64 dB(A) 65 dB(A)

Certiﬁcato CE 0476 DN 1270 0476 CT 2423 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2 T1 T2 T1 T2

Bruciatore completo

MBC300 MB-DLE 405

NC9

40200 60 80 100 120 140 160 180 200 220

d3/4“-Rp3/4“/TC

d3/4“-Rp3/4“

NC12 NC16 NC21

Potenza (kW)

NC9 GX E 907/8A NC12 GX E 907/8A NC16 GX E 907/8A NC21 GX E 907/8A

3837369 3837370

3837371 3837372

3836328

3836329

3836330

3836331

3836332

3836333

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

72h

Versioni per funzionamento continuo 72h

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG10 (Ø 100 mm) pag. 176 Piastra per attacco caldaia CP2 pag. 177

NOTA: i bruciatori della serie 907/8 a camma elettronica rispondono al nuovo DL183/2017 aggiungendo il modulo LCM e la regolazione ossigeno che trovate nella sezione accessori (pag. 175)

Page 83

DIMENSIONI

NC9/12/16/21 GX E 9

d...°

Ø a

Ø b

GAS

A B

NC9 331 325 398...480 398...600 256 69 15 100 70...150 70...270 185 105 179 3/4" 70 160 120 133 345

NC12/16 331 325 398...518 398...638 256 69 15 115 30...150 30...270 185 113 193 3/4" 60 173 146 133 455

NC21 331 325 398...518 398...638 256 69 15 125 30...150 30...270 185 113 193 3/4" 60 173 146 133 455

Flangia di fissaggio:

Øa (mm) b (mm) c d

NC9/12/16 120-135 150-185 M8 45°

NC21 130-145 160-185 M8 45°

T1 T2 T1 T2

D E

min

ØG

P Rp R S T U W

min

IMBALLO

Il bruciatore viene consegnato in 2 imballi contenenti:

• corpo del bruciatore e testa di combustione con

guarnizione flangiata e viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

Componenti

Corpo bruciatore 400 440 520 25

Rampa gas 540 670 380 12

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni,

dati tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Page 84

GASGAS

NC9/12/16/21 GX E 9

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 907/8A

Potenza bruciatore (kW)

30 3,5 4

50 6,5 8,2

70 10,2 13,7

90 14,4 20,5

Gas metano G20 Gas metano G25

mbar

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

d3/4“-Rp3/4“ d3/4“-Rp3/4“

mbar

G20 - d3/4”

G25 - d3/4”

50 70 90 kW

Page 85

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC9 GX E 907/8A

NC9/12/16/21 GX E 9

GAS

Potenza bruciatore (kW)

30 3,3

50 5,7

70 8,3

90 11,2

GPL

mbar

G31 - d3/4”

GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp3/4“

50 70 90 kW

Page 86

GASGAS

NC29/36 GX E 9

NC29 GX E 907/8A NC36 GX E 907/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo a camma elettronica, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 40 80 120 160 200 240 280 320 360

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (95) 185 - 290 kW (105) 190 - 350 kW

Pressione gas 20 - 360 mbar 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma BT3... / ionizzazione BT3... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 250 W 230 V - 50 Hz - 300 W

Consumo elettrico (max/min/stand-by) 465 W / 441 W / 4 W 583 W / 583 W / 4 W

Livello sonoro (LpA) 67 dB(A) 69 dB(A)

Certiﬁcato CE 0476 CT 2423 0476 CT 2423

Tipo testa di combustione T1 T2 T1 T2

Bruciatore completo

MBC700 MBC300

d1“1/2-Rp1“1/2/TC

d3/4“-Rp1“1/4/TC

3836334

NC29 NC36

NC29 GX E 907/8A NC36 GX E 907/8A

3836335

3836338 3836336

Potenza (kW)

3836337 3836339

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

72h

Versioni per funzionamento continuo 72h

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG11 (Ø 160 mm) pag. 176 Piastra per attacco caldaia CP31 pag. 177

NOTA: i bruciatori della serie 907/8 a camma elettronica rispondono al nuovo DL183/2017 aggiungendo il modulo LCM e la regolazione ossigeno che trovate nella sezione accessori (pag. 175)

Page 87

DIMENSIONI

NC29/36 GX E 9

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp1“1/2/TC 406 379 576 297 82 120 130 180 320 195x205 170 1"1/2 80 185 160 638

d3/4“-Rp1“1/4/TC 406 379 576 297 82 120 130 180 320 195x205 170 1"1/4 60 173 146 577

Flangia di fissaggio:

Øa (mm) b (mm) c d

155-190 180-220 M10 45°

T1 T2

I N Rp R S T W

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Corpo bruciatore

Testa di combustione

Rampa gas

Componenti

NC29 440 400 520 21

NC36 440 400 520 22

T1 650 210 260 6

T2 780 210 260 7

d1“1/2-Rp1“1/2/TC 670 540 380 12

d3/4“-Rp1“1/4/TC 670 540 380 12

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 88

GASGAS

NC29/36 GX E 9

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC29 GX E 907/8A

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp1“1/4 d3/4“-Rp1“1/4 d3/4“-Rp1“1/4

190 12 14 10

210 12 15 10

230 13 16 10

250 14 18 10

270 16 20 11

290 18 23 12

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

mbar

G25 - d3/4"

GPL

mbar

190

210 230 250 270 290 kW

G31 - d3/4"

190

210 230 250 270 290 kW

190

210 230 250 270 290 kW

Page 89

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC36 GX E 907/8A

NC29/36 GX E 9

GAS

Potenza bruciatore (kW)

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³ GPL G31 Hi = 25,89 kWh/m³

d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2 d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2 d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2

190 9 5 11 5 7 6

230 10 6 15 6 8 7

270 12 7 19 7 11 8

310 15 9 25 9 13 10

350 20 11 32 12 16 12

Gas metano G20 Gas metano G25

mbar

G20 - d3/4"

G20 - d1"1/4

mbar

G25 - d3/4"

G25 - d1"1/4

190 210 230 250 270 290 310 330 350 kW

GPL

mbar

190 210 230 250 270 290 310 330 350 kW

G31 - d3/4"

G31 - d1"1/4

190 210 230 250 270 290 310 330 350 kW

Page 90

GASGAS

NC46 G E X9

NC46 GX E 907/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo a camma elettronica, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3 e conforme alla Direttiva ErP

• Indice di protezione: IP21

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Range di potenza (110) 200 - 440

Pressione gas 20 - 360 mbar

Programmatore di comando / Rilevatore ﬁamma BT3... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 420 W

Consumo elettrico 606 W / 569 W / 4 W

Livello sonoro (LpA) 70 dB(A)

Certiﬁcato CE 0476 CT 2423

Tipo testa di combustione T1 T2

Bruciatore completo

500 100 150 200 250 300 350 400 450 500

MBC700 MBC300

d1“1/2-Rp1“1/2/TC

d3/4“-Rp1“1/4/TC

NC46

3836342 3836340

NC46 GX E 907/8A

3836343 3836341

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

72h

Versioni per funzionamento continuo 72h

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

NOTA: i bruciatori della serie 907/8 a camma elettronica rispondono al nuovo DL183/2017 aggiungendo il modulo LCM e la regolazione ossigeno che trovate nella sezione accessori (pag. 175)

Page 91

DIMENSIONI

NC46 GX E 9

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp1“1/2/TC 465 475 640 377 97 149 157 212 352 245 195 1"1/2 80 185 160 649

d3/4“-Rp1“1/4/TC 465 475 640 377 97 149 157 212 352 245 195 1"1/4 60 173 146 587

Flangia di fissaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC46 490 490 590 28,6

Testa di combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp1“1/2/TC 670 540 380 12

d3/4“-Rp1“1/4/TC 670 540 380 12

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 92

GASGAS

NC46 G E X9

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 907/8A

Potenza bruciatore (kW)

240 11 7 15 9

280 13 8 18 10

320 16 9 22 12

360 19 10 28 14

400 23 12 34 17

440 28 14 41 20

Gas metano G20 Gas metano G25

mbar

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2 d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2

mbar

G20 - d3/4"

G25 - d3/4"

G25 - d1"1/4

240

280 320 360 400 440 kW

G20 - d1"1/4

240

280 320 360 400 440 kW

Page 93

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC46 GX E 907/8A

NC46 GX E 9

GAS

Potenza bruciatore (kW)

240 10 8

280 11 9

320 13 9

360 15 11

400 17 13

440 20 15

GPL

mbar

d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2

G31 - d3/4"

G31 - d1"1/4

GPL G31 Hi = 25,89 kWh/m³

240

280 320 360 400 440 kW

Page 94

GASGAS

NC61 GX9

NC61 GX907/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo a camma elettronica, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP41

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

0 100 200 300 400 700500 600

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Modello NC61 GX907/8

Range di potenza (90) 390 - 610 kW

Pressione gas 20 - 300 mbar

Programmatore di comando / Rilevatore ﬁamma BT3... / ionizzazione

Motore ventilatore 230 V - 50 Hz - 750 W

Consumo elettrico 760 W

Livello sonoro (LpA) 71 dB(A)

Certiﬁcato CE 0085 CN 0192

Tipo testa di combustione T1 T2

Bruciatore completo

MBC700 MBC300

d1“1/2-Rp1“1/2/TC

d3/4“-Rp1“1/4/TC

3833778 3833776

NC61

3833779 3833777

Potenza (kW)

Contropressione (daPa)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

72h

Versioni per funzionamento continuo 72h

ACCESSORI

Kit regolatore di potenza RWF50 pag. 174 Kit raccordo presa aria dall'esterno RG12 (Ø 200 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

NOTA: i bruciatori della serie 907/8 a camma elettronica rispondono al nuovo DL183/2017 aggiungendo il modulo LCM e la regolazione ossigeno che trovate nella sezione accessori (pag. 175)

Page 95

DIMENSIONI

NC61 GX9

d...°

Ø a

Ø b

GAS

Modello rampa A B C D E F ØG

d1“1/2-Rp1“1/2/TC 465 475 640 377 97 149 150 220 360 245 195 1"1/2 80 185 160 649

d3/4“-Rp1“1/4/TC 465 475 640 377 97 149 150 220 360 245 195 1"1/4 60 173 146 587

Flangia di fissaggio:

Øa (mm) b (mm) c d

190-240 200-270 M10 45°

T1 T2

I N Rp R S T W

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC61 490 490 590 28,6

Testa di combustione

Rampa gas

T1 750 260 295 8,9

T2 895 260 295 10,1

d1”1/2-Rp1“1/2/TC 670 540 380 12

d3/4“-Rp1“1/4/TC 670 540 380 12

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 96

GASGAS

NC61 GX9

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX907/8A

Potenza bruciatore (kW)

400 23 8 32 10

450 29 10 40 12

500 35 12 50 15

550 42 14 61 18

600 50 16 73 22

Gas metano G20 Gas metano G25

mbar

Gas metano G20 Hi = 10,35 kWh/m³ Gas metano G25 Hi = 8,83 kWh/m³

d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2 d3/4“-Rp1“1/4 d1“1/2-Rp1“1/2

mbar

G20 - d3/4”

G20 - d1”1/2

G25 - d3/4”

G25 - d1”1/2

400

450 500 550 600 kW

400

450 500 550 600 kW

Page 97

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC61 GX907/8A

NC61 GX9

GAS

Burner output (kW)

400 13

450 15

500 18

550 21

600 25

GPL

mbar

G31 - d3/4”

Gas metano G25 Hi = 8,83 kWh/m³

d3/4“-Rp1“1/4

400 450 500 550 600 kW

Page 98

GASGAS

NC75 GX9

NC75 GX907/8A

• Bruciatori monoblocco ad aria soffiata, a regolazione di potenza modulante o bistadio progressivo a camma elettronica, destinati ad usi civili e industriali, previsti per funzionare con:

- gas metano (G20/G25, H

- GPL (G31, H

= 25,89 kWh/m3).

• Emissioni: Low NOx classe 3

• Indice di protezione: IP41

DATI TECNICI

= 8,83…10,35 kWh/m3);

Contropressione (mbar)

Condizioni di prova in conformità con EN676 - Temperatura 20°C, pressione 1013,5 mbar, altitudine 0 m slm

Modello NC75 GX9

Range di potenza (160) 350 – 800 kW

Pressione gas 20 – 300 mbar

Programmatore di comando / Rilevatore ﬁamma BT3... / ionizzazione

Motore ventilatore 230/400 V – 50 Hz – 1,1 kW

Consumo elettrico 53 + 1700 W

Livello sonoro (LpA) 77 dB(A)

Certiﬁcato CE 0476 DN 1270

Tipo testa di combustione T1 T2 T3

Bruciatore completo

1000 200 300 400 500 600 700 1000800 900

VGD40-065

MBC1900 MBC1200

MBC700 MBC300

s65-DN65/TC d65-DN65/TC

d2“-Rp2“/TC

d1“1/2-Rp2“/TC

d3/4“-Rp1“1/4/TC

3837386 3837387 3837388 3837389 3837390

3837391 3837392 3837393 3837394 3837395

NC75

3837396 3837397 3837398 3837399 3837400

100

Contropressione (daPa)

Potenza (kW)

ALTRE VERSIONI DISPONIBILI

Vent

Versioni per ventilazione continua e post-ventilazione

PED

Versioni PED per funzionamento continuo

ACCESSORI

Kit regolatore di potenza RWF50/RWF55 pag. 174 Kit raccordo presa aria dall'esterno RG3 (Ø 250 mm) pag. 176 Piastra per attacco caldaia CP4 pag. 177

NOTA: i bruciatori della serie 907/8 a camma elettronica rispondono al nuovo DL183/2017 aggiungendo il modulo LCM e la regolazione ossigeno che trovate nella sezione accessori (pag. 175)

Page 99

DIMENSIONI

NC75 GX9

d...°

Ø a

Ø b

GAS

A B C D E F ØG

581 549 752 450 99 164 170 285 395 505 230x238 89 244

T1 T3 T2

I K N

Rampe gas

Rampa tipo "d": Rampa tipo "s":

Modello J R S V X Z AA*

d65-DN65 490 183 245 110 98 290 385

d2"-Rp2" 700 96 330 125 81 - 385

d1"1/2-Rp2" 622 80 185 102 57 - 320

d3/4"-Rp1"1/4 460 60 173 88 58 - 320

Modello J R S V X Z AA*

s65-DN65 490 118 300 106 126 290 365

Øa (mm) b (mm) c d

195 220-260 M10 45°

IMBALLO

Il bruciatore viene consegnato in 3 imballi contenenti:

• corpo del bruciatore

• testa di combustione con guarnizione flangiata e

viti di fissaggio

• rampa gas con filtro gas; il filtro è integrato nelle

valvole filettate (fino a 2”) e separato in quelle flangiate (DN65/80/100)

Incluso nella spedizione:

• sacchetto contenente accessori per l'installazione

• sacchetto contenente documentazione tecnica (manuale di istruzioni, dati

tecnici, schema elettrico, esploso e lista dei pezzi di ricambio)

Componenti

Corpo NC75 800 600 850 54

Testa di combustione

Rampa gas

T1 780 265 280 12,3

T2 1010 265 280 14,4

T3 1010 265 280 13,4

s65-DN65/TC 670 550 380 29

d65-DN65/TC 670 550 380 33

d2"-Rp2"/TC 670 550 380 22

d1"1/2-Rp2"/TC 670 550 380 21

d3/4"-Rp1"1/4/TC 670 550 380 12

Dimensioni (mm)

X Y Z

Peso lordo

(kg)

Page 100

GASGAS

NC75 GX9

PERDITE DI CARICO

Dati riferiti alla perdita di carico di testa bruciatore + rampa gas. Valori espressi in mbar.

NC75 GX907/8A

Potenza bruciatore (kW)

350 21 7 6 6 4

450 32 11 9 9 7

550 44 16 13 13 10

650 58 22 18 17 14

750 75 28 23 21 18

850 95 36 28 26 24

mbar

120

d3/4-Rp1“1/4 d1“1/2-Rp2“ d2“-Rp2“ d65-DN65 S65-DN65

G20 - d3/4”

Gas metano G20 Hi = 10,35 kWh/m³

Gas metano G20Gas metano G20

mbar

G20 - d1”1/2

G20 - d2”

G20 - d65 G20 - s65

0 350 450 550 650 750 850 kW

350

450 550 650 750 850 kW

100
