769-06523 P00 (12/10)

Operator’s Manual

ST4125

4-Cycle Trimmer

SERVICE INFORMATION

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Starting/Stopping Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Maintenance and Repair Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Warranty Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

All information, illustrations, and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

For assistance regarding the assembly, controls, operation or maintenance of the unit, please call the Customer Support Department: 1-877-282-8684 (U.S.) or 1-800-668-1238 (Canada)

Additional information about the unit can be found on our website: www.cubcadet.com (U.S.) or www.cubcadet.ca (Canada)

For service, please call the Customer Support Department to obtain a list of authorized service dealers near you. Service on this unit, both within and after the warranty period, should only be performed by an authorized and approved service dealer. When servicing, use only identical replacement parts.

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

NOTE:

Advises you of information or instructions vital to the operation or maintenance of the equipment.

SYMBOL MEANING

SPARK ARRESTOR NOTE NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grasscovered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part #753-05444 Muffler Assembly.

READ ALL INSTRUCTIONS BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• All guards and safety attachments must be installed properly before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace parts that are cracked, chipped, or damaged in any way. Do not operate the unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and hard or sharp objects such as glass, wire, etc.

• Be aware of the risk of injury to the head, hands and feet.

• Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders, and pets outside a 50 feet (15 m) radius; there still may be a risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If you are approached, stop the unit immediately.

• Use only 0.105 inch, 2.67 mm diameter original equipment manufacturer replacement line. Never use metal-reinforced line, wire or rope. These can break off and become dangerous projectiles.

• Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the fuel tank cap or add fuel when the engine is hot. Always loosen the fuel tank cap slowly to relieve any pressure in the tank before fueling. Do not smoke.

• Always add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Do not smoke.

• Never operate the unit without the fuel cap securely in place.

• Avoid creating a source of ignition for spilled fuel. Wipe up any spilled fuel from the unit immediately before starting the engine. Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke.

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Only operate this unit in a well-ventilated outdoor area.

WHILE OPERATING

• Wear safety glasses or goggles that meet ANSI Z87.1 standards and are marked as such. Wear ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while operating the unit as a trimmer. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains stationary when the engine is idling. If it does not, have the unit adjusted by an authorized service technician.

• Adjust the handle to your size in order to provide the best grip.

• Be sure the cutting attachment is not in contact with anything before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting/Stopping Instructions.

• Use the right tool. Only use this tool for its intended purpose.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both handles or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts get extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run the engine at high speed when not cutting.

• Always stop the engine when cutting is delayed or when walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

• Stop the unit, switch the engine to off, and disconnect the spark plug for maintenance or repair.

• Use only original equipment manufacturer replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any unauthorized parts or accessories could lead to serious injury to the user, or damage to the unit, and void your warranty.

• Keep unit clean of vegetation and other materials. They may become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store a fueled unit inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

• IMPORTANT SAFETY INSTRUCTIONS •

Read the Operator’s Manual and follow all warnings and safety instructions. Failure to do so

can result in serious injury to the operator and/or bystanders.

FOR QUESTIONS, CALL 1-877-282-8684 IN U.S. OR 1-800-668-1238 IN CANADA

SAFETY ALERT:

Indicates danger, warning or caution. Attention is required in order to

avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

DANGER:

Failure to obey a safety warning will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING:

Failure to obey a safety warning can result in injury to yourself and others. Always

follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION:

Failure to obey a safety warning may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING:

When using the unit, you must follow the safety rules. Please read these instructions before operating the unit in order to ensure the safety of the operator and any bystanders. Please keep these instructions for later use.

WARNING:

Gasoline is highly flammable, and its vapors can explode if ignited. Take the following precautions:

CALIFORNIA PROPOSITION 65 WARNING:

Engine exhaust, some of its constituents and certain finished components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

• SAFETY AND INTERNATIONAL SYMBOLS •

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating, maintenance, and repair information.

• Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean after each use, see Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan someone this unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

KNOW YOUR UNIT

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds.

• Edging

• Decorative trimming around trees, fences, etc.

Other optional accessories may be used with this unit.

Throttle Control

J-Handle

Shaft Grip

Air Filter/Muffler

Cover

Spark Plug

Shaft Housing

Starter Rope Grip

Line

Cutting

Blade

Muffler

On/Off Control

Cutting Head

Cutting Head Shield

Fuel Cap

Rapid-Link®

INSTALL THE CUTTING HEAD SHIELD

Use the following instructions if the cutting head shield on your unit is not installed.

1. Place the cutting head shield onto the shaft

housing. Be sure the guard mounting bracket slides into the slot on the edge of the cutting shield. Rotate the shield into place, counterclockwise. The holes in the guard mounting bracket and cutting head shield will line up (Fig. 1).

2. From inside the cutting head shield, push the

square bolt through the hole until the threaded end protrudes through the guard mounting bracket (Fig. 2).

3. Put the washer on the bolt, then screw the wing nut onto the bolt and tighten.

Figure 3 shows the installation process from underneath the unit.

INSTALL AND ADJUST THE J-HANDLE

1. Place the J-handle between the top and middle clamp pieces (Fig. 4).

2. While holding the 3 pieces together, install the 4 screws through the top clamp

and into middle clamp.

NOTE: The holes in the top and middle clamp will line up only when assembled

correctly.

3. Place the clamps and the J-handle over the shaft housing and onto the bottom clamp.

4. Hold each hex nut in the bottom clamp recess with a finger. Start screws with a

large Phillips screwdriver. Do not tighten until making the handle adjustment.

5. Slide the J-handle in or out until the arrow/white line on the decal touches the clamp

assembly (Fig. 4). You must first loosen the screws if the handle is pre-installed.

6. While holding the unit in the operating position (Fig. 15), position the J-handle to

the location that provides you the best grip.

7. Tighten the clamp screws evenly until tight.

OPERATING THE RAPID-LINK® SYSTEM

The Rapid-Link® system enables the use of these optional Add-Ons.

Mach 4® Trimmer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*

Brushcutter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*

Bladed Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BP720

Blower Trimmer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BT720*

Blower Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BV720

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720

Lawn Dethatcher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LD720

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720*

Pole Saw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720

Straight Shaft Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720

Turbo Blower. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720

* Do NOT use this Add-On with an electric powered unit. REMOVING THE ADD-ON

1. Turn the knob counterclockwise to loosen (Fig. 7).

2. Press and hold the release button (Fig. 5).

3. While firmly holding the upper shaft housing,

pull the lower shaft housing straight out of the Rapid-Link® coupler (Fig. 6).

INSTALLING THE ADD-ON NOTE: To make installing or removing the add-

on easier, place the unit on the ground or on a work bench.

1. Turn knob counterclockwise to loosen (Fig. 7).

2. While firmly holding the add-on, push it straight into the Rapid-Link® coupler (Fig. 6).

NOTE: Aligning the release button with the guide recess will help installation (Fig. 5).

3. Turn the knob clockwise to tighten (Fig. 7).

For decorative trimming/edging with the line cutting head, lock the release button into the 90° hole (Fig. 7).

ASSEMBLY INSTRUCTIONS

Guide Recess

Fig. 5

Release Button

Rapid-Link®

Coupler

Upper Shaft

Housing

Fig. 6

Lower Shaft

Housing

Primary Hole

Knob

Fig. 7

90˚ Edging Hole

(Trimmer Only)

RULES FOR SAFE OPERATION

• SAFETY ALERT SYMBOL

Indicates danger, warning or caution. May be used in conjunction with other symbols or pictographs.

• HOT SURFACE WARNING

Do not touch a hot muffler or cylinder. You may get burned. These parts get extremely hot from operation. When turned off they remain hot for a short time.

• READ OPERATOR'S MANUAL

WARNING: Read the operator’s manual(s) and follow all warnings and safety

instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can cause severe eye injury and hearing

loss. Wear eye protection meeting ANSI Z87.1-1989 standards and ear protection when operating this unit. Use a full face shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m)

from the operating area.

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING: Small objects can be propelled at high speed, causing injury. Keep

away from the rotating rotor.

SYMBOL MEANING

• CHOKE CONTROL

1. • FULL choke position

2. • PARTIAL choke position

3. • RUN choke position

• UNLEADED FUEL

Always use clean, fresh unleaded fuel

• OIL

Refer to operator’s manual for the proper type of oil.

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• SHARP BLADE

WARNING: Sharp blade on cutting attachment shield. To prevent serious injury, do

not touch the line cutting blade.

• DO NOT USE E85 FUEL IN THIS UNIT

WARNING: It has been proven that fuel containing greater than 10% ethanol will

likely damage this engine and void the warranty.

WARNING:

To prevent serious personal injury, never operate the trimmer without the cutting head

shield in place.

Cutting

Head

Shield

Shaft Housing

Guard

Mounting

Bracket

Fig. 1

J-Handle

Screws (4)

Fig. 4

Oil Fill Plug

Blue Choke Lever

Primer

Bulb

Top

Clamp

Middle Clamp

Bottom

Clamp

Nuts

TOOLS REQUIRED:

• Large Phillips screwdriver

Square

Bolt

Hole

Washer

Fig. 3

Washer

Guard

Mounting

Bracket

Fig. 2

Wing

Nut

Square Bolt

Wing Nut

Cutting

Head

Shield

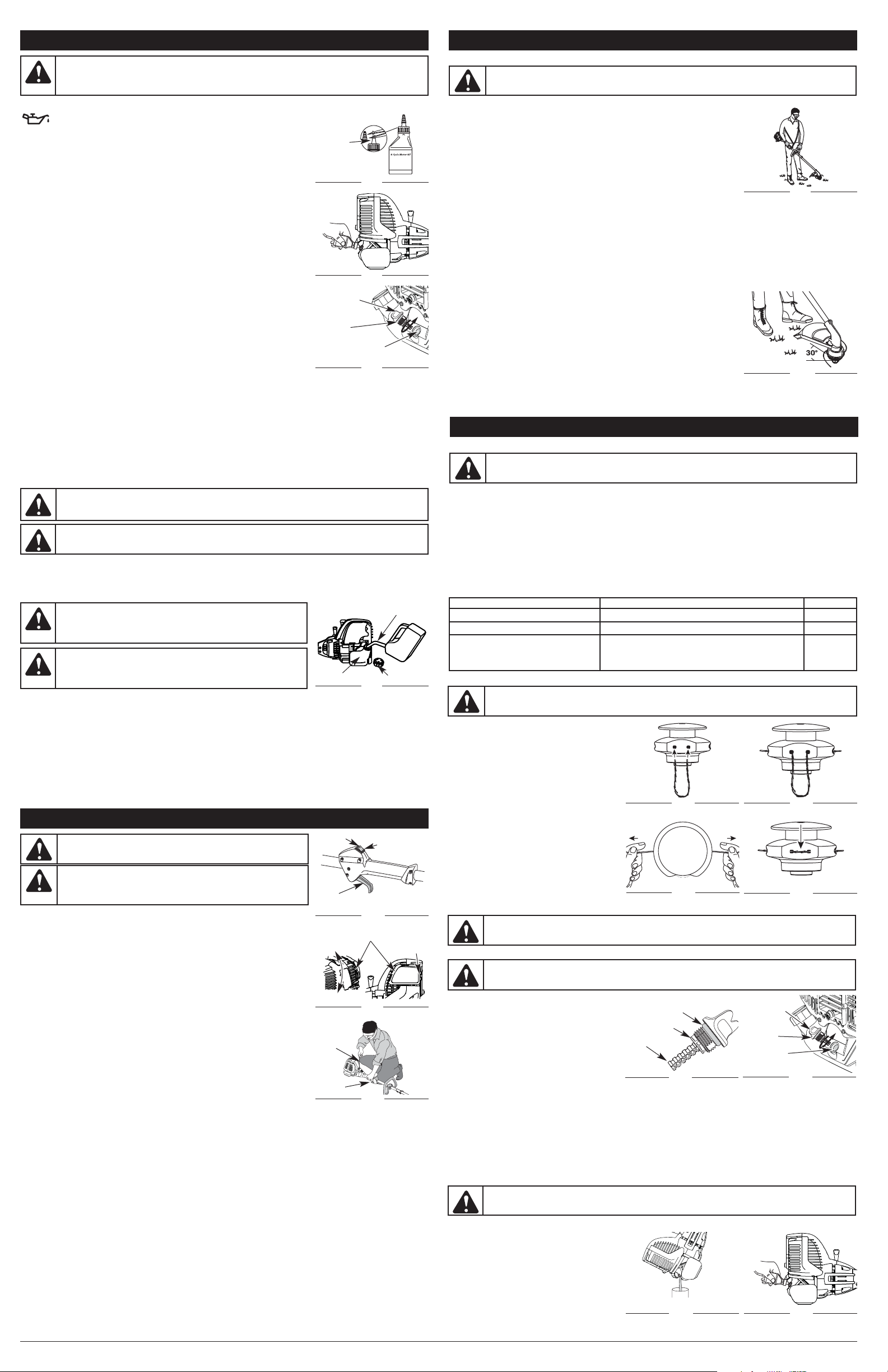

OIL AND FUEL INFORMATION

STARTING/STOPPING INSTRUCTIONS

WARNING:

Remove fuel cap slowly to avoid injury from fuel spray.

Never operate the unit without the fuel cap securely in place.

WARNING:

Avoid accidental starting. Make sure you are in the starting position when pulling the starter rope (Fig. 14). To avoid serious injury, the operator and unit must be in a stable position while starting.

OPERATING INSTRUCTIONS

HOLDING THE TRIMMER

Before operating the unit, stand in the operating position (Fig. 15). Check for the following:

• The operator is wearing eye protection and proper clothing

• With a slightly-bent right arm, the operator’s hand is holding the shaft grip

• The operator’s left arm is straight, the left hand holding the J-handle

• The unit is at waist level

• The cutting head is parallel to the ground and easily contacts the grass without the need to bend over

TIPS FOR BEST TRIMMING RESULTS

• Keep the cutting head parallel to the ground.

• Do not force the cutting head. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid premature line wear or engine drag.

• Cut from right to left whenever possible. Cutting to the left improves the unit's cutting efficiency. Clippings are thrown away from the operator.

• Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forward-backward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

• Following the trimming techniques

• What vegetation is being cut

• Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree.

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation around trees, posts, fences and more. Rotate the whole unit so that the cutting head is at a 30° angle to the ground (Fig. 16).

WARNING:

Always wear eye, hearing, foot and body protection to reduce the risk of injury when operating

this unit.

Fig. 15

WARNING:

Overfilling oil crankcase may cause serious personal injury. Check and maintain the proper oil level in the crank case; it is important and cannot be overemphasized. Check the oil before each use and change it as needed. See Changing the Oil.

RECOMMENDED OIL TYPE

Using the proper type and weight of oil in the crankcase is extremely important. Check the oil before each use and change the oil regularly. Failure

to use the correct oil, or using dirty oil, can cause premature engine wear and failure. Use a high-quality SAE 30 weight oil of API (American Petroleum Institute) service

class SF, SG, SH.

ADDING OIL TO CRANKCASE: INITIAL USE NOTE: This unit is shipped without oil. In order to avoid damage to the unit, put

oil in the crankcase before you attempt to start the unit.

Your unit is supplied with one 3.04 fluid oz. (90 ml.) bottle of SAE 30 SF, SG, SH oil (Fig. 8). NOTE: Save the bottle of oil. It can be used to measure the correct amount during

future oil changes. See Changing the Oil.

1. Unscrew the top of the bottle of oil and remove the paper seal covering the opening. Replace the top. Next, cut the tip off the funnel spout (Fig. 8).

2. Tip unit so that the back of the engine is facing up in a vertical position.

3. Remove the oil fill plug from the crankcase (Fig. 10).

4. Pour the entire bottle of oil into the oil fill hole (Fig. 9).

NOTE: Never add oil to the fuel or fuel tank.

5. Wipe up any oil that may have spilled and reinstall the oil fill plug.

Check oil before each use and change as needed. Refer to Checking the Oil Level.

RECOMMENDED FUEL TYPE

Old fuel is the primary reason for improper unit performance. Be sure to use fresh, clean, unleaded gasoline.

NOTE: This is a four cycle engine. In order to avoid damage to the unit, do not

mix oil with gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate or form acids when stored. Use fresh fuel (less than 30 days old), when using alcoholblended fuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use fresh unleaded gasoline

• Use the fuel additive STA-BIL® or an equivalent

• Drain tank and run the engine dry before storing unit

Using Fuel Additives

The use of fuel additives, such as STA-BIL® Gas Stabilizer or an equivalent, will inhibit corrosion and minimize the formation of gum deposits. Using a fuel additive can keep fuel from forming harmful deposits in the carburetor for up to six (6) months. Add 0.8 oz. (23 ml) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's gas tank.

FUELING THE UNIT

1. Remove the fuel cap (Fig. 11).

Place the gas container’s spout into the fill hole on the fuel tank (Fig. 11) and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine.

NOTE: Dispose of the old gasoline in accordance with federal, state and local regulations.

Funnel

Spout

Fig. 8

Fig. 9

Gas Can Spout

Fig. 11

WARNING:

Remove fuel cap slowly to avoid injury from fuel spray.

Never operate the unit without the fuel cap securely in place.

WARNING:

Add fuel in a clean, well ventilated outdoor area. Wipe up any spilled fuel immediately.

Avoid creating a source of ignition for spilt fuel. Do not start the engine until fuel vapors dissipate.

WARNING:

Gasoline is extremely flammable. Ignited vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.

Fig. 10

Oil Fill

Plug

O-Ring

Oil Fill

Hole

Fuel Tank

Fuel Cap

STARTING INSTRUCTIONS

1. Check the oil level in the crankcase. Refer to Checking the Oil Level.

2. Fill the fuel tank with fresh, clean unleaded gasoline. Refer to Fueling the Unit. NOTE: There is no need to turn the unit on. The On/Off Control is in the ON ( I )

position at all times (Fig. 12).

IF COLD... In cold weather conditions (below 40°F), flip the Red Cold Weather Start

Lever (Fig. 13) down to the start/closed position and continue to step 3. DO NOT flip this lever down if the temperature is above 40°F.

3. Fully press and release the primer bulb 10 times, slowly. Some amount of fuel should be visible in the primer bulb and fuel lines (Fig. 13). If fuel can not be seen in the bulb, press and release the bulb until fuel is visible.

4. With the unit in the starting position, do not squeeze the throttle control (Fig. 14). With a controlled and steady motion, pull the starter rope 3 to 5 times or until engine starts.

IF COLD... In cold weather conditions (below 40°F), flip the Red Cold Weather Start

Lever back up to the run/open position (Fig. 13) after the unit has started and before squeezing the throttle control.

5. Wait 60 seconds and then squeeze the throttle control.

6. Continue squeezing the throttle control for an additional 30 to 60 seconds to let the engine warm up. The unit may be used during this time.

IF... The engine does not start, go back to step 3. IF... The engine stops while squeezing the throttle control, go back to step 4. STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the engine to cool down by idling.

2. Press and hold the On/Off Control switch in the OFF (O) position until the unit comes to a complete stop (Fig. 12).

OFF (O)

ON (I)

Throttle

Control

Fig. 12

Starter

Rope

Starting Position

Throttle Control

Fig. 14

Fig. 13

Primer Bulb

Red Cold Weather

Start Lever

Run/ Open

Close/ Start

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require special tools or skills. If you are unsure about these procedures

take your unit to any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the emission control devices and system may be performed by any

non-road engine repair establishment, individual or authorized service dealer.

NOTE: Please read the California/EPA statement that came with the unit for a complete listing of terms and

coverage for the emissions control devices, such as the spark arrestor, muffler, carburetor, etc.

WARNING:

To prevent serious injury, never perform maintenance or repairs with unit running. Always

service and repair a cool unit. Disconnect the spark plug wire to ensure that the unit cannot start.

Fig. 16

MAINTENANCE AND REPAIR INSTRUCTIONS

FREQUENCY MAINTENANCE REQUIRED SEE

Every 10 hours Clean and oil air filter p. 4 Change 1st 10 hours Change oil p. 3

Every 25 hours

Change oil Check rocker arm to valve clearance and adjust Check spark plug condition and gap

p. 3 p. 4 p. 4

FIXED LINE INSTALLATION

Always use original equipment manufacturer 0.105 inch (2.67 mm) replacement line. Lines other than those specified may make the engine overheat or fail.

To install the trimming line:

1. Insert each end of the replacement line into the holes on either side of retention hook (Fig. 17).

2. Push the ends through until they stick out of the sides of the head (Fig. 18).

3. Pull the ends through making sure that the ends are of equal length and the middle of the line is centered between the insertion holes (Fig. 19).

4. If the ends are not of equal length, push the longer end back through the head part way and pull the shorter end to compensate. Repeat until both ends are the same length.

5. Push the trimmer line until it lies flat against the cutting head (Fig. 20). Make sure the two lengths of cutting line are of equal length. If they are not, adjust until they are.

CHECKING THE OIL LEVEL

The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized. Check oil before each use:

1. Stop the engine and allow oil to drain into the crankcase.

2. Place the unit on a flat, level surface to get a proper oil level reading (Fig. 24).

3. Keep dirt, grass clippings and other debris out of the engine. Clean the area around the dipstick before removing it.

4. Remove the oil fill plug/dipstick and wipe off oil. Reinsert it all the way back in. (Fig. 22)

5. Remove the oil fill plug/ dipstick and check the oil level. Oil should be up to the top of the dipstick (Fig. 21).

6. If the level is low, add a small amount of oil to the oil fill hole and recheck (Fig. 22). Repeat this procedure until the oil level reaches the top of the dipstick.

NOTE: Do not overfill the unit. NOTE: Make sure the O-ring is in place on the oil fill plug/ dipstick when checking and changing the oil (Fig. 21). CHANGING THE OIL

Change the oil while the engine is still warm. The oil will flow freely and carry away more impurities.

1. Unplug spark plug boot to prevent accidental starting.

2. Remove the oil fill plug/dipstick.

3. Pour the oil out of the oil fill hole and into a container by tipping the unit to a vertical position (Fig. 23). Allow ample time for complete drainage.

4. Wipe up any oil residue on the unit and clean up any oil that may have spilled. Dispose of the oil according to federal, state and local regulations.

5. Refill the crankcase with 3.04 fl.oz. (90 ml) of SAE 30 SF, SG, SH oil.

NOTE: Use the bottle and spout saved from initial use to measure the correct

amount of oil. The top of the label on the bottle measures approximately

3.04 ounces (90 ml) (Fig. 25). Check the level with the dipstick. If the level is low, add a small amount of oil and recheck. Do not overfill (Fig. 22).

6. Replace the oil fill plug/dipstick.

7. Reconnect the spark plug boot.

WARNING:

To prevent extensive engine wear and damage to the unit, always maintain the proper oil

level in the crankcase. Never operate the unit with a low oil level.

CAUTION:

Wear gloves to prevent injury when handling the unit.

Fig. 21

Fig. 22

Oil Fill Plug/ Dipstick

Oil Fill

Plug

O-Ring

Fig. 23

Oil Fill

Hole

WARNING:

Never use metal-reinforced line, wire, chain or rope. These can break off and become

dangerous projectiles.

Fig. 24

Fig. 25

Fill Line

O-Ring

Full

Add 1.4-

1.5 oz.

(41-44 ml)

Fig. 18

Fig. 17

Fig. 19

Fig. 20

WARNING:

Always use the correct line length when installing trimming line on the unit. The line may not

release properly if the line is too long.

WARNING:

DO NOT USE E85 FUEL IN THIS UNIT. It has been

proven that fuel containing greater than 10% ethanol will likely damage this engine and void the warranty.

AIR FILTER MAINTENANCE

Cleaning the Air Filter

Failure to maintain your air filter properly can result in poor performance or can cause permanent damage to your engine.

1. Open the air filter cover. Push the tab on the left side of the cover inward. Then pull the air filter cover out and to the right (Fig. 26).

NOTE:

It may be necessary to remove the fuel cap to completely remove the air filter cover.

2. Remove the air filter (Fig. 26).

3. Wash the filter in detergent and water. Rinse the filter thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter.

5. Squeeze the filter to spread and remove excess oil.

6. Replace the filter (Fig. 26).

NOTE: If the unit is operated without the air filter, you will VOID the warranty.

7. Reinstall the air filter cover. Position the hooks on the right side of the air filter cover into the slots at the right side of the back plate (Fig. 26).

NOTE: It may be necessary to remove the fuel cap to completely replace the air filter cover.

8. Swing the cover to the left until the tab on the air filter cover snaps into place in the slot on the back plate (Fig. 26).

9. Replace the fuel cap if you have removed it.

IDLE SPEED ADJUSTMENT

The idle speed of the engine is adjustable. An idle adjustment screw is between the air filter cover and the engine starter housing (Fig. 27).

NOTE: Careless adjustments can seriously damage your unit. An authorized

service dealer should make carburetor adjustments.

If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small Phillips screwdriver in between the Air Filter Cover and the Engine Cover (Fig. 27). Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle speed screw counterclockwise 1/8 of a turn at a time (as needed), to reduce idle speed.

Checking the fuel, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not and all of the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

ROCKER ARM CLEARANCE

This service requires disassembly of the engine. If feeling unsure or unqualified to perform this service, take the unit to an authorized service center.

• The engine must be cold when checking or

adjusting the valve clearance.

• This task should be performed inside, in a clean,

dust free area.

1. Remove the five (5) screws with a Flat-head or T-20 Torx screwdriver and the one T-25 screw (Fig. 28).

2. Disconnect the spark plug wire.

3. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

4. Remove the engine cover (Fig. 28).

5. Clean dirt from around the rocker arm cover. Remove the screw holding the rocker arm cover with a large flat blade screwdriver or Torx T-25 bit (Fig. 29). Remove the rocker arm cover and gasket.

6. Pull the starter rope slowly to bring the piston to the top of its travel, (known as top dead center). Check that:

• The piston is at the top of its travel while looking in the spark plug hole (Fig. 29).

• Both rocker arms move freely, and both valves are closed.

If these statements are not true, repeat this step.

7. Slide the feeler gauge between the rocker arm and the valve return spring. Measure the clearance between the valve stem and rocker arm (Fig. 30). Measure both the intake and exhaust valves.

The recommended clearance for both intake and exhaust is .003 – .006 in. (.076 – 0.152 mm). Use a standard automotive .005 in. (0.127 mm) feeler gauge. The feeler gauge should slide between the rocker arm and valve stem with a slight amount of resistance, without binding. See Figures 30 and 31.

8. If the clearance is not within specification:

a. Turn the adjusting nut using a 5/16 inch (8 mm) wrench or nut driver (Fig. 31).

• To increase clearance, turn the adjusting nut counterclockwise.

• To decrease clearance, turn the adjusting nut clockwise.

b. Recheck both clearances and adjust as necessary.

9. Reinstall the rocker arm cover using a new gasket. Torque the screw to 20–30 in•lb (2.2–3.4 N•m).

10. Check the spark plug and reinstall. See Replacing the Spark Plug.

11. Replace the spark plug wire.

12. Reinstall the engine cover. Check alignment of the cover before tightening the screws. Tighten screws.

REPLACING THE SPARK PLUG

Use a replacement part number 791-180852B spark plug. The correct air gap is 0.025 in. (0.635 mm).

1. Stop the engine and allow it to cool. Remove the five (5) screws with a Flat-head or T-20 Torx screwdriver and the one T-25 screw (Fig. 28).

2. Grasp the plug wire firmly and pull the cap from the spark plug.

3. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

4. Replace cracked, fouled or dirty spark plug. Set the air gap at 0.025 in. (0.635 mm.) using a feeler gauge (Fig. 32).

5. Install a correctly-gapped spark plug in the cylinder head. Turn the 5/8 in. socket clockwise until snug.

If using a torque wrench torque to: 110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

MAINTENANCE AND REPAIR INSTRUCTIONS

WARNING:

The cutting attachment may spin during idle speed adjustments. Wear protective clothing

and observe all safety instructions to prevent serious personal injury.

Fig. 27

Idle Adjustment Screw

WARNING: Do not sand blast, scrape or clean electrodes. Grit in the

engine could damage the cylinder.

Fig. 32

0.025 in.

(0.635 mm.)

WARNING:

To avoid serious personal injury, always turn the unit off and allow it to cool before you

clean or service it.

Fig. 28

View Of The Rear Engine Cover

Fig. 29

Rocker Arm

Cover

Fig. 30

Adjustment

Nuts

Intake

Exhaust

Rocker

Arms

Spark

Plug Hole

Valve Stem

Fig. 31

Feeler Gauge

0.003–0.006 in.

(0.076–0.152 mm)

Screws

T-25 Screws

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Fouled spark plug Replace or clean the spark plug

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Cutting attachment bound with grass Stop the engine and clean the cutting attachment Dirty air filter Clean or replace the air filter

TROUBLESHOOTING

CAUSE ACTION

Empty fuel tank Fill fuel tank with fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times Old fuel Drain gas tank and add fresh fuel Fouled spark plug Replace or clean the spark plug

CAUSE ACTION

Air filter is plugged Replace or clean the air filter Old fuel Drain gas tank and add fresh fuel Improper idle speed Adjust according to the Idle Speed Adjustment section

ENGINE WILL NOT START

ENGINE WILL NOT ACCELERATE

ENGINE WILL NOT IDLE

If further assistance is required, contact an authorized service dealer.

ENGINE LACKS POWER OR STALLS WHEN CUTTING

ENGINE*

Drive Shaft Housing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Steel Tube (Rapid-Link™)

Throttle Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Finger-Tip Trigger

Approximate Unit Weight (No fuel, with handle, shield and cutting attachment) . . . . . . . . . . . . . . . . . . . 14.5 lbs (6.5 kg)

Cutting Mechanism. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fixed Line Cutting Head

Line Spool Diameter: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 inches (76.2 mm)

Trimming Line Diameter:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.105 inches (2.67 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 in. (43.18 cm.)

Engine Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Air-Cooled, 4-Cycle

Displacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6 cu. in. (26.2 cc)

Clutch Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrifugal

Operating RPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,200+ rpm

Idle Speed RPM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800 - 3,600 rpm

Ignition Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electronic

Ignition Switch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rocker Switch

Valve clearance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.003–0.006 in. (0.076–0.152 mm)

Spark Plug Gap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 inch (0.635 mm)

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAE 30 Oil

Crankcase Oil Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 oz (90 ml)

Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Unleaded

Carburetor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diaphragm, All-Position

Starter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Auto Rewind

Muffler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Baffled with Guard

Throttle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Manual Spring Return

Fuel Tank Capacity. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 oz (532 ml)

DRIVE SHAFT AND CUTTING ATTACHMENT*

SPECIFICATIONS

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

MAINTENANCE AND REPAIR INSTRUCTIONS

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

Short Term Storage (1-2 weeks)

1. Store the unit in a horizontal position. If this is not possible, store the unit vertically with the engine at the top.

Long Term Storage

1. Drain all gasoline from the gas tank into a container. Do not use gas that has been stored for more than 30 days. Dispose of the old gasoline in accordance with federal, state and local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of high quality motor oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

NOTE: Remove the spark plug and drain all of the oil from the cylinder before attempting to start the trimmer after

storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in accordance with federal, state and local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

WARNING:

To avoid serious personal injury, always turn the unit off and allow it to cool before you

clean or service it.

Fig. 26

Air Filter Cover

Air Filter

Ta b

WARNING:

To avoid serious personal injury, always turn the unit off and allow it to cool before

cleaning or servicing it.

CONSIGNES DE SÉCURITÉ

SERVICE TECHNIQUE

TABLE DES MATIÈRES

Service technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Familiarisez-vous avec votre appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Informations sur l'huile et le carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Instructions de démarrage et d'arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Entretien et réparations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Nettoyage et entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Tableau de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

NE RAMENEZ PAS CET APPAREIL CHEZ LE DÉTAILLANT. UNE PREUVE D’ACHAT SERA EXIGÉE POUR TOUTE PRISE EN CHARGE DANS LE CADRE DE LA GARANTIE.

Si vous éprouvez des difficultés à assembler ce produit ou si vous avez des questions sur les commandes, l’utilisation ou l’entretien de cet appareil, veuillez contacter le service à la clientèle : 1-877-282-8684 (E.U.) ou 1-800-668-1238 (Canada)

Des informations supplémentaires sont disponibles sur notre site web : www.cubcadet.com (E.U.) ou www.cubcadet.ca (Canada)

Pour un entretien ou une réparation, veuillez appeler le service à la clientèle pour obtenir une liste complète des concessionnaires agrées près de chez vous. L’entretien de cet appareil doit être confié exclusivement à un concessionnaire agrée pendant et après la période de garantie. Lors de l’entretien, utilisez uniquement des pièces de rechange identiques.

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

REMARQUE: donne des informations ou des instructions vitales pour le fonctionnement ou

l'entretien de l'équipement.

SYMBOLE SIGNIFICATION

PARE-ÉTINCELLES REMARQUE: à l'intention des utilisateurs opérant dans les terres forestières des États-Unis et dans les états

de Californie, du Maine, de l'Orégon et de Washington. Toutes les terres forestières des États-Unis et de l'état

de Californie (Codes sur les ressources publiques 4442 et 4443), de l'Orégon et de Washington exigent de par la loi que certains moteurs à combustion interne utilisés dans des zones couvertes de taillis ou d'herbe soient équipés d'un pare-étincelles en parfait état de fonctionnement, ou qu'ils soient conçus, équipés et entretenus pour la prévention des incendies. Renseignez-vous auprès des autorités de votre province ou de votre municipalité concernant la réglementation en vigueur. Vous pourriez être passible d'une amende ou être tenu responsable si vous ne respectez pas cette réglementation. Cet appareil est équipé d'un pare-étincelles en usine. Si l'écran pare-

étincelles, réf.

753-05444

, doit être remplacé, communiquez avec le service technique.

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous

pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-877-282-8684 AUX ÉTATS-UNIS, OU LE 1-800-668-1238

AU CANADA

ALERTE DE SÉCURITÉ:

indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

DANGER:

l e non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT:

le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE:

le non-respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisez-vous avec les commandes et l'utilisation correcte de cet appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.

• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte.

• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné comme recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.

• N'utilisez que du fil de remplacement d’origine du fabricant de 2,67 mm, 0,105 po de diamètre. N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds.

•

Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Les spectateurs doivent porter des protections oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.

• Appuyez sur la manette des gaz et assurez-vous qu'elle revient automatiquement en position de ralenti. Procédez à tous les réglages ou réparations avant d'utiliser l'appareil.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX POUR TÊTES D’ENTRAÎNEMENT À ESSENCE

• Stockez uniquement le carburant dans des conteneurs prévus spécifiquement à cet effet et approuvés pour le stockage de telles substances.

• Coupez toujours le moteur et laissez-le refroidir avant de remplir le réservoir d’essence. Ne retirez jamais le bouchon du réservoir d’essence et ne remplissez jamais ce dernier lorsque le moteur est chaud. Dévissez lentement le bouchon du réservoir d’essence afin de réduire la pression avant de le remplir. Ne fumez pas.

• Ajoutez le carburant dans un endroit bien aéré et propre, en plein air, à l’abri des sources d’étincelles ou flammes vives.

• Ne démarrez jamais l’appareil sans avoir bien revissé le bouchon du réservoir d’essence.

• Évitez tout ce qui pourrait enflammer le carburant renversé. L’essence s’étant échappée de l’appareil doit être essuyée immédiatement avant de démarrer l'appareil. Éloignez l’appareil d’au moins 9,1 m (30 pieds) du site et de la source du carburant avant de démarrer le moteur. Ne fumez pas.

• L'appareil ne doit pas être démarré ou utilisé à l'intérieur d'un espace ou d’un bâtiment clos. Inhaler les fumées du pot d’échappement peut provoquer la mort. Cet appareil doit fonctionner uniquement en extérieur, dans une zone bien aérée.

PENDANT L'UTILISATION DE L'APPAREIL

•

Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux au-dessus des épaules.

• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié a été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.

• Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.

• Ajustez la poignée selon votre taille pour mieux l'agripper.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce momentlà. Voir les Instructions de démarrage et d'arrêt.

• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation.

• Ne touchez pas le moteur, le boîtier d'engrenages ni le silencieux. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.

• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.

• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les bordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.

AVERTISSEMENT:

Lorsque vous utilisez la machine, vous devez suivre les consignes de sécurité. Veuillez lire ces instructions avant d’opérer la machine pour vous assurer de la sécurité de l’opérateur et de tout spectateur. Veuillez conserver ces instructions pour un usage ultérieur.

Manuel de l’utilisateur

ST4125

Désherbeuse à 4-temps

769-06523 P00 (12/10)

PROPOSITION DE LOI 65 DE CALIFORNIE AVERTISSEMENT :

La fumée d’échappement du moteur, certains constituants et composants finis contiennent ou émettent des produits chimiques connus de l’État de Californie comme étant à l’origine de cancers, de malformations congénitales ou autres anomalies de la reproduction. Lavez-vous les mains après manipulation.

AVERTISSEMENT:

L'essence est extrêmement inflammable et ses vapeurs peuvent

exploser si on y met le feu. Veuillez prendre les précautions suivantes.

• SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX •

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

• Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.

• Arrêtez et éteignez le moteur dans les cas suivants: entretien, réparation ou changement d'accessoires ou autres.

• N'utilisez que des pièces de équipement original rechange et accessoires d’origine du fabricant pour cet appareil. Elles sont disponibles auprès de votre concessionnaire agréé. L'utilisation de pièces ou accessoires autres que ceux de éqiupement original peut causer des blessures graves, endommager l’appareil et annuler sa garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.

•

Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.

• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.

•

Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez après chaque usage. Voir les sections Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSERVER CES INSTRUCTIONS

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

•

LISEZ LE MANUEL DE L'UTILISATEUR

AVERTISSEMENT: Lisez le manuel de l'utilisateur et suivez tous les avertissements

et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT: les objets projetés et les bruits forts peuvent endommager

la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

SYMBOLE SIGNIFICATION

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et propre.

• COMMANDE MARCHE/ARRÊT

ALLUMAGE/DÉMARRAGE/MARCHE

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

• N’UTILISEZ PAS DE L’ESSENCE E85 DANS CET APPAREIL

AVERTISSEMENT : Il a été prouvé que l’utilisation de carburant contenant plus

de 10% d’éthanol est susceptible d’endommager ce moteur et annulera la garantie.

CONSIGNES DE SÉCURITÉ SAVOIR VOTRE UNITÉ

INSTALLATION DU PROTECTEUR DE TÊTE DE COUPE

Suivez les instructions suivantes si le protecteur de tête de coupe n'est pas installé sur l'appareil.

1. Placez l’écran de le tête de coupe sur le logement de l’arbre. Veillez à ce que la patte d’attache de l’écran glisse dans l’encoche au bord de l’écran de coupe. Tournez l’écran dans le sens contraire des aiguilles d’une montre (Fig. 1) pour le mettre en place. Les trous dans la patte d’attache de l’écran et le tête de coupe s’aligneront.

2. De l’intérieur de l’écran de le tête de coupe, poussez le boulon carré dans le trou jusqu’à ce que l’extrémité filetée dépasse de la patte d’attache de l’écran (Fig. 2).

3. Mettez la rondelle sur le boulon, puis vissez l’écrou à oreilles et serrez. La figure 3 montre le processus d’installation vu d’en dessous de l’appareil.

INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN J

1. Placez la poignée en J entre les brides supér-ieure et médiane (Fig. 4).

2. Maintenez les trois pièces ensemble et introduisez les quatre (4) vis dans les brides supérieure et médiane.

REMARQUE: les trous des brides supérieure et médiane ne sont alignés que si

l’assemblage est correct.

3. Placez les brides et la poignée en J sur le corps de l'arbre et sur la bride inférieure.

4. Tenez d’un doigt chaque écrou hex dans le renfoncement de la bride inférieure. Commencez à visser à l’aide d’un grand tournevis à embout cruciforme. Ne serrez pas avant de régler le guidon.

5. Glissez la poignée en J en un mouvement de va-et-vient jusqu'à ce que la flèche/ligne blanche de l'autocollant touche la bride (Fig. 4).

6. Tenez l'appareil en position d’utilisation (Fig. 15), puis position-nez la poignée en J de manière à assurer une prise idéale.

7. Serrez les vis des brides uniformément jusqu'à bien fixer la poignée.

FONCTIONNEMENT DU RAPID-LINK®

Les accessoires TrimmerPlus® suivants sont également disponibles pour votre appareil :

Mach 4® débroussailleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720

Taille-haie articulés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*

Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*

L’élagueuse à lame circulaire. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BP720

Souffleuse / débroussailleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BT720*

Souffleuse / aspirateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BV720

Motobineuse de jardin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720

Scarificateur de pelouse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LD720

Coupe-bordures pour gazon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720*

Tronçonneuse sur perche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720

Débroussailleuse à arbre droit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725

Souffleuse à neige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720

Turbosouffleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720

* N’utilisez PAS cet accessoire avec un produit électrique. RETRAIT DE L'ACCESSOIRE DE COUPE OU AUTRE

1. Dévissez le bouton vers la gauche (Fig. 7).

2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 5).

3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur Rapid-Link®. (Fig. 6)

INSTALLATION DE L'ACCESSOIRE DE COUPE OU AUTRE

REMARQUE: Pour faciliter l'installation ou le

retrait d'accessoires, placez l'appareil au sol ou sur un établi.

1. Dévissez le bouton vers la gauche (Fig. 7).

2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur RapidLink® (Fig. 6).

REMARQUE: Aligner le bouton de déclenchement avec le renfoncement-guide

facilitera l'installation (Fig. 5).

3. Serrez le bouton en le tournant à droite (Fig. 7).

Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle Rapid-Link®, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le trou de 90° (Fig. 7).

INSTRUCTIONS DE MONTAGE

Renfoncement-guide

Fig. 5

Bouton de

déclenchement

Coupleur

Rapid-Link®

Corps de l'arbre

supérieur

Fig. 6

Corps de l'arbre

inférieur

Trou principal

Bouton

Fig. 7

Trou de coupe de

bordures de 90°

• AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les enfants et les animaux

domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• LES OBJETS PROJETÉS ET LA TÊTE ROTATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT :

ne faites pas fonctionner sans protecteur de sécurité en

plastique. Tenez-vous à l'écart de le tête de coupe rotatif.

• ETRANGLEUR

1 • Position d’étranglement MAXIMUM 2 • Position d’étranglement PARTIEL 3 • Position de MARCHE

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

• LAME AIGUISÉE

AVERTISSEMENT: le protecteur d'accessoire de coupe comporte une lame

aiguisée. Ne touchez pas la lame pour éviter des blessures graves.

APPLICATIONS

Utilisation comme désherbeuse:

• Coupe d'herbe et de mauvaises herbes légères.

• Coupe de bordures

• Tailler autour des arbres, des clôtures, etc. D'autres accessoires facultatifs peuvent être utilisés

avec cette unité.

AVERTISSEMENT:

n'utilisez jamais la désherbeuse sans protecteur de tête de coupe pour éviter des blessures graves.

Manette

des gaz

Poignée

en J

Prise de

l'arbre

Couvercle du

filtre à air

Bougie

Corps de l'arbre

Poignée de la

corde de

démarrage

Lame

coupante

Silencieux

Commande

Marche/ Arrêt

Accessoire

de coupe

Protecteur

d'accessoire

de coupe

Bouchon du

carburant

Rapid-Link®

Bouchon de

remplissage /

jauge d'huile

Levier

d'étrangleur

Poire

d'amorçage

Poignée

en J

Vis (4)

Fig. 4

Bride

supérieure

Bride

médiane

Bride

inférieure

Écrous

OUTILS REQUIS :

• Grand tournevis à embout cruciforme

Protecteur

de tête de

coupe

Corps de l'arbre

Patte d’attache de l’écran

Fig. 1

Boulon

Tro u

Rondelle

Fig. 3

Rondelle

Patte

d’attache

de l’écran

Fig. 2

Écrou

papillon

Boulon

Écrou

papillon

Protecteur

de tête de

coupe

INSTRUCTIONS DE DÉMARRAGE

1. Vérifiez le niveau d'huile dans le carter moteur. Voir Vérification du niveau d'huile.

2. Remplissez le réservoir d’essence sans plomb propre et frais. Voir Ajout de Carburant. REMARQUE: Il n’est pas nécessaire de faire démarrer la machine. La commande

Arrêt/ Marche est en position Marche (I) en permanence (Fig. 12).

SI FROID... Par temps froid (en dessous de 4 °C (40 °F)), appuyez sur le levier rouge

de démarrage par temps froid (Fig. 13) jusqu'en position fermée et poursuivez à l'étape 3. N’appuyez pas sur ce levier si la température est supérieure à 4 °C (40 °F).

3. Pressez et relâchez la poire d’amorçage à 10 reprises, lentement. Une certaine quantité de carburant devrait être visible dans la poire d’amorçage et les conduites de carburant (Fig. 13). Si du carburant ne peut pas être vu dans l'ampoule, la presse et le dégagement l'ampoule jusqu'à ce que le carburant soit évident.

4. Levez-vous en position de départ et n’appuyez pas sur la manette des gaz (Fig. 14). Avec un mouvement commandé et régulier, tirez la corde de démarreur 3 à 5 fois ou jusqu'aux débuts de moteur.

SI FROID... Par temps froid (en dessous de 4 °C (40 °F)), relevez le levier rouge de

démarrage par temps froid (Fig. 13) jusqu'en position ouverte une fois que le moteur a démarré.

5. Attendez 60 secondes et puis serrez la commande de commande de puissance.

6. Continuez de serrer la commande de commande de puissance pour que des 30 à 60 secondes additionnelles laissent le préchauffage de moteur. L'unité peut être employée pendant ce temps.

SI… Le moteur ne démarre pas, répétez à partir du point 3. SI… Le moteur s’arrête pendant que vous appuyez sur la manette des gaz, répétez à partir du point 4. INSTRUCTIONS D'ARRÊT

1. Relâchez la manette des gaz. Laissez le moteur refroidir au ralenti.

2. Appuyez sur la commande Marche/Arrêt et maintenez-la en position ARRÊT (O) jusqu'à ce que le moteur s’arrête complètement (Fig. 12).

TYPE D'HUILE RECOMMANDÉ

Il est extrêmement important d'utiliser les bons type et indice d'huile dans le

carter-moteur. Vérifiez l'huile avant chaque utilisation et changez-la périodiquement. Le fait de ne pas utiliser la bonne huile ou d'utiliser une huile sale peut entraîner une usure et une défaillance prématurées du moteur. Utilisez une huile de haute qualité à indice SAE 30 API (American Petroleum Institute) de type SG, SF, SH.

AJOUT D'HUILE AU CARTER: MISE EN SERVICE REMARQUE: cet appareil est livré sans huile. Pour éviter d’endommager l’appareil,

mettez de l’huile dans le carter moteur avant le démarrage.

Votre appareil est livré avec une bouteille d'huile SAE 30 SF, SG, SH de 90 ml (3,04 fl.oz.) (Fig. 8).

REMARQUE: conservez la bouteille pour mesurer correctement la quantité

nécessaire d’huile plus tard. Voir Changement d'huile.

1. Dévisser le bouchon de la bouteille d’huile et retirez le papier couvrant l’ouverture.

Replacez le bouchon. Coupez la pointe de la buse de l’entonnoir (Fig. 8).

2. Placez l'appareil sur une surface horizontale plane.

3. Retirez le bouchon / la jauge d'huile du carter-moteur (Fig. 10).

4. Versez tout le contenu de la bouteille d'huile dans le carter-moteur (Fig. 9). REMARQUE: n’ajoutez jamais d'huile au carburant ni au réservoir de carburant.

5. Essuyez toute trace d'huile déversée et replacez le bouchon de remplissage / la jauge. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du

carter-moteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changezla au besoin tel qu'indiqué dans la section Changment d'Huile.

TYPE DE CARBURANT RECOMMANDÉ

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser du carburant sans plomb frais et propre.

REMARQUE:

ceci est un moteur à quatre temps. Pour éviter d’endommager l’appareil, ne

mélangez pas l’huile avec l’essence.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1% d'eau pour séparer le carburant et l'huile, ce qui forme de l'acide pendant l'entreposage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 30 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.

• Utilisez l'additif STA-BILMDou un produit équivalent.

• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.

• Videz le réservoir et faites marcher le moteur jusqu'à ce qu'il soit à sec avant d'entreposer l'appareil.

Utilisation d’additifs de carburant

L'utilisation d'additifs de carburant tel que le stabilisant d’essence STA-BILMDou un produit équivalent permet d'empêcher la corrosion et de minimiser la formation de résidus de gomme. L'usage d'additifs peut empêcher le carburant de former des dépôts nocifs dans le carburateur pendant six (6) mois maximum. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

AJOUT DE CARBURANT

1. Déposez le bouchon à essence (Fig. 11).

2. Placez le bec du récipient d’essence dans l’orifice du réservoir (Fig. 11) et remplissez celui-ci. REMARQUE: Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du site de ravitaillement en carburant avant de démarrer

le moteur.

REMARQUE: Éliminez le vieux carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

INFORMATIONS SUR L'HUILE ET LE CARBURANT

AVERTISSEMENT:

LE REMPLISSAGE EXCESSIF DU CARTER-MOTEUR PEUT ANTRAÎNER DES BLESSURES GRAVES. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter-moteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué dans la section Changment d'Huile.

Buse

d'entonnoir

Fig. 8

Fig. 9

Bec du récipient d'essence

Fig. 11

AVERTISSEMENT:

Ajoutez du carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiate-ment tout déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

AVERTISSEMENT:

L'essence est extrêmement inflammable et les vapeurs qui s'en dégagent peuvent exploser si on y met le feu. Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. Ne fumez pas en remplissant le réservoir. Éloignez toute source d'étincelles ou de flammes vives de la zone.

AVERTISSEMENT:

Enlevez le bouchon du réservoir lentement pour ne pas être blessé par les jets d'essence. Ne faites pas marcher l'appareil sans que le bouchon soit bien mis.

Fig. 10

Bouchon de remplissage/ jauge d'huile

Joint

torique

Orifice de

remplissage

d’huile

Réservoir

Bouchon du

carburant

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

AVERTISSEMENT:

n’utiliser l’outil qu’à l’extérieur, dans un endroit bien aéré. Les émanations d’oxyde de carbone dans un endroit confiné peuvent être mortelles.

AVERTISSEMENT :

évitez tout démarrage accidentel. Tenezvous en position de démarrage lorsque vous tirez sur la corde de démarrage (Fig. 14). L'opérateur et l'appareil doivent tous deux être en position stable pour éviter des blessures graves.

Arrêt (O)

Marche (I)

Manette des gaz

Fig. 12

Poignée de la corde de démarrage

Position de démarrage

Manette

des gaz

Fig. 14

INSTRUCTIONS D’UTILISATION

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 15). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée en J.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

CONSEILS POUR BIEN DÉSHERBER

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• De l’application des techniques de coupe précédentes

• Du type de végétation à couper

• Du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 16).

AVERTISSEMENT :

Portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer

les risques de blessures durant l'utilisation de l'appareil.

Fig. 15

Fig. 16

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

REMARQUE : c

ertaines procédures d'entretien nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

REMARQUE : l

'entretien, le remplacement ou la réparation des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

REMARQUE :

Veuillez lire la déclaration EPA/Californie fournie avec l'appareil pour obtenir une liste complète des conditions et de la couverture s'appliquant aux dispositifs de contrôle des émissions, tels que le pareétincelles, le pot d’échappement, le carburateur, etc.

AVERTISSEMENT :

Pour éviter tout accident, n’effectuez jamais l’entretien ou des réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid. Débranchez le câble de la bougie pour prévenir la mise en route.

FRÉQUENCE ENTRETIEN REQUIS RÉFÉRENCE

Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau p. 8 Premier changement après 10 heures Changez l'huile p. 7

Toutes les 25 heures

Changez l'huile Vérifiez et réglez le jeu entre soupape et culbuteur Vérifiez l'état de la bougie et l'écartement des électrodes

p. 7 p. 8 p. 8

INSTALLATION DU TÊTE DE COUPE À FIL FIXE

Utilisez toujours le fil de remplacement de 2,67 mm (0,105 pouce) original du fabricant. Les fils autres que ceux spécifiés peuvent entraîner une surchauffe ou une panne du moteur.

Installation du fil de coupe:

1. Insérez chaque extrémité du fil de remplacement dans les trous des deux côtés du crochet de retenue (Fig. 17).

2. Poussez les extrémités à travers jusqu'à ce qu'elles dépassent des côtés de la tête (Fig. 18).

3. Tirez sur les extrémités pour les faire passer à travers en vous assurant que les bouts sont de longueur égale et que le milieu du fil est centré entre les trous d'insertion (Fig. 19).

4. Si les bouts ne sont pas de longueur égale, repoussez le bout le plus long dans la tête et tirez sur le bout le plus court pour compenser. Répétez jusqu'à ce que chaque bout soit de la même longueur.

5. Poussez le fil de la débroussailleuse derrière le crochet pour l'empêcher de se détacher en cours de fonctionnement (Fig. 20).

VÉRIFICATION DU NIVEAU D'HUILE

Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du carter moteur et de son maintien. Vérifiez l'huile avant chaque utilisation :

1. Arrêtez le moteur et laissez l’huile s’écouler dans le carter moteur.

2. Placez l'appareil sur une surface horizontale plane avant de relever correctement le niveau d'huile (Fig. 24).

3. Empêchez l'accumulation de saleté, de résidus de coupe, etc. dans le moteur. Nettoyez la zone autour du bouchon / jauge d'huile avant de le retirer.

4. Retirez le bouchon / jauge d'huile et essuyez toute trace d'huile. Replacez-le en l'enfonçant bien. (Fig. 22)

5. Retirez le bouchon de remplissage / jauge d'huile et vérifiez le niveau d'huile. L’huile devrait atteindre le haut de la jauge (Fig. 21).

6. Si le niveau est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez (Fig. 22). Continuez jusqu'à ce que le niveau d'huile atteigne le haut de la jauge.

REMARQUE : Ne remplissez pas trop l’appareil. REMARQUE : Assurez-vous que le joint torique est mis sur le bouchon de remplissage / jauge d'huile au moment de

la vérification et du changement d'huile (Fig. 21).

CHANGEMENT D'HUILE

Mieux vaut changer l'huile lorsque le moteur est encore chaud. Cela lui permet de s'écouler librement et d'emporter les impuretés.

1. Débranchez le couvre-borne de bougie pour empêcher le démarrage.

2. Retirez le bouchon de remplissage/jauge d'huile.

3. Versez l'huile de l’orifice de remplissage dans un récipient en inclinant l'appareil à la verticale (Fig. 23). Allouez assez de temps pour une vidange complète.

4. Essuyez les résidus d'huile et nettoyez toute trace d'huile déversée. Éliminez l'huile selon les règlements fédéral, provincial et municipal en vigueur.

AVERTISSEMENT :

N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils

peuvent se briser et se transformer en projectile dangereux.

Fig. 18

Fig. 17

Fig. 19

Fig. 20

AVERTISSEMENT :

utilisez toujours la bonne longueur de fil lorsque vous posez le fil sur l'appareil.

MISE EN GARDE:

Pour éviter de trop user le moteur ou endommager l'appareil, maintenez toujours l'huile

du carter à un bon niveau. N’utilisez jamais l'appareil si le niveau est en dessous du bas de la jauge.

Fig. 21

Fig. 22

Bouchon de remplissage/ jauge d'huile

Bouchon de

remplissage/

jauge d'huile

Joint

torique

Orifice de

remplissage

d’huile

Joint torique

Plein

Ajoutez

41-44 ml

(1,4-1,5 oz)

AVERTISSEMENT:

Portez toujours des gants pour éviter tout risque de blessures lorsque vous

manipulez l'appareil.

Fig. 23

Fig. 24

Fig. 13

Poire

d'amorçage

Levier rouge de démarrage

par temps froid

Ouvert

Ferme

AVERTISSEMENT :

N’UTILISEZ PAS DE L’ESSENCE E85

DANS CET APPAREIL. Il a été prouvé que l’utilisation de carburant

contenant plus de 10% d’éthanol est susceptible d’endommager ce moteur et annulera la garantie.

5. Remplissez de nouveau le carter moteur de 90 ml (3,04 oz) d'huile SAE 30 SF, SG, SH.

REMARQUE : Mesurez la quantité nécessaire à l’aide de la bouteille et de la buse

utilisées lors de la mise en service. 90 ml (3,04 oz) correspond environ au haut de l’étiquette de la bouteille (Fig. 25). Vérifiez le niveau d'huile avec la jauge. S’il est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez Ne remplissez pas trop (Fig. 22).

6. Replacez le bouchon de remplissage / jauge d'huile.

7. Rebranchez le couvre-borne de bougie.

ENTRETIEN DU FILTRE À AIR

Nettoyage du filtre à air

Tout manquement à l’entretien du filtre à air peut entraîner une baisse de performances ou causer des dégâts permanents à votre moteur.

1. Ouvrez le couvercle du filtre à air Enfoncez la languette à droite du couvercle, tirez celui-ci vers vous puis vers la gauche (Fig. 26).

REMARQUE : Il peut s'avérer nécessaire de retirer le bouchon du réservoir pour

enlever le couvercle du filtre.

2. Retirez le filtre à air (Fig. 26).

3. Lavez le filtre dans un mélange d'eau et de détergent. Rincez le filtre abondamment et laissez-le sécher.

4. Appliquez une quantité suffisante d'huile moteur propre SAE 30 pour enduire légèrement le filtre.

5. Pressez le filtre pour répartir et drainer l'excédent d'huile.

6. Replacez le filtre (Fig. 26).

REMARQUE : Si vous faites fonctionner l'appareil sans filtre à air, vous ANNULEREZ la garantie.

7. Réinstallez le couvercle du filtre à air Placez les crochets à gauche du filtre à air dans les fentes à gauche de la plaque arrière (Fig. 26).

REMARQUE : Il peut s'avérer nécessaire de retirer le bouchon du réservoir pour réinstaller le couvercle du filtre.

8. Pivotez le couvercle vers la droite jusqu’à ce que la languette du couvercle du filtre s’enfonce d’un déclic dans la plaque arrière (Fig. 26).

9. Replacez le bouchon du réservoir si vous l’aviez retiré.

AJUSTEMENT DU RALENTI

La vitesse de ralenti du moteur est réglable à l’aide d’une vis de réglage accessible par un trou situé sur le dessus du couvercle du moteur (Fig. 27).

REMARQUE : Un réglage négligé peut sérieusement endommager l'appareil.

Confiez les réglages de carburateur à un concessionnaire agréé.

Si, après avoir vérifié le niveau de carburant et nettoyé le filtre à air, le moteur ne tourne toujours pas au ralenti, ajustez la vitesse au ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à une vitesse supérieure que celle du ralenti pendant une minute environ pour que le moteur se réchauffe. Consultez les instructions démarrage/arrêt.

2. Relâchez la manette des gaz et laissez tourner le moteur au ralenti. Si le moteur s’arrête, insérez un petit tournevis plat ou cruciforme dans le trou du filtre à air/couvercle du pot d’échappement (Fig. 27). Tournez la vis de réglage du ralenti, 1/8 de tour à la fois (si nécessaire) dans le sens des aiguilles d’une montre jusqu’à ce que le moteur tourne au ralenti de façon régulière.

REMARQUE : L’accessoire de coupe ne devrait pas tourner quand le moteur tourne au ralenti.

3. Si l’accessoire de coupe tourne lorsque le moteur est au ralenti, tournez la vis de réglage du ralenti dans le sens contraire des aiguilles d’une montre 1/8 de tour à la fois (si nécessaire) pour diminuer la vitesse de ralenti.

La vérification du niveau de carburant, le nettoyage du filtre à air et le réglage de la vitesse de ralenti devraient résoudre la plupart des problèmes du moteur. Dans le cas contraire et en présence des symptômes suivants :

• le moteur ne tourne pas au ralenti

• le moteur hésite ou cale lors de l’accélération

• il y a une perte de puissance moteur

Faites ajuster le carburateur par un technicien agréé.

JEU ENTRE SOUPAPE ET CULBUTEUR

Ceci nécessite de démonter le moteur. Si vous ne vous sentez pas à l'aise de le faire, confiez l'appareil à un centre de service agréé.

• Attendez que le moteur soit froid avant de

vérifier ou de régler le jeu de la soupape.

• Faites-le à l'intérieur, dans un endroit propre et

sans poussière.

1. Enlevez les cinq (5) vis avec un à tête plate ou un tournevis T-20 Torx et l'une vis T-25 (Fig. 28).

2. Déconnectez le câble de la bougie.

3. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

4. Déposez le couvercle du moteur (Fig. 28).

REMARQUE : Pour retirer plus facilement le

couvercle du moteur, tirez un peu sur le cordon de démarrage afin d'obtenir du mou.

5. Nettoyez toute saleté autour du cacheculbuteur. Retirez la vis retenant le cache-culbuteur à l’aide d’un tournevis à lame plate large ou à mèche no. T-25 Torx (Fig. 29). Enlevez le cache-culbuteur et le joint.

6. Tirez lentement sur la corde de démarrage pour ramener le piston au sommet de sa course dit « point mort haut ». Vérifiez que :

• Le piston est au sommet de sa course lorsqu’on regarde par le trou de la bougie (Fig. 29)

• Les deux culbuteurs se déplacent librement et les deux soupapes sont fermées

Si ce n'est pas le cas, répétez la procédure.

7. Glissez la jauge d'épaisseur entre le culbuteur et le ressort de rappel de la soupape. Mesurez le jeu entre la tige de soupape et le culbuteur (Fig. 30). Faites-le pour les soupapes d’admission et d'échappement.

LL'écart de jeu recommandé pour l'admission et l'échappement est de 0,076 – 0,152 mm (0,003 – 0,006 po). Servezvous d’une jauge d'épaisseur d’automobile standard de 0,127 mm (0,005 po). La jauge d'épaisseur devrait pouvoir glisser entre le culbuteur et la tige de soupape en rencontrant une faible résistance mais sans coller (Fig. 30 et 31).

8. Si le jeu n'est pas conforme:

a. Tournez l'écrou de réglage à l'aide d'une clé de 8 mm (5/16 po) ou d'un tournevis à embout hexagonal (Fig. 31).

• Pour augmenter le jeu, tournez l'écrou de réglage vers la gauche.

• Pour réduire le jeu, tournez l'écrou de réglage vers la droite.

b. Revérifiez les deux jeux de soupape et réglez-les au besoin.

9. Replacez le cache-culbuteur en mettant un joint neuf. Serrez la vis avec un couple de serrage de 2,2–3,4 N•m (12 po•lb).

10. Replacez le couvercle du moteur. Vérifiez l'alignement du couvercle avant de serrer les vis. Vissez bien.

11. Vérifiez l'état de la bougie et replacez-la. Voir Remplacement de la bougie.

12. Replacez le câble de la bougie.

REMPLACEMENT DE LA BOUGIE

Utilisez une bougie #791-180852B. L'écartement correct est de 0,635 mm (0,025 po).

1. Arrêtez le moteur et laissez-le refroidir. Enlevez les cinq (5) vis avec un à tête plate ou un tournevis T-20 Torx et l'une vis T-25 (Fig. 28).

2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

Remplacez toute bougie fendillée, encrassée ou sale. Réglez l'écartement à 0,635 mm (0,025 po) à l'aide d'une jauge d'épaisseur (Fig. 32).

4. Installez la bougie ajustée dans la culasse. Tournez la douille de 5/8 po à droite jusqu'à bien la visser.

Si vous utilisez une clé dynamométrique, vissez selon les valeurs suivantes :

12,3-13,5 Nom (110-120 po•lb). Évitez de trop serrer.

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.

• Laissez le moteur refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

Stockage courte durée (1-2 semaines)

1. Stocker l’unité en position horizontale. En cas d’impossibilité, la stocker verticalement, moteur vers le haut.

Entreposage de longue durée

1. Videz toute l’essence du réservoir dans un récipient. N'utilisez pas d’essence stockée pendant plus de 30 jours.

Éliminez le vieux carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à ce qu'il cale. Cela permet de s'assurer que le carburateur s'est

vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez environ 5 gouttes d'huile moteur de qualité dans le cylindre.

Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE : Retirez la bougie et videz toute l'huile du cylindre avant de mettre en marche la désherbeuse après une

période d'entreposage.

4. Changez l'huile. Voir Changement d'huile. Éliminez la vieille huile conformément aux règlements fédéral, provincial

et municipal en vigueur.

5. Nettoyez soigneusement l'appareil et vérifiez qu'il ne comporte pas de pièces desserrées ou endommagées.

Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

INSTRUCTIONS D’ENTRETIEN ET RÉPARATIONS

AVERTISSEMENT:

Pour éviter des blessures graves, éteignez toujours l'appareil et laissez-le

refroidir avant tout nettoyage ou entretien.

Fig. 26

Couvercle du filtre à air

Filtre à air

Crochets

AVERTISSEMENT :

il se peut que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

Fig. 27

Vis de réglage du ralenti

AVERTISSEMENT :

Pour éviter des blessures graves, éteignez toujours la désherbeuse et laissez-

la refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT :

évitez de sabler, gratter ou nettoyer les électrodes car de la saleté dans le moteur pourrait endommager le cylindre.

Fig. 32

0,635 mm (0,025 po)

Fig. 25

Niveau de

remplissage

AVERTISSEMENT :

une fois l'appareil éteint, pour éviter des blessures graves assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil.

Fig. 28

Moteur vu de haut

Fig. 29

Cache-

culbuteur

Fig. 30

Écrous de

réglage

ADMISSION

ECHAPPEMENT

Culbuteurs

Trou de

bougie

Tige de valve

Fig. 31

Jauge

d'épaisseur

0,076-0,0152 mm

(0,003-0,006 po)

Vis

T-25 Vis

CAUSA ACCIÓN

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire

CAUSA ACCIÓN

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire

RESOLUCIÓN DE PROBLEMAS

CAUSA ACCIÓN

El tanque de combustible está vacío Llene el tanque con combustible La bombilla de cebado no fue oprimida lo suficiente

Oprima la bombilla de cebado total y lentamente de 10 veces El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva La bujía de encendido está arruinada Cambie o limpie la bujía de encendido

CAUSA ACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

Vitesse de ralenti mal réglée

Ajustez la vitesse conformément aux indications de la

section Ajustement du ralenti

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

SPECIFICATIONS

MOTEUR*

Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 4-temps

Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26,2 cc (1,6 po3)

Type d'embrayage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrifuge

Régime de fonctionnement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,200+ tr/min

Régime ralenti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800 - 3,600 tr/min

Type d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Électronique

Contact d'allumage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interrupteur berceau

Jeu de soupape. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,076-0,152 mm (0,003-0,006 po)

Écartement de la bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po)

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Huile SAE 30

Contenance en huile du carter moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 ml (3,04 oz)

Carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sans plomb

Carburateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Membrane, toutes positions

Démarreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rembobinage automatique

Silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Chicane avec protection

Accélérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . À rappel manuel

Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 532 ml (18 oz)

Logement de l'arbre d'entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tube acier (Rapid-Link®)

Manette des gaz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Détente à portée du doigt

Poids de l'appareil (sans carburant, avec poignée, protecteur d'accessoire de coupe et accessoire de coupe) . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 kg (14.5 lbs)

Mécanisme de coupe:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tête de coupe à fil fixe

Diamètre de la bobine de fil: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,62 cm (3 po)

Diamètre du fil: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,67 mm (0,105 po)

Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43.18 cm (17 po)

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

ARBRE D'ENTRAÎNEMENT ET ACCESSOIRE DE COUPE*

NORMAS PARA UNA OPERACION SEGURA

LLAMADAS A APOYO AL CLIENTE

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Normas para una operación segura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Información del aceite y del combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instrucciones de arranque y apagado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instrucciones de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Instrucciones de mantenimiento y reparación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Limpieza y almacenamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Cuadro de solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTÍA, DEBERÁ PRESENTAR PRUEBA DE SU COMPRA.

Para solicitar asistencia en relación con el ensamblaje, los controles, la operación o el mantenimiento de la unidad, llame al Departamento de Atención al Cliente: 1-877-282-8684 (EE.UU.) o 1-800-668-1238 (Canadá).

Puede encontrar más información sobre la unidad en nuestro sitio Web: www.cubcadet.com (EE.UU.) o www.cubcadet.ca (Canadá)

Para mantenimiento, llame al Departamento de Apoyo al Cliente para obtener una lista de distribuidores de servicio autorizados de su localidad. El mantenimiento y reparación de este equipo, ya sea durante o después del período cubierto por la garantía, deben ser realizados solamente por un proveedor de servicios autorizado y aprobado. Cuando vaya a dar mantenimiento al equipo, utilice solo piezas de repuesto originales.

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.

NOTA: Le ofrece información o instrucciones que son esenciales para la operación o mantenimiento

del equipo.

SIMBOLO SIGNIFICADO

PARACHISPAS NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon

y Washington. Todos los terrenos forestales de los EE.UU. y el estado de California (Códigos de Recursos Públicos

4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna que se hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté equipado y sea mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la imposición de una multa. Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución, hay una Pantalla Parachispas disponible, Pieza #

753-05444

al contactar el departamento de servicio.

• IMPORTANTE INFORMACION DE SEGURIDAD •

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-877-282-8684 en EE.UU.

o al 1-800-668-1238 en Canada

ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

PELIGRO:

El no obedecer una advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA:

El no seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCIÓN:

El no seguir una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

LEA TODAS LAS INSTRUCCIONES ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad.

• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.

• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen pérdidas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes accesorias de corte que estén quebradas, cascadas o dañadas de cualquier forma. Asegúrese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de que la protección accesoria de corte esté bien conectada y colocada según se recomienda.

• Use siempre la línea de repuestos de 2,67 mm (0,105 pulg) del fabricante del equipo original. No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas pueden desprenderse y convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

• Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambre o cuerda los cuales pueden ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales domésticos a un radio de por lo menos 15 m (50 pies); aún así puede existir un riesgo de objetos despedidos contra los espectadores. Los espectadores deben usar protección para sus ojos. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

• Oprima el control del regulador y verifique que regrese automáticamente a la posición de mínima. Haga todos los ajustes o reparaciones antes de usar la unidad.

AVISOS DE SEGURIDAD PARA LAS UNIDADES QUE FUNCIONAN CON GASOLINA

• Almacene el combustible solamente en recipientes diseñados y aprobados específicamente para el almacenamiento de dichos materiales.

• Pare siempre el motor y deje que se enfríe antes de llenar el tanque de combustible. Nunca quite la tapa del tanque de combustible, ni agregue combustible, cuando el motor esté caliente. Siempre afloje la tapa del tanque de combustible lentamente para aliviar cualquier presión que haya en el tanque antes de cargar combustible. No fume.

• Siempre agregue el combustible en un área exterior bien ventilada, donde no haya chispas ni llamas. No fume.

• Nunca opere la unidad sin la tapa de combustible bien colocada en su lugar.

• Evite crear una fuente de ignición para el combustible derramado. Limpie de la unidad inmediatamente cualquier combustible derramado antes de arrancar el motor. Mueva siempre la unida a 30 pies (9.1 m) como mínimo de la fuente y sitio de combustible antes de arrancar el motor. No fume.

• Nunca arranque ni use la unidad dentro de una habitación o edificio cerrado. Respirar los vapores de escape puede causarle la muerte. Opere esta unidad sólo en un área exterior bien ventilada.

DURANTE LA OPERACION

• Use lentes o gafas de protección que cumplan con las normas ANSI Z87.1, y protección para sus oídos/audición mientras opere esta unidad. Use siempre una máscara facial o para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de manga larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Sostenga el cabello sobre el nivel de los hombros.

• La protección accesoria de corte debe estar siempre colocada en su lugar mientras opere la unidad. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.

• Esta unidad cuenta con un embrague. El accesorio de corte permanece estacionario cuando el motor está en marcha lenta. Si no lo hace, haga ajustar la unidad por un técnico de servicio autorizado.

• Ajuste la manija a su tamaño de modo que le brinde el mejor agarre.

•

Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la unidad.

• Use la unidad únicamente con la luz del día o con buena luz artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición de inicio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para ninguna tarea para la cual no ha sido diseñada.

• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras esté en funcionamiento. Sostenga con firmeza tanto el mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador. Estas partes se calientan mucho con la operación. Luego de apagar la unidad, permanecen calientes durante un tiempo breve.

• No opere el motor a una velocidad mayor que la necesaria para cortar, recortar o recortar los bordes. No haga funcionar el motor a alta velocidad mientras no está cortando.

• Apague siempre el motor cuando demore el corte o mientras camina entre zonas de corte.

• Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y verifique si hay daños.

ADVERTENCIA:

Se deben seguir las siguientes reglas de seguridad cuando use la unidad. Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.

Manual del Operador

ST4125

Recortador de 4 Tiempos

769-06523 P00 (12/10)

PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA ADVERTENCIA: Los gases de escape, algunos de sus componentes y determinados

productos terminados contienen o emiten productos químicos de los que el estado de California tiene conocimiento provocan cáncer, malformaciones congénitas u otros daños al sistema reproductor. Lávese las manos después de manipularlo.

ADVERTENCIA:

La gasolina es muy inflamable y sus gases pueden explotar si se

encienden. Tome las siguientes precauciones:

• ADVERTENCIA DE SUPERFICIE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

• CONTROL DEL OBTURADOR

1 • Posición de OBTURACIÓN COMPLETA 2 • Posición de OBTURACIÓN PARCIAL 3 • Posición de MARCHA

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

• CUCHILLA AFILADA

ADVERTENCIA: La protección del accesorio de corte contiene una cuchilla

afilada. Para prevenir graves lesiones, no toque la cuchilla.

CONOZCA SU UNIDAD

INSTRUCCIONES DE ENSAMBLE

INSTALACION DEL PROTECTOR DE LA CABEZA DE CORTE

Siga las siguientes instrucciones si el protector de la cabeza de corte no está instalado en su unidad.

1. Coloque el protector de la cabeza de corte en el bastidor del eje. Cerciórese de que el soporte de montaje de la guardera se deslice en la ranura situada en el borde del protector de corte. Gire el protector en sentido antihorario hasta que quede en su lugar (Fig.

1). Los orificios en el soporte de montaje de la guardera y el protector de la cabeza de corte se alinearán.

2. Desde el interior del protector de la cabeza de corte, empuje el perno cuadrado a través del orificio hasta que el extremo con roscas sobresalga a través del soporte de montaje de la guardera (Fig. 2).

3. Ponga la arandela en el perno, y después atornille la tuerca de mariposa y apriétela. La Figura 3 muestra el proceso de instalación desde un ángulo por debajo de la unidad.

INSTALACIÓN Y AJUSTE DE LA MANIJA EN J

1. Coloque la manija en J entre la abrazadera superior y la abrazadera media (Fig. 4).

2. Mientras sostiene las tres piezas juntas, instale los cuatro (4) tornillos a través de la abrazadera superior en la abrazadera media.

NOTA: Los orificios de la abrazadera superior y media se alinearán sólo cuando

se ensamble en forma correcta.

3. Coloque las abrazaderas y la manija en J por encima del bastidor del eje y sobre la abrazadera inferior.

4. Sostenga cada tuerca hexagonal en el hueco de la abrazadera inferior con un dedo. Comience a colocar los tornillos con un destornillador Phillips grande. No los apriete hasta ajustar la manija.

5. Deslice la manija en J hacia dentro o hacia fuera hasta que la flecha o línea blanca de la calcomanía toque el ensamble de abrazaderas (Fig. 4).

6. Mientras sostiene la unidad en posición de operación (Fig. 15), coloque la manija en J en la posición que le brinde el mejor agarre.

7. Ajuste los tornillos de la abrazadera en forma pareja hasta que la manija en J esté firme.

OPERACION DEL SISTEMA RAPID-LINK®

El sistema Rapid-Link® le permite el uso de estos accesorios optativos.

Mach 4® recortador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720

Recortadora de setos articulada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*

Cortamalezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*

Podadora con sierra circular . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BP720

Recortador / aspirador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BT720*

Soplador / aspirador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BV720

Cultivadora de jardin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720

Escarificador de césped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LD720

Recortador de bordes de césped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720*

Cortador de poste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720

Recortador de eje recto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725

Soplador de nieve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720

Turbosoplador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720

* NO use este accesorio con un producto eléctrico. REMOCIÓN DEL ACCESORIO DE CORTE U

OTROS ACCESORIOS

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 7).

2. Opima y sostenga el botón de desconexión (Fig. 5).

3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en línea recta fuera del acoplador Rapid-Link® (Fig. 6)

INSTALACIÓN DEL ACCESORIO DE CORTE U OTROS ACCESORIOS NOTA: Para facilitar la instalación o remoción de los accesorios, coloque la

unidad sobre el suelo o sobre un banco de trabajo.

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 7).

2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador Rapid-Link® (Fig. 6).

NOTA: La alineación del botón de desconexión con el hueco de guía facilitará la

instalación (Fig. 5).

3. Gire la perilla en sentido horario para ajustarla (Fig. 7).

Para recortar bordes mientras usa el accesorio de corte de cabeza de línea con modelos Rapid-Link®, trabe el botón de desconexión en el orificio lateral de 90° (Fig. 7).

ADVERTENCIA:

No opere nunca la recortadora sin el protector de la cabeza de corte colocado en su lugar para evitar graves lesiones personales.

APLICACIONES

Como recortadora;

• Corte de césped y hierbas delgadas

• Recorte de bordes

•

Recorte decorativo alrededor de árboles, cercos, etc.

Otros accesorios opcionales se pueden utilizar con esta unidad.

Control del

regulador

Manija

en J

Mango del eje

Cubierta del filtro de aire

Bujía de

encendido

Bastidor del eje

Manija de la

cuerda de

arranque

Cuchilla

de corte

de línea

Silenciador

Control de arranque

y apagado

Accesorio

de corte

Protector

accesorio

de corte

Tapa del

combustible

Rapid-Link®

Tapón de relleno de aceite/ varilla

de medición

Palanca del

obturador

Bombilla

del cebador

Hueco de guía

Fig. 5

Botón de

desconexión

Rapid-Link®

Acoplador

Bastidor del

eje superior

Fig. 6

Bastidor del

eje inferior

Orificio primario

Perilla

Fig. 7

Orificio lateral 90˚

Manija

en J

Tornillos (4)

Fig. 4

Abrazadera

superior

Abrazadera

media

Abrazadera

inferior

Tuercas

Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o dañadas.

• Apague el motor para realizar todo el mantenimiento, reparaciones o cambio del accesorio de corte u otros accesorios.

•

Use sólo piezas y accesorios de repuesto del fabricante del equipo original para esta unidad. Puede obtenerlos en su proveedor de servicio autorizado. El uso de piezas y accesorios que no son equipo origina; puede causar graves lesiones al operador o el daño de su unidad, y la cancelación de su garantía.

• Mantenga la unidad libre de vegetación y otros materiales. Pueden alojarse entre el accesorio de corte y la protección.

• Para reducir el riesgo de incendio, cambie los silenciadores y amortiguadores de chispas defectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grasa excesiva o acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un edificio donde los gases puedan llegar a una llama abierta o a una chispa.

• Espere que el motor se enfríe antes de guardar o transportar la unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar que sea usada por personas no autorizadas y se dañe, fuera del alcance de los niños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad luego de cada uso, lea las instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñar a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

CONSERVE ESTAS INSTRUCCIONES

NORMAS PARA UNA OPERACION SEGURA

• SIMBOLOS DE SEGURIDAD E INTERNACIONALES •

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

• SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• LEA EL MANUAL DEL OPERADOR

ADVERTENCIA: Lea el manual del operador y siga todas las advertencias e

instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA: Los objetos arrojados por la unidad y el ruido fuerte pueden

causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1–1989 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a niños y

animales domésticos a por lo menos 50 pies (15 m) del área de corte.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de línea no está

colocada en su lugar. Manténgase alejado de la cabeza de corte giratorio.

SYMBOL MEANING

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• NO UTILICE COMBUSTIBLE E85 EN ESTA UNIDAD

ADVERTENCIA: Se ha demostrado que el combustible que contiene más del

10% de etanol probablemente ocasionará daños al motor y anulará la garantía.

HERRAMIENTAS NECESARIAS:

• Destornillador Phillips grande

Protector

cabeza

de coupe

Bastidor del eje

Soporte

montaje

de la

guardera

Fig. 1

Perno

Agujero

Arandela

Fig. 3

Arandela

Soporte de montaje de la guardera

Fig. 2

Tuerca

mariposa

Perno

Tuerca

mariposa

Protector

cabeza

de coupe

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigüeñal es extremadamente importante. Verifique el aceite antes de cada uso y cambie el aceite con frecuencia. Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el desgaste y falla prematuros del motor. Uso un aceite de buena calidad SAE 30 de API (American Petroleum Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGÜEÑAL: USO INICIAL NOTA: Esta unidad se envía sin carga de aceite. A fin de evitar el daño de la unidad,

cargue aceite en el cárter del cigüeñal antes de intentar arrancar la unidad.

Su unidad trae una botella de aceite SAE 30 SF, SG, SH de 90 ml (3,04 onzas fluidas) (Fig. 8).

NOTA: Guarde la botella para medir la cantidad correcta de aceite cuando deba

cambiarlo en el futuro. Lea Cambio de Aceite.

1. Desenrosque la tapa de la botella de aceite y retire el sello de papel que cubre la apertura. Vuelva a colocar la tapa. Corte la punta de la boquilla del embudo (Fig. 8).

2. Coloque la unidad sobre una superficie plana.

3. Saque el tapón de aceite/ varilla de medición del cigüeñal (Fig. 10).

4. Vierta todo el contenido de la botella de aceite en el cigüeñal (Fig. 9).

NOTA: No agregue nunca aceite al combustible o al tanque de combustible.

5. Limpie todo el aceite que pueda haberse derramado y vuelva a instalar el tapón del aceite / varilla de medición.

No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio del aceite.

TIPO DE COMBUSTIBLE RECOMENDADO

El combustible viejo es la causa principal del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo.

NOTA: Este es un motor de cuatro ciclos. Para evitar dañar su unidad, no mezcle

el aceite con la gasolina.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y uno o más oxigenantes como el etano, el metanol o el MTBE (éter). El combustible con mezcla de alcohol absorbe agua. Un porcentaje de agua tan pequeño como el 1% en el combustible puede hacer que el combustible y el aceite se separen. Se forman ácidos mientras está guardado. Cuando use combustible con mezcla de alcohol, use combustible nuevo (almacenado durante menos de 30 días).

Uso de los combustibles de mezcla

Si decide usar un combustible de mezcla o si su uso es inevitable, le recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador

• Use el aditivo especial de combustible STA-BIL® o uno similar

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad

Uso de aditivos en el combustible

El uso de aditivos en el combustible, como el estabilizador de gasolina STA-BIL® o similar, inhibirá la corrosión y reducirá la formación de depósitos de goma. El uso de aditivos puede evitar que se formen depósitos dañinos en el carburador por hasta ocho (8) meses. Agregue 23 ml (0,8 de onza) de aditivo por galón de combustible de acuerdo a las instrucciones del envase. No agregue NUNCA los aditivos directamente al tanque de combustible de la unidad.

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina (Fig. 11).

2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina (Fig. 11) y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los reglamentos federales, estatales y locales.

INFORMACIÓN DEL ACEITE Y DEL COMBUSTIBLE

ADVERTENCIA:

Saque la tapa del combustible lentamente para evitar lesionarse con el rociado

del combustible. No opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA:

Cargue el combustible en un área exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

PRECAUCIÓN:

Para que el motor funcione correctamente y con la mayor fiabilidad, preste mucha atención a las instrucciones de mezcla de aceite y combustible del envase de aceite de 2 ciclos. El uso de combustible mezclado en forma incorrecta puede dañar seriamente el motor.

ADVERTENCIA:

La gasolina es muy inflamable. Los gases pueden explotar si se encienden. Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

Boquilla

del

embudo

Fig. 8

Fig. 9

inyector del envase del gas

Fig. 11

Fig. 10

Tapón de

relleno de

aceite

Anillo en “O”

Orificio de

llenado de aceite

Tanque de gasolina

Tapa del

combustible

INSTRUCCIONES DE ARRANQUE

1. Verifique el nivel de aceite en el cárter del cigüeñal. Lea Inspección del Nivel de Aceite.

2. Llene el tanque de combustible con gasolina nueva, limpia y sin plomo.

NOTA: No hay necesidad de encender la unidad. El Control de Parada Arranque/

Apagado está en la posición Arranque (I), en todo momento (Fig. 12).

SI HAY FRÍO... En tiempo de frío (por debajo de 40°F), mueva hacia abajo la palanca

de arranque roja para clima frío (Fig. 13) a fin de ponerla en la posición cerrada, y continúe con el paso 3. NO mueva esta palanca si la temperatura está por encima de 40°F.

3. Oprima completamente el cebador y suéltelo 10 veces. Hágalo lentamente. Se deberá ver un poco de combustible en el cebador y en las tuberías de alimentación de combustible (Fig. 13). Si el combustible no se puede considerar en el bulbo, la prensa y el lanzamiento el bulbo hasta que el combustible sea visible.

4. Soporte en la posición de arranque y no apriete el control de regulador (Fig. 14). Con un movimiento controlado y constante, tire de la cuerda del arrancador 3 a 5 veces o hasta comienzo del motor.

SI HAY FRÍO... En tiempo de frío (por debajo de 40°F), después de que la unidad

arranque, mueva de nuevo la palanca de arranque roja para clima frío a la posición abierta (Fig. 13).

5. Espere 60 segundos y después exprima el control de válvula reguladora

6. Continúe exprimiendo el control de válvula reguladora para que los 30 a 60 segundos adicionales dejen el calentamiento de motor. La unidad se puede utilizar durante este tiempo.

SI... El motor no arranca, regrese al paso 3. SI... El motor se detiene mientras usted está apretando el acelerador, regrese al paso 4. INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en marcha en vacío.

2. Oprima y mantenga oprimido el control de encendido y apagado en la posición de APAGADO (O) hasta que el motor se detenga por completo (Fig. 12).

INSTRUCCIONES DE ARRANQUE Y APAGADO

ADVERTENCIA:

Use esta unidad sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA:

Evite los arranques accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 14). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

Apagado (O)

Arranque (I)

Control del

regulador

Fig. 12

Cuerda de

arranque

Posición de

Arranque

Control del

regulador

Fig. 14

Fig. 13

Bombilla

del

cebador

Palanca de arranque

roja para clima frío

Abierta

Cerrada

INSTRUCCIONES DE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Fig. 15). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto y la mano sostiene la manija en J.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

• Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 16).

ADVERTENCIA:

Use siempre protección para sus ojos, audición, pies y cuerpo para reducir el

riesgo de una lesión al operar esta unidad.

Fig. 15

Fig. 16

INSTALACIÔN DE LA LÍNEA FIJA

Use siempre línea de reemplazo de 2,67 mm (0,105 pulgadas) del fabricante del equipo original. Otras líneas que no sean las especificadas pueden hacer que el motor se recaliente o falle.

Para instalar la línea de corte:

1. Inserte cada extremo de la línea de reemplazo en los orificios a cada lado del gancho de retención (Fig. 17).

2. Empuje los extremos hasta que salgan por los lados del cabezal (Fig. 18).

3. Tire de los extremos asegurándose de que tengan el mismo largo y que la mitad de la línea quede en el centro entre los orificios de inserción (Fig. 19).

4. Si los extremos no tienen el mismo largo, vuelva a introducir un poco el extremo más largo en el cabezal y tire del extremo más corto para compensar. Repita hasta que ambos extremos tengan el mismo largo.

5. Coloque la línea de corte por detrás del gancho para evitar que se suelte cuando está funcionando (Fig. 20).

INSPECCION DEL NIVEL DE ACEITE

No podemos exagerar la importancia de verificar y mantener el nivel correcto de aceite en el cárter del cigüeñal. Inspeccione el nivel de aceite antes de cada uso:

1. Apague el motor y permita que el aceite drene dentro del cárter del cigüeñal.

2. Coloque la unidad sobre una superficie plana y nivelada para obtener una lectura correcta del nivel de aceite (Fig. 24).

3. Mantenga la suciedad, recortes de césped, etc. fuera del motor. Limpie el área alrededor del tapón de relleno de aceite / varilla de medición antes de retirarlo.

4. Retire el tapón de relleno de aceite / varilla de medición y seque el aceite. Vuelva a insertarlo completamente hacia adentro. (Fig. 22)

5. Retire el tapón de relleno de aceite / varilla de medición e inspeccione el nivel del aceite. El aceite debe llegar hasta la parte superior de la varilla de medición (Fig. 21).

6. Si el nivel está bajo, agregue una pequeña cantidad de aceite en el orificio de llenado de aceite y vuelva a medir (Fig. 22). Repita hasta que el nivel de aceite llegue hasta la parte superior de la varilla de medición.

NOTA: No llene demasiado la unidad. NOTA: Verifique que el anillo en O esté en su lugar en el tapón de relleno de aceite / varilla de medición cuando

mida y cambie el aceite (Fig. 21).

CAMBIO DEL ACEITE

Cambie el aceite mientras el motor aún está caliente. El aceite fluirá con libertad y llevará más impurezas.

1. Desenchufe el manguito de la bujía de encendido para eliminar el arranque.

2. Retire el tapón de relleno de aceite / varilla de medición.

3. Vierta el aceite fuera del orificio de llenado de aceite en un recipiente inclinando la unidad hasta una posición vertical (Fig. 23). Deje suficiente tiempo como para completar el drenaje.

4. Seque todo el aceite residual de la unidad y limpie todo el aceite que pueda haberse derramado. Elimine todo el aceite de acuerdo con las normas federales, estatales y locales.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: Algunos procedimientos de mantenimiento pueden requerir el uso de herramientas o habilidades

especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: El mantenimiento, la sustitución o arreglo de dispositivos para el control de emisiones y sistemas pueden

ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera.

NOTA: Para ver la lista completa de términos y la cobertura de los dispositivos de control de emisiones como

parachispas, silenciador, carburador, etc., lea la declaración de California/EPA que viene junto con la unidad.

ADVERTENCIA:

Para evitar lesiones personales graves, nunca realice mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fría. Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Cada 10 horas Limpie y vuelva a aceitar el filtro de aire p. 12 Después primeras 10 horas Cambie el aceite p. 11

Cada 25 horas

Cambie el aceite Verifique la separación entre el brazo oscilante y la válvula, y ajuste Verifique la condición y separación de la bujía de encendido

p. 11 p. 12 p. 12

ADVERTENCIA:

No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estos

elementos pueden desprenderse y convertirse en un proyectil peligroso.

Fig. 18

Fig. 17

Fig. 19

Fig. 20

ADVERTENCIA:

No saque ni altere el ensamble de la cuchilla limitadora de línea.

PRECAUCION:

Para evitar un desgaste excesivo del motor y el daño de la unidad, mantenga siempre el nivel de aceite correcto en el cárter del cigüeñal. No opere nunca la unidad con el aceite debajo del extremo inferior de la varilla de medición.

Fig. 21

Tapón de relleno de aceite/ varilla

de medición

Anillo en O

Full

Agregue 41-44 ml

(1,4-1,5

Onzas)

Fig. 22

Tapón de relleno de

aceite

Anillo en “O”

Orificio de

llenado de aceite

PRECAUCION:

Use guantes para evitar sufrir lesiones cuando maneje la unidad.

Fig. 23

Fig. 24

ADVERTENCIA:

NO UTILICE GASOLINA E85 EN ESTA

UNIDAD. Se ha demostrado que el combustible que contiene más del

10% de etanol probablemente ocasionará daños al motor y anulará la garantía.

CAUSA ACCIÓN

El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire

CAUSA ACCIÓN

El tanque de combustible está vacío Llene el tanque con combustible La bombilla de cebado no fue oprimida lo suficiente

CAUSA ACCIÓN

El filtro de aire está obstruido Cambie o limpie el filtro de aire El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva

Velocidad de marcha en vacío inadecuada

Haga el ajuste de acuerdo con la sección de Ajustes de

velocidad de marcha en vacío

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

Almacenamiento a corto plazo (de 1 a 2 semanas)

1. Guarde la unidad en posición horizontal. Si no fuera posible, guarde la unidad verticalmente, con el motor hacia arriba.

Almacenamiento prolongado

Si debe guardar la unidad durante un largo período de tiempo:

1. Drene toda la gasolina del tanque en un recipiente. No use gasolina que haya estado guardada durante más de 30

días. Elimine la gasolina vieja de acuerdo con las normas federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se ahogue. Esto asegura que toda la gasolina se haya drenado del

carburador.

3. Deje enfriar el motor. Saque la bujía de encendido y coloque 5 gotas de aceite de motor de buena calidad en el

cilindro. Tire de la cuerda de arranque lentamente para distribuir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el aceite del cilindro antes de intentar usar el recortador luego de

haber estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de acuerdo con las normas federales, estatales y

locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni dañadas. Repare o cambie las partes dañadas y

ajuste los tornillos, las tuercas o los pernos que estén flojos. La unidad está lista para ser guardada.

MOTOR*

EJE IMPULSOR Y ACCESORIO DE CORTE*

Tipo de motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Enfriado por aire, 4 ciclos

Desplazamiento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.6 pulgadas cúbicas (26.2 cc)

Tipo de embrague. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Centrífugo

R.P.M. de operación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,200+ r.p.m.

R.P.M. de velocidad mínima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,800 - 3,600 r.p.m.

Tipo de encendido. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Electrónico

Interruptor de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Interruptor oscilante

Huelgo de la válvula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.003–0.006 pulg. (.076–.152 mm)

Separación de la bujía de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 pulg. (0.635 mm)

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Aceite SAE 30

Capacidad de aceite del cárter del cigüeñal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.04 onzas (90 ml)

Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sin plomo

Carburador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Diafragma, multiposicional

Arranque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bobinado automático

Silenciador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Amortiguado con protección

Regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Retorno manual del resorte

Capacidad del tanque de combustible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 onzas (532 ml)

Bastidor del eje impulsor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tubo de acero (Rapid-LinkMC)

Control del regulador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija, accesorio de corte y protector) . . . . . . . . . . . . . . 14.5 libras (6.5 kg)

Mecanismo de corte: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cabeza de corte con línea fija

Diámetro de bobina de línea:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 pulgadas (76.2 mm)

Diámetro de línea de corte:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,105 pulgadas (2,67 mm)

Diámetro de la trayectoria de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 pulgadas (43.18 cm)

ESPECIFICACIONES

*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

RESOLUCIÓN DE PROBLEMAS

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

ADVERTENCIA:

Para evitar graves lesiones personales, apague siempre su recortador y espere

que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

5. Vuelva a cargar el cárter del cigüeñal con 90 ml (3,04 onzas fluidas) de aceite SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla que guardó del uso inicial para medir la

cantidad correcta. El nivel de 90 ml (3,04 onzas) está aproximadamente en la parte superior de la etiqueta de la botella (Fig. 25). Mida el nivel con la varilla de medición. Si el nivel está bajo, agregue una pequeña cantidad de aceite y vuelva a medir (Fig. 22). No lo llene demasiado.

6. Vuelva a colocar el tapón de relleno de aceite / varilla de medición.

7. Vuelva a conectar el manguito de la bujía de encendido.

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

No mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar daño permanente a su motor.

1. Abra la cubierta del filtro de aire. Empuje hacia adentro la orejeta del lado derecho de la cubierta, y extraiga la cubierta del filtro de aire hacia afuera y hacia la izquierda (Fig. 26).

NOTA: Es posible que deba retirar la tapa de combustible para poder retirar por

completo la cubierta del filtro de aire.

2. Retire el filtro de aire (Fig. 26).

3. Lave el filtro con agua y detergente. Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir ligeramente el filtro.

5. Apriete el filtro para esparcir y retirar el exceso de aceite.

6. Vuelva a colocar el filtro (Fig. 26).

NOTA: Si opera la unidad sin el filtro de aire, su garantía será ANULADA.

7. Vuelva a instalar la cubierta del filtro de aire. Coloque los ganchos del lado izquierdo de la cubierta del filtro de aire en las ranuras del lado izquierdo de la placa posterior (Fig. 26).

NOTA: Puede ser necesario que retire la tapa del combustible para volver a instalar la cubierta del filtro de aire.

8. Mueva la cubierta hacia la derecha hasta que la orejeta del filtro de aire calce en su lugar en la ranura de la placa posterior (Fig. 26).

9. Vuelva a colocar la tapa del combustible, si es que la había retirado.

AJUSTE DE LA VELOCIDAD DE MARCHA EN VACÍO

La velocidad mínima del motor puede ser ajustada. Puede tener acceso al tornillo de ajuste de mínima a través de un orificio en la parte superior de la cubierta del motor (Fig. 27).

NOTA: Los ajustes descuidados pueden dañar su motor seriamente. Los ajustes del

carburador deben ser realizados por un proveedor de servicio autorizado.

Si, luego de verificar el combustible y limpiar el filtro de aire, el motor aún no funciona en marcha en vacío, ajuste el tornillo de regulación de marcha en vacío de la siguiente manera:

1. Arranque el motor y déjelo funcionar en marcha en vacío durante un minuto para calentarlo. Lea las Instrucciones de arranque y apagado.

2. Suelte el gatillo del regulador y deje que el motor funcione en marcha en vacío. Si el motor se para, inserte un pequeño destornillador Phillips o de vástago plano en el orificio de la cubierta del filtro de aire / silenciador (Fig. 27). Gire el tornillo de marcha en vacío en sentido de las agujas del reloj, 1/8 de vuelta a la vez (según sea necesario) hasta que el motor funcione sin inconvenientes en marcha en vacío.

NOTA: El accesorio de corte no debe girar mientras el motor está en marcha en vacío.

3. Si el accesorio de corte gira cuando el motor esté funcionando en marcha en vacío, gire el tornillo de marcha en vacío en sentido contrario a las agujas del reloj 1/8 de vuelta a la vez (según sea necesario) para reducir la marcha en vacío.

Comprobar el combustible, limpiar el filtro de aire y ajustar la velocidad de marcha en vacío debe resolver la mayoría de los problemas del motor. En caso contrario, si las siguientes condiciones se mantienen:

• El motor no funciona en marcha en vacío

• El motor fluctúa o se para al acelerar

• Existe una pérdida de fuerza motriz

Lleve el carburador a un proveedor de servicio autorizado para que lo ajuste.

HUELGO DEL BRAZO OSCILANTE

Esto requiere el desarmado del motor. Si usted siente que no está seguro o que no está calificado como para realizar esto, lleve la unidad a un centro de servicio autorizado.

• El motor debe estar frío cuando verifique o

ajuste el huelgo de la válvula.

• Esta tarea debe ser realizada en interiores, en

un área limpia y libre de polvo.

1. Quite los cinco (5) tornillos con un de cabeza llana o un destornillador Torx T-20 y el un tornillo T-25 (Fig. 28).

2. Desconecte el cable de la bujía de encendido.

3. Limpie la suciedad de alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando un casquillo de 16mm (5/8 pulgadas) en sentido antihorario.

4. Saque la cubierta del motor (Fig. 28).

NOTA: Para poder sacar con facilidad la tapa

del motor, tire un poco de la cuerda de arranque hacia afuera paradar algo de holgura.

5. Limpie la suciedad de alrededor de la cubierta del brazo oscilante. Saque el tornillo que sostiene la cubierta del brazo oscilante con un destornillador grande de vástago plano o con una broca Torx T-25 (Fig. 29). Saque la cubierta y la junta del brazo oscilante.

6. Tire lentamente de la cuerda de arranque para traer el pistón hacia la parte superior de su recorrido (conocido como punto muerto superior). Verifique que:

• El pistón se encuentre en la parte superior de su recorrido mientras mira dentro del orificio de la bujía de encendido

(Fig. 29).

• Ambos brazos oscilantes se mueven con libertad, y ambas válvulas están cerradas

De no ser así, repita este paso.

7. Deslice la galga entre el brazo oscilante y el resorte de retorno de la válvula. Mida el huelgo entre el vástago de la válvula y el brazo oscilante (Fig. 30). Realice esto en las válvulas de entrada y de escape.

El huelgo recomendado para las válvulas de entrada y de escape es 0,076 – 0,152 mm (0,003 – 0,006 pulgadas). Use un calibrador regular de automóvil de 0,127 mm (0,005 pulgadas). El calibrador debe deslizarse entre el balancín y el vástago de la válvula con una ligera cantidad de resistencia, sin doblarse (Fig. 30 y 31).

8. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una llave de 8 mm (5/16 pulgadas) o una guía de tuercas (Fig. 31).

• Para incrementar el huelgo, gire la tuerca de ajuste en sentido antihorario.

• Para reducir el huelgo, gire la tuerca de ajuste en sentido horario.

b. Vuelva a inspeccionar ambos huelgos, y ajuste si es necesario.

9. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva junta. Ajuste el tornillo a 2,2–3,4 N•m (20–30 pulgadas•libra).

10. Vuelva a instalar la cubierta del motor. Verifique la alineación de la cubierta antes de ajustar los tornillos. Ajuste los tornillos.

11. Inspeccione la bujía de encendido y vuelva a instalar. Lea Cambio de la Bujía de encendido.

12. Vuelva a colocar el cable de la bujía de encendido.

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido #791-180852B. La separación correcta es de 0,635 mm (0,025 pulg.).

1. Apague el motor y espere que se enfríe. Quite los cinco (5) tornillos con un de cabeza llana o un destornillador Torx T-20 y el un tornillo T-25 (Fig. 28).

2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando una llave de casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

3. Cambie las bujías que estén rajadas, sucias o deterioradas. Fije la separación de aire a 0,635 mm (0,025 pulg.) utilizando un calibrador (Fig. 32).

4. Instale una bujía de encendido con la separación correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo 16 mm (5/8 de pulgada) en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

110-120 pulg.•libras (12.3-13.5 N•m) No ajuste demasiado.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

ADVERTENCIA:

Para evitar graves lesiones personales, apague siempre su recortador y espere

que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

Fig. 26

Cubierta del filtro

de aire

Filtro

de aire

Ganchos

ADVERTENCIA:

Al apagar la unidad, asegúrese de que el accesorio de corte se haya detenido

antes de apoyar la unidad para prevenir graves lesiones personales.

Fig. 27

Tornillo de ajuste

de mínima

ADVERTENCIA:

Al apagar la unidad, asegúrese de que el accesorio de corte se haya detenido

antes de apoyar la unidad para prevenir graves lesiones personales.

Fig. 28

Vista superior del motor

Fig. 29

Cubierta del

brazo oscilante

Fig. 30

Tuerca de

ajuste

Entrada

Escape

Balancín

Orificio de la bujía de encendido

Vástago de válvula

Fig. 31

Calibrador

0,003-0,006 po

(0,076-0,0152 mm)

Tornillo

T-25 Tornillo

Fig. 25

Nivel de

llenado

PRECAUCION:

No limpie con chorro de arena, ni raspe ni limpie los electrodos. El motor podría dañarse si penetran pequeñas partículas en el cilindro.

Fig. 32

0,025 po

(0,635 mm)

NOTES

The limited warranty set forth below is given by Cub Cadet LLC (“Cub Cadet”) with respect with new merchandise purchased and used in the United States, its possessions and territories. Cub Cadet warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in

material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by Cub Cadet for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any Cub Cadet product that is used for rental or commercial purposes, or any other income-producing purpose. HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the Yellow Pages or contact the

Customer Service Department of Cub Cadet by calling 1-877-282-8684 or writing to P. O. Box 361131, Cleveland, OH 44136-0019 or if in Canada call 1-800-668-1238. No product returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of Cub Cadet.

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments, Filters B. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts, Saw Chains, Guide Bars, Cultivator Tines. C. Cub Cadet does not extend any warranty for products sold or exported outside of the United States of America, its possessions and territories, except those sold through Cub Cadet’s authorized channels of export distribution.

Cub Cadet reserves the right to change or improve the design of any TrimmerPlus® Product without assuming any obligation to modify any product previously manufactured.

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind Cub Cadet. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. Cub Cadet shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred

for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states do not allow limitations on how long an implied warranty

lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift. How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state. To locate your nearest service dealer dial 1-877-282-8684 in the United States or 1-800-668-1238 in Canada.

La garantie limitée énoncée ci-après est accordée par Cub Cadet LLC et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires. Cub Cadet LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un

vice de matière ou de façon. Cette garantie limitée ne s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol, d'un incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel. Les dommages résultats de l'installation ou de l'utilisation de tout accessoire ou équipement non approuvé par Cub Cadet pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d'achat au détail initiale pour tout produit Cub Cadet utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un distributeur dans votre région, consultez les Pages Jaunes, appelez le 1-877-282-8684 aux États-Unis ou le 1-800-668-1238 au Canada, ou écrivez à l'adresse Cub Cadet LLC, PO Box 361131, Cleveland, OH 44136-0019.

La garantie limitée n'offre aucune couverture dans les cas suivants:

A. Mises au point : bougies, réglages de carburateur, filtres B. Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d'entraînement, chaînes de scie, guide barres, couteaux de motobineuse. C. Cub Cadet LLC n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l'intermédiaire de ses canaux agréés

de distribution à l'exportation.

Cub Cadet LLC se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de Cub Cadet LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la garantie

implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. Cub Cadet LLC ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la mauvaise utilisation ou de l'incapacité d'utiliser le produit.

La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert. Le Droit des États vis à vis de la présente garantie: la présente garantie vous confère certains droits juridiques et vous pouvez bénéficier d'autres droits lesquels varient d'un état à l'autre. Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-877-282-8684 aux États-Unis ou le 1-800-668-1238 au Canada.

Cub Cadet LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean compradas y usadas en los Estados Unidos, sus posesiones y territorios. Cub Cadet LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza

cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por Cub Cadet y que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original al detalle de cualquier producto Cub Cadet que se use para alquiler, para propósitos comerciales o cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su área, busque el aviso clasificado en las Páginas Amarillas, llame al 1-877-282-8684 en EE.UU. o al 1-800-668-1238 en Canada, o escriba a Cub Cadet LLC, PO Box 361131, Cleveland, OH 44136-0019.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros. B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras, vio cadenas, guía bares, dientes de cultivadora. C. Cub Cadet no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de los canales de distribución para

exportación autorizados por Cub Cadet.

Cub Cadet se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Cub Cadet, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a Cub Cadet LLC durante el período de la Garantía, el remedio exclusivo es el arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten limitaciones en cuanto

al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. Cub Cadet no deberá ser responsable de pérdidas o daños incidentales o consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten

limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.) Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted adopta el riesgo y la obligación de la

pérdida, daño o lesión en su persona o a su propiedad y/o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto. Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo. Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado. Para localizar al distribuidor de servicio local más cercano, marque el número 1-877-282-8684 en EE.UU. o al 1-800-668-1238 en Canada.

CUB CADET LLC

P. O. Box 361131

Cleveland, OH 44136-0019

MANUFACTURER’S LIMITED WARRANTY FOR:

GARANTIE LIMITÉE DU FABRICANT POUR:

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Cub Cadet ST4125 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
