Cub Cadet 14AK13BK056, GT1554 Operator's Manual

Download

Safe Operation Practices • Set-Up • Operation • Maintenance • Service • Troubleshooting • Warranty

PERATOR S

ANUAL

Hydrostatic Garden Tractor m GT1554

CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019

PrintedIn USA FormNo.769-03404

(November5,2007)

ToTheOwner

ThankYou

Thank you for purchasing a Lawn Tractor manufactured by Cub Cadet LLC. It was carefully engineered to provide excellent

performance when properly operated and maintained. Please read this entire manual prior to operating the equipment.

It instructs you how to safely and easily set up, operate and maintain your machine. Please be sure that you, and any other persons who will operate the machine, carefully follow the recommended safety practices at all times. Failure to do so could

result in personal injury or property damage. All information in this manual is relative to the most recent

product information available at the time of printing. Review this manual frequently to familiarize yourself with the machine,

its features and operation. Please be aware that this Operator's Manual may cover a range of product specifications for various

models. Characteristics and features discussed and/or illustrated in this manual may not be applicable to all models. Cub Cadet

LLC reserves the right to change product specifications, designs and equipment without notice and without incurring obligation.

Table of Contents

Safe Operation Practices ........................................ 3

Assembly & Set-Up .................................................. 8

Controls & Features ................................................ 11

Operation ................................................................ 15

Maintenance & Adjustment .................................. 19

This product has met the rigid safety standards of the Outdoor Power Equipment Institute and an independent testing

laboratory. If you have any problems or questions concerning the machine, phone your local Cub Cadet dealer or contact us directly. Cub Cadet's Customer Support telephone numbers, web site address and mailing address can be found on this page. We want to ensure your complete satisfaction at all times.

Throughout this manual, all references to right and left side of the machine are observed from the operating position

The engine manufacturer is responsible for all engine-related issues with regards to performance, power-rating, specifications, warranty and service. Please refer to the engine manufacturer's Owner's/Operator's Manual, packed separately with your

machine, for more information.

Service .................................................................... 23

Troubleshooting .................................................... 30

Replacement Parts ................................................ 32

Attachments & Accessories .................................. 33

RecordProductinformation

Before setting up and operating your new equipment, please locate the model plate on the equipment and record the

information in the provided area to the right. You can locate the model plate by looking beneath the seat. This information will be necessary, should you seek technical support via our web site, Customer Support Department, or with a local authorized

service dealer.

MODEL NUMBER

DFI[3FI[3FI[3FI[3F1D

SERIALNUMBER

DNDNDNDNDND

CustomerSupport

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this machine, you can seek help from the experts. Choose from the options below:

0 Visit us on the web at www.cubcadetcom

0 Call a Customer Support Representative at (800) 965-4CUB 0 Locate your nearest Cub Cadet Dealer at (877) 282-8684

0 Write us at Cub Cadet LLC• P.O.Box 361131 • Cleveland, OH • 44136-0019

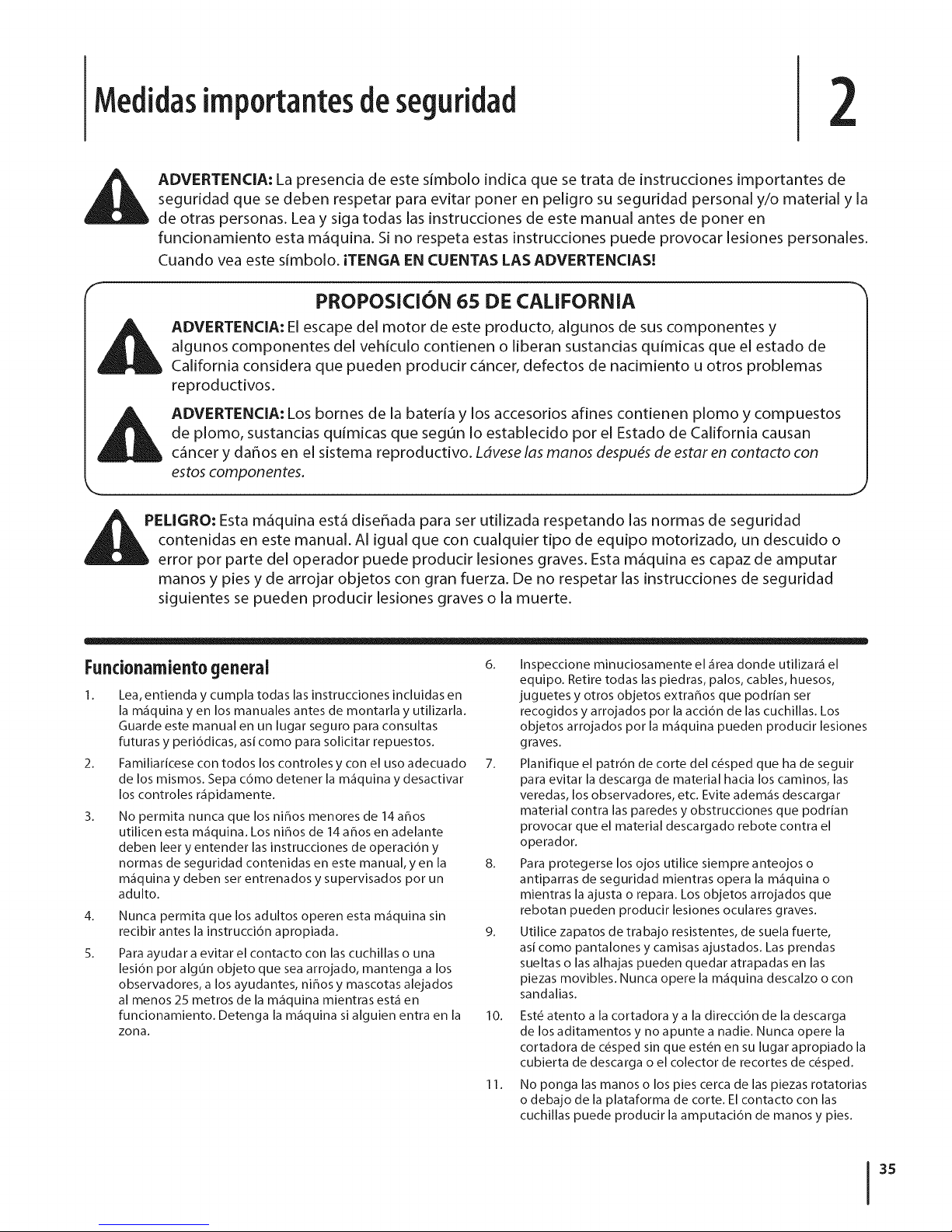

importantSafeOperationPractices

WARNING: This symbol points out important safety instructions which, if not followed,

could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply

with these instructions may result in personal injury. When you see this symbol. HEED ITS WARNING!

CALIFORNIA PROPOSITION 65

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components

contain or emit chemicals known to State of California to cause cancer and birth defects or other reproductive harm.

WARNING: Battery posts, terminals, and related accessories contain lead and lead

compounds, chemicals known to the State of California to cause cancer and reproductive harm. Wash hands after handling

DANGER: This machine was built to be operated according to the safe operation practices in

this manual. As with any type of power equipment, carelessness or error on the part of the

operator can result in serious injury. This machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

GeneralOperation

1. Read, understand, and follow all instructions on the machine and in the manual(s) before attempting to assemble and operate. Keep this manual in a safe place for future and regular reference and for ordering replacement parts.

2. Be familiar with all controls and their proper operation. Know how to stop the machine and disengage them

quickly.

3. Never allow children under 14 years of age to operate this machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual and on the machine and should be trained and supervised

by an adult.

4. Never allow adults to operate this machine without proper instruction.

To help avoid blade contact or a thrown object injury, keep bystanders, helpers, children and pets at least 75 feet

from the machine while it is in operation. Stop machine if anyone enters the area.

6. Thoroughly inspect the area where the equipment is to be used. Remove all stones, sticks, wire, bones, toys, and other foreign objects which could be picked up and thrown by the blade(s). Thrown objects can cause serious personal injury.

7. Plan your mowing pattern to avoid discharge of material toward roads, sidewalks, bystanders and the like. Also, avoid discharging material against a wall or obstruction which may cause discharged material to ricochet back

toward the operator.

8. Always wear safety glasses or safety goggles during operation and while performing an adjustment or repair to protect your eyes. Thrown objects which ricochet can cause serious injury to the eyes.

9. Wear sturdy, rough-soled work shoes and close-fitting slacks and shirts. Loose fitting clothes and jewelry can be

caught in movable parts. Never operate this machine in bare feet or sandals.

10. Be aware of the mower and attachment discharge direction and do not point it at anyone. Do not operate the mower without the discharge cover or entire grass catcher in its proper place.

11. Do not put hands or feet near rotating parts or under the cutting deck. Contact with the blade(s) can amputate hands and feet.

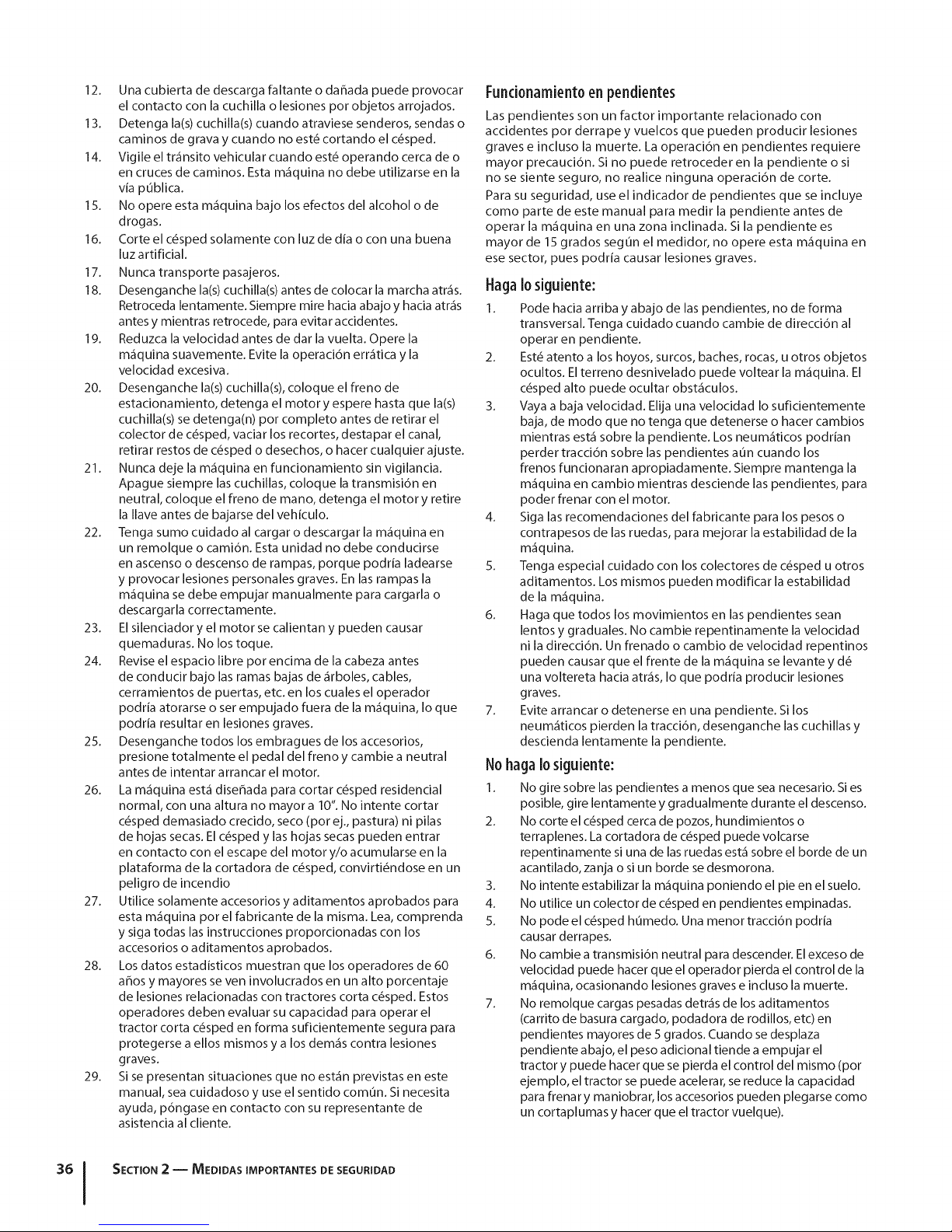

12. Amissingordamageddischargecovercancauseblade contactorthrownobjectinjuries.

13. Stoptheblade(s)whencrossinggraveldrives,walks,or roadsandwhilenotcuttinggrass.

14. Watchfortrafficwhenoperatingnearorcrossing roadways.Thismachineisnotintendedforuseonany publicroadway.

15. Donotoperatethemachinewhileundertheinfluenceof alcoholordrugs.

16. Mowonlyindaylightorgoodartificiallight.

17. Nevercarrypassengers.

18. Disengageblade(s)beforeshiftingintoreverse.Backup slowly.Alwayslookdownandbehindbeforeandwhile

backingtoavoidaback-overaccident.

19. Slowdownbeforeturning.Operatethemachinesmoothly. Avoiderraticoperationandexcessivespeed.

20. Disengageblade(s),setparkingbrake,stopengineand waituntiltheblade(s)cometoacompletestopbefore

removinggrasscatcher,emptyinggrass,uncloggingchute, removinganygrassordebris,ormakinganyadjustments.

21. Neverleavearunningmachineunattended.Alwaysturn offblade(s),placetransmissioninneutral,setparking brake,stopengineandremovekeybeforedismounting.

22. Useextracarewhenloadingorunloadingthemachineinto atrailerortruck.Thismachineshouldnotbedrivenupor downramp(s),becausethemachinecouldtipover,causing seriouspersonalinjury.Themachinemustbepushed manuallyonramp(s)toloadorunloadproperly.

23.

Mufflerandenginebecomehotandcancauseaburn.Do nottouch.

24.

Checkoverheadclearancescarefullybeforedrivingunder lowhangingtreebranches,wires,dooropeningsetc., wheretheoperatormaybestruckorpulledfromthe machine,whichcouldresultinseriousinjury.

25.

Disengageallattachmentclutches,depressthebrake pedalcompletelyandshiftintoneutralbeforeattempting tostartengine.

26.

Your machine is designed to cut normal residential grass of a height no more than 10". Do not attempt to mow through unusually tall, dry grass (e.g., pasture) or piles of dry leaves. Dry grass or leaves may contact the engine exhaust and/or build up on the mower deck presenting a potential fire

hazard.

27. Use only accessories and attachments approved for this machine by the machine manufacturer. Read, understand

and follow all instructions provided with the approved accessory or attachment.

28. Data indicates that operators, age 60 years and above, are involved in a large percentage of riding mower-related

injuries. These operators should evaluate their ability to operate the riding mower safely enough to protect themselves and others from serious injury.

29. If situations occur which are not covered in this manual, use care and good judgment. Contact your customer service

representative for assistance.

SlopeOperation

Slopes are a major factor related to loss of control and tip-over accidents which can result in severe injury or death. All slopes require extra caution. If you cannot back up the slope or if you feel uneasy on it, do not mow it.

For your safety, use the slope gauge included as part of this manual to measure slopes before operating this machine on

a sloped or hilly area. If the slope is greater than 15 degrees as shown on the slope gauge, do not operate this machine on that area or serious injury could result.

Do:

1. Mow up and down slopes, not across. Exercise extreme caution when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or other hidden objects. Uneven terrain could overturn the machine. Tall grass can hide obstacles.

3. Use slow speed. Choose a low enough speed setting so that you will not have to stop or shift while on the slope.

Tires may lose traction on slopes even though the brakes are functioning properly. Always keep machine in gear when going down slopes to take advantage of engine braking action.

4. Follow the manufacturer's recommendations for wheel weights or counterweights to improve stability.

5. Use extra care with grass catchers or other attachments. These can change the stability of the machine.

6. Keep all movement on the slopes slow and gradual. Do not make sudden changes in speed or direction. Rapid

engagement or braking could cause the front of the machine to lift and rapidly flip over backwards which could cause serious injury.

7. Avoid starting or stopping on a slope. If tires lose traction, disengage the blade(s) and proceed slowly straight down

the slope.

DoNot:

1. Do not turn on slopes unless necessary; then, turn slowly and gradually downhill, if possible.

2. Do not mow near drop-offs, ditches or embankments. The mower could suddenly turn over if a wheel is over the edge of a cliff, ditch, or if an edge caves in.

3. Do not try to stabilize the machine by putting your foot on the ground.

4. Do not use a grass catcher on steep slopes.

5. Do not mow on wet grass. Reduced traction could cause sliding.

6. Do not shift to neutral and coast downhill. Over-speeding may cause the operator to lose control of the machine

resulting in serious injury or death.

7. Do not tow heavy pull behind attachments (e.g. loaded dump cart, lawn roller, etc.) on slopes greater than 5 degrees. When going down hill, the extra weight tends to push the tractor and may cause you to loose control (e.g.

tractor may speed up, braking and steering ability are reduced, attachment may jack-knife and cause tractor to

overturn).

4 I SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

Children

Tragic accidents can occur if the operator is not alert to the presence of children. Children are often attracted to the machine and the mowing activity. They do not understand

the dangers. Never assume that children will remain where you last saw them.

a. Keep children out of the mowing area and in

watchful care of a responsible adult other than the operator.

b. Be alert and turn machine off if a child enters the

area.

c. Before and while backing, look behind and down for

small children.

d. Never carry children, even with the blade(s) shut off.

They may fall off and be seriously injured or interfere

with safe machine operation.

e. Use extreme care when approaching blind corners,

doorways, shrubs, trees or other objects that may blockyour vision of a child who may run into the

path of the machine.

f. To avoid back-over accidents, always disengage

the cutting blade(s) before shifting into Reverse. If equipped, the "Reverse Caution Mode" should

not be used when children or others are around.

g. Keep children away from hot or running engines.

They can suffer burns from a hot muffler.

h. Remove key when machine is unattended to

prevent unauthorized operation.

Never allow children under 14 years of age to operate this machine. Children 14 and over should read and understand

the instructions and safe operation practices in this manual and on the machine and should be trained and supervised by an adult.

Towing

1. Tow only with a machine that has a hitch designed for towing. Do not attach towed equipment except at the hitch point.

2. Follow the manufacturers recommendation for weight limits for towed equipment and towing on slopes.

3. Never allow children or others in or on towed equipment.

4. On slopes, the weight of the towed equipment may cause loss of traction and loss of control.

5. Travel slowly and allow extra distance to stop.

6. Do not shift to neutral and coast downhill.

Service

SafeHandling0f Gas01ine:

1. To avoid personal injury or property damage use extreme care in handling gasoline. Gasoline is extremely flammable and the vapors are explosive. Serious personal injury can occur when gasoline is spilled on yourself or your clothes which can ignite. Wash your skin

and change clothes immediately.

a. Use only an approved gasoline container. b. Never fill containers inside a vehicle or on a truck

or trailer bed with a plastic linen Always place containers on the ground away from your vehicle

before filling.

c. When practical, remove gas-powered equipment

from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment on

a trailer with a portable container, rather than from a gasoline dispenser nozzle.

d. Keep the nozzle in contact with the rim of the fuel

tank or container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

e. Extinguish all cigarettes, cigars, pipes and other

sources of ignition.

f. Never fuel machine indoors. g. Never remove gas cap or add fuel while the engine

is hot or running. Allow engine to cool at least two minutes before refueling.

h. Never over fill fuel tank. Fill tank to no more than 1/2

inch below bottom of filler neck to allow space for fuel expansion.

i. Replace gasoline cap and tighten securely.

j. If gasoline is spilled, wipe it off the engine and

equipment. Move machine to another area. Wait 5 minutes before starting the engine.

k. To reduce fire hazards, keep machine free of grass,

leaves, or other debris build-up. Clean up oil or fuel spillage and remove any fuel soaked debris.

I. Never store the machine or fuel container inside

where there is an open flame, spark or pilot light as on a water heater, space heater, furnace, clothes dryer or other gas appliances.

m. Allow a machine to cool at least five minutes before

storing.

GeneralService

1. Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon monoxide, an odorless,

and deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the blade(s) and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent unintended starting.

3. Periodically check to make sure the blades come to complete stop within approximately (5) five seconds after operating the blade disengagement control. If the blades do not stop within the this time frame, your machine

should be serviced professionally by an authorized MTD Service Dealer.

Check brake operation frequently as it is subjected to wear during normal operation. Adjust and service as required.

SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES S

5. Check the blade(s) and engine mounting bolts at frequent intervals for proper tightness. Also, visually inspect blade(s) for damage (e.g., excessive wear, bent, cracked). Replace

the blade(s) with the original equipment manufacturer's (O.E.M.) blade(s) only, listed in this manual. "Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety!"

6. Mower blades are sharp. Wrap the blade or wear gloves, and use extra caution when servicing them.

7. Keep all nuts, bolts, and screws tight to be sure the equipment is in safe working condition.

8. Never tamper with the safety interlock system or other safety devices. Check their proper operation regularly.

9. After striking a foreign object, stop the engine, disconnect the spark plug wire(s) and ground against the engine. Thoroughly inspect the machine for any damage. Repair the damage before starting and operating.

10. Never attempt to make adjustments or repairs to the machine while the engine is running.

11. Grass catcher components and the discharge cover are subject to wear and damage which could expose moving parts or allow objects to be thrown. For safety protection, frequently check components and replace immediately

with original equipment manufacturer's (O.E.M.) parts only, listed in this manual. "Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety!"

12. Do not change the engine governor settings or over-speed the engine. The governor controls the maximum safe operating speed of the engine.

13. Maintain or replace safety and instruction labels, as necessary.

14. Observe proper disposal laws and regulations for gas, oil, etc. to protect the environment.

NoticeRegardingEmissions

Engines which are certified to comply with California and federal EPA emission regulations for SORE (Small Off Road Equipment)

are certified to operate on regular unleaded gasoline, and may include the following emission control systems: Engine Modification (EM) and Three Way Catalyst (TWC) if so equipped.

SparkArrestor

internal combustion engine and should not be used

_ ARNING: This machine is equipped with an

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands.

A spark attester for the muffler is available through your nearest engine authorized service dealer or contact the service department, RO. Box 361131 Cleveland, Ohio 44136-0019.

AverageUsefulLife

According to the Consumer Products Safety Commission (CPSC) and the U.S. Environmental Protection Agency (EPA),

this product has an Average Useful Life of seven (7) years, or 270 hours of operation. At the end of the Average Useful Life, buy a new machine or have the machine inspected annually by an

authorized service dealer to ensure that all mechanical and safety systems are working properly and not worn excessively.

Failure to do so can result in accidents, injuries or death.

on or near any unimproved forest-covered, brushcovered or grass-covered land unless the

engine's exhaust system is equipped with a spark arrester meeting applicable local or state laws (if

any).

Donot modify engine

To avoid serious injury or death, do not modify engine in any way. Tampering with the governor setting can lead to a runaway

engine and cause it to operate at unsafe speeds. Never tamper with factory setting of engine governor.

WARNING: Your Responsibility--Restrict the use of this power machine to persons who read, understand and follow the warnings and instructions in this manual and on the machine.

6 I SECTION 2 -- IMPORTANT SAFE OPERATION PRACTICES

SAVETHESEiNSTRUCTIONS!

Sight and hold this levelwith avertical tree...

I I | | | |

| |

or a corner of a building...

! |

15 °

I- v

!-- Z

¢N

m In

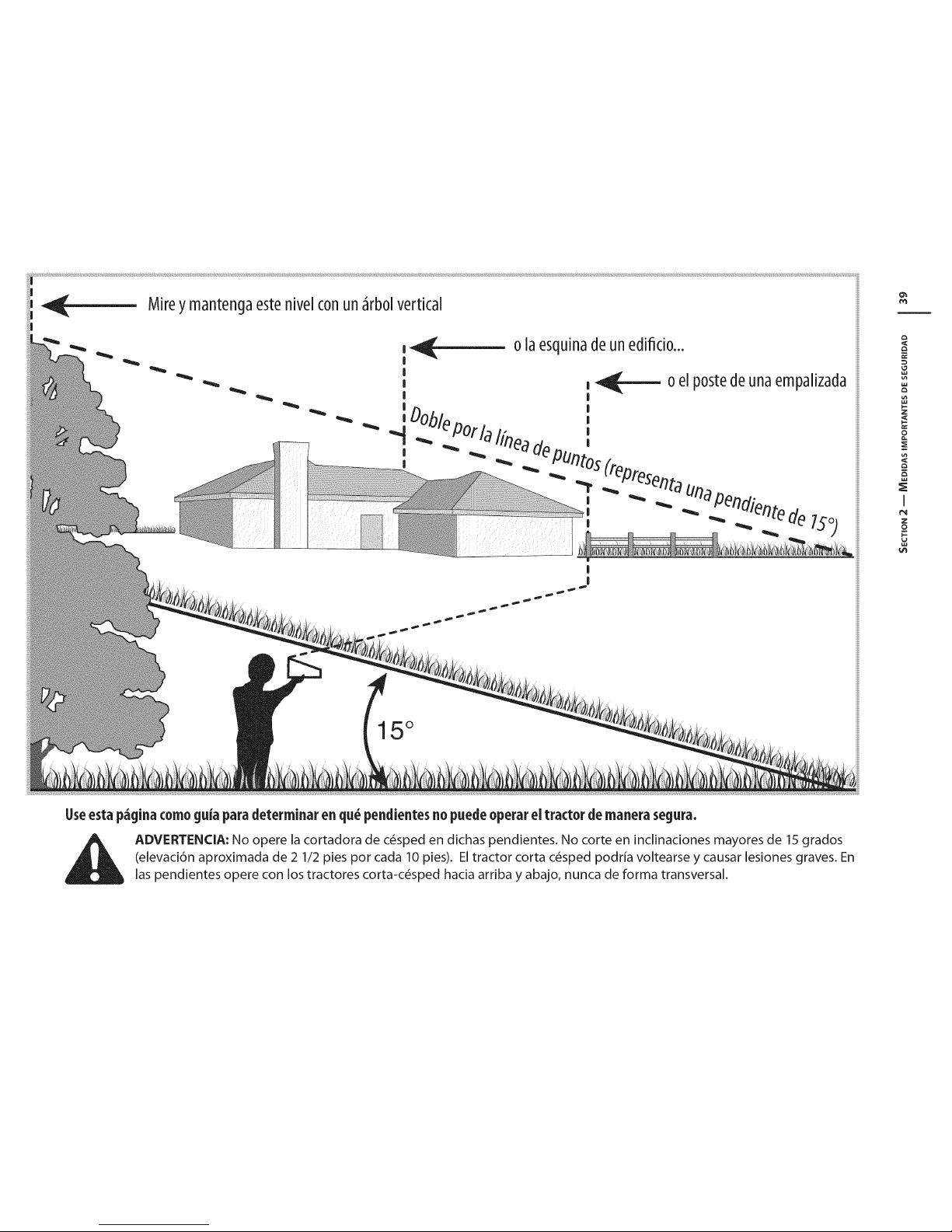

Usethis page as aguide to determine slopeswhere you may not operate safely.

WARNING: Do not operate your lawn mower on such slopes. Do not mow on inclines with a slope in excess of 15 degrees (a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury. Operate riding

mowers up and down slopes, never across the face of slopes.

Assembly& Set-Up

Contents of Crate

One Garden Tractor One Garden Tractor Operator's

Manual

One Oil Drain Tube One Kohler Engine Operator's

Manual

TractorSet-Up

Moving TheTractorManually

Your tractor's transmission is equipped with a hydrostatic relief valve for occasions when it is necessary to move the tractor manually. Opening this valve permits the fluid in the transmission to bypass its normal route, allowing the rear tires

to "freewheel." To open the hydrostatic relief valve, proceed as follows:

1. Locate the hydrostatic bypass rod in the rear of the tractor. See Fig. 3-1.

One Deck Wash Hose Coupler One Product Registration Card

Shipping BraceRemoval

is off, set the parking brake and remove the ignition

i_li WARNING! Make sure the garden tractor's engine

key before removing the shipping brace.

Locate the shipping brace, if present, and warning tag found on the right side of the cutting deck. See Fig. 3-2.

Figure 3-1

2. Pull the hydrostatic bypass rod outward, then up, to lock it in place.

NOTE:The transmission will NOTengage when the hydrostatic bypass rod is pulled out. Return the rod to its normal position

prior to operating the tractor.

CAUTION: Never attempt to move the tractor

manually without first opening the hydrostatic relief

valve. Doing so will result in serious damage to the tractor's transmission.

Figure 3-2

2. While holding the discharge chute with your left hand, remove the shipping brace with your right hand by grasping it between your thumb and index finger and

rotating it clockwise.

packaging purposes only. Remove and discard the

_ WARNING! The shipping brace is used for

shipping brace before operating your garden

tractor. WARNING! The mowing deck is capable of

throwing objects. Failure to operate the riding

mower without the discharge cover in the proper operating position could result in serious personal injury and/or property damage.

Attaching the Negative Battery Cable

NOTE:The positive battery terminal is marked Pos. (+). The negative battery terminal is marked Neg. (-).

The positive cable (heavy red wire) is secured to the positive battery terminal (+) with a hex bolt and hex nut at the factory.

The negative cable (heavy black wire) may be secured to the negative battery terminal at the factory. If it hasn't been attached, proceed as follows:

I. Raise the tractor's hood and remove the carriage bolt and

hex nut from the negative cable (heavy black wire).

Setting the DeckGaugeWheelsand Roller

Move the tractor on a firm and level surface, preferably pavement, and proceed as follows

I. Select the height position of the cutting deck by placing

the deck lift lever in the normally desired mowing height setting (any of the six different cutting height notches on

the right fender).

2. Check the gauge wheels for contact or excessive clearance with the surface below. The deck gauge wheels should

have between I/4-inch and I/2-inch clearance above the ground as follows:

If the gauge wheels have excessive clearance or contact with the surface, adjust as follows:

a. Raise the deck lift handle to its highest setting. b. Remove the front gauge wheels by removing the

lock nuts and shoulder screws which secure them to the deck. See Fig. 3-4

Figure 3-3

2. Remove the black plastic cover, if present, from the negative battery terminal and attach the negative cable to

the negative battery terminal (-) with the bolt and hex nut. See Fig. 3-3.

3. Make certain the hold-down rod is in position over the battery, securing it in place and make certain that the red rubber boot covers the positive battery terminal to help

protect it from corrosion.

NOTE: If the battery is put into service after the date shown on top/side of battery, charge the battery as instructed in the

Maintenance section of this manual prior to operating the tractor.

CheckingTire Pressure

i_ WARNING! Maximum tire pressure under any

The tires on your unit may be over-inflated for shipping purposes. Reduce the tire pressure before operating the tractor. Recommended operating tire pressure is approximately 10 p.s.i.

for the rear tires & 14 p.s.i, for the front tires. Check sidewall of tire for maximum p.s.i.

circumstances is 30 psi. Equal tire pressure should be maintained at all times.

Figure 3-4

c. Place the deck lift lever in the desired mowing

height setting.

d. Reinsert the shoulder screw(with each gauge

wheel) into the index hole that leaves approximately 1/2-inch between the bottom of the wheel and the

pavement.

e. Remove the clevis pins and hairpin clips from the

deck roller brackets on the left and right sides of the cutting deck. See Fig. 3-4.

fl Position the deck roller brackets up or down through

the slots on the rear of the deck until desired position is reached, then reattach with the clevis

pins and hairpin clips just removed. Be certain that the left roller bracket and the right roller bracket are set in the same position.

Refer to Leveling the Deck in the Maintenance section of this manual for more detailed instructions regarding various deck adjustments.

SECTION 2 -- ASSEMBLY& SET-UP 9

Adjusting the Seat

To adjust the position of the seat forward or backward, move the seat adjustment lever to the left and slide the seat forward or rearward. See Fig. 3-5.

WARNING! Before operating the tractor, make sure

the seat is engaged in the seat-stop. Engage the

parking brake. Stand behind the machine and pull back on seat until it clicks into place.

Figure 3-5

GasandOil

The fuel tank is located under the fender and has a capacity of three and-a-half gallons. Remove the fuel cap by turning it counterclockwise. Use only clean, fresh (no more than 30 days

old), unleaded gasoline. Fill the tank no higher than four inches below the top of the filler neck to allow space for fuel expansion.

_IL ARNING! Use extreme care when handling

-- indoors or while the engine is hot or running.

NOTE:Your tractor is shipped with oil in the engine. However, you MUST check the oil level before operating.

_ AUTION: Always check the engine oil level before

gasoline. Gasoline is extremely flammable and the

vapors are explosive. Never fuel the machine

Extinguish cigarettes, cigars, pipes and other sources of ignition.

each use as instructed in the Kohler Owner's Manual. Add oil as necessary. Failure to do so may result in

serious damage to your engine

SECTION 2 -- ASSEMBLY& SET-UP

ControlsandFeatures

Systems indicator

Monitor

ignition Switch

Module

Fuel Tank Cap

Throttle Control

Choke Control

Parking Brake _ Cruise Control

Lever Lever

Adjustment Lever

Seat/ J

PTO (Blade Engage)

Knob

Brake Pedal

Drive Pedal

Deck Lift Lever

CupHolder

Lawn Tractor controls and features are illustrated in Fig 4-1 and described on the following pages.

before attempting to operate this machine. Failure to comply with all safety rules and instructions may result in personal

WARNING! Read and follow all safety rules and instructions in this manual, including the entire Operation section,

injury.

Figure 4=1

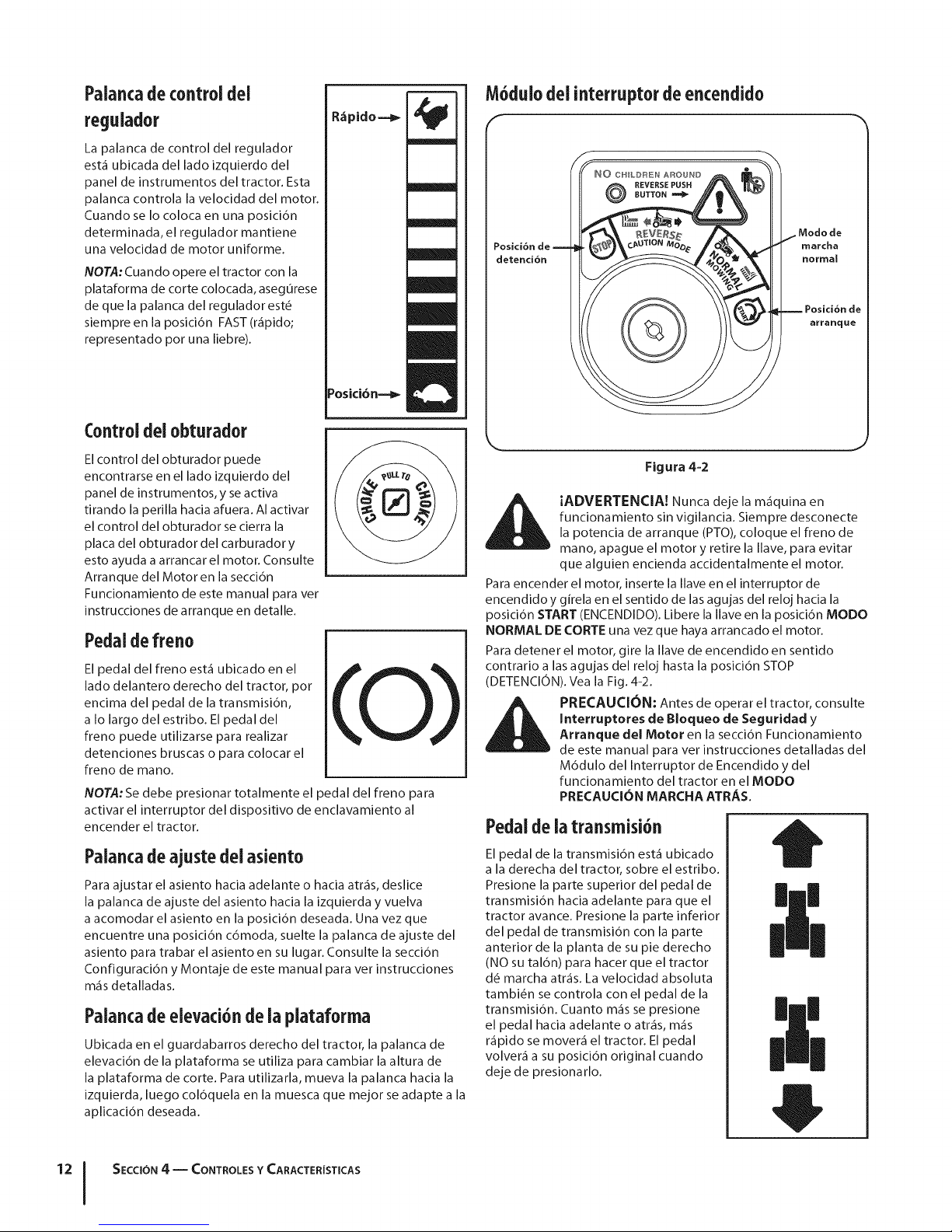

ThrottleControl Lever

The throttle control lever is located on the left side of the tractor's dash panel.

This lever controls the speed of the engine. When set in a given position,

the throttle will maintain a uniform engine speed.

NOTE:When operating the tractor with the cutting deck engaged, be certain that the throttle lever is always in the FAST (rabbit) position.

ChokeControl

Slow

Ignition Switch Module

REVERSE PUSH

/ III R°TT°°-

_VERsE !Position ,

Normal

Driving

Mode

Start

Position

The choke control can be found on the left side of the dash panel and is

activated by pulling the knob outward. Activating the choke control closes the choke plate on the carburetor and aids

in starting the engine. Refer to Starting The Engine in the Operation section of this manual for detailed starting

instructions.

8rake Pedal

The brake pedal is located on the right front side of the tractor a bove the drive

pedal along the running board. The brake pedal can be used for sudden

stops or setting the parking brake. NOTE:The brake pedal must be fully

depressed to activate the safety interlock switch when starting the

tractor.

SeatAdjustmentLever

To adjust the seat forward or backward, slide the seat adjustment lever to the left and reposition the seat to the desired position.

Once a comfortable position is found, release the seat adjustment lever to lock the seat in place. Refer to the Set-Up and Assembly section of this manual for more detailed instructions.

DeckLift Lever

Found on your tractor's right fender, the deck lift lever is used to change the height of the cutting deck. To use, move the lever to the left, then place in the notch best suited for your application.

Figure 4-2

_lllL ARNING! Never leave a running machine

To start the engine, insert the key into the ignition switch and turn clockwise to the START position. Release the key into the

NORMAL MOWING MODE position once the engine has fired. To stop the engine, turn the ignition key counterclockwise to the

STOP position. See Fig. 4-2.

unattended. Always disengage PTO, set parking brake, stop engine and remove key to prevent

unintended starting.

CAUTION: Prior to operating the tractor, refer to

both Safety Interlock Switches and Starting The Engine in the Operation section of this manual for

detailed instructions regarding the Ignition Switch Module and operating the tractor in REVERSE

CAUTION MODE.

DrivePedal

The drive pedal is located on the right side of the tractor, along the running

board. Press the upper portion of the drive pedal forward to cause the tractor

to travel forward. Press the lower portion of the drive pedal with the ball

of your right foot (NOT your heel) to cause the tractor to travel in reverse.

Ground speed is also controlled with the drive pedal. The further forward or rearward that the pedal is pivoted, the

faster the tractor will travel. The pedal will return to its original position when it's not pressed.

12 I SECTION 4 -- CONTROLS AND FEATURES

SystemsIndicatorMonitor/Hour Meter Brake

If the Brake light illuminates when attempting to start the tractor's engine, depress the brake pedal.

PTO(BladeEngage)

BATT.

42.01

/// HOURS 1/10 \\\

PTO / BLADE PARKING

LCD

When the ignition key is rotated out of the STOPposition but not into the STARTposition, the systems indicator monitor displays the battery's output, involts, on its LCDfor approximately five seconds, after which it displays an hour glassand the hours

of tractor operation. Once the tractor is started, the monitor continually displays an hour glass and the hours of tractor operation on its LCD.

NOTE;Hours of tractor operation are recorded any time the ignition keyis rotated out of the STOPposition, regardless of whether the engine is started.

The Indicator Monitor will also remind the operator of maintenance intervals for changing the engine oil. The LCDwill alternately flash the recorded hours, "CHG"and "OIL" for five minutes, after every 50 hours of recorded operation elapse. The

maintenance interval lasts for two hours (from 50-52,100-102, 150-152,etc.). The LCDwill alsoflash asdescribed above for five minutes every time the tractor's engine has been started during this maintenance interval. Before the interval expires, change the engine oil as instructed in the Maintenance section of this Operator's Manual.

If the PTO light illuminates when attempting to start the tractor's engine, move PTO lever into the disengaged (OFF) position.

0il

It is normal for the Oil light to illuminate while the engine is cranking during start-up, but if it illuminate's during operation, while the engine is running, stop the tractor immediately and

check the engine oil level asinstructed in this Owner's Manual.

Battery

It is normal for the Battery light to illuminate while the engine is cranking during start-up, but if it illuminate's during operation,

while the engine is running, the battery is in need of a charge or the engine's charging system is not generating sufficient amperage. Charge the battery as instructed in the Service section of this manual or have the charging system checked by your Cub Cadet dealer.

PTO/ BladeEngageKnob

Activating the PTO engages power to the cutting deck or other (separately

available) attachments. Pull outward on the PTO/Blade Engage knob to activate it, Push the PTO/Blade Engage knob inward to disengage the power to the cutting deck or other (separately

available) attachments. NOTE:The PTO/Blade Engage knob

must be in the disengaged (OFF) position when starting the engine.

PTO

OFF ON

SECTION4 -- CONTROLS AND FEATURES 13

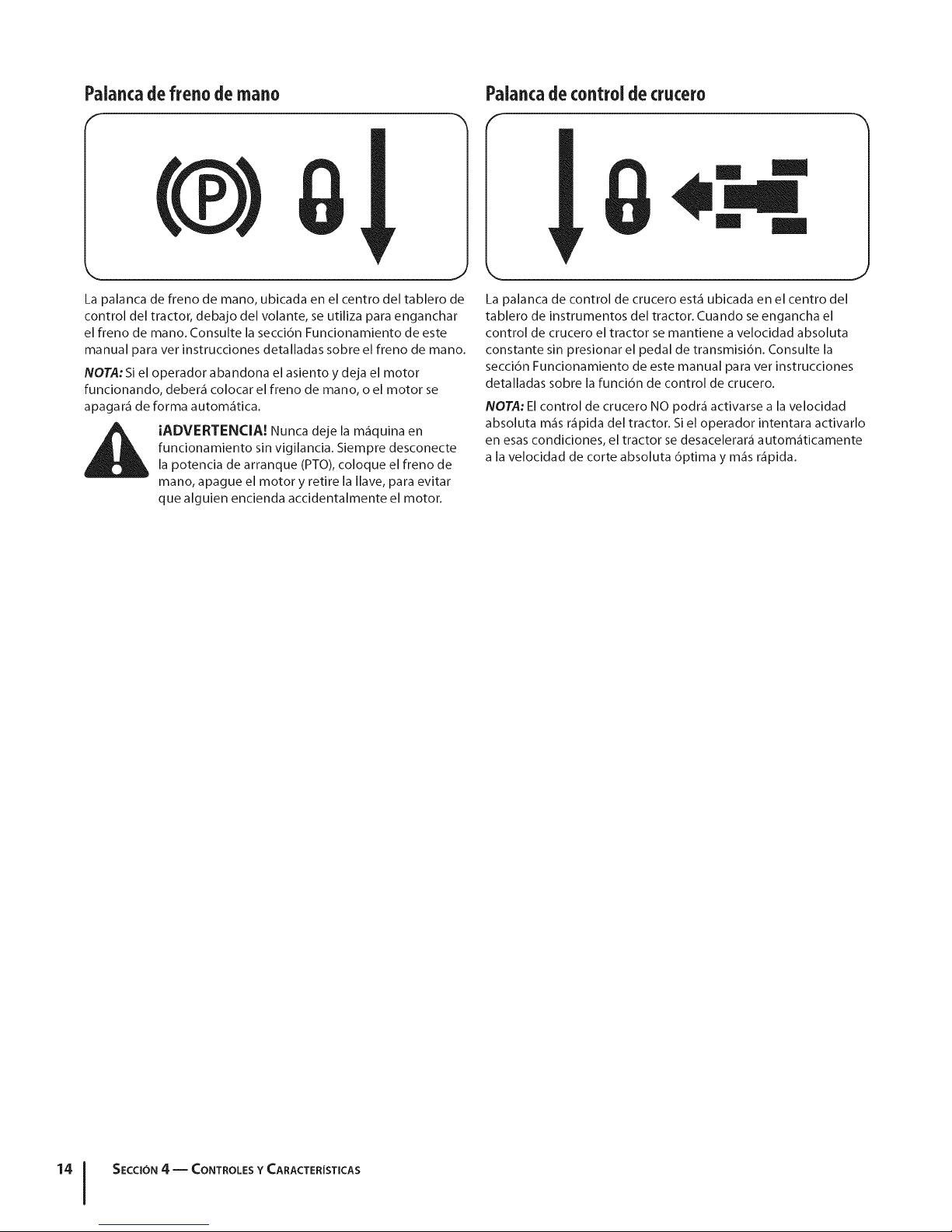

ParkingBrakeLever

Located in the center of the tractor's dash panel below the steering wheel, the parking brake lever is used to engage the parking brake. Refer to the Operation section of this manual for detailed instructions regarding the parking brake.

NOTE:The parking brake must be set if the operator leaves the seat with the engine running or the engine will automatically

shut off.

Warning! Never leave a running machine

unattended. Always disengage PTO, set parking brake, stop engine and remove key to prevent

unintended starting.

CruiseControl Lever

The cruise control lever is located in the center of the tractor's dash panel. Engaging the cruise control allows the tractor to

remain at a constant ground speed without applying pressure to the drive pedal. Refer to the Operation section of this manual for detailed instructions regarding the cruise control feature.

NOTE: Cruise control can NOT be engaged at the tractor's fastest ground speed. If the operator should attempt to do so, the tractor will automatically decelerate to the fastest optimal mowing ground speed

SECTION 4 -- CONTROLS AND FEATURES

Operation

Starting the Engine

TO AVOID SERIOUS INJURY OR DEATH

• GOUPANDDOWNSLOPES,NOTACROSS.

• AVOIDSUDDENTURNS.

• DONOTOPERATETHEUNITWHEREITCOULDSLIPORTIP.

• IF MACHINESTOPSGOINGUPHILL,STOPBLADE(S) ANDBACKDOWNHILLSLOWLY.

• KEEPSAFETYDEVICES(GUARDS,SHIELDS,AND SWITCHES,ETC.) IN PLACEANDWORKING.

• REMOVEOBJECTSTHATCOULDBETHROWNBYTHEBLADE(S).

• KNOWLOCATIONANDFUNCTIONOFALLCONTROLS.

• BESUREBLADE(S)ANDENGINEARESTOPPEDBEFORE PLACINGHANDSORFEETNEARBLADE(S).

• BEFORELEAVINGOPERATOR'SPOSITION,DISENGAGE BLADE(S),ENGAGEPARKINGBRAKE,SHUTOFFAND

REMOVEKEY.

READ OPERATOR'S MANUAL

Safety InterlockSwitches

This tractor is equipped with a safety interlock system for the protection of the operator. If the interlock system should ever

malfunction, do not operate the tractor. Contact your Cub Cadet dealer.

The safety interlock system prevents the engine from cranking or starting unless the parking brake is engaged,

and the PTO (Blade Engage) knob is in the disengaged (OFF) position.

The engine will automatically shut off if the operator leaves the seat before engaging the parking brake.

The electric PTO (Blade Engage) clutch will automatically shut off if the operator leaves the tractor's seat with the

PTO (Blade Engage) knob in the engaged (ON) position, regardless of whether the parking brake is engaged.

With the ignition key in the NORMAL MOWING position, the electric PTO (Blade Engage) clutch will automatically

shut off if the PTO (Blade Engage) knob is moved into the engaged (ON) position with the drive pedal in position for

Reverse travel.

__, ARNING! Do not operate the tractor if the

NOTE: Refer to the Set-Up and Assembly section of this manual for Gasoline and Oil fill-up instructions.

1. Insert the tractor key into the ignition switch module.

2. Place the PTO (Blade Engage) knob in the disengaged (OFF)

3. Engage the tractor's parking brake.

4. Activate the choke control.

5. Turn the ignition key clockwise to the START position.

_ AUTION: Do NOT hold the key in the START

6. After the engine starts, deactivate the choke control. NOTE: Do NOT leave the choke control on while operating the

tractor. Doing so will result in a "rich" fuel mixture and cause the engine to run poorly.

interlock system is malfunctioning. This system was designed for your safety and protection.

position.

After the engine starts, release the key. It will return to the NORMAL MOWING position.

position for longer than ten seconds at a time. Doing so may cause damage to your engine's

electric starter.

Stopping the Engine

engine and disconnect the spark plug wire(s).

_ ARNING! If you strike a foreign object, stop the

1. If the blades are engaged, place the PTO/Blade Engage

2. Place the throttle control near the SLOW position

3. Turn the ignition key counterclockwise to the STOP

4. Remove the key from the ignition switch to prevent

Thoroughly inspect the machine for any damage.

Repair the damage before restarting and operating

knob in the disengaged (OFF) position.

position.

unintended starting.

interlock system is malfunctioning. This system was

WARNING! Do not operate the tractor if the

designed for your safety and protection.

ReverseCautionMode

The REVERSE CAUTION MODE position of the key switch module allows the tractor to be operated in reverse with the blades (PTO)

engaged. NOTE:Mowing in reverse is not recommended.

WARNING! Use extreme caution while operating 1. the tractor in the REVERSE CAUTION MODE. Always

look down and behind before and while backing. Do 2. not operate the tractor when children or others are

around. Stop the tractor immediately if someone

enters the area. To use the REVERSECAUTION MODE: NOTE:The operator MUST be seated in the tractor seat.

1. Start the engine as previously instructed on the previous

page.

2. Turn the key from the NORMAL MOWING (Green) position

to the REVERSECAUTION MODE (Yellow) position of the key switch module. See Fig. 5-1.

Driving TheTractor

_ ARNING! Avoid sudden starts, excessive speed

and sudden stops.

Lightly press the brake pedal to release the parking brake. Move the throttle lever into the FAST(rabbit) position.

Totravel FORWARD,slowly press the upper portion of the drive pedal forward until the desired speed is achieved.

See Fig.5-2. Totravel in REVERSE,check that the area behind is clear

then slowly depress the lower portion of the drive pedal with the ball of your foot (NOTyour heel) until the desired

speed isachieved. SeeFig. 5-2.

direction of travel when the tractor is in motion.

CAUTION: Do NOT attempt to change the

Always bring the tractor to a complete stop before

pivoting the drive pedal from forward to reverse or

vice versa.

Indicator NO CHILDRENAROUND

REVERSE PUSH

Push Button

Light BUTTON

* ii Reverse

Stop

Position

Reverse

Caution Mode

Position

Start

Figure 5-1

3. Press the REVERSE PUSH BUTTON (Orange, Triangular

Button) at the top, right corner of the key switch module. The red indicator light at the top, left corner of the key

switch module will be ON while activated. See Fig. 5-1.

4. Once activated (indicator light ON), the tractor can be

driven in reverse with the cutting blades (PTO) engaged.

5. Always look down and behind before and while backing to

make sure no children are around. After resuming forward motion, return the key to the NORMAL MOWING position.

The REVERSE CAUTION MODE will remain activated until:

a. The key is placed in either the NORMAL MOWING

position or STOP position or

b. The operator leaves the seat.

Figure 5-2

without first placing the PTO/Blade Engage knob in

_ ARNING! Do not leave the seat of the tractor

the disengaged (OFF) position and engaging the

parking brake. If leaving the tractor unattended, also

turn the engine off and remove the ignition key.

SECTION 5 -- OPERATION

Driving OnSlopes

Refer to the SLOPE GAUGE on page 7 to help determine slopes where you may operate the tractor safely.

excess of 15 degrees (a rise of approximately 2-1/2 i_ll WARNING! Do not mow on inclines with a slope in

feet every 10 feet). The tractor could overturn and

cause serious injury.

Mow up and down slopes, NEVER across. Exercise extreme caution when changing direction on

slopes. Watch for holes, ruts, bumps, rocks, or other hidden

objects. Uneven terrain could overturn the machine. Tall grass can hide obstacles.

Avoid turns when driving on a slope. Ira turn must be made, turn down the slope. Turning up a slope greatly

increases the chance of a roll over.

Avoid stopping when driving up a slope. Ifit isnecessary to stop while driving up aslope, start up smoothly and carefully to reduce the possibility of flipping the tractor

over backward.

Engagingthe ParkingBrake

NOTE:The parking brake must be set if the operator leaves the seat with the engine running or the engine will automatically

shut off. To set the parking brake:

1. Press the brake pedal completely down with your right foot

and hold it in that position.

2. Push the parking brake lever downward and hold it in that

position.

3. Remove your foot from the brake pedal.

4. Release pressure from the parking brake lever. After completing step 3, the brake pedal should remain in the

clown position. If it doesn't, the pa rking brake is not engaged. Repeat steps 1-4 to engage the parking brake.

To disengage the parking brake, lightly press the brake pedal.

Setting TheCruiseControl

while traveling in reverse.

_i ARNING! Never engage the cruise control lever

To set the cruise control:

1. Slowly press the upper portion of the drive pedal with your right foot until the desired speed is achieved.

2. Lightly press the cruise control lever downward and hold it in that position.

3. Remove your foot from the drive pedal.

4. Release pressure from the cruise control lever

After completing step 3, the drive pedal should remain in the down position and the tractor will maintain the same forward

speed. If it doesn't, the cruise control is not engaged. Repeat steps 1-4 to engage the cruise control.

To disengage the cruise control, lightly press the drive pedal or the brake pedal.

NOTE: Cruise control can not be set at the tractor's fastest ground speed. If the operator should attempt to do so, the

tractor will automatically decelerate to the fastest optimal mowing ground speed.

To change the direction of travel from forward to reverse when cruise control is engaged, press the brake pedal to disengage

the cruise control and bring the tractor to a complete stop. Then slowly press the rear portion of the drive pedal with the ball of your foot to travel in reverse.

Usingthe DeckLift Lever

To raise the cutting deck, move the deck lift lever to the left, then place it in the notch best suited for your application.

Operating the Headlights

The lamps are ON whenever the ignition key is rotated out of the STOP position. The lamps turn OFF when the ignition key is

moved to the STOP position.

unattended. Always disengage PTO, set parking

i_ WARNING! Never leave a running machine

brake, stop engine and remove key to prevent unintended starting

SECTION S -- OPERATION 17

Engagingthe PTO

Engaging the PTO transfers power to the cutting deck or other (separately available) attachments. To engage the PTO:

1. Move the throttle control lever to the FAST (rabbit) position.

2. Pull the PTO/Blade Engage knob outward into the engaged (ON) position. See Fig. 5-3.

NOTE:Always operate the tractor with the throttle lever in the FAST (rabbit) position for the most efficient use of the cutting

deck or other (separately available) attachments.

OFF

Figure 5-3

Mowing

WARNING! To help avoid blade contact or a thrown object injury, keep bystanders, helpers,

children and pets at least 75 feet from the machine

while it is in operation. Stop machine if anyone enters the area.

The following information will be helpful when using the cutting deck with your tractor.

discharge of materials toward roads, sidewalks,

WARNING! Plan your mowing pattern to avoid

bystanders and the like. Also, avoid discharging material against a wall or obstruction which may cause discharged material to ricochet back toward

the operator.

Do not mowat high ground speed, especially ira mulch kit or grass collector is installed.

Do not cut the grass too short. Short grass is prone to weed growth and yellows quickly in dry weather.

Always operate the tractor with the throttle lever in the FAST (rabbit) position while mowing

For best results it is recommended that the first two laps be cut with the discharge thrown towards the center. After the first two laps, reverse the direction to throw the discharge to the outside for the balance of cutting. This will give a

better appearance to the lawn. Do NOT attempt to mow heavy brush and weeds or

extremely tall grass. Your tractor is designed to mow lawns, NOT clear brush.

Keep the blades sharp and replace the blades when worn.

SECTION S -- OPERATION

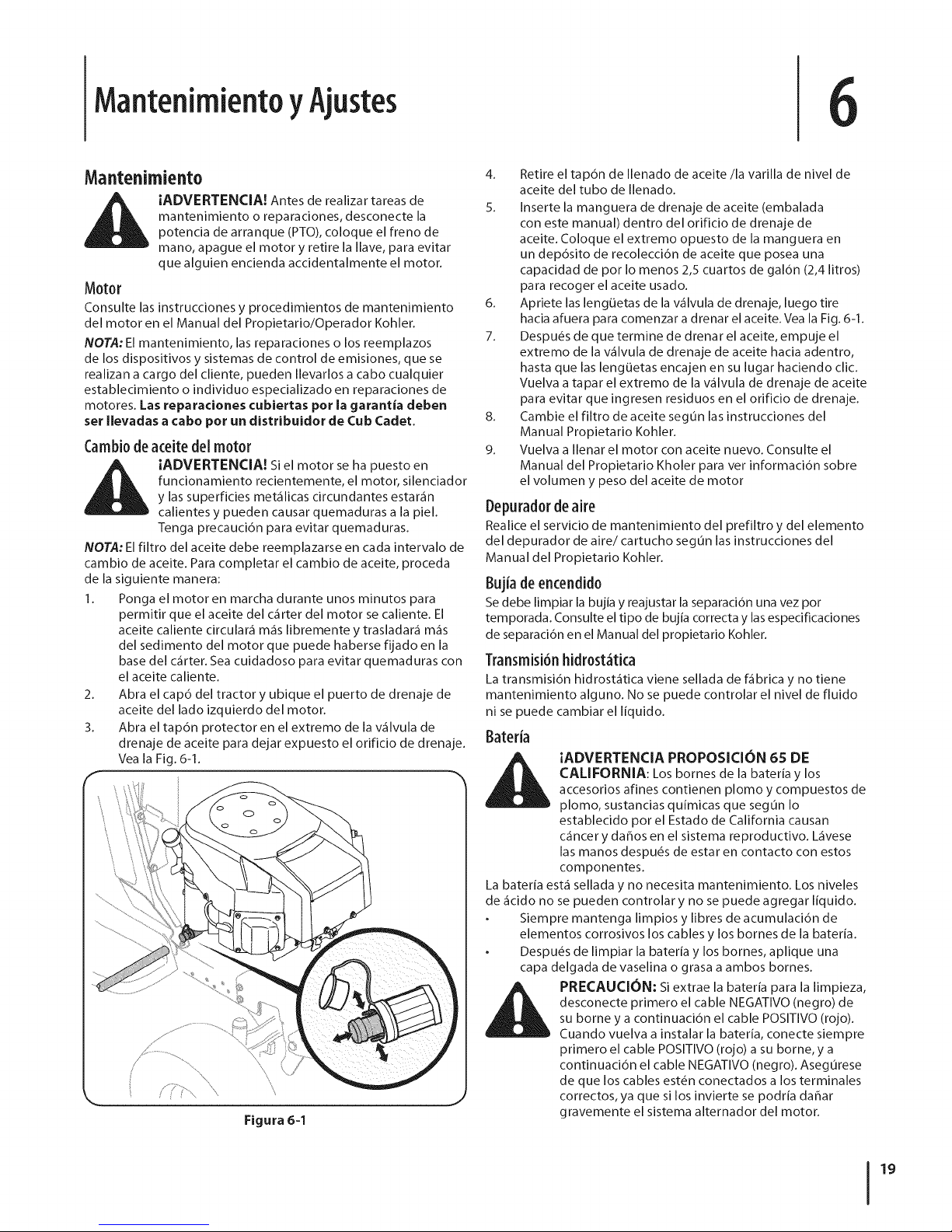

Maintenance&Adjustments

Maintenance

WARNING! Before performing any maintenance or

repairs, disengage PTO, set parking brake, stop

engine and remove key to prevent unintended

starting.

Refer to the Kohler Owner's Manual for all engine maintenance procedures and instructions.

NOTE: Maintenance, repair, or replacement of the emission control devices and systems which are being done at owner's expense may be performed by any engine repair establishment

or individual. Warranty repairs must be performed by a Cub Cadet Dealer.

Changingthe EngineOil

WARNING! If the engine has been recently run, the

engine, muffler and surrounding metal surfaces will

be hot and can cause burns to the skin. Exercise caution to avoid burns.

NOTE:The oil filter should be changed at every oil change interval. To complete an oil change, proceed as follows:

1. Run the engine for a few minutes to allow the oil in the crankcase to warm up. Warm oil will flow more freely and carry away more of the engine sediment which may have

settled at the bottom of the crankcase. Use care to avoid burns from hot oil.

2. Open the tractor's hood and locate the oil drain port on the right side of the engine.

3. Pop open the protective cap on the end of the oil drain valve to expose the drain port. See Fig 6-1.

4. Remove the oil fill cap/dipstick from the oil fill tube.

5. Push the oil drain hose (packed with this manual) onto the oil drain port. Route the opposite end of the hose into an

appropriate oil collection container with at least a 2.5 quart capacity, to collect the used oil.

6. Pinch the tabs on the oil drain valve, then pull outward to begin draining oil. See Fig 6-1.

7. After the oil has finished draining, push the end of the oil drain valve back in, until the tabs click into place. Re-cap

the end of the oil drain valve to keep debris from entering the drain port.

Replace the oil filter as instructed in the Kohler Owner's Manual.

Refill the engine with new oil. Refer to the Kohler Owner's Manual for information regarding the volume and weight of engine oil

Air Cleaner

Service the pre-cleaner and cartridge/air cleaner element as instructed in the Kohler Owner's Manual.

SparkPlug

The spark plug should be cleaned and the gap reset once a season. Refer to the Kohler Owner's Manual for correct plug type and gap specifications.

Hydrostatic Transmission

The hydrostatic transmission is sealed at the factory and is maintenance-free. The fluid level cannot be checked and the

fluid cannot be changed.

Battery

Figure 6-1

Battery posts, terminals, and related accessories

CALIFORNIA PROPOSITION 65 WARNING!

contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

The battery is sealed and is maintenance-free. Acid levels cannot be checked and fluid can not be added.

Always keep the battery cables and terminals clean and free of corrosive build-up.

After cleaning the battery and terminals, apply a light coat of petroleum jelly or grease to both terminals.

disconnect the NEGATIVE (Black) wire from it's

CAUTION: If removing the battery for cleaning,

terminal first, followed by the POSITIVE (Red) wire. When re-installing the battery, always connect the

POSITIVE (Red) wire its terminal first, followed by the NEGATIVE (Black) wire. Be certain that the wires are

connected to the correct terminals; reversing them could result in serious damage to your engine's

alternating system.

Cleaningthe Tractor

Any fuel or oil spilled on the machine should be wiped off promptly. Do NOT allow debris to accumulate around the cooling

fins of the engine, the transmission's cooling fan or on any other part of the machine, especially the belts and pulleys.

SlllartJetTM

Your tractor's deck is equipped with a water port on its surface as part of its deck wash system.

Use the Smart Jet TM to rinse grass clippings from the deck's underside and prevent the buildup of corrosive chemicals.

Complete the following steps AFTER EACH MOWING:

1. Drive the tractor to a level, clear spot on your lawn, near enough for your garden hose to reach.

chute is directed AWAY from your house, garage, CAUTION: Make certain the tractor's discharge

parked cars, etc.

7. Remain in the operator's position with the cutting deck engaged for a minimum of two minutes, allowing the underside of the cutting deck to thoroughly rinse.

8. Move the tractor's PTO (Blade Engage) into the OFF position.

9. Turn the ignition key to the STOP position to turn the tractor's engine off.

10. Turn the water off and detach the hose coupler from the water port on your deck's surface.

11. Repeat step 4- step 11 on the opposite side of the cutting deck.

After cleaning your deck with the Smart JetTM system, return to the operator's position and engage the PTO. Keep the cutting

deck running for a minimum of two minutes, allowing the underside of the cutting deck to thoroughly dry.

Lubrication

1. Disengage the PTO (Blade Engage), set the parking brake and stop the engine.

2. Thread the hose coupler (packaged with your tractor's Operator's Manual) onto the end of your garden hose.

3. Attach the hose coupler to the water port on your decks surface. See Fig. 6-2.

inspecting, always disengage PTO, set parking

_i ARNING! Before lubricating, repairing, or

brake, stop engine and remove key to prevent unintended starting.

FrontWheels

Each of the front wheel axles and rims is equipped with a grease fitting. See Fig. 6-3. Lubricate with a No. 2 multi-purpose grease applied with a grease gun after every 25 hours of tractor operation.

jr ............L ..............................................................

..........................................i::;::.............

/ ()

Figure 6-2

Turn the water on.

While sitting in the operator's position on the tractor, start the engine and place the throttle lever in the FAST (rabbit) position.

Move the tractor's PTO (Blade Engage) into the ON position.

SECTION 6 -- MAINTENANCE & ADJUSTMENTS

Figure 6-3

PivotPoints& Linkage

Lubricate all the pivot points on the drive system, parking brake and lift linkage at least once a season with light oil.

DeckWheels

Each of the tractor deck's front gauge wheels is equipped with a grease fitting. Lubricate with a No. 2 multi-purpose grease applied with a grease gun after every 25 hours of tractor

operation

DeckSpindle

Grease fittings can be found on each deck spindle. See Fig. 6-4. Lubricate with 251H EP grease or an equivalent No. 2 multi-

purpose lithium grease. Using a grease gun, apply two strokes (minimum) or sufficient grease to the spindle shaft.

Figure 6-4

Adjustments

WARNING! Shut the engine off, remove the

ignition key and engage the parking brake before making adjustments. Protect your hands by using

heavy gloves when handling the blades.

NOTE: Check the tractor's tire pressure before performing any deck leveling adjustments. Refer to Tires on page 25 for

information regarding tire pressure.

Levelingthe Deck(FrontToRear)

The front of the cutting deck is supported by a stabilizer bar that can be adjusted to level the deck from front to rear. The front of

the deck should be between 1/4-inch and %-inch lower than the rear of the deck. Adjust if necessary as follows:

1. Park the tractor parked on a firm, level surface and place the deck lift lever in the top notch.

2. Rotate the blade nearest the discharge chute so that it is parallel with the tractor.

3. Measure the distance from the front of the blade tip to the ground and the rear of the blade tip to the ground. The

first measurement taken should be between 1/4-inch and %-inch less than the second measurement.

Determine the approximate distance necessary for proper adjustment and proceed, if necessary.

1. Loosen (thread outward) the hex lock nut on the end of each deck hanger rod. See Fig. 6-5.

2a. To raise the front of the deck, tighten (thread inward) each

inner hex nut against the front hanger bracket.

2b. To lower the front of the deck, loosen (thread outward)

each hex nut, away from the front hanger bracket. See Fig. 6-5.

Retighten each lock nut against each hex nut when proper adjustment is achieved.

......... .........

Figure 6-5

SECTION 6 -- MAINTENANCE & ADJUSTMENTS 21

Levelingthe Deck(Sideto Side)

if the cutting deck appears to be mowing unevenly, a side to side adjustment can be performed. Adjust if necessary as follows:

1. With the tractor parked on a firm, level surface, place the deck lift lever in the top notch (highest position) and rotate

both blades so that they are perpendicular with the tractor.

2. Measure the distance from the outside of the left blade tip to the ground and the distance from the outside of the

right blade tip to the ground. Both measurements taken should be equal. If they're not, proceed to the next step.

3. Loosen, but do NOT remove, the hex bolt on the left deck hanger bracket. See Fig. 6-6.

/ ?

SteeringAdjustment

If the tractor turns tighter in one direction than the other, or if the ball joints are being replaced due to damage or wear, the steering drag links may need to be adjusted.

Adjust the drag links so that equal lengths of each are threaded into the ball joint on the left side and the ball joint on the right

side:

1. Remove the hex nut on the top of ball joint. See Fig. 6-7.

Figure 6-6

4. Using a wrench, raise or lower the left side of the deck by turning the adjustment gear. See Fig. 6-6.

The deck is properly leveled when both blade tip measurements taken earlier are equal. Retighten the hex bolt on the left deck hanger bracket when proper adjustment is achieved.

ParkingBrakeAdjustment 2.

If the tractor does not come to a complete stop when the brake pedal is completely depressed, or if the tractor's rear wheels can

roll with the parking brake applied (and the hydrostatic relief 3. valve open), the brake is in need of adjustment. See your Cub

Cadet dealer to have the brake properly adjusted.

Adjusting the Seat 4.

Refer to the Set-Up and Assembly section of this manual for seat adjustment instructions.

WARNING! Before operating the tractor, make sure the seat is engaged in the seat-stop. Engage the

parking brake. Stand behind the machine and pull back on seat until it clicks into place.

Figure 6-7

Thread the ball joint inward to shorten the drag link. Thread the ball joint outward to lengthen the drag link.

Replace the hex nut after proper adjustment is achieved. NOTE:Threading the ball joints too far onto the drag links

will cause the front tires to "toe-in" too far. Proper toe-in is between 1/16" and 5/16".

Front

tire toe-in can be measured as follows:

Place the steering wheel in position for straight ahead travel.

In front of the axle, measure the distance horizontally from the inside of the left rim to the inside of the right rim. Note the distance.

Behind the axle, measure the distance horizontally from the inside of the left rim to the inside of the right rim. Note the distance.

The measurement taken in front of the axle should be between 1/16" and 5/16" less than the measurement taken

behind the axle.

SECTION 6 -- MAINTENANCE & ADJUSTMENTS

MaintenanceSchedule

Before

Eachuse

Every

I0 Hours

Every

25Hours

Every

50Hours

Every

I00 Hours

CheckEngineOilLevel _"

CheckAirFilterfor Dirty,Looseor DamagedParts _"

CleanandRe-oilAir Filter'sFoamPredeaner _"

ReplaceAirFilter Element

ChangeEngineOiland ReplaceOil Filter _"

CleanBattery Terminals V/ V/

LubeFrontAxlesandRims _

CleanEngineCoolingFins _

LubeFrontDeckWheels V/ V/

Prior

toStoring

,/CleanHood/DashLouvers

LubeDeckSpindles _

LubePedalPivotPoints _

CheckSparkPlugCondition&Gap _" _"

ReplaceFuelFilter _"

SECTION 6 -- MAINTENANCE & ADJUSTMENTS 23

Maintenance Log

Please keep a record of the maintenance performed on your tractor.

Date HourMeter Maintenance

PerformedBy

SECTION 6 -- MAINTENANCE & ADJUSTMENTS

Service

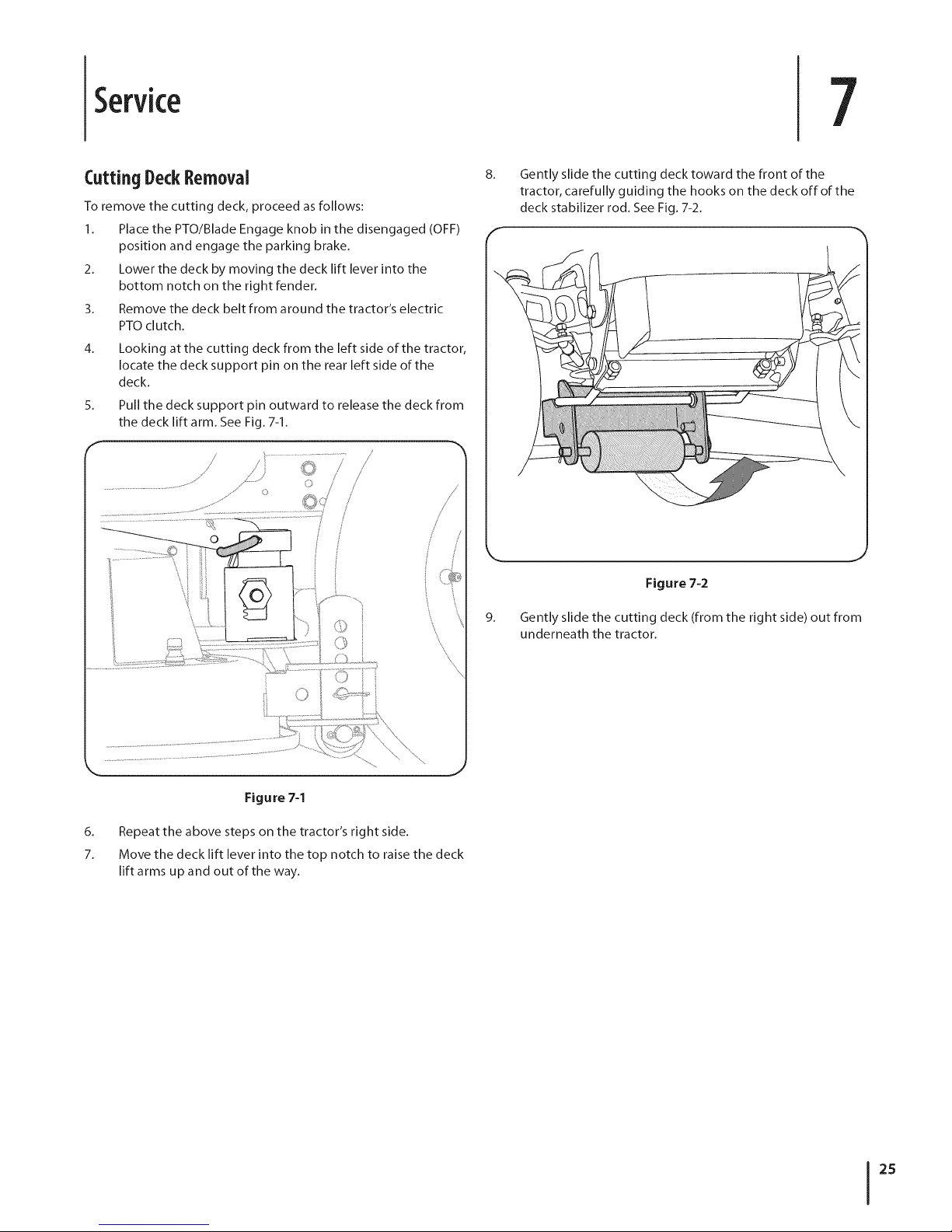

CuttingDeckRemoval

To remove the cutting deck, proceed as follows:

1. Place the PTO/Blade Engage knob in the disengaged (OFF) position and engage the parking brake.

2. Lower the deck by moving the deck lift lever into the bottom notch on the right fender.

3. Remove the deck belt from around the tractor's electric PTO clutch.

4. Looking at the cutting deck from the left side of the tractor, locate the deck support pin on the rear left side of the

deck.

5. Pull the deck support pin outward to release the deck from the deck lift arm. See Fig. 7-1.

Gently slide the cutting deck toward the front of the tractor, carefully guiding the hooks on the deck off of the deck stabilizer rod. See Fig. 7-2.

\ J

Figure 7-1

Repeat the above steps on the tractor's right side.

Move the deck lift lever into the top notch to raise the deck lift arms up and out of the way.

Figure 7-2

9. Gently slide the cutting deck (from the right side) out from

underneath the tractor.

Cutting Blades

WARNING! Shut the engine off and remove

ignition key before removing the cutting blade(s) for sharpening or replacement. Protect your hands by

using heavy gloves when grasping the blade

WARNING! Periodically inspect the blade and/or

spindle for cracks or damage, especially after you've struck a foreign object. Do not operate the machine

until damaged components are replaced.

To remove the blades, proceed as follows.

1. Remove the deck from beneath the tractor, (refer to Cutting Deck Removal earlier in this section) then gently flip the deck over to expose its underside.

2. Place a block of wood between the center deck housing baffle and the cutting blade to act as a stabilizer. See Fig. 7-3.

3. Remove the hex flange nut that secures the blade to the spindle assembly. See Fig. 7-3.

To properly sharpen the cutting blades, remove equal amounts of metal from both ends of the blades along the cutting edges, parallel to the trailing edge, at a 25 %to 30 ° angle. Always grind each cutting blade edge equally to

maintain proper blade balance. See Fig. 7-4.

previously been sharpened, or if any metal

_ AUTION: If the cutting edge of the blade has

i&ll WARNING! A poorly balanced blade will cause

separation is present, replace the blades with new ones.

excessive vibration, may damage to the tractor and/

or result in personal injury.

Figure 7-3

Figure 7-4

5. Test the blade's balance using a blade balancer. Grind metal from the heavy side until it balances evenly.

NOTE:When replacing the blade, be sure to install the blade with the side of the blade marked "Bottom" (or with a part number

stamped in it) facing the ground when the mower is in the operating position.

blade spindle hex flange nut to between 70 Ibs-ft

CAUTION: Use a torque wrench to tighten the

and 90 Ibs-ft.

SECTION7-- SERVICE

CALiFORNiA PROPOSiTiON 65 WARNING:

Battery posts, terminals, and related accessories contain lead and lead compounds, chemicals known

to the State of California to cause cancer and

reproductive harm. Wash hands after handling.

CAUTION: If removing the battery, disconnect the

NEGATIVE (Black) wire from it's terminal first,

followed by the POSITIVE (Red) wire. When re-

installing the battery, always connect the POSITIVE (Red) wire its terminal first, followed by the

NEGATIVE (Black) wire.

JumpStarting

battery. Be certain the vehicles do not touch, and

i_ WARNING! Never jump start a damaged or frozen

1+ Connect positive (+) cable to positive post (+) of your

2. Connect the other end of the cable to the (positive +) post

3. Connect the second cable (negative -) to the other post of

4. Make the final connection on the engine block of the

i_ CAUTION: If the jumper battery is installed on a

5. Start the tractor (as instructed in the Operation section of

6. Set the tractor's parking brake before removing the jumper

ignitions are off. Do not allow cable clamps to touch.

tractor's discharged battery.

of the jumper battery.

the jumper battery.

tractor, away from the battery. Attach to a unpainted part to assure a good connection.

vehicle (i.e. car, truck), do NOT start the vehicle's engine when jump starting your tractor.

this manual).

cables, in reverse order of connection.

Fuse

_ ARNING! Before servicing, repairing, or

A 20 Amp fuse is installed in your tractor's wiring harness to protect the tractor's electrical system from damage caused by

excessive amperage. If the electrical system does not function, or your tractor's engine

will not crank, first check to be certain that the fuse has not blown. It is located under the hood, mounted behind the top of the dash panel on the support bar.

inspecting, always disengage PTO, set parking brake, stop engine and remove key to prevent

unintended starting.

same amperage capacity as the blown fuse.

CAUTION: Always use a replacement fuse with the

Tires

WARNING! Never exceed the maximum inflation

pressure shown on the sidewall of the tire.

The recommended operating tire pressure is approximately 10 psi for the rear tires and 14 psi for the front tires. Refer to the tire sidewall for exact tire manufacturer's recommended or

maximum psi. Do not overinflate. Uneven tire pressure could cause the cutting deck to mow

unevenly.

Changingthe TransmissionDriveBelt

Several components must be removed and special tools used in order to change the tractor's transmission drive belt. See your Cub Cadet dealer to have the transmission drive belt replaced

Charging

WARNING! Batteries give off an explosive gas

while charging. Charge the battery in a well ventilated area and keep away from an open flame

or pilot light as on a water heater, space heater,

furnace, clothes dryer or other gas appliances.

CAUTION: When charging your tractor's battery,

use only a charger designed for 12V lead-acid batteries. Read your battery charger's Owner's

Manual prior to charging your tractor's battery.

Always follow its instructions and heed its warnings.

If your tractor has not been put into use for an extended period of time, charge the battery as follows:

1. Set your battery charger to deliver a max of 10 amperes. If your battery charger is automatic, charge the battery until the

charger indicates that charging is complete. If the charger is not automatic, charge for no fewer than eight hours.

SECTION 7 -- SERVICE 27

Changingthe DeckBelt

WARNING! Shut the engine offand remove

ignition key before removing the cutting blade(s) for sharpening or replacement. Protect your hands by

using heavy gloves when grasping blades and pulleys.

WARNING! The V-belts found on your tractor are

specially designed to engage and disengage safely.

A substitute (non-OEM) V-belt can be dangerous by

not disengaging completely. For a proper working machine, use factory approved belts.

All belts on your tractor are subject to wear and should be replaced if any signs of wear are present. To change or replace the deck belt on your tractor, proceed as follows:

1. Lower the deck by moving the deck lift lever into the bottom notch on the right fender.

2. Carefully remove the belt from around the electric PTO clutch. See Fig 7-5.

Note: If there is too much tension on the belt for it to be easily removed from the electric PTO clutch, carefully

insert a %-inch drive ratchet wrench (set to loosen) into the square hole found in the left-hand deck idler bracket and pivot it toward the tractor's right side to relieve tension on the belt. See Fig. 7-6.

your fingers on the idler spring or between the belt WARNING! Avoid pinching injuries. Never place

and a pulley while removing the belt

Belt Guard

Figure 7-5

\ J

Figure 7-6

3. Remove the belt guards by removing the self-tapping screws that fasten them to the deck. See Fig. 7-6.

4. Remove the deck belt from around the three spindle pulleys and the two deck idler pulleys.

NOTE:The idler pulleys may have to be loosened, but not removed, in order to remove the belt from around them.

S. Route the new belt as shown in Fig. 7-7.

6. Retighten idler pulleys, if loosened earlier.

7. Remount the belt guards removed earlier

SECTION7-- SERVICE

Figure 7-7

SECTION7 -- SERVICE 29

Troubleshooting

Problem

Engine fails to start

Engine runs erratic

Engine overheats

Engine hesitates at high RPM

Engine Idles rough

Excessive vibration

Mower will not mulch grass

Uneven cut

Cause

1. PTO/Blade Engage knob engaged.

2. Parking brake not engaged.

3. Spark plug wire(s) disconnected.

4. Throttle control lever not in correct starting position.

5. Choke not activated

6. Fuel tankempty, or stale fuel.

7. Blocked fuel line.

8. Faulty spark plug(s).

9. Engine flooded.

1. Unit running with CHOKE activated.

2. Spark plug wire(s) loose.

3. Blocked fuel line or stale fuel.

4. Ventin gas cap plugged.

5. Water or dirt in fuel system.

6. Dirty air cleaner.

1. Engine oil level low.

2. Air flow restricted.

1. Spark plug(s) gap too close.

1. Spark plug(s) fouled, faulty or gap too wide.

2. Dirty air cleaner.

1. Cutting blade loose or unbalanced.

2. Damaged or bent cutting blade.

1. Engine speed too low.

2. Wet grass.

3. Excessively high grass.

4. Dull blade.

1. Deck not leveled properly.

2. Dull blade.

3. Uneven tire pressure.

Remedy

1. Place knob in disengaged (OFF) position.

2. Engage parking brake.

3. Connect wire(s) to spark plug(s).

4. Place throttle lever to FAST position.

S. Pull the CHOKE control outward.

6. Fill tank with clean, fresh (less than 30 days old) gas.

7. Clean fuel line and replace fuel filter.

8. Clean, adjust gap or replace plug(s).

9. Crankengine with throttle in FAST position.

1. Push CHOKE control in.

2. Connect spark plug wire(s).

3. Clean fuel line; fill tank with clean, fresh gasoline and replace fuel filter.

4. Clear vent or replace cap if damaged.

5. Drain fuel tank. Refill with clean, fresh gasoline.

6. Replace air cleaner paper element or clean

foam precleaner.

1. Fill crankcase with properamountand weight of oil.

2. Clean grass clippings and debris from around the engine's cooling fins and blower housing.

1. Remove spark plug(s) and resetthe gap.

1. Replace spark plug(s). Set plug gap.

2. Replace air cleaner element and/or clean

pre-cleaner.

1. Tighten blade and spindle.

2. Replace blade.

1. Place throttle in FAST (rabbit) position.

2. Do not mulch when grass is wet.

3. Mowonceata high cutting height, then

mow again at desired height or make a narrower cutting swath.

4. Sharpen or replace blade.

1. Perform side-to-side deck adjustment.

2. Sharpen or replace blade.

3. Check tire pressure in all four tires.

ReplacementParts

Component | Part Number and Description

759-3336 Spark Plug (Champion RC12YC)

KH-32-883-03-$1 Kohler Air Filter Element and Precleaner

KH-25-050-25-S Kohler Oil Filter

KH-25-050-22-$1 Kohler Fuel Filter

954-0642

942-0677B 2-in-1 Deck Blade

918-0671B Deck Spindle

Phone (800) 965-4CUB to order replacement parts or a complete Parts Manual (have your full model number and serial number ready). Parts Manual downloads are also available free of charge at www.cubcadet.com.

Drive Belt (Mowing Deck)

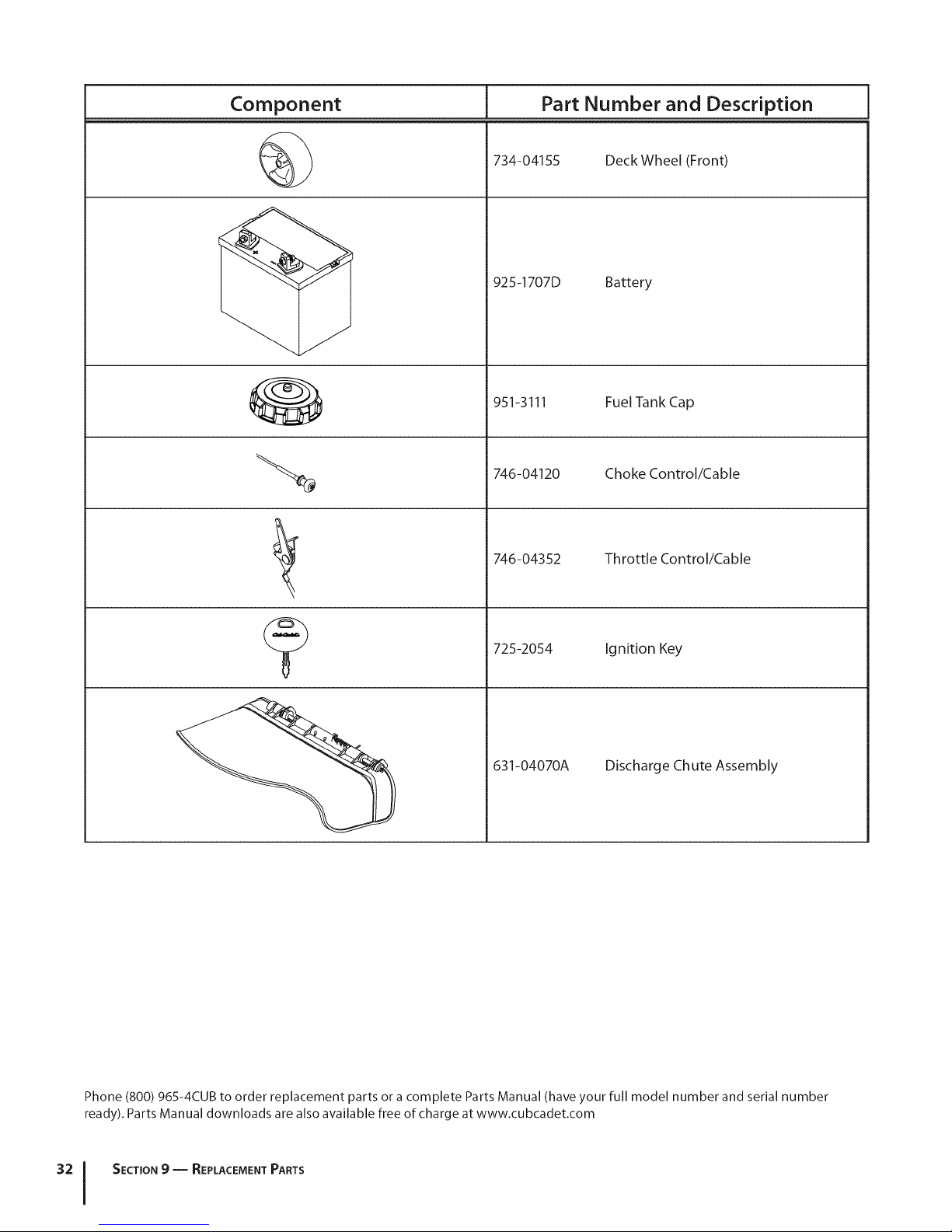

Component / Part Number and Description

734-04155 Deck Wheel (Front)

925-1707D Battery

951-3111 Fuel Tank Cap

746-04120

746-04352

725-2054 Ignition Key

631-04070A

Choke Control/Cable

Throttle Control/Cable

Discharge Chute Assembly

SECTION 9 -- REPLACEMENT PARTS

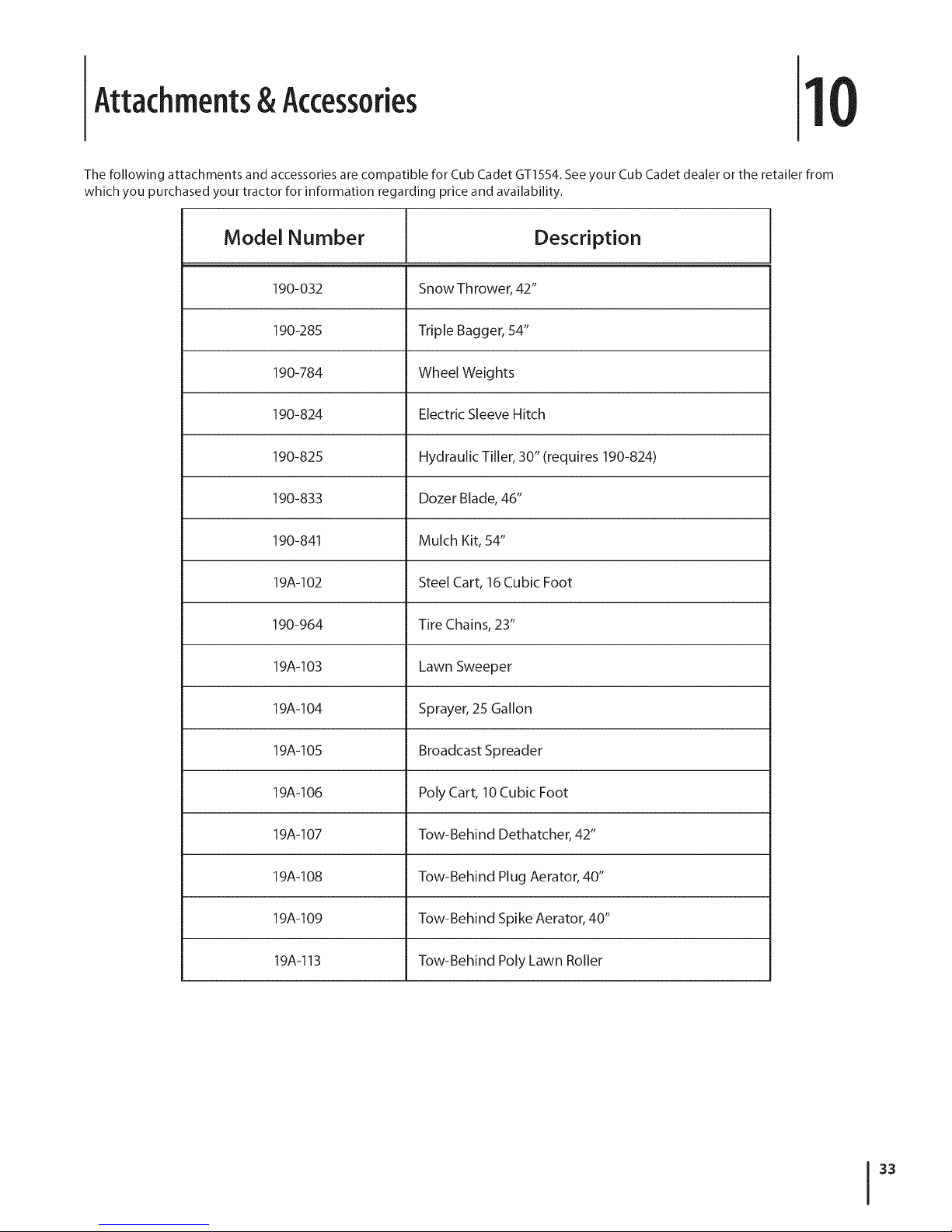

Attachments&Accessories

The following attachments and accessories are compatible for Cub Cadet GT1554. See your Cub Cadet dealer or the retailer from which you purchased your tractor for information regarding price and availability.

Model Number Description

190-032 Snow Thrower, 42"

190-285 Triple Bagger, 54"

190-784 Wheel Weights

190-824 Electric Sleeve Hitch

190-825 Hydraulic Tiller, 30" (requires 190-824)

190-833 Dozer Blade, 46"

190-841 Mulch Kit, 54"

19A-102 Steel Cart, 16 Cubic Foot

190-964 Tire Chains, 23"

19A-103 Lawn Sweeper

19A-104 Sprayer, 25 Gallon

19A-105 Broadcast Spreader

19A-106 Poly Cart, 10 Cubic Foot

19A-107 Tow-Behind Dethatcher, 42"

19A-108 Tow-Behind Plug Aerator, 40"

19A-109 Tow-Behind Spike Aerator, 40"

19A-113 Tow-Behind Poly Lawn Roller

Notes

CALIFORNIA EMISSION CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLIGATIONS

TheCaliforniaAir ResourcesBoardandMTDConsumerGroupIncare pleasedtoexplaintheevaporativeemissioncontrolsystemwarrantyonyour2007lawn mower.InCalifornia,newlawnmowermust bedesigned,builtand equippedtomeet theState'sstringentanti-smogstandards.MTDConsumerGroupInc must

warrantthe EECSon yourlawn mowerfor the periodoftime listedbelowprovidedtherehasbeenno abuse,neglector impropermaintenanceof yourlawnmower. YourEECSmayincludepartssuchasthecarburetor,fuel-injectionsystem,theignitionsystem,catalyticconverter,fueltanks,fuel lines,fuelcaps,valves,

canisters,filters,vaporhoses,clamps,connectors,and otherassociatedemission-relatedcomponents. Wherea warrantable condition exists, MTDConsumer Group Inc will repair your lawn mower at no cost to you includingdiagnosis, partsand labor.

MANUFACTURER'S WARRANTY COVERAGE:

Thisevaporativeemissioncontrolsystemiswarrantedfortwoyears.Ifany evaporativeemission-relatedparton yourequipmentisdefective,the partwill be repairedorreplacedbyMTDConsumerGroupInc.

OWNER'S WARRANTY RESPONSIBILITIES:

Asthe lawnmowerowner,youare responsibleforperformanceof the requiredmaintenancelistedin yourowner'smanual. MTDConsumerGroupIncrecom- mendsthatyouretainall receiptscoveringmaintenanceonyour lawnmower,but MTDConsumerGroupInccannotdenywarrantysolelyforthe lack ofreceipts.

Asthe lawnmowerowner,youshouldhoweverbeawarethat MTDConsumerGroupIncmaydeny youwarrantycoverageif yourlawnmoweror a parthasfailed dueto abuse,neglect,orimpropermaintenanceor unapprovedmodifications.

Youare responsibleforpresentingyourlawn mowertoMTDConsumerGroupInc'sdistributioncenteror servicecenteras soonas the problemexists.The warrantyrepairsshouldbecompletedinareasonableamountoftime,notto exceed30 days.If youhavea questionregardingyour warrantycoverage,youshould

contactthe MTDConsumerGroupIncService Departmentat 1-800-800-7310.

GENERAL EMISSIONS WARRANTY COVERAGE:

MTDConsumerGroupIncwarrantsto the ultimatepurchaserandeachsubsequentpurchaserthat the lawnmoweris:Designed,builtandequippedso as to conformwithall applicableregulations;andfree from defectsin materialsandworkmanshipthatcausethe failureofawarrantedpartto beidenticalin allmaterial respectstothat partas describedin MTDConsumerGroupInc'sapplicationforcertification.

Thewarrantyperiodbeginsonthedate the lawnmoweris deliveredtoan ultimatepurchaserorfirstplacedinto service.Thewarrantyperiodistwo years. Subjecttocertainconditionsandexclusionsasstatedbelow,the warrantyonemission-relatedpartsisasfollows:

1. Anywarrantedpartthatis notscheduledfor replacementas requiredmaintenanceinthe writteninstructionssupplied,iswarrantedforthewarranty period statedabove.Ifthe partfails duringthe periodofwarrantycoverage,the partwillbe repairedor replacedbyMTDConsumerGroupIncaccordingto subsection (4)below.Anysuch part repairedor replacedunderwarrantywillbe warrantedfor the remainderofthe period.

2. Anywarrantedpartthatis scheduledonlyforregularinspectioninthe writteninstructionssuppliediswarrantedfor thewarrantyperiodstatedabove.Any such partrepairedor replacedunderwarrantywill bewarrantedfor the remainingwarrantyperiod.

3. Anywarrantedpartthatis scheduledforreplacementas requiredmaintenancein thewritteninstructionssuppliedis warrantedforthe periodoftimebeforethe firstscheduledreplacementdatefor that part.If the partfails beforethe first scheduledreplacement,the partwillbe repairedor replacedby MTDConsumer GroupIncaccordingto subsection(4)below.Anysuch partrepairedor replacedunderwarrantywillbewarrantedforthe remainderofthe periodpriortothe firstscheduledreplacementpointforthepart.

4. Repairor replacementofany warrantedpart underthewarrantyprovisionshereinmustbeperformedatawarrantystationat no chargetotheowner.

5. Notwithstandingtheprovisionsherein,warrantyservicesorrepairswill beprovidedatall of ourdistributioncentersthatarefranchisedto servicethesubject enginesor equipment.

6. Thelawnmowerownerwillnotbechargedfor diagnosticlaborthat is directlyassociatedwithdiagnosisofa defective,emission-relatedwarrantedpart, providedthat suchdiagnosticworkis performedata warrantystation.

7. MTDConsumerGroupIncis liablefor damagestootherengineorequipmentcomponentsproximatelycausedby a failureunderwarrantyofanywarranted part.

8. Throughoutthelawnmowerwarrantyperiodstatedabove,MTDConsumerGroupIncwill maintaina supplyof warrantedpartssufficientto meetthe expected demandfor suchparts.

9. Anyreplacementpartmaybe usedinthe performanceof anywarrantymaintenanceorrepairsand mustbe providedwithoutchargetothe owner.Suchusewill notreducethe warrantyobligationsofMTDConsumerGroupInc.

10.Add-onor modifiedpartsthat arenotexemptedbythe Air ResourcesBoardmaynot beused.Theuseofany non-exemptedadd-onor modifiedpartsbythe ultimatepurchaserwillbegroundsfordisallowinga warrantyclaims.MTDConsumerGroupIncwill notbe liabletowarrantfailuresof warrantedpartscaused

bythe use ofa non-exemptedadd-onor modifiedpart.

WARRANTED PARTS:

Therepairor replacementofanywarrantedpartotherwiseeligibleforwarrantycoveragemaybeexcludedfromsuchwarrantycoverageifMTDConsumerGroup Incdemonstratesthat the lawnmowerhas beenabused,neglected,or improperlymaintained,andthat suchabuse,neglect,or impropermaintenancewasthe directcauseoftheneedfor repairor replacementofthe part.Thatnotwithstanding,anyadjustmentofa componentthathasa factory installed,andproperly operating,adjustmentlimitingdeviceis stilleligibleforwarrantycoverage.Thefollowingemissionwarrantypartslistarecovered:FuelLine,FuelLineClamps

CUB CADET LLC

MANUFACTURER'S LiMiTED WARRANTY FOR

SERIES 1000 & SERIES 1500 TRACTORS

IMPORTANT: To obtain warranty coverage owner must present an original proof of purchase and applicable maintenance records to the servicing dealer.Pleaseseethe operator's manual for information on required maintenance and service intervals.

The limited warranty set forth below is given by Cub Cadet LLCwith respect to new merchandise purchased or leasedand used in the United States and/or its territories and possessions, and by MTD Products Limited with respect to new merchandise purchased or leased and used in Canadaand/or its territories and possessions (either entity

respectively, "Cub Cadet"). CubCadet warrants this product (excluding its NormalWearParts,

Batteries,Frameand FrontAxle andAttachmentsas described below) against defects in material and workmanship for a period of three (3) years or one hundred twenty (120) operation hours, whichever comes

first, commencing on the dateof original retail purchase or lease and will, at its option, repair or replace,free of charge, any part found to be defective in materials or workmanship.

NormalWearPartsare warranted to befree from defects in material and workmanship for a period ofthirty (30) days from the date of original

purchase or lease. Normal wear parts include, but are not limited to items such as: belts, blades, bladeadapters, grass bags, rider deck wheels, seats, andtires.

Batterieshavea one-year prorated limited warranty against defects in material and workmanship, with 100% replacement during the first three

months. After three months, the battery replacement credit is based on the months remaining in the twelve (12) month period dating back to the original date of original sale or lease.Any replacement battery will be warranted only for the remainder of the original warranty period.

FrameandFrontAxle--Cub Cadet warrants the frame, andfront cast iron pivot axle against defects in material and workmanship for a period of five (5) years or 500 hours, whichever occurs first, commencing onthe date of original purchase or lease.

Attachments-- Cub Cadetwarrants attachments for this product against defects in material and workmanship for aperiod of two (2) years,

commencing on the date of the attachment's original purchase or lease.Attachments include, but are not limited to items such as: grass

collectors and mulch kits. This limited warranty shall only apply if this product has been operated

and maintained in accordance with the Operator's Manual furnished with the product, and has not been subject to misuse, abuse, neglect,

accident, improper maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damageresulting from the installation or useof any part, accessory or attachment not approved by Cub Cadetfor usewith the product(s) covered by this

manual will void your warranty asto any resulting damage. Inaddition, CubCadet may deny warranty coverage if the hour meter, or any part thereof, is altered, modified, disconnected or otherwise tampered with.

HOWTO OBTAINSERVICE:Warranty service is available, WITH PROOF OFPURCHASEANDAPPLICABLE MAINTENANCERECORDS,through

your local authorized service dealer. To locate thedealer in your area:

In the U.S.A.: Checkyour Yellow Pages, or contact Cub CadetLLC at P.O.Box361131,

Cleveland, Ohio 44136-0019, call 1-877-282- 8684 or log onto our website at www.cubcadet.com.

In Canada: Contact MTD Products Limited, Kitchener, ON N2G4J1, call 1-800-668-

1238 or log onto our website at www.mtdcanada.com. Without limiting the foregoing, this limited warranty does not provide

coverage in the following cases: a. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brakeadjustments, clutch adjustments, deck adjustments, and normal deterioration of the exterior finish due to use or exposure.

b. Service completed by someone other than anauthorized service

dealer.

c. Cub Cadetdoes not extend any warranty for products sold or

exported outside of the United States and/or Canada,and their respective possessions and territories, except those sold through Cub Cadet'sauthorized channels of export distribution.

d. Replacement parts and\or accessories that are not genuine Cub

Cadetparts.

e. Transportation charges and service calls.

There are no implied warranties, including without limitation any implied warranty of merchantability or fitness for a particular

purpose. No warranties shall apply after the applicable period of express written warranty above. No other express warranties beyond those mentioned above, given by any person or entity, includinga dealer or retailer, with respect to any product, shall bind Cub Cadet. The exclusive remedy is repair or replacement of the productas

set forth above. The terms of this warranty provide the sole and exclusive remedy arising from the sale and/or lease of the products coveredhereby. Cub Cadet shall not he liable for any incidental or consequential lossor damage including, withoutlimitation, expenses incurred for substitute orreplacement lawn care services or for

rental expensesto temporarily replace a warranted product. Some jurisdictionsdo not allow the exclusion or limitation of incidental

or consequential damages, or limitations on how long an implied warranty lasts, so the above exclusions or limitations may not apply to you.

In no eventshall recovery of any kind be greater than the amount of the purchase price of the product sold. Alterationof safety features of the

product shall void this warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out ofthe misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser or to the person for whom it was purchased asa gift.

HOWLOCAL LAWS RELATETOTHIS WARRANTY:This limited warranty gives you specific legal rights, and you mayalso have other rights that vary in different jurisdictions.

Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OHiO 44136-0019, Phone: 1=877-282=8684

MTD Products Limited, Kitchener, ON N2G 4J1, Phone: 1=800-668-1238

GD00-100014 REV.B

Medidas importantes de seguridad • Configuraci6n • Funcionamiento • Mantenimiento • Servicio • Soluci6n de problemas • Garantia

ANUAL

EL OPE

Tractor Corta C_specl Hiclrost_tico m GT1554

CUB CADET LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

ImpresoenEstadosUnidosdeAmerica

FormularioNo.769-03404

(5deNoviembrede2007)

A!propietario

Gracias

Gracias por comprar un tractor corta c_sped fabricado por Cub Cadet LLC. El mismo ha sido diseffado cuidadosamente

para brindar excelente rendimiento si se Io opera y mantiene correcta mente.

Por favor lea todo este manual antes de operar el equipo. Le indica c6mo configurar, operar y mantener la m_quina con seguridad y f_cilmente. Pot favor asegurese de seguir cuidadosamente y en todo momento las pr_cticas de seguridad recomendadas y de hac_rselas seguir a cualquier otra persona que opere la m_quina. En caso de no hacerlo podrfan producirse lesiones personales o daffos materiales.

Toda la informaci6n contenida en este manual hace referencia a la m_s reciente informaci6n de producto disponible en el

momento de la impresi6n. Revise el manual frecuentemente para familiarizarse con la m_quina, sus caracterfsticas y

funcionamiento. Por favor tenga en cuenta que este Manual del Operador puede cubrir una gama de especificaciones de

productos de diferentes modelos. Las caracteristicas y funciones incluidas y/o ilustradas en este manual pueden no set aplicables

a todos los modelos. Cub Cadet LLC se reserva el derecho de

indice

Medidas importantes de seguridad ...................... 3

Montaje y Conf_guraci6n ........................................ 8

Controles y Caractefisticas .................................... 11

Funcionamiento ..................................................... 15

Mantenimiento y Ajustes ....................................... 19

modificar las especificaciones de los productos, los diseffos y el equipo sin previo aviso y sin generar responsabilidad pot obligaciones de ningun tipo.

Este producto cumple con las estrictas normas de seguridad del Outdoor Power Equipment Institute y de un laboratorio de pruebas independiente. Si tiene algun problema o duda respecto a la m_quina, Ilame a su distribuidor de servicio local Cub Cadet autorizado o p6ngase en contacto directamente con nosotros. Los numeros de tel6fono, direcci6n del sitio web y direcci6n postal de la Asistencia al Cliente de Cud Cadet se encuentran en esta p_gina. Queremos garantizar su entera satisfacci6n en todo

momento. En este manual, las referencias al lado derecho o Jzquierdo de la

m_quina se observan desde la posici6n del operador. El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida, especificaciones, garantia y mantenimiento del motor. Para

obtener mayor informaci6n consulte el Manual del Propietario/ Operador entregado por el fabricante del motor, que se envia, en

un paquete pot separado, junto con su m_quina.

Servicio ................................................................... 25

Soluci6n de problemas ......................................... 30

Piezas de reemplazo .............................................. 31

Aditamentos y accesofios ..................................... 33

Registrodeinformaci6ndeproducto

Antes de configurar y operar su equipo nuevo, pot favor Iocalice la placa del modelo en el equipo y registre la informaci6n en el

_rea situada a la derecha. Puede Iocalizar la placa de modelo mirando debajo del asiento. Si tiene que solicitar soporte t6cnico a trav6s de nuestro sitio web, el Departamento de Asistencia

al Cliente, o de un distribuidor de servicio autorizado local, necesitar_ esta informaci6n.

_0MERO DE MODELO

[3131313131313131313D

NOMERO DE SERIE

DDDDDDDDDDD

Asistenciaal Cliente

En caso de tener problemas para montar este producto o de tener dudas con respecto a los controles, funcionamiento o mantenimiento de esta mSquina, puede solicitar la ayuda de expertos. Elija entre las opciones que se presentan a

continuaci6n: 0 Visite nuestro sitio web en www.cubcadet.com

0 Llame al representante de Atenci6n al Cliente al (800) 965-4CUB 0 Localice a su distribuidor Cub Cadet mSs cercano Ilamando al (877) 282-8684

0 Escribanos aCub Cadet LLC • P.O.Box 361131 •Cleveland, OH • 44136-0019

Medidasimportantesdeseguridad

ADVERTENCIA: La presencia de este simbolo indica que se trata de instrucciones importantes de

seguridad que se deben respetar para evitar poner en peligro su seguridad personal y/o material y la de otras personas. Lea y siga todas las instrucciones de este manual antes de poner en

funcionamiento esta m_quina. Si no respeta estas instrucciones puede provocar lesiones personales.

Cuando vea este simbolo. ITENGA EN CUENTAS LAS ADVERTENClAS!

PROPOSICION 65 DE CALIFORNIA

_ DVERTENClA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehiculo contienen o liberan sustancias quimicas que el estado de California considera que pueden producir c_ncer, defectos de nacimiento u otros problemas

reproductivos.

i_ ADVERTENCIA: Los bornes de la bateda y los accesorios afines contienen plomo y compuestos

de plomo, sustancias quimicas que seg0n Io establecido pot el Estado de California causan c_ncer y dafios en el sistema reproductivo. Ldvese las manos despu_s de estar en contacto con

estos componentes.

para

_PELIGRO: Esta m_quina est_ disefiada ser utilizada respetando las normas de seguridad

contenidas en este manual. AI igual que con cualquier tipo de equipo motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta m_quina es capaz de amputar

manos y pies y de arrojar objetos con gran fuerza. De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

Fundonamientogeneral

I. Lea, entienda y cumpla todas las instrucciones incluidas en

la m_quina yen los manuales antes de montarla y utilizarla. Guarde este manual en un lugar seguro para consultas futuras y peri6dicas, asi como para solicitar repuestos.

2. Familiaricese con todos los controles y con el uso adecuado de los mismos. Sepa c6mo detener la m_quina y desactivar los controles r_pidamente.

3. No permita nunca que los nifios menores de 14 afios utilicen esta m_quina. Los nifios de 14 afios en adelante deben leer y entender las instrucciones de operaci6n y normas de seguridad contenidas en este manual, yen la m_quina y deben ser entrenados y supervisados por un

adulto.

Nunca permita que los adultos operen esta m_quina sin recibir antes la instrucci6n apropiada.

Para ayudar a evitar el contacto con las cuchillas o una lesi6n por alg0n objeto que sea arrojado, mantenga a los observadores, a los ayudantes, nifios y mascotas alejados al menos 25 metros de la m_quina mientras est_ en funcionamiento. Detenga la m_quina si alguien entra en la

zona.

6. Inspeccione minuciosamente el _rea donde utilizar_ el equipo. Retire todas las piedras, palos, cables, huesos,

juguetes y otros objetos extrafios que podrian ser

recogidos y arrojados por la accidn de las cuchillas. Los objetos arrojados por la m_quina pueden producir lesiones graves.

7. Planifique el patrdn de corte del c_sped que ha de seguir para evitar la descarga de material hacia los caminos, las veredas, los observadores, etc. Evite adem_s descargar material contra las paredes y obstrucciones que podrian provocar que el material descargado rebote contra el operador.

8. Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras opera la m_quina o mientras la ajusta o repara. Los objetos arrojados que rebotan pueden producir lesiones oculares graves.

9. Utilice zapatos de trabajo resistentes, de suela fuerte, asi como pantalones y camisas ajustados. Las prendas sueltas o las alhajas pueden quedar atrapadas en las piezas movibles. Nunca opere la m_quina descalzo o con

sandalias.

10. Est_ atento a la cortadora y a la direcci6n de la descarga de los aditamentos y no apunte a nadie. Nunca opere la cortadora de c_sped sin que est_n en su lugar apropiado la cubierta de descarga o el colector de recortes de c_sped.

11. No ponga las manos o los pies cerca de las piezas rotatorias o debajo de la plataforma de corte. El contacto con las cuchillas puede producir la amputaci6n de manos y pies.

12. Una cubierta de descarga faltante o da_ada puede provocar el contacto con la cuchilla o lesiones pot objetos arrojados.

13. Detenga la(s) cuchilla(s) cuando atraviese senderos, sendas o caminos de grava y cuando no est_ cortando el c_sped.

14. Vigile el tr_insito vehicular cuando est_ operando cerca de o en cruces de caminos. Esta m_iquina no debe utilizarse en la via publica.

15. No opere esta m_iquina bajo los efectos del alcohol o de drogas.

16. Corte el c_sped solamente con luz de dia o con una buena luz artificial.

17. Nunca transporte pasajeros.

18. Desenganche la(s) cuchilla(s) antes de colocar la marcha atr_is. Retroceda lentamente. Siempre mire hacia abajo y hacia atr_is antes y mientras retrocede, para evitar accidentes.

19. Reduzca la velocidad antes de dar la vuelta. Opere la m_iquina suavemente. Evite la operaci6n err_itica y la

velocidad excesiva.

20. Desenganche la(s) cuchilla(s), coloque el freno de estacionamiento, detenga el motor y espere hasta que la(s)

cuchilla(s) se detenga(n) pot completo antes de retirar el colector de c_sped, vaciar los recortes, destapar el canal,

retirar restos de c_sped o desechos, o hacer cualquier ajuste.

21. Nunca deje la m_iquina en funcionamiento sin vigilancia. Apague siempre las cuchillas, coloque la transmisi6n en neutral, coloque el freno de mano, detenga el motor y retire la Ilave antes de bajarse del vehiculo.

22. Tenga sumo cuidado al cargar o descargar la m_iquina en un remolque o cami6n. Esta unidad no debe conducirse en ascenso o descenso de rampas, porque podria ladearse y provocar lesiones personales graves. En las rampas la m_iquina se debe empujar manualmente para cargarla o descargarla correctamente.

23. El silenciador y el motor se calientan y pueden causar quemaduras. No los toque.

24. Revise el espacio libre pot encima de la cabeza antes de conducir bajo las ramas bajas de _irboles, cables, cerramientos de puertas, etc. en los cuales el operador podria atorarse o set empujado fuera de la m_iquina, Io que podria resultar en lesiones graves.

25. Desenganche todos los embragues de los accesorios, presione totalmente el pedal del freno y cambie a neutral

antes de intentar arrancar el motor.

26. La m_iquina est,1 dise_ada para cortar c_sped residencial normal, con una altura no mayor a 10". No intente cortar c_sped demasiado crecido, seco (pot ej., pastura) ni pilas de hojas secas. El c_sped y las hojas secas pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma de la cortadora de c_sped, convirti_ndose en un peligro de incendio

27. Utilice solamente accesorios y aditamentos aprobados para esta m_iquina porel fabricante de la misma. Lea, comprenda y siga todas las instrucciones proporcionadas con los accesorios o aditamentos aprobados.

28. Los datos estadisticos muestran que los operadores de 60 ahos y mayores seven involucrados en un alto porcentaje de lesiones relacionadas con tractores corta c_sped. Estos operadores deben evaluar su capacidad para operar el tractor corta c_sped en forma suficientemente segura para protegerse a ellos mismos y a los dem_is contra lesiones graves.

29. Si se presentan situaciones que no est_in previstas en este manual, sea cuidadoso y use el sentido comun. Si necesita ayuda, p6ngase en contacto con su representante de

asistencia al cliente.

Fund0namient0 en pendientes

Las pendientes son un factor importante relacionado con accidentes pot derrape y vuelcos que pueden producir lesiones graves e incluso la muerte. La operaci6n en pendientes requiere

mayor precauci6n. Si no puede retroceder en la pendiente o si no se siente seguro, no realice ninguna operaci6n de corte.

Para su seguridad, use el indicador de pendientes que se incluye como parte de este manual para medir la pendiente antes de operar la m_quina en una zona inclinada. Si la pendiente es mayor de 15 grados segOn el medidor, no opere esta m_quina en ese sector, pues podria causar lesiones graves.

I-laga10siguiente:

1. Pode hacia arriba y abajo de las pendientes, no de forma transversal. Tenga cuidado cuando cambie de direcci6n al operar en pendiente.

2. Est_ atento a los hoyos, surcos, baches, rocas, u otros objetos ocultos. El terreno desnivelado puede voltear la m_iquina. El

c_sped alto puede ocultar obst_iculos.

3. Vaya a baja velocidad. Elija una velocidad Io suficientemente baja, de modo que no tenga que detenerse o hacer cambios mientras est,1 sobre la pendiente. Los neum_iticos podrian perder tracci6n sobre las pendientes aun cuando los frenos funcionaran apropiadamente. Siempre mantenga la m_iquina en cambio mientras desciende las pendientes, para poder frenar con el motor.

4. Siga las recomendaciones del fabricante para los pesos o contrapesos de las ruedas, para mejorar la estabilidad de la

m_iquina.

5. Tenga especial cuidado con los colectores de c_sped u otros aditamentos. Los mismos pueden modificar la estabilidad de la m_iquina.

6. Haga que todos los movimientos en las pendientes sean lentos y graduales. No cambie repentinamente lavelocidad ni la direcci6n. Un frenado o cambio de velocidad repentinos pueden causar que el frente de la m_iquina se levante y d_ una voltereta hacia atr_is, Io que podria producir lesiones

graves.

7. Evite arrancar o detenerse en una pendiente. Si los neum_iticos pierden la tracci6n, desenganche las cuchillas y descienda lentamente la pendiente.

Nohaga I0siguiente:

I. No gire sobre las pendientes a menos que sea necesario. Si es

posible, gire lentamente y gradualmente durante el descenso.

2. No corte el c_sped cerca de pozos, hundimientos o terraplenes. La cortadora de c_sped puede volcarse repentinamente si una de las ruedas est_ sobre el borde de un acantilado, zanja o si un borde se desmorona.

3. No intente estabilizar lam_quina poniendo el pie en el suelo.

4. No utilice un colector de c_sped en pendientes empinadas.

5. No pode el c6sped hOmedo. Una menor tracci6n podria causar derrapes.

6. No cambie a transmisi6n neutral para descender. Elexceso de velocidad puede hacer que el operador pierda el control de la

m_iquina, ocasionando lesiones graves e incluso la muerte.

7. No remolque cargas pesadas detr_is de los aditamentos (carrito de basura cargado, podadora de rodillos, etc) en pendientes mayores de 5 grados. Cuando se desplaza pendiente abajo, el peso adicional tiende a empujar el tractor y puede hacer q ue se pierda el control del mismo (pot ejemplo, el tractor se puede acelerar, se reduce la capacidad para frenary maniobrar, los accesorios pueden plegarse como un cortaplumas y hacer que el tractor vuelque).

SECTION 2 -- IV_EDIDAS IMPORTANTES DE SEGURIDAD

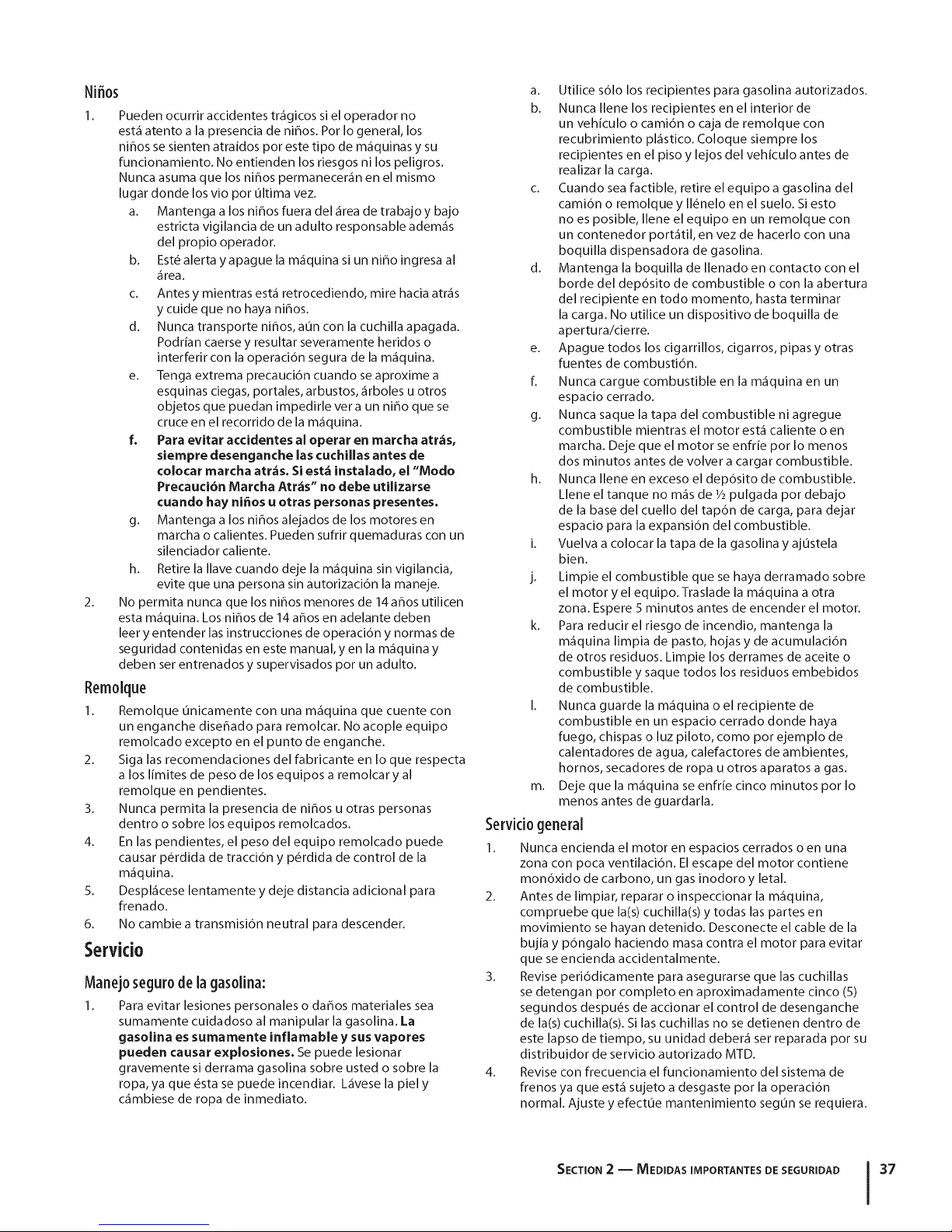

Ni_0s

1. Pueden ocurrir accidentes tr_igicos si el operador no est,1 atento a la presencia de ni_os. Pot Io general, los ni_os se sienten atraidos pot este tipo de m_iquinas y su funcionamiento. No entienden los riesgos ni los peligros. Nunca asuma que los ni_os permanecer_in en el mismo lugar donde los vio pot ultima vez.

a. Mantenga a los ni_os fuera del _irea de trabajo y bajo

estricta vigilancia de un adulto responsable adem_is del propio operador.

b. Est_ alerta y apague la m_iquina si un ni_o ingresa al

_irea.

c. Antes y mientras est,1 retrocediendo, mire hacia atr_is

y cuide que no haya ni_os.

d. Nunca transporte ni_os, aun con la cuchilla apagada.

Podrian caerse y resultar severamente heridos o interferir con la operaci6n segura de la m_iquina.

e. Tenga extrema precauci6n cuando se aproxime a

esquinas ciegas, portales, arbustos, _irboles u otros objetos que puedan impedirle vera un ni_o que se cruce en el recorrido de la m_iquina.

f. Para evitar accidentes al operar en marcha arras,

siernpre desenganche las cuchillas antes de

colocar marcha arras. Si est_ instalado, el "Modo Precauci6n Marcha Arras" no debe utUizarse

cuando hay nifios u otras personas presentes.

g. Mantenga a los ni_os alejados de los motores en

marcha o calientes. Pueden sufrir quemaduras con un silenciador caliente.

h. Retire la Ilave cuando deje la m_iquina sin vigilancia,

evite que una persona sin autorizaci6n la maneje.

2. No permita nunca que los ni_os menores de 14 ahos utilicen esta m_iquina. Los nihos de 14 ahos en adelante deben leer y entender las instrucciones de operacidn y normas de seguridad contenidas en este manual, yen la m_iquina y deben ser entrenados y supervisados por un adulto.

Rem01que

1. Remolque unicamente con una m_iquma que cuente con un enganche dise_ado para remolcar. No acople equipo remolcado excepto en el punto de enganche.

2. Siga las recomendaciones del fabricante en Io que respecta a los limites de peso de los equipos a remolcar y al remolque en pendientes.

3. Nunca permita la presencia de ni_os u otras personas dentro o sobre los equipos remolcados.

4. En las pendientes, el peso del equipo remolcado puede causar p_rdida de tracci6n y p_rdida de control de la m_iquina.

5. Despl_icese lentamente y deje distancia adicional para frenado.

6. No cambie a transmisi6n neutral para descender.

Servicio

Manej0segur0 dela gas01ina:

1. Para evitar lesiones personales o dahos materiales sea sumamente cuidadoso al manipular la gasolina. La

gasolina es sumamente inflamable y sus vapores pueden causar e×plosiones. Se puede lesionar

gravemente si derrama gasolina sobre usted o sobre la ropa, ya que _sta se puede incendiar. L_ivese la piel y

c_imbiese de ropa de inmediato.

a. Utilice s61o los recipientes para gasolina autorizados. b. Nunca Ilene los recipientes en el interior de

un vehiculo o cami6n o caja de remolque con recubrimiento pl_istico. Coloque siempre los

recipientes en el piso y lejos del vehiculo antes de realizar la carga.

c. Cuando sea factible, retire el equipo a gasolina del

cami6n o remolque y II@nelo en el suelo. Si esto no es posible, Ilene el equipo en un remolque con un contenedor port_itil, en vez de hacerlo con una boquilla dispensadora de gasolina.

d. Mantenga la boquilla de Ilenado en contacto con el

borde del dep6sito de combustible o con la abertura del recipiente en todo momento, hasta terminar la carga. No utilice un dispositivo de boquilla de ape rtu ra/cie rre.

e. Apague todos los cigarrillos, cigarros, pipas y otras

fuentes de combusti6n.

fl Nunca cargue combustible en la m_iquina en un

espacio cerrado.

g. Nunca saque la tapa del combustible ni agregue

combustible mientras el motor est,1 caliente o en marcha. Deje que el motor se enfrie pot Io menos

dos minutos antes de volver a cargar combustible.

h. Nunca Ilene en exceso el dep6sito de combustible.

Llene el tanque no m_is de 1/2pulgada pot debajo de la base del cuello del tap6n de carga, para dejar espacio para la expansi6n del combustible.

i. Vuelva a colocar la tapa de la gasolina y ajustela

bien.

j. Limpie el combustible que se haya derramado sobre

el motor y el equipo. Traslade la m_iquina a otra zona. Espere 5 minutos antes de encender el motor.

k. Para reducir el riesgo de incendio, mantenga la

m_iquina limpia de pasto, hojas y de acumulaci6n de otros residuos. Limpie los derrames de aceite o combustible y saque todos los residuos embebidos

de combustible.

I. Nunca guarde la m_iquina o el recipiente de

combustible en un espacio cerrado donde haya fuego, chispas o luz piloto, como pot ejemplo de

calentadores de agua, calefactores de ambientes, hornos, secadores de ropa u otros aparatos a gas.

m. Deje que la m_iquina se enfrie cinco minutos pot Io

menos antes de guardarla.

Servici0general

1. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilaci6n. Elescape del motor contiene mon6xido de carbono, un gas inodoro y letal.

2. Antes de limpiar, reparar o inspeccionar la m_iquina, compruebe que la(s) cuchilla(s) y todas las partes en

movimiento se hayan detenido. Desconecte el cable de la bujia y p6ngalo haciendo masa contra el motor para evitar

que se encienda accidentalmente.

3. Revise peri6dicamente para asegurarse que las cuchillas se detengan pot completo en aproximadamente cinco (5) segundos despu@s de accionar el control de desenganche

de la(s) cuchilla(s). Si las cuchillas no se detienen dentro de este lapso de tiempo, su unidad deber_i set reparada pot su

distribuidor de servicio autorizado MTD.

4. Revise con frecuencia el funcionamiento del sistema de frenos ya que est,1 sujeto a desgaste pot la operaci6n

normal. Ajuste y efectue mantenimiento segun se requiera.

SECTION 2 -- JV_EDIDAS IMPORTANTES DE SEGURIDAD 37

5. Revise los pernos de montaje de la(s) cuchilla(s) y del motor a intervalos frecuentes para verificar que est_n bien apretados. Adem_is, inspeccione visualmente la(s) cuchilla(s) en busca de da_os (pot ejemplo, desgaste excesivo, abolladuras, rajaduras, etc.). Reemplace la(s)

cuchilla(s) unicamente con las cuchillas de fabricantes de equipos originales (O.E.M.) listadas en este manual. "El

uso de piezas que no cumplen con las especificaciones del equipo original podria tenet como resultado un rendimiento incorrecto y adem_is poner en riesgo la seguridad".

6. Las cuchillas de las podadoras son muy afiladas. Envuelva la cuchilla o utilice guantes y extreme las precauciones

cuando efectue mantenimiento.

7. Mantenga todos los pernos, tuercas y tornillos bien ajustados para asegurarse de que la m_iquina se encuentra en condiciones seguras de operacidn.

8. Nunca altere el sistema de enclavamiento de seguridad ni otros mecanismos de seguridad. Controle periddicamente que funcionen correctamente.

9. Despu_s de golpear con algOn objeto extraho, detenga el motor, desconecte el cable de la bujia y conecte el motor a masa. Inspeccione minuciosamente la m_iquina para ver si est,1 dahada. Repare el daho antes de arrancar y utilizar la m_iquina.

10. Nunca trate de hacer ajustes o reparaciones a la m_iquina mientras el motor est,1 en marcha.

11. Los componentes del colector de c_sped y la cubierta de descarga, est,1n sujetos a desgaste y dahos que podrian dejar expuestas partes en movimiento o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente todos los componentes y reempl_icelos inmediatamente s61o con piezas de los fabricantes del equipo original, listados en este manual. "El uso de piezas

que no cumplen con las especificaciones del equipo original podria tener como resultado un rendimiento

incorrecto y adem_is poner en riesgo la seguridad".

12. No cambie la configuraci6n del regulador del motor ni Io opere a sobrevelocidad. El regulador del motor controla la velocidad m_ixima segura de funcionamiento del motor.

13. Mantenga o reemplace las etiquetas de seguridad e instrucciones segun sea necesario.

14. Respete las normas referentes a la disposici6n correcta y las reglamentaciones sobre gasolina, aceite, etc. para proteger

el medio ambiente.

Avisoreferidoa emisiones

Los motores que est_in certificados y cumplen con las regulaciones de emisiones federales EPAy de California para

SORE (Equipos peque_os todo terreno) est_in certificados para operar con gasolina comOn sin plomo y pueden incluir los siguientes sistemas de control de emisiones: Modificaci6n de motor (EM) y catalizador de tres vias (TWC) si est_in equipados de

esa manera.

Guardachispas

un motor de combusti6n interna y no debe ser

_ DVERTENCIA: Esta m_iquina est,1 equipada con

Si se utiliza un amortiguador de chispas el operador Io debe mantener en condiciones de uso adecuadas. En el Estado

de California las medidas anteriormente mencionadas son exigidas pot ley (Articulo 4442 del C6digo de Recursos Publicos

de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Puede conseguir el amortiguador de chispas para el silenciador

a trav_s de su distribuidor de mantenimiento de motores autorizado m_fiscercano o poni_ndose en contacto con el

departamento de servicios, Apartado Postal 361131 Cleveland, Ohio 44136-0019.

utilizada en un terreno agreste cubierto por bosque, malezas o hierba ni cerca del mismo excepto que el

sistema de escape del motor est_ equipado con un

amortiguador de chispas que cumpla con las leyes

locales o estatales correspondientes (si las hay).

Vidatitil media

Segun la Comisi6n de Seguridad de Productos para el Consumidor de los Estados Unidos (CPSC) y la Agencia de Protecci6n Ambiental de los Estados Unidos (EPA), este producto

tiene una vide dtJlmedJa de siete (7) ahos, 6 270 horas de funcionamiento. AI finalizar la vide dtJlmedJa, adquiera una

m_iquina nueva o haga inspeccionar anualmente 6sta por un distribuidor de servicio autorizado para cerciorarse de que todos los sistemas mec_finicos y de seguridad funcionan correctamente y no tienen excesivo desgaste. Si no Io hace, pueden producirse

accidentes, lesiones o muerte.

Nomodifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor bajo ninguna circunstancia. Si cambia la configuraci6n del regulador del motor el motor puede descontrolarse y operar a

velocidades inseguras. Nunca cambie la configuraci6n de f_ibrica del regulador del motor.

ADVERTENCIA" Su responsabilidad--Restrinja el uso de esta m_iquina motorizada alas personas que lean, comprendan y respeten las advertencias e instrucciones que figuran en este manual yen la m_iquina.

SECTION 2 -- IV_EDIDAS IMPORTANTES DE SEGURIDAD

GUARDEESTASINSTRUCCIONES

Mireymantengaestenivelconun_rb0lvertical

! |

15 °

m,-

¢N

I-

Useesta p&gina como guia para determinar en qu_ pendientes no puede operar el tractor de manera segura.

ADVERTENClA: No opere la cortadora de c_sped en dichas pendientes. No corte en inclinadones mayores de 15 grados (elevad6n aproximada de 2 1/2 pies por cada 10 pies). El tractor corta c_sped podria voltearse y causar lesiones graves. En

las pendientes opere con los tractores corta-c_sped hacia arriba y abajo, nunca de forma transversal.

MontajeyConfiguraci6n

Contenidodeicaj6n

Un tractor corta c6sped

Un Manual del operador del tractor corta c_sped

Un tubo de drenaje de aceite

Un Manual del operador del motor Kohler

Montajedei tractor

Movimiento manualdel tractor

La transmisidn de su tractor viene equipada con una v_lvula de descarga hidrost_tica para las ocasiones en que sea necesario mover el tractor manualmente. AI abrir esta v_lvula el liquido en

la transmisi6n puede evitar su ruta normal, permitiendo que los neum_ticos traseros "rueden libremente". Para abrir la v_Ivula de

descarga hidrost_tica, proceda de la siguiente manera: I. Localice la varilla de derivaci6n hidrost_tica en la parte

trasera del tractor. Vea la Fig. 3-I.

Un acoplador de manguera para lavado de plataforma

Una tarjeta para registrar el producto

Extracd6n de latraba deseguridad utilizada en elenvio

tractor corta c_sped est_ apagado, quite la llave de

_lk ADVERTENCIA! Asegurese de que el motor del

encendido y coloque el freno de mano antes de

retirar la traba de seguridad utilizada en el envio.

Localice la traba de seguridad, si hubiere, y la etiqueta de advertencia encontrada en la parte derecha de la

plataforma de corte. Vea la Fig. 3-2.

Figura 3-1

2. Tire de la varilla de derivaci6n hidrost_tica hacia afuera, luego hacia arriba para trabarla en su lugar.

NOTA: La transmisi6n NO se enganchar_ cuando la varilla de derivaci6n hidrost_tica se tire hacia fuera. Regrese la varilla a su posici6n normal antes de operar el tractor.

manualmente sin primero abrir la v_lvula de

PRECAUTION:Nunca intente mover el tractor

descarga hidrost_tica. De hacerlo, puede daharse seriamente la transmisi6n del tractor.

Figura 3-2

Mientras sostiene el canal de descarga con su mano izquierda, extraiga con la mano derecha la traba de seguridad utilizada en el envio, sujet_ndola entre sus dedos pulgar e indice y rot_ndola en el sentido de las agujas del reloj.

IADVERTENClA! La traba de seguridad utilizada

en el envio se usa Onicamente para el embalaje.

Retire y deseche la traba de seguridad utilizada en el

envio antes de operar su tractor corta c_sped.

IADVERTENClA! La plataforma de la cortadora de c_sped puede arrojar objetos. En caso de operar la

cortadora de c_sped sin colocar la cubierta de descarga en la posici6n adecuada para el

funcionamiento, podrian producirse graves lesiones

personales y/o dahos materiales.

Instalad6ndel cablenegativodelabateria

NOTA: El borne positivo de la bateria est,1 marcado como Pos (+). El borne negativo de la bateria est,1 marcado como Neg (-).

El cable positivo (grueso, de color rojo) est,1 sujeto al borne positivo de la bateria (+) pot medio de un perno hexagonal y una

tuerca hexagonal, segun configuraci6n de f_ibrica. El cable negativo (grueso, de color negro) puede entregarse

sujeto al borne negativo de la bateria de f_ibrica. Si no se entrega unido, proceda del siguiente modo:

1. Levante el cap6 del tractor y retire el perno del carro y la tuerca hexagonal del cable negativo (cable grueso negro).

Ajustedelasruedasdecalibrad6nde la plataforma

Mueva el tractor a una superficie firme y nivelada, preferentemente sobre el pavimento, y realice Io siguiente.

1. Seleccione la posici6n de altura de la plataforma de corte colocando la palanca de elevaci6n de la plataforma en

el ajuste de altura de corte deseado en situaci6n normal (cualquiera de las seis muescas de altura de corte del lado

derecho del guardabarros).

2. Controle si las ruedas de calibraci6n est_in en contacto con la superficie de abajo o si hay excesiva separaci6n. Debe

haber una separaci6n de entre 1/4 pulgada y 1/2 pulgada entre las ruedas de calibraci6n y el suelo, seg0n se indica a

continuaci6n:

Si las ruedas de calibraci6n tienen excesiva separaci6n respecto del suelo o est_in en contacto con el mismo, ajuste del siguiente

modo:

Levante la manija de elevaci6n de la plataforma hasta el punto m_is alto.

Retire las ruedas de calibracidn delanteras y traseras retirando las tuercas de sujeci6n y los tornillos con

reborde que las ajustan a la plataforma. Vea la Fig. 3-4.

Figura 3=3

2. Retire la cubierta pl_istica negra, si es que est,1 presente, del borne negativo de la bateria y una el cable negativo al borne negativo de la bateria (-) utilizando el perno y la tuerca hexagonal. Vea la Fig. 3-3.

3. AsegOrese de que la varilla de sujecidn est_ en la posicidn correcta sobre la bateria, sujetando dicha bateria en su lugar y asegOrese de que el borne positivo de la bateria est_ cubierto con el capuchdn de goma rojo para contribuir a protegerlo contra la corrosidn.

NOTA: Si la bateria se pone en funcionamiento despu_s de la fecha indicada en su parte superior o al costado de la misma, c_irguela siguiendo las instrucciones de la seccidn

Mantenimiento de este manual antes de operar el tractor.

Controldelapresi6n de losneum_tices

IADVERTENCIA! La presi6n m_ixima de los

neum_iticos en cualquier circunstancia es de 30 psi. Se debe mantener una presi6n uniforme para todos los neum_iticos en todo momento.

Tal vez los neum_iticos de la unidad hayan sido inflados en exceso para el envio del producto. Reduzca la presi6n de los neum_iticos antes de operar el tractor. La presi6n de neum_iticos recomendada para el funcionamiento es de aproximadamente 10 p.s.i, para los neum_iticos traseros y de 14 p.s.i, para los

neum_iticos delanteros. Consulte en los laterales de los neum_iticos la presi6n m_ixima en p.s.i.

Figura 3=4

c. Coloque la palanca de elevaci6n de la plataforma en

el ajuste de altura de corte deseado.

d. Vuelva a insertar el tornillo con reborde (con

cada rueda de calibraci6n) dentro del orificio de posicionamiento que deja aproximadamente 1/2

pulgada entre la parte inferior de la rueda y el pavimento.

Consulte la secci6n Nivelaci6n de la plataforrna en la secci6n Mantenimiento de este manual para obtener instrucciones detalladas sobre diferentes ajustes de la plataforma.

SECCION 2 -- MONTAJE Y CONFIGURACION 9

Ajustedelasiento

Para ajustar el asiento hacia adelante o hacia atr_s, deslice la

palanca de ajuste del asiento hacia la izquierda y deslice el asiento hacia delante o hacia atr_s. Vea la Fig. 3-5.

IADVERTENCIA! Antes de operar el tractor, asegurese de que el asiento est_ enganchado en el tope del asiento. Coloque el freno de mano. P_rese

detr_s de la m_quina y tire del asiento hacia atr_s

hasta que encaje en su lugar haciendo clic.

....,J"

Figura 3-5

Gas01inayaceite

El tanque de combustible est_ ubicado debajo del guardabarros y posee una capacidad de tres galones y medio. Quite la tapa de combustible girando en sentido contrario de las agujas del reloj.

Utilice unicamente gasolina limpia, nueva (no m_s de 30 dias de uso) y sin plomo. Llene el tanque sin pasar las cuatro pulgadas pot debajo de la parte superior del cuello de Ilenado para dejar espacio para la expansi6n del combustible.

IADVERTENCIA! Tenga mucho cuidado al trabajar

con gasolina. La gasolina es sumamente inflamable y sus vapores pueden causar explosiones. Nunca

agregue combustible a la m_iquina en interiores ni

mientras el motor est,1 caliente o en funcionamiento. Apague cigarrillos, cigarros, pipas y otras fuentes de

combusti6n.

NOTA: Su tractor se envia con aceite en el motor. Sin embargo, usted DEBE controlar el nivel de aceite antes de hacerlo

funcionar.

PRECAUCION: Controle siempre el nivel de aceite

del motor antes de usar la m_quina segun las

instrucciones del Manual del propietario Kohler. Agregue aceite segun sea necesario. De no hacerlo

se pueden producir dahos graves a su motor.

SECCION 2 -- MONTAJE Y CONFIGURACION

ControlesyCaracter sticas

Monitor del indicador

de sisternas

Control del

regulador

Control del

obturador

M6dulo del interruptor

de encendido

/YI

Perilla de potencia de arranque (PTO)

(enganche de cuchilla)

_Palanca de ajuste j_F

del asiento

Tap6n del dep6sito

de combustible

Portacubeta

Figura 4-1

Los controles y caracteristicas del tractor corta c_sped se ilustran en la Figura 4-1 y se describen en las p_ginas siguientes.

i_ IADVERTENCIA! Lea y respete todas las normas de seguridad y las instrucciones de este manual, incluida la secci6n

Funcionamiento en su totalidad, antes de intentar operar esta m_quina. Si no respeta todas las normas de seguridad y las

instrucciones puede provocar lesiones personales.

Palancadecontrol dei regulador

La palanca de control del regulador est_ ubicada del lado izquierdo del panel de instrumentos del tractor. Esta palanca controla la velocidad del motor. Cuando se Io coloca en una posici6n

determinada, el regulador mantiene una velocidad de motor uniforme.

NOTA: Cuando opere el tractor con la plataforma de corte colocada, aseg0rese

de que la palanca del regulador est_ siempre en la posici6n FAST (r_pido; representado pot una liebre).

R_pido==_

Posici6n--_

M6dulodei interruptordeencendido f

Posici6n de

detenci6n

Modode

marcha

normal

aFt'anque

Control delobturador

El control del obturador puede encontrarse en el lado izquierdo del panel de instrumentos, y se activa tirando la perilla hacia afuera. AI activar

el control del obturador se cierra la placa del obturador del carburador y

esto ayuda a arrancar el motor. Consulte Arranque del Motor en la secci6n Funcionamiento de este manual para ver instrucciones de arranque en detalle.

Pedaldeffeno

El pedal del freno est_ ubicado en el lado delantero derecho del tractor, por encima del pedal de la transmisi6n, a Io largo del estribo. El pedal del

freno puede utilizarse para realizar detenciones bruscas o para colocar el

freno de mano. NOTA: Se debe presionar totalmente el pedal del freno para

activar el interruptor del dispositivo de enclavamiento al encender el tractor.

Palancadeajuste deiasiento

Para ajustar el asiento hacia adelante o hacia atr_s, deslice la palanca de ajuste del asiento hacia la izquierda y vuelva a acomodar el asiento en la posicidn deseada. Una vez que encuentre una posicidn cdmoda, suelte la palanca de ajuste del

asiento para trabar el asiento en su lugar. Consulte la seccidn Configuracidn y Montaje de este manual para ver instrucciones

m_s detalladas.

Palancade elevaci6nde ia plataforma

Ubicada en el guardabarros derecho del tractor, la palanca de elevaci6n de la plataforma se utiliza para cambiar la altura de la plataforma de torte. Para utilizarla, mueva la palanca hacia la izquierda, luego col6quela en la muesca que mejor se adapte a la aplicaci6n deseada.

Figura 4=2

_ ADVERTENCIA! Nunca deje la m_quina en

Para encender el motor, inserte la Ilave en el interruptor de encendido y girela en el sentido de las agujas del reloj hacia la

posici6n START (ENCENDIDO). Libere la Ilave en la posici6n MODO NORMAL DE CORTE una vez que haya arrancado el motor.

Para detener el motor, gire la Ilave de encendido en sentido contrario alas agujas del reloj hasta la posici6n STOP (DETENCl0N). Vea la Fig. 4-2.

funcionamiento sin vigilancia. Siempre desconecte

la potencia de arranque (PTO), coloque el freno de mano, apague el motor y retire la Ilave, para evitar

que alguien encienda accidentalmente el motor.

Interruptores de Bloqueo de Seguriclad y

PRECAUCION: Antes de operar el tractor, consulte

Arranque del Motor en la seccidn Funcionamiento

de este manual para vet instrucciones detalladas del Mddulo del Interruptor de Encendido y del

funcionamiento del tractor en el MODO

PRECAUCI6N MARCNA ATRAS.

Pedaldeia transmisi6n

El pedal de la transmisidn est_ ubicado a la derecha del tractor, sobre el estribo.

Presione la parte superior del pedal de transmisi6n hacia adelante para que el tractor avance. Presione la parte inferior del pedal de transmisi6n con la parte anterior de la planta de su pie derecho (NO su tal6n) para hacer que el tractor

d_ marcha atr_s. La velocidad absoluta tambi_n se controla con el pedal de la

transmisidn. Cuanto m_s se presione el pedal hacia adelante o atr_s, m_s r_pido se mover_ el tractor. El pedal volver_ a su posici6n original cuando deje de presionarlo.

12 I SECCION 4 -- CONTROLES Y CARACTERiSTICAS

Monitorindicadordesistemas/medidor horario

BAT. ACEITE ._

q2.01

/// HORAS 1/10 \\\

PTO/CUCHILLA ESTACIONAMIENTO

CO) ...........

Q Q

LCD(pantalla de cristalliquid0)

Cuando la llave de encendido serota fuera de la posici6n STOP (detenci6n) pero no se coloca en la posici6n START (encendido),

el monitor indicador de sistemas muestra la salida de la bateria, en voltios, en su LCD (pantalla de cristal liquido) durante

aproximadamente cinco segundos, y despu_s muestra un reloj de arena y las horas de funcionamiento del tractor. Una vez que

haya arrancado el tractor, el monitor continuamente muestra un reloj de arena y las horas de funcionamiento del tractor en su

LCD. NOTA: Las horas de funcionamiento del tractor se registran cada

vez que la Ilave de encendido se rota fuera de la posici6n STOP (detenci6n), independientemente de que se haya arrancado el

motor. El monitor indicador tambi6n le recuerda al operador los

intervalos de mantenimiento para el cambio de aceite del motor. La pantalla de cristal liquido parpadea alternativamente

las horas registradas, "CHG" (CAMBIO) y"OIL" (ACEITE) durante cinco minutos, despu6s de que hayan pasado 50 horas de funcionamiento registrado. El intervalo de mantenimiento dura dos horas (desde 50-52, 100-102, 150-152, etc.) La pantalla de

cristal liquido tambi6n parpadea seg0n se describe m_s arriba, durante cinco minutos, cada vez que el motor del tractor se enciende durante el intervalo de mantenimiento. Antes de que finalice el intervalo, cambie el nivel de aceite del motor segun

se indica en la secci6n Mantenimiento de este Manual del Operador.

Freno

Si se ilumina la luz de freno al intentar encender el motor del tractor, presione el pedal del freno.

P0tenda de arranque(PTO)(enganchede cuchilla)

Si la luz de la potencia de arranque (PTO) se ilumina al intentar encender el motor del tractor, presione la perilla de potencia de arranque (PTO) en la posici6n desenganchada (OFF).

Aceite

Es normal que la luz de aceite se ilumine cuando el motor est_ girando durante el arranque, pero si se ilumina durante la

operaci6n, cuando el motor est_ funcionando, detenga el tractor de inmediato y controle el nivel de aceite del motor segun las

instrucciones de este Manual del Propietario.

Bateria

Es normal que la luz de la bateria se ilumine cuando el motor est_ girando durante el arranque, pero si se ilumina durante la operacidn, cuando el motor est_ funcionando, la bateria necesita carga o el sistema de carga del motor no est_ generando amperaje suficiente. Controle la bateria como seindica en la

seccidn Servicio de este manual o haga que el sistema de carga sea verificado por su distribuidor Cub Cadet.

PerUladepotenda dearranque (PTO)/enganche

decuchUla

AI conectar la potencia de arranque (PTO) se suministra alimentacidn a la plataforma de corte o a otros accesorios (disponibles por separado). Tire hacia

afuera de la potencia de arranque/ enganche de cuchilla para activarla. Presione la perilla potencia de arranque (PTO)/enganche de cuchilla para desconectar la energia de la plataforma

de corte u otros accesorios (disponibles por separado).

NOTA: AI encender el motor, la perilla potencia de ararnque (PTO)/enganche de cuchilla debe encontrarse en la posicidn de

desconexidn (OFF).

PTO

(potencia de arranque)

o i

OFF ON

{apagado) {encendido)

SECCION 4 -- CONTROLES Y CARACTER[STICAS 13

Palancadefreno de rnano Palancadecontrol de crucero

La palanca de freno de mano, ubicada en el centro del tablero de control del tractor, debajo del volante, se utiliza para enganchar

el freno de mano. Consulte la secci6n Funcionamiento de este manual para vet instrucciones detalladas sobre el freno de mano.

NOTA: Si el operador abandona el asiento y deja el motor funcionando, deber& colocar el freno de mano, o el motor se

apagar_ de forma autom_tica.

_ll ADVERTENCIA! Nunca deje la m_quina en

funcionamiento sin vigilancia. Siempre desconecte

la potencia de arranque (PTO), coloque el freno de

mano, apague el motor y retire la Ilave, para evitar

que alguien encienda accidentalmente el motor.

La palanca de control de crucero est_ ubicada en el centro del tablero de instrumentos del tractor. Cuando se engancha el

control de crucero el tractor se mantiene a velocidad absoluta constante sin presionar el pedal de transmisidn. Consulte la

seccidn Funcionamiento de este manual para vet instrucciones detalladas sobre la funcidn de control de crucero.

NOTA: El control de crucero NO podr_ activarse a la velocidad absoluta m_s r_pida del tractor. Si el operador intentara activarlo

en esas condiciones, el tractor se desacelerar_ autom_ticamente a la velocidad de corte absoluta 6ptima y m_s r_pida.

SECTION 4 -- CONTROLES Y CARACTERJSTICAS

Funcionamiento

Encendidodei motor

PARA EVITAR LESlONES PERSONALES

GRAVES 0 LA MUERTE

• ENLASPENDIENTESCONDUZCAHACIAARRIBAY HACIAABAJO,NODE

FORMATRANSVERSAL.

• EVITEMANIOBRASDEGIROBRUSCAS.

• NOOPERELAUNIDADENAREASDONDEPUEDEDERRAPAR0 TROPEZAR.

• SILAMAQUINASEDETIENEALDESPLAZARSECUESTAARRIBA,DETENGA

LA(S)CUCHILLA(S)

YCONDUZCAMARCHAATRAS,CUESTAABAJO,LENTAMENTE.

• MANTENGATODOSLOSDISPOSITIVOSDESEGURIDAD(PROTECCIONES, ESCUDOS,INTERRUPTORES,ETC.)ENSULUGARY ENCORRECTO

FUNCIONAMIENTO.

• RETIRELOSOBJETOSQUEPUEDANSERARROJADOSPORLA(S) CUCHILLA(S).

• CONOZCALAUBICACIONYFUNCIONDETODOSLOSCONTROLES.

• ASEGURESEDEQUELASCUCHILLASYELMOTORSEDETENGANANTESDE COLOCARLASMANOS0 LOSPIESCERCADELASCUCHILLAS.

• ANTESDEABANDONARLAPOSICIONDELOPERADOR,DESENGANCHELA(S) CUCHILLA(S),APAGUEELMOTORYRETIRELALLAVE.

LEA EL MANUAL DEL OPERADOR

Interruptoresdebloqueode seguridad

Este tractor est,1 equipado con un sistema de bloqueo de seguridad para protecci6n del operador. Si el sistema de bloqueo

funciona real, no se debe hacer funcionar el tractor. P6ngase en contacto con su distribuidor Cub Cadet.

El sistema de bloqueo de seguridad impide que el motor arranque o se encienda a menos que est6 colocado el freno de mano, y la perilla de potencia de arranque (PTO)

(enganche de cuchilla) est6 en posici6n desconectada (OFF).

Si el operador abandona su asiento antes de colocar el freno de mano, el motor se apagar_i autom_iticamente.

El embrague de la potencia de arranque (PTO) (enganche de cuchilla) el6ctrica se apagar_i autom_iticamente

si el operador abandona el asiento del tractor con la perilla de la potencia de arranque (PTO) (enganche de cuchilla) en la posici6n de suministro de energia (ON), independientemente de que el freno de mano est6

colocado o no. Con la Ilave de encendido en la posici6n de CORTE

NORMAL, el embrague de la potencia de arranque (PTO) (enganche de cuchilla) el6ctrica se desconectar_i

autom_iticamente si la perilla de la potencia de arranque PTO (enganche de cuchilla) se coloca en posici6n de suministro de energia (ON) con el pedal de transmisi6n en

marcha atr_is.

de bloqueo funciona mal. El sistema rue dise_ado IADVERTENCIA! No opere el tractor si el sistema

para brindarle seguridad y protecci6n.

NOTA: Consulte la secci6n Configuraci6n y Montaje de este manual para obtener instrucciones sobre el Ilenado de aceite y gasolina.

1. Inserte la Ilave del tractor en el m6dulo del interruptor de encendido.

Coloque la perilla de la potencia de arranque (PTO) (enganche de cuchilla) en la posici6n OFF (desconectada).

Coloque el freno de mano del tractor.

Active el control del cebador.

Gire la Ilave de encendido en el sentido de las agujas del reloj hasta la posici6n START (ENCENDIDO). Una vez que arranque el motor, suelte la Ilave. Volver_i a la posici6n de

CORTE NORMAL.

posici6n START (ARRANQUE) durante m_is de diez PRECAUCION: NO mantenga la Ilave en la

segundos pot vez. Si Io hace, puede ocasionar dahos

al arrancador el_ctrico del motor.

Una vez que arranque el motor, desactive el control del cebador.

NOTA: NO deje el control del cebador activado mientras opera el tractor. Si Io hace, se generar_i una mezcla "rica" de combustibles,

Io cual har_i que el motor pierda intensidad.

Detend6ndeimotor

extraho, detenga el motor y desconecte el(los)

_1 ADVERTENCIA! Si golpea contra algun objeto

1. Si las cuchillas est_in enganchadas, coloque la perilla de la

cable(s) de las bujias. Inspeccione minuciosamente la m_iquina para vet si est,1 dahada. Repare el daho

antes de volver a arrancar el motor y operar la

m_iquina

potencia de arranque (PTO) (enganche de cuchilla) en la posici6n OFF (desconectada).

Coloque el control del regulador en la posicidn VELOClDAD LENTA.

Gire la Ilave de encendido en sentido contrario a las agujas del reloj a la posicidn STOP (detencidn).

Retire la Ilave del interruptor de encendido para evitar que alguien encienda accidentalmente el motor.

de bloqueo funciona mal. El sistema rue dise_ado IADVERTENCIA! No opere el tractor si el sistema

para brindarle seguridad y protecci6n.

Mododeprecaud6nenmarchaatr s

La posici6n MODe DE PRECAUCION EN MARCHA ATRAS del m6dulo del interrupter de Ilave permite operar el tractor en marcha atr_s con las cuchillas (toma de fuerza - PTO)enganchadas.

NOTA: No se recomienda cortar el c_sped en marcha atr_s.

Conducci6ndei tractor

desarrollar excesiva velocidad y detenerse de IADVERTENCIA! Evite arrancar subitamente,

repente.

opere el tractor en MODe DE PRECAUCION EN

i_ IADVERTENCIA! Tenga touche cuidado cuando

Para utilizar el MODe DE PRECAUCION EN MARCHA ATRAS: NOTA: El operador DEBE estar sentado en el asiento del tractor.

1. Arranque el motor segun las instrucciones de la p_gina

2. Gire la Ilave desde la posici6n de PODA NORMAL (verde)

Luz NO CHILDREN

Posici6n

detenci6n

MARCHA ATR_,S.Mire siempre hacia abajo y hacia

atr_s antes y mientras opera marcha atr_s. No opere el tractor cuando haya niEos u otras personas en el

lugar. Detenga el tractor inmediatamente si alguien ingresa en la zona.

anterior.

hasta la posici6n de MODe DE PRECAUCION EN MARCHA ATRAS (amarillo) del m6dulo del interrupter de Ilave. Vea la Fig. 5-1.

Bot6n de

, _ marcha atr_s

REVERSEPUSN BUTTON

Posici6n de

mode de

precauci6n en

marcha arras

Posici6n de

arraRque

1. Presione levemente el pedal del freno para liberar el freno de mane. Mueva la palanca del regulador a la posici6n

FAST (VELOCIDAD RAPIDA, representada per una liebre).

2. Para conducir hacia adelante, presione suavemente la parte superior del pedal de transmisi6n hacia adelante hasta

que se alcance la velocidad deseada. Vea la Figura 5-2. Para conducir MARCHA ATRAS, verifique que el _rea detr_s est_

despejada. Luego presione lentamente la porci6n inferior del pedal de transmisi6n con la parte anterior de la planta

del pie (NO con el tal6n) hasta que sealcance la velocidad deseada. Vea la Fig. 5-2.

desplazamiento mientras el tractor est_ en movimiento. Siempre Ileve el tractor a una parada

PRECAUCION: NO intente cambiar la direcci6n de completa antes de girar el pedal de transmisi6n

desde la posici6n de avance a la de marcha atr_s o

viceversa.

Figura 54

3. Presione el BOTON DE MARCHA ATRAS (bot6n triangular de color naranja) en la esquina superior derecha del m6dulo del interrupter de Ilave. La luz indicadora roja en la esquina superior izquierda del m6dulo del interrupter de Ilave se

mantiene encendida (ON) mientras est_ activado. Vea la Fig. 5-1.

4. Una vez activado (con la luz indicadora encendida), el tractor podr_ operar en marcha atr_s con las cuchillas de corte (PTO - potencia de arranque) enganchadas.

5. Siempre mire hacia abajo y hacia atr_s antes y mientras opera en marcha atr_s, para asegurarse de que no haya

niEos en el _rea. Una vez retomada la marcha hacia adelante, vuelva a colocar la Ilave en la posici6n CORTE

NORMAL.

El MODe DE PRECAUClON EN MARCHA ATRAS permanece activado hasta que:

a. Se coloque la Ilave en la posici6n CORTE NORMAL o

en la posici6n STOP (detenci6n) o

b. El operador abandona el asiento.

SECCION 5-- FUNCIONAMIENTO

Figura 5=2

tractor sin colocar primero la perilla de PTO/

_ ADVERTENCIA! No abandone el asiento del

enganche de cuchilla en la posici6n de corte de energia (OFF) y colocando el freno de mane. Si deja el tractor sin vigilancia, apague el motor y retire la

Ilave de encendido.

Operaci6nenpendientes

Consulte la secci6n INDICADOR DE PENDIENTE en la p_igina 7 para determinar en qu6 pendientes puede operar el tractor de

manera segura.

IADVERTENClA! No corte en inclinaciones mayores de 15 grados (elevaci6n aproximada de 2

1/2 pies por cada 10 pies). El tractor podria voltearse

y causar lesiones severas.

Corte hacia arriba y abajo de las pendientes, NUNCA en forma transversal.

Tenga cuidado cuando cambie de direcci6n al operar en pendiente.

Est6 atento a los hoyos, surcos, baches, rocas, u otros objetos ocultos. El terreno desnivelado puede voltear la

m_iquina. El c6sped alto puede ocultar obst_iculos. Evite realizar giros cuando opere en una pendiente. Si

debiera realizar un giro, baje de la pendiente. Subir una pendiente aumenta enormemente las posibilidades de que

el vehiculo d6 una vuelta de campana. Evite detenerse cuando suba una pendiente. Si fuese

necesario detenerse mientras sube una pendiente, arranque suave y cuidadosamente para reducir la posibilidad de que el tractor d6 una voltereta hacia atr_is.

Colocad6ndei frenodemano

NOTA: Si el operador abandona el asiento y deja el motor funcionando, deber_i colocar el freno de mano, o el motor se

apagar_i de forma autom_itica. Para colocar el freno de mano:

1. Presione el pedal del freno completamente hacia abajo con el pie derecho y mant6ngalo en posici6n.

2. Empuje la palanca del freno de mano hacia abajo y mant6ngala en esa posici6n.

3. Retire su pie del pedal de freno.

4. Afloje la presi6n de la palanca del freno de mano.

Despu6s de completar el paso 3, el pedal de freno debe permanecer en posici6n abajo. Si no Io hace, el freno de mano no estdenganchado. Repita los pasos 1-4 para enganchar el freno de

mano. Para desenganchar el freno de mano, presione levemente el

pedal de freno.

IADVERTENCIA. Nunca deje la m_iquina en

funcionamiento sin vigilancia. Siempre desconecte

la potencia de arranque (PTO), coloque el freno de mano, apague el motor y retire la Ilave, para evitar

que alguien encienda accidentalmente el motor.

Activaci6ndei control decrucero

_1= ADVERTENCIA! Nunca enganche la palanca de

Para colocar el control de crucero:

2. Presione levemente la palanca de control de crucero hacia

3. Retire su pie del pedal de transmisi6n.

4. Afloje la presi6n de la palanca de control de crucero. Despu_s de completar el paso 3, el pedal de transmisi6n debe

permanecer en posici6n abajo y el tractor debe mantener la misma velocidad hacia adelante. Si no Io hace, el control de

crucero no estdenganchado. Repita los pasos 1-4 para enganchar el control de crucero.

Para desenganchar el control de crucero, presione levemente el pedal de transmsi6n o el pedal de freno.

NOTA: El control de crucero no podr_i activarse a la velocidad absoluta m_is r_ipida del tractor. Si el operador intentara activarlo

en esas condiciones, el tractor se desacelerar_i autom_iticamente a la velocidad de corte absoluta 6ptima y m_is r_ipida.

Para cambiar la direcci6n de marcha adelante a marcha atr_is cuando est,1 enganchado el control de crucero, presione el pedal

del freno para desactivar el control de crucero y hacer que el tractor se detenga por completo. Luego presione lentamente la

parte trasera del pedal de transmisi6n con la parte anterior de la planta del pie para poner marcha atr_is.

control de crucero mientras se desplaza en marcha

atr_is.

Presione lentamente la porci6n superior del pedal de transmisi6n con el pie derecho hasta que se alcance la

velocidad deseada.

abajo y mant6ngala en esa posici6n.

Utilizaci6ndeia palancadeelevaci6n de ia plataforma

Para elevar la plataforma de corte, mueva la palanca de elevaci6n de la plataforma hacia la izquierda y col6quela en la muesca que

mejor se adapte a la aplicaci6n deseada.

Funcionarnientodelosfaros delanteros

Los faros se encienden (ON) cada vez que se rota la Ilave de encendido sac_indola de la posici6n STOP (detenci6n). Los faros

se apagan (OFF) cuando se coloca la Ilave de encendido en la posici6n STOP (detenci6n).

SECCION 5-- FUNCIONAMIENTO 17

Conexi6ndepotendadearranque (PTO)

AI conectar la potencia de arranque (PTO) se suministra alimentaci6n a la plataforma de corte o a otros accesorios (disponibles pot separado). Para conectar la PTO:

1. Mueva la palanca de control del regulador a la posici6n FAST (VELOClDAD RAPIDA, representada pot una liebre).

2. Tire de la perilla de la potencia de arranque (PTO) (enganche de cuchilla) hacia afuera en la posici6n ON (conectada). Vea la Fig. 5-3.

NOTA: Haga funcionar el tractor siempre con la palanca del regulador en la posici6n FAST (r_pido; representada pot una liebre), para un uso m_s eficaz de la plataforma de torte o de

otros accesorios (disponibles pot separado).

ON OFF

(encendido) (a pagado)

Figura 5-3

Cortedec sped

con las cuchillas o una lesi6n pot algun objeto que

_ ADVERTENCIA! Para ayudar a evitar el contacto

La siguiente informaci6n ser_ de utilidad cuando use la plataforma de corte con su tractor.

sea arrojado, mantenga a los observadores, a los

ayudantes, niffos y mascotas alejados al menos 25

metros de la m_quina mientras est_ en

funcionamiento. Detenga la m_quina si alguien se acerca.

para evitar que la descarga de materiales se realice hacia los caminos, las veredas, los observadores, etc.

IADVERTENCIA! Planifique el patr6n de corte, Evite adem_s descargar material contra las paredes

y obstrucciones que podrian provocar que el

material descargado rebote contra el operador.

No corte a alta velocidad absoluta, especialmente si se ha instalado un juego de abonadora o un colector de c_sped.

No corte el c_sped demasiado corto. El c_sped corto alienta el crecimiento de malezas y se pone amarillo r_pidamente cuando escasea la Iluvia.

Siempre haga funcionar el tractor con la palanca del regulador en la posici6n RAPIDA (liebre) mientras corta el c_sped.

Para obtener los mejores resultados, se recomienda realizar los dos primeros cortes de c_sped arrojando la descarga

hacia el centro. Despu_s de las dos primeras vueltas, cambie la direcci6n para arrojar la descarga hacia afuera, para equilibrar el corte. Esto otorgar_ un mejor aspecto al c_sped.

NO intente cortar malezas frondosas o c_sped extremadamente alto. El tractor fue diseffado para cortar el

c_sped, NO para podar malezas. Mantenga las cuchillas afiladas, y reempl_celas cuando se

desgasten.

SECTION 5-- FUNCIONAMIENTO

Mantenimiento yAjustes

Mantenimiento

_k IADVERTENCIA! Antes de realizar tareas de

Motor

Consulte las instrucciones y procedimientos de mantenimiento del motor en el Manual del Propietario/Operador Kohler.

NOTA: El mantenimiento, las reparaciones o los reemplazos de los dispositivos y sistemas de control de emisiones, que se

realizan a cargo del cliente, pueden Ilevarlos a cabo cualquier establecimiento o individuo especializado en reparaciones de

motores. Las reparaciones cubiertas pot Ja garantia deben ser llevadas a cabo por un distribuidor de Cub Cadet.

Cambi0deaceite del motor

_ ADVERTENClA! Si el motor se ha puesto en

NOTA: El filtro del aceite debe reemplazarse en cada intervalo de cambio de aceite. Para completar el cambio de aceite, proceda de la siguiente manera:

I. Ponga el motor en marcha durante unos minutos para

2. Abra el cap6 del tractor y ubique el puerto de drenaje de

3. Abra el tap6n protector en el extremo de la v_Ivula de

mantenimiento o reparaciones, desconecte la potencia de arranque (PTO), coloque el freno de mano, apague el motor y retire ia Ilave, para evitar que alguien encienda accidentalmente el motor.

funcionamiento recientemente, el motor, silenciador y las superficies met_licas circundantes estar_n

calientes y pueden causar quemaduras a la piel.

Tenga precauci6n para evitar quemaduras.

permitir que el aceite del c_rter del motor se caliente. El aceite caliente circular_ m_s libremente y trasladar_ m_s del sedimento del motor que puede haberse fijado en la base del c_rter. Sea cuidadoso para evitar quemaduras con

el aceite caliente.

aceite del lado izquierdo del motor.

drenaje de aceite para dejar e×puesto el orificio de drenaje. Vea la Fig. 6-I.

4. Retire el tapdn de llenado de aceite/la varilla de nivel de aceite del tubo de llenado.

5. Inserte la manguera de drenaje de aceite (embalada con este manual) dentro del orificio de drenaje de

aceite. Coloque el extremo opuesto de la manguera en un depdsito de recolecci6n de aceite que posea una capacidad de por Io menos 2,5 cuartos de gal6n (2,4 litros) para recoger el aceite usado.

6. Apriete las lengOetas de la v_Ivula de drenaje, luego tire hacia afuera para comenzar a drenar el aceite. Vea la Fig. 6-I.

7. Despu6s de que termine de drenar el aceite, empuje el extremo de la v_Ivula de drenaje de aceite hacia adentro,

hasta que las lengOetas encajen en su lugar haciendo clic. Vuelva a tapar el extremo de la v_Ivula de drenaje de aceite

para evitar que ingresen residuos en el orificio de drenaje.

8. Cambie el filtro de aceite segOn las instrucciones del Manual Propietario Kohler.

9. Vuelva a llenar el motor con aceite nuevo. Consulte el Manual del Propietario Kholer para ver informaci6n sobre

el volumen y peso del aceite de motor

Depurad0rdeaire

Realice el servicio de mantenimiento del prefiltro y del elemento del depurador de aire/cartucho segun las instrucciones del Manual del Propietario Kohler.

Bujia de encendid0

Sedebe limpiar la bujia y reajustar la separaci6n una vez por temporada. Consulte el tipo de bujia correcta y las especificaciones

de separaci6n en el Manual del propietario Kohler.

Transmisi6nhidr0st_tica

La transmisi6n hidrost_tica viene sellada de f_brica y no tiene mantenimiento alguno. No se puede controlar el nivel de fluido ni se puede cambiar el liquido.

Bateda

IADVERTENCIA PROPOSICION 65 DE CALIFORNIA: Los bornes de la bateria y los accesorios afines contienen plomo y compuestos de

plomo, sustancias quimicas que seg0n Io establecido por el Estado de California causan

c_ncer y dahos en el sistema reproductivo. L_vese

las manos despu6s de estar en contacto con estos

componentes.

La bateria est_ sellada y no necesita mantenimiento. Los niveles de _cido no se pueden controlar y no se puede agregar liquido.

Siempre mantenga limpios y libres de acumulaci6n de elementos corrosivos los cables y los bornes de la bateria.

Despu6s de limpiar la bateria y los bornes, aplique una capa delgada de vaselina o grasa a ambos bornes.

\ \

Figura 6-1

desconecte primero el cable NEGATIVO (negro) de

PRECAUCION: Si extrae la bateria para la limpieza,

su borne y a continuacidn el cable POSITIVO (rojo).

Cuando vuelva a instalar la bateria, conecte siempre

primero el cable POSITIVO (rojo) a su borne, y a

continuaci6n el cable NEGATIVO (negro). Asegurese

de que los cables est6n conectados a los terminales

correctos, ya que si los invierte se podria dahar

gravemente el sistema alternador del motor.

Limpiezadel tractor

Si se derrama combustible o aceite sobre la m_iquina, debe limpiarse de inmediato. NO permita que se acumulen desechos alrededor de las aletas de refrigeraci6n del motor, el ventilador de refrigeraci6n de la transmisi6n ni en ninguna otra parte de la

m_iquina, especialmente las correas y poleas.

SnlartJetTM

La plataforma de su tractor est,1 equipada con un puerto de agua sobre su superficie como parte del sistema de lavado de la plataforma.

Utilice el Smart Jet TM para lavar la parte inferior de la plataforma

y quitar los recortes de c_sped e impedir la acumulaci6n de

sustancias quimicas corrosivas. Realice los siguientes pasos DESPUleS DE CADA CORTE DE C¢SPED:

1. Dirija el tractor a una zona nivelada y despejada del c_sped, que se encuentre suficientemente cerca de una canilla de agua al alcance de la manguera del jardin.

Permanezca en la posici6n del operador con la plataforma de corte enganchada durante dos minutos como minimo, permitiendo que el lado inferior de la plataforma de corte

se lave a rondo.

9. Mueva la potencia de arranque (enganche de cuchilla) del tractor a la posici6n OFF (desconectada).

10. Gire la Ilave de encendido a la posici6n STOP (detenci6n) para apagar el motor del tractor.

11. Desconecte el agua y retire el acoplador de la manguera desde el puerto de agua que se encuentra en la superficie de la plataforma.

12. Repita los pasos 4 a111 del lado opuesto de la plataforma de corte.

Despu_s de limpiar la plataforma con el sistema Smart Jet% regrese a la posici6n del operador y enganche la potencia de arranque (PTO). Mantenga la plataforma de torte en funcionamiento durante dos minutos por Io menos para permitir que se seque totalmente el lado inferior de la misma.

descarga del tractor NO ESTE ORIENTADO EN LA

PRECAUClON:Asegurese de que el canal de

DIRECCION en que se encuentran la casa, el garaje, los vehiculos estacionados, etc.

2. Desconecte la potencia de arranque (enganche de cuchilla), coloque el freno de mano y detenga el motor.

3. Enrosque el acople de manguera (embalado con el Manual del Operador de su tractor) en el extremo de la manguera dejardin.

4. Una el acople de la manguera al puerto de agua que se encuentra en la superficie de la plataforma. Vea la Fig. 6-2.

Lubricaci6n

IADVERTENCIA! Antes de realizar tareas de

lubricaci6n, reparaciones o inspecciones, desconecte la potencia de arranque (PTO), coloque el freno de mano, apague el motor y retire la Ilave,

para evitar el encendido accidental del motor.

Ruedasdelanteras

Cada uno de los ejes y Ilantas de la rueda delantera viene equipado con un accesorio de engrase. Vea la Figura 6-3. Lubrique con una grasa multiuso No. 2 aplicada con una pistola de engrase cada 25 horas de funcionamiento del tractor.

/ /

Figura 6-2

5. Abra el suministro de agua.

6. Mientras est,1 sentado en la posici6n del operador del tractor, vuelva a arrancar el motor y coloque la palanca del regulador en la posici6n VELOClDAD R_,PIDA (FAST, representado pot una liebre).

7. Mueva la potencia de arranque (enganche de cuchilla) del tractor a la posici6n ON (conectada).

SECCION 6 -- MANTENIMIENTO Y AJUSTES

Figura 6-3

Puntosdepivote y varillaje

Lubrique todos los puntos de pivote del sistema de impulsi6n, el freno de mano y el varillaje de elevacidn al menos una vez por

temporada con aceite ligero.

Ruedasdeplataforma

Carla una de las ruedas de calibraci6n frontales de la plataforma del tractor viene equipada con un accesorio de engrasado. Lubrique con una grasa multiuso No. 2 aplicada con una pistola

de engrase cada 25 horas de funcionamiento del tractor.

Husillodeplataf0rma

Los accesorios de engrase se pueden encontrar en cada husillo de la plataforma.Vea la Figura 6-4. Lubrique con grasa 251H EP o con una grasa equivalente de litio multiuso No. 2. Con una pistola de engrase, haga dos aplicaciones (minimo) o suficiente

grasa al eje de husillo.

Figura 6=4

Ajustes

_ ADVERTENCIA! Apague el motor, retire la Ilave

NOTA: Controle la presi6n de neum_iticos del tractor antes de realizar cualquier nivelaci6n de la plataforma. Consulte la secci6n Neum_iticos en la p_igina 25 para obtener informaci6n sobre la

presi6n de los neum_iticos.

Nivelaci6nde laplataf0rma(adelanteatr_s).

El frente de la plataforma de corte est,1 sostenido por una barra estabilizadora que se puede ajustar para nivelar la plataforma desde la parte frontal hacia la parte posterior. La parte frontal de la plataforma debe estar entre ¼ de pulgada y 3/8de pulgada m_is abajo que la parte posterior. De ser necesario, realice un ajuste de la siguiente manera:

1. Estacione el tractor sobre una superficie firme, nivelada

2. Rote la cuchilla Io m_is cerca posible del canal de descarga

3. Mida la distancia desde la parte delantera de la punta de la

Determine la distancia aproximada necesaria para un ajuste adecuado y, de set necesario, proceda.

1. Afloje (rosca hacia afuera) la tuerca de seguridad

2a. Para leventar la parte frontal de la plataforma, apriete

2b. Para bajarla parte frontal de la plataforma, afloje (rosca

de encendido y coloque el freno de mano antes de realizar ajustes. Proteja sus manos utilizando

guantes reforzados cuando maneje las cuchillas.

y coloque la palanca de elevaci6n de plataforma en la muesca superior.

de manera que est_ en paralelo con el tractor.

cuchilla hasta el piso, y desde la parte posterior de la punta de la cuchilla hasta el piso. La primera medici6n realizada debe estar entre ¼ de pulgada y 3/8de pulgada menos que la segunda medici6n.

hexagonal sobre el extremo de cada varilla de suspensi6n de la plataforma. Vea la Fig. 6-5.

(rosca hacia adentro) cada tuerca hexagonal interior contra la m_nsula de suspensi6n frontal.

hacia afuera) cada tuerca hexagonal, alej_indola de la m_nsula de suspensidn frontal. Vea la Fig. 6-5.

Vuelva a apretar cada tuerca de seguridad contra cada tuerca hexagonal cuando alcance el ajuste adecuado.

Figura 6=5

SECCION 6 -- MANTENIMIENTO Y AJUSTES 21

Nivelad6n de la plataforma(lado a lado)

Si la plataforma de corte estuviera realizando el corte de c_sped de forma despareja, puede realizarse un ajuste lado a lado. De ser necesario, realice un ajuste de la siguiente manera:

1. Con el tractor estacionado sobre una superficie firme y nivelada, coloque la palanca de elevacidn de la plataforma en la muesca superior (posicidn m_isalta) y rote ambas cuchillas para que se situen de forma perpendicular al tractor.

2. Mida la distancia desde la parte externa de la punta de la cuchilla izquierda hasta el piso, y desde la parte externa de la punta de la cuchilla derecha hasta el piso. Las dos mediciones obtenidas deben ser iguales. Si no Io son, pase al siguiente paso.

3. Afloje, pero NO extraiga, el perno de cabeza hexagonal ubicado en la m_nsula de suspensidn izquierda de la plataforma. Vea la Fig. 6-6.

J _............................................

Ajuste del v01ante

Si le cuesta girar el tractor en una direcci6n m_is queen la otra, o si se reemplazan las juntas de r6tula debido a da_os o desgaste, puede ser necesario ajustar las barras de acoplamiento del

volante. Ajuste las barras de acoplamiento para roscar longitudes iguales

de cada una en la junta de la r6tula del lado izquierdo y la junta de la r6tula del lado derecho:

I. Extraiga la tuerca hexagonal de la parte superior de la

r6tula. Vea la Fig. 6-7.

f *

Figura 6=6

4. Con una Ilave, levante o baje el lado izquierdo de la plataforma girando el engranaje de ajuste. Vea la Fig. 6-6.

La plataforma se encuentra correctamente nivelada cuando las dos mediciones tomadas antes a las puntas de las cuchillas son iguales. Una vez alcanzado el ajuste necesario, vuelva a ajustar el perno de cabeza hexagonal de la m_nsula de suspensi6n izquierda de la plataforma.

Ajustedelfreno de man0

Si el tractor no se detiene pot completo cuando se presiona totalmente el pedal de freno, o si las ruedas traseras del tractor siguen rodando con el freno de mano colocado (y la wilvula de descarga hidrost_itica abierta) el freno necesita ajustes. Consulte con su distribuidor Cub Cadet para realizar un ajuste correcto del

freno.

Ajustedelasiento

Consulte la secci6n Configuraci6n y Montaje de este manual para ver instrucciones para el ajuste del asiento.

Figura 6-7

2. Enrosque la junta de la r6tula hacia adentro para acortar la barra de acoplamiento. Enrosque la junta de la r6tula hacia

afuera para alargar la barra de acoplamiento.

3. Vuelva a colocar la tuerca hexagonal despu_s de Iograr el ajuste adecuado.

NOTA: Si se roscan las r6tulas demasiado lejos sobre las barras de acoplamiento, las ruedas delanteras converger_in demasiado lejos. La convergencia adecuada se encuentra entre 1/16" y 5/16".

La convergencia de las ruedas delanteras puede medirse de este modo:

1. Coloque el volante en posici6n de operaci6n hacia adelante.

2. Delante del eje, mida la distancia horizontal desde el interior de la Ilanta izquierda hasta el interior de la Ilanta

derecha. Anote la distancia.

3. Detr_is del eje, mida la distancia horizontal desde el interior de la Ilanta izquierda hasta el interior de la Ilanta derecha.

Anote la distancia.

4. La medici6n tomada delante del eje debe ser entre 1/16" y 5/16" menor que la medici6n tomada detr_is del eje.

de que el asiento est_ enganchado en el tope del

asiento. Coloque el freno de mano. P_irese detr_is de

iAdvertencia! Antes de operar el tractor, asegurese la m_iquina y tire del asiento hacia atr_is hasta que

encaje en su lugar haciendo clic.

SECTION 6 -- MANTENIIV!IENTO Y AJUSTES

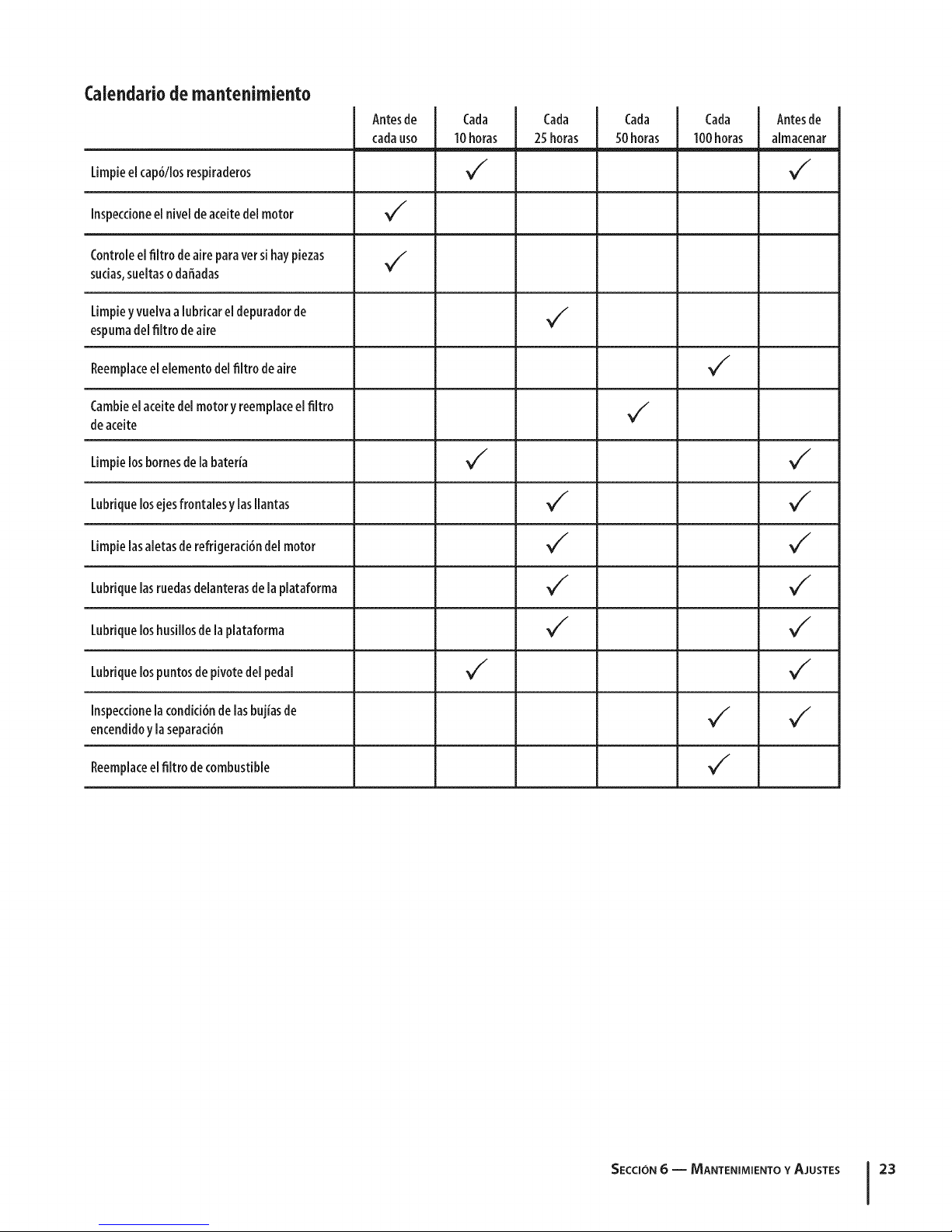

Calendado de mantenimiento

Antesde cadauso

Umpieel cap6/Iosrespiraderos

Inspecdoneel niveldeaceitedelmotor M//

Cada

10horas

Cada

25horas

Cada

50horas

Cada

lOOhoras

Antesde

almacenar

Controleelnitro deaireparavet sihaypiezas .f" sucias,sueltasoda_adas

Limpieyvuelvaa lubricarel depuradorde espumadelfiltro deaire

Reemplaceel elementodelfiltro deaire

Cambieelaceitedelmotoryreemplaceelfiltro deaceite

Limpielosbornesdelabateria V/ V/

Lubriquelosejesfrontales ylasllantas _

Limpielasaletasderefrigerad6ndelmotor _

Lubriquelasruedasdelanterasdelaplataforma V/ V/

Lubriqueloshusillosdelaplataforma _

Lubriquelospuntosdepivotedel pedal _

Inspecdonelacondici6nde lasbujiasde V/ V/ encendidoy laseparad6n

Reemplaceelfiltro decombustible V/

SECCION 6 -- MANTENIMIENTO Y AJUSTES 23

Registro de mantenimiento

Lleve un registro del mantenimiento realizado a su tractor.

fabricaci6n Medidorhorario Mantenimiento

Realizadopot

SECCION 6 -- MANTENIMIENTO Y AJUSTES

Servkio

Extracci6nde iaplataformadetorte

Para extraer la plataforma de corte, proceda de la siguiente manera:

1. Coloque la perilla de la potencia de arranque (PTO) (enganche de cuchilla) en la posici6n OFF (desconectada) y coloque el freno de mano.

2. Baje la plataforma colocando la palanca de elevaci6n de la plataforma dentro de la muesca inferior en el guardabarros derecho.

3. Extraiga la correa de la plataforma de alrededor del embrague de la potencia de arranque el6ctrica del tractor.

4. Mirando la plataforma de corte desde el lado izquierdo del tractor, Iocalice el pasador de soporte de la plataforma ubicado en el lateral posterior izquierdo de la plataforma.

5. Tire hacia afuera el pasador de soporte de la plataforma para separar la misma del brazo de elevaci6n de la plataforma. Vea la Fig. 7-1.

/ /

................... ,....................._:;:_:1ii

Deslice suavemente la plataforma de corte hacia la parte delantera del tractor y con cuidado gufe los ganchos de la plataforma para extraerlos de la varilla estabilizadora de la

plataforma. Vea la Fig. 7-2.

\ J

Figura 7-2

Figura 7-1

Repita los pasos anteriores del lado derecho del tractor.

Mueva la palanca de elevacidn de la plataforma dentro de la muesca superior para levantar los brazos de elevacidn de la plataforma y retirarlos del paso.

Deslice suavemente la plataforma de corte (desde el lado derecho) hacia fuera desde la parte inferior del tractor.

Cuchillasde torte

IADVERTENCIA! Apague el motor y extraiga la

Ilave de contacto antes de retirar las cuchillas de corte para afilado o reemplazo. Proteja sus manos

utilizando guantes reforzados cuando maneje las cuchillas.

IADVERTENCIA! Inspeccione peri6dicamente la cuchilla y/o el husillo en busca de rajaduras o daffos,

especialmente despu6s de golpear un objeto extraffo. No opere la m_quina hasta despu6s de

haber reemplazado loscomponentes daffados.

Para retirar las cuchillas, haga Io siguiente.

1. Extraiga la plataforma de la parte inferior del tractor, (consulte la secci6n Extracci6n de la plataforma en partes

anteriores de esta secci6n); luego voltee con delicadeza la plataforma para dejar al descubierto su parte inferior.

2. Coloque un bloque de madera entre el deflector del alojamiento central de la plataforma y la cuchilla de corte,

para que actue como estabilizador. Vea la figura 7-2.

3. Extraiga la tuerca de brida hexagonal que asegura la cuchilla al montaje del husillo.Vea la Fig. 7-2.

4. Para afilar las cuchillas de corte de forma adecuada, extraiga cantidades iguales de metal de ambos extremos

de las cuchillas a Io largo de los bordes cortantes, de forma paralela al borde de caida, a un _ngulo de 25° a 30°. Afile

siempre cada borde de las cuchillas de corte de forma pareja para mantener un equilibrio adecuado entre las mismas. Vea la Fig. 7-4.

ha sido afilado previamente o si existe una

PRECAUCI6N: Siel borde de corte de la cuchilla

separaci6n de metal, reemplace las cuchillas por otras nuevas.

causar_ vibraci6n excesiva y puede ocasionar dahos iADVERTENCIA! Una cuchilla desequilibrada materiales al tractor y/o lesiones personales.

,._ J

Figura 7-3

Figura 7-4

5. Pruebe el equilibrio de la cuchilla usando un compensador de cuchillas. Afile el metal del lado pesado hasta que quede bien equilibrada.

NOTA: Cuando reemplace la cuchilla, asegurese de instalarla con el lado marcado "Bottom" (inferior) (o con el lado que posee

un numero de pieza estampado) mirando al piso cuando la cortadora de c6sped est_ en posici6n de operaci6n.

ajustar la tuerca de brida hexagonal del husillo de la

PRECAUCI()N: Utilice una Ilave de torsi6n para

cuchilla entre 70 pies-libras y 90 pies-libras.

SECCION7 -- SERVICIO

8ateria

ADVERTENCIA PROPOSICION 65 DE CALIFORNIA: Los bornes de la baterh y los

accesorios alines contienen plomo y compuestos de

plomo, sustancias quimicas que seg0n Io

establecido pot el Estado de California causan

c_ncer y daffos en el sistema reproductivo. L_vese las manos despu6s de estar en contacto con estos componentes.

PRECAUCION: Si extrae la bateria, desconecte primero el cable NEGATIVO (negro) de su borne y a

continuaci6n el cable POSITIVO (rojo). Cuando vuelva a instalar la baterh, conecte siempre primero el cable POSITIVO (rojo) a su borne, y a continuaci6n

el cable NEGATIVO (negro).

Arranqueper medio deconexi6nenpuente

_ ADVERTENCIA! Nunca arranque una baterh

1. Conecte el cable positivo (+) al borne positivo (+) de la

2. Conecte el otto extremo del cable al borne positivo (+) de

3. Conecte el segundo cable negativo (-) al otto borne de la

4. Realice la conexidn final en el bloque del motor del tractor,

daEada o congelada con conexiones en puente. Aseg0rese de que los vehiculos no se toquen y los

encendidos est_n apagados. No permite que las abrazaderas de los cables se toquen.

bateria descargada de su tractor.

la bateria con el puente conector.

bateria con el puente conector.

lejos de la bateria. Acople a una parte sin pintura para asegurarse de que haya una buena conexi6n.

Si su tractor no se ha utilizado durante un periodo de tiempo prolongado, cargue la baterh de la siguiente manera:

1. Ajuste el cargador de baterh para que produzca un m_ximo de 10 amperes.

Si el cargador de su bateria es autom_tico, cargue la bateria hasta que el cargador indique que se ha completado la carga. Si el cargador no es autom_tico, cargue por ocho horas como

minimo.

Fusible

mantenimiento, reparaciones o inspecciones, IADVERTENCIA! Antes de realizar tareas de

desconecte la potencia de arranque (PTO), coloque

el freno de mano, apague el motor y retire la Ilave,

para evitar que alguien encienda accidentalmente el motor.

En el mazo de cables de su tractor hay instalado un fusible de 20 amperes, para proteger el sistema el_ctrico del tractor de los dahos causados pot exceso de amperaje.

Si el sistema el_ctrico no funciona, o el motor de su tractor no arranca, verifique primero que el fusible no se haya quemado.

Uno de los fusibles se encuentra debajo del cap6, montado detr_s de la parte superior del panel de instrumentos, en la barra de soporte.

un fusible que posea la misma capacidad de

PRECAUCION"Para el reemplazo utilice siempre

amperaje que el fusible que se ha quemado.

Neurn_tkos

i_ PRECAUCION"Si la bateria con el puente conector

5. Arranque el tractor (segun las instrucciones de la secci6n

6. Coloque el freno de mano del tractor antes de sacar

est_ instalada en el vehiculo (es decir autom6vil,

cami6n) NO ponga en marcha el motor del vehiculo cuando arranque su tractor con el conector puente.

Funcionamiento de este manual).

los cables de conexi6n en puente, en orden inverso de conexi6n.

Cargadela bateria

i_ IADVERTENCIA! AI cargarse, las baterias emiten

PRECAUCION: Cuando cargue la bateria de su tractor, utilice unicamente un cargador diseEado para baterhs de plomo- _cido de 12V. Lea el Manual del Operador del cargador de la

baterh antes de cargar la bateria de su tractor. Siempre siga las instrucciones y tenga en cuenta las advertencias.

un gas que puede causar explosiones. Cargue la bateria en un _rea bien ventilada y al_jela de una llama abierta o luz piloto, como pot ejemplo

calentadores de agua, calefactores de ambiente, hornos, secadores de ropa u otros aparatos a gas.

de inflado que se indica en los laterales de los IADVERTENCIA! Nunca exceda la presi6n m_xima

neum_ticos.

La presi6n de neum&ticos recomendada para el funcionamiento del tractor es de aproximadamente 10 p.s.i, para los neum&ticos traseros y de 14 p.s.i, para los neum&ticos delanteros. Consulte los laterales de los neum_ticos para conocer con exactitud la presi6n m_xima en psi recomendada pot el fabricante. No los

infle en exceso. Una presi6n de neum_iticos despareja podria hacer que la

plataforma corte el c_sped en forma desigual.

Cambiode ia ¢orreadetransmisi6n

Para cambiar la correa de transmisi6n del tractor, se deben retirar varios componentes y se requieren herramientas especiales.

Solicite a su distribuidor Cub Cadet que realice el reemplazo de la correa de transmisi6n.

SEGCION7 -- SERVlCIO 27

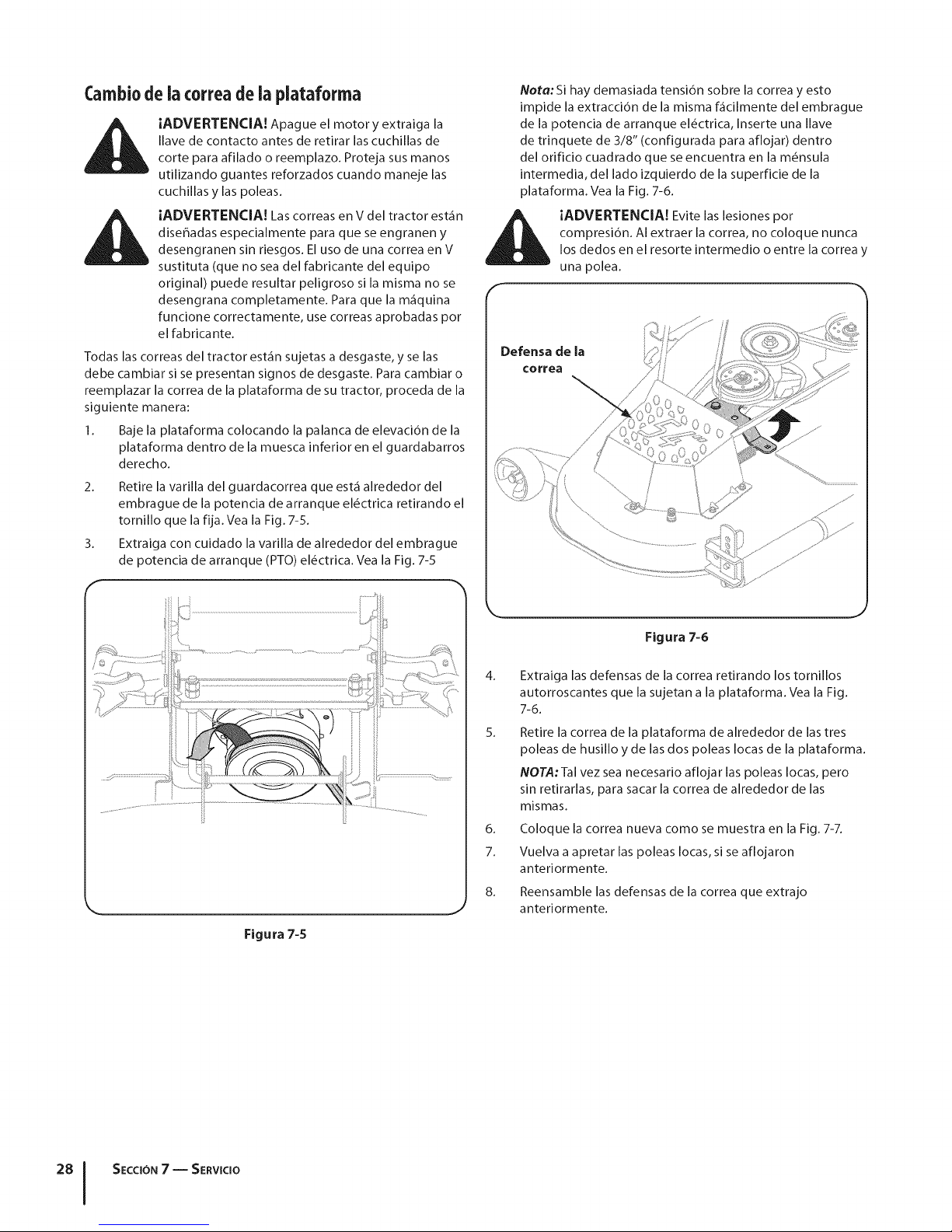

(arnbiodeiacorreadeiaplataforrna

IADVERTENCIA! Apague el motor y extraiga la

Ilave de contacto antes de retirar las cuchillas de corte para afilado o reemplazo. Proteja sus manos

utilizando guantes reforzados cuando maneje las cuchillas y las poleas.

IADVERTENCIA! Lascorreas en V del tractor est,1n diseffadas especialmente para que se engranen y

desengranen sin riesgos. El uso de una correa en V sustituta (que no seadel fabricante del equipo original) puede resultar peligroso sila misma no se desengrana completamente. Paraque la m_iquina

funcione correctamente, use correas aprobadas por el fabricante.

Todas las correas del tractor est_in sujetas a desgaste, y se las debe cambiar si se presentan signos de desgaste. Para cambiar o

reemplazar la correa de la plataforma de su tractor, proceda de la siguiente manera:

1. Baje la plataforma colocando la palanca de elevaci6n de la plataforma dentro de la muesca inferior en el guardabarros derecho.

2. Retire la varilla del guardacorrea que est,1alrededor del embrague de la potencia de arranque el6ctrica retirando el tornillo que la fija. Vea la Fig.7-5.

3. Extraiga con cuidado la varilla de alrededor del embrague de potencia de arranque (PTO)el6ctrica. Vea la Fig. 7-5

Nota:Si hay demasiada tensi6n sobre la correa y esto impide la extracci6n de la misma f_icilmente del embrague de la potencia de arranque el_ctrica, Inserte una Ilave de trinquete de 3/8" (configurada para aflojar) dentro

del orificio cuadrado que se encuentra en la m_nsula intermedia, del lado izquierdo de la superficie de la plataforma. Vea la Fig. 7-6.

_ IADVERTENCIA! Evite las lesiones por

Defensa de la

compresi6n. AI extraer la correa, no coloque nunca los dedos en el resorte intermedio o entre la correa y

una polea.

¢orrea

Figura 7-5

Figura 7-6

Extraiga las defensas de la correa retirando los tornillos autorroscantes que la sujetan a la plataforma. Vea la Fig.

7-6.

Retire la correa de la plataforma de alrededor de las tres poleas de husillo y de las dos poleas Iocas de la plataforma.

NOTA:Tal vez sea necesario aflojar las poleas Iocas, pero sin retirarlas, para sacar la correa de alrededor de las mismas.

6. Coloque la correa nueva como se muestra en la Fig. 7-7.

7. Vuelva a apretar las poleas Iocas, si se aflojaron anteriormente.

Reensamble las defensas de la correa que extrajo anteriormente.

SECCION7 -- SERVICIO

Figura 7-7

SECCION7 -- SERVlCiO 29

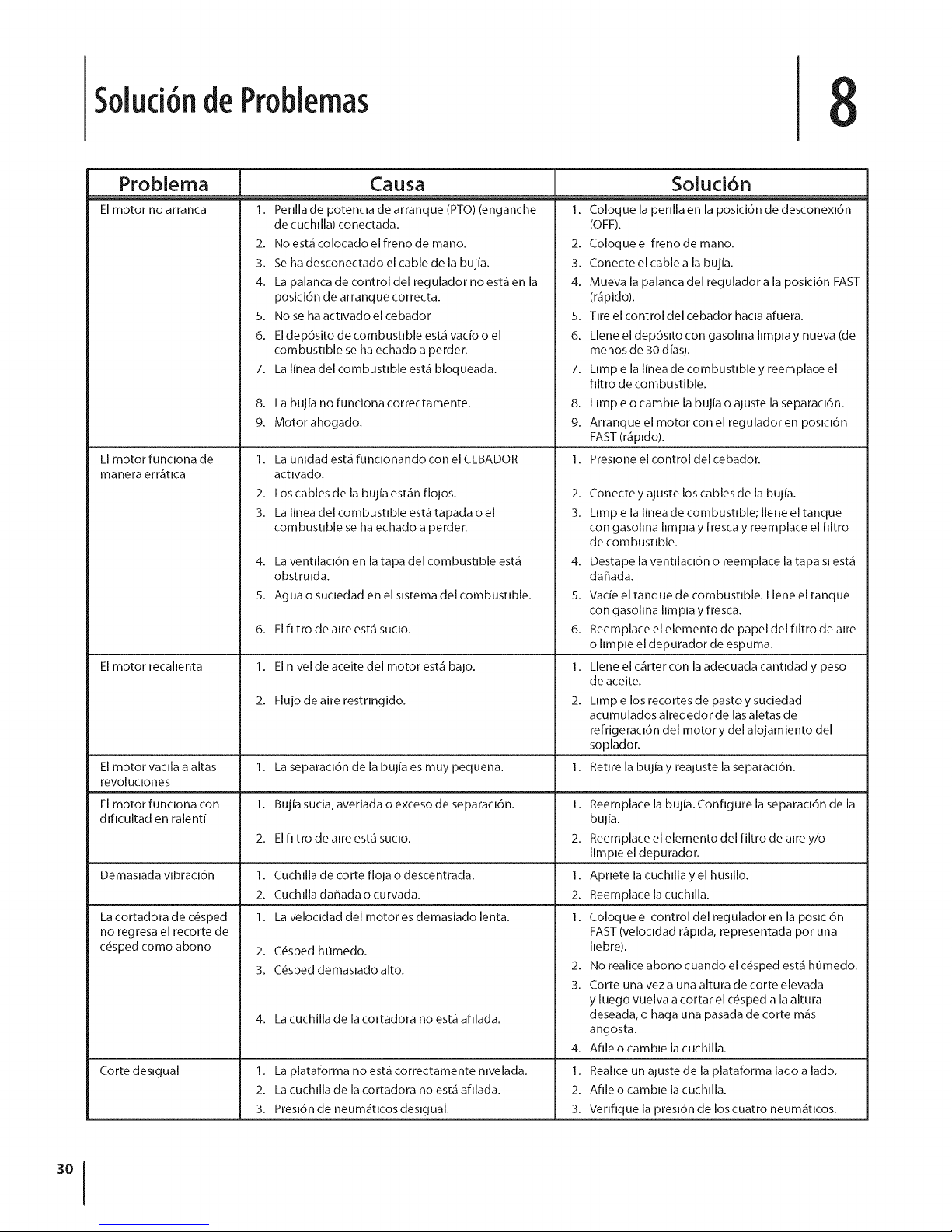

Soluci6ndeProblemas

Problerna

El motor no arranca

El motor funclona de manera err_tlca

El motor recahenta

El motor vaclla a altas revoluclones

El motor funclona con dlficultad en ralenti

Demaslada wbracl6n

La cortadora de c&sped no regresa el recorte de

c6sped como abono

Corte des,gua[

Causa

1. Perdla de potenc,a de arranque CPTO)(enganche de cuchlla) conectada.

2. No est_ colocado el freno de mano.

3. Se ha desconectado el cable de labujia.

4. La paianca de control del regulador no est& en la posici6n de arranque correcta.

5. No se haactivado el cebador

6. El dep6sito de combustible est_ vacb o el combustible seha echado a perder.

7. La linea del combustible est& bloqueada.

8. La buj[a no fundona correctamente.

9. Motor ahogado.

1. La umdad estA funclonando con el CEBADOR actwado.

2. Los cables de la bujia esta'n flojos.

3. La linea del combustible estcqtapada o el combustible seha echado a perder.

La ventllacl6n en latapa del combustible estA obstrulda.

Agua o sucledad en el slstema del combustible.

El flltro de alre estA suclo.

1. El nivel de aceite del motor est_ bajo.

2. Flujo de aire restrlngido.

1. La separacl6n de la bujia es muy pequena.

1. Bujia sucia, averiada o exceso de separacl6n.

2. El flltro de alre est_ sucio.

1. Cuchllla de corte floja o descentrada. 1.

2. Cuchllla daffada o curvada. 2.

1. La ve[ocldad del motor es demasiado lenta. 1.

2. C6sped hOmedo.

3. C6sped demasladoalto.

4. La cuchilla de la cortadora no est,_afllada.

1. La plataforma no est_ correctamente mvelada.

2. La cuchllla de la cortadora no est_ afllada.

3. Presl6n de neum_tlcos deslgua[.

Soluci6n

1. Coloque la perilla en la posici6n de desconexl6n (OFF).

2. Coloque el freno de mano.

3. Conecte el cable a la buj[a.

4. Mueva la paianca del regulador a la posici6n FAST (r_pido).

5. Tire el control del cebador hacia afuera.

6. Llene el dep6slto con gasohna hmpla y nueva (de menos de 30 dias).

7. L,mpie la linea de combustible y reemplace el flltro de combustible.

8. Limpie o camble la bujia o ajuste la separacl6n.

9. Arranque el motor con el regulador en poslcl6n FAST(ra"pldo).

1. Pres,one el control del cebador.

2. Conecte y ajuste los cables de la bujia.

3. Dmple la linea de combustible; Ilene el tanque con gasohna hmpla y fresca y reemplace el flltro

de combustible.

4. Destape la ventllacl6n o reemplace la tapa sl est_ daffada.

5. Vacie el tanque de combustible. Llene el tanque con gasohna hmpla y fresca.

6. Reemplace el elemento de papel del flltro de alre o hmple el depurador de espuma.

1. Llene el c_rter con la adecuada cantldad y peso de aceite.

2. LImple los recortes de pasto y suciedad acumulados alrededor de lasaletas de

refrigeracl6n del motor y del alojamiento del soplador.

1. Retire la bujia y reajuste la separacl6n.

1. Reemplace labujia. Configure la separacl6n de la bujia.

2. Reemplace el elemento del filtro de alre y/o limple el depurador.

Apnete lacucMla y el huslllo. Reemplace la cuchllla.

Coloque el control del regulador en la poslci6n FAST(velocldad r_plda, representada por una

hebre).

2. No realice abono cuando el c_sped est_ humedo.

3. Corte una vez a una altura de corte elevada y luego vuelva a cortar el c6sped a la altura deseada, o haga una pasada de corte m_s angosta.

4. Aflle o camble lacuchilL

1. Reahce un ajuste de la plataforma lado a lado.

2. Aflle o eatable la cuchllla.

3. Venflque la presl6n de Ioscuatro neum_tlcos.

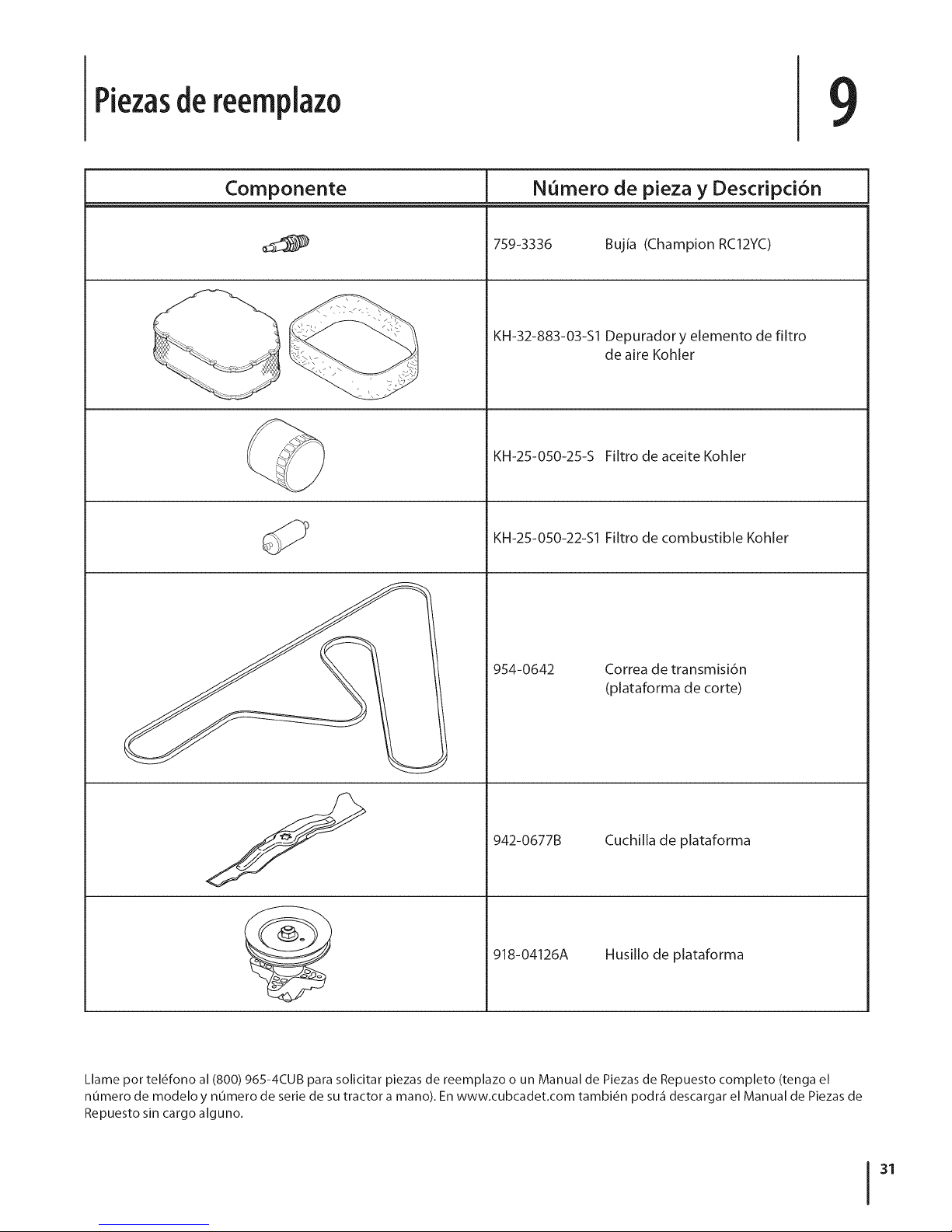

Piezasde reemplazo

Componente | N_mero de pieza y Descripci6n

759-3336 Bujia (Champion RC12YC)

KH-32-883-03-$1 Depurador y elemento de filtro

de aire Kohler

KH-25-050-25-S Filtro de aceite Kohler

KH-25-050-22-$1 Filtro de combustible Kohler

954-0642 Correa de transmisi6n

(plataforma de corte)

942-0677B Cuchilla de plataforma

918-04126A Husillo de plataforma

Llame por tel_fono al (800) 965-4CUB para solicitar piezas de reemplazo o un Manual de Piezas de Repuesto completo (tenga el numero de modelo y nOmero de serie de su tractor a mano). En www.cubcadet.com tambi_n podr_i descargar el Manual de Piezas de Repuesto sin cargo alguno.

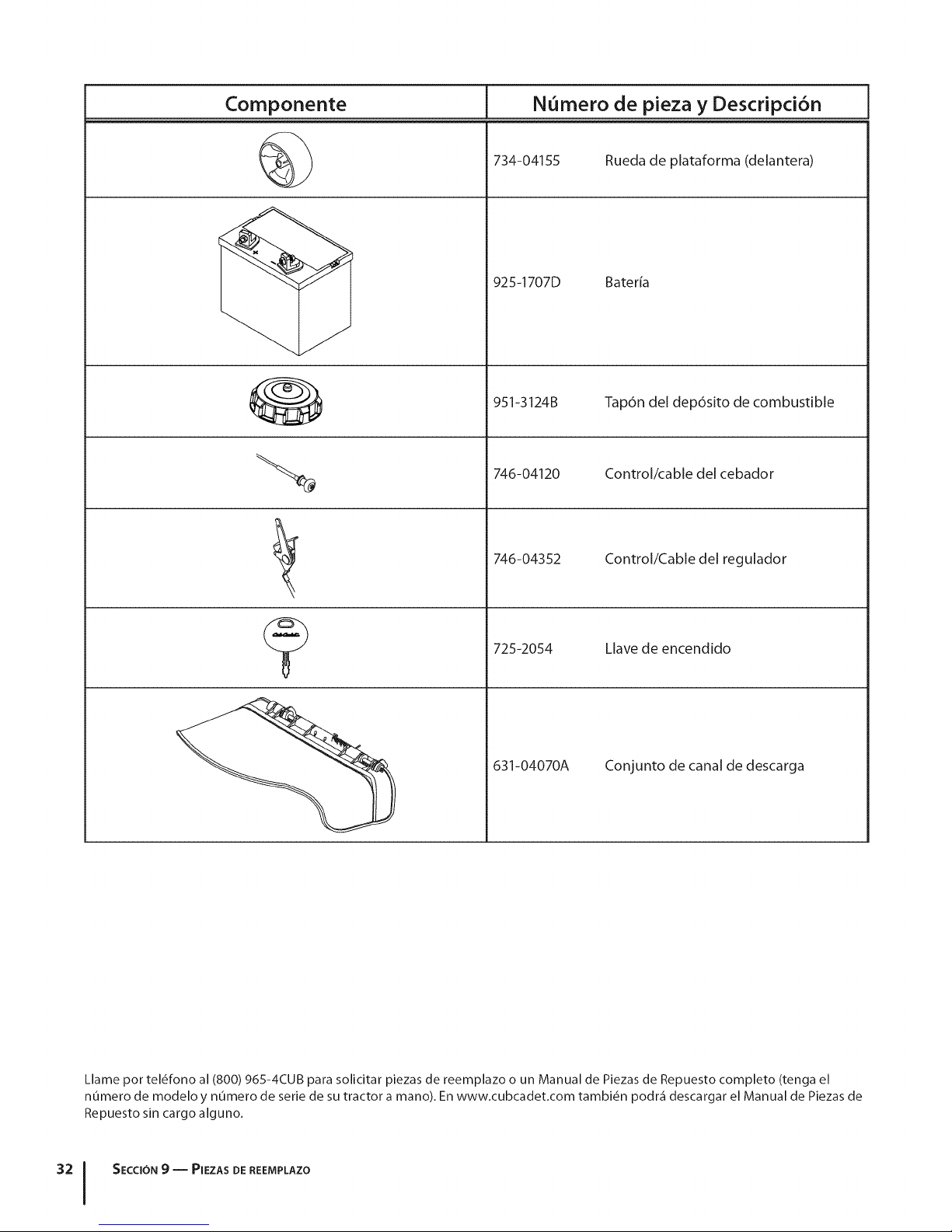

Componente / N_mero de pieza y Descripd6n

734-04155 Rueda de plataforma (delantera)

925-1707D Bateria

951-3124B

746-04120

746-04352

725-2054

631-04070A

Tap6n del dep6sito de combustible

Control/cable del cebador

Control/Cable del regulador

Llave de encendido

Conjunto de canal de descarga

Llame por tel_fono al (800) 965-4CUB para solicitar piezas de reemplazo o un Manual de Piezas de Repuesto completo (tenga el numero de modelo y numero de serie de su tractor a mano). En www.cubcadet.com tambi_n podr_i descargar el Manual de Piezas de Repuesto sin cargo alguno.

SECCION 9 -- PIEZAS DE REEMPLAZO

AditamentosyAccesorios

Los siguientes aditamentos y accesorios son compatibles con la unidad Cub Cadet GT1554. Consulte con su distribuidor Cub Cadet o

con el representante al cual le ha comprado eltractor

)ara obtener m_s informaci6n con respecto a precios y disponibilidad.

N mero de modelo

190-032

190-285

190-784

190-824

190-825

190-833

190-841

190-964

19A-102

19A-103

Descripci6n

Quitanieve, 42"

Embolsadora triplfquese, 54"

Pesos para ruedas

La manga Ata con Ascensor El#ctrico

Cultivadora hidr_iulico, 30"

Cuchilla para oruga, 46"

Juego de Pajote (para plataformas de 54")

Cadenas para los neum_ticos, neum_ticos de 23"

Carro de acero, 16 pies c0bicos

Aspiradora de c#sped

19A-104

19A-105

19A-106

19A-107

19A-108

19A-109

19A-113

Rociador, 25 galones

Distribuidor al voleo

Carro Poly, 10 pies c0bicos

Rasqueta de remolque, 42"

Aireador de clavija de remolque, 40"

Aireador de espiga de remolque, 40"

Rodillo de c#sped Poly de remolque

Notas

DECLARAClON DE GARANTJA DE CONTROL DE EMISIONES

DE CALIFORNIA DERECHOS Y OBLIGACIONES DE SU GARANTJA

El DepartamentodelosRecursosdeAire deCaliforniay MTDConsumerGroupInc,secomplacenenexplicarla garantiadelsistemade controlde emisionespot evaporaci6nde sucortadoradecesped2007.En California,lasnuevas maquinasparacortarcespedse debendiseSar,construiryequiparde mododecumplir conlas rigurosasnormascontrala poluci6ndelestado.MTDConsumerGroupIncdebegarantizarelsistemadecontroldeemisionespor evaporaci6n(EECS) desu cortadorade cespedpot elperiododetiempoin@ado m_sabajo,siemprey cuandonoexistausoincorrecto,negligenciao mantenimientoinadecuadode dicham_quina.

ElsistemaEECSpuedeincluirpiezastales comoel carburador,elsistemadeinyecci6ndecombustible,elsistemadeencendido,el convertidorcatalitico, los dep6sitosdecombustible,laslineasdecombustible,lostaponesde combustible,lasv_lvulas,contenedores,filtros,manguerasdevapor,abrazaderas, conectoresyotroscomponentesafinesrelacionadosconlasemisiones.

Dondeexista una condici6n cubierta por la garantia, MTDConsumer Group Inc. reparar_ su cortadora de c_sped sin costo alguno incluyendoel diagn6stieo, las piezas y la manode obra.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

Estesistemadecontroldeemisionespot evaporaci6nse garantizaporel t@minodedos aSos.Sialgunapartedesuequiporelacionadaconlasemisionespot evaporaci6nes defectuosa,MTDConsumerGroupInc. reparar_osustituir_dichaparte.

RESPONSABILIDADES DEL PROPIETARIO SEGUN LA GARANTJA:

Ensu car_cterdepropietariode lacortadorade cesped,ustedes responsabledel mantenimientorequeridoquese especificaenelmanualdel propietario.MTD ConsumerGroup Inclerecomiendaqueconservetodoslos recibosquecubrenel mantenimientodesu cortadoradecesped,noobstanteIocual MTDConsumer GroupIncnopodr_denegarel cumplimientode lagarantiaQnicamenteporlafalta delos recibos.

Comopropietariodela cortadoradecesped,usteddebesaberque MTDConsumerGroupInc.puededenegarla coberturade lagarantiasi sucortadorade cespedo unapiezade la mismafallandebidoa usoincorrecto,negligencia,mantenimientoindebidoo a modificacionesnoaprobadas.

Ustedesresponsablede presentarlacortadorade cespedal centrodedistribuci6no demantenimientode MTDConsumerGroupInc.tan prontocomoaparezca el problema.Lasreparacionescubiertasporlagarantiase debenIlevaracaboen un lapsorazonablequeno excedade30dias. Sitienealgunapregunta respectodela coberturade lagarantia,p6ngaseencontactocon elDepartamentode MantenimientodeMTDConsumerGroupInc.al telefono1-800-800-7310.

COBERTURA DE LA GARANTJA DE EMISIONES GENERALES:

MTDConsumerGroupIncgarantizaal compradorfinaly a cadacompradorsubsiguienteque la cortadoradecesped:est_diseSada,construiday equipadade mododecumplircon todaslas regulacionesaplicablesy quese encuentralibrede defectosdematerialesyde fabricaci6nquepudierencausarlafalla de una piezagarantizadaidentica,en todoslos aspectosmateriales,a la piezadescriptaenlasolicituddecertificaci6ndeMTDConsumerGroupInc.

El periododegarantia comienzaenlafechade entregade lacortadoraalcompradorfinal oen lafecha enque la m_quinase poneenfuncionamientopotprimera vez.Elperiodode garantiaes dedos a_os.

Sujetoa ciertascondicionesyexclusionesquese in@an a continuaci6n,lagarantiade laspiezasrelacionadascon lasemisioneseslasiguiente:

1. Cualquierpiezagarantizadaque noesteprogramadaparaserreemplazadacomopartedel mantenimientorequeridoen lasinstruccionesescritas suministradassegarantizapor el periodode garanfiaarribamencionado.Sila piezafalla duranteel periodode coberturadela garanfia,lamismaser_ reparadaoreemplazadaporMTDConsumerGroupInc. deacuerdoconel p&rrafo(4)acontinuaci6n.Cualquierpiezareparadao reemplazadasegQnla garantiasegarantizar&potel restodelperiododegarantia.

2. Cualquierpiezagarantizadaque esteprogramadasolamenteparainspecci6nregularen lasinstruccionesescritassuministradassegarantizapot elperiodo degarantiaarribamencionado.Cualquierpiezareparadao reemplazadasegQnlagarantiase garantizar_porelrestodel periodo.

3. Cualquierpiezagarantizadaque esteprogramadapara reemplazosegQnelmantenimientorequeridodeconformidadcon lasinstruccionesescritas suministradas,segarantizapor el periododetiempoanteriorala primerafechadereemplazoprogramaticparaesa pieza.Si la piezafallaantesdel primer reemplazoprogramatic,lamismaser_ reparadao reemplazadapotMTDConsumerGroupInc.de acuerdoconel p&rrafo(4)a continuaci6n.Cualquierpieza reparadaoreemplazadabajogarantiase garantizar&pot el restodel periodoanterioral primerreemplazoprogramaticpuntualparaesa pieza.

4. Lareparaci6noel reemplazodecualquierpiezagarantizadadeconformidadconlasdisposicionesde lagarantiaqueaqui se estipulasedeberealizarenun centrodeserviciot@nicosin costoalgunoparael propietario.

5. Noobstantelas disposicionesqueaquise estipulan,losserviciosoreparacionesbajogarantiase suministrar_nentodos nuestroscentrosde distribuci6nbajo franquiciademantenimientoparalos motoreso equipoencuesti6n.

6. El propietariode lacortadorade cespednodeber_pagareltrabajo dediagn6sticodirectamenteasociadoconuna piezagarantizadadefectuosaenrelaci6n conlas emisiones,siempreycuandodichotrabajo dediagn6sticoserealiceenuncentrode garantia.

7. MTDConsumerGroupInc.es responsablepotdaSosy perjuicioscausadosaotroscomponentesdemotoreso equipoderivadosdelafalla bajogaranfiade cualquierpiezagarantizada.

8. Durantelatotalidaddelperiodode garantiadela cortadorade cespedarribamencionado,MTDConsumerGroupInc.mantendr_unsuministrode piezasbajo garantiasuficienteparasatisfacerla demandaesperadadetalespiezas.

9. Cualquierpiezade reemplazose podr&usarparael cumplimientodel mantenimientoo reparacionesbajogarantia,y sesuministrar_sincargoparael propietario.Dichousonoreducir_lasobligacionesdegarantiade MTDConsumerGroupInc.

10.Nose podr_nusarpiezasadicionalesni modificadasquenoestenexentasde acuerdoconelDepartamentodelos Recursosdel Aire(AirResourcesBoard). El usode cualquierpiezaadicionalo modificadanoexentaporelcompradorfinalser_ causaldeinvalidezde losreclamosbajogaranfia.MTDConsumer GroupIncnotendr_responsabilidadpot la garantiadefallas de piezasgarantizadasquefuerencausadaspot el usode unapiezanoexentaadicionalo

modificada.

PIEZAS GARANTIZADAS:

Lareparaci6no el reemplazodecualquierpiezagarantizadaquede otromodopudieseestarcubiertaporlagarantia podr_set excluidadetal coberturade garantiasi MTDConsumerGroupIncdemuestraquelacortadorade cespedes objetode uso incorrecto,negligenciao mantenimientoinadecuado,yquetal usoincorrecto,negligenciao mantenimientoinadecuadofuecausadirectadelanecesidadde reparaci6no reemplazodedichapieza.No obstanteIoantedicho, cualquierajustede uncomponentecon undispositivode limitaci6ndeajuste instaladoenf_bricay quefuncioneadecuadamente,podr_ setcubiertopot la garantia.Lasiguientelistade piezases cubiertapotla garantiadeemisiones:Lineadecombustible,abrazaderasdelalineadecombustible

GARANTiA LllVIITADA DEL FABRICANTE

CUB CADET LLC PARA TRACTORES

DE SERIE 1000 Y SERIE 1500

IMPORTANTE: Paraobtener cobertura de garant[a, el propietario debe presentar unaevidencia original de la compra y los registros de mantenimiento correspondientes al centre de servicio t_cnico autorizado del distribuidor. Consulte el manualdel operador para obtener informaci6n sobre los intervalos de mantenimiento y servicio requeridos.

La siguiente garant[a limitada es otorgada per CubCadet LLC con respecto a nuevos productos adquiridos o arrendados y utilizados en Estados Unidosy/o sus territories y posesiones, y per MTD Products Limited con respecto a nuevos productos adquiridos o arrendados y utilizados en Canada,y/o susterritories y posesiones (cualquiera de Ins dos entidades, respectivamente, "Cub Cadet").

CubCadet garantiza este producto (excluyendo las piezasdedesgaste

normal,baterfas,bastidor,eje frontaly accesoriosseg_nsedescribea continuacidn)contra defectos en los materiales y mane de obra per un

periodo detres (3) a_os o ciento veinte (120) horns deoperaci6n, Io quesuceda primero, a partir de la fecha de compra minorista original o arrendamiento y, a su opci6n, reparar_,o reemplazar_,,sin costo alguno, cualquier piezaque presente defectos en los materiales o mane de obra.

Segarantizaque las piezas con desgaste normal est_,nlibres de defectos en los materiales y mane de obra per un periodo detreinta (30) dins apartir de lafecha original de compra o arrendamiento. Las piezas sujetas a desgaste normal incluyen pero no se limitan a: correas, cuchillas, adaptadores de cuchilla, bolsas recolectoras de paste, ruedas de plataforma, asientos y neum6,ticos.

Lasbaterfastienen una garantia limitada prorrateada de un a_o contra defectos en los materiales y mane de obra, con 100% de reemplazo

durante los tres primeros meses. Despu(_sde los tres meses, el cr_dito per reemplazo de bater[a se basar_,enlos meses remanentes

del periodo de doce (12) mesesdesde la fecha original de compra o arrendamiento. Todo reemplazo de bateria ser_,garantizado Qnicamente

per el plazo restante del periodo original de lagarantia. Bastidory ejefrontal- Cub Cadet garantiza el bastidor, y eje de pivote de

hierro fundido frontal contra defectos en los materiales y mane de obra per un periodo decinco (5) a_os o 500 horas, Io quesuceda primero, a partir de la fecha original de compra o arrendamiento.

Accesorios- Cub Cadet garantiza que los accesorios de este producto est_,nlibres de defectos de material y mane de obra durante un periodo de un (2) a_o a partir de lafecha de compra o arrendamiento original del accesorio. Los accesorios incluyen, pero no se limitan a: colectores de c_sped y kits para abono.

Esta garanfia limitada s61oseaplicar_,si el producto ha side operado y mantenido de acuerdo con las instrucciones del Manual del Operador que se proporciona con el producto y no ha side sujeto ause inapropiado, abuse, use comercial, abandono, accidente, mantenimiento incorrecto, alteraci6n, vandalismo, robe, incendio, inundaci6n o alg_n da_o debido a otro peligro o desastre natural. El da_o resultante de la instalaci6n o eluse de piezas, accesorios o complementos no aprobados per Cub Cadet para su use con el o los productos incluidos en este manual anular_,la garantia en Io que respecta a esos da_os. Adem_,s,CubCadetpuede rechazar la cobertura de la garantia si el medidor horario o cualquier parte del mismo, es alterado, modificado, desconectado o dealguna otra forma forzado.

COMOSOLIClTARY OBTENERSERVlClOTI_CNICO: Elservicio de la garant[a est6,disponible, CONPRUEBADECOMPRAY REGISTROSDE

MANTENIMIENTOCORRESPONDIENTESa trav(_sdesu distribuidor local autorizado para el mantenimiento. Para Iocalizar al distribuidor de

SU zona:

En Estados Unitiesde America: Consulte sus p_,ginasamarillas, o p6ngase en contacto con Cub Cadet

LLC en P.O.Box361131, Cleveland, Ohio 44136-0019, Ilame al 1-877- 282- 8684, o visite nuestro sitio web enwww.cubcadet.com.

En Canada: Contacte MTD Products Limited, Kitchener, ON N2G4J1, Ilame al 1-

800-668-1238 o visite nuestro sitio web en www.mtdcanada.com. Sin limitaci6n de Io anteriormente dicho, esta garantia limitada no ofrece

cobertura en lossiguientes cases: a. Los articulos necesarios para el mantenimiento de rutina come per

ejemplo lubricantes, filtros, afiladores de cuchillas, sincronizaci6n del motor, los ajustes de los frenos, del embrague o de la plataforma y el deterioro normal del acabado exterior debido al use o

exposici6n. b. Mantenimiento no realizado per eldistribuidor de servicio autorizado. c. Cub Cadet no extiende ninguna garantia para los productos vendidos

o exportados fuera de los Estados Unidos deAm(_ricay/o CanadA,

y sus respectivas posesionesy territories, excepto para aquellos

vendidos atrav_s de los canales autorizados de distribuci6n de

exportaciones de CubCadet. d. Piezas de reemplazoy\o accesorios que no son piezasoriginales de

Cub Cadet. e. Gastos detransporte y visitas t_cnicas.

No existen garantias implicitas, incluyendosin limitaci6n cualquier garantia implicita de comerciabilidad o adaptabilidad para un prop6sitoen particular. Nose aplicar_i ninguna garantia despu_s del periodo aplicable de la garantia expresa per escrito segJJn Io indicadom_s arriba. Ninguna otra garanfia expresa m_s all_ de Ins mencionadas anteriormente, extendida per personas o

personasjuridicas, incluidoslos distribuidores o losminoristas, con respecto a los productos, obiigar_ aCub Cadet. El recurso

exclusive es reparar o reemplazar el producto seg_n Io anteriormente establecido. Lost_rminos de esta garanfia cubrenlas reparaci6n _nicas y excJusivas que surgen de Javenta y/o arrendamiento de los productoscubiertos per ia presente. CubCadet no ser_ responsable de Ins p_rdidaso los da_os incidentales o resultantes, incluyendosin limitaci6n, los gastos incurridos para los servicios de mantenimiento del paste, o los gastos de arrendamiento para reemplazar de manera transitoria un productobale garanfia.

Algunas jurisdicciones no permiten la exclusi6n o limitaci6n de los da_os y perjuicios incidentales o resultantes, o Ins limitaciones sobre la duraci6n de Insgarant[as impl[citas, per Ioque Ins exclusiones o limitaciones mencionadasanteriormente pueden no serle de aplicaci6n.

En ning_n case seobtendr_,unacompensaci6n mayor al monte del precio de compra del producto vendNo. La modificaciSn de las caracteristicas de seguridad del productoanuJar_esta garantia. Usted asume el riesgo y la responsabilidad de Ins p_rdidas, daSoso lesiones que sufran usted y sus bienesy / uotras personas y sus bienes come resultado del use incorrecto o de la falta de capacidad para usar este producto.

Esta garant[a limitada alcanza solamente al comprador original, o a la persona que recibi6 el producto de regale.

COMOSE RELACIONALA LEGISLACIONLOCALCONESTAGARANTiA: Esta garant[a limitada le otorga derechos legales espec[ficos y usted

tambi_n puedetener otros derechos que varian de unajurisdicci6n a otra.

Cub Cadet LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Tel6fono: 1=877=282=8684

MTD Products Limited, Kitchener, ON N2G 4J1, tel_fono: 1=800=668-1238

GDOC-100014 REV.B

Cub Cadet 14AK13BK056, GT1554 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
