VL950 Guida Utente
Guida Utente
VL950
VL950
VL950VL950
1
VL950 Guida Utente
INDICE
1. Istruzioni di Sicurezza 3
2. Raccomandazioni per prestazioni ottimali 6
3. Introduzione 7
4. Installazione 8
5. Controlli e regolazioni 11

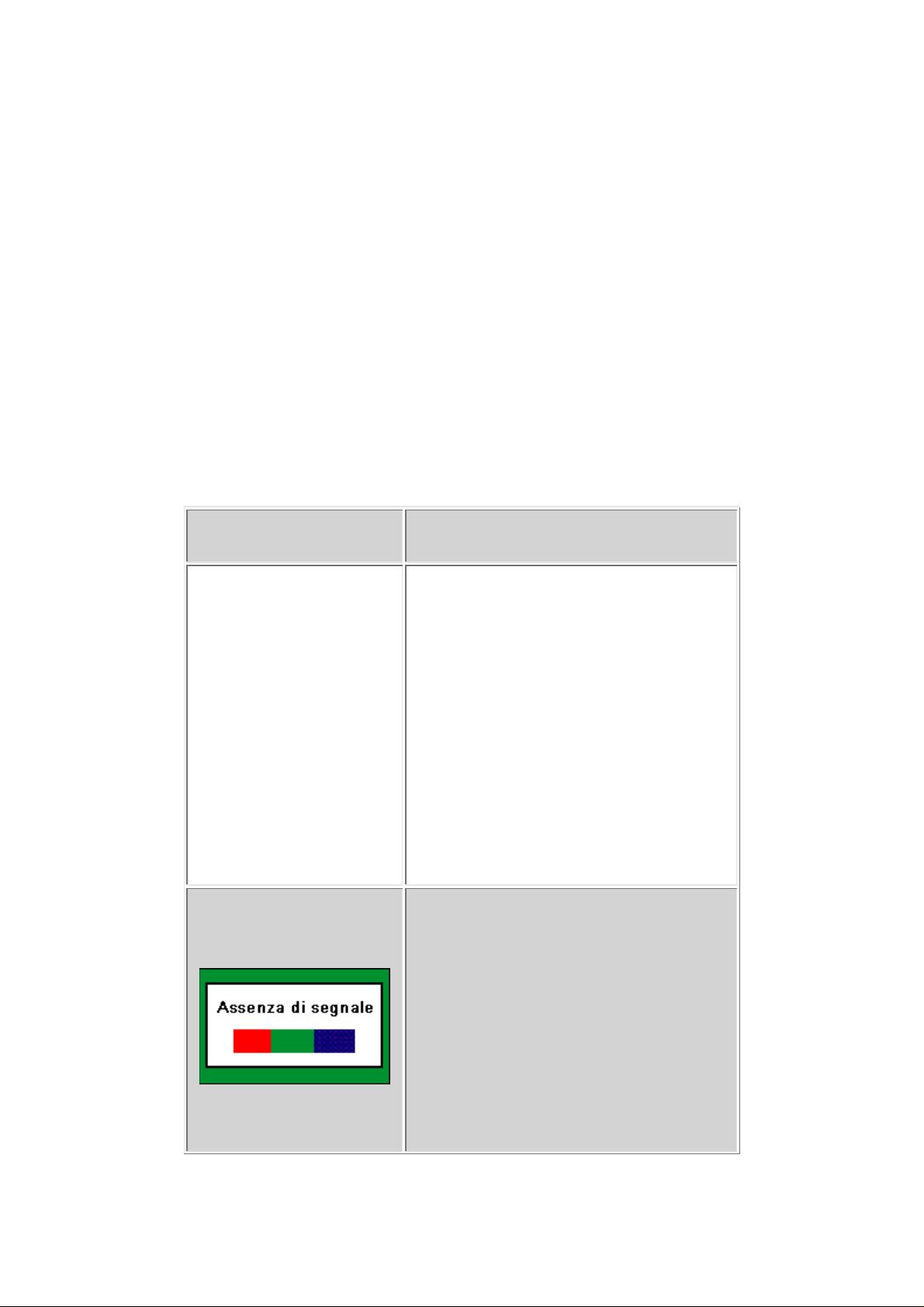

6. Localizzazione guasti 18
7. Regolamentazione Energetiche 20
8. Specificazioni 21
9. Informazioni di riferimento 22
2
Istruzioni di Sicurezza
Regolamento del FCC
Q
uesto equipaggiamento é stato testato in conformità con i limiti previsti per i
dispositivi digitali di classe B, che segue la Sezione 15 del regolamento FCC.
Questi limiti sono stati concepiti per fornire ogni protezione ragionevole contro
interferenze dannose in un installazione domestica. Questo equipaggiamento
genera , utilizza e può irradiare energia sotto forma di frequenze radio e , se
non viene installato ed utilizzato in maniera scorretta, potrebbe causare
interferenze per le comunicazioni via radio. Comunque , non c'é alcuna
garanzia che queste interferenze non si verifichino ugualmente in particolari
installazioni. Se questo equipaggiamento dovesse causare interferenze
VL950 Guida Utente
dannose alla ricezione di radio e televisione, dovute dall'accendimento e dallo
spegnimento dello stesso, l'utente é pregato di provare a ridurre tali
interferenze in uno dei seguenti modi:
•
Riposizionare l'antenna ricevente.
•
Aumentare la distanza tra l'equipaggiamento ed il ricevitore.
•
Connettere l'equipaggiamento ad un uscita di un circuito diverso da
quello al quale è connesso il ricevitore.
•
Consultare il rivenditore od un tecnico radio/TV qualificato.
Attenzione:
Se viene fornito con questo monitor un cavo di alimentazione schermato,
deve adeguarsi alle specifiche imposte dal FCC e prevenire interferenze con
la ricezione di apparecchi radio o televisivi nelle vicinanze.
Si consiglia l'utilizzo di cavi schermati per connettere periferiche I/O con
questo equipaggiamento. Cambiamenti e modifiche non espressamente
approvati dalla commissione responsabile per acquiescenza possono
invalidare il diritto di utilizzare questo equipaggiamento .
3
VL950 Guida Utente
Dichiarazione CE
Q
uesto dispositivo si attiene ai requisiti di EMC (Compatibilita'
Elettromagnetica), e con la direttiva di Basso Voltaggio.
Misure di sicurezza
Osservare sempre queste importanti istruzioni di sicurezza:
1. Consentire una ventilazione adeguata attorno al monitor in modo che il
calore possa disperdersi con facilita. Non bloccare o coprire le aperture di
ventilazione. Non collocare il monitor in modo da ostruire il flusso libero
dell'aria.
2. Non collocare il monitor o altri oggetti pesanti sul cavo di alimentazione. Un
cavo di alimentazione danneggiato può causare incendi o scosse elettriche.
3. Tenere il monitor lontano da trasformatori ad alta capacità, motori elettrici
ed altri forti campi magnetici.
4. Non collegare a qualsiasi voltaggio o frequenza diverse dal limite
specificato sul retro del monitor. Seguire tutte le avvertenze e le istruzioni
riportate sul prodotto.
5. Disattivare il monitor dalla fonte di alimentazione prima della pulizia di
qualsiasi parte del monitor. Non adoperare detergenti liquidi, spray o
nebulizzatori. Pulire la superficie dello schermo con un panno non abrasivo e
senza peli e con una soluzione detergente non alcolica, neutra e non abrasiva,
oppure con un detergente per vetro. Adoperare un panno leggermente
inumidito per pulire l'esterno dell'involucro plastica.
6. Questo prodotto è dotato di una spina del tipo messa a terra a tre cavi, una
importante caratteristica di sicurezza. Questa spina potrà essere inserita
soltanto in una presa di corrente del tipo messa a terra. Se non risulta
disponibile una presa di corrente, e` necessario che un elettricista
specializzato ne installi una. Non recidere il piedino della messa a terra per
potere inserire la spina nella presa di corrente.
4
VL950 Guida Utente
7. Per il funzionamento a 230VCA, occorre un cavo di alimentazione con una
spina dalle lame accoppiate. Selezionare il cavo di alimentazione conforme
alle disposizioni di sicurezza del paese interessato. Per esempio.
Classificato UL e certificazione CSA
Nord America
Germania
Paesi Nordici
8. Non cercare di riparare questo prodotto da soli! L'apertura o la rimozione
delle protezioni potrebbe esporre punti di tensione pericolosi o altri rischi. Per
l'assistenza occorre rivolgersi a personale di servizio qualificato.
9. La spina del cavo di alimentazione è stata creata quale dispositivo di
disattivazione, la presa deve essere installata nei pressi dell'apparecchiatura
e deve risultare facilmente accessibile.
Certificazione CDE
Certificazioni SEMKO, NEMKO, DEMKO o
FIMKO
Remarque : Per dati tecnici di sicurezza si prega di consultare l'etichetta
nella parte posterire del monitor.
5
Raccomandazioni per prestazioni ottimali
I
l monitor fornirà risultati migliori se ci si atterrà alle seguenti
raccomandazioni:
•
Non usare il monitor contro uno sfondo luminoso o dove la luce del
VL950 Guida Utente
sole o altre fonti luminose riflettono direttamente sullo schermo.
•
Per una visione ottimale, collocare il monitor proprio sotto il livello
dello sguardo (10° - 15°) .
•
Regolare il livello di luminosità del monitor in relazione alla luminosità
dell'ambiente.
•
Per una messa a fuoco ottimale, il controllo di contrasto non dovrebbe
essere regolato al massimo a meno che il livello del segnale
d'ingresso non risulti estremamente basso. Inoltre, il controllo di
luminosità dovrebbe essere regolato ad un punto in cui l'area
complessiva dello sfondo cominci a scomparire.
ATTENZIONE
•
Non scartare o non battere la superficie CRT con una penna, un cacciavite e
così via.
•
Pulire la superficie CRT con un panno che non lasci residui, antiabrasivo,
molle e non dovuto usare il pulitore di vetro o della soluzione che contiene i
corpuscoli come un abrasivo, un alcool e una soluzione alcalina.
6
VL950 Guida Utente
Introduzione
I
l monitor è un sistema a frequenza multipla e ad alta risoluzione. È stato
progettato per visualizzare fedelmente testi e grafici dai colori vividi con PC
compatibili con IBM®, Macintosh® o computer da stazione di lavoro. La sua
progettazione basata su microprocessori e le capacità di scansione a
frequenza multipla assicurano la compatibilità con un ampia gamma di
standard grafici. Questo monitor risulta anche compatibile con Plug & Play.
Quando viene correttamente collegato a qualsiasi scheda grafica Plug & Play
e computer principale, il sistema identificherà, configurerà e ottimizzerà
automaticamente le capacità del monitor. Oppure è possibile sintonizzare
rapidamente l'immagine ed il colore per soddisfare le proprie esigenze
utilizzando i controlli nel pannello frontale del monitor. Naturalmente, sono
state impiegate molte considerazioni ergonomiche per assicurare la sicurezza
ed il comfort dell'utente:
•
I rivestimenti speciali utilizzati sullo schermo CRT riducono
l'abbagliamento, il riflesso, l'accumulo di polvere e l'affaticamento
degli occhi.
•
Una griglia di apertura di CRT riduce la distorsione ed inoltre aiuta ad
eliminare l'abbagliamento. La base inclinabile/girevole consente l'uso
di un ottimo angolo visivo.
•
I bassi livelli di emissione elettrica e magnetica soddisfano gli
standard svedesi MPR II o TCO.
•
Le capacità di scansione orizzontale e verticale completa consentono
l'uso dell'intera area dello schermo nella maggior parte delle
risoluzioni.
I
n caso di ulteriori informazioni tecniche sul monitor e sulle sue opzioni, fare
riferimento al numero del modello nell'Indice del prodotto" o alla tabella delle
"Specifiche".
7
Installazione
Contenuto dell'imballaggio
VL950 Guida Utente
L
'imballaggio del monitor a colori deve contenere i seguenti elementi.
Monitor a colori con base
inclinabile / girevole
(con il cavo del segnale)
Cavo di alimentazione
Guida Utente / CD del Driver
Il contenitore originale con i materiali d'imballaggio va
conservato per futuri trasporti o spedizioni del monitor.
Predisposizione del sistema
1.
Spegnere il monitor e qualsiasi altra periferica annessa.
2.
Scollegare qualsiasi cavo.
3.
Posizionare con cautela il monitor sottosopra.
8
VL950 Guida Utente
4.
Riportare il monitor in posizione normale.
5.
Collegare il cavo di segnale, in dotazione con il monitor, al PC.
(
per il collegamento a computer Macintosh è necessario un adattatore
Nota:
opzionale CMA).
6.
Inserire la spina del cavo di alimentazione del monitor.
7.
Inserire la spina del cavo di alimentazione del computer
Per la rimozione . . .
1.
Tenere premuti i dispositivi di bloccaggio.
2.
Per la rimozione far scorrere la base nella zona posteriore del video e
sollevare soulevant.
9
VL950 Guida Utente
Per l'installazione . . .
1.
Allineare la base con le fessure nella parte inferiore del monitor ed inserire
la base nelle fessure.
2.
Spingere la base saldamente verso la parte frontale del monitor sino a che i
dispositivi di chiusura producano uno scatto in posizione di bloccaggio.
Collegando Il Monitor
1.
Spegnere il computer.
2.
Collegare il cavo del segnale del monitor alla scheda grafica.
3.
Inserire il cavo di alimentazione dei monitor.
4.
Accendere il computer ed il monitor.
10
VL950 Guida Utente
Controlli e regolazioni
A
l completamento dell'installazione, consultare questa sezione per consigli
utili sul come usare i controlli del monitor ed eseguire le regolazioni per
soddisfare le proprie preferenze.
I
seguenti indicatori, controlli e regolazioni, incluso le Visualizzazioni sullo
schermo (OSD), sono accessibili dalla parte anteriore del monitor:
1. Interruttore
Per accendere o spegnere il monitor.
2. LED indicatore di corrente
Quando il monitor e' funzionante, questo indicatore e' acceso.
In normale operativita', e' illuminato di verde. In modalita' di
risparmio di corrente, l'indicatore cambia in colore ambra.
3. Pulsante Degauss \ Uscire
Per avviare manualmente in degauss del monitor. \ Per
chiudere il manuale di OSD e uscire dalla funz ione.
11
VL950 Guida Utente
4. Pulsante di controllo
Per regolare il parametro della funzione selezionata.
Per regolare il livello di contrasto o di luminosita dello
schermo.
5. Tasti Menu
Per mostrare il manuale di OSD e la funzione selezionata.
COME EFFETTUARE REGOLAZIONI DELL'ON-SCREEN
DISPLAY (OSD) (Indicatore di informazioni sullo schermo)
L
eIn base alle illustrazioni sopraindicate, le funzioni On-Screen Display
vengono attivate dai comandi del Pannello Anteriore. Le regolazioni sono
effettuate mediante i pulsanti di controllo "
" e " " e "+" e "-".
Nota sul Basso Consumo :
Questo monitor è munito di un dispositivo automatico di Basso Consumo che
funziona con ogni computer che si attenga allo standard VESA DPMS. Tale
dispositivo soddisfa le specifiche ENERGY STAR relative al basso consumo
energetico.

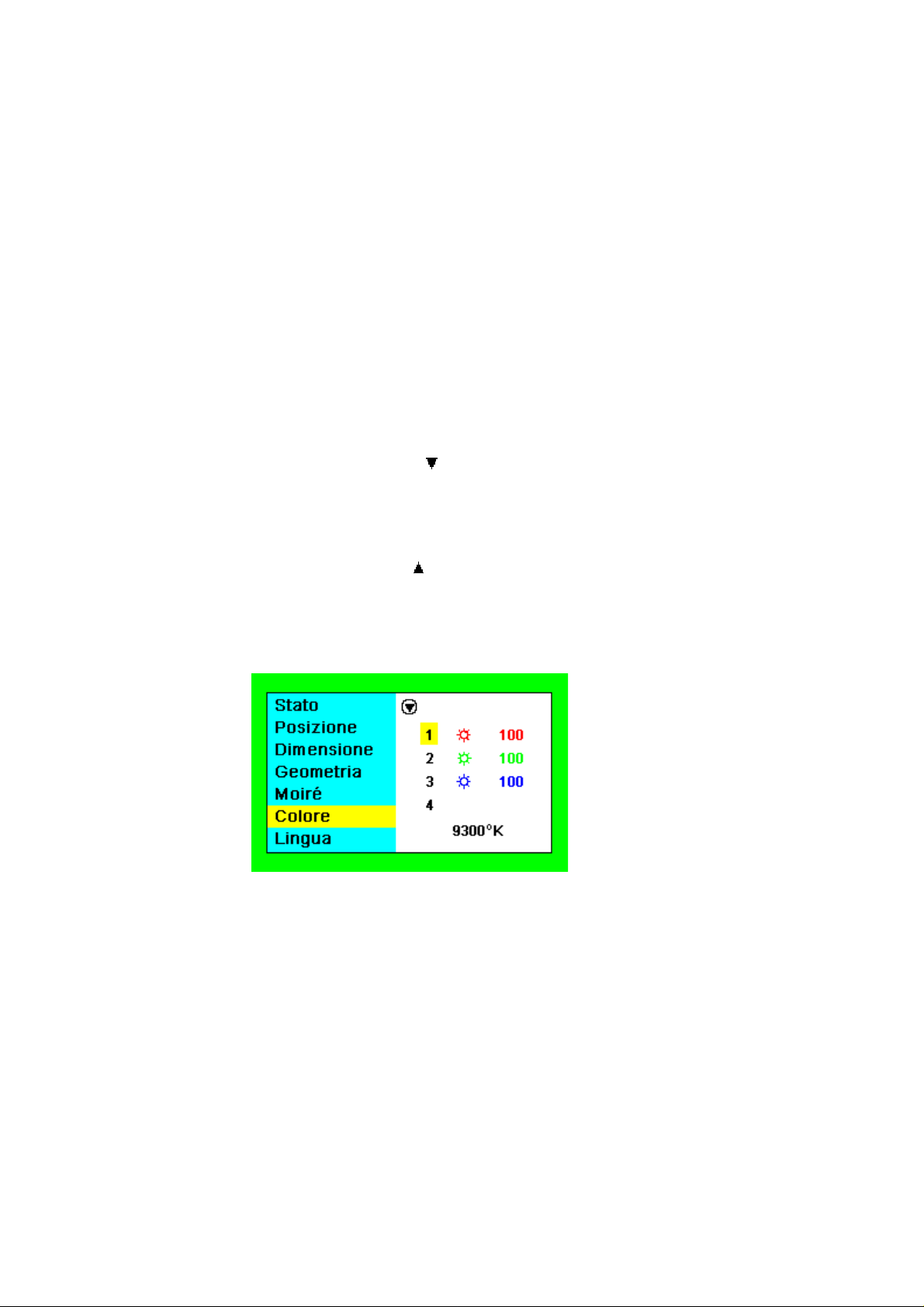

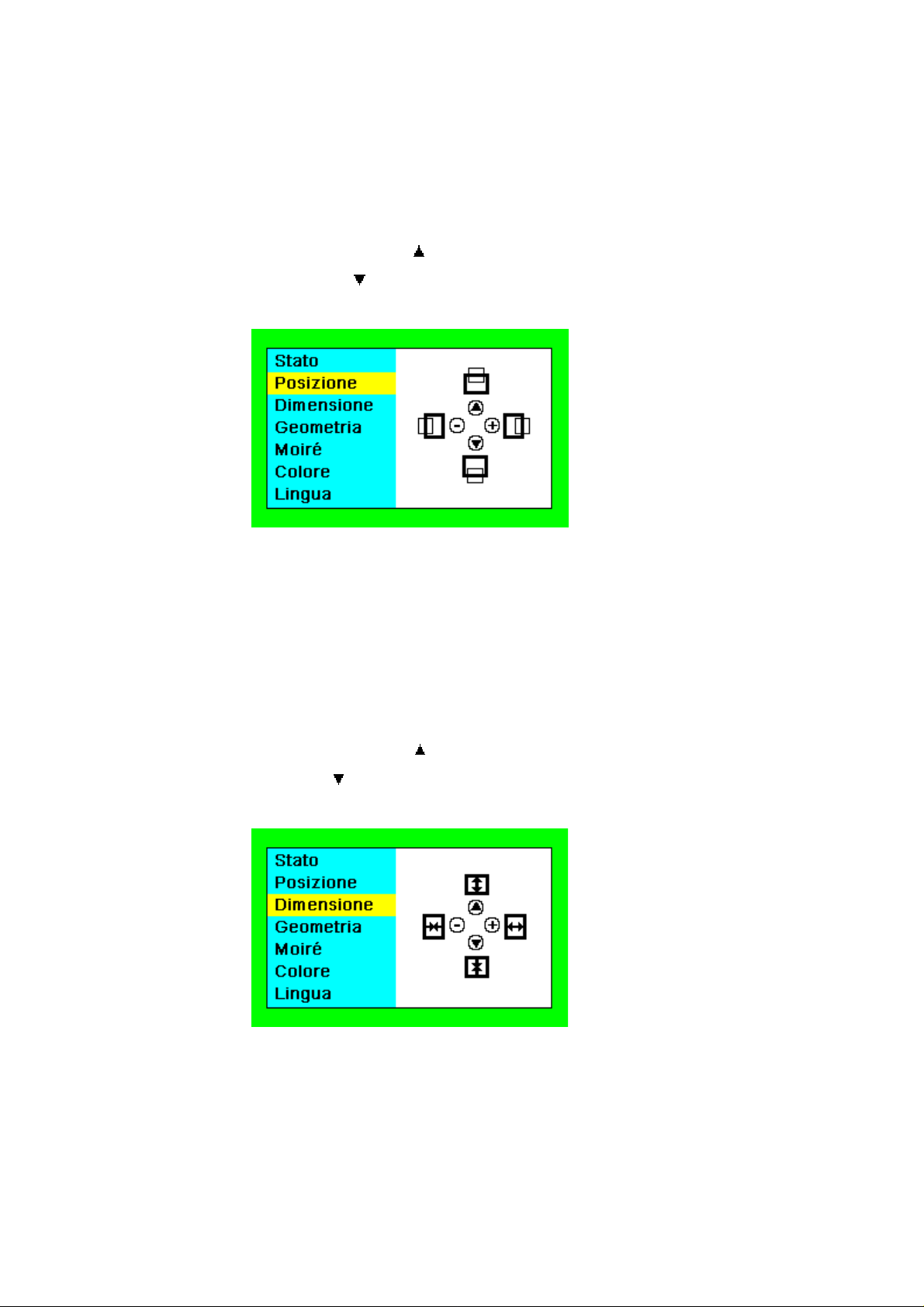

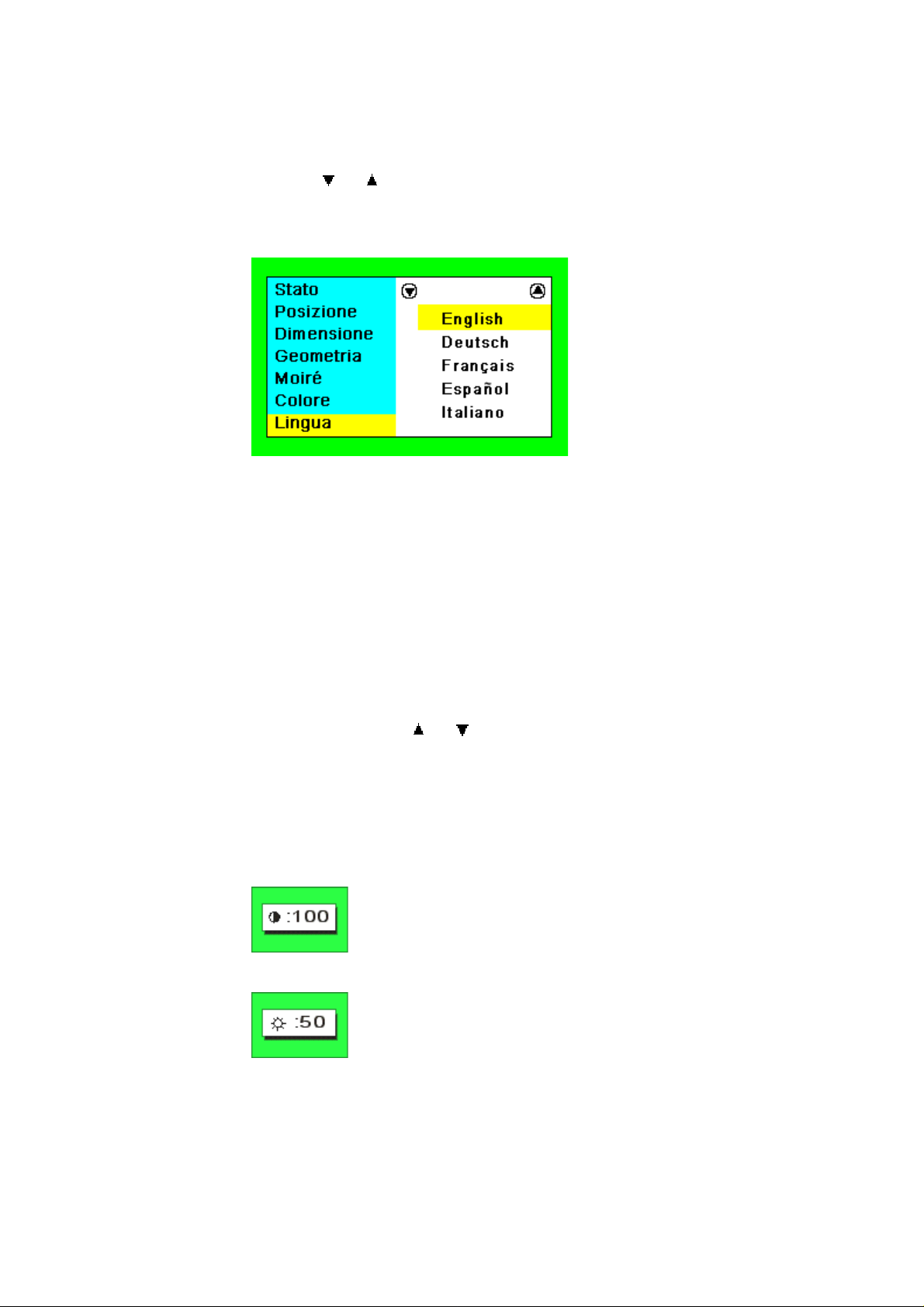

Controlli OSD (On-Screen Display / Visualizzazione su
schermo)
(1)
Premere "
funzioni di regolazione appariranno nel menu Su Schermo.
Premere il tasto "
dall'alto in basso come di seguito.
Premere "+", "-", " ", " " per attivare le regolazioni preferite.
Tasti Menu
Tasti Menu
" per aprire la funzione menu di Su Schermo. Sette
" per scorrere tra le selezioni in sequenza
12
VL950 Guida Utente
A. Stato
1.
2.
dei parametri di "Posizione", "Dimensione" o "Geometria".
Per mostrare i dati di risoluzione e frequenza esistenti.
La funzione "Richiamo" chiama le impostazioni di fabbrica
•
Premere il pulsante "+" per selezionare "Richiamo".
•
Confermare l' azione di Recall e continuare premendo il
pulsante "+" o annullare l' azione premendo il
pulsante "-".
13
VL950 Guida Utente
B. Posizione
1.
Premere il pulsante "+ o "-" per posizionare lo schermo a
destra o a sinistra.
2.
Premere il pulsante ''
verso l' alto e ''
" per spostare l' intera immagine
" per spostarla verso il basso.
C. Dimensione
1.
Premere il pulsante "+ o "-" per aumentare o ridurre l'
ampiezza orizzontale.
2.
Premere il pulsante
verticale e "
" "
" per ridurla.
per aumentare l' ampiezza
14
VL950 Guida Utente
D. Geometria
1.
Premere ''
Bilanciamento, Trapezoide, Parallelo e Rotazione.
2.
Premere "+" o "-" all'immagine preferita.
"o " " per selezionare Side-pin,
E. Moiré
1.
2.
3.
Premere "
Premere "+" per procedere.
Premere "+" or "-" all'immagine preferita.
" o " " per selezionare Moiré.
15
VL950 Guida Utente
Attenzione:
1. Se si esagera in riduzione Moiré, la qualita dell' immagine,
come ad esempio la nitidezza e la stabilita delle linee verticali,
ne risente.
2. Si consiglia una regolazione appropriata affinche la qualita
dell' immagine non venga meno.
F. Colore
1.
Premendo il pulsante "
quattro modalita di impostazione di colore memorizzabili.
Soltanto il modo 4 puo essere.
2.
Premere il pulsante "
" si possono selezionare da una a
" per selezionare il colore di R/G/B,
quindi premere il tasto "+" o "-" per aumentare o diminuire l'
intensita del colore selezionato.
16
VL950 Guida Utente
G. Lingua
Premere "
OSD.
" o " " per selezionare il linguaggio solo per
(2) Contrasto/Luminosità
Quando il menu OSD non e attivo, procedere come segue per regolare il
contrasto o la luminosita:
a.
Premere il pulsante "
livello di contrasto dello schermo. .
b.
Premere il pulsante "+" o "-" per aumentare o diminuire il
livello di luminosita.
" o " " per aumentare o diminuire il
17
Localizzazione guasti
VL950 Guida Utente
I
Informare il superiore o il personale di servizio nel caso in cui:
•
I cavi di alimentazione siano consunti o danneggiati.
•
Venga versato del liquido sul monitor.
•
Il monitor non funzioni normalmente pur avendo osservato le
istruzioni per il funzionamento.
•
Il monitor è stato fatto cadere o il modulo è stato danneggiato.
P
rima di informare un centro di assistenza autorizzato, consultare questo
elenco di suggerimenti di localizzazione dei guasti.
Problema Cosa Fare?
Nessuna immagine.
Se l'indicatore dell'alimentazione è di colore
ambra il computer é in modalità Basso
Assenza di segnale
Consumo (Vedere "Attestazione per
l'energia" sotto "Informazioni di riferimento").
Assicurarsi che il controllo dell'alimentazione
(LED) che non si è acceso si trovi in
posizione ACCESO.
Verificare che il cavo di alimentaz ione risulti
inserito completamente nella presa.
La scheda video potrebbe non essere stata
collocata correttamente. Assicurarsi che sia
stata inserita completamente nella fessura.
Assicurarsi che il cavo del segnale sia
collegato saldamente alla scheda video o al
computer.
Attivare la funzione "Basso Consumo".
18
VL950 Guida Utente
L'immagine sullo
schermo non è centrata
oppure è troppo piccola o
troppo grossa.
L'immagine scorre o non
è stabile.
L'immagine è confusa
oppure il colore appare
difettoso.
Consultare "Controlli e regolazioni". Occorre
regolare "dimensioni" e "posizione"
dell'immagine.
Assicurarsi che il cavo del segnale sia
collegato saldamente al cavo video o al
computer.
Regolare i controlli di contrasto e luminosità.
Spingere una volta il tasto di
smagnetizzazione.
ATTENZIONE:
attendere un minimo di 20 minuti prima di
L'immagine salta o
appaiono delle onde.
Nessuna funzione di
Plug&Play
premere nuovamente il pulsante di
Demagnetizzazione quando non e`
commutabile tra i modelli. NON TENERE IL
PULSANTE PREMUTO A LUNGO.
Altri dispositivi che potrebbero causare
interferenze elettriche lontano dal monitor.
(Vedere "Informazioni FCC").
Verificare che il sistema principale sia
compatibile con Plug & Play.
Verificare che sia installato Windows 95 e
che sia attivato software per il Canale di
visualizzazione dati (DDC).
19
VL950 Guida Utente
Regolamentazione Energetiche
I
l monitor è dotato di una funzione di Basso Consumo che supporta la
segnalazione di gestione dell'alimentazione della visualizzazione (DPMS)
VESA illustrata di seguito. Per soddisfare i requisiti della specifica NUTEK
803299/94/96, il monitor deve essere collegato ad un computer che a sua
volta supporti la DPMS VESA.
1. Standard DPMS VESA
Norme VESA DPMS
Sinc. - o
Spento
Acceso
Spento
Sinc. - v
Acceso
Spento
Spento
Video
Vuoto
Vuoto
Vuoto
Cond. di att.
In attesa
Cond.
Spento
2. Consumo elettrico
Mass.
consumo di
energia
< 120W
< 15W
< 5W
NUTEK
Funcion. Normale
Modo risparmio
energia A1
Modo risparmio
energia A2
Acceso
Cond. di
Cond.
VESA
att.
Spento
IndicatoreLED
Ambra
Ambra
Verde
20
Specificazioni
VL950 Guida Utente
Tubo
Distanza tra punti
Segnale d'ingresso
Freq. di scanz.
Risoluzione mass
Plug & Play
19" (18" viewable formato di schermo),
anabbagliante, antiriflessione, fosforo corto
anti-static e medio di persistenza .
0,26 mm
Picco analog 0,7V al picco TTL separata
positivo o negazione
Orizzontale (kHz): 30 - 95
Verticale (Hz): 50 - 160
1600 x 1200
Canale di visualizzazione (DDC) 1/1B
Fonte di aliment
Mass. consumo di energia
Dimensioni
Peso
Considerazione ambientali
Queste specifiche sono soggette a cambiamenti senza preavviso.
100-120/200-240VAC (automatica), 50/60Hz
120W
460(L) x 453,5(A) x 456(P) mm
19,5 kg
Funzionamento
Temperatura: da 5°C a +35°C
Umidità: da 20% a 80%
Carica
Temperatura: da -20° C a+60°C
Umidità: da 10% a 90%
21
Informazioni di riferimento
Q
uesto monitor a colori supporta diverse piattaforme operative come un
compatibile IBM ed I computer della famiglia Macintosh. Questa sezione ti
fornisce informazioni dettagliate sull'assegnazione dei pin del connettore
VL950 Guida Utente
D-Sub e la tabella di sincronizzazione degli standard di video dominanti.

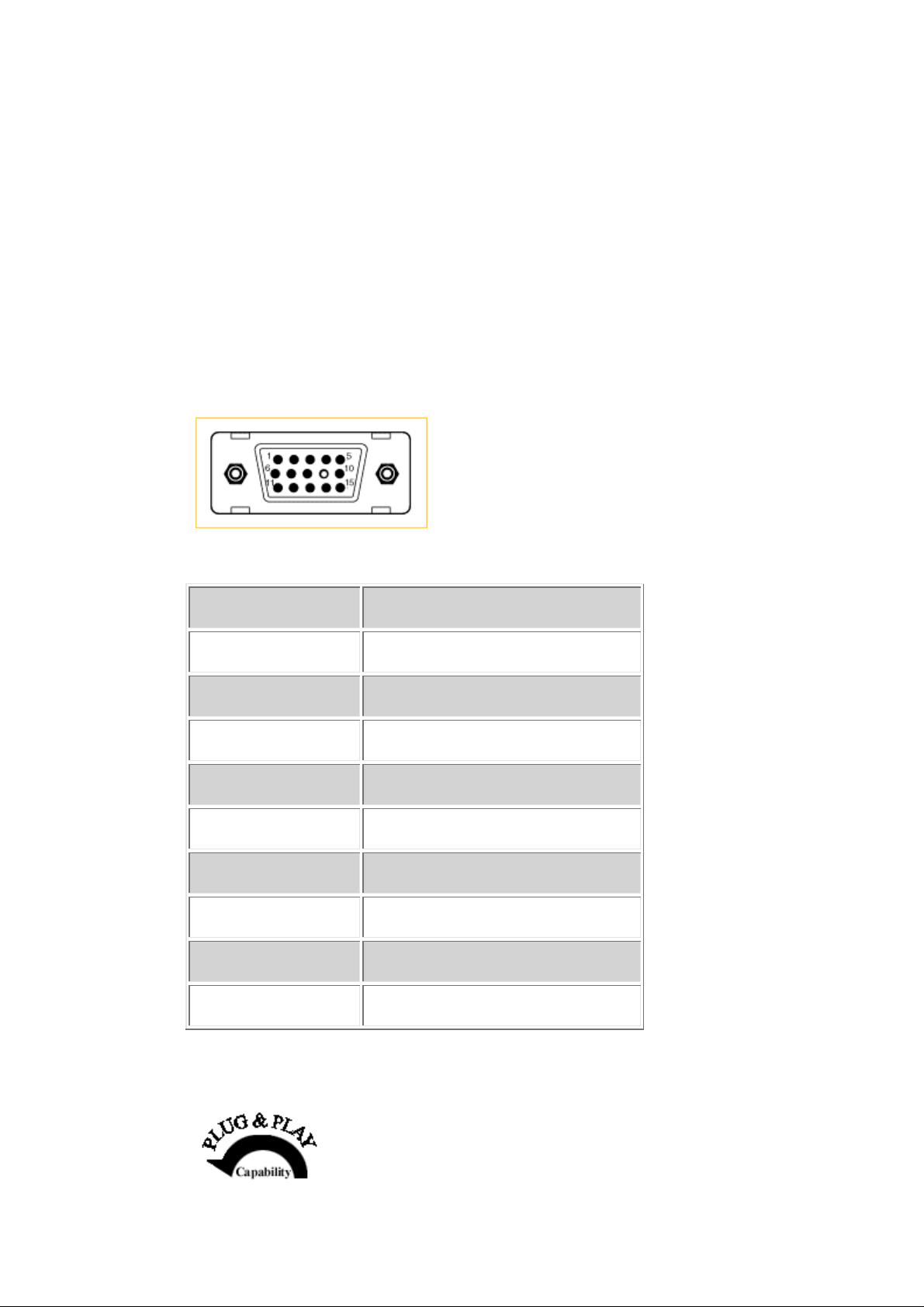

Assegnazione Pin del Connettore
Segnale
Video rosso
Video verde
Video blu
Connettore a 15 piedini mini d-sub
1
2
3
Sinc. orizzontale
Sinc. verticale
Terra
Nessuna connes
SDA (DDC)
SCL (DDC)
4,5,6,7,8,10,11
Nota : Questo monitor supporta il formato Plug & Play
(VESA DDC 1/2B). Per utilizzare questa funzione, la tua
scheda grafica e il tuo sistema devono essere compatibili
con il formato Plug & Play. Una volta installato
22
13
14
9
12
15
VL950 Guida Utente
correttamente(Plug), la scheda grafica ed il tuo sistema identificheranno
(Play), configureranno e soprattutto, ottimizzeranno automaticamente le
capacità di questo monitor, permettendoti un'installazione semplice ed una
facile impostazione.
Imposta tabella di sincronizzazione
Questo monitor é fornito di un microprocessore che permette all'utente
Nota:
di impostare le modalità che preferisce tra le modalità standard elencate di
seguito.
Per ridurre la stanchezza visiva e lo sforzo per gli occhi, si raccomanda di
scegliere le modalità di aggiornamento video piè elevate.
Resolution
640x480@60Hz
640x480@85Hz
Formato
VGA
VESA
FH (KHz)
31,5
43,3
FV (Hz)
60
85
640x480@120Hz
720x400@70Hz
800x600@85Hz
800x600@120Hz
1024x768@75Hz
1024x768@85Hz
1024x768@100Hz
1280x1024@75Hz VESA
1280x1024@85Hz VESA
1600x1200@75Hz VESA
VGA
VESA
VESA
VESA
63,7
31,5
53,7
76
60
68,7
80
80
91,1
93,8
120
70
85
120
75
85
100
75
85
75
23
Loading...
