VL700 Guida Utente
Guida Utente
VL700
VL700
VL700VL700
1
VL700 Guida Utente
INDICE
1. Istruzioni di Sicurezza 3
2. Raccomandazioni per prestazioni ottimali 6
3. Introduzione 7
4. Installazione 8
5. Controlli e regolazioni 11
6. Localizzazione guasti 18
7. Regolamentazione Energetiche 20
8. Specificazioni 21
9. Informazioni di riferimento 22
2
Istruzioni di Sicurezza
Regolamento del FCC
Q
uesto equipaggiamento é stato testato in conformità con i limiti previsti per i
dispositivi digitali di classe B, che segue la Sezione 15 del regolamento FCC.
Questi limiti sono stati concepiti per fornire ogni protezione ragionevole contro
interferenze dannose in un installazione domestica. Questo equipaggiamento
genera , utilizza e può irradiare energia sotto forma di frequenze radio e , se
non viene installato ed utilizzato in maniera scorretta, potrebbe causare
interferenze per le comunicazioni via radio. Comunque , non c'é alcuna
garanzia che queste interferenze non si verifichino ugualmente in particolari
installazioni. Se questo equipaggiamento dovesse causare interferenze
VL700 Guida Utente
dannose alla ricezione di radio e televisione, dovute dall'accendimento e dallo
spegnimento dello stesso, l'utente é pregato di provare a ridurre tali
interferenze in uno dei seguenti modi:
•
Riposizionare l'antenna ricevente.
•
Aumentare la distanza tra l'equipaggiamento ed il ricevitore.
•
Connettere l'equipaggiamento ad un uscita di un circuito diverso da
quello al quale è connesso il ricevitore.
•
Consultare il rivenditore od un tecnico radio/TV qualificato.
Attenzione:
Se viene fornito con questo monitor un cavo di alimentazione schermato,
deve adeguarsi alle specifiche imposte dal FCC e prevenire interferenze con
la ricezione di apparecchi radio o televisivi nelle vicinanze.
Si consiglia l'utilizzo di cavi schermati per connettere periferiche I/O con
questo equipaggiamento. Cambiamenti e modifiche non espressamente
approvati dalla commissione responsabile per acquiescenza possono
invalidare il diritto di utilizzare questo equipaggiamento .
3
VL700 Guida Utente
Dichiarazione CE
Q
uesto dispositivo si attiene ai requisiti di EMC (Compatibilita'
Elettromagnetica), e con la direttiva di Basso Voltaggio.
Misure di sicurezza
Osservare sempre queste importanti istruzioni di sicurezza:
1. Consentire una ventilazione adeguata attorno al monitor in modo che il
calore possa disperdersi con facilita. Non bloccare o coprire le aperture di
ventilazione. Non collocare il monitor in modo da ostruire il flusso libero
dell'aria.
2. Non collocare il monitor o altri oggetti pesanti sul cavo di alimentazione. Un
cavo di alimentazione danneggiato può causare incendi o scosse elettriche.
3. Tenere il monitor lontano da trasformatori ad alta capacità, motori elettrici
ed altri forti campi magnetici.
4. Non collegare a qualsiasi voltaggio o frequenza diverse dal limite
specificato sul retro del monitor. Seguire tutte le avvertenze e le istruzioni
riportate sul prodotto.
5. Disattivare il monitor dalla fonte di alimentazione prima della pulizia di
qualsiasi parte del monitor. Non adoperare detergenti liquidi, spray o
nebulizzatori. Pulire la superficie dello schermo con un panno non abrasivo e
senza peli e con una soluzione detergente non alcolica, neutra e non abrasiva,
oppure con un detergente per vetro. Adoperare un panno leggermente
inumidito per pulire l'esterno dell'involucro plastica.
6. Questo prodotto è dotato di una spina del tipo messa a terra a tre cavi, una
importante caratteristica di sicurezza. Questa spina potrà essere inserita
soltanto in una presa di corrente del tipo messa a terra. Se non risulta
disponibile una presa di corrente, e` necessario che un elettricista
specializzato ne installi una. Non recidere il piedino della messa a terra per
potere inserire la spina nella presa di corrente.
4
VL700 Guida Utente
7. Per il funzionamento a 230VCA, occorre un cavo di alimentazione con una
spina dalle lame accoppiate. Selezionare il cavo di alimentazione conforme
alle disposizioni di sicurezza del paese interessato. Per esempio.
Classificato UL e certificazione CSA
Nord America
Germania
Paesi Nordici
8. Non cercare di riparare questo prodotto da soli! L'apertura o la rimozione
delle protezioni potrebbe esporre punti di tensione pericolosi o altri rischi. Per
l'assistenza occorre rivolgersi a personale di servizio qualificato.
9. La spina del cavo di alimentazione è stata creata quale dispositivo di
disattivazione, la presa deve essere installata nei pressi dell'apparecchiatura
e deve risultare facilmente accessibile.
Certificazione CDE
Certificazioni SEMKO, NEMKO, DEMKO o
FIMKO
Remarque : Per dati tecnici di sicurezza si prega di consultare l'etichetta
nella parte posterire del monitor.
5
Raccomandazioni per prestazioni ottimali
I
l monitor fornirà risultati migliori se ci si atterrà alle seguenti
raccomandazioni:
•
Non usare il monitor contro uno sfondo luminoso o dove la luce del
VL700 Guida Utente
sole o altre fonti luminose riflettono direttamente sullo schermo.
•
Per una visione ottimale, collocare il monitor proprio sotto il livello
dello sguardo (10° - 15°) .
•
Regolare il livello di luminosità del monitor in relazione alla luminosità
dell'ambiente.
•
Per una messa a fuoco ottimale, il controllo di contrasto non dovrebbe
essere regolato al massimo a meno che il livello del segnale
d'ingresso non risulti estremamente basso. Inoltre, il controllo di
luminosità dovrebbe essere regolato ad un punto in cui l'area
complessiva dello sfondo cominci a scomparire.
ATTENZIONE
•
Non scartare o non battere la superficie CRT con una penna, un cacciavite e
così via.
•
Pulire la superficie CRT con un panno che non lasci residui, antiabrasivo,
molle e non dovuto usare il pulitore di vetro o della soluzione che contiene i
corpuscoli come un abrasivo, un alcool e una soluzione alcalina.
6
VL700 Guida Utente
Introduzione
I
l monitor è un sistema a frequenza multipla e ad alta risoluzione. È stato
progettato per visualizzare fedelmente testi e grafici dai colori vividi con PC
compatibili con IBM®, Macintosh® o computer da stazione di lavoro. La sua
progettazione basata su microprocessori e le capacità di scansione a
frequenza multipla assicurano la compatibilità con un ampia gamma di
standard grafici. Questo monitor risulta anche compatibile con Plug & Play.
Quando viene correttamente collegato a qualsiasi scheda grafica Plug & Play
e computer principale, il sistema identificherà, configurerà e ottimizzerà
automaticamente le capacità del monitor. Oppure è possibile sintonizzare
rapidamente l'immagine ed il colore per soddisfare le proprie esigenze
utilizzando i controlli nel pannello frontale del monitor. Naturalmente, sono
state impiegate molte considerazioni ergonomiche per assicurare la sicurezza
ed il comfort dell'utente:
•
I rivestimenti speciali utilizzati sullo schermo CRT riducono
l'abbagliamento, il riflesso, l'accumulo di polvere e l'affaticamento
degli occhi.
•
Una griglia di apertura di CRT riduce la distorsione ed inoltre aiuta ad
eliminare l'abbagliamento. La base inclinabile/girevole consente l'uso
di un ottimo angolo visivo.
•
I bassi livelli di emissione elettrica e magnetica soddisfano gli
standard svedesi MPR II o TCO.
•
Le capacità di scansione orizzontale e verticale completa consentono
l'uso dell'intera area dello schermo nella maggior parte delle
risoluzioni.
I
n caso di ulteriori informazioni tecniche sul monitor e sulle sue opzioni, fare
riferimento al numero del modello nell'Indice del prodotto" o alla tabella delle
"Specifiche".
7
Installazione
VL700 Guida Utente
L
'imballaggio del monitor a colori deve contenere i seguenti elementi.
Monitor a colori con base
inclinabile / girevole
(con il cavo del segnale)
Cavo di alimentazione
Guida Utente / CD del Driver
Il contenitore originale con i materiali d'imballaggio va
conservato per futuri trasporti o spedizioni del monitor.
Predisposizione del sistema
1. Spegnere il monitor e qualsiasi altra periferica annessa.
2. Scollegare qualsiasi cavo.
3. Posizionare con cautela il monitor sottosopra.
4. Riportare il monitor in posizione normale.
8
VL700 Guida Utente
5. Collegare il cavo di segnale, in dotazione con il monitor, al PC. (Nota: per
il collegamento a computer Macintosh è necessario un adattatore opzionale
CMA).
6. Inserire la spina del cavo di alimentazione del monitor.
7. Inserire la spina del cavo di alimentazione del computer
Per la rimozione . . .
1. Tenere premuti i dispositivi di bloccaggio.
2. Per la rimozione far scorrere la base nella z ona posteriore del video e
sollevare soulevant.
Per l'installazione . . .
1. Allineare la base con le fessure nella parte inferiore del monitor ed inserire
la base nelle fessure.
2. Spingere la base saldamente verso la parte frontale del monitor sino a che i
dispositivi di chiusura producano uno scatto in posizione di bloccaggio.
9
VL700 Guida Utente
Collegando Il Monitor
1.
Spegnere il computer.
2.
Collegare il cavo del segnale del monitor alla scheda grafica.
3.
Inserire il cavo di alimentazione dei monitor.
4.
Accendere il computer ed il monitor.
10
VL700 Guida Utente
Controlli e regolazioni
A
l completamento dell'installazione, consultare questa sezione per consigli
utili sul come usare i controlli del monitor ed eseguire le regolazioni per
soddisfare le proprie preferenze.
I
seguenti indicatori, controlli e regolazioni, incluso le Visualizzazioni sullo
schermo (OSD), sono accessibili dalla parte anteriore del monitor:
Comandi Pannello anteriore
1. Interruttore
Per accendere o spegnere il monitor.
2. LED indicatore di corrente
Quando il monitor e' funzionante, questo indicatore e' acceso.
In normale operativita', e' illuminato di verde. In modalita' di
risparmio di corrente, l'indicatore cambia in colore ambra.
11
VL700 Guida Utente
3. Tasto "
Per mostrare il manuale di OSD e la funzione selezionata.
4. Gestire Il Tasto " , "
Fare scorrere seleziona il menu di OSD o registrare il
parametro d'una funzione selezionata.
5. Tasto "ESC"
Per chiudere il manuale di OSD e uscire dalla funzione.
" entrata
COME EFFETTUARE REGOLAZIONI DELL'ON-SCREEN
DISPLAY (OSD) (Indicatore di informazioni sullo schermo)
L
eIn base alle illustrazioni sopraindicate, le funzioni On-Screen Display
vengono attivate dai comandi del Pannello Anteriore. Le regolazioni sono
effettuate mediante i pulsanti di controllo "
" e " " e " " e "
ESC
".
Nota sul Basso Consumo :
Questo monitor è munito di un dispositivo automatico di Basso Consumo che
funziona con ogni computer che si attenga allo standard VESA DPMS. Tale
dispositivo soddisfa le specifiche ENERGY STAR relative al basso consumo
energetico.
Controlli OSD (On-Screen Display / Visualizzazione su
schermo)
(1)
Premere "
regolazione appariranno nel menu Su Schermo.
Premere il tasto"
basso come di seguito.
" per aprire la funzione menu di Su Schermo. Sette funzioni di
" o " " per scorrere tra le selezioni in sequenza dall'alto in
Premere "
preferite.
Premere "
" per entrare la voce selezionata o per attivare le regolazioni
ESC
" per uscire dal menu Su Schermo o per avanzare di un livello.
12
VL700 Guida Utente

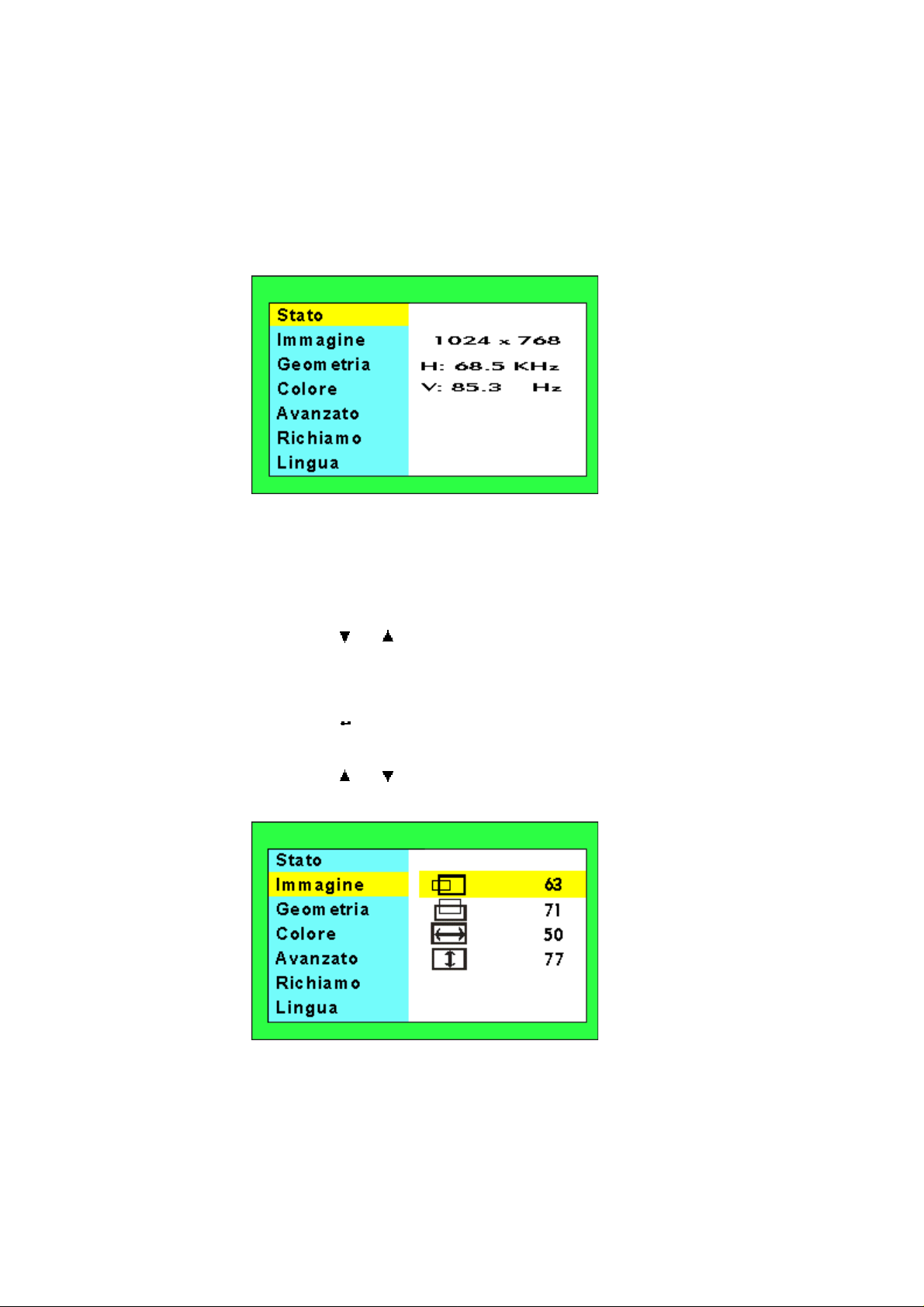

A. Stato
Per mostrare i dati di risoluzione e frequenza esistenti.
B. Immagine
a.
Premere "
orizzontale, dimensione verticale e orizzontale.
b.
Premere "
c.
Premere "
" o " " per selezionare posizione verticale o
" per procedere.
" o " " all'immagine preferita.
13
VL700 Guida Utente
C. Geometria
a.
Premere "
Bilanciamento, Trapezoide, Parallelo e Rotazione.
b.
Premere "
c.
Premere "
" o " "per selezionare Side-pin,
" per procedere.
" o " " all'immagine preferita.
D. Colore
a.
Premere "
temperature colore bianco.
b.
Nella voce Utente, premere "
regolazione colore.
c.
Premere "
quindi premere "Enter" per procedere.
d.
Premere "
" o " " per selezionare varii standard di
" per confermare l'azione di
" o " " per selezionare Rosso, Verde e Blu,
" o " " per aumentare o diminuire la densita'.
14
VL700 Guida Utente
E. Avanzato
a.
Premere "
Degassamento.
b.
Premere "
c.
Premere "
" o " " per selezionare Moire o
" per procedere.
" o " " all'immagine preferita.
Attenzione:
Le riduzioni eccessive di marezzatura potrebbero in alcuni
1.
casi intaccare la qualità dell'immagine, e cioè la stabilità delle
linee verticali e centrali.
Per non intaccare la qualità dell'immagine si consigliano
2.
regolazioni adeguate.
15
VL700 Guida Utente
F. Richiamo
Premere "
" per confermare finestra.
Confermare l'azione di Richiamo premendo "
l'azione premendo"
ESC
"
" o cancellare
Se appare questa finestra, cio' significa che non puo' essere
pre-regolata.(solo modalita' dalla fabbrica)
16
VL700 Guida Utente
G. Lingua
Premere "
OSD.
" o " " per selezionare il linguaggio solo per
(2) Contrasto / Luminosità
Quando OSD e' spento, "
" o " " regolano il contrasto o la luminosita'.
17
Localizzazione guasti
VL700 Guida Utente
I
Informare il superiore o il personale di servizio nel caso in cui:
•
I cavi di alimentazione siano consunti o danneggiati.
•
Venga versato del liquido sul monitor.
•
Il monitor non funzioni normalmente pur avendo osservato le
istruzioni per il funzionamento.
•
Il monitor è stato fatto cadere o il modulo è stato danneggiato.
P
rima di informare un centro di assistenza autorizzato, consultare questo
elenco di suggerimenti di localizzazione dei guasti.
Problema Cosa Fare?
Nessuna immagine.
Se l'indicatore dell'alimentazione è di colore
ambra il computer é in modalità Basso
Assenza di segnale
Consumo (Vedere "Attestazione per l'energia"
sotto "Informazioni di riferimento").
Assicurarsi che il controllo dell'alimentazione
(LED) che non si è acceso si trovi in posizione
ACCESO.
Verificare che il cavo di alimentaz ione risulti
inserito completamente nella presa.
La scheda video potrebbe non essere stata
collocata correttamente. Assicurarsi che sia
stata inserita completamente nella fessura.
Assicurarsi che il cavo del segnale sia collegato
saldamente alla scheda video o al computer.
Attivare la funzione "Basso Consumo".
18
VL700 Guida Utente
L'immagine sullo
schermo non è centrata
oppure è troppo piccola o
troppo grossa.
L'immagine scorre o non
è stabile.
L'immagine salta o
appaiono delle onde.
Nessuna funzione di
Plug&Play
Consultare "Controlli e regolazioni". Occorre
regolare "dimensioni" e "posizione"
dell'immagine.
Assicurarsi che il cavo del segnale sia collegato
saldamente al cavo video o al computer.
Altri dispositivi che potrebbero causare
interferenze elettriche lontano dal monitor.
(Vedere "Informazioni FCC").
Verificare che il sistema principale sia
compatibile con Plug & Play.
Verificare che sia installato Windows 95 e che
sia attivato software per il Canale di
visualizzazione dati (DDC).
19
VL700 Guida Utente
Regolamentazione Energetiche
I
l monitor è dotato di una funzione di Basso Consumo che supporta la
segnalazione di gestione dell'alimentazione della visualizzazione (DPMS)
VESA illustrata di seguito. Per soddisfare i requisiti della specifica NUTEK
803299/94/96, il monitor deve essere collegato ad un computer che a sua
volta supporti la DPMS VESA.
1. Standard DPMS VESA
Norme VESA DPMS
Sinc. - o
Spento
Acceso
Spento
Sinc. - v
Acceso
Spento
Spento
Video
Vuoto
Vuoto
Vuoto
Cond. di att.
In attesa
Cond.
Spento
2. Consumo elettrico
Mass.
consumo di
energia
< 80W
< 15W
< 5W
NUTEK
Funcion. Normale
Modo risparmio
energia A1
Modo risparmio
energia A2
Acceso
Sospeso
Spento
Cond.
VESA
IndicatoreLED
Verde
Ambra
Ambra
20
Specificazioni
VL700 Guida Utente
Tubo
Freq. di scanz.
Risoluzione
mass
Fonte di aliment
Mass. consumo
di energia
Plug & Play
17" (16" viewable formato di schermo), 0,27 mm
Distanza tra punti
Orizzontale (kHz): 30 - 72
Verticale (Hz): 50 - 130
1280 x 1024
AC 100V-120/200V-240V,
50/60Hz (automatica)
80W
Canale di visualizzazione (DDC) 1/2B
412 (L) x 370 (A) x 417 (P) mm
Dimensioni, mm
Peso (kg)
Considerazione
ambientali
Queste specifiche sono soggette a cambiamenti senza preavviso.
15,5 kg
Funzionamento
Temperatura: da 0°C a +35°C
Umidità: da 20% a 80%
Carica
Temperatura: da -20°C a +60°C
Umidità: da 10% a 90%
21
Informazioni di riferimento
Q
uesto monitor a colori supporta diverse piattaforme operative come un
compatibile IBM ed I computer della famiglia Macintosh. Questa sezione ti
fornisce informazioni dettagliate sull'assegnazione dei pin del connettore
D-Sub e la tabella di sincronizzazione degli standard di video dominanti.
Connector Pin Assignments
VL700 Guida Utente
Segnale
Video rosso
Video verde
Video blu
Sinc. orizzontale
Sinc. verticale
Terra
Nessuna connes
Connettore a 15 piedini mini d-sub
1
2
3
13
14
4,6,7,8,10,11
5,9
SDA (DDC)
SCL (DDC)
22
12
15
VL700 Guida Utente
Nota : Questo monitor supporta il formato Plug & Play (VESA DDC 1/2B). Per
utilizzare questa funzione, la tua scheda grafica e il tuo
sistema devono essere compatibili con il formato Plug &
Play. Una volta installato correttamente(Plug), la scheda
grafica ed il tuo sistema identificheranno (Play),
configureranno e soprattutto, ottimizzeranno automaticamente le capacità di
questo monitor, permettendoti un'installazi one semplice ed una facile
impostazione.
Preset Timing Chart
This monitor is equipped with a micro-processor which allows the user
Note:
to set his own preferred mode(s) beyond those standard mode listed below
To reduce visual tiredness and eye strain, it is recommended to choose the
VGA
VESA
FH (KHz)
31,5
43,3
FV (Hz)
60
85
highest refresh modes available.
Resolution
640x480@60Hz
640x480@85Hz
Formato
720x400@70Hz
800x600@75Hz
800x600@85Hz
1024x768@75Hz
1024x768@85Hz
VGA
VESA
VESA
VESA
VESA
31,5
46,9
53,7
60
68,7
70
75
85
75
85
23
Loading...
