Españo
S700/S700B Manual del Usuario
Manual del Usuario
S700/S700B
1
Españo
S700/S700B Manual del Usuario
INDICE
Importantes Instrucciones De Seguridad 3
Introduccion 7
Uso Recomendado Del Monitor 9
Controles y Ajustes 11
Declaración De Energía 16
Resolviendo Problemas 17
Informacion Tecnica 19
Presentación del producto 21
Especificaciones 23
Españo
2
S700/S700B Manual del Usuario
Importantes Instrucciones De Seguridad
FCC Statement
This equipment has been tested to comply with the limits for a class B digital device,
pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment off and on, the user is encouraged to try to correct
Españo
the interference by one or more of the following measures:
• Relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Warning:
If a shielded-type power cord is supplied with this monitor, it is required in order to meet FCC
emission limits and to prevent interference with nearby radio and television reception. Only
shielded cables should be used to connect I/O devices to this equipment. You are cautioned
that changes or modifications not expressly approved by the party responsible for
compliance could void your authority to operate the equipment.
Declaracion CE
Este aparato corresponde con los requisitos EMC (Compatibilidad Electromagnetica), y con
la directiva de Bajo Voltaje.
TCO'99
TCO99 compliant monitors must be compliant with TCO99 which is more stringent than MPRII.
The purchase of TCO99 compliant monitors contributes to reducing the burden on the
environment and also to the further development of environmentally adapted electronics
products.
Why do we have environmentally labelled computers?
In many countries, environmental labelling has become an established method-for
encouraging the adaptation of goods and services to the environment. The main problem,
3
S700/S700B Manual del Usuario
as far as computers and other electronics equipment are concerned, is that environmentally
harmful substances are used both in the products and during their manufacture. Since it is
not so far possible to satisfactorily recycle the majority of electronics equipment, most of
these potentially damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption levels, that
are important from the viewpoints of both the work (internal) and natural (external)
environments. Since all methods of electricity generation have a negative effect on the
environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to
save energy. Electronics equipment in offices is often left running continuously and thereby
Españo
consumes a lot of energy.
What does labelling involve?
This product meets the requirements for the TCO'99 scheme which provides for
international and environmental labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO (The Swedish Confederation of Professional
Employees), Svenska Naturskyddsforeningen (The Swedish Society for Nature
Conservation) and Statens Energimyndighet (The Swedish National Energy Administration).
Approval requirements cover a wide range of issues: environment, ergonomics, usability,
emission of electric and magnetic fields, energy consumption and electrical and fire safety.
The environmental demands impose restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents,
among other things. The product must be prepared for recycling and the manufacturer is
obliged to have an environmental policy which must be adhered to in each country where
the company implements its operational policy.
The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more
Españo
stages. The length of time to reactivate the computer shall be reasonable for the user.
Labelled products must meet strict environmental demands, for example, in respect of the
reduction of electric and magnetic fields, physical and visual ergonomics and good usability.
Below you will find a brief summary of the environmental requirements met by this product.
The complete environmental criteria document may be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet): development@tco.se
Current information regarding TCO'99 approved and labelled products may also be obtained
via the Internet, using the address: http://www.tco-info.com/
Environmental requirements
4
Españo
S700/S700B Manual del Usuario
Flame retardants
Flame retardants are present in printed circuit boards, cables, wires, casings and housings.
There purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in
a computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and
the PCBs are suspected of giving rise to severe health effects, including reproductive
damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame
retardants have been found in human blood and researchers fear that disturbances in foetus
development may occur.
The relevant TCO'99 demand requires that plastic components weighing more than 25
grams must not contain flame retardants with organically bound bromine or chlorine. Flame
retardants are allowed in the printed circuit boards since no substitutes are available.
Cadmium**
Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display
screens and the electrical or electronics components must not contain any cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches. It damages the nervous
system and is toxic in high doses. The relevant TCO'99 requirement states that batteries
may not contain any mercury. It also demands that mercury is not present in any of the
electrical or electronics components associated with the labelled unit.
CFCs (freons)
The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during
the manufacture and assembly of the product. CFCs (freons) are sometimes used for
washing printed circuit boards. CFCs break down ozone and thereby damage the ozone
layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g.
increased risks of skin cancer (malignant melanoma) as a consequence.
Lead**
Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages
the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99
requirement permits the inclusion of lead since no replacement has yet been developed.
*Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.
5
S700/S700B Manual del Usuario
Precauciones de Seguridad
Por favor, lea las siguientes instrucciones atentamente. Este manual le servira para
referencias en el futuro.
1. Para limpiar la pantalla del Monitor LCD asegurese de que el Monitor esta en modo
apagado. Desenchufe el Monitor de su fuente de energia antes de limpiarlo. Alejese del
Monitor LCD y rocie la solucion limpiadora sobre un pano o gamuza. Sin presionar
demasiado limpie la pantalla con el pano o gamuza ligeramente humedecido con la
Españo
solucion.
2. No coloque su Monitor LCD cerca de la ventana. La exposicion del Monitor a lluvias,
agua, humedad o luz solar lo danaran severamente.
3. No coloque objetos encima del cordon de senal del Monitor/PC. Asegurese de que el
cordon esta colocado en un area fuera del transito o donde Ud no pueda pisarlo.
4. No presione la Pantalla LCD. La presion excesiva causara danos permanentes en la
pantalla.
5. No mueva la tapa ni intente hacer el mantenimiento de esta unidad por Ud mismo.
Podria asi eliminar su garantia. Todo mantenimiento debe ser realizado unicamente por
tecnicos autorizados.
6. La Capacidad de almacenamiento del Monitor LCD esta entre el rango de los -20 y los
+65 grados Celsios. Almacenando su Monitor LCD fuera de este rango resultara en
danos permanentes.
Españo
7. En caso que alguna situacion similar a las siguientes se presentara, inmediatamente
desenchufe su Monitor y llame al tecnico autorizado.
El cordon de alimentacion o de senal del Monitor-a-PC esta desgastado o danado.
Algun liquido ha caido dentro del Monitor, o el mismo ha sido expuesto a lluvias.
El Monitor ha caido o la caparazon ha sido danada.
Datos tecnicos de seguridad son presentes en la etiqueta en la parte de atras del monitor.
6
S700/S700B Manual del Usuario
Introduccion
Descripción del Producto
Felicitaciones por su compra de este monitor de nueva generación. Su Monitor LCD
incorpora la pantalla de alta calidad dentro de un módulo liviano. Tiene capacidad para
Españo
ahorrar energía y no emite rayos X.
Las características son:
• 17" TFT Pantalla de Cristal Líquido
• Compatible con IBM VGA, VESA
• Ingreso RGB directo
• SXGA 1280x1024 resolución, de hasta 16M colores
• Diseño compacto de peso liviano, menor a 8Kg
• DPMS (ahorro de energía)
• Fuente de energía de adaptación Universal
• Pantalla Anti-resplandor
• Controles y ajustes del Desplegador en Pantalla (OSD)
Presentación del Empaque
El paquete de su monitor contiene:
Monitor LCD (S700 / 700B)
7
PRECAUCION
S700/S700B Manual del Usuario
Manual del Usuario
Cable de Energía
Españo
Conserve la caja de embarque en caso que necesite almacenar o transportar esta unidad.
Torne el LCD para que descanse sobre su cara anterior, cuando lo coloca dentro de la caja.
Monitor Arm Instalación
1
Españo
CAUTION
The Arm Mounting Device must be VESA Flat
Physical Mountiog Interface Stanard.
8
Españo
S700/S700B Manual del Usuario
2 3
4
* El adaptador del montaje de la pared es un item opcional.
9
S700/S700B Manual del Usuario
Uso Recomendado Del Monitor
Energía
Use el tipo de electricidad indicada en la etiqueta señalizadora.
Enchufes
No remueva ninguna de las horquillas del enchufe de tres-horquillas que acompaña al monitor.
Desconecte el enchufe de corriente de la clavija AC en caso que no quiera usarlo por un
Españo
período prolongado de tiempo.
Cables de energía
Use el cable de energía correspondiente con el tipo adecuado de enchufe adjunto. Si la
fuente de energía es de 120 V AC, use el cable de energía que tiene aprobación UL y CSA. Si
la fuente de energía es de 240 V AC, use el enchufe adjunto del tipo tándem (aletas en T) con
el cable conductor de energía a tierra de acuerdo a las normas de seguridad de la comunidad
europea, tales como VDE de Alemania.
Recomendamos el uso del cable de energía otorgado junto con este producto. Sin embargo,
en caso de ser requerido otro tipo de cable de energía, podría usar H05VV-F o usar VW-1,
18AWG x 3G.
No sobre-cargue las clavijas de corriente en la pared ni los cables de energía. Asegúrese que
el total de las unidades usadas en la clavija de la pared no excedan los 7 amperes.
Asegúrese que el total de amplitud de amperes de todas las unidades enchufadas en la
extensión no superan la amplitud del cable.
En caso que el cable de energía adjunto a su monitor esté conectado a una PC en lugar de la
clavija de la pared, este equipo entonces deberá ser usado con computadores aprobados
Españo
bajo la norma UL/TUV con receptáculo de amplitud 100~240V AC, 50/60Hz, 1.0A (como
mínimo).
No coloque objetos sobre el cable. No coloque este producto en lugares transitados o donde
Ud pueda pisarlo.
Ambiente
Coloque el monitor en una superficie horizontal y estable.
Coloque el monitor en un lugar bien ventilado.
Mantenga el monitor fuera del alcance de:
• Lluvias o agua
• Lugares demasiado calurosos, fríos o húmedos
• Luz solar
• Ambientes con polvillo
• Equipos que generen fuertes campos magnéticos
10
Españo
S700/S700B Manual del Usuario
Controles y Ajustes
Una vez que haya instalado este monitor con su sistema, por favor lea las instrucciones en
esta sección, las que lo guiarán en el uso de este monitor de manera más eficiente. También
lo guiarán a través de las numerosas funciones de los controles del usuario explicándoles
como ajustar el monitor a sus preferencias personales.
Controles Frontales del Usurario
S700
S700B
(1) Botón Entrar " "
Para desplegar el manual OSD y seleccionar las funciones.
(2) Botón Abajo " "
Para ajustar la función OSD seleccionada o el Brillo directamente.
(3) Botón Arriba " "
Para ajustar la función OSD seleccionada o el Contraste directamente.
(4) Botón "ESC"
Para cerrar el manual OSD y escapar de la función.
(5) LED Indicador de Energía
Mientras el monitor esté encendido, este indicador permanecerá iluminado. Durante
operaciones normales, la luz será verde. Cuando esté en modo de ahorro de energía, el
indicador tornará su luz a color ámbar.
11
(6) Tecla de Encendido
S700/S700B Manual del Usuario
Españo
Para Encender o Apagar el monitor.
Mené Principal del Desplegador en Pantalla (OSD)
1. Presione " " para abrir el Mené Principal OSD.
2. Use las teclas " " y " " para moverse sobre las funciones desplegadas.
3. Presione " " para confirmar la función seleccionada.
BRILLO
Presione el botón " " para entrar el Contraste, y presione el botón " " o " " para aumentar o
reducir el nivel de contracción, luego presione el botón "ESC" para salir.
Españo
CONTRASTE
Presione el botón " " para entrar el Brillo, y presione el botón " " o " " para aumentar o
reducir el nivel de Brillo, luego presione el botón "ESC" para salir.
1. Sincron Auto
Presione el botón " ", el sistema ajustará automáticamente el reloj, Fase, valores de
Posición-H y Posición-V para una óptima configuración.
12
S700/S700B Manual del Usuario
USAR LA GUIA CON EL PROGRAMA MODELO PARA AVANZAR AUTO SINTONIA
• Debido a que la Tarjeta VGA no responde al estándard VESA no puede
generar los 0.7 V p-p del estándard VESA. De ahí, que es necesario el uso
del "PROGRAMA MODELO PARA AVANZAR AUTO SINTONIA" para
modificar los parámetros del monitor para coincidir con los diferentes niveles
Españo
2. Color
de resolución de la Tarjeta VGA.
• Auto_tune.exe (Este archivo que se incluye en la carpeta "Auto_Tune" del
Título del CD "Manual Interactivo del Usuario") es usado por el Windows95,
98, ME, 2000, XP actualmente para desplegar el modo de ajuste. El mismo
ajustará el nivel de ingreso de la VGA y la calidad de vídeo a optimizar.
• DOS_TUNE.EXE (Este archivo que se incluye en la carpeta "Auto_Tune" del
Título del CD "Manual Interactivo del Usuario") es usado por el 720x400 70Hz
& 640x 350 70Hz bajo el modo de ajuste del DOS. El mismo ajustará el nivel
de ingreso de la VGA y la calidad de vídeo a optimizar.
• Para el ajuste, por favor ejecute el programa, y luego procese la función "Auto
Sintonía" en el mené OSD.
13
S700/S700B Manual del Usuario
Puede elegir tanto el modo de temperatura de color en 6500°K, 9300°K o el modo del Usuario
Españo
para almacenar las configuraciones de colores definidas por el usuario.
Modo del Utilizador
• Presione el botón " " para entrar el Modo del Utilizador.
• Presione el botón " " o " " para seleccionar la ganancia R/G/B, luego
presione el botón "
• Finalmente, presione el botón "ESC" para salir de esta función.

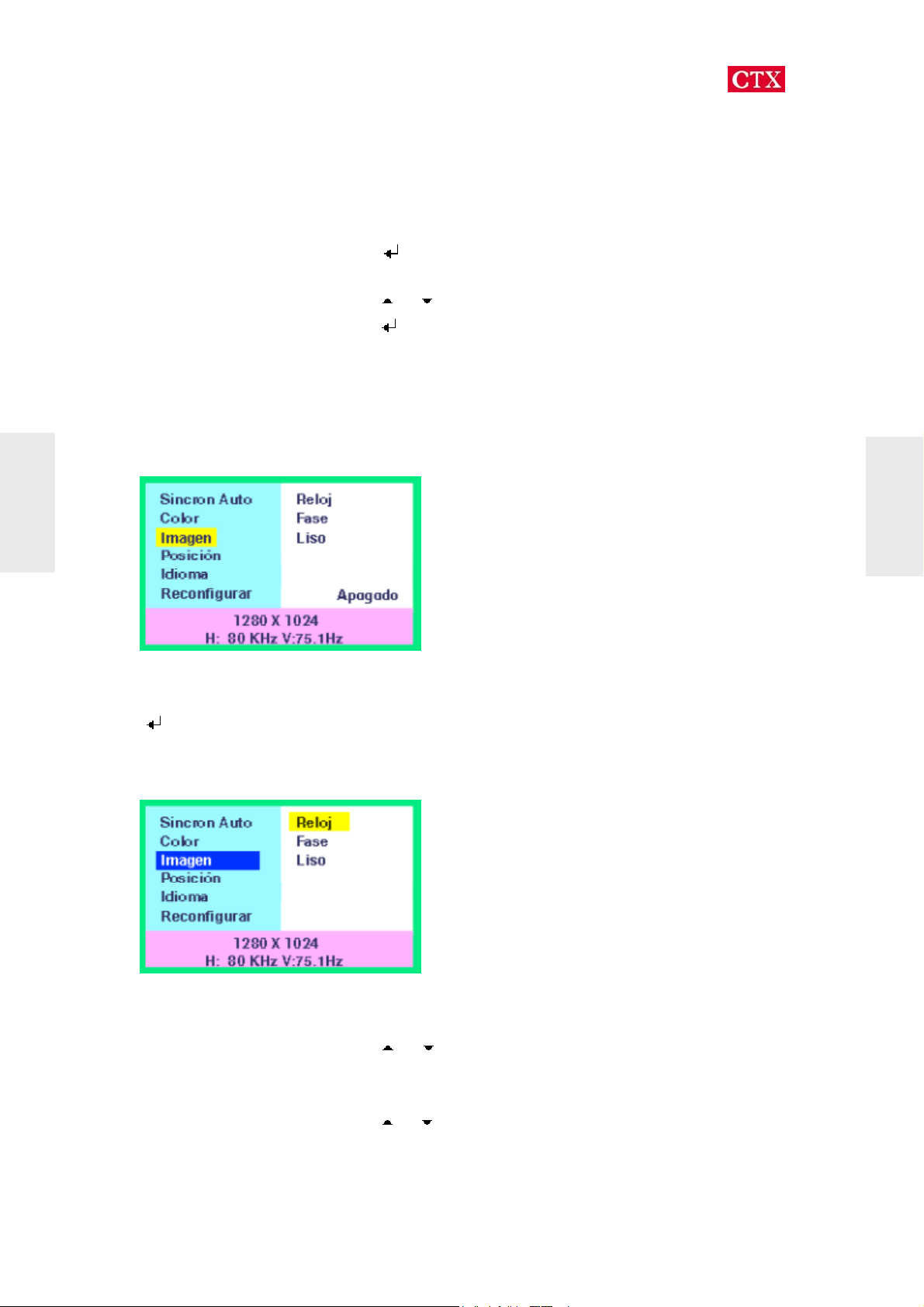

3. Imagen
" para proceder.
Españo
A continuación se detallan los ítems que pueden ser ajustados, por favor presione el botón
" para entrar el mené del ítem.
"
• Reloj:
Presione el botón "
" o " " para ajustar el ancho de la pantalla al máximo.
• Fase:
Presione el botón " " o " " para reducir el rumor de la pantalla.
14
Españo
S700/S700B Manual del Usuario
• Liso:
Oprima el botón " " o " " para seleccionar "Si" o "No" a la función "Liso".

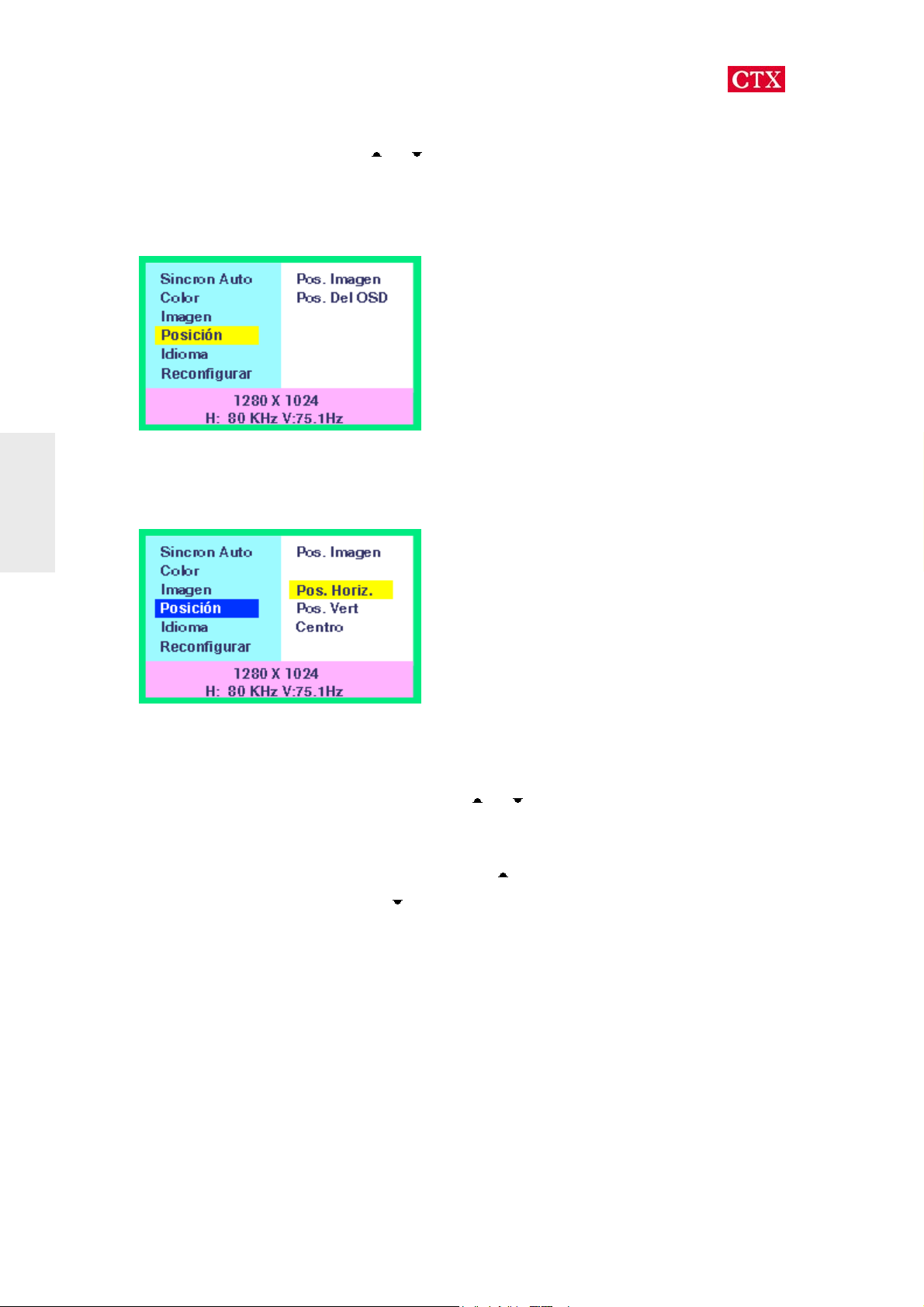

4. Posición
Para ajustar la Imagen o Posición OSD.
Posición de Imagen o Posición OSD
• Posición-H: Presione el botón " " o " " para reposicionar la fotografía o la
pantalla de OSD hacia la derecha o izquierda.
• Posición-V: Presione el botón the " " para mover la fotografía o la pantalla
OSD hacia arriba y "
• Centro: La imagen o ventana OSD será ajustada automáticamente al centro
de la pantalla.
" para moverla hacia abajo.
15
S700/S700B Manual del Usuario
5. Idioma
Presione el botón " " o " " para seleccionar entre idiomas Inglés, Espaàol , Alemán, Italiano o
Españo
Francés.
6. Recomfigurar
Presione el botón " " o " " para seleccionar "Sí" o "Ningun".
Elija recomponer para traer las configuraciones del actual modo de Ingreso de Seàal a la
predeterminación generadora.
Españo
16
S700/S700B Manual del Usuario
Declaración De Energía
Este monitor está equipado con funciones para ahorro de energía que soportan el estándar
VESA para Señalización en Pantalla de Administración de Energía (DPMS). Las
configuraciones de tiempo para intercambiar el modo de ahorro de energía son ajustadas
desde la unidad del sistema mediante el software. Desde la primera indicación de
inactividad hasta la posición de ahorro A2 el tiempo total configurado no deberá exceder los
Españo
70 minutos.
Consumo de Energía (120/230 Vac)
NUTEK VESA estado LED indicador
Operación
Normal
Posición
Ahorro de
Energía
Apagar
Encendido Verde < 35W
Apagado Ambar < 3W
Apagado Apagado < 2W
Consumo de
Energía
17
S700/S700B Manual del Usuario
Resolviendo Problemas
En caso que encuentre problemas en su pantalla LCD refiérase a la siguiente sección. En
caso que el problema persista, por favor contacte a su vendedor local o al serevicio
Españo
autorizado en su zona.
El monitor no responde
luego de encender el
sistema.
Los caracteres de la
pantalla están borrosos.
La pantalla está en
blanco.
Verifique si el monitor está encendido.
Apague la conexión y verifique que el cable de
energía y el cable de seàal están conectados
correctamente.
Refiérase a la sección CONTROLES Y AJUSTES
para ajustar el Brillo (BRILLO en el sub-mené
OSD.)
Españo
Durante el uso, la pantalla del monitor puede
apagarse automáticamente como resultado de la
característica de Ahorro de Energía. Presione
alguna tecla para comprobar que la pantalla
La pantalla emite flashes
al iniciarse.
Imagen desplegada
incorrectamente o
parcialmente
retorna.
Refiérase a la sección CONTROLES Y AJUSTES
para ajsutar el Brillo (BRILLO en el sub-mené
OSD.)
Apague el monitor y enciéndalo nuevamente.
Refiérase a la sección CONTROLES Y AJUSTES
para recargar las configuraciones
(RECONFIGURAR en el mené principal OSD.)
Verifique si la resolución de su computadora es
mayor que la del LCD
Reconfigure la resolución de su computadora para
tornarla menor o igual a 1280x 1024, Para
cerciorarse de tarifa del reflash a estar bajo 85
18
hertzios
S700/S700B Manual del Usuario
Españo
La imagen tiene barras
verticales temblorosas
La imagen es inestable y
temblorosa
Seàal fuera de rango
Use "Reloj" para hacer los ajustes
Verifique y reconfigure el modo de despliegue de
proporción vertical actualizada en su tarjeta
gráfica para que sea compatible con la pantalla
LCD.
Use "Fase" para hacer los ajustes.
Cuando la seàal de entrada esté fuera de las
especificaciones normales, la pantalla
desplegará un mensaje "Fuera de ".
Sin Seàal de Ingreso
El mensaje "Sin Seàal de Ingreso" indica que el
cable no está enchufado correctamente al
sistema receptor.
ADVERTENCIA:
No desarme el monitor. Contacte a su vendedor en caso que necesite hacerlo.
19
Españo
S700/S700B Manual del Usuario
Españo
20
S700/S700B Manual del Usuario
Informacion Tecnica
Compatibilidad
Este Monitor LCD soporta plataformas de operación múltiple tales como computadoras
compatibles con IBM. Esta sección le ofrece información detallada acerca de Asignación del
Pin del Sub-concector D y la carta de tiempos a predeterminar según los estándares de vídeo
Españo
prevalescientes.

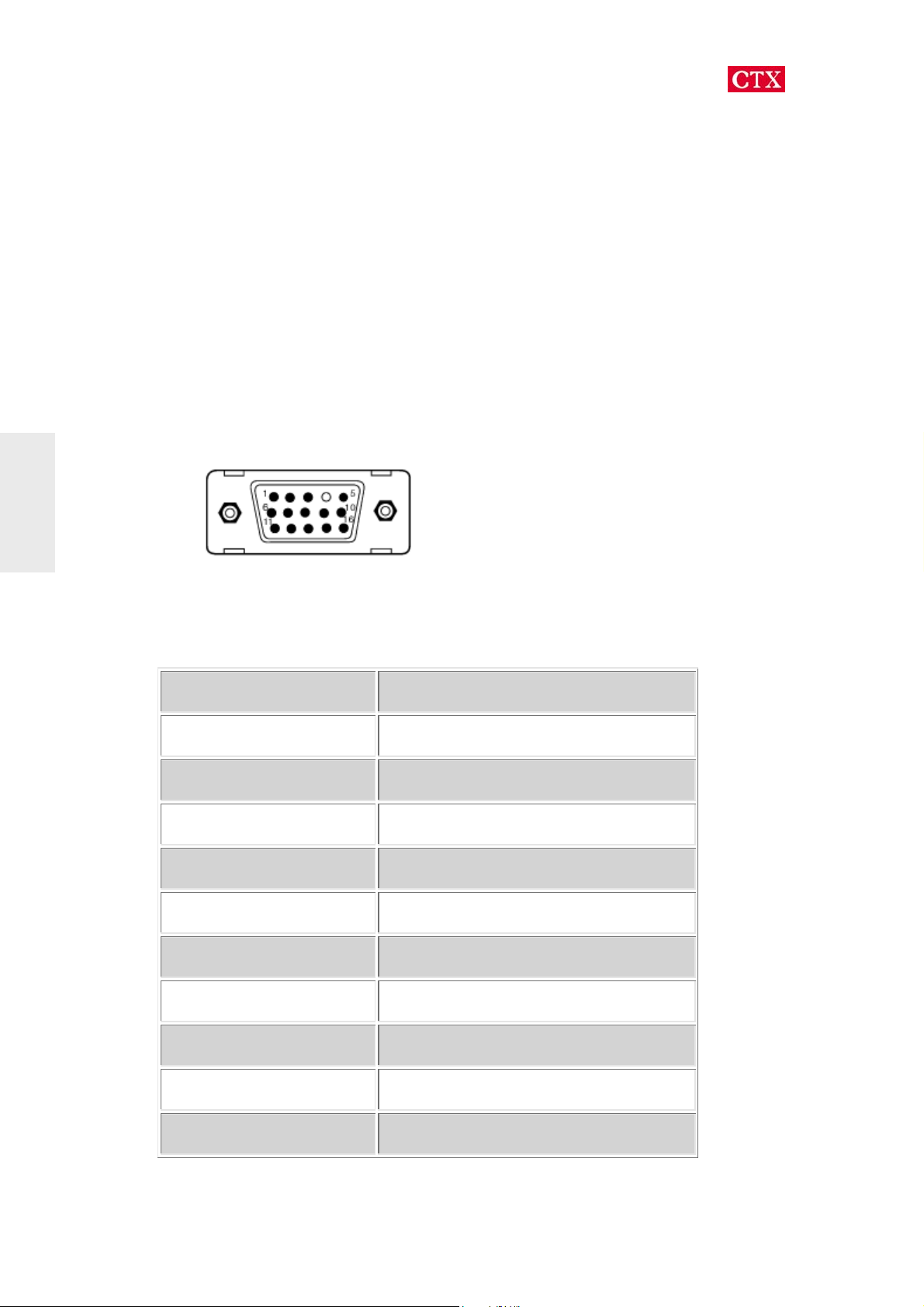

Asignación del Pin
Señal 15 Pin Mini D-Sub
Vídeo Rojo 1
Conector macho Mini D-15
21
Vídeo Verde 2
Vídeo Azul 3
Sinc Horizontal 13
Sinc Vertical 14
Tierra 5, 6, 7, 8, 10, 11
Sin Conexión 4
SDA (DDC) 12
SCL (DDC) 15
+5V 9
Modos de Vídeo
S700/S700B Manual del Usuario
Españo
Frecuencia
Resolución VCLK(MHz)
720*400 28.322 31.469 70.000 IBM VGA
640*480 25.175 31.469 59.940 IBM VGA
640*480 31.500 37.861 72.000 VESA
640*480 31.500 37.500 75.000 VESA
800*600 40.000 37.879 60.000 VESA
800*600 50.000 48.077 72.000 VESA
800*600 49.500 46.875 75.000 VESA
1024*768 65.000 48.363 60.000 VESA
1024*768 75.000 56.746 70.000 VESA
1024*768 78.750 60.023 75.000 VESA
1280*1024 108.000 63.981 60.000 VESA
1280*1024 135.000 79.976 75.000 VESA
Horizontal
(KHz)
Frecuencia
Vertical
(Hz)
Estándar
Españo
1152*864 108.000 67.500 75.000 VESA
Otros Modos
640*350 @70Hz
640*480 @70Hz
800*600 @70Hz
1024*768 @72Hz
1152*864 @60Hz, 70Hz, 72Hz
1280*720 @60Hz
1280*960 @60Hz, 70Hz, 72Hz, 75Hz
1280*1024 @72Hz
1280*1024 @70Hz
22
Españo
S700/S700B Manual del Usuario
Presentación del producto
Vista Frontal (unidad: mm)
Vista Lateral (unidad: mm)
23
S700/S700B Manual del Usuario
Para visualizar la claridad, Ud puede arrastrar el panel LCD hacia adelante (hasta
Españo
5 grados) o hacia atrás (hasta 20 grados)
Vista Posterior (unidad: mm)
Españo
24
Especificaciones
S700/S700B Manual del Usuario
Españo
Panel LCD
[ Monitor ]
Tamaào de despliegue
efectivo
Resolución (máx.)
Colores desplegables
Brillo
Porcentaje de contraste
Tiempo de respuesta
Frec. de explor.
(automática) (D-15)
17" TFT LCD módulo con ángulo de vista
amplia, 0,264(H) x 0,264(V)mm pixel
17" (43,2cm diagonal)
SXGA 1280x1024
Hasta 16M colores, Simulación de colores
verdaderos
250 Cd/m 2 (típico)
350:1 (típico)
25 ms
Horizontal: 30 a 80 kHz
Vertical: 59 a 75 Hz
Controles del usuario
Consumo de Energía
Ingreso de seàal
Fuente de Alimentación
Enchufar & Ejecutar
[ Dimensión & Peso ]
Tamaào (WxDxH)
Peso (neto)
[ Ambiente Operativo ]
Encendido/Entrar/Arriba/Abajo/Salir
< 35W Máx.
< 3W Ahorro de Energía
Análoga separada 0.7V de pico a pico TTL
Positivo o Negativo
100~240 VAC, 50/60 Hz (automáticamente)
DDC 2B
418 x 4020 x 195 mm
8 Kgs
25
S700/S700B Manual del Usuario
Españo
Temperatura
Humedad
Altitud
5°C ~ 35°C
20% ~ 80% (no-condensada)
10.000ft
[ Storage Environment ]
Temperatura
Humedad
Altitud
-20°C ~ 60°C
10% ~ 90% (no-condensada)
40.000ft
Nota : Las especificaciones podrán ser cambiadas sin aviso alguno
Españo
26
Loading...
