PV720 Benutzerhandbuch
Benutzerhandbuch
PV720
1
PV720 Benutzerhandbuch
Inhalt
1.
2.
3.
4.
5.
6.
7.
Wichtige sicherheitsvorschriften
Einleitung
Gebrauchsanweisung des monitors
Kontroll- und einstellungsmöglichkeiten
Anmerkungen zum Stromverbrauch
Fehlerbehebung
Technische informationen
3
8
13
15
22
23
25
8.
9.
Produktüberblick
Spezifikationen
27
29
2
PV720 Benutzerhandbuch
Wichtige sicherheitsvorschriften
FCC-Entsprechung
ieses Gerät wurde getestet und als übereinstimmend befunden mit den
D
Grenzen für ein Klasse B Digitalgerät, gemäß Teil 15 der FCC-Regeln. Diese
Grenzen dienen dazu, vernünftigen Schutz gegen schädliche Interferenzen in
Gebäuden zu bieten. Dieses Gerät erzeugt und verwendet
Radiofrequenzenergie und kann sie ausstrahlen. Wenn es nicht gemäß dem
Benutzerhandbuch installiert und verwendet wird, kann es sich störend auf
Radiokommunikation auswirken. Es besteht allerdings keine Garantie, daß
Interferenzen nicht in bestimmten Gebäuden auftreten können. Wenn dieses
Gerät für Radio oder TV-Empfang schädliche Interferenzen aussendet, was
durch An- und Ausschalten des Geräts festgestellt werden kann, sollten Sie
diese Interferenzen mit einer oder mehreren der folgenden Maßnahmen
eliminieren:
Warnung:
werden, um den Grenzwerten für FCC-Ausstrahlungen zu entsprechen und um
Störungen nahegelegenen Radio- und Fernsehempfangs zu vermeiden.
erwenden Sie nur abgeschirmte Signalkabel zum Anschluss von I/O-Geräten
V
an dieses Gerät. Seien Sie gewarnt, daß Änderungen oder Modifikationen, die
nicht ausdrücklich von der für technische Entsprechung zuständigen Seite
Reorientieren Sie die Empfangsantenne.
Erhöhen Sie den Abstand zwischen Gerät und Empfänger.
Schließen Sie das Gerät an eine Steckdose an, die auf einem
anderen Stromkreis liegt als der, an den der Empfänger
angeschlossen ist.
Wenden Sie sich an den Händler oder einen erfahrenen
Radio/Fernsehtechniker.
Dieser Monitor muss mit einem abgeschirmten Netzkabel versorgt
erlaubt sind, Ihre Betriebserlaubnis für dieses Gerät erlöschen lassen können.
CE-Entsprechung
ieses Gerät entspricht den EMC-Anforderungen (Electromagnetic
D
Compatibility) und der Low Voltage-Direktive.
3
PV720 Benutzerhandbuch
TCO'99
CO99 compliant monitors must be compliant with TCO99 which is more
T
stringent than MPRII. The purchase of TCO99 compliant monitors contributes to
reducing the burden on the environment and also to the further development of
environmentally adapted electronics products.
Why do we have environmentally labelled computers?
In many countries, environmental labelling has become an established
method-for encouraging the adaptation of goods and services to the environment.
The main problem, as far as computers and other electronics equipment are
concerned, is that environmentally harmful substances are used both in the
products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these
potentially damaging substances sooner or later enter nature.
There are also other characteristics of a computer, such as energy consumption
levels, that are important from the viewpoints of both the work (internal) and
natural (external) environments. Since all methods of electricity generation have
a negative effect on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy. Electronics equipment in
offices is often left running continuously and thereby consumes a lot of energy.
What does labelling involve?
This product meets the requirements for the TCO'99 scheme which provides for
international and environmental labelling of personal computers. The labelling
scheme was developed as a joint effort by the TCO (The Swedish Confederation
of Professional Employees), Svenska Naturskyddsforeningen (The Swedish
Society for Nature Conservation) and Statens Energimyndighet (The Swedish
National Energy Administration).
Approval requirements cover a wide range of issues: environment, ergonomics,
usability, emission of electric and magnetic fields, energy consumption and
electrical and fire safety.
The environmental demands impose restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and
chlorinated solvents, among other things. The product must be prepared for
recycling and the manufacturer is obliged to have an environmental policy which
must be adhered to in each country where the company implements its
operational policy.
4
PV720 Benutzerhandbuch
The energy requirements include a demand that the computer and/or display,
after a certain period of inactivity, shall reduce its power consumption to a lower
level in one or more stages. The length of time to reactivate the computer shall
be reasonable for the user.
Labelled products must meet strict environmental demands, for example, in
respect of the reduction of electric and magnetic fields, physical and visual
ergonomics and good usability. Below you will find a brief summary of the
environmental requirements met by this product. The complete environmental
criteria document may be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet): development@tco.se
Current information regarding TCO'99 approved and labelled products may also
be obtained via the Internet, using the address: http://www.tco-info.com/
Environmental requirements
Flame retardants
Flame retardants are present in printed circuit boards, cables, wires, casings and
housings. There purpose is to prevent, or at least to delay the spread of fire. Up
to 30% of the plastic in a computer casing can consist of flame retardant
substances. Most flame retardants contain bromine or chloride, and those flame
retardants are chemically related to another group of environmental toxins, PCBs.
Both the flame retardants containing bromine or chloride and the PCBs are
suspected of giving rise to severe health effects, including reproductive damage
in fish-eating birds and mammals, due to the bio-accumulative* processes.
Flame retardants have been found in human blood and researchers fear that
disturbances in foetus development may occur.
The relevant TCO'99 demand requires that plastic components weighing more
than 25 grams must not contain flame retardants with organically bound bromine
or chlorine. Flame retardants are allowed in the printed circuit boards since no
substitutes are available.
5
PV720 Benutzerhandbuch
Cadmium**
Cadmium is present in rechargeable batteries and in the colour-generating
layers of certain computer displays. Cadmium damages the nervous system and
is toxic in high doses. The relevant TCO'99 requirement states that batteries, the
colour-generating layers of display screens and the electrical or electronics
components must not contain any cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches. It damages the
nervous system and is toxic in high doses. The relevant TCO'99 requirement
states that batteries may not contain any mercury. It also demands that mercury
is not present in any of the electrical or electronics components associated with
the labelled unit.
CFCs (freons)
The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be
used during the manufacture and assembly of the product. CFCs (freons) are
sometimes used for washing printed circuit boards. CFCs break down ozone and
thereby damage the ozone layer in the stratosphere, causing increased
reception on earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.
Lead**
Lead can be found in picture tubes, display screens, solders and capacitors.
Lead damages the nervous system and in higher doses, causes lead poisoning.
The relevant TCO'99 requirement permits the inclusion of lead since no
replacement has yet been developed.
*Bio-accumulative is defined as substances which accumulate within living
organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.
Sicherheitsvorkehrungen
itte lesen Sie sich die folgenden Anweisungen gewissenhaft durch. Dieses
B
Handbuch sollte für spätere Referenz aufbewahrt werden.
6
PV720 Benutzerhandbuch
Reinigen Sie den Bildschirm des LCD-Monitors nur bei abgeschaltetem
1.
Monitor. Trennen Sie den Monitor vor der Reinigung von seiner
Stromquelle. Sprühen Sie Reinigungslösung auf ein Tuch. Reinigen Sie
den Bildschirm mit dem leicht angefeuchteten Tuch, ohne übermäßigen
Druck auf den Bildschirm auszuüben.
Stellen Sie den LCD-Monitor nicht in Nähe eines Fensters. Der Monitor
2.
kann schwer beschädigt werden, wenn er Regen, Wasser, Feuchtigkeit
oder Sonnenlicht ausgesetzt wird.
Legen Sie keine Gegenstände auf das Monitor/PC-Signalkabel. Stellen Sie
3.
sicher, dass niemand auf das Kabel treten kann.
Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck
4.
kann den Bildschirm beschädigen.
Entfernen Sie die Abdeckung nicht selbstständig oder nehmen die Wartung
5.
dieses Geräts eigenhändig vor. Sie könnten die Garantie erlöschen lassen.
Wartung in jeglicher Form sollten nur von einem qualifizierten Techniker
vorgenommen werden.
Der LCD-Monitor kann zwischen minus 20 bis plus 65 Grad Celsius
6.
problemlos aufbewahrt werden. Jenseits dieser Grenzwerte kann der LCD-
Monitor permanenten Schaden nehmen.
Stecken Sie den Monitor aus und kontaktieren einen qualifizierten
7.
Techniker, falls sich Folgendes ereignet.
Das Strom- oder Monitor-zu-PC-Signalkabel ist zerfranst oder
beschädigt.
Der Monitor wurde Regen ausgesetzt oder es wurde Flüssigkeit auf
ihn verschüttet.
Der Monitor wurde fallengelassen oder die Abdeckung wurde
beschädigt.
Nur mit dem Schaltnetzteil benutzen:
8.
Fairway Electronic Co., Ltd. Type: VE50-1200
FSP Electronic Co., Ltd. Type: FSP050-1AD101
Linearity Electronic Co., Ltd. Type: LAD6019AB4
Li shin International Enterprise Corp. Type: LSE9901B1250
Begriff : Die genauen Sicherheitsspezifikationen finden Sie auf dem Schild an
der Rückseite Ihres Monitors.
7
PV720 Benutzerhandbuch
Einleitung
Produktbeschreibung
lückwunsch zum Kauf dieses Geräts der neuen Monitorgeneration. Ihr
G
LCD-Monitor verbindet eine hochqualitative Bildschirmanzeige mit einem
kleinen, leichten Gehäuse. Der Monitor hat Stromsparkapazitäten und strahlt
keine Röntgenstrahlung aus.
igenschaften:
E
• 17" TFT Liquid Crystal Display (LCD)
• Kompatibel zu IBM VGA, VESA
• Direkte RGB-Eingabe
• SXGA 1280 x 1024
• Leichtes Kompaktdesign; Gewicht geringer als 7,3 Kg
• DPMS (Stromeinsparung)
• Universeller Stromquellen-Adapter
• Blendfreier Bildschirm
• On-Screen Display (OSD) Kontroll- und Einstellungsmöglichkeiten
8
Paketinhalt
hr Monitorpaket enthält folgende Teile:
I
LCD-Monitor
Benutzerhandbuch
PV720 Benutzerhandbuch
Stromkabel
Netzadapter
D-sub 15
VGA-Signalkabel
VORSICHT
Bewahren Sie sich den Versandkarton auf, falls Sie den Monitor später lagern
oder transportieren müssen. Legen Sie den LCD-Bildschirm mit der
Oberfläche nach vorne in den Karton.
9
Anlage und Removement
1-1. Das Portrait installieren
PV720 Benutzerhandbuch
1-2. Löschen Sie das Portrait
10
PV720 Benutzerhandbuch
2-1. Rotiert zum Modus "Portrait" (vertikale Ausrichtung).
3-1. VESA-kompatibles Anschlußgerät installieren
Dieses Produkt bietet quadratische Schraubenlöcher, die dem 100mm x
100mm VESA-Anschlußinterface entsprechen.
11
PV720 Benutzerhandbuch
3-2. Löschen VESA-kompatibles Anschlußgerät
* Der Anwender sollte das Anschlußgerät für den VESA-Standard selbst
vorbereiten.
12
Gebrauchsanweisung des monitors
Strom
Verwenden Sie die Stromart, auf die das Label hinweist.
Stecker
Entfernen Sie keinen Zinken des dreipoligen Netzsteckers des Monitors.
Trennen Sie den Netzstecker von der Stromquelle, falls Sie das Gerät für eine
PV720 Benutzerhandbuch
unbestimmte Zeitspanne nicht benutzen werden.
Stromkabel
Verwenden Sie den Netzstecker mit einem passenden Netzkabel. Verwenden
Sie ein Netzkabel mit UL- und CSA-Entsprechung, wenn Sie über eine
120V-Gleichstromquelle verfügen. Verwenden Sie für eine
240V-Wechselstromquelle einen Tandemstecker (T Blade) und ein geerdetes
Netzkabel, das den Sicherheitsvorschriften des jeweiligen europäischen
Landes entspricht, wie z.B. VDE für Deutschland.
Wir empfehlen die Verwendung des Netzkabels, das zusammen mit diesem
Produkt geliefert wird. Wenn jedoch ein anderes Netzkabel erforderlich ist,
sollte ein Netzkabel vom Typ H05VV-F oder VW-1, 18AWG x 3G verwendet
werden.
Vermeiden Sie die Überladung von Steckdosen und Netzkabeln. Versichern
Sie sich, dass die Gesamtamperezahl aller an die Steckdose
angeschlossenen Geräte 7 Ampere nicht übersteigt.
Versichern Sie sich, dass die Gesamtamperezahl aller an das
Verlängerungskabel angeschlossenen Geräte nicht die Ampererate des
Kabels übersteigt.
Wenn das mit Ihrem Monitor gelieferte Netzkabel mit dem PC anstatt mit der
Steckdose verbunden wird, sollte der PC UL/TUV-genehmigt sein und über
13
PV720 Benutzerhandbuch
eine Steckerbuchse für 100~240V Gleichstrom, 50/60Hz, 1.0A (Minimum)
verfügen.
Lassen Sie keine Gegenstände auf dem Netzkabel liegen. Plazieren Sie
dieses Produkt an keinen Ort, an denen Personen auf das Kabel treten
könnten.
Umgebung
Stellen Sie den Monitor auf eine ebene Fläche.
Stellen Sie den Monitor an einen gut belüfteten Ort.
Halten Sie den Monitor fern von Regen oder Wasser, zu heißen, kalten oder
feuchten Orten, Sonnenlicht, staubigen Umgebungen und Geräten, die
elektromagnetische Felder erzeugen.
14
PV720 Benutzerhandbuch
Kontroll- und einstellungsmöglichkeiten
itte lesen Sie sich die Anweisungen in diesem Abschnitt durch, nachdem
B
Sie den Monitor in Ihrem System eingerichtet haben. Diese Anweisungen
geben Ihnen Tips zur effizienteren Benutzung Ihres Monitors. Darüber hinaus
werden die verschiedenen Funktionen der Benutzerkontrollen erläutert und
die benutzerdefinierte Einstellung des Monitors beschrieben.

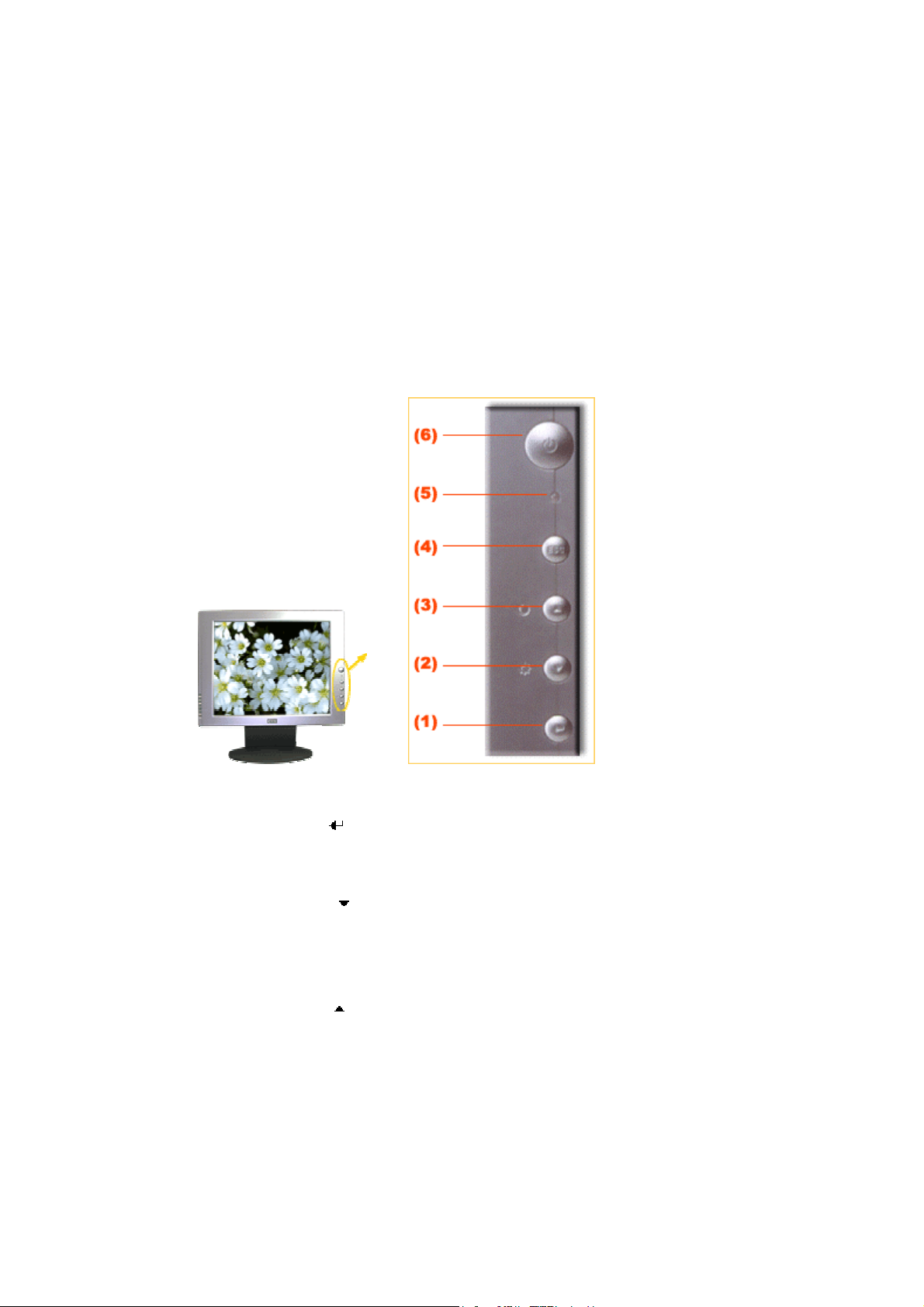

Einstellungsmöglichkeiten an der Vorderseite
(1) Eingabetaste " "
Zum Anzeigen des OSD-Menüs und zur Auswahl der Funktionen.
(2) Taste "Unten", " "
Zur direkten Einstellung der Helligkeit oder zur Anpassung der gewählten
OSD-Funktion.
(3) Taste "Oben", " "
Zur direkten Einstellung des Kontrasts oder zur Anpassung der gewählten
OSD-Funktion.
(4) Taste "ESC"
Zum Schließen des OSD-Menüs und zum Entwählen der Funktion.
15
PV720 Benutzerhandbuch
(5) Netz LED-Anzeige
Bei angeschaltetem Monitor ist diese Anzeige stets erleuchtet. Bei normalem
Betrieb leuchtet sie grün auf. Im Stromsparmodus leuchtet die Anzeige gelb.
(6) Netzschalter
Zum An- und Abschalten des Monitors.
Das On Screen Display (OSD)-Hauptmenü
1. Drücken Sie " " zum Aufrufen des OSD-Hauptmenüs.
2. Navigieren Sie mit den Tasten " " und " " durch die angezeigten
Funktionen.
3. Drücken Sie " " zum Bestätigen der gewählten Funktion.
Helligkeit
Drücken Sie die Taste " " zum Verändern der Helligkeit. Drücken Sie
daraufhin die Taste "
erniedrigen. Verlassen Sie das Menü mit der Taste " ESC".
Kontrast
" oder " ", um die Helligkeitsstufe zu erhöhen oder zu
Drücken Sie die Taste " " zum Verändern des Kontrasts. Drücken Sie
daraufhin die Taste "
erniedrigen. Verlassen Sie das Menü mit der Taste " ESC".
" oder " ", um die Kontraststufe zu erhöhen oder zu
16
PV720 Benutzerhandbuch

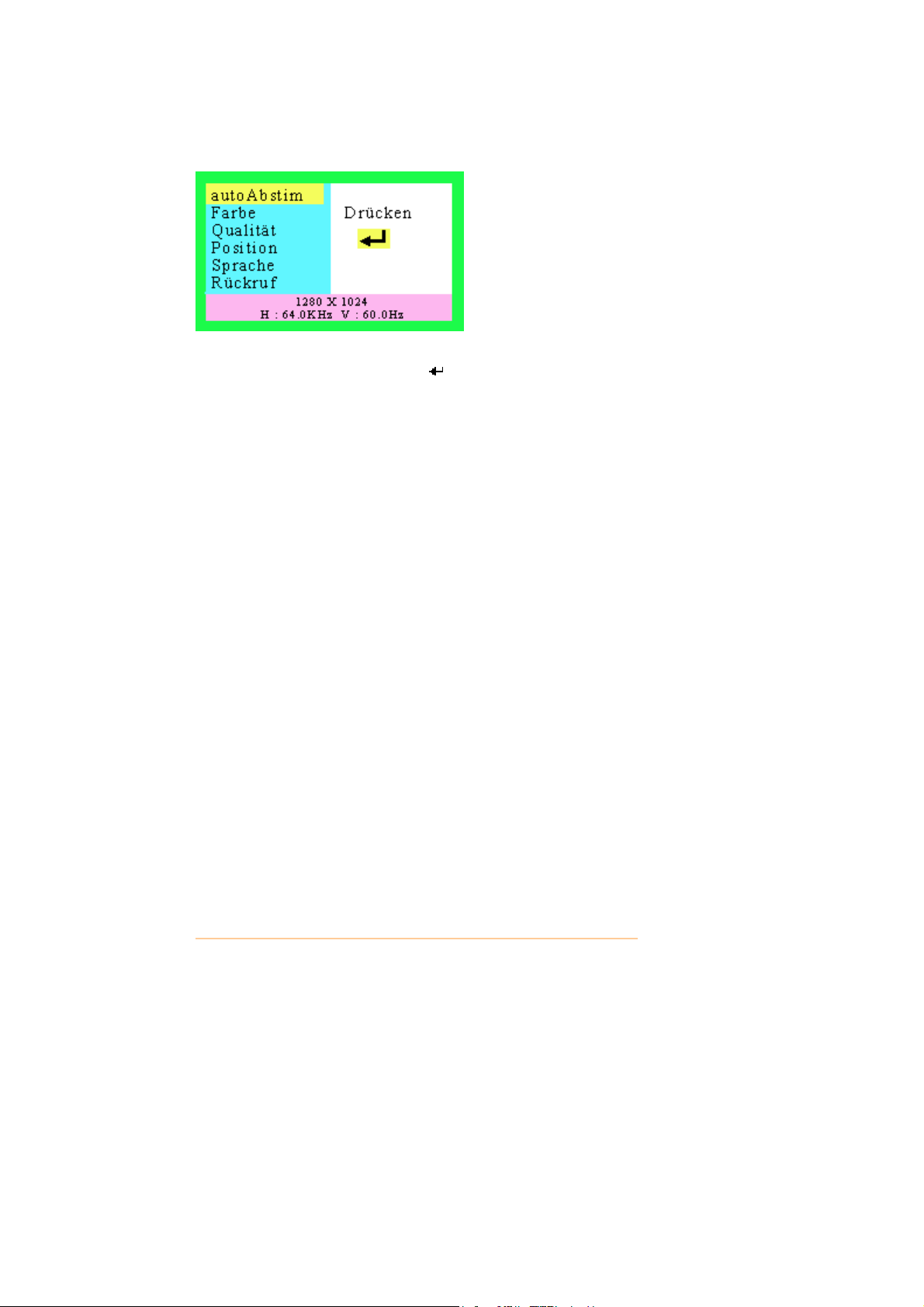

1. automAbstim.
Durch drücken der Eingabetaste " " stellt das System Takt, Phase sowie die
Werte der H- und V-Position optimal ein.
MUSTER PROGRAMM MIT ANLEITUNG für Autom Abstim
• Da Karte irgendeines VGA nicht den VESA-Standard
zusammenbringt. Sie kann nicht 0,7 Standard V pp. VESA ausgeben.
Folglich benötigen wir " MUSTER PROGRAMM für Autom Abstim ",
die Parameter des Monitors zu ändern, um unterschiedliche
Ausgabestufe der VGA-Karte zusammenzubringen.
• Win_pat.exe (diese Datei umfaßt im Heft " driver " des
DIGITALSCHALLPLATTE), wird Windows95 oder 98 aktuell
Anzeigemodusjustage verwendet. Es justiert die VGA-Inputstufe und
-bildschirmqualität, um zu optimieren.
• Dos_pat.exe (diese Datei umfaßt im Heft " driver " des
DIGITALSCHALLPLATTE), wird für 720x400 70Hz u. 640x 350 70Hz
unter DOS-Modusjustage verwendet. Es justiert die VGA-Inputstufe
und -bildschirmqualität, um zu optimieren.
• Für die Justage führen Sie bitte das Programm, dann die
Verarbeitung der " Selbstmelodie " Funktion im OSD-Menü durch.
17

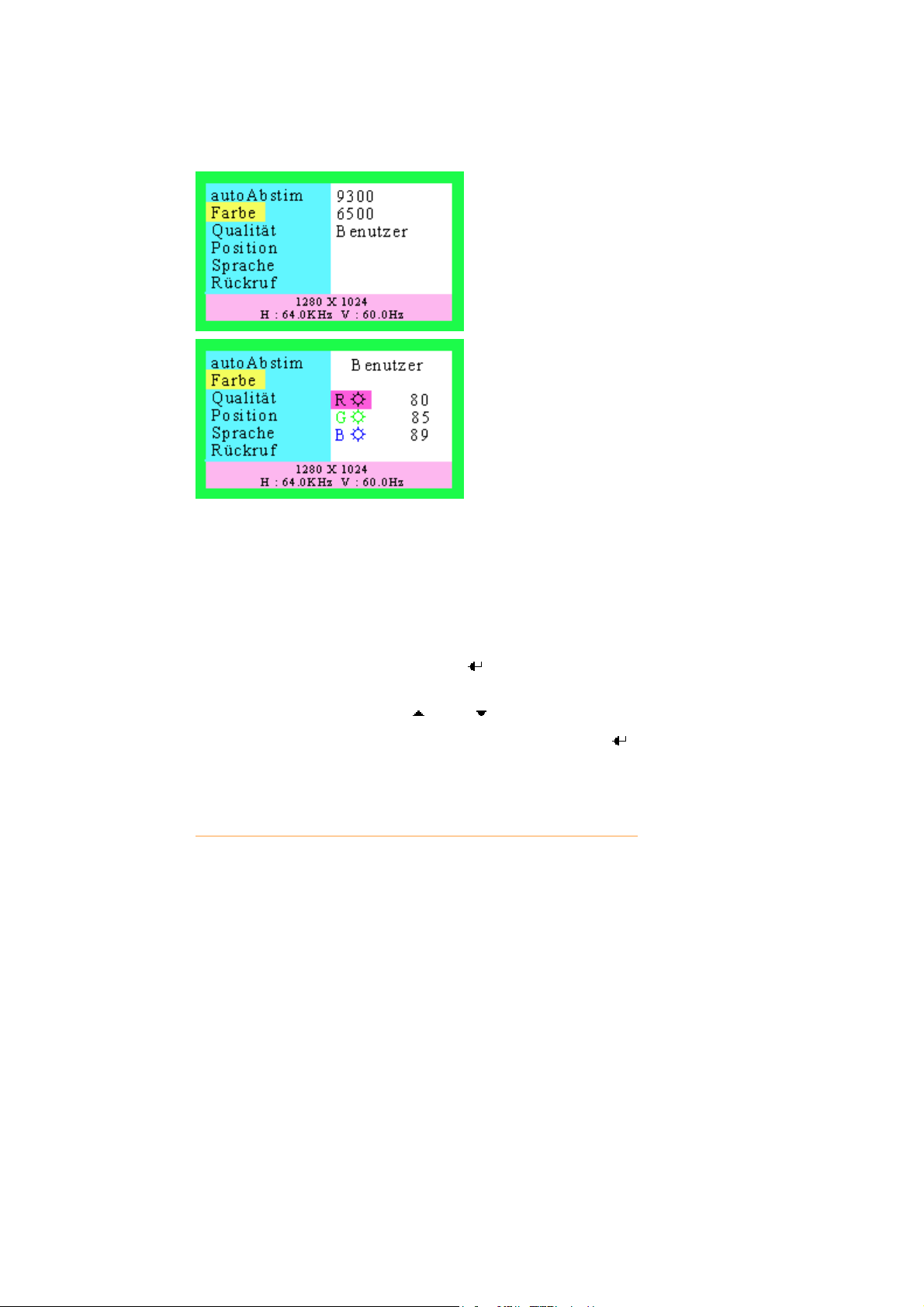

2. Farbe
PV720 Benutzerhandbuch
Sie können zwischen den Farbtemperaturmodi 6500°K und 9300°K wählen
oder über den "Benutzer" Ihre eigenen Farbeinstellungen speichern.
"Benutzer"
• Drücken Sie die Eingabetaste "
• Drücken Sie die Taste "
• Drücken Sie die Taste "ESC" zum Verlassen dieser Funktion.
" zum Aufrufen des "Benutzer".
" oder " " zur Auswahl der R/G/B
-Farbstärke. Drücken Sie zum Fortfahren die Taste "
".
18
PV720 Benutzerhandbuch

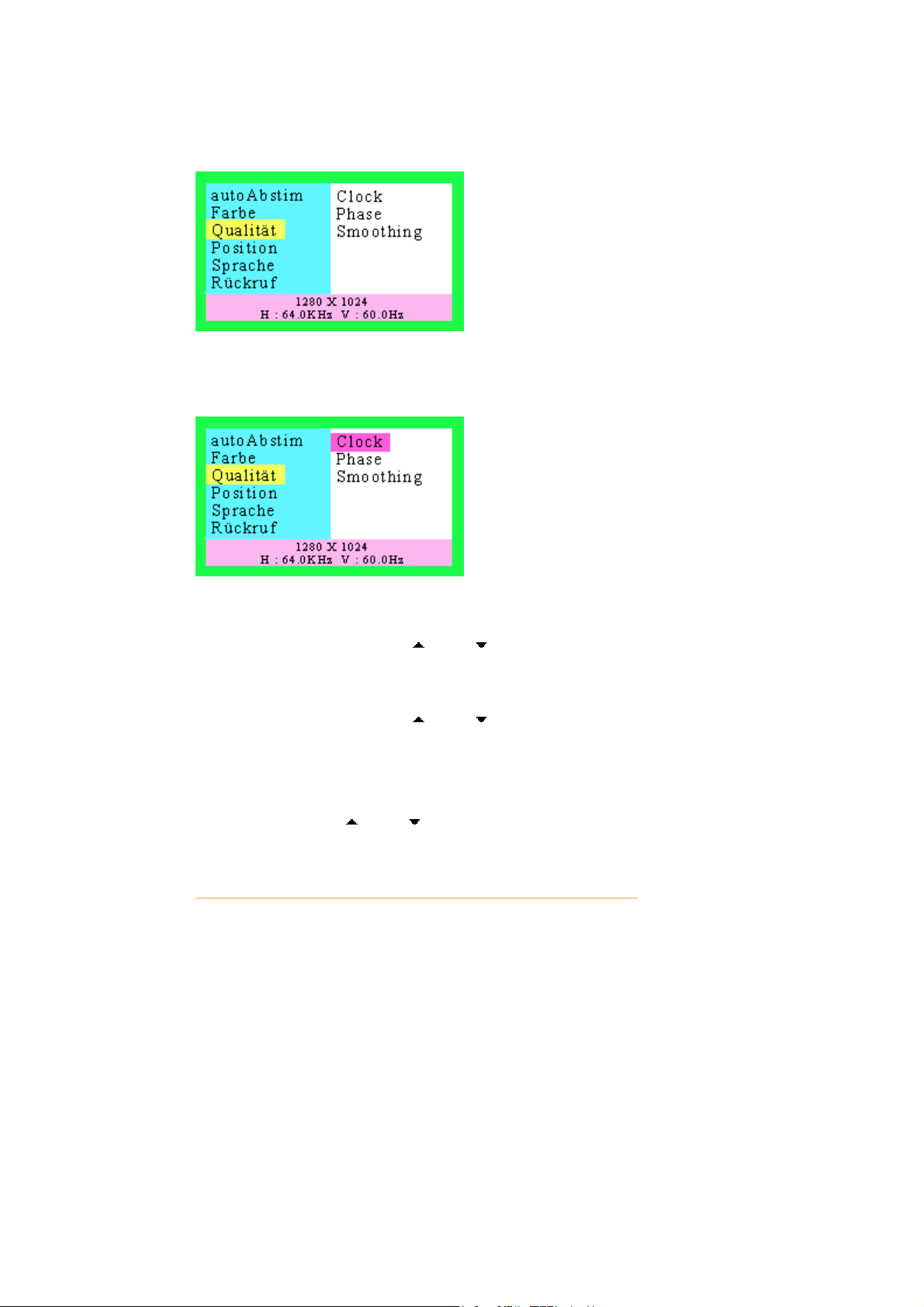

3. Qualität
Die hier abgebildeten Menüelemente können wie folgt angepasst werden.
• Clock:
Drücken Sie die Taste "
• Phase:
Drücken Sie die Taste "
Bildschirmanzeige.
• Smoothing:
Drücken Sie "
"Smoothing"-Funktion auszuwählen.
" oder " ", um "Ja" oder "Nein" für die
" oder " " zur maximalen Bildschirmbreite.
" oder " " zur Reduzierung der Störung der
19
PV720 Benutzerhandbuch

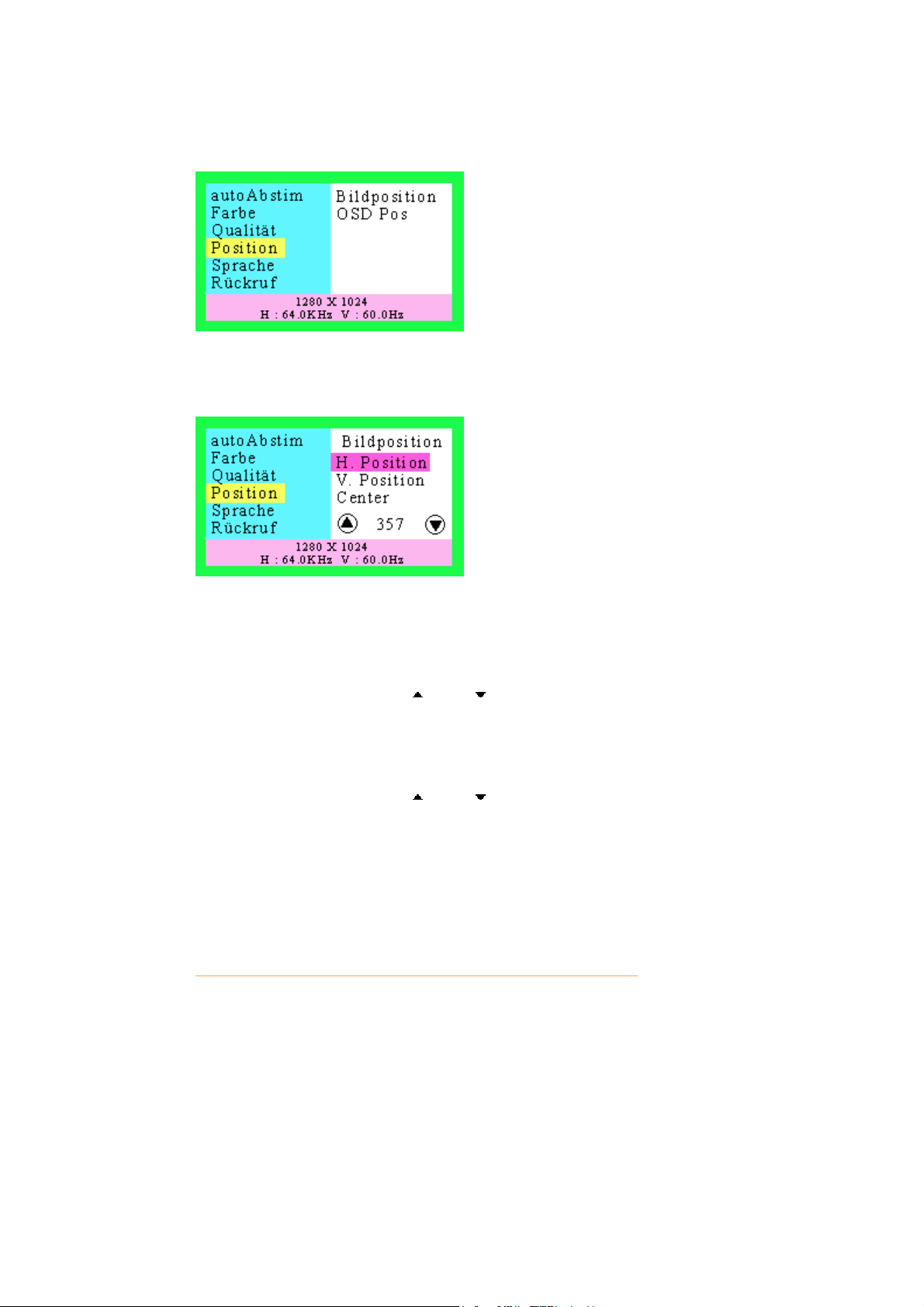

4. Position
Zur Einstellung der Position der Bildschirmanzeige oder der OSD Position.
Bild-Position oder OSD Position
• H. Position:
Drücken Sie die Taste "
das OSD-Fenster nach links oder rechts zu verschieben.
• V. Position:
Drücken Sie die Taste "
das OSD-Fenster nach oben bzw. nach unten zu verschieben.
• Center:
Die Bildschirmanzeige oder das OSD-Fenster wird automatisch auf
den Bildschirm-Mittelpunkt zentriert.
" oder " ", um die Bildschirmanzeige oder
" oder " ", um die Bildschirmanzeige oder
20
PV720 Benutzerhandbuch

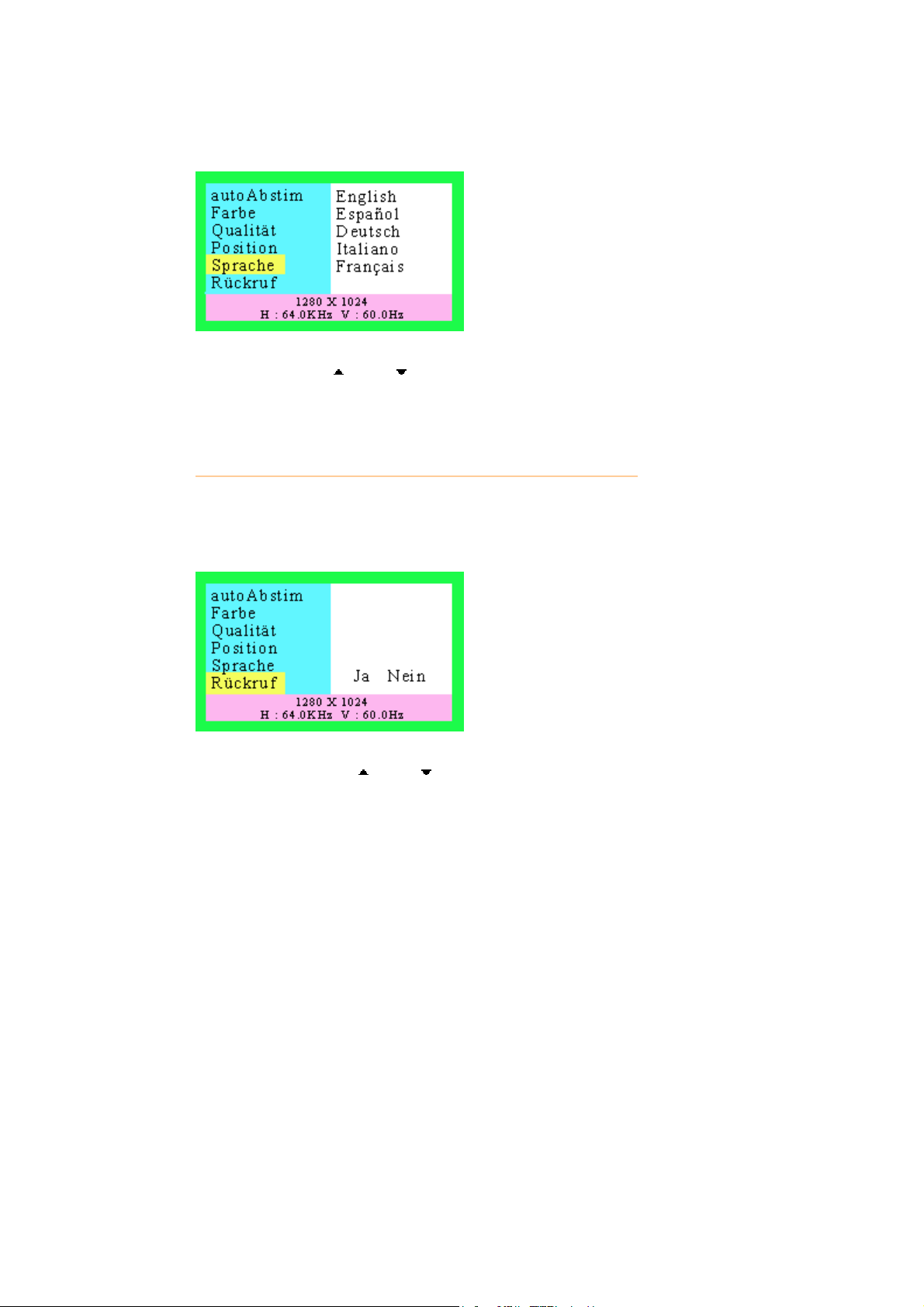

5. Sprache
Drücken Sie Taste " " oder " " zur Sprachauswahl. Die
Auswahlmöglichkeiten sind: Englisch, Spanisch, Deutsch, Italienisch oder
Franzosisch.
6. Rückruf
Drücken Sie die Taste " " oder " " zur Auswahl von "Ja" oder "Nein"
Die Auswahl von Recall stellt alle momentanen Einstellungen des
Eingangssignalmodus auf die Herstellereinstellungen zurück.
21
PV720 Benutzerhandbuch
Anmerkungen zum Stromverbrauch
er Monitor verfügt über eine Stromsparfunktion, die dem VESA Display Power
D
Management Signaling (DPMS)-Standard entspricht. Deshalb muss der Monitor
zur Entsprechung der NUTEK-Spezifikation 803299/94/96 an einen Computer
angeschlossen werden, der ebenfalls dem VESA DPMS-Standard entspricht.
Die Zeitspanne vor dem Eintritt in den Stromsparmodus kann über die
Systemsoftware eingestellt werden. Die Zeitspanne zwischen der Erkennung
von Inaktivität bis zur Ausloesung der Stromsparposition A2 darf nicht auf mehr
als 70 Minuten eingestellt werden.
1. VESA Stromspartabelle
VESA DPMS Standard
H. sync
Aus An Schwarz In Bereitschaft
V. sync
Video
State
An Aus Schwarz Unterbrechung
Aus Aus Schwarz Aus
2. Stromverbrauch (120/230 Vac))(Ohne Audio)
A1
A2
VESA-Status LEA-Indikator Stromverbrauch
An Grün < 35W
Suspend Gelb < 5W
Aus Gelb < 5W
NUTEK
Normalbetrieb
Stromsparposition
Stromsparposition
22
PV720 Benutzerhandbuch

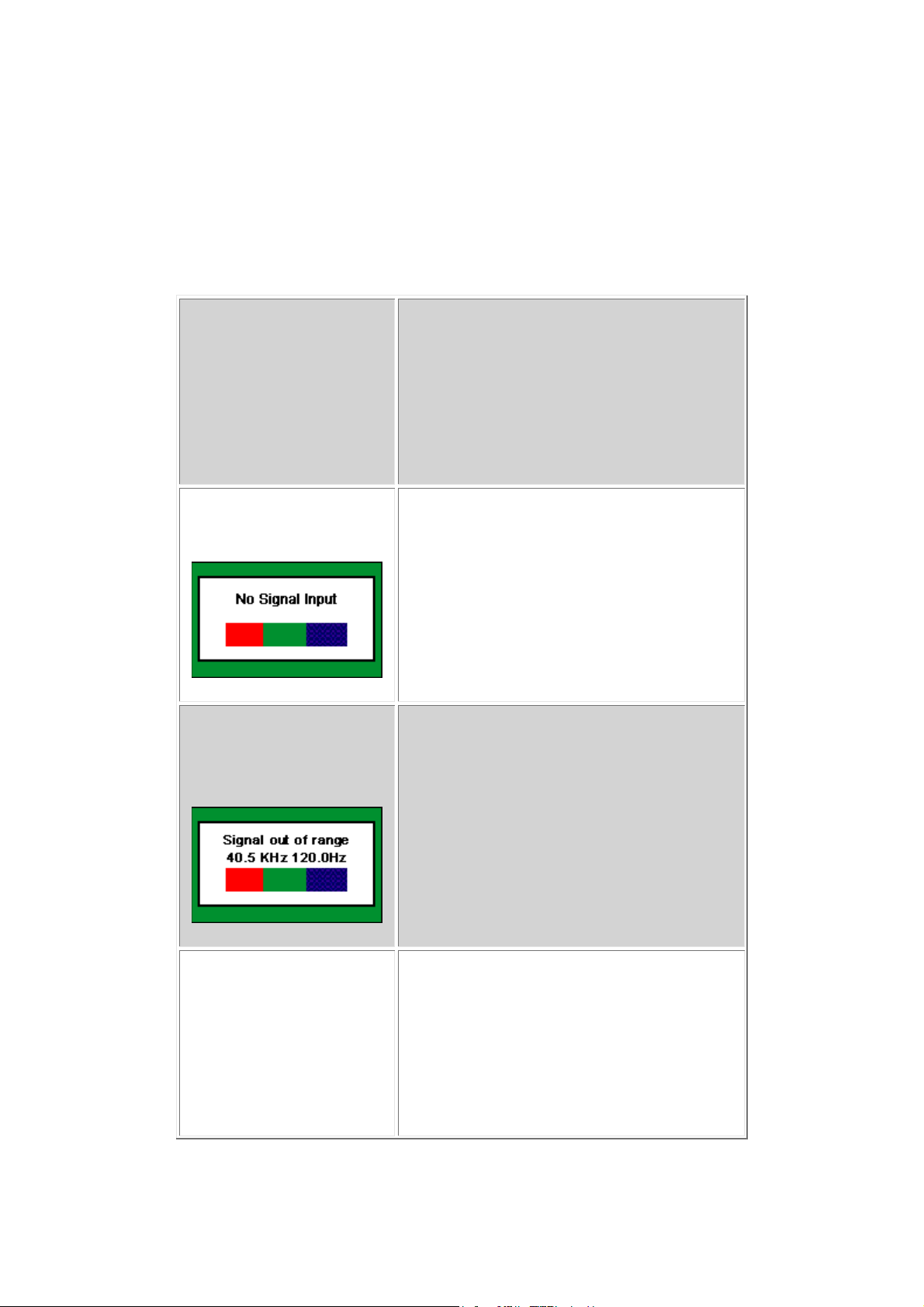

Fehlerbehebung
esen Sie diesen Abschnitt, wenn Sie Probleme mit Ihrem LCD-Bildschirm
L
haben. Kontaktieren Sie Ihren örtlichen Händler oder unseren Kundenservice,
wenn sich das Problem nicht beheben läßt.
Die Bildschirmanzeige
reagiert nach Anschalten
des Systems nicht:
Kein Signaleingang:
Überprüfen Sie, ob der Monitor angeschaltet
ist.
Schalten Sie den Monitor ab und überprüfen,
ob das Netzkabel des Monitors und das
Signalkabel korrekt angeschlossen sind.
Die Fehlermeldung "No Signal Input" weist
darauf hin, dass das Kabel wahrscheinlich
nicht richtig an das System angeschlossen ist.
Signal
Bereichsüberschreitung:
Teilbild- oder falsche
Bildschirmanzeige:
Wenn sich das Eingangssignal außerhalb der
normalen Spezifikationen befindet, zeigt der
Bildschirm die Fehlermeldung "Signal out of
Range" an.
Überprüfen Sie, ob die im System eingestellte
Auflösung größer als die des LCD-Bildschirms
ist.
Konfigurieren Sie die im System eingestellte
Auflösung auf 1280 x 1024 oder niedriger.
23
PV720 Benutzerhandbuch
Anzeige hat vertikal
Streifen:
Bild hat das horizontale
Flackern zeichnet :
Die Bildschirmanzeige
flackert nach Anschalten
des Monitors:
Benutzen Sie "Clock", um eine Einstellung
vorzunehmen.
Überprüfen und konfigurieren Sie den
Anzeigemodus der vertikalen Auffrischrate
Ihrer Grafikkarte auf Kompatibilität mit der
LCD-Bildschirmanzeige.
Benutzen Sie "Phase", um eine Einstellung
vorzunehmen.
Schalten Sie den Monitor aus und wieder an.
Beziehen Sie sich zur Wiederherstellung der
Voreinstellungen auf den Abschnitt "Kontroll-
und Einstellungsmöglichkeiten" (RESET im
OSD-Hauptmenü.).
WARNUNG
Nehmen Sie Ihren Monitor nicht auseinander, sondern wenden sich Ihren
Händler.
.
24
PV720 Benutzerhandbuch
Technische informationen
Kompatibilität
ieser LCD-Monitor unterstützt mehrere Arbeitsplattformen wie z.B.
D
IBM-kompatible Computer. In diesem Abschnitt finden Sie eine detaillierte
Beschreibung der Polzuteilung des D-Sub-Anschlusses und ein Diagramm der
Voreinstellungen der gängigsten Videostandards.
Polzuteilung
Männlicher D-15-Anschluss
Signal
Rot 1
Grün 2
Blau 3
Horizontal Sync 13
Vertikal Sync 14
Grund 5, 6, 7, 8, 10, 11
Kein Anschluss 4, 9
SDA (DDC) 12
SCL (DDC) 15
15 Pol Mini D-Sub
25
Video Modes
PV720 Benutzerhandbuch
Horizontal
Auflösung VCLK(MHz)
640*350 25,175 31,470 70,000 IBM VGA
720*400 28,322 31,469 70,000 IBM VGA
640*480 25,175 31,470 59,940 IBM VGA
640*480 30,240 37,861 72,000 VESA
640*480 31,500 37,500 75,000 VESA
800*600 40,000 37,879 60,000 VESA
800*600 50,000 48,077 72,000 VESA
800*600 49,500 46,880 75,000 VESA
frequenz
(KHz)
Vertikal
frequenz
(Hz)
Standard
1024*768 65,000 48,363 60,000 VESA
1024*768 75,000 56,476 70,000 VESA
1024*768 78,750 60,020 75,000 VESA
1280*1024 108 63.981 60 VESA
1280*1024 135 79.976 75 VESA
1152*864 108 67.500 75 VESA
26
Produktüberblick
PV720 Benutzerhandbuch
GelenkFunktion
Sie können das LCD-Panelrecht drehen 90 Grad für bestimmte Betrachtung.
Vorderansicht
27
PV720 Benutzerhandbuch
Seitenansicht
Für bessere Sicht auf den Monitor können Sie den Bildschirm nach vorne (bis
zu 5 Grad) oder nach hinten (bis zu 20 Grad) kippen.
Rückansicht
(Einheit: mm)
28
Spezifikationen
PV720 Benutzerhandbuch
LCD-Feld
[Monitor]
Effektive
Anzeigegröße
Résolution (max.)
Farbtiefe
Helligkeit
Kontrastrate
Frequenz Horizontal:
17" TFT LCD-Modul mit großer Sichtfläche,
0,264(H) x 0,264 (V)mm Pixel
17" (43,2cm diagonal)
SXGA 1280 x 1024
16,7 M
250 Cd/m2 (normal)
350:1 (normal)
30 bis 82kHz automatisch
Vertikal:
50 bis 75 Hz automatisch
Reaktionszeit
Benutzerkontrollen
Stromverbrauch
[OSD-Kontrolloptionen]
Hauptmenü
Untermenü
Eingangssignal
45ms
Netzschalter/Eingabetaste/Oben/Unten/Escape
35W Max.
<5W Stromersparnis
automAbstim., Farbe, Qualitat,
Position
Sprache
Clock, Phase, Smoothing,
Bildposition, OSD Pos
Analoges 0.7V Spitze-Spitze separat-TTL
Positiv oder Negativ
Stromquelle
100~240 VAC, 50/60 Hz (automatisch)
29
PV720 Benutzerhandbuch
Plug & Play
[Abmessungen & Gewicht]
Größe (BxTxH)
Gewicht (netto)
438 x 166 x 447 mm
7,3 Kgs
[Arbeitsumgebung]
Temperatur
Luftfeuchtigkeit
Höhe
5°C ~ 35°C
20% ~ 80% (Keine Kondensation)
10.000ft
DDC 1/2B
[Lagerumgebung]
Temperatur
Luftfeuchtigkeit
Höhe
-20°C ~ 60°C
10% ~ 90% (Keine Kondensation)
40.000ft
Anmerkungen: Die Spezifikationen können ohne Vorankündigung geändert
werden.
30
Loading...
