EX710F Guía del usuario
Guía del usuario
EX710F
1
EX710F Guía del usuario
ÍNDICE
1. Instrucciones de Seguridad 3
2. Recomendaciones para un rendimiento óptimo 6
3. Introducción 7
4. Instalación 8
5. Controles y ajustes 11
6. Localización de fallos 18
7. Declaración de energía 21
8. Especificaciones 22
9. Información de referencia 24
2
EX710F Guía del usuario
Instrucciones de Seguridad
FCC Statement
his equipment has been tested to comply with the limits for a class B digital
T
device, pursuant to Part 15 of the FCC rules. These limits are designed to
provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following
measures:
• Relocate the receiving antenna.
• Increase the separation between the equipment and the receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Warning:
If a shielded-type power cord is supplied with this monitor, it is
required in order to meet FCC emission limits and to prevent
interference with nearby radio and television reception. Only shielded
cables should be used to connect I/O devices to this equipment. You
are cautioned that changes or modifications not expressly approved
by the party responsible for compliance could void your authority to
operate the equipment.
Declaracion CE
ste aparato corresponde con los requisitos EMC (Compatibilidad
E
Electromagnetica), y con la directiva de Bajo Voltaje.
3
EX710F Guía del usuario
Precauciones De Seguridad
bserve siempre estas importantes instrucciones de seguridad:
O
1. Permita una ventilación adecuada alrededor del monitor de manera que la
temperatura se pueda disipar apropiadamente. No bloquee o cubra las
aperturas de ventilación. No coloque el monitor en un lugar que no tenga un
flujo libre de aire.
2. No coloque el monitor u otros objetos pesados sobre el cable elúctrico. Un
cable elúctrico daàado puede causar incendios o cortocircuitos.
3. Mantenga el monitor alejado de los transformadores de alta capacidad,
motores elúctricos y otros campos magnúticos fuertes.
4. No conecte a ningún voltaje o ninguna frecuencia más allá de la amplitud
especificada en la parte posterior del monitor. Siga todas las advertencias e
instrucciones marcadas en el producto.
5. Desenchufe el monitor de la toma de corriente antes de limpiar alguna de
sus partes. No use limpiadores líquidos, tipo rociador o en aerosol. Limpie la
superficie de la pantalla con un trapo no abrasivo sin pelusa y una solución de
limpieza no abrasiva, neutra y sin alcohol o limpiador para vidrios. Use un
trapo ligeramente húmedo para limpiar la parte exterior de la caja de plástico.
6. Este producto está equipado con un enchufe a tierra de tres clavijas, una
característica importante de seguridad. Este enchufe solamente encaja en
una toma de corriente de tipo a tierra. Si no tiene una disponible, pida a un
electricista calificado que la instale. No corte la clavija a tierra a fin de hacer
que el enchufe encaje en una toma de corriente inapropiada.
7. Para el funcionamiento del 230VCA, se requiere un cable elúctrico con un
enchufe con clavija tándem. Seleccione el cable elúctrico según las
regulaciones de seguridad de su país. Por ejemplo:
Amúrica del Norte UL clasificado y CSA certificado
Alemania VDE certificado
Países nórdicos SEMKO, NEMKO, DEMKO o FIMKO certificado
4
EX710F Guía del usuario
8. ¡No trate de hacer usted mismo el servicio de mantenimiento de este
producto! El abrir o quitar las tapas le puede exponer a puntos de voltaje
peligroso u otros riesgos. Deje que el personal de servicio calificado se
encargue de la reparación.
9. El enchufe del cable elúctrico sirve como un dispositivo de desconexión, la
toma de corriente debe instalarse cerca del equipo y debe estar en un lugar
de fácil acceso.
Datos tecnicos de seguridad son presentes en la etiqueta en la parte de
atras del monitor.
5
EX710F Guía del usuario
Recomendaciones para un rendimiento óptimo
u monitor le ofrecerá los mejores resultados si obedece estas
S
recomendaciones:
1. No use su monitor contra un fondo brillante o donde la luz del sol u otras
fuentes de iluminación brillen directamente sobre la pantalla.
2. Coloque el monitor justo por debajo del nivel ocular (10° a 15°) para
obtener una visión óptima.
3. Coloque el nivel de brillo del monitor de manera que coincida con la
iluminación de la habitación.
4. Para obtener un enfoque óptimo, el control de contraste no debe colocarse
al máximo a menos que el nivel de seàal de entrada sea extremadamente
bajo. También, el control de brillo debe colocarse en el punto donde el área
de fondo general justo empieza a desaparecer.
PRECAUCIÓN
• No deseche ni golpee la superficie de la CRT con una pluma, un
destornillador etcétera.
• Limpie la superficie de la CRT con un paào sin pelusa, no abrasivo,
suave, y no debe utilizar el producto de limpieza de discos de la
solución o del cristal que contiene corpésculos como un abrasivo, el
alcohol y una solución alcalina.
6
EX710F Guía del usuario
Introducción
u monitor es un sistema de frecuencia múltiple y alta resolución. Ha sido
S
diseàado para que muestre fielmente un texto nítido y gráficos con colores
vivos en su PC compatible IBMá, Macintoshá u ordenador de la estación de
trabajo. El diseào basado en un micro procesador y la capacidad de
exploración de frecuencias múltiples aseguran la compatibilidad con una
amplia gama de estándares de gráficos. Su monitor tambiún es compatible
con la función Enchufe y Use (Plug & Play). Cuando se lo conecta
apropiadamente a cualquier tarjeta gráfica y huúsped Plug & Play, su sistema
identifica, configura y optimiza automáticamente la capacidad del monitor. O
bien, usted puede rápidamente ajustar la imagen y el color para que
coincidan con sus preferencias usando los controles del panel frontal del
monitor. Por supuesto, se han utilizado muchas consideraciones
ergonómicas para proporcionarle seguridad y comodidad:
• Las capas especiales usadas en la pantalla FLAT CRT reducen el
brillo, la reflexión, la acumulación de polvo y la fatiga ocular.
• Una FLAT CRT reduce la distorsión y tambiún ayuda a eliminar el
brillo. La base giratoria y con capacidad de inclinación permite usar el
monitor en un ángulo de visión óptima.
• Los bajos niveles de electricidad y emisión magnútica cumplen con
las normas suecas MPR II y TCO.
• La capacidad de exploración horizontal y vertical de escala completa
permite el uso de toda el área de la pantalla en la mayoría de las
resoluciones.
i desea obtener información túcnica adicional sobre el monitor y sus
S
opciones, vea el número de modelo en el "Índice de productos" o la tabla de
"Especificaciones".
7
Instalación
Contenido del paquete
a caja de su monitor a color debe contener los siguientes elementos:
L
EX710F Guía del usuario
Monitor a color con base giratoria y
con capacidad de inclinación
(con el cable de la seàal)
Cable elúctrico
Guía del usuario /
CD del Programa piloto
Configuración del sistema
1. Apague el monitor y todas las opciones conectadas al mismo.
2. Desconecte los cables.
3. Ponga el monitor al revús con cuidado.
4. Gire el monitor con cuidado a la posición correcta.
5. Conecte el cable de seàal que viene con el monitor a su PC.
(Nota: Se requiere un adaptador CMAC opcional para conectar a la familia de
ordenadores Macintosh.)
8
EX710F Guía del usuario
6. Enchufe el cable elúctrico del monitor.
7. Enchufe el cable elúctrico del ordenador.
Para extraer
1. Apriete y sostenga las lengüetas.
2. Tire de la base hacia la parte posterior de la pantalla y levante para quitar.
9
EX710F Guía del usuario
Para instalar
1. Alinee la base con las ranuras que se encuentran en la parte inferior del
monitor e inserte la base en las ranuras.
2. Empuje la base firmemente hacia el frente del monitor hasta que las
lengüetas se enganchen en la posición de traba.
10
Controles y ajustes
Funciones del Panel Frontal
na vez completada la instalación, lea esta sección para obtener
U
suge-rencias útiles sobre cómo usar los controles del monitor y hacer ajustes
EX710F Guía del usuario
para que coincidan con sus preferencias personales.
os indicadores, controles y ajustes siguientes, incluyendo las
L
visualizaciones en pantalla (OSD), se acceden desde el frente del monitor:
1. Interruptor
Para encender y apagar el monitor.
2. Indicador de Energía LED (Power LED Indicator)
Siempre cuando el monitor estú encendido, se enciende este
indicador. En una operación normal, es verde. Mientras estú
en el modo de ahorro de energía, el indicador se torna en
ámbar.
11
EX710F Guía del usuario
3. Botón Ingresar " "
Para mostrar el OSD manual y la función seleccionada.
4. Controle El Botón
Enrollar selecciona el menú de OSD o ajustar el parámetro
de una función seleccionada.
5. Botón "ESC" ("ESC" button)
Para cerrar el OSD manual y escapar de la función.
á Como Realizar Los Ajustes De La Presentacion De La
Pantalla (On-Screen Display -Osd)
as funciones de presentación de la pantalla se activan a partir de los
L
controles del panel delantero indicados anteriormente. Los ajustes se realizan
con los botones de control " " y " " y " " y "ESC".
Nota sobre ahorro de energía:
El monitor viene equipado de un sistema automático de ahorro de energía
que funcionará con cualquier tipo de ordenador adaptado a la norma VESA
DPMS. Respeta la definición de estato de baja energía ENERGY STAR.

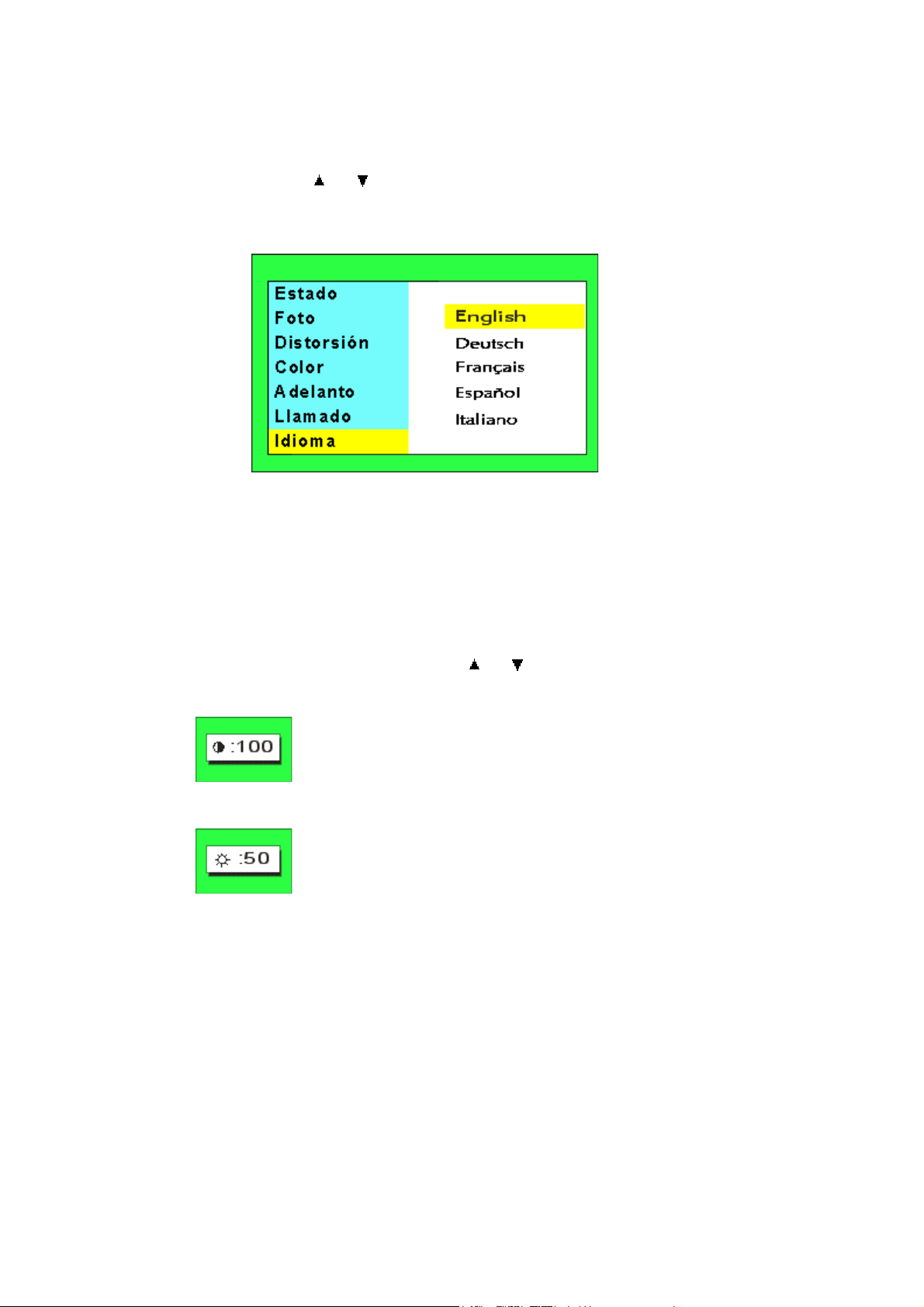

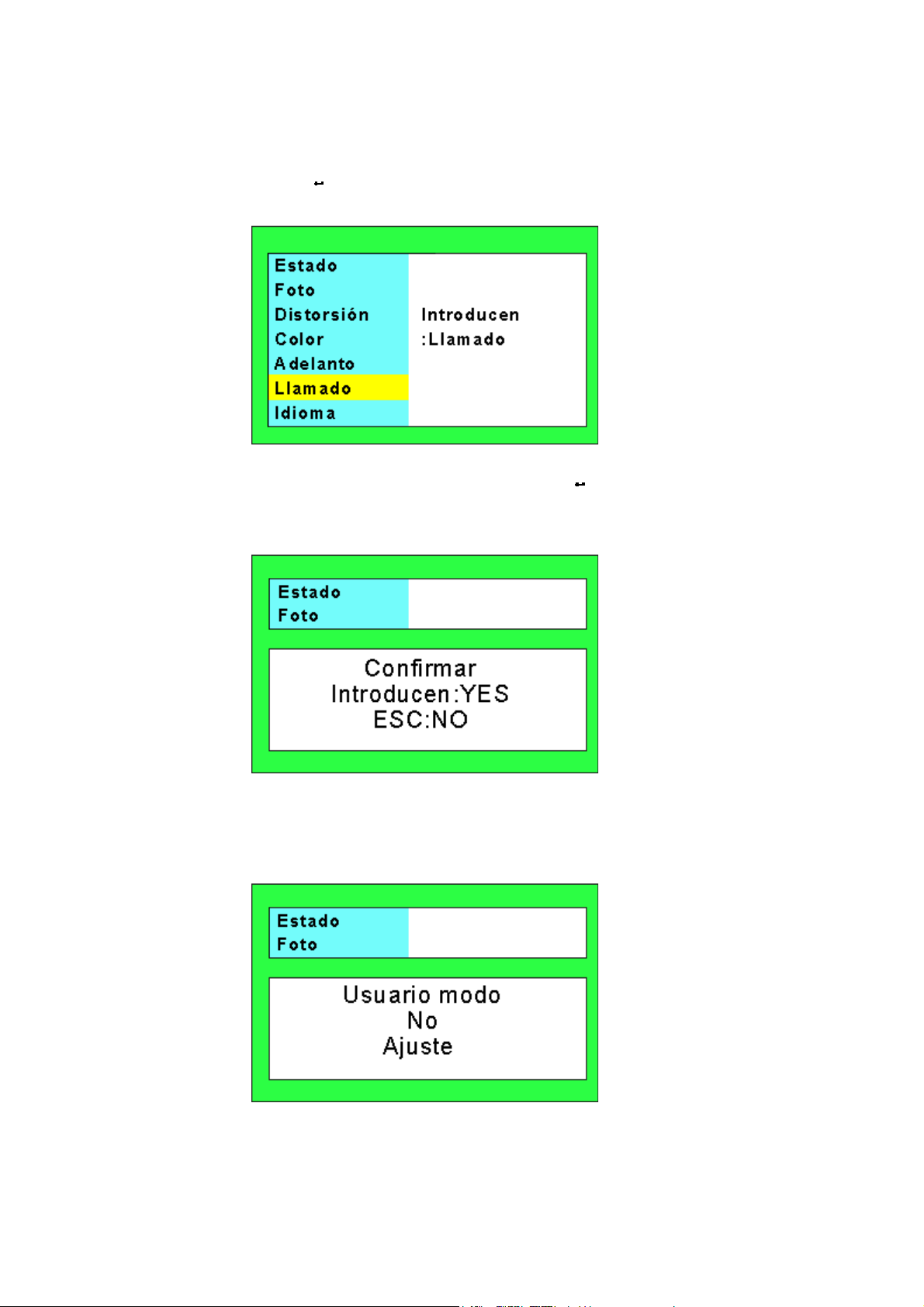

Controles OSD (Muestra En Pantalla)
(1) Oprima " " para abrir la función de menú En Pantalla. Aparecerán siete
funciones de ajuste en el menú En Pantalla.
Oprima el botón " " o " " para enrollar las selecciones en secuencia de
arriba a abajo como abajo.
Oprima " " para ingresar el ítem seleccionado o para activar los ajustes
preferidos.
Oprima "ESC" para salir del Menú En Pantalla o mover un nivel para arriba.
12
EX710F Guía del usuario
A. Estado
Para mostrar los datos de cronómetro existentes de
resolución y frecuencia.
B. Foto
a. Oprima " " o " " para seleccionar la posición Vertical y
Horizontal, tamaào Vertical y Horizontal.
b. Oprima " " para procesar.
c. Oprima " " o " " para la imagen preferida.
13
EX710F Guía del usuario
C. Distorsión
a. Oprima " " o " " para seleccionar Side-pin, Balance,
Keystone, Paralelo, Girar y Esquina.
b. Oprima " " para procesar.
c. Oprima " " o " " para la imagen preferida.

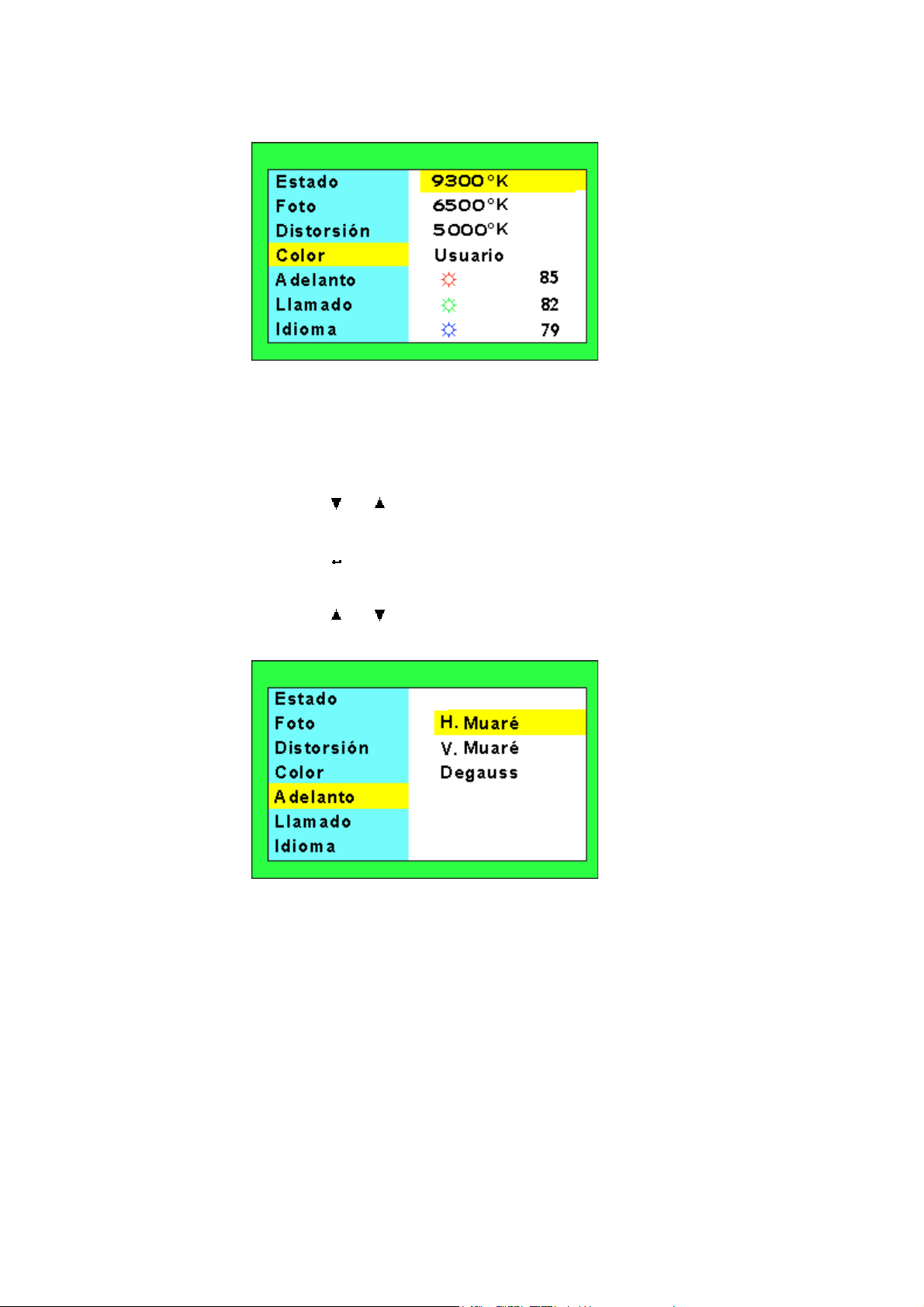

D. Color
a. Oprima " " o " " para seleccionar varias normas de
temperatura del color blanco.
b. En el ítem Usuario, oprima " " para confirmar el ajuste de
color en acción.
c. Oprima " " o " " para seleccionar Rojo, Verde y Azul, y
oprima "Ingresar" ("Enter") para procesar.
d. Oprima " " o " " para aumentar o reducir la densidad.
14
EX710F Guía del usuario
E. Adelanto
a. Oprima " " o " " para seleccionar Moire o Degauss.
b. Oprima " " para proceder.
c. Oprima " " o " " para la imagen preferida.
Advertencia :
1. Si las reducciones de muarú son demasiado fuertes, la
calidad de la imagen, o sea el enfoque y la estabilidad de
línea vertical se verán a veces afectados.
2. Se recomienda el ajuste apropiado para no afectar los
resultados de imagen.
15
EX710F Guía del usuario
F. Llamado
Oprima " " para la ventana de confirmación.
Confirme la acción de Memoria con oprimir el " " o cancele
la acción con oprimir el "ESC".
Si aparece esta ventana, significa que no se puede hacer
predefiniciones. (Solamente el modo de fábrica)
16
EX710F Guía del usuario
G. Idioma
Oprima " " o " " para seleccionar el Idioma solamente para
el OSD.
(2) Contraste/Brillo
Cuando el OSD está apagado, oprimir " " o " " ajustará el contraste o brillo .
17
Localización de fallos
otifique a su supervisor o póngase en contacto con el personal de servicio
N
cuando:
• Los cables elúctricos estún deshilachados o daàados.
• Se derrame líquido en el monitor.
• El monitor no funcione normalmente cuando se observan las
instrucciones de funcionamiento.
• El monitor se caiga o se daàe la caja del mismo.
EX710F Guía del usuario
ea esta lista de sugerencias de localización de fallos antes de llamar a un
L
centro de servicio autorizado.
Problema Quú Hacer
No hay Picture.
Asegúrese de que el control de energía está
en la posición ON (Encendido).
Verifique el cable elúctrico. Debe estar
completamente enchufado.
Si el Indicador de energía está en color ámbar,
significa que el ordenador ha puesto el monitor
en el modo de Ahorro de energía. (Vea
"Declaración de energía" bajo "Información de
referencia".)
18
EX710F Guía del usuario
No hay entrada de seàal.
La imagen no está
centrada o es demasiado
pequeàa o demasiado
grande.
La imagen se mueve de
arriba a abajo o no es
Es posible que la tarjeta de vídeo no estú
asentada correctamente. Asegúrese de que
estú completamente asentada en la ranura.
Asegúrese de que el cable de seàal está
apropiadamente conectado al cable del vídeo
u ordenador.
Active la función "Ahorro de energía".
Vea la sección "Controles y Ajustes". Necesita
ajustar el "Tamaào" y la "Posición" de la
imagen.
Asegúrese de que el cable de seàal estú
conectado de forma apropiada al cable del
estable.
La imagen es borrosa o
los colores se ven
manchados.
La imagen salta o tiene
una esquema de ondas.
vídeo o del ordenador.
Ajuste los controles de contraste y brillo.
En todos los modelos seleccione la función de
Degauss en el menú del control de OSD.
PRECAUCIÓN:
Permita un mínimo de 20 minutos antes de
apretar el botón Degauss nuevamente cuando
no cambia entre modos. NO SOSTENGA EL
BOTÓN APRETADO CONTINUAMENTE.
Aleje del monitor los dispositivos que pueden
estar causando interferencia elúctrica.
(Vea "Información FCC".)
Los bordes de la imagen
tienen curvas hacia
adentro o hacia afuera.
Vea la sección "Controles y Ajustes". Necesita
ajustar el "Efecto de distorción de imagen
lateral".
19
EX710F Guía del usuario
No hay Plug & Play.
Verifique que el sistema huúsped sea
compatible con la función Plug & Play.
Verifique si Windows 95 está instalado, y si la
clave del software para el Canal de
visualización de datos (DDC) está activada.
Determine si se está usando el cable de
transmisión desmontable del fabricante
original (D-Sub 15 pin solamente).
20
EX710F Guía del usuario
Declaración de energía
ste monitor está equipado con una función de ahorro de energía que
E
soporta la norma de Seàalización de gestión de energía de visualización
VESA (DPMS) indicada a continuación. Para cumplir con los requisitos de la
especificación NUTEK 803299/94/96, el monitor debe conectarse a un
ordenador que tambiún soporte VESA DPMS.
1. NORMA VESA DPMS
Sinc. - H Sinc. - V Vídeo Estado
Apagado Encendido Negro En espera
Encendido Apagado Negro Suspendido
Apagado Apagado Negro Apagado
2. CONSUMO DE ENERGÍA
NUTEK
Función. normal
Modo A1 de
ahorro de
energía
Modo A2 de
ahorro de
energía
Estado
VESA
Encend Verde < 100W
Suspen Ámbar < 15W
Apagado Ámbar < 5W
Indicador
LED
Consumo de
potencia
21
Especificaciones
EX710F Guía del usuario
Tubo de imagen
Dist. entre ptos.
Seàal de entrada
Frec. de explor. (automática)
17" (área de visibilidad diagonal 16") ,FLAT
CRT. La base giratoria y con capacidad de
inclinación permite usar el monitor en un
ángulo de visión óptima, antideslumbrante,
antireflejos, fosforo corto antiestatico, medio
de la persistencia .
0,25 / 0,20(Horizontal) mm
Pico analogico 0,7V al pico TTL separada
positivo o negativa
Horizontal: 30 a 97 kHz
Vertical: 50 a 160 Hz
Resol. máx.
sin entrelace
Colores de pant.
Índ. pixel vídeo
Plug & Play
Aliment. energía
Consumo máx. de energía
Dimensiones, mm
Peso kg.
1600 x 1200
Colores ilimitados de entrada análoga
202 MHz
Canal de Presentación de Datos (DDC) 1/2B
100-240VAC
50/60Hz (automática)
100W
412(An) x 415(Al) x 417(P)
16,5kgs (Bruto), 19,2kgs (Neto)
22
EX710F Guía del usuario
Ambiente
Consideración
Las especificaciones están sujetas a cambios sin previo aviso.
Funcionamiento
Temperatura: 0°C a 35°C
Humedad: 20% a 80%
Almacenamiento
Temperatura: 0°C a 60°C
Humedad: 10% a 90%
23
Información de referencia
ste monitor a color soporta múltiples plataformas de operación como los
E
ordenadores de la familia Macintosh y compatibles de IBM. Esta sección le
provee información detallada sobre la asignación de pin del conector D-Sub y
la tabla de cronometraje predefinido de las normas de vídeo comúnes.
Asignaciones de los pins de conexión
EX710F Guía del usuario
Seàal Conector de 15 pin mini d-sub
Vídeo rojo 1
Vídeo verde 2
Vídeo azul 3
Sinc. horizontal
Sinc. vertical 14
Tierra 4,6,7,8,10,11
13
Sin conexión 5,9
SDA (DDC) 12
SCL (DDC) 15
24
EX710F Guía del usuario
Nota: Este monitor está equipado con capacidad Plug &
Play (VESA DDC 1/2B). Para utilizar esta capacidad, tu
tarjeta gráfica y sistema anfitrión deben ser compatibles
a Plug & Play tambiún. Al enchufarse
adecuadamente(Plug), la tarjeta gráfica y sistema anfitrión (Play)
automáticamente identificará, configurará, y sobre todo, optimizará las
capacidades del monitor, para proveer la instalación y configuración fáciles y
sencillas.
Tabla de Cronometraje predefinido
Nota: Este monitor está equipado con un micro-procesador que permite el
usuario configurar su propio modo(s) preferido más allá del modo estándar
alistado abajo.
Para reducir la fatiga ocular, se recomienda elegir los modos de renovación
más alta disponible.
Modo
Predefinido
640x480@60Hz VGA 31,5 60
640x480@85Hz VESA 43,3 85
720x400@70Hz VGA 31,5 70
800x600@75Hz VESA 46,9 75
800x600@85Hz VESA 53,7 85
1024x768@75Hz VESA 60 75
Estándar FH (KHz) FV (Hz)
1024x768@85Hz VESA 68,7 85
1280x1024@75Hz VESA 80 75
1280x1024@85Hz VESA 91,1 85
25
Loading...
