EX700F Руководство Пользователя
Руководство Пользователя
EX700F
1
EX700F Руководство Пользователя
Оглавление
1. Инструкция по мерам предосторожности 3
2. Рекомендации по оптимальному использованию 7
3. Введение 8
4. Установка 9
5. Настройка и регулировка 12
6. Поиск неисправностей 19
7. Сведения по энергопитанию 21
8. Технические условия 22
9. Справочная информация 24
2
EX700F Руководство Пользователя
Инструкция по мерам предосторожности
Заявление ФЕДЕРАЛЬНОЙ КОМИССИИ ПО
КОММУНИКАЦИЯМ США (FCC)
то оборудование было протестировано на соответствие ограничениям
Э
для цифровых устройств класса Б , определённого Части 15
нормативами ФКК. Эти ограничения разработаны для обеспечения
соответствущей защиты от вредных помех при бытовом использовании.
Это оборудование создает, производит и может излучать энергию в
радиодиапазоне и, при установке и использовании в нарушении
прилагаемых инструкций, может создавать вредные помехи радиосвязи.
Тем не менее, отсуствие помех по установке в каждом случае не
гарантируется. Если это оборудование создает вредные помехи приему
радио и телепрограмм, что может быть определено путем его
повторного включения и выключения , пользователю рекомендуется
попытаться устранить помехи одной или несколькими из
нижеследующих мер:
• Переместить приёмную антенну.
• Увеличить взаимные расстояние и изоляцию между данным
оборудованием и приемником.
• Подключить данное оборудование к розетке электроцепи,
отличной от той, к которой подключен приемник.
• Обратиться за помощью к дилеру или опытному
телерадиотехнику.
Внимание:
Если экранированный шнур питания поставляется в комплекте с данным
монитором, это необходимо для соответствия нормам излучения ФКК и
предотвращения создания помех теле- и радиоприему. Только
экранированны е кабели могут использоваться для подключения
входных/выходных устройств к данному оборудованию. Любые
изменения, проведённые без явного согласия стороны, ответственной за
соответствие стандартам, могут привести к аннуляции Вашего права на
использование данного оборудования.
3
EX700F Руководство Пользователя
Заявление по соответствию европейским стандартам
(CE)
анное устройство соответствует требованиям EMC (ЭМС --
Д
Электромагнетическая совместимость), и с Директивой по низкому
напряжению.
Меры предосторожности
1. Внимательно прочтите все нижеследующие инструкции и сохраните их
для дальнейшего использования.
2. Установите продукт на вращающуюся подставку перед началом
эксплуатации.
3. Данные по напряжению и частоте электросети указаны на задней
части продукта. Не подключайте к источникам с любым другим
вольтажом и/или частотой. Следуйте всем указаниям и обозначениям на
продукте.
4. Отключайте продукт от электросети перед стиранием пыли и прочих
загрязнений влажной тряпкой. Не используйте жидкие или аэрозольные
очистители
5. Сохраняйте от воздействия дождя и сырости.
6. Не устанавливайте продукт на неустойчивые тележку, подставку или
стол. Падение может серьезно повредить продукт.
7. Не закрывайте вентиляционные отверстия тканью или другими
материалами. Также, не помещайте продукт в непосредственной
близости от радиаторов или обогревателей. Продукт не может быть
встроен без обеспечения соответствующей вентиляцией.
4
EX700F Руководство Пользователя
8. Для Вашей безопасности данный продукт оснащён 3-ёхвилочным
штепселем с заземлителем и может быть подключен только к
соответствующей розетке. В случае отсутствия таковой, обратитесь к
электрику с целью замены на новую. Не пренебрегайте своей
безопасностью. Для источника постоянного тока с напряжением 230
используйте шнур питания со штепселем, имеющим приставку Tandem
Blade. Для соответствия нормам безопасности в различных регионах
мира, используйте подходящий шнур питания:
А. Северная Америка: Используйте шнур питания,
упомянутый в списках UL и сертифициро- ванный CSA.
Б. Германия: Используйте шнур питания,
сертифицированный VDE.
В. Северная Европа: Используйте шнур питания,
сертифицированный SEMKO, NEMKO, DEMKO или
FIMKO.
Г. Другие регионы: Используйте шнур питания,
соответствующий местной сети питания и используемому
типу электророзетки.
Обычно, производитель поставляет соответствующий
шнур питания вместе с продуктом. Тем не менее, в
некоторых случаях при перепродаже или перевозе в
географический регион с отличными электросетью и
требованиями по безопасности, обратите должное
внимание на выбор соответствующего шнура питания.
Штепсель шнура питания предназначен для отключения
от электросети, при этом розетка должна находиться в
доступной близости к данному оборудованию.
9. Не помещайте никакие предметы и избегайте наступания на шнур
питания.
5
EX700F Руководство Пользователя
10. Не помещайте никакие предметы внутрь данного продукта через
отверстия в корпусе, так как это грозит поражением током или
возгоранием при соприкосновении с источниками высокого напряжения и
возможном коротком замыкании. Категорически избегайте контакта
продукта с жидкостями.
11. Не пытайтесь устранять неисправности своими силами, рискуете. Не
открывайте корпус самостоятельно, так как при этом Вы пдвергаете себя
риску контакта с электричеством высокого напряжения. Предоставьте
обслуживание специально обученному персоналу
12. Отключите данный продукт от электросети и обратитесь к
квалифицированным специалистам в следующих случаях:
А. При повреждении шнура питания.
Б. При разлитии жидкости на на продукт.
В. Если продукт подвергся воздействию дождя или воды.
Г. Если продукт не функционирует нормально,
настраивайте только устройства управления, указанные в
инструкции по эксплуатации, так как настраивание других
устройств может привести к серьезным нарушениям в
работе продукта и возврат продукта в нормальное
состояние может потребовать длительного ремонта
квалифицированным техником.
Д. При падении продукта или повреждении корпуса.
Е. При заметных изменениях в работе продукта,
требующих техобслуживания.
Внимание : Настоящие требования по безопасности указаны на
маркировке на задней части монитора.
6
EX700F Руководство Пользователя
Рекомендации по оптимальному использованию
ри установке и использовании монитора, для оптимального
П
использования обратите особое внимание на следующее:
• Не используйте монитор на ярко освещённом фоне и избегайте
прмого попадания солнечного или любого другого света на экран.
• Монитор следует помещать слегка ниже уровня глаз под
оптимальным углом в 10°C - 15°C.
• Настройте яркость монитора в соответствии с условиями
освещения в рабочем помещении.
• Для оптимального фокуса контраст может быть установлен на
максимальном уровне только при очень низком входящем
сигнале. Также настравайте яркость так, чтобы общий фон
экрана был едва заметен.
• Обеспечьте необходимую вентиляцию монитора для
эффективного охлаждения.
• Не допускайте, чтобы монитор или любые другие тяжелые
предметы находились на шнуре питания. Повреждение шнура
питания может привести к возгоранию или поражению током. Не
дпускайте близости монитора к трансформаторам,
электромоторам и любым другим источникам магнитного поля.
• Не используйте монитор во влажных, пыльных или загрязненных
местах.
• Соблюдайте максимальную осторожность при транспортировке.
ВНИМАНИЕ
• Не скребите и не стучите по корпусу ручками, отвертками и
подобными предметами.
• Очищайте поверхность ЭЛТ с помощью мягкой тряпки и не
используйте растворы или стеклоочистители, содержащие
абразивные частицы, алкоголь или щелочь.
7
Введение
анный монитор является мнгочастотным монитором с высокой
Д
разрешающей способностью для IBM -совместимых ПК и Макинтош
компьютеров и систем рабочих станций. Монитор оборудован
микропроцессорным управлением и обладает мнгочастотной
сканирующей способностью, что позволяет обеспечивать максимальную
EX700F Руководство Пользователя
межплатформную совместимость.
данном мониторе использованы новейшие технологии, включая Flat
В
CRT, улучшающий четкость изображения и передачу цвета.
Полнофункци- ональный цифровой онтроль и Экранный Дисплей (ЭД)
обеспечивают легкую настройку геометрии изображения и цвета для
различных режимов изображения с точностью монитора с
фиксированной частотой. Эргономика монитора в дополнение к удобным
настройке и компоновке, включает низкий уровень электрической и
магнитной эмиссии для соотвествия шведскими параметрами MPR II и
TCO.
онитор также оснащен энергосберегающими функциями в соотвествии
М
cо стандартом энергосбережения VESA.
8
Установка
Распаковка
иже приведен лист компонентов, поставляемых в одном комплекте.
Н
Сохраняйте заводскую упаковку для возожной последующей пересылки
EX700F Руководство Пользователя
или транспортировки.
Цветной монитор с
наклоняемой/поворачивающейся
подставкой и сигнальным
кабелем
Шнур питания
Инструкция по эксплуатации /
Драйвер CD
Установка системы
1. Выключите систему и всю периферию.
2. Отключите все кабели.
3. Осторожно установите монитор нижней стороной вверх.
4. Затем осторожно установите монитор правой стороной вверх.
5. Подсоедините сигнальный кабель монитора к Вашему ПК.
9
EX700F Руководство Пользователя
6. Подключите шнур питания монитора.
7. Подключите шнур питания компьютера.
Съем наклоняемой/поворачивающейся (НП) подставки

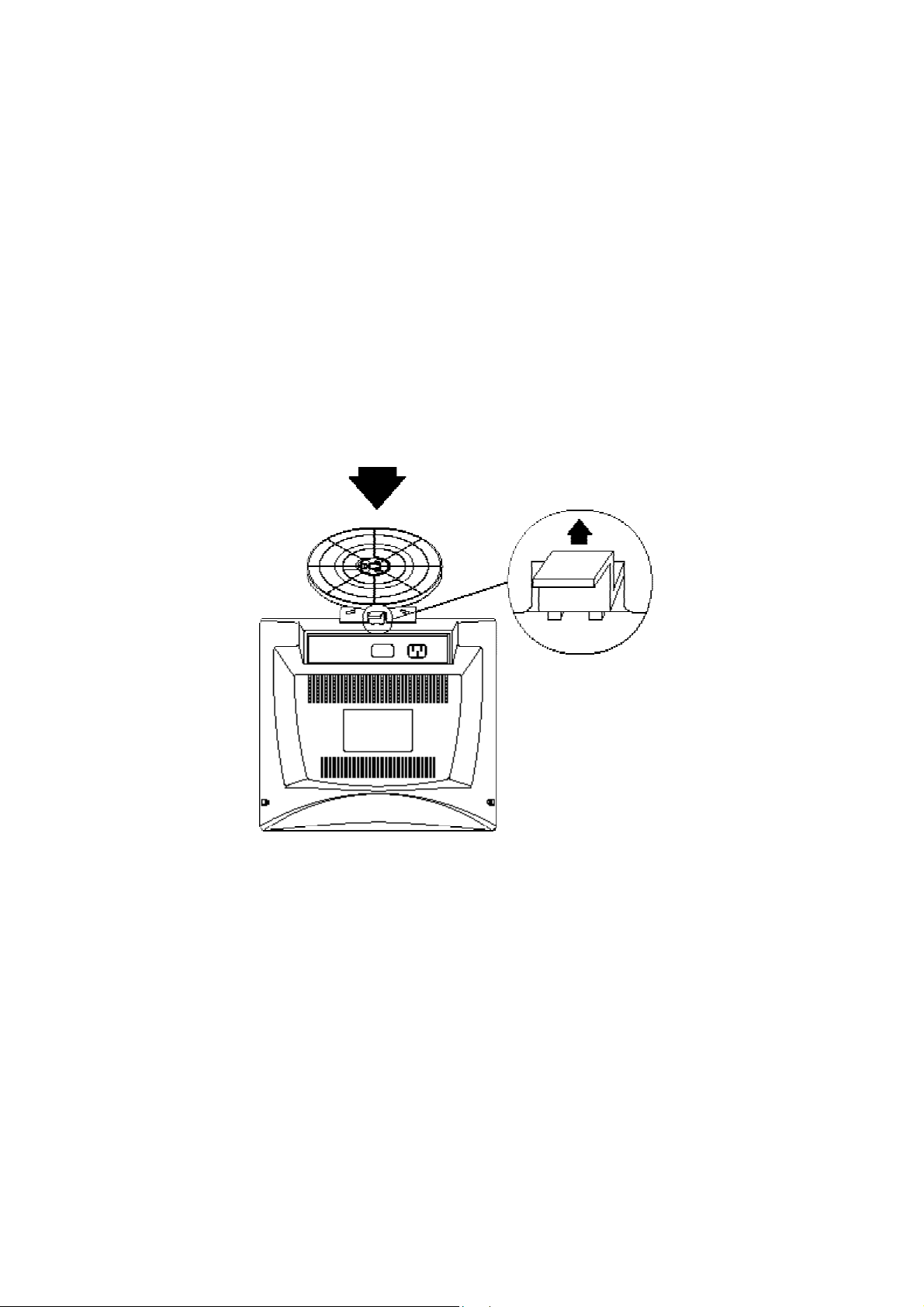

1. Надавите на защёлки, не отпуская.
2. Потяните НП подставку к задней части монитора и поднимите вверх
для освобождения нижней части подставки.
10
EX700F Руководство Пользователя
Установка наклоняемой/поворачивающейся подставки
1. Выровняйте нижнюю часть подставки по отношению к пазам на
нижней части монитора и вставьте нижнюю часть подставки в пазы.
2. С силой потяните подставку к передней части монитора до щелчка
защёлок и их фиксации в заблокированном положении.
11
Настройка и регулировка
о установке системы прочтите инструкции в этом разделе для
П
ознакомления с эффективным испльзованием монитора. Здесь Вы
узнаете о различных операциях по регулировке и настройке монитора в
EX700F Руководство Пользователя
соответствии с Вашими предпочтениями.
Регуляторы на передней панели
1. Сеть.
Предназначен для включения и выключения монитора.
2. Жидкокристальный (ЖК) индикатор Сеть.
Принимает зеленый цвет при включенном мониторе,
янтарно-желтый - в энергосберегающем режиме.
3. Кнопка ввода ( )
Включение Экранного Дисплея (ЭД) с мануальными и
выборными функциями.
12
EX700F Руководство Пользователя
4. КНОПКИ РЕГУЛ И РОВКИ
Регулировка параметров выбранной функции.
5. Кнопка Выход "ESC"
Выключение ЭД или обход функции.
Примечание по энергосбережению:
Данный монитор оборудован автоматическим энергосберегающим
устройством, совместимым с любым компьютером,
соответствующим стандарту VESA DPMS. Устройство
соответствует стандарту ENERGY STAR.
Работа с ЭД Настройка

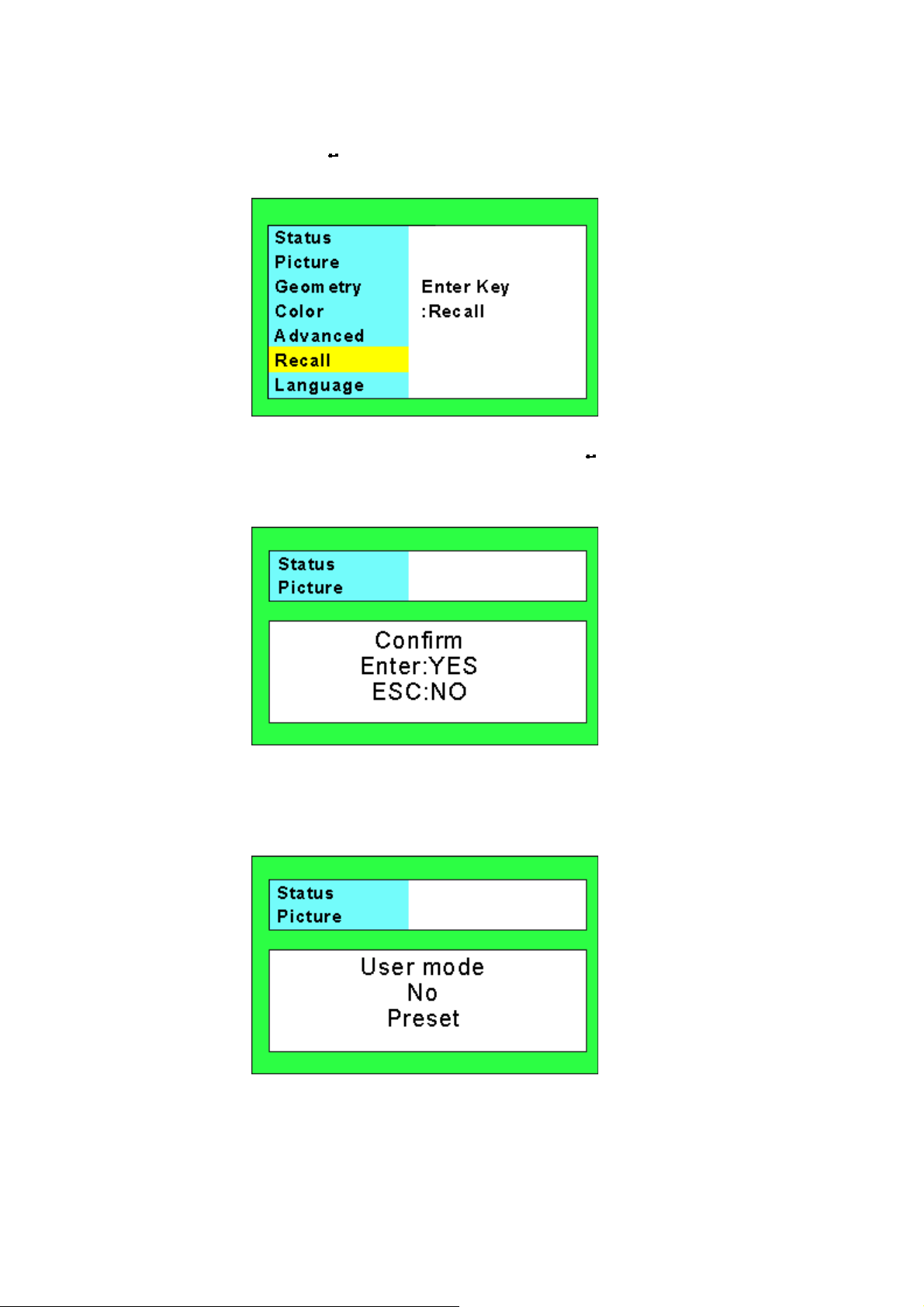

(1) Нажмите " " для включения меню ЭД с семью функциями настройки.
Нажмите кнопку " " или " " для прокрутки меню, как показано ниже.
Нажмите " " входа в выбранное меню или активизации предпочитаемых
настроек.
Нажмите "ESC" для выхода из меню ЭД или перехода на один уровень
выше.
13
EX700F Руководство Пользователя
A. Status (Статус)
Показывает разрешение и частоту на данный момент.
B. Picture (Изображение)
1. Нажмите " " или " " для выбора настройки
вертикального или горизонтального положения, а также
широты и высоты экрана.
2. Нажмите " " для исполнения выбора.
3. Нажмите " " или " " для настройки изображения.
14
EX700F Руководство Пользователя
C. Geometry (Геометрия)
1. Нажмите " " или " " для выбора настройки Side-pin
(Линейность по вертикали), Balance (Баланс), Keystone
(Трапецеидальное искажение), Parallel (Параллельность)
и Rotate (Поворот изображения) .
2. Нажмите " " для исполнения выбора.
3. Нажмите " " или " " для настройки изображения.
D. Color (Цвет)
1. Нажмите " " или " " для выбора настройки различных
стандартов теплоты цвета.
2. Нажмите " " для подтверждения операции по
настройке цвета.
3. Нажмите " " или " " для выбора настройки Red
(Красный), Green (Зелёный) и Blue (Голубой), затем
нажмите " " для исполнения выбора.
4. Нажмите " " или " " для настройки интенсивности
цвета.
15
EX700F Руководство Пользователя
E. Advanced (Дополнительно)
1. Нажмите "
(Муар), Converge (Сходимость) или Degauss
(Дегауссирование).
2. Нажмите " " для подтверждения выбора.
3. Нажмите " " или " " для настройки изображения.
" или " " для выбора настройки Moire
Предостережение:
1. Если функция сокращения муара использована
слишком сильно, то качество изображения, то есть
фокусировка и вертикальная стабильность линий
ухудшатся
2. Для сохранения хорошего качества изображения
рекумендуется правильная регулировка
16
EX700F Руководство Пользователя
F. Recall (вызов)
Нажмите " " для подтверждения выбора window.
Подтвердите операцию Вызов нажатием the " " или
отмените нажатием "ESC".
Появление подобного окна означает, что данный режим
не доступен для настройки (только заводская настройка).
17
EX700F Руководство Пользователя
G. Language (язык)
Нажмите " " или " " для выбора языка ЭД.
(2) Contrast/Brightness (контраст/яркость):
При выключенном дисплее " " или " " используются для настройки
яркости и контраста.
18
Поиск неисправностей
ведомьте администратора или обслуживающего техника в следующих
У
случаях:
• При поврежденном индикаторе сети.
• При попадании жидкости на монитор.
• При нарушениях в работе монитора, возникших несмотря на
EX700F Руководство Пользователя
следование инструкциям по пользованию.
• При падении монитора или повреждении его корпуса.
рочтите список способов устранения неисправностей перед
П
обращением к помощи авторизованного сервисного центра.
Неисправность Способ устранения
Отсутствует
изображение.
Отсутствует входящий
Янтарно-жёлтый цвет индикатора сети
означает, что монитор находится в
энергосберегающем режиме. (См. ”Сведения
по энергопитанию”)
Проверьте подключение видеокарты.
сигнал.
Несцентрованное,
слишком большое или
слишком маленькое
изображение.
прокручивается или
неустойчиво.
Включите "Энергосберегающий" режим.
Настройте "Size" (размер) и "Position"
(положение) как указано в разделе
"Настройка и регулирвка".
Убедитесь, что сигнальный кабель правильно
подключён к видеокарте или компьютеру.
19
EX700F Руководство Пользователя
Нечёткое изображение
или цвет.
подпрыгивает или
"волнит".
Настройте контраст и яркость.
На всех моделях нажмите на кнопку Degauss
один раз.
(ПРЕДУПРЕЖДЕНИЕ: Минимальный
интервал 20 минут должен существовать
перед размагничивать кнопку нажимается
вторично когда не переключаясь между
способами. Не держите кнопку вниз
непрерывно.)
Уберите устройства,способные создавать
электрические помехи из непосредственной
близости к монитору. (См. "Меры
предосторожности от ФКК")
Края изображения
искривлены внутрь или
наружу.
Отсутствует
автоматическое
подключение
периферии к
компьютеру (Plug &
Play).
Настройте "Side pincushion" (линейность по
вертикали) как указано в разделе "Настройка
и регулирвка".
Убедитесь, что компьютер совместим с
системой Plug & Play.
Проверьте, установлен али ОС Windows 95 и
разблокированна ли функция Data Display
Channel (DDC).
Установите наличие заводского
отсоединяемого сигнального кабеля
(исключительно D-Sub-15 pin).
20
Сведения по энергопитанию
анный монитор оборудован энергосберегающей функцией
Д
поддерживающей стандарт VESA Display Power Management Signaling
(DPMS). Это означает что монитор должен быть подключён к компьтеру,
также поддерживающему VESA DPMS для выполнения требований по
условию 803299/94/96 NUTEK. Установка времени включения
энергосберегающего режима осуществляется встроенной программой.
Время между первой индикацией неактивности и включением
энергосберегающего режима А2 не должно превышать 70 минут.
1. Предложение VESA по энергоиспользованию
H. синх. V. синх. Видео Режим
EX700F Руководство Пользователя
ВЫКЛ ВКЛ Нет сигнала
ВКЛ ВЫКЛ Нет сигнала
ВЫКЛ ВЫКЛ Нет сигнала
Pезерв
Эконом
ВЫКЛ
2. Энергопотребление (120/230 Vac)
NUTEK
Нормальнаяработа
Энергосберегающий
режим А1
Энергосберегающий
режим А2
VESA
режим
ВКЛ Зеленый < 85W
Эконом Янтарно-жёлтый
ВЫКЛ Янтарно-жёлтый
ЖК индикатор Энергопотребление
< 15W
< 5W
21
Технические условия
EX700F Руководство Пользователя
Цветная ЭЛТ
Безбликовый Питч
Входящий сигнал
Частота сканирования
Maкс. разрешение
43.1 cm / 17" (16" дюймов - реальная используемая
поверхность) по диагонали, отклонение луча 90
градусов, безбликовая, неотражающая,
антистатическая.
0.25 / 0.20 (горизонтальная) mm
Видео: 0.7 Vp-p, аналоговый положительный
горизонтальная:
30 - 72 кГц автоматическая
вертикальная:
50 - 130 Гц автоматическая
1280 x 1024 пикселов, нечересстрочное
Цвет
Частота пикселов
Plug & Play
Энергопитание
Энергопотребление
Размеры
Вес
Аналоговый ввод, неограниченная гамма
110 MГц
DDC 1 / DDC 2B
100-240 VAC, 50/60 Гц (авторегулировка)
макс. 90W
412(ширина) x 415(высота) x 417(длина) мм
16.5 кг (брутто), 19.2 kgs (нетто)
22
EX700F Руководство Пользователя
Условия эксплуатации
Примечание:
Технические условия могут быть изменены без предварительного уведомления.
Рабочие
Температура: 0°C - 35°C
Влажность: 20% - 80%
Для хранения
Температура: -20°C - 60°C
Влажность: 10% - 90%
23
Справочная информация
анный монитор поддерживает многие операционные платформы,
Д
такие как IBM-совместимые и Макинтош. В этой разделе приведена
подробная информация о распределении контактов D-Sub соединителя
и таблицы предварительно заданной установки времени по основным
видеостандартам.
Распределение соединительных выводов
EX700F Руководство Пользователя
Вилка разъёма Mini D-15
Сигнал 15 Pin Mini D-Sub
Красный видео 1
Зелёный видео 2
Гол убой видео 3
Горизонтальный синх. 13
Вертикальный Sync 14
Заземление 4,6,7,8,10,11
Нет соединения 5,9
SDA (DDC) 12
SCL (DDC) 15
24
EX700F Руководство Пользователя
Примечание: Данный монитор оборудован функцией
Plug & Play (VESA DDC 1/2B). Для использования
этой функции, графическая карта и компьютер
должны быть Plug & Play совместимыми.При
правильном подключении (Plug), графическая карта и компьютер
автоматически (Play) опознают, сконфигурируют и, что наиболее важно,
оптимизипуют возможности монитора, обеспечивя тем самым
безпроблемные установку и настройку.
Таблица заданного тайминга
Примечание: Данный монитор оборудован микропроцессором,
позволяющим пользователю выбирать желаемый режим, в том числе,
неограниченный стандартными режимами, приведёнными ниже.
Для уменьшения нагрузки на глаза рекомендуется выбирать
максимальную частоту обновления.
Разрешение Формат
640x480@60Гц
640x480@85Гц
720x400@70Гц
800x600@75Гц
800x600@85Гц
1024x768@75Гц
VGA 31.5 60
VESA 43.3 85
VGA 31.5 70
VESA 46.9 75
VESA 53.7 85
VESA 60 75
Горизонтальная
частота (KГц)
регенерации (Гц)
Частота
1024x768@85Гц
VESA 68.7 85
25
Loading...
