CTEK 1087, CT5 POWERSPORT User guide

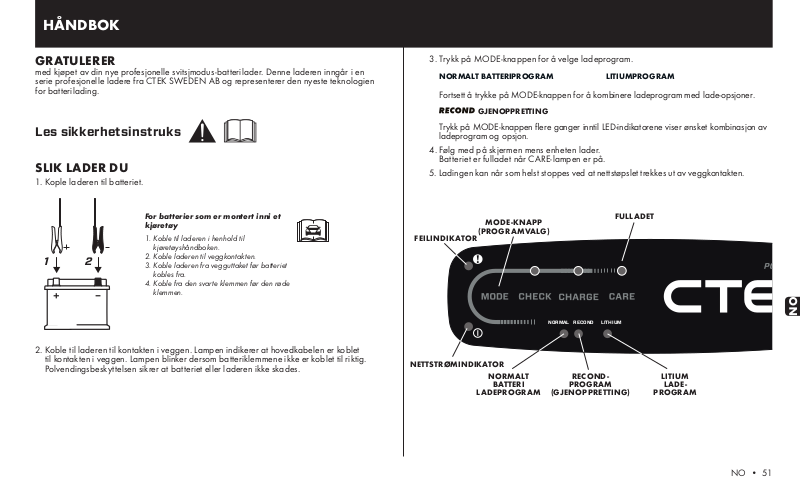

HÅNDBOK

GRATULERER

med kjøpet av din nye profesjonelle svitsjmodus-batterilader. Denne laderen inngår i en
serie profesjonelle ladere fra CTEK SWEDEN AB og representerer den nyeste teknologien
for batterilading.

Les sikkerhetsinstruks

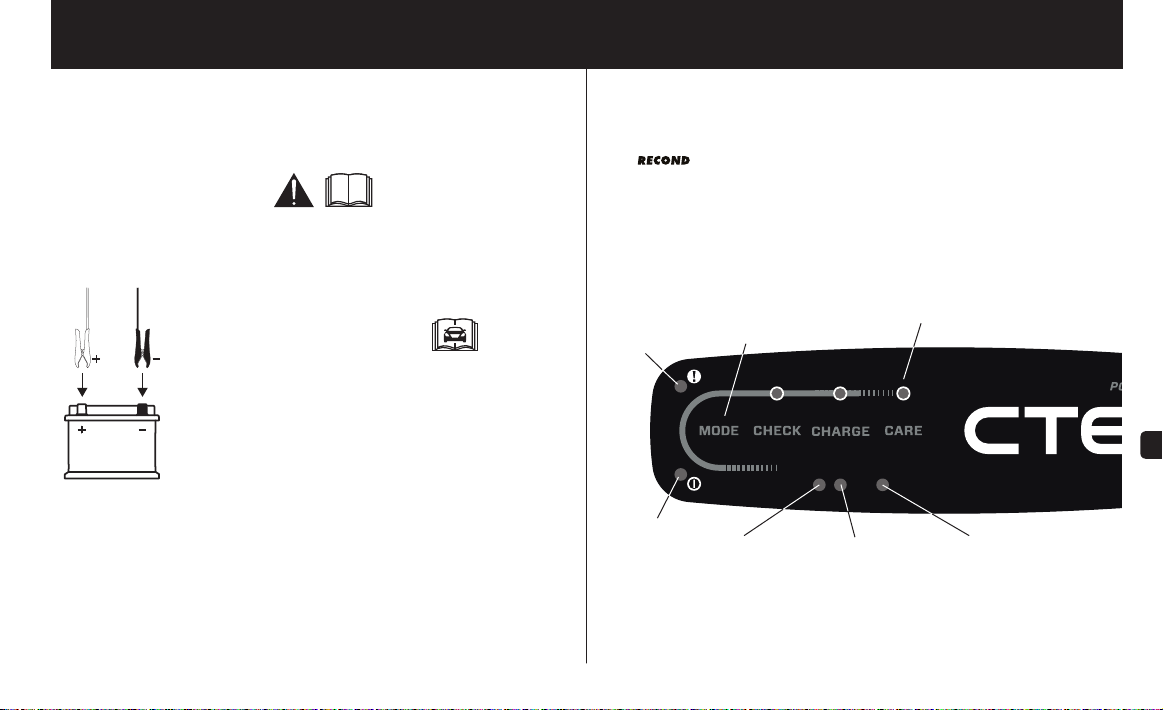

SLIK LADER DU

1. Kople laderen til batteriet.

For batterier som er montert inni et
kjøretøy

1. Koble til laderen i henhold til
kjøretøyshåndboken.

1 2

2. Koble til laderen til kontakten i veggen. Lampen indikerer at hovedkabelen er koblet
til kontakten i veggen. Lampen blinker dersom batteriklemmene ikke er koblet til riktig.
Polvendingsbeskyttelsen sikrer at batteriet eller laderen ikke skades.

2. Koble laderen til veggkontakten.

3. Koble laderen fra vegguttaket før batteriet
kobles fra.

4. Koble fra den svarte klemmen før den røde
klemmen.

3. Trykk på MODE-knappen for å velge ladeprogram.

NORMALT BATTERIPROGRAM LITIUMPROGRAM

Fortsett å trykke på MODE-knappen for å kombinere ladeprogram med lade-opsjoner.

GJENOPPRETTING

Trykk på MODE-knappen flere ganger inntil LED-indikatorene viser ønsket kombinasjon av
ladeprogram og opsjon.

4. Følg med på skjermen mens enheten lader.
Batteriet er fulladet når CARE-lampen er på.

5. Ladingen kan når som helst stoppes ved at nettstøpslet trekkes ut av veggkontakten.

MODE-KNAPP

FEILINDIKATOR

NETTSTRØMINDIKATOR

(PROGR AMVALG)

NORMALT

BATTERI

LADEPROGRAM

RECOND LITHIUMNORMAL

RECOND-

PROGR AM

(GJENOPPRETTING)

FULLADET

LITIUM

LADE-

PROGRAM

NO

NO • 51

BLY-SYRE

LADE-PROGRAMMER

Innstillinger gjøres ved å trykke på MODE-knappen. Det valgte programmet starter etter
rundt to sekunder. Det samme programmet blir valgt automatisk neste gang laderen
tilkobles.

Tabellen forklarer de ulike ladeprogrammene:

Program Forklaring

Normalt batteriprogram 14.4V/2.3A

Kun for blysyrebatterier.

Gjenoppretting 15.8V/0.9A

Bruk for å gjenopprette kapasiteten til WET og Ca/Ca-batterier. Fjern
batteriet en gang i året og etter grundig utlading for å maksimere levetid
og kapasitet.

KLART TIL BRUK

Tabellen viser beregnet tid det tar fra batteriet er tomt til det er 80 % ladet

BATTERISTØRRELSE (Ah)

5Ah
10Ah
15Ah
20Ah

TID INNTIL 80 % OPPLADET (TIMER)

2h
4h
6h
7h

25Ah 9h

NETTSTRØMINDIKATOR

Hvis nettstrømindikatoren lyser med

1. FAST LYS

Nettkabelen er koplet til veggkontakten.

2. BLINKENDE LYS

Laderen har gått i energisparemodus. Dette skjer hvis laderen ikke kan
registrere batterier innen 2 minutter.

FEILINDIKATOR

Lyser feilindikatoren, sjekk følgende:

1. Polaritetsfeil: Er laderens positive elektrode koblet til det
positive ladepunktet? Er laderens negative elektrode koblet
til det negative ladepunktet?

2. Er laderen tilkoplet et 12-voltbatteri?

3. Har ladningen blitt avbrutt i TRINN 1, 2 eller 5?

Trykk på MODE (modus)-knappen for å restarte laderen. Hvis ladningen
fortsatt avbrytes, er batteriet ...

CHECK: ...alvorlig sulfatert, og kan ikke lades. Det kan være nødvendig
å skifte ut batteriet.
CARE: ...ute av stand til å lades. Det kan være nødvendig å skifte ut
batteriet.

52 • NO

LEAD -ACID

1 2 3 4 5 6 7 8

15,8V 2,3A inntil 12,6V Økende spenning til

Tidsgrense: Maks 4t Maks 20t 16t 3 minutter 2t eller 6t 10 dager

14,4V. 2,3A

Synkende spenning

14,4V

Spenningsgrense

12V

Maks 15,8V

0,9A

13,6V

2,3A

12,7V–14,4V

2,3A–1,0A

Maks 1t puls

Auto-puls

24t

TRINN 1 AVSULFATERING

Detekterer sulfaterte batterier. Pulserende strøm og spenning, fjerner sulfat fra blyplatene i
batteriet og gjenoppretter batterikapasiteten.

TRINN 2 MYKSTART

Tester om batteriet kan lades opp. Dette trinnet hindrer at et defekt batteri blir forsøkt ladet.

TRINN 3 HOVEDLADING

Lader med maksimal strøm til rundt 80 % batterikapasitet er oppnådd.

TRINN 4 ABSORPSJON

Lader med fallende strøm inntil 100 % batterikapasitet er oppnådd.

TRINN 5 ANALYSE

Tester om batteriet holder på ladingen. Batterier som ikke holder på ladingen, må eventuelt
byttes ut.

TRINN 6 RECOND

Velg gjenopprettingsprogrammet RECOND for å utvide ladeprosessen med gjenoppretting.
Under gjenopprettingen brukes en høyere spenning som skaper kontrollert gassing i batteriet.
Gassingen blander batterisyren og gir batteriet energi tilbake.

TRINN 7 FLYT

Sørger for at batterispenningen holder seg på maksimal verdi ved hjelp av
konstantspenningslading (også kalt flytlading).

TRINN 8 PULS

Vedlikeholder batteriet ved 95–100% kapasitet. Laderen overvåker batterispenningen og
avgir en strømpuls når det er nødvendig for å holde batteriet fulladet.

NO • 53

NO

LITIUM

LADE-PROGRAMMER

Innstillinger gjøres ved å trykke på MODE-knappen. Det valgte programmet starter etter
rundt to sekunder. Det samme programmet blir valgt automatisk neste gang laderen
tilkobles.

Tabellen forklarer de ulike ladeprogrammene:

Program Forklaring

Litiumprogram 14,2V/2,3A

Kun for litiumbatterier.

BATTERIER MED "UNDERSPENNINGSVERN"

Enkelte litiumbatterier har et innebygd utladningsvern som kobler fra batteriet for at det
ikke skal lades ut for dypt. Dette forbyr laderen i å oppdage at et batteri er tilkoplet.
Batteriladeren må åpne underspenningsvernet for å overstyre dette. Det finnes to
muligheter tilgjengelige for å "vekke" batteriet - automatisk og manuell.
I løpet av den automatiske "oppvåkning"-perioden vil LED -en "CHECK" blinke inntil
ladeprogrammet startes, og LED-en "CHECK" er tent med stabilt lys. Automatisk
"oppvåkning" vil være aktiv i maksimalt 5 minutter.
Hvis laderen er i standbymodus etter 10 minutter (
automatiske oppvåkningen ikke vellykket. Prøv den manuelle oppvåkningen.
For å bruke den manuelle "oppvåkningen" trykk på modusknappen i omtrent 10 sekunder
for å forbikoble UVP (utladningsvernet). I løpet av "oppvåkning"-perioden vil LED-en
"CHECK" blinke inntil ladeprogrammet startes, og LED -en "CHECK" er tent med stabilt lys.
Hvis den manuelle oppvåkningen er mislykket, vil strøm-LED- en begynne å blinke etter
senest 10 minutter. Koble fra eventuelle parallellbelastninger fra batteriet og prøv på nytt.
Dersom ladingen ikke starter etter dette, kan det hende at batteriet må skiftes ut.

strøm-LED blinker), var den

NETTSTRØMINDIKATOR

Hvis nettstrømindikatoren lyser med

1. FAST LYS

Nettkabelen er koplet til veggkontakten.

2. BLINKENDE LYS

Laderen har gått i energisparemodus. Dette skjer hvis laderen ikke kan
registrere batterier innen 2 minutter.

FEILINDIKATOR

Lyser feilindikatoren, sjekk følgende:

1. Er plusskabelen fra laderen tilkoplet plusspolen på
batteriet?

2. Er laderen tilkoplet et 12-voltbatteri?

3. Har ladingen blitt avbrutt i "CHECK" eller "CARE"?

Start laderen på nytt med et trykk på MODE-knappen. Hvis ladingen
fortsatt blir avbrutt, er batteriet...

...kan ikke godta lading eller parallellbelastninger kan

CHECK:

være tilkoblet batteriet. Fjern parallellbelastningene og
start laderen på nytt med et trykk på MODE-knappen.
...Start laderen på nytt maksimalt 3 ganger. Dersom
ladingen ikke starter høy lading etter dette, kan det
hende at batteriet må skiftes ut.
...ikke i stand til å holde på ladingen, og må kanskje

CARE:

skiftes ut.

54 • NO

LITIUM

1 2 3 4 5 6 7 8

14,4V Maks

Time limit: 5 minutter 30 minutter 20t 4t 3 minutter 10 dager

14,2V/1,0A

Maks

14,2V/2,3A

Maks 14,2V Spenningsgrense

12,0 V

Maks

13,3V/2,3A

Maks

13,8V/2,3A

Puls starter ved 13,2 V.

Pulsstopp ved 1,1 A
eller ved tidsgrense.

Maks 1t puls

Auto-puls

10 dager

TRINN 1 VÅKNE

Les avsnittet om batterier med «under spenningsbeskyttelse» på forrige side.

TRINN 2 GODTA

Tester om batteriet kan lades opp. Dette trinnet forhindrer at ladingen fortsetter med et
defekt batteri.

TRINN 3 HOVEDLADING

Lader med maksimal strøm til rundt 90% batterikapasitet er oppnådd.

TRINN 4 ABSORPSJON

Lader med fallende strøm inntil 100% batterikapasitet er oppnådd.

KLART TIL BRUK

Tabellen viser beregnet tid det tar fra batteriet er tomt til det er 80 % ladet

BATTERISTØRRELSE (Ah)

5Ah
10Ah
15Ah
20Ah

TID INNTIL 80 % OPPLADET (TIMER)

2h
4h
6h
7h

25Ah 9h

TRINN 5 ANALYSE

Tester om batteriet holder på ladingen. Batterier som ikke holder på ladingen, må eventuelt
byttes ut.

TRINN 6

Ikke relevant.

TRINN 7 FLYT

Sørger for at batterispenningen holder seg på maksimal verdi ved hjelp av
konstantspenningslading (også kalt flytlading).

TRINN 8 PULS

Holder batteriet på 95-100% kapasitet. Etter at batteriet er fullt ladet, går laderen til
vedlikeholdsmodus for å holde batteriet fullt ladet.

NO • 55

NO

TEKNISKE SPESIFIKASJONER

Modellnummer
Nettspenning
Ladespenning
Minimum batterispenning
Ladestrøm
Nettstrøm
Re turst rø m*
Ri ppel**
Omgivelsestemperatur
Ladertype
Batterityper

Batterikapasitet
Størrelse
Kapslingsgrad
Vekt

*) Returstrøm er strømmen som tappes fra batteriet når laderen ikke er tilkoplet strømnettet.
CTEK-ladere har svært lav returstrøm.
**) Kvaliteten på ladespenning og ladestrøm er svært viktig. Høy strømrippel varmer opp
batteriet og har en aldringseffekt på den positive elektroden. Høy spenningsrippel kan
skade annet utstyr som er tilkoplet batteriet. CTEKs batteri-ladere gir svært ren spenning og
strøm, med lav rippel.

56 • NO

1087
220–240V~, 50–60Hz

14, 4V, 15,8V, 14, 2V
Bly-syre: 2,0V, Litium: 5,0V
2,3A maks

(ved full ladestrøm)

0,6A

rms

< 1,5Ah/måned
<4%

-20°C t il +50°C
Åtte trinns fullautomatisk ladeforløp
Alle typer 12V-blysyrebatterier (WET, MF, Ca/Ca,

AGM, GEL)
12V (4 celler) litiumbatterier (LiFePO

5 til 25Ah
168 x 65 x 38mm (L x B x H)
IP65
0,6kg

, LiFe, Li-iron, LFP)

4

BEGRENSET GARANTI

CTEK SWEDEN AB gir denne begrensede garantien til den opprinnelige kjøperen av dette
produktet. Den begrensede garantien kan ikke overføres. Garantien gjelder produksjons­feil og materialfeil i 5 år fra kjøpsdatoen. Kunden må returnere produktet til kjøpsstedet
sammen med kjøpskvitteringen. Garantien gjelder ikke dersom batteriladeren er blitt
åpnet, skjødesløst håndtert eller reparert av andre enn CTEK SWEDEN AB eller CTEKs
autoriserte representanter. Ett av skruehullene i bunnen av laderen er forseglet. Fjernes
eller ødelegges forseglingen, gjelder ikke garantien. CTEK SWEDEN AB gir ingen annen
garanti enn denne begrensede garantien og er ikke ansvarlig for andre kostnader enn de
som er nevnt ovenfor, dvs. ingen følgeskader. Dessuten er CTEK SWEDEN AB ikke bundet
til noen annen garanti enn denne garantien.

KUNDESTØTTE

CTEK tilbyr profesjonell kundestøtte: www.ctek.com. Den nyeste, reviderte brukerhånd­boken finnes på ww w.ctek.com. Via e-post: [email protected], via telefon: [phone]
80, via faks: [phone].
