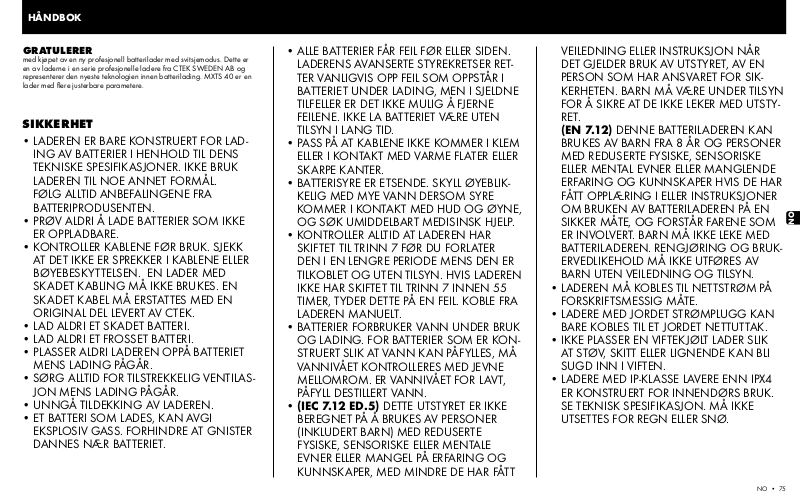

CTEK MXTS40, 1069 User guide

HÅNDBOK

GRATULERER

med kjøpet av en ny profesjonell batterilader med svitsjemodus. Dette er
en av laderne i en serie profesjonelle ladere fra CTEK SWEDEN AB og
representerer den nyeste teknologien innen batterilading. MXTS 40 er en
lader med flere justerbare parametere.

SIKKERHET

• LADEREN ER BARE KONSTRUERT FOR LAD­ING AV BATTERIER I HENHOLD TIL DENS
TEKNISKE SPESIFIKASJONER. IKKE BRUK
LADEREN TIL NOE ANNET FORMÅL.
FØLG ALLTID ANBEFALINGENE FRA
BATTERIPRODUSENTEN.

• PRØV ALDRI Å LADE BATTERIER SOM IKKE
ER OPPLADBARE.

• KONTROLLER KABLENE FØR BRUK. SJEKK
AT DET IKKE ER SPREKKER I KABLENE ELLER
BØYEBESKYTTELSEN. EN LADER MED
SKADET KABLING MÅ IKKE BRUKES. EN
SKADET KABEL MÅ ERSTATTES MED EN
ORIGINAL DEL LEVERT AV CTEK.

• LAD ALDRI ET SKADET BATTERI.

• LAD ALDRI ET FROSSET BATTERI.

• PLASSER ALDRI LADEREN OPPÅ BATTERIET
MENS LADING PÅGÅR.

• SØRG ALLTID FOR TILSTREKKELIG VENTILAS­JON MENS LADING PÅGÅR.

• UNNGÅ TILDEKKING AV LADEREN.

• ET BATTERI SOM LADES, KAN AVGI
EKSPLOSIV GASS. FORHINDRE AT GNISTER
DANNES NÆR BATTERIET.

• ALLE BATTERIER FÅR FEIL FØR ELLER SIDEN.
LADERENS AVANSERTE STYREKRETSER RET­TER VANLIGVIS OPP FEIL SOM OPPSTÅR I
BATTERIET UNDER LADING, MEN I SJELDNE
TILFELLER ER DET IKKE MULIG Å FJERNE
FEILENE. IKKE LA BATTERIET VÆRE UTEN
TILSYN I LANG TID.

• PASS PÅ AT KABLENE IKKE KOMMER I KLEM
ELLER I KONTAKT MED VARME FLATER ELLER
SKARPE KANTER.

• BATTERISYRE ER ETSENDE. SKYLL ØYEBLIK­KELIG MED MYE VANN DERSOM SYRE
KOMMER I KONTAKT MED HUD OG ØYNE,
OG SØK UMIDDELBART MEDISINSK HJELP.

• KONTROLLER ALLTID AT LADEREN HAR
SKIFTET TIL TRINN 7 FØR DU FORLATER
DEN I EN LENGRE PERIODE MENS DEN ER
TILKOBLET OG UTEN TILSYN. HVIS LADEREN
IKKE HAR SKIFTET TIL TRINN 7 INNEN 55
TIMER, TYDER DETTE PÅ EN FEIL. KOBLE FRA
LADEREN MANUELT.

• BATTERIER FORBRUKER VANN UNDER BRUK
OG LADING. FOR BATTERIER SOM ER KON­STRUERT SLIK AT VANN KAN PÅFYLLES, MÅ
VANNIVÅET KONTROLLERES MED JEVNE
MELLOMROM. ER VANNIVÅET FOR LAVT,
PÅFYLL DESTILLERT VANN.

• (IEC 7.12 ED.5) DETTE UTSTYRET ER IKKE
BEREGNET PÅ Å BRUKES AV PERSONER
(INKLUDERT BARN) MED REDUSERTE
FYSISKE, SENSORISKE ELLER MENTALE
EVNER ELLER MANGEL PÅ ERFARING OG
KUNNSKAPER, MED MINDRE DE HAR FÅTT

VEILEDNING ELLER INSTRUKSJON NÅR
DET GJELDER BRUK AV UTSTYRET, AV EN
PERSON SOM HAR ANSVARET FOR SIK­KERHETEN. BARN MÅ VÆRE UNDER TILSYN
FOR Å SIKRE AT DE IKKE LEKER MED UTSTY­RET.
(E N 7.12) DENNE BATTERILADEREN KAN
BRUKES AV BARN FRA 8 ÅR OG PERSONER
MED REDUSERTE FYSISKE, SENSORISKE
ELLER MENTAL EVNER ELLER MANGLENDE
ERFARING OG KUNNSKAPER HVIS DE HAR
FÅTT OPPLÆRING I ELLER INSTRUKSJONER
OM BRUKEN AV BATTERILADEREN PÅ EN
SIKKER MÅTE, OG FORSTÅR FARENE SOM
ER INVOLVERT. BARN MÅ IKKE LEKE MED
BATTERILADEREN. RENGJØRING OG BRUK­ERVEDLIKEHOLD MÅ IKKE UTFØRES AV
BARN UTEN VEILEDNING OG TILSYN.

• LADEREN MÅ KOBLES TIL NETTSTRØM PÅ
FORSKRIFTSMESSIG MÅTE.

• LADERE MED JORDET STRØMPLUGG KAN
BARE KOBLES TIL ET JORDET NETTUTTAK.

• IKKE PLASSER EN VIFTEKJØLT LADER SLIK
AT STØV, SKITT ELLER LIGNENDE KAN BLI
SUGD INN I VIFTEN.

• LADERE MED IP-KLASSE LAVERE ENN IPX4
ER KONSTRUERT FOR INNENDØRS BRUK.
SE TEKNISK SPESIFIKASJON. MÅ IKKE
UTSETTES FOR REGN ELLER SNØ.

NO • 75

NO

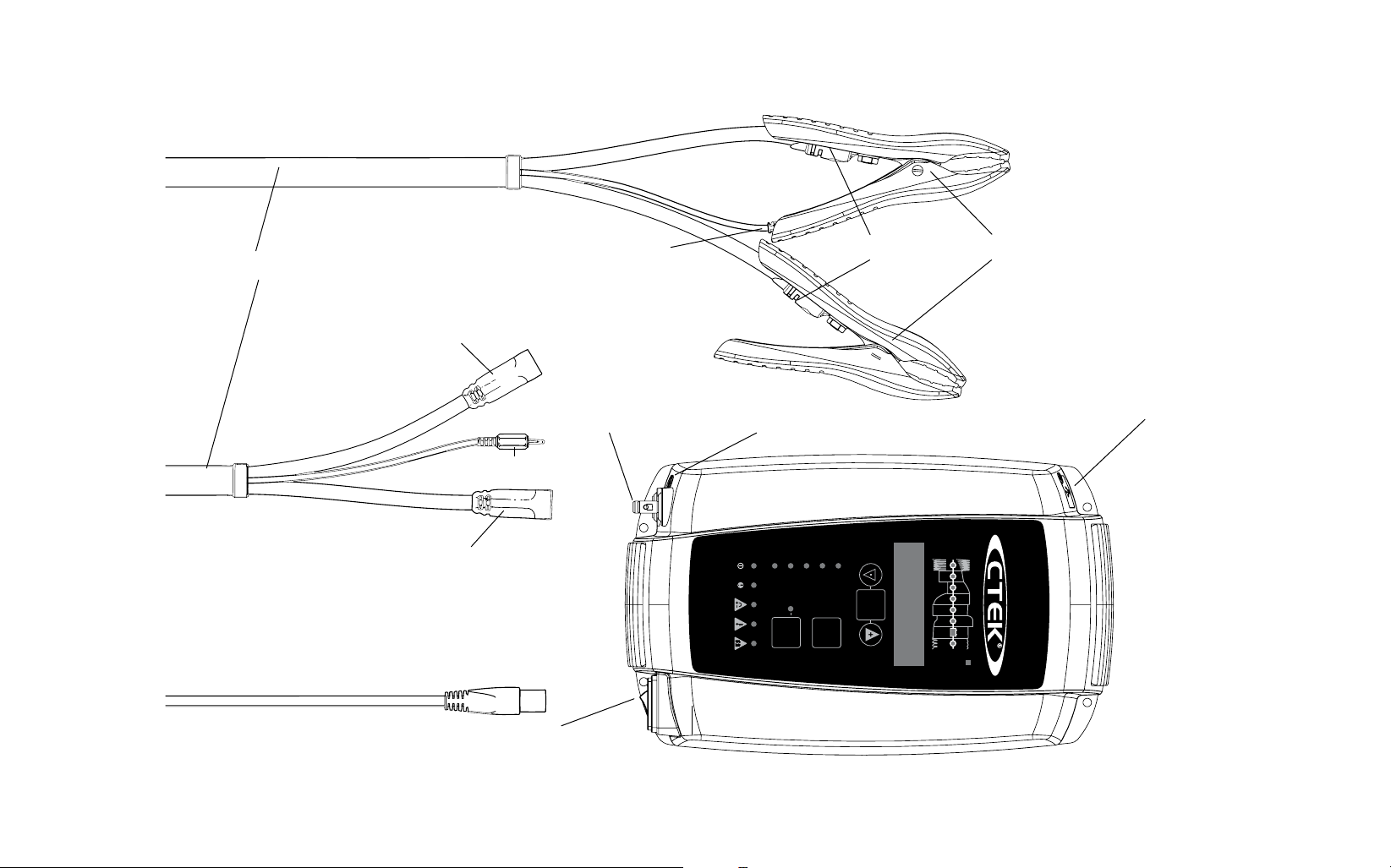

CORD SET PRO

CORD SET PRO
hunnkontakt +

Temperaturføler

KlemmerØye M6

76 • NO

Nettkabel

Temperaturføler
hannkontakt

CORD SET PRO
hunnkontakt -

Kontakt for nettkabel/
Strømbryter

Ladekabel
hannkontakt +/-

Hunnkontakt for
temperaturføler

BOOST

SUPPLY

Ca/Ca

STOP

START

STOP

USB-kontakt type B

NORMAL

AGM

SET

MODE

1 2 3 4 5 6 7 8

MXTS 40

24V/20A

12V/40A

HURTIGVEILEDNING

Lade opp ved bruk av de siste
programinnstillingene

5

Trykk på START/STOP­knappen for å starte ladingen

Trykk på START/STOP­knappen for å avbryte
ladingen

Slå på strømbryteren

4

1

Fest kablene
til laderen

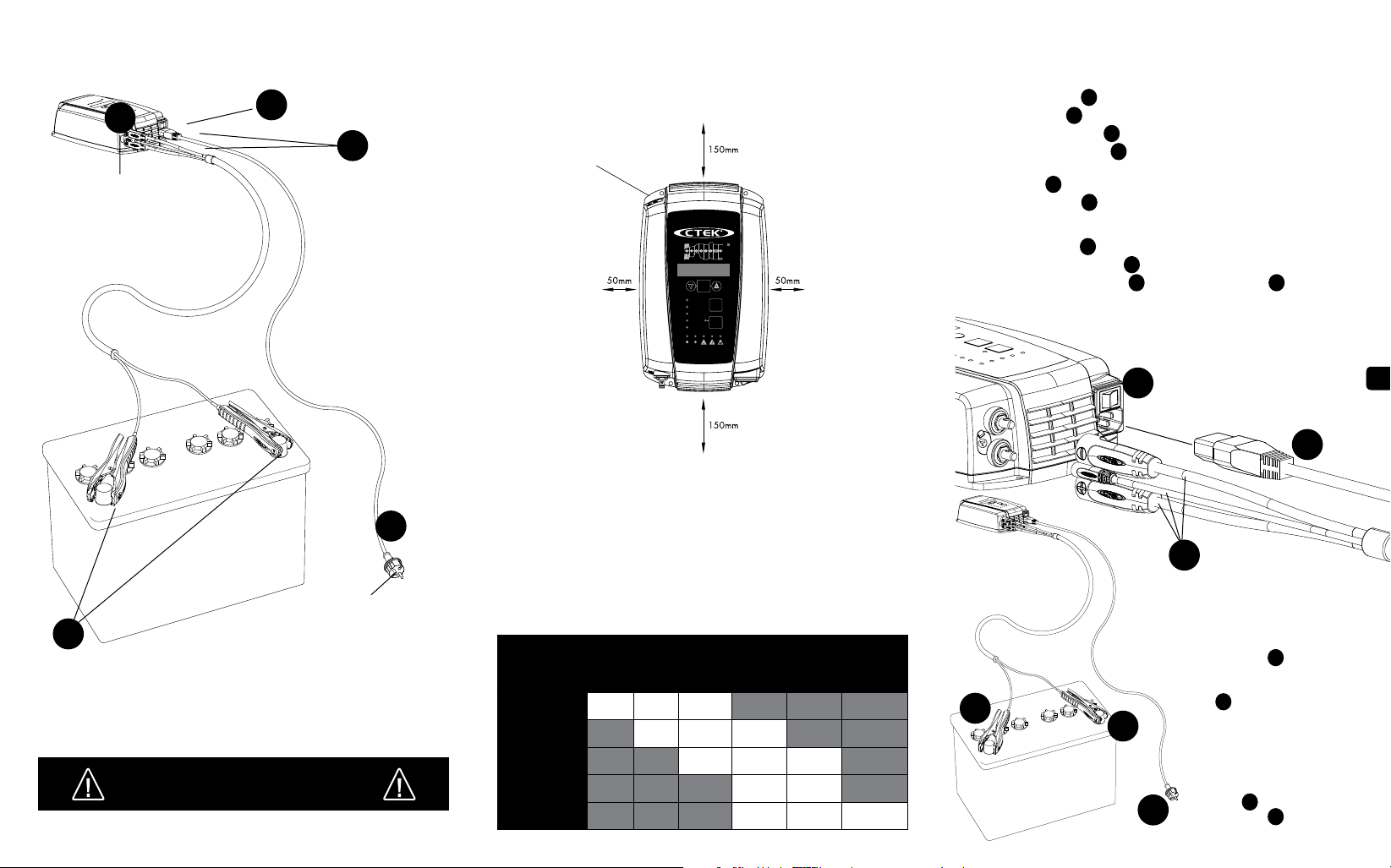

MONTERING

Når laderen skal monteres permanent, må den festes på en solid overflate.
Fest laderen med skruer i de fire hullene. Bruk egnede skruer eller
festeanordninger. Pass på at det er plass rundt laderen slik at den kan
kjøles ned av luften.

USB-KONTAKT TYPE B

MXTS 40

12V/40A
24V/20A

1 2 3 4 5 6 7 8

SET

NORMAL

MODE

AGM

Ca/Ca

BOOST

START

STOP

STOP

SUPPLY

KOBLE TIL KABLENE

På grunn av polvendingsbeskyttelsen tar ikke laderen skade dersom kablene
blir tilkoblet batteriet med feil polaritet.

•  Koble batterikabelen

• Koble nettkabelen

• Koble den røde klemmen

•  Koble den svarte klemmen

med temperaturføleren til laderen.

1

til laderen.

2

til plusspolen på batteriet.

3

til kjøretøyets chassis, med lengst mulig

4

avstand fra drivstoffrøret og batteriet.

• Koble laderen

• Slå på strømbryteren

til strømnettet.

5

.

6

KOBLE FRA KABLENE

• Slå av strømbryteren

•  Koble laderen fra strømnettet

• Koble fra den svarte klemmen

.

6

før du kobler fra batteriet.

5

før den røde klemmen

4

.

3

2

Koble laderen
til batteriet

Batterier og elektronikk vil skades dersom 12V-batterier

Koble laderen til
strømnettet*

*Strømpluggene kan variere avhengig av strømforsyning.

ADVARSEL!

lades med 24V-innstillinger..

6

NO

–

2

+

USB-KONTAKT TYPE B

3

Bare til service.
MERK: Må ikke brukes til lading av mobiltelefoner o.l.

KLAR TIL BRUK

Tabellen viser et anslag over hvor lang tid det tar å lade batteriet fra tomt
til 80 %.

BATTERISTØRRELSE

10Ah 20Ah 50Ah 100Ah 600Ah 1200Ah

5A 2 t 3 t 8 t

10A 2 t 4 t 8 t

20A 2 t 4 t 24 t

STRØM

30A 3 t 16 t

OPLADNING

40A 2 t 12 t 24 t

1

Batteriet i enkelte
kjøretøyer kan ha
plusspolen koblet til
jord

•  Koble den svarte
klemmen
på batteriet.

•  Koble den røde klemmen

til kjøretøyets chassis,

3

4

4

med lengst mulig avs
tand fra drivstoffrøret og
batteriet.

Koble fra kablene

•  Koble fra den røde klem
men

før den svarte

5

4

klemmen

til minuspolen

3

.

3

NO • 77

-

-

LADING

For at batteriene skal kunne lades opp på best mulig måte kan spenningen
og strømstyrken justeres. I tillegg kan temperaturkompensert lading velges.
Nedenfor kan du se hvordan du stiller inn parameterne for tilpasset lading.

1. Koble ladekablene til laderen

(se hurtigveiledningen)

2. Koble laderen til batteriet

(se hurtigveiledningen)

3. Koble laderen til strømnettet

4. Slå på strømbryteren

Nettstrømindikatoren lyser når nettkabelen er koblet til strømnettet.
Feilindikatoren lyser hvis batteriklemmene er tilkoblet med feil
polaritet. Polvendingsbeskyttelsen sikrer at batteriet og laderen ikke
tar skade.

5. Trykk på MODE (programvalg)-knappen for å velge
ladeprogram

6. Trykk på SET (Angi)-knappen for å stille inn
parameterne

7. Velg spenning

•Display (h) vil vise at spenningen (V) er valgbar.

•Display (V) vil blinke og vise angitt spenning.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

8. Velg strømstyrke

•Display (Ah og info) vil vise at strømstyrken (A) er valgbar.

•Display (A) vil blinke og vise angitt strømstyrke.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

9. Velg temperaturkompensasjon

•Display (h) vil vise at temperaturkompensasjon (T) er valgbar.

•Display (Ah og info) vil vise On/Off.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

10. Trykk på START/STOP-knappen for å starte
ladesyklusen eller på MODE (programvalg)-knappen
for å endre ladeprogram

11. Følg ladeprosessen på 8-trinnsdisplayet

Batteriet kan starte motoren når TRINN 4 lyser. Batteriet er fulladet
når TRINN 7 tennes.

12. Du kan stoppe ladingen til enhver tid ved å trykke på
START/STOP-knappen

13. Trykk på START/STOP-knappen for å starte
ladesyklusen

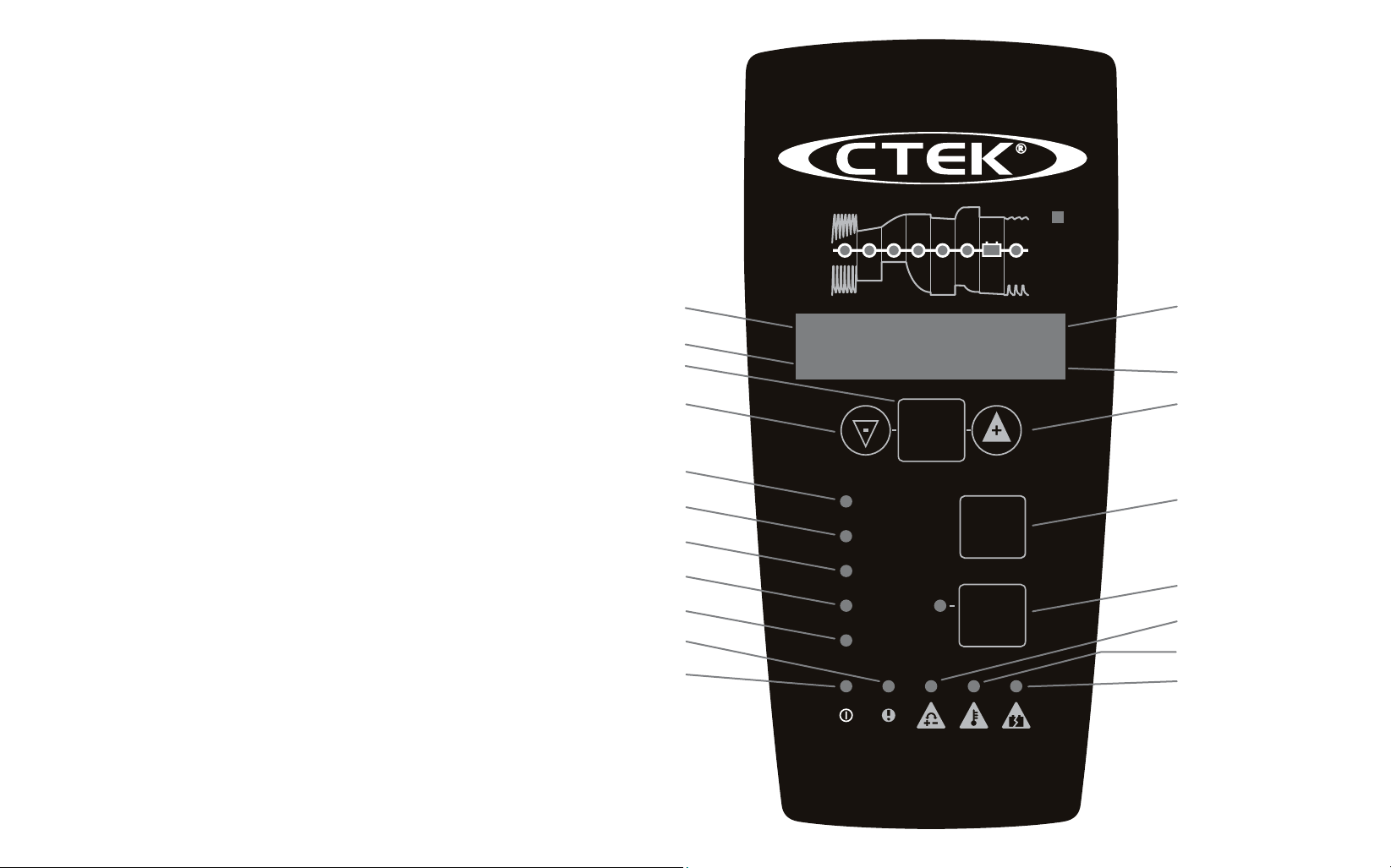

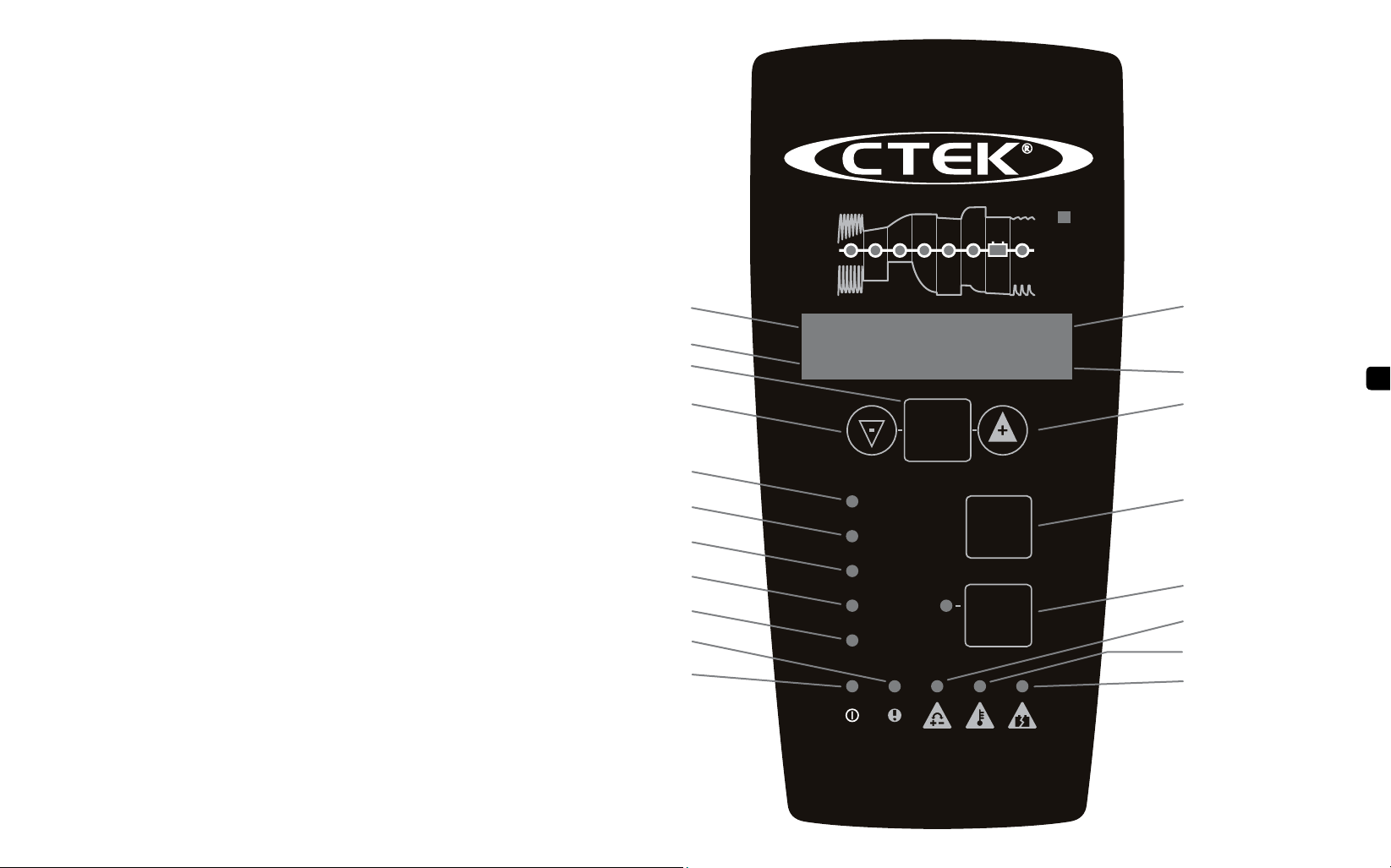

DISPLAY (V)

DISPLAY (h)

SET (ANGI)-KNAPP

REDUKSJONSKNAPP

NORMALT PROGRAM

AGM-PROGRAM

Ca/Ca-PROGRAM

BOOST-PROGRAM

STRØMFORSYNINGSPROGRAM

(SUPPLY)

FEILINDIKATOR

NETTSTRØMINDIKATOR

1 2 3 4 5 6 7 8

12V

0.00h

SET

NORMAL

AGM

Ca/Ca

BOOST

SUPPLY

STOP

MXTS 40

40A
0Ah

MODE

START

STOP

12V/40A
24V/20A

DISPLAY (A)

DISPLAY (Ah & info)

ØKNINGSKNAPP

MODE-KNAPP
(PROGRAMVALG)

START/STOP-KNAPP

POLVENDING
BATTERITEMPERATUREN

ER UTENFOR GYLDIG
OMRÅDE

OVERSPENNINGSFEIL

78 • NO

SUPPLY

For best mulig flytvedlikeholdslading eller spenningsforsyningsfunksjon for
kjøretøyet kan spenning og maks strømstyrke justeres fra frontpanelet. Se
nedenfor hvordan du angir spenningsforsyningsprogrammet og tilhørende
parametere.

1. Koble ladekablene til laderen

(se "Kabeltilkobling")

2. Koble laderen til batteriet

(se "Kabeltilkobling")

3. Koble laderen til strømnettet

4. Slå på strømbryteren

Nettstrømindikatoren lyser når nettkabelen er koblet til strømnettet.
Feilindikatoren lyser hvis batteriklemmene er tilkoblet med feil
polaritet. Polvendingsbeskyttelsen sikrer at batteriet og laderen ikke
tar skade.

5. Trykk på MODE (programvalg)-knappen for å velge
forsyningsmodus

6. Trykk på SET (Angi)-knappen for å stille inn
parameterne

7. Velg spenning

•Display (h) vil vise at spenningen (V) er valgt.

•Display (V) vil vise innstilt spenning.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

8. Velg tilførselsspenning

•Display (h) vil vise at strømforsyningsspenning (SV) er valgt.

•Display (V) vil blinke og vise strømforsyningsspenningsnivå.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

9. Velg strømstyrke

•Display (Ah og info) vil vise at strømstyrke (A) er valgt.

•Display (A) vil blinke og vise angitt strømstyrke.

•Trykk på +/- for å endre.

•Trykk på SET (Angi)-knappen for å bekrefte.

10. Trykk på START/STOP-knappen for å starte
strømforsyningsmodus

11. Indikator for strømforsyningsmodus

TRINN 7 lyser for å angi at strømforsyningsmodus kjører.

12. Du kan stoppe strømforsyningen til enhver tid ved å
trykke på START/STOP-knappen

13. Trykk på START/STOP-knappen for å starte
strømforsyningsmodus

DISPLAY (V)

DISPLAY (h)

SET (ANGI)-KNAPP

REDUKSJONSKNAPP

NORMALT PROGRAM

AGM-PROGRAM

Ca/Ca-PROGRAM

BOOST-PROGRAM

STRØMFORSYNINGSPROGRAM

(SUPPLY)

FEILINDIKATOR

NETTSTRØMINDIKATOR

1 2 3 4 5 6 7 8

12V

0.00h

SET

NORMAL

AGM

Ca/Ca

BOOST

SUPPLY

STOP

MXTS 40

40A
0Ah

MODE

START

STOP

12V/40A
24V/20A

DISPLAY (A)

DISPLAY (Ah & info)

ØKNINGSKNAPP

MODE-KNAPP
(PROGRAMVALG)

START/STOP-KNAPP

POLVENDING
BATTERITEMPERATUREN

ER UTENFOR GYLDIG
OMRÅDE

OVERSPENNINGSFEIL

NO

NO • 79

MODE

START

STOP

STOP

SUPPLY

BOOST

Ca/Ca

AGM

NORMAL

SET

1 2 3 4 5 6 7 8

1 2 3 4 5 6 7 8

12V/40A
24V/20A

MXTS 40

MODE

START

STOP

STOP

SUPPLY

BOOST

Ca/Ca

AGM

NORMAL

SET

1 2 3 4 5 6 7 8

24V/20A

MODE

START

STOP

STOP

SET

24V/20A

MODE

START

STOP

STOP

SET

12V/40A
24V/20A

MXTS 40

MODE

START

STOP

12V/40A
24V/20A

MXTS 40

12V/40A
24V/20A

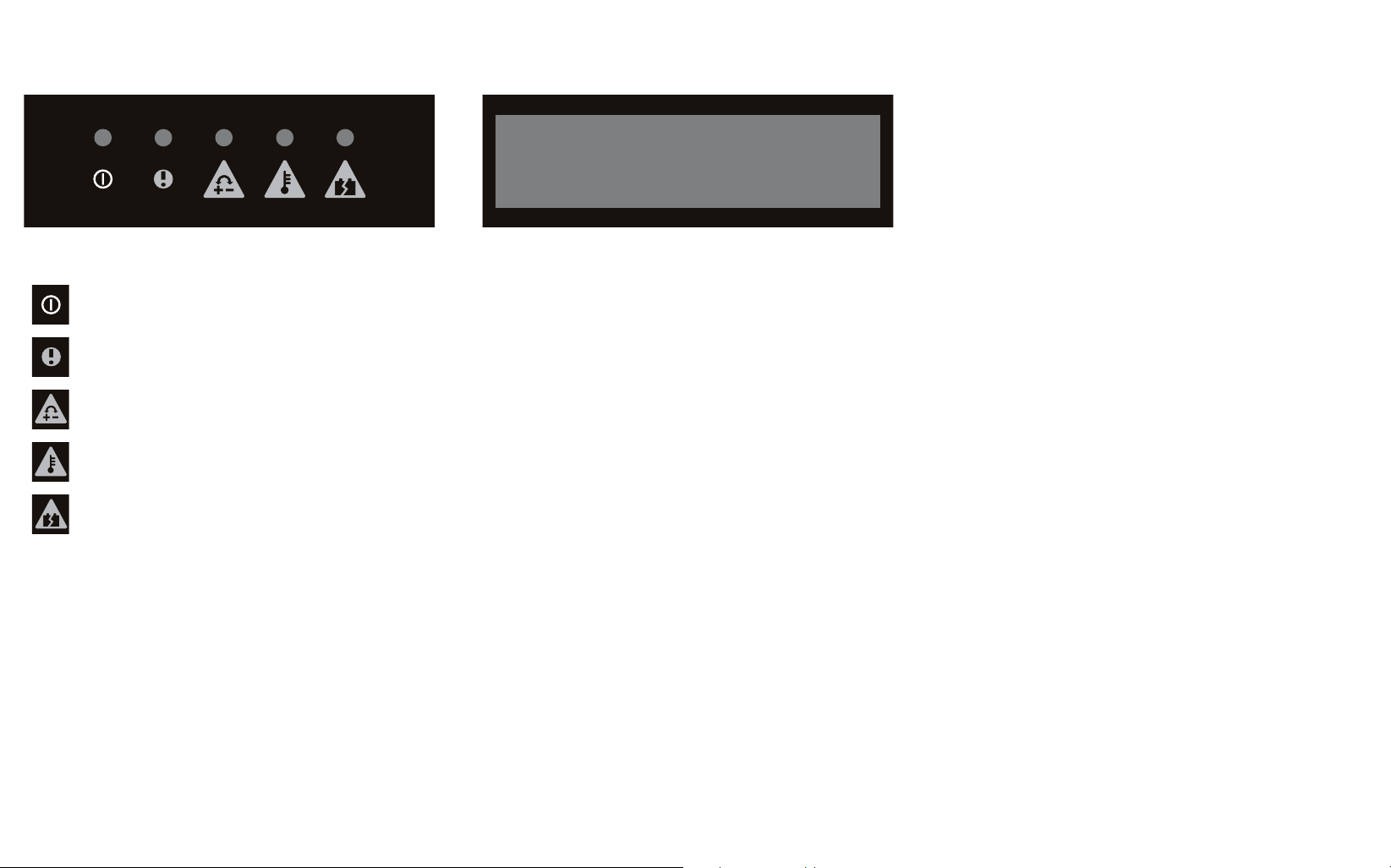

INDIKATORER, DISPLAY OG FEILKODER

INDIKATORER:

NETTSTRØMINDIKATOR

Strøm er tilkoblet og slått på.

GENERELL FEILINDIKATOR

Det er oppdaget en feil.

POLARITETSFEIL

80 • NO

Polvending eller kortslutning i ladekabler.

BATTERIFEIL

Batteritemperaturfeil. Batteriet er for varmt til å lades opp.

BATTERISPENNINGSFEIL

Overspenningsfeil på batteritilkobling.

12V

0.00h

40A
0Ah

INNSTILLINGER FØR START:

DISPLAY (V)

Viser angitt spenning
Alternativer: 12/24volt

Versorgungsspannung

Viser angitt spenning
Alternativer: 13,6/14,0/14,4/14,8V for 12 V-innstilling
Alternativer: 27,2/28,0/28,8/29,6V for 24 V-innstilling

DISPLAY (A)

Viser strømstyrken som er stilt inn
Alternativer: 40/30/20/10A for 12 V-innstilling
Alternativer: 20/15/10/5A for 24 V-innstilling

DISPLAY (h)

Angir hvilken parameter som skal angis
Alternativer: V/SV/A/T/RT[h]

V = Nominell spenning
SV = Tilførselsspenning
T = Temperaturkompensasjon
RT[h] = Gjenopprettingstid i BOOST-program

DISPLAY (h) + (Ah & info)

Viser feilkoder
A = Strømgrense

SANNTIDSANGIVELSE UNDER LADING:

DISPLAY (V)

Viser utspenning

DISPLAY (A)

Viser strømeffekt

DISPLAY (h)

Alt. 1. Viser total forløpt ladetid (minutter/timer)
Alt. 2. Viser hvor lang tid som gikk før feilen oppstod
Alt. 3. Viser feilmelding

DISPLAY (Ah & info)

Alt.1. Viser total mengde lading fra starten av (minutter/timer)
Alt.2. Viser feilkoder sammen med FEILINDIKATOR

1 2 3 4 5 6 7 8

12V/40A
24V/20A

MXTS 40

24V

20A

Error:

E07

FEILKODER:

POLVENDING

E01

Koble til laderen som anvist i hurtigveiledningen

OVERSPENNING

E02

Batterispenningen er for høy for det valgte ladeprogrammet. Kon-

troller batterispenningen.
TIME OUT TRINN 1: AVSULFATERING

E03

Start laderen på nytt. Hvis ladingen fortsatt avbrytes, er batteriet er

svært sulfatert og må eventuelt byttes ut.
TIME OUT TRINN 2: MYKSTART

E04

Start laderen på nytt. Hvis ladingen fortsatt avbrytes, kan ikke bat-

teriet ta i mot lading og må eventuelt byttes ut.
TRINN 5: ANALYSE

E05

Start laderen på nytt. Hvis ladingen fortsatt avbrytes, kan ikke bat-

teriet holde på ladingen og må eventuelt byttes ut.
BATTERI OVEROPPHETET

E06

Batteriet er for varmt til å lades opp. Batteriet er skadet og må even-

tuelt skiftes ut.
LAV BATTERISPENNING I STRØMFORSYNINGS-

E07

PROGRAM
Batterispenningen er for lav eller produkter som bruker for mye
strøm, er tilkoblet. Kontroller om et 12 V-batteri er tilkoblet med 24 V­batteriinnstilling, eller koble fra produkter som bruker mye strøm.

HØY SPENNING I STRØMFORSYNINGSPROGRAM

E08

Kontroller om klemmene er kortsluttet eller koblet til feil batteripoler.

LADEMODUS FEIL/OPPSTARTSFEIL

E09

2. Hvis enheten er i lademodus: batteriet er svært utladet.

3. Oppstart har mislyktes. Dette skyldes en intern feil. Knapper

E99

Hvis batterispenningen er under 17 V, vil FEILINDIKATOREN lyse

Alt 1. Trykk på START/STOP-knappen for å lade med 12 V-

1. Hvis enheten er i lademodus: det er for stor belastning på

batteriet.
Tiltak: Fjern alle eventuelle parallelle belastninger på batteriet,
tilbakestill feilen og start ladesyklusen på nytt.

Tiltak: Velg tilførselsmodus i en kort stund, og start deretter
ladesyklusen på nytt.

blir deaktivert, og du kan ikke starte enheten på nytt.
Tiltak: Følg garantiprosedyrene som er beskrevet i denne
bruksanvisningen.

OVERSPENNINGSVERN

hvis 24 V-innstillingen er valgt.

innstilling. Når du skal stille inn parameterne for tilpasset lading,
følger du trinn 6 til 9 under "LADING"
Alt 2. Trykk på ØKNINGSKNAPPEN for å endre innstillingen til
24 V. Trykk på START/STOP-knappen for å gjenoppta ladingen.
Når du skal stille inn parameterne for tilpasset lading, følger du
trinn 6 til 9 under "LADING".

NO

NO • 81

LADEPROGRAMMER

Velg program ved å trykke på MODE (programvalg)-knappen.
Juster parameterne i henhold til avsnittet "LADING" (6–9).
Trykk på START/STOP-knappen for å starte det valgte programmet.

Tabellen forklarer de ulike ladeprogrammene:

Program

NORMAL

AGM

Ca/Ca

BOOST

SUPPLY

Batterikapasitet

(Ah)

20–1200 Ah

10–600 Ah

20–1200 Ah

10–600 Ah

20–1200 Ah

10–600 Ah

20–1200 Ah

10–600 Ah

20–1200 Ah

10–600 Ah

Brukes til GEL-, VÅT- og MF-batterier.

Brukes til de fleste AGM-batterier. Noen AGM-batterier bør bruke lavere
spenning (NORMAL modus). Se batterihåndboken hvis du er usikker.

Brukes til Ca/Ca-batterier. Bruk Ca/Ca-program for å oppnå maksimal
lading med minimalt væsketap. Inkludert GJENOPPRETTINGSTRINN.
Gjenopprett batteriet én gang i året og etter dyputlading for å gi
batteriet maksimal levetid og kapasitet.

Brukes til gjenoppretting av syrelagdelte batterier.

Brukes som strømforsyning eller for vedlikehold med flytlading når 100
% batterikapasitet er nødvendig. Strømforsyningsprogrammet aktiverer
trinn 7 uten tids- eller spenningsbegrensning.

12V 24V

Strøm Batterikapasitet,

min

10 A 20 Ah 300 Ah
20 A 40 Ah 600 Ah
30 A 60 Ah 900 Ah
40 A 80 Ah 1200 Ah

Batterikapasitet,

maks

Forklaring Temperaturområde

-20 °C–+50 °C

(-4 ºF–+122 ºF)

-20 °C–+50 °C

(-4 ºF–+122 ºF)

-20 °C–+50 °C

(-4 ºF–+122 ºF)

-20 °C–+50 °C

(-4 ºF–+122 ºF)

-20 °C–+50 °C

(-4 ºF–+122 ºF)

Strøm Batterikapasitet,

min

5 A 10 Ah 150 Ah
10 A 20 Ah 300 Ah
15 A 30 Ah 450 Ah
20 A 40 Ah 600 Ah

Batterikapasitet,

maks

TEKNISKE SPESIFIKASJONER

Modellnummer 1069
Nettspenning 220–240VAC, 50–60Hz, 3.0A
Ladespenning 14.4V/14.7 V/15. 8V og 28.8V/29. 4V/31.6V
Startspenning 2,0 V
Ut Valgbar, maks 40 A / 12 V eller 20 A / 24 V
Returstrøm* Mindre enn 1 Ah/måned
Ri p pe l** Mindre enn 4 % av faktisk likestrøm
Omgivelsestempe

ratur
Ladertype 8-trinns helautomatisk ladeforløp
Batterityper Alle typer 12- og 24-volts blysyrebatterier

Batterikapasitet 12V: 20–1200Ah, 24V: 10–600Ah
Dimensjoner 254 x 160 x 76 mm (L x B x H)
Beskyttelsesklasse IP20
Vekt 1,3 kg uten kabler
Garanti 2 år

*) Returstrøm er strømmen som tappes fra batteriet når laderen ikke er tilkoblet nettstrøm.
CTEK-ladere har svært lav returstrøm.
**) Kvaliteten på ladespenning og ladestrøm er svært viktig. Høy strømrippel varmer
opp batteriet og har en aldringseffekt på den positive elektroden. Høy spenningsrippel
kan skade annet utstyr som er tilkoblet batteriet. CTEKs batteriladere gir svært ren
spenning og strøm, med lav rippel.

-

-20 °C til +50 °C
(-4 °F til +122 °F)

(VÅTE, MF, Ca/Ca, AGM og GEL) Kontakt
batterileverandøren for å få informasjon om
lading

• Hvis det brukes en strømstyrke som er høyere enn den som anbefales, kan
det føre til at batteriene ikke lades helt opp.

• Hvis det brukes en strømstyrke som er lavere enn den som anbefales, kan
det ta lenger tid å lade opp batteriene.

• Strømstyrkene er den maksimale styrken som anbefales for lading av bat
terier. Hvis en annen gjenstand er tilkoblet, kan strøminnstillingen økes med
denne strømstyrkeverdien.

• Enkelte batteriprodusenter kan anbefale forskjellige verdier. Kontroller med
produsenten hvis du er i tvil. Det anbefales at Gel-batterier lades med den
laveste strøminnstillingen, at Power AGM-batterier lades med den øvre
strøminnstillingen, og at de fleste andre batterityper lades med den mel
lomste strøminnstillingen.

82 • NO

-

-

Fare for kortslutning av batterikablene. Koble ladekablene

ADVARSEL!

til laderen før batteriet kobles til

ADVARSEL!

Fare for støt hvis den positive og negative polen berøres under

lading

BEGRENSET GARANTI

CTEK SWEDEN AB gir denne begrensede garantien til den opprinnelige
kjøperen av dette produktet. Denne begrensede garantien kan ikke
overføres. Garantien gjelder produksjonsfeil og materialfeil i 2 år fra
kjøpsdatoen. Kunden må returnere produktet til kjøpsstedet sammen med
kjøpskvitteringen. Garantien er ugyldig dersom laderen er blitt åpnet,
håndtert skjødesløst eller reparert av andre enn CTEK SWEDEN AB eller
våre autoriserte representanter. Laderen er forseglet. Garantien er ugyldig
dersom forseglingen er fjernet eller ødelagt. CTEK SWEDEN AB gir ingen
annen garanti enn denne begrensede garantien og er ikke ansvarlig for
andre kostnader enn de som er nevnt ovenfor, dvs. ingen erstatning for
følgeskader. CTEK SWEDEN AB er ikke bundet av noen annen garanti enn
denne garantien.

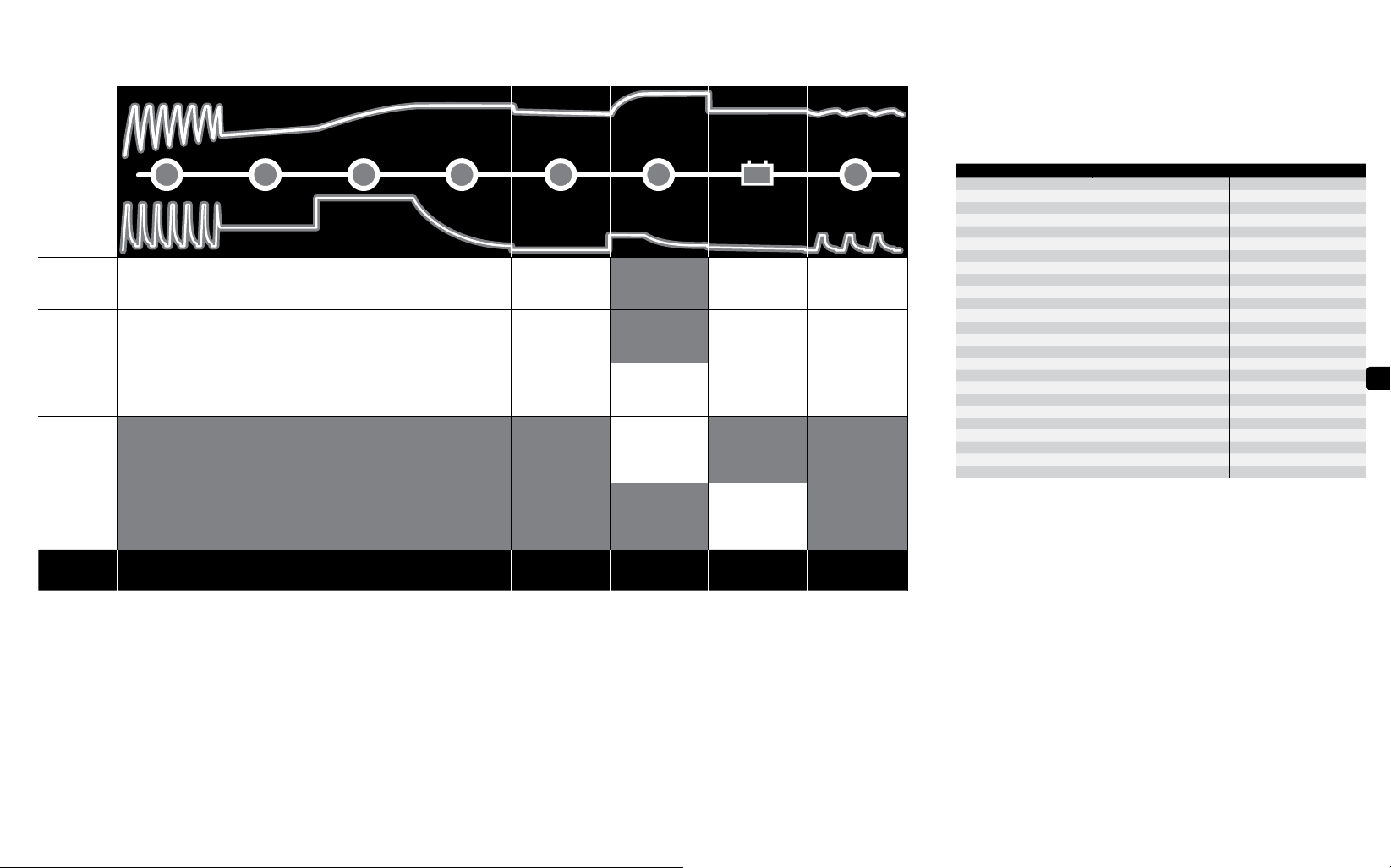

LADEPROGRAMMER

DESULPHATION SOFT START BULK ABSORPTION ANALYSE RECOND FLOAT PULSE

KUNDESTØTTE

CTEK tilbyr profesjonell kundestøtte: www.ctek.com.
Den nyeste brukerhåndboken finnes på www.ctek.com.
Via e-post: [email protected], via telefon: [phone].

SPENNING (V)

1

1

2 3 4 5 6 8

STRØM (A)

NORMAL

AGM

Ca/Ca

BOOST

SUPPLY

Tidsbegren-

sning:

15,8 V

31,6 V

15,8 V

31,6 V

15,8 V

31,6 V

40 A inntil 12,6 V

20 A inntil 25,2 V

40 A inntil 12,6 V

20 A inntil 25,2 V

40 A inntil 12,6 V

20 A inntil 25,2 V

8 timer 20 timer 8 timer 3 minutter

Økende spenning til
14,4 V

28,8 V

40 A

20 A

Økende spenning til
14,7 V

29,2 V

40 A

20 A

Økende spenning til
14,7 V

29,4 V

40 A

20 A

14,4 V

28,8 V

Synkende spenning

14,7 V

29,2 V

Synkende spenning

14,7 V

29,4 V

Synkende spenning

TRINN 1 AVSULFATERING

Oppdager sulfaterte batterier. Pulserer strøm og spenning, fjerner sulfat fra bly­platene i batteriet og gjenoppretter batterikapasiteten.

TRINN 2 MYKSTART

Tester om batteriet kan motta lading. Dette trinnet forhindrer at et defekt batteri
lades opp.

TRINN 3 HOVEDLADING

Lader med maksimal strøm til rundt 80 % batterikapasitet er oppnådd.

TRINN 4 ABSORPSJON

Lader med fallende strøm inntil 100 % batterikapasitet er oppnådd.

TRINN 5 ANALYSE

Tester om batteriet kan holde på ladingen. Batterier som ikke holder på ladingen,
må eventuelt byttes ut.

7

Sjekker hvis spen­ningen
faller under
12 V

24 V

Sjekker hvis spen­ningen
faller under
12 V

24 V

Sjekker hvis spen­ningen
faller under
12 V

24 V

Maks 15,8 V

Maks 31,6 V

1,5 A

Økende spenning til
15,8 V

31,6 V

1,5 A
Valgbar tidtaker,
Starter på 8 t. Maks 24 t.

2 timer eller 6 timer

avhengig av

batterispenning

ved ladestart

TRINN 6 GJENOPPRETTING

Velg Ca/Ca-programmet for å legge til gjenopprettingstrinnet i ladeprogram­met. Dette trinnet kan også velges separat ved å velge BOOST-programmet.
Under gjenopprettingen øker spenning for å danne kontrollert gassing i batteriet.
Gassingen blander batterisyren og gir batteriet energi tilbake.

TRINN 7 FLYT

Dette trinnet opprettholder batterispenningen ved hjelp av konstantspenningsla­ding (også kalt flytlading). Dette trinnet kan også velges separat ved å velge
STRØMFORSYNING-programmet der det er mulig å velge ulike spenningsinnstil­linger. Følg anbefalingene fra batteriprodusenten.

TRINN 8 PULS

Vedlikeholder batteriet ved 95–100 % kapasitet. Laderen overvåker batterispen­ningen og gir fra seg en strømpuls når det er nødvendig for å holde batteriet
fulladet.

13,6 V

27,2 V

40 A

20 A

13,6 V

27,2 V

40 A

20 A

13,6 V

27,2 V

40 A

20 A

Valgbar

13.6; 14.0;
14,4; 14,8 V

27.2; 28.0
28,8; 29,2 V

40 A

20 A

10 dager

(Forsyning

ubegrenset tid)

12,7–14,4 V

25,4–28,8 V

40 A–2 A

20 A–2 A

12,7–14,4 V

25,4–28,8 V

40 A–2 A

20 A–2 A

12,7–14,4 V

25,4–28,8 V

40 A–2 A

20 A–2 A

Maks 1 t puls

CTEK-PRODUKTER ER BESKYTTET AV

2012– 05–3 0

Patenter Design Varemerker

EP10156636.2 pending RCD 509617 TMA 669987
US12/780968 pending US D575225 CTM 844303
EP1618643 US D580853 CTM 372715
US7541778 US D581356 CTM 3151800
EP1744432 US D571179 TMA 823341
EP1483817 pending RCD 321216 CTM 1025831
SE524203 RCD 000911839 CTM 405811
US7005832B2 RCD 081418 CTM 830545751 pending
EP1716626 pending RCD 0 01119911- 0001 CTM 1935061 pending
SE526631 RCD 001119911-0002 V28573IP00
US 7638 974B 2 RCD 081244 CTM 2010004118 pending
EP09180286.8 pending RCD 321198 CTM 4-2010-500516
US12/646405 pending RCD 321197 CTM 410713
EP1483 818 ZL 200830120184.0 CTM 2010/05152 pending
SE1483 818 ZL 200830120183.6 CTM1042686
US 7629 774B2 RCD 001505138-0001 CTM 766840 pending
EP09170640.8 pending RCD 000835541-0001
US12/564360 pending RCD 000835541-0002
SE528232 D596126
SE525604 D596125

RCD 001705138-0001
US D29/378528 pending
ZL 201030618223.7
US RE42303
US RE42230

NO • 83

NO

20019374D
