MANUAL

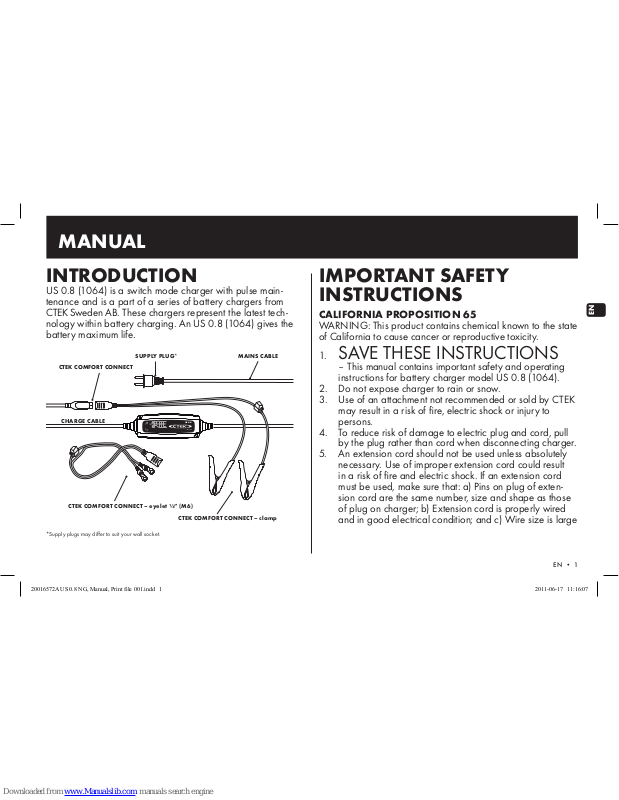

INTRODUCTION

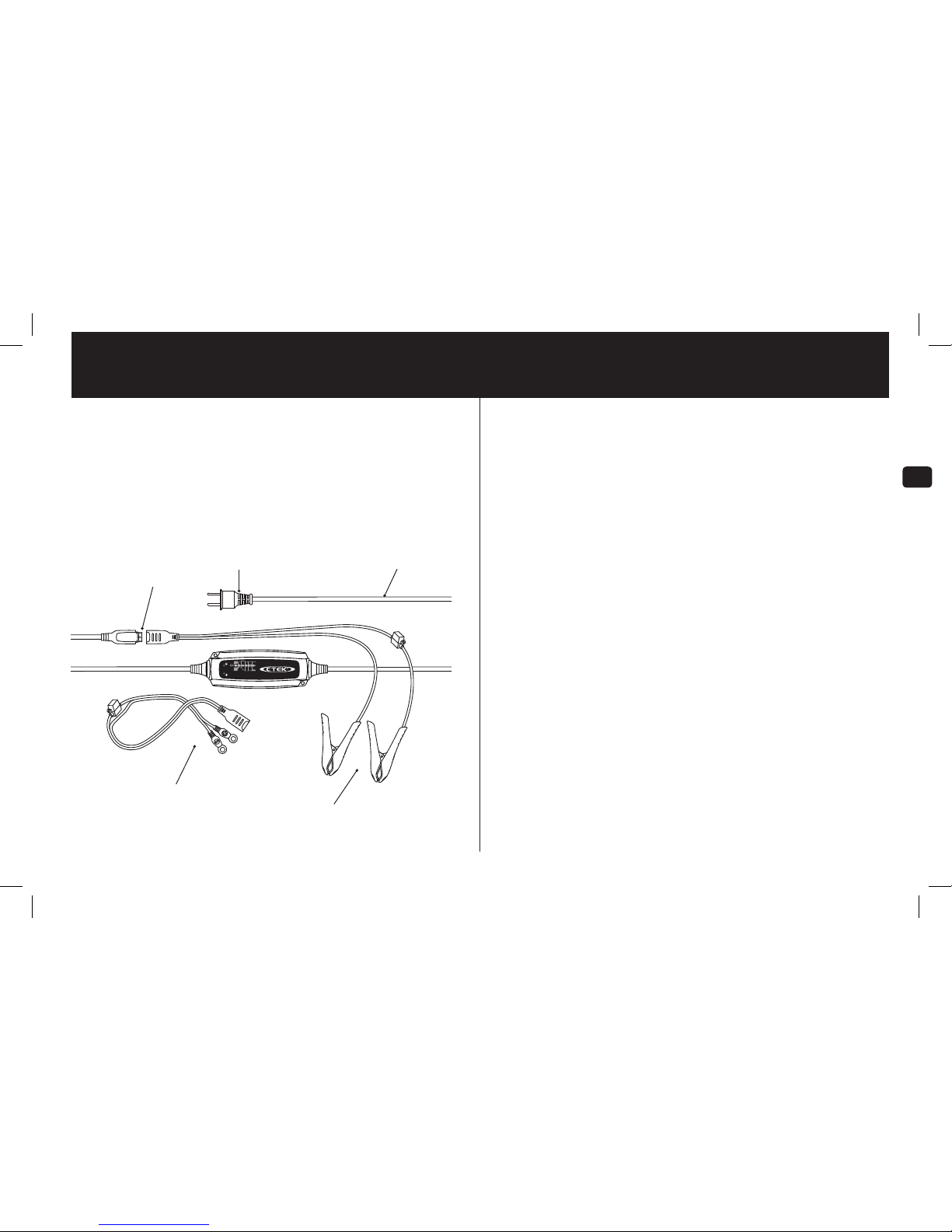

US 0.8 (1064) is a switch mode charger with pulse main­tenance and is a part of a series of battery chargers from   CTEKSwedenAB. These chargers  represent the latest tech­nology within battery ch arging. An US 0.8 (1064) gives the  battery maximum life.
CTEK C OMFORT CONNECT – eyelet ¼” (M6)
12V/0.8A
US 0.8
CTEK C OMFORT CONNECT
MAINS CABLE
CTEK C OMFORT CONNECT – c lamp
CHARGE CABLE
SUPPLY PLUG*
*Supply plugs may differ to suit your wall socket.
IMPORTANT SAFETY INSTRUCTIONS
CALIFORNIA PROPOSITION 65
WARNING: This product contains chemical known to the state  of California to cause cancer or reproductive toxicity.
1. 
SAVE THESE INSTRUCTIONS 
– This manual contains important safety and operating   instructions for battery charger model US 0.8 (1064).
2.  Do not expose charger to rain or snow.
3.  Use of an attachment not recommended or sold by CTEK  may result in a risk of  fire, electric shock or injury to  persons.
4.  To reduce risk of damage to electric plug and cord, pull  by the plug rather than cord when disconnecting charger.
5.  An extension cord should not be used unless absolutely  necessary. Use of improper extension cord could resu lt  in a risk of fire and electric shock. If an extension cord  must be used, make sure that: a) Pins on plug of exten­sion cord are the same numb er, size and shape as those  of plug on charge r; b) Extension cord is properly wired  and in good electrical condition; and c) Wire size is large 
20016572A US 0.8 NG, Manual, Print file 001.indd 1 2011-06-17 11:16:07
Page 2
2 • EN
enough for AC ampere rating of charger as specified  in “RECOMMENDED MINI MU M AWG SIZE FOR AC  EXTENSION CORDS”.  
6.  Do not operate charger with damaged cord or plug –  return the c harger to the retailer.
7.  Do not operate charger if it has received a sharp blow,  been dropped or otherwise damaged in any way ; take it  to the retailer.
8.  Do not disassemble charger;  take it to the retailer when  service or repair is required. Incorrect reassembly may  result in a risk of electrical shock or fire.
9.  To reduce risk of electric shock, unplug charger from AC  outlet before attempting any maintenance or cleaning. 
10. 
WARNING - RISK OF  EXPLOSIVE GASES
a)  WORKING IN VICINITY OF 
A LEAD-ACID BATTERY IS  DANGEROUS. BATTERIES  GENER ATE EXPLOSIVE GASES  DURING NORMAL BATTERY  OPERATION . FOR THIS 
REASON, IT IS OF UTMOST  IMPORTANCE THAT YOU  FOLLOW THE INSTRUCTIONS  EACH TIME YOU USE THE  CHARGER.
b)  To reduce risk of battery explosion, follow these instruc-
tions and those published by the battery manufacturer  and the manufacturer of any equipment you intend to use  in vicinity  of  battery. Review cautionary marking on these  products and on engine.
11.  
PERSONAL PRECAUTIONS
a)  Consider having someone close enough by to come to 
your aid when you work near a lead-acid battery.
b)  Have plenty of fresh water and soap nearby in case bat-
tery acid contacts skin, clothing or eyes.
c)  Wear complete eye protection and clothing protection. 
Avoid touching eyes while working near battery.
d)  If battery acid contacts skin or clothing, wash immedi-
ately with soap and water. If acid enters eye, immediately  flood eye with running cold water for at least 10 minutes  and get medical attention immediately. 
e)  NEVER smoke or allow a spark or flame in  vicinity of bat-
tery or engine.
20016572A US 0.8 NG, Manual, Print file 001.indd 2 2011-06-17 11:16:07
Page 3
 EN • 3
EN
f)  Be extra cautious to reduce risk of dropping a metal tool 
onto battery. It might spark or short-circuit battery or  other electrical part that may cause explosion.
g)  Remove personal metal items such as rings, bracelets, 
necklaces, and watches when working with lead-acid  battery. A lead-acid battery can produc e a short-circuit  current high enough  to weld a ring or the like to metal,  causing a severe burn. 
h)  Use charger for charging a LEAD-ACID battery only. It is 
not intended to supply power to a low voltage electrical  system other than in a starter-motor application. Do not  use battery charger for charging dry-cell batteries that  are commonly used with home appliances. These batter­ies may burst and cause injury to perso ns and damage to  property.
i)  NEVER charge a frozen battery.
12. 
PREPARING TO CHARGE
a)  If necessary to remove  battery from vehicle to charge, 
always remove grounded terminal from battery first.  Make sure all accessories in the vehicle are off, so as not  to cause an arc.
b)  Be sure area around battery is well  ventilated while bat-
tery is being charged. 
c)  Clean battery terminals. Be careful to keep corrosion 
from coming in contact with eyes.
d)  Add distilled water 
in each cell until battery acid reaches  level specified by battery manufacturer. Do not overfill.  For a battery without removable cell c aps, such as valve  regulated lead acid batteries, carefully follow manufac­turer’s recharging instruction. 
e)  Study all battery manufacturer’s specific precautions 
while charging and recommended rates  of  charge.
f)  Determine voltage of battery by referring to car ow ner’s 
manual and make sure it matches output rating of battery  charger.
13. 
CHARGER LOCATION
a)  Locate charger as far away from battery as DC cables 
permit.
b)  Never place c harger directly above battery being 
charged; gases f rom battery will corrode and damage  charger.
c)  Never allow battery acid to drip on charger when read-
ing electrolyte specific gravity or filling batter y.
d)  Do not operate charger in a closed-i n area or restrict 
ventilation in any way.
e)  Do not set a battery on top of charger.
20016572A US 0.8 NG, Manual, Print file 001.indd 3 2011-06-17 11:16:07
Page 4
4 • EN
14.  DC CONNECTION 
PRECAUTIONS
a)  Connect and disconnect DC output clips only after setting 
any charger switches to “off” positi on and removing AC  cord from electric outlet. Never allow clips to touch each  other.
b)  Attach clips to battery and chassis as indicated in 14(e), 
14 (f), 15(b ) through 15(d).
15. 
FOLLOW THESE STEPS WHEN  B ATTERY IS INSTALLED IN  VEHICLE. A SPARK NEAR  B ATTERY MAY CAUSE BATTERY  EXPLOSION. TO REDUCE RISK  OF A SPARK NEAR BATTERY:
a)  Position AC and DC cords to reduce risk of damage by 
hood, door or moving engine part.
b)  Stay clear of fan blades, belts, pulleys, and other parts 
that can cause injury to persons. 
c)  Check polarity of battery posts. POSITIVE (POS, P, +) 
battery post usually has larger diameter than NEGATIVE  (NEG, N, -) post.
d)  Determine which post of batte ry is grounded (connected) 
to the chassis. If negative post is grounded to the chassis  (as in most vehicles) see (e). If positive post is groun ded to  the chassis, see (f).
e)  Fo r Negative-grounded vehicle, connect POSITIVE 
(RED) clip from battery charger to POSITIVE  (POS, P, +) ungrounded post of battery. Connect  NEGATIVE (BLACK) clip to vehicle chassis  or engine  block away from battery. Do not connect clip to carbure­tor, fuel lines, or sheet-metal body parts. Connect to a  heavy gage metal part of the frame or engine block.
f)  For Positive-grounded vehicle, connect NEGATIVE 
(BLACK)  clip from battery charger to NEGATIVE  (NEG, N, –) ungrounded post of battery. Connect  POSITIVE (RED) clip to vehicle chassis or engine block  away from batt er y. Do not connect clip to carburetor,  fuel lines, or sheet -metal body parts. Connect to a heavy 
gage metal part of the fra me or engine block. g)  Connect charger AC supply cord to electric outlet. h)  When disconnecting charger, turn switches to off, discon-
nect AC cord, remove clip from vehicle chassis, and then 
remove clip from battery termi nal. i)  See operating instructions for length of charge 
information.
20016572A US 0.8 NG, Manual, Print file 001.indd 4 2011-06-17 11:16:07
Page 5
 EN • 5
EN
16.  FOLLOW THESE STEPS WHEN 
B ATTERY IS OUTSIDE VEHICLE.  A SPARK NEAR BATTERY MAY  CAUSE BATTERY EXPLOSION.  TO REDUCE RISK OF  A SPARK NEAR BATTERY:
a)  Check polarity of battery terminals. POSITIVE (POS, 
P, +) battery post usually has a larger diameter than  NEGATIVE (NEG, N, -) post.
b)  Attach at least a 60 cm 6-gauge (AWG) insulated bat-
tery cable to a Negative (NEG, N, -) battery post.
c)  Connect POSITIVE (RED) charger clip to P OSITIVE (POS, 
P, +) post of batter y. 
d)  Position yourself and free end of cable as  far away from 
battery as possible – then connect NEGATIVE (BLACK) 
charger clip to free end of cable. e)  Do not face battery when making the final connection. f)  Connect charger AC supply cord to electric outlet. g)  When disconnecting charger, always do so in reverse 
sequence of connecting procedure and break first con-
nection while as far away from battery as practical. h)  A marine (boat) battery must be removed and charged 
on shore. To charge it on board requires equipment spe-
cially designed for marine use.
IMPORTANT SAFETY INFORMATION!
• Ch arge no other batteries than specified in TECHNICAL  INFORMATION.
• Check t he charger cables prior to  use. Ensure that no  cracks have occurred in the cables or in the bend protec­tion. A charger with damaged cables must be returned to  the retailer.
• Ensure that the cabling does not jam or comes into contact  with hot surfaces or sharp edges. 
• Never charge a damaged battery.
• Never place the charger on top of the battery when  charging.
• Avoid covering the charger. 
• All batteries fail sooner or later. A battery that fails dur­ing charging is normally taken care of by the chargers  advanced control,  but some rare errors in the battery could  still exist.  Don’t leave any batter y d uring charging unat­tended for a longer period of time.
• If power consumers like fitted alarms and navigation com­puters are connected to the battery, the charging process  takes longer and may drain the batt er y. 
20016572A US 0.8 NG, Manual, Print file 001.indd 5 2011-06-17 11:16:07
Page 6
6 • EN
• Always check that the charger has switched to STEP 7  before leaving the charger unattended and connected for  long periods. If the charger has not switched to STEP 7  within 50 hours, this is an indication of an error. Disconnect  the charger.
• Batteries consum e water during use and charging. For bat­teries where water can be added, the water level should  be checked regularly. If the water level is low add distilled  water.
• This appliance is not designed for use by young  children or  people who cannot read or understand the manual unless  they are und er the supervision of a responsible person to  ensure that they can use the battery charge r safely. Store  and use the battery charger out of the reach of children,  and ensure that children cannot play with the charger. 
• Connection to the mains supply must be in accordance with  the national regulations for electrical installations.
• Do not extend the charge cable.

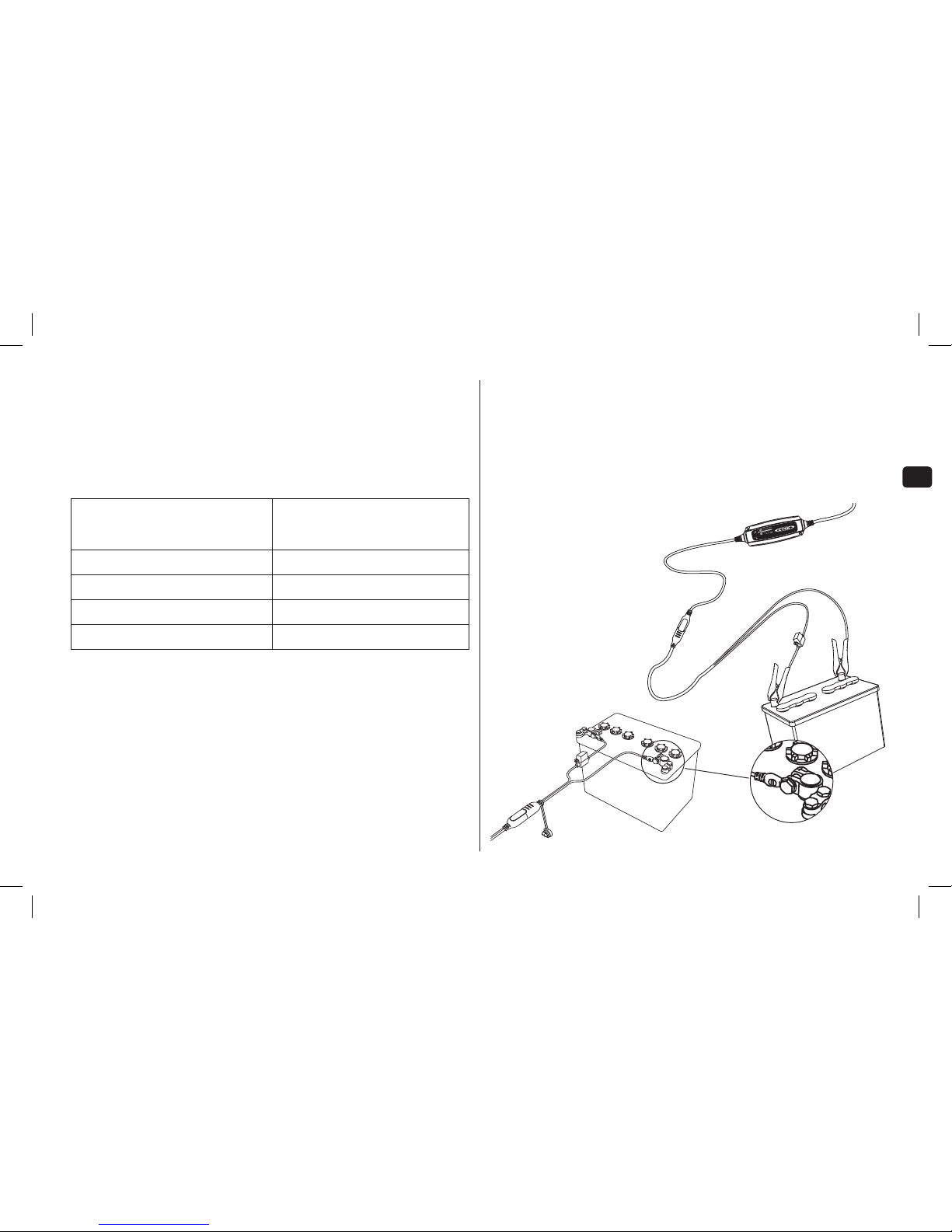

RECOMMENDED MINIMUM AWG SIZE FOR AC EXTENSION CORDS
LENGTH OF CORD
FEET (M)
AWG SIZE OF CORD
25 (7.6 ) 18
50 (15.2) 18 100 (30.5) 18 150 (45.6) 16
20016572A US 0.8 NG, Manual, Print file 001.indd 6 2011-06-17 11:16:07
Page 7
 EN • 7
EN

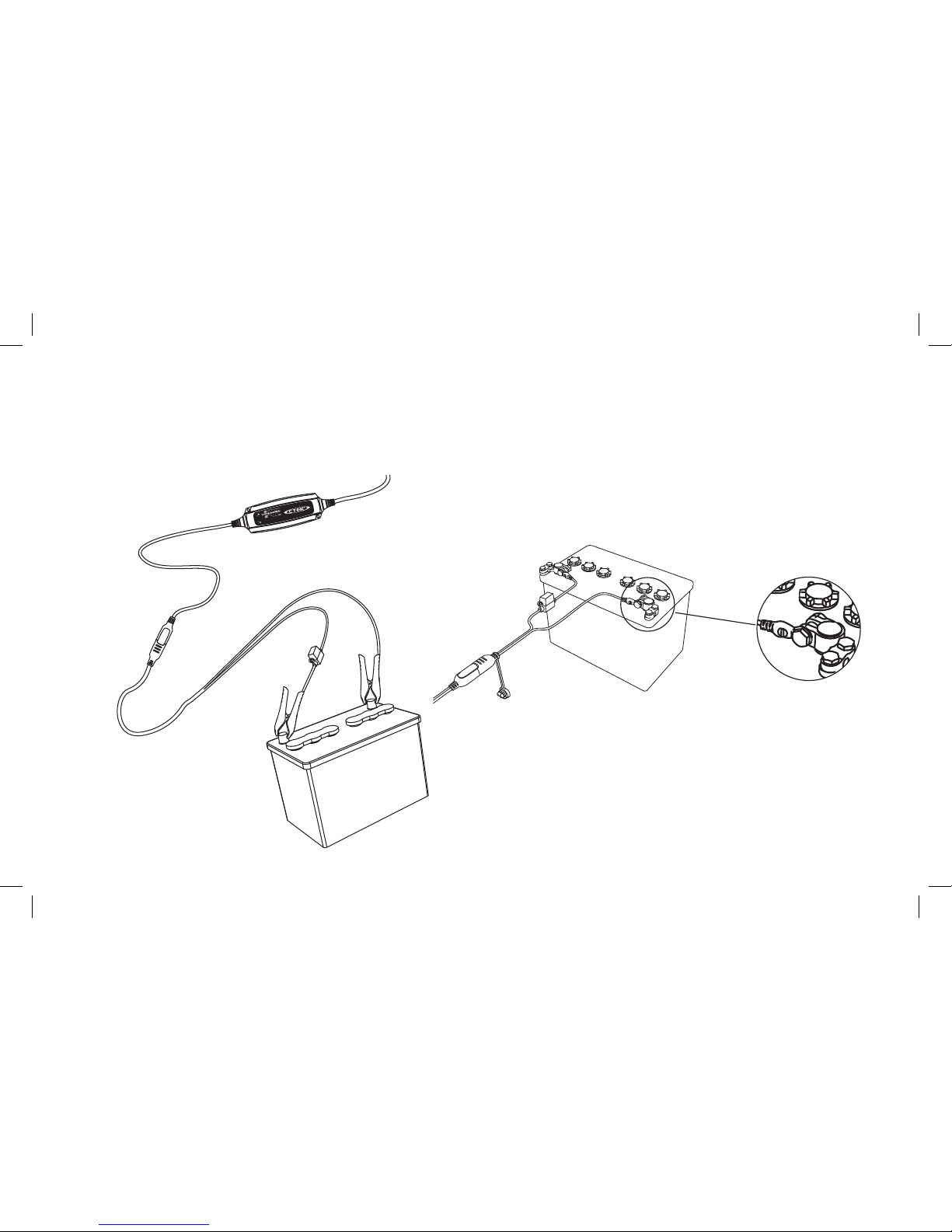

CONNECT AND DISCONNECT THE CHARGER TO A BATTERY INSTALLED IN A VEHICLE
Comfort Connect
+
+
–
–
Comfort Connect
12V/0.8A
US 0.8
20016572A US 0.8 NG, Manual, Print file 001.indd 7 2011-06-17 11:16:09
Page 8
8 • EN
OPERATING INSTRUCTIONS
1. Connect t he charger to the battery.

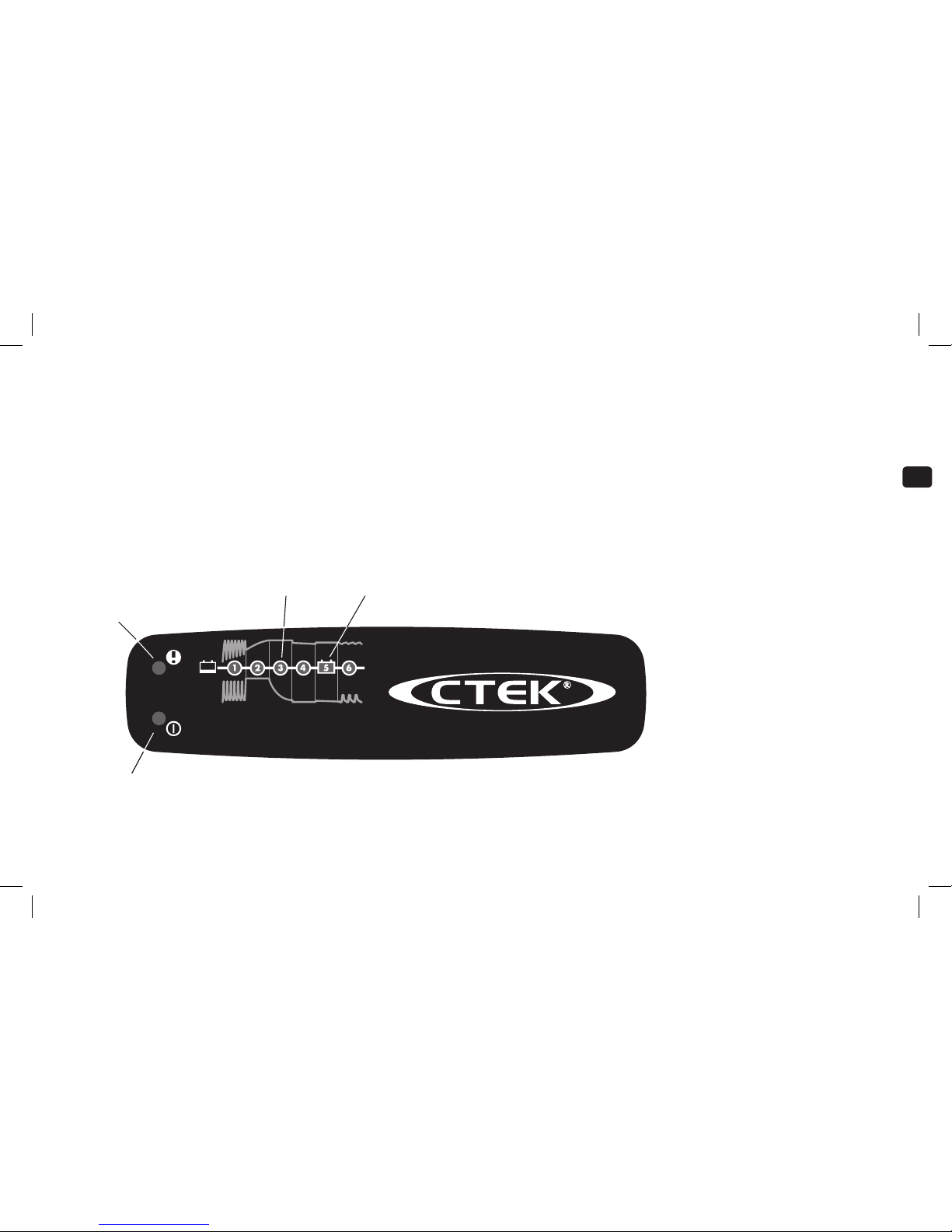

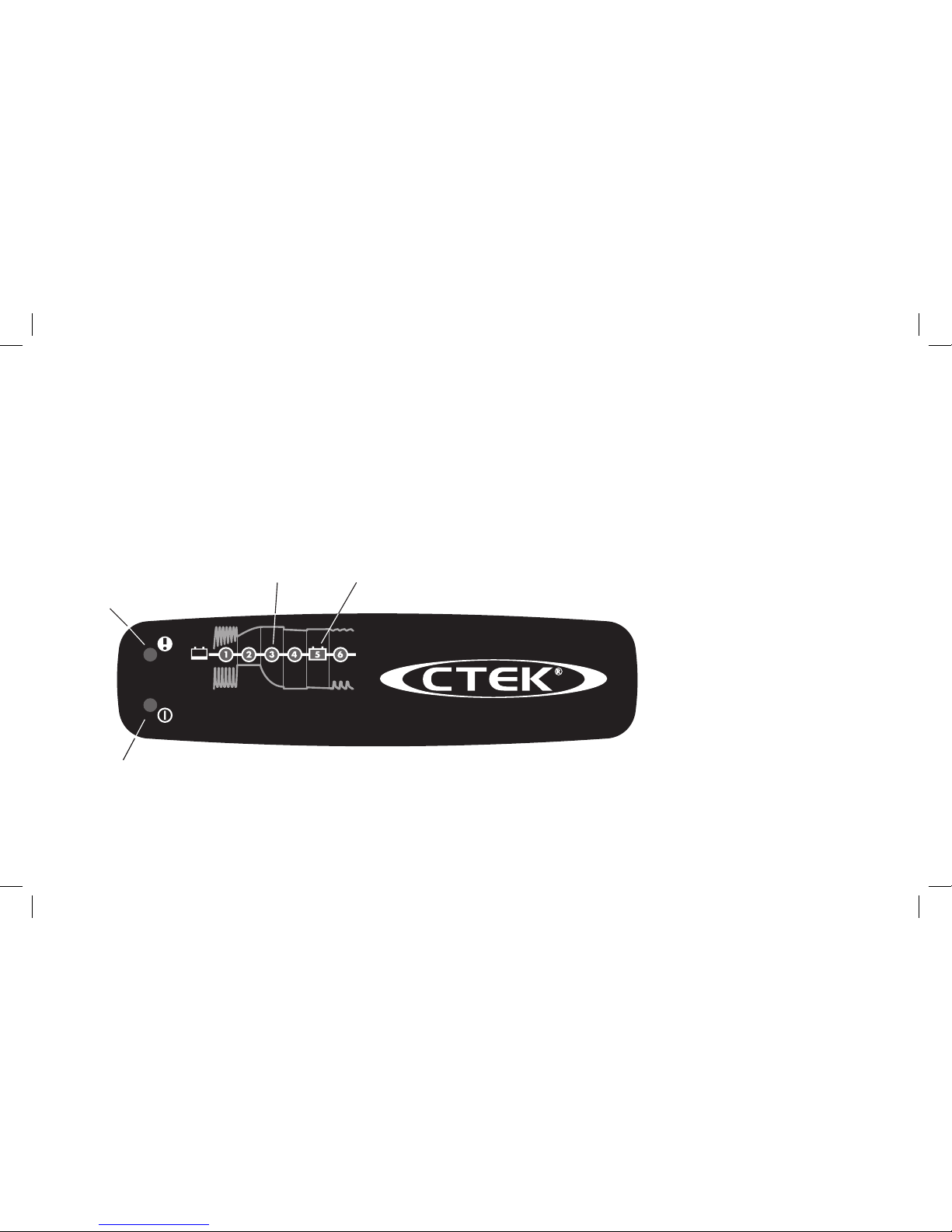

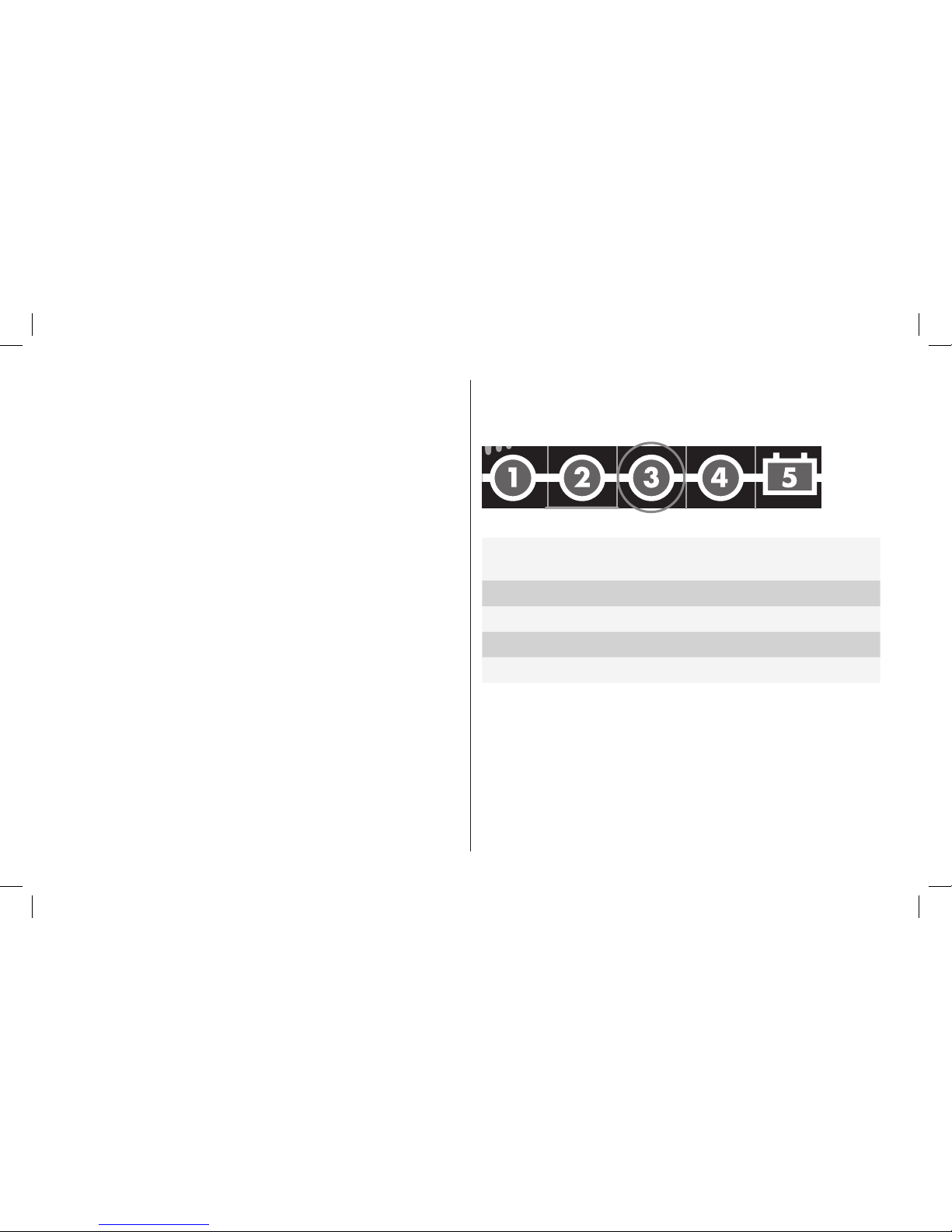

2. Connect the charger to the wall socket. The power lamp will indicate t hat the mains cable is connected to the wall socket. The  error lamp will indicate if the battery clamps are incorrectly connected. The reve rse polarity protection will ensure that the bat­tery or charger will not be damaged.
3. Follow the 6-step display through the charging process.   The battery is ready to sta rt the engine when STEP 3 is lit.   The battery is fully charged when STEP 5 is lit.
4. Stop charging at any time by disconnecting the mains cable from the wall socket.
ERROR  LAMP
FULLY CHARGEDREADY TO USE
POWER L AMP
12V/0.8A
US 0.8
20016572A US 0.8 NG, Manual, Print file 001.indd 8 2011-06-17 11:16:09
Page 9
 EN • 9
EN

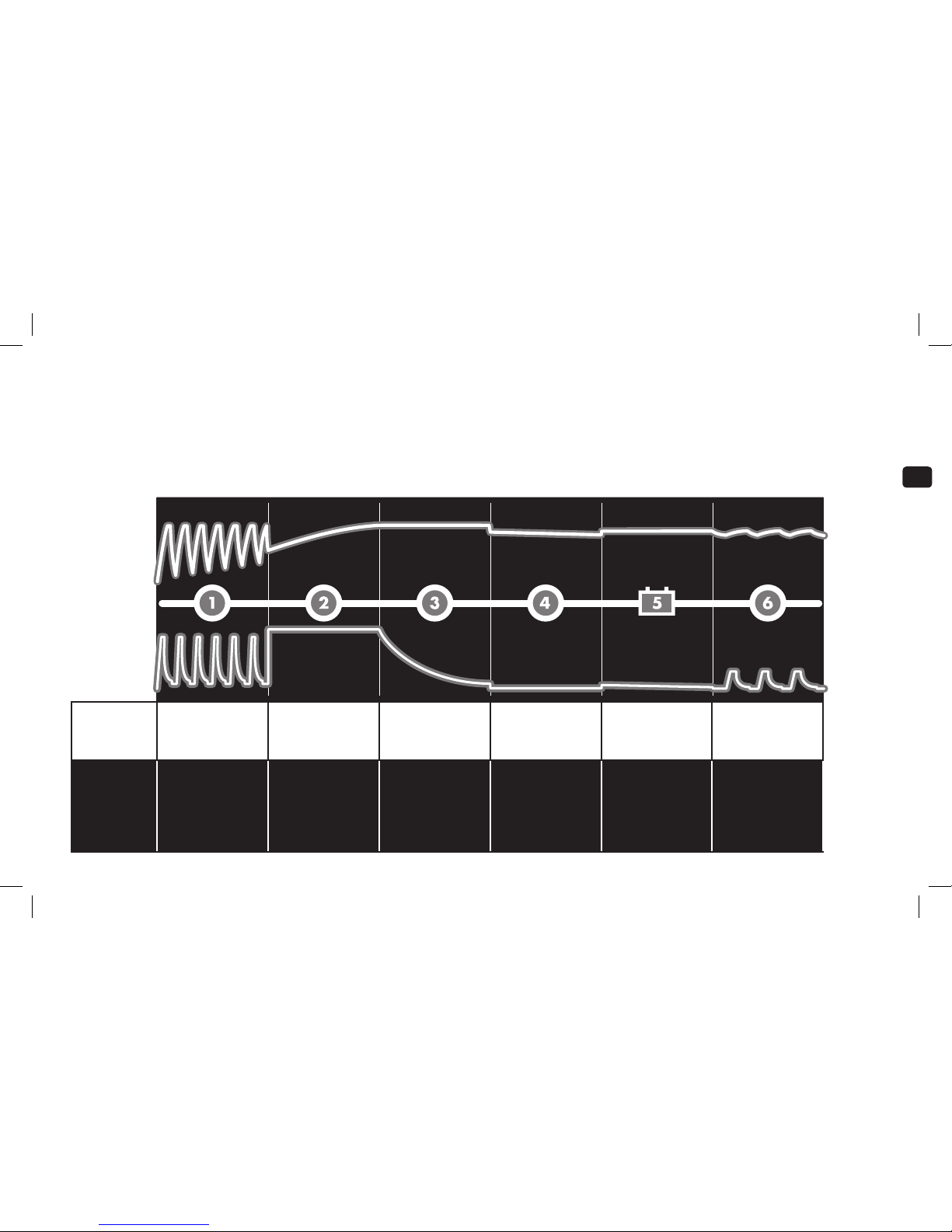

CHARGING PROGRAM

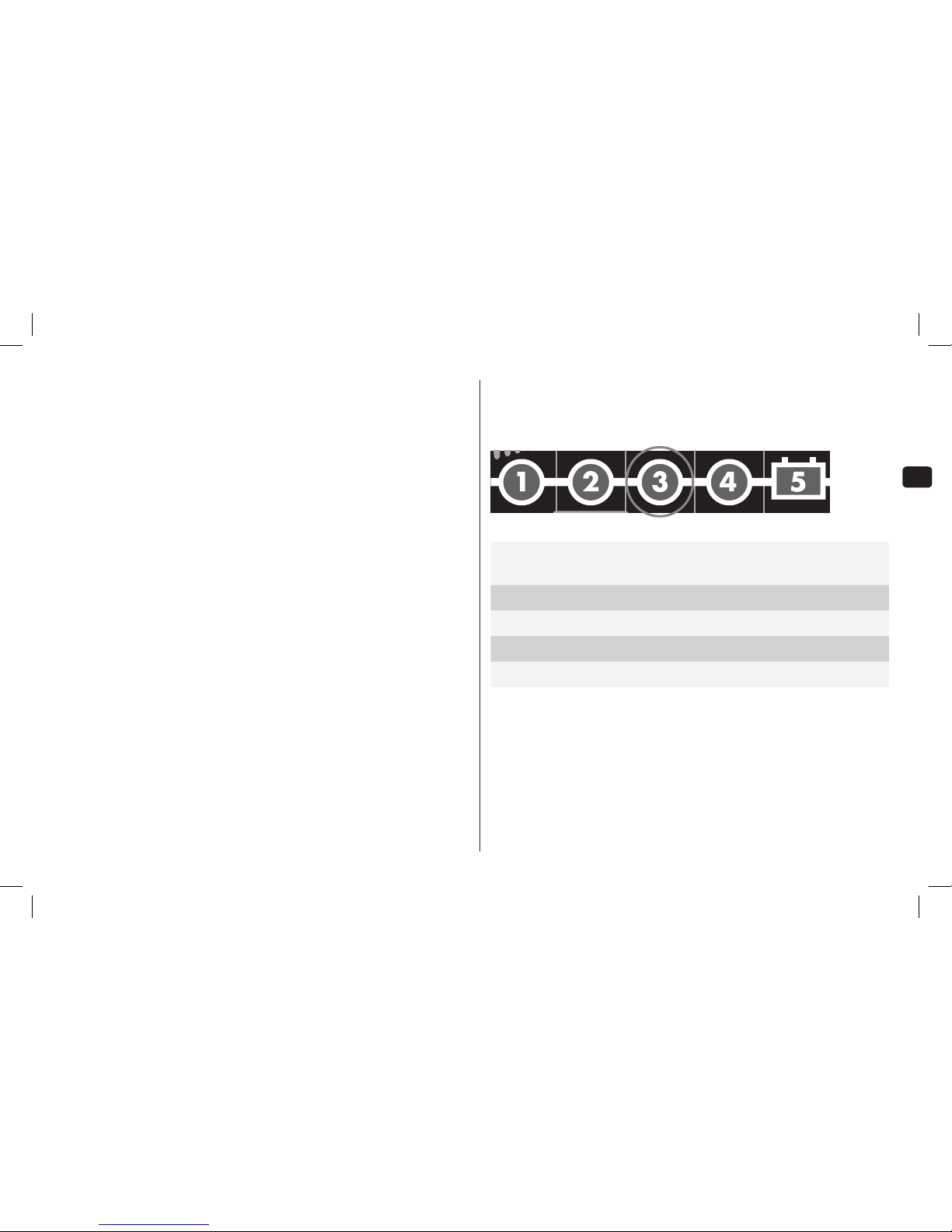

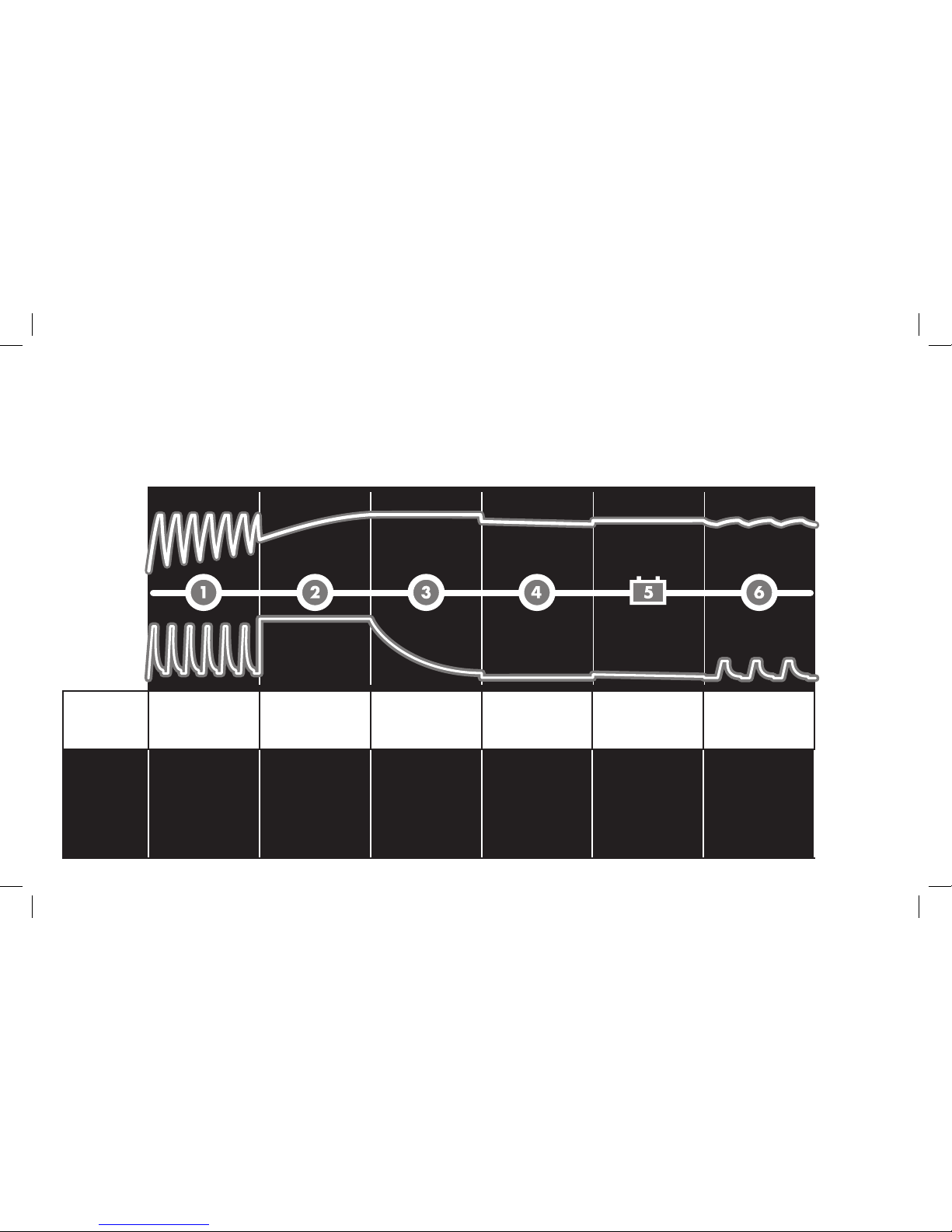

US 0.8 (1064) is equipped with a multi purpose charging progra m. US 0.8 (1064) charges all batteries 1.2–32A h  and maintains all batteries 1. 2–10 0Ah in the temperature range of -4˚F to +122˚F (-20˚C to +50˚C).
DESULFATION BULK ABSORPTION ANALYSE FLOAT PULSE
CURRENT (A)  VOLTAGE (V)
  14.4V
Increasing volt­age to 14.4V. 
0.8A
Declining  current
14.4V
Checks if volt­age drops to  12 V
13.6V
0.8A
12. 7 V–14 . 4V
0.8–0.4A 
Limit: Max 8h Max 20h Max 10h 3 minute s
10 days Charge cycle  restarts if volt­age drops
Charge cycle  restarts if volt­age drops
20016572A US 0.8 NG, Manual, Print file 001.indd 9 2011-06-17 11:16:09
Page 10
10 • EN
STEP 1 DESULFATION
Detects sulfated batter ies. Pulsing current and voltage,  removes su lfate from the lead plates of the battery restoring  the battery capacity.
STEP 2 BULK
Charging with maximum current until approximately 80% bat­tery capac ity. 
STEP 3 ABSORPTION
Charging with declining current to maximize up to 100% b at­tery capac ity.
STEP 4 ANALYSE
Tests if the battery can hold charge. Batteries that can not  hold charge may need to be replaced.
STEP 5 FLOAT
Maintaining the battery voltage at maximum level by provid­ing a constant voltage charge. 
STEP 6 PULSE
Maintaining the battery at 95–10 0%  capacity. The charger  monitors the battery voltage and gives a pulse when neces­sary to keep the battery f ully charged.
READY TO USE
The table shows the estimated time for empty battery to 80%  charge
BATTERY SIZE (AH) TIME TO 80% CHARGED
2Ah 2h
8Ah 8h 20Ah 20h 32Ah 32h
20016572A US 0.8 NG, Manual, Print file 001.indd 10 2011-06-17 11:16:09
Page 11
 EN • 11
EN
ERROR LAMP
If the error lamp is lit, check the following:
1. Is the chargers positive lead connected to the battery’s positive pole?
2. Is the charger connected to a 12V battery?
3. Has charging been interrupted in STEP 1 or step 4?
Restart the charger. If charging is st ill being inter­rupted, the batte r y… Step 1: …is seriously sulfated and may need to  be replaced. Step 4: …can not keep charge and may need  to be replaced.
MAINTENANCE INSTRUCTIONS
The US 0.8 (1064) is maintenance-free. The charger must not  be opened; doing so will invalidate the warranty. If the power  cable is damaged the charger must be returned to the retailer.  The charger casing can be cleaned using a damp cloth and  mild cleaning agent. Remove the plug from the power socket  before cleaning.
20016572A US 0.8 NG, Manual, Print file 001.indd 11 2011-06-17 11:16:09
Page 12
12 • EN
TECHNICAL SPECIFICATIONS
Charger model US 0.8 (1064) Model number 1064 Rated Voltage AC 110 –12 0 VA C ,  50–60Hz Charging voltage 14. 4V Start voltage 2.0V Charging current 0.8A Current, mains 0.3A rms (at full charging current) Back current drain* <1Ah/month Ripple** <4% of rated current Ambient temperature -4°F to +122°F  (-20˚C to +50˚C), output power is reduced automatically at high temperatures Charger type  Six step, fully automatic charging cycle Battery types All types of 12V lead-acid ba tteries (WET, MF, Ca/Ca, AGM and GEL) Battery capacity 1.2–32A h, up to 100Ah for maintenance Dimensions 5½ x 2 x 1½ inch (L x W x H)  Weight 1 lbs
*) Back current drain is the current that drains the battery if the charger is not connected to the mains. CTEK chargers has a very  low back current. **) The quality of the charging voltage and charging cur rent is very important. A high current ripple heats up the battery which  has an aging effect on the positive electrode. High voltage ripple could harm other equipment that is connected to the battery.  CTEK battery chargers produce very clean voltage and current with low ripple.
20016572A US 0.8 NG, Manual, Print file 001.indd 12 2011-06-17 11:16:09
Page 13
 EN • 13
EN
LIMITED WARRANTY
CTEK PowerInc, issues this limited warranty to the original pur­chaser of this product. This limited warranty is not transferable.  The warranty applies to manufacturing faults and material  defects for 5 years from the date of purchase. The customer  must return the product together with the recei pt of purchase  to the retailer. This warranty is void if the battery charger has  been opened, handled carelessly or repaired by anyone  other than CTEK PowerInc or its authorised representatives.  CTEK PowerInc makes no warranty other than this limited  warranty and is not liable for any other costs other than those  mentioned above, i.e . no consequential damages. Moreover,  CTEK PowerInc is not obligated to any other warranty other  than this warranty.
CTEK PRODUCTS ARE PROTECTED BY
2011-02-04
PATENTS DESIGNS TRADE MARKS
EP10156636.2 pending RCD 509617 CTM 669987 US12/780968 pending US D575225 CTM 844303 EP1618643 US D571179 CTM 372715 US7541778B2 US D580853 CTM 3151800 EP1744432 pending US D581356 CTM 1461716 pending EP1483817 pending RCD 321216 CTM 1025831 SE524203 RCD 000911839 CTM 405811 US7005832B2 RCD 081418 CTM 830545751 pending EP1716626 pending RCD 001119911-0001 CTM 1475420 pending SE526631 RCD 001119911-0002 CTM 1935061 pending US7638974B2 RCD 081244 CTM 1042686 EP1903658 pending RCD 321198 CTM 1082141 pending EP09180286.8 pending RCD 321197 CTM 2010004118 pending US12/646405 pending ZL 200830120184.0 CTM 4-2010-500516 pending EP1483818 ZL 200830120183.6 CTM 410713 SE1483818 RCD 000835541-0001 CTM 2010/05152 US7629774B2 RCD 000835541-0002 CTM 766840 pending EP09170640.8 pending US D596126 US12/564360 pending US D596125 SE528232 RCD 001705138-0001 SE525604 US D29/378528 pending
RCD 201030618223.7 pending
20 016572 A
20016572A US 0.8 NG, Manual, Print file 001.indd 13 2011-06-17 11:16:10
Page 14
14 • EN
SUPPORT
CTEK offers a professional customer support: www.ctek.com.  For latest revised user manual see www.ctek.com.  By e-mail: [email protected], by telephone: (330) 963 - 0981,  by fax (330) 963-0982.  By mail: CTEK PowerInc,  2374 Edison Blvd. Twinsburg OH 44087-2376 US
Jarl Uggla, President CTEK SWEDEN AB
20016572A US 0.8 NG, Manual, Print file 001.indd 14 2011-06-17 11:16:10
Page 15
 FR • 15
FR
MODE D'EMPLOI
INTRODUCTION
Le chargeur US 0.8 (1064) est un chargeur de batterie  en mode commuté avec fonction d'entretien et d'entretien  par impulsion qui fait par tie de la gamme de chargeurs  de batterie à la pointe de la technologie proposés par  CTEKSwedenAB. Le chargeur US 0.8 (1064) optimise la  durée de vie de la batterie.
CTEK C OMFORT CONNECT – eyelet ¼” (M6)
12V/0.8A
US 0.8
CTEK C OMFORT CONNECT
CORDON
D'ALIMENTATION
CTEK C OMFORT CONNECT – c lamp
CÂBLE DE CHARGE
FICHE
D'ALIMENTATION*
*Le type de fiche d'alimentation peut varier en fonction de votre prise murale.
CONSIGNES DE SÉCURITÉ IMPORTANTES
PROPOSITION 65 DE LA CALIFORNIE.
MISE EN GARDE: Ce produit co ntient des substances  chimiques reconnues par l'État de Californie comme étant  cancérigènes ou toxiques pour la reproduction.
1. 
CONSERVEZ CES  CONSIGNES
 – Ce mode d'emploi contient  des consignes de sécurité et des directives d'utilisation  importantes pour le chargeur de batteries US 0.8 (1064).
2.  Ne pas exposer le chargeur à la pluie ou à la neige.
3.  Ne pas utiliser d'accessoires non recommandés ou  vendus par CTEK pour éviter tout risque d'incendie,  d'électrocution ou de blessure.
4.  Pour éviter d'endommager les câbles, débrancher le  chargeur en retirant la fiche sans tirer sur le cordon  d'alimentation.
5.  Ne pas utiliser de rallonge, sauf nécessité absolue.  L'utilisation d'une rallonge inappropriée pourrait  entraîner un risque d'incendie ou d'électrocution. Si  l'utilisation d'un e rallonge est nécessaire, vérifier les  points suivants: a) les broches de la fiche de la rallonge  doivent  être identiques en nombre, taille et format à 
20016572A US 0.8 NG, Manual, Print file 001.indd 15 2011-06-17 11:16:10
Page 16
16 • FR
celles du chargeur; b) la rallonge doit être correctement  câblée et en bon état; c) le calibre des fils doit être  suffisant pour l'intensité nominale CA (ampères) du  chargeur, comme indiqué dans le tableau «CALIBRE  MINIMUM RECOMMANDÉ POUR LES CORDONS DE  RALLONGE». 
6.  Ne pas utiliser un chargeur dont le cordon ou la fiche  sont endommagés – retourner le chargeur au vendeur.
7.  Ne jamais utiliser un chargeur s'il a reçu un coup violent,  s'il est tombé ou s'il a été endommagé de quelque façon  que ce soit; le retourner au vendeur.
8.  Ne pas démonter le chargeur; le retourner au vendeur  si un entretien ou une réparation sont nécessaires. Le  remontage inadéquat du chargeur peut entraîner un  risque d'électrocution ou d'incendie.
9.  Pour réduire le risque d'électrocution, débrancher le  chargeur de la prise avant tout entretien ou nettoyage. 
10. 
MISE EN GARDE – RISQUE DE  GAZ EXPLOSIFS
a)  LE TRAVAIL À PROXIMITÉ 
D'UNE BATTERIE AU P LOMB  EST DANGEREUX. EN  UTILISATION NORMALE, LES 
B ATTERIES PRODUISENT DES  GAZ EXPLOSIFS. IL EST DONC  ESSENTIEL DE RESPECTER  CES CONSIGNES CHAQUE  FOIS QUE VOUS UTILISEZ LE  CHARGEUR.
b)  Pour réduire le risque d'explosion de la batterie, suivez 
ces instructions  et celles publiées par le f abricant de la  batterie et de tout équipement que vous avez l'inte ntion  d'utiliser à proximité. Examinez les avertissements  indiqués sur ces produits et sur le moteur.
11.  
PRÉCAUTIONS
a)  Veiller à ce qu'il y ait toujours quelqu'un dans les parages 
pour vous venir en aide lorsque vous travaillez près d'une  batterie au plomb.
b)  Veiller à ce que de l'eau et du savon soient disponibles 
en quantité suffisante en cas de contact de l'acide avec  la peau, les vêtements ou les yeux.
c)  Toujours porter des vêtements de protection et des 
lunettes. Éviter de se toucher les yeux lorsque l'on se  trouve à proximité d'u ne batterie.
20016572A US 0.8 NG, Manual, Print file 001.indd 16 2011-06-17 11:16:10
Page 17
 FR • 17
FR
d)  En cas de projections d'acide sur la peau ou les 
vêtements, rincer immédiatement à l'eau savonneuse.  En cas de projection d'acide dans les yeux, rincer  immédiatement àl'eau courante froide pendant un  minimum de 10minutes et consulter immédiatement un  médecin. 
e)  Ne JAMAIS fumer et empêcher toute étince lle ou flamme 
à proximité d'une batterie ou d'un moteur.
f)  Redoubler de prudence pour éviter toute c hute d'outil 
métallique sur la batterie, ce qui pourrait produire une  étincelle ou provoquer un court-circuit pouvant être à  l'origine d'une explosion.
g)  Retirer tous les objets personnels en métal tels bagues, 
bracelets, colliers et montres lorsqu’on manipule des  batteries au plomb. Un court-circuit survenan t dans une  batterie au plomb  est suffisamment puissant pour souder  un bijou au métal et provoquer des brûlu res sévères. 
h)  Utiliser le chargeur uniquement pour charger des 
BATTERIES AU PLOMB. Il n'est pas conçu pour  l'alimentation d'un circuit électrique à basse tension  autre que celui utilisé pour le démarrage d'un moteur.  Ne pas utiliser le chargeur pour les batteries sèches  généralement utilisées dans les appareils ménagers.  Ce type de batteries est susceptible d'exploser et de  provoquer des dégâts matériels et des blessures.
i)  Ne JAMAIS charger une batterie gelée.
12. 
AVANT DE CHARGER UNE  B ATTERIE
a)  Si nécessaire, reti rer la batterie à charger du véhicule en 
détachant toujours dans un premier temps la borne de  terre. Vérifier que tous les accessoires du véhicule sont  débranchés afin de ne pas provoquer d’arc électrique.
b)  Pendant la charge, assurer une  bonne ventilation autour 
de la batterie. 
c)  Nettoyer les bornes de la batterie. Nettoyer les bornes 
de la batterie. Éviter toute projection de matière corrodée  dans les yeux.
d)  Ajouter de l'ea u distillée dans chaque cellule jusqu'à ce 
que le niveau d'acide atteigne le n iveau indiqué par le  fabricant de batteries. Ne pas remplir au-delà du niveau  recommandé. Pour les batterie s  sans bouchons comme  les batteries au plo mb  régulées par soupape, respecter  scrupuleusement les instructions de charge du fabricant. 
e)  Prendre connaissance des consignes de sécurité 
particulières du fabricant et des tensions de charge  recommandées.
f)  Déterminer la tension de la batterie en consu ltant le guide 
du propriétaire du véhicule et s'assurer que la tension de  sortie du chargeur est correctement sélectionnée.
20016572A US 0.8 NG, Manual, Print file 001.indd 17 2011-06-17 11:16:10
Page 18
18 • FR
13.  EMPLACEMENT DU 
CHARGEUR
a)  Installer le chargeur le plus loin possible de la batterie, 
en fonction de la longueur des câbles.
b)  Ne jamais placer le chargeur directement au-dessus 
de la batterie en cours de charge. Les gaz produits par  la batterie sont corrosifs et risquent d'endommager le  chargeur.
c)  Ne jamais laisser l'acide de la batterie goutter sur le 
chargeur durant les mesures de densité ou durant le  remplissage des éléments.
d)  Ne pas utiliser le chargeur dans un endroit confiné ou 
mal ventilé.
e)  Ne pas poser la batterie sur le dessus du chargeur.
14. 
PRÉCAUTIONS  CONCERNANT LE  RACCORDEMENT C.C.
a)  Avant de connecter ou déconnecter les pinces de 
l'alimentation c.c., mettre tous les interrupteurs en position  OFF et débrancher le cordon d'alimentation. Éviter tout  contact entre les pinces. Éviter tout contact entre les  pinces.
b)  Attacher les pinces à la batterie et au châssis – se 
reporter à 14(e), 14(f) et 15(b) à 15(d).
15. 
SUIVRE CES ÉTAPES POUR  LA CHARGE D'UNE BATTERIE  INSTALLÉE DAN S UN  VÉHICULE. UNE ÉTINCE LLE  PRÈS DE LA BATTERIE  PEUT PROVOQUER UNE  EXPLOSION. P OUR RÉDUIRE LE  RISQUE D'ÉTINCELLE PRÈS DE  LA BATTERIE:
a)  Positionner les cordons c.a. et c.c. de manière à éviter 
qu'ils ne soient endommagés par le capot, les portières  ou les pièces en mouvement.
b)  Ne pas s'approcher des ventilateurs, des courroies, des 
poulies et des autres pièces susceptibles de provoquer  des blessures. 
c)  Vérifier la polarité des bornes de la batterie.  Le diamètre 
de la borne POSITIVE (POS, P,  +) est généralement  supérieur à celui de la borne NÉGATIVE (NEG, N, -).
20016572A US 0.8 NG, Manual, Print file 001.indd 18 2011-06-17 11:16:12
Page 19
 FR • 19
FR
d)  Déterminer quelle borne est mise à la masse  (connectée 
au châssis). Si c'est la borne négative (comme  dans  la plupart des véhicules), aller à (e).  Si c'est la borne  positive, aller à (f).
e)  Sur un véhicule à masse négative, connecter la pince 
POSITIVE (ROUGE) du chargeur de ba tterie à la borne  POSITIVE ((POS, P, +) non reliée à la masse de la  batterie. Connecter la pince NÉGATIVE (NOIRE) au  châssis du véhicule ou au bloc-moteur, aussi loin que  possible de la batterie. Ne pas fixer la pince sur le  carburateur, les conduites d'essence ou les éléments en  tôle de la carrosserie. La fixer sur une partie épaisse du  châssis ou du bloc-moteur.
f)  Sur un véhicule à masse positive, connecter la pince 
NÉGATIVE (NOIRE) du chargeur de batterie à la borne  NÉGATIVE (NEG, N, –) non reliée à la masse de la  batterie. Connecter la pince POSITIVE (ROUGE) au  châssis du véhicule ou au bloc-moteur, aussi loin que  possible de la batterie. Ne pas fixer la pince sur le  carburateur, les conduites d'essence ou les éléments en  tôle de la carrosserie. La fixer sur une partie épaisse du  châssis ou du bloc-moteur.
g)  Brancher le cordon d'alimentation du chargeur dans la 
prise électrique.
h)  Pour d ébrancher le chargeur, mettre tous les interrupteurs 
en position «OFF», débrancher le cordon d'alimentation,  retirer la pince fixée au châssis du véhicule puis celle  fixée à la borne de la batterie.
i)  Pour toute information relative au temps de charge, 
consulter les directives d'utilisation.
16. 
SUIVRE CES ÉTAPES POUR  LA CHARGE D'UNE BATTERIE  INSTALLÉE H ORS D'UN  VÉHICULE. UNE ÉTINCE LLE  PRÈS DE LA BATTERIE  PEUT PROVOQUER UNE  EXPLOSION. P OUR RÉDUIRE LE  RISQUE D'ÉTINC ELLE PRÈS DE  LA BATTERIE:
a)  Vérifier la polarité des bornes de la batterie. Le diamètre 
de la borne POSITIVE (POS, P,  +) est généralement  supérieur à celui de la borne NÉGATIVE (NEG, N, -).
b)  Attacher un câble de batterie isolé d'au moins 60 cm et 
de gauge6 (AWG) à une b orne négative (NEG, N, -).
c)  Connecter la pince POSITIVE (ROUGE) du c hargeur à la 
borne POSITIVE (POS, P,  +) de la batterie. 
20016572A US 0.8 NG, Manual, Print file 001.indd 19 2011-06-17 11:16:12
Page 20
20 • FR
d)  Se placer et positionner l'extrémité li bre du câble aussi 
loin que possible de la batterie, puis fixer la pince  NÉGATIVE (NOIRE) du chargeur à l'extrémité libre du  câble.
e)  Ne pas se placer en face de la batterie lors du dernier 
branchement.
f)  Brancher le cordon d'alimentation du chargeur dans la 
prise électrique.
g)  Pour déconnecter le chargeur, procéder dans l'ordre 
inverse du branchement et couper la première connexion  en se tenant aussi loin que possible de la batterie.
h)  Une batterie marine (sur un bateau) doit être déposée 
et chargée à terre. À bord du bateau, cette opération  nécessite un équipement spécialement conçu pour les  applications marines.
CONSIGNES DE SÉCURITÉ IMPORTANTES
• Ne pas utiliser le chargeur pour des batteries autres que  celles indiquées dans les SPÉCIFICATIONS TECHNIQUES.
• Ava nt toute utilisation, s'assurer que les câbles du chargeur  et leur protection de courbure ne comportent aucune  fissure. Tout chargeur dont les câbles sont endommagés  doit être retourné au vendeur.
• Vérifier que le câblage n'est pas emmêlé et ne touche  pas  des surfaces chaudes ou des arêtes vives. 
• Ne JAMAIS charg er une batterie endommagée.
• Ne jamais placer le chargeur sur le dessus de la batterie  pendant la charge.
• Ne pas couvrir le chargeur. 
• Toutes les b atteries tombent en panne tôt ou tard. En règle  générale, lorsqu'une batterie tombe en panne pendant  la charge, les fonctions avancées du chargeur règlent le  problème. Il se peut toutefois que certaines anomalies peu  fréquentes persistent toujours. Ne pas laisser une batterie  en cours de charge sans surveillance pendant une période  de temps prolongée.
• Si des appareils qui consomment de l'énergie sont  connectés à la batterie – par  exemple des alarmes ou des  aides à la navigation – le processus de charge dure plus  longtemps et risque de vider la batterie. 
20016572A US 0.8 NG, Manual, Print file 001.indd 20 2011-06-17 11:16:12
Page 21
 FR • 21
FR
• Toujours vérifier que le chargeur est  passé à l'ÉTAPE7  avant de laisser le chargeur sans surveillance et branché  pendant une période prolongée. Si le chargeur n'est  passé  à l'ÉTAPE7 dans les 50heures, cela indique une anomalie.  Il faut alors débrancher le chargeur.
• Les batteries consomment de l'eau pendant leur utilisation  et lorsqu'elles sont en charge. S'il s'agit d'une batterie à  laquelle on peut ajouter de l'eau, le niveau d'eau doit être  contrôlé régulièrement. Ajout er de l'eau distillée si le niveau  est bas.
• Cet appareil n'est pas conçu pour être utilisé par les  jeunes enfants ou les personnes qui ne peuvent pas lire  ou comprendre le mode d'emploi, sauf si ces dernières  agissent sous la surveillance d'une personne responsable  qui s'as sure qu'elles peuvent utiliser sans risque le chargeur  de batterie. Ranger et utiliser le chargeur de batterie hors  de la portée des enfants et s'assurer qu'ils ne puissent pas  jouer avec. 
• Le branchement au secteur doit être conforme aux  réglementations nationales sur les installations électriques.
• Ne pas utiliser de rallonge avec le câble de charge.
CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE
LONGUEUR DU
CORDON PIEDS (M)
CALIBRE MINIMUM
(AWG)
25 (7,6) 18
50 (15 ,2) 18
100 (30,5) 18
150 (45,6) 16
20016572A US 0.8 NG, Manual, Print file 001.indd 21 2011-06-17 11:16:12
Page 22
22 • FR
BRANCHEMENT ET DÉBRANCHEMENT DU CHARGEUR À UNE BATTERIE INSTALLÉE DANS UN VÉHICULE
Comfort Connect
+
+
–
–
Comfort Connect
12V/0.8A
US 0.8
20016572A US 0.8 NG, Manual, Print file 001.indd 22 2011-06-17 11:16:13
Page 23
 FR • 23
FR
DIRECTIVES D'UTILISATION
1. Brancher le chargeur à la batterie.
2. Brancher le chargeur à la prise murale. Le voyant d'alimentation indiquera que le cordon d'alimentation est branché à la prise  murale. Si le témoin d'anomalie se met en marche, cela indique que les pinces de la batterie ne sont pas fixées correctement.  La protection d'inversion de polarité fera en sorte que ni la batterie ni le chargeur ne soient endommagés.
3. Surveiller le voyant des 6étapes pendant le processus de charge. La batterie est prête à démarrer le moteur dès que le  voyant É TAPE3 est allumé. La batterie est complètement chargée lorsque le voyant ÉTAPE5 est allumé.
4. Il est possible d'arrêter la charge à tout moment en débranchant le cordon d'alimentation de la prise murale.
TÉMOIN  D'ANOMALIE
CHARGE
COMPLÈTE
PRÊTE À
L'EMPLOI
VOYANT  D'ALIMENTATION
12V/0.8A
US 0.8
20016572A US 0.8 NG, Manual, Print file 001.indd 23 2011-06-17 11:16:13
Page 24
24 • FR
PROGRAMME DE CHARGE
Le chargeur US 0.8 (1064) est muni d'un programme de charge multi-usage. Le chargeur US 0.8 (1064) charge toutes les  batteries 1,2–32Ah et assure l'entretien de toutes les batteries 1,2–100Ah dans une plage de température allant -4˚F à  +122˚F (-20˚C à +50˚C).
DESULFATION BULK ABSORPTION ANALYSE FLOAT PULSE
INTENSITÉ(A)   TENSION(V)
  14,4V
Augmentation  de la tension à  14,4V. 0,8A
Réduction de  l'intensité 14,4V
Vérifie si la  tension baisse  à 12V
13,6V 0,8A
12,7V–14,4V 0,8–0,4A 
Limite: 8hmax 20hmax 10hmax 3 minutes
10jours Reprise du  cycle de  charge en cas  de baisse de  tension
Reprise du  cycle de  charge en cas  de baisse de  tension
20016572A US 0.8 NG, Manual, Print file 001.indd 24 2011-06-17 11:16:14
Page 25
 FR • 25
FR
ÉTAPE1 DESULFATATION
Détecte les batteries sulfatées. Impulsion de courant et de  tension, élimine le sulfate des plaques de plomb de la batterie  et restaure sa capacité.
ÉTAPE2 BULK
Charge à intensité maximum jusqu'à environ 80% de la  capacité de la batterie. 
ÉTAPE3 ABSORPTION
Charge avec réduction de l'intensité pour maximiser la  capacité de la batterie jusqu'à 100%.
ÉTAPE4 ANALYSE
Le chargeur vérifie que la batterie peut conserver la charge.  Les batteries incapables de conserver la charg e doivent peut­être être remplacées.
ÉTAPE5 FLOAT
Maintient la tension de la batterie au niveau maximal en  fournissant une charge Ã tension constante. 
ÉTAPE6 PULSE
Maintient la batterie à 95 - 100% de sa capacité. Le  chargeur surveille la tension de la batterie et envoie au  besoin une impulsion pour maintenir la batterie complètement  chargée.
PRÊTE À L'EMPLOI
Le tableau indique le temps estimé pour charger une batterie  à plat à 80% de sa capacité.
CAPACITÉ DE LA
BATTERIE (AH)
TEMPS DE CHARGE À
80%
2Ah 2h
8Ah 8h 20Ah 20h 32 Ah 32h
20016572A US 0.8 NG, Manual, Print file 001.indd 25 2011-06-17 11:16:14
Page 26
26 • FR
TÉMOIN D'ANOMALIE
Si le témoin d'anomalie s'allume, vérifier ce qui suit:
1. Le fil positif du chargeur est-il branché sur la borne positive de la batterie?
2. Le chargeur est-il branché à une batterie 12V?
3. La charge a-t-elle été interrompue pendant les ÉTAPES 1 ou 4?
Il faut alors redémarrer le chargeur. Si la charge  est toujours interrompue, la batterie... Étape1: ... est fortement sulfatée et doit être  remplacée. Étape4: ...ne peut p as conserver la charge et  doit peut-être être remplacée.
CONSIGNES D'ENTRETIEN
Le chargeur US 0.8 (1064) ne requiert aucun entretien  particulier. Le démontage du chargeur n'est pas autorisé  et entraîne l'annulation de la garantie. Si le cordon  d'alimentation est endommagé, le chargeur doit être retourné  au vendeur. Le chargeur peut être nettoyé avec un chiffon  humide et un produit de nettoyage doux. Débrancher le  chargeur avant de le nettoyer.
20016572A US 0.8 NG, Manual, Print file 001.indd 26 2011-06-17 11:16:14
Page 27
 FR • 27
FR
SPÉCIFICATIONS TECHNIQUES
Modèle US 0.8 (1064) Numéro de modèle 1064 Tension CA nominale 110–120VCA, 50–60Hz Tension de charge 14,4V Tension de démarrage 2,0V Intensité de charge 0,8A Intensité du secteur 0,3A rms (pour la pleine intensité de charge) Consommation par 
retour de courant*:
<1Ah/mois
Ondulation** <4% de l'intensité nominal e Température ambiante -4°F à +122°F (-20˚C à +50˚C). La puissance de sortie est réduite automatiquement à des 
températures plus élevées. Type de chargeur  Cycle de charge entièrement automatique en 6étapes Types de batterie Tout type de batterieau plomb12V (à électrolyte liquide, sans entretien, Ca/Ca, FVA et à 
électrolyte gélifié) Capacité de la batterie 1,2–32Ah, jusqu'à 100Ah pour l'entretien Dimensions 5½ x 2 x 1½ po (L x l x h)  Poids 1lb
*) La consommation par retour de courant est le phénomène par lequel la batterie se vide si le chargeur n'est  pas branché au  secteur. Les chargeurs CTEK ont une consommation par retour de courant très faible.
20016572A US 0.8 NG, Manual, Print file 001.indd 27 2011-06-17 11:16:14
Page 28
28 • FR
**) La qualité de la tension et de l'intensité de charge est  d'une gran de importance. Une ondulation à forte intensité  échauffe la batterie et provoque le vieillissement prématuré  de l'électrode positive. Une ondulation de tension élevée  risque de détériorer les équipements connectés à la batterie.  Les chargeurs de batterie CTEK produisent une tension et une   intensité de haute qualité à très faible ondulation.
GARANTIE LIMITÉE
CTEK PowerInc délivre cette garantie limitée à l'acheteur  original de ce produ it. Cette garantie limitée n’est pas  cessible. Elle couvre les défauts de fabrication et de matériaux  pendant une période de 5ans à compter de la date d'achat.  Le client doit retourner le p roduit accompagné de la preuve  d'ac hat au vendeur. Cette garantie est  nulle si le chargeur de  batterie a été ouvert, manipulé avec négligence ou réparé par  un interven ant autre que CTEK PowerInc ou ses représentants  agréés. CTEK PowerInc n'offre aucune autre garantie que  cette garantie limitée et déc l ine toute responsabilité pour des  coûts autres que ceux mentionnés ci-dessus, c'est-à-dire les  dommages consécutifs. De plus, CTEK PowerInc n'est obligé  par aucune garantie autre que celle-ci.
LES PRODUITS CTEK SONT PROTÉGÉS PAR
2011-02-04
DES BREVETS DES MODÈLES
DES MARQUES COMMERCIALES
EP10156636.2 pending RCD 509617 CTM 669987 US12/780968 pending US D575225 CTM 844303 EP1618643 US D571179 CTM 372715 US7541778B2 US D580853 CTM 3151800 EP1744432 pending US D581356 CTM 1461716 pending EP1483817 pending RCD 321216 CTM 1025831 SE524203 RCD 000911839 CTM 405811 US7005832B2 RCD 081418 CTM 830545751 pending EP1716626 pending RCD 001119911-0001 CTM 1475420 pending SE526631 RCD 001119911-0002 CTM 1935061 pending US7638974B2 RCD 081244 CTM 1042686 EP1903658 pending RCD 321198 CTM 1082141 pending EP09180286.8 pending RCD 321197 CTM 2010004118 pending US12/646405 pending ZL 200830120184.0 CTM 4-2010-500516 pending EP1483818 ZL 200830120183.6 CTM 410713 SE1483818 RCD 000835541-0001 CTM 2010/05152 US7629774B2 RCD 000835541-0002 CTM 766840 pending EP09170640.8 pending US D596126 US12/564360 pending US D596125 SE528232 RCD 001705138-0001 SE525604 US D29/378528 pending
RCD 201030618223.7 pending
20 016572 A
20016572A US 0.8 NG, Manual, Print file 001.indd 28 2011-06-17 11:16:14
Page 29
 FR • 29
FR
SERVICE À LA CLIENTÈLE
CTEK offre un service à la clientèle professionnel:  www.ctek.com. Pour consulter la plus récente version du mode  d'emploi, visiter le site www.ctek.com  Courriel: [email protected], Téléphone: (330) 963 - 0981,  Télécopieur: (330) 963-0982.  Adresse: CTEK PowerInc  2374 Edison Blvd. Twinsburg OH 44087-2376 US
Jarl Uggla, président CTEK SWEDEN AB
20016572A US 0.8 NG, Manual, Print file 001.indd 29 2011-06-17 11:16:14
Page 30
30 • FR
20016572A US 0.8 NG, Manual, Print file 001.indd 30 2011-06-17 11:16:14
Page 31
 ES • 31
ES
MANUAL
INTRODUCCIÓN
US 0.8 (1064) es un cargador con cambio de modo y que  permite hacer el mantenimiento de las baterías (flotante y  por pulsos). Forma parte de la familia de cargadores de  baterías de CTEKSwedenAB. Estos cargadores representan  lo más avanza do en tecnología de carga de baterías. El  US 0.8 (1064) permite obte n er la máxima vida útil de las  baterías.
CTEK C OMFORT CONNECT – eyelet (ojillo) ¼” (M6)
12V/0.8A
US 0.8
CTEK C OMFORT CONNECT
CABLE DE CONEXIÓN
A LA RED
CTEK C OMFORT CONNECT– c lamp (pinza)
CABLE DE CARGA
ENCHUFE DE CORRIENTE*
* La forma del conector es distinta para los distintos enchufes de pared.
INSTRUCCIONES SOBRE SEGURIDAD
PROPUESTA 65 DE CALIFORNIA
ADVERTENCIA: este producto contiene sustancias químicas  que el Estado de California reconoce como causantes de  cáncer o toxicidad reproductiva.
1. 
GUARDE ESTAS  INSTRUCCIONES
 – Este manual con­tiene importantes instrucciones sobre la seguridad y  el funcionamiento del cargador de baterías modelo  US 0.8 (1064).
2.  No exponga este cargador a la lluvia o la nieve.
3.  El uso de accesorios no recomendados o suministrados  por CTEK podría producir incendios, descargas eléctri­cas y lesiones corporales graves.
4.  Para reducir el riesgo de daños en el conector eléctrico  y el cable al desconectar el cargador, tire del enchufe,  nunca del cable.
5.  A menos que sea absolutamente necesario, nunca utilice  un cable alargador. El uso de un cable alargador inade­cuado podría producir incendios y descargas eléctricas.  Si necesita utilizar un cable alargador, asegúrese de  que: a) Las patillas del conector del cable alargador son 
20016572A US 0.8 NG, Manual, Print file 001.indd 31 2011-06-17 11:16:15
Page 32
32 • ES
del mismo número, tamaño y forma que las del conector  del cargador; b) El cable alargador está correctamente  conectado y en buenas condiciones eléctricas; y c) El  calibre de los cables es suficientemente grueso para la  corriente alterna nominal del cargador, según se espe­cifica en “CALIBRE AWG MÍNIMO RECOMENDADO  PARA ALARGADORES”. 
6.  No utilice el cargador si la clavija o el cable están daña­dos; devuelva el cargador a su distribuidor.
7.  No utilice el cargador si ha recibido un golpe f uerte o  una caída. Si está dañado de algún modo; llévelo a su  distribuidor.
8.  No desmonte el cargador; cuando requiera manteni­miento o reparación, llévelo a su distribuidor. Un reen­samblaje incorrecto podría producir descargas eléctricas  o un incendio.
9.  Para reducir el riesgo de descargas eléctricas, desen­chufe el cargador de la toma de CA antes de realizar  cualquier tarea de mantenimiento o lim pieza. 
10. 
ADVERTENCIA – RIESGO DE  GASES EXPLOSIVOS
a)  TRABAJAR CERCA DE 
B ATERÍAS DE PLOMO ES  PELIGROSO. LAS BATERÍAS 
GENER AN GASES  EXPLOSIVOS DURANTE  EL FUNCIONAMIENTO  NORMAL DE LAS MISMAS.  POR ESE MOTIVO, ES DE  VITAL IMPORTANCIA SEGUIR  LAS INSTRUCCIONES CADA  VEZ QUE SE UTILICE EL  CARGADOR.
b)  Para re ducir el riesgo de explosión de las baterías,  si ga 
las instrucciones publicadas por los fabricantes de las  baterías y los equipos que se vayan a utilizar cerca de  las baterías. Revise las etiquetas de advertencia de esos  productos y del motor.
11.  
PRECAUCIONES PERSONALES
a)  Cuando trabaje junto a una batería de plomo, conviene 
tener cerca a alguna persona que pueda ayudarle si lo  necesita.
b)  Tenga cerca abundante agua corriente y jabón para 
usarlos en caso de que el ácido de la batería e ntre en  contacto con la piel, los ojos o la ropa.
20016572A US 0.8 NG, Manual, Print file 001.indd 32 2011-06-17 11:16:15
Page 33
 ES • 33
ES
c)  Lleve en todo momento protección completa para los 
ojos y la ropa. Evite tocarse los ojos mientras trabaja  cerca de una b atería.
d)  Si el ácido de la batería entrase en contacto con su piel 
o ropa, lávelas inmediatamente con abundante agua y  jabón. Si entra ácido en los o jos, lávelos inmediatamente  con abundante agua corriente durant e al menos 10 minu ­tos y pida atención médica inmediata. 
e)  NUNCA fume, ni permita chispas ni llamas, cerca de la 
batería ni del motor.
f)  Sea extremadamente prudente para evitar que caigan 
objetos metálicos sobre la batería. Se podrían producir  chispas y cortocircuitar la batería u otros componentes  eléctricos capaces de provocar una explosión.
g)  Cuando trabaje con baterías de plomo, despréndase 
de objetos metálicos personales como a nillos, pulseras,  collares y relojes. Una batería de plomo podría producir  una corriente de cortocircuito suficientemente elevada  para fundir anillos u objetos metál icos similares, ocasio­nando quemaduras graves. 
h)  Utilice este cargador para cargar únicamente baterías de 
PLOMO. No está diseñado como fuente de alimentación  para sistemas eléctricos de bajo voltaje que no sean  del tipo motor de arranque. No utilice este cargador de  baterías para cargar pilas secas del tipo utilizado en  los aparatos domésticos. Esas pilas podrían explotar y  causar lesiones a las personas y otros daños.
i)  NUNCA cargue una batería congelada.
12. 
PREPARACIÓN DE LA CARGA
a)  Si fuera necesario retirar la batería de un vehículo para 
cargarla, siempre quite primero el terminal de tierra de  la batería. Para evitar chispas, compruebe que todos los  accesorios del vehículo estén apagados.
b)  Mientras se carga la batería, asegúrese de que los alre-
dedores estén bien ventilados. 
c)  Limpie los terminales de la batería. Ponga extremo 
cuidado para evitar que la corrosión entre en contacto  con sus ojos.
d)  Agregue agua destilada a cada celda hasta que el 
ácido de la batería alcance el nivel especificado por  el fabricante de la misma. No rellene en exceso. Si la  batería no tiene tapones de quita y pon para las celdas,  como en las baterías de plomo reguladas por válvu­las, siga con cuidado las instrucciones de recarga del  fabricante. 
e)  Estudie todas las precauciones para recargar espe-
cíficas del fabricante, así como los valores de carga   recomendados.
f)  Para determinar el voltaje de la batería, consulte el 
manual del usuario del vehículo y asegúrese de que  el selector de voltaje de salida esté ajustado al voltaje  corr ecto.
13. 
UBICACIÓN DEL CARGADOR
a)  Coloque el cargador tan alejado de la batería como lo 
permitan los cables de CC.
20016572A US 0.8 NG, Manual, Print file 001.indd 33 2011-06-17 11:16:15
Page 34
34 • ES
b)  Nunca coloque el cargador directame nte sobre la bate-
ría que está cargando; los gases de la batería podrían  corroer y estropear el cargador.
c)  Nunca permita que gotee el ácido de la batería mientras 
lee el peso específico del electrólito o rellena la batería.
d)  No utilice el cargador en áreas cerradas o que tengan 
algún tipo de restricción en la ventilación.
e)  No ponga la batería encima del cargador.
14. 
MEDIDAS DE SEGURIDAD  PARA LA CONEXIÓN DE CC
a)  Conecte y desconecte las pinzas de salida de CC 
solamente después de que los interruptores del cargador  estén en posición “off” (apagado) y haya retirado el  cable del enchufe de CA. Nunca permita que las pinzas  se toquen.
b)  Conecte las pinzas a la batería y al chasis como se 
indica en 14(e), 14(f), 15(b) a 15(d).
15. 
SI LA BATERÍA ESTÁ  INSTALADA EN UN  VEHÍCULO, SIGA ESTOS  PASOS. UNA CHISPA CERCA  DE LA BATERÍA PODRÍ A 
HACERLA EXPLOTAR. PARA  REDUCIR EL RI ESGO DE  CHISPAS CE RCA DE LA  B ATERÍA:
a)  Coloque los cables de CA y CC de modo que se mini-
mice el riesgo de ser dañados por el capó, las puertas y  las partes móviles del motor.
b)  Aléjelos de las aspas de ventiladores, correas, poleas y 
otros componentes que puedan ocasionar lesiones. 
c)  Compruebe la polaridad de los bornes de la batería. 
El borne de la batería con polaridad POSITIVA (POS,  P, +) normalmente tiene mayor diámetro que el borne  NEGATIV O (NEG, N, -).
d)  Determine cuál es el borne de la batería conectado a 
la tierra del chasis. Si el borne negativo está conectado  a la tierra del chasis (en la mayoría de los vehículos),  consulte (e). Si es el borne positivo el que está conectado  a la tierra del chasis, consulte (f).
e)  Para vehículos con el borne negativo conectado a tierra, 
conecte la pinza POSITIVA (ROJA) del cargador de bate­rías al borne POSITIVO (POS, P, +) que no va a tierra.  Conecte la pinza NEGATIVA (NEGRA) al chasis del vehí­culo o al bloque motor lejos de la batería. No conecte  la pinza al carburador, a las tuberías de combustible o 
20016572A US 0.8 NG, Manual, Print file 001.indd 34 2011-06-17 11:16:15
Page 35
 ES • 35
ES
a piezas de chapa de la carrocería. Conecte la pinza  a una pieza metálica de gran calibre del bastidor o del  bloque motor.
f)  Para vehículos con el borne positivo conectado a tierra, 
conecte la pinza NEGATIVA (NEGRA) del cargador de  baterías al borne NEGATIVO (NEG, N, –) que no va  a tierra. Conec te la pinza POSITIVA (ROJA) al chasis  del vehículo o al bloque motor lejos de la batería. No  conecte la pinza al carburador, a las tuberías de com­bustible o a piezas de chapa de la carrocería. Conecte  la pinza a una pieza metálica de gran calibre del basti­dor o del bloque motor.
g)  Mediante un cable de suministro eléctrico, conecte el 
cargador al enchufe de CA.
h)  Para desconectar el cargador, coloque los interruptores 
en posición de apagado, desconecte el cable de CA,  retire la pinza del chasis del vehículo y retire la pinza del  terminal de la batería.
i)  Consulte las instruc ciones relativas a la duración de la 
carga.
16. 
SIGA ESTOS PASOS CUANDO  LA BATERÍA ESTÉ INSTALADA  FUERA DE UN VEHÍCULO.  UNA CHISPA CERCA DE LA 
B ATERÍA PODRÍA HACERLA  EXPLOTAR. PARA REDUCIR EL  RIESGO DE CHISPAS CERCA  DE LA BATERÍA:
a)  Compruebe la polaridad de los terminales de la batería. 
El borne de la batería con polaridad POSITIVA (POS,  P, +) normalmente tiene mayor diámetro que el borne  NEGATIV O (NEG, N, -).
b)  Conecte un cable de batería  aislado de al menos 60 cm 
y calibre 6 (AWG) al borne Negativo (NEG, N, –) de la  batería.
c)  Conecte la pinza POSITIVA (ROJA) del cargador al 
borne POSITIVO (POS, P, +) de la batería. 
d)  Colóquese usted y el extremo libre del cable tan ale-
jados de la batería como  sea posible. A continuación,  conecte la pinza NEGATIVA (NEGRA) del cargador al 
extremo libre del cable. e)  Cuando haga la conexión final, no mire a la batería. f)  Mediante un cable de suministro eléctrico, conecte el 
cargador al enchufe de CA. g)  Cuando desconecte el cargador, hágalo siempre en 
la secuencia inversa al procedimiento de conexión e 
interrumpa la primera conexión mientras se encuentra tan 
alejado de la batería como sea posible.
20016572A US 0.8 NG, Manual, Print file 001.indd 35 2011-06-17 11:16:15
Page 36
36 • ES
h)  Las baterías de barco (mar inas) se deb en retirar para 
después cargarlas en tierra. Si requiere cargarlas a  bordo, es preciso utilizar equipos especialmente diseña­dos para uso marino.
¡INFORMACIÓN SOBRE SEGURIDAD!
• No cargue otras baterías distintas a l as especificadas en  las CARACTERÍSTICAS TÉCNICAS.
• Antes de usar el cargador, compruebe los cables.  Cerciórese de que no hayan aparecido grietas  en ellos  ni en la protección contra codos. Si el cargador tiene los  cables dañados, envíelo a su distribuidor.
• Asegúrese de que los cables no se atascan ni entran en  contacto con superficies calientes ni con bordes cortantes. 
• Nunc a cargue una bate ría estropeada.
• No coloque nunca el cargador sobre la batería al realizar  la carga.
• Evite recubrir el cargador. 
• Más pronto o más tarde, todas las baterías fallan. Si una  batería falla durante la carga,  normalmente el sistema  de control  avanzado del cargador se encarga de pro­cesar error, no obstante, en la batería podrían aparecer  algunos otros fallos poco corrientes. Durante la carga, no  deje la batería desatendida d urante perio dos de tiempo  prolongados.
• Si tiene conectadas a la batería cargas consumidoras de  energía, como alarmas y ordenadores de navegación, el  proceso de carga requerirá más tiempo 
y se podría usar 
energía de la batería. 
• Controle siempre que el cargador haya conmutado a  la ETAPA 7 antes de dejarlo desatendido y conectado  durante periodos prolongados. Si el cargador no ha con­mutado a la ETAPA 7 en un plazo de 50 horas, ello indica  que hay un fallo. Desconecte el cargador.
• Las baterías consumen agua durante el uso y la carga. En  las baterías en las que se puede añadir agua, el nivel del  agua se deberá controlar regularmente. Si el nivel fuera  bajo, añada agua destilada.
• Este equipo no está diseñado para ser utilizado por niños  ni por personas que no puedan leer o comprender el  manual, a menos que estén bajo la supervisión de una  persona responsable que garantice que puedan usar el  cargador de baterías con seguridad. Almacene y use el  cargador de baterías alejado del alcance de los niños,  y asegúrese de que ningún niño pueda jugar con el  cargador. 
• La conexión a la red eléctrica tiene qu e hacerse siguiendo  la normativa para instalaciones eléctricas vigent e en el  país.
• No alargue el cable de carga.
20016572A US 0.8 NG, Manual, Print file 001.indd 36 2011-06-17 11:16:15
Page 37
 ES • 37
ES
CALIBRE AWG MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES DE CA
LONGITUD DEL CABLE
(PIES) M
CALIBRE AWG DEL
CABLE
25 (7,6) 18
50 (15 ,2) 18 100 (30,5) 18 150 (45,6) 16
CONEXIÓN Y DESCONEXIÓN DEL CARGADOR A UNA BATERÍA INSTALADA EN UN VEHÍCULO
+
+
–
–
Comfort Connect
12V/0.8A
US 0.8
Comfort Connect
20016572A US 0.8 NG, Manual, Print file 001.indd 37 2011-06-17 11:16:16
Page 38
38 • ES
INSTRUCCIONES DE FUNCIONAMIENTO
1. Conecte el cargador a la batería.
2. Enchufe el cargador en la toma de red eléctrica. El piloto de encendido indicará si el cable de la red está  enchufado al  tomacorriente de pared. El piloto de error indica si las pinzas de la batería están mal conectadas. La protección contra  polaridad reversa garantiza que ni la batería ni el cargador sufrirán daños.
3. Siga el proceso de carga a través del indicador de seis etapas. Cuando se ilumine la ETAPA 3, la batería estará lista para  arrancar el motor. La batería estará totalmente  c argada cuando se encienda la ETAPA 5.
4. Para interrumpir la carga en cualquier instante, desenchufe el cable de red de la toma de red eléctrica.
PILOTO DE  ERROR
TOTALMENTE
CARGADA
LISTA PARA
USAR
PILOTO DE  ENCENDIDO
12V/0.8A
US 0.8
20016572A US 0.8 NG, Manual, Print file 001.indd 38 2011-06-17 11:16:16
Page 39
 ES • 39
ES
PROGRAMAS DE CARGA
El cargador US 0.8 (1064) dispone de un programa de carga multiuso. Es capaz de cargar todas las baterías de 1,2 a  32 Ah y mantiene todas las bater ía s de 1,2 a 100 Ah en la gama de temperaturas de - 4˚F a +122˚F (-20˚C a +5 0˚C).
DESULFATION
(Desulfatación)
BULK
(Volumen)
ABSORPTION
(Absorción)
ANALYSE (Análisis)
FLOAT
(Flotante)
PULSE
(Pulsos)
CORRIENTE (A)     VOLTAJE (V )
  14,4 V
Voltaje cre­ciente hasta  14,4 V. 0,8 A
Corriente  decreciente 14,4 V
Comprueba si  el voltaje cae a  12 V
13,6 V 0,8 A
12, 7-14 ,4 V 0,8-0,4 A 
Límite: Máx. 8 h Máx. 20 h Máx. 10 h 3 minutos
10 días El ciclo de  carga se rei­nicia si cae el  voltaje
El ciclo de  carga se rei­nicia si cae el  voltaje
20016572A US 0.8 NG, Manual, Print file 001.indd 39 2011-06-17 11:16:17
Page 40
40 • ES
ETAPA 1 DESULFATION (DESULFATACIÓN)
Detecta las baterías  sulfatadas. Corrientes y voltajes pulsantes  eliminan los sulfatos de las  p lacas de plomo de la batería y  restablecen su capacidad.
ETAPA 2 BULK (VOLUMEN)
Carga con corriente máxima hasta aproximadamente el 80%  de la capacidad de la batería. 
ETAPA 3 ABSORPTION (ABSORCIÓN)
Carga con corriente decreciente para maximizar hasta el  100% la capacidad de la batería.
ETAPA 4 ANALYSE (ANÁLISIS)
Comprueba si la batería puede retener la carga. Las bate­rías que no pueden retener la carga qui zás deberán ser  reemplazadas.
ETAPA 5 FLOAT (FLOTANTE)
Mantiene el voltaje de la batería al nivel máximo mediante  carga a voltaje constante. 
ETAPA 6 PULSE (PULSOS)
Mantenimiento de la batería al 95–10 0%  de su capacidad. El  cargador monitoriza el voltaje de la batería y envía impulsos  cuando sea necesario para mantener la batería plenamente  cargada.
LISTA PARA USAR
La tabla muestra el tiempo estimado para cargar al 80% una  batería descargada
CAPACIDAD DE LA
BATERÍA (AH)
TIEMPO HASTA EL 80%
DE CARGA
2 Ah 2 h
8 Ah 8 h 20 Ah 20 h 32 Ah 32 h
20016572A US 0.8 NG, Manual, Print file 001.indd 40 2011-06-17 11:16:17
Page 41
 ES • 41
ES
PILOTO DE ERROR
Si se enciende el piloto de error, c ompruebe lo siguiente:
1. ¿Está conectado al polo positivo de la batería el cable positivo del cargador?
2. ¿Está conectado el cargador a una batería de 12 V?
3. ¿Se ha interrumpido la carga en la ETAPA 1 o en la etapa 4?
Reinicie el cargador. Si la carga todavía se  interrumpe, la batería… Etapa 1: …está muy sulfatada y podría ser  preciso sustituirla. Etapa 4: …no puede mantener la carga y  podría ser preciso sustituirla.
INSTRUCCIONES DE MANTENIMIENTO
El US 0.8 (1064) no precisa mantenimiento. Nunca abra  el cargador; ello anularía la garantía. Si se daña el cable  de alimentación, devuelva el cargador a su distribuidor. La  carcasa del cargador se puede limpiar con un paño húmedo  y un detergente suave. Antes de limpiarlo, retire el enchufe de  la toma de corriente.
20016572A US 0.8 NG, Manual, Print file 001.indd 41 2011-06-17 11:16:17
Page 42
42 • ES
ESPECIFICACIONES TÉCNICAS
Modelo de cargador US 0.8 (1064) Número de modelo 1064 Voltaje nominal de CA 110 –12 0  VAC, 50–60 Hz Voltaje de carga 14, 4 V Voltaje de inicio 2,0 V Corriente de carga 0,8 A Corriente, red eléctrica 0,3 A rms (a plena corriente de carga) Pérdidas de 
contracorriente*
<1A h/mes
Ondulación** <4% de la corriente nominal Temperatura ambiente -4°F a +122°F  (-20˚C a +50˚C), la salida disminuye automáticamente a altas temp. Tipo de cargador  De seis etapas, ciclo de carga completamente automático Tipos de baterías Todos los tipos de baterías de plomo de 12 V (húmedas, MF, Ca/Ca, AGM y GEL) Capacidad de la batería 1,2–32 Ah, hasta 100 Ah para mantenimiento Dimensiones 5½ x 2 x 1½ pulgadas (Long. x Anch. x Alt.)  Peso 1 lbs (0,45 kg)
*) La pérdida de contracorriente es la corriente perdida si el cargador no está conectado a la red. Los cargadores CTEK tienen  una contracorriente muy baja. **) La calidad del voltaje y la corriente de carga es muy importante. Una alta corriente de ondulación (rizado) calienta la bate­ría y envejece el electrodo positivo. Un voltaje de ondulación alto puede dañar otros equipos conectados a la batería. Los  cargadores de baterías CTEK producen voltaje y corriente muy limpia, con baja ondulación.
20016572A US 0.8 NG, Manual, Print file 001.indd 42 2011-06-17 11:16:17
Page 43
 ES • 43
ES
GARANTÍA LIMITADA
CTEK PowerInc, expide la presente garantía limitada al com­prador original de este producto. Esta garantía limitada no es  transferi ble. La garantía rige para defectos de fabricación y  material durante c inco años a partir de la fecha de compra.  El cliente debe devolver el producto junto con el recibo de  compra al distribuidor. Esta garantía no es válida si el carga­dor de baterías ha sido abierto, usado descuidadamente o  reparado por personal no perteneciente a CTEK PowerInc  o a sus representantes autoondulacións. CTEK PowerInc no  concede otra garantía distinta a esta garantía limitada y no  se hace responsable de otros costes distintos a los arriba  mencionados, es decir, no se hace responsable de daños  consecuentes. Además, CTEK PowerInc no está obligada a  otra garantía que la prese nte.
LOS PRODUCTOS DE CTEK ESTÁN PROTEGIDOS POR:
2011-02-04
PATENTES DISEÑOS
MARCAS REGISTRADAS
EP10156636.2 pending RCD 509617 CTM 669987 US12/780968 pending US D575225 CTM 844303 EP1618643 US D571179 CTM 372715 US7541778B2 US D580853 CTM 3151800 EP1744432 pending US D581356 CTM 1461716 pending EP1483817 pending RCD 321216 CTM 1025831 SE524203 RCD 000911839 CTM 405811 US7005832B2 RCD 081418 CTM 830545751 pending EP1716626 pending RCD 001119911-0001 CTM 1475420 pending SE526631 RCD 001119911-0002 CTM 1935061 pending US7638974B2 RCD 081244 CTM 1042686 EP1903658 pending RCD 321198 CTM 1082141 pending EP09180286.8 pending RCD 321197 CTM 2010004118 pending US12/646405 pending ZL 200830120184.0 CTM 4-2010-500516 pending EP1483818 ZL 200830120183.6 CTM 410713 SE1483818 RCD 000835541-0001 CTM 2010/05152 US7629774B2 RCD 000835541-0002 CTM 766840 pending EP09170640.8 pending US D596126 US12/564360 pending US D596125 SE528232 RCD 001705138-0001 SE525604 US D29/378528 pending
RCD 201030618223.7 pending
20 016572 A
20016572A US 0.8 NG, Manual, Print file 001.indd 43 2011-06-17 11:16:17
Page 44
44 • ES
SOPORTE TÉCNICO
CTEK ofrece asesoramiento profesional a los clientes:  www.ctek.com. Para descargar la última revisión del manual,  visite: www.ctek.com.  Por correo elec trónico: [email protected]. Teléfono: (330)  963 - 0981,  Por fax (330) 963-098 2.  Correo postal: CTEK PowerInc,  2374 Edison Blvd. Twinsburg OH 44087-2376 US
Jarl Uggla, Presidente CTEK SWEDEN AB
20016572A US 0.8 NG, Manual, Print file 001.indd 44 2011-06-17 11:16:17
Loading...
