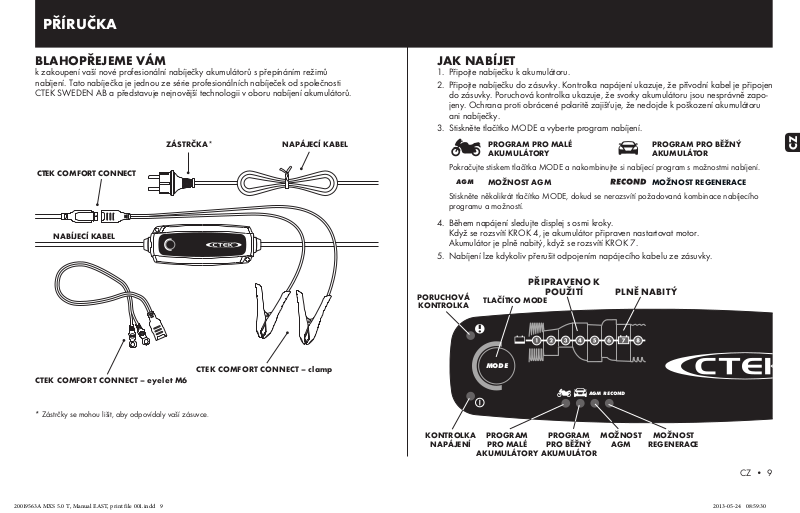

Page 1

12V/5A

MXS 5.0

PŘÍRUČKA

BLAHOPŘEJEME VÁM

k zakoupení vaší nové profesionální nabíječky akumulátorů s přepínáním režimů nabíjení. Tato nabíječka je jednou ze série profesionálních nabíječek od společnosti CTEK SWEDEN AB a představuje nejnovější technologii v oboru nabíjení akumulátorů.

ZÁSTRČKA*

CTEK COMFORT CONNECT

NABÍJECÍ KABEL

CTEK COMFORT CONNECT – clamp

CTEK COMFORT CONNECT – eyelet M6

* Zástrčky se mohou lišit, aby odpovídaly vaší zásuvce.

NAPÁJECÍ KABEL

JAK NABÍJET

1. Připojte nabíječku k akumulátoru.

2. Připojte nabíječku do zásuvky. Kontrolka napájení ukazuje, že přívodní kabel je připojen do zásuvky. Poruchová kontrolka ukazuje, že svorky akumulátoru jsou nesprávně zapojeny. Ochrana proti obrácené polaritě zajišťuje, že nedojde k poškození akumulátoru ani nabíječky.

3. Stiskněte tlačítko MODE a vyberte program nabíjení.

PROGRAM PRO MALÉ AKUMULÁTORY

Pokračujte stiskem tlačítka MODE a nakombinujte si nabíjecí program s možnostmi nabíjení.

AGM

MOŽNOST AGM MOŽNOST REGENERACE

Stiskněte několikrát tlačítko MODE, dokud se nerozsvítí požadovaná kombinace nabíjecího programu a možností.

4. Během napájení sledujte displej s osmi kroky. Když se rozsvítí KROK 4, je akumulátor připraven nastartovat motor. Akumulátor je plně nabitý, když se rozsvítí KROK 7.

PROGRAM PRO BĚŽNÝ AKUMULÁTOR

5. Nabíjení lze kdykoliv přerušit odpojením napájecího kabelu ze zásuvky.

PORUCHOVÁ KONTROLKA

KONTROLKA

NAPÁJENÍ

TLAČÍTKO MODE

MODE

PROGRAM

PRO MALÉ

AKUMULÁTORY

PŘIPRAVENO K

POUŽITÍ

PROGRAM

PRO BĚŽNÝ

AKUMULÁTOR

PLNĚ NABITÝ

RECONDAGM

MOŽNOST

AGM

MOŽNOST

REGENERACE

CZ • 9

20019563A MXS 5.0 T, Manual EAST, print file 001.indd 9 2013-05-24 08:59:30

Page 2

NABÍJECÍ PROGRAMY A MOŽNOSTI

MXS 5.0

MODE

RECOND

12V/5A

MXS 5.0

Nastavení se provádí stisknutím tlačítka MODE. Přibližně po 2 sekundách nabíječka aktivuje zvolený program. Zvolený program se obnoví při dalším připojení nabíječky.

Tabulka vysvětluje jednotlivé nabíjecí programy a možnosti:

Kapacita

Program

RECOND

akumu-

látoru

(Ah)

1,2–14 Ah

14–160 Ah

1,2–160 Ah

Program pro malý akumulátor 14,4 V/0,8 A Použití pro malé akumulátory.

Program pro běžný akumulátor

14,4 V/5 A Použití pro běžné akumulátory skapalným elektrolytem, pro akumulátory Ca/Ca, pro bezúdržbové akumulátory MF, gelové akumulátory a řadu akumulátorů s technologií AGM.

Možnost AGM 14,7 V/5 A Používá se k nabíjení většiny akumulátorů AGM, jako je Optima a Odyssey.

Možnost Recond 15,8 V/1,5 A Použití k vrácení energie do běžných akumulátorů skapalným elektrolytem a do akumulátorů Ca/Ca. Jednou ročně a po hlubokém vybití provádějte regeneraci svého akumulátoru, čímž zvýšíte jeho životnost a kapacitu na maximum. Možnost Recond přidá k programu pro

běžný akumulátor KROK 6.

Vysvětlení Rozsah teploty

-20°C–+50°C

(-4ºF–122ºF)

-20°C–+50°C

(-4ºF–122ºF)

-20°C–+50°C

(-4ºF–122ºF)

-20°C–+50°C

(-4ºF–122ºF)

10 • CZ

20019563A MXS 5.0 T, Manual EAST, print file 001.indd 10 2013-05-24 08:59:31

PORUCHOVÁ KONTROLKA

V případě rozsvícení kontrolky zkontrolujte:

1. Je kladná vidlice akumulátoru připojena ke kladnému pólu akumulátoru?

2. Je nabíječka připojena k 12V akumulátoru?

3. Bylo přerušeno nabíjení v KROKU 1, 2 či 5?

Restart nabíječky provedete stisknutím tlačítka MODE. Jestliže je nabíjení stále přerušováno, akumulátor...

KROK 1: ...je značně zasulfátovaný a může být nutné jej vyměnit. KROK 2: ...nepřijímá nabíjení a může být nutné jej vyměnit. KROK 5: ...neudrží nabití a může být nutné jej vyměnit.

KONTROLKA NAPÁJENÍ

Pokud kontrolka napájení svítí:

1. NEPŘERUŠOVANĚ

Napájecí kabel je zapojen do zásuvky.

2. APŘERUŠOVANĚ (BLIKÁ):

Nabíječ přešel do úsporného režimu. K tomu dojde, pokud není nabíječ k baterii připojen během 2 minut.

PŘIPRAVENO K POUŽITÍ

Tabulka zobrazuje odhad času nutného k nabití vybitého akumulátoru na 80 % kapacity

KAPACITA AKUMULÁTORU (Ah) ČAS DO 80% NABITÍ

20 Ah 4 h 60 Ah 12 h

110 Ah 26 h

2 Ah 2 h 8 Ah 8 h

Page 3

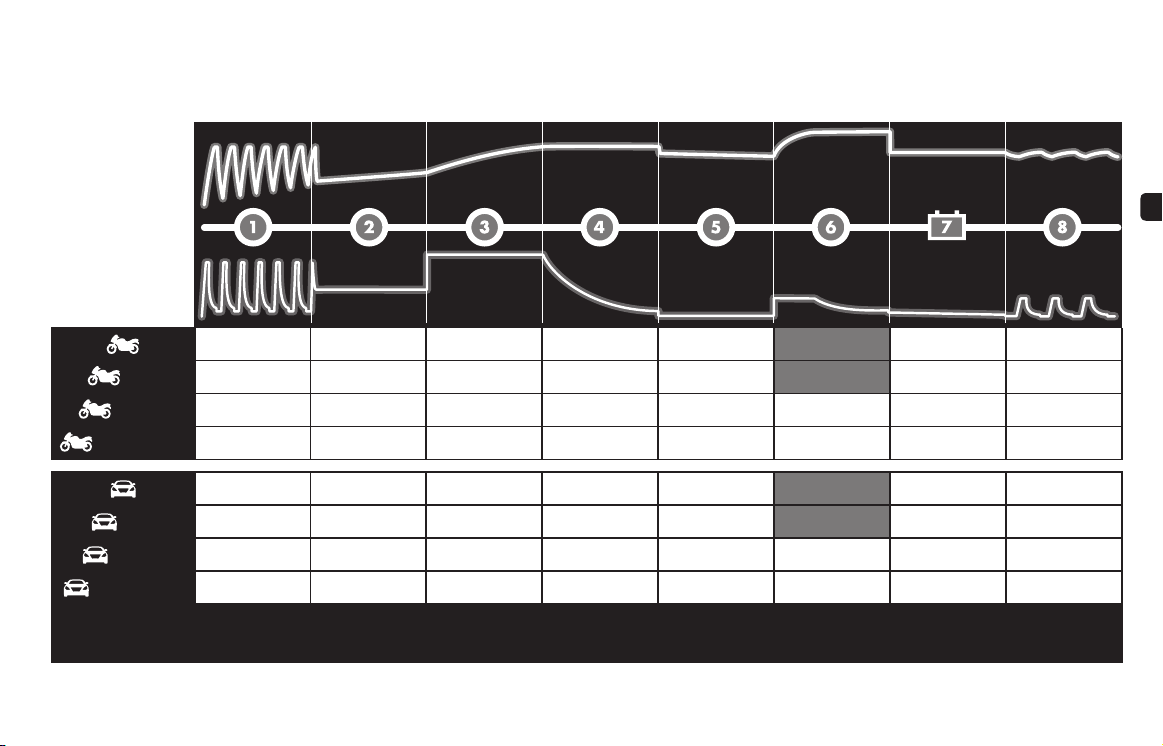

KOMBINACE NABÍJECÍCH PROGRAMŮ A MOŽNOSTÍ

AGM

RECOND

AGM

RECOND

AGM

RECOND

AGM

RECOND

DESULPHATION SOFT START BULK ABSORPTION ANALYSE RECOND FLOAT PULSE

Proud (A) Voltage (V)

15,8 V 0,8 A až 12,6 V Zvýšení napětí na

15,8 V 5 A až 12,6 V Zvýšení napětí na

Limit: Max 8h Max 20h Max 8h 3 minuty 2 h nebo 6 h

14,4 V, 0,8 A

14,7 V, 0,8 A

14,4 V, 0,8 A

14,7 V, 0,8 A

14,4 V, 5 A

14,7 V, 5 A

14,4 V, 5 A

14,7 V, 5 A

Klesající proud 14,4 V

Klesající proud 14,7 V

Klesající proud 14,4 V

Klesající proud 14,7 V

Klesající proud 14,4 V

Klesající proud 14,7 V

Klesající proud 14,4 V

Klesající proud 14,7 V

Zkontroluje, pokud napětí klesne na 12 V

Max 15,8 V 0,3 A

Max 15,8 V 1,8 A

13,6 V

0,8 A

13,6 V

0,8 A

13,6 V

0,8 A

13,6 V

0,8 A

13,6 V

5 A

13,6 V

5 A

13,6 V

5 A

13,6 V

5 A

10 dnů Nabíjecí cyklus se obnoví při poklesu napětí

12,7 V–14,4 V 0,8–0,3 A

12,7 V–14,7 V 0,8–0,3 A

12,7 V–14,4 V 0,8–0,3 A

12,7 V–14,7 V 0,8–0,3 A

12,7 V–14,4 V 5–2,5 A

12,7 V–14,7 V 5–2,5 A

12,7 V–14,4 V 5–2,5 A

12,7 V–14,7 V 5–2,5 A

Nabíjecí cyklus se obnoví při poklesu napětí

20019563A MXS 5.0 T, Manual EAST, print file 001.indd 11 2013-05-24 08:59:33

CZ • 11

Page 4

KROK 1 DESULPHATION

–

Comfort Connect

Zjistí sulfataci akumulátorů. Pulsováním proudu a napětí se odstraní sulfáty z plechů vidlice akumulátoru a obnoví se kapacita akumulátoru.

KROK 2 SOFT START

Prověří, zda je akumulátor schopný nabíjení. Tímto krokem se předchází nabíjení s vadným akumulátorem.

KROK 3 BULK

Nabíjení maximálním možným proudem přibližně do 80% kapacity akumulátoru.

STEP 4 ABSORPTION

Nabíjení klesajícím proudem až na maximum 100% kapacity akumulátoru.

KROK 5 ANALYSE

Prověří, zda se akumulátor dokáže udržet nabitý. Akumulátory, které se neudrží nabité, je třeba vyměnit.

KROK 6 RECOND

Volbou programu Recond přidáte krok rekondice k procesu nabíjení. Při rekondici se zvýší napětí, aby se akumulátor kontrolovaně zaplynil. Při zaplynění se promíchá kyselina v akumulátoru, který tím obnoví svou energii.

KROK 7 FLOAT

Udržování napětí akumulátoru na maximální úrovni zajištěním trvalého nabíjecího napětí.

KROK 8 PULSE

Udržování akumulátoru na 95–100% jeho kapacity. Nabíječka sleduje napětí akumulátoru a v případě nutnosti vydává impulz k udržení akumulátoru v plně nabitém stavu.

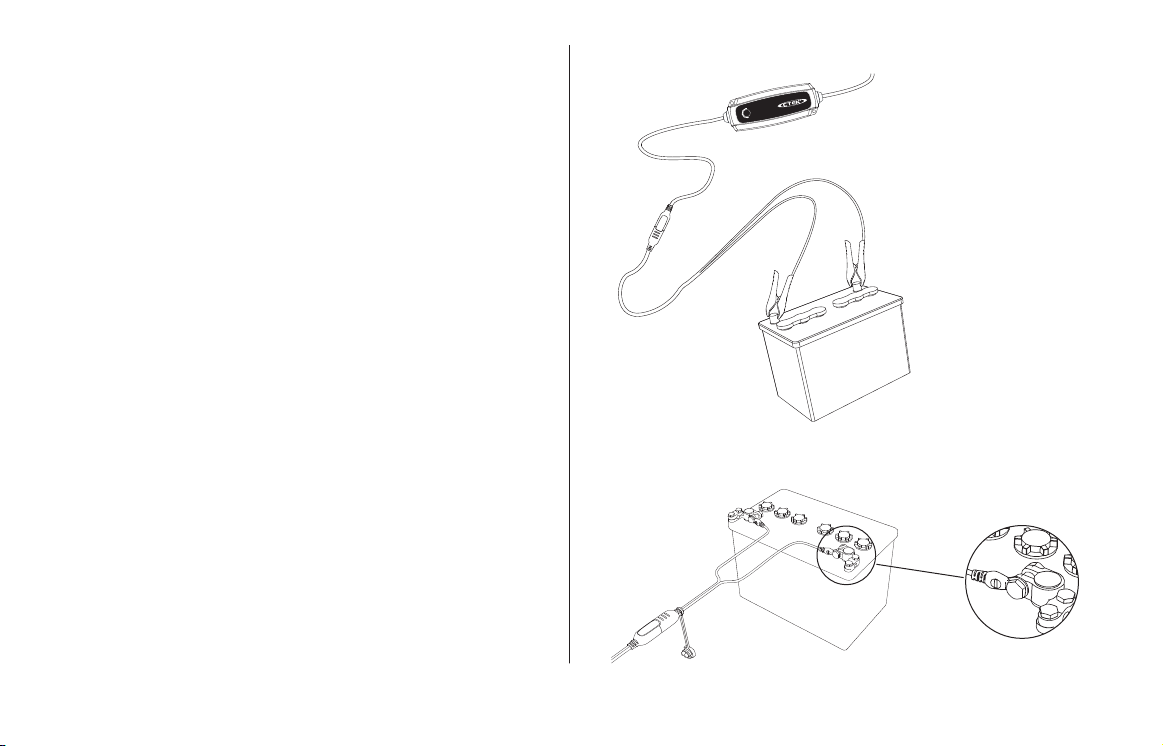

PŘIPOJTE NABÍJEČKU K AKUMULÁTORU A ODPOJTE JI

INFO

Pokud byste kabely připojili k akumulátoru nesprávně, ochrana proti přepólování zabrání poškození akumulátoru nebo nabíječky.

Nabíjení akumulátoru instalovaného ve vozidle

1. Připojte červenou svorku ke kladnému pólu akumulátoru.

2. Připojte černou svorku k šasi vozidla, daleko od palivového potrubí a akumulátoru.

3. Připojte nabíječku do zásuvky.

4. Před odpojením akumulátoru odpojte nabíječku vytažením vidlice ze zásuvky.

5. Odpojte nejdříve černou svorku, poté červenou.

Některá vozidla mají kladně uzemněné akumulátory

1. Připojte černou svorku k zápornému pólu akumulátoru.

2. Připojte červenou svorku k šasi vozidla, daleko od palivového potrubí a akumulátoru.

3. Připojte nabíječku do zásuvky.

4. Před odpojením akumulátoru odpojte nabíječku vytažením vidlice ze zásuvky.

5. Odpojte nejdříve červenou svorku, poté černou.

Comfort Connect

12 • CZ

20019563A MXS 5.0 T, Manual EAST, print file 001.indd 12 2013-05-24 08:59:34

Page 5

TECHNICKÉ ÚDAJE

AGM

Číslo modelu Jmenovité střídavé napá-

jecí napětí Nabíjecí napětí

Min. napětí akumulátoru Nabíjecí proud Odběr proudu ze sítě Vybíjení zpětným

proudem* Činitel zvlnění** Teplota prostředí

Typ nabíječky Typy akumulátorů

Kapacita akumulátoru Rozměry Krytí Hmotnost Kompenzace teploty

*) Vybíjení zpětným proudem je způsobeno proudem, který protéká připojenou nabíječkou, když je odpojena od napájení. Nabíječky CTEK mají velmi malý zpětný proud. **) Kvalita nabíjecího napětí a proudu je velmi důležitá. Vysoké zvlnění proudu způsobuje zahřívání akumulátoru a urychluje stárnutí kladných elektrod. Velké zvlnění napětí může také rušit jiná zařízení připojená k akumulátoru. Nabíječky CTEK dodávají napětí a proud vysoké kvality, snízkým činitelem zvlnění.

1075

220–240 VAC, 50–60 Hz

14,4 V,

2,0 V

max. 5 A

0,6 A ef. (při plném nabíjecím proudu)

< 1 Ah/měsíc

<4%

-20 °C až +50 °C; při vysokých okolních teplotách se automaticky snižuje výstupní výkon

Plně automatizovaný nabíjecí cyklus s osmi kroky

Všechny typy 12V olověných akumulátorů (s kapalným elektrolytem, bezúdržbové MF, Ca/Ca, AGM a GEL)

1,2–110 Ah, při udržovacím dobíjení až 160 Ah 168 × 65 × 38 mm (D × Š × V) IP65 0,6 kg

Vestavěná kompenzace nabíjecího napětí podle okolní teploty.

14,7 V,

RECOND15,8 V

BEZPEČNOST

• Nabíječka je určena k nabíjení pouze akumulátorů odpovídajících technické speci-

ﬁkaci. Nepoužívejte ji k žádným jiným účelům. Vždy dodržujte doporučení výrobce akumulátorů.

• Nikdy se nepokoušejte nabíjet akumulátory, které dobíjet nelze.

• Před použitím nabíječky zkontrolujte kabely. Ujistěte se, že kabely nejsou nalomené

a jejich izolace ani ochrana proti nadměrnému ohybu nemá trhlinky. Nabíječka s poškozeným kabelem musí být vrácena prodejci. Poškozený síťový kabel musí být vyměněn zástupcem společnosti CTEK.

• Nikdy nenabíjejte poškozený akumulátor.

• Nikdy nenabíjejte zamrzlý akumulátor.

• Při nabíjení nikdy nepokládejte nabíječku na akumulátor.

• Vždy zajistěte řádné větrání během nabíjení.

• Nabíječku ničím nezakrývejte.

• Z nabíjeného akumulátoru se mohou uvolňovat výbušné plyny. Zabraňte jiskření v

blízkosti akumulátoru. Když akumulátory dosáhnou konce své životnosti, může dojít k vnitřnímu jiskření.

• Každý akumulátor dříve nebo později ztratí kapacitu. Díky vyspělému kontrolnímu

systému nabíječka obvykle rozpozná, že je akumulátor zanedbaný nebo dosluhuje a přizpůsobí péči jeho stavu. Vždy se však mohou vyskytnout iurčité neobvyklé závady. Nabíjený akumulátor neponechávejte bez dozoru po delší dobu.

• Ujistěte se, že kabel není přiskřípnutý nebo že se nedotýká horkých povrchů či ostrých

hran.

• Elektrolyt akumulátoru je žíravina (roztok H2SO4). Pokud se elektrolyt dostane do styku

s pokožkou nebo vnikne do očí, okamžitě jej opláchněte velkým množstvím vody a vyhledejte lékaře.

• Než ponecháte nabíječku bez dozoru a připojenou na delší dobu, vždy zkontrolujte,

zda se skutečně přepnula do režimu udržovacího dobíjení. Pokud se nabíječka nepřepne na KROK 7 do 50 hodin, je to známkou problému. Nabíječku odpojte ručně.

• Během provozu i během nabíjení se vakumulátoru spotřebovává voda. U akumulátorů,

u kterých lze vodu doplňovat, pravidelně kontrolujte hladinu elektrolytu. Pokud je hladina elektrolytu nízká, doplňte destilovanou vodu.

• Nabíječka není určena k používání dětmi nebo osobami, které si nedokážou přečíst tuto

příručku a porozumět jí; tyto osoby nesmí zařízení používat bez dohledu osoby, která může zaručit bezpečný způsob použití nabíječky. Nabíječku ukládejte a používejte mimo dosah dětí a zajistěte, aby si sní děti nemohly hrát.

• Připojení krozvodné síti musí odpovídat předpisům a normám pro elektrické instalace

platným vdané zemi.

20019563A MXS 5.0 T, Manual EAST, print file 001.indd 13 2013-05-24 08:59:34

CZ • 13

Page 6

Společnost CTEK SWEDEN AB poskytuje tuto omezenou záruku prvnímu majiteli výrobku. Tato omezená záruka není přenosná na jiné osoby. Záruka se vztahuje na výrobní vady a vady materiálu a platí po dobu 5 let od data prodeje. Zákazník musí vrátit výrobek spolu s originálem dokladu o koupi v místě nákupu. Tato záruka zaniká při otevření krytu nabíječky, při nedbalém zacházení snabíječkou nebo vpřípadě provedení opravy jinou osobou než společností CTEK SWEDEN AB nebo jejími autorizovanými zástupci. Jeden z otvorů pro šroub ve spodní části nabíječky je zapečetěný. Odstraněním nebo poškozením pečetě zaniká nárok ze záruky. Společnost CTEK SWEDEN AB neposkytuje jiné záruky než tuto omezenou záruku aneodpovídá za žádné jiné náklady kromě výše zmíněných, tj. za žádné následné škody. Kromě toho společnost CTEK SWEDEN AB není vázána žádnou jinou zárukou než touto omezenou zárukou.

PODPORA

Společnost CTEK poskytuje svým zákazníkům profesionální podporu: www.ctek.com. Nejnovější verzi uživatelské příručky lze stáhnout z adresy www.ctek. com. E-mailem: [email protected], po telefonu: +46(0) 225 351 80,

faxem +46(0) 225 351 95.

VÝROBKY SPOLEČNOSTI CTEK JSOU CHRÁNĚNY: OMEZENÁ ZÁRUKA

2012–05–30

Patenty Průmyslovými vzory Ochrannými známkami

EP10156636.2 pending RCD 509617 TMA 669987 US12/780968 pending US D575225 CTM 844303 EP1618643 US D580853 CTM 372715

US7541778 US D581356 CTM 3151800 EP1744432 US D571179 TMA 823341 EP1483817 pending RCD 321216 CTM 1025831 SE524203 RCD 000911839 CTM 405811 US7005832B2 RCD 081418 CTM 830545751 pending

EP1716626 pending RC D 001119911-0 001 CTM 1935061 pending SE526631 RCD 001119911-0002 V28573IP00 US 7638 974B 2 RCD 081244 CTM 2010004118 pending EP09180286.8 pending RCD 321198 CTM 4-2010-500516 US12/646405 pending RCD 321197 CTM 410713

EP1483818 ZL 200830120184.0 CTM 2010/05152 pending SE148 3818 ZL 200830120183.6 CTM1042686

US 7629 774B2 RCD 001505138-0001 CTM 766840 pending EP09170640.8 pending RCD 000835541-0001 US12/564360 pending RCD 000835541-0002 SE528232 D596126 SE525604 D596125

RCD 001705138-0001

US D29/378528 pending ZL 201030618223.7

US RE42303 US RE42230
