2 kanalni ojačevalnik Crunch GPX 500

Kataloška št.: 37 39 62

KAZALO

1. TEHNIČNI PODATKI ...............................................................................................	3
2. GARANCIJA ...........................................................................................................	3
3. POMEMBNI NAPOTKI PRED NAMESTITVIJO ..........................................................	3
4. PRIKLOP ................................................................................................................	4
4.1 PRIKLOP IN POVEZAVA VKLOPA .................................................................................	4
4.2 KABLI ZA AUDIO SIGNAL.............................................................................................	4
4.3 PRIKLOP ZVOČNIKOV .................................................................................................	4

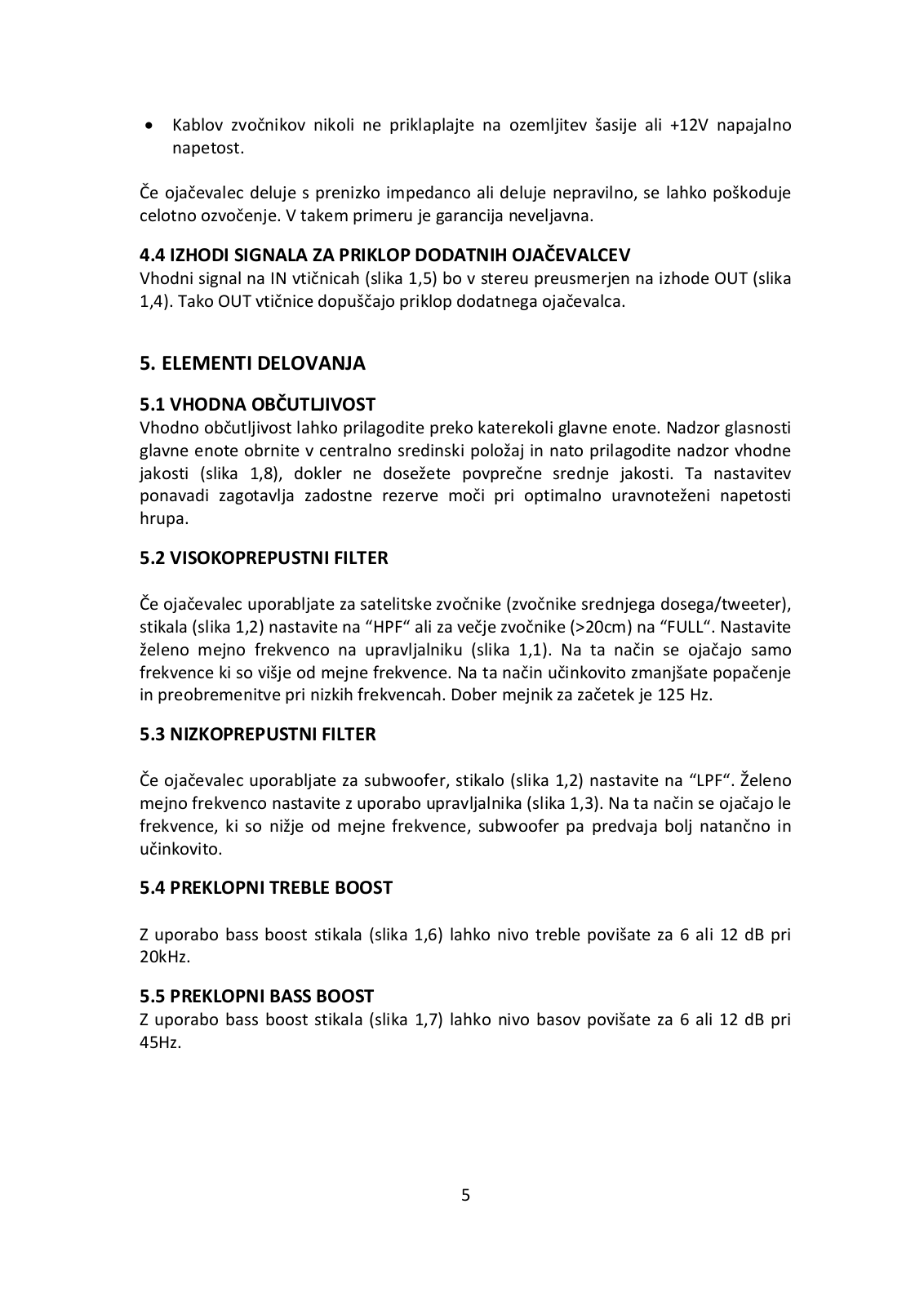

4.4 IZHODI SIGNALA ZA PRIKLOP DODATNIH OJAČEVALCEV.............................................	5
5. ELEMENTI DELOVANJA..........................................................................................	5
5.1 VHODNA OBČUTLJIVOST ............................................................................................	5
5.2 VISOKOPREPUSTNI FILTER..........................................................................................	5
5.3 NIZKOPREPUSTNI FILTER ............................................................................................	5
5.4 PREKLOPNI TREBLE BOOST.........................................................................................	5
5.5 PREKLOPNI BASS BOOST ............................................................................................	5
6. ZAŠČITA ................................................................................................................	6
7. SESTAVNI DELI NAPRAVE ......................................................................................	6

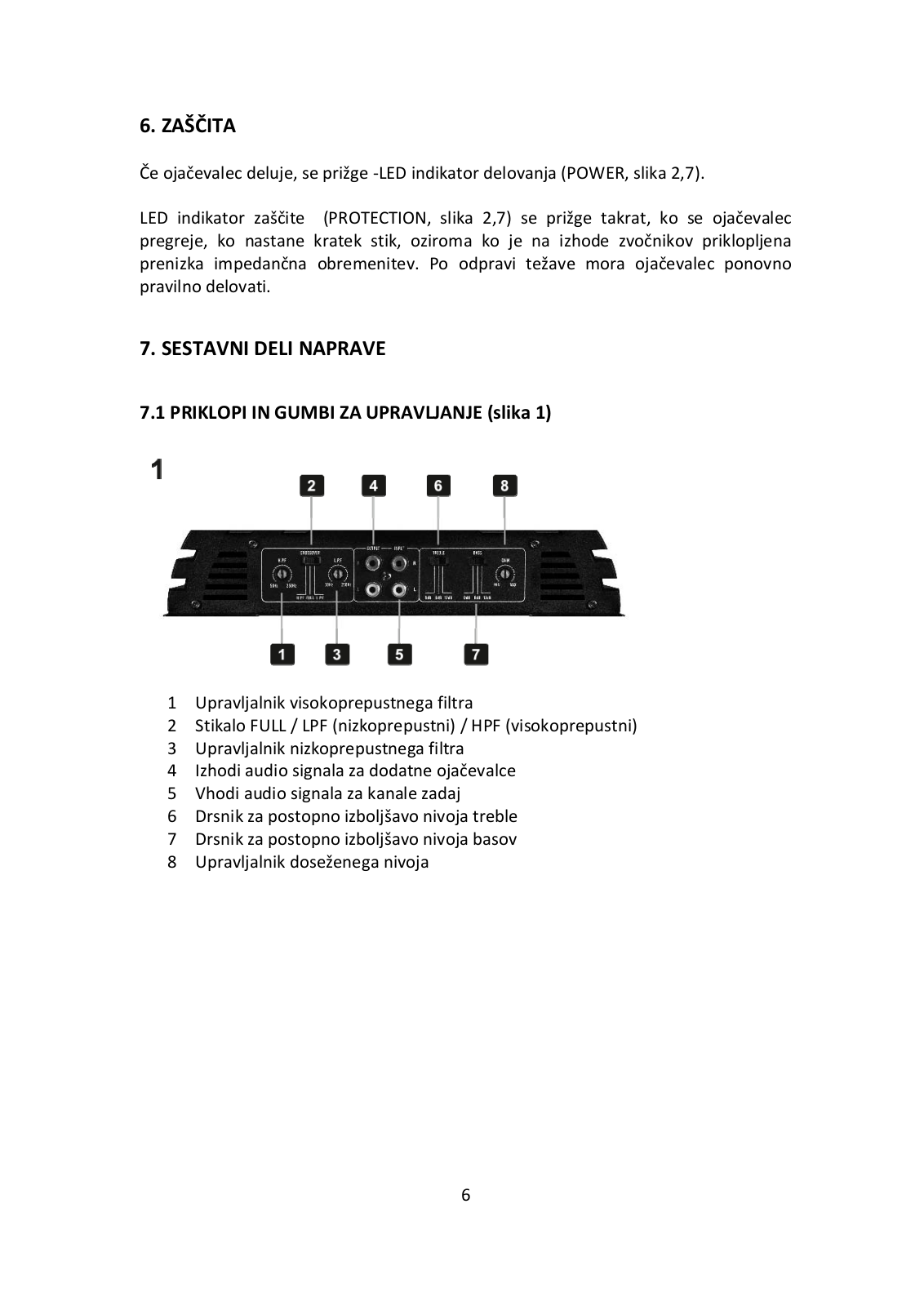

7.1 PRIKLOPI IN GUMBI ZA UPRAVLJANJE (slika 1) ...........................................................	6

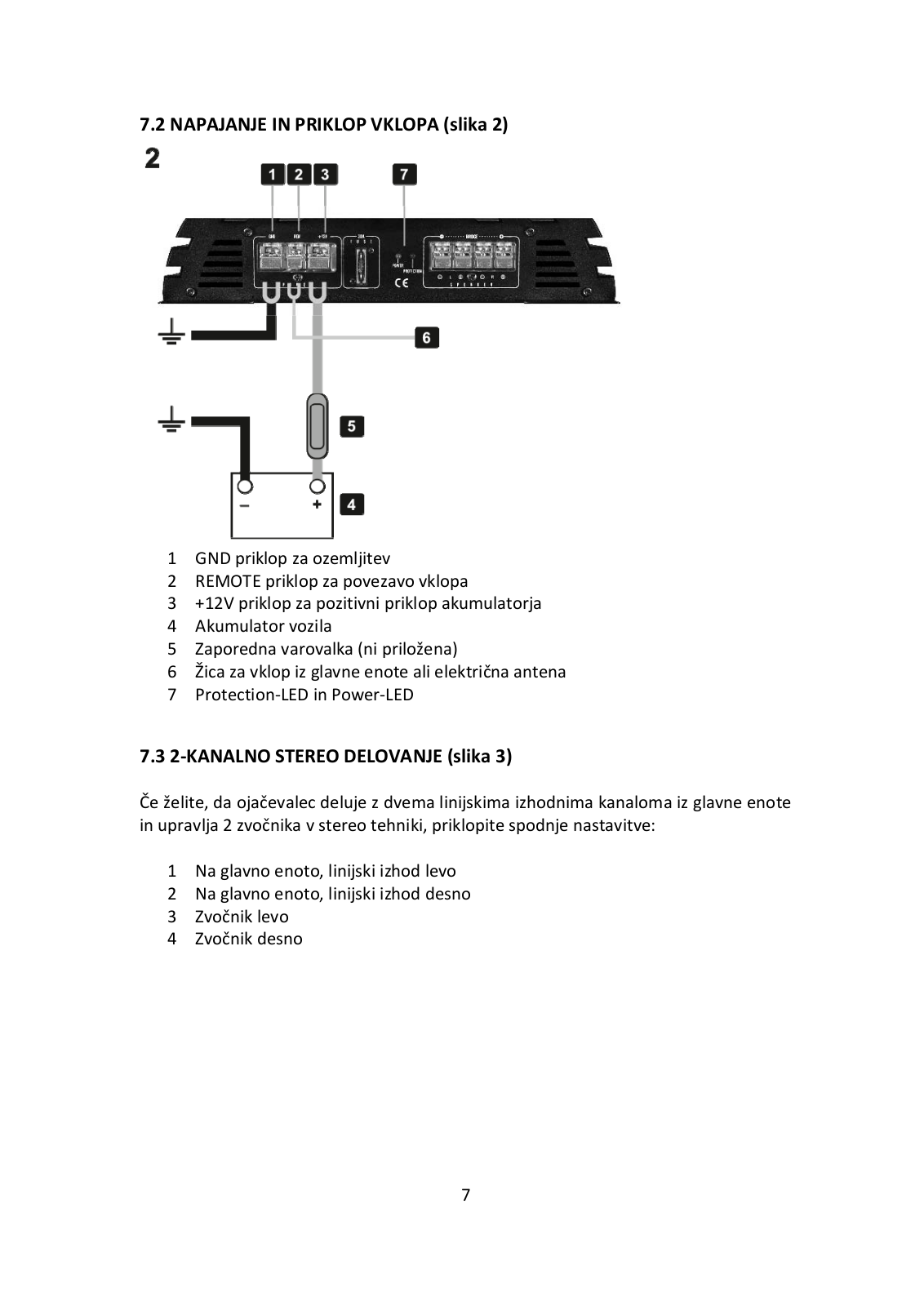

7.2 NAPAJANJE IN PRIKLOP VKLOPA (slika 2) ...................................................................	7

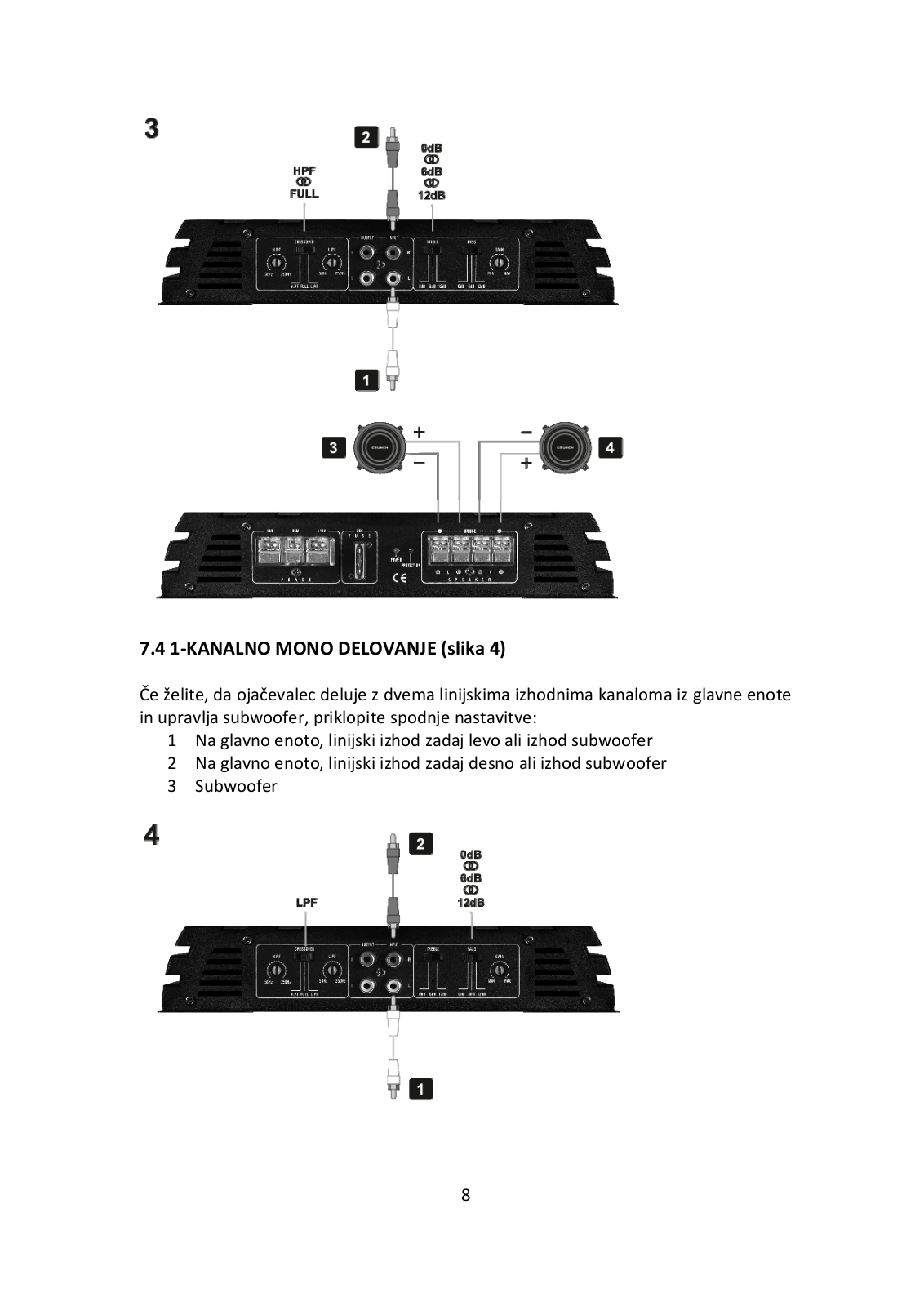

7.3 2 KANALNO STEREO DELOVANJE (slika 3)...................................................................	7
7.4 1 KANALNO MONO DELOVANJE (slika 4)....................................................................	8

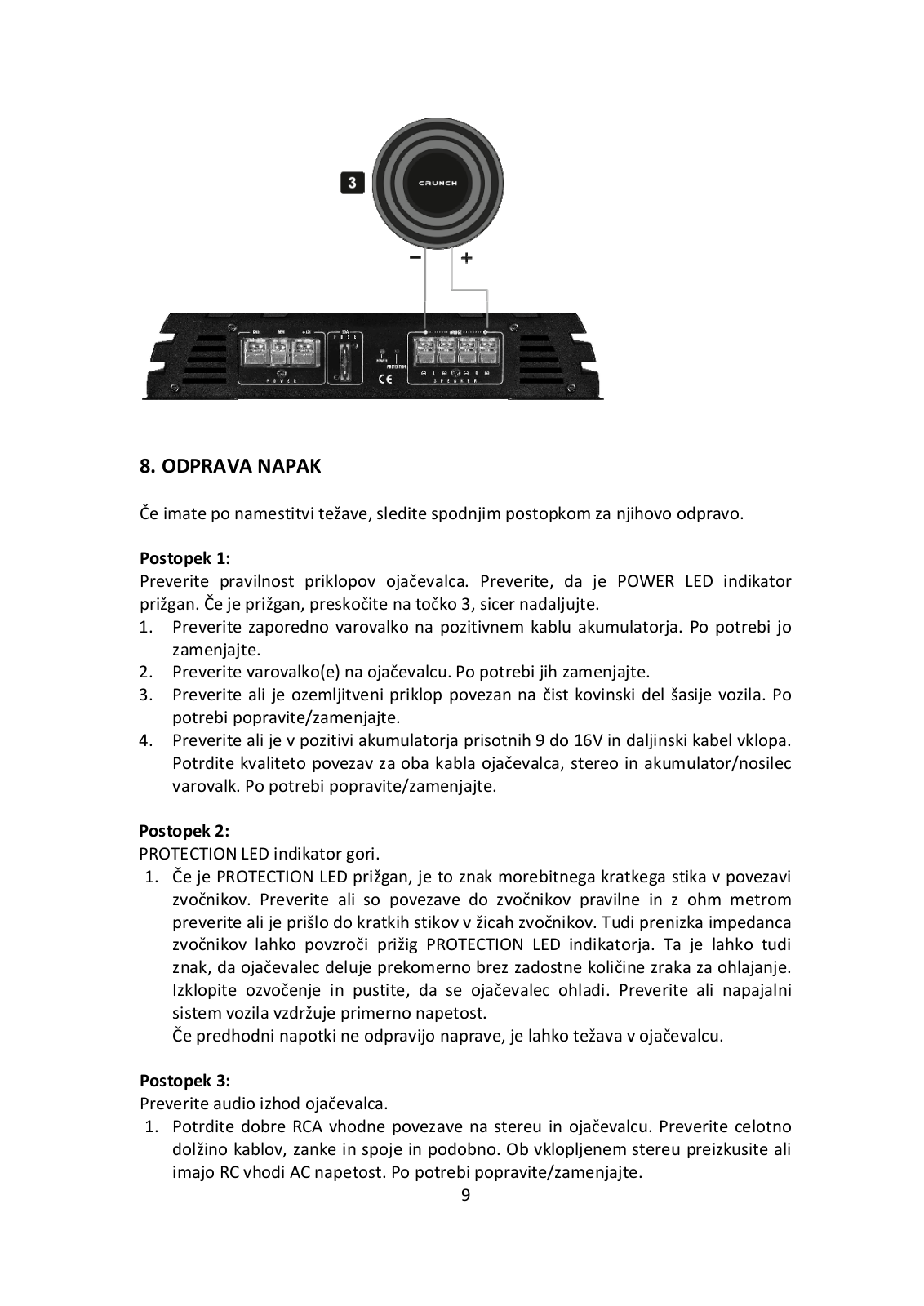

8. ODPRAVA NAPAK..................................................................................................	9
GARANCIJSKI LIST ..................................................................................................	11

2

1. TEHNIČNI PODATKI

Pred namestitvijo in prvim priklopom ojačevalca natančno preberite navodila za uporabo.

Izhodna moč RMS:	2 x 70W	4 Ohm
	2 x 125W	2 Ohm
	2 x 250W 4 Ohm premostitev
Največja izhodna moč:	2 x 140W	4 Ohm
	2 x 250W	2 Ohm
	2 x 500W 4 Ohm premostitev
Impedanca zvočnikov (stereo):	2 – 8 Ohm
Frekvenčna odzivnost:	5 – 50 000 Hz ( 3dB)
Skupno harmonično popačenje:	< 0,05 % (1 kHz)
Razmerje signal šum:	> 100 dB
Vhodna občutljivost:	150 mV – 7 V
Vhodna impedanca:	20 kOhm
Nizkoprepustni filter:	50 – 250 Hz pri 12 dB/oktavo
Visokoprepustni filter:	50 – 250 Hz pri 12 dB/oktavo
Bass boost:	Preklopni 0 / 6 / 12 dB pri 45 Hz
Treble boost:	Preklopni 0 / 6 / 12 dB pri 20 kHz
Obratovalna napetost:	+12 V (9 – 15 V), negativna ozemljitev
Varovalka:	1 x 30A
Dimenzije (Š x V x G):	254 x 46 x 225 mm

2. GARANCIJA

Če je izdelek kupljen v EU, ustreza trenutno veljavnim minimalnim garancijskim zahtevam EU. Za zagotovitev veljavnosti garancije shranite račun, kjer je viden datum nakupa. Garancija ne krije poškodb izdelka, ki so posledica napačne uporabe, nesreč, nepravilne napeljave, nepravilne namestitve, spremembe datumske ali barkode, revolucije, naravnih nesreč ali druge težave, ki nastanejo ker je nekdo naredil napako. Prav tako garancija ne krije popravil ali sprememb, ki niso izvedena v naših servisnih delavnicah ter vsega kar ste z napravo delali, pa ne bi smeli. Garancija je omejena na okvarjene dele in specifično izključuje kakršnokoli naključno ali posledično nastalo škodo.

3. POMEMBNI NAPOTKI PRED NAMESTITVIJO

•Naprava je primerna izključno za 12V sistem z negativno ozemljitvijo.

•Med delovanjem naprava oddaja toploto, zato jo je potrebno namestiti na mesto z zadostnim zračenjem. Zelo je pomembno, da se hladilne reže ne dotikajo nobenih kovinskih delov ali površin ki bi onemogočile kroženje zraka. Ojačevalkca ni dovoljeno namestiti v majhen, zaprt prostor brez kroženja zraka (na primer v

3

rezervno kolo ali pod tapeto v vozilu). Priporočamo namestitev v prtljažnik avtomobila. Pri tem napravo zaščitite pred vibracijami, prahom in umazanijo.

•Poskrbite, da so vhodni in izhodni kabli ločeni od napajalnega kabla, drugače lahko pride do motenj.

•Po namestitvi zagotovite dostop do varovalke in elementov delovanja.

•Zanesljivost in delovanje ojačevalca je odvisno od kvalitete namestitve. Najbolje da se pred namestitvijo sistema posvetujete s strokovnjakom, še posebej če želite namestiti več zvočnikov.

4. PRIKLOP

4.1 PRIKLOP IN POVEZAVA VKLOPA

POZOR: V izogib kratkemu stiku, pred začetkom namestitve z avtomobilskega akumulatorja odklopite ozemljitveni priklop.

Napeljava, ki se ponavadi nahaja v vozilu ni dovolj za zahteve ojačevalca. Poskrbite, da je napeljava ozemljitve in +12V priklopa ustrezna. Za povezavo akumulatorja in priklopa ojačevalca potrebujete kabel z vsaj 10 mm2 prereza.

Najprej priklopite ozemljitev ojačevalca na primerni ozemljitveni priklop na šasiji. Za zagotovitev dobre povezave, z mesta priklopa odstranite ostanke umazanije in praha. Ohlapna povezava lahko povzroči nepravilno delovanje ali motnje v obliki šumov in popačenja.

Nato z uporabo ustreznih kablov vključno z zaporedno varovalko, priklopite +12V priklop ojačevalca na akumulator. Varovalka naj bo nameščena čimbolj blizu akumulatorja; iz varnostnih razlogov ne več kot 30 cm stran. Varovalko vstavite šele potem, ko je namestitev skupaj s priklopom zvočnikov končana.

Nazadnje povežite daljinsko žico vklopa z glavne enote s priklopom REMOTE na oajčevalcu. Za to je primeren kabel s prerezom 0.5 mm2.

4.2 KABLI ZA AUDIO SIGNAL

Pri namestitvi audio kablov med RCA izhode glavne enote in RCA vhode ojačevalca, je najbolje, da napajalni in audio kabel namestite po različnih straneh avtomobila. Priporočamo ločeno namestitev, na primer napajalni kabel po kanalu na levi strani in audio kabel po kanalu na desni strani ali obratno. S tem preprečite motnje zaradi presluha v audio signalu.

4.3 PRIKLOP ZVOČNIKOV

•Pri 2 kanalnem delovanju (to je po en zvočnik na vsakem kanalu ojačevalca), impedanca ne sme biti nižja od 2 ohmov za vsak zvočnik.

•Pri premostitvenem načinu delovanja (dva izhoda ojačevalca skupaj), impedanca ne sme biti nižja od 4 ohmov na premostitveni izhod.

4
