Page 1

CROWN-AT_Man.CT44043/44_03.2018_V.1.0_INTL-08

CT44043 CT44044

en Original instructions

fr Notice originale

es Manual original tr Orijinal işletme talimatı

ru Оригинальное руководство по эксплуатации

kz Пайдалану нұсқаулығының түпнұсқасы

Page 2

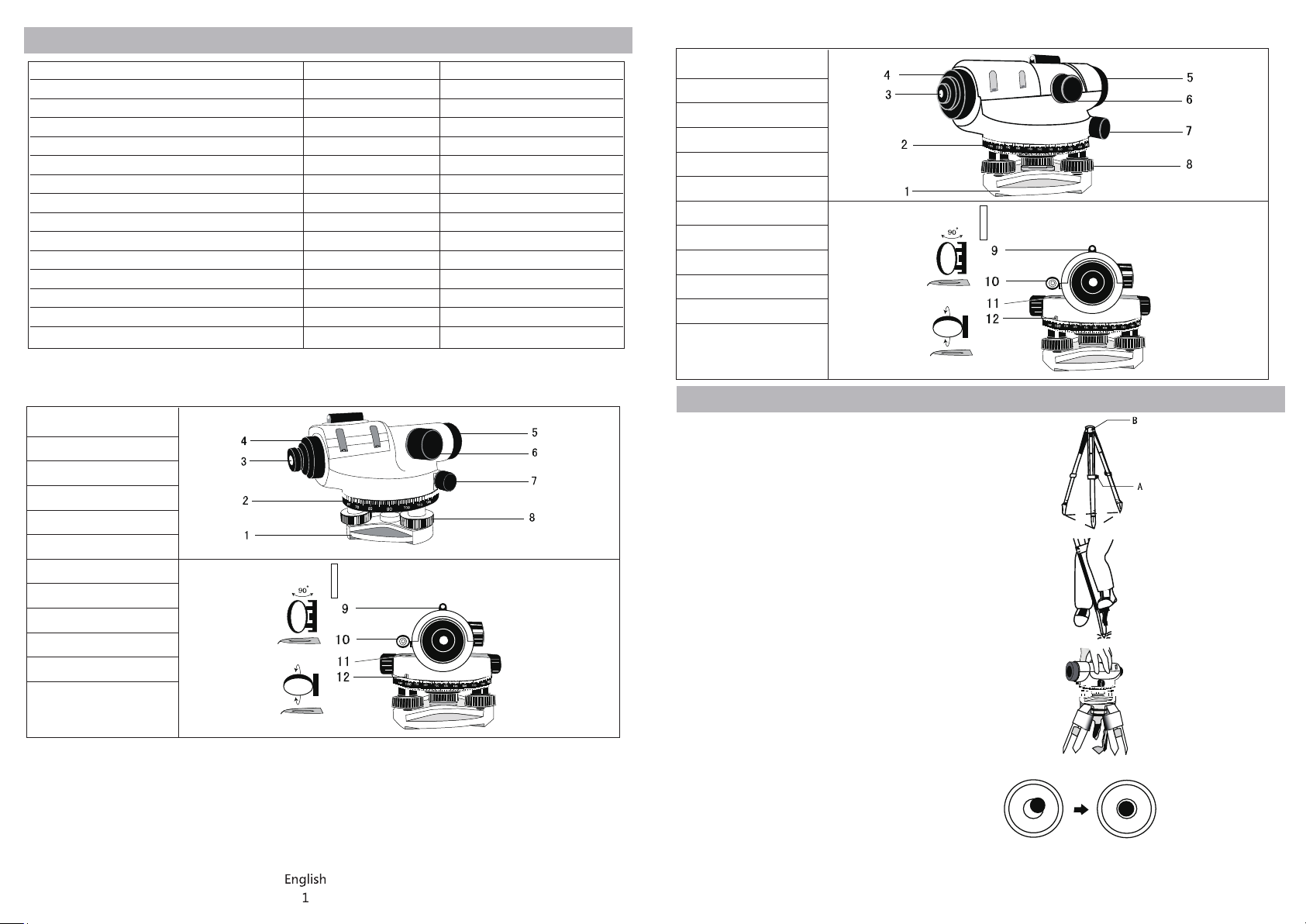

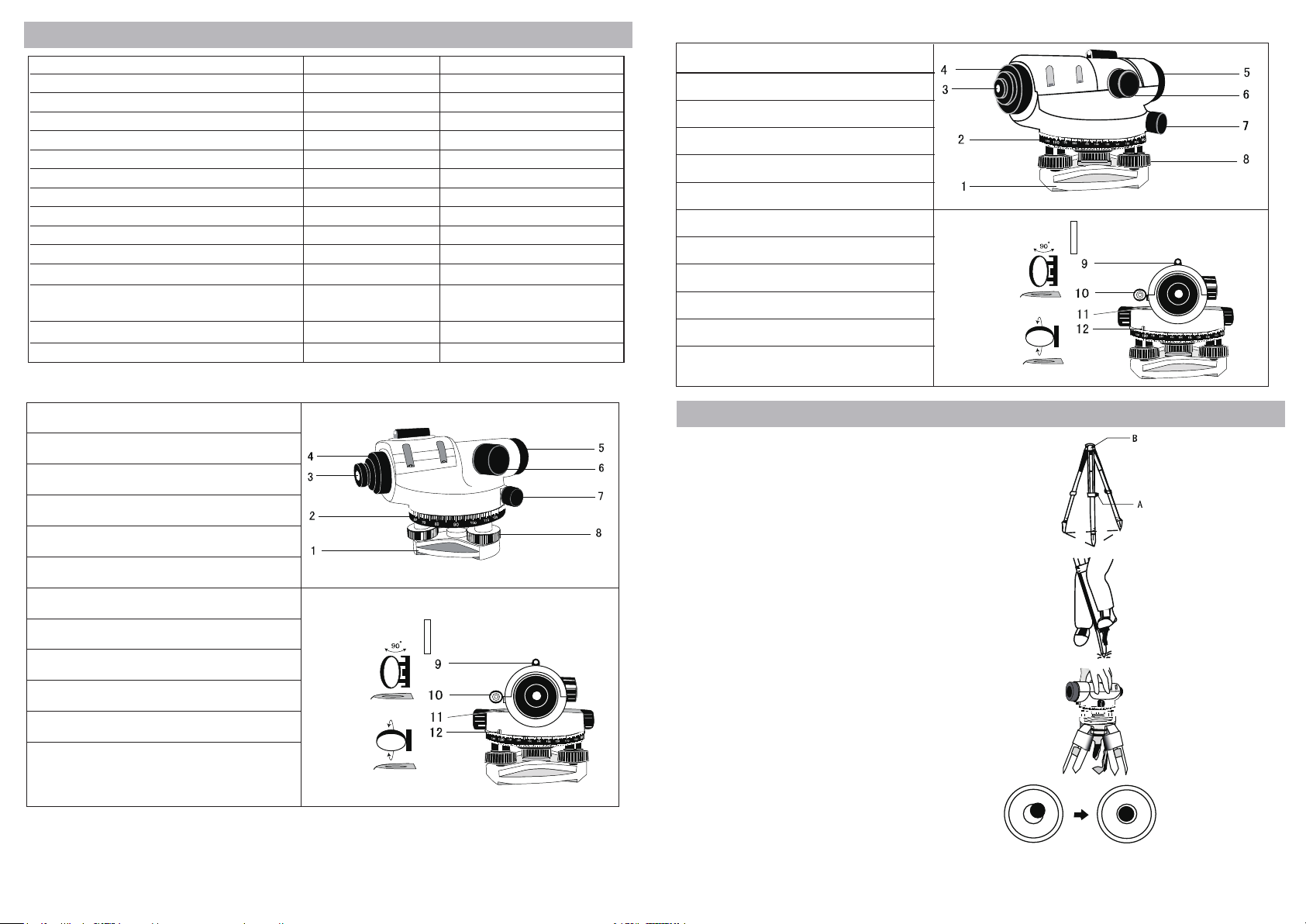

I. Technical Data

Technical Data / Mode CT44043 CT44044 Telescope erect erect Magnification 32X 32X

Clear objective aperture 40mm 40mm

Field of view 1

Shortest focusing distance 0.5m 0.5m

Multiplication factor 100 100 Additive factor 0 0 Working range ±12" ±12" Setting accuracy ±0.3" ±0.3" Sensitivity of bubble 8 Circle graduation 1

Standard deviation for 1Km double-run leveling 1.0mm 1.0mm Instrument N/W 1.3kg 1.3kg

Centre size of tripod M16 or 5/8" M16 or 5/8"

Outside Structure

30’ 1030’

’/2mm 8’/2mm

or 1gon 10 or 1gon

CT44044

1.Sphericbase plate

2.circle

3.Eyepiece

4.Eyepiece cover

5.Objective lens

6.Focusing knob

7.Horizontal drive

8.Leveling screw

9.Optical peep sight

10.Penta Prism

11.Cirular Bubble

12.Horizontal circle

Reference Mark

open

turn

CT44043

1.Sphericbase plate

2.circle

3.Eyepiece

4.Eyepiece cover

5.Objective lens

6.Focusing knob

7.Horizontal drive

8.Leveling screw

9.Optical peep sight

10.Penta Prism

11.Cirular Bubble

12.Horizontal circle

Reference Mark

open

turn

II. Using Method

1.Setting up

(1)Adjust the tripod to horizontal level,

tighten screw A.(Fig.1)

(2)Adjust the tripod roughly horizontal,

fix it to ground.(Fig.2)

(3)Set the instrument on the tripod head B,

and tighten it.(Fig.3)

(4)Turn footscrews and centre the bubble.(Fig.4)

2.Pointing and focusing

(1)Through the optical sight, point it to the staff.

(2)Turn the focusing knob to set cross hair clear.

(3)Turn the knob until the staff is clear.

(4)Adjust the horizontal drive to make

the staff at the centre.

Fig.1

Tripod shoe

Fig. 2

Fig.3

Fig.4

English 2

Page 3

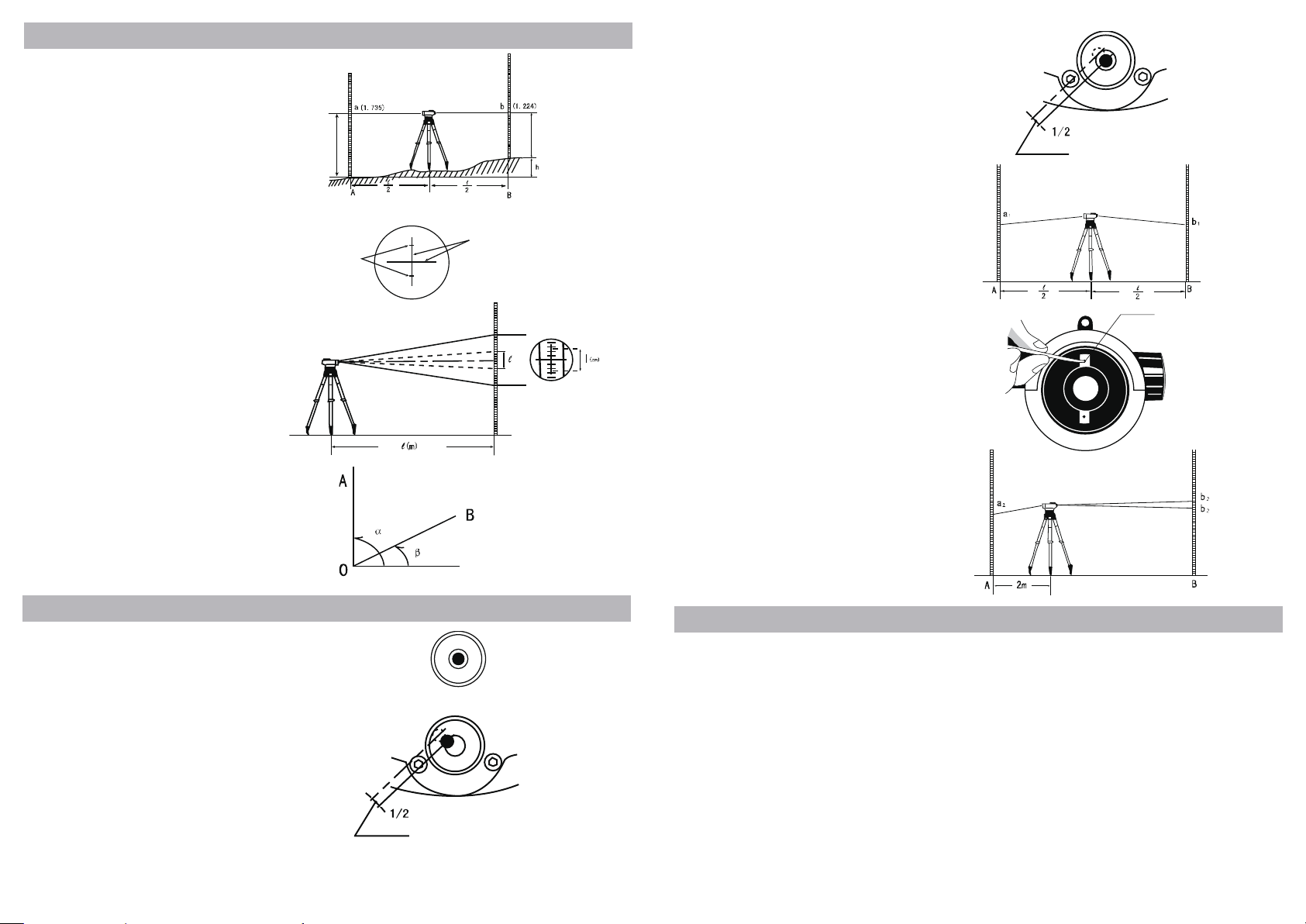

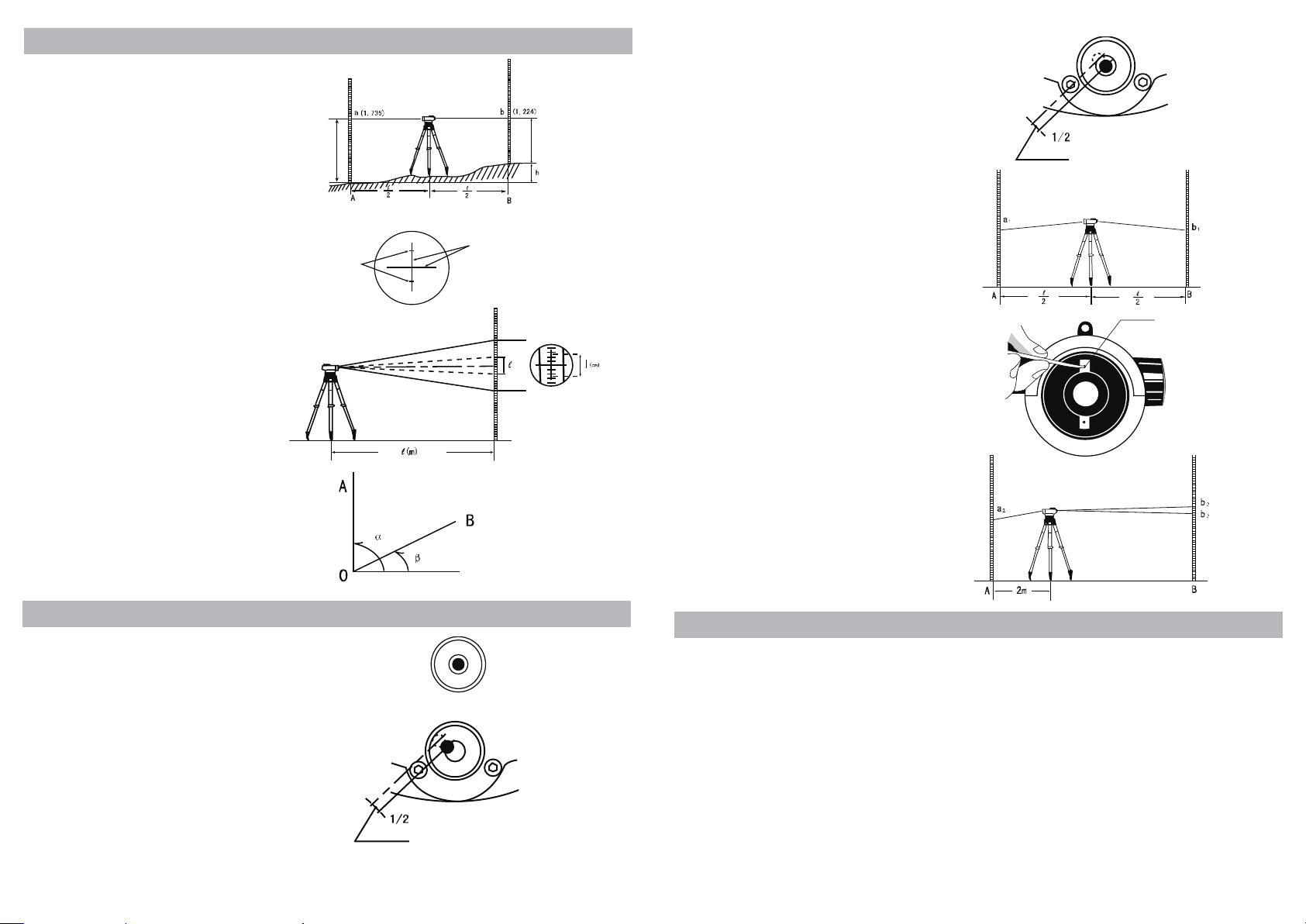

III. Measuring method

1.Height measurement

(1)Set up the instrument between A and B.

(2)Vertically set up the staff at A,

the height reading is a.

(3)Vertically set up the staff at B,

the height reading is b.

(4)The reading of height distance

between A and B is a-b

(Fig.5) h=a-b

=1.735-1.224

=0.511m

2.Distance measurement

(1)Point the staff, get the reading between

upper & lower stadia hair, unit is “cm”

(2)Then the distance from the instrument

to the staff equals to ℓ unit is “m”.

(Fig6.7)length of ℓ is 32cm,that is the

distance from instrument to staff is 32m.

3.Angle measurement

(1)Sight A with vertical hair, read circle,

get angle α.

(2) Turn instrument to sight B, get angle β.

(3)<AOB=α-β (Fig.8)

IV. Checking and adjusting

1.Circular bubble checking

(1)Turn footscrews to centre the bubble.

(2)Turn the instrument 1800,the bubble

shall be at centre.(Fig.9) otherwise it shall

be adjusted. The method is as following.

(I)Turn footscrews, making the bubble

halfway to centre.(Fig10)

(II)Using wrench adjust bubble screws to

move the bubble to centre. (Fig.11)

stadia hair

English 3

hair cross

footscrews

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9

Fig.10

(3)Repeat (I)(II) until the bubble stays at

the centre when the instrument is turned to

any directions.

2.Horizontality of the line of sight

(1)Set the instrument halfway between A

and B, staff A and B shall be 30~40M away,

the readings are a1,b1(Fig.12)

(2)Move the instrument 2m away from A,

the readings are a2,b2(Fig.13)

(3)Calculate b2’=a2-(a1-b1).If b2’=b2, it

shows that line of sight is no need to

correct.

(4)If b2’≠ b2,it shows that correction shall

be needed.

(5)Point the optical sight to staff B,screw

off the eyepiece cover, adjust the screw of

cross-hair to make middle hair give the

required reading b2’.

(6)Repeat the above until ▏b2’- b2 ▏

<3mm。

V. Maintenance of instrument

In order to protect all parts and not lose its accuracy, care must be taken.

1.After the surveying operation, the instrument should be cleaned and kept in the container.

2.Use soft brush, lens paper to wipe lenses. Do not use finger to touch lenses.

3.If the instrument has something wrong or damaged, it must be checked and repaired by technician or skillful person, or have it repaired by the manufacturer.

4.There is a bag of drier in the container. If it has lost efficiency, bake it or change new one.

5.The instrument should be stored at a dry, clean and good air condition place. Note:400gon circle, 5/8” tripod are for export.

Detail

Carrying case 1 Auto- level 1 Adjusting pin 1 Allen wrenc 1

User guide 1 Plumb(additional) 1 Drier 1

English 4

bubble screws

adjust screws

Fig.11

Fig.12

Fig.13

Page 4

I. Données techniques

Données techniques / modèle

Télescope

Zoom avant

Ouverture de la lentille transparente

Champ de vision La distance de mise au point la plus courte Facteur multiplicateur

Ajouter un facteur Portée du travail Précision de réglage

Sensibilité à la mousse

Graduation du cercle

Écart-type de 1Km double étalonnage Instrument N / W

Taille du centre du trépied

CT44043 CT44044 Droit Droit 32X 32X

40mm 40mm

30’ 1030’

0.5 mètres 0.5 mètres

100 100 0 0 ±12" ±12" ±0.3" ±0.3"

’/2mm 8’/2mm

ou 1gon 10 ou 1gon

1.0mm 1.0mm

1.3kg 1.3kg M16 or 5/8" M16 or 5/8"

CT44044

1.Base de balle

2.Cercle

3.Eyepiece

4. Couvercle d'oculaire

5. Oculaire

6. Bouton de mise au point

7. Commande horizontale

8. Vis de nivellement

9. Visual Peeking

10.Penta prisme

11. Bulle ronde

open

turn

Structure externe

CT44043

1.Base de balle

2.Cercle

3.Eyepiece

4. Couvercle d'oculaire

5. Oculaire

6. Bouton de mise au point

7. Commande horizontale

8. Vis de nivellement

9. Visual Peeking

10.Penta prisme

11. Bulle ronde

12. Cercle horizontal

open

turn

12. Cercle horizontal

II. Comment utiliser

1. Paramètres

(1) Ajustez le trépied en position horizontale,

Serrez la vis A. (Figure 1)

(2) Réglez le trépied à peu près horizontalement

Fixez-le sur le sol (Figure 2)

(3) Placez l'instrument sur la tête de trépied B

Et resserrez (Figure 3)

(4) Tournez l'hélice et centrez la bulle (Figure 4)

2. Précisez et concentrez-vous

(1) À l'aide d'un viseur optique, dirigez-le vers le

travailleur.

(2) Tournez le bouton de mise au point pour effacer

le réticule.

(3) Tournez le bouton jusqu'à ce que la personne

soit dégagée.

(4) Ajustez le pilote horizontal pour centrer le

travailleur.

Fig.1

Tripod shoe

Fig. 2

Fig.3

Fig.4

French

Page 5

III. Comment utiliser

1. Mesure de la hauteur

(1) Mettre en place l'instrument entre A et B. (2) Réglez la portée verticalement sur A et

la lecture de l'altitude est a. (3) Les travailleurs sont placés

verticalement en B, et la lecture en

hauteur est b. (4) La lecture de distance de hauteur entre

A et B est a-b

(Figure 5) h = a-b = 1,735-1,224

= 0.511 mètres

2. Mesure de distance

(1) Pointez le travailleur et obtenez la lecture entre les poils du haut et du bas du

corps en unités de "cm" (2) Ensuite, la distance entre l'instrument et la portée est égale à l unité est "m". (Fig.

6.7) La longueur de l est de 32cm,

c'est-à-dire que la distance entre

l'instrument et le travailleur est de 32m.

3. Mesure d'angle

(1) Lire le cercle avec la ligne de visée A de la chevelure verticale pour obtenir

l'angle α. (2) Tournez l'instrument sur le viseur B pour obtenir l'angle β. (3) <AOB = α-β (Figure 8)

IV. Inspection et ajustement

1. Inspection circulaire des bulles

(1) Tournez l'hélice du pied pour centrer la bulle.

(2) Tournez l'instrument 1800 et la bulle doit être centrée (Figure 9), sinon ajustez-la. La méthode est la suivante.

(I) Tournez la vis du pied de sorte que la

bulle d'air soit au milieu (Figure 10)

(II) Utiliser une clé pour régler la vis à

bulles pour amener la bulle d'air en

position centrale. (Figure 11)

stades cheveux

French

(3) Répétez (I) (II) jusqu'à ce que la bulle

d'air reste en position centrale lorsque

l'instrument tourne dans n'importe quelle

direction.

2. Ligne de vue

(1) Placez l'instrument entre A et B. La

distance entre le personnel A et B est de 30

Fig.5

cheveux croisés

Fig.6

Fig.7

Fig.8

Fig.9

footscrews

Fig.10

à 40 M. Les lectures sont a1 et b1 (Figure

12).

(2) Déplacez l'instrument à 2 mètres de A,

en lisant a2, b2 (Figure 13)

(3) Calculez b2 '= a2- (a1-b1). Si b2 '= b2,

cela signifie que la ligne de visée ne

nécessite pas de correction.

(4) Si b2 '≠ b2, cela indique qu'une

correction est nécessaire.

(5) Pointez le viseur optique sur le

travailleur B, dévissez le capuchon de

l'oculaire et réglez la vis cruciforme de

façon à ce que les cheveux du milieu

donnent la lecture désirée b2 '.

(6) Répétez les étapes ci-dessus jusqu'à ce

que ▏b2'-b2▏ <3mm.

V. Maintenance de l'instrument

Afin de protéger toutes les pièces sans perte de précision, des précautions doivent être prises.

1. Après l'opération de mesure, l'instrument doit être nettoyé et stocké dans le conteneur.

2. Utilisez une brosse douce et du papier pour objectif pour essuyer l'objectif. Ne touchez pas l'objectif avec vos doigts.

3. Si l'instrument est défectueux ou endommagé, il doit être inspecté et réparé par un technicien ou

une personne qualifiée, ou réparé par le fabricant.

Il y a un sac de dessicant dans le récipient. S'il perd son effet normal, il peut être cuit ou remplacé par

un nouveau.

5. L'instrument doit être stocké dans un endroit sec, propre et bien ventilé.

Note: Sur 400 tours, le trépied 5/8 "est la sortie.

Détail

Valise 1

Niveau automatique 1

Ajuster l'aiguille 1 Clé Allen 1

Guide de l'utilisateur 1 Prune (supplémentaire) 1 Déshydratant 1

French

bubble screws

adjust screws

Fig.11

Fig.12

Fig.13

Page 6

I. Datos técnicos

Datos técnicos/modo

Telescopio

Ampliación

Apertura objetiva clara

Campo visual Distancia de enfoque más corta Factor de multiplicación

Factor aditivo Alcance de trabajo Exactitud de ajuste Sensibilidad de la burbuja Graduación del círculo

Desviación estándar para la nivelación a 1km

de doble corrida

Instrumento N/W Tamaño del centro del trípode

Structure externe

CT44043

1.Base de balle

2.Cercle

3.Eyepiece

4. Couvercle d'oculaire

5. Oculaire

6. Bouton de mise au point

7. Commande horizontale

8. Vis de nivellement

9. Visual Peeking

10.Penta prisme

11. Bulle ronde

12. Cercle horizontal

Abrir

Girar

CT44043 CT44044 erect erect 32X 32X

40mm 40mm

30’ 1030’

0.5m 0.5m

100 100 0 0 ±12" ±12" ±0.3" ±0.3"

’/2mm 8’/2mm

or 1gon 10 or 1gon

1.0mm 1.0mm

1.3kg 1.3kg M16 or 5/8" M16 or 5/8"

CT44044

1. Placa de base esférica

2. círculo

3.Ocular

4. Cubierta del ocular

5. Lente objetiva

6. Perilla de enfoque

7. Unidad horizontal

8. Tornillo nivelador Abrir

9. Mirilla óptica

10. Prisma Penta

11. Burbuja Cirular

Girar

12. Círculo horizontal

Marca de referencia

II. Método de uso

1.Establecimiento

(1)Ajuste el trípode a nivel horizontal, apriete el

tornillo A. (Fig. 1)

(2)Ajuste el trípode más o menos horizontalmente,

fíjelo a tierra. (Fig. 2)

(3) Coloque el instrumento en la cabeza del

trípode B y apriételo. (Fig. 3)

(4) Gire los tornillos de los pies y Centre la

burbuja. (Fig. 4)

2. Apuntar y enfocar

(1) A través de la vista óptica, apuntar al personal.

(2) Gire la perilla de enfoque para fijar el cabello

cruzado despejado.

(3)Gire la perilla hasta que el pentagrama esté

despejado.

(4) Ajuste la unidad horizontal para hacer que el

personal en el centro.

Fig.1

Zapato del trípode

Fig. 2

Fig.3

Fig.4

Spanish

Page 7

III. Método de medición

1. Medida de la altura

(1) Configure el instrumento entre A y B. (2) Configure verticalmente el pentagrama

en a, la lectura de altura es a.

(3) Configure verticalmente el pentagrama

en b, la lectura de altura es b. (4) La lectura de la distancia de la altura entre a y b es a-b (Fig.5) h=a-b =1.735-1.224

=0.511m

2.Medida de la distancia

(1)Apunte el objectivo, consiga la lectura

entre el pelo superior y más bajo de los estadios, la unidad es "cm" (2) Entonces la distancia del instrumento al objectivo es igual a ℓ , la unidad es "m". (Fig6.7).La longitud de ℓ es 32cm, que es ella distancia del instrumento al personal

es 32M.

3. Medida del ángulo

(1)La vista a con el pelo vertical, lee el

círculo, consigue el ángulo α. (2) Gire el instrumento a la vista B, consiga el ángulo β. (3)<AOB=α-β (Fig.8)

IV. Comprobación y ajuste

1. Comprobación de burbujas circulares

(1)Gire los tornillos de los pies para centrar la burbuja.

(2) Gire el instrumento 1800, la burbuja estará en el centro. (Fig. 9) de lo contrario, será ajustado. El método es el siguiente.

(I) Gire los tornillos de los pies, haciendo la

burbuja a mitad del centro. (Fig10)

(II) Se usa una llave ajuste los tornillos de

burbuja para mover la burbuja al centro. (Fig. 11)

pelo de los estadios

Spanish

Cruz del pelo

Tornillos de los pies

Fig.5

Fig.6

Fig.7

Fig.8

Fig.9

Fig.10

(3)Repita (I) (II) hasta que la burbuja

permanezca en el centro cuando el

instrumento se gira a cualquier dirección.

2. Horizontalidad de la línea de visión

(1)Fije el instrumento a medio camino entre

a y b, el personal a y b serán 30 ~ 40m

ausentes, las lecturas son a1, b1 (Fig. 12)

(2)Aleje el instrumento 2m de a, las

lecturas son a2, b2 (Fig. 13)

(3) Calcule b2’=a2-(a1-b1).If b2’=b2,

demuestra que la línea de visión no es

necesario corregir.

(4)Si b2’≠ b2, demuestra que será

necesaria la corrección.

(5) Apunte la vista óptica al pentagrama B,

atornillede la cubierta del ocular, ajuste el

tornillo de la Cruz-pelo para hacer el pelo

medio da el lectura requerida B2'.

(6) Repita lo anterior hasta que ▏b2’- b2 ▏

<3mm。

V. Mantenimiento del instrumento

Con el fin de proteger todas las partes y no perder su precisión, debe tenerse cuidado.

1. Después de la operación de topografía, el instrumento debe ser limpiado y guardado en el

recipiente.

2. Use un cepillo suave, papel de lente para limpiar las lentes. No use los dedos para tocar los

lentes.

3. Si el instrumento tiene algo incorrecto o dañado, debe ser revisado y reparado por un técnico o persona hábil, o hacer que el fabricante lo repare.

4. Hay una bolsa de secadora en el recipiente. Si ha perdido eficacia, hornee o cambie uno nuevo.

5. El instrumento debe ser almacenado en un lugar seco, limpio y bueno de la condición del aire. Nota:Círculo de 400gon, 5/8 ' ' trípode está para la exportación.

Détail

Maletín

Nivel automático

Perno de ajuste Llave de Allen

1 1 1 1

Guía del usuario

Plomada (adicional)

Secador

Spanish

tornillos de burbuja

Tornillos de ajuste

1 1 1

Fig.11

Fig.12

Fig.13

Page 8

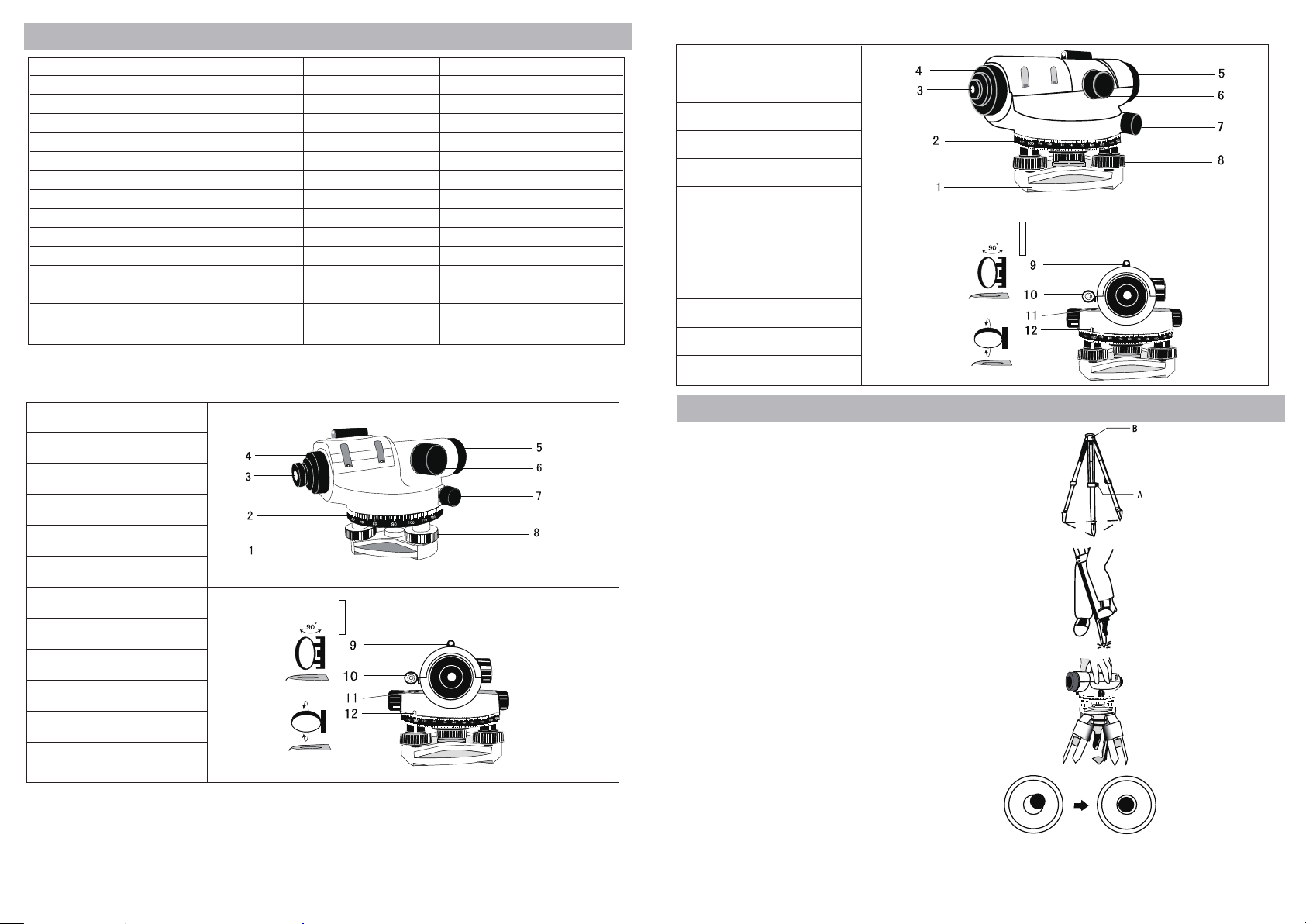

I. Teknik Veriler

Teknik Veriler / Mod Teleskop

Büyütme Net diyafram açıklığı Görüş alanı En kısa odaklama mesafesi Çoğaltma faktörü Katkı faktörü Çalışma aralığı

Ayar hassasiyeti

Kabarcık duyarlılığı

Daire çizgisi

1Km çift koşulu düzetlme için standart sapma Enstrüman N / W Tripod merkezi boyutu

Dış yapı

CT44043 CT44044 dik dik 32X 32X

40mm 40mm

30’ 1030’

0.5m 0.5m

100 100 0 0 ±12" ±12" ±0.3" ±0.3"

’/2mm 8’/2mm

veya 1gon 10 veya 1gon

1.0mm 1.0mm

1.3kg 1.3kg M16 veya 5/8" M16 veya 5/8"

CT44044

1. Küreselbant levha

2.Daire

3.Gözmerceği

4.Gözmerceği kapağı

5. Objektif mercek

6. Odaklama topuzu

7. Yatay sürüş

8. Düzeltme vidası

9. Optik gözetleme görüşü

10.Penta Prizması

11. Dairesel Kabarcık

12. Yatay daire

Referans İşareti

Açık

dönüş

CT44043

1. Küreselbant levha

2.daire

3.Gözmerceği

4.Gözmerceği kapağı

5. Objektif mercek

6. Odaklama topuzu

7. Yatay sürüş

8. Düzeltme vidası

9. Optik gözetleme görüşü

10.Penta Prizması

11. Dairesel Kabarcık

12. Yatay daire

Referans İşareti

Açık

dönüş

II. Kullanma Yöntemi

1. Ayarlama

(1) Tripodu yatay düzeye ayarlayın,

vidayı sıkın A. (Şek.1)

(2) Tripodu yaklaşık olarak yatay düzeye

ayarlayın,

toprağa sabitleyin (Şek.2)

(3) Aleti tripod başlığı B'ye yerleştirin,

ve sıkın. (Şek. 3)

(4) Ayak vidasını döndürün ve köpüğü ortalayın

(Şek.4).

2.Pointing ve odaklama

(1) Optik görüş yoluyla, nesneye doğrulayın.

(2) Çapraz saçı temizlemek için odaklama

düğmesini çevirin.

(3) Nesne net olana kadar düğmeyi çevirin.

(4)Nesnenin merkezde olmasını sağlamak için

yatay sürücüyü ayarlayın.

Şekil .1

Tripod ayakkabı

Şekil . 2

Şekil .3

Şekil .4

Turkish

Page 9

III. Ölçüm yöntemi

1. Yükseklik ölçümü

(1) Aleti A ve B arasında ayarlayın. (2) A elemanını dikey olarak ayarlayın, yükseklik okuması a.’dır (3) A elemanını dikey olarak ayarlayın, yükseklik okuması b.’dır (4) A ve B arasındaki yükseklik mesafesinin okunması a-b'dir. (Şekil.5) h = a-b

=11,735-1,224

0,511m

2. Mesafe ölçümü

Nesneyi nişanlayın, üst& alt stadia saç okunmasını öğrenin, birim “cm”dir. (2) Daha sonra enstrümandan nesneye olan ℓ ile eşit olan mesafeyi öğrenin, birim “m” dir. (Şek6.7) ℓ’in uzunluğu 32 cm, yani enstrümandan nesneye olan mesafe 32 metredir.

1. Açıklık ölçümü (1) Dikey saç ile görüş açısı, daireyi okun, açı a.’nı öğrenin. (2) Enstrümanı B'ye çevirin, açı β.’yi öğrenin. (3) <AOB=α-β (Şek.8)

IV. Kontrol ve ayarlama

1. Dairesel kabarcık kontrolü

(1) Ayak vidasını döndürün ve köpüğü ortalayın (Şek.4). (2) Enstrümanı 1800 çevirin, kabarcık merkezde olacaktır. (Şek.9) aksi takdirde düzeltilmelilir. Yöntem aşağıdaki gibidir. (1) Ayak vidasını döndürün ve köpüğün merkezden yarım uzaklıkta olacaktır(Fig10) (II) Anahtarı kullanarak, köpüğü merkeze hareket ettirmek için kabarcık vidalarını ayarlayın. (Şekil 11)

stadia saç

Turkish

saç çapraz

ayak vidası

Şekil .5

Şekil .6

Şekil .7

Şekil .8

Şekil .9

Şekil .10

(3) Cihaz herhangi bir yöne çevrildiğinde

kabarcık merkezde kalana kadar (I) (II) 'yi

tekrarlayın.

2. Görüş hattının yataylıklığı

(1) Enstrümanı A ve B'nin ortasına doğru

ayarlayın,

A ve B nesne 30 ~ 40M uzakta olacak,

okumalar a1, b1'dir (Şekil 12).

(2) Enstrümanı A'dan 2m uzaklığa hareket

ettirin,

okumalar a2, b2'dir (Şekil 13).

(3) b2 ’= a2- (a1-b1) 'i hesaplayın. B2’ = b2

ise,

görüş hattının düzeltilmesine gerek

olmadığını gösterir.

(4) b2 ’≠ b2 ise, düzeltmenin gerekli

olduğunu gösterir.

(5) Optik görüşü B noktaya nişanlayın,

mercek kapağını vidalayın,orta sacın

istenmiş okuma B2’yi vermesi için yapmak

için çapraz saç vidasını ayarlayın.

(6) Yukarıdaki ▏b2’- b2 ▏ değerine kadar

tekrarlayın.

<3mm

V. Aletin bakımı

Tüm parçaları korumak ve doğruluğunu kaybetmemek için dikkatli olunmalıdır.

1.Ölçüm işleminden sonra cihaz temizlenmeli ve kutuda saklanmalıdır.

2. Mercekleri silmek için yumuşak fırça,mercek kağıdı kullanın. Lenslere dokunmak için parmak kullanmayın.

3. Cihazda yanlış bir şey veya hasar varsa, teknisyen veya usta kişi tarafından kontrol edilmeli ve tamir edilmeli veya üretici tarafından onarılmalıdır.

4.Kutuda kuru bir torba vardır. Verimliliği kaybetmişse, yenisini değiştirin.

5. Cihaz kuru, temiz ve iyi hava koşullarında depolanmalıdır.

Not: 400gon daire, 5/8’’ tripod ihracat içindir.

detay

Taşıma çantası Otomatik seviye Ayar pimi Allen tornavidası

1 1 1 1

Kullanım Kılavuzu Şakul (ek)

Kurutucu

Turkish

kabarcık vidaları

1 1 1

Şekil.11

Şekil.12

Şekil.13

Page 10

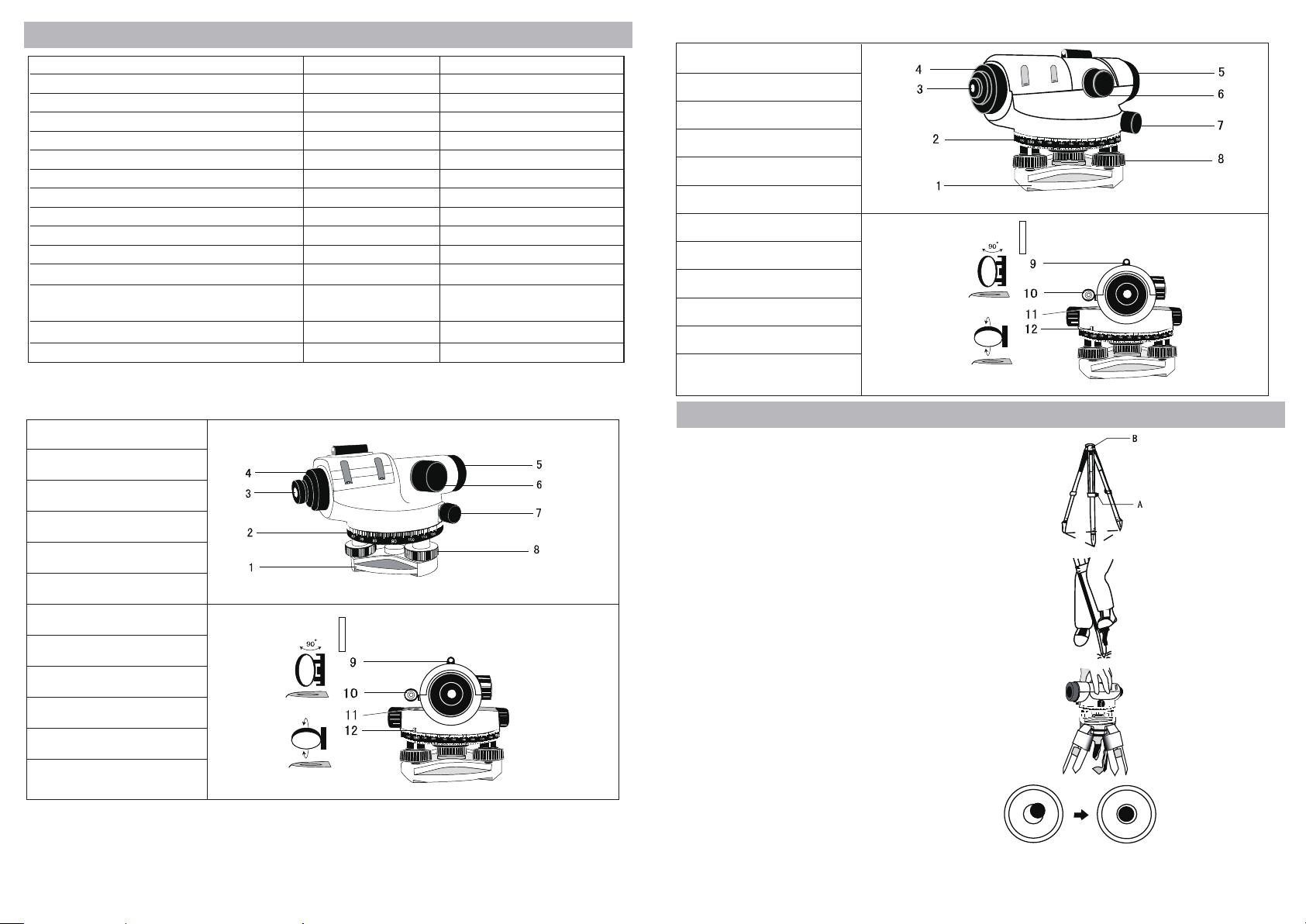

I. Технические данные

Технические данные / Режим работы Зрительная труба Увеличение Диаметр объектива Поле зрения Минимальное фокусное расстояние Коэффициент дальномера Аддитивная постоянная Диапазон работы Точность установки Чувствительность уровня Цена деления лимба Среднеквадратическая погрешность на 1 км двойного хода Масса нетто инструмента Центральный размер треножного штатива

Внешняя структура

CT44043

1. Круглая плита основания

2. кольцо

3. Окуляр

4. Защитный кожух окуляра

5. Линза объектива

6. Ручка регулирования фокусировки

7. Наводящий винт горизонтального круга

8. Юстировочный винт

9. Оптический визир

10. Пятиугольная призма

11. Пузырьковый уровень

12. Горизонтальный круг

Контрольная отметка

CT44043 CT44044

вертикальная вертикальная

32X 32X

40mm 40mm

30’ 1030’

0.5m 0.5m

100 100 0 0 ±12" ±12" ±0.3" ±0.3"

’/2mm 8’/2mm

или 1 гон 10 или 1 гон

1.0mm 1.0mm

1.3кг 1.3кг M16 или 5/8" M16 или 5/8"

Открыто

поворот

CT44044

1. Круглая плита основания

2. кольцо

3. Окуляр

4. Защитный кожух окуляра

5. Линза объектива

6. Ручка регулирования фокусировки

7. Наводящий винт горизонтального

круга

8. Юстировочный винт

9. Оптический визир

10. Пятиугольная призма

11. Пузырьковый уровень

12. Горизонтальный круг

Контрольная отметка

II. Способ использования

1. Установка

(1) Установите треножный штатив на уровень горизонтали, затяните винт А. (Рис.1) (2) Установите треножный штатив приблизительно горизонтально, зафиксируйте его на поверхности. (Рис.2) (3)Установите инструмент на головку треножного штатива В, и закрепите его. (Рис.3) (4) Закрутите подъемные винты и отцентрируйте пузырек. (Рис.4)

2. Центровка и фокусировка

(1) Через оптический визир наведите его на рейку. (2) Поверните ручку регулирования фокусировки до получения четкой визирной нити. (3) Вращайте ручку до достижения четкости рейки. (4) Путем регулировки наводящего винта горизонтального круга поместите рейку в центр.

Открыто

поворот

Şekil .1

Ножка треножного штатива

Şekil . 2

Şekil .3

Şekil .4

Russia

Page 11

III. Метод измерения

1. Измерение высоты

(1) Установите инструмент между точками A и B. (2) Установите рейку вертикально на точку А, показание высоты - а. (3) Установите рейку вертикально на точку B, показание высоты - b. (4) Показание расстояния высоты между точками A и B - a-b (Рис.5) h=a-b

=1,735-1,224

=0,511 м

2. Измерение расстояния

(1) Наведите рейку, получите показание между верхними и нижними дальномерными нитями, единица измерения - "см" (2) Затем расстояние от инструмента до рейки составляет ℓ единица измерения -“м”. (Рис.6.7) длина ℓ - 32 см, а именно расстояние от инструмента до рейки – 32 м.

3. Измерение углов (1) Поле зрения А с вертикальной нитью, снимите показание круга, получите угол α. (2) Поверните инструмент в поле зрения B, получите угол β. (3)<AOB=α-β (Рис.8)

дальномерные нити

Крест нитей

Рис.5

Рис .6

Рис.7

Рис .8

(3) Повторяйте действия (I)(II) до полного устранения смещения пузырька из центра при повороте инструмента в любых направлениях

2. Görüş hattının yataylıklığı

(1) Enstrümanı A ve B'nin ortasına doğru ayarlayın, A ve B nesne 30 ~ 40M uzakta olacak, okumalar a1, b1'dir (Şekil 12). (2) Enstrümanı A'dan 2m uzaklığa hareket

ettirin,

okumalar a2, b2'dir (Şekil 13). (3) b2 ’= a2- (a1-b1) 'i hesaplayın. B2’ = b2

ise,

görüş hattının düzeltilmesine gerek olmadığını gösterir. (4) b2 ’≠ b2 ise, düzeltmenin gerekli olduğunu gösterir. (5) Optik görüşü B noktaya nişanlayın, mercek kapağını vidalayın,orta sacın istenmiş okuma B2’yi vermesi için yapmak için çapraz saç vidasını ayarlayın. (6) Yukarıdaki ▏b2’- b2 ▏ değerine kadar tekrarlayın. <3mm

винты пузырькового уровня

регулировать винты

Рис.11

Рис.12

Рис.13

IV. Проверка и юстировка

1. Проверка круглого пузырькового уровня

(1) Закрутите подъемные винты, чтобы отцентрировать пузырек. (2) Поверните инструмент на 1800, пузырек будет находиться в центре. (Рис.9) В противное случае он подлежит юстировке. Способ юстировки. (I) Закрутите подъемные винты, сместив половину пузырька к центру. (Рис.10) (II) При помощи гаечного ключа отрегулируйте винты пузырькового уровня для смещения пузырька в центр. (Рис.11)

Russia

подъемные винты

Рис .9

Рис .10

V. Техническое обслуживание инструмента

Следует проявлять особую осторожность для защиты всех частей и сохранения точности.

1. После проведения геодезических работ инструмент необходимо очистить и хранить в контейнере.

2. Пользуйтесь мягкой щеткой, бумагой для протирки оптических стекол для очищения линз. Запрещается касаться линз пальцами.

3. В случае неисправности или повреждения инструмент необходимо отдать на проверку и в ремонт техническому специалисту или профессионалу или отдать в ремонт производителю.

4. В контейнере находится мешочек с влагопоглотителем. В случае потери эффективности высушите его или замените.

5. Инструмент следует хранить в сухом, чистом месте с хорошим кондиционированием воздуха. Примечание: круг 400 гон, штатив 5/8’’ на экспорт.

подробность

Футляр для переноски Авто-уровень Установочный шип Торцовый ключ

Руководство пользователя

Отвес (дополнительно)

Влагопоглотитель

Russia

1 1 1

Page 12

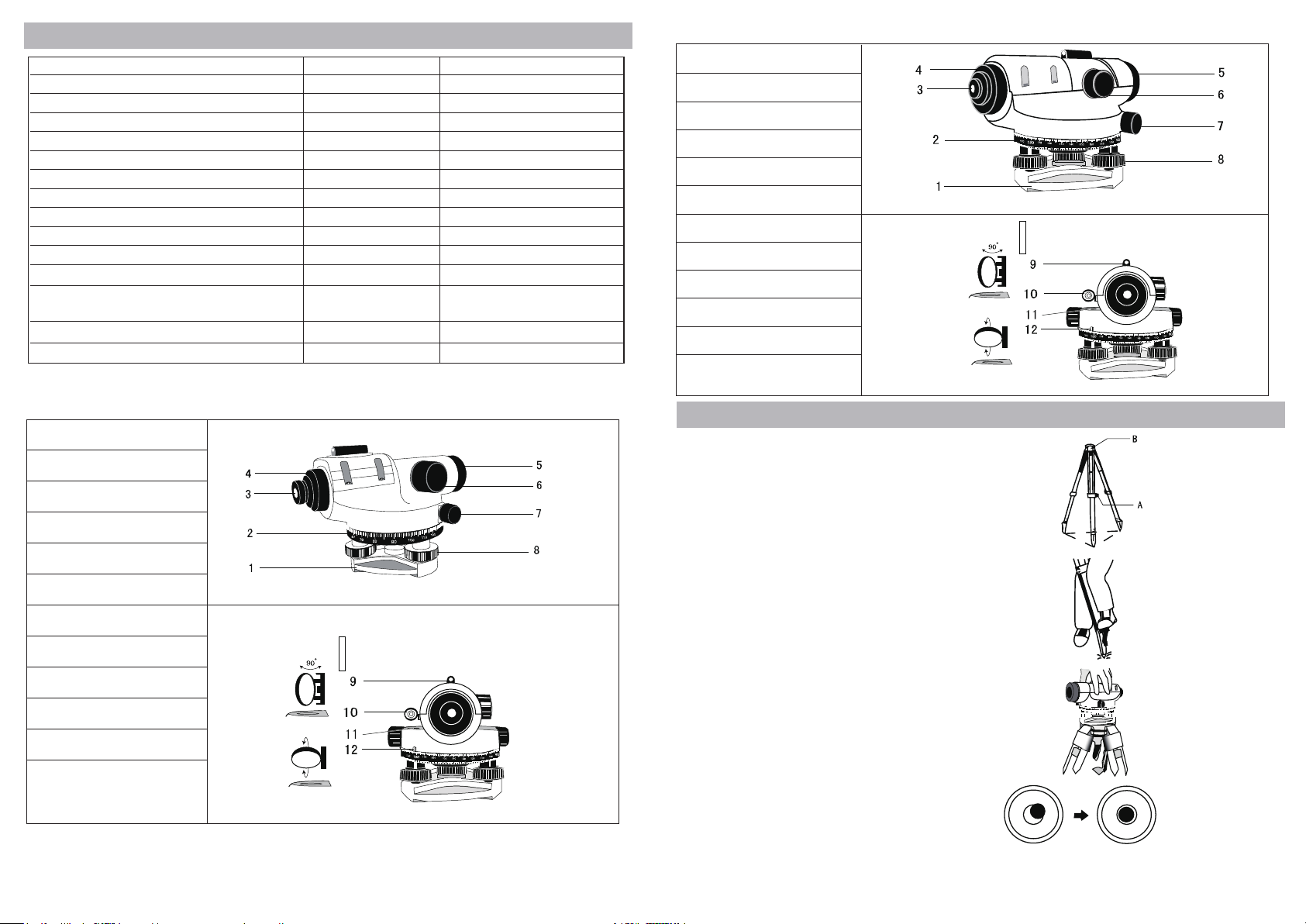

I. Техникалық параметрлер

Техникалық пəрəметрлер / үлгі Телескөп Үлкейткіш Обективті өнімді əпертурəсі Көрініс Ең қысқа фокустау қашықтығы Көбейту коэффициенті Еселік күшейткіш Жұмыс көлемі Орналастыру дəлдігі Шеңбер деңгейінің дəлдігі Дөңгек шкаласінің тақтасы Қосарланған кəлибрлеудің 1км стандартты ауытқуы Көрсеткіш N / W Үш бұтты сөре орталығының өлшемі

Сыртқы құрылым

CT44043

1. Шар негізі

2. Шығырық

3. Өкуляр

4. Өкуляр қақпағы

5. Өбиектив дұрбы

6. Фокусін бұрап теңшеу

7. Тегіс жетек

8. Теңшеу бұрандасы

9. Оптикалық айна

10. Призма

11. Циркулярлық теңгерім

12. Көлденең оию тақтасы

Сілтеме белгісі

CT44043 CT44044

Оң бейнесі Оң бейнесі

32X 32X

40mm 40mm

30’ 1030’

0.5m 0.5m

100 100 0 0 ±12" ±12" ±0.3" ±0.3"

’/2mm 8’/2mm

или 1 гон 10 или 1 гон

1.0mm 1.0mm

1.3кг 1.3кг M16 или 5/8" M16 или 5/8"

Открыто

поворот

CT44044

1. Шар негізі

2. Шығырық

3. Өкуляр

4. Өкуляр қақпағы

5. Өбиектив дұрбы

6. Фокусін бұрап теңшеу

7. Тегіс жетек

8. Теңшеу бұрандасы

Қозғалту

9. Оптикалық айна

10. Призма

11. Циркулярлық теңгерім

Айналдыр

12. Көлденең оию тақтасы

Сілтеме белгісі

II. Пайдалану амалы

1. Құрастыру

Үш бұтты сөрені тегіс орынға қойып, бұранданы қатты бұраймызA. (1-сурет) (2) үш бұтты сөрені (штативты) деңгейін шамаша теңшегеннен кейін, жерге орнықтрамыз (2-сурет) (3) құрылғыны үш бұтты сөренің (штативтың) басына B орнамыз, соңынан қатайтып бұраймыз (3-сурет) (4) астыңғы жағындағы көбелек бұрандасын бұрап, теңшеу аспабын орталықтандырамыз (4-сурет)

2. Нұсқау жəне фокус

(1) оптикалық дəлдеу əйнегі арқылы қызыметкерге бастамашылық көрсетіңіз (2) фокусті бұранданы бұрап, крест белгі сызығы анық көрінгенге дейін деңшеңіз. (3) тұтқаны өперəтөрдің анық көрмейінше бұраңыз. (4) тегістік жетекті теңшеп, қызметкерлердің орталық орында болуына көмекші болыңыз.

1-сурет

штативті аяқ киім

2-сурет

3-сурет

4-сурет

Kazak

Page 13

III. Өлшеу амалы

1. Биіктікті өлшеу

(1) A жəне B арасына құралды орнатыңыз (2) қызыметкер A нүктесінде тұрып аспапты тігінен орнатып, биктік оқу саны a болады. (3) қызыметкер B нүктесінде тұрып аспапты тігінен орнатып, биктік оқу саны b болады. (4) А жəне В аралығындағы арақашықтықтың оқу саны a-b болады (5-сурет) H = AB

=1.735-1.224

= 0.511m

2. Қашықтықты өлшеу

(1)қызметкерлерге қарата, қызыметкелер астыңғы-үстңгі кірест сызығы арасындағы қашықтық санын оқуы керек, бірлігі“cm” (2) құрылғы мен қызыметкерлермен аралығыℓ, бірлігі “m” (6-7 сурет) ℓ ның ұзындығы 32 cm, құрылғы мен қызыметкердің қашықтығы 32m

3. Бұрыштарды өлшеу (1) Оптикалық айна крест көлденең сызығын сызады, соңынан дөңгелек тақтадағы санды оқыпα бұрышын табу (2) құрылғыны Оптикалық айна ға бұрау B, бұрышын табуβ. （3）<AOB =α-β（8-сурет）

IV. Тексеру жəне түзету

1. Шеңбер деңгейіндегі тексеру

(1) астындағы көбелек бұранда шегесін бұрау, тегстеуші ортаға туралау. (2) құрылғыны 1800 ге бұраңыз да, тегістеуішті осы кезде ортаға шоғырланады (9-сурет) . Егер ортаға шоғырланбаса, сəйкесті теңшеңіз. Əдістері төмендегідей (1) астындағы көбелек бұранда шегесін бұраңыз, тегстеуіш ортаға келеді (10-сурет) (II）тұтқадан ұстап тегіштеуіштің бұрандасын теңшеңіз, тегістеуішті орталықтағы орынға жылжытып апару (11-сурет)

Көру қашқтығы белгі сызығы

Kazak

Крест белгі сызығы

подъемные винты

5-сурет

6-сурет

7-сурет

8-сурет

9-сурет

Рис .10

（3）（I）（II）ны қайталаңыз, құрылғыны керекті бағытқа дейін жөткеген кезде көпіршік ортадағы орынға тоқтайды

2.Оптикалық айна ның деңгей сызығы

(1) құрылғыны A жəне B арасында орналастыру, А жəне В арасында жұмысшылар арасындағы қашықтық 30~40м, оқылатын сан a1 жəне b1 (12-сурет) . (2) құралғыныB 2m ге жылжыса, оқылатын сан a2, b2 (сурет 13) (3) егер b2= b2, b2 = a2-(a1-b1) есептеңіз, бұл көздің түзетуді талап етпейтінін көрсетеді. (4)егер b2≠b2 болса, есептеліп шығатын сан b2'= a2-（a1-b1）, бұл Оптикалық айнаны теңшеудің қажеті жоқ екенін түсіндіреді. (5) жарық ілімі Оптикалық айна қызыметкер B-ны көрсетеді, дұрбы қақпағын бұрап, крест белгі сызығындағы бұранданы теңшеңіз, ортасындағы белгі сызығы b2 ге дейін оқылғанша бұралады. (6) жоғарыда көрсетілген басқыштарды қайталап ▏b2-b2 ▏ <3mm ге жеткізіңіз.

Астындағы көбелек бұранда

Тегістеуіштің бұрандасы

11-сурет

12-сурет

13-сурет

V.Құрылғыны күтімдеу

Барлық бөліктер жоғалмай толық, дəл болуына кепілдік етңіз, құрылғыны абайлап қолданыңыз.

1. Өлшеу жұмыстары аяқталғаннан кейін аспапты тазалау жəне көнтейнерде сақтау қажет.

2. Жұмсақ шшеткəмен тазалағаннан кейін, дұрбы айнасын қағазбен сұртыңыз. Айнаны саусақтарыңызбен ұстамаңыз.

3. Егер аспап ақаулы немесе зақымдалған болса, оны техникалық мамандар, жабдық сырымен таныс адамдар немесе өндіруші жақ тексеріп жөндейді.

4. Көнтейнердің ішіне дықылдықтан сақтайтын құрғатқыш салып қойыңыз. Егер фонкциясын жоғалтса, құрғату құралын немесе жаңа құрғатқыш ауыстыру қажет. Құрылғыны құрғақ, таза жəне жел өтетін жерде сақталуы керек. Ескерту: 400 грəмм дөңгелек тақталы оию бұрышы, 5/8 үш бұтты сөре сырттай сатылады.

Толығырақ

Алып жүруге қолайлы былғары қап Автоматты тегістеуішті Дұрыстау инесі

Allen wrenc

Пайдаланушы нұсқаулығы

Plumb(қосымша)

Кептіргіш

Kazak

1 1 1 1

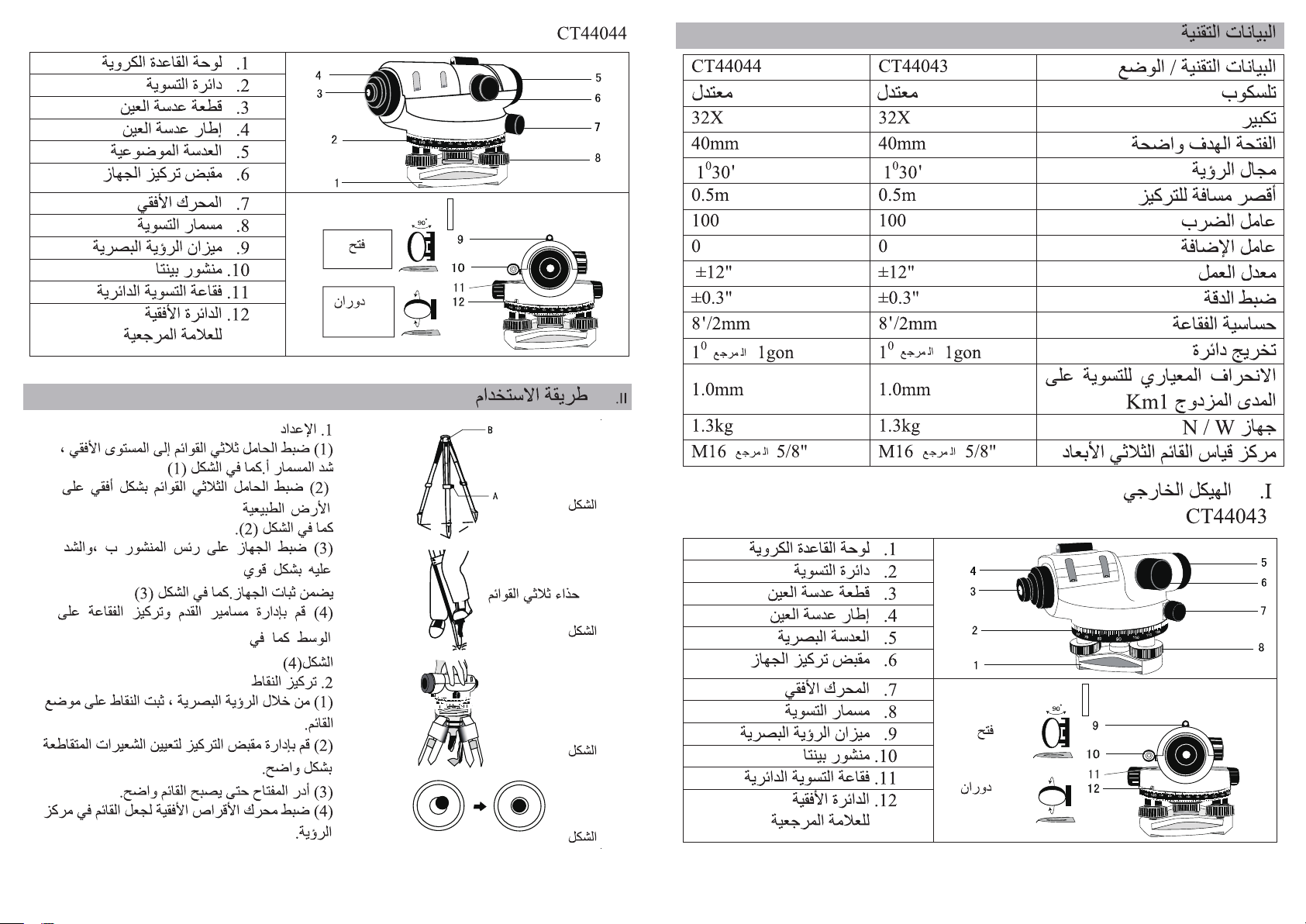

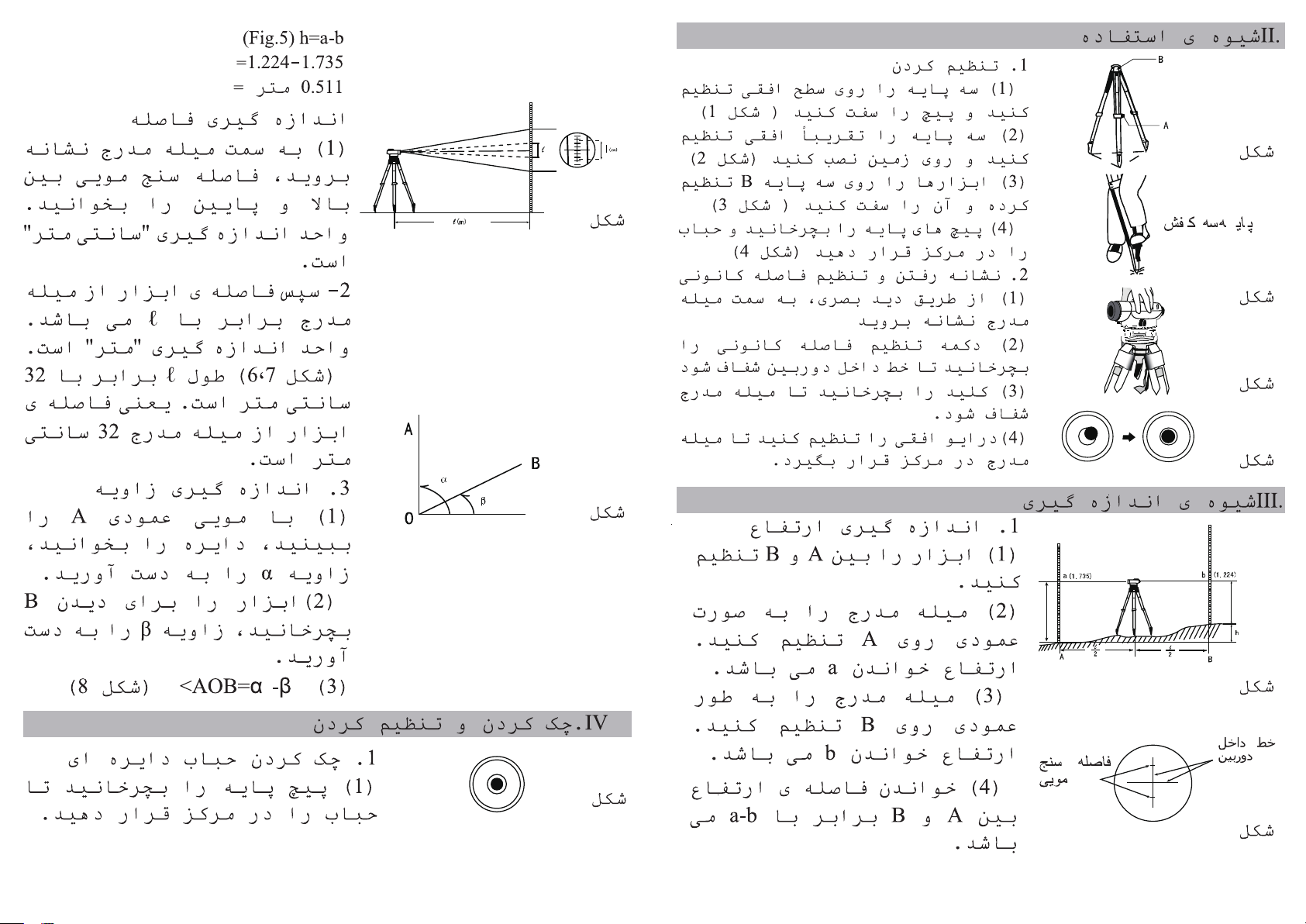

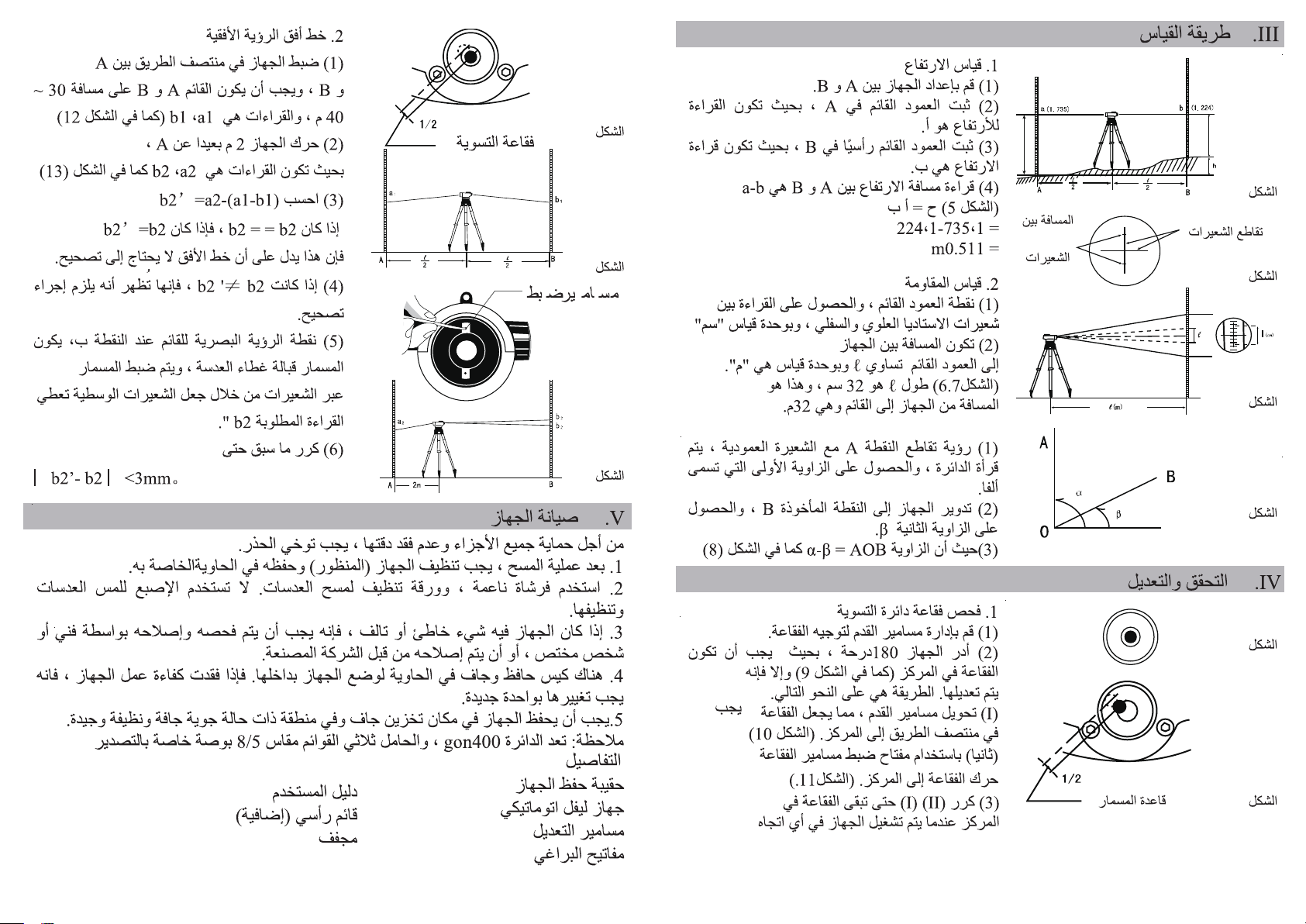

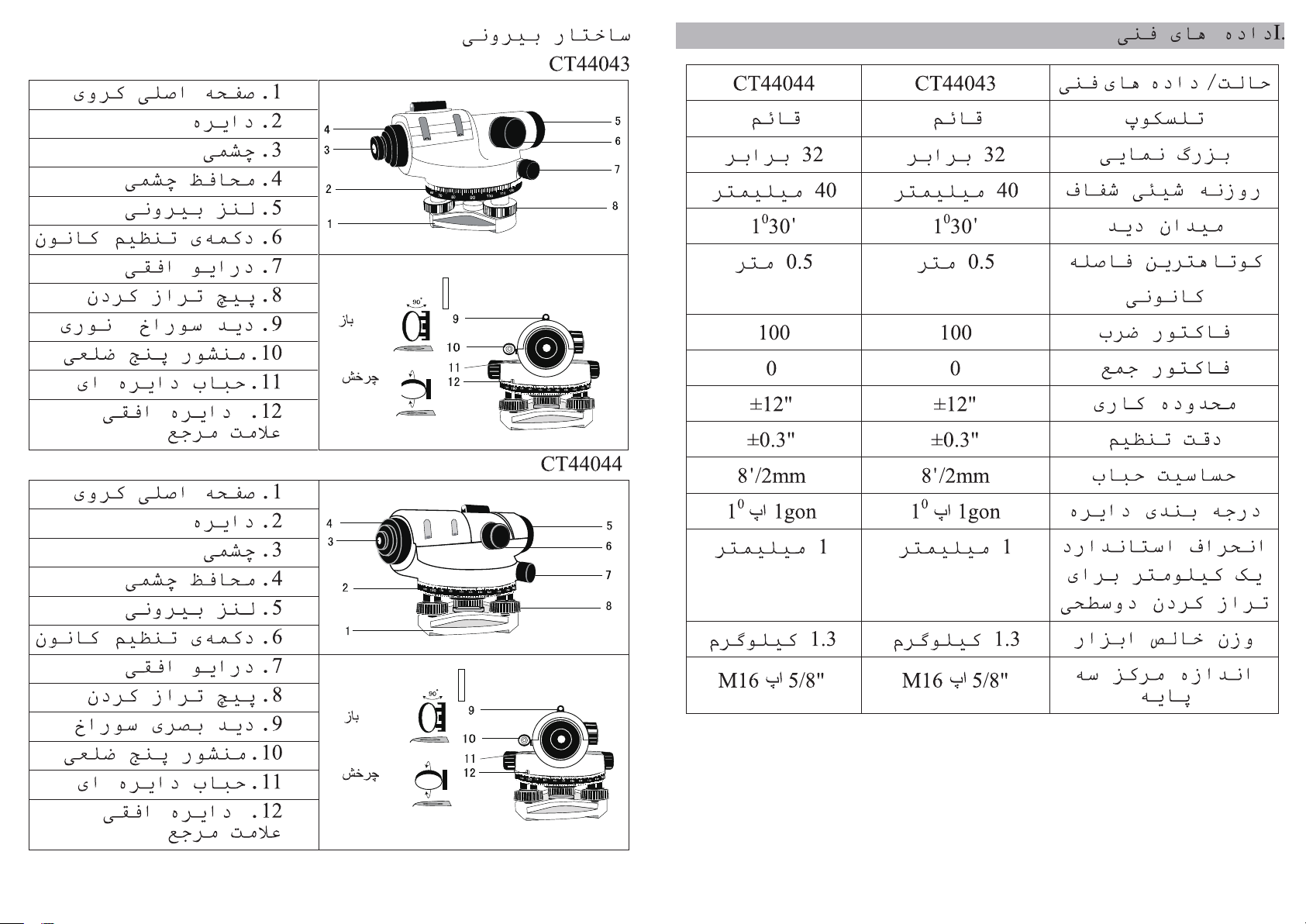

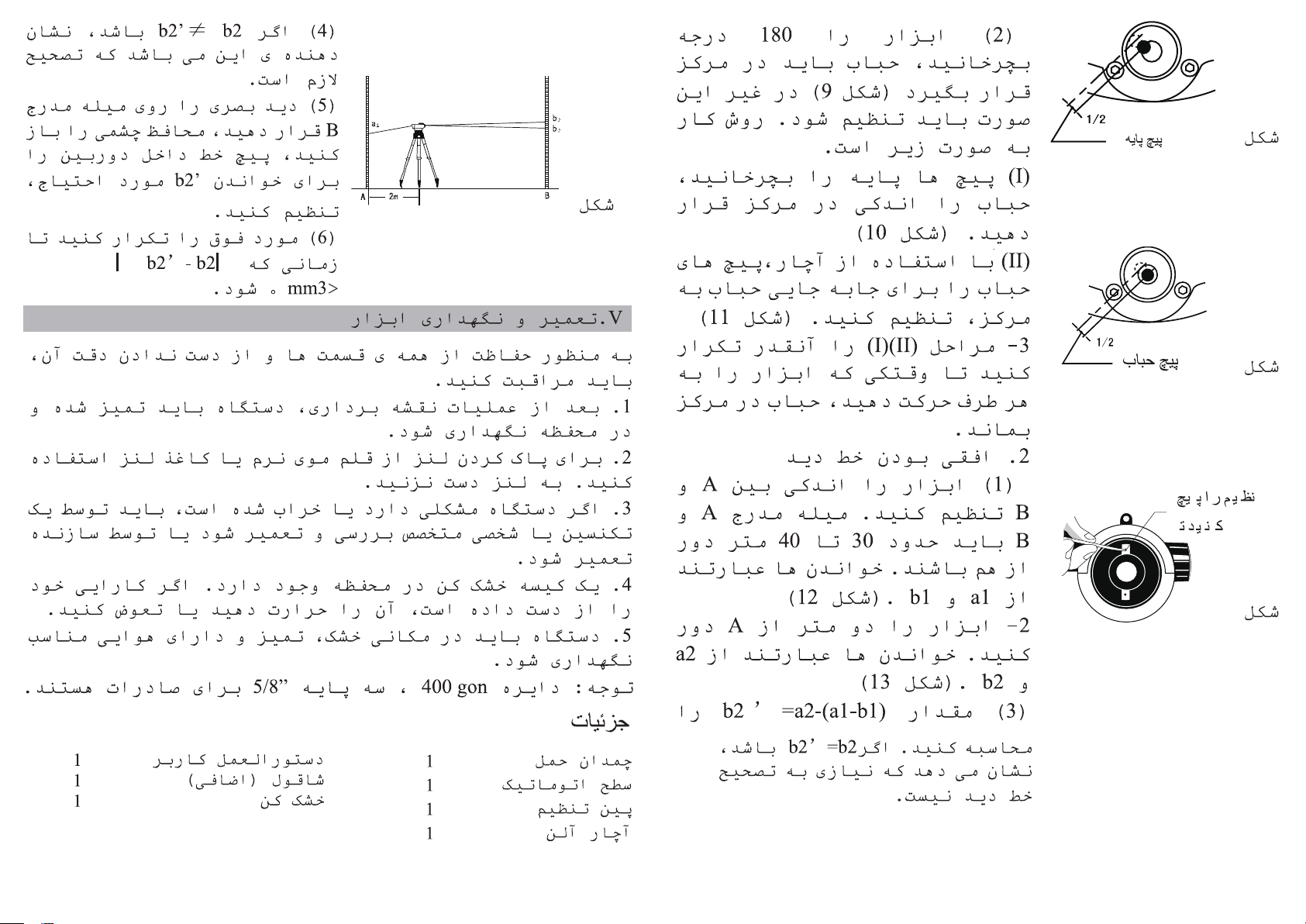

Page 14
