If the external lens is stained, please clean it with the lens cloth. Do
not use other materials when cleaning so as to prevent the coating
from being damaged.
If the external lens is stained, please clean it with the lens cloth. Do
not use pther materials when cleaning so as to prevent the coating
from being damaged.
Collision or high pressure should be avoided when carrying about or
operating.
Keep the device in a dry, cool and airy place and avoid dust, direct
sunshine and extreme change of temperature.
If there is a problem with the device, send it to a professional
department, and never disassemble it by yourselves.
Never transmit the laser towards sun or strong light, so as to prevent
the photosensitive element from damages.
До управления следует тщательно прочитать
руководство применением
Свойства продукции
Лазерный тип
Сфера измерения дальности
Сфера измрения скорости
Сфера углового измерения
Кратность увеличения телескопа
Дальность выхода зрачка
Диаметр выхода зрачка
Погрешность измерения дальности
Погрешность измерения скорости
Погрешность углового измерения
Вес продукции
Размер продукции
Температура работы
Тип элемента
905nm
См. описание типа
0-300KM/h
±60 градусов
6X
16mm
3.8mm
Среднее ±1m
±5KM/h
Среднее ±1 градус
172g
105x82x43mm
-10
℃
-40
℃
Элемент №7
Рекомендация продукции
Настоящая продукция является портативным фотоэлектрическим
устройством, применяется для измерения дальности, высоты
положения статического предмета, угла зрения и передвижной
скорости в определенной сфере, имеет высокую точность,
короткое время измерения, низкое рассеяние мощности,
автоматическое выключение и прочие преимущества, притом
может нахватать флагшток и прочую малую цель в сложной
обстановке.
Цель измерения
Russia
9
Russia
10
Page 3
Уличный
указатель
Постройка Флагшток
гольфа
Дерево
Для настоящего телескопа с измерением дальности пригодно
измерить предмет с высоким отражательным коэффициентом
(как уличный указатель скоростной автотрассы), предмет со
средним отражательным коэффициентом (как стена постройки) и
предмет с низким отражательным коэффициентом (как дерево и
флагшток гольфа).

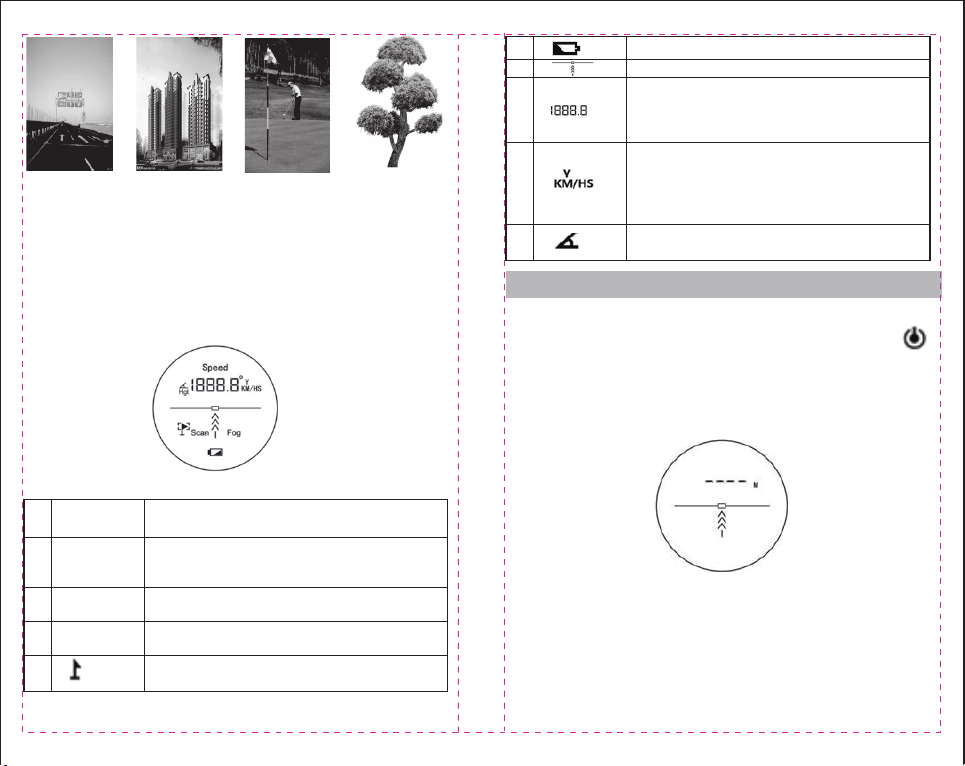

Описание условного знака жидкокристаллического
проявления:
Ниже приведено описание каждого условного знака:
1
”Hgt”
Условный знак высоты, он проявляет в
модели измерения высоты.
Условный знак сканирования, он
проявляет в непрерывном измерении
дальности
Условный знак туманной погоды, он
проявляет в модели туманной погоды
Условный знак измерения скорости, он
проявляет в модели измерения скорости
Условный знак флагштока, он проявляет
в модели блокирования флагштока
”Scan”
2
3
”Fog”
4
”Speed”
5
” +Scan”
Russia
11
6
7
8
” ”
” ”
” ”
Условный знак элемента
Условный знак прицеливания
Условный знак проявления величин
дальности, высоты, углового градуса и
скорости, проявить при отсутствии
величины
Условный знак единиц дальности,
высоты и скорости, при измерении
9
” ”
дальности или высоты проявить M или Y,
а при измерении скорости проявить
KM/H или M/S
10
” ”
Условный знак углового градуса, провить
в модели измерения углового градуса
Описание управления измерением дальности
● Запуск
1. На дальномере существуют две кнопки: кнопка питания и
кнопка функции M. После выполнения установки элемента
нажать за короткое время кнопку питания и включить устройство,
ниже показано жидкокристаллическое проявление (т.е.
устройство поступает в модель измерения дальности).
● Регулирование видимости
При помощи левого и правого вращения окуляра потребитель
может регулировать видимость настоящего дальномера. По
видимости можно регулировать от -5 до +5, при условии
принесения очков близорукий и дальнозоркий потребитель
может выбрать видимость в соответствии с своими глазами и
при
Russia
12
Page 4
помощи вращения окуляра с целью ясного наблюдения за
целью.
● Выбор модели и переключение единицы
Для производственного нашей компанией дальномера
существуют многие сорта и серии, каждая серия соответственно
имеет разную функцию, по серии каждого типа можно
переключить при помощи функции кнопки короткого нажимания.
При модели: Измерение скорости долгое время нажать кнопку
функции переключить единицы между KM/H и M/S, при прочей
модели долгое время нажать кнопку функции переключить
единицы между M и Y.

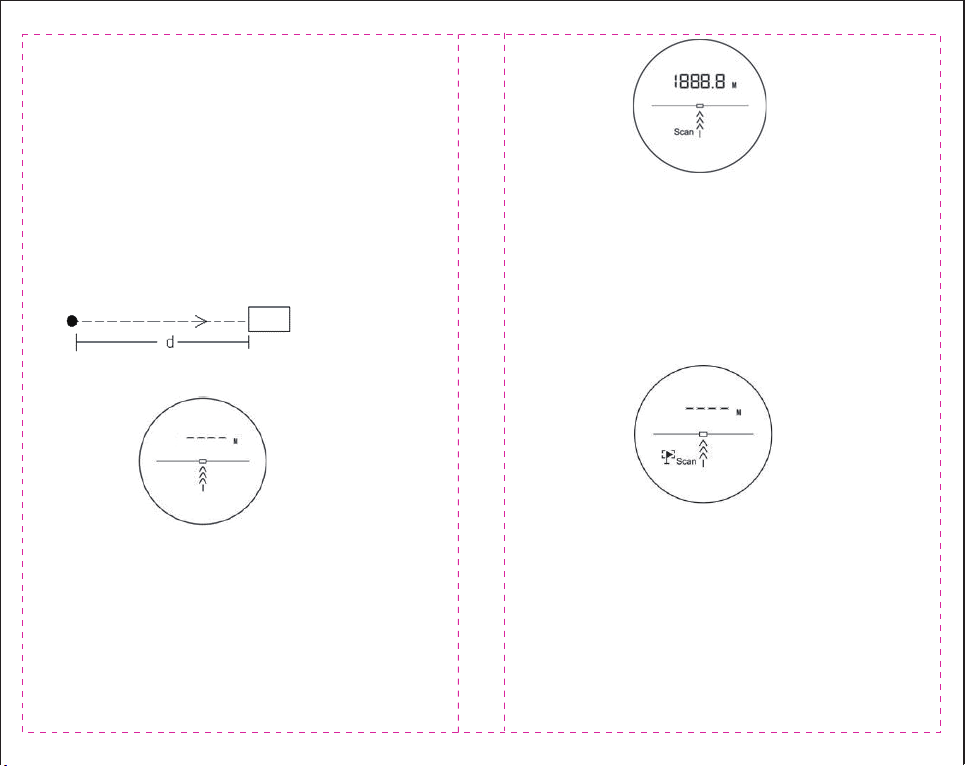

●“Distance measuring” mode
1. Function Principle:
Лазер выключен
d-ct/2
2. Интерфейс модели:
Низкоуровневая модель（CT44038 or CT44039):Короткое время
нажать кнопку питания, на дисплее проявить величину
измерения, долгое время нажать кнопку питания и устройство
проводит непрерывное измерение, на дисплее проявить
величину непрерывного измерения и условный знак Sean мигает
на дисплее, ниже приведен настоящий интерфейс:
Russia
13
Расширенные модели:Короткое время нажать кнопку питания и
на дисплее проявить величину измерения.
● Модель блокирования флагштока
1. Принцип:
В модели флагштока можно отделить точечную цель от
многочисленных затененных точек и сохранить дальность
настоящей точки, и тем самым достигнуть автоматического
блокирования флагштока, удалить дерево позади флагштока и
прочую обрывочную цель.
2. Интерфейс модели:
Низкоуровневая модель（CT44038 or CT44039):Короткое время
нажать кнопку питания, на дисплее проявить величину
измерения, долгое время нажать кнопку питания и устройство
проводит непрерывное измерение при передвижении вокруг
флагштока вплоть до больше не мигания величины измерения,
настоящая величина составляет дальность до флагштока.
Расширенные модели:Отсутствует настоящая модель.

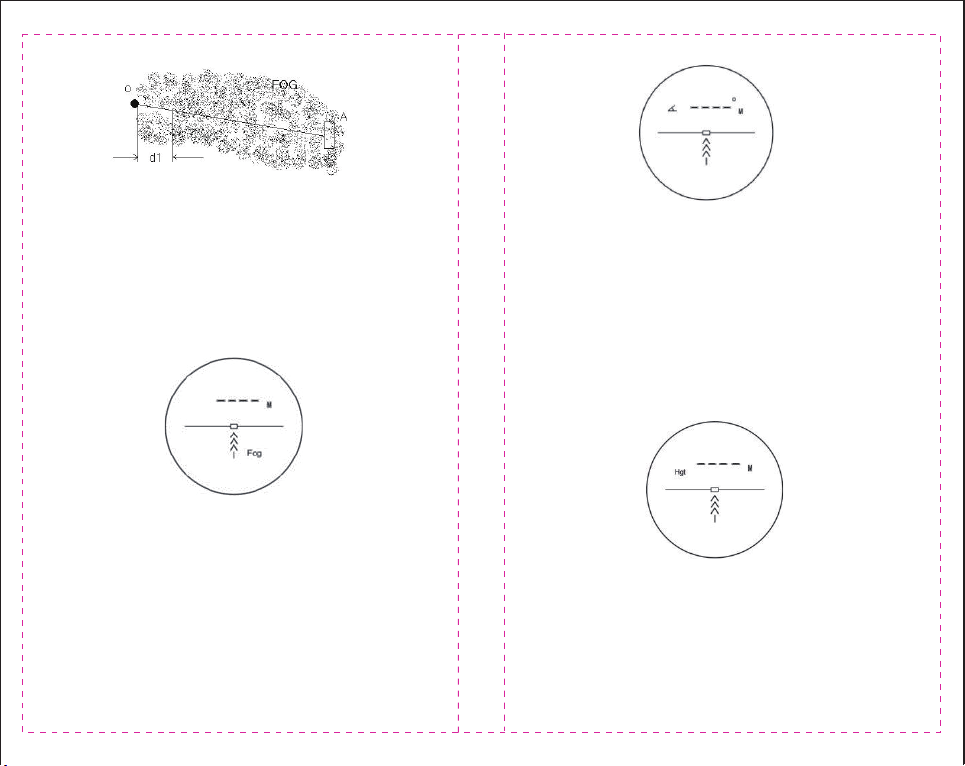

● Модель туманной погоды
1. Принцип:
Russia
14
Page 5
2. Интерфейс модели:
В ближнем тумане крошечная частица образует отражение на
лазер, в туманной погоде появляется положение невозможного
измерения отдаленной цели, отфильтровать ближней (d1=30м)
ошибочной дальности в тумане от отражения крошечной
частицы и тем самым обеспечить измерение отдаленной
дальности.
2. Интерфейс модели:
Низкоуровневая модель（CT44038 or CT44039) и Расширенные
модели: Короткое время нажать кнопку питания для измерения
дальности, на дисплее проявить величину измерения при
модели туманной погоды.
● Модель углового измерения
1. Принцип:
Использовать импортный датчик для углового градуса с
высокой точностью и рассчитать горизонтальный угловой градус
измеренной точки.
Russia
15
Низкоуровневая модель（CT44038 or CT44039) : Отсутствует
настоящая модель.
Расширенные модели: Короткое время нажать кнопку питания,
на дисплее проявить величину и переключить между
дальностью и угловым градусом.
● Модель измерения высоты
1. Принцип:
Использовать измерительные дальность и горизонтальный
угловой градус измеренной цели и высчитать высоту цели по
горизонтальному положению.
2. Интерфейс модели:
Низкоуровневая модель（CT44038 or CT44039) : Отсутствует
настоящая модель
Расширенные модели: Короткое время нажать кнопку питания,
на дисплее проявить величину и переключить между
дальностью и высотой горизонтального положения

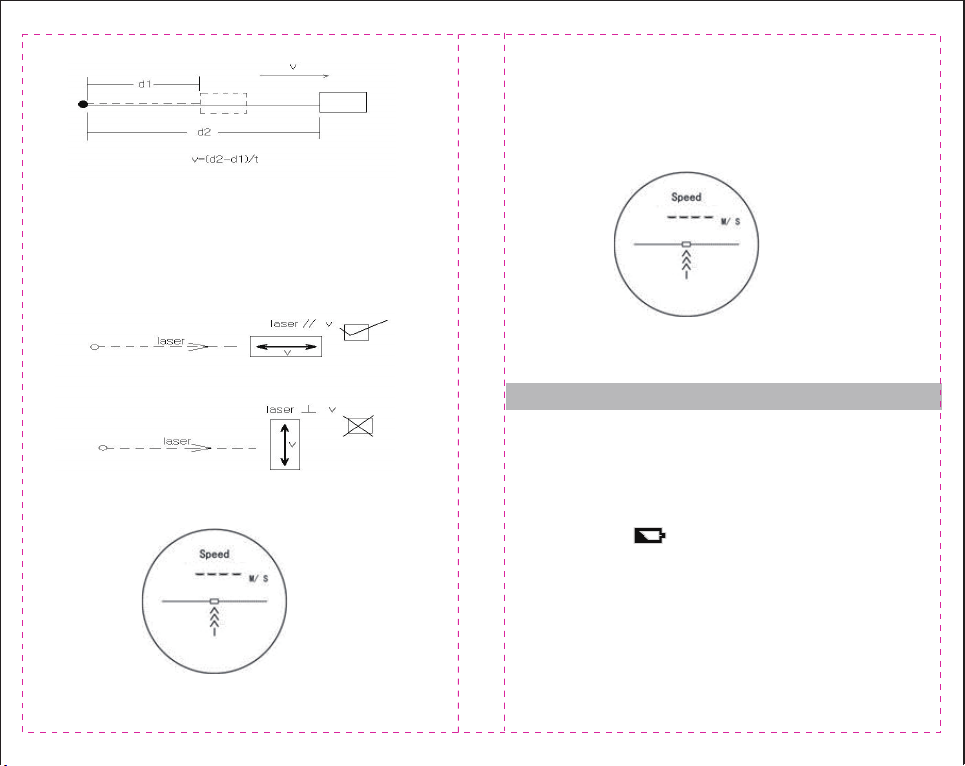

● Модель измерения скорости
1. Принцип:
Russia
16
Page 6
Провести вторичное измерение дальности передвижного
предмета, делить интервал измерения дальности в двух
сторонах на разницу его дальности и получить скорость
передвижения предмета.
2. Метод измерения скорости:
3. Интерфейс модели:
Russia
15
Низкоуровневая модель（CT44038 or CT44039) и Расширенные
модели: По показанию метода измерения скорости в рис.
лицевая сторона направляется и нацеливается на передвижной
целевой предмет, короткое время нажать кнопку питания,
сохранить прицеливание на передвижную цель вплоть до
проявления величины скорости на дисплее.
● Предупреждение за низкое напряжение
Когда напряжение элемента в продукции слишком низкое,
орнамент низкого напряжения все время проявляет и
напоминает замену элемета.
Замечание при применении
﹡Диапазон измерений настоящего дальномера связывает с
формой измеренной цели, световым пучком, угловым градусом
цели и климатической видимостью, вообще говоря, тем цель
гладкая, цвет яркий, площадь большая, световой пучок
перпендикулярный к поверхности цели, погода ясная, чем
дальнее измерить, наоборот очень близко измерить.
﹡При проявлении (пониженное напряжение элемента)
следует своевременно заменить элемент, иначе увеличить
погрешность в измерении дальности; при долговременном не
применении следует вынуть элемент с устройства.
При применении нельзя контактировать с поверхностью
объектива пальцем во избежание повреждения мембранного
слоя на поверхности объектива.
Настоящее устройство прошло точную коррекцию, его нельзя
произвольно разобрать.
Russia
16
Page 7
При наличии грязи на наружном оконном стекле следует легко
стирать фланелетом для стирания объектива, нельзя стирать
прочим предметом во избежание повреждения мембранного
слоя на поверхности стекла.
При принесении или применении следует избегать
столкновение или большое давление, более того, нельзя
подвергаться запеканию или коррозии.
При хранении следует обратить внимание на влагозащиту,
лучше хранить в сухое прохладное и вентилционное
помещение, предупредить солнечное прямое излучение,
избегать пыль и резкое изменение температуры.
При наличии нарушения лазерного дальномера следует
принести в специальное отделение для ремонта, нельзя
произвольно разобрать.
Нельзя направить лазерный дальномер на солнечный свет или
интенсивный свет во избежание нарушения
светочувствительного элемента.
Аспапты қолданудан бұрын, бұл түсіндірме
кітапшаны мұқият оқып шығыңыз
Өнімнің ерекшелігі
