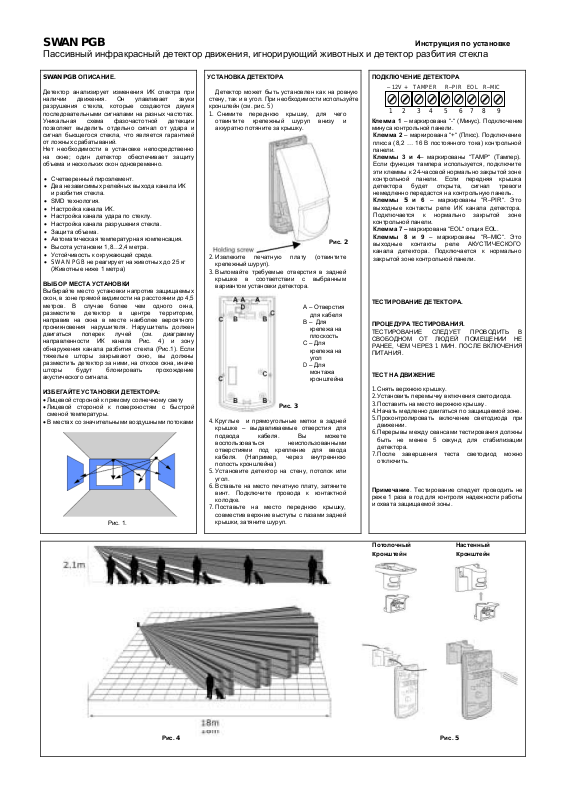

SWAN PGB Инструкция по установке
Пассивный инфракрасный детектор движения, игнорирующий животных и детектор разбития стекла
SWAN PGB ОПИСАНИЕ.
Детектор анализирует изменения ИК спектра при
наличии движения. Он улавливает звуки
разрушения стекла, которые создаются двумя
последовательными сигналами на разных частотах.
Уникальная схема фазочастотной детекции
позволяет выделить отдельно сигнал от удара и
сигнал бьющегося стекла, что является гарантией
от ложных срабатываний.
Нет необходимости в установке непосредственно
на окне; один детектор обеспечивает защиту
объема и нескольких окон одновременно.
Счетверенный пироэлемент.
Два независимых релейных выхода канала ИК
и разбития стекла.
SMD технология.
Настройка канала ИК.
Настройка канала удара по стеклу.
Настройка канала разрушения стекла.
Защита объема.
Автоматическая температурная компенсация.
Высота установки 1,8…2,4 метра.
Устойчивость к окружающей среде.
SWAN PGB не реагирует на животных до 25 кг
(Животные ниже 1 метра)
ВЫБОР МЕСТА УСТАНОВКИ
Выбирайте место установки напротив защищаемых
окон, в зоне прямой видимости на расстоянии до 4,5
метров. В случае более чем одного окна,
разместите детектор в центре территории,
направив на окна в месте наиболее вероятного
проникновения нарушителя. Нарушитель должен
двигаться поперек лучей (см. диаграмму
направленности ИК канала Рис. 4) и зону
обнаружения канала разбития стекла (Рис.1). Если
тяжелые шторы закрывают окно, вы должны
разместить детектор за ними, на откосе окна, иначе
шторы будут блокировать прохождение
акустического сигнала.
ИЗБЕГАЙТЕ УСТАНОВКИ ДЕТЕКТОРА:
Лицевой стороной к прямому солнечному свету
Лицевой стороной к поверхностям с быстрой
сменой температуры.
В местах со значительными воздушными потоками

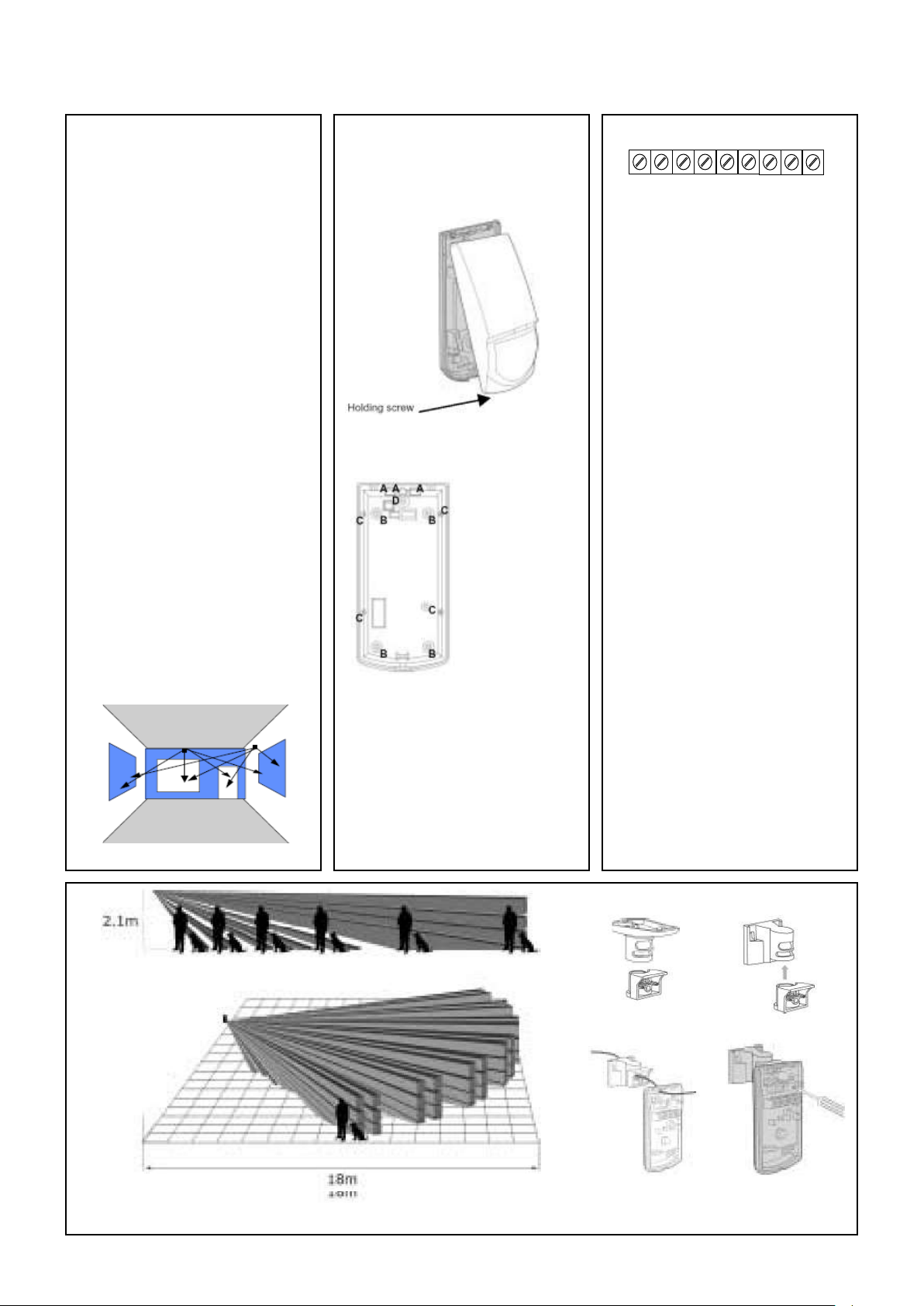

Рис. 1.
УСТАНОВКА ДЕТЕКТОРА
Детектор может быть установлен как на ровную
стену, так и в угол. При необходимости используйте
кронштейн (см. рис. 5)
1. Снимите переднюю крышку, для чего
отвинтите крепежный шуруп внизу и
аккуратно потяните за крышку.
2. Извлеките печатную плату (отвинтите
крепежный шуруп).
3. Выломайте требуемые отверстия в задней
крышке в соответствии с выбранным
вариантом установки детектора.
А – Отверстия
для кабеля
В – Для
крепежа на
плоскость
С – Для
крепежа на
угол
D – Для
монтажа
кронштейна
Рис. 3
4. Круглые и прямоугольные метки в задней
крышке – выдавливаемые отверстия для
подвода кабеля. Вы можете
воспользоваться неиспользованными
отверстиями под крепление для ввода
кабеля. (Например, через внутреннюю
полость кронштейна)
5. Установите детектор на стену, потолок или
угол.
6. Вставьте на место печатную плату, затяните
винт. Подключите провода к контактной
колодке.
7. Поставьте на место переднюю крышку,
совместив верхние выступы с пазами задней
крышки, затяните шуруп.
ПОДКЛЮЧЕНИЕ ДЕТЕКТОРА
Клемма 1 – маркирована “-“ (Минус). Подключение
минуса контрольной панели.
Клемма 2 – маркирована “+“ (Плюс). Подключение
плюса (8,2 … 16 В постоянного тока) контрольной
панели.
Клеммы 3 и 4– маркированы “TAMP“ (Тампер).
Если функция тампера используется, подключите
эти клеммы к 24-часовой нормально закрытой зоне
контрольной панели. Если передняя крышка
детектора будет открыта, сигнал тревоги
немедленно передастся на контрольную панель.
Клеммы 5 и 6 – маркированы “R–PIR“. Это
выходные контакты реле ИК канала детектора.
Подключается к нормально закрытой зоне
контрольной панели.
Клемма 7 – маркирована “EOL“ опция EOL.
Клеммы 8 и 9 – маркированы “R–MIC“. Это
выходные контакты реле АКУСТИЧЕСКОГО
канала детектора. Подключается к нормально
закрытой зоне контрольной панели.
ТЕСТИРОВАНИЕ ДЕТЕКТОРА.
ПРОЦЕДУРА ТЕСТИРОВАНИЯ.
ТЕСТИРОВАНИЕ СЛЕДУЕТ ПРОВОДИТЬ В
СВОБОДНОМ ОТ ЛЮДЕЙ ПОМЕЩЕНИИ НЕ
РАНЕЕ, ЧЕМ ЧЕРЕЗ 1 МИН. ПОСЛЕ ВКЛЮЧЕНИЯ
ПИТАНИЯ.
ТЕСТ НА ДВИЖЕНИЕ
1. Снять верхнюю крышку.
2. Установить перемычку включения светодиода.
3. Поставить на место верхнюю крышку.
4. Начать медленно двигаться по защищаемой зоне.
5. Проконтролировать включение светодиода при
движении.
6. Перерывы между сеансами тестирования должны
быть не менее 5 секунд для стабилизации
детектора.
7. После завершения теста светодиод можно
отключить.
Примечание. Тестирование следует проводить не
реже 1 раза в год для контроля надежности работы
и охвата защищаемой зоны.
Потолочный Настенный
кронштейн кронштейн
Рис. 4 Рис. 5
– 12V + TAMPER R–PIR EOL R–MIC

SWAN PGB Инструкция по установке
Пассивный инфракрасный детектор движения, игнорирующий животных и детектор разбития стекла

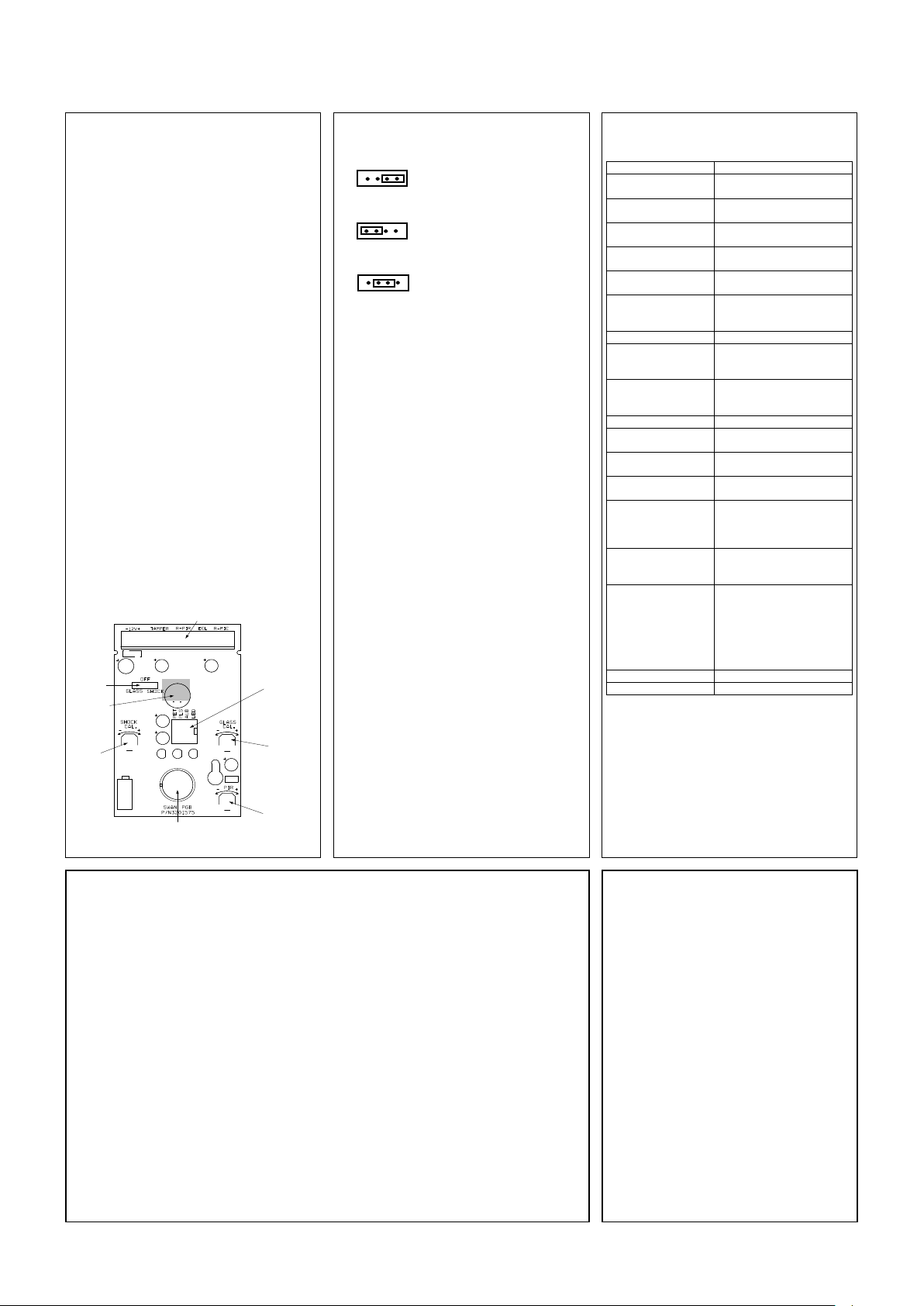

НАСТРОЙКА ДЕТЕКТОРА
СВЕТОДИОДНАЯ ИНДИКАЦИЯ СИГНАЛОВ
ТРЕВОГИ
Переключатель 1 на счетверенном переключателе
(подписан LED) используется для включения или
отключения светодиодных индикаторов.
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ
АКУСТИЧЕСКОГО КАНАЛА
Переключатель 2 на счетверенном переключателе
(подписан “AUD”) используется для контроля
чувствительности акустического канала.
Переключатель в нижнем положении (ON) –
уменьшение чувствительности на 50%
(используется в маленьких помещениях).
Переключатель в верхнем положении (OFF) –
чувствительность акустического канала = 100%
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ КАНАЛА ИК.
Переключатель 3 на счетверенном переключателе
(подписан “PULSE”) используется для контроля
счетчика импульсов канала ИК. Переключатель в
нижнем положении (ON) – высокая
чувствительность. Для стабильной окружающей
среды. Переключатель в верхнем положении (OFF)
– низкая чувствительность, для нестабильной
окружающей среды.
НАСТРОЙКА ИММУНИТЕТА НА ЖИВОТНЫХ.
Переключатель 4 на счетверенном переключателе
(подписан “PET”) устанавливает иммунитет на
животных до 15 ли 25 кг. Переключатель в нижнем
положении (ON) – иммунитет на животных до 15 кг.
Переключатель в верхнем положении (OFF) –
иммунитет на животных до 25 кг.
НАСТРОЙКА ДИСТАНЦИИ ОБНАРУЖЕНИЯ
Используйте потенциометр, подписанный “PIR” для
регулировки чувствительности ИК канала в
пределах от 15% до 100% по результатам теста на
движение. Заводская настройка 57%. Вращая
потенциометр по часовой стрелке, вы увеличиваете
дистанцию, против – уменьшаете.
BLOCK CONNECTOR
MICROPHONE
PYROSENSOR
GLASS
SENSITIVITY
ADJUSTMENT
SHOCK
SENSITIVITY
ADJUSTMENT
SWITCH FOR
SETTINGS
PIR
SENSITIVITY
ADJUSTMENT
ADJUSTMENT
SHOCK
/GLASS
НАСТРОЙКА КАНАЛОВ
УДАРА И РАЗРУШЕНИЯ СТЕКЛА
ИСПОЛЬЗОВАТЬ ТОЛЬКО В ПРОЦЕССЕ НАСТРОЙКИ
Настройка звука УДАРА
потенциометром SHOCK
Настройка звука
разрушения стекла
потенциометром GLASS
Выключено. Для рабочего
режима.
НАСТРОЙКА КАНАЛА РАЗРУШЕНИЯ СТЕКЛА
Для регулировки чувствительности канала
разрушения стекла установите перемычку “GLASS”.
Зеленый светодиод начинает светиться
непрерывно. Теперь потенциометром GLASS вы
можете настроить чувствительность этого канала.
Расположите имитатор* вблизи защищаемого
стекла. Вращая потенциометр по часовой стрелке,
вы увеличиваете чувствительность, против –
уменьшаете. Настраивайте чувствительность, пока
желтый и красный светодиоды не будут загораться
на каждый звук разрушения стекла от имитатора.
Примечание
Когда установлена перемычка “GLASS”, детектором
обнаруживается только высокочастотный звук
разрушения стекла
*Рекомендовано использовать имитаторы CROW
FG 701
НАСТРОЙКА КАНАЛА УДАРА
Для регулировки чувствительности канала удара
установите перемычку “SHOCK”. Желтый
светодиод начинает светиться непрерывно. Теперь
потенциометром SHOCK вы можете настроить
необходимую чувствительность этого канала.
Слегка ударьте по защищаемому стеклу. Вращая
потенциометр по часовой стрелке, вы увеличиваете
чувствительность, против – уменьшаете.
Настраивайте чувствительность, пока зеленый и
красный светодиоды не будут загораться на
каждый звук удара по стеклу.
Примечание
Когда перемычка SHOCK установлена, детектором
обнаруживается только низкочастотный звук удара
по стеклу.
ОКОНЧАТЕЛЬНО ТЕСТИРОВАНИЕ
Убедитесь, что перемычка в положении “OFF”,
детектор реагирует и на звук удара, и на звук
разрушения стекла. Для достижения максимальной
защиты от ложных тревог, включите любое
устройство, которое может включаться
автоматически в зоне действия детектора (насосы,
генераторы, нагреватели, кондиционеры и т.п.).
Если эти приборы вызывают тревогу детектора,
расположите устройство в другом месте.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
(ПРОДОЛЖЕНИЕ)
8,2…16 В постоянного
тока
Деж. реж = 16,5 мА
Сработка = 22 мА
Температурная
компенсация
Длинна
(количество )
импульсов
NC контакт реле, 0,1А
при 28В с защитным
R=10 Ом
NC контакт реле, 0,1А
при 28В с защитным
R=10 Ом
Радиочастотная
защищенность
Эл.-магнитная
защищенность
Устойчив к свету
галогеновых ламп на
расстоянии более 2,4
метра
ИК: 15 м (широкоуг.
линза
светится непрерывно –
тревога канала ИК,
мигает– тревога
акустического канала.
Crow оставляет за собой право
вносить изменения в спецификацию
без предварительного уведомления.
