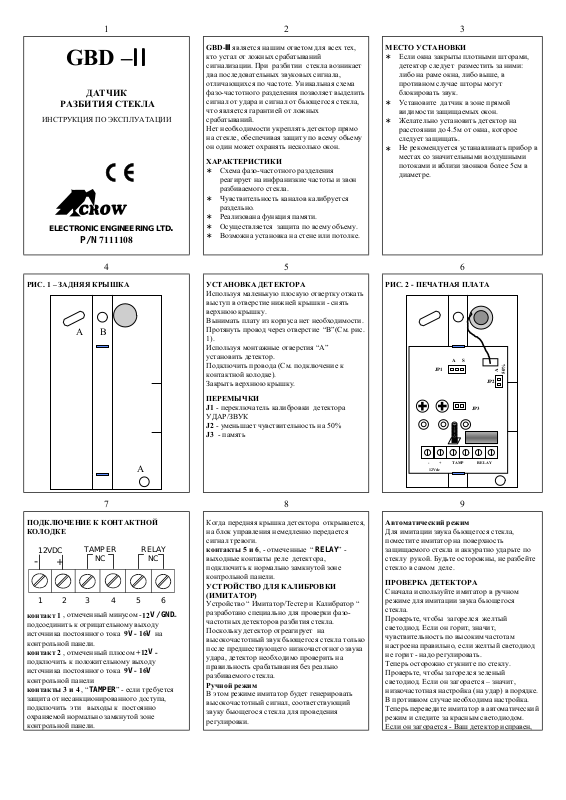

GBD –ΙΙΙΙΙΙΙΙ
ДАТЧИК
РАЗБИТИЯ СТЕКЛА
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ELECTRONIC ENGINEERING LTD
P/N
7111108
4 5 6
РИС. 1 – ЗАДНЯЯ КРЫШКА
AAB
является нашим ответом для всех тех,
GBD-
.
ΙΙΙΙΙΙΙΙ
кто устал от ложных срабатываний
сигнализации. При разбитии
два последовательных звуковых сигнала,
отличающихся по частоте. Уникальная схема
фазо-частотного разделения позволяет выделить
сигнал от удара и сигнал от бьющегося стекла,
что является гарантией от ложных
срабатываний.
Нет необходимости укреплять детектор прямо
на стекле, обеспечивая защиту по всему объему
он один может охранять несколько окон.
ХАРАКТЕРИСТИКИ
Схема фазо-частотного разделения
∗
реагирует на инфранизкие частоты и звон
разбиваемого стекла.
Чувствительность каналов калибруется
∗
раздельно.
Реализована функция памяти.
∗
Осуществляется защита по всему объему.
∗
Возможна установка на стене или потолке.
∗
УСТАНОВКА ДЕТЕКТОРА
Используя маленькую плоскую отвертку отжать
выступ в отверстие нижней крышки - снять
верхнюю крышку.
Вынимать плату из корпуса нет необходимости.
Протянуть провод через отверстие “В”(См. рис.
1).
Используя монтажные отверстия “А”
установить детектор.
Подключить провода (См. подключение к
контактной колодке).
Закрыть верхнюю крышку.
ПЕРЕМЫЧКИ
- переключатель калибровки детектора
J1
УДАР/ЗВУК
- уменьшает чувствительность на 50%
J2
- память
J3
стекла возникает
МЕСТО УСТАНОВКИ
Если окна закрыты плотными шторами,
∗
детектор следует разместить за ними:
либо на раме окна, либо выше, в
противном случае шторы могут
блокировать звук.
Установите датчик в зоне прямой
∗
видимости защищаемых окон.
Желательно установить детектор на
∗
расстоянии до 4.5м от окна, которое
следует защищать.
Не рекомендуется устанавливать прибор в
∗
местах со значительными воздушными
потоками и вблизи звонков более 5см в
диаметре.
РИС. 2 - ПЕЧАТНАЯ ПЛАТА
A S
JP1
JP3
- + TAMP RELAY
12Vdc
JP2
A
50%
7 8 9
ПОДКЛЮЧЕНИЕ К КОНТАКТНОЙ
КОЛОДКЕ
12VDC
-
123456
контакт 1
подсоединить к отрицательному выходу
источника постоянного
контрольной панели.
контакт 2
подключить к
источника постоянного
контрольной
контакты 3 и 4
защита от несанкционированного доступа,
подключить эти выходы к постоянно
охраняемой нормально замкнутой зоне
конт
ольной панели.
TAMPER
NC
+
, отмеченный минусом -
тока
, отмеченный плюсом
положительному выходу
панели
TAMPER
, “
тока
RELAY
NC
/GND
12V
V
+12V -
V
на
9V - 16
9V - 16
” - если требуется
Когда передняя крышка детектора открывается,
на блок управления немедленно передается
сигнал тревоги.
контакты 5 и 6
выходные контакты реле детектора,
подключить к нормально замкнутой зоне
контрольной панели.
УСТРОЙСТВО ДЛЯ КАЛИБРОВКИ
(ИМИТАТОР)
-
Устройство “ Имитатор/Тестер и Калибратор “
разработано специально для проверки фазочастотных детекторов разбития стекла.
Поскольку детектор отреагирует на
высокочастотный звук бьющегося стекла только
после предшествующего низкочастотного звука
удара, детектор необходимо проверить на
правильность срабатывания без реально
разбиваемого стекла.
Ручной режим
В этом режиме имитатор будет генерировать
высокочастотный сигнал, соответствующий
звуку бьющегося стекла для проведения
регулировки.
, - отмеченные “
RELAY
” -
Автоматический режим
Для имитации звука бьющегося стекла,
поместите имитатор на поверхность
защищаемого стекла и аккуратно ударьте по
стеклу рукой. Будьте осторожны, не разбейте
стекло в самом деле.
ПРОВЕРКА ДЕТЕКТОРА
Сначала используйте имитатор в ручном
режиме для имитации звука бьющегося
стекла.
Проверьте, чтобы загорелся желтый
светодиод. Если он горит, значит,
чувствительность по высоким частотам
настроена правильно, если желтый светодиод
не горит - надо регулировать.
Теперь осторожно стукните по стеклу.
Проверьте, чтобы загорелся зеленый
светодиод. Если он загорается – значит,
низкочастотная настройка (на удар) в порядке.
В противном случае необходима настройка.
Теперь переведите имитатор в автоматический
режим и следите за красным светодиодом.
Если он заго
ается - Ваш детектор исправен,
Page 2
у
10 11 12
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ПО
ВЫСОКИМ ЧАСТОТАМ
Для регулировки чувствительности детектора на
звук бьющегося стекла установите перемычку
в положение S (замкните средний и правый
JP1
контакт). Теперь Вы можете регулировать
чувствительность, поворачивая регулятор
красного (правого) потенциометра по часовой
стрелке для увеличения чувствительности, и
против - для уменьшения.
Помните, регулировка возможна только при
замкнутой перемычке
JP1 - S.
Примечание
Когда перемычка установлена для
∗
регулировки звуковой чувствительности,
детектор воспринимает лишь
высокочастотный сигнал - звук бьющегося
стекла.
Перемычка
∗
в разомкнутом состоянии
JP2
уменьшает чувствительность по звуку на
50%.
13 14 15
ПАМЯТЬ
Если перемычка
функция памяти детектора. Это значит, что
когда срабатывает сигнализация, загорается
светодиод и детектор не вернется в исходное
положение до тех пор, пока не будет
кратковременно обесточен, а затем снова
подключен к источнику постоянного тока.
Чтобы воспользоваться функцией памяти,
детектор должен быть соединен с
коммутируемым выходом постоянного тока на
контрольной панели. Если панель управления не
имеет такого выхода, следует подсоединить
специальный переключатель к положительному
(+) проводу источника питания.
замкнута - включена
JP3
НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ПО
НИЗКИМ ЧАСТОТАМ
Для регулировки чувствительности детектора на
удар установите перемычку
в положение
JP1
(замкните средний и левый контакт). Теперь Вы
можете регулировать чувствительность,
поворачивая регулятор желтого (левого)
потенциометра по часовой стрелке – для
увеличения чувствительности и против часовой
стрелки для уменьшения.
Помните, регулировка возможна только при
замкнутой перемычке
JP1-S.
Замечание
Когда перемычка установлена для
∗
регулировки чувствительности к удару,
детектор воспринимает лишь
низкочастотный сигнал - звук удара.
УСТАНОВКА ДЕТЕКТОРА
ЗАВЕРШАЮЩАЯ ПРОВЕРКА
Убедитесь в том, что перемычка
JP1
снята. В
таком состоянии детектор фиксирует как
A
сигнал от удара так и звук разбивающегося
стекла.
Для обеспечения максимальной защиты от
ложных срабатываний включите все приборы,
которые обычно работают в этом помещении генераторы, кондиционеры и т.д. Если эти
периодически включающиеся устройства
вызывают срабатывание сигнализации,
следует более тщательно выбрать место
установки детектора.
ТРЕБОВАНИЯ К ПРОВОДАМ
Используйте провод
№22 AWG (0.5мм)
или
толще.
Максимальная длина провода между
детектором и контрольной панелью зависит
от количества подключенных детекторов и
калибра провода
Калибр провода № 22 20 18 16
Диаметр провода мм 0.5 0.75 1 1.75
Длина провода м 200 300 400 800
ДЛЯ ЗАМЕТОК
Детектор может быть установлен на потолке
или на стене.
16 17 18
СПЕЦИФИКАЦИЯ
Входное напряжение
Потребляемый ток
режим ожидания 22мА 12VDC
активный режим 26мА 12VDC
Радиус действия 10м
Габариты 93мм х 55мм х 24мм
Место установки стена или потолок
Выходное реле Н. З. 50мА 24VDC 10
Тампер Н. З. 50мА 24VDC 10
Рабочая температура -40
Влажность 95%
Температура хранения -40
Тип элемента электретный
микрофон
Защита
1000
Защита
CROW
30
RFI
z
ΜΜΜΜΗΗΗΗ
50.000V
EMI
оставляет за собой право вносить
изменения в настоящ
9 - 16VDC
С - +50
°°°°
С - +80
°°°°
V/m 10-
ю спецификацию
°°°°
°°°°
ГАРАНТИЯ
Гарантия изготовителя на это изделие - 5 лет со дня
продажи в случае производственных дефектов и
некачественных материалов. Изготовитель
гарантирует ремонт или замену изделия, если
неисправности проявились при условии правильной
эксплуатации в течение гарантийного периода и
приобретении изделия у зарегистрированного
представителя фирмы. Гарантия ограничена
продажной стоимостью изделия, приобретенного у
ΩΩΩΩ
С
С
оригинального дистрибьютора или иного
ΩΩΩΩ
полномочного представителя фирмы и не включает
компенсацию , связанную с дополнительными
вложениями , либо потерей.
Со всеми вопросами следует обращаться к Вашему
дистрибьютору.
Юридическую силу имеет оригинальная гарантия на
английском языке.
