Crouzet 88 974 021, 88 974 024, 88 974 023, 88 974 033, 88 974 034 User guide [ml]

88 970 108*

The memory can be removed. In every case, shut down the supply voltage BEFORE removing the memory module (EEPROM).
La mémoire peut être retirée. Dans tous les cas, couper la tension d'alimentation AVANT de retirer la mémoire (EEPROM)
Der Speicher kann herausgenommen werden. In allen Fällen ERST die Spannungsversorgung abschalten und DANACH den
Speicher (EEPROM) herausnehmen.
La memoria se puede extraer. En todos los casos, cortar la tensión de alimentación ANTES de extraer la memoria (EEPROM)
La memoria può di togliere. Essere rimossa , interrompere la tensione di alimentazione PRIMA di togliere la memoria (EEPROM).

Diagnostics / Diagnostique / Diagnose / Diagnóstico / Diagnosi

Product switched on, module in Stop mode / Produit sous tension, module en mode Stop /
Produkt unter Spannung, bei Betriebsart Stop des Moduls /
Producto en tensión, módulo en modo Marcha Stop / Prodotto sotto tensione, modulo in Stop

Slow flashing (3 Hz), module in Run mode /Clignotement lent (3 Hz) module en mode Marche Run /
Angsames Blinken (3 Hz) bei Betriebsart Run des Moduls / Intermitencia lenta (3 Hz)
módulo en modo Marcha Run / Lampeggiamento lento (3 Hz) modulo in modo marcia Run

Fast flashing (5 Hz), module in Fault mode / Clignotement rapide (5 Hz) module en Défaut /
schnelles Blinken (5 Hz) bei Störung des Moduls /
Intermitencia rápida (5 Hz) módulo defectuoso / Lampeggiamento rapido (5 Hz) modulo in difetto

- Transfer error / Erreur de transfert / Störung bei der Datenübertragung / Error de transferencia /
Errore di trasferimento

- Incompatible programme / Programme incompatible / unverträglicher Programm /
Programa incompatible / Programma incompatibile

- Hour: Date not set / Heure : Date non réglée / Uhrzeit: Datum nicht eingestellt /
Hora: Fecha no ajustada / Ora : Data non regolata

Pwr/
Run

4/4

I1 I2 I3 I4 I5 I6 IB IC

+

–

2

2

OFF

Pwr/Run

I1 I2 I3 I4 I5 I6 IB IC

+

–

1

ON

Pwr/Run

Pwr/Run

Pwr/Run

I1 I2 I3 I4 I5 I6 IB IC

+

–

ON

Pwr/Run

Pwr/Run

I1 I2 I3 I4 I5 I6 IB IC

+

–

4

Pwr/Run

Pwr/Run

4/4

3

PC

4

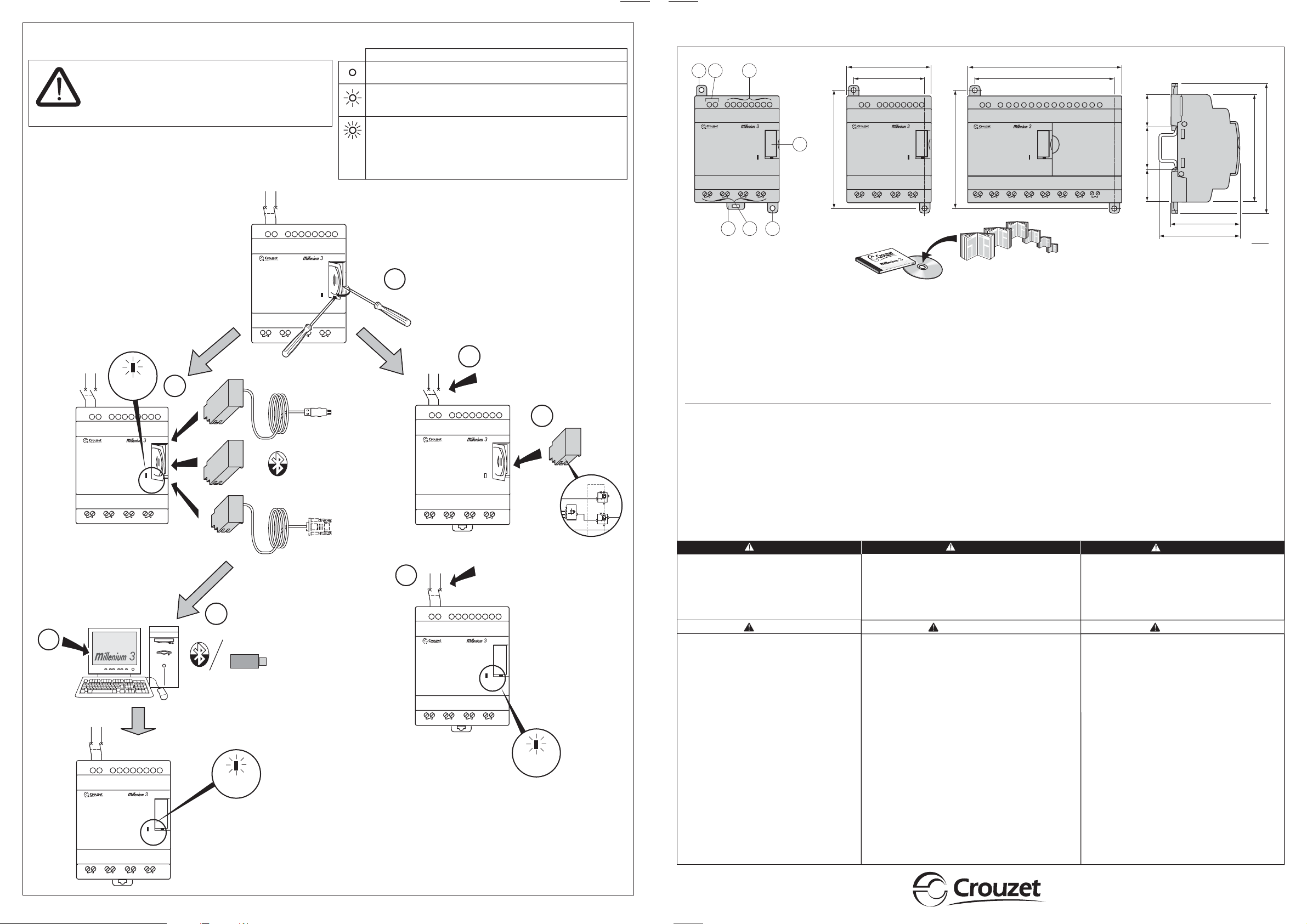

Transfer / Transfert / Datenübertragung / Transferencia / Trasferimento

Only use special 88 970 102

, 88 970 104

or 88 970 109 cable

Utiliser uniquement le câble spécifique

88 970 102, 88 970 104 ou 88 970 109
Ausschließlich das spezielle Kabel 88 970 102, 88 970 104
oder 88 970 109 verwenden
Utilizar únicamente el cable específico 88 970 102, 88 970 104 o 88 970 109
Utilizzare soltanto il cavo specifico 88 970 102, 88 970 104 oppure 88 970 109

I1 I2 I3 I4 IB IC ID IE

+

–

88 970 108

3

B18

TRIGGER

B11

B12

Transfer / Transfert
Übertragung / Transferimento /
Transferencia

88 970 109

88 970 104

88 970 102

88 970 110

Pass key = 6633
Device name = Millenium3

ON

88 974 02x / 88 974 03x

1/4

NTR 799 A

01 - 2007

1500 0366

IMPORTANTE : Este documento solo contiene
instrucciones para la instalación.

El funcionamiento y la parte software de Millenium 3
se describen en la guía de utilizacion incluida en
el CD-ROM 88 970 111.

Los responsables de la aplicación, implementación
o uso de este producto deben asegurarse que las
consideraciones de diseño necesarias hansido
incorporadas en cada aplicación, completamente
de acuerdo con las leyes, requirimientos de
rendimiento y seguridad, regulaciones, códigos y
modelos aplicables. El cliente esta responsable
de la consecuencia de su aplicación.

IMPORTANT : Ce document ne fournit que des
instructions d'installation.
Reportez-vous au Manuel Utilisateur intégré sur le CD-ROM
88 970 111 pour le fonctionnement et la partie logicielle
Millenium 3.
Les responsables de l'application, de la mise en œuvre
ou de l'utilisation de ce produit doivent s'assurer que les
considérations nécessaires de conception ont été
incorporées à chaque application, en parfaite
adéquation aux lois, aux besoins de performance et
de sécurité, la réglementation, aux normes et standards.
Le client est responsable des conséquences de son
application.

IMPORTANT : This document provides installation
instructions only.

See the User's Manual included in CD-ROM 88 970 111
for the Millenium 3 software part and operation;

Those responsible for the application,
implementation or use of this product must ensure
that the necessary design considerations
have been incorporated into each application,
completely adhering to applicable laws,
performance and safety requirements, regulations,
codes and standards.
The customer is responsible for all consequences
of the application.

RIESGO DE EXPLOSION

- Segun CSA C22.2 No 213: Este aparato esta
preparado para trabajar dentro de ambientes
peligrosos de classe I, Division 2, grupos A, B, C, y D
o unicamente en lugares no peligrosos. Reemplazar
componentes puede perjudicar la adecuación
para la clase I, división 2.

- Asegúrese de que la tensión de alimentación del
producto y sus tolerancias son compatibles con las
de la red eléctrica.

- No conecte el equipo a menos que se haya eliminado
la alimentación o que la zona no sea peligrosa.

OPERACION DEL EQUIPO INVOLUNTARIA

- Este producto no esta diseñado para un uso en
funciones criticas de una maquina de seguridad.
Donde existan riesgos para el personal o el equipa­miento, use cierres de seguridad cableados adaptados.

- No desmonte, repare ni modifique los productos.

- Este producto esta diseñado para un uso en un
recinto cerrado, según las especificaciones que se
describen en estas instrucciones, al apartado
Condiciones de Instalación.

- Instale los productos en las condiciones de entorno de
funcionamiento descritas.

Si no se respetan estas precauciones pueden
producirse graves lesiones, daños materiales
o incluso la muerte.

ADVERTENCIA

RISQUE D'EXPLOSION

- Selon CSA C22.2 No 213: cet équipement est
acceptable pour utilisation dans les endroits dangereux
de classe I, division 2, groupes A, B, C et D ou non
classifiés seulement. Le remplacement des composants peut
affecter l'utilisation en classe I, division 2.

- Assurez-vous que la tension d'alimentation du produit,
avec ses tolérances, est compatible avec celles du réseau.

- Assurez-vous que l'alimentation est coupée ou que
la zone ne présente aucun danger avant de connecter
l'équipement.

OPERATION D'EQUIPEMENT NON INTENTIONNELLE

- Ce produit ne doit pas être utilisé dans des fonctions
critiques de machine de sûreté. Là où il existe des
risques pour le personnel et/ou le matériel, utilisez
les contacts de sécurité câblés appropriés.

- Veuillez ne pas démonter, réparer, ni modifier le contrôleur.

- Ce contrôleur logique doit être utilisé dans une enceinte
fermée, selon les spécifications décrites dans cette notice,
au paragraphe Conditions d'installation.

- Installez les contrôleurs dans un environnement de
fonctionnement normal, comme indiqué.

Le non-respect de cette directive peut entraîner la mort,
des lésions corporelles graves ou des dommages matériels.

AVERTISSEMENT

DANGER

DANGER

PELIGRO

EXPLOSION HAZARD

- According to CSA C22.2 No 213: This equipment
is suitable for use in class I, division 2, groups
A, B, C and D or non-hazardous locations only.

Substitution of components may impair suitability
for class I, division 2.

- Confirm that the product power supply voltage
and its tolerances are compatible with those of the
network.

- Do not disconnect equipment unless power has
been switched off or the area is known to be
non-hazardous.

UNINTENDED EQUIPMENT OPERATION

- This product is not intended for use in safety
critical machine functions. Where personnel and
or equipment hazard exist, use appropriate
hard-wired safety interlocks.

- Do not disassemble, repair or modify the controllers.

- This controller is designed for use within an
enclosure according to specifications described in
these instructions in the paragraph on installation
conditions.

- Install the controllers in the operating
environement conditions described below.

Failure to follow this instruction can result in
death, serious injury or equipment damage.

WARNING

- Turn power off before installing, removing,
wiring or maintaining.

Failure to follow this instruction will result in
death or serious injury.

- Coupez l'alimentation avant d'installer, de câbler ou
d'effectuer une opération de maintenance.

Le non-respect de cette instruction entraînera la mort
ou des blessures graves.

-

Desconecte la alimentación antes de realizar

los procesos de instalación, cableado, o mantenimiento.

Si no se respetan estas instrucciones, se producirán
graves daños corporales o la muerte.

HAZARD OF ELECTRIC SHOCK, EXPLOSION
OR ARC FLASH

RISQUE D'ELECTROCUTION, D'EXPLOSION
OU D'ARC ELECTRIQUE

RIESGO DE ELECTROCUCION, DE EXPLOSION
O DE ARCO

27,5/1.08

88 970 111

1162

+

I1 I2 I3 I4 IB IC ID IE

–

–

+

71,2/2.8

59,9/2.35

100

113,3/4.46

3.93

3

4

Pwr/Run Pwr/Run Pwr/Run

+

100

3.93

5

124,6/4.9

+

35/1.37

27,5/1.08

57,4/2.24

70/2.75

90/3.54

mm

inch

107,6/4.23

1 - Retractable mounting feet / Pattes de fixations rétractables /
Einziehbare Befestigungslaschen /
Patas de fijaciones retractables / Asole estraibili di fissaggio

2 - Power supply terminals / Borniers à vis d'alimentation /
Schraubklemmen für die Anschlusspannung /
Terminales de tornillos de alimentación /
Morsettiera di alimentazione

3 - Input terminals / Borniers à vis des entrées /
Schraubklemmen für die Eingänge/
Terminales de tornillos de las entradas /
Morsettiere a viti degli ingressi

4 - EEPROM cartridge or PC cable connection / Emplacement cartouche EEPROM ou câble de
raccordement PC / Anschluß EEPROM-Speicher bzw. PC Anschlußkabel /
Emplazamiento del cartucho EEPROM o cable de conexión /
Ubicazione cartuccia EEPROM o cavo di collegamento

5 - Output terminals / Borniers à vis des sorties / Schraubklemmen für die Ausgänge /
Borne con tornillos de las salidas / Morsettiera a vite delle uscite

35 mm rail clip-in spring / Ressort de clipsage sur rail de 35 mm /Klemmfeder auf 35 mm Schiene /

6 -

Resorte de clipsado en carril 35 mm / Molla di aggancio su barra metallica da 35 mm

2/4

Température de
fonctionnement

- 20…+ 55 °C

Humidité relative

Degré de pollution

Degré de protection

Température de
stockage

Altitude

Tenue aux vibrations
(IEC 60068-2-6)

Tenue aux chocs
(IEC 60068-2-27)

Matière boitier

Niveau RH1, 30…95 %
(sans-condensation)

2 (IEC/EN 61131-2)

IP 20 (IEC 60529)

- 40…+ 70 °C

Fonctionnement : 0…2000 m

Transport : 0…3048 m

En montage sur rail et panneau :
5 à 9 Hz, amplitude : 3,5 mm,
9 à 150 Hz

,

accélération : 1 g

10 cycles/axe, 1 octave/minute
147 m/sec

2

(15 g), durée 11 msec,

3 chocs par axe sur les trois axes

Conditions de fonctionnement

Normes applicable/

conditions

de fonctionnement

IEC/EN 61131-2

Auto-extinguible

Operating
temperature

- 20…+ 55 °C
(- 4 °F…+ 131 °F)

Relative Humidity

Pollution Degree

Degree of Protection

Storage
temperature

Altitude

Vibration resistance
(IEC 60068-2-6)

Shock resistance
(IEC 60068-2-27)

Level RH1, 30…95 %
(non-condensing)

2 (IEC/EN 61131-2)

IP 20 (IEC 60529)

- 40…+ 70 °C
(- 40 °F…+ 158 °F)

Operations: 0…2000 m
(0…6562 ft)

Transport: 0…3048 m
(0…10000 ft)

Mounting on rail or panel
5 to 9 Hz, amplitude:

3.5 mm (0.14 in)
9 to 150 Hz, acceleration: 1 g
10 cycles/axis, 1 octave/minute

147 m/sec2 (15 g), 11 ms duration,
3 shocks per axis.

Enclosure material Self-extinguishable

Service conditions

Standard applicable/
operating conditions

IEC/EN 61131-2

Temperatura de
funcionamiento

- 20…+ 55 °C

Humedad relativa

Grado de
contaminaci

ón

Grado de proteci

ón

Temperatura de
almacenamiento

Altitud

Resistencia a las
vibraciones
(IEC 60068-2-6)

Resistencia mecanica
a los golpes
(IEC 60068-2-27)

Nivel RH1, del 30…95 %
(no condensante)

2 (IEC/EN 61131-2)

IP 20 (IEC 60529)

- 40…+ 70 °C

Utilizaci

ón

: 0…000 m

Transporte : 0…3048 m

En montaje en carril y panel
5 a 9 Hz, amplitud: 3.5 mm
9 a 150 Hz, aceleración: 1 g

10 cyclos/eje, 1 octava/minuto

147 m/sec2 (15 g),
duraci

ón

11 msec,

3 golpes por eje.

Condiciones de funcionamiento

Norma de aplicación/
condiciones
de funcionamiento

IEC/EN 61131-2

Material caja Autoextinguible

Ø 3,5

(0.14 in)

mm

2

AWG

0.25…2.5

24…14

0.25…0.75

24…18

0.2…2.5

25…14

0.2…2.5

25…14

0.2…1.5

25…16

0,5

4.5

Nm

lb-in

C

C

6,8

0.27

6,8

0.27

6,8

0.27

mm

inch

max 100 000

12 V 8 A 2 A

24 V 8 A 2 A

24 V 8 A 2 A

100...240 V 8 A 3 A

02 03

1212121

2

2

1

Pwr/Run

Rail 35 mm → IEC/EN 60715

M4 x 20 (# 8 x 32)

1 Nm

8.8 Ib/in

1

2

Installation conditions / Conditions d'installation / Condiciones de instalación

40 °C

104 °F

55 °C

131 °F

Power factor (CSA Certification) 25 %
Facteur de marche (Certification CSA) 25 %
Factor de marcha (Certificación CSA) 25 %

3/4

24 V

0…10 V ANA.

or 24 V

0…10 V ANA.

or 24 V

100...240 V

24 V

100...240 V

I1 I2 I3 I4 I5 I6 I7 I8 I9 IA IB IC

L

N

L

N

+ – I1 I2 I3 I4 IB IC ID IE

88 974 021

88 974 031

I1 I2 I3 I4 I5 I6 IB ICID IE IF IG

24 V

+–

88 974 033

88 974 023

88 974 034

88 974 024

24 V

I1 I2 I3 I4 I5 I6 I7 I8

–

–

12…240 V

50/60 Hz

ou 12 …24 V

12…240 V

50/60 Hz

ou 12 …24 V

12…240 V

50 / 60 Hz

12…24 V

12…24 V

12…240 V
50 / 60 Hz

01 03 0402

01 03 0402

I6 I7 I8 I9 IA IB IC

88 974 021

ID

10 000 Maxi

393.7 Maxi

10 000 Maxi

393.7 Maxi

I1 I2 I3 I4 IE IF IG

+–

–

–

I6 IBIC ID IEIF IG

–

–

(1)

+ – I1 I2 I3 I4 IB IC ID IE

L / +

N /–

U

U

(2)

(3)

(3)

L

N

I1 I2 I3 I4 I5 I6 I7 I8

L

N

(1)

N / –

L / +

U

U

(2)

(3) (3)

88 974 024
88 974 023

88 974 031

03

04

05

06 07 08

03

04

05

06 07 08

88 974 034
88 974 033

88 974 023/033

100…240 V

50 / 60 Hz

88 974 024/034

24 V

+

–

(1)

Ca / Ta1Ca / Ta

2

+ – I1 I2 I3 I4 IB ICID IE

0 -10 V ANALOG. 0 -10 V ANALOG.

88 974 021 88 974 031

(1)

+

–

I1 I2 I3 I4 IB ICID IE

BN

BK

BL

BN

BK

BL

88 974 021
88 974 031

88 974 021

24 V

88 974 031

24 V

88 974 021
88 974 031

24 V

+

–

(1)

+

–

Ca / Ta1Ca / Ta

2

mm

inch

mm

inch

88 974 021
88 974 031

24 V

+
–

Pwr/Run Pwr/Run

Pwr/Run

Pwr/Run
