REFRIGERATORUSE& CARE GUIDE

MANUAL DE USO Y CUIDADO DELREFRIGERADOR

GUIDE D'UTILISATION ETD'ENTRETIEN

DU REFRIGERATEUR

Table of Contents / l'ndice / Table des mati@res

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY ............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR USE ..................................... 5

REFRIGERATOR CARE ................................... 8

TROUBLESHOOTING ...................................... 8

WATER FILTER CERTIFICATIONS .............. 10

PRODUCT DATA SHEETS ............................ 11

WARRANTY .................................................... 12

If you need assistance or service, first see the "Troubleshooting"
section. Additional help is available by calling us at
1-800-253-1301 from anywhere in the U.S.A., or write:

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NC 27102-2111

Information may also be obtained by visiting our website at
www.crosley.com.

In Canada, for assistance, installation or service call:
1-800-807-6777, or write:

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NO 27102-2111

Please include a daytime phone number in your correspondence.
Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation
date for in-warranty service.

AYUDA O SERVIClO TF=CNICO .................... 14

SEGURIDAD DEL REFRIGERADOR ............ 14

INSTRUCCIONES DE INSTALACION .......... 15

USO DE SU REFRIGERADOR ...................... 18

CUIDADO DE SU REFRIGERADOR ............. 21

SOLUClON DE PROBLEMAS ....................... 22

HOJA DE DATOS DEL PRODUCTO ............ 25

GARANTiA ...................................................... 26

AssistanceorService

Write down the following information about your appliance to help
you obtain assistance or service if you ever need it. You will need
to know your complete model number and serial number. You can
find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name
Serial number

Address
Phone number

Model number
Purchase date

Toorder replacement filters, call 1-800-442-9991 and ask for the
part number listed below or contact your authorized Crosley

dealer. In Canada, call 1-800-807-6777.
Stainless Steel Cleaner and Polish: Order Part #4396095

Standard Base Filter Cartridge:
Order Part #4396508 (NL240/L400)

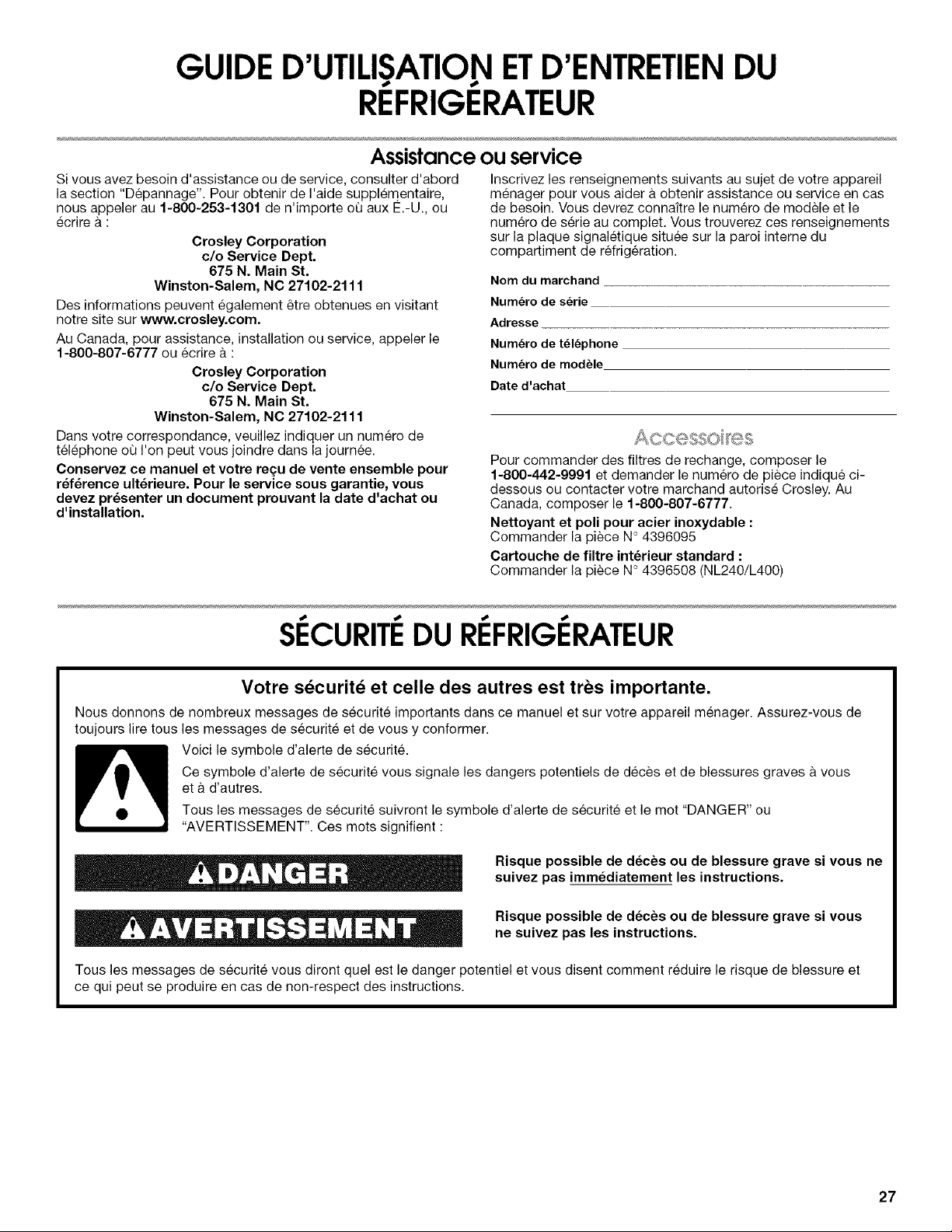

ASSISTANCE OU SERVICE .......................... 27

SE_CURITF=DU REt.'FRIGE_RATEUR................ 27

INSTRUCTIONS D'INSTALLATION .............. 28

UTILISATION DU RleFRIGleRATEUR ........... 31

ENTRETIEN DU RleFRIGleRATEUR ............. 34

DlePANNAGE .................................................. 35

FEUILLES DE DONNleES

SUR LE PRODUIT .......................................... 38

GARANTIE ...................................................... 39

2311959

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow
instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

SAVE THESE INSTRUCTIONS

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,
away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

ProperDisposalofYourOld Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." Ifyou are getting rid of
your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily
climb inside.

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install
refrigerator.

Failure to do so can result in back or other injury.

NOTE: It is recommended that you do not install the refrigerator

near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).

1/2" (1.25 crn) j

If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."

Remove packaging materials. Do not use sharp instruments,
rubbing alcohol, flammable fluids, or abrasive cleaners to
remove tape or glue. These products can damage the surface
of your refrigerator. For more information, see "Refrigerator

Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator
for cleaning or service, be sure to protect the floor.
Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

II -- I!

/

7

2" (5.08 cm)i

E®cff c<s ....... .........."

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,
fire, or electrical shock.

Explosion Hazard

Keep flammable materials and vapors, such as
gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

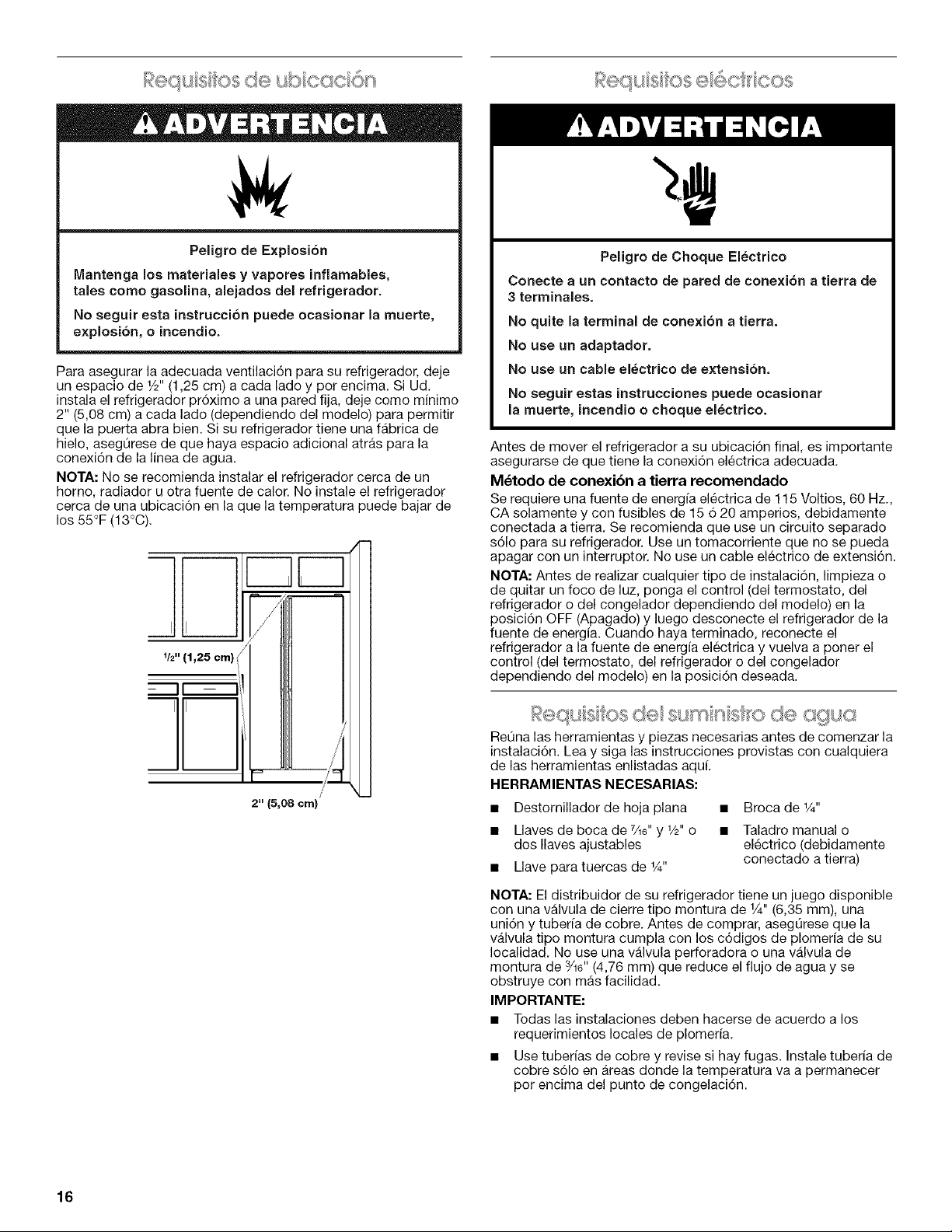

To ensure proper ventilation for your refrigerator, allow for 1/2"
(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.

Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an
extension cord.

NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn the control (Thermostat, Refrigerator or
Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source and
reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.

,,,_,_,I[91,._=)/ ....... ,+°===,,.......... .......

Gather the required tools and parts before starting installation,

Read and follow the instructions provided with any tools listed
here.

TOOLS NEEDED:

• Flat-blade screwdriver • %" Drill bit

• 7/16"and 1/2"Open-end or two • Hand drill or electric drill
adjustable wrenches (properly grounded)

• 1/4"nut driver

NOTE: Your refrigerator dealer has a kit available with a 1/4"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/16"

(4.76 mm) saddle valve which reduces water flow and clogs more
easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.

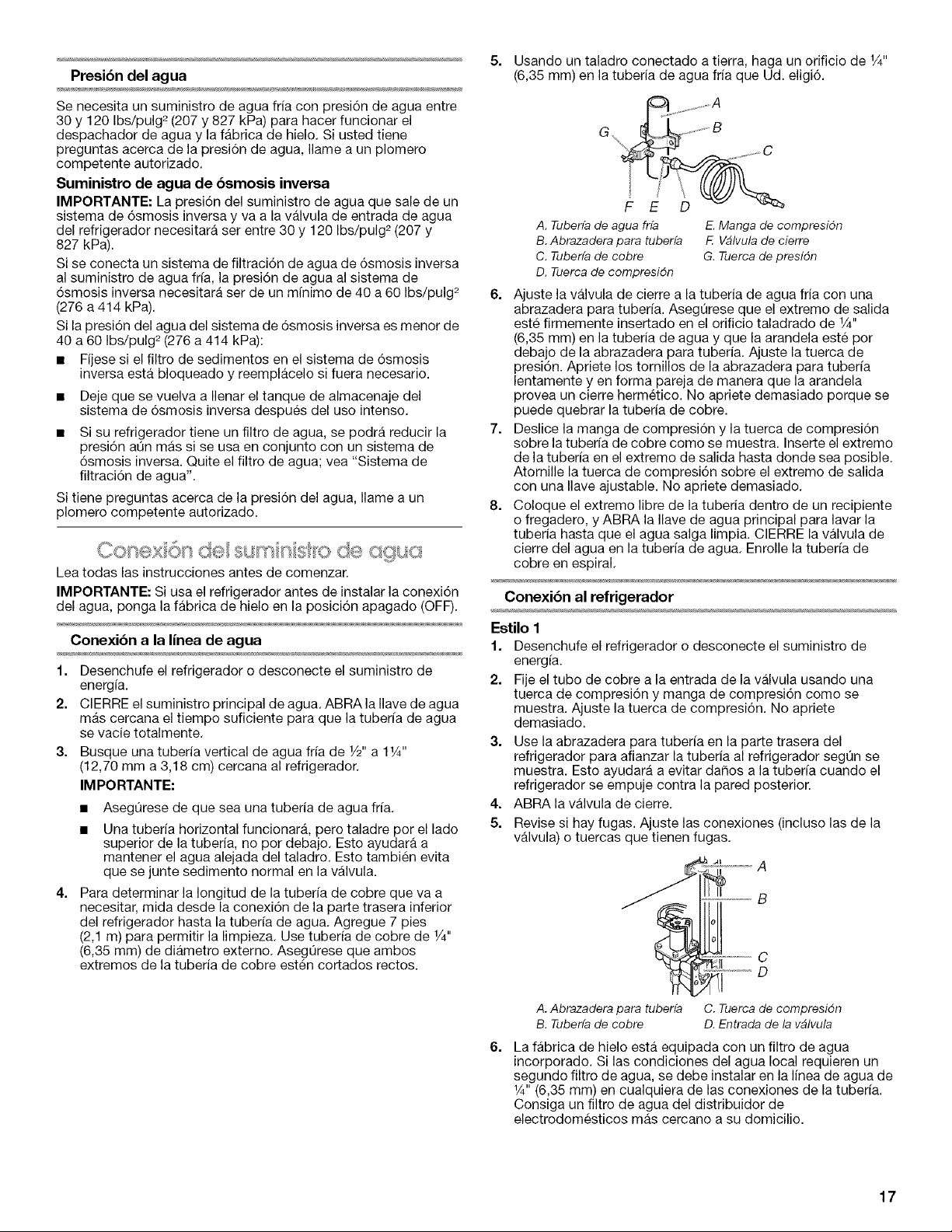

Water Pressure

A cold water supply with water pressure of between 30 and
120 psi (207 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 and
827 kPa).

If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill
after heavy usage.

• If your refrigerator has a water filter, it may further reduce the
water pressure when used in conjunction with a reverse
osmosis system. Remove the water filter. See "Water Filtration
System."

If you have questions about your water pressure, call a licensed,
qualified plumber.

CO_q[s®C WQ®' < _wq

Read all directions before you begin.
IMPORTANT: Ifyou turn the refrigerator on before the water line is

connected, turn the ice maker OFR

Connect to Water Line

3. Locate a 1_,,(12.70 mm) to 11A'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the
pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.

4.

Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of refrigerator to
the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure both
ends of copper tubing are cut square.

5=

Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold
water pipe you have selected.

A. Cold waterpipe E.Compression sleeve
B.Pipe clamp F.Shutoff valve
C. Copper tubing G.Packing nut
D.Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)
drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp
screws slowly and evenly so the washer makes a watertight
seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression
nut onto outlet end with adjustable wrench. Do not
overtighten.

8. Place the free end of the tubing in a container or sink, and turn
ON the main water supply. Flush the tubing until water is clear.
Turn OFF the shutoff valve on the water pipe. Coil the copper

tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression
nut and sleeve as shown. Tighten the compression nut. Do not

overtighten.

3. Use the tube clamp on the back of the refrigerator to secure
the tubing to the refrigerator as shown. This will help prevent
damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including
connections at the valve) or nuts that leak.

A

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.

A. Tube clamp
B. Copper tubing

C
D

C. Compression nut
D. Valve inlet

6=

The ice maker is equipped with a built-in water strainer. If your
water conditions require a second water strainer, install it in

the 1/4"(6.35 mm) water line at either tube connection. Obtain
a water strainer from your nearest appliance dealer.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon
plug from the gray, coiled water tubing on the rear of the

refrigerator.

3. If the gray water tube supplied with the refrigerator is not long
enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed in

order to connect the water tubing to an existing household
water line. Thread the provided nut onto the coupling on the
end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.

A B C

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb
D. Coupling (purchased)

4.

Turn shutoff valve ON.

5.

Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.

D E F G

E.Ferrule (purchased)
F. Nut (purchased)

G. Household water line

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the shipping tape and the black nylon
plug from the gray, coiled water tubing on the rear of the
refrigerator.

3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,
fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or
"Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Allow
3 days to completely fill ice container.

REFRIGERATORUSE

For your convenience, your refrigerator controls are preset at the
factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer
Control should both be set to the "mid-settings."

FREEZER REFRIGERATOR

• •

2 4

I/ll

A.Bulb
B.Nut (provided)

4.

Turn shutoff valve ON.

5.

Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.

COLD 1 5 COLDER

COLD l@s COLDER 2_

oC_

A

B

IMPORTANT:

Your product will not cool when the REFRIGERATOR Control
is set to OFF.

• The Refrigerator Control adjusts the refrigerator compartment
temperature. The Freezer Control adjusts the freezer
compartment temperature. Settings to the left of the mid-
setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

• Wait 24 hours before you put food into the refrigerator. If you
add food before the refrigerator has cooled completely, your
food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher
(colder) than recommended setting will not cool the
compartments any faster.

Adjusting Controls

Chilled Door Bin Control

Give the refrigerator time to cool down completely before adding
food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should
be correct for normal household refrigerator usage. The controls
are set correctly when milk or juice is as cold as you like and when

ice cream is firm.
Turn the control right (clockwise) to make the compartment colder.

Turn the control left (counterclockwise) to make it less cold. To
turn the cooling system off, turn the Refrigerator Control
counterclockwise until it reaches the OFF position.

If you need to adjust temperatures in the refrigerator or freezer,
use the settings listed in the chart below as a guide. Wait at least
24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too warm/ FREEZER Control
too little ice one setting higher

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

FREEZER too cold FREEZER Control

one setting lower

_9;c_we e:riDetxs'h.v;e £ort A}

The control can be adjusted to properly chill meats or vegetables,
The air inside the pan is cooled to prevent "spot" freezing and can

be set to keep meats at the National Livestock and Meat Board
recommended storage temperatures of 28° to 82°F (-2° to 0°G),
The convertible vegetable/meat drawer control comes preset at
the lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at
its optimal storage temperature.

To store vegetables:
Set the control to VEG to store vegetables at their optimal storage

temperatures.
NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

c_LS" Ct 7 6,,,O_ t'1'O

d'.....

._ sore® _;sodes

You can control the amount of humidity in the moisture-sealed
crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.
NIGH (closed) for best storage of fresh, leafy vegetables.

The chilled door bin control is located on the left-hand side of the
refrigerator compartment.

A. Chilled door bin control

• Slide the door chill control to the left to reduce the flow of cold
air to the bin and make it less cold.

• Slide the door chill control to the right to increase the flow of
cold air to the bin and make it colder.

C "'* 's ' ,

o'_ sort' e _+(,x e s}

Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed ice,

a special light that turns on when you use the dispenser, or a lock
option to avoid unintentional dispensing.

NOTES:

• The dispensing system will not operate when the freezer door
is open.

• After connecting the refrigerator to a water source, flush the
water system by dispensing water into a sturdy container until
you draw and discard 1.5 gal. (5.4 L) of water, or for

approximately 3 minutes after the water begins dispensing.
The flushing process cleans the water system and clears air
from the lines. As the air is cleared from the lines, water may

spurt out of the dispenser.

• Allow 24 hours for the refrigerator to cool down and chill
water.

• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.

The Water Dispenser

IMPORTANT: Dispense enough water every week to maintain a

fresh supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

The Ice Dispenser

@%_ s' s,i<,_ %1 <3

Cool air from the freezer is directed to the refrigerator door bin
directly beneath the vents.

NOTE: The dairy compartment and can rack are not associated
with the Chilled Door Bin feature.

The dispensing system will not operate when the freezer door is
open. Ice dispenses from the ice maker storage bin in the freezer

when the dispenser lever is pressed.
NOTE: Some models dispense both cubed and crushed ice.

Before dispensing ice, select which type of ice you prefer.
For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise
from the ice crusher is normal, and pieces of ice may vary in size.
When changing from crushed to cubed, a few ounces of crushed
ice will be dispensed along with the first cubes.

To Dispense Ice:

1. If the ice storage bin is located on the door, remove the

temporary shield from underneath the ice storage bin. See
"Ice Maker and Storage Bin."

2. Press the button to select the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.

3. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the
lever in order to activate the ice dispenser. Pressing hard will
not make the ice dispense faster or in greater quantities.

4. Remove the glass to stop dispensing.

The Dispenser Light

• Do not use anything sharp to break up the ice in the storage
bin. This can cause damage to the ice container and the

dispenser mechanism.

• Do not store anything on top of or in the ice maker or storage
bin.

Removing and Replacing Ice Storage Bin

1. Pull the covering panel up from the bottom and then slide it
back toward the rear.

2. Lift the wire shutoff arm so it clicks into the OFF (up) position.
Ice can still be dispensed, but no more can be made.

3. Lift up the front of the storage bin and pull it out.

4.

Replace the bin by pushing it in all the way or the dispenser
will not work. Push the wire shutoff arm down to the ON

position to restart ice production. Make sure the door is
closed tightly.

The dispenser area has a light. It can be turned on manually by
pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will
automatically turn the light on.

NOTE: See the "Changing the Light Bulbs" section for information
on changing the dispenser light bulb.

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent
unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to
the ice maker, or to the dispenser light. It simply deactivates the
dispenser levers. The ice and water dispensers will not work.

• Press the LOCK button to lock the dispenser.

• Press and hold the LOCK OUT button a second time to unlock
the dispenser.

Turning the Ice Maker On/Off

Toturn ON the ice maker, simply lower the wire shutoff arm.
To manually turn off the ice maker, lift the wire shutoff arm to the

OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,

the ice cubes will fill the ice storage bin, and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the
first three batches of ice produced.

• The quality of your ice will be only as good as the quality of the
water supplied to your ice maker. Avoid connecting the ice
maker to a softened water supply. Water softener chemicals
(such as salt) can damage parts of the ice maker and lead to
poor quality ice. If asoftened water supply cannot be avoided,

make sure the water softener is operating properly and is well
maintained.

Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or

I

after the system.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change
your water filter. The light will change from green to yellow. This
tells you that it is almost time to change the filter. It is
recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice
maker decreases noticeably.

After changing the water filter, reset the water filter status light.
The status light will change from red to green when the system is
reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should
change the water filter every 6 months depending upon your
usage. If the water flow to the water dispenser or ice maker

decreases noticeably before 6 months have passed, replace the
water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will not
be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace the cap in the
base grille.

IMPORTANT: Do not discard the cap. It is part of your
refrigerator. Keep the cap to use with the replacement filter.

I

REFRIGERATORCARE

Explosion Hazard

Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.
IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.
To Clean Your Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing
petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh
cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.

3.

Wash stainless steel and painted metal exteriors with a clean
sponge or soft cloth and a mild detergent in warm water.

4.

There is no need for routine condenser cleaning in normal
home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.
If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

5.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the
bulb with one of the same size, shape and wattage. On some
models, the dispenser light requires a heavy duty 10-watt bulb. All

other lights require a 40-watt bulb. Replacement bulbs are
available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.
NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,
shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

Trythe solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

• Is outlet working? Plug in a lamp to see if the outlet is
working.

• Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,

call an electrician.
Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."
New installation? Allow 24 hours following installation for the

refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its
high-efficiency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.

Power cord unplugged? Plug into a grounded 3 prong outlet.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this
reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below are
listed some normal sounds with an explanation.

• Buzzing - heard when the water valve opens to fill the ice
maker

• Pulsating - fans/compressor adjusting to optimize
performance

• Rattling - flow of refrigerant, water line, or from items placed
on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during
defrost cycle

• Popping - contraction/expansion of inside walls, especially
during initial cool-down

• Water running - may be heard when water melts during the
defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct
position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.

Are the gaskets dirty or sticky? Clean gaskets with mild soap
and warm water.

The lights do not work

• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs."

• Is the dispenser light set to ON? The dispenser light will
operate only when the levers are pressed. If you want the

dispenser light to stay on continuously, set the dispenser light
to ON, or NIGHT LIGHT or AUTO. See "Water and Ice

Dispensers."

• Is the dispenser light set to NIGHT LIGHT or AUTO? If the
dispenser is set to the NIGHT LIGHT or AUTO mode, be sure

the dispenser light sensor is not blocked. See "Water and Ice
Dispensers."

Temperature is too warm

• New installation? Allow 24 hours following installation for the
refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for
refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in
24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to enter
refrigerator. Minimize door openings and keep doors fully

closed.

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?
Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.

See "Water Supply Requirements" in either the Installation
Instruction booklet or the Use & Care Guide.

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff
valve fully open.

• Kink in the water source line? A kink in the line can reduce
water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to
your cold water supply? This can decrease water pressure.
See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a
licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections
can cause discolored or off-flavored ice.

• Icestoredtoolong?Discardice.Washicebin.Allow
24hoursforicemakertomakenewice.

• Odortransferfromfood?Useairtight,moistureproof
packagingtostorefood.

• Arethereminerals(suchassulfur)inthewater?Awater
filtermayneedtobeinstalledtoremovetheminerals.

• Isthereawaterfilterinstalledontherefrigerator?Grayor
darkdiscolorationiniceindicatesthatthewaterfiltration

systemneedsadditionalflushing.

The ice dispenser will not operate properly

• If the ice storage bin is located on the door, remove the
temporary shield from underneath the ice storage bin. See

"Ice Maker and Storage Bin."

• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close

completely."

• Ice bin installed correctly? Be sure the ice bin is firmly in
position.

• New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice

production.

• Ice stuck in the delivery chute? Use a plastic utensil to clear
the delivery chute.

• Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker.

• Has the ice melted around the auger (metal spiral) in the
ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

• New installation? Flush and fill the water system.

• Water filter installed on the refrigerator? The filter may be
clogged or incorrectly installed.

• Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.

• New installation? Flush the water system. See "Prepare the
Water System" or "Water and Ice Dispensers."

• Recently changed water filter? Flush the water system. See
"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the
water supply to cool completely.

• Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely.

• Water not been recently dispensed? The first glass of water
may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe. See "Water
Supply Requirements."

Cut Hazard

Use a sturdy glass when dispensing ice.
Failure to do so can result in cuts.

• Is the ice dispenser stalling while dispensing "crushed"
ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for
"crushed" ice and begin dispensing again.

• Has the dispenser arm been held in too long? Ice will stop
dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it
does not close completely, see "The doors will not close
completely."

• Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.

• Is the water pressure at least 30 psi (207 kPa)? The water
pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

• Kink in the home water source line? Straighten the water
source line.

WATERFILTER

CERTIFICATIONS

Stare ul Cahlbmm

Department of Health Services

WaterTrealmen*Device

CertificateNumber

03- 1550

t)at_" |_ul'd Janualy ?1.2003

Trademark/Model Desig_lation Rel)lacement Elements Rated ('a_

WhnJpool WF-NL24/ NL2/*{] 240 go

wmH T _l WF-t A(_)

Manufacturer: u.,_,, t_oI Coro

I'he _ater treatme_tt device(s) listed on ttds ce_tifica te tta*e _tet life t osli_g reqllirements pursLlant to Section
116830 ol the Health _nd _ik'|y (2ode _r the followin_ health related eonfa.minants:

Mierohiolot_ieat _"(rot anlinant_ and Turhiditv Ino r_a_i_/Radiolo_ical C_mtamlnant_

_o_ None

Organic ('ontandnams

J ,cad

l/ated Service Flow: 0 5 _pm

Do not use ',_it h water that is mierobiologically tlnsafe or of unknown qu_lit), without adeqtlale disinfection
he.re or after the system.

10

PRODUCTDATA SHEETS

Base Grille Water Filtration System

Model WF-NL240/NL240 Capacity 240 Gallons (908 Liters)

Model WF-L400/L400 Capacity 400 Gallons (1514 Liters)

Tested and certified by NSF International against ANSI/NSF
Standard 42 for the reduction of Chlorine Taste and Odor,

Particulate Class I1"; and against ANSI/NSF Standard 53 for
the reduction of Lead.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction

Chlorine Taste/Odor _50% 1.9 mg/L 2.0 mg/L _+10% 0.05 mg/L 0.05 mg/L 97.4%
Particulate Class I1" _85% 833,333/mL Atparticles/mLleast10,000 100,000/mL** 40,667/mL 88.0%

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %
Reduction Requirements Influent Concentration Effluent Effluent Reduction

Lead: @ pH 6.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.3%
Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.003 mg/L 0.001 mg/L 97.9%

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 63°F (17.2°C).

• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to
perform as advertised.

• Model WF-NL240: Change cartridge at least every 6 months.
Use replacement cartridge NL240, part #4396508.
2006 suggested retail price of $32.99 U.S.A./S44.95 Canada.
Prices are subject to change without notice.

Model WF-L400: The filter monitor system measures the
amount of water that passes through the filter and alerts you
to replace the filter. When 90% of the filter's rated life is used,
the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

• Refer to the front cover or "Assistance or Service" section for
the Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited
warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6° - 37.8°C)
Service Flow Rate 0.5 gpm (1.9 Lpm) @ 60 psi.

changes from yellow to red, and it is recommended that you
replace the filter. Use replacement cartridge L400, part

#4396508. 2006 suggested retail price of $32.99 U.S.A./
$44.95 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system.

Average %
Reduction

97.4%

95.1%

Average %
Reduction

99.3%

99.0%

* Class II particle size: >1 to <5

** Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

*** These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

® NSF is a registered trademark of NSF International.

11

CROSLEY®MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for factory specified parts and
repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company. This
limited warranty applies only when the major appliance is used in the country in which it was purchased.

ITEMS WHIRLPOOL WILL NOT PAY FOR

1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair

house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.

5. Any food loss due to refrigerator or freezer product failures.

6. Replacement parts or repair labor costs for units operated outside the United States or Canada.

7. Pickup and delivery. This major appliance is designed to be repaired in the home.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

g. Expenses for travel and transportation for product service in remote locations.

10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.

11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION

OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATETO STATE OR PROVINCE
TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Crosley ° dealer to determine if another
warranty applies.

If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling Whirlpool. Inthe U.S.A., call 1-800-253-1301. In Canada,

call 1-800-807-6777. 4/06

12

13

MANUAL DE USO Y CUIDADO DELREFRIGERADOR

Ayuda o ServicioT( cnico

Si necesita ayuda o servicio tecnico, vea primero la secci6n
"Soluci6n de Problemas". Para obtener asistencia adicional

Ilamenos al 1-800-253-1301 desde cualquier lugar de los EE.UU.,
o escriba a:

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NC 27102-2111

Tambien puede obtener informaci6n visitando nuestro sitio web
en www.crosley.com.

En CanadA, para recibir asistencia, instalaci6n o servicio, Ilame al
1-800-807-6777 o escriba a:

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NC 27102-2111

Favor de incluir un nL_merotelef6nico de dia en su
correspondencia.

Guarde este libro y su comprobante de compra juntos para
referencia futura. Usted debera proporcionar evidencia de la
compra o una fecha de instalacibn para obtener servicio bajo

la garantia.

Escriba la siguiente informaci6n acerca de su electrodomestico
para ayudarle a obtener asistencia o servicio tecnico si alguna vez

Ilegara a necesitarlo. Debera tenet a mano el nL_merocompleto
del modelo y de la serie. Puede encontrar esta informaci6n en la
etiqueta con el nQmero de modelo y de serie que esta ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Nt_mero de serie
Direcci6n

Nt_mero de tel_fono
Nt_mero del modelo

Fecha de compra

Para pedir filtros de repuesto, Ilame al 1-800-442-9991 y solicite
el nQmero de pieza que se detalla a continuaci6n o p6ngase en
contacto con su distribuidor autorizado de Crosley. En CanadA,
Ilame al 1-800-807-6777.

Limpiador de Acero Inoxidable: Pida la pieza No. 4396095
Cartucho del filtro de la base estandar: Pida la pieza

No. 4396508 (NL240/L400)

SEGURIDAD DELREFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.

Este simbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesion a
usted y a los demas.
Este es el sfmbolo de advertencia de seguridad.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesion y Io que
puede suceder si no se siguen las instrucciones.

14

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, cheque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.

• No use un adaptador.

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energfa antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de
hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como
gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el
refrigerador.

• Desconecte el suministro de energia antes de instalar la
fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vaso resistente para recibir hielo del despachador
(en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

C6mo deshacerse adecuadamente de

surefrigerador viejo

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte
o dai_o al cerebro.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro, alansi van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, per favor siga

las instrucciones que se dan a continuaci6n para prevenir
accidentes.

INSTRUCCIONESDEINSTALACION

Peligro de Peso E×eesivo

Use dos o mas personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una
lesion en la espalda u otto tipo de lesiones.

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar para que los nitros no puedan
meterse con facilidad.

t*ge sdo}

C6mo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lade ni Io haga
"caminar" cuando Io trate de mover ya que podria da_ar
el piso.

Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea

"Fabrica de hielo y dep6sito".
Quite los materiales de empaque. No use instrumentos

filosos, alcohol para fricciones, Ifquidos inflamables, o
productos de limpieza abrasivos para eliminar los restos de

cinta o goma. Estos productos pueden dar_ar la superficie de
su refrigerador. Para mas informaci6n, vea "Seguridad del
refrigerador".

Informaci6n importante para saber aeerea de los estantes
y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente
mientras esta_nfries. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
come seria un golpe brusco. Para su protecci6n, el vidrio
templado se ha dise_ado para hacerse a_icos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se da_en al caer.

15

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,
tales como gaeolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,
explosi6n, o ineendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje
un espacio de V2"(1,25 cm) a cada lado y pot encima. Si Ud.
instala el refrigerador pr6ximo a una pared fija, deje come minimo
2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de
hielo, asegQrese de que haya espacio adicional atras para la
conexi6n de la linea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un
homo, radiador u otra fuente de calor. No instale el refrigerador
cerca de una ubicaci6n en la que la temperatura puede bajar de
los 55°F (13°C).

__1

,/

V2" (1,25 cm) /

II I_I

Peligro de Choque Electrico

Conecte a un contaeto de pared de conexi6n a tierra de
3 terminales.

No quite la terminal de conexi6n a tierra.
No use un adaptador.

No use un cable el6ctrico de extenei6n.

No seguir estas instrueeiones puede oeasionar
la muerte, incendio o choque el6etrieo.

Antes de mover el refrigerador a su ubicaci6n final, es importante
asegurarse de que tiene la conexi6n electrica adecuada.

M6todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios, 60 Hz.,
CA solamente y con fusibles de 15 6 20 amperios, debidamente
conectada a tierra. Se recomienda que use un circuito separado

s61opara su refrigerador. Use un tomacorriente que no se pueda
apagar con un interrupter. No use un cable electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o
de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del model@ en la
posici6n OFF (Apagado) y luego desconecte el refrigerador de la
fuente de energia. Cuando haya terminado, reconecte el
refrigerador a la fuente de energia electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador

dependiendo del model@ en la posici6n deseada.

2" (5,08cm)

I

I

/

Retina las herramientas y piezas necesarias antes de comenzar la
instalaci6n. Lea y siga las instrucciones provistas con cualquiera
de las herramientas enlistadas aquL

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana • Broca de V4"

• Llaves de boca de 7Ae"y Vz"0 • Taladro manual 0
dos Ilaves ajustables electrico (debidamente

• Llave para tuercas de %"

NOTA: El distribuidor de su refrigerador tiene un juego disponible
con una valvula de cierre tipo montura de _A" (6,35 mm), una
uni6n y tuberia de cobre. Antes de comprar, asegQrese que la
valvula tipo montura cumpla con los c6digos de plomeria de su
Iocalidad. No use una valvula perforadora o una valvula de

montura de _/_6"(4,76 mm) que reduce el flujo de agua y se
obstruye con mas facilidad.

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomeHa.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de
cobre s61o en Areas donde la temperatura va a permanecer
per encima del punto de congelaci6n.

conectado a tierra)

16

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg _(207 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo, Si usted tiene
preguntas acerca de la presi6n de agua, Ilame a un plomero
competente autorizado,

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un
sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara set entre 30 y 120 Ibs/pulg 2(207 y
827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis inversa
al suministro de agua frfa, la presi6n de agua al sistema de

6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg 2
(276 a 414 kPa),

Si la presi6n del agua del sistema de 6smosis inversa es menor de
40 a 60 Ibs/pulg 2(276 a 414 kPa):

• F[jese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del uso intense.

• Si su refrigerador tiene un filtro de agua, se podra reducir la
presi6n ann mas si se usa en conjunto con un sistema de

6smosis inversa. Quite el filtro de agua; vea "Sistema de
filtraci6n de agua",

Si tiene preguntas acerca de la presi6n del agua, Ilame a un
plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la conexidn

del agua, ponga la fabrica de hielo en la posicidn apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de
energia.

2. CIERRE el suministro principal de agua, ABRA la Ilave de agua
mas cercana el tiempo suficiente para que la tuberfa de agua

se vacie totalmente,

3. Busque una tuberia vertical de agua frfa de V2" a I_A''
(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• Asegt_rese de que sea una tuberia de agua frfa,

• Una tuberia horizontal funcionara, pete taladre per el lade

superior de la tuberia, no por debajo, Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.

4.

Para determinar la Iongitud de la tuberfa de cobre que va a
necesitar, mida desde la conexi6n de la parte trasera inferior

del refrigerador hasta la tuberfa de agua. Agregue 7 pies
(2,1 m) para permitir la limpieza, Use tuberia de cobre de V4"
(6,35 mm) de diametro externo. AsegL_rese que ambos

extremes de la tuberia de cobre esten cortados rectos.

5=

Usando un taladro conectado atierra, haga un orificio de _A"
(6,35 mm) en la tuberia de agua fria que Ud. eligi6.

G %_a

A, Tuberfade aguafrfa E.Manga de compresidn
B,Abrazaderapara tuberfa F. Vblvulade cierre

C, Tuberfade cobre G.Tuercade presidn
D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con una
abrazadera para tuberfa. Asegt]rese que el extremo de salida

este firmemente insertado en el orificio taladrado de _¼"
(6,35 mm) en la tuberia de agua y que la arandela este per

debajo de la abrazadera para tuberia. Ajuste la tuerca de
presi6n. Apriete los tornillos de la abrazadera para tuberfa

lentamente yen forma pareja de manera que la arandela
provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n
sobre la tuberfa de cobre como se muestra. Inserte el extremo

de la tuberia en el extremo de salida hasta donde sea posible.
Atornille la tuerca de compresi6n sobre el extreme de salida

con una Ilave ajustable. No apriete demasiado,

8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero, y ABRA la Ilave de agua principal para lavar la
tuberia hasta que el agua salga limpia. CIERRE la valvula de

cierre del agua en la tuberia de agua, Enrolle la tuberfa de
cobre en espiral,

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de
energfa.

2. Fije el tubo de cobre a la entrada de la valvula usando una
tuerca de compresi6n y manga de compresi6n como se
muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuberfa en la parte trasera del
refrigerador para afianzar la tuberia al refrigerador segt]n se
muestra, Esto ayudara a evitar da_os a la tuberfa cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre,

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
valvula) o tuercas que tienen fugas.

C
D

A. Abrazadera para tuberfa C. Tuerca de compresidn
B. Tuberfa de cobre D. Entrada de la vblvula

6=

La fabrica de hielo esta equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de
1/4"(6,35 mm) en cualquiera de las conexiones de la tuberfa.
Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio,

17

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de
energia.

2. Quite y deseche la cinta de empaque y el tap6n de nailon
negro de la tuberia gris de agua enrollada en la parte trasera
del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es
suficientemente largo, se necesita un acoplamiento de

1A"x 1/4"(6,35 mm x 6,35 mm) para conectar la tuberia de
agua a una linea domestica de agua existente. Enrosque la
tuerca provista sobre el acoplamiento en el extremo de la
tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.

A B C D E F G

A. Tuberfa de agua al D. Acoplamiento (adquirido)

refrigerador E.F_rula (adquirida)
B. Tuerca (provista) E Tuerca (adquirida)
C. Bulbo G. Lfnea de agua de la casa

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de
energfa.

2. Quite y deseche la cinta de empaque y el tap6n de nailon
negro de la tuberia gris de agua enrollada en la parte trasera
del refrigerador.

3. Enrosque la tuerca provista sobre la vMvula de agua como se
muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado.

J/ II

A

B

Cbmo terminar la instalacibn

Peligro de Choque Electrico

Conecte a un contaeto de pared de conexi6n a tierra de
3 terminales.

No quite la terminal de conexi6n a tierra.
No use un adaptador.

No use un cable el6ctrico de extenei6n.
No seguir estas instrueeiones puede oeasionar

la muerte, incendio o choque el6etrieo.

1. Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.

2. Enjuague el sistema de agua. Vea "Prepare el sistema de
agua" o "Despachadores de agua y hielo".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera
tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

USO DESUREFRIGERADOR

Para su comodidad, los controles de su refrigerador han sido
programados en la fabrica. Cuando instale su refrigerador por

primera vez asegOrese que los controles tengan la programaci6n
original. Elcontrol del refrigerador y el control del congelador

deberian estar en la "posici6n intermedia".

FREEZER REFRIGERATOR

• @

2 4

COLD 1 s COLDER

COLD l_s COLDER z_.

A. Bulbo

B. Tuerca (provista)

4.

ABRA la valvula de cierre.

5.

Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).

18

IMPORTANTE:

• Su unidad no enfria cuando el control del REFRIGERADOR
esta en la posici6n OFF (Apagado).

• El control del refrigerador ajusta la temperatura del
compartimiento del refrigerador. El control del congelador
ajusta la temperatura del compartimiento del congelador. Los
ajustes hacia la izquierda de la posici6n intermedia hacen que

la temperatura sea menos frfa. Los ajustes hacia la derecha de
la posici6n intermedia hacen que la temperatura sea mas fria.

• Espere 24 horas antes de guardar alimentos en el refrigerador.
Si usted introduce alimentos antes de que el refrigerador se

haya enfriado completamente, los alimentos pueden
descomponerse.

NOTA: Poner los controles del refrigerador y del congelador en un
ajuste mas alto (mas fifo) que el recomendado no enfriara mas

rapido los compartimientos.

Ajuste de los controles

Permita que el refrigerador se enfrie completamente antes de
introducir los alimentos. Lo mejor es esperar 24 horas antes de

guardar alimentos en el refrigerador. Los ajustes indicados en la
secci6n anterior deberian ser los correctos para el use normal del
refrigerador en una casa. Los controles estan ajustados
correctamente cuando la leche o los jugos estan tan fries como

Ud. desea y cuando el helado tiene consistencia firme.
Gire el control a la derecha (en el sentido de las manecillas del

reloj) para hacer el compartimiento mas frio. Gire el control a la
izquierda (en el sentido contrario alas manecillas del reloj) para

hacerlo menos frfo. Para apagar el sistema de enfriamiento, gire el
Control del refrigerador hacia la izquierda hasta Ilegar a la
posici6n de OFF (Apagado).

Si necesita regular las temperaturas en el refrigerador o en el
congelador, utilice como gufa los ajustes que se enumeran en la

tabla siguiente. Espere por Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTE:

{el} <sc F_os Y¢}ocl#_,;)S}

El aire frio del congelador es dirigido hacia el dep6sito de la
puerta del refrigerador directamente por debajo de los orificios de

ventilaci6n.
NOTA: El compartimiento para productos lacteos y el portalatas

no estan asociados con la caracterfstica del dep6sito enfriador de
la puerta.

Control del depbsito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del lade
izquierdo del compartimiento del refrigerador.

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR
un ajuste mas alto

CONGELADOR demasiado caliente/ Control del
muy poco hielo CONGELADOR

un ajuste mas alto

REFRIGERADOR demasiado frio Control del

REFRIGERADOR
un ajuste mas bajo

CONGELADOR demasiado frio Control del

CONGELADOR
un ajuste mas bajo

Puede ajustarse el control para que enfrie de manera apropiada
las carnes o los vegetales. El aire dentro de la charola se enfHa
para prevenir que partes de los alimentos se congelen y puede

ajustarse para mantener la came alas temperaturas de
almacenaje recomendadas per el National Livestock and Meat
Board (Consejo Nacional de Ganado y Carnes): 28 ° a 32°F (-2° a

0°C). El control del caj6n convertible para verduras/carne viene
ajustado de fabrica en la posici6n menos fna para carnes.

Para guardar la came:

Fije el control en uno de los tres ajustes para MEAT (Came), para
guardar la came en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus
temperaturas 6ptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control
hacia la izquierda (menos frfo). Recuerde que debe esperar
24 horas entre ajustes.

A ...........

A. Control del depdsito enfriador de la puerta

Deslice el control del dep6sito enfriador de la puerta hacia la
izquierda para reducir el flujo de aire fifo hacia el dep6sito y

hacerlo menos fr[o.
Deslice el control del dep6sito enfriador de la puerta hacia la

derecha para incrementar el flujo de aire fifo hacia el dep6sito
y hacerlo mas frio.

(®_'ta gt._ os _ oct®os)

Dependiendo de su modelo, usted puede tener una o mis de las
opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza
el despachador o una opci6n de bloqueo para evitar que salga
hielo o agua involuntariamente.

NOTAS:

• El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta.

• Despues de haber conectado el refrigerador en un suministro
de agua, enjuague el sistema de agua dispensando agua en

un recipiente resistente hasta que haya enjuagado y
descartado 1,5 gal. (5,4 L) de agua, o aproximadamente per
3 minutos despu6s de que el agua comience a salir. El agua
que usted saca y descarta limpia el sistema y ayuda a

despejar el aire de las lneas. A medida que sale aire de las
Ifneas, es posible que salgan chorros de agua repentinos del
despachador.

• Deje transcurrir 24 horas para que el refrigerador se enfrie y
pueda enfriar el agua.

• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.

Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).
LOW (Bajo - posici6n abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.
HIGH (Alto - posici6n cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

19

El despachador de agua

IMPORTANTE: Haga salir suficiente agua cada semana para

mantener un suministro fresco.
Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador de
agua.

2. Retire el vaso para detener la salida del agua.

El despachador de hielo

NOTA: La funci6n de bloqueo no interrumpe el flujo electrico al
refrigerador, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva las barras del despachador. Los
despachadores de agua y hielo no funcionaran.

• Presione el bot6n LOCK (Bloqueo) para trabar el
despachador.

• Presione y sostenga el bot6n LOCK OUT (Bloqueo) una
segunda vez para destrabar el despachador.

F(sb_' c s d® _s®o "' .<s:y_A.,,_;...,,,_

El sistema de distribuci6n no funcionara cuando la puerta del
congelador este abierta. El hielo se distribuye del recipiente de
almacenamiento de la fabrica de hielo en el congelador cuando se
presione la barra del despachador.

NOTA: Algunos modelos despachan hielo en cubos y hielo
picado. Antes de sacar hielo, seleccione el tipo de hielo que

desea.
Para obtener hielo picado, el hielo es triturado antes de ser

despachado. Esto puede retrasar un poco la distribuci6n del hielo
picado. El ruido proveniente del triturador de hielo es normal y los
trozos de hielo pueden variar en tamaSo. Cuando cambia de la

posici6n de hielo picado a la posici6n de hielo en cubos, caen
unas onzas de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y dep6sito".

2. Oprima el bot6n del tipo de hielo que desee.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del
despachador.

No seguir esta instruccion puede ocasionar
cortaduras.

3. Oprima con un vaso resistente la barra del despachador de
hielo. Sostenga el vase junto al orificio del despachador para

que el hielo no caiga fuera del vaso.
IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

4. Retire el vase para detener la salida del hielo.

Para encender y apagar la fabrica de hielo

Para poner a funcionar (ON) la fabrica de hielo, sencillamente baje
el brazo de control de alambre.

Para apagar (OFF) la fabrica de hielo manualmente, levante el
braze de control de alambre a la posici6n OFF (apagado - brazo

elevado) y escuche el chasquido.
NOTA: Su fabrica de hielo tiene un apagado automatico. A

medida que se produce el hielo, los cubitos de hielo Ilenaran el
dep6sito para hielo y estos levantaran el brazo de control de

alambre a la posici6n de apagado (OFF - brazo elevado). No
fuerce el brazo de control de alambre hacia arriba o hacia abajo.

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote de
hielo. Deshagase de los tres primeros Iotes de hielo
producidos.

• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo. Evite la conexi6n de su

fabrica de hielo a un suministro de agua blanda. Los quimicos
para ablandar el agua (como la sal) pueden daSar ciertos

componentes de la fabrica de hielo y producir un hielo de muy
baja calidad. Si no se puede evitar el uso de un suministro de
agua blanda, asegQrese de que el ablandador de agua este
funcionando correctamente y que goce de un buen
mantenimiento.

• No use instrumentos afilados para romper el hielo en el
dep6sito. Esto puede daSar el recipiente de hielo y el
mecanismo de despachado.

• No guarde nada encima ni dentro de la fabrica de hielo ni en el
dep6sito de hielo.

Para quitar y volver a colocar el depbsito de hielo

1. Levante desde abajo el panel que cubre el dep6sito y
deslicelo hacia atras.

2. Eleve el brazo de control de alambre hasta que enganche en
la posici6n OFF (apagado - brazo elevado). AQn se puede
sacar hielo del despachador pero no se puede hacer mas.

3. Levante y jale de la parte delantera del dep6sito de hielo para
sacarlo.

La luz del despachador

El Area del despachador tiene una luz. Puede encenderse con la
mano oprimiendo el bot6n de ON (encendido) (bot6n tactil o
interruptor oscilante).

En algunos modelos: Cuando usted utilice el despachador, la
barra encendera automaticamente la luz.

NOTA: Para informaci6n sobre c6mo cambiar el foco del
despachador, vea la secci6n "C6mo cambiar los focos".

El bloqueo del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado involuntariamente per niSos o animales

domesticos.

2O

4.

Vuelva a colocar el dep6sito empujandolo hasta el fondo o de
Io contrario el despachador de hielo no funcionara. Empuje el
brazo de control de alambre hacia abajo a la posici6n ON
(encendido) para reiniciar la producci6n de hielo. Cerci6rese

de que la puerta este bien cerrada.

Ss ®me; de. il'li'c$cio de. c cuQ,=,

No use con agua que no sea microbiol6gicamente segura o
que sea de calidad desconocida sin desinfectarla

I

adecuadamente antes o despues del sistema.

Luz de estado del filtro de agua (en algunos modelos)

La luz de estado del filtro de agua le ayudara a saber cuando

cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto
le dira que es casi tiempo de cambiar el filtro de agua. Se

recomienda reemplazar el filtro de agua cuando la luz de estado
cambie a rojo O cuando el flujo de agua al despachador de agua
o a la fabrica de hielo disminuya sensiblemente.

Despues de cambiar el filtro de agua, reajuste la luz de estado del
filtro de agua. La luz de estado cambiara de rojo a verde cuando

se reajuste el sistema.

Filtro de agua sin indicador (en algunos modelos}

Si su refrigerador no tiene la luz indicadora de estado, usted debe
cambiar el filtro de agua cada 6 meses segQn el uso. Si el flujo de

agua hacia el despachador de agua o a la fabrica de hielo
disminuye sensiblemente antes de que pasen 6 meses, cambie el
filtro mas seguido.

Uso del despachador sin el filtro de agua

Puede usar el despachador sin un filtro de agua. El agua no estara
filtrada.

1. Quite el filtro de agua.

2. Deslice la tapa del extremo del filtro y vuelva a colocar la tapa
en la rejilla de la base.

IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de
reemplazo.

CUIDADO DESU

REFRIGERADOR

Peligro de Explosion

Use un limpiador no inflamableo
No seguir esta instruccion puede ocasionar la muerte,

explosion o incendio.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la
deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:
NOTA: No use productos de limpieza abrasivos o asperos, come

aerosoles para ventanas, productos de limpieza para fregar,
liquidos inflamables, ceras para limpieza, detergentes
concentrados, blanqueadores o productos de limpieza que

contengan productos derivados del petr61eo en las partes de
plastico, en el interior yen los revestimientos o juntas de la
puerta. No use toallas de papel, estropajos para fregar u otros
utensilios de limpieza asperos.

1. Desenchufe el refrigerador o desconecte el suministro de
energfa.

2. Lave a mano, enjuague y seque todas las partes
desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un par_o liso y un detergente suave
en agua tibia.

3. Lave las superficies externas metalicas pintadas y de acero
inoxidable con una esponja limpia o un paso liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en
ambientes de funcionamiento normal en el hogar. Si el
ambiente es particularmente grasoso o polvoriento, o si hay

bastante transito de mascotas en el hogar, el condensador
debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.
Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y el Area de la
superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

........";'.............. '" " .... OCO,;_{,,,0!"_ 0 C@[[ blO;[ lOS ....... __

IOTA: No todos los focos son adecuados para su refrigerador.
AsegQrese de cambiar el foco con otro que sea del mismo
tama_o, forma y vatiaje. En algunos modelos, la luz del
despachador requiere de un foco de 10 vatios de uso pesado y

las demas luces requieren un foco de 40 vatios. Puede conseguir
los feces de reemplazo con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de
energia.

2. Si se indica, quite la pantalla de la luz.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y

un detergente liquido. Enjuague y sequela pantalla
meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tama_o, forma
y vatiaje.

4. Si se indica, vuelva a colocar la pantalla.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.

21

SOLUCION DEPROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligro de Cheque Electrico

Cenecte a un contacto de pared de conexi6n a tierra de
3 terminales.

No quite la terminal de conexi6n a tierra.
No use un adaptader.

No use un cable el_ctrice de extensi6n.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o cheque electrico.

• &Esta desenchufado el cable de energia? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.

• &Funciona el contacto? Enchufe una lampara para ver si
funciona el centacto.

• &Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos? Reemplace elfusible o reposicione el
cortacircuitos. Si el problema continQa, Ilame a un electricista.

• &Estan encendidos los controles? AsegQrese de que los
centroles del refrigerador esten encendidos. Vea "Use de los

controles".
&Es nueva la instalaci6n? Deje transcurrir 24 horas despues

de la instalaci6n para que el refrigerador se enfrie per
complete.

NOTA: El ajustar los controles de temperatura en la posici6n
mas fria no enfrfa ningQn compartimiento mas rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos mas
largos que su refrigerador anterior debido al compresor y los
ventiladores de alto rendimiento. Es posible que la unidad
funcione per mas tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas
con frecuencia o si se han dejado las mismas abiertas.

El refrigerador es ruidoso

El ruide del refrigerader se ha ido reduciende a Io largo de los
aSos. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el
modele viejo. A continuaci6n se enumeran algunos sonides
nermales con una explicaci6n.

• Zumbido - se escucha cuande la valvula de agua se abre
para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan
ajustando para obtener el maximo desempeSo

• Vibraciones - flujo de I[quido refrigerante, tuberfa de agua o
articulos guardados arriba del refrigerador

• Ohisporroteos/Gorgoteos - agua goteando en el calentador
durante el ciclo de descongelaci6n

• Estallido - contracci6n/expansi6n de las paredes interiores,
especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se
derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora

• Chirridos/Crujidos - esto ocurre cuando el hielo es
expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

• &Esta bloqueada la puerta? Mueva los paquetes de
alimentes lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?
Empuje el recipiente o el estante nuevamente a la posici6n

correcta.

Es dificil abrir las puertas

Peligro de Explosi6n

Use un limpiador no inflamable,
No seguir esta instruccibn puede ocasionar la muerte,

explosi6n o incendio.

_,Estbn las empaquetaduras sucias o pegajosas? Limpie las
empaquetaduras con un jab6n suave y agua tibia.

Las luces no funcionan

• &Esta flojo o quernado un foco? Vea "C6mo cambiar los
feces".

• &Se ha fijado la luz del despachador en ON (Encendido)?
La luz del despachador funcionara solamente cuando se

presionen las palancas. Si usted desea que la luz del
despachador permanezca encendida continuamente, fije la
luz del despachador en ON (Encendido), NIGHT LIGHT (Luz
nocturna) oAUTO (AutomAtic@. Vea "Despachadores de agua
y hielo".

• &Se ha fijado la luz del despachador en NIGHT LIGHT o
AUTO? Si se ha fijado el despachador en el mode NIGHT
LIGHT (Luz nocturna) e AUTO (Automatico), asegOrese de que

no este bloqueado el sensor de la luz. Vea "Despachadores
de agua y hielo".

22

La temperatura est_ demasiado caliente

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el refrigerador se enfrie por

completo.

• &Se abre(n} o se deja(n} la(s} puerta(s} abierta(s} a
menudo? Esto hace que entre aire tibio al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

• &Se ha agregado una gran cantidad de alimentos? Deje
que transcurran varias horas para que el refrigerador vuelva a
la temperatura normal.

• &Se han ajustado los controles correctamente de acuerdo
con las condiciones circundantes? Ajuste los controles un
ajuste mas frio. Ffjese en la temperatura en 24 horas. Vea

"Uso de los controles".

Hay acumulacibn de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

• &Esta ht_meda la habitaci6n? Esto contribuye a la
acumulaci6n de humedad.

&Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.
Reduzca al minimo el nQmero de veces que abre la puerta y
mantenga las puertas completamente cerradas.

La f_brica de hielo no produce hielo o no produce
suficiente hielo

• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de
cierre.

• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberfa de suministro de agua.

• &Esta encendida la f_brica de hielo? AsegQrese de que el
brazo o interruptor de cierre de alambre (dependiendo del
modelo) este en la posici6n de ON (Encendido).

• &Es nueva la instalaci6n? Espere 24 horas despues de la
instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo se
restablezca.

&Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo? Saque el hielo del brazo eyector con un

utensilio de plastico.
&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del

suministro de agua" en el libro de las Instrucciones de
instalaci6n o en el Manual de uso y cuidado.

Los cubos de hielo son huecos o pequefios

NOTA: Esto es una indioaci6n de baja presi6n de agua.

• &No esta abierta por completo la valvula de cierre de
agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de
agua? Un estrechamiento en la tuberia puede reducir el flujo
de agua. Enderece la tuberfa de suministro de agua.

• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Esto puede
hacer que disminuya la presi6n de agua. Vea "Requisitos del
suministro de agua'.

• &At_n tiene preguntas acerca de la presi6n de agua? Llame
a un plomero competente autorizado.

El hielo tiene real sabor, real olor o un color gris&ceo

• &Son nuevas las conexiones de plomeria? Las conexiones
nuevas de plomeria pueden producir un hielo descolorido o

de mal sabor.

• &Se han guardado los cubos de hielo por mucho tiempo?
Deseche ese hielo. Lave el recipiente de hielo. Deje transcurrir

24 horas para que la fabrica de hielo haga hielo nuevo.

• &Ha habido una transferencia de olor de los alimentos?
Use empaques hermeticos contra humedad para almacenar

comida.

• &Contiene el agua minerales (como el azufre)? Podria ser
necesario instalar un filtro para eliminar los minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un
descoloramiento oscuro o un color gris del hielo indican que

el sistema de filtrado de agua necesita enjuagarse mas.

El despachador de hielo no funciona debidamente

• Si el dep6sito de hielo esta ubicado en la puerta, quite la
pantalla temporaria que se encuentra debajo del mismo. Vea
"Fabrica de hielo y dep6sito".

• &Esta completamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente".

23

&Se ha instalado correctamente el dep6sito de hielo?

AsegL_resede que el dep6sito este firmemente en su posici6n.
&Es nueva la instalaci6n? Espere 24 horas despues de la

instalaci6n de la fabrica de hielo para que empiece a producir
hielo. Deje transcurrir 72 horas para la producci6n total de

hielo.

• &Hay hielo atascado en el conducto de salida? Use un
utensilio de plastico para despejar el conducto de salida.

• &Se ha agregado hielo incorrecto en el depbsito? Use
Qnicamente el hielo producido per su fabrica de hielo actual.

• &Se ha derretido el hielo alrededor del espiral metalico en
el dep6sito? Vacie el dep6sito de hielo. Si es necesario, use
agua tibia para derretir el hielo.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instruccion puede ocasionar
cortaduras.

&El despachador de hielo se atasca mientras vierte el
hielo "picado"? Cambie el bot6n de hielo de "picado" a "en

cubos". Si despacha el hielo en cubos correctamente, oprima
el bot6n para hielo "picado" y comience a despachar de
nuevo.

&Se ha mantenido el brazo del despachador oprimido por
mucho tiempo? Cuando el braze se mantiene oprimido
mucho tiempo, se interrumpe la distribuci6n de hielo, Espere

3 minutos para que el motor del despachador se reposicione
antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

• &Esta completamente cerrada la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

• &Se ha conectado el refrigerador a un suministro de agua
y se ha abierto la valvula de cierre? Conecte el refrigerador
al suministro de agua y abra completamente la valvula de
cierre.

• &Esta la presibn de agua a por Io menos 30 Ibs/pulg 2
(207 kPa)? La presi6n de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua".

• &Hay un estrechamiento en la tuberia de suministro de
agua de la casa? Enderece la tuberia de suministro de agua.

• &Es nueva la instalacibn? Enjuague y Ilene el sistema de
agua.

• &Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado

incorrectamente,
&Se ha conectado un sistema de filtraci6n de agua de

bsmosis inversa al suministro de agua fria? Vea
"Requisites del suministro de agua" en las Instrucciones de

instalaci6n o en el Manual de use y cuidado.

Hay fugas de agua del despachador

NOTA: Es normal que caigan una o dos gotas de agua despues

de despachar agua.

• &No se ha puesto el vaso debajo del despachador el
tiempo suficiente? Sostenga el vase debajo del

despachador por 2 a3 segundos despues de soltar la palanca
del despachador.

• &Es nueva la instalaci6n? Enjuague el sistema de agua. Vea
"Prepare el sistema de agua" o "Despachadores de agua y

hielo".

• &Ha cambiado recientemente el filtro de agua? Enjuague el
sistema de agua. Vea "Prepare el sistema de agua" o

"Despachadores de agua y hiele".

El agua del despachador no est& Io suficientemente fria

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C).

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despues
de la instalaci6n para que el suministro de agua se enfrfe

completamente.

• &Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrie completamente.

• &No se ha usado el despachador de agua recientemente?
Puede set que el primer vase de agua no este frio. Descarte el

agua del primer vaso.

• &Se ha conectado el refrigerador a una tuberia de agua
fria? AsegQrese de que el refrigerador este conectado a una
tuberia de agua fria. Vea "Requisitos del suministro de agua".

24

HOJA DEDATOSDELPRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-NL240/NL240 Capacidad de 240 galones (908 litros)

Modelo WF-L4OO/L400 Capacidad de 400 galones (1514 litros)

Comprobado y certificado por NSF International, segOn la
norma 42 ANSI/NSF para reduccidn de cloro, sabor y olor,
Clase de particulas I1";y bajo la norma 53 ANSl/NSF para
la reducci6n de plomo.

Este sistema ha sido comprobado segQn la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuacidn. La
concentracidn de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentraci6n menor o igual al limite
permitido para el agua que sale del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Reduccibn de Requisitoe de Promedio Concentracibn en el M&ximo Promedio % Minimo % Promedio

sustancias reducci6n de influente agua a tratar efluente efluente reducci6n reducci6n

Efectos est_ticos NSF

Cloro, sabor/olor >50% 1,9 mg/L
Clase de partfculas I1" >85% 833.333/mL

Reducci6n de Requisitoe de Promedio

contaminantes reducci6n de influente

Plomo: @ pH 6,5 0,01 mg/L 0,15 mg/L***
Plomo: @ pH 8,5 0,01 mg/L 0,15 mg/L***

Parametros de la prueba: pH = 7,5 +

NSF

0,5 si no se indica Io contrario. Flujo = 0,5 gpm (1,9 Lpm). Presidn = 60 Ibs/pulg 2 (413,7 kPa).

Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos

de operaci6n,
mantenimiento y reemplazo del filtro se Ileven a cabo para que
este producto se desempeSe tal come se ofrece en la

publicidad.

• Modelo WF-NL240: Cambie el cartucho per Io menos cada
6 meses. Use el cartucho de repuesto NL240, pieza
No. 4396508. El precio sugerido de venta al per menor
durante el a_o 2006 es de $32,99 EE.UU./$44,95 CanadA.

Precios sujetos a cambio sin previo aviso.
Modelo WF-L400: El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y le avisa que
debe reemplazarlo. Cuando se ha usado el 90% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia
de verde a amarillo. Cuando se ha usado 100% de la duracidn

nominal del filtro, la luz indicadora del filtro cambia de amarillo
a rojo y se le recomienda reemplazar el filtro. Use el cartucho

de repuesto L400, pieza No. 4396508. El precio sugerido de
venta al per menor durante el a_o 2006 es de $32,99 EE.UU./
$44,95 CanadA. Precios sujetos a cambio sin previo aviso.

• El producto es para uso con agua fria Qnicamente.

• No use con agua que no sea microbioldgicamente segura o
que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema.

2,0 mg/L _+10% 0,05 mg/L
Pot Io menos 10.000

particulas/mL

Concentracibn en el M_ximo
agua a tratar efluente

0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,3% 99,3%
0,15mg/L 10% 0,003 97,9%

+ mg/L 99,0%mg/L 0,001

100.000/mL**

0,05 mg/L 97,4%

40.667/mL 95,1%

Promedio % Promedio
efluente reducci6n

97,4%

88,0%
% Minimo

reducci6n

• Favor de ver la cubierta delantera o la seccidn "Ayuda o
servicio tecnico" para obtener el nombre, direccidn y nQmero

telef6nico del fabricante.

• Favor de vet la seccidn "Garantfa" para verificar la garantia
limitada del fabricante.

Pautas de aplicaci6n/Par_rnetros para el surninistro de agua

Suministro de agua Municipal o de pozo
Presi6n del agua 30 - 120 Ibs/pulg =(207 - 827 kPa)

Temperatura del agua 33° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 Lpm) @60 Ibs/pulg =

* Tama_o de las particulas clase II: >1 a <5

** El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

*** Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

® NSF es una marca registrada de NSF International.

25

GARANTIA DELOSELECTRODOMESTICOSPRINCIPALESDE

CROSLEY®

GARANT|A LIMITADA DE UN AI_IO

Durante un aSo a partir de la fecha de compra, siempre y cuando se de a este electrodomestico principal un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation o Whirlpool Canada LP (en Io sucesivo
denominado "Whirlpool") se hara cargo del costo de las piezas especificadas de fabrica y del trabajo de reparaci6n para corregir
defectos en los materiales o en la mano de obra. El servicio debera set suministrado por una compaSfa de servicio designada por
Whirlpool. Esta garantfa limitada se aplica s61o cuando el electrodomestico principal se use en el pals en donde se compr6.

WHIRLPOOL NO PAGARA POR LOS SIGUIENTES ARTICULOS

1. Visitas de servicio tecnico para corregir la instalaci6n de su electrodomestico principal, para ense_arle a usar su electrodomestico

principal, para cambiar o reparar fusibles domesticos o para corregir la instalaci6n electrica o de la tuberia de la casa.

2. Visitas de servicio tecnico para reparar o reemplazar focos para electrodomesticos, filtros de aire o filtros de agua. Esos insumos
estan excluidos de la cobertura de la garantia.

3. Reparaciones cuando su electrodomestico principal se use de un modo diferente al domestico normal de una familia.

4. DaSos causados por accidente, alteraci6n, uso indebido, abuso, incendio, inundaci6n, actos fortuitos, instalaci6n incorrecta,
instalaci6n que no este de acuerdo con los c6digos electricos o de plomeria, o el empleo de productos no aprobados por

Whirlpool.

5. Cualquier perdida de comida debido a fallas del refrigerador o del congelador.

6. Piezas de repuesto o gastos de reparaci6n para electrodomesticos que se empleen fuera de los Estados Unidos o CanadA.

7. Recogida y entrega. Este electrodomestico principal esta diseSado para ser reparado en el hogar.

8. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el
electrodomestico.

g. Gastos de viaje y transporte para obtener servicio del producto en lugares remotos.

10. La remoci6n e instalaci6n de su electrodomestico si estuviera instalado en un lugar inaccesible o si no estuviera instalado de
conformidad con las instrucciones de instalaci6n publicadas.

11. Piezas de repuesto o gastos de reparaci6n cuando el electrodomestico principal se use en un pais diferente del pais en donde se
compr6.

EXCLUSION DE GARANTIAS IMPLJCITAS; LIMITACION DE RECURSOS

EL 0NICO Y EXCLUS.IVO RECURSO DEL CLIENTE SEGON LOS TERMINOS DE ESTA GARAHTiA LIMITADA SERA EL DE REPARAR
EL PRODUCTO SEGUN SE ESTIPULA EN LA PRESENTE. LAS GARANTIAS IMPLICITAS, INCLUYENDO LAS GARANTIAS DE

COMERCIABILIDAD O DE CAPACIDAD PARA UN PROPOSITO PARTICU.LAR, SERAN LIMITADAS A UN ANO O AL PERIODO MAS
CORTO PERMITIDO POR LEY. WHIRLPOOL NO SE RESPONSABILIZARA POR DANOS INCIDENTALES O CONSECUENTES.
ALGUNOS ESTADOS Y PROVlNCIAS NO PERMITEN LAS EXCLUSlONES O LIMITACIONES POR DANOS INCIDENTALES O

CONSECUENTES, O LIMITACIONES ACERCA DE CUANTO DEBE DURAR UNA GARANTIA IMPLICITA DE COMERCIABILIDAD O
CAPACIDAD, D.EMODO QUE LAS LIMITACIONES O EXCLUSI.ONES ARRIBA MENCIONADAS PUEDEN NO APLICARSE EN SU CASO.

ESTA GARANTIA LE OTORGA DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TENGA TAMBIEN OTROS
DERECHOS QUE PUEDEN VARIAR DE UN ESTADO A OTRO O DE UNA PROVlNCIA A OTRA.

Esta garantfa no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor autorizado de
Crosley _para determinar si corresponde otra garantfa.

Si necesita servicio, consulte primero la secci6n "Soluci6n de problemas" del Manual de uso y cuidado. Despues de consultar la
secci6n "Soluci6n de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico", o Ilamando a Whirlpool.
En E.U.A., Ilame al 1-800-253-1301. En CanadA, flame al 1-800-807-6777. 4/06

26

GUIDE D'UTILISATION ETD'ENTRETIEN DU

REFRIGERATEUR

Assistanceou service

Si vous avez besoin d'assistance ou de service, consulter d'abord
la section "Depannage". Pour obtenir de I'aide supplementaire,

nous appeler au 1-800-253-1301 de n'importe o(Jaux E.-U., ou
ecrire a :

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NC 27102-2111

Des informations peuvent egalement _tre obtenues en visitant
notre site sur www.crosley.com.

Au Canada, pour assistance, installation ou service, appeler le
1-800-807-6777 ou ecrire a :

Crosley Corporation

c/o Service Dept.

675 N. Main St.

Winston-Salem, NO 27102-2111

Darts votre correspondance, veuillez indiquer un numero de
telephone ou I'on peut vous joindre dans la journee.

Conservez ce manuel et votre re£_ude vente ensemble pour

reference ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil
menager pour vous aider a obtenir assistance ou service en cas

de besoin. Vous devrez connaftre le numero de modele et le
numero de serie au complet. Vous trouverez ces renseignements

sur la plaque signaletique situee sur la paroi interne du
compartiment de rdrigeration.

Nora du marchand
NumCro de s_rie

Adresse
Num_ro de tdl_phone

Num_ro de module
Date d'achat

Pour commander des filtres de rechange, composer le
1-800-442-9991 et demander le numero de piece indique ci-

dessous ou contacter votre marchand autorise Crosley. Au
Canada, composer le 1-800-807-6777.

Nettoyant et poll pour acier inoxydable :
Commander la piece N° 4396095

Cartouche de filtre int_rieur standard :
Commander la piece N° 4396508 (NL240/L400)

SECURITEDU REFRIGERATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
eta d'autres.

Voici le symbole d'alerte de securite.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous
ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

27

IMPORTANTES INSTRUCTIONS DE S¢:CURIT¢:

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrigerateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle
que I'essence, loin du refrig6rateur.

• Utiliser deux ou plus de personnes pour deplacer et
installer le rdrigerateur.

• Debrancher le refrigerateur avant I'installation de la
machine a glagons (seulement pour modeles pr_ts
recevoir une machine a glagons).

• Utiliser un verre robuste pour prendre des glagons (sur
certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y p6netrer facilement.

Risque de suffoquer

Enlever les portes de votre vieu× refrig_rateur.
Le non=respect de cette instruction peut causer

un deces ou des lesions c_rebrales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sont pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sont encore dangereux, m_me s'ils sent laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider a eviter les accidents.

INSTRUCTIONSD'INSTALLATION

©6b z oge du 6 cteu

Deplacement de votre refrigerateur :

Risque du poids excessif

Utiliser deu× ou plus de personnes pour deplacer et

installer le r_frigerateur.
Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Votre refrigerateur est Iourd. Lots du deplacement du
refrigerateur pour le nettoyage ou le service, veiller & proteger
le plancher. To@ours tirer le refrigerateur tout droit lots du
deplacement. Ne pas incliner le refrigerateur d'un c6te ou de
I'autre ni le "fake marcher" en essayant de le deplacer car le
plancher pourrait _tre endommage.

Si le bac d'entreposage de glagons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine a glagons et bac d'entreposage".

Retirer les materiaux d'emballage. Ne pas utiliser
d'instruments coupants, d'alcool a friction, de liquides
inflammables ou de nettoyants abrasifs pour enlever le ruban
adhesif ou la colle. Ces produits peuvent endommager la

surface de votre refrigerateur. Pour plus de renseignements,
voir "Securite du refrigerateur".

28

Importants renseignements a savoir au sujet des tablettes
et des couvercles en verre :

Ne pas nettoyer les tablettes eu couvercles en verre avec de
I'eau tiede quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque. Pour votre protection, le verre trempe est
con(;u pour eclater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont
Iourds. Un soin special s'impose lots de leur deplacement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les rnateriaux et les vapeurs inflammables, telle
que ressence, loin du refrigerateur.

Le non=respect de cette instruction peut causer
un deces, une explosion ou un incendie.

Pour obtenir une a@ation appropriee pour votre refrigerateur,
laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre
refrigerateur comporte une machine a glagons, s'assurer qu'un
espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.
REMARQUE : IIest recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un endroit
ou la temperature baissera au-dessous de 55°F (13°C).

__J

r..I

/

/

./

/

1/2" (1,25 cm) /

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.
Ne pas utiliser un c&ble de rallonge.
Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Avant de placer le refrigerateur a son emplacement final, il est
important de vous assurer d'avoir la connexion electrique

appropriee.
M_thode recommand_e de mise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement
mise a la terre, est necessaire. IIest recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas _tre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.
REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la
commande (reglage du thermostat, du refrigerateur ou du
congelateur selon le modele) & OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque
vous avez termine, reconnecter le refrigerateur a la source
d'alimentation electrique et tourner de nouveau la commande
(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desire.

2" (5,08cm)

Rassembler les outils et pi@cesn@cessaires avant de commencer

f_

I'installation. Life et suivre les instructions fournies avec les outils
indiques ici.

OUTILLAGE REQUIS :

• Tournevis a lame plate • Foret de Y,"

• Cles plates de 7/ld' et 1/_,,ou deux • Perceuse manuelle ou
cles a molette reglables electrique

(convenablement reliee

• Tourne-ecrou de Y4" a la terre)

REMARQUE : Votre marchand de refrigerateurs presente une
trousse disponible avec un robinet d'arr_t a etrier de Y,"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr6t a etrier
de _/ld' (4,76 mm) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.

IMPORTANT:

• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et v@ifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits o0 la

temperature se maintient au-dessus du point de congelation.

29

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po 2(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine a glagons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agre&

Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt 6tre entre 30 et 120 Ib/po 2(207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est
raccorde & votre alimentation en eau froide, la pression de I'eau

au syst_me dolt _tre d'un minimum de 40 a 60 Ib/po _ (276
414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est inferieure

40 a 60 Ib/po 2(276 a 414 kPa) :

• Verifier pour voir si le filtre a sediment du systeme d'osmose
inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.

• Si votre refrigerateur a une cartouche de filtre & eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agre&

Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr@t).

5=

/_,I'aide d'une perceuse electrique reliee a la terre, percer un
trou de W' (6,35 mm) dans le tuyau de canalisation d'eau
froide choisi.

A. Canalisation d'eau froide
B. Bride de tuyau

C. Tube en cuivre
D. £-crou de compression

E.Bague de compression
F. Robinet d'arr_t

G.Ecrou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de tuyau. Verifier que le raccord du robinet est bien
engage dans le trou de W' (6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la
bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et
uniform_ment les vis fixant la bride de prise en charge sur le

tuyau afin d'assurer I'etancheite de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en
cuivre comme on le volt sur I'illustration. Inserer I'extremite du

tube aussi loin que possible dans I'ouverture de sortie du
robinet. Visser I'ecrou de compression sur le raccord de sortie
avec une cle a molette. Ne pas serrer excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de
W' (12,7 mm) a 1V4"(3,18 cm) pres du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.
Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,
I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che
egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

4.

Pour determiner la Iongueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inferieur a I'arriere du

refrigerateur et letuyau d'arrivee d'eau. Ajouter une Iongueur
de 7 pi (2,1 m) pour permettre le deplacement du refrigerateur
pour le nettoyage. Utiliser un tube en cuivre de W' (6,35 mm)
de diametre exterieur. Veiller a ce que le tube soit coupe

d'equerre aux deux extremites.

Style 1

1. D_brancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre a la valve d'arrivee d'eau en
utilisant un ecrou et une bague de compression tel qu'illustr&

Serrer I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le
tube au refrigerateur tel qu'illustr& Ceci aidera a emp_cher les

dommages au tube Iorsque le refrigerateur est pousse contre
lemur.

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d'entree
d'eau) ou les ecrous qui coulent.

C
D

A. Bride du tube C. E-crou de compression
B. Tube en cuivre D. Valve d'entr_e d'eau

6=

La machine a glagons est equipee d'un filtre a eau incorpor&
Si la qualite de I'eau distribuee Iocalement necessite un
deuxieme filtre & eau, installer ce dernier dans la canalisation

d'eau de W' (6,35 mm) au niveau de I'un des raccords du
tuyau. On peut obtenir un tel filtre a eau chez le marchand

d'appareils electromenagers le plus proche.

30

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon
noir du serpentin gris pour I'eau a I'arriere du refrig@ateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez
long, un raccord de 1/4"x 1/4"(6,35 mm x 6,35 mm) est
necessaire afin de connecter la canalisation d'eau au conduit
d'eau existant dans la maison. Visser I'ecrou fourni sur le
raccord a I'extremite du tube de cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F G

A. Conduit vers le r_frig_rateur E, Virole (a acheter)
B. Ecrou (foumi) F Ecrou (a acheter)

C. Renflement G. Canalisation
D. Raccord (a acheter) d'eau du domicile

4.

OUVRIR le robinet d'arr_t.

5.

Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le refrig@ateur ou deconnecter la source de
courant electrique.

2. Enlever et jeter le ruban d'expedition et le bouchon en nylon
noir du serpentin gris pour I'eau a I'arriere du refrig@ateur.

3. Enfiler I'ecrou fourni dans la valve d'entree d'eau comme sur
I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.

Ill

A

B

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3 alveolee reliee a la terre.

Ne pas enlever la broche de liaison a la terre.
Ne pae utilieer un adaptateur,

Ne pae utilieer un c_ble de rallongeo

Le non=respect de cee instructions peut causer
un deces, un incendie ou un choc electrique.

1. Brancher sur une prise a 3 alveoles reliee a la terre.

2. Vider le systeme d'eau. Voir "Preparer le syst_me d'eau" ou
"Distributeurs d'eau et de glagons".

REMARQUE : Attendre 24 heures pour produire la premiere
quantite de gla(_ons. Attendre 3 jours pour que le bac & gla(;ons
se remplisse entierement.

UTILISAT.ION

DU REFRIGERATEUR

Pour votre commodite, les commandes du refrig@ateur sont
pr@eglees a I'usine. Lors de I'installation initiale du refrigerateur,
s'assurer que les commandes sont encore prereglees. La
commande du refrigerateur et celle du congelateur devraient
toutes les deux se trouver aux "reglages moyens'.

FREEZER REFRIGERATOR

• o

2 4

COLD _ s COLDER

COLD _@s COLDER 2_, _

A. Renflement
B. E-crou (fourni)

4.

OUVRIR le robinet d'arr_t.

5.

Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

IMPORTANT :

Votre produit ne se refroidira pas quand la commande du
REFRIGERATEUR se trouve a OFR

• La commande du refrig@ateur regle la temp@ature du
compartiment de refrigeration. La commande du congelateur
regle la temp@ature du compartiment de congelation. Les

reglages a la gauche du reglage moyen sont pour une
temp@ature moins froide. Ceux qui se trouvent a droite sont
pour une temperature plus froide.

• Attendre 24 heures avant de mettre des aliments au
refrig@ateur. Si I'on ajoute des aliments avant que le

refrig@ateur ait refroidi completement, les aliments peuvent
s'abfmer.

REMARQUE : Tourner les commandes du refrigerateur et du
congelateur a un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus
rapidement.

31

Ajustement des commandes

Donner au refrigerateur le temps de refroidir completement avant
d'y ajouter des aliments. II est pref6rable d'attendre 24 heures

avant de placer les aliments au refrigerateur. Les reglages
indiques dans la section prec6dente devraient _tre corrects pour
I'utilisation normale du refrigerateur domestique. Les reglages
sent faits correctement Iorsque le lait ou le jus est aussi froid que

vous I'aimez et Iorsque la creme glacee est ferme.
Tourner la commande vers la droite (dans le sens horaire) pour

rendre le compartiment plus froid. Tourner la commande vers la
gauche (dans le sens antihoraire) pour le rendre moins froid. Pour

eteindre le systeme de refroidissement, tourner la commande du
refrigerateur dans le sens antihoraire a la position OFF (arr_t).

S'il est necessaire d'ajuster les temp@atures dans le refrig@ateur
ou congelateur, utiliser les reglages indiques dans le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les
ajustements.

CONDITION/RAISON : AJUSTEMENT :

De Fair froid du congelateur passe directement dans le
compartiment de la porte du refrig@ateur situe sous les events.

REMAROUE : Le compartiment a produits laitiers et le porte-
canettes ne sont pas associes a la caract@istique Compartiment

froid de la porte.

Commande du compartiment froid de la porte

La commande du compartiment froid de la porte se trouve sur le
c6te gauche du compartiment de refrigeration.

REFRIGERATEUR trop tiede Regler la commande

CONGISLATEUR trop tiede/ Regler la commande
trop peu de gla(_ons du CONGISLATEUR

REFRIGERATEUR trop froid Regler la commande

CONGISLATEUR trop froid Regler la commande

La commande peut _tre ajustee pour bien refroidir les viandes ou
les legumes. L'air a I'int@ieur du contenant est refroidi pour
emp_cher les "petits espaces" de congelation et peut _tre regle

pour garder les viandes aux temp@atures d'entreposage de 28°
32°F (de -2° a 0°C) recommandees par I'Office national du betail
et des viandes. La commande du tiroir convertible a legumes/

viande est prereglee au reglage le plus bas pour la viande.

Pour conserver la viande :

Regler la commande a un des trois reglages MEAT (viande) pour
conserver la viande a la temperature ideale.

Pour conserver les I_gumes :

Regler la commande &VEG (legumes) pour conserver les legumes

la temp@ature ideale.

REMARQUE : Si les aliments commencent a congeler, deplacer
la commande vers la gauche (moins froid). Ne pas oublier

d'attendre 24 heures entre les ajustements.

du REFRIGERATEUR

un degre plus eleve

un degre plus eleve

du REFRIGERATEUR

un degre plus bas

du CONGISLATEUR

un degre plus bas

A. Commande du compartirnent froid de laporte

• Deplacer le bouton de commande du compartiment froid de la
porte vers la gauche pour reduire la circulation d'air froid dans
le compartiment et le rendre ainsi moins froid.

• Deplacer le bouton de commande du compartiment froid de la
porte vers la droite pour augmenter la circulation d'air froid

dans le compartiment et le rendre ainsi plus froid.

Selon votre modele, vous pouvez choisir une ou plusieurs des
options suivantes : la possibilite de choisir de la glace concassee

ou des glagons, une lampe speciale qui s'allume a I'occasion de
I'utilisation du distributeur, ou une option de verrouillage pour

eviter une distribution non intentionnelle.

REMARQUES :

• Le systeme de distribution ne fonctionne pas Iorsque la porte
du congelateur est ouverte.

• Apres avoir branche le refrigerateur a I'alimentation en eau,
vidanger le systeme d'eau en laissant s'ecouler I'eau dans un
recipient robuste pour puiser et jeter 1,5 gal. (5,4 L) ou

pendant environ 3 minutes apres le commencement de
I'ecoulement Le processus de purge nettoie le circuit d'eau et
aide a degager I'air des conduits. Pendant I'evacuation de
I'air, I'eau peut gicler du distributeur.

• Accorder 24 heures pour que le refrigerateur se refroidisse et
refroidisse I'eau.

• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons

produites.

e @cumes

On peut contr61er le degre d'humidite dans le bac a legumes
etanche. La commande peut _tre ajustee a n'importe quel reglage

entre LOW et HIGH.
LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des legumes a pelures.
NIGH @lev@(ferm@ pour une meilleure conservation des legumes

frais eta feuilles.

32

Le distributeur d'eau

IMPORTANT : Puiser une quantite suffisante d'eau chaque

semaine pour maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre resistant centre le levier de distribution
d'eau.

2. Retirer le verre pour arr_ter la distribution.

Le distributeur de glagons

Le systeme de distribution ne fonctionne pas Iorsque la porte du
congelateur est ouverte. La glace est distribuee du bac

d'entreposage de la machine a glagons darts le congelateur
Iorsque le levier de distribution est abaisse.

REMARQUE : Certains modeles distribuent des glagons en
cubes et de la glace concassee. Avant la distribution de glagons,

choisir le type de glace desire.
Pour de la glace concassee, les gla(;ons sont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de la
distribution de glace concassee. Le bruit du broyeur de glagons

est normal et la dimension des morceaux de glace peut varier.
Lorsqu'on change de concassee a gla(_ons, quelques onces de
glace concassee seront distribuees avec les premiers gla(;ons.

Distribution de glace :

1. Si le bac d'entreposage de gla(;ons est situe dans la porte,

retirer I'ecran protecteur temporaire situe sous le bac. Voir
"Machine a glagons et bac d'entreposage".

2. Appuyer sur le bouton pour selectionner le type de glace
desire.

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.
Le non-respect de cette instruction peut causer

des coupures.

3. Appuyer un verre solide contre le levier du distributeur de

glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les glagons ne tombent pas a c6te du verre.

IMPORTANT : IIn'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de glagons.
Une pression forte ne donne pas une distribution plus rapide

de glagons ou des quantites plus grandes.

4. Retirer le verre pour arr_ter la distribution.

La lampe du distributeur

Le distributeur est muni d'une lampe. Elle peut _tre allumee
manuellement en appuyant sur le bouton ON (touche

effleurement ou commutateur a bascule).
Sur certains modeles : chaque fois que vous utilisez le

distributeur, le levier allumera automatiquement la lumiere.
REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de
I'ampoule d'eclairage du distributeur.

Appuyer sur le bouton LOCK (verrouiller) pour verrouiller le
distributeur.

Appuyer a nouveau sur le bouton LOCK OUT pour
deverrouiller le distributeur.

Mise en marche/arr_t de la machine & glagons

Pour mettre la machine & glagons en marche, il suffit d'abaisser le
bras de commande en broche.

Pour arr_ter manuellement la machine & gla(;ons, soulever le bras
de commande en broche & la position OFF (elevee) et attendre le

clic.
REMARQUE : Votre machine & gla(;ons a un arr_t automatique.

Au fur et & mesure de la fabrication de la glace, les glagons
remplissent le bac d'entreposage de glagons. Les glagons
soulevent le bras de commande en broche a la position OFF
(elevee). Ne pas forcer le commutateur du bras en broche vers le

haut ou vers le bas.

A NOTER :

• Accorder 24 heures pour produire la premiere quantite de
glagons. Jeter les trois premieres quantites de glagons

produites.

• La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a glagons. Eviter de
brancher la machine a glagons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que
le sel) peuvent endommager des pieces de la machine
gla_ons et causer une pietre qualite des gla(_ons. Si une
alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien
entretenu.

• Ne pas utiliser un objet pointu pour briser les glagons dans le
bac. Cette action peut endommager le bac et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou darts la
machine & glagons ou dans le bac a glagons.

Pour retirer et r_installer le bac & glac_.ons

1. Tirer le panneau qui recouvre le bac a gla(;ons en le retirant
hers de la base et ensuite en le glissant vers I'arriere.

2. Soulever le bras de commande en broche jusqu'a ce qu'il
s'enclenche & la position OFF (elevee). Les glagons peuvent
encore _tre distribues, mais aucun autre glagon ne peut _tre

fait.

3. Soulever le devant du bac a glagons et le retirer.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou
pour emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.
REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrigerateur, a la machine & glagons ou a la
lumiere du distributeur. Elle sert simplement a desactiver les
leviers du distributeur. Les distributeurs de glagons et d'eau ne
fonctionneront pas.

4=

Replacer lebac & gla(;ons en le poussant completement sinon
le distributeur ne fonctionnera pas. Appuyer sur le bras en

broche pour I'abaisser a la position ON pour remettre la
production de glagons en marche. S'assurer que la porte est

bien fermee.

33

Syslem® de ;}n

Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualite inconnue en
I'absence d'un dispositif de desinfection adequat avant
ou apres le systeme.

T_moin lumineux de I'_tat du flltre _ eau
(sur certains modules)

Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir
quand changer le filtre &eau. Le temoin lumineux passera du vert
au jaune, Ceci indique qu'il est presque temps de changer le filtre.

IIest recommande de remplacer le filtre & eau Iorsque le temoin
lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le
debit d'eau a votre distributeur ou a la machine a glagons diminue
de fa(_on marquee,

Apres avoir change le filtre a eau, regler de nouveau le temoin
lumineux de I'etat du filtre a eau. Le temoin lumineux de I'etat du

filtre passera du rouge au vert des que le systeme sera reinitialise.

Filtre _ eau sans indicateur lumineux
(sur certains modules)

Si votre refrig@ateur n'est pas muni du temoin lumineux de I'etat
du filtre a eau, vous devez changer le filtre a eau tousles 6 mois

selon I'utilisation. Si le debit d'eau au distributeur ou a la machine

gla(_ons diminue de fagon marquee avant que 6 mois ne se

soient ecoul6s, remplacer le filtre a eau plus souvent.

Utilisation du distributeur sans flltre _ eau

IIest possible de faire fonctionner le distributeur sans utiliser de
filtre a eau. L'eau ne sera pas filtree,

1. Enlever le filtre a eau.

2. Faire glisser le couvercle de I'extremite du filtre et le replacer
dans la grille de la base.

IMPORTANT : Ne pas jeter le couvercle. II fait partie de votre
rdrigerateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

E NTRETIENDU

REFRIGERATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable,
Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendie.

IMPORTANT : Comme I'air circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.
Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour emp_cher le transfert d'odeurs et I'assechement
des aliments, envelopper ou recouvrir hermetiquement les

aliments.

Nettoyage de votre r_frig_rateur :
REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides
inflammables, cires nettoyantes, detergents concentres, eau de
Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de
portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres
outils de nettoyage abrasifs.

1. D_brancher le refrigerateur ou deconnecter la source de
courant electrique.

2. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces ext@ieures en acier inoxydable ou en metal
peint avec une eponge propre ou un linge doux et un
detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussi@eux,
ou s'il y a des animaux domestiques dans la maison, le
condenseur devrait _tre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.
Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface
I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant
electrique,

REMARQUE : Toutes les ampoules ne conviendront pas a votre
refrigerateur. S'assurer de faire le remplacement par une ampoule

de grosseur, de forme et de puissance semblables. Sur certains
modeles, la lampe du distributeur demande une ampoule pour

service intense de 10 watts. Toutes les autres lampes demandent
une ampoule de 40 watts. Les ampoules de remplacement sont
disponibles chez votre marchand.

1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu.
REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et secher

le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.

Les sections de refrig@ation et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections au moins
une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

34

DI PANNAGE

Essayer les solutions sugg_r_es ici d'abord afin d'_viter le coOtd'une visite de service non n_cessaire.

Le r_frig_rateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reliee a la terre.
Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur,
Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

• Le cordon d'alimentation _lectrique est-il debranch_?
Brancher sur une prise a 3 alveoles reliee a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.

• Un fusible est-il grille ou un disjoncteur s'est-il
declench_? Remplacer le fusible ou reenclencher le
disjoncteur. Si le probleme persiste, appeler un electricien.

• Les reglages sont-ils sur ON (marche}? S'assurer que les
commandes du refrigerateur sont sur ON (marche). Voir

"Utilisation des commandes".
S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse
completement.

REMARQUE : Le fait d'ajuster les commandes de
temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Pulsation - les ventilateurs/le compresseur se reglent afin
d'optimiser la performance

Sifflement/cliquetis - ecoulement de liquide refrigerant,
mouvement des conduites d'eau ou d'objets poses sur le

dessus du refrigerateur
GresillementJgargouillement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage
Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial
Bruit d'_coulement d'eau - peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau
s'ecoule dans le plateau de degivrage

GrincementJcraquement - se produit Iorsque la glace est
ejectee du moule a glagons

Les portes ne ferment pas compl_tement

• La porte est-elle bloquee en position ouverte? Deplacer les
emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.

Les portes sont difflciles & ouvrir

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendie.

Le moteur semble fonctionner excessivement

IIse peut que votre nouveau refrigerateur fonctionne plus
Iongtemps que I'ancien gr&ce a son compresseur a haute
efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si une
importante quantite de nourriture y est ajoutee, si les portes sont
frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r_frig_rateur est bruyant

Le bruit des refrigerateurs a ete reduit au cours des annees. Du
fait de cette reduction, il est possible d'entendre des bruits
intermittents venant de votre nouveau refrigerateur qui n'avaient
pas ete deceles avec votre ancien modele. Voici une liste des
sons normaux accompagnes d'une explication.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau
s'ouvre pour remplir la machine a gla(_ons

Les joints collent-ils ou sont-ils sales? Nettoyer les joints au
savon doux eta I'eau tiede.

Les ampoules ne fonctionnent pas

• Une ampoule est-elle desserree dans la douille ou grill_e?
Voir "Remplacement des ampoules".

• La lumi_re du distributeur est-elle r_gl_e a ON (allum_e)?
La lumiere du distributeur fonctionne seulement Iorsqu'on a
appuye sur les leviers. Si on desire que la lumiere du
distributeur reste allumee en permanence, regler la lumiere du
distributeur a ON (allumee), NIGHT LIGHT (veilleuse) ou

AUTO. Voir "Distributeurs d'eau et de glagons".

• La lumi_re du distributeur est-elle r_gl_e a NIGHT LIGHT
(veilleuse) ou AUTO? Si le distributeur est regle au mode

NIGHT LIGHT (veilleuse) ou AUTO, s'assurer que le detecteur
de la lumiere du distributeur n'est pas bloque. Voir
"Distributeurs d'eau et de gla9ons".

35

'_ _'__ '_ _¢@ _s @_s'_¸

La temperature est trop _lev_e

• S'agit-il d'une nouvelle installation? Accorder 24 heures
apres I'installation pour que le refrigerateur se refroidisse

completement.

• Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci
permet &I'air chaud de pen6trer dans le refrigerateur.
Minimiser les ouvertures de porte et garder les portes

completement fermees.

• Une importante quantit_ d'aliments a-t-elle _t_ ajout_e?
Accorder quelques heures pour que le refrigerateur revienne
sa temperature normale.

• Les reglages sont-ils corrects pour les conditions
existantes? Ajuster les commandes un cran plus froid.
Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit_ & I'int_rieur

REMARQUE : Une certaine accumulation d'humidite est normale.

• La piece est-elle humide? Ceci contribue a I'accumulation
de I'humidit&

• Porte(s) ouverte(s) souvent ou laiss_e(s) ouverte(s)? Ceci
permet a I'air humide de penetrer dans le refrigerateur.

Minimiser les ouvertures de porte et garder les portes
completement fermees.

La machine & glagons ne produit pas ou pas
suffisamment de glac_ons

Les glaP._onssont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas
compl_tement ouverte? Ouvrir la valve d'eau completement.

• La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Une deformation clans la

canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ & votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau".

Reste-t-il des questions concernant la pression de I'eau?
Appeler un plombier agree et qualifi&

Go_t, odeur ou couleur grise des gla_ons

• Les raccords de plomberie sont-ils neufs? Des raccords de
plomberie neufs peuvent causer une decoloration et un
mauvais goQt des glagons.

• Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les
gla_ons. Laver le compartiment & gla(_ons. Accorder
24 heures pour la fabrication de nouveaux glagons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des
emballages etanches & I'air eta I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux,
Y a-t-il un filtre a eau install_ sur le r_frig_rateu_ Une

decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un ringage

additionnel.

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr_t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr6t
d'eau completement.

• La canalisation de la source d'eau du domicile comporte-
t-elle une deformation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la
canalisation d'eau.

• La machine a gla£ons est-elle allum_e? S'assurer que le
bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(_ons. Attendre 72 heures pour la production complete

de gla(;ons.

• Une grande quantit_ de gla£ons vient-elle d'6tre enlev_e?
Attendre 24 heures pour que la machine a glagons produise

plus de glagons.

• Un gla£on est-il coinc_ dans le bras _jecteur? Enlever le
glagon du bras ejecteur avec un ustensile en plastique.

• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de
I'alimentation en eau" soit dans les instructions d'installation

soit clans le Guide d'utilisation et d'entretien.

Le distributeur de glaqons ne fonctionne pas
correctement

• Si le bac d'entreposage de gla(_ons est situe dans la porte,
retirer I'ecran protecteur temporaire situe sous le bac, Voir
"Machine a glat_ons et bac d'entreposage".

• Porte du congelateur compl_tement ferrule? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".

• Le bac a gla£ons est-il bien installS? S'assurer que le bac
glagons est fermement en place.

• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour le commencement de la production
de gla(;ons. Attendre 72 heures pour la production complete

de gla(_ons.

• Gla£ons coinces dans la chute de distribution? Utiliser un
ustensile en plastique pour degager la chute.

• Les mauvais gla£_ons ont-ils _t_ ajout_s au bac? Utiliser
seulement des glagons produits par la machine a glagons

courante.

36

• La glace a-t-elle fondu autour de la tige (spirale en m_tal)
dans le bac a gla_ons? Vider le bac a gla_ons. Utiliser de

I'eau tiede pour fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des gla_ons.

Le non=respect de cette instruction peut causer
des coupures.

Le distributeur de glaqons se bloque-t-il Iorsqu'il distribue
de la glace "concass_e"? Changer le reglage "crushed"

(glace concassee) pour le reglage "cubed" (gla(;ons). Si les
gla£ons sont correctement distribues, abaisser le bouton

"crushed" pour obtenir de la glace concassee et reprendre la
distribution,

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?
Les gla_ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le moteur
du distributeur soit regle de nouveau avant d'etre utilise,

Deformation du conduit de canalisation d'eau du
domicile? Redresser la canalisation d'eau.

S'agit-il d'une nouvelle installation? Rincer et remplir le
systeme de distribution d'eau,

Un filtre a eau est-il install_ sur le refrigerateur? Le filtre
peut _tre obstrue ou installe incorrectement.

Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les
instructions d'installation soit dans le Guide d'utilisation et

d'entretien.

De I'eau suinte du distributeur

REMARQUE : IIest normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez
Iongtemps? Maintenir le verre sous le distributeur 2 &

3 secondes apres avoir rel&che le levier du distributeur.

• S'agit-il d'une nouvelle installation? Vidanger le syst_me de
distribution d'eau. Voir "Preparer le syst_me d'eau" ou

"Distributeurs d'eau et de gla9ons".

• Le filtre a eau a-t-il _te recemment change? Vidanger le
systeme de distribution d'eau, Voir "Preparer le systeme

d'eau" ou "Distributeurs d'eau et de gla(;ons".

L'eau du distributeur n'est pas assez froide

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong_lateur compl_tement ferrule? Bien fermer
la porte. Si elle ne ferme pas completement, voir "Les portes
ne ferment pas completement".

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et
le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t
d'eau completement.

• La pression de I'eau est-elle inf_rieure a 30 Ib/po 2
(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de
I'alimentation en eau".

REMARQUE : L'eau du distributeur est refroidie a seulement 50°F
(10°C),

• S'agit-il d'une nouvelle installation? Attendre 24 heures
apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle r_cemment _t_
distribuee? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier
verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

• Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?
S'assurer que le refrig_rateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

37

FEUILLESDEDONNEESSURLEPRODUIT

Systeme de filtration d'eau a la grille de la base

ModUle WF-NL240/NL240 Capacit_ 240 gallons (908 litres)

ModUle WF-L400/L400 Capacit_ 400 gallons (1514 litres)

Produit teste et certifie par NSF International en vertu de la
norme ANSI/NSF 42 (reduction du goOt et de I'odeur du
chore, et particules (classe I1"));et en vertu de la norme

ANSI/NSF 53 (reduction de plomb).

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la
limite permissible pour I'eau qui quitte le systeme, tel que specifie dans les normes 42 et 53 ANSl/NSR

R_d. de substances Crit_res de Affluent
Effets esth_tiques r_duction NFS moyen

Go0t/odeur de chlore _50 % 1,9 mg/L

Particules (classe I1")

R_duction de Crit_res de Affluent

contaminant r_duction NFS moyen

Plomb : a pH 6,5 0,01 mg/L 0,15 mg/L***
Plomb : a pH 8,5 0,01 mg/L 0,15 mg/L***

Parametres de test : pH

_85 % 833 333/mL

= 7,5 + 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,
d'entretien et de remplacement de filtre soient respectees
pour que ce produit donne le rendement annonce.

• ModUle WF-NL240 : Remplacer la cartouche au moins a tous
les 6 mois. Utiliser la cartouche de remplacement NL240,
piece N° 4396508. Prix au detail sugger6 2006 de 32,99 $US/
44,95 SCAN. Les prix sont sujets a des changements sans
preavis.

ModUle WF-L400 : Le syst_me de contr61e du filtre mesure la
quantite d'eau qui passe par le filtre et vous signale quand
remplacer le filtre. Lorsque 90 % de la vie utile du filtre est
ecoul6e, le temoin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin
lumineux du filtre passe du jaune au rouge et il est
recommande de remplacer le filtre. Utiliser la cartouche de
remplacement L400, piece N° 4396508. Prix au detail suggere

2006 de 32,99 $US/44,95 SCAN. Les prix sont sujets a des
changements sans preavis.

• Le produit ne dolt _tre utilise que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
polluee ou de qualite inconnue en I'absence d'un dispositif de
desinfection adequat avant ou apres le systeme.

Concentration dans Effluent
I'eau & traiter maximal

2,0 mg/L _+10 % 0,05 mg/L

Au moins 10 000 100 000/mL**

particules/mL

Concentration dans Effluent
I'eau & traiter maximal

0,15 mg/L_+ 10 % 0,001 mg/L
0,15 mg/L _+10 % 0,003 mg/L

• Veuillez vous referer a la couverture ou a la section
"Assistance ou service" pour le nom, I'adresse et le numero

de telephone du fabricant.

• Veuillez vous referer a la section "Garantie" pour la garantie
limitee du fabricant.

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temperature d'eau 33° - 100°F (0,6 ° - 37,8°C)

Debit nominal 0,5 gpm (1,9 Lpm) a 60 Ib/po _

Effluent % de r_d. % de r_d.

moyen minimale moyenne
0,05 mg/L 97,4 % %

40 667/mL 97,4

Effluent % de r_d. % de r_d.

moyen minimale moyenne
0,001 mg/L 99,3 % 99,3 %

0,001 mg/L 97,9 % 99,0 %

88,0 % 95,1%

Directives d'application/

* Classe II - taille des particules : > 1 a <5 IJm

** Crit_re de test : au moins 100 000 particules/mL (poussiere de test fine AC).

*** Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

® NSF est une marque d_pos_e de NSF International.

38

GARANTIE DESGROS APPAREILSMENAGERSCROSLEY®

GARANTIE LIMITC:E DE UN AN

Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apr_s designees "Whirlpool") paiera pour les
pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit _tre fourni par
une compagnie de service design6e par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le
pays ou il a ete achete.

WHIRLPOOL NE PRENDRA PAS EN CHARGE

1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,

remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.

2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces
pieces consomptibles ne sent pas couvertes par la garantie.

3. Les reparations Iorsque le gros appareil menager est utilise a des fins autres que I'usage unifamilial normal.

4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricit6 ou de plomberie, ou I'utilisation de produits non approuves par
Whirlpool.

5. Toute perte d'aliments due a une defaillance du refrig6rateur ou du congelateur.

6. Le coot des pieces de rechange et de la main-d'oeuvre pour les appareils utilises hors des Ctats-Unis ou du Canada.

7. Le ramassage et la livraison. Ce gros appareil menager est cont_u pour _tre repare a domicile.

8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.

g. Les frais de transport pour le service d'un produit dans les regions eloignees.

10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.

11. Le coot des pieces de rechange et de la main-d'oeuvre Iorsque I'appareil est utilise dans un pays autre que le pays ou il a ete
achete.

CLAUSE D'EXONC:RATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSlSTE EN LA
REPARATION PREVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PERIODE AUTORISEE
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES

JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE ,&,UN USAGE PARTICULIER,

DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS
CONFERE DES DROITS JURIDIQUES SPI2CIFIQUES ET VOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT

VARIER D'UNE JURIDICTION ,&,UNE AUTRE.

/_,I'exterieur du Canada et des 50 12tatsdes Ctats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Crosley ° autorise
pour determiner si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section
".Depannage", de I'aide supplementaire peut _tre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux
E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 4/06

39

2311959

© 2006, All rights reserved.

Todos los derechos reservados,
Tous droits r_serv_s.

® Registered Trademark of The Crosley Group, Inc,

® Marca registrada de The Crosley Group, Inc,
® Marque d6pos6e de The Crosley Group, Inc,

Printed in Mexico

Impreso en M6xico

Imprim_ au Mexique

6/06
