Crosley C62A User Manual

C62A.
GRAMOFON/GRAMOFÓN C62A
NÁVOD K OBSLUZE/
NÁVOD NA OBSLUHU
CZ A SK
CROSLEY C62A
CZ
BEZPEČNOSTNÍ INSTRUKCE
! Před použitím tohoto výrobku si přečtěte tento
návod a ujistěte se, že jste mu porozuměli. Tyto pokyny si uschovejte pro pozdější použití.
1. Tento výrobek nepoužívejte v blízkosti vody.
2. K provozu tohoto výrobku je nutné používat pouze
typ zdroje napájení uvedený na typovém štítku nebo v tomto návodu k obsluze.
3. Polarizovaná zástrčka má bezpečnostní účel,
nepokoušejte se do ní zasahovat. Polarizovaná zástrčka má dva břity, přičemž jeden je širší než druhý břit. Tuto zástrčku lze do zásuvky zastrčit pouze jedním směrem. Pokud zástrčku nelze do zásuvky zasunout, zkuste zástrčku otočit. Pokud zástrčku stále nelze zasunout, kontaktujte odborného elektrikáře.
4. Napájecí kabel chraňte, aby na něj lidé nešlapali a
nedošlo k jeho přehybu, zejména tam, kde zástrčka vychází v výrobku.
5. Nástěnné zásuvky, prodlužovací kabely ani
integrované rozdvojky nepřetěžujte, mohlo by tak vzniknout riziko požáru nebo úrazu elektrickým proudem.
6. Do otvorů výrobku nikdy nezasouvejte žádné
předměty, protože by mohly přijít do styku s body nebezpečného napětí nebo zkratovat díly, mohlo by tak vzniknout riziko požáru nebo úrazu elektrickým proudem. Výrobek nesmí nikdy být polit jakoukoli kapalinou.
7. Sami se nepokoušejte provádět servis výrobku,
protože otevřením nebo sejmutím krytů byste se mohli vystavit nebezpečnému napětí a jiným nebezpečím. Veškerý servis svěřte do rukou kvalifikovaného servisního personálu.
8. Změny či modifikace této jednotky, pokud nejsou
výslovně povoleny stranou odpovědnou za homologaci, mohou způsobit ztrátu oprávnění uživatele k provozu tohoto vybavení.
9. Nástavce, které nejsou doporučené výrobcem
výrobku nepoužívejte, mohla by tak vzniknout různá nebezpečí.
10. Pokud je výrobek na vozíku, je vždy nutné s ním
pohybovat opatrně. Prudké zastavení, nadměrná síla a nerovný povrch mohou zapříčinit převrácení výrobku a vozíku.
11. Drážky a otvory ve skříni jsou určeny k ventilaci, k
zajištění spolehlivého provozu výrobku a na jeho ochranu před přehříváním. Tyto otvory nezakrývejte.
12. Výrobek odpojte během bouřek nebo pokud jej
nebudete používat po delší dobu.
OBSAH BALENÍ
Než obaly zahodíte, důkladně je zkontrolujte a ujistěte se, že máte následující položky, které jsou obsaženy v balení.
• Gramofon
• Víko gramofonu
• Podložka pod desku
• Talíř gramofonu
• Vyvažovací závaží přenosky
• Zarovnávací prodlužovač kazety
• Napájecí adaptér V případě, že kterákoli položka v balení chybí,
kontaktujte zákaznický servis Crosley. Původní obal si ponechejte pro účely výměny či vrácení výrobku.
TECHNICKÉ ÚDAJE
Crosley C6A
Napájení: Napájecí adaptér AC, výstupAC 16V, 0,4A Spotřeba energie: 5W Otáčky: 331/3, 45 ot/min Odchylka otáček: +0,8% Wow and Flutter: +0,15% Odstup signál/šum: -65dB Přítlačná síla: 3,0–6,0g Efektivní délka přenosky: 218,5mm Přesah: 185 mm Rozměry výrobku (Š x V x H): 41,5 cm x 13,9 cm x 35,9
cm, s otevřeným víkem 41,5 cm x 41,5 cm x 41,5 cm Hmotnost: 5,5 kg.
Jehla: Crosley NP-5
Frekvenční charakteristika: 20Hz–20kHz Vyvážení kanálů: <2,5 dB Odstup kanálů: >18 dB Výstupní napětí: 2,5 mV Doporučený zatěžovací odpor: 47kΩ Připojení zesilovače: Vstup MM Doporučený tlak jehly: 3,5+0,5g Hmotnost: 0,18oz
Poznámka: Design a technické údaje se mohou měnit bez předchozího upozornění.
POPIS VÝROBKU
1. Závěs
2. Řemenice stupňovitého pohonu
3. Hnací řemen
4. Čep gramofonu
5. Náboj talíře gramofonu
6. Talíř gramofonu
7. Mechanismus zvedání přenosky
8. Vyvažovací závaží přenosky
9. Regulátor přítlaku přenosky
10. Páčka zvedání přenosky
11. Opěrka přenosky
12. Přenoska
13. Horní kryt
14. Konektor uzemnění
15. Konektory RCA
16. Přepínač phono/line
17. Konektor napájení
18. Vypínač
Základní nastavení
PRVNÍ NASTAVENÍ
1. Jednotku umístěte na rovnou a vodorovnou plochu.
Zvolené místo musí být stabilní a bez vibrací.
2. Víko gramofonu namontujte na závěsy.
3. Sejměte stahovací pásku, která přidržuje přenosku.
4. Nasaďte talíř gramofonu a hnací řemen.
5. Na talíř gramofonu položte podložku.
6. Vyvažovací závaží přenosky zasuňte na rameno
přenosky a jemně jím zakruťte na zadní hřídel přenosky.
7. Vyvažovací závaží přenosky nastavte podle
požadovaného přítlaku jehly.
8. Ke konektoru napájení připojte napájecí adaptér.
Poznámka: Napájecí adaptér k napájecímu konektoru nepřipojujte, dokud není sestava gramofonu dokončena. Před zapnutím napájení znovu ověřte správnost všech zapojení. Před připojením nebo odpojením vždy vypněte napájení.
Nastavení vyvažovacího závaží přenosky na správný přítlak jehly
1. Z kazety sejměte chránič jehly, dávejte pozor,
abyste se během seřizování jehly nedotkli špičky jehly.
2. Nadzvedněte přenosku z podpěry a jemně ji
přidržte. V tuto chvíli není přenoska vyvážená.
3. Vyvažovacím závažím opatrně otáčejte směrem
kpřední části gramofonu, dokud přenoska nebude vodorovně vyvážená a nebude volně stát nad talířem, aniž by se jehla dotýkala povrchu talíře.
4. Přenosku vraťte na podpěru přenosky.
5. Vyvažovací závaží držte na místě, bez otáčení,
a současně opatrně otočte pouze regulátorem přítlaku přenosky, dokud „0“ na stupnici nebude zarovnána se středovou linií vyznačenou podé horní části přenosky.
6. K nastavení přítlaku přenosky podle podle
doporučení výrobce otáčejte vyvažovacím závažím, včetně regulátoru přítlaku přenosky, ve směru hodinových ručiček (z pohledu od přední části gramofonu).
Poznámka: Každá značka na stupnici představuje 0,05 g. Poznámka: Doporučený přítlak pro kazetu z výroby je
3,5 g. Kazetu lze nastavit pouze na 1,75 g. K dosažení 3,5 g budete muset provést dvě plné otáčky.
PŘIPOJENÍ STEREO SYSTÉMU
Konektory RCA
Konektory RCA této jednotky jsou sdílené jako výstupní konektory phono a výstupní konektory line. Určeny jsou spínačem phono/line.
Pokud jsou použity jako linkový výstup, konektory zajišťují výstup linkových analogových signálů a lze je připojit přímo k páru aktivních reproduktorů nebo k příslušnému vstupu vašeho stereo systému. Při použití jako výstup phono je nutné je připojit ke vstupu phono pre-amp nebo phono stereo systému.
Červený konektor připojuje pravý kanál, bílý připojuje levý kanál.
Poznámka: Pokud je spínač phono/line přepnut do polohy LINE, ale konektory RCA jsou připojeny ke vstupu phono na stereo systému, zvuk může být zkreslený z důvodu přetížení vstupu a mohlo by dojít k poškození stereo systému.
Pokud je spínač phono/line přepnut do polohy PHONO, ale konektory RCA jsou připojeny ke vstupu line stereo systému, hlasitost bude příliš nízká z důvodu nedostatečně předzesíleného signálu.
Konektor RCA není navržen k tomu, aby byl připojen přímo k pasivním/nenapájeným reproduktorům, a pokud se tak stane, hlasitost bude velmi nízká.
POUŽÍVÁNÍ GRAMOFONU
1. Napájení zapněte stiskem vypínače.
2. Na gramofon položte gramofonovou desku.
Vpřípadě potřeby použijte adaptér 45 ot/min.
3. Ze sestavy přenosky sejměte kryt přenosky.
Poznámka: Aby nedošlo k poškození jehly, při přenášení nebo čištění gramofonu dodaný kryt jehly nasaďte vždy.
4. Jemně nadzvedněte přenosku a přesuňte ji na
desku do místa, odkud chcete zahájit přehrávání. Pomocí páčky zvedání přenosky nadzvedněte mechanismus zvedání přenosky a nechte přenosku, aby na něm spočinula.
5. Páčku zvedání přenosky vraťte zpět do polohy
dolů, přenoska se pomalu spustí na desku a začne přehrávat.
6. Až deska dohraje, pomocí páčky zvedání přenosky
zvedněte přenosku a poté ji vraťte do podpěry přenosky. K pozastavení přehrávání proveďte tytéž kroky.
Nastavení talíře gramofonu a řemenu
1. Hnací řemen veďte kolem náboje talíře gramofonu
a poté pomocí dodaného nástroje na sestavu řemenu přetáhněte řemen okolo drážky řemenice motoru.
Poznámka: K dispozici jsou dvě drážky řemenice, horní s menším průměrem je určena pro desky 331/3 ot/min a spodní s větším průměrem pro 45 ot/min.
2. Talíř gramofonu umístěte na střed vřetene
gramofonu.
VÝMĚNA KAZETY
1. Před provedením výměny na jehlu nasaďte zpět
kryt, aby během výměny nedošlo k poškození jehly.
2. Opatrně demontujte vedení z původní kazety.
3. Povolte dva šrouby na horním krytu, které kazetu
připevňují, poté demontujte původní kazetu,
4. Novou kazetu namontujte do horního krytu a mírně
utáhněte. V tuto chvíli ještě šrouby neutahujte úplně.
5. Ke koncovkám nové kazety připojte vedení.
Barevné kódy vedení jsou následující: Černá Záporný levý kanál (L–) Červená Kladný pravý kanál (R+) Černá Záporný pravý kanál (R-)
6. Polohu kazety upravte tak, aby byla na horním
krytu přesně zarovnána tak, že jehla bude přesně
souběžná s drážkami.
Abyste toho dosáhli, dodaný papírový zarovnávací
prodlužovač položte přes vřeteno gramofonu,
opatrně nadzvedněte přenosku a špičku jehly
položte na body označené jako 130 mm a 250 mm.
Jemně upravte polohu kazety v horním krytu tak,
aby kazeta byla přesně rovnoběžná s referenčními
čárami v obou bodech.
7. Po dosažení přesného vyrovnání zcela dotáhněte
šrouby.

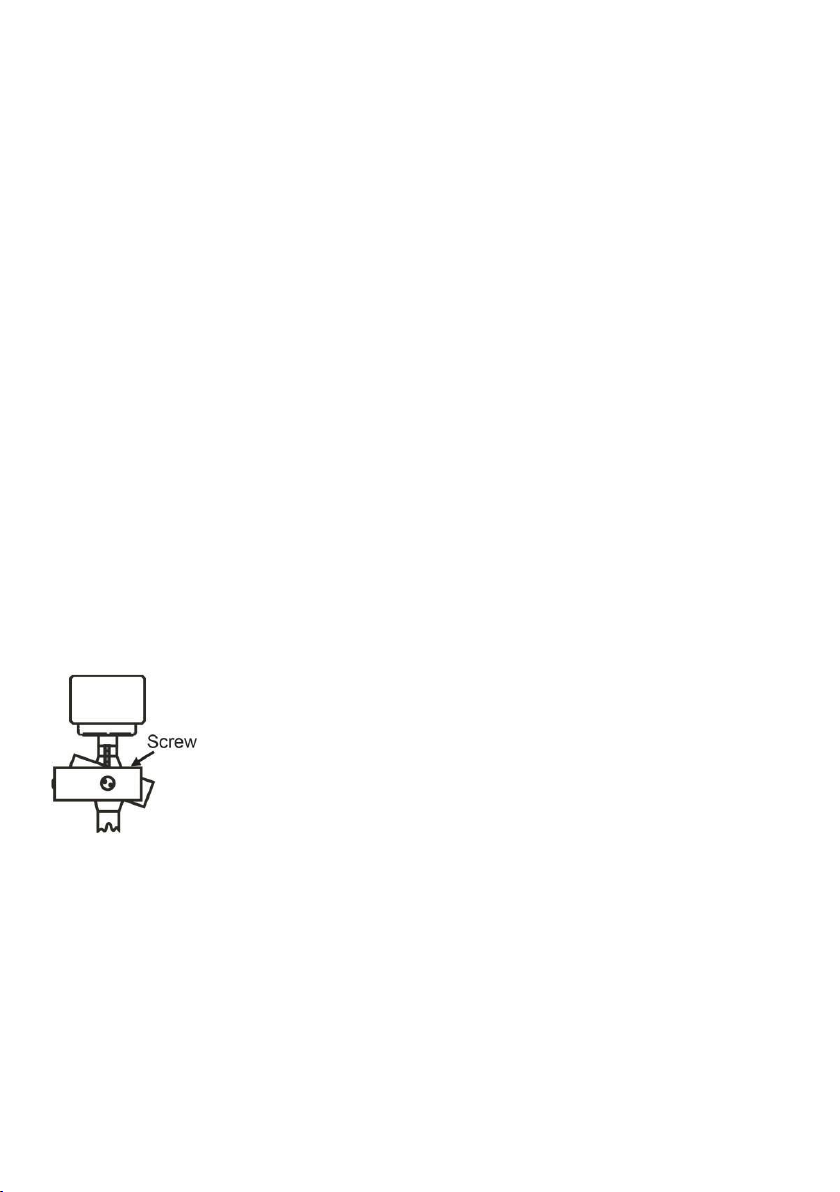

ÚPRAVA AZIMUTU
Jehla musí být kolmá k drážce na desce, aby správně kopírovala modulace ve stěně desky. V ojedinělých případech, pokud montáž z výroby není přesná, můžete provést následující nastavení:
1. Šestihranným klíčem povolte šroub na nosném
konci přenosky jen natolik, abyste povolili trubici
přenosky.
Poznámka: Šroub nevyšroubujte úplně.
2. Jemně otáčejte přenoskou, dokud jehla nebude
kolmo vůči ploše desky.
Poznámka: Zajistěte, aby se špička jehly během nastavování nedotýkala desky, jinak dojde k poškození jehly a jednostranného uložení.
3. Po dokončení nastavení šroub utáhněte.
Společnost Crosley nabízí řadu různých čisticích doplňků. Zeptejte se prodejce nebo navštivte webové stránky www.crosleyradio.com,kde naleznete více informací o čisticích doplňcích.
ŘEŠENÍ PROBLÉMŮ
Výrobek je bez napájení
Napájecí adaptér není správně připojen. V zásuvce není elektrický proud.
Napájení je zapnuto, ale talíř gramofonu se neotáčí
Převodový řemen gramofonu není nainstalován nebo se vysmekl.
Talíř gramofonu se otáčí, ale není slyšet žádný zvuk nebo je zvuk velmi tichý
Na jehle je stále nasazen kryt. Přenoska je nadzvednutá páčkou.
Deska zní zrychleně nebo zpomaleně.
Nesprávně zvolené otáčky pro desku.
Silné hučení ze vstupu phono.
Kabel není správně uzemněn
ÚDRŽBA GRAMOFONU
1. Špičky jehly se nedotýkejte prsty. Nedovolte, aby
jehla narážela na podložku talíře gramofonu nebo
o okraj desky.
2. Jehlu pravidelně čistěte měkkým kartáčkem
směrem odzadu vpřed.
3. Gramofonové desky čistěte od prachu či mastnoty k
tomu určeným kartáčem a vhodným roztokem.
4. Víko a skříň gramofonu čistěte jemně navlhčeným
hadříkem z mikrovlákna.
Poznámka: Nepoužívejte čisticí prostředek, který obsahuje alkohol, benzen nebo jiné silné chemikálie, mohlo by dojít k poškození laku a povrchové úpravy gramofonu.
CROSLEY C62A
SK
BEZPEČNOSTNÉ INŠTRUKCIE
! Pred použitím tohto výrobku si prečítajte tento
návod a uistite sa, že ste mu porozumeli. Tieto pokyny si odložte pre neskoršie použitie.
1. Tento výrobok nepoužívajte v blízkosti vody.
2. K prevádzke tohto výrobku je nutné používať len
typ zdroja napájania uvedený na výrobnom štítku
alebo v tomto návode na obsluhu.
3. Polarizovaná zástrčka má bezpečnostný účel,
nepokúšajte sa do nej zasahovať. Polarizovaná
zástrčka má dva brity, pričom jeden je širší ako
druhý brit. Túto zástrčku možno do zásuvky
zastrčiť len jedným smerom. Ak zástrčku nemožno
do zásuvky zasunúť, skúste zástrčku otočiť. Ak
zástrčku stále nedá zasunúť, kontaktujte odborného
elektrikára.
4. Napájací kábel chráňte, aby naň ľudia nešliapali a
nedošlo k jeho prehybu, najmä tam, kde zástrčka
vychádza v výrobku.
5. Nástenné zásuvky, predlžovacie káble ani
integrované rozdvojky nepreťažujte, mohlo by tak
vzniknúť riziko požiaru alebo úrazu elektrickým
prúdom.
6. Do otvorov výrobku nikdy nevkladajte žiadne
predmety, pretože by mohli prísť do styku s bodmi
nebezpečného napätia alebo skratovať diely,
mohlo by tak vzniknúť riziko požiaru alebo úrazu
elektrickým prúdom. Výrobok nesmie nikdy byť
poliaty akoukoľvek kvapalinou.
7. Sami sa nepokúšajte vykonávať servis výrobku,
pretože otvorením alebo odobratím krytov by ste
sa mohli vystaviť nebezpečnému napätiu a iným
nebezpečenstvám. Všetok servis zverte do rúk
kvalifikovaného servisného personálu.
8. Zmeny či modifikácie tejto jednotky, pokiaľ nie
sú výslovne povolené stranou zodpovednou za
homologizáciu, môžu spôsobiť stratu oprávnenia
používateľa na používanie tohto vybavenia.
9. Nástavce, ktoré nie sú odporúčané výrobcom
výrobku nepoužívajte, mohla by tak vzniknúť rôzne
nebezpečenstvá.
10. Ak je výrobok na vozíku, je vždy nutné s ním
pohybovať opatrne. Prudké zastavenie, nadmerná
sila a nerovný povrch môžu zapríčiniť prevrátenie
výrobku a vozíka.
11. Drážky a otvory v skrini sú určené na ventiláciu,
na zabezpečenie spoľahlivej prevádzky výrobku a
na jeho ochranu pred prehrievaním. Tieto otvory
nezakrývajte.
12. Výrobok odpojte počas búrok alebo ak ho
nebudete používať dlhší čas.
OBSAH BALENIA
Než obaly zahodíte, dôkladne ich skontrolujte a uistite sa, že máte nasledujúce položky, ktoré sú obsiahnuté v balení.
• Gramofón
• Veko gramofónu
• Podložka pod dosku
• Tanier gramofónu
• Vyvažovacie závažia prenosky
• Zarovnávacia predlžovač kazety
• Napájací adaptér V prípade, že ktorákoľvek položka v balení chýba,
kontaktujte zákaznícky servis Crosley. Pôvodný obal si ponechajte na účely výmeny či vrátenie výrobku.
TECHNICKÉ ÚDAJE
Crosley C6A
Napájanie: Napájací adaptér AC, výstup AC 16 V, 0,4 A Spotreba energie: 5 W Otáčky: 331/3, 45 ot / min Odchýlka otáčok: +0,8% Wow and Flutter: + 0,15% Odstup signál / šum: -65 dB Prítlačná sila: 3,0 - 6,0 g Efektívna dĺžka prenosky: 218,5 mm Presah: 185 mm Rozmery produktu (Š x V x H): 41,5 cm x 13,9 cm x 35,9
cm, s otvoreným vekom 41,5 cm x 41,5 cm x 41,5 cm Hmotnosť: 5,5 kg.
Ihla: Crosley NP-5
Frekvenčná charakteristika: 20 Hz - 20 kHz Vyváženie kanálov: <2,5 dB Odstup kanálov: > 18 dB Výstupné napätie: 2,5 mV Odporúčaný zaťažovací odpor: 47 kOhm Pripojenie zosilňovača: vstup MM Doporučený tlak ihly 3,5 + 0,5 g Hmotnosť: 0,18oz
Poznámka: Dizajn a technické údaje sa môžu meniť bez predchádzajúceho upozornenia.
POPIS VÝROBKU
1. Záves
2. Remenice stupňovitého pohonu
3. Hnací remeň
4. Čap gramofónu
5. Náboj taniere gramofónu
6. Tanier gramofónu
7. Mechanizmus zdvíhanie prenosky
8. Vyvažovacie závažia prenosky
9. Regulátor prítlaku prenosky
10. Páčka zdvíhanie prenosky
11. Opierka prenosky
12. Prenoska
13. Horný kryt
14. Konektor uzemnenie
15. Konektory RCA
16. Prepínač phono / line
17. Konektor napájania
18. Vypínač
Základné nastavenie
PRVÉ NASTAVENIE
1. Jednotku umiestnite na rovnú a vodorovnú plochu.
Zvolené miesto musí byť stabilná a bez vibrácií.
2. Veko gramofónu namontujte na závesy.
3. Odstráňte sťahovacie pásku, ktorá pridržuje
prenosku.
4. Nasaďte tanier gramofónu a hnací remeň.
5. Na tanier gramofónu položte podložku.
6. Vyvažovacie závažia prenosky zasuňte na rameno
prenosky a jemne ním zakrúťte na zadnej hriadeľ
prenosky.
7. Vyvažovacie závažia prenosky nastavte podľa
požadovaného prítlaku ihly.
8. Ku konektoru napájania pripojte napájací adaptér.
Poznámka: Napájací adaptér k napájaciemu konektoru nepripájajte, kým nie je zostava gramofónu dokončená. Pred zapnutím napájania znova overte správnosť všetkých zapojení. Pred pripojením alebo odpojením vždy vypnite napájanie.
Nastavenie vyvažovacieho závažia prenosky na správny prítlak ihly
1. Z kazety odstráňte chránič ihly, dávajte pozor, aby
ste sa počas nastavovania ihly nedotkli špičky ihly.
2. Nadvihnite prenosku z podpery a jemne ju pridržte.
V tejto chvíli nie je prenoska vyvážená.
3. Vyvažovacím závažím opatrne otáčajte smerom k
prednej časti gramofónu, kým prenoska nebude
vodorovne vyvážená a nebude voľne stáť nad
tanierom, bez toho aby sa ihla dotýkala povrchu
taniera.
4. Prenosku vráťte na podperu prenosky.
5. Vyvažovacie závažia držte na mieste, bez otáčania,
a súčasne opatrne otočte iba regulátorom prítlaku
prenosky, kým „0“ na stupnici nebude zarovnaná
so stredovou líniou vyznačenou podo hornej časti
prenosky.
6. Na nastavenie prítlaku prenosky podľa podľa
odporúčaní výrobcu otáčajte vyvažovacím závažím,
vrátane regulátora prítlaku prenosky, v smere
hodinových ručičiek (z pohľadu od prednej časti
gramofónu).
Poznámka: Každá značka na stupnici predstavuje 0,05 g. Poznámka: Odporúčaný prítlak pre kazetu z výroby je
3,5g. Kazetu možné nastaviť len na 1,75 g. K dosiahnutiu 3,5 g budete musieť vykonať dve plné otáčky.
Nastavenie taniere gramofónu a remeňa
1. Hnací remeň veďte okolo náboja taniere gramofónu a
potom pomocou dodaného nástroja na zostavu remeňa
pretiahnite remeň okolo drážky remenice motora.
Poznámka: K dispozícii sú dve drážky remenice, horné s menším priemerom je určená pre dosky 331/3 ot / min a spodná s väčším priemerom pre 45 ot / min.
2. Tanier gramofónu umiestnite na stred vretena
gramofónu.
PRIPOJENIE STEREO SYSTÉMU
Konektory RCA
Konektory RCA tejto jednotky sú zdieľané ako výstupné konektory phono a výstupné konektory line. Určené sú spínačom phono / line.
Ak sú použité ako linkový výstup, konektory zaisťujú výstup linkových analógových signálov a možno ich pripojiť priamo k páru aktívnych reproduktorov alebo k príslušnému vstupu vášho stereo systému. Pri použití ako výstup phono je nutné ich pripojiť k vstupu phono pre-amp alebo phono stereo systému.
Červený konektor pripája pravý kanál, biely pripája ľavý kanál.
Červený konektor připojuje pravý kanál, bílý připojuje levý kanál.
Poznámka: Ak je spínač phono / line prepnutý do polohy LINE, ale konektory RCA sú pripojené k vstupu phono na stereo systéme, zvuk môže byť skreslený z dôvodu preťaženia vstupu a mohlo by dôjsť k poškodeniu stereo systému.
Ak je spínač phono / line prepnutý do polohy PHONO, ale konektory RCA sú pripojené k vstupu line stereo systému, hlasitosť bude príliš nízka z dôvodu nedostatočne předzesíleného signálu.
Konektor RCA nie je navrhnutý na to, aby bol pripojený priamo k pasívnym / nenapájaným reproduktorom, a ak sa tak stane, hlasitosť bude veľmi nízka.
POUŽÍVANIE GRAMOFÓNU
1. Napájanie zapnite stlačením vypínača.
2. Na gramofón položte gramofónovú platňu.
Vprípade potreby použite adaptér 45 ot / min.
3. Zo zostavy prenosky odstráňte kryt prenosky.
Poznámka: Aby nedošlo k poškodeniu ihly, pri prenášaní alebo čistenie gramofónu dodaný kryt ihly nasaďte vždy.
4. Jemne nadvihnite prenosku a presuňte ju na dosku
do miesta, odkiaľ chcete spustiť prehrávanie. Pomocou páčky zdvíhanie prenosky nadvihnite mechanizmus zdvíhanie prenosky a nechajte prenosku, aby na ňom spočinula.
5. Páčku zdvíhanie prenosky vráťte späť do polohy
dole, prenoska sa pomaly spustí na dosku a začne prehrávať.
6. Až doska dohrá, pomocou páčky zdvíhanie
prenosky zdvihnite prenosku a potom ju vráťte do podpery prenosky. K pozastavenie prehrávania vykonajte tie isté kroky.
VÝMENA KAZETY
1. Pred vykonaním výmeny na ihlu nasaďte naspäť
kryt, aby počas výmeny nedošlo k poškodeniu ihly.
2. Opatrne demontujte vedenie z pôvodnej kazety.
3. Povoľte dve skrutky na hornom kryte, ktoré kazetu
pripevňujú, potom demontujte pôvodnú kazetu,
4. Novú kazetu namontujte do horného krytu a mierne
utiahnite. V tejto chvíli ešte skrutky neuťahujte úplne.
5. 5. Ku koncovkám novej kazety pripojte vedenie.
Farebné kódy vedenia sú nasledujúce: biela Kladný ľavý kanál (L +) čierna Záporný ľavý kanál (L-) červená Kladný pravý kanál (R +) čierna Záporný pravý kanál (R-)
6. Polohu kazety upravte tak, aby bola na hornom
kryte presne zarovnaná tak, že ihla bude presne
súbežná s drážkami.
7. Aby ste to dosiahli, dodaný papierový zarovnávacia
predlžovač položte cez vreteno gramofónu, opatrne
nadvihnite prenosku a špičku ihly položte na body
označené ako 130 mm a 250 mm. Jemne upravte
polohu kazety v hornom kryte tak, aby kazeta bola
presne rovnobežná s referenčnými čiarami v oboch
bodoch.
8. Po dosiahnutí presného vyrovnania úplne dotiahnite
skrutky.
ÚPRAVA AZIMUTU
Ihla musí byť kolmá na drážke na doske, aby správne kopírovala modulácie v stene dosky. V ojedinelých prípadoch, ak montáž z výroby nie je presná, môžete vykonať nasledujúce nastavenia:
1. Šesťhranným kľúčom povoľte skrutku na nosnom
konci prenosky len natoľko, aby ste povolili trubicu
prenosky.
Poznámka: Skrutka nevyskrutkujte úplne.
2. Jemne otáčajte prenoskou, kým ihla nebude kolmo
voči ploche dosky.
Poznámka: Zaistite, aby sa špička ihly počas nastavovania nedotýkala dosky, inak dôjde k poškodeniu ihly a jednostranného uloženia.
3. Po dokončení nastavenia skrutku utiahnite
4.
mohlo by dôjsť k poškodeniu laku a povrchové úpravy gramofónu.
Spoločnosť Crosley ponúka rad rôznych čistiacich doplnkov. Opýtajte sa predajcu alebo navštívte webové stránkywww.crosleyradio.com, Kde nájdete viac informácií o čistiacich doplnkoch.
RIEŠENIE PROBLÉMOV
Výrobok je bez napájania
Napájací adaptér nie je správne pripojený. V zásuvke nie je elektrický prúd.
Napájanie je zapnuté, ale tanier gramofónu sa neotáča
Prevodový remeň gramofónu nie je nainštalovaný alebo sa vytrhol.
Tanier gramofónu sa otáča, ale nie je počuť žiad­ny zvuk alebo je zvuk veľmi tichý
Na ihle je stále nasadený kryt. Prenoska je nadvihnutá páčkou.
Doska znie zrýchlene alebo spomalene.
Nesprávne zvolené otáčky pre dosku.
Silné hučanie zo vstupu phono.
Kábel nie je správne uzemnený
ÚDRŽBA GRAMOFÓNU
1. Špičky ihly sa nedotýkajte prstami. Nedovoľte, aby
ihla narážala na podložku taniere gramofónu alebo
o okraj dosky.
2. Ihlu pravidelne čistite mäkkou keou smerom
odzadu dopredu.
3. Gramofónové platne čistite od prachu či mastnoty
na to určeným kefou a vhodným roztokom.
4. Veko a skriňa gramofónu čistite jemne navlhčenou
handričkou z mikrovlákna.
Poznámka: Nepoužívajte čistiaci prostriedok, ktorý obsahuje alkohol, benzén alebo iné silné chemikálie,
METRO COMPANY S. R. O.
T: 377433183
INFO@METROCOMPANY.CZ
Dovozce / Importer: Metro company s. r. o.
IČO: 26376377
DIČ: CZ26376377
Loading...
