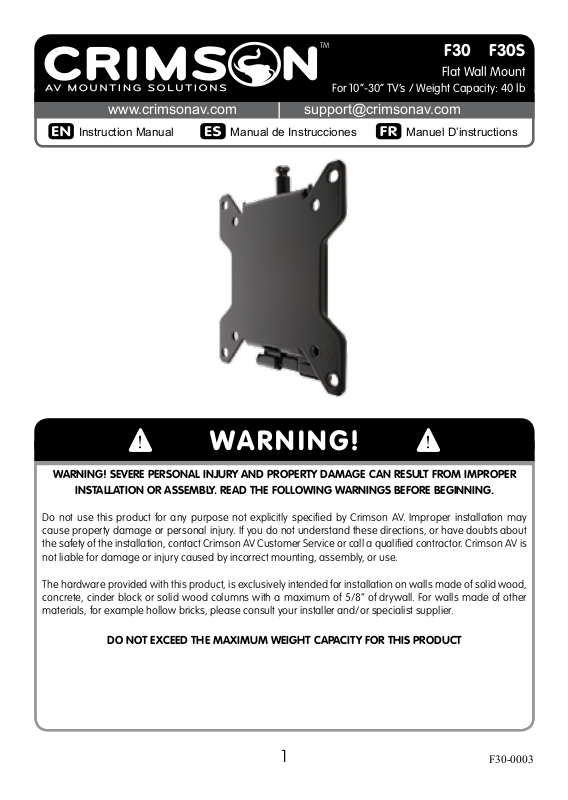

Crimson F32, F30, F37 User Manual

TM

For 10”-30” TV’s / Weight Capacity: 40 lb

www.crimsonav.com [e-mail]

Instruction Manual

F30 F30S

Flat Wall Mount

Manuel D’instructionsManual de Instrucciones

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER

INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.

Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts about
the safety of the installation, contact Crimson AV Customer Service or call a qualied contractor. Crimson AV is
not liable for damage or injury caused by incorrect mounting, assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made of solid wood,
concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall. For walls made of other
materials, for example hollow bricks, please consult your installer and/or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING!

1

F30-0003

iADVERTENCIA!

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA

No utilice este producto para ningún n que no sea explícitamente especicado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si
no entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la insta­lación, contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es respon­sable de daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

Los materiales de jación suministrados están destinados exclusivamente al montaje en pare­des de Madera maciza, ladrillo, hormigón, o en columnas de madera maciza, con un acabado
mínimo de 16 mm en la pared. Para paredes de otros materiales, como ladrillo hueco, consulte
a su instalador o comercio especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation incor­recte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez
pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter
le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas responsable des

dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.

LAS SIGUIENTES ADVERTENCIAS.

AVERTISSEMENT

SUIVANTS.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

2

F30-0003

WEIGHT CAPACITY

Maximum Weight Capacity

Peso máximo de pantalla

Poids maximal de l’écran

40lb / 18kg

!

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”. Socket
wrench 3/8”. Hammer if necessary.

Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.
3/8” llave. Martillar si es necesario.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 10mm - 3/8”.
3/8” Clé à douille. Marteau si nécessaire.

3

F30-0003

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

B (2)

M4 x 12mm

F (4)

4

#14 x 2.5”

A (2)

M4 x 20mm

G (4)

F30-0003

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

E(1)C(1)

5

F30-0003

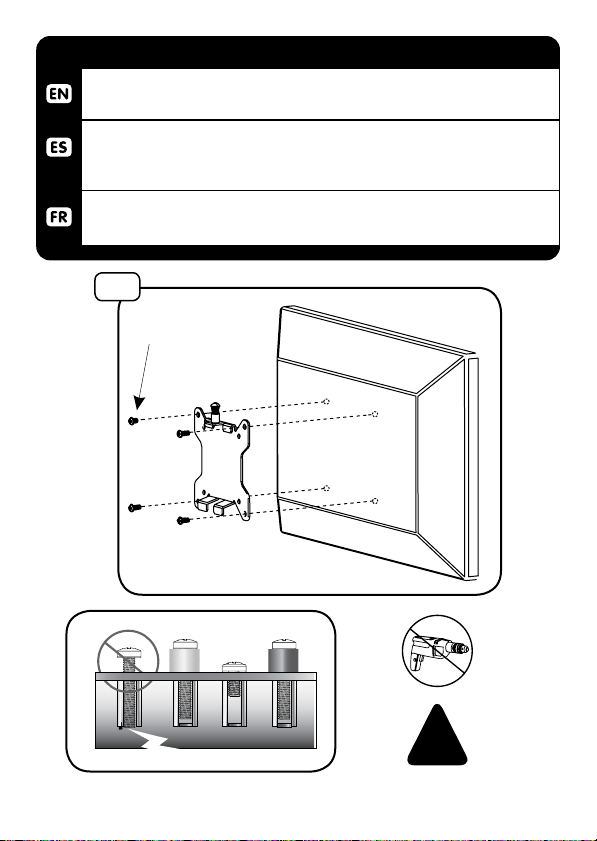

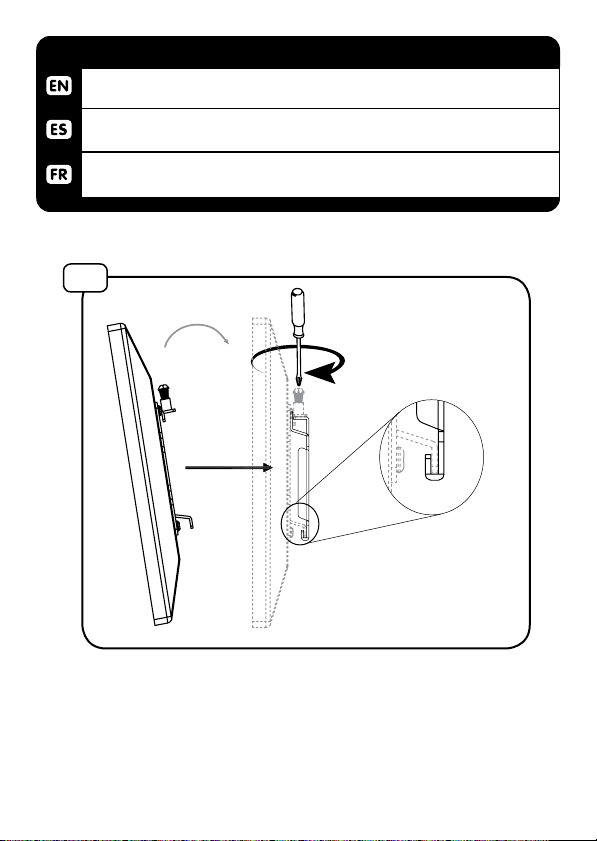

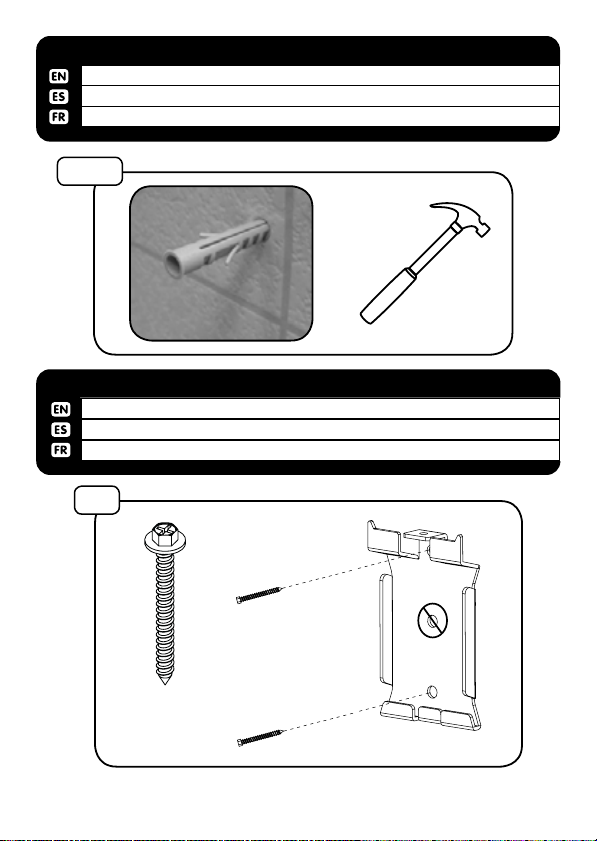

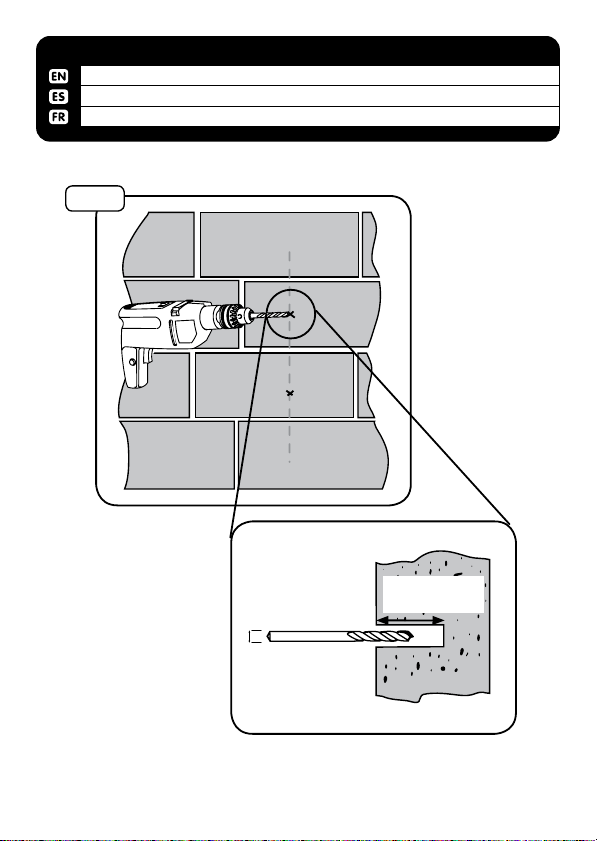

INSTALL INSTRUCTIONS

Instrucciones de instalación Instructions d’installation

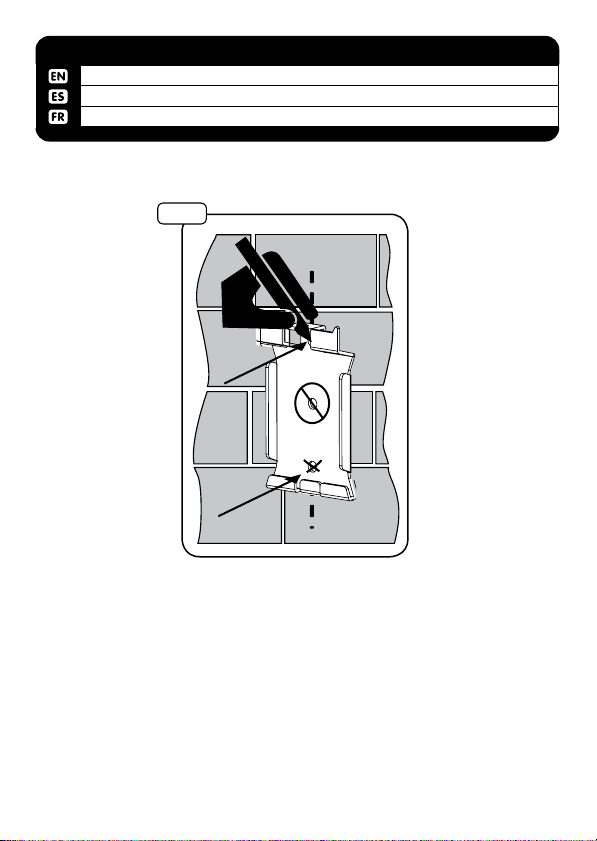

1a-1

Using stud nder locate center of stud.
Uso de localizador de montantes de ubicar el centro del montante.
Utiliser un localisateur de montants de localiser le centre du montant.

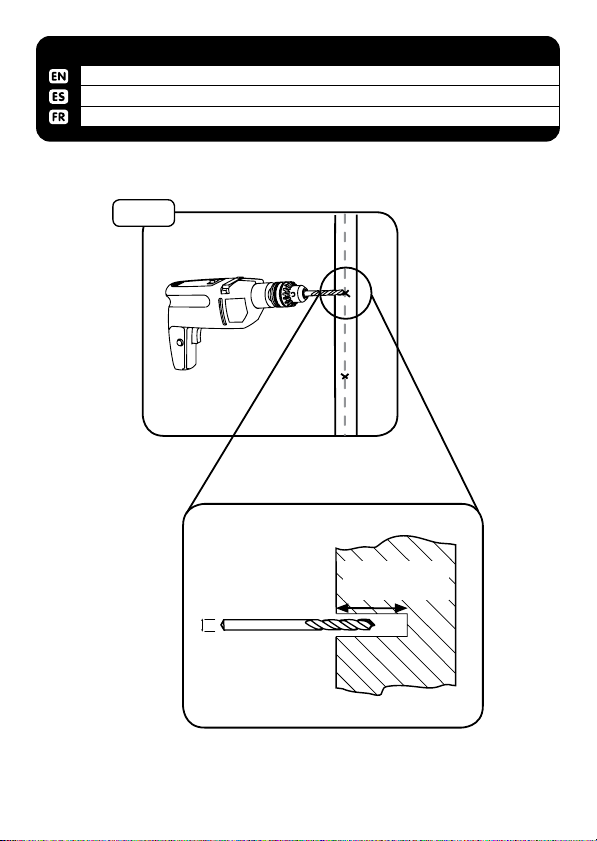

WOOD STUD INSTALLATION

1a-1 1a-2

WOOD STUD INSTALLATION1a-2

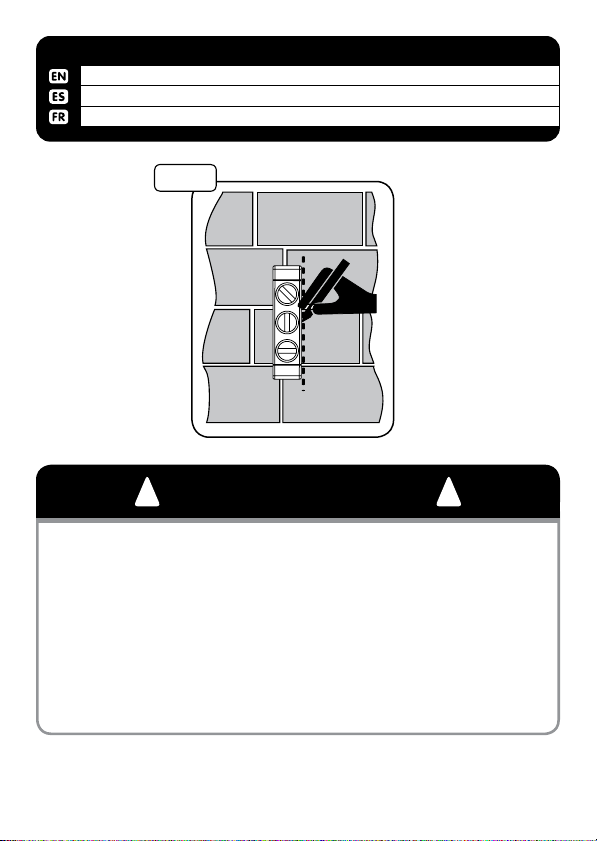

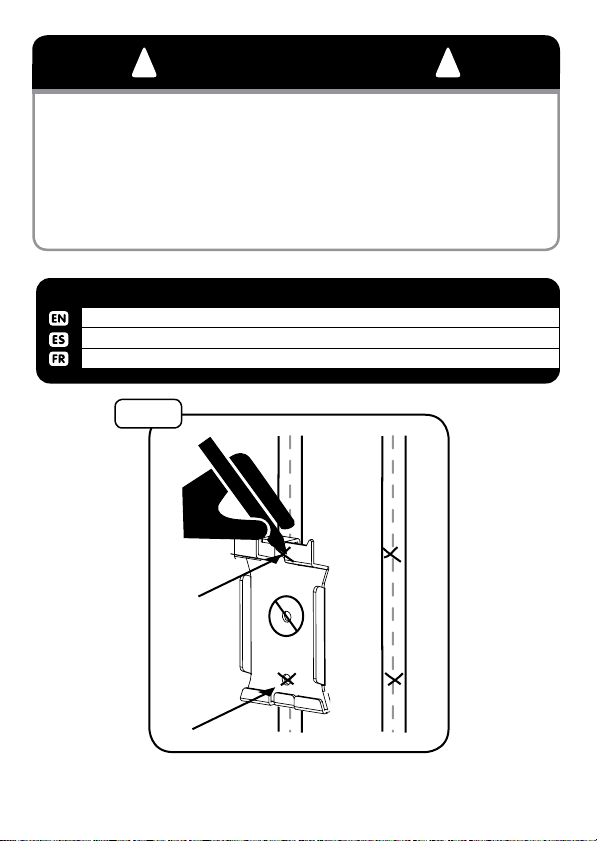

Using level draw a vertical line at stud center.
Uso de nivel trace una línea vertical en el centro de postes de madera.
Utiliser le niveau tracez une ligne verticale au centre du montant.

6
