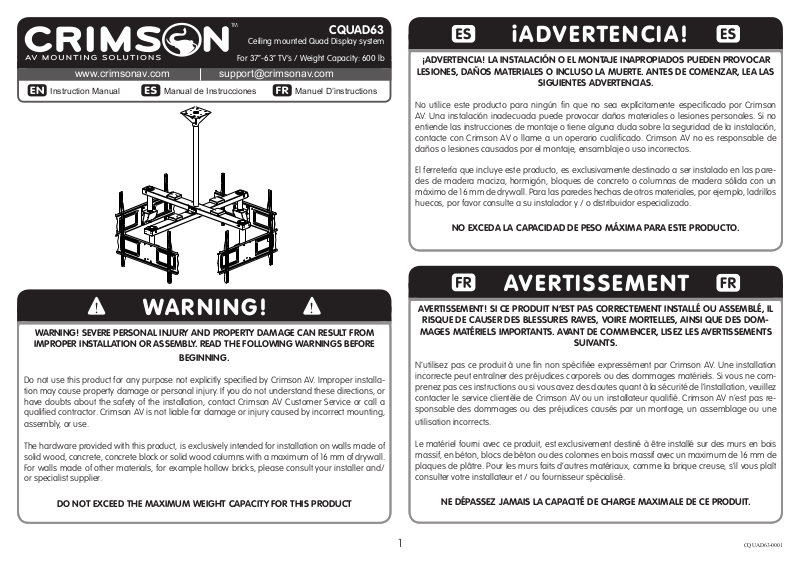

Crimson CQUAD63 User Manual [en, fr, es]

TM

Ceiling mounted Quad Display system

CQUAD63

iADVERTENCIA!

For 37”-63” TV’s / Weight Capacity: 600 lb

www.crimsonav.com [email protected]

Instruction Manual

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM

IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE

Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installa­tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualied contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.

WARNING!

BEGINNING.

Manuel D’instructionsManual de Instrucciones

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS

SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún n que no sea explícitamente especicado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare­des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

AVERTISSEMENT

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

SUIVANTS.

N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com­prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas re­sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une

utilisation incorrects.

The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

1

CQUAD63-0001

WEIGHT CAPACITY

PACKAGE CONTENTS

Maximum Weight Capacity

600lb / 272kg

Peso máximo de pantalla

Poids maximal de l’écran

!

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

Contenido del paquete Contenu de l’emballage

Component List for CQUAD63:

Box 1 (CQUAD)

Retaining collar

D (5)

Horizontal Extrusion

(2)

L Brackets

(2)

M8 x 16mm

(8)

Set screws

DD (10)

2.5mm Allen
Wrench

4mm Allen

Wrench

Phillips Screwdriver. Socket wrench 13mm.

Destornillador de estrella. Toma llave de 13 mm

Tournevis cruciforme. 13mm Clé à douille.

Box 2 (CA8HD)

2

Set screws

(Security)

DD (4)

Set screws

EE (4)

2.5mm Allen
Wrench

C

CQUAD63-001

PACKAGE CONTENTS

PACKAGE CONTENTS

Contenido del paquete Contenu de l’emballage

Box 3 (E10)

4’ Static Columns

(2)

2’ Static Column

(1)

2.5mm Allen
Wrench

Set screws

(Security)

DD (4)

Box 4 (C63) (4 boxes required for CQUAD installation)

Security

Pipe Connectors

CC (2)

Set screws

EE (4)

Contenido del paquete Contenu de l’emballage

Box 4 (C63) continued

M4 x 12mm

F (4)

M4 / M5 Spacer

R (4)

M4 x 30mm

G(4)

M5 x 12mm

H (4)

M5 x 30mm

I (4)

M6 x 12mm

J (4)

M6 x 20mm

K (4)

M6 x 25mm

L (4)

M6 x 30mm

M(4)

HH

(1)

(1)

M8 x 16mm

N (4)

M8 x 25mm

O (4)

M8 x 40mm

P (4)

(1)

II

EE
(4)

DD

(4)

M6 / M8 Spacer

S (4)

Multiwasher

V (4)

C(1)

Z

M8 Washer

U (12)

Locking Pin

Y (1)

Lock Nut

T (4)

E(2)

3

CQUAD63-0001

INSTALL INSTRUCTIONS

Instrucciones de instalación Instructions d’installation

1a-1

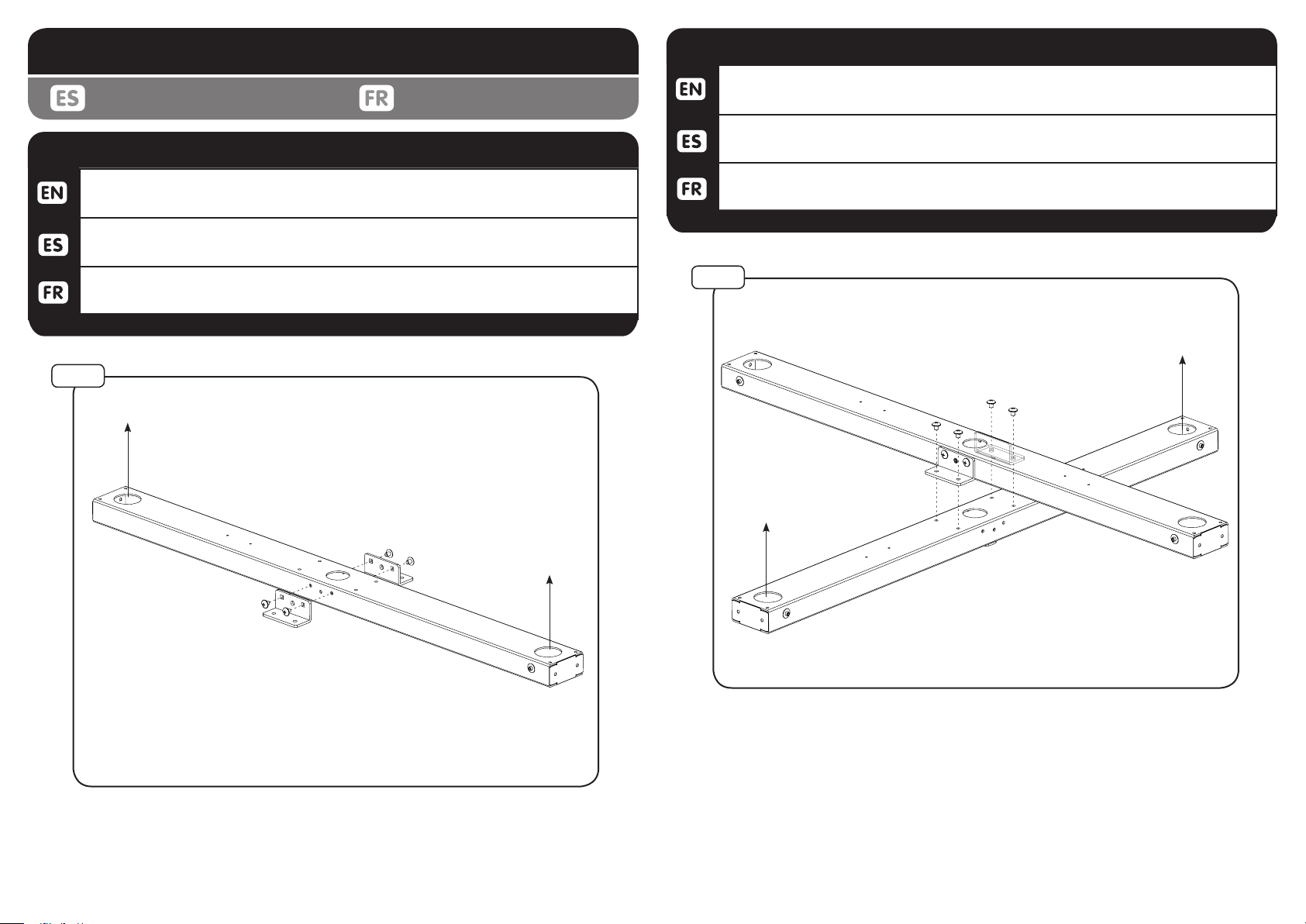

Attach “L” brackets to side of horizontal extrusion with screws M8x16mm. Note: Make
sure that larger openings face up.

Adjuntar “L” los soportes a la extrusión horizontal con los tornillos M8x16mm. Nota:
Asegúrese de que las grandes aberturas hacia arriba.

Fixez “L” les supports à l’extrusion horizontale avec vis M8x16mm. Note: Assurez-vous
que les grandes ouvertures vers le haut.

1a-1

ASSEMBLY INSTALLATION

1a-2

Attach 2nd horizontal extrusion to bottom of “L” brackets with screws M8x16mm. Note:
Make sure that larger openings face up.

Adjuntar extrusión horizontal a la parte inferior de los soportes con los tornillos
M8x16mm. Nota: Asegúrese de que las grandes aberturas hacia arriba.

Fixez extrusion horizontale en bas de crochets avec vis M8x16mm. Note: Assurez­vous que les grandes ouvertures vers le haut.

1a-2

ASSEMBLY INSTALLATION

4

CQUAD63-001

2

Slide horizontal extrusions (A) onto end of extension pipe followed by retaining collar (D).
Deslice el montaje horizontal (A) sobre el extremo del tubo de extensión seguido de

retención de cuello (D).

Faites glisser l’assemblage (A) sur l’extrémité du tuyau d’extension suivie conservant collier (D).

ASSEMBLY INSTALLATION

3

Thread horizontal assembly (C) onto end of extension pipe followed by set screws (DD) or (EE).

Deslice el montaje horizontal (C) sobre el extremo del tubo de extensión seguido de reten­ción de cuello (DD) o (EE).

Faites glisser l’assemblage (C) sur l’extrémité du tuyau d’extension suivie conservant collier (DD).

ASSEMBLY INSTALLATION

2

3

5

CQUAD63-0001

ASSEMBLY INSTALLATION4

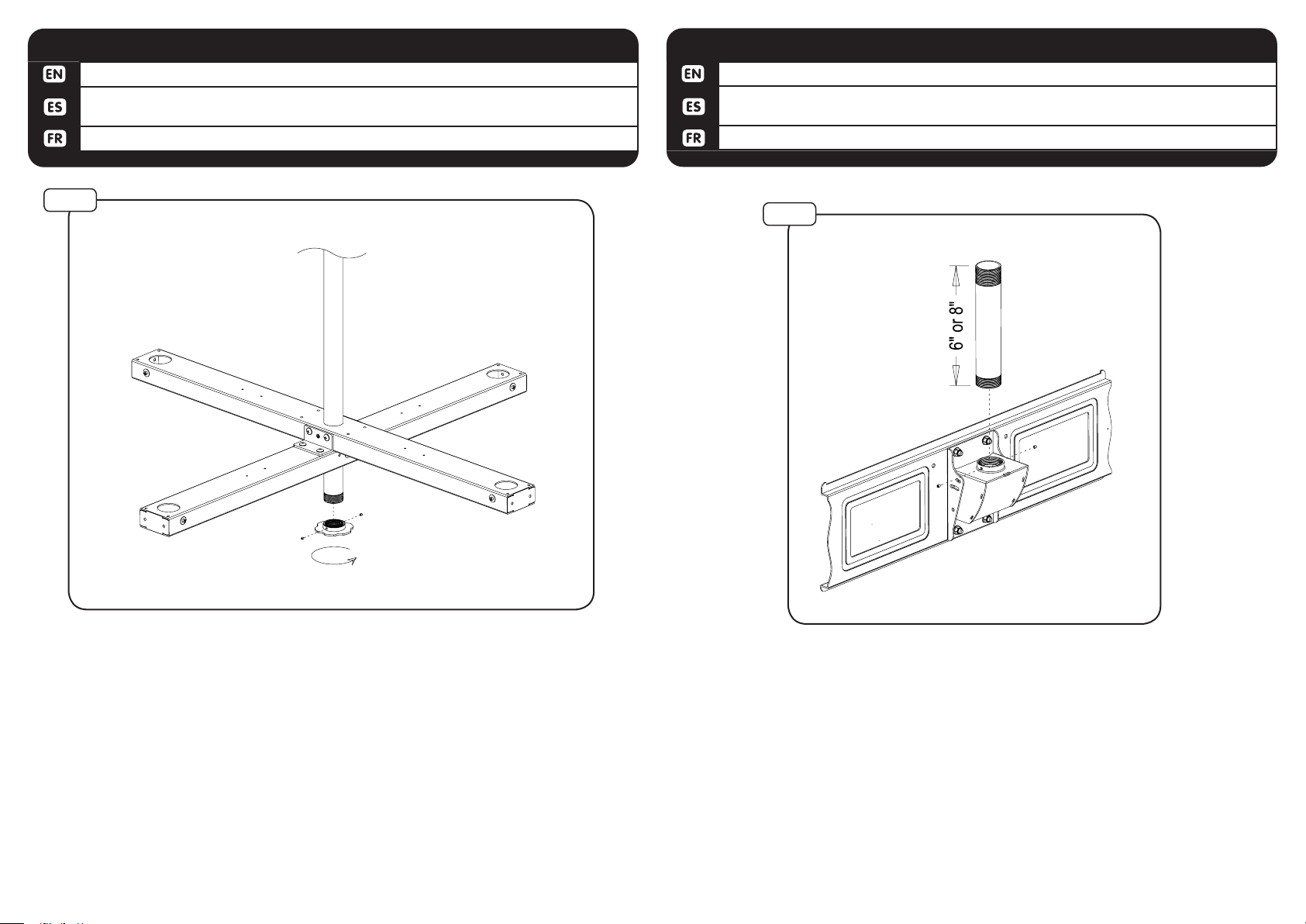

Slide extension pipe through opening in horizontal extrusion and attach retaining collar.

Deslice la tubería a través de extrusión horizontal y sujetar el collar de retención.

Faites glisser tuyau par extrusion horizontale et xez collier de retenue.

5

Rotate to desired position and lock down wtih pre-installed set screws with supplied wrench.

Gire a la posición deseada y bloquear wtih pre-instalados los tornillos de ajuste con la
llave proporcionada.

Tournez à la position désirée et sécurisés avec camions vis pré-installées avec la clé fournie.

ASSEMBLY INSTALLATION

4

5

6

CQUAD63-001

6-1

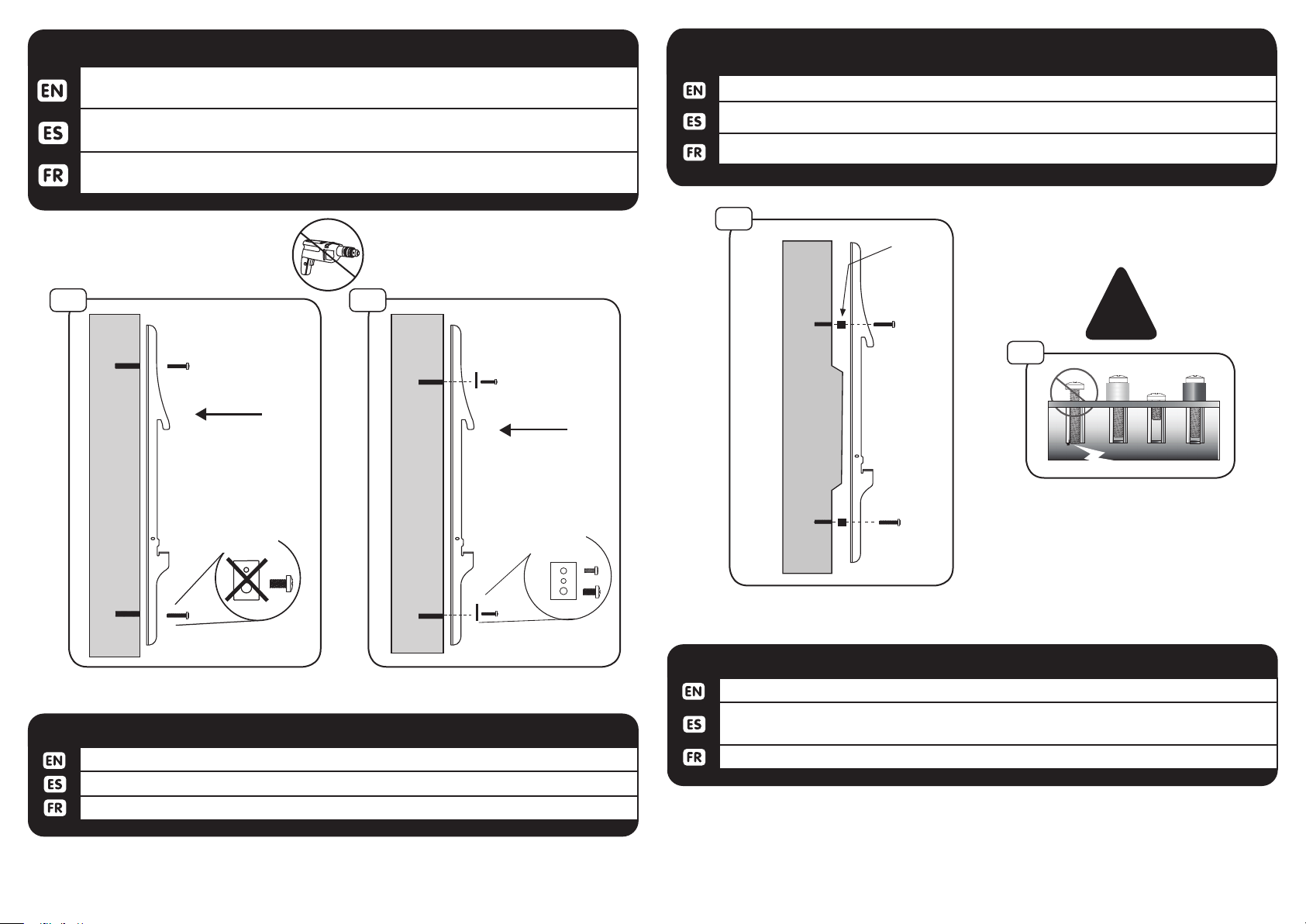

Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with
a screwdriver. Hand tools only.

Alinee el soporte de montaje (E) a los agujeros en la parte posterior de la televisión. Sujete con
partes que vienen con un destornillador. Herramientas de mano solamente.

Aligner le support de montage (E) dans les trous à l’arrière du téléviseur. Fixer à l’aide de maté­riel fourni avec un tournevis. Outils à main seulement..

ATTACH MOUNT BRACKETS

ATTACH MOUNT BRACKETS6-3

Use spacers (R / S) between TV and mount if needed.

Utilice espaciadores (R / S) entre la televisión y montar si es necesario.

Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

6-3

Spacer

R or S

6-1

Screws

(N-P)

DO NOT USE

Multi-washer

6-2

Screws

(F-M)

ATTACH MOUNT BRACKETS6-2

If screws (F-M) are needed use multi-washer (V).
Si los tornillos (F-M) se necesitan, a continuación, utilizar múltiples arandela (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).

Multi-washer

(V)

!

6-4

ATTACH MOUNT BRACKETS6-4

If screws bottom out use washers (not included) to eliminate slack.

Si los tornillos tocó fondo a continuación, utilizar arandelas (no incluidos) para elimi­nar la holgura.

Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.

7

CQUAD63-0001

7

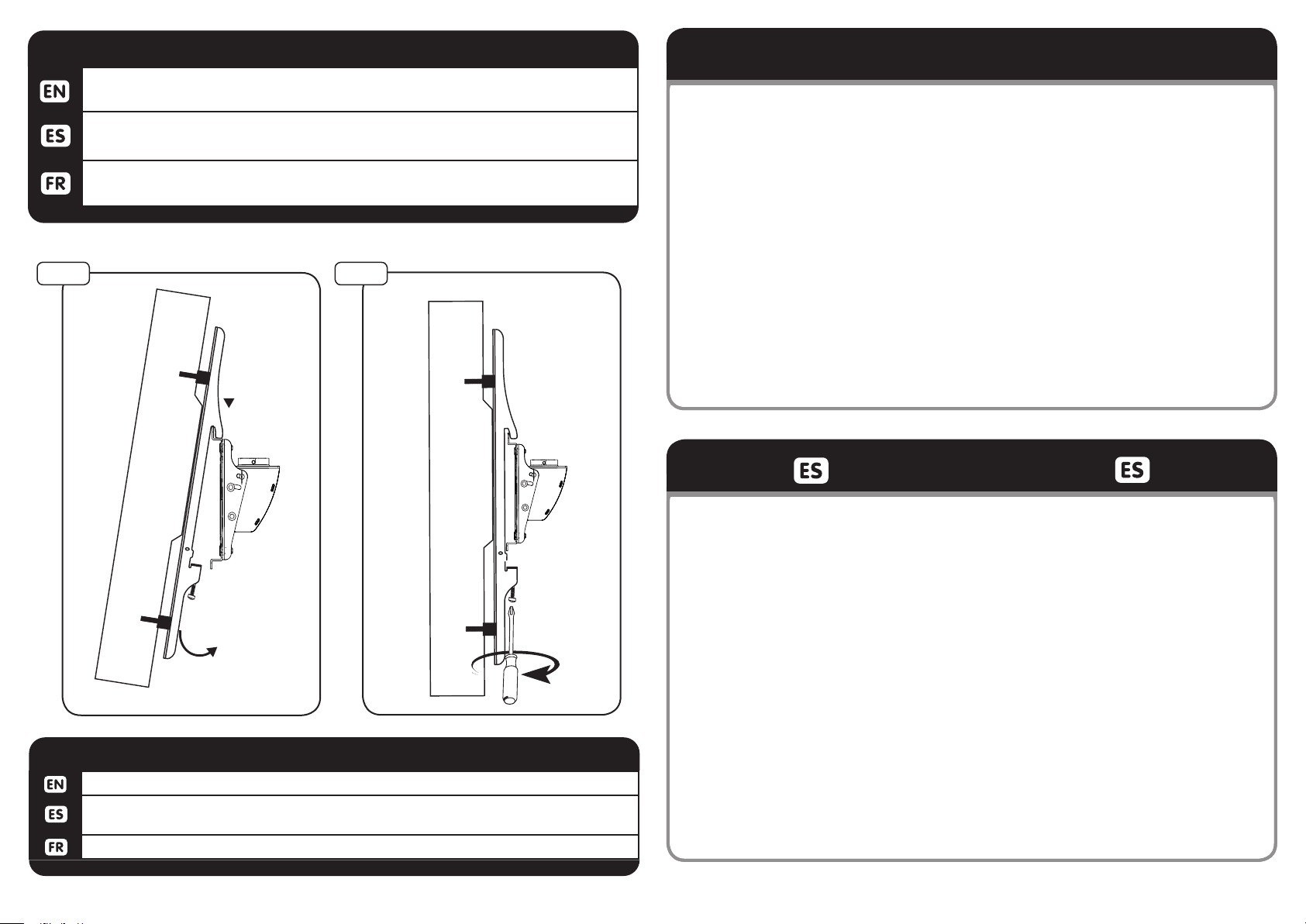

Hook top of bracket over the top of mount then lower down and tilt toward ceiling
box.

Parte superior del gancho de soporte sobre la parte superior del monte luego más
abajo y la inclinación hacia la caja de techo.

HANG TV

WARRANTY

Congratulations on the purchase of this Crimson product! The product you now have in your posses-

sion is made of durable materials and is based on a design, every detail of which has been meticu-

lously thought-out. That is why Crimson AV LLC products are covered by a 10-year warranty against

defects in materials or manufacturing.

Accrocher le haut du support sur le support, puis plus bas et l’inclinaison vers la boîte
de plafond..

7

8

Using a screwdriver tighten securing screws to lock monitor in place.
Con un destornillador para apretar el tornillos de seguridad para bloquear el monitor

en su lugar.
En utilisant un tournevis serrer les vis de xation pour verrouiller suivre en place.

SECURE BRACKET TO CEILING BOX

8

Crimson AV LLC disclaims any liability for modications, improper installations, or installations over

the specied weight range. To the maximum extent permitted by law, Crimson AV LLC disclaims

any other warranties, expressed or implied, including warranties of tness for a particular purpose

and warranties of merchantability. Crimson AV LLC will not be liable for any damages arising out of

the use of, or inability to use, Crimson AV LLC products. Crimson AV LLC bears no responsibility for

incidental or consequential damages. This includes, but is not limited to, any labor charges for the

repair of Crimson AV LLC products performed by anyone other than Crimson AV LLC.

Specications are subject to change without prior notice.

GARANTÍA

¡Felicitaciones por su compra de este producto Crimson! Ahora tiene en su poder un pro­ducto fabricado con materiales resistentes, basado en un diseño muy bien meditado. Por
ello, Crimson AV LLC responde de los posibles defectos de material o fabricación con una

garantía de 10 años.

Crimson AV LLC no se hace responsable de modicaciones, instalaciones inadecuadas
o instalaciones que superen el rango de peso especicado. En la medida en que la ley

lo permita, Crimson AV LLC no se hace responsable de ninguna otra garantía, expresa o

implícita, incluso las garantías de aptitud para un n determinado o de comercialización.

Crimson AV LLC no se hace responsable de ningún tipo de daños causados por el uso

de los productos Crimson AV LLC o por el uso inapropiado de dichos productos. Crimson

AV LLC no es responsable de los daños incidentales o emergentes. Dentro de éstos se in-

cluyen todo tipo de gastos que pudieran surgir de las reparaciones de productos Crimson

AV LLC que no se hayan realizado en Crimson AV LLC.

Las especicaciones están sujetas a cambios sin previo aviso.

8

CQUAD63-001

GARANTIE

Nous vous félicitons pour l’achat de ce produit Crimson! Vous venez d’acquérir un produit

réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les

moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10

ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être

associé à une modication d’un produit, à une mauvaise installation ou à une installa-

tion ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV

LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de com-

mercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute
responsabilité pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser
des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour
quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main

d’oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant

pas pour Crimson AV LLC.

Les spécications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WAR­RANTY INFORMATION.

AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE CRIMSON TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.

AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT CRIMSON
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.

TM

© 2010 Crimson AV LLC. All rights reserved.
Crimson is a Crimson AV LLC brand. Crimson
and Crimson AV Mounting Solutions logos are
trademarks of Crimson AV LLC.

9

Crimson AV LLC

1854 Elmdale Ave.

Glenview, IL 60026

CQUAD63-0001
