Creation Model Infinity IF15 Instruction Manual

INSTRUCTION MANUALINSTRUCTION MANUAL

2

SAFETY PRECAUTIONS

安全のための注意事項

Please read carefully before assembling and operating your model.

• This Product is a fully functional radio control model.It is not a
toy.

• To enjoythis modelto it’s fullest ,complete assembly
properly,perform maintenance and add optional upgrades as
desired.

• Improper usage of rechargeable batteries may damage the
electronics of the car and or the radio.

組み立て、走行の前に必ずお読みください。

• この商品は本格的な無線操縦模型です。玩具ではありません。

• この商品を楽しむために走行前の組み立てや、走行後のメンテ
ナンス、オプションパーツへの交換などを行います。

• 充電式の電池は使い方を誤ると大きな電流が流れ、発熱や液漏
れの可能性があります。

In order to operate the model safely, adhere to following
instructions. Hear are some possibilities of significant
damage to life and or body, if the following explanation.

この商品を安全に取り扱うために下記の事項を必ずお守りく
ださい。この説明を守らないと生命や身体に重大な被害が発
生する可能性がある危険を示します。

• Before you begin,read the manual thoroughly.First time
builders should seek advice from modelers who have
exprience in assembling models.

• This product includes many small,sharp objects,so it
should be kept out of the reach of children.

• Always check the radio batteries ! With weak dry
batteries,trabsmission and reception of yhe radio fall off.

• Models may become out of control under such condition,
which may cause serious accidents.

• Do not operate in crowded place,near children or pets,or
on public streets it may cause serious injury.

• When the model is behaving strangely ! Immediately stop
the model and check the reason.Do not operate the model
untill the problem is solved.This may lead to further trouble
and unforeseen accidents!

• Do not put fingers or any objects inside rotating and
moving parts!

*Nonobservanceoftheabovemaybecausefor
personalinjuriesandpropertydamages.

• Operate your model only on designated areas, race track
and other spacious areas. Do not operate it.

1.Inresidentialdistrictsandparks!

2.Indoorsandinlimitedspace!

• All tools require careful handling to avoid injuly.

• Painting must be done only in a well ventilated area.

• Be sure that you’re operating on a unque frequency from
any other RC vehicle in the area. Failere to do so will
cause a loss of control and may cause injuly.

• Always run your car with the body sell (not included)
mounted.

• Do not run your car on ground.

1.Thatisovergrownwithgrass.

2.Thatismuddy,sandyorrocky.

3.Puddle,Beach,River

• Do not store this model in hot or humid conditions,or in
direct sunlight.

• Check all screw,nuts etc.On a regular basis for looseness.

• Do not install any optional parts noy made by INFINITY for
this model. To avoid causing irreparable damage, do not
attempt any modifications.

• Never remodel engine and muffler.

• There is danger that it gets burned because around the
engine and muffler generate high temperature for a while
after use.

• Be sure to put air filter.Use the air finter that is soaked air
filter oil.

• The flammability of the fuel is very high.Don’t do the fuel
lubrication and the preparation for operating near the fire.

• 組み立て前に必ず説明書を最後までお読みください。また、
組み立てに不慣れな方は模型をよく知っている人にアドバ
イスを受け、確実に組み立ててください。

• 小さな部品や尖った部品がありますので十分注意してくだ
さい。また、小さなお子様のいる場所での作業、保管は避
けてください。

• プロポ関係のバッテリーが減ってくるとコントロールできな
くなり、暴走や衝突の原因になります。

• 車道、人ごみ、幼児の近くでは走行させないでください。
事故の原因となります。

• 車の動きがおかしい時はすぐに走行を中止して原因を調べ
てください。原因不明のまま走行させると、思わぬ故障や
事故の原因になります。

• 回転している部分に指や物を入れないでください。
※人にケガをさせる原因になります。物を壊したり他人の
迷惑になります。

• 走行させてはいけない場所

1.民家の近く、公園など。

2.室内、狭いところ。

• カッターやニッパー、ドライバーなど工具の取り扱いには
十分注意してください。

• 塗装する場合は室内の換気に十分注意し作業を行ってくだ
さい。

• 同じ周波数の近くでは走行させないでください。混信によ
り、コントロール不能で暴走の原因になります。

• 走行時は必ずボディ（別売）を装着してください。

• 下記の場所での走行は故障の原因となりますのでおやめく
ださい。

1.草の生えているところ。

2.泥、砂、砂利の多いところ。

3.水たまり、海辺、川など。

• 温度の高くなるところや湿度の高い場所での長期保存はし
ない。

• 定期的に各部のビスがゆるんでいないかチェックしてくだ
さい。

• インフィニティ製オプションパーツ以外の組み込みや車体
の改造はしないでください。故障の原因となります。

• エンジンやマフラーは絶対に改造しないでください。

• 走行後はエンジンやマフラーはしばらく高温になっている
ので触れると火傷をする危険があります。

• エンジンにエアフィルターは必ず取り付けてください。エ
アフィルターにはエアフィルターオイルを塗布してご使用
ください。

• 燃料は引火性が高いので、火気の近くでは燃料の給油や走
行準備などは行わないでください。

WARNING!

警告

PROHIBITED

禁止

3

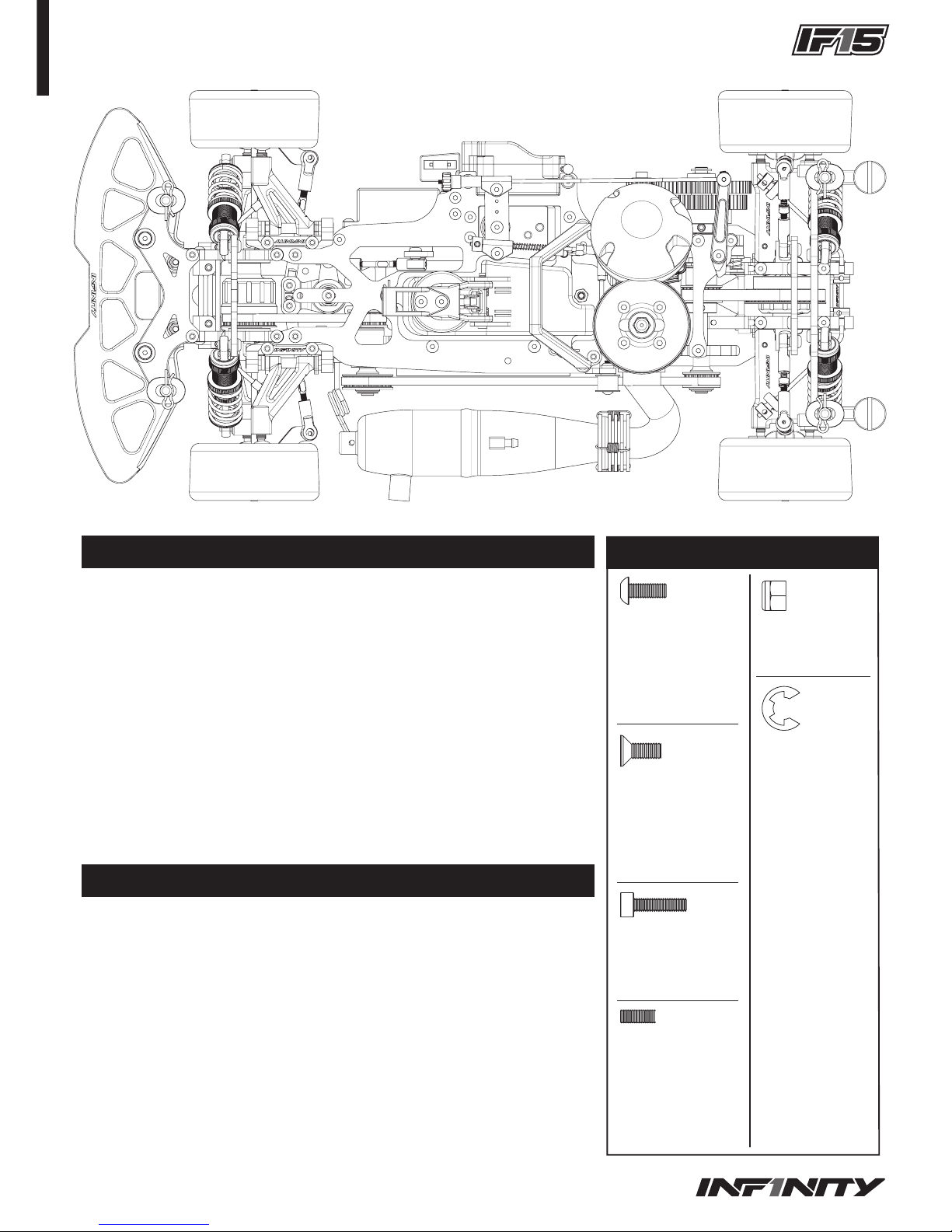

ITEM REQUIRED FOR OPERATION

TYEPE OF SCREW

TOOLS REQUIRED

キットの他に必要なもの ネジの種類

組み立てに必要な工具

1. 2ch with 2 servo radio set

2. Battery for transmitter

3. Battery for reciver (30mmx85mmx17mm)

4. 12 Rear Exhaust engine

5. Muffler & Manifold

6. Body Shell

7. Fuel

8. Fuel Pump

9. Air Filter

10. Glow Plug Igniter

11. STARTER BOX

12. Battery for Starter Box

13. Plug Wrenches

14. Tire for 1/10 Touring car

1. Hex Wrenches

1.5mm/2.0mm/2.5mm/3.0mm/5.0mm

2. Box Driver 5.0mm

3. Needle Nose Pliers

4. Sharp Hobby Knife

5. Scissors

6. Pliers (Large)

7. Screw Lock Liquid

8. Double Side Tape

9. Clutch Spring Tool

10. Glass Tape

11. Spray Color (for Body Shell)

1. 2 チャンネル 2 サーボ（ロープロサーボ）

2. 送信機用バッテリー

3. 受信機用バッテリー（リポ / リフェバッテリー）

4. 12 クラス後方排気エンジン

5. マフラー、マニホールド

6. ボディ

7. 燃料

8. 燃料ポンプ

9. エアフィルター

10.プラグヒート

11.スターターボックス

12.スターターボックス用バッテリー

13.プラグレンチ

14.1/10 ツーリング用スポンジタイヤ

1. 六角レンチ



1.5mm/2.0mm/2.5mm/3.0mm/5.0mm

2. ボックスドライバー5.0mm

3. ラジオペンチ

4. カッター

5. ハサミ

6. プライヤー( 大 )

7. ネジロック剤

8. 両面テープ

9. クラッチスプリングツール

10.グラステープ

11.ボディ塗装用スプレー塗料

Button Head Screw

Flat Head Screw

Cap Screw

Set Screw

Nut

E Ring

ボタン ヘッド ス クリュー

フラットヘッドスクリュー

キャップ スクリュー

セット  スクリュ ー

ナット

E リング

•M2x5mm

•M3x6mm

•M3x8mm

•M3x10mm

•M3x12mm

•M3x14mm

•M2x6mm

•M2.6x8mm

•M2.6x10mm

•M3x6mm

•M3x8mm

•M2.6x12mm

•M3x10mm

•M3x15mm

•M3x3mm

•M3x5mm

•M3x8mm

•M3x10mm

•M3x15mm

•M4x4mm

•M4x8mm

•M3

•M2.6

•5mm

1

2

3

4

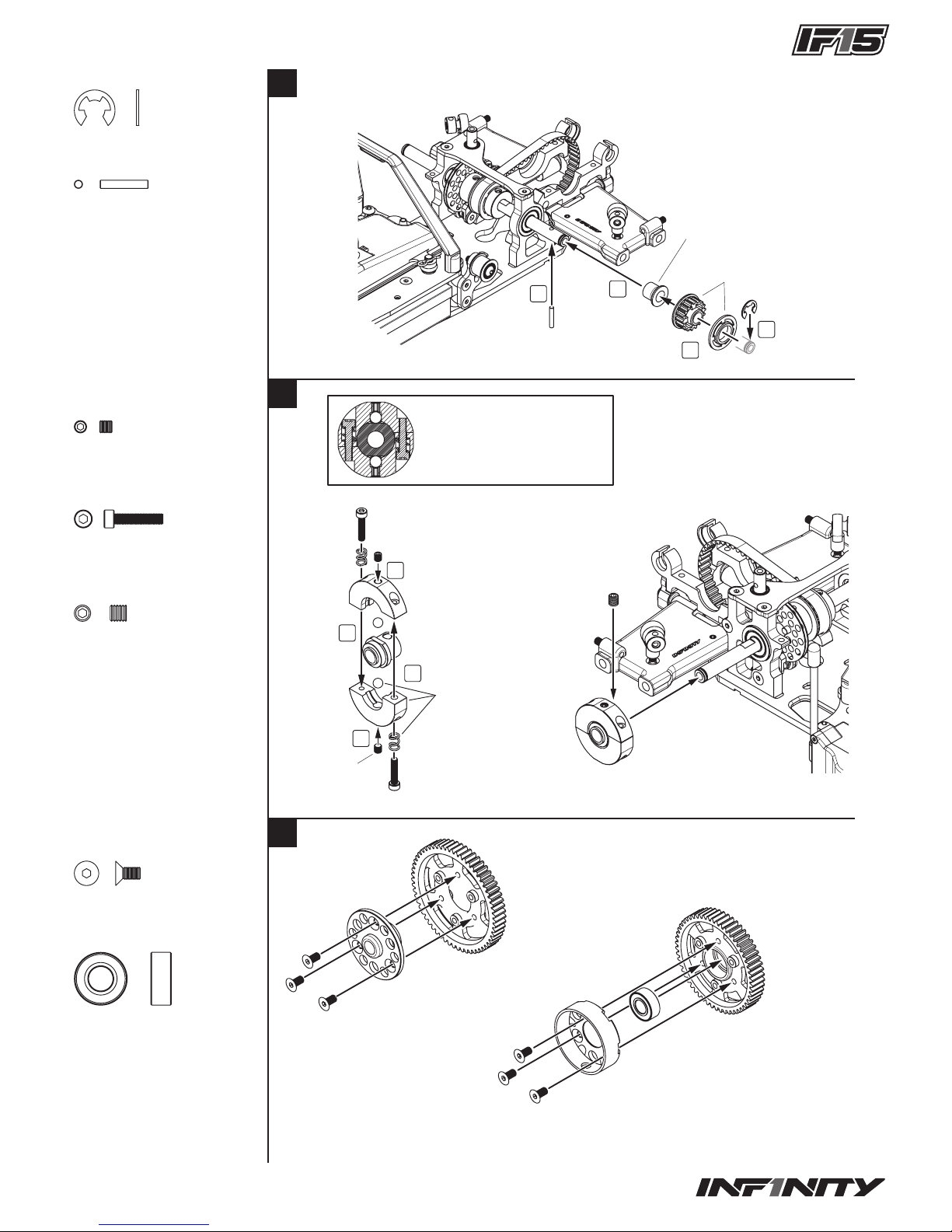

G019-2 7

G107

27T Pulley

27 Tプーリー

G023

Gear Diff Shim 3.5×9.5 ×0.25mm

ギヤデフシ ム

G023

G023

G025

Diff Shaft

デフ シャフト

T003T003

Diff Gaer SetDiff Gaer Set

デ フ ギ ヤ セットデ フ ギ ヤ セット

T003T003

T003T003

T003T003

フロント デフオイル

#300000 ~ #2000000

G023

G023

G023

G023

R0109

R0109

G022

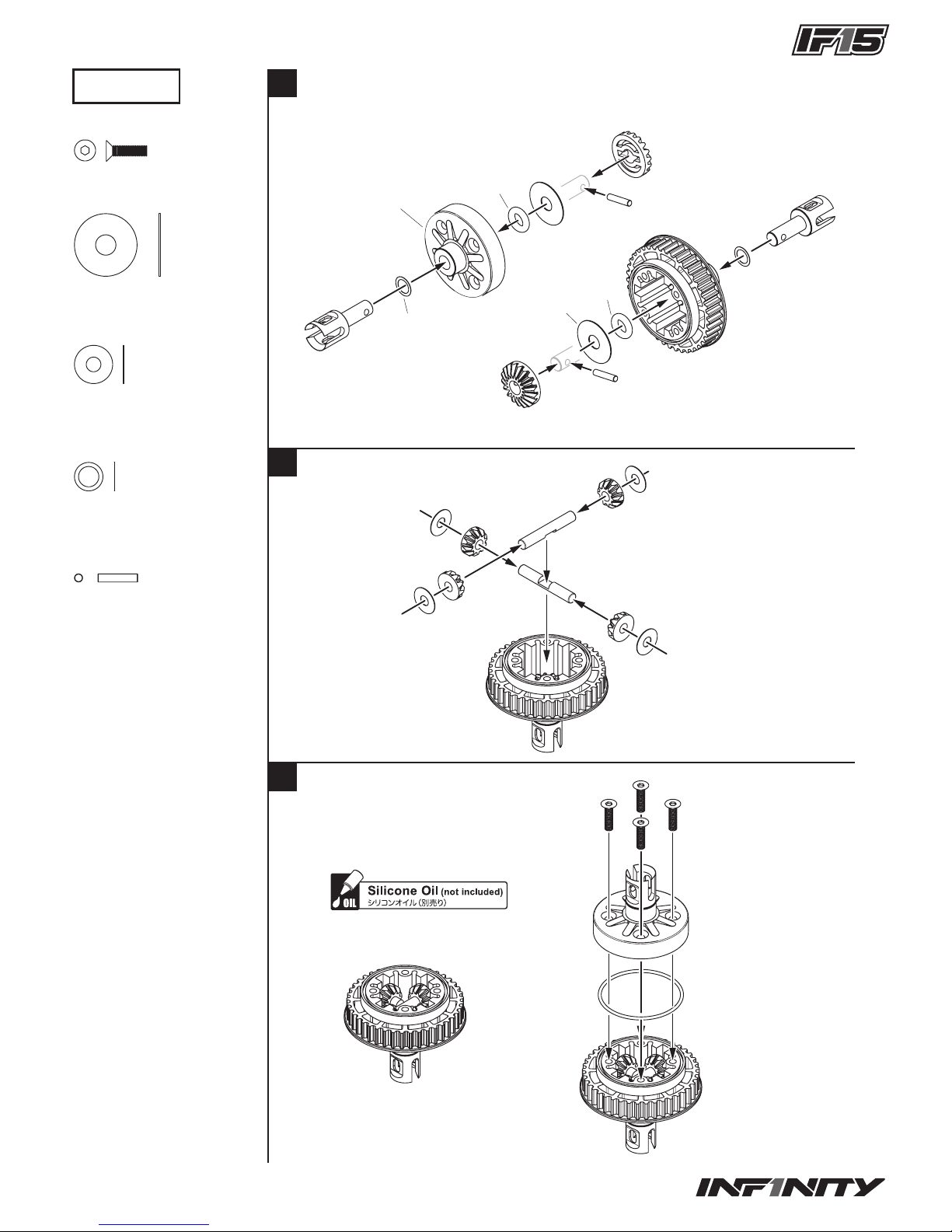

Front Diff Case Set

フロ ントデ フケ ース セット

G024

Diff Gear O-Ring

デフ ギ ヤ Oリン グ

G024

G026

Front Diff Joint

フロント デフジョ イント

G026

T003

Diff Gaer Set

デ フ ギ ヤ セット

T003

T076

M2×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G022

Front Diff Case Set

フロン ト デ フ ケ ース セット

G022

Front Diff Case Set

フロ ントデ フケ ース セット

Oリングを広げながらデフケースの溝にはめます。
切れやすいので注意。

M2.6×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

x4

M2×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

x4

G023

Gear Diff Shim 3.5×9.5 ×0.25mm

ギヤデフシム3.5×9.5×0.25ｍｍ

G023

Shim 5×7×0.1mm

シム 5×7×0 .1ｍｍ

R0109

Pin 2×9.8mm

ピン

G023

G107

T076

Gear Diff Shim L

ギヤデフシ ムL

×2

×4

×2

×2

G021

Front Diff Case O-Ring

フロントデ フケ ース Oリン グ

BAG A

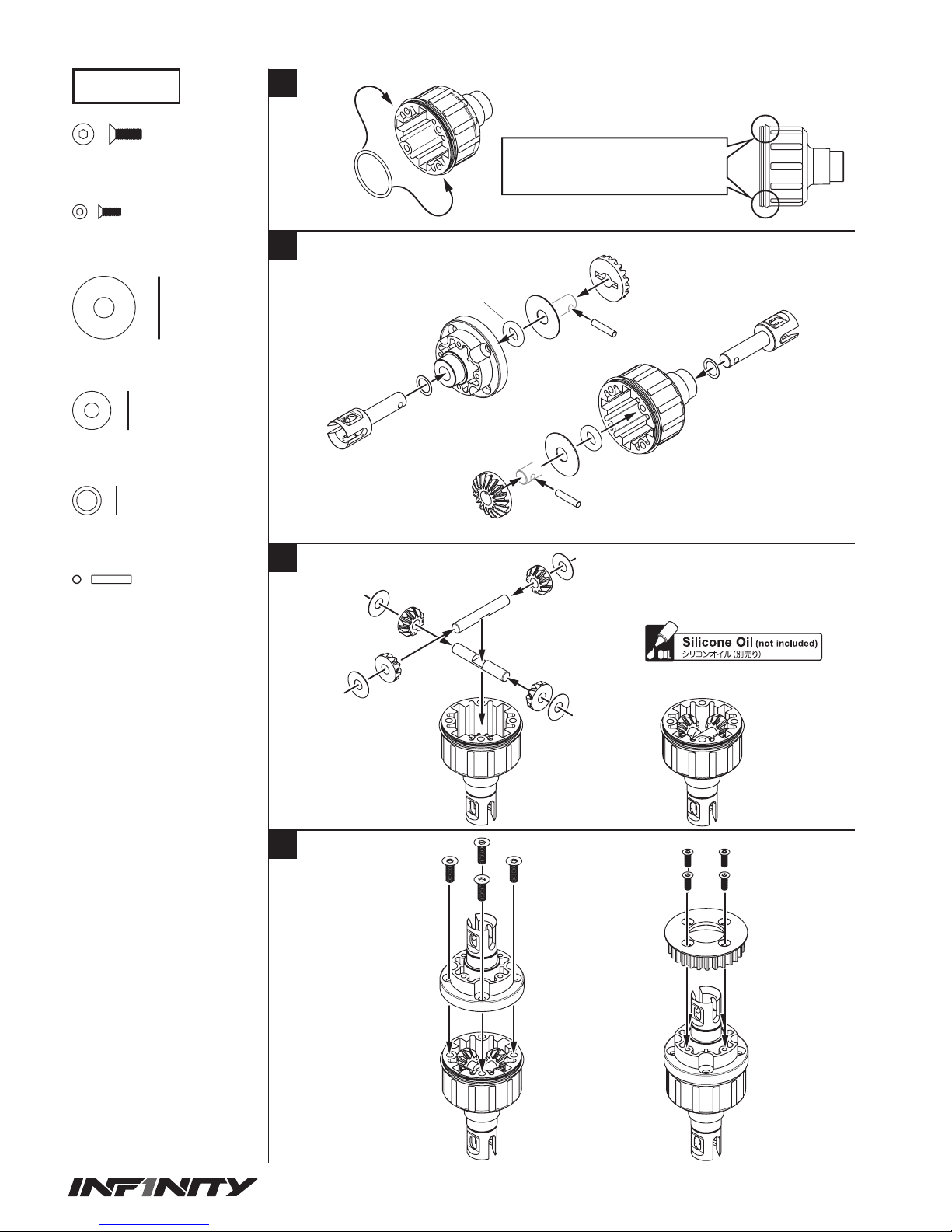

Expand the O-ring and put it into the groove of
the Diff Case. Be careful not to cut the O-ring.

G023

5

6

7

BAG B

×4

×4

×2

R0109

Rin 2×9.8mm

ピン

M2.6×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

R0109

R0109

G030

Diff Gaer Set(Metal)

デ フ ギ ヤ セ ッ ト（ メ タ ル ）

G032

G024

G029

Rear Diff Case Set

リア デフ ケ ース セット

G032

Shim 5×7×0.1mm

シム

G031

Rear Diff Jo int

リアデ フジョイント

G030

Diff Gaer Set (Met al)

デ フ ギ ヤ セ ッ ト（ メ タ ル ）

G028

Rear Diff O-Ring

リアデ フOリン グ

G032

Gear Diff Shim 3.5×8×0.1mm

ギヤデフシ ム

G030

G032

G024

G029

Rear Diff Case Set

リア デフ ケ ース セット

G032

G025

G032

Gear Diff Shim 3.5×8×0.1ｍｍ

ギヤデフシ ム

×2

G032

Shim 5×7×0.1ｍｍ

シム

G025

G032

G030

G030

G030

G032

G032

M2.6×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G031

Rear Diff Jo int

リアデ フジョイント

×2

G032

Gear Diff Shim L

ギヤデフシ ムL

リアデ フオ イル

#50000 ~ #100000

4

5

6

7

BAG B

×4

×4

×2

R0109

Rin 2×9.8mm

ピン

M2.6×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

R0109

R0109

G030

Diff Gaer Set(Metal)

デ フ ギ ヤ セ ッ ト（ メ タ ル ）

G032

G024

G029

Rear Diff Case Set

リア デフ ケ ース セット

G032

Shim 5×7×0.1mm

シム

G031

Rear Diff Jo int

リアデ フジョイント

G030

Diff Gaer Set (Met al)

デ フ ギ ヤ セ ッ ト（ メ タ ル ）

G028

Rear Diff O-Ring

リアデ フOリン グ

G032

Gear Diff Shim 3.5×8×0.1mm

ギヤデフシ ム

G030

G032

G024

G029

Rear Diff Case Set

リア デフ ケ ース セット

G032

G025

G032

Gear Diff Shim 3.5×8×0.1ｍｍ

ギヤデフシ ム

×2

G032

Shim 5×7×0.1ｍｍ

シム

G025

G032

G030

G030

G030

G032

G032

M2.6×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G031

Rear Diff Jo int

リアデ フジョイント

×2

G032

Gear Diff Shim L

ギヤデフシ ムL

リアデ フオ イル

#50000 ~ #100000

5

8

9

BAG C

×2

E-Clip 5mm

E クリップ

E-Clip 5mm

E クリップ

×2

×1

M3×8mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

T074

Pin 2×12mm

ピン

G101

Ball Bearing 6×12×4mm

ボ ー ル ベア リング

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セ ット

G004

T074

T074

M3×8mm Button Head Scre w

ボ タン ヘ ッド ス クリュ ー

G101

G101

G019-19

19TPulley Set

19Tプーリーセット

G019-19

G052

Middle Shaft Mount

ミドル シ ャフト マウント

G051

Middle Shaft Set

ミド ル シャフト セ ット

G051

G093

Front Belt

フロント ベ ルト

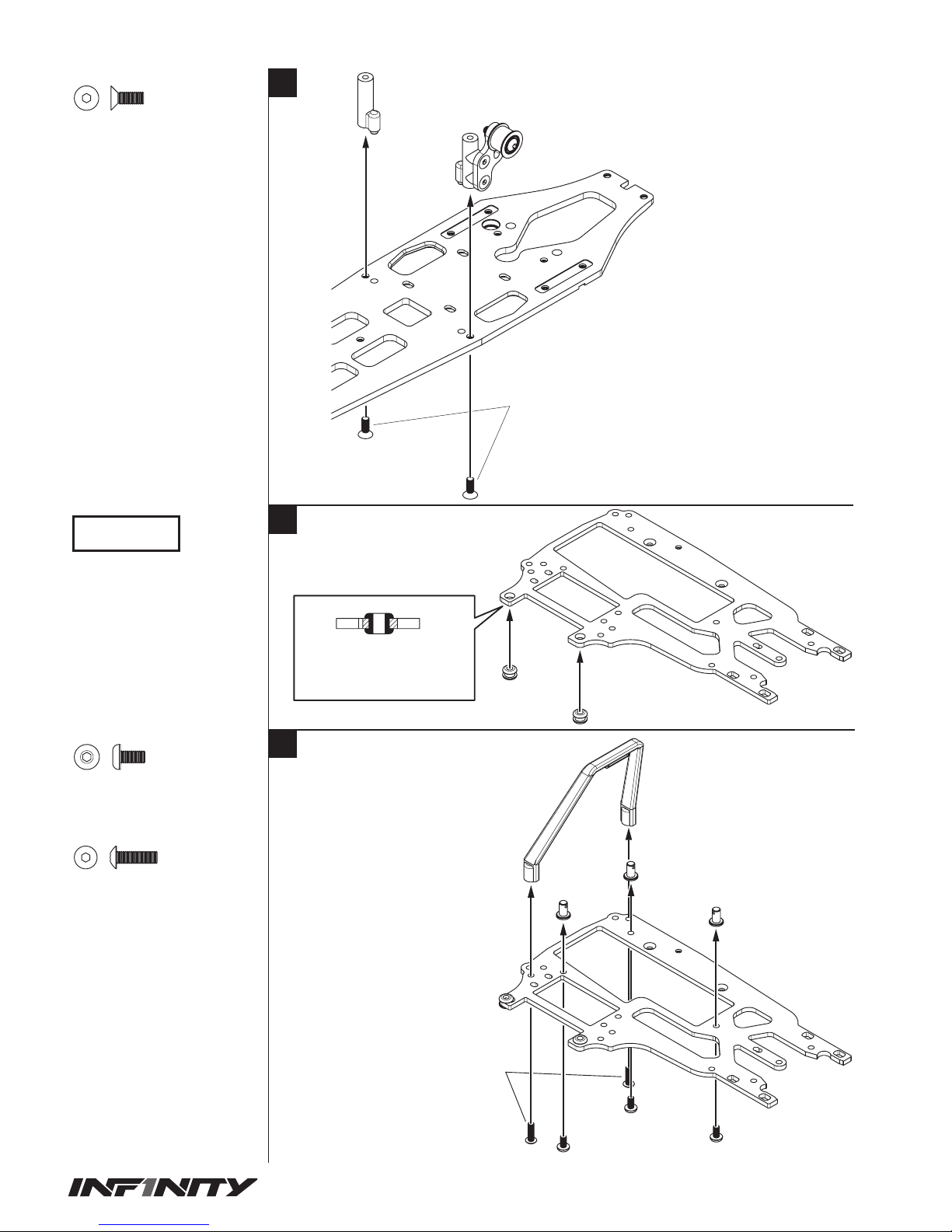

G053

Main Chassi

メインシャー シ

E-Clip 5mm

E クリップ

CN-A004-06

G019-2 5

25T Pulley S et

2 5 Tプ ーリ ー セ ット

G019-2 5

×2

×2

CN-A004-06

Shim 6×8×0.3mm

シム

1

2

3

4

5

6

7

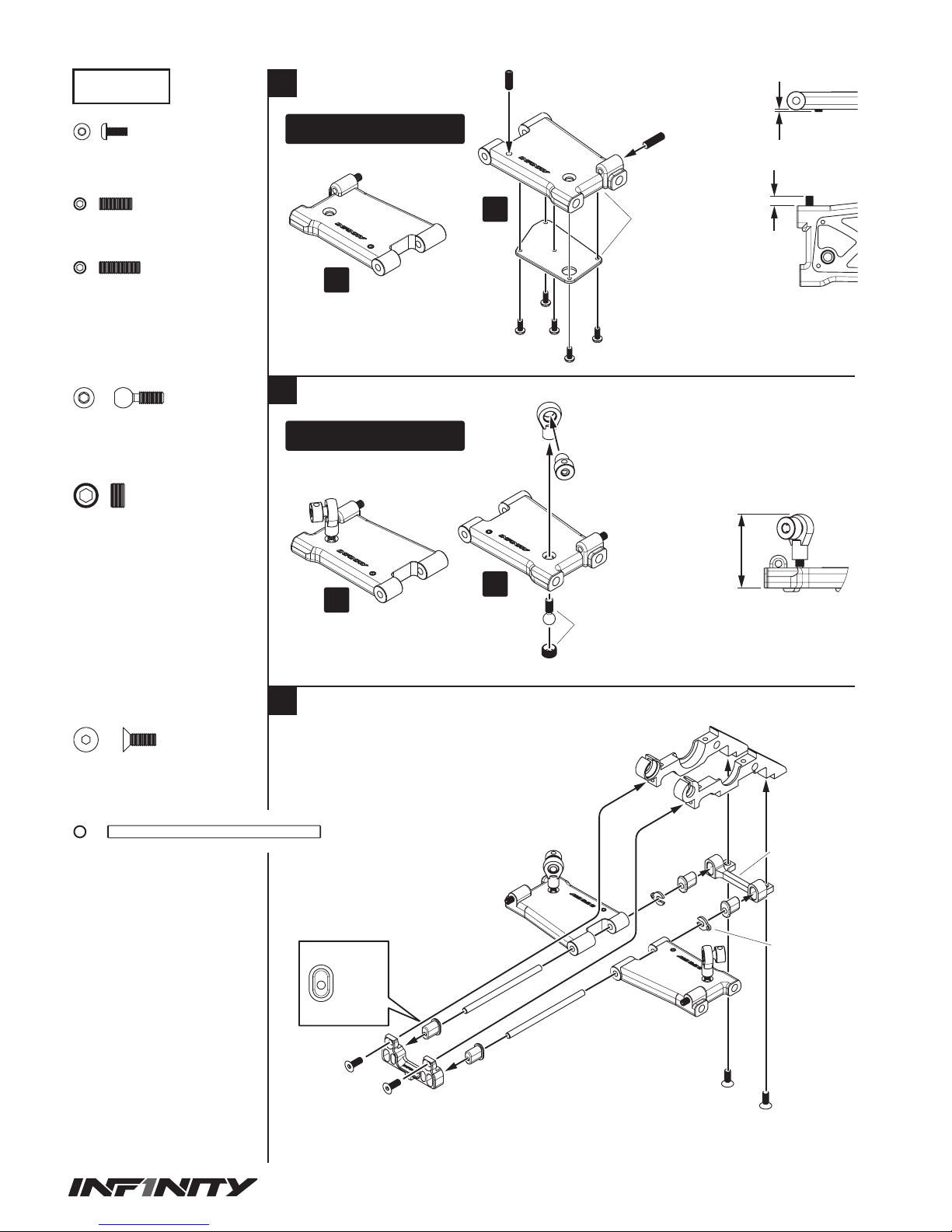

10

BAG D

11

12

×2

×2

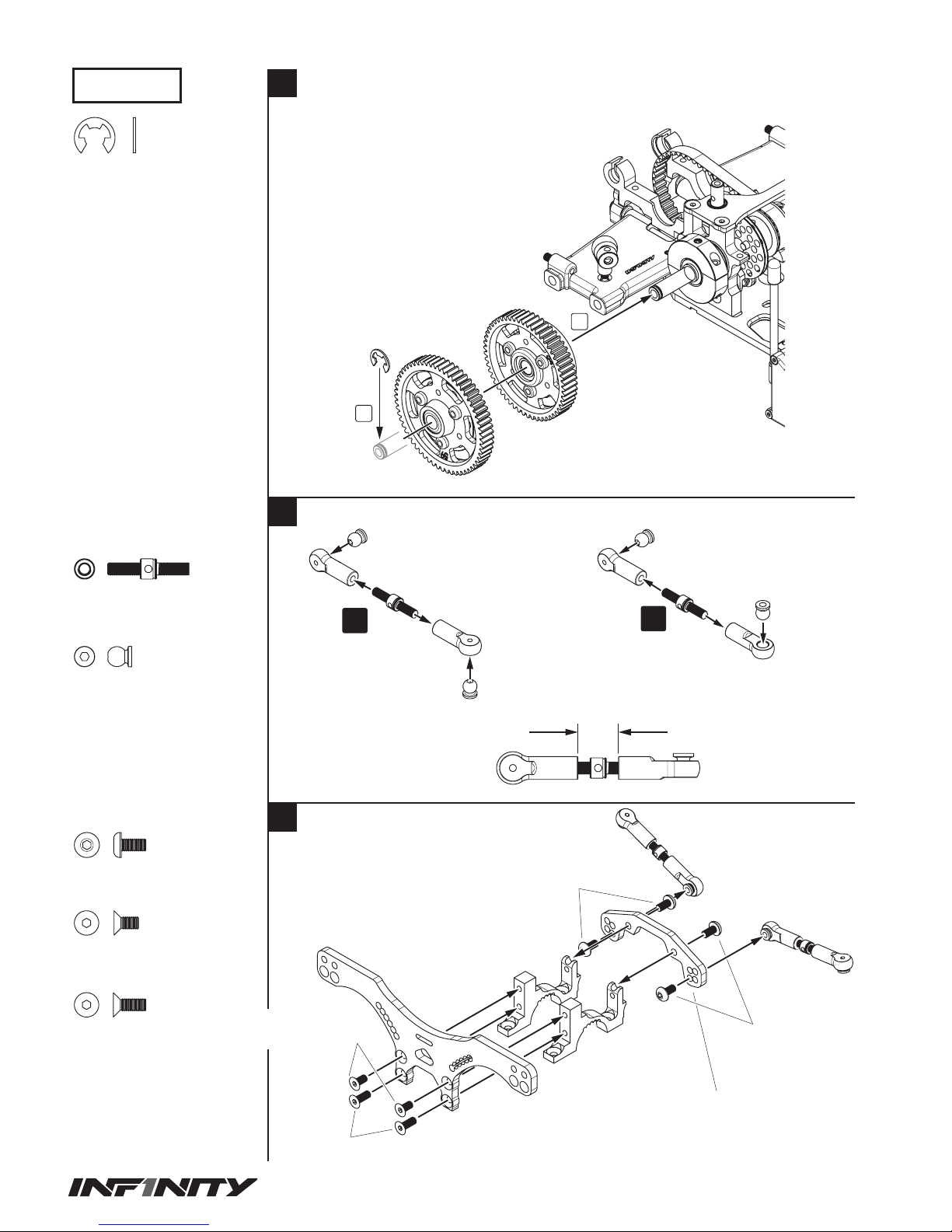

G054

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

G054

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

×2

M3×10mm Set Screw

セット ス クリュ ー

×4

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

G087

Front Lower Sas Sha ft 3×62.5

フロ ントロ ア サ ス シャフト 　 3× 6 2. 5

×2

23.5mm

23.5mm

4mm

4mm

M3×10mm Set Screw

セット ス クリュ ー

G005

Ball End 4.0mm

ボ ー ルエ ンド

G057

Front Sas Mount Set

フロント サ スマ ウントセ ット

G057

Front Sas Mount Set

フロント サ スマ ウントセ ット

G006

Front Lower A rm Set

フロ ン トロ ア ア ー ムセ ット

G087

Front Lower S as Shaft 3×62.5

フロ ントロ ア サ ス シャフト 　 3× 6 2. 5

G006

左右作る。

Assemble both L&R.

L/R

R

L

G054

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

6

10

BAG D

11

12

×2

×2

G054

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

G054

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

×2

M3×10mm Set Screw

セット ス クリュ ー

×4

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

G087

Front Lower Sas Sha ft 3×62.5

フロ ントロ ア サ ス シャフト 　 3× 6 2. 5

×2

23.5mm23.5mm

4mm

4mm

M3×10mm Set Screw

セット ス クリュ ー

G005

Ball End 4.0mm

ボ ー ルエ ンド

G057

Front Sas Mount Set

フロント サ スマ ウントセ ット

G057

Front Sas Mount Set

フロント サ スマ ウントセ ット

G006

Front Lower A rm Set

フロ ン トロ ア ア ー ムセ ット

G087

Front Lower S as Shaft 3×62.5

フロ ントロ ア サ ス シャフト 　 3× 6 2. 5

G006

左右作る。

Assemble both L&R.

L/R

R

L

G054

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

7

13

14

M3×10mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M4×8mm Set Screw

セット ス クリュ ー

G002

Front Bumper Set

フロ ン トバン パー セ ット

G056

Front Lower Bulk

フロント ロア バ ル ク

×2

M4×8mm　Set Screw

セット ス クリュ ー

×2

M3×10mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

×4

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

左右作る。

Assemble both L&R.

L/R

R

L

1.5mm1.5mm

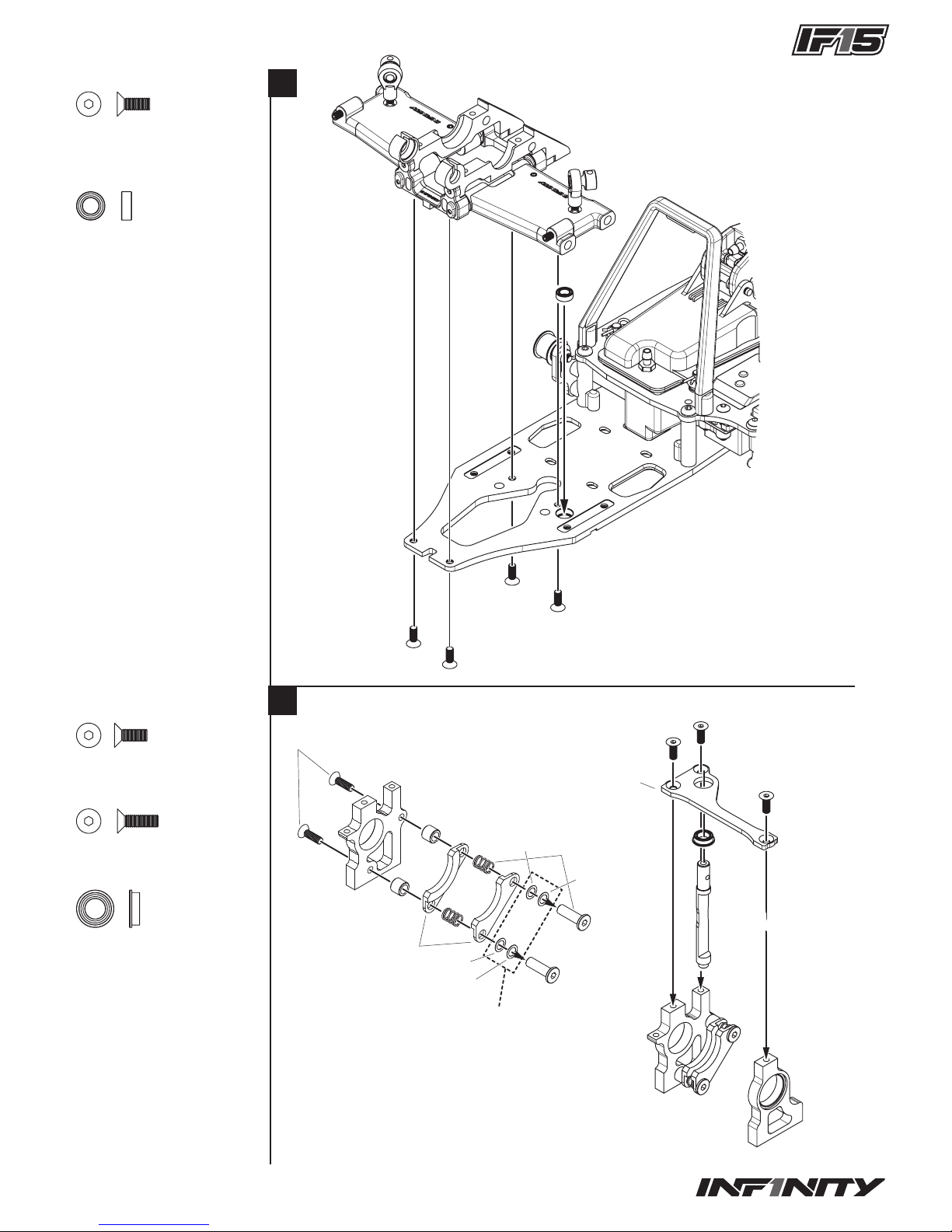

15

16

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

×2

×2

G004

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セット

G103

G103

G055

G055

Front Upper Bulk

フロント アッパ ーバ ルク

×2

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

TIGHTEN

きつく

LOOSEN

ゆるく

M3×10mm Button Head Screw

ボ タン ヘッド スク リュ ー

M3×10mm Button Head Screw

ボ タン ヘッド スク リュ ー

G034

Front Shock Tower

フロントショックタワー

F

Front Diff AssyFront Diff Assy

フロント デフA ss yフロント デフA ss y

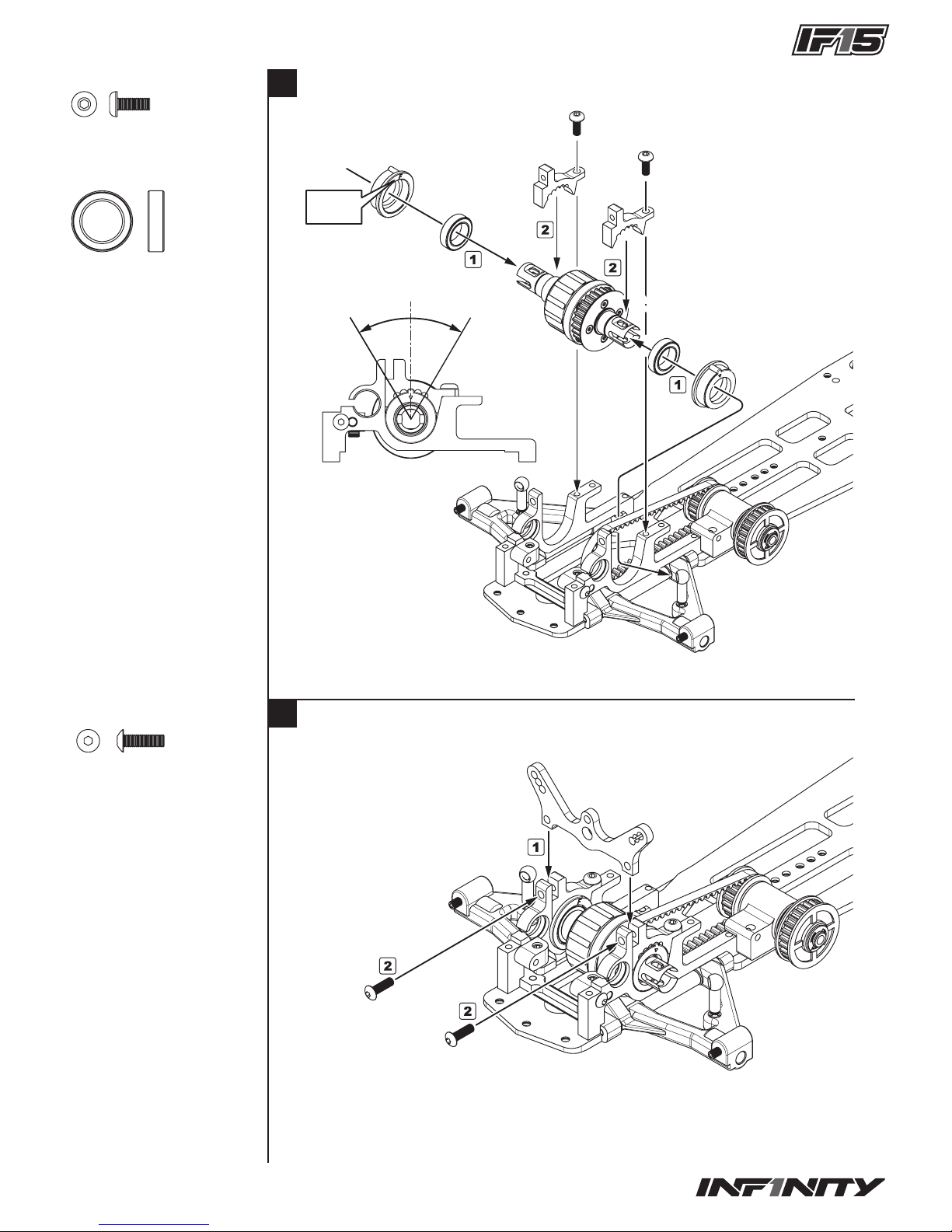

8

15

16

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

×2

×2

G004

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セット

G103

G103

G055

G055

Front Upper Bulk

フロント アッパ ーバ ルク

×2

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

TIGHTEN

きつく

LOOSEN

ゆるく

M3×10mm Button Head Screw

ボ タン ヘッド スク リュ ー

M3×10mm Button Head Screw

ボ タン ヘッド スク リュ ー

G034

Front Shock Tower

フロントショックタワー

F

Front Diff AssyFront Diff Assy

フロント デフA ss yフロント デフA ss y

9

17

18

BAG E

G012

Servo Parts Set A

サーボパーツセットＡ

R0079

Servo Saver Spring

サ ー ボセイ バ ー スプ リン グ

R0078

R0078

Servo Saver Nut O-Ring Set

サ ー ボ セイ バ ー ナ ット O リン グ セット

M3×8mm Button Head Scre w

ボ タン ヘ ッド ス クリュ ー

G082

Servo Saver Pipe

サー ボセイバ ー パイプ

G081

Servo Saver A

サ ー ボ セ イ バ ー A（ ア ル ミ ）

×2

G012

Servo Parts Set A

サーボパーツセットＡ

G090

Steering Rod 42mm

ス テアリン グ ロッド

G084

G084

G084

G084

M3×8mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

×2

×4

G084

Ball Nut 4.9mm

ボールナット4.9mm

70mm

x2

1mm1mm

10

G005

Ball End Set

ボ ー ル エンド セット

G090

G005

19

20

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0204

Ball Bearing 5× 8×2.5mm

ボ ー ル ベア リング

R0204

R0204

R0089

R0089

R0089

Belt Tensioner Roller Set

ベ ルト テ ン ショナ ー ロー ラ ー セット

G011

Center Bulk Set

セン タ ー バル ク セット

G039

Tensioner Plate

テンショナ ー プレ ート

×2

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

×1

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×6mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

×4

R0204

R0204

M3×8mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×8mm Button Head Scre w

ボ タン ヘ ッド ス クリュ ー

R083

Servo Saver Shaf t

サ ー ボ セ イバ ー シ ャフト

×1

前側の穴を使用する。

Use the front-side hole.

10

19

20

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0204

Ball Bearing 5× 8×2.5mm

ボ ー ル ベア リング

R0204

R0204

R0089

R0089

R0089

Belt Tensioner Roller Set

ベ ルト テ ン ショナ ー ロー ラ ー セット

G011

Center Bulk Set

セン タ ー バル ク セット

G039

Tensioner Plate

テンショナ ー プレ ート

×2

M3×6mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

×1

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×6mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

×4

R0204

R0204

M3×8mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×8mm Button Head Scre w

ボ タン ヘ ッド ス クリュ ー

R083

Servo Saver Shaf t

サ ー ボ セ イバ ー シ ャフト

×1

前側の穴を使用する。

Use the front-side hole.

11

21

23

22

BAG F

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G011

Center Bulk Set

セン タ ー バル ク セット

G036

×2

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G036

Radio Plate Set

ラジ オ プ レ ー ト セット

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0093

R0093

×3

R0093

Fuel Tank Post O-Ring Set

燃 料 タ ン ク ポ スト O リ ン グ セ ット

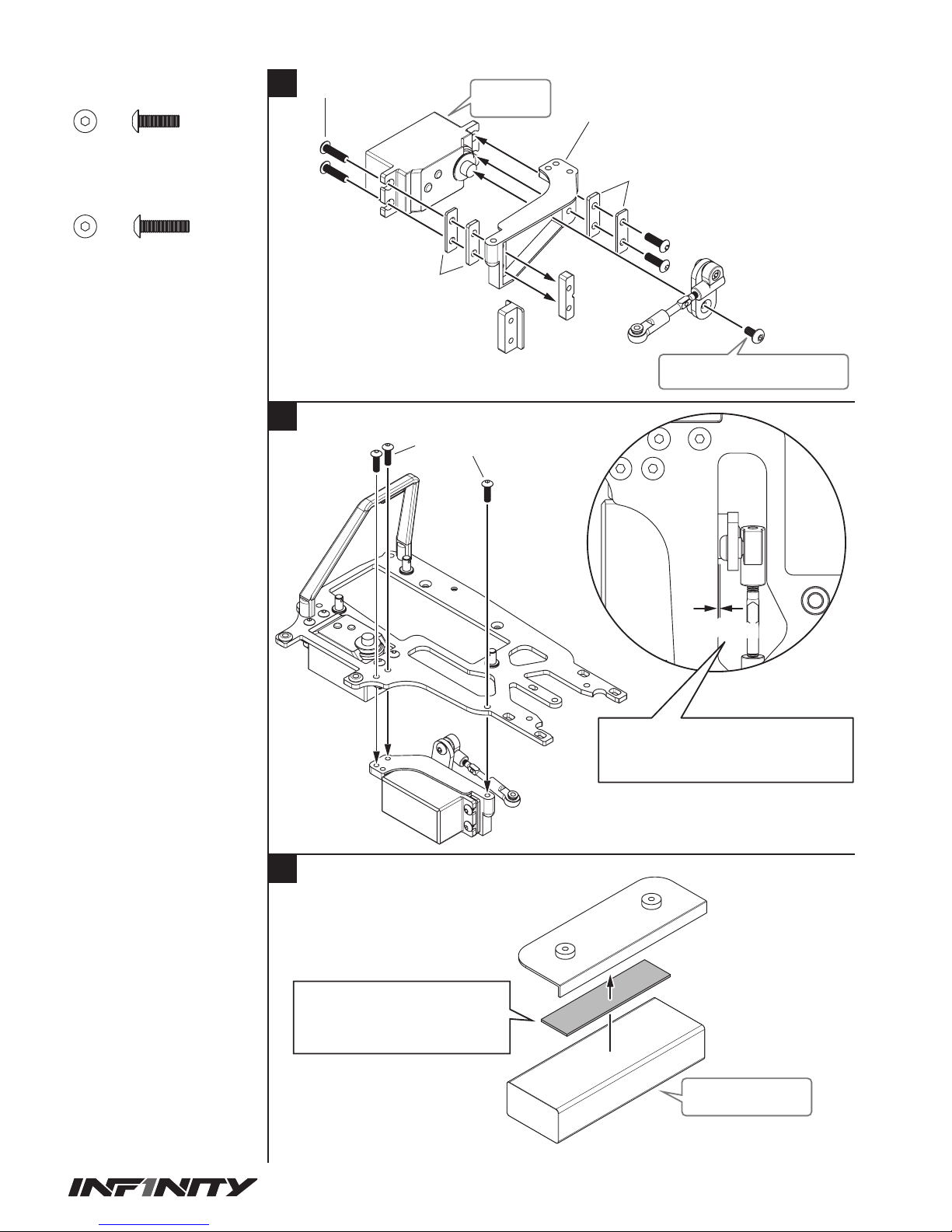

G013

Servo Parts Set B

サーボパーツセットＢ

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×10mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

×2

M3×10mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

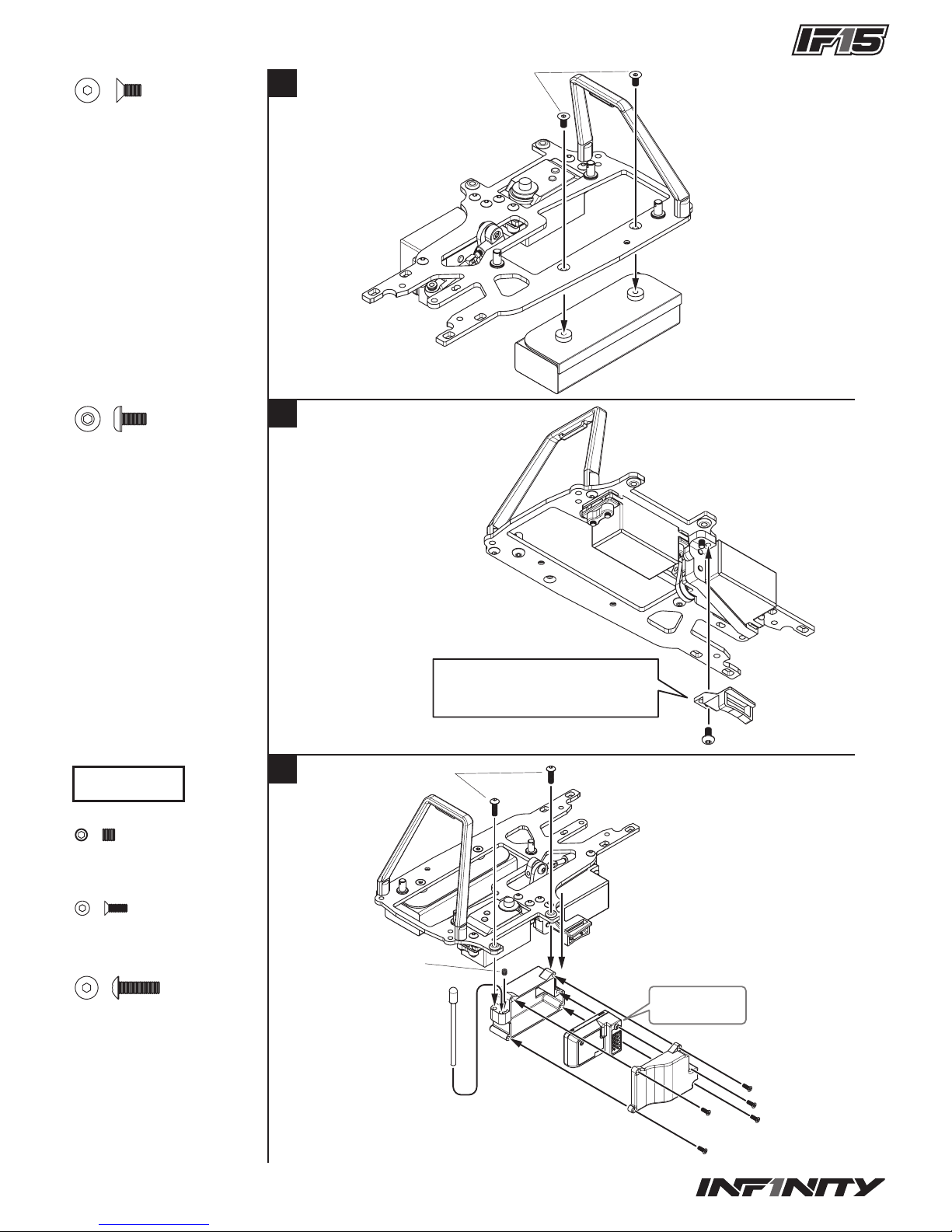

ゴム ブッシュの 溝 にラジ オ プレ ートをは め 込
みます。

Put the Radio Plate into the groove
of the rubber bush.

24

25

G012

Servo Parts Set A

サーボパーツセットＡ

G012

G012

G012

G012 G012

G084

G084

×4

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

G084

Ball Nut 4.9mm

ボールナット4.9mm

G092

T008

Ball Joint 4.9mm s et

4.9mmボールジョイントセット

T008

Ball Joint 4.9mm set

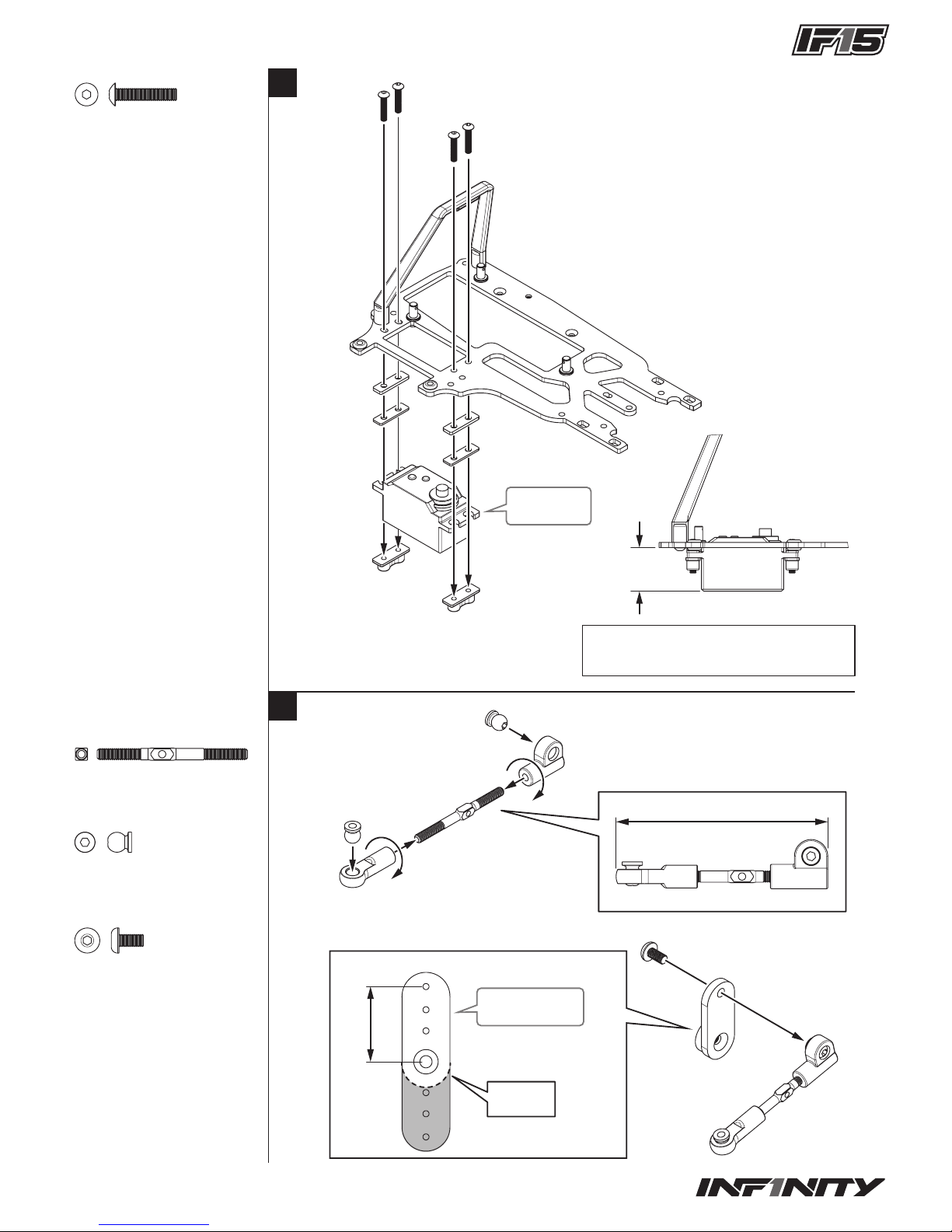

4.9mmボールジョイントセット

52mm

約19mm

×1

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

G092

Turnbuckle M3×37mm

ター ンバック ル

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

×1

×2

22.5ｍｍ以上にならないようにG012の枚数を調整します。

22.5mm22.5mm

カットする 。

Cut it.

Servo Horn (No t incld.)

サーボホーン（別売）

Servo (Not i ncld.)

サーボ（別売）

Adjust the number of G012 with the height not
exceeding 22.5mm.

12

24

25

G012

Servo Parts Set A

サーボパーツセットＡ

G012

G012

G012

G012 G012

G084

G084

×4

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×14mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

G084

Ball Nut 4.9mm

ボールナット4.9mm

G092

T008

Ball Joint 4.9mm s et

4.9mmボールジョイントセット

T008

Ball Joint 4.9mm set

4.9mmボールジョイントセット

52mm

約19mm

×1

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

G092

Turnbuckle M3×37mm

ター ンバック ル

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

×1

×2

22.5ｍｍ以上にならないようにG012の枚数を調整します。

22.5mm22.5mm

カットする 。

Cut it.

Servo Horn (No t incld.)

サーボホーン（別売）

Servo (Not i ncld.)

サーボ（別売）

Adjust the number of G012 with the height not
exceeding 22.5mm.

13

26

28

27

G012

G012

Servo Parts Set A

サーボパーツセットＡ

G012

SANWA/KO用

G012

FUTABA用

×5

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

M3×12mm Button Head S crew

ボ タン ヘッド スク リュ ー

M3×12mm Button Head S crew

ボ タン ヘッド スク リュ ー

×2

G013

Servo Parts Set B

サーボパーツセットＢ

SMJ114 6

Double-sided tape

両面テープ

G013

Servo Parts Set B

サーボパーツセットＢ

受 信 機 用バッテリー を両 面テー プでバッテリープ レート

（G013 )に取り付け後、グラステープで固定する。

Attach Receiver Battery to Battery Plate
(G013) with double-sided tape and then, affix
it with glass tape.

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

0.5mm0.5mm

Recever Batt ery ( Not incld.)

受 信 機 用バッテリー（別売）

Servo (Not i ncld.)

サーボ（別売）

M3×6mm Button Head Screw (No t incld.)

ボ タン ヘッド ス クリュ ー（別売）

ボタンビス とラジ オ プレ ートの隙 間 が 0 . 5 ｍｍに なる ようG 01 2

（スペーサー）の枚数を調整します。

Adjust the number of G012 (Spacers) to make the gap
between Button Head Screw and Radio Plate 0.5mm.

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

×2

×1

G012

Servo Parts Set A

サーボパーツセットＡ

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

R8033

Antenna Pipe

アンテナパイプ

G011

Center Bulk Set

セン ター バル クセット

G011

G107

×1

×5

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M2×6mm Flat Head Screw

フ ラット ヘ ッドスク リュ ー

G017

M2×6mm Flat Head Screw

フ ラット ヘ ッドスク リュ ー

×2

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

AMBトランスポンダーを使用しない場合はG012を取り
付けません。

If you are not going to use AMB Transponder,
do not attach G012.

29

31

30

BAG G

Receiver (No t incld.)

受信機（別売）

14

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

×2

×1

G012

Servo Parts Set A

サーボパーツセットＡ

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

R8033

Antenna Pipe

アンテナパイプ

G011

Center Bulk Set

セン ター バル クセット

G011

G107

×1

×5

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M2×6mm Flat Head Screw

フ ラット ヘ ッドスク リュ ー

G017

M2×6mm Flat Head Screw

フ ラット ヘ ッドスク リュ ー

×2

M3×10mm Button Head S crew

ボ タン ヘッド スク リュ ー

AMBトランスポンダーを使用しない場合はG012を取り
付けません。

If you are not going to use AMB Transponder,
do not attach G012.

29

31

30

BAG G

Receiver (No t incld.)

受信機（別売）

15

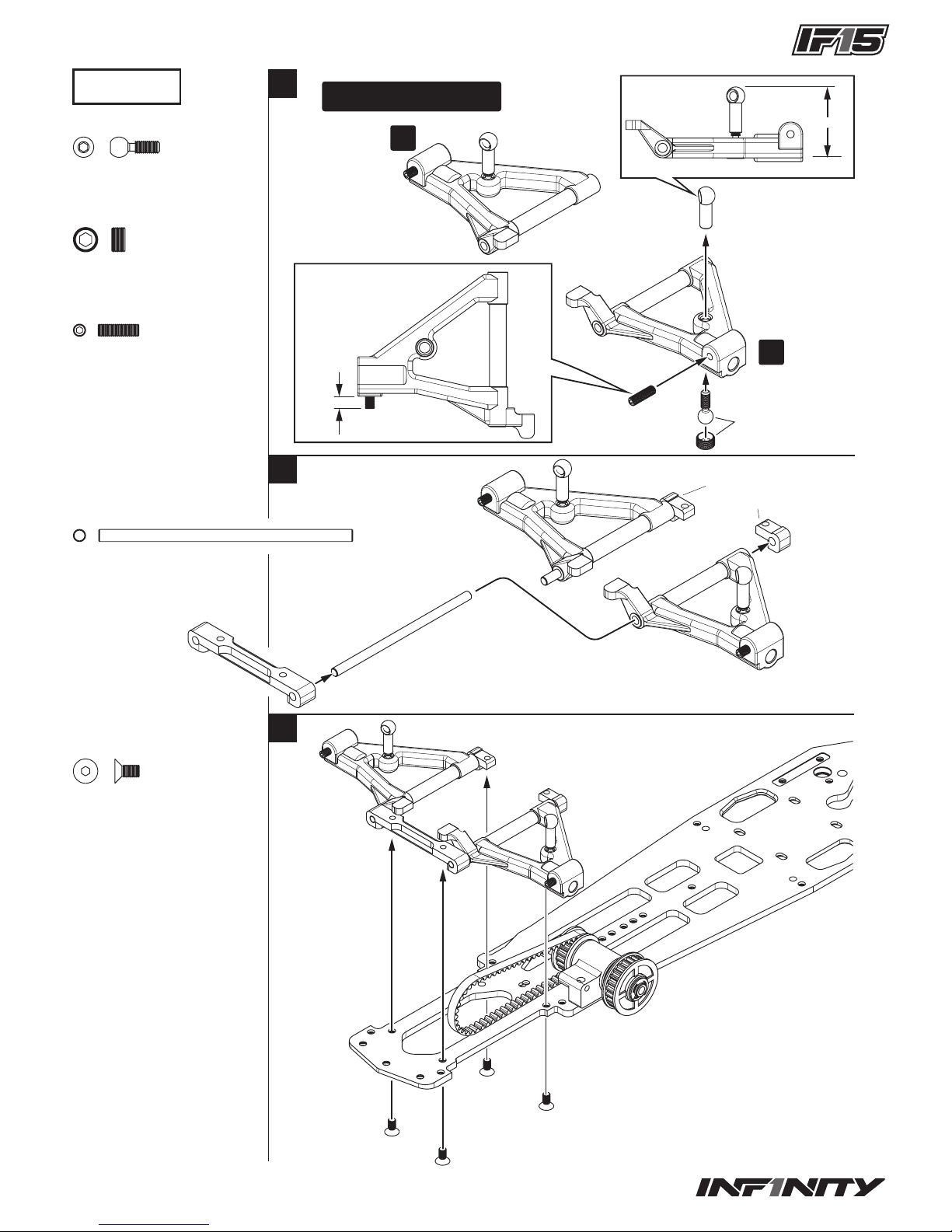

32

33

×2

M3×5mm Set Screw

セット ス クリュ ー

×2

G010

0.9mm

G010

1.1mm

G010

1.2mm

G010

G010

2mm

1mm

1mm

Upper Arm Set

アッ パ ー ア ーム セ ット

G001

Sus Bushing set

サ ス ブ ッシ ュ セット

G088

G058

Front Upper Suspension Mount Set

フロント アッパ ー サ スマウント セット

G058

Front Upper Suspension Mount Set

フロント アッパ ー サ スマウント セット

M3×5mm Set Screw

セット ス クリュ ー

G088

Front Upper Sus Shaft 3×43mm

フロ ントア ッパ ー サ ス シャ フト

G010

1.0mm

G058

×4

×4

M3×8mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

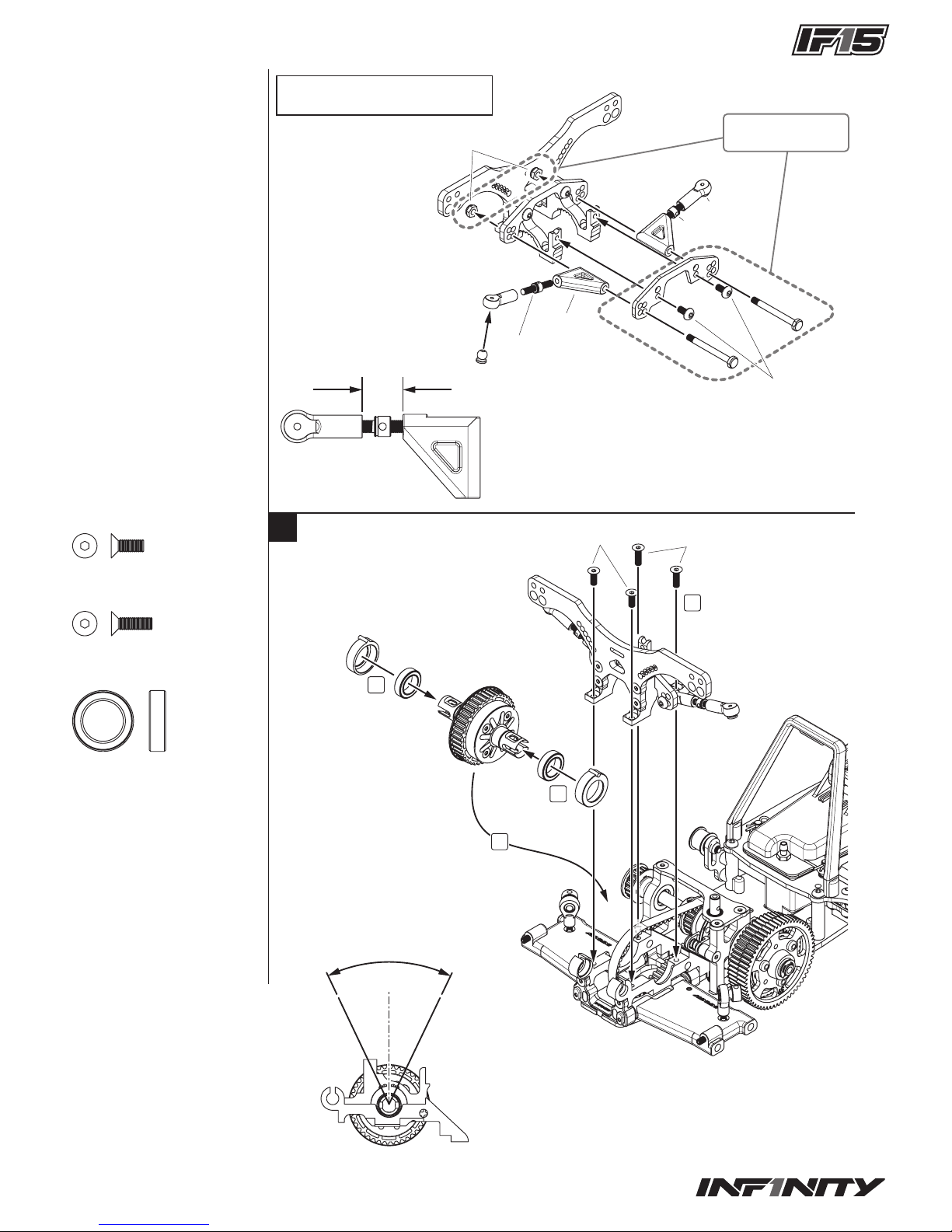

0.9m m～1.2ｍｍのキャスタークリップを使用してサスアームのクリアランスを
調整します。

Use Caster Clips betw een 0.9mm and 1.2mm to eliminate
looseness of Suspension Arms.

左右作る。

Assemble both L&R.

L/R

2

1

M3×8mm Button Head Scre w

ボ タン ヘ ッド ス クリュ ー

34

35

×3

R0093

R0093

R0093

G014

Fu el Tan k

燃 料タン ク

R0093

R0093

R0093

Fuel Tank Post O-Ring Set

燃 料タ ンクポ スト O リン グセ ット

×3

R0093

Fuel Tank Post O-Ring Set

燃 料タ ンクポ スト O リン グセ ット

×1

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

×2

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

×3

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

16

34

35

×3

R0093

R0093

R0093

G014

Fu el Tan k

燃 料タン ク

R0093

R0093

R0093

Fuel Tank Post O-Ring Set

燃 料タ ンクポ スト O リン グセ ット

×3

R0093

Fuel Tank Post O-Ring Set

燃 料タ ンクポ スト O リン グセ ット

×1

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

×2

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

×3

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

17

36

38

37

BAG H

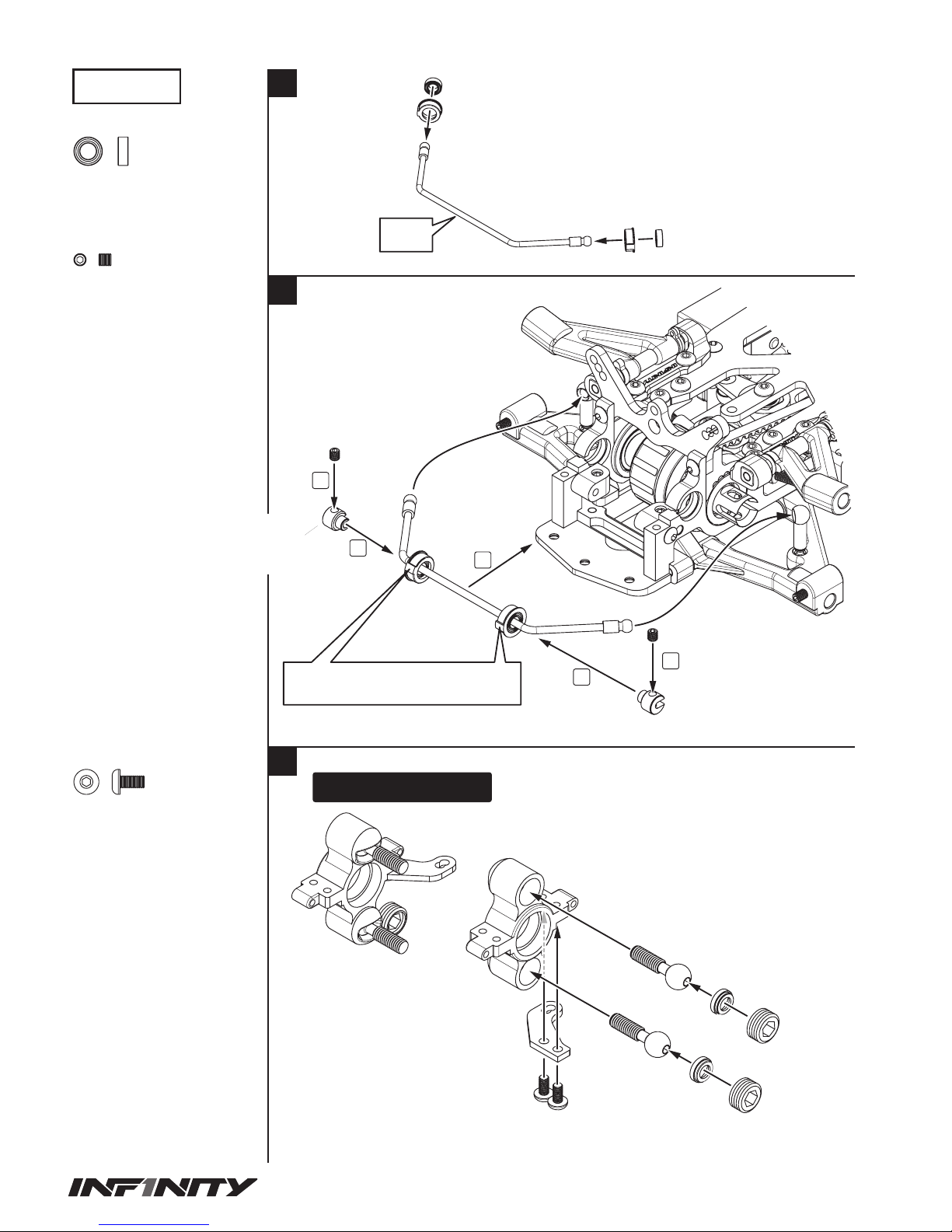

×4

M3×6mm Button Head Screw

ボ タン ヘッド スク リュ ー

G001

G001

Sas Bushing Set

サ ス ブ ッシ ュ セット

G099

Ball Bearing 4×7×2.5mm

ボ ー ル ベア リング

G099

G086-2.0

FRONT STABILIZER BAR 2.0mm

フロント スタビラ イザ ー

G099

Ball Bearing 4×7×2.5mm

ボ ー ル ベア リング

×2

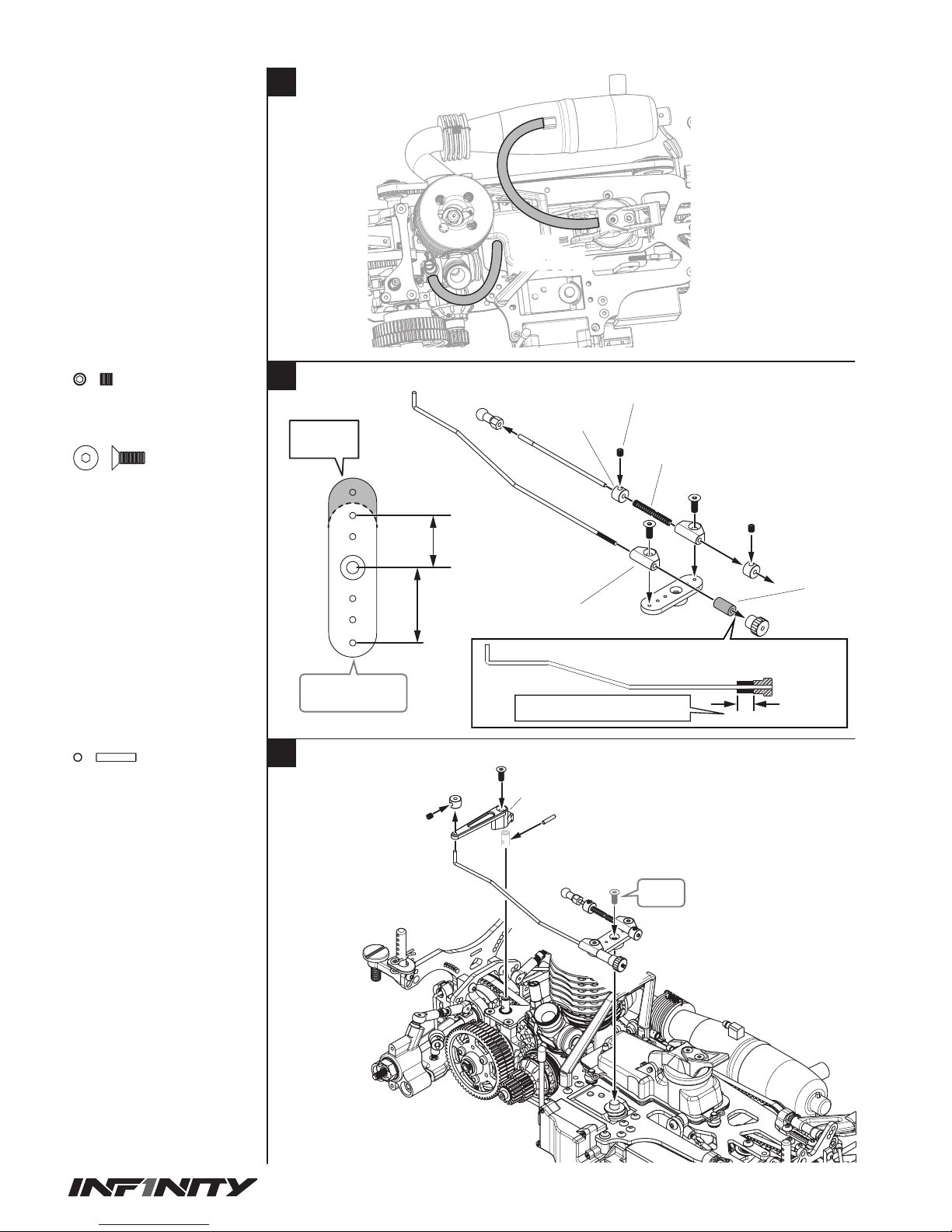

M3×3mm Set Screw

セット ス クリュ ー

×2

M3×3mm Set Screw

セット ス クリュ ー

M3×3mm Set Screw

セット ス クリュ ー

G001

Sas Bushing Set

サ ス ブ ッシ ュ セット

R0070

Cap Screw 10mm

キャップ スクリュ ー1 0ｍ ｍ

G080

G001

R0070

G080

Steel Ball Screw Φ8 (2pcs)

スチール φ8ボールビス（2個）

M3×6mm Button Head Screw

ボ タン ヘッド スク リュ ー

G035

Knackle Plate

ナックル プレ ート

G008

Front Knuckle

フロント ナックル

左右作る。

Assemble both L&R.

L/R

2.0

G085

G085

FRONT STABILIZER STOPPER φ 2.2 (2pcs)

フロ ントス タビ ストッパ ー

凸 部 をフ ロント バ ルクの 溝に 合 わ せ ます。

Align the convex with the groove of Front Bulk.

1

2

3

3

2

39

41

40

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0109

Pin 2×10m m

ピン

G060

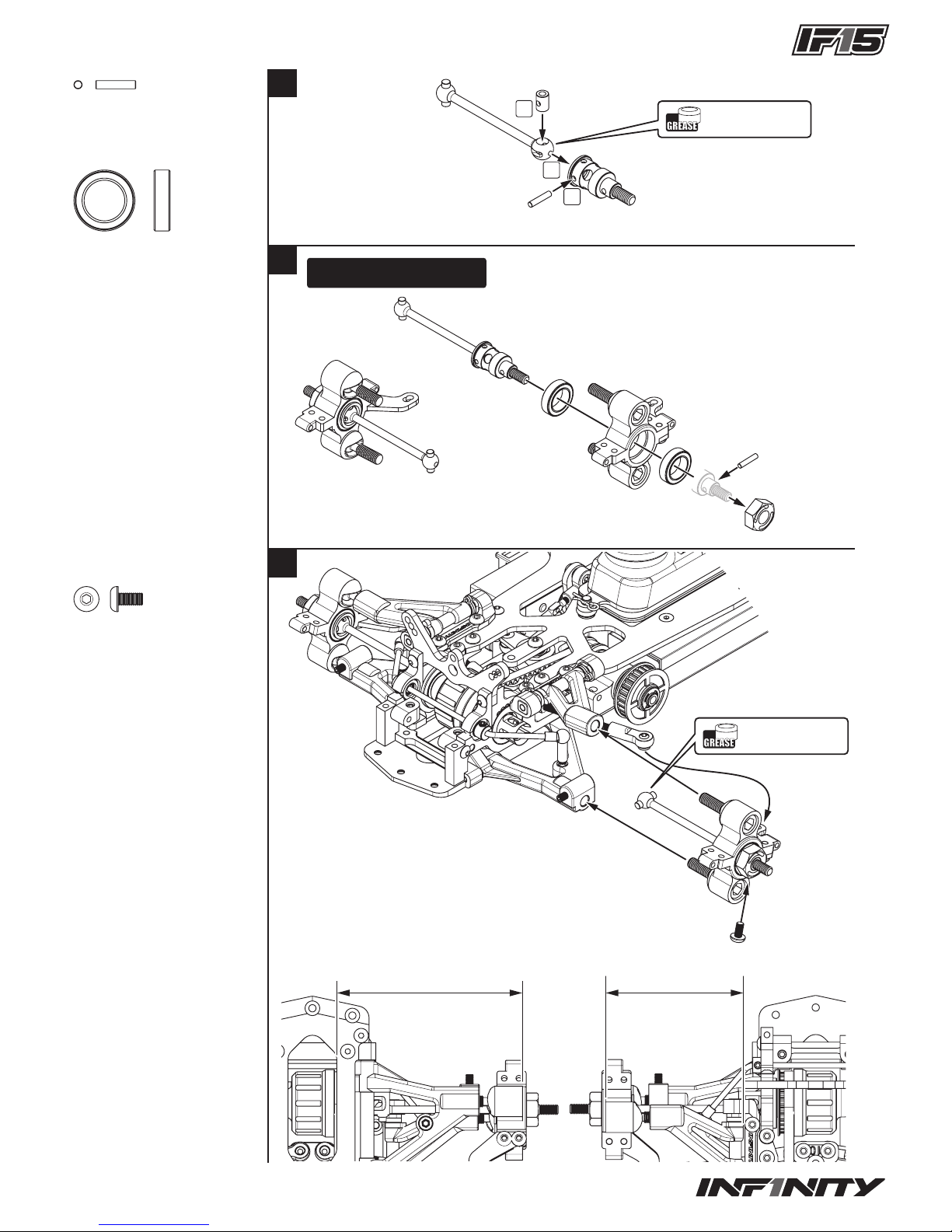

FRONT UNIVERSAL SHA FT 48mm

フロントユニバーサルシャフト　

G062

UNIVERSAL JOIN T

ユニ バ ー サ ルジョイント

G061

FRONT WHEEL SHAFT

フロ ント ホイ ー ル シャフト 　

x2

R0109

Pin 2×10mm

ピン

R0109

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

G103

G103

G011

Center Bulk Set

セン タ ー バル ク セット

×2

×4

×4

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

76.5mm

56mm

1

2

3

Graphite Grease

(Not in cld.)

グラファイトグリス（別売）

左右作る。

Assemble both L&R.

L/R

Graphite Grease

(Not in cld.)

グラファイトグリス（別売）

18

39

41

40

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0109

Pin 2×10m m

ピン

G060

FRONT UNIVERSAL SHA FT 48mm

フロントユニバーサルシャフト　

G062

UNIVERSAL JOIN T

ユニ バ ー サ ルジョイント

G061

FRONT WHEEL SHAFT

フロ ント ホイ ー ル シャフト 　

x2

R0109

Pin 2×10m m

ピン

R0109

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

G103

G103

G011

Center Bulk Set

セン タ ー バル ク セット

×2

×4

×4

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

76.5mm

56mm

1

2

3

Graphite Grease

(Not in cld.)

グラファイトグリス（別売）

左右作る。

Assemble both L&R.

L/R

Graphite Grease

(Not in cld.)

グラファイトグリス（別売）

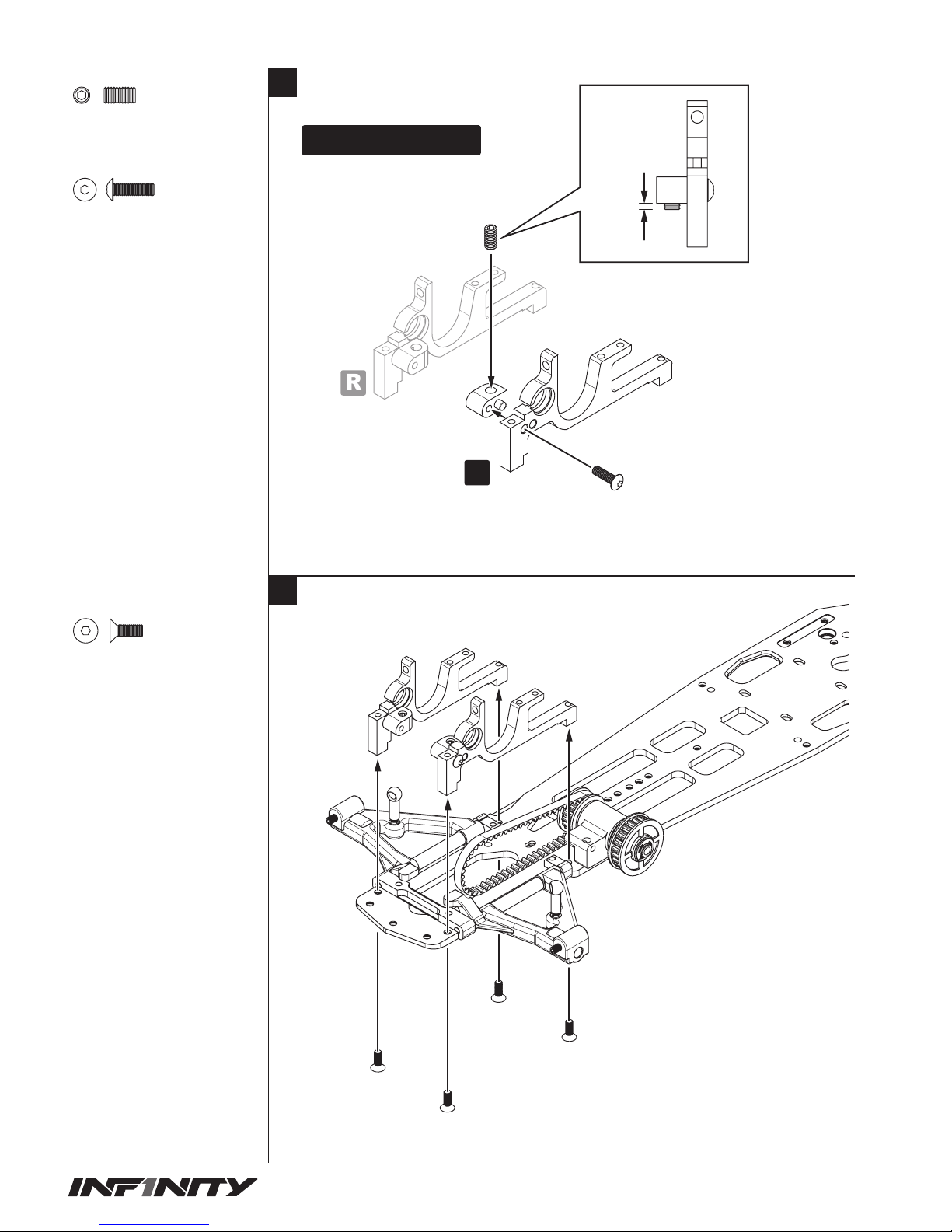

19

42

44

43

BAG I

M2×5mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

M3×8mm Set Screw

セット ス クリュ ー

M3×8mm Set Screw

セット ス クリュ ー

×2

G054

G054

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

G005

Ball End Set

ボ ー ル エンド セット

R0056

Anti Roll Bar Ball 5.8mm(2.4hole)

スタビボール5. 8ｍｍ（2.4穴）

G007

G108

Rear Lower Arm Set

リア ロ ア ア ー ム セット

×10

M2×5mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

G054

G108

Stabilizer Jo int Set

スタビ ジ ョ イン ト セット

×2

×2

G089

Rear Lower Sas Shaft 3×52.5

リア ロア サ ス シャフト

G010

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

×2

G089

G001

Sas Bushing Set

サ ス ブ ッシ ュ セット

G001

G075-R

Rear Lower Bulk-R

リアロア バ ルク R

G075-L

Rear Lower Bulk-L

リアロア バ ルク L

G076

Rear Sas Block(Front )

リ ア サ ス ブ ロ ッ ク（ フ ロ ン ト ）

G077

Rear Sas Block(Rear)

リアサ スブ ロック（リア ）

G001

向きに注 意

G001

G010

Upper Arm Set

アッ パ ー ア ーム セ ット

×4

M3×8mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

上

下

×2

M3×10mm Set Screw

セット ス クリュ ー

M3×10mm Set Screw

セット ス クリュ ー

左右作る。

Assemble both L&R.

L/R

左右作る。

Assemble both L&R.

L/R

R

L

R

L

1mm

4mm

26mm

45

46

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G099

×4

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G099

Ball Bearing 4×7×2.5mm

ボ ー ル ベア リング

×1

M3×10mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

G048

Brake Guide Set

ブ レ ー キ ガ イド セ ット

CM-A004-04

Use when brake pad worn.

ブレーキパッドが摩 耗したときに使用します。

G048

Brake Guide Set

ブ レ ー キ ガ イド セ ット

R0225-03G

Brake Pad

0.1mm

0.1mm

0.2mm

0.2mm

ブ レ ー キ パ ッド

G033

2Speed Upper Plate

2ス ピ ードアッパ ー プレ ート

G042-R

2 Speed Bulk R

2スピ ードバ ルク R

×2

M3×10mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G042-L

2Speed Bulk L

２スピ ード バル クL

×3

G100

Frange Ball Bearing 5×8×2.5mm

ボ ー ル ベア リング

×1

G100G100

G049G049

Brake ShaftBrake Shaft

ブレ ー キ シ ャフトブレ ー キ シ ャフト

20

45

46

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G099

×4

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G099

Ball Bearing 4×7×2.5mm

ボ ー ル ベア リング

×1

M3×10mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

G048

Brake Guide Set

ブ レ ー キ ガ イド セ ット

CM-A004-04

Use when brake pad worn.

ブレーキパッドが摩 耗したときに使用します。

G048

Brake Guide Set

ブ レ ー キ ガ イド セ ット

R0225-03G

Brake Pad

0.1mm

0.1mm

0.2mm

0.2mm

ブ レ ー キ パ ッド

G033

2Speed Upper Plate

2ス ピ ードアッパ ー プレ ート

G042-R

2 Speed Bulk R

2スピ ードバ ルク R

×2

M3×10mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G042-L

2Speed Bulk L

２スピ ード バル クL

×3

G100

Frange Ball Bearing 5×8×2.5mm

ボ ー ル ベア リング

×1

G100G100

G049G049

Brake ShaftBrake Shaft

ブレ ー キ シ ャフトブレ ー キ シ ャフト

21

×4

M3×10mm Flat Head Scr ew

フラット ヘッド スク リュ ー

M3×10mm Flat Head Scr ew

フラット ヘッド スク リュ ー

×2

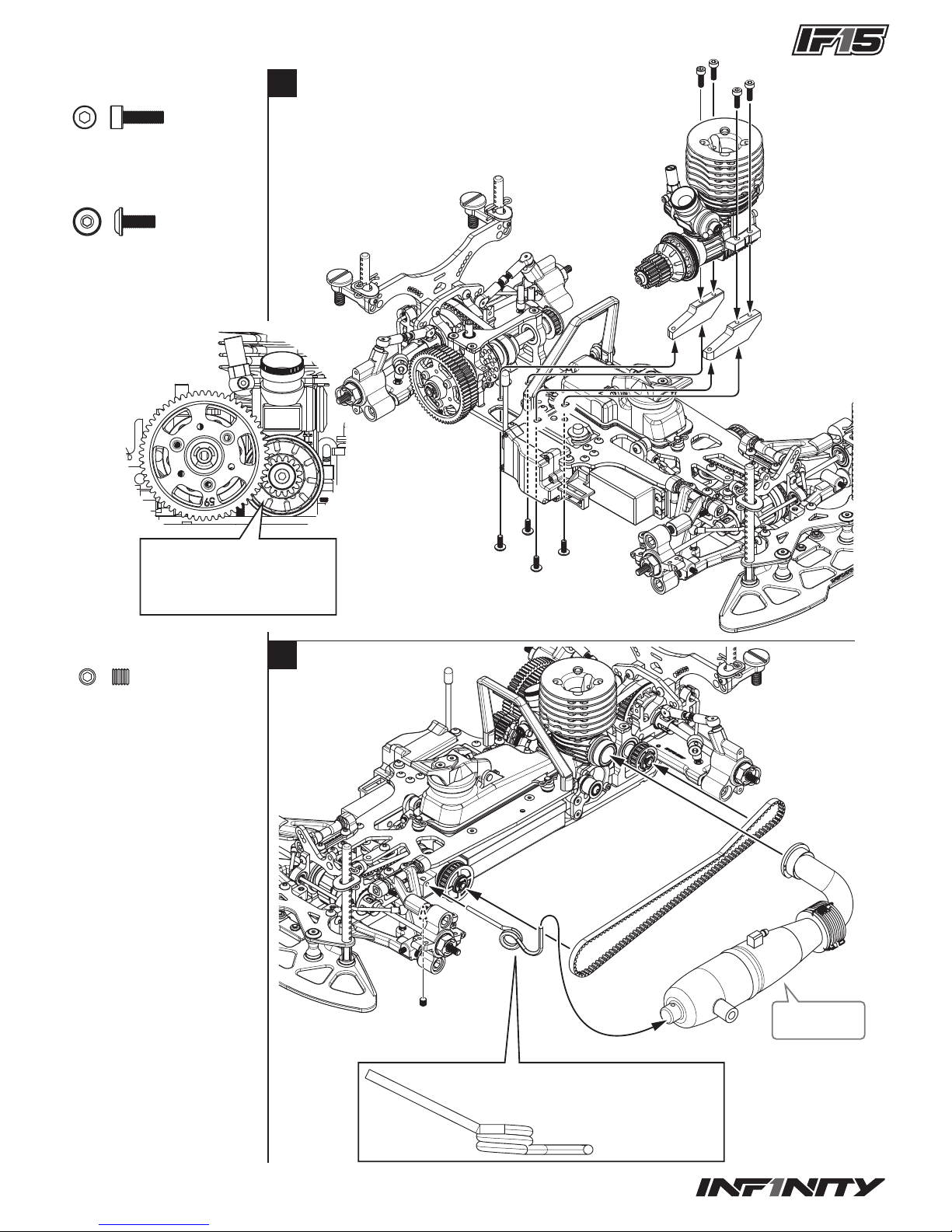

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

47

48

1

2

3

G044

2Speed Shaft Set

２ス ピ ード シャ フト セット

G101

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セット

G019-2 0

20T Pulley S et

2 0T プ ーリ ー セット

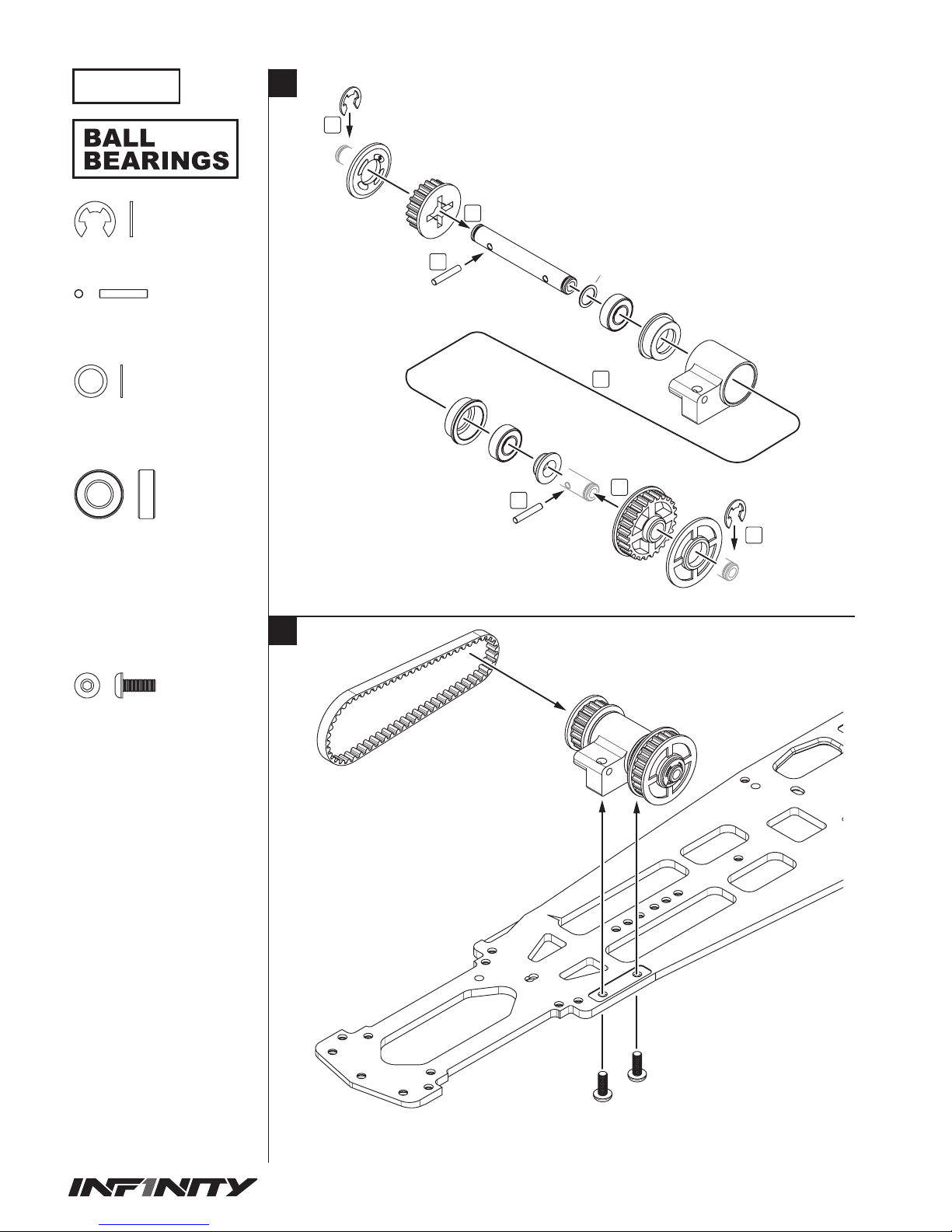

G045

Brake Pulley Adapter Set

ブ レ ー キプ ーリ ー アダ プタ ーセ ット

G045

Brake Pulley Adapter Set

ブ レ ー キプ ーリ ー アダ プタ ーセ ット

G047

Brake Disk

ブレ ーキデ ィスク

G095

Rear Belt 177

リアベ ルト1 77

G101

G004

BAG J

G101

Ball Bearing 6×12×4mm

ボ ー ル ベア リング

×2

49

51

50

×1

E-Clip　5mm

E クリップ

E-Clip 5mm

E クリップ

T074

Pin 2×12mm

ピン

×1

T074

G019-18

18T Pulley Set

1 8 T プ ーリ ー セット

G044

2 Speed Shaft S et

２ス ピ ード シャ フト セット

×2

×2

×1

×6

G102

Ball Bearing 6×13× 5mm

ボ ー ル ベア リング

G043

2Speed Adapter

2スピ ードアダプ ター

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

G015

2Speed Shoes Set

2 ス ピ ードシ ュー セット

G102

G016-59

1st Spur Gear 59T

１速ス パ ー ギヤ 59 T

G040

1st Gear Housing

1速ギヤハウジング

G041

2nd Gear Housing

2速 ギヤハウジング

G017-5 4

2nd Spur Gear 54T

2速スパ ーギヤ54T

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

×1

1

1

1

2

2

2

3

4

2.6×12ｍｍスクリューの先端がG013の切り欠き
面と同一になるまで 締める。

Tighten 2.6mm x 12mm screw to align
the tip of the screw with the notched
surface o f G013.

22

49

51

50

×1

E-Clip　5mm

E クリップ

E-Clip 5mm

E クリップ

T074

Pin 2×12mm

ピン

×1

T074

G019-18

18T Pulley Set

1 8 T プ ーリ ー セット

G044

2 Speed Shaft S et

２ス ピ ード シャ フト セット

×2

×2

×1

×6

G102

Ball Bearing 6×13× 5mm

ボ ー ル ベア リング

G043

2Speed Adapter

2スピ ードアダプ ター

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M3×3mm Set Screw

セットス クリュー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M2.6×12mm Cap Head Screw

キャッ プヘ ッドスク リュ ー

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

G015

2Speed Shoes Set

2 ス ピ ードシ ュー セット

G102

G016-59

1st Spur Gear 59T

１速ス パ ー ギヤ 59 T

G040

1st Gear Housing

1速ギヤハウジング

G041

2nd Gear Housing

2速 ギヤハウジング

G017-5 4

2nd Spur Gear 54T

2速スパ ーギヤ54T

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

×1

1

1

1

2

2

2

3

4

2.6×12ｍｍスクリューの先端がG013の切り欠き
面と同一になるまで 締める。

Tighten 2.6mm x 12mm screw to align
the tip of the screw with the notched
surface o f G013.

23

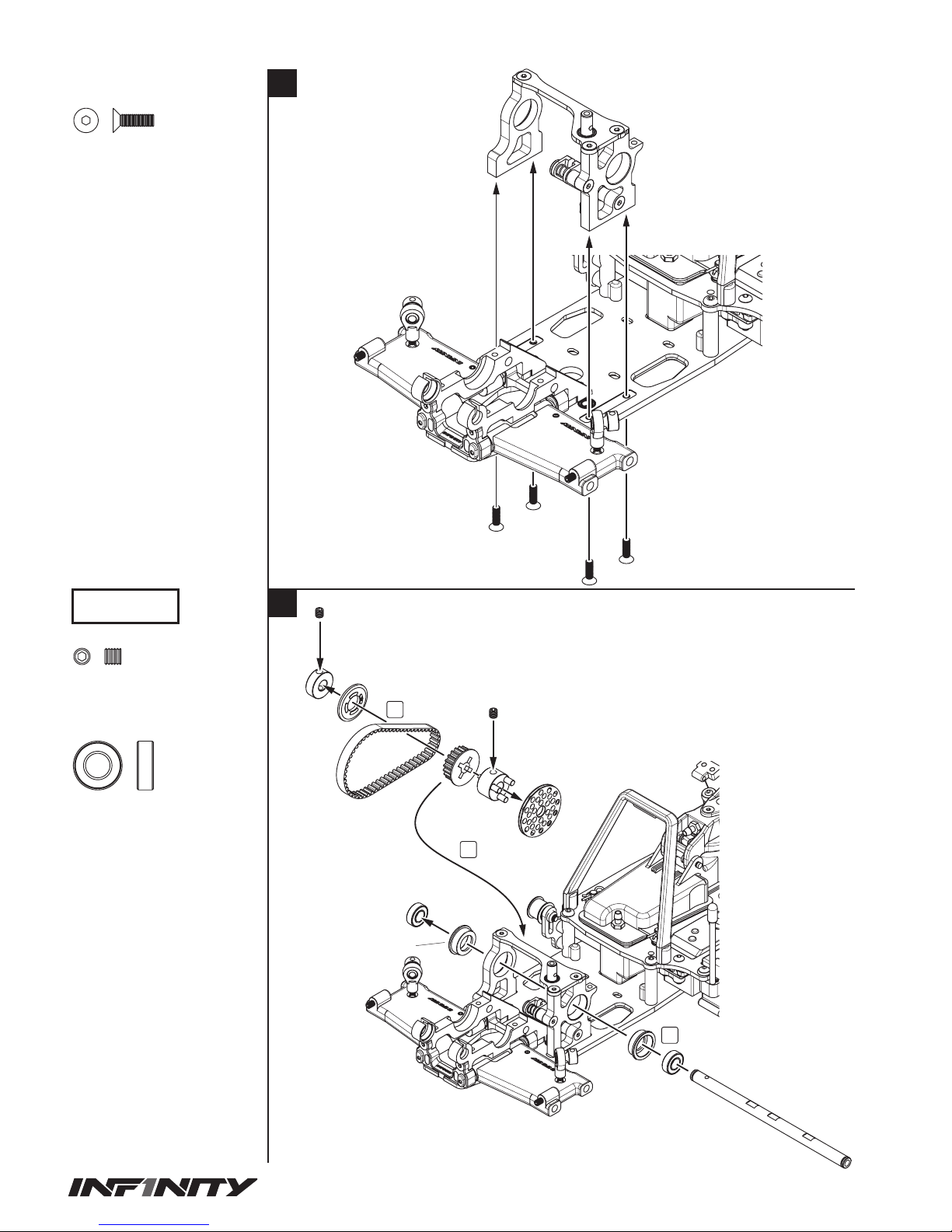

G091

T008

T008

T008

G084

G084

T008

Ball Joint 4.9mm Set

ボ ール ジョ イント セット

G084

G084

×2

G091

Turnbuckle 3×20mm

ター ンバック ル

G091

G084

Ball Nut 4.9mm

ボ ール ナット

×4

G037

Rear Shock Toewr

リアショックタワー

G038

Rear Upper Suspension Plate

リアアッパ ーサス プレ ート

G074

Rear Upper Bulk

リアアッパ ーバル ク

G074

×4

×2

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×6mm Flat Head Screw

フラ ット ヘッド スクリュ ー

×2

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

E-Clip 5mm

E クリップ

×1

E-Clip 5mm

E クリップ

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×6mm Button Head Screw

ボ タン ヘッド スクリュ ー

R

L

10mm

BAG K

52

54

53

1

2

×2

リアアッパ ー ア ー ム を A ア ー ムにす る場 合

M3×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G010

G010

Upper Arm Set

アッ パ ーア ーム セット

G091

G091

Turnbuckle 3×20mm

ター ンバック ル

M3×6mm Button Head Screw

ボ タン ヘッド スク リュ ー

G111

Rear A-arm Set (Not incld.)

リア Aア ーム セット （ 別売）

ナ イロ ンナット

G084

G084

Ball Nut 4.9mm

ボールナット4.9mm

T008

T008

Ball Joint 4.9mm Set

4.9mmボールジョイントセット

LOOSEN

ゆるく

TIGHTEN

きつく

×2

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

×2

10mm

To use A-arm for Rear Upper Arm

M3 Nylon Nut

M3×8mmFlat Head Screw

フラ ット ヘッド スクリュ ー

Rear Diff Assy

リアデ フA ss y

M3×10mmFlat Head Screw

フラ ット ヘッド スクリュ ー

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セット

G103

G103

G004

1

1

3

2

55

24

×2

リアアッパ ー ア ー ム を A ア ー ムにす る場 合

M3×10mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G010

G010

Upper Arm Set

アッ パ ーア ーム セット

G091

G091

Turnbuckle 3×20mm

ター ンバック ル

M3×6mm Button Head Screw

ボ タン ヘッド スク リュ ー

G111

Rear A-arm Set (Not incld.)

リア Aア ーム セット （ 別売）

ナ イロ ンナット

G084

G084

Ball Nut 4.9mm

ボールナット4.9mm

T008

T008

Ball Joint 4.9mm Set

4.9mmボールジョイントセット

LOOSEN

ゆるく

TIGHTEN

きつく

×2

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

×2

10mm

To use A-arm for Rear Upper Arm

M3 Nylon Nut

M3×8mmFlat Head Screw

フラ ット ヘッド スクリュ ー

Rear Diff Assy

リアデ フA ss y

M3×10mmFlat Head Screw

フラ ット ヘッド スクリュ ー

G004

Bearing Collor Set

ベ アリ ン グ カ ラ ー セット

G103

G103

G004

1

1

3

2

55

25

R0109

G103

G103

G078

Rear Wheel Shaft

リア ホイー ルシャ フト

G011

Center Bulk Set

セン ター バル クセット

×2

M3×15mm Set Screw

セット ス クリュ ー

×2

R0109

Pin　2×10mm

ピン

M3×15mm Set Screw

セット ス クリュ ー

×4

G079

G079

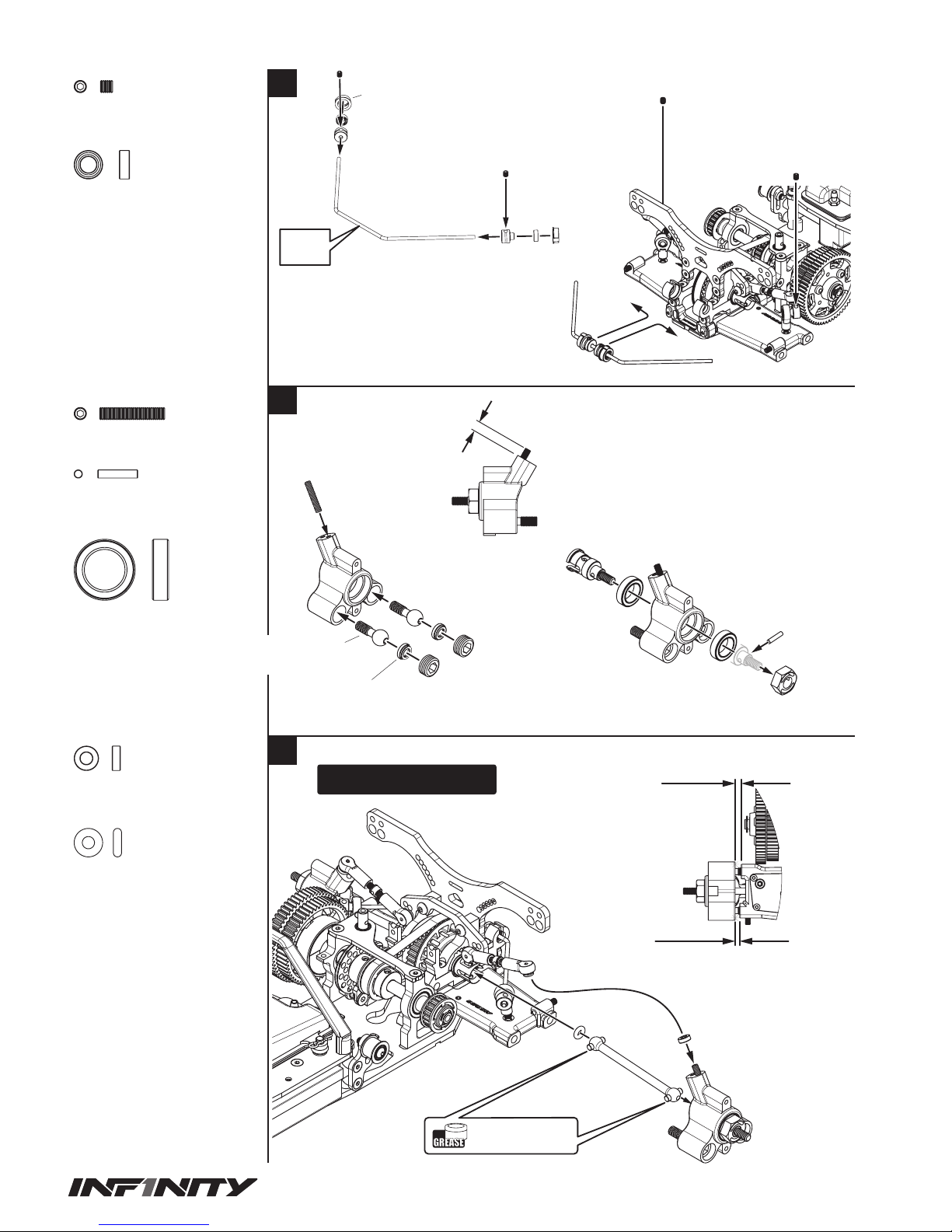

Aluminum Ball Scr ew Φ8 (R ear) (2pcs )

ア ル ミ φ 8 ボ ー ル ビ ス （ リ ア ）（ 2 個 ）

G001

G001

Sas Bushing Se t

サ ス ブ ッシ ュ セット

G103

Ball Bearing 10×15×4mm

ボ ー ル ベア リング

T080

Aluminum Washer 3×6×2mm

アルミス ペー サー

T080

G073

Alu Rear Drive Shaft

アル ミリアドライ ブ シャフト

G073

P3 O-Ring

Oリン グ

G073

×2

×2

R0070

R0070

Cap Screw 10mm

キャップ スクリュ ー1 0ｍ ｍ

×4

×2

M3×3mm Set Screw

セットスクリュー

M3×3mm Set Screw

セット ス クリュ ー

M3×3mm Set Screw

セット ス クリュ ー

G099

G099

G001

Sas Bushing Se t

サ ス ブ ッシ ュ セット

G001

G097-2.0

Rear Anti Roll Bar 2.0

リアスタビ ライザー 2. 0

G096

G096

Rear Stabilizer S topper (2pcs)

リアスタビ ストッパ ー （ 2 個）

G099

Ball Bearing 4×7×2.5mm

ボ ー ル ベア リング

G009

Rear Hub

リアハ ブ

×2

×2

左右作る。

Assemble both L&R.

L/R

2.0

5mm

2.3mm

2.8mm

Graphite Greas e

(Not in cld.)

グラファイトグリス（別売）

M3×3mm Set Screw

セット ス クリュ ー

56

58

57

G002

G002

G003

G003

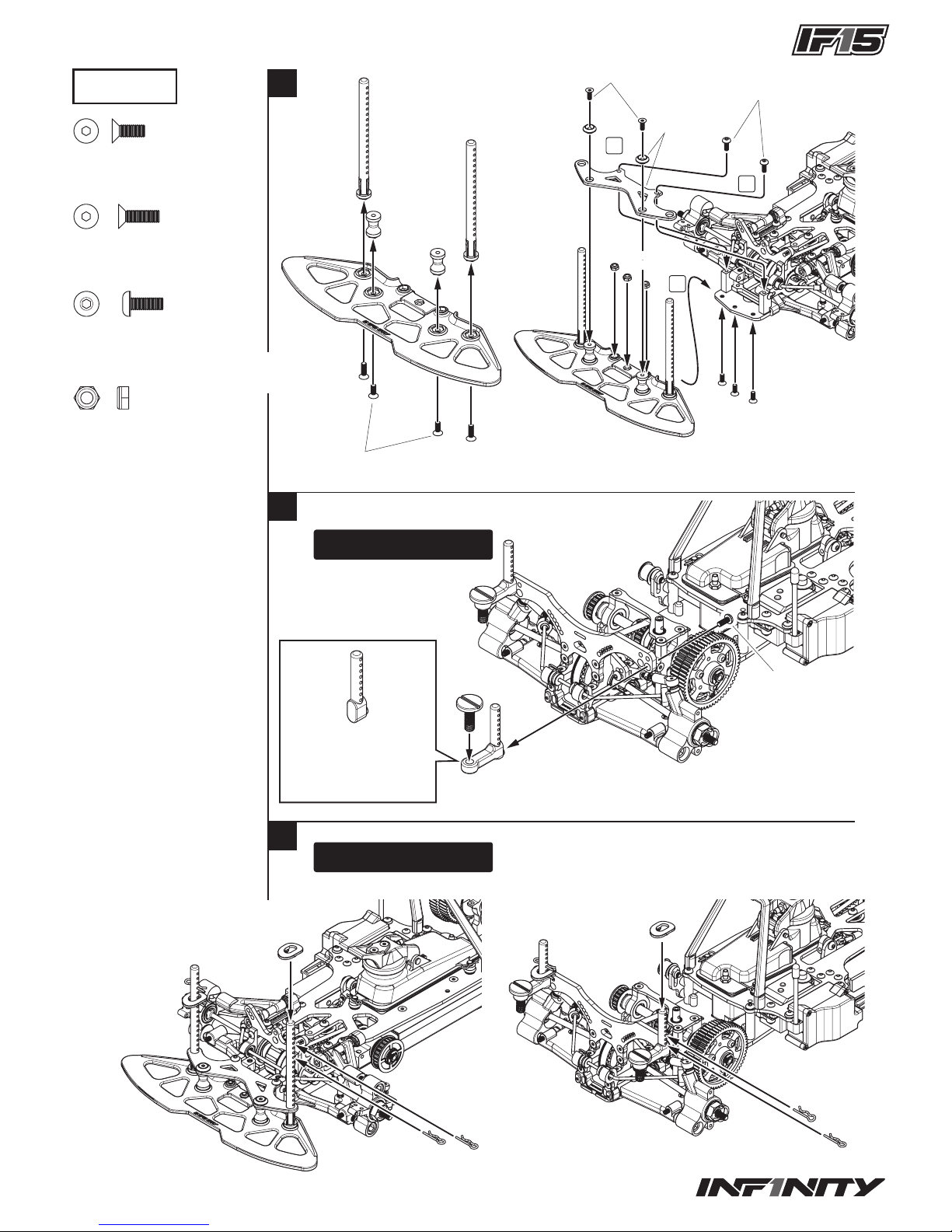

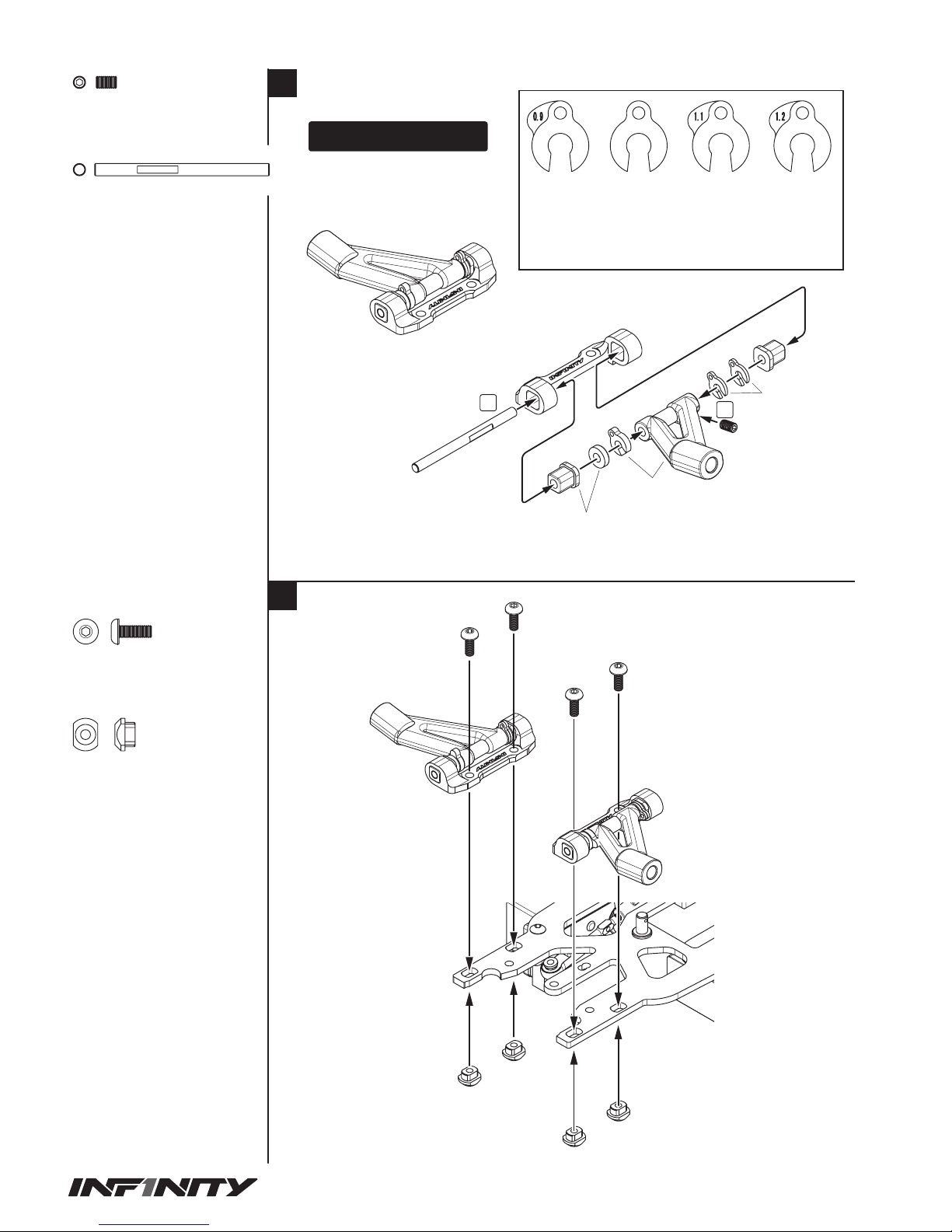

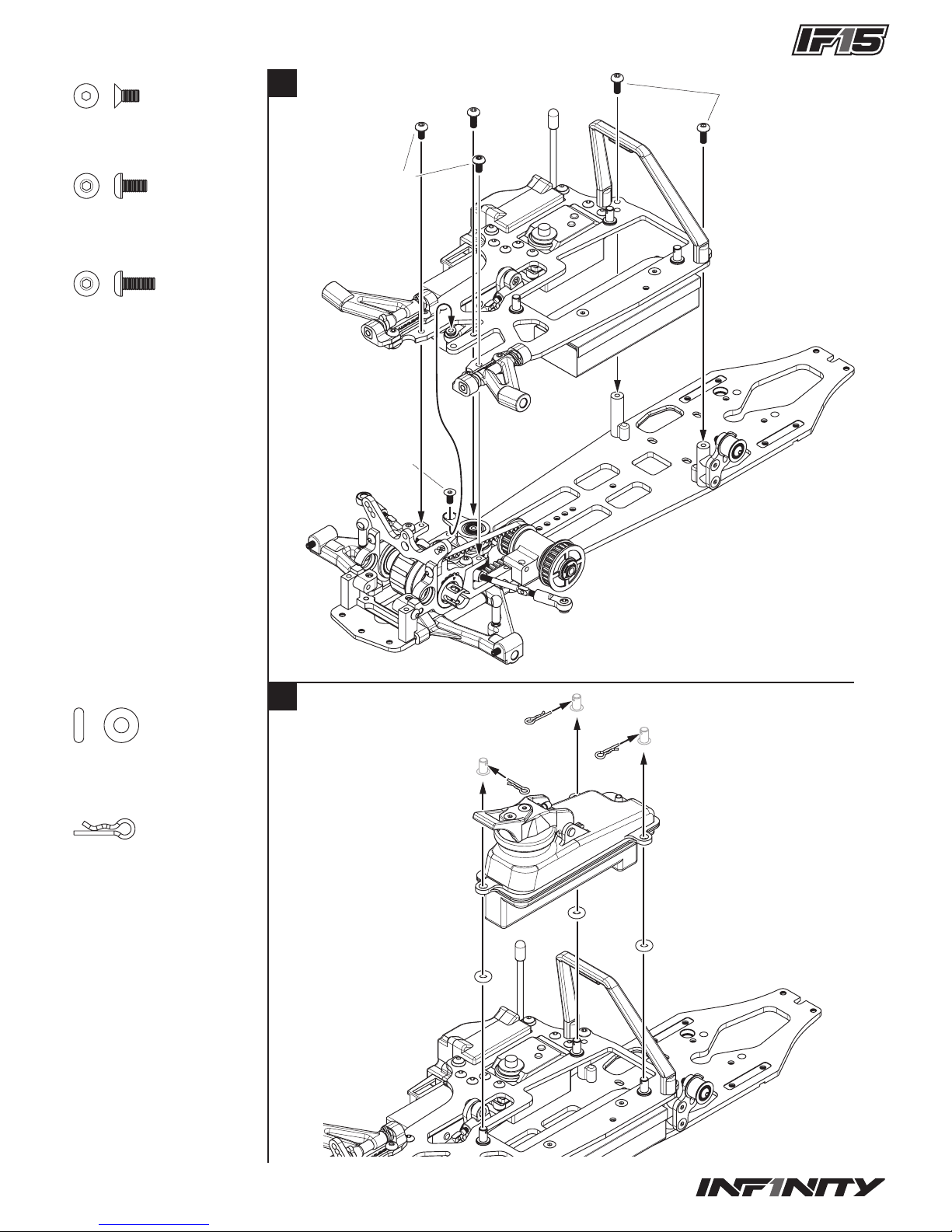

Body Mount S et

ボ ディマ ウント セット

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×10mm Flat Head Scr ew

フラット ヘッドスクリュー

M3×10mm Flat Head Scr ew

フラット ヘッド スク リュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G003

G003

G003

×7

M3×8mmFlat Head Screw

フラ ット ヘッド スクリュ ー

M3×10mmFlat Head Screw

フラ ット ヘッド スクリュ ー

×2

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

×4

×3

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

G002

Front Bumper Set

フロ ントバ ンパ ーセ ット

Body Pin

ボ デ ィピ ン

Body Pin

ボ デ ィピ ン

Nylon Nut M3

ナ イロ ンナット

左右作る。

Assemble both L&R.

L/R

左右作る。

Assemble both L&R.

L/R

リアボ ディマウントボ ルトを 使 用しな い

場合 は、この ボディポストを使用します。

If you are not going to use Rear
Body Mount Bolt, use this Body
Post.

リアボディマウントボルトを使用しない場合は、このボディポストを使用します。

Nylon Nut M3Nylon Nut M3

ナ イロ ンナットナ イロン ナット

1

2

3

59

61

60

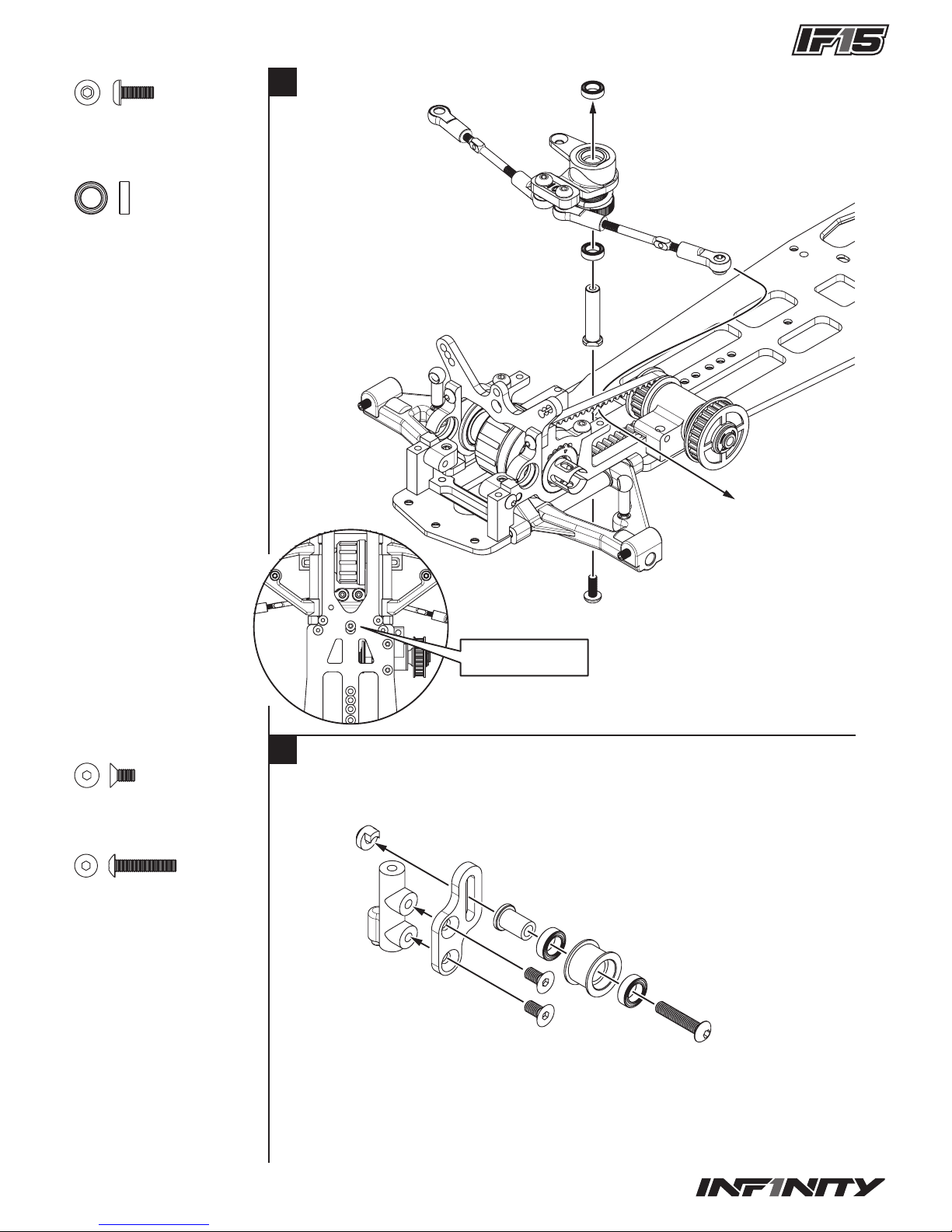

BAG L

26

G002

G002

G003

G003

Body Mount S et

ボ ディマ ウント セット

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

M3×10mm Flat Head Scr ew

フラット ヘッドスクリュー

M3×10mm Flat Head Scr ew

フラット ヘッド スク リュ ー

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

M3×8mm Flat Head Screw

フラ ット ヘッド スクリュ ー

G003

G003

G003

×7

M3×8mmFlat Head Screw

フラ ット ヘッド スクリュ ー

M3×10mmFlat Head Screw

フラ ット ヘッド スクリュ ー

×2

M3×8mm Button Head Screw

ボ タン ヘッド スク リュ ー

×4

×3

M3×8mm Button Head Screw

ボ タン ヘッド スクリュ ー

G002

Front Bumper Set

フロ ントバ ンパ ーセ ット

Body Pin

ボ デ ィピ ン

Body Pin

ボ デ ィピ ン

Nylon Nut M3

ナ イロ ンナット

左右作る。

Assemble both L&R.

L/R

左右作る。

Assemble both L&R.

L/R

リアボ ディマウントボ ルトを 使 用しな い

場合 は、この ボディポストを使用します。

If you are not going to use Rear
Body Mount Bolt, use this Body
Post.

リアボディマウントボルトを使用しない場合は、このボディポストを使用します。

Nylon Nut M3Nylon Nut M3

ナ イロ ンナットナ イロン ナット

1

2

3

59

61

60

BAG L

27

62

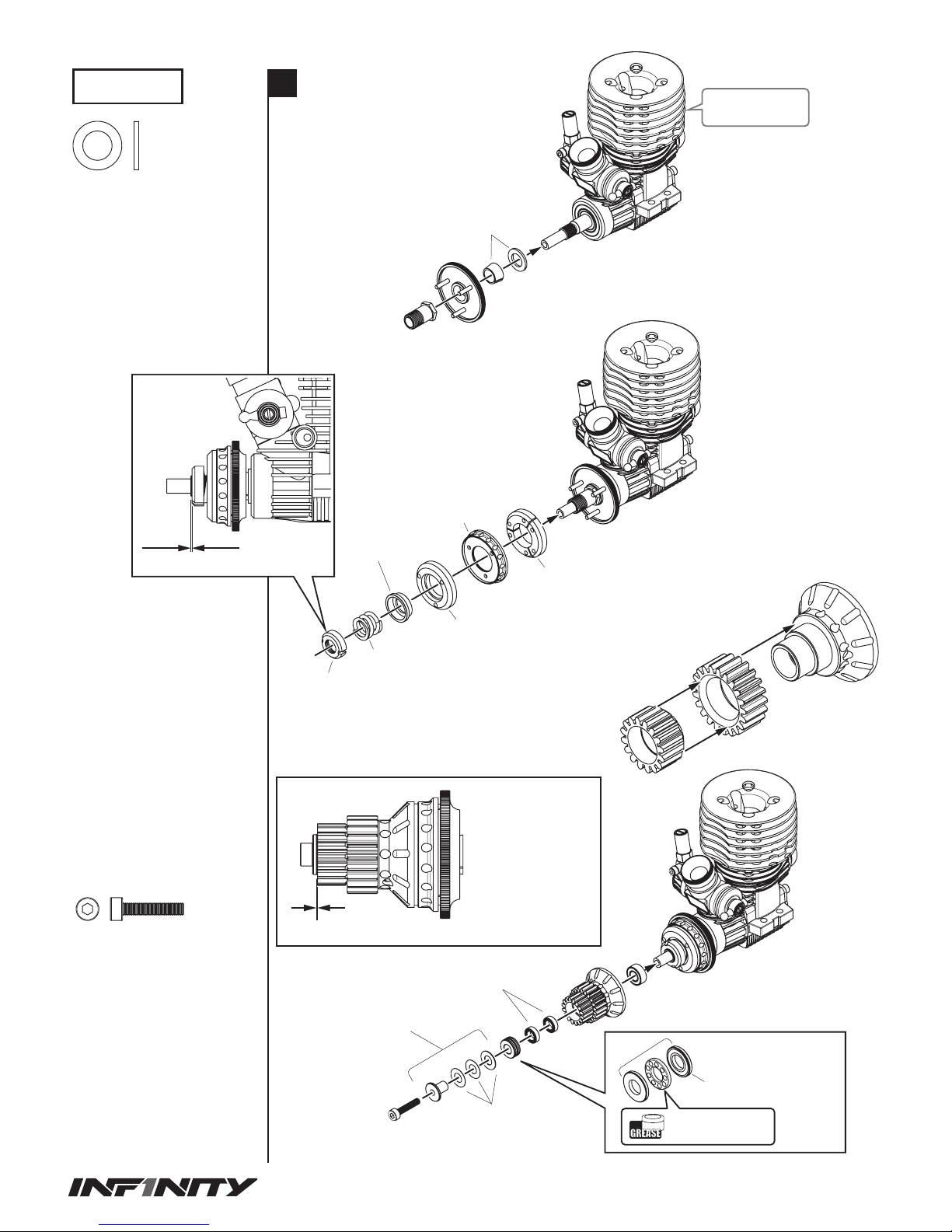

BAG M

G070

G068

Flywheel

フライホイール

×1

G064

Clutch Disk

クラッチ デ ィスク

G067

Clutch Weight

クラッ チ ウ エ イト

G066

Clutch Shoe

クラッチシュー

R0153

Clutch Spring Holder

クラッチ スプリン グ ホ ル ダ ー

G069

Clutch Spring

クラッチ スプリン グ

R0154

Clutch Spring Nut

クラッチスプ リング ナット

G065

Clutch Bell

クラッチ ベ ル

G071-16

1st Pinion Gear 16T

ピニオン ギヤ1 6 T

×1

G072-21

2nd Pinion Gear 21T

ピニオン ギヤ21 T

M3×15mm Cap Screw

キャップ スクリュ ー

M3×15mm Cap Screw

キャップ スクリュ ー

R0176

Ball Bearing 5×10×4mm

ボ ー ル ベア リング

R0173

Ball Bearing 5×8×2.5mm

ボ ー ル ベア リング

φ5×10×0.1mm Shim
φ5×10×0.3mm Shim

シム

R0157

Clutch Bell Guide

クラッ チ ベ ルガ イド

0.5-0.6mm

G070

Tapered Collar Set

テ ー パー コレット セット

R0149B

Flywheel Nut

フラ イホ イ ー ル ナット

0.5～0.6mmになるようにφ５
シムの枚数 を調整します 。

Adjust numbers of

φ5 Shim to have

0.5-0.6mm width.

0.3mm

Thrust Bearing 5mm

スラストベ アリン グ

Graphite Grease

(Not in cld.)

グラファイトグリス（別売）

Inner diameter is large.

内径が大きい。

R0177

12 Engine (No t incld.)

12 エンジン（別 売）

×4

M3×8mm Flange Button Screw

フラン ジ 付ボ タン スクリュ ー

M3×10mm Cap Screw

キャップ スクリュ ー

M3×10mm Cap Screw

キャップ スクリュ ー

×4

G050

G109

G109

Engine Mount Se t

エン ジン マウン ト セット

使用するマフラーに合わせて
図の様 に曲げます 。

Bend Muffler Stay as
shown in the figure so
that it can be attached to
a muffler to be used.

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

R0087

Muffler St ay

マフラー ステ ー

G094

Middle Belt 396

ミドル ベル ト

×1

Muffler ( Not incld.)

マフラー（ 別売）

Adjust gear backlash by moving
3×8mm Button Head Sclew position.

３ × ８ m m ス ク リ ュ ー の 位 置 を 調 整 し 、ギ ヤ の
バックラッシュを 合わ せ ます 。

63

64

28

×4

M3×8mm Flange Button Screw

フラン ジ 付ボ タン スクリュ ー

M3×10mm Cap Screw

キャップ スクリュ ー

M3×10mm Cap Screw

キャップ スクリュ ー

×4

G050

G109

G109

Engine Mount Se t

エン ジン マウン ト セット

使用するマフラーに合わせて
図の様 に曲げます 。

Bend Muffler Stay as
shown in the figure so
that it can be attached to
a muffler to be used.

M4×4mm Set Screw

セットス クリュー

M4×4mm Set Screw

セットス クリュー

R0087

Muffler St ay

マフラー ステ ー

G094

Middle Belt 396

ミドル ベル ト

×1

Muffler ( Not incld.)

マフラー（ 別売）

Adjust gear backlash by moving
3×8mm Button Head Sclew position.

３ × ８ m m ス ク リ ュ ー の 位 置 を 調 整 し 、ギ ヤ の
バックラッシュを 合わ せ ます 。

63

64

29

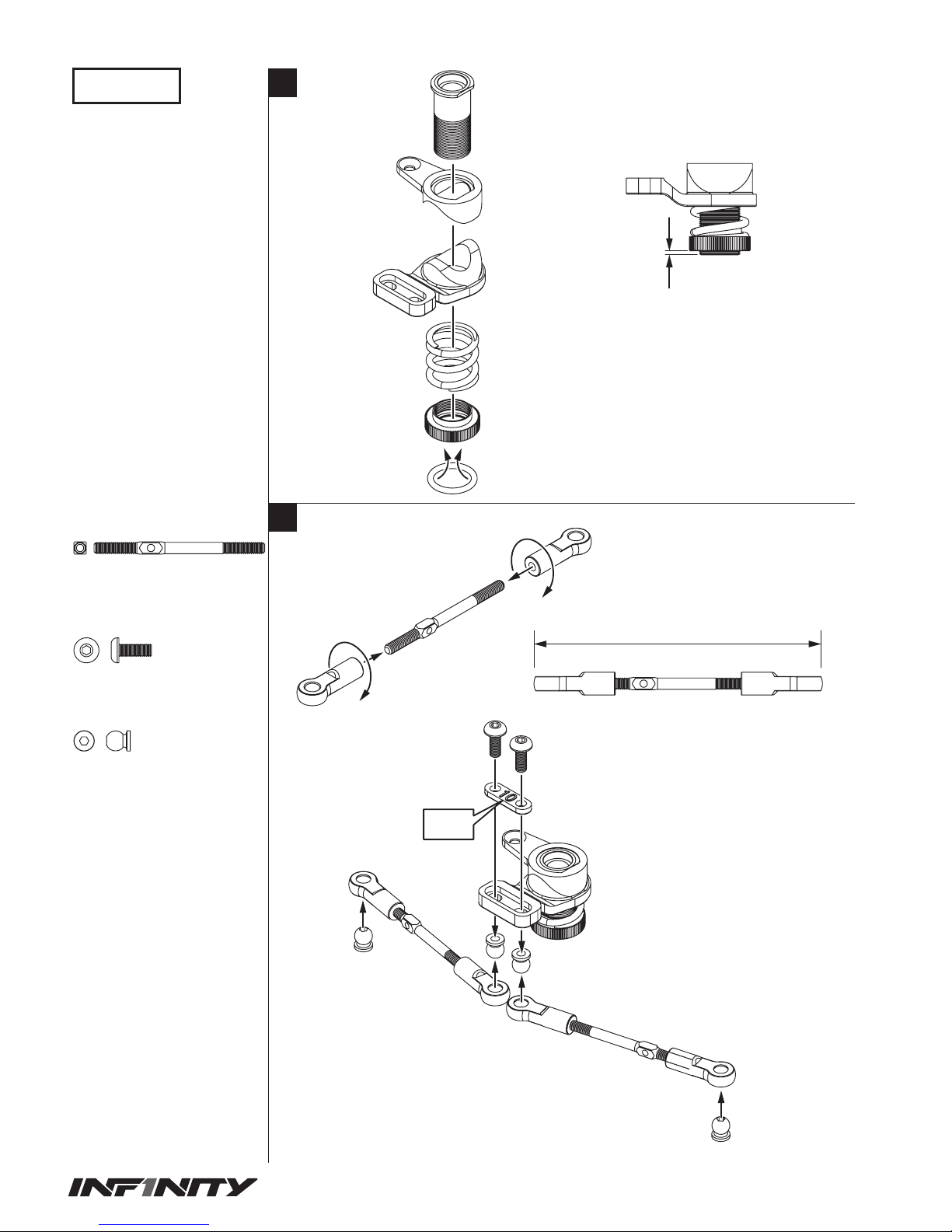

65

67

66

M3×3mm Set Screw

セット ス クリュ ー

M3×3mm Set Screw

セット ス クリュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G098

Linkegi Set

リン ケ ー ジセ ット

G005

Ball End Set

ボ ー ル エンド セット

G098

G011

G011

G011

Center Bulk Set

セン タ ー バル ク セット

R0165/G089

R0165/G098

2mm Stopper

2 m m ストッパ ー

G098

Linkegi Set

リン ケ ー ジセ ット

×3

M3×3mm Set Screw

セット ス クリュ ー

×3

M3×8mm Flat Head Screw

フラ ット ヘッド ス クリ ュ ー

約13mm

約19mm

R8032G

Fuel Tube(Grey)

燃料チューブ（グレー）

×1

R0109

Pin 2×10m m

ピン

カットする 。

Cut it.

R8032GR8032G

Fuel Tube(Grey)Fuel Tube(Grey)

燃料チューブ（グレー）燃料チューブ（グレー）

Servo Horn (No t incld.)

サーボホーン（別売）

8mm

G098の先端がG011の面と同一になるまで締める。

Tighten G011 even with pointed tip of G098.

燃料チューブ（グレー）8mmにカットします。

Cut FUEL TUBE (GREY) to 8mm.

R0165/G098

M3×3mm Set Screw

セット ス クリュ ー

M3×8mmFlat Head Screw

フラ ット ヘッド ス クリ ュ ー

G046

Brake Arm

ブレーキア ーム

R0109

Not in cld.

別売

Short

短い

FRONT

フロント

REAR

リア

Long

長い

G018

G018

段 差あり

G018

G105

Front Spring 1.6×5.75T

フロントス プリン グ

G106

Rear Spring 1.6×6.5T

リアス プリング

段 差なし

Uneven top

Flat top

R0133

G018 G018

フロント

リア

x4

R0131A

R0135

R0132

R0131

R0130

R0134

R0141

R0137

R0143

2.6mm Washer

Nylon Nut M2.6

ナ イロ ンナット

Nylon Nut M2.6

ナ イロ ンナット

x 4

ダンパ ーオイル を入 れる 。

Put damper Oil.

2

フロント

2

1

1

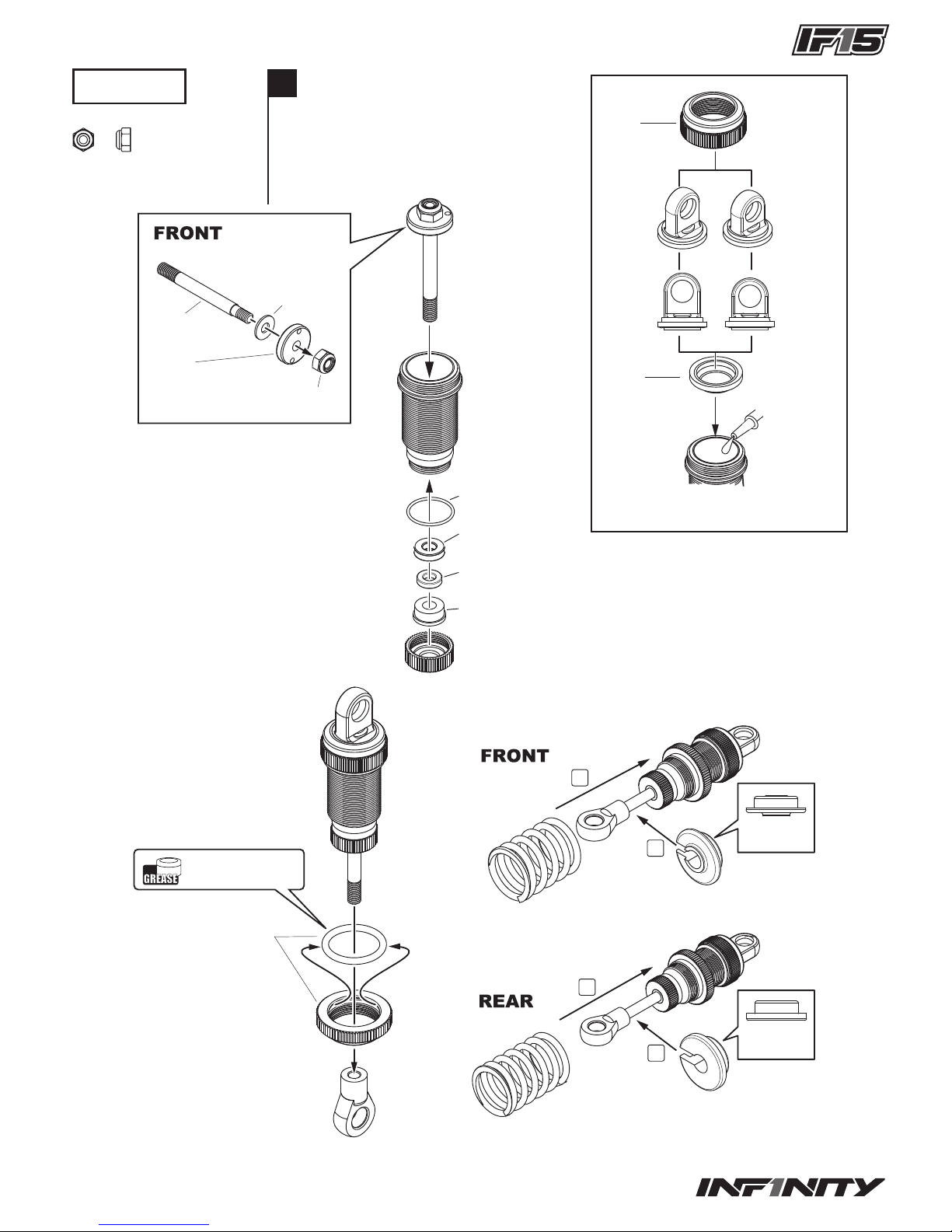

SHOCK SHAFT 30mmSHOCK SHAFT 30mm

ショック シャフト

SHOCK CAPSHOCK CAP

ショック キャッ プ

DIAPHRAGM
(shock bladder)

DIAPHRAGM
(shock bladder)

ダイヤフラ ム

SHOCK PISTON (φ1.1x2HOLE）SHOCK PISTON (φ1.1x2HOLE）

ショックピ ストン 2穴

SHOCK CASESHOCK CASE

ショック ケ ー ス

SHOCK LOWER O-RINGSHOCK LOWER O-RING

ショック ロワ ーO リング

SHOCK O-RING WHITESHOCK O-RING WHITE

ショックOリングホワイト

G018

Shock Plastic Par tShock Plastic Par t

ショック プ ラ パ ー ツ

SHOCK BUSHINGSHOCK BUSHING

ショック ブ ッシュ

SHOCK LOWER CAPSHOCK LOWER CAP

ショック ロワ ーキ ャップ

SHOCK SPRING ADJUSTER O-RINGSHOCK SPRING ADJUSTER O-RING

ショックスプリングアジャスターOリング

Graphite Grease

(Not incld.)

グラファイトグリス（別売）

68

BAG N

30

Short

短い

FRONT

フロント

REAR

リア

Long

長い

G018

G018

段 差あり

G018

G105

Front Spring 1.6×5.75T

フロントス プリン グ

G106

Rear Spring 1.6×6.5T

リアス プリング

段 差なし

Uneven top

Flat top

R0133

G018 G018

フロント

リア

x4

R0131A

R0135

R0132

R0131

R0130

R0134

R0141

R0137

R0143

2.6mm Washer

Nylon Nut M2.6

ナ イロ ンナット

Nylon Nut M2.6

ナ イロ ンナット

x 4

ダンパ ーオイル を入 れる 。

Put damper Oil.

2

フロント

2

1

1

SHOCK SHAFT 30mmSHOCK SHAFT 30mm

ショック シャフト

SHOCK CAPSHOCK CAP

ショック キャッ プ

DIAPHRAGM
(shock bladder)

DIAPHRAGM
(shock bladder)

ダイヤフラ ム

SHOCK PISTON (φ1.1x2HOLE）SHOCK PISTON (φ1.1x2HOLE）

ショックピ ストン 2穴

SHOCK CASESHOCK CASE

ショック ケ ー ス

SHOCK LOWER O-RINGSHOCK LOWER O-RING

ショック ロワ ーO リング

SHOCK O-RING WHITESHOCK O-RING WHITE

ショックOリングホワイト

G018

Shock Plastic Par tShock Plastic Par t

ショック プ ラ パ ー ツ

SHOCK BUSHINGSHOCK BUSHING

ショック ブ ッシュ

SHOCK LOWER CAPSHOCK LOWER CAP

ショック ロワ ーキ ャップ

SHOCK SPRING ADJUSTER O-RINGSHOCK SPRING ADJUSTER O-RING

ショックスプリングアジャスターOリング

Graphite Grease

(Not incld.)

グラファイトグリス（別売）

68

BAG N

31

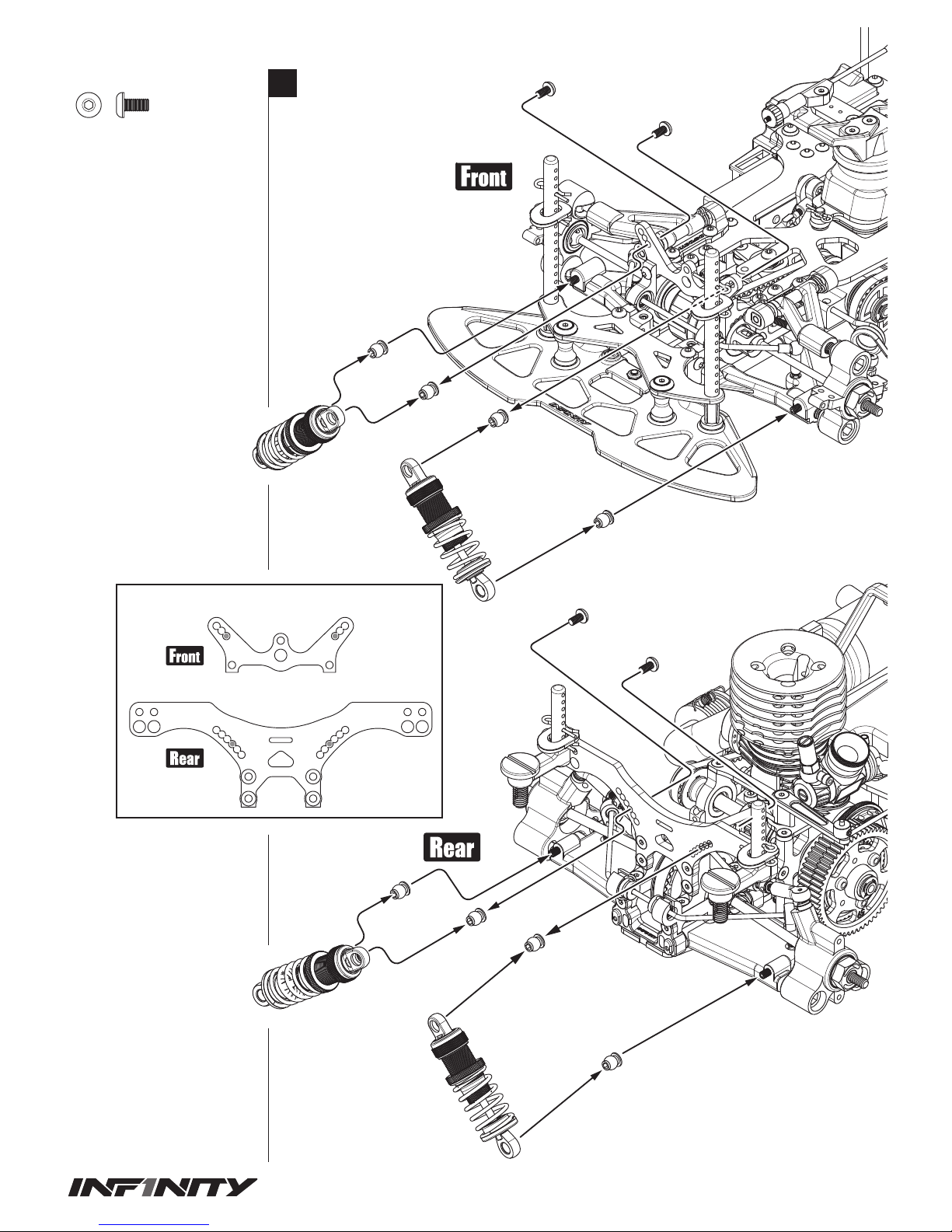

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0057

Flange Ball 5.8mm(Aluminum)

座付きボール

×4

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

R0057

Flange Ball 5.8mm(Aluminum)

座付きボール

M3×6mm Button Head Screw

ボ タン ヘ ッド ス クリュ ー

INITIAL POSITION

初期位置

69

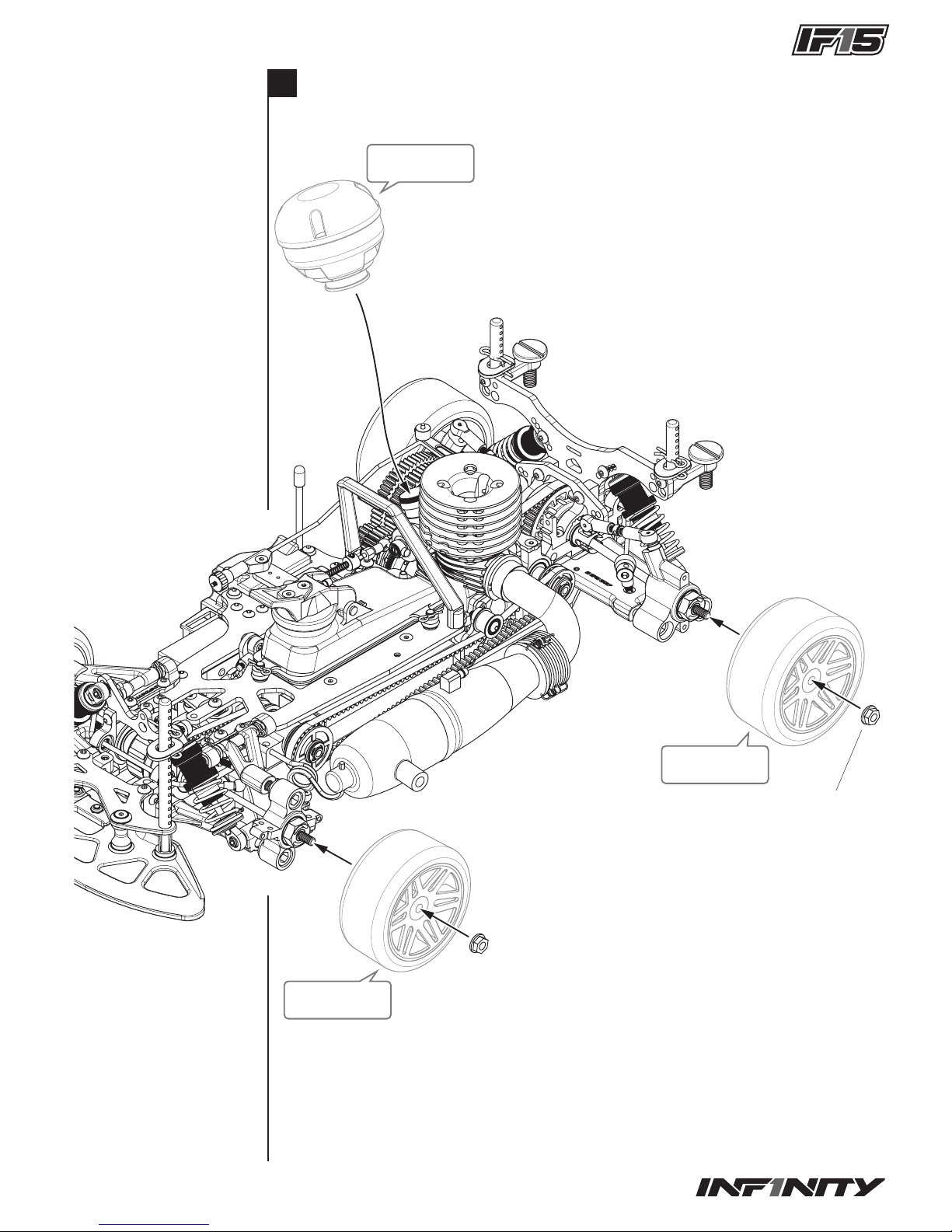

Air Cleaner ( Not incld.)

エア クリー ナ ー（別売）

Rear Tire (Not in cld.)

リアタイヤ（別売）

Front Tire (N ot incld.)

フロントタイ ヤ（別売）

Alu Serrate Flanged Wheel Nut M4

ア ル ミセ レ ー テッドフ ラン ジ ホイ ー ル ナ ット

Alu Serrate Flanged Wheel Nut M4

ア ル ミセ レ ー テッドフ ラン ジ ホイ ー ル ナ ット

70

32

Air Cleaner ( Not incld.)

エア クリー ナ ー（別売）

Rear Tire (Not in cld.)

リアタイヤ（別売）

Front Tire (N ot incld.)

フロントタイ ヤ（別売）

Alu Serrate Flanged Wheel Nut M4

ア ル ミセ レ ー テッドフ ラン ジ ホイ ー ル ナ ット

Alu Serrate Flanged Wheel Nut M4

ア ル ミセ レ ー テッドフ ラン ジ ホイ ー ル ナ ット

70

33

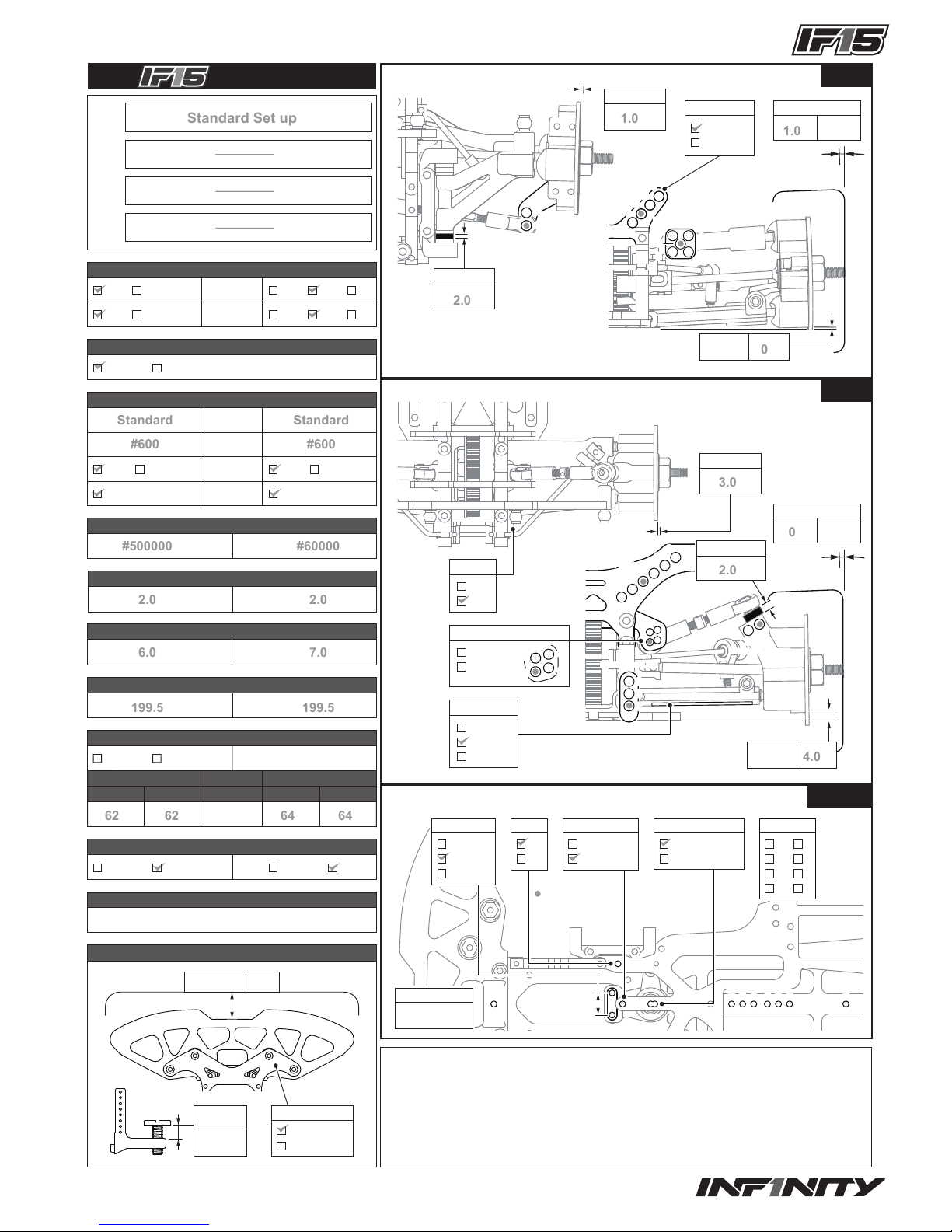

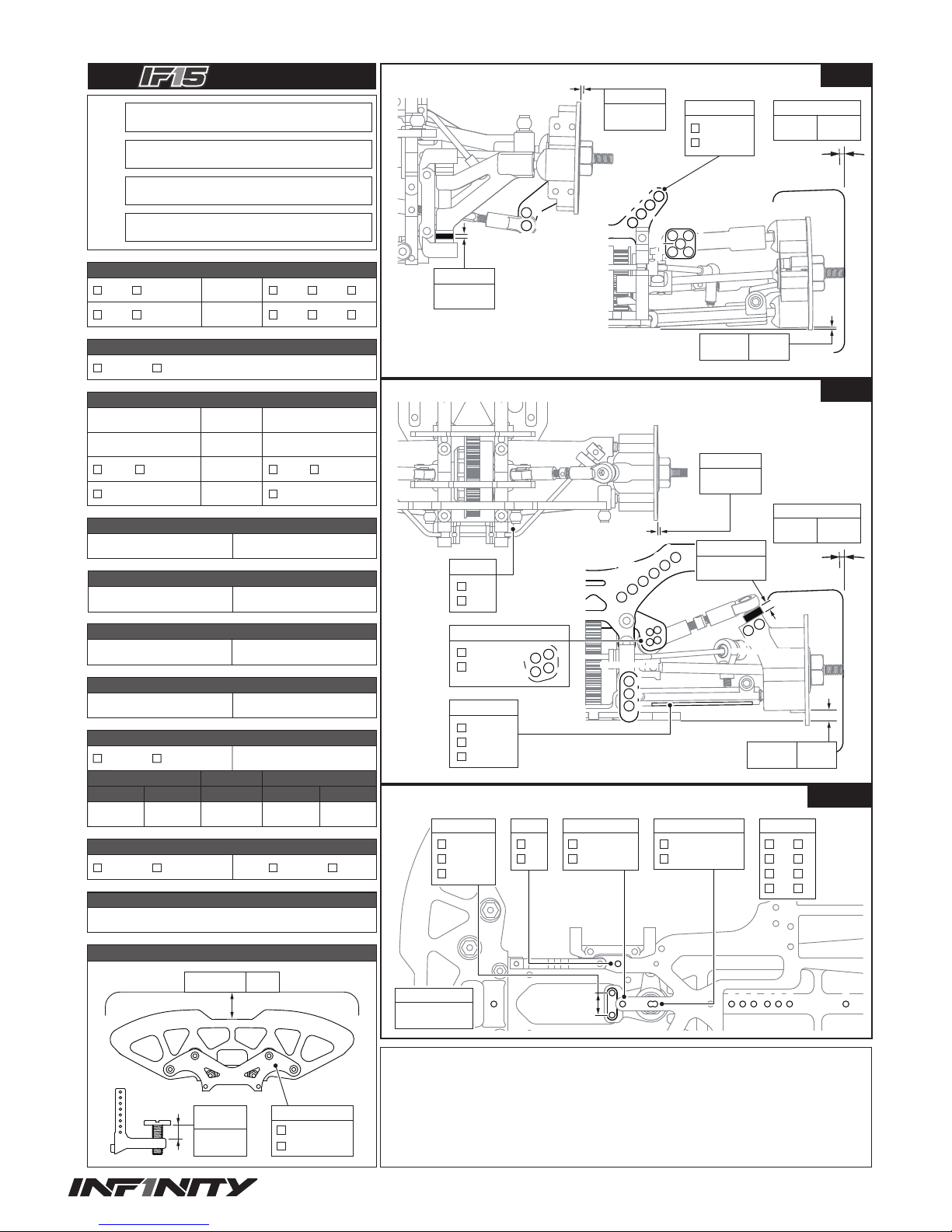

SET-UP SHEET

INFINITY IF15 Ver.1.0

REAR

CHASSIS

FRONT

mm

REAR HUB SPACER

UPPER SUS HOLDERUPPER SUS HOLDER

11

2

2

5

5 4

3

3

deg.

TOE OUT

mm

SPACER

CASTER ANGLE

SHOCK TOWER

STANDARD(1~3)

OPTION

deg.deg.

0G 1G

CAMBER

deg.deg.

0G 1G

CAMBER

mm

DOWN STOP

11

2

2

33

4

4

3

5

4

6

SHOCK POSITIONSHOCK POSITION

deg.

TOE IN

WEIGHT

1

2

3

5

6

7

8

4

grams

TOTAL CAR WEIGHT

2

222

1

1

3

3

4

4

SHOCK POSITION

11

3

3

4

4

SHOCK POSITION

11

2

2

UPRIGHT POSITIONUPRIGHT POSITION

mm

DOWN STOP

LOWER ARM COVER

STANDARD

NO

OPTION

WHEEL BASE

SHORT

LONG

LOWER ARM HOLDERLOWER ARM HOLDER

11

2

2

33

22

11

UPPER ARM POSITIONUPPER ARM POSITION

11 22 33 44 55 66 7

7

8

8

SEAVO SAVER POSITION

FRONT

REAR

SCREW

YES

NO

STEERING PLATE

9mm

10mm

11mm

CENTER BODY POST

YES

NO

UPPER ARM

STANDARD

OPTION(A-ARM)

11

2

2

3

3

4

4

1ST

2ND

16T

21T

17T

22T

TRANSMISSION

PINION SPUR

58T 59T 60T

53T 54T 55T

YES NO YES NO

WHEEL PLATE

FRONT REAR

25T 26T

SIDE PULLY

BODY

mm mm

ANTI-ROLL BAR

FRONT REAR

DIFF OIL

FRONT REAR

mm mm

RIDE HEIGHT

FRONT REAR

mm mm

WIDTH

FRONT REAR

mm

RIGHT

YES

NO

TIRES

CONTROLLED BRAND

mmmm mm

DIAMETER

FRONT

LEFT RIGHT

REAR

LEFT

NAME

DATE

TRACK

EVENT

HOLES mm HOLES mm

SPRINGS

OIL

PISTONS

O RING

SHOCKS

FRONT REAR

STD OPTION OPTION

STD

STD

STD

BODY POSITION

mm

BODY SETTING

mm

BODY MOUNT
SCREW

FRONT BUMPER PLATE

STANDARD

CARBON

COMMENTS

SET-UP SHEET

INFINITY IF15 Ver.1.0

REAR

CHASSIS

FRONT

mm

REAR HUB SPACER

UPPER SUS HOLDERUPPER SUS HOLDER

11

2

2

5

5 4

3

3

deg.

TOE OUT

mm

SPACER

CASTER ANGLE

SHOCK TOWER

STANDARD(1~3)

OPTION

deg.deg.

0G 1G

CAMBER

deg.deg.

0G 1G

CAMBER

mm

DOWN STOP

1

1

2

2

33

44

3

5

46

SHOCK POSITIONSHOCK POSITION

deg.

TOE IN

WEIGHT

1

2

3

5

6

7

84

grams

TOTAL CAR WEIGHT

2

222

1

1

3

3

44

SHOCK POSITION

11

3

3

44

SHOCK POSITION

11

2

2

UPRIGHT POSITIONUPRIGHT POSITION

mm

DOWN STOP

LOWER ARM COVER

STANDARD

NO

OPTION

WHEEL BASE

SHORT

LONG

LOWER ARM HOLDERLOWER ARM HOLDER

11

2

2

33

22

11

UPPER ARM POSITIONUPPER ARM POSITION

11 22 33 44 55 66 7

7

8

8

SEAVO SAVER POSITION

FRONT

REAR

SCREW

YES

NO

STEERING PLATE

9mm

10mm

11mm

CENTER BODY POST

YES

NO

UPPER ARM

STANDARD

OPTION(A-ARM)

11

2

2

3

3

44

1ST

2ND

16T

21T

17T

22T

TRANSMISSION

PINION SPUR

58T 59T 60T

53T 54T 55T

YES NO YES NO

WHEEL PLATE

FRONT REAR

25T 26T

SIDE PULLY

BODY

mm mm

ANTI-ROLL BAR

FRONT REAR

DIFF OIL

FRONT REAR

mm mm

RIDE HEIGHT

FRONT REAR

mm mm

WIDTH

FRONT REAR

mm

RIGHT

YES

NO

TIRES

CONTROLLED BRAND

mmmm mm

DIAMETER

FRONT

LEFT RIGHT

REAR

LEFT

NAME

DATE

TRACK

EVENT

HOLES mm HOLES mm

SPRINGS

OIL

PISTONS

O RING

SHOCKS

FRONT REAR

STD OPTION OPTION

STD

STD

STD

BODY POSITION

mm

BODY SETTING

mm

BODY MOUNT
SCREW

FRONT BUMPER PLATE

STANDARD

CARBON

COMMENTS

Standard Set up

Standard

Standard

1.0

1.0

0

0

3.0

2.0

4.0

2.0

#600

#500000

#60000

2.0

2.0

6.0

7.0

199.5

626264

64

199.5

#600

34

SET-UP SHEET

INFINITY IF15 Ver.1.0

REAR

CHASSIS

FRONT

mm

REAR HUB SPACER

UPPER SUS HOLDERUPPER SUS HOLDER

11

2

2

5

5 4

3

3

deg.

TOE OUT

mm

SPACER

CASTER ANGLE

SHOCK TOWER

STANDARD(1~3)

OPTION

deg.deg.

0G 1G

CAMBER

deg.deg.

0G 1G

CAMBER

mm

DOWN STOP

11

2

2

33

4

4

3

5

4

6

SHOCK POSITIONSHOCK POSITION

deg.

TOE IN

WEIGHT

1

2

3

5

6

7

8

4

grams

TOTAL CAR WEIGHT

2

222

1

1

3

3

4

4

SHOCK POSITION

11

3

3

4

4

SHOCK POSITION

11

2

2

UPRIGHT POSITIONUPRIGHT POSITION

mm

DOWN STOP

LOWER ARM COVER

STANDARD

NO

OPTION

WHEEL BASE

SHORT

LONG

LOWER ARM HOLDERLOWER ARM HOLDER

11

2

2

33

22

11

UPPER ARM POSITIONUPPER ARM POSITION

11 22 33 44 55 66 7

7

8

8

SEAVO SAVER POSITION

FRONT

REAR

SCREW

YES

NO

STEERING PLATE

9mm

10mm

11mm

CENTER BODY POST

YES

NO

UPPER ARM

STANDARD

OPTION(A-ARM)

11

2

2

3

3

4

4

1ST

2ND

16T

21T

17T

22T

TRANSMISSION

PINION SPUR

58T 59T 60T

53T 54T 55T

YES NO YES NO

WHEEL PLATE

FRONT REAR

25T 26T

SIDE PULLY

BODY

mm mm

ANTI-ROLL BAR

FRONT REAR

DIFF OIL

FRONT REAR

mm mm

RIDE HEIGHT

FRONT REAR

mm mm

WIDTH

FRONT REAR

mm

RIGHT

YES

NO

TIRES

CONTROLLED BRAND

mmmm mm

DIAMETER

FRONT

LEFT RIGHT

REAR

LEFT

NAME

DATE

TRACK

EVENT

HOLES mm HOLES mm

SPRINGS

OIL

PISTONS

O RING

SHOCKS

FRONT REAR

STD OPTION OPTION

STD

STD

STD

BODY POSITION

mm

BODY SETTING

mm

BODY MOUNT
SCREW

FRONT BUMPER PLATE

STANDARD

CARBON

COMMENTS

Standard Set up

Standard

Standard

1.0

1.0

0

0

3.0

2.0

4.0

2.0

#600

#500000

#60000

2.0

2.0

6.0

7.0

199.5

626264

64

199.5

#600

35

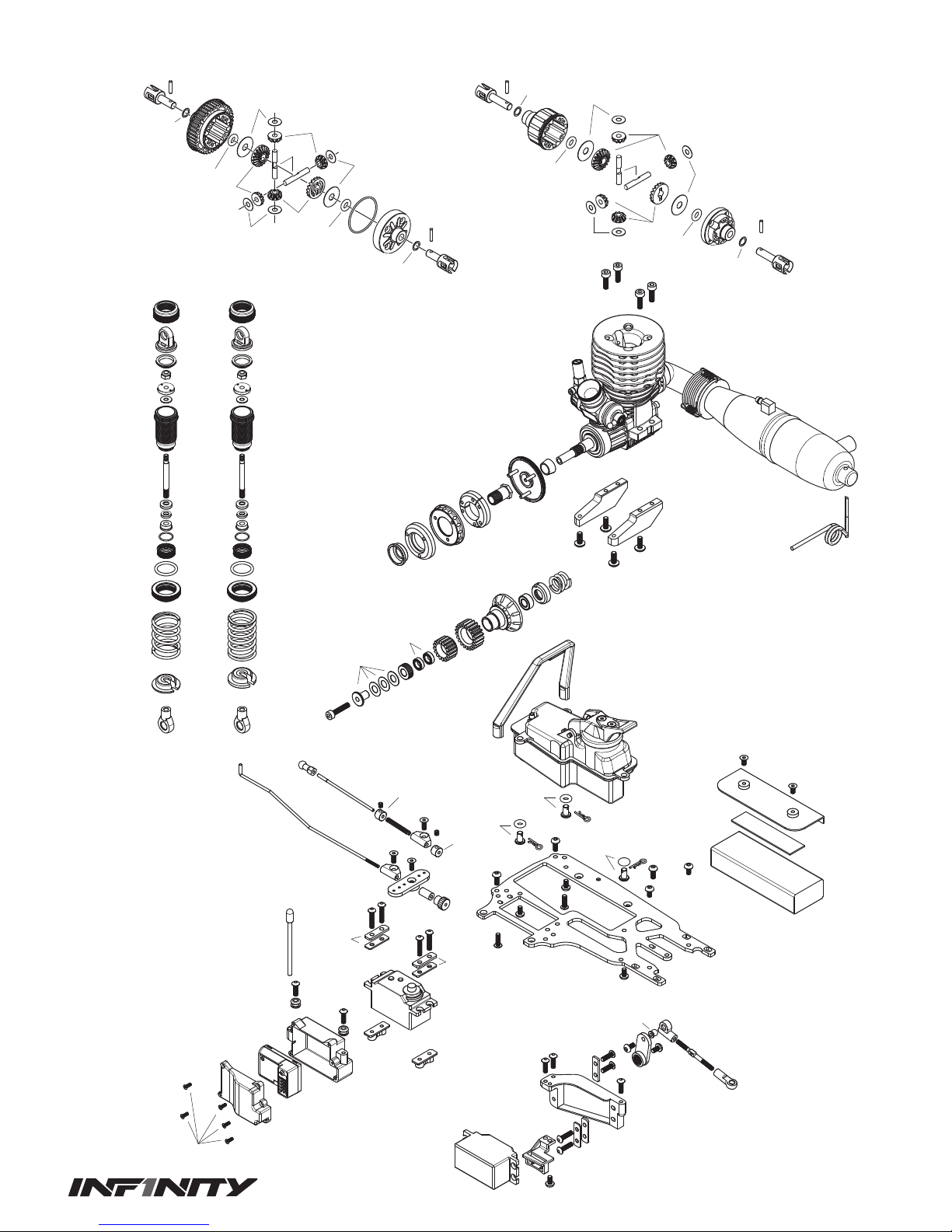

G016-5 9

G040

G017-5 4

G102

G041

G003

G003

G003

G003

G002

G002

G002

G002

G002

G002

G042-R

R0204

R0204

G082

G081

G012

R0079

R0078

G083

G012

G084

G084

G0 11

G0 11

G039

R0089

R0089

R0204

G053

G093

G019-19

G101

G101

G004

G004

G051

G051

G052

G019-2 5

G094

G002

G056

G034

G055

G058

G058

G010

G010

G001

G001

G088

G086-2.0

G001

G099

G099

G085

G085

R0057

R0057

G087

G057

G057

G006

G005

G054

G004

G103

G019-2 7

G107

G103

G004

R0204

G098/R0165

G046

G033

G101

G004

G100

G049

G048

G099

R0225-03G

G047

G004

G042-L

G048

G045

G019-2 0

G101

G044

T074

G019-18

G015

G015

G015

G043

G044

Front Shock Rear Shock

G104/R 0130

G104/G 018 G104/G 018

G104/R0141

G104/R 0143

G104/R 0133

G104/R 0137

G104/G 018 G104/G 018

G104/R 0132 G104/ R0132

G104/R 0131A

G104/R 0131

G104/R 0134 G104/R0134

G106

G104/G 018

G104/G 018

G104/R 0130

G104/R0141

G104/R 0143

G104/R 0133

G104/R 0137

G104/R 0135 G104/ R0135

G104/R 0131A

G104/R 0131

G104/R 0134G104/R 0134

G105

G104/G 018

G104/G 018

G050

G050

G109

G109

R0087

G070

G068

G069

R0149B

G067

G064

G066

R0153

R0154

R0176

G065

G072-21

G071-16

R0173

R0177

R0157

G020 Front Diff Set

G026 R0109

G023

G023

G023

G023

G023

G022

G022

G024

G024

T003

T003

G025

R0109

G026

G027 Rear Diff Set

G031

G031

R0109

R0109

G032

G032

G032

G032

G032

G029

G029

G027

G027

G030

G030

G030

G025

G028

G013

G014

R0093

R0093

R0093

G036

G036

G036

G012

G012

G012

G012

G012

G012

G013

G013

G012

G0 11

G0 11

G107

R8033

G005

G098

G098

G098

G0 11

G0 11

G0 11

G098/R0165

G098/R0165

SM J11 46

G084

T008

T008

G092

36

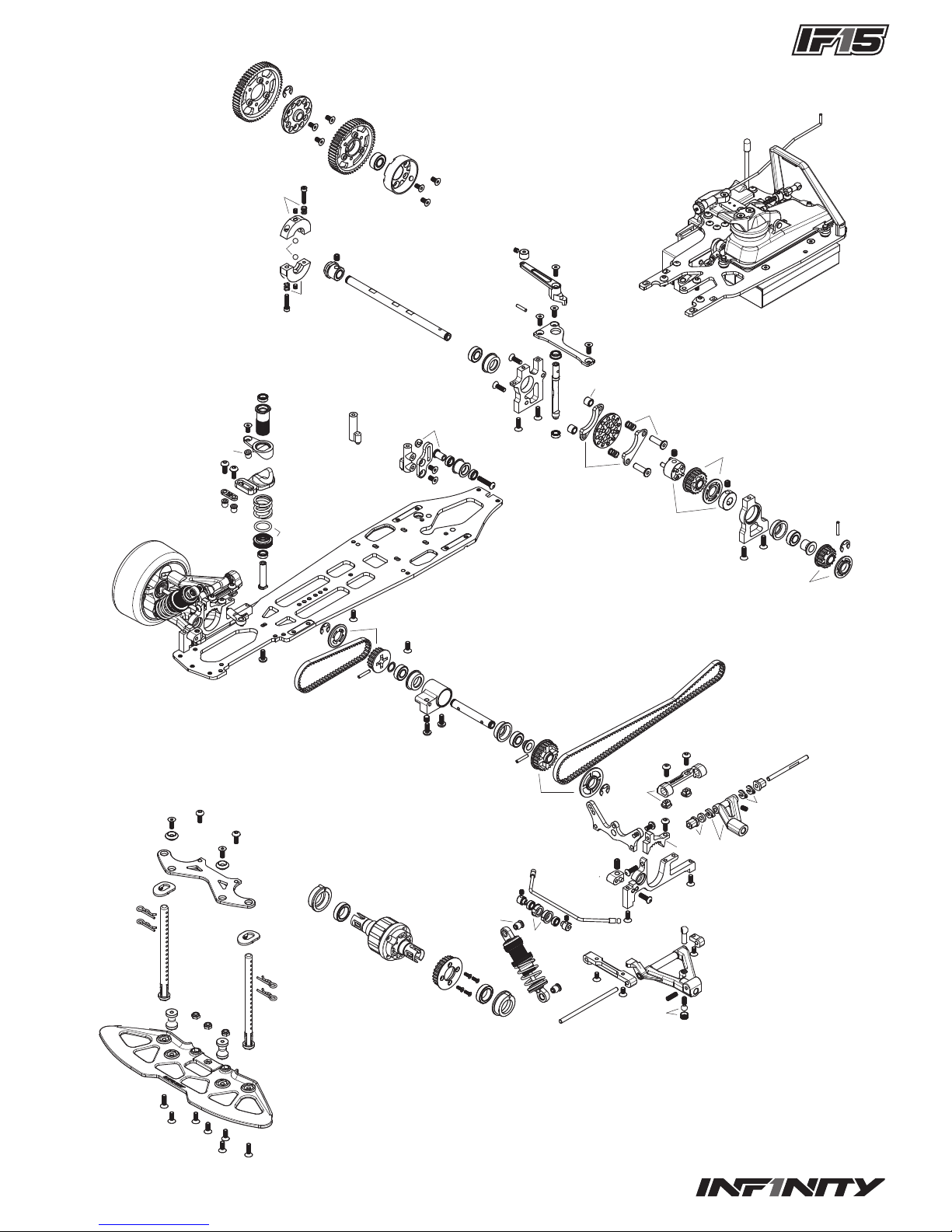

G016-5 9

G040

G017-5 4

G102

G041

G003

G003

G003

G003

G002

G002

G002

G002

G002

G002

G042-R

R0204

R0204

G082

G081

G012

R0079

R0078

G083

G012

G084

G084

G0 11

G0 11

G039

R0089

R0089

R0204

G053

G093

G019-19

G101

G101

G004

G004

G051

G051

G052

G019-2 5

G094

G002

G056

G034

G055

G058

G058

G010

G010

G001

G001

G088

G086-2.0

G001

G099

G099

G085

G085

R0057

R0057

G087

G057

G057

G006

G005

G054

G004

G103

G019-2 7

G107

G103

G004

R0204

G098/R0165

G046

G033

G101

G004

G100

G049

G048

G099

R0225-03G

G047

G004

G042-L

G048

G045

G019-2 0

G101

G044

T074

G019-18

G015

G015

G015

G043

G044

37

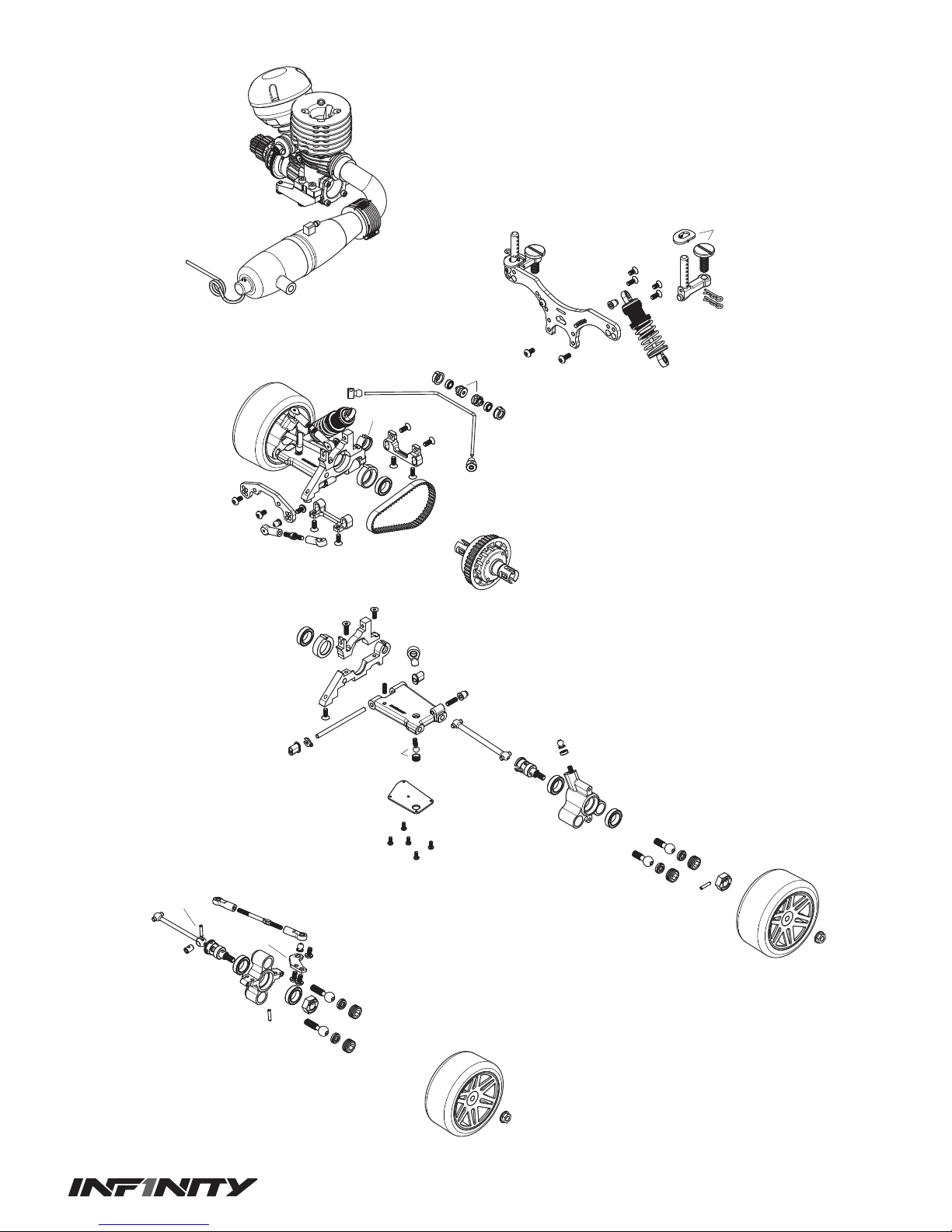

G037

G003

G003

G001

G097-2.0

G077

R0066

R076

R075-R

G038

G091

T008

T008

G004

G103

G095

G096

G099

G099

G001

R0066

G103

G004

G074

G075-L

G005

G001

G010

G089

G007

G054

R0057

G007

G108

G073

G078

G103

G103

G009

G084

T080

G079

G001

R0070

G0 11

R0109

G001

G005

G005

G090

G059/G060

G059/G062

G059/G061

G059/R0109

G059/R0109

G103

G103

G008

G084

G035

G080

G001

R0070

G0 11

38

G001 SUSPENSION BUSHING SET

サスブッシュセット

G002 FRONT BUMPER SET

フロントバンパ ーセット

G003 BODY MOUNT SET

ボディマウントセット

G004 BEARING COLLAR SET

ベアリング カラーセット

G005 BALL END SET

ボールエンドセット

G006 FRONT LOWER ARM SET

フロントロアアームセット

G007 REAR LOWER ARM SET

リアロアアームセット

G008 FRONT KNUCKLE

フロントナックル

G009 REAR HUB

リアハブ

G010 UPPER ARM SET

アッパ ーアームセット

G011 CENTER BULK SET

センターバルクセット

G012 SERVO PARTS SET A

サーボパーツセットＡ

G013 SERVO PARTS SET B

サーボパーツセットＢ

G014 FUEL TANK

燃料タンク

G015 2 SPEED SHOE SET

2 スピ ードシューセット

G016-59 1st SPUR GEAR 59T

1 速スパーギヤ59T

G017-54 2nd SPUR GEAR 54T

2 速スパーギヤ54T

G018 SHOCK PLASTIC PARTS SET

ショックプラパーツセット

G019-18 18T P ULLEY S ET

18T プーリーセット

G019-19 19T PULLEY SET

19T プーリーセット

G019-20 20T PULLEY SET

20 T プーリーセット

G019-25 25T PULLEY SET

25 T プーリーセット

G019-27 27T PULLEY

27T プーリー

G020 FRONT DIFF SET

フロントデフセット

G021 FRONT DIFF CASE O-RING (5pcs)

フ ロ ン ト デ フ ケ ー ス  O リ ン グ （ 5 個 ）

G022 FROND DIFF CASE SET

フロントデフケ ースセット

G023 FRONT DIFF SHIM SET

フロントデフシムセット

G024 DIFF GEAR O-RING (4pcs)

デフギヤO リング（4 個）

G025 DIFF SHAFT (2pcs)

デフシャフト（2 個）

G026 FRONT DIFF JOINT (2pcs)

フロントデフジョイント（2 個）

G027 REAR DIFF SET

リアデフセット

G028 REAR DIFF CASE O-RING (3pcs)

リアデフケースO リング（3 個）

G029 REAR DIFF CASE SET

リアデフケ－スセット

G030 REAR DIFF BEVEL GEAR SET

リアデフベベ ルセット

G031 RE A R D IFF J OI NT (2 pc s)

リアデフジョイント（2 個）

G032 REAR DIFF SHIM SET

リアデフシムセット

G033 2 SPEED UPPER PLATE

2 スピードアッパープレート

G034 FRONT SHOCK TOWER

フロントショックタワー

G035 KNUCKLE PLATE (2pcs)

ナックルプレート（2 個）

G036 RADIO PL ATE

ラジオプレート

G037 REAR SHOCK TOWER

リアショックタワー

G038 REAR UPPER SUSPENSION PLATE

リアアッパーサスプレート

G039 BELT TENSIONER PLATE

テンショナープレート

G040 1st GEAR HOUSING

1 速ギヤハウジング

G041 2nd GEAR HOUSING

2 速ギヤハウジング

PARTS LIST

Part# Description

品名

39

G042-R 2 SPEED BULK -R

2 スピードバルクR

G042-L 2 SPEED BULK -L

2 スピードバルクL

G043 2 SPEED ADAPTER

2 スピードアダプター

G044 2 SPEED SHAFT SET

2 スピ ードシャフトセット

G045 BRAKE PULLEY ADAPTER SET

ブレーキプーリーアダプターセット

G046 BRAKE ARM

ブレーキアーム

G047 BRAKE DISC

ブレーキディスク

G048 BRAKE GUIDE SET

ブレーキガイドセット

G049 BRAKE SHAFT

ブレーキシャフト

G050 ENGINE MOUNT SET

エンジンマウントセット

G051 MIDDLE SHAFT SET

ミドルシャフトセット

G052 MIDDLE SHAFT MOUNT

ミドルシャフトマウント

G053 MAIN CHASSIS

メインシャーシ

G054 STABILIZER JOINT SET

スタビジョイントセット

G055 FRONT UPPER BULK

フロントアッパーバ ルク

G056 FRONT LOWER BULK

フロントロアバルク

G057 FRONT SUSPENSION MOUNT SET

フロントサスマウントセット

G058 FRONT UPPER SUSPENSION MOUNT SET

フロントアッパーサスマウントセット

G059 FRONT UNIVERSAL JOINT SET

フロントユニバーサルジョイントセット

G060 FRONT UNIVERSAL SHAFT 48mm

フロントユニバーサルシャフト 48mm

G061 FRONT WHEEL SHAFT

フロントホイールシャフト

G062 UNIVERSAL JOINT

ユニバーサルジョイント

G063 CLUTCH SET

クラッチセット

G064 CLUTCH DISC

クラッチディスク

G065 CLUTCH BELL

クラッチベル

G066 CLUTCH SHOE

クラッチシュー

G067 CLUTCH WEIGHT

クラッチウエイト

G068 FLY WHEEL

フライホイール

G069 CLUTCH SPRING

クラッチスプリング

G070 TAPERED COLLAR SET

テーパーコレットセット

G071-16 1st PINION GEAR 16T

1 速ピニオンギヤ 16T

G072-21 2nd PINION GEAR 21T

2 速ピニオンギヤ 21T

G073 ALUMINUM REAR DRIVE SHAFT

アルミリアドライブシャフト

G074 REAR UPPER BULK

リアアッパーバルク

G075-R REAR LOWER BULK -R

リアロアバルクR

G075-L REAR LOWER BULK -L

リアロアバルクL

G076 REAR SUSPENSION BLOCK (FRONT)

リアサスブロック（フロント）

G077 REAR SUSPENSION BLOCK (REAR)

リアサスブロック（リア）

G078 REAR WHEEL SHAFT

リアホイールシャフト

G079 ALUMINUM BALL SCREW φ8 (REAR) (2pcs)

アルミφ 8 ボールビス（リア）（2 個）

G080 STEEL BALL SCREW φ8 (2pcs)

スチールφ 8 ボールビス（2 個）

G081 SERVO SAVER A

サーボセイバーA

G082 SERVO SAVER PIPE

サーボセイバーパイプ

G083 SERVO SAVER SHAFT

サーボセイバーシャフト

G084 BALL NUT 4.9mm (4pcs)

ボールナット4.9mm（4 個）

Part# Description

品名

40

G085 FRONT STABILIZER STOPPER φ2.2 (2pcs)

フロントスタビストッパーφ 2.2（2 個）

G086-2.0 FRONT STABILIZER BAR 2.0mm

フロントスタビライザー2.0mm

G087 FRONT LOWER SUSPENSION SHAFT 3x62.5mm

フロントロアサスシャフト3x62.5mm

G088 FRONT UPPER SUSPENSION SHAFT 3x43mm

フロントアッパーサスシャフト3x43mm

G089 REAR LOWER SUSPENSION SHAFT 3x52.5mm

リアロアサスシャフト3x52.5mm

G090 STEERING ROD 42mm

ステアリングロッド 4 2mm

G091 TURNBUCKLE 3x20mm

ターンバックル3x20mm

G092 TURNBUCKLE 3x37mm

ターンバックル3x37mm

G093 FRONT BELT 186

フロントベルト186

G094 MIDDLE BELT 396

ミドルベルト 39 6

G095 RE A R BE LT 17 7

リアベルト177

G096 REAR STABILIZER STOPPER (2pcs)

リアスタビストッパー（2 個）

G097-2.0 REAR STABILIZER BAR 2.0mm

リアスタビライザー2.0mm

G098 LINKAGE SET

リンケージセット

G099 BEARING 4x7x 2.5 (2pcs)

ベアリング4x7x2.5（2 個）

G100 FLANGE BEARING 5x8x2.5 (2pcs)

フランジベアリング5x8x2.5（2 個）

G101 BEARING 6x12x4 (2pcs)

ベアリング6x12x4（2 個）

G102 BE ARING 6x13x5 (2pcs)

ベアリング6x13x5（2 個）

G103 BE ARING 10x15x4 (2pc s)

ベアリング10x15x4（2 個）

G103-12 BEARING 10x15x4 (12pcs)

ベアリング10x15x4（12 個）

G104 SHOCK ABSORBER SET

ショックアブ ソーバーセット

G105 FRONT SHOCK SPRING 1.6x5.75

フロントスプリング1.6x5.75

G106 REAR SHOCK SPRING 1.6x6.50

リアスプリング1.6x6.50

G107 FLAT HEAD HEX SOCKET SCREW M2x6mm (10pcs)

フラットヘッドスクリュー　M2x6mm（10 個）

G108 BUTTON HEAD HEX SOCKET SCREW M2x5mm (10pcs)

ボタンヘッドスクリュー　M2x5mm（10 個）

G109 B.H. SCREW w/FLANGE HEX SOCKET 3x8mm (4pcs)

フランジ付ボタンヘッドスクリューM3x8mm（4 個）

G110 I F15 Dec a l (B lac k)

IF15 デカール（ブラック）

R0056 STABILIZER BALL 5.8mm (2.4 hole) 2pcs

スタビボール5.8mm(2.4 穴 )2 個

R0057 STABILIZER BALL 5.8mm (2.4 hole) 2pcs

スタビボール5.8mm(2.4 穴 )2 個

R0070 CAP SCREW 10mm 2pcs

キャップスクリュー10mm2 個

R0078 SERVO SAVER NUT O-RING SET

サーボセイバーナット O リングセット

R0079 SERVO SAVER SPRING

サーボセイバースプリング

R0087 MU FFLER STAY

マフラーステー

R0089 BELT TENSIONER ROLLER SET

ベルトテンショナーローラーセット

R0093 FUEL TANK POST O-RING SET (each 3pcs)

燃料タンクポストO リングセット各 3 個

R0109 PIN 2x9.8mm 10pcs

ピン2x9.8mm10 個

R0130 SHOCK CAP 2pcs

ショックキャップ2 個

R0131 SHOCK LOWER CAP 2pcs

ショックロアキャップ2 個

R0131A SHOCK LOWER O-RING 10pcs

ショックロア O リング10 個

R0132 SHOCK BUSHING 2pcs

ショックブッシュ2 個

R0133 SHOCK CASE 2pcs

ショックケース 2 個

R0134 SHOCK SPRING ADJUSTER O-RING SET each 2pcs

ショックスプリングアジャスター O リングセット各 2 個

R0135 SHOCK O -RING WHITE 8pc s

ショック O リングホワイト8 個

R0137 SHOCK SHAFT 30mm 2pcs

ショックシャフト 30mm 2 個

R0141 DIAPHRAGM (shock bladder) 8pcs

ダイヤフラム8 個

Part# Description

品名

41

R0143 SHOCK PISTON (φ1.1x2HOLE) 2pcs

ショックピストン2 穴1.1 φ2 個

R0149B FLYWHEEL NUT

フライホイールナット

R0153 CLUTCH SPRING HOLDER

クラッチスプリングホルダー

R0154 CLUTCH SPRING NUT

クラッチスプリングナット

R0157 CLUTCH BELL GUIDE (W/ SPACER 0.1 0.3)

クラッチベルガイド( スペーサー付き0.10.3)

R0165 2mm STOPPER 3pcs

2mm ストッパー3 個

R0173 BEARING 5x8x2.5 2pcs

ベアリング5x8x2.52 個

R0176 BEARING 5x10x4 2pcs

ベアリング5x10x42 個

R0177 5mm THRUST BEARING

スラストベアリング 5mm

R0225-03G BRAK E PAD

ブレーキパッド

R8032G FUEL TUBE (GREY)

燃料チューブ(グレー)

R8033 3mm ANTENNA PIPE & CAP each 2pc s

3mm アンテナパイプ + アンテナキャップ各２個

T003 DIFF GEAR SET

デフギヤ セット

T008 BALL JOINT SET 4.9mm

4.9mmボールジョイントセット

T074 PIN (2 x12mm / 10pcs)

ピ ン  2 x 1 2 m m （ 1 0 本 ）

T080 ALU. WASHER 3x6x2.0mm

アルミスペーサー3x6x2.0mm（ブラック /10 個）

CM-A004-06 6x8 SHIM SET (0.1, 0.2, 0.3mm each10pcs)

6x8 シムセット（0.1,0.2,0.3mm 各 10 枚）

OPTION PARTS

　

オプションパーツ

Part# Description

品名

G016-58 1st SPUR GEAR 58T

1 速スパーギヤ58T

G016-60 1st SPUR GEAR 60T

1 速スパーギヤ60T

G017-53 2nd SPUR GEAR 53T

2 速スパーギヤ53T

G017-55 2nd SPUR GEAR 55T

2 速スパーギヤ55T

G019-26 26T PULLEY SET

26 T プーリーセット

G071-17 1st PINION GEAR 17T

1 速ピニオンギヤ 17T

G072-22 2nd PINION GEAR 22T

2 速ピニオンギヤ 22T

G086-1.8 FRONT STABILIZER BAR 1.8mm

フロントスタビライザー1.8mm

G086-2.2 FRONT STABILIZER BAR 2.2mm

フロントスタビライザー2.2mm

G097-1.8 REAR STABILIZER BAR 1.8mm

リアスタビライザー1.8mm

G097-1.9 REAR STABILIZER BAR 1.9mm

リアスタビライザー1.9mm

G097-2.1 REAR STABILIZER BAR 2.1mm

リアスタビライザー2.1mm

G111 REAR A-ARM SET

リアA アーム セット

G112 REAR UPPER SUSPENSION PLATE (for A-ARM)

リアアッパーサスプレート（Ａアーム用）

G113 REAR UPPER SUSPENSION SHAFT (for A-ARM)

リアアッパーサスシャフト（Ａアーム用）

G114 REAR LOWER SUSPENSION ARM COVER (CARBON)

リアロアアームカバー（カーボン）

G115 FRONT BUMPER UPPER PLATE (CARBON)

フロントバンパーアッパープレート（カーボン）

G116 -F FRONT KNUCKLE DISC (CARBON)

フロントナックルディスク（カーボン）

G116 -R REAR HUB DISC (CARBON)

リアハブディスク（カーボン）

G117 AMB MOUNT (CARBON)

AMB マウント（カーボン）

G118 REAR UNIVERSAL JOINT SET

リアユニバーサルジョイントセット

G119 REAR UNIVERSAL SHAFT 52mm

リアユニバーサルシャフト52mm

G120 ALUMINUM WHEEL HEX HUB (4pc s)

アルミ六角ホイールハブ（4 個）

G121 CHASSIS WEIGHT

シャーシウエイト

G122 ONE-PIECE ENGINE MOUNT

ワンピースエンジンマウント

Part# Description

品名

42

9960-001

Creation Model Ltd.

3-23-15 Kamijima, Naka-ku, Hamamatsu-shi, Shizuoka-ken, 433-8122 Japan

株式会社クリエーションモデル

〒 433-8122 静岡県浜松市中区上島 3-23-15

Email: [e-mail]
