INSTRUCTION MANUAL
Page 2
SAFETY PRECAUTIONS
Please read this instruction manual carefully before assembling and operating this model.
• This product is an authentic radio controlled model, not a toy.
• To enjoy this model to the fullest, properly assemble the model before operating it, perform maintenance after
each operating session, and replace some parts with optional parts.
• Improper usage of rechargeable batteries may make the electric current too high, which may cause heat, liquid
leakage, and or fire. Follow the battery and charger instruction manuals and use both items safely.
WARNING! PROHIBITED
In order to operate the model safely, adhere to following instructions. Hear are some possibilities of
significant damage to life and or body, if the following explanation.
• Before you start assembling this model, read this instruction manual thoroughly. If you are not used to
assembling a model, seek advice from people who have enough experience in assembling models and
assemble this model correctly.
• This product includes many small or sharp parts, so be careful with them and keep them out of the reach
of small children.
• All tools including knives, pliers and drivers require careful handling to avoid injury.
• Painting must be done only in a well-ventilated area.
• With weak or dry batteries, the radio will not be able to control the model and the model may become out
of control and cause a serious accident. Always be aware how much power is left in radio batteries and
charge or replace them with new ones if necessary.
• Don’t operate the model on anything except the track designed exclusively for it.
• Be sure that you are not operating this model at a place where there is another model running at the
same frequency as yours. Failure to do so will cause the models to lose control.
• When the model is moving strangely, stop the model immediately and find out the reason. Don't operate
the model again until the problem is solved. To continue operating the model without solving the problem
may lead to further trouble or unforeseen accidents!
• Don't put fingers or any objects inside the rotating or moving parts!
• Always operate the model attached with a body shell (not included in the kit).
• Check all screws and nuts on a regular basis for looseness.
• To avoid damage, don't install any optional parts not made by INFINITY in this model or modify the model.
ITEMS REQUIRED FOR OPERATION TOOLS REQUIRED
1. Transmitter and Receiver (2ch)
2. Steering Servo (Low-Profile recommended)
3. Speed Controller
4. 540 size Motor
5. LiPo Battery (7.4V, Hard plastic case)
6. LiPo Battery Charger
7. Tires, Wheels and Inserts for 1/10 Touring car.
8. 190mm Body Shell
9. Polycarbonate Paint
10. Fibre Tape
11. 64 Pitch Pinion Gear
12. Shock & Diff Silicone Oils
13. Graphite Grease
1. Hex Wrenches (1.5mm / 2.0mm / 2.5mm)
2. Box Driver 7.0mm
3. Needle Nose Pliers
4. Nippers for plastic parts
5. Sharp Hobby Knifes
6. Scissors
7. Turnbuckle wrench (4.0mm)
8. Body Reamer
9. Pin vise 2.6mm
2
Page 3
安全のための注意事項
組み立て、走行の前に必ずお読みください。
• この商品は本格的な無線操縦模型です。玩具ではありません。
の商品を楽しむために走行前の組み立てや、走行後のメンテナンス、オプションパーツへの交換などを行う必要があります。
• こ
• 充電式の電池は使い方を誤ると大きな電流が流れ、発熱や液漏れ、発火の可能性があります。バッテリー及び充電器の説明書にもと
づき安全に使用してください。
警告 禁止
この商品を安全に取り扱うために下記の事項を必ずお守りください。この説明を守らないと生命や身体に重大な被害が発
生する可能性がある危険を示します。
• 組み立て前に必ず説明書を最後までお読みください。また、組み立てに不慣れな方は模型をよく知っている人にアドバ
イスを受け、確実に組み立ててください。
• 小さな部品や尖った部品がありますので十分注意してください。また、小さなお子様のいる場所での作業、保管は避け
てください。
• カッターやニッパー、ドライバーなど工具の取り扱いには十分注意してください。
• 塗装する場合は室内の換気に十分注意し作業を行ってください。
• 送信機のバッテリーが減ってくるとコントロールできなくなり、暴走や衝突の原因になります。大きな事故の原因となり
ます。送信機のバッテリー残量を常に確認し、必要であればバッテリー交換、充電を行ってください。
• 専用サーキット以外での走行させないでください。
• 同じ周波数の近くでは走行させないでください。混信により、コントロール不能で暴走の原因になります。
• 車の動きがおかしい時はすぐに走行を中止して原因を調べてください。原因不明のまま走行させると、思わぬ故障や事
故の原因になります。
• 回転している部分に指や物を入れないでください。
• 走行時は必ずボディ（別売）を装着してください。
• 定期的に各部のビスがゆるんでいないかチェックしてください。
• インフィニティ製オプションパーツ以外の組み込みや車体の改造はしないでください。故障の原因となります。
キットの他に必要なもの 組み立てに必要な工具
1. 2 チャンネル送受信機
2. ステアリングサーボ（ロープロファイルタイプ推奨）
3. スピードコントローラー
4. 540 サイズモーター
5. 走行用 Li-Po バッテリー（7.4V、角型プラスチックケース）
6. 走行用 Li-Po バッテリー充電器
7. 1/10 ツーリングカーサイズタイヤ&ホイール及びインサート
8. 190mm 幅ツーリングカーボディ
9. ボディ塗装用塗料
10.バッテリー固定用ストラッピングテープ
11. 64 ピッチピニオンギヤ
12.ショック&デフ用シリコンオイル
13. 潤滑用グリス
1. 六角レンチ（1.5mm,2.0mm,2.5mm）
2. ボックスドライバー（7.0mm）
3. ラジオペンチ
4. プラスチック用ニッパー
5. ホビーナイフ
6. ハサミ
7. ターンバックルレンチ（4.0mm）
8. ボディリーマー
9. 2.6mmピンバイス
3
Page 4
BAG A
1
T019
T002
Rear Diff Case (38T)
リアデ フケ ー ス
Alu Gear Diff Outdrive
アルミギヤ デフアウトドライブ
T002
T019
T003
Gear Diff Shim L
ギヤデフシム L
T073
Pin 2x10 mm
ピン
T072
O-Ring 5x2mm
Oリン グ
T003
Diff Gear Shim S
デフギヤシム S
x2
x2
x4
x2
T072
T003
T003

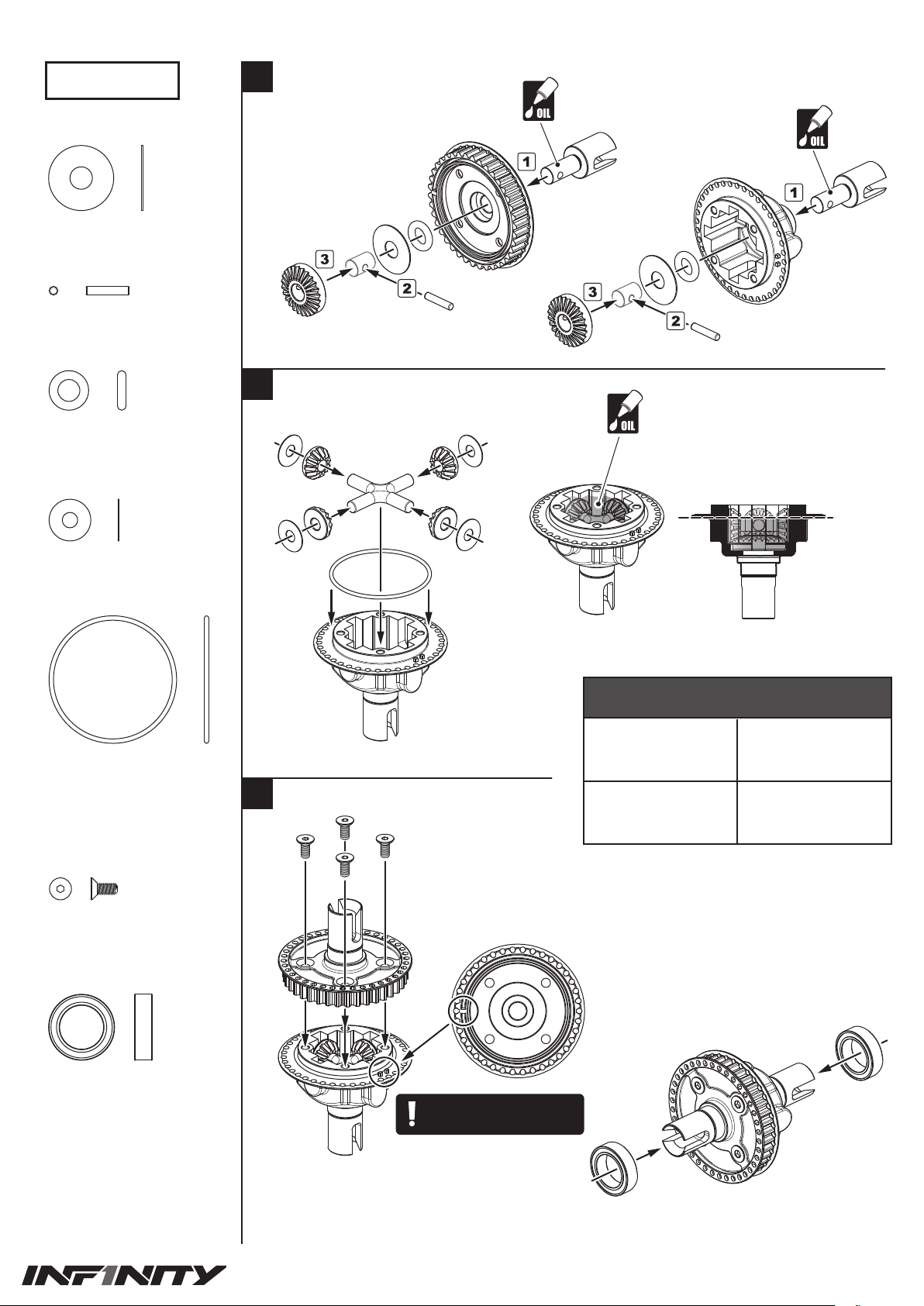

Diff Gear Set
デ フ ギ ヤ セット
T003
T073
T003
T072
T073
2
(not included)
Fil oil to top of Diff cross axle.
デフクロスアクスルが隠れるまで
オイルを入れます。
Oil dollop 1.4g as normal.
オイル量は 1.4g を基準にします。
T003
T003
T002
T003
Silicone Oil
シ リ コ ン オ イ ル（ 別 売 り ）
T002
Diff Cace O-Ring
デフ ケ ー ス Oリン グ
T075
M2.6x6mm Flat Head Screw
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
フラ ット ヘッド スクリュ ー
x4
x1
x2
Tips for diff oil choise
デフオイル選択の目安
LOW-TRACTION
ローグリップ
#1000 - #2000
3
T075
NOTE ORIENTATION
位置を合わせてください。
HIGH-TRACTION
ハイグリップ
#5000 - #10000
MEDIUM-TRACTION
ミディア ムグリップ
#2000 - #5000
SUPER HIGH-TRACTION
超ハイ グリップ
#10000 - #20000
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
4
Page 5
BAG B
T073
Pin 2x10 mm
ピン
x2
4
T001
NOTE
向きに注意
T020
Alu Spool Axle
アルミス プールアクスル
x3
M3x6mm Button Head Screw
ボ タン ヘッド スクリュ ー
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
x2
T021
E-Clip 4mm
E クリップ
x2
T001
Front Spool Pulley Set (38T)
フロントスプール プーリーセット
T022
Spool Outdrive
スプ ー ル ア ウトドラ イブ
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
5
T073
M3x6mm Button Head Screw
ボ タン ヘッド スクリュ ー
T022
T021
Alu Spur A xle
アルミス パー アクスル
Ball Bearing 10 x15x4mm
ボ ー ル ベア リング
T073
NOTE
向きに注意
x2
T074
Pin 2x12mm
ピン
x3
M3x4mm Button Head Screw
ボ タン ヘッド スクリュ ー
M3x4mm Button Head Screw
ボ タン ヘッド スクリュ ー
T001
T034

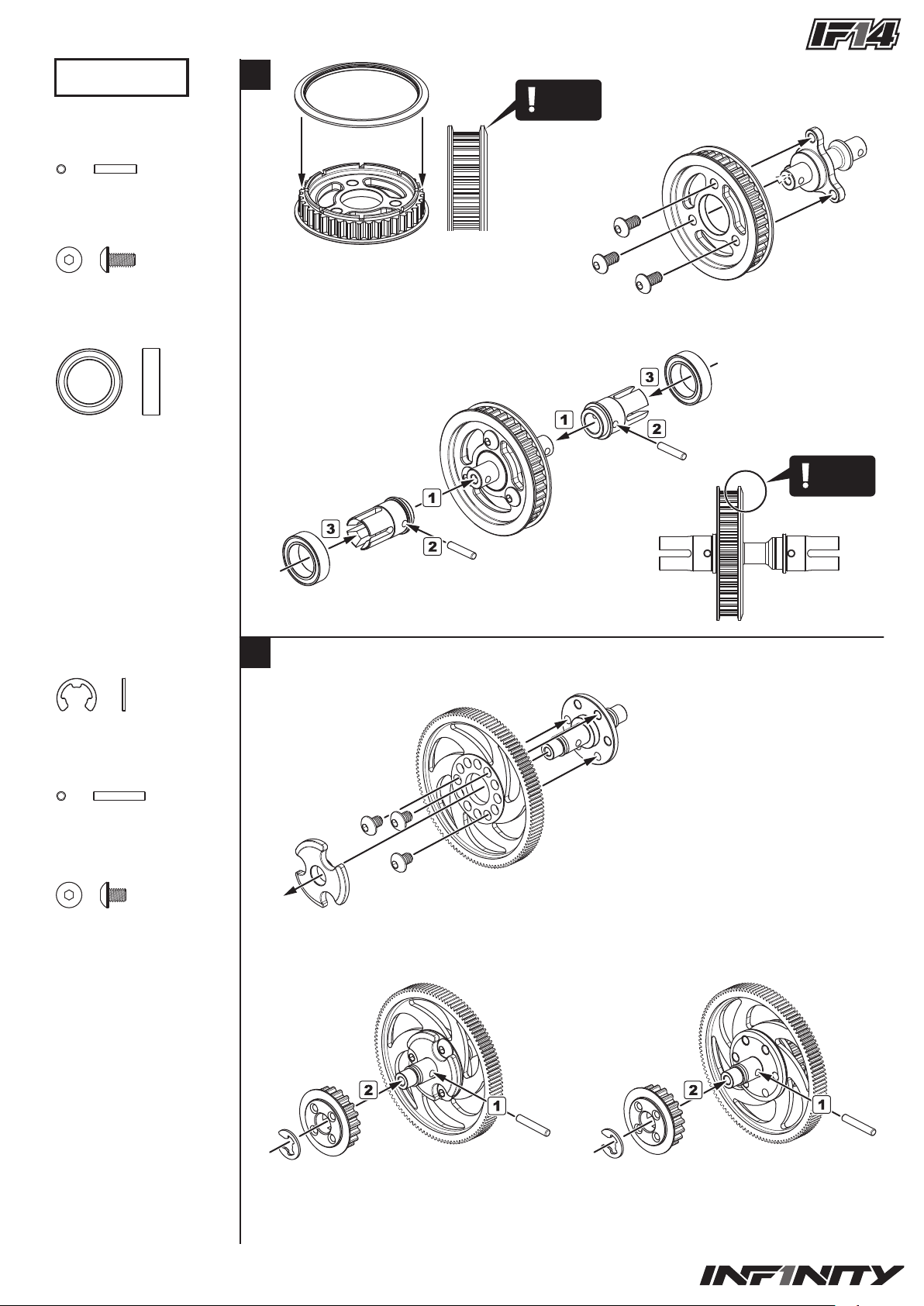

Alu Center Pully 20T
アルミセンタープ ーリー
T021
Spur Gear 6 4P 112T
スパ ーギヤ 6 4ピッチ 1 12 T
T074
T034
T074
T021
5
Page 6

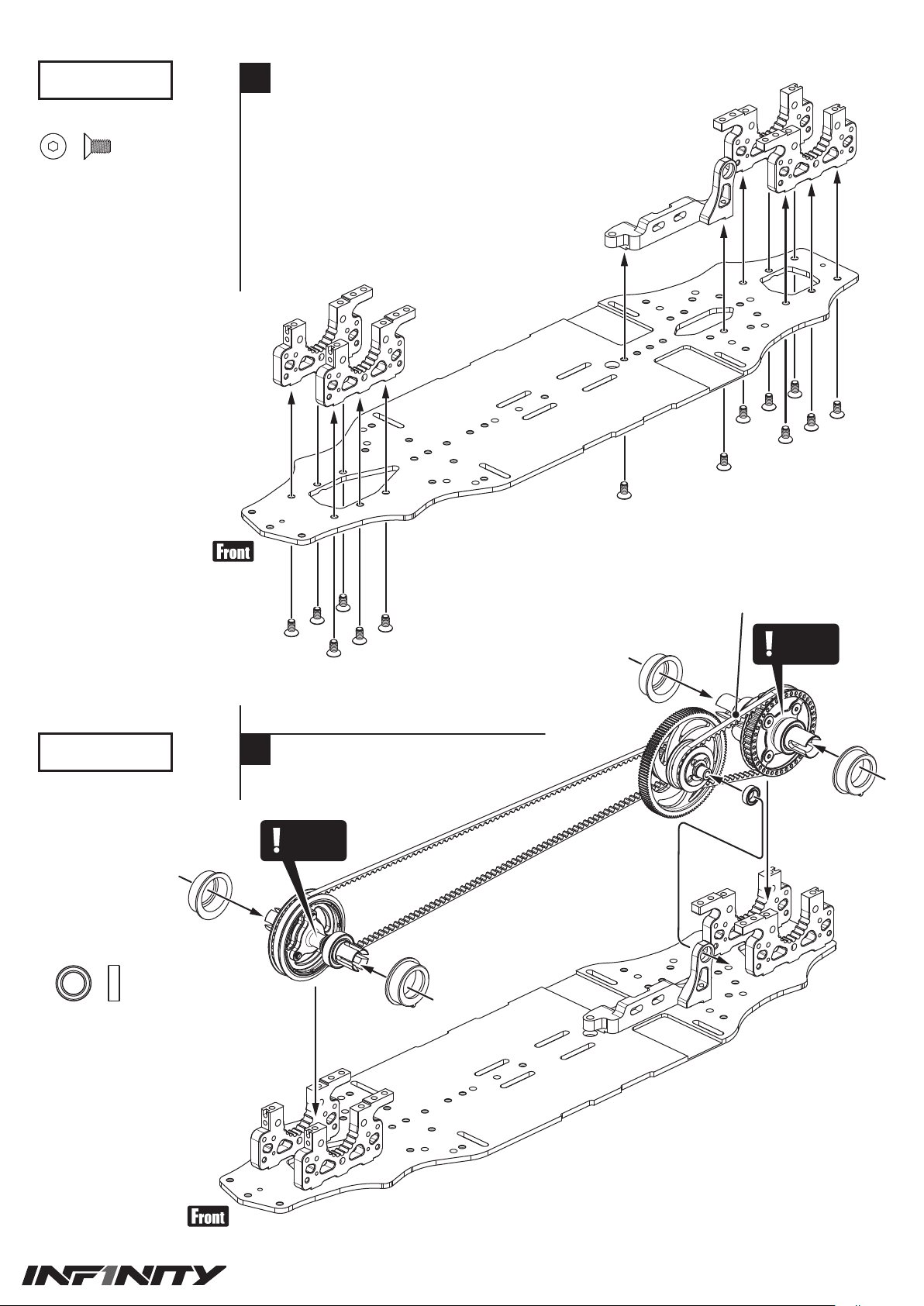

BAG C
x14
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
T024
Bulkhead Lower
ロア ー バ ルク ヘッド
6
T024
T031
Motor Mount
モー ター マウント
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
T064
Main Chassis 2.25mm
メインシャ ーシ
BAG D
T004
Bearing Holder-Mount Set
ベア リング ホ ル ダ ー & マウ ントセット
x1
R0204
Ball Bearing 5x8x2.5mm
ボール ベアリン グ
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
7
NOTE
向きに注意
T068
Front Belt 3x513mm
フロントベルト
T004
T004
T069
Rear Belt 3x189mm
リアベルト
NOTE
向きに注意
R0204
T004
6
Page 7
x1
R0204
Ball Bearing 5x8x2.5mm
ボー ルベアリング
x1
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
x1
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
8
R0204
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
T030
Center Shaft Mount
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
センターシャフトマ ウント
BAG E
x8
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
9
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
T026
Bulkhead Upper -B
アッパ ーバルク ヘッド B
T025
Bulkhead Upper -A
アッパ ーバルク ヘッド A
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
T026
T025

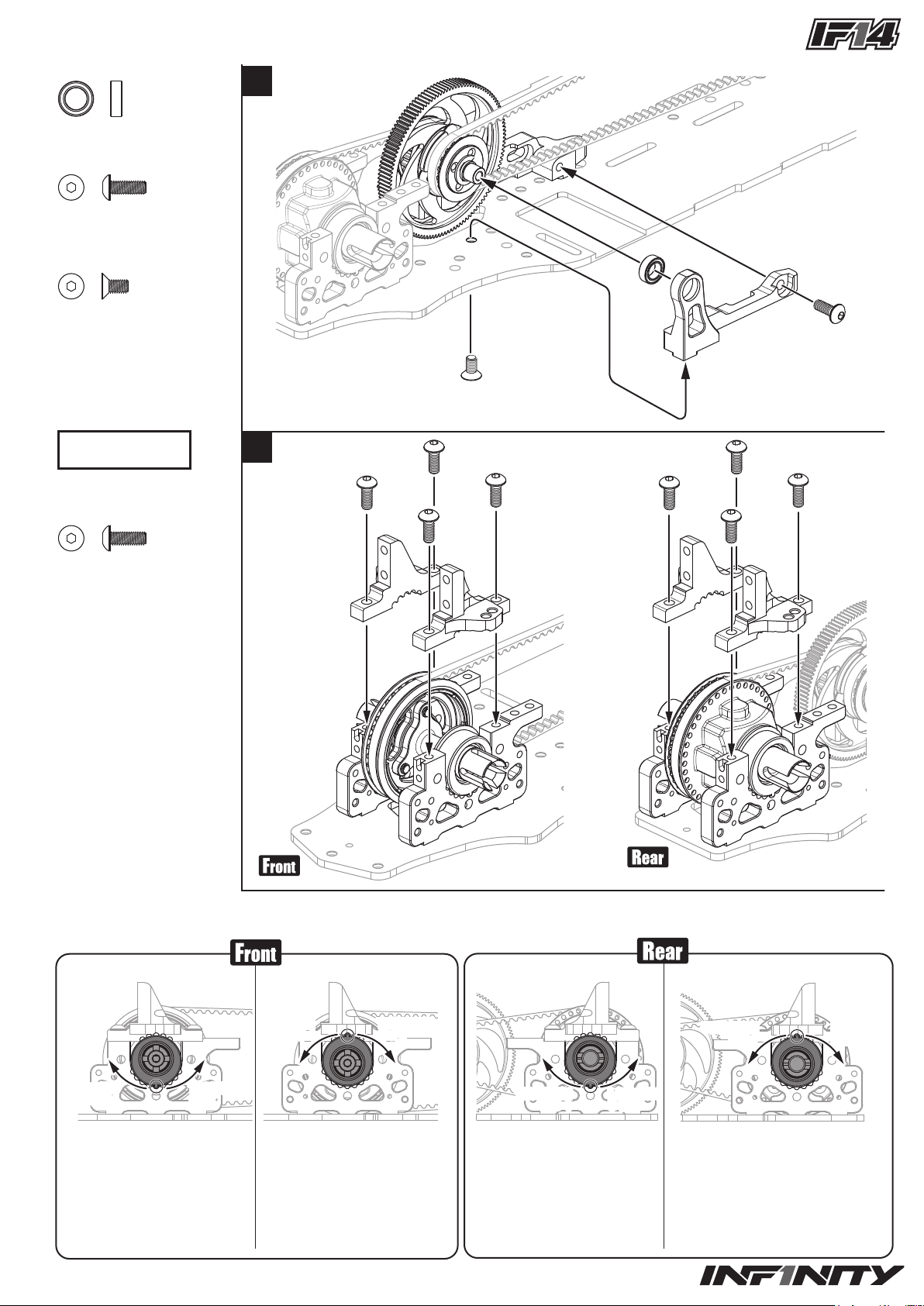

BELT TENSION ADJUSTMENT
ベルトテンション調整
LOOSEN
LOOSEN
LOOSEN
LOOSEN
ゆるく
ゆるく
ゆるく
ゆるく
TIGHTEN
LOOSEN
LOOSEN
LOOSEN
LOOSEN
ゆるく
ゆるく
ゆるく
ゆるく
UPPER DIFF POSITION
- Less front traction.
- Provides more steering.
- Medium-High grip tracks.
- フロントトラクション減る。
- ハンドリングが良くなる。
- ミディアム - ハイグリップコース向き。
TIGHTEN
TIGHTEN
TIGHTEN
きつく
きつく
きつく
きつく
デフ位置 高
LOWER DIFF POSITION
- More front traction.
- Provides more on power traction.
- Low grip tracks.
- フロントトラクション上がる。
- パワーオン時のトラクションが高い。
- ローグリップコース向き。
TIGHTEN
TIGHTEN
TIGHTEN
TIGHTEN
きつく
きつく
きつく
きつく
デフ位置 低
TIGHTEN
TIGHTEN
TIGHTEN
TIGHTEN
きつく
きつく
きつく
きつく
UPPER DIFF POSITION
デフ位置 高
- Less traction.
-
Provides more on power steering.
- Medium-High grip tracks.
- トラクション減る。
- パワーオン時ハンドリングが良くなる。
- ミディアム - ハイグリップコース向き。
7
LOOSEN
LOOSEN
LOOSEN
LOOSEN
ゆるく
ゆるく
ゆるく
ゆるく
TIGHTEN
TIGHTEN
TIGHTEN
TIGHTEN
きつく
きつく
きつく
きつく
LOOSEN
LOOSEN
LOOSEN
LOOSEN
ゆるく
ゆるく
ゆるく
ゆるく
LOWER DIFF POSITION
デフ位置 低
- More rear traction.
- Provides more on power traction.
- Low grip tracks.
- リアトラクション上がる。
- パワーオン時のトラクションが高い。
- ローグリップコース向き。
Page 8
x8
M3x8mm Button Head Screw
ボ タン ヘッドスク リュ ー
10
T066

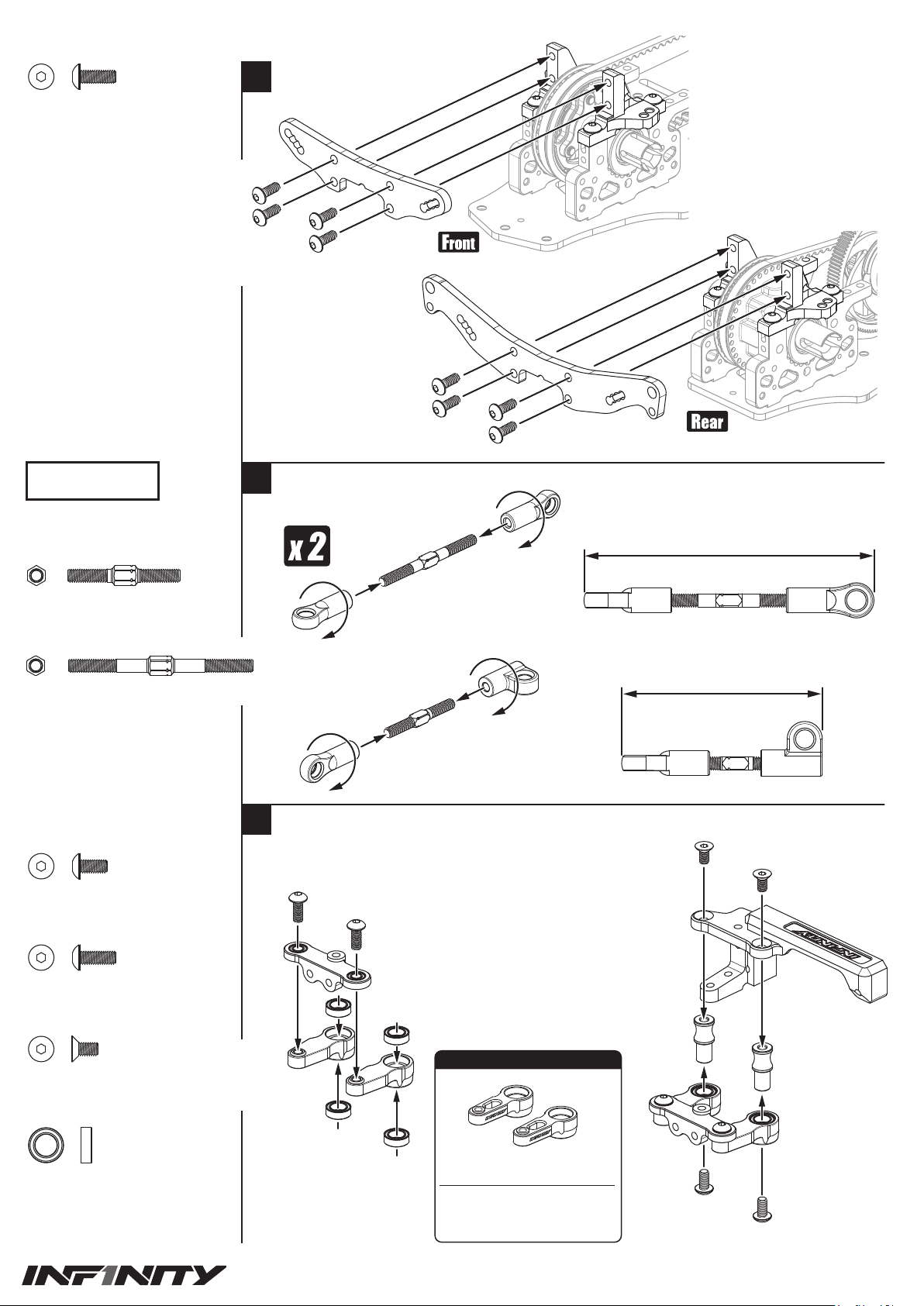

Front Shock Tower
フロントショックタワー
M3x8mm Button Head Screw
ボ タン ヘッドスク リュ ー
T067
Rear Shock Tower
リアショックタワー
M3x8mm Button Head Screw
ボ タン ヘッドスク リュ ー
BAG F
T056
Alu Turnbuckle M3x25mm
アル ミター ンバ ックル
T057
Alu Turnbuckle M3x42mm
アル ミター ンバ ックル
x2
M3x6mm Button Head Screw
ボ タン ヘッドスク リュ ー
x1
x2
11
T008
Ball Joint 4.9mm Set
4.9mmボールジョイントセット
T008
12
M3x8mm Button Head Screw
ボ タン ヘッドスク リュ ー
T057
T056
T008
T008
T023

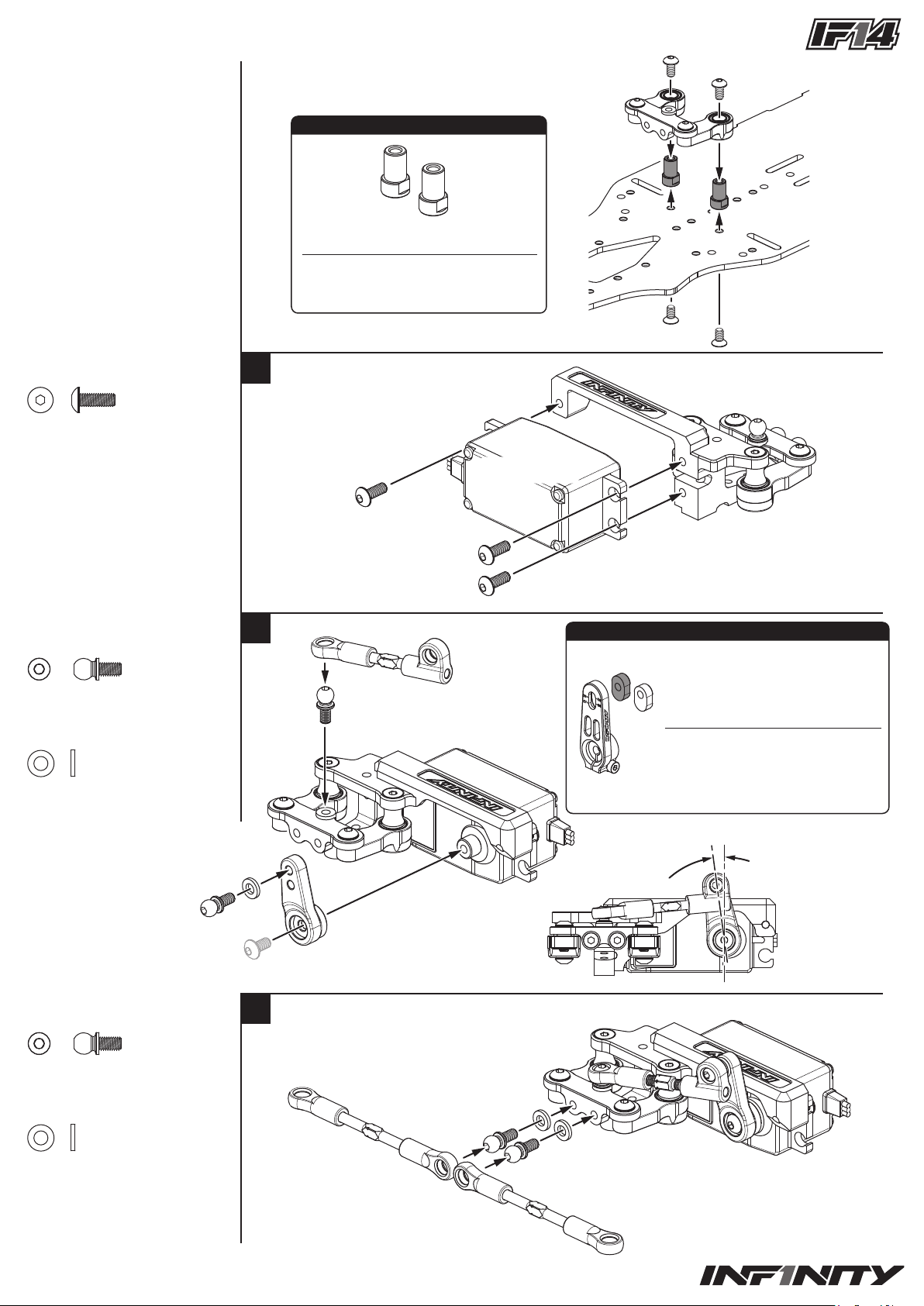

Alu Servo Steering Mount
アルミサーボステアリングマウント
65mm
46mm
M3x6mm Flat Head Screw
フラ ット ヘッド ス クリ ュ ー
x2
M3x8mm Button Head Screw
ボ タン ヘッドスク リュ ー
x2
M3x6mm Flat Head Screw
フラ ット ヘッド ス クリ ュ ー
x4
R0204
Ball Bearing 5 x8x2.5mm
ボ ー ル ベア リング
T007
Servo Horn, Steering Arm Set
サーボホーン,ステアリングアームセット
T032
Steering Plate 8.5mm
ステ アリン グ プレー ト8 .5 m m
R0204
R0204
OPTION オ プ ション
T093
ALU BELCRANK 18mm(7075/Black/ 2pcs)
アルミベルクランク（7075/ブラック/2個）
We recommend using Alu Belcrank when
better sterring responce is needed.
ア ル ミ ベ ル ク ラ ン ク を 使 用 す る こ と で 、よ り 良 い
ステアリングレスポンスが 得られます 。
8
T033
M3x6mm Button Head Screw
ボ タン ヘッドスク リュ ー
Alu Steering Post 14.5mm
アルミステアリングポスト
Page 9
x3
M3x8mm Button Head Screw
ボ タン ヘッド スクリュ ー
13
OPTION オ プ ション
T090
CHASSIS MOUNTED ALU STEERING POST(Red/2pcs)
シャーシマウントアルミステアリングポスト（レ ッド / 2個 ）
We recommend using Chassis Mounted Alu Steering
Post when better sterring responce is needed.
ステアリング ポストをシャーシに 取り付 けることで、より良いステ
アリングレスポンスが得られます。
Servo
サ ー ボ（ 別 売 り ）
(not included)
M3x6mm Flat Head Screw
フラ ット ヘッド スクリュ ー
M3x6mm Button Head Screw
ボ タン ヘッド スクリュ ー
x2
T049
Ball End 4.9mm Short
ボールエンド4.9mm ショート
x1
T079
Aluminum Washer 3x 6x1.0mm
アルミス ペー サー
T049
（別 売り）
14
T079
(not included)
15
T049
M3x8mm Button Head Screw
ボ タン ヘッド スクリュ ー
T007
OPTION オ プ ション
T091
ALU ADJUSTABLE SERVO HONE (for SANWA)
アルミアジャスタブルサーボホーン（サンワ用）
T092
ALU ADJUSTABLE SERVO HONE (for FUTABA)
アルミアジャスタブルサーボホーン（フタバ用）
Adjustable the range of servo horn four stages at
17, 18, 19, 20mm.
Since leverage can be set fixed, the setting is
possible in a quantitative way.
サーボホーン長を17,18,19, 20mmの 4段階に調整 可能。
レバー比を段階的に変更するので、定量的なセッティングが可能。
10°
x2
T049
Ball End 4.9mm Short
ボールエンド4.9mm ショート
x2
T079
Aluminum Washer 3x 6x1.0mm
アルミス ペー サー
T079
T049
9
Page 10

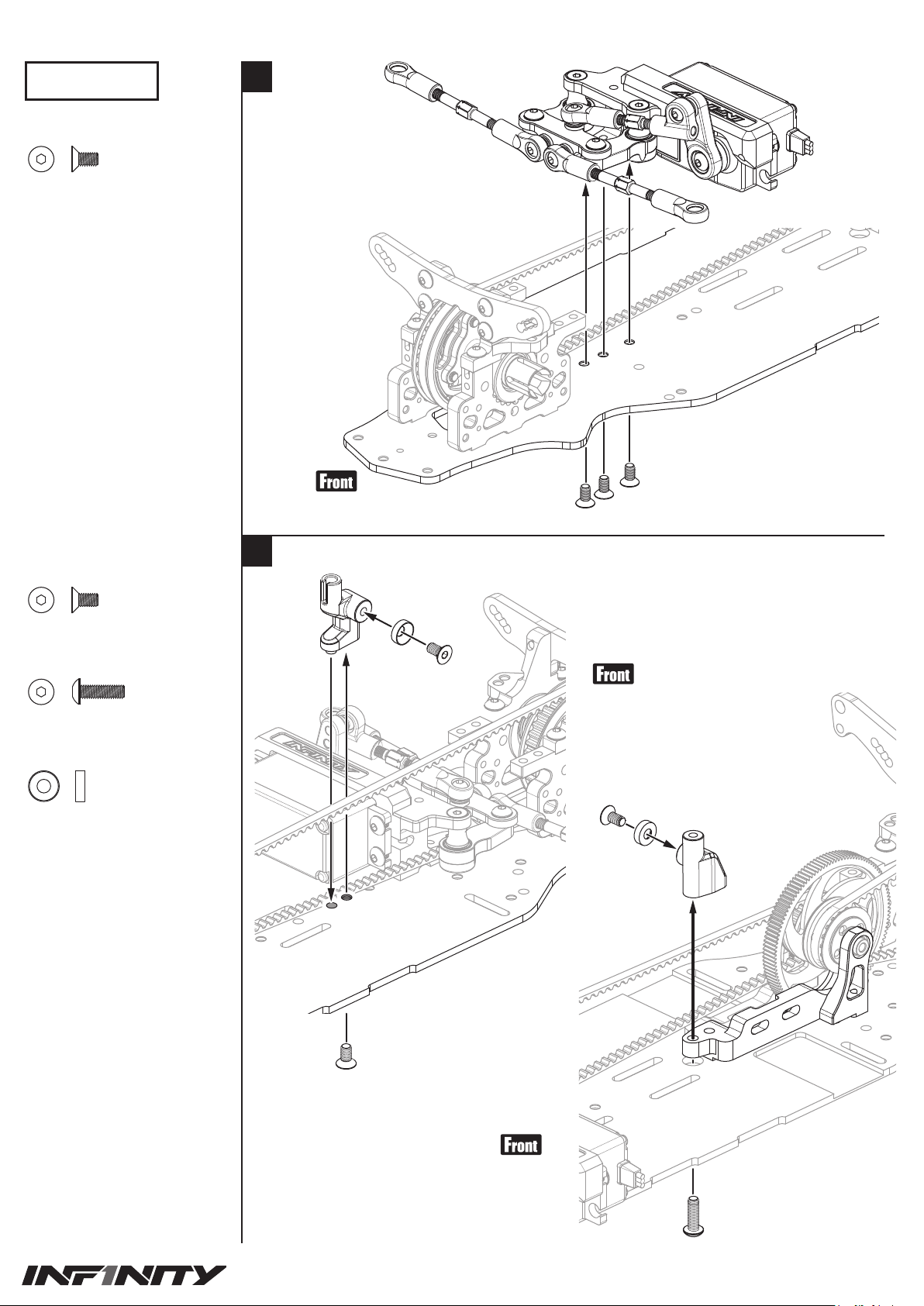

BAG G
x3
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
16
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
x3
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
x1
M3x10mm Button Head Screw
ボタ ンヘ ッドス クリュー
x2
T077
Aluminum Cone Washer 3mm
アルミコー ンワッシャ ー
17
T004
T077
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
T077
T004
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
10
M3x10mm Button Head Screw
ボタ ンヘ ッドス クリュー
Page 11
x8
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
18
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
T065
Top Deck 2mm
トップ デッキ
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
BAG H
M3x8mm Set Screw
セットス クリュ ー
M3x10mm Set Screw
セットス クリュ ー
x2
x2
19
M3x8mm Set Screw
セットス クリュ ー
2.0mm
M3x10mm Set Screw
セットス クリュ ー
T014
Suspension Arm Set (Hard)
サス ア ームセット
32mm27.6mm
INITIAL POSITION
初期位置
33mm28.6mm
11
3.4mm

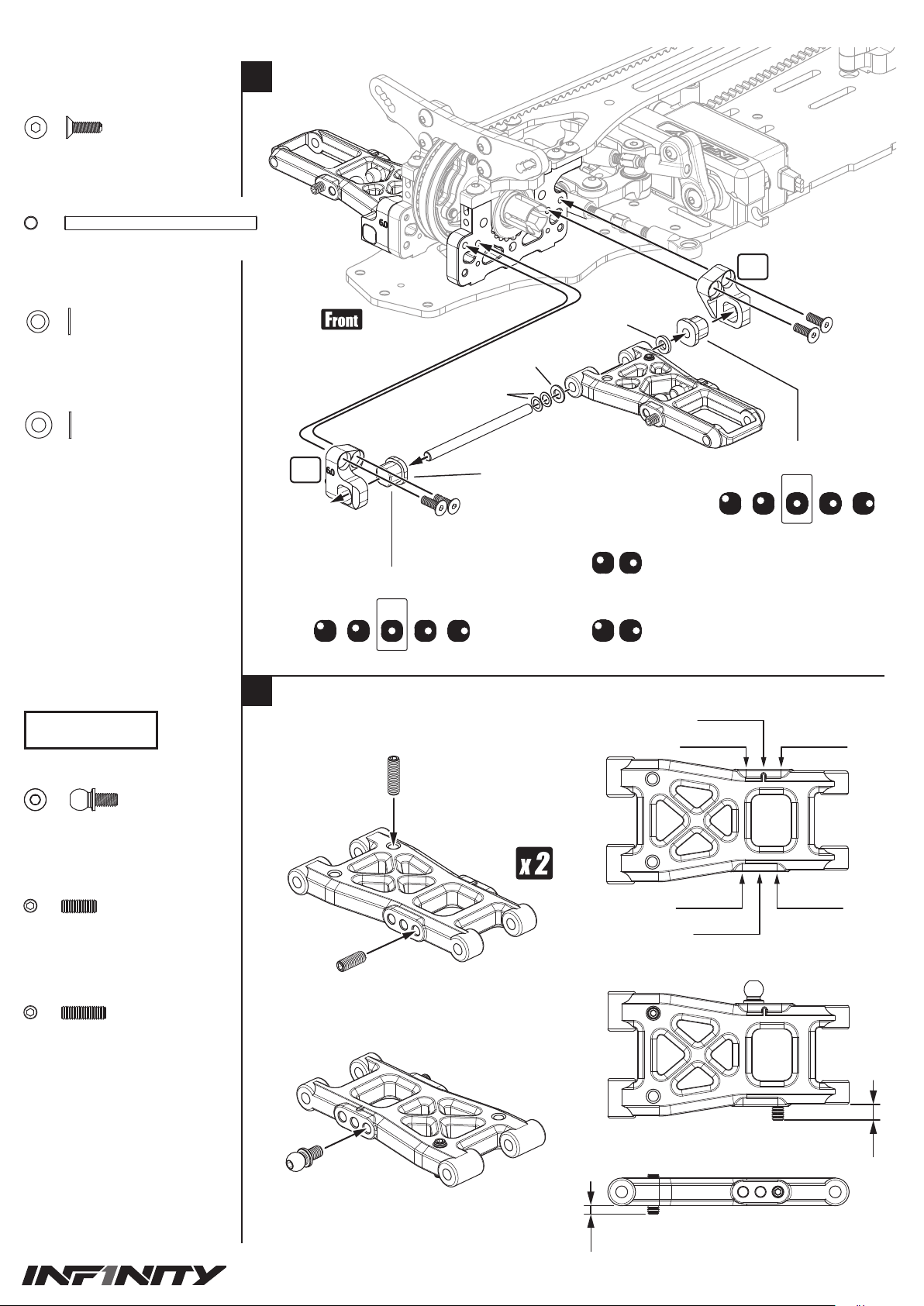

Page 12
x8
T076
M2.6x8mm Flat Head Scr ew
フラ ット ヘッド スクリュ ー
20
T053
Lower Arm Inner Shaft
ロアアー ムインナ ーシ ャフト
x4
Shim 3x5x0.2mm
シム
x2
Washer M3x6xT0.5mm
ワッシャ ー
BAG I
T049
Ball End 4.9mm Short
ボールエンド4.9mm ショート
x2
x2
21
6.0
T029
INITIAL POSITION
初期位置
1
0
Washer M3x6xT0.5mm
ワッシャ ー
Shim 3x5x0.2mm
シム
T053
T015
T076
0.50.5
1
M3x10mm Set Screw
セット ス クリュ ー
Plastic1.0mm
Eccentric Busshing Set
ピ ボ ットピ ンブ ッ シュ セット
T014
T029
6.0
Alu Lower Suspension
Holder -46.0
アルミロアサスホルダ ー
T015
T076
INITIAL POSITION
初期位置
0
1
0.50.5
MIDDLE POSITION
0.5mm or 0.5deg. from center position.
中間ポジション
中心から約 0.5mm または 0.5°変化します。
OUTER POSITION
1mm or 1deg. from center position.
外側ポジション
中心から約 1mm または 1°変化します。
36.1mm
31.7mm
40.5mm
1
M3x8mm Set Screw
セット ス クリュ ー
M3x10mm Set Screw
セット ス クリュ ー
x2
x2
T049
M3x8mm Set Screw
セット ス クリュ ー
T014
12
2.0mm
35.1mm
39.5mm30.7mm
INITIAL POSITION
初期位置
3.4mm
Page 13

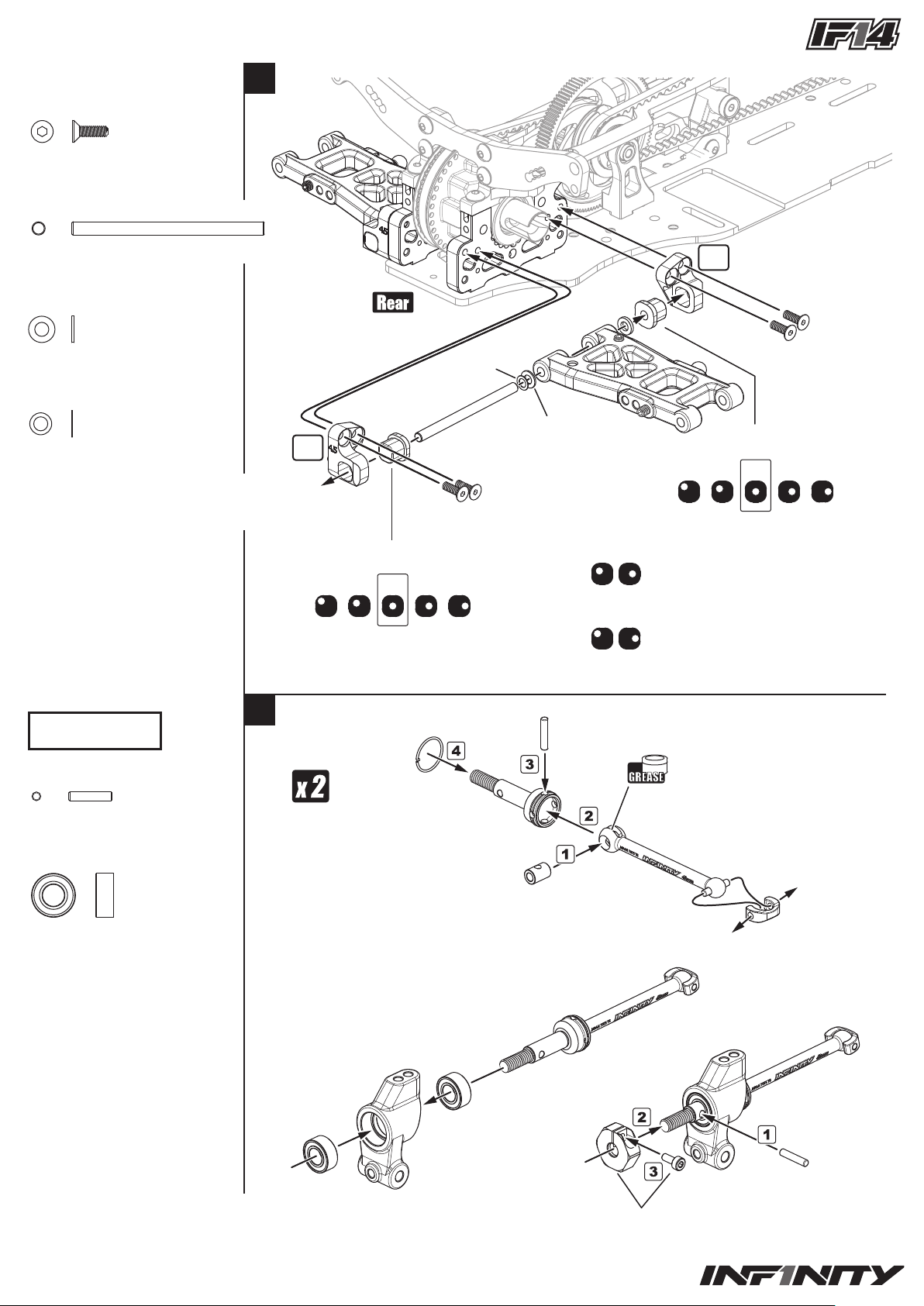

x8
T076
M2.6x8mm Flat Head Scr ew
フラ ット ヘッド スクリュ ー
22
T053
Lowe Arm Inner Shaft
ロアアー ムイン ナーシャフト
x2
Washer M3x6xT0.5mm
ワッシャー
x2
Shim 3x5x0.2mm
シム
x2
4.5
T028
Alu Lower Suspension Holder -44.5
アルミロアサスホルダー
INITIAL POSITION
1
初期位置
0
Shim 3x5x0.2mm
シム
T053
T015
0.50.5
1
Washer M3x6xT0.5mm
ワッシャー
T076
T027
0.0
Alu Lower Suspension Holder -40.0
アルミロアサスホルダー
T015
T014
Plastic1.0mm
INITIAL POSITION
初期位置
1
0
The rear toe angle 3 degrees at initial position.
初期位置でのリアトー角は 3°です。
MIDDLE POSITION
0.5mm or 0.5deg. from center position.
中間ポジション
中心から約 0.5mm または 0.5°変化します。
OUTER POSITION
1mm or 1deg. from center position.
外側ポジション
中心から約 1mm または 1°変化します。
T076
0.50.5
1
BAG J
T073
Pin 2x10mm
ピン
R0206
Ball Bearing 5x10x4mm
ボー ルベアリング
x4
x4
23
R0206
T038
T036
Wheel Axle
ホイールアクスル
R0206
T073
T073
T038
CVD Maintenance Set
CVDメンテナンスセット
Graphite Grease
(not included)
グラファイトグリス（ 別売り）
T037
Alu CVD Drive Shaft 43mm
アルミCVDドライブシャフト 43mm
T005
C Cap 3.5mm
Cキ ャップ
T013
Rear Upright (Hard)
リアアップライト（ハ ード）
13
T043
Alu Hex Wheel Hub (5mm)
アルミ六角ホイールバブ
T073
Page 14

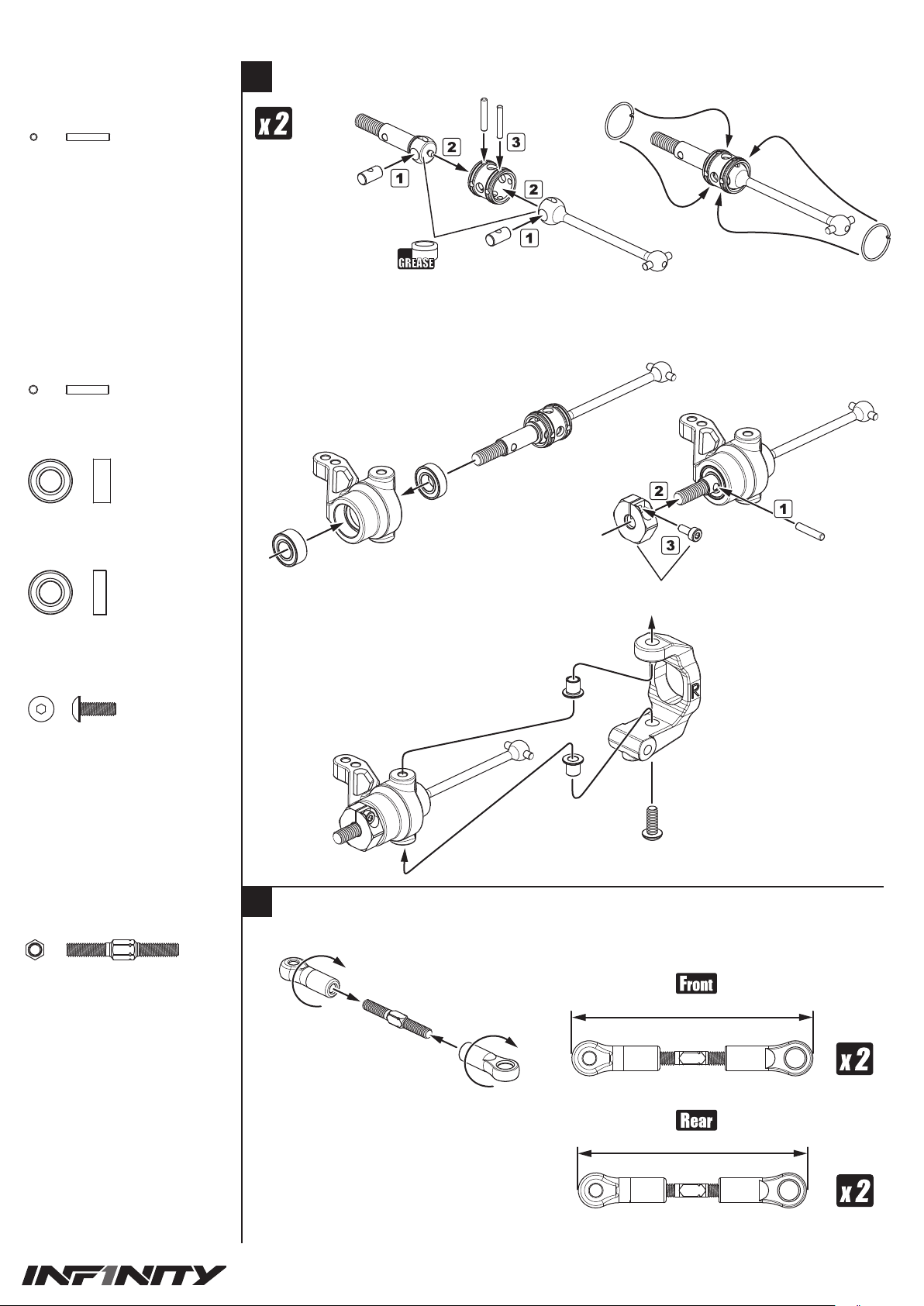

T082
Pin 1.6x10mm
ピン
T073
Pin 2x10mm
ピン
R0206
Ball Bearing 5x10x4mm
ボー ルベアリング
x2
x4
x2
x2
24
R0206
T040
D.J.CVD Wheel Axle
D.J.CVDホイールアクスル
T042
Graphite Grease
(not included)
グラファイトグリス（ 別売り）
T012
Steering Block (Hard)
ステアリングブロック（ハード）
T082
T042
T042
D.J.CVD Maintenance Set
D.J.CVDメンテナンスセット
T039
D.J.CVD Drive Shaft Set
D.J.CVDドライブ シャフトセ ット
Ball Bearing 5x10x3mm
ボー ルベアリング
T042
T041
D.J.CVD Drive Shaft 43mm
D.J.CVDドライブシャフト 43mm
T043
T042
T073
Ball Bearing 5x10x3mm
ボー ルベアリング
x2
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
T056
Alu Turnbuckle M3x25mm
アルミターン バックル
x4
25
T008
T044
Steering Block Bushing
ステアリング ブロックブッシュ
T056
T011
C-Hub Set (4deg.)
Cハブセット（4度）
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
55.5mm
14
T008
53.5mm
Page 15
BAG K
26
T049
Ball End 4.9mm Short
ボールエンド4.9mm ショート
T051
Ball End 4.9mm Long
ボールエンド4.9mm ロング
T054
Rear Arm Pivot Pin
リアア ームピ ボットピン
x2
T080

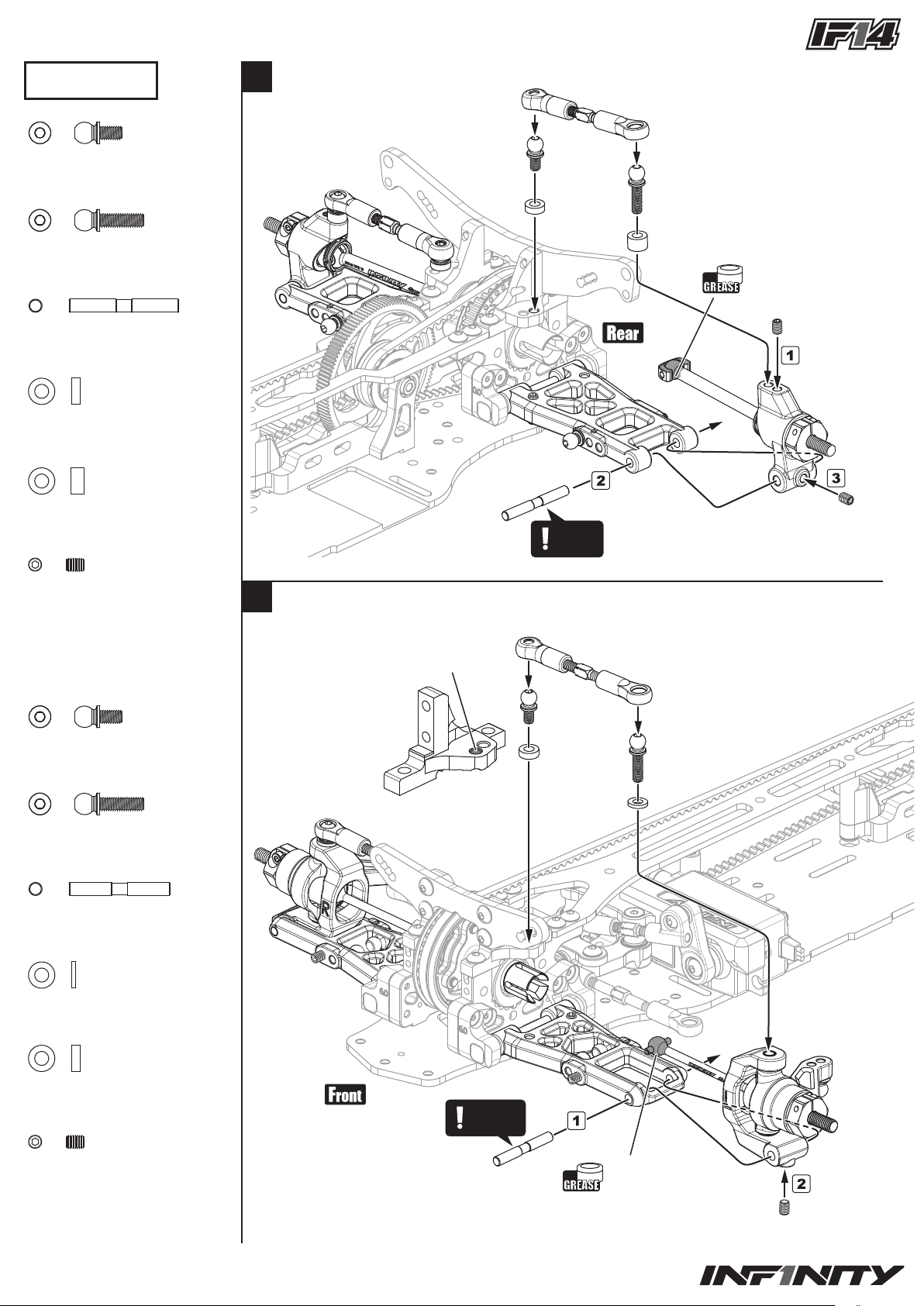

Aluminum Washer 3x6x2.0mm
アルミスペーサー
x2
T081
Aluminum Washer 3x6x3.0mm
アルミスペーサー
x4
M3x4mm Set Screw
セットス クリュ ー
x2
x2
x2
27
T049
T080
T054
LONG
長い
T051
T081
Graphite Grease
(not included)
グラファイトグリス（ 別売り）
M3x4mm Set Screw
セットス クリュ ー
M3x4mm Set Screw
セットス クリュ ー
T049
Ball End 4.9mm Short
ボールエンド4.9mm ショート
T051
Ball End 4.9mm Long
ボールエンド4.9mm ロング
T054
Front Arm Pivot Pin
フロ ントア ームピ ボットピン
x2
T079
Aluminum Washer 3x 6x1.0mm
アルミス ペー サー
x2
T080
Aluminum Washer 3x6x2.0mm
アルミスペーサー
x2
M3x4mm Set Screw
セットス クリュ ー
x2
x2
x2
INITIAL POSITION
初期位置
T049
SHORT
短い
T054
T080
T051
T079
Graphite Grease
(not included)
グラファイトグリス（ 別売り）
M3x4mm Set Screw
セットス クリュ ー
15
Page 16

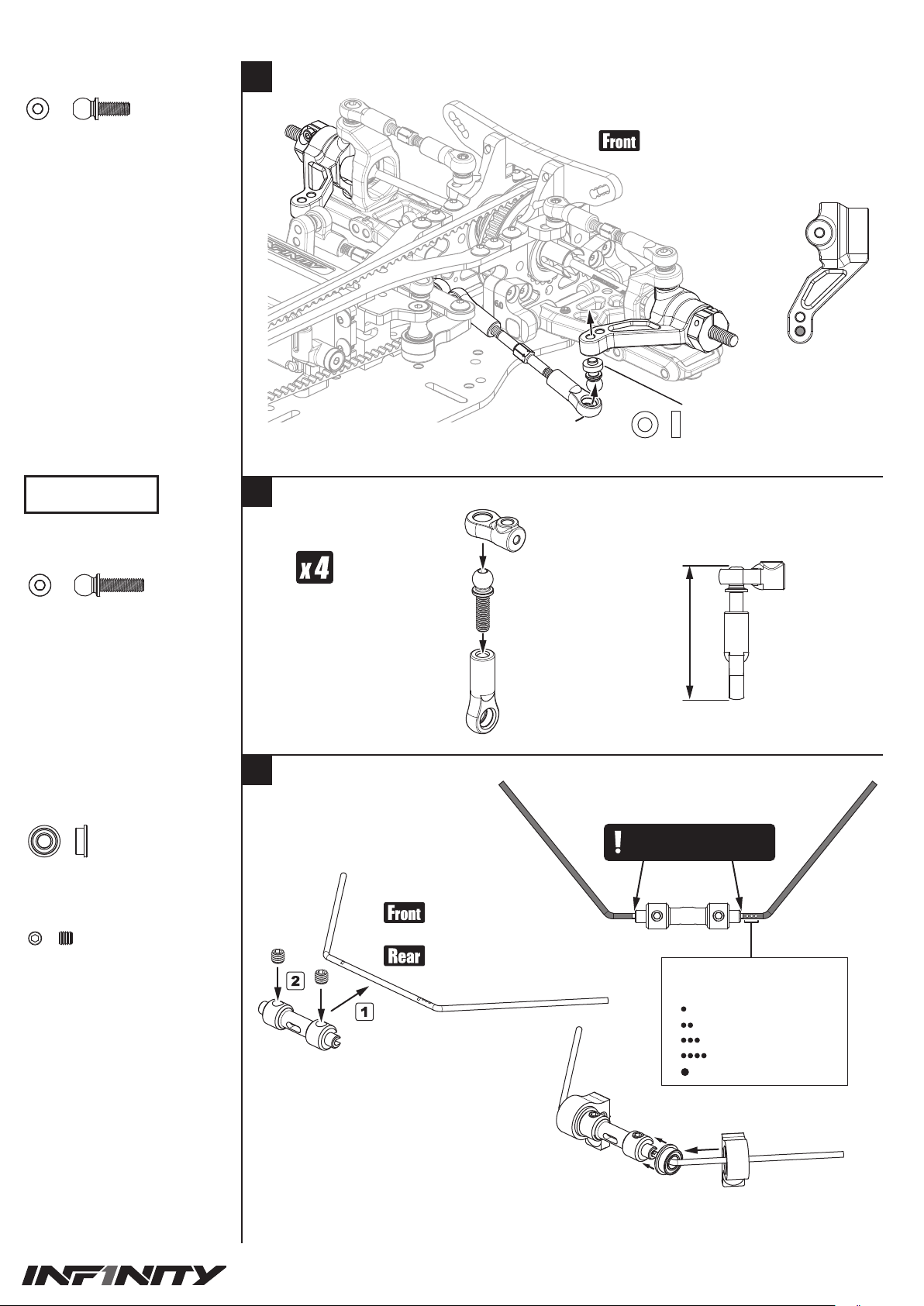

T050
Ball End 4.9mm Midium
ボールエンド4.9mm ミディアム
x2
28
T050
INITIAL POSITION
初期位置
T014
Plastic Washer 2.0mm
プラスチックワッシャー 2.0mm
BAG L
T051
Ball End 4.9mm Long
ボールエンド4.9mm ロング
x4
Flange Ball Bearing 3x6x2.5mm
フランジボー ルベアリング
x4
M3x3mm Set Screw
セットス クリュ ー
x4
29
30
T059
Anti-Roll Bar Stopper
スタビライザー ストッパ ー
T008
T051
T008
T060
Front Anti-Roll Bar 1.3mm
フロントス タビライザ ー
T061
Rear Anti-Roll Bar 1.2mm
リアスタビライザ ー
30mm
NOTE ORIENTATION
位置を合わせてください。
Easily-discernible of wire diameter.
線径識別
1.1mm
1.2mm
1.3mm
1.4mm
1.5mm
16
Flange Ball Bearing 3x6x2.5mm
フランジボー ルベアリング
T058
Alu Anti-Roll Bar Holder
アルミスタビホ ルダ ー

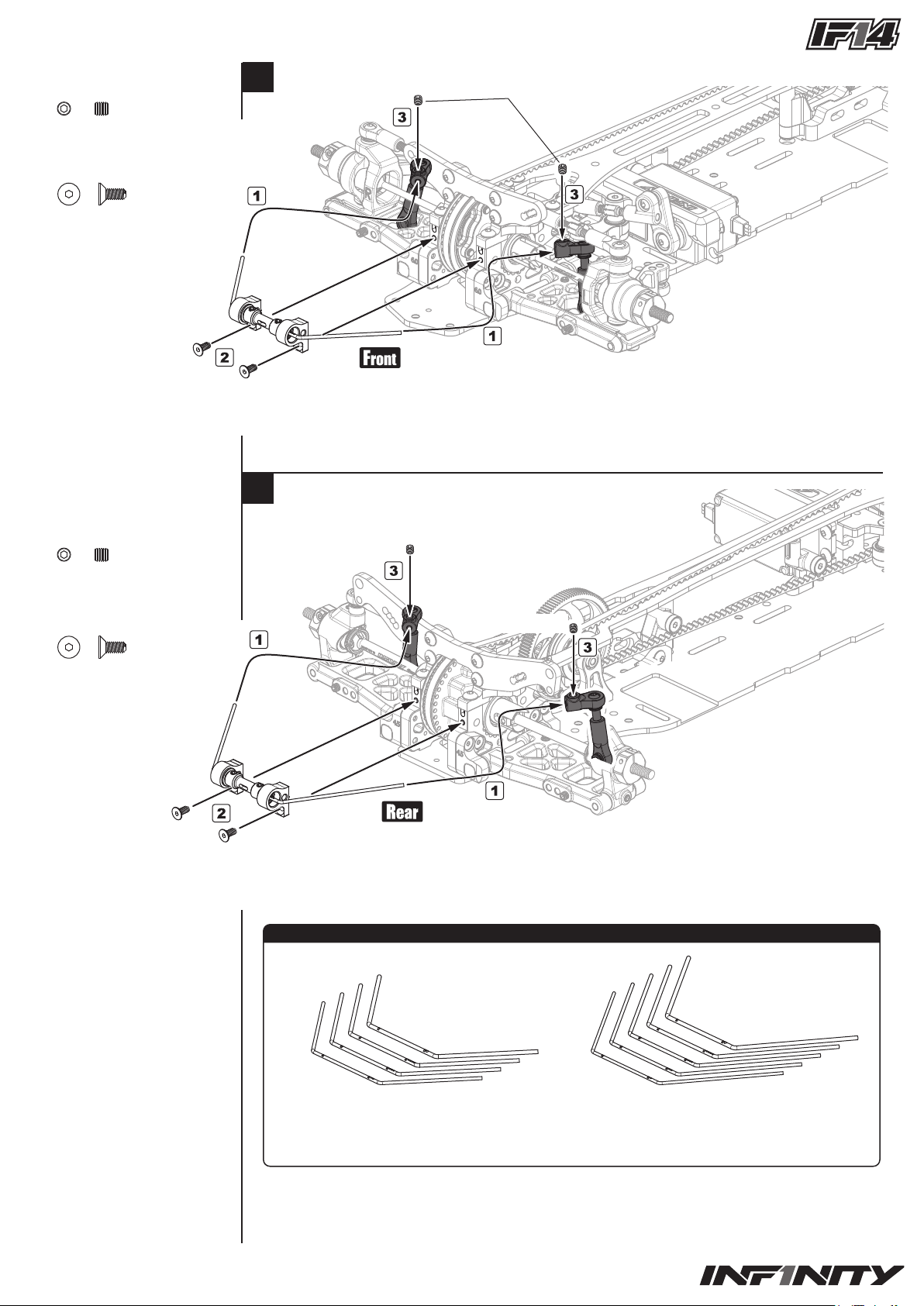

Page 17
x2
M3x3mm Set Screw
セットス クリュ ー
T075
M2.6x6mm Flat Head Screw
フラ ット ヘッド ス クリ ュ ー
x4
T075
31
32
M3x3mm Set Screw
セットス クリュ ー
x2
CX118408 / SW-104004
M3x3mm Set Screw
セットス クリュ ー
x4
T075
M2.6x6mm Flat Head Screw
フラ ット ヘッド ス クリ ュ ー
CX118408
CX118408
T075
OPTION オ プ ション
T060
ANTI-ROLL BAR FRONT SET (1.2/1.3/1.4/1.5mm)
フロ ントス タビ ライ ザ ー セット
17
T061
ANTI-ROLL BAR REAR SET (1.1/1.2/1.3/1.4/1.5mm)
リアスタビ ライザ ー セット
Page 18
BAG M
T045
E-Clip 2mm
Eクリップ
x8
33
T045
T016
Shock Piston 1.1mm x 4Holes
ショックピストン 1.1mm x 4穴
T045
Shock Oil
(not included)
ショック オ イル
（別 売り）
T046
Shock Shaft Shim
ショックシャフトシム
T071
T047
Shock Body
ショックボ ディ
x4
T071
O-Ring 3 x 2mm
Oリング
x4
T048
Shock ADJ Nut O-Ring
ショックアジャストナットOリング
x8
T052
Alu Flange Ball 5.8mm
アルミフラン ジボ ール
OPTION オ プ ション
SMJ SILVER LINE SPRING LINEUP
SMJシ ルバ ーラインス プリングライン ナップ
Short type / TS PROGRESSIVE
ショート・TSプログレッシブタイプ
Part#
SMJ1006
SMJ1007
SMJ1008
全長: 20mm、線径: 1.4mm、巻数: 5.375巻
Length: 20mm, Wire diameter: 1.4mm, Total Coils: 5.375
Product Name
SILVER LINE SPRING
TS2.5-2.7 (Yellow)
SILVER LINE SPRING
TS2.5-2.8 (Red)
SILVER LINE SPRING
TS2.5-3.0 (Purple)
Spring Rate
(gf/mm)
250-270
250-280
250-300
Short type / TS
ショートタイプ/TS
Part#
SMJ1001
SMJ1002
SMJ1003
SMJ1004
全長: 20mm、線径: 1.4mm
Length: 20mm, Wire diameter: 1.4mm
Product Name
SILVER LINE SPRING
TS2.8 (Short/Blue)
SILVER LINE SPRING
TS3.0 (Short/Silver)
SILVER LINE SPRING
TS3.2 (Short/Pink)
SILVER LINE SPRING
TS3.5 (Short/Gold)
Spring Rate
(gf/mm)
280
301
324
351
T045
Shock Shaft
ショックシャフト
Shock Oil
(not included)
ショック オ イル
（別 売り）
T048
T006
Shock Ball Joint Set
ショック ボ ー ルジョイントセット
T070
Shock Membrane
ショックダイヤフラム
T048

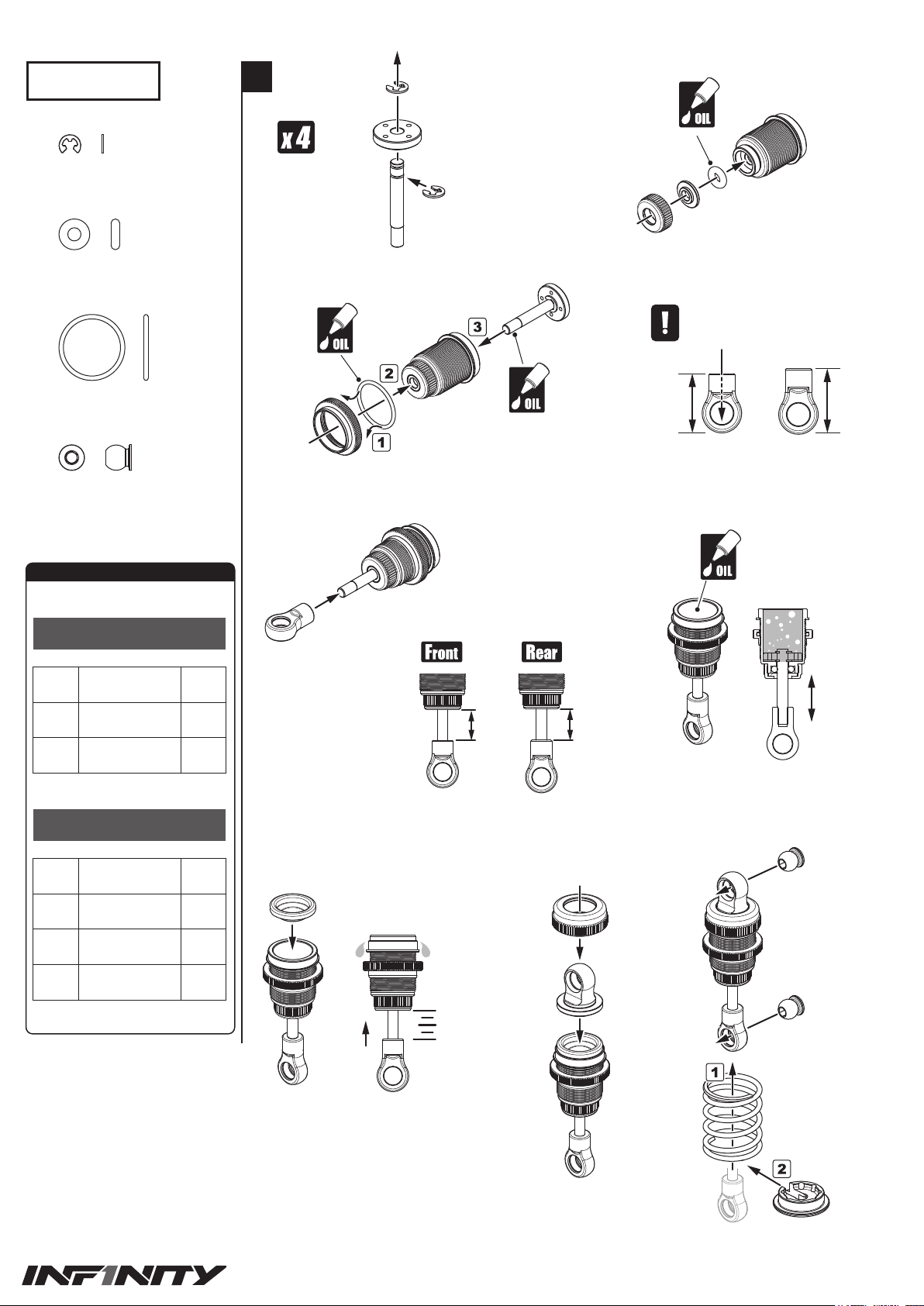

SHOCK LENGHTS
ショック長
9mm
25%
50%
75%
T048
T006
Shock Oil
(not included)
ショック オ イル
（別 売り）
9.5mm
T048
SHOCK CAP,LOW CAP,ADJ NUT SET
ショックキャップ,ロアキャップ ,アジャストナットセット
Pierce a hole by
pin vise 2.6mm.
2.6mmピンバイスで
穴を貫通させます。
ShortShort
短短
Shock Oil
(not included)
ショック オ イル
（別 売り）
Front
フロント
Shock Ball Joint Set
T006
ショック ボ ー ルジョイントセット
Move the shaft up and down to let the air
escape from the oil.
ショ ックシ ャ フトを 上下 さ せ 、オイルに 混ざった
空気をしっかり抜きます。
Rear
リア
LongLong
長長
T052
T052
To adjust the rebound amount of the
shock, push the shock shaft in to the
required level to remove excess oil during
assembly.
ショックのリバウンド量を調整するためには、必
要なレベルまでショックシャフトを押込み 、余分
なオイルを抜きます。
18
SMJ1002
T006
Page 19

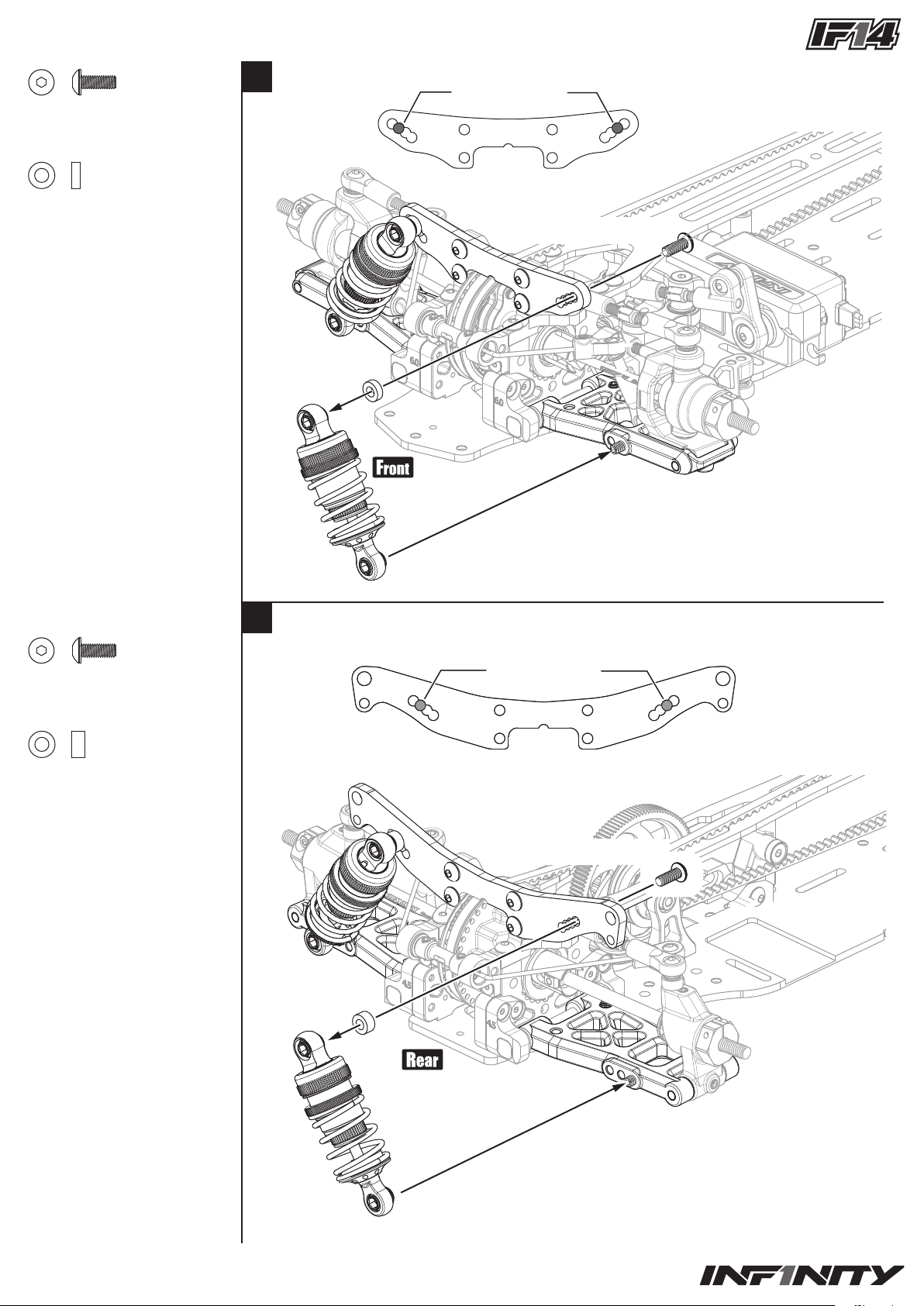

x2
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
x2
T080
Aluminum Washer 3x6x2.0mm
アルミスペーサー
34
T080
INITIAL POSITION
初期位置
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
x2
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
x2
T081
Aluminum Washer 3x6x3.0mm
アルミワッシャー
35
T081
INITIAL POSITION
初期位置
M3x8mm Button Head Screw
ボタ ンヘ ッドス クリュー
19
Page 20

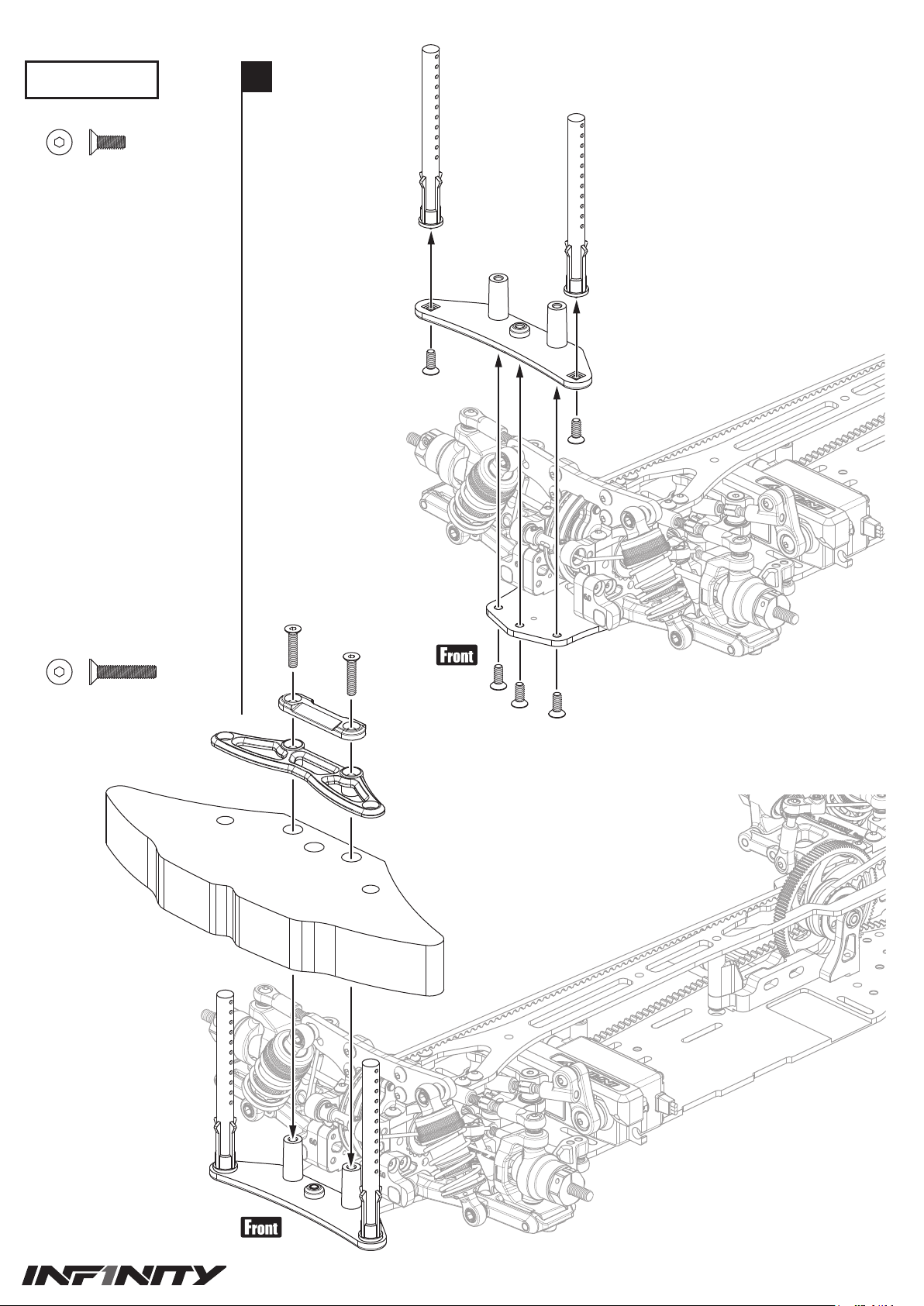

BAG N
x5

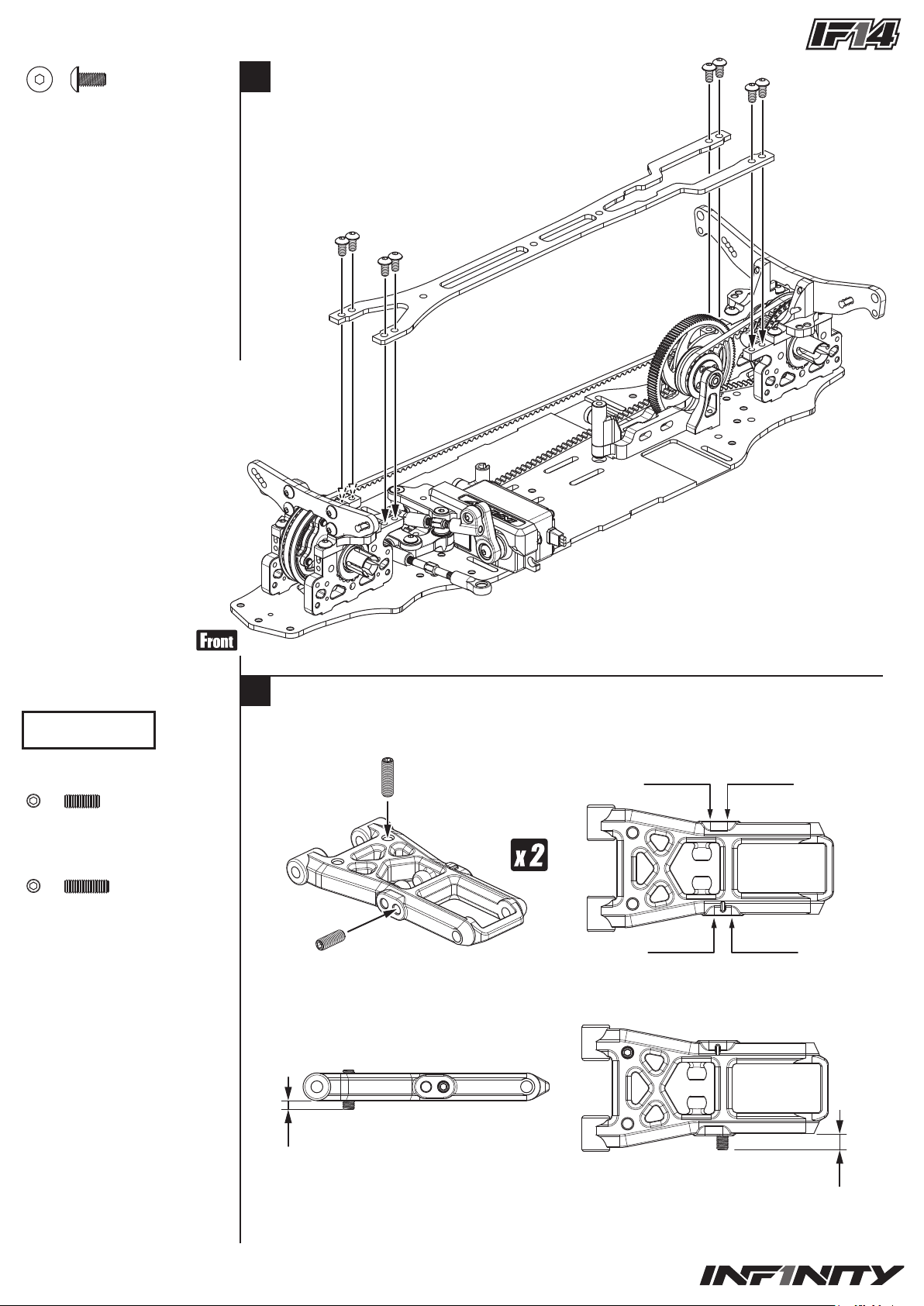

M3x8mm Flat Head Screw
フラット ヘッド スクリュー
36
T018
Front Bumper Set
フロ ントバ ン パ ーセット
M3x8mm Flat Head Screw
フラット ヘッド スクリュー
T017
Body Mount Set
ボディマ ウント セット
M3x15mm Flat Head Screw
フラット ヘッド スクリュー
SMJ1019
Zero Gap Foam Bumper
ゼロ ギャップフ ォー ム バン パー
x2
M3x15mm Flat Head Screw
フラット ヘッド スクリュー
T004
T018
M3x8mm Flat Head Screw
フラット ヘッド スクリュー
20
Page 21
37
T017
Body Clip
Body Clip
ボディピン
ボディピン
x2

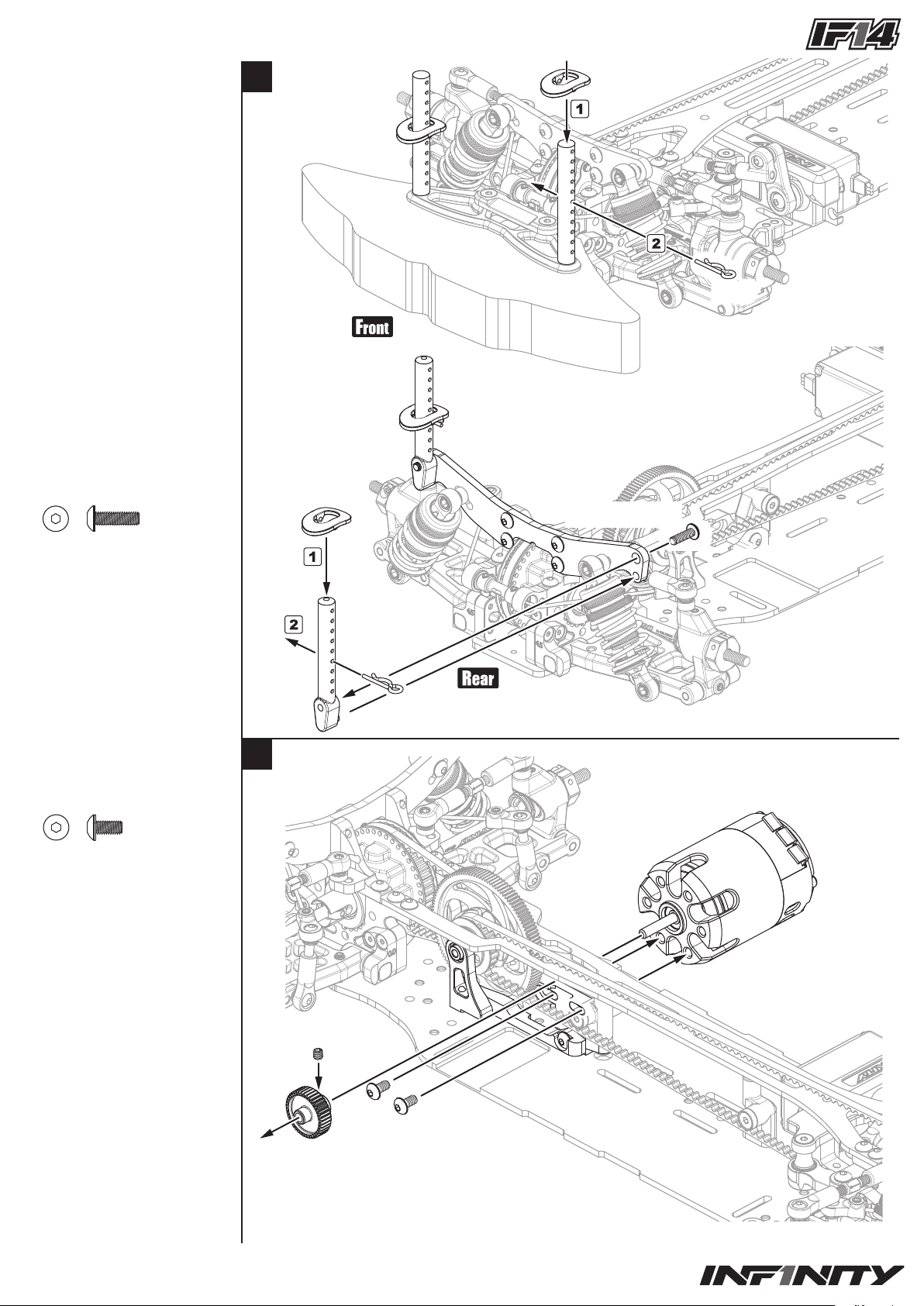

M3x10mm Button Head Screw
ボタ ンヘ ッドス クリュー
x2
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
38
T017
T017
Body Clip
ボディピン
M3x10mm Button Head Screw
ボタ ンヘ ッドス クリュー
Motor
(not included)
モ ー タ ー（ 別 売 り ）
Pinion Gear
(not included)
ピ ニ オ ン ギ ヤ（ 別 売 り ）
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
21
Page 22
39
Receiver
(not included)
受 信 機（ 別 売 り ）
Antenna
アンテナ線
Speed Controller
(not included)
ス ピ ー ド コ ン ト ロ ー ラ ー（ 別 売 り ）
Doble-sided Tape
(not included)
両 面 テ ー プ（ 別 売 り ）
x2
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
x2
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー
40
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
M3x6mm Button Head Screw
ボタ ンヘ ッドス クリュー

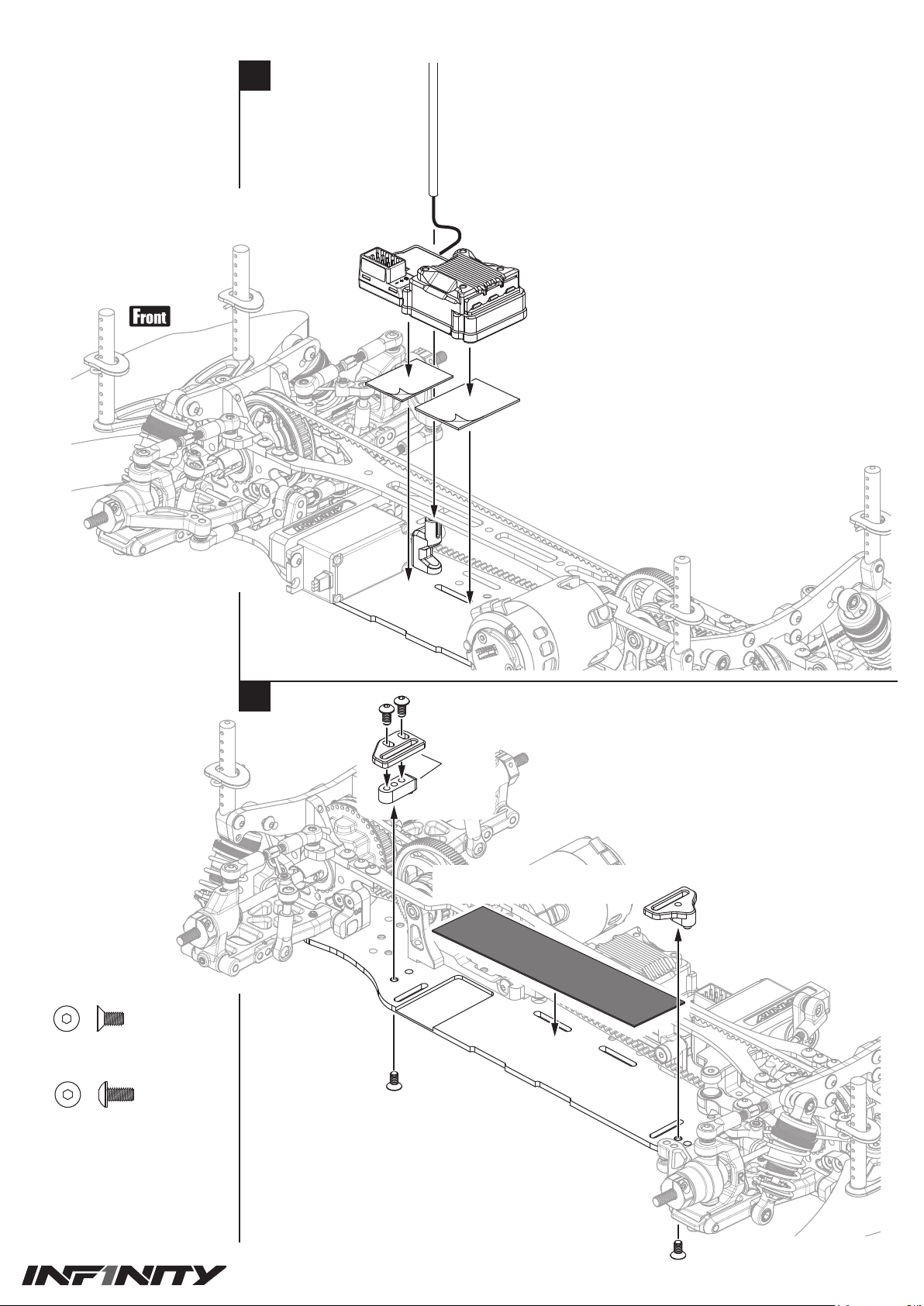

T055
SMJ1025
Non-Slip Rubber Tape (25x100x0.5mm)
滑り止めラバーテープ
T055
Alu Battery Holder Set
アルミバッテリーホルダーセット
22
M3x6mm Flat Head Screw
フラット ヘッド スクリュー
Page 23

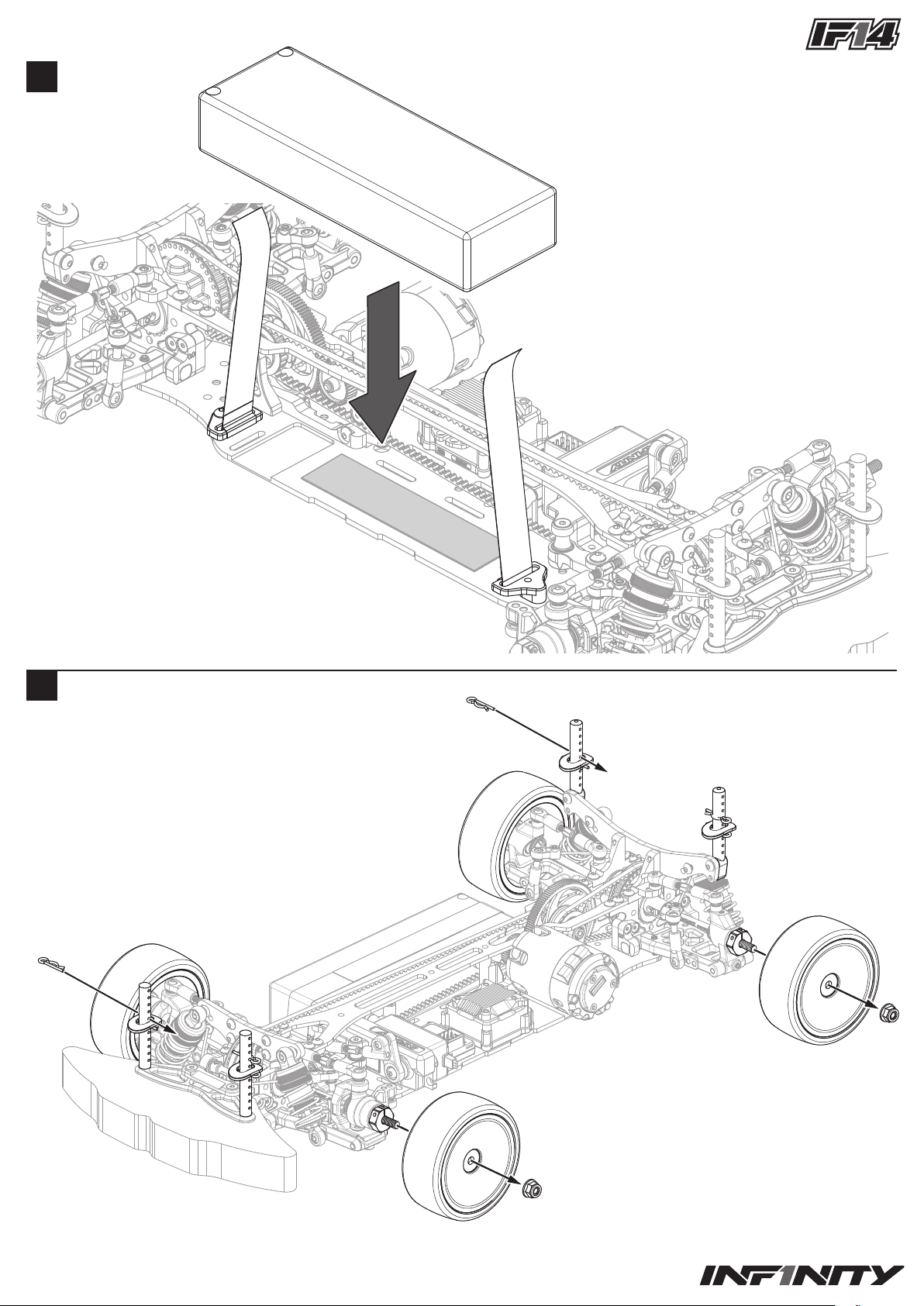

41
Lipo Battery
(not included)
リポバッテリー（別売り）
42
Body Clip
ボディピン
Fibre Tape
グラステープ（別売り）
(not included)
Body Clip
ボディピン
23
Wheel, Tire and Insert
(not included)
ホイール、タイヤ及びインサート（別売り）
Alu Serrate Flanged Wheel Nut M4
アルミセ レートフラン ジホ イー ルナット
Page 24

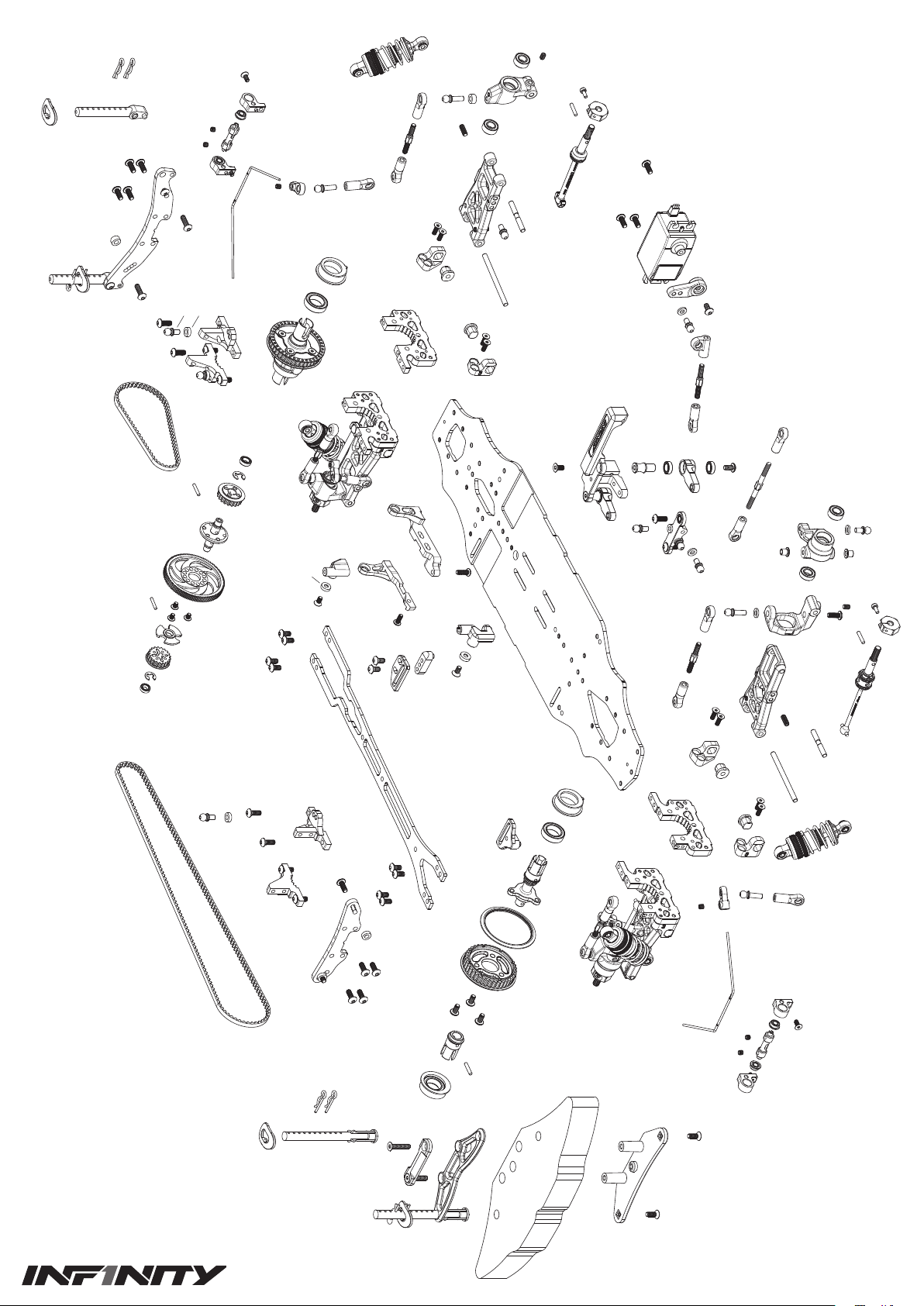

T017
T017
T081
T067
T049
T080
T075
T059
T026
T061
T058
T008
T051
T008
T004
T063
T008
T008
T056
T028
T051
T076
T014
T015
T015
T081
T076
R0206
T049
T053
R0206
T013
T054
T073
T035
T043
T079
T049
T007
T008
T069
T074
T001
T049
T021
T080
T021
R0204
T034
T062
T077
T025
T066
T004
T065
T030
T080
T031
T055
T024
T055
T077
T004
T055
T027
T001
T020
T023
T004
T064
T049
T033
R0204
T032
T008
T056
T024
T079
T008
T029
T056
T008
T007
T049
T008
R0204
T051
T076
T015
T029
T015
T008
T079
T051
T057
T044
T076
T008
T014
T008
T012
T053
T011
R0206
T050
T044
T043
T073
T039
T054
T063
T068
T017
T017
T004
T022
24
T018
T073
T001
SMJ1019
T018
T060
T058
T075
T059
Page 25

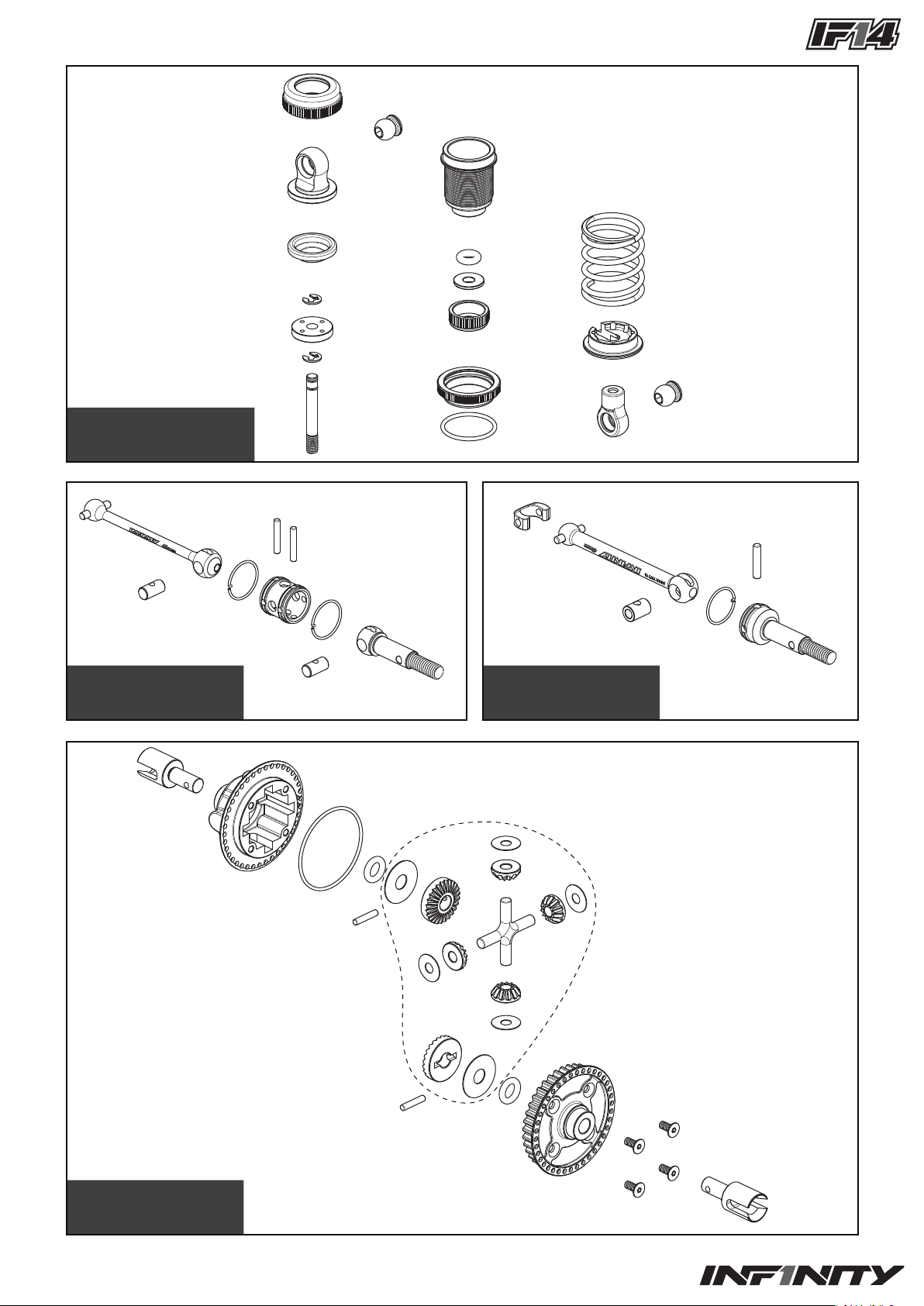

T048
T052
T063
BIG BORE SHORT SHOCK SET
ビッグボ アショートショックセット
T041
T042
T042
T039
D.J. CVD DRIVE SHAFT SET
D.J. CVD ドライブシャフトセット
T006
T070
T042
T045
T045
T045
T042
T082
T042
T016
T040
T047
T048
T048
T048
T071
SMJ1002
T046
T006
T006
T005
T037
T038
T035
ALU CVD DRIVE SHAFT SET
ALU CVD ドライブ シャフトセット
T052
T073
T038
T036
T019
T062
GEAR DIFF SET (38T)
ギヤデフセット(38T)
T002
T002
T003
T072
T073
T073
T072
T075
T002
T019
25
Page 26
ギヤ比表
スパーギヤ
SPUR GEAR
8.588 8.664 8.740 8.816
8.185 8.258 8.331 8.404 8.477
7.811 7.881 7.952 8.022 8.093 8.163
7.464 7.532 7.600 7.668 7.736 7.804 7.871
7.141 7.207 7.272 7.338 7.403 7.469 7.534 7.600
6.840 6.903 6.967 7.030 7.093 7.157 7.220 7.283 7.347
6.558 6.619 6.681 6.742 6.803 6.865 6.926 6.987 7.048 7.110
6.294 6.353 6.413 6.472 6.531 6.591 6.650 6.709 6.769 6.828 6.888
IF14 GEAR RATIO (64pitch)
26
25
1.9 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116
二次減速比
2nd Gear Ratio
27
28
29
30
6.045 6.103 6.161 6.218 6.276 6.333 6.391 6.448 6.506 6.564 6.621 6.679
5.812 5.868 5.924 5.979 6.035 6.091 6.147 6.203 6.259 6.315 6.371 6.426 6.482
5.591 5.646 5.700 5.754 5.809 5.863 5.917 5.971 6.026 6.080 6.134 6.189 6.243 6.297
31
32
33
34
35
PINION GEAR
5.383 5.436 5.489 5.542 5.594 5.647 5.700 5.753 5.806 5.858 5.911 5.964 6.017 6.069 6.122
36
5.186 5.238 5.289 5.341 5.392 5.443 5.495 5.546 5.597 5.649 5.700 5.751 5.803 5.854 5.905 5.957
5.000 5.050 5.100 5.150 5.200 5.250 5.300 5.350 5.400 5.450 5.500 5.550 5.600 5.650 5.700 5.750 5.800 394.872 4.921 4.969 5.018 5.067 5.115 5.164 5.213 5.262 5.310 5.359 5.408 5.456 5.505 5.554 5.603 5.651 404.750 4.798 4.845 4.893 4.940 4.988 5.035 5.083 5.130 5.178 5.225 5.273 5.320 5.368 5.415 5.463 5.510 414.634 4.680 4.727 4.773 4.820 4.866 4.912 4.959 5.005 5.051 5.098 5.144 5.190 5.237 5.283 5.329 5.376 424.524 4.569 4.614 4.660 4.705 4.750 4.795 4.840 4.886 4.931 4.976 5.021 5.067 5.112 5.157 5.202 5.248 434.419 4.463 4.507 4.551 4.595 4.640 4.684 4.728 4.772 4.816 4.860 4.905 4.949 4.993 5.037 5.081 444.318 4.361 4.405 4.448 4.491 4.534 4.577 4.620 4.664 4.707 4.750 4.793 4.836 4.880 4.923 454.222 4.264 4.307 4.349 4.391 4.433 4.476 4.518 4.560 4.602 4.644 4.687 4.729 4.771 464.130 4.172 4.213 4.254 4.296 4.337 4.378 4.420 4.461 4.502 4.543 4.585 4.626 474.043 4.083 4.123 4.164 4.204 4.245 4.285 4.326 4.366 4.406 4.447 4.487 483.958 3.998 4.038 4.077 4.117 4.156 4.196 4.235 4.275 4.315 4.354 493.878 3.916 3.955 3.994 4.033 4.071 4.110 4.149 4.188 4.227 503.800 3.838 3.876 3.914 3.952 3.990 4.028 4.066 4.104 513.725 3.763 3.800 3.837 3.875 3.912 3.949 3.986 523.654 3.690 3.727 3.763 3.800 3.837 3.873 533.585 3.621 3.657 3.692 3.728 3.764 543.519 3.554 3.589 3.624 3.659 553.455 3.489 3.524 3.558
37
38
ピニオンギヤ
26
Page 27
NAME
DATE
TRACK
EVENT

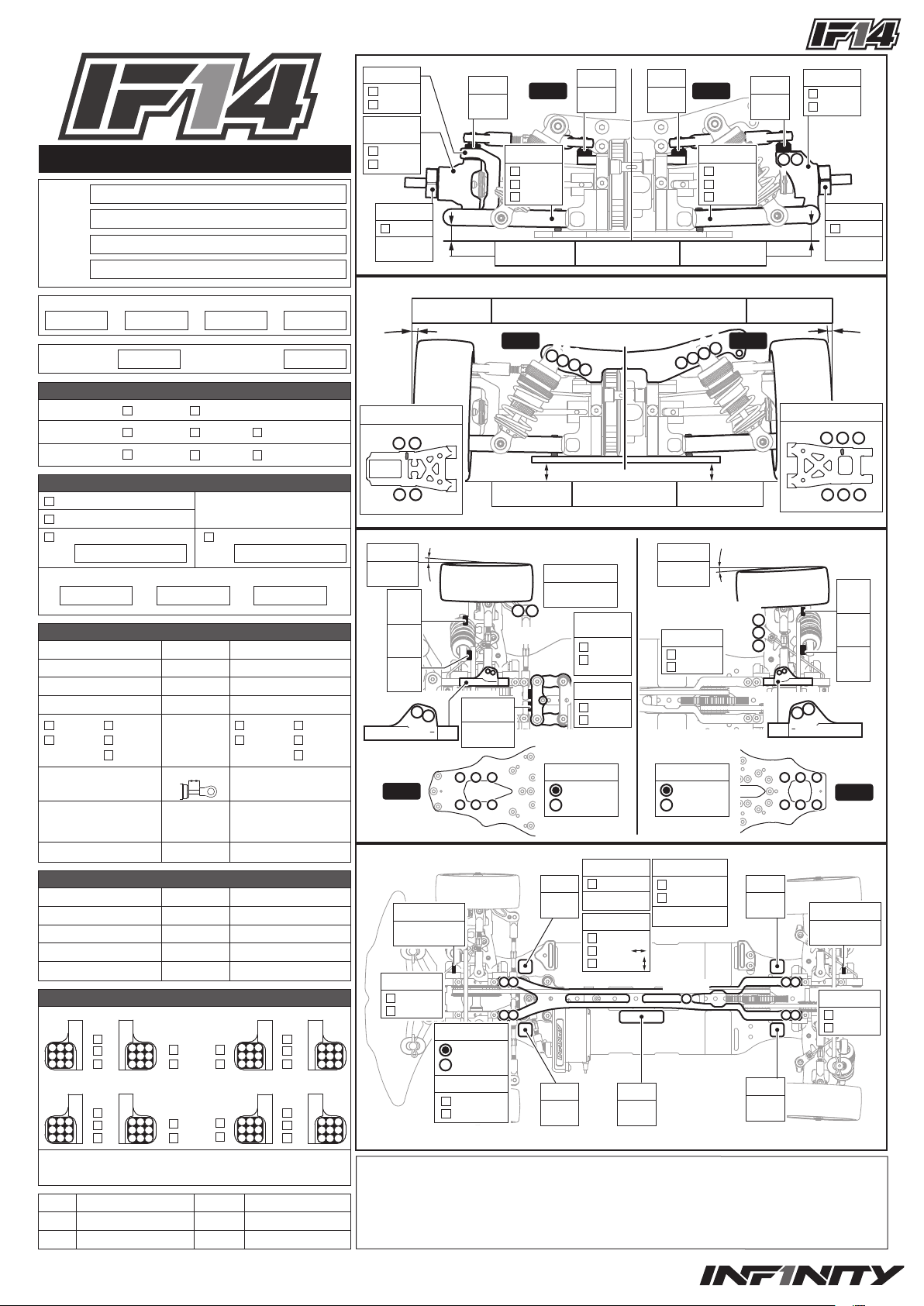

SET-UP SHEET
C-HUB
HARD
STANDARD(N)
STEERING
BLOCK
STANDARD(H)
NORMAL
OFFSET
STANDARD
SHIM
SHIM
FRONT REAR
mm
mm
FRONT ARM
STANDARD(H)
NORMAL(M)
SOFT(S)
DOWNSTOP
SHIM
SHIM
mm
REAR HUB
STANDARD(H)
NORMAL
mm
REAR ARM
STANDARD(H)
NORMAL(M)
SOFT(S)
1 21 2
OFFSET
STANDARD
REARFRONT
mmmm
FINAL POSITIONQUAL. POSITION RACE LENGTH
TEMPERATURE AIR
BEST LAP
sec
TEMPERATURE TRACK
TRACK
TRACK SURFACE
TRACK LAYOUT
TRACTION
ASPHALT
TECHNICAL
LOW MIDIUM HIGH
FRONT REAR
CARPET
MIXED FAST
TRANSMISSION
SOLID AXLE
ONE WAY
GEAR DIFFERENTIAL
OIL
GEAR DIFFERENTIAL
OIL
PINION GEAR SPUR GEAR FINAL DRIVE RATIO
FRONT REAR
SHOCKS
SHOCK TYPE
SPRINGS
OIL
REBOUND (%)
3 HOLES
4 HOLES
1.1mm
1.2mm
mm
PISTONS
3 HOLES
4 HOLES
LENGTH
OTHER
1.1mm
1.2mm
mm
mm mm
min
LOWER SHOCK POSITION
TOE OUT
UPPER BULKHEAD
33.0 28.6
32.0 27.6
deg.
LOWER
mm
UNDER
SHOCK
SHIMS
UPPER
mm
22
FRONT
CAMBER
4
4
3
3
UPPER SHOCK POSITION
2
2
1
1
3
3
2
2
1
1
FRONT REAR
REARFRONT
4
4
deg.deg.
LOWER SHOCK POSITION
31.7 36.1 40.5
RIDE HEIGHT
REARFRONT
mmmm
30.7 35.1 39.5
TOE IN
1
1
OUTER
ACKERMANN
BUMP STEER SHIM
2
STEERING
2
SYSTEM
mm
FLOATING
CHASSIS
MOUNTED
deg.
MOTOR MOUNT
STANDARD
OPTION
ANTI-ROLL BAR
11
2
2
3
3
LOWER
UNDER
SHOCK
SHIMS
UPPER
mm
mm
BELL CRANK
ACKERMANN
SHIM
11
mm
CHASSIS FLEX
SCREW USED
SCREW NOT USED
STANDARD
ALUMINUM
CHASSIS FLEX
SCREW USED
SCREW NOT USED
2
2
1
1
UPPER BULKHEAD
REAR
ANTI-ROLL BAR
FRONT REAR
TIRES
TIRES
INSERTS
WHEELS
ADDITIVE
ADDTIVE TIMING
SUSPENSION HOLDER
FF
HOLDER
FR
HOLDER
0.0
4.5
6.0
0.0
4.5
6.0
ECCENTRIC BUSHINGS
0.5
0.5
1
1
ECCENTRIC BUSHINGS
0.5
0.5
1
1
OTHER
MOTOR
ESC
BODY
TIMING
BATTERIES
WING
RF
HOLDER
RR
HOLDER
mm mm
TOP DECK
STANDARD(2mm)
g
BATTREY STRAP
USE HOLDER
VERTICAL
HORIZONTAL
WHEELBASE SHIM
FF
BALANCE
mm
DIFF. POSITION
UP
DOWN
0.0
4.5
6.0
0.0
4.5
6.0
COMMENTS
TOP DECK FLEX
SCREW USED
SCREW NOT USED
SHIMS UNDER TOP DECK
YES
NO
BALANCE
g
BALANCE
MAIN CHASSIS
STANDARD(2.25mm)
ALUMINUM
CENTER POST
g
BALANCE
BALANCE
g
g
WHEELBASE SHIM
RR
mm
DIFF. POSITION
UP
DOWN
INFINITY IF14 Ver.1.0
27
Page 28
NAME

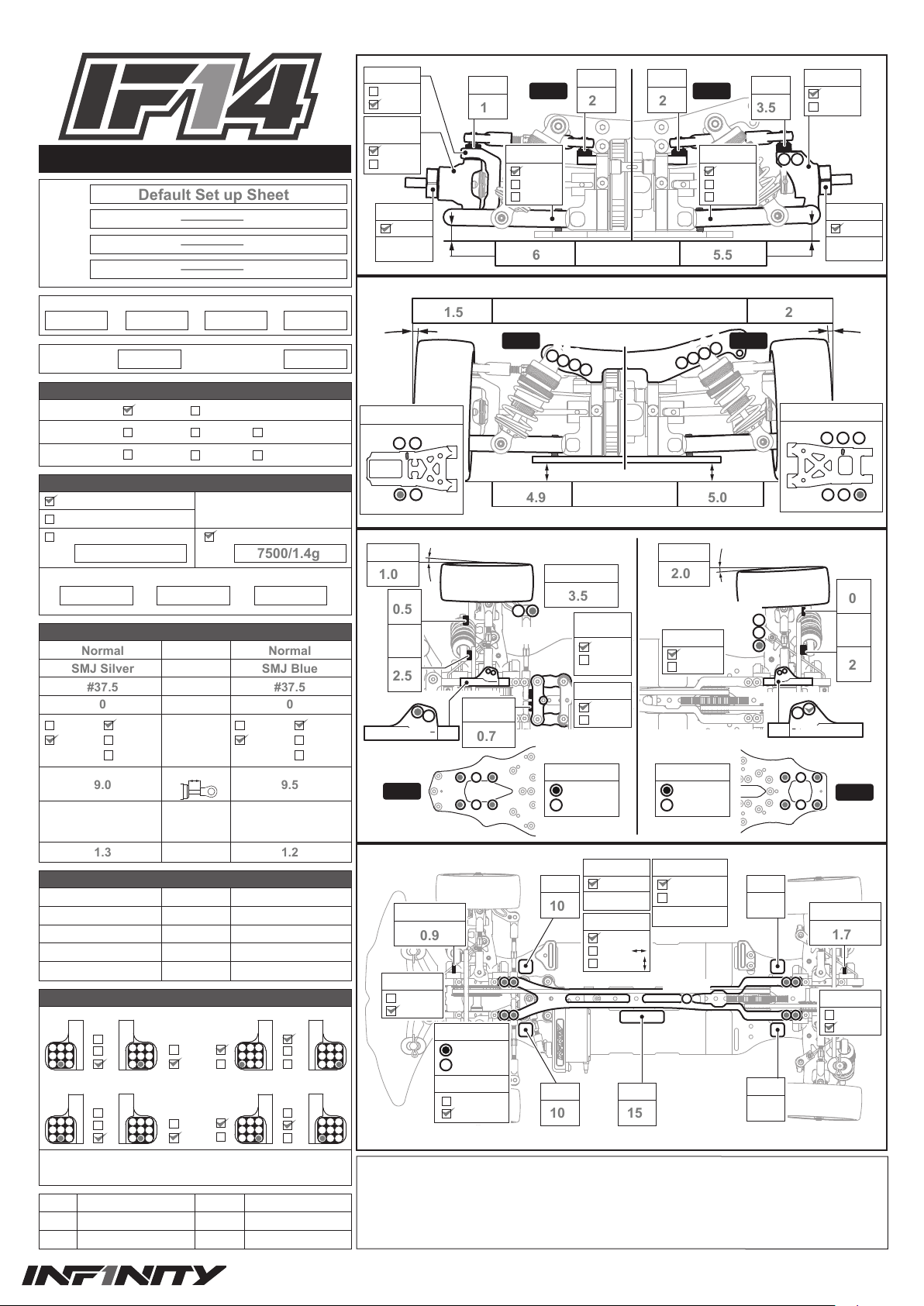

Default Set up Sheet
7500/1.4g
Normal
Normal
#37.5
#37.5
9.0
9.5
1.3
1.200
SMJ Silver
SMJ Blue
165.5
1.524.9
1.0
0.5
2.5
0.7
0.9
10
10
15
1.7
3.5
025.0
2.0
3.522
DATE
TRACK
EVENT
SET-UP SHEET
C-HUB
HARD
STANDARD(N)
STEERING
BLOCK
STANDARD(H)
NORMAL
OFFSET
STANDARD
SHIM
SHIM
FRONT REAR
mm
mm
FRONT ARM
STANDARD(H)
NORMAL(M)
SOFT(S)
DOWNSTOP
SHIM
SHIM
mm
REAR HUB
STANDARD(H)
NORMAL
mm
REAR ARM
STANDARD(H)
NORMAL(M)
SOFT(S)
1 21 2
OFFSET
STANDARD
REARFRONT
mmmm
FINAL POSITIONQUAL. POSITION RACE LENGTH
TEMPERATURE AIR
BEST LAP
sec
TEMPERATURE TRACK
TRACK
TRACK SURFACE
TRACK LAYOUT
TRACTION
ASPHALT
TECHNICAL
LOW MIDIUM HIGH
FRONT REAR
CARPET
MIXED FAST
TRANSMISSION
SOLID AXLE
ONE WAY
GEAR DIFFERENTIAL
OIL
GEAR DIFFERENTIAL
OIL
PINION GEAR SPUR GEAR FINAL DRIVE RATIO
FRONT REAR
SHOCKS
SHOCK TYPE
SPRINGS
OIL
REBOUND (%)
3 HOLES
4 HOLES
1.1mm
1.2mm
mm
PISTONS
3 HOLES
4 HOLES
LENGTH
OTHER
1.1mm
1.2mm
mm
mm mm
min
LOWER SHOCK POSITION
TOE OUT
UPPER BULKHEAD
33.0 28.6
32.0 27.6
deg.
LOWER
mm
UNDER
SHOCK
SHIMS
UPPER
mm
22
FRONT
CAMBER
4
4
3
3
UPPER SHOCK POSITION
2
2
1
1
3
3
2
2
1
1
FRONT REAR
REARFRONT
4
4
deg.deg.
LOWER SHOCK POSITION
31.7 36.1 40.5
RIDE HEIGHT
REARFRONT
mmmm
30.7 35.1 39.5
TOE IN
1
1
OUTER
ACKERMANN
BUMP STEER SHIM
2
STEERING
2
SYSTEM
mm
FLOATING
CHASSIS
MOUNTED
deg.
MOTOR MOUNT
STANDARD
OPTION
ANTI-ROLL BAR
11
2
2
3
3
LOWER
UNDER
SHOCK
SHIMS
UPPER
mm
mm
BELL CRANK
ACKERMANN
SHIM
11
mm
CHASSIS FLEX
SCREW USED
SCREW NOT USED
STANDARD
ALUMINUM
CHASSIS FLEX
SCREW USED
SCREW NOT USED
2
2
1
1
UPPER BULKHEAD
REAR
FRONT REAR
FF
HOLDER
0.0
4.5
6.0
FR
HOLDER
0.0
4.5
6.0
OTHER
MOTOR
ESC
BODY
ANTI-ROLL BAR
TIRES
TIRES
INSERTS
WHEELS
ADDITIVE
ADDTIVE TIMING
SUSPENSION HOLDER
ECCENTRIC BUSHINGS
0.5
0.5
1
1
ECCENTRIC BUSHINGS
0.5
0.5
1
1
TIMING
BATTERIES
WING
RF
HOLDER
RR
HOLDER
mm mm
TOP DECK
STANDARD(2mm)
g
BATTREY STRAP
USE HOLDER
VERTICAL
HORIZONTAL
WHEELBASE SHIM
FF
BALANCE
mm
DIFF. POSITION
UP
DOWN
0.0
4.5
6.0
0.0
4.5
6.0
COMMENTS
TOP DECK FLEX
SCREW USED
SCREW NOT USED
SHIMS UNDER TOP DECK
YES
NO
BALANCE
g
BALANCE
MAIN CHASSIS
STANDARD(2.25mm)
ALUMINUM
CENTER POST
g
BALANCE
BALANCE
g
g
WHEELBASE SHIM
RR
mm
DIFF. POSITION
UP
DOWN
INFINITY IF14 Ver.1.0
28
Page 29
PARTS LIST
Part# Description
T001 FRONT SPOOL PULLEY SET (38T)
T002 REAR DIFF CASE (38T)
T003 DIFF GEAR SET
T004 BEARING HOLDER MOUNT SET
T005 C CAP 3.5mm (8pcs)
T006 SHOCK BALL JOINT SET
T007 SERVO HORN,STEERING ARM SET
T008 BALL JOINT 4.9mm SET
T 0 11 C-HUB SET (4deg.)
T012 STEERING BLOCK (HARD/2pcs)
T013 REAR UPRIGHT (HARD/2pcs)
T014 SUSPENSION ARM SET (HARD)
T015 ECCENTRIC BUSHING SET (1pc)
T016 SHOCK PISTON 1.1mm x 4HOLES (4pcs)
T017 BODY MOUNT SET
T018 FRONT BUMPER
T019 ALU GEAR DIFF OUTDRIVE (2pcs)
T020 ALU SPOOL AXLE
T021 ALU SPUR AXLE
T022 SPOOL OUTDRIVE (2pcs)
T023 ALU SERVO-STEERING MOUNT
T024 BULKHEAD LOWER (Black/7075)
T025 BULKHEAD UPPER -A (Black/7075)
T026 BULKHEAD UPPER -B (Black/7075)
T027 ALU LOWER SUSPENSION HOLDER -40.0
T028 ALU LOWER SUSPENSION HOLDER -44.5
T029 ALU LOWER SUSPENSION HOLDER -46.0
T030 CENTER SHAFT MOUNT (Black/7075)
T031 MOTOR MOUNT (Black/7075)
T032 STEERING PLATE 8.5mm
T033 ALU STEERING POST 14.5mm (2pcs)
T034 ALU CENTER PULLEY 20T
T035 ALU CVD DRIVE SHAFT SET (2sets)
T036 WHEEL AXLE
T037 ALU CVD DRIVE SHAFT 43mm
T038 CVD MAINTENANCE SET (2sets)
T039 D.J.CVD DRIVE SHAFT SET (1pc)
T040 D.J.CVD WHEEL AXLE
T041 D.J.CVD DRIVE SHAFT 43mm
T042 D.J.CVD MAINTENANCE SET (2sets)
T043 ALU HEX WHEEL HUB (5mm/2pcs)
T044 STEERING BLOCK BUSHING (4pcs)
T045 SHOCK SHAFT (2pcs)
T046 SHOCK SHAFT SHIM (4pcs)
T047 SHOCK BODY (2pcs)
T048 SHOCK CAP,LOW CAP,ADJ NUT SET (1set)
T049 BALL END 4.9mm SHORT (4pcs)
T050 BALL END 4.9mm MEDIUM (4pcs)
T051 BALL END 4.9mm LONG (4pcs)
T052 ALU FLANGE BALL 5.8mm (4pcs)
T053 LOWER ARM INNER SHAFT (2pcs)
T054 LOWER ARM OUTER SHAFT (Front&Rear/4pcs)
T055 ALU BATTERY HOLDER SET
T056 ALU TURNBUCKLE M3x25mm (Red/2pcs)
T057 ALU TURNBUCKLE M3x42mm (Red/2pcs)
品名
フロントスプールプーリーセット（38T）
リアデ フケ ー ス （3 8T）
デ フ ギヤ セ ット
ベ ア リン グ ホ ル ダ ー & マウント セット
C キャップ 3.5mm（8 個）
ショックボ ー ル ジョイント セ ット
サーボホーン , ステアリングアームセット
4.9mm ボールジョイントセット
C ハ ブ セ ット （ 4 度 ）
ステアリング ブ ロック （ハ ード / 2 個 ）
リアアップ ライト（ハ ード / 2 個）
サ ス アー ムセット （ ハ ード ）
ピ ボット ピ ンブッシュセット （ 1 個 ）
ショックピ ストン 1 . 1 m m x 4 穴 （4 個 ）
ボ ディマ ウ ント セット
フロントバンパー
アルミギ ヤ デフア ウトドラ イ ブ （2 個 ）
アルミスプ ー ルアクスル
アルミスパ ーアクスル
スプ ー ル ア ウトドラ イ ブ （2 個 ）
アルミサーボステアリングマウント
ロア ー バ ルク ヘ ッド （ ブ ラック / 7 0 7 5 ）
アッパーバルクヘッドA （ブラック /7075）
アッパーバルクヘッドB （ブラック /7075）
アルミロアサスホルダ ー 40.0
アルミロアサスホルダ ー 44. 5
アルミロアサスホルダー46.0
セン タ ー シャフト マウント （ブ ラック / 7 0 7 5）
モーターマウント（ブラック /70 75）
ステアリング プ レ ート 8. 5 m m
アルミステアリングポスト14.5m m （2 本）
アルミセンタープーリー 2 0T
ア ル ミ C V D ドライ ブ シャフトセット （ 2 セット）
ホイールアクスル
アルミ C VD ドライブ シャフト 4 3 mm
C V D メン テナン ス セット （ 2 セット ）
D.J.CVD ドライブシャフトセット（1 本）
D.J.CVD ホイールアクスル
D.J.CVD ドライブシャフト43mm
D . J . C V D メン テ ナン スセット （ 2 セ ット ）
アルミ六角ホイールハブ （5mm / 2 個）
ステアリング ブ ロックブッシュ （4 個 ）
ショックシ ャフト （2 本 ）
ショックシ ャフトシ ム （4 個 ）
ショックボ デ ィ （ 2 個 ）
ショックキャップ , ロ アキャップ , ア ジャスト ナット セット （ 1 セット ）
ボールエンド 4.9mmショート（4 個）
ボールエンド 4.9mmミディアム（4 個）
ボールエンド 4.9mmロング（4 個）
アルミフランジボール5.8mm（4 個）
ロアアー ム インナー シャフト （2 本 ）
ロアアームアウターシャフト （フロント , リア / 4 本）
ア ル ミバ ッ テ リ ー ホ ルダ ー セット
アルミターンバックルM3x25mm（レッド /2 本）
ア ル ミタ ー ンバックル M 3 x 4 2 m m （ レッド / 2 本 ）
29
Page 30
PARTS LIST
Part# Description
T058 ALU ANTI-ROLL BAR HOLDER (Black)
T059 ANTI-ROLL BAR STOPPER (ALU/Black)
T060 ANTI-ROLL BAR FRONT SET (1.2/1.3/1.4/1.5mm)
T061 ANTI-ROLL BAR REAR SET (1.1/1.2/1.3/1.4/1.5mm)
T062 GEAR DIFF SET (38T)
T063 BIG BORE SHORT SHOCK SET
T064 MAIN CHASSIS 2.25mm
T065 TOP DECK 2mm
T066 FRONT SHOCK TOWER
T067 REAR SHOCK TOWER
T068 FRONT BELT 3x513mm
T069 REAR BELT 3x189mm
T070 SHOCK MEMBRANCE (4pcs)
T071 O-RING 3x2mm (4pcs)
T072 O-RING 5x2mm (4pcs)
T073 PIN 2x10mm (10pcs)
T074 PIN 2x12mm (10pcs)
T075 M2.6x6mm FLAT HEAD SCREW (8pcs)
T076 M2.6x8mm FLAT HEAD SCREW (8pcs)
T077 3mm COUNTERSUNK WASHERS (Red/6pcs)
T078 ALUMINUM WASHER 3x6x0.5mm (Black/10pcs)
T079 ALUMINUM WASHER 3x6x1.0mm (Black/10pcs)
T080 ALUMINUM WASHER 3x6x2.0mm (Black/10pcs)
T081 ALUMINUM WASHER 3x6x3.0mm (Black/10pcs)
T082 PIN 1.6x10mm (10pcs)
R0204 BEARING SP 5x8x2.5 2pcs
R0206 BEARING SP 5x10x4 2pcs
SMJ1002 SILVER LINE SPRING TS3.0 (Short/Silver/2pcs)
SMJ1019 ZERO GAP FOAM BUMPER for PF LTC-R (BD7, CX11)
SMJ1025 NON-SLIP RUBBER TAPE (25x100x0.5mm/2pcs)
品名
アルミスタビ ホ ルダ ー （ブ ラック）
スタビライザ ーストッパ ー （ ア ル ミ / ブ ラック）
フロントスタビライザーセット(1.2/1.3/1.4/1.5mm)
リアスタビライザーセット(1.1/1.2/1.3/1.4/1.5mm)
ギ ヤ デ フ セ ット （ 3 8 T ）
ビッグ ボ アショートショックセット
メインシャーシ2.25mm
トップ デッキ 2 m m
フロントショックタワー
リアショックタワー
フロントベルト 3 x5 1 3m m
リアベルト 3 x1 8 9m m
ショックダ イヤフラ ム （4 個 ）
O リン グ 3 x2 mm （ 4 個 ）
O リン グ 5 x2 mm （ 4 個）
ピン 2x10mm（10 本）
ピン 2x12mm （10 本）
M2.6x6mm フラットヘッドスクリュー（8 個）
M2.6x8mm フラットヘッドスクリュー（8 個）
ア ル ミコ ー ンワッシャ ー 3 m m （ レッド / 6 個 ）
アルミスペーサー 3x6x0.5mm（ブラック/10 個）
アルミスペーサー 3x6x1.0mm （ブラック /10 個）
アルミスペーサー 3x6x2.0mm（ブラック/10 個）
アルミスペーサー 3x6x3.0mm（ブラック/10 個）
ピン 1.6x10mm（10 本）
ベアリングSP5x8x2.52pcs
ベアリングSP5x10x42pcs
シルバーラインスプリングTS3 .0 （ショート / シルバー）
ゼロギャップフォームバンパーforPFLTC-R(BD7,CX11)
滑り止めラバーテープ（25x100x0.5mm/2pcs）
OPTION PARTS
Part# Description
T090 CHASSIS MOUNTED ALU STEERING POST (Red/2pcs)
T091 ALU ADJUSTABLE SERVO HONE (for SANWA)
T092 ALU ADJUSTABLE SERVO HONE (for FUTABA)
T093 ALU BELCRANK 18mm (7075/Black/2pcs)
T094 FRONT BALANCE WEIGHT (L/R each 10g)
T095 REAR BALANCE WEIGHT (L/R each 5g)
T096 CENTER BALANCE WEIGHT (15g)
T097 CENTER BALANCE WEIGHT (30g)
SMJ1000 SILVER LINE SPRING TS SET (Short/3pairs)
SMJ1001 SILVER LINE SPRING TS2.8 (Short/Blue/2pcs)
SMJ1002 SILVER LINE SPRING TS3.0 (Short/Silver/2pcs)
SMJ1003 SILVER LINE SPRING TS3.2 (Short/Pink/2pcs)
SMJ1004 SILVER LINE SPRING TS3.5 (Short/Gold/2pcs)
SMJ1026 SILVER LINE SPRING TS PROGRESSIVE SET (Short/3pairs)
SMJ1006 SILVER LINE SPRING TS2.5-2.7 (Short/Yellow/2pcs)
SMJ1007 SILVER LINE SPRING TS2.5-2.8 (Short/Red/2pcs)
SMJ1008 SILVER LINE SPRING TS2.5-3.0 (Short/Purple/2pcs)
SMJ1032 ULTRA CLEAR BODY REPAIR TAPE (30 x 500mm)
SMJ1033 RUBBER BODY MOUNT SPACER S (6x10x1.0mm/8pcs)
SMJ1034 RUBBER BODY MOUNT SPACER M (6x12x1.0mm/8pcs)
SMJ1035 RUBBER BODY MOUNT SPACER L (6x14x1.0mm/8pcs)
SMJ1051 BODY MOUNT PATCH (10pcs)
オプションパーツ
品名
シャーシマウントアルミステアリングポスト（レッド /2 本）
アルミアジャスタブルサーボホーン（サンワ用）
アルミアジャスタブルサーボホーン（フタバ用）
アルミベルクランク18mm（7075/ ブラック /2 個）
フロント バ ラン ス ウ ェイト （ 左 右 各 1 0 g ）
リア バラン スウェイト （ 左 右 各 5 g ）
センターバランスウェイト （15g）
センターバランスウェイト （ 3 0 g）
シルバーラインスプリングTS セット（ショート /3 ペア）
シルバーラインスプリングTS2.8 （ショート / ブルー /2pcs）
シルバーラインスプリングTS3 .0 （ショート / シルバー /2pcs）
シルバーラインスプリングTS3.2（ショート / ピンク /2pcs）
シルバーラインスプリングTS3.5（ショート / ゴールド /2pcs）
シルバーラインスプリングTS プログレッシブセット （ショート /3 ペア）
シルバーラインスプリングTS2.5-2.7（ショート / イエロー /2pcs）
シルバーラインスプリングTS2.5-2.8（ショート /レッド /2pcs）
シルバーラインスプリングTS2.5-3.0（ショート / パープル /2pcs）
超透明ボディ補修テープ（30x500mm）
ラバーボディマウントスペーサー S（6x10x1.0mm/8pcs）
ラバーボディマウントスペーサー M （6x12x1.0mm/8pcs）
ラバーボディマウントスペーサー L （6x14x1.0mm/8pcs）
ボ デ ィマウントパッチ 6 m m （ 1 0 個 ）
30
Page 31
Page 32
Creation Model Ltd.
4-21-6 Sumiyoshi, Naka-ku, Hamamatsu-shi, Shizuoka-ken, 430-0906, Japan
株式会社クリエーションモデル
〒 430-0906 静岡県浜松市中区住吉 4-21-6
Email: [email protected]
9922-002
Loading...
