30µm

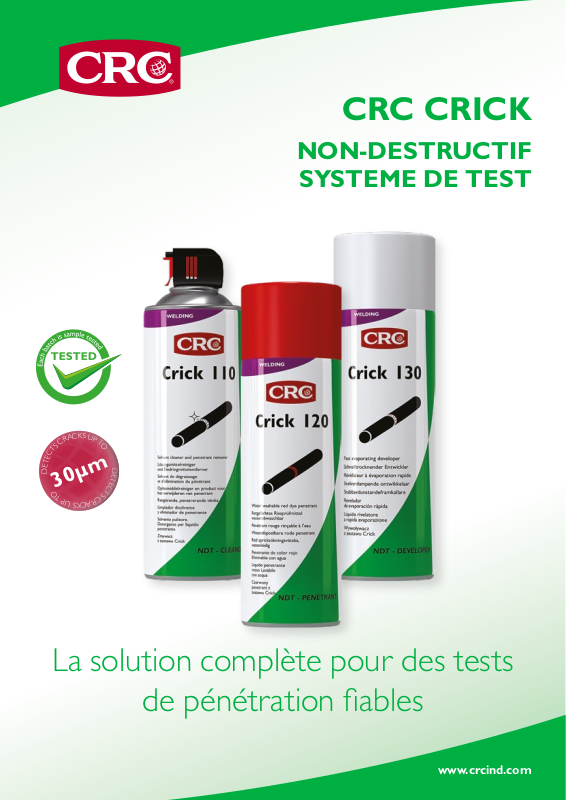

CRC CRICK
NON-DESTRUCTIF
SYSTEME DE TEST
La solution complète pour des tests
de pénétration fiables
www.crcind.com
Page 2
Système de test Crick non-destructif (NDT)
CRC Crickest un système de test de ressuage de haute qualité qui détecte les fissures jusqu’à 30µm. Le système est développé
pour que presque tout le monde puisse facilement apprendre à l’utiliser ; avec seulement trois aérosols prêts à l’emploi , vous
pouvez eectuer le test complet . Combinez cela avec l’extraordinaire qualité des produits Crick et vous pouvez être sûr que
chaque fissure sera détectée.
Pourquoi utiliser le système Crick?
• Méthode de test hautement sensible: détecte les fissures jusqu’à 30µm!
• Applicable sur la plupart des matériaux et sur des formes géométriques complexes
• Facile à utiliser et facile à apprendre.
• Résultats quasi immédiats grâce à une formule à séchage rapide.
• Faible teneur en soufre et faible teneur en halogène.
Tous les lots Crick sont soumis à des tests d’échantillon conformément à la norme EN ISO 3452-2 et
à la section V du code ASME.
EN ISO 3452-2: Cette norme ISO spécifie les
exigences techniques et les procédures de test
pour leurs tests de type et de lots.
ASME Code Section V: Spécifie les exigences
relatives aux méthodes END, en particulier pour
les chaudières et les appareils à pression.
Gamme de Produits
CRICK 110: NETTOYANT
Nettoyant / dégraissant à base de solvant spécialement développé pour l’élimination
complète de tous les contaminants avant l’inspection avec le pénétrant Crick 120.
• Ecace: nettoie en profondeur dans les fissures
• Ecient: formule à séchage rapide
Ref. SIZE
30723 Aerosol 500 ml
CRICK 120: PENETRANT
Un pénétrant de couleur rouge s’insère dans de minuscules fissures en 10 à 20 minutes.
Visible à la lumière blanche naturelle.
• Colorant hautement sensible: se déverse dans de minuscules fissures
• Lavable à l’eau
Ref. SIZE
30205 Aerosol 500 ml
CRICK 130: DEVELOPPEUR
Développeur hautement absorbant qui met en évidence les fissures et les défaillances.
Des fissures allant jusqu’à 30 µm peuvent être détectées. Facile à nettoyer avec Crick
110.
• Ecace: détecte les fissures jusqu’à 30µm
• Ecient: fissures détectées en moins de 7 minutes * après application
Ref. SIZE
20790 Aerosol 500 ml
* En fonction des conditions environnementales
Page 3
Pas-à-pas
Step 1
Avant de tester, la surface doit être propre, dégraissée et sèche. Tous les encrassements pouvant masquer
les imperfections doivent être éliminés.
• Pulvériser généreusement le nettoyant Crick 110 sur la surface
• Essuyez la surface avec un chion absorbant
• Laisser sécher complètement
Step 2
• Agiter la bombe de Crick 120 avant utilisation.
• Pulvériser le pénétrant en film léger, directement sur la surface, couvrant toutes les zones à tester.
• Laisser pénétrer pendant 10 à 20 minutes.
Step 3
• Appliquer le nettoyant Crick 110 sur un chion non pelucheux
• Essuyer la surface jusqu’à ce que toutes les traces visibles et colorées soient supprimées. S’assurer
de ne pas laver le pénétrant des fissures.
CRICK 110 – NETTOYER LA SURFACE
CRICK 120 – APPLIQUER LE PENETRANT
CRICK 110 – ENLEVER L’EXEDENT DE PENETRANT
Step 4
• Agiter énergiquement la bombe de Crick 130 l’utilisation, pendant au moins 1 minute..
• Pulvériser une couche légère et homogène de révélateur à une distance d’environ 20 cm. Éviter tout
excès de révélateur pour éviter de masquer les défauts les plus fins.
• Laisser se développer pendant au moins 7 minutes*.
Step 5
• Inspecter la surface pour repérer des taches rouges ou des lignes
• Après le temps de séchage, les défauts apparaissent sous forme de points rouges ou de lignes sur le
fond blanc. Plus la coloration est large et intense, plus la fissure est large et profonde.
Step 6
Nettoyage: Crick 110 peut être utilisé pour le post-nettoyage de la surface en pulvérisant le nettoyant
sur la surface et en l’essuyant.
Protection: Protéger vos métaux avec l’un des produits de protection anticorrosion de CRC (voir www.
crcind.com pour la gamme complète)..
CRICK 130 – APPLIQUER LE DEVELOPPEUR
INSPECTION VISUELLE DES DÉFAUTS
POST-TRAITEMENT (SI NECESSAIRE)
Regardez la vidéo d’application pas à pas de Crick.
Page 4
D
E
T
E
C
T
S
C
R
A
C
K
S
U
P
T
O
D
E
T
E
C
T
S
C
R
A
C
K
S
U
P
T
O
30µm
CRICK NDT KIT
COMMANDEZ VOTRE KİT CHEZ
VOTRE DİSTRİBUTOR LOCAL!
Ce kit de test pratique contient tout ce dont vous
avez besoin pour vos tests de ressuage. Idéal pour
tester l’ecacité du système CRC Crick NDT.
Ce kit contient:
• Crick 110 Nettoyant - Aerosol 500 ml
• Crick 120 Pénétrant - Aerosol 500 ml
• Crick 130 Développeur - Aerosol 500 ml
Ref. SIZE
30763 Crick Testing Kit
Pour plus de produits CRC, rendez-vous sur
www.crcind.com
