Cramer Cara 47, Cara 38, Cara 60 User Manual [de]

Page 1
Vertikutierer CARA
Bedienungsanleitung
Sie haben nebenstehend gekennzeichnetes Gerät gekauft:
Maschinen-Nr.
Inhaltsverzeichnis:
1. Vorbemerkung
2. Einsatzbereich des Vertikutierers
3. Montage des Führungsholmes
Bauart 06
CARA 38
CARA 47 CARA 60
4. Inbetriebnahme
5. Starten des Motors
6. Vertikutierereinsatz
7. Empfehlungen zur Arbeitstiefe
8. Einsetzen des Auffangsacks
9. Sicherheitshinweise
10. Wartung und Reparaturen
11. W
1
13. Ersatzteil-Zeichung
14. Ersatzteile
15. Montageanleitung
16. Konformitätserklärung
CRAMER GmbH .Reimersstr. 36 .D-26789 Leer .Telefon 04 91-6095-0 .Telefax 0491 - 60 95 - 200 ·  e-mail: verkauf@cramer-technik.de
artung und Beseitigung von Störungen
2. Technische Daten
Ri 0,45/07/11610.05-15
Page 2
1. Vorbemerkung
4. Inbetriebnahme
Wir danken Ihnen, dass Sie sich für einen CRA­MER-Vertikutierer entschieden haben. Die gute Qualität des Materials, die hervorragende Verar­beitung sowie die langjährige Erfahrung der Firma CRAMER bürgen für große Zuverlässigkeit und für die optimale Lösung aller Lüftungs- und Locke­rungsprobleme Ihres Bodens. Damit Sie Ihr Gerät sachgerecht und sicher bedie­nen können und Schäden durc
h unsachgemäße Handhabung vermieden werden, ist es äußerst wichtig, diese Anleitung aufmerksam zu lesen. Darüber hinaus sollten Sie in die Lage versetzt werden, kleinere Störungen zu beseitigen.
☞ ACHTUNG: Die Firma CRAMER lehnt jede
Haftung ab, die auf das Nichtbeachten der Be­triebsanleitung für Maschine und Motor zurückzuführen ist!
2. Einsatzbereich des Vertikutierers
Bei Rasenflächen bildet sich schon meist ein Jahr nach der Neuanlage eine aus abgestorbenen und beim Mähen liegengebliebenen Halmen beste­hende Filzschicht, deren Ursache verschiedenar­tig sein können: Durch z. B. starke Beanspruchung des Rasens, Regen, verwurzelte Triebe usw. verhärtet der Bo­den, wodurch Eindringen von Wasser und Sauer­stoff zu den Wurzeln verhindert wird. Dieses führt zum Braunwerden des Rasens, zur Moosbildung, zu
schwachen Wurzeln und zum Eindringen von Unkräutern in die Rasenfläche. Durch Vertikutieren wird die Bildung der Filz­schicht verhindert, der Boden gelockert und der Rasen ausgelichtet, sodaß das Gras wieder schneller und kräftiger wachsen kann. Ergebnis: ein dichtbewachsener und schöner Ra­sen. Die empfohlene Zeit zum Vertikutieren ist von April bis September, d. h. die gesamte Vegetationsperi­ode. In
dieser Zeit ist der Rasen in der Lage, sich nach der Auslichtung zu regenerieren, und die kahlen Stellen können wieder wachsen. Es sollte auf jeden Fall einmal im Frühjahr, einmal am Anfang und einmal am Ende des Sommers vertikutiert werden. Die Ansiedlung von Schädlin­gen während des Winters wird damit verhindert.
☞ ACHTUNG: Vor dem Vertikutieren sollte der
Rasen auf eine Schnitthöhe von 30-40 mm gemäh
t werden und trocken sein.
3. Montagevorbereitung
Die Montage der Anbauteile ist unter Punkt 15 die­ser Anleitung erläutert.
Führen Sie alle Arbeiten so aus, dass Sie sich be­quem und frei bewegen können. Das Gerät darf nur in funktionssicherem Zustand betrieben wer­den. Stellen Sie sicher, dass das Gerät keine Schäden aufweist und dass es standfest auf ebe­nem Boden steht. Prüfen  Sie regelmäßig alle Be­festigungsschrauben auf deren festen Sitz. Dies gilt besonders für Messerwelle und Motor.
Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
Schutzeinrichtungen bei laufendem Motor nicht öffnen oder entfernen.
Während des Betriebs ausreichend Abstand zum Vertikutiermesser halten.
Gefahr durch fortschleu­dernde Teile bei laufendem Motor – Sicherheitsabstand halten.
Vor Reparatur-, Wartungs- und Reinigungs­arbeiten Motor abstellen und Zündkerzenstecker ziehen.
Bei Betrieb der Maschine ist ein Gehörschutz zu tragen.
Zur Inbetriebnahme der Mes­serwelle, Verriegelungshebel 1 drücken und Handhebel 2 zum Holm ziehen. Bei Hand­hebel loslassen, stop die Messerwelle.
Page 3
Beim Wechsel von Arbeitsstellung in Transportstellung (d. h. der Führungsholm wird über das Gerät geklappt), die Griffmutter (30) lösen, die Klemmlasche (29) so verschieben, daß der Unterholm (33) frei schwenken kann.
Einkuppeln der Messerwelle: Handhebel (31) an den Führungsholm (32) ziehen: Messerwelle kuppelt ein. Achtung: diese nur betätigen, wenn die Maschine ausgeho­ben ist. Ansonsten besteht die Gefahr, daß die Keilriemen be­schädigt werden. Handhebel (31) loslassen: Messerwelle kuppelt aus.
5. Starten des Motors
Rauchen und Umgang mit Feuer in Maschi­nennähe ist verboten. Überprüfen Sie Benzin- und Ölstand, falls erforderlich tanken Sie auf. * Stellen Sie den „Run-Choke“-Hebel auf „Choke“-
Stellung.
6. Vertikutierereinsatz
– Starten – Schneidwerkzeug durch Betätigen der Kupp-
lung einsetzen.
– Gerät langsam in Arbeitsrichtung schieben
7. Arbeitstiefe einstellen:
Verstellen Sie die Arbeitstiefe durch Drehen der Rändelschraube (22) vorn am Gehäuse. Vorher die darunterliegende Kontermutter (28) lösen.
Die empfohlene Arbeitstiefe sollte nicht mehr als 1-2 mm betragen, um die Haupt­wurzeln nicht zu beschädigen.
* Stellen Sie den „On-Off“-Hebel auf „On“-Stellung. * Starterschnur ziehen, bis Motor läuft. * Stellen Sie den „Run-Choke“-Hebel auf „Run“-
Stellung.
☞ WICHTIG: Lesen Sie auch die Betriebsanlei-
tung des Motoren-Herstellers genau durch.
– Bei Steingeräuschen oder Blockieren des Mo-
tors Gerät sofort ausschalten und Arbeitstiefe neu einstellen. Test so lange wiederholen, bis optimale Einstellung erfolgt ist.
– Nach häufigem Gebrauch sollte die Arbeitstiefe
entsprechend der Messerabnutzung nachgere­gelt werden.
Bei Steingeräuschen oder Blockieren des Motors Gerät sofort ausschalten und Ar­beitstiefe neu einstellen. Test so lange wiederholen, b ist.
Nach häufigem Gebrauch sollte die Arbeitstiefe entsprechend der Messerabnutzung nachgeregelt werden.
Aufkleber Höhenverstellung
Beschaffenheit des Rasens Arbeitseinstellung
Gepflegte Flächen mit steinfreiem, weichem Boden
Steinige Flächen
Stark vermooste Flächen
Schneidwerkzeug max. 5 mm in den Boden eindrin­gen lassen.
Schneidwerkzeug nicht in den Boden dringen las­sen. Bei Steinschlag Arbeitstiefe neu einstellen.
Mehrmals kreuzweise vertikutieren. Mit geringer Arbeitstiefe beginnen, Gerät nicht über­lasten. Bei Blockieren des Motors Arbeitstiefe höher einstellen.
is optimale Einstellung erfolgt
Page 4
8. Einsetzen des Auffangsacks
Schutzvorrichtung des Grasauswurfs anheben. Profil des Auffangsacks in Haken einrasten las­sen.
9. Sicherheitshinweise
Nachstehende Richtlinien müssen unbedingt be­achtet werden:
– Gerät darf nicht benutzt werden:
von minderjährigen Personen unter 16 Jahren,
*
von Personen, die die Bedienungsanleitung
*
des Motors und des Gerätes nicht gelesen ha­ben.
– Denken Sie immer daran: Sie haften Dritten ge-
genüber im Arbeitsbereich des Vertikutierers. Halten Sie Kinder, Haustiere und fremde Perso­nen vom Wirkungskreis fern.
– Benutzen Sie das Gerät nicht in geschlossenen
oder schlecht belüfteten Räumen.
– Während der Vertikutierarbeiten Gehörschutz
tragen.
– Tragen Sie während der Vertikutierarbeiten im-
mer festes Schuhwerk oder Sicherheitsschuhe.
– Halten Sie die Hände und Füße nicht bei lau-
fendem Motor unter das Vertikutiergerät.
– Halten Sie Hände und Füße von drehenden
Maschinenteilen fern.
– Sicherheitsabstand vom Führungsholm einhal-
ten.
– Lassen Sie den Vertikutierer nicht unbeaufsich-
tigt stehen, wenn der Motor nicht abgeschaltet ist.
– Säubern Sie den Rasen von Fremdkörpern wie
Steinen, Ästen, Knochen usw. Achten Sie beim Vertikutieren auf Fremdkörper.
– Beim Vertikutieren an Bösc
ist besondere Vorsicht geboten.
– Verstellen Sie die Arbeitstiefe nur bei abge-
s
chaltetem Motor. Ziehen Sie zuvor den Zünd-
kerzenstecker ab.
– Die Kupplung wird durch Heranziehen des Bü-
gels an den Führungsholm betätigt. Durch Los­lassen des Bügels löst sich die Kupplung, der Keilriemen wird entspannt und die Messerwelle bleibt stehen.
– Wenn mit Auffangsack vertikutiert wird, muß die
hintere Schutzklappe über dem Fangsack lie­gen.
– Niemals ohne hintere Abdeckklappe vertikutie-
ren. Diese darf niemals hochgeklappt und dort arretiert werden.
– Evtl. Störungen nicht auf kiesbedeckten Wegen
beheben; dabei ist zu beachten, dass das Schneidewerkzeug für einige Sekunden nach Stillstand des Motors nachdreht. Bei Auftreten von technischen Problemen wenden Sie sich bitte direkt an Ihren CRAMER-Gebietshändler.
hungen und Hängen
– Stellen Sie sicher, dass der Ein- und Ausschalt-
knopf jederzeit schnellstens bedient werden kann.
– Schrauben und Muttern regelmäßig auf deren
festen Sitz kontrollieren und evtl. anziehen.
10. Wartung und Reparaturen
– Nach Benutzung Gerät ausschalten. – Wartungs- und Säuberungsarbeiten sowie Re-
paraturen nur ausführen, wenn das Gerät aus­geschaltet und der Zündkerzenstecker abgezo­gen ist.
– Vor Benutzung des Gerätes prüfen, ob alle
Schrauben festsitzen; evtl. nachziehen.
– Nach 30 Arbeitsstunden Abnutzung der Dreh-
messer kontrollieren; wenden Sie sich an Ihren CRAMER-Gebietshändler, falls abgenutzte Messer, defekte Federn usw. ausgewechselt werden sollen.
– Nach 40 Arbeitsstunden Messerwelle ausbauen
und kontrollieren; die Messer könnten in der Welle eingeschliffen sein.
– Gleichzeitig Lager auf deren Funktionstüchtig-
keit prüfen.
– Säubern Sie Ihr Gerät und schmieren Sie alle
Teile gründlich ein. Für Wartung des Motors zie­hen Sie dessen Betriebs- und Wartungsanlei­tung zu Rate.
– Für eventuell erforderliche Reparaturen am Ver-
tikutiergerät benutzen Sie nur CRAMER-Origi­nalersatzteile.
– sollten Reparaturen am Motor erforderlich sein,
wenden Sie sich an die offizielle Kundendienst­werkstatt des Motorh
Siehe auch Betriebsanleitung des Motors.
– Stellen Sie den Vertikutierer nicht in feuchten
Räumen ab.
– Vor Saisonbeginn ist eine sorgfältige allgemeine
Säuberung und Überprüfung erforderlich, damit Ihr Gerät einwandfrei und sachgemäß zum Ein­satz kommen kann.
erstellers.
11. Wartung und Beseitigung von Störungen
Nicht alle Wartungs-, Säuberungs- und/oder Re­paraturarbeiten können Sie eigenständig vorneh­men. Für einige Arbeiten muß Fachpersonal zu Rate gezogen werden. In der Auflistung stehen
ummern, die folgende Bedeutung haben:
N 1 = Arbeiten, die Sie selbst durchführen können. 2 = Arbeiten, die von Fachpersonal
durchzuführen sind.
3 = Arbeiten, die von CRAMER-Händlern
durchzuführen sind.
Page 5
Wartung und Beseitigen von Störungen
Mängel
Starkes Vibrieren Schrauben der Messerlagerung festschrauben (1)
Starkes Vibrieren Messer beschädigt? defekte Teile
Starke Geräusche Schrauben locker? Schrauben anziehen. (1)
Gerät arbeitet schlecht Messer verschlissen? Wenden Sie sich zum
Federn Federn oder Scheiben haben Wenden Sie sich zum
Motor springt nicht an, Fehlt Kraftstoff? Motor abstellen und arbeitet unregelmäßig Schalthebel in richtiger Position? Benzin und Öl
Mögliche Ursachen
haben sich gelockert.
Elastizi
tät eingebüßt; Lager verschlissen. A
Lösung
auswechseln nur Originalteile verwenden. (3)
Auswechseln an Ihren CRAMER-Händler. (3)
uswechseln an Ihren
CRAMER-Händler. (3)
nachfüllen. (1)
Filter Filter verstopft? Filter säubern;
Kerzenstecker abziehen. (2)
12. Technische Daten
Alle Vertikutierer sind mit Verbrennungsmotor ausgerüstet. Kraftstoffart: Benzin Ölsorte: 15 W 40
CARA 38 CARA 47 CARA 60
Arbeitshöhe: 1000 mm 1000 mm 1000 mm max. Tiefe: 580 mm 600 mm 600 mm max. Länge
: 1 Arbeitsbreite: 330 mm 430 mm 530 mm Gewicht: 50 kg 57 kg 61 kg Motorleistung (Honda Motor): 2,6 kW 3,6 kW 3,6 kW
Schallleistungspegel + Unsicherheit 98,6 Garantierter Schallleistungspegel 99 dBA
000 mm 1000 mm 1000 mm
3,5 PS 4,8 PS 4,8 PS
Mesung von A-bewerteten Schalldruckpegeln an 6 Mikrofonpositionen gemäß ISO 11094:1991, Nummer 7.1, Messdauer 15 sek, Messradius 4 m, Drehzahl 3500U/min.
Page 6

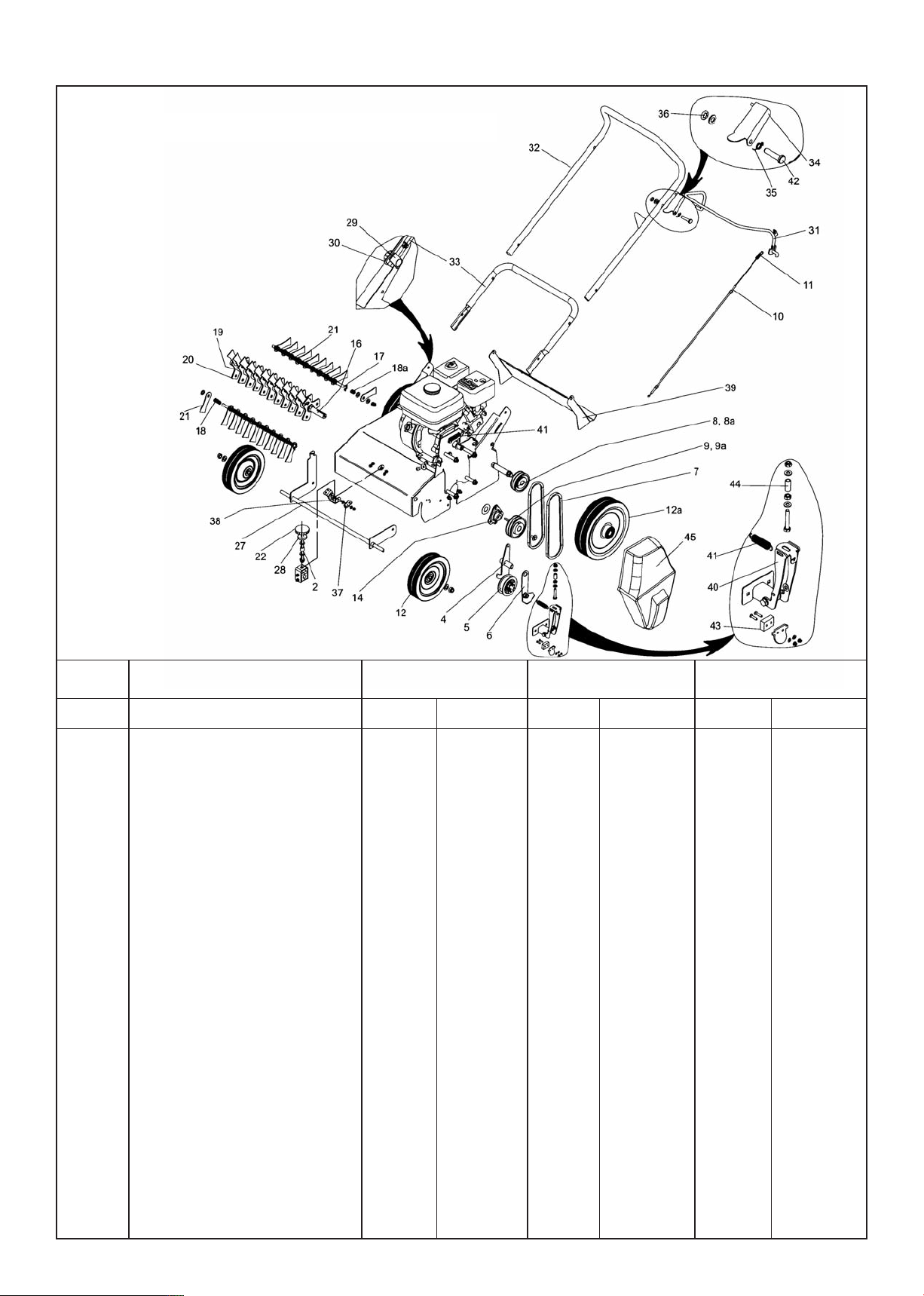

13. Ersatzteil-Zeichnung
a
14. Ersatzteile
CARA 38
Pos. Bezeichnung
2 Höhenverstellung 1 99.5.1938 1 99.5.1938 1 99.5.1938 4 Kupplungshebel kpl. 1 99.5.1907 1 99.5.1907 1 99.5.1907 5 Spannrolle BBT 1 99.5.8146 1 99.5.8146 1 99.5.8146 6 Bremsführung 1 99.5.1908 1 99.5.1908 1 99.5.1908 7 Keilriemen 1 99.5.2040 2 99.5.2040 2 99.5.2040 8 Keilriemenscheibe SPZ 75x2 1 99.5.2077 1 99.5.2077
8a Keilriemenscheibe SPZ 75x1 1 99.5.2076
9 Keilriemenscheibe 9a Keilriemenscheibe SPZ 85x1 1 99.5.2008 10 Bowdenzug kpl. 1 99.5.1945 1 99.5.1945 1 99.5.1945 11 Zugfeder für Bowdenzug 1 99.5.2079 1 99.5.2079 1 99.5.2079 12 Rad 200 2 99.5.2067 2 99.5.2067 2 99.5.2067
12a Rad 260 2 99.5.1948 2 99.5.1948 2 99.5.1948
14 Flanschlager 2 99.5.2043 2 99.5.2043 2 99.5.2043 16 Hauptwelle 1 99.5.2044 1 99.5.2057 1 99.5.2060 17 Messerwelle 3 99.5.2045 3 99.5.2058 3 99.5.2061 18 Druckfeder lang Messerw
18a Druckfeder kurz Messerwelle 16 99.5.2088 20 99.5.2088 26 99.5.2089
19 Distanzrohr Messerwelle 8 99.5.2069 10 99.5.2069 13 99.5.2069 20 Trägerblech für Messerklinge 9 99.5.2047 11 99.5.2047 14 99.5.2047 21 Messerklingen 27 99.5.2020 33 99.5.2033 42 99.5.2036 22 Rändelmutter M10 1 99.5.2048 1 99.5.2048 1 99.5.2048 27 Radachse 1 99.5.1932 1 99.5.1944 1 99.5.1943 28 Kontermutter 2 99.5.1937 2 99.5.1937 2 99.5.1937
9 K
2 30 Griffmutter M8 4 99.5.1935 4 99.5.1935 4 99.5.1935 31 Handhebel 1 99.5.1909 1 99.5.1910 1 99.5.1911 32 Oberholm 1 99.5.1912 1 99.5.1913 1 99.5.1914 33 Unterholm 1 99.5.2064 1 99.5.1942 1 99.5.1941 34 Verriegelung 1 99.5.1915 1 99.5.1915 1 99.5.1915 35 Schenkelfeder 1 99.5.1916 1 99.5.1916 1 99.5.1916 36 Sicherungsscheibe 1 99.5.7116 1 99.5.7116 1 99.5.7116 37 Winkel f. Höhenverstellung 2 99.5.1903 2 99.5.1903 2 9 3
8 Aufnahmebügel f. Höhenverst. 1 99.5.1904 1 99.5.1904 1 99.5.1904 39 Heckklappe 1 99.5.1930 1 99.5.1934 1 99.5.1933 40 Bremsgabel 1 99.5.1917 1 99.5.1918 1 99.5.1918 41 Zugfeder 2 99.5.7533 2 99.5.7533 2 99.5.7533 42 Bolzen mit Kopf 1 99.5.1919 1 99.5.1919 1 99.5.1919 43 Bremsbelag 1 99.5.1920 1 99.5.1920 1 99.5.1920 44 Distanzrohr Keilriemen 1 99.5.1921 1 99.5.1921 1 99.5.1921 45 Riemenschutz 1 99.5.1922 1 99.5.1922 1 99.5.1922
lemmlasche 2 99.5.1936 2 99.5.1936 2 99.5.1936
SPZ 85x2 1 9
elle 16 99.5.2068 20 99.5.2068 26 99.5.2068
Anzahl Art.-Nr.
a
CARA 47
Anzahl Art.-Nr.
9.5.2056 1 99.5.2056
CARA 60
Anzahl Art.-Nr.
9.5.1903
Page 7

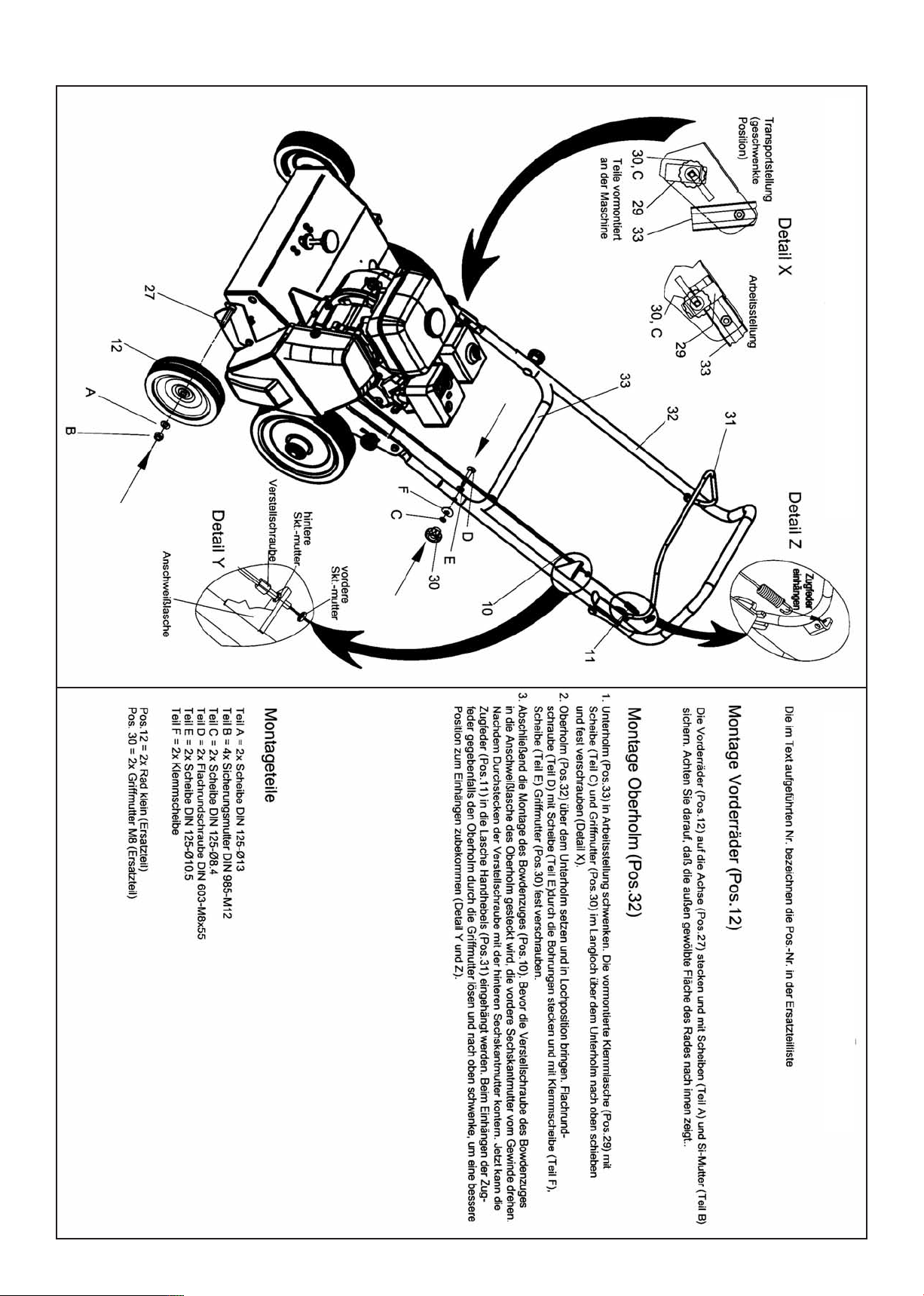

15. Montagezeichnung Cara
Montageanleitung Cara
Page 8
16. Konformitätserklärung
EG-Konformitätserklärung EC-Declaration of Conformity CE-Déclaration de conformité Dichiarazione di conformità CE Declaração de conformidade da CE EG-conformiteitsverklaring Declaración de Conformidad de la UE EF-overensstemmeiseserklraering
Wir / We / Nous / Noi / Nós / Wij / Nosotros / Vi
Cramer GmbH
Reimersstr. 36
D-26789 Leer
erklären, dass die Maschine / declare that the machine / déclarons que la machine / dichiariamo che la macchina / declara­mos que as máquinas / verklaren dat de machine / declaramos que la máquina / erklaerer hermed, at maskinen
Vertikutierer
Typ / Type / Type / Tipo / Tipo / Type / Tipo / Type
CARA 38 / 47 / 60
mit folgenden EG-Richtlinien übereinstimmt / conforms to the specifications of the following EC directives / est conforme
aux spécifications des directives CE suivantes / è conforme a guintes directrizes da CE / overeenkomt met de volgende richtlijnen / está conforme con las especificaciones de las si­guientes directivas / svarer til følgende EF-direktiver:
lle seguenti direttive CE / estão em conformidade com as se-
2000 / 14 / EG
Angewandtes Konformitätsbewertungsverfahren / Conformity assessment procedure followed / La procédure appliquée pour l’évaluation de la conformité / avaliação da conformidade / Toegepaste procedure voor de evaluatie van de conformiteit / Procedimiento aplicado para la evaluación de la conformidad / Anvendt procedure ved bedømmelse af koformitete:
Procedimento di valutazione della conformità applicata / Procedimento aplicado para a
Leer, 01.07.2007
Anhang VI
A. Peters
Geschäftsführung
