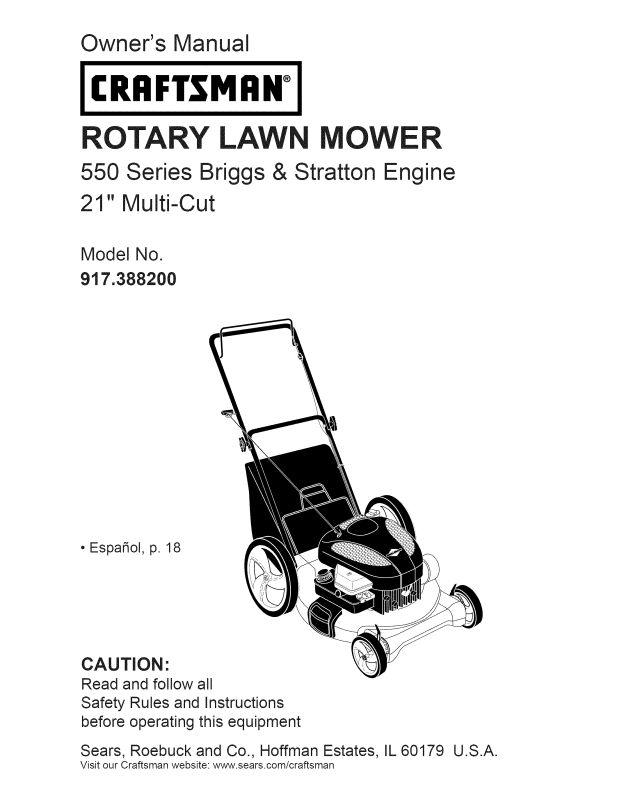

Owner's Manual

CRAFTSMAN°

ROTARY

550 Series Briggs & Stratton 21" Multi-Cut

Model No.

917.388200

Engine

• Espa_ol, p. 18

CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

Page 2

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

• Expendable items that become worn during normal use, such as rotary mower blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

This warranty applies only while this product is used in the United States. This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw- ing objects, Failure to observe the following safety instructions could result in serious injury or death,

&Look for this symbol to point out impor- tant safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent ac-

cidental starting when setting up, trans- porting, adjusting or making repairs,

always disconnect spark plug wire and place wire where it cannot come in contact

with plug.

_I,WARNING: Engine exhaust, some of its

constituents, and certain vehicle components contain or emit chemicals known to the State

of California to cause cancer and birth defects or other reproductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead compounds, chemicals known to the State

of California to cause cancer and birth defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during operation and remain hot after engine has stopped. To avoid severe burns on contact, stay away from these areas.

Page 3

IoGENERAL OPERATION

• Read, understand,and followall

instructionson the machineandinthe manual(s)beforestarting. Bethoroughly

familiarwith the controlsandthe proper

useof the machinebeforestarting.

• Do notput hands orfeet nearor under

rotatingparts. Keepclearof the dis-

chargeopening atall times.

• Onlyallow responsibleindividuals,who

are familiarwith the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which could be picked up and thrown by blade.

Be sure the area is clear of other people before mowing. Stop machine if anyone

enters the area.

Do not operate the mower when bare-

foot or wearing open sandals. Always wear substantial foot wear.

Do not pull mower backwards unless absolutely necessary. Always look down and behind before and while moving

backwards.

• Never direct discharged material toward anyone. Avoid discharging material against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the mower or unclogging the chute.

• Shut the engine (motor) off and wait until the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under the influence of alcohol or drugs.

• Never operate machine in wet grass. Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech- anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate abnormally, stop the engine (motor) and check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety glasses with side shields when operating

mower.

il, SLOPE OPERATION Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution when changing direction on slopes.

• Remove obstacles such as rocks, tree limbs, etc.

• Watch for holes, ruts, or bumps. Tall grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot- ing could cause slipping.

i11. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children. Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children enter the area.

• Before and while walking backwards, look behind and down for small children.

• Never allow children to operate the ma- chine.

• Use extra care when approaching blind corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain- er where there is an open flame, spark

or pilot light such as a water heater or on other appliances.

Page 4

• Neverfill containers insideavehicle,on a truckor trailerbedwith a plasticliner.

Alwaysplace containerson theground awayfrom yourvehicle beforefilling.

• Removegas-poweredequipmentfrom thetruck or trailer and refuelit on the

ground. Ifthis is notpossible,then refuelsuch equipmentwith a portable

container,ratherthan from agasoline dispensernozzle.

• Keepthe nozzle in contactwith the rim of the fuel tankor containeropening at

all times untilfueling is complete. Do not use a nozzlelock-opendevice.

• If fuel is spilledon clothing,change clothing immediately.

• Neveroverfill fuel tank. Replacegas cap andtightensecurely.

V. GENERAL SERVICE

• Never run amachineinsidea closed area.

• Never makeadjustmentsor repairswith the engine(motor) running.Disconnect thespark plugwire, and keepthewire awayfrom theplugto preventaccidental

starting.

• Keep nuts and bolts, especially blade attachment bolts, tight and keep equip- ment in good condition.

• Never tamper with safety devices. Check their proper operation regularly.

• Keep machine free of grass, leaves, or other debris build-up. Clean oil or fuel spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you strike an object. Repair, if necessary, before restarting.

• Never attempt to make wheel height adjustments while the engine is running.

• Grass catcher components are subject to wear, damage, and deterioration,

which could expose moving parts or allow objects to be thrown. Frequently check components and replace with

manufacturer's recommended parts, when necessary.

• Mower blades are sharp and can cut. Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set- ting or overspeed the engine.

• Maintain or replace safety and instruc- tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or grass-covered land unless the engine's exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any), If a spark arrester is used, it

should be maintained in effective working order by the operator,

In the state of California the above is required by law (Section 4442 of the California Public Resources Code), Other states may have similar laws, Federal laws apply on federal lands, A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual),

Serial Number: Date of Purchase:

Gasoline Capacity / Type: 1.0 Quarts (Unleaded Regular) Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower housing. Record both serial number and date of purchase in space provided above.

Page 5

Repair Protection Agreements

Congratulations on making a smart pur- chase. Your new Craftsman® product is

designed and manufactured for years of dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec- tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement now and protect yourself from unexpected hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe- sional repair specialists.

• Unlimited service and no charge for parts and labor on all covered repairs.

• Product replacement if your covered product can't be fixed.

• Discount of 10% from regular price of service and service-related parts not covered by the agreement; also, 10% off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup- port from a Sears representative on

products requiring in-home repair, plus convenient repair scheduling.

Once you purchase the Agreement, a simple phone call is all that it takes for you

to schedule service. You can call anytime day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement todayg Some limitations and exclusions apply.

For prices and additional information

call 1-800=827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800=4=MY-HOME®.

These accessories were available when this lawn mower was produced. They are not shipped with your mower. They are also available at most Sears retail outlets and service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

CANS

GAS

LAWN MOWER MAINTENANCE

MUFFLERS

AIR FILTERS

SPARK PLUGS

BELTS BLADES BLADE ADAPTERS

WHEELS

ENGINE OIL

Page 6

Engine Power Rating Information

The gross power rating for individual gas engine models is labeled in accordance with SAE (So-

ciety of Automo-tive Engineers) code J11940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-5). Actual gross engine power will be lower and is affected by, among other things, ambi- ent operating conditions and engine-to-engine variability. Given both the wide array of products on which engines are placed and the variety of environmental issues applicable to operating the

equipment, the gas engine will not develop the rated gross power when used in a given piece of

power equipment (actual "on-site" or net horsepower). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel

pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude),

and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton

may substitute an engine of higher rated power for this Series engine.

Read these instructions and this manual in its entirety before you attempt to assemble

or operate your new lawn mower.

iMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine. Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be tight- ened securely. Use the correct tools as

necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc., necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton and lay end panel down flat.

3. Remove all packing materials except padding between upper and lower handle and padding holding operator presence control bar to upper handle.

4. Roll lawn mower out of carton and check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

iMPORTANT: Unfold handle carefully so as not to pinch or damage control cables.

1. Raise handles until lower handle section locks into place in mowing position.

2. Remove protective padding, raise up- per handle section into place on lower handle and tighten both handle knobs.

3. Remove handle padding holding operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING presence POSITION

control bar

LIFT Upper UP handle

Handle

knob

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag with rigid part of bag on the bottom.

Make sure the frame handle is outside of the bag top.

2. Slip vinyl bindings over frame. NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_L-L; X_-//X_ } _L-L; X_-//X_ } Frame

// \ - // \ handle

Vinyl Frame bindings opening

TO INSTALL ATTACHMENTS Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging or

discharging, see "TO CONVERT MOWER" in the Operation section of this manual.

Page 7

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Handle knob

Starter handle

Engine oil cap with dipstick

Spark plug

Grass

Muffler

Gasoline

Air filter

Mulcher door

iMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Housing

Wheel adjuster

(on each wheel)

Operator presence control bar = must be held down to the handle to start the

engine. Release to stop the engine. Mulcher door = allows conversion to

discharging or bagging operation.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when starting a cold engine.

Starter handle = used for starting engine.

Page 8

The operation of any lawn

mower can result in foreign objects thrown into the eyes, which can result in severe eye damage. Always

wear safety glasses or eye shields while operating your lawn mower or performing any adjustments or repairs. We recom- mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED Engine speed was set at the factory for

optimum performance. It is not adjustable. ENGINE ZONE CONTROL

_CAUTiON: Federal regulations require an engine control to be installed on this

lawn mower in order to minimize the risk of blade contact injury. Do not under

any circumstances attempt to defeat the function of the operator control. The blade

turns when the engine is running. * Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT Raise wheels for low cut and lower wheels for high cut, adjust cutting height to suit

your requirements. Medium position is best for most lawns.

* To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting. NOTE: Adjuster is properly positioned when plate tab inserts into hole in lever. Also, 9-

position adjusters (if so equipped) allow lever to be positioned between the plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

To convert to mulching or discharging operation, remove grass catcher and

close rear door.

Pivot pins Rear

Catcher frame hook SIDE DISCHARGING

* Rear door must be closed. o Open mulcher door and install dis-

charge deflector under door as shown.

* Mower is now ready for discharging

operation.

o To convert to mulching or bagging opera-

tion, discharge deflector must be removed and mulcher door must be closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed. FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed. FOR SIDE DISCHARGING -

1. Rear door closed.

_ Discharge deflector installed.

CAUTION: Do not run your lawn mower without rear door closed, clipping deflector or approved grass catcher in place. Never

attempt to operate the lawn mower with the

rear door removed or propped open.

Grass

catcher

handle

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and place the grass catcher frame hooks

onto the door pivot pins.

Open mulcher door

Install

discharge

8 deflector

Page 9

Engine

oil cap

Primer

MOWERISNOWREADYFOR

DISCHARGINGOPERATION

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings from under lawn mower handle.

3. Empty clippings from bag, NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

\/ /._ Grass

(_, ,):k A:--,._ catcher

_,,.v--. _-_. i(_c,) frame

__ handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual. A CAUTION: DO NOT overfill engine with oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout,

3. You receive a container of oil with the unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing.

When changing oil you may need 20 oz.

4. Insert and tighten dipstick.

Gasoline filler cap

IMPORTANT:

• Check oil level before each use. Add oil if needed. Fill to full line on dipstick,

• Change the oil after every 25 hours of operation or each season, You may need to change the oil more often

under dusty, dirty conditions. See "TO CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck. Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87 octane. Do not mix oil with gasoline. Purchase fuel in quantities that can be used within 30 days to assure fuel fresh-

Bess.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_i, CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha- nol) can attract moisture which leads to

separation and formation of acids during storage. Acidic gas can damage the fuel

system of an engine while in storage. To avoid engine problems, the fuel system should be emptied before storage of 30

days or longer. Empty the gas tank, start the engine and let it run until the fuel lines and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine or carburetor cleaner products in the fuel tank or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres- ence control bar.

Page 10

TO START ENGINE

NOTE: Due to protective coatings on the engine, a small amount of smoke may be present during the initial use of the product

and should be considered normal,

1. To start a cold engine, push primer three (3) times before trying to start. Use a firm push. This step is not usually necessary when starting an

engine which has already run for a few minutes.

2. Hold operator presence control bar down to the handle and pull starter

handle quickly. Do not allow starter rope to snap back.

NOTE: In cooler weather it may be necessary to repeat priming steps. In

warmer weather over priming may cause flooding and engine will not start. If you do

flood engine, wait a few minutes before

attempting to start and do not repeat priming steps.

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very tall grass, it may be necessary to raise

the height of cut to reduce pushing effort and to keep from overloading the engine and leaving clumps of grass clippings.

It may also be necessary to reduce

ground speed and/or run the lawn mower over the area a second time.

• For extremely heavy cutting, reduce the width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut- ting conditions, the engine speed should be set in the FAST position.

• Pores in cloth grass catchers can become filled with dirt and dust with use

and catchers will collect less grass. To prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear and clean of grass clippings and chaff.

This will help engine air flow and extend engine life.

MULCHING MOWING TIPS IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash, See "CLEANING" in the

Maintenance section of this manual,

• The special mulching blade will recut the grass clippings many times and

reduce them in size so that as they fall onto the lawn they will disperse into the grass and not be noticed, Also, the mulched grass will biodegrade quickly to

provide nutrients for the lawn, Always mulch with your highest engine (blade) speed as this will provide the best recut- ting action of the blades,

• Avoid cutting your lawn when it is wet, Wet grass tends to form clumps and interferes with the mulching action, The best time to mow your lawn is the early

afternoon, At this time the grass has dried, yet the newly cut area will not be exposed to direct sunlight,

• For best results, adjust the lawn mower cutting height so that the lawn mower

cuts off only the top one-third of the grass blades, If the lawn is overgrown it will be necessary to raise the height of

cut to reduce pushing effort and to keep from overloading the engine and leaving clumps of mulched grass, For extremely

heavy grass, reduce your width of cut by overlapping previously cut path and mow slowly,

1/3

• Certain types of grass and grass conditions may require that an area be

mulched a second time to completely hide the clippings. When doing a sec- ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week to week. Mow north to south one week

then change to east to west the next week. This will help prevent matting

and graining of the lawn.

Page 11

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ lean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover *** O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

I_ Change Engine Oil N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug I_ Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

_t_t _t

1 - Change more often if operating under a heavy load or in high outdoor temperatures. 2 - Service more often if operating in dirty or dusty conditions. 3 - Replace blades more often when mowing in sandy soil,

4- Charge 48 hours at end of season. 5 - And after each 5 hours of use.

BEFORE AFTER EVERY EVERY EVERY

EACH EACH 10 25 HOURS 100 BEFORE

USE USE HOURS OR SEASON HOURS STORAGE

11_,2

14 I/

i/ 14

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to operator abuse or negligence, To receive full value from the warranty, operator must

maintain unit as instructed in this manual,

Some adjustments will need to be made

periodically to properly maintain your unit,

At least once a season, check to see if you should make any of the adjustments described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark plug, clean or replace air filter element and check blade for wear. A new spark

plug and clean/new air filter element assure proper air-fuel mixture and help your engine run better and last longer.

• Follow the maintenance schedule in this manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRICATION CHART").

LUBRICATION CHART

adjuster (on

each wheel)

I Engine oil I // Mulcher

I \ / doorhinge

[" J (_ Rear door

(_ Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings, Viscous lubricants will attract dust and dirt that will shorten the life of

the self-lubricating bearings, If you feel they

must be lubricated, use only a dry, powdered

11 graphite type lubricant sparingly,

Wheel

hinge

Page 12

LAWN MOWER

Always observe safety rules when per- forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and other hazards that may cause tire damage.

BLADE CARE For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is hazardous, could damage your mower and

void your warranty. TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot come in contact with plug.

2. Turn lawn mower on its side. Make sure air filter and carburetor are up.

3. Use a wood block between blade and mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter- clockwise.

5. Remove blade and attaching hardware (bolt, lock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter aligning the two (2) holes in the blade with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo- site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is 35-40 ft, Ibs.

Blade adapter Key

Crankshaft

Lockwasher

Blade

Blade bolt Hardened

washer Trailing edge Crankshaft 12

IMPORTANT: Blade bolt is heat treated. If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure the blade is balanced. An unbalanced

blade will cause eventual damage to lawn mower or engine.

• The blade can be sharpened with a file or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into a beam or wall. Leave about one inch of

the straight nail exposed. Place center hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with water, but must be dry when used.

• Check your grass catcher often for dam- age or deterioration. Through normal

use it will wear. If catcher needs replac- ing, replace only with approved replace- ment catcher shown in the Repair Parts

section of this manual. Give the lawn mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL. Select the oil's SAE viscosity grade

according to your expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils (5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when used above 32°F. Check your engine oil level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Page 13

TO CHANGEENGINEOIL

1. Disconnectspark plugwire fromspark plugand placewire where it cannot come in contactwith plug.

2. Besure lawn moweris on levelsur- face.

NOTE: Oilwill drain more freelywhen

warm. Catchoil in a suitablecontainer.

3. Removebottomoil drain plug.

4. Afteroil hasdrainedcompletely, replaceoil drain plugand tightense- curely.

5. Fillenginewith oil. (See"ADD OIL" in theOperation sectionof this manual).

6. Reconnectspark plugwire to spark plug.

Screw ASSEMBLE ONE OF THESE LOW POINTS

\_ TOWARDS NARROW EDGE OF ELEMENT

Lip Element Cup Bod_

ASSEMBLE SO LIP

EXTENDS OVER EDGE OF

AIR CLEANER

BODY LIP WILLFORM

PROTECTIVE SEAL WHEN COVERISASSEMBLED

MUFFLER

Inspect and replace corroded muffler as it could create a fire hazard and/or damage,

Drain plug

AIR FILTER Your engine will not run properly and may

be damaged by using a dirty air filter. Clean the element after every 25 hours

of operation or every season. Replace the air filter every 100 hours of operation

or every season, whichever occurs first.

Service air cleaner more often under dusty conditions.

TO CLEAN AIR FILTER ELEMENT

1. Remove screw.

2. Remove air cleaner carefully to prevent dirt from entering carburetor.

3. Take air cleaner apart and clean air filter element.

4. Wash filter element in liquid detergent and water.

5. Wrap filter element in cloth and squeeze dry.

6. Lightly coat filter element with clean engine oil. Squeeze in towel to remove

excess oil. Do not saturate.

7. Reassemble parts and put back on carburetor.

SPARK PLUG Replace spark plug at the beginning of

each mowing season or after every 100 hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING IMPORTANT: For best performance,

keep mower housing free of built-grass and trash. Clean the underside of your

mower after each use.

_I, CAUTION: Disconnect spark plug wire from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from accumulating. A clogged engine runs hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden hose to clean lawn mower unless the

electrical system, muffler, air filter and carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

Page 14

A WARNING: To avoid serious injury,

before performing any service and adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving parts have completely stopped.

3. Disconnect spark plug wire from spark plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to minimize the possibility that objects will

be thrown out of the rear of the mower into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE The handle can be mounted in a high or

low position. The mounting holes in the bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower handle bracket mounting pin.

3. Squeeze lower handle in to remove it from mounting pins.

4. Turn lower handle over to raise or lower handle.

5. Squeeze lower handle in and position holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle _'-

Handle

.I bracket

Mountingpin---

Hairpin cotter L i

Mowing r-_

cotter Handle

Mounting bracket

LOW POSITION HIGH POSITION

Lower handle,

ROTATE

Mowing f.<_

position /

ENGINE

ENGINE SPEED

Your engine speed has been factory set,

Do not attempt to increase engine speed

or it may result in personal injury, If you

believe that engine is running too fast or

too slow, take your mower to a Sears or other qualified service center for repair

and adjustment, CARBURETOR

Your carburetor is not adjustable, If your engine does not operate properly due to sus-

pected carburetor problems, take your lawn mower to a Sears or other qualified service

center for repair and/or adjustment,

IMPORTANT: Never tamper with the

engine governor, which is factory set for proper engine speed, Overspeeding

the engine above the factory high speed setting can be dangerous, If you think the engine-governed high speed needs adjusting, contact a Sears or other

qualified service center, which has proper equipment and experience to make any necessary adjustments,

/ /

Page 15

Immediately prepare your lawn mower for storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove all dirt, grease, leaves, etc. Store in a clean, dry area.

1. Clean entire lawn mower (See "CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance section of this manual.

3. Be sure that all nuts, bolts, screws, and pins are securely fastened. Inspect

moving parts for damage, breakage and wear. Replace if necessary.

4. Touch up all rusted or chipped paint surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for storage.

1. Squeeze the bottom ends of the lower handle toward each other until the

lower handle clears the handle bracket, then move handle forward.

2. Loosen upper handle mounting bolts enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for storage or transportation, be sure to fold the handle as shown or you may damage

the control cables.

• When setting up your handle from the storage position, the lower handle will au- tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Lower handle

Operator MOWING presence POSITION

control bar

FOLD ' " FORWARD ',,\,

FOR

'\ \

///

Upper

handle

STORAGE

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent gum deposits from forming in essential fuel system parts such as carburetor, fuel filter, fuel hose, or tank during storage. Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and formation of acids during storage. Acidic gas can damage the fuel system of an engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in minimizing the formation of fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor- age container. Always follow the mix ratio found on stabilizer container. Run engine at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and carburetor if using fuel stabilizer.

Page 16

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine oil. (See "ENGINE" in the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to distribute oil.

4. Replace with new spark plug,

OTHER

• Do not store gasoline from one season

to another,

• Replace your gasoline can if your can starts to rust. Rust and/or dirt in your gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec- tive cover that does not retain moisture.

Do not use plastic. Plastic cannot breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while engine and exhaust areas are still warm,

A_CAUTION: Never store the lawn mower with gasoline in the tank inside a building

where fumes may reach an open flame or spark, Allow the engine to cool before storing in any enclosure,

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

Control bar in released position.

Control bar defective.

10.

Fuel valve lever (if so equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank with fresh, clean gasoline.

4. Empty fuel tank and refill tank with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle,

9. Replace control bar.

10.Turn fuel valve lever to the ON position,

11. Charge battery,

12. Connect battery to engine,

Page 17

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

CORRECTION

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves, and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Raise cutting height,

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten blade bolt.

2. Set all wheels at same height.

3. Clean underside of mower housing.

1. Replace blade. Tighten blade bolt.

2. Contact a Sears or other qualified service center.

1. Depress control bar to upper handle before pulling starter rope.

2. Contact a Sears or other qualified service center,

3. Replace blade adapter,

4. Move lawn mower to cut grass or to hard surface,

Grass catcher

not filling

(if so equipped)

Hard to push

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel height is too low.

2. Rear of lawn mower housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not right for you.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

NEED MORE HELP?

You'll find the answer and more on managemyhome.com = for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

brought to you by Sears

Page 18

Garantia ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje / Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Siesta Segadora Craftsman Ilega a presentar algOn desperfecto por defectos de materiales o fabricaci6n durante un plazo de dos afios a partir de la fecha de compra, Ilevela de vuelta a

cualquiera de las tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otto comercio donde se vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemptacen, en caso que no sea posible repararla).

Siesta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantia tendr& vigencia por s61o90 dias a partir de la fecha de compra.

La presente garantia no cubre:

• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador, inctuidos el arbol del cigQefial torcido u omisiones retativas al armado, manejo o mantenimieno de la Segadora en un todo de acuerdo alas instrucciones provistas con el equipo.

La presente garantia se apticara solamente en tanto el articulo sea usado en los Estados Unidos.

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

ldentificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

Esta garantia le otorga a usted derechos legales especificos; puede que usted tenga, ademas, otros derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte.

_l_Busque este simbolo que sefiala las precau-

ciones de seguridad de importancia. Quiere decir - iiiATENCtON!!! iiiESTE ALERTO!!! SU SEGURtDAD ESTA COMPROMETtDA.

A_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda entrar en contacto con la bujia, para evitar el arranque por accidente, durante la preparaci6n, el transporte, el ajuste o cuando se hacen reparaciones.

Ai_ADVERTENCIA: Los bornes, terminales y

accesorios relativos de la bateria contienen plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California como causa de cancer y defectos al nacimiento u otros dafios reproductivos. Lavar las manos despu_s de manipularlos.

AI_,PRECAUCI6N: El tubo de escape del motor, algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden productos quimicos conocidos en el Estado de California como causa de cancer y defectos al nacimiento u otros dafios reproductivos.

_ILPRECAUCl6N: El silenciador y otras piezas del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali- entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca lejos de estas areas.

Page 19

I. OPERACION , Antes de empezar, debe familiarizarse

completamente con los controles y el uso correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que aparecen en la maquina yen los manuales

de operaci6n.

* No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase siempre lejos de la abertura de la descarga.

* Permita que solamente las personas re-

sponsables que esten familiarizadas con las instrucciones operen la maquina.

* Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc. que pueden ser recogidos y lanzados por las

cuchillas.

* AsegOrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si alguien entra en el area.

* No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos s61idos.

* No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire siempre hacia abajo y hacia detras antes y mientras que se mueve hacia atras.

* Nunca dirigir el material descargado hacia

las personas. Evitar descargar material contra paredes o barreras. El material puede retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

* No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de cesped u otros aditamentos dise ados para su protecci6n y seguridad.

* Refierase a las instrucciones del fabricante

para el funcionamiento e instalaci6n de accesorios. Use Onicamente accesorios

aprobados por el fabricante.

* Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de grava.

* Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de remover residuos del tubo.

* Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas antes de remover el receptor de hierba.

* Segar solamente con luz del dia o con una

buena luz artificial.

* No opere la maquina bajo la influencia del

alcohol o de las drogas.

* Nunca opere la maquina cuando la hierba

este mojada. AsegOrese siempre de tener buena tracci6n en sus pies; mantenga el mango firmemente y camine; nunca corra.

* Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en las segadoras que Io tienen antes de poner en marcha el motor.

* Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe alguna averia.

Siempre use gafas de seguridad o anteojos con protecci6n lateral cuando opere la sega-

dora.

II. OPERAClON SOBRE LAS CUESTAS Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en cuestas requiere mayor concentraci6n. Si se siente inseguro en una cuesta, no la recorte.

HACER:

, Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo. Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

, Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

, Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta puede esconder obstaculos.

NO HACER:

* No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la tracci6n en los pies o el equilibrio.

, No recorte cuestas demasiado inclinadas. , No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar resbalones.

ul. NIt OS

Se pueden producir accidentes tragicos si el operador no presta atenci6n a la presencia

de los nifios. A menudo, los nifios se sienten atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los nifios van a permanecer en el mismo lugar donde los vio por Oltima vez.

* Mantenga a los nifios alejados del area de

la siega y bajo el cuidado estricto de otra persona adulta responsable. Este alerta y apague la maquina si hay nifios que entran al area. Antes y cuando este retrocediendo, mire hacia atras y hacia abajo para verificar si hay nifios pequefios. Nunca permita que los nifios operen la ma- quina. Tenga un cuidado extra cuando se acerque a esquinas donde no hay visibilidad, a los arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso- lina. La gasolina es extremamente inflamable y los vapores son explosivos. * Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n. * Usar solo un contenedor apropiado. * Nunca quitar el tap6n de la gasolina o afiadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

Page 20

, Nunca repostar la maquina al interior de un

local.

, Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta, chispa o luz piloto como una caldera u otros

dispositivos.

, Nunca Ilenar contenedores en un vehiculo, en

un cami6n o caravana con un forro de plastico. Colocar siempre los contenedores en el suelo lejos de su vehiculo antes de Ilenar.

, Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo. Si esto no es posible, repostar dicho equipo con un contenedor portatil, mas bien que con una tobera de gasolina.

, Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura del contenedor siempre hasta terminar el abastecimiento. No usar un dispositivo de cierre-apertura de la tobera.

, Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

, Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y apretar de modo seguro.

V. SERVIClO , Nunca haga funcionar una maquina dentro

de un area cerrada.

, Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque accidental.

, Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la cuchilla, apretados y mantenga el equipo en

buenas condiciones.

, Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

, Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio. Limpie los derrames de aceite o combustible. Permita que la maquina se enfrie antes de

almacenarla.

, Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

, En ningOn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

, Los componentes del receptor de la hierba

van sujetos a desgaste, dafios y deterioro, que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas por el fabricante.

, Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar guantes, y utilizar precauciones especiales

cuando se efectOa mantenimiento sobre las mismas.

, No cambie el ajuste del regulador del motor

ni exceda su velocidad.

, Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_ADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de chispas, el operador debe mantenerlo en condiciones de trabajo eficientes. En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re- sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor- tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el manual Ingles del duefio).

N_mero de Serie: Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo) Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F) Capacidad de Aceite: 20 Onzas Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

, El n_mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nL_mero de serie come la fecha de compra y mantengalos en un lugar seguro para refencia en el futuro.

Page 21

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su nuevo producto Craftsman® esta diseSado y fabricado para funcionar de modo fiable pot muchos aSos. Pero como todos los productos, puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para la Reparaci6n y protegese de molestias y gas- tos inesperados.

Un Acuerdo incluye los puntos siguientes: , Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

, Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las reparaciones garantizadas.

, Sustitucion del producto si su producto

garantizado no puede ser arreglado.

* Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de un control de mantenimiento preventivo.

, Ayuda rapida pot tel_fono - soporte tele-

f6nico por parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y ademas una programaci6n sobre los

a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con una Ilamada telef6nica para programar el servi- cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen acceso a mas de 4.5 millones de partes y accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para ayudar a alargar la vida del producto que acaba de comprar, por muchos aSos. iCompre hoy su Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu- siones. Para conocer los precios y tener

mas informacion, Ilame al 1-800-827-6655. Servicio de Instalaci6n Sears

Para /a instalaci6n profesional Sears de aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al cortacesped. Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

PARA

SEGADORAS

CON DESCARGA

RECOREDOR

TRASERA

ESTABILI- ZADORES

__D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

FILTROS DE AIRE

BUJiAS

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA RUEDAS

ACEITE

DEL MOTOR

Page 22

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la fabrica con la excepci6n de aquellas partes que se dejaron sin montar por razones de envio. Todas las partes como las tuercas, las arande-

las, los pemos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega- dora funcione en forma segura y adecuada, todas las partes y los articulos de ferreteria que se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen con la segadora.

2. Corte las dos esquinas de los extremos de la caja de cart6n y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex- cepto la cuba entre el mango superior y 61 inferior, y la cuba que sujeta la barra de los control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la caja de cart6n y revisela cuidadosamente para verificar si todavia quedan partes

sueltas adicionales.

Barra

que sxige la presencia del

operador

LEVANTAR

POSlCION

PARA

, SEGAR

////

/ /

Mango

superior

Manilla del

mango

Mango Inferior

PARA MONTAR EL RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de cesped en la bolsa del cesped con la parte rigida de la bolsa en la parte inferior. Aseg_rese que el mango del bastidor este en el exte- rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el bastidor.

AVlSO: Si los sujetadores de vinilo estan muy duros, metalos en agua caliente por algunos minutos. Si se moja la bolsa, dejela que se seque antes de usarla.

Mango del

bastidordel

recogedor

COMO PREPARAR SU SEGADORA PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n del mango inferior se asegure en su lugar, en la posici6n para segar.

2. Remueva la cuda protectora, levante la sec- ci6n del mango superior hasta su lugar en el mango inferior, y apriete ambas manillas del mango.

3. Remueva la cuba del mango que sujeta la barra de los control que exige la presencia del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segOn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de Servicio y Ajustes de este manual.

Sujetadore de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse como una acolchadora de capa vegetal. Para convertir la de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTtR LA SEGADORA" en la secci6n de Operaci6n de

este manual.

Page 23

FAMILIARICESE CON SU SEGADORA LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro. Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R_,PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la presencia del operador

Manilla del mango

Cord6n arrancador

Tapa del deposito de aciete del motor con

varilla indicadora de nivel

Bujia

Recogedor

de cesped

Silenciador

Tapa del de_ Caja de la gasolina

Filtro de aire

Cebador

Puerta de la acolchadora Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEtTE O GASOLINA en motor. CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con los estandares de seguridad del American National Standards Institute y de la U.S. Consumer Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del operador - tiene que sujetarse abajo, junto con el mango, para hacer arrancar el motor. Sueltela para parar el motor. Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Puerta de la acolchadora- permite la conversi6n

para la operaci6n de descarga o ensacado.

Page 24

La operaci6n de cualquier segadora puede hacer que salten objetos extrafios dentro de sus ojos, Io que puede producir dafios graves en estos. Siempre

use anteojos de seguridad o protecci6n para los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos gafas o una mascara de seguridad de visi6n amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

NTROL DE ZONA DEL MOTOR PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningOn motivo trate de eliminar

la funci6n del control del operador. La cuchilla gira cuando el motor esta funcionando.

* Su segadora viene equipada con una barra

de controles que exigen la presencia del operador, Io que requiere que el operador este detras del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicion del medio es la mejor para la mayoria de los cespedes.

* Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva la rueda hacia arriba o hacia abajo de modo que se acomode a sus requisitos. Aseg0rese que todas las ruedas queden igualmente ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las orejas de la placa.

PALANCA HAClA ATRAS Mango

PARA BAJAR EL CORTACESPED _.,._

Para pasar a la operaci6n de acolchamiento, remover la recolectora de hierba y cerrar la puerta trasera.

Pasador del " " Puerta Mango del

trasera bastidor del

recogedor

de cesped

Gancho lateral del bastidor del recogedor

SEGADORAS CON DESCARGA LATERAL

La puerta trasera tiene que estar cerrada. Abra la protecci6n contra la descarga y instale el desviador de contra la descarga debajo de la protecci6n como se muestra. La segadora esta lista para la operaci6n de la descarga. Para convertir a la operaci6n de ensacado o de descarga, el desviador de la descarga debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

Abra la proteccion contra la descarga

Desviador de

la descarga

_ti( _-_ _ _Orejas

\,) /_, (_())) (O)1 de la

HACIA ADELANTE PARALEVANTAREL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

Levantar la puerta trasera de cortacesped y colocar los ganchos del armaz6n de la recolectora de hierba en los pasadores del quicio de la puerta.

LA SEGADORA

ESTA LISTA PARA LA

OPERACtON DE LA DESCARGA

Page 25

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARAACOLCHAMtENTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

2. La desviador de la descarga instalada.

PRECAUCION: No haga funcionar su segadora sin la placa de la acolchadora, el desviador de recortes o sin el recogedor

cesped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido

la puerta trasera o cuando se ha removido a puerta trasera o cuando esta un poco abierta.

PARA VAClAR EL RECOGEDOR DE Cg:SPED

1. Levante el recogedor de cesped usando el mango del bastidor.

2. Remueva el recogedor de cesped, con los re- cortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie; se producira un desgaste innecesario.

Mango del

bastidor del

recogedor

cesped

ANTES DE HACER _'_ ARRANCAR EL MOTOR AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor. Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de este manual. _I_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar& pesa demante del silenciador cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la unidad. Vierta lentamente el envase entero de aceite en el tubo de relleno del motor.

AVlSO: El terraplen inicial del aceite requiere solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100% del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. lnserte y apriete la varilla medidora de aceite.

Tapa del

_posito de

aceite

Tapa

rellenador

de gasolina

Cebador

IMPORTANTE: * Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la linea de Ileno en la varilla medidora de

nivel.

* Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su- cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de este manual.

AGREGUE GASOLINA , Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es- tanque de gasolina. No Io Ilene demasiado. Use gasolina regular, sin plomo, nueva y lim- pia con el minimo de 87 octanos. No mezcle el aceite con la gasolina. Para asegurar que la gasolina utilizada sea fresca compre estanques los cuales puedan ser utilizados

, durante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame o use gasolina cerca de una llama expuesta. _PRECAUCION: Los combustibles

mezclados con alcohol (conocidos como gasohol, o el uso de etanol o metanol) pueden atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las tnstrucciones Para El Almacenamiento para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en el estanque del combustible pues se pueden

producir daSos permanentes.

Page 26

PARA PARAR EL MOTOR

. Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo- tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje el cebador tres (3) veces antes de tratarlo. Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la presencia del operador abajo en el mango y tire el mango del arrancador rapidamente. No permita que el cord6n arrancador se devuelva abruptamente.

AVISO: En climas mas frios puede que sea

necesario repetir los pasos del cebado. En cli- mas mas calurosos el cebar demasiado puede producir el ahogo y el motor no va a arrancar. Si se ahoga el motor espere unos cuantos minutos antes de tratar de hacerlo arrancar y no repita los pasos del cebado.

_ONSEJOS PARA SEGAR

PRECAU¢ION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos accesorios son peligrosos, pueden dafiar su segadora y anular su garantia.

* Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la altura del corte para reducir el esfuerzo necesario para empujar la segadora y para evitar sobrecargar el motor, dejando mon- tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido y/o haga funcionar la segadora sobre el area

por segunda vez.

* Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima del lugar anteriormente cortado y siegue

lentamente.

. Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo- cidad del motor debe ajustarse a la posici6n

de R/kPtDO.

* Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con el uso y los recogedores recaudaran menos cesped. Para evitar este, rocie el recogedor con la manguera de agua regularmente y dejelo secarse antes de usarlo.

. Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes de cesped y paja. Esto ayudara el flujo del aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGAR Y ACOL- CHAR

IMPORTANTE: Para obtener el mejor rendimiento mantenga la caja de la segadora sin acumulacion de cesped y basura. Yea

"LIMPtEZA" en la seccion de Mantenimento de este manual.

. La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas veces, y los reduce en tamafio, de modo que

si se caen en el cesped se van a dispesar entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapi- damente entregando substancias nutritivas

para el cesped. Siempre acolche con la velocidad del motor (cuchilla) mas alta, pues asi se obtendra la mejor acci6n de recorte de

las cuchillas.

. Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es temprano en la tarde. A esa hora este se ha secado y el area recien cortada no quedara expuesta al sol directo.

. Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo que esta corte solamente el tercio superior de las hojas de cesped. En el caso de que el cesped haya crecido demasiado, puede ser necesario el elevar la altura del corte para reducir el esfuerzo necesario para empujar la segadora y para evitar sobrecargar el motor, dejando montones de recortes de cesped. Para un cesped muy pesado, reduzca el an- cho del corte pasando por encima del lugar anteriormente cortado y siegue lentamente.

1/3

. Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga el segundo corte, siegue atravesado (en forma perpendicular) a la pasada del primer corte.

. Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana y luego cambie de este a oeste la pr6xima semana. Esto evitara que el cesped se enrede y cambie de direcci6n.

Page 27

PROGRAMA DE ANTESDESPUESCADA CADA CADAANTESDEL

MANTENIMIENTO DECADAOECAOAI0 2 HORASO 100 ALMACE-

Revisar si hay Sujetadores Suettos S Limpiar/lnspeccionar el Recogedor de Cesped * E Controlar los Neumaticos

G Controtar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / AfiIar / Cambiar la Cuchilla A Lubricaci6n

Limpiar / Recargar la Bateria **

Revisar ei nivet del Aceite

M Cambiar el Aceite del motor

O Limpiar et FiItro de Aire T Inspeccionar et SiIenciador

O Cambiar la Bujia R Cambiar el Cartucho de Papel del Fiitro de Aire

Vaciar el sistema del carburante

o aiqadir un estabiIizador de carburante.

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

** Segadoras con Arranque El_ctrico 2- Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas mas a menudo cuando siegue en terreno arenoso.

**** Utilizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de la cubierta del cortac6sped 5 - Y despues de 5 horas de funcionamiento.

USO USO HORAS TEMPORADA HORAS NAMIENTO

i/ 14

RECOMENDAClONES GENERALES La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segOn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar si es necesario efectuar los ajustes descritos en las secciones de Servicio y Ajustes de este

manual.

. Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/ nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor funcione mejor y que dure mas.

. Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACI6N

(_ Ajustador

de la rueda

(_) Aceite

del

motor

Puerta

de la

acolchadora

(_ Bisagra

de la

puerta

traser

(_ Clavija de montaje del puntal del mango

_1_ Rocie el Iubricante

Yea "MOTOR" en la seccion de Mantenimiento

ANTES DE CADA USO

. Revise el nivel del aceite del motor. . Revise si hay sujetadores sueltos.

LUBRICACION Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACtON").

IMPORTANTE: No aceite o engrase los roda- mientos de la rueda de plastico. Los lubricantes viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en forma moderada.

Page 28

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS * Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec- tos que pueden daSar la goma.

* Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o daSada.

_PRECAUCI6N: Usar solamente la hoja de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el fabricante de su cortacesped es peligroso, pu- ede da_ar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHtLLA

1. Desconecte el alambre de la bujia y p6n- galo en donde no pueda entrar en contacto

con esta.

2. Haga descansar la segadora en su lado. AsegOrese que el filtro de aire y que el carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer- reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHtLLA

1. Ponga la cuchilla en el adaptador de esta alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. Aseg0rese de que el borde de salida de la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

3. lnstale el perno de la cuchilla con la aran- dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue_al.

4. Use un bloque de madera entre la cuchilla y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que giran las manillas del reloj.

* La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados mostrados en la secci6n Partes de Reparaci6n

de este manual.

PARAAFtLAR LA CUCHtLLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg0rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla balanceada. Una cuchilla que no esta bal-

anceada va a producir eventualmente daSo en la segadora o en el motor.

* La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla mientras se encuentra en la segadora.

* Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje alrededor de una pulgada de un clavo recto expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta quede balanceada.

Adaptador de Ranura Chavetero del

la cuchilla ciguenal

Arandela de seguridad

Perno Arandela de la endurecida cuchilla Borde de salida

RECOGEDOR DE CO:SPED * El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que estar seco cuando se vaya a usar.

* Revise su recogedor de cesped a menudo

para verificar si esta daSado o deteriorado. Se va a desgastar con el uso normal. Si se necesita cambiar el recogedor, cambielo solamente por uno que sea aprobado pot el

fabricante. De el nOmero del modelo de la segadora cuando Io ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta calidad clasificado con la clasificaci6n SG-SL

de servicio API. Seleccione la calidad de visco- sidad SAE segOn su temperatura de operaci6n

esperada.

CALtDADES DE VtSCOSIDAD DE SAE

AVlSO: A pesar de que los aceites de multi- viscosidad (5W30, 10W30, etc.) mejoran el arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor mas a menudo, para evitar un posible da_o en el

motor, debido a que no tiene suficiente aceite.

Ciguenal

Page 29

Cambie el aceite despues de 25 horas de operaci6n o por Io menos una vez al ado si la segadora se utiliza menos 25 horas el ado.

Revise el nivel del aceite del carter antes de arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEtTE DEL MOTOR

1. Desconecte el alambre de la bujia y p6ngalo de modo que no pueda entrar en

contacto con esta.

2. AsegOrese que la segadora este en una superficie nivelada.

AVISO: El aceite se drenara mas facilmente siesta caliente. Recoja el aceite en un envase

adecuado.

3. Remueva el tap6n de drenaje del dep6sito de aceite de la parte inferior.

4. Despues de que el aceite se haya drenado completamente, vuelva a poner el tap6n de

drenaje del dep6sito de aceite en su lugar y aprietelo en forma segura.

5. Rellene el motor con aceite. (Vea "PARA AGREGAR EL ACEtTE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a esta.

7. Vuelva a montar las partes y p6ngalas de vuelta en el carburador.

Tomillo MONTE UNO DE ESTOS PUNTOS

'_ BAJOS HAClA EL BORDE ANGOSTO DEL

Labio Elemento Taza CueT

QUE EL LABIO SE

EXTIENDA SOBRE EL BORDE DEL

CUERPO DEL

FILTRO DE AIRE EL LABIO FORM-

ARA UN SELLO /

PROTECTOR CUANDO SE MONTE LA CUBIERTA

SILENClADOR

lnspeccione y cambie el silenciador siesta

corroido puede producir un peligro de incendio y/o dado.

:_ Tap6n de drenaje _--

FILTRO DE AIRE Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Limpie el elemento cada 25 horas de oper- aci6n. Sustituir el papel del cartucho una vez al ado o tras 100 horas de funcionamiento,

mas a menudo si se utiliza en condiciones de suciedad y polvo particulares.

PARA LIMPIAR EL FtLTRO DE AtRE

1. Remueva el tornillo.

2. Remueva el filtro de aire, cuidadosamente,

para evitar que la mugre entre en el carbu- rador.

3. Desarme el filtro de aire y limpie el el- emento del filtro de aire.

4. Lave el elemento del filtro en detergente liquido y agua.

5. Envuelva el elemento del filtro en una tela y sequelo apretandolo.

6. Cubra el elemento del filtro con una capa delgada de aceite de motor limpio. Aprietelo en una toalla para remover el aceite en

exceso. No Io sature. 29

BUJ{A

Cambie el bujia al comienzo de cada tempo- rada de siega o despues de cada 1O0 horas de operaci6n, ]o que suceda primero. El tipo de bujia y el ajuste de la abertura aparecen en "ES-

PECtFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto, mantenga la caja de la segadora sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de cada uso.

_ILPRECAUCI6N: Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en

contacto con esta. , Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el car- burador queden mirando hacia arriba. Limpie la parte inferior de su segadora raspandola para remover la acumulaci6n de cesped y

basura.

, Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun- ciona mas caliente y se acorta su duraci6n. Mantenga las superficies pulidas y las rue- das sin gasolina, aceite, etc. No recomendamos el uso de una manguera de jardin para limpiar la segadora a menos que el sistema electrico, el silenciador, el filtro de aire y el carburador esten tapados para evitar que les entre el agua. El agua en el motor puede acortar la duraci6n de este.

Page 30

_DVERTENClA: Paraevitarlesi6nesserias,

antesdedarcalquierservicoo dehacer ajustes:

1. Sueltelabarradecontrolypareelmotor.

2. AsegOresequelacuchillayquetodaslas partesmoviblessehayandetenidocomple-

tamente.

3. Desconecteelalambredelabujiayp6n- galoendondenopuedaentrarencontacto

conesta.

SEGADORA PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARAAJUSTAR LAALTURA DE CORTE" en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera de la segadora, en la posici6n en donde se encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el mango inferior estan fuera del centro para levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s) el asegurar 61 (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

Clavija de monta

Puntal

go Clavija de horquilla

Posicion

segar / /

Clavija de

hot(

Clavija

montaje POSlClON BAJA POSICION ALTA

Mango

Puntal

mango

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa-

brica. No trate de aumentar la velocidad del motor pues se pueden producir lesiones personales. Si

cree que el motor esta funcionando demasiado rapido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un otro centro de servicio cualificado.

CARBURADOR Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu- rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otro centro de servicio cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador del motor, el que ha sido ajustado en la fabrica para la velocidad del motor adecuada. Puede ser peligroso hacer funcionar el motor a una velocidad por sobre el ajuste de alta velocidad de la fabrica. Si cree que la velocidad alta regu- lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centro de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer los ajustes necesarios.

Page 31

lnmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

Cuando se va a guardar la segadora por cierto periodo de tiempo, limpiela cuidadosamente, i

remueva toda la mugre, la grasa, las hojas, etc. Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en la secci6n de Mantenimento de este

SEGADORA _i

manual).

2. Lubriquela segOn se muestra en la secci6n de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y clavijas y todos los pernos y tornillos esten apretados en foma segura, tnspeccione las partes que se mueven para verificar si estan dafiadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten oxidadas o con la pintura picada; use una lija antes de pintar.

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se formen depositos de coma en partes fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible, la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango inferior entre si hasta que el mango inferior quede separado del puntal del mango, luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango superior Io suficiente como para permitir que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegOrese que

Io doble segOn se muestra o purde dafiar los cables de control.

* Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango inferior automaticamente se asegurara en la posici6n para segar.

Barra de control

que exig

presencia del

operador

POSlCION

PARA

SEGAR

mezclados con alcohol (conocido come gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor durante el perido de almacenamiento.

Vaciar el dep6sito del carburante poniendo en marcha el motor y dejandolo funcionar hasta que el carburante termine y el

carburador este vacio. Nunca use los productos para limpieza del

carburador o del motor en el estanque de combustible pues se pueden producir dafios permanentes. Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com- bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el estanque de combustible o en el envase para el almacenamiento. Siempre siga la proporci6n de mezcla que se encuentra en el envase del esta-

DOBLAR

HACIA ",'\

ADELANTE ',,\,

PARA ' "

ALMACENAR

\ \

/ /

i/i\

Mango

superior

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador, para permitir que este Ilegue al carburador. No drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de combustible.

APRIETE

PARA DOBLAR

Mango inferior

Manilla del

mango

Mango inferior

Page 32

ACEITE DEL MOTOR

Drene elaceite (con el motor caliente) y cambielo con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS * No guarde la gasolina de una temporada a la

otra.

* Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en su gasolina produciran problemas.

* Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el polvo y la mugre.

* Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No use plastico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n, Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia estan calientes.

_I.PRECAUClON: Nunca almacene la segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algQn recinto cerrado.

SOLUCION DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador de la cuchilla quebrado.

8. Barra de control en la posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ- ipada) esta en la posici6n OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla cambie el adaptador de la cuchilla.

8. Presione la barra de control hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible a la posici6n ON.

11. Cague la bated&

12. Conecte la bateria al motor.

Page 33

SOLUCION DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que est_ dirigido a un centro de servico Sears.

PROBLEMA

CAUSA

CORRECCION

Falta de

fuerza

Mal corte-

disparejo

Vibracion

excesiva

Cuchilla desgastada, doblada o suelta.

Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

Cuchilla desgastada, doblada o suelta.

Altura de las ruedas dispareja.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada o suelta.

2. CigueSal del motor doblado.

1. Ajuste a la posici6n de "Corte mils alto."

2. Ajuste a la posici6n de "Corte mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. Ajuste todas las ruedas a la misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el perno de la cuchilla.

2. P6ngase en contacto con su centro de servicio Sears o con un otro

centro de servicio cualificado.

Cord6n arrancador dificil de tirar

Recogedorde

c_sped no se

Ilena(siviene

equipado)

Dificil de

empujar

1. El freno del volante del motor esta aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en el cesped.

Altura de corte demasiado baja.

Levantamiento de la cuchilla desgastado.

Recogedor sin ventilaci6n de aire.

El cesped esta demasiado alto o la altura de la rueda demasiado baja.

Parte trasera de la caja/cuchilla de la segadora arrastrandose en el cesped.

Recogedor de cesped demasiado Ileno.

Posici6n de la altura del mango no adecuada para usted.

1. Presione la barra de control hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar en donde el cesped ha sido

cortado o a una superficie firme para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie elrecogedorde cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

Page 34

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER

12 11

13 14

52 19

33_\

Page 35

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388200

2 3 4 5 6 7 8 9

r..,o

o-113

2O 21

22 23 25 26 28 29 3O

KEY NO.

10 11

!4 15 18 19

PART NO.

194177X428 194179X479 169708X479 194788 132004

191574 66426 74780512

154132

165754

176556 750634 86899X004

!89713X428 51793

17600406 401174X004 401175X004 418655 401621X004

401814X428 410385X479 410386X479 407500X005 407499X005 401629

KEY PART KEY PART

DESCRIPTION

NO. NO. DESCRIPTION NO. NO.

Control Bar 31 165760 Upper Handle 32 401624X004

Lower Handle 33 87877 Rope Guide 34 401176X004

Nut, Hex 35 166785 Handle Bolt 36 401638

Wire Tie 37 194345X460 Bolt, Hex Head 5/16-18 x 3/4 39 409149

Hinge Bracket 40 411949 Mulcher Door 41 88652

Engine Zone Control Cable 42 405421 Hex Washer Head Screw 43 405423

Up-Stop Bracket 44 184193 Handle Knob 45 ! 50406

Hairpin Cotter Screw 1/4-20 x 3/8 46 404763

Axle Arm Assembly, Front, LH 47 751153 Axle Arm Assembly, Front, RH 48 401177X004

Kit, Rear Skirt 49 !93929X460 Selector Spring, Front 50 408955 Rear Door Assembly 51 147286 Handle Bracket Assembly, LH 52 413868 Handle Bracket Assembly, RH Wheel Adjusting Bracket, LH 53 851084

Wheel Adjusting Bracket, RH Spacer 54 850263

Discharge Deflector 55 851074 Selector Spring, Rear 56 406712

Selector Knob 57 193707

Axle Arm Assembly, Rear, LH 58 152124

Locknut, Hex 5/16-18 59 --- Shoulder Bolt

Wheel & Tire Assembly, Front Flanged Locknut, Hex 61 409148 Frame, Grassbag 62 73800400 Hinge Screw 65 88348 Spring, Rear Door, LH 66 197480 Spring, Rear Door, RH 67 197991

Bolt, Rear Door 73 401630 Screw, Hex Head, Threaded, 74 851201X004

Rolled 3!8-16 x 1 75 413693 Danger Decal

Nut, Hex 76

Axle Arm Assembly, Rear, RH 77

Wheel & Tire Assembly, Rear - - Grassbag - -

410589

17411312 404764 417243

Hinge Rod Kit, Lawn Mower Housing (includes Key Number 46)

Available accessories not included with mower:

-- 71 33623 Gas Can

Screw, Hex Head, Grade 8 3/8-24 x 1-3!8

Helical Lockwasher

-- 7! 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil

DESCRIPTION

Hardened Washer

21" Blade

Blade Adapter Hinge Spring

Engine, Briggs & Stratton, Model No. 10T802-1059-B1

(See Breakdown) Nut, Hex Locknut, Hex 1/4-20

Washer, Flat

O-Ring Clip, Cable

Washer, Curved, Cylindrical Washer, Special, Engine

Kit, Rear Baffle (Includes 3 Screws) Baffle, Rear Screw, Rear Baffle

Warning Decal (not shown)

Owner's Manual

(2.5 Gallon Container)

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. I inch = 25.4 mm

IMPORTANT: Use only Original Equipment Manufacturer (O,E,M,) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty,

Page 36

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T802-1059-B1

30E

'_ 842 O

534

307_

535

523 525

287_

524 @

383

358 ENGINE GASKET SET

524 @ 51

163(_

2o@

48 SHORT BLOCK ]

19o_ 19oAQ'_

670

Page 37

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10TS02-105g-B1

901

633 @

393 _ 39

1630_

617

612_

12t8

130

729

724O

334

358

1058 OPERATOR'S MANUAL I

1211

1210

[ 1329 REPLACEMENT ENGINE] 11036 EMISSIONS LABEL I

11330REPAIR MANUAL I

459

456

689 0

597

300

332 (_

455

363

37A

304

305

Page 38

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10T802-1059-B1

KEY PART KEY PART NO. NO. DESCRiPTiON NO. NO. DESCRIPTION

2 3

4 5 7 8

10 11 12

13 15

16 20 22 23 24 25 25

26 26 27 28 29 32 33 34 35

36 37

37A

40 43 45

699650 Cylinder Assembly 46 691998

399269 Bushing/Seal Kit (PTO Side) 48 793347

, 299819s Seal-Oil (PTO Side) 50 792388

698691 Sump-Engine 51 , 792389

790169 Head-Cylinder 54 691111

, 698717 Gasket-Cylinder Head 55 692144

791781 Breather Assembly 58 697316

(Includes Gasket) 60 691915

, 695890 Gasket-Breather 65 690837

691666 Screw (Breather Assembly) 73 699850 691245 Tube-Breather 78 692198

, 692218 Gasket-Crankcase 90 794231

691640 Screw (Cylinder Head) 97 697414 691680 Plug-Oil Drain 130 691190

691472 Crankshaft 163 , 271139s

, 391483s Seal-Oil (Magneto Side) 180 494406

692551 Screw (Engine Sump) 190 692198 692009 Flywheel 190A 691640

222698s Key-Flywheel 202 698835

790908 Piston Assembly (Standard) 209 698719 792532 Piston Assembly 222 698725

(.020" Oversize) 227 697402 790909 Ring Set (Standard) 287 691002 792533 Ring Set (.020" Oversize) 300 394569s

691588 Lock-Piston Pin 304 697411 699659 Pin-Piston (Standard) 305 692198

699654 Rod-Connecting 306 690400 691664 Screw (Connecting Rod) 307 690345

296676 Valve-Exhaust 332 690662 296677 Valve-Intake 333 792395

690520 Spring-Valve (Intake) 334 691061 690520 Spring-Valve (Exhaust) 337 802592s 697403 Guard-Flywheel 356 692390

(Carburetor Side) 358 794209

691209 Guard-Flywheel 363 19069

(Muffler Side) 365 790029

692194 Retainer-Valve 383 89838s 697799 Slinger-Governor/Oil 390 691839

691762 Tappet-Valve 393 691837

Gear-Cam Short Block

Manifold-Intake

Gasket-Intake Screw (Intake Manifold)

Housing-Rewind Starter Rope-Starter

Grip-Starter Rope Screw (Rewind Starter) Screen-Rotating Screw (Flywheel Guard)

Carburetor Shaft-Throttle

Valve-Throttle Gasket-Air Cleaner Tank-Fuel

Screw (Fuel Tank) Screw (Fuel Tank)

Link-Mechanical Governor

Spring-Governor

Bracket-Control Lever-Governor Control

Screw (Dipstick Tube)

Muffler Blower Housing

Screw (Blower Housing) Shield-Cylinder

Screw (Cylinder Shield)

Nut (Flywheel) Armature-Magneto Screw (Magneto Armature)

Plug-Spark Wire-Stop Gasket Set-Engine

Flywheel Puller Screw (Carburetor)

Wrench-Spark Plug Spring-Choke Diaphragm

Screen-Carburetor

Page 39

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 10TS02-1059-B1

KEY PART KEY PART NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

394 495770 Diaphragm-Carburetor 404 690272 Washer (Governor Crank) 455 691236 Cup-Flywheel 456 692299 Retainer-Spring

459 281505s PawI-Ratchet

505 691251 Nut (Governor Control Lever)

523 692040 Dipstick

524 . 691876 Seal-Dipstick Tube

525 691320 Tube-Dipstick

529 692189 Grommet

534 691417 Screw (Air Cleaner)

535 698369 Filter-Air

536 698472 Cleaner-Air

562 691119 Screw

(Governor Control Lever) 592 690800 Nut (Rewind Starter) 597 691696 Screw (Ratchet Pawl)

608 499706 Starter-Rewind 612 496046s Tube-Pickup

615 690340 Retainer-Governor Shaft 616 697405 Crank-Governor

617 270344s SeaI-O Ring

(Intake Manifold)

621 692310 Switch-Stop 633 691321 Seal-Choke/Throttle Shaft

635 66538s Boot-Spark Plug 670 691633 Spacer-Fuel Tank

689 691855 Spring-Friction

718 499047 Pin-Locating 718A 690959 Pin-Locating

724 697478 Link-Starter Switch 729 690586 Clip-Wire

741 691805 Gear-Timing 745 691146 Screw (Brake) 745A 690859 Screw (Brake) 842 691870 SeaI-O Ring (Dipstick)

847 691440 Dipstick/Tube Assembly 851 493880s Terminal-Spark Plug

868 697338 Seal-Valve

869 699641 870 699642

871 699643 871 63709 913 494409 921 795397 922 692135 923 691487 957 497929s 969 694046

976 694394

1036 ---

1058 276231 1210 499901

1211 499901

1218 695866 SeaI-O Ring (Carburetor) 132910T802-0015 Replacement Engine

1330 270962 Repair Manual

- - 398067 Spark Arrester

. Included in Engine Gasket Set, Key No. 358

O Included in Carb. Overhaul Kit, Key No. 121

:I: Included in Carb. Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Seat-Valve (Intake) Seat-Valve (Exhaust) Bushing-Guide (Exhaust) Bushing-Guide (Intake)

Seat-Check Valve Cover-Blower Housing

Spring-Brake Brake

Cap-Fuel Tank (Plastic) Screw

(Blower Housing Cover) Primer-Carburetor

Label-Emissions (Available

from an Authorized Briggs

& Stratton Service Dealer) Operator's Manual Pulley/Spring Assembly

(Pulley) Pulley/Spring Assembly (Spring)

(Replacement engine listed is not available in the state

of California. Repair with

individual parts.)

(available accessory)

Page 40

NEED MORE HELP?

You'[[ find the a_.swer a_d :more on ma_agemyhom_,oCOm - for free!

o Find this and a[[ your other product manuals online. o Get answers from our team of home experts. o Get a personalized maintenance plan for your home. o Find information and too[s to help with home projects.

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold itY

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

417243

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

Para pedirserviciode reparaci6n

a domicilio,y paraordenarpiezas:

1..888-SU-HOGAR®

(1_88-784-6427)

Au Canada pour service en franq.ais:

1-800-LE-FOYER _c

(1_00_533-6937)

www.sears.ca

J II

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC ® Marca Registrada / TM Marca de FAbdca / SM Marca de Servicio de Sears Brands, LLC

MC Marque de commerce / MOMarque d_pos6e de Sears Brands, LLC

12.04.07 BY Printed in U.S.A.

Craftsman 917.3882 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
