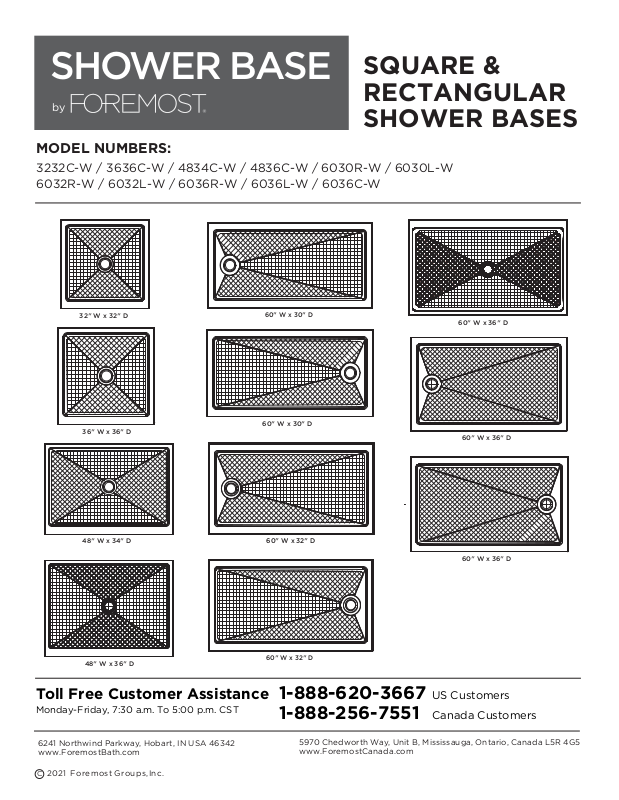

Craft + Main CFMA1094 Installation & Assembly [en, fr, es]

SHOWER BASE

SQUARE &

by

SHOWER BASES

MODEL NUMBERS:

3232C-W / 3636C-W / 4834C-W / 4836C-W / 6030R-W / 6030L-W
6032R-W / 6032L-W / 6036R-W / 6036L-W / 6036C-W

RECTANGULAR

32" W x 32" D

60" W x 30" D

60" W x 36" D

36" W x 36" D

48" W x 34" D

48" W x 36" D

Toll Free Customer Assistance

Monday-Friday, 7:30 a.m. To 5:00 p.m. CST

60" W x 30" D

60" W x 36" D

60" W x 32" D

60" W x 36" D

60" W x 32" D

1-888-620-3667 US Customers
1-888-256-7551 Canada Customers

6241 Northwind Parkway, Hobart, IN USA 46342
www.ForemostBath.com

C 2021 Foremost Groups,Inc.

5970 Chedworth Way, Unit B, Mississauga, Ontario, Canada L5R 4G5
www.ForemostCanada.com

33½

32"

37½

36"

60"

"

60"

35½

48"

37½

48"

"

60"

"

FRAMING LAYOUT

850.9mm

952.5mm

3232C-W
32" x 32" Square Base

Fits 32" rough opening

6"

152.4mm

15

6"

"

152.4mm

16"

406.4mm

384.17mm

Floor
cutout
for drain

812.8mm

3636C-W
36" x 36" Square Base

Fits 36" rough opening

6"

152.4mm

17

"

6"

152.4mm

18"

457.2mm

434.97mm

Floor
cutout
for drain

6030R-W / 6030L-W
60" x 30" Rectangular Base Right/Left

Fits 60" rough opening
Right hand drain shown. Opposite for left hand drain

6"

152.4mm

"

1524mm

6"

152.4mm

Floor
cutout
for drain

8¼"

209.6mm

15"

381mm

31

½

800.1mm

”

6032R-W / 6032L-W
60" x 32" Rectangular Base Right/Left

Fits 60" rough opening
Right hand drain shown. Opposite for left hand drain

15/16

"

6"

152.4mm

6"

1524mm

152.4mm

Floor
cutout
for drain

8¼"

209.6mm

"

15

404.8mm

33½"

805.9mm

914.4mm

4834C-W
48" x 34" Rectangular Base

Fits 48" rough opening

6"

152.4mm

16⁄"

411.2mm

Floor
cutout
for drain

1219.2mm

901.7mm

"

6"

152.4mm

24"

609.6mm

4836C-W
48" x 36" Rectangular Base

Fits 48" rough opening

6"

152.4mm 152.4mm

17⅛"

1219.2mm

435mm

Floor
cutout
for drain

952.5mm

"

6"

152.4mm

24"

609.6mm

= stud location

Subject to manufacturing tolerance of [+] or [-] 1/8"

6036R-W / 6036L-W
60" x 36" Rectangular Base Right/Left

Fits 60" rough opening
Right hand drain shown. Opposite for left hand drain

1524mm

6"

152.4mm

Floor
cutout
for drain

6"

152.4mm

8¼"

209.6mm

15/16

17

455.6mm

"

37½

952.5mm

6036C-W
60" x 36" Rectangular Base/Center Drain

Fits 60" rough opening
Center drain.

30"

762mm

6"

152.4mm

6"

60"

1524mm

Floor
cutout

for drain

17

435mm

"

37½

952.5mm

- 2 -

TOOLS REQUIRED

SUPPLIES NEEDED

NOT INCLUDED

Level
Jigsaw
Tape Measure
Pencil
Power Drill
Safety Glasses
1/8 Drill Bit

PREPARATIONS

To ensure the base is the correct color, peel away the blue protective film from
base edges. Leave remaining film until installation is complete to protect finish.

Allow the base to reach room temperature before installation.

Read installation instructions carefully before starting project.

NOT INCLUDED

1-5/8 Flathead Screws
Wood Shims
Construction Adhesive
Mortar Compound (optional)
Drain Assembly
Silicone Caulk for Drain

NOTE: Drain not included

Keep instructions for warranty information.

Do not use plumber's putty. May result in product failure. Use a high grade silicone
caulk or latex for all necessary locations.

WARNING

When installing the Jetcoat® Shower Wall System or other wall coverings such as synthetic
composites, tile, marble, granite, etc., in conjunction with a Foremost® shower base.

The nailing flange of the base should
be attached directly to the bare studs
with backer board attached to the
studs above the nailing flange. Wall
materials are installed on the backer
board extending down in front of the
nailing flange and resting on the base.
Failure to install your base in this
configuration may cause problems with
installation of the Jetcoat® walls or
other wall covering materials.

SHOWER

WALL

BACKER

BOARD

STUD

- 3 -

NAILING
FLANGE

SHOWER BASE

INSTALLATION PROCEDURE

Framing should be done based on the rough opening

1

noted on Pg 2 for each size base.

Framing studs should be plumb and square to
sub-floor that will be under the base.

The existing floor must be clean, smooth, and level.
Do not install shower base on open floor joists.

Cut hole in sub-floor as shown to accommodate
drain (not included/see Pg 2 specifications).
This should only be done once you have the base.

Trial fit base in prepared alcove.

2

With base sitting flat on floor, check with
level on top of base. Base should be level from
front-to-back and side-to-side (Fig 1).

FIG 1 Check to assure base is level by placing

a level in a horizontal position on top of
the threshold (front rim) of the base,
sides and back.

If base is not level, install wood shims between
base feet and sub-floor as needed.

Remove base from alcove.

Optional: If sub-floor is not level, a floor leveling
compound (smooth mortar) or a similar
quick-setting compound specifically made for
leveling floors is an excellent way to fully support
and level base instead of wood shims.

Apply construction adhesive to all feet and install

3

base into alcove (Fig 2).

Level base with shims into construction adhesive
under feet (Fig 3).

After base is leveled, if alcove is larger than base,
shim between base and studs to create tight fit.
Predrill hole using 1/8 drill bit. Then screw base
flange to all studs (Fig 4).

FIG 2 Apply construction adhesive to all feet.

SHIMS

FIG 3

Apply shims under feet into adhesive

as needed to level the base.

NOTE:

Failure to screw flange to all studs
will void warranty.

- 4 -

FIG 4 If necessary, shim between base and

studs for tight fit. Screw flange to all
studs after it has been predrilled to
avoid cracking the acrylic.

CLEANING

• Do not use any abrasive cleaners or metal scrapers.

• If drywall mud or plaster gets on your shower, it may be carefully removed with a
wooden scraper made from a piece of scrap wood.

• Adhesive may be removed with mineral spirits.

• Ideal cleaners are Formula 409®, Lysol Bathroom Cleaner® or Comet Gel®.

WARNING: Some cleaning products are not suitable for use. Read all labels carefully.
DO NOT USE if they say “not suitable for use with ABS, acrylic or polystyrene”.

SCRATCH REMOVAL INSTRUCTIONS

For eective scratch removal and polishing, you will need to purchase these items:
1 Sheet 1000 Grit 3M® Wet-Dry sandpaper
1 Sheet 1500 Grit 3M® Wet-Dry sandpaper
1 Sheet 2000 Grit 3M® Wet-Dry sandpaper
1 small container of 3M® Rubbing Compound #05933

These items can be purchased at most auto supply stores that provide supplies to professional paint
and body shops. Call before you go. Not all auto supply stores will have these items.

Start sanding with 2000 grit paper. Use small squares of paper

1

about 2 x 2 for all sanding and use lots of water. The water serves as
both a lubricant and to prevent residue buildup on the paper.
Residue buildup shortens the eective life of the paper and may scratch
the surface you’re trying to polish.

2000 grit paper is the finest grit available - the higher the number,

2

SCRATCH / SANDPAPER GUIDE

SUPERFICIAL SCRATCH

2000 grit

the finer the grit. If you can’t remove all of the scratches with 2000 grit,
switch to 1500 grit. Remember to wash the paper frequently with
water as you sand.

If all of the scratches can’t be removed with 1500 grit, switch to 1000 grit.

3

LIGHT SCRATCH
1500 – 2000 grit

This should remove most fine scratches. If you have deep scratches or
a gouge, course paper may actually put more scratches than it removes.

MEDIUM SCRATCH

Once you have removed all of the scratches by sanding with the finest

4

1000 – 2000 grit

paper possible, repeat the sanding process using successively finer grits
of paper until you’ve once again sanded with 2000 grit.

Now use 3M® rubbing compound #05933 on a soft, damp cloth. Polish

5

DEEP GOUGE

600 – 2000 grit

using considerable pressure to produce a smooth, shiny finish.

- 5 -

ATTENTION

CONSUMER:

IMPORTANT ACRYLIC SHOWER BASE

WARRANTY INFORMATION

PLEASE DO NOT DISCARD

Thank you for your purchase of a shower base

from Foremost® Groups, Inc.

In order to be eligible for product warranty, please register

your base on our website within two (2) weeks of installation.

Go to:

www.ForemostBath.com/registration

and follow the instructions.

For any questions or comments

about your new shower base,

please contact our Customer Service at:

US CUSTOMERS:

1-888-620-3667

[email protected]

6241 Northwind Parkway

Hobart, IN USA 46342

C 2021 Foremost®Groups,Inc.

CANADA CUSTOMERS:

1-888-256-7551

[email protected]

5970 Chedworth Way, Unit B

Mississauga, Ontario, Canada L5R 4G5

- 6 -

SHOWER BASE

BASES DE DUCHA
CUADRADAS Y

by

RECTANGULARES

NÚMERO DE MODELO:

3232C-W / 3636C-W / 4834C-W / 4836C-W / 6030R-W / 6030L-W
6032R-W / 6032L-W / 6036R-W / 6036L-W / 6036C-W

32"(81.3 CM) AN x 32"(81.3 CM) PROF

36"(91.4 CM) AN x 36"(91.4 CM) PROF

48"(122 CM) AN x 34"(86.4 CM) PROF

60"(152.4 CM) AN x 30"(76.2 CM) PROF

60"(152.4 CM) AN x 30"(76.2 CM) PROF

60"(152.4 CM) AN x 32"(81.3 CM) PROF

60"(152.4 CM) AN x 36"(91.4 CM) PROF

60"(152.4 CM) AN x 36"(91.4 CM) PROF

60"(152.4 CM) AN x 36"(91.4 CM) PROF

48"(122 CM) AN x 36"(91.4 CM) PROF

60"(152.4 CM) AN x 32"(81.3 CM) PROF

Asistencia gratuita al cliente

De lunes a viernes de 7:30 a.m. a 5:00 p.m. CST.

6241 Northwind Parkway, Hobart, IN USA 46342

C 2021 Foremost Groups,Inc.

www.ForemostBath.com

1-888-620-3667 Clientes de EE. UU.
1-888-256-7551 Clientes de Canadá

5970 Chedworth Way, Unit B, Mississauga, Ontario, Canada L5R 4G5

www.ForemostCanada.com

DISEÑO DEL ENMARCADO

33½

32"

37½

"

60"

35½

48"

37½

48"

"

60"

60"

"

3232C-W
Base cuadrada de
32 plg (81.3 cm) x 32 plg (81.3 cm)

Se adapta a una abertura sin acabado de 32 plg (81.3 cm)

6"

85.1 cm

15.2 cm

6"

"

15.2 cm

16"

40.6 cm

81.28 cm

15

38.4 cm

Corte
de suelo
para
drenaje

"

3636C-W
Base cuadrada de
36 plg (91.44 cm) x 36 plg (91.44 cm)

Se adapta a una abertura sin acabado de 36 plg (91.44 cm)

6"

15.2 cm

17

"

43.5 cm

Corte
de suelo
para
drenaje

95.3 cm

"

6"

15.2 cm

45.7 cm

18"

6030R-W / 6030L-W
Drenaje derecho/izquierdo de base rectangular de
60 plg x 30 plg (152.4 cm x 76.2 cm)

Se adapta a una abertura sin acabado de 60 plg (152.4 cm)
Se muestra el desagüe del lado derecho. Frente al desagüe izquierdo

15"

38.1 cm

31

80 cm

”

½

60"

152.4 cm

6"

15.2 cm

Corte
de suelo
para
drenaje

6"

15.2 cm

8¼"

21 cm

6032R-W / 6032L-W
Drenaje derecho/izquierdo de base rectangular de
60 plg x 32 plg (152.4 cm x 81.3 cm)

Se adapta a una abertura sin acabado de 60 plg (152.4 cm)
Se muestra el desagüe del lado derecho. Frente al desagüe izquierdo

15/16

"

15

40.5 cm

33½"

85.1 cm

6"

15.2 cm

Corte
de suelo
para
drenaje

6"

15.2 cm

8¼"

21 cm

36"

91.44 cm

4834C-W
Base rectangular de
48 plg (121. 9 cm) x 34 plg (86.4 cm)

Se adapta a una abertura sin acabado de 48 plg (121.92 cm)

6"

15.2 cm

16⁄"

121.9 cm

41.1 cm

Corte
de suelo
para
drenaje

90.2 cm

"

6"

15.2 cm

24"

61 cm

4836C-W
Base rectangular de 48 plg
(121. 92 cm) x 36 plg (91.44 cm)

Se adapta a una abertura sin acabado de 48 plg (121.92 cm)

6"

15.2 cm

17⅛"

121.9 cm

43.5 cm

Corte
de suelo
para
drenaje

95.3 cm

"

6"

15.2 cm

24"

61 cm

= Localización del montante

Sujeto a la tolerancia de fabricación de [+] o [-] 1/8

152.4 cm

6036R-W / 6036L-W
Drenaje derecho/izquierdo de base rectangular de
60 plg x 36 plg (152.4 cm x 91.44 cm)

Se adapta a una abertura sin acabado de 60 plg (152.4 cm)
Se muestra el desagüe del lado derecho. Frente al desagüe izquierdo

152.4 cm

6"

15.2 cm

Corte
de suelo
para
drenaje

6"

15.2 cm

8¼"

21 cm

15/16

17

45.56 cm

"

37½

95.3 cm

6036C-W
Desagüe central / base rectangular de
60 plg x 36 plg (152.4 cm x 91.44 cm)

Se adapta a una abertura sin acabado de 60 plg (152.4 cm)
Desagüe central

6"

30"

76.2 cm

6"

15.2 cm

15.2 cm

152.4 cm

Corte
de suelo
para
drenaje

17 "

43.5 cm

37½

95.3 cm

- 2 -

HERRAMIENTAS NECESARIAS

SUMINISTROS NECESARIOS

NO SE INCLUYEN

Nivel
Sierra caladora
Cinta de Medir
Lápiz
Taladro eléctrico
Gafas de seguridad
Broca de Taladro de 1/8

COMENZANDO TU INSTALACIÓN

Para asegurarte de que la base sea del color correcto, retira la película protectora azul
de los bordes de la base. Deja la película restante hasta que se complete la instalación
para proteger el acabado.

Deja que la base alcance la temperatura ambiente antes de la instalación.
Lee atentamente las instrucciones de instalación antes de comenzar el proyecto.
Conserva las instrucciones para obtener información sobre la garantía.
No uses masilla de plomero. Puede resultar en fallas del producto. Usa una pasta

selladora de silicona de alta calidad o látex para todas las ubicaciones necesarias.

NO SE INCLUYEN

Tornillos de cabeza plana de 1⅝
Cuñas de madera
Adhesivo para Construcción
Compuesto para mortero (opcional)
Ensamblaje de desagüe
Pasta selladora de silicona para desagüe

NOTA: Desagüe no incluido

ADVERTENCIA

Al instalar el sistema de pared de ducha Jetcoat® u otros revestimientos de pared como
compuestos sintéticos, baldosas, mármol, granito, etc., junto con una base de ducha Foremost®.

La brida de clavado de la base debe
fijarse directamente a los montantes
con un tablero de respaldo unida a los
montantes sobre la brida de clavado.
Los materiales de la pared se instalan
en el tablero de respaldo que se
extiende hacia abajo frente a la brida
de clavado y descansa sobre la base.
No instalar la base en esta configura­ción puede causar problemas con la
instalación de las paredes Jetcoat®
u otros materiales de revestimiento
de paredes.

PARED DE DUCHA

BASE PARA DUCHA

TABLERO
DE RESPALDO

VIGA

BRIDA
DE CLAVADO

- 3 -

INSTALACIÓN DE LA BASE

El enmarcado se debe hacer basándose en la

1

abertura sin terminar que se indica en la página
2 para cada tamaño de base.

Los montantes de la estructura deben estar a plomo
y en escuadra al contrapiso que estará debajo de la
base.

El piso existente debe estar limpio, liso y nivelado. No
instales la base de la ducha en vigas de piso abierto.

Orificio para el desagüe en el subsuelo como se
muestra para acomodar el desagüe (no incluido /
consulta las especificaciones de la página 2). Esto
solo debe hacerse una vez que tengas la base.

Prueba la base en la zona de preparación.

2

Con la base apoyada en el piso, verifica el nivel
en la parte superior de la base. La base debe estar
nivelada de adelante hacia atrás y de lado a lado
(Fig. 1).

Si la base no está nivelada, instala cuñas de madera
entre las patas de la base y el contrapiso según sea
necesario.

Retira la base de la zona del nicho.

Opcional: Si el contrapiso no está nivelado,
un compuesto nivelador de piso (mortero liso)
o un compuesto de fraguado rápido similar hecho
específicamente para nivelar pisos es una excelente
manera de apoyar y nivelar la base completamente
en lugar de las cuñas de madera.

FIG 1 Verifica que la base esté nivelada

colocando un nivel en posición horizontal
encima del umbral (borde frontal)
de la base, los lados y la parte posterior.

FIG 2 Aplica adhesivo de construcción

en todos las patas.

Aplica adhesivo de construcción en todas las patas

3

e instala la base en el nicho (Fig. 2).

Nivela la base con cuñas en el adhesivo de
construcción debajo de los pies (Fig. 3).

Después de nivelar la base, si el nicho es más grande
que la base, calza entre la base y los montantes para
crear un orificio pretaladrado de ajuste perfecto con
una broca de 1/8. Luego atornilla la brida de la base
a todos los pernos (Fig. 4).

NOTA:
El no atornillar la brida a todos los pernos
anulará la garantía.

- 4 -

CUÑAS

FIG 3

FIG 4 Si es necesario, calza entre la base y

Aplica cuñas debajo de los patas en
el adhesivo según sea necesario para
nivelar la base.

los montantes para un ajuste perfecto.
Atornilla la brida a todos los montantes
después de que se haya perforado
previamente para evitar agrietar el acrílico.

LIMPIEZA

• No uses limpiadores abrasivos o raspadores metálicos.

• Si el yeso o barro de drywall entra en la base de la ducha, se puede quitar cuidadosamente con un raspador
de madera hecho con un recorte de madera.

• El adhesivo puede removerse con alcoholes minerales.

• Los limpiadores ideales son Formula 409®, Lysol Bathroom Cleaner® o Comet Gel®.

ADVERTENCIA: Algunos productos de limpieza no deben usarse. Lee cuidadosamente
todas las etiquetas.
NO USAR si dice «No es adecuado para usar con ABS, acrílico o poliestireno».

INSTRUCCIONES PARA ELIMINAR RAYONES

Para quitar los rayones y pulir de manera efectiva, deberás comprar estos artículos:
1 hoja de papel de lija 3M® seco/al agua, grano 1000
1 hoja de papel de lija 3M® seco/al agua, grano 1500
1 hoja de papel de lija 3M® seco/al agua, grano 2000
1 recipiente pequeño de compuesto para frotar 3M® # 05933

Estos artículos se pueden comprar en la mayoría de las tiendas de suministros para automóviles que brindan
suministros a talleres profesionales de pintura y carrocería. Llama antes de ir. No todas las tiendas de
suministros para automóviles tendrán estos artículos.

Comienza a lijar con papel de grano 2000. Usa cuadrados pequeños

1

de papel de 2 plg x 2 plg (5.1 cm x 5.1 cm) para todo el lijado y usa
suficiente agua. El agua sirve como lubricante y para prevenir la
acumulación de residuos en el papel. La acumulación de residuos

GUÍA DE RAYONES / PAPEL DE LIJA

reduce la vida efectiva del papel y puede rayar la superficie que
intentas pulir.

El papel de grano 2000 es el más fino disponible: cuanto mayor

2

RAYÓN SUPERFICIAL

Grano 2000

sea el número, más fino será el grano. Si no puedes eliminar todos
los rayones con grano 2000, cambia a grano 1500. Recuerda lavar
el papel con agua frecuentemente mientras lijas.

Si no puedes eliminar todos los rayones con el grano 1500,

3

RAYÓN LIGERO

Grano 1500-2000

cambia al grano 1000. Este debe eliminar los rayones más pequeños.
Si tienes rayones profundos o ranuras, el papel áspero puede
provocar más rayones de los que quita.

Una vez que has eliminado todos los rayones lijando con el papel

4

de lija más fino posible, repite el proceso de lijado usando papeles
de grano sucesivamente más fino hasta que nuevamente hayas lijado

RAYÓN MEDIANO

Grano 1000-2000

RAYÓN PROFUNDO

Grano 600-2000

con el grano 2000.

Ahora usa el compuesto para frotar 3M® # 05933 en un paño suave

5

y húmedo. Pule ejerciendo una presión considerable hasta obtener
un acabado suave y brillante.

- 5 -

ATENCIÓN

CONSUMIDOR:

IMPORTANTE BASE PARA DUCHA DE ACRILICO

INFORMACIÓN DE LA GARANTÍA

POR FAVOR, NO DESECHAR

Gracias por comprar una base de ducha de Foremost® Groups, Inc

Para ser elegible para la garantía del producto,

registra la base en nuestro

sitio web dentro de las dos (2) semanas posteriores a la instalación.

Ir a:

www.ForemostBath.com/registration

y sigue las instrucciones.

Para cualquier pregunta o comentario sobre tu nueva base de ducha,

comunícate con nuestro Servicio de Atención al Cliente en:

CLIENTES DE LOS EE. UU.

1-888-620-3667

[email protected]

6241 Northwind Parkway

Hobart, IN USA 46342

C 2021 Foremost®Groups,Inc.

[email protected]

- 6 -

CLIENTES DE CANADÁ:

1-888-256-7551

5970 Chedworth Way, Unit B

Mississauga, Ontario, Canada L5R 4G5

SHOWER BASE

BACS DE DOUCHE
CARRÉS ET

by

RECTANGULAIRES

NUMÉROS DE MODÈLES :

3232C-W / 3636C-W / 4834C-W / 4836C-W / 6030R-W / 6030L-W
6032R-W / 6032L-W / 6036R-W / 6036L-W / 6036C-W

81,28 cm l X 81,28 cm P

91,44 cm l X 91,44 cm P

121,9 cm l X 86,36 cm P

152,4 cm l X 76,2 cm P

152,4 cm l X 76,2 cm P

152,4 cm l X 81,28 cm P

152,4 cm l X 91,44 cm P

152,4 cm l X 91,44 cm P

152,4 cm l X 91,44 cm P

121,9 cm l X 91,44 cm P

152,4 cm l X 81,28 cm P

Ligne d’assistance à la clientèle sans frais

Du lundi au vendredi entre 7h30 et 17h00, HNC

6241 Northwind Parkway, Hobart, IN USA 46342

www.ForemostBath.com

C 2021 Foremost Groups,Inc.

1 888 620-3667 pour les clients des États-Unis
1 888 256-7551 pour les clients du Canada

5970 Chedworth Way, Unit B, Mississauga, Ontario, Canada L5R 4G5

www.ForemostCanada.com

33½

37½

36"

60"

"

60"

35½

48"

37½

48"

"

60"

60"

"

AGENCEMENT DE L'ENCADREMENT

3232C-W
Bac carré de 81,28 cm x 81,28 cm

Convient aux ouvertures brutes de 81,28 cm

6"

85,1 cm

15,2 cm

6"

"

15,2 cm

16"

40,6 cm

"

15

38,4 cm

Découpe
de plancher
pour drain

6030R-W / 6030L-W
Bac rectangulaire de 152,4 cm x 76,2 cm
avec évacuation à droite/gauche

Convient aux ouvertures brutes de 152,4 cm
Évacuation à droite illustrée. À l’opposé pour une évacuation à gauche

15,2 cm

6"

15,2 cm

Découpe
de plancher
pour drain

6"

8¼"

21 cm

15"

38,1 cm

31

80 cm

”

½

32"

81,28 cm

3636C-W
Bac carré de 91,44 cm x 91,44 cm

Bac carré de 91,44 cm x 91,44 cm

6"

15,2 cm

17

"

43,5 cm

Découpe
de plancher
pour drain

91,44 cm

95,3 cm

"

6"

15,2 cm

18"

45,7 cm

4834C-W
Bac rectangulaire de 121,9 cm x 86,36 cm

Convient aux ouvertures brutes de 121,9 cm

6"

15,2 cm

16⁄"

41,1 cm

Découpe
de plancher
pour drain

90,2 cm

"

6"

15,2 cm

24"

61 cm

152,4 cm

6032R-W / 6032L-W
Bac rectangulaire de 152,4 cm x 81,28 cm
avec évacuation à droite/gauche

Convient aux ouvertures brutes de 152,4 cm
Évacuation à droite illustrée. À l’opposé pour une évacuation à gauche

15/16

"

15

40,5 cm

33½"

85,1 cm

152,4 cm

15,2 cm

6"

15,2 cm

Découpe
de plancher
pour drain

6"

8¼"

21 cm

6036R-W / 6036L-W
Bac rectangulaire de 152,4 cm x 91,44 cm
avec évacuation à droite/gauche

Convient aux ouvertures brutes de 152,4 cm
Évacuation à droite illustrée. À l’opposé pour une évacuation à gauche

15,2 cm

6"

15,2 cm

Découpe
de plancher
pour drain

6"

8¼"

21 cm

15/16

17

45,56 cm

"

37½

95,3 cm

121,9 cm

4836C-W
Bac rectangulaire de 121,9 cm x 91,44 cm

Convient aux ouvertures brutes de 121,9 cm

6"

15,2 cm

17⅛"

121,9 cm

43,5 cm

Découpe
de plancher
pour drain

95,3 cm

"

6"

15,2 cm

24"

61 cm

= Emplacement du montant

En fonction d’une tolérance de fabrication de [+] ou [-] 3,17 mm

152,4 cm

6036C-W
Bac rectangulaire de 152,4 cm x 91,44 cm
avec évacuation au centre

Convient aux ouvertures brutes de 152,4 cm
Évacuation au centre

6"

15,2 cm

6"

15,2 cm

30"

76,2 cm

152,4 cm

Découpe
de plancher
pour drain

- 2 -

17 "

43,5 cm

37½

95,3 cm

OUTILS REQUIS

FOURNITURES REQUISES

NON COMPRIS

Niveau
Scie sauteuse
Ruban à Mesurer
Crayon
Perceuse électrique
Lunettes de protection
Mèche de perceuse de 1/8 po (3 mm)

PRÉPARATION

Pour vous assurer que le bac est de la bonne couleur, décollez la pellicule de protection
bleue des rebords du bac. Laissez le reste de la pellicule en place jusqu’à ce que
l’installation soit terminée, pour protéger le fini.

Laissez le bac atteindre la température ambiante avant l’installation.
Lisez les instructions d’installation avec soin avant d’entamer le projet.
Conservez les instructions pour les renseignements de garantie.
N’utilisez pas de mastic de plomberie. Cela pourrait causer la défaillance du produit.

Utilisez un calfeutre à la silicone ou latex de qualité supérieure pour tous les
emplacements nécessaires.

NON COMPRIS

Vis à tête plate de 1 5/8 po
Cales en bois
Adhésif de construction
Composé de mortier (facultatif)
Évacuation
Calfeutre à la silicone pour l’évacuation

REMARQUE : Évacuation non comprise

AVERTISSEMENT

Lors de l’installation de la cabine de douche Jetcoat® ou d’autres revêtements muraux tels
que les matériaux composites synthétiques, les carreaux, le marbre, le granit, etc., de concert
avec un bac de douche Foremost®.

La bride de clouage du bac doit être
fixée directement sur les montants,
avec une planche d’appui fixée aux
montants au-dessus de la bride de
clouage. Les matériaux muraux sont
installés sur la planche d’appui,
s’étendant sur l’avant de la bride de
clouage et en reposant sur le bac.
Défaut d’installation le bac de cette
façon peut causer des problèmes avec
l’installation des parois Jetcoat® ou
d’autres matériaux de revêtement
mural.

PLANCHE
D’APPUI

PAROI DE CABINE DE DOUCHE

MONTANT

BRIDE
DE CLOUAGE

BAC DE DOUCHE

- 3 -

PROCÉDURE D’INSTALLATION

L’encadrement doit être réalisé en fonction de

1

l’ouverture brute notée à la pge 2 pour chaque
taille de bac.

Les montants de l’encadrement doivent être
aplomb et d’équerre avec le sous-plancher
qui se trouvera sous le bac.

Le plancher existant doit être propre, lisse et de
niveau. N’installez pas le bac de douche sur des
solives de plancher ouvertes.

Découpez un trou dans le sous-plancher comme
illustré, pour convenir à l’évacuation (non com­prise/voir les spécifications à la page 2). Il faut le
faire uniquement une fois que vous avez le bac.

Testez l’ajustement du bac dans l’alcôve préparée.

2

Avec le bac reposant à plat sur le plancher, vérifiez
avec le niveau sur le dessus du bac. Le bac doit être
de niveau d’avant en arrière et d’un côté à l’autre
(Fig. 1).

FIG 1 Vérifiez pour vous assurer que le bac est

de niveau, en plaçant un niveau en position
horizontale sur le dessus du seuil
(bord avant) du bac, des côtés et de l’arrière.

Si le bac n’est pas de niveau, posez des cales en bois
entre les pieds du bac et le sous-plancher, selon les
besoins.

Retirez le bac de l’alcôve.

Facultatif : Si le sous-plancher n’est pas de niveau,
un composé de nivelage (mortier lisse) ou un
mélange similaire qui durcit rapidement, fabriqué
spécifiquement pour mettre les planchers de niveau,
est un excellent moyen de supporter le bac et le
mettre de niveau complètement, plutôt que d’utiliser
des cales en bois.

Appliquez un adhésif de construction sur tous les

3

pieds et installez le bac dans l’alcôve (Fig. 2).

Mettez le bac de niveau avec les cales dans l’adhésif
de construction sous les pieds (Fig. 3).

Une fois que le bac est de niveau, si l’alcôve est plus
grande que le bac, placez des cales entre le bac et les
montants pour créer un bon ajustement. Percez un
avant-trou à l’aide d’une mèche de perceuse de 1/8 po
(3 mm). Ensuite, vissez la bride du bac dans tous les
montants (Fig. 4).

FIG 2 Appliquez un adhésif de construction

sur tous les pieds.

CALES

FIG 3

Placez des cales sous les pieds dans
l’adhésif selon les besoins, pour mettre
le bac de niveau.

REMARQUE :
Ne pas visser la bride dans tous les montants
annulera la garantie.

- 4 -

FIG 4 Au besoin, placez des cales entre le bac

et les montants pour un bon ajustement.
Vissez la bride dans tous les montants
une fois qu’elle a été pré-percée,
pour éviter de fissurer l’acrylique.

NETTOYAGE

• N’utilisez aucun nettoyant abrasif ou racloirs métalliques!

• Si du composé à joints pour cloison sèche ou du plâtre tombe sur votre cabine de douche, il faut le retirer
avec soin à l’aide d’un racloir en bois issu d’un morceau de rebut de bois.

• Vous pouvez retirer l’adhésif avec des essences minérales.

• Les nettoyants préférables sont Formula 409®, Lysol Bathroom Cleaner® ou Comet Gel®.

AVERTISSEMENT : Certains produits nettoyants ne doivent pas être utilisés.
Lisez toutes les étiquettes avec soin.
N’UTILISEZ PAS UN PRODUIT portant la mention « ne peut être utilisé avec l’ABS,
l’acrylique ou le polystyrène ».

INSTRUCTIONS D’ÉLIMINATION DES ÉRAFLURES

Pour une élimination des éraflures et un polissage ecaces, vous avez besoin d’acheter les articles suivants :
1 feuille de papier à poncer de 1 000 grains de 3M® pour surfaces mouillées et sèches
1 feuille de papier à poncer de 1 500 grains de 3M® pour surfaces mouillées et sèches
1 feuille de papier à poncer de 2 000 grains de 3M® pour surfaces mouillées et sèches
1 petit conteneur de pâte à polir nº 05933 de 3M®

Vous pouvez acheter ces articles dans la plupart des magasins de fournitures automobiles qui proposent
des produits pour les ateliers de peinture et carrosserie professionnels. Veuillez appeler avant de vous y
rendre. Les magasins de fournitures automobiles ne proposent pas tous, ces articles.

Commencer le ponçage avec le papier de 2 000 grains. Utilisez des

1

petits carrés de papier d’environ 5 cm x 5 cm pour tout le ponçage,
ainsi qu’une grande quantité d’eau. L’eau sert de lubrifiant et permet
également de bloquer l’accumulation de résidus sur le papier.
L’accumulation de résidus raccourcit la durée de vie ecace du
papier et pourrait érafler la surface que vous tentez de polir.

Le papier de 2 000 grains est le grain le plus fin disponible -

2

plus le nombre est élevé, plus le grain est fin. Si vous n’arrivez pas
éliminer toutes les éraflures avec le papier de 2 000 grains,

GUIDE D’ÉRAFLURES/

PAPIER À PONCER

ÉRAFLURE SUPERFICIELLE

2 000 grains

passez au papier de 1 500 grains. N’oubliez pas de laver
fréquemment le papier à l’eau au fur et à mesure que vous poncez.

LÉGÈRE ÉRAFLURE

Si vous n’arrivez pas à éliminer toutes les éraflures avec le papier

3

1 500 à 2 000 grains

de 1 500 grains, passez au papier de 1 000 grains. Il devrait éliminer
la plupart des éraflures fines. Si vous avez des éraflures profondes
ou une entaille, un papier grossier peut en fait ajouter davantage
d’éraflures qu’il n’en retire.

Une fois que vous avez éliminé toutes les éraflures en ponçant

4

avec le papier le plus fin possible, répétez le processus de ponçage
en utilisant des grains de papier de plus en plus fins, jusqu’à ce que

ÉRAFLURE MOYENNE

1 000 à 2 000 grains

ENTAILLE PROFONDE

600 à 2 000 grains

vous ayez à nouveau poncé avec le papier de 2 000 grains.

Utilisez maintenant de la pâte à polir nº 05933 de 3M® sur un linge

5

doux et humide. Polissez en exerçant une pression considérable
pour produire un fini lisse et brillant.

- 5 -

AVERTISSEMENT

POUR LES CONSOMMATEURS :

RENSEIGNEMENTS DE GARANTIE IMPORTANTS

POUR BAC DE DOUCHE EN ACRYLIQUE

VEUILLEZ NE PAS JETER

Nous vous remercions de votre achat d’un bac de douche de Foremost® Groups, Inc.

Lorem ipsum

Afin de vous prévaloir de la garantie du produit,

veuillez enregistrer votre bac sur notre

site web dans les deux (2) semaines suivant l’installation.

Allez sur :

www.ForemostBath.com/registration

et suivez les instructions.

Pour toute question ou commentaire concernant votre nouveau bac de douche,

veuillez communiquer avec le service à la clientèle au :

CLIENTS DES ÉTATS-UNIS :

1 888 620-3667

[email protected]

6241 Northwind Parkway

Hobart, IN USA 46342

C 2021 Foremost®Groups,Inc.

[email protected]

- 6 -

CLIENTS DU CANADA :

1 888 256-7551

5970 Chedworth Way, Unit B

Mississauga, Ontario, Canada L5R 4G5
